Важность утепления труб отопления на улице и в доме

Последнее время тему утепления всего и вся стали затрагивать очень часто. На этом строится целый бизнес у многих компаний. Все предлагают уникальные решения, которые лучше, чем у Вашего соседа и всей «деревни» в целом. Не обошли стороной так же утепление труб отопления. Но так ли Важно это делать сегодня? Давайте разберемся подробно.

Утепление труб отопления на улице

Построили Вы себе дом. Котельную поставили отдельно. Собрались Вы делать отопление в доме. Подходит к Вам монтажник и говорит: «Знаете, магистрали труб отопления желательно бы утеплить». А Вы ему в ответ: «Зачем, если они лежат ниже глубины промерзания. Ничего с ними не случится. Пусть так и остаются». И здесь будет Ваше крупное упущение…

Если раньше никто с утеплением как таковым не заморачивался. Все энергоносители стоили копейки и никто не обращал внимание на чуть больше обычного приходящие счета. То сейчас ситуация кардинально поменялась. Коммунизм кончился и теперь приходится выгадывать каждую копеечку. Потому что свет, газ и уголь стали стоить на несколько порядков дороже. Сэкономить эту копеечку помогает утепление.

Важный момент! Ошибочно полагать, что трубы отопления утепляют только для того, чтобы они не замерзли. На самом деле все куда глобальнее.

Самый важный фактор утепления труб – это максимально сохранить тепло, которое транспортируется от котельной до дома. И важно не просто утеплить чем-нибудь, абы было. Важно сделать расчеты и понять, какой материал с какой толщиной и плотностью нужно использовать.

Посмотрите подробное видео про утепление труб отопления на улице (не забудьте подписаться на канал)

Интересный факт. Старые магистрали ТЭЦ (а у нас они все старые) теряют 30-50% тепла при транспортировки теплоносителя до Вашего дома.

Утепление труб в доме

В доме ситуация немного меняется. Разница температуры между теплоносителем в трубах и температурой в доме значительно меньше, чем на улице. Но разница все равно сохраняется. Поэтому в доме трубы отопления так же важно утеплять.

Основной задачей эффективного отопления является доставка теплоносителя до прибора отопления (радиаторы, теплые полы, конвекторы и тд.) с минимальными теплопотерями. Тогда и деньги будут экономиться, и в доме будет тепло.

Часто слышу возражение, что зачем утеплять трубы в доме. Пусть отдают тепло. Все равно все останется в доме. Отчасти само собой правда. Но опять же

Если есть потери на магистрали, значит прибор отопления может недополучить нужного тепла. Соответственно нужное помещение не будет достаточно прогрето
Трубы у Вас могут идти в стяжке, в стене, по потолку. Вы действительно уверены, что Вас устроит получать капельки тепла оттуда?
Утеплители для труб отопления и не только стоят не так дорого. На чем собственно экономим то?

Чем утеплять трубы?

Вариантов массы: минеральная вата, базальтовое волокно, пенопласт, вспененная резина, вспененный полиэтилен, стекловата. И еще с десяток вариантов

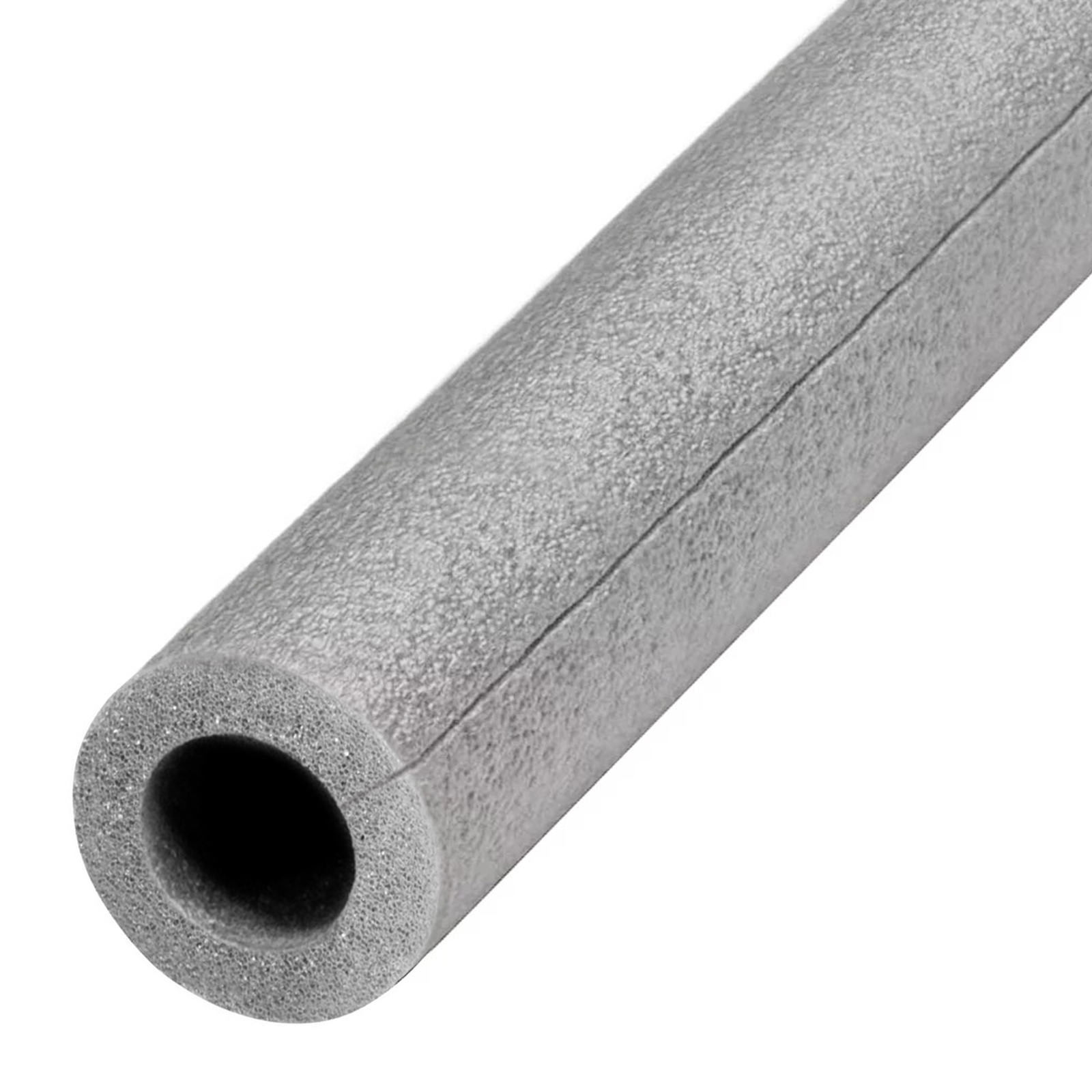

В доме вполне достаточно воспользоваться вспененным полиэтиленом. Он и по цене доступный и по свойствам достаточно хорош. На улице ситуация более индивидуальная. Тут пользуйтесь простым правилом: чем толще утеплитель, тем лучше.

Как-то так.

Читайте так же:

Чем утеплить трубу дымохода: необходимость, преимущества, материалы

Содержание статьи:

Как правило, для обогрева частного дома в холодное время года устанавливается газовый или твердотопливный котел. Необходим надежный и качественный канал для отвода продуктов горения. Конструкция должна быть прочной и долговечной, чтобы могла прослужить на протяжении всего срока эксплуатации здания. Теплоизоляция дымохода помогает достичь данных целей, без больших затрат на строительство и последующее обслуживание. Современный рынок насыщен теплоизоляторами, различающихся по внешнему виду, свойствам и техническим характеристикам. Чтобы не растеряться в многообразии предлагаемой продукции следует ознакомиться с ее особенностями, правилами монтажа, достоинствами и недостатками.

Необходимость и преимущества утепления трубы дымохода

В утепленном дымоходе не образуется конденсат, поэтому материалы дольше служат

При возведении собственного особняка многие владельцы земельных наделов недооценивают роль и значение коммуникаций для отвода выделяющихся в процессе сгорания топлива газов. Оставляя открытую для воздействия окружающей среды трубу, они рискуют потерей недвижимости и собственной жизнью.

Утепленная труба для дымохода — это необходимость, обоснованная следующими факторами:

Труба сильно охлаждается в зимние холода. На ее нагрев уходит большое количество энергии, что влечет за собой снижение температуры теплоносителя и увеличенный расход топлива.
Разница между внутренней и внешней температурой стенок трубы приводит к образованию конденсата. При его смешивании с дымом образуется едкая субстанция, которая разъедает даже нержавеющую сталь.
На образующейся в канале влаге оседают твердые частички продуктов горения, что приводит к появлению твердых отложений. Ухудшается тяга, возрастает риск полного засорения трубы и задымления помещения, где установлен котел.

Точка росы находится низко, так как выходящие из топки газы быстро остывают. Утепленный дымоход лишен точки росы как таковой, потому что его температура одинакова на всем протяжении, а внутренние стенки не контактируют с холодным воздухом.
Наиболее уязвимы кирпичные каналы. Влага впитывается в кирпич, а при замерзании разрывает материал, вызывая медленное, но неуклонное разрушение всей конструкции.

Если сразу после возведения утеплить дымоход, увеличится производительность печи и повысится безопасность обитателей дома.

Материалы для утепления

Фольгированная минеральная вата – скорлупа для труб

От правильного выбора термоизоляции во многом зависит расход топлива, эффективность работы и срок службы сооружения.

Материал должен отвечать таким качествам:

низкая теплопроводность;
небольшой вес;
водостойкость;
огнеупорность;
экологическая чистота;
возможность обустройства своими руками.

На цену не стоит обращать внимания, так как в первую очередь приоритет отдается надежности и долговечности.

Дымоход без утепления – разрушение материалов привело к вытеканию конденсата

Чтобы утеплить трубу дымохода, используются такие материалы и технологии:

Штукатурка. Выбираются смеси фасадного типа, одинаково устойчивые к жаре, холоду и влажности. Штукатурка применяется для отделки каналов из кирпича и камня. Раствор накладывается на арматурный каркас из сетки или решетки. Данная методика отличается высокими трудозатратами и низкой эффективностью. Используется редко, в большей части для создания единого стиля дворовых построек.
Керамзит. Аналогом является битый красный кирпич и дробленый шлак. Изначально делается кожух из металла, пластика или водостойкого гипсокартона.
Затем материал засыпается в кожух и уплотняется. Минус в том, что наполнитель впитывает влагу и постепенно оседает под собственным весом, теряя при этом изоляционные качества.
Минеральная вата. Современный, идеальный во всех отношениях теплоизоляционный материал, подходящий для отделки труб любой конфигурации и состава. Применяются маты, рулоны и уже готовые цилиндры (скорлупы). Лучшие показатели имеет базальтовая вата, изготовленная из доломитовых горных пород. Утеплитель прикручивается, приклеивается или обматывается вокруг трубы, после чего закрывается внешним защитным экраном. Обязательным условием монтажа минваты является использование мембранной пленки для отвода влаги.

Выбирая материал для утепления, необходимо объективно оценить свои навыки и объем работ. Возможно, потребуется привлечь помощника, чтобы соблюсти технологию и меры безопасности во время выполнения сложных манипуляций.

Конструкция утепленного дымохода и её особенности

Труба в трубе с утеплителем из базальтовой ваты

Независимо от типа котла необходимо делать теплоизоляцию дымохода. В окончательном виде эта конструкция состоит из таких частей:

Канал для удаления дыма. Является внутренней частью, которая может иметь круглое, квадратное и прямоугольное сечение. Изготавливается из материалов, которые выдерживают сильный жар, возникающий при сгорании топлива. На своем протяжении внутренняя оболочка может иметь разный состав, но должна сохранять одинаковую площадь канала.
Внешняя оболочка. Предназначена для удержания и защиты внутреннего наполнения от воздействия природных факторов — влаги, ультрафиолета, насекомых, птиц и животных. Как правило делается в форме, соответствующей внутреннему каналу. Крепление внешней оболочки осуществляется так, чтобы исключить образование мостиков холода. При этом кожух следует делать таким, чтобы он не портил внешний вид дома, а органично дополнял его своим дизайном.

Слой утеплителя. Служит для создания термоизоляционного барьера между внутренним каналом и внешней оболочкой. С одной стороны наполнитель предотвращает перегревание конструкций, соприкасающихся с дымоходом. С другой — внутренний канал не контактирует с холодным воздухом улицы. Благодаря этому труба не остывает, тяга улучшается, исключается образование конденсата и сажи.

По своей конструкции дымоходы подразделяются на внутренние и внешние.

В первом случае труба проходит вертикально по всей высоте здания сквозь плиты перекрытия, чердак и крышу. Этот вариант хорош тем, что на протяжении канала отсутствуют углы и изгибы. Такие сооружения отличаются качественной тягой, легкостью чистки и профилактического обслуживания. Минус в том, что приходится делать отверстия в несущих конструкциях и выполнять сложные гидроизоляционные работы. Вопросы теплоизоляции решаются в зависимости от типа отопления в доме. При наличии водяного контура в жилых комнатах трубу лучше изолировать, оставив открытой на чердаке, чтобы обеспечить его прогрев. Когда в здании стоят печки на твердом топливе, горячую трубу лучше использовать как один из элементов отопительной системы и подогрева воды для бытовых целей.

Если проложить дымоход снаружи, можно сэкономить время и силы на прохождении перекрытий. Однако, такие трубы требуют более качественной изоляции, так как они будут подвергаться воздействию холода и влаги. Минус в том, что для вывода канала на улицу на его протяжении придется делать повороты, что отрицательно сказывается на тяге. Решением является использование криволинейных вставок или соединительных колен с углом изгиба не более 45 градусов.

Способы утепления для разных типов конструкции

Самый трудоемкий процесс – утепление кирпичного дымохода послойно

Для каждого типа дымохода существует свои технологии утепления и выбор изоляционных материалов.

Асбестоцементные трубы. Вещество обладает незначительной гигроскопичностью, но и ее достаточно, чтобы труба пострадала при перепадах температуры. Асбестовый канал хорошо проводит тепло, лучше всего его заделать минеральной ватой, закрыть сверху более широкими трубами из нержавейки. Минимальное расстояние между стенками должно быть 6 см. Сборка проводится снизу вверх. После установки секции заполняются утеплителем, затем скрепляются болтами или заклепками. Стыки заделываются герметиком, а сверху делается цементная пробка для защиты от влаги.

Стальные конструкции. Следует учитывать, что железный дымоход обладает высокой теплопроводностью и передает весь жар от горящего топлива. Утеплить металлическую трубу дымохода своими руками можно ее оштукатуриванием или путем заключения в кокон из жести и минеральной ваты. В первом случае вокруг канала обматывается стекловолоконная сетка, поверх которой накладывается раствор. При необходимости процедура повторяется несколько раз, пока не будет достигнут желаемый эффект. Изготовление сэндвич секций дело более дорогостоящее и трудоемкое, но такой способ намного практичнее. На концах труб делаются раструбы, после чего узкие фрагменты обматываются изоляцией, а поверх нее плотно насаживаются более широкие заготовки.
Кирпичные дымоходы. Утеплить трубу дымохода на улице в частном доме желательно сразу после просыхания кладки. Материал пористый, впитывает влагу, на нем быстро появляется плесень, мох и даже трава. Оптимальным вариантом является комбинированный подход. Сначала кирпич снаружи обмазывают термостойким раствором на основе цемента. Затем изготавливается каркас из металлического профиля. Внутрь вставляются маты минеральной ваты, а поверх каркаса крепится мембранная пленка. Заключительным этапом является обшивка каркаса профилированным листом. Материал красивый, прочный и долговечный.

Зная, как правильно выбрать и утеплить дымовую трубу, можно без труда и ошибок выполнить эту работу самостоятельно.

Утепление дымохода своими руками

Перед утеплением проводится очистка дымохода с внутренней и внешней стороны

Заниматься мероприятиями по теплоизоляции дымохода рекомендуется в теплое время года, во время сухой и безветренной погоды. Такие условия необходимы, чтобы свести к минимуму вероятность получения травмы.

Для работы потребуются такие инструменты, приспособления и материалы:

перфоратор, шуруповерт;
уровень, рулетка;
молоток, ножовка по металлу, заклепочник;
мастерок, шпатель, малярная кисть;
страховочное снаряжение, монтажная каска, защитные очки и перчатки, марлевая повязка или респиратор;
ерш трубочиста.

Список может быть больше или меньше, в зависимости от материала дымохода и выбранной технологии.

Металл рекомендуется обработать средствами от коррозии

Процесс утепления состоит из следующих этапов:

Проектирование. Составляется подробная схема с указанием всех расстояний, деталей, способов крепежа и соединений. На основании чертежа делается расчет строительных материалов, также намечается пошаговый план проведения работ.
Подготовительная фаза. Оборудуется рабочее место, проверяется наличие и исправность оборудования, проверяется состояние страховочного инвентаря.
Очистка дымохода от загрязнений и сажи. Сначала нужно прочистить канал от копоти. После утепления температура в трубе повысится, что может привести к возгоранию и пожару. Затем следует очистить внешнюю поверхность от неустойчивых фрагментов, грязи и растительности.
Обработка трубы. Металл покрывается средством против коррозии, асбестоцемент и кирпич — грунтовкой глубокого проникновения, которая укрепляет материал и защищает его от набухания влагой.
Установка утеплителя. Он может вставляться в каркас, приклеиваться, прикручиваться или просто оборачиваться с последующей фиксацией стяжками или проволокой.
Монтаж внешнего кожуха. Выбор зависит от формы и материала трубы. После закрепления проводится герметизация торцов и стыков.
Финишная отделка и уборка оставшегося строительного мусора.

Даже в утепленном дымоходе образуется сажа. Его следует ежеквартально осматривать и очищать при образовании более 2 мм копоти на внутренних стенках.

плюсы и минусы, материалы, тонкости утепления

Содержание статьи:

Российский климат характеризуется суровыми зимами и холодными периодами межсезонья. Это предполагает обустройство частных домов, дач, коттеджей и бань автономными системами отоплениями. Неотъемлемой частью этих сооружений являются конструкции, предназначенные для отвода продуктов горения топлива. От грамотно выполненного утепления трубы дымохода зависит эффективность работы котла и безопасность всего здания. Выполнить эту задачу можно своими руками, сэкономив на услугах профессионалов. Нужно только правильно выбрать утеплитель для дымоходных труб и наиболее подходящую технологию его монтажа.

Предпосылки для разрушения дымовой трубы

Сажа, растворяясь в конденсате имеет высокий уровень кислотности, поэтому разрушает дымоход

Отводящие продукты горения трубы подвергаются экстремальным испытаниям, связанным с воздействием химически активных веществ, перепадами температуры и влажности.

При отсутствии качественной теплоизоляции дымоход быстро разрушается под воздействием следующих факторов:

Сгорание топлива сопровождается большим количеством тепла, которое воздействует на стенки отводной трубы. Если они не защищены утеплителем, на внутренней поверхности образуется конденсат. Влага впитывается в кирпич и швы, при замерзании расширяется и разрывает кладку.
Оседающий на трубах креозот растворяется водой и превращается в химически активное вещество, с повышенным уровнем кислотности. Раствор вызывает коррозию металла и способен разъесть его насквозь всего за один сезон. Перед таким едким веществом не устоит даже нержавеющая сталь.
На стенках трубы постепенно скапливается плотный маслянистый налет, постепенно перекрывающий ее сечение, вплоть до полного закрытия. Отсутствие тяги чревато отравлением жильцов угарным газом.
Проходящая через крышу газоотводная коммуникация нагревает кровлю и стропила. Велика вероятность возникновения пожара, особенно когда вспыхивают скопившиеся в трубе отложения.

Использование современной изоляции для дымоходных труб позволяет снизить до минимума риск возгорания и обеспечивает более эффективную работу системы отопления.

Положительные стороны термоизоляции дымохода

Утеплитель снижает риск возникновения пожара из-за отложений сажи

Если утеплить дымоходную металлическую трубу своими руками, можно на многие годы забыть о ее чистке, замене и даже обслуживании. Качественная конструкция работает четко и без каких-либо осложнений.

Утепленная для дымохода труба обладает такими преимуществами:

В канале не образуется влага. Благодаря этому химически активные элементы не задерживаются на его стенках, а беспрепятственно вылетают на улицу или оседают в фильтре (на козырьке).
Внутренняя поверхность труб остается чистой и гладкой. Тяга всегда хорошая и стабильная. Нет необходимости проводить трудоемкую и сопровождающуюся выделением большого количества пыли чистку канала.
Утеплитель для дымохода блокирует проходящий по нему жар. Внешние стенки остаются холодными, что способствует сохранению целостности кровельного материала, устраняет риск возгорания.
Увеличение энергоэффективности печи. Энергия не расходуется на испарение влаги и сжигание отложений. Снижается расход топлива независимо от того, используется газ, дрова или уголь.
Обеспечение дополнительной устойчивости магистрали. Термоизоляция для труб дымохода выполняет функцию дополнительного каркаса, защищая канал от ветровой нагрузки.

Утепление дымохода своими руками предполагает приложение определенных усилий, затраты сил и средств. Однако это выгодное вложение, которое окупится за самое короткое время в плане финансов, повышения уровня комфорта и безопасности проживания в доме.

Материалы для утепления

Заготовки для теплого дымохода из нержавейки и каменной ваты

К выбору материала для проведения утепления дымохода следует подходить продуманно, обращая внимание на любую мелочь. Строительство рассчитано на длительное время эксплуатации, необходимо учесть все нюансы во время планирования и монтажа.

Утеплитель должен отвечать следующим требованиям:

негорючий;
тонкий;
термостойкий;
невосприимчивый к влаге;
долговечный;
биологически инертный;
простой в работе;
легкий;
сохраняющий форму и объем;
экологически безопасный.

Нужные материалы выпускаются в виде плит и матов, рулонной, листовой и рассыпной форме.

Лучшей технологией утепления дымовых труб считается теплоизоляционный стальной цилиндр, наполненный изоляционным материалом. Изделие представляет собой две соединенных вместе разные по диаметру железные трубы, где меньшая выполняет функцию канала для отвода продуктов горения, а верхняя — ограждения для утеплителя.

Для изготовления используется нержавеющая сталь, устойчивая к высоким температурам и механическим нагрузкам. Для еще большего уменьшения теплопроводности снаружи на кожух наматывается асбестовый шнур. Трубопровод подсоединяется к патрубку печного котла и выводится наружу на высоту не менее 100 см над кровлей.

В качества наполнителя могут использоваться такие материалы:

Керамзит. Является продуктом вулканизации глины, представляет собой полые шарики коричневого цвета. Для достижения большей плотности в проем засыпается смесь из целых и дробленых гранул. Наполнитель обладает низкой теплопроводностью, но склонен к усадке и впитыванию влаги. Требуется качественная гидроизоляция стыков камер.
Базальтовая вата. Каменная минвата считается лучшим теплоизолятором, обладающим полным набором технических характеристик, необходимых для строительства печных систем. Минеральный наполнитель негорючий, отлично задерживает жар, устойчив к гниению и сырости. Минусом является выделение мелких волокон при монтаже. Выполнять его нужно в средствах защиты для кожи, органов зрения и дыхания.
Пенополистирол. Утеплять трубы можно материалом с классом горючести Г2, который выдерживает нагрев до + 600ºС. К этой категории относятся такие марки ЭППС, как пенофол и пеноплекс. Крепление материала к железу осуществляется с помощью огнеупорного клея, щели заделываются обрезками полос.
Пеноизол. Является одной из разновидностей монтажной пены с нулевым вторичным расширением. После приготовления заливается с помощью рукава в гильзу, где застывает в течение 2-3 суток. Отвердевшая масса внешне напоминает пенопласт, но превосходит его по изоляционным качествам и не разлагается при нагревании.
Керамическая штукатурка. Раствор можно использовать для внутреннего наполнения и для внешней отделки. Застывшая субстанция обладает отличными защитными свойствами, устойчива к нагреванию и сырости.

: Базальтовая вата

: Керамзит

: Пенополистирол

: Керамическая штукатурка

Мало выбрать хороший утеплитель, нужно еще грамотно провести сборку дымохода. Для этого следует ознакомиться с нюансами этого процесса.

Тонкости самостоятельного утепления дымохода

Искроуловитель ставится, если утеплитель не предназначен для высоких температур

Если планируется использовать для обогрева дома газовый котел, его установку, подключение и настройку следует доверить специалистам. Изготовление дымохода, можно осуществить самостоятельно, располагая обычным набором бытовых инструментов.

При выполнении этой работы следует учитывать такие нюансы:

Теплоизоляция должна быть нанесена сплошным и однородным слоем. Просветы – это мостики тепла, являющиеся причиной образования конденсата.
Стыковку двойных труб нужно проводить так, чтобы нижняя секция входила в раструб верхнего изделия.
Если используется мембранное полотно, его нужно крепить так, чтобы надписи были с внешней стороны.
Наружное утепление осуществляется после выведения и фиксации канала. Внутренняя изоляция делается в процессе строительства.
Если кровля выложена горючим покрытием, на оголовок дымохода нужно ставить искроуловитель.
В обязательном порядке необходимо устанавливать козырек. Это недорогое изделие защитит канал от попадания в него грязи, птиц, мелких животных и мусора.
Слой изоляции должен быть достаточно толстым, чтобы надежно блокировать печной жар. Для базальтовой ваты нужно минимум 4 см, стеклянной и шлаковой — 5 см, пенных наполнителей — 6 см, керамзита — 8 см.

Правильно осуществленная термоизоляция печной трубы влияет на качественный отвод продуктов горения и продляет срок службы системы отопления.

Чем утеплить трубу дымохода: критерии выбора теплоизолятора

Решая, чем утеплить трубу дымохода, чаще всего выбирают среди традиционных негорючих теплоизоляционных материалов. Также востребованы новые подходы к обустройству конструкций дымоотвода в виде сэндвич-труб, которые легко внедрить в дымоходную систему своими руками.

Показания к утеплению

Процесс газоотведения сопровождается накоплением частиц продуктов горения на стенках дымового канала и образованием конденсата, что негативно отражается на эксплуатационных качествах отопительного оборудования. Утепление асбестовой, керамической или металлической вытяжной трубы способствует нивелированию проблем со снижением эффективности устройства, поэтому рекомендуется выполнить качественную теплоизоляцию дымохода еще на этапе строительства. При необходимости утепляют канал газоотведения и в процессе эксплуатации, используя подходящий вариант материала с низким коэффициентом теплопроводности.

Что дает утепление дымовой трубы:

Снижается риск воздействия факторов, которые обуславливают образование повреждений на поверхностях металлических, керамических или асбестовых труб газоотведения. Так, наличие качественной теплозащиты способствует устранению проблем с конденсатом. При этом наблюдается существенное увеличение потенциала вытяжного канала.
Нивелируются проблемы с ухудшением тяги. При надежной теплоизоляции снижается уровень теплопроводности материала трубы. Этим объясняется уменьшение разницы температур между потоками продуктов горения и поверхностью дымоотводной магистрали. В результате значительно снижается уровень отложений на стенках, и нивелируется риск ухудшения тяги.
Оптимизируется энергоэффективность теплогенерирующего устройства. Утепленный дымоход предусматривает корректный расход топливных ресурсов, так как снижаются энергозатраты на поддержание требуемого уровня температуры в топочной камере.
Улучшаются характеристики прочности конструкции. С помощью теплоизоляционного каркаса выполняется своего рода армирование конструкции, что особенно важно при обустройстве участка дымохода над уровнем крыши. Усиленному надежным слоем теплозащитных материалов дымовому каналу не страшны существенные ветровые нагрузки, перепады температур и другие внешние факторы.

Качественная теплоизоляция важна не только при обустройстве тонкостенных стальных труб дымоудаления. Утепление материалами с низким коэффициентом теплопроводности способствует улучшению эффективности кирпичных дымоходов и прогонов из асбеста, металла и керамики.

Утепление дымохода минеральной ватой

Утеплители для теплоизоляции дымовой трубы

По регламенту для утепления дымохода можно использовать исключительно негорючие материалы, чтобы обеспечить пожаробезопасность конструкции. Среди популярных средств теплоизоляции дымовых каналов выделяют 3 категории – штукатурку, шлак и каменную вату.

Штукатурка

Планируя, чем утеплить кирпичный или каменный дымоход на улице, можно использовать жаропрочный штукатурный раствор. Для нанесения отделочной смеси требуется армирование поверхности металлической сеткой.

Битый кирпич или шлак

Если предстоит утепление кирпичного канала или железной дымовой трубы, сооружают кожух из подручных средств, и пустоты заполняют битым кирпичом или другим негорючим материалом.

Каменная вата

Решая, чем можно утеплить металлическую трубу дымоудаления своими руками, чаще всего отдают предпочтение базальтовой вате. Вызывают интерес варианты утеплителя в виде цилиндров: материал представлен с различным внутренним сечением. Также можно использовать базальтовые маты. Теплозащиту из каменной ваты обматывают вокруг железной трубы и фиксируют с помощью хомутов или металлической проволоки. Далее конструкция оснащается герметичным стальным кожухом.

Базальтовая вата

Критерии выбора

Ключевыми критериями выбора материала для утепления дымоотводной конструкции являются высокий уровень негорючести и низкий коэффициент теплопроводности продукции. Также при выборе утеплителя учитывают следующие моменты:

масса теплозащитной конструкции должна быть соразмерна с выдерживающим потенциалом кровельной системы;
если планируется утепление минеральной ватой, теплоизоляционный слой следует защитить от пагубного воздействия влаги. Для этого выполняется герметичный стальной кожух;
для теплоизоляции металлического дымохода своими руками можно остановить выбор на готовых цилиндрических утеплителях с отражающей поверхностью из фольги.

При выборе теплозащитной продукции необходимо учитывать особенности утепления дымового канала в зависимости от материала основы. Так, для стальных и асбестовых дымоходов высотой более 6 м требуется теплоизоляционный слой толщиной 10 см. При обустройстве кирпичных каналов дымоудаления рекомендуется использовать материалы с параметрами общей толщины до 8 см.

Перед покупкой изоляционной продукции следует поработать над схемой монтажа, произвести расчет материалов в соответствии с параметрами обустраиваемой конструкции.

Способы теплоизоляции в зависимости от материала дымохода

Работы по утеплению дымоходной конструкции разнятся в зависимости от материала основы, но в каждом случае требуется предварительный осмотр объекта на предмет надежности и пожаробезопасности системы.

Утепление кирпичного дымохода

При обустройстве теплоизоляции дымоотвода в виде кирпичной шахты в основном применяют оштукатуривание. Это дает сокращение теплопотерь до 25%.

Технология оштукатуривания включает в себя следующие этапы:

На основе термостойкой смеси готовят очень плотный раствор, которым заделывают швы кирпичной кладки, заполняя все пустоты.
Фиксируют армирующую сетку и приступают к нанесению первого штукатурного слоя толщиной в пределах 3-4 см.
Второй слой выполняется после схватывания предыдущего, толщина – 5-7 см.
После того, как подсохнет штукатурное покрытие, выполняют отделочный слой. Для этого поверхность тщательно выравнивают, затирают полутерком, замазывают образовавшиеся трещины.

Финишный этап выполняется с помощью отбеливающих растворов, которые наносят в 2-3 слоя для большей декоративности.

Оштукатуривание кирпичного дымохода

Как утеплить кирпичный дымоход минеральной ватой?

После инспекции конструкции на предмет дефектов и их устранения, крепят минеральную теплоизоляцию к кирпичной поверхности при помощи проволочной прошивки. При этом необходимо проследить, чтобы не образовались пустоты, особое внимание уделяется и местам стыка. Далее выполняется финишное покрытие из листов оцинкованной стали, металлический кожух способствует устранению риска снижения эксплуатационных свойств минерального утеплителя.

Теплоизоляция асбестовых труб

Для утепления асбестоцементных дымовых каналов используют минеральную вату в комплекте с металлическим кожухом.

Этапы работы:

необходимо подготовить расчетное количество волокнистого утеплителя и трубчатую конструкцию требуемого размера из оцинкованной стали. Чаще всего применяют складной кожух из нескольких элементов, сечение которого должно быть на 6 см больше, чем диаметр асбестовой трубы дымоотвода;
нижнюю часть кожуха закрепляют на основании дымоходной конструкции и тщательно набивают зазор между стенками асбестоцементной трубы и стальной облицовки;
затем фиксируют второй элемент кожуха и продолжают заполнять пустоты утеплителем. Так проработают всю длину дымоходного канала из асбеста.

Верхнюю границу зазора тщательно заделывают цементным раствором, чтобы обеспечить герметичность теплоизоляции.

Утепление асбестоцементного дымохода минеральной ватой

Нюансы утепления стального дымохода

Теплозащиту стальной дымоходной конструкции выполняют различными способами:

оборудуют каркас из подручных средств и заполняют зазор негорючим утеплителем в виде минеральной ваты, бытого кирпича, отсеянного шлака;
обматывают металлическую дымовую трубу минеральной ватой, сверху устанавливают облицовочную конструкцию из листа оцинкованной стали;
для теплоизоляции дымоотвода из железа используют готовый теплозащитный цилиндр.

Чтобы соорудить каркас для утепления газоотвода из стали, выполняют короб из пиломатериалов и обшивают конструкцию асбестовыми плитами. Между периметром металлического канала дымоудаления и внутренней поверхностью короба выдерживают расстояние от 10 см в зависимости от вида выбранного утеплителя.

Рекомендуется отдать предпочтение легким вариантам теплоизоляции из базальтовой ваты, стекловаты или шлаковаты. Это позволяет снизить локальную нагрузку на крышу. Если несущая способность кровельной системы вне сомнения, можно также использовать битый кирпич или отсеянный шлак. Верхний торец короба и стыки следует защитить от проникновения влаги, для этого применяют цементный раствор.

Если выбран утеплитель в виде базальтового цилиндра, подбирают заготовку нужного диаметра с учетом параметров обустраиваемого стального газоотвода. Готовый цилиндр устанавливают (надевают) на трубу, предварительно обработав термостойким герметиком его внутреннюю поверхность и соединительные элементы «шип-паз». Далее сэндвич-дымоход оборудуют наружным металлическим покрытием. Необходимо убедиться в отсутствии зазоров и пустот между основной дымовой трубой и внешней. Если в качестве наружного элемента используется бесшовная трубчатая конструкция, герметик применяется для заделки уязвимых зон торца.

Утепление стального дымохода керамзитом

Особенности утепления дымоходов различной формы

При обустройстве дымоотводов квадратных или прямоугольных форм теплоизоляция выполняется с помощью каркаса. По такой же технологии можно утеплить и дымовые каналы круглого сечения. К примеру, для утепления асбестового дымохода из нескольких труб требуется сооружение каркасного короба.

Последовательность работ по утеплению дымовых шахт квадратной или прямоугольной конфигурации:

выдерживая интервал в 10 см от периметра обустраиваемого объекта, собирают каркас из металлических профилей или деревянного бруска. Крепление выполняется с применением оцинкованных гвоздей и саморезов длиной 30-50 мм;
пространство между обрешеткой и стенками шахты газоотвода наполняется минеральным утеплителем;
наружный периметр каркаса обшивается асбестовыми панелями толщиной 10-12 мм.

На завершающем этапе стыковочные швы заполняют жаропрочной штукатуркой, как и верхний периметр каркаса, чтобы обеспечить герметичность конструкции.

Частые ошибки при утеплении

Среди основных ошибок при теплоизоляции дымоотвода отмечают некорректный расчет толщины утеплителя и некачественную герметизацию теплозащиты. При проверочной топке можно диагностировать качество проведенных работ при помощи ручного тепловизора. На экране оборудования отражается уровень теплопотерь, если в области стен и стыков просачивается тепловая энергия.

Если наблюдается образование конденсата на внутренних поверхностях дымоотвода после работ по теплозащите, это указывает на недостаточность толщины слоя утеплителя. Неполноценная герметичность же чревата прогоранием дымовой трубы. В обоих случаях придется проделать работу заново. Для этого снимают наружную металлическую обшивку/кожух и проводят теплоизоляцию с соблюдением технологии.

Чтобы исключить сбои в работе теплогенерирующего устройства и нарушения в кровельной системе, важно заблаговременно проводить утепление дымохода.

правильное утепление труб в подвале, теплоизоляция труб отопления на чердаке, на улице, выбор материала, фото и видео подсказки

Содержание:

1. Назначение утепления труб отопления
2. Выбираем утеплитель для труб отопления
3. Минераловатные материалы
4. Пенополиуретановый материал для утепления труб отопления
5. Вспененные полимерные материалы
6. Утепление труб отопления жидким материалом

Владельцы индивидуальных систем отопления не задумываются об этом вопросе, поскольку необходимости утеплять и без того теплые трубы нет никакой необходимости. Актуальность вопрос утепления приобретает в случае с отоплением загородных домов и общедомовым отоплением. В таких ситуациях утепление труб отопления на улице просто необходимо, и этот вопрос встает на первый план. В данной статье будут рассмотрены основные вопросы, касающиеся тепловой изоляции трубопроводов, а также, какой утеплитель для труб отопления выбрать.

Назначение утепления труб отопления

При поверхностном рассмотрении проблемы поднятый вопрос кажется абсурдным: зачем утеплять трубы, по которым постоянно протекает горячая вода? Ведь в таком случае отопительная система все время прогрета, и возможность ее замерзания стремится к нулю, вместе с вероятностью прорыва.

Нет ничего удивительного в том, что в доме у хозяев, думающих подобным образом, всегда холодно.

Основная причина заключается в том, что утеплитель нужен не только для предохранения труб от замерзания, но и для уменьшения возможных потерь тепловой энергии. Особенно важным утепление труб отопления становится в случае с многоквартирными домами, которые отапливаются посредством котельной, установленной на определенном удалении от здания.

Установка котельной в подвале многоэтажного здания не решит проблему, поскольку само наличие рядом с трубами холодного воздуха уже приводит к потерям. К тому же, в некоторых случаях становится актуальным утепление труб отопления на чердаке: некоторые домохозяйства устанавливают их там (прочитайте также: «Трубы отопления — как выбрать для самостоятельного монтажа»).

В частных и загородных домах ситуация выглядит несколько иначе: зачастую котельные или отопительные элементы находятся в отапливаемом помещении, поэтому теплопотери находятся практически на нулевом уровне.

Тем не менее, очень часто возникает ситуация, когда даже в таком доме необходимо утеплить трубопроводы, например, если котел расположен в подвале или удаленном помещении здания. Таким образом, установка утеплителей позволяет решить сразу две проблемы: во-первых, температура помещения повышается, во-вторых, количество израсходованного топлива значительно снизится – а это прямая экономия средств.

Выбираем утеплитель для труб отопления

В наши дни существует довольно большая номенклатура материалов, которые дают возможность сделать утепленные трубы для отопления. Выбор подходящего материала – дело сугубо индивидуальное, и решение будет приниматься в зависимости от большого количества параметров. Рассмотрим различные утеплительные материалы и сферы их применения.

Минераловатные материалы

Минеральная вата – самый популярный материал для утепления труб отопления. Свойства минваты позволяют использовать ее практически в любых ситуациях, а высокая эффективность становится лишним подтверждением популярности материала.

Минеральная вата способна выдерживать температуру до 650 градусов по Цельсию, что позволяет использовать ее прямо в котельных. К тому же, данный материал является самым распространенным и довольно дешевым.

К преимуществам минеральной ваты относятся:

хорошая сопротивляемость всем видам химических воздействий;
отсутствие токсичных выделений и безопасность для человека;
низкое водопоглощение (один из важнейших параметров, поскольку попадание влаги в любой утеплитель значительно снижает его

Сделай сам: как изолировать трубы с горячей водой | Домашние дела

Быстрый и простой способ сэкономить на расходах на отопление и сберечь энергию — это изолировать трубы с горячей водой. Следуйте нашему руководству, чтобы выполнить эту задачу самостоятельно.

Знаете ли вы, что ваши трубы с горячей водой излучают много тепла, что может добавить ненужные расходы на отопление к вашим счетам за электроэнергию? Отличное решение — изолировать трубы, чтобы уменьшить потери тепла и повысить температуру воды на 2–4 градуса по Фаренгейту. Это означает, что вам не придется так долго ждать, пока вода нагреется, и вы экономите воду и энергию, одновременно экономя деньги. Изолировать трубы с горячей водой — это то, что вы можете сделать самостоятельно. С помощью приведенной ниже информации и шагов вы сможете выполнить этот проект сантехники своими руками в кратчайшие сроки.

Перед тем, как начать изоляцию труб

Обратитесь к руководству пользователя , чтобы узнать о необходимом расстоянии от водонагревателя и его дымохода. Некоторые пены могут выделять токсичные газы при горении.
Определите тип используемой изоляции. Для электрических водонагревателей чаще всего используются трубные муфты из полиэтилена или неопрена. Для газовых обогревателей самый безопасный выбор — это трубная обертка из стекловолокна, если ваши трубы находятся в пределах 8 дюймов от дымохода.
Измерьте диаметр. Водопроводная труба измеряется по ее внутреннему диаметру (обычно 3/4 дюйма), но фактический внешний диаметр будет больше в зависимости от материала.

Что вам понадобится:

Рулетка
Гильзы для труб или полосы стекловолоконной обертки для труб из хозяйственного магазина
Акриловая или изолента, или кабельные стяжки для крепления трубных муфт, или лента из алюминиевой фольги, или проволока для крепления стекловолоконной обертки для труб
Перчатки, длинные рукава и брюки при использовании стекловолоконной трубки
Ножницы, ножницы для резки или универсальный нож

Ступеньки для изоляции труб:

Измерение. Начиная с водонагревателя, измерьте все доступные трубы с горячей водой, чтобы определить необходимую длину изоляции. Особенно важно изолировать первые 3 фута трубы от водонагревателя.
Разрез. С помощью острого инструмента отрежьте трубную муфту или стекловолоконную трубку до необходимой длины.
Fit. Поместите отрезанные куски изоляции вдоль трубы швом вниз.
Безопасность. Лента, проволока или кабельные стяжки для закрепления отрезков изоляции через каждые пару футов.

Если трубы с горячей водой изолированы, вы должны начать экономить на счетах за электроэнергию. Еще один отличный способ сэкономить — это гарантия American Home Shield® Home Warranty, которая помогает защитить ваш бюджет в случае выхода из строя определенных домашних систем и приборов, таких как водонагреватель. Это то, что согреет вас ночью.

Источники:
https: // www.energy.gov/energysaver/services/do-it-yourself-energy-savings-projects/savings-project-insulate-hot-water-pipes
https://www.consumerreports.org/cro/news/2010/02/ проект-уик-энд-изолировать-трубы-горячей-воды-сократить-на-потери тепла / index.htm

Изоляционные трубы и отопительные каналы

Одной из наиболее экономичных и энергосберегающих мер, которые вы можете предпринять, является изоляция воздуховодов или трубопроводов в неотапливаемых частях вашего дома. Не изолируя эти трубы, вы, по сути, доставляете тепло, за которое вы заплатили, в те части своего дома, которые никогда не используете.Одно очень важное замечание: никогда не размещайте изоляцию воздуховодов или труб на расстоянии менее 3 футов от системы отопления, выхлопных газов или любых других участков с высокой температурой.

Для теплоизоляции установите изоляцию из стекловолокна или виниловой пленки на все подводящие каналы системы отопления. Вы также можете использовать изоляцию из стекловолокна с обычной облицовкой, которая дешевле и имеет более высокое значение R (мера способности задерживать тепловой поток; чем выше число, тем лучше изоляция). Чтобы определить, сколько изоляции вам нужно, сначала измерьте расстояние вокруг каждой секции воздуховода и умножьте это на общую длину.Закажите примерно на 30 процентов больше, чем сумма, рассчитанная с учетом перекрытий, необходимых для крепления.

Перед изоляцией обязательно закройте все утечки воздуха в системе изолентой и / или высокотемпературным герметиком, например силиконом. Затем закройте приточные каналы изоляцией и закрепите их скобами (предпочтительно), проволокой или лентой. Хотя изолента не так долговечна, как скобы, ее проще установить. Ленту следует полностью обернуть вокруг воздуховода и перекрыть.Основа утеплителя должна быть на внешней поверхности. Открытое стекловолокно и все стыки между частями изоляции следует заклеить лентой.

Рукоятки управления заслонкой должны быть оставлены в доступном и работоспособном положении. Любые надписи на воздуховодах следует переносить на внешнюю сторону изоляции. Не изолируйте обратные каналы.

Чтобы изолировать трубы, соблюдайте следующие правила:

Для систем горячего водоснабжения установите «электрометрическую» изоляцию или изоляцию из уретановой резины с рекомендуемым минимальным значением R 6 — только на подающей трубе.Эта изоляция не может использоваться в приложениях, где температура трубы превышает 200 градусов по Фаренгейту (например, на паровых трубах).
Для паровых систем установите изоляцию для труб из формованного стекловолокна с минимальным рекомендуемым значением R 6 на всех подводящих трубах. Перед покупкой утеплителя тщательно измерьте требуемый внешний диаметр и длину. Не забудьте добавить немного отходов на стыках.
Перед установкой проверьте герметичность системы. Если вы их обнаружите, отремонтируйте, прежде чем продолжить.
Для установки поместите изоляцию на трубы и заклейте ее клеем, изолентой или подходящим крепежом. Открытые концы секций изоляции в местах стыков должны быть плотно масштабированы, чтобы исключить прохождение воздуха под изоляцией.

Чтобы сэкономить еще больше энергии в доме, попробуйте эти проекты «сделай сам»:

Передача тепла в изолированном нефтепроводе — MATLAB и Simulink

Теплопередача в изолированном нефтепроводе

Нефтепроводы

Температура играет важную роль в проектировании нефтепровода. Ниже так называемого точки помутнения, парафиновые воски осаждаются из сырой нефти и начинают накапливаться вдоль внутренняя часть стенки трубы. Восковые отложения ограничивают поток масла, увеличивая мощность требования трубопровода. При еще более низких температурах — ниже заливки точка масла — эти кристаллы становятся настолько многочисленными, что, если им дать покоя, масло становится полутвердым.

В холодном климате кондуктивные потери тепла через стенку трубы могут быть значительными.Чтобы масло оставалось в благоприятном температурном диапазоне, трубопроводы включают определенную температуру. меры контроля. Тепловые пункты, расположенные с интервалом вдоль трубопровода, помогают подогреть масло. Изолирующий вкладыш, покрывающий внутреннюю часть стенки трубы, помогает замедлить скорость охлаждения масла.

Вязкостное рассеивание обеспечивает дополнительный источник тепла. Как соседние партии масла текут друг против друга, они испытывают потери энергии, которые проявляются в виде высокая температура.Эффект потепления невелик, но достаточен, чтобы хотя бы частично компенсировать теплопроводные потери, возникающие через изоляционную оболочку.

При определенной толщине изоляции вязкое рассеивание точно уравновешивает кондуктивные потери тепла. Масло сохраняет идеальную температуру по всему трубопроводу длина и потребность в тепловых пунктах сокращается. С точки зрения дизайна это толщина утеплителя оптимальна.

В этом примере вы моделируете изолированный сегмент нефтепровода.Затем вы запускаете сценарий оптимизации для определения оптимальной толщины изоляции. Этот пример на основе модели Simscape ™ ssc_tl_oil_pipeline .

Модель Simscape

Модель Simscape ssc_tl_oil_pipeline представляет собой изолированный подземный участок нефтепровода.Чтобы открыть эту модель, в командной строке MATLAB ^® введите ssc_tl_oil_pipeline . В На рисунке показана модель.

Блок Pipe (TL) представляет физическую систему в данном примере — сегмент нефтепровода. Порт A представляет его вход, а порт B — его выход. Порт H представляет собой теплопроводность через стенку трубы. В блок учитывает вязкий нагрев.

Блок источника массового расхода (TL) обеспечивает скорость потока по трубе. Блок Upstream действует как источник температуры на входе в трубу, а Блок ниже по потоку действует как поглотитель температуры на выход трубы.

Трубопровод для изоляции проводов и Блоки проводимости грунта-изоляции представляют собой теплопроводность через слои утеплителя и грунта соответственно. Эти блоки появляются в библиотеке Simscape Thermal как Conductive Heat Transfer.Температура почвы (Температура Источник) задает температурное граничное условие на поверхность почвы.

Настройки теплоносителя (TL) блок обеспечивает физические свойства масла, выраженные в двухмерном справочные таблицы, содержащие зависимости свойств от температуры и давления. В таблице приведены эти блоки.

Блок	Описание
Труба (TL)	Сегмент трубопровода
Электропроводность Изоляция-Труба	Теплопроводность изолятора
Электропроводность Изоляция почвы	Теплопроводность почвы
Температура почвы	Температура почвы
На входе	Температура на входе трубы
На выходе	Температура на выходе из трубы Массовый расход
Температура на выходе из трубы (TL)	Массовый расход масла
Настройки теплоносителя (TL)	Термодинамические свойства нефти

Моделирование прогона

Для анализа характеристик участка нефтепровода смоделируйте модель. В Диапазон температуры масла отображает уровень масла на входе и выходе. температуры. Откройте эту область. Толщина изоляции близка к оптимальному значению, в результате только небольшое изменение температуры на длине 1000 метров. В размере ~ 0,020 К / км, температура масла изменяется примерно на 2 К на протяженности 100 км.

Постройте физические свойства с использованием регистрации данных

В качестве альтернативы использованию датчиков и осциллографов вы можете использовать регистрацию данных Simscape для просмотра физических свойств нефти и других материалов. системные переменные изменяются во время моделирования.

Выберите блок Pipe (TL).
На вкладке Simscape Block в верхней части модели в окне Просмотреть результаты , щелкните Обозреватель результатов .
На левой панели окна Simscape Results Explorer разверните трубу (TL) узел, содержащий зарегистрированные данные для Трубный (ТЛ) блок.Затем разверните A и B узлы, которые соответствуют A и B порты блока.
Выберите переменную T под узлом A , которая является температурой перед трубой, чтобы отобразить ее график в правая панель окна Simscape Results Explorer. Чтобы построить несколько переменных в один раз нажмите клавишу Ctrl и выберите переменную T под узлом B , который является температура на выходе из трубы.
Как и ожидалось, графики на правой панели окна Simscape Results Explorer эквивалентны Oil Результаты температурного диапазона.
Вы также можете использовать Simscape Results Explorer для построения других физических свойств масло как функция времени моделирования. Например, rho_I — плотность масла.

Моделирование эффектов изменения диаметра изоляции

Поэкспериментируйте с различными значениями внутреннего диаметра изоляции.Изменяя этот параметр, вы компенсируете баланс между вязкой диссипацией, которая нагревает масло и теплопроводность, которая охлаждает масло.

Откройте обозреватель моделей.
На панели Model Hierarchy выберите Базовое рабочее пространство .
На панели Содержание щелкните значение параметр D1.
Введите 0,20 .

Уменьшая внутренний диаметр изоляционного слоя до 0,20, вы увеличиваете толщина изоляции, замедляющая теплопотери через стенку трубы через теплопроводность. Запустите симуляцию. Затем откройте Масло Температурный диапазон и автомасштабирование для просмотра полного графика.

Новый график показывает температуру масла на выходе из трубы (вверху кривая), которая значительно превышает температуру на входе в трубу (внизу линия).Вязкая диссипация теперь доминирует в балансе тепловой энергии в сегмент трубопровода. Новая толщина изоляции создает проблему дизайна: в долгосрочной перспективе трубопровод, скорость нагрева 1,1 К / км может существенно повысить температуру масла на приемный конец трубопровода.

Попробуйте увеличить внутренний диаметр изоляционного слоя D1 до 0,55. По увеличивая это значение, вы уменьшаете толщину изоляции, ускоряя нагрев потери через стенку трубы за счет теплопроводности.Затем запустите моделирование. Откройте шкалу температуры масла и выполните автоматическое масштабирование, чтобы просмотреть полный график.

Полученный график показывает, что температура масла на выходе из трубы теперь равна значительно ниже, чем на входе в трубу. Теплопроводность четко доминирует в балансе тепловой энергии на участке трубопровода. Эта изоляция толщина также представляет собой проблему проектирования: при скорости 0,25 тыс. / км масло протекает через длинный трубопровод существенно остынет.

Запуск сценария оптимизации

Модель предоставляет сценарий оптимизации, который можно запустить для определения оптимальный внутренний диаметр изоляции трубы, D1. Скрипт повторяет модель моделирование при различных значениях D1, построение скоростей вязкого потепления и кондуктивное охлаждение друг относительно друга. Точка пересечения двух кривых определяет оптимальную толщину изоляции для модели:

В окне модели щелкните Оптимизировать , чтобы запустить сценарий оптимизации внутреннего диаметра изоляции трубы.
На открывшемся графике визуально определите значение по горизонтальной оси. для точки пересечения двух кривых.

Оптимальный внутренний диаметр изоляционного слоя — 0,37 м. Обновить параметр D1 к этому значению:

Откройте обозреватель моделей.
На панели Model Hierarchy щелкните Base. Рабочее пространство .
На панели Содержание щелкните значение D1.
Введите 0,37 .

Теперь запустите моделирование. Откройте шкалу температуры масла. и автомасштабирование для просмотра всего графика. Разница температур на входе а розетка ничтожна.

Связанные темы

Часто задаваемые вопросы | Uponor

Что такое PEX?

PEX — это аббревиатура полиэтилена (PE), имеющего поперечные связи (X).Это очень гибкая, прочная и нетоксичная труба для использования в водопроводных системах, системах поверхностного отопления и охлаждения, водяных системах отопления и охлаждения, а также в системах пожаротушения.

Как давно существует PEX?

В 1968 году немецкий изобретатель доктор Томас Энгель разработал метод химического сшивания полиэтилена, а в 1972 году компания Wirsbo (теперь Uponor) представила на европейском рынке метод Энгеля PEX (называемый PEX-a). В 1984 году PEX-a был завезен в Северную Америку сначала для систем водяного отопления, а затем для сантехнических систем.Сегодня во всем мире установлено более 17 миллиардов футов PEX для систем отопления, охлаждения, водоснабжения и пожарной безопасности.

Как давно Uponor PEX используется в водопроводных системах?

Сантехнические системы Uponor PEX под торговой маркой Uponor AquaPEX® находятся в эксплуатации с 1993 года.

Что такое сантехническая система Uponor PEX?

В сантехнических системах Uponor PEX

используются гибкие трубы PEX и инновационные расширительные фитинги ProPEX®, чтобы создать решение, которое минимизирует количество соединений, устойчиво к коррозии, питтингу и образованию накипи, обеспечивает большую устойчивость в условиях замерзания и продлевает срок службы конструкции.

Что такое соединение ProPEX?

В уникальном методе соединения

Uponor ASTM F1960 ProPEX используется память формы PEX-a. В соединениях ProPEX используется один простой инструмент для создания быстрых, прочных и прочных соединений, которые надежно выдерживают испытания на прочность с усилием до 1000 фунтов. Соединения ProPEX исключают необходимость в горелках, клеях, растворителях или манометрах, и они не могут быть установлены всухую, поэтому никогда не возникает вопроса, произведен ли фитинг. Соединения ProPEX доступны как из бессвинцовой (LF) латуни, так и из технического полимера (EP).

Что такое технический полимер (EP)?

Разработанный для того, чтобы превзойти изделия из металла, сантехнические изделия, технический полимер (EP) представляет собой высокоэффективный термопластический материал, обладающий превосходными механическими, химическими и термическими свойствами, которые обеспечивают стабильность размеров в сложных условиях, включая области с высокими нагрузками, нагревом и влажностью.

Как установить соединение ProPEX?

Выполнить соединение ProPEX просто: просто поместите расширительное кольцо на конец трубы и используйте расширительный инструмент, чтобы расширить трубу и кольцо.После расширения вставьте фитинг большего диаметра. Поскольку труба и кольцо снова сжимаются, они создают прочное и прочное соединение. Фактически, соединения ProPEX — единственный метод соединения PEX, который со временем становится сильнее.

Существуют ли разные типы PEX?

Да, существует три различных способа производства PEX, сшитого в разной степени. PEX-a использует метод Энгеля, при котором трубы сшиваются на 80% или более. PEX-b использует силановый метод для труб, которые на 65-70% сшиты.PEX-c использует радиационный метод для создания трубы с поперечными связями от 70 до 75%. Чем выше степень сшивки, тем гибче и прочнее трубопровод.

Почему сшивание имеет значение в трубе PEX?

Сшивание относится к молекулярной связи внутри трубы. Более высокая и более равномерная сшивка в трубе Uponor PEX-a означает более прочную, гибкую и устойчивую к повреждениям трубу с более быстрыми и прочными соединениями для расширения, которые удерживают плотно.

Труба Uponor PEX-a лучше, чем труба PEX-b?

Благодаря производственному процессу, который приводит к более высокому сшиванию, труба PEX-a превосходит трубу PEX-b по нескольким параметрам, в том числе:

· Возможность ремонта перегиба
· Максимальный радиус изгиба
· Превосходная стойкость к коррозии от трещин под напряжением
· Отсутствие микротрещин при расширении
· Золотое уплотнение Ассоциации качества воды (WQA) для устойчивости в циклах замораживания-оттаивания

Uponor PEX лучше, чем CPVC?

Uponor PEX имеет много преимуществ по сравнению с ХПВХ, в том числе:

· Гибкость для меньшего количества соединений
· Малый радиус изгиба
· Отсутствие клеев, растворителей или химикатов

Uponor PEX лучше меди?

Благодаря своей гибкости, Uponor PEX может изгибаться при каждом изменении направления, уменьшая количество необходимых фитингов для более быстрой установки и повышения производительности системы.Uponor PEX не подвергается коррозии, образованию ямок или отложению накипи, а его способность расширяться и сжиматься обеспечивает большую долговечность в условиях замерзания. Кроме того, поскольку вам необходимо сначала расширить трубу и расширительное кольцо, чтобы выполнить соединение ProPEX, невозможно выполнить сухую установку этого типа соединения. Кроме того, поскольку Uponor PEX не является предметом торговли, он обеспечивает стабильные цены (и помогает избежать краж на рабочем месте, что часто случается с медью).

Какие размеры труб и фитингов доступны для сантехнических систем Uponor PEX?

Трубы Uponor AquaPEX и фитинги ProPEX доступны в размерах до 3 дюймов.

Дается ли гарантия на водопроводную систему Uponor PEX?

Да, на трубопроводы Uponor AquaPEX и фитинги ProPEX распространяется 25-летняя ограниченная гарантия с возможностью передачи. Для получения полной информации посетите нашу страницу гарантий.

Каковы номинальные значения температуры и давления для Uponor PEX?

Uponor PEX рассчитан на следующие температуры и давления:

· 200 ° F (93,3 ° C) при 80 фунтах на кв. Дюйм (5,5 бар)
· 180 ° F (82,2 ° C) при 100 фунтах на кв. Дюйм (6,9 бар)
· 120 ° F (49 ° C) при 130 фунтах на кв. Дюйм (9 бар) (только белая труба Uponor AquaPEX® от ½ «до 2»)
· 73.4 ° F (23 ° C) при 160 фунтах на кв. Дюйм (11 бар)

Какое давление разрыва трубы Uponor PEX?

В соответствии со стандартом ASTM F876 минимальное гидростатическое давление разрыва для трубы PEX при 73,4 ° F (23 ° C) составляет 480 фунтов на квадратный дюйм для трубы ½ дюйма и 475 фунтов на квадратный дюйм для трубы дюйма и более. Трубы Uponor PEX-a ежедневно проходят обширные испытания качества, чтобы гарантировать, что они превышают отраслевые стандарты ASTM F876 по давлению разрыва, и постоянно проходят испытания, позволяющие почти вдвое превышать требуемое давление разрыва.

Какова скорость линейного расширения Uponor PEX?

Труба Uponor PEX-a расширяется со скоростью 1.1 дюйм (27,94 мм) на 100 футов (30,48 м) трубы при изменении температуры на 10 ° F (5,56 ° C). Использование опоры трубы PEX-a со стойками, распорными зажимами, скобами или петлевыми подвесками поможет контролировать расширение / усадка трубы до уровня, аналогичного уровню медной трубы.

Прошла ли Uponor PEX обширное тестирование?

Да, Uponor PEX прошел десятилетия тщательных испытаний. В 1973 г. компания Uponor (Wirsbo) представила образцы труб из полиэтиленгликоля в независимую лабораторию. В течение трех десятилетий эти образцы подвергались непрерывным гидростатическим испытаниям при экстремальных температурах и давлениях — до 203 ° F (95 ° C) и 239 фунтов на квадратный дюйм (16 бар).По завершении испытаний ни одна из частей Uponor PEX не вышла из строя.

Производится и устанавливается Uponor PEX в соответствии с определенными строительными нормами, стандартами и списками?

Да, пожалуйста, обратитесь к нашим кодам, стандартам и спискам.

Используются ли в сантехнике и системах водяного отопления одни и те же трубы PEX?

В сантехнических системах используется труба Uponor AquaPEX, в то время как в системах лучистого теплого пола обычно используется труба Wirsbo hePEX ™, которая имеет кислородный барьерный слой для защиты металлических компонентов в излучающей системе.
