Схемы теплого пола — конструктивная, размещения оборудования, подключений

Теплый пол создается по определенным схемам, которые имеются в проектной документации, или же разработанными самостоятельно в соответствии с опытом строительства в сходных условиях.

В частных домах условия мало чем различаются. Важно, что сходны общая обогреваемая площадь пола — (в основном 80 — 250 м кв.) и площадь отдельных комнат 10 — 40 м кв.

Оборудование, применяемое в частных домах однотипное, а нередко одинаковое — от одного производителя. Это дает возможность применять сходные конструктивные, монтажные схемы теплых полов.

Далее рассмотрим наработанные схемы монтажа, в т.ч. и гидравлическую разводку и подбор оборудования.

Пирог теплого пола

Основная конструктивная схема – «пирог» теплого пола. Имеется определенная последовательность слоев. Здесь основная сложность в недопущении брака и отступлений от принятой схемы.

• 7. Основание горизонтальное, и сухое. перепад высот в комнате — не более 5 мм.
• 5. Выравнивающая подсыпка из песка (непрочная стяжка) под утеплитель.
• 4. Утеплитель — плотный крепкий и водоустойчивый экструдированный пенополистирол. Толщина — не менее рекомендаций СНиП по утеплению (100 — 220 мм), для межэтажных перекрытий — 35 мм.
• Гидроизоляция отделяет стяжку от утеплителя, препятствует быстрому уходу воды из стяжки.
• 3. Армирование — металлическая сетка 50 — 150 мм, из прута 4 — 5 мм, приподнятая, так, чтобы находится в толще стяжки.
• 1. Трубопровод — металлопластиковый, PERT и РЕХ, чаще 16 мм в диаметре.
• 2. Стяжка бетонная толщиной от 8 см, поделенная на фрагменты со стороной 4 — 5 м (один контур трубопровода в фрагменте стяжке).
• 8. Деформационные швы, заполненные демпферной лентой шириной 5 — 15 мм, — делят стяжку на фрагменты и отделяют от стен
• 6. Напольное покрытие пригодное для теплого пола.
• 9. Плинтус закрывает деформационный шов.

Более подробную информацию по каждому слою можно узнать на данном ресурсе.

Визуальная схема размещения элементов, — конструкция, последовательность укладки:

Укладка трубопровода

Трубопровод должен быть уложен так, чтобы не возникало температурной зебры на поверхности стяжки. Также плотность укладки определяется требуемой теплоотдачей в соответствии с теплотехническим расчетом (если такой проводился). Максимальное расстоянием между трубами — 250мм. Минимальное — 100 мм.

Главная схема укладки — улиткой (спиральная), при которой чередуются трубы подачи и обратки. Укладка змейкой лучше подходит в помещениях, вытянутых вдоль холодных зон (угловых), узких и длинных.

Более плотная укладка (100 — 150 мм) в холодных (краевых) зонах, которые тянутся вдоль наружных стен. Ширина краевой зоны обычно 0,4 — 0,8 метра. Меньше плотность (150 – 250 мм) ближе к центру здания.

Длину одного контура не рекомендуется делать больше 80 метров, чтобы не превысить потерю напора возникающего при расходе теплоносителя, который покрывает «средние» теплопотери здания.

Иными словами, чтобы не выйти за технические возможности насосов 25-40 , 25-60, при покрытии теплопотерь «обычного дома».

Подробней о выборе насосов теплого пола

Трубопровод привязывается к сетке пластиковыми застежками, — какие трубы применить

Схема водяного пола для дома

Размещение контуров водяного пола в доме должно выполнятся в соответствии с проектом. Учитываются теплопотери всего здания и каждой комнаты, исходя из которых выбирается плотность укладки трубопровода, скорость движения теплоносителя, насос и др.

Но часто все сводится к однотипным схемам, с длиной контуров 60 — 80 метров, которые применимы для хорошо утепленных домов.

Или же к применению контуров длиной 40 — 45 метров, для которых применяется упрощенная гидравлика с ограничителями потока — РТЛ регулировка температуры

Типичная схема размещения контуров. Согласно расчета не во всех комнатах делается плотная укладка в холодных зонах.

Примерно одинаковая плотность размещения контуров по площади дома, — шаг укладки 100 мм в краевых зона и 200 мм в остальной части нормально утепленных домов

Участки пола, заставленные оборудованием, низкой мебелью остаются без трубопровода, например, размещение трубопровода в санузле с ванной и душевой кабинкой.

Подключение водяного пола, устройство гидравлики

Водяной пол подключается к общей отопительной сети, точно также, как ветвь радиаторов, — параллельно, через тройники.

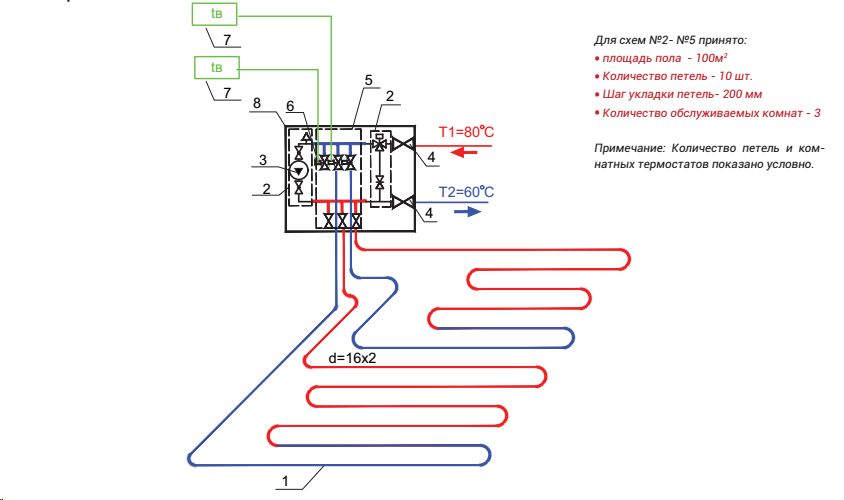

Монтажная схема водяного теплого пола выглядит следующим образом:

Необходимо уделить внимание средствам защиты. На схеме указаны:

• Защитное термореле которое отключает насос, и которое установлено на подающем коллекторе.
• Байпас с дифференциальным клапаном между подачей и обраткой, перепускающий жидкость при повышении разности давления из-за прикрытия контуров.
• Контроллер насоса, выключающий его при закрытии сервоприводов на коллекторе.

Также на схеме приведены средства автоматики — термостаты в комнатах сблокированные с сервоприводами регулировочных кранов на коллекторе.

Работу смесительного узла и коллектора разберем отдельно.

Как работает смесительный узел с коллектором

Приведена схема работы трехходового клапана. в котором смешивается подача с котла и обратка с теплого пола.

Работа клапана возможна только под воздействием насоса теплого пола установленного в контуре коллектора (в любом месте).

На практике может устанавливаться и двухходовой клапан перекрывающий подачу на смесительный узел.

Клапан управляется средствами автоматики — термоголовкой, датчик которой устанавливается на трубопроводе подачи и регулирует температуру обычно в пределах 30 — 50 градусов.

Коллектор водяного пола распределяет теплоноситель по контурам. Обычно на гребенке обратки коллектора устанавливаются балансировочные краны, возможно с сервоприводами. На подаче — указатели потока с возможностью перекрытия. Но это дорогая комплектация.

Подробней об устройстве коллектора теплого пола

Наиболее дешевый вариант гидравлики теплого пола для небольшого дома — коллектор с закрывающими шаровыми кранами (с дополнительно установленным балансировочным на наиболее коротких петлях), с термоголовкой смесительного узла, которая регулируется вручную.

Принцип работы водяного теплого пола и устройство коллектора

Автор Марат Григорьевич На чтение 8 мин. Просмотров 192 Обновлено 18 июня, 2020

Одной из распространенных систем отопления в доме или квартире является водяной пол. Специалисты считают, что этот вариант обогрева достаточно сложный по расчетам, установке оборудования и его подключения. Система, которая соответствует всем основам монтажа, честно прослужит не менее 15 лет.

Виды подключений водяного теплого пола

Водяной пол представляет собой систему отопления с низкотемпературным теплоносителем. В этом случае теплоноситель не нагревается более 55 градусов. К тому же, подобный циркуляционный контур должен иметь отдельный циркуляционный насос. Чтобы подобное отопление в доме отвечало всем требованиям, следует грамотно подобрать схему его подключения.

Система установки теплого пола имеет 2 разновидности:

1. Бетонная технология. В этом случае предусмотрена установка нагревательных элементов под монолитную бетонную стяжку. Работа требует много времени и сил. Только когда бетонный слой полностью просохнет, укладывается финишное покрытие. Высыхание стяжки полностью зависит от ее толщины, в среднем процесс занимает около 20 дней. Эта технология применима не только для водяных теплых полов, но и для электрических. Так как пол в конечном итоге будет иметь большую толщину, этот вариант не подходит для помещений со слабыми перегородками. Главным достоинством технологии является равномерное прогревание пола.
2. Настильная технология. Этот вариант отличается простотой монтажа. Работы с повышенным загрязнением в этом случае не предусмотрены, используются готовые материалы. В системе задействованы отражающие пластины, которые изготавливаются из алюминия. Греющей элемент не нужно заливать стяжкой. Поверх отражающих пластин устанавливается финишное покрытие пола. Из недостатков стоит назвать лишь большие финансовые затраты на материалы, ведь устилать их следует в несколько слоев.

Настильная технология делится на 3 вида:

1. Реечный тип с использованием дерева.
2. Модульный тип с использованием дерева.
3. Полистирольная технология.

Работы выполняются строго по выбранной технологии. Помимо разнообразия вариантов установки пола, схемы его подключения также разнятся.

Возможные схемы монтажа теплых полов:

• прямое от котла;
• использование радиаторов отопления;
• установка от трехходового клапана;
• гидравлический разделитель;
• насосно-смесительный узел в системе.

Выбор технологии и возможности подключения системы будут зависеть от разных факторов. Каждый из видов имеет как свои достоинства, так и свои недостатки. Основываться в первую очередь следует на конструкции жилища и его особенностях.

Принцип работы каждого вида

Вся система, а главное, эффективность работы заключается в выбранном принципе подключения. Схема монтажа и последующего функционирования отопительной системы подбирается с учетом требований здания, покрытия пола и так далее. Стоит подробнее рассмотреть каждую из схем, определить их достоинства и недостатки.

Прямое подключение от котла

Под соединением теплого пола с котлом подразумевается наличие теплогенератора, арматуры для безопасности и, самое главное, насоса в общей конструкции. Теплоноситель прямо из котла попадает в коллектор, где распределяется жидкость, далее она расходится по разводке труб и циркулирует по ним, попадая обратно в котел. Важно сказать, что в котле следует установить тот температурный режим, который должен быть на полу.

С таким вариантом подключения сталкиваются с несколькими вопросами. Во-первых, желательно использовать для этой схемы только конденсационный котел, так как для этого оборудования низкая температура при работе является оптимальной, так как КПД в этом случае является максимальным. Обычная модель котла при функционировании с низкими температурами быстро выйдет из строя, точнее придет в негодность его теплообменник. Если в доме установлен твердотопливный котел, то на него дополнительно придется монтировать буферную емкость, так как в этом виде котла температурный режим регулируется крайне сложно.

Подключение от радиатора

Достаточно популярным вариантом для обустройство теплого пола принято считать использование радиатора. В этом случае применяются специальные комплекты, рассчитанные на установку труб, исходящих от одной петли, на площадь не менее 15 кв. м. Внешне, это выглядит, как коробок из пластика, в котором нередко устанавливается ограничитель температуры воды или воздуха, а также воздухоотводчик.

Теплоноситель проникает в петлю из контура с высокой температурой, где она равна не менее 70 градусов. Жидкость охлаждается в петле, а далее новая порция горячей воды поступает в нее. Котловой насос с процессом прекрасно справится, дополнительный не потребуется.

Установка от трехходового клапана

Не совсем популярной схемой для отопления полом является применение трехходового клапана. Задачей этого прибора является равноценное перемешивание воды горячей и холодной. Эту комбинацию для отопления стоит назвать комбинированной, здесь используются батареи с жидкостью температурой до 80 градусов и контур пола с температурой жидкости 40 градусов. Термостат в этом случае играет роль клапана, он рассчитан для поддержки одинаковой температуры теплоносителя.

Клапан монтируют на подачу, насос для циркуляции устанавливается после. Когда вода остывает в обратке, добавляется жидкость потеплее, поступающая из котлового контура. Трехходовый клапан снижает температуру теплоносителя до необходимой. Эту схему используется редко, ведь работа радиаторов, которые подключены к основной трубе, нестабильна.

Использование гидравлического разделителя

В схемах отопления комбинированного типа с радиаторами используют гидравлический разделитель. По своей сути, можно сказать, что схема представлена разделением батарей и самого теплого пола. В случае, когда при радиаторном отоплении используется циркуляционный насос, установка дополнительного насоса в смесители может привести к нарушению гидравлики. Гидравлический разделитель поможет настроить параллельную работу нескольких насосов.

Применение насосно-гидравлического узла

Разводка пола с помощью насосно-гидравлического узла является смешанной схемой. При таком варианте предусматривается зона отопления радиатором, узел насоса и смесителя, а также сам теплый пол. В процессе, к охлажденной жидкости добавляется обратка пола к воде из котла.

Все смесительные узлы имеют клапан балансировки, который определяет дозировку теплоносителя уже остывшего, в процессе подмешивания к горячей жидкости. На выходе из узла получается теплоноситель с нужным температурным режимом. Узел, в зависимости от своей модели, может иметь в составе и другие элементы, такие как балансировочный клапан, шаровые краны, байпас и прочее. Эффект системы и комфорт потребителя таким образом увеличивается во много раз.

Преимущества и недостатки каждого вида

Прямая схема от котла имеет свои преимущества и недостатки. В помещении обеспечивается высокая комфортность. Система не является дорогостоящей, ее установка обойдется в скромную сумму. Из недостатков стоит отметить сложность установки, потребуется профессиональная подготовка. К тому же, система применяется только в низкотемпературных котлах, где регулируется температура.

Схема с использованием радиатора не имеет сложной установки, она удачно используется в небольшой комнате, где жильцы пребывают не так часто. Этот вариант подключения хорошо подходит для ванных комнат, балконов и так далее. Из недостатков стоит отметить низкий комфорт, ведь зоны перегрева пола все же будут отмечаться.

Схема с гидравлическим разделителем из преимуществ стоит отметить простоту установки и то, что она помогает разделить систему пола и радиаторов. Недостатком является необходимость установки дополнительного оборудования.

Схема с насосно-разделительным узлом имеет преимущество в виде последующей качественной работы системы водяного пола.

Схема с трехходовым клапаном проста в установке, ее стоимость вполне приемлема. Эта схема подходит для помещений небольшой площади, где хочется сэкономить на обогреве. Из недостатков стоит отметить пониженный комфорт системы, так как соблюдать дозировку теплоносителя невозможно, он бывает еле теплым, либо слишком горячим. Также, схема не актуальна для контуров длиннее 40 см.

Принцип работы коллектора для водяного теплого пола

Устанавливается водяное отопление несколькими способами. Профессионалы считают самым оптимальным и практичным применение конструкции с коллектором, который является многофункциональным узлом, раздающим теплоноситель.

При установке теплого пола в доме используется большое количество разнообразных труб, а их отрезки называются контурами. Если говорить простым языком, то коллектор является такой же трубой, которая крепится к остальным трубам, в общей сложности они создают систему. Места резьбы и их количество определяется тем, сколько труб крепятся к коллектору. Стоит отметить, что чем больше количество резьбы, тем дороже будет стоить это оборудование.

Коллектор для теплого пола выполняют из следующих материалов:

• нержавейка – это оборудование самое долговечное и дорогое;
• латунь – коллекторы из нее имеют среднюю ценовую категорию, срок службы достаточно долгий;
• полипропилен – самый дешевый вариант, используется только при работе с невысокой температурой.

Все контура при установке теплого пола лучше делать одинаковой длины. Таким образом создается одинаковая теплоотдача у каждой петли. Такой вариант, к сожалению, встречается не часто. Намного чаще встречаются разные длины контура, причем различие это существенное. Расходометры, установленные на подающей гребенке, а на обратной гребенке – регулировочные вентили, помогут выровнять теплоотдачу на всех контурах площади.

Все рассмотренные схемы подключения теплого пола активно используются и применяются на практике. Только профессионал определит необходимость того или иного вида подключения отопления, учитывая нюансы жилплощади.

ПолезноБесполезно

устройство и система в доме с деревянным полом, водяной теплый пол в квартире на бетонном основании

Обогрев поверхности пола возможен с использованием электричества или воды. Нельзя сказать, что тот или иной вариант идеален, у обоих есть сильные и слабые места. Нужно разобраться, как устроен водяной теплый пол, как конкретно он работает, чтобы сделать правильный выбор и спроектировать все максимально грамотно.

Особенности

Водяной подогрев сложнее организовать, нежели электрический, но он существенно удобнее. Первоначальный монтаж весьма дорог, однако это окупается сравнительно малыми эксплуатационными затратами, что порадует дальновидных хозяев. Суть в том, что напольное покрытие скрывает «слоеный пирог», содержащий трубы с движущимся по ним теплоносителем. Поскольку общая длина трубопровода бывает значительной, в нем может быть много изгибов, редкая система на практике может обойтись без насосов.

Учитывая низкую температуру подогрева, водяной теплый пол не высушивает воздух. При необходимости вы можете отключить некоторую часть контуров, и все равно бетон длительное время сохранит нормальную температуру. Все конструкции скрыты внутри пола, они не портят внешнего вида комнаты.

Все без исключения стадии монтажа должны быть исполнены перед заливкой, иначе исправить недостатки будет очень дорого, а подчас и вовсе невозможно. В многоквартирных домах получить разрешение на монтаж теплого водяного пола очень сложно, потребуется доказывать свою правоту при помощи дорогостоящей экспертизы. Кроме того, большой проблемой может стать увеличение нагрузки на балки и перекрытия.

Но вам и только вам решать – перекрывают ли положительные стороны теплого водяного пола его недостатки или нет.

Виды и принцип работы

Подогрев теплоносителя может технически производиться двумя путями: локальным котлом или центральным отоплением.

Второй вариант в городских квартирах неприемлем по юридическим причинам и даже в частных домах нецелесообразен, потому что малейший перебой на магистрали лишит вас теплого пола надолго.

Впрочем, неважно, какую схему выбирать, потому что обязательно потребуется понижать температуру теплоносителя, прежде чем он поступит внутрь теплого пола. Практически все котлы нагревают воду до 65 градусов и выше, а ходить по «раскаленной сковороде» мало кому понравится.

Прием, которым обеспечивается охлаждение, прост – горячая жидкость до подачи в трубы приходит в смесительный узел, там она перемешивается с водой, циркулирующей по обратной трубе. Из смешивающего блока теплоноситель переходит в коллектор, и уже только после этого он идет по трубам.

Необходимость в такой схеме исчезает только при использовании конденсационных котлов, подогревающих воду до нужной для теплого пола температуры, причем с достаточно высоким КПД.

Именно их рекомендуют устанавливать вместе с подобными системами обогрева.

Чтобы наливной пол был прогрет не просто до комфортной, но и до стабильно выдерживающейся температуры, обязательно используются терморегуляторы, напрямую соединяемые с датчиками. Необходимый уровень нагрева задается через панель управления, контрольный блок терморегулятора обрабатывает сообщения измерителей. Сообразно им и программе указываются текущие параметры действия смесительного узла.

Даже когда коллекторная система на входах имеет термостаты, отдельный термостат для водяного пола очень важен.

Водяные теплые полы – всегда многослойные конструкции, требующие теплоизоляции основания.

Нижний слой – теплоизоляционный, над отапливаемыми комнатами или офисами хватит 3 см, иногда и 2 см достаточно. Когда помещение размещено над неотапливаемым подвалом или сразу над слоем земли, минимальная теплозащита – 5 см.

В арктических и субарктических регионах теплоизоляция 10-15 см совершенно необходима, так как это единственная мера, позволяющая обеспечить нормальный уровень комфорта.

Обращая внимание на недостатки водяного пола, конструкторы небезуспешно ищут способы улучшить его. Но самым оригинальным решением, пожалуй, является такой вариант, как гибрид жидкостной и электрической системы.

Он представлен двумя разными типами. В первом из них разделенный на 7 жил кабель вставлен в полиэтиленовую трубу, наполняемую антифризом. Трубы на заводе запаивают до полной герметичности, кладут в стяжку, а оба конца кабеля ведут в монтажную коробку, подключаемую к регулирующему устройству.

Капиллярный тип тоже подразумевает укладку тонких трубочек внутрь стяжки и подсоединение их к автоматике. Внешняя система нагревает жидкость, формирует необходимое давление и одновременно следит за постоянством разогрева. Как результат, внутри самого пола никаких проводов нет, что гораздо безопаснее для пользующихся им.

Независимо от того, каким образом движется жидкость, в системе обязательно есть термостатический клапан, инициирующий подмешивание воды при превышении ей установленного порогового уровня. До циркуляционного насоса ставится перемычка, которая и скрывает этот клапан (он может быть как двухходовым, так и трехходовым). Если вода остыла до минимального предписанного значения, подача охлажденной жидкости из обратки сразу останавливается.

Потом теплоноситель оказывается в контакте с распределительной гребенкой, но не всегда – в незначительных по площади помещениях, где нет необходимости организовывать две и более трубчатых петли, подобный узел не используют.

Не менее важно, нежели порядок циркуляции то, как обеспечивается подогрев воды.

Классическим вариантом считают такой, в котором для подогрева использован котел либо центральный трубопровод. Далее теплоноситель поступает в трубы. Смешанный тип подразумевает уже описанный гибрид электрического и водяного отопления.

«Классика» может быть легко создана и в процессе строительства, и в уже сооруженном доме, совместима с любыми источниками горячей воды надлежащего качества. Она легко сочетается со всеми существующими напольными покрытиями, при использовании подобной системы отпадает потребность в сложных схемах монтажа. Но есть и слабые места: велик риск затопить соседей снизу, нет возможности установить регуляторы мощности.

Комбинированный вариант не требует использования циркуляционных насосов, вся система продается практически в готовом виде. Все, что требуется для работы – только стабильное электропитание. Можно не опасаться, что произойдет перегрев, автоматика надежно предотвращает такие ситуации. Жидкости для работы понадобится сравнительно немного, равномерность прогрева всей поверхности гарантирована.

Что касается подложки под теплым полом, то полистирольные системы превосходят традиционную бетонную стяжку лишь в нескольких случаях: когда потолки очень низкие, когда основной пол или перекрытие очень слабы, когда встречаются затруднения с получением готового бетона либо с его приготовлением на месте.

Технические характеристики

Если вы еще не определились, какое напольное покрытие будет использоваться, стоит предпочесть каменные либо керамические плитки, отличающиеся оптимальным балансом времени прогрева и сохранения тепла. А вот ламинат, линолеум могут использоваться только ограничено, при наличии маркировки о возможности настила над теплым полом. Такого рода покрытия не станут выбрасывать токсичных паров и вы окажетесь надежно защищены.

Оптимальная температура подогрева зависит от двух обстоятельств: свойств материала и особенностей конкретного помещения; если будет положен сверху ковролин, он может прогреваться максимум до 31 градуса.

Средняя температура в жилых комнатах составляет 26 градусов, а там, где влажность особенно высока, она на 5 градусов больше. В нежилом помещении (санузле) стоит выдержать нагрев до 31 градуса. Паркет и ламинированные покрытия следует нагревать не более чем до 27 градусов, а комнаты, где будут постоянно находиться дети – до 24.

Даже непосредственно над трубами теплого пола покрытие не должно быть нагрето больше, чем до 35 градусов.

Очевидным образом величина разогрева связана с таким параметром, как мощность системы. Источник тепла (котел) подбирают с расчетом на полную эффективность при предельной запланированной нагрузке и с резервом мощности хотя бы в 15% сверх нее. Тогда никакие критические ситуации не будут вам страшны.

Максимальная мощность 1 кв. м теплого водяного пола, как и сила его нагрева, тесно связана с основным отделочным материалом. Когда подогрев основания комнаты будет основным источником тепла, потребуется создавать поток энергии 160-180 Вт (в пересчете на 1 кв. м, не занимаемый мебелью и крупной бытовой техникою).

Сначала посчитайте уровень потерь тепловой энергии в помещении, а только затем подбирайте конструкцию теплого пола и просчитывайте ее необходимые параметры.

Если на 1 кв. м приходится 80 Вт потерь, то теплоизоляция крайне желательна, а если этот показатель составляет 100 Вт и выше, без нее вовсе не обойтись.

Какой лучше выбрать?

Говоря о выборе теплого пола, следует учесть, что в квартире в большинстве случаев водяные отопительные конструкции монтировать запрещено. Совершенно точно под запрет попадают те системы, которые подсоединяются к центральному отоплению или трубам горячего водоснабжения. Нарушение такого правила грозит назначением штрафа, а обнаружено несанкционированное подключение будет при первом же визите сантехников. Иной раз даже заходить им не потребуется, достаточно установить факт разбалансировки отопления или подачи горячей воды, источник которой находится в определенной квартире.

Часть регионов РФ устанавливают более мягкие правила, но и тогда жильцам придется оплачивать экспертизу, акт которой докажет, что подключение теплого пола не навредит коммунальным системам. Обязательным компонентом обогревающего комплекса будет автономный узел с насосами и смесителями, гарантирующий стабильное выходное давление.

Очень важно: при наличии струйного насоса в многоквартирных домах трубы из металлопластика и полипропилена использоваться не должны.

Решив сделать обогревающую систему в деревянном полу, вам нужно будет отказаться от стяжки. Если ее использовать, это уничтожит саму идею чисто деревянного напольного покрытия. Существенные недостатки на этом не исчерпываются – стоит учесть и немалое поглощение высоты, и тяжесть конструкции, и длительное высыхание, и малую пригодность к ремонту. Большая масса стяжек очень плоха в каркасном доме, поскольку лишает такую постройку важнейшего преимущества – легкого и экономичного фундамента.

Отличным решением становятся настильные комплексы.

Сделать их можно, не прибегая к «мокрым» работам, стоимость монтажа заметно сокращается, что порадует любого владельца недвижимости и высвободит часть средств для более нужного ремонта. Настил делится на полистирольную и деревянную разновидности. В первом случае имеется в виду популярный плотный пенопласт со специально подготовленными пазами под части трубопровода. «Деревом» же именуют блоки на основе древесно-стружечных плит либо ОСБ. Учитывая малый пропуск тепла такими материалами, их канавки заполняются металлическими пластинками все с теми же пазами.

Когда смонтированы трубы, можно немедленно укладывать твердое покрытие – доску, паркет, полосы ламината. Но учтите, что мягкие напольные материалы кладутся только на жестком промежуточном основании, перекрывающем трубы и дополнительно закрепляемом. В принципе, клей может быть положен непосредственно на пластины из металла, но состав его должен быть тогда адаптирован для применения в «пироге» теплого пола.

На бетонном основании без стяжки, к сожалению, никак не обойтись. Принципиальная схема устройства, кроме нее, включает использование гидроизоляционного и сберегающего тепло слоев, сетки арматуры, демпферной ленты. Когда пол находится на самом грунте, рекомендовано использовать экструдированный тип пенополистирола толщиной минимум 0,1 м; над теплым цоколем допустимо уменьшить ее до 30 мм. На балконе и в иных неотапливаемых помещениях требуемая мощность водяного теплого пола должна быть увеличена еще на 10%, тогда не понадобится чрезмерно усиливать слой утеплителя.

В ванной обогрев за счет теплого пола будет самодостаточен – в большинстве случаев его хватает, чтобы полностью отказаться от использования батарей, электрических обогревателей и других систем.

Как подключить?

Электрический котел к водяному теплому полу подключают, как правило, не напрямую, а через опосредующий распределительный узел. Его роль состоит в том, чтобы повышать давление в системе до рабочего, отрегулировать температуру, обеспечить равномерную пропорциональную подачу воды в разные контуры. Даже если все остальные работы вы выполнили самостоятельно, рекомендуем доверить процесс подключения специалисту. Только он сможет выбрать подходящий вариант и избежать фатальных ошибок.

Сразу определитесь, будет ли ограничено управление системой ручными средствами или вам потребуется автоматическое программное управление.

Присоединение труб к коллекторам достигается за счет зажимного фитинга формата «евроконус». После того, когда все контуры собраны, включается компрессор, развивающий давление не менее 6 бар. Он позволит довести внутреннее давление во всех частях нагревательной системы до 4 бар и тем самым обнаружить малейшие признаки разгерметизации.

Насос, встраиваемый в любой современный котел, уверенно справляется с прокачкой воды по теплым полам жилых домов, не превышающих 120 кв. м по площади. Лишь при явно большей территории жилища придется использовать дополнительное насосное оборудование, тогда его ставят в изолированные коллекторные шкафы. Когда требуется смонтировать два и более коллекторных шкафа, главенствующая трасса перекачки жидкости оснащается разветвителем, а после всех распределительных узлов нужно поставить сужающие переходники

Благодаря им вода равномерно и плавно будет добираться во все самые отдаленные уголки.

Если источник горячей воды – система центрального отопления, оборудование регулирующими устройствами для теплого пола не нужно. Все равно по правилам безопасности менять интенсивность теплового потока по своему усмотрению вы права не имеете. Зато уберутся из помещения батареи, которые даже при самом хорошем внешнем виде и тщательном дизайнерском обыгрывании мешают порой реализовать свой оформительский замысел.

Еще раз напоминаем: стяжка сначала должна высохнуть, а уже затем созданный теплый пол можно подключать и запускать в работу, не раньше.

Для формирования этого слоя пригоден бетон марки как минимум М-300 (она же В-22,5), а допустимые фракции щебня – от 0,5 до 2 см. Непосредственно над трубой стяжка должна достигать 30 мм толщиной (и это только минимальная величина), иначе нельзя гарантировать ни механической крепости, ни однородного распределения тепла по всей поверхности. Масса 1 м2 бетонной стяжки, глубина которой достигает 0,05 м, может составить до 1,25 ц.

Если стяжка будет толще 0,15 м или она станет подвергаться значительной нагрузке, это должно учитываться при обсчете теплового режима. Чем толще защитный слой, тем выше его твердость, но при этом затягивается срок высыхания, работа системы становится менее гибкой, возрастает тепловая инерция.

Потому обычно стараются обеспечить «золотую середину», найти баланс между противоположными качествами.

Чтобы стяжка не была преждевременно разрушена, следует применять усадочные швы. Существующая технология предписывает создавать их всегда, когда обогреваемое пространство превосходит 30 кв. м или есть хотя бы одна стена длиннее 800 см. Не менее актуально предотвращение тепловых деформаций, когда длина больше ширины (или наоборот) в 2 раза, когда конструкции сами имеют деформационные швы, а также в помещениях причудливой конфигурации.

Одной укладки демпферной ленты мало, поэтому там, где идет шов, разделяют арматурную сетку. Основание деформационных швов составляет ровно 1 см, сверху их нужно обрабатывать герметиком для большей устойчивости. К сведению, в помещениях нетипичной конфигурации практикуется разбивка на максимально простые формы – прямоугольник либо квадрат. Границы таких сегментов тоже покрываются швами.

Проводить трубу сквозь деформационный шов стяжки можно, только помещая ее во внешнюю гофрированную трубу, размер которой составляет 0,3 м до препятствия и столько же после него. Нежелательно дробить контур такими швами. Если верхнее покрытие – плитка, укладка ее поверх деформационного шва может спровоцировать проблемы.

Преждевременный откол предотвращают, одну из частей сажая на плиточный клей, а другую удерживая эластичным герметиком.

Чтобы никогда не сталкиваться с растрескиванием свежей стяжки, есть несколько рекомендаций. В частности, советуют не применять утеплитель легче 35 кг на куб. м. Необходимую пластичность стягивающему раствору придают, добавляя не один пластификатор, а еще и фибру. Нужно, чтобы бетон схватывался постепенно, через 24 часа после заливки слой накрывают полиэтиленом и оставляют на 7 дней.

Выбирая пластификатор, убедитесь, что он относится к числу воздухововлекающих составов, предназначенных специально для теплого пола.

Приготовить раствор М-300 из М-400 нужно, взяв на 1 часть цемента 1,9 частей промытого речного песка и 3,7 части щебня определенных фракций. Это соотношение по массе, а объемная пропорция песка и щебня составляет 17: 32 (на каждые 10 л сухого цемента).

Альтернативная схема подразумевает применение гранитных отсевов, легко заменяющих песок. 24 кг щебня фракции от 0,5 до 2 см, 7-8 л воды, 400 г горячего водного раствора суперпластификатора СП1 – обязательные компоненты. Кроме них, берут 12 кг цемента и 36-48 кг отсева с величиной частиц 0,5 мм.

Независимо от рецептуры изготовления, хороший бетон не выделяет воду и не расслаивается на фракции. При правильном выполнении работы при выдержке температуры 20 градусов схватывание начнется через 240 минут, а когда пройдет 12 ч, каблуки обуви не должны оставлять следов на поверхности.

Комплектующие

Очень важной частью комплектующих для водяного теплого пола заслуженно считаются трубы. Лучшим вариантом признаны металлопластиковые конструкции. Обязательно берите фирменную продукцию, длительное время применения которой подтверждено опытом множества людей.

Если выбор остановлен на полиэтиленовых трубах, стоит предпочитать Pex-a, Pert. Полипропилен бывает довольно неплох, но внимательно следует оценивать качество его сварки. Берите лишь армированные алюминием в средней части трубы.

Конструкции из меди отличаются повышенной надежностью, но расходы на их покупку сумеют оплатить не все; если очень хочется металлическую трубу, сделайте выбор в пользу гофрированной нержавеющей стали.

Сшитый полиэтилен тяжело привести в требуемую форму; стоит материалу нагреться, как он выпрямляется. Но этот недостаток имеет свое оправдание – нет риска застывания теплоносителя и можно будет устранить дефекты, а не менять трубу в случае возникновения проблем.

Медная труба обязательно должна прикрываться защитным слоем, иначе щелочь будет губительно действовать на нее.

Электрокотел понадобится почти обязательно, это наиболее простой и практичный способ подать в теплый пол разогретый теплоноситель. Приблизительный расход труб составляет от 3 до 5 м на 1 кв. м отапливаемого пространства (не общей площади). Смесительный узел становится необходим, когда котел нагревает теплоноситель до значительных температур, то есть он нужен всегда, кроме вариантов с конденсационным обогревом. Нельзя также создать хорошую систему, в которой не было бы циркуляционного насоса и коллектора.

Коллекторы, умеющие регулировать значение температуры используются обязательно, когда теплый пол расположен сразу в нескольких помещениях. Благодаря этой функции можно гибко варьировать разогрев напольного покрытия, ориентируясь на предназначение помещения и потребности людей. Так, детям нужен пол потеплее, а там, где он покрыт кафельной плиткой, требуется усиленный разогрев.

Взаимодействующий с гребенкой механический термостат (либо его электронные программируемые аналоги) как раз и позволяет задать точную температуру для отдельных комнат и даже для разных частей одной комнаты.

Для очень крупных отопительных контуров следует применять щитовые термостаты, в остальных случаях достаточную эффективность обеспечивают и обычные настенные варианты.

Обратите внимание: нельзя путать терморегуляторы, устанавливающие температуру воздуха с теми, которые следят за нагревом пола. Значение их показаний различно, но что всегда одинаково – так это отдача команд на сервоприводы, изменяющие сечение на просвете, благодаря этому интенсивность водяного потока тоже меняется.

Рабочей частью сервомотора является термоклапан, как раз и способный отодвигать задвижку либо прикрывать ее. Теплораспределительные пластины для сухого пола используются в деревянных конструкциях. Эти алюминиевые блоки пронизывают их и обеспечивают оптимальный уровень теплопроводности в разных частях пола.

Теперь нужно разобраться с тонкостями выбора отдельных элементов. Армирующая сетка лучше всего подойдет с мелкой ячейкой – 15 на 15 см при сечении прутьев 0,4-0,5 см. Когда теплоизоляция делается на основе особых рельефных матов, арматура не потребуется вовсе.

Крепящиеся к остальным конструкциям трубы не рекомендуется покупать, если изготовитель не дает гарантии в 50 лет бесперебойной службы и более. При современных технологиях обеспечить столь длительную эксплуатацию товара – не проблема, и отказ сделать это сразу выдает любителей легких денег.

Выбирая медную трубу, смотрите на то, соответствует ли ее изгиб, конфигурация вашим потребностям. Исправить несоответствие можно, но только на сложном оборудовании и за отдельную, весьма солидную плату.

Подающий в трубы горячую воду коллектор располагается в особом шкафу или специально подготовленной нише. На все выходные петли, кроме запорных вентилей, ставятся обязательно счетчики, они нужны прежде всего для своевременного обнаружения перерасхода ресурсов тем или иным контуром. Но и коллектор, и вентили окажутся бессильны, если в системе нет надежного, грамотно подобранного котла.

Практичнее всего считаются настенные котлы с закрытыми камерами сгорания; подключение к таким устройствам прочей инфраструктуры теплого пола не составляет особого труда. Стальные устройства дешевле чугунных и заметно компактнее их, что очень важно учесть даже при подборе отопительного оборудования для коттеджа.

Приблизительная оценка необходимой мощности чаще всего производится из предположения, что на каждый 10 кв. м необходим 1 Квт энергии, выделяемой котлом. Даже более или менее точные прогнозы, не говоря о теплотехнических расчетах, должны учитывать также климатический режим местности, уровень теплоизоляции дома, основной его материал.

Из нагревательного устройства вывести поток жидкости самотеком и точно так же направить его по всей системе не получится. Обязательно придется использовать насосы; для бытовых нужд специалисты считают излишними насосы, создающие напор воды свыше 6 м.

Учтите, что все эти рекомендации только предварительны и не могут учитывать нюансов конкретного жилища, отопительной системы, климата и микроклимата. Потому составление проекта и перечня оборудования профессионалами (с указанием спецификаций и требований) позволяет сэкономить немало денег и добиться оптимального результата.

Установка и управление

Устройство теплого водяного пола требует раскатывания по периметру комнаты демпферной ленты либо ленточной теплоизоляции. В качестве ее обычно используют пенопласт, полистирол и другие листовые утеплительные средства, из которых отрезают полосу шириною ровно 0,1 м.

Такое ограничение нужно, чтобы исключить возникновение трещин и сократить величину потерь тепла, чтобы оно меньше просачивалось сквозь стены и фундамент.

Поверх теплоизоляции кладутся трубы, которые обязательно следует закрепить, иначе они окажутся неустойчивыми, возникнут деформации. Часто на теплоизоляционный слой кладут сетку из металла с шагом 0,5-1 дм, поскольку именно такая дистанция удобнее всего для монтажа. На прутья сеток трубы прикрепляют стальной проволокой или хомутами из специальной пластмассы. В другом варианте в пол забиваются крепежные детали, потом они и будут удерживать трубу.

Наконец, существуют еще особые подложки из плит, оснащенных выступами для удержания (фиксации) трубопровода. Такие конструкции выпускаются различными фирмами. Окраска и геометрия, основной материал отличаются, но принцип их работы идентичен. Иногда применяют крепежные ленты, набиваемые с интервалом 150-200 мм. У этих лент на производстве делают отгибаемые в сторону «лепестки», позволяющие закрепить трубу в требуемом положении.

Когда укладка и фиксация окончены, приходит время готовить смесь для заливки стяжки. От обычных стяжек она будет отличаться присутствием компонентов, резко усиливающих теплопроводность. Часть разработчиков для максимального упрочнения конструкций предлагает использовать армирующие сетки поверх труб, и только после их установки наливать раствор. Тогда все монтажные манипуляции ничуть не повредят системе теплого пола.

Бетон менее 30 мм толщиной разливать не имеет смысла, подобное покрытие сразу начнет «гулять» при ходьбе, обязательно образуются полосы более холодные и более нагретые.

Когда будете заливать теплый пол раствором, предварительно наполните трубы теплоносителем под нормальным рабочим давлением. Это поможет избежать проблем при повседневной эксплуатации системы, рассогласования размеров ее частей.

Следующий шаг – финишную отделку пола, можно выполнять на 7-е или на 10-е сутки при условии, что средняя температура воздуха составляла более 17 градусов тепла. Учтите, что полная прочность набирается стяжкой за 672 часа минимум даже при комнатной температуре и нормальной влажности воздуха. Все это время включение теплого пола или иной подогрев его недопустим.

Независимо от того, чем заливать стяжку, учитываются свойства напольного покрытия: если оно требует идеально ровной подложки, используют маяки. Высота устанавливаемой по периметру теплоизоляции должна быть выше, чем готовый пол, после высыхания стяжки избыток удаляется обыкновенным ножом.

Чтобы теплоизолирующий слой держался надежно, для него применяют подкладки с фабричной разметкой, такой материал делает множество известных фирм.

Если посмотреть чуть ниже, в основание теплого пола, то обнаруживается предшествующий теплоизоляции барьер, сдерживающий протечки жидкости. В качестве его широко используют полиэтиленовые пленки.

Никогда не кладите в стяжку алюминиевую фольгу и основанные на ней материалы. Не пройдет и 100 дней, как все это превратится в обыкновенную труху.

Требуется применять только металлизированные покрытия. Внешне их тяжело отличить от простой фольги неспециалисту, но свойства отличаются в корне, эти изделия в слое цементно-песчаной смеси стабильно работают годами.

Особое внимание стоит уделить трубам водяного теплого пола. Технология предусматривает укладку бухт труб без внутренних соединений между собой. Когда длина бухты оказывается недостаточной, лучше выделить дополнительный контур, чем стараться организовать соединение.

Важно: трубопровод по мере роста диаметра позволяет создать более крупные контуры, но при определении их длины учитывайте и тепловую эффективность всей системы.

Излишнее количество воды приводит к тому, что даже самая лучшая автоматика не позволяет скорректировать степень нагрева достаточно быстро. В бытовых целях достаточно диаметра трубы от 1,6 до 2 см, тогда соблюдается баланс между основными показателями.

Металлопластиковая труба калибром 16 мм может складываться в контуры до 100 м, однако практичнее всего уменьшить «потолок» на 20-40%. При сечении 2 см теоретически достижимая и практически пригодная длина контура составляют соответственно 140 и 120 м. На эти показатели можно в целом ориентироваться и при создании трубопроводов из иных материалов. К сведению: всякий отдельный контур полагается подводить к специально для него отведенному входу или выходу коллекторного узла.

Демпферной лентой можно не только опоясывать периметр комнаты, но и отграничивать контура друг от друга, гасить их взаимное негативное воздействие. Рекомендуется не формировать без крайней необходимости контуров, сильно отличающихся по размерам друг от друга.

Чаще всего конструкция обогревающей системы – это «змейка» и «улитка»; трудно сказать, какое из этих решений лучше, потому что у каждого есть свои слабые места.

Так, змеевидное расположение позволяет использовать трубу меньшей длины, однако оборачивается такая экономия неоднородным разогревом частей пола. Подающая труба наполнена основательно разогретым теплоносителем, а добравшись до половины общей длины, он уже успеет остыть.

При умелом использовании, когда начальный сектор кладется у окна, у двери или рядом с холодной стеной этот недостаток можно даже превратить в достоинство.

«Улитка» рассчитывается немного дольше, но зато вознаграждает владельца жилья равномерно теплым полом; если контуры приходится делать длинными, это вообще единственный выбор.

Независимо от варианта укладки, обращайте внимание и на его шаг (не менее 100 и не более 300 мм). Кухня, где своего тепла достаточно, позволяет раздвинуть трубы до 25 см и даже больше. А вот покрытые плиткой ванные требуют максимально сдвинуть витки и усилить обогрев, потому зазор не должен превышать 20 см; то же самое характерно и для комнат, отведенных под игры детей.

В каждом помещении наиболее холодные или продуваемые части обогревают активнее, а относительно теплые требуют меньшего расхода энергии.

Полусухая стяжка одинаково совместима и с «улиткой», и со «змейкой»;. Неоспоримым преимуществом ее является ускоренное высыхание. Просто смешивают реагент с прописанным в инструкции объемом воды, основательно перемешивают и наносят. Специальные добавки делают появляющийся раствор пластичнее, уменьшая как расход воды, так и продолжительность «созревания». Оттого повышенная плата за эти составы вполне оправдана.

Независимо от вида стяжки, отступ трубы от стены должен составлять 150-200 мм; очень хорошо будет, если вы все контуры сделаете из единичных труб, не прибегая к сварке. Каждый сварной шов является слабым местом в создаваемой конструкции, именно он часто вызывает дополнительные проблемы. К сведению: если где-либо приходится концентрировать много труб, делать их пересечение, перегрева пола легко избежать – используйте внешнюю теплоизоляцию над участком теплого пола.

Обращаем ваше внимание, что прокладка трасс из металлопластика часто требует сгибать его, и эта работа должна выполняться вручную. Ровный сгиб под углом на незначительном радиусе без растрескивания получается, если перехватывать трубу рукой несколько раз подряд.

Сгибать под прямым углом нужно с пятью или шестью перехватами: сначала в поверхность упирают большие пальцы, делают незначительный загиб, затем аккуратно сдвигают руки в его направлении и манипуляцию повторяют. Не делайте никогда излома там, где труба будет резко поворачивать или соединяться с другой.

Полипропилен согнуть тяжелее, так как он будет пружинить. Обязательно или нагревают материал, или сваривают его со специального вида фитингами, или попросту присоединяют к сеткам, заботясь о возможно менее выраженном изгибе. Вне зависимости от материала, исходный конец трубы подсоединяют к коллектору, а когда уложена вся магистраль по комнате, незамедлительно подключают обратный ход трубопровода.

Неисправности

Заметим, что если теплый пол плохо греет, это не обязательно значит, что он вышел из строя; такое бывает при неграмотном проектировании. Теплотехнические расчеты должны делаться профессионалами, только они могут учесть всю ту массу тонкостей, которые влияют на величину теплопотерь и внутренний ход тепловых потоков. Самостоятельная оценка исходя из объема считается более точной и приближенной к реальности, чем ориентирующаяся на площадь постройки.

Самой частой проблемой оказывается нарушение герметичности теплого пола. Проще всего предотвратить ее, организовав надлежащим образом гидравлические испытания до залива стяжки или укладки финишного покрытия (если стяжки не будет). К сливному патрубку нужно прикрутить шланг, другой конец соединяется с канализационною трубой, ведь воды при проверке будет израсходовано очень много.

Рекомендуется использовать прозрачный шланг, чтобы сразу заметить, когда появятся воздушные пузыри.

Вход коллектора служит для подачи воды через отсекающий шаровой кран; иной раз, при плохой работе водопровода, стоит применить промежуточный механический фильтр, чтобы не засорить систему дополнительно. На какой-либо иной вывод коллектора, сопряженный с контурами пола монтируется опрессовочный насос. Куда конкретно его ставить, определяет техническая конфигурация системы. Проверка начинается с того, что все воздухоотводчики отпирают, а каждый контур пола, кроме одного, закрывают.

Подавая воду, непрерывно оценивают чистоту после слива, количество выходящего воздуха. Даже самое аккуратное строительство нередко оставляет после себя пятна масла, стружку, которые не должны быть терпимы. Все это не только обнаруживается при тесте, но и удаляется наружу. Заметив, что вода пошла столь же чистая, как и на входе, что воздушные пузыри исчезли, сначала закрывают выходной кран, затем, после окончательного заполнения контура – вводной. Так последовательно работают со всеми контурами до единого.

Проверка опрессовочным насосом подразумевает открытие всех подсоединенных к коллектору контуров. Опрессовочный насос наполняется чистой водой, после чего открывают его встроенный подающий кран. Устройство включается и нагнетает воду под давлением в 200% от рабочего, то есть 6 атмосфер. Контролировать соответствие давления заданной величине помогает манометр, ставящийся на насос или на сам коллектор.

При повышенном давлении осматриваются все трубы и их соединения между собой, при этом кто-то должен продолжать контролировать показания манометра.

Дав системе «передышку», давление повышают до прежних 6 бар, опять осматривают все контуры и детали. Дополнительный проход делается через ½ часа; все места, где обнаружен выход воды наружу, герметизируют немедленно после снятия давления. Отсутствие протечек – не повод успокаиваться, давление должно быть опять поднято, и держат его уже ровно 24 часа.

При условии, что оно не упадет больше, чем на 25% и не появятся новые места выхода воды, теплый пол можно будет признать годным и готовым к эксплуатации.

Учтите, что отдельные скобы с труб, находящихся под повышенным давлением может срывать, и потому все места крепления дополнительно фиксируются строительным раствором. Конечно, после завершения работ со стяжкой или настилом трубы будут зафиксированы и не смогут просто так «играть», но малейшие недочеты грозят слишком серьезными проблемами.

Предположим, при монтаже все было сделано правильно, однако водяной пол все равно не греет или делает это недостаточно. Такая проблема может возникнуть и спустя определенное время после ввода конструкции в строй. Очень важно отыскать реальные причины и поскорее устранить их.

Слабость отопления часто вызывается низким качеством теплоизоляции. Обнаружить появление такой проблемы нетрудно, достаточно лишь регулярно записывать потребленную энергию и достигнутую температуру. Справиться с нехваткой утеплителя и значительными потерями тепла без вскрытия всей конструкции и последующего восстановления ее невозможно.

Чтобы не выполнять эту работу напрасно, рекомендуется перепроверить все расчеты и чертежи; если делали их сами, покажите профессионалам, а если обращались к проектировщикам, воспользуйтесь консультацией независимых специалистов.

Заподозрив, что в ухудшении обогрева виновата течь, внимательнейшим образом осмотрите напольное покрытие и плинтуса, особенно стыки. Иной раз визуально обнаружить влажные пятна не удается, и окончательный ответ дает только тепловизионное обследование. В поврежденном месте осторожно демонтируют напольное покрытие, убирают и фрагмент стяжки. Поломанную часть трубы удаляют, ставят вместо нее новую; как именно – определяется типом материала. Конечно, подача теплоносителя прекращается, из проблемного контура его выливают, а после тестирования заливают вновь.

Иногда плохой нагрев вызван неравномерным распределением теплоносителя по контурам (особенно при разной длине их). Поскольку скорость течения воды одинакова, по более длинной петле она проходит за увеличенное время и остывает сильнее. Решением проблемы оказывается регулировка клапанов, подающих теплоноситель в отдельные контуры, при этом конкретные электроприводы делаются более активными. Надо будет выждать некоторый срок, пока теплый пол разогреется, так как точное время определяется разными обстоятельствами.

Чтобы проще контролировать и настраивать параметры работы системы, постарайтесь выбрать теплый пол с максимальной степенью автоматизации. Это только поначалу кажется дорогим и непрактичным решением, а на деле поможет избежать лишних вскрытий пола, перенастроек и повторных ремонтов.

Если никакие проверки не помогают обнаружить реальную причину – и протечки нет, и монтажники все сделали по правилам, остается предполагать сбой в электрических компонентах. Чаще всего ломаются насос, обеспечивающий циркуляцию, и термостат. Сразу проверьте, используя мультиметр, обеспечены ли они током. О повреждении насоса убедительно свидетельствует то, что он не шумит.

Допустим, проверка термостата ничего не показала, тогда нужно измерять сопротивление его отдельных клемм, работоспособность датчиков температуры. Не найдя дефекта и там, лучше прекратить дальнейшие поиски и обратиться за помощью к специалистам, иначе велик риск что-то необратимо повредить.

Производители и отзывы

Дать полной гарантии того, что пол никогда не выйдет из строя, невозможно, но для стабильной работы очень важно выбрать хорошего ответственного производителя теплового оборудования.

• Изделия швейцарской марки Rehau пользуются заслуженным спросом. Потребители отмечают, что смонтировать их очень просто, по сравнению с другими конструкциями, и что нагрев напольного покрытия оказывается равномерным. Компания выпускает трубы для теплых полов диаметром от 1,01 до 3,2 см. Устанавливать нагревательные конструкции нужно при помощи особого вида крепежных деталей. Так, маты серии «Varionova» эффективно сохраняют тепло, гасят звуковые волны (что порадует жильцов многоквартирного дома). Для соединения между собой отдельных блоков используется фальцевая методика. Выгодной заменой матам и панелям выступают фирменные шины Raufix на базе жесткого полипропилена; оборотная сторона их дополнена особыми зацепами, надежно захватывающими любое основание пола.

Водяные теплые полы от Rehau оборудуются надежными гарпун-скобами, клипсами, изоляционными гвоздями. Управление рабочим процессом берет на себя распределительный коллектор.

• Продукция Valtec тоже считается доступным и надежным поставщиком теплого пола, но при этом часть клиентов обращает внимание на «капризность» его оборудования – при ошибках монтажников есть риск вспучивания пола. Зато трубы на основе сшитого полиэтилена, легко сопротивляющегося значительной температуре, радуют многих. По заверениям производителя, вы можете купить не только сами подающие тепло комплекты, но и управляющую автоматику, и другие устройства, идеально подходящие для решения поставленных задач. Теплые полы от Valtec пригодны для монтажа в ситуациях любой сложности, уровень автоматизации роли не играет (точнее, для любой ее степени предлагаются свои решения).

Корпорация вот уже 8 лет считает нагревательное оборудование ведущим своим предложением и применяет в этом сегменте все новейшие разработки. Количество отводов в гребенках достигает 12, что позволяет монтировать теплые полы даже на очень большой площади.

• Комплекты под маркой Knauf ничуть не уступают конкурирующим вариантам, более того, стабильность работы и многолетнее успешное их действие радуют многих. Информационное сопровождение (инструкции, руководства) у компании на достойном уровне. Даже не слишком разбирающиеся в вопросе монтажники смогут выполнить свою работу хорошо, если проявят ответственность и старание.

• Кроме трех ведущих брендов, есть немало других изготовителей, заслуживающих внимания. Так, датский концерн Devi выпускает товар, который крайне редко ломается – ни разу за штатные 20 лет эксплуатации это не произошло из-за производственного брака либо низкого качества. Все основные изготовители трубной продукции для теплого пола предоставляют в распоряжение клиента комплектующие и вспомогательные материалы. Даже теплоизоляционные конструкции изначально идут с уже подготовленной разметкой.

О том, как сделать водяной тёплый пол своими руками, смотрите в следующем видео.

Схема водяного теплого пола. Схема укладки и подключения водяного теплого пола

В этой статье речь пойдет о черновом водяном полу. Вот ответы на вопросы о том, зачем вам это нужно и как выполнять. Также детализируйте схему водяного теплого пола.

Создание проекта

В одних случаях его наличие желательно, а в других — обязательно. Лучше, чтобы он был, если теплый пол — вспомогательная (то есть не основная) система. Также желательно делать проект, когда он занимает небольшую площадь (20 кв.м).Если пол является основной системой отопления (или вспомогательной), но влияет на большее пространство, то обязательным условием является нанесение на карту.

Зачем все это нужно?

При устройстве такого пола в новостройке, а также в некоторых других случаях требуется формальный ввод в эксплуатацию. Если проект не скомпилирован, возможно получение отказа. Поэтому рекомендуется позаботиться о нем заранее. В противном случае вам все равно придется компилировать проект, только чтобы иметь «задним числом». Если речь идет об устройстве водяного теплого пола с привлечением профессиональных строителей, лучше всего прибегнуть к оформлению договора.Это на основе проекта. Последнее является обязательной частью договора.

Ценообразование

При отсутствии проекта стоимость и сроки выполнения работ в любом случае значительно увеличиваются. Дело в том, что в такой ситуации процесс монтажа или строительства будет неорганизованным. По предварительным подсчетам, на приобретение системы и ее установку требуется до 60 евро за 1 кв. Исходя из этого, в доме размер теплого пола до 100 кв. М., Придется потратить до 6 тыс. Евро.Таким образом, установка системы и цена оборудования соизмеримы со стоимостью самой конструкции. В этом случае вам придется начать экономить. Это касается выполненных работ, оборудования и материалов. Уменьшить стоимость последнего возможно. Это требует выполнения точного технического расчета. Схема водяного теплого пола сделана на его основе. Это исключает необоснованное завышение теплопроизводительности. К тому же гарантирует комфортные условия в доме.Схема устройства водяного теплого пола позволяет учесть все важные детали, а также сэкономить на покупке необходимого оборудования.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов. Посадка семян в открытый грунт — простой и удобный метод, но он эффективен только в определенных климатических зонах.I …

Светоотражающая краска. Сфера применения

Когда машины начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, из …

Технический расчет

Как показывает практика, схемы водяного теплого пола своими руками составляются редко. Для проектирования требуются определенные знания. Кроме того, нужно иметь представление о свойствах разных материалов, принципе работы отопительной системы, а также о нормах и правилах монтажа.Схема устройства водяных теплых полов обязательно должна содержать технический расчет. Его реализацией занимается дизайнер. Для того, чтобы изготовить термодизайн дома, вам необходимо предоставить специалистам следующую информацию:

1. Информация о помещениях ПСО (указать тип покрытия и установку мебели).
2. Расположение отводов и подступенков внутри здания.
3. Информация о необходимой температуре в помещении.
4. Информация о материале наружных стен (также можно указать тип дверей и окон).
5. Расположение котла и его высота над полом.
6. Поэтажный план дома (с указанием размеров наружных стен, дверей и окон).

Схема укладки водяного теплого пола выполнена на основании технического расчета.

Важная информация

Схема укладки водяного теплого пола включает очень много элементов. Следует обратить внимание на важные моменты, не упущенные дизайнерами и согласованные с владельцами.

Разделение областей на поля

Процесс разделения на разделы — очень важный момент.Если его игнорировать, скорее всего, произойдет разрушение стяжки. Это зависит от его теплового расширения. Разделение на поля просто для компенсации. От геометрии и площади объекта зависит количество полученных участков. Максимальная площадь образуемого поля — не более 40 квадратных метров.

Деформационные швы

Это границы полей, которые получаются после разбивки помещения. Это необходимо для того, чтобы муфта не треснула. По сути, компенсаторы — это своего рода зазоры.Их можно заполнить демпфирующей лентой, пенополиэтиленом или EPPS. Для проведения прокладки трубы через компенсатор будет помещен в жесткий защитный кожух. Последний представляет собой извилистую трубку, длина которой — до 500 мм. Следует обратить внимание на то, что через компенсатор может проходить обратная или подводящая линия контура.

Технологический монтаж

Очень важно согласовать этот момент с проектировщиком. Выбор материалов, используемых для прокладки труб, будет зависеть от выбранного метода.В настоящее время наиболее распространены две технологии укладки теплого пола: «сухой» и «мокрый». Финишное финишное покрытие зависит от необходимой температуры отопительных труб. Например, максимально допустимые производителем параметры — 25 градусов. Указанной температуры теплого пола может не хватить. В некоторых случаях требуется смена верхнего декоративного покрытия. Возможна установка настенной системы отопления.

Что должно произойти после этапа проектирования?

Ожидается, что в руках собственника окажется поэтажный план системы отопления.Должна быть четко изложена информация обо всех компонентах системы:

1. Настройки автоматики.
2. Расположение трубы (указать длину и диаметр участков).
3. Информация о необходимой мощности для каждого помещения (напольное или радиаторное отопление).
4. Размещение и размеры радиаторов.
5. Полный контур труб (указать диаметр и длину каждой петлевой системы, температуру теплоносителя, шаг расположения такого пола).

Чертеж должен отражать полную схему водяного теплого пола. В нем также указывается и толщина бетона. Владельцу необходимо предоставить всю информацию об особенностях материалов и оборудования, с помощью которых вы будете устанавливать водяной теплый пол. Схема установки позволяет избежать ошибок в процессе самой работы.

Инструменты и материалы

В соответствии с информацией, содержащей техплан и схему подключения водяного теплого пола, перед запуском необходимо подготовить:

1. ТРК с расходомером.
2. Коллекторный шкаф.
3. Пластификатор (добавлен в бетон, предназначен для заполнения пола).
4. Трубный фитинг.
5. A Полный набор инструментов для деформационных швов.
6. EPPS или полосы демпфирующей ленты.
7. Материал теплоизоляционный.
8. Специальная труба, предназначенная для конфигураций «теплый пол» (должен быть кислородный барьер, устойчивый к температуре и давлению).

К первичному плану должна прилагаться схема коллектора и теплого водяного пола.

Дополнительные вопросы

На этапе проектирования необходимо знать следующее:

1. Варианты отделочных покрытий.
2. Варианты схемы укладки труб.
3. Жидкость для системы.

В процессе установки вы решили, что будет слишком поздно. Лучше позаботиться об этом на начальном этапе проектирования.

Теплые полы, вода: схемы подключения

Распределение трубок по основанию может производиться разными способами.На данный момент используются два варианта: спираль и змейка. Любая другая схема устройства теплых водяных полов является вариацией одной из вышеперечисленных.

Змея

Эта укладка подходит для большинства помещений средней или небольшой площади. Следует отметить, что начальный отрезок трубы — это самая высокая температура. По этой причине кладку следует начинать со стороны стены, которая имеет наибольшие теплопотери. Эта область называется границей или пограничной областью. Здесь шаг укладки уменьшен, чтобы компенсировать тепловые потери.Чаще всего расстояние между трубами превышает 300 мм. Дело в том, что с большим шагом может образоваться «тепловая зебра». В краевой зоне расстояние уменьшено до 200 мм. Допустимо, если будет еще меньше. В этом случае важную роль играет минимальный радиус изгиба трубы. Для змеевидного контура неравномерного распределения тепла. Чтобы избавиться от нее, необходимо произвести двойную укладку.

Спираль

Данная схема водяного теплого пола предполагает параллельное расположение участков подающего и обратного трубопроводов.За счет этого понижение температуры компенсируется. Спираль — отличный выбор для участков с большим расходом топлива или большой площади. Данная схема подключения водяного теплого пола рекомендуется при шаге менее 200 мм. Причина кроется в ограничении минимального радиуса изгиба конструкции.

Особенности краевых зон

Необходимо помнить, что здесь шаг укладки петель уменьшается. Это сделано для компенсации потерь тепла. Таких зон всего два типа: отдельные и интегрированные.Последний входит в одну петлю. Его образование связано с уменьшением шага укладки наружных стен. По площади расстояние нужно увеличивать. Граничная область формируется с помощью отдельной петли. Если длина последнего больше 100 м, для обогрева этой площади потребуется несколько подобных элементов. При наличии пограничной зоны этот вариант наиболее актуален. Это связано со значительными гидравлическими потерями в контуре, если длина контура превышает 100 м.

Детали верхнего финишного покрытия

Это очень важный элемент теплопередачи через систему пола.Материал покрытия следует выбирать очень тщательно. При этом необходимо обращать внимание на его термостойкость. Рекомендуется использовать:

1. Ламинат.
2. Линолеум.
3. Доска деревянная (толщина — до 15 мм; это связано с низкой теплопроводностью этого материала).
4. Твердая древесина.
5. Плитка керамическая (толщина — до 30 мм.).

Покрытия для дерева

В этом случае у вас может возникнуть много вопросов. Дерево — гигроскопичный материал.В большинстве случаев покрытие несколько снижает относительную влажность воздуха непосредственно над полом. Это потому, что температура повышается. Для относительной влажности «саморегулирование» необычно. Если в определенной зоне повысится температура, она снизится. Для водяного теплого пола нельзя использовать канадский клен. Это касается и доллара. При изменении относительной влажности геометрические размеры этих лесов сильно «прыгают». Все остальное вполне может быть использовано в системах водяного теплого пола.Рекомендуемая температура при укладке деревянного пола 20 градусов. Относительная влажность должна быть в следующем диапазоне: 30% -60%. Использование любого вида покрытия обязательно подразумевает предельную температуру, по которой подводится теплоноситель системы. Как правило, все рекомендации есть в прилагаемой инструкции производителя. Схема водяного теплого пола с терморегулятором предполагает установку оборудования для поддержания постоянной температуры в системе.

Жидкости

Система водяного теплого пола может быть пропитана дистиллированной или обычной водой, а также антифризом.Последний лучше всего использовать при нерегулярном обогреве помещения в холодные периоды. Это должно быть отражено в конструкции системы.

Где лучше всего использовать?

Как правило, мы используем схему водяного теплого пола в частном доме. При установке системы на ограниченных площадях помещения (спальня, кухня, ванная) проще всего использовать электрическую вариацию. Это связано с тем, что в небольшом пространстве расположение трубы сложнее, чем у кабеля. Если эта система отопления будет основной, лучше всего использовать водяной тип конструкции.Следует отметить, что в многоквартирных домах с центральным отоплением запрещено использовать теплый пол. Схема системы из отдельной цепи должна быть согласована с соответствующими органами.

Слоистая конструкция

Схема устройства водяного теплого пола состоит примерно из следующего:

1. Утеплитель (используется EPPS или пенополистирол).
2. Гидроизоляционное покрытие или клей.
3. Основная духовка.

Дополнительная информация

В случае необходимости требуется расчет толщины утеплителя, на который будет иметь теплый пол.Схема должна содержать эту информацию. Что касается рулонной изоляции с алюминиевой поверхностью, то рекомендуется использовать вариации содержания дакрона. Благодаря ему не произойдет взаимодействия бетонной стяжки и алюминия. Также стоит отметить, что допускается прокладка труб непосредственно к EPS или EPPS. Таким образом, промежуточный слой пропускается. Необходимо обратить внимание на водяной теплый пол, трубы и стяжку с добавлением пластификатора. Это предполагает наличие армированных ячеек сетки.Рекомендуемый диаметр проволоки — до 4 мм. Толщина стяжки такого пола (при наличии труб) — до 10 см. Существуют некоторые рекомендации по применению пластификатора. Считается, что если добавить его в состав стяжки, можно, чтобы ее толщина составляла 3 см, при этом в ее армировании нет необходимости. Это мнение не соответствует действительности. Использование пластификатора не избавляет от необходимости армирования стяжки. Причем его минимальная толщина должна составлять 5 см. В случае использования пластификатора он помещается в смесь в строгом соответствии с прилагаемой инструкцией.Его чрезмерное количество приведет к «выгоранию» системы. Таким образом, могут быть трещины. Поверх труб укладывают арматурную сетку. Это равномерно распределит рабочую нагрузку. В настоящее время часто можно встретить рекомендации, что якобы сетку можно ставить прямо над трубами. Однако в этом случае реализация его конструктивной роли невозможна. Дело в том, что сетка надежно крепится к трубе. Делается это с помощью пластиковых зажимов. Итак, можно сделать вывод, что наличие сетки под трубами не отменяет необходимости ее расположения непосредственно над ними.Что касается отделочного покрытия пола, то на материале обязательно должна быть нанесена маркировка о его применении в устройстве теплого пола.

Схема аварийной сигнализации простого индикатора уровня воды

Переполнение резервуара для воды — распространенная проблема, которая приводит к нерациональному использованию воды. Хотя есть много решений для этого, например, шаровые краны, которые автоматически останавливают поток воды после заполнения резервуара. Но, будучи энтузиастом электроники, разве вам не понравится электронное решение для нее? Итак, вот простой и удобный учебник DIY по проекту , который поможет вам создать схему, которая будет определять уровень воды и подавать сигнал тревоги при заполнении резервуара для воды или при достижении заданного уровня.

Эта схема индикатора уровня воды на простом транзисторе очень полезна для индикации уровня воды в резервуаре. Когда резервуар наполняется, мы получаем оповещения на определенных уровнях. Здесь мы создали 4 уровня (низкий, средний, высокий и полный), мы можем создавать сигналы для большего количества уровней. Мы добавили 3 светодиода для индикации трех начальных уровней (A, B, C) и один зуммер для индикации ПОЛНОГО уровня (D). Когда резервуары полностью заполнены, мы слышим звуковой сигнал от зуммера. Если вы хотите улучшить проект, добавив дисплей и автоматическое управление включением и выключением двигателя, вы можете просто добавить микроконтроллер, такой как Arduino, чтобы определять подмены воды и соответственно управлять дисплеем и двигателем. Если вы хотите получить более подробную информацию об этом проекте, вы можете ознакомьтесь с проектом индикатора и контроллера уровня воды на базе Arduino.

Компоненты, необходимые для цепи сигнализации уровня воды

Цепь сигнализации переполнения резервуара для воды

Полная принципиальная схема проекта аварийной сигнализации перелива воды приведена ниже. Как видите, схема проста и легка в сборке, поскольку в ней всего несколько основных компонентов, таких как транзисторы, резисторы, светодиоды и зуммер

.

Мы можем рассматривать весь этот контур как 4 маленьких контура, каждый для индикации / сигнализации, когда был достигнут определенный уровень (A, B, C, D) воды.

Когда уровень воды достигает точки A, цепь с КРАСНЫМ светодиодом и транзистором Q1 замыкается, и КРАСНЫЙ светодиод светится. Точно так же, когда уровень воды достигает точки B, цепь с ЖЕЛТЫМ светодиодом и транзистором Q2 завершается, и желтый светодиод светится, то же самое происходит с точкой C. И, наконец, когда бак наполняется (точка D), цепь с зуммером завершается, и зуммер начинает пищать.

Цепь сигнализации низкого уровня воды — рабочая

Здесь мы используем транзистор (типа NPN) в качестве коммутатора.Первоначально на базу транзистора Q1 не подается напряжение, и транзистор находится в выключенном состоянии, и ток не течет через коллектор и эмиттер, а светодиод не горит (см. Схему ниже, чтобы понять структуру выводов транзистора).

Когда уровень воды достигает точки A в резервуаре, положительная сторона батареи подключается к базе транзистора Q1 через воду. Таким образом, когда на базу транзистора Q1 было подано положительное напряжение, он переходит в состояние ВКЛ и ток начинает течь от коллектора к эмиттеру.И красный светодиод светится.

Вы можете увидеть резисторы (R1, R2, R3) на базе каждого транзистора, которые используются для ограничения максимального тока базы. Как правило, транзистор полностью переходит в состояние ВКЛ, когда на базу подается напряжение 0,7 В. Также есть резисторы (R4, R5, R6) с каждым из светодиодов для падения напряжения на светодиодах, в противном случае светодиод может взорваться.

То же явление происходит, когда уровень воды достигает точки B. Как только уровень воды достигает точки B, на транзистор Q2 подается положительное напряжение, он включается, и ток начинает течь через ЖЕЛТЫЙ светодиод, и светодиод светится.По тому же принципу, ЗЕЛЕНЫЙ светодиод светится, когда уровень воды достигает точки C.И, наконец, зуммер издает звуковой сигнал, когда уровень воды достигает D.

Обратите внимание, что крайний левый провод в резервуаре должен быть длиннее других четырех проводов в резервуаре, потому что это провод, который подключен к положительному напряжению.

Stack Overflow — Где разработчики учатся, делятся и строят карьеру

Переполнение стека

1. Около
2. Продукты
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
5. Реклама Обратитесь к разработчикам и технологам со всего мира
6. О компании

Цепь беспроводного контроллера уровня воды с дистанционным управлением

Для многоэтажных зданий, где резервуары с водой могут находиться на значительной высоте над террасами зданий, автоматический мониторинг уровней может стать серьезной проблемой.Модули дистанционного управления RF в настоящее время стали довольно дешевыми, и их можно эффективно использовать для устранения неудобств. Давайте узнаем, как сделать и установить схему беспроводного контроллера уровня воды для этого, по просьбе г-на Шрирама К.П.

Технические характеристики

Я планирую реализовать эту схему для своего дома над резервуаром. Потому что я на 1-м этаже, а бак на 5-м. В приведенной выше схеме, вместо нажимных переключателей в секции передатчика,

, если я размещу клеммы D0-D3 внутри резервуара, значит, когда вода поднимается, один за другим D0-D3 будут контактировать через вода, и это передаст сигнал на приемник.Таким образом, выходные светодиоды в приемнике будут включаться в соответствии с уровнем воды.

В передатчике, предположим, что D0 — это пустое состояние резервуара, что означает отсутствие контакта ни с одной из клемм внутри резервуара, поэтому светодиод на D0 приемника погаснет, в этом состоянии двигатель должен включиться.

После того, как уровень воды начнет повышаться, D3 передатчика войдет в контакт, поэтому светодиод D3 приемника загорится

В этом состоянии двигатель должен выключиться.
Пожалуйста, предоставьте мне схему для этого …

Конструкция

Схема может быть понята как приведенная ниже:

Здесь мы объединяем две отдельные ступени, одна из которых представляет собой схему автоматического контроллера уровня воды и другой — схема дистанционного управления RF.

Использование радиочастотных модулей Tx, Rx 433 МГц

Пульт дистанционного управления имеет Tx (передатчик) и Rx (приемник). Передатчик запускается четырьмя дискретными переключателями, которые кодируют и дискретно передают сигналы в атмосферу.

Приемник улавливает эти сигналы, декодирует их и отправляет на один из четырех выходов, относящихся к декодированной информации.

Этот выход реагирует повышением уровня до тех пор, пока соответствующий переключатель Tx удерживается нажатым.

Идея предлагаемого контроллера уровня воды через модуль дистанционного управления состоит в том, чтобы нажимать переключатели Tx через контакты реле, приводимые в действие схемой контроллера уровня воды в ответ на различные условия уровня воды, как настроено пользователем.

То же самое реализовано в обсуждаемой конструкции.

Ссылаясь на рисунок, затворы с N1 по N4 образуют схему автоматического контроллера уровня воды, в которой двигатель включается, когда уровень достигает минимального нижнего порога, и выключается, как только уровень достигает края бака. .

Изначально реле R1 использовалось для активации двигателя путем подключения его контактов к двигателю и сети.

Однако для настоящего приложения RL1 прикреплен к одному из переключателей модуля Tx (S1)

Это означает, что теперь контакт 10 Tx задействован для передачи сигналов, как только RL1 находится под напряжением, что происходит при обнаружении пустой резервуар для воды.

Как только это происходит, приемник отвечает, принимая сигналы и запуская собственное реле, подключенное к соответствующей распиновке.

Это реле затем активирует удаленный подземный или надземный двигатель для необходимой откачки воды.

На принципиальной схеме также показаны три затвора N5, N6, N7, которые сконфигурированы как НЕ затворы для измерения различных уровней воды в резервуаре во время перекачивания воды.

В процессе эти ворота активируют свои собственные реле, которые, в свою очередь, замыкают S2, S3, S4 для необходимых передач от Tx к Rx.

Вышеупомянутые передачи соответствующим образом собираются приемником, декодируются и передаются через его соответствующие выходы для освещения подключенных светодиодов.

Эти светодиоды предоставляют пользователю информацию о постепенном наполнении резервуара для воды.

Таким образом, дистанционно управляемая функция срабатывания контроллера уровня воды предоставляет владельцу беспроблемную беспроводную возможность контроля и управления удаленным резервуаром.

На следующем рисунке показаны детали проводки Rx или каскада приемника, ответственного за переключение двигателя насоса и различные индикации уровня воды в ответ на запускающие сигналы Tx.

Схема приемника

RF-модули могут быть рассмотрены подробно ниже:

https://homemade-circuits.com/2013/07/simple-100-meter-rf-module-remote.html

Список деталей для ступени регулятора уровня воды (N1 —- N4):

• R1 = 100K,
• R2, R3 = 2M2,
• R4, R5, R6, R7, R8, R9, R10, R11 = 10K ,
• T1 = BC547,
• T2, T3, T4 = BC557
• D1, D2 = 1N4148,
• Все РЕЛЕ = 12 В, 400 Ом, SPDT, контактные токи в соответствии со спецификациями нагрузки.
• N1, N2, N3, N4, N5, N6, N7 = IC 4093 (2 шт.)

Последний неиспользуемый вход затвора (N8) должен быть заземлен или (+), выход может оставаться открытым.

Вышеупомянутая схема беспроводного контроллера уровня воды была построена и успешно протестирована г-ном Шрирамом К.П. Следующие изображения демонстрируют результаты его выдающихся усилий:

Схема подключения теплого пола к системе отопления. Водяной теплый пол

Наличие в доме холодного пола доставляет определенный дискомфорт, особенно в зимнее время года, так как даже котел, включенный на полную мощность, не способен нагреть поверхность до оптимального уровня.Это явление связано с тем, что традиционная система отопления способна нагревать только воздушные массы, а не плотный и массивный пол.

Что делать?

Одним из способов решения указанной проблемы является подключение теплого пола к системе отопления.

Реализация таких мероприятий приводит к следующим положительным моментам:

1. Высокая экономическая эффективность.
2. Безопасность.
3. Практически незаметный уровень шума.
4. Ненавязчивость.

Человек, у которого в доме пол с водяным подогревом, может установить необходимую температуру в любой момент. К тому же такая конструкция способна равномерно обогреть любое помещение.

Только точные расчеты и замеры способны определить правильное подключение теплого пола к системе отопления, что в свою очередь значительно снизит коммунальные платежи.

Преимущества водяного пола с подогревом

Практически каждый человек считает, что теплый пол имеет только преимущества.Сначала тепло идет снизу вверх, значит, все прогреется правильно — ногам и голове одновременно будет комфортно. Этот же момент является основным отличием теплого пола от радиаторного отопления, в случае последнего происходит подъем теплого воздуха к потолку, а затем опускание охлажденного к ногам, что не только менее комфортно, но и неэкономично.

Эта же функция теплопередачи позволяет водяному полу улучшить качество воздуха в помещении.В основе работы лежит тепловое излучение, а не конвекция, поэтому значительно сокращается циркуляция вредных бактерий, пыльцы растений и пыли, что положительно сказывается на уровне качества воздуха. Такое отопление просто необходимо людям, страдающим аллергией или бронхиальной астмой.

Еще одно неоспоримое достоинство водяного пола с подогревом — его не будет видно по окончании монтажных и отделочных работ.

Вы можете полностью снять радиаторы и расставить мебель, исходя из собственных пожеланий, не опасаясь, что помещение не прогреется полностью.

Установка в доме водяного теплого пола позволяет обеспечить разный уровень температуры в помещении в зависимости от индивидуальных потребностей. Все, что вам нужно, это приобрести и подключить программируемый термостат.

Еще один несомненный плюс водяного теплого пола — это энергоэффективность. Причина этого предельно проста — теплоноситель в радиаторной системе обычно прогревается до 80-90 градусов, тогда как для оптимального обогрева с помощью теплого пола необходимо 35-50 градусов.Из-за большой площади помещения более низкая температура позволяет комнате прогреваться так же, как горячая батарея, но при этом расходуется гораздо меньше энергии, что приводит к снижению затрат.

Нельзя обойти вниманием предельно простое обслуживание. Монтаж и правильный ввод в эксплуатацию гарантируют бесперебойную работу водяного теплого пола без вмешательства человека.

Оптимальная схема подключения

Для обеспечения безупречной работы у собственника должна быть схема подключения теплого пола к системе отопления, составленная грамотным инженером.В этом случае следует учитывать потребности хозяина и особенности дома. Например, на дизайн водяного пола влияют: площадь и форма отапливаемого помещения, его планировка и площади, мебель и бытовая техника, а также количество внешних стен в помещении, которые являются основным источником холода.

Самым распространенным способом подключения теплого пола к системе отопления является спиральная прокладка труб. Правда, если вы планируете обогревать большую комнату, можно использовать такой способ укладки, как петля или змейка.

Вне зависимости от того, какая схема выбрана, водяной теплый пол не может быть выполнен без: гребней для отопления, коллектора, циркуляционного насоса, труб, шаровых кранов, арматуры, распределителя тепла и прочего оборудования.

Однотрубная система отопления

Подключение теплого пола к однотрубной systemheating ( «Ленинград») предполагает наличие: теплообменник (пол котла), обратные и подачи трубы снабжены запорными клапанами, расширительный бак, расположенный перед котлом, циркуляционный насос и блок безопасности.

В этом случае подающий трубопровод располагается сразу после циркуляционного насоса, а обратный — впереди. Для регулировки температуры в помещении используется запорная арматура, установленная на боковых стенах. Это может быть вентиль или шаровой кран.

Теплообменник на выходе имеет температуру 80 градусов, а к моменту прихода в трубу возврата снижается до 50 градусов. Это оптимальная температура для теплого пола. С помощью запорных кранов, установленных в трубопроводах подачи и возврата, можно полностью выключить систему без остановки работы радиаторов.Кроме того, на обратной стороне может быть установлен байпас, который позволит регулировать температуру.

Технологические особенности

Подключение теплого пола к системе отопления требует значительной модернизации, так как меняются количественные и качественные характеристики отопительного контура.

Подготовительный этап предполагает решение следующих вопросов:

1. Как подключить коллекторный модуль к существующим трубам?
2. Как снизить температуру воды, которая циркулирует в системе отопления, до оптимального значения (примерно 55 градусов)?
3. Как добиться оптимального давления (8-9 атм.)?

Также необходимо рассчитать параметры монтируемой системы, мощность ТЭНов и оптимальное значение магистральной трубы.

Подходящие системы отопления

Если в доме уже есть теплоноситель, то способ подключения теплого пола к системе отопления будет зависеть от его типа.

Если это однотрубная система, потребуется дополнительный радиатор.

Двухтрубный уже предполагает наличие труб с горячей жидкостью и труб, необходимых для возврата воды в теплоноситель для следующего нагрева.

Правильное определение порядка подключения водопровода к коллектору дает самый простой и надежный способ подключения теплого пола.

Важно !! Нежелательно использовать гравитационный принцип продвижения жидкости, так как он приводит к тому, что вода не справляется с гидравлическим сопротивлением, возникающим из-за разного диаметра, что может полностью заблокировать работу системы.

Об элементах схемы подключения теплого пола

Для подключения теплого пола к существующей системе отопления необходимы следующие стандартные элементы:

1. Трубы (желательно полимерные).
2. Вытяжной узел теплого пола (его основная задача — поддержание оптимального значения температуры воды — около 50 градусов).
3. Коллекторы, распределяющие жидкость по контурам.
4. Термостаты — это устройства, которые позволяют управлять системой.

Смесительный узел

Смесительный узел для подключения теплого пола необходим для решения следующей проблемы: теплоноситель, выходящий из котла, имеет температуру около 90 градусов, а теплому полу требуется не более 55 градусов.Его можно подключить как к новому, так и к существующему дизайну.

Основная функция — снижение температуры охлаждающей жидкости путем подмешивания воды из обратного потока в подающую трубу.

Принцип работы и порядок установки смесительного узла

Смесительный узел состоит из насоса и трехходового клапана. В магазинах также может быть представлен комплект, в который входят коллектор и расширительный бачок.

Монтаж смесительного узла предполагает выбор

Утепление полов.2 Система RaySol 3 Области применения RaySol в морозильной камере Предотвращение пучения от мороза Бетонный пол Утепление Теплопотери Замена плитки и мраморного пола.

Презентация на тему: «Утепление пола. 2 Система RaySol 3 Применение RaySol в морозильной камере Предотвращение пучения замерзания. Утепление бетонного пола Замена теплопотерь на плитку и мраморный пол». — Стенограмма презентации:

1 Утепление пола

2 2 Система RaySol

3 3 Области применения RaySol в морозильной камере Предотвращение пучения замерзания Утепление бетонного пола Потеря тепла Замена утепления плитки и мраморного пола

4 4 Обзор применения — Не первичный источник тепла — Комфортное тепло — Жилые ванные комнаты — Заливка строительным раствором под плитку — Часто используется бетон низкой плотности (гипербетон)

5 5 Обзор применения по замене тепловых потерь — Используется в неотапливаемых помещениях, таких как гараж — Цель состоит в том, чтобы получить нулевой чистый тепловой поток — Прокладывать в трубопроводе или прикреплять к основанию пола

6 6 Утепление бетонных полов Обзор применения — Не первичный источник тепла — комфортное тепло — Школы, спортзалы, ванные комнаты — Прокладка в трубопроводе

7 7 Обзор применения для предотвращения пучения морозов — Влага в земле под холодными складскими помещениями (<32 градусов) замерзает, заставляя полы подниматься - Изоляция замедляет, но не предотвращает замерзание

8 8 Методы установки RaySol Закладка в строительный раствор В канал, заделанный в бетон В канал, заделанный в грунт Прикрепленный к основанию бетонного пола

9 9 Решение Tyco Thermal Controls Саморегулирующийся нагревательный кабель — Компоненты RaySol 1 и RaySol 2 — FTC-XC, FTC-P — Силовые соединения — RayClic-E — Программное обеспечение для проектирования торцевых уплотнений — Руководство по автоматизированному проектированию (RS-ADG) Литература — Руководство по проектированию — Руководство по установке и эксплуатации — Инструкции по установке

11 11 Выбор расстояния между нагревательными кабелями Используйте соответствующую таблицу, чтобы выбрать расстояние и определить необходимое количество нагревательного кабеля.

No related posts.
