Тэн в батарею — 15 глупых ошибок при сборке радиатора отопления своими руками.

Обычная радиаторная батарея с тэном — это очень хорошая альтернатива не только заводским обогревателям, но и зачастую полноценному отоплению от электрического котла.

Не всегда есть возможность и экономическая целесообразность в прокладке трубной системы.

Например, на даче, в гараже или просто в курятнике. Кто-то возразит и скажет, что проще сдать чугуняку в чермет, и добавив чуть-чуть деньжат, прикупить полноценный масляный обогреватель.

Это далеко не так. Тут все зависит от площади обогрева. Такую батарею можно собрать из 10-20 секций, и нагрев их всего до 50 градусов, получить за те же деньги гораздо больше тепла, чем на 6 ребрах стандартного масляника.

А еще все масляные радиаторы считаются чрезвычайно пожароопасными приборами. Чего не скажешь про батарею с обычной водой.

Кроме того, чугунные и алюминиевые радиаторы будут иметь меньшую температуру на поверхности, меньше запаха от краски, масла и как следствие, чище воздух в помещении.

В общем, для дачи или гаража это дешевле, проще и лучше, чем маленькие заводские отопительные приборы и дуйчики.

Однако, как и в любой самоделке, главное в этом деле – безопасность. У вас в конструкции обязательно должна присутствовать защита от превышения давления и утечки тока.

Как же грамотно собрать такую батарею и не наделать грубых ошибок? Давайте разбираться.

Для такого самодельного обогревателя обычно применяют два типа радиаторов:

• чугунные с резьбой на 32мм (1 1/4 дюйма)

• алюминиевые или биметаллические с резьбой на 25мм (1 дюйм)

Чугунные можно использовать даже без тэна. Поднимаете батарею и начинаете переносить ее из угла в угол, пока не согреетесь 😊 КПД выше 100%

А если серьезно, под чугунную батарею тэн найти гораздо проще, так как они получили большее распространение.

Вся конструкция будет выглядеть следующим образом. В нижней части через силиконовую прокладку вкручивается водяной тэн.

По диагонали от него устанавливаются две глухих заглушки. Сверху с обратной стороны от тэна монтируется проходная заглушка с полдюймовым отверстием под кран маевского или аварийный клапан.

Ошибка №1

Не ставьте кран Маевского над самим тэном.

Отсюда может подкапывать вода, а она не должна попадать на электрические контакты нагревательного элемента.

Какой тэн покупать? Естественно, он должен быть со съемным термостатом.

Есть специальные тены для батарей со встроенным терморегулятором. У них вся электрическая часть уже запрятана в изолированных кожух, а сверху выведено электронное табло или механическая крутилка.

Материал — нержавейка в чугунную батарею, медь — в алюминиевую. У меди больше ресурс работы в нержавеющих емкостях.

Страна производитель – Италия. Фирма Термоватт (Thermowatt) неплохо зарекомендовала себя на этом рынке (не реклама).

Ошибка №2

На китайских тэнах УЗО зачастую выбивает сразу, как только тэн привезли из магазина и окунули его в воду.

Поэтому с ними нужно быть осторожнее. Также при покупке не перепутайте форму тэна.

Ошибка №3

Трубки у него должны идти одна возле другой, а не расширяться в форме петли или подковы.

Последние идут в основном для заводских масляных батарей или бойлеров, а не радиаторов с водой. Они просто не пролезут в ниппель между секциями.

А сплющивать или сдавливать их нельзя. Иначе придется на вход добавлять трубу на 32мм и помещать тэн в нее.

Еще проверяйте расстояние между трубкой термодатчика и нагревательными трубками.

Ошибка №4

Между ними должно быть минимум 1,5мм и они не должны соприкасаться.

Рекомендуемое расстояние между самими нагревательными трубками – 3мм.

Расчет мощности радиатора

Какой мощности должен быть тэн?

Ошибка №5

Здесь не нужно исходить из принципа – чем больше, тем лучше.

В первую очередь нужно обеспечить плавную работу нагревательного элемента. Он не должен выключаться и включаться через чур часто.

Подберете слишком мощный тэн и при выходе на рабочую температуру он у вас будет работать в следующем режиме: 1 минута выключено – щелчок – менее минуты включено – щелчок – 1 минута выключено и т.д.

При грамотном подборе мощности и хорошем утеплении помещения, батарея будет 2/3 времени “отдыхать”, отдавая тепло в окружающую среду, и только 1/3 времени работать, потребляя эл.энергию.

Исходя из этого можете примерно рассчитать расход эл.энергии за месяц.

Помимо щелчков, мощная батарея будет сильно шуметь и булькать. Добавление уксуса или лимонной кислоты для смягчения жидкости не особо помогает.

Здесь наблюдается эффект как в электрическом чайнике. При мощности 2квт мы имеем очень малые размеры сосуда, плюс наличие пустот.

В результате резкого выделения тепла в воду и возникает подобный шум. Чем меньше воды в чайнике, тем сильнее он шумит.

То же самое и в батарее. Когда тэн слишком мощный, скорость нагрева получается на порядок выше скорости отвода тепла, плюс сказывается невысокая скорость циркуляции теплоносителя.

Ошибка №6

Зачастую сильный шум при работе возникает при неаккуратном завинчивании или кривом тэне и случайном соприкосновении трубки с перегородкой ниппеля.

Чтобы решить эту проблему, попробуйте немного провернуть тэн по часовой или против часовой стрелки, изменив его положение. Шумная работа на пределе и постоянные щелчки не только раздражают, но и напрямую влияют на срок службы контактов реле.

Поэтому при выборе мощности тэна исходите из правила:

• максимум 0,5кВт – на каждые 4 секции

• 0,7кВт – 6 секций

• 1кВт – 8 секции

• 1,2кВт – 10 секций

• 1,5кВт – 12 секций

Установите тэн меньшей мощности, и он у вас вообще не будет отключаться, так как не сможет нагреть воду до нужной температуры.

С одной стороны, это хорошо, батарея никогда не перегреется, даже если будет сбой в работе термореле. Например, для чугуняки (4 секции высотой 500мм), тэн мощностью 300Вт некоторые вообще умудряются вкрутить напрямую без термостата.

Еще один плюс малой мощности – отсутствие раздражающих щелчков. Однако несмотря на это, при недостатке киловатт вы существенно теряете в теплоотдаче.

Вот и приходится искать идеальную формулу.

Когда батарея слишком длинная (12 секций), то лучше вместо одного 1,5кВт тэна, вкрутить сразу два. Снизу радиатора с одной стороны 1кВт, а с другой еще на 0,5кВт.

Либо два по 0,7кВт каждый. Тем самым, прогрев секций будет более равномерным.

Ошибка №7

Только не забудьте проверить резьбу на тэнах.

С двух сторон батареи она разная. При покупке нагревательного элемента обращайте внимание на буковку, которая обозначает правую или левую резьбу (1.1/4R или 1.1/4L).

По заводским параметрам подобные батареи (с высотой или межосевым расстоянием 500мм), при встраивании в полноценную гидравлическую систему отопления, способны рассеивать чуть менее 200Вт тепловой мощности на каждую секцию (180Вт алюминий, 140Вт чугун).

Однако в нашем случае таких цифр не ждите. Во-первых, теплоотдачу в 180/140Вт обеспечивает только новая батарея. А для подобного обогревателя, как правило используют б/у-шные варианты.

Покупать новье для такой самоделки экономически не целесообразно.

Во-вторых, такая работа возможна только при режиме 90С-подача, 70С-обратка. Мы же в этой сборке применяем тэн с оптимальной рабочей температурой 60-65С.

При морозе на улице до -25С можно накрутить и на +70-75С. Максимально возможная температура + 80С.

Поэтому никогда вы такую батарею в НОРМАЛЬНОМ режиме эксплуатации не нагреете до 90С. В принципе этого и не нужно, так как влечет за собой риски резкого повышения давления.

При вкручивании нагревательного элемента, редко какой из них достает до последней секции. Обычно их длина варьируется в пределах 35-40см.

Есть и эксклюзивные модели на все секции, но под заказ (например, Grepan). Вот сравнительные таблицы равномерности прогрева одной и той же батареи (10 секций) стандартным коротким тэном и удлиненным от Grepan.

Однако большинство из нас применяют все же коротыши. Каким же тогда образом обеспечить равномерный прогрев по всей площади?

Вода или масло?

Здесь есть определенные нюансы, связанные с наполнением водой.

Ошибка №8

Для дома рекомендуется именно вода, а не какая-то химическая незамерзайка (этиленгликоль, антифриз, тосол).

По мере работы и нагрева, жидкость в любом случае будет испаряться и находить себе выход через верхние клапана. Вы же не хотите дышать подобной химией у себя дома.

А вот для гаража, сарая или дачи с хорошей вентиляцией, хочешь-не хочешь, а придется лить незамерзайку. Подбирайте максимально экологически безвредную (sweet winter, теплый дом и т.п.).

В противном случае, надолго отключенная батарея с водой, просто-напросто разморозится.

У кого есть возможность, заливают масло. Не веретенку или отработку, а трансформаторное. С ним батарея никогда не замерзнет.

А еще такое масло отличный изолятор. Не нужно будет бояться утечек тока при разрушении оболочки нагревательного элемента.

Только имейте в виду, что при такой “заправке” придется искать специальный масляный тэн.

Ошибка №9

Обычный водяной из-за густого масла и плохой конвекции будет перегреваться и быстро выходить из строя.

В целях пожаробезопасности нагрев при прямом соприкосновении с маслом не должен превышать 250 градусов. Кроме того, масло быстро разъест все резиновые прокладки между секциями.

Заполнение радиатора водой

Сколько же жидкости нужно для такого обогревателя?

Ошибка №10

При заполнении радиатора нельзя, чтобы он в конечном итоге оказался залит водой на 100%.

Наполнение происходит через отверстие уже установленной проходной заглушки. Сначала заливаете радиатор по горлышко.

Затем выставляете его идеально ровно и откручиваете пробку или кран маевского (не саму футорку), сливая лишний объем.

Если батарея уже висит на стене, можете воспользоваться небольшой лейкой с натянутой на носик трубкой или шлангом.

Ошибка №11

Старайтесь не заливать обычную воду из-под крана.

Вода должна быть мягкая. Жесткая очень быстро убьет ваш обогреватель.

Лучше всего дистиллированная или дождевая (она бесплатная). В крайнем случае, вода из фильтра-осмоса.

Воды нужно ровно столько, чтобы она перестала вытекать через отверстие под кран маевского. То есть, уровень жидкости должен заканчиваться как раз на уровне маленького отверстия проходной футорки.

При заливке воды по краешек отверстия, вы автоматически получите нужный уровень столба жидкости, который и обеспечит равномерную, правильную циркуляцию.

В одну секцию чугунной батареи (МС 140-500) помещается около 1,5л воды. В алюминиевую (высота 500мм) – не более 0,35-0,45л. Требуемый объем, считайте по количеству ребер.

Циркуляция без расширителя

Какую роль играют воздушные карманы? По мере прогрева, жидкость внутри батареи расширяется, давление возрастает.

Без воздушных карманов просто не будет компенсации температурного расширения. Никакого расширительного бачка в конструкции то не предусмотрено.

Эти карманы как раз и выполняют его роль. Самодельные расширители только портят внешний вид и помогают выпаривать жидкость из отопителя.

Особенно это опасно с незамерзайками и их смесями (50% тосол или антифриз + 50% дисводы).

Также закрытая система без расширителя за счет создания давления, способствует уменьшению шумов при работе отопителя. Шум — это явление кавитации, когда микропузырьки газа отделяются при нагреве ТЭНа, и их появление напрямую зависит от внешнего давления.

Даже 1,5-2 бара сделают работу батареи значительно тише.

Однако воздух внутри секций таит в себе и скрытую угрозу. При перегреве батареи (не отключился тэн, залипли контакты реле), давление будет возрастать все больше и больше.

Достигнув критической точки, радиатор разорвет. От него может отлететь острый кусок, или вас просто ошпарит горячим паром.

А что будет, если батарею залить по горлышко, вообще без остатков воздуха? В этом случае давление будет нарастать гораздо быстрее, одна из секций в один “прекрасный” момент даст трещину.

Никаким взрывом, это как правило не сопровождается. Но воздушные карманы из-за отсутствия расширителя нам в любом случае нужны.

Установка предохранительного клапана

Поэтому-то в конструкции и следует предусмотреть защиту в виде аварийного клапана.

Ошибка №12

Не ставьте стандартный взрывной клапан, как на бойлерах.

Вам нужен прибор с давлением срабатывания в 3 бара.

Рабочее давление стандартной чугунной батареи в центральной системе отопления – около 9 атмосфер (1бар=1атм). В нашей закрытой батарее в нормальном режиме обогрева оно будет не более 1,0-1,5 бар.

Для измерения давления, вместо одной из заглушек можно поставить небольшой манометр.

Вы в режиме реального времени сможете контролировать работу своей отопительной системы.

Ошибка №13

Нельзя направлять “подрывной” клапан в сторону стены, где стоит розетка с вилкой.

Для того, чтобы с него периодически не капала жидкость, предохранительный клапан можно перевернуть к верху. В этом случае будет преобладать высвобождение газов, а не воды.

Кран маевского или клапан?

Можно обойтись и краном маевского, но тогда понадобится еще одна защита.

На первую секцию батареи (считая от тэна), монтируется внешний аварийный термостат с температурой срабатывания в районе 80-90С. Причем подключается он в разрыв питания самого тэна.

Когда родной термостат тэна не срабатывает, и вода начинает подходить к точке кипения, отрабатывает аварийный термодатчик. Он прерывает подачу напряжения и спасает батарею от взрыва.

Что лучше – аварийный клапан или внешний термостат? Предпочтительнее иметь все же клапан.

Конструкция получается проще и надежнее.

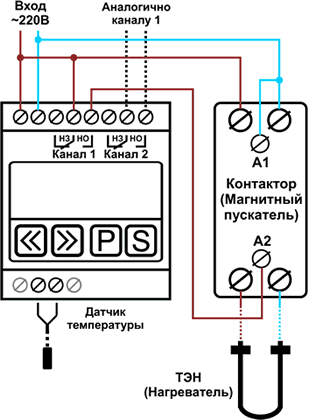

Схема подключения электрики

Что касается обеспечения безопасности при подключении напряжения, то здесь всю схему нужно запитывать только через УЗО или дифф.автомат с током утечки 30мА.

Ошибка №14

Простой модульный автомат для этого не годится.

Терморегулятор для ТЭНа и подключение ТЭНа с терморегулятором

Терморегулятор предназначен для поддержания заданной температуры путём управления нагревательными (охладительными) элементами.

Данные устройства бывают нескольких видов, начиная простыми механическими и заканчивая электронными многофункциональными и даже интеллектуальными устройствами.

Принцип работы состоит в том, что в устройстве есть выносной термодатчик, который сообщает устройству температуру окружающей среды. Для поддержания и регулировки заданного предела как раз и используется данный прибор. Применяются для поддержания в различных устройствах, таких как: холодильник, тёплый пол, водяное отопление или нагреватели, инкубатор, теплицы и т.п.



Подключение ТЭНа

Рассмотрим принцип работы и схему включения.

Они используются для бойлеров и котлов отопления. Берём универсальный на 220В и 2-4,5кВт, обычный, с чувствительным элементом в виде трубочки, помещается он внутрь ТЭНа, в котором есть специальное отверстие.

Тут видим 3 пары нагревательных элементов, итого шесть, подключать нужно следующим образом: на три садим ноль и на другие 3 – фазу. В разрыв цепи вставляем как раз наше устройство. Он имеет три контакта, на фото ниже видно один по центру сверху и два снизу. Верхний используется для включения к нулю, а какой из нижних к фазе надо проверить тестером.

Ставим регулятор на минимум – звоним тестером в левый нижний с верхним –  есть звуковой сигнал, а на втором нет, теперь увеличим градус и тестер звонит уже правый нижний с нулём. Значит питание приходит на ноль (верхний) и с него идёт на ТЭНы, т.е. запитываются. А левый нижний вывод можно использовать для индикатора, чтобы индицировалось, когда отключён ТЭН.

Видео подключения тэна водонагревателя и терморегулятора

Работа прибора, ремонт неполадок, советы по эффективной эксплуатации

Терморегулятор для водонагревателя – один из составляющих системы защиты бойлера (вторая – это предохранительный клапан). Он нужен для удобной эксплуатации – благодаря нему вы всегда сможете узнать, какой запас на данный момент в ёмкости.

Термостат также контролирует процесс подогрева и предупреждает перегрев. Если он вышел из строя, требуется его смена. Можно сказать, что это элемент, который прекращает действие нагревающей детали (ТЭНа) тогда, когда температура подошла к установленным ограничениям. В случае поломки, температура начнёт подниматься и в нём образуется огромное давление. Через некоторое время это может привести к взрыву.

Поэтому правильная эксплуатация в целом, а также отдельных частей, сэкономит ваши средства и обезопасит использование. Именно с этой целью данная статья раскроет принцип действия, виды, технические неполадки, способы диагностики и советы по эффективной эксплуатации.

Принцип работы

Внешне они могут очень сильно отличаться, но в основном их принцип функционирования меняется не сильно. Главная деталь – это теплопроводящий стержень. Он расширяется при нагревании, приводит в движение систему контактов, которые  в свою очередь отключают от сети ТЭН. При остывании стержня его длина постепенно уменьшается. Тогда термостат передаёт сигнал нагревательному элементу, что вскоре приведёт ТЭН снова в действие. Температуру, которую должен поддерживать регулятор, устанавливает сам пользователь в соответствии со своими потребностями.

Короче это можно описать так:

• Установка нужного уровня температуры  при помощи рычага, кнопки или переключателя
• Измерение температуры и включение ТЭНа при надобности
• При достижении нужного значения деления выключается ТЭН
• после охлаждения снова начинает срабатывать терморегулятор, и нагревание начинается заново

На сегодняшний день существуют такие устройства, которые имеют дополнительную функцию – отключение подачи электричества к ТЭНу при поломке. Благодаря этому безопасность использования становится выше и предотвращается вероятность поражения электрическим током.

Основные виды

ТЭНы бывают разной мощности. Чем он мощнее, тем интенсивнее греется жидкость внутри. Более того, терморегулятор  – это как раз та деталь, которая является основой. Если вы правильно выбрали все технические характеристики и добросовестно выполняете все правила его эксплуатации, водонагреватель будет служить долгое время без внеплановых чисток. Итак, какими они бывают.

Стержневой

Он состоит из стальной трубки небольшого диаметра (приблизительно до 10 мм) и длины (около от 25 до 45 см), которая зависит от объёма и мощности нагревателя. Этот термостат помещается в трубку ТЭНа и работает он по элементарным законам физики. Когда трубка нагревается, она расширяется линейно, и это позволяет надавить на выключатель. Однако их главный недостаток – неточность и дороговизна использования. Когда горячая вода выходит из бака, поступающая холодная очень быстро  охлаждает термостат. По этой причине бойлер по времени греется больше, чем на самом деле надо, а это повышает затраты на электричество и сокращает срок эксплуатации и его деталей.

Стержневой аппарат

Капиллярный

Этот тип считается более прогрессивным. Он состоит из полиэстерового корпуса, который не поддаётся окислению достаточно длинный срок. В него встроено переключающее устройство (термический регулятор). Его работа происходит по принципу объёма расширительной жидкости в капиллярной трубке (тот же физический закон, что и в предыдущем) Расширительная жидкость внутри баллона, которая по плотности отличается, при нагревании меняет свою плотность, после чего действует на установленную мембрану и отключает подачу электропитания. По сравнению со стержневыми, такие приборы точнее в своих показаниях и, как результат, экономнее.

Электронный

Электронный –  наиболее современный тип, а значит самый точный и безопасный.

В свою очередь они бывают двух видов:  термостат безопасности и регулировочный. Если он будет пуст в тот момент, когда напряжение поступает к нагревательному элементу, тогда включится защита, которая отключит питание.

Другие виды

1. Электронные и электромеханические.Первый работает благодаря специальным электронным датчикам. Второй – благодаря биметаллическим элементам.
2. Простые (нужные градусы устанавливаются вручную) и программируемые (отличается более высокой точностью).
3. Накладные (при электронном управлении используются наиболее часто) и врезные (больше предназначены для механического управления).
4. Предназначенные для бойлеров с косвенным (непрямым) нагревом. Они значительно сэкономят ваши средства, потому что нагревают воду, при этом используя только питание для отопительного прибора. Но жидкость, которая циркулирует в отопительной системе не может нагреваться выше отметки, которая задана изначально.

Самые распространённые поломки

Каким образом обнаружить и устранить:

• Вода слишком горячая (это может возникнуть из-за выхода из строя конструкции, которая выполняет регулирующую функцию)
• Авария в медной капиллярной трубке. Сама по себе эта деталь очень чувствительна к разного рода механическим повреждениям. К сожалению, её невозможно отремонтировать, а только установить новую.
• Сцепление ТЭНа и электрических разъёмов недостаточное.
• Термостат очень часто включается и выключается (причина в чрезмерном образовании накипи, которое превышает допустимую норму).
• Вода недостаточно нагрета, хотя мощность ТЭНа очень высокая (это возникает при неправильной регулировке)
• Неисправность электрических составляющих (чаще всего это из-за перепадов напряжения в электросети; нужно установить средство, которое обеспечит бесперебойное электропитание или же стабилизатор напряжения)

Диагностика поломки и выбор нового прибора

Обнаружить повреждение своевременно, чтобы избежать лишних трат и сохранить своё здоровье довольно просто. То, что можно обнаружить даже невооруженным глазом, – вода перестала нагреваться. Для проверки дееспособности и исправности снимите его с самого теплообменника, после чего поставьте на измерение сопротивления (Ом). Для этого используется специальный тестер. Если тестер не покажет никакой реакции (на экране прибора при проверке не произошло изменений), то можно заключить, что прибор неисправен и его нужно заменить на новый. Термостаты ремонту не подлежат.

Хотелось бы обратить внимание, что какие-либо самостоятельные действия с целью проверки или ремонта без соответствующих знаний, навыков и соблюдения правил безопасности могут стать причиной травм. Лучше обратиться за помощью к специалисту.

Лучше всего выбирать новый, такой же фирмы. Таким образом, все их параметры будут совпадать и слаженно функционировать. Форма и принцип должны быть аналогичны предыдущему. Она определяется температурами, которые нужно регулировать, качеством материалов, из которых изготовлено устройство, маркой, производителем и т. д.

На первый взгляд может сложиться впечатление, что ключевую роль играет ТЭН. Кто-то думает, что самым важным является объём устройства. Но специалисты говорят, что про качество и правила обслуживания не стоит забывать. Устанавливайте адекватные градусы нагрева, мощность ТЭНа, проводите регулярную проверку, а также будьте внимательны к основным «симптомам». Таким образом, вы защитите полноценное функционирование, сделаете его более безопасным для вас и вашей семьи. Более того, срок службы бытовой техники будет продлён, а финансы сэкономлены.

Видео мастер класс “Водонагреватель и скрытая кнопка аварийного отключения”

Параллельное и последовательное подключение ТЭНов

Как правильно подключать нагреватели: параллельно или последовательно?

Итак, следует ли подключать нагреватели параллельно или последовательно? Этот вопрос возникает, когда к источнику питания необходимо подключить более одного нагревателя. Любое количество нагревателей может быть подключено параллельно, но обычно только два нагревателя подключаются последовательно. Надежное последовательное подключение более двух нагревателей является сложной задачей. Если нагреватели соединены последовательно, отказ одного нагревателя останавливает работу всех ТЭНов в цепочке. При параллельном подключении нагревателей отказ одного ТЭНа обычно не влияет на другие нагреватели.

Чаще всего при подключении используется два ТЭНа. В этом случае, если нагреватели соединены последовательно, напряжение каждого ТЭНа  должно быть равно половине общего доступного напряжения. Например, два нагревателя на 240 вольт, подключенные последовательно к источнику питания на 480 вольт. Также мощность каждого нагревателя должна быть одинаковой. (Если мощность и напряжение каждого нагревателя не равны, нагреватели не будут делить общее напряжение поровну.) Если два нагревателя подключены параллельно, напряжение каждого нагревателя должно быть таким же, как напряжение питания.

Давайте рассмотрим немного расчетов по подключению ТЭНов.

Общие формулы

Мощность (Ватт)
Напряжение (Вольт)
Сила тока (Ампер)
Сопротивление (Ом)



Рассмотрим последовательное или параллельное подключение нескольких одинаковых нагревательных элементов с различными схемами соединения. Для произведения расчетов нам понадобятся такие характеристики:

R = полное сопротивление
P = общая мощность
U и I соответственно напряжение и сила тока

Параллельное соединение

Количество нагревательных элементов может быть  2, 3 или любое другое число (x). Тогда  общее сопротивление равно:
R = r / 2   либо    R = r / 3   либо   R = r / x, где r —  сопротивление одного нагревателя

Мощность общую вычислим по формуле:

P = 2*p  либо    P = 3*.p  либо    P = x*p, где р – мощность одного ТЭНа

Например:
2 параллельно подключенных нагревательных элемента на 1000 Вт 230 В, работающие от 230 В, генерируют 2000 Вт при 230 В с R = 26,45 Ом
3 параллельно подключенных нагревательных элемента на 1000 Вт 230 В, работающие от 230 В, генерируют 3000 Вт при 230 В с R = 17,63 Ом и
т. д.

Последовательное  подключение ТЭНов

Аналогично предыдущему случаю возьмем 2, 3 или х одинаковых ТЭНов, каждый из которых имеет сопротивление r  и мощность р. Для последовательного подключения значения сопротивления складываются, в итоге вычислений имеем:

R = 2*r  либо    R = 3*r  либо    R = x*r
P = p / 2  либо    P = p / 3

Например:
2 последовательно подключенных нагревательных элемента мощностью 1000 Вт 230 В, работающих от 230 В, генерируют 500 Вт при 230 В с R = 105,87 Ом (мощность, создаваемая нагревательными элементами, в 4 раза меньше)
3 последовательно подключенных нагревательных элемента мощностью 1000 Вт 230 В, работающих с 230 В генерируют 333 Вт при 230 В с сопротивлением R = 158,7 Ом (мощность, создаваемая нагревательными элементами, в 9 раз меньше) и
т. д.

Трехфазное подключение нагревателей

Соединение треугольником

Номинальное напряжение каждого нагревательного элемента идентично напряжению между фазами при соединении треугольником.

Соединение звездой

Номинальное напряжение нагревательных элементов равно напряжению между фазами трехфазной проводки, деленному на корень из 3 или 1,732

Пример подключения:
3 нагревательных элемента мощностью 1000 Вт 230 В, подключенные к трехфазной сети 400 В, генерируют 3000 Вт.
3 нагревательных элемента мощностью 1000 Вт 400 В, подключенные к трехфазному источнику питания 400 В, генерируют 1000 Вт.

Подробнее про трехфазное подключение ТЭНов читайте в нашей статье — треугольник или звезда для подключения нагревателей

Выводы

При параллельном подключении ТЭНов напряжение на каждом нагревателе будет одинаковое, общая мощность равна сумме мощностей отдельных нагревателей и выход одного ТЭНа из строя не нарушит работы остальных.

При последовательном подключении нагревателей общее сопротивление будет складываться из значений сопротивления каждого отдельного ТЭНа, напряжение на каждый отдельный нагреватель будет рассчитываться по формуле Uобщ/количество нагревателей (для одинаковых ТЭНов), соответственно общая мощность уменьшается во столько раз, сколько ТЭНов в системе.



Одна из причин однозначного выбора заключается в том, что некоторые нагреватели не могут надежно работать при одном напряжении. Это связано с физическими размерами нагревателя, а также с параметрами мощности и напряжения. В основном нужно подбирать ТЭНы с оптимальным размером греющей спирали, чтобы не было необходимости в последовательном подключении нескольких нагревателей. Помните, что параллельно все нагреватели имеют одинаковое напряжение, но последовательно каждый нагреватель имеет одинаковый ток. По сути, вы можете подключить ТЭНы последовательно только тогда, когда у вас есть два нагревателя одинаковой мощности и напряжения, при этом их суммарная мощность будет меньше. В большинстве случаев ТЭНы подключаются параллельно.

Если у Вас остались вопросы, обращайтесь к нам по телефону или по электронной почте. Наши специалисты помогут вам с выбором нагревательных элементов и проконсультируют по вопросам их подключения. Мы производим промышленные нагреватели, ик излучатели а также комплектующие материалы к системам нагрева.

Термостат для водонагревателя — принцип работы, как выбрать?

Монтаж

Иногда случается такие ситуации, при которых нагревательный элемент водонагревателя функционирует исправно, а термостат по каким-либо причинам уже вышел из строя – не отключается или работает не корректно. В таком случае покупку нового водонагревательного прибора можно отложить и ограничиться самостоятельной заменой терморегулятора. Для этого следует взять технический паспорт бойлера и на основании его эксплуатационных свойств и технических характеристик выбрать подходящую модель.

Для более точного выбора следует переписать все данные с маркировки старого прибора, и на основании техпаспорта и этих данных вы сможете приобрести новый термостат.

Установка терморегулятора своими руками требует наличия определённых навыков и знаний в области электромонтажных работ. Очень важным является соблюдение правил техники безопасности, без знания которых работы начинать нельзя. Замена термостата должна проводиться только на аналогичную по своим техническим характеристикам модель, использование самодельного устройства для установки в бойлер заводского изготовления не допускается.

На первом этапе следует обесточить водонагреватель и прекратить подачу в него воды из системы водопровода. Затем необходимо слить имеющуюся жидкость и снять нижнюю панель прибора, открыв, тем самым, доступ к нагревательному элементу. После открытия крышки нужно снять прижимное кольцо и вынуть старый терморегулятор вместе с регулирующим блоком.

Далее следует установить и подсоединить новый термостат, поставить на место прижимное кольцо и произвести фиксацию нижней панели. После окончания установки нужно наполнить бак водонагревателя водой, включить нагревательный элемент и проверить работу нового прибора, выставив его на минимальное температурное значение.

Если термостат отключил ТЭН после того, как вода достигла нужной температуры, то установка была произведена правильно, и терморегулятор функционирует в рабочем режиме. На последнем этапе следует отрегулировать термостат, задав ему необходимые рабочие параметры.

Большинство оборудования функционирует в определенном температурном диапазоне. Контроль над ним осуществляется при помощи термостатов, терморегуляторов (регулятор температуры) и тепловых реле. Выбор конкретных устройств определяется конструктивными особенностями техники, требованиями к точности контроля нагрева и другими факторами. Капиллярный термостат входит в число наиболее распространенных устройств регулирования температурного режима.

Подключение нескольких инфракрасных обогревателей к одному терморегулятору через контактор

Обычный терморегулятор, будь то механическая, электромеханическая или цифровая/электронная модель, редко позволяет подключить к себе нагреватель мощнее чем 2 – 3 кВт.

Чтобы иметь возможность превысить этот показатель, необходимо разнести управление и питание. Реализовать это не так сложно, как кажется на первый взгляд. Достаточно использовать любой из типов терморегуляторов, подойдет даже простой механический, он будет управлять контактором, через который подаётся напряжение на ИК-нагреватели.

Схема подключения нескольких обогревателей через контактор выглядит следующим образом:

Все основные соединения и дополнительное оборудование, устанавливается в электрическом щите. От которого проложены проводники и до остального оборудования. При этом максимальная мощность подключаемых приборов отопления ограничивается лишь максимально доступной мощностью всей системы. Остальные вопросы решаются выбором соответствующего номинала защитной автоматики и правильными сечениями питающих кабелей.

Принцип работы простой: терморегулятор, в зависимости от температуры в помещении, даёт сигнал на управляющую клемму контактора, который или коммутирует электрическую сеть – пускает на ИК-обогреватели питание, либо разрывает её, когда сигнал пропадает. При реализации этого варианта, подключается любое количество приборов обогрева, имеется возможность для усовершенствования и дополнения.

Недостатки инсталляции с использованием контактора

— Стоимость реализации

Для того, чтобы выполнить монтаж по этой схеме, необходимо выполнить комплекс электромонтажных работ, купить соответствующие элементы – автоматику, регулятор, кабели. Это вариант наиболее затратный из всех представленных.

— Сложность монтажа

Установка и подключение контактора и терморегулятора, их коммутация между собой и прочие монтажные работы, требуют привлечение квалифицированного специалиста. Либо наличие нужных знаний, умений и навыков у вас.

— Ограничение подключаемой мощности

Таким образом подключить к терморегулятору одного или нескольких ИК-обогревателей, суммарная мощность которых более 10-16А невозможно.

Преимущества подключения обогревателей через контактор и терморегулятор

— Возможность регулировки температуры в помещении

Система автоматически поддерживает заданную температуру в помещении. Автоматизированы её включения и выключения.

— Возможность добавления практически неограниченного количества обогревателей или увеличения мощности существующих

Количество, а главное мощность подключаемого оборудования, ограничено лишь выделенной мощность объекта

— Возможность простого усовершенствования системы

Схема позволяет достаточно просто изменять систему, добавлять новые элементы, подстраивать под изменение условий.

— Внешний вид, удобство и безопасность

Скрытая электропроводка и размещение электрооборудования, выполненные по заранее продуманному плану, делают инсталляцию и эксплуатацию значительно более безопасной, управление удобным и внешне имеют привлекательный вид.

ВЫВОД: Схема подключения инфракрасного обогревателя через контактор, позволяет получить максимальные возможности по усовершенствованию, расширении системы. Идеально подходит для больших помещений, например, частных домов. Дополнительные затраты компенсируются неоспоримыми преимуществами, которая даёт такая схема подключения.

В статье представлены самые распространенные схемы подключения инфракрасных обогревателей, которые обычно применяются при организации электрического отопления в квартире или доме. Любые другие возможные варианты монтажа являются лишь модификацией представленных. Какую схему выбрать, каждый решает сам, достоинства и недостатки каждой я довольно подробно описал.

Принцип работы

Внешне они могут очень сильно отличаться, но в основном их принцип функционирования меняется не сильно. Главная деталь – это теплопроводящий стержень. Он расширяется при нагревании, приводит в движение систему контактов, которые в свою очередь отключают от сети ТЭН. При остывании стержня его длина постепенно уменьшается. Тогда термостат передаёт сигнал нагревательному элементу, что вскоре приведёт ТЭН снова в действие. Температуру, которую должен поддерживать регулятор, устанавливает сам пользователь в соответствии со своими потребностями.

Короче это можно описать так:

• Установка нужного уровня температуры при помощи рычага, кнопки или переключателя
• Измерение температуры и включение ТЭНа при надобности
• При достижении нужного значения деления выключается ТЭН
• после охлаждения снова начинает срабатывать терморегулятор, и нагревание начинается заново

На сегодняшний день существуют такие устройства, которые имеют дополнительную функцию – отключение подачи электричества к ТЭНу при поломке. Благодаря этому безопасность использования становится выше и предотвращается вероятность поражения электрическим током.

Как подключить терморегулятор к инфракрасному обогревателю

Пользоваться термостатом очень удобно, необходимо лишь определить, как правильно подключить терморегулятор к инфракрасному обогревателю, чтобы получить максимальный эффект от использования этого прибора.

Необходимые материалы

Подготовка к установке терморегулятора не займет много времени, как и сам монтаж. Даже при отсутствии опыта подключения термостатов все работы с легкостью можно выполнить самостоятельно.

Но в случае если у вас нет опыта работы с электрооборудованием и даже установка розетки вызывает сложности, а с принципом работы индикаторной отвертки вы не знакомы, не стоит пытаться выяснить как подключить механический или электронный терморегулятор. В таких случаях безопасней доверить эту работу профессионалу.

Для тех, кто хорошо разбирается в электричестве и точно знает, что перед работой следует обесточить приборы и оборудование, необходимо подготовить такой набор инструмента:

• Дрель или шуруповерт. Они необходимы лишь для того, чтобы просверлить в стене отверстие для монтажа термостата.
• Пассатижи для работы с электрокабелем.
• Индикаторная отвертка или тестер.
• Карандаш, рулетка. Они помогут определить и обозначить место, где будет располагаться регулятор температуры.

Также для работы понадобиться электрический кабель, которым будут соединяться термостат и устройство инфракрасного нагрева, разборная розетка и метизы для крепления регулятора и фиксации кабеля. Когда материалы и инструмент подготовлены, можно приступать к разметке и монтажу.

Схема подключения

Схема подключения терморегулятора к инфракрасному бытовому обогревателю выбирается в зависимости от используемого устройства, опыта и знаний специалиста по монтажу электрооборудования.

Стандартная

При стандартной схеме термостат устанавливается в уже готовую сеть между непосредственно обогревателем и автоматическим выключателем на щитке. Отправной точкой сети будет служить автомат. От него отходят два провода — фаза и ноль, которые подключаются на соответствующие контакты термостата. От термостата также идут два провода, которые подключаются уже к отопительному прибору.

Эта схема удобна и в случае, если к одному термостату необходимо подключить два или три обогревателя. Расположенные в различных помещениях, они обеспечивают одинаковую температуру во всей квартире. Для их эффективной работы подключение выполняется таким образом:

• От автомата к термостату ведут два провода: фаза и ноль.
• От автомата отходят по два провода для каждого отопительного прибора.
• Между собой инфракрасные обогреватели не соединяются.

Параллельное подключение позволит безопасно управлять сразу несколькими устройствами, не докупая дополнительные регуляторы для каждого из них.

Варианты подключения инфракрасных обогревателей через термостатВажно: Для нескольких обогревателей допускается последовательное соединение. Но оно считается менее удобным, поэтому используется крайне редко

С помощью магнитного пускателя

Эта схема немного сложнее и займет чуть больше времени. Но благодаря использованию дополнительного оборудования в виде магнитного пускателя, можно подключить к одному терморегулятору сразу несколько обогревателей, в том числе и оборудование с более высокой мощностью, промышленные системы.

Подключение устройств выполняется в следующей последовательности:

• С помощью кабеля (фаза и ноль) к автомату подсоединяется термостат.
• Через выходные клеммы термостат подключается к магнитному пускателю.
• Магнитный пускатель подключается к отопительным приборам.

При этом схема для подключения магнитного пускателя рассчитывается индивидуально. Это обеспечит безопасную и эффективную работу устройств.

С помощью магнитного пускателя

Основные виды поломок

Термостат для бойлеров

Перед заменой термостата необходимо определить техническую неисправность:

• циркуляция очень горячей воды;
• механическое повреждение трубки;
• недостаточное взаимодействие контакта термостата и сцепления нагревательного элемента;
• скачки напряжения;
• образование накипи внутри бойлера;
• неправильное регулирование нагревательного элемента.

При выявлении неисправности необходимо знать, как самостоятельно проверить терморегулятор для водонагревателя. Этапы диагностики:

1. Извлечь термостат, перевести в режим на измерение силы сопротивления специальным мультиметром.
2. Задать максимальное значения температуры, определить измерение при включении и отключении прибора.

Отсутствие реакции – признак поломки. Во избежание получения травм в процессе диагностики в домашних условиях без специальных знаний, соблюдения техники безопасности лучше обратиться к мастеру ремонтнику.

Что собой представляет терморегулятор

Терморегулятор или термостат совмещает в себе два прибора.

Первый с определенной периодичностью измеряет температуру внутри помещения и фиксирует эти данные. Второе устройство регулирует работу обогревателя.

Внутренняя электроника или механизмы (в зависимости от конструкции и особенностей определенной модели) координирует работу двух агрегатов. Терморегулятор делает замеры температуры и если они выше установленного режима, на обогреватель передается сигнал о прекращении работы. Далее температура измеряется в прежнем режиме и как только она опустится ниже желаемой, отопительный прибор вновь включается.

Таким образом, подключение инфракрасного бытового обогревателя через терморегулятор позволяет постоянно поддерживать в помещении нужную температуру.

Виды и характеристики терморегуляторов

• Механические. Обладают скудным функционалом, позволяют установить лишь температуру, которая должна поддерживаться внутри помещения. На переднюю панель термостата также может быть выведен индикатор работы и кнопка включения. Этот прибор измеряет температуру довольно приблизительно, но этого вполне достаточно для создания комфорта в жилых помещениях.
• Электронные. Оснащаются дисплеем, на котором можно выставить довольно точные показатели температуры, установить график изменения температурного режима в ночное время, отрегулировать работу системы отопления на неделю или даже месяц. Некоторые модели управляются дистанционно, в том числе при помощи мобильных телефонов.

На заметку! Главное отличие механических и электронных термостатов в их стоимости. Первые стоят намного дешевле, хотя так же эффективно справляются со своей задачей. Тем более, что независимо от выбранной модели любой термостат только лишь регулирует включение и выключение отопительных приборов методом контроля температуры внутри помещения.

По датчикам температуры.

• С внутренним датчиком.
• С внешним датчиком
• С обеими датчиками.

Терморегуляторы с внутренним датчиком измеряют температуру в месте своей установки своим внутренним датчиком. Не подходят для электрического теплого пола.

Терморегуляторы с одним выносным датчиком предназначены для управления температурой пола.

Если в терморегуляторе присутствует внутренний датчик и есть клеммы для внешнего датчика, то скорее всего этот терморегулятор все равно осуществлять управление может только по температуре внутреннего датчика.

Внешний датчик служит для аварийного контроля температуры пола с целью недопущения его перегрева.

Ограничение температуры пола актуально для электрических теплых полов.

Встречались диковинные терморегуляторы, в которых встроенный датчик служил для защиты от перегрева самого терморегулятора.

Терморегуляторы, которые на выбор могут регулировать хоть по внутреннему, хоть по внешнему датчику редкие — я встречал только два таких с ценой около 5000р. Рискну предположить, что терморегуляторы дороже 5000р все могут управлять по любому из датчиков.

Схема подключения пускателя через терморегулятор. Схема подключения терморегулятора к тену

Терморегулятор для ТЭНа

Терморегулятор предназначен для поддержания заданной температуры путем управления нагревательными (охладительными) элементами.

Терморегуляторы бывают нескольких видов, начиная простыми механическими и заканчивая электронными многофункциональными и даже интеллектуальными устройствами.

Принцип работы состоит в том, что в устройстве есть выносной термодатчик, который сообщает устройству температуру окружающей среды. Для поддержания и регулировки заданного предела температуры как раз и используется терморегулятор.

Терморегуляторы применяются для поддержания нужной температуры в различных устройствах, таких как: холодильник, теплый пол, водяное отопление или нагреватели, инкубатор, теплицы и т.п.

Видео: Как проверить (прозвонить) ТЭН

Подключение ТЭНа с терморегулятором

Рассмотрим принцип работы и схему подключения тэна с терморегулятором.

ТЭНы используются для бойлеров и котлов отопления. Берем универсальный ТЭН на 220В и 4,5кВт, обычный терморегулятор с чувствительным элементом в виде трубочки, помещается он внутрь ТЭНа, в котором есть специальное отверстие

Тут видим три пары нагревательных элементов, итого шесть контактов, подключать нужно следующим образом: на три садим ноль и на другие три фазу. В разрыв цепи вставляем как раз наш терморегулятор.

Терморегулятор имеет три контакта, на фото ниже видно один контакт по центру сверху и два снизу. Верхний используется для подключения к нулю, а какой из нижних к фазе надо проверить тестером.

Ставим регулятор на минимум – звоним тестером левый нижний с верхним –  есть звуковой сигнал, а на втором нет, теперь увеличим температуру и тестер звонит уже правый нижний контакт с нулем. Значит питание приходит на ноль (верхний контакт) и с нижнего правого идет на ТЭНы, т.е. запитываются ТЭНы. А левый нижний вывод можно использовать для подключения индикатора, чтобы индицировалось когда отключен ТЭН.

На этом все. Обзор окончен.

Принцип работы капиллярных термостатов

Работа капиллярного термостата базируется на первом законе термодинамики, который гласит, что при изменении температуры в термодинамической системе она выполняет механическую работу, пока не придет к равновесному состоянию. Конструкция капиллярного термостата позволяет контролировать температуру за счет регулирования величины точки равновесия и включает в себя следующие элементы:

• датчик в виде металлической капсулы, содержащей рабочую жидкость;
• капилляр, соединяющий датчик с регулирующим блоком термостата;
• регулирующий блок или электромеханическое реле, посредством которого задаются нужные параметры (устанавливается точка равновесия).

При нагревании датчика происходит расширение содержимого капсулы, которое через капиллярную трубку оказывает давление на мембрану реле, а при достижении заданной температуры происходит размыкание контактов. Обычная погрешность такого устройства составляет ±3-4°C. Такой вид электротехники https://www.scat-technology.ru/, как капиллярный терморегулятор, очень прост, надежен и энергонезависим, благодаря чему используется в разнообразной технике.

Критерии выбора конструкции

Проверка конструкции на работоспособность

В случае поломки терморегулятора лучше купить аналогичную модель. Перед приобретением нужно проверить технические характеристики товара:

• вид прибора;
• размер;
• способ закрепления внутри водонагревателя;
• сила тока и сопротивления;
• потребляемая мощность;
• выполняемые функции.

При выборе термостата важно определить ключевой элемент управления (автоматические датчики или электромеханические элементы), способ задавания температурных показателей (ручной или программируемый) и установки (накладные или врезные). Узнать характеристики регулятора можно в техпаспорте нагревателя

Когда регулятору требуется замена

Нет смысла выполнять ремонт, если:

• Медная трубка пришла в негодность.
• Электроника вышла из строя.
• Элемент сгорел при скачке напряжения.

Но как на практике убедиться, что термореле неисправно? Это можно проверить мультиметром.

Установите мультиметр в режим измерения сопротивления, как показано на картинке:

• Приложите щупы к контактам детали.
• Посмотрите на табло. При бесконечном сопротивлении термостат не подлежит восстановлению, нужна замена.
• Показывает сопротивление? Поступите так: установите мультиметр на минимальное значение. Зажигалкой прогрейте трубку термостата. Если он исправен, сопротивление увеличится и сработает защитное реле.

Если вы убедились в неисправности, для замены важно подобрать подходящее изделие. Как это сделать? Лучше всего взять старый регулятор и пойти с ним в магазин, чтобы приобрести аналог

Либо записать серийный номер, который есть на каждом изделии.

На что обратить внимание:

• Метод крепления.
• Размер.
• Напряжение.
• Дополнительные функции.

Параметры должны совпадать с указанными в паспорте для бойлера.

Если вы не сильны в ремонте, тогда можно вызвать мастера для замены.

Помните о технике безопасности и смотрите видео по теме:

↑ 4. Конструктив

Сверху укреплена стандартная розетка для наружной проводки, она должна обеспечивать хороший контакт с вилкой нагревательного элемента. Винты крепления розетки притягивают печатную плату, этим достигается надежное крепление.

Печатная плата. Отверстия под винты и прокладку проводов показаны на плате синим цветом.

Базой деталей в программе layout надо пользоваться осторожно. Я понадеялся на нее и допустил две ошибки — в выводах оптрона и… такого распространенного элемента, как стабилизатор 7809

На платах у меня показано правильно, но 7809 пришлось поставить металлическим фланцем вверх (на фото видно). Я уже не говорю, что размеры деталей и выводов нередко указаны неправильно.

Шлейф от датчика удобно крепить к плате колодкой «под винт».Сетевой провод лучше не припаивать к выключателю, а присоединить через изолированные пластиком зажимы.

Небольшая силовая плата с симистором крепится на дюралевую пластину, а сама пластина к коробке шурупами.

Эта плата для большей безопасности специально сделана дорожками вверх, подальше от металла радиатора, выводы деталей обкусаны заподлицо с платой. Симистор на плате стоит фланцем вниз, к радиатору. Его выводы пропущены вверх, сквозь плату и припаяны. Для ровной установки платы между ней и металлическим фланцем симистора установлены шайбы.

Учитывая, что на улице возможно появление конденсата и росы, платы обработаны специальным аэрозольным составом «Plastik» Cramolin. Состав обладает высокими изоляционными свойствами, позволяет паять прямо через лак (с последующим восстановлением защитного покрытия).

Необходимо обеспечить надежную изоляцию центрального вывода терморезистора от воды, я делал это заливкой специальным составом. Корпус терморезистора изолировать тоже желательно, но не толстым слоем, чтобы не ухудшить теплопередачу.

С этим читают

Схема Подключения Терморегулятора — tokzamer.ru

К данному типу устройств относится терморегулятор, это изделие призванное после настройки самостоятельно поддерживать температуру тена или другого нагревательного элемента путем включения и выключения электрического питания.


Принцип здесь простой — как только становится холодно — вы его включаете, если стало жарко — выключаете.

Охлаждающий модуль холодильника испаритель спрятан под пластмассовой обшивкой и находится в задней части. При повышении темпрературы термостат возвращается в первоначальное положение — силовые контакты замыкаются.
Подключение и настройка: цифровой (программируемый) терморегулятор — термостат w1209

Изделия механического типа состоят из пластмассовой коробки, снаружи которой установлен переключатель.

Управляемые электромеханические терморегуляторы: слева — капиллярного типа, справа — биметаллическая пластина. Для замыкания цепи используется реле автоматического выключения.

Выводы нагревателя изолированы от стенок трубки и жестко зафиксированы керамическими изоляторами. Для сохранения целостности дисплея применяют защитные крышки.

Например, при включении двух нагревателей мощностью по Вт их общая мощность составит Вт. Либо знаний и навыков, а главное времени, для выполнения этих работ своими руками.

Поэтому подключение отопительных приборов к устройствам, реагирующим на изменение температуры,производиться через специальные аппараты, которые называют пускателями.

Терморегулятор W1209 подключение (иллюстрация)

Устройство и схемы подключения ТЭН

В случае возникновения аварийной ситуации сработает выключатель и полностью обесточит все устройства. Например, жидкокристаллический дисплей, на котором отражается температура.

При наличии доступа к старым деталям, можно собрать терморегулятор своими руками практически за даром.

Контакт К1 размыкается и подача фазы А на вывод А1 катушки контактора прекращается.

Самое сложное здесь — это коммутация проводов внутри регулятора.

В случае пробоя изоляции УЗО отключит подачу напряжения.

Работа ТЭН в схемах регулирования температуры.

При достижении заданной температуры, сигнал на транзисторах уменьшается, синхронно падает напряжение на катушке реле, и в какой-то момент происходит расцепление контактов. Возможен вариант с внешней прокладкой, например, в кабель-канале — но этот способ менее безопасный и часто портит внешний вид помещения.
Терморегулятор и ПОЛЕЗНЫЕ инструменты для электриков из Китая с Алиэкспресс.

Терморегулятор для ТЭНа и подключение ТЭНа с терморегулятором

При низкой температуре за окном это хорошо. Способ управления Он может быть двух типов: Механический, когда изменяются физические характеристики размыкаемых контактов.

Включение в розетку. Для электрокотлов такие терморегуляторы являются обязательным дополнением. В зависимости от места установки — непосредственно на агрегате или в актуальной зоне помещения выносные устройства , терморегулятор реагирует на изменения температуры корпуса отопителя или воздуха в помещении и выполняет включение-выключение обогревателя, поддерживая заданный предварительно режим.

При этом, обязательно необходимо контролировать участок, в котором стоит нагревающее оборудование и не оставлять без присмотра.

Конструкция управляемых регуляторов температуры может быть двух видов: капиллярный — специальное реле в виде узкого цилиндра, в котором находится цилиндрическая капсула с жидкостью, имеющей высокий коэффициент теплового расширения — капсула при изменениях температуры замыкает-размыкает контакты с помощью привода особой конструкции; применяется в наполненных жидкостью радиаторах; биметаллическая пластина — элемент, скомбинированный из двух разнородных металлов со значительной разницей в коэффициентах теплового расширения — половинки пластины при нагреве удлиняются настолько, что выгибаются в гнезде посадки и размыкают электрическую цепь, а после остывания вновь принимают свои размеры и замыкают контакты. В обоих случаях управление осуществляется вручную, методом выставления необходимой температуры на корпусе контролера. Группа 3: электронные Этот вид термостатов для водогрейных котлов относится к энергозависимой категории.

Рычажный механизм терморегулятора, который находится в коробочке, при охлаждении воздействует на контактную группу — термореле размыкается. Это вариант наиболее затратный из всех представленных. Регулировка диапазона производится резистором R3.

Оптимальным вариантом будет покупка того же устройства, что и пришло в негодность. При её реализации, устраняются многие наиболее важные недостатки предыдущих способов. Собрав блок регулировки—коммутации нужно вначале осуществить проверку правильности монтажа, и только после этого приступать к настройке системы целиком.

Рассмотрим подробнее регулирующие температуру устройства, штатные и выносные, устанавливаемые на инфракрасных обогревателях. При выборе устройств этой категории необходимо обратить внимание на следующие моменты: Материал изготовления корпуса. Максимальную силу тока, с которой должен будет справляться новый термостат. Например, использование внешнепохожего температурного датчика К,5 вместо К,5, приведет обмерзанию в холодильной камере задней стенки и изменению температурного режима холодильника. Коме штатных регуляторов, обязательных к установке и оптимизирующих управление обогревателем, производятся контролеры для дополнительного оснащения обогревателей с целью повышения их экономичности и функциональности.

Включение по трехпроводной схеме используется, когда нагреватели или любая другая нагрузка рассчитаны на рабочее напряжение В. Нагрузкой данной микросхемы является вентилятор ПК. Регулирующий прибор, мощность которого обычно составляет 3 кВт, имеет 4 клеммы — две для подключения к автоматическому выключателю на электрощите, и две — к отопительному агрегату. Вместе с количеством пара растет и давление внутри бака. Терморегулятор с наружным расположением имеет более толстый корпус, который закрыт со всех сторон пластиковыми пластинами.
Подключение китайского терморегулятора

Подключение терморегуляторов к электрическим тёплым полам

Шкала делений может различаться.

Популярным методом решения данной проблемы является использование терморегулятора для ТЭНа.

Они применяются в качестве основы в нагревательных устройствах приборах промышленного и бытового назначения, осуществляющих нагрев различных сред путем конвекции, теплопроводности или излучения.

Схема такого подключения Работает такая схемка следующим образом. При этом автомат подключается в разомкнутую сеть плюсового кабеля параллельно с термостатом, дополнительно имеется связующий кабель с устройством управления. Установка регуляторов внутреннего и наружного расположения.

Еще по теме: Смета на электромонтажные работы пример

Сферы применения ТЭНов с термостатом Сфера применения ТЭНа со встроенным терморегулятором довольно узкая, ввиду высокого энергопотребления и короткого срока службы. В этом случае регулируется величина управляющего сигнала, на который реагирует размыкающее реле. Механический прибор предусматривает ручное включение и отключение подачи питания.

Помимо этого, потенциальных клиентов привлекает оригинальный дизайн изделия и возможность подбора терморегулятора под оформление комнаты. Для установки прибора внутреннего расположения в стене выполняют штробы для электропроводки и посадочное гнездо обычно небольшой глубины — мм под коробку, в которую потом будет установлен регулятор, поэтому после такого монтажа потребуется ремонт отделки помещения.

Горячая линия

Вкратце принцип работы электронного терморегулятора заключается в следующем. Способ управления Он может быть двух типов: Механический, когда изменяются физические характеристики размыкаемых контактов. Помимо этого, потенциальных клиентов привлекает оригинальный дизайн изделия и возможность подбора терморегулятора под оформление комнаты.

В этом случае термочувствительный элемент устанавливается непосредственно в топку твердотопливного котла. Сначала последовательно подключается первый электрообогреватель, от которого выполняется разводка для подключения второго прибора. Для этого необходимо в домовом щитке предусмотреть автомат, или же автомат установить непосредственно рядом с нагревательным устройством. Лучшим вариантом станет размещение датчика в максимальной близости с термостатом.
Механический термостат ballu BMT 1 подключение

Как подключить тэн через терморегулятор

Рассмотрим подключение трехфазного ТЭНа через магнитный пускатель и тепловое реле.

Рис. 1
ТЭН подключается через один трехфазный контактор с нормально замкнутыми контактами МП(Рис. 1). Управляет пускателем термореле ТР, управляющие контакты которого разомкнуты при температуре на датчике ниже заданной. При подаче трехфазного напряжения контакты пускатели замкнуты и происходит нагрев ТЭНа, нагреватели которого включены по схеме «звезда».

Рис. 2
При достижении заданной температуры, тепловое реле отключает питание нагревателей. Таким образом, реализуется простейший регулятор температуры. Для такого регулятора можно применять термореле РТ2К (Рис. 2), а для пускателя – контактор третьей величины с тремя группами на размыкание.

РТ2К представляет собой двухпозиционное (работающие на включение/отключение) термореле с датчиком из медного провода с диапазоном установления температуры от -40 до +50°С. Конечно, использование одного теплового реле не позволяет достаточно точно поддерживать требуемую температуру. Включение каждый раз всех трех секций ТЭНа приводит к лишним энергопотерям.

Рис. 3
Если реализовать управление каждой секцией нагревателя через отдельный пускатель, связанный со своим термореле (Рис. 3), то можно осуществить более точное поддержание температуры. Итак, имеем три пускателя, которыми управляют три термореле ТР1, ТР2, ТР3. Температуры срабатывания выбраны, допустим как t1 elektronchic. ru

Предназначение ТЭНов

Для чего вообще нужны ТЭНы с терморегуляторами? На их основе проектируются автономные системы отопления, создаются бойлеры и проточные водонагреватели. Например, ТЭНы монтируются прямо в батареи, в результате чего на свет появляются секции, способные работать самостоятельно, без отопительного котла. Отдельные модели ориентированы на создание систем антизамерзания – они поддерживают невысокую положительную температуру, препятствуя замерзанию и последующему разрыву труб и батарей.

На основе ТЭНов создаются накопительные и проточные водонагреватели. Приобретение бойлера доступно далеко не для каждого человека, поэтому многие собирают их самостоятельно, используя отдельные комплектующие. Врезав ТЭН с терморегулятором в подходящую емкость, мы получим отличный водонагреватель накопительного типа – потребителю останется оснастить его хорошей теплоизоляцией и подключить к водопроводу.

ТЭНы для нагрева воды с терморегулятором необходимы не только для создания водонагревательного оборудования, но и для его ремонта – если нагреватель вышел из строя, покупаем новый и меняем. Но перед этим нужно разобраться в вопросах выбора.

Выбор ТЭНа

Выбирая ТЭН, необходимо уделить внимание некоторым деталям. Только в этом случае можно рассчитывать на удачную покупку, качественный нагрев, продолжительность срока службы и совместимость выбранной модели с баком для нагрева воды, бойлером или батареей отопления.

Как подключить ТЭН с терморегулятором

Теперь вы знаете, как и по каким параметрам выбираются нагреватели. Но как выполняется подключение? Для того чтобы подключить ТЭН с терморегулятором, необходимо выбрать провод с надежной изоляцией. Также уделяем внимание сечению – оно должно быть таким, чтобы провод смог обеспечить полноценное питание нагревателя и не расплавиться. Например, для нагревателя мощностью 3 кВт сечение провода должно составлять не менее 2,5 мм. Мы рекомендуем выбирать для подключения кабели с медными проводниками.

Как устроен и как выбрать

ТЭН со встроенным терморегулятором имеет нехитрое строение, состоящее из двух частей, нагревательного элемента и термодатчика, соединенного с регулятором температуры. Но и тут есть несколько особенностей, которые существенно влияют на исправность и срок службы устройства.

Первое, на что стоит посмотреть при покупке – это его корпус. Более долговечный ТЭН будет выполнен из меди и иметь соответствующий благородный цвет, вариант подешевле обычно выполняется из «кислотостойкой нержавейки». Насколько на самом деле стойкая эта нержавейка в магазине убедиться нет никакой возможности, поэтому отдавайте предпочтение именно латунному варианту корпуса. Наружный диаметр трубки при этом обычно 13 мм, но бывают и тонкие, маломощные варианты – по 10 и даже 8 мм;

Маркировка. Так как мы рассматриваем ТЭН для водонагревателя, следует убедиться, что в маркировке, перед обозначением рабочего напряжения 220V стоит литера «Р», обозначающая работу в воде и слабых щелочных растворах;

Мощность. Следует учитывать, что при подключении в обычную домашнюю сеть, не стоит использовать ТЭН, мощнее 2,5 кВт – это дает слишком большую нагрузку на обычную проводку. Если вы планируете подключать более мощный ТЭН с терморегулятором – проложите до места его установки отдельный кабель от щитка с соответствующим сечением.

Термодатчик располагается в отдельной трубке и в случае необходимости, вынимается из нее вместе с терморегулятором. Свиду представляет собой стержень. Внутри содержит термопару, которая при нагреве приводит в действие механизм терморегулятора. Нередко выход из строя термодатчика заставляет ТЭН выключаться при низких температурах.

Сфера применения.

ТЭН с терморегулятором – универсальное устройство и используется в качестве нагревательного элемента для:

1. Организации временного электротопления. Для этого, через специальный штуцер его вставляют в регистр или в чугунную батарею;
2. Подогрев воды для душа. Для этого достаточно иметь емкость, в корпусе которой рядом с днищем делается отверстие, в которое вставляется ТЭН;

В общем, ТЭН с терморегулятором – это самый дешевый на стадии монтажа источник тепла и горячей воды. Стоимость устройства начинается с 5$ (2 киловаттная модель аристон), а набор соответствующей фурнитуры (прокладка и гайка) не будет стоить больше 1$.

Недостатки

В принципе, на цене устройства заканчиваются все его достоинства и начинаются недостатки:

1. Неэкономичность. В принципе, это не «болезнь» самого ТЭНа, а скорее устройств, которые собирают с его помощью. Чаще всего это кустарные регистры отопления и самодельные водонагреватели. И первые и вторые не обеспечивают хоть какое-то сохранение энергии, следовательно, счета за электричество будут неприлично огромными;
2. Недолговечность. Из-за близкого расположения термопары к нагревательным элементам ТЭН со встроенным терморегулятором очень часто совершает цикл включения/выключения, что негативно сказывается на всей автоматике и выводит её из строя максимум через 2 года использования. Правда, положительная сторона в том, что автоматика меняется без проблем и необходимости снимать тепловой элемент;
3. Невозможность точно отрегулировать температуру. Ручка на терморегуляторе дает очень приблизительные представления о том, какая температура будет на выходе. Опять же, близкое расположение теплового датчика и спирали нагрева делает точную регулировку практически невозможной;
4. Никакой влагозащиты. Учитывая, что такой ТЭН часто устанавливается в ванной комнате для обеспечения горячей водой, вам придется позаботиться о защите от брызг самостоятельно и расположить его в таком месте, чтобы вода не попадала на его корпус.

В целом ТЭН с терморегулятором решает два поставленных перед ним вопроса:

1. Обеспечение временного отопления
2. Обеспечение временной подачи горячей воды

Мы не рекомендуем использовать это устройство в качестве постоянного источника тепла и отдать предпочтение качественным и более экономичным изделиям

Видео.

Пример, как можно использовать ТЭНы для организации очень дешевого отопления.

Комментарии:

1. Устройство ТЭН.

ТЭН представляет собой электрический нагревательный элемент, выполненный из тонкостенной металлической трубки (оболочки), материалом для которой служит медь, латунь, нержавеющая и углеродистая сталь. Внутри трубки расположена спираль из нихромовой проволоки, обладающая большим удельным электрическим сопротивлением. Концы спирали соединены с металлическими выводами, которыми нагреватель подключается к питающему напряжению.

От стенок трубки спираль изолирована спрессованным электроизоляционным наполнителем, который служит для отвода тепловой энергии от спирали и надежно фиксирует ее в центре трубки по всей длине. В качестве наполнителя используется плавленая окись магния, корунд или кварцевый песок. Для защиты наполнителя от проникновения влаги из окружающей среды торцы ТЭНа герметизируют термовлагостойким лаком.

Выводы нагревателя изолированы от стенок трубки и жестко зафиксированы керамическими изоляторами. Питающие провода подключаются к резьбовым концам выводов при помощи гаек и шайб.

Работает ТЭН следующим образом: при прохождении электрического тока по спирали она, нагреваясь, нагревает наполнитель и стенки трубки, через которые тепло излучается в окружающую среду.

При нагреве газообразных сред для увеличения теплоотдачи от ТЭНов применяют их оребрение, выполненное из материала с хорошей теплопроводностью. Как правило, для оребрения используют стальную гофрированную ленту, навитую по спирали на внешнюю оболочку ТЭНа.

Применение такого конструктивного решения способствует уменьшению габаритных размеров и токовой нагрузке нагревателя.

2. Схемы включения ТЭН в однофазную сеть.

Трубчатые электронагреватели рассчитаны на конкретное значение мощности и напряжения, поэтому для обеспечения номинального режима работы их подключают к питающей сети с соответствующим напряжением. Согласно ГОСТ 13268-88 нагреватели изготавливаются на номинальные напряжения: 12, 24, 36, 42, 48, 60, 127, 220, 380 В, однако наибольшее применение нашли ТЭНы рассчитанные на напряжение 127, 220 и 380 В.

Рассмотрим возможные варианты включения ТЭН в однофазную сеть.

2.1. Включение в розетку.

ТЭНы мощностью не более 1кВт (1000 Вт) можно смело включать в розетку через обычную штепсельную вилку, так как такой мощностью обладает основная масса электрических чайников и кипятильников, которыми мы разогреваем воду.

Через обычную вилку можно включить параллельно два ТЭН, но у обоих нагревателей мощность должна быть не более 1 кВт (1000 Вт), так как при параллельном соединении их общая мощность увеличивается до 2 кВт (2000 Вт). Таким образом, можно включить несколько нагревателей, но их общая мощность должна составлять не более 2 кВт, а для включения в розетку необходимо использовать более мощную вилку.

Бывает ситуация, когда дома завалялись несколько нагревателей, рассчитанных на рабочее напряжение 127 В, выкинуть их рука не поднимается, а в домашнюю сеть не включишь. В этом случае нагреватели включаются последовательно, что дает возможность подавать на них повышенное напряжение. При последовательном соединении двух нагревателей с напряжением 127 В их мощность остается прежней, а общее сопротивление увеличивается в два раза. Например, при включении двух нагревателей мощностью по 500 Вт их общая мощность составит 1000 Вт.

Однако в этой схеме есть один недостаток: если выйдет из строя любой из ТЭН, то работать не будут оба, так как разорвется электрическая цепь и прекратится подача питания.

Также надо помнить, что при последовательном соединении двух нагревателей с рабочим напряжением 220 В их общая мощность уменьшается в два раза, так как из-за увеличения общего сопротивления каждый нагреватель будет получать около 110 В вместо положенных 220 В.

2.2. Включение через автоматический выключатель.

Будет на много удобнее, если на ТЭНы подавать напряжение с помощью автоматического выключателя. Для этого необходимо в домовом щитке предусмотреть автомат, или же автомат установить непосредственно рядом с нагревательным устройством. Подача и отключение напряжения будет осуществляться включением/выключением автоматического выключателя.

Следующий вариант включения нагревателей осуществляется двухполюсным выключателем, что является наиболее предпочтительным, так как в этом случае фаза и ноль разрываются одновременно и ТЭН полностью отключается от общей схемы. Напряжение подается на верхние клеммы выключателя, а к нижним подключается нагреватель.

Если электрический нагреватель используется для нагрева воды и в доме проведено заземление, то для защиты от поражения электрическим током в случае пробоя изоляции нагревателя есть смысл установить УЗО или дифавтомат.

В этом случае заземляющий проводник соединяют с корпусом ТЭНа или подключают на специальный винт, закрепленный на корпусе емкости. Рядом с таким винтом изображают знак заземления. Рассмотрим схему с дифавтоматом:

Защита с дифавтоматом работает следующим образом: при пробое изоляции нагревателя на его корпусе появляется фаза, которая используя наименьшее сопротивление «пойдет» по заземляющему проводнику РЕ и создаст ток утечки. Если этот ток превысит уставку, то дифавтомат сработает и отключит подачу напряжения. Если в цепи произойдет короткое замыкание, то и в этом случае сработает дифавтомат и обесточит ТЭН.

При использовании УЗО между ним и нагревателем необходимо установить дополнительный однополюсный автомат, который в случае короткого замыкания отключит подачу напряжения на нагреватель и защитит УЗО от тока короткого замыкания. В случае пробоя изоляции УЗО отключит подачу напряжения.

Резьбовые модели RDT, RST являются самыми распространёнными нагревателями жидкостной среды ввиду простой установки, наличию терморегулятора и приемлемой цены. Отличительной особенностью качественных изделий (ARISTON / THERMOWATT) является наличие «литой» надписи «MADE IN ITALY» и дублированием последней на терморегуляторе, который имеет съёмную конструкцию для удобства замены. Срок службы китайских подделок в разы меньше оригинала ввиду менее качественных материалов и их экономии.

Для монтажа необходимо отверстие диаметром 40 мм и 2 рожковых ключа 55 мм либо газовые. Температура изменяется вручную от 20 до 85 с шагом 20 градусов. Наиболее частыми двумя причинами выхода из строя является;

1). Перегрев нагревательного элемента ввиду оседания накипи и ухудшению теплового контакта с водой.

2). Попадание воды в терморегулятор ввиду плохой защиты от окружающей среды.

Схема подключения

Поскольку устройство имеет прямой контакт с водой, должна пристутствовать защита от поражения эл. током — УЗО (либо диффавтомат) и короткого замыкания посредством автоматического выключателя (АВ). Ввиду отсутствия встроенной защиты УЗО от перегрузки по току и естественной инерционности АВ, оно должно иметь номинал по току хотя бы на ступень выше (25 А в связке с автоматом 16 ампер).

Терморегулятор (ТР), или термостат, играет важную роль в обогревательном оборудовании. Это универсальный прибор, который управляет нагревательными системами. Его конструкция может быть различной, функция одна: ТР стабилизирует температуру заданной среды в течение определённого промежутка времени. Надо знать, как подключить терморегулятор, чтобы он правильно выполнял своё предназначение.

Что собой представляет терморегулятор

Термостат в своей основе содержит чувствительный элемент, который под воздействием колебаний температуры окружающей среды меняет свои свойства. В составе присутствуют геометрическая форма (биметаллическая пластина), электрическое сопротивление (термопара) и фоточувствительность (инфракрасные датчики).

Назначение

Подключение терморегулятора направлено на то, чтобы сохранять нужный уровень температуры в конкретном объёме определённого содержания. Приборы используют в воздушных, жидких средах и твёрдых телах.

Принцип действия

Все терморегуляторы включают нагревательные системы при падении заданного уровня температуры и отключают питание ТЭНов при превышении уровня прогрева среды.

Важно! Главная цель терморегуляторов – это своевременное включение/отключение термо энергетических элементов. Это приносит существенную экономию энергоресурсов.

Виды терморегуляторов

В основном терморегуляторы бывают 3-х видов:

1. Биметаллическая пластина;
2. Термопара;
3. Инфракрасный датчик.

Биметаллическая пластина

Под воздействием нагрева или охлаждения пластинка изгибается в ту или иную сторону. Тем самым замыкая или размыкая контакты, питающие электричеством нагревательные элементы. Пластина представляет собой двухслойную полоску, сваренную из двух металлов с разным коэффициентом теплового расширения. Из-за этого при нагреве силы расширения «заставляют» пластинку изгибаться.

Термопара

Элемент представляет собой V-образную скобу из термочувствительного металлического сплава. По проволоке проходит слабый ток. При изменении температуры сопротивление проводника меняется, что сказывается на характеристике тока. Этот фактор воздействует через управляющую схему на реле питания обогревателей.

Инфракрасный датчик

Светочувствительная плёнка датчика воспринимает степень нагрева окружающего пространства в инфракрасном диапазоне. Проходящие токи в приборе меняют свои характеристики, что отражается на работе релейной системы питания нагревательных элементов.

Сферы применения терморегуляторов

В быту примером применения терморегулятора может быть стиральная машина. Термодатчик, соединённый с ТЭНом в баке, «следит» за уровнем нагрева воды. В автомобиле термопара системы охлаждения «руководит» режимом включения вентилятора радиатора.

В различные комнатные обогревательные приборы достаточного уровня сложности обязательно встроен регулятор температуры. Ни одна система тёплых полов не обходится без твердотельных ТР. В холодильнике термостат является неотъемлемой частью. Во всех ПК и ноутбуках датчики температуры включают вентиляторы, сохраняя аппаратуру от перегрева. Кондиционеры, микроволновки, электропечи – все они в своём составе имеют термостаты. Различные водонагреватели, электрокотлы, газовые котлы, включённые в систему отопления зданий и сооружений, работают только вместе терморегуляционными блоками управления.

Подключение и установка термостата

Известны два варианта подключения терморегулятора. Это способы подсоединения двужильных и одножильных проводов.

Подсоединение двужильного кабеля к термостату

Двужильный провод используют в том случае, когда ТР требует полноценного питания от электросети для функционирования замкнутой системы управления режимом обогрева определённого объёма. Это интегральные схемы, построенные на микропроцессорах.

Полученные данные от датчика в виде изменения силы тока, величины сопротивления анализируются прибором. В результате подаются команды на пускатель нагревательных элементов с заданным промежутком времени и граничным порогом прогрева конкретного пространства.

Обратите внимание! Примером подсоединения двужильного провода может служить схема, как нужно подключить термостат к циркуляционному насосу водонагревательного котла.

Подсоединение к термостату одножильного кабеля

Кабель из одной жилы применяется в схеме подключения терморегуляторов в том случае, когда сам прибор установлен в разрыв фазового провода, ведущего к плюсовой клемме ТЭНа. То есть кабель служит разрывом фазы сетевого тока, питающего нагревательные элементы.

Варианты подключения

1. К системе тёплого пола;
2. К ТЭНу;
3. К обогревателю.

Подключение термостата к системе тёплого пола

Стандартный терморегулятор тёплого пола идёт в комплекте поставки с подробной инструкцией подключения прибора к системе тёплых полов. Можно подключать ТР самостоятельно, пользуясь обозначениями под клеммниками.

На тыльной стороне регулятора расположены три пары клеммных гнёзд для проводов. Первая пара предназначена для подсоединения двужильного сетевого кабеля. Гнездо «L» – фаза, «N» – ноль.

Вторая пара гнёзд предназначена для соединения с выводами тёплого пола – L1 и N1. Пятую и шестую клемму используют для того, чтобы подключаться к датчику температуры.

Регуляторы температуры полов могут быть вставленными в подрозетник или закреплёнными на стене. Термодатчик бывает, как встроенным в корпус прибора, так и установленным на конце выносного кабеля.

В первом случае происходит замер температуры воздуха внутри помещения. Во втором варианте датчик измеряет степень нагрева финишного покрытия пола.

Подключение термостата к ТЭНу

Подключение термостата к электрическому нагревателю приходится осуществлять через магнитный пускатель. Это связано с тем, что мощность регулятора далеко несопоставима с мощностью ТЭНов.

Магнитный пускатель (МП) нужен при управлении термостатом сразу несколькими приборами обогрева. МП врезают в фазовый провод параллельно с терморегулятором. Регулировка режимами работы тенов осуществляется термостатом, ток питания проходит через МП. Это даёт возможность использовать трёхфазную электросеть, что позволяет эксплуатировать нагревательные элементы большой мощности.

Многие ТР оснащены электронными микропроцессорами, которые выдают дополнительно показатели уровня влажности, давления и времени, необходимого для достижения величин заданных параметров.

Подсоединение терморегулятора к обогревателю

Термостаты бывают механического и электронного действия. Последнее время вторые модели активно вытесняют своих механических аналогов. Применение современной электроники позволяет более эффективно управлять температурным режимом в заданной среде.

ТР для обогревателей помещений встраивают в корпуса калориферов или выносят на удаление от приборов отопления. Регулятор, прежде всего, подключается к электрической сети, затем через схему управления соединяется непосредственно с термодатчиком.

Дополнительная информация. Инфракрасные обогреватели соединяются с термостатом в большинстве вариантов через магнитный пускатель. Чтобы выполнить правильное подключение прибора, нужно строго следовать пунктам прилагаемой инструкции.

Особенности, как подсоединяют устройства регуляции температурного режима, зависят от вида отопительных приборов. Это может быть одножильное или двужильное подключение ТР тёплых полов. Подключение двухфазного термостата к нагревательным элементам трёхфазного тока осуществляется только через магнитный пускатель. Для водяного отопления терморегулятор врезают прямо в радиатор. В каждом конкретном случае существует своя схема подключения терморегулятора.

Советы по установке

Несколько советов:

1. Перед покупкой ТР надо убедиться в совместимости характеристик регулятора и нагревательных элементов.
2. Выбирать установку прибора нужно в наиболее доступном месте.
3. Решая вопрос о приобретении прибора, следует оценить экономическую целесообразность применения конкретной модели терморегулятора.
4. Если не хватает опыта в установке таких устройств, то лучше обратиться за помощью к специалистам.

Человек порой не догадывается о количестве окружающих его терморегулирующих устройств. Они плотно вошли в быт. Их работа приносит существенную экономию затрат на электроэнергию.

Видео

4-проводная электрическая схема термостата Honeywell

Современные термостаты имеют так много новых функций. Таким образом, при установке нового или заменяющего t-stat необходимо подключить гораздо больше проводов. Прошли дни с двумя проводами. В те времена все, что вам было нужно, это один провод от печного трансформатора. Кроме того, у вас было еще одно, чтобы подавать питание на газовый клапан или реле, чтобы включать и выключать нагрев. Но, как уже упоминалось, сегодняшняя t-статистика с ее постоянно растущим списком функций дает больше возможностей для звонка. Итак, здесь мы показываем примеры электрической схемы 4-го провода термостата Honeywell для t-статистики с большим количеством проводов.Здесь мы сосредоточимся на 4-проводной t-статистике.

Предупреждение

Иногда даже при использовании вышеуказанных общих цветов точное назначение провода часто неясно. Не каждая четырехпроводная установка t-stat соответствует этим «стандартам».

Итак, снова, при установке нового t-tat, НЕ полагайтесь только на цвета проводов! Повторение: НЕ НАДЕРЖИВАЙТЕСЬ ТОЛЬКО ЦВЕТА СТЕНОВЫХ ПРОВОДОВ, ЧТОБЫ НАЙДИТЬ ТОЧНУЮ ФУНКЦИЮ ПРОВОДА. Вместо этого сделайте снимок или запишите, к какому наконечнику на старом t-stat идет каждый провод.Для каждого провода запишите его цвет. Плюс напишите букву терминала на старом t-stat, с которым он соединяется. Если правильные функции проводов все еще не ясны, проследите провода. Вам нужно отследить провода до самого блока HVAC. Затем выясните, к каким частям прикрепляются провода разных цветов.

Не пытайтесь подключить t-stat самостоятельно, если вы не уверены в работе с электричеством. Кроме того, неправильная проводка может сломать t-stat или печь. Это может привести к дорогостоящему ремонту.

Мы не несем ответственности за ущерб из-за неправильного подключения любого t-stat.

Многоступенчатые системы отопления и охлаждения

Современные системы HVAC в дополнение к первоначальному одноступенчатому отоплению. У них часто есть нагреватель второй ступени. Кроме того, они также могут иметь одну или две ступени охлаждения. Многие также используют другой провод для включения переключающего клапана компрессора. Этот клапан переключает агрегат между режимами нагрева и охлаждения).Также может быть световой (L) провод с подключенным к нему светом на t-stat. Этот индикатор показывает состояние теплового насоса.

Каждая из этих новых функций должна иметь собственный провод от t-stat, чтобы сообщить ему, когда нужно включить. Итак, эти цветовые коды помогают держать все провода прямыми. С их помощью вы можете избежать подключения провода к неправильной клемме t-tat. Вы бы не хотели, чтобы тепло появлялось тогда, когда был предназначен воздух.

Схема подключения термостата Honeywell 4 провода. Типичный семипроводный кабель термостата с указанием цвета каждого провода внутри.

Цвет провода, типовой	Буквенное обозначение	Назначение
	A	Здесь присутствует мощность, когда в системе HVAC работает любой обогрев или охлаждение.
	Aux / E, W2	Управляет 2-й ступенью нагрева или, при управлении тепловым насосом, ступенью аварийного нагрева.
Синий	B	Активирует переключение на тепловые реле / ​​клапаны в системах HVAC.
Коричневый, синий, фиолетовый, черный.	C	24 В переменного тока. Общий вывод трансформатора. Все переключаемые компоненты печи имеют одну сторону питания, подключенную к этому проводу.
Коричневый	E	Активирует аварийное тепловое реле
Зеленый	G	Включает внутренний вентилятор
	K	Может активировать аварийное тепловое реле в некоторых установках.Также используется между термостатом и устройствами защиты проводов Honeywell.
	L	Световой индикатор теплового насоса. Может включаться при работе аварийного обогрева.
Оранжевый	O	Активирует переключение на реле / ​​клапаны охлаждения в системах HVAC.
	O / B, W, W1	Включает первую ступень нагрева. Для тепловых насосов включает компрессор в тепловом режиме.
	P	Индикатор процесса размораживания; загорается, когда либо внешний компрессор HVAC перешел в режим размораживания.
Красный	R	24 В переменного тока ????
Красный	RC	Питание 24 В переменного тока для реле охлаждения в системе HVAC.
Красный	RH	Источник переменного тока 24 В для реле отопления в системе HVAC.
Белый	W1, W, O / B	Включает первую ступень нагрева. Для тепловых насосов включает компрессор в тепловом режиме.
	W2 — Aux / E	Управляет 2-й ступенью нагрева или, при управлении тепловым насосом, ступенью аварийного нагрева.
	X	Сигнальная лампа неисправности. Напряжение присутствует, когда система HVAC обнаруживает проблему в своих компонентах.
Желтый	Y1, Y	Управляет компрессорным охлаждением первой ступени.
	Y2	Включает 2-ю ступень охлаждения.
	Y, Y1	Управляет компрессорным охлаждением первой ступени.
	S1, S2	Провода датчика (S) наружной температуры.

Схема электрических соединений термостата Honeywell 4 примера проводов

В приведенной выше таблице представлен более полный список цветов проводки термостата Honeywell и их использования. Но вот список наиболее распространенных цветовых схем проводов, которые можно увидеть во многих четырехпроводных установках t-stat.

• C — 24 В переменного тока, общий (вы можете увидеть синий, фиолетовый или коричневый, обычно используемый для этого провода).
• G — Вентилятор (зеленый провод). Включает циркуляционный вентилятор в большинстве систем воздушного отопления и охлаждения.Позволяет вентилятору работать отдельно от того, требуется ли нагрев или охлаждение по t-stat. То есть вы можете запустить вентилятор без нагрева или охлаждения, просто для циркуляции воздуха.
• R — 24 VAC / R и Rc (красный). Обеспечивает питание цепи высокого напряжения 24 В переменного тока от трансформатора мощности охлаждения в системе отопления, вентиляции и кондиционирования воздуха.
• Y — Компрессор / охлаждение (желтый). Включает компрессор в режиме охлаждения. Может также перевернуть переключающий клапан. Переключающий клапан обеспечивает работу компрессора в режиме охлаждения.Открыт или закрыт клапан, когда он открыт, зависит от конструкции системы HVAC.
• Вт — Нагрев (белый провод). В газовых системах это запускает процесс освещения; открывает клапан, включает запальник и зажигает горелки в топке. В электрических нагревательных печах этот вывод включает нагревательные элементы. А в системах с тепловым насосом белый провод запускает компрессор в режиме нагрева.
Схема подключения термостата Honeywell

, 4 провода. Настенная пластина для установки 4-проводного интеллектуального термостата.В этом случае зеленый провод используется как провод C вместо провода G (вентилятор).

Связанные сообщения о 4-проводной схеме подключения термостата Honeywell

1. Термостат Honeywell не охлаждается, как исправить
2. Снятие фиксации термостата Honeywell, инструкция
3. Как подключить термостат Honeywell к Google Home
4. Код цвета проводки термостата 4 проводов
5. Как изменить настройку температуры термостата Honeywell
6. Honeywell Smart WiFi Термостат Руководство RTH9580WF
7. Как перезапустить термостат Honeywell
8. Обзоры 7-дневного программируемого термостата
9. Как очистить график на термостате Honeywell
10. Устранение проблем с WiFi термостатом Honeywell RTH9580WF
11. Как подключить термостат Honeywell с 4 проводами
12. Решение проблем с подключением Wi-Fi термостата Honeywell
13. Как зарегистрировать WiFi-термостат Honeywell RTH9580WF Онлайн
14. Цветовой код проводки термостата Honeywell
15. Как повторно подключить термостат Honeywell к WiFi

Рекомендуемая литература

1. Установка нагревателей основной платы Советы, справка, инструкции
2. Наберите изображения термостата Honeywell
3. Honeywell Сенсорный термостат RTH7600D Обзор

Ссылки на 4-проводную электрическую схему термостата Honeywell

1. Проблема с проводкой 4-проводного или 5-проводного термостата, от HighPerformanceHVAC.ком
2. Инструкции по подключению термостата Honeywell, от DIYHouseHelp.com

История изменений

• 2019-04-24: очищены рекламные скрипты, настроен целевой фокус и добавлены теги.
• 05.05.2018: Впервые опубликовано.

Нравится:

Нравится Загрузка …

% PDF-1.4 % 4819 0 объект > endobj xref 4819 96 0000000016 00000 н. 0000002294 00000 н. 0000002676 00000 н. 0000002829 00000 н. 0000002887 00000 н. 0000004789 00000 н. 0000005202 00000 н. 0000005272 00000 н. 0000005404 00000 п. 0000005591 00000 н. 0000005750 00000 н. 0000005926 00000 н. 0000006075 00000 н. 0000006217 00000 н. 0000006347 00000 п. 0000006488 00000 н. 0000006667 00000 н. 0000006853 00000 н. 0000006974 00000 п. 0000007094 00000 п. 0000007232 00000 н. 0000007370 00000 н. 0000007565 00000 н. 0000007705 00000 н. 0000007829 00000 н. 0000008023 00000 н. 0000008170 00000 н. 0000008291 00000 н. 0000008442 00000 н. 0000008656 00000 н. 0000008814 00000 н. 0000008956 00000 н. 0000009101 00000 п. 0000009234 00000 п. 0000009397 00000 н. 0000009571 00000 н. 0000009678 00000 н. 0000009837 00000 н. 0000009959 00000 н. 0000010075 00000 п. 0000010191 00000 п. 0000010323 00000 п. 0000010498 00000 п. 0000010617 00000 п. 0000010739 00000 п. 0000010878 00000 п. 0000011031 00000 п. 0000011163 00000 п. 0000011277 00000 п. 0000011398 00000 п. 0000011529 00000 п. 0000011669 00000 п. 0000011807 00000 п. 0000011945 00000 п. 0000012091 00000 п. 0000012234 00000 п. 0000012413 00000 п. 0000012582 00000 п. 0000012738 00000 п. 0000012886 00000 п. 0000013052 00000 п. 0000013211 00000 п. 0000013330 00000 п. 0000013453 00000 п. 0000013587 00000 п. 0000013756 00000 п. 0000013882 00000 п. 0000014067 00000 п. 0000014201 00000 п. 0000014311 00000 п. 0000014423 00000 п. 0000014541 00000 п. 0000014673 00000 п. 0000014703 00000 п. 0000014734 00000 п. 0000015319 00000 п. 0000015342 00000 п. 0000015744 00000 п. 0000015962 00000 п. 0000016186 00000 п. 0000016506 00000 п. 0000017183 00000 п. 0000017409 00000 п. 0000017641 00000 п. 0000018327 00000 п. 0000018559 00000 п. 0000019128 00000 п. 0000031416 00000 п. 0000042166 00000 п. 0000079414 00000 п. 0000079622 00000 п. 0000079763 00000 п. 0000106357 00000 п. 0000129725 00000 н. 0000003062 00000 н. 0000004765 00000 н. трейлер ] >> startxref 0 %% EOF 4820 0 объект ) >> >> / LastModified (+ G_? UC_) / MarkInfo> / PageLayout / SinglePage >> endobj 4821 0 объект *} T6l% LiX} J2) / U (oc # И? ͬWΞ @ 2j Դ Q) / П-12 / V 1 / Длина 40 >> endobj 4822 0 объект > endobj 4823 0 объект > endobj 4913 0 объект > поток 嵏} 西! ~>%] WF35 (HKs & Xo = w [& L% 8 \ MB «Ҭsd» O2lfz] , = & VBIH

Электроэнергия для HVAC Flashcards

Срок Начало гл.10 Для чего запускается реле? а. для запуска электродвигателя б. для снятия пусковой обмотки или компонента из схемы c. для защиты двигателя от пусковых перегрузок d. для предотвращения запуска двигателя при больших нагрузках	Определение б. снять пусковую обмотку или элемент из цепи
Термин Объясните принцип действия потенциального реле.	Определение Обратная ЭДС двигателя определяет, когда реле находится под напряжением, таким образом размыкая набор контактов, сбрасывая пусковой конденсатор или обмотку из электрической цепи, когда двигатель достигает 75% от полной скорости.
Термин Объясните принцип действия реле тока.	Определение Ток двигателя определяет, когда реле обесточено, таким образом размыкая набор контактов, выпуская пусковой конденсатор или обмотку из электрической цепи, когда двигатель достигает 75% от полной скорости.
Термин В чем разница между реле тока и реле потенциала?	Определение Способ управления реле и их положение контактов.
Клемма Контакты реле тока _______.	Определение
Клемма Управляющий фактор для потенциального реле ___________. а. противоэлектродвижущая сила б.линейное напряжение c. падение напряжения d. ничего из вышеперечисленного	Определение а. противодвижущая сила
Клемма T / F: Контакты потенциального реле нормально разомкнуты	Определение
Клемма Какова приблизительная скорость, с которой пусковые обмотки или компоненты должны быть удалены из электрической цепи двигателя? а.50% б. 75% c. 90% г. 100%	Определение
Клемма Поскольку скорость однофазного двигателя увеличивается от неподвижного положения, потребляемый ток _________. а. увеличивается б. уменьшение	Определение
Срок действия Поскольку скорость однофазного двигателя увеличивается из неподвижного положения, противоэлектродвижущая сила _______. а. увеличивается б. уменьшение	Определение
Клемма какое из следующих утверждений отражает правильную идентификацию клемм потенциального реле? а. Катушка 1 и 2, 2 и 4 контакта b. 2 и 4 катушки, 3 и 6 контактов c. Катушка 1 и 5, 2 и 5 контактов d. Катушка 2 и 5, 1 и 2 контакта	Определение d.Катушка 2 и 5, 1 и 2 контакта
Срок A G.E. потенциальное реле с номером 3ARR3-D4F6 будет иметь постоянное напряжение катушки ______. а. 214 г. 332 с. 420 г. 502	Определение
Клемма Реле потенциала RBM с номером 128-122-2324K будет иметь постоянное напряжение катушки _______. а. 120 г. 170 с. 256 г. 336	Определение
Срок A G.E. Какое из следующих реле потенциала RBM можно заменить потенциальным реле с номером 3ARR3-C3A1? а. 128-212-1167AB б. 128-112-1161AB г. 128-151-1111CD г. 128-212-1147AB	Определение
Условие Реле потенциала RBM с номером 128-122-1161BC может быть заменено каким из следующих G.E. потенциальные реле? а. 3ARR3-C4B2 б. 3ARR3-C9D2 г. 3ARR3-C6B2 г. 3ARR3-C2B2	Определение
Срок Какие два типа подшипников используются в промышленности?	Определение
Срок Что из следующего не является преимуществом

T841A Термостат теплового насоса отопления и охлаждения

Программируемый термостат T8000, T8001

Программируемый термостат T8000, T800 УСТАНОВКА INSTUTINS APPLIATIN Термостаты T8000, T800 обеспечивают одноступенчатый программируемый контроль температуры для систем нагрева и охлаждения на 4 В переменного тока с ручным переключением Подробнее

Программируемый термостат CT3200

Программируемый термостат CT3200 Добро пожаловать в мир комфорта и экономии энергии с вашим новым программируемым термостатом Honeywell.Ваш новый термостат будет автоматически регулировать температуру в вашем

. Подробнее

Как управлять термостатом

СОДЕРЖАНИЕ Инструкции по установке для отопления и кондиционирования воздуха 1F72 Подготовка к программированию термостата теплового насоса на 5/2 дней … 1 Детали термостата … 1 Снятие старого термостата … 1-2 Монтаж и подключение …

Подробнее

ПРОГРАММИРУЕМЫЙ ТЕРМОСТАТ ТЕПЛОВОГО НАСОСА

ПРОГРАММИРУЕМЫЙ ТЕРМОСТАТ ТЕПЛОВОГО НАСОСА SA PM 3 COOL TEMP Форма 44014-01 r010408 Модель 43168 Руководство пользователя 1 Поздравляем! Программируемый термостат с тепловым насосом Модель 43168 УПРАВЛЕНИЕ ТЕРМОСТАТОМ Переключатели и кнопки…15

Подробнее

Вопросы по установке

Вопросы по установке Как определить, какой у меня тип тепла? Определить, какой у вас тип тепла, может быть несколько способов. Во-первых, если вы можете получить доступ к модулю, который отвечает за создание

Подробнее

КОМФОРТ-НАБОР WHITE-RODGERS СЕРИИ 90

ОПИСАНИЕ УСТАНОВКИ КОМФОРТ-НАБОР WHITE-RODGERS СЕРИИ 90 МНОГОЭТАПНЫЕ УСТАНОВКИ / КОНФИГУРАЦИЯ В этом цифровом термостате с автоматическим понижением температуры White-Rodgers используется микрокомпьютерная технология для обеспечения точного времени и Подробнее

Светодиодный прожектор безопасности Руководство пользователя

MOT ION-TR ACKING LED Security Spotlight Руководство пользователя www.jascoproducts.com 1-800-654-8483 2 СОДЕРЖАНИЕ Список запчастей 3 Вопросы? Отсутствующие детали? 4 Установка (настенное крепление) 6-9 Установка (крепление на карнизе)

Подробнее

РУКОВОДСТВО ДЛЯ МОНТАЖНИКА И ВЛАДЕЛЬЦА

МОНТАЖНИК S & OWNER S РУКОВОДСТВО ДЛЯ HVAC МОНТАЖНИК: ПОЖАЛУЙСТА, ОСТАВЬТЕ РУКОВОДСТВО ДЛЯ ДОМОВЛАДЦА DEH 3000 DEH 3000 Номер детали 4028539 Контроллер осушителя и системы вентиляции P.O. Box 8680 Madison, WI 53708 БЕСПЛАТНЫЙ

Подробнее

Цифровой настенный модуль T7560A, B, C

T7560A, B, C Цифровой настенный модуль HONEYWELL EXCEL 5000 ОТКРЫТАЯ СИСТЕМА ПЕРЕД УСТАНОВКОЙ Вся проводка должна соответствовать местным электротехническим нормам и правилам или как указано на монтажных схемах.Цифровой

Подробнее

РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

МОДЕЛЬ RCS ZC4 РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ 4 ЗОНЫ ОВКВ DCN: 141-0020-02 / 0/03 ВВЕДЕНИЕ Серия контроллеров ОВКВ на 4 зоны позволяет до 4 стандартных электронных термостатов независимо управлять

. Подробнее

инструкции по установке

TP-PRH-A, TP-NRH-A Инструкции по установке пограничного термостатического регулятора серии Performance Программируемый регулятор A07049 A07048 Непрограммируемый регулятор разработан и собран в США.ПРИМЕЧАНИЕ. Прочтите

полностью. Подробнее

Руководство по установке T-100-R

Руководство по установке T-100-R Содержание Страница 2 Обзор Термостат Z-Wave T-100-R 3-4 Установка Настройка системы отопления, вентиляции и кондиционирования 6 Пункты меню настроек установщика 7-9 Сводка настроек установщика 10-11 Стандарт проводки

Подробнее

инструкции по установке

Инструкции по установке Модель TSTATG2111 Используется с большинством систем: 2-нагревательный, 1-дневный цифровой термостат с программированием на день до 2-х ступеней нагрева и 1 — регулирование до 2 ступеней нагрева и 1 ступени Дисплей с подсветкой

Подробнее

Приводы ГЕРЦ-Тепловые

Приводы ГЕРЦ-Термал Лист данных 7708-7990, выпуск 1011 Размеры в мм 1 7710 00 1 7710 01 1 7711 18 1 7710 80 1 7710 81 1 7711 80 1 7711 81 1 7990 00 1 7980 00 1 7708 11 1 7708 10 1 7708 23 1 7709 01

Подробнее

Электропечи серии Е2

Руководство по обслуживанию электропечей серии E2 Содержание Требования к электрооборудованию… 10 Коды, технические характеристики, требования … 10 Подключение кабелей питания … 10 Последовательность работы печи …

Подробнее

Q309A, B; Q335C; Q340A; Термопары Q390A и генераторы на термоэлементах Q313A, B, C, F.

Q309A, B; Q335C; Q340A; Термопары Q390A и генераторы на термоэлементах Q313A, B, C, F ХАРАКТЕРИСТИКИ ДАННЫЕ ОБ ИЗДЕЛИИ Вставной зажим, разрезная гайка и адаптер в сборе для легкой установки пилотной горелки.Q335 Лопата или быстроразъемное соединение

Подробнее

Портативный кондиционер

Руководство пользователя портативного кондиционера. Модель: 3 в 1, 12 000 БТЕ / ч, серия 3. Перед использованием внимательно прочтите это руководство пользователя и сохраните его для использования в будущем. СОДЕРЖАНИЕ 1. РЕЗЮМЕ … 1 2. ПОРТАТИВНЫЙ

Подробнее

Isotemp Basic, Slim / B и Slim Square

Водонагреватель Isotemp Basic, Slim / B и Slim Square Руководство по монтажу и эксплуатации Indel Marine S.r.l. Zona Artigianale sn IT-61019 S. Agata Feltria (PU) Италия Тел. 39 0541 848 030 Факс 39 0541 848

Подробнее

ТЕПЛО ТЕПЛО ОХЛАЖДЕНИЕ ТЕПЛОВОЙ НАСОС ОХЛАЖДЕНИЕ

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ЖИЛОЙ ТЕРМОСТАТ P / N P374-1800 ТЕПЛОВОЙ ОХЛАЖДЕНИЕ ТЕПЛОВОЙ НАСОС Su AUTO 0I20: Pm 74 COOL HEAT 27 7-ДНЕВНЫЙ ЦИФРОВОЙ ТЕРМОСТАТ 3 конфигурируемых выхода Допускает дополнительный модуль влажности: Control

Подробнее

7 шагов для проверки термостата водонагревателя

Когда вы проверите свой электрический водонагреватель, вы заметите два термостата на блоке — один вверху и один внизу.Каждое из этих устройств управляет двумя различными нагревательными элементами.

Если повернуть кран горячей воды, а холодная вода потечет, то будет поврежден верхний термостат. Но если вода горячая, которая позже становится холодной, значит, у вас поврежден нижний термостат.

Однако вам необходимо знать, как проверить термостат водонагревателя, чтобы найти неисправный блок. Как только вы выполните эту задачу, вы сможете исправить . Независимо от того, используете ли вы пропановый водонагреватель без резервуара или какой-либо другой, термостат отлично подходит для регулирования температуры.Но сначала давайте посмотрим, как работает термостат.

Как работает термостат?

Обычно электрический водонагреватель имеет три основные характеристики. Они включают в себя нагревательный элемент, термостат и переключатель для предотвращения перегрева агрегата.

Вы можете использовать термостат для производства нагретой воды для различных целей. Например, уровень тепла, необходимый для стирки, может отличаться от уровня тепла, необходимого для принятия душа. Кроме того, он контролирует ток, который течет к другому термостату или нагревательному элементу.

Электронагреватель с резервуаром для хранения не менее 30 галлонов поставляется с двумя нагревательными элементами с термостатом на каждом из них. Верхний термостат действует как первичный, но имеет концевой выключатель. А вот нижний фиксирует любое изменение температуры воды.

Оба термостата (на одном водонагревателе) имеют разные характеристики. Они даже не работают одновременно.

Выключатель верхнего предела находится на месте верхнего термостата.У него также есть кнопка, которая останавливает его работу, особенно когда вода поднимается выше 170F. Чтобы восстановить настройки по умолчанию, нажмите эту кнопку.

Чтобы установить термостат на водонагревателе, вам необходимо настроить оба термостата на одинаковую температуру. В качестве альтернативы вы можете отрегулировать верхний элемент на более низкую температуру, тем самым позволяя нижнему элементу активироваться первым.

Для водонагревателей с меньшими резервуарами (не более 30 галлонов), контроль температуры осуществляется одним термостатом и нагревательным элементом.Но они используют переключатель верхнего предела, как и более крупные водонагреватели.

Как проверить термостат водонагревателя

Если вы хотите проверить термостат на электрическом водонагревателе, вам также необходимо проверить нагревательный элемент. Это важно, особенно потому, что открытые и заземленные нагревательные элементы приводят к неточным испытаниям.

Для поиска неисправностей потребуется отвертка. Вам также необходимо будет проверить термостат водонагревателя с помощью цифровых мультиметров.Теперь давайте начнем со следующих шагов, как проверить водонагреватель с помощью мультиметра.

1. Подойдите к клеммам термостата и проверьте, есть ли на него питание. Если это так, у вас будет показание 240 В на клеммах 1 и 3. Но если показания нет, проверьте его источник питания. Также проверьте ток на выключателе верхнего предела.
2. Отключите нижний термостат, повернув его диск до минимального значения. Затем увеличьте температуру на верхнем термостате, чтобы найти неисправности.
3. Поместите штыри мультиметра на клемму 1 и синий провод нагревательного элемента. Это поможет вам определить, подается ли питание между верхним нагревательным элементом и синим проводом.
4. Если прибор показывает 240 В, это означает, что на установку подано питание. Затем поместите штыри на клемму 2 и синий провод нагревательного элемента. Но если нет показаний, значит, термостат неисправен.
5. Перейти к нижнему термостату на нагревателе. Установите ручку верхнего термостата на минимальное значение, в то время как вы устанавливаете другой термостат на самый высокий уровень.
6. Вернитесь к клемме 1 и красному проводу нижнего нагревательного элемента. Поместите зонд на оба из них, чтобы определить мощность. Если он показывает 240 В, значит, в настройке есть питание.
7. Поместите щупы на клемму 2 и красный провод нижнего нагревательного элемента. Если у вас нет показаний, то вам нужно будет заменить термостат на новый.

Как заменить неисправный термостат на электрическом водонагревателе

Заменить термостат на электрическом водонагревателе так же просто, как установить электрический выключатель.Зная, как проверить термостат, вы даже можете выполнить ремонт, не опорожняя накопительный бак. Однако перед тем, как что-либо делать, вы должны выключить источник питания и проверить провода на наличие напряжения, чтобы предотвратить возможные несчастные случаи.

Для очень горячей воды вам необходимо заменить оба термостата на вашем водонагревателе. Даже если проблема вызвана одним термостатом, рекомендуется заменить два термостата, поскольку они доступны по цене.

Перед заменой текущего термостата рекомендуется приобрести новый той же марки.Если вы не можете найти такой элемент, поищите подходящую замену у другого производителя.

Не забудьте добавить в свой список бесконтактный тестер напряжения и отвертки.

Отключение источника питания

Отключите источник питания, отключив прерыватель, подключенный к водонагревателю. Обычно автоматические выключатели водонагревателя состоят из двух отдельных однополюсных выключателей с номинальным током 30 А. Но некоторые модели предлагают больше усилителей.

Снимите панель, которая защищает термостат и нагревательный элемент вашего электрического водонагревателя.Поскольку в некоторых моделях панели прикручены, вам может понадобиться отвертка. Убедитесь, что вы удалили изоляцию с задней стороны панели, но не касайтесь проводов.

Убедитесь, что в термостате нет тока, чтобы избежать поражения электрическим током. На этом этапе можно использовать бесконтактный тестер напряжения для проверки винтовых клемм и проводов.

Вытащите неисправный термостат

Сделайте снимок соединений на термостате. Изображение послужит руководством после того, как вы научитесь тестировать термостат.Вы также можете сделать быстрый рисунок, если хотите.

Открутите обе винтовые клеммы на термостате. Затем подденьте каждую проволоку на них обоих. После этого освободите термостат от зажимов и выньте его из камеры. Используйте минимальное усилие, чтобы не повредить зажимы. Используйте минимальное усилие, чтобы не повредить зажимы.

Установите новый термостат

Закрепите новый термостат в соответствующих зажимах. Убедитесь, что он правильно лежит на поверхности резервуара для хранения.Подсоедините оба провода цепи к соответствующей винтовой клемме. Зафиксируйте их, затянув винты.

Установите желаемую температуру на термостате. Здесь вам понадобится отвертка с плоским лезвием. Рекомендуется установить температуру 120 ° F.

Добавить последние штрихи

Заменить панель камеры и изоляцию термостата. Подключите цепь к источнику питания, активировав автоматический выключатель. Включите водонагреватель на два часа, затем откройте кран с горячей водой, чтобы проверить, хорошо ли нагрелась вода.

Как найти и устранить неисправность термостата электрического водонагревателя

Поиск и устранение неисправностей термостата вашего водонагревателя может показаться трудным. Но с этим руководством вы можете справиться с этой задачей, не обращаясь к профессионалу.

1. Подойдите к выключателю и отключите питание термостата. Этот шаг жизненно важен, потому что он защищает вас от поражения электрическим током. Если вы работаете с двухполюсным выключателем, оба выключателя сработают одновременно.
2. Вытяните две панели, защищающие термостат. Под крышкой лежит изоляция, подходящая к проему. Снимите и отложите для будущей установки.
3. Найдите пластиковую панель на термостате и нагревательном элементе. Под панелью находится кнопка. Нажмите на нее, чтобы убедиться, что она в идеальном состоянии.
4. Убедитесь, что при нажатии на кнопку не происходит «щелчка». Если вы чувствуете что-либо, включите питание и дайте ему поработать несколько минут.
5. Подтвердите, что питание устройства отключено, особенно если вы хотите продолжать работать с устройством.Для этого поднесите бесконтактный тестер напряжения к паре проводов вверху. Если вы не замечаете никаких световых сигналов или звуковых сигналов на счетчике, значит, на термостате нет электричества.
6. Работайте с прибором, как если бы он был включен, даже если вы не обнаруживаете никаких показаний на тестере. Осторожно снимите или открутите пластиковую крышку термостата. Избегайте попадания пальцев глубоко в устройство, чтобы предотвратить возможные несчастные случаи.
7. Достаньте вольтметр и установите его минимум на 240 вольт. Наденьте измерительный провод на все верхние винты.Если у вас есть показания, значит, питание включено, выключите его и проверьте снова. На агрегате не должно быть питания.

Wrap Up

Электрический водонагреватель имеет термостат, как и безбаковый водонагреватель . К счастью, для проверки и ремонта неисправного термостата требуется несколько инструментов, например мультиметр и пара отверток. Для решения этой задачи даже не потребуется никаких специальных навыков. Вам просто нужно выполнить эти простые шаги.

• Отключите питание
• Протестируйте устройство.
• Если есть проблемы, вытащите текущий термостат и установите новый. Рекомендуется проверять устройство на наличие тока, чтобы избежать ударов во время работы.

Надеемся, вам понравилась эта статья. Если у вас есть какие-либо комментарии, вы можете оставить их в свободном месте ниже.

Поиск и устранение неисправностей термостата Honeywell — мы ответили на каждый запрос

Мы получили так много крошечных, но важных проблем от пользователей термостата. Мы привлекли лучших консультантов для решения всех вопросов и устранения неисправностей термостата Honeywell для наших читателей.Узнайте о решениях в зависимости от типа имеющегося у вас термостата.

Honeywell — один из ведущих мировых производителей термостатов. Он предлагает огромное количество термостатов, доступных на рынке и в магазинах.

Бренд производит и разрабатывает программируемые, непрограммируемые, аналоговые, цифровые, проводные и беспроводные устройства и т. Д. Таким образом, существуют различные модели и продукты, принадлежащие этой компании.

Однако основная цель Honeywell — предоставлять своим клиентам качественные продукты и даже предлагать им широкий спектр функций.

Тем не менее, несмотря на то, что некоторые термостаты являются электронным устройством, они имеют тенденцию вести себя неправильно. И, конечно же, компания предоставляет гарантию на свою продукцию, но что, если с устройством возникнут проблемы после гарантийного срока.

Итак, давайте рассмотрим несколько способов устранения неполадок, которые часто встречаются среди многих.

Тип термостата Honeywell и устранение неисправностей

По сути, Honeywell проектировала аналоговые термостаты десять или два года назад. Позже они сделали его цифровым, с экраном, который может отображать температуру, которую вы установили, а также температуру в помещении.

Затем они превратили термостаты с цифровым дисплеем в сенсорные гаджеты, которыми можно управлять одним прикосновением пальца. И теперь они переходят на беспроводную связь для лучшего, безопасного, быстрого и более эффективного подключения термостата к другим устройствам и превращают дом в умный дом.

Таким образом, если у вас аналоговый термостат, то у него могут быть другие проблемы по сравнению с последними моделями. Теперь, как мы все знаем, термостат, который у вас дома, имеет основной рабочий автоматический выключатель.Этот переключатель контролирует процесс включения и выключения подключенных устройств.

Таким образом обслуживает и контролирует нагревательные и охлаждающие агрегаты, а также температуру. А если прибор мигает, значит, проблема в термостате.

Проблема с компрессором: Если вы видите мигающий свет на агрегате или какое-либо сообщение о включении нагрева или включении охлаждения, то проблема в компрессоре агрегата.

И есть даже замеченные проблемы, такие как устройство не работает должным образом или оно становится медленнее и тусклее, чем должно быть проблема в батарее термостата.

Это связано с тем, что многие устройства работают от батареи, и когда батарея разряжена, устройство не работает должным образом из-за меньшей доступной мощности.

Таким образом, всем рекомендуется регулярно проверять аккумулятор устройства, чтобы вам не приходилось выключать его в любое время по незнанию и неосознанно.

УСТРАНЕНИЕ НЕПОЛАДОК АНАЛОГОВОГО ТЕРМОСТАТА Honeywell

Однако аналоговые модели термостата являются очень традиционными форматами устройства. В настоящее время существуют более умные устройства, которые могут работать намного лучше аналоговых.

Аналоговые устройства имеют гораздо меньшее количество функций по сравнению с моделями нынешнего поколения. У них есть только основные функции и их кнопки для выключения агрегата, нагрева и охлаждения.

Многие модели термостатов даже отображают сообщение «Замените батарею». Это полезно, поскольку вам не придется внезапно отключать термостат.

Контрольный список:

Для аналогового термостата, если у вас возникла проблема, вы должны проверить некоторые основные требования для поиска и устранения неисправностей.Во-первых, устройство следует разместить на стене так, чтобы устройство было надежно прикреплено к стене, а не наклонено вперед или назад.

Он должен быть идеально вертикальным. Если этого не сделать, ртутный переключатель, присутствующий в приборе, также будет наклонен. В результате точное считывание температуры с помощью такого термостата было бы невозможно. Поэтому очень важно, чтобы агрегат был установлен на стене, идеально выровнен.

• Высота агрегата от пола:

Как правило, производители и эксперты рекомендуют устанавливать термостат значительно выше пола.Аппарат высотой около 5 футов следует ставить на пол.

Это помогает держать устройство в недоступном для детей месте, а другая причина — отсутствие препятствий

.

No related posts.
