Схема подключения скважинного насоса для автономного водоснабжения частного дома №9 (полная)

Как подключить погружной скважинный насос?

Итак, Вы приобрели или собираетесь купить погружной скважинный насос и хотите подключить его самостоятельно. Или, у вас уже был подключен скважинный насос для полива и теперь Вы хотите выполнить автоматическое водоснабжение дома.
Эта статья для тех, кто хочет самостоятельно подключить скважинный насос для организации автоматического водоснабжения частного дома или дачи.

Схема подключения скважинного насоса

Погружные скважинные насосы в нашем каталоге

Фитинги и трубы для насосной станции:

1. Ниппель 1” 01034024, 2 шт
2. Обратный клапан 1” 01049035, 1 шт + фильтр сетчатый, 1 шт
3. Труба 32 ПНД 1” 01014138 метраж по требованию
4. Оголовок скважинный ОГС 113-127/32 03013282, 1 шт

5. Отвод 32/90 ПНД 01014042, 1 шт
6. Муфта ПНД с наружн резьбой 01014022, 3 шт
7. Кран шаровый 1″ вн-вн резьба EUROS 01035023, 1 шт, 3 шт
8. Адаптер (штуцер) 5 выходов 1″ 03013007, 1 шт

9. Адаптер (штуцер) 3 выхода 1″ 03013156, 1 шт
10. Кран шаровый со сгоном 1″ EUROS 01035019, 2 шт
11. Колба 10ВВ 10″ 1″ для холодной воды 01006032,  1 шт
12. Подводка внутренняя-наружная 1″ 80 см 01051042, 1 шт
13. Гидроаккумулятор (расширительный бак) 50 л 01061020, 1 шт
14. Манометр D63 0-4 бар 1/4″ 01048025, 1 шт
15. Датчик сухого хода LP/3 03013144, 1 шт

16. Датчик давления PM5 03013125, 1 шт

Выше приведена типовая схема подключения скважинного насоса для организации автоматического водоснабжения частного дома.

Давайте рассмотрим назначение узлов подключения и процесс запуска насоса.

2. Обратный клапан 1” не дает воде стекать обратно в скважину при отключении насоса. Отсекает крупную фракцию песка и силикатов тем самым предотвращая преждевременный износ насоса.

3. Вам потребуется труба. Безусловным выбором будет полиэтиленовая труба ПНД. Она технологична в использовании и дешева относительно труб из других материалов. ПНД расшифровывается как полиэтилен низкого давления. Очень часто многие думают, что эта труба
рассчитана на низкое давление, и применять ее в бытовых сетях нельзя. На самом деле это не так. Стандартная версия трубы рассчитана на 10 атмосфер. А аббревиатура ПНД говорит лишь о способе изготовления трубы. Трубы, изготовленные по методу ПНД, имеют жесткую структуру, а трубы из
полиэтилена высокого давления ПВД мягкие. Как правило, Вам потребуется труба 32 диаметра. Более точно о диаметре трубы можно сказать после расчетов.

4. Скважинный оголовок. На сегодняшний день оголовки выпускаются в пластиковом, чугунном и стальном формате. Например, стальной или чугунный агрегат обладает достаточной прочностью и способен выдержать порядка 500 кг оборудования для скважины.

Пластиковые оголовки предназначены для нагрузки не более 250 кг.
Скажинные оголовки различаются по диаметрам. Наиболее востребованные — от 110 мм до 160 мм.
Как разобраться в обозначении оголовка? Например, ОС 110-32П.
ОС — оголовок скважины.
110 — диаметр крышки и фланца, в мм. Он подойдет для обсадной трубы на 2-3 мм меньшего диаметра.
32 — диаметр отверстия во фланце и обжимного соединения для установки трубы ПНД, в мм.
П — говорит о том, что оголовок пластиковый. Отсутствие буквы говорит о том, что он изготовлен из металла.
Благодаря оголовку решается сразу несколько вопросов:

• Надежно фиксируются насос, кабель, и трубопровод
• Осуществляется защита скважины от мусора, осадков и пыли
• Снижается риск промерзания скважины

При бурении скважины установка оголовка, как правило, входит в стоимость работ. Однако, можно сэкономить на этом, если установить оголовок своими руками.

Монтаж оголовка на скважине:

1. Срежьте обсадную трубу так, чтобы она торчала из земли на 10-15 см. Аккуратно промажьте верх трубы солидолом.
2. Наденьте первый металлический фланец на трубу, прижав его к земле.
3. Надвиньте резиновое кольцо на фланец.
4. Во второй фланец проденьте кабель, трубу и трос.
5. Зафиксируйте трос на карабине и аккуратно опустите насос, удерживая его на тросе.
6. Когда насос достиг дна, приподнимите насос примерно на 0,5-1 м и зафиксируйте крышку оголовка на обсадной трубе штатными болтами.

5, 6. Для соединения трубы с фасонными частями трубопровода понадобятся обжимные соединениядля трубы. Они могут быть, как бронзовыми, так и пластиковыми. Мы рекомендуем остановиться на пластиковых соединениях. Почему? Они дешевле бронзовых соединений почти в 10 раз. А с точки
зрения функциональности ничем им не уступают. Для типовой схемы подключения потребуются три ПНД муфты 32*1” наружная резьба и один ПНД уголок 32.

Трос из нержавеющей стали для вытягивания насоса из скважины в случае его поломки или профилактики. Обычно берут трос диаметром 3 мм. Для троса обязательно приобретается два зажима.

7. Шаровые краны. Краны служат для того, чтобы отсечь давление от колбы при замене картриджа и при ремонте в бытовой сети.

8. Колба фильтра Big Blue и картридж механической очистки 10мкм защищаютсантехническое оборудование от посторонних частиц.

9, 10. Адаптер на 5 и на 3 выходов для подключения манометра, реле сухого хода и реле давления.

12, 13. Датчики автоматического включения / выключения насоса.
Датчик сухого хода защитит Ваш насос от пуска «в сухую» и предотвратить поломку насоса. Реле сухого хода отключает насос в случае, если в скважине заканчивается вода. Является обязательным элементом. В случае его отсутствия есть вероятность перегрева насоса и выхода его из строя.  Если вода по какой либо причине слилась из системы, то систему необходимо снова заполнить.
Датчик давления обеспечивает включение насоса, если давление в системе упало — пошло потребление воды.

14. Подводка 1” Гигант. Служит для подключения расширительного бака. Устанавливать подводку меньшего диаметра нельзя.

15. Гидроаккамулятор (расширительный бак). Это накопительная емкость, внутри которой находится резиновая мембрана. Использование расширительного бака дает возможность при малом потреблении воды не включать насос, и покрывать потребности в воде за счет жидкости, хранящейся в баке. Это позволяет увеличить срок службы насоса.

Расширительный бак так же позволяет избежать гидроударов.

Как правильно подобрать емкость бака гидроаккамулятора?
Если количество потребителей не превышает 3-х человек, а установленный насос имеет производительность до 2 кубометров в час, рекомендуется брать бак объемом от 20 до 24 л и выше. Если число потребителей от 4 до 8 человек и производительность насоса до 3,5 кубометров в час, устанавливается бак объемом 50 л и выше. Если количество потребителей больше 10 человек и производительность насосного оборудования составляет больше 5 кубометров в час, выбирают бак 100 л и выше.

В любом случае, чем больше емкость бака, тем меньше включений / выключений насоса. Тем более долгий срок он будет служить.
В зависимости от наличия свободного места можно выбрать как горизонтальный, так и вертикальный бак.

Запуск скважинного насоса

1. Перед началом работы возьмите автомобильный манометр и проверьте давление в гидробаке. В обычных бытовых условиях заводских установок -1,5 атмосферы (бара) будет вполне достаточно.

2. Откройте любой из бытовых смесителей в верхней точке потребления и включите насос. Дайте поработать насосу до тех пор пока из смесителя не начнет поступать непрерывная струя воды без воздуха. Система полностью заполнена водой.

4. Закройте кран. Пусть насос проработает некоторое время, пока не будет достигнуто заданное значение давления воды в системе, и насос остановится самостоятельно.

Запуск скважинного насоса завершен.
Это система автоматического водоснабжения дома на базе погружного скважинного насоса.


Схема водоснабжения из скважины | ГЕОС

Автономное водоснабжение с использованием артезианских скважин — это один из наиболее востребованных способов, применяемых в отсутствии централизованных коммуникаций. Подземные водозаборы используются для решения любых задач, начиная бытовыми и заканчивая промышленными. При этом нужно отметить, что схема системы водоснабжения и частного водопровода загородного дома или дачи почти не отличается от обустройства промышленной артезианской скважины. Конечно, во втором случае используется более мощное и производительное оборудование, а также более качественные системы водоподготовки, но принципиальных отличий между ними все же нет.

Общая схема подключения, разводки и подачи воды в дом или на предприятие

Итак, буровые работы закончены и кажется, что все самое сложное позади. В какой-то степени это действительно так, но не менее важно правильно обустроить скважину, а для этого необходимо выбрать оптимальную схему подключения водозаборного узла к дому, фермерскому хозяйству, промышленному предприятию или другому объекту.

Основными элементами системы скважинного водоснабжения общего типа являются:

• Погружной насос или насосная станция. В первом случае агрегат размещается внутри скважины, во втором, основная часть установки находится на поверхности в специально оборудованном помещении, а в скважину опускают только насос.
• Фитинги, переходники, клапаны, шланги. Все элементы соединены между собой. При этом последовательность может меняться. К примеру, обратный клапан, препятствующий оттоку воды в скважину, может размещаться как непосредственно на насосе, так и на входном патрубке емкости для хранения воды.
• Гидроаккумулятор. Это герметичный бак, который предназначен для хранения воды и защиты от гидроударов. Кроме того! К гидроаккумулятору подключают реле и манометр — когда давление падает, срабатывает реле, после чего происходит автоматический запуск насоса.

А завершающим элементом схемы водопровода из скважины на даче, в многоквартирном доме или на предприятии являются магистральные сети, по которым вода поступает к точкам водоразбора. Основные элементы системы можно видеть на рисунке.

Важно отметить, что мы привели общую схему, которая может изменяться в соответствии с техническими характеристиками скважины, условиями эксплуатации и другими факторами. К примеру, объем гидроаккумулятора варьируется в широчайших пределах. Так, схемой дачного водопровода из скважины может быть предусмотрено наличие небольшой емкости на 20-50 литров. В этом случае накопитель можно установить в подвале дома или в кессоне. Но когда речь идет о промышленных моделях, имеющих объем несколько кубометров, требуется предусмотреть специальное помещение, где будет размещаться гидроаккумулятор, а также другое оборудование.

Схема обустройства скважины и подключения водоснабжения

В настоящее время существует две основных схемы подвода воды из скважины в дом, на предприятие или другим потребителям — адаптерная или с использованием кессона. Рассмотрим обе, чтобы понять, в чем состоит отличие между ними и каковы преимущества каждого способа. Итак:

• Схема подключения скважины с помощью адаптера. Данная методика используется сравнительно недавно, но уже успела стать востребованной. Главная причина ее популярности состоит в том, что при использовании адаптера нет необходимости в приобретении кессона. Таким образом, заметно снижается общая стоимость ВЗУ. В этом случае все оборудование размещается в помещении насосной станции (если речь о частном доме, в подвале), а водопроводная магистраль присоединяется к обсадной трубе при помощи адаптера. При этом следует отметить, что вся трубопроводная арматура монтируется на глубине 1,5-2 метра, чтобы исключить промерзание системы в холодное время года.

• Кессонная схема обустройства скважины для воды. Кессон — это пластиковый либо металлический короб, который устанавливается в специально выкопанный приямок. Такое решение защищает трубопровод и наземную часть скважины как от промерзания, так и от действий вандалов. При этом все оборудование размещается внутри кессона. Благодаря этому обеспечивается экономия свободного пространства в подвале или в помещении насосной станции.

Что же касается схемы подключения внутреннего водопровода и разводки воды из скважины, то здесь все зависит от нужд конкретного потребителя. Производственные предприятия могут включать в систему до нескольких сотен точек водоразбора, фермерские хозяйства обычно используют десятки. А в частном доме схема ввода воды из скважины еще более простая. Как правило, здесь используется не более десяти точек водоразбора.

монтаж, схемы подключения и эксплуатация

На чтение 6 мин Просмотров 1.4к. Опубликовано 10.05.2019 Обновлено 09.05.2019

Скважина – конструкция дорогостоящая, особенно, если запитывается от артезианских вод. В этом случае придется потратиться не только на строительство гидросооружения, но и на получение лицензии. Оптимальным вариантом будет договориться о создании общего источника автономного водоснабжения на два дома.

Преимущества и недостатки способа

Вариант обвязки скважины на два дома

Плюс такой схемы водоснабжения очевиден – создать скважину и зарегистрировать ее будет дешевле. Меньше будут и расходы на содержание. Но есть и существенные минусы:

• возможные конфликты между соседями из-за территории или электроэнергии;
• проблемы при продаже участка одним из участников схемы;
• ошибки при расчете дебита, приводящие к нехватке воды для всех потребителей.

Скважину на два дома сложнее построить, поскольку ее обязательно оборудуют кессоном, необходимым, чтобы развести водопровод. Также может возникнуть проблема с установкой счетчиков воды, обязательных для лицензирования. Ведь их должно быть два или больше, в зависимости от числа владельцев скважины.

Схемы подключения

Разводка с двумя гидроаккумуляторами

Есть три основных способа подключения водоснабжения из общей скважины на два участка:

• с одной помпой и одним гидроаккумулятором;
• с одним насосом и двумя гидравлическими аккумуляторами;
• с двумя разными напорными устройствами.

Первый способ подойдет, если соседские здания расположены недалеко друг от друга, максимальная дистанция – 100 м. Подключение элементов системы идет в следующей последовательности: напорное оборудование – невозвратный клапан – реле давления и блок автоматики – гидробак. Далее на трубу, которая выходит из аккумулятора, монтируют тройник и выполняют разводку. Сам накопитель в такой ситуации устанавливают в кессоне.

Второй вариант используют, если здания владельцев скважины расположены вдали друг от друга. Схема подключения следующая:

1. Монтируют тройник на напорную трубу.
2. От него разводят магистрали к каждому дому.
3. На водопроводах устанавливают накопительные емкости.

Подобный вариант применяется, если водорасход в скважине большой. Очень сложно найти гигантский гидробак и установить его в кессоне. Разумно использовать две небольших емкости. Реле давления и блок автоматики ставятся до разводки.

Индивидуальные гидравлические аккумуляторы с монтажом реле давления перед каждым потребуются и тогда, когда скважина будет обеспечивать больше трех домов. В кессоне в этом случае выполняют только разводку труб к зданиям.

При больших расходах особенно важно рассчитать дебит источника, чтобы не происходило его быстрое опустошение. В случае понижения уровня воды появляется опасность работы насоса всухую. Продолжительная эксплуатация, если не установлена защита сухого хода, станет причиной выхода из строя оборудования.

Дебит скважины должен превышать общее среднее водопотребление пользователей. Дебит песчаных водозаборов в среднем не превышает 1,5 кубометров в час. Подобная скважина сможет обеспечить максимум два дома. Для трех и более зданий потребуется обустройство артезианской скважины. Ее стоимость больше песчаной и может получиться так, что экономически это почти не выгодно даже в сравнении с пробиванием трех скважин на песок. Но такое устройство значительно долговечнее, а вода из него чище.

Схема подключения одной общей скважины на два дома с двумя напорными устройствами позволяет решить проблему производительности и мощности при перераспределении водных ресурсов. Выбор модели напорного оборудования зависит от условий, в которых ее планируют использовать. У каждого сочетания напорного оборудования есть свои особенности.

Два погружных насоса

Правильное положение погружного насоса в трубе

Если водная поверхность располагается на значительной глубине и сечение обсадной трубы является достаточным, в скважине можно установить два погружных насоса. Главная трудность такой схемы заключается в том, что каждое устройство необходимо свободно подвесить, и при этом они не должны касаться стенок шахты.

В отличие от вибрационного оборудования, способного повредить даже трубу из стали, отношение центробежных насосов к конструкции более бережное. Но даже от них исходит небольшая вибрация. Во избежание повреждений лучше, чтобы был зазор между оборудованием и стенкой.

Есть два способа оснащения скважины такими насосами. Первый – посредством кондуктора, на котором подвешивают оба агрегата. Чтобы удерживать подвес, используется общий трос с большим запасом прочности. Водоподающая труба нижнего насоса огибает верхний посредством фасонных деталей.

Второй способ предполагает, что верхний аппарат подвешивается в шахте, а для насоса снизу обустраивается площадка, которую удерживают два троса. Водоподающая труба собирается точно так же, как и в первом варианте.

Два поверхностных насоса

Применение насосной станции ограничивают глубина (до 8 м) и необходимость установки обратного клапана

Не так критичны к сечению трубы напорные установки, располагающиеся на поверхности, так как в шахту помещаются только шланги. Обе помпы работают независимо друг от друга. Иногда даже не требуется подсоединять каждый аппарат к гидравлическому аккумулятору. При использовании одного устройства только для полива участка, выходной шланг от него можно провести напрямую.

Но у таких установок есть недостаток – эффективность их работы возможна только при глубине скважины до 8 метров, что устанавливает для их применения довольно жесткие рамки.

Схема с применением двух автономных водоподающих труб используется для скважинных шахт стандартного размера. В абиссинских колодцах с сечением «иглы» 25–50 мм хватает места только для одного шланга, поэтому на вводе в скважину монтируется тройник, а каждое устройство подсоединяется при помощи невозвратного клапана. Минус такой схемы заключается в невозможности одновременной эксплуатации двух станций.

Погружной и поверхностный насосы

Схема с погружным насосом и насосной станцией

Комбинированное подсоединение применяется, когда ни одно из устройств по отдельности не способно поддерживать необходимые параметры водообеспечения. Чтобы создать требуемое давление в системе, нужно последовательно подсоединить два напорных прибора к одной скважине. Погружное оборудование подает жидкость к насосной станции, а она, в свою очередь, обеспечивает достаточный напор в водопроводе.

Так как оба аппарата в такой схеме взаимно дополняют друг друга, их работу нужно согласовать:

• удостовериться в одинаковой производительности обоих насосов;
• провести синхронизацию запуска приборов, параллельно подсоединив их к реле давления;
• использовать контроль работы всухую для каждого агрегата либо обеспечить общую защиту.

Поверхностный и погружной насосы могут и не быть взаимодополняющими. Если позволяют технические характеристики, их можно эксплуатировать автономно для организации водообеспечения отдельных хозяйств.

Чтобы не возиться с двумя насосными установками, изобретая для них специальные крепежи и методы монтажа, проще купить на два участка мощный насос, а каждый дом оборудовать индивидуальным гидравлическим накопителем. Настройку автоматики пуска и остановки напорного оборудования можно выполнить так, чтобы запуск агрегата производился с любого участка.

Схема Подключения Воды из Скважины в Дом

Принимать на даче теплый душ прямо в доме, это не фантастика, а реальность, если разработана правильная схема подключения воды из скважины в дом.

Схема подключения, принципы

Схема подключения воды в дом из скважины проста. Надо только разобраться в ее основных элементах и их функциях. В нее входят:

• Насос располагается внизу скважины;
• Обратный клапан не пропускает воду только в одном направлении;
• Накопитель;
• Система управления;
• Система фильтрации;
• Электронагреватель;
• Смеситель.

Когда рассчитывают подвод из скважины в дом, схема обязательно включает ряд элементов, но некоторые детали можно и исключить. К примеру фильтры, нагреватель и смеситель. Это допустимо, если не планируется теплый душ, а питьевая вода очищается на отдельном фильтре.

Выбор конструкции, схемы подключения

Схема устройство скважины на воду обязательно содержит насос, клапан и электронную систему управления. Этого достаточно для полива участка. Подобная схема скважины актуальна, если речь идет о летней даче, где семье достаточно небольшого количества воды для питья.

Устройство скважины, схема подключения и ее элементы, все это может быстро рассчитать команда профессионалов. Самостоятельно выполнять любой из этапов работ сложно не имея оборудования и навыков. Придется много чего освоить. Любой вид грунта и вид назначения скважины обуславливают специфику выбора глубины бурения, диаметра обсадной трубы, чертежа плана подведения воды.
Владельцы известковых скважин должны учитывать, что на ее дне должен быть установлен особенно мощный насос, так как вода качается с глубины 50-120 м и это должна учитывать схема скважины. Схема показывает расчет тяги воды, если ее строит профессионал. При ее составлении можно рассчитать нагрузку на оборудование и, соответственно, необходимые для него параметры.

В закладки: постоянная ссылка.

Как подключить скважинный насос — монтаж и электросхема, установка в скважину

Применение скважинных насосов для домашних нужд и потребностей малого бизнеса достаточно широко. Первое и самое сложное – иметь саму скважину, в которой есть вода. Если же такой источник есть, то следующей, не менее важной задачей, будет подъём из него воды на поверхность. Для этой цели используются скважинные насосы.

Подавляющее количество их потенциальных владельцев не всегда знают, как правильно подойти к выбору нужного агрегата. Важно также знать порядок и правила установки и подключения насосного оборудования. В этом помогут некоторые элементарные знания, речь о которых пойдёт ниже.

---

Содержание:

1. Критерии выбора
2. Протяжённость водопровода и количество узлов
3. Особенности монтажа оборудования
4. Электрическая схема
5. Особенности скважины

---

Критерии выбора скважинного насоса

При выборе данного прибора стоит учесть следующее:

1. Рабочая точка агрегата
   Этот показатель определяет пересечение параметров прибора свойств скважины. Известно, что вода в скважинах не имеет постоянного уровня. Эти показатели указываются в паспорте источника воды. Если такого документа нет, замеры можно выполнить самостоятельно. Измерений рекомендуется выполнить несколько, чтобы получить среднее значения уровня воды.
   Важно, чтобы средний их показатель совпадал с паспортными характеристиками приобретаемого оборудования, которое работает в диапазоне от 70 до 120% своих номинальных параметров.
2. Типы скважинных насосов
   Зная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной.

Принципиальные отличия типов насосов:

• Самовсасывающий поверхностный прибор позволит поднять воду с глубины до 9 м. Этот вариант подойдёт для мелких колодцев.
  Плюс его — в возможности наружного крепления и лёгкой доступности в случае необходимости ремонта или демонтажа.
  Отрицательно то, что этот агрегат замерзает на морозе и требует перед началом работы заполнения всасывающего канала водой.
  Делятся данные устройства на:
  — центробежные без эжектора,
  — самовсасывающие с эжектором.
• Погружной агрегат позволит работать на любых глубинах. Такой тип самый подходящий в любой ситуации. Его сложнее устанавливать, но работает такой насос круглый год.

Подробнее о выборе скважинного насоса по ключевым техническим характеристикам и условиям монтажа.

Протяжённость водопровода и количество узлов

Хотя вода по системе будет перемещаться горизонтально, потерь в узлах и трубах не избежать. Приобретаемое оборудование рекомендуется покупать с запасом мощности до 20%.

Эти устройства также делятся на две категории:

• центробежные, имеющие более высокую цену и лучшую производительность;
• вибрационные, стоящие меньше и работающие хуже.

Вибрационные насосы имеют всасывающий клапан, который может располагаться:

• в верхней части прибора;
• в нижней части устройства.

Возможность избегать попадания донной грязи, в первом варианте, может компенсироваться проблемой в работе при низком уровне воды в скважине.

Второй вариант имеет обратные стороны – возле дна такой насос засасывает глину, при этом, низкий уровень воды станет помехой в разы меньше.

Установка вибрационных приборов не рекомендуется в песчаных скважинах, которыми принято считать все каналы, выполненные до глубины межпластовых или грунтовых вод.

Особенности монтажа оборудования

Есть два варианта монтажа насоса:

1. Самовсасывающее устройство монтируется рядом с источником воды. Специальный погружной шланг одним концом опускается в воду, вторым – крепится к насосу.
2. Погружной прибор крепится к трубе. Если это гибкий шланг, то дополнение к крепежу может стать трос, который крепится одним концом к насосу, вторым к любому устойчивому элементу со скважиной. Гибкий вариант монтажа предпочтительней, так как позволяет регулировать глубину погружения агрегата. Насос полностью погружается в воду. Большинство подобных устройств плохо переносят работу «на сухую». Поэтому, всегда стоит следить за уровнем в скважине или приобрести насос с поплавковым выключателем, который защитит прибор в случае отсутствия или критично низкого уровня воды.

На самой трубе рекомендуется установить обратный клапан, который будет удерживать в системе воду.

Алгоритм установки погружного оборудования включает насколько пунктов:

• Монтируются все трубы. Если насос будет устанавливаться на жёсткой трубе, то между ней и основным каналом перемещения воды в дом рекомендуется поставить небольшой кусок гибкого шланга, который погасит вибрации двигателя.
• К устройству подсоединяются:
  — трос,
  — электропровод,
  — шланг.
• Насос плавно опускается на дно скважины.
• Когда агрегат коснётся дна, следует поднять всю конструкцию на высоту от полуметра до метра от точки касания.
• Трос нужно жёстко закрепить, провод подключить к сети, шланг соединить с остальной системой и уложить в каналы крепления.
• Верхнее отверстие скважины рекомендуется обеспечить крышкой, во избежание попадания в систему посторонних предметов и грязи.

Электрическое подключение следует производить только к заземлённому источнику посредством автоматического выключателя по следующей схеме:

Схема электрического подключения скважинного насоса

Во время монтажа насоса вам могут понадобиться металлофторопластовые втулки, варианты их исполнения можно посмотреть здесь https://cema-bearing.com/metalloftoroplastovie_vtulki/.

Особенности скважины

Когда скважина полностью готова к работе, можно включить насос и начать выкачивать из неё воду, качество и количество которой могут сильно отличаться. Главное влияние на это оказывает несколько показателей, а именно:
1. Глубина

Из разных глубин добывается разная по своим свойствам вода. Глубины залегания природных ископаемых эти принято называть горизонтами. В случаях с водными скважинами таких горизонтов различают четыре:

1. Простой колодец с глубиной до 20 метров.
2. Колодец-скважина, имеющий параметр до 30 м.
3. Песчаный горизонт, который расположен на расстоянии 50 – 70 м. ниже уровня грунтовой поверхности.
4. Артезианский горизонт. Его глубина залегания может быть 100 метров и ниже.

Выбор глубины будущего источника воды будет зависеть от многих факторов, одни из которых:

• целевое назначение источника,
• необходимое количество воды,
• наличие или отсутствие разрешительных документов,
• цена,
• геодезические условия местности,
• глубина залегания водоносного слоя.

2. Диаметр

Этот показатель напрямую зависит от:

• параметров бурильного оборудования,
• характеристик будущего насоса,
• ценовой доступности процесса,
• целевого назначения.

Чем больше диаметр, тем дороже будет стоить скважина, тем больший диаметр труб потребуется для её обустройства.

Положительной стороной будет высокая производительность. При выборе диаметра бурения всегда стоит руководствоваться принципом достаточной необходимости. При этом, рекомендуется делать небольшой запас в параметрах, поскольку не всегда доподлинно известно:

• сколько воды будет давать будущий источник;
• как быстро он будет восстанавливаться;
• как поведёт себя скважина по прошествии длительного времени.

3. Дебит скважины

Этим определением называют максимальное количество воды, которое можно выкачать из скважины за один час.
Этот параметр не только зависит от мощности установленного оборудования, а и от способности восстановления самого источника. Редко из какого колодца или пробуренного артезианского канала можно бесконечно выкачивать воду большими объёмами. Чем мощнее оборудование, тем скорее будет выкачана вода. Чем чаще будет производится выкачивание, тем меньше будут объёмы.
Слабое оборудование может работать долго, выкачивая на верх воды столько, сколько восстанавливается в скважине.
Определение точного дебита является сложным процессом и ненужным для источников индивидуального пользования.

4. Объём потребляемой воды

Этот показатель зависит от дебита источника и потребностей его пользователя. Если потребление воды меньше, чем может дать скважина, то проблем с её нехваткой можно будет избежать.

Количество воды в скважине, помимо её глубины и ширины, может зависеть от:

• времени года,
• интенсивности выкачивания,
• параметров используемого оборудования.

Правильный расчёт потребления позволит рационально расходовать ценный природный ресурс. Это позволит дополнительно:

• экономить электроэнергию,
• продлить ресурс насоса,
• обеспечить более качественную и чистую добываемую воду.

Компетентный и тщательный подход к обустройству автономного источника водоснабжения участка даст его владельцу возможность доступ к ценнейшему природному ресурсу, относится к которому нужно с уважением и любовью. Это обязательно будет иметь свои положительные последствия в близкой и отдалённой перспективах.

Схема скважины на воду | Схема установки оборудования на устье артезианской скважины с глубинным насосом

• Главная
• Схема скважины на воду для частного дома

Скважинный насос (1) располагается на глубине ниже 10 метров от динамического уровня воды. По трубе (2) вода поднимается наверх в кессон (4).

Кессон — это конструкция, обеспечивающая скважину теплоизоляционной и герметичной защитой, а также в нем размещается оборудование автоматики. Кессон монтируется на обсадную трубу и сваривается с нею. Такое соединение обеспечивает дополнительную герметичность скважины на воду.

Трубопровод из скважины выходит на поверхность через специальный герметичный оголовок (3). Он представляет собой два фланца, один из которых приварен к обсадной трубе, а второй крепится к первому с помощью болтов.

Обустройство скважины с кессоном

Выход обсадной трубы осуществляется под люк кессона, а не в центр дна. Поскольку при монтаже/демонтаже скважинного насоса (1) должна быть возможность беспрепятственно опускать необходимый инструмент. Такой вход обсадной трубы в кессон (4) позволяет сэкономить немало пространства, которое займет оборудование автоматики (6). Так, мембранный водный аккумулятор (5) на 100 л (чего достаточно даже для большого дома) легко размещается в кессоне.

Далее из кессона выводится труба для подачи воды и кабель электропитания скважинного насоса. Труба выходит или на поверхность (например, для поливочного крана), или прокладывается до строения. Для этого используются специальные фитинги (7) и запорная арматура (8).

Кабель питания подводится к специальному блоку (6), который управляет насосом. Этот блок управления включает в себя манометр и реле давления, совместно с мембранным баком эта система обеспечивает беспрерывную подачу воды в строение с постоянным напором. От блока кабель через герметичный ввод в оголовке (3) подходит к насосу для его электроснабжения.

Схема скважины с несколькими точками водопотребления

Описанная выше схема обустройства предполагает самый простой случай (небольшой дом с небольшим водопотреблением). Для случаев, когда вода поступает в два направления и более (например, помимо жилого строения и для полива, в баню или в фонтан на участке) необходимо учесть ряд дополнительных элементов и расширенную гребенку. С финансовой точки зрения эти изменения в обустройстве незначительны.

При обустройстве системы учитывайте периодичность ее использования. Если вы в доме проживаете круглый год, то необходимо кессон и трубы прокладывать ниже глубины промерзания грунта.

Единственное условие эксплуатации такой системы на даче – необходимо предусмотреть возможность слива воды из трубопровода обратно в скважину. Это сохранит трубопроводную сеть, оборудование и всю систему в рабочем состоянии до следующего дачного сезона.

---

Почему мы обустраиваем скважины именно так

С 2009 года мы обустроили более 5000 скважин для частных домов и накопили множество материалов по некачественному решению задачи автономного водоснабжения. Представленный ниже фото материал лишь малая часть примеров, из-за которых владельцы частных домов были вынуждены возвращаться к вопросам устройства скважины и тратить дополнительные средства и нервы.

Сборка обсадной колонны на сварке зависит от человеческого фактора и не подвергается контролю. В результате, преждевременная сквозная коррозия обсадной колонны на сварочных стыках.

Резьбовое соединение труб меньше зависит от человеческого фактора и используется большинством буровых компаний.

Тонкостенные трубы при резьбовом соединении прослужат недолго.

Мы используем трубы с толщиной стенки не менее 4,5 мм, что обеспечивает герметичность обсадной колонны несколько десятилетий.

Мы не сторонники кессонов из бетонных колец, которые не защищают устье скважины от грунтовых вод.

Стальные или пластиковые кессоны обеспечивают должную защиту.

Гибкие подводки служат около 5 лет.

Полипропиленовые трубы служат порядка 50 лет.

При вводе коммуникаций в кессон запрещено делать разъемные соединения в недоступных местах – соединение трубы ПНД с металлическим ниппелем за стенкой кессона в земле.

Мы пропускаем трубу ПНД внутри ниппеля с дальнейшей герметизацией внутри кессона.

Нельзя глубинный насос монтировать на шланге, так как он не рассчитан на давление 4 бар.

В качестве водоподъемной трубы мы применяем ПНД-трубы, которые рассчитаны на давление до 16 бар.

В кессоне устье водозаборной скважины дополнительно защищается герметичным оголовком. Однако при выполнении ремонта мы столкнулись с вариантом монтажа насоса с применением скважинного адаптера в кессоне и декоративным оголовком, что лишено здравого смысла. Не доверяйте свою скважину дуракам!

На смену стальным оголовкам пришли полимерные, которые надежны, эстетичны и компактны.

Горловина кессона должна возвышаться на высоту, обеспечивающую невозможность попадания поверхностной воды через нее.

Прокладывайте в траншеях полимерные трубопроводы, а не стальные.

Трубы ПНД служат 50 лет, а металл подвержен коррозии.

Задайте вопрос инженеру: (495) 649-8593

11 доводов, почему мы можем рассчитывать на Ваше доверие.

Схема подключения скважинного насоса: установка погружного и поверхностного агрегата

На чтение 3 мин. Просмотров 1.1k. Опубликовано 27. 07.2019 Обновлено 02.12.2019

Схема подключения скважинного насоса поможет правильно осуществить монтаж устройства. После приобретения нового домостроения, дачи у владельцев возникает первоочередная проблема, как наладить бесперебойное водоснабжение по всему объекту. Выручает гидроаппарат с функциями перекачки жидкости – насос.

Схема для погружного скважинного насоса

Чтобы подключить насос к скважине на даче, сначала выбирают водозабор: открытый природный водоем, колодец или бурят водяную скважину. При этом учитывают глубину нахождения горизонтальной жидкости. До 8 м – гидроагрегат закрепляют поверхностно, глубже – опускают в пробуренное отверстие. С учетом глубины погружения, размера диаметра бурки применяют аппарат цилиндрической формы меньшего диаметра.

Перед погружением гидромеханизма опускают с грузом мерный шнур до дна, выясняют, на какой глубине находится жидкость. Мерным шнуром определяют точный метраж спуска, длину горизонтального водного слоя. Если он находится на глубине 60 м, бурят дальше.

Подключение погружного насоса своими руками состоит из 3 этапов:

1. Выбор по техническим характеристикам модели помпы.
2. Прикрепление троса с электрокабелем автоматики, подъемной трубой.
3. Закрепление оголовка на корпусе гидроаппарата.

Предпочтение отдают винтовым, центробежным конструкциям, их преимущества:

• дешевизна, стойкость к напору;
• присоединение дополнительных помп;
• синхронная работа с автоматикой;
• производительность – высокий КПД с нужным напором.

Глубинный насос для скважины производитель сопровождает таблицей, графиками, которые показывают соотношение напора и литража жидкости на выходе. Если она поднимается с глубины 80 м, согласно таблице, водопроводная сеть получает 30 л. При закачке учитывается прохождение воды по горизонтальному шлейфу: 5 м горизонта соответствуют 1 м высоты напора.

Инструкция для подключения водяного скважинного

Для погружения водяного аппарата и удержания в скважине применяется стальной трос, который пропускают через 2 верхних отверстия оголовка корпуса. Закрепляют пластиковыми хомутами параллельно электрическому кабелю, водоподъемной полипропиленовой трубе. Труба соединяется внизу разборной латунной, пластмассовой муфтой.

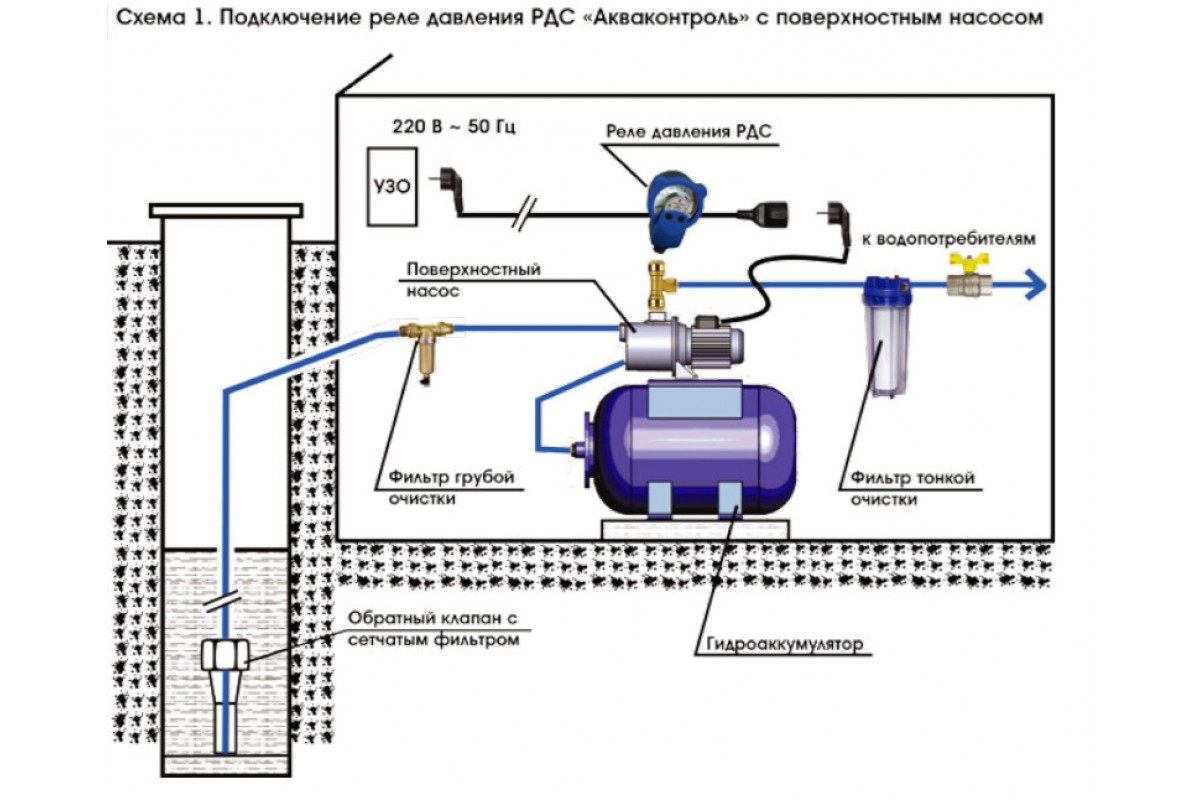

Схема для поверхностного скважинного насоса

Условия разрешают установить помпу наверху. Тогда применяют схему для поверхностного скважинного насоса, который рекомендуется размещать рядом с источником. Преимущество наружного расположения заключается в свободной доступности к аппарату, если придется ремонтировать.

Эксплуатация поверхностного гидроагрегата не сложная. Устанавливают к водяной скважине насос, опускают шланг в резервуар, включают блок пускозащитной автоматики, нажимают кнопку «Пуск». Рекомендованное расположение для результативной работы, безопасности:

• в нескольких метрах, ближе к водозабору;
• как можно дальше от населенного пункта;
• в закрытом помещении, с вытяжной вентиляцией;
• на прочном фундаменте.

При подключении поверхностного водного агрегата задействуют:

• штуцер для соединений;
• рукав, шланг для водозабора;
• трубу вхождения в накопительный бак;
• набор поливных шлангов;
• фитинги, крепеж, хомуты.

Подключение помпы к пульту управления

Сделать правильное подключение скважинного насоса к автоматике помогает электрическая схема, 5-выходной штуцер, который соединяет узлы электрооборудования:

• гидроаккумулятор;
• манометр;
• блокиратор сухого хода;
• пускозащитное реле.

Гидроаккумулятор аккумулирует воду, накапливает посредством встроенной мембраны.

Блокиратор сухого хода приостанавливает работу агрегата, исключает перегрев, когда прекращается подача.

Функции блокиратора дополняет пускозащитное реле, контактами которого запускается, останавливается процесс перекачки жидкости.

Манометр цепи фиксирует давление внутри водопровода. Регулятором плавно выставляются текущие показатели.

Вывод и полезные советы

Использование правильно подключенного по схеме скважинного насоса подачи воды к потребителям, блоку автоматического управления содействует рациональному забору, расходу жидкости, экономии природных водных ресурсов.

Схемы подключения погружного скважинного насоса

Замена погружного водяного насоса может быть простой задачей, но перед тем, как вытащить этот насос из земли, вам необходимо безопасно оценить, какой тип системы уже существует. Тогда вы готовы начать процесс замены всего и правильного подключения проводов.

Запуск на панели выключателя

Схема подключения главного выключателя должна быть написана от руки внутри панели передней двери. Используйте это руководство, чтобы определить, какой контур является вашим погружным насосом, и выключите его.Теперь посмотрите, занимает ли выключатель два или одно место. Два отсека — это система на 220 вольт, а одна — на 110 вольт. Это важно при заказе сменного насоса.

Статьи по Теме

Определите количество проводов

Погружной насос может быть двух- или трехпроводным, независимо от напряжения, поступающего с панели, поэтому начните с насоса и следуйте по трубопроводу обратно. Если кабелепровод входит в блок управления перед тем, как перейти к реле давления воды, скорее всего, у вас трехпроводной насос.Если он идет прямо к реле давления, это двухпроводной. Третий провод подсоединяется к пусковому конденсатору внутри блока управления, потому что более крупным двигателям требуется помощь при первом запуске.

Проверить напряжение

Даже если выключатель выключен, проверьте цепь с помощью вольтметра. Если у вас нет счетчика, вы можете запустить воду, чтобы увидеть, включается ли насос, но лучше всего использовать счетчик.

Проверьте наличие питания на реле давления, которое обычно находится рядом с основанием резервуара для воды и прикреплено к водопроводным трубам.Проверьте обе стороны переключателя, чтобы подтвердить нулевое напряжение, и вы готовы снять насос.

Замена двухпроводного насоса

Схемы двух- и трехпроводных насосов можно загрузить с помощью Adobe. Для замены двухпроводного насоса:

1. Определив, что напряжение равно нулю, отсоедините провода двигателя непосредственно от коробки реле давления, M1 и M2.
2. Зеленый провод заземления также должен быть подключен к коробке и заземлению, идущему от панели.
3. Отсоедините провода насоса и привяжите прочный легкий шнур к проводам насоса, прежде чем протягивать их через кабелепровод. Это значительно упростит протягивание проводов нового насоса.

Нажмите здесь, чтобы загрузить и распечатать диаграмму

Замена трехпроводного насоса

Для замены и повторного подключения трехпроводного насоса:

1. Установите крышку на реле давления после проверки нулевого напряжения и переместите к блоку управления насосом дальше по потоку.
2. Откройте крышку. В большинстве прямоугольников будут отображаться только обозначения (Y, R, B, L1, L2), обозначающие расположение насоса и входящего провода, но они, возможно, потускнели. Другая проводка и конденсатор накачки, вероятно, будут скрыты, поэтому сделайте снимок на свой телефон, чтобы запомнить, какого цвета и куда идет провод.
3. Проверьте провода от вашего нового насоса, чтобы убедиться, что цвета совпадают со старым, и затем вы готовы к отключению.
4. С помощью отвертки ослабьте красные (R), желтые (Y) и черные (B) наконечники клемм насоса и отсоедините зеленое заземление от коробки.
5. Привяжите к проводам прочную легкую веревку и протяните их через кабелепровод.
6. С помощью веревки потяните провода нового насоса назад и свое изображение, чтобы подсоединить новый насос.

Щелкните здесь, чтобы загрузить и распечатать диаграмму

Трехпроводные насосы для зарубежных стран могут иметь цвета проводов, отличные от стандартных для США, чаще всего — черный / синий / коричневый. В данном случае это будет насос 220 вольт с черным проводом, подключенным к R, синим проводом, подключенным к Y, и коричневым проводом, подключенным к B.

Изучите себя перед наймом специалиста

Фотографии и советы помогут оценить и диагностировать практически любую проблему; Конечно, если вы сомневаетесь в своей способности выполнять сантехнические и электромонтажные работы, звоните квалифицированному специалисту. Знание своего дома — лучшая инвестиция, потому что, когда вам понадобится опытная помощь, вам могут продать дополнительные предметы, которые не нужны. Использование диаграмм может помочь вам следить за работой профессионала как образованного домовладельца.

© LoveToKnow, Corp., 2006-2021., если не указано иное. Все права защищены.

Baker Water Systems — Схема скважины

Baker Water Systems — Схема скважины

Рекомендуемые товары

Дворовые гидранты

Адаптеры без ямы

Крышки колодцев

Ограничители крутящего момента

Схема скважины

Жилая

Продукты для фильтрации

Продукция для водяных скважин

Принадлежности для колодцев

Монтажные и электрические аксессуары

Отключение насоса сточных вод

1. ОБРАТНЫЙ КЛАПАН

   (Раздел G) Расположенный в верхней части насоса, он предотвращает обратный поток в насос и удерживает напор воды в системе.

2. ПЕРЕХОДНИК ЛАТУННЫЙ ТРОС

   (Раздел А) Соединяет адаптер без ямы и погружной насос страховочным тросом.

3. ЗАЖИМЫ ИДЕАЛЬНЫЕ

   (Раздел Q) Зажимы из нержавеющей стали для надежных соединений между трубой и вставными фитингами или ограничителем крутящего момента.

4. НАБОР ДЛЯ ТЕРМОУСАДКИ 3M ™

   (Раздел S) Для герметичного сращивания электрических кабелей в установках с погружными насосами.

5. ГРАНИТЕЛЬ МОМЕНТА

   (Раздел R) Устанавливается непосредственно над погружными насосами для защиты компонентов насоса и скважины от повреждения пусковым моментом.

6. ПРЕДОХРАНИТЕЛЬНЫЙ ТРОС

   (Раздел R) Линия безопасности от верха колодца до насоса.

7. КАБЕЛЬНАЯ СТЯЖКА

   (Раздел R) Крепит кабель к отводной трубе

8. ЗАЩИТА КАБЕЛЯ

   (Раздел R) Патент США № 6,595,284. Защищает провода погружного кабеля от истирания о стенки колодца. Доступны два стиля: самозажимной или защелкивающийся.

9. ПЕРЕХОДНИК БЕЗЖИГНЫЙ

   (Раздел M) Обеспечивает водонепроницаемое, санитарное, съемное соединение между насосом и домом.Устанавливается в кожух ниже линии замерзания для предотвращения замерзания.

10. ВСТАВКА ИЗ ЛАТУНИ

    (Раздел А) Обеспечивает соединение между трубой из полиэтилена и трубной резьбой адаптера Pitless.

11. КОЛПАЧОК НА ВОДОСНАБЖЕНИЕ

    (Раздел L) Внутренняя прокладка сжимается до внешнего диаметра корпуса, обеспечивая водонепроницаемое уплотнение. Верхняя часть крышки легко снимается, чтобы получить доступ для обслуживания.

12. УПЛОТНЕНИЕ СКВАЖИНЫ

    (Раздел K) Используется в надземных установках для обеспечения надежного уплотнения внутри корпуса.

13. ОБРАТНЫЙ КЛАПАН

    (Раздел G) В насосных установках обратный клапан, установленный рядом с входным отверстием бака, удерживает воду в баке, когда насос не работает.

14. ТРОЙНИК БАК

    (Раздел O) Подключает водопровод от насоса к напорному резервуару и сервисный трубопровод от резервуара к дому. Предусмотрены краны для подключения реле давления, манометра, сливного клапана, предохранительного клапана, отсекающего клапана и т. Д.

15. ДРЕНАЖНЫЙ КЛАПАН

    (Раздел H) Для легкого опорожнения системы.

16. ЛАТУНЬ

    (Раздел D) Наружная резьба позволяет прикрепить реле давления к тройнику бака.

17. КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ

    (Раздел I) Защищает от повышения давления. Его следует использовать в любой системе, где насос может развивать давление, превышающее максимальное значение системы.

18. МАНОМЕТР

    (Раздел R) Измеряет давление воды в напорном баке.

19. РЕЛЕ ДАВЛЕНИЯ

    (Раздел S) Сообщает насосу о запуске, когда в водяной системе падает до предварительно установленного низкого давления, и о остановке, когда достигается отметка высокого давления.

20. ПРЕДОХРАНИТЕЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ SQUARE D

    (Раздел S) Для электрического управления и распределения к насосу.

21. МОЛНИИ

    (Раздел S) Защищает двигатель насоса и элементы управления от скачков напряжения, вызванных молнией, переключением нагрузок и помехами в линии электропередач.

22. КЛАПАН ШАРОВОЙ

    (Раздел H) Действует как запорный клапан на линии подачи от резервуара к дому.

23. ФИЛЬТР ДЛЯ ВОДЫ

    (Раздел T) Фильтр для всего дома, удаляющий частицы ржавчины, песок и т. Д.от водопроводной воды.

6 уроков, как делать правильно

ОБНОВЛЕНО 2 августа 2019 г .: «Как установить погружной насос?» Если вы задаете этот вопрос, то эта статья для вас. Читайте подробности. Насколько я понял, это наиболее полный набор инструкций в Интернете. Я также готов ответить на отдельные вопросы по телефону [адрес электронной почты]

.

Мало кто в мире сантехники будет спорить с утверждением, что погружные водяные насосы обеспечивают лучшую производительность среди всех вариантов бытовых насосов, особенно в колодцах глубиной более двадцати пяти футов. Погружные аппараты не нуждаются в заливке, они бесшумны, они перемещают большую часть воды при заданном количестве потребляемой энергии и развивают более высокое давление воды в домашних условиях, чем поршневые или струйные насосы. Однако есть одна загвоздка — установка.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПРОСМОТРЕТЬ НАСТОЯЩИЙ ПОГРУЖНОЙ НАСОС ПОИСК И ЗАМЕНА НЕИСПРАВНОСТЕЙ

Когда приходит время устанавливать погружной насос, работа становится более сложной физически, чем любой другой вариант водозаборника, потому что насос, трубопроводы и провода должны быть опущены на самую глубину углубления колодца. И если этого было недостаточно, несколько неясных деталей установки определяют разницу между пятью годами безотказной работы насоса и двадцатью пятью годами. Вот все, что вам нужно знать, чтобы правильно установить погружной насос. Следуйте этим апробированным методам, и вам не придется выполнять эту хлопотную работу чаще, чем это абсолютно необходимо.

ТЕХНИЧЕСКИЙ СОВЕТ: У вас возникла проблема с качеством воды. Щелкните здесь, чтобы получить объективный некоммерческий обзор технологии фильтрации воды, включая эффективный подход к избавлению от запаха серной воды.

Что такое погружной насос?

Погружные насосы длинные, тонкие, цилиндрические по форме и расположены на глубине четырех или пяти футов над дном колодца. Обычно для большинства домашних хозяйств с мощностью 1/2 или 3/4 л.с. подводные аппараты нагнетают воду вверх и в резервуар высокого давления в доме по трубе диаметром 1 дюйм или 1 1/4 дюйма. Провода проходят вниз от поверхности для питания насоса через блок управления, при этом сама водопроводная труба выходит из стенок металлического кожуха колодца ниже линии замерзания, а затем проходит горизонтально в ваше здание.Щелкните изображение слева, чтобы загрузить полную версию типичной системы погружных насосов. Погружные насосы обеспечивают наилучшую производительность в бытовых условиях. Они стоят дороже, чем другие типы насосов, но они бесшумны и не требуют заливки.

Щелкните выше, чтобы загрузить иллюстрацию в высоком разрешении, на которой показаны все части системы водяных скважин с погружным насосом.

И еще кое-что. . . иногда путают разговоры о «погружных насосах». Помимо описанных здесь погружных водяных насосов для подачи воды под давлением в ваш дом, термин «погружной насос» также может относиться к погружным насосам для отстойников, предназначенным для поддержания сухости подвалов.Установка водоотливного насоса стоит от 900 до 3000 долларов, и выбор агрегата полностью отличается от выбора погружного насоса для питьевой воды. Нажмите здесь, если вам действительно нужны погружные насосы для отстойников.

Установка погружного насоса Урок №1: Подъем и опускание насоса

Для замены неисправного погружного насоса используются те же инструменты и методы, что и при установке нового насоса с нуля, за исключением того, что сначала нужно вытащить старый. Уроки, которые вы здесь усвоите, основаны на работе по замене старого насоса, которую я задокументировал в пробуренной скважине высотой 143 фута с металлической обсадной колонной. Это типичная установка, которая позволяет увидеть как удаление, так и замену. Независимо от того, поднимаете ли вы подводную лодку или опускаете ее, этот процесс включает в себя две вещи: самодельный инструмент, сделанный из оцинкованной стальной трубы, и обычную арматуру для колодца, называемую адаптером без ямы.

Представьте себе металлический водопроводный колен, который раздвигается на две части. Это безамарный адаптер, и вы можете увидеть, как он работает, справа. Половина, показанная в нижней части рисунка (с резиновым уплотнительным кольцом на нем), постоянно монтируется через отверстие, просверленное в боковой части металлической обсадной трубы, и выходит из обсадной колонны ниже линии замерзания.Другая половина адаптера, показанная на рисунке над ним, соединена с черной полиэтиленовой трубой, идущей вниз около дна колодца, где находится насос. Обратите внимание, как нарезан верхний конец безамбарного адаптера? Это позволяет опустить в скважину Т-образный кусок стальной трубной резьбы диаметром 1 1/4 дюйма и ввинтить в безамбарный адаптер. Эта деталь является ключевой.

Т-образная рукоятка из оцинкованной трубы зацепляется с безамбарным адаптером в скважине, готовая вытащить насос и трубу из скважины

Во время установки насоса подвижная часть безамбарного адаптера скользит вниз, зацепляясь с неподвижной половиной фитинга, закрепленного болтами через обсадную трубу колодца, и создавая водонепроницаемое соединение под углом 90º. Снятие насоса и водопровода включает в себя отделение скользящей части безамбарного адаптера вверх и от колодца, и для этого вам понадобится самодельный инструмент. Он состоит из стальной водопроводной трубы с резьбой диаметром 1 1/4 дюйма длиной шесть футов, тройника наверху и двух рукояток. Нижний конец инструмента ввинчивается в отверстие в верхней части безамбарного адаптера, позволяя вытаскивать его и трубу, а также откачивать ее вверх и из колодца. Вот что происходит на фото выше. Работа с глубоким колодцем — тяжелая работа, потому что полиэтиленовая труба заполнена водой.

Установка погружного насоса Урок № 2: Защитите эти провода Износ этого кабеля был вызван раскачиванием погружного насоса внутри обсадной трубы скважины после крутящего момента при запуске.

Вытягивание вышедшего из строя погружного насоса преподает урок, и одной из самых удивительных является причина, по которой многие насосы выходят из строя. Не обязательно, что двигатель выходит из строя (хотя такое, безусловно, может случиться). По крайней мере так часто, потому что изоляция на проводах насоса изнашивается из-за движения по внутренней части металлической обсадной трубы.Каждый раз, когда насос останавливается и запускается, когда он свешивается на конце пятидесяти, ста или двухсот футов трубы, вся установка перемещается в ответ на крутящий момент двигателя. Стоп, старт, втирать, втирать. После многих лет этого действия изоляция провода изнашивается, обнажая оголенную медь и создавая короткое замыкание, которое препятствует работе насоса. На изображении показано, как выглядят типичные изношенные провода в погружном насосе.

Этот резиновый гаситель крутящего момента предохраняет погружной насос от слишком сильного раскачивания при запуске и останове двигателя

Другая распространенная проблема также связана с крутящим моментом двигателя. Со временем повторяющееся скручивающее усилие при запуске двигателя может привести к тому, что резьбовые фитинги на верхней части насоса будут закручиваться все туже и туже, оборачивая провода вокруг полиэтиленовой трубы до тех пор, пока они не порвутся. «Гаситель крутящего момента» — это резиновый аксессуар, который крепится к верхней части погружного насоса, где он встречается с трубой, которая в него ввинчивается. Гаситель крутящего момента прижимает установку к крутящему моменту двигателя при его запуске, предотвращая вращение, перемещение и раскачивание насоса, когда он свешивается с трубы.

Водонепроницаемая термоусадочная трубка применяется к проволоке, питающей погружной насос

И если всего этого недостаточно, существует постоянная опасность коррозии и выхода из строя обжимных соединений проводов во влажной среде колодца. Вот почему я всегда припаиваю любые соединения проводов, которые возникают внутри обсадной трубы скважины, а затем заключаю эти припаянные соединения внутрь самоуплотняющейся термоусадочной трубки. Это то, что вы видите здесь, на фотографии.

Погружные насосы поставляются с завода с непрерывным проводом, прикрепленным к двигателю, но обычно этого недостаточно, чтобы добраться до верха колодца. Часто бывает необходимо наклеить дополнительные провода на установку до того, как насос опустится ниже. И пайка этих соединений имеет смысл. Правильно обжатые разъемы сначала работают нормально, но с годами они подвержены коррозии. На время пайки это быстрая страховка. Даже с паяными соединениями на всякий случай накройте их водонепроницаемыми термоусадочными трубками. Никогда не используйте изоленту, потому что со временем она просто отвалится. Многоуровневая надежность может просто предотвратить ненужный отказ системы водоснабжения, когда на улице февраль -30º.

Этот новый погружной насос готов снова опускаться в скважину. Труба слева направляет воду из колодца, в то время как меньшая труба справа защищает провода, ведущие к насосу.

Хотя это не обычная практика, я предпочитаю защищать провода погружного насоса внутри участка диаметром 3/4 дюйма. черная полиэтиленовая труба, идущая вдоль основной трубы и привязанная к ней пластиковыми стяжками. Вот что вы здесь видите. Я обнаружил, что вы можете протолкнуть провода насоса через 10-футовую трубу без ее коробления.Натяните на провода столько кусков полиуретана диаметром 3/4 дюйма, сколько необходимо для их защиты, пока ваша установка находится на земле, или используйте ленту электрика, чтобы протянуть провод через всю защитную трубу сразу.

Установка погружного насоса Урок № 3: не забудьте обратные клапаны

Обратные клапаны позволяют воде течь только в одном направлении, и, несмотря на их ценность для повышения надежности системы водозаборных скважин, их часто упускают из виду при установке погружных труб. Обратный клапан вставляется во впускной трубопровод и повышает надежность двумя способами. Во-первых, он предотвращает стекание воды обратно в колодец, когда насос не работает. Это устраняет ненужную физическую нагрузку на насос. Во-вторых, обратный клапан обеспечивает немедленный поток воды в бак при запуске насоса. Не пропустите обратный клапан. Лучшие из них имеют внутри лоскут из латуни. При работе они издают легкий щелкающий звук, но пропускают гораздо больший поток воды, чем бесшумные клапаны с пружинным приводом.Установите обратный клапан сразу после того, как водопровод войдет в ваш дом, но до того, как он достигнет напорного резервуара. Это позволяет обратному клапану выполнять свою работу, а также позволяет ему оставаться доступным для обслуживания и замены.

Установка погружного насоса Урок № 4: Следуйте этим приемам для опускания погружного насоса Использование шлифовального станка для удаления острого заусенца на верхнем крае стальной обсадной трубы скважины

Установка трубы, насоса и проводов в скважину одним целым — тяжелая работа, и есть несколько вещей, которые вы можете сделать, чтобы добиться большего успеха . Первый связан с верхней частью обсадной трубы. Кромка обычно острая из-за того, как обсадная колонна режется на заводе, и стоит потратить несколько минут на шлифовку острого заусенца, чтобы он не повредил вашу трубу. Чтобы быть уверенным, я использую фанерный пончик с закругленным внутренним краем, который находится наверху колодца. Это снижает давление на трубу, что позволяет избежать ее перегиба. Вы можете увидеть фанерное тесто, которое я приготовила ниже.

Этот самодельный пончик из фанеры надевается на обсадную трубу колодца и защищает провода и трубы при их опускании.Обратите внимание на закругленный внутренний край отверстия, имеющий форму, обеспечивающую защиту.

Перед тем, как начать опускать новую установку в колодец, наденьте Т-образную рукоятку на адаптер без ямы и привяжите конец веревки 1/2 дюйма из полиамида к предохранителю. выступ на насосе. Назначьте двух человек, которые будут направлять трубу у устья скважины, а третьего — направлять верхний конец трубы и тройник по земле. После соединения двух половин безамбарного адаптера привяжите конец страховочного троса к верхней части внутренней крышки колодца, завершите соединения с проводами, подающими питание на насос, затем закрепите внешнюю крышку колодца поверх всего.Если повезет, пройдет двадцать пять лет, прежде чем вы снова увидите эту обложку. На изображении ниже показано, как должен выглядеть верхний конец колодца после завершения установки погружного насоса.

Практически завершена работа по замене погружного насоса со снятой крышкой. Электрические кабели выходят из колодца, затем снова спускаются по трубопроводу в дом. Страховочный трос, поддерживающий насос, привязан к верхней части обсадной трубы.

Установка погружного насоса Урок № 5: Получение воды в то же время

Никто не знает, когда их скважинный насос перестанет работать, но есть способ временно получить воду для всего вашего дома, пока вы снова вернете свою подводную лодку в рабочее состояние. Пока температура на улице выше нуля, вы можете набрать воду в бак, а затем подключить портативный электрический струйный насос с небольшим напорным баком, чтобы подавать воду обратно в вашу напорную систему через любой внешний кран с помощью садового шланга. Расположение этого крана не имеет значения, так как вся вода, подаваемая в вашу водопроводную систему, будет стекать обратно в напорный бак в доме, а затем оттуда во все другие приспособления. Реле давления на переносном насосе включается или выключается по мере необходимости, когда вода для бытового потребления используется для любого приспособления.Даже при умеренном использовании легко потреблять несколько сотен галлонов воды в день, поэтому будьте готовы регулярно наполнять резервуар. Вы не должны пить воду, обработанную таким образом, но, по крайней мере, это позволяет иметь воду для мытья и туалетов.

Вы когда-нибудь думали об установке ручного насоса в качестве запасного для вашего электрического насоса в том же колодце? Я так и сделал. Щелкните здесь, чтобы узнать, как происходила установка.

Установка погружного насоса Урок № 6: Как сделать водонепроницаемые соединения

Черная полиэтиленовая труба является наиболее распространенной для систем водозабора, но винтовые зажимы сами по себе не обеспечивают надежного соединения на черной полиэтиленовой трубе. Также необходимо нагреть и размягчить трубу пропановой горелкой, прежде чем затягивать винтовые зажимы. Вот что здесь происходит. На всякий случай используйте два зажима на соединение и потратите дополнительные деньги на зажимы из нержавеющей стали. Кроме того, для затягивания зажимов используйте небольшой торцевой ключ или отвертку, а не отвертку.

Для обеспечения надежных соединений на черном полиэтилене необходимо нагреть трубу, чтобы она стала мягкой, и наложить два винтовых зажима на каждое соединение, затягиваемое, пока пластик еще мягкий

Установка погружного насоса Вопросы и ответы

Q: Какой калибр провода используется для подключения скважинного насоса? — JC, по эл. Почте

A: провод 14 калибра подходит для подачи питания от вашего дома на стандартную бытовую насосную цепь.Если ваш насос погружной, продается специальный провод, который будет проходить снаружи вашего дома в колодец и к вашему насосу. Сечение этого провода не менее 14. Я не уверен в точном размере, но есть только один вид провода, который продается для ввода в колодец. Он имеет более толстую изоляцию, чем обычно, и представляет собой группу из трех или четырех проводов (в зависимости от типа), свободно скрученных вместе. Это не кабель, а группа проводов.

Схема колодца и водоснабжения

(1) Обратный клапан
Расположен в верхней части насоса, чтобы удерживать воду в баке и предотвращать обратный поток через насос.
(2) Адаптер канатной вставки
Переходник с наружной или внутренней резьбой с петлей для крепления страховочного троса или кабеля насоса. Изготовлен из нержавеющей стали или латуни.
(3) Зажимы
Обеспечьте соединения между трубой и вставными фитингами или ограничителем крутящего момента.
(4) Комплект термоусадочных соединений
Обеспечивает водонепроницаемые сращивания электрических кабелей в установках с погружными насосами.
(5) Ограничитель крутящего момента
Устанавливается непосредственно над погружным насосом для защиты компонентов насоса и скважины от повреждения пусковым моментом.
(6) Страховочный трос
Линия безопасности от верха колодца до насоса.
(7) Кабельная стяжка
Крепит кабель к отводной трубе.
(8) Защитный кожух кабеля
Защищает провода погружного кабеля от истирания о стенки колодца и удерживает спускную трубу и насос в центре колодца.
(9) Бескамерный адаптер
Обеспечивает водонепроницаемое санитарное съемное соединение между насосом и домом. Устанавливается в кожух ниже линии замерзания для предотвращения замерзания.
(10) Переходник с наружной или внутренней резьбой
Фитинг с резьбой на одном конце и зубцами для крепления полиэтиленовой трубы на другом конце. Изготовлен из нержавеющей стали, оцинкованной стали, латуни или пластика.
(11) Герметичная крышка колодца
Обеспечивает водонепроницаемое уплотнение, когда его внутренняя прокладка сжимается до внешнего диаметра корпуса. Верхняя часть крышки легко снимается, чтобы получить доступ для обслуживания.
(12) Уплотнение колодца
Обеспечивает надежное уплотнение внутри корпуса в надземных установках.
(13) Обратный клапан
Устанавливается возле входа в резервуар для удержания воды в резервуаре во время установки насоса, когда насос не работает.
(14) Тройник бака
Подключает водопровод от насоса к напорному резервуару и сервисный трубопровод от резервуара к дому. Предусмотрены краны для подключения реле давления, манометра, сливного клапана, предохранительного клапана, отсекающего клапана и т. Д.
(15) Сливной клапан
Способствует легкому опорожнению системы.
(16) Ниппель
Наружная резьба позволяет прикрепить реле давления к тройнику бака.
(17) Предохранительный клапан
Защищает от повышения давления. Следует использовать в любой системе, в которой насос может создавать давление, превышающее максимальное номинальное значение системы.
(18) Манометр
Измеряет давление воды в напорном баке.
(19) Реле давления
Сообщает насосу о запуске, когда в водяной системе падает до предварительно установленного низкого давления, и об остановке при достижении отметки высокого давления.
(20) Предохранительный выключатель
Для электрического управления и распределения к насосу.
(21) Насос Saver
Регулируемое полупроводниковое управление контролирует условия нагрузки системы для защиты двигателя насоса от сухого колодца, потери потока, быстрой смены циклов, медленного восстановления, воздушной пробки и блокировки ротора.
(22) Грозовой разрядник
Защищает двигатель насоса и элементы управления от скачков напряжения, вызванных молнией, переключением нагрузок и помехами в электросети.
(23) Шаровой кран
Действует как запорный клапан на линии подачи от резервуара к дому.
(24) Напорный бак
Емкость для хранения, содержащая воздух и воду, которая обеспечивает хранение воды под давлением для подачи между циклами насоса; позволяет резервировать мощность на периоды пикового спроса; защищает и продлевает срок службы насоса за счет уменьшения количества циклов включения / выключения; и помогает сократить общее обслуживание системы.
(25) Насос
Машина, способная поднимать, поднимать или перемещать воду из колодца или резервуара на большую высоту или в отдаленное место. Насос может создавать давление и / или увеличивать скорость воды. Схема подключения

для реле давления в скважине

Схемы подключения помогают техническим специалистам увидеть, как органы управления подключены к системе. Я получаю много вопросов по электромонтажу мотоциклов.

Комплект электрических схем 3-позиционный переключатель потолочного вентилятора и света.

Схема подключения реле давления в скважине .Сечения проводов на этих и большинстве других схем подключения указаны на проводе в мм 2. Мы приветствуем ваши отзывы об этом посте. Многие люди могут читать и понимать схемы, известные как метки или линейные диаграммы. Иногда люди просто пытаются исправить свои шоры и не знакомы с тем, как работает электрика мотоцикла, но чаще всего я получаю просьбы об урезании электроники для нестандартных гонщиков. Электросхема представляет собой упрощенное обычное фотографическое изображение электрической цепи. Пожалуйста, окажите поддержку, нажав на кнопки социальных сетей ниже.Проверенный механик Ford не отвечает. Вы найдете отличные электрические схемы для всех марок и моделей VW на электрических схемах VW. Давление масла переключает ключ. Утечка из системы до уровня, при котором на стороне высокого давления меньше 29 фунтов на квадратный дюйм. У моего сына 94 ссоры, и мы устанавливаем новую стереосистему, которая сейчас там уже послепродажная, и проводка уже изменена, мне нужно получить схему проводки для радио и подключения динамика с цветовой кодировкой чтобы знать, какие из них идут в какие.Включает свет автоматически. Эти общие не будут работать, поскольку нам нужен нормально разомкнутый переключатель, который замыкается, когда давление масла пересекает некоторый порог. Могу ли я получить электрическую схему электродвигателя переключения раздаточной коробки и включить дизель 02 f250 73 автомат. Эта электрическая схема была подготовлена ​​для вас амитавой сен из калькутты, Индия.

Включает свет автоматически. Открытие или закрытие двери активирует выключатель освещения. Это размыкает реле давления и отключает сцепление.Чтобы компрессор снова заработал, мы должны включить сцепление в обход реле давления. Существует множество типов реле давления масла, наиболее распространенные из которых — нормально замкнутые.

Монтажные схемы и схемы управления поплавковым выключателем

Как мне установить и подключить поплавковый выключатель? Где я могу найти электрическую схему поплавкового выключателя? Где я могу найти схему подключения поплавкового выключателя? Вы спросили, и сегодня мы отвечаем.

Подключить поплавковый выключатель не обязательно сложно, но это может немного сбить с толку, если у вас нет пары наглядных пособий.Помните, что то, что вы подключаете, — это средство включения и выключения. Тщательное обдумывание того, когда вы хотите что-то выключить, и когда оно должно включиться, поможет вам при визуализации проводки и применении схемы к управлению в реальном мире.

Мы собираемся рассмотреть ряд простых механизмов управления насосом с использованием поплавковых выключателей. Мы рассмотрим устройства с одним и двумя переключателями и способы их подключения, а затем рассмотрим эквивалентные схемы с использованием поплавковых переключателей серии Kari.

Эти инструкции и схемы научат вас основам подключения управляющих проводов поплавкового выключателя . Они определенно применимы не во всех сценариях, особенно когда требуется дополнительное управляющее оборудование для работы с большими двигателями. Однако, обладая небольшими основами, вы в кратчайшие сроки будете подключаться, как старый профессионал.

Подключение одиночного поплавкового выключателя

Схема управления

2

Схема управления

1

Давайте начнем с самого простого поплавкового выключателя: двухпроводного, однополюсного, одноходового поплавкового выключателя.Подъем поплавка может либо замкнуть (т.е. включить) «нормально разомкнутую» цепь, либо открыть (выключить) «нормально замкнутую» цепь. Сценарии установки могут включать в себя нормально открытый поплавковый выключатель, включающий насос для опорожнения резервуара (схема управления 2), или нормально закрытый поплавковый выключатель, отключающий насос, наполняющий резервуар (схема управления 1). На обеих схемах клемма 1 в схеме управления представляет точку посадки для провода (+) поплавкового выключателя, а клемма 2 — для провода (-).

Вот и все. Двухпроводной поплавковый выключатель, который можно легко использовать для включения или выключения насоса. Установите или подвесьте коммутатор на желаемом уровне, вставьте провода в водонепроницаемую распределительную коробку (или из области удержания жидкости, а затем в распределительную коробку), проверьте соединения обратно с вашим оборудованием управления и питания, и вы ‘ повторно сделано.

Это очень простое решение, но оно также проблематично, потому что колебания уровня вызывают дрожание поплавка, что приводит к быстрому включению и выключению двигателя насоса.И теперь ваше простое решение сгорело моторчик помпы. Итак, что мы можем сделать, чтобы защитить двигатель насоса?

Электропроводка для двух поплавковых выключателей

Мы можем добавить второй переключатель для создания гистерезиса.Хисте-что ??? Да, мы туда доберемся. Подожди.

Нам нужен способ включения и выключения реле уровня без одновременного включения и выключения двигателя насоса. Мы могли бы добавить временную задержку, но это не помогает отслеживать условия в резервуаре и реагировать на них; он только отменяет переключатель. Однако, если мы добавим второй переключатель, идентичный первому, и подключим запечатывающее реле к одному из них, мы получим необходимый элемент управления.

Схема управления 3

Давайте начнем с рассмотрения схемы управления 3 с двумя нормально замкнутыми переключателями.Этот контур можно использовать для управления насосом, наполняющим резервуар. Первый переключатель (L) установлен на минимальный желаемый уровень жидкости в резервуаре. Второй переключатель (H) переходит на максимальный желаемый уровень.

Когда жидкость ниже обоих переключателей, они оба закрыты; насос работает, наполняя бак. Когда жидкость заполняет первый переключатель, он открывается. Однако запечатывающее реле A было активировано и замкнуто, минуя теперь открытый переключатель L (фактически «запечатывая его»), поэтому насос продолжает работать до тех пор, пока не откроется переключатель высокого уровня H.Когда переключатель высокого уровня размыкается, реле двигателя P размыкается, останавливая электродвигатель, а запечатываемое реле A размыкается.

Значит, жидкость из этого насоса больше не поступает в резервуар. Скажем, клапан за баком открыт, позволяя жидкости вытекать из бака. При падении уровня жидкости реле верхнего уровня H замыкается. Но поскольку и реле низкого уровня L, и запечатывающее реле A разомкнуты, двигатель насоса не запускается.

Фактически, уровень жидкости в резервуаре должен упасть ниже переключателя низкого уровня L, прежде чем двигатель запустится.В этот момент оба переключателя низкого и высокого уровня будут замкнуты, замыкая цепь и активируя реле двигателя P для запуска насоса. В то же время, запечатанное реле A будет активировано, замыкая байпас вокруг реле низкого уровня L. Таким образом, когда реле низкого уровня L размыкается, когда насос заполняет резервуар, запечатывающее реле удерживает цепь замкнутой. , и насос продолжает качать.

Это циклическое действие называется гистерезисом. Как только уровень жидкости упадет ниже переключателя низкого уровня, насос будет работать, пока оба переключателя не разомкнуты.Уровень жидкости может колебаться вверх и вниз, реле низкого уровня может открываться и закрываться, и насос будет продолжать работать плавно. Точно так же, как только выключатель высокого уровня размыкается, насос не будет работать, пока оба переключателя не замкнуты. Независимо от колебаний уровня, двигатель насоса больше не будет работать.

Отлично! У нас есть контроль уровня, разумный срок службы насоса-мотора, все, что мы могли пожелать, верно? Давайте подключим его. Нам нужно подключить оба поплавковых переключателя обратно к нашей схеме управления, плюс мы должны добавить контакты и опломбированное реле A.Провода переключателя низкого уровня к клеммам 1 и 2, переключателя высокого уровня к клеммам 3 и 4, а контакты опломбированного реле A к клеммам 5 и 6.

Итак, это как минимум четыре, если не шесть, проводов, которые необходимо подключить к схеме управления. (Схема подключения запечатываемого реле и контактов будет зависеть от вашего управляющего оборудования.) Это не так уж и плохо: два поплавковых выключателя, дополнительное реле и четыре-шесть проводов. Но что, если я скажу вам, что вы можете сделать это всего с двумя проводами? Не два дополнительных провода, а два провода.

Двухпроводное управление насосом с поплавковым выключателем Kari

Верно. С поплавковым выключателем серии 2L KARI вы получаете такое же управление гистерезисом, используя один переключатель и два провода вместо двух переключаемых и четырех или шести проводов. «Что это за магия?» — спросите вы? Просто: каждый поплавковый выключатель серии KARI имеет несколько микропереключателей и схемы управления, встроенные в поплавок.

По мере того как поплавок серии KARI поднимается вместе с уровнем жидкости в резервуаре, он наклоняется в одну сторону. Микровыключатели внутри поплавка активируются с установленными на заводе углами при наклоне поплавка, и запрограммированная схема управления реагирует соответствующим образом.

Итак, что вам нужно для этого? Мы можем вернуться к схеме управления 1: всего два провода между переключателем и цепью управления двигателем, (+) провод к клемме 1 и (-) к клемме 2. Никаких запечатанных реле, никаких дополнительных переключателей, ничего больше.Два провода, и готово.

Бонус: 3-проводное управление насосом с поплавковым выключателем Kari

Схема управления 4

Поскольку это было так просто, давайте посмотрим, что вы можете сделать с трехпроводным поплавковым выключателем серии KARI: добавить сигнал тревоги! Вместо четырех проводов для простого двухуровневого гистерезиса поплавковый выключатель серии 3H KARI дает вам двухуровневый гистерезис и сигнализацию с использованием всего трех проводов.

Взгляните на схему управления 4. В нижней строке у вас есть клеммы проводки для переключателей, обеспечивающих гистерезис (провода 1 и 2).Следующая строка предназначена для аварийного сигнала высокого уровня (т. Е. Более высокого уровня, чем переключатель гистерезиса высокого уровня). Как и в случае с запечатанным реле, описанным выше, проводка, необходимая для контакта аварийной сигнализации, будет зависеть от вашего управляющего оборудования. Все, что осталось, — это установить переключатель в соответствии с инструкциями производителя для желаемых уровней.

Запуск двигателя и управление двигателем

Мы потратили немало времени на обсуждение того, как можно использовать поплавковые выключатели для включения и выключения насосов, поэтому стоит уделить время, чтобы поговорить конкретно о запуске двигателя и управлении двигателем.Для небольших двигателей — двигателей постоянного тока, двигателей до 1 л.с. — контакторы с релейным управлением, показанные на схемах выше, вероятно, достаточны для запуска двигателя. Эти двигатели (или нагрузки, которыми они управляют) не пострадают от запуска и остановки через контактор, действующий как двухпозиционный выключатель.

Для более мощных двигателей пусковой ток (в шесть или восемь раз превышающий ток полной нагрузки) становится важным фактором при запуске и техническом обслуживании двигателя, делая контакторы недостаточными в качестве автономных пускателей двигателя.Такие двигатели нуждаются в встроенных контроллерах и защите от перегрузки для безопасного запуска и защиты при работе с полной нагрузкой. К счастью, большинством двигателей такого размера можно будет управлять либо через центр управления двигателями (MCC), либо через специальную панель управления, обе из которых полностью способны объединять схемы управления и инструменты, подобные показанным выше.

На самом деле, большинство насосов и двигателей, которыми вы управляете с помощью поплавкового выключателя, вероятно, достаточно велики, чтобы требовать этих встроенных средств управления.Хотя установка более сложна, чем схема подключения, представленная выше, подключение часто упрощается для конечного пользователя, потому что поставщик системы проделал большую часть работы.

Однако понимание основ проводки управления поплавковым выключателем поможет вам работать уверенно, независимо от того, насколько мощной или сложной является система. Все, от установки поплавкового выключателя до устранения неисправностей, станет проще. И, конечно же, мы всегда готовы помочь, если вы чувствуете в этом необходимость.

верхнее фото: PEO ACWA через flickr cc обрезано

Схема двухпроводного погружного скважинного насоса.Галерея 2-х проводной электрической схемы погружного скважинного насоса, образец

Бесплатная электрическая схема. Сборник 3-х проводных электрических схем погружного насоса. Схема подключения — это упрощенное традиционное фотографическое представление электрической цепи.

Он показывает элементы схемы в упрощенной форме, а также силовые и сигнальные линии между устройствами. Схема подключения обычно предлагает информацию об относительном размещении, а также план инструментов и клемм на устройствах, чтобы помочь в сборке или обслуживании инструмента.

Фотографический макет раскрыл бы гораздо больше информации о внешнем виде, тогда как в схеме соединений используется гораздо больше символических символов, чтобы подчеркнуть принадлежность к внешнему виду.

Ip passthrough nighthawk m1

Схема подключения часто используется для устранения неполадок, а также для проверки того, что все соединения были выполнены, а также что все существует.

Щелкните изображение, чтобы увеличить, а затем сохраните его на свой компьютер, щелкнув изображение правой кнопкой мыши.Схема соединений — это своего рода схема, в которой используются абстрактные фотографические знаки, чтобы показать все взаимосвязи элементов в системе. Электрические схемы состоят из двух элементов: символов, обозначающих компоненты в цепи, и линий, обозначающих соединения между ними.

На схемах подключения

в основном показано физическое размещение компонентов, а также соединения в построенной схеме, но не обязательно в логическом порядке.

Указывает на расположение кабелей.Схемы подчеркивают логическое функционирование цепей. Чтобы прочитать электрическую схему, сначала вы должны понять, какие основные аспекты включены в электрическую схему и какие фотографические символы используются для их представления. Обычные элементы на электрической схеме — это земля, источник питания, провод и соединение, гаджеты с результатами, кнопки, резисторы, логический вход, огни и т. Д. Линия обозначает провод.

Провода используются для соединения элементов между собой. На схеме подключения должна быть легенда, чтобы проинформировать вас, что означает каждый цвет.Последовательная цепь — это цепь, в которой части соединены одним путем, поэтому ток, циркулирующий через один компонент, попадает в следующий.

В последовательной цепи напряжения складываются для всех компонентов, соединенных в цепи, а также токи одинаковы для всех компонентов. Хорошая электрическая схема должна быть технически правильной и понятной для чтения.

Следите за каждой информацией. В качестве примера, изображение должно отображать правильные инструкции как положительных, так и отрицательных клемм каждого элемента.

2-проводная электрическая схема погружного скважинного насоса Скачать

Используйте идеальные обозначения. Откройте для себя значения стандартных схемных знаков и выберите правильные для использования. Привлекайте соединительные шнуры прямыми линиями. Используйте точку для обозначения стыка линий или используйте переходы линий для обозначения пересекающихся линий, которые не соединены. Пометьте такие компоненты, как резисторы и конденсаторы, их номиналами. Убедитесь, что размещение текста выглядит чистым. Вопросы и обсуждения по поводу туалетов, раковин, кранов, дренажа, вентиляции, нагрева воды, душа, насосов, качества воды и других вопросов, связанных исключительно с САНТЕХНИКОЙ.

Воздержитесь от вопросов о том, где купить продукт, о бизнесе, ценах или юридических вопросах, о рекомендациях подрядчиков или любых вопросов, не связанных с сантехникой. Все посты должны быть позитивными и абсолютно без рекламы.

Этот сайт бесплатный, без рекламы, без всплывающих окон и стал возможным благодаря :. Я напортачил.

Как отладить скважинный насос, который не работает (неисправный конденсатор)

В моем гараже был новый сайдинг, и я отключил проводку от колодца.Подрядчик оказался в ужасном состоянии, и несколько месяцев спустя сайдинг все еще не был возведен, и я уволил подрядчика. Желая снова зацепить свой колодец, так как мы находимся в разгаре 90-х, и мой двор кричит о воде, оказалось, что я не пометил провода так хорошо, как должен, поскольку я не думал, что это будет через несколько месяцев, когда я был подключить его обратно. Система представляет собой погружной насос, напорный бак с реле давления и блок управления.

Я пометил провода, идущие от реле давления к блоку управления и блоку предохранителей, но не пометил провода, идущие от насоса, так как он лежал снаружи.Проблема — когда они устанавливали погружной насос, они использовали провод 12-го калибра, но он не имеет цветовой маркировки, поэтому я понятия не имею, что это за провод.

Схема двухпроводного погружного скважинного насоса

Из насоса выходят 3 провода, но все они одного цвета — есть ли вообще возможность определить, что за провод, не тянув насос. Мне сказали, что насос погружен в воду примерно на фут, и я очень не хочу тянуть насос, чтобы понять, что за провод. Я считаю само собой разумеющимся, что если я подключу неправильно, насос будет работать в обратном направлении? ЛЮБАЯ помощь очень ценится.С помощью омметра проверьте отсутствие обрывов на низком сопротивлении между массой реле давления и каждым проводом насоса.

Провод заземления от насоса покажет низкое сопротивление относительно земли. Остальные 2 провода — это провода насоса. Ни один из выводов насоса не должен считывать непрерывность заземления, но между каждым проводом будет зарегистрировано около сотни Ом.

Это обмотка двигателя. Насос работает от переменного тока, поэтому вы не можете заставить его работать в обратном направлении, поменяв местами провода. Точно так же вы не можете подключить его, чтобы сократить срок его службы.

Он либо сработает, либо отключит выключатель. Перед проверкой отключите питание выключателем !! PS Есть вероятность, что только 2 из 3-х проводов активны, а 3-й не используется и не заземлен, в зависимости от того, как насос был подключен при установке. Я говорю все это, предполагая, что у вас есть стандартный насос вольт и обычное реле давления типа SPDT.

Вы упомянули «блок управления». Проверьте любую сторону переключателя, чтобы подтвердить нулевое напряжение, и вы готовы снять насос.

Однако, чтобы вода поступала в ваш дом, у вас также должен быть собственный насос.

Схема подключения двухпроводного погружного скважинного насоса

Трехпроводным насосам требуется дополнительная панель управления над землей. Погружные насосы обычно устанавливаются в колодцах глубиной не менее 90 футов. Погружной насос диаметром 4 дюйма используется в большинстве случаев. Этот провод должен быть заключен в кабелепровод и установлен сертифицированным электриком.

На протяжении всей своей истории системы ESP используются для перекачивания ряда жидкостей. Система предоставляет более широкий спектр преимуществ и функций, чем мониторинг с помощью мобильного телефона.Все насосы SQ оснащены усовершенствованным двухпроводным электронным двигателем и обеспечивают годы надежной поддержки. Насосы Grundfos SQ идеальны для домашнего водоснабжения или небольшой компании.

Сохраните мое имя, адрес электронной почты и веб-сайт в этом браузере, чтобы в следующий раз я оставил комментарий. Схема подключения дома. Схема подключения трансформатора аудиовыхода. Схема подключения выключателя зажигания Ford. Схема подключения жгута проводов Ford. Схема подключения инноваций.

Пожалуйста, введите свой комментарий! Пожалуйста, введите здесь ваше имя. Вы ввели неверный адрес электронной почты! Загрузи больше.Реальные вопросы, которые задают реальные люди, ищущие ответы.

Читайте подробности. Мало кто в мире сантехники будет спорить с утверждением, что погружные водяные насосы обеспечивают лучшую производительность среди всех вариантов бытовых насосов, особенно в колодцах глубиной более двадцати пяти футов. Щелкните здесь, чтобы получить объективный некоммерческий обзор технологии фильтрации воды, включая эффективный подход к избавлению от запаха серной воды. Погружные насосы длинные, тонкие, цилиндрические по форме и находятся на глубине четырех или пяти футов над дном колодца.

Провода проходят вниз от поверхности для питания насоса через блок управления, при этом сама водопроводная труба выходит из боковых сторон металлического кожуха колодца ниже линии замерзания, а затем проходит горизонтально в ваше здание. Щелкните изображение слева, чтобы загрузить полную версию типичной системы погружных насосов.

Погружные насосы обеспечивают наилучшую производительность в домашних условиях. Щелкните выше, чтобы загрузить иллюстрацию в высоком разрешении, показывающую все части системы водозабора с погружным насосом.Еще кое-что. Это типичная установка, которая позволяет увидеть как удаление, так и замену. Независимо от того, поднимаете ли вы подводную лодку или опускаете ее, этот процесс включает в себя две вещи: самодельный инструмент, сделанный из оцинкованной стальной трубы, и обычную арматуру для колодца, называемую адаптером без ямы.

Представьте себе металлический водопроводный отвод, который раздвигается на две части. Это безжизненный адаптер, и вы можете увидеть, как он работает, справа. Другая половина адаптера, показанная на рисунке над ним, соединена с черной полиэтиленовой трубой, идущей вниз около дна колодца, где находится насос.Обратите внимание, как нарезан верхний конец безамбарного адаптера?

Эта деталь является ключевой. Т-образная рукоятка из оцинкованной трубы соединяется с безамбарным адаптером в скважине, готовая вытащить насос и трубу из скважины. Для снятия насоса и водопровода нужно отделить скользящую часть безамбарного адаптера вверх и от колодца, и для этого вам понадобится самодельный инструмент.

Детали лазерной парусной лодки

Нижний конец инструмента ввинчивается в отверстие в верхней части безамбарного адаптера, позволяя вытаскивать его и трубу, а также откачивать воду из колодца.Износ этого кабеля был вызван раскачиванием погружного насоса внутри обсадной трубы скважины после момента пуска. Собрание монтажных схем двухпроводного погружного насоса.

Электрическая схема — это упрощенное традиционное графическое изображение электрической цепи. Он показывает части схемы в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами.

Как попасть на площадку charlie fallout 76

Схема подключения обычно предлагает подробные сведения о настройках членов семьи, а также о настройке инструментов, а также клемм на инструментах, чтобы помочь в структурировании или обслуживании инструмента.Графический макет покажет более подробную информацию о внешнем виде, тогда как схема подключения использует гораздо более символические обозначения, чтобы подчеркнуть принадлежность к внешнему виду. Схема подключения обычно используется для устранения проблем, а также для проверки того, что все подключения выполнены, а также все, что существует.

Тип файла: JPG.

Реестр: šablóny až voliteľné vlastné stránky

Источник: lindleysalliance. Источник: galericanna. Схема подключения двухпроводного погружного скважинного насоса в ассортименте.Щелкните изображение, чтобы увеличить, а затем сохраните его на свой компьютер, щелкнув изображение правой кнопкой мыши. Схема соединений — это своего рода схема, в которой используются абстрактные графические значки, чтобы показать все взаимосвязи элементов в системе. Принципиальные схемы состоят из двух частей: символов, обозначающих компоненты схемы, а также линий, обозначающих соединения между ними.

В результате по схемам подключения вы узнаете относительное расположение элементов, а также то, как они соединены.Схема разводки в первую очередь показывает физическое положение элементов, а также ссылки в построенной схеме, но не обязательно в порядке рассуждений. Чтобы просмотреть схему подключения, сначала вы должны знать, какие основные аспекты включены в схему подключения, а также какие графические значки используются для их представления.

Обычными компонентами на электрической схеме являются заземление, источник питания, провод, а также соединение, гаджеты с результатами, кнопки, резисторы, логический вентиль, индикаторы и т. Д. Линия обозначает шнур.Шнуры используются для соединения компонентов друг с другом. На схеме подключения должна быть легенда, чтобы точно сказать, что обозначает каждый цвет. Цепь сбора — это цепь, в которой части соединены по отдельному пути, поэтому существующие циркуляции с одним компонентом переходят к следующему. В собирающей цепи напряжения складываются для всех частей, подключенных к цепи, а также токи одинаковы во всех компонентах.

Хорошая электрическая схема должна быть практически правильной и понятной для чтения.Работайте с любой информацией. Схема должна показывать правильные инструкции благоприятных и неблагоприятных терминалов каждой части. Используйте идеальные иконки. Узнайте значения основных знаков схемы, а также выберите правильные для использования.

Некоторые иконки выглядят очень близко друг к другу. Вы должны уметь различать, прежде чем использовать их. Соединительные кабели соедините прямыми линиями.

Используйте точку для обозначения стыка линий или используйте скачки для обозначения пересекающихся линий, которые не прикреплены.Отметьте такие компоненты, как резисторы и конденсаторы, их номиналами.

Убедитесь, что расположение текста выглядит чистым. Вам также может понравиться. Эта графическая диаграмма показывает нам физическое соединение, которое намного легче понять в электрической цепи или системе. На электрической схеме могут быть обозначены все соединения с указанием их взаимного расположения. Использование этого массива может быть положительно признано в производственном проекте или при решении электрических проблем.

Это может предотвратить множество повреждений, которые могут даже подорвать электрические схемы.Компоновка облегчает общение между инженерами-электриками, проектирующими и реализующими электрические схемы.

Фотографии также пригодятся при ремонте. Он показывает, была ли установка должным образом спроектирована и реализована, подтверждая регуляторы безопасности. А обычно дает информацию об относительном положении и расположении устройств и клемм на устройствах, чтобы помочь в создании или обслуживании устройства. Это не похоже на схематическую диаграмму, где расположение соединений компонентов на схеме обычно не соответствует физическому расположению компонентов в готовом устройстве.

Изображение может показать больше деталей внешнего вида, тогда как схема подключения использует более символические обозначения, чтобы подчеркнуть взаимосвязи, а не внешний вид. Схема двухпроводного погружного скважинного насоса показывает поток в контуре с его впечатлением, а не с реальным изображением.

Они предоставляют только общую информацию и не могут использоваться для ремонта или проверки цепи. Функции различного оборудования, используемого в схеме, представлены с помощью принципиальной схемы, символы которой обычно включают вертикальные и горизонтальные линии.

Однако известно, что эти линии показывают поток системы, а не ее провода. A представляет собой исходную и физическую схему электрических соединений. Схема разводки на картинке с разными символами показывает точное расположение оборудования во всей цепи. Его компоненты показаны на картинке, чтобы их было легко идентифицировать. Часто это фотографии, прикрепленные к подробным чертежам или этикеткам физических компонентов.

Человек, хорошо разбирающийся в схемах электропроводки, может понять только изображения.Требуется проверка схемы подключения Бесплатная схема подключения. Схема подключения двухпроводного погружного скважинного насоса в ассортименте.

Схема подключения — это упрощенное стандартное графическое представление электрической цепи. Он показывает части схемы в виде обтекаемых форм, а также силовые и сигнальные соединения между устройствами.

Схема подключения обычно предлагает информацию о положении любимого человека и настройке устройств, а также клеммах на инструментах, чтобы помочь в создании или обслуживании устройства.Графический макет раскрыл бы больше деталей внешнего вида, в то время как схема подключения использует более символические символы, чтобы подчеркнуть принадлежность к внешнему виду.

Схема подключения обычно используется для устранения проблем и проверки того, что соединения действительно выполнены, а также существует всякая мелочь. Разновидность 2-х проводной электрической схемы погружного скважинного насоса.

Схема Amiga 1200

Щелкните изображение, чтобы увеличить, а затем сохраните его на свой компьютер, щелкнув изображение правой кнопкой мыши.Архитектурные схемы электропроводки показывают приблизительные области, а также принадлежности розеток, освещения и необратимых электрических услуг в структуре.

Маршруты соединительных шнуров могут быть обнаружены приблизительно, где определенные розетки или компоненты должны попасть в обычную цепь. В принципиальных схемах используются стандартные символы для устройств электропроводки, обычно отличающиеся от тех, которые используются на схематических схемах.

Электрические знаки показывают не только, где что-то должно быть установлено, но и какой инструмент устанавливается.Поверхностный потолочный светильник обозначается одним знаком, встраиваемый потолочный светильник имеет различный символ, а поверхностный люминесцентный свет имеет дополнительный символ. Каждый тип переключателя имеет различный символ, поэтому обозначьте разные розетки. Есть знаки, которые показывают расположение дымовой сигнализации, сигнала зуммера и термостата.

На больших задачах знаки могут быть пронумерованы, чтобы показывать, например, панель управления и схему, к которой подключается устройство, а также для определения, какой из нескольких видов приспособлений должен быть установлен в этом месте.
