Подготовка строительства фундамента: Ленточный фундамент своими руками: пошаговая инструкция с фото

Содержание

Правильный фундамент для дома

Решая построить дом, необходимо выбрать для него подходящий фундамент. Ведь именно от основания зависит то, насколько прочна будет постройка. Существует несколько видов фундамента, и выбирать нужно исходя из особенностей грунта, веса дома и своих финансовых возможностей.

Как правильно выбрать фундамент для дома.

Мелко заглубленный ленточный фундамент для дома.

Такой фундамент строится легко и не требует больших затрат. Сооружают мелкозаглубленный ленточный фундамент тогда, когда вес строения невелик. Это может быть небольшая хоз. постройка или одноэтажный дом без подвала. Работа по постройке мелкозаглубленного ленточного фундамента состоит из следующих пунктов:

Разметка производится при помощи веревок. Их нужно привязать к колышкам, отметив места, где будет сооружен фундамент.

Глубина мелкозаглубленного ленточного фундамента составляет 50 см для хозяйственных построек и до 1 метра под жилой дом. На дно нужно насыпать щебень и песок. Сначала насыпается щебень, который необходимо хорошо утрамбовать. Затем утрамбовать нужно песок.

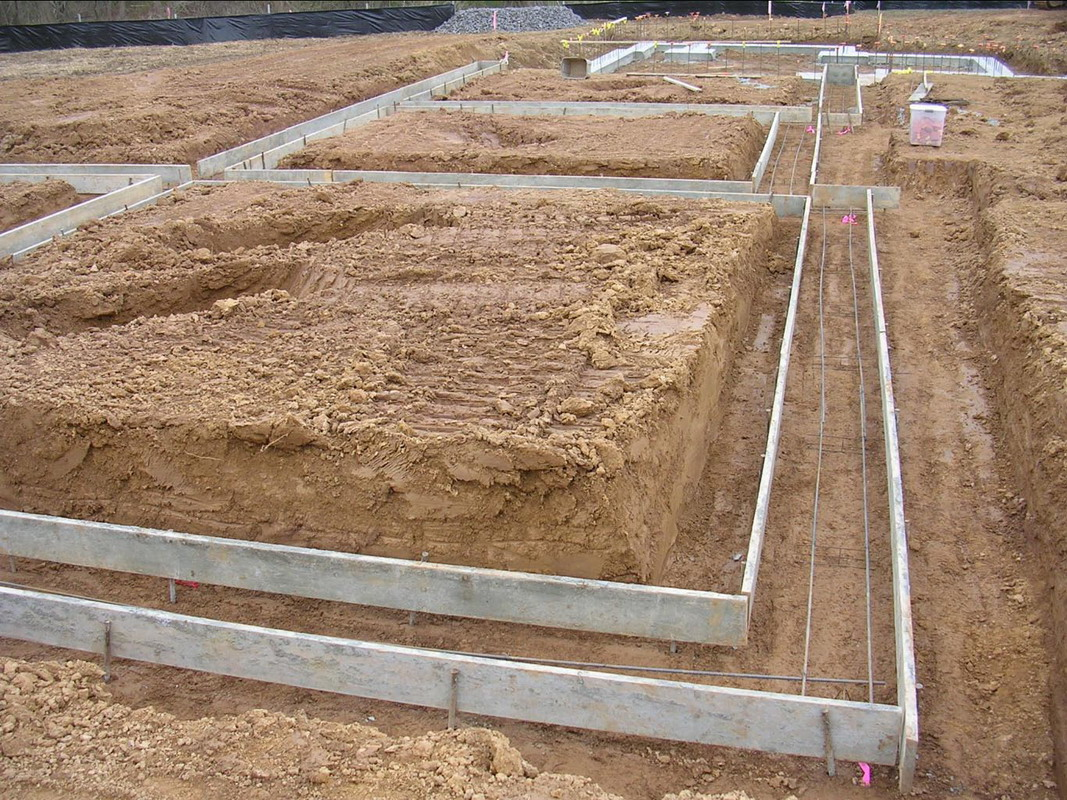

Мелкозаглубленный ленточный фундамент для дома.

После этого сооружается опалубка. Если строится жилой дом, то фундамент лучше армировать. Для этого из прутьев арматуры толщиной 10-12 мм монтируется решетка. Расстояние между прутьями – 25-30 см. Скрепляются они между собой вязальной проволокой. Решетка помещается внутри опалубки. Стены опалубки надо проложить полиэтиленом или рубероидом. Если этого не сделать, то влага при застывании бетона будет уходить в почву, что отразится на прочности фундамента.

Для приготовления бетона берется 1 часть цемента, песка 3 части и 5 частей щебня. Для самостоятельного приготовления раствора рекомендуется брать цемент марки не ниже М400. Песок используется крупный. Его нужно промыть, чтобы не было глины.

Для замеса лучше всего взять бетономешалку. Если же бетономешалки нет, можно сделать бетон и в большой металлической емкости, но столько, чтобы фундамент был залит за 1 раз.

При заливке бетонной смеси рекомендуется пользоваться вибратором для того, чтобы бетон равномерно распределился между прутьями арматуры. Если вибратора нет, можно использовать штыковую лопату, многократно протыкая ей раствор.

Теперь бетон должен высохнуть и набрать свою прочность в течение 4-6 недель. Все это время за фундаментом необходимо присматривать. Если идет дождь, его нужно накрывать полиэтиленом, а в жаркую погоду, надо накрывать бетонную ленту мокрыми тряпками.

Дачные щитовые домики на правильном фундаменте для дома.

 Как мы и написали выше, на мелкозаглубленном фундаменте можно возводить постройки, которые имеют небольшой вес. Например, дачные каркасно-щитовые домики или каркасные садовые дома могут быть построены на таком фундаменте. О строительстве каркасных садовых домов читайте в этой статье. Такие дома могут быть как для постоянного проживания, так и для сезонного.

Заглубленный ленточный фундамент для дома.

Заглубленный ленточный фундамент строят тогда, когда хотят сделать под домом подвал, или если дом будет большой, и выше 1 этажа. Это основание обойдется значительно дороже, чем мелкозаглубленный ленточный фундамент, поэтому делать его нужно только тогда, когда он действительно нужен.

Для того чтобы соорудить заглубленный ленточный фундамент, выполняют следующую работу:

Заглубленный ленточный фундамент для дома.

На выбранной площадке копают котлован глубиной немного больше полутора метров. 1,5 метра, это глубина промерзания в центральных районах России. В северных районах надо копать еще глубже.

После того как котлован выкопан, на его дно насыпается подушка из щебня и песка. Каждый слой хорошо утрамбовывается. Затем сооружается опалубка в тех местах, где будут проходить стены будущего дома. Внутри опалубки делается армирование, а затем заливается бетон.

Можно использовать и готовые железобетонные блоки, но для этого нужна подъемная техника. С блоками строительство идет гораздо быстрее.

Железобетонная лента будет служить стенами подвала, поэтому выполняется гидроизоляция. Для этого бетон обмазывают битумом или другим гидроизоляционным материалом, например, жидкой резиной. В том месте, где будет располагаться подвал, бетонируют дно котлована. Это будет пол подвала. Для армирования можно положить сетку. После высыхания выполняется гидроизоляция.

Описанные фундаменты самые распространенные в малоэтажном строительстве, но есть и другие.

Плитный фундамент.

Гидроизоляция плитного фундамента для дома.

Плитный фундамент представляет собой бетонную плиту, на которой строится дом. Для сооружения такого фундамента потребуется сделать следующую работу:

  1. Выбрать и расчистить место для дома
  2. Выкопать в земле небольшую выемку по размеру фундамента
  3. Сделать подушку из гравия и песка
  4. Проложить рубероид для гидроизоляции
  5. Смонтировать силовой каркас
  6. Установить опалубку
  7. Залить бетон

Выемка в земле может быть глубиной в 20 сантиметров. На дно насыпается подушка и утрамбовывается каждый слой. Затем необходимо сделать гидроизоляцию. Для этого, обычно используют рубероид, располагая листы внахлест. Швы обрабатываются паяльной лампой.

Плитный фундамент для дома.

Рубероид надо расположить таким образом, чтобы он загибался по бокам будущей бетонной плиты. После этого необходимо из арматуры связать силовой каркас на месте будущего фундамента. После этого устанавливается опалубка и заливается бетонный раствор. Рекомендуемая толщина фундамента – 25 см.

После того как бетон станет твердым, нужно выполнить гидроизоляцию и наверху плиты. Для этого тоже используют рубероид. Затем, верх фундамента утепляется.

Плитный фундамент позволяет строить дома тогда, когда грунт пучинистый.

Свайный фундамент.

Свайный фундамент для дома.

Такой фундамент тоже применяют в малоэтажном строительстве. Для его изготовления нужно:

  1. Выбрать место для будущего дома
  2. Разметить его
  3. Пробурить или выкопать скважины
  4. Опустить в них трубы, сделанные из рубероида
  5. Залить бетон
  6. Установить опалубку под ростверк
  7. Залить ростверк

Если есть возможность использовать винтовые сваи под дом. то копать скважины нет необходимости. Сваи просто вкручиваются в грунт согласно проведенной разметке.

При сооружении бетонных столбов, в скважину опускают изготовленную из рубероида трубу, затем каркас из арматуры. Потом замешивают раствор из 1 части цемента, 3 частей песка и 5 частей щебня и заливают его в скважину.

После того как бетон в каждой скважине застынет, их все соединяют перемычками, которые называются ростверк. Для этого, между сваями устанавливают опалубку, выполняют армирование и заливают бетоном.

Основание с приваренными оголовками.

В случае с винтовыми сваями, ростверк делают и из металла.

Свайный фундамент хорош тем, что позволяет строить дома там, где грунт не позволяет сделать другой тип фундамента. Например, там, где верхняя часть почвы рыхлая или пропитанная водой. Сваи передают нагрузку нижним, плотным слоям почвы. На таком фундаменте можно построить дом и там, где почва каменистая, что затрудняет выкапывание траншей или котлована.

Винтовой фундамент для дома отзывы.

Судя по отзывам о винтовом фундаменте. он имеет невероятно высокую скорость строительства. Возведение стен можно начинать сразу же после завершения фундамента без каких-либо периодов ожидания. Такую фундаментную основу можно возводить практически на любом типе грунта.

На свайно-винтовом фундаменте можно построить легкие дома, такие как каркасные или канадские. О строительстве каркасного дома своими руками читайте в этой статье. а о канадской технологии строительства домов – здесь. Канадские дома всё больше набирают популярность в нашей стране, так как они отлично удерживают тепло.

Дренаж вокруг фундамента.

Дренаж вокруг фундамента для дома.

Рассказ о фундаментах был бы незакончен, если не упомянуть о дренаже. При грамотной постройке дома, дренаж необходим, ведь он отводит воду от фундамента во время осенних и весенних дождей и таяния снега. Особенно он нужен, если в доме имеется подвал.

Чтобы сделать дренаж, вокруг фундамента выкапывается траншея, в которую под наклоном укладывается дренажная труба. Можно использовать специальную трубу для дренажа, а можно сделать ее самому. Для этого берется ПВХ труба и в ней просверливаются мелкие отверстия.

Труба заворачивается в специальную ткань и засыпается гравием и песком. Ткань и присыпка не дадут отверстиям заилиться, и такой дренаж служит долго. Дренажные трубы нужно вывести в специальный колодец.

Изготовление отмостки.

Изготовление отмостки для дома.

Отмостка, это бетонная лента, которая прокладывается вплотную к фундаменту по всему его периметру. Бетон заливается на подушку из щебня и песка с небольшим уклоном от дома. Отмостка замечательно выполняет свои функции в паре с дренажной системой.

Выбирая фундамент для дома, нежно внимательно рассмотреть достоинства и недостатки каждого из них.

Как уже говорилось, что незачем строить дорогой и трудоемкий заглубленный фундамент под одноэтажный дом без подвала.

Плитный фундамент позволит построить дом на пучинистом грунте.

А свайный фундамент может спасти даже в тех случаях, если верхний слой почвы, казалось бы, совсем непригоден для строительства.

Соорудив нужный фундамент по всем правилам, вы соорудите для своего будущего дома прочное и надежное основание. И он простоит на нем долгие годы.

Самое главное в фундаменте — это каркас сделать, на большой объем из арматуры а на маленькие объёмы можно плести из проволоки толстой. Встречались такие уникалы — которые строили дом одноэтажный из ракушника и в фундамент не сделали каркас, говорят что фундамент и так толстый, много бетона, выдержит землетрясение. А в результате через пару лет уже пошли трещины….

Как сделать фундамент под дом: требования к основанию, особенности ленточных, блочных и винтовых конструкций.

Вопрос о том, как сделать самому фундамент для дома, интересует многих начинающих строителей. А все потому, что стройка — мероприятие не из дешевых, и вполне естественным выглядит желание максимально сократить накладные расходы.

Современные технологии дают нам такую возможность, и потому в данной статье мы опишем несколько способов самостоятельного обустройства основания.

Как правильно сделать фундамент для дома.

Каждому дому нужна надежная основа

Требования к фундаменту.

Прежде чем говорить о том, как правильно сделать фундамент для дома, попробуем разобраться с теми требованиями, которые мы к нему выдвигаем.

Итак, что же нужно учитывать при возведении капитального основания для жилого дома?

  • Первое – это, конечно же, несущая способность. Фундамент, вне зависимости от его конструктивных особенностей, обязан выдерживать нагрузку от возведенного на нем строения без разрушения и деформации, а желательно – с запасом по прочности.

Совет! Рассчитывая несущую способность, следует учитывать не только массу конструкции, но и весовые нагрузки от мебели, коммуникаций, отделки и т.д.

  • Очень важным фактором является также экологичность и безопасность капитального основания. Поскольку фундамент укладывается под жилой дом, следует избегать использования материалов, содержащих летучие, токсичные или радиоактивные вещества.
  • Тепло- и гидроизоляционные характеристики опорной конструкции во многом обуславливают комфорт в помещении. Обустройство дополнительных гидроизоляционных контуров, наружное и внутреннее утепление позволят обеспечить приемлемый микроклимат.

Правильная гидроизоляция фундамента для дома.

Дополнительные тепло- и гидроизоляция не повредят!

  • Также при выборе конструктивных особенностей фундамента следует обращать внимание на его технологичность и простоту монтажа. Поскольку мы собираемся выполнять все строительные работы своими руками, то предпочтение следует отдавать наиболее простым технологиям.

Ну и наконец, когда мы определимся с методикой, стоит просчитать, сколько стоит сделать фундамент под дом запланированной площади. При этом следует учесть не только цену материалов, но и затраты на сопутствующие работы, такие как выемку грунта, доставку бетона и т.д.

Ленточная технология.

Проектировка.

Выбирая, как лучше сделать фундамент для дома, стоит рассмотреть несколько разных вариантов. Именно так мы и поступим, и в первую очередь будем анализировать ленточную технологию – одну из наиболее простых и доступных.

Ленточное основание для дома представляет собой полосу армированного бетона, которая размещается под всеми несущими элементами. В первую очередь это, конечно же, наружные стены, а также внутренние капитальные перегородки.

Как правильно сделать ленточный фундамент для дома.

Проектировка ленточного основания включает в себя определение двух главных параметров — глубины заделки в грунт и ширины опорной части.

По глубине заделки ленточные конструкции делятся на:

  • Малозаглубленные – до 60-70 см.
  • Заглубленные – до уровня промерзания грунта, т.е. полтора метра и глубже.

В большинстве случаев достаточно оборудовать малозаглубленное основание, поскольку установка опорной части на уровне промерзания почвы требуется лишь в наиболее сложных климатических и грунтовых условиях, а также тогда, когда вы планируете обустроить цокольный этаж или отапливаемый подвал.

Заглубленное основание фундамента для дома.

Что касается ширины бетонной полосы, то для большинства частных домов достаточно 50-60 см, а легкие конструкции вроде щитового дачного домика можно размещать и на сорокасантиметровом основании.

Совет! Стоит обратить внимание на данную технологию, если вы ищете, как сделать фундамент под готовым домом из бруса или деревянного щита. Конечно, придется повозиться с выемкой грунта, установкой домкратов и заливкой лент, но зато не придется разбирать и снова собирать строение.

В следующих разделах мы расскажем, как правильно сделать фундамент дома по ленточной технологии.

Земляные работы.

Начало возведения любого фундамента связано с разметкой участка. На поверхности с помощью шнуров мы размечаем контуры нашего будущего фундамента.

Обратите внимание! Разметку под траншеи нужно делать минимум на 200 мм шире, чем запланированное основание – по 100 мм с каждой стороны уйдет на установку опалубки.

По разметке начинаем выемку грунта:

  • Траншеи копаем либо вручную, либо с помощью экскаватора.
  • Дно траншеи опускаем на 40-50 см ниже проектного уровня и тщательно выравниваем.
  • Затем выполняем подсыпку: вначале укладываем и утрамбовываем 30 см гравия, а затем – 20 см песка.
  • Поверх подсыпки укладывается либо толстый полиэтилен, либо рубероид. Эти материалы будут играть роль влагозащитного контура.

Обустройство основания.

  • Борта опалубки делаем из оструганных досок толщиной не менее 30 мм или же фанерных щитов 15-18 мм.

Совет! Чтобы минимизировать протечки раствора, а также обеспечить дополнительную гидроизоляцию, в некоторых случаях всю опалубку выстилают полиэтиленом или водонепроницаемой мембраной.

  • Высота бортов должна быть как минимум на 10 см больше, чем планируемые габариты фундамента.
  • Внутри опалубки устанавливаем распорки, а также заполненные песком отрезки трубы. Впоследствии на месте этих труб будут заложены технологические отверстия для заведения коммуникаций через фундамент.

Конфигурация арматуры для дома.

Обязательным требованием к основанию ленточного типа является его внутренне армирование:

  • В качестве арматуры используем стальные ребристые прутки диаметром 12 мм.
  • Минимально допустимым является обустройство верхнего и нижнего поясов из двух прутьев, соединенных между собой поперечными элементами.
  • Для сборки арматуры может применяться как вязальная проволока, так и точечная сварка.

Совет! Металлический каркас устанавливаем на кирпичи, размещенные на дне траншеи. Это позволит нам избежать контакта арматуры с почвенной влагой и снизит риск коррозии.

Фото опалубки с арматурой перед заливкой.

Опалубку с арматурой заливаем бетоном марки не ниже 300. Для обустройства фундамента нам понадобится несколько кубометров раствора, потому стоит либо арендовать бетономешалку, либо заказать готовый бетон у производителя.

Заливку желательно производить за один раз, чтобы избежать возникновения мостиков холода. Сразу после заливки бетон штыкуем (протыкаем металлическим прутком) или обрабатываем виброуплотнителем для удаления воздуха.

Заливка бетона фундамента для дома.

Заливка раствора из бетоносмесителя

Для полного высыхания ленточному фундаменту требуется не менее 30 суток. Все это время желательно накрывать поверхность бетона полиэтиленом для замедления испарения и более эффективного набора прочности. Когда поверхность под полиэтиленом начнет растрескиваться, ее следует увлажнить дополнительно.

Блочный фундамент.

Подготовка к укладке.

Если же вы не хотите возиться с возведением опалубки и ее последующей заливкой, можно возвести сборный фундамент из строительных блоков. На сегодняшний день доступно несколько разновидностей конструкционных элементов, начиная от традиционных железобетонных изделий, и заканчивая упрочненными панелями и плитами.

Блочный фундамент для дома.

Обратите внимание! Выбирая, какой сделать фундамент для дома из пеноблоков, довольно часто предлагают использовать эти же пеноблоки в качестве основания. Делать этого не стоит, поскольку вспененный бетон является гигроскопичным и паропроницаемым, а потому такой фундамент со временем напутается влагой и будет деформирован при ее замерзании.

Стоит помнить, что возведение блочного фундамента обязательно требует привлечения к работе строительной техники, поскольку масса элементов не подразумевает их переноски вручную

Инструкция по монтажу блочной основы предполагает такую последовательность действий:

  • Копаем траншею под всеми несущими элементами — как и в предыдущем случае.
  • На дно траншеи укладываем гравийно-песчаную подушку толщиной не менее 40 см. Тщательно выравниваем и утрамбовываем основание.
  • Для большей прочности подушку можно заменить подбетонкой или даже железобетонными плитами.

Как правильно заливать фундамент для дома.

Котлован с подбетонкой

После завершения подготовки можно начинать монтировать само основание.

Монтаж основания.

Бетонные блоки укладываем в траншею по принципу кирпичной кладки:

  • Вначале на основу наносим слой строительного цементного раствора.
  • Затем с помощью крана укладываем первый угловой блок, точно позиционируя его и выравнивая по плоскости и вертикали.
  • Продолжаем укладку по всему периметру, тщательно контролируя геометрию нашего основания.

Укладка блоков фундамента для дома.

  • После укладки всех элементов и схватывания раствора выполняем гидроизоляцию. Для защиты от влаги можно использовать битумные мастики, рулонные материалы и т.д.
  • Также на этом этапе можно провести теплоизоляцию, оклеив наружную поверхность блоков вспененными плитами на основе полистирола.

После завершения гидроизоляционных и теплоизоляционных работ выполняем засыпку траншей или котлованов. Чем плотнее будет утрамбован грунт, тем надежнее будет защищен фундамент от протечек.

Винтовой фундамент.

Принципиальная схема.

У описанных выше технологий есть один достаточно серьезный недостаток – большой объем земляных работ. Именно поэтому в одиночку, или даже с несколькими помощниками, реализовать подобные проекты довольно трудно – нужно привлекать бригаду рабочих.

Впрочем, если вы ищете, из чего сделать фундамент для дома с минимальными трудозатратами, то вам стоит рассмотреть вариант обустройства винтового свайного основания.

  • Ключевой элемент такой опорной конструкции – металлические винтовые сваи. Они заглубляются в грунт под основными несущими стенами и перегородками.
  • Свая состоит из двух элементов – ствола и наконечника. Ствол представляет собой полую трубу с толщиной стенок до 5 мм, в верхней части которой проделаны отверстия для крепления рукояток.

Схема опоры в грунте для дома.

Схема опоры в грунте

  • Наконечники у большинства опор изготавливаются из закаленной стали. Коническая насадка снабжается винтовой лопастью, обеспечивающей заглубление в землю при вращении.
  • Полости установленных свай заливаются бетоном, после чего на верхнюю часть каждой опоры надевается оголовок с металлической площадкой.
  • Все оголовки выравниваются по плоскости, и на них попирается горизонтальная рама из брусьев или металлических балок — так называемый ростверк.

Винтовые фундаменты незаменимы в тех случаях, когда вы ищете, как сделать фундамент для дома из пеноблоков или других легких материалов, или пытаетесь поместить конструкцию на участке с уклоном.

Немаловажным фактором в пользу данной конструкции является ее доступная цена: да, сами сваи стоят недешево, но зато их монтаж не предусматривает закладки траншей и котлованов большого объема.

Заглубление свай.

Фундамент винтового типа собирается достаточно быстро – менее чем за сутки.

Последовательность работ такова:

  • Используя ямобур, в местах планируемой установки пор проделываем неглубокие стартовые отверстия.
  • В отверстие заводим наконечник сваи, выравниваем ее по вертикали, после чего вставляем в пазы на стволе рукоятки.

Заглубление опоры в грунт с помощью лома и смекалки две сваи.

Заглубление опоры в грунт с помощью лома и смекалки: две сваи играют роль рычагов

  • Для облегчения работы можно использовать машину для завинчивания опор. Также поможет быстрее заглубить сваю применение кабестана – трубы со специальными проушинами под длинные ручки.
  • Начинаем вращение рукояток, постепенно заглубляя наконечник опоры в грунт.

Совет! Если завинчивать опору приходится в плотную глинистую почву, стоит предварительно проделать в ней скважину, диаметр которой будет меньше диаметра ствола. Это несколько ослабит конструкцию, но позволит опустить сваю на проектную глубину.

  • Все завинченные опоры подрезаем по уровню с помощью пилы по металлу, после чего заполняем литым бетоном до уровня среза.
  • На срезы надеваем оголовки и привариваем их, контролируя, чтобы площадки находились в одной плоскости.

Основание с приваренными оголовками.

Надземную часть свайного фундамента обрабатываем составом, защищающим металл от коррозии. Особое внимание уделяем сварным швам.

На заглубленных опорах монтируем горизонтальный ростверк из балок, рельс или швеллеров.

Как видно из описания, главный плюсом является высочайшая скорость работы: не нужно ждать, пока высохнет залитый бетон, а можно сразу приступать к следующему этапу строительства.

Мы надеемся, что изучив данную статью, вы уяснили для себя, как правильно сделать фундамент под дом в вашей ситуации. Как видите, вариантов существует несколько, и каждый из них обладает своими уникальными особенностями. Вот почему стоит пристально изучить все исходные данные, определиться с приоритетами – и только тогда приступать к работе. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Фундамент под дом своими руками.

Самостоятельно построить дом с нуля – задача сложная, но выполнимая. Тщательные расчеты, грамотный подбор строительных материалов и качественное выполнение каждого процесса помогут справиться без привлечения специалистов. Наиболее ответственным этапом является закладка фундамента, ведь именно от прочности основания зависит долговечность и надежность любой постройки. На то, чтобы сделать фундамент под дом своими руками, потребуется около 2-3 месяцев.

Правильный фундамент для дома из газобетона.

Проектирование фундамента.

Для возведения жилых домов наиболее часто используют ленточный фундамент. Он может быть мелкозаглубленны м, если дом одноэтажный и небольшой площади, или стандартным – заложенным на глубине 1,8-2 м. Ширина ленты основания обычно равняется 40 см, но может быть увеличена в зависимости от удельной нагрузки здания. При проектировании дома следует сразу учитывать возможные пристройки и обустройство подвальных и полуподвальных помещений. Наличие общего основания заметно упростит монтаж веранды или других сооружений, которые могут понадобиться впоследствии.

Проектирование правильного фундамента для дома.

Чтобы не ошибиться с параметрами основания, нужно тщательно просчитать суммарную нагрузку на квадратный метр почвы и сравнить ее с допустимыми значениями.

Как правильно построить фундамент для дома.

При расчете нагрузки учитывают следующие факторы:

  • материал для возведения стен;
  • вид теплоизоляции;
  • тип кровельного покрытия;
  • количество этажей дома;
  • тип грунта на участке;
  • уровень грунтовых вод;
  • регион;
  • снеговую и ветровую нагрузки.

Поперечное сечение ленточного фундамента для дома.

Расчеты производятся с помощью специальных таблиц, для каждого фактора отдельно. После этого все нагрузки суммируются, что и определяет глубину заложения фундамента на данном участке и допустимую ширину подошвы основания.

Разметка основания.

Как правильно разметить фундамент для дома.

Для разметки участка под фундамент понадобятся колышки, прочная тонкая веревка и рулетка. Сначала убирают все, что может помешать разметке – камни, кусты, сухие пни и прочее. Определяют линию фасада дома относительно участка и обозначают ее с помощью веревки, натянутой между колышков. Расстояние от одного маячка до другого должно быть на 30-40 см больше, чем ширина фасада. Отмечают на веревке местоположение углов дома, и через эти точки проводят 2 перпендикулярные линии, по длине немного превышающие длину боковых стен.



Правильная разметка участка фундамента для дома.

Теперь отмеряют расстояние от угла фасада до угла задней стены и отмечают точки на обеих линиях, а затем натягивают еще одну веревку, параллельно первой. Пересечения веревок образуют углы здания, и именно из этих точек нужно измерить диагонали получившегося прямоугольника. Если диагонали равны, разметка произведена правильно. После этого обозначают внутренние границы ленты фундамента, отступив от линий разметки 40 см внутрь периметра. Колышки должны располагаться за периметром – это позволит точнее обозначить углы основания. Последними намечают внутренние несущие стены, основание под веранду или крыльцо.

Подготовка траншей.

Когда разметка готова, начинают копать траншеи под фундамент. Это можно сделать лопатами или с помощью спецтехники, что будет в разы быстрее и удобнее. Для мелкозаглубленно го основания глубина траншей равняется 60-70 см, для обычного фундамента – от 1,8 м, в зависимости от уровня промерзания грунта. Дно траншеи должно располагаться минимум на 20 см ниже этого уровня. Отсчет глубины ведут из самой низкой точки разметки.

Подготовка траншей фундамента для дома.

Стенки траншей необходимо ровнять по вертикали, если грунт осыпается, устанавливают подпорки. После выемки грунта обязательно проверяют дно относительно горизонтали, все неровности срезают лопатой, излишки грунта убирают. Расположение и ширина траншей должны полностью соответствовать проекту. Следующий этап – устройство песчано-гравийно й подушки, предназначенной для снижения нагрузки от здания на основание грунта.

Устройство песчано-гравийно го слоя имеет следующий порядок:

  • дно траншей по периметру засыпают тонким слоем речного крупнозернистого песка;
  • проливают песок водой и тщательно трамбуют;
  • насыпают еще один слой песка и снова уплотняют;
  • насыпают гравий мелкой фракции и разравнивают слоем 15 см;
  • утрамбовывают поверхность.

Для мелкозаглубленно го основания внутреннюю поверхность траншей перед засыпкой песка выстилают геотекстилем. Этот материал защищает песчаную подушку от размывания грунтовыми водами и заиливания.

Монтаж опалубки.

Фундамент жилого дома должен возвышаться над поверхностью грунта минимум на 15 см. На подтопляемых участках высота надземной части основания может достигать 50-70 см. Опалубку собирают с учетом требуемой высоты, используя подручные материалы.становка опалубки фундамента

Установка опалубки фундамента

При монтаже опалубки потребуются:

  • обрезные доски толщиной от 2 см или фанерные листы;
  • полиэтиленовая пленка;
  • рулетка;
  • саморезы или гвозди;
  • молоток и шуруповерт;
  • брусья для распорок.

Опалубка ленточного фундамента для дома.

Доски скрепляют в прямоугольные щиты, закрепляя поперечными брусками с внешней стороны. Саморезы вкручивают с внутренней стороны, чтобы демонтировать опалубку было удобнее. По этой же причине рекомендуется использовать именно саморезы, а не гвозди. При сборке следует продумать расположение канализационных отверстий и сделать вырезы соответствующего диаметра в досках. В завершение щиты обивают пленкой, которая не позволит дереву впитывать воду из раствора.

Устанавливают опалубку частями по обе стороны траншей, а затем укрепляют поперечными брусками через каждые полметра. Щиты выставляют строго вертикально, соблюдая одинаковое расстояние между противоположными сторонами по всей длине периметра. Снаружи опалубку подпирают распорками из бруса. Между нижней кромкой щитов и верхним краем траншей не должно оставаться зазоров, иначе раствор будет вытекать.

Установка армирующего каркаса.

Как правильно рассчитать фундамент для дома.

Установка армирующего каркаса

Наличие армирующего каркаса в толще фундамента позволяет укрепить основание и продлить срок его службы в несколько раз. Для изготовления каркаса обычно используют стальную арматуру сечением 10-16 мм. Очень важно правильно связать прутья, чтобы распределить нагрузку равномерно по всей площади.

Армирование ленточного фундамента для дома.

Для работы дополнительно понадобится:

  • вязальная проволока;
  • строительный уровень;
  • болгарка;
  • обрезки пластиковой трубы;
  • рулетка.

Арматуру режут болгаркой по длине и ширине траншей, после чего вяжут из нее решетку с ячейками от 30 см. Для этого 4-5 продольных прута скрепляют поперечными отрезками через каждые 30 см.

Правильная вязка арматуры фундамента для дома.

Использовать для соединения сварку категорически не рекомендуется, поскольку она ослабляет места крепления, способствует коррозии прутьев. Каркас должен быть объемным, поэтому горизонтальные решетки размещают на 3-4 уровнях, перевязывая вертикальными прутками.

Каркас фундамента для дома.

Дополнительные крепления следует делать в каждом углу фундамента и на пересечениях несущих внутренних стен. Можно опускать каркас в траншеи по частям, и уже внутри связывать их между собой. Чтобы максимально избежать коррозии, арматуру нельзя укладывать прямо на песок: берут старую пластиковую трубу, нарезают ее кольцами шириной 4-5 см и подкладывают под решетку в углах и через каждые 50-60 см вдоль траншей. Между боковыми стенами и краями каркаса нужно оставлять примерно 5 см, то же касается и верхнего края арматуры.

Армирование фундамента для дома.

Установка армирующего каркаса

Когда решетка закреплена внутри опалубки, на внутренней стороне щитов обозначают уровень заливки бетона. Можно сделать это с помощью лески: на торцах опалубки набивают маленькие гвоздики и закрепляют на них натянутую строго по горизонтали леску. Она должна располагаться на 5 см выше краев арматурной решетки и проходить по всему периметру на одном горизонтальном уровне.

Заливка бетонного раствора.

Правильный фундамент для дома.

Заливка бетонного раствора

Заливать раствор рекомендуется за один раз, но не общей массой, а послойно. Каждый слой должен быть не толще 20 см; это позволит равномерно распределить его между ячейками арматуры и уменьшить количество воздушных пустот. Для изготовления смеси берут цемент М400 или М500, мелкофракционный щебень и крупнозернистый речной песок.

Правильный ленточный фундамент для дома.

Очень важно правильно соблюдать пропорции при замесе, иначе качество раствора будет ниже нормы. На 1 ведро цемента требуется 3 ведра просеянного песка и 5 ведер щебня. Воды нужно брать примерно половину от общего объема, добавляют ее порционно, чтобы не переборщить. Раствор не должен быть ни слишком жидким, ни слишком густым: качественный бетон имеет однородную консистенцию, при переворачивании лопаты медленно сползает общей массой.

После заливки первой порции бетон разравнивают лопатой и протыкают по всей длине траншей отрезком арматуры, чтобы выпустить воздух, набравшийся в раствор во время замеса. Очень эффективно уплотнять бетон вибратором, он повышает прочность монолита в несколько раз. Таким же образом заливают остальные слои, пока поверхность бетона не сровняется с натянутой леской. Опалубку простукивают молотком, после чего верх раствора разравнивают правилом или мастерком.

Как правильно делать фундамент для дома.

На упрочнение фундамента требуется около месяца.

На упрочнение фундамента требуется около месяца. Чтобы поверхность не трескалась, ее постоянно увлажняют и укрывают полиэтиленом от дождя. В жару бетон также стоит закрывать от прямых солнечных лучей во избежание растрескивания. Опалубку можно демонтировать через 10-15 дней после заливки, а продолжать строительные работы через 28-30 дней.



Рекомендация: Содержательная статья. Раскрывает моменты правильного фундамента для дома, откроет глаза читателю на общие понятия фундаментов. Статья будет полезна всем застройщикам, получите знания и не не попадете в основные ловушки строительства. Не забудьте сделать правильный расчет фундамента.

пошаговая инструкция изготовления, укладка и монтаж своими руками, возведение его на уклоне и как делать мелкозаглубленный?

Ленточный фундамент является самым распространенным основанием сооружений разного типа, чему способствует его универсальность. Несмотря на повышенную трудоемкость и определенную сложность, его можно возвести своими руками.

Технология строительство ленточного фундамента (глубокого заложения и мелкозаглубленный) для дома требует соблюдения специфических правил и порядка работ.

Технология: подробная пошаговая инструкция изготовления своими руками

Как же правильно заливать ленточный фундамент? Рассмотрим процесс строительства поэтапно.

Подготовка земельного участка

Строительство дома начинается с подготовительных работ, когда необходимо осуществить следующие шаги:

  1. Инженерно-геологические исследования. Их целью является определение состава грунта и его несущей способности, а также глубина залегания грунтовых вод. Проводятся исследования путем бурения скважин и отбора образцов. Полученные результаты учитываются при расчетах основных параметров фундамента постройки.
  2. Проведение расчетов и составление плана. Определяется заглубление фундамента.
  3. Установка ограждения. Оно может представлять собой временную ограду по всему периметру дома или забор, который останется и после завершения строительства.
  4. Подготовка подъездных путей. Надо учитывать, что строительство может осуществляться в любую погоду, а использовать, возможно, придется грузовой автотранспорт, землеройную и подъемную технику. Один из самых простых вариантов – засыпка слоя щебня средней фракции.
  5. Очистка стройплощадки от мусора и растительности. Пни деревьев выкорчевываются.
  6. Выравнивание площадки.

Особенности возведения на неровном участке, уклоне

Определенные проблемы вызывает строительство на участках с неровным рельефом и на склонах.

Для того чтобы заложить ленточный фундамент на таких участках, нужно на них  обеспечить отвод водных потоков, стекающих сверху. Для этого делается временная дренажная система.

Перед стройплощадкой копается поперечная, перехватывающая канава, которая будет собирать стоки. От нее делаются отводные канавы, проложенные по обоим краям участка, отводящие водные потоки от стройплощадки.

Важно учитывать, что этот дренаж является временным (только на период строительства), т.к. канавы нельзя прокладывать слишком близко к фундаменту. Окончательная дренажная система обустраивается уже после заливки основания.

Как делать разметку?

Следующий важный подготовительный этап – разметка фундамента. Прежде всего, обеспечивается привязка строящегося дома к существующим объектам. Минимально допустимые расстояния определены СП 30-102-99 и СП 53.13330.2011.

В частности жилой дом должен располагаться не ближе 3 м к соседнему участку и 5 м от проезжей части улицы. Расстояние между строениями – не менее 6 м.

С учетом «красных линий» уточняется местонахождение дома, и начинается непосредственная разметка:

  1. Разметка производится по оси (средней линии) ленты фундамента. В одном из углов вбивается колышек, а от него прочерчивается направление фасадной стены.
  2. По правилу «египетского треугольника» строится правильный прямой угол (вершина – вбитый колышек, а одна из сторон – прочерченная линия фасада). Правило основано на соотношении сторон в прямоугольном треугольнике 3:4:5 (катеты – 3 и 4 условные единицы, гипотенуза – 5). Прочерчивается направление смежной стены (2-ой катет треугольника).
  3. На отмеченных линиях отмеряется длина соответствующих стен. Вбиваются колышки, определяющие расположение 2-го и 3-го углов дома. В этих углах опять строятся прямые углы по правилу «египетского треугольника». Пересечение 2-х новых линий (катетов) дает 4-ый угол дома.
  4. Разметка правильного прямоугольника проверяется путем сравнения диагоналей. Их разница не должна превышать 1 см.
  5. Контур бетонной ленты отмечается канавками на поверхности земли по всему периметру. Это позволит рационально копать траншею.

При рытье траншеи повредится разметка ленты, а потому она переносится за границы траншеи. Для этого устанавливается обностка, составляемая из вертикальных стоек, удаляемых от вбитых угловых кольев на расстояние 1-1,5 м по диагонали. Расстояние переноса должно быть строго одинаковым во всех углах. Обычно для обностки применяются деревянные рейки.

На высоте цокольной части дома между стойками натягивается шнур по всему периметру дома. Он формирует четкий прямоугольный контур фундамента, и становится ориентиром для проведения последующих работ.

Если план фундамента дома не имеет правильной формы, то вначале, все равно, строится прямоугольник, а затем вносятся необходимые коррективы. Так, например, обеспечивается Г-образная или трапецевидная форма.

После разметки несущих, внешних стен размечаются внутренние перегородки, под которыми также возводится фундаментная лента. В месте примыкания вышеуказанным способом строятся прямые углы. Расположение перегородок соответствует плану дома.

Определенные проблемы создает неровный рельеф участка. Здесь придется использовать нивелир. С его помощью размечаются точки на стойках обноски по высоте так, чтобы натянутый шнур формировал строго горизонтальную плоскость.

Подготовка траншеи

Рытье траншеи может обеспечиваться землеройной техникой или производиться вручную, в зависимости от размеров дома и заглубления фундамента. Важный ее параметр – глубина. Она равна сумме заглубления бетонной ленты и толщины подушки, гидроизоляции и утеплителя.

Для обустройства глубокозаглубленного фундамента глубина выбирается на 20-30 см ниже уровня промерзания грунта.

Для мелгозаглубленного ленточного фундамента (МЗЛФ) глубина зависит от свойств грунта.

  •  для непучинистых грунтов с глубиной промерзания до 2 м и для слабопучинистых, твердых грунтов с промерзанием до 1 м – заглубление на 0,4-0,5 м;
  •  для непучинистых грунтов с глубиной промерзания до 3 м и для слабопучинистых, твердых грунтов с промерзанием до 1,5 м – заглубление на 0,7-0,8 м;
  •  при больших глубинах промерзания – минимальное заглубление составляет 0,9-1 м.

Параметры регламентирует СНиП II-Б 1-62.

При рытье траншеи для ленточного фундамента следует соблюдать такие правила:

  • ширина траншеи превышает ширину ленты на 50-60 см в каждую сторону;
  • в плотных грунтах (глина, суглинок) можно формировать вертикальные стенки траншеи, в песчанике и супеси необходим их уклон на 8-12 градусов для исключения осыпания;
  • дно траншеи уплотняется и выравнивается, что позволяет избежать перерасхода материалов;
  • через каждые 50-70 см проходки делаются промеры глубины траншеи.

После завершения землеройных работ на дно траншеи засыпается подушка. Она составляется из слоя песка толщиной 30-50 см и щебня (гальки) толщиной 10-20 см. Укладка начинается с засыпки песком с увлажнением и уплотнением. Затем, формируется щебневый слой, который тщательно утрамбовывается и выравнивается. Общая толщина подушки составляет 40-70 см. Ширина ее должна превышать ширину бетонной ленты.

Поверх подушки укладывается геотекстиль и гидроизоляция. Для нее, чаще всего, используется толстая полиэтиленовая пленка или рубероид. Укладка обеспечивается в 2 слоя. Можно применить иные битумные материалы (технониколь, бикрост и т.п.).

Монтаж опалубки

Качество ленточного фундамента во многом зависит от правильности установки опалубки для заливки бетона. Она изготавливается из листовых материалов (фанера, ОСБ, металл, пластик) или обрезной доски шириной не менее 20 см и толщиной более 2 см.

Работа по монтажу осуществляется в таком порядке:

  1. Из выбранного материала (чаще всего, доска хвойных пород) сбиваются щиты. Их высота должна превышать высоту фундамента на 5-7 см. Зазор между досками – не более 2-3 мм.
  2. По всей длине траншеи с 2-х сторон вбиваются деревянные колья с шагом, не превышающим длину щитов.
  3. Щиты устанавливаются в 2 ряда, параллельно друг другу и закрепляются на кольях. Расстояние между щитами строго соответствует ширине бетонной ленты (с учетом гидроизоляции).
  4. Дополнительное укрепление опалубки обеспечивается откосами снаружи и горизонтальными распорками внутри конструкции.
  5. Верхний край опалубки тщательно выравнивается с помощью строительного уровня.
  6. На стенках опалубки изнутри закрепляется гидроизоляция, исключающая утечку влаги из раствора и самого раствора через щели щитов. Обычно применяется рубероид. Можно использовать геотекстиль.

По ходу установки опалубки в ней делаются продухи в виде закладок из пластиковых труб или короба. В дальнейшем через них можно вводить в дом инженерные коммуникации.

Армирование

Для придания требуемой прочности фундаменту необходимо армирование бетонной ленты металлическими элементами. Оно обеспечивается с помощью непрерывного по всему периметру армирующего каркаса.

Он монтируется из нескольких горизонтальных слоев стальной арматуры, связанных в единую конструкцию вертикальными стержнями.

Для МЗЛФ достаточно уложить 2 яруса, для ЗЛФ в зависимости от глубины может монтироваться 3 и более слоев на расстоянии 50-70 см друг от друга.

Горизонтальные слои формируются из 2-х параллельно уложенных арматурных стержней диаметром 12-16 мм. Вертикальные элементы изготавливаются из стальной арматуры диаметром 10-12 мм. При соединении их между собой сварка не применяется. Оно обеспечивается с помощью стальной вязальной проволоки.

Армирующие ярусы должны быть удалены от края бетона на расстояние не менее 3 и не более 8 диаметров арматуры. Обычно удаление составляет 5 см. При монтаже важно соблюдать принцип непрерывности армирующего каркаса по всему периметру фундамента.

Заливка бетона

Заливка бетона в опалубку осуществляется с учетом следующих нюансов:

  1. Бетонирование обязательно производится в один прием, непрерывно, но слоями по 20-30 см с уплотнением вибратором. Предыдущий слой не должен «схватиться» (отвердеть) для исключения появления воздушных прослоек и границ между слоями. Должна сформироваться монолитная масса по всей высоте и длине ленты.
  2. Раствор не должен сбрасываться с высоты более 120 см. Для удовлетворения этого требования монтируются специальные желоба для подачи бетона.
  3. После завершения заливки обеспечивается надлежащий уход за бетоном. Для исключения быстрого испарения влаги фундамент укрывается пленкой. В течение 3-5 суток обеспечивается периодическое увлажнение. При необходимости осуществляется подогрев.

Важно обеспечить непрерывность процесса бетонирования, а это возможно только при использовании бетономешалки нужного объема или заказа готового раствора и доставки его бетоновозом. Опалубка снимается после полного отвердения бетона, т.е. не ранее через 10-14 суток.

Гидроизоляция

После демонтажа опалубки необходимо обеспечить защиту фундамента от воздействия влаги. Гидроизоляция может накладываться путем обмазывания, оклеивания, оштукатуривания или закрепления объемного покрытия. Наиболее эффективными оказываются комплексные методы. Важно, чтобы гидроизоляция образовывала непрерывный герметичный слой по всей поверхности стенок фундамента.

Один из наиболее распространенных вариантов реализуется следующим образом. Вся поверхность стенок бетонной ленты (снаружи и внутри сооружения) обмазывается битумом или битумной мастикой.

Сверху укладывается рубероид, причем с перекрытием полос 10-15 см. Сверху можно осуществить штукатурку с введением в раствор специальных добавок.

При проведении обратной засыпки зазора между фундаментом и стенками траншеи необходимо использовать только непучинистый грунт. Глина в этом случае не подходит. Снижает пучинистость песок.

Утепление

Теплоизоляция ленточного фундамента продлевает его срок службы и позволяет создать теплый подвал. При необходимости она накладывается на стенки бетонной ленты до монтажа гидроизоляции.

В качестве утеплителей, чаще всего, используются листы и плиты из:

  • пенопласта,
  • пенополистирола,
  • пенополиуретана,
  • пенополиэтилена,
  • или маты из минеральной ваты.

В последнем случае повышаются требования к гидроизоляции. Можно использовать современные рулонные теплоизоляционные материалы.

Фото

Фото подборка процесса строительства ленточного фундамента:

Полезное видео

Как правильно сделать ленточный фундамент своими руками, подскажет полезное видео:

Заключение

Ленточный фундамент находит широкое применение в частном домостроении. Его можно строить самостоятельно, но при условии соблюдения установленных норм и технологии строительства.

Важно тщательно провести подготовительные работы, обеспечить армирование и правильно залить бетонную ленту. Не менее важен последующий уход за бетоном, до набора им необходимой прочности.

С чего начать заливку фундамента — ответ эксперта

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство

Подготовка земли под фундамент

Строительство домов

Качество и длительность эксплуатации любого здания определяет прежде всего его фундамент. Перед обустройством фундамента следует провести ряд подготовительных работ, направленных на подготовку участка к выполнению строительных работ. О том, на какую глубину копать фундамент и как подготовить грунт под его обустройство, поговорим об этом далее.

Оглавление:

Грунт под фундамент: особенности подготовки

Перед тем как перейти к особенностям подготовки грунта к обустройству фундамента, предлагаем ознакомиться с основными его видами. Различают фундамент:

  • свайного типа – его установка уместна в том случае, когда возникают поводки;
  • фундамент сплошного типа – обустраивается на любой почве с достаточно низким уровнем подземных вод;
  • столбчатый вид фундамента обустраивается в том случае, если планируется строительство легкого по конструкции здания, в виде технических построек, небольших гаражей и т.д.;
  • фундамент ленточного типа – самый популярный при малоэтажном строительстве.

Самый популярный материал в процессе изготовления фундаментов – бетонный состав с армированными металлическими вставками. Именно он способен обеспечить необходимую прочность конструкции и уберегают ее от воздействия внешних факторов, таких как влага, перепады температуры.

Главное преимущество бетона – получение единого монолитного фундамента, способного выдерживать большие нагрузки.

Однако, немаловажным процессом обустройства фундамента является – подготовка основания под его возведение. Предлагаем ознакомиться с основными рекомендациями по подготовке грунта под фундамент:

  • при наличии слабых грунтов и существенной нагрузки на их, рекомендуем отдать предпочтение свайному типу фундамента;
  • столбчатый тип фундамента подойдет для достаточно крепкого и прочного вида грунта;
  • если подземные воды присутствуют на поверхности неравномерно, рекомендуем отдать предпочтение фундаменту сплошного типа, который настилается на поверхность в виде плиты;
  • во всех других случаях, рекомендуем воспользоваться обустройством фундамента ленточного типа.

Некоторые типы грунтов и геологические исследования, проведенные перед строительством на них дома, предполагают обустройство сразу двух или трех разных фундаментов под одно здание.

Правильно и качественно выполненный фундамент является залогом длительной эксплуатации всего дома. Поэтому, на нем экономить нельзя ни в коем случае.

Проверка грунта под фундамент включает в себя прежде всего определение глубины промерзания грунта. Если этого не сделать, то выпучивания грунта не избежать, а оно приведет к разрушению целостности фундамента и впоследствии всего здания.

Для того, чтобы рассчитать глубину промерзания почты, следует выполнить такие действия:

  • определить климатические характеристики в регионе;
  • определить глубину, на которой заложены основные коммуникационные системы;
  • рассчитать нагрузку от всего здания;
  • определить свойства и характеристики почвы.

Таким образом, при определении оптимальной глубины заложения фундамента, следует учитывать все эти факторы, которые помогут избежать его разрушения, под воздействием пучения почвы.

Если же у грунта отсутствует предрасположенность к пучению и высота грунтовых вод находится на высоком уровне от земли, то разрешается обустраивать фундамент выше этого показателя. Однако, в таком случае, следует обязательно воспользоваться расчетами специалистов.

Если в здании имеется подвал или цокольный этаж, то в таком случае, следует позаботиться об организации качественной гидроизоляции. При этом, в бетонный состав добавляют специальные наполнители, улучшающие его противодействие влаге.

Как правильно копать фундамент: подготовительный этап работ

Перед началом работы над основанием фундамента, специалисты разрабатывают проект, в котором указываются все индивидуальные особенности проведения работ в данной местности.

Главной частью фундамента является основание, которое под него обустраивается. Оно имеет вид подушки, от того насколько качественно сооружения подушка, зависит прочность фундамента и его способность выдерживать большие нагрузки.

В процессе сооружения самого популярного ленточного типа фундамента, различают два вида подушек:

  • подушка на основе заливного бетонного состава;
  • подушка насыпного типа.

Поэтому, при определении глубины фундамента, следует сначала определиться с размером и типом подушки.

Главные функции, которые возлагаются на подготовку фундамента к строительству:

  • обеспечить минимальный контакт основания и подошвы фундамента;
  • создать хорошие несущие способности почвы, на которой сооружается здание.

Инструкция о том, как подготовить грунт под фундамент состоит в следующем:

1. Провести работы по разметке места расположения фундамента. Очистить поверхность от излишней растительности, посторонних предметов и мусора.

2. Максимальную очистку дна фундамента способен провести бульдозер, который срезает верхнюю часть грунта с поверхности.

3. Следующим, достаточно важным этапом является проведение уплотнения грунта под фундамент. Для этих целей потребуется наличие кулачкового или гладкого тяжелого катка или специальных трамбовочных машин.

4. Проводится данный процесс должен постепенно, по частям трамбуется сначала одни участок фундамента, а затем следующие. Предлагаем ознакомиться с советами, по проведению уплотнения почвы под фундамент:

  • для уплотнения песчаного грунта используется вибрация;
  • чтобы уплотнить лесовой просадочный грунт следует предварительно выполнить его замачивание, залив ранее подготовленные котлованы с помощью воды, а далее наполнить их дренажом;
  • для выполнения глубинного уплотнения, следует использовать прибор, одновременно смачивающий грунт и воздействующий на него вибрацией;
  • сваи на основе грунта или песка способны помочь в уплотнении заиленной или слабой почвы;
  • для уплотнения торфяной почвы следует использовать вакумирование или электрический осмос.

5. Следующий этап является не обязательным для всех видов почвы, однако, в некоторых случаях, он просто необходим. Он состоит в проведении увлажнения или осушения грунта в процессе выполнения его трамбования.

Укрепление грунта под фундаментом: технология выполнения работ

После подготовки грунта и обустройства в нем котлована следует процедура укладки в фундамент щебенки. Учтите, что ширина фундамента на данном этапе должна быть большей, нежели стандартная ширина фундамента, который будет заливаться бетонным раствором. Разница между величинами должна составлять 10-20 см, в зависимости от глубины фундамента.

Для того, чтобы обустроить подушку из щебня под фундамент, следует выполнить такие действия:

  • настелить подушку из песка, ее толщина составляет до 10 см;
  • залить основание водой и хорошо утрамбовать;
  • уложить щебенку, толщина слоя около двадцати пяти сантиметров;
  • утрамбовать поверхность, при необходимости добавить щебня.

Для того, чтобы обустроить под фундаментом подушку из песка, рекомендуем выполнить такие действия:

  • позаботиться об обустройстве котлована необходимого размера;
  • произвести выравнивание дна котлована;
  • уложить в котлован песок, толщиной в 200 мм, постепенно добавляя воду, произвести его трамбование;
  • следите за тщательностью выполнения работ;
  • кроме того, следует не забывать о горизонтальности и ровности полученного покрытия, при необходимости добавляйте песок, чтобы подушка дошла до нужной толщины;
  • начинайте процедуру армирования и обустройства опалубки под заливку.

В чем состоят достоинства обустройства подушки из песка для фундамента:

  • данный элемент фундамента отлично противостоит перед сжатием, защищает фундамент от воздействия почвы;
  • возможен вариант замены грунта под фундамент – песчаным;
  • с помощью песка удается добиться идеальной ровности на дне котлована;
  • песок повышает устойчивость грунта перед усадкой и придает ему дополнительной прочности;
  • используется для защиты металлического армирования от влаги, то есть выполняет гидроизоляционную функцию.

Предлагаем ознакомиться с советами по обустройству подушки из песка перед тем как копать траншею под фундамент:

  • для изготовления песчаной подушки рекомендуется использование гравелистого крупного песка с крупной фракцией или песка из речки со средней фракцией;
  • разделите ширину котлована, в котором укладывается песчаная подушка на три, полученное значение ровняется максимальной толщине песчаного слоя, который обустраивается под фундамент;
  • рекомендуем укладывать песок в виде трапеции, то есть подушку должна к верху фундамента расширяться, а к низу сужаться.

Особенности выполнения анализа грунта под фундамент

Чтобы провести пробы грунта под фундамент, рекомендуем обратиться за помощью к специалистам, однако, если у вас такая возможность отсутствует, то предлагаем рассмотреть рекомендации по самостоятельному анализу грунта:

1. Возьмите немного грунта с места, на котором будет располагаться фундамент. Рассыпьте его на бумагу. Позаботьтесь об удалении из почвы инородных включений в виде камней, мусора или корней растений.

2. Возьмите пульверизатор с его помощью распылите воду на поверхность грунта. Одну четверную часть трехлитровой банки из стекла наполните почвой.

3. Третью часть банки, учитывая почку, залейте водой. К данному составу рекомендуется добавить одну чайную ложку средства именно для мытья посуды. Не следует добавлять в состав шампуни или жидкое мыло.

4. Далее следует закрыть банку и встряхивать ее на протяжении десяти минут. Таким образом, грунт разделиться на несколько минеральных составляющих веществ.

5. Оставьте банку в покое на протяжении трех дней. Далее произойдет процесс оседания сначала крупных, а затем мелких частей почвы.

6. С помощью маркера, после того как вы оставили банку, пометьте уровень, на котором осел песок. По прошествии двух часов, следует отметить уровень оседания иловых включений.

7. После того, как вода приобретет прозрачность, следует обозначить глину. Последняя отметка устанавливается на третьем дне, однако, если через трое суток вода так и осталась мутной, то банку следует оставить на максимум семь дней.

8. Запишите измеренные по пометкам маркера величины. Далее следует высчитать процент содержания каждого из компонентов в почве, а исходя из него проводятся расчеты, по глубине и типу фундамента, обустраиваемого под строительство здания.

Общие рекомендации по определению типа грунта:

  • песок оседает на дне на протяжении одной минуты, после того как банку оставили в покое;
  • время оседания ила от 15 минут до одного часа;
  • глина оседает дольше, на протяжении нескольких часов.

Как копать траншею под фундамент: технология и особенности

Проведение анализа почвы позволяет определить на сколько копать фундамент. После того, как ответ на вопрос как глубоко копать фундамент найден, приступаем непосредственно к выполнению работ, суть которых состоит в следующем:

1. Для проведения работ следует провести расчеты, точность которых измеряется в сантиметрах.

2. Весь цикл работ, который включает рытье котлована, обустройство двух видов подушек, подготовку почвы и т.д. ведутся непрерывно, в один и тот же сезон.

3. Учтите, что главным залогом правильной эксплуатации фундамента является обеспечение его защиты от влаги. Для этого, следует предусмотреть высококачественную гидроизоляцию.

4. Не следует за счет экономии строительных материалов уменьшать размеры фундамента, так как это очень важная часть здания, на которую приходится большая нагрузка в процессе его эксплуатации.

Для того, чтобы вручную копать под фундамент траншею, потребуется наличие:

  • лопаты;
  • прибора для утрамбовывания почвы;
  • тачки, с помощью которой будет вывозиться земля;
  • колышек;
  • рулетки;
  • уровня.

Перед тем как копать фундамент под дом, следует определиться с его размером и сделать разметку для этого, воспользуйтесь нашими рекомендациями:

  • чтобы разметить участок, потребуется наличие колышек, которые устанавливаются сначала по углам фундамента, а затем по его периметру;
  • натяните нить, которая послужит ориентиром для определения ровности фундамента.

Копаем фундамент цена на выполнение данных работ зависит от их объема и от глубины фундамента. Сколько копать под фундамент следует определять исходя из особенностей почвы и общей нагрузки здания на поверхность фундамента.

Существует два способа, с помощью которых копаем фундамент:

Выбор того или иного вариант зависит от индивидуальных особенностей здания, возможности найма машинной техники и глубины самого котлована.

Как копать фундамент видео:

Как подготовить участок для строительства фундамента

Из квартиры в собственный дом переезжают многие семьи. Они продают жилплощадь в городе и переселяются поближе к природе. Площадь несравнимо больше городских квартир.

Загородные дома многие предпочитают строить, чем покупать готовый вариант.

Участок земли под строительство, в основном, приобретают в местах, где есть главные коммуникации: электричество, магистральный газ и водоснабжение. Владельцу участка останется провести канализацию.

На объект необходимо оформить право собственности. К основным документам относится план дома и участка. Строительство ведется по государственным стандартам и действующим СНиП.

Очистка территории

Подготовка площадки к земляным работам начинается с очистки от растений и мусора. Бензопилой спиливают ненужные деревья и ветки, потом сжигают. Что не поддается горению, распиливается на дрова, складывается сушиться и повторно сжигается.

Трактором выкорчевываются корни деревьев. В труднодоступных местах корни деревьев обкапывают и перерубают. Пни, древесину вывозят на свалку.

После уборки видна полная картина застройки и ландшафт. Участок готов для проведения дальнейших работ. Место разравнивают трактором, делают въезд на площадку. Если заезд большегрузных автомобилей затруднен, временный забор лучше не устанавливать. Оптимально — сооружать забор после заливки плиты фундамента.

Выравнивание грунта

Подготовка участка под фундамент включает этап выравнивания грунта. На практике встречается заливка фундамента без подготовки.

Ряд мелких ошибок складываются в большую и приводят к катастрофе. Ошибки начинаются с появления трещин. Делать правильно — не игнорировать подготовительный этап. Проконсультируйтесь с инженером-конструктором и проектировщиком. Специалисты подберут оптимальный вариант.

Существует три вида подготовки участка под фундамент:

Щебень используют под фундаментную плиту. Подготовка нужна, когда уровень грунтовых вод достаточно высокий. Слабый нижний слой засыпают щебнем, трамбуют и строят фундамент.

Дополнительно понадобится выравнивающий слой бетона, гидроизоляция, защитный слой над гидроизоляцией и арматурный каркас. Щебень используется для распределения нагрузки. Материал высыпают в траншею, утрамбовывают и сверху ставят монолитную плиту.

Песчаная подготовка часто применяется в случаях, когда под основание нужно наложить фундаментные блоки или сборные подошвы.

Песком выравнивают траншеи, впадины и возвышенности. Благодаря хорошему свойству уплотнения, песок передает равномерную нагрузку на основание. Материал используют под сборные фундаменты, если нет монолитной ленты.

Подготовка из бетона рассчитана на выравнивание траншеи и правильное распределение нагрузки. Многие выбирают цементный вариант, используя бетон B7,5. Удобно крепить опалубку при монтаже. Цементная подготовка играет роль дополнительного защитного слоя бетона и удобного расположения арматуры в фиксаторах.

Расчет параметров фундамента

Самые популярные виды фундамента: ленточный, плитный, столбчатый, свайный или комбинированный. Под каждый вид делается индивидуальный расчет с глубокой оценкой. Первоначальным показателем качественного фундамента является правильный расчет опорной части.

Фундамент должен полноценно передавать нагрузку от дома грунту. Если опорную часть рассчитать некорректно, вес строительного объекта продавит грунт. Произойдет неравномерная усадка дома с появлением трещин в фундаменте и стенах.

Расчет – не гарантия качественного фундамента. О качестве говорят вместе с расчетом, правильным выполнением устройства и эксплуатации. В формуле присутствуют два показателя:

Вес дома – сила давления на фундамент и грунт. Вес умножается на коэффициент надежности 1,2. Другие коэффициенты предназначены, чтобы уменьшить площадь опоры. Если планируется строительство со сложным рельефом земли, расчету фундамента уделяется самое пристальное внимание. В качестве сравнения закажите проект у конструктора и сделайте геологию.

S >(P x 1,2)/R, где S – площадь опоры; P – вес дома; 1,2 — коэффициент надежности; R – сопротивление грунта. Показатель удельного давления дома (P) на подошвенный грунт (R) должен быть меньше расчетного сопротивления: P

Полный список норм и правил прописан в документе «Планировка и застройка районов ИЖС» Прямоугольный участок — самый удобный вариант в целесообразном использовании объекта.

Понадобится шпагат, рулетка и угольник. Согласно проекту забиваются первые колья. По периметру между метками натягивают трос или леску. Оптимальное расстояние от фасада составляет 5 метров. Размеры могут корректироваться в зависимости от используемого материала.

Измеряются стороны, потом проверяют диагонали. После забивания колышков делается контрольный замер диагоналей. На расстоянии планируемой ширины фундамента натягивается второй трос. По нему копают траншею.

Выкапываем грунт

Фундаментные сооружения – самые нагруженные части здания. Прежде чем рыть траншею, на площадке будущего здания снимают примерно 15 сантиметровый слой растительного грунта. Если не снять, корни растений подгнивают, отчего просядет пол и перегородки дома.

Существует множество приспособлений выкопать фундамент. Удобно задействовать траншее копатели. Без специального оборудования копают лопатой или используют трактор.

Совет! Ручная работа окупается с лихвой. Стенки получаются ровные, без дефектов. Отклонение от планируемой ширины составляет приблизительно 1 см. Трактор делает погрешность 5-10 см. Неровности зачищают лопатой.

Дно выравнивают жидкостным уровнем. Необходимо следить за глубиной, постоянно измерять линейкой. В траншею закидывают влажный песок, а потом утрамбовывают. На глинистой почве в обязательном порядке используется армирование.

Рекомендуем дополнительное видео к просмотру:

Подготовка участка требует терпения, аккуратности и скрупулезности. Насколько надежный построите дом, многое зависит от качественной работы по укладке фундамента.

Подготовка к строительству фундамента

Устройство любого фундамента начинается с подготовки стройплощадки. Площадь под будущим домом необходимо очистить от мусора. Затем на месте будущей стройки срезают плодородный слой земли толщиной 10-30 см. в зависимости от типа почвы. Это позволит сохранить хорошую землю для использования в саду или огороде. Желательно сохранить землю не только под будущим домом, но и на 3-5 метров в каждую сторону, так как прилегающая к дому площадь также будет засоряться и затаптываться во время строительства.

Дёрн складывают либо в дальнем углу участка, либо на том месте, где планируется огород и сад, чтобы не таскать его лишний раз с места на место.

Подготовка грунта к устройству фундамента

В зависимости от того, какой грунт находится на вашем участке (это вы должны были выяснить при выборе участка для строительства), может понадобиться перед устройством фундамента провести подготовительные работы.

Если на вашем участке глинистый грунт (а также суглинок или супесь), необходимо будет под фундаментом сделать песчано-гравийную подушку. Толщина её зависит от характеристик конкретного грунта.

Если под слоем срезанного дёрна находится песок средней или крупной зернистости, а также песок с мелким камнем — то никаких дополнительных работ не требуется, такой грунт можно использовать таким, какой он есть.

Самый сложный и затратный вариант ждёт вас при наличии на участке торфяного или илистого грунта. Такое основание придётся полностью заменить и здесь вам не обойтись без консультации профессионала. Только специалист на основании геологической экспертизы грунта сможет правильно рассчитать состав и устройство искусственного основания под фундамент.

Разбивка плана фундамента

После очистки стройплощадки площадь под будущим домом нужно выровнять. Холмы надо срыть, ямы, наоборот, засыпать и утрамбовать. На этом этапе выравнивать по нивелиру необязательно, хватит и обычного уровня, прикрученного к ровной планке длиной 2-3 метра.

После этого начинается очень ответственный этап разбивки плана фундамента на местности. Суть его в том, чтобы перенести рисунок с чертежа на землю вашей стройплощадки.

Вначале необходимо определить габариты будущего дома. На плане дом привязывается к так называемой «красной линии» или к межевому знаку. В первую очередь нужно найти этот знак и, отступив от него положенное по плану расстояние, отметить положение первой стены и угла дома. После этого с помощью рулетки и теодолита или «египетского треугольника» (то есть прямоугольного треугольника из планок со сторонами 3х4х5 м.) вымеряются остальные линии и углы фундамента. По углам вбиваются временные колышки.

Тщательно проверьте углы фундамента, они должны быть строго прямыми (для прямоугольных фундаментов). Если у вас нет точного прибора типа теодолита, можно с высокой точностью определить прямоугольность рисунка путём измерения обоих диагоналей — в идеале они должны быть равны. Не пользуйтесь шнурами, так как они тянутся и измерения будут неточными. Лучше возьмите длинную рулетку, тогда вы сможете контролировать длину вплоть до миллиметров.

После отметки углов нужно установить «обноску» дома. Для этого с отступом 1-2 метра от будущих стен здания устанавливают угловые столбы толщиной около 10 см. с угловыми подпорками. Отступ делается для того, чтобы не повредить основную разметку при выемке фундамента и будущих строительных работах, а подпорки — чтобы столбы не сдвинулись с вертикального положения.

После установки столбов к ним на уровне нулевой отметки дома крепят доски (1), выравнивая их строго горизонтально. Это – шаблон будущего «нуля». Если «ноль» получается слишком низко и на этом уровне неудобно проводить разметку, то можно закрепить доски на высоте 1-1,5 метра. В любом случае глубину готовых траншей или котлована лучше проконтролировать нивелиром.

После установки обноски производят её разметку — вымеряют положение реальных границ фундамента и ставят соответствующие отметки на досках обноски, подписывая всё. На местах отметок в доски забивают гвоздики (2), к которым затем крепят натягиваемые шнуры (3). На шнурах можно сделать свою разметку промежуточных важных точек. Потом на эти точки удобно будет цеплять отвес и определять положение искомой точки на земле.

Важно ещё раз проверить перпендикулярность натянутых шнуров. Это делают так же, как и при начальной разметке углов дома — измеряя диагонали.

После того, как фундамент размечен, приступают к выемке грунта. Этот процесс отличается в зависимости от типа фундамента, поэтому о нём будет рассказано в статьях об устройстве конкретных видов фундаментов.

Тонкости разметки участка под фундамент

От правильной разметки зависит устойчивость и целостность строения. Грунт под фундаментом имеет свойство усаживаться, это может привести к разрушению постройки в ближайшем будущем. Первым и одним из самых важных этапов при построении дома является разметка участка под фундамент.

Разновидности конструкций

Как известно фундамент — это основа каждого дома. В зависимости от типа и состава почвы и его применения различают несколько видов. Его основная задача — переносить тяжесть дома на грунт.

Что в первую очередь нужно сделать при строительстве:

  1. Провести анализ почвы.
  2. Сделать качественную планировку. Как разметить участок под фундамент, особенности работ и расчеты — это первый и важнейший этап работ.
  3. Сделать гидроизоляцию, для этого применяется столбчатый или свайный фундаменты
  4. Приобрести качественные материалы.

Виды фундамента

Ранее использовали один основной тип фундамента — бетонный, им выложена добрая половина советских построек. Сейчас же есть дома совсем без фундамента. В основном безфундаментные здания строятся для хозпостроек. Построить дом без основы можно одним из простых способов. Способ заключается в сооружении основания из столбов-опор, на этих опорах и будет держаться постройка.

Ограждение участка под строительство

Различают такие виды конструкций:

  • Ленточный. Это фундаментальная конструкция в форме ленты, вкопанная в основу здания. Ленточный фундамент кладут для того, чтобы достать до трудносжимаемого участка земли. Ширина зависит от веса дома, чем больше ширина фундамента, тем менее будет давление на землю. Глиняная почва или почва с подземными водами не является проблематичной для монтажа ленточного фундамента. Не рекомендуется такая «подошва» при особо неравномерной структуре грунта.
  • Фундамет-плита представляет собой заасфальтированную площадь. Нагрузка при такой конструкции минимальная, но при этом она наиболее подвергается разрушению из всех типов сооружений.
  • Столбчатый и свайный фундамент. Эти два вида схожи, но не одинаковы. Они предназначены для самых сложных почв (для болотистых местностей). Такие фундаменты закладываются с помощью забивания и вкручивания свай в землю.
  • Комбинированные типы — фундамент с цокольным этажом. Для этого вырывается котлован, в нем монтируют стены цокольного этажа, следом заливается пол.
  • Столбчатый. Производится посредством расположения столбов по углам, и районам пересечения стен. При таком фундаменте нельзя строить цокольный этаж.
  • Монолитный фундамент употребляется при постройке нетяжелых деревянных конструкций.
  • Плиточный — это один из монолитных фундаментов, в качестве пола часто применяют монолит.
  • Плавающий фундамент применяется на насыпных грунтах и местности с обильными грунтовыми водами.
  • Винтовой фундамент. Состоит из винтовых свай, предназначен для почв с грунтовыми водами и оползнями.

Подготовка земли под фундамент

Подготовка участка к разметке

Перед осуществлением работ следует позаботиться о наличии инструментов. Для разметки своими руками понадобятся:

  • Металлическая рулетка.
  • Проволока из бечевки или стали.
  • С десяток деревянных кольев.
  • Отвес и гидроуровень.
  • Арматурные обрезки
  • Лазерный дальнометр и нивелир.

Перед тем как отметить расположение строений на почве постройки, необходимо подготовить строительный проект и подготовить площадку. Проект должен составляться с учетом размера постройки, особенности почвы, толщины будущих стен, наличия цокольного этажа, размещения канализации и вида стройматериала для застройки. Стандартная технология укладки подразумевает сохранение прямоугольности.

Плотность грунта, качество материала и глубины траншеи влияет на конструкцию фундамента — вертикальный (глубина до 1 метра), с уклоном (глубина более 1 м).

При подготовке участка нужно очистить площадку от мусора, выровнять поверхность, для этого выравнивается почва, удаляются все ямы и бугры.

Стоит изначально подготовить хорошее место хранения для стройматериала, а также предусмотреть место для складирования отходов — его следует расположить так, чтобы обеспечить возможность подъезда транспорта для вывоза мусора. Непосредственно в процессе монтажа понадобятся вода и электроэнергия, обеспечение этих и подобных благ цивилизации будет обязательным.

Внешние границы

Организация рабочего процесса по разметке участка под фундамент проходит в несколько этапов. Первой в списке идет начало разметки. Разметка участка – это очень важный процесс, при несоблюдении определенных правил и пропорций может возникнуть погрешность, которая в будущем способна привести к разрушению постройки.

  1. Первый колышек вбивается следующим образом: чтобы он располагался наиболее близко границе площадки. От первого колышка отмеривается ровная линия по длине, она обязана проходить параллельно фронтальной границе. Таким же образом отмеривается линия по ширине.
  2. Получившийся угол должен равняться 90 градусам. Чтобы проверить правильный ли получился угол, нужно использовать лазерный реливер. При отсутствии подобного прибора, можно воспользоваться альтернативным угольником, имеющим стороны не меньше одного метра.
  3. Вертикальная отметка выполняется своими руками на случай монтажа сборной блочной конструкции. Для этого подготавливается несколько реек-раскладок, со специальными делениями, стандартный шаг равен 20 сантиметрам.

Обозначение границ фундамента

Рейки вбиваются по всем наружным углам, они должны быть в вертикальном положении. Раскладки погружаются в грунт до момента, когда первая метка (нулевая) не выйдет на поверхность фундамента. Для проверки можно применить теорему Пифагора — треугольник, имеющий стороны 3,4, 5, имеет прямой угол, который образовывается за счет примыкания меньших сторон к большей. Практически эта работа проводится таким образом:

  • Берется шнур длиной 12 метров.
  • От начала веревки делается отметка на первых 4 м, затем отмечается каждые 3 м.
  • Шнур крепится на первой линии разметки, участок, где отмечены первые четыре метра, нужно сделать перпендикулярно началу шнура.
  • Оставшийся конец веревки должен скрепляться с началом, таким образом, получившийся угол между меньшими по длине частями будет прямым.
  • Если концы веревки не соединились, то есть погрешность в расчетах, в таком случае нужно корректировать величину участка и перемещать колышки.
  • Для фундаментной разметки участка лучше подбирать правильную (целую) величину угла.

Внутренние границы

Начинать разметку внутреннего контура следует только после осуществления внешней контурной разметки. По рекомендации специалистов, оптимальная толщина фундамента — минимально 40 сантиметров. Толщина отмеривается от внешних границ, внутренние границы фиксируются колышком.

    Если у сооружения есть внутренние несущие стены, внешняя и внутренняя разметка производится подобным способом. Для того чтобы уменьшить давление на грунт при разметке каждого имеющегося угла, нужно проверять равенство диагоналей квадрата.

Рытьё траншеи по линии границы

Заключительный шаг — обнесение внутренних границ.

Последним этапом является обноска границ. При этом все расчетные данные будущего построения отмечаются на поверхности площадки. Перед обнесением удаляется верхний земляной слой.

  • Обнесение выполняется деревянными рейками, они монтируются в грунт по ширине на расстоянии — полтора, два м. от угла. При натяжении шнура, полученное обнесение формирует контур из плоскостей, одна плоскость должна захватывать несколько столбиков.
  • Планки обязаны быть приколочены по одному уровню. От высоты обноски зависит длина основания сооружения. Правильное обнесение – одного размера, с учетом склона и рельефности поверхности, так как высота фундамента измеряется от основания в глубине траншеи до обнесения.
  • Основной порядок разметок одинаков для многих фундаментов независимо от величины траншеи, конструкции фундамента.

Соблюдая инструкции, вполне возможно смонтировать разметку самостоятельно.

Особенности монтажа

При планировке создания общего котлована выемку земли лучше осуществлять машинным способом (экскаватором). Ручной метод будет слишком длительным. Этапы работ производятся в том же порядке, что и для ручной обработки грунта.

Необходимо учесть о следующие моменты:

  • Граница траншеи должна быть превышать величину фундамента, специалисты рекомендуют отступать от каждой стены на полметра.
  • Обноска шнуром может препятствовать передвижению техники, поэтому ее следует хорошо закрепить. Для этого границы отсыпаются песком или по всему периметру нужно набить примечательные колья.
  • Контроль за выемкой котлована должен осуществляться обязательно, так как экскаватор ковшом, вероятно, захватит лишнюю часть участка.
  • После размещения обноски на уровне натягивается шнур, от которого с помощью отвеса можно проконтролировать наружную фундаментную сторону при монтаже.
  • На уровне основания котлована натягивают шнур либо проволоку. Это необходимо для точной укладки подушки под блоки.
  • После того, как разметка участка под фундамент окончена, можно приступать к монтажу последнего.

Устройство бетонной подготовки под фундамент

22 Август 2017      Стройэксперт      Главная страница » Фундамент » Монтаж      Просмотров:   3079

Подготовка под фундамент

Фундамент является той частью, которая отвечает за прочность и долговечность строения. Поэтому к подготовке площадки основания нужно подойти очень ответственно. Существует такое понятие, как подготовка под фундамент, которая выполняется из тщательно утрамбованного щебня или тощего бетона. Чаще всего подготовка выполняется при создании монолитных конструкций. Главная цель выполняемых действий — подготовить основание для возведения фундамента.

Назначение подготовки под фундамент

Для строительства надежного и крепкого фундамента необходимо качественно обустроенное основание. Прямое назначение бетонной подготовки под фундамент заключается в следующем:

  • Выравнивание дна котлована или траншеи после работы трактора или экскаватора.
  • Распределение воздействий на фундамент со стороны грунта. В результате компенсируется нагрузка на подошву фундамента, что способствует сохранению его целостности.
  • Создание более комфортных условий для монтажа армирующего каркаса. Сборка арматурной сетки на ровной и твердой поверхности позволяет более качественно выполнить работу. Кроме того подготовка не позволяет погружаться арматуре в грунт и изменять запланированное положение.
  • Предотвращение утечки бетонного молочка из раствора. Сохранение влаги в бетоне позволяет избежать образования трещин и других дефектов, которые способствуют снижению прочности фундамента.
  • Обеспечение гидроизоляции подошвы фундамента, защищая бетонный массив от увлажнения, в результате которого могут образоваться трещины на готовом фундаменте.
к оглавлению ↑

Подготовительные мероприятия

Согласно правилам предусмотрена подготовительная стадия, которая предполагает выполнение следующих действий:

  • Расчет толщины и параметров основания под фундамент.
  • Обустройство рабочей зоны.
  • Формирование площадки.

Расчетные действия

Кроме высоты, длины и ширины подготовки необходимо рассчитать способность основания противостоять следующим факторам:

Характеристики бетонной подложки

  • Сильное сжимание.
  • Близкое расположение склонов и насыпей.
  • Строительство на слабых грунтах.
к оглавлению ↑

Подготовка котлована или траншеи

Установить качественную подготовку для фундамента можно только на хорошем грунте. Для этого необходимо выполнить следующие действия:

  1. Очистить котлован или траншею и выполнить разметку, учитывая толщину будущей подготовки.
  2. Выполнить планировку и подчистить дно.
  3. Уплотнить участки с рыхлым грунтом, используя виброплиту.
  4. Определить степень увлажнения грунта после уплотнения и в зависимости от этого увлажнить или осушить почву.
  5. Сделать подсыпку из песка и щебня небольшим слоем и тщательно утрамбовать ее. Подсыпка выступит в качестве дренажа.
  6. Монтаж опалубки для подготовки под фундамент. Для этого используют доску толщиной около 2,5 см и шириной не меньше 15 см. Опалубку фиксируют колышками с внешней стороны, чтобы под действием бетонной массы конструкция не сместилась. На опалубке отмечают линию верха подготовки.
  7. Укладка гидроизоляции на дно с использованием полиэтилена или рубероида.

Такое основание будет идеальным вариантом для подготовки под фундамент любого вида.

к оглавлению ↑

Создание подушки из песка или щебня

Песчаная или щебневая подушка под фундаментом не только усиливает грунт, но способствует равномерному распределению нагрузки по всей площади.  Такое основание может использоваться под свайный ростверк или монолитную плиту. Создавать подушку можно из песка или щебня, выполняя несложный процесс:

Подушка для фундамента

  1. Доставленный на участок материал распределяют по всей площади и выравнивают поверхность, используя строительный уровень. Толщина подушки зависит от влажности котлована или траншеи и может составлять 20 см и больше.
  2. Далее выполняют увлажнение подушки, которое также зависит от влажности грунта. В сухом котловане увлажнять щебень нужно обильно, а вот песок — умеренно.
  3. Увлажненную подушку необходимо хорошо уплотнить с помощью поверхностного вибратора.
  4. Подушка должна состоять из нескольких слоев песка или щебня. Каждый слой увлажняют и трамбуют. Общая высота подготовки из песка или щебня должна соответствовать проектному параметру.
  5. Готовую подушку заливают цементным раствором. В результате этого действия образуется цементная стяжка на поверхности.
к оглавлению ↑

Бетонная подготовка под монолитный фундамент

Бетонная подготовка под фундамент  может выполняться с армирование или без него.

Безарматурная подготовка

В первом случае результатом станет более дешевая конструкция, но и менее надежная. Безарматурный способ подразумевает использование щебня или тощего бетона. Этот раствор содержит не более 5% цемента, остальная масса состоит из щебня или гравия. Сорт такого бетонного раствора отличается низкой стоимостью и невысокими качественными характеристиками. Устройство подготовки такого вида предполагает выполнение следующих действий:

  • Укладка щебня или тощего бетона толщиной около 0,2 метра.
  • Тщательное уплотнение слоя.
  • Заливка битумной смолы по всей площади подготовки до образования пленки или полного насыщения.

Такая подготовка для фундамента может использоваться при строительстве подсобок и вспомогательных помещений, но совсем не подходит для серьезных зданий.

к оглавлению ↑

Подготовка с армированием

Более надежной считается армированная подготовка под фундамент. Такое основание может обеспечить безопасность строению и повысить устойчивость фундамента к подмыванию грунтовыми водами при их близком расположении.

Процесс создания армированной подбетонки выглядит следующим образом:

Армирование подбетонки

  1. Выполнение армирования.Согласно строительным правилам и нормам усиление бетонной подготовки выполняется сеткой из арматурных прутьев сечением 8 мм, которые связываются мягкой вязальной проволокой. Конструкция укладывается до заливки бетона. Использование армирующей сетки позволяет уменьшить высоту подбетонки до 10-15 см. После заливки бетона рекомендуется установить вертикальные арматурные прутки, чтобы обеспечить прочное соединение основы с будущим фундаментом. Прутки должны возвышаться над поверхностью подбетонки на 0,2 метра и более.
  2. Подушка из тощего бетона.Бетон заливают в готовую конструкцию с дренажным слоем из песка и щебня, опалубкой, гидроизоляцией и армированием. Смесь должна заполнить конструкцию до отметок, сделанных на опалубке. Залитый бетон обязательно трамбуют, удаляя лишний воздух из раствора. Поверхность выравнивают и разглаживают. Чтобы подбетонка набрала необходимую прочность, а не высохла под воздействием солнечных лучей, нужно защитить ее полиэтиленовой пленкой.
к оглавлению ↑

Подготовка под фундамент сборного типа

Сборный ленточный фундамент делают из бетонных, газобетонных и пенобетонных блоков. В зависимости от используемого материала выбирают тип основания под фундамент.

Под тяжелые блоки обустраивают основание из щебня, пропитанного битумом или тощим бетоном. Толщина слоя в этом случае определяется характеристиками грунта. На плотных грунтах подготовка может иметь высоту до 10 см. На почвах, склонных к пучению, рекомендуется обустраивать подготовку высотой не меньше 15 см, при этом защитный цементный слой должен быть не менее 3 см.

Для фундамента из пенобетонных и газобетонных блоков можно сделать основание из песка. Для этого площадку засыпают песок на высоту до 10 см, обильно смачивают его водой и тщательно уплотняют. Собирают опалубочную конструкцию на высоту подготовки и заливают ее слоем тощего бетона толщиной около 5 см.

Следует заметить, что песчаная подготовка менее прочная, чем бетонная подготовка под фундамент.

к оглавлению ↑

Приготовление тощего бетона своими руками

Для заливки подготовки рекомендуется использовать готовый бетон марки В 7,5. Однако не всегда имеется возможность приобрести готовый состав. В этом случае можно приготовить тощий бетон самостоятельно:

Тощий бетон

  • При расчете приготовления 1 м3 раствора необходимо взять компоненты в следующих пропорциях: цемент — 160 кг, песок — 2200 кг, воды — около 75 литров.
  • Приготовление тощего бетона из расчета на один мешок цемента требует такого количества материалов: цемент — 1 мешок (25 кг), песок — 344 кг, вода 10 литров.

Использование одного из перечисленных вариантов подготовки под фундамент обеспечивает прочность и устойчивость строения, а также позволяет фундаменту долгое время поддерживать нормальную эксплуатацию всей конструкции.



Оплата количеств (BOQ) | Типы | Пример BOQ | Преимущества и ограничения

Ведомость объемов работ , также называемая BOQ , представляет собой документ, разработанный в строительной отрасли для определения материалов, работ и их стоимости. Он служит средством коммуникации между клиентом, консультантом и подрядчиком. Обычно его готовит консультант по стоимости или инспектор. В основном существует два типа BOQs

  • Bill of Материалы
  • Ведомость Труда

Основной формат для подготовки BOQ

Основные разделы, включенные в ведомость количества - Форма тендера, Информация, Требования, График цен, Предварительные суммы и Дневные работы.Для приготовления BOQ необходимо рассмотреть 5 основных компонентов, которые: следующие:

  1. Описание позиции
  2. Единица
  3. Количество
  4. Ставка за единицу
  5. Общая сумма
Пример выставления счетов за количество (Источник: Youtube / инженер-строитель)

Процесс подготовки BOQ для RCC

Взлетные количества :

Взлет - это процесс анализа чертежа и его спецификаций для определения элементов, необходимых для подготовки BOQ.

Описание:

На этом этапе соответствующее описание конкретная работа предназначена для объяснения и обоснования выполняемой работы.

Обработка:

Этот шаг включает запись каждого необходимые измерения в лист, который называется TDS Sheet. Столбец раз (столбец множителя) предназначен для заполнения количества повторений одного и того же Работа. Он отображает фактор умножение. Столбец размеров - это столбец, в котором указаны все размеры, такие как длина, ширина и глубина. записано.Тогда как в столбце Суммы мы просто умножаем предыдущие элементы (коэффициент умножения x размер) на получить общий объем работы.

Расчет материалов для Железобетонная конструкция

Материалы, необходимые для изготовления железобетона: цемент , песок, крупный заполнитель и сталь . Предположим, что стандартное количество составляет 1 м. 3 Цементный раствор и пропорция смеси 1: 1,5: 3 (1 часть цемента, 1,5 части песка и 3 части CA).(3) CA

BOQ стальной арматуры

Процент стальной арматуры обычно зависит от типа используемых компонентов. В значения процентного содержания стали различаются от конструкции к конструкции. Некоторые из которых указаны ниже:

  • Плиты = 1,0% от объема бетона
  • Балка = 2% объем бетона
  • Колонна = 2,5% от объема бетона
  • ЖД дороги = 0,6% объема бетона

Если принять 2,5% требуемой стальной арматуры, формула для расчета стали:

2.5 / (100 × 1) × 7850 = 196,25 кг

Смета труда на железобетон

Трудозатраты по указанной объем работ следующий:

  • Каменщик - 0,37 дня
  • Неквалифицированный труд - 3,5 дня
  • Водовоз - 1,39 дня
  • Пруток гибочный, на 100 кг стали - 1 день
  • Оператор смесителя - 0,0714 день
  • Оператор вибратора - 0,0714 сут

Ан дополнительная прибыль подрядчика и всякие мелочи могут быть включены.Обычно он различается в зависимости от места, организация и работа. Он колеблется от 10 - 20% . В этом случае, предположим, что 10% от общей стоимости материалов, рабочей силы и оборудования для прибыли подрядчика и 7% для разных предметов.

Пример BOQ для железобетонного строительства (Источник: YouTube / гражданская земля)

Преимущества биллинга Количество

Предвидение трудностей и вызовов

По мере того, как мы записываем краткое описание каждой работы, которая должна быть завершена в конкретном проекте, мы можем одновременно оценивать проблемы и препятствия, отмеченные вместе с ней.Эти препятствия можно преодолеть заранее, что позволит сэкономить время, энергию и ресурсы. Компании часто привлекают оценочные компании к аутсорсингу для подготовки BOQ для масштабного проекта в качестве второго уровня проверки для проверки внутренних оценок.

Комплексное планирование проекта

После того, как первоначальный бюджет проекта определен после принятия рассмотрение чертежей и спецификаций, планирование проекта становится намного проще. Это предоставит полную и исчерпывающую картину необходимое оборудование и материалы и помогает инженерам, участвующим в проект, чтобы процитировать работу подходящим образом.

BOQ исключает догадки

BOQ просто исключает любые предположения во всем процессе проекта строительство. В условиях нехватки BOQ цитаты каждой работы необходимо проработать. отдельно и самостоятельно только на основании догадок. Он удерживает все прозрачно, поэтому вероятность коррупции со стороны участники тендера или подрядчики.

экономит время и затраты на строительство

Если материалы доступны вовремя в соответствии со спецификациями, упомянутыми в BOQ, время строительства может быть эффективно минимизировано.Это также дает достаточно времени, чтобы сравнить цены на все материалы и выбрать лучшую цену. Таким образом экономится стоимость строительства.

Ограничения накладной Кол-во

Ведомость Количества должны быть подготовлены по стандартной методике. Иначе, вероятность ошибки существенно возрастает. Возможные ошибки в процессе BOQ происходят неправильные измерения величин, арифметические ошибки, ошибки из-за различных изменений, внесенных в ходе проекта, неверный предположений, подсчета одного и того же элемента дважды или исключения элемента и игнорирования изменение валюты или единиц.

Как это:

Нравится Загрузка ...

Сопутствующие

Подготовительные и базовые программы - Университет Окленда

Мои инструменты

  • MyAucklandUni
  • Студенческие услуги онлайн
  • Поиск класса
  • Холст
  • Электронная почта студента
  • Библиотеки и учебные услуги
  • Основы обучения
  • MyCDES (доска объявлений)
  • Изменить свой пароль
  • AskAuckland
  • Поиск в справочнике сотрудников

Информация для новых студентов

  • Ориентация для новых студентов
  • Важные даты

Проектирование и строительство фундамента резервуара для хранения

Фундамент - это часть конструкции, которая переносит нагрузку монтажного веса на грунт подвала и распределяет нагрузку на такую ​​площадь подвала, что позволяет давлению основания фундамента не превышать предполагаемые уровни.В проектном плане могут быть предусмотрены разные типы фундаментов: цельные плиты (плиты) под всю конструкцию, ленточный фундамент - только под стены, а также фундамент опор в виде отдельных несущих конструкций. Выбор типа фундамента зависит от сопротивления грунта сжатию, его пучковых свойств при сезонном промерзании, глубины залегания, планируемой формы конструкции, а также от параметров весовой нагрузки и схемы ее переноса на грунт фундамента.

При устройстве фундамента резервуара следует предусмотреть выполнение специальных мероприятий по отведению грунтовых вод и осадков из-под днища резервуара.

Все работы по устройству фундамента должны быть выполнены перед началом его установки. Планируемую прогулку (мощение) по периметру подвала, фундамент шахтной лестницы, опоры трубопроводов рекомендуется устанавливать после монтажа металлических каркасов резервуара.

В современной строительной практике существует большое разнообразие типов фундаментов резервуаров. Выбор наиболее эффективного типа зависит от грузоподъемности и инженерно-геологических условий. Использование фундаментов на натуральном основании, частично или полностью без свай под днищем резервуара, представляется наиболее предпочтительным из-за невысокой стоимости.

3.1. Круглый (кольцевой) фундамент резервуара

Балочный (стеновой) фундамент часто применяется в сочетании с кладкой подвала. В качестве фундамента резервуара можно использовать грунтовую подстилку (как с железобетонным кольцом под стенкой резервуара, так и без него)… Для резервуаров вместимостью более 2000 м³ под стенкой резервуара устанавливается железобетонное фундаментное кольцо. Кольцо должно быть шириной не менее 0,8 м для резервуаров вместимостью менее 3000 м³ и не менее 1.0 м для резервуаров объемом более 3000 м³. Толщина кольца ни в коем случае не должна быть меньше 0,3 м .

Как показывает практика, такая конструкция фундамента обеспечивает только устойчивость слоя подстилки, не увеличивая при этом жесткость стыка стенки резервуара и его днища. Такая конструкция также не влияет на неравномерность проседания фундамента резервуара.

В определенных условиях также эффективен фундамент в виде круглой стены.Он прорезает верхние слои грунта фундамента и может передавать нагрузку на нижележащие плотные слои.

Требования стандартов требуют установки фундаментных колец для всех резервуаров, независимо от грузоподъемности, установленных в зонах расчетной сейсмической активности, равной и превышающей 7 баллов по шкале Рихтера. Ширина не менее 1,5 м, толщина кольца подразумевается не менее 0,4 м.

Фундаментное кольцо рассчитано на сочетание основных напряжений (нагрузок).В случае строительных площадок в сейсмических районах (7 баллов и более по шкале Рихтера) также учитывается специфическая комбинация напряжений.

Существует также практика использования круглого фундамента из гравия или щебня вместе с слоем подсыпки; а также железобетонный кольцевой фундамент, расположенный непосредственно под стенкой резервуара, а также фундамент в виде железобетонной нагрудной стенки, находящейся во внешнем пространстве резервуара. конечно выполняется из песчано-гравийной смеси или щебня.

Железобетонный фундамент обычно изготавливают из монолитного железобетона прямоугольного сечения. Иногда фундамент делают на натуральной основе с кольцом из щебня под стеной. Такой фундамент эффективен при ожидаемой просадке не более 15 см. В этом его главная особенность: прямо под стеной вместо песка используется щебень для устройства щебеночной или гравийной насыпи высотой не менее 60 см и шириной верха 1-2 м. Щебень укладывают слоями по 20 см. , тщательно подделанные.Непосредственно под днищем на его полную площадь укладывается слой щебня, не менее 10 см. Дополнительно устанавливаются сливные трубы диаметром около 9 см.

Для широких резервуаров могут применяться следующие схемы строительства: под дном устраивается песчаная подсыпка, а под стеной закладывается железобетонный или щебеночный круговой фундамент, в зависимости от грунтовых условий.

Подстилка курс под стены с наружной стороны фундамента устанавливается с небольшим уклоном 1: 5, которая поддерживается на груди стенки в нижней ее части.Жгут снабжен дренажными трубами и защищен асфальтовым покрытием (допингом). Между дном и железобетонной поверхностью кольцевого фундамента имеется демпфирующий слой асфальта не менее 20 см.

Для повышения безопасности больших резервуаров постоянно разрабатываются дополнительные меры по усилению фундамента.

Песчано-гравийная подушка покрыта смесью песка, щебня, асфальтобетонной эмульсии и цемента, которая затем уплотняется прокаткой. Полученная поверхность снимает часть амортизирующей нагрузки, передавая ее на железобетонное кольцо.

Фундамент также может быть выполнен в виде железобетонных плит. В этих случаях резервуар стоит на железобетонной плите, устанавливаемой либо на поверхности подвала, либо ниже отметки профилирования. Железобетонная стена по периметру плиты заземляется ниже ее фундамента и служит для уменьшения бокового смещения грунта.

3,2. Фундамент свайных резервуаров

3.2.1. Традиционный подход к устройству свайных фундаментов

Этот тип фундамента довольно часто используется на участках с мягким грунтом. . Опыт строительства промышленного и гражданского строительства показывает, что в большинстве случаев сваи позволяют достичь приемлемого уровня осадки конструкции. Однако практика свайного фундамента в резервуарном строительстве показывает, что не всегда удается получить желаемый результат. Вместе с тем, такой тип фундамента достаточно затратный, а уровень капитальных затрат практически равен стоимости самого металлического каркаса.

Не раз регистрировалось, что резервуары на свайном фундаменте показали более высокую просадку, чем планировалось в ходе гидроиспытаний, составив половину от уровня просадки, предусмотренного за весь период эксплуатации резервуара.

Неэффективное использование свайного фундамента при строительстве резервуаров объясняется тем, что в случае резервуаров больших размеров сваи с обычной длиной 0,25 диаметра резервуара и менее находятся в зоне максимальной вертикальной деформации у основания резервуара. . Поэтому снижение деформации за счет увеличения глубины фундамента не оказывает достаточного влияния на просадку такого фундамента.

Использование свайных фундаментов может быть опасно даже при наличии слоев повышенной сжимаемости на большой глубине в основании резервуара.Выявить такие слои не всегда удается из-за технических трудностей, связанных с перфорацией и взятием образцов грунта на больших глубинах.

Специалисты склонны считать, что свайный фундамент с монолитным ростверком представляет собой достаточно жесткую конструкцию. Существуют определенные результаты исследований просадок резервуаров с свайным фундаментом, которые убедительно опровергают эту точку зрения.

3.2.2. Фундаменты с сваями под всем днищем и железобетонным ростверком


В результате многолетнего опыта строительства резервуаров на мягких водонасыщенных грунтах, существует несколько эффективных мероприятий по подготовке фундамента.Основная цель этих мер - уплотнить мягкий грунт перед началом строительных работ, что направлено на улучшение физико-механических характеристик грунта.

Этого предполагается достичь за счет использования призматических забивных свай различной длины и сечения в сочетании с ростверком и плитами. Сваи, как правило, устанавливаются под все днище в виде целого свайного поля, каждая свая находится на расстоянии 1 м друг от друга.

Используются также фундаменты с сваями под всем днищем и с промежуточным основанием.Здесь поверх сваи кладется слой щебня или сыпучего материала, который служит вместо железобетонного покрытия.

3.2.3 Кольцевой свайный фундамент

Эффективное решение для участков с мягким грунтом.

Кольцевой монолитный железобетонный фундамент принимает нагрузку от стенки резервуара и передает ее на плотный грунт низкой сжимаемости по любой из следующих схем:

  • Подушка из щебня,
  • Матрас на бетонном основании
  • Ростверк железобетонный монолитный,
  • Два ряда плотно закрепленных свай.

Данная конструкция позволяет уменьшить неравномерность проседания фундамента под стенкой резервуара.

3.2.4. Кольцевой свайный фундамент со сдвигом (смещением):

Применяется как улучшенный вариант кольцевого свайного фундамента.

Смещение монолитного железобетонного кольца и кольцевого свайного фундамента относительно стенки резервуара считается одним из решений проблемы проседания резервуара. Скорость смещения определяется в зависимости от местных особенностей грунтового основания, нагрузки конструкции и количества рядов свай в ростверке.

Это может привести к значительному уменьшению неравномерности просадки по периметру резервуара и всей конструкции в течение срока эксплуатации.

При устройстве этого типа фундамента планируется грунтовое основание, сваи устанавливаются в намеченной точке, их расположение определяется в зависимости от локальных особенностей грунтового основания, нагрузки конструкции и количества рядов свай в ростверке. . На оголовки свай устанавливается монолитный железобетонный кольцевой ростверк, после чего укладывается щебеночная подстилка, на которую укладывается монолитное железобетонное кольцо.Планируется и устраивается песчаная подушка под дном резервуара, затем собираются металлические каркасы резервуара.

3.3. ПРОЕКТ ФУНДАМЕНТА БАКА-ХРАНЕНИЯ НЕФТИ ДЛЯ СЛОЖНЫХ ГЕОЛОГИЧЕСКИХ УСЛОВИЙ:

3.3.1. Фундамент железобетонный ленточный

Разумно учитывать жесткость кольцевого фундамента в случае толстого мягкого грунта, чтобы избежать достаточной неравномерности проседания естественного основания. В этой ситуации можно использовать массивный ленточный железобетонный фундамент под стенку резервуара, что придает дополнительную жесткость конструкции по периметру.

Высота фундамента определяется из расчета ниже уровня сезонного промерзания грунта основания фундамента.

Может быть целесообразно устроить подушку из щебня, чтобы уменьшить высоту фундамента и перенести нагрузку с резервуара на фундамент. Поскольку нагрузка в этом случае невелика, площадь поперечного сечения фундамента может быть относительно небольшой. Боковые стороны фундамента покрывают не морозостойким материалом.

Если по периметру возникает достаточно неравномерная просадка, такой фундамент дает возможность выровнять край резервуара.Для этого в подушке из щебня можно устроить приемный колодец (шпунт), предназначенный для размещения подъемного устройства (например, съемника обсадных труб или домкрата) на железобетонном фундаменте. После того, как край бака поднимается до необходимого уровня, вытяжное устройство снимается, и уловитель снова заполняется.

Применение сборных железобетонных элементов позволяет снизить количество мокрых процессов при выполнении работ и повысить производительность труда начальных строительных работ («нулевой» цикл).

3.3.2. Железобетонное кольцо по внешнему контуру стены

При наполнении емкостей большого объема возникает момент стыка в месте соединения стенки с дном. Этот шарнирный момент имеет достаточную величину и влияет на деформационно-деформированное состояние дна и его основания. Для уменьшения крутящего момента (крутящего момента) и увеличения жесткости стыка «стенка-дно» предлагается использовать железобетонное кольцо, расположенное по внешнему контуру стенки резервуара вместе с металлическими кольцами жесткости в виде уголка. подтяжки (см. рис.6). Их количество определяется путем построения или расчета в зависимости от вместимости цистерны.

3,4. ПРОЕКТИРОВАНИЕ ФУНДАМЕНТА СВАЙНОГО БАКА-ХРАНЕНИЯ ДЛЯ СЕЙСМИЧЕСКИХ ЗОН

Свайные фундаменты в сейсмических зонах применяются так же, как и в зонах, не проявляющих сейсмической активности. Необходимо соблюдение требований СП 50-102-3003 «Инженерное проектирование и устройство свайных фундаментов», в частности - части 12 «Особенности проектного проектирования свайных фундаментов в сейсмоопасных зонах» и приложения Д «Расчет свай для комбинированных воздействие вертикальных и горизонтальных сил и момента ».

Нижние концы свай должны быть основаны на каменистом грунте, крупнокусковом грунте, песчаном грунте высокой и средней плотности, твердом и жестком грунте, глинистом грунте низкой пластичности. Не допускается размещение нижних кромок свай в сейсмических зонах на рыхлых водонасыщенных песках, пластичных глинах, грунтах повышенной пластичности и сыпучей консистенции.

Опора свай наклонными полками из твердых пород и псефитовых пород допускается только в том случае, если сейсмоустойчивость грунта обеспечивается не свайным фундаментом и отсутствует возможность проскальзывания нижних кромок свай.

Допускается укладка сваи на водонасыщенный песок высокой и средней плотности. Их несущую способность при этом следует определять по результатам полевых испытаний свай на имитацию сейсмического воздействия. В сейсмоопасных районах сваи должны быть погружены в грунт не менее чем на 4 м, за исключением случаев, когда они поддерживаются твердым скальным грунтом.

Забивные сваи в сейсмоопасных районах следует укладывать в связном грунте низкой влажности с диаметром свай не менее 40 см.Отношение их длины к диаметру не должно превышать 25. При изготовлении свай необходим строгий контроль качества.

В исключительных случаях допускается резка пластов водонасыщенного грунта съемными корпусными трубами (ведущими трубами) и глинистого раствора. При конструктивно нестабильном грунте набивные сваи можно использовать только с корпусными трубами, оставленными в грунте. Армирование набивных свай обязательно, коэффициент усиления принимается не менее 0.05.

Расчет свайного фундамента при сейсмическом воздействии производится на экстремальные состояния первой группы. Обычно в него входят:

  • Определение несущей способности сваи по вертикальной нагрузке;
  • Испытание свай на сопротивление металла совместному действию номинальной нормальной силы отклоняющего момента и усилия сдвига;
  • Проверка сопротивления свай ограничению давления, передаваемого на грунт боковыми кромками свай.

При проверке устойчивости грунта вокруг сваи расчетный угол сопротивления сдвигу уменьшается на следующие значения:

  • 2 ° для сейсмической активности 7 баллов,
  • 4 ° для сейсмической активности 8 баллов,
  • 7 ° для сейсмической активности 9 баллов.

Для фундаментов с высоким свайным ростверком расчетные нормы сейсмических сил следует определять так же, как и для зданий с гибкой нижней частью. Коэффициент динамики следует увеличивать в 1,5 раза в случаях, когда период собственных колебаний основного тона равен 0,4 и более .

При наличии приемлемых технико-экономических соображений возможно применение свайных фундаментов с промежуточной подушкой из сыпучих материалов - щебня, гравия, крупного песка.Возможность передачи горизонтальной нагрузки от вибрирующей конструкции на сваю практически исключена. Поэтому расчеты на горизонтальную сейсмическую нагрузку не производятся и конструкция свай принимается такой же, как и в несейсмических районах.

Фундаментный блок, устанавливаемый на промежуточную подушку, спроектирован как ростверк обыкновенного свайного фундамента в соответствии со стандартами инженерного проектирования бетонных и железобетонных конструкций.

Установка железобетонных головок свай может помочь увеличить площадь контакта.

Свайные фундаменты с промежуточной подушкой, применяемые в сейсмических зонах, должны соответствовать требованиям оценки деформации. Толщина промежуточной подушки над головками свай зависит от расчетной нагрузки и составляет 40-60 см.

При расчете свайного фундамента на просадочном грунте следует учитывать характеристики влажного грунта в случае возможности повышения уровня грунтовых вод.

Типы опор - фундамент конструкции здания

В строительстве используются фундаменты различных типов.Это зависит от состояния почвы и нагрузок от конструкции. Основание - это элементы конструкции, которые передают на столб почвы нагрузки, нагрузки на стены или боковые нагрузки. Желательно знать пригодность каждого типа фундамента, прежде чем принимать какое-либо решение по их выбору в строительном проекте любого типа.

Стеновые опоры

Стеновая опора используется для поддержки несущих стен несущих конструкций других этажей или для поддержки неструктурных стен
.

Изолированная опора или Одиночная опора

Изолированная опора используется для поддержки одиночных колонн.Изолированный фундамент - один из самых популярных и простых типов фундаментов, используемых во всем мире. Это один из самых экономичных типов фундаментов, который используется, когда колонны расположены на относительно больших расстояниях.

Комбинированные опоры

Комбинированные опоры обычно поддерживают две колонны или три колонны не в ряд. Комбинированные опоры используются, когда две колонны расположены настолько близко, что нельзя использовать одиночные опоры, или когда одна колонна расположена на границе участка или рядом с ним.

Консольные или ленточные опоры

Консоль состоит из двух отдельных опор, соединенных балкой или ремнем, и поддерживает две одиночные колонны. Этот тип
заменяет комбинированную опору и является более экономичным.

Непрерывные опоры

Непрерывные опоры поддерживают ряд из трех или более колонн. Они имеют ограниченную ширину и продолжаются под всеми столбцами.

Плотный или матовый фундамент

Плотный или матовый фундамент состоит из одной опоры, обычно размещаемой под всей площадью здания.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
