Расчет стен – теплозащита, утепление, температура и точка росы

Эта публикация не совсем про тепловидение в строительстве, скорее, совсем не про тепловидение. Сегодня я хочу рассказать о расчете теплового и влажностного режима наружных ограждающих конструкций. Задача такая часто возникает при тепловизионном обследовании зданий, оценке проектного уровня теплозащиты, разработке мероприятий по утеплению конструкций.

Тепловизор показывает нам только температуры поверхностей. Что происходит внутри, как распределяется температура по толщине конструкции неразрушающим методом не определить. Кроме температуры важным показателем является положение плоскости возможной конденсации влаги в конструкции, иными словами, положение точки росы. Будет конструкция сухой или с конденсатом зависит от положения точки росы. Это зависит от множества факторов, среди которых толщина и материалы всех слоев, температура и влажность в помещении, температура и влажность снаружи.

В своде правил СП 23-101-2004 «Проектирование тепловой защиты зданий» глава 9 «Методика проектирования тепловой защиты зданий» посвящена тепловому расчету и определению проектного значения сопротивления теплопередаче конструкции, глава 13 «Расчет сопротивления паропроницанию ограждающих конструкций» посвящена влажностному расчету. Исходные данные для расчета приведены в приложении Д «Расчетные теплотехнические показатели строительных материалов и изделий». Данные для расчета также можно взять из актуализированной версии СП 50.13330.2012. Внимание! Во многих программах использованы климатические данные СНиП 23-01-99, который заменен на СП 131.13330.2012.

[button color=»#ffffff» background=»#333333″ size=»medium» src=»http://yadi.sk/d/B5e8q-g52wQ1r»]СП 23-101-2004[/button] [button color=»#ffffff» background=»#333333″ size=»medium» src=»http://yadi.sk/d/OZa8t8KCBQteY»]СП 50.13330.2012[/button]

Существует ряд программ, которые позволяют автоматизировать расчет теплового и влажностного режимов ограждающих конструкций. Ниже я даю ссылки на бесплатные инструменты расчета.

ТЕПЛОРАСЧЕТ ссылка: http://теплорасчет.рф, или немецкий: http://www.u-wert.net

[divider scroll_text=»Наверх ↑»]
ATLAS SALTA ссылка: http://www.atlasrus.spb.ru

[divider scroll_text=»Наверх ↑»]

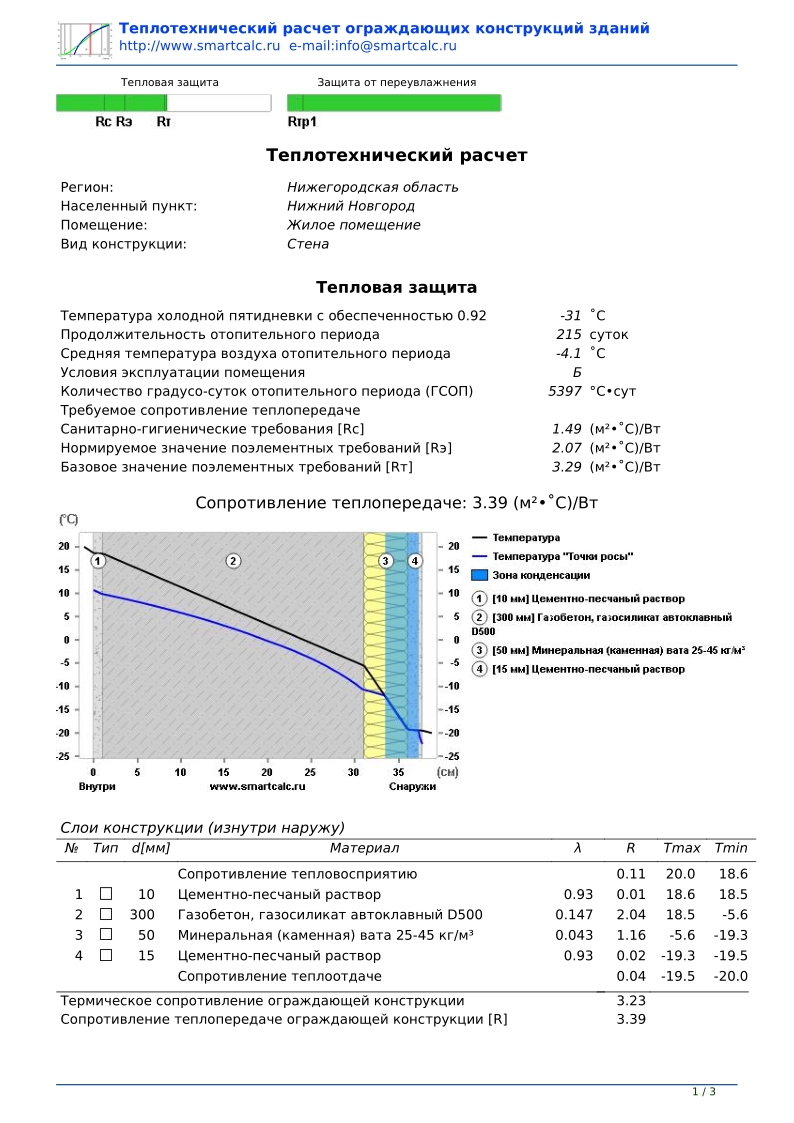

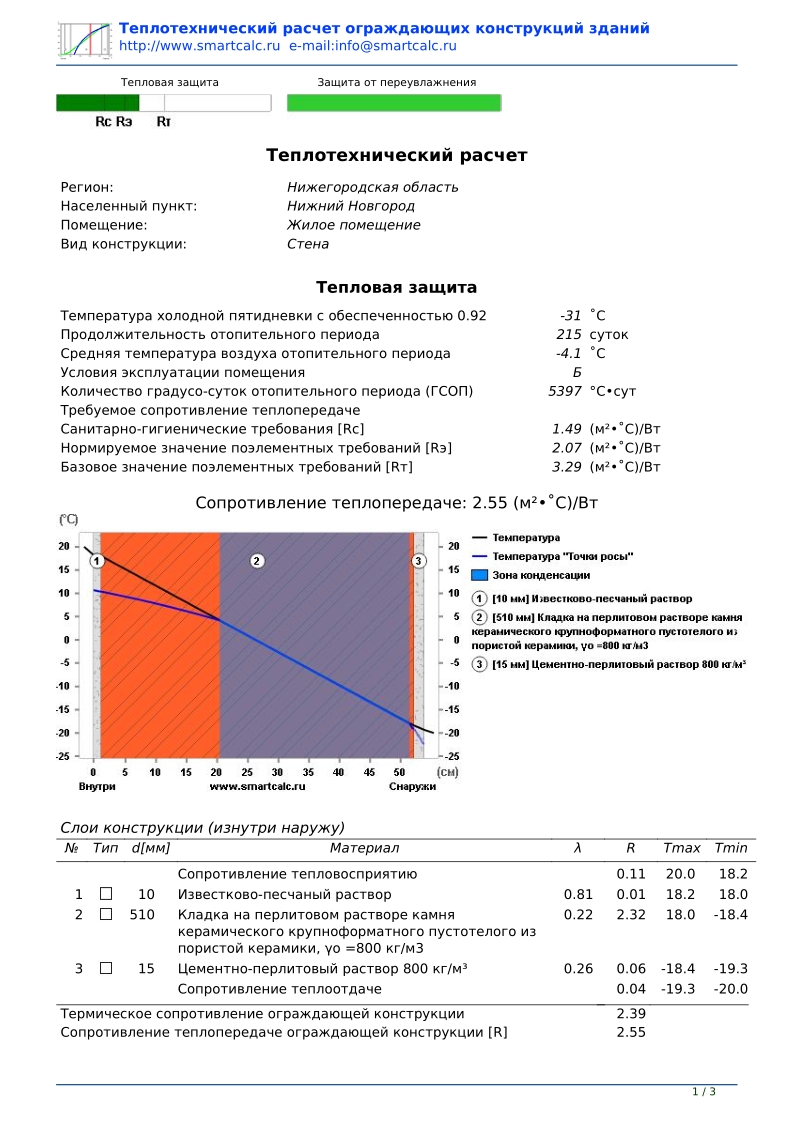

Теплотехнический калькулятор ссылка: http://www.smartcalc.ru/thermocalc

[divider scroll_text=»Наверх ↑»]

Огромная просьба, пожелания и вопросы о работе программ отправлять на сайты указанных программ. Там есть поддержка, форум, вам ответят. Внимание! Teplonadzor.ru никакого отношения к программам не имеет, ответственности за использование программ и их результатов не несет.

Теплотехнический расчет стен


Теплотехнический расчет (пример, программа, калькулятор онлайн).

В современных условиях человек все чаще задумывается о рациональном использовании ресурсов. Электричество, вода, материалы. К экономии всего этого в мире пришли уже достаточно давно и всем понятно как это сделать. Но основную сумму в счетах на оплату составляет отопление, и не каждому понятно, как снизить расход по этому пункту.

Что такое теплотехнический расчет?

Теплотехнический расчет выполняют для того, чтобы подобрать толщину и материал ограждающих конструкций и привести здание в соответствие нормам тепловой защиты. Основным нормативным документом, регламентирующим способность конструкции сопротивляться теплопередаче, является СНиП 23-02-2003 «Тепловая защита зданий».

Основным показателем ограждающей поверхности с точки зрения теплозащиты стало приведенное сопротивление теплопередаче. Это величина, учитывающая теплозащитные характеристики всех слоев конструкции, учитывая мостики холода.

Подробный и грамотный теплотехнический расчет — достаточно трудоемок. При возведении частных домов, собственники стараются учесть прочностные характеристики материалов, часто забывая о сохранении тепла. Это может привести к довольно плачевным последствиям.

Зачем выполняется расчет?

Перед началом строительства заказчик может выбрать, будет он учитывать теплотехнические характеристики или обеспечит только прочность и устойчивость конструкций.

Расходы на утепление совершенно точно увеличат смету на возведение здания, но снизят затраты на дальнейшую эксплуатацию. Индивидуальные дома строят на десятки лет, возможно, они будут служить и следующим поколениям. За это время затраты на эффективный утеплитель окупятся несколько раз.

Что получает владелец при правильном выполнении расчетов:

  • Экономия на отоплении помещений. Тепловые потери здания снижаются, соответственно, уменьшится количество секций радиатора при классической системе отопления и мощность системы теплых полов. В зависимости от способа нагрева, затраты владельца на электричество, газ или горячую воду становятся меньше;
  • Экономия на ремонте. При правильном утеплении в помещении создается комфортный микроклимат, на стенах не образуется конденсат, и не появляются опасные для человека микроорганизмы. Наличие на поверхности грибка или плесени требует проведения ремонта, причем простой косметический не принесет никаких результатов и проблема возникнет вновь;
  • Безопасность для жильцов. Здесь, также как и в предыдущем пункте, речь идет о сырости, плесени и грибке, которые могут вызывать различные болезни у постоянно пребывающих в помещении людей;
  • Бережное отношение к окружающей среде. На планете дефицит ресурсов, поэтому уменьшение потребления электроэнергии или голубого топлива благоприятно влияет на экологическую обстановку.





Нормативные документы для выполнения расчета

Приведенное сопротивление и его соответствие нормируемому значению – главная цель расчета. Но для его выполнения потребуется узнать теплопроводности материалов стены, кровли или перекрытия. Теплопроводность – величина, характеризующая способность изделия проводить через себя тепло. Чем она ниже, тем лучше.

Во время проведения расчета теплотехники опираются на следующие документы:

  • СП 50.13330.2012 «Тепловая защита зданий». Документ переиздан на основе СНиП 23-02-2003. Основной норматив для расчета [1];
  • СП 131.13330.2012 «Строительная климатология». Новое издание СНиП 23-01-99*. Данный документ позволяет определить климатические условия населенного пункта, в котором расположен объект [2];
  • СП 23-101-2004 «Проектирование тепловой защиты зданий» более подробно, чем первый документ в списке, раскрывает тему [3];
  • ГОСТ 30494-96 (заменен на ГОСТ 30494-2011 с 2011 года) «Здания жилые и общественные» [4];
  • Пособие для студентов строительных ВУЗов Е.Г. Малявина «Теплопотери здания. Справочное пособие» [5].

* — дальше в тексте я буду ссылаться на нормативные документы и чтобы полностью не прописывать их название я укажу только номер, например [1].

Теплотехнический расчет не сложен. Его может выполнить человек без специального образования по шаблону. Главное очень внимательно подойти к вопросу.

Пример расчета трехслойной стены без воздушной прослойки

Давайте подробно рассмотрим пример теплотехнического расчета. Для начала необходимо определиться с исходными данными. Материалы для строительства стен Вы, как правило, выбираете сами. Мы же будем рассчитывать толщину утепляющего слоя исходя из материалов стены.

Исходные данные

Данные индивидуальные для каждого объекта строительства и зависят от места расположения объекта.

1. Климат и микроклимат
  1. Район строительства: г. Вологда.
  2. Назначение объекта: жилое.
  3. Относительная влажность воздуха для помещения с нормальным влажностным режимом составляет 55% ([1] п.4.3. табл.1).
  4. Температура внутри жилых помещений tint задается нормативными документами ([4] табл.1) и равна 20 градусов Цельсия».

text — расчетная температура воздуха снаружи. Она устанавливается по температуре самых холодных пяти дней в году. Значение можно найти в [2], таблице 1, столбец 5. Для заданной местности значение составляет -32ᵒС.

zht = 231 сутки – количество дней периода, когда необходимо дополнительное отопление помещения, то есть среднесуточная температура снаружи составляет меньше 8ᵒС. Значение ищут в той же таблице, что и предыдущее, но в столбце 11.

tht = -4,1ᵒС – средняя температура воздуха снаружи во время периода отопления. Значение указано в столбце 12.

2. Материалы стены

В расчет следует принимать все слои (даже слой штукатурки, если он есть). Это позволит наиболее точно рассчитать конструкцию.

[direct]

В данном варианте рассмотрим стену, состоящую из следующих материалов:

  1. слой штукатурки, 2 сантиметра;
  2. внутренняя верста из кирпича керамического рядового полнотелого толщиной 38 сантиметров;
  3. слой минераловатного утеплителя Roсkwool, толщина которого подбирается расчетом;
  4. наружная верста из лицевого керамического кирпича, толщиной 12 сантиметров.
3. Теплопроводность принятых материалов

Все свойства материалов должны быть представлены в паспорте от производителя. Многие компании представляют полную информацию о продукции на своих сайтах. Характеристики выбранных материалов для удобства сводятся в таблицу.

№ п/п Материал Толщина слоя, δ, мм Теплопроводность, λ, Вт/(м*ᵒС) Плотность, ρ, кг/м3
1 Сложный штукатурный раствор 20 0,87 1700
2 Кладка из кирпича рядового керамического полнотелого 380 0,48 1600
3 Минераловатные плиты

Roсkwool

Неизвестно 0,038 90
4 Кладка из кирпича лицевого керамического полнотелого 120 0,48 1600
Расчет толщины утеплителя для стены
1. Условие энергосбережения

Расчет значения градусо-суток отопительного периода (ГСОП) производится по формуле:

Dd = (tint — tht) zht.

Все буквенные обозначения, представленные в формуле, расшифрованы в исходных данных.

Dd = (20-(-4,1)) *231=5567,1 ᵒС*сут.

Нормативное сопротивление теплопередаче находим по формуле:

Rreq=a*Dd+b.

Коэффициенты а и b принимаются по таблице 4, столбец 3 [4].

Для исходных данных а=0,00045, b=1,9.

Rreq = 0,00045*5567,1+1,9=3,348 м2*ᵒС/Вт.

2. Расчет нормы тепловой защиты исходя из условий санитарии

Данный показатель не рассчитывается для жилых зданий и приводится в качестве примера. Расчет проводят при избытке явного тепла, превышающем 23 Вт/м3, или эксплуатации здания весной и осенью. Также вычисления необходимы при расчетной температуре менее 12ᵒС внутри помещения. Используют формулу 3 [1]:

Коэффициент n принимается по таблице 6 СП «Тепловая защита зданий», αint по таблице 7, Δtn по пятой таблице.

Rreq = 1*(20+31)4*8,7 = 1,47 м2*ᵒС/Вт.

Из двух полученных в первом и втором пункте значений выбирается наибольшее, и дальнейший расчет ведется по нему. В данном случае Rreq = 3,348 м2*ᵒС/Вт.

3. Определение толщины утеплителя

Сопротивление теплопередаче для каждого слоя получают по формуле:

Ri = δi/λi,

где δ – толщина слоя, λ – его теплопроводность. ут= 0,038*2,127 = 0,081 м.

Найденная величина является минимальной. Слой утеплителя принимают не меньше этого значения. В данном расчете принимаем окончательно толщину минераловатного утеплителя 10 сантиметров, для того, чтобы не пришлось резать купленный материал.

Для расчетов тепловых потерь здания, которые выполняются для проектирования отопительных систем, необходимо найти фактическое значение сопротивления теплопередаче с найденной толщиной утеплителя.

Rо = Rint+Rext+∑Ri = 1/8,7 + 1/23 + 0,023 + 0,79 + 0,1/0,038 + 0,25 = 3,85 м2*ᵒС/Вт > 3,348 м2*ᵒС/Вт.

Условие выполнено.





Влияние воздушного зазора на теплозащитные характеристики

При устройстве стены, защищенной плитным утеплителем возможно устройство вентилируемой прослойки. Она позволяет отводить конденсат от материала и предотвращать его намокание. Минимальная толщина зазора 1 сантиметр. Это пространство не замкнуто и имеет непосредственное сообщение с наружным воздухом.

При наличии воздушно-вентилируемой прослойки в расчете учитываются только те слои, которые находятся до нее со стороны теплого воздуха. Например, пирог стены состоит из штукатурки, внутренней кладки, утеплителя, воздушной прослойки и наружной кладки. В расчет принимаются только штукатурка, внутренняя кладка и утеплитель. Наружный слой кладки идет после вентзазора, поэтому не учитывается. В данном случае наружная кладка выполняет лишь эстетическую функцию и защищает утеплитель от внешних воздействий.

Важно: при рассмотрении конструкций, где воздушное пространство замкнуто, оно учитывается в расчете. Например, в случае оконных заполнений. Воздух между стеклами играет роль эффективного утеплителя.

Программа «Теремок»

Для выполнения расчета с помощью персонального компьютера специалисты часто используют программу для теплотехнического расчета «Теремок». Она существует в онлайн-варианте и как приложение для оперативных систем.

Программа производит вычисления на основе всех необходимых нормативных документов. Работа с приложением предельно проста. Оно позволяет выполнять работу в двух режимах:

  • расчет необходимого слоя утеплителя;
  • проверка уже продуманной конструкции.

В базе данных имеются все необходимые характеристики для населенных пунктов нашей страны, достаточно лишь выбрать нужный. Также необходимо выбрать тип конструкции: наружная стена, мансардная кровля, перекрытие над холодным подвалом или чердачное.

При нажатии кнопки продолжения работы появляется новое окно, позволяющее «собрать» конструкцию. Многие материалы имеются в памяти программы. Они подразделены на три группы для удобства поиска: конструкционные, теплоизоляционные и теплоизоляционно-конструкционные. Нужно задать лишь толщину слоя, теплопроводность программа укажет сама.

При отсутствии необходимых материалов их можно добавить самостоятельно, зная теплопроводность.

Перед тем как производить вычисления, необходимо выбрать тип расчета над табличкой с конструкцией стены. В зависимости от этого программа выдаст либо толщину утеплителя, либо сообщит о соответствии ограждающей конструкции нормам. После завершения вычислений, можно сформировать отчет в текстовом формате.

«Теремок» очень удобен для пользования и с ним способен разобраться даже человек без технического образования. Специалистам же он значительно сокращает время на вычисления и оформление отчета в электронном виде.

Главным достоинством программы является тот факт, что она способна вычислить толщину утепления не только наружной стены, но и любой конструкции. Каждый из расчетов имеет свои особенности, и непрофессионалу довольно сложно разобраться во всех. Для строительства частного дома достаточно освоить данное приложение, и не придется вникать во все сложности. Расчет и проверка всех ограждающих поверхностей займет не более 10 минут.

Теплотехнический расчет онлайн (обзор калькулятора)

Теплотехнический расчет можно сделать в Интернете онлайн. Неплохим, как на мое усмотрение являться сервис: rascheta.net. Давайте вкратце рассмотрим, как с ним работать.

Перейдя на сайт онлайн калькулятора, первым делом нужно выбрать нормативы по которым будет производится расчет. Я выбираю свод правил от 2012 года, так как это более новый документ.

Дальше нужно указать регион в котором будет строятся объект. Если нет Вашего города выбирайте ближайший большой город. После этого указываем тип зданий и помещений. Скорей всего Вы будете рассчитывать жилое здание, но можно выбрать общественные, административные, производственные и другие. И последнее, что нужно выбрать — вид ограждающей конструкции (стены, перекрытия, покрытия).

Расчетную среднюю температуру, относительную влажность и коэффициент теплотехнической однородности оставляем такими же, если не знаете как их изменять.

В опциях расчета устанавливаем все две галочки, кроме первой.

В таблице указываем пирог стены начиная снаружи — выбираем материал и его толщину. На этом собственно весь расчет и закончен. Под таблицей будет результат расчета. Если какое-то из условий не выполняется меняем толщину материала или же сам материал, пока данные не будут соответствовать нормативным документам.

Если Вы желаете посмотреть алгоритм расчета, то нажимаем на кнопку «Отчет» внизу страницы сайта.
