Толщина утеплителя для стен: пример расчета толщины утеплителя

До второй половины XX века проблемы экологии мало кого интересовали, только разразившийся в 70 годах на Западе энергетический кризис остро поставил вопрос: как сберечь тепло в доме, не отапливая улицу и не переплачивая за энергоносители.

Выход есть: утепление стен, но как определить какая должна быть толщина утеплителя для стен, чтобы конструкция соответствовала современным требованиям по сопротивлению теплопередаче?

planken-dom2

Способ теплоизоляции

Эффективность утепления зависит от характеристик утеплителя и способа утепления. Существует несколько различных способов, имеющих свои достоинства:

  • Монолитная конструкция, может быть выполнена из древесины или газобетона.
  • Многослойная конструкция, в которой утеплитель занимает промежуточное положение между наружной и внутренней частью стены, в этом случае на этапе строительства выполняется кольцевая кладка с одновременным утеплением.
  • Наружное утепление мокрым (штукатурная система) или сухим (вентилируемый фасад) способом.
  • Внутреннее утепление, которое выполняют, когда снаружи по каким-либо причинам утеплить стену невозможно.

Для утепления уже построенных и эксплуатируемых зданий применяют наружное утепление, как наиболее эффективный способ снижения потерь тепла.

Рассчитываем толщину утеплителя

Теплоизоляция наружной стены дает снижение потерь тепла в два и более раз. Для страны, большая часть территории которой относится к континентальному и резко континентальному климату с продолжительным периодом низких отрицательных температур, как Россия, теплоизоляция ограждающих конструкций дает огромный экономический эффект.

Оттого, правильно ли рассчитана толщина теплоизолятора для наружных стен, зависит долговечность конструкции и микроклимат в помещении: при недостаточной толщине теплоизолятора точка росы находится внутри материала стены или на его внутренней поверхности, что вызывает образование конденсата, повышенной влажности, а, затем, образованию плесени и поражению грибком.

Методика расчета толщины утеплителя прописана в Своде Правил «СП 50. 13330. 2012 СНиП 23–02–2003. Тепловая защита зданий».

Факторы, влияющие на расчет:

  1. Характеристики материала стены – толщина, конструкция, теплопроводность, плотность.
  2. Климатические характеристики зоны строения – температура воздуха самой холодной пятидневки.
  3. Характеристики материалов дополнительных слоев (облицовка или штукатурка внутренней поверхности стены).

Слой утеплителя, отвечающая нормативным требованиям, высчитывается по формуле:

tolschina-uteplitely

В системе утепления «вентилируемый фасад» термическое сопротивление материала навесного фасада и вентилируемого зазора при расчете не учитывают.

Характеристики различных материалов

Таблица 1

tolschina-tab1

Значение нормируемого сопротивления теплопередаче наружной стены зависит от региона РФ, в котором расположена постройка.

Таблица 2

tolschina-tab2

Необходимый слой теплоизоляционного материала, определена исходя из следующих условий:

  • наружная ограждающая конструкция здания – полнотелый керамический кирпич пластического прессования толщиной 380 мм;
  • внутренняя отделка – штукатурка цементно-известковым составом толщиной 20 мм;
  • наружная отделка – слой полимерцементной штукатурки, толщина слоя 0,8 см;
  • коэффициент теплотехнической однородности конструкции равен 0,9;
  • коэффициент теплопроводности утеплителя — λА=0,040; λБ=0,042.

Калькуляторы расчета толщины утеплителя

Как рассчитать толщину утеплителя, не выполняя сложных вычислений? Подобный расчет можно провести на многих строительных сайтах, достаточно набрать в строке запроса «калькулятор расчета толщины утепления».

Для расчета потребуются данные:

  • размер стены;
  • материал стены;
  • коэффициент теплопроводности выбранного утеплителя;
  • отделочные слои;
  • город, в котором находится утепляемое здание.

Расчет будет выполнен в считаные секунды.

Поскольку у нас нет своего калькулятора, мы хотим порекомендовать, на наше мнение, очень даже неплохой онлайн калькулятор, на котором вы сможете выполнить расчет толщины теплоизолятора.

Итоги

Предусматривать снижение затрат на отопление дома желательно на стадии проектирования: заложив в проекте стены, не требующие утепления в дальнейшем, можно сэкономить значительные средства на эксплуатационных расходах.

В случае, если требуется утеплить уже готовый дом, рассчитать требуемую толщину утеплителя несложно. Единственный минус такого утепления – его долговечность меньше, чем срок службы несущей стены.

Толщина утеплителя для стен: порядок проведения расчета

Расчет толщины утеплителя для стенЗащитой утеплителя станет внешний слой отделочного материала, в качестве которого может быть использован облицовочный кирпич или декоративные панели.

Толщина утеплителя для стен – одна из самых важных величин, правильный расчет которой, как правильный выбор материала для утепления ограждающих конструкций (стен) утепляемого здания, оказывает огромное влияние на уровень энергозатрат и качество проживания в сооружении. Одним из наиболее популярных утеплителей признаны плотные плиты минеральной ваты, размеры которых позволяют выполнить качественное утепление наружных стен и обеспечить сохранность тепла внутри дома. Прежде чем приобрести тот или иной материал для создания эффективного утепления кирпичной стены, необходимо не только произвести расчет толщины утеплителя, но и поинтересоваться плотностью утеплителей для стен, выпускаемых различными производителями.

Разнообразие и особенности утеплителей

Современные производители предлагают широкий ассортимент материалов, используемых в качестве утеплителей и отвечающих всем существующим требованиям и нормативам:

  • пенопласт;
  • базальтовая или каменная минеральная вата;
  • пеноплекс;

Прежде чем сделать окончательный выбор, необходимо подробно ознакомиться с особенностями и преимуществам каждого из них. Изучив технические характеристики различных материалов, можно смело утверждать, что лидерами по своим основным качествам являются плиты минеральной ваты или базальтового утеплителя, а также плиты для утепления стен.

Основанием для выбора становятся данные о теплопроводности, толщине и плотности каждого материала:

  • каменная вата – от 130 до 145 кг/м³;
  • пенополистирол – от 15 до 25 кг/м³;
  • пеноплекс – от 25 до 35 кг/м³.

Плотность базальтовой ваты достигает 100 кг/м³, что делает утеплитель из базальта одним из самых востребованных и популярных. Это не значит, что потребителям стоит отказаться от использования минеральной ваты в качестве утепляющего материала, применяемого в ходе выполнении отделочных работ перед облицовкой фасадных стен здания, возведенных из кирпича.

Если утепление необходимо для наружных стен, следует знать не только плотность и паропроницаемость, важны и размеры плит.

Выбирают теплоизоляционный материал, основываясь на наиболее значимых характеристиках каждого. Решив выбрать пенопласт в качестве надежного и эффективного теплоизолятора, необходимо уточнить размеры плиты, ее плотность, вес, паропроницаемость, устойчивость к воздействию влаги. Несмотря на множество положительных качеств, данный утеплитель для стен имеет и некоторые отрицательные черты:

  • подверженность разрушению грызунами;
  • высокая степень горючести.
Расчет толщины утеплителя для стен
Объем, длина, ширина и другие размеры выбранной плиты позволяют удачно разместить утеплитель между стоечными профилями каркаса в соответствии с правилами его крепления.

Это заставляет потребителей подбирать другие материалы, среди которых наибольшей популярностью пользуется минвата для утепления стен. Она отличается высокой плотностью, малым весом, низкой теплопроводностью. Ее паропроницаемость позволяет обеспечить нормальный уровень влажности. Кроме того, минеральная вата принадлежит к числу пожаростойких материалов.

Востребован у потребителей экструдированный пенополистирол. Эти плиты отличаются высокой степенью устойчивости к механическим повреждениям. ЭППС не подвержен гниению, образованию грибка и плесени, устойчив к воздействию влаги. Используется он для утепления цокольного этажа и несущих стен. В последнем случае устанавливают плиты, плотность которых составляет 35 кг/м³.

Какую именно теплоизоляцию лучше обустроить в каждом отдельном случае, решает не только владелец здания. Ему лучше посоветоваться со специалистами, которые способны рассчитать нужные параметры и посоветовать самый качественный материал, предназначенный для теплоизоляции стен.

Расчеты

Чтобы добиться качественного и эффективного сохранения тепла и полноценной защиты от холода, нужно знать, как рассчитать толщину утеплителя. Подобный расчет толщины утеплителя осуществляется по существующим формулам, в которых учитывается:

  • теплопроводность;
  • сопротивление теплопередаче несущей стены;
  • коэффициент теплопроводности;
  • коэффициент теплотехнической однородности.
Расчет толщины утеплителя для стенТолщина пенопластовой плиты превышает толщину пеноплекса, но данный параметр некоторых изделий полностью соответствует подобному размеру плиты минеральной ваты.

При выполнении расчета в отношении систем с воздушным зазором не учитывают сопротивление этого зазора и облицовочного слоя, расположенного снаружи всей конструкции.

Не менее важны перечисленные характеристики и в тот момент, когда осуществляется расчет толщины пенопласта.

Определяя размеры выбранной плиты, изготовленной из того или иного материала, стоит учесть, что толщина каждого изделия позволяет использовать укладку в 2 слоя. Проведя расчет теплоизоляции, можно убедиться в том, что максимально удобно и выгодно использование в качестве утеплителя плит минеральной ваты, причем толщина такого утеплителя должна составлять от 10 до 14 см.

Расчеты проводят по специально созданной формуле, а для получения точных данных, характеризующих используемый теплоизолятор, нужно учитывать:

  • коэффициент теплопроводности несущей стены;
  • если стена многослойная, то важно принять во внимание толщину отдельного ее слоя;
  • коэффициент теплотехнической однородности; речь идет о различиях между кирпичной кладкой и штукатуркой;
  • немаловажно знать толщину несущей стены.

Умножив сумму всех показателей на коэффициент теплопроводности выбранного утеплителя, можно рассчитать толщину теплоизолятора.

На этих данных основывается выбор продукции, реализуемой на строительном рынке. Не менее важно определиться и с тем:

  • где именно будет размещен утеплитель; это может быть внутренняя поверхность стен или фасад здания;
  • какой материал будет использован в качестве облицовки; фасад здания можно отделать облицовочным кирпичом или декоративными плитами;
  • сколько слоев теплоизолятора будет использовано при сооружении конструкции.

Выбирая толщину утеплителя, важно учитывать особенности региона, в котором расположена постройка. В наиболее холодных районах понадобится материал, толщина которого достигает 14 см, а в теплых регионах достаточно смонтировать плиты толщиной 8-10 см.

На видео представлен порядок определения толщины утеплителя:


Основываясь на результатах проведенных вычислений, с легкостью можно подобрать наиболее подходящий теплоизоляционный материал, сохранить тепло в доме и защитить стены здания от разрушения под воздействием отрицательных, низких температур.

Как самостоятельно рассчитать толщину утеплителя для стен и крыши?

Чтобы создать зимой комфорт в доме, необходимо поддерживать в помещениях оптимальную температуру. Это нетрудно, если хозяин заранее побеспокоился об утеплении.

Однако просто уложить теплоизолирующий материал недостаточно. Для эффективной теплоизоляции необходимо, чтобы слой утеплителя был определенной толщины.

На первый взгляд сложностей здесь нет. Достаточно уложить побольше теплоизоляции – и тепло в доме обеспечено. Однако любой утеплитель имеет определенный вес, к которому добавляется вес удерживающей его конструкции. И весь этот вес закрепляется на стене, создавая дополнительную нагрузку.

Если дополнительная нагрузка превышает пределы прочности стены, теплоизоляция будет отваливаться вместе с кусками стены. Но даже когда прочность стены достаточна, излишняя теплоизоляция не приводит к дополнительной экономии топлива.

На первый план в этом случае выступают потери тепла при проветривании или через вентиляцию, а их с помощью теплоизоляции устранить нельзя. Зато затраты на укладку лишнего утеплительного материала могут быть значительными. С другой стороны сокращать толщину теплоизоляции ниже определенного предела тоже невыгодно – растут потери тепла и затраты на отопление.

В магазине стройматериалов можно попросить продавца рассчитать необходимую толщину и общее количество утеплителя. Это делается с помощью специальных компьютерных программ. Но надо учитывать, что сотрудники магазина заинтересованы в продаже максимального количества стройматериалов, поэтому могут существенно завышать цифры. Как же найти золотую середину?

На что ориентироваться при расчете теплоизоляции?

Вопросом теплоизоляции зданий занимается прикладная наука теплотехника. В соответствии с ее рекомендациями был создан Свод правил СП 50.13330.2012, входящий в СНиП 23-02-2003 и регламентирующий тепловую защиту зданий.

В СНиП 23-01-99 (Строительная климатология) приводятся исходные климатологические данные для местностей и регионов Российской Федерации.

Эти документы служат ориентирами для расчетов необходимой толщины и общего количества теплоизоляционных материалов. Проделав такие расчеты, владелец дома получает необходимую информацию для закупки и начала работ.

Расчет толщины утеплителя для стен

Тепловая защита зданий согласно Своду правил должна соответствовать таким требованиям:

  1. Тепловое сопротивление ограждающих конструкций не должно быть ниже указанных в документе значений.
  2. Удельная теплозащитная характеристика дома не должна превышать указанной нормы.
  3. Температура внутренней поверхности ограждающих конструкций не должна падать ниже минимально допустимого значения.

Из этих трех параметров самыми важными являются тепловое сопротивление и минимальное значение внутренней температуры. Они будут служить ключевыми величинами в расчетах.

Тепловым сопротивлением RTP называют величину, обратную теплопроводности. Ее размерность м2·°C/Вт. Внутренняя температура поверхностей стен для жилых помещений нормируется в интервале 20–22°C.

Исходной величиной для расчетов служат градусо-сутки отопительного периода (сокращенно ГСОП). Размерность этого параметра °C·сут/год. Рассчитывают ГСОП по такой формуле:

ГСОП=(tB–tOT)·zOT ,

где tB – внутренняя температура (+22°C), tOT – средняя температура воздуха на улице за отопительный сезон, zot – количество суток отопительного периода в году, когда среднесуточная температура не выше +8°C.

Примером послужит Москва. Для столицы РФ продолжительность отопительного периода 214 суток/год, а средняя наружная температура для этого периода tOT= –3,1°C (см. таблицу 1, Строительная климатология). Подставляем значения в формулу и получаем:

ГСОП = [(22 – (–3,1)] · 214 = 5371,4 градусо-суток.

Ищем величину сопротивления теплопередаче, соответствующую этому числу градусо-суток (см. таблица 3, Свода правил). Получилось число, отличающееся от круглых табличных значений, а в таблице только круглые значения. Для остальных случаев предусмотрена формула с коэффициентами a и b:

RTP = a · ГСОП + b

Подставляем в нее значения и получаем:

RTP = 0,00035 · 5371,4 + 1,4 = 3,27999 м²·°C/Вт.

Однако полученная величина – это суммарное тепловое сопротивление стены и утеплителя:

RTP = RCT + Ry.

Тепловое сопротивление стройматериалов в указанном выше Своде правил рекомендуется считать с учетом условий эксплуатации. Согласно карте влажности климата (Строительная климатология) Москва находится в зоне нормальной влажности. Таблица 2 Свода правил рекомендует учитывать теплопроводность материалов для этих условий в помещениях с нормальной влажностью (большинство комнат) под литерой Б.

Допустим, что утеплять нужно стены из полнотелого глиняного кирпича на растворе из цемента и песка толщиной 0,51 м (два кирпича). Коэффициент теплопроводности такой кладки составляет 0,81 Вт/м·°C. Тепловое сопротивление материалов определяется соотношением:

R = P/k,

где P – толщина материала, м, k – коэффициент теплопроводности, Вт/м·°C. Подставив значения, получаем:

RCT = 0,51 / 0,81 = 0,6296 м²·°C/Вт.

Тепловое сопротивление теплоизоляции равно разнице общего сопротивления и сопротивления стены:

Ry = RTP – RCT = 3,27999 – 0,6296 = 2,65039 м²·°C/Вт.

Осталось определить толщину самого утеплителя. Будем использовать для теплоизоляции плиты из каменной ваты плотностью 50 кг/м³. Коэффициент ее теплопроводности при указанных условиях составляет 0,045 Вт/м·°C. Чтобы получить толщину минеральной ваты, умножим ее тепловое сопротивление на коэффициент теплопроводности:

Py = Ry · k = 2,65039 · 0,045 = 0,11927 м или примерно 12 см.

Такой расчет подходит для утепления стен под штукатурку.

Каменную вату, как пористый материал, снаружи на кирпичную кладку обычно укладывают, закрывая ее паропроницаемой мембраной, а потом монтируют вентилируемый фасад.

Через воздушную прослойку этого фасада постоянно снизу вверх проходит воздух. При этом он не только уносит пар из слоя каменной ваты, но и приводит к потере некоторого количества тепловой энергии.

Для вентилируемых фасадов больших размеров на многоэтажных зданиях теплотехники вывели формулы для расчета этих теплопотерь. Они позволяют рассчитать толщину дополнительного слоя утеплителя, чтобы компенсировать эти потери. Однако механизм расчета очень сложен и требует учета многих величин: скорости потока воздуха в прослойке, ее высоты, неоднородностей потока и т. п.

Делать такие сложные расчеты для одноэтажного загородного дома смысла не имеет. Опытные специалисты советуют при монтаже вентилируемого фасада увеличить рассчитанную толщину теплоизоляции примерно на 30%. В нашем примере получится:

P = Py · 1,3 = 0,11927 · 1,3 = 0,1550 м или примерно 15 см.

Т. е. чтобы утеплить дом в Москве с кладкой из полнотелого кирпича на растворе из цемента и песка с толщиной наружных стен 0,51 см, понадобится уложить три слоя плит базальтовой ваты толщиной по 50 мм, а затем смонтировать вентилируемый фасад.

Расчет толщины утеплителя для крыши

Расчет толщины теплоизоляции при укладке под кровлю также имеет свои особенности. Под скатную или двускатную кровлю утеплитель монтируют по тому же принципу, что и на стену с вентилируемым фасадом.

Воздух проникает под кровлю снизу и, проходя через воздушную прослойку над утеплителем, выходит через щели под коньком. При этом также возникает дополнительная потеря тепла, которую нужно учесть при расчете толщины теплоизоляции.

Рассчитывать толщину утеплителя для кровли значительно проще, чем для стен. Ведь сама кровля практически не имеет теплового сопротивления, а под утеплителем на скатной или двускатной кровле никакого сплошного толстого конструкционного материала нет. Это значит, что нужно учитывать только тепловое сопротивление утеплителя.

При расчете будем исходить из того же значения ГСОП = 5371,4 градусо-суток и будем использовать ту же формулу сопротивления теплопередаче RTP = a · ГСОП + b. Однако значения сопротивления возьмем в графе 5 для чердачных перекрытий. Коэффициенты a и b там другие: a = 0,00045; b = 1,9. Подставив эти значения в формулу, получаем:

RУ = 0,00045 · 5371,4 + 1,9 = 4,3171 м²·°C/Вт.

Толщину утеплителя считаем так же, как и для стен:

PУ = RУ · k = 4,3171 · 0,045 = 0,19427 м или примерно 20 см.

Иначе говоря, для утепления скатной или двускатной крыши дома в Москве понадобится четыре слоя плит базальтовой ваты толщиной по 50 мм.

Расчет толщины утеплительных материалов при укладке на стены можно сделать самостоятельно, учитывая данные действующих строительных норм и правил. Расчет толщины теплоизоляции для крыши практически не отличается от расчета для стен, но в этом случае надо использовать значения теплового сопротивления из другой колонки таблицы.

Как рассчитать толщину утеплителя для стен с помощью таблицы теплопроводности материалов посмотрите на видео:

Толщина утеплителя для стен и крыши, расчёт

Утепление дома – необходимая процедура для созданий комфортных условий проживания. Методы утепления могут быть разными – от увеличения толщины стен здания до нанесения штукатурных слоев, но утепление специальными теплоизолирующими материалами актуально всегда. И здесь важна толщина утеплителя для стен – увеличивать ширину несущих стен до бесконечности нельзя, но тепло нужно сохранить как можно в большем объеме. Поэтому расчет толщины утеплителя должен базироваться на характеристиках строительных и утепляющих материалов. Утепление стен ППУ

Утеплять дом можно по наружным или внутренним стенам, можно также объединять эти решения, но наиболее эффективным является утепление стен наружных. Внутреннее утепление сдвигает точку росы, которая обязательно существует между разнородными материалами, внутрь дома, а это значит, что стены будут набирать влагу из-за обилия накапливающегося конденсата. Убрать конденсат вентиляционными зазорами не получится, так как утеплитель находится внутри дома. Наружное же утепление, наоборот, сдвигает точку росы ко внешней стороне стены, давая возможность влаге испариться через стену или вентиляционный зазор, который часто делается при наружной теплоизоляции. Сравнение вариантов утепленияВыбор материала для утепления дома

Характеристики теплоизолятора находятся в зависимости от географического региона и климатических условий в нем, размера помещений или здания, стройматериалов домостроения. Также толщина утеплителя зависима от функционального назначения утепляемой площади. Для жилых домостроений это будут одни параметры, а для чердачного или подвального пространства –другие. Как таковая, толщина утеплителя не играет первостепенную роль – здесь важны параметры следующих направлений:

  1. Погодные условия;
  2. Строительные материалы для несущих перекрытий и стен;
  3. Уровень объекта над поверхностью грунта;
  4. Материал теплоизолятора.
Виды утеплителей

Чтобы точно определиться, какой толщины должен быть теплоизолирующий слой на стенах дома, нужно сравнить коэффициенты теплопроводности известных утеплительных материалов. При этом важно обратить внимание на то, что коэффициенты теплопроводности разных утеплителей всегда будут разными.

Сравнительная информация для выбора популярных теплоизолирующих стройматериалов:

  1. Пенополистирольные плиты: коэффициент теплопроводности = 0,039 Вт/м0С, толщина материала = 120 мм;
  2. Минеральная, базальтовая, каменная вата: 0,041 Вт/м0С, толщина плиты или слоя заливки = 130 мм;
  3. Армированный бетон, ж/б стены: 1,7 Вт/м0С, толщина H= 533 мм;
  4. Кирпич силикатный: 0,76 Вт/м0С, размер изделия = 238 мм;
  5. Пустотелый красный кирпич: 0,5 Вт/м0С, H= 157 мм;
  6. Клееный профилированный брус: 0,16 Вт/м0С, толщина бруса = 50 мм;
  7. Керамзитобетон: 0,47 Вт/м0С, H= 148 мм;
  8. Газоблок: 0,15 Вт/ м0С, H= 470 мм;
  9. Пеноблок: 0,3 Вт/ м0С, H= 940 мм;
  10. Шлакоблок: 0,6 Вт/ м0С, H= 1800 мм.
Экономия материалов при утеплении стен

Из приведенной информации понятно, что утеплитель для стен должен быть толщиной ≥ 1500 мм для комфортного микроклимата в доме. Но это очень и очень много, поэтому стену необходимо сделать тоньше, и слой теплоизолятора уменьшить до 120-130 мм. Как это сделать? Подбором оптимальных параметров стройматериалов и теплоизолирующих стройматериалов. В таблице приведена рекомендуемая толщина минваты (базальтовой, каменной) для разных регионов при строительстве дома:

Город Материал утеплитель толщина слоя (см) Толщина теплоизолирующего слоя для наружных стен (см)
Санкт-Петербург 15,0 10,0
Москва 15,0 10,0
Екатеринбург 15,0 10,0
Новосибирск 20,0 15,0
Ростов 10,0 5,0
Самара 10,0 10,0
Казань 10,0 10,0
Пермь 10,0 10,0
Волгоград 15,0 10,0
Краснодар 10,0 5,0
Утепление ППС кирпичных стен

Сравнительные параметры коэффициентов теплоизоляции разных теплоизолирующих материалов для этих городов и регионов:

  1. Блоки из пенополистирола ПСБ-С-25: коэффициент теплопроводимости = 0,042 Вт/м0С, толщина H= 12,4 см;
  2. Минвата для утепления вентилируемых фасадов: 0,046 Вт/м0С, H= 13,5 см;
  3. Профилированный клееный брус с прочностью 500 кг/м³: 0,18 Вт/м0С, H= 53,0 см;
  4. Керамоблоки: 0,17 Вт/м0С, H= 57,5 см;
  5. Газоблоки 600 кг/м³: 0,29 Вт/м0С, H= 98,1 см;
  6. Кирпич силикатный: 0,87 Вт/м0С, H= 256,0 см.

Применение этих теплоизолирующих материалов утеплении дома – это прямая экономия на толщине наружных стен. Сравнительные характеристики разных утеплителей

Толщина утеплителей в разных климатических регионах:

Минимальная минусовая температура Район Материал/плотность
Камень/1300 Кирпич/1600 Керамоблок/1200 Бетон/300
Толщина, мм
-600С Верхоянск 900,0 700,0 450,0
-400С Новосибирск 900,0 700,0 450,0
-300С Москва 30,0 640,0 500,0 350,0
-200С Ереван 60,0 510,0 300,0 200,0
-100С Красноводск 45,0 330,0 250,0 160,0
Расчет толщины утеплителя

Расчет толщины теплоизоляции начинается с подбора материала по предназначению помещения и уличной среднегодовой температуре. Распространенные географические зоны:

  1. I-я зона: ≥3501 градусо-суток;
  2. II-я: ≈3001-3501 градусо-суток;
  3. III-я: ≈2501-3000 градусо-суток;
  4. IV-я: ≤2500 градусо-суток.

Понятие «градусо-сутки» – это параметр, отражающий разность температур воздуха внутри здания и температуры воздуха на улице в течение отопительного периода. Его формула:

GSOP = (tv – t8)z8;

Где:

  • tv– температура воздуха внутри здания, °С;
  • t8 – среднее значение температуры отопительного периода со среднесуточной температурой воздуха ≤8°С;
  • z8 –количество суток отопительного периода со среднесуточной температурой воздуха ≤ 8°С.
График выражения градусо-суток от численности населения

В качестве реального примера подойдут такие расчеты:

Минимальные параметры сопротивления теплопередаче для всех четырех климатических зон: 2,80; 2,50; 2,20; 2,0. Ниже приведены предельно допустимые минимальные значения сопротивления теплопередаче для разных типов помещений:

  1. Перекрытия и стеновые покрытия для зданий и помещений без отопления: 4,95; 4,50; 3,90; 3,30;
  2. Подвальные и цокольные помещения без отопления: 3,50; 3,30; 3,0; 2,50;
  3. Потолочные перекрытия для неотапливаемых цокольных и подвальных помещений не ниже поверхности грунта: 2,80; 2,60; 2,20; 2,0.
  4. Потолочные перекрытия подвалов, расположенных ниже поверхности почвы: 3,70; 3,45; 3,0; 2,70.
  5. Балконы и витринные окна, остекленные фасады, светопрозрачные веранды и террасы: 0,60; 0,56; 0,55; 0,50.
  6. Парадные подъезды и гостиные: 0,44; 0,41; 0,39; 0,32.
  7. В частном доме: прихожие, холлы и коридоры: 0,60; 0,56; 0,54; 0,45.
  8. Прихожие и холлы, расположенные выше Iэтажа: 0,25 для всех четырех зон.

Применяя эти показатели к конкретному зданию, можно вычислить толщину слоя любого теплоизолятора для любого объекта. Для безошибочного выбора теплоизоляционного материала следует максимально точно узнать и рассчитать его технические и эксплуатационные характеристики. На точность результатов влияет климатическая зона строительства, строительные материалы утепляемых стен, функциональное назначение объекта, характеристики каждого типа теплоизолирующих материалов с примерно одинаковыми параметрами.

как правильно рассчитать толщину изоляции

Итак, перед вами цель – утеплить дом. Предположим, что этап выбора материала уже пройден, и чаша весов склонилась в сторону утеплителя из каменной ваты, который отличается экологичностью, безопасностью, хорошей паропроницаемостью и негорючестью, в сочетании с отличными теплотехническими характеристиками.

И вот дальше появляется один из наиболее животрепещущих вопросов: «Как подобрать толщину изоляции?» В этой статье речь пойдёт именно об определении необходимой толщины на примере утеплителя из каменной ваты. Способ расчёта основан на алгоритме, которым пользуются профессиональные строители и проектировщики для различных конструкций зданий.

Как подобрать толщину изоляции

Сама методика и все справочные данные находятся в нескольких нормативных документах, которые сегодня носят название СП – свод правил. Это СП 50.13330.2012 (ранее СНиП 23-02-2003) «Тепловая защита зданий» и сборник таблиц – СП 131.13330.2012 (ранее СНиП 23-01-99*) «Строительная климатология»

Для жилых домов на севере нашей страны утеплителя нужно больше, чем у тёплого моря. Насколько сурова зима в том или ином регионе можно определить, исходя из продолжительности отопительного периода (в сутках) и средней температуры за это время. Период «горячих батарей» для жилых домов начинается, когда среднесуточная температура воздуха становится ниже +8°С. Все эти данные как раз и содержит «Строительная климатология». Так, для Москвы отопительный период длится 214 суток, а средняя температура в это время составляет -3,1°С.

Для жилых домов на севере нашей страны утеплителя нужно больше, чем у тёплого моря

В расчёте на толщину утеплителя параметры климата учитываются, исходя из показателей под аббревиатурой ГСОП (градусо-сутки отопительного периода). Он показывает, на сколько градусов и в течение скольких дней необходимо с помощью отопления повышать температуру за окном до комфортных +20°С внутри дома. Его рассчитывают как разность между внутренней температурой (+20°С) и средней за отопительный период, умноженной на длительность этого периода в сутках.

В СП 50.13330.2012 есть таблица, которая в зависимости от ГСОП позволяет определить требуемое термическое сопротивление для крыши или стены. Этот показатель иллюстрирует, насколько эффективно крыша или стена должна сопротивляться передаче тепла, поэтому он и носит такое название.

Термическое сопротивление готовой конструкции, например, стены, складывается из сопротивлений каждого из слоев, которое равно толщине слоя в метрах, делённой на его коэффициент теплопроводности «лямбда» – λ. Именно поэтому чем коэффициент теплопроводности ниже, тем надёжнее сохраняет тепло материал при меньшей толщине его слоя. Подбирая толщину утеплителя добиваются, чтобы суммарное сопротивление передаче тепла конструкции было больше, чем требуемое.

Подбирая толщину утеплителя добиваются, чтобы суммарное сопротивление передаче тепла конструкции было больше, чем требуемое

Например, если применять эффективный материал из каменной ваты ROCKWOOL ЛАЙТ БАТТС СКАНДИК, который обладает крайне низкой теплопроводностью (λА, λБ — 0,039 и 0,041 Вт/(м²x°C)) и не имеет аналогов на рынке, то он при меньшей толщине, чем другие утеплители, позволяет достичь требуемого эффекта.



В расчёте не используют коэффициент теплопроводности с индексами 10 или 25 (λ10,  λ25), так как это лабораторные показатели полностью сухого материала, а такого в реальной конструкции не бывает. Во всех сухих регионах нашей страны для расчётов берутся значения λА, а для регионов с влажным и нормальным режимом, каких в России большинство, применяют λБ, где А и Б – условия работы конструкций здания по влажности.

С определённой долей скепсиса следует воспринимать информацию о материалах, производитель или продавец которых заявляет о коэффициенте теплопроводности менее 0,025 Вт/(м²x°C). Таким коэффициентом обладает воздух при +20°С. Именно он, разделённый структурой материала на небольшие порции, вносит наибольший вклад в сопротивление передаче тепла. Поэтому, пока учёные не научились «разливать вакуум по цистернам», это недостижимое значение теплопроводности, к которому стремятся все утеплители в строительстве.

Значения требуемого термического сопротивления для каркасных крыш и стен жилых зданий некоторых городов России указаны в таблице ниже. Там же есть минимальная толщина утеплителя, которой будет достаточно для выполнения требований по теплопередаче (для примера взят материал компании ROCKWOOL ЛАЙТ БАТТС СКАНДИК).

 Таблица для определения толщины утеплителя

Дом строят не на один день, поэтому естественно возникает вопрос надёжности утеплителя. Лучше всего использовать материалы компаний, которые давно производят свою продукцию и успешно работают на рынке. Такие производители не только обладают сведениями по реальной долговечности своих материалов, но и ставят своей задачей постоянное совершенствование характеристик продукции и технологии её изготовления и монтажа.

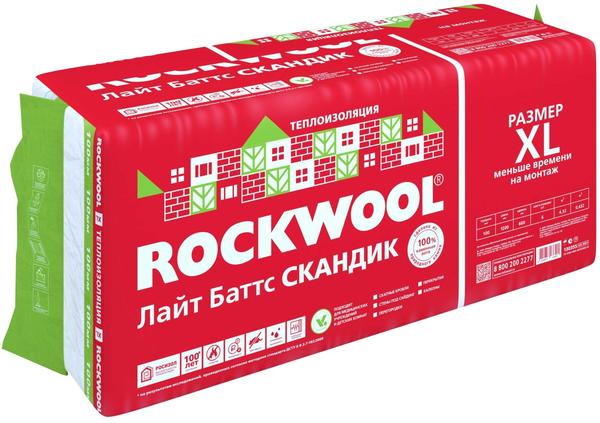

ЛАЙТ БАТТС СКАНДИК – универсальный утеплитель для ненагружаемых каркасных конструкций, которые наиболее часто встречаются в частных домах, например, для стен, полов по лагам и мансард. Этот продукт – новое поколение известного и хорошо зарекомендовавшего себя утеплителя ЛАЙТ БАТТС. Сохраняя плотность и теплотехнические характеристики предшественника, он приобрёл революционное качество волокон каменной ваты, которое позволяет подвергать плиты компрессии (сжатию) до 60%. Благодаря этому его доставка почти в три раза выгоднее.

ЛАЙТ БАТТС СКАНДИК

Термическое сопротивление всего 100 мм утеплителя ЛАЙТ БАТТС СКАНДИК (λБ=0,041 Вт/(м²x°C)) будет равно 2,44 (м²x°C)/Вт. Такое сопротивление способна обеспечить стена почти двухметровой толщины из полнотелого керамического (красного) кирпича (λБ=0,81 Вт/(м²x°C)). Очевидно, что 200 мм этого же утеплителя создают термическое сопротивление слоя в два раза больше – 4,88 (м²x°C)/Вт.

Для утепления частного каркасного дома слой утеплителя следует выполнять из материала толщиной не менее 100 мм. Так, для каркасных стен, полов по лагам и утеплённой мансарды дома в Московской области будет достаточно 200 мм утеплителя для кровли, 150 мм – для стен и 200 мм – для пола.

Расчёт толщины теплоизоляции, даже сильно упрощённый, требует затрат как времени, так и усилий, но выход существует, и он довольно прост. На сайте российского подразделения компании ROCKWOOL можно найти и свободно загрузить брошюры с рекомендациями по монтажу, а также необходимые сертификаты на продукты и системы.

В подразделе «Видеотека», а также на канале ROCKWOOL в YouTube выложены обучающие видеролики по монтажу. На главной странице сайта расположен удобный калькулятор, который позволяет быстро и легко подобрать толщину теплоизоляции на основании нормативного расчёта, посчитать количество материала и оценить финансовую экономию от применения более толстого слоя утеплителя.

Сегодня профессиональное утепление дома – задача, которая под силу каждому. Компания ROCKWOOL всегда готова помочь найти необходимую информацию и рассказать об особенностях монтажа тех или иных конструкций. Применяя на практике советы экспертов, вы сможете профессионально утеплить свой дом, сделав его тёплым, уютным и безопасным на долгие годы.

Сделайте свой дом тёплым, уютным и безопасным на долгие годы


Критическая толщина изоляции - MCQS с ответами

5. Какова причина того, что тепловое сопротивление полого цилиндра для конвекции уменьшается с увеличением толщины изоляции?

а. увеличивается объем изоляционного материала и он передает меньше тепловой энергии
b. увеличение площади поверхности цилиндра приводит к снижению конвективной теплоотдачи
c. увеличение площади поверхности цилиндра приводит к более конвективной теплоотдаче
d.ничего из вышеперечисленного

Посмотреть ответ / Скрыть ответ

ОТВЕТ: c. увеличение площади поверхности цилиндра приводит к более конвективной теплопередаче


6. Какова критическая толщина изоляции для полого цилиндра?

а. толщина изоляции, при которой коэффициент теплопередачи от цилиндра составляет не менее
b. толщина изоляции, при которой скорость теплопередачи от цилиндра не превышает
c. толщина изоляции, при которой теплоотдача от цилиндра не изменяется при изменении наружной температуры
d.ничего из вышеперечисленного

Посмотреть ответ / Скрыть ответ

ОТВЕТ: b. толщина изоляции, при которой скорость теплопередачи от цилиндра максимальна


7. Если толщина изоляции больше критической толщины изоляции, то скорость теплопередачи изолированной трубы

a. будет больше, чем коэффициент теплопередачи от той же трубы без изоляции
б. будет меньше, чем скорость теплопередачи от той же трубы без изоляции
c.станет равным скорости теплоотдачи от той же трубы без изоляции
d. ничего из вышеперечисленного

Посмотреть ответ / Скрыть ответ

ОТВЕТ: b. будет меньше, чем скорость теплопередачи от той же трубы без изоляции


8. Если толщина изоляции меньше критической толщины изоляции, то скорость теплопередачи изолированной трубы

a. будет больше, чем коэффициент теплопередачи от той же трубы без изоляции
б.будет меньше, чем скорость теплопередачи от той же трубы без изоляции
c. станет равным скорости теплоотдачи от той же трубы без изоляции
d. ничего из вышеперечисленного

Посмотреть ответ / Скрыть ответ

ОТВЕТ: a. будет больше, чем скорость теплопередачи от той же трубы без изоляции


9. Если r i и r o - это внутренний и внешний радиусы цилиндра с изоляционным слоем некоторой толщины, а k равно теплопроводность изоляционного материала и h i и h o являются коэффициентами конвективной теплопередачи внутренней и внешней жидкости соответственно.Какова формула критического радиуса изоляции (r c )?

а. r c = (r o - r i ) / k
b. r c = k / (r o - r i )
c. r c = k / h i
d. r c = k / h o

Посмотреть ответ / Скрыть ответ

.

Руководство по изоляции внутренних стен | Домостроение

Для домов со сплошными стенами (т.е. для домов из цельного камня или кирпича, обычно построенных до 20 века), где изоляция полых стен, по понятным причинам, не является вариантом, у вас есть выбор между внешней или внутренней изоляцией стен.

В то время как внешняя и внутренняя изоляция стен может сэкономить до 455 фунтов стерлингов на ежегодных счетах за отопление (согласно данным Energy Saving Trust), внутренняя изоляция стен кажется для сравнения более простым и дешевым вариантом.Но могут быть проблемы, не в последнюю очередь необходимость удаления всех предметов, таких как радиаторы, с внутренней стороны внешних стен и потенциальная потеря внутренней площади пола.

В конечном итоге внутренняя изоляция стен изменит характер здания, и ее необходимо тщательно продумать. Это руководство объяснит все, что вам нужно знать, и подытожит плюсы и минусы этого метода изоляции.

( БОЛЬШЕ : Что такое грант на строительство зеленых домов?)

Что такое внутренняя изоляция стен?

Изоляция внутренних стен подразумевает нанесение теплоизоляции на внутреннюю поверхность внешних стен с целью улучшения тепловых характеристик объекта.Существует четыре основных метода установки. Самый распространенный (но не всегда самый эффективный) - это строительство новой каркасной стены, к которой можно добавить изоляцию.

Однако внутренняя изоляция стен может быть разрушительной и потребовать снятия и повторной фиксации таких предметов, как выключатели, радиаторы и кухонные гарнитуры, поэтому вы должны быть уверены, что это лучшее изоляционное решение для вашего дома. Создание герметичного слоя жизненно важно, поэтому неудобные участки, такие как открытые участки и пустоты в полу, требуют особого ухода.

Сколько стоит изоляция внутренних стен?

Общепринятая стоимость внутренней изоляции стен составляет от 40 фунтов стерлингов до 50 фунтов стерлингов / м² - , но она может достигать более фунтов стерлингов 100 / м² при строительстве новой каркасной стены.

Стоимость внутренней изоляции стен будет варьироваться в зависимости от указанного типа изоляции и состояния существующей стены. В любом случае до 60% стоимости составляет оплата труда. Подразумевается, что экономия на толщине изоляции как средство снижения капитальных затрат является ложной экономией; Затраты на рабочую силу останутся в основном неизменными при любой толщине изоляции.

Строительные нормы и правила для внутренней изоляции стен

Строительные нормы и правила устанавливают определенные требования, когда речь идет о воздухонепроницаемости и теплопотери, которые должны быть достигнуты, чтобы ваш дом соответствовал требованиям. Показатель U материала - это скорость, с которой тепло (в ваттах) теряется через каждый квадратный метр поверхности. Меньшее значение означает лучшие тепловые характеристики.

  • Неизолированная полая стена будет иметь значение U около 1,5 Вт / м², а также будет относительно высокий уровень холода из-за пустотелых стяжек.
  • Сплошная кирпичная стена толщиной 225 мм будет около 1.9Вт / м²
  • Сплошная каменная стена будет иметь мощность от 1,7Вт / м² до 1,4Вт / м² (в зависимости от толщины).
  • Текущие строительные нормы и правила требуют максимального значения U 0,3Вт / м², а реально - 0,2Вт / м². Достижение этого значения U для сплошных стен будет означать установку как минимум 100 мм жесткой изоляции (Celotex, Kingspan или аналогичной).

Хорошо известно, что улучшение воздухонепроницаемости оказывает большее влияние на потери тепла, чем изоляция. Сплошные элементы стены, естественно, будут достаточно воздухонепроницаемыми, но именно щели, трещины и проникновения могут быть проблематичными.

Они, как правило, возникают как в неудобных местах - пустотах пола / потолка, ниже первого этажа, потолка первого этажа - так и в доступных областях стены. Изоляция, нанесенная на стену, может образовывать воздухонепроницаемую преграду, но польза будет уменьшена до 50%, если также не устранить зазоры, трещины и проникновения.

Как избежать сырости с помощью внутренней изоляции стен

Точка росы - это точка, при которой воздух встречает температуру, которая вызывает конденсацию влаги в виде воды.Внутренняя изоляция стены будет поддерживать температуру стены снаружи и тем самым приближать точку росы к внутренней поверхности. Если точка росы находится слишком близко к внутренней поверхности существующей стены, влага может впитаться изоляцией и появиться на гипсокартоне в виде влажных пятен.

Чтобы предотвратить проникновение влаги, необходимо установить пароизоляционный слой. Внутренняя поверхность изолированной стены будет иметь тенденцию быть более теплой, что снижает вероятность образования конденсата, но будут области, например, где внешняя стена встречается с внутренней стеной, которые остаются холодными.Существует явный риск образования конденсата в этих областях, как правило, в высоких углах. Преодоление этого обычно означает расширение изоляции, чтобы покрыть мост холода.

Как установить внутреннюю изоляцию стен

Существует три основных метода установки внутренней изоляции стен, и процесс в целом одинаков для всех трех. (Существует также четвертый вариант, к которому мы вернемся позже):

  • Проверьте состояние стены и проведите ремонтные работы
  • Попросите производителя изоляции проверить, где будет точка росы с предпочтительной толщиной изоляции
  • Решите, какой из трех методов будет лучшим (как показано ниже).
  • Решите, как бороться с открытыми стенами, пустотами в полу и другими потенциальными мостиками холода.
  • Удалите все, что крепится к стенам, которые необходимо изолировать - розетки, выключатели, занавески. рельсы, радиаторы, трубы, плинтусы, покрытия, кухонные шкафы, встроенные шкафы и т. д.
  • Выполните любые подготовительные работы к стене (т.е.е. сбив старую штукатурку, если она повреждена)
  • Постройте новую каркасную стену (если требуется) и / или зафиксируйте изоляцию
  • Герметизируйте стыки и снимите гипсокартон для отделки
  • Восстановите выключатели света, розетки и т. д.

Первый вариант установки при котором изоляция крепится непосредственно к стене. Kingspan и Celotex предлагают продукты, специально разработанные для этого метода, с изоляцией, приклеенной к гипсокартону, и с пароизоляцией.

Если стена относительно плоская и в хорошем состоянии, это может быть эффективным и быстрым методом.Доски можно приклеивать непосредственно к стене с помощью специального клея. При необходимости можно использовать механические крепления (винты). Промежутки между досками по краям потолка и пола следует заполнить мастикой и заклеить лентой перед снятием штукатурки, чтобы обеспечить непрерывность пароизоляции.

Обеспечение сплошной неперфорированной пароизоляции - единственный эффективный способ борьбы с точкой росы, возникающей в стене.

  • Это дорогие изделия, но это в некоторой степени компенсируется скоростью установки.
  • Проблема с этим методом заключается в перестановке тяжелых предметов, таких как кухонные шкафы, висячие картины, зеркала и т. Д. Для этого доступны специальные крепления, но со временем это может стать головной болью.

Второй вариант - обрешетка на стене. Это можно сделать двумя способами:

  • Прикрепить рейки к стене, чтобы обеспечить более равномерное крепление изоляции.
  • Или закрепить рейки поверх изоляции, известный как метод «теплой рейки». В обоих случаях используются рейки 25x50 мм.

Первый метод является наиболее распространенным и может быть лучшим вариантом, когда стена очень неровная.Однако изоляция будет жесткой и прикрученной к обрешетке, что неизбежно приведет к появлению отверстий в пароизоляции.

Метод теплой обрешетки менее распространен, но имеет ряд явных преимуществ. В этом методе к стене прикладывается полутвердый шерстяной войлок. Сверху кладут обрешетку с соответствующим интервалом и вбивают винты через обрешетку, через изоляцию и в стену. Затем между обрешетками можно установить жесткую или полужесткую изоляцию с помощью гипсокартона.Преимущества , которые дает метод теплой обрешетки , заключаются в том, что обрешетка сохраняет тепло за счет изоляции и, следовательно, с меньшей вероятностью гниет; рейки доступны непосредственно под гипсокартоном, поэтому картины можно легко повесить; Кроме того, можно установить дополнительные планки, чтобы можно было переставлять более тяжелые предметы, такие как кухонные шкафы.

Вариант третий включает строительство новой каркасной стены, обычно толщиной 100 мм внутри существующей стены, с полостью 40 мм между ними. Этот вариант занимает больше места на полу, чем другие варианты.Кроме того, это дороже и не более эффективно, за исключением очень влажных стен (см. Ниже). Полость между новой каркасной стеной и существующей стеной должна вентилироваться наружу, чтобы влага могла уноситься, но это затем сказывается на герметичности.

Существует четвертый вариант внутреннего утепления стен: нанесение изоляционной штукатурки непосредственно на стену.

Это особенно полезно для каменных стен, где важна воздухопроницаемость. Это может быть смесь из конопли или пробки и извести (конопля или пробка обеспечивают изоляцию) или слои известковой штукатурки, покрывающие пробковую или древесноволокнистую плиту.

Этот вариант не даст желаемого коэффициента теплопроводности (обычно около 0,5 Вт / м2 - лучшее, что вы можете получить), но он имеет несколько явных преимуществ:

  • Он значительно улучшает герметичность за счет герметизации всех трещин и зазоров
  • Он обеспечивает теплую внутреннюю поверхность.
  • И, что наиболее важно, будучи воздухопроницаемым, он предотвращает попадание влаги в пятна.

( БОЛЬШЕ : Полное руководство по ремонту дома)

Как подготовить стену для внутренней изоляции

Состояние перед установкой необходимо решить вопрос о поверхности стены и о том, влажная ли стена.От состояния поверхности будет зависеть, какие подготовительные работы потребуются - особенно если старая штукатурка нуждается в удалении. Он также определит:

  • , если изоляцию можно прикрепить к стене с помощью клея
  • , потребуется ли механическое крепление
  • , если необходимо обрешетка для получения плоской поверхности

Изоляция может ухудшить влажную стену за счет уменьшения температуры стены и уменьшением (или устранением) движения воздуха по ее внутренней поверхности.Есть только два способа справиться с влажной стеной: создать каркасную стену с полостью между изоляцией и существующей стеной или найти причину сырости и устранить ее.

Что касается последнего, если вы считаете, что повышающаяся влажность - это миф, тогда необходимо изучить другие варианты, кроме установки влагозащитного покрытия. Влага может быть вызвана проникновением дождя через саму стену - в этом случае внутренняя изоляция будет ошибкой. Это может быть негерметичный желоб, водосточная труба или перелив, который легко исправить.Возможно, внешние уровни земли надстроены над уровнями внутренних стен.

Как выбрать правильный тип изоляции

Наиболее подходящий вариант будет зависеть от области применения, и потребуется небольшое исследование, чтобы найти лучшее решение для вашего дома.

  • Жесткие пенопластовые плиты Жесткие изоляционные панели из пенопласта (например, Kingspan или Celotex) являются лучшими изоляторами, чем альтернативные варианты, поэтому они тоньше и занимают меньше площади пола.Они также могут включать пароизоляцию. Но они более дорогие и могут не помечать флажки для воздухопроницаемости в вашем контрольном списке.
  • Минеральная вата Минеральная вата, такая как Rockwool или Knauf, широко используется. Они, как правило, доступны в виде полужестких ватных или лоскутных одеял.
  • Натуральные материалы Овечья шерсть, изоляция из древесного волокна или пробка (попробуйте Ty Mawr) - хорошие варианты для людей, которым нужен хороший уровень воздухопроницаемости, и тех, кто интересуется экологическими качествами продукта.Натуральные материалы также не выделяют газ (токсины).
  • Тонкая изоляция Это пустоты в полу, обнажения и возвраты, которые требуют особого внимания для обеспечения непрерывности изоляции и устранения мостиков холода. Как правило, здесь необходимы более тонкие материалы, и есть выбор - от красок, таких как акриловая изоляционная грунтовка Therma-Coat, до аэрогелей, таких как Spacetherm.

( БОЛЬШЕ : Руководство по изоляции)

Подходит ли внутренняя изоляция стен для вашего дома?

Изоляция внутренних стен представляет собой ряд проблем.Это дешевле, чем внешняя изоляция стен - до 50% меньше - но менее эффективно, потенциально более проблематично и более разрушительно, конечно, если в доме живут люди во время проведения работ. Возможно, на это можно взглянуть так: это лучше, чем ничего не делать, и он имеет лучшую окупаемость, чем внешняя изоляция стен, что, возможно, делает целесообразным решение проблем, которые оно представляет.

Плюсы:

  • Это дешевле, чем внешняя изоляция стен (на 50% меньше)
  • Это может быть единственный вариант, если вы не можете изолировать снаружи (например, если вы находитесь в заповедной зоне)
  • Существуют варианты, при которых воздухопроницаемость является проблемой

Минусы:

  • Он менее эффективен, чем внешняя изоляция стен
  • С большей вероятностью вызовет проблемы с влажностью (поэтому необходимо тщательное планирование)
  • Вы потеряете внутреннюю площадь пола
  • Это более разрушительный процесс (возможно, вам придется покинуть помещения, над которыми ведется работа)
.

Изоляция внешних стен | Домостроение

Стена выполняет множество функций, только одна из которых - поддерживать крышу. С 1970-х годов роль стены в сохранении тепла становится все более важной. И, после того, как были выделены многочисленные гранты на изоляцию полостей, в 2014 году правительство предложило гранты на внутреннюю и внешнюю изоляцию стен в форме Зеленой сделки.

Но ни одна форма изоляции стен, включая внешнюю изоляцию стен, не обходится без проблем, не в последнюю очередь из-за влажности.

( БОЛЬШЕ : Что такое грант для зеленых домов?)

Проблема проникновения влаги

Существует вероятность попадания влаги в стену с обеих сторон: дождь на внешней поверхности кожи и влага от людей и их деятельности предпринимать (приготовление пищи, сушка одежды, стирка, дыхание и т. д.) на внутренней коже.

До широкого внедрения полых стен у застройщика обычно был выбор: построить либо непроницаемую стену , которая останавливает проникновение влаги к обеим поверхностям, либо построить дышащую стену , которая позволяет влаге проникать (до степень) и испариться.Сплошная кирпичная стена будет первым, а каменная стена - вторым.

Стенка полости для сравнения представляет собой непроницаемую стенку в том смысле, что полость предназначена для образования «барьера» для предотвращения проникновения влаги; любая дождевая вода, попадающая в стену, испаряется за счет движения воздуха в полости.

Многие современные изоляционные материалы, как правило, непроницаемы и должны быть облицованы или облицованы для предотвращения проникновения дождевой воды. Однако они не останавливают попадание влаги на внутреннюю поверхность стены от людей и от того, что они делают, - а это может означать, что в доме требуется больше вентиляции, чтобы удалить влажный воздух до того, как он попадет к стенам.

Точка росы

Точка росы - это точка, в которой воздух встречает температуру, которая вызывает конденсацию влаги из воздуха в виде воды. Температура будет меняться через стену по мере ее перехода от внешней температуры окружающей среды к внутренней температуре.

В идеале точка росы должна быть либо на внешней поверхности стены, где влага может испаряться, либо в вентилируемой полости (если в стене есть полость), где происходит то же самое. В большинстве случаев он находится немного внутри внешней поверхности.

Добавление теплоизоляции к стене изменит место, где возникает точка росы. Эффект внешней изоляции заключается в нагревании стены, что, в свою очередь, смещает точку росы наружу, в сторону более холодного внешнего воздуха, тем самым снижая риск образования конденсата на внутренней поверхности.

Однако существует опасность того, что точка росы может возникнуть между изоляцией и стеной или фактически в изоляции. Большинство систем внешней изоляции решают эту проблему путем включения пароизоляции между стеной и изоляцией, но это стоит уточнить у вашего производителя / поставщика.

Изоляция пробкой (Изображение предоставлено Ty Mawr)

Стены из сплошного камня

Стены из сплошного камня вообще не могут быть «сплошными». У них обычно есть заполненная щебнем «полость» между двумя каменными шкурами. Естественная точка росы будет находиться между этой «впадиной» и внешней поверхностью, где любая влага может либо выпасть из стены на землю, либо испариться. Внешняя изоляция не оказывает на это большого влияния. Точка росы сместится немного дальше наружу, и любая внутренняя влага, проникающая через стену, все еще может быть устранена внутри стены.

Однако каменные стены, как правило, , «дышащие» стены , и поддержание этой воздухопроницаемости гарантирует, что стена будет продолжать работать, как задумано. В этом случае имеет смысл использовать воздухопроницаемый утеплитель - древесное волокно, пробку и т.п. - с известковой внешней штукатуркой.

Эта пробковая внешняя изоляционная система от Ty-Mawr является воздухопроницаемой. (Изображение предоставлено Ty Mawr)

Идеальным решением будет 90-миллиметровый слой древесноволокнистой плиты - Diffutherm, Pavatex или аналогичный - механически прикрепленный к стене.Эти материалы готовы к нанесению штукатурки. Пенько-известковая штукатурка толщиной 20 мм наносится двумя слоями по 10 мм. Конопля-лайм может быть окрашен в тон или окрашен известковой краской.

Альтернативой может быть 70-миллиметровая изоляция из жесткого пенопласта (Kingspan, Celotex или аналогичный), снова механически прикрепленная к стене, а затем облицованная песчано-цементной штукатуркой, деревянной облицовкой или любым другим предпочтительным атмосферостойким слоем. Этот вариант будет значительно дешевле, но означает, что стена больше не пропускает воздух, что может иметь значение, а может и не иметь значения.Если стена в хорошем состоянии и нет признаков проникновения влаги, а внутри хорошо вентилируется , то превращение ее в непроницаемую для дыхания стену не повлияет.

Полнотелые кирпичные стены

Качество и проницаемость кирпича сильно различаются. Отслаивание - там, где поверхность кирпича отслаивается - довольно распространенное явление и показатель замораживания-оттаивания, когда влага проникает в кирпич, замерзает и, в свою очередь, приводит к отслаиванию.

Как и в случае с камнем, добавление внешней изоляции мало повлияет на характеристики стены (за исключением, конечно, ее тепловых характеристик).В этом случае кирпичная стена не является воздухопроницаемой стеной, поэтому подойдет любой из пенопластов . Как и в случае каменных стен, изоляция может быть механически прикреплена к стене и облицована штукатуркой, деревом и т. Д.

Стены полостей

При строительстве полых стен полость (почти наверняка) будет вентилироваться - именно так работа как полость. Но это означает, что тепло из дома, проникая через внутреннюю обшивку в полость, будет выводиться этой вентиляцией в атмосферу.Это делает любую внешнюю изоляцию почти бесполезной, поскольку большая часть тепла теряется, прежде чем оно попадает в изоляцию.

Если изоляция при заполнении полости выходит из строя (а есть много историй об этом), это происходит потому, что изоляция позволяет дождевой воде проникать через полость. В этом случае внешняя изоляция с помощью атмосферостойкой штукатурки предотвратит попадание дождевой воды в стену и, следовательно, сделает изоляцию с заполнением пустот полезным тепловым барьером.

Разделение необходимой толщины изоляции между заполнителем полости и внешней - разумная идея.Полость обычно имеет ширину 50 мм; добавьте 20 мм внешней изоляции, так же, как и для сплошных стен, и стена получит хорошее значение U.

EPS (пенополистирол) от Jablite Внешний продукт Dynamic External для модернизации внешней теплоизоляции стен (Изображение предоставлено Jablite)

Проемы, подоконники и карнизы

Внешняя изоляция увеличит толщину стены, что наиболее очевидно на выступах и карнизах . Ширина карниза может быть препятствием, поскольку, если карниз недостаточно широк, чтобы принять изоляцию, стоимость расширения карниза может перевесить выгоду от изоляции.Попадание ли подок в одну и ту же категорию будет зависеть от ширины и типа подоконника, а также от затрат, связанных с его перемещением или расширением.

Кроме того, обычно нецелесообразно возвращать изоляцию в оконные и дверные проемы, так как редко бывает достаточно ширины двери или оконной рамы для удобного размещения внешней изоляции. Отсутствие теплоизоляции откоса оставит значительный мостик холода, что снизит значительную часть стоимости изоляции. Существуют варианты тонкой изоляции, такие как аэрогель Spacetherm от Proctor Group, который при толщине 10 мм можно использовать на откосе, чтобы помочь решить эту проблему.

Значения U

Сплошная кирпичная стена толщиной 225 мм будет иметь значение U около 1,20 Вт / м². Каменная стена 450 мм будет практически такой же, а кирпичная стена с полостью около 1,50 Вт / м². Согласно требованиям Строительных норм, это значение должно быть не более 0,30 Вт / м². Это означает:

  • 50 мм впрыскиваемая пена для заполнения полости плюс 20 мм PUR снаружи дает 0,28 Вт / м²

Solid Wall

  • EPS 100 мм дает 0,31 Вт / м²
  • Жесткая пена 70 мм дает 0.30Вт / м²
  • Минеральная вата, древесное волокно, конопляная вата толщиной 110 мм дает 0,30Вт / м².

Затраты на внешнюю изоляцию стен

Стоимость будет выше, чем на внутреннюю изоляцию стен. Полулюкс с тремя спальнями, вероятно, будет стоить 5000–9000 фунтов стерлингов, а более крупный отдельно стоящий дом - в районе 8–15000 фунтов стерлингов. Существуют проприетарные системы, требующие установки специалиста, но есть и материалы от строительных компаний, которые намного дешевле.

Какой бы вариант ни использовался, возведение строительных лесов и удаление / замена всех труб и кабелей, прикрепленных к стене, потребуют затрат, которых невозможно избежать.

Требуется ли проектирование для изоляции внешних стен?

Что бы ни делала внешняя изоляция стен, она изменит внешний вид дома. В большинстве случаев это будет означать получение согласия на планирование до начала работы, поэтому с самого начала проконсультируйтесь с местными властями. Для домов в заповедных зонах и для внесенных в список зданий вполне возможно, что согласие не будет получено.

Согласно строительным нормам, если 25 или более процентов стены должны быть изолированы снаружи, обычно необходимо привести всю стену в соответствие с действующими стандартами, что имеет смысл в том случае, если вы собираетесь пойти в усилий и затрат на внешнюю изоляцию, тогда вы можете сделать это хорошо.Тепловые характеристики утепленной стены должны иметь значение U не более 0,30.

Стоит ли рассматривать изоляцию внешних стен?

Таким образом, перед установкой внешней изоляции стен необходимо решить ряд проблем, но преимущества многочисленны, в том числе:

  • Снижение тепловых потерь и счетов за электроэнергию
  • Снижение сквозняков и повышение чувства комфорта
  • Не разрушает дом при установке
  • Не уменьшает внутреннюю площадь пола
  • Позволяет стенам увеличивать тепловую массу (эффект «чайного уюта»)
  • Улучшает атмосферостойкость и звукоизоляцию
  • Увеличивает срок службы стены
  • Уменьшает образование конденсата на внутренних стенах

Наружная изоляция стен дорогая, но эффективная.Добавление его в рамках более крупного проекта снизит стоимость, к тому же не нужно делать это для всего дома; привлекательный фасадный фасад может быть более подходящим для внутренней изоляции, в то время как менее привлекательные боковые и задние фасады могут быть изолированы снаружи. Но даже при более высокой стоимости преимущества внешней изоляции по сравнению с внутренней означают, что ее трудно игнорировать.

.

Loft Insulation - Введение

Thermal conductivity, R-Values and U-Values simplified!

Когда вы начнете рассматривать изоляционные материалы, такие как изоляция чердаков, вы можете быстро увязнуть в некоторых довольно сложных технических терминах. В этой статье мы постараемся упростить их, чтобы вы могли постоять за себя, находясь в местном магазине DIY!

Теплопроводность изоляционных материалов

Теплопроводность, также известная как Лямбда (обозначается греческим символом λ), является мерой того, насколько легко тепло проходит через определенный тип материала, не зависит от толщины рассматриваемого материала.

Чем ниже теплопроводность материала, тем лучше тепловые характеристики (т.е. чем медленнее тепло будет проходить по материалу).

Измеряется в ваттах на метр по Кельвину (Вт / мК).

Чтобы вы могли почувствовать изоляционные материалы - их теплопроводность варьируется от примерно 0,008 Вт / мК для панелей с вакуумной изоляцией (так что это лучшие, но очень дорогие!) До примерно 0,061 Вт / мК для некоторых видов древесного волокна. .

>>> НАЖМИТЕ, ЧТОБЫ УЗНАТЬ БОЛЬШЕ ОБ U-ЗНАЧЕНИЯХ ИЗОЛЯЦИОННЫХ ИЗДЕЛИЙ <<<

Если бы вы использовали овечью шерсть для утепления своей собственности, это примерно 0.034 Вт / мК, примерно как у большинства других изоляционных материалов из шерсти и волокна.

Значения R

R-значение - это мера сопротивления тепловому потоку через материал заданной толщины. Таким образом, чем выше значение R, тем большее термическое сопротивление имеет материал и, следовательно, тем лучше его изоляционные свойства.

Значение R рассчитывается по формуле

R-Value

Где:

l - толщина материала в метрах и

λ - коэффициент теплопроводности в Вт / мК.

Значение R измеряется в метрах в квадрате Кельвина на ватт (м 2 К / Вт)

Например, тепловое сопротивление 220 мм монолитной кирпичной стены (с теплопроводностью λ = 1,2 Вт / мК) составляет 0,18 м 2 К / Вт.

Если вы должны были изолировать сплошную кирпичную стену, вы просто находите коэффициент сопротивления изоляции и затем складываете эти два значения. Если вы изолировали это полиизоциануратом с фольгой толщиной 80 мм (с теплопроводностью λ = 0,022 Вт / мК и значением R 0,08 / 0.022 = 3,64 м 2 K / Вт), у вас будет общее значение R для изолированной стены 0,18 + 3,64 = 3,82 м 2 K / Вт. Следовательно, это улучшит тепловое сопротивление более чем в 21 раз!

Таким образом, значение R - это относительно простой способ сравнить два изоляционных материала, если у вас есть теплопроводность для каждого материала. Это также позволяет увидеть эффект от добавления более толстых слоев того же изоляционного материала.

В реальных зданиях стена состоит из множества слоев различных материалов.Общее тепловое сопротивление всей стены рассчитывается путем сложения теплового сопротивления каждого отдельного слоя.

К сожалению, тепло поступает в ваш дом и выходит из него несколькими способами, и значения R учитывают только теплопроводность. Он не включает ни конвекцию, ни излучение.

Таким образом, вы можете использовать значение U, которое учитывает все различные механизмы потери тепла - читайте дальше, чтобы узнать, как это рассчитывается!

U-значения

Значение U строительного элемента является обратной величиной полного теплового сопротивления этого элемента.Показатель U - это мера того, сколько тепла теряется через заданную толщину конкретного материала, но включает три основных способа потери тепла - теплопроводность, конвекцию и излучение.

Температура окружающей среды внутри и снаружи здания играет важную роль при расчете коэффициента теплопроводности элемента. Если представить себе внутреннюю поверхность участка 1 м² внешней стены отапливаемого здания в холодном климате, то тепло поступает в этот участок за счет излучения от всех частей внутри здания и за счет конвекции из воздуха внутри здания.Таким образом, следует учитывать дополнительные термические сопротивления, связанные с внутренней и внешней поверхностями каждого элемента. Эти сопротивления обозначаются как R si и R , т. Е. соответственно с общими значениями 0,12 км² / Вт и 0,06 км² / Вт для внутренней и внешней поверхностей соответственно.

Это мера, которая всегда находится в пределах Строительных норм. Чем ниже значение U, тем лучше материал как теплоизолятор.

U-Values - TheGreenAge

Рассчитывается путем взятия обратной величины R-Value и последующего добавления тепловых потерь на конвекцию и излучение, как показано ниже.

U-Value

U = 1 / [R si + R 1 + R 2 +… + R so ]

На практике это сложный расчет, поэтому лучше всего использовать программное обеспечение для расчета U-Value.

Единицы измерения - ватты на квадратный метр по Кельвину (Вт / м 2 K).

Ориентировочно неизолированная полая стена имеет коэффициент теплопередачи около 1,6 Вт / м 2 K, тогда как сплошная стена имеет коэффициент теплопередачи около 2 Вт / м 2 K

Does loft insulation do anything?

Использование значений U, R и теплопроводности

Если вы сталкиваетесь с проблемами теплопроводности, R-значений и U-значений в будущем, вот 3 простых вещи, которые следует запомнить, чтобы убедиться, что вы получите лучший изоляционный продукт.

    • Более высокие значения подходят для сравнения термического сопротивления и значений R продуктов.
    • Низкие числа хороши при сравнении значений U.
    • Коэффициент теплопроводности - это наиболее точный способ оценить изолирующую способность материала, принимая во внимание все различные способы потери тепла, однако его труднее вычислить.

Внедрение энергосберегающих технологий

Вы заинтересованы в установке домашних возобновляемых источников энергии? Мы прочесали страну в поисках лучших торговцев, чтобы убедиться, что мы рекомендуем только тех, кому действительно доверяем.Вы можете найти одного из этих мастеров на нашей простой в использовании карте местного установщика.

>>> ПЕРЕЙДИТЕ НА КАРТУ МЕСТНОГО УСТАНОВЩИКА <<<

Кроме того, если вы хотите, чтобы мы нашли для вас местного установщика, просто заполните форму ниже, и мы свяжемся с вами в ближайшее время!

.

Отправить ответ

avatar
  Подписаться
Уведомление о
