толщина и тип конструкции и утеплитель

Перед началом строительных работ обязательно составляется проект и строительная смета, основной частью которой является расчет стен каркасного дома. Конструкция каркаса и структура «пирога» стены – важнейшие составляющие. От того, насколько правильно они будут спроектированы и из каких стройматериалов собраны, зависит теплоэффективность и долговечность дома.

Порядок и правила расчета

На стоимость стен каркасного дома, а также на количество материалов, используемых при их возведении, влияет площадь, этажность строения, количество и планировка комнат. Многоэтажный дом тяжелее, поэтому для его строительства потребуются более прочные материалы в большем количестве.

Каркас дома состоит из следующих элементов:

• стойки – основа каркаса, изготавливаются из деревянного бруса или досок;
• «пирог» стены.

Расчет стоек каркасного дома

Высота стоек зависит от количества этажей дома и высоты потолков, обычно она составляет не менее 2,5 м.

В технических помещениях и санузлах можно использовать минимальные значения. Сечение стоек преимущественно – 150х150 мм.

Расстояние между стойками при сборке каркаса на стройплощадке определяется шириной утеплителя. Важно, чтобы он плотно размещался между брусьями и не спрессовывался. Производители готовых каркасов из ЛСТК часто устанавливают шаг стоек 3 м, поэтому при размещении утеплителя важно закрывать места стыков для герметичности всей конструкции.

При выборе деревянного каркаса важно, чтобы древесина была высушена, это исключит усадку конструкции. Кроме того, нужно правильно подобрать породу дерева и обратить внимание на наличие антисептической обработки, чтобы продлить срок службы.

Расчет стенового «пирога» каркасного дома

Каркас стен состоит из слоев:

• утеплителя;
• ветро- и влаг
• озащитных
• мембран;пароизоляции;
• плит ОСП;
• внутренней и внешней отделки.

Толщина утеплителя зависит от региона строительства дома и его назначения – для сезонного или круглогодичного проживания. Обычно теплоизоляционный слой равен толщине стоек – 150 мм, в районах с низкими температурами увеличивают толщину и усиливают каркас дополнительными стойками.

Популярный, долговечный и экономичный стройматериал, рекомендуемый специалистами – минеральная вата. С внутренней стороны дома на утеплитель обязательно крепятся пароизоляционные пленки.

Стойки также не должны оставаться без теплозащиты, поэтому снаружи места выхода стоек на улицу изолируют.

С внешней стороны поверх слоев утеплителя закрепляют плиты ОСП, на которые укрепляют пленки для ветровой и влагозащиты. ОСП усиливают жесткость конструкции. Между ветрозащитной пленкой и внешним отделочным материалом всегда оставляют вентиляционный зазор, в него выводят точку росы, регулируя слои утеплителя.

С внутренней стороны каркас также может быть обшит плитами ОСП меньшей ширины либо для этих целей выбирают листы гипсокартона. Для внешней отделки дома используют различные материалы: виниловый или металлический сайдинг, штукатурку, кирпич, камень, вагонку – это зависит от вкуса и финансовых возможностей владельца.

При расчете стен каркасного дома используют коэффициент «показатель сопротивления теплопередачи» – Rp. Принят СНиП, учитывающий данный показатель для каждого региона, исходя из средних температур в зимнее время года. Примеры показателей коэффициента Rp по городам, Вт/(м·°C):

• Москва – 3,28.
• Краснодар – 2,44.
• Сочи – 1,7.
• Санкт-Петербург – 3,23.
• Красноярск – 4,84.
• Екатеринбург – 3,65.
• Магадан – 4,33.

Этот коэффициент определяется как деление толщины материала (м) на коэффициент теплопроводности материала (Вт/(м·°C)). В том случае, когда стена состоит из нескольких слоев, то значения всех составляющих стройматериалов нужно сложить, чтобы получить общую цифру. Теплопроводность материалов указана на упаковке, также ее можно найти у производителя.

Пример расчета

Как правило, размер стены каркасного дома задает утеплитель, остальные материалы принимаются как данные. Возьмем, к примеру, Санкт-Петербург:

1. Rp = толщина стены делится на коэффициент теплопроводности материала.
2. Возьмем каменную минеральную вату плотностью 140-175 кг/куб. м – 0,043.
3. 3,23 = толщина стены / 0,043.
4. Искомая толщина = 3,23 * 0,043 = 0,139 м.

Минвата обычно имеет толщину 50 мм, округляем до этого показателя и получаем толщину утеплителя в 150 мм. К этой цифре прибавляем размеры отделки, ограждающих конструкций, листов ОСП и гипсокартона.

Аналогично можно произвести расчет и по другим городам, а также для других вариантов утепления – пеноплекса, стекловаты и прочих материалов.

Стоимость материалов для возведения каркаса, ограждающих конструкций, внешней и внутренней отделки стен зависит от производителя стройматериалов. Кроме того, при самостоятельной сборке дома необходимо приобрести инструменты, а также крепеж, уголки и другой инвентарь.

Но при всем при этом, сборка быстровозводимого дома своими руками довольно проста, не требует особых навыков и помогает существенно снизить расчеты стоимости строительства.

Видео: расчет толщины утеплителя

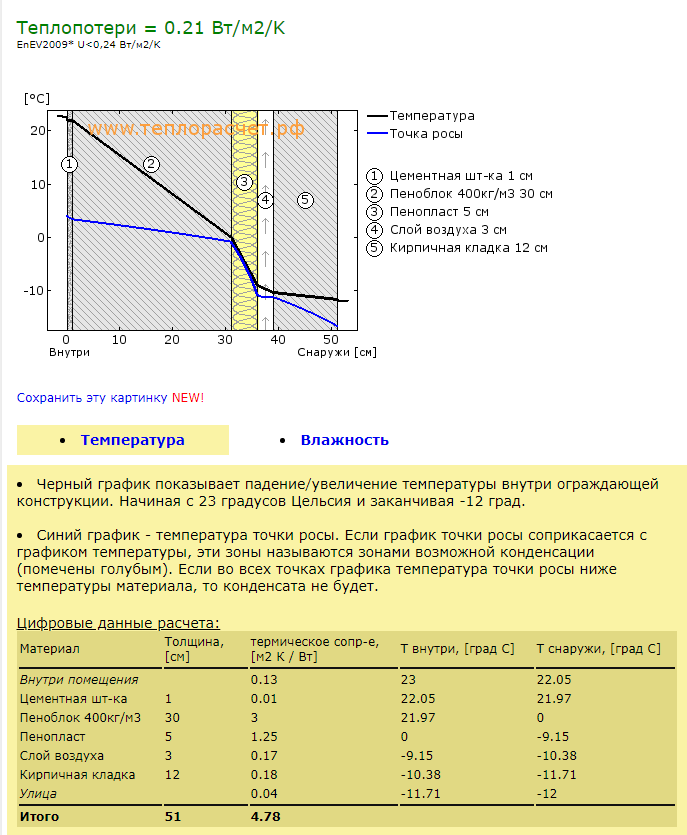

Калькулятор расчета толщины стен онлайн

Данный калькулятор позволяет рассчитать ориентировочную толщину стен будущего дома. Для этого необходимо выбрать регион, где будет располагаться строение, температуру и материал, из которого будут изготовлены стены.
