Обвязка котла отопления своими руками

Обвязка котла отопления

Содержание:

Только правильно выполненная обвязка котла способна заставить его работать в полную меру, обеспечить подачу тепла к отопительным приборам.

Всё котельное оборудование должно генерировать тепло, а для этого необходимо в соответствии со всеми нормами соединить распределительную сеть с котлом при помощи дополнительных устройств.

В данной статье будут рассмотрены следующие вопросы, касающиеся основных и аварийных схем обвязки котла.

Зачем обвязывать котёл?

Схема обвязки котла Baxi Eco для двухэтажного дома

Обвязку котла проводят для того, чтобы отопительное оборудование не перегревалось, увеличивался срок эксплуатации системы.

Только выполнив эту работу, можно быть уверенным в надёжности и безопасности всей отопительной конструкции.

Кроме того при помощи обвязки тепловая энергия распределяется в помещении равномерно, быстрее достигается наиболее оптимальная температура в доме.

Выполнив эту процедуру своими руками, хозяин может хорошо сэкономить денежные средства не только на оплате этой работы мастеру, но и на покупке автоматики, которая регулирует и контролирует работу отопительного оборудования, а стоит она совсем не дёшево. Если обвязка проведена правильно, то автоматика совсем не понадобится.

Важно: Следует обратить внимание, что для котлов, предназначенных для отопления на твёрдом топливе, обвязка является наиболее актуальной, так как автоматическая система здесь не предусмотрена вовсе.

Так что, твёрдотопливный котёл, оборудованный по всем правилам, вполне может заменить газовое отопление, стоящее гораздо дороже, и даже работать более эффективно. Стоит только подумать о подходящей системе отопления, прочитать необходимую литературу и самому выполнить все работы.

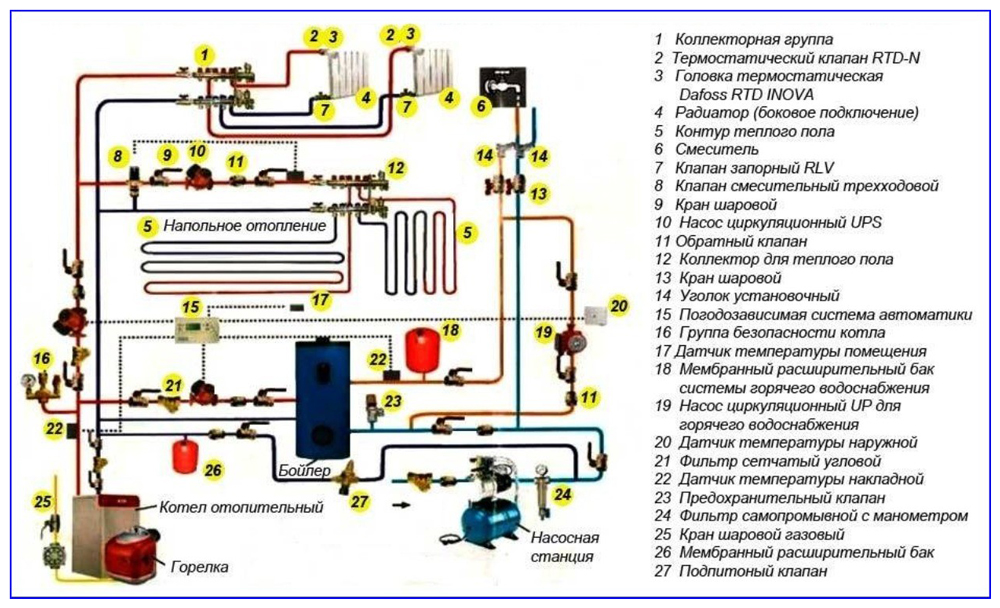

Схема обвязки: классическая

Классическая схема обвязки для коттеджа

Как уже было сказано выше, эффективная работа отопительной системы полностью зависит от правильно выполненной обвязки отопительного оборудования.

Чтобы не происходило больших перепадов температуры, следует уделить внимание её регулировке на входе-выходе.

Следует учитывать, что сначала выполняется циркуляция по малому контуру системы, это происходит до того, как температура становится оптимальной для обогрева, и только потом теплоноситель поступает в большой контур, с помощью которого и происходит обогрев всего помещения.

Поэтому большое значение имеет создание системы отопления из нескольких контуров, ведь именно они могут обеспечить регулировку температуры.

Элементы, которые необходимо иметь в конструкции – насос для циркуляции, распределительный клапан, бачок для расширения, шаровые краны и краны для балансировки и слива, манометр, фильтр для прохода, обратный и предохранительный клапаны, крепёжные детали и др.

Виды других популярных схем обвязки котла отопления

Ее часто выполняют по одному из четырех видов схем:

• по способу принудительной циркуляции
• по способу естественной циркуляции
• по способу разводки
• используя классическую коллекторную разводку.

Виды для настенного котла

Схема для настенного котла

Для выполнения данной работы существует несколько способов:

• При помощи подсоединения к системе энергопотребления
• При помощи горячего водоснабжения
• С подсоединением к системе тёплый пол
• С присоединением к отоплению.

Схема обвязки котла с двухконтурной модификацией может быть или смесительной, или прямой.

Выполнить её гораздо труднее, чем обвязку с одним контуром, так как в последнем случае нужно руководствоваться лишь инструкциями по монтажу и эксплуатации системы.

Регулируется температура в котле с одноконтурной модификацией лишь горелкой, тогда как котлы с двумя контурами кроме горелки, регулируются смесителем с сервоприводом.

В любом случае, обвязка двухконтурного намного сложнее, чем одноконтурного, но и система такая эффективнее.

Аварийные схемы и их особенности

Аварийная схема обвязки с приоритетом горячего водоснабжения

Какая бы конструкция обвязки котла отопления двухконтурного не была бы выбрана, без аварийной схемы не обойтись.

Только аварийная схема отопления способна обеспечить подачу тепла в помещение при ненормированной ситуации, например, тогда, когда отключают электроэнергию. Существует несколько видов аварийных схем.

Подача воды в систему из водопровода:

Такой способ применяется редко, на практике он неэффективен. Дело в том, что при прекращении подачи электроэнергии, как правило, прекращается и подача воды.

Конечно, для этого подразумевается наличие гидро аккумулятора, где продолжает циркулировать небольшое количество воды, но этого будет недостаточно для того, чтобы защитить отопительную систему от перегрева.

Важно: Нужно обратить внимание на опасность слития при аварии большого количества антифриза в канализацию, если в качестве теплоносителя используется именно он.

Питание циркуляционного насоса от бесперебойника:

Такой способ является наиболее эффективным при отключении электроэнергии. Но, здесь существуют и свои минусы. Так, бесперебойник в некоторых ситуациях, может и не сработать, а применив такую схему отопления при обвязке двухконтурного котла, придётся постоянно наблюдать и обслуживать систему.

В этом случае будет необходимо ставить на зарядку аккумуляторы и следить, чтобы они работали.

Гравитационная циркуляция:

Гравитационная и классическая насосная схемы

При таком способе создаётся специальный дополнительный контур маленьких размеров, который предназначен для съёма лишнего тепла в системе отопления.

Такой малый контур начинает функционировать только после выключения циркуляционного насоса, но полностью помещение обогреваться не будет.

Специальный аварийный контур:

Наиболее эффективный вариант схемы отопительной системы, в которой составной частью является аварийный контур.

При использовании такой схемы, достигается одновременная работа принудительного и гравитационного контура, расположенных в разных частях отопительной системы. Функционирование контуров происходит в стандартном режиме. Если отключить насос, то продолжать работу будет гравитационный контур.

Для того чтобы выбрать оптимальную для своего дома модель системы отопления, следует учесть множество факторов. Посмотрите это видео урок, он вам поможет определиться с выбором:

Следует внимательно отнестись к вышеперечисленным схемам обвязки отопительных котлов, оценить материальные возможности, свои реальные навыки и знания, касающиеся данного вопроса, а также обратить внимание на конструкцию системы отопления, имеющуюся в доме.

Принципиальные схемы — Meibes Казахстан

Галерея принципиальных теплотехнических схем содержит наиболее популярные решения в области обвязки котельных и топочных разных мощностей

          Вариант №1. Система теплоснабжения мощностью максимум до 85 кВт с газовым котлом и отопительными контурами радиаторного отопления реализованного с помощью насосной группы серии UK 1″, и контуром теплых полов через смесительную насосную группу МК 1. Приготовление горячей воды происходи в бойлере косвенного нагрева EBS-PU посредством насосной группы UK 1″. Для гидравлической развязки котла и системы отопления используется гидрострелка Meibes MHK пропускной способностью до 3 куб.м. Для автоматизации всей системы используется погодозависимый контроллер отопления HZR-C.

           Вариант №1.1. Система идентичная первому варианту, отличие в поддержке нагрева  горячей воды двумя плоскими солнечными коллекторами MFK которые позволяют нагревать 300 литров воды за один день в бойлере ESS-PU . Система позволяет на 80% ежегодно закрывать нагрев горячей воды за счет энергии солнца, экономя при этом 500 куб. метров природного газа и увеличивая срок службы газового котла. Электронный регулятор солнечной станции S 3/4  имеет функцию обратного выхлаждения и защиты солнечных коллекторов от закипания, что гарантирует долгий срок службы всей системы.

                 Вариант №1.2 Котельная мощностью 35 кВт с газовым настенным котлом и как резервным/пиковым электрическим котлом, отопительными контурами радиаторного отопления насосная группа  UK 1″, и контуром теплых полов насосная группа МК 1. Для гидравлической развязки котла и системы отопления используется гидрострелка Meibes MHK 25. Для автоматизации всей системы используется погодозависимый контроллер отопления HZR-C и модуль расширения HZR-Е. Преимущество данной схеммы в независимой работе радиаторного отопления и теплых полов, то есть возможность определить что будет доминирующим источником тепла. Так же автоматика предусматривает автоматическое включение электрического котла при збоях в работе газового.

          Вариант №1.3. Система теплоснабжения мощностью до 70 кВт на базе твердотопливного котла как основного источника тепла и газового настенного котла как второстепенного. Для защиты котла от низкотемпературной коррозии используется насосная группа Meibes с ограничением температуры обратной линии серии MTRE которая защищает твердотопливный котел от разрушения и увеличивает эффективность его работы. Для накопления тепловой энергии используется аккумулятор тепла PSX-F, который так же помогает сгладить пики потребления тепла и уменьшить количество загрузок топлива. Потребления тепла происходит в погодозависимом режиме смесительными насосными группами МК 1 под управлением контроллера HZR-C. Смесительные группы и для радиаторов и для теплого пола используются с целью экономичного потребления тепла из буферной емкости. Санитарная горячая вода готовится в бойлере косвенного нагрева EBS-PU.

          Вариант №1.4. Котельная на базе настенного газового котла мощностью 35 кВт как основоного источника тепловой энергии работающего на отопление посредством радиаторного отопления и теплых полов. Для отопления в ночное время с 23-00 по 7-00 применяется электрический котел, который дешевой электроэнергией(коефициет 0,5) нагревает буферную емкость за 7 часов двузонного тарифа, и далее система потребляет в дневное время дешовую энергию из буферной емкости. При падении температуры в буфере ниже требуемой сиситеме, включается в работу газовый котел. Система полностью автоматизирована контроллерами Sol Max  и HZR-C.

          Вариант №1.5. Котельная на базе настенного газового котла  как основоного источника тепловой энергии работающего на отопление двухэтажного дома посредством радиаторного отопления (либо теплых полов). Как аварийный источник тепла используется твердотопливный котел, включенный напрямую в систему отопления через группу стабилизации обратной линии MTR. Приготовление горячей воды осуществляется в бойлере косвенного нагрева BSA, включенным в систему потребления ГВС через рециркуляционный контур, для обеспечения макисмального комфорта. Автоматика управляет всеми циркуляционными насосами по временным каналам и температурам.

          Вариант №1.6 Принцип работы схемы c твердотопливным котлом и газовым котлом — при отсутствии топлива для твердотопливного котла систему полностью отапливает газовый котел, по мере прогрева буферной емкости и при поднятии температуры в буфере выше нежели температура обратной линии системы отопления, трехходовой клапан ЕМ3-25-12 переходит в режим буфера и система питается сугубо теплом буферной емкости, газовый котел только догревает при необходимости. Гарячая вода греется системой солнечных коллекторов и догревается вторым контуром газового котла, для подстраховки используется ТЭН. Избыток тепловой энергиии солненых коллекторов сбрасывается в буфер.

          Вариант №1.6.1 Вариант включения твердотопливного котла в систему отопления и приготовления горячей воды газовым котлом. Схема предусматривает управление контуроми радиаторов и теплыми полами в погодозависимом режиме. Поддержка системы приготовления воды осуществляется солнечными коллекторами.

          Вариант №1.6.2 Схема аналогична предудущей, но при данной схеме включения твердотопливного котла в момент запуска котла теплоноситель поступает сразу напрямую на гидравлический разделитель в обход буферной емкости, что гарантирует быстрое отключение газового котла при сжигании твердого топлива. По мере прогрева стрелки теплоноситель частично поступает  в буферную емкость и в итоге при нагреве буфера до требуемой температуры автоматика пускает ток обратного теплоносителя не на гидрострелку, а в буфер отбирая тепло там.

          Вариант №1.7.Система отопления частного дома включающая 3 источника тепловой энергии — газовый конденсационный котел, твердотопливный котел и система вакуумных солнечных колекторов MVK. Все источники работают на систему радиаторного отопления, отопление теплыми полами и приготовление горячей воды. Все источники розвязаны посредством гидравлического разделителя, что позволяет экономно потреблять тепловую энергию. Буферная емкость позволяет экономно сжигать твердое топливо, аккумулироватьсолнечную энергию, далее прционно раздавая ее потребителям. Солнечная система из 6 вакуумных коллекторов вырабатывает в год около 12 МВт тепловой энергии, что в традиционном топливе замещает 1500 куб.м природного газа, 3000 кг твердого топлива либо 13000 кВтч электрической энергии. Автоматика Майбес управляет полностью всей системой, работой источников тепла и потребителями. Применение погодозависимой автоматики экономит до 40% традиционного топлива.

          Вариант №1.8. Система отопления с газовым котлом как основным источником тепла и твердотопливным котлом как резервным или пиковым. Система отопления представляет собой радиаторное отопление насосная группа серии UK 1″, контур теплых полов группа МК 1. Приготовление горячей воды происходи в бойлере косвенного нагрева BSA . Для гидравлической развязки котлов газового и твердотопливного и системы отопления используется гидрострелка Meibes MHK. Данная схема подразумевает полную автоматизацию системы отопления без вмешательства в работу человека. При загрузке топлива и прогреве буфера автоматически выключается газовый котел и наоборот при перегорании топлива в работу идет газовый теплогенератор. Управление происходит с помощью контролера Sol M иHZR-C.

          Вариант №1.9. Каскадная котельная тепловой мощностью до 120 кВт с газовыми стационарными одноступенчатыми котлами под управлением погодозависимого контроллера HZR-C. Котлы включены в систему отопления черезгидрострелку V-UK\V-MK пропускной способностью 4,5 куб.м. Система отопления включает в себя три смесительных отопительных контура V-MK, что позволяет иметь независимую температуру в каждом из отопительных контуров под управлением автоматики Latherm Elodrive. Циркуляция в первичном контуре обеспечивается насосными группами V-UK. Котлы защищены групами безопасности Майбес Тип К  от превышения макисмального давления.

         Вариант №1.9.1. Система отопления с газовым котлом, три отопительных контура радиаторов, теплых полов и вентиляции на насоных группах МК 1″ и система солнечных коллекторов, работающих на нагрев бивалентного бака ГВС ESS-PU и догрев плавательного бассейна. Система предусматривает нагрев бассейна через последовательно включеный теплообменник типа вода-вода. Автоматика определяет какой из потребителей может быть нагрет системой солнечных коллекторов, анализируя температуры на солнечных коллекторах, в баке ГВС и плавательном бассейне.

          Вариант 2. Комбинированная система отопления с газовым конденсационным котлом работающим на контур радиаторного отопления, нагрев теплых полов, систему вентиляции, приготовления горячей воды и нагрев купательного бассейна. Для поддержки системы ГВС и бассейна в летний период используются плоские солнечные коллекторы MFK.

          Вариант №2.1. Система отопления и приготовления горячей воды на базе твердотопливного и электрического котла. Горячая вода греется в проточной станции 80 кВт с расходом горячей воды 25 л/мин, преимущество данной станции это экономия места топочной, экономное приготовление горячей воды, отсутствие бактерий при простое. Станция предусматривает наличие линии рециркуляции ГВС. Автоматика управляет в погодозависимом режиме системой отопления на базе РО и ТП, а также нагревом плавательного бассейна. Автоматика предусматривает роботу пиллетного котла как основного и электрического как пикового или резервного.

          Вариант №2.2. Схема включения твердотопливного котла в систему отопления с газовым котлом с закрытой камерой сгорания. Принцип работы схемы — при отсутствии потенциала в буферной емкости трехходовой клапан EM3-25-8 отправляет обратку на газовый котел где и происходит его нагрев. При разогреве верхней точке буфера датчик F3 выше температуры обратной линии F7 активируется переключающий клапан и обратка направляется в аккумулятор тепла, где нагревается до температуры F3 и следует в обратную линию котла, далее в котле при необходимости происходит догрев или просто транзитом проходя теплообменник отправляется в систему отопления. Для экономного выноса тепла из буферной емкости необходиммо установить смесительный клапан на выходе из емкости и управлять им с помощью погодозависимого контроллера HZR-C, который так же контролирует горелку газового котла. Данная схема позволяет максимально глубоко выхолаживать буферную емкость, максимально принимая тепло твердотопливного котла.

          Вариант №2.3. Котельная тепловой мощностью до 70 кВт с стальным газовым котлом, отопительными контурами радиаторного отопления, теплых полов и нагрева бойлера косвенного нагрева. Контроллер HZR-C  управляет всей системой в погодозависимом режиме прямым контуром и смесительным, автоматика так же защищает стальной котел от низкотемпературной коррозии.

        Вариант №2.4. Комплексная система теплоснабжения с солнечными коллекторами, тепловым насосом типа вода-вода, электрическим и газовым котлами.

          Вариант №2.5. Система мультитеплогенерации в которой теплоноситель готовится от твердотопливного котла, теплового насоса до точки бивалентности, газового котла как самого последнего в очереди приоритета и системой солнечных коллекторов работающих на нагрев санитаной гарячей воды и поддержку тепмпературы в плавательном бассейне в летнее время и межсезонье. Отопление обьекта комбинированное радиаторное плюс теплые полы, для поддержания климата в зоне бассейна применяется воздушное отопление.

Вариант №3. Частный дом 350 м².

Вариант №3.1. Газовый чугунный напольный котел (основной), электрический котел (резервный).

Контроллер HZR-C управляет газовым напольным котлом, как основным источником тепла. Если основной котел не достигает расчетной температуры в течении определенного времени при определенной температуре наружного воздуха, то автоматически включается электрический котел. Электрический котел является резервным.

В первую очередь (приоритетно) автоматика нагревает бойлер ГВС. Котел при работе на ГВС работает на максимальной температуре, потребители отопления не работают.

При работе на отопление, автоматика высчитывает минимально-достаточную температуру котла для данной погоды, чтобы теплоотдающая способность радиаторов и теплого пола были соизмеримы с теплопотерями самого дома.

Это приводит к тому, что уменьшается доля остаточного тепла, которое выбрасывается с дымовыми газами, котел включается только при реальной потребности в тепле, уменьшаются технологические потери тепла в магистральных трубопроводах. Таким образом, котел работает максимально эффективно и экономично.

Линия рециркуляции управляется контроллером по временному каналу, и включается только в те периоды, когда жильцы с наибольшей вероятностью будут пользоваться горячей водой. В периоды, когда использование горячей воды маловероятно, рециркуляция не работает (например, ночью, когда все спят). Это экономит существенный объем энергоресурсов.

Датчик DFW позволяет изменять настройки климата из жилой комнаты, а также найти индивидуальную характеристику теплопотерь именно для дома, в котором располагается котельная.

Вариант №3.2. Настенный газовый котел (основной), электрический котел (резервный).

Контроллер HZR-C управляет одноконтурным газовым настенным котлом, как основным источником тепла. Если основной котел не достигает расчетной температуры в течении определенного времени при определенной температуре наружного воздуха, то автоматически включается электрический котел. Электричекий котел является резервным.

Нагрев бойлера ГВС контролирует электронная плата газового котла, и в первую очередь (приоритетно) переключает при помощи встроенного 3-х ходового клапана движение теплоносителя на змеевик бойлера. Котел при работе на ГВС работает на максимальной температуре, пока в бойлере не будет достигнута заданная температура. После нагрева бойлера котел переключается для работы на систему отопления, и начинает управляться от погодозависимого контроллера HZR-C.

При работе на отопление, автоматика высчитывает минимально-достаточную температуру котла для данной погоды, чтобы теплоотдающая способность радиаторов и теплого пола были соизмеримы с теплопотерями самого дома.

Это приводит к тому, что уменьшается доля остаточного тепла, которое выбрасывается с дымовыми газами, котел включается только при реальной потребности в тепле, уменьшаются технологические потери тепла в магистральных трубопроводах. Таким образом, котел работает максимально эффективно и экономично.

Линия рециркуляции управляется отдельным программируемым по времени реле, и включается только в те периоды, когда жильцы с наибольшей вероятностью будут пользоваться горячей водой. В периоды, когда использование горячей воды маловероятно, рециркуляция не работает (например, ночью, когда все спят). Это экономит существенный объем энергоресурсов.

Датчик DFW позволяет изменять настройки климата из жилой комнаты, а также найти индивидуальную характеристику теплопотерь именно для дома, в котором располагается котельная.

Вариант №3.3. Настенный газовый конденсационный котел (основной), электрический котел (резервный).

Контроллер HZR-C управляет одноконтурным газовым настенным котлом, как основным источником тепла. Если основной котел не достигает расчетной температуры в течении определенного времени при определенной температуре наружного воздуха, то автоматически включается электрический котел. Электрический котел является резервным.

Нагрев бойлера ГВС контролирует электронная плата газового котла, и в первую очередь (приоритетно) переключает при помощи встроенного 3-х ходового клапана движение теплоносителя на змеевик бойлера. Котел при работе на ГВС работает на максимальной температуре, пока в бойлере не будет достигнута заданная температура. После нагрева бойлера котел переключается для работы на систему отопления и начинает управляться от погодозависимого контроллера HZR-C.

При работе на отопление, автоматика высчитывает минимально-достаточную температуру котла для данной погоды, чтобы теплоотдающая способность радиаторов и теплого пола были соизмеримы с теплопотерями самого дома.

Это приводит к тому, что уменьшается доля остаточного тепла, которое выбрасывается с дымовыми газами, котел включается только при реальной потребности в тепле, уменьшаются технологические потери тепла в магистральных трубопроводах.

Также узел Condix повторно прогоняет охлажденный в РО теплоноситель через контур ТП, чтобы максимально его охладить и получить более глубокий эффект конденсации в котле. Это, соответственно, максимально повышает КПД котла и уменьшает расход газа.

Линия рециркуляции управляется отдельным программируемым по времени реле, и включается только в те периоды, когда жильцы с наибольшей вероятностью будут пользоваться горячей водой. В периоды, когда использование горячей воды маловероятно, рециркуляция не работает (например, ночью, когда все спят). Это экономит существенный объем энергоресурсов.

Датчик DFW позволяет изменять настройки климата из жилой комнаты, а также найти индивидуальную характеристику теплопотерь именно для дома, в котором располагается котельная.

Вариант №3.4.  Твердотопливный котел с ручной загрузкой (основной), настенный газовый котел (на подхвате).

Контроллер HZR-C управляет одноконтурным газовым настенным котлом, как основным источником тепла. Если основной котел не достигает расчетной температуры в течении определенного времени при определенной температуре наружного воздуха, то автоматически включается электрический котел. Электрический котел является резервным.

Точкой измерения контроллером значения котловой температуры является гидравлическая стрелка MHK 25, и в которой происходит обмен тепловой энергией между контурами циркуляции потребителями и источниками тепла, но гидравлические импульсы насосов контуров не передаются друг другу. Таким образом температура внутри гидравлической стрелки является равновесной, т.е. она является следствием теплового баланса между источниками и потребителями тепла.

При работе на отопление, контроллер HZR-C высчитывает минимально-достаточную температуру газового котла для данной погоды, чтобы теплоотдающая способность радиаторов и теплого пола были соизмеримы с теплопотерями самого дома. Это приводит к тому, что уменьшается доля остаточного тепла, которое выбрасывается с дымовыми газами, котел включается только при реальной потребности в тепле, уменьшаются технологические потери тепла в магистральных трубопроводах.

Также в системе есть твердотопливный котел, как источник дешевой тепловой энергии дров. Однако его работа требует присутствия человека (закладка топлива, розжиг, чистка котла), и соблюдение определенных правил накопления и выгрузки тепла в систему отопления:

1) Котельная должна иметь источник бесперебойного электроснабжения минимум на 5-6 часов, либо систему аварийного охлаждения котла.

2) Котел должен быть оснащен группой защиты от низкотемпературной коррозии, чтобы не допускать длительного поступление в котел теплоносителя с температурой ниже 65 гр.С. Без такой группы котел будет часто требовать сервисного обслуживания, резко сокращается его срок эксплуатации, может неожиданно треснуть теплообменник котла.

3) Для сжигания дров с максимальным КПД, необходимо между твердотопливным котлом и потребителями тепла установить буферную емкость. Это нужно из-за того, что мощность твердотопливного котла регулируется только при помощи воздушной заслонки, которая регулирует количество воздуха для горения. Если возникает ситуация, что котел дает больше тепла, чем потребляет система отопления (в межсезонье часть термостатов на отопительных приборах закрывается), то в котле прикрывается воздушная заслонка. Это приводит к тому, что горение в нем продолжается с «недогаром», т.е. дрова сгорают только на половину. Вторая половина дров улетает в дымовую трубу в виде горючего газа СО.

Если между твердотопливным котлом и системой отопления установят буферный накопитель, то он будет аккумулировать все тепло, поступающее из котла, а система отопления забирает тепло по необходимости.

Таким образом, дрова сжигаются с максимальной эффективностью, нет перерасхода дров, и периоды между загрузками дров в котел увеличиваются.

Для управления загрузкой буферной емкости теплом от твердотопливного котла и выгрузки накопленного тепла в систему отопления, используется дифференциально-температурный регулятор SolMax. Он выполняет следующие функции:

1) Включает насос твердотопливного котла, если котел горячий. Если в котле прогорели дрова — насос выключается.

2) Контролирует температуру обратной линии котла, подмешивая горячий теплоноситель из подающей линии котла.

3) Контролирует загрузку теплом буферной емкости.

4) Подключает буферную емкость в обратную линию системы отопления, если температура последней ниже на определенное количество градусов относительно верхней части буферной емкости.

Отключает буферную емкость, если она отдала системе отопления все накопленное тепло.

Таким образом, пока буферная емкость нагрета, насосы потребителей тепла забирают тепло на свои нужды из нее. Поскольку емкость может быть нагрета до 90 гр.С, все контуры отопления должны быть смесительными. Это нужно для того, чтобы в систему отопления отбиралось только нужное количество тепла и в буферной емкости не перемешивались слои с разной температурой.

Поскольку отобранный из буфера подогретый теплоноситель проходит через гидрострелку, то на время выгрузки тепла из буферной емкости другие котлы будут остановлены регулятором HZR-C. Они включатся только тогда, когда тепло в буферной емкости закончится.

В этот момент регулятор SolMax подает питание на световой индикатор (лампочку), и ответственный за работу котла человек будет знать, что тепло от дров закончилось. Пока он не загрузит дрова, теплоснабжение дома будет осуществляться от газового котла.

Нагрев бака ГВС управляется отопительным регулятором HZR-C. Если буфер подключен регулятором SolMax к системе отопления, то бойлер полностью или частично греется за счет дров.

Линия рециркуляции управляется отдельным программируемым по времени реле, и включается только в те периоды, когда жильцы с наибольшей вероятностью будут пользоваться горячей водой. В периоды, когда использование горячей воды маловероятно, рециркуляция не работает (например, ночью, когда все спят). Это экономит существенный объем энергоресурсов.

Датчик DFW позволяет изменять настройки климата из жилой комнаты, а также найти индивидуальную характеристику теплопотерь именно для дома, в котором располагается котельная.

Данная схема позволяет расходовать газ только в дешевом тарифе, когда в доме никого нет, или некому подбрасывать дрова. Как только начинает полноценно работать твердотопливный котел, газовый котел выключается. Электрический котел нужен для подстраховки на случай форс-мажорных обстоятельств.

Примечание:Хозяин дома самостоятельно контролирует использование газа в пределах льготного тарифа.

Вариант №3.5. Пеллетный котел (основной), настенный газовый конденсационный котел (резервный), гелиосистема для поддержки ГВС на плоских коллекторах MFK001.

В данной схеме ведущим котлом является пеллетный котел, который сжигает гранулированные древесные опилки (пеллеты). Преимущества данного решения следующие:

1) Стоимость тепла, полученного от правильно сожжённых пеллет, дешевле, чем стоимость тепла от газа вне льготного тарифа.

2)  Пеллетный котел не требует постоянного присутствия человека, он подает топливо и разжигается автоматически.

Работа пеллетного котла контролируется регулятором SolMax (24) по степени загрузки буферной емкости (15) теплом. Это связано с тем, что пеллетный котел должен работать только в высокотемпературном режиме (90 гр.С / 70 гр.С), и после розжига и разогрева имеет определенное количество остаточного тепла. Система отопления работает в низкотемпературном режиме, параметры которого зависят от текущей погоды. Поэтому буферная емкость служит тем звеном, которая связывает между собой две разнотемпературные системы.

Также регулятор SolMax управляет загрузкой тепла от пеллетного котла в буферную емкость (15), защищает пеллетный котел от низкотемпературной коррозии, и подключает/отключает буферную емкость (15) к системе отопления при наличии/отсутствии в ней температурного потенциала относительно температуры обратной линии системы отопления.

Если пеллетный котел имеет температуру выше, чем гидрострелка (F6), то регулятор SolMax перенаправляет по «буферно-байпассной схеме» тепло прямо в гидрострелку, минуя буферный бак. В буферный бак будет направлено избыточное тепло, после того, как пеллетный котел нагреет гидрострелку до максимальной температуры.

Система отопления находится под управлением погодозависимого регулятора HZR-C (20) с регулятором-расширением HZR-E(21). Эти контроллеры высчитывают минимально допустимую температуру подающей линии для каждого отопительного контура, чтобы выровнять способность отопительных приборов отдавать тепло со способностью дома терять тепло. Соответственно, контроллер HZR-C(20), который управляет газовым котлом и электрическим котлом, следит за тем, чтобы в гидрострелке (8) не упала температура ниже определенной отметки для текущей погоды. Если буферная емкость выгружает тепло, то в гидрострелку поступает высокотемпературный теплоноситель, котлы остаются выключенными, а смесительные насосные группы D-MK 25 (2), берут порцию горячего теплоносителя, отдают порцию хорошо охлажденного теплоносителя. Циркуляция контуров при этом замкнута на смесителях в насосных группах. Это исключает ненужное перемешивание слоев в буферной емкости.

Точкой измерения контроллером значения котловой температуры является (F2) гидравлическая стрелка MHK 25 (8), и в которой происходит обмен тепловой энергией между контурами циркуляции потребителей и источников тепла. Но гидравлические импульсы насосов контуров не передаются друг другу. Таким образом, температура внутри гидравлической стрелки является равновесной, т.е. она является следствием теплового баланса между источниками и потребителями тепла.

Если буферная емкость остыла, регулятор SolMax (24) отключает ее от системы отопления, температура в гидравлической стрелке постепенно упадет, регулятор включит газовый котел, и будет им держать расчетную температуру в заданном диапазоне. Это приводит к тому, что уменьшается доля остаточного тепла, которое выбрасывается с дымовыми газами, котел включается только при реальной потребности в тепле, уменьшаются технологические потери тепла в магистральных трубопроводах. Если газовый котел не достигает расчетной температуры в течении определенного времени при определенной температуре наружного воздуха, то автоматически включается электрический котел. Электричекий котел является ре-

зервным.

Нагрев бака ГВС управляется от отопительным регулятором HZR-C (20). Если буфер подключен регулятором SolMax к системе отопления, то бойлер полностью или частично греется за счет пеллет.

В солнечное время горячая вода греется за счет солнечной энергии. Для этого в систему интегрирован гелиоконтур на основе 3-х коллекторов MFK001 (25). Такое решение позволяет аккумулировать солнечное тепло в баке ГВС, и не включать котельную установку летом на нагрев бака ГВС, если тепла в баке достаточно. В межсезонье такая гелиоустановка позволит уменьшать потребление платных энергоносителей на нужды ГВС. Линия рециркуляции управляется отдельным программируемым по времени реле, и включается только в те периоды, когда жильцы с наибольшей вероятностью будут пользоваться горячей водой. В периоды, когда использование горячей воды маловероятно, рециркуляция не работает (например, ночью, когда все спят). Это экономит существенный объем энергоресурсов.

Датчик DFW (22) позволяет изменять настройки климата из жилой комнаты, а также найти индивидуальную характеристику теплопотерь именно для дома, в котором располагается котельная.

Данная схема позволяет расходовать газ только в дешевом тарифе, когда в бункере пеллетного котла закончилось топливо. Как только начинает полноценно работать пеллетный котел, газовый котел выключается. Электрический котел нужен для подстраховки на случай

форсмажорных обстоятельств.

Вариант №3.6. Пеллетный котел (основной), электрический котел (резервный), самосливная гелиосистема Drain Back для поддержки отопления и приготовления ГВС на плоских коллекторах FKF-240-V.

Основным источником тепла в данной схеме есть пеллетный котел. Присутствующий в схеме электрический котел является резервным. Это позволяет эксплуатировать котельную без постоянного присутствия человека.

Пеллетный котел имеет на борту свой регулятор, который управляет горелкой, и котловым насосом. Специальный регулятор HZR-P контролирует прогрев комбинированного бака (7) вверху (F2) и внизу (F5).

Если верх бака (F2) охладился до определенной температуры, то регулятор включает пеллетный котел, и держит его включенным, пока температура внизу бака (F5) не поднимется до нужного значения. Такая технология нагрева позволяет накапливать в нижней части емкости порцию охлажденного теплоносителя, и включать котел только тогда, когда для него есть большой фронт работы. Таким образом, решаются следующие проблемы использования пеллетного котла:

1) Котел имеет возможность прогреться, выйти на стационарный режим, и с максимальным КПД на максимальной мощности в высокотемпературном режиме выдать нужное количество тепла. Другими словами, котел в любое время года работает с максимальной эффективностью без тактований и пережога топлива.

2) В пеллетные котлы не допускается теплоноситель с температурой ниже 60 гр.С, а, значит, пеллетные котлы могут работать только в режиме 80-60 гр.С. За это отвечает насосная группа D-MTRE с термостатическим приводом. Она подмешивает теплоноситель в обратную линию из подающей линии, чтобы поднять температуру обратной линии. Если котел не будет догрет до нужной температуры, то эта насосная группа просто отсечет котел от комбинированной емкости.

3) С другой стороны, для экономного потребления тепловой энергии потребителями тепла, им требуется понижать температурный график в соответствии с погодными условиями. Находящаяся комбинированная емкость (7) между пеллетным котлом и потребителями тепла решает эту задачу.

Комбинированный бак (7) условно поделен на две части по вертикали:

1) Верхняя часть предназначена для аккумуляции тепла для приготовления ГВ.

2) Нижняя часть предназначена для аккумуляции тепла для отопления.

Все источники тепла являются высокотемпературными, поэтому подающая линия от них заведена в самый верх комбинированного бака (7), а обратная линия — в самый низ. Это сделано для того, чтобы обеспечить приоритетное снабжение теплом зоны приготовления ГВ. После того, как горячим теплоносителем будет заполнена верхняя зона ГВ (теплая вода всегда поднимается вверх), тепло дойдет и до нижней зоны. Потребители тепла подключены к нижней части бака, чтобы исключить из контура циркуляции систем отопления то тепло, которое предназначено для приготовления горячей воды, и находится сверху.

Таким образом, если потребители тепла разберут все выделенное для них тепло, или им потребуется держать более холодный теплоноситель, то висящая сверху «подушка» горячего теплоносителя останется нетронутой. Перебоев с горячей водой не будет.

Для обеспечения циркуляции по отопительным контурам использован узел Condix (15) с предустановленным снизу электронным насосом.

Этот узел качественно выхолаживает теплоноситель, пропуская его вначале через контур РО, а потом доохлаждает его в ТП. Это приведет к тому, что возвращающийся теплоноситель в комбинированный бак будет стремиться упасть на самое дно, и не будет участвовать в перемешивании слоев. Также использование узла Condix позволяет использовать управление от регулятора HZR-P без расширений. Это уменьшает стоимость решения.

Гелиосистема в данном решении подобрана для поддержания отопления (ТП) в демисезон, и для приготовления ГВ (летом полностью, в демисезон частично).

Коллекторы FKF-240-V (9) вместе с емкостью Drain Box (10) образуют самосливную систему, смысл которой заключается в том, что при выключении циркуляции в системе, теплоноситель сливается в емкость Drain Box, а коллекторы заполняются воздухом. В таком случае коллекторы могут стоять горячими под прямыми солнечными лучами, а теплоноситель защищен от перегрева. Дополнительная защита или закрытие части коллекторов не нужны.

Если коллекторы нагреты, а в баке-накопителе возникла потребность в тепле, то включается циркуляционный насос гелиоконтура, закачивает теплоноситель в солнечные коллекторы (9), и начинает вносить тепло из коллекторов в комбинированную емкость (7).

Если поступающий из коллекторов подогретый теплоноситель горячее верхней зоны бака (7), то он вначале заходит в верхний теплообменник, а потом поступает на доохлаждение в нижний теплообменник.

Если верхняя часть бака (7) горячее, чем солнечный теплоноситель, то, чтобы не выхолаживать зону ГВС, он перенаправляется смесителем (18) на нижний змеевик.

Полученное солнечное тепло поднимается на ту высоту внутри бака, где находится слой с таким же температурным потенциалом. Это тепло будет использовано там, где есть в нем наибольшая потребность.

Примечание: Такая система позволяет максимально глубоко входить в отопительный сезон без использования котлов, и максимально быстро из него выходить с наступлением солнечной погоды. В теплое время года потребности в тепле покрываются почти полностью за счет накопленной солнечной энергии. Хозяин дома контролирует наличие пеллет в бункере раз в несколько дней ( зависит от мощности котла и объема бункера), и чистит топку пеллетного котла раз в неделю от золы.

Вариант №3.7. Электрический котел (ночной тариф), газовый конденсационный котел (на подхвате).

В данной схеме основным источником тепла является электрокотел. Он работает в паре с накопительными баками, и имеет повышенную мощность, чтобы в период действия «ночного тарифа» не только топить дом за счет скидки на электроэнергию, но и накапливать тепло в баках накопителях. Когда время действия «ночного тарифа» закончится, котельная еще долгое время будет снабжаться теплом, которое было запасено в буферных емкостях.

Если спустя некоторое время накопленное тепло «ночного тарифа» закончится, то автоматика включит газовый котел, который стоит «на подхвате». Газовый котел в отопительный сезон работает на закрытие дефицита между потребностью дома в тепле, а летом только на приготовление ГВС. В результате будет потребление энергоносителей только в границах льготных тарифов. Система отопления, которая состоит из РО, ТП и ГВС снабжается теплоносителем через узел Condix (1), который имеет свойство глубоко выхолаживать обратную линию теплоносителя, пропуская его последовательно вначале через систему РО, а потом через систему ТП. Поскольку Condix нуждается в наличии внешнего котлового насоса, то под ним устанавливается электронный циркуляционный насос. Он обеспечит движение теплоносителя между гидрострелкой (5) и Condix (1), с забором тепла из буферных баков, если контроллер SolMax (9) их подключит. Использование именно электронного котлового насоса обусловлено тем, что он увеличивает производительность при открытии термоклапанов на радиаторах, и уменьшает при их закрытии. Это позволит исключить ненужное перемешивание слоев в буферных баках (18) и уменьшить количество остаточного низкопотенциального тепла в них.

Работой системы отопления, и включением газового котла управляет погодозависимый контроллер HZR-C (7). По температуре наружного воздуха он высчитывает минимальную температуру подающей линии РО, ТП, и, соответственно, котла. Это приводит к тому, что котел имеет больший КПД за счет более глубокого охлаждения дымовых газов, получения максимального количества конденсата, и, в конечном итоге, потребляет минимальное количество газа.

Также, изменяя температуру подающей линии в зависимости от температуры наружного воздуха, контроллер (7) выравнивает теплоотдающую способность отопительных приборов с текущими теплопотерями дома. Это исключает возникновение перетопов в отапливаемых помещениях, делает внутридомовой климат комфортным, и исключает нецелевой перерасход тепловой энергии и энергоносителей.

Регулятор HZR-C (7) имеет комнатный датчик температуры DFW (8), который позволяет согласовывать теплогенерацию с фактической потребностью дома в тепле. Также при помощи датчика DFW (8) можно управлять внутридомовым климатом не входя в помещение котельной. Параллельно с газовым котлом в системе присутствует электрокотел с системой буферных баков под управлением регулятора SolMax (9).

Эта система работает так: Если наступает временной период «ночного тарифа», а именно с 23 ч по 6 ч, то контроллер SolMax проверяет температуру наружного воздуха датчиком F8. Если он определяет, что «за бортом» температура достаточно низкая (допустим, ниже 12 гр.С), то он включает на период действия «ночного тарифа» электрокотел и загружает буферные баки теплом.

У первых двух баков стоят 3-х ходовые смесители (11) с термостатическими приводами (17). Они позволяют загрузить все 3 бака поочереди. Это позволяет остаточным теплом догревать баки до максимальной температуры. Если погода выдалась теплая, то будут догреты все три бака. Если погода будет холодная и ночью на отопление потребуется больше тепла, чем требуется, то количество нагретых баков уменьшается, но эти баки будут нагреты до максимально возможной температуры.

В то же время регулятор SolMax (9) сравнивает температуру обратной линии, которая возвращается охлажденной из узла Condix (1), и верхнюю часть буферной ёмкости №1 (датчик F3, SolMax).

Если бак оказывается горячее на 150С, регулятор SolMax при помощи смесителя (11) с приводом (12) подключает баки (18) в контур циркуляции, перегретый теплоноситель попадает в гидрострелку (5), датчик отопительного контроллера (F2, HZR-C) видит превышение температуры и выключает котел. И пока буферные баки (18) нагреты, газовый котел стоит в режиме ожидания, не сжигая газ.

Когда баки (18) охлаждаются до такой температуры, когда не могут поддерживать отопление, то регулятор Sol Max (9) отключает их от контура циркуляции теплоносителя. Включается газовый котел и подхватывает теплоснабжение этого дома.

Бак ГВС греется приоритетно (РО и ТП в это время не работают) от узла Condix (1). Линия рециркуляции ГВ работает от таймера (16). Это позволяет включать ее только в прогнозируемый период пользования горячей водой, и оптимизировать затраты тепла.

Примечание: вместо газового котла может быть использован другой котел на любом виде топлива.

Вариант №3.8. Воздушный тепловой насос (основной), газовый конденсационный котел (пиковый).

В данной схеме предполагается, что тепловой насос «воздух-вода» является основным источником тепла, который обеспечивает теплом систему отопления (СО) и приготовления горячей воды (ГВС) в то время отопительного сезона, пока температура наружного воздуха держится выше отметки Т_{нар.возд}=-40 гр.С.

В периоды, когда приходит более холодная погода, система отопления переключается на газовый котел, как более высокотемпературный источник тепла.

При теплоснабжении от теплового насоса (ТН), вначале разогревается верхняя часть бака SKSE-2 1301/200 (9), которая обеспечивает приготовление ГВС. После этого 3-х ходовой (16) с приводом (15) переключают тепловой насос на работу на нижнюю часть буфера, где тепловой насос держит ту температуру, которая требуется дому для теплоснабжения при текущей погоде.

Такая схема работы позволяет хранить «неразбираемый» запас тепла для ГВС и накапливать его за счет маломощного источника тепла за длительное время.

Поскольку тепловой насос «воздух-вода» расположен на улице, то для транспортировки тепла в бак (9) необходимо использовать незамерзающую жидкость — антифриз (24). Для теплопередачи тепла от антифриза к водяной системе отопления можно использовать встроенные в бак (9) змеевики соответствующей площади, либо отдельный теплообменный модуль.

Санитарная горячая вода греется во внутреннем баке ГВС по принципу «водяной рубашки». Если протяженность трубопроводов ГВ больше 12 м.п. в длину, необходимо предусмотреть рециркуляцию ГВ (10). Это позволит уменьшить время ожидания горячей воды (ГВ) из крана в периоды вероятного пользования ГВ.

Отбор тепла на нужды системы отопления осуществляется с нижней части бака (9) смесительными насосными группами D-MK 25 (1), одна из которых снабжает теплом систему радиаторного отопления, а вторая — систему «теплый пол». Такая комплектация позволяет замкнуть кольцо циркуляции каждого из контуров на смесителе, а из бака (9) брать «тепло» и выкладывать «холод» не перемешивая при этом слои теплоносителя в нем. Этот метод оставляет мало низкопотенциального тепла в баке, и более эффективно использует накопленное тепло.

Комплект врезки 3-х ходового смесителя (7) позволяет переключать отбор тепла потребителями между баком (9) и гидрострелкой (8). Управляет переключением регулятор SolMax (20).

Температурный режим в системе РО контролируется регулятором HZR-P (17) и корректируется при помощи комнатного датчика температуры DFW (18). Температурный режим в системе ТП контролируется регулятором HZR-E (19), который подключен как расширение к регулятору (17).

Эти контроллеры снимают показания наружной температуры, и высчитывают такую температуру подающей линии для каждого из контуров, чтобы «уравнять» способность системы отопления отдавать тепло с текущими теплопотерями дома. Таким образом, накопленное тепло расходуется очень экономно, тепловой насос работает только по мере необходимости.

Регулятор HZR-P имеет 2 датчика температуры на баке (9) в зоне накопления тепла на нужды отопления. Один датчик располагается вверху зоны, другой внизу. Это позволяет тепловому насосу ТН максимально эффективно загружать теплом эту зону.

Если температура за бортом упала ниже отметки Т_{нар.возд}=-40 гр.С, то регулятор Sol Max (20) включает котел, переключает потребителей на забор тепла с гидрострелки (8), отключает тепловой насос от управления регулятором HZR-P (17) при помощи реле (26). После окончания больших холодов, данная установка снова переключается на теплогенерацию от теплового насоса «воздух-вода».

Вариант №3.9. Грунтовый тепловой насос (основной), электрический котел (пиковый), вакуумные коллекторы MVK001 для поддержки отопления и ГВС.

Основным источником тепла в данной схеме является тепловой насос, электрический котел является резервным источником тепла, а солнечная система является вспомогательным источником тепла в отопительном сезоне. В теплое время года солнечная система регенерирует тепловой дебет грунтовых скважин.

Тепловой насос одновременно подключен к двум различным циркуляционным системам:

1) Низкотемпературный «солевой контур», в котором охлажденный тепловым насосом теплоноситель до температур +30 гр.С…+60 гр.С протекая через грунтовые скважины, нагревается на 3-5 гр.С и доставляет это низкопотенциальное тепло в тепловой насос. Расходомеры (18) вместе с балансировочными вентилями (19) предназначены для управления затеканием теплоносителя по грунтовым зондам. Таким образом, тепловой насос изымает тепловую энергию из недр Земли.

2) Высокотемпературный водяной отопительный контур, в который тепловой насос вкладывает полученную из недр Земли тепловую энергию, только с более высокой температурой +35 гр.С…+60 гр.С. Это получается за счет «цикла Карно» (принцип работы холодильника). Таким образом, тепловой насос снабжает теплом систему отопления.

Важный момент:потребители тепла должны быть подобраны под низкотемпературный график теплоснабжения с температурой подачи не более +60 гр.С. При работе бака ГВС с тепловым насосом, нагрев воды в нем возможен только до 48 гр.С. Тепловой насос имеет незначительную мощность, поэтому бак ГВС он нагревает в первую очередь (по приоритету). При работе с тепловым насосом нам необходим бак ГВС объемом 500л. Однако, если мы берем отдельный бак ГВС, то надо соблюсти еще одно правило: при непосредственной работе теплового насоса на змеевик бака ГВС, необходимо, чтобы соблюдалось соотношение:

1м² змеевика х 4 кВт/ч тепловой мощности ТН

Это соотношение важно, чтобы бак ГВС мог усваивать все тепло, которое поступает от теплового насоса. Иначе тепловой насос будет тактовать, и очень долго греть воду, не переключаясь на отопление.

Поэтому выбираем бак SSH-Plus 801, объемом 800л. Это обусловлено тем, что верхний змеевик греет чуть больше половины бака, а, значит, без поддержки солнечной системы, только тепловым насосом, мы можем нагреть как раз те необходимые 500л горячей воды.

На период нагрева бака ГВС отопительные контуры отключаются. После нагрева бака ГВС до заданной температуры, регулятор HZR-C (20) посредством переключающего клапана с приводом (13, 15) перенаправит тепловой насос на буферный бак SPSX-F 300 (8). Этот бак служит для того, чтобы обеспечить тепловому насосу минимальный задел работы на 15 минут, оптимизировать его работу в межсезонье при малой потребности в тепле, создать запас тепла для последующего его отбора потребителями (РО и ТП) в период между включениями теплового насоса.

Контуры отопления РО и ТП на узле Kombimix 2MK (9) оснащены смесителями, которые замыкают кольцо циркуляции внутри контура, а буферные емкости используют чтобы взять порцию тепла сверху, и положить порцию холода снизу. Это позволяет не перемешивать слои внутри баков, и максимально эффективно использовать накопленное тепло. Управляются смесительные контуры от спарки регуляторов HZR-C (20) и HZR-E (21) в соответствии с индивидуальной температурной и временной программами. Имеющийся датчик комнатной температуры DFW (23) выключает радиаторное отопление по факту достижения нужного климата внутри отапливаемых помещений. Выключать теплый пол не имеет смысла по причине его высокой тепловой инерции.

Гелиосистема из 24 вакуумных коллекторов выгружает все тепло в буферный бак SPSХ-F 2000 (7), а потом из него тепло направляется либо на поддержку ГВС, либо на поддержку отопления. Напрямую подключить данное гелиополе к баку ГВС нельзя, потому что площадь солнечного змеевика бака ГВС несоизмеримо мала с площадью гелиополя.

Управляет гелиосистемой регулятор Maximal Pro (4) c цветным дисплеем, отображающим все процессы, происходящие в установке.

Если верхняя часть бака (7) горячее на 15 0С обратной линии системы отопления TS6, то регулятор (4) подключает бак (7) к выгрузке тепла в систему отопления. Если накопленное тепло окажется разобранным (разница между верхней частью бака (7) и датчиком TS6 будет меньше 40 гр.С), то бак (7) будет отключен от системы отопления.

Это исключает ситуацию, когда тепловой насос греет неоправданно большой объем отопительной воды. Если буферный бак SPSX-F 2000 будет нагрет до максимальной температуры, а на солнечные коллекторы (1) будет продолжать падать солнечная энергия, то выгрузка тепла от гелиосистемы будет направлена на повышение теплового дебета скважин теплового насоса (летний режим). Это позволит повысить энергоэффективность теплонасосной установки к следующему периоду отбора тепла.

Если не стоит задача повышать температурный дебет скважин летом, то избыточное тепло летом можно направить на нагрев бассейна, либо закрыть коллекторы на этот период роллетами (опция).

Используемые в схеме сепараторы воздуха (11) предназначены для улавливания микропузырьков воздуха в циркуляционных системах. Это препятствует накоплению воздуха в разных частях отопительной системы и последующим прекращением циркуляции теплоносителя в них.

Сепараторы твердых частиц (12) — улавливают частички мусора и не допускают засорение теплогенерирующего оборудования.

Разводка отопления в частном доме

Монтаж отопительной системы в частном доме может проводиться различными способами. На этапе проектирования выбирается наиболее оптимальный вариант,  позволяющий решить задачи обогрева всех помещений при имеющемся бюджете. Наименее затратной в финансовом плане является однотрубная разводка отопления в частном доме. Двухтрубный способ разводки обходится дороже, но и эффекта от работы такой отопительной системы в загородном доме также намного больше. Рассмотрим подробнее схему и особенности монтажа труб отопления в обоих видах разводки.

Разводку магистрали, выполненную из последовательно установленных приборов отопления, называют однотрубной системой отопления. Теплоноситель, в качестве которого выступает вода или антифриз, попадая поочередно в радиаторы, отдает каждый раз часть своего тепла. Таким образом, в радиатор, находящийся на последнем месте в данной цепочке, попадает вода более низкой температуры. Чтобы это не сказалось на микроклимате в помещении, увеличивают количество секций в конечной батарее.

Существуют технологии, позволяющие оптимизировать работу однотрубной системы отопления. Можно дополнительно установить радиаторные регуляторы, термостатические клапаны, шаровые краны или балансировочные вентили. Данное оборудование позволяет сбалансировать подачу тепла. При перекрытии одной из батарей не нарушается работа остальных отопительных приборов, находящихся в системе.

Важно! При монтаже системы отопления своими руками необходимо предусмотрительно установить краны на байпасе и на подключениях каждого радиатора, чтобы иметь возможность проводить ремонт батареи без отключения подачи тепла во всем доме.

[include title=»РСЯ — в записи»]

Автономное отопление одноэтажных или двухэтажных домов можно организовать в виде:

• горизонтальной системы с принудительной циркуляцией теплоносителя;
• вертикальной системы естественной, принудительной или комбинированной циркуляцией.

Горизонтальная однотрубная отопительная система ↑

Иначе данную систему отопления называют «Ленинградкой». На рисунке изображена схема разводки отопления частного дома этого типа.

Схема горизонтальной однотрубной системы отопления

Трубопровод может быть проложен над полом или встроен в его конструкцию, при этом обязательно заключен в теплоизоляцию с целью уменьшения теплоотдачи. Монтаж подающей горизонтальной магистрали выполняют с небольшим уклоном, направленным по ходу движения теплоносителя. При этом радиаторы следует устанавливать на одном и том же уровне. Для удаления воздуха из системы применяют краны Маевского.

Выполняя монтаж горизонтальной однотрубной системы отопления в двухэтажном доме, необходимо пустить стояк, подающий теплоноситель на второй этаж, до первого радиатора. Регулировку температуры проводят с помощью кранов, устанавливаемых на каждом этаже перед первой батареей.

Схема горизонтальной однотрубной разводки отопления двухэтажного дома

Вертикальная однотрубная отопительная система ↑

В данной системе отопления можно не использовать циркуляционный насос, ведь подача теплоносителя обеспечивается в процессе его естественной циркуляции. Независимость от наличия электричества является главным плюсом данной системы. Недостаток кроется в использовании труб большого диаметра и расположении разводящей магистрали строго под уклоном. Понятно, что такой трубопровод не может украсить интерьер дома. Недостаток легко нивелируется с помощью монтажа циркуляционного насоса.

Схема вертикальной однотрубной системы отопления двухэтажного дома

Двухтрубная разводка отопления требует большего количества материалов, что сказывается на ее стоимости. Также увеличивается и объем монтажных работ, соответственно, и их цена. Однако такая прокладка труб обеспечивает равномерное распределение теплоносителя во всей системе отопления. При этом облегчается регулировка и настройка отопительной системы в соответствии с потребностями жителей дома. При установке современных котлов, выпущенных зарубежными производителями, приветствуется двухтрубная система отопления, которая облегчает работу насоса в котле.

Пример устройства двухтрубной системы отопления

Так выглядит стандартная схема системы отопления, в которой нагрев теплоносителя обеспечивает газовый двухконтурный котел, который может быть как дымоходным, так и турбированным.

На схеме показан принцип разводки магистралей системы отопления и сети водопровода, особенности проведения подключения радиаторов. Отражены места установки регулирующей и запорной арматуры.

[include title=»РСЯ — в записи»]

Важно! При монтаже отопления на нескольких этажах частного дома необходимы автостравливающие клапаны, которые устанавливают на самых верхних точках отопительной системы. Если монтаж отопления проводится в одноэтажном доме, то данные клапаны устанавливают на последних радиаторах, а также на полотенцесушителе,  при условии его наличия.

На данной схеме радиаторы подключены сбоку. Помимо бокового подключения возможны и другие варианты — нижнее или диагональное. При этом на выбор вида подключения влияют тип и размер используемых батарей.

Важно! Не забудьте о регулирующих термокранах, устанавливаемых на входе в радиатор и на выходе из него. Также необходим и сливной кран, который располагают в самой нижней точке отопительной системы.

Варианты подключения радиаторов в приближенном виде

От выбора схемы разводки отопления (двухтрубной или однотрубной) зависит расход труб, необходимых для прокладки системы. Частные дома с большой площадью оборудуют двухтрубной системой отопления, в которую дополнительно врезают циркуляционный насос. Регулирование температуры в каждом отапливаемом помещении проводят с помощью терморегуляторов. Если бюджет небольшой, то проводят монтаж однотрубной отопительной системы. Дома, имеющие отапливаемую площадь до 100 квадратных метров, можно оборудовать отопительными системами, работающими на принципе естественной циркуляции.

Надеемся, что нам удалось показать варианты разводки отопления в частных домах, а также особенности их монтажа. Проектирование отопительных систем является сложной операцией, к которой лучше привлекать профессионалов. Это позволит избежать досадных ошибок, которые могут проявиться во время эксплуатации отопительной системы. Чтобы не устранять погрешности и недочеты, лучше заранее все предусмотреть.

Как ухаживать за радиаторами

Перед тем, как приступить к техническому обслуживанию или ремонту старых радиаторов, важно знать, есть ли у вас паровые или водяные радиаторы. Самый простой способ определить это — посмотреть на количество труб, идущих от вашего радиатора: если труба только одна, значит, это паровая система. Две трубы могут указывать либо на пар, либо на горячую воду, при этом конденсированная или охлажденная вода возвращается в котел по второй трубе.

Радиатор горячей воды в Рутмере, доме изящного искусства 1910 года в Элкхарте, штат Индиана, демонстрирует типичное нижнее соединение трубы.

Джозеф Хиллиард

Радиаторы горячей воды 101

В водяных радиаторах редукционный клапан между городской водой и системой водяного отопления постоянно поддерживает ее наполнение. В большинстве двухэтажных домов требуется давление 12 фунтов на квадратный дюйм, и это заводская настройка клапана. Если в вашем старом доме три этажа и на верхнем этаже установлены радиаторы, вам может потребоваться отрегулировать клапан для подачи воды под давлением 18 фунтов на квадратный дюйм, чтобы убедиться, что радиаторы наверху заполнены.

После заполнения циркуляционный насос перемещает нагретую воду из бойлера в радиаторы и обратно.Раньше во многих системах водяного отопления не было циркуляционных насосов; вода текла под действием силы тяжести, горячая вода поднималась, а холодная падала. По этой причине у многих отдельно стоящих чугунных радиаторов соединения трубопровода находятся в нижней части радиатора. Нагретая вода поступает в радиатор и поднимается за счет конвекции, тогда как более холодная вода внутри радиатора падает обратно в котел.

До появления циркуляционных насосов путем наименьшего сопротивления воде всегда были радиаторы верхнего этажа.Старожилы замедлили поток к самым верхним радиаторам, вставив металлическое отверстие (кусок металла размером с никель с маленьким отверстием) внутрь клапана подачи радиатора. Друг-подрядчик сказал мне, что его дед будет делать их из табачных банок Prince Albert. Он использовал ножницы, чтобы вырезать круг, а затем пробить отверстие гвоздем — работало как заклинание.

Проблема, однако, заключается в том, что, когда вы добавляете насос в систему, путь наименьшего сопротивления перемещается к радиаторам на первом этаже, и это часто приводит к тому, что радиаторы наверху становятся холодными.Там, где нет потока горячей воды, нет тепла. Если вы выпускаете воздух, но воздух не поступает, а радиатор все еще не нагревается, скорее всего, проблема в этом. Профессионалы знают это, и при вызове для устранения неполадок большинство снимет отверстия с радиаторов верхнего этажа и установит их на радиаторах нижнего этажа, чтобы сбалансировать систему.

Паровые радиаторы 101

Труба на этой стене, вероятно, питает радиатор, стоящий на полу над этим однотрубным паровым агрегатом.

Alli Coate

Если у вас есть паровое отопление, каждый из ваших радиаторов будет иметь одну или две трубы.Во всех паровых радиаторах используется сила тяжести, чтобы вернуть сконденсированный пар (так называемый «конденсат») в котел. Ключ к тому, чтобы все это работало, — поддерживать низкое давление в системе. Если вы не можете отапливать свой старый дом давлением 2 фунта на квадратный дюйм или меньше (это давление, которое использует Эмпайр-стейт-билдинг), что-то не так.

Пар под высоким давлением может удерживать вентиляционные отверстия в однотрубной паровой системе закрытыми, а при закрытых вентиляционных отверстиях воздух не может выходить из системы. Если воздух не выходит, пар не может попасть внутрь.Высокое давление также может привести к тому, что конденсат останется в системе, и это может привести к звукам ударов и большим счетам за топливо.

Устройство, которое контролирует давление, — это «Pressuretrol», и оно находится на котле. Для отопления дома всегда должно быть минимально возможное значение.

Радиаторы паровые однотрубные

Секции паровых радиаторов однотрубные часто соединяются только через их днище. Раздел подобен отдельному ломтику буханки хлеба.Пар легче воздуха, поэтому, когда он входит в однотрубный паровой радиатор через подающий клапан в нижней части радиатора, он поднимается, выталкивая воздух впереди себя. Воздух будет выходить из радиатора через вентиляционное отверстие, которое находится на последней секции и примерно на трети пути вниз от верха. Почему? Если бы вентиляционное отверстие было на самом верху этой последней секции, пар легче воздуха закрывал бы его до того, как большая часть радиатора нагрелась. Помните: если воздух не выходит, пар не может попасть внутрь.

Двухтрубные паровые радиаторы

Двухтрубные паровые радиаторы имеют клапан подачи пара либо вверху радиатора, либо (реже) внизу. Возврат — труба, по которой конденсат самотеком возвращается в котел — всегда находится в нижней части радиатора. Это может быть конденсатоотводчик или то, что мы называем «паровым» устройством, которое встречается в десятках форм и размеров.

В отличие от однотрубных радиаторов, на двухтрубном радиаторе можно настроить подающий клапан на пропускание большего или меньшего количества пара, что является основным преимуществом этой системы.В однотрубном радиаторе пар и конденсат разделяют это ограниченное пространство внутри однотрубного подающего клапана, и если вы дросселируете этот клапан, вы получите много шума и разбрызгивания вентиляционных отверстий, когда пар разбрасывает воду. в плотных пределах частично закрытого клапана.

Паровые радиаторы, подключенные сверху и снизу, можно легко переоборудовать для работы на горячей воде.

Клэр Мартин

Радиаторы преобразования

Поскольку двухтрубные паровые радиаторы имеют соединения как сверху, так и снизу каждой секции радиатора, их можно переоборудовать для работы на горячей воде.(Однотрубные радиаторы, с другой стороны, не могут быть переделаны, в первую очередь потому, что они подключаются только снизу.)

Старые паровые радиаторы обычно требуют большего обслуживания, чем их аналоги для горячего водоснабжения (включая промывку запорной части котла раз в неделю, чтобы котел не забился и не перегорел), поэтому многие подрядчики рекомендуют переоборудование.

Тем не менее, прежде чем это сделать, нужно о многом подумать. Поскольку радиаторы с горячей водой должны работать при более низкой температуре, ваш радиатор должен быть достаточно большим, чтобы обеспечивать достаточное количество тепла в самые холодные дни.Поскольку большинство паровых радиаторов изначально имеют слишком большие размеры (см. «Внешний вид — это все» ниже), обычно это не проблема.

Самый большой вопрос, который следует рассмотреть, — выдержат ли ваши паровые радиаторы и старые трубы давление от 12 до 18 фунтов на квадратный дюйм, необходимое для системы горячего водоснабжения. До сих пор эта старая паровая система работала с давлением менее 2 фунтов на квадратный дюйм. Если есть утечки, вы заметите их, когда переключитесь на горячую воду, поэтому лучше искать утечки, пока у вас еще есть пар.Простой способ сделать это — поднять давление (только временно!) До 10 фунтов на квадратный дюйм и провести тщательный поиск утечек.

Внешний вид — это все

Деревянные крышки, такие как эта от Wooden Radiator Cabinet Co., обеспечивают привлекательный способ скрыть радиаторы, но они также сокращают выходную мощность на целых 30 процентов.

Радиаторы увеличенного размера

Когда прибыла пандемия испанского гриппа 1918 года, унесшая жизни 675 000 американцев, многие люди стали бояться воздуха в своих домах — и не зря.В 1919 году Совет здравоохранения отреагировал на это, настаивая на том, чтобы зимой люди держали окна приоткрытыми, чтобы впускать свежий воздух. Следовательно, радиаторы стали больше — достаточно большими, чтобы обогреть весь дом в самый холодный зимний день, часто с открытыми окнами. (В более мягкие дни термостат отключает однотрубные паровые радиаторы до того, как они полностью нагреются.)

Негабаритные радиаторы были нормой во время Ревущих 20-х годов, но когда наступила Великая депрессия — и поскольку испанский грипп так и не вернулся, — люди начали закрывать окна, чтобы сэкономить топливо, и все эти негабаритные радиаторы, работающие сверхурочно, сделали внутри довольно жарко.

Радиаторы с бронзированием

Люди вскоре узнали, благодаря докладу Национального бюро стандартов за 1935 год, что краска, содержащая металлические хлопья, может снизить мощность радиатора до 20 процентов. Они начали бронировать свои радиаторы алюминиевой или золотой бронзовой краской, поэтому многие старые радиаторы окрашены в серебристый или бронзовый цвет.

Кожухи для радиаторов

Люди также обнаружили, что установка кожуха над радиатором снижает его выходную мощность.Простая полка над чугунным радиатором снижает его мощность на 20 процентов. Классический кожух радиатора, который имеет сплошную верхнюю часть и металлическую перфорированную переднюю часть, снижает мощность на 30 процентов, поэтому мы находим их во многих домах.

Удаление воздуха из радиатора.

Ремонт радиаторов: прокачка

Если вы обнаружите, что ваши радиаторы для горячей воды не такие теплые, как вам хотелось бы, им может потребоваться для удаления воздуха . Поскольку холодная вода содержит больше воздуха, чем горячая, при нагревании этот воздух выходит из раствора и поднимается вверх, обычно находя место в радиаторах.Оказавшись там, он может заблокировать поток воды, в результате чего некоторые радиаторы останутся холодными. «Стравливание» — это процесс открытия вентиляционного отверстия, чтобы позволить захваченному воздуху выйти, чтобы поток мог продолжаться.

Как удалить воздух из радиатора горячей воды:

1. найдите вентиляционное отверстие в верхней части.
2. Выключите термостат, чтобы вода не текла.
3. Имейте наготове небольшое ведро и тряпку, чтобы уловить любые брызги, а затем откройте вентиляционное отверстие с помощью отвертки или вентиляционного ключа (старинные ключи с заводным заводом часто подходят для вентиляционных отверстий радиатора).
4. Как только воздух перестанет разбрызгиваться и начнет течь вода, все готово.

Все паровые радиаторы изначально полностью заполнены воздухом, и они будут стравливаться автоматически, пока система работает правильно. Воздух из однотрубных радиаторов проходит через вентиляционные отверстия; воздуховод из двухтрубных радиаторов проходит через устройство, которое вы видите на выпускной стороне радиатора (это труба, ближайшая к полу).

Ремонт радиаторов: утечки

Когда дело доходит до устранения утечки радиаторов, нет простого решения — все зависит от того, где находится утечка и насколько она серьезна.Паровые радиаторы, поскольку они находятся под гораздо меньшим давлением, чем радиаторы с горячей водой, обычно легче ремонтировать.

Для начала определите место утечки. Смотровое зеркало (доступное в вашем местном хозяйственном магазине) может помочь, так как оно позволит вам заглядывать за углы и в труднодоступные места. Если утечка — это всего лишь точечное отверстие, а не серьезная катастрофа из-за сильного замораживания, возможно, вы сможете ее исправить.

Нет продуктов, которые можно было бы залить в радиатор, чтобы остановить утечку, но представитель J-B Weld Company из Сульфур-Спрингс, штат Техас, говорит, что многие из их клиентов добились большого успеха, используя J-B Weld для ремонта старых чугунных радиаторов.Несколько профессионалов, с которыми я разговаривал, также сообщают, что использовали его для успешного устранения утечек радиатора. Однако этот процесс немного сложен.

Как исправить утечку радиатора:

1. Сначала слейте воду из радиатора и удалите краску, грунтовку или ржавчину с места утечки.
2. Очистите поверхность очистителем, не содержащим нефтепродуктов, например ацетоном или разбавителем для лака, чтобы удалить всю грязь, жир и масло.
3. Обработайте поверхность напильником.
4. Смешайте два элемента продукта вместе в пропорции 50/50 и нанесите его толщиной не менее 1/32 дюйма, стараясь не попасть на кожу или в глаза.
5. Дайте ему высохнуть не менее 15 часов и проверьте, что у вас получилось.

Я спросил, может ли продукт справиться с колебаниями температуры и, как следствие, с расширением и сжатием, обычными для чугунных радиаторов. Представитель сказал мне, что продукт действительно «размягчается» при нагревании и будет двигаться вместе с металлом. Однако это не то смягчение, которое вы заметите. Чтобы это произошло, вам нужно нагреться до 400 ° F (продукт годен до 500 °).Обычно паровой радиатор имеет верхнюю границу около 229 °, а радиатор с горячей водой — около 180 °. Пока вы можете получить доступ к утечке (и готовы приложить усилия), похоже, это может быть хорошим решением.

Подробнее из

Можно ли использовать водонагреватель без резервуара в двухэтажном доме? | Руководства по дому

Горячая вода, которую вы принимаете из безбаквального водонагревателя, точно такая же, как горячая вода, которая течет наверх из обычного водонагревателя.Основное отличие — это количество доступной горячей воды. Обычный водонагреватель может обеспечить постоянный поток горячей воды из своего накопительного бака — по крайней мере, на время. После небольшой задержки установка без резервуара может обеспечить достаточно горячей воды для очень длительного душа, и горячая вода будет продолжать течь, пока коровы не уплывут домой, даже если душ находится наверху. Однако у безрезервуарных водонагревателей есть несколько удивительных недостатков.

Как работают водонагреватели без резервуаров

Водонагреватель без резервуара не начинает производить горячую воду, пока вы не откроете кран, поэтому он также известен как водонагреватель по запросу.После активации его мощный газовый или электрический нагревательный элемент может повысить температуру воды на 60 градусов за секунды. Пропускная способность безрезервуарной системы измеряется ее скоростью потока, и полезно думать в единицах, кратных 2,5 галлонам в минуту (галлонам в минуту), что соответствует количеству воды, потребляемой стандартным душем. Если вероятно, что два душа могут работать одновременно, безбаковый блок должен обеспечивать подачу не менее 5 галлонов в минуту.

Подождите…

Водонагреватель по запросу не обеспечивает мгновенную подачу горячей воды.Его внутреннему теплообменнику может потребоваться пара секунд для запуска. Дополнительная задержка возникнет, если проточный водонагреватель находится в одном углу подвала, а ванна или душ — на противоположной стороне дома на втором этаже. Если оценить длину и диаметр водопроводных труб, легко понять, почему между открытием крана и поступлением горячей воды может пройти 1-2 минуты.

Холодные бутерброды

В идеале, водонагреватель без резервуара должен обеспечивать постоянный поток воды, нагретой до точной и однородной температуры.На практике теплообменник агрегата может сделать небольшую паузу, или кто-то может открыть кран с горячей водой на кухне. Любая ситуация может привести к так называемому сэндвичу с холодной водой. Проблема становится более заметной, когда использование горячей воды приближается к производительности водонагревателя по запросу в галлонах в минуту или когда вода на первом этаже забирает горячую воду из душа второго этажа.

Second Story Solutions

Одним из решений сэндвича с холодной водой является гибридный водонагреватель, безбаковый блок с теплообменником, который подает воду в небольшой резервуар с горячей водой, что дает стабильный источник равномерно нагретой воды.Второе решение предполагает установку дополнительного водонагревателя по запросу на втором этаже специально для ванных комнат наверху, что приведет к подаче горячей воды с очень небольшой задержкой. В отличие от обычных водонагревателей, безбаковые агрегаты достаточно компактны, чтобы поместиться на стене небольшого туалета.

Ссылки

Ресурсы

Биография писателя

Майк Мэтьюз, редактор Green Building Product News, национального издания, освещающего устойчивые инновации в строительстве и реконструкции, выступал на национальных конференциях по экологическому строительству.Он также был редактором-основателем журнала «Paint Dealer».

Под полом с подогревом — Extreme How To

Это простой факт — тепло идет вверх. Учитывая это, кажется, что наиболее эффективной системой обогрева будет пол. Новые продукты, доступные сегодня, позволяют полу обеспечивать очень эффективное тепло. И не думайте, что лучистые полы с подогревом — это что-то новое. Вероятно, это один из старейших известных методов центрального отопления. Римляне разводили огонь под жилым помещением, и тепло от огня проходило через проходы или каналы под полом.Европейские короли и королевы использовали подобную систему в «темные века» для обогрева своих замков. Горячая вода была одной из первых «современных» систем отопления. Еще в 1942 году американская компания начала испытания и эксперименты с лучистым теплом для жилых помещений. После Второй мировой войны эту технику использовали в ряде крупных жилых домов. Металлические трубы первых блоков, установленные в наспех возведенных в то время бетонных плитах, быстро пришли в негодность. А медные, стальные и кованые трубы с годами испортились, когда их поместили в бетонную плиту.

Сегодняшняя технология производства пластмасс позволила получить продукты, которые устраняют проблемы ранее существовавших систем лучистого отопления. В процессе сшивания пластика образуются трубки, которые очень прочны при высоких температурах и высоких давлениях, а гибкость пластика позволяет ему двигаться естественным образом и оседать, как в доме, без утечек или других повреждений.

В отличие от плинтуса с горячей водой или принудительной подачи воздуха, система лучистого теплого пола нагревает предметы, а не только воздух в комнате.Поскольку каждое здание, независимо от того, насколько хорошо изолировано, постоянно теряет тепло наружу, обычные системы отопления работают, чтобы восполнить эту потерю. Наши тела теряют тепло из-за более холодных объектов вокруг нас. Нам холодно из-за этой потери тепла. Поскольку тепло всегда течет в сторону холода, если вы стоите рядом с объектом, который холоднее вашего тела, этот объект будет отбирать тепло тела.

Система лучистого теплого пола не нагревает воздух напрямую, как плинтус или система принудительной вентиляции.Скорее, лучистая система нагревает пол, стул, диван, столы и так далее, и это замедляет скорость, с которой ваше тело отдает тепло этим объектам. Результат — общее равномерное ощущение тепла и комфорта.

Интересно, что температура воздуха в комнате может быть значительно ниже, если ваше тело находится в комнате, полной теплых предметов. Фактически, многие люди, использующие лучистое тепло, понижают свои термостаты до 65 градусов и по-прежнему чувствуют себя более комфортно, чем с плинтусом или системой принудительной вентиляции, установленной на 70-72 градуса.Важно отметить, что в плинтусе или системе принудительной вентиляции самый теплый воздух находится у потолка, а самый холодный — у пола. Это, конечно, неэффективно. Система сияния, которая обеспечивает теплые ноги и более прохладную голову, более здоровая и комфортная.

Системы лучистого теплого пола могут быть водяными, с циркуляцией воды по трубам, встроенным в пол, или электрическими, использующими электрические тепловые кабели под напольным покрытием. Последнее доступно только для определенных напольных покрытий, а гидронное — нет.

Большинство систем водяных полов разделены на отдельные зоны нагрева. (Изображение любезно предоставлено Uponor Wirsbo)

Гидравлические системы

Hydronic, такие как системы Radiant Floor Company, используют теплую воду, чтобы превратить ваш пол в большой радиатор, который рассылает волны лучистой энергии во всех направлениях, согревая все в комнате.

Способы нагрева воды столь же разнообразны, как и ваша фантазия.Солнечные панели, котлы на жидком топливе и газе, водонагреватели, дровяные котлы, геотермальные и электрические — все это жизнеспособные методы нагрева воды для системы водяного излучающего пола. Затем вода подается по трубке с помощью циркуляционного насоса. Дополнительные материалы, такие как коллекторы, смесительные клапаны, расширительные баки и термостатические регуляторы, встроены в систему для точной настройки тепла для оптимального комфорта.

Перед установкой в ​​вашем доме какой-либо излучающей системы подрядчик или поставщик системы должны выполнить расчет тепловых потерь.Это делается путем определения количества тепла, которое ваш дом потеряет в самый холодный день года в вашем районе. Эти тепловые потери выражаются в британских тепловых единицах или британских тепловых единицах. Затем поставщик или подрядчик проектирует систему таким образом, чтобы тепловая мощность от излучаемого пола превышала теплопотери дома. Это достигается за счет комбинации расстояния между трубками и температуры воды.

Высокотехнологичный сшитый полиэтилен сегодня используется в качестве шлангов для горячей воды.Кроме того, коллекторы и циркуляторы используются для точной настройки системы и направления воды в различные зоны.

По словам сотрудников компании Radiant Floor, «лучистые полы с подогревом — один из наиболее быстрорастущих сегментов рынка жилья, который растет со скоростью от 25 до 30 процентов в год. В новых домах, спроектированных по индивидуальному заказу, это наиболее часто используемая система отопления. Даже домовладельцы, занимающиеся ремонтом, по возможности используют лучистые. Конечно, единственная вещь, которую Radiant не может сделать (по крайней мере, с нынешними технологиями), — это обеспечить кондиционирование воздуха.Если вы живете в районе, где требуется кондиционирование воздуха, тогда вместе с излучающей системой устанавливается система кондиционирования без компонента печи ».

Три гидронных метода

В лучистом напольном отоплении используются три основных гидравлических метода. В открытой системе используется один источник тепла — водонагреватель для бытового потребления — для обеспечения теплого пола и горячего водоснабжения. Эти две системы в основном связаны друг с другом. Та же самая вода, которая попадает, например, в горячий душ или в посудомоечную машину, сначала проходит через пол.Это очень эффективная система, потому что всю работу выполняет один источник тепла. Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает.

Существует два различных типа лучистого отопления для пола. Первый — это гидроника, использующая горячую воду, подаваемую по трубам в полу или под полом. (Изображение любезно предоставлено Uponor Wirsbo)

В закрытой системе для теплого пола используется специальный источник тепла.Жидкость в замкнутой системе повторно циркулирует вокруг и вокруг в полностью замкнутом контуре. Нет подключения к бытовому водопроводу. Основное преимущество этой системы состоит в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды. Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии. Если проблема заключается в защите от замерзания, тогда хорошая идея — закрыть систему с антифризом. Обратной стороной этого типа системы является необходимость использования двух источников тепла.

Доступны три типа гидравлических систем. Первая — это открытая система, в которой используется водонагреватель, используемый для горячего водоснабжения.

Все водонагреватели расходуют тепловую энергию, даже если горелка выключена, а агрегат простаивает между циклами нагрева. Устройство, предназначенное для обогрева пола, расходует тепло только в зимние месяцы, однако потери в режиме ожидания в течение шести месяцев в году могут увеличиваться. При рассмотрении этих систем основным источником тепла является водонагреватель, хотя в некоторых случаях возможен вариант использования солнечной энергии.В любом случае, температура воды, протекающей по трубке, должна быть от 120 до 135 градусов по Фаренгейту. Важно, чтобы подогреватель горячей воды соответствовал работе. Пока ваши потребности в горячей воде и обогреве помещения не превышают 300 000 БТЕ, водонагреватель для бытового потребления справится с этой задачей. Некоторые из них специально разработаны для отопления жилых помещений и помещений. До недавнего времени КПД многих водонагревателей составлял всего 60 процентов. Это означает, что 40 процентов вашего топлива попадает в дымоход.Лучше всего приобрести лучший водонагреватель с максимальной эффективностью, который вы можете себе позволить, и размер его будет соответствовать вашим потребностям в отоплении.

Другая система — лучистое зональное отопление с существующим котлом с использованием плинтуса или чугунных радиаторов. (диаграммы любезно предоставлены компанией Radiant Floor)

Третий тип системы включает соединение теплых полов или «зон» с существующим плинтусом с горячей водой или чугунной радиаторной системой. Во многих случаях установки этого типа источником тепла для воды является бойлер, а не нагреватель горячей воды.Бойлеры нагревают более эффективно, потому что они нагревают небольшое количество воды до очень высоких температур и нагреваются довольно быстро.

Гидравлическая система, установленная в бетонной плите, вероятно, является наиболее эффективным методом обогрева пола. (Изображение любезно предоставлено Uponor Wirsbo)

Если отапливаемая область не очень мала, она, скорее всего, будет разбита на несколько «зон». Зона — это любая область, управляемая одним термостатом и снабжаемая одним циркуляционным насосом.Зона может состоять из множества «контуров» или петель труб или может быть одним контуром. Длина контура не должна превышать 400 футов труб, но зона может содержать любое количество контуров. Как правило, важно свести зонирование к минимуму, и нет ничего плохого в том, чтобы рассматривать весь этаж или этаж как одну зону. Если у вас двухэтажный дом, у вас будет минимум две зоны.

Минимальное зонирование, но зонирование целых участков пола — лучший выбор, потому что лучистое отопление очень равномерное.Например, если у вас есть блок из редко используемых спален, у них должна быть своя зона. Также многие люди предпочитают, чтобы в главной спальне было прохладнее, чем в остальной части дома. Это легко сделать с помощью зонального обогрева пола. С другой стороны, если у вас есть солнечная комната или большая комната с большим количеством стекла и она зонирована с другими комнатами, независимо от того, находится ли термостат в этой комнате или в другой комнате, он не будет обеспечивать комфортное отопление для различных комнат.

Гидравлическая установка

Водяное лучистое отопление можно использовать в нескольких различных строительных приложениях.Установка излучающих труб внутри бетонной плиты либо «на уровне», либо на несколько футов ниже уровня земли как часть полного фундамента, вероятно, является самым простым, наиболее эффективным и высокопроизводительным применением науки. Тепловые преимущества непревзойденные. Фактически, любая бетонная заливка здания должна содержать излучающие трубы, даже если у вас нет ближайших планов по обогреву помещения. Трубки и коллектор относительно недороги, а механические компоненты могут быть добавлены даже спустя годы.

Альтернативой установке плиты на грунте является «подвесная плита», и по тепловым характеристикам она может конкурировать с плитой на грунте.Подвесная плита включает песок, цемент или гипсокрит для хранения и рассеивания тепловой энергии. Обратной стороной является дополнительный вес пола, возможная потеря высоты и (особенно при модернизации) трудности с переходом в другие комнаты и регулировкой дверных порогов.

Третий метод — установка радиационных трубок на плате. Это работает в двух основных ситуациях. Первый — это существующая плита, на которую вы планируете добавить балку перекрытия, например, превратив гараж, который на 8 дюймов или около того ниже уровня остальной части дома, в офис или комнату.Вам нужно будет поднять пол, чтобы он соответствовал остальной части дома. Вторая ситуация — это проект повторного моделирования, который потребует удаления существующего чернового пола или помещения, где высота над головой слишком высока, и поднять пол не проблема. В обоих случаях балки открываются, а трубы устанавливаются сверху.

Гидравлические системы также могут быть установлены под балками пола.

Последняя система — установка балок перекрытия. Это в первую очередь используется, когда балки пола обнажены, например, в комнатах над недостроенным подвалом или в подвальных помещениях.В этом случае труба проходит между балками и через них и крепится к основанию пола. Обычно это создает больше проблем, но большинство из них легко преодолеваются.

Вт крепятся скобами к нижней стороне чернового пола в многоэтажных проектах. Onix — это гибкие трубы из сшитого EPDM с армированием из арамида и алюминиевым кислородным барьером. Onix проводит тепло через пол, чтобы обогреть вашу комнату, не меняя высоты готового пола.

Электрические кабельные системы

Электрические нагревательные кабели, проложенные в пол под плиткой, мрамором, шифером или, в некоторых случаях, ламинатом, — это еще один подход к внутрипольному отоплению.Примером может служить продукция Warm Tiles. В наборах Warm Tile впервые появились простые в продаже решения для лучистого обогрева пола. Лучистое тепло Warm Tiles подходит практически для любой комнаты: ванной, кухни, детской или семейной комнаты — где бы вы ни пожелали комфортно теплые полы. При работе с обычным током Warm Tiles стоит меньше пенни за квадратный фут в день, если система включает в себя специально разработанный термостат Warm Tiles. Если у вас есть возможность самостоятельно укладывать напольное покрытие, установить систему Warm Tiles несложно.Готовые комплекты кабелей для обогрева Warm Tiles удовлетворяют многим требованиям, чтобы обеспечить полное покрытие пола излучающим светом любой формы. Просто сопоставьте площадь, по которой вы ходите, с таблицей выбора теплой плитки, чтобы рассчитать, какую кабельную систему купить. Или же систему можно приобрести в виде сборных матов для экономии труда. Затем выберите контроллер в соответствии с размером вашей системы и требованиями.

Каждый компонент системы содержит подробные инструкции по правильной и безопасной установке. Как правило, установку электрической системы можно выполнить в пять этапов.На первом этапе проектируется система, рассчитывается обогреваемая площадь и определяется количество необходимых кабелей и / или комплектов. На втором этапе электроэнергия подводится к электрическому шкафу управления в помещении или комнатах, которые будут обслуживаться. На третьем этапе устанавливаются кабель и датчик термостата, а также прилагаемые аксессуары в соответствии с инструкциями. На четвертом этапе укладка пола завершается обычным способом, укладкой керамической, мраморной или сланцевой плитки или ламината. На пятом этапе установка контроллера завершается с использованием прилагаемых к нему принадлежностей и инструкций.

Только несколько компаний рекомендуют установку под ковровое покрытие. Одна из них — система Environ II, продаваемая Warmly Yours вместе с некоторыми кабелями Flextherm. Хотя любую гидравлическую или электрическую кабельную систему, установленную внутри бетонной плиты, можно использовать под ковром или любым другим полом.

Независимо от используемой системы важно соблюдать местные и государственные правила зонирования для любых установок.

Может быть, у римлян это было с самого начала.Теплые полы могут превратиться в теплые тела. При нынешних высоких затратах на электроэнергию выгодно использовать наиболее эффективную систему отопления, которую вы можете себе позволить. В наши дни вы можете захотеть изучить систему подогрева пола для вашего гаража, магазина, ванной комнаты или даже всего дома. И вы можете сделать это сами, будь то новый дом или переоборудование старого дома, гаража или магазина.

Ряд компаний предлагают внутрипольное лучистое отопление. Дополнительную информацию о напольном отоплении можно получить в Ассоциации излучающих панелей, www.radiantpanelassociation.org, а также Radiant Design Institute, www.radiantdesigninstitute.org.

Рекомендуемые статьи

Разница между котлами и водонагревателями

Многим домовладельцам, которые не являются специалистами в области сантехники, водонагреватель и бойлер кажутся одинаково функциональными. Они оба нагревают воду по всему дому. Конечно, при одинаковой функциональности водонагреватель и бойлер имеют разные цели в доме и нагревают воду по-разному.Для опытного домовладельца важно узнать о различиях между водонагревателем и бойлером, чтобы они могли сэкономить время и деньги, устраняя неисправности этих приборов, когда возникает проблема.

Что такое водонагреватель?

Водонагреватель делает именно то, что подразумевает его название; он нагревает воду. Вы используете эту воду для душа, мытья рук, готовки и уборки. Берет из водопровода холодную воду и нагревает ее. Затем он накачивает его по всему дому, когда вы открываете кран или включаете стиральную машину.Водонагреватели используются для подогрева питьевой воды (чистой и безопасной для приготовления пищи и очистки).

Как работает водонагреватель?

Есть два типа водонагревателей: водонагреватели с резервуаром и водонагреватели без резервуара.

Водонагреватель с баком принимает холодную поступающую воду и косвенно нагревает ее с помощью газовой горелки или электрических нагревательных стержней внутри бака. Как только вода достигает нужной температуры, водонагреватель сохраняет ее в резервуаре, ожидая, пока вы включите раковину или душ.В зависимости от того, на сколько вы повернете ручку с горячей водой, водонагреватель будет «отправлять» горячую воду, которая смешивается с холодной водой, в раковину или душ. Это достигается за счет давления в ваших трубах — при включении раковины или душа холодная вода подается в водонагреватель, а нагретая вода перемещается по трубам и к вашему крану.

Водонагреватель без резервуара нагревает воду мгновенно, а не хранит ее в резервуаре. Когда вы включаете воду и устанавливаете желаемую температуру, водонагреватель без резервуара будет нагревать воду, поступающую в ваш душ или раковину, пока у вас есть вода.

Что такое бойлер?

Бойлер не обязательно просто кипятит воду «», он превращает воду в пар. Пар — недорогой и эффективный способ передачи тепла. Его не только легко перекачивать через дом (вода весит больше и требует больше усилий. для проталкивания по дому) он удерживает тепло лучше, чем просто воздух. Котел нагревает воду, превращает ее в пар и выталкивает ее по всему дому для обогрева. Вода не обязательно питьевая, но ее можно использовать для обогрева труб внутри стены дома или обогреть систему лучистого тепла.Бойлер превращает воду в пар для обогрева дома. Схема выше и анимация ниже показывают очень простое представление о том, как работает бойлер. Здесь вы можете найти более подробный обзор котлов и их компонентов.

Как работает котел?

Конечно, котлы можно использовать для нагрева питьевой воды. Но когда котел используется в качестве системы отопления для дома, он полагается на термостат, который сообщает ему, когда начинать нагрев воды в его системе. Большинство котлов работают по системе с замкнутым контуром, что означает, что они не используют постоянно новую воду при подаче пара по дому.Вместо этого они начинают с воды внутри котла. Он нагревается камерой сгорания косвенно. Как только вода превращается в пар, котел пропускает его по дому, нагревая стены или пол дома. Вот еще одна простая диаграмма того, что происходит, когда в котле используются радиаторы для отопления дома:

Затем, когда пар остывает, он снова превращается в воду и возвращается в котел. Поскольку он уже теплый, котлу не нужно тратить много энергии, чтобы снова превратить его в пар и снова отправить в путь.

В чем разница между ними?

Котел используется для обогрева дома паром и лучистым теплом. Водонагреватель нагревает воду, которая будет использоваться при приготовлении пищи или уборке.

Котлы и домашняя гарантия

Иногда здесь, в компании Landmark Home Warranty, есть люди, которые не понимают, почему гарантия на дом может распространяться на водонагреватель, но не на бойлеры. Хотя бойлеры являются популярной формой отопления в таких местах, как Австралия и Великобритания, в Соединенных Штатах они менее широко используются.Landmark хочет, чтобы при ремонте или замене системы или устройства у нас были специалисты, которые являются экспертами. Поскольку котельная система не так популярна, найти специалистов по ее ремонту или замене может быть сложно. Кроме того, если используются котлы, они обогревают здания, которые используются в коммерческих целях или в общих помещениях, и домашние гарантии обычно не распространяются на системы и устройства, которые используются совместно.

Водонагреватели и гарантия на дом

Домашняя гарантия обычно распространяется на водонагреватели.Когда водонагреватель выходит из строя, домовладелец звонит в гарантийную компанию и просит его связаться с подрядчиком, который диагностирует отказ водонагревателя. Если неисправность покрывается их домашним гарантийным планом и контрактом, подрядчик отремонтирует или заменит водонагреватель.

Для получения дополнительной информации о планах и ценах с домашними гарантиями и их покрытии на водонагреватели, вы можете сравнить планы и цены здесь.

7 лучших конденсационных котлов | Стоимость замены котла

Если пришло время заменить старый котел или, возможно, купить его для нового дома, то стоит взглянуть на самый эффективный тип, доступный на рынке — конденсационный котел.Этот тип котла обеспечивает значительную экономию по сравнению с обычными типами и более экологичен. Вместе с установкой конденсационный высокоэффективный котел стоит в среднем от 5 500 до 10 000 долларов.

Мы обсудим, как работает конденсационный котел, его преимущества, сопутствующие затраты и 7 наиболее рекомендуемых моделей.

Свяжитесь с вашим местным сантехником, чтобы получить бесплатные расценки на установку нового бойлера

Принцип работы конденсационного котла

Конденсационный котел по большей части работает так же, как и обычный котел: топливо сжигается для получения горячего воздуха, который нагревает воду через теплообменник.Эта нагретая вода затем циркулирует по дому по трубам, радиаторам или змеевикам, которые передают тепло окружающему воздуху.

Единственное отличие состоит в том, что конденсационный котел имеет дополнительный теплообменник, который извлекает дополнительную энергию из дымовых газов, что делает его намного более эффективным, чем обычный котел.

Дымовые газы, образующиеся в результате сгорания топлива, могут иметь температуру до 480-570 ° F и содержат водяной пар с высоким содержанием энергии. В обычных котлах водяной пар выбрасывается в атмосферу, но конденсационные котлы предназначены для рекуперации скрытого тепла из пара путем его конденсации.

Это делается с помощью второго теплообменника, в котором дымовые газы охлаждаются возвратной водой из отопительного контура. Для возникновения конденсации температура возвратной воды должна быть равной или ниже температуры точки росы дымовых газов, которая составляет около 131 ° F.

(Простая схема работы конденсационного котла)

По мере того, как обратная отопительная вода охлаждает дымовые газы и забирает скрытое тепло, ее температура повышается.Затем вода протекает через главный теплообменник и требует меньше энергии для достижения расчетной температуры подачи горячей воды. Это обеспечивает КПД конденсационного котла до 98%.

Знаете ли вы? Конденсационные котлы требуют дренажной трубы для отвода образующегося жидкого конденсата. Эта жидкость имеет лишь умеренную кислотность (обычно pH от 2 до 4) и не представляет угрозы для человека, однако она может вызвать коррозию материала трубы, которая используется для отвода конденсата.Кроме того, некоторые национальные и государственные кодексы запрещают кому-либо сливать кислотную жидкость в канализационную систему.

Pro Совет: Используйте нержавеющие трубы, такие как ПВХ или АБС, для слива жидкого конденсата из конденсационного котла. Рекомендуется прокладывать трубопровод для конденсата в зоне, где утечка не вызовет значительного материального ущерба.

Также попросите вашего подрядчика уточнить у местных властей, разрешено ли сливать конденсат из вашего котла в общественную канализацию.В случае слишком низкого уровня кислотности может быть установлен нейтрализатор конденсата, который обычно представляет собой компактный встроенный модуль, заполненный щелочной известняковой крошкой.
В качестве альтернативы конденсат можно слить в отстойник известняковой стружки. Нейтрализатор также потребуется, если на месте имеется септическая система, которая со временем может быть повреждена, если конденсат не будет очищен.

Сколько лет прослужит конденсационный котел?

Как показывает практика, правильно установленный конденсационный котел должен иметь срок службы не менее 12-15 лет.Срок службы большинства конденсационных котлов составляет около 20 лет.

Чтобы ваш котел работал должным образом и не требовал замены до истечения срока его службы, обязательно выполняйте очень простое профилактическое обслуживание. Ваш установщик может сообщить вам более подробную информацию о том, когда и как следует обслуживать ваш новый котел.

Однако вы можете периодически делать такие вещи, как:

— проверьте и очистите конденсатосборник и дренажную систему.

— проверьте и очистите камеру сгорания котла.

Сколько стоит конденсационный котел?

Котел принудительный горячей воды стоит

Средняя стоимость установки или замены конденсационного котла начинается от 2500 долларов США и может достигать долларов США долларов США в зависимости от выбранной вами модели и объема работ, связанных с установкой.Большинство домовладельцев тратят $ 4500-8000 на установку конденсационного или комбинированного котла.

Цена самого котла может составлять от $ 1 485 до $ 8 750 за высококлассную модель Bosch Buderus SSB с КПД более 96%. Стоимость большинства конденсационных котлов составляет от 2500 до 5000 долларов в зависимости от марки, КПД и мощности

Основными факторами, влияющими на цену котла, являются:

• Функция котла. Как обсуждалось ранее в этой статье, конденсационные котлы могут быть обычными (только для отопления) и комбинированными (для отопления и горячего водоснабжения). Поскольку комбинированные котлы выполняют больше функций, их стоимость обычно на на 10-20% выше , чем на котлы, работающие только на отопление.

• Котельная мощность. Цена тем выше, чем выше мощность котла. Бытовые котлы обычно имеют мощность в диапазоне от 35 до 399 MBH.

• КПД котла. Чем выше КПД котла, тем он дороже. Большинство конденсационных котлов имеют максимальный КПД от 94% до 96%, однако некоторые высокопроизводительные котлы могут достигать КПД до 98%.

• Производительность котла. К характеристикам производительности, которые повлияют на цену, относятся коэффициент уменьшения (чем выше коэффициент, тем выше цена), долговечность материалов (особенно материала теплообменника), возможность удаленного управления котлом через Wi-Fi и другие функции интеллектуального управления. .

• Гарантия на котел. Разные производители предлагают разные гарантийные предложения на свою продукцию, что также влияет на окончательную цену.

• Добавление аксессуаров. Общая стоимость вашего котла будет выше, если вы захотите установить некоторые дополнительные дорогостоящие аксессуары, например, термостат (30–500 долларов США) или зональные регуляторы (1000–3500 долларов США) .

Стоимость установки котла

Стоимость установки значительно варьируется в зависимости от объема работ, которые необходимо выполнить.При замене только котла можно ожидать счёт от 700 до 3000 долларов США .

В зависимости от того, где вы живете, сантехники будут взимать более или менее высокую плату за свою работу. В среднем профессионалы сантехники берут от 65 до 110 долларов в час. В регионах с высоким уровнем дохода, таких как Массачусетс, Нью-Йорк, штат Вашингтон и Калифорния, может быть гораздо более высокая оплата труда, которая более чем на 30% превышает средние национальные показатели, указанные в Интернете для замены бойлера.

Если требуется новая гидронная система, которая включает в себя новую систему трубопроводов с радиаторами на цокольном этаже или новую систему воздуховодов с воздушными регистрами, к цене котла могут быть добавлены дополнительные долл. США от 1 200 до 5 000 долл. США .

Знаете ли вы? Конденсационные котлы могут быть установлены в существующую систему, в которой ранее был установлен обычный котел. Это означает, что ваши нынешние радиаторы могут эффективно работать с новым конденсационным котлом. Иногда повышенная эффективность означает, что ваша система подачи и расширения может не подходить. Однако это легко преодолеть путем создания давления в системе, что сделает профессионал, который установит новый котел.

Pro Совет: При покупке конденсационного котла ищите тот, который имеет сертификат ENERGY STAR.Этот сертификат присуждается тем моделям, которые достигают высокого уровня эффективности. Это не только гарантирует, что вы будете использовать намного меньше энергии в своем доме, но и позволит вам получать налоговые льготы.

Например, котел, сертифицированный ENERGY STAR с AFUE, равным или превышающим 95%, имеет право на налоговый кредит в размере 150 долларов США. Кроме того, многие поставщики коммунальных услуг предлагают скидки на высокоэффективное оборудование. Чтобы найти стимулы в вашем районе, посетите веб-сайт базы данных государственных стимулов для возобновляемых источников энергии и повышения эффективности (DSIRE) (https: // programs.dsireusa.org/system/program/detail/1715).

Что такое комбинированный котел?

Как и любой другой тип котла, конденсационные котлы могут быть как обычными, так и комбинированными. Комбинированный (или комбинированный) бойлер — это просто бойлер двойного назначения, который функционирует как устройство центрального отопления, так и безбаковый водонагреватель. Напротив, обычный котел предназначен только для центрального отопления.

Производство горячей воды в комбинированном котле осуществляется с помощью дополнительного теплообменника, который забирает холодную воду из сети и мгновенно нагревает

(Типовая схема распределения комбинированного котла)

Комбинированный котел лучше обычного конденсационного котла?

Преимущества котла Комби следующие:

• Компактный размер: Комбинированные котлы исключают необходимость в большом водонагревателе, резервуарах для хранения холодной воды и любых дополнительных водонагревателях или бойлерах.Поскольку все делается в одном устройстве, экономится много места и монтажных работ.

• Экономичная работа: в отличие от водонагревателей, которые должны поддерживать горячую воду постоянно, независимо от того, есть ли спрос или нет, комбинированные котлы производят горячую воду только тогда, когда это необходимо, не тратя при этом энергию.

• Быстрый доступ к горячей воде: поскольку горячая вода вырабатывается мгновенно, нет риска, что горячая вода вытечет или дождется, пока водонагреватель снова нагреет весь объем.

К недостаткам котла Комби можно отнести:

• Не подходит для очень высоких потребностей в горячей воде: поскольку комбинированный бойлер получает всю воду непосредственно из сети, он не имеет преимущества резервного водонагревателя для удовлетворения чрезмерно высокой потребности в горячей воде в домашнем хозяйстве. Как правило, бойлеры Combi способны генерировать достаточный поток горячей воды для ванны и душа одновременно или для нескольких кранов и посудомоечной машины, однако одновременное использование нескольких ванн может быть проблематичным.

В действительности, такой вид одновременного спроса редко встречается в жилых условиях, и только большие дома с несколькими ванными комнатами будут испытывать этот недостаток. В любом случае можно установить более одного комбинированного бойлера, чтобы удовлетворить ожидаемую одновременную потребность в горячей воде.

• Снижение устойчивости в случае выхода из строя: наличие и центрального отопления, и производства горячей воды в одном устройстве означает, что в случае неисправности котла оба сервиса будут потеряны одновременно.

Знаете ли вы? По данным Министерства энергетики США, для дома, который использует 41 галлон или меньше бытовой горячей воды в день, безбаковые водонагреватели, такие как комбинированные котлы, могут быть на 24% -34% более эффективными по сравнению с традиционными водонагревателями для горячей воды.

Pro Подсказка: Чтобы определить подходящий размер комбинированного котла, необходимого для вашего дома, необходимо рассчитать два параметра: потребность в отоплении помещения и одновременная потребность в горячей воде для бытового потребления.

Для обогрева помещения расчет вручную J покажет, какая тепловая мощность котла требуется для покрытия всех тепловых нагрузок, которые обычно измеряются в БТЕ / час или МБН (1 МБН = 1000 БТЕ / час).

Для горячего водоснабжения необходимо оценить ожидаемый максимальный одновременный расход и повышение температуры.Например, если вы ожидаете, что будете использовать кран с горячей водой (0,75 галлона в минуту) и насадку для душа (2,5 галлона в минуту) одновременно, тогда общая потребность в расходе составит 3,25 галлона в минуту.

Для большинства случаев необходимая температура горячей воды составляет 120 ° F, а температура входящей воды в водопроводной сети составляет 50 ° F. Следуя этому примеру, вам понадобится комбинированный бойлер, способный повышать температуру на 70 ° F со скоростью потока 3,25 галлона в минуту, чтобы удовлетворить ожидаемую потребность.

Однако лучше всего, если оба приведенных выше расчета будут выполнены профессиональным инженером.

Преимущества конденсационного котла

Конденсационные котлы современные и имеют много преимуществ перед другими типами. В Соединенном Королевстве с 2007 года существует законодательное требование, согласно которому все устанавливаемые в жилых домах котлы должны быть конденсационного типа. В Соединенных Штатах такого закона нет, но он ясно дает понять, что конденсационные котлы могут принести домовладельцам много преимуществ.

Некоторые из самых больших преимуществ:

• Высокая эффективность. Конденсационные котлы обычно имеют КПД от 88% до 98% AFUE в зависимости от марки и модели. AFUE означает годовую эффективность использования топлива и является мерой выработки тепла по сравнению с затратами энергии на топливо в течение всего года. Напротив, современные котлы без конденсации имеют AFUE от 80% до 88%, а многие старые котлы, которые все еще находятся в эксплуатации, могут иметь рейтинг эффективности от 50% до 70%. В настоящее время минимальные рейтинги AFUE, требуемые Министерством энергетики США, составляют 82% для газовых и 84% для мазутных котлов, при этом новые стандарты, вступающие в силу в 2021 году, требуют 84% и 87% для газа и нефти. котлы соответственно.

• Низкие эксплуатационные расходы. Поскольку конденсационные котлы обычно на 10-12% эффективнее обычных, расход топлива намного ниже. Из-за более низких счетов за электроэнергию срок окупаемости конденсационных котлов может составлять 10-15 лет, что равно или даже меньше, чем ожидаемая продолжительность жизни типичного конденсационного котла, составляющая 10-20 лет, при условии, что не будет игнорироваться техническое обслуживание. Модернизация старого котла с КПД ниже 60% до современного конденсационного котла с AFUE выше 90% часто может сократить счета за топливо почти вдвое.В таблице ниже показана потенциальная экономия при замене существующего котла на новую высокоэффективную систему отопления.

(годовая расчетная экономия на каждые 100 долларов затрат на топливо за счет увеличения отопительного оборудования)

Знаете ли вы? Распространенный миф о конденсационных котлах состоит в том, что они эффективны только в конденсационном режиме. Большая площадь теплообменника и более совершенные средства управления конденсационными котлами обеспечивают более высокие показатели эффективности, чем у обычных котлов, даже в тех случаях, когда дымовые газы не конденсируются.

Pro Совет: Для повышения эффективности конденсационного котла очень важно обеспечить, чтобы температура возвратной воды в системе отопления была ниже 131 ° F, чтобы дымовые газы могли конденсироваться и передавать скрытое тепло обратно в систему. Снижение температуры обратной воды за счет уменьшения уставки температуры подачи теплоносителя. Большинство конденсационных котлов будут иметь максимальную производительность при температуре возврата 80 ° F.

Стоит ли покупать конденсационный котел?

разработаны на основе новейших технологий, что делает их наиболее эффективными на рынке.Основная причина покупки конденсационного котла — большая экономия топлива и, соответственно, денег.

Определенно имеет смысл модернизировать ваш котел 10-20-летней давности с КПД ниже 70% до конденсационного котла с КПД 95%. Обычно это сокращает ваши счета на топливо вдвое, и вы сможете окупить деньги, потраченные на покупку конденсационного котла, в течение его срока службы.

Однако, если в настоящее время у вас есть неконденсирующая котельная система средней эффективности (80% -88% AFUE) и она находится в приемлемом рабочем состоянии, то модернизация конденсационного котла будет трудно оправдать.Это связано с тем, что стоимость нового конденсационного котла вместе с установкой достаточно высока, а срок окупаемости в этом случае будет неэкономичным.

Тем не менее, если требуется замена из-за неисправного котла или он требуется в новом доме, конденсационный котел по-прежнему будет рекомендованным выбором из-за его превосходной эффективности, меньшего воздействия на окружающую среду и повышенного комфорта и удобства благодаря усовершенствованным элементам управления.

Обычный или комбинированный котел?

Другой вопрос, какую конфигурацию отопления и производства ГВС установить — обычный отопительный котел с баком горячей воды / безбаковый водонагреватель или комбинированный котел?

Короткий ответ: зависит от ваших обстоятельств.На данный момент у вас может быть новый водонагреватель в хорошем рабочем состоянии, поэтому замена бойлера центрального отопления на обычный имеет смысл. Однако, если вы думаете о новой системе, комбинированные котлы без бака и, следовательно, более энергоэффективны и компактны. Если ваш дом не слишком большой, и в нем больше двух ванных комнат, то комбинированный котел будет наиболее экономичным решением.

Однако, если вы ожидаете одновременной высокой потребности в горячей воде в вашем доме, то будет более целесообразным отдельный резервуар для горячей воды, чтобы снизить риск отсутствия достаточного потока горячей воды.

Лучшие 7 конденсационных котлов

Ниже представлены 7 лучших рекомендуемых моделей конденсационных котлов с указанием их стоимости, эффективности, типа, диапазона мощности, информации о гарантии, плюсов и минусов.

1. Котел Lennox GWM-IE

Стоимость: 1675–6400 долларов

КПД: до 95% AFUE

Доступные типы и диапазоны: Котлы только для отопления (50-200 MBH)

Гарантия: 15-летняя ограниченная гарантия на теплообменник; 10-летняя ограниченная гарантия на покрываемые компоненты

Плюсы:

• Котел был признан одним из наиболее эффективных продуктов, сертифицированных ENERGY STAR в 2018 году.
• Котел оснащен экономичным электронным переключателем зажигания, который контролирует температуру и предотвращает чрезмерное использование горелки.
• Трубка теплообменника самоочищается, а горелка с сеткой устойчив к коррозии, поэтому предоставляется достаточно длительная гарантия

Минусы:

• Цена может быть довольно высокой по сравнению с другими брендами

2.Бойлер Bosch Greenstar

Стоимость: 3000-5230 долларов

КПД: до 95% AFUE

Доступные типы и диапазоны: котлы только для отопления (57-151 MBH) и комбинированные котлы (100-151 MBH)

Гарантия: Пожизненная гарантия на теплообменник, пропорциональная по истечении 10 лет; 5-летняя гарантия на детали и ремонт

Плюсы:

• Котел поставляется как в версии только для обогрева, так и в комбинированной.
• Доступны как настенные, так и напольные модели.
• Котел оснащен усовершенствованным теплообменником из алюминиево-кремниевого сплава, который обеспечивает большую гибкость по сравнению с традиционной нержавеющей сталью.Теплообменник Heat
также имеет покрытие, предотвращающее накопление накипи, продлевая срок службы котла и сводя к минимуму обслуживание

Минусы:

• Цена может быть довольно высокой по сравнению с другими брендами
• Коэффициент отклонения несколько ниже по сравнению со среднерыночным значением

3. Треугольный котел Challenger Solo и Combi

Стоимость: 1785–2565 долларов

КПД: до 95% AFUE

Доступные типы и диапазоны: котлы только для отопления (50-125 MBH) и комбинированные котлы (105-125 MBH)

Гарантия: Ограниченная 10-летняя гарантия на теплообменник; ограниченная гарантия сроком на 1 год на комплектующие

Плюсы:

• Котел поставляется в версиях только для нагрева и в комбинированном исполнении.
• Предварительно собранный первичный-вторичный коллектор входит в комплект всех котлов Challenger.Коллектор упрощает установку, экономя время и деньги.
• Котел имеет компактные размеры, что делает его идеальным для использования в закрытых помещениях.
• Цены на котлы ниже по сравнению с другими конденсационными котлами

Минусы:

• Котел имеет алюминиевый теплообменник, который менее прочен и более подвержен коррозии, чем нержавеющая сталь

4. Комбинированный котел Westinghouse

Стоимость: 2,440–2,750 долл. США

КПД: до 96% AFUE

Доступные типы и диапазоны: Комбинированные котлы (140 и 199 MBH)

Гарантия: 10 лет гарантии на теплообменник; 5-летняя гарантия на запчасти

Плюсы:

• Доступны как напольные, так и настенные модели
• Котел имеет большой диапазон изменения — до 10: 1.Это позволяет лучше согласовывать расход топлива с потребностями в отоплении, что, в свою очередь, позволяет экономить энергию, а
обеспечивает высокую эффективность системы даже в условиях низкой нагрузки.
• Котел оснащен современной системой обнаружения утечек, которая защищает от выбросов вредных газов.
• Котел имеет сверхнизкие выбросы NOx, что снижает воздействие на окружающую среду

Минусы:

• Доступны только две мощности котла — 140 и 199 MBH

5. Bosch Buderus SSB

Стоимость: 3365–8750 долларов

КПД: до 96% AFUE

Доступные типы и диапазоны: Котлы только для отопления (85-255 MBH)

Гарантия: 10-летняя ограниченная гарантия на теплообменник; 5-летняя гарантия на детали и ремонт

Плюсы:

• Котел имеет специально изготовленную изоляцию, которая обеспечивает сверхтихую работу, всего 44 дБ (a)
• Котел имеет сверхпрочный теплообменник из нержавеющей стали 316L без сварных швов
• Котел имеет высококачественную конструкцию, так как они спроектированы с те же высококачественные компоненты, что и в моделях для коммерческого использования

Минусы:

• Доступны только напольные модели
• Минимальная доступная мощность составляет 80 МБ / ч, что может не подходить для небольших домов (негабаритная система отопления)
• Цена может быть довольно высокой по сравнению с другими брендами

6.Weil McLain WM97 + CT Котел

Стоимость: 3140-3950 долларов

КПД: до 95% AFUE

Доступные типы и диапазоны: Котлы только для отопления (70-155 MBH)

Гарантия: 12-летняя ограниченная гарантия на теплообменник; 2-летняя ограниченная гарантия на все остальные детали

Плюсы:

• Котел имеет три входа термостата и выхода циркуляционного насоса с выбираемым приоритетом. Это устраняет необходимость и затраты на реле управления зонами.
• Котел имеет специальное соединение для водонагревателя косвенного нагрева с настраиваемыми настройками.Таким образом, при необходимости котел можно легко подключить к водонагревателю
.

• Котел поставляется со встроенным расширительным баком (только для размеров 70 и 110 MBH) и системой отсечки воды

Минусы:

• Минимальная доступная мощность составляет 70 МБ / ч, что может не подходить для небольших домов (негабаритная система отопления)

7. Laars MFTHW — Конденсационный котел 199

Стоимость: 1485-3130 долларов

КПД: до 95% AFUE

Доступные типы и диапазоны: котлы только для отопления (100-199 MBH) и комбинированные котлы (140-199 MBH)

Гарантия: 10-летняя ограниченная гарантия на теплообменник; 5-летняя гарантия на запчасти

Плюсы:

• Доступны как напольные, так и настенные модели.
• Котел выпускается в версиях только для нагрева и в комбинированном исполнении.
• В моделях комбинированных котлов используется «гибридная конструкция водонагревателя», которая сочетает в себе лучшие характеристики нагрева воды без резервуара и водонагревателя. .В бойлере есть мини-бак
емкостью полгаллона, который всегда заполнен горячей водой, чтобы обеспечить подачу горячей воды как можно быстрее. Это очень рентабельно для больших домов с несколькими ванными комнатами, где может потребоваться более высокая скорость потока горячей воды для одновременного удовлетворения потребности
.

Минусы:

• Минимальная доступная мощность составляет 100 МБ / ч, что может не подходить для небольших домов (негабаритная система отопления)

Сравните лучшие марки котлов

Если вы решили установить конденсационный котел, важно выбрать подходящую модель, которая соответствует вашему бюджету и ожиданиям.В таблице ниже приведены все параметры 7 лучших конденсационных котлов, обсуждаемых в этой статье, для облегчения сравнения.

Окончательный вердикт: какой конденсационный котел лучший?

Все модели в списке высокоэффективны и имеют право на налоговые льготы и скидки. Более высокая цена обычно отражает более высокое качество деталей котла и, следовательно, более длительный срок службы и гарантийные сроки. В среднем конденсационные котлы служат 15 лет, но при более высоком качестве комплектующих и регулярном обслуживании котел может прослужить 20 лет и более.

Модель LAARS Mascot FT, отличающаяся соотношением цены и качества. По разумно низкой цене он предлагает среднерыночную 10-летнюю гарантию на теплообменник и 5-летнюю гарантию на другие детали. Также существует гибкость в выборе котла: доступны как отопительные, так и комбинированные котлы с широким диапазоном мощности. Коэффициенты диапазона изменения также выше среднерыночного значения 5: 1.

Тем не менее, другие модели могут иметь функции, которые подходят для вашей конкретной ситуации. Например, если вы хотите быть спокойным, предлагаемую пожизненной гарантией на теплообменник котла Bosch Greenstar, а потребность в отоплении вашего дома невысока. high, возможно, это будет правильный выбор для вас.

Котел принудительный горячей воды стоит

Закрытая система | | Теплый пол своими руками

Введение

В этом подходе для излучающего пола используется специальный источник тепла.Жидкость в замкнутой системе повторно циркулирует вокруг и вокруг в полностью замкнутом контуре. Нет подключения к бытовому водопроводу. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды. Процент антифриза (пропиленгликоль) определяется типом источника тепла (нагреватель по запросу или резервуар) и указаниями, указанными на контейнере для незамерзания.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не вводит в заблуждение компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или тип необходимого вам источника топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

Двухзонная закрытая система с блоком по запросу

Пример 3-х зонного индивидуального дизайна с сохранением пространства

3 зона закрытая с электрическим блоком

Одна закрытая зона (Radiant Ready A) Использование масляного обогревателя

Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии.Если проблема заключается в защите от замерзания, то хорошей идеей будет закрытая система с антифризом.

Нижняя сторона — два источника тепла. Все водонагреватели расходуют тепловую энергию, даже когда горелка выключена, а агрегат простаивает между циклами нагрева. Конечно, установка, предназначенная для обогрева пола, расходует тепло только в зимние месяцы. Но потери в режиме ожидания в течение шести месяцев из года в год могут складываться. Другое соображение — эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный агрегат.

Полезные советы:

Когда воздух покидает систему, давление падает. Когда система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать давление не менее 15 фунтов на кв. Дюйм, когда система холодная. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления.Если давление падает ниже 15 фунтов на кв. Дюйм, это означает, что в вашей системе все еще остается воздух,… Воздух — это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления. Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный, этиленгликоль).

Колпачок на воздухоотделителе закрывается, когда он затягивается (по часовой стрелке), и открывается, когда колпачок откручивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в колпачке … Колпачок воздухоотделителя может быть если хотите, удалите, но это не обязательно.При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Для испытания системы под давлением воздухом необходимо, чтобы крышка была закрыта, чтобы из нее не выходил воздух,… в этом и состоит цель. Очень важно, чтобы крышка была открыта на время работы системы.

Системный объем:

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов.7/8 ″ Pex… 1,9 галлона на 100 футов 3/4 ″ Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер). Radiant Floor Company включает эту информацию в свой рабочий лист.

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защититься.Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО ЗАМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Очень красивый пример 2-х зонной закрытой системы, установленной хозяином дома.

Красивая закрытая шестизонная система Polaris

Четырехзонная закрытая система с использованием котла «Электро».

Источник тепла, такой как электрический бойлер («Электрокотел», показанный выше), может иметь термостатическое регулирование, очень похоже на обычный водонагреватель резервуарного типа, который направляет воду низкой температуры (120–135 градусов) на пол.Однако, если вы используете обычный бойлер (температура воды 185 градусов) в качестве источника тепла, потребуется смесительный клапан. См. Ниже.

Заполнение однозонной закрытой системы Электрокотлом

Пример вертикального нестандартного дизайна

Возможность поддержания давления в системе. Закрытая система лучистого отопления с автоматическим заправочным клапаном.Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.

Закрытая система «Radiant Ready»

Схема закрытой системы «Radiant Ready»

Однозонная система с петлевым (pex) коллектором для настенного монтажа

На фото выше наша закрытая система с одной зоной «Radiant Ready A / T» для использования с водонагревателем по запросу.Эта предварительно собранная панельная система поставляется прямо из коробки, как вы ее видите здесь, включая насос, предварительно смонтированный контроллер, расширительный бак, воздухоотделитель, линейные термометры, а также различные манометры и клапаны. Весь комплект проходит испытания на герметичность, и всего четыре паяных соединения могут привязать его к вашей системе.

Закрытая система Такаги

Этот заказчик решил использовать канал Unistrut для установки своей «закрытой» системы Radiant Ready вместо фанерной плиты, входящей в комплект, но результат тот же — чистая, компактная, красивая установка своими руками.Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.

Многозонная система, использующая нагреватель по запросу, сконфигурирована согласно схеме, приведенной ниже.

Поскольку большинство обычных котлов спроектированы для производства сверхгорячей воды (185 градусов), компания Radiant Floor Company строит так называемые «раздельные» коллекторы для многозонных «закрытых» систем, которые используют излучающее тепло пола в сочетании со стандартными радиаторами плинтуса и фанкойлами. , чугунные радиаторы или любое другое водяное отопительное устройство, требующее сверхвысоких температур.

В коллекторе этого типа предварительно установлен смесительный клапан. Например, плинтус или чугунные радиаторные зоны получают сверхгорячую воду прямо от источника тепла. В более прохладные зоны лучистого пола поступает вода из смесительного клапана. Схема ниже иллюстрирует этот подход.

Коллектор с разделением на четыре зоны

Разделение на три зоны

Другой пример нестандартного разделенного коллектора

Более горячий радиатор плинтуса возвращается в коллектор ПОСЛЕ «холодной» подающей трубы к смесительному клапану.Таким образом, более прохладная возвратная вода из лучистого пола может обеспечить идеальную воду для закалки. Компания Radiant Floor может настроить зонный коллектор для любого применения. В этом случае одна ножка на левой стороне коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана подают в радиаторную трубку котловую воду, которая была доведена возвратной водой до температуры 125 градусов.

Radiant Ready J

Для одной излучающей зоны, выходящей из существующего обычного бойлера, эта модель «Radiant Ready J» включает смесительный клапан для регулирования температуры воды в котле на 180 градусов до гораздо более низкого диапазона 120–135 градусов, что идеально для внутрипольных систем. .

Несколько лет назад, когда Grundfos представила на рынке США революционную серию циркуляционных насосов ALPHA, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA и 2) их высокой стоимостью.

Удивительный насос Alpha

Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что во всяком случае, оценки Grundfos относительно экономии затрат консервативны.Теперь, четыре года спустя, стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших излучающих систем, чтобы наши клиенты могли сэкономить от 50 до 75% затрат при эксплуатации своих насосов.

Очень большие излучающие системы требуют первичного / вторичного водопровода. Если вас интересуют тонкости этого подхода к водопроводу, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по требованию» / Первичная / Вторичная сантехника на этом веб-сайте.Фотография ниже иллюстрирует красивое реальное применение этого метода.

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их вместе с лучистым напольным отоплением. Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас уличный дровяной котел и по какой-либо причине вам необходимо использовать антифриз в системе теплого пола, следующая схема может оказаться очень полезной.

Открытый дровяной котел с отдельным накопительным / резервным баком

Некоторые дровяные котлы для установки вне помещений являются либо многотопливными системами (т.е. они могут сжигать древесину и , газ или масло), либо имеют встроенный змеевик теплообменника для подачи горячей воды для бытового потребления. В этом типе котла отдельный накопительный / резервный бак не требуется, и теплый пол можно запускать непосредственно от котла.

Эта схема применима к вышеупомянутым типам уличных дровяных котлов. Только не забудьте прокладывать подводящую и обратную линии от вашего котла ниже линии замерзания. Вот почему…

Обычно дровяной котел подсоединяется к теплообменнику (см. Рисунок выше). Как видите, это позволяет котлу нагревать резервуар с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).

Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «постоянно активным» (т.е.е. всегда горячо). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. У непрерывно активного контура теплообменника два преимущества:

1) трубу от дровяного котла к дому можно проложить в неглубокой траншее (обычно около 1 фута), что сэкономит много труда и / или дорогостоящие затраты на земляные работы (очевидно, при постоянной циркуляции горячей воды в подаче и обратные линии, промерзание невозможно даже в траншее значительно выше линии промерзания), и

2) за счет постоянной циркуляции воды в котле исключается расслоение.Другими словами, без постоянного потока через бойлер вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода в нижней части остается намного холоднее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может иметь температуру 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а другая 50% могло бы быть значительно круче.

По сути, это означает, что котел, рассчитанный на X единиц тепловой мощности, теперь обеспечивает значительно меньшую номинальную мощность, чем проектная.Поскольку, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через бойлер, перемешивая более горячую и более холодную воду вместе, и внезапно температура воды при 185 градусах становится равной 145 градусам воды. Это действительно может иметь значение в системе небольшого размера.

Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от вашего дровяного котла, всегда закапывайте подающую и обратную трубы ниже линии замерзания. Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла.А поскольку многие наружные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может оставаться в холодной (хотя, по общему признанию, изолированной) траншеи в течение длительного времени. Если эта траншея будет выше линии промерзания, у вас могут быть серьезные проблемы. Многотопливный дровяной котел или котел со встроенным теплообменником для ГВС. Линии к котлу и от котла должны быть проложены ниже линии замерзания.

Многозонная замкнутая (без давления / атмосферная) система с использованием дровяного котла для установки вне помещений.

Многозонная замкнутая (напорная) система с котлом.

Подключение EPK к зонному коллектору

На следующем рисунке показаны медные фитинги, необходимые для подсоединения комплектов расширения и продувки различных размеров к коллектору зоны . Эти фитинги и печатная копия этого чертежа включены в каждую систему Closed и Heat Exchanger .

Заполнение и продувка системы лучистого отопления — критически важный процесс! Когда воздух покидает систему, давление падает.Когда ваша система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему!

Ваш расширительный бак предварительно заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это означает, что в вашей системе все еще остается воздух,…Воздух — это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления.

Если у вас три зоны, например, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.

Если зона № 1 имеет несколько контуров трубопровода, каждый контур будет иметь шаровой клапан на стороне подачи петлевого коллектора, закрыть все контуры зоны № 1, кроме первого, и направить воду в этот первый контур. .Когда контур №1 зоны №1 был очищен, закройте контур №1 и разомкните контур №2. Повторите этот процесс для каждой цепи в каждой зоне .

Если вы не используете давление в помещении (из шланга и т. Д.), Вы можете использовать перекачивающий насос для перекачки жидкости в вашу систему.

Вам не обязательно использовать антифриз, на самом деле система Radiant наиболее эффективна при использовании воды. НО «душевное спокойствие» того стоит! Если вы чувствуете, что хотите или нуждаетесь в использовании антифриза, продолжайте ниже:
Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильного этиленгликоля).Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8 дюйма Pex… 1,9 галлона на 100 футов 3/4 дюйма Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Если вы используете антифриз в своей системе, мы рекомендуем антифриз на основе пропиленгликоля (а не автомобильного этиленгликоля).

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2.7 галлонов на 100 футов (7/8 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защититься. Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой.

«ВСЕГДА ПРЕДВАРИТЕЛЬНО РАЗМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Перекачивающий насос Насос — НЕ отстойный насос должен использоваться при обратной промывке агрегата, а также при заполнении и продувке замкнутой системы, использующей смесь антифриза.Мы рекомендуем мощный вспомогательный насос, такой как Wayne EC-50, или Wayne PC-4, или эквивалентный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45- psi. По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).

Для наших систем лучистого отопления не требуется большого технического обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе.Фильтр и сетчатый фильтр системы станут наиболее грязными при заполнении, продувке и запуске, поскольку примеси в системе будут проходить через сетчатый фильтр и фильтр. Флюс представляет собой твердую (жирную / пастообразную) форму в холодном состоянии и разжижается при нагревании, частицы разрыхляются и перемещаются к сетчатому фильтру и фильтру.

Для наших систем лучистого отопления не требуется большого технического обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе. Перейдите по этой ссылке https: //www.radiantcompany.com / details / fill / и прокрутите вниз половину страницы, чтобы получить информацию о чистке фильтра и сетчатого фильтра вашей закрытой системы лучистого отопления.

ШУМ:
Грохочущий шум, исходящий от водонагревателя по запросу, скорее всего, связан с кипящей жидкостью, проходящей через теплообменник в водонагревателе. Это связано с тем, что жидкость движется через устройство слишком медленно. Этот уменьшенный поток вызван либо сужением, либо препятствием в водопроводе системы. Грязный фильтр и / или сетчатый фильтр, неподходящий трубопровод, липкий, забитый или забитый обратный клапан или смесительный клапан, накопление минералов (в результате жесткой воды), неправильная настройка скорости насоса, слишком много антифриза, если применимо (закрытая система) или установлена ​​слишком высокая температура водонагревателя.Кульминация любого,… (или) всего этого может привести к появлению шума отопительного агрегата!

В последний раз, когда вы вынимаете фильтр из водонагревателя, чтобы очистить его, и он чистый,… .. вы можете снять его, так как он разработан, чтобы просто «отломиться» от черной крышки, это снизит напор. и свести к минимуму любую возможность упомянутого выше. Встроенный фильтр должен оставаться в системе.

Однажды нам позвонил подрядчик по вентиляции и кондиционированию воздуха, компания DC Cheek Heating and Cooling, из Камминга, штат Джорджия.Будучи компанией, приверженной принципам целостности и качества, они приняли вызов преобразовать существующее шоу ужасов с деталями сантехники (чья-то ошибочная версия «закрытой / теплообменной системы») в «открытую систему» ​​компании Radiant Floor Company, используя Takagi , по запросу водонагреватель. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».

Самодельный проект лучистого тепла в домашних условиях

Давайте будем честными. В английском языке недостаточно слов, чтобы описать проблемы с вышеуказанной установкой или шок от столкновения с ней.Если ребятам из Cheek’s Heating повезло, он не укусил их, когда они к нему прикоснулись.

Такой же проект после установки конструкции у нас!

К счастью, нужно несколько слов, чтобы описать эту заменяющую систему — простую и элегантную. В руках таких искусных профессионалов, как DC Cheek Heating and Cooling, не говоря уже о тех, кто занимается своими руками в собственном доме, системы отопления Radiant Floor Company становятся искусством.

Монстр в вашем подвале — гравитационная печь

Монстр в вашем подвале — гравитационная печь

Концепция печи Octopus состоит в том, что тепло поднимается вверх, а холодный воздух падает. Нагретый воздух поднимается по тепловым каналам, а затем холодный воздух опускается, попадая в каналы возвратного воздуха, где он снова нагревается.Первоначальным источником топлива для ранних моделей был уголь, но с тех пор многие из них были преобразованы в природный газ или нефть. Приведенная выше диаграмма — отличный пример того, как это работает.

Причины, по которым вы могли бы захотеть заменить вашу гравитационную печь:

• энергоэффективность — печи с гравитационной подачей на 50% менее эффективны, чем обычная система отопления
• Большинство гравитационных печей содержат асбест . Асбест не опасен, если его не трогать, но если вы все же планируете заменить гравитационную печь, лицензированный подрядчик по борьбе с выбросами, скорее всего, закроет подвал и безопасно удалит все опасные материалы.

  No related posts.
