Однотрубная и двухтрубная система отопления: Однотрубная или двухтрубная система отопления что выбрать. Плюсы и минусы

Содержание

Радиаторы для однотрубной системы отопления

Однотрубная система отопления дома представляет собой замкнутый контур, по которому осуществляется движение теплоносителя. Такая конструкция не предусматривает наличие магистрали обратного действия для перемещения остывшей рабочей среды. Она востребована при монтаже отопления и в частном доме с одним или двумя этажами, и в многоквартирных жилых зданиях.

Особенности отопительной сети

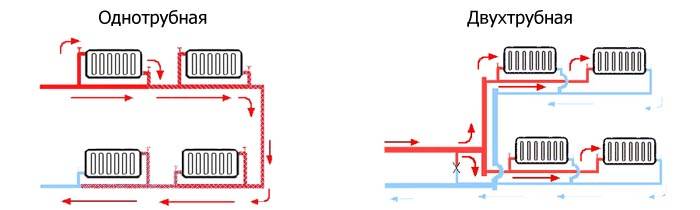

Общая схема однотрубной системы отопления включает котел или тепловой узел, трубопровод, батареи, трубопроводную арматуру и другие виды оборудования. Циркуляция теплоносителя по контуру бывает:

  • Естественной. В этом случае перемещение рабочей среды осуществляется за счет разницы плотности горячей и остывшей воды. Естественная циркуляция возможна в системах с уклоном от 5 до 7 см на 1 м трубопровода.
  • Принудительной. Движение теплоносителя происходит за счет циркуляционного насоса, установленного перед входом в котел в обратной части контура.
    Принудительная циркуляция может также осуществляться под воздействием созданного извне перепада давления.

Однотрубная отопительная система может быть открытой или закрытой. Первый вариант предполагает наличие расширительного бака открытого типа, который устанавливается в верхней точке сети обогрева.

Закрытая система более эффективна: в ней исключен контакт теплоносителя с окружающей средой и насыщение кислородом, что позволяет предотвратить появление коррозии. Для удаления излишков воздуха ТМ Ogint предлагает большой выбор воздухоотводчиков, в том числе Кран Маевского собственной разработки.

Виды и характеристики схем отопления

Однотрубная разводка бывает горизонтальной или вертикальной. Они отличаются способом монтажа, нюансами конструкции и сферой применения. Горизонтальная разводка выполняется при монтаже отопления в помещениях большой площади и одноэтажных домах. Для ее прокладки необходимо минимальное количество труб, а подключение батарей осуществляется последовательно.

При горизонтальной разводке с нижней или верхней подачей теплоносителя можно скрыть коммуникации под напольным покрытием или за подвесным потолком.

Главные ее недостатки — невозможность регулировать теплоотдачу отопительных приборов, в результате чего комнаты в здании из-за постепенного охлаждения теплоносителя прогреваются неравномерно. Кроме того, отопительные сети с горизонтальной разводкой склонны к появлению воздушных пробок. Для устранения недочетов системы следует использовать радиаторы ТМ Ogint, укомплектованные терморегуляторами и термостатическими клапанами. Удаление излишков воздуха можно выполнять с помощью крана Маевского с колпачком или под отвертку и других воздухоотводчиков.

Однотрубная вертикальная разводка может использоваться при прокладке коммуникаций в двухэтажных домах и трехэтажных зданиях. Ее отличительная черта — наличие стояка, по которому происходит подача теплоносителя на второй этаж. Каждая труба, входящая на этаж, оснащается регулирующей арматурой для контроля подачи рабочей среды.

В зависимости от конструкции схема вертикальной отопительной системы может быть:

  • С верхней разводкой. В этом случае прокладка трубопровода осуществляется через помещение чердака или под потолком, а для регулировки давления в сети устанавливается расширительный бак.
  • С нижней разводкой. Монтаж магистрали для транспортировки теплоносителя происходит в подвале, что упрощает обслуживание системы и снижает потери тепла.

Вертикальная разводка применяется и для организации сети обогрева квартир в домах с центральным отоплением.

Преимущества и недостатки

При выборе схемы для монтажа отопительной сети следует учесть особенности здания и отдать предпочтение варианту, который обеспечит создание комфортных условий в помещениях с минимальными затратами. Какая схема отопления самая лучшая?

Чтобы правильно выбрать, нужно оценить плюсы и минусы однотрубной системы и сравнить ее параметры с двухтрубной конструкцией.

К преимуществам схемы без обратной магистрали относятся:

  • экономия при покупке материалов, поскольку проектная длина труб будет значительно меньше, чем у двухтрубной системы;
  • возможность монтажа отопительных котлов, использующих для нагрева рабочей среды разные виды топлива;
  • простота монтажа.

Недостатками стандартной однотрубной схемы являются сложность регулирования степени нагрева отдельных радиаторов и необходимость отключения всей системы в случае ремонта. В отличие от нее двухтрубная система отопления позволяет устранять неисправности батареи без вмешательства в работу остальной сети.

Для адаптации однотрубной схемы к современным условиям ТМ Ogint предлагает следующие устройства:

Трубопроводная арматура позволяет устранить недочеты проточной однотрубной схемы и делает ее более эффективной и удобной в обслуживании и эксплуатации.

Модификация однотрубной схемы отопления. «Ленинградка»

Ярким примером использования клапанов и других видов арматуры является однотрубная система отопления «Ленинградка», которая применяется и для частных коттеджей, и для многоквартирных домов. Она сочетает экономичный расход материалов с оптимальным использованием тепловой энергии в контурах большой протяженности. Главные отличия «Ленинградки»:

  • установка на входе и выходе радиатора запорной арматуры, в качестве которой могут служить отсекающие клапаны Ogint;
  • наличие байпасов — перемычек, соединяющих вход и выход батарей.

Чтобы обеспечить хорошую циркуляцию теплоносителя, трубы для монтажа байпасов должны быть меньше по диаметру, чем магистрали для соединения радиаторов. Монтаж термостатических клапанов Ogint при прокладке однотрубной системы «Ленинградка» позволит регулировать температуру в помещении и снизить затраты на обогрев.

Для эффективной работы водяного отопления следует тщательно выбирать не только схему, но и комплектующие элементы. Особое внимание нужно уделить радиаторам, которые покупают с учетом параметров жилья и технических характеристик отопительной сети. Для автономной системы обогрева в частном доме ТМ Ogint предлагает чугунные и алюминиевые батареи. В многоэтажных домах с централизованным отоплением велика вероятность гидравлического удара, а теплоноситель не отличается хорошим качеством. Поэтому для таких систем оптимальным вариантом будут биметаллические или чугунные радиаторы.

сравнительный анализ от Альтер Эйр

Организовать отопление в доме — задача не из легких. Для начала нужно для себя определить какая система отопления больше подходит для вас и вашего дома: двухтрубная или однотрубная. К этому нужно подходить очень ответственно и внимательно, чтобы выбрать наиболее эффективный вариант обвязки, дабы в будущем не столкнуться с постоянно холодными радиаторами. Эта статья поможет вам разобраться какая система лучше, сравнить их преимущества и недостатки, и в конечном итоге сделать правильный выбор. Начнем с однотрубного отопления в частном доме.

Однотрубное отопление в частном доме

Эта система отопления частного дома работает по предельно простому принципу. По сути это одна труба, в которой по кругу циркулирует вода. От котла отходит труба, проложенная по всему периметру здания, к которой подсоединены радиаторы. Теплоноситель от котла по очереди поступает в каждый радиатор, а потом обратно возвращается в котел. И так происходит по кругу.

В таком случае оборудование объединено одним контуром. Зависимо от подключения существует два вида систем отопления:

  1. Вертикальная — это подключения радиатора к одному стояку, который идет «сверху-вниз». Данный вид отопления подходит для двух-, трехэтажного дома, но нужно учесть тот факт, что температура на первом этаже будет меньше.
  2. Горизонтальная — это подключение радиаторов последовательно к одному горизонтальному стояку. Такой вид отопления подходит лишь для одноэтажного дома.

Почему стоит заказывать у нас?

100% соответствие проектированию

Полная гарантия соответствия работы к документам – выполняем все работы, прописанные в договоре, качественно, в полном объёме и вовремя.

Подбор оборудования по бюджету

Широкий диапазон бюджета на проектирование позволит каждому клиенту грамотно обустроить систему вентиляции, исходя из его финансовых возможностей.

Индивидуальная концепция

Мы не работаем по шаблону, а разрабатываем персональную концепцию под каждого клиента и объект, поэтому все наши проекты уникальны.

10 лет опыта

Наш опыт в проектировании вентиляционных систем более 10 лет, что является залогом правильной и экспертной разработки проекта и реализации систем любой сложности.

О

днотрубная система отопления одноэтажного дома преимущества:
  • Меньшая стоимость системы за счет небольшого количества труб и расходных материалов.

Но несмотря на это, есть и ряд недостатков:

  • Так как радиаторы подключены последовательно, то соответственно каждый последующий радиатор будет холоднее предыдущего. Разница температур между первым и последним радиатором зависят от продолжительности магистрали, диаметра трубопровода, скорости теплоносителя и размеров радиатора.
  • Нет возможности регулировать температуру в каждом радиаторе, так как все оборудование объединено одним контуром.

К тому же, выбор системы также зависит от площади вашего дома. Для большой площади одноконтурное отопление частного дома не подойдет из-за того, что последние радиаторы в цепи не будут греть помещения.

Двухтрубная система отопления частного дома

В отличии от однотрубной, двухтрубная система отопления одноэтажного дома включает в себя два трубопровода, один из них подает горячую воду к радиаторам — подающий трубопровод, а другой отводит холодную воду от радиатора — «обратка». Так же, как и однотрубная, двухтрубное отопление частного дома бывает в двух вариациях:

  1. Вертикальная — это система, в которой все оборудование соединено вертикальным стояком. Такая система не завоздушивается, но основной недостаток это её высокая цене.
  2. Горизонтальная — обвязка происходит благодаря горизонтальному стояку, что позволяет обогревать одноэтажные дома с большой площадью. В свою очередь горизонтальная делится на систему с нижней и верхней разводкой трубопровода.

У двухтрубной системы преимуществ больше, чем в однотрубной:

  • Эта система позволяет подавать теплоноситель отдельно в каждый радиатор и из-за этого температура каждого радиатора может быть разной. Соответственно, есть возможность контролировать температуру в каждой комнате.
  • При поломке одного или нескольких радиаторов система сможет продолжить работу. К тому же, чтобы произвести ремонтные работы не нужно будет останавливать систему.

Основными минусами этой системы является:

  1. Усложненный монтаж.
  2. Высокая цена системы.

Качественное отопление — это один из важных факторов, которые обеспечивают комфорт в вашем доме. Прежде чем выбрать себе подходящий вид отопления нужно тщательно изучить все плюсы и минусы каждой из систем. Данная статья поможет вам взвесить все «за» и «против», объективно оценить и выбрать будет эффективной именно для вас.
Про варианты отопления квартиры читайте в нашей статье: Отопление в квартире: 4 способа обогрева жилья

Какую систему отопления выбрать: однотрубную или двухтрубную?

Какую систему отопления выбрать: однотрубную или двухтрубную?



Для гарантированного получения тепла в зимних условиях рекомендуется заранее выбирать достойную систему отопления. В наше время наиболее часто используются однотрубные, двухтрубные и коллекторные схемы отопления, на которых внимательный покупатель просто обязан сделать акцент.

Самыми востребованными считаются однотрубные версии.Однотрубная система где радиаторы соединяются  друг с другом последовательно и теплоноситель движется по одной трубе. Как правило, вход в радиатор находится в верхней части, а выход в нижней. Труба проходящая под радиатором  имеет меньший диаметр ,чем магистральная и называется байпасом. Его задача облегчить ремонт отопительной системы.

Для сельских домов идеальным выбором окажутся трубы большого (до 100 мм) диаметра – теплоноситель, расширившись от высокой температуры, сможет циркулировать по трубе с уклоном  без использования циркуляционных насосов. До сих пор в частных домах можно встретить такую схему отопления, отлично работающую десятки лет, показавшую отменную надежность.

Двухтрубная система отопления представляет собой систему, где радиаторы отопления соединены с помощью двух параллельных  труб , прямой (подающей),расположенной сверху и обратной (магистральной) , которая снизу. К каждому радиатору подходит теплоноситель с одинаковой температурой и теплоотдача у всех приборов отопления одинаковая. Подключение при данной схеме может быть  верхнее или нижнее, по желанию Заказчика. Радиаторы комплектуются отсекающими кранами и термостатическими головками.

Рассмотрим плюсы однотрубной системы.

 → Простота и удобство монтажа

→ Низкие затраты на оборудование и материалы

→ Короткие сроки монтирования

Недостатки :

→ Не подходит  для домов с большой площадью

→ Неравномерное распределение тепла в разных комнатах

→ Повышенное давление в системе в сравнении с 2-х трубной схемой

→ Последовательное соединение отопительных приборов делает невозможным регулирование температуры в одном из них без того, чтобы это не отражалось на других.

Если требуется большая экономичность при отоплении загородного дома, коттеджа, лучше выбирать двухтрубные системы отопления.

Плюсы двухтрубной системы отопления частного дома

→ Одинаковая температура теплоносителя во всех приборах отопления

→ Схема пригодна для монтажа домов любой площади и этажности

→ Потери давления минимальные в трубопроводах, можно ставить насос меньшей мощности

→ Возможность регулировать температуру любого радиатора без влияния на другие

→ Экономия топлива, а следовательно, денег на отопление дома.

→ Установка запорной арматуры позволит произвести ремонт без остановки системы отопления.

Недостатки двухтрубной схемы:

→ двухтрубная система отопления отлична повышенной ценой и сложностью, но если брать во внимание, что придется платить исключительно по потребленным калориям (придется докупить специальный счетчик, устанавливаемый на радиатор), а не за метраж, как это было принято ранее, то данный тип отопления окупается крайне быстро.

ВЫВОД

Взвесив все  плюсы и минусы, можно сделать вывод, что для небольшого одноэтажного сельского дома подойдет однотрубная система, которая обеспечит более-менее равномерный обогрев и позволит сэкономить на материалах и сроках монтажа. А при строительстве больших,  многоэтажных загородных домов и коттеджей выбирать нужно  2-х трубная система отопления, как более энергоэффективную, а следовательно, более дорогую и сложную.

Если Вы уже выбрали схему отопления и имеете инженерный  проект на коммуникации, хотите произвести монтаж системы отопления в доме, коттедже, промышленном здании, то лучше обратиться к профессионалам.

Для получения консультации по всем интересующим вопросам  или заказа услуг по монтажу отопления обращайтесь по номеру телефона м. 8910 982 92 83

Этот блог читают успешные люди

пока  их дом строят профессионалы

Читайте и Вы!

Подпишитесь! Будьте в курсе всех новостей первым!



Подписывайтесь на наши группы в соцсетях!





Особенности однотрубной и двухтрубной систем отопления в многоквартирных домах

Однотрубное отопление многоквартирных жилых домов

Устройство системы – это центральный элемент (котел), труба, к которой последовательно подключены радиаторы, установленные в помещениях, а также прямая труба, по которой возвращается прошедшая батареи вода. Возможна и обратная схема, когда вода сначала поднимается по прямой трубе, а спускается через батареи.

Общий принцип действия однотрубной системы: вода идет по кольцу из труб, постепенно отдавая тепло и возвращаясь к котлу остывшей.

У каждого радиатора есть обходная труба, и если радиатор перекрыт, то вода течет только по обходу. Обычно обход делается более узким, чем основные трубы, чтобы вода не текла исключительно по обходу.

Для модернизации однотрубной системы отопления многоэтажного дома схема может быть дополнена:

  • регуляторами радиатора и термостатическими клапанами;
  • балансировочными вентилями и шаровыми кранами.
Дополнения дают возможность сделать систему более сбалансированной и контролировать температуру в радиаторах.

Преимущества и недостатки однотрубной системы

По сравнению с двухтрубным вариантом однотрубные системы требуют меньше материалов и устройство такой системы проще. а соответственно, требуется и меньше финансовых вложений.

Минусы:

  • если снизить нагрев в одном радиаторе, подача тепла уменьшится и в других связанных с ним;
  • теплоноситель всегда должен находиться под высоким давлением;
  • При перекрытии одной батареи часто снижается пропускная способность всего стояка, так как обводка обычно более узкая.
  • система должна иметь вертикальное расположение.
При устройстве однотрубной системы в многоэтажных домах для равномерного распределения тепла и поддержания температуры должны использоваться дополнительные элементы.

Двухтрубная система

Двухтрубная система имеет несколько разновидностей, но принцип действия всегда один и тот же. Теплоноситель (горячая вода) подается по стояку вверх, и от основного стояка – в радиаторы в помещениях. Из радиаторов по обратным подводкам и магистралям вода идет в трубопровод, а оттуда снова в отопительное устройство.

Конструкция двухтрубной системы: отопительная емкость и две трубы, стояк для подачи теплоносителя и вторая труба для слива лишней жидкости.

По сравнению с однотрубной системой двухтрубная обладает возможностью регулировать подачу и степень тепла в разных помещениях независимо от других.

К недостаткам относится больший расход материалов по сравнению с однотрубной системой.

Какую выбрать?

Выбор системы будет зависеть от множества факторов, среди которых стоимость. Однотрубная система обойдется дешевле практически в два раза, поскольку требует меньшего количества строительных материалов. Но при этом монтаж однотрубного отопления требует только верхнюю разводку, тогда как двухтрубная может быть верхней или нижней.

Двухтрубные системы универсальны, поскольку подойдут для монтажа и эксплуатации как в одноэтажных, так и многоэтажных домах. Для однотрубных систем потребуется более серьезный и сложный расчет и планирование при устройстве в многоэтажном доме.

Однотрубная и двухтрубная система отопления с естественной циркуляцией многоэтажного и частного дома: горизонтальная, вертикальная, попутная, видео-инструкция

Чаще всего используемой системой отопления считается водяная. С ее помощью обогревается более 67% всех сооружений в нашей стране. У нее есть несколько разновидностей, среди которой самой популярной является двухтрубная. Сегодня мы ставим себе задачу рассказать о том, что представляет собой двухтрубная система отопления с естественной циркуляцией и с механической более детально, чтобы вы получили о ней как можно больше знаний.

На фото – 2 х трубная система отопления с механической циркуляцией

На чем основан принцип работы

В данном случае никаких сюрпризов не будет, система является замкнутым контуром, по которому циркулирует от нагревателя к радиаторам нагретый теплоноситель. Этот же принцип соблюдается и во всех остальных конструкциях, где применяется для обогрева вода.

Единственное отличие – использование одновременно двух веток трубопровода:

  • первая – транспортирует и распределяет горячий теплоноситель;
  • вторая – отводит остывшую жидкость от радиаторов отопления и возвращает ее в котел.

Двухтрубная горизонтальная система отопления с указанием направления движения теплоносителя

Преимущество

Альтернативным вариантом является более дешевая и простая в исполнении однотрубная конструкция, но, из-за очевидных преимуществ двухтрубной она теряет популярность. Рассмотрим их детальнее:

Температура
  • 2 трубная система отопления позволяет подавать в каждый радиатор теплоноситель, температура которого для всех будет иметь одно и то же значение.
  • Можно установить для всех помещений необходимый уровень обогрева, используя термостат. Его можно, если нужно, установить на каждую батарею.
  • Регулирование температуры на определенном радиаторе не влияет на температуру на других отопительных приборах.
Давление Уменьшаются потери давления, это позволяет установить менее мощный и экономически целесообразный циркуляционный насос.
Установка Инструкция допускает монтаж системы в одноэтажном или многоэтажном доме, а также в многоквартирных домах.
Ремонт Запорная арматура на подводящих трубопроводах позволяет проводить ремонт частей и элементов системы без ее остановки.

Однотрубная и двухтрубная система отопления – как правильно подсоединять

Из недостатков обычно отмечают двойную длину трубопровода, что увеличивает финансовые траты по сравнению с однотрубным вариантом. Хотя в данном случае это нельзя считать отрицательным свойством, так как трубы используются небольшого диаметра, размеры крепежа, вентилей, соединений и фасонных изделий тоже невелики.

Фактически общие затраты лишь не намного превысят траты на однотрубную систему отопления. В тоже время преимуществ вы получите гораздо больше.

Однотрубные и двухтрубные системы отопления с расширительным баком открытого типа

Виды

Отопительные системы в основном делят на открытые и закрытые.

Основным критерием такого разделения считается тип расширительного бака, применяющегося в конструкции.

  1. В открытом варианте его ставят на самом верхнем участке контура, откуда теплоноситель может свободно испаряться. В этом случае внутреннее давление системы будет относительно низким.
  1. Закрытый стандартный двухтрубный вариант оснащается расширительным баком мембранного типа, позволяя жидкости циркулировать по контуру под принудительным давлением. Так как отсутствует его испарение, это позволяет использовать в виде теплоносителя помимо воды более практичные растворы, основу которых составляют гликоли. Закрытые системы считаются наиболее безопасными и экологичными.

Двухтрубное отопление частного дома своими руками закрытого типа

В зависимости от расположения трубопроводов, которые соединяют все элементы конструкции, можно выделить:

  1. Вертикальную двухтрубную отопительную систему, когда батареи подключают к вертикальному стояку. Применяют ее в многоэтажных домах, давая возможность присоединять к нему каждый этаж отдельно. Основное преимущество конструкции – отсутствие воздушных пробок при ее использовании. Цена обустройства будет выше других вариантов.

Двухтрубная вертикальная система отопления с воздухосборником различного типа

  1. Горизонтальную 2-х трубную систему отопления обычно применяют в одноэтажных зданиях с большой площадью. Подключение отопительных приборов проводят к горизонтальному трубопроводу. Сброс накопившегося воздуха производится с помощью крана Маевского.

Совет: в этом случае стояки разводки располагайте лучше на лестничной площадке или в коридоре.

Разводка

Применяют две основные конструкции:

  1. Нижняя, когда трубопровод, идущий от котла прокладывают в нижней части строения, например, в подпольном пространстве, полу или цоколе. Обратный располагают еще ниже, а для получения нормальной циркуляции теплоносителя котел ставя ниже, так, чтобы все батареи отопления были размещены выше него.

Совет: обязательно включите в контур воздушную линию, установив ее сверху. С ее помощью будет отводиться из сети лишний воздух.

  1. Верхняя, когда разводящая магистраль проходит по верху сооружения, а расширительный бак монтируют в самом высоком месте контура. Обычно пропускают трубопровод по утепленному чердаку, что неприемлемо для зданий с плоской крышей.

Совет: два варианта разводки могут быть использованы и для горизонтальной, и для вертикальной системы отопления.

Попутная 2-х трубная схема отопления

Гидравлический расчет

Его обязательно нужно делать перед началом работ по установке отопительных конструкций, так как для каждого сооружения он будет индивидуальным. Гидравлический расчет горизонтальной двухтрубной системы отопления, а также вертикальной проводиться обычно по уже предварительно выполненной «черновой» схеме, куда включены все элементы.

Во время расчетов выделяют наиболее загруженное кольцо трубопровода, которое следует принять за рассчитываемый объект и разбить на условные участки.

В итоге владелец жилья получит:

  • величину возможных потерь давления в контуре;
  • самый оптимальный диаметр трубопроводов;
  • необходимую для отопления площадь радиаторов из чего можно получить количество приборов отопления.

Гидравлический расчет двухтрубной горизонтальной системы отопления проводится с помощью несколько методик.

Ниже расскажем о самых распространенных:

  1. Вычисления проводят с учетом характеристик сопротивления и значений проводимости. Благодаря этому удается получить реальные данные о температуре каждого элемента отопительного контура и точный расход воды.
  1. Расчеты ведутся по удельной потере давления. В результате получается наглядная физическая картина процесса, которая демонстрирует реальное распределение сопротивлений в трубопроводе.

Гидравлический расчет двухтрубной системы отопления в итоге позволяет узнать точные параметры температуры, а также расхода теплоносителя на любом участке контура. Это будет являться основой организации плана отопления здания.

Как устанавливаются однотрубная и двухтрубная системы отопления для многоэтажного дома

Монтаж

Установку 2-х трубной отопительной системы начинайте после проведения расчетов, составления точной схемы контура и приобретения нужного оборудования.

Ниже будет рассказано о порядке ее проведения:

  1. Установите отопительный котел. Лучшим вариантом считается небольшое отдельное помещение, где правильно оборудована вентиляция, которая будет выводить продукты горения. Пол и стены рекомендуем облицевать специально разработанными огнеупорными материалами. Располагайте котел в удалении от стен, с удобным к нему подходом для обслуживания.
  1. Закрепите циркуляционный насос на трубопроводе и распределительный коллектор, если это предусмотрено планом.
  1. Проведите трубопровод от котла к радиаторам. В стенах делайте небольшие отверстия, которые затем заделайте цементным раствором. Соединения зависят от состава материала труб.

Двухтрубная и однотрубная системы отопления – схема подсоединения радиаторов

  1. Подключите радиаторы. Отопительный контур каждой батареи должен состоять из двух труб – верхняя с горячим, нижняя с охлажденным теплоносителем. Установку радиаторов своими руками производите под окнами, используя специальные кронштейны.

Оптимальное расстояние от:

  • радиаторов – 100 мм;
  • пола – около 120 мм;
  • стен – 20-50 мм.

Смонтируйте на входе и выходе регулирующую и запорную фурнитуру. Термодатчики помогут легко устанавливать в комнате комфортную температуру.

  1. Проведите проверку системы после завершения всех работы.

Вывод

Из данной статьи вы узнали, что представляют собой горизонтальная двухтрубная система отопления, а также вертикальная, которые широко применяются сегодня для создания комфортной температуры в жилье и производственных зданиях. Благодаря ее неоспоримым преимуществам, она стала очень привлекательной для потребителей.

Более 2/3 домохозяйств и предприятий выбрали именно ее для обустройства отопления. При ее планировании необходимо провести грамотный гидравлический расчет.

Видео в статье поможет найти вам дополнительную информацию по этой тематике.

Однотрубная и двухтрубная системы отопления

Время чтения: 6 минут

Однотрубная и двухтрубная системы отопления

Для обустройства частного дома отопительной системой существуют два наиболее популярных варианта монтажа: однотрубная конструкция и двухтрубная. Однако выбор подходящего является довольно щепетильной темой, требующей глубокого анализа особенностей каждого вида системы в отдельности. Главное – это не продешевить, а грамотно и обдуманно подойти к решению столь важного вопроса, ведь монтаж отопительной системы в частном доме это работа, выполняемая раз в несколько десятилетий, а значит выбор достаточно значим.

Что представляет собой система, оснащенная однотрубной конструкцией?

Работа такого типа оборудования построена на перемещении теплоносителя по одной магистральной трубе. Первоначально нагретая жидкость поднимается на верхние этажи дома, откуда по подключенным радиаторам спускается на нижние. Применяя данную методику отопления в многоэтажных домах, была замечена разница интенсивности отопления между верхними этажами и нижними, где наверху обогрев значительно сильнее. В частных домах, имеющих, в основном, не более 2-3 этажей, однотрубный метод обеспечивает практически равномерный обогрев всех помещений.

Отопительная однотрубная конструкция и ее преимущества

  • легко проектируется и монтируется;
  • относительно невысокая стоимость, как на расходные материалы, так и на установку;
  • повышенное давление воды позволяет достигать неплохих результатов естественной циркуляции теплоносителя;
  • экономичность однотрубной конструкции повышается за счет использования антифриза.

Система отопления с однотрубной конструкцией и недостатки ее использования

  • для установки хорошо функционирующей системы с одной магистралью необходим грамотный гидравлический расчет тепловой сети;
  • высокая степень зависимости всех элементов системы друг от друга;
  • большой показатель сопротивления движения жидкости;
  • на один стояк возможно установить ограниченное количество радиаторов;
  • невозможно регулировать объемы теплоносителя, поступающие в радиаторы;
  • теплопотери довольно высокие, что ставит под сомнение экономический фактор данного типа оборудования.

Особенности и этапы монтажа системы отопления с однотрубной схемой

  1. Разумеется, для того чтобы данная установка работала эффективно и долго, лучше всего для данных целей пользоваться услугами специалистов.
  2. Для установки нагревательного котла необходимо выбрать правильное место.
  3. Осуществляется непосредственно монтаж основного оборудования. На этом этапе необходимо определиться, какой вид системы будет устанавливаться: с естественной циркуляцией жидкости или принудительной. Каждый из перечисленных типов системы, для грамотного выполнения монтажа, требует соблюдения определенных условий и стандартов. Например, наличие уклонов, тройников и прочее.
  4. Монтаж циркуляционного насоса выполняется с учетом особенностей его функционирования. Установку этого прибора следует проводить в том месте системы, где сохраняется наиболее низкая температура. Работа насоса происходит за счет электрического питания.
  5. Расширительный бак монтируется в одной из двух позиций: устройство открытого типа в наивысшей точке, а закрытый – как правило, вблизи котла отопления.
  6. Для того чтобы работа радиаторов выполнялась эффективно и разумно, необходимо заранее продумать и наметить места их установки. В момент процедуры монтажа следует неукоснительно выполнять требования производителей нагревательного оборудования. Закрепляются радиаторы при помощи кронштейнов. Подключение нагревательных элементов выполняется строго по установленной схеме с применением специальных комплектующих: кранов, заглушек и прочего.
  7. После процесса опрессовки всей установленной системы в магистральные трубы заливается теплоноситель и осуществляется пробный запуск всех элементов системы.

Что представляет собой система с двухтрубной конструкцией

Данное оборудование отличается наличием сразу двух магистральных труб, где по одной происходит перенос нагретого теплоносителя и его распределение, а по другой – возвращение уже охлажденной жидкости от радиаторов отопления в нагревательный котел.

Двухтрубная система и способы ее соединения

  • Вертикальный метод предусматривает подключение радиаторов к стояку вертикального расположения, что позволяет в многоквартирном доме производить подключение к стояку каждого этажа в отдельности. Данная схема очень удобна и эффективна, так как при ее использовании не возникают воздушные пробки. Однако она отличается высокой стоимостью монтажа и обслуживания.
  • При горизонтальном методе подключение приборов осуществляется к трубопроводу с горизонтальным расположением. Как правило, такая схема применяется в домах с большой площадью, но имеющих лишь один этаж.

В чем преимущества использования двухтрубной отопительной системы?

  • существует возможность самостоятельно регулировать уровень температуры, необходимый в каждой отдельной комнате;
  • параллельное подключение всех устройств данной схемы позволяет врезать радиаторы в уже смонтированную основную линию;
  • в случае достройки дома всегда есть возможность продлить уже установленную систему отопления в любом направлении;
  • низкий уровень чувствительности конструкции к процессу разморозки.

Каковы недостатки отопительного оборудования с двухтрубным устройством?

  • в связи с тем, что схема подключения данной системы достаточно сложная, к ее осуществлению лучше всего привлекать профессиональных работников;
  • из-за наличия большого количества магистралей и расходных материалов монтаж такого проекта обойдется довольно дорого.

Однако перечисленные минусы неплохо нивелируются за счет эффективности оборудования и прекрасных показателей экономии тепла.

Особенности и этапы монтажа данной системы с двухтрубным устройством

  1. Для создания верхней разводки горизонтального типа необходимо соблюдать определенные правила, предусматривающие монтаж углового фитинга, а также закрепление верхней линии с помощью тройников и уголков. После чего производится установка вентиля для перекрытия.
  2. На уровне цоколя дома устанавливается нижняя ветка трубопровода, собирающая все магистрали из нижней точки нагревательных элементов.
  3. Свободный конец отводящей трубы устанавливается в отрезок трубы, прикрепленной к котлу.
  4. В случае монтажа системы, предназначенной для установки нижней горизонтальной разводки, расширительный бак можно разместить в доступном месте.
  5. Монтаж отопления с нижней разводкой устроен следующим образом: угловые фитинги устанавливаются на патрубках нагревательного котла и направляются вниз.
  6. Вдоль стен, практически на уровне напольного покрытия размещаются две линии магистралей.
  7. Батареи соединяются с трубопроводом с помощью специальных тройников.
  8. Расширительный бак располагается на самой верхней точке подающей трубы, а свободный конец отводящей трубы присоединяется к насосу, предназначенному для обеспечения принудительной циркуляции теплоносителя.
  9. Циркуляционный насос подключается непосредственно около нагревательному баку.

Для того чтобы установленная система качественно и эффективно выполняла свои отопительные функции, необходимо регулярно проводить целый комплекс профилактических мероприятий, предусматривающих регулирование, балансировку, а также настройку всех составляющих систему элементов и устройств.







Также будет интересно посмотреть:





Однотрубная или двухтрубная система отопления — Блог

Двухтрубная и однотрубная система отопления

Всем известно, что строительство жилого дома начинается с его проекта. Для проектирования необходимо иметь проектное задание, в котором указываются системы жизнеобеспечения: водоснабжение, электроснабжение, теплоснабжение.

В этой статье будут рассмотрены вопросы теплоснабжения. На сегодня в практике применяются две системы теплоснабжения: двухтрубная и однотрубная. Каждая из них широко применяется в строительстве.

Схема двухтрубной системы отопления

Двухтрубная система в строительстве применяется очень часто. В такой схеме используется два трубопровода. По одному из них (прямому) горячая вода от котла подается к батареям, а по другому — обратному трубопроводу вода отводится от батарей обратно в котел. Таким образом, теплоноситель при такой схеме циркулирует по замкнутому контуру: котел – прямая труба – батарея – обратная труба – котел. Такой контур может быть один на весь дом, или несколько для каждой комнаты. При такой схеме все батареи нагреваются одинаково.

При двухтрубной системе отопления батареи подключаются к трубопроводам параллельно. Верхняя часть батареи к прямой трубе, нижняя часть к обратной трубе. При такой схеме подключения температура в батареях не зависит от расстояний до котла.

Такая система в строительстве применяется чаще, чем однотрубная. Это вызвано тем, что она может применяться как в одноэтажных, так и многоэтажных зданиях. Для такой системы присущи серьезные преимущества:

— вода поступает во все батареи с одинаковой температурой. Температура воды, которая выходит из котла, подается по прямой трубе ко всем батареям одновременно и ее температура не меняется;

— при такой схеме, можно на батареи устанавливать терморегуляторы. Если возникает необходимость уменьшить поступление воды в какую-то батарею, то это можно сделать терморегулятором. Можно даже полностью перекрыть любую батарею. Перекрытие батареи не повлияет на работу всей системы в целом;

— повреждение любой батареи и вывод ее из схемы не повлияет на работу остальных батарей;

— система приемлема для строений любой этажности.

Двухтрубная система имеет и некоторые недостатки:

— для такой системы используется намного больше трубопроводов и соединительных деталей, чем при однотрубной системе;

— высокий объем монтажных работ и затрат;

— высокий уровень трудозатрат, а, следовательно, и увеличенная стоимость как оборудования, так и монтажа.

При двухтрубной системе может применяться два вида циркуляции воды. Это виды с естественной и принудительной циркуляцией.

При естественной циркуляции вода перемещается благодаря системе наклонов трубопроводов и батарей. Системы с таким видом циркуляции в практике применяются мало, из-за их серьезных недостатков:

— благодаря тому, что скорость движения теплоносителя, в такой системе небольшой, температура его в системе меняется скачками;

— давление в системе незначительное, и оно не может преодолеть сопротивление длинных трубопроводов. Эта система приемлема, если длина трубопроводов не превышает 30 метров;

— из-за медленной циркуляции теплоносителя, при больших морозах в зимнее время, он может замерзать в расширительном бачке;

— при такой системе магистральные трубопроводы должны иметь больший диаметр, чем остальные. Это увеличивает стоимость капитальных затрат.

Перечисленные недостатки снимаются, если применить вид принудительную циркуляцию. При этой системе движение воды в трубопроводах осуществляется при помощи установки циркуляционного насоса. С помощью этого насоса вода циркулирует по системе с одинаковой скоростью.

Схема однотрубной системы отопления

В этой системе отсутствует обратный трубопровод. В такой системе вода циркулирует по следующему контуру: котел – вход в 1 батарею – выход с 1 батареи – вход во 2 батарею – выход со 2 батареи – возврат в котел. При такой системе все батареи соединяются последовательно.

Такая система также имеет свои достоинства и недостатки.

Недостатки однотрубной системы:

— исключается возможность регулировать интенсивность нагрева отдельных радиаторов. Это связано с тем, что радиаторы связаны между собой по последовательной схеме. К примеру, если в спальне необходимо убавить температуру радиатора, то это повлияет на работу радиаторов в других комнатах;

— батареи нагреваются неодинаково. Ближайшая к котлу батарея нагревается больше, чем последняя батарея;

— при этой системе увеличивается сопротивление и для его преодоления, необходимо повышать давление теплоносителя;

— если в каком-либо месте системе появляется воздушная пробка, то все радиаторы будут холодными из-за того, что полностью прекращается циркуляция во всей системе.

Достоинства однотрубной системы:

— сравнительно небольшая стоимость, за счет уменьшения протяженности труб, а также количества соединительных элементов;

— уменьшение трудозатрат на монтаж системы;

— такая система выглядит изящнее, чем двухтрубная.

Основы двухтрубных паровых радиаторов

Основы двухтрубных паровых радиаторов

В двухтрубных паровых установках пар поступает от котла к радиаторам через впускной патрубок. Как только пар конденсируется, он возвращается в котел через вторую выпускную трубу. Обычно вы можете распознать двухтрубную систему по двум трубам и отсутствию пароотводчика, прикрепленного к радиатору.

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

Ознакомьтесь с введением в однотрубные паровые радиаторы здесь.

Компоненты двухтрубного парового радиатора

Пар поступает в радиатор через регулирующий клапан. Конденсатоотводчик позволяет воздуху и воде выходить, возвращаясь к котлу, но обеспечивает удержание пара внутри радиатора. Когда радиатор наполняется паром, воздух выходит из радиатора через открытый сифон. Когда радиатор наполняется паром, термостат внутри сифона расширяется и закрывает выпускное отверстие, задерживая пар внутри него. После конденсации пара ловушка снова открывается, позволяя воде вернуться в котел.

Воздух выходит из труб через одно или несколько главных вентиляционных отверстий рядом с котлом, а конденсат стекает обратно в котел, чтобы повторить процесс.

Конденсатоотводчик Hoffman

Регулирующий клапан на радиаторе может быть ручным или термостатическим. Термостатический клапан радиатора добавляет комфорта и контроля. Современная энергоэффективность TRV может дать значительную экономию на счетах за топливо.

Для паровых радиаторов с термостатическим управлением требуется вакуумный прерыватель, чтобы конденсат всегда мог возвращаться в котел.Наши в стандартной комплектации поставляются с одним.

Какие радиаторы использовать с двухтрубным паром?

Чугун — действительно проверенный временем материал для парового отопления. Пар подвергает систему большой нагрузке: большие перепады температуры заставляют металл расширяться и сжиматься при каждом цикле нагрева; кислотные или щелочные условия в зависимости от химического состава воды; и, если система плохо спроектирована или не обслуживается, сильные удары от парового молота.Чугун также образует пассивное покрытие ржавчины, защищающее основную часть материала от дальнейшего окисления. Все это идет вразрез с использованием стальных тонкостенных радиаторов со сварными стыками, они просто недолговечны.

Мы предлагаем только чугунные радиаторы для паровых систем, а не стальные. Просмотрите нашу полную подборку здесь. Что касается соединений клапана на паре, мы рекомендуем только резьбовые механические соединения со стальными или латунными трубами. Хотя компрессионные фитинги идеально подходят для гидравлических систем, мы предпочитаем проверенную временем надежность резьбового соединения.

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

См. Также наши руководства по однотрубным паровым и водяным радиаторам.

Дополнительная литература

Дэн Холохан: Возвращение к утраченному искусству парового отопления
Дэн Холохан: Озеленение пара

Одно- или двухтрубная система центрального отопления | AEL Heating Solutions Ltd

Однотрубная система центрального отопления

Однотрубная система центрального отопления работает через основной однопроводной трубопровод горячего водоснабжения, который идет от котла, подающего горячую воду к каждому радиатору.
Каждый радиатор имеет меньшую трубу подачи горячей воды, ответвляющуюся от основной подающей трубы для подачи в радиатор. Вода проходит через радиатор, выходя с другой стороны немного более прохладной, а затем снова смешивается с горячей водой в основной трубе подачи горячей воды с одинарной подачей.

Однотрубная система центрального отопления

Однотрубная система — очень неэффективная система, и ее необходимо правильно сбалансировать в конце установки, потому что, если она не сбалансирована или неправильно введена в эксплуатацию, первый радиатор будет очень горячим, а последний радиатор в системе будет намного холоднее были поставлены с большим количеством смешанной охлаждающей воды от других радиаторов.

Двухтрубная система центрального отопления

В двухтрубной системе центрального отопления две отдельные трубы идут к каждому радиатору, одна питает радиатор (поток), а другая отводит воду из радиатора обратно в котел (обратка).

Двухтрубная система центрального отопления: подающая и обратная трубы.

Двухтрубная система намного более эффективна, чем однотрубная, но по-прежнему требует правильной балансировки в конце установки.


Однотрубная система центрального отопления

Однотрубная система центрального отопления работает через основной однопроводной трубопровод горячего водоснабжения, который идет от котла, подающего горячую воду к каждому радиатору.
Каждый радиатор имеет меньшую трубу подачи горячей воды, ответвляющуюся от основной подающей трубы для подачи в радиатор. Вода проходит через радиатор, выходя с другой стороны немного более прохладной, а затем снова смешивается с горячей водой в основной трубе подачи горячей воды с одинарной подачей.

Однотрубная система центрального отопления

Однотрубная система — очень неэффективная система, и ее необходимо правильно сбалансировать в конце установки, потому что, если она не сбалансирована или неправильно введена в эксплуатацию, первый радиатор будет очень горячим, а последний радиатор в системе будет намного холоднее были поставлены с большим количеством смешанной охлаждающей воды от других радиаторов.

Двухтрубная система центрального отопления

В двухтрубной системе центрального отопления две отдельные трубы идут к каждому радиатору, одна питает радиатор (поток), а другая отводит воду из радиатора обратно в котел (обратка).

Двухтрубная система центрального отопления: подающая и обратная трубы.

Двухтрубная система намного более эффективна, чем однотрубная, но по-прежнему требует правильной балансировки в конце установки.


Однотрубная система, используемая в старых системах центрального отопления

Недавно мы завершили полный проект центрального отопления, который включал работы по прокладке труб радиатора. Это довольно распространенная практика при новом строительстве или ремонте, но эта работа заменила существующую систему отопления.Это необычно, потому что при замене центрального отопления в большинстве случаев могут использоваться существующие трубопроводы, если они находятся в надлежащем состоянии. Итак, почему мы это сделали? Итак, оригинальные трубопроводы проходили в однотрубной системе и не подходят для современных герметичных систем.

Что такое однотрубная система?

Чтобы ответить на этот вопрос, начнем с котла. Вода внутри нагревается и перекачивается в радиаторы. Однотрубная система направляет перекачиваемую воду к каждому радиатору по очереди и возвращает воду из последнего радиатора на ходу.Ранние примеры этого требовали намного большего диаметра трубопровода в начале системы, чтобы гарантировать, что последние радиаторы получают немного тепла. Это неизбежно приведет к очень несбалансированной системе, где радиаторы, ближайшие к котлу, будут очень горячими, а последние радиаторы в системе в лучшем случае будут прохладными.

Байпасы

Однотрубная система улучшена за счет добавления байпаса на каждый радиатор. Вместо того, чтобы вода протекала через один радиатор к другому, байпас предоставляет перекачиваемой воде два пути.С помощью радиаторных клапанов они могли уравновесить каждый радиатор в зависимости от того, в какую точку системы поступала горячая вода. Чем ближе радиатор расположен к котлу, тем больше ограничительная установка радиаторных клапанов. Поступая так, он будет направлять больше горячей воды к самому дальнему радиатору, прежде чем вода потеряет слишком много тепла. Эта система работала намного лучше, однако недостатки все же были.

Ограничения однотрубной системы

Ключевой проблемой являются потери тепла.В небольшой системе это может быть незначительным, особенно если все трубопроводы изолированы, а участок трубопровода не имеет большого количества изгибов. Но для более крупных систем это ахиллесова пята из одной трубы. Независимо от того, что вы делаете для уменьшения теплопотерь или улучшения циркуляции, в большой однотрубной системе будет наблюдаться чрезмерная разница температур. Это привело к созданию двух трубопроводных систем, которые мы используем сегодня.

Двухтрубная система

Двухтрубная система обеспечивает каждый радиатор подающей и обратной трубой. Они подключаются к большему потоку и возврату центрального отопления.В радиаторах используются клапаны для их балансировки в зависимости от положения потока, обеспечивая нагрев всех радиаторов. Размеры основной подающей и обратной труб подбираются в зависимости от того, как далеко вода должна пройти. Все радиаторы отходят от основных труб трубопроводами одинакового размера. Дополнительные функции, такие как термостаты зонального нагрева и термостатические радиаторные клапаны, повышают эффективность этих систем.

Ознакомьтесь с нашей работой, которая потребовала перепуска всей трубы здесь

% PDF-1.4 % 581 0 объект > эндобдж xref 581 98 0000000016 00000 н. 0000002904 00000 н. 0000003066 00000 н. 0000003953 00000 н. 0000004571 00000 н. 0000005018 00000 н. 0000005132 00000 н. 0000005244 00000 н. 0000005343 00000 п. 0000005766 00000 н. 0000006373 00000 п. 0000007041 00000 п. 0000007555 00000 н. 0000007646 00000 н. 0000009952 00000 н. 0000011842 00000 п. 0000014011 00000 п. 0000016317 00000 п. 0000016431 00000 п. 0000018380 00000 п. 0000020248 00000 п. 0000021327 00000 п. 0000021740 00000 п. 0000022823 00000 п. 0000023131 00000 п. 0000026062 00000 п. 0000031342 00000 п. 0000031682 00000 п. 0000031760 00000 п. 0000032662 00000 п. 0000032740 00000 п. 0000033015 00000 п. 0000033093 00000 п. 0000033708 00000 п. 0000033786 00000 п. 0000034128 00000 п. 0000034206 00000 п. 0000034548 00000 п. 0000034626 00000 п. 0000034967 00000 п. 0000035045 00000 п. 0000035387 00000 п. 0000035465 00000 п. 0000035807 00000 п. 0000035885 00000 п. 0000036227 00000 п. 0000036305 00000 п. 0000036646 00000 п. 0000036724 00000 п. 0000037064 00000 п. 0000037142 00000 п. 0000038045 00000 п. 0000038123 00000 п. 0000038464 00000 п. 0000038542 00000 п. 0000038883 00000 п. 0000038961 00000 п. 0000039302 00000 п. 0000039380 00000 п. 0000039722 00000 п. 0000039800 00000 п. 0000040141 00000 п. 0000040219 00000 п. 0000040560 00000 п. 0000040638 00000 п. 0000040980 00000 п. 0000041058 00000 п. 0000041399 00000 н. 0000041477 00000 п. 0000041818 00000 п. 0000041896 00000 п. 0000042238 00000 п. 0000042316 00000 п. 0000042985 00000 п. 0000043063 00000 п. 0000043404 00000 п. 0000043482 00000 п. 0000043824 00000 п. 0000043902 00000 п. 0000044243 00000 п. 0000044321 00000 п. 0000044663 00000 п. 0000044741 00000 п. 0000045411 00000 п. 0000045489 00000 п. 0000045862 00000 п. 0000045940 00000 п. 0000046277 00000 п. 0000046355 00000 п. 0000046629 00000 н. 0000046707 00000 п. 0000047081 00000 п. 0000047159 00000 п. 0000047497 00000 п. 0000054169 00000 п. 0000191760 00000 н. 0000002715 00000 н. 0000002256 00000 н. трейлер ] / Назад 300624 / XRefStm 2715 >> startxref 0 %% EOF 678 0 объект > поток hb«`g`g`cb @

Преимущество двухтрубных систем с прямым возвратом

В сфере отопления есть две категории жидкостных трубопроводных систем: однотрубные и двухтрубные с прямым возвратом.Однотрубная система вызывает в воображении образы паровых радиаторов, которые можно было увидеть в старых многоквартирных домах. Они обычно используются в небольших жилых, коммерческих и промышленных зданиях и основаны на системе самотечной циркуляции. С другой стороны, двухтрубные системы с прямым возвратом могут быть как насосными, так и самотечными и подходят для зданий любого размера.

Двухтрубная гидравлическая система с прямым возвратом имеет существенные преимущества перед однотрубной системой. В однотрубной системе одна труба идет от одного радиатора к другому, а затем обратно к котлу и течет по кругу.Циркуляция горячей воды, основанная на силе тяжести, имеет тенденцию терять тепловой импульс по мере продвижения по контуру. По сути, первая квартира в контуре будет очень теплой, тогда как последняя квартира на обратном пути к котлу будет морозной из-за падения температуры воды.

Двухтрубные гидравлические системы с прямым возвратом имеют трубопровод для подачи и возврата. Его преимущество перед однотрубной системой состоит в том, что горячая вода одновременно направляется непосредственно к каждому терминалу радиатора.По обратному контуру проходит охлажденная вода, которая циркулировала от терминала обратно к насосу и котлу для повторного нагрева. Этот тип схемы может вызвать дисбаланс дифференциального давления из-за того, что длина трубы меньше между клеммами, ближайшими к насосу, и больше на противоположной стороне цепи. Следовательно, ручные балансировочные клапаны с расходомером Вентури необходимы для поддержания равномерного напорного потока. Двухтрубные системы с прямым возвратом требуют меньше времени для нагрева, чем однотрубные системы, и обеспечивают равномерное распределение по всему зданию.

Это сообщение любезно предоставлено Flow-Pac LLC. Мы выражаем им искреннюю признательность. Пожалуйста, свяжитесь с г-ном HVAC, если вы хотите стать приглашенным писателем.

1

Неправильное использование 2-трубного пара

Посмотрите внимательно на две картинки на этой странице. Увидели что-то необычное? Что это за радиаторы? Вы смотрите на два трубчатых радиатора. Посмотрите на впускное отверстие для пара с одной стороны и конденсатоотводчик с другой. По кругу расположены однотрубные дефлекторы парового радиатора.Теперь никогда не делай этого! Кто-то этим пытался решить проблему. Но все, что они сделали, это создали будущую проблему. Возможно, это даже помогло их первоначальной проблеме. Все, что они делали, — это лечили симптом, а не устраняли проблему.

Если двухтрубный сифон радиатора не закрывается, он не может выпускать воздух из радиатора, когда пар толкает его. Воздух остается в радиаторе, и пар не может попасть внутрь. То, что у вас осталось, — это холодный радиатор. Итак, что делает какой-нибудь придурок, это добавляет к радиатору однотрубное вентиляционное отверстие.И знаешь, что? Это так глупо, что работать. Это работает, потому что теперь воздух может выходить наружу. Но вот что только что натворил придурок.

Не удалось закрыть ловушку, верно? Итак, теперь в радиаторе конденсируется пар. Куда это идет? Как насчет заполнения радиатора! Теперь произойдет одно из двух событий. Радиатор будет заполняться водой до тех пор, пока не перестанет нагреваться. Домовладелец вызывает сантехника, который выключает котел, поднимается по лестнице к радиатору и собирается снять крышку с сифона, чтобы заменить вышедшую из строя движущуюся часть.Это паровая система, поэтому при выключенных котлах в радиаторе не должно быть воды. Он снимает крышку и окунается в пять или шесть галлонов воды. И, конечно же, в комнате будет белый ковер, и она будет на втором этаже, так что вода может разрушить потолок на первом этаже, проливаясь через отверстие, которое использует труба. Довольно ментальная картина, да? Все потому, что какой-то рывок поставил воздухоотводчик однотрубного радиатора на двухтрубный. Вот еще один сценарий. Радиатор начинает заполняться водой.Котел говорит: «Эй, у меня заканчивается вода». Так включается устройство подачи воды и подает воду в бойлер. Затем система отключается. Вода в этом радиаторе может просочиться обратно через эту плохую ловушку и теперь медленно вызывает затопление бойлера. Вы продолжаете сливать лишнюю воду из бойлера. Вы все время гадаете, откуда берется вода. Вы, наконец, звоните своему сантехнику, который заменяет автомат для подачи воды, потому что он считает, что оно, должно быть, испортилось. Вы платите ему, и проблема возвращается. Итак, теперь у вас нет денег на кормушку, вы злитесь на своего сантехника, вы ненавидите свой котел, и у вас все еще есть проблема.Все потому, что какой-то придурок поставил однотрубный дефлектор на двухтрубный радиатор. Но эй, радиатор нагрелся, не так ли?

Можно разместить вентиляционное отверстие в любом месте на стороне подачи системы по вашему желанию. Можно надеть на стояк к радиатору, прямо перед клапаном. Это нормально. Но не ставьте его на двухтрубный радиатор. Радиатор должен иметь воздушную пробку, если сифон не закрывается. Подумайте об этом как о способе радиаторов сказать: «У МЕНЯ ПЛОХАЯ ЛОВУШКА — ИСПОЛЬЗУЙТЕ МЕНЯ».

Преимущества двухтрубной системы при установке печи

Для максимальной эффективности и нагрева, а также длительного срока службы, двухтрубная система предпочтительнее для установки высокоэффективных печей с рейтингом AFUE 90% или более.Стандартные печи забирают воздух для процесса горения в агрегат изнутри дома, используя одну трубу для отвода дыма на улицу. И наоборот, высокоэффективная печь предлагает возможность подавать наружный воздух в герметичную камеру сгорания через одну трубу, а дымовые газы выводить через другую отдельную трубу. В двухтрубной системе воздух для горения не забирается из помещения.

3 Преимущества двухтрубной системы

Установка двухтрубной системы с высокоэффективной печью позволяет оптимально выполнять функции нагрева и охлаждения вашей печи и сохранять качество воздуха во время изменений температуры.Двухтрубная система забирает свежий воздух снаружи, а не из дома.

Ваша печь не должна работать так тяжело

Когда воздух из помещения втягивается из дома в топку для сжигания, перепад давления, который создается внутри дома, означает, что холодный наружный воздух всасывается в дом через множество мелких структурных трещин и щелей. Такое проникновение более холодного наружного воздуха заставляет печь работать более интенсивно и работать более длительные циклы для поддержания желаемой температуры.Растет потребление энергии и растут эксплуатационные расходы. Попадание в дом нефильтрованного наружного воздуха также может ухудшить качество воздуха в помещении.

Повысьте энергоэффективность вашего дома

Перепад давления, вызванный однотрубной установкой, также означает, что вентиляция других топливных приборов в доме менее эффективна. Тяга дымохода камина может ухудшиться, так как воздух втягивается через дымоход вниз. Выхлопные газы водонагревателя могут быть втянуты обратно в дом через вентиляционную трубу.

Улучшение качества воздуха в помещении

Некоторые важные компоненты печи, такие как теплообменник и горелки, сделаны из металлов, которые подвержены коррозии из-за паров, часто присутствующих в воздухе помещений. В процессе сгорания эти химические следы от моющих, чистящих средств и других аэрозольных продуктов могут вызвать коррозию этих компонентов, снижая долговечность и срок службы.

Добавить комментарий

Ваш адрес email не будет опубликован.
