Таблица выбора циркуляционных насосов «WILO» для систем отопления

Таблица выбора циркуляционных насосов «WILO» для систем отопления в зависимости от тепловой мощности системы и площади помещения.

№	Марка насоса	Рабочие Q, м³/ч	параметры H, м	Тепловая мощность при ΔТ=10°С, кВт	Тепловая мощность при ΔТ=15°С, кВт	Тепловая мощность при ΔТ=20 °С, кВт	Отапливаемая площадь, м², не более
1	RS 25/2	1,25	1	14	21	28	200
2	RS 25/4	2	2	23	35	46	350
3	RS 25/6	3	2	35	52	70	520
4	RS 30/4	2	2	23	35	46	350
5	RS 30/6	3	2	35	52	70	520
6	RSD 30/4	2	2	23	35	46	350
7	RSD 30/6	3	2	35	52	70	520
8	RL 30/40	7	2	70	105	140	1100
9	RL 30/70	5	3	58	87	116	900
10	RL 30/75	8	3	90	140	180	1400
11	TOP-S 25/7	6	3	70	105	140	1100
12	TOP-S 30/7	6	3	70	105	140	1100
13	TOP-S 30/10	8	5	90	140	180	1400
14	TOP-S 40/4	8	2,5	90	140	180	1400
15	TOP-S 40/7	12	4,3	140	210	280	2200
16	TOP-S 40/10	12	6,5	140	210	280	2200
17	TOP-S 50/4	20	2,2	230	350	460	3600
IX	TOP-S 50/7	20	4,5	230	350	460	3600
19	TOP-S 50/10	20	7	230	350	460	3600
20	TOP-S 65/7	20	4,2	230	350	460	3600
21	TOP-S 65/10	30	4,5	350	520	700	5300
22	TOP- S 65 /13	30	9	350	520	700	5300
23	TOP-S 80/7	30	3,8	350	520	700	5300
24	TOP-S 80/10	40	7	460	700	920	7200
25	TOP-S 100/10	45	6,7	525	790	1050	8000
26	E 25/2	0-2,7	1,5-2,5	23	35	46	350
27	E 25/1-3	0-3	0,5-3,5	23	35	46	350
28	E 25/1-5	0-3,7	1-5	35	52	70	520
29	E 30/1-3	0-3	0,5-3,5	23	35	46	350
30	E 30/ 1-5	0-3,7	1-5	35	52	70	520

Последняя цифра в марке насоса указывает на максимальный напор в метрах нагнетаемый насосом. Для насосов серии RL. напор указан в дециметрах. Для электронных насосов напор, поддерживаемый насосом, устанавливается вручную в диапазоне указанном в маркировке. Насосы, маркированные буквой Е, имеют электронное регулирование числа оборотов, все остальные насосы имеют 3-х скоростной ручной переключатель частоты вращения, рабочие параметры для которых обозначены на максимальной скорости вращения.

Выбор насоса для системы отопления в зависимости от тепловой мощности и требуемого напора

Тепловая мощность,	Напор, м
кВт	2	3	4	5	6	7	8	9	10
<50	RS 25/4 RS 30/4	RS 25/6 RS 30/6	RS 25/6 RS 30/6	TOP-S25/7 TOP-S30/7	TOP-S25/7 TOP-S30/7
<100	RS 25/6 RS 30/6	RL 30. 40 RL 30/70	TOP-S30/7 RL 30/70	TOP-S30/10 RL 30/75	TOP-S30/10 RL 30/75	TOP-S30/10
< 150	TOP-S 40/4 RL 30/40	TOP-S30/10 RL 30/75	TOP-S30/10 RL 30/75	TOP-S 40/7 TOP-S30/10	TOP-S 40/7 TOP-S30/10	TOP-S 40/ 10
<200	TOP-S 40/4	TOP-S 50/4	TOP-S 40/7	TOP-S 40/7	TOP-S 40/ 10	TOP-S 40/ 10	TOP-S 40/ 10
<250	TOP-S 50/4	TOP-S 50/4	TOP-S 40/7	TOP-S 40/10	TOP-S 40/ 10	TOP-S 40/ 10	TOP-S 5 0/10
<300	TOP-S 50/4	TOP-S 40/7	TOP-S 40/ 10	TOP-S 40/10	TOP-S 50/10	TOP-S 50/10	TOP-S 5 0/10
<350	TOP-S 50/4	TOP-S40/10	TOP-S 40/ 10	TOP-S 65/7	TOP-S 50/10	TOP-S 50/10	TOP-S 50/10	TOP-S 65/13	TOP-S 65/ 13
<400	TOP-S 50/4	TOP-S 50/7	TOP-S 50/7	TOP-S 50/10	TOP-S 50/10	TOP-S 65/13	TOP-S 65/13	TOP-S 65/13	TOP-S 65/13
<450	TOP-S 50/4	TOP-S 50/7	TOP-S 65/7	TOP-S 50/10	TOP-S 65/10	TOP-S 65/13	TOP-S 65/13	TOP-S 65/13	TOP-S 65/13
<500	TOP-S 50/7	TOP-S 65/7	TOP-S 50/10	TOP-S 65/10	TOP-S 65/13	TOP-S 65/13	TOP-S 65/13	TOP-S 65/13	TOP-S 65/13
<550	TOP-S 65/7	TOP-S 65/7	TOP-S 50/10	TOP-S 65/13	TOP-S 65/13	TOP-S 65/13	TOP-S 65/13	TOP-S 65/13
<600	TOP-S50/10	TOP-S 50/10	TOP-S 65/10	TOP-S 65/13	TOP-S 65/13	TOP-S 65/13	TOP-S 65/13	TOP-S 65/13
<650	TOP-S50/10	TOP-S 65/10	TOP-S 80/7	TOP-S 65/ 13	TOP-S 65/13	TOP-S 65/ 13	TOP-S 65/13	TOP-S 80/10
<700	TOP-S 65/10	TOP-S 65/10	TOP-S 65/13	TOP-S 65/13	TOP-S 65/13	TOP-S 65/13	TOP-S 65/13
<750	TOP-S 65/10	TOP-S 80/7	TOP-S 65/13	TOP-S 65/ 13	TOP-S 65/13	TOP-S 65/13	TOP-S 80/ 10
<800	TOP-S 65/10	TOP-S 80/7	TOP-S 65/13	TOP-S 65/13	TOP-S 65/13	TOP-S 65/13	TOP-S 80/ 10
<850		TOP-S 80/7	TOP-S 65/13	TOP-S 65/13	TOP-S 65/13	TOP-S 80/10
<900		TOP-S 65/13	TOP-S 65/ 13	TOP-S 65/13	TOP-S 65/13	TOP-S 80/10
<950		TOP-S 65/13	TOP-S 65/13	TOP-S 65/13	TOP-S 80/10	TOP-S 80/10
<1000		ТОР-S 65/13	TOP-S 65/13	TOP-S 80/10	TOP-S 80/10

Документация по насосному оборудованию

Советы по выбору циркуляционных насосов Wilo (Вило)

Главной задачей циркуляционного оборудования является создание условий для постоянного движения теплоносителя в системе отопления. Циркуляция обеспечивает равномерный прогрев поверхности водяного контура, независимо от его отдаленности от котла. Циркуляционные насосы Wilo (Вило) создают необходимое давление, подходят для подключения к системам отопления любой конфигурации.

Устройство и принцип работы насосов марки Wilo

Насосное оборудование марки Вило, изготавливается на собственных заводах немецкой компании. В моделях традиционно используется конструкция с мокрым ротором. Крыльчатка, а также все движущиеся элементы, полностью погружены в теплоноситель.

Принцип работы бытового отопительного насоса Wilo мокрого типа основан на непосредственном контакте крыльчатки с жидкостной средой. Такая конструкция имеет следующие преимущества:

Шумовые характеристики – работа модуля абсолютно бесшумная, что позволяет установку непосредственно в жилых помещениях, на кухне и ванной комнате.
Удаление воздуха – в конструкции установлен клапан, через который из системы отопления удаляется воздух.
Снижение энергозатрат – все модели потребляют минимальное количество электроэнергии. При этом, сохраняется высокая производительность.
Длительный срок эксплуатации. Насосы Wilo для систем отопления имеют чугунный корпус. Все важные части конструкции имеют антикоррозионные свойства. Все модели проходят обязательное тестирование и сертификацию.

Техническими характеристиками циркуляционных насосов для отопления Wilo являются:

Удобное управление – предусмотрен механический или электронный переключатель. Осуществляется регулировка мощности и скорости движения теплоносителя.
Модели с электронным управлением укомплектованы встроенным термостатом.
Предусмотрена защита электродвигателя и ротора от перепадов электронапряжения.
Рабочие параметры – напор водяного столба от 1 до 7,5 м, отапливаемая площадь от 100 до 2200 м², пропускная способность от 1 до 12 м³/час. Рабочий диапазон температуры теплоносителя от -10°С до + 110°С.

Устройство насоса Wilo отличается продуманностью, высокой производительностью и эффективностью. Модели оптимально подходят для радиаторного отопления, многоконтурных систем, а также ГВС и кондиционирования.

Насос для отопления Wilo Star

В серии Wilo Star, потребителю предлагают бытовые модели оборудования, предназначенные для подключения к системам отопления частных домов небольшой площади. Малобюджетная версия по доступной цене. Рекомендуемая сфера применения Wilo Star – стандартные системы отопления.

В линии представлены следующие модели:

Wilo Star RS – в серии выпускаются 12 моделей оборудования, с маркировкой от 15-4 до 30-8. Корпус выполнен из термоустойчивого чугуна, ротор, подшипники и другие элементы, соприкасающиеся с теплоносителем, из нержавеющей стали. Star RS – это циркуляционный насос, с ручным регулированием и возможностью создания давления до 10 бар. Максимальная пропускная способность до 6 м³/час.
Wilo Star RSD – сдвоенные циркуляционные насосы, выполняют сразу несколько задач: поднимают давление в системе отопления, увеличивают срок эксплуатации устройств и дают возможность одновременного подключения модуля к двум независимым контурам. В комплекте предоставляется переключатель, регулирующий работу двух электромоторов.

Производительности циркуляционного насоса Wilo Star достаточно, чтобы создать необходимое давление в системе отопления, с максимальной площадью до 750 м². При этом модуль имеет скромные габариты. Геометрические размеры насоса: монтажная длина 18 см, вес от 3 до почти 5 кг.

Насосы для систем отопления Wilo Top

Серия Wilo Top предназначена для подключения к системам отопления большой площади: многоквартирных многоэтажных домов, коттеджей. Производительности достаточно для подключения к системам обогрева на 1400 м².

В конструкции предусмотрена теплоизоляция, что дает возможность наружной установки устройства.
Циркуляционные насосы марки Вило Топ, это максимальный напор воды до 10 м вод. столба, рабочее давление 10 бар. В серии Wilo Top представлены фланцевые насосы.

Помимо базовой версии, потребителю предлагают следующие модификации:

Wilo TOP-RL и TOP-S – наиболее производительные насосы серии. Модели оснащены 1-2 двигателями, с мокрым ротором. Возможно одно-двухфазное подключение к электросети. В трехскоростном насосе Wilo используется механический переключатель.
Wilo TOP-Z – модель серии Тор, для которой несущественно качество используемого теплоносителя. Широкое применение модуль нашел в системах с возможным отложением кальциевых и магниевых осадков. Насосное оборудование располагают в любых, самых неприспособленных для этого местах.
Wilo ТОР – базовая конфигурация. Циркуляционный насос для отопления Wilo Top предлагается более чем в 50 наименованиях. Различие заключается исключительно в монтажном размере фланца, а также параметрах производительности: давление от 6-10 бар, температура теплоносителя от -20°С до +130°С.

Наносное оборудование серии ТОР оптимально подходит для промышленного применения, в условиях агрессивной среды теплоносителя.

Отопительные насосы Wilo Stratos

Одна из новых серий насосного оборудования Wilo Stratos, отличается тем, что контроль над работой модуля осуществляется посредством электронного управления. Модификация была специально разработана для больших систем отопления. Допускается подключение к котлам, с производительностью от 25 кВт.

Главными достоинствами регулировки водяного насоса Wilo Stratos в системе отопления, с помощью электронного блока управления, являются:

Потребляемая мощность насоса Wilo от 2 до 48 Вт.
Установлен ночной режим, когда потребление электроэнергии падает до минимума.
Автоматическая регулировка рабочих параметров – контроллер подключен к комнатному термостату, что позволяет ему подбирать оптимальную скорость, производительность, в зависимости от фактических потребностей.

В серии дополнительно предлагаются модели, изготовленные в бронзовом корпусе, а также модификации с увеличением производительности до 16 бар.

Wilo Stratos подходят для энергосберегающих систем отопления. По сравнению с обыкновенным насосным оборудованием, экономия электроэнергии составляет не менее 80%.

Насосы отопления серии Wilo Yonos

Wilo Yonos одна из последних, выпущенных компанией моделей насосного оборудования. Модуль снабжен электронным блоком управления, защитой от завоздушивания системы и функцией удаления твердых частиц из жидкостной среды теплоносителя.

Переключение режима работы в Wilo Yonos осуществляется с помощью механического переключателя. Существует возможность использования фиксированных заводских настроек. Для экономного расхода электроэнергии, модуль переводят в автоматический режим.

Блок управления водяным насосом системы отопления Wilo Yonos имеет индикаторную панель, на которую выводится информация о потребляемой мощности электричества, давлении в системе и другие параметры. Помимо стандартной монтажной длины 18 см, был налажен выпуск модулей небольших габаритов 13 см.

Как подобрать насос Wilo для системы отопления

Циркуляционные электронасосы Wilo, для систем отопления частных домов, подходят для любого типа водяного контура, независимо от диаметра трубопровода и производительности котла. При выборе подходящей модели, учитываются несколько важных моментов:

Тип соединений – модели имеют фланцевое и резьбовое соединение насоса с трубами. Фланцевые предназначены для многоквартирных домов и отапливаемых помещений большой площади. Резьбовые чаще устанавливают в квартирах и частных домах до 200 м².
Производительность – в технической документации указаны основные параметры, по которым подбор насоса для системы отопления становится намного легче. При необходимости, помощь в выборе подходящей модели может оказать он-лайн калькулятор, расположенный на сайте. Для правильных расчетов необходимо знать: отапливаемую площадь, длину и объем водяного контура, а также мощность котла.

Точные расчеты проводят только после аудита помещения и системы отопления. Правильно выбрать модель для большого отапливаемого здания, может только грамотный специалист.

Как распознать оригинал насоса Wilo

Насосное оборудование марки Вило, является одним из самых востребованных решений на отечественном рынке. Не удивительно, что согласно статистике, каждые две из трех единиц продаваемой техники, являются некачественным суррогатом.

На самом деле, отличить подделку достаточно просто:

Упаковка – оригинальная модель упакована в квадратную форму, изготовленную из качественного картона, яркой окраски.
Американки, прилагаемые в комплекте, изготовлены из оцинкованной стали и имеют золотистый оттенок (у подделки черный цвет, материал – обычная сталь).
Наклейка на корпусе электродвигателя ровная, имеется знак сертификации. Гнездо под отвертку белого, а не желтого цвета.
На отводах предусмотрены стойки под ключ, облегчающие монтаж. Корпус имеет стрелку, обозначающую направление движения теплоносителя.

С помощью этих четырех признаков, отличить оригинальный насос Wilo от подделки можно самостоятельно. Еще один признак, на который стоит обратить внимание – низкая стоимость. По сравнению с оригиналом, аналогом стоит меньше в 2 раза.

Как рассчитать, какой нужен насос Wilo

Насос для циркуляции воды в отопительной системе закрытого и открытого типа, легко подобрать по техническим параметрам. Делается это несколькими способами:

Инструкция по эксплуатации – в отличие от моделей других производителей, в документации указывается не только пропускная способность и давление насоса, но и приблизительная площадь обогрева.
Онлайн калькуляторы – достаточно вбить в ячейки существующие параметры и узнать наиболее подходящую модель оборудования.

В качестве альтернативы, при подборе насоса можно обратиться за помощью к консультантам компании, продающей циркуляционное оборудование.

Как правильно установить насос Wilo в систему отопления

Установка циркуляционного насоса марки Wilo в систему отопления выполняется в согласии со строгим соблюдением инструкции по эксплуатации, предоставленной заводом производителем. Во время проведения монтажных работ следует выполнять следующие правила:

Допускается исключительно вертикальная установка. Горизонтальный монтаж насоса Wilo в систему запрещен. Исключение составляют только модели, специально предназначенные для горизонтального подключения. Положение установки насоса можно узнать из инструкции по эксплуатации.
Подключение теплых полов – насос устанавливают в специальный смесительный узел. Правильное расположение отопительного насоса Вило указано стрелками, расположенными на корпусе и гидравлической разводке.
Подключение к системе отопления радиаторного типа – устанавливают в обратку отопления, непосредственно перед котлом. Для предотвращения полной остановки циркуляции теплоносителя, монтируют в байпас. Правила установки насосов Вило, позволяют использовать оборудование для систем отопления с естественной и принудительной циркуляцией.
Установка и обслуживание – насос устанавливается в вертикальном положении, с соблюдением направления теплоносителя, указанного стрелками на корпусе и смесительном узле. Рекомендуется, чтобы установку выполняли квалифицированные специалисты.
Способы монтажа насоса зависят от выбранной модели и подробно описаны в технической документации. При условии грамотного подключения, особого обслуживания насоса Wilo не требуется.
На рамке байпаса, необходимо ставить фильтр грубой очистки перед насосом.

Существует несколько рекомендаций, обеспечивающих длительную эксплуатацию оборудования:

Можно оставлять насос постоянно включенным. Рекомендуется включать устройство на несколько минут, после окончания отопительного сезона.
Гул при работе насоса – указывает на несколько возможных неисправностей. Засорился воздухоотводчик, в результате чего не выводится воздух из системы. Еще одна неисправность заключается в неправильно выбранном режиме работы. Уменьшение скорости работы обычно приводит к прекращению гула. Если этого не произошло, потребуется обслуживание насоса.
Включать насосное оборудование можно только при заполненной системе отопления. Модели с мокрым ротором, используют для смазки теплоноситель. При включении, если нет смазочного материала, подшипники быстро сгорают.

Учесть все особенности установки циркуляционного отопительного насоса Wilo может только квалифицированный специалист. Монтаж оборудования выполняется всего за несколько часов. При установке байпаса, потребуется 3-6 часов.

Какой насос лучше выбрать – Wilo или DAB

Судя по отзывам и статистическим отчетам, наиболее надежными считаются индивидуальные системы отопления с принудительной циркуляцией теплоносителя, с насосами марки Wilo и Grundfos. Им несколько уступает продукция DAB.

Насос Wilo может беспрерывно работать не менее 7-9 лет. Модели, предлагаемые производителем, предназначены для бытовых и промышленных систем обогрева. Модели с двумя электродвигателями, оптимально подходят для одновременного отопления теплыми полами и радиаторами.

Стоимость продукции датского концерна DAB и немецкого Wilo, приблизительно одинакова, но по техническим параметрам, модули Вило существенно обгоняют конкурентов.

Выбор циркуляционного насоса, мощность циркуляционного насоса.

Выбирая циркуляционный насос по его техническим параметрам, покупатель не всегда хорошо понимает значение того или иного термина, не осознает физический смысл, скрывающийся за цифрами. Такая некомпетентность нередко приводит к выбору устройства, которое не может эффективно функционировать в конкретной системе отопления. О чем нужно иметь представле

На фото:

Параметры трубопровода

Важно знать общую высоту и протяженность трубопроводов , то есть расстояние от водогрейного устройства до самой высокой, а также наиболее удаленной точки системы соответственно. Так, если котел установлен в подвале, общая высота трубопровода примерно равна расстоянию от подвала до верхнего отапливаемого этажа.

Кроме этого, следует учитывать диаметр труб, из которых состоит конкретный контур в системе, а также материал, из которого изготовлены как трубы, так и радиаторы и коллекторы.

Гидравлическое сопротивление

Высота трубопровода задает гидравлическое сопротивление всей схемы водяного отопления, которое и предстоит преодолевать циркуляционному насосу.

На фото:

Схема расположения циркуляционных насосов фабрики Grundfos в системе отопления и ГВС частного дома.

Энергопотребление класса А Прежде шкала маркировки энергоэффективности применялась исключительно для бытовой техники. Но теперь аналогичным образом маркируют и энергоэффективность циркуляционных насосов. Первой систему маркировки предложила компания Grundfos. Количество измеренных киловатт-часов, которые насос тратит за год, оценивается по шкале от A до G, при этом энергоэффективность средних циркуляционных насосов соответствует классу D. В отличие от них, насосы класса A могут сократить энергопотребление на 80%.

На фото: Экономия от использования энергосберегающих циркуляционных насосов класса A, B, C.

Мощность циркуляционного насоса

Мощность не является самым важным параметром выбора циркуляционного насоса. Мощность определяет, какое количество электроэнергии насос будет потреблять в процессе работы (к слову, эти агрегаты довольно экономичны — потребляют в среднем менее 1 кВт·ч за сутки).

Объемная подача

Скорость циркуляции жидкости (или объемная подача) является одним из основных параметров циркуляционного насоса. Это показатель того, какой максимальный объем теплоносителя устройство может прогнать по системе отопления за единицу времени. Зависимость скорости циркуляции жидкости от напора представлена в виде графика, который приводится в инструкции к насосу: зная высоту, на которую нужно будет поднимать жидкость, можно легко рассчитать необходимую объемную подачу, и наоборот.

Максимальная скорость циркуляции достигается при минимальном сопротивлении системы, то есть при нулевой высоте подачи. При увеличении высоты объемная подача неуклонно уменьшается.

Учтите! Максимальному напору соответствует минимальное значение объемной подачи.

То есть если максимальный напор насоса будет равен общей высоте трубопроводов отопления, то скорость циркуляции в верхней точке системы снизится до нуля – движения жидкости просто не будет.

Указанные параметры для циркуляционного насоса следует выбирать с некоторым запасом. Мы умышленно не приводим здесь цифры, так как их определяют индивидуально для каждой конкретной системы водяного отопления, и решение этой задачи лучше поручить специалисту.

Общая формула «чем мощнее – тем лучше» в данном случае вполне справедлива, но совершенно неоправданна с экономической точки зрения. Для владельца дома она означает покупку более дорогого устройства и пусть несущественную, но оплату дополнительной электроэнергии.

В статье использованы изображения wilo.com, grundfos.com, lainginc.itt.com

Циркуляционный насос: устройство, типы, установка, выбрать

Циркуляционный насос выполняет функцию принудительной циркуляции теплоносителя в системах отопления закрытого и открытого типов. Циркуляционный насос состоит из стального нержавеющего корпуса, к которому крепится электрическая часть, состоящая из обмотки статора, внутри которого вставлен ротор.

На валу ротора закреплена крыльчатка, которая при подаче электричества вращается, и выполняет втягивание теплоносителя с одной стороны и выброс его в трубопровод системы с другой стороны. Создаваемый насосом напор, преодолевает гидравлическое сопротивление элементов системы отопления и осуществляет циркуляцию теплоносителя.

Безусловно, система отопления, со встроенным циркуляционным насосом, является более эффективной, так как обогрев небольшого дома осуществляется в течении нескольких минут после запуска отопительного котла. Грамотная установка циркуляционного насоса в систему отопления, значительно повысит ее эффективность и сделает такую систему экономичнее в плане расхода энергоресурсов (как показывает практика, экономия газа составит примерно на 25 – 30%). За счет чего происходит экономия? Нагретый теплоноситель будет быстрее подаваться на радиаторы и быстрее возвращаться в котел менее охлажденный, а более теплый теплоноситель быстрее подогреть, соответственно снижается нагрузка на котел, который к тому же будет реже включаться.

Типы циркуляционных насосов

По конструкционным особенностям циркуляционные насосы делятся на механизмы «мокрого» и «сухого» типа.

Конструкционная особенность насосов сухого типа заключается в том, что ротор не находится в прямом контакте с теплоносителем, так как его рабочая поверхность и электродвигатель разделены специальными уплотнительными нержавеющими кольцами. Тонкая пленка воды, находящаяся между кольцами, при вращении герметизирует соединение за счет разницы давления во внешней среде и системе отопления. Прижимная пружина выполняет постоянное поджатие колец по мере их износа и обеспечивает их «самоподгонку». КПД циркуляционных насосов с сухого типа составляет 80 %. Однако, насосы данного типа достаточно шумные и более требовательны в обслуживании, в сравнении с насосами мокрого типа и редко используются в индивидуальном отоплении.

Циркуляционные насосы мокрого типа отличаются от «сухих» тем, что ротор вместе с крыльчаткой находятся в прямом контакте с теплоносителем, который и охлаждает прибор и одновременно выполняет роль смазки. В насосах такого типа ротор и статор разделены специальным «стаканом» выполненным из нержавеющей стали, который обеспечивает герметичность части электродвигателя, находящейся под напряжением. Все части циркуляционного насоса мокрого типа, функционируют в перекачиваемой среде.
КПД таких насосов составляет около 55%, однако, они менее шумные и неприхотливы в обслуживании. Их производительности вполне достаточно для систем небольших протяжностей, поэтому их наиболее часто используют в индивидуальном отоплении.

Как выбрать циркуляционный насос для системы отопления

Выбирая циркуляционный насос учитываются такие показатели, как его мощность, диаметр трубопровода, температура теплоносителя, уровень напора теплоносителя, производительность и пропускную способность отопительного котла.

Параметры циркуляционного насоса отображены в его маркировке. Например, маркировка 25-60 – что она обозначает? 25 – диаметр присоединительного размера в мм. , в данном случае это 1 дюйм, а 60 – это давление или высота подъема. В данном случае высота подъема составляет 6 метров водяного столба или 0,6 атмосфер.
Любой циркуляционный насос имеет три ступени мощности. Каждая ступень мощности характеризуется своей производительностью, то есть объемом теплоносителя который прокачивает насос в один час.

Производительность циркуляционного насоса напрямую зависит от протяженности трубопровода (как правило при расчетах, на 10 м/п трубопровода приходится примерно 0,5 м. насосного напора). Также не следует забывать, что чем уже сечение труб в системе, тем большее сопротивление будет испытывать теплоноситель.

Расход теплоносителя рассчитывают просто приравнивая его к параметрам мощности отопительного прибора. Например, при мощности котла составляющей 25 кВт, расход теплоносителя будет составлять 25 л/мин. Радиаторам мощностью 15 к Вт необходимо 15 л/мин воды.

При протяженности трубопровода системы отопления не более 80 м. , достаточно будет установки одного насоса, при более длительной протяженности трубопровода необходимо устанавливать два и более циркуляционных насоса.

Установка циркуляционного насоса – особенности монтажа

Первое что следует сделать перед установкой циркуляционного насоса – определить место монтажа. Нужно учитывать то, что циркуляционный насос нуждается в периодическом обслуживании, поэтому он должен иметь к себе свободный доступ.

Наиболее оптимальное место для его установки, перед отопительным котлом, на обратном трубопроводе. Все дело в том, что в верхней части котла со временем может накапливаться воздух и при установке насоса на подаче, будет происходить вытягивание воздуха из котла, что будет приводить к образованию вакуума и к закипанию завоздушенной части котла. Если же насос устанавливается перед котлом, то он будет вталкивать теплоноситель в него, что не будет приводить к образованию воздушных пробок. Кроме этого, такая система монтажа предусматривает работу циркуляционного насоса при более низких температурах (на обратке температура теплоносителя всегда ниже, чем на подаче), а это продлевает срок его эксплуатации.

Очень важный момент монтажа – это положение вала циркуляционного насоса. Вал в обязательном порядке должен располагаться в строго горизонтальном положении, иначе насос будет находиться в воде не полностью, и в лучшем случае будет терять до 30% производительности, а в худшем – рабочая зона из-за перегрева может выйти из строя.

На выбранном участке монтажа циркуляционного насоса рекомендуется устанавливать, так называемый, байпас (обводная линия). Байпас необходим для того, чтобы в случаях отключения электричества или выхода насоса из строя теплоноситель циркулировал через открытия краны по главному трубопроводу, и отопительная система продолжала работать уже в режиме естественной циркуляции.

Следует обязательно помнить, что диаметр трубы обводной линии (байпаса) должен быть меньше диаметра основного трубопровода.

Перед насосом обязательно необходимо установить фильтр грубой очистки, который будет защищать вращающиеся элементы механизма от мелких механических частиц. Особенно нежелательно попадание мусора на крыльчатку, которая может попросту заклинить, что приведет к сгоранию обмотки и выходу насоса из строя.

С обеих сторон насоса необходимо установить запорную арматуру (обычные шаровые краны). Перекрыв их, в случае необходимости, можно выполнить демонтаж или обслуживание циркуляционного насоса без полного слива теплоносителя из системы.

Еще более правильны будет использование вместо одного из шаровых кранов обратного клапана.

Система будет выглядеть следующим образом: перед фильтром грубой очистки устанавливается шаровый кран, за фильтром устанавливается циркуляционный насос, а за насосом вместо второго шарового крана – обратный клапан.

При использовании обратного клапана при необходимости также можно демонтировать циркуляционный насос, перекрыв всего лишь один шаровый кран – обратный клапан, установленный по стрелке, не даст вытока теплоносителя с другой стороны насоса.

Еще одна функция, которую выполняет обратный клапан, особенно при высоких стояках на подающей линии, – это предотвращение противопотока давления в системе. Что это значит? Если от котла вверх «выходит» вертикальный стояк большой протяженности, то давление будет направленно не только вверх, но и благодаря силам гравитации, будет создаваться давление, направленное вниз. Вот для того, чтобы часть давления не пошло в “обратку”, и система «остановилась» и устанавливается обратный клапан.

Насос для теплого пола: расчет, выбор, установка

Водяной подогрев пола — экономичная при эксплуатации система, но она сложна, трудоемка и дорога на процессе монтажа. Она состоит из большого количества компонентов, которые нужно связать и согласовать между собой. Одним из элементов является насос для теплого пола. Это далеко не самая габаритная и не самая дорогая составная часть, но от правильности его выбора и установки зависит эффективность и работоспособность системы в целом.

Функции

Водяной теплый пол отличается от традиционной системы отопления тем, что длина контуров значительная — до 120 метров в максимуме, а диметр труб обычно небольшой 16-20 мм. В каждом контуре имеется множество поворотов. Потому становится ясным, что для нормальной работы обогрева понадобится принудительная циркуляция. И именно насос для водяного пола обеспечивает достаточную для нормальной температуры скорость движения теплоносителя по трубам. Более того, для поддержания стабильной температуры будет лучше, если насос будет иметь несколько скоростей. Такие устройства называют регулируемыми и их работой можно управлять вручную или использовать для этого автоматику.

Выбор насоса для теплого пола — довольно сложная и ответственная задача

Расчет параметров насоса

В системах отопления устанавливают циркуляционные насосы. Они не создают избыточного давления, а просто проталкивают теплоноситель с определенной скоростью. Так как потребность в тепле меняется в зависимости от погодных условий, то и скорость движения теплоносителя должна меняться. Потому лучше устанавливать регулируемые насосы — трехскоростные.

Перед покупкой следует определиться с двумя основными параметрами: производительностью (расходом) и напором. Если теплоносителем будет выступать вода, рассчитывают производительность насоса по следующей формуле:

Q = 0,86*Pн/(tпр.т — tобр.т)

Pн — мощность отопительного контура, кВт;
tобр.т — температура теплоносителя в обратке
tпр.т — температура подачи.

Если контуров несколько, определяете расход по каждому из них и складываете. Сумма расходов всех контуров и будет требуемой производительностью агрегата.

Разница температур в системах водяного отопления составляет обычно 5^оС, мощность контура чаще всего зависит от отапливаемой площади, потому для упрощения побора насоса для водяного теплого пола можно воспользоваться таблицей. Но нужно учесть, что при расчетах брались средние цифры для средней полосы России. Потому, если у вас дом имеет не лучшее утепление, или вы живете значительно севернее или южнее средней полосы, вам придется скорректировать результат (или посчитать самостоятельно). Вообще, этот параметр берут с запасом 15-20% на случай аномальных холодов.

Таблица определения производительности насоса в зависимости от отапливаемой площади

Вторая характеристика, по которой подбирают насос — это напор, который он может создавать. Напор необходим для преодоления гидравлического сопротивления труб, фитингов, других компонентов системы. Сопротивление системы зависит от материала трубы и ее диаметра. Значение гидравлического сопротивления трубы имеется в сопроводительных документах к ним (можно воспользоваться усредненными данными). Также в расчет принимают увеличение сопротивления на вентиле (1,7), на арматуре и фитингах (1,2) и на смесительном узле (необходим при использовании высокотемпературного котла и коэффициент для него 1,3).

H= (П*L + ΣК) /(1000),

H — напор насоса;
П — гидравлическое сопротивление погонного метра трубы,
Па/м; L — длина труб наиболее протяженного контура, м;
К — коэффициент запаса мощности.

Для расчета требуемого напора в контуре паспортное гидравлическое сопротивление метра трубы умножают на длину контура. Получают значение в кПа (килопаскалях). Переводят это значение в атмосферы (напор насосов измеряется в атмосферах) 100 кПа=0,1 атм. Найденное значение в зависимости от наличия арматуры и вентилей умножают на соответствующие коэффициенты. После всех операций вы нашли рабочую точку насоса.

По графической характеристике выбираете модель

Но расчет насоса для теплого пола еще не окончен. Теперь нужно выбрать модель. Для этого в каталоге понравившегося производителя находите характеристику насоса. Она представлена в виде графика. Подбираете модель так, чтобы найденная рабочая точка находилась в средней трети характеристики. Если устанавливать будете трехскоростной вариант, то подбирайте модель по второй скорости — так обеспечите оптимальный, а не на пределе, режим работы и ваш насос будет служить долго и обеспечит нормальную температуру даже в холодные дни.

Какой насос для теплого пола выбрать

Правильно рассчитать параметры — это еще не все. Нужно выбрать тип насоса, материал, из которого он изготовлен и фирму-производителя. Это ничуть не менее важно, чем верные характеристики.

Для бытового использования подходят два типа оборудования:

Насосы с мокрым ротором. Это устройства не самой большой мощности, но в большинстве случаев их производительности достаточно для обеспечения работоспособности теплого пола площадью до 400 м². «Мокрым» ротор называется потому, что крыльчатка находится непосредственно в теплоносителе, соответственно, охлаждение и смазка происходят с его использованием. Это оборудование популярно потому, что тихо работает, потребляет мало электроэнергии и отличается высокой надежностью.
Строение насоса с мокрым ротором
Агрегаты с сухим ротором отличаются повышенной мощностью. В этом случае ротор находится в отдельной герметичной емкости. Ему периодически требуется техническое обслуживание — чистка и смазка. Но такое оборудование в частных домовладениях может быть использовано, пожалуй, только для устройства фонтанов.
Насосы с сухим ротором имеют повышенные мощности и соответствующие габариты

С выбором типа все просто: устанавливаем агрегат с мокрым ротором. Параметры рассчитали. Но есть еще и такие тонкости, как маркировка и размер (длина) насоса.

Как выглядит вживую насос с мокрым ротором, как «громко» он работает, посмотрите в видео.

Маркировка и материал корпуса

Это две или три цифры типа: 25/40, 25/60-130 или 32/80 и т. п. Первая цифра — диаметры входных/выходных отверстий в миллиметрах. То есть в приведенной маркировке присоединительные размеры 25 мм и 32 мм. Вторая цифра — это высота подъема, которую обеспечивает данная модель. В приведенном примере это 4 метра, 6 метров и 8 метров. Если перевести атмосферы, то это 0,4 атм, 0,6 атм, 0,8 атм. Третья цифра — монтажная длина, то есть размер всего устройства от одного конца, до другого. В нашем примере это 130 мм.

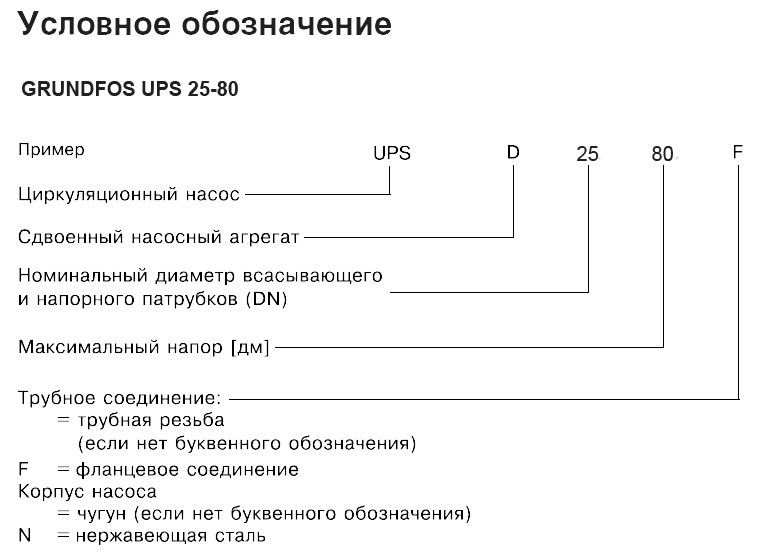

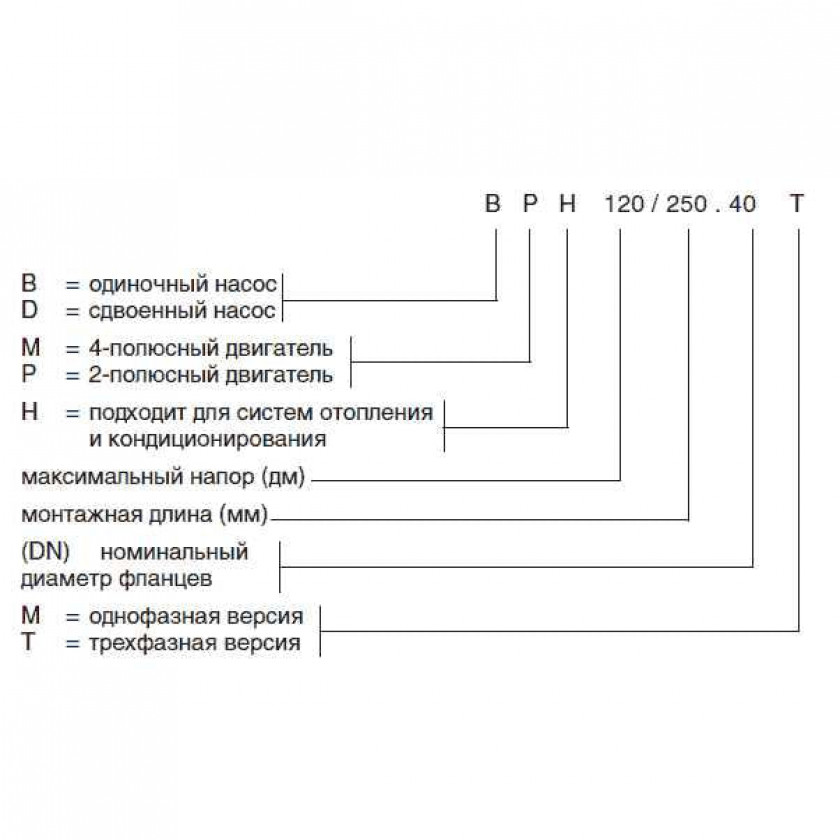

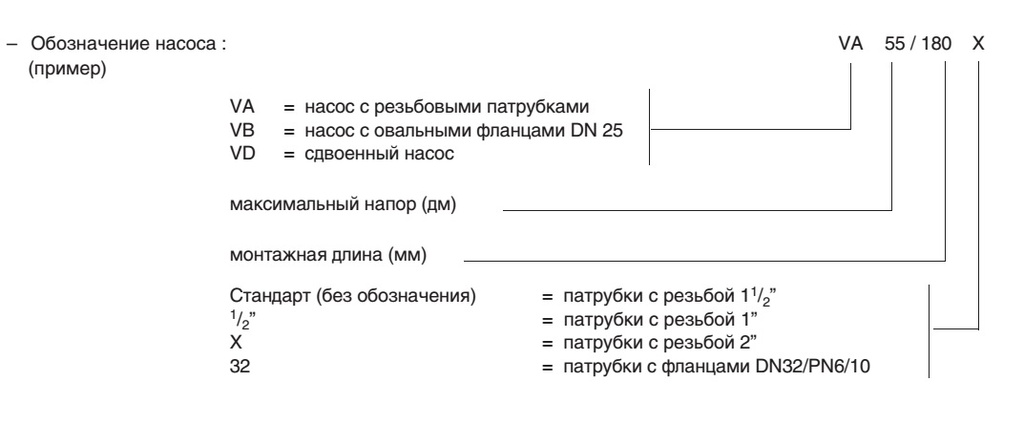

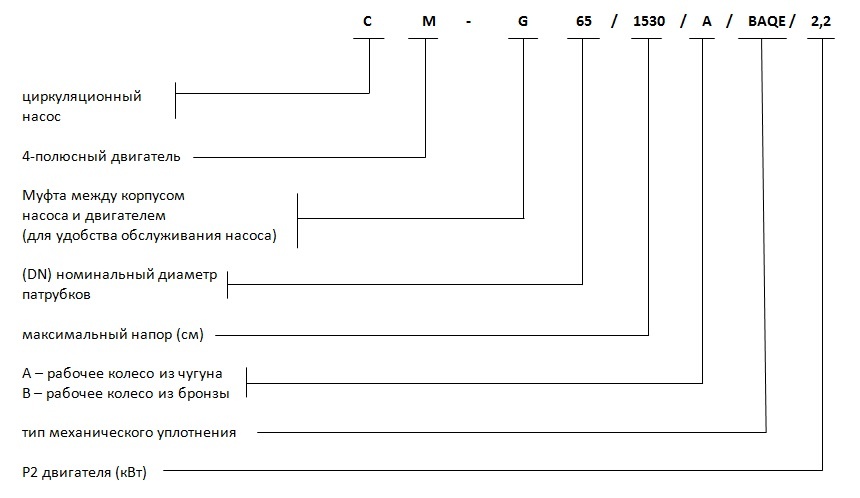

Расшифровка маркировки циркуляционных насосов

Теперь определимся с материалом корпуса. Если трубы выбраны правильно, то проблем быть не должно: система замкнутая и кислорода мало, так что ставить можно будет агрегат из любого материала. Но если вы не учли кислородопроницаемость и в системе этот активный окислитель присутствует, то чугунный корпус вашей системе противопоказан. Тогда ставьте с корпусом из нержавейки или из полимера.

Что касается фирм. Лучше всего брать оборудование европейских производителей. При выборе насоса для водяного теплого пола лучше не экономить: от того как стабильно работает этот элемент, зависит ваш комфорт и наличие тепла в доме. Выбирайте самые лучшие фирмы, с самой хорошей репутацией. Хорошо зарекомендовали себя немецкие кампании Grundfos и Wilo. Но в случае с Wilo нужно смотреть на страну, для которой изготовлена продукция: те, которые идут на рынок СНГ и Китая чаще выходят из строя. Так что будьте внимательными.

Особенности установки

Куда бы вы ни ставили циркулярный насос, его ротор должен быть направлен горизонтально. В принципе, вертикальная установка возможна, но тогда при выборе нужно учесть, что в таком варианте он будет терять порядка 30% мощности.

При монтаже в системе водяного пола насос чаще ставится в подающем трубопроводе, но уже после смесительного узла (тут температура будет для него нормальной). Хотя есть схемы, в которых он стоит в «обратке» или в байпасе подмеса. Некоторые схемы предусматривают наличие двух насосов. Так два автономных устройства рекомендуют устанавливать в двухэтажном доме: по одному на каждом уровне. Так легче регулировать напор в каждой из веток.

Чаще всего циркуляционный насос устанавливают в подающем трубопровода после группы помеса

При заполнении системы в ней обязательно будет присутствовать воздух. Его наличие может блокировать движение теплоносителя: образуется воздушная пробка. Не во всех коллекторах есть возможность спустить воздух. Потому во многих насосах имеется специальный выпускной вентиль. Это небольшой диск на лицевой панели, на котором имеется канавка. В канавку упираетесь отверткой и немного поворачиваете диск против часовой стрелки. Воздух начинает выходить (подставьте какую-то посуду, потому что постепенно с пузырьками воздуха начнет выходить вода). Когда вода пойдет сплошной струйкой без пузырьков, клапан перекрываете, повторно запускаете систему и еще раз пробуете выпустить воздух. Иногда, прежде чем весь воздух будет удален, требуется повторить процедуру несколько раз.

Есть еще одна особенность систем водяного теплого пола. Если вы не используете низкотемпературные источники (конденсационные газовые или электрические котлы), то перед подачей воды в трубы пола, в горячую воду от котла подмешивается охлажденная из «обратки». Все, конечно, можно собрать из отдельных элементов, но можно купить и насосно-смесительный узел (или насосную группу) в сборе. Они бывают разного состава и, соответственно, цены, но выполняют основную функцию: поддерживают заданную вами температуру воды на входе в коллекторный узел. Но в основе этой группы приборов лежит все тот же насос, и выбирать его нужно по параметрам, которые мы рассчитали выше.

Неисправности насосов и способы их исправления

Если в качестве теплоносителя используется обычная водопроводная вода, то на крыльчатке постепенно откладываются соли. Активизируется процесс, если температура воды превышает 55^оС. Потому многие модели имеют встроенный терморегулятор и просто отключают устройство до тех пор, пока состояние воды не придет в норму.

Устанавливая насос для теплого пола помните, что его ротор должен быть направлен горизонтально

Но соли все равно понемногу скапливаются. Во время отопительного сезона, пока насос работает постоянно, особых проблем не возникает. Но вот при запуске системы после летнего перерыва часто насос «не качает». Он гудит, но никакого движения теплоносителя нет. Все потому, что соли закоксовали ротор, и он не может провернуться. Решить проблему можно, если вручную (отверткой или каким-то другим инструментом) провернуть крыльчатку несколько раз. Если вам удалось сдвинуть ротор, и крыльчатка сделала несколько оборотов, можно считать, что насос в рабочем состоянии. Устанавливаете его на место и включаете. Все должно работать.

Еще раз о том, почему нужно выбирать для отопления регулируемые насосы смотрите в этом видео.

Итоги

Насос для теплого водяного пола — важная составляющая, которая обеспечивает работоспособность всей системы. Потому так важно правильно рассчитать его производительность и напор. Если с расчетом возникли сложности, может есть смысл обратиться к профессионалам, так как покупка нового — недешевое удовольствие (вряд ли кто-то согласится поменять на другую модель потому что вы ошиблись в расчетах).

Циркуляционные насосы — Территория IBO

Какие виды бывают и как их выбирают.

На насосе под названием как правило даётся маркировка: например 25-60, что это значит. Первая цифра обозначает присоединительный размер это 25 т.е. 1 дюйм. К насосу так же прилагаются накидные гайки которыми он прикручивается для того, чтобы быстро смонтировать и демонтировать. Вторая цифра — это своего рода давление. Если перевести в атмосферы, то это получается 0,6 атмосфер. Также на насосе есть табличка потребления электрического тока, при каких параметрах какая у него нагрузка. Любой циркуляционный насос имеет три положения переключения (3 скорости). При каждом положении переключения он имеет свою производительность, т.е. определённый объём теплоносителя прокачивает в 1 час.

Из чего состоит и принцип работы насоса.

Насос состоит из корпуса насоса и самого мотора либо ротора к которому присоединён корпус. Ротор состоит из электрической обмотки, блока управления насосом, конденсатор пусковой и на валу находится крыльчатка. Теплоноситель заходит в корпус, здесь за счет крыльчатки захватывается и крыльчаткой выбрасывается в другую сторону. На лицевой стороне насоса есть гайка. Если воздух собрался в насосе выкручивается гайка и через ротор выпускается воздух из системы. Стоит обратить особое внимание на правильность установки циркуляционного насоса. Вал насоса должен всегда распологаться горизонтально — это основное правило при установке циркуляционных насосов.

После длительного простоя насоса без работы из-за некачественного теплоносителя или воды залитой в систему отопления, создаются соли жёсткости которые, собираются между корпусом и крыльчаткой и закоксовываются. В этом случае после долгого простоя при включении насоса он гудит, но циркуляции нет. Если произошла такая ситуация первым делом необходимо открутить гайку на передней панели насоса. В отверстии увидите либо под отвёртку, либо под шестигранный ключ место, и пытаетесь вручную прокрутить крыльчатку. Если вы её прокрутили или сдвинули с места, то дальше насос справится сам. Если это не помогло тогда откручиваем сам ротор от корпуса и чистим всю поверхность. После чистки всё собрать обратно и насос должен работать.

Выбрать циркуляционные насосы

Как подобрать циркуляционный насос для системы отопления частного дома

Перед тем как купить и подобрать циркуляционный насос для системы отопления частного дома, необходимо узнать её технические параметры. Если приобрести устройство с недостаточными напорными характеристиками, то теплоноситель не сможет перемещаться по сети, а слишком мощное будет неэкономичным за счёт потребления большого количества энергии и издавать много шума.

Для чего нужен

В системах с естественной циркуляцией теплоноситель течёт благодаря нагреву и наклону, под которым установлены трубы. Из-за медленного передвижения жидкости к последним в системе радиаторам, она поступает уже охлаждённой. В итоге помещение обогревается хуже и для повторного нагрева теплоносителя потребуется немалое количество топлива и времени.

Установка циркуляционного насоса позволяет увеличить скорость передвижения жидкости по трубам сети, тем самым снижая необходимое время на обогрев здания и уменьшая на 25-30% расход топлива.

Типы циркуляционных насосов

Для циркуляции теплоносителя в системах отопления может быть использовано 2 вида устройств. Первые называются «сухие» насосы, вторые – «мокрые». Главное их отличие состоит в конструкции.

«Сухие»

Wilo VeroLine-IP-Z

В «сухих» устройствах теплоноситель не контактирует с ротором и другими его деталями, только с крыльчаткой. Все стыки герметично соединены уплотнительными кольцами и прокладками.

«Сухой» циркуляционный насос имеет высокий коэффициент полезного действия – 80-85% (в зависимости от модели и производителя). Единственный недостаток – повышенный уровень шума, из-за чего устанавливать его лучше в отдельном помещении, подальше от жилых комнат, например, котельной. Охлаждается насос благодаря вентилятору и ребристой поверхности.

Этот тип устройства рекомендуется использовать для систем отопления больших размеров (многоэтажные дома).

Обратите внимание! Чтобы циркуляционный насос «сухого» типа прослужил как можно дольше, необходимо вовремя проводить его техобслуживание, смазывая двигающиеся детали.

«Мокрые»

Wilo TOP-Z

В устройствах этого типа помимо крыльчатки в теплоноситель погружается и ротор. Благодаря этому происходит его охлаждение, а также жидкость играет роль смазки. По сравнению с «сухими» циркуляционными насосами, «мокрые» работают тихо, поэтому для их установки не требуется отдельное помещение. Однако их КПД заметно меньше – на 20-30%. Эти насосы рекомендуется устанавливать в зданиях с маленькой обогреваемой площадью, например, в частном доме.

«Мокрые» могут работать длительное время без техобслуживания, их легче ремонтировать, меньше потребляют электричества, а также обладают маленькими габаритами и весом. Все детали, соприкасающиеся с теплоносителем, произведены из качественных материалов, не подвергающихся воздействию коррозии.

Обратите внимание! Ось вала циркуляционного насоса «мокрого» типа должна находиться только в горизонтальном положении, чтобы подшипники постоянно смазывались.

Правила монтажа

Для каждого типа системы отопления существуют определённые правила установки насоса. Если их не соблюсти, в лучшем случае, теплоноситель будет недостаточно циркулировать по трубам. В худшем ошибка может привести к выходу из строя насоса или даже котла.

Для закрытой системы

При установке в систему с принудительной циркуляцией насос чаще всего монтируется на обратке перед котлом. До него ставится фильтр грубой очистки, а по обе стороны от насоса располагается 2 крана, которые необходимы в случае ремонта или замены, а также обратный клапан. Такой вариант установки применяется для систем отопления, работающих с помощью электрокотлов. В случае отключения электроэнергии одновременно остановится и котёл и насос.

Для систем, работающих на твёрдотопливных котлах, лучше применять комбинированную циркуляцию. Так как при отключении подачи электроэнергии нагрев теплоносителя невозможно остановить быстро, из-за чего он может закипеть и вывести из строя многие детали сети.

Обратите внимание! Диаметры труб и соединений насоса должны быть одинаковыми.

Для открытой системы

Если насос монтируется в систему отопления с естественной циркуляцией, то он устанавливается на байпасе. Вместе с ним ставятся запорные краны по обе стороны, до него фильтр грубой очистки. На параллельной трубе относительно байпаса монтируется кран, на тот случай, если необходимо включить естественную, а не принудительную циркуляцию.

Схема монтажа насоса на байпасе

Возле насоса рекомендуется установить автоматический воздухоотводчик.

Расчёты и пример

Чтобы правильно подобрать циркуляционный насос, необходимо сделать предварительные расчёты. А точнее нужно узнать следующие величины:

Qn – мощность источника тепла, кВт;
Qpu – объёмная подача, м³/ч;
Hpu – напор, необходимый для преодоления гидравлического сопротивления в системе, м.

Для более лёгкого восприятия все расчёты будут проводиться на примере частного дома, площадью 340 м².

Мощность источника тепла вычисляется по формуле Qn=, где Sn – площадь отапливаемого помещения, Qуд – удельная теплопотребность, то есть сколько требуется Вт на м² , чтобы в доме было уютно и тепло. Для зданий с числом квартир больше двух эта величина равна 70 Вт/м², а для отдельно стоящих, например, частных домов, 100 Вт/м².

Так как для примера приведён частный дом, то для расчётов берётся второе число

Qn==34 кВт.

Теперь можно вычислить объёмную подачу: Qpu=, где число 1,163 – это удельная теплоёмкость воды. Если в системе отопления используется другой теплоноситель, то вместо этого числа необходимо поставить соответствующий коэффициент. — расчётная разность температур в прямом и обратном трубопроводах. Для стандартных систем она равна от 10 до 20°С.

Для примера используется средняя разность 15°С:

Qpu== 1,95 м³/ч.

Далее необходимо вычислить размер напора, достаточного для того, чтобы преодолеть все сопротивления магистрали. Для этого нужно определить потери в самом длинном участке сети, то есть до наиболее дальнего радиатора.

Hpu=, где R – потери на трениях в трубах системы отопления – от 50 до 150 Па/м. Первое число используется для сетей с большим диаметром труб, так как потерь давления в них меньше, а второе для меньшего размера. L – это длина обратки и подачи для самой длинной ветки. Если она неизвестна, то можно рассчитать её по следующей формуле: (длина дома+ширина дома+высота дома)х2.

Для примера величина L неизвестна, поэтому:

(34+10+2,5)х2=93 м.

ZF – коэффициент сопротивления фитингов и запорной арматуры. Его величина составляет от 0,3 до 2,2 в зависимости от наличия термостатического вентиля. Если он отсутствует, то берётся число 0,3.

В примере выше он есть, поэтому используется величина ZF = 2,2.

Все вычисления подставляются в формулу:

Hpu==3,1 м.

Зная теперь все 3 величины, можно приступать к выбору устройства.

Как выбрать циркуляционный насос по найденным величинам

Для начала необходимо определиться с производителем. Специалисты рекомендуют выбирать не самые дешёвые модели, так как качество их деталей и заявленные характеристики часто не соответствуют ожиданиям. Наиболее популярными и надёжными производителями являются Grundfos, Wilo, Lowara, Ebara, DUB, Ensyco и другие.

На каждой модели циркуляционного насоса присутствует маркировка, уведомляющая о размерах присоединительной резьбы, потребляемом электричестве, силе напора и о многом другом. Сразу под названием расположены самые важные числа: 25-60, 32-60 и так далее. Первое число – это присоединительный размер в мм, второе – давление, то есть на какую высоту устройство может поднять водяной столб. Цифра 60 означает 6 м, 40 – 4 м, 80 – 8 м.

Чтобы выбрать модель, которая наиболее лучшим образом подойдёт к системе отопления, потребуется технический паспорт или каталог насосов (предоставляется в магазине). Найденные расчёты следует считать средними и самыми оптимальными.

В паспорте к устройству или каталоге изображены диаграммы с указанием величин напора и объёмной подачи. На графике присутствует 3 линии. Обращать внимание необходимо на вторую среднюю линию. Подставляя полученные числа при расчётах, они должны находиться ближе к её центру, а точнее, в третьей части, находящейся по середине. В этом случае подобранная модель лучше остальных справится с возложенной на неё задачей и прослужит длительное время.

Если нет уверенности в произведённых расчётах, лучше всего обратиться к специалистам, чтобы в будущем не возникло проблем с обогревом помещения.

Таблица выбора циркуляционных насосов «WILO» для систем отопления

Таблица выбора циркуляционных насосов «WILO» для систем отопления в зависимости от тепловой мощности системы и площади. помещения.

№	Марка насос	Рабочие Q, м ³ / ч	параметр H, м	Тепловая мощность при ΔТ = 10 ° С, кВт	Тепловая мощность при ΔТ = 15 ° С, кВт	Тепловая мощность при ΔТ = 20 ° С, кВт	Отапливаемая площадь, м ², не более
1	RS 25/2	1,25	1	14	21	28	200
2	RS 25/4	2	2	23	35	46	350
3	RS 25/6	3	2	35	52	70	520
4	RS 30/4	2	2	23	35	46	350
5	RS 30/6	3	2	35	52	70	520
6	RSD 30/4	2	2	23	35	46	350
7	RSD 30/6	3	2	35	52	70	520
8	RL 30/40	7	2	70	105	140	1100
9	RL 30/70	5	3	58	87	116	900
10	RL 30/75	8	3	90	140	180	1400
11	ТОП-С 25/7	6	3	70	105	140	1100
12	ТОП-С 30/7	6	3	70	105	140	1100
13	ТОП-С 30/10	8	5	90	140	180	1400
14	ТОП-С 40/4	8	2,5	90	140	180	1400
15	ТОП-С 40/7	12	4,3	140	210	280	2200
16	ТОП-С 40/10	12	6,5	140	210	280	2200
17	ТОП-С 50/4	20	2,2	230	350	460	3600
IX	ТОП-С 50/7	20	4,5	230	350	460	3600
19	ТОП-С 50/10	20	7	230	350	460	3600
20	ТОП-С 65/7	20	4,2	230	350	460	3600
21	ТОП-С 65/10	30	4,5	350	520	700	5300
22	TOP- S 65 / 13	30	9	350	520	700	5300
23	ТОП-С 80/7	30	3,8	350	520	700	5300
24	ТОП-С 80/10	40	7	460	700	920	7200
25	TOP-S 100/10	45	6,7	525	790	1050	8000
26	E 25/2	0-2,7	1,5-2,5	23	35	46	350
27	E 25 / 1-3	0-3	0,5-3,5	23	35	46	350
28	E 25 / 1-5	0-3,7	1-5	35	52	70	520
29	E 30 / 1-3	0-3	0,5-3,5	23	35	46	350
30	E 30 / 1-5	0-3,7	1-5	35	52	70	520

Последняя цифра в марке насоса указывает на максимальный напор в нагнетаемый насосом. Для насосов серии RL. напор указан в дециметрах. Для электронных насосов напор, поддерживаемый насосом, устанавливается вручную в диапазоне указанном в маркировке. Насосы, маркированные буквой Е, имеют электронное регулирование числа оборотов, все остальные насосы имеют 3-х скоростной ручной переключатель частоты вращения, рабочие параметры для обозначены на максимальной скорости вращения.

Выбор насоса для системы отопления в зависимости от тепловой мощности и необходимого напора

Тепловая мощность,	Напор, м
кВт	2	3	4	5	6	7	8	9	10
<50	RS 25/4 RS 30/4	RS 25/6 RS 30/6	RS 25/6 RS 30/6	TOP-S25 / 7 TOP-S30 / 7	TOP-S25 / 7 TOP-S30 / 7
<100	RS 25/6 RS 30/6	RL 30. 40 RL 30/70	TOP-S30 / 7 RL 30/70	TOP-S30 / 10 RL 30/75	TOP-S30 / 10 RL 30/75	TOP-S30 / 10
<150	TOP-S 40/4 RL 30/40	TOP-S30 / 10 RL 30/75	TOP-S30 / 10 RL 30/75	TOP-S 40/7 TOP-S30 / 10	TOP-S 40/7 TOP-S30 / 10	TOP-S 40 / 10
<200	ТОП-С 40/4	ТОП-С 50/4	ТОП-С 40/7	ТОП-С 40/7	TOP-S 40 / 10	TOP-S 40 / 10	TOP-S 40 / 10
<250	ТОП-С 50/4	ТОП-С 50/4	ТОП-С 40/7	ТОП-С 40/10	TOP-S 40 / 10	TOP-S 40 / 10	ТОП-С 5 0/10
<300	ТОП-С 50/4	ТОП-С 40/7	TOP-S 40 / 10	ТОП-С 40/10	ТОП-С 50/10	ТОП-С 50/10	ТОП-С 5 0/10
<350	ТОП-С 50/4	TOP-S40 / 10	TOP-S 40 / 10	ТОП-С 65/7	ТОП-С 50/10	ТОП-С 50/10	ТОП-С 50/10	ТОП-С 65/13	TOP-S 65 / 13
<400	ТОП-С 50/4	ТОП-С 50/7	ТОП-С 50/7	ТОП-С 50/10	ТОП-С 50/10	ТОП-С 65/13	ТОП-С 65/13	ТОП-С 65/13	ТОП-С 65/13
<450	ТОП-С 50/4	ТОП-С 50/7	ТОП-С 65/7	ТОП-С 50/10	ТОП-С 65/10	ТОП-С 65/13	ТОП-С 65/13	ТОП-С 65/13	ТОП-С 65/13
<500	ТОП-С 50/7	ТОП-С 65/7	ТОП-С 50/10	ТОП-С 65/10	ТОП-С 65/13	ТОП-С 65/13	ТОП-С 65/13	ТОП-С 65/13	ТОП-С 65/13
<550	ТОП-С 65/7	ТОП-С 65/7	ТОП-С 50/10	ТОП-С 65/13	ТОП-С 65/13	ТОП-С 65/13	ТОП-С 65/13	ТОП-С 65/13
<600	TOP-S50 / 10	ТОП-С 50/10	ТОП-С 65/10	ТОП-С 65/13	ТОП-С 65/13	ТОП-С 65/13	ТОП-С 65/13	ТОП-С 65/13
<650	TOP-S50 / 10	ТОП-С 65/10	ТОП-С 80/7	TOP-S 65 / 13	ТОП-С 65/13	TOP-S 65 / 13	ТОП-С 65/13	ТОП-С 80/10
<700	ТОП-С 65/10	ТОП-С 65/10	ТОП-С 65/13	ТОП-С 65/13	ТОП-С 65/13	ТОП-С 65/13	ТОП-С 65/13
<750	ТОП-С 65/10	ТОП-С 80/7	ТОП-С 65/13	TOP-S 65 / 13	ТОП-С 65/13	ТОП-С 65/13	TOP-S 80 / 10
<800	ТОП-С 65/10	ТОП-С 80/7	ТОП-С 65/13	ТОП-С 65/13	ТОП-С 65/13	ТОП-С 65/13	TOP-S 80 / 10
<850		ТОП-С 80/7	ТОП-С 65/13	ТОП-С 65/13	ТОП-С 65/13	ТОП-С 80/10
<900		ТОП-С 65/13	TOP-S 65 / 13	ТОП-С 65/13	ТОП-С 65/13	ТОП-С 80/10
<950		ТОП-С 65/13	ТОП-С 65/13	ТОП-С 65/13	ТОП-С 80/10	ТОП-С 80/10
<1000		ТОР-С 65/13	ТОП-С 65/13	ТОП-С 80/10	ТОП-С 80/10

Документация по насосному оборудованию

Советы по выбору циркуляционных средств Wilo (Вило)

Главной насосной циркуляционного оборудования создание условий для постоянного движения теплоносителя в системе отопления. Циркуляция обеспечивает равномерный прогрев поверхности водяного контура независимо от его отдаленности от котла. Циркуляционные насосы Wilo (Вило) необходимое давление, подходят для подключения к системам отопления любой конфигурации.

Устройство и принцип работы насосов марки Wilo

Насосное оборудование марки Вило, изготавливается на собственных заводах немецкой компании. В моделях традиционной используется конструкция с мокрым ротором. Крыльчатка, а также все движущиеся элементы, полностью погружены в теплоноситель.

Шумовые характеристики — работа модуля абсолютно бесшумная, что позволяет установку непосредственно в жилых помещениях, на кухне и в ванной комнате.
Удаление воздуха — в конструкции установлен клапан, через который из системы отопления удаляется воздух.
Снижение энергозатрат — все модели потребляют минимальное количество электроэнергии.При этом сохраняется высокая производительность.
Длительный срок эксплуатации. Насосы Wilo для систем отопления имеют чугунный корпус. Все важные части конструкции имеют антикоррозионные свойства. Все модели проходят обязательное тестирование и сертификацию.

Техническими характеристиками циркуляционных насосов для отопления Wilo являются:

Удобное управление — предусмотрен механический или электронный переключатель. Осуществляется регулировка мощности и скорости движения теплоносителя.
Модели с электронным управлением укомплектованы встроенным термостатом.
Предусмотрена защита электродвигателя и ротора от перепадов электронапряжения.
Рабочие параметры — напор водяного столба от 1 до 7,5 м, отапливаемая площадь от 100 до 2200 м², пропускная способность от 1 до 12 м³ / час. Рабочий диапазон температуры теплоносителя от -10 ° С до + 110 ° С.

Устройство насоса Wilo отличается продуманностью, высокой производительностью и эффективностью.Модели оптимально подходят для радиаторного отопления, многоконтурных систем, а также ГВС и кондиционирования.

Насос для отопления Wilo Star

В серии Wilo Star, потребителю предоставляются бытовые модели оборудования, предназначенные для подключения к системам отопления частных домов небольшой площади. Малобюджетная версия по доступной цене. Рекомендуемая сфера применения Wilo Star — стандартные системы отопления.

В линии представлены следующие модели:

Wilo Star RS — в серии выпускаются 12 моделей оборудования, с маркировкой от 15-4 до 30-8.Корпус выполнен из термоустойчивого чугуна, ротора, подшипников и других элементов, соприкасающихся с теплоносителем, из нержавеющей стали. Star RS — это циркуляционный насос, с ручным регулированием и создания давления до 10 бар. Максимальная пропускная способность до 6 м³ / час.
Wilo Star RSD — сдвоенные циркуляционные насосы, выполняют сразу несколько задач: поднимают систему давления в системе отопления, увеличивают срок эксплуатации устройств и дают возможность одновременного подключения модуля к двумым контурам. В комплекте предоставляется переключатель, регулирующий работу двух электромоторов.

Производительности циркуляционного насоса Wilo Star достаточно, чтобы создать необходимое давление в системе отопления с максимальной площадью до 750 м². При этом модуль имеет скромные габариты. Геометрические размеры насоса: монтажная длина 18 см, вес от 3 до почти 5 кг.

Насосы для систем отопления Wilo Top

Серия Wilo Top предназначена для подключения к системам отопления большой площади: многоквартирных многоэтажных домов, коттеджей.Производительности достаточно для подключения к системам обогрева на 1400 м².

Помимо данной версии, потребителю вызывают следующие модификации:

Wilo TOP-RL и TOP-S — наиболее производительные насосы серии. Модели 1-2 двигателями, с мокрым ротором. Возможно одно-двухфазное подключение к электросети. В трехскоростном насосе Wilo используется механический переключатель.
Wilo TOP-Z — модель серии, для которой несущественно качество используемого теплоносителя. Широкое применение модуль нашел в системе с возможным отложением кальциевых и магниевых осадков. Насосное оборудование в любых, самых неприспособленных для этого места.
Wilo ТОР — базовая конфигурация.Циркуляционный насос для отопления Wilo Top предлагается более чем в 50 наименованиях. Различие заключается исключительно в монтажном размере фланца, а также параметры производительности: давление от 6-10 бар, температура теплоносителя от -20 ° С до + 130 ° С.

Наносное оборудование серии ТОР оптимально подходит для промышленного применения в условиях агрессивной среды теплоносителя.

Отопительные насосы Wilo Stratos

из новых серий насосного оборудования Wilo Stratos, тем не менее, контроль над работой модуля осуществляется посредством электронного электронного управления. Модификация была специально разработана для больших систем отопления. Допускается подключение к котлам, с производственной от 25 кВт.

Потребляемая мощность насоса Wilo от 2 до 48 Вт.
Установлен ночной режим, когда потребление электроэнергии падает до минимума.
Автоматическое регулирование рабочих параметров — контроллер подключен к комнатному термостату, что позволяет ему подбирать оптимальную скорость, производительность, в зависимости от фактических потребностей.

Дополнительные модели серии, изготовленные в бронзовом корпусе, а также модификации с использованием производительности до 16 бар.

Насосы отопления серии Wilo Yonos

Wilo Yonos одна из последних, выпущенных компанией моделей насосного оборудования. Модуль снабженным блоком управления, защитой от завоздушивания системы и функции удаления твердых частиц из жидкостной среды теплоносителя.

Блок управления водяным насосом системы отопления Wilo Yonos имеет индикаторную панель, на которую выводится информация о потребляемой мощности электричества, давления в системе и другие параметры. Стандартной монтажной длины 18 см, был налажен выпуск модулей небольших габаритов 13 см.

Как подобрать насос Wilo для системы отопления

Циркуляционные электронасосы Wilo, для систем частных домов, подходят для любого типа водяного контура, независимо от диаметра трубопровода и производительности котла. При выборе подходящей модели, учитываются несколько важных моментов:

Тип соединений — модели имеют фланцевое и резьбовое соединение насоса с трубами. Фланцевые стандартные для многоквартирных домов и отапливаемых помещений большой площади.Резьбовые чаще устанавливают в квартирах и частных домах до 200 м².
Производительность — в технической документации указаны основные параметры, по которым насос для системы отопления становится намного легче. При необходимости, помощь в выборе подходящей модели может найти он-лайнкулятор калькулятора, расположенный на сайте. Для правильных расчетов необходимо знать: отапливаемую площадь, длину и объем водяного контура, а также мощность котла.

Точные расчеты проводят только после аудита помещения и отопления.Правильно выбрать модель для большого отапливаемого здания, может только грамотный специалист.

Как распознать оригинал насоса Wilo

Насосное оборудование марки Вило, является одним из самых востребованных решений на отечественном рынке. Не удивительно, что согласно статистике, каждые из трех единиц продаваемой техники, являются две некачественным суррогатом.

На самом деле, отличить подделку достаточно просто:

Упаковка — оригинальная модель упакована в квадратную форму, изготовленную из качественного картона, яркой окраски.
Американки, прилагаемые в комплекте, изготовлены из оцинкованной стали и имеют золотистый оттенок (у подделки черный цвет, материал — обычная сталь).
Наклейка на корпусе электродвигателя ровная, имеется знак сертификации. Гнездо под отвертку белого, а не желтого цвета.
На отводах обслужены стойки под ключ, облегчающие монтаж. Корпус имеет стрелку, обозначающую направление движения теплоносителя.

С помощью этих четырех признаков, отличить оригинальный насос Wilo от подделки можно самостоятельно.Еще один признак, на который стоит обратить внимание — низкую стоимость. По сравнению с оригиналом, аналогом стоит меньше в 2 раза.

Как рассчитать, какой нужен насос Wilo

Насос для циркуляции воды в отопительной системе закрытого и открытого типа, легко подобрать по техническим параметрам. Делается это средство безопасности:

Инструкция по эксплуатации — в отличие от моделей других производителей, в документации указывается не только пропускная способность и давление насоса, но и приблизительная площадь обогрева.
Онлайн калькуляторы — достаточно вбить в стандартные приспособления и узнать наиболее подходящую модель оборудования.

Как правильно установить насос Wilo в систему

Установка циркуляционного насоса марки Wilo в системе отопления выполняется в согласии со строгим соблюдением инструкций по эксплуатации, предоставленной заводом системы отопления.Во время проведения монтажных работ следует выполнять следующие правила:

Допускается исключительно вертикальная установка. Горизонтальный монтаж насоса Wilo в систему запрещен. Исключение составляют только модели, специально предназначенные для горизонтального подключения. Положение установки насоса можно узнать из инструкции по эксплуатации.
Подключение теплых полов — устанавливает насос в специальный смесительный узел. Правильное расположение отопительного насоса указано стрелками, расположенными на корпусе и гидравлической разводке.
Подключение к системе отопления радиаторного типа — устанавливают в обратку отопления, непосредственно перед котлом. Для предотвращения полной циркуляции теплоносителя, монтируют в байпас. Правила установки насосов позволяют использовать оборудование для систем отопления с естественной и принудительной циркуляцией.
Установка и обслуживание — насос устанавливается в вертикальном положении, с соблюдением направления теплоносителя, стрелками на корпусе и смесительном узле.Рекомендуется, чтобы установку выполняли квалифицированные специалисты.
Способы монтажа насоса зависят от выбранной модели и подробности в технической документации. При условии грамотного подключения, особого обслуживания насоса Wilo не требуется.
На рамке байпаса, необходимо ставить фильтр грубой очистки перед насосом.

Существует несколько рекомендаций, обеспечивающих длительную эксплуатацию оборудования:

Можно оставлять насос постоянно.Рекомендуется Начнется устройство на несколько минут, после окончания отопительного сезона.
Гул при работе насоса — указывает на несколько неисправностей. Засорился воздухоотводчик, в результате чего не выводится воздух из системы. Еще одна неисправность заключается в неправильном выбранном режиме работы. Уменьшение скорости работы обычно приводит к прекращению гула. Если этого не произошло, потребуется обслуживание насоса.
Включать насосное оборудование можно только при заполненной системе отопления.Модели с мокрым ротором, используйте для смазки теплоноситель. При включении, если нет смазочного материала, подшипники быстро сгорают.

Какой насос лучше — Wilo или DAB

Судя по обзорам и статистическим отчетам, наиболее надежными индивидуальными системами отопления с принудительной циркуляцией теплоносителя, с насосами марки Wilo и Grundfos.Им несколько уступает продукцию DAB.

Насос Wilo может непрерывно работать не менее 7-9 лет. Модели, предлагаемые преимущества, предназначены для бытовых и промышленных систем обогрева. Модели с двумя электродвигателями, оптимально подходят для одновременного отопления теплыми полами и радиаторами.

Стоимость исполнения датского концерна DAB и немецкого Wilo соответствует одинакова, но по техническим параметрам, модули Вило обгоняют конкурентов.

Выбор циркуляционного насоса мощность циркуляционного насоса.

Выбирая циркуляционный насос по его техническим параметрам, покупатель всегда хорошо понимает значение или иного термина, не осознает физический смысл, скрывающийся за цифрами. Такая некомпетентность нередко приводит к выбору устройства, которое не может эффективно функционировать в системе отопления. О чем нужно иметь представле

На фото:

Параметры трубопровода

Важно знать общую высоту и протяженность трубопроводов, то есть расстояние от водогрейного устройства до самой высокой, наиболее удаленной точки системы соответственно.Так, если котел установлен в подвале, общая высота трубопровода примерно равняется от подвала до верхнего отапливаемого этажа.

Кроме этого, следует учитывать диаметр труб, из которых состоит конкретный контур в системе, а также материал, из которого изготовлены трубы, так и радиаторы и коллекторы.

Гидравлическое сопротивление

Высота трубопровода задает гидравлическое сопротивление схемы водяного отопления, которое предстоит преодолеть циркуляционному насосу.

На фото:

Схема расположения циркуляционных насосов фабрики Grundfos в системе отопления и ГВС частного дома.

Энергопотребление класса А Прежде всего шкала маркировки энергоэффективности применялась исключительно для бытовой техники. Но теперь аналогичным образом маркируют и энергоэффективность циркуляционных насосов. Первой систему маркировки предложила компания Grundfos.Количество измеренных киловатт-часов, которые насос тратит за год, оценивается по шкале от A до G, при этом энергоэффективность средних циркуляционных насосов соответствует классу D. В отличие от них, насосы класса A сокращают энергопотребление на 80%.

На фото: Экономия использования энергосберегающих циркуляционных насосов класса A, B, C.

Мощность циркуляционного насоса

Мощность является важным параметром выбора циркуляционного насоса.Мощность определяет, какое количество электроэнергии насос будет потреблять в процессе работы (к слову, эти агрегаты довольно экономичны — потребляют в среднем менее 1 кВт · ч за сутки).

Объемная подача

Скорость циркуляции жидкости (или объемная подача) является одним из основных параметров циркуляционного насоса. Это показатель того, какой максимальный объем теплоносителя может прогнать по системе отопления за единицу времени. Зависимость скорости циркуляции жидкости от представленной в виде графика, которая предусмотрена в инструкции к насосу: зная высота, на которую можно легко рассчитать специальную объемную подачу и наоборот.

Максимальная скорость циркуляции высоты обеспечивает при минимальном сопротивлении системы, то есть при нулевой высоте подачи. При увеличении высоты объемная подача неуклонно уменьшается.

Учтите! Максимальному напору соответствует минимальное значение объемной подачи.

То есть если максимальный напор насоса будет равен общей высоте трубопроводов отопления, то скорость циркуляции в верхней точке системы снизится до нуля — движения жидкости просто не будет.

Указанные параметры для циркуляционного насоса следует выбирать с некоторым запасом. Мы умышленно не приводим здесь цифры, так как их определяют индивидуально для каждой конкретной системы водяного отопления, и решение эту задачу лучше поручить специалисту.

Общая формула «чемнее — тем лучше» в данном случае вполне справедлива, но совершенно неоправданна с экономической точки зрения. Для владельца дома она означает покупку более дорогого устройства и пусть несущественную, но оплату дополнительной электроэнергии.

В статье использованы изображения wilo.com, grundfos.com, lainginc.itt.com

Циркуляционный насос: устройство, тип, установка, выбрать

Циркуляционный насос , выполняющий функцию принудительной циркуляции теплоносителя в системах отопления закрытого и современного типа. Циркуляционный насос состоит из стального нержавеющего корпуса, к которому крепится электрическая часть, состоящая из обмотки статора, внутри которого вставлен ротор.

На валу ротора закреплена крыльчатка, которая подаче электричества вращается, и происходит втягивание теплоносителя с одной стороны и выброс его в трубопровод системы с другой стороны. Создаваемый насосом напор, преодолевает гидравлическое сопротивление элементов системы отопления и осуществляет циркуляцию теплоносителя.

Безусловно, система отопления, со встроенным циркуляционным насосом, является более эффективной, так как обогрев дома осуществляется в течение нескольких минут после запуска отопительного котла.Грамотная установка циркуляционного насоса в такую систему отопления, повысит ее эффективность и сделает систему экономичнее в плане расхода энергоресурсов (как показывает практика, экономия газа составит примерно на 25-30%). За счет чего происходит экономия? Нагретый теплоноситель будет быстрее подаваться на радиаторы и быстрее вернуться в котел менее охлажденный, а более теплый теплоноситель быстрее подогреть, соответственно сниженная нагрузка на котел, который к тому же будет режеаться.

Типы циркуляционных насосов

По конструкционным особенностям циркуляционные насосы делятся на механизмы «мокрого» и «сухого» типа .

Конструкционная особенность насосов сухого типа заключается в том, что ротор не находится в прямом контакте с теплоносителем, так как его рабочая поверхность и электродвигатель разделены специальными уплотнительными нержавеющими кольцами. Тонкая пленка воды, находся между кольцами, при вращении герметизирует соединение за счет разницы давления во внешней среде системы отопления.Прижимная пружина действует постоянное поджатие колец по мере их износа и обеспечивает их «самоподгонку». КПД циркуляционных насосов с сухого типа составляет 80%. Однако, насосы данного типа достаточно шумные и более требовательны в обслуживании, в сравнении с насосами мокрого типа и используются в индивидуальном отоплении.

Циркуляционные насосы мокрого типа отличаются от «сухих» тем, что ротор вместе с крыльчаткой находится в прямом контакте с теплоносителем, который и охлаждает прибор и одновременно исполняющей смазки.В насосах такого типа типа ротор и статор разделены специальным «стаканом» выполненным из нержавеющей стали, который обеспечивает герметичность части электродвигателя, находящейся под напряжением. Все части циркуляционного насоса мокрого типа, функционируют в перекачиваемой среде.
КПД таких насосов составляет около 55%, однако они менее шумные и неприхотливы в обслуживании. Их производительности вполне достаточно для систем небольших протяжностей, поэтому их наиболее часто используют в индивидуальном отоплении.

Как выбрать циркуляционный насос для системы отопления

Выбирая циркуляционный насос учитываются такие показатели, как его мощность, диаметр трубопровода, температура теплоносителя, уровень напоралоносителя, производительность и пропускная способность отопительного котла.

Параметры циркуляционного насоса отображены в его маркировке. Например, маркировка 25-60 — что она обозначает? 25 — диаметр присоединительного размера в мм., в данном случае это 1 дюйм, а 60 — это давление или высота подъема. В данном случае высота подъема составляет 6 метров водяного столба или 0,6 атмосфер.
Любой циркуляционный насос имеет три ступени мощности. Каждая ступень мощности характеризуется своей производительностью, то есть объемом теплоносителя, который прокачивает насос в один час.

Производительность циркуляционного насоса напрямую зависит от протяженности трубопровода (как правило при расчетах, на 10 м / п трубопровода приходится примерно 0,5 м.).насосного напора). Также не следует забывать, что чем уже сечение труб в системе, тем большее сопротивление будет испытывать теплоноситель.

Расход теплоносителя рассчитывают просто приравнивая его к параметрам мощности отопительного прибора. Например, при мощности котла составляющей 25 кВт, расход теплоносителя будет составлять 25 л / мин. Радиатора мощностью 15 к Вт необходимо 15 л / мин воды.

При протяженности трубопровода системы отопления не более 80 м, достаточно будет установки одного насоса, при более длительной протяженности трубопровода необходимо установить два и более циркуляционных насоса.

Установка циркуляционного насоса — особенности монтажа

Первое что следует сделать перед установкой циркуляционного насоса — определить место монтажа. Что нужно учитывать, что циркуляционный насос нуждается в периодическом обслуживании, поэтому он должен иметь к себе свободный доступ.

Наиболее оптимальное место для его установки, перед отопительным котлом, на обратном трубопроводе. Все дело в том, что в верхней части котла может накапливаться воздух и при установке насоса на подаче, будет происходить вытягивание воздуха из котла, что будет приводить к образованию вакуума и к закипанию завоздушенной части котла.Если же насос устанавливается перед котлом, то он будет вталкивать теплоноситель в него, что не будет приводить к образованию воздушных пробок. Кроме этого, такая система монтажа предусматривает работу циркуляционного насоса при более низких температурах (на обратке температура теплоносителя всегда, чем на подаче), а это продлевает срок его эксплуатации.

Очень важный момент монтажа — это положение вала циркуляционного насоса. Вал в обязательном порядке должен располагаться в строго горизонтальном положении, иначе насос будет находиться в воде не полностью, и в лучшем случае будет терять до 30% производительности, а в худшем — зона из-за перегрева может выйти из строя.

На выбранном участке монтажа циркуляционного насоса рекомендуется устанавливать, называемый, байпас (обводная линия). Байпас необходим для того, чтобы в случаях отключения электричества или выхода насоса из строя, циркулировал через открытие краны по главному трубопроводу, и отопительная система продолжала работать уже в режиме естественной циркуляции.

Следует обязательно помнить, что диаметр трубы обводной линии (байпаса) должен быть меньше диаметра основного трубопровода.

Перед насосом необходимо установить фильтр грубой очистки, который будет защищаться вращающимися элементами механизма от мелких механических частиц. Особенно нежелательно попадание мусора на крыльчатку, которая может попросту заклинить, что приведет к сгоранию обмотки и выходу насоса из строя.

С обеих сторон насоса установить запорную арматуру (обычные шаровые краны). Перекрыв их, в случае необходимости, можно выполнить демонтаж или обслуживание циркуляционного насоса без полного слива теплоносителя из системы.

Еще более правильное будет использование одного из шаровых кранов обратного клапана.

Система выглядит следующим образом: перед фильтром грубой очистки устанавливается шаровый кран, за фильтром устанавливается циркуляционный насос, а за насосом вместо второго шарового крана — обратный клапан.

При использовании обратного клапана при необходимости также можно демонтировать насос , перекрыть только один шаровый кран — обратный клапан, установленный по стрелке, не даст вытока теплоносителя с другой стороны.

Еще одна функция клапана, это предотвращает противопотока давление в системе, особенно при высоких стояках на подающей линии. Что это значит? Если от котла вверх «выходит» вертикальный стояк большой протяженности, то давление будет направленно не только вверх, но благодаря силе гравмитации, будет создаваться давление, направленное вниз. Вот для того, чтобы часть давления не пошло в «обратку», и система «остановилась».

Циркуляционный насос Wilo STAR-RS 25/4 с гайками

Эффективное отопление помещений большой площади можно обеспечить с участием циркуляционного насоса. Удачным примером является модель Wilo STAR-RS 25/4 с гайками.

Представленная модель относится к «мокрому» типу, в котором ротор не контактирует непосредственно с жидкой средой. Рабочая часть полностью изолирована уплотнителями в виде колец. После запуска двигателя между вращающимися кольцами образуется тончайшая пленка, создающая абсолютную герметичность.При эксплуатации кольца самоподгоняются. Таков основной принцип действия.

Расшифровка маркировки

Название модели имеет сочетание букв, чисел, цифр. В серии STAR-RS все оборудование — это циркуляционные насосы с ротором, который называют «мокрым». Они произведены для применения в системах отопления.

· Буквы RS информируют покупателя о наличии штуцерного соединения в насосе.

· Число 25 — это номинальный диаметр патрубка, измеренный в мм.

· Последняя цифра указывает на то, что максимальный напор при нулевом расходе составляет 4 м.

Таким образом, вся информация маркировки становится понятной.

Особенности модели

Wilo STAR-RS 25/4 поставки для использования в системах водяного, охлаждения, кондиционирования, промышленной циркуляции жидких носителей отопления.

При эксплуатации насос не требует обслуживания, защиты от возможной перегрузки. На клеммной коробке всей серии ручные переключатели, которые можно фиксировать в 3 положениях.Первое положение обеспечит максимальную частоту вращения, второе и третье — минимальную частоту. При самой маленькой частоте вращения количество оборотов и расход энергии уменьшается на 50%.

Насос может обеспечить циркуляцию следующих жидких сред:

· воды, требований VDI 2035;

· смеси воды с гликолями в отношении 1: 1;

· теплоносителя с добавками разрешенных антирокоррозионных реагентов.

Возможность использования любых других жидких составов.

Насос может быть подключен к электрической сети с 1 ~ 230 В, 50 Гц. Однофазное подключение может выполнить практически любой человек, имеющий элементарные знания по электротехнике.

Потребляемая мощность невелика. Она составляет всего 68 Вт, что является исключительно привлекательным показателем по сравнению с любым другим техникой для дома.

Диаметр разъема равен 1 «. Это значение соответствует диаметру входных труб во всех отечественных домах.

Максимальное значение давления достигает 10 бар, что позволяет подключить насос даже к системе централизованного отопления.

За один час насос может перемещать 3 м ³ теплоносителя. Объем перекачиваемой жидкости достаточен для обеспечения отопления небольшого дома в 150 м ².

Теплоносители могут иметь минимальную температуру ‐10 ° C, максимальные значения +110 ° C. Это широкий диапазон возможностей, увеличивающий количество допустимых видов работ.

Для изготовления насоса используемые качественные материалы. Корпус сделан из чугуна серой модификации, рабочее колесо — из полимера, состоит из полипропиленового пластика с 40% содержанием углерода, вал — из нержавеющей стали (сплав X46Cr13), подшипники — из металлизированного графита. На корпус нанесено покрытие катафорезным способом.

В стандартный комплект входят: сам насос, уплотнения, гайки, инструкция.

Вес модели небольшой, всего 2,4 кг.Все геометрические параметры (ширина, высота, длина) укладываются в диапазоне он от 10 см до 18 см. Компактные размеры насоса удобны. Модель может эксплуатироваться при температуре окружающего воздуха, не превышающей 40 ° C.

Монтаж выполнен легко благодаря наличию гаек и тому, что на корпусе удобные отливы для ключа. Пружинные клеммы позволяют легко и просто подключиться к системе электроснабжения.

Представленная модель является самой востребованной в данной серии.Купите Wilo STAR-RS 25/4 и самые обеспечите теплом помещения в суровые зимы. Мы предлагаем лучшее соотношение цены, качества товара и сервиса. Звоните, оформляйте заявку. За доставкой дело не станет. Сотрудники осуществят ее в минимально Наши возможные сроки.

Насос циркуляционный UNIPUMP LPA с дисплеем

Описание

Насос циркуляционный UNIPUMP LPA

Энергосберегающий электронный насосляционный UNIPUMP серии LPA с частотным регулированием для принудительной циркуляции теплоносителя в одно- или двухтрубных бытовых системах отопления и горячего водоснабжения.

Насос электронный циркуляционный UNIPUMP LPA с частотным регулированием является наиболее подходящим для следующих систем:

— стабильная система с переменным расходом;

— система отопления с температурной трубопровода;

— системы отопления с ночным режимом;

— системы кондиционирования воздуха.

электронный циркуляционный насос UNIPUMP оснащен двигателем с постоянными магнитами и электронным блоком управления, который обеспечивает возможность задавать режимы работы насоса (пропорциональный, поддержание постоянного давления, ночное снижение мощности).

Блок частотного регулирования позволяет автоматически согласовывать мощность насоса с фактическим перепадом давлений, что обеспечивает эффективную эффективность насоса.

Электронный Насос оснащен удобной панелью управления — дисплей и индикация-выбор режима работы. Насосы имеют автоматический режим работы (заводская настройка), который обеспечивает автоматическое адаптирование насоса к потребляемым системам отопления и позволяет эксплуатировать насос без необходимости дополнительных настроек.

Насосы серии LPA отличает низкий уровень шума и низкое энергопотребление.

В комплекте с насосом идут разборные резьбовые соединения.

О высоком насосов говорит 2-х летняя гарантия производителя.

Рабочие жидкости — вода малой жесткости, маловязкие, неагрессивные жидкости без твердых и волокнистых включений, а также примесей, минеральные масла .

Внимание! Максимальное содержание этиленгликоля — 50%.Необходимо учитывать, что при использовании насоса в системе, заполненной водогликолевой смесью, максимальная мощность насоса снижается, особенно при низких температурах. Допустимый диапазон температур рабочей жидкости — + 2… + 110 ° С.

Расшифровка маркировки насоса:

Первые две цифры обозначают условный проходной диаметр входного и выходного отверстий насоса, вторые две цифры — напор в метр, умноженный на десять.
Буква В в маркировке насоса указывает на то, что его корпус выполнен из латуни.
Например:
LPA 25-40 — насос с проходным диаметром DN25, максимальный напор — 4 м, корпус — чугун.
LPA 20-60 B — с проходным диаметром DN20, корпус насоса максимальный напор — 6 м, — латунь.

Технические характеристики:

Параметры электросети — 220 ± 5%, В, 50 Гц
Степень защиты — IP42
Класс нагревостойкости изоляции — Н
Уровень шума — не более 43 дБ

В магазине «котел2000» Вы всегда сможете купить циркуляционный электронный по низкой цене.

Продавцы и монтажники магазина «котел2000» помогут с подбором и установкой циркуляционного насоса в вашем доме.

Циркуляционные насосы — Территория IBO

Какие виды бывают и как их выбирают.

На насосе под названием как правило даётся маркировка: например, 25-60, что это значит. Первая цифра обозначает присоединительный размер это 25 т.е. 1 дюйм. К насосу так же прилагаются накидные гайки он прикручивается для того, чтобы быстро смонтировать и демонтировать.Вторая цифра — это своего рода давление. Если перевести в атмосферу, то это получается 0,6 атмосфер. На насосе есть табличка электрического тока, при каких параметрах какая у него нагрузка. Любой циркуляционный насос имеет три положения переключения (3 скорости). При каждом положении переключения он имеет свою производительность, т.е. определяющий объём теплоносителя прокачивает в 1 час.

Из чего состоит и принцип работы насоса.

Насос состоит из корпуса насоса и самого мотора либо ротора к установленному корпусу.Ротор состоит из электрической обмотки, блока управления насосом, конденсатор пусковой и на валу находится крыльчатка. Теплоноситель заходит в корпус, здесь за счет крыльчатки захватывается и крыльчаткой выбрасывается в другую сторону. На лицевой стороне насоса есть гайка. Если воздух собрался в насосе выкручивается гайка и через ротор выпускается воздух из системы. Стоит обратить особое внимание на правильность установки циркуляционного насоса. Вал должен всегда распологаться горизонтально — это главное правило при установке циркуляционных насосов.

После длительного простоя насоса без работы из-за некачественноголоносителя или воды залитой в системе отопления, системы жёсткости, которые собираются между корпусом и крыльчаткой и закоксовываются. В этом случае после долгого простоя при включении он гудит, но циркуляции нет. Если произошла такая ситуация первым делом необходимо открутить гайку на передней панели насоса. В отверстии либо под отвёртку, либо под шестигранный ключ, и пытайтесь вручную прокрутить крыльчатку.Если вы её прокрутили или сдвинули с места, то дальше насос справится сам. Если это не помогло тогда откручиваем сам ротор от корпуса и чистим всю поверхность.
