Из чего состоит группа безопасности системы отопления: устройство, действие, выбор и монтаж

Содержание

устройство, действие, выбор и монтаж


Человек физически не может все время оставаться в котельной для контроля исправности линии обогрева, температурных показателей и уровня давления отопительного прибора. Главными помощниками в этом вопросе служат дополнительные устройства, автоматически отслеживающие функционирование системы.

Мы расскажем, какие устройства включает группа безопасности на отопление, как они действуют, каким образом защищают систему. С учетом наших советов вы сможете без проблем подобрать необходимые компоненты. В статье описаны правила сборки и подключения этого важного звена, отвечающего за безаварийность работы.

Содержание статьи:

Устройство блока безопасности

Главные основания для сбоя в работе котельной системы закрытого типа – повышенное давление или чрезмерное заполнение трубопровода теплоносителем, т. е. водой. Теплообменник котла — первый прибор, реагирующий на такие отклонения, поэтому он и выходит из строя.

Почему может произойти авария?

Чтобы не допустить подобных сбоев в системе обогрева, используется блок безопасности.

С его помощью достигается необходимое давление теплового носителя в котле, трубопроводе и батареях.

В момент преизбыточной величины давления производится сбрасывание излишков разогретого теплового носителя. Возникающие аварийные ситуации, такие как перегрев водонагревательного котла, — приводят к возрастанию давления в магистрали. Этот процесс становится следствием превышения температурной нормы теплового носителя.

При разогреве жидкость имеет свойство расширяться, на что отопительная система закрытого типа не рассчитана — в качестве дополнительного резерва в ее контур включают Однако его объем тоже ограничен.

Любая система отопления находится под давлением. Для малоэтажных строений корректно установленные приборы, обеспечивающие теплоносителем, при прохождении нагревающего и охлаждающего циклов создают давление в 1-2 бара

Последствием увеличенного давления становится выход из строя элементов котла или разрыв магистрали. Чтобы контролировать давление и при наступлении потенциально опасной ситуации отрегулировать его до оптимального значения понадобится монтируемая группа безопасности.

Конструктивно устройство сформировано из следующих модулей: автоматический воздухоотводчик, манометр и предохранительный клапан. Все эти приборы вмонтированы в стальной оцинкованный корпус с резьбовыми разъемами, с теплоизоляцией или без нее.

Автоматический отводчик воздуха

В большинстве случаев автоматический воздушный клапан для системы безопасности изготавливается из латуни.

Пузырьки воздуха в отопительной системе появляются из-за таких факторов:

  • первоначальное заполнение отопительной магистрали жидкостью;
  • монтаж некачественных или износ резиновых уплотнений;
  • засор коррозийным налетом внутри трубопровода;
  • подпитка водой;
  • некорректное произведение монтажа или введение в эксплуатацию системы отопления и др.

Вода, поступающая в контур отопления, содержит много кислорода, который посредством нагревания начинает расширяться, образуя воздушные пробки. За счет их формирования повышается давление, а скорость циркуляции теплоносителя замедляется.

Автоматический тип воздухоотводчика имеет специальную конструкцию воздушной камеры: частицы грязи не могут попасть внутрь, а за счет большого объема воздушной камеры устраняется проблема блокировки воздухоотводного канала

Чтобы этого не случалось, целесообразно устанавливать автоматический прибор по сбросу воздуха, отличающийся удобством при эксплуатации — он не нуждается в регулировке с участием человека.

Принцип действия приспособления полностью зависит от особенностей конструкции. Автоматическое устройство состоит из канала и клапана. Второй элемент отвечает за отвод излишков воздуха. Если в трубопроводе нет лишнего давления, поплавок располагается в поднятом состоянии, а игольчатый клапан в позиции «закрыто».

В момент формирования воздушной пробки, поплавок будет опускаться, а коромысло откроет клапан – так происходит выпуск воздуха из системы. После удаления лишнего поплавок вернется в свою начальную позицию и клапан снова будет закрыт.

Манометр – точный показатель давления

Функционирование манометра рассчитано на измерение .

Этот прибор создан для оперативного получения, проверки и корректировки допустимой степени показателей. Основная его характеристика – определение точных данных.

На втором месте находится такое качество, как надежность. Некоторым важен и размер циферблата для удобства просмотра показаний. Каждый стрелочный механизм имеет свою неточность в измерении. Эта погрешность разбросана следующим образом: на краях шкалы она имеет максимальное значение, в центре – минимальное.

На манометре есть две стрелки: красного и черного цвета. Первая указывает на реальные данные, вторая устанавливается на отметку, критическую для системы

Для каждого механизма отопления в сопроводительной документации прописан максимально допустимый уровень давления, который он способен выдержать. В качестве измерительных единиц в манометрах применяются бары или атмосферы. Однако широкое распространение получил первый вариант измерения.

Бары имеют промежуточное значение и максимально приближены к физической и технической атмосферам:

  • 1 bar = 10,197 м водного столба или 0,1 Мпа
  • Техническая атмосфера (1 ат) = 10 м водного столба
  • Физическая атмосфера (1 атм) = 10,33 м водного столба

Показатель в 1,5 атмосферы – это стандартные значения давления в трубопроводах . Поэтому для будет достаточно манометра с максимумом (конец шкалы) в 4 атмосферы.

Максимальное давление, на которое рассчитаны манометры – 10 атмосфер. Также на рынке представлены приборы на 8, 6 и 4 атмосферы

Особенности предохранительного клапана

В отопительной системе играет важную роль. Это защитное устройство, предназначенное для теплогенераторов. Главная функция – устранение нагрузок (перепадов) при возникновении внеплановых ситуаций. Наиболее актуальна эта проблема для систем отопления парового типа.

Однако возникнуть повышенное давление может и по причине таких неполадок:

  1. Из-за сбоя в работе автоматики объем теплоносителя может превысить допустимую норму.
  2. Стремительное повышение показателей температуры в контуре.

Также этому приспособлению свойственно регулировать поток в линии обогрева. Это штампованная конструкция, состоящая из латунного корпуса, оснащенного двумя деталями – мембраной и стальной пружиной. Как правило, в момент срабатывания предохранителя для нормализации работы отопления необходимо устранить около 100 г разогретой жидкости.

Предохранительный клапан из латуни может выдерживать температурный режим теплового носителя до 120 °C. Шток и спиралевидная пружина в этом устройстве сделаны из нержавейки

За счет гибкости первого элемента устанавливается необходимый коэффициент давления, воздействующего на мембрану. Следовательно, мембранная перегородка осуществляет перекрытие прохода наружу. Посредством изменения степени сжатия пружины в предохранительном затворе выполняется регулирование функций защитного механизма в отопительной системе.

Настраивать защитный механизм необходимо таким образом, чтобы максимально возможный показатель давления был больше рабочего на 15 %. Процесс регулировки клапана осуществляется каждый год накануне отопительного периода.

Дееспособность прибора проверяется его принудительным открытием. Делать это стоит с определенной периодичностью, чтобы механизм сброса не засорился от различных отложений, находясь в нерабочем положении.

При проверке работоспособности предохранительного клапана принудительный выброс теплового носителя выполняется при помощи специальной ручки. На корпусе прибора стрелкой указывается направление выхода горячего воздуха

С особенностями действия и установки предохранительного клапана для бойлера ознакомит , в которой детально разобрано устройство и приведены монтажные схемы.

Принцип работы блока безопасности

Группа безопасности работает по предельно простой схеме, где каждый из модулей отвечает за выдержку норм определенных показателей в частной котельной:

  1. За счет удобного манометра пользователь может контролировать показания давления в момент заполнения магистрали теплоносителем, а также при функционировании котла.
  2. Защитный клапан предохраняет теплогенератор от критических перепадов давления.
  3. Основной функционал воздухоотводчика основан на автоматическом спуске воздуха, попадающего в трубопровод при его первоначальном наполнении или в процессе работы.

Все модули безопасности представлены единым звеном и укомплектованы с помощью специального корпуса — коллектора.

При условии, что в схеме котельной используется расширительный бачок открытого типа, монтаж группы безопасности не имеет смысла — давление в трубопроводе равно атмосферному, а избытки воздуха покидают систему через емкость бака.

Вне зависимости от вида используемого котла (твердотопливный, газовый, дизельный) – защитный блок считается основным противоаварийным элементом закрытой системы отопления, которой свойственно работать с избыточным давлением

Правила подбора оборудования

Для каждой модели защитного блока в сопроводительной документации прописаны параметры, на которые он рассчитан.

Основные критерии, оказывающие влияние на выбор устройства:

  • теплотехнические характеристики котла, на которую рассчитан агрегат, кВт;
  • максимальный температурный режим теплоносителя, °C;
  • номинальное давление;
  • совместимость с теплоносителем — вода, пар или антифриз;
  • диаметр соединительной резьбы — при несовпадении достаточно будет приобрести переходники нужного диаметра.

Правильный подбор мощности блока безопасности обеспечивает надежную защиту котла от любых сбоев в работе контура отопления.

Рейтинг популярных моделей

Среди производственных компаний, занимающихся разработкой предохранительной арматуры, можно выделить такие популярные фирмы: Watts и Valtec. Производитель Watts славится довольно обширным ассортиментным рядом приборов для отопительной системы, в числе которых важное место занимает блок безопасности.

Серия KSG имеет различные устройства резьбового корпуса, отличающиеся своими размерами (от стандартных до компактных) и материалом изготовления:

  • чугун;
  • сталь;
  • латунь.

Дополнительно некоторые модели идут в комплекте с теплоизоляционными кожухами. Для агрегатов из линейки KSG характерно оснащение сбросным клапаном, рассчитанным на критическое давление в 3 бара. Монтаж в отопительную магистраль производится посредством разъема диаметром 1 дюйм с внутренней резьбой.

Модельный ряд KSG фирмы Watts, предназначенный для функционирования в схеме котельной с теплогенераторами, мощностью 50-200 кВт

Компания Valtec не уступает по качеству своей продукции предыдущему бренду. Фирмой представлены линейки приборов для котлов и расширительных бачков — серия VT 460 и VT 495 соответственно.

Модельный ряд VT 460 рассчитан на функционирование с бытовыми отопительными агрегатами мощностью до 44 кВт, при максимальном давлении в 3 бара. Однако цены на готовые приборы далеко не дешевые, поэтому целесообразным можно назвать решение самостоятельной сборки такого блока.

Фирма Valtec разрабатывает защитные блоки, предназначенные для любых видов теплогенераторов. Характерной особенностью серии VT 460 является упаковка модулей группы безопасности в корпус из латуни компактных размеров

Собираем блок безопасности самостоятельно

В изготовлении блока безопасности не должно возникнуть трудностей.

Для начала процесса потребуется подготовить следующие модули и инструменты:

  • сбросной клапан;
  • манометр;
  • воздухоотводчик;
  • гаечный ключ;
  • газовые ключи;
  • два угольника с резьбовым соединением наружного и внутреннего типа;
  • штуцер;
  • крестовина;
  • переходники;
  • герметик;
  • сантехнический лен для герметизации и уплотнения соединений.

Первоначально угольники необходимо ввинтить в крестовину. Для плотной стыковки льняные пряди накручиваются на резьбу по ходу часовой стрелки, при этом распределение уплотнителя по поверхности должно быть одинаковым.

Стоимость самостоятельно изготовленного блока безопасности для системы отопления приблизительно в два раза меньше предлагаемых на рынке аналогов

Сверху нитей наносится тонкий слой герметика. Далее с помощью гаечного ключа вкручивают угольники в крестовину перпендикулярно один другому.

Теперь необходимо установить манометр, предохранительный клапан и воздухоотводчик. Если у деталей разный диаметр применяются соответствующие переходники. После окончательной сборки всех модулей работу механизма необходимо проверить под давлением — устройство не должно подтекать, а все детали находиться в рабочем состоянии.

Подключение в отопительную систему

В первую очередь необходимо правильно определить место монтажа группы безопасности.

Здесь есть определенные требования, которые необходимо соблюдать:

  • это должен быть горизонтальный участок трубопровода рядом с теплогенератором;
  • на подающей линии после котла;
  • в некоторых котлах предусмотрена установка блока безопасности непосредственно на сам агрегат, для этого сверху теплогенератора есть специальный разъем;
  • расстояние от отопительного прибора до защитного блока не должно превышать 1,5 метра, меньше можно;
  • для трубы, идущей вертикально вверх от котла, к примеру, на следующий этаж, необходимо обустроить разветвление. Это делается с помощью уголка таким образом, чтобы группа безопасности могла расположиться в горизонтальной плоскости и агрегаты смотрели «головами вверх»;
  • для очень мощного котла может понадобиться обустройство еще одного защитного узла.

Очень важное правило, подлежащее выполнению – запорная арматура между группой безопасности и котлом не монтируется. Целесообразна будет установка защитного блока до первого запорного крана, расположенного на линии.

Чтобы не получить травму при проверке или при срабатывании предохранительного клапана в присутствии человека, необходимо подключить к устройству дренажную трубку и вывести ее в канализацию

Стоит своевременно проверить работоспособность предохранительного клапана. Эта процедура выполняется при помощи следующего метода — после установки открыть колпачок в направлении, указанном стрелкой на приборе.

После осуществления монтажа защитного устройства, необходимо проверить корректность работы всех модулей. Для начала эксплуатации воздухоотводчика потребуется открутить верхний колпачок и спустить воздух. Теперь крышку возвращают в начальное положение, однако устройство должно остаться приоткрытым.

Выводы и полезное видео по теме

Видео #1. Как своими руками собрать группу безопасности для отопления:

Видео #2. Правила установки защитного модуля:

Видео #3. Подключение узла безопасности к полипропиленовой подающей трубе:

Многие уверены, что защитный узел относится к рядовым устройствам и его установка не является обязательной. Однако халатное отношение к этому вопросу не сможет защитить тепловой агрегат и саму отопительную систему от разрыва в результате резкого скачка давления, что в закрытом контуре довольно частое явление.

Пишите, пожалуйста, комментарии, задавайте вопросы, публикуйте фото по теме статьи в находящемся ниже блоке. Расскажите, как вы оборудовали отопительный контур группой безопасности. делитесь полезной информацией, которая может пригодиться посетителям сайта.

Группа безопасности котла, схема, подключение

Чтобы обеспечить безопасную эксплуатацию закрытой автономной системы твердотопливного водонагревательного котла, необходимо установить группу безопасности. Она состоит из различных устройств и приборов, которые сохраняют работоспособность системы отопления. Кроме того, защищают ее от избыточного давления и появления лишнего воздуха. Если система безопасности спроектирована правильно, то она быстро среагирует на внештатную ситуацию. К примеру, лишний воздух в системе будет выпущен через специальные клапаны.


В группу безопасности системы входят следующие элементы:

  • Предохранительный клапан давления.
  • Манометр.
  • Отводчик воздуха с запорным клапаном.
  • Расширительные баки иногда относят к данной группе, хотя считаются отдельными элементами и используются для системы отопления.


Манометр

Данный элемент является самым важным. С его помощью определяется давление в системе. Каждый котел работает при определенном давлении, которое указано в его паспорте. Благодаря манометру можно следить за ним будет очень просто. Оно не должно опускаться или повышаться выше допустимого значения.


Предохранительный клапан

С помощью предохранительного клапана отводится вода из системы. Обязательное условие – клапан должны быть расположен выше котла. Выбирая данный элемент нужно знать, при каком давлении работает котел на твердом топливе. Группа безопасности соответствующая: 1, 2, 3, 6 атмосфер и так далее.

Воздухоотводчик

Воздухоотводчик предотвращает завоздушение системы. С его помощью отводится воздух. Если все подобрано и смонтировано правильно, воздухоотводчик запускается автоматически в момент выхода из строя системы терморегуляции.


Чаще всего все вышеперечисленные элементы размещаются в одном корпусе, который устанавливают на трубу подачи теплового носителя за котлом. Если пришлось купить группу безопасности отдельно, то нужно установить ее следующим образом: на подающей трубе за котлом, а клапан предохранительный немного выше котла. Монтировать данную систему должны профессионалы, ведь ошибка может привести к поломке котла.

из чего состоит, монтаж своими руками

Группой безопасности котлового оборудования является залогом безопасности главного отопительного модуля, а именно котла. Как работает устройство, что такое узел безопасности в отоплении, каков принцип его работы и область применения? Об этом далее.

Содержание статьи:

Что это такое

Группа безопасности котла — главное звено, отвечающее за то, чтобы котел работал безаварийно. Это набор конструктивных элементов, которые нацелены на предотвращение аварий и защиты отопительной системы от того, чтобы рабочее давление превышало максимально допустимую норму и отводило воздух из оборудования.

Составной частью группы безопасности для отопления является предохранительный клапан с автоматическим воздухоотводчиком и манометром, который смонтирован на специализированной консоли. Эта консоль с предохранительным клапаном, воздухоотводчиком, присоединительным штуцером и манометром изготовлена из горячей ковки с латунной токарной обработкой.

Обратите внимание! При этом предохранительный правильный клапан выполнен из термостойкого нейлона, а манометр выполнен из пластика и акрилового стекла.

Принцип работы

Главным основанием того, чтобы произошел сбой в котельной закрытой системе это чрезмерное давление с трубопроводным заполнением теплового носителя с помощью воды. Также на сбой влияет коррозийный налет, водоподпитка, некорректный монтаж оборудования и прочие факторы.

Тепловой котловый обменник — прибор, который реагирует на подобные отклонения в работе системы. Поэтому это первая система, которая ломается в случае сбоев.

Группа безопасности нацелена на устранение подобной проблемы. Она работает по стандартной схеме. Согласно ней каждый модуль отвечает за то, чтобы выдерживались определенные показатели по нормам. Так, благодаря удобному манометру происходит контроль за показателями давления при заполнении теплового носителя и работе котла, а благодаря защитному клапану предохраняется тепловой генератор от того, чтобы происходили критические перепады давления.

Главный функционал воздухового отводчика основан на том, чтобы автоматически происходил спуск воздуха, который попадает в область трубопровода при его начальном заполнении или при работе.

Обратите внимание! Все модули выполнены в виде единого звена и комплектованы специальным коллектором. Важно отметить, что если в котельной есть расширительный открытый бак, то делать монтаж подобной системы не нужно из-за того, что избытки кислорода итак уходят из системы через бак.

Область применения

Группа безопасности — система, которая используется не только для котлового оборудования. Она может быть поставлена в любой системе в качестве подстраховки, к примеру, в тепловом генераторе, который сжигает газ с дизельным топливом.

В отопительных закрытых системах она используется, чтобы было удобно контролировать работу системы и обслуживать ее. Группа безопасности активно используется как дома, так и на производстве с промышленной сферой.

Монтаж

Чтобы сделать и поставить блок безопасности, необходимы модули с инструментами в виде:

  • сбросного клапана;
  • манометра;
  • воздухоотводчика;
  • гаечного ключа;
  • газового ключа;
  • треугольника, имеющего резьбовое соединение наружного со внутренним типом;
  • штуцера;
  • крестовины;
  • переходника;
  • герметика и сантехнического льна, чтобы были загерметизированы и уплотнены соединения.

Вначале угольники нужно ввинтить в часть крестовины. Чтобы плотно состыковать соединение, нужно накрутить на резьбу льняные пряжи по часовой стрелке, затем распределить уплотнитель одинаково по поверхности. Затем сверху нанести тонкий герметичный слой, потом гаечным ключом вкрутить угольники в крестовину перпендикулярным образом один к другому.

Теперь нужно поставить манометр с предохранительным клапаном и воздухоотводчиком. Если детали имеют разный диаметр и квт, используются соответствующего вида переходники. После того, как будет осуществлена окончательная сборка всех модулей, проверяется работа механизма под давлением. Устройство должно работать исправно. Подтеков быть не должно. При этом все детали должны быть рабочие.

Обратите внимание! Что касается момента установки и подключения оборудования, необходимо соблюдать четко установленные требования. В основном, это касается места монтажа системы. Так, этот участок должен быть горизонтальным, около теплового генератора. Стоять обязан на подающей линии после котла. В некоторых моментах устанавливается блок безопасности прямо на емкостный бак в специальный отсек.

Расстояние от прибора отопления до блока защиты при этом не должно быть больше полутора метров и состоять метр. Для трубы, которая идет вертикально вверх необходимо обустройство разветвления. Это делается уголком так, чтобы защитная система была расположена по горизонтали и агрегаты были направлены носом вверх. В случае с очень мощным котлом, потребуется обустроить еще один защитный узел.

Очень важно понять, что запорный вид арматуры около группы безопасности и котла не монтируется. Целесообразно будет поставить защитный блок до запорного крана, который расположен на линии. Стоит своевременным образом сделать проверку работоспособности предохранительного клапана. Это процедура выполняется после того, как будет открыт колпак по стрелке прибора.

Обратите внимание! Важно, чтобы после монтажа была проверена корректность оборудования. Для этого откручивается верхний колпак и спускается воздух. Затем крышка возвращается изначально туда, где она стояла и устройство остается приоткрытым.

Необходимо отметить некоторые рекомендации производителя:

  1. Ставить подающий вид трубопровода на выходе отопительной агрегатной системы;
  2. Максимальным расстоянием от теплоисточника является 50 сантиметров;
  3. На трубном участке, который соединяет тепловой генератор с элементом, нельзя ставить краны с тройниками, имеющими ответвления к мембране расширительного бака, поскольку на этом участке нельзя ничего ставить;
  4. Указанная часть трубопровода металлическая, поэтому полипропилен с металлопластиком исшитым полиэтиленом от пара может быть деформирован;
  5. Положение воздушного отводчика должно быть строго вертикальным;
  6. Предохранительный клапан должен быть дополнен гибким шлангом, чье окончание должно быть направлено на пол.

И последнее: ставить кран до ГБ можно только при приобретении дешевого некачественного изделия, где происходит протечка клапанов или они не работают.

Обратите внимание! Во избежание опорожнений всех трубопроводных систем и радиаторов нужно временно поставить вентиль, но снять рукоятку с части штока.

Отзывы

Алексей, Красноярск: «Недавно купил себе группу безопасности для отопительной системы. Посоветовали друзья и сказали, что так можно предотвратить возможную протечку и избавить от лишнего воздуха в системе. Выбрал в магазине, поставил на бак и уже несколько месяцев он у меня работает. Очень удобный и полезный агрегат, благодаря которому можно защитить все элементы и не бояться за то, что придется покупать новый бойлер, все работает, как часы. Особенно радует тот факт, что отапливаться теперь каждая комната стала гораздо быстрее, чем это было раньше».

Андрей, Москва: «Группа безопасности шла у меня к бойлеру в подарок. Магазин предоставлял такую интересную спецакцию. Несмотря на то, что бойлером я очень доволен, и он меня радует отличной службой, чтобы защитить от переизбытка давления и воздуха, решил установить такой агрегат к нему. Все очень хорошо работает, не могу сказать ничего плохого. Монтаж мне делали специалисты сервиса, поскольку побоялся притрагиваться к дорогостоящей модели. Полгода пользуюсь, и все нравится. Аппарат стал у нас работать быстрее, и помещение нагревается за считанные часы. Особенно понравился тот факт, что на группу измерительных приборов наладчиков дается годовая гарантия в каждом магазине».

Ольга, Ростов-на-Дону: «Недавно к нам в дом заходил мастер и обслуживал бойлер. Сказал, что для сохранения его работы требуется поставить группу безопасности и действовать строго по инструкции. Мы купили, поставили и могу сказать одно, что прибор у нас стал работать лучше и шустрее. Раньше такого не замечали. Поэтому могу только порекомендовать устанавливать аппарат у себя дома. Стоит он недорого, устанавливается просто. Главное при эксплуатации четко следовать инструкции, которая, как правило, прилагается к покупному агрегату. Важно также обращаться с покупной моделью осторожно».

В целом, группа безопасности отопительной системы — набор необходимого оборудования, которое позволяет контролировать работу всей системы и устранять возникающие неполадки. Особенно оно требуется там, где поставлены некачественные приборы, во избежание поломки теплопроводника и рядом стоящих элементов.

Группа безопасности котла в системе отопления: принцип работы, уствановка, подключение

В обвязке котельных установок используются различные элементы, каждый из которых выполняет отведенную ему функцию. Одни обеспечивают циркуляцию теплоносителя, другие его распределяют или перекрывают, третьи отвечают за фильтрование или компенсацию расширяющегося объема жидкости. Существуют и устройства, предотвращающие возникновение аварий в нештатных ситуациях. В данной статье мы осветим вопрос, какую роль играет группа безопасности котла в системе отопления, из чего она состоит и как правильно устанавливается.

Устройство и назначение группы безопасности

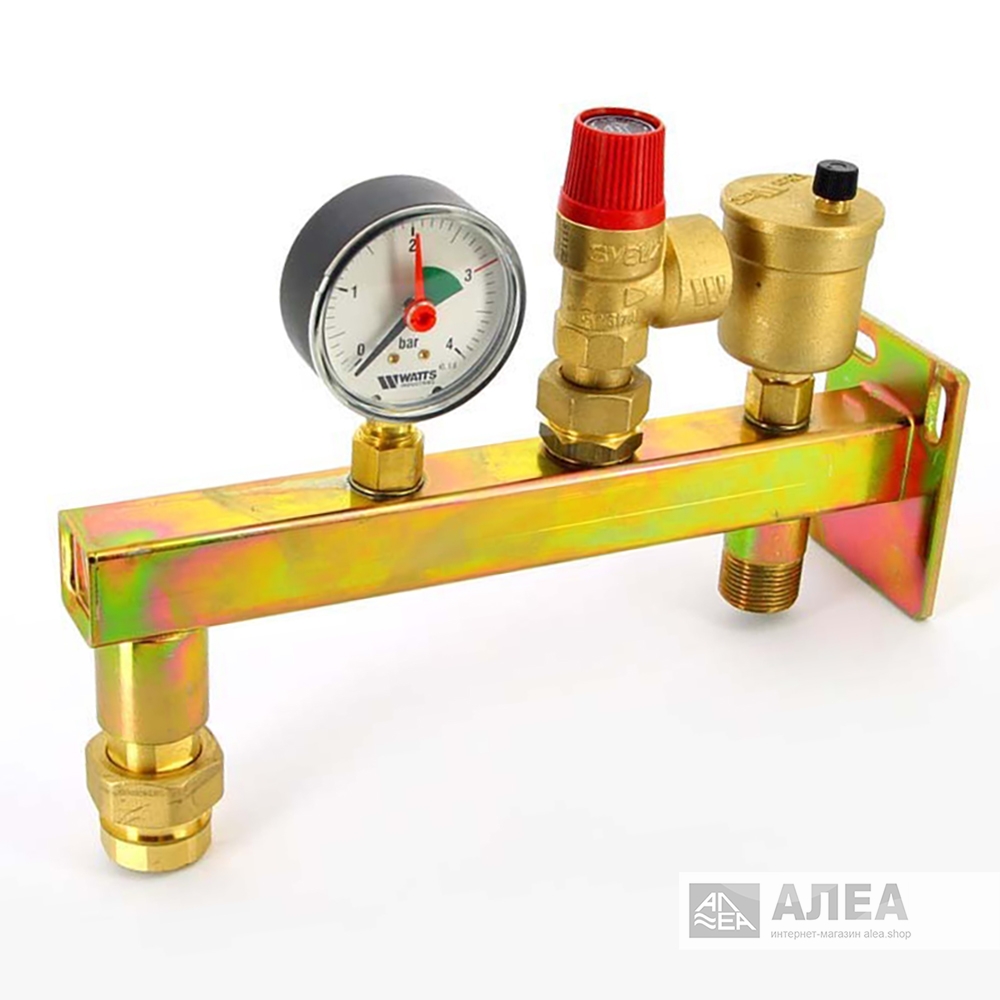

В сущности, этот простой элемент состоит из трех разных приборов, установленных на общем коллекторе. Последний изготавливается из латуни или нержавеющей стали и имеет 3 посадочных места в виде отверстий с резьбой.

Снизу коллектор оснащен резьбовой муфтой для присоединения к системе отопления. Сверху к нему прикручиваются:

  • манометр;
  • автоматический воздухоотводчик;
  • сбрасывающий предохранительный клапан.

Соответственно, группа безопасности отопления объединяет в себе 3 функции, разберем каждую из них подробнее. Манометр служит для визуального контроля за давлением воды в котловом баке и системе в целом. Также он играет важную роль при заполнении сети трубопроводов и настройке давления в том случае, когда система отопления – закрытого типа.

Основная функция воздухосбрасывателя — сервисная. Внутри него имеется камера с поплавком, механически связанным с клапаном, что открывается при отсутствии воды. Задача прибора — удалять воздух при заполнении котла и системы теплоносителем, а также в процессе эксплуатации. Есть и дополнительная функция – выпуск первых порций пара, образующегося в котловом баке при перегреве.

Предохранительный клапан – это аварийное устройство, сбрасывающее воду, пар или их смесь в случае превышения установленного порога давления. Получается, что принцип работы группы безопасности котла заключается в контроле и предупреждении аварийных ситуаций, связанных с закипанием теплоносителя в водяной рубашке теплогенератора. Ведь что при этом происходит? Сначала манометр регистрирует рост давления, потом появляющийся пар уходит через воздухосбрасыватель, и последняя стадия – сброс воды или пароводяной смеси из системы предохранительным клапаном.

Если бы группа безопасности в системе отопления отсутствовала, то за перегревом неминуемо последовал бы взрыв оболочки агрегата со всеми вытекающими последствиями. А так, если не предпринимать никаких действий, сбросной клапан будет сливать воду до тех пор, пока давление не войдет в допустимые рамки. В подавляющем большинстве котельных установок верхний порог давления составляет 3 Бар, хотя есть экземпляры с максимальным рабочим давлением 1. 6—2 Бар.

Сфера применения

Оказывается, группа безопасности для отопления нужна далеко не всегда, но по желанию домовладельца может быть установлена в любой системе и служить подстраховкой. Например, теплогенераторы, сжигающие природный газ и дизельное топливо, а также работающие на электроэнергии, не нуждаются в дополнительной защите. Эти котлы сами по себе имеют высокий уровень безопасности и могут моментально остановиться и прекратить нагрев при возрастании температуры или давления.

Примечание. В закрытых системах отопления с газовым или электрическим котлом группа безопасности чаще всего ставится для удобства контроля и обслуживания.

А вот источники тепла на твердом топливе обладают большой инерцией и сразу остановиться не могут. Даже автоматизированным пеллетным котлам требуется немного времени, чтобы сжечь топливо, попавшее в зону горения. А представьте себе топку, полную горящих дров? Термостат или контроллер при росте температуры в рубашке перекроют воздух моментально, но процесс прекратится далеко не сразу. Дрова не погаснут, а станут тлеть и в результате температура воды вырастет еще на несколько градусов. Предотвратить вскипание и взрыв может только группа безопасности для твердотопливного котла, оттого она является непременным атрибутом теплогенераторов этого типа.

Примечание. Большинство производителей изначально комплектуют свои твердотопливные агрегаты группой безопасности.

Указания по монтажу

Если дровяной или угольный котел не укомплектован группой безопасности, то ее без проблем можно купить отдельно или собрать самостоятельно. Здесь главное — правильно подобрать приборы под свой теплогенератор. Технические характеристики автоматического воздухоотводчика большой роли не играют, а вот манометр и аварийный клапан подбираются по величине максимального рабочего давления, указанного в инструкции по эксплуатации на котел.

Вообще, установка группы безопасности в системе отопления никакой сложности не представляет, это может сделать любой человек при наличии стандартного набора слесарного инструмента. Монтаж может осуществляться двумя способами:

  • постановка на «родной» штуцер, выходящий из котла;
  • врезка в подающий трубопровод на выходе из теплогенератора.

Важно. При установке элемента следует помнить одно главное правило: на участке между выходным патрубком агрегата и группой безопасности запрещается ставить какую-либо арматуру и не допускается подключение других устройств с помощью тройника. Длина этого участка должна быть как можно меньше, в идеале приборы ставятся у самого котла. Ниже на фото показан весь набор перечисленных нарушений:

Когда группа ставится на подающей магистрали, то следует выбрать такое место, чтобы от входа в котельную были хорошо видны показания манометра. Иногда для этого нужно выполнить монтаж группы безопасности на вертикальном отрезке трубы или специальном кронштейне, прикрепляемом к стене. К выходному патрубку предохранительного клапана следует подсоединить шланг (лучше прозрачный) и опустить его в пластиковую канистру или канализацию. Первый вариант хорош тем, что по наличию воды в емкости вы всегда будете замечать, когда в ваше отсутствие котел работал в критическом режиме.

Заключение

Невзирая на то, что в установке группы безопасности нуждаются только твердотопливные котлы, ее можно, и даже рекомендуется ставить во все отопительные системы закрытого типа. Это не приведет к большим затратам, зато создаст комфортные условия для обслуживания и обеспечит дополнительную ступень защиты.

Назначение, устройство и монтаж группы безопасности твердотопливного котла

В работе твердотопливных водогрейных котлов есть две особенности: инерционность горения топлива и невозможность точного регулирования тепловыделения. Другими словами, для снижения температуры в топке нужно время, ее невозможно погасить как газовую горелку. При эксплуатации котла часто возникают ситуации, когда теплоноситель уже прогрелся до заданной температуры, давление в системе отопления выросло до рабочего значения, а энергия продолжает выделяться. Это грозит закипанием теплоносителя и резким повышением давления.

В промышленных котельных установках есть сложная система контроля рабочих параметров, обеспечивающая безопасность для теплообменника. За работой оборудования постоянно следит оператор. В бытовом отоплении важна автономность: владелец дома не может находиться в котельной круглосуточно. Чтобы предотвратить выход рабочих параметров за пределы допусков, устанавливается группа безопасности котла.

Содержание:

  1. Что входит в состав группы безопасности?
  2. Сфера применения
  3. Особенности выбора
  4. Требования к установке и эксплуатации
  5. Группы безопасности «Теплодар»

Что входит в состав группы безопасности?

Группа безопасности состоит из клапана сброса избыточного давления, автоматического воздухоотводчика и манометра. Три устройства установлены на одном коллекторе, который обычно делают из стали или латуни.

Автоматический воздухоотводчик

При нагреве теплоносителя растворимость содержащихся в нем примесей, в том числе газообразных, снижается. В результате в теплообменнике выделяются пузырьки газа. Их скопление может привести к образованию воздушных пробок, которые ухудшают условия циркуляции теплоносителя. К попаданию воздуха в систему могут привести ошибки монтажа, например, неправильная врезка крана подпитки или плохая герметичность стыков.

Автоматический воздухоотводчик, расположенный за теплообменником, удаляет пузырьки газа сразу же после их образования и не дает им пройти дальше в систему. Устройство представляет собой нормально закрытый клапан. Оно состоит из камеры и поплавка с иглой, которая перекрывает выпускное отверстие. Когда воздух скапливается в камере и вытесняет воду, поплавок опускается, отверстие открывается. После выхода воздуха клапан возвращается в исходное положение.

Клапан сброса избыточного давления

В процессе нагрева теплоноситель увеличивается в объеме. Для компенсации теплового расширения в системе отопления есть мембранный бак. Но горение твердого топлива может сопровождаться избыточным тепловыделением. Из-за этого объем увеличивается больше расчетного значения, и расширительный бак «не справляется». Одна из таких нештатных ситуаций — закипание котла. В замкнутой системе увеличение объема приводит к росту давления. Трубы и радиаторы, рассчитанные на 7-9 бар, справляются с такими нагрузками, а теплообменник с рабочим давлением 2 или 3 бар может не выдержать.

Клапан сброса избыточного давления, или предохранительный клапан, устанавливают для безопасного удаления излишков теплоносителя из системы. В закрытом положении шток устройства удерживается пружиной, настроенной на определенное усилие. Если давление воды на клапан оказывается выше, он открывается. После сброса теплоносителя пружина возвращает шток в исходное положение.

Манометр

Манометр предназначен для оперативного контроля давления в системе и настройки ее работы. Помимо стандартной градуировки на его индикаторе есть метки, указывающие максимально допустимое давление и рабочий диапазон.

Существует еще одна разновидность группы безопасности котла отопления — консоль для установки расширительного бака. На ее коллекторе имеется дополнительный резьбовой патрубок. Для удобства обслуживания расширительного бака допускается установка промежуточного отсекающего вентиля. Он позволяет демонтировать емкость без слива теплоносителя из системы.

Сфера применения

Описанное выше комплектное изделие нужно далеко не во всех системах отопления. Например, в настенных газовых котлах автоматика безопасности уже есть. Показания манометра и термометра можно вывести на экран панели управления, а предохранительный клапан и воздухоотводчик находятся под панелью. «Начинающие» владельцы настенных котлов часто пугаются, когда через отверстие в нижней части корпуса выходит несколько капель воды. Не все знают, что это — результат срабатывания клапана сброса избыточного давления.

Не нужна группа безопасности и в открытых гравитационных системах отопления. Давление в них никогда не поднимается до небезопасных значений, а воздух выходит через открытый расширительный бак.

В соответствии с правилами безопасной эксплуатации напольных газовых и твердотопливных котлов, подключенных к закрытой системе отопления, группа должна быть обязательно установлена в обвязке. Помимо основной задачи, а именно защиты теплообменника и трубопроводов, она является хорошим средством диагностики неисправностей.

В качестве примера можно привести следующую ситуацию. Рабочее давление при остывшем теплоносителе ниже минимального. Владелец котла включает подпитку, «догоняет» давление, а затем загружает топливо. После прогрева теплоносителя стрелка манометра доходит до максимума, а затем срабатывает предохранительный клапан. Котел работает нормально до полного прогорания загрузки, а затем (после некоторого снижения температуры ситуация повторяется: давление снова ниже минимума. Причина — неправильная работа мембранного бака. Возможно два варианта:

  • Разрушена мембрана. После выкручивания ниппеля из отверстия идет вода.
  • Упало давление в воздушной камере. Нужно проверить герметичность ниппеля и заменить его при необходимости. После этого камеру можно накачать шинным насосом до «паспортного» давления.

Принцип работы системы с мембранным баком.

Особенности выбора

При выборе группы безопасности обратите внимание на следующие технические параметры:

  • Максимальная мощность.
  • Максимальная температура теплоносителя.
  • Присоединительный диаметр. Группы безопасности бытовых котлов мощностью до 50 кВт имеют патрубок с внутренней резьбой 1”.
  • Номинальное давление. Оно должно соответствовать параметру, указанному в паспорте котла.
  • Совместимость с теплоносителем. Некоторые устройства нельзя устанавливать в системы отопления с незамерзающими жидкостями.

Требования к установке и эксплуатации

Для эффективной защиты котла к установке группы безопасности предъявляют ряд требований:

  1. Коллектор врезается в подающую магистраль как можно ближе к котлу и размещается выше него.
  2. Отсечной вентиль на подаче устанавливается после группы безопасности. Если владелец котла не открыл его по невнимательности перед розжигом, сработает предохранительный клапан.
  3. Если на коллекторе есть фланец с монтажными отверстиями, устройство нужно закрепить на стене. Все элементы группы безопасности должны находиться в строго вертикальном положении.
  4. Проходное сечение трубопровода в месте установки группы безопасности должно составлять не менее 15 мм.
  5. Если сбросное отверстие подключается к канализационной системе, необходимо обеспечить воздушный разрыв струи. Это предотвратит заражение теплоносителя патогенными микроорганизмами.

В процессе эксплуатации группы безопасности котла проверка срабатывания предохранительного клапана выполняется не реже одного раза в полгода. В большинстве таких устройств есть поворотная рукоятка. Если в конце вращения по часовой стрелке слышится щелчок, клапан работает нормально.

При заполнении системы отопления теплоносителем автоматический воздухоотводчик группы безопасности должен быть закрыт. Воздух удаляют через кран Маевского, установленный в верхней точке системы отопления.

Группы безопасности «Теплодар»

Компания «Теплодар» производит группы безопасности для котлов, работающих на твердом топливе. Мы предлагаем готовые комплекты устройств, собранные на латунных коллекторах. Каждый элемент проверен на соответствие заявленным характеристикам, что гарантирует отработку всех защитных функций. Мы предлагаем группы для систем отопления с рабочим давлением 2, 2,5 и 3 бар. Они укомплектованы манометрами с диапазоном измерений 0-4 бар. Диаметр присоединительной муфты — 1“.

В каталоге вы можете выбрать группу безопасности для любой модели «КУППЕР» компании «Теплодар», а также для твердотопливных котлов других производителей. Получить консультации по выбору и комплектации устройств можно у менеджера по телефону.

Как работает группа безопасности в системе отопления

Одним из ключевых звеньев водяной системы отопления является группа безопасности или, как ее еще называют, блок безопасности. Это механизм, представляющий собой  набор приборов, которые обеспечивают безаварийную работу системы и контролируют давление теплоносителя. В случае возникновения аварийной ситуации (к примеру выход из строя расширительного бака), в системе отопления резко увеличится давление, из-за чего может разорваться труба или выйти из строя теплообменник отопительного котла. Для компенсации избыточного давления и предотвращения “завоздушивания” системы, подключается в работу группа безопасности. Она в автоматическом режиме сбрасывает лишнее давление, и тем самым не дает ему превышать заданную норму, сохраняя работоспособность системы отопления.

Группа безопасности состоит из металлического корпуса с резьбовыми соединениями, на котором установлены манометр, воздухоотводчик и предохранительный клапан.

  • Манометр. Измерительный прибор, обеспечивающий визуальный контроль над давлением и температурой в системе отопления. Необходимо помнить, что оптимальным. Для большинства отопительных приборов считается значение, составляющее 1,5 – 2 атмосферы.
  • Воздухоотводчик. Автоматически сбрасывает лишний воздух из системы. При повышении в системе отопления давления ( к примеру при закипании теплоносителя, сопровождающиеся выделением горячего воздуха, способного разрушить систему), он автоматически отводит из нее лишний воздух.
  • Предохранительный клапан. Предназначен для сброса излишков жидкости из закрытой системы, если при нагревании теплоноситель расширяется и создает избыточное давление. Самым чувствительным местом системы отопления является теплообменник котла, поэтому предохранительный клапан необходимо подбирать с таким же порогом срабатывания, который максимально допустим при эксплуатации отопительного оборудования (данный параметр указан в паспорте котла).

Как работает группа безопасности в системе отопления

Если по каким-то причинам расширительный бак не компенсировал расширения теплоносителя, то давление внутри системы будет нарастать, в какой-то момент срабатывает механизм предохранительного клапана и открывается путь для выхода лишнего теплоносителя, а через воздухоотводчик выходит лишний воздух. Чтобы избежать ожогов при внезапном открытии обратного клапана и выбросе лишнего теплоносителя, к его отводу присоединяют отводную трубу, которую направляют в систему канализации. Не следует думать, что при срабатывании предохранительного клапана система теряет много жидкости. Как правило для нормализации давления требуется сбросить не более 100 граммов теплоносителя.

Установка группы безопасности на отопление

Настенные котлы отопления, как правило выпускаются уже с блоком безопасности, и поэтому дополнительно устанавливать его не нужно. В напольных котлах, особенно отечественных производителей, таких приборов нет, поэтому их придётся дополнительно устанавливать в систему отопления. Для того, чтобы группа безопасности исправно функционировала и смогла адекватно отреагировать на критические параметры системы отопления установку необходимо доверить специалисту. Любые оплошности и недоделки во время установки недопустимы и делают бессмысленным само наличие данной системы защиты.

Обычно установка группы безопасности выполняется сразу после котла на подающей магистрали на расстоянии, 1-1,5 метра от него. При таком расположении по манометру удобно контролировать давление в системе отопления.

На участке трубопровода от отопительного котла до блока безопасности не допускается устанавливать запорную арматуру, фильтры и другие элементы, которые могут уменьшить его проходное сечение.

Обычно на манометре указывается максимальное давление (3 атм.). Красную стрелку необходимо установить на отметку, которая соответствует, максимально рекомендуемому давлению в 2 атмосферы Свыше 2 атмосфер большинство отопительных котлов эксплуатировать не рекомендуется. Данный параметр указывается и в паспорте отопительного котла.

ВЫВОД

Группа безопасности в системе отопления, является сравнительно недорогим механизмом, который предотвратит выход из строя элементов системы отопления, поэтому ее установка крайне желательна, особенно в системах закрытого типа.

ЕДИНИЦА 9. Текст: «Энергия».

I. Найдите слова в словаре. Запишите их и узнайте.

тепло, звук, лучистая энергия, ядерная энергия, в силу, равняться, увеличивать, уменьшать, поступательное, вращательное, вращать, Рентгеновские лучи, упругие, давление, среда, расщеплять, ядерное деление, синтез, продольный, поперечный, длина волны

II.Прочитай текст. При необходимости воспользуйтесь словарем.

Текст: «Энергия».

Энергию можно определить как способность выполнять работу. Физики подразделяют энергию на несколько типов: кинетическую, потенциальную, тепловую, звуковую, лучистую (например, световую), а также электрическую, химическую и ядерную энергию.

Кинетическая энергия передается движущемуся объекту за счет его движения. Он равен работе, проделанной для ускорения объекта до определенной скорости; это также приравнивается к работе, проделанной для остановки движущегося объекта. Две основные формы кинетической энергии известны как поступательная и вращательная. Первым обладает объект, перемещающийся из одного положения в другое. Второй - это вращающиеся объекты, которые вращаются вокруг оси и поэтому периодически возвращаются в одно и то же положение.

Объект обладает потенциальной энергией в силу своего положения. Два общих типа - это гравитационная и упругая потенциальная энергия.

Объект обладает теплотой, или тепловой энергией, благодаря своей температуре.Фактически, это просто форма кинетической энергии, потому что температура вещества зависит от движения составляющих его атомов или молекул; чем выше его температура, тем быстрее движутся молекулы.

Энергия излучения состоит из электромагнитного излучения и включает радиоволны, видимый свет, ультрафиолетовое и инфракрасное излучение и рентгеновские лучи. Единственная форма энергии, которая может существовать в отсутствие материи, состоит из волнового движения в электрическом и магнитном полях. Лучистая энергия излучается, когда электроны внутри атомов падают с более высокого уровня на более низкий и высвобождают «избыточную» энергию в виде излучения.

Звуковая энергия состоит из движущихся волн давления в такой среде, как воздух, вода или металл. Они состоят из колебаний молекул среды.

Материя, которая приобрела или потеряла электрический заряд, имеет электрическую энергию. Движение зарядов представляет собой электрический ток, который течет между двумя объектами с разными потенциалами, когда они соединяются проводником.

Химической энергией обладают вещества, которые подвергаются химической реакции, например горению.Он хранится в химических связях между атомами, составляющими молекулы вещества.

Ядерная энергия образуется, когда ядра атомов изменяются в результате расщепления или соединения вместе. Процесс расщепления известен как ядерное деление, а соединение - как ядерный синтез. Такие изменения могут сопровождаться высвобождением огромного количества энергии в виде тепла, света и радиоактивности (излучение атомных частиц или гамма-излучение, или и то, и другое).

Когда объект теряет или приобретает один тип энергии, другой вид соответственно приобретается или теряется.Общее количество энергии, которым обладает объект, остается неизменным. Это явление является принципом сохранения энергии, который гласит, что энергия не может быть ни создана, ни уничтожена, а только преобразована в другие формы.

Если рассматривать массу и энергию вместе, общее количество массы и энергии остается неизменным. Следовательно, принцип сохранения массы был преобразован в так называемый принцип сохранения массы-энергии. Теория относительности показывает, что массу и энергию можно считать полностью взаимопревращаемыми, а количество энергии, производимой при разрушении материи, дается хорошо известным уравнением E = mc 2 ( E - высвобожденной энергии, м - разрушенная масса, а c - скорость света).

Передача энергии. Энергия часто передается с помощью волновых движений, и по этой причине изучение волн имеет решающее значение в физике - от волновой механики атома до изучения гравитационных волн, создаваемых черными дырами. В общем, бегущая волна - это движение возмущения от источника, и энергия переносится, когда возмущение движется наружу.

Если создаваемое возмущение параллельно направлению движения энергии, волна называется продольной; звуковые волны относятся к этому типу.Если возмущение перпендикулярно направлению движения энергии - как в случае электромагнитного излучения и волн на поверхности воды - тогда волна поперечная.

Четыре свойства волны можно выделить и математически описать: длину волны, частоту, скорость и амплитуду.

III. Найдите существительное в каждой строке и переведите его. Переведите также подчеркнутые слова.

а) Электрические, тепловые, состоят, претерпевают, поперечные;

б) Частота нормальная, следовательно, включить, изменить;

c) конвертируемый, обладающий, термический, длина волны, определяющий;

г) Продольное, математически, наружу, умножение, уравнение;

д) Помехи, ненормальные, просто испускающие, огромные;

f) Ускорение, в частности, вращательное, ось, невидимая;

г) Перевод, вращение, периодически, нечасто, дирижер.

IV. Практикуйте следующие модели речи.

Паттерн 1. Энергия определяется как способность выполнять работу.

1. электрон - точечное электрическое изменение

2. плазма - четвертое состояние вещества

3. сила - агент, способный изменять состояние покоя или движения объекта

4. масса - сопротивление объекта любому изменению его состояния под действием силы.

5. гравитация - сила взаимного притяжения между объектами, имеющими массу

.

Образец 2. Физики классифицируют энергию на несколько типов: кинетическая, потенциальная, тепловая, звуковая, лучистая, электрическая, химическая и ядерная.

1. Физические науки в нескольких областях: механика, звук, тепло, электричество и т. Д.

2. частицы на несколько типов: электроны, протоны, нейтроны и т. Д.

3. состояния вещества на несколько типов: твердое, жидкое, газовое, плазменное

4. твердые тела на два типа: «истинные» и аморфные

5. вещества в растворах двух типов: кристаллоиды и коллоиды

6. различные типы движения: линейное, круговое и простое гармоническое движение

Паттерн 3. Две основные формы кинетической энергии известны как поступательная и вращательная.

1. Два раздела физики - экспериментальная и теоретическая физика

2. четыре состояния материи - твердое, газовое, жидкое и плазменное

3.три основных типа сил - силы гравитации, трения и вязкости

4. два основных типа веществ в растворах - коллоиды и кристаллоиды

5. два типа твердых тел - «истинные» и аморфные

Паттерн 4. Кинетическая энергия объекта достигается благодаря его движению.

1. поступательная энергия - ее движение из одного положения в другое

2. энергия вращения - его вращение вокруг оси

3.потенциальная энергия - ее позиция

4. тепловая энергия - ее температура

5. электрическая энергия - получение или потеря электрического заряда

6. химическая энергия - химическая реакция

Шаблон 5. Изучение волн имеет решающее значение в физике.

1. гравитация

2. частицы

3. энергия

4. состояния вещества

5.необычные состояния вещества

6. 7. твердые

8. жидкости

9. газы

V. Найдите предложения, которых нет в тексте.

VI. Найдите в тексте английские эквиваленты.

VII. Найдите в тексте русские эквиваленты следующих выражений.

VIII.Заполнить недостающие слова.

IX. При необходимости введите предлоги.

X. Определите, истинны ли предложения или нет.

XI. Ответь на вопрос.

XII. Задайте вопрос к следующим предложениям.

XIII. Продиктуйте своим однокурсникам следующие предложения на английском языке. Проверьте их вместе.

XIV. Диктант-перевод.

Центральная нервная система: структура, функции и заболевания

Центральная нервная система состоит из головного и спинного мозга.Его называют «центральным», потому что он объединяет информацию от всего тела и координирует деятельность всего организма.

В этой статье дается краткий обзор центральной нервной системы (ЦНС). Мы рассмотрим типы вовлеченных клеток, различные области мозга, спинномозговые цепи и то, как болезни и травмы могут повлиять на ЦНС.

Краткие сведения о центральной нервной системе

Вот несколько ключевых моментов о центральной нервной системе.Более подробная и вспомогательная информация находится в основной статье.

  • ЦНС состоит из головного и спинного мозга.
  • Мозг - это самый сложный орган в организме, который использует 20 процентов общего количества кислорода, которым мы вдыхаем.
  • Мозг состоит из примерно 100 миллиардов нейронов, каждый из которых связан с тысячами других.
  • Головной мозг можно разделить на четыре основные доли: височную, теменную, затылочную и лобную.

ЦНС состоит из головного и спинного мозга.

Мозг защищен черепом (полостью черепа), и спинной мозг идет от задней части мозга вниз по центру позвоночника, останавливаясь в поясничной области нижней части спины.

Головной и спинной мозг находятся внутри защитной трехслойной мембраны, называемой мозговыми оболочками.

Центральная нервная система была тщательно изучена анатомами и физиологами, но до сих пор хранит много секретов; он контролирует наши мысли, движения, эмоции и желания.Он также контролирует наше дыхание, частоту сердечных сокращений, выброс некоторых гормонов, температуру тела и многое другое.

Сетчатка, зрительный нерв, обонятельные нервы и обонятельный эпителий иногда считаются частью ЦНС наряду с головным и спинным мозгом. Это связано с тем, что они напрямую соединяются с тканями мозга без промежуточных нервных волокон.

Ниже представлена ​​трехмерная карта CMS. Нажмите на нее, чтобы взаимодействовать и исследовать модель.

Теперь рассмотрим некоторые части ЦНС более подробно, начиная с мозга.

Мозг - самый сложный орган человеческого тела; Кора головного мозга (самая внешняя часть мозга и самая большая часть по объему) содержит примерно 15–33 миллиардов нейронов, каждый из которых связан с тысячами других нейронов.

В общей сложности около 100 миллиардов нейронов и 1 000 миллиардов глиальных (поддерживающих) клеток составляют мозг человека. Наш мозг использует около 20 процентов всей энергии нашего тела.

Мозг является центральным управляющим модулем тела и координирует деятельность.От физического движения до секреции гормонов, создания воспоминаний и ощущения эмоций.

Для выполнения этих функций некоторым отделам мозга отведены специальные роли. Однако многие высшие функции - рассуждение, решение проблем, творчество - включают различные области совместной работы в сетях.

Головной мозг примерно разделен на четыре доли:

Височная доля (зеленый): важна для обработки сенсорной информации и придания ей эмоционального значения.

Он также участвует в формировании долгосрочных воспоминаний. Здесь также размещены некоторые аспекты восприятия языка.

Затылочная доля (фиолетовый): область обработки изображений головного мозга, в которой находится зрительная кора.

Теменная доля (желтая): теменная доля объединяет сенсорную информацию, включая прикосновение, пространственное восприятие и навигацию.

Кожная стимуляция прикосновением в конечном итоге направляется на теменную долю. Он также играет роль в языковой обработке.

Фронтальная доля (розовая): расположена в передней части мозга, лобная доля содержит большинство дофамин-чувствительных нейронов и участвует в внимании, вознаграждении, краткосрочной памяти, мотивации и планировании.

Области мозга

Далее мы рассмотрим некоторые специфические области мозга более подробно:

Базальные ганглии: участвуют в контроле произвольных двигательных движений, процедурном обучении и принятии решений о том, какие двигательные действия выполнять. .Заболевания, поражающие эту область, включают болезнь Паркинсона и болезнь Хантингтона.

Мозжечок: в основном участвует в точном моторном контроле, но также в речи и внимании. Если мозжечок поврежден, основным симптомом является нарушение моторного контроля, известное как атаксия.

Область Брока: Эта небольшая область в левой части мозга (иногда справа у левшей) важна для обработки речи. При повреждении человеку трудно говорить, но он все еще может понимать речь.Заикание иногда ассоциируется с недостаточной активностью зоны Брока.

мозолистое тело: широкая полоса нервных волокон, соединяющая левое и правое полушария. Это самая большая структура белого вещества в мозгу, которая позволяет двум полушариям общаться. У детей с дислексией мозолистое тело меньше; левши, амбидекстры и музыканты обычно бывают крупнее.

Продолговатый мозг: простирается ниже черепа, он участвует в непроизвольных функциях, таких как рвота, дыхание, чихание и поддержание правильного кровяного давления.

Гипоталамус: , расположенный прямо над стволом мозга и размером примерно с миндаль, гипоталамус секретирует ряд нейрогормонов и влияет на контроль температуры тела, жажду и голод.

Таламус: расположен в центре мозга, таламус получает сенсорную и моторную информацию и передает ее остальной части коры головного мозга. Он участвует в регулировании сознания, сна, осведомленности и бдительности.

Миндалевидное тело: два миндалевидных ядра глубоко в височной доле.Они участвуют в принятии решений, памяти и эмоциональных реакциях; особенно отрицательные эмоции.

Поделиться на PinterestСпинной мозг передает информацию от мозга к остальным частям тела.

Спинной мозг, проходящий почти по всей длине спины, передает информацию между мозгом и телом, но также выполняет другие задачи.

Из ствола головного мозга, где спинной мозг встречается с головным мозгом, 31 спинной нерв входит в спинной мозг.

По своей длине он соединяется с нервами периферической нервной системы (ПНС), которые проходят через кожу, мышцы и суставы.

Двигательные команды от головного мозга передаются от позвоночника к мышцам, а сенсорная информация идет от сенсорных тканей, таких как кожа, к спинному мозгу и, наконец, к головному мозгу.

Спинной мозг содержит цепи, которые управляют определенными рефлексивными реакциями, такими как непроизвольное движение, которое может сделать ваша рука, если ваш палец коснется пламени.

Цепи в позвоночнике также могут генерировать более сложные движения, такие как ходьба. Даже без участия головного мозга спинномозговые нервы могут координировать работу всех мышц, необходимых для ходьбы.Например, если мозг кошки отделен от позвоночника, так что ее мозг не контактирует с телом, она начнет спонтанно ходить, когда ее поместят на беговую дорожку. Мозгу требуется только остановить и запустить процесс или внести изменения, если, например, на вашем пути появляется объект.

ЦНС можно условно разделить на белое и серое вещество. Как правило, мозг состоит из внешней коры серого вещества и внутренней области, в которой находятся участки белого вещества.

Оба типа тканей содержат глиальные клетки, которые защищают и поддерживают нейроны.Белое вещество в основном состоит из аксонов (нервных отростков) и олигодендроцитов - типа глиальных клеток, тогда как серое вещество состоит преимущественно из нейронов.

Также называемые нейроглией, глиальные клетки часто называют опорными клетками нейронов. В головном мозге их больше, чем нервных клеток, от 10 до 1.

Без глиальных клеток развивающиеся нервы часто теряют свой путь и изо всех сил пытаются сформировать функционирующие синапсы.

Глиальные клетки обнаруживаются как в ЦНС, так и в ПНС, но каждая система имеет разные типы.Ниже приводится краткое описание типов глиальных клеток ЦНС:

Астроциты: эти клетки имеют многочисленные выступы и прикрепляют нейроны к кровоснабжению. Они также регулируют местную среду, удаляя лишние ионы и перерабатывая нейротрансмиттеры.

Олигодендроциты: отвечают за создание миелиновой оболочки - этот тонкий слой покрывает нервные клетки, позволяя им посылать сигналы быстро и эффективно.

Эпендимные клетки: , выстилающие спинной мозг и желудочки мозга (заполненные жидкостью пространства), они создают и секретируют спинномозговую жидкость (CSF) и поддерживают ее циркуляцию с помощью своих хлыстовых ресничек.

Радиальная глия: действует как каркас для новых нервных клеток во время создания нервной системы эмбриона.

Черепные нервы - это 12 пар нервов, которые выходят непосредственно из головного мозга и проходят через отверстия в черепе, а не проходят по спинному мозгу. Эти нервы собирают и отправляют информацию между мозгом и частями тела, в основном шеей и головой.

Из этих 12 пар обонятельные и зрительные нервы выходят из переднего мозга и считаются частью центральной нервной системы:

Обонятельные нервы (черепной нерв I): передают информацию о запахах из верхней части носовой полости. к обонятельным луковицам на основании мозга.

Зрительные нервы (черепной нерв II): переносят визуальную информацию от сетчатки к первичным зрительным ядрам мозга. Каждый зрительный нерв состоит примерно из 1,7 миллиона нервных волокон.

Ниже приведены основные причины расстройств, влияющих на ЦНС:

Травма: в зависимости от места травмы симптомы могут широко варьироваться от паралича до расстройства настроения.

Инфекции: некоторые микроорганизмы и вирусы могут проникать в ЦНС; к ним относятся грибы, такие как криптококковый менингит; простейшие, включая малярию; бактерии, как в случае с проказой, или вирусы.

Дегенерация: В некоторых случаях спинной или головной мозг может дегенерировать. Одним из примеров является болезнь Паркинсона, при которой происходит постепенная дегенерация дофамин-продуцирующих клеток в базальных ганглиях.

Структурные дефекты: наиболее частыми примерами являются врожденные дефекты; включая анэнцефалию, когда части черепа, головного мозга и скальпа отсутствуют при рождении.

Опухоли: как злокачественные, так и доброкачественные опухоли могут поражать части центральной нервной системы. Оба типа могут вызывать повреждения и вызывать ряд симптомов в зависимости от того, где они развиваются.

Аутоиммунные расстройства: в некоторых случаях иммунная система человека может атаковать здоровые клетки. Например, острый диссеминированный энцефаломиелит характеризуется иммунным ответом на головной и спинной мозг, атакующим миелин (изоляцию нервов) и, следовательно, разрушающим белое вещество.

Инсульт: Инсульт - это нарушение кровоснабжения головного мозга; в результате нехватка кислорода приводит к гибели тканей в пораженной области.

Различия между ЦНС и периферической нервной системой

Термин периферическая нервная система (ПНС) относится к любой части нервной системы, которая находится за пределами головного и спинного мозга. ЦНС отделена от периферической нервной системы, хотя эти две системы взаимосвязаны.

Существует ряд различий между CNS и PNS; одно отличие - размер ячеек. Нервные аксоны ЦНС - тонкие выступы нервных клеток, передающих импульсы, - намного короче. Аксоны нерва ПНС могут быть длиной до 1 метра (например, нерв, который активирует большой палец ноги), тогда как в ЦНС они редко бывают длиннее нескольких миллиметров.

Еще одно важное различие между ЦНС и ПНС заключается в регенерации (повторном росте клеток). Большая часть ПНС обладает способностью к регенерации; Если нерв на пальце поврежден, он может отрасти заново. ЦНС, однако, не обладает этой способностью.

Компоненты центральной нервной системы подразделяются на множество частей.Ниже мы опишем некоторые из этих разделов более подробно.

Список 12 основных причин глобального потепления

Глобальное потепление - большая проблема для беспокойства, которая нашла свое место в больших дискуссионных комнатах и ​​является сигналом тревоги без кнопки повтора для людей, который пробуждает их от глубокого сна, в котором они мечтали получить прибыль за свои средства и в в долгосрочной перспективе забыли заботиться о своих хранителях - нашей природе, которая является источником всего, чем мы живем, от пищи, воды и даже воздуха, которым мы дышим. Но мы загрязняем ту же воду, которую будем пить, загрязняем тот же воздух, который нам понадобится для дыхания, и широко используем сильные химические удобрения, которые губят наши посевы вместо того, чтобы делать их здоровыми

Мы, люди, многого ожидаем от других, но возвращаем ли мы то же самое своей природе? Ответ - да, но мы дарим нашей природе ответный подарок за благосклонность природы, защищая нас от загрязнения воды и воздуха, уничтожения лесов и эксплуатации в виде добычи на нашей матери-земле

Чтобы создать наш собственный мир, мы разрушаем миллионы миров, у которых есть свой дом на земле, включая животных, птиц и насекомых, которые поддерживали и защищали каждый раз, когда мы попадали в беду.Не только это вклад и жертвы этих животных, деревьев и всей экосистемы вокруг нас - элементы, которые помогли нам в эволюции от неопытного к эффективному мыслителю. Разве они этого заслуживают? Наше сердце стучит, а разум задыхается, говоря: «Конечно, нет».

Мы должны лелеять природу, любить ее, и для этого сначала мы должны понять, какие постоянные проблемы мы, социальные животные, создаем для матери-земли, и проблемы, которые заставляют каждого из нас задуматься и проанализировать, прежде чем это станет слишком поздно.

Прежде чем приступить к изучению причин, очень важно знать, что такое глобальное потепление.

Глобальное потепление, можно определить как повышение температуры атмосферы и океана на Земле и общее изменение атмосферы Земли, включая повышение уровня моря и непостоянство снегопадов. Изменение климата и связанные с ним воздействия варьируются от региона к региону по всему миру. Из-за увеличения парникового эффекта, особенно в результате загрязнения и других видов деятельности, таких как выбросы парниковых газов, производимые в основном в результате деятельности человека, промышленных процессов и транспорта.

«ГЛОБАЛЬНОЕ ПОТЕПЛЕНИЕ» = «ИЗМЕНЕНИЕ КЛИМАТА».

Что такое парниковый эффект ?

По данным IPCC (Межправительственной группы экспертов по изменению климата) «Парниковые газы эффективно поглощают тепловое инфракрасное излучение, испускаемое поверхностью Земли, самой атмосферой из-за тех же газов и облаками. Атмосферное излучение распространяется во все стороны. Таким образом, парниковые газы удерживают тепло в системе поверхность-тропосфера. Это называется парниковым эффектом

[Примечание: в 1998 г. Всемирная метеорологическая организация (ВМО) и Программа Организации Объединенных Наций по окружающей среде (ЮНЕП) учредили Межправительственную группу экспертов по изменению климата (МГЭИК) для борьбы с угрозой, которую глобальное потепление представляет для мира.]

Основными причинами глобального потепления являются:

12. Повышение концентрации CO2

Концентрация CO2 в атмосфере примерно на тридцать процентов увеличилась из-за человека, увеличение пропорционально увеличению сжигания ископаемого топлива для производства электроэнергии, транспортировки и отопления, а также производства цемента (по вине человека) выбросы. Прогнозируется, что вскоре мы достигнем концентраций углекислого газа, которых не было на Земле за последние 50 миллионов лет, что в конечном итоге приведет к изменениям средней температуры поверхности Земли, что на самом деле оказывается фатальным для жизни людей.

11. Разрушение озонового слоя

Повышение уровня озона в стратосфере над Антарктидой является результатом сложных химических процессов. Возвращение Солнца в конце зимы запускает фотохимические реакции, которые приводят к разрушению озона в стратосфере. Как сообщается, в течение 1990-х годов в Арктике наблюдается постепенное развитие ежегодного спада. Поправки о защите озонового слоя были выпущены для исключения некоторых ХФУ из промышленного производства, значительное разрушение озона в стратосфере над Антарктидой до сих пор не улучшилось.

10. Вырубка лесов

Использование лесов в качестве топлива (как древесины, так и древесного угля и других необходимых продуктов для жизни) является одной из причин вырубки лесов. Мы вырубаем леса, чтобы насытиться древесиной и другими продуктами, в основном для среды обитания, и для строительства ферм, что не является хорошим признаком, а также ведет к уменьшению количества осадков. Леса очень дружелюбны для человека, они очищают воздух, поскольку действуют как естественные фильтры, удаляя и сохраняя углекислый газ из атмосферы, и это обезлесение высвобождает большое количество углерода, а также снижает количество улавливаемого углеродом газа на Земле.

9. Выбросы метана и закиси азота от сельского хозяйства, дна арктических морей и предприятий

Метан - один из парниковых газов, вызывающих глобальное потепление. Когда органическое вещество разрушается бактериями в условиях недостатка кислорода, как на сельскохозяйственных полях, образуется метан. Этот процесс также происходит в кишечнике травоядных животных, и с увеличением количества концентрированной продукции животноводства уровень метана, выбрасываемого в атмосферу, увеличивается.Другой источник метана - клатрат метана, соединение большого количества метана, заключенное в кристаллической структуре льда. По мере того, как метан выходит с арктического морского дна, темпы глобального потепления соответственно возрастают.

8. Аэрозоли, присутствующие в атмосфере

Атмосферные аэрозоли могут изменять климат двумя важными способами.

  • Рассеивают и поглощают солнечное и инфракрасное излучение
  • Они могут изменять микрофизические и химические свойства облаков и, возможно, их продолжительность жизни и размеры.

Это можно объяснить тем, что рассеяние солнечного излучения охлаждает планету, в то время как поглощение солнечного излучения аэрозолями непосредственно нагревает воздух, а не поглощает солнечный свет поверхностью Земли.

Вклад человека в количество аэрозолей в атмосфере принимает различные формы, например:

  • При сжигании биомассы образуется комбинация органических капель.
  • При выхлопных газах транспорта образуются загрязнители, которые с самого начала являются либо аэрозолями, либо преобразуются в результате химических реакций в атмосфере с образованием аэрозолей.

Концентрации ядер конденсации примерно в три раза выше в северном полушарии, чем в южном полушарии. По оценкам, эта более высокая концентрация приводит к радиационному воздействию, которое, как сообщается, всего на 50 процентов выше в Северном полушарии.

7. Повышение уровня моря

Повышение уровня моря является результатом таяния двух массивных ледяных щитов в Антарктиде и Гренландии, согласно исследованиям ученых.Однако многие страны по всему миру испытают на себе последствия повышения уровня моря, что может привести к перемещению миллионов людей. Мальдивы страна уже ищет новый дом из-за повышения уровня моря. Большинство американцев, проживающих в прибрежных штатах, сталкиваются с серьезными последствиями глобального потепления. Морская вода расширяется, занимает больше места в океане и вызывает избыточное повышение уровня воды, а также таяние льда над сушей, что затем добавляет воды в океан.

6. Планктонный бум из-за потепления морей

Некоторые морские львы, морские ежи, заросли водорослей и популяции рыб, по-видимому, вымерли из-за потери планктона, сокращения популяции морских львов, что привело к тому, что косатки съели слишком много каланов, что привело к взрывам ежей, что привело к потеря различных популяций рыб.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
