Железобетонная плита размером: Железобетонные плиты перекрытия: виды, размеры, характеристики

Содержание

Железобетонные стеновые панели: типы, вес, размеры, ГОСТ

Издавна строительным материалом служили кирпич, камень, дерево. В прошлом веке был разработан новый вид строительства – возведение вертикальных стен из армированных бетонных плит стандартных размеров. Разработаны серии стеновых панелей различного назначения.

СодержаниеСвернуть

Созданы альбомы чертежей для панелей разного вида, с расчетами, учитывающие особенности эксплуатации. ГОСТы на железобетонные стеновые панели предписывают, типоразмеры, виды бетона и стали для закладных и арматуры, место установки.

Типы и серии железобетонных стеновых панелей

Стеновая панель представляет железобетонную плиту, устанавливаемую вертикально. В зависимости от места применения используются пустотелые, монолитные железобетонные формованные изделия, сплошные или с выемками под окна и двери.

Стеновые ЖБИ выпускаются поточным методом. Это значит, объект собирается из разных панелей, относящихся к одной серии. Они унифицированы, относятся к одному альбому чертежей, независимо, строят дом в Москве или Чите. Набор отлитых деталей является конструктором для строителей.

Виды ж/б панелей и ГОСТы

  • Железобетонные наружные стеновые панели для жилых и общественных зданий могут отливаться из легкого пористого и тяжелого бетонов. Однослойные и двухслойные изделия соответствуют ГОСТ 11024-20-12
  • В строительстве жилых и административно-культурных объектов используют панели стеновые трехслойные железобетонные, монолитные или сборные, отвечающие требованиям ГОСТ 31310-2015.
  • Для контура цокольного этажа и подполья используют однослойные и двухслойные вертикальные конструкции соответствующие ГОСТ 11024-84 и ГОСТ 11118-73.
  • Внутренние стеновые панели из железобетона по характеристикам отвечают ГОСТ 12504-80.
  • Однослойные железобетонные стеновые панели для ограждения или инженерно- техническим конструкциям выпускаются по ТУ завода изготовителя.

Особые требования к арматурной сетке и закладным элементам. Для каждого вида плит применяется определенный вид стали, диаметр стержней, марка и класс арматурной сетки. Определяющими на этом этапе являются ГОСТ 31310-2005 и ГОСТ 1305-2003.

Значение серии ж/б изделий и альбома чертежей

В рамках ГОСТ разрабатывается серия внутренних или наружных железобетонных стеновых панелей с учетом допусков под условия эксплуатации, применяемого бетона, арматуры, закладных и схемы соединения блоков. То есть альбом регламентирует всю технологию от изготовления до установки стеновой плиты.

Как пример, серия 1.432.1-21 трехслойных железобетонных стеновых панелей рассчитана для плит длиной 6 м, устанавливаемых в отапливаемом помещении. Воздушная среда – влажная и агрессивная. Для этой серии разработано 7 выпусков альбома.

Каждый несет рабочие чертежи для одного сегмента – стеновые панели, монтажные узлы, применяемая арматура и прочее. Характеристики и размеры стеновых железобетонных панелей

В зависимости от нагрузки, которую будет нести стеновая панель подбирается арматура и закладные. Причем армирование выполняется с предварительным напряжением или обычным способом.

Плотность бетона, для отливки:

  • особо легкий, с пористым наполнителем – 700 кг/м3;
  • легкий – массой до 1800 кг/м3;
  • тяжелый – плотность до 1800 кг/м3;
  • особо тяжелый – выше 2 500 кг/м3.

Вес стеновых железобетонных панелей зависит от марки бетона, и количества слоев в сборке. Панели могут использоваться в каркасном строительстве, закрепляться закладными на опору, и тогда сборные железобетонные стеновые панели считают не несущими.

В бескаркасном контуре стеновые панели несущие, загруженные. Они могут быть также самонесущими и поэтажно несущими.

Размеры стеновых панелей

Типовые размеры наружных железобетонных стеновых панелей регламентированы ГОСТом.

  • Для жилых зданий используют плиты длиной 6 м, и 3 м, 1,5 м как доборные в проемах, с оконными гнездами, выемками под двери.
  • Для производственных помещений 6, 12 м длиной.
  • Высота всех плит 1,2 или 1,8 м.

Примечания:

  1. Координационные высоты панелей, указанные в таблице выше, относятся к панелям, предназначенным для надземных этажей, а координационные толщины панелей – к однослойным и сплошным слоистым панелям. В случаях, когда в таблице приведено несколько модулей, координационный размер кратен одному из этих модулей.
  2. Координационную длину угловых панелей определяют в зависимости от толщины панелей и конструкции угловых стыковых соединений.
  3. Координационную длину простеночных панелей допускается принимать отличной от приведенной в таблице в случаях, когда это обосновано особенностями решения фасадов зданий.
  4. Координационную толщину панелей, кратную модулю М/4, равному 25 мм,следует предпочтительно принимать для слоистых панелей.
  5. Допускается при соответствующем технико-экономическом обосновании и с разрешения госстроев союзных республик принимать координационную толщину панелей более 400 мм.
  6. Допускается изготовлять панели координационными размерами, отличными от указанных в табл. 1, на действующем оборудовании до 01.01.91, а также в случаях, предусмотренных СТ СЭВ 1001-78.

Толщина железобетонных стеновых панелей

Толщина железобетонных стеновых панелей зависит от количества слоев и составляет 20-50 см. Внутренние железобетонные стеновые панели представляют крупногабаритные плиты на высоту этажа и нужную длину, до 6 метров.

Примечание. Минимальную толщину слоя, указанную в скобках, допускается принимать по согласованию между проектной организацией – автором проектной документации на конкретные здания и предприятием-изготовителем при наличии технико-экономического обоснования, разработанного на основании экспериментальных данных, полученных для конкретных конструкций панелей с учетом условий их применения в зданиях и климатических воздействии.

Изготавливают их из обычного или гипсового бетона, укрепляют армирующей сеткой и покрываются слоем антикоррозийной замазки. Внутренняя плита обычно бывает однослойная, самонесущая.

На ребре каждой панели есть маркировка, которую нужно уметь читать:

  • Первая цифра 1, 2,3 показывает, сколько слоев в монолитной конструкции, а 4-6 – в сборной.
  • В- внутренняя, Н- наружная панель;
  • С – стены, Ц – цоколь, подвал, Ч – чердак.
  • размеры в дециметрах.

Порядок изготовления трехслойных железобетонных стеновых панелей

Однослойная плита изготавливается из бетона. Двухслойная имеет каркас, и теплозащитный слой, который одновременно выполняет функцию пароизоляции. Сверху конструкция покрывается цементно-песчаной стяжкой. Несущий слой устанавливают со стороны помещения.

Но в современном строительстве наиболее часто используют трехслойные стеновые плиты. Здесь панель с арматурой устанавливается на наружную сторону, укладывается слой теплоизоляции и внутренняя и наружная панель скрепляются арматурой.

Утеплитель в железобетонные стеновые панели выбирается, исходя из климатических условий эксплуатации. Армирование двухстороннее, каркасом и сеткой с защитой ее от ржавления специальной замазкой.

Крепление железобетонных стеновых панелей

Один из ответственных этапов панельного строительства – сборка каркаса здания или сооружения. На каждой панели предусмотрены специальные металлические элементы крепления, называемые закладными.

Какой тип замка выбрать, предписывает Типовая Технологическая Карта (ТТК) и является ссылочным документом в разработке ППР – проекта производства работ.

Однослойные или многослойные железобетонные панели закрепляют на каркасе одним из способов:

  • Методом сварки. Закладной элемент панели соединяется с ригелем балки с помощью стальных накладок.
  • Болтовое соединение – закладная и накладка соединяются винтовым соединением. От коррозии узел защищают бетонированием.
  • Соединение петля-скоба, когда накладка выполнена из арматуры, на нее вставляется петля закладной, место соединения бетонируется.
  • Самофиксирующие связи – когда замок выполняется между панелями. Одна из них имеет разомкнутую петлю, другая – выступающий штырь. При монтаже получается соединение, которое по действиям напоминает навешивание полотна двери на выступающие стержни.

Технические требования к стеновым панелям

Независимо, изготовлены железобетонные панели для промышленных зданий или жилых помещений они должны отвечать требованиям:

  • Точные размеры и формы с точно установленными закладными соединениями.
  • Соответствие веса и размера стандарту.
  • Соблюдение допусков, установленных ГОСТ, с погрешностью не более 10 мм.
  • Все металлические компоненты должны быть установлены заподлицо, для закладных допускается выход на 3 мм над поверхностью.

Заключение

Стеновые панели ускоряют и удешевляют строительство зданий и сооружений. Их используют в малоэтажном и высотном строительстве. Выбирая формованные изделия из железобетона, следует обращать внимание на соответствие плиты требованиям стандартов и ее назначение.

Распространенные виды железобетонных плит и их характеристика и описание +Видео

Более полутора веков назад француз Жозеф Монье изобрел стройматериал под названием железобетонная плита. И с тех пор это изделие не теряло своей популярности, а наоборот усовершенствовалось и завоевало строительный мир. Существует несколько видов железобетонных плит, используемых в разных сферах строительства. Важно правильно сделать выбор, знать маркировки, правила укладки плит.

Железобетонные плиты сразу завоевали рынок высокими характеристиками и сроком эксплуатации. Они не подвержены гниению, не теряют качеств при повышенных температурах и влажности.

Служат идеальным инструментом в строительстве промышленных и жилищных объектов.

Железобетонные плиты. Общие сведения

В один момент законы строительного мира изменились, благодаря открытию ЖБИ. Низкой стоимостью и высокими эксплуатационными характеристиками, они вызвали взрыв на строительном рынке. Большинство компаний были вынуждены срочно переориентироваться. Специалистов поражала плита в 7,5 метров длиной, что повлекло изменение сути архитектуры, подарив миру новые здания и совершенно другие технологии их возведения.

Плита и ее назначение

Плиты представляют собой горизонтальные конструкции или перекрытия, которые устанавливаются между этажами, в качестве чердачных перегородок. Изобрел данный стройматериал Жозеф Монье из Франции еще полтора века назад. Железобетонные плиты с тех пор усовершенствовались и современный рынок строительных материалов предлагает несколько категорий изделий, отличающихся по ширине, весу, длине и другим параметрам. Наиболее распространенная классификация железобетонных плит по виду поперечного сечения.

Железобетонные плиты нашли свое назначение:

  • — в укладке фундамента;
  • — в изготовлении стен;
  • — в строительстве стойких заборов;
  • — в возведении крепких балконов в зданиях;
  • — при укладке дорог, площадок;
  • — в сфере возведения колодезных колец.

Преимущества ЖБИ

Плиты сразу заняли лидирующее место на строительном рынке и стали очень популярными, в отличие от других способов перекрытий.

Среди плюсов можно выделить:

  • огнеупорность;
  • влагостойкость;
  • долговечность;
  • противостояние температурным колебаниям;
  • не гниют;
  • приемлемые цены;
  • легкий монтаж.

Виды плит

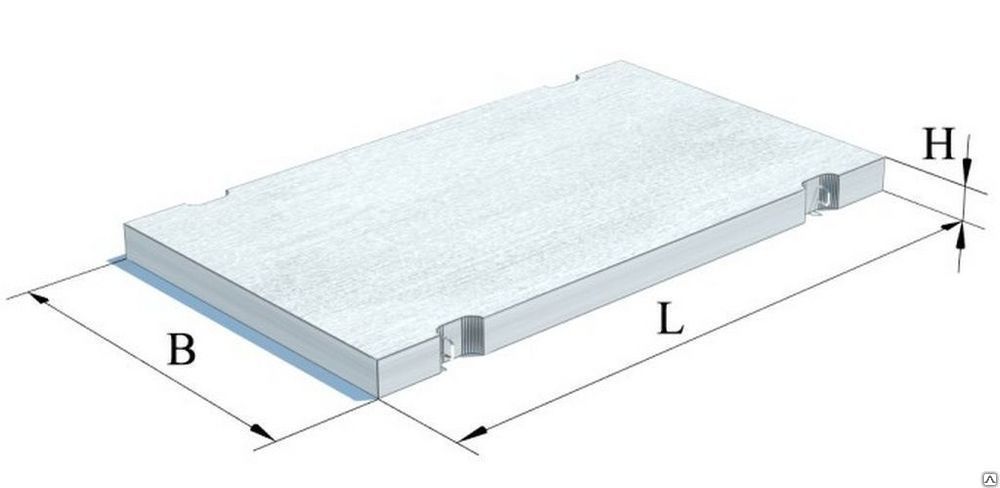

Дорожные

Отличаются высокими эксплуатационными характеристиками, удобством в работе и простотой, независимо от условий местности. Применяются в строительстве сложных автомобильных развязок. Такие изделия способны сохранять эксплуатационные свойства при -40 градусов по Цельсию. В прокладке дорог применение ЖБИ обеспечивает надежность полотна.

Существует две разновидности плит:

  1. — с напрягаемой арматурой;
  2. — с ненапрягаемой арматурой.

Плотность бетона такой плиты варьируется от 2 200 до 2 500 кг/м3 с нагрузкой класса Н-30 и Н-10.

По типу можно встретить плиты не только для капитальных дорог, но и временной укладки. Они имеют маркировку: П-прямоугольная, Т-трапецеидальная, Ш-шестиугольная. На плитах имеется рифление. Соединительным элементом является бетон, отличающийся своей водонепроницаемостью и морозостойкостью.

Внимание! Размеры дорожных плит бывают разные, но наиболее часто используются 1 750х3 000 мм.

Дороги, построенные с помощью этого вида плит, можно быстро демонтировать, что особенно ценится при постройке временных подъездных путей с возможностью повторного использования плит, и это значительно снижает стоимость строительства в целом.

Существуют аэродромные железобетонные плиты со способностью выдерживать более высокие нагрузки с усиленным каркасом. Их длина 6 метров, а ширина 2. В зависимости от толщины делятся на три типа – ПАГ-14, ПАГ-18, ПАГ-20. Такие дорожные плиты самые прочные, с внешней рифленой поверхностью до 1,5 мм и отличным сцеплением. На краях имеются монтажные петли. Одна плита выдерживает вес более 30 тонн. Такой вид изделия морозостойкий и долговечный, способный пережить 200 циклов заморозки и отморозки.

Пустотные

Данный вид используется при возведении межэтажных перегородок. Изделие составляет 220 мм толщины с длиной до 16 м. Стандартная цифра – 1; 1,2; 1,5 м. Допускаются выполнение по индивидуальным замерам.

За счет пустот обеспечивается тепло и звукоизоляция. При этом отверстия по форме могут быть овальными, полукруглыми и круглыми. Пустоты во много раз снижают вес плиты, что позволяет быстрее смонтировать ее и структурировать здание.

Нужно обращать внимание на размер внутренних пустот, чем меньше диаметр отверстий, тем выше прочность и выносливость. Очень популярны у строителей круглопустотные конструкции, отличающиеся удобством и возможностью выбирать нужный размер.

Благодаря разработанным технологиям, большие партии плит изготавливаются за короткое время. Нагрузка при этом возрастает до 1 250 кгс/м2. В работе применяется бетон различной марки.

Важно! Для монтажа нужны петли, благодаря которым конструкция поставляется в нужное место с минимальными трудовыми затратами с помощью специального оборудования.

Плоские

Применяются в качестве несущей части перекрытий в панельных домах. Нагрузку выдерживают до 6 кПа. Такие изделия способны противостоять сейсмическому удару мощностью до 7 баллов. Их можно встретить в несущих конструкциях с несколькими точками опоры от 2 до 4.

Для изготовления берется разной плотности бетон – легкий, средний, тяжелый, напрягаемая и ненапрягаемая арматура, проволока.

Зачастую встречаются скошенные грани плиты, необходимые для состыковки. Этот момент не позволяет сдвинуть изделие. Каждый шов между плитами заполняется бетоном.

Перевозятся ЖБИ штабелями на прокладках во избежание повреждений. Погрузочные и разгрузочные работы выполняются автокраном.

Плиты покрытия

Необходимость в них возникает на этапе завершения постройки, как правило, в промышленных зданиях при желании строителей сэкономить на установке чердака.

Крыша затем обязательно укрывается специальными отделочными материалами – битумом, жидкой резиной, которые выполняют гидроизоляционные свойства за небольшие деньги. Железобетонные плиты покрытия хорошо сочетаются с теплоизоляционными материалами.

Монтируются изделия двумя методами – стандартным и ребристым. Второй обладает наибольшей прочностью и в разы делает проще процесс отделки. Часто используется напряженная арматура для долговечности.

Стоит упомянуть об армированной металлической сетке, которой покрывается бетон для защиты от пагубного воздействия внешней среды.

Такой вид плит обладает высокими показателями пожарной безопасности. Есть варианты, которые выдерживают нагрузку до 1 500 кг/м2, поэтому зачастую плиты покрытия встречаются чаще в местах с повышенным уровнем осадков. Благодаря своим свойствам, изделия позволяют возводить многоэтажные здания.

Наиболее популярны плиты 3х6, 2х12, но бывают исключения, когда завод изготовитель получает конкретную заявку со специальной модификацией.

Толщина изделий может колебаться от 250 до 455 мм, хотя порой встречаются более толстые плиты.

Структура плиты обязательно содержит закладные элементы, выполненные из стальной арматуры, которая порой соединяется с соседними изделиями для более надежного скрепления.

Типы железобетонных панелей

Различают несколько типов панелей:

  1. ПК – плиты перекрытий с круглыми пустотами, представляющие собой несущие элементы между этажами.
  2. ПР -ребристые – подходят для строительства крыш большой площади (торговые дома, вокзалы, спортивные комплексы).
  3. ПС – плиты специального назначения при строительстве санитарно-технических узлов.
  4. Полнотелые – нужны в повышенных силовых нагрузках.
  5. Монолитные – используются в многоэтажном строительстве с постоянной вибрационной нагрузкой.
  6. П – сплошные. Используются для создания несущих конструкций.
  7. Облегченные – отличаются малым весом и многопустотностью.
  8. С косыми торцами.
  9. Экструдерные – для общественных, жилых, производственных сооружений.

В строительстве плиты такого вида применяются уже в конце работ и доставляются к месту на специальном транспорте.

Отдельно можно выделить группу плит для ограждений, то есть заборов. Для строительства используется тяжелый бетон с граненной или плоской поверхностью. Их часто можно встретить на месте постоянных предприятий.

Существуют ребристые сборные изделия П-образного вида. Они используются как несущие элементы для прокладки теплоцентралей и сетей водопровода в нежилых сооружениях. Высота такого изделий 30-40 см, а ширина от 1,5 до 3 м. Можно встретить плиты длиной 6, 12, 18 м.

Производство плит

Как производятся железобетонные плиты? Главное в производстве – бетон. Он получается путем смешения песка и щебня. Этот материал отличается высоким сопротивлением к сжатию, и способен легко растягиваться. Для повышения прочности используется арматура, изготавливаемая из композита и стали. Бетон для арматуры является антикоррозийным средством.

Щебень своего рода инертный материал, с которым цемент не вступает в какую-либо реакцию. Часто носит определение – заполнитель. Способен изменить структуру плиты.

Для производства железобетонной плиты берется щебенка разной фракции и мелкая, и крупная. На выбор влияет назначение изделий и задачи конструктора.

В качестве арматуры может применяться проволока или другая сталь. Арматура делится на два вида:

  1. — рабочая, представляющая собой низ плиты, который работает на изгиб;
  2. — монтажная – непосредственно скелет всей конструкции.

В процессе изготовления железобетонной плиты не обойтись без напряженного железобетона. Благодаря разработанным технологиям, арматуру можно заливать в монолит в момент частично напряженного вида, чтобы плиты могли противостоять изгибам и компенсировать нагрузку.

Оно может быть:

  1. Опалубочным — базируется на применении готовых форм с предварительным установлением металлической арматуры и затем заливкой бетоном. Такой способ придает изделию прочность, качество плоскости, тепло и звукоизоляционные свойства, высокие эксплуатационные свойства.
  2. Безопалубочным – изготовление проходит на конвейере, по которому беспрерывно перемещается железобетонная лента, накрываемая теплоизоляционным материалом и нагреваемая до нужной температуры. Затем лента разрезается на нужные фрагменты. Плюс данного способа в том, что можно выполнить любые по длине плиты.

Изготовитель обязан придерживаться ГОСТов:

  • 26434-85
  • 25912-2015
  • 25912.0-91
  • 25912.1-91
  • 25912.2-91
  • ГОСТ 25912.3-91

Технологический процесс

Работа начинается с создания чертежа, на основе которого создается изделие.

Процесс можно разделить на следующие этапы:

  1. В форму изделия помещается каркас, выполненный из арматуры в виде ребристых стержней, которые предварительно натягиваются с применением электрического тока или домкрата.
  2. Происходит крепление стержней на форму.
  3. Затем наступает очередь конвейерной линии, стендов специального характера, роликового формирования.
  4. Когда структура сформирована, плита подвергается тепловому воздействию в специальных камерах. Это позволяет повысить скорость затвердевания бетона. Плита в течение 10 часов приобретает прочность до 60 процентов, что равняется 25 суткам при обычных условиях.
  5. После приобретения прочности, крепления на форме убираются.
  6. Стержни сжимают так, чтобы сформировать нужное состояние для плиты.

Каждая компания изготовитель привносит что-то свое в процесс производства железобетонной плиты, чтобы выделиться большей производительностью и более привлекательной ценой.

Условия хранения

  • — Хранить только в горизонтальном виде;
  • — плиты не должны касаться грунта;
  • — необходимо обеспечить надежное основание, которое не будет промокать и гнить;
  • — высота основания должна быть достаточной, чтобы в случае проседания, плиты не достали грунт;
  • — между плитами укладываются деревянные рейки в строгой последовательности одна над другой на расстоянии до 40 см от края;
  • — допустимое количество плит в штабеле 10 штук.

Монтаж

Монтирование перекрытий должно соответствовать СНиПам, чтобы обеспечить безопасность и долгий срок эксплуатации конструкции. Для начала монтажных работ составляется схема укладки, выполняется расчет, чтобы понять сколько понадобится плит. На подготовленную площадку приезжает кран и укладывает изделия согласно схеме.

ЖБ плиты укладываются на стены сооружений, с главным условием опоры на несущую стену с минимальным показателем в 12 см. Допускается при этом применять раствор. Технологичный шов варьируется от 5 до 20 см, но лучше придерживаться цифры 8. При более широком шве понадобится много времени на его заделку раствором.

Важно! В случае, если стены построены из газоблоков или пеноблоков, то необходимо провести заливку армопояса перед укладной плит. То есть по периметру здания выполняется опалубка, внутри которой находится арматурный каркас. Затем заливается бетонным раствором, который должен полностью застыть.

У каждого вида плиты свои особенности укладки, но начальный этап одинаковый. Он заключается в обязательном осмотре плиты перед установкой, проверке маркировке. При наличии трещин от 1 мм во всю длину изделия, оно заменяется.

Существенным является идеально ровная поверхность. Некоторые строители считают, что постепенный перепад в 4 см не имеет какого-либо значения, но это не так. Необходимо выровнять поверхность с помощью бетонного раствора.

В зависимости от назначения строительства, используется большое количество модификаций и типов железобетонных плит. Им сегодня отводится важное место в строительном мире. Они широко применяются при укладке дорог, установке заборов, строительстве домов. Служат такие изделия долгое время при правильном хранении.

Монолитная железобетонная плита: виды и характеристики

Для возведения домов и сооружения хозяйственных построек используются различные типы фундаментов. Пользуется популярностью монолитная ЖБ плита, обеспечивающая устойчивость, прочность и долговечность строений. Плитный фундамент в строительстве используется для слабых грунтов, подверженных морозному пучению. После подготовки участка и сооружения подушки из щебня и песка монтируется опалубка. Затем укладывается слой гидроизоляции, производится армирование монолитной основы. Завершает сооружение плиты процесс заливки цемента. Каждый этап имеет свои особенности.

Монолитная ЖБ плита – особенности применения

Монолитная железобетонная основа, а также сборный фундамент из ЖБИ плит изготавливаются из тяжелых бетонных растворов, для усиления которых используют арматуру диаметром 8-12 мм. Для принятия решения о применении монолитной плиты в качестве фундаментной основы выполняются специальные расчеты.

Определяется толщина фундаментной основы, а также ее глубина залегания, зависящие от ряда факторов:

  • особенностей грунта на участке застройки;
  • глубины расположения водоносного слоя;
  • нагрузочной способности основания;
  • веса возводимого строения;
  • климатических факторов;
  • рельефных перепадов в зоне строительства;
  • характеристик используемого строительного материала.
Для слабых грунтов, подверженных морозному пучению в строительстве используют монолитный фундамент

Монолитная конструкция отличается прочностью и применяется на следующих типах почвы:

  1. Ослабленных грунтах с повышенной влажностью.
  2. Насыпных почвах с увеличенной концентрацией песка.
  3. Почвах, которые легко деформируются при замерзании.

Отличительная черта фундаментной плиты – увеличенная площадь, которая позволяет:

  • равномерно распределить на грунт вес здания;
  • предотвратить усадку частей строения;
  • демпфировать реакцию морозного пучения;
  • исключить возможность растрескивания коробки.

Монолитная конструкция применяется для строительства различных зданий:

  • современных коттеджей;
  • промышленных объектов;
  • гаражных построек;
  • дачных строений;
  • малоэтажных зданий.

Прочная конструкция фундаментного основания сохраняет целостность под воздействием массы следующих стройматериалов:

  • бетонных блоков;
  • природного камня;
  • керамического кирпича;
  • сборного железобетона;
  • деревянных каркасов;
  • оцилиндрованных бревен.

Независимо от типа материала, применяемого в заливке фундамента, монолитная ЖБ плита применяется на проблемных почвах для обеспечения устойчивости зданий.

Для обеспечения устойчивости зданий на проблемных почвах применяют монолитную ЖБ плиту

Устройство монолитной фундаментной основы

Цельная плита из армированного бетона изготавливается в соответствии с классической технологией. Фундамент монолитного типа представляет многослойную конструкцию, каждый слой которого выполняет определенную функцию.

Рассмотрим устройство фундамента, начиная с поверхности грунта:

  1. Слой геотекстильного материала. Обладает фильтрующими свойствами и ложится на спланированную поверхность почвы для разделения грунта и слоя гравийно-песчаной подушки.
  2. Демпфирующая подсыпка. Сглаживает реакцию почвенных сдвигов, планирует площадку, а также позволяет расположить дренажные трубы внутри песчано-гравийного массива.
  3. Подбетонка. Представляет залитую тонким слоем бетонную смесь, предназначенную для выравнивания поверхности и повышения нагрузочной способности фундаментной основы.
  4. Слой гидроизоляции. Предотвращает доступ содержащейся в грунте влаги к поверхности фундамента, а также сохраняет необходимое количество влаги в бетонной смеси.
  5. Листовой или гранулированный теплоизолятор. Благодаря укладке теплоизоляционного материала снижаются потери тепла, что важно для поддержания комфортного микроклимата в помещении.
  6. Опалубка стационарного или разборного типа. Конструкция сооружается по периметру будущего фундамента и предназначена для придания бетонной смеси требуемой формы и снижения потери влаги во время застывания.
  7. Арматурный каркас. Предназначен для повышения прочностных свойств монолита и предотвращения растрескивания бетона. Металлические прутки воспринимают действующие нагрузки, обеспечивая долговечность основы.
  8. Бетон марки М400 и выше. Бетонный слой воспринимает нагрузки от массы здания и равномерно передает их по всей площади опорной поверхности фундаментного основания.

Правильное расположение всех слоев фундамента повысит прочность основы, а также увеличит ресурс эксплуатации возводимого строения.

Устройство монолитной фундаментной основы

Фундамент монолитная ЖБ плита – варианты исполнения

Цельный фундамент монолитного типа сооружается в различных исполнениях, обусловленных следующими факторами:

  • уровнем заглубления;
  • технологией обустройства;
  • конструктивными особенностями.

По глубине расположения нижней плоскости фундаментной подошвы, основания делятся на следующие виды:

  1. Незаглубленные. Формирование фундамента осуществляется на уровне нулевой отметки после уборки мусора, растительности и планирования поверхности строительной площадки.
  2. Мелкозаглубленные. Фундаментная плита погружается в почву на глубину до 0,5 м. Технология формирования мелкозаглубленной плиты не предусматривает сооружение под зданием подвального помещения.
  3. Заглубленные. Фундаментная платформа заглубляется в грунт до уровня замерзания почвы. Это обеспечивает повышенный запас прочности и позволяет противодействовать силам морозного пучения.

В зависимости от способа строительства основания фундаментная конструкция формируется в различных вариантах:

  • монолитном. Цельная железобетонная плита сооружается на подготовленной площадке, с поверхности которой удалены верхний слой почвы, мусор и растительность. После сооружения опалубки по периметру фундамента производится сборка и размещение внутри опалубки арматурного каркаса с последующим бетонированием. Технология позволяет без использования грузоподъемных средств залить фундаментную плиту требуемых габаритов и расположить в ней различные инженерные коммуникации;
В различных исполнениях сооружается фундамент монолитного типа
  • сборном. Составная конструкция фундамента сооружается из готовых железобетонных панелей, произведенных на предприятиях ЖБИ. Плиты укладываются с помощью грузоподъемной техники на песчано-гравийную подсыпку. После монтажа осуществляется бетонирование стыковых участков и заливка стяжки. Стандартные размеры и прямоугольная форма готовых железобетонных панелей затрудняют сооружение фундаментных оснований нестандартной конфигурации и увеличенной толщины.

Возможны следующие варианты конструкции плиты:

  • чашеобразный. Фундамент отличается сложной геометрией, бетонируется за один прием и позволяет обустроить под зданием подвальное помещение;
  • плоский. Основа формируется в виде прямоугольного параллелепипеда и теплоизолируется, при необходимости, листовым утеплителем.

Выбор оптимального варианта монолитного фундамента осуществляется после выполнения необходимых расчетов в соответствии с проектными требованиями.

Главные характеристики фундамента монолитного типа

Тип фундамента монолитная ЖБ плита – ответственная конструкция, обладающая определенными характеристиками:

  • повышенной прочностью. Железобетонная основа сохраняет целостность, воспринимая массу здания и находящейся в нем мебели и оборудования;
  • увеличенной влагостойкостью. Правильно смонтированное железобетонное основание предотвращает насыщение стен почвенной влагой;
  • долговечностью. Конструкция обеспечивает устойчивость здания на протяжении десятилетий, компенсируя реакцию морозного пучения почвы.
Монолитная ЖБ плита отличается повышенной прочностью

Важная характеристика фундамента – габаритные размеры. Длина и ширина фундаментной конструкции соответствуют габаритам будущего здания, а толщина изменяется в широких пределах:

  • плита толщиной 0,4-0,5 м формируется для большинства зданий, сооружаемых на грунтах с нормальной влажностью;
  • при возведении строений на проблемных грунтах размер фундамента по толщине увеличивается до 1,2 м.

На характеристики плитного основания влияет марка используемой бетонной смеси, сортамент арматуры, а также вид конструкции фундаментной основы.

Монолитная конструкция фундамента – достоинства и слабые стороны

По сравнению с другими типами оснований монолитная ЖБ плита обладает серьезными преимуществами:

  • продолжительным сроком эксплуатации. Железобетонная основа способна сохранять целостность на протяжении полутора столетий;
  • простотой сооружения. Несложно быстро обустроить плиту своими силами, выполнив минимальный объем земляных работ;
  • повышенной нагрузочной способностью. Благодарю увеличенной площади опорной поверхности фундамент способен воспринимать вес тяжелых зданий;
  • экономичностью. Технология позволяет сэкономить на обустройстве пола, функцию которого выполняет бетонная плита;
  • стойкостью к сезонным колебаниям почвы. Железобетонная конструкция устойчива к реакции морозного пучения.
Для выполнения заливки бетонной плиты не требуется специальное оборудование

Для выполнения строительных мероприятий не требуется особая подготовка и специальное оборудование.

В зданиях, сооруженных на монолитной плите, пол бетонный. Как утеплить его? Этот вопрос интересует начинающих застройщиков. Существует множество вариантов, предусматривающих использование современных листовых теплоизоляторов. Технология позволяет соорудить теплоизолированную шведскую плиту. Это также одно из достоинств монолитной конструкции железобетонного фундамента.

Наряду с достоинствами фундамент имеет слабые стороны:

  • необходимость выполнения работ при положительной температуре;
  • увеличенный объем затрат на сооружение плитной основы;
  • проблематичность обустройства плиты на площадке с наклонным рельефом.

Несмотря на имеющиеся недостатки, профессиональные строители отдают предпочтение плитной конструкции благодаря ее высоким эксплуатационным характеристикам.

Технология строительства цельной плиты

Технологический процесс сооружения монолитной плиты включает подготовительные мероприятия и основные операции. Разберем главные этапы работ.

Подготовительные работы

Готовясь забетонировать фундамент ЖБ монолитной плитой, следует выполнить ряд подготовительных мероприятий:

До начала заливки бетонной плиты необходимо провести подготовительные работы
  1. Изучить характер грунта.
  2. Определить уровень водоносных слоев.
  3. Рассчитать нагрузочную способность основания.
  4. Очистить стройплощадку от мусора и растительности.
  5. Выполнить земляные работы.
  6. Разровнять поверхность почвы.
  7. Выполнить разметку.
  8. Постелить геотекстильную ткань.
  9. Уложить дренажные трубы.
  10. Сформировать песчано-щебеночную подушку.

Технология предусматривает также возможность укладки инженерных сетей при сооружении фундаментной плиты.

Рабочий процесс монтажа фундамента

Завершив подготовку, выполняйте основные операции по монтажу плиты:

  1. Смонтируйте щитовую опалубку.
  2. Постелите гидроизоляционный материал.
  3. Уложите листовой теплоизолятор.
  4. Соберите силовой каркас, для которого вяжется армирующая сетка.
  5. Подготовьте бетонный раствор в необходимом объеме.
  6. Произведите заливку фундамента в один прием.
  7. Осуществите вибрационную трамбовку бетона.
  8. Выровняйте поверхность бетонной плиты.

Обратите внимание на важные моменты:

  • для сборки арматурной решетки используйте вязальную проволоку;
  • во время твердения бетона поддерживайте постоянную влажность;
  • на залитый бетон постелите полиэтиленовую пленку, предотвращающую потерю влаги.

К демонтажу опалубки приступайте через месяц после начала бетонирования.

Заключение

Монолитная ЖБ плита – проверенная конструкция, обеспечивающая устойчивость и долговечность зданий на проблемных грунтах. При выполнении работ важно соблюдать технологические требования и использовать качественные стройматериалы. Важно определиться с вариантом исполнения плиты с учетом конструктивных особенностей здания и требований проектной документации.

Стандарты и размеры многопустотных плит перекрытия по ГОСТу

Железобетонные многопустотные плиты перекрытия – высокотехнологичные изделия, применяемые в многоэтажном и малоэтажном строительстве зданий и сооружений для обустройства чердачных, междуэтажных и цокольных перекрытий.

Многопустотные плиты перекрытий – облегченные конструкции, отличающиеся прекрасными техническими и эксплуатационными характеристиками и, за счет пустотелости, небольшим весом, что минимизирует нагрузки на фундамент строения без потери качества и прочности плиты.

В данной статье поговорим о том, какие марки пустотных плит перекрытия бывают, какие существуют стандарты, размеры и вес, а также как производится расчет допустимых нагрузок на плиту.


СОДЕРЖАНИЕ

  1. Виды пустотных плит.
  2. Технические требования и государственные стандарты пустотных плит перекрытия.
  3. Размеры и вес плит перекрытия. Таблица размеров по ГОСТу.
  4. Технические характеристики пустотных плит.
  5. Нагрузка на пустотные плиты перекрытия. Расчет допустимых нагрузок на пустотную плиту перекрытия на 1м2.

Виды (марки) пустотных плит

Многопустотные плиты в настоящее время производятся по двум технологиям – старой и новой.

Старая техника изготовления – опалубочная. Формы для пустотных плит перекрытия заливаются бетоном, который уплотняется с помощью высокотехнологичного вибрационного оборудования. Плиты перекрытия, изготовленные по данной технологии, отличаются продольными большими пустотами круглой формы диаметром до 16 см. В зависимости от вида плиты в ее пустотах разрешается прокладывать инженерные коммуникации. Например, обустраивать канализационные сети и стояки.


Фото: форма для заливки пустотных плит перекрытия опалубочным способом

Новая безопалубочная технология изготовления ЖБИ плит перекрытия заключается в непрерывном формировании изделия на специальных автоматизированных конвейерах. В этом случае бетон подается в специальные слипформеры, обеспечивающие его уплотнение. Затем заголовки плит подвергаются тепловой обработке.

После того, как бетон набрал свою прочность, готовые ЖБИ многопустотные плиты можно нарезать на требуемые размеры под любым углом. Железобетонные изделия, изготовленные безопалубочным способом, отличаются точными геометрическими параметрами и гладкой поверхностью, что обеспечивает снижение затрат на проведение отделочных работ.


Видео: изготовление многопустотных плит безопалубочным способом

По старой опалубочной технологии изготавливаются стандартные и облегченные железобетонные пустотелые плиты перекрытия. Стандартные ПК плиты перекрытия толщиной 220 мм применяются при строительстве производственных, общественных и многоэтажных жилых зданий и сооружений, тогда как облегченные ПНО плиты толщиной 160 мм используются преимущественно в малоэтажном строительстве.

Стандартная маркировка плит перекрытия

Маркировка пустотелых плит перекрытия осуществляется в соответствии со стандартами, регламентированными ГОСТ 23006. Марка плиты имеет буквенно-цифровое обозначение, в котором зашифрованы основные технические характеристики многопустотной плиты: длина, ширина, а также ее несущая способность.



Разберем пример. Железобетонная пустотелая плита марки ПНО-48-12-8 – это изготовленная по опалубочной технологии облегченная пустотная плита толщиной 160 мм, имеющая длину 48 дециметров (4,8 метра), ширину – 12 дециметров (1,2 метра) и несущую способность 8 кПа (800 кг на квадратный метр).

ВАЖНАЯ ИНФОРМАЦИЯ! Часто размеры ЖБИ плит перекрытия округляются в большую сторону на 10-20 см. То есть при указанной ширине конструкции 12 дециметров в маркировке, реальная ширина может составлять на 10-20 см меньше.


Маркировка других плит перекрытия происходит аналогичным образом – первые буквы в марке обозначают название изделия:

  • ПБ – пустотная плита, изготовленная безопалубочным способом;
  • ПНО – пустотная плита облегченная толщиной 160 мм, изготовленная по опалубочной технологии;
  • ПК – круглопустотная плита, произведенная по опалубочной технологии.

В некоторых случаях к маркировке ЖБИ плит перекрытия жет быть добавлена следующая информация:

  • a – в технологических отверстиях на торцах плит имеются уплотняющие вкладыши;
  • t – в производстве ЖБИ изделий использовался тяжелый бетон;
  • AtV – для армирования плит перекрытия использовалась преднапряженная арматура.

Технические требования и государственные стандарты пустотных плит перекрытия

Существуют определенные утвержденные стандарты для пустотных плит перекрытия, регламентирующие виды, основные технические характеристики и габариты данных ЖБИ изделий. В настоящее время разработан и принят ГОСТ для плит перекрытий многопустотных - ГОСТ 26434-2015.

Кроме того к пустотным плитам перекрытия применимы следующие государственные стандарты:

  • ГОСТ 13015 регламентирует правила приемки, транспортировки и хранения ЖБИ.
  • В ГОСТе 21779 указаны технологические допуски, а также 5-6 класс точности геометрических параметров.
  • ГОСТ 9561-91 распространяется на пустотные плиты перекрытия, выполненные из легкого и тяжелого силикатного бетона и предназначенные для обустройства ограждающих и несущих горизонтальных конструкций в зданиях и сооружениях различного назначения.  В данном ГОСТе также указана технические требования для производства железобетонных многопустотных изделий.

ГОСТ 9561-91 на плиты перекрытия пустотные распространяется на изделия из легкого, тяжелого и плотного силикатного бетонов, которые предназначены для устройства горизонтальных несущих и ограждающих конструкций в зданиях разного назначения. В нем указаны технические требования на изготовление многопустотных железобетонных изделий.

Стандартные размеры плит перекрытия по ГОСТу (ширина, толщина и длина) указана и в ГОСТ 9561-91, и в ГОСТ 26434-2015.

Вес и размеры плит перекрытия

Многообразие пустотных плит перекрытия составляют изделия, имеющие различные габариты и маркировки. Такие железобетонные изделия как плиты перекрытия имеют 4 варианта ширины в метрах (1, 1.2, 1.5, 1.8), а по длине выпускаются с шагом 10 см, что позволяет идеально подобрать многопустотную плиту перекрытия практически для любых пролетов.

Стандартным размером пустотелых плит перекрытия является толщина:

  • для облегченных плит марок 1.6ПБ, 3.1ПБ, ПНО толщина составляет 160 мм;
  • для стандартных многопустотных плит перекрытия марок ПБ и ПК толщина равна 220 мм.

Таблица размеров плит перекрытия по ГОСТу

Серия Длина в метрах Ширина в метрах
ПБ 1.6-10.8  1-1.5
ПК 1.6-7.2  1-1,8
1,6ПБ и 3,1ПБ 1.6-9 1-1. 5
ПНО 1.6-6.3 1-1.5

Оптимальным размером ширины пустотной ЖБИ плиты перекрытия считается 1.2 метра. Такие изделия удобно загружать, разгружать и транспортировать. Ширина плиты может достигать и 1.8 метра,  но обычно данные изделия производятся на заказ.

Безопалубочная технология непрерывного формирования многопустотных плит перекрытия, а также отсутствие в  них поперечного армирования позволяет прямо на производстве, в заводских условиях нарезать плиты ПБ на элементы различных форм и габаритных размеров. Допускается нарезка под любым углом. Данная возможность позволяет заказать и приобрести у завода-изготовителя многопустотную плиту перекрытия для пролетов неправильной конфигурации или сложной формы.


Фото: нарезка пустотелых плит перекрытия по заданным размерам и под требуемым углом

Вес пустотелых плит перекрытия

В зависимости от размеров бетонные пустотные плиты перекрытия могут иметь вес в пределах от 300 кг до 5 тонн, что гораздо меньше веса монолитных горизонтальных несущих конструкций. При своем легком весе пустотные плиты перекрытия практически не уступают полнотелым ЖБИ изделиям по своим техническим характеристикам и параметрам.

Именно поэтому, когда требуется сократить нагрузку на фундамент сооружения без потери его прочностных характеристик, используют многопустотные плиты перекрытия.

Технические характеристики многопустотных плит перекрытия

По сравнению со своими полнотелыми железобетонными «собратьями» многопустотные плиты перекрытия отличаются рядом неоспоримых преимуществ:

  • Имеют прекрасные показатели прочности и надежности при достаточно малом весе, что позволяет снизить нагрузку на фундамент.
  • Устойчивы к вибрационным нагрузкам.
  • Технология производства позволяет добиться точных геометрических параметров и размеров пустотных плит перекрытия.
  • Благодаря наличию воздушной прослойки в пустотах данные ЖБИ изделия отличаются хорошими звуко- и теплоизоляционными характеристиками.
  • Многопустотные плиты перекрытия допускается использовать при строительстве в любых климатических зонах.
  • В продольных пустотах можно прокладывать различные инженерные коммуникации.
  • Существует большой выбор многопустотных плит перекрытия по размерам - длине и ширине.
  • Пустотные ЖБИ отличаются быстрым вводом в эксплуатацию и монтажом, тогда как в случае с монолитными изделиями приходится ждать около месяца, чтобы бетон набрал свою силу. Единственным минусом монтажа пустотных плит являются траты на аренду грузоподъемной техники, например, автокранов. Однако именно с помощью данной техники монтаж многопустотных плит перекрытия осуществляется в максимально сжатые сроки.

Нагрузка на пустотные плиты перекрытия

Несущая способность пустотных плит перекрытия может составлять от 300 до 1600 кг на квадратный метр. Данный показатель напрямую зависит от марки бетона, которая использовалась для изготовления железобетонного изделия.

Наиболее востребованными в строительстве являются плиты перекрытия, способные выдержать нагрузку в 800 кг на квадратный метр без деформации, появления прогибов, нарушения целостности и потери прочности.

Существуют различные виды нагрузок на пустотные плиты перекрытия.

По виду воздействия на горизонтальные несущие конструкции нагрузки классифицируются на динамические и статические:

  • Статическая (постоянная) нагрузка воздействует на плиту перекрытия на протяжении всего периода ее эксплуатации. Снизу плиту перекрытия могут нагружать подвесные потолки, люстры и прочие осветительные приборы, а также различное навесное оборудование и конструкции. Сверху на ЖБИ плиту «давят» различные строительные конструкции, стены, перегородки, стяжка, мебель, отделочные материалы и т.д.
  • Динамическая (временная) нагрузка на плиту перекрытия действует на протяжении какого-то временного промежутка. Например, наличие снега на крыше, передвижение людей и животных, оборудования и бытовой техники создает именно динамическую нагрузку.

В зависимости от площади воздействия нагрузка на плиты перекрытия подразделяется на:

  • Точечную (нагрузка сконцентрирована на определенной точке). Например, потолочная люстра создает нагрузку на плиту перекрытия в месте крепления.
  • Распределенную (нагрузка идет по большой площади плиты). Например, подвесной потолок создает нагрузку на огромную часть плиты перекрытия.
  • Комплексную (сочетает в себе и точечную и распределенную нагрузку). Например, ванна. Ножки ванны создают точечные нагрузки, а сама ванна в наполненном виде создает распределенную нагрузку на плиту перекрытия.

Комплексные нагрузки на плиты перекрытия считаются одними из самых сложных. Если брать для примера ту же самую ванну, то в пустом виде она создает статическую нагрузку, а наполненная водой – динамическую.


Фото: укладка плит перекрытия

Расчет допустимых нагрузок на пустотную плиту перекрытия на 1м2

Для определения правильной допустимой нагрузки на многопустотные плиты перекрытия необходимо:

  • Разработать схему и план сооружения, посчитать количество опор, которые будут оказывать давление на несущую плиту перекрытия, а также учесть особенности расположения данных опор.
  • Определить общий вес всех конструкций, материалов и предметов, которые будут создавать нагрузку на несущую плиту перекрытия. Получившуюся величину нагрузки нужно разделить на количество многоэтажных плит перекрытия.

Для примера просчитаем запас прочности плиты перекрытия марки ПБ-25-15-8, которая имеет вес 1230 кг:

  • Для начала определяем площадь основы: 2,5×1,5=3,75 квадратных метров.
  • Далее вычисляем нагрузку плиты, создаваемую собственным весом,  на 1 квадратный метр: 1230:3,75=328 кг на м2.
  • Затем необходимо высчитать разницу между номинальной нагрузкой и нагрузкой от собственного веса: 800-328=472 кг на квадратный метр. Данная величина будет являться реальной несущей способностью плиты.
  • А далее считается запас прочности. Для этого определяется разница между реальной несущей способностью плиты (в нашем случае 472 кг на м2) и воздействующими на нее нагрузками. Согласно СНип величина нагрузки для жилых зданий равна 150 кг/м2, а при учете коэффициент запаса прочности 1,3 – 193 данная величина округляется до 200 кг/м2. Таким образом, запас прочности многопустотной плиты перекрытия ПБ-25-15-8 будет составлять 472-200=272 кг/м2.

Важно! Данные расчеты приведены для демонстрации алгоритма подсчета запаса прочности трубы перекрытия. С учетом того, что в маркировке плиты указаны округленные в большую сторону габариты плиты перекрытия (ширина и длина), то полученная величина запаса прочности будет немногим меньше полученной в примере.


Прочтений: 2262 Распечатать Поделиться:

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Сетка бетонных плит - сварная сетка для дороги, арматуры зданий


CSM-01: Сетка для бетонных плит в упаковке для доставки на строительную площадку.

Сетка для бетонных плит - это сварная арматурная сетка, которая изготавливается из оцинкованного прутка из нержавеющей стали. Обычный размер листа сетки бетонных плит составляет 6 м в длину на 2,4 м в ширину. Он прост в использовании и может значительно сократить время установки. Он часто используется с цементом для улучшения адгезии бетона и минимизации растрескивания бетона.Он широко используется для армирования зданий, дорог, армирования блочно-плитных конструкций и т. Д.

Характеристики сетки бетонных плит

  • Материал: нержавеющая сталь .
  • Обработка поверхности: горячее цинкование или гальваническое цинкование.
  • Размер ячейки: 200 × 200 мм или 100 × 100 мм.
  • Размер листа: длина 5,8 м × ширина 2,2 м.
Таблица 1: Технические характеристики сетки бетонных перекрытий (длина 5.8 м × Ширина 2,2 м)
Арт. Диаметр проволоки (мм) Размер ячейки (мм) Вес листа (кг)
WCSM01 6,3 200 × 200 33
WCSM02 7,1 200 × 200 41
WCSM03 8 100 × 100 105
WCSM04 8 200 × 200 52
WCSM05 9 200 × 200 62
WCSM06 10 200 × 200 80

Характеристики сетки бетонных плит

  • Высокая прочность и жесткость.
  • Улучшить адгезию бетона.
  • Предотвратить появление трещин в бетоне.
  • Увеличьте вес подшипника.
  • Устойчив к коррозии и ржавчине.
  • Уменьшает обрезки и отходы.
  • Простота установки.
  • Долговечный и долгий срок службы.

Применение сетки бетонных плит

  • Фундаменты армирующие.
  • Армирование блочно-плитных конструкций.
  • Армирование дорог.
  • Армирование зданий.
  • Армирование настилов бассейнов.
  • Армирование террас.

CSM-02: Сетка бетонных плит для армирования блочно-плитных конструкций.
CSM-03: Сетка бетонных плит для армирования дорожного покрытия.

Запрос на нашу продукцию

При обращении к нам просьба предоставить подробные требования. Это поможет нам предоставить вам действительное предложение.

Стоимость установки бетонной плиты - Руководство по ценам 2020



Сколько стоит установка бетонной плиты?

Бетонные плиты также очень часто используются для внутренних двориков и проездов, поскольку они доказывают прочную наружную поверхность.

Бетонная плита - это обычное основание, используемое для конструкций или сплошного перекрытия. Когда вы поднимаете старый ковер, а под ним бетон, вы смотрите на бетонную плиту.

Стандартная серая бетонная плита обычно стоит 700–3 000 долларов , давайте посмотрим, что влияет на стоимость.

Типы бетонных перекрытий

Существует три популярных типа бетонных плит: монолитные, предварительно напряженные или инженерные, а также плиты с фундаментными стенами.

Монолитная бетонная плита имеет опору ниже площади пола для повышения ее прочности.Эта основа укрепляется в зависимости от местных норм и конкретных условий почвы.

Напряженная или спроектированная плита - это просто форма монолитной плиты с дополнительной характеристикой стальных тросов. Кабели проложены линиями, проходящими через плиту. Когда он высыхает, тросы натягиваются и прикрепляются с каждого конца.

Они добавляют прочности существующей плите из-за напряжения, прилагаемого при прикреплении. В результате получается плита, которая становится более прочной и устойчивой к растрескиванию.

Получите бесплатную оценку проекта

Найдите квалифицированных специалистов по бетону в вашем районе

Плиты с фундаментными стенами затем заливаются непосредственно в предварительно построенную стену, а не в опалубку. Из-за этого для обеспечения дополнительной поддержки часто используются дополнительные компоненты, такие как опоры или отверстия для столбов, особенно когда фундаментные стены очень глубокие.

Стоимость бетонной плиты

Если вы не знаете размеры площади, которую необходимо заполнить бетонной плитой, получить оценку стоимости может быть сложно.В среднем материалы для плиты стоят от $ 1,36 до $ 1,88 за квадратный фут.

Профессиональные подрядчики по бетону в вашем районе могут измерить и оценить стоимость проекта. Это даст вам начальную цифру для работы.

Если вам удобно оценивать проект, вы можете получить приблизительную смету, не обращаясь к профессионалу.

Подумайте о том, для чего будет использоваться бетонная плита, и о погодных условиях в вашем районе. Оба этих фактора определяют необходимую вам прочность бетона.

Более того, если вы живете в районе, где зимой есть циклы замерзания и оттаивания, вам необходимо заказать специализированный бетон с задержкой в ​​нем воздуха. Стандартное требование в этом случае - 5-процентный захват воздуха.

Воздух, попавший в бетон, предотвращает его расширение и сжатие из-за резких колебаний температуры. Тепло и холод задерживаются воздухом, защищая бетон от повреждений.

Стандартная прочность бетона для любых несущих конструкций составляет 4000 фунтов на квадратный дюйм.Средняя цена на этот вид бетона 113 долларов за куб. [1]

Сколько вам нужно бетона

Но как узнать, сколько кубометров бетона вам нужно? Именно здесь размеры области жизненно важны для выполнения ваших расчетов.

Бетонная плита перекрытия должна иметь толщину не менее 4 дюймов. [2] Всегда убедитесь, что вы знаете строительные нормы и правила в вашем районе, чтобы вы могли убедиться, что ваш проект полностью им соответствует.

Чтобы вычислить кубический ярд бетона, умножьте длину, ширину и глубину бетона, которые вам нужны. Глубина, как уже упоминалось, составляет 4 дюйма, а длина и ширина определяются путем измерения площади, которую необходимо заполнить.

Убедитесь, что все размеры совпадают (обычно в футах). Таким образом, вы умножите толщину на 0,33 фута, поскольку 4 дюйма составляют одну треть фута.

Умножение размеров дает количество кубических футов.Разделите этот результат на 27, чтобы определить необходимое количество кубических ярдов. Используйте конкретный калькулятор, чтобы упростить этот расчет.

Но это только говорит нам, сколько стоит материал. Заливка бетона - задача не для новичка, поскольку ошибки могут быть действительно вредными. Сколько стоит нанять профессионала для заливки бетонной плиты?

Затраты на оплату труда

Средняя стоимость заливки бетона составляет от 1,36 доллара до 4,99 доллара за квадратный фут. Таким образом, возьмем приблизительное медианное значение и предположим, что затраты на рабочую силу составляют 3 доллара на квадратного фута.Это означает, что 400 квадратных футов могут стоить 1,200 долларов за рабочую силу.

Дополнительные расходы

Помимо бетона и рабочей силы, есть некоторые другие расходы, к которым вы должны подготовиться при оценке проекта перекрытия.

Арматура

При заливке плиты арматура нужна для усиления бетона и предотвращения растрескивания. Часто используется стальная сетка или арматурная сетка.

Для 4-дюймовых плит часто используется сетка для усиления и уменьшения образования трещин.Сетка - популярная альтернатива арматуре, поскольку она менее затратна и требует меньше труда для установки. Проволочная сетка также позволяет заливать более тонкие плиты. [3] Обычно это стоит $ 0,20–0,30 $ за квадратный фут материала.

Арматурная сетка также является популярным вариантом армирования и часто предпочтительнее из-за ее прочности. Перед заливкой арматурный стержень выравнивается по сетке, а затем связывается вместе. Воспользуйтесь нашим калькулятором арматуры, чтобы оценить количество арматуры, необходимое для сетки.Ожидайте, что вы заплатите от долларов от 2 до 3 долларов за квадратный фут за арматуру.

Формы

Формы и колья также понадобятся для подготовки проекта и получения чистых краев плиты. Запланируйте $ 50 - $ 100 различных затрат на пиломатериалы для подготовки к заливке.

Расширительные швы

В больших плитах вам также может потребоваться добавить компенсационные швы, которые представляют собой лишь небольшое пространство между плитой и неподвижной конструкцией. Они необходимы, чтобы позволить плите слегка смещаться, не перемещая прилегающую плиту или конструкцию, и чаще всего используются на внешних плитах.

Рекомендуется добавить герметик для защиты компенсатора, чтобы предотвратить накопление грязи и мусора и предотвратить рост сорняков в стыке. [4] Приготовьтесь потратить около $ 2 - $ 3 за фут стыка, чтобы добавить герметик и подкладной стержень.

Окрашивание, тиснение и чистовая обработка

Добавление декоративной отделки к бетонной плите может значительно увеличить стоимость. Некоторые варианты отделки бетонной плиты - это морилка и гладкая поверхность для нанесения чистового пола.Наружные плиты можно окрашивать и штамповать, чтобы украсить поверхность.

Текстуры и цвета - отличный способ улучшить внешний вид патио. Узнайте больше о затратах на бетонные террасы.

Бетон, окрашенный и окрашенный

Окрашивание бетона может добавить красивую отделку и добавить глубины цвета по сравнению со стандартной серой отделкой. Большинство подрядчиков берут от 4 до 10 долларов за квадратный фут за подготовку, окраску и герметизацию поверхности.

Штампованный бетон

Бетонной плите можно добавить декоративную отделку, чтобы добавить текстуру и улучшить внешний вид. Можно штамповать бетон, чтобы он выглядел как кирпич, каменная плита, грубый камень или даже деревянный пол. Штамповка бетона может стоить от от 4 до 8 долларов за квадратный фут в зависимости от сложности конструкции.

Гладкая поверхность

Добавление более гладкой отделки к плите может потребовать дополнительного времени и труда, что увеличивает цену. Это может быть желательно, когда бетонная поверхность будет использоваться в качестве чистового пола.

Герметик для бетона

Добавление герметика может продлить срок службы бетонной плиты и предотвратить появление пятен.Бетон пористый, и герметик заполнит эти отверстия и добавит защитный слой к отделке плиты. Добавление герметика может стоить от от 1 до 2 долларов за квадратный фут .

Вся информация о ценах на этой странице основана на средних отраслевых затратах и ​​может варьироваться в зависимости от материалов, ставок оплаты труда и требований для конкретного проекта.

Расчет железобетонных перекрытий эмпирическим методом

Терминология Safe & Sound Bridge

Safe & Sound Терминология моста Абатмент Подпорная стена, поддерживающая концы моста и, в целом, удерживающая или поддерживающая насыпь на подходе.Подход Часть моста, по которой проходит

Дополнительная информация

Выбор типа моста

Выбор типа моста. Основным фактором при выборе типа моста в системе государственной помощи является первоначальная стоимость. Будущие расходы на техническое обслуживание, время строительства и местоположение учитываются при

Подробнее

Соглашение о предоставлении услуг хостинга веб-сайтов

Соглашение о предоставлении услуг хостинга веб-сайтов Обновлено в апреле 2015 г. Следующее соглашение заключено между Softext Publishing Inc.(SOFTEXT) из 954 1st Ave West, Owen Sound ON, Canada and You (Клиент). ПОСКОЛЬКУ SOFTEXT

Подробнее

Железобетонная конструкция

ОСЕНЬ 2013 C C Конструкция из железобетона CIVL 4135 ii 1 Глава 1. Введение 1.1. Задание для чтения, главы 1, разделы с 1.1 по 1.8 текста. 1.2. Введение При проектировании и анализе армированного

Подробнее

APE T углепластик Аслан 500

Полимерная лента, армированная углеродным волокном (CFRP), используется для структурного усиления бетона, кирпичной кладки или деревянных элементов с использованием техники, известной как укрепление на поверхности или усиление NSM.Использование CFRP

Подробнее

Введение в балки

ГЛАВА Проектирование конструкционной стали Метод LRFD ВВЕДЕНИЕ В БАЛКИ Третье издание Школа инженеров А. Дж. Кларка Департамент гражданского и экологического проектирования Часть II Проектирование и анализ конструкционной стали

Подробнее

Руководство по проектированию бетона

Руководство по проектированию железобетона в соответствии с ACI 318-11 SP-17 (11) Том 2 ACI SP-17 (11) Том 2 РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ ЖИЛЕННОГО БЕТОНА в соответствии с ACI 318-11 Анкеровка в бетон Публикация:

Подробнее

Оценивая.Пример из практики

Пример из практики, проведенный Ричардом Б. Стоддардом, Департамент транспорта штата Вашингтон. В декабре 2002 года в результате столкновения с железнодорожным танкером возник пожар под мостом с предварительно напряженными железобетонными балками, пересекающим

. Подробнее

Опалубка для бетона

ВАШИНГТОНСКИЙ УНИВЕРСИТЕТ ДЕПАРТАМЕНТ УПРАВЛЕНИЯ СТРОИТЕЛЬСТВОМ CM 420 ВРЕМЕННЫЕ КОНСТРУКЦИИ Зимний квартал 2007 г. Профессор Камран М.Опалубка Nemati для проектирования горизонтальной и горизонтальной бетонной опалубки

Подробнее

Двусторонняя конструкция с постнатяжением

Страница 1 из 9 Следующий пример иллюстрирует методы проектирования, представленные в ACI 318-05 и IBC 2003. Если не указано иное, все номера таблиц, рисунков и уравнений, на которые есть ссылки, взяты из этих книг.

Подробнее

Канадская ассоциация стандартов

С6С1-10 10.10.2.2 Элементы с боковой опорой Когда непрерывная боковая опора обеспечивается сжатой полкой элемента, подвергаемого изгибу вокруг своей главной оси, фактор сопротивления моменту составляет

Подробнее

Рисунок 5-11. Испытательная установка

5.5. Процедура загрузки Для нагрузочных тестов использовалась конфигурация с равномерной нагрузкой. Для этой цели использовалась воздушная камера, размещенная на верхней поверхности плиты, и нагрузка прикладывалась путем постепенного увеличения

. Подробнее

ИННОВАЦИИ GUARDRAIL ПРИХОДИТ ОТ ЗДЕСЬ

ОТДЫХ ПРИХОДИТ ИННОВАЦИЙ ОБЕСПЕЧЕНИЕ БЕЗОПАСНОСТИ НА КАНАДСКИХ ДОРОГАХ Экономичность, универсальность и производительность Guardrail превосходят все другие придорожные барьерные системы.Ограждение обеспечивает хорошо заметную защиту

Подробнее

ПРИМЕР КОНСТРУКЦИИ ПОДНОЖКИ

Графство: Любой Дизайн: BRG Дата: 10/007 Шоссе: Любой Ck Dsn: BRG Дата: 10/007 ПРИМЕР ДИЗАЙНА ПОДНОЖКИ Дизайн: На ​​основе спецификаций AASHTO LRFD 007, Руководства по проектированию мостов TxDOT LRFD и проекта TxDOT 0-4371

Подробнее

УСЛОВИЯ ИСПОЛЬЗОВАНИЯ веб-сайта

УСЛОВИЯ ИСПОЛЬЗОВАНИЯ на веб-сайте Добро пожаловать в раздел «Взрослая и детская дерматология», стр. c. (APDerm) сайт. Настоящие Условия использования и условия (Положения) регулируют использование вами (нашего) веб-сайта APDerm (Сайт

Подробнее

Электронное уведомление PENNDOT

Бюро электронных уведомлений PENNDOT Отдела проектирования и технологий мостов BRADD № 036 18 октября 2013 г. Выпуск BRADD версии 3.2.0.0 Очередной выпуск автоматизированного проектирования мостов PennDOT

Подробнее

Соглашение о разработке веб-сайта

Соглашение о разработке веб-сайта 1.Стороны; Дата вступления в силу. Настоящее Соглашение (Соглашение) о разработке веб-сайта заключается между Plug-N-Run и его аффилированными лицами (включая, помимо прочего, USA Financial, USA Financial

Подробнее

ДОГОВОР О КОНСУЛЬТАЦИОННЫХ УСЛУГАХ

ДОГОВОР О КОНСУЛЬТАЦИОННЫХ УСЛУГАХ НАСТОЯЩЕЕ СОГЛАШЕНИЕ («Соглашение») заключено / / между SCWOA («Консультант»), корпорацией CA, основное место деятельности которой расположено по адресу PO Box 1195, Pacifica,

Подробнее

Введение в Контроль версий в

Введение в Контроль версий в In вы можете использовать Контроль версий для работы с различными версиями объектов базы данных и для обновления базы данных. Вы можете просматривать, управлять, сравнивать и возвращаться к любому

Подробнее

Выбор профиля алюминиевых систем

Выбор профиля для алюминиевых систем Цель этого документа - кратко изложить способ выбора алюминиевого профиля на основе требований к прочности для каждого применения. Штора

Подробнее

Основы бетона в строительстве от строительных знаний.нетто

СТРОИТЕЛЬНЫЕ ЗНАНИЯ >> БЕТОН >>

ПЛИТЫ МАРКИ


1. Как работает бетон?
2. Каковы структурные основы бетона?
3. Что такое железобетон?
4. Что мне нужно знать о арматуре?
5. Почему количество воды так важно для бетона?
6.Что мне нужно знать об испытаниях бетона?
7. Как мне получить конкретную работу?
8. Какие документы общественного достояния доступны для дальнейшего использования Исследование?
9. Практические приемы и практические правила для конкретных основ:

Как работает бетон?


Современный бетон состоит в основном из четырех компонентов: портландцемента, песок, гравий и вода. Распространенное заблуждение относительно бетона состоит в том, что он сохнет и затвердевает.Фактически, гидравлический цемент вступает в реакцию с вода в химическом процессе, называемом гидратацией. Например, бетон может быть помещен под воду и все равно будет переходить из жидкого состояния в твердое состояние и достичь полной прочности.

В базовую бетонную смесь можно добавить множество дополнительных ингредиентов. чтобы изменить свойства получаемого бетона. Следующее В списке представлены некоторые общие добавки (добавки) и дополнительные ингредиенты и их основное назначение:

Добавки

  1. Ускорители ускоряют гидратацию или отверждение мокрый бетон. Часто используется при более низких температурах, поэтому бетон У бригады меньше времени ожидания между укладкой и отделкой бетона.
  2. Замедлители схватывания или затвердевания влажного бетона. Часто используется при более высоких температурах, поэтому бетон тоже не схватывается быстро, позволяя бригаде отделки бетона получить надлежащие отделочные работы завершены.
  3. Воздухововлекающие агенты добавляют и помогают распределить крошечные пузырьки воздуха по всему бетону.Эти крошечные пузырьки воздуха помогают бетону выдерживают циклы замораживания-оттаивания с гораздо меньшим растрескиванием и повреждением.
  4. Пластификаторы и суперпластификаторы улучшают удобоукладываемость бетон во время мокрой (или пластичной) стадии, позволяя бетону течь легче. Они особенно полезны при укладке бетона. вокруг перегруженных арматурных стержней. В качестве альтернативы пластификаторам и Суперпластификаторы можно использовать для снижения содержания воды в бетон при сохранении достойного уровня удобоукладываемости.
  5. Пигменты изменяют цвет бетона по эстетическим причинам.

Дополнения

  1. Летучая зола может заменить примерно половину необходимого количества портленда цемент. Летучая зола является побочным продуктом выработки электроэнергии на угле. растения, поэтому часто легко доступны и экономичны. Бетон сделан с летучей золой и портландцементом может иметь более высокую прочность и улучшенные химическая стойкость и долговечность.Использование бетона летучей золы считается экологически безопасным, поскольку большая часть летучей золы в противном случае попадает в на свалках и энергии для производства замененного портландцемента также можно сэкономить.
  2. Измельченный гранулированный доменный шлак (GGBS или GGBFS) также может заменить часть необходимого портландцемента. GGBS является побочным продуктом процесс производства стали. GGBS получил наибольшее распространение в Европе и Азия.
  3. Silica Fume может также заменить часть необходимого портландцемента. Кремнеземный дым является побочным продуктом производства кремнеземных сплавов. В размер частиц микрокремнезема в 100 раз меньше, чем у Портландцемент. Silica Fume улучшает прочность бетона, абразивный износ стойкость и коррозионная стойкость к химическим веществам, особенно к соли.
Какие структурные основы для бетона?


Бетон прочен на сжатие.Так что это на самом деле означает?

Чтобы понять прочность на сжатие, подумайте о нескольких упаковках крекеры, сидящие на полу. Если вы внимательно встанете на эти пачки крекеры, ваш вес, вероятно, будет поддерживаться, но вы кладете эти сухари в сжатии. Ваш вес стремится раздавить крекеры. Если вы подпрыгнете и приземлитесь на эти пачки крекеров, вы увеличьте прилагаемое усилие и, возможно, раздавите крекеры. Вы будете заставили крекеры потерпеть неудачу при сжатии.

А теперь попробуйте прыгнуть по бетонному тротуару. Тебе придется прыгать красиво высоко, чтобы тротуар прогнулся под вашим весом. На самом деле ты Вероятно, этот тротуар не выдержит сжатия. Поэтому бетон так часто используется в строительстве. Но на этом история не заканчивается со сжатием.

Возьмите веревку и потяните в любом направлении. Вы только что положили натянуть струну.Если потянуть достаточно сильно, веревка будет терпят неудачу в напряжении, щелкая. Бетон, при этом довольно прочный в сжатие, быстро выходит из строя при растяжении из-за растрескивания. Резистивный прочность бетона на сжатие составляет около 4000 фунтов на квадрат. дюйм, в то время как сопротивление растяжению бетона, вероятно, составляет менее 400 фунтов на квадратный дюйм. Как правило, сила натяжения бетон составляет менее 10% от его прочности на сжатие.

Строители в прошлом понимали эти свойства бетона и камень и обычно используют эти материалы только в сжатии. Так стены могут быть бетонными и каменными, как и фундаменты, поскольку оба выдерживал нагрузки сжатия вниз.

Арки - интересная структурная форма, потому что арки также действуют полностью в сжатии. Поэтому арки над окнами в старых постройках может быть бетон или камень, потому что нагрузка переносится на арку удерживая конструкцию в сжатии, чтобы трещины растяжения не возникали в бетон или камень.Потолки в виде бочек на самом деле всего три размерные арки, поэтому они также работали только как элементы сжатия.

Однако если арка над окном станет слишком плоской, она остановится. работая как арка, нижняя часть члена будет в напряжении. Итак, регулярные трещины в бетоне внизу луч, рядом с центром, в этом сценарии. Затем растрескивание вызывает балка выйти из строя. Этот пример показывает, как бетон разрушается при растяжении, что традиционно было основным недостатком конструкции для бетона.

При рассмотрении инженерного использования материалов более подробно понимание Базовый структурный анализ помогает.

Что такое железобетон?


В середине 1800-х годов строители начали добавлять в бетон сталь, чтобы носить силы натяжения. Этот железобетон стал феноменально популярный строительный метод. Есть несколько причин, по которым сочетание арматуры и бетона работает так хорошо:

  1. Коэффициент теплового расширения аналогичен для бетона и стали, поэтому, когда армированный бетон замерзает или нагревается, два материалы сжимаются и расширяются аналогичным образом.Если они этого не сделали, комбинация со временем разорвется на части.
  2. Связь между арматурными стержнями (арматурой) и бетоном сильный и эффективный. Арматурный стержень имеет деформации поверхности (гребни) до еще больше улучшить эту связь. Благодаря прочной связи бетон эффективно передает нагрузки на сталь и наоборот.
  3. Когда цементная паста контактирует со стальной арматурой, она образует инертная поверхностная пленка, препятствующая коррозии.Эта пассивация процесс помогает арматуре от коррозии внутри железобетона.
  4. Расположение арматуры в конструкции зависит от области применения. Простые балки и плиты часто имеют арматуру только на растяжение (нижняя сторона. Когда непрерывная балка перекрывает колонны, натяжение находится в верхней части балки, поэтому арматура необходима в верхней части балка над опорами колонн.

Опоры колонн интересно рассмотреть.Многие люди не знают где сторона напряжения существует на опоре. Как простой способ помните, протяните левую руку ладонью вверх. Теперь возьмите указательным пальцем правой руки и воткните в середину протянутая ладонь. Слегка сложите левую руку, как будто реагируя на направленная вниз сила указательного пальца. Вставьте фото сюда. Легко увидеть кожа в нижней части левой руки становится натянутой (переходит в натяжение) и кожа на верхней части ладони становится морщинистой (переходит в сжатие).Поэтому нижняя часть простой бетонной опоры находится в напряжение прямо под колонкой. Поэтому арматурный стержень должен быть внизу основания.

Важно, чтобы арматурная сталь имела достаточное бетонное покрытие. так что бетон сцепляется с арматурой и позволяет бетону и сталь, чтобы действовать вместе как монолитная структурная единица. Бетон крышка также защищает арматурную сталь от чрезмерной влаги или химическая коррозия.Строительные нормы и правила Американского института бетона рекомендует следующее.

Правила для арматуры по расстоянию до края бетона Минимум
Бетонное покрытие
Бетон, залитый и постоянно контактирующий с землей 3 "
Формованный бетон, подверженный воздействию земли или погоды: # 5 бар и меньше 1 1/2 "
Формованный бетон, подверженный воздействию земли или погоды: стержни № 6 - № 18 2 "
Формованный бетон, не подверженный воздействию земли и погодных условий: плиты, стены, балки: стержни № 14 и № 18 1 1/2 "
Формованный бетон, не подверженный воздействию земли или погодных условий: плиты, стены, балки: № 11 и меньшие стержни 3/4 "
Формованный бетон, не подверженный воздействию земли и погодных условий: балки и колонны: 1 1/2 "

Здесь может оказаться полезным простой обзор конструкции из железобетона. Бетон - это материал с высокой прочностью на сжатие и низким пределом прочности. сила. Сталь как материал превосходит бетон в сжатии 10: 1 прочность и 100: 1 прочности на растяжение. Однако сталь стоит около 50 центов за фунт, в то время как бетон стоит около 2 центов за фунт. Таким образом в экономичной конструкции из железобетона для выдерживания напряжения используется сталь напряжения в элементе конструкции и бетоне, чтобы выдерживать сжатие стрессы.

Железобетон должен быть спроектирован с небольшим внимание уделено расширению и сжатию. Конечно, все здание материалы имеют некоторую степень расширения и сжатия, но с железобетон, эти силы могут буквально сломать бетон отдельно.

Два дополнительных свойства конструкции из железобетона, которые Инструктору по строительству полезно знать о ползучести и усталости.Опять же, все элементы конструкции должны иметь дело с ползучестью и усталостью, но эти явления могут сильно изменить бетон.


Что мне нужно знать о арматуре?


Количество арматуры, используемой в типовых конструкциях, составляет небольшой процент от количество бетона. В большинстве балок, например, используется арматура около 1% для несущие силы натяжения при изгибе. В колоннах можно использовать арматуру до 6%, отчасти потому, что арматурный стержень переносит как растягивающие, так и осевые силы.поскольку арматура стоит намного дороже бетона, эффективное инженерное проектирование сводит к минимуму использование арматуры.

Арматура занимает центральное место в железобетоне, поэтому базовое понимание помогает. Важно знать различные размеры: стержень №3 составляет 3/8 дюйма в диаметр стержня №7 составляет 7/8 дюйма в диаметре и т. д. Простое практическое правило для Размер арматуры: размер арматуры необходимо разделить на 8, чтобы получить диаметр. в дюймах.

Арматура Диаметр Вес / фут
# 2 2/8 "или 0.25 " 0,167 фунтов
# 3 3/8 дюйма или 0,375 дюйма 0,376
# 4 4/8 дюйма или 0,5 дюйма 0,668
# 5 5/8 дюйма или 0,625 дюйма 1.043
# 6 6/8 "или 0.75 " 1,502
# 7 7/8 дюйма или 0,875 дюйма 2,044
# 8 8/8 дюйма или 1,0 дюйма 2,67
# 9 9/8 "или 1,125" 3,4
# 10 10/8 "или 1. 25 " 4.303
# 11 11/8 "или 1,375" 5,313
# 14 14/8 "или 1,75" 7,65
# 18 18/8 дюйма или 2,25 дюйма 13,6

Как отмечалось выше, структурный элемент нуждается в арматуре, чтобы выдерживать напряжение в железобетоне.Таким образом, для основания нужна арматура на внизу, для простой балки или плиты требуется арматура внизу и т. д. также обычно используется для контроля усадки бетона. Как бетон застывает со временем он продолжает сокращаться. Большая часть усадки происходит в первые несколько часов, затем в первые несколько дней усадка меньше. В усадка продолжается вечно, но количество изменений становится меньше и меньше.

Помимо усадки при отверждении, бетон будет расширяться или сжимаются в результате изменения температуры (как и все материалы, в некоторой степени). Поэтому дополнительную арматуру часто используют в структурный элемент и называется «Температурная сталь». Эта арматура помогает контролировать растрескивание бетона из-за усадочных трещин от cur

Установка бетонной плиты | Сделай сам | Сакрете

Бетонные плоские работы или ремонт

Установка столба - Круглый столб

Установка стойки - квадратная стойка

Опоры для столбов и профильные трубы

Ремонт асфальта - рейтинг DOT

Плоские работы или ремонт легких бетонов

Опора столба - круглая стойка, легкий бетон

Опора столба - квадратная стойка, легкий бетон

Опоры для столбов и профильные трубы, легкий бетон

Каменная кладка

Рассчитанные результаты будут отражать, сколько мешков необходимо для блока и кирпича.

Введите количество кирпичей (8 дюймов x 2 дюйма x 4 дюйма) или блоков (8 дюймов x 8 дюймов x 16 дюймов) в поле ниже, которое вы планируете использовать в своем проекте. Калькулятор подскажет необходимое количество сумок в зависимости от размера сумок, которые мы несем.

Этот калькулятор основан на шве из раствора 3/8 дюйма. Все показатели производительности являются приблизительными и не включают поправку на отходы, неровное земляное полотно или любые другие отклонения от размера шва и размеров кирпича и блоков, указанных выше.


Кладка без строительного раствора

Ремонт и восстановление бетона


Результаты изменятся, если форма измерения обновлена.

Форма измерения
StandardMetric

Выбрать калькулятор Смесь бетона и песка Настройка столбов - Настройка круглых столбов - Квадратные столбики Заполнение круглых отверстий (для опор столбов) и заполнение трубок формы Sakrete Полимерный песок / набор для асфальтоукладчиков / Perma SandUS Холодный пластырьВсе погодные условия Black Top PatchMaximizerMaximizer Настройка столбов - Круглые столбцы Настройка столбов Maximizer - квадратные столбцы Заполнение максимизатора a Пробирки формы Sakrete Form с круглыми отверстиями и заполнением Растворная смесьПоверхностный цементSandTop'n Bond & Flo-CoatB-1 Leveler

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
