При строительстве дома и обустройстве участка часто требуется сделать круглые отверстия в земле. Они нужны при устройстве ограды — под установку столбов, при постройке беседок, установке арок и других легких хозяйственных сооружений. Такие же шурфы, но большего диаметра и глубины требуются при устройстве свайного фундамента. Делают эти ямы моторизованным или ручным буром. В магазинах они есть в достаточном количестве, но многие предпочитают самоделки: зачастую они более производительны и надежны, чем фабричные изделия. К тому же бур своими руками можно сделать любой конструкции, а их немало.

Содержание статьи

Конструкции и применение

Есть три основных конструкции земляных буров:

• Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.

  Пример самодельного земляного садового бура

• Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.

  Шнековый бур отличается навитыми спирально несколькими оборотами спирали

• Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.

  Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции.

Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Материалы

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла.

И еще — комбинация этих двух.

Наконечник для земляного бура из полосы стали

Пика — один из вариантов наконечника

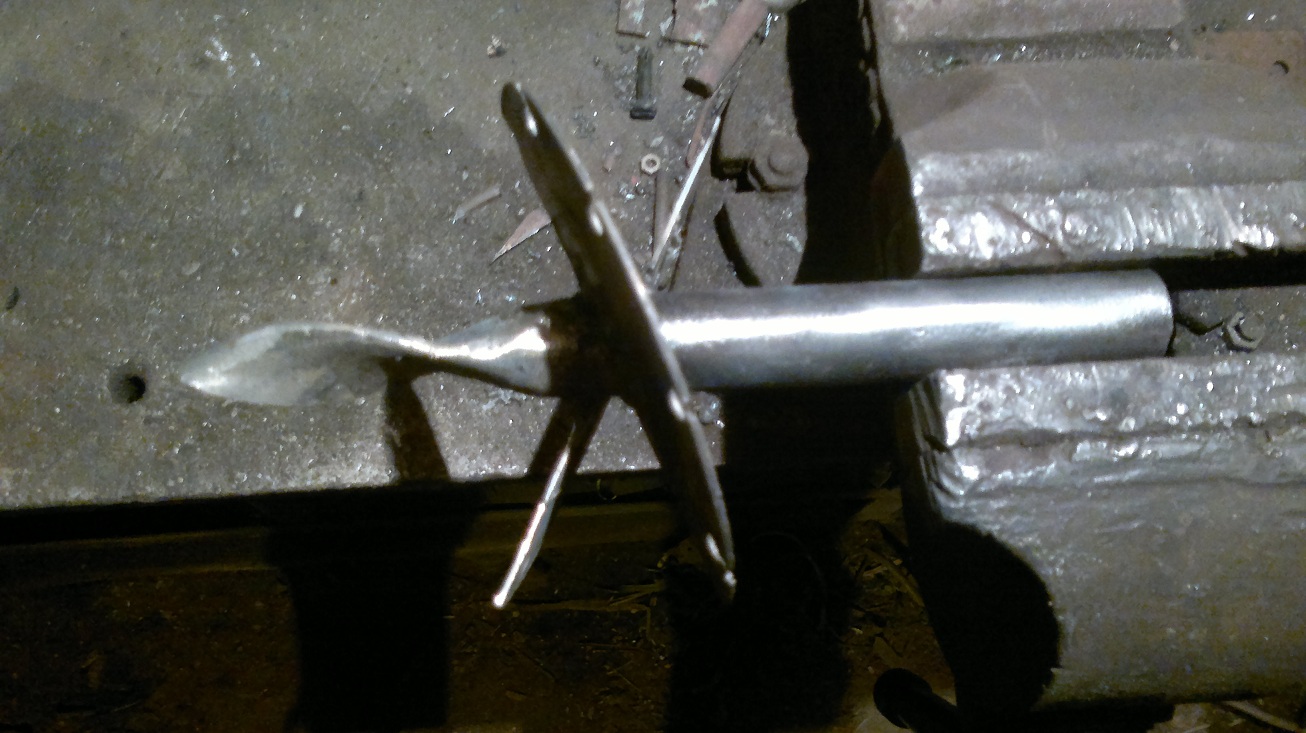

Комбинированный наконечник для измельчения пород

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).

Ручной буроям с одним витком

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Усиление ручного бура для бурения скважин в плотных грунтах

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

Диск распилен пополам

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Модификации

В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.

Режущие лопасти можно расположить в несколько ярусов

Если бур нужен для неглубоких ям — для установки столбов и т. п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.

Самодельный бур с землеприемником подойдет при установке столбов и свай

И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.

п.

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Почти готово

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи.

Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

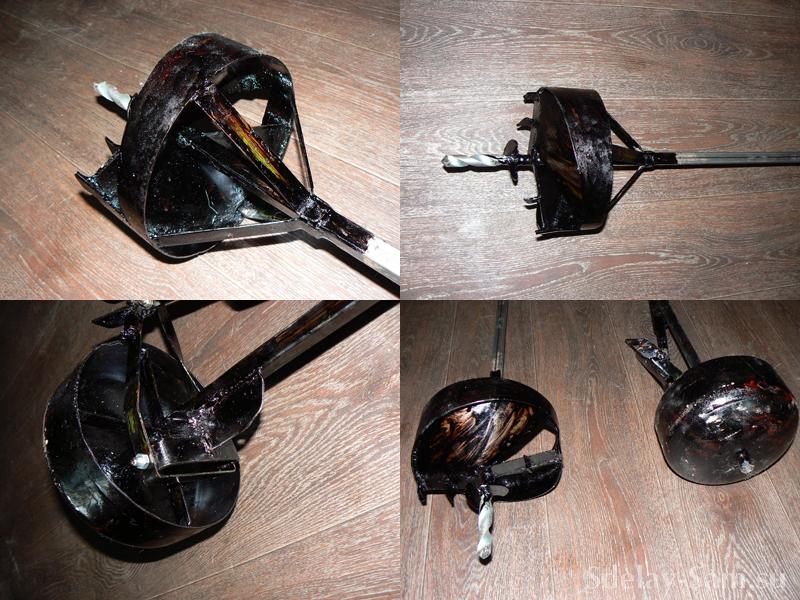

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

Более сложная конструкция

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

Вид снизу

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Бур из лопаты

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотностиПодробный чертеж в проекциях шнекового бураЧертеж садового бура

Видео материалы



Как сделать самодельный земляной бур (ямобур, землебур)

Как сделать самодельный земляной бур (ямобур, землебур)

При строительстве дома и обустройстве участка часто требуется сделать круглые отверстия в земле. Они нужны при устройстве ограды — под установку столбов, при постройке беседок, установке арок и других легких хозяйственных сооружений. Такие же шурфы, но большего диаметра и глубины требуются при устройстве свайного фундамента. Делают эти ямы моторизованным или ручным буром. В магазинах они есть в достаточном количестве, но многие предпочитают самоделки: зачастую они более производительны и надежны, чем фабричные изделия. К тому же бур своими руками можно сделать любой конструкции, а их немало.

Конструкции и применение

Есть три основных конструкции земляных буров:

Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.

Пример самодельного земляного садового бура

Шнековый бур отличается навитыми спирально несколькими оборотами спирали

Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т. п. они малоэффективны.

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

Режущей части. Она обычно представляет собой два стальных полукруга с заточенными краями. Диаметр лопастей подбирается в зависимости от диаметра ям, которые требуется пробурить. Для удобства лопасти можно сделать съемными — на болтах.

Бур для столбов может быть со сборной штангой

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

• листовой стали толщиной от 4 мм;
• пильного диска для болгарки подходящего диаметра.

Землебур с лопастями из пильного диска для болгарки

Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).

Ручной буроям с одним витком

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Усиление ручного бура для бурения скважин в плотных грунтах

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

Диск распилен пополам

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Модификации

В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.

Режущие лопасти можно расположить в несколько ярусов

Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.

Самодельный бур с землеприемником подойдет при установке столбов и свай

И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

Более сложная конструкция

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотности

Подробный чертеж в проекциях шнекового бура

Чертеж садового бура

Видео материалы

Механизированный ямобур своими руками: варианты конструкции и принципы ее расчета

Современный рынок насыщен разного рода строительными инструментами и приспособлениями. Возьмем, к примеру, ямобур: сегодня без труда можно найти устройство, стоимость которого вполне доступна, а заявленные характеристики полностью устраивают покупателя. Казалось бы, нет ничего проще: покупай и пользуйся. Но не всегда следует торопиться с подобным приобретением. Дело в том, что бюджетное оборудование на практике не всегда соответствует потребностям покупателя, а то и вовсе не способно выполнять возложенные на него функции: бур не спешит входить в грунт даже при сильном нажатии, обороты двигателя падают от большой нагрузки и т. д.

Покупать мощное и дорогостоящее устройство для небольшого объема строительных или садовых работ – не всегда целесообразно. Аренда – тоже удовольствие не из дешевых. Поэтому и стремятся умельцы применить уже имеющееся в их распоряжении оборудование для создания компактных бурильных установок.

Земляной бур из дрели

В большинстве случаев механизированный ямобур представляет собой силовую установку (мощная дрель или бензиновый двигатель), которая с помощью простого механического привода соединяется с обычным ручным буром. Бур можно изготовить самостоятельно.

В продаже можно найти готовый бур серийного исполнения.

Многие говорят, что покупали просто такой шнек и закрепляли к нему мощную низкооборотистую электрическую дрель.

Характеристики двигателя

Рекомендации, касающиеся количества оборотов силовой установки и других ее характеристик, заслуживают отдельного рассмотрения. Начнем с того, что силовая установка может соединяться с буром как напрямую, так и через дополнительный редуктор. Необходимость применения редуктора каждый определяет для себя сам. Как показывает практика, если номинальная мощность дрели составляет 2 кВт, то в применении редуктора нет необходимости (особенно, если установка не имеет специальной станины, и в процессе работы ее приходится держать руками).

Поначалу планировался редуктор, но после полевых испытаний со схемой – «дрель – шнек» решено от редуктора отказаться. Момент таков, что оператора она вообще не замечает (если бурить руками).

Показатель мощности – 2 кВт – взят нами не случайно. Именно такие дрели чаще всего используют участники нашего форума при изготовлении механизированных ямобуров.

Есть опыт строительства столбчатого фундамента с ростверком. Использовал дрель мощностью 2 кВт и шнек, рассчитанный на диаметр ямы – 30 см (диаметр бура где-то равен 29,3 см). Для более глубокого бурения использовал удлинитель из обычной стальной трубы. Грунт у меня на том месте – не сахар: земля, потом глина, потом линза какая-то с пляжным песком, потом опять глина с песком, а потом голубая глина (на глубине — 1.8 — 1.9 м).

Для того чтобы в земле получались отверстия требуемой глубины, пользователю пришлось соорудить компактную бурильную установку (со станиной, лебедкой и другими вспомогательными приспособлениями).

Но речь сейчас идет о мощности силового агрегата, и из представленного описания легко понять, на что способна дрель с номинальной мощностью 2 кВт (даже без редуктора).

Немного теории

Если рассматривать взаимосвязь между мощностью дрели (или бензинового двигателя) и крутящим моментом на валу бура, то она определяется следующей зависимостью:

• N – мощность (Вт).
• M – крутящий момент (Нм).
• n – число оборотов (об/мин).
• 9549 – специальный коэффициент.

Теоретически крутящий момент на рабочем валу такой установки при оборотах 500 об/мин должен составлять 38 Нм (64 Нм – при 300 об/мин). Но для расчета крутящего момента всегда необходимо учитывать потери, которые определяются КПД устройства. Все дело в том, что большинство производителей электроинструмента указывают лишь потребляемую мощность своих устройств, а мощность на выходе (на рабочем валу) на 1/3. 1/4 меньше потребляемой. Соответственно, меньше и крутящий момент. Дрель мощностью 2 кВт при 300 об/мин будет создавать на шпинделе крутящий момент, равный не 64 Нм, а примерно – 48 Нм.

Выбирая силовой агрегат для своего ямобура, можно рассматривать устройства с потребляемой мощностью менее 2-х кВт. Но тогда всерьез придется подумать о внедрении в конструкцию бурильной установки понижающего редуктора.

По поводу редуктора: редуктор — это хорошо, потому как он позволяет, не изменяя мощности, пропорционально изменять число оборотов и крутящий момент. То есть, уменьшая через редуктор число оборотов, мы пропорционально увеличиваем крутящий момент. А мощность в этом случае так и остается обобщенной характеристикой (константой).

Ориентируясь на крутящий момент, который создает дрель мощностью 2 кВт (без дополнительного редуктора), можно подобрать подходящее устройство для своего ямобура. Иными словами, зная мощность дрели, число оборотов ее шпинделя и передаточное число используемого редуктора, можно рассчитать значение крутящего момента, которое вы получите на выходе из силовой установки. Но следует понимать, что число оборотов бура нельзя сильно уменьшать.

Оптимальная частота оборотов во время бурения – от 60. 100 до 200. 300 об/мин. Режим зависит от типа грунта, способа бурения, разновидности буровых насадок, диаметра скважины и т. д.

В приведенной цитате упомянуты способы бурения. Их существует все два: непрерывное бурение и бурение с постоянным выносом грунта. Для непрерывного бурения установка должна обеспечивать наличие большого крутящего момента.

Во время бурения с постоянным выносом грунта шнек, вбурившийся в грунт на определенную глубину, поднимается на поверхность. В этом случае разрыхленный грунт, находящийся на рабочих лопастях шнека, также извлекается наружу.

Как мы уже говорили, выбирая силовой агрегат для бурильной установки, лучше ориентироваться на малооборотистую дрель мощностью 2 кВт (то есть на крутящий момент, который она передает на рабочий вал). Судя по многочисленным отзывам пользователей FORUMHOUSE, эти устройства успели себя неплохо зарекомендовать. Мощность бензиновых двигателей также должна соответствовать указанному показателю.

Редукторы для ямобура и их разновидности

Сборка любого самодельного механизма в большинстве случаев характерна применением подручных материалов, приспособлений и узлов, которые долго лежали без дела, потому как не находилось им достойного применения. Опыт наших пользователей подсказывает, что понижающую механическую передачу можно изготовить из самых разнообразных деталей: из запасных частей к отслужившему свой век мопеду, из незамысловатой цепной или червячной передачи, из подходящего редуктора неизвестного происхождения, случайно завалявшегося на старой полке в гараже и т. д.

Валялся у меня сломанный мопед, с него я и взял задний редуктор. Отпилил редуктор турбинкой (заднюю часть алюминиевого корпуса с редуктором), далее через шестереночную передачу закрепил к этому редуктору электродвигатель от старой электропилы мощностью 2 кВт. Двигатель с редуктором дали соотношение – 13:1 (на выходе получилось примерно 300 об/мин).

О цепной передаче: обладая известной долей смекалки, можно, не прилагая больших усилий, соорудить вполне надежный ямобур, обладающий достаточной мощностью. Представленная идея не нова, и многие с успехом применяют ее на практике (если в этом есть необходимость).

Нет редуктора, хотя планировалось его изготовление из цепи ГРМ ВАЗ 2101 и ее же звездочек. Передаточное число – 1: 2. Испытания показали, что не нужен он. Разве что на совсем твердых грунтах его использовать, но у нас таких нет.

Применение вышеперечисленных механизмов требует нестандартного подхода к сборке бурильной установки. Если же у вас в наличии есть небольшой серийный редуктор (или возможность недорого его приобрести), то задача становится значительно проще. Вот, к примеру, фотография редуктора, выставленная пользователем melomandk.

Вот такой редуктор нашел. Вот только передаточное число большое – равно или даже чуть больше 1:40. Размеры (по корпусу) – где-то 15 х15 см.

Как оказалось, устройство имеет вполне подходящие параметры.

Мой ямобур на базе именно такого редуктора. Пока я очень доволен. Двигатель – болгарка (3000 оборотов на выходе). Мощность болгарки – 2 кВт. Глину бурить не пробовал, но жесткую утрамбованную землю с включениями щебня и гнилых корней ямобур брал. Диаметр шнека – 160 мм, ножи на нем самодельные – из рессоры.

Вывод: конкретных рекомендаций, касающихся конструкции редуктора для самодельного садового ямобура, нет, но рабочих вариантов существует множество.

Станина

Если работы много, если бурить нужно глубоко, а держать установку в руках очень трудно, то имеющееся оборудование можно закрепить в специальную станину.

Конструктивное исполнение у самодельных станин, так же, как и у понижающих механических передач, может быть самым разнообразным. Но есть элементы конструкции, которые используются в подавляющем большинстве случаев.

Подъемный механизм

В качестве подъемного механизма можно использовать цепную передачу, установленную внутри центральной стойки. Подъем и опускание осуществляется либо с помощью дополнительного электродвигателя, либо с помощью ручки (как на фото от пользователя jumper_at_home).

Максимально заглублялись на 1,8 м (шнек + удлинитель). Глубже не требовалось. Лебедка самодельная – 2 шестерни и цепь от мотоцикла.

Для того чтобы плита с основным электродвигателем беспрепятственно двигалась по вертикальной трубе, на каретку можно устанавливать четыре ролика.

Моторизированный земляной бур из бензопилы и редуктора

Приветствую любителей помастерить, предлагаю к рассмотрению моторизированный земляной бур, который можно сделать на основе бензопилы. Есть ли смысл в этом проекте или нет, решать вам, все зависит от того, сможете ли вы достать необходимые материалы, и во сколько они вам обойдутся. В качестве «сердца» устройства используется редуктор с соотношением 1Х100, этот редуктор имеет название Bonfiglioli VF49. Его можно купить или использовать подобный, в любом случае самоделка вам должна обойтись куда дешевле, чем если покупать новый земляной бур.

Собирается устройство не сложно, бензопила никак конструктивно не изменяется, это просто подобие насадки для бензопилы.
Теперь вам не нужно будет рыть ямки лопатой, чтобы закопать столбики, это можно будет сделать за считанные минуты при помощи этого самодельного бура. Если вам заинтересовал проект, рассмотрим более подробно, как же собрать самоделку!

Материалы и инструменты, которые использовал автор:

Список материалов:
— ручной земляной бур;
— бензопила;
— редуктор Bonfiglioli VF49;
— листовая сталь;
— кругляк.

Список инструментов:
— токарный станок;
— дрель;
— метчики для нарезания резьбы;
— болгарка;
— тиски;
— маятниковая пила;
— плазменный резак;
— ленточная шлифовальная машина;
— отвертка, гаечные ключи.

Процесс изготовления самоделки:

Шаг первый. Изготовление переходника
Для начала нам нужно изготовить переходник, при помощи него мы будем подключать редуктор бура к звездочке бензопилы. Для этого автор снимает звездочку с пилы и обводит ее маркером на толстой листовой стали. Далее размеченную область нужно вырезать, для этого сперва сверлим по центру отверстие. Ну а далее вырезаем оставшееся, используя лобзик, а потом и напильники. В итоге деталь должна легко надеваться на звездочку бензопилы. Придаем ей круглую форму, срезаем лишнее, а затем шлифуем на ленточной шлифовальной машине.

Шаг четвертый. Установка бура
Нам нужно изготовить переходник для понижающего выхода редуктора, его автор также вытачивает на токарном станке. Ну а далее устанавливаем деталь на редукторе и одеваем земляной бур.

Дополнительно автор установил на бур ножи из хром-ваннадиевой стали, чтобы он хорошо пробивал корни и в целом бур хорошо бурил.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Как сделать ручной бур для земли своими руками

Строитель 4 разряда

Ручной бур для земли часто требуется при обустройстве участка или постройке дачи. Инструмент просто незаменим при необходимости пробурить отверстия под столбы забора, для беседки, установки арок или других сельскохозяйственных работ. Бур бывает ручным и автоматическим.

Создайте ручной бур сами

Разновидности буров

Для разных строительных работ используются различные виды буров. Каждый из них имеет особую конструкцию:

1. Шнековый бур. Его особенность заключается в удлинённой режущей части. Применяется для проделки ям под столбы. Так как конструкция более длинная, его можно намного реже вынимать, поэтому работа делается быстрее, если сравнивать с садовым буром.
2. Садовый. Как правило, это 2 лопасти, приваренные к противоположным сторонам трубы. Они размещены под разными углами. В основном бур используется для проделки лунок под посадку растений. Отсюда и специфическое название «садовый». Но применять его можно и при постройке беседок, установке столбов для забора и т.п.
3. Для свай ТИСЭ. Чем-то напоминает садовый, но дополнительно имеет лопатку, которая откидывается на дне ямы, для расширения.

Самые простые в изготовлении — садовые коловороты. Конструкция может иметь разновидности, в зависимости от почвы, с которой будут работать данным инструментом. Это и является плюсом самостоятельно сделанных инструментом. Его можно сделать под определённые нужды. Дело даже не в диаметре самых лопастей, а в том, что их можно сделать съёмными, на болтах и т.п.

В данном видео рассмотрим самодельный земляной бур:

Хотя цена самых простых буров в магазинах невелика, такие инструменты позиционируют себя как «универсальные». Для лёгкой почвы они будут полезны, но на более твёрдой — малоэффективны.

Самостоятельное производство

Даже без практики изготовления подобных конструкций сделать садовый и ручной бур для земли своими руками не составит никакого труда. Это самая простая, но в то же время эффективная модель.

Элементы садового бура:

1. Режущая часть. Как правило, это две лопасти в форме полукруга, которые заточены по краям. Фиксируется одна лопасть под углом 20-30 градусов. Вторая, с противоположной стороны, также имеет угол наклона 20-30 градусов, но в другую сторону. Для удобства использования режущие части можно не приваривать к трубе, а крепить на болтах. Также конструкция будет разбираться. При желании можно сделать несколько пар лопастей с разными диаметрами.
2. Стержень (труба). Она может быть как круглой, так и профилированной. В качестве альтернативы можно использовать лом, но он тяжёлый, и работать им сложновато. Длину стержня необходимо делать на 40-50 см больше, чем требуемая глубина ямы. Если при этом длина трубы получается более, чем полтора метра, то удобнее будет сделать разборную конструкцию. Сделать это можно из двух частей трубы. Одна часть должна быть немного меньшего диаметра, чем вторая. Напоминать конструкция будет рыболовный спиннинг (телескопическое соединение).
3. Ручка. Для этого элемента зачастую приваривают поперечную трубу сверху конструкции. Длина такой ручки — от 40 до 60 см.
4. Наконечник-сверло. Находится на трубе и является продолжением конструкции под лопастями. Отвечает за центрирование бура на начальных этапах — первая разрыхляет землю, чем облегчает процесс работы.

Это базовая комплектация ручного земляного бура. К нему можно приделывать различные гаджеты.

Необходимые материалы

В качестве основы конструкции выступает труба. Диаметр не должен превышать 5 см. Если использовать профилированную трубу, то её сечение должно быть 20х20 или 30х30 см.

Ножи-лопасти можно делать из различных материалов, используя:

• листы стали 4 мм;
• отрезной диск из пилы нужного диаметра.

Последний вариант — более удобный и практичный для производства, так как режущая часть уже готова. Диск необходимо разрезать посередине и прикрепить к трубе. Боковые части также лучше заточить. Так, диск лучше будет резать землю при бурении.

Наконечник можно делать разной формы. Можно просто заточить металлический стержень и прикрепить к трубе или из полосы стали сделать наконечник в виде копья. А можно скомбинировать оба варианта.

Крепление лопастей

Для начала нужно определиться с типом крепления лопастей — съёмные или заваренные «намертво». Если бур будет разборный, то с двух сторон трубы снизу привариваются небольшие полочки из металла. В них необходимо просверлить по 2-3 отверстия для болтов. Они должны привариться к трубе под наклоном в 20-30 градусов, каждая в свою сторону, так же, как режущие лопасти.

Помимо этого, отверстия, сделанные в полочках, нужно продублировать в лопастях. Их диаметр должен быть не менее 10 мм. В лопастях по центру придётся вырезать отверстия под трубу. Делать это нужно как при креплении болтами, так и при монолитном варианте. Если используется диск от пилы, то там уже есть такое отверстие. Его нужно только подкорректировать под диаметр стержня.

Использование листовой стали

Чтобы сделать бур своими руками с использованием листовой стали, достаточно вырезать шаблон из бумаги под лопасти, а по нему – металлический круг. В центре сверлится отверстие, в которое вставляется стержень. Скрепляются две части сваркой или болтами, в зависимости от выбранной конструкции.

Диаметр отверстия должен быть немного больше, чем диаметр трубы. Она может быть как круглая, так и квадратная, в случае использования профилированной. Спираль можно сделать двумя способами — прорезать круг от края до центра и разогнуть в разные стороны (один – вверх, а второй – вниз) или сделать бур из двух половинок.

В последнем случае металлический круг разрезается наполовину после проделывания отверстия и потом скрепляется со стержнем согласно выбранной модели конструкции. И в первом, и во втором варианте отгибать края необходимо под углом в 20-30 градусов. Чем меньше угол, тем легче будет проходить процесс работы. Зато при большом угле наклона процесс бурения проходит намного быстрее.

На твёрдых грунтах лопасти могут деформироваться под большой нагрузкой. Поэтому для укрепления инструмента приваривают опоры из толстой стали. Гнутся лопасти из-за того, что сталь незакалённая. Найти лист закалённой стали сложновато, но даже если будет такой материал, то согнуть его под нужным углом вряд ли получится.

Конструкция из диска от пилы

Использование старого диска от пилы для изготовления простого ручного бура для земляных работ – практически идеальный вариант. Он сделан из закалённой стали, а она прочная, острая и упругая. Но разогнуть закалённую сталь невозможно, так как при малейшей деформации может треснуть. В этом случае диск разрезается пополам и прикрепляется к стержню под нужным углом с помощью сварки или болтов. Если использовать болты для крепления, то необходимо предварительно приварить полочки для крепления частей диска от пилы.

Такие конструкции характеризуются большой производительностью и прочностью. Для того чтобы бур был ещё более острым, затачивают и края (отрезанную сторону). Полукруглые стороны уже имеют хорошую заточку, которая со временем становится острее и эффективнее при работе.

Модификации садовых буров

Для более твёрдых грунтов садовый бур бесполезен. Поэтому можно модифицировать конструкцию. Для этого необходимо установить на стержень несколько рядов режущих частей. Сразу после наконечника устанавливается лезвие самого маленького диаметра. Отступив несколько сантиметров в сторону, монтируются лопасти большего размера. Таких рядов может быть не более 4. Диаметр самой большой лопасти не должен превышать 50 см, в противном случае работать очень тяжело.

Если нужно сделать своими руками бур для столбов, то это идеальный вариант. Конструкция очень лёгкая, и работать ею просто.

Если необходимо проделать ямку под столбы небольшого диаметра, то работа выглядит примерно так: сделать несколько витков буром, вытащить его и выбросить застрявшую между лопастями землю. Но если нужно делать глубокие ямы, то таким образом работа будет проходить долго и тяжело. Поэтому сверху конструкции приваривается ёмкость для сбора грунта. Если самостоятельно придумать модификации не получается, то можно использовать чертежи.

Шнековые конструкции

Работать шнековым буром намного сложнее, чем садовым. Связано это с большим количеством витков, которые оказывают серьёзное сопротивление. Но, как правило, шнеки используют вместе с электрическими приводами, и вручную сверлить не приходится. Зачастую ими проделывают скважины большой глубины и т.п.

Для того чтобы сделать шнековый бур, необходимо подготовить несколько дисков одинакового диаметра. Количество дисков отвечает количеству витков шнека. Также нужно сделать отверстия в дисках под стержень.

Диски прорезают от центра до края, делают из каждой части спираль, потянув один конец вверх, а второй – вниз. Каждую часть приваривают к трубе поочерёдно. А также необходимо сваривать круглые части между собой.

Бур для проделки свай

Классический вариант бура для ТИСЭ — это лопасти с ёмкостью для сбора земли. Также есть более широкий нож, который необходим для образования расширения снизу сваи. Использовать такой самодельный бур для личных целей не очень удобно, поскольку дополнительный складной нож сильно мешает.

В связи с этим подобные конструкции часто делают разборными, где складной нож можно демонтировать. А вообще, рекомендуется использовать для проделки сваи в личных целях обычный садовый бур, а для расширения сделать отдельный нож с ёмкостью для сбора земли. Работа намного проще в этом случае.

Для такой конструкции в качестве ножа используют обрезок с лопаты, а ёмкость для сбора земли можно сделать из банки из-под сельди. Нож закреплён на рычагах, и при опускании по свае он находится в крайнем верхнем положении, так как натянут с помощью троса. При достижении дна трос расслабляется, и нож падает на стенки сваи, начиная снимать землю и формировать расширение нужного размера.

В качестве альтернативы землесборник можно сделать также из старого пропанового баллона. Для того чтобы трение было меньшим, скважину постоянно обливают водой. Работать таким инструментом можно и на твёрдых грунтах.

Альтернативные варианты коловоротов

В целях посадки растительности изготавливать сложную конструкцию, даже самый простой садовый бур, нет смысла. Для этого можно использовать модернизированную лопату. Необходимо подготовить лопату из высококачественной стали и разметить для дальнейшей модификации.

Снизу и по центру лопаты делается прорезь в 5-8 см. Каждый край отгибается в противоположную друг другу сторону. Бока лопаты также немного отгибаются, являясь логическим продолжением нижних лопастей.

Если грунт мягкий, то обычный коловорот будет неэффективным. Для этого используется механизм с удлинённой режущей частью. Напоминает он своеобразный стакан с продольными прорезями, в которых закреплены лезвия из закалённой стали.

Сделать ручной бур для земляных работ в целях личного использования несложно. Нужно лишь уметь пользоваться сваркой, дрелью и другими повседневными строительными инструментами многих дачников, а также немного понимать чертежи.

классификация, разновидности и инструкция по сборке

Механический или ручной бур — это универсальный прибор, который помогает без лишних усилий сделать яму в почве нужного диаметра. Его полезно использовать, если делать выемки под столбы или стойки для забора, стола и различных креплений. Где взять такое приспособление? Покупка — лишь трата денежных средств, ведь бур легко собрать своими руками используя обычные материалы и инструменты. Главное — это соблюдать все правила и рекомендации при его сборке.

Особенности применения

Основная задача использования бура — помощь в работе с проделыванием лунок нужного диаметра. Это намного проще, чем копать бесформенную яму лопатой, при этом тратить колоссальное количество времени и сил для её засыпания в конце процесса.

Бур пригодится в таких случаях, как:

• монтирование столбов под фундамент при строительстве дома;
• лунки для посадки деревьев и кустов в больших количествах;
• помощь для взрыхления почвы на больших глубинах около растущих насаждений;
• рытьё прямых или наклонных тоннелей;
• скважина или яма под компост.

Это лишь самые распространённые виды работ, для которых применяется бур. Особенность этого инструмента заключается в его конструкции, которая включает в себя стержень, множество лезвий или спиралевидную систему, позволяющую рыхлить и задерживать на них землю. После того, как это приспособление полностью вводится в землю путём вращений, его достают без обратного вращения, чтобы на спирали осталась земля. В итоге получается яма ровного диаметра и необходимой длины.

В отличие от промышленного типа своими руками можно сделать бур с разборной конструкцией. То есть под бурение лунок можно будет легко подобрать необходимый диаметр и длину путём обычной замены нескольких деталей.

Промышленный вид бура отличается высокой прочностью деталей, возможностью выбора механических видов, которые не требуют ручного воздействия, но стоимость техники иногда просто пугает и особенно это касается случаев, когда бур необходим только для единичных работ.

Виды бурильных установок

Все буры разделяют на несколько групп в зависимости от конструкции и типа работы. В частном секторе чаще всего встречается ручное и компактное оборудование. В основном все ручные модели с небольшим диаметром и длиной, используются в качестве помощников при проделке ям под деревья или столбы.

Механические модели используют в специализированном секторе промышленности, где работа по созданию лунок поставлена на поток и работа вручную занимает много времени и сил. Такие буры оснащены двигателями, которые работают на бензине или электричестве, что значительно увеличивает расходы. Кроме того, для изменения диаметра и длины чаще всего приходится дополнительно покупать, переходники и различные насадки.

Классификация по двигателю

Все аппараты делятся по типу двигателя:

• электрический;
• бензиновый.

Вариант с двигателем, который работает на бензине, самый распространённый и качественный. Использование такого топлива позволяет выходить на большие мощности и проделывать ямы в твёрдых грунтах с большой примесью камней, гальки или просто утрамбованной и сухой земле. Бур на бензиновом двигателе бывает:

• ручной — компактный, но маломощный аппарат;
• колёсный вариант отличается высокой мощностью, но громоздким видом.

Выбирать, какой больше вариант подходит, нужно в зависимости от целей. Для сооружения забора или посадки деревьев в личных целях, несомненно, подойдёт именно ручной вариант. Если хочется расширить собственный бизнес в сфере строительства или садоводства, то лучше приобрести вариант колёсного типа, ведь так работа будет выполнена быстрее с минимальными физическими затратами.

Работа бура с бензиновым двигателем делится на три этапа:

1. Первым делом запускается двигатель и на холостых оборотах прогревается в течение трёх минут.
2. Затем нажимают соответствующую кнопку, запускающую шнек, который с помощью гидравлического или механического давления вталкивается в грунт.
3. После прохождения необходимого интервала нажимается кнопка остановки работы шнека.
4. Гидравлическая или механическая система поднимает грунт на поверхности спирали, без вращения.

При бурении таких маленьких скважин часто люди сталкиваются с проблемами из-за твёрдой почвы или наличия крупных камней, мусора, металлических обломков. Это значительно повышает нагрузку на инструмент, деформируя его, и не гарантирует, что камень или мусор будет в итоге разрушен под действием шнека. В таких случаях срабатывает система безопасности, отключающая аппаратуру при длительных или высоких нагрузках, которые могут сильно деформировать шнек, систему гидравлики или двигатель.

Электрический бур системы безопасности не имеет. Его мощности не хватит для деформации инструмента. Попав на камень или металлический предмет, шнек будет крутиться на его поверхности без видимых проблем для себя, но и работе в этом участке придёт конец. Аппарат с двигателем, который работает от электросети, используется только в качестве помощника для бурения скважин на 1−1,5 метра в рыхлом грунте с минимальным количеством камней и мусора. Такая модель больше подходит для использования в частном доме.

В любом случае буры, которые работают с помощью двигателя, имеют такие преимущества, как:

• возможность работы со льдом, твёрдой и сухой землёй;
• высокая скорость работы;
• не требуется физическая сила;
• возможность смены насадок.

К недостаткам механических двигателей относят:

• большие габариты и вес;
• наличие источника питания или топлива;
• денежные расходы.

Разнообразные насадки и лезвия

Как уже упоминалось выше, насадки для промышленных моделей придётся докупать дополнительно, а стоят они дорого. Правда, разнообразие различных переходов, лезвий и насадок просто огромно. Это позволяет сделать яму любой глубину, диаметра и не зацикливать внимание на твёрдости грунта или вкраплениях внутри его.

Шнек и диски — это самые распространённые насадки, которые помогают без труда сделать яму.

Шнек отличается высокой производительностью. Спиралевидные формы быстро вкапываются даже в твёрдую и сухую породу, автоматически доставляя её на поверхность, очищая ствол скважины. Он отлично подходит для подготовки места под столбы, сваи или озеленение участка. К минусам этой насадки относится маленький диаметр, который не позволяет бурить большие ямы под фундамент. Эту модель сложно изготовить своими руками.

Дисковый бур представляет собой стержень, на котором установлены металлические половинки заточенного диска. Толщина дисков около 2 мм и они располагаются параллельно под углом 25 градусов. Угол обязательно должен сохраняться, чтобы диски легко втыкались в землю и выносили её на поверхность. За счёт такого принципа работы дисковый бур может проделывать ямы любого диаметра и глубины.

Промышленные и садовые буры

Ручной бур отличается от механических моделей только отсутствием двигателя, который задаёт движение. Такой тип работает от физической силы человека, который вращает ручку и приводит инструмент в действие. Кстати говоря, инструмент ручной модели — это шнек или дисковый стержень. То есть ничего нового в конструкции нет, кроме того, что приходится прилагать свои силы.

К более сложным способам бурения относят:

1. Ударно-канатный способ применяется больше для бурения глубоких скважин в сфере строительства. Это своеобразная труба, установленная на треноге, которая сбрасывается в скважину и под своим весом входит в слой почвы. Благодаря высокой скорости и массе, получается достать небольшое количество почвы. Для такой работы требуется опыт и терпение.
2. Зубильное долото несколько напоминает ударно-канатный метод, только здесь инструмент после падения немного проворачивается для закрепления почвы в трубе.
3. Коронковый метод бурения представляет собой трубу с установленной коронкой. В зависимости от прочности, металла и разрушающего материала на зубьях коронки зависит, насколько быстро, получается, проходить прочные породы. На практике с помощью алмазных коронок возможно разрушение даже гранитной толщи.
4. Ложковый метод бурения больше подходит для глинистых или переувлажненных пород. Ложка представляет собой трубу с загнутыми краями на окончании. В середине окончания трубы загнутые края переходят в спираль. Она опускается на забой скважины и проворачивается, загребая почву и закрепляя её в стенках трубы. Таким нехитрым способом бурят мелкие, узкие, но очень ровные и глубокие скважины.

Все эти методики используют при изготовлении ручного бура. Своими руками такой инструмент получится сделать у слесаря, сварщика или даже у человека с небольшим опытом работы.

Сборка в домашних условиях

Перед тем как приступить к сборке бурояма ручного, следует выбрать тип конструкции. От этого уже отталкиваются, собирая необходимый материал и оборудование. Самый популярный бур самодельный — это аппарат с формой в виде буквы «т». Изготавливают его путём соединения вертикальной штанги с коротким куском горизонтальной штанги. Дальше следует выбрать тип буровой конструкции.

Дисковый тип представляет собой простую конструкцию, которая не требует специального оборудования. Такой вариант отличается хорошей пробивной способностью даже сухой почвы. Кроме того, в отличие от шнека, здесь легко заменять диски и тем самым увеличивать или уменьшать диаметр бурения.

Для сборки дискового стержня потребуются такие материалы и инструменты, как:

• арматура длиной около 40 см и 1,5 для изготовления рукоятки и стержня;
• изношенные диски от циркулярной пилы толщиной около 2−3 мм;
• сверло диаметром 15 мм;
• болгарка и отрезные круги;
• молоток;
• сварочный аппарат;
• наждачная бумага.

Весь цикл изготовления бурояма своими руками делят на несколько этапов:

1. Циркулярный диск разрезают на два одинаковых полукруга. Диаметр ямы будет зависеть от циркулярного диска, поэтому размер подбирается по личным предпочтениям. Рекомендуется сточить диски для безопасности во время работы.
2. Арматура длиной 1,5 м устанавливается вертикально, а к ней приваривают рукоять в горизонтальном положении. Получается форма в виде буквы «т».
3. На окончание арматуры приваривают вначале сверло, которое будет фиксировать бур во время начала работы, а дальше вверх через каждые 5 сантиметров устанавливаются диски. По отношению друг к другу наклон их должен составлять 25 градусов.
4. Абразивным кругом болгарки затачиваются края циркулярного диска для лучшего рыхления почвы.
5. Аналогичным способом устанавливают и остальные круги по мере необходимости и в зависимости от глубины ямы.

Изготовление шнекового бура

Сделать шнековый ручной ямобур своими руками сложно, но если следовать поэтапной инструкции и приложить максимум терпения то всё получиться. Выделяют несколько этапов сборки:

1. В циркулярных дисках вырезается отверстие равное диаметру штока.
2. Диски не разрезают, а разгибают таким образом, чтобы получилась своеобразная спираль.
3. Необходимое количество спиралек устанавливают друг за другом на стержень и таким образом, получается шнековое приспособление.
4. В качестве долота используют сверло для установки на буроям ручной.

В отличие от дисковой модели, при изготовлении шнека придётся некоторое время помучиться, но в итоге всё получится.

Буроям своими руками сделать легко и просто. Такое приспособление отлично поможет в домашнем хозяйстве, сэкономит денежные средства, время и силы. Собирая этот аппарат самостоятельно, легко сделать необходимый диаметр и длину без покупки дополнительных переходников. Главное во время сборки — это соблюдать технику безопасности и следовать необходимым рекомендациям, чтобы сделать качественное и долговечное оборудование.

плюсы и минусы земляных буров

Практически у каждого хозяина в наличии иметься перфоратор. Он функционально отличается от дрели тем, что можно совместить процесс сверления с долблением. Такой функционал позволяет сделать отверстие в самых твердых и прочных поверхностях. Иногда отечественные умельцы умудряются использовать перфоратор даже для бурения лунок в грунте.

Земляной бур из перфоратора — его положительные и отрицательные стороны

К положительным моментам стоит отнести то, что вам нет необходимости покупать дополнительное оборудование для бурения лунок. Однако стоит позаботиться о шнековых бурах для перфоратора, потому, что обычные буры, которые используются для сверления не подойдут.

К отрицательным моментам стоит отнести:

• бур для земли из перфоратора не сможет сделать лунку большого диаметра;
• используемые шнеки не позволят сделать глубокое отверстие в грунте;
• стоит докупить специальный земляной бур на перфоратор;
• мощность перфоратора небольшая, поэтому для тяжелых грунтов он не подойдет.

Также не стоит забывать о том, что для работы вам понадобится большое количество удлинителя для потребительской электрической сети. Да и отыскать в розничной продаже бур для земли на перфоратор будет сложно. Учитывая множество минусов лучше задуматься над тем, как сделать ручной бур самому.

Земляной бур своими руками

Для изготовления в домашних условиях такого оборудования как земляной бур, вам понадобится следующий инструмент:

• небольшой сварочный аппарат;
• «Болгарка»;
• электрическая дрель.

Самодельный бур прост и состоит из трех основных элементов

1. Штанга (металлическая труба или арматура).
2. Ручка для оператора.
3. Режущий элемент (ножи).

Основой будет являться штанга. К верхней ее части приваривается ручка для оператора. Как правило, такую ручку можно изготовить из трубы небольшого диаметра. К нижней части штанги крепятся ножи. Изготовление ножей займет немного больше времени, чем предыдущие операции.

Ножи могут быть изготовлены из таких материалов, как:

• листовой металл – вырезается круг необходимого диаметра, края затачиваются и выгибаются;
• диск пилы – диск распиливается на две части и под углом приваривается к штанге;
• шнек от сельскохозяйственной техники или профессионального мотобура.

Изготовив такой ручной бур в домашних условиях, вам не нужно будет использовать не по назначению перфоратор.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

как сделать своими руками, чертежи и размеры, навесной на минитрактор, видео

Ямобуры на тракторах применяются при строительстве высотных зданий и в сельском хозяйстве для рытья колодцев и т.д. С их помощью проще проводить коммуникации, ставить ограждения, облагораживать парковые зоны. Для каждого вида деятельности потребуется свой бур.

Функциональность тракторного ямобура

На базу колесного транспорта можно поставить 2 вида буровых модификаций:

1. Стандартные ямобуры. Они могут разрабатывать неглубокие отверстия (не больше 3 м) без очистки. На них используются наращиваемые или телескопические насадки.
2. Бурильно-крановые установки. Применяются для рытья глубоких скважин (до 20 м), а благодаря наличию подъемного механизма они убирают лишнюю почву.

Подобные машины используются для разных целей, например:

1. Установки столбов.
2. Закладывания фундамента будущего здания.
3. Посадки деревьев.
4. Постройки колодцев.
5. Геодезической разведки грунта.
6. Исследования мелкозалегающих подземных водоемов.

Также установки оснащаются вспомогательными механизмами, которые нужны для выполнения задачи, например, щетками, отвалами, лебедками.

Это позволяет не привлекать дополнительную технику.

Колесная основа обладает высокой мобильностью и хорошей проходимостью по бездорожью. Автомобиль может развить скорость не больше 40 км в час. А компактные буры на минитракторах помогают разработать породу в труднодоступных участках, где использование полноразмерных машин невозможно.

Разновидности конструкций

По типу используемого снаряда механизмы делятся на:

1. Ударно-канатные. Вся конструкция строится вокруг желонки. Ее производят из круглой в сечении пустой металлической трубы радиусом 40-60 мм, а длиной — 2 м и больше. С одной стороны ставится железная ручка, а с другой — мягкий резиновый клапан. Труба прикрепляется к раме с лебедкой и медленно опускается в скважину. При соприкосновении с землей язык клапана отодвигается, а желонка забирает грунт и поднимает его наверх.
2. Шнековые. К данному виду можно отнести большую часть буров для трактора. Они представляют собой стальные трубы с лентой радиусом 50-100 мм, а длиной больше 3 м. При кручении почва по резьбе выходит наружу. Постепенно при углублении установку наращивают, присоединяя железные штанги.
3. Роторные. Они во время работы вымывают грунт. Их оснащают особыми твердосплавными коронками, а для подачи жидкости применяют мотопомпы.

По виду обрабатываемого грунта машины разделяются на буры для мягкой земли, твердых и скальных пород.

Как работает устройство

В основе любого бура находится металлический стержень с острым наконечником и лопастями. Первый упрощает углубление в почву, а лопасти занимаются подъемом земли. Бур углубляется благодаря вращению. Земля нарезается, после чего бур поднимается.

Диаметр скважины равняется размеру стержня.

А чем выше расположена винтовая часть, тем реже работникам придется вытаскивать механизм, но тем больше его масса. Поэтому нужно учитывать мощность грузовика во время работы.

Как сделать ямобур самому

На начальном этапе создания оборудования своими руками нужно подготовить основной элемент бура. Следует продумать его диаметр и длину в зависимости от поставленных задач. После этого можно приступать к изготовлению. Из заранее подготовленного железа вырезается круг по чертежу. В центре полученной заготовки делается отверстие для будущего штыря.

Данное колечко необходимо начать постепенно вытягивать по высоте для образования лопастей ямобура. Для установок, предназначенных для работы на большой глубине, придется сделать несколько таких колец.

Все элементы присоединяются к стойке путем сваривания.

При этом нужно помнить, что детали необходимо прикреплять с шагом, чтобы увеличить прочность конструкции.

Когда производство шнека завершится, пора переходить к подготовлению ножа. Чтобы он долго оставался острым, был крепким и легко разрезал корни деревьев, нужно приобрести сталь высокой жесткости. В профессиональной технике, использующейся при строительстве зданий, применяют рессорную сталь, которая отличается долговечностью.

Нож должен совпадать по размеру со шнеком, а для формирования острой кромки плоская часть лезвия затачивается.

Чертежи для самодельного изготовления ямобура

Чертежи для производства ямобура своими руками распространяются в интернете, однако доверять им не стоит, т.к. конструктор может быть некомпетентным. Лучше всего обращаться в компании, занимающиеся созданием данных механизмов. Они часто продают не только готовый продукт, но и документацию по созданию.

Сборка и финальные доработки

После создания и закрепления основы бура к стойке с помощью сварки необходимо закончить наконечник и поставить его на рабочую часть механизма. Если в качестве стойки выбран монолитный железный стержень, то на одном из концов нужно сделать отверстие. В проход вставляется наконечник. Если же использована стандартная стальная труба, ее можно не просверливать. Достаточно закрепить элемент.

Завершающим шагом подготовки устройства к работе является выполнение и крепление рукояти. Здесь нет ограничений по размеру, потому что это необязательный элемент, упрощающий использованием инструмента мастером. Для того чтобы бур было проще держать, металл покрывается ребристой резиной.

Можно ли самому сделать электромодель

Электрическая вариация отличается от стандартного бура тем, что она дополнена электродвигателем. Из-за него процесс рытья скважин ускоряется и требует меньше сил. А для механизмов, предназначенных для раскопки почвы больше 3 м, электропривод необходим. Включить улучшенный агрегат можно в сеть (если он используется недалеко от домов), а также его можно запустить с помощью двигателя, работающего на бензине, газе.

Чтобы сделать свой электробур, понадобится взять дрель и шнек. Эксперты рекомендуют приобрести инструмент от зарубежного производителя «Ребир», мощность такого прибора достигает 2 кВт. Однако нельзя забывать, что у дрели имеется третий конус, поэтому для работы понадобится токарный станок. С его помощью легко сделать специальные углубления с обеих сторон. К переходнику прикрепляется сверло с конусом и обрезается заостренная часть.

Из-за большого веса конструкции для ее использования нужно установить навесную электролебедку, способную поднять и опустить бур.

Как сделать ямобур своими руками

Как сделать самодельный земляной бур (ямобур, землебур)

При строительстве дома и обустройстве участка часто требуется сделать круглые отверстия в земле. Они нужны при устройстве ограды — под установку столбов, при постройке беседок, установке арок и других легких хозяйственных сооружений.

Такие же шурфы, но большего диаметра и глубины требуются при устройстве свайного фундамента. Делают эти ямы моторизованным или ручным буром. В магазинах они есть в достаточном количестве, но многие предпочитают самоделки: зачастую они более производительны и надежны, чем фабричные изделия.

К тому же бур своими руками можно сделать любой конструкции, а их немало.

Конструкции и применение

Есть три основных конструкции земляных буров:

• Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.Пример самодельного земляного садового бура
• Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.Шнековый бур отличается навитыми спирально несколькими оборотами спирали
• Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют.

В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции.

Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

• Режущей части. Она обычно представляет собой два стальных полукруга с заточенными краями. Диаметр лопастей подбирается в зависимости от диаметра ям, которые требуется пробурить. Для удобства лопасти можно сделать съемными — на болтах.Бур для столбов может быть со сборной штангой
• Стержень. Это круглая или профилированная труба (квадратного сечения). Может быть также использован лом, но он очень тяжелый и работать им будет сложно.  Длинна стержня — требуемая глубина шурфа плюс 50-60 см. Если сделать короче, то последние сантиметры придется бурить в глубоком наклоне, что совсем не легко. Если при таком расчете общая высота получается выше чем 1,5 метра, имеет смысл сделать сборную штангу. Тогда стержень наращивают отрезками трубы того же диаметра, придумав систему сочленения.
• Ручка. Чаще всего приваривают к стержню поперечину в виде буквы Т. Длинна ручки минимальная — 40 см, оптимальная порядка 50-60 см.
• Наконечник-сверло. Это та часть, которая находится под лопастями. Она первая разрыхляет землю, а на первоначальном этапе отвечает за центрирование бура — его проще держать вертикально.

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Материалы

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

• листовой стали толщиной от 4 мм;
• пильного диска для болгарки подходящего диаметра.Землебур с лопастями из пильного диска для болгарки

Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.

Наконечник для земляного бура из полосы стали Пика — один из вариантов наконечника Комбинированный наконечник для измельчения пород

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).

Ручной буроям с одним витком

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Усиление ручного бура для бурения скважин в плотных грунтах

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

Диск распилен пополам

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Модификации

В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.

Режущие лопасти можно расположить в несколько ярусов

Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.

Самодельный бур с землеприемником подойдет при установке столбов и свай

И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Почти готово

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

Более сложная конструкция

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

Вид снизу

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Бур из лопаты

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотности

Подробный чертеж в проекциях шнекового бура

Чертеж садового бура

материалы

Источник: https://stroychik.ru/tools/zemlyanoj-bur-svoimi-rukami

Как сделать ямобур своими руками — Металлы, оборудование, инструкции

Ямобур ручной может стать хорошим подспорьем при проведении различных работ, когда нужно сделать множество лунок в земле. Такой инструмент полезен и для строителя, и для садовода. Он выпускается в разном исполнении, различных размеров, а выбрать и приобрести его можно в любой момент при наличии соответствующих средств.

Ручной ямобур незаменим на дачном участке во время различных земельных работ.

А нужно ли лишний раз тратиться? Ямобур ручной имеет очень простую конструкцию. При наличии сварочного аппарата и умении им пользоваться, любой человек способен сделать элементарный ямобур своими руками в домашней мастерской. При этом инструмент будет надежно и качественно выполнять свои функции. Чертежи буров предлагаются умельцами в разных вариантах.

Что такое ямобур?

Рисунок 1. Простой ямобур состоит из ручкодержателя, ручки, штанги, муфты.

По своему функциональному предназначению ямобур представляет собой инструмент для высверливания в земле лунок, отверстий или скважин небольшой глубины цилиндрического вида.

Он может быть использован при установке ограды, изготовлении столбчатого фундамента, посадке деревьев и выполнении других работ, где надо углубить в землю вертикальные конструкции столбчатого типа.

Основная задача — облегчить ручной труд человека.

По своему исполнению ямобуры подразделяются на 2 типа: навесные и ручные. Навесной вариант устанавливается на трактор, автомобиль или специальные платформы с приводом. Основной представитель этого вида — ямобур типа МТЗ.

Ручные устройства могут быть с ручным, электрическим или бензиновым приводом. Отдельно выделяется самодельный ямобур, который имеет упрощенную конструкцию и изготавливается своими руками.

Такой инструмент предназначен для просверливания отверстий в земле глубиной до 4 м разного диаметра.

Необходимый инструмент

Для изготовления ручного ямобура своими руками потребуется следующий инструмент и оборудование:

• сварочный аппарат;
• болгарка;
• электродрель;
• круг абразивный;
• набор для нарезания внутренней и внешней резьбы;
• тиски;
• ножовка по металлу;
• молоток;
• зубило;
• напильник;
• плоскогубцы;
• шкурка наждачная;
• штангенциркуль;
• линейка металлическая.

Конструкция самодельного ямобура

Рисунок 2. Чертеж простого винтового бура.

Ручной бур состоит рабочего (бурильного) участка, металлической основы и ручки. Ручка предназначена для упора двумя руками и имеет форму двухсторонней рукоятки.

Основа выполняется в виде металлического штанги длиной 1-1,5 м. При необходимости более глубокого бурения делается разъемная штанга из нескольких секций (удлинителей).

Чаще всего штанга изготавливается из стальной трубы диаметром 25-50 мм с толщиной стенки не менее 3 мм.

Рабочий участок может быть двух типов — винтовой (шнековый) или ложковый. Наиболее распространен винтовой бур. Он состоит из острого наконечника и режущего элемента, который выполняется в виде либо одного или нескольких дисков, либо винтового шнека. Кромка элемента заостряется и располагается под углом к горизонтальной плоскости для вкручивания в грунт.

Для бурения в мягком и глинистом грунте иногда используется ложковая конструкция бура. Рабочий участок такого инструмента выполняется в виде цилиндрического стакана с внутренней полостью для накопления земли. Нижняя часть стакана имеет заостренный наконечник, а нижние торцы выполнены в виде двух ножей, расположенных под углом.

Простая конструкция

Для изготовления неглубоких отверстий в земле можно использовать простую конструкцию ручного ямобура с одним режущим диском. В таком варианте целесообразно предусмотреть съемную рабочую часть для возможности сверления лунок разного диаметра. На рис.1 показана простейшая конструкция. (Рис. 1. Простой ямобур. Состоит из ручкодержателя, ручки, штанги, муфты.)

Показанная конструкция имеет сменные диски диаметром 100, 125 и 150 мм. Диск вырезается из стального листа толщиной не менее 3 мм. Штанга изготавливается из стального стержня диаметром не менее 16 мм или трубы диаметром 20-25 мм. Изготовление ямобура производится в следующем порядке:

Рисунок 3. Чертеж шнекового ямобура.

1. Вырезается диск нужного диаметра, в центре которого сверлится отверстие, диаметр которого на 1-2 мм превышает диаметр штанги (оси).
2. На диске вырезается сектор, а кромки металла внутри сектора немного загибаются для обеспечения винтового вкручивания; кромки затачиваются под углом 50-60°.
3. Нижний конец стержня заостряется в виде конуса под углом 25-35°, а на поверхности конуса вытачивается винтовая бороздка; можно применить другой вариант — приварить сверло.
4. На верхнем конце стержня нарезается резьба для крепления в соединительной муфте.
5. Муфта изготавливается из трубы в виде втулки длиной 5-7 см; с одного торца нарезается внутренняя резьба для ввинчивания режущего инструмента; второй торец приваривается к удлиняющей штанге;
6. Режущий диск одевается на стержень и надежно приваривается.
7. На удлиняющей штанге устанавливается ручкодержатель в виде втулки с отверстием для вставки ручки и резьбовым отверстием для вкручивания винтового фиксатора ручки.
8. Ручка изготавливается из стержня или трубы диаметром 16-20 мм длиной порядка 40-50 см.

Простой винтовой бур

Описанная простейшая конструкция основана на плоском режущем диске, что затрудняет процесс бурения в твердом грунте. Облегчить вкручивание рабочей части в землю можно путем создания винтообразного элемента. На рис. 2 показан чертеж такого ямобура. Режущий элемент изготавливается из двух половинок диска.

Для этого стальной диск после просверливания центрального отверстия разрезается пополам. Каждая половинка приваривается к стержню под углом 20-22,5° строго напротив друг друга, но в разном направлении. Таким образом, обеспечивается суммарный угол 40-45°.

Диск закрепляется на штанге на расстоянии порядка 18-22 см от нижнего острия.

При установке половинок они смещаются относительно друг друга на угол 25-30°; при этом с одной стороны обеспечивается зазор в виде сектора, а с другой приподнятый край полудиска оказывается над опущенным краем другой половинки. Нижние торцы элементов затачиваются под углом 45-50°. От остроты заточки будет зависеть легкость врезания ножей в землю.

В качестве осевой штанги можно использовать готовый лом.

(Рис. 2. Чертеж простого винтового бура)

Шнековый ямобур

Рисунок 4. Чертеж ложкового бура.

Наиболее близким к заводской конструкции является шнековый ямобур, у которого формируется винтовой режущий элемент с несколькими витками; причем каждый виток исполняет роль ножа. На рис. 3 показан чертеж такого самодельного инструмента.

Режущий элемент изготавливается из 3-5 дисков, вырезанных из стального листа, как указывалось выше. После просверливания центрального отверстия диски пропиливаются в одном месте до центра.

Края металла в месте разреза разводятся относительно друг друга в виде винтового элемента (рис. 3). При креплении на осевой штанге верхний срез диска стыкуется с нижним срезом следующего диска, а место стыка аккуратно заваривается. Таким образом формируется винтообразный шнек.

Все остальные элементы бура аналогичны другим конструкциям. (Рис. 3. Чертеж шнекового ямобура)

Ложковая конструкция

При бурении аккуратных лунок с одновременным сбором выбираемого грунта иногда применяется ложковая конструкция ямобура, которую тоже можно сделать своими руками. На рис.

4 приведен чертеж простой ложки-бура. В такой системе предусматривается полость, в которой собирается извлекаемая земля, а очистка от нее производится после подъема инструмента на поверхность. (Рис. 4.

Чертеж ложкового бура)

Изготовление ямобура производится в следующем порядке. Берется отрезок стальной трубы диаметром не менее 80 мм и длиной 60-80 см. На нижнем ее торце выполняется прорезь шириной 5-7 мм.

Штанга с ручкой приваривается к ложке-буру или присоединяется с помощью муфты.

Источник: https://spb-metalloobrabotka.com/kak-sdelat-yamobur-svoimi-rukami/

Как сделать ручной ямобур своими руками

Для решения строительных задач нередко приходится применять специальный бур. Такой инструмент позволяет проверять, где находятся подземные воды, а также проделывать в грунте всевозможные отверстия, например под установку забора. И если для единичной работы можно попросить оборудование у знакомого или взять в аренду, то для более серьезных операций лучше изготовить ямобур своими руками.

Ручной бур поможет вам в решении различных строительных задач

Общая информация

Ямобур — это специальный инструмент для проделывания в почве лунок, скважин, отверстий и других углублений округлой формы. Они используются для:

1. Монтажа ограждающих конструкций.
2. Изготовления столбчатого фундамента.
3. Высадки растительных культур.
4. И многих других бытовых целей, в которых нужно обустраивать отверстия в земле.

Основная задача устройства заключается в быстром и эффективном проделывании ям цилиндрического вида без существенных трудозатрат. В зависимости от исполнения ямобуры бывают:

Первый вариант предназначается для установки на трактор или специальную платформу с электрическим приводом. Ярким примером такой модели является ямобур МТЗ.

Что касается ручных устройств, то они могут оснащаться механическим, электрическим или бензиновым приводом. Также существуют и самодельные изобретения, которые обладают упрощенной конструкцией и легко изготовляются в домашних условиях. С их помощью можно просверливать углубления до четырех метров.

В данном видео рассмотрим ямобур сделанный своими руками:

Сферы применения устройства бывают самыми различными. В большинстве случаев их используют для проделывания круглых отверстий в почве под ограждающие конструкции, столбы и прочие сооружения. Если же необходимо обустроить свайный фундамент, то без соответствующих углублений тоже не обойтись. Только их диаметр будет более внушительным.

Для выполнения подобной работы задействуется механический или моторизированный ямобур. В строительных гипермаркетах подобное оборудование продается в больших объемах, но народные умельцы отдают предпочтение самодельным изобретениям, аргументируя это их доступностью, дешевизной и надежностью. К тому же при небольших вложениях за короткий промежуток времени можно изготовить по-настоящему мощный инструмент, который превзойдет по производительности заводские устройства.

Основные разновидности

При желании изготовить ручной ямобур своими руками нужно знать об основных типах подобного оборудования, принципе их работы и конструкции. Особым спросом пользуются инструменты садового назначения, оснащенные полукруглыми лопастями.

Их приваривают под определенным углом и задействуют для проделывания отверстий в земле под какие-либо растительные культуры.

Кроме этого, с помощью такого инструмента можно обустраивать шурфы для опор и сооружения беседок или легких построек и ограждающих конструкций.

Существуют и шнековые буры, которые отличаются удлиненным режущим элементом и массой преимуществ. Они необходимы для выкапывания глубоких ям под опоры. Конструкция прибора построена таким образом, что его не нужно часто доставать из земли, что существенно ускоряет процесс бурения.

Перед тем как приступить к изготовлению устройства, необходимо определить тип работ, для которых он будет предназначаться. Это позволит принять правильное решение и выбрать оптимальный вариант.

Наиболее простыми вариантами самодельных буров являются садовые приборы. Они отличаются минимальным весом и упрощенной конструкцией, которую можно изменять в зависимости от условий работы. Что касается обычных моделей, то они отличаются универсальностью и дешевизной. Зачастую их используют только для легкой почвы, ведь при проделывании углублений на глинистом грунте или суглинке они малоэффективны.

Изготовление ямобура своими руками

Чертежи и схемы ямобура существенно упростят процедуру изготовления прибора, поэтому им нужно уделять особое внимание. Главным конструктивным элементом каждого устройства является режущая часть, которая являет собой два полукруглых диска с заточенными краями.

Следующий узел — стержень, выполненный из профилированной трубы с квадратным сечением. В некоторых случаях его заменяют металлическим ломом соответствующей длины. Оптимальная высота конструкции должна составлять не меньше 1,5 метра.

Стержень нужно наращивать небольшими отрезками трубы, при этом важно заранее продумать способ их соединения. Также следует подумать, как будет выглядеть ручка. Как правило, она обладает Т-образной конструкцией и длиной 40 или 60 сантиметров. Изделие дополнительно оснащают наконечником в виде сверла, который размещается под лопастями. Его задача заключается в рыхлении субстрата, а также центрировании инструмента во время бурения.

Подготовка материалов

Разобравшись с конструкцией ямобура, можно приступать к подготовке материалов. Классическая модель создается из труб с соответствующим диаметром. При использовании профилированных изделий он составляет 20-35 мм.

Для создания режущих лопастей задействуется пильный диск от болгарки или листовая сталь. Последняя обладает толщиной 4 мм. По заявлениям опытных мастеров лопасти лучше создавать именно из пильных дисков. В таком случае не придется дополнительно проделывать режущие кромки. При этом боковые грани дополнительно затачиваются для более продуктивного рыхления почвы.

В качестве материала для изготовления сверла используется любой твердый металл. К тому же можно обойтись обычным заточенным стержнем, взяв отрезок прутка с большим диаметром. Также можно взять стальную полосу и слегка доработать ее, придав вид сверла. В некоторых случаях используются и комбинированные варианты.

Создавая ручку, желательно придавать ей форму круглой трубы с диаметром, который соответствует охвату ладоней. Главное требование к этому элементу — удобство использования. Мастер не должен ощущать дискомфорта при работе с прибором.

Создайте ямобур из диска пилы

Режущие элементы

На этапе изготовления режущих элементов (лопастей) нужно определиться, какими они будут. Как правило, эти детали бывают:

1. Съемными.
2. Несъемными (стационарными).

Первый вариант подразумевает наличие на одном из концов стержня специальных полочек из толстой стали. Их располагают под наклоном, что требуется для разведения ножей в плоскости под углом 30 градусов.

Если создавать ручную модель или ямобур на трактор своими руками, чертежи и пошаговые инструкции могут стать самым полезным помощником. После ознакомления с ними становится понятно, что, присоединив полки, придется еще и обустроить крепежные отверстия. Дальше нужно проделать такие же отверстия в лопастях.

В центральной части дисков вырезают отверстия для плотного прилегания рабочих элементов к стержню. Однако такой вариант может рассматриваться только при использовании монолитных конструкций.

Применение листовой стали

Пытаясь понять, как сделать ямобур своими руками, нужно в точности соблюдать инструкцию и не отклоняться от чертежей. Если для изготовления лопастей будет использоваться высококлассная листовая сталь, то предварительно из бумаги нужно сделать шаблон. В центральной части окружности просверливается отверстие для дальнейшей установки стержня. Форма отверстия определяется типом стержня и может быть либо квадратной, либо округлой. При этом его диаметр слегка превышает величину стержня.

Дальше необходимо выбрать подходящий тип лопастей. Они могут быть с двумя половинками, или же представлять собой конструкцию разомкнутого круга со смещенными краями. Для обеспечения лучшей эффективности бурения края лучше развести под углом 30 градусов.

Для обработки тяжелых и плотных почвенных составов лопасти ямобура нужно дополнительно укреплять уголками из толстой стали. Дело в том, что под воздействием серьезных нагрузок они могут деформироваться и потерять свою эксплуатационную пригодность

Пильные диски и доработка прибора

Если ямобур предназначается для трактора, то в качестве режущего элемента можно использовать пильный диск. Главное, чтобы его диаметр соответствовал требуемым параметрам. Большинство современных дисков изготовлено из закаленной стали, которая характеризуется лучшими прочностными характеристиками и упругой конструкцией. Провести сгибание такого диска проблематично, поэтому его распиливают на две части, а затем разводят под требуемым углом.

Подобные самодельные ямобуры ручные характеризуются высоким показателем КПД и большим сроком службы. И даже если в роли режущего элемента используется старый пильный диск, он будет превосходно справляться со своей задачей, обеспечивая высокую скорость бурения.

Многие народные умельцы понимают, что насколько бы идеальным ни был чертеж или пошаговое руководство, практически все самоделки требуют определенной доработки. Если выкапывание отверстий будет осуществляться в плотных почвенных составах, то обойтись крупными лопастями не получится. Дело в том, что они не справляются с тяжелыми грунтами и быстро затупляются. Чтобы сделать прибор более продуктивным, на его стержень нужно приварить лезвия с разным размером.

В нижней части возле пики укрепляются маленькие лезвия, а через несколько сантиметров — более крупные. Оптимальное число ярусов — 3, а размер режущих элементов не должен превышать 50 сантиметров. Если это не так, то дальнейшая работа с инструментом будет некомфортной.

Электрические модели

При желании создать электробур для проделывания отверстий в земле нужно обладать определенными навыками в области электротехники. В качестве электрического привода может использоваться мотор редуктора, который гарантирует высокую скорость бурения. Кстати, для изготовления высокопродуктивного прибора можно переделать обычный ручной ямобур, созданный по вышеуказанной инструкции.

: как сделать садовый бур своими руками.

Также можно попробовать модернизировать перфоратор, оснастив его отрезным диском, к которому приваривается труба круглого сечения. У специалиста в токарном деле заказывается переходник для соединения электроинструмента с механической частью. Обрабатывая грунт таким инструментом, важно избегать корней, иначе они могут повредить его.

Если бур создается для мощного трактора, то лучше использовать прочные диски из закаленной стали или любого другого надежного метала. Их количество определяется числом витков, а размеры должны быть одинаковыми.

В центральной части проделываются отверстия для стержня. С одной стороны диски свариваются, а затем немного растягиваются. С другой — они провариваются сварным швом. На крайних дисках нужно провести укрепление колец, а готовую конструкцию насадить на стержень.

В конечном итоге нижний край приваривается к остальным деталям.

Также народные умельцы используют в качестве основы под будущий бур обычную электрическую дрель. Отлично зарекомендовала себя модель «Ребир», демонстрирующая мощность 2 кВт, которую дополняют шнеком. Из-за наличия у дрели третьего конуса, ее нужно дорабатывать токарным станком, проделывая углубления по обеим сторонам. К переходнику приваривается сверло с третьим конусом, а сверлильный участок обрезается.

Такой вариант исполнения характеризуется крупными размерами и внушительным весом, поэтому его не совсем комфортно использовать в одиночку. Для удобной эксплуатации оборудование оснащают электрической лебедкой, а на тиристор монтируют радиатор.

Полезные советы

Пытаясь своими руками изготовить качественный ямобур, нужно проявить терпение и в точности соблюдать инструкцию. При ответственном подходе за короткий промежуток времени можно создать неплохой инструмент, с помощью которого можно будет решить массу строительных и бытовых задач.

Важно понимать, что в некоторых моделях режущие элементы делаются съемными, а сами шурфы проделывают с помощью садовых буров. А уже для их дальнейшего расширения берется раскладывающийся нож со специальным землеприемником. Это гарантирует быстрое выполнение поставленной задачи с существенным снижением трудозатрат.

Источник: https://zaborprofi.com/instrument/ruchnoj-jamobur.html

Как сделать ямобур своими руками: простой и усиленный, инструменты, процесс изготовления

Строительство, создание забора — для всего этого будет необходим бур. При помощи этого инструмента дачники также проеряют уровень подземных вод. Не секрет, что можно заплатить деньги мастеру, который придет со своим приспособлением и сделает отверстие в земле. Можно также взять в аренду данное оборудование. Но почему бы не изготовить свой личный инструмент? В статье вы найдете все необходимые сведения о том, как создать ямобур своими руками.

• Ямобур самодельный
  • Выбор конструкции
  • Сборка
  • Инструменты
  • Процесс работы

Классический диаметр инструмента — около 260 мм. Но если мы захотим изготовить его собственноручно, то можно не ограничивать воображение. Диаметр ямобура бывает разным, смотря для чего он изготавливается. Размеры полностью будут зависеть от ширины лопастей. Вы можете выбрать любой размер, все равно придется сделать эскиз. Ремонт на даче — это хороший повод создать ямобур. Чертежи вполне можно выполнить своими руками.

Выбор конструкции

Бур создается либо усиленной, либо простой конструкции. Отличаются они следующими параметрами:

• Вес.
• Размер и объем.
• Возможность транспортирования.
• Широта применения.
• Простота хранения.

Для стандартной маленькой конструкции потребуется:

• Металл.
• Острое лезвие, созданное из детали машины.

Сборка

Чтобы собрать стандартный ямобур, к металлу присоединяем лезвия из специальной рессоры — выходят готовые лопасти, которые должны быть похожи на топор, чтобы при бурении они не согнулись, а все попавшие корешки были порублены. Такой ямобур подходит для рытья ям глубиной не более 1,5 м.

Для более сложной конструкции устройство дополняют трубкой огромного диаметра или листом из металла, который нужно оборачивать по кругу лопастей, делая винт. Одно из этих усилений плотно приваривается к основному стержню или лопастям. Устройство отличается от бура простой конструкции лопастями, прикрученными, как винтовая лестница. Этим можно достичь огромной прочности. Лопасти не затупятся, а выгибаясь, будут принимать свое привычное положение и не сломаются.

Ручку устройства стоит сделать съемной, тогда в случае вспомогательного увеличения высоты можно будет прибавить еще трубочки или поменять на ручку огромного размера. При создании рукоятки для устройства необходимо предусмотреть, что, возможно, в нее придется вставить рычаг для изготовления специального момента силы.

Рекомендация: когда прибор будет собран полностью, стоит максимально раскалить его и опустить в машинное масло. Такая обработка придает больше прочности и гибкости.

Инструменты

Необходимо заранее приготовить все, что может потребоваться во время работы, дабы потом не отвлекаться и не бегать за каждой деталью:

• Дрель.
• Специальный круг.
• Гладкая и подходящая арматура.
• Токарный станок.
• Лист из стали.
• Сварка.
• Кусочек газовой трубы.

Процесс работы

Вначале нужно сделать все заготовки. Для этого из листа стали вырежем наши лезвия. Диаметр лезвий будет на 5 мм больше, чем размеры ямы. Получается, что он может быть любым. Перед началом работы нужно определиться с тем, что мы будем бурить, и какой ширины нам нужны отверстия. Можно еще создать лезвия разных диаметров.

В каждом взятом лезвии необходимом просверлить дырки, куда будет погружаться арматура (основание для бура). При этом отверстия создаем на 1 мм больше, чем диаметр самой арматуры.

Потом сделаем втулки из стали. Для этого потребуется токарный станок. Далее, сделаем два радиальных отверстия в выбранной втулке. А в отверстиях необходимо сделать резьбу. Получается, что через них с помощью болта или гайки будут присоединены лезвия с главной арматурой.

С помощью наждачного круга вырежем небольшой сектор на лезвиях. Лишние концы сектора вытянем таким способом, чтобы сделать винтовую поверхность. Снизу вырез затачиваем под углом в 45 или 60 градусов. На этом шаге лезвия из заготовок превращаются в готовые острые лопасти.

Наждачным кругом создаем лыски на арматуре глубиной где-то три мм. Лыски стоит делать, отойдя от углов стойки на восемь или десять сантиметров.

Нижний конец стойки придется тоже заточить. Угол заточки — 25−300. Там же создаем канавки в форме спирали. Для этого нам необходимо воспользоваться специальным кругом.

На конец стойки можно спокойно присоединить сверло по металлу. Из-за этого установка бура быстро будет входить в твердую почву и не сломается.

К арматуре — стойке нашего бура — присоединяем ручку, лучше всего съемную. На стойке рукоятку можно присоединять при помощи втулки.

Источник: https://tokar.guru/stanki-i-oborudovanie/bury/kak-samostoyatelno-izgotovit-ruchnoy-yamobur.html

Ручной ямобур своими руками: пошаговое описание, чертеж :

В процессе строительства дома и при обустройстве участка иногда возникает необходимость в проделывании круглых отверстий в почве. Они могут потребоваться при возведении ограды, когда технология предусматривает монтаж столбов. Опоры монтируются и при строительстве беседок, лёгких хозяйственных сооружений и арок. А вот если вы устраиваете свайный фундамент, то шурфы тоже понадобятся, однако их диаметр должен быть более внушительным.

Эти ямы формируются ручным или моторизированным буром. В магазинах такие устройства присутствуют в широком ассортименте, однако многие домашние мастера предпочитают выполнять их самостоятельно, ведь они получаются более надежными, а порой и более производительными по сравнению с заводскими изделиями. Кроме того, ямобур своими руками можно выполнить с учетом собственных предпочтений.

Выбор конструктивных особенностей

Если вы решили сделать бур своими руками, то следует разобраться в основных разновидностях таких изделий. Среди прочих – это садовые инструменты, которые обычно обладают полукруглыми лопастями. Они привариваются под углом. Используется такое устройство для формирования лунок при посадке растений. Однако с помощью этого же инструмента можно проделать шурфы для опор при возведении беседок, легких построек и заборов.

Вы можете изготовить еще и шнековый бур, который обладает более длинной режущей частью. Он используется для проделывания ям под опоры.

Конструкция исключает необходимость более частого вынимания инструмента, поэтому бурение удается закончить в короткие сроки. Прежде чем выполнить ямобур своими руками, вы должны рассмотреть его разновидности.

Среди прочих конструкций та, что специально предназначена для свай. Она обладает откидывающейся лопаткой для того, чтобы получить расширение в нижней части опоры.

Самыми простыми в изготовлении являются садовые буры. В зависимости от того, какой тип почвы на территории, конструкция может быть видоизменена. В этом и состоит прелесть самодельных инструментов, ведь их можно заточить под конкретные условия. Обычные буры в магазинах хоть и стоят недорого, но являются универсальными. С их помощью просто работать на легких почвах, а вот на глинах, суглинках и мергеле они малоэффективны.

Изготовление ямобура своими руками: разбор конструктивных особенностей

Если вы планируете изготовить ямобур своими руками, то должны разобраться в основных узлах этой конструкции. Среди прочих – режущая часть, которая представлена двумя полукругами с заточенными краями. Диаметр лопасти будет подбираться с учетом диаметра. Для удобства лопасти обычно делаются съемными, а устанавливаются на болтах.

Еще один узел – это стержень, который изготавливается из профилированной трубы квадратного сечения. В качестве альтернативного решения выступает лом, длина которого должна быть подобрана с учетом глубины шурфа, к ней добавляется 60 см. Если это значение уменьшить, то последние сантиметры вы будете работать, наклонившись над почвой. При таком расчете общая высота должна быть больше на 1,5 м. Это указывает на то, что штангу лучше сделать сборной.

Стержень наращивается отрезками трубы, однако вам нужно будет продумать систему сочленения. Прежде чем выполнить ямобур своими руками, вы должны подумать, какой будет ручка. Она приваривается к опоре в виде буквы Т, а ее длина составляет 40 см. Можно увеличить это значение до 60 см.

Важно снабдить конструкцию ещё и наконечником в виде сверла. Этот узел располагается под лопастями. Наконечник будет разрыхлять почву, а на первом этапе обеспечивать центрирование, так вам будет проще удерживать инструмент вертикально.

Эта конструкция является базисной, ее можно дорабатывать, однако для начала важно решить, из чего сделать землебур.

Работа над ножами и технология крепления

На первом этапе необходимо определиться с тем, будете ли вы делать бур со съемными или стационарными лопастями. В первом случае на один из концов стержня необходимо приварить полочки, которые предварительно выполняются из толстой стали. Они должны быть расположены под наклоном, чтобы плоскости ножей были разведены под углом в 30°.

Для тех, кто делает ямобур своими руками, чертеж станет первым помощником. Ознакомившись с ними, вы сможете понять, что после приваривания полок необходимо сделать несколько отверстий под крепеж. Такие же отверстия необходимо будет сформировать ещё и в лопастях, тогда как устанавливают их на болты внушительного диаметра.

В дисках по центру необходимо вырезать отверстия, чтобы эти элементы плотно прилегали к стержню, однако эта манипуляция потребуется лишь при монолитном варианте, когда лопасти придётся приваривать.

Использование листовой стали

Прежде чем сделать ямобур своими руками, чертежи следует рассмотреть в первую очередь. Один из них вам придется составить самостоятельно или воспользоваться тем, что предлагается в статье.

Если лопасти вы планируете изготавливать из листовой стали, то предварительно из бумаги необходимо выполнить шаблон. В центре окружности нужно просверлить отверстие, куда вставляется и приваривается стержень.

В зависимости от того, какой стержень вы предпочли, нужно будет выполнить квадрат или окружность.

Отверстие при этом будет иметь несколько больший размер по сравнению с параметрами стержня. Вам следует решить, какими будут лопасти. Они могут иметь две половинки или могут быть представлены разомкнутым кругом со смещенными краями. Разводить края необходимо под углом 30°. Эффективность бурения при этом окажется максимальной.

Если вы выполняете ямобур на трактор своими руками, с помощью которого будете работать на плотных почвах, то лопасти могут быть сведены под нагрузкой. Для того чтобы этого избежать, из уголка или толстой полосы стали необходимо выполнить упор. Лопасти будут гнуться, ведь сталь используется незакаленная, однако в листе ее найти почти невозможно. Если же эту задачу вы решите, то согнуть материал вряд ли получится.

Использование пильного диска

Выполняя ямобур своими руками на МТЗ, вы можете использовать пильный диск. Если такой у вас есть в наличии, то важно удостовериться в том, что его диаметр подходит. В таких изделиях применяется закаленная сталь, которая отличается высокой прочностью и упругостью. Согнуть такой лист не получится, поэтому его необходимо распилить пополам, а половинки развести под нужным углом.

Такой самодельный бур будет демонстрировать высокую производительность. Даже если у вас в наличии диски бывшего употребления, то они будут обладать хорошо наточенной кромкой. Для того чтобы бурение было эффективным, заточить инструмент можно ещё и по бокам.

Доработка бура

Если вы выполнили ручной ямобур своими руками, чертежи вам в этом деле, безусловно, помогали. Однако впоследствии вы можете понять, что инструмент требует доработки. Когда манипуляции приходится выполнять в плотных грунтах, большие лопасти довольно сложно режут почву. На стержень при этом привариваются лезвия разного размера.

Возле пики в нижней части следует укрепить маленькие лезвия, а с отступом несколько сантиметров – большие. Ярусов должно быть 3, их количество можно увеличить до 4. Режущая часть не должна быть больше 50 см, в противном случае физически работать будет очень сложно.

Особенности изготовления электрического ямобура

Если вы хотите выполнить электрический ямобур своими руками, то должны знать, что конструкция имеет электрический привод в виде мотора редуктора. С помощью него осуществлять работы по бурению получится максимально оперативно. Выполненное ручное устройство по вышеописанной технологии может быть дополнено электрическим приводом.

Можно выполнить инструмент из перфоратора, дополнив его буром из отрезного диска. Последний дополняется трубой круглого сечения. У токаря можно заказать переходник. Конструкция снабжается головкой, которая позволит соединить электрический инструмент с механической частью. Важно при работе с таким оборудованием не наткнуться на корни. Однако если возникнет препятствие, то у электрического инструмента должна сработать соответствующая защита.

Изготовление бура для трактора

Если перед вами стал вопрос о том, как сделать ямобур на трактор своими руками, то вы можете использовать для этого диски из металла. Их количество будет равно числу витков. Диски должны быть одинаковыми, в центре вырезаются отверстия для стержня. Диски должны быть сварены с одной стороны, а потом немного растянуты, чтобы получилась гармошка. С другой стороны проваривается шов. На крайних дисках укрепляются кольца. Сваренные диски надеваются на стержень, а нижний край проваривается.

На следующем этапе необходимо использовать лебедку. Заготовка для шнека фиксируется, круг лебедки необходимо зацепить за кольцо и растянуть, пока не удастся получить нужную длину. Затем шнек проваривается.

Для справки

Самостоятельно вы можете выполнить бур ТИСЭ, который будет представлять собой лопасти с землеприемником. Нож должен быть более широким, в нижней части он будет формировать расширение сваи. Однако использовать такой инструмент не очень удобно, ведь складной нож будет мешать.

Заключение

В некоторых конструкциях для исключения подобной проблемы нож делается съемным. Сами шурфы бурятся садовым буром, тогда как для расширения можно отдельно выполнить раскладывающийся нож с землеприемником. Это позволит выполнить работы в короткие сроки и с меньшими трудозатратами.

Выполняя нож, вы можете использовать обрезанную лопату, тогда как землеприёмник изготавливается из банки из-под сельди. Нож фиксируется подвижно, а по достижении дна ослабляется, лопата при этом начинает подрезать бока шурфа, формируя расширение.

Источник: https://www.syl.ru/article/350382/ruchnoy-yamobur-svoimi-rukami-poshagovoe-opisanie-chertej

Как сделать ямобур своими руками

Для решения строительных задач нередко приходится применять специальный бур. Такой инструмент позволяет проверять, где находятся подземные воды, а также проделывать в грунте всевозможные отверстия, например под установку забора. И если для единичной работы можно попросить оборудование у знакомого или взять в аренду, то для более серьезных операций лучше изготовить ямобур своими руками.

Ямобур — это специальный инструмент для проделывания в почве лунок, скважин, отверстий и других углублений округлой формы. Они используются для:

1. Монтажа ограждающих конструкций.
2. Изготовления столбчатого фундамента.
3. Высадки растительных культур.
4. И многих других бытовых целей, в которых нужно обустраивать отверстия в земле.

Основная задача устройства заключается в быстром и эффективном проделывании ям цилиндрического вида без существенных трудозатрат. В зависимости от исполнения ямобуры бывают:

Первый вариант предназначается для установки на трактор или специальную платформу с электрическим приводом. Ярким примером такой модели является ямобур МТЗ.

Что касается ручных устройств, то они могут оснащаться механическим, электрическим или бензиновым приводом. Также существуют и самодельные изобретения, которые обладают упрощенной конструкцией и легко изготовляются в домашних условиях. С их помощью можно просверливать углубления до четырех метров.

В данном видео рассмотрим ямобур сделанный своими руками:

Сферы применения устройства бывают самыми различными. В большинстве случаев их используют для проделывания круглых отверстий в почве под ограждающие конструкции, столбы и прочие сооружения. Если же необходимо обустроить свайный фундамент, то без соответствующих углублений тоже не обойтись. Только их диаметр будет более внушительным.

Для выполнения подобной работы задействуется механический или моторизированный ямобур. В строительных гипермаркетах подобное оборудование продается в больших объемах, но народные умельцы отдают предпочтение самодельным изобретениям, аргументируя это их доступностью, дешевизной и надежностью. К тому же при небольших вложениях за короткий промежуток времени можно изготовить по-настоящему мощный инструмент, который превзойдет по производительности заводские устройства.

Ямобур самодельный

Классический диаметр инструмента — около 260 мм. Но если мы захотим изготовить его собственноручно, то можно не ограничивать воображение. Диаметр ямобура бывает разным, смотря для чего он изготавливается. Размеры полностью будут зависеть от ширины лопастей. Вы можете выбрать любой размер, все равно придется сделать эскиз. Ремонт на даче — это хороший повод создать ямобур. Чертежи вполне можно выполнить своими руками.

Как сделать самодельный земляной бур (ямобур, землебур)

При строительстве дома и обустройстве участка часто требуется сделать круглые отверстия в земле. Они нужны при устройстве ограды — под установку столбов, при постройке беседок, установке арок и других легких хозяйственных сооружений.

Такие же шурфы, но большего диаметра и глубины требуются при устройстве свайного фундамента. Делают эти ямы моторизованным или ручным буром. В магазинах они есть в достаточном количестве, но многие предпочитают самоделки: зачастую они более производительны и надежны, чем фабричные изделия.

К тому же бур своими руками можно сделать любой конструкции, а их немало.

Ручной бур для земли своими руками: чертежи, инструкция

Практически каждое строительство начинается с земляных работ, так как все здания и конструкции основание установлены на земле, а большинство фундаментов закопаны на определённую глубину. Земляные работы могут выполняться различной техникой, моторными и электрическими приспособлениями, а также старым добрым ручным инструментом.

Наиболее распространёнными ручными приспособлениями являются лопата и ручной бур. Чем аккуратней будут сделаны земляные работы, тем меньшее количество материалов пойдёт на бетонирование и прочие работы по обустройству фундамента. Добиться аккуратности и экономии с помощью лопаты порой бывает очень сложно, особенно когда необходимо отверстие в земле небольшого размера. На её замену приходит ручной землебур.

Устройство и преимущества ямобура

Ямобур, как можно понять из названия предназначен для того, чтобы бурить различные отверстия в земле. Применение таких отверстий может быть самым разнообразным, хоть под канализацию, под воду или чтобы вкопать столбы для любого забора. Подходит для бурения ям как в вертикальной плоскости, горизонтальной и под любым необходимым вам углом.

Диаметр исходного отверстия ограничен размерами самого бура, глубина может быть практически безграничной, покуда у вас хватит сил пробурить землю. Конструкция такого устройства очень простая, состоит ямобур всего из небольшого количества составляющих.

Схема сборки самодельного бура

Итак, из чего состоит такой простой и очень полезный ручной инструмент:

• Основой конструкции является режущая часть, или попросту бур. Именно с её помощью ямобур врезается в землю и делает необходимое отверстие.
• Основная опорная труба. К ней закреплены все элементы конструкции, и она позволяет углубляться на ту длину, которую сама же и имеет.
• Ручка для оборачивания. Закрепляется на верхней части и с её помощью мы можем, придав определённое усилие вкручивать буровой винт вглубь земляной почвы.

Каждый из представленных элементов может дополнительно оснащаться различными вспомогательными элементами, и прочими модификациями. Обычно производители стараются дополнить именно свою продукцию чем-то таким, чего нет у конкурентов, чтобы переманить потребителей.

Основными преимуществами такого приспособления является то, что отверстие в грунте получается очень аккуратным и точным, в соответствии с тем, какое оно вам необходимо. Также благодаря тому, что диаметр ямобура ограничен, вы не проделываете излишней работы и не выкапываете лишний грунт.

Благодаря этому получается, что вам не будет необходимости затрачивать излишнее количество материалов на бетонирование столбов под ваш забор. К тому же благодаря простой конструкции, вы без труда сможете сделать земляной бур своими руками.

Что следует подготовить

Для того чтобы собрать представленный бур своими руками вам потребуется совсем мало материалов. Основным и самым сложным из них являются лезвия для бура. Их придётся покупать либо очень точно вырезать из толстого металла, а затем затачивать кромку, придавая её довольно острый край для лучшего врезания в землю. Для основания и ручки можно подобрать любую подходящую трубу.

Самодельный бур со сменными насадками, различных диаметров

Единственным условием является достаточная толщина стенок трубы, чтобы она не сломалась и не деформировалась в процессе эксплуатации. Из инструментов вам может потребоваться болгарка или электрический лобзик с полотном по металлу, сварочный аппарат и дрель.

Этапы сборки

Для сборки своими руками вам потребуется либо сварочный аппарат, либо болты с гайками и дрель для высверливания отверстий под них. Лучше, конечно, воспользоваться и сваркой, и болтами. Процесс сборки своими руками будем рассматривать на примере чертежа ямобура со съёмной купленной рабочей часть и неразборной рамой.

Итак, как же он собирается:

• Начинаем со сварки основной трубы с ручкой. В ручке вырезаем отверстие диаметром, равным диаметру основной трубы и надеваем её на основание. Затем по контуру производим сварной шов. Лучше проделывать отверстие сквозное, таким образом, будет возможность сделать сварной шов с двух сторон, что придаст большей прочности.
• К режущим элементам привариваем пластины, под таким углом, чтобы была возможность вкрутить их к основной трубе.
• Сверлим два сквозных отверстия на пластинах и в самой трубе.
• Приложив режущие пластины, плотно скручиваем всю конструкцию болтами, фиксируя основную гайку дополнительной контргайкой.

На этом весь процесс изготовления своими руками бура завершён и ямобуром можно будет пользоваться. Если вы хотите придать ему более презентабельный и привлекательный внешний вид, можно дополнительно покрыть всю поверхность краской по металлу.

Если же вы хотите делать режущую часть самостоятельно, вам потребуется довольно много времени, так как заточка и вырезание идеальной окружности требуют очень много времени и точной работы.

Зачем необходимы различные лезвия

Так как диаметр ямы, которую может пробурить инструмент ограничен размеров лезвий, лучше всего подготовить несколько разных вариантов с различным диаметром. Тогда у вас будет возможность выбирать самый оптимальный диаметр бура, под каждый отдельный случай, когда вам потребуется пробурить отверстие.

Для домашних условий вполне достаточно будет сделать два-три разных размера. Подобрать один маленький, для мелких ограждений, средний для более серьёзных и один большой, если вы решите построить более серьёзное и массивное ограждение вокруг всего участка.

Земляной буровой шнек Планы земляного шнека Самодельный копатель почвы: Amazon.com: Industrial & Scientific

---

Цена:

9 долларов.95 + Депозит без импортных пошлин и доставка в Россию $ 14,03 Подробности

]]>

---

Характеристики данного продукта

Фирменное наименование	Планы DIY
Ean	4202884576350
Форма изделия	Бурение на воду
Материал	Металл
Номер детали	56622jhgfvs
Образец	бурение скважин на воду
Стиль	бурение скважин на воду
Код UNSPSC	27110000

---

Life’s a Garden — Выкопайте его с помощью шнека DIY Guru

Если вы когда-либо работали и изо всех сил пытались выкопать яму для посадки, возделывать и рыхлить почву в своем саду или перемешивать компостную кучу, вы можете рассказать кому угодно, почему садоводство не для физически слабых.Но зачем все усложнять? Вы можете справиться со всеми этими и другими делами с гораздо большей легкостью, без мышечных болей и боли в спине, и вы можете сделать все это с помощью простой аккумуляторной дрели и DIY Guru Auger.

Что такое DIY Guru Auger?

Шнек — это, по сути, буровое долото, поэтому, если вы когда-либо использовали электродрель, чтобы ввернуть что-либо, вы использовали шнек. DIY Guru Auger — это больший шнек, который можно использовать для работы в саду и по дому.Это три дюйма (7,5 см) в диаметре и 12 дюймов (30 см) в длину, и вы можете прикрепить его практически к любой электрической или аккумуляторной дрели.

Шнек сварен вручную, имеет стальной вал и диаметр шага 10. Поставляется с безусловной гарантией качества, долговечности и материалов деталей. Это гарантирует, что ваш новый инструмент прослужит долго, исключая нормальный и ожидаемый износ от регулярного использования.

Посев шнеком

DIY Guru Auger специально разработан, чтобы помочь при посадке в саду, хотя он достаточно универсален, чтобы его можно было использовать в других целях.Благодаря трехдюймовому диаметру он идеально подходит для рытья ям для саженцев и луковиц. Он даже был разработан так, чтобы оставлять немного рыхлой почвы на дне ямы после рытья, чтобы помочь растению лучше расти и развить корни на новом месте.

Обработка почвы и компоста

Шнек действительно взбивает и разрыхляет почву с минимальными усилиями с вашей стороны, поэтому он идеально подходит для обработки почвы. Хотя инструмент небольшой, вы можете использовать его для обработки и рыхления почвы при посадке более крупных растений, таких как кусты или деревья.Сначала используйте шнек, и вырыть большую яму будет намного проще. У вас также будет рыхлая окультуренная почва, которую можно использовать для засыпки.

Компост необходимо регулярно переворачивать, и если у вас есть компостная куча, вы знаете, насколько огромна эта рутинная работа. Вместо того, чтобы использовать лопату и выполнять изнурительную работу, просто воткните шнек в кучу и используйте его, чтобы полностью перевернуть и перемешать развивающийся компост.

Другие работы в саду и по дому стали проще с помощью шнекового сверла DIY Guru

Как садовник, посадка и обработка почвы являются одними из самых важных и трудных дел, которые вы делаете, и DIY Guru Auger может помочь в этом.Но это также может помочь с другими делами. Используйте его для приготовления почвенных смесей или для смешивания цемента, строительного раствора или краски. Выкопайте ямы, чтобы установить забор или взять пробы почвы на анализ. Вы даже можете взять бур с собой на пляж и использовать его для надежной установки зонтика или волейбольной сетки.

DIY Guru Auger от Power Planter — отличный садовый и домашний инструмент, который сэкономит вам время, а также избавит от боли. Просто не забывайте тщательно очищать его после каждого использования, сушить и хранить, и ваш шнек будет помогать вам долгие годы.

Единый трюк, чтобы ДЕЙСТВИТЕЛЬНО улучшить глинистую почву — глубокая интеграция — процветающий двор

Еще в 2016 году мы с женой построили дом на нескольких акрах земли, который, как нам казалось, можно было бы превратить в прекрасный оазис. Это было мое первое знакомство с проблемами глинистой почвы.

С тех пор, как я переехал, я испробовал множество стратегий, чтобы улучшить качество почвы в моем дворе. Подкормка хорошей почвой, безусловно, должна быть частью вашей стратегии, но я заметил, что наибольшее улучшение произошло за счет внесения поправки на глубокую почву .

Бурение ям и внесение органических материалов глубоко в землю по всему газону оказалось наиболее эффективным средством для реального улучшения состояния глинистой почвы.

Во-первых, давайте удостоверимся, что мы понимаем типичные подходы к улучшению глинистой почвы и почему они решают только часть проблемы.

Подкормка глинистой почвы: неглубокий подход

Концепция подрезки газона с хорошей почвой частично основана на корневой системе вашего газона.Добавляя в почву богатую питательными веществами подкормку, вы можете уменьшить образование соломы и создать лучшую среду для роста поверхностных корней (источник).

Этот подход имеет свои достоинства и, безусловно, должен быть частью вашей стратегии улучшения почвы, но это не окончательное решение. Почва внизу все еще уплотненная глина.

Кроме того, если вы живете на склоне, как я, большая часть этой хорошей почвы смоется сильным дождем. Я лично сталкивался с этим несколько раз, и это очень расстраивает.

Сердечная аэрация улучшает интеграцию органических материалов в глинистую почву

Распространенным подходом к преодолению недостатков одной только верхней стрижки является аэрация газона. Выбросьте туфли для газона с шипами, они неэффективны. Мы говорим об истинной аэрации ядра, когда небольшие ядра почвы буквально вырываются из земли.

Когда за аэрацией сердцевины следует и в сочетании с подкормкой, вы создаете ямы, через которые хотя бы часть этой хорошей почвы может проникнуть в землю.Это дает огромное преимущество перед одеванием, но все же не является идеальным решением.

Почему? Поскольку , даже при правильной аэрации ядра, вы все равно проникаете в землю всего на несколько дюймов. . Твердая уплотненная глинистая почва внизу будет продолжать вызывать проблемы.

Он будет сопротивляться водопоглощению (уменьшая облегчение дренажа во время ливней) и заставит ваш газон потемнеть во время засухи.

Я знаю это, потому что регулярно сталкивался с обеими этими проблемами.

Недостающий ингредиент для исправления глинистой почвы — глубокая интеграция

Недостаток поверхностной обработки и аэрации стержня заключается в их способности улучшить глинистую почву глубоко под ней.

Пару лет назад я задумался о том, что дальше пути соответствия, и начал экспериментировать с подходом к улучшению почвы, который я перенял у местного фермера.

За много лет до этого я видел его на пастбище со своим трактором, сверлящим землю шнеком. Позже я спросил его об этом, и он объяснил, что сбрасывает в эти ямы куриный помет и остатки кухонных отходов.

Он сказал, что глинистая почва, которая есть у нас в этом районе, не позволяет кормить его коров травой.

Затем старый фермер указал на несколько участков пастбища, где трава была заметно зеленее и здоровее. Он объяснил, что это были те области, где он пробурил и закопал отходы и куриный помет на протяжении многих лет.

Он также подчеркнул, что это районы, где коровы чаще всего бывают, указывая на то, что они получали необходимое питание из этих обработанных участков.

Переход к решению

В то время мы еще не построили свой дом, поэтому я бы сказал, что в лучшем случае меня это позабавило. Я размышлял над этим несколько лет и даже читал о садоводах, которые используют подобные методы не только для улучшения состояния почвы, но и для улучшения дренажа.

Когда мы построили наш новый дом, и я столкнулся с тем, что нужно разбить лужайку на красной глинистой почве, я снова начал думать о старом фермере. Это потребовало некоторого размышления и небольшого исследования, но, наконец, я нашел именно то, что искал.

Сэкономьте 20 долларов с кодом купона THRIVING20 на действительно удобной для домашних животных и детей системе удобрения газонов, специально разработанной для нужд вашего газона. Включает БЕСПЛАТНЫЙ тест почвы! Кликните сюда, чтобы узнать больше.

Это 24-дюймовая буровая коронка, специально разработанная для работы в почве. Подключается к стандартной дрели. Описано его использование для сверления земли, чтобы облегчить посадку луковиц и т. Д. Но я нашел для него гораздо лучшее применение!

Просверливанием глубоко в почву, вы можете извлечь много глины и заменить ее органическим материалом , таким как кухонные остатки, кофейная гуща и, конечно же, много богатых углеродом коричневых цветов, таких как сушеные листья, веточки и т. Д. сосновая солома.

Вот крупный план бизнес-части этого устройства.

Лучше всего то, что вы можете сделать это на существующей лужайке, не создавая огромного беспорядка в вашем дворе. Да, это действительно приводит к образованию ям во дворе, но я обнаружил, что как только я избавляюсь от глины, которую он вытащил, и заполняю последние два или три дюйма ямы хорошей грязью, это почти не заметно.

И совсем скоро ваша трава снова начнет расти над ней.

Быстрое восстановление газона из просверленных ям

Вот яма, образовавшаяся всего три недели назад на моем дворе.Вы видите, что трава уже начинает снова расти над ним. Вы бы никогда этого не увидели, если бы не искали.

Вот область, где я использовал этот процесс прошлым летом на части моего заднего двора, где есть дерн. Вы видите этот участок темно-зеленой травы? Это прямо над областью, которую я залил органическим материалом.

Рассмотрим обработанный участок поближе. Обратите внимание на глубокую, насыщенно-зеленую текстуру стеблей травы.

Сравните это с цветом травы и толщиной области рядом с ней.Вы можете видеть обработанный участок слева на этом снимке, который, я надеюсь, действительно помогает показать контраст.

Я считаю, что отчасти причина того, что этот метод настолько эффективен, заключается в том, что вы не просто лечите симптомы и скрываете настоящую проблему. Вы вникаете в основную проблему и исправляете ее!

Просверливание и заполнение ям органическим материалом, вы буквально постепенно меняете органический состав своей почвы.Это дает множество преимуществ, в том числе:

• Улучшение аэрации и дренажа сразу после образования воздушных карманов между материалами. Вода может стекать через горизонты почвы в более проницаемые слои (при условии, что слой глины не слишком глубок).
• Он также создает в почве источник пищи, который может привлекать дождевых червей. Затем черви туннелируют в глине и откладывают отливки, улучшая почву вокруг.
• Наконец, вы создаете возможности для более глубокой корневой структуры с богатой питательными веществами почвой, которая может кормить ваш газон и поддерживать умеренную влажность во время засушливых периодов.

Какой органический материал следует использовать для заполнения просверленных отверстий в почве?

Когда дело доходит до заполнения дыр, у вас есть больше возможностей, чем вы, вероятно, думаете. По сути, в вашу почву можно добавить любой органический материал. Разумеется, держитесь подальше от мяса и молочных продуктов, но несъеденные фрукты и овощи и кофейная гуща являются основой этой стратегии.

Если он пришел из почвы, верните его в почву.

Также можно использовать измельченную бумагу и небольшие кусочки картона.И, как всегда, листья и обрезки травы. На самом деле, я люблю покосить свой двор свежей стрижкой, прежде чем добавить последние пару дюймов земли, чтобы заполнить ее. Это позволяет помещать свежие зеленые обрезки в отверстия для некоторого дополнительного азота. Затем я подкрашиваю газон, позволяя новой почве засыпать и полностью покрыть ямку.

В случае сомнений помните следующее: Если он был получен из почвы, его можно вернуть в почву. Природа знает, что с этим делать.

Пошаговый подход к сверлению отверстий для улучшения глинистого грунта

После прикрепления сверла к сеялке крепко облокотитесь на него, когда начнете бурение.Не давите слишком сильно, просто прикладывайте постоянное давление и позвольте буровой катушке делать свою работу.

Если вы ударились о пень или большой камень, отойдите на несколько дюймов и попробуйте еще раз. Ваша цель — погрузиться как минимум на 10 дюймов в землю, но, когда это возможно, я предпочитаю получить полные 20 дюймов глубины.

Сначала вы можете сделать это стоя, но когда вы будете врезать сверло в землю, вам нужно будет встать на колени или иметь что-нибудь, чтобы сесть, чтобы не повредить спину.

Когда вы закончите бурение, у вас будет насыпь удаленной почвы вокруг ямы.Я рекомендую вам избавиться от этого. Вы не захотите снова засыпать глиняный грунт в яму.

Я предпочитаю прогуляться по двору и сначала просверлить столько отверстий, сколько планирую заполнить в этот день, а затем возвращаюсь и сосредотачиваюсь на заполнении.

Замена уплотненного грунта органическим материалом

Просверлив отверстия, вы просто начинаете сбрасывать в них органический материал. Постарайтесь добавить равномерное сочетание коричневых и зеленых оттенков. Мне удобно иметь при себе палку, с помощью которой я могу проталкивать материал глубоко в отверстие по ходу движения.

Заполните отверстие до уровня 2–3 дюймов от верха. Если вы еще не косили, сейчас хорошее время для этого. Пусть скошенная трава упадет в яму. Вы даже можете сгребать немного, если хотите.

Наконец, добавьте немного хорошей почвы. Если вы планируете подстригать газон, сделайте это сейчас. Если нет, возьмите качественную почву и просто заполните последние два-три дюйма ямы.

Распылите на него немного воды (не слишком много!) И все. Вы можете время от времени добавлять немного воды, в зависимости от того, насколько сухой ваш двор, но вам не нужно его насыщать.Влажности достаточно.

Вот и все. Природа возьмет это отсюда. Теперь вы можете накопить еще несколько кухонных отходов и приготовиться сделать это снова, когда будете готовы.

Если вы заинтересованы во внедрении этой стратегии улучшения почвы на своем дворе, щелкните здесь, чтобы узнать последние цены на 24-дюймовые буровые коронки, доступные на Amazon.

Сделайте этот метод компостирования в земле частью вашей комплексной стратегии ухода за газоном

Просверливание ям во дворе и заполнение их органическими материалами — не волшебное решение «все-в-одном».Но это должно быть частью вашей стратегии улучшения почвы.

Следует ли подстригать газон качественной почвой или компостом? Да.

Следует ли регулярно проветривать? Конечно.

Но это часть уравнения, которую часто оставляют без внимания: бурение и буквально начало изменяют саму структуру и текстуру вашей почвы на , вливая богатого питательными веществами органического материала.

Да, это требует времени, но то же самое и с любой стратегией улучшения почвы. Разница в этом подходе заключается в том, что вы действительно надолго меняете качество почвы, а не просто лечите симптомы плохого качества почвы и дренажа.

Куда бы вы предпочли потратить свое время? Лечение симптомов или устранение первопричины?

Заключение

Я склонен проверять подобные теории с небольшим скептицизмом. По правде говоря, я чувствовал, что положить органический материал в мой газон с глиняной почвой было хорошей идеей, но я никогда не ожидал результатов, которые это принесло.

Вы можете буквально стоять у меня во дворе и выбирать участки, где я просверлил скважину и добавил необработанный органический материал. Трава более темно-зеленая. Он плотнее и явно более здоровый. Для процветающего двора необходима богатая питательными веществами почва и аэрация для роста корней. Этот подход обеспечивает и то, и другое.

Я буду продолжать это дело, пока мы здесь живем. С каждым годом почва будет улучшаться.

Обязательно продолжайте свои текущие методы ухода за газоном. Причесывать, удобрять и проветривать.Но рассмотрите возможность добавления этого подхода глубокой интеграции почвы. Тогда у вас действительно будет полная и всесторонняя стратегия улучшения почвы .

Чтобы узнать больше о преобразовании глиняной почвы в процветающий двор, прочтите эту статью «Улучшение глинистой почвы для новых или существующих газонов».

Ручной шнек | Земляной шнек и ручная землеройная машина

Ручной шнек | Земляной шнек и ручная землеройная машина

Добро пожаловать на PowerPlanter.com

21 июня 2021 г. Предложение: Бесплатная доставка при заказе от 30 долларов США! Все заказы отправляются в течение 24 часов или меньше с помощью UPS с нашей фермы и производственного предприятия в Иллинойсе!
* Только нижние 48 штатов.

На главную / Наш магазин продукции / Садовые шнеки / DIY Guru Auger (3 ″ x 12 ″)

33,50 долл. США

Бесплатная доставка сегодня. * Только нижние 48 штатов.

Эта буровая коронка для садового бурения может не только сделать копание и посадку растений в вашем саду намного проще и приятнее, но и позволяет выполнять множество других работ в вашем доме. Смешайте краску, строительный раствор, удобрения или даже цемент в мгновение ока.Поскольку этот портативный ямокопатель подходит для большинства аккумуляторных дрелей, у вас будет возможность выполнить работу практически в любом месте.

ВАЖНАЯ ИНФОРМАЦИЯ: Шнек для труб требует адаптера для соединения со стандартной дрелью.

×

Получите идеальный шнек для всех проектов

Этот ручной шнек отлично подходит для выполнения небольших работ по дому — например, смешивания галлонов краски, строительного раствора, семян травы или удобрений.Вы можете сажать луковицы или 3-дюймовые растения в горшках, наслаждаясь гибкостью и выполнять множество других работ. Этот ручной шнек может использоваться даже в качестве шнека для смешивания красок.

Шнек DIY Guru Auger имеет диаметр 3 дюйма и длину 12 дюймов. Он был разработан таким образом, чтобы при копании оставлять небольшое количество рыхлой почвы на дне ямы, чтобы помочь новому растению начать расти. Шнековое долото имеет прочное отверстие 10-го калибра, противоскользящий шестигранный привод 3/8 дюйма и окрашено в глянцевую черную эмаль.Он также включает в себя центральный вал диаметром 5/8 дюйма, полностью сделанный из стали.

Наша самодельная шнековая землеройная машина работает с большинством аккумуляторных и электрических дрелей. Его тоже легко использовать — просто затяните патрон для сверла, чтобы закрепить шнек, и вы готовы к копанию.

Нужна сеялка для вашего нового шнека? Наша дрель DeWalt 996 отлично работает с этой моделью.

Раскрытие Закона 65 Калифорнии

DIY Guru Auger (3 ″ x 12 ″) Фото

Характеристики

• Производство в США
• Окрашен в глянцевый черный цвет
• Поставляется с подвесным ящиком для удобного хранения
• Подходит для большинства электрических или аккумуляторных дрелей
• Рекомендуемое минимальное напряжение: аккумуляторная дрель 18 В

Технические характеристики

• Копает ямы глубиной до 11 дюймов
• Прочный 5/8-дюймовый вал из 100% стали с шагом 10 мм
• Противоскользящий шестигранный привод 3/8 дюйма
• 3 дюймаШ x 12 дюймов Д
• * Сверла продаются отдельно
• Уведомление о безопасности: Не используйте земляные шнеки с ударными дрелями, удлинителями сверл или головками.

Руководства, руководства и документы

Дополнительная информация

Масса	2 фунта
Габаритные размеры	13 × 4 × 4 в
Диаметр	3 «
Длина	12 дюймов
Марка	Сеялка 046443112887

Возможно, вам понравится…

• Dewalt 996 20V MAX * XR® Аккумуляторная трехскоростная ударная дрель-шуруповерт

  $ 285

• Стартовый набор для садового шнека

  39 долларов.50

• Шнек для посадки цветов и заглушка для травы (2 x 7 дюймов)

  $ 19,99

• The Ultimate Gardener Starter Pack

  $ 315

Изготовитель грунтовых блоков своими руками • Усадьба в прериях

В последнее время слышно шум…

… об этих удобных штучках из почвенных блоков, которые люди используют для посева семян.

Я был довольно верен своим изящным маленьким газетным горшочкам, но, будучи любопытным любопытным поселенцем , я просто должен был проверить эти новые горшочки на блоке. (извини… ничего не мог с собой поделать) 🙂

Моя первоначальная детективная работа привела меня к этому производителю почвенных блоков на Amazon за 30 долларов (партнерская ссылка , ). У него хорошие отзывы, и многие люди, похоже, добиваются успеха, так что это определенно вариант.

Но потом в моем мозгу заработала «сделай сам», и я начал придумывать, как самому сделать одного из этих о-о-очень модных производителей почвенных блоков.

Вот что мы здесь делаем сегодня — и есть двух разных стилей, которые вы можете выбрать из . Первая (классная модель жестяной банки) была моим проектом в воскресенье днем. Мне нравится этот, потому что он супер простой и супер дешевый. Но затем пришел муженек и решил, что может сделать это еще лучше, поэтому я также включаю его версию. На самом деле мне больше нравится его дизайн, но не говори ему, что я сказал, что …

DIY Soil Block Maker (классная версия для жестяной банки)

Вам понадобится:

• Пустая консервная банка (думаю, я использовал размер 15 унций или что-то в этом роде)
• Кусок дюбеля или какая-то круглая / квадратная деревянная палка (обрезки пиломатериалов подойдут)
• Винт (или два)
• Почва для горшечных культур
• Вода
• Поддон для блоков

Удалите оба конца из банки.Вам нужно будет спасти один конец, но вы можете выбросить другой.

Закрепите крышку банки на дюбеле / ​​стержне с помощью винта. Сначала просверлили направляющее отверстие, а потом скрутили.

Единственное предостережение — следите за острыми краями банки / крышки. При использовании этой версии почвенного блока рекомендуется надевать перчатки, чтобы не порезаться об острые края.

Для изготовления блоков:

Смешайте горшечную почву с водой — количество воды, которое вам нужно, зависит от почвы, и потребуется немного проб и ошибок, чтобы получить нужную консистенцию.

Вы хотите, чтобы почва была очень влажной и могла образовывать шар, когда вы смешиваете его в руке. Если он слишком сухой, блок не будет держаться. Если он будет слишком влажным, когда вы сжимаете почву, на дно будет брызгать поток воды. Просто поиграйте с ним, пока не добьетесь согласованности, которая работает.

Этой партии нужно немного больше воды, прежде чем она будет готова.

Как только вы найдете правильное сочетание почвы и воды, заполните банку на 3/4 влажной почвой.Используйте плунжер (, также известный как крышка и палка ), чтобы плотно прижать почву и уплотнить ее в блок. Используйте поршень, чтобы вытолкнуть его из дна банки.

Поздравляем! Вы сделали свой первый почвенный блок.

Пальцем (или ластиком карандаша) сделайте углубление в почвенном блоке и поместите семена в почву.

Я планирую поливать шахту из пульверизатора, так как полагаю, если налить сверху немного воды, они разложатся.Или, по мере роста саженцев, можно поливать их и снизу.

DIY Soil Block Maker # 2 (новая и улучшенная версия мужа)

Вам понадобится:

• Отрезок трубы ПВХ
• Деревянная пробка (муженек использовал кольцевую пилу, чтобы вырезать деревянный круг, чтобы он поместился внутри)
• Дюбель или кусок старой ручки грабли / метлы
• Винт

Отрежьте кусок ПВХ-трубы до нужного размера (у нас 2 дюйма в диаметре и около 6 дюймов в высоту, но он очень гибкий.Просто используйте то, что у вас есть)

Накрутите деревянную заглушку на дюбель.

Следуйте указанным выше инструкциям, чтобы сформировать блоки почвы.

Как сделать впускной шланг

Если вы похожи на меня, мои садовые идеи всегда кажутся намного грандиознее, чем время (и бюджет), которое у меня есть, чтобы заставить их работать. И разве не ВЧЕРА твой маленький помидор черри был всего лишь саженцем ?! Куда уходит время?!

Растения, которые вы посадили в землю этой весной, быстро вырастут, как по размеру, так и по времени и стоимости надлежащего ухода.Сады нуждаются в нескольких важных вещах для процветания, и номер один в этом списке — правильная вода. Чем больше растет ваша растительность, тем больше воды она использует для получения необходимых питательных веществ, необходимых для здоровья цветов, фруктов и овощей. Если не считать расписания поливать днем ​​и ночью или потратить небольшое состояние на дизайнерские комплекты для полива, вам понадобится раствор для полива, особенно если вы живете в пустыне, как я, и мать-природа не сильно помогает.

Не смотрите дальше, у вас, вероятно, уже есть все материалы, необходимые для изготовления водяного шланга, который будет доставлять воду туда, где она нужна — к корням растений для эффективного, экономящего время дизайна (и это тоже дешево)!

ЧТО ВАМ НУЖНО

Прежде, чем вы броситесь в ближайший садовый центр, осмотрите свой сарай или гараж, потому что у вас может быть все, что вам нужно.

ИЛИ

Либо отлично справляется. Очевидно, что с помощью дрели вы можете ускорить процесс, но для сравнения каждого результата в приведенной ниже инструкции использовались и сверло, и гвоздь, и невозможно сказать, что есть что.

Необязательно:

Это прекрасная возможность использовать старый протекающий шланг, который вы все время валяли и ругали каждый раз, когда струя брызг попадает вам в лицо.Если вы действительно испортили свои старые шланги, просто зайдите в местный дисконтный магазин и купите самый дешевый шланг нужной длины.

КАК СДЕЛАТЬ ШЛАНГ ДЛЯ ПРОМЫВКИ — ГОТОВЫ, УСТАНОВИТЬ, ИДТИ!

ШАГ 1. СОЗДАЙТЕ ОТВЕРСТИЯ

Проложите шланг и просверлите / забейте отверстия через обе стороны шланга примерно через каждые 2,5-3 дюйма друг от друга, начиная примерно в 18 дюймах от охватывающего конца шланга. Когда шланг наполняется водой, он будет просачиваться из отверстий и впитываться в почву, вызывая меньшее испарение и доставляя воду прямо к корням, где это необходимо.

ШАГ 2: НЕ ПОТЕРЯЙТЕ ДАВЛЕНИЕ

Загните конец и обожмите его, обернув изолентой. Вы можете сначала разложить шланг, чтобы точно определить, какую длину вы используете. В моем случае я обнаружил, что мой шланг был слишком длинным, и отрезал около 10 футов, прежде чем зажать его.

ШАГ 3: ОПРЕДЕЛЕНИЕ УПРАВЛЕНИЯ ШЛАНГОМ

Разложите шланг так, чтобы на внутреннем конце оставалось достаточно свободного места для подключения к источнику воды.Здесь вам нужно решить, хотите ли вы, чтобы ваша система замачивания была подвижной или постоянной, в зависимости от ваших потребностей в поливе. Если вы планируете оставить его на месте, я предлагаю закопать его примерно на 2 дюйма под землей.

Это устанавливает его на место, особенно если вы дублируете его, чтобы покрыть ряды в саду. Посмотрите на пример системы, которую я установил в приподнятом огороде. Я разместил каждый ряд шлангов на расстоянии 6 дюймов друг от друга, чтобы обеспечить равномерно пропитанные участки, прежде чем закопать их. Если вы планируете переместить шланг, но все же хотите сдвинуть его назад, возьмите несколько хороших камней или палок, которые помогут удерживать шланг на месте при каждом повороте.

ЭТАП 4: ИСТОЧНИКИ ВОДЫ

Подключите новую систему к источнику воды и включите ее! Если в вашем доме имеется проблема с краном (как в моем), и вы не хотите, чтобы вам приходилось прикручивать шланг к источнику и отключать его, я предлагаю приобрести хороший разветвитель для садовых шлангов. Оба показанных мной сада подключены к одному и тому же основному источнику, хотя один расположен примерно в 70 футах от патрубка, поэтому я фактически подключил один разветвитель к другому через главный шланг.Это также сохраняет шланг свободным для заполнения резервуаров с очень небольшой потерей давления после заполнения всех шлангов. Другое преимущество заключается в том, что очень трудно переливать воду, и вы можете легко оставить свои шланги на длительное время, не беспокоясь о стоимости воды (или, в моем случае, о счетах за электроэнергию для работы скважинного насоса). Как видите, оба сада в этой системе процветают в пустыне!

* Вам также может понравиться: Нужно ли поливать деревья зимой?

ПОЗДРАВЛЯЕМ!

Вы только что завершили один из самых простых и дешевых проектов по уходу за садом.Помимо прополки и сбора урожая, теперь у вас есть сад без рук, из которого вы можете поливать, уйдя от него. Это было бесценным активом для моих садов в таком засушливом климате, а также облегчило полив моих соседей, если я уезжаю за город. Как вы будете использовать свой новый шланг для замачивания? Прокомментируйте ниже свои любимые варианты использования! И не стесняйтесь поделиться, чтобы каждый мог красиво полить грядки.

Садовых советов для рытья ям в каменистых почвах — Gill Gardens

Эльдорадо-Хиллз печально известны каменистыми почвами.Вы найдете много камней в нашей естественной топографии при установке ландшафтного проекта, и садовники, работающие своими руками, могут найти это очень сложно. Кроме того, часто вы можете встретить чрезвычайно каменистую почву на заднем дворе новостроек в этом районе.

Есть несколько инструментов, с помощью которых вы можете легче копать наши почвы. В проектах мы часто используем землеройный бур (на фото выше). Он позволяет механически просверливать грунт и разбивать твердые грунты и рыхлить породы.Однако если вы наткнетесь на большой валун, шнек не просверлит его, и вам придется вручную удалить их. Это требует использования нескольких вариантов.

Один из них — кирка, на конце которой обычно есть два разных инструмента: узкая кирка и плоская мотыга. Вы можете использовать эти две функции в тандеме, вбивая кирку в области вокруг камня, а затем используя мотыгу, чтобы вытащить камень. Эта комбинация может быть очень эффективной.

Иногда даже со шнеком и киркой вам все равно понадобится старый классический садовый инструмент — остроконечная лопата.Это может помочь залезть под камень и придвинуться к вершине отверстия, чтобы поднять камень.

Другой вариант — горизонтальная монтировка, которая представляет собой длинную планку с плоским концом, которая может действовать аналогично остроконечной лопате, но может проникать в более тесные пространства и получать еще больший крутящий момент для подбивания камней.

Еще один совет — слегка смочить участок, чтобы размягчить почву и позволить инструментам легче копать, только будьте осторожны, чтобы не сделать яму слишком илистой, особенно в глинистой почве, которая не будет легко сливать воду.

Это лучшие инструменты для тех, кто занимается домашним хозяйством, и, как всегда говорил мой дедушка, «вы хороши ровно настолько, насколько хороши ваши инструменты». Так что выбирайте с умом, исходя из масштабов вашего садового проекта.

Работать на каменистой почве сложно, поэтому, если у вас большой ландшафтный ландшафт, лучше всего привлечь к работе профессионала и избавить себя от изнурительной работы, которая иногда связана с рытьем каменистой почвы.

Если у вас есть ландшафтный проект, для которого вы хотели бы нанять нас и сэкономить на рытье каменистой почвы, пожалуйста, назначьте встречу с нами здесь: https: // www.gill-gardens.com/schedule-appointment

———

Грег Гилл — профессиональный ландшафтный архитектор с более чем 25-летним опытом проектирования, установки и обслуживания жилых садов и ландшафтов.

No related posts.
