Юсб панель размеры: ОСП (OSB) плита: размер, цены, применение

Содержание

размеры и отличия от фанеры, OSB-3 и другие виды, характеристики панелей для наружных и внутренних работ

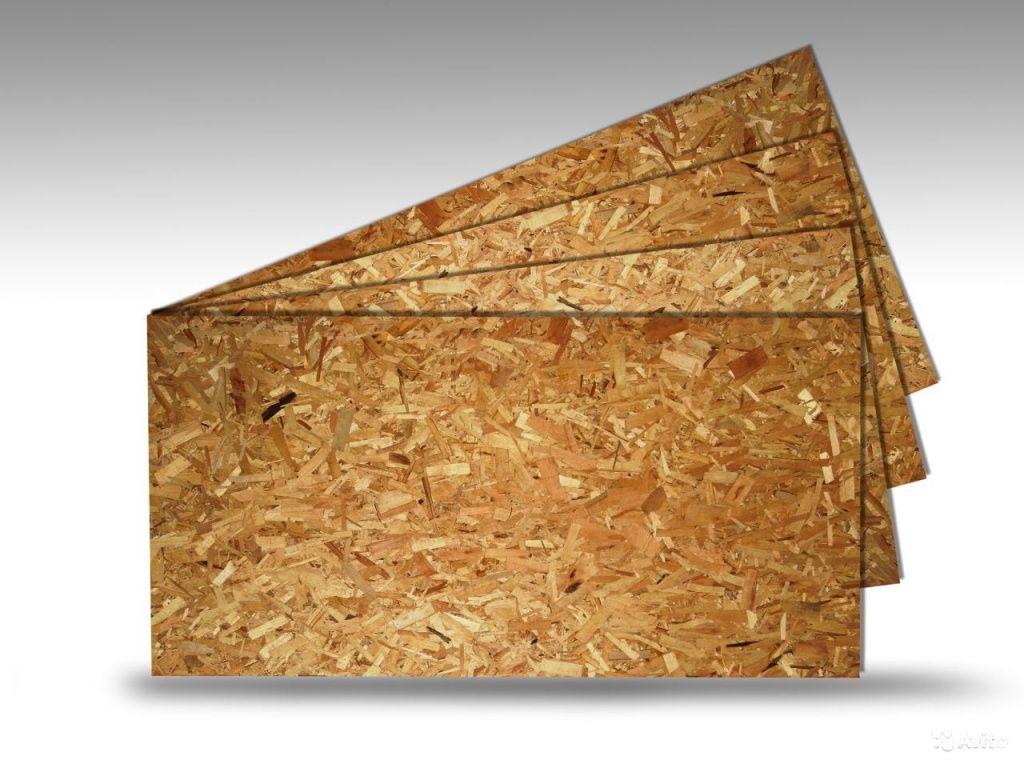

ОСБ-панели, произведенные из ориентированной стружки, имеют различные свойства, технические и эксплуатационные характеристики. Самыми качественными считаются материалы с маркировкой OSB-3 и OSB-4 – это влагостойкие панели с минимальным коэффициентом набухания 10-15%. Разберемся в особенностях влагостойких плит, способах их производства, видах и сферах применения.

Основные характеристики

Влагостойкие ОСБ-плиты – конструкционный материал, который в России производят в соответствии с регламентами ГОСТа 32567-2013. Для его изготовления используется деревянная стружка (не менее 90%) различных размеров.

При этом длина щепы не должна превышать 20 см, ширина – 4 см и толщина – 1 мм. Панели состоят из нескольких слоев стружки, причем укладку каждого из них производят в разных направлениях. Благодаря такой технологии изготовления материал получается прочным и долговечным.

Водостойкие OSB-панели хорошо окрашиваются и склеиваются. За счет такой особенности потребитель сможет легко изменить их внешний вид. Для ОСБ допускается применение качественных красок, подходящих для окрашивания изделий из натурального дерева. Плиты ОСБ легки в обработке. Они быстро и без особых усилий пилятся, режутся, шлифуются и сверлятся при помощи ручного или электрического столярного инструментария.

Перечислим основные характеристики влагостойких ОСБ-плит.

  1. Высокая прочность на изгиб. У влагозащищенных материалов значение колеблется в пределах от 3500 до 4800 Н/мм2.
  2. Небольшая масса.
    Вес панелей напрямую зависит от их размера. В зависимости от габаритов масса составляет от 12 до 46 кг. Благодаря небольшому весу транспортировка материала не потребует найма специализированной техники. А также за счет малой массы снижается нагрузка на основание строительной конструкции.
  3. Плотность не менее 650 кг/м3 (примерно как у натуральной древесины).
  4. Однородность материала по всему периметру. Внутри панели не имеется воздушных пустот и расслоений.
  5. Хорошая способность к удержанию крепежа, обусловленная высокой плотностью стройматериала и его волокнистостью. При работе с панелями допускается использовать все виды крепежных элементов, которые подходят для плиточных материалов на основе древесины.
  6. Пожаробезопасность. Водостойкие ОСБ-панели относят к классу горючести Г4. К такому классу относят пожароопасные материалы. Для снижения уровня горючести производители обрабатывают панели специальными веществами.
  7. Устойчивость влагостойких листов к температурным воздействиям.
    Даже при резких скачках температуры стройматериал не расслаивается и не утрачивает эксплуатационных свойств.

ОСБ обладают слабой биологической устойчивостью – при долгом нахождении в условиях высокой влажности значительно возрастают риски появления на их поверхности плесени.

К недостаткам влагостойкого композиционного материала относят его токсичность и вредность. Технологией его производства предусмотрено применение формальдегидных и меламиноформальдегидных смол. Эти вещества, выделяясь в окружающую среду, негативно влияют на здоровье человека.

К самым опасным влагостойким плитам относят изделия с уровнем эмиссии Е3 (выделение формальдегидов составляет от 1,25 до 2,87 мг/м³). В европейских странах производство таких материалов запрещено. Наиболее безопасными для здоровья считаются стройматериалы с классом эмиссии Е1 и Е2.

Больший объем формальдегида в окружающую среду выделяется в первый год использования плит.

Чем лучше фанеры?

Фанерная доска и ОСБ-плиты – схожие по технологии изготовления и техническим параметрам строительные материалы. Фанера производится из древесного шпона, его тонкие пласты склеиваются между собой при помощи клеевого вещества с формальдегидными соединениями. Планки из шпона имеют более эстетичную лицевую сторону, благодаря чему их можно использовать для внешних отделочных работ.

Однако ОСБ-плиты обладают некоторыми лучшими эксплуатационными свойствами и техкачествами по сравнению с фанерой.

Например, они имеют меньший вес. За счет небольшой массы работать с листами удобнее, к тому же они оказывают меньшую весовую нагрузку на строительную конструкцию.

В листы из ориентированной стружки легче погружаются крепежные элементы. В фанерных досках опытные строители перед завинчиванием крепежа советуют предварительно проделать отверстия – это ведет к дополнительным временным затратам.

По сравнению с фанерой ОСБ-плиты отличаются лучшей шумоизоляцией. А также листы из ориентированной стружки обойдутся значительно дешевле фанерных досок. При ограниченном бюджете и необходимости отделки больших площадей с целью экономии рекомендуется отдать предпочтение панелям из стружек.

Как отличить от обычной?

Многие покупатели задаются вопросом о том, как отличить влагостойкие панели от невлагостойких материалов. В большинстве случаев влагостойкие планки ламинируют или покрывают лаком. У ламинированной панели лицевая сторона покрыта износостойкой пленкой, увеличивающей влагостойкость материала.

Как делают плиты?

Основное сырье при производстве плит ОСБ – стружка из лиственных древесных пород. Для этих целей на этапе сортировки отбирают неликвидные тонкомерные стволы. Они распиливаются на короткие заготовки, которые в дальнейшем нарезаются на специальном станочном оборудовании на стружечные ленты. На таких агрегатах возможно задать нужные размеры будущей щепы.

После сушки подготовленного сырья в бункерах щепа сортируется на крупные и мелкие фрагменты. Это подготовительный этап изготовления ОСБ.

Дальнейшая технология производства включает определенные последовательные действия.

  1. Смешивание основного сырья с клеевым веществом. Прошедшую сортировку щепу перемешивают на специальном оборудовании с фенольными и изоцианатными компонентами. За счет клеевых веществ готовые листы приобретают необходимую жесткость, прочность и водостойкость. Перемешанный до однородной массы материал в дальнейшем поступает в барабаны, куда также подаются смола и парафин.
  2. Формование и укладка. Осуществляется на специализированных линиях, конструкция которых предусматривает прижимные вальцы, весы, магниты. Последние необходимы для улавливания инородных включений. На этом же этапе производится ориентация щепы – на первом слое она укладывается вдоль длинной стороны листа, а в последующем – в поперечном направлении.
  3. Прессовка. Процесс производится на прессовальном оборудовании при давлении 5 Н/кв.мм и температуре от 170 до 200 градусов.

Последний этап – нарезка двигающихся по ленте полотен на листы необходимых размеров. Готовые изделия упаковывают и отправляют на склад – там они «отлеживаются» определенное время, которое нужно для полного отвердевания смолистых веществ.

Описание видов

Производители предлагают несколько разновидностей ориентированно-стружечных плит. Они бывают шлифованными – с гладкой поверхностью без внешних дефектов и изъянов. Изделия с ровной стороной предназначены для облицовки пола. На рынке также встречается шпунтованная ОСБ-панель. Ее отличительная черта – наличие замков на торцах, с помощью которых листы укладываются вплотную друг к другу без образования щелей.

По маркам

ОСБ подразделяются на виды в зависимости от класса прочности и устойчивости к воздействию влаги:

ОСБ-1 – самый дешевый материал, обладающий наименьшей стойкостью к влаге. Его не рекомендовано использовать на улице, для постройки несущих конструкций, а также для отделки в помещениях с высокими показателями влажности (в ванной комнате, санузле, кухне). Его чаще всего применяют для выравнивания стен в сухих помещениях, при производстве предметов меблировки.

OSB-2, в отличие от OSB-1, обладают большей жесткостью и прочностью. Их допускается использовать при возведении несущих конструкций. Из-за бюджетной стоимости их нередко применяют для обустройства черновых полов в сухих помещениях. Однако из-за высокого коэффициента набухания такие листы не рекомендовано использовать при высоких показателях влажности.

OSB-3 – влагостойкий материал, обладающий повышенными показателями жесткости и прочности.

OSB-4 – самый качественный и дорогой стройматериал. Он отличается максимальными показателями жесткости и прочности, а также самым маленьким коэффициентом набухания. Такие панели рекомендовано использовать как конструкционные материалы. Их допустимо применять для отделки фасадов строений и в помещениях с высоким уровнем влажности.

По размерам и весу

ОСБ-панели имеют стандартные габариты. Их толщина составляет:

  • 6 мм;
  • 9 мм;
  • 11 мм;
  • 12 мм;
  • 15 мм;
  • 18 мм.

От толщины изделия напрямую зависит его вес. Самые тонкие панели имеют массу 12,5 кг, а самые толстые – 35 кг. Самыми популярными считаются листы с размерами 2500х1250 мм, 1220х2440 мм и толщиной от 9 до 12 мм.

Сферы применения

Листы из ориентированной щепы применяются в качестве конструкционных и отделочных строительных материалов. С их помощью обшивают стены внутри или снаружи помещения. При правильном выборе панели будут гармонировать с различной декоративной облицовкой. В зависимости от того, где будут использоваться плиты (для наружных работ или для внутренней отделки), подбираются листы с оптимальной маркой.

Панели из ориентированной стружки используются для обустройства бесшовных полов на основании из бетона или древесины. В облегченных постройках они применяются как самостоятельная отделка.

Рассмотрим другие сферы применения.

  1. В качестве основы под покрытия для кровли. Плиты отличаются повышенной прочностью и жесткостью, благодаря чему они способны выдержать сильные ветровые порывы.
  2. При изготовлении двутавровых балок. За счет хорошей жесткости плиты делают надежной любую строительную конструкцию.
  3. Возведение временной опалубки при проведении работ с бетонным раствором. Для многократного использования предпочтение отдают шлифованным или ламинированным листам.
  4. Изготовление тары под транспортировку грузов любых габаритов.
  5. Производство мебели. Влагостойкая ОСБ применяется для изготовления мебельных корпусов, декоративных конструкционных элементов (например, спинок стульев), задних планок шкафов, комодов.
  6. Возведение временного жилья.
  7. Изготовление производственных стеллажей, полок, прилавков.

ОСБ-плиты широко применяются в строительной сфере. При этом они охватывают все области строительства – от частного жилищного до промышленного.

ДСП или ОСБ – что лучше, подробное сравнение

ДСП и ОСБ – материалы довольно сильно различаются по своим параметрам, поэтому области их применения различны, хотя в некоторых случаях пересекаются. Чтобы разобраться в том, что лучше ДСП или ОСБ, сделаем их сравнение по наиболее важным параметрам.

В чем различие и что общего между OSB и ДСП

Для начала – определения.

ДСП – это древесно-стружечная плита, изготавливаемая прессованием из древесной стружки произвольной формы.

ОСБ – это древесная плита, для изготовления которой используются стружка специальной формы, которая перед формовкой плиты ориентируются в определенных направлениях. Плита состоит из трех слоев. Во внешних слоях стружка ориентирована в одном направлении в плоскости плиты, а в среднем слое – перпендикулярно внешним слоям в той же плоскости.

Название ОСБ получено транслитерацией англоязычного названия – Oriented Strand wood construction Boards (OSB). Наравне с ними используется русскоязычный термин и соответствующая аббревиатура – Ориентированно-Стружечная Плита (ОСП).

Оба сравниваемых материала являются композитами, основанными на отходах деревообработки. Они изготавливаются в виде листов или плит разной толщины и размеров. В обоих случаях плиты формируются из древесной стружки с использованием формальдегидных смол. На этом основные сходства между ними заканчиваются.

Главное отличие OSB от ДСП видно из приведенного выше определения. Это особая форма и ориентация стружки.

Ассортимент материалов

ДСП производится толщиной от 1 мм и выше, с шагом 1 мм. Чаще всего применяются плиты толщиной 10, 16 и 18 мм. Это мебельные стандарты. Самые популярные форматы листов – 2750х1830, 1830х2440, 2800х2070 мм. Но вариантов очень много, начиная с 1800 по длине и 1200 по ширине.

OSB имеет толщину от 6 до 40 мм с шагом 1 мм. Чаще всего используются форматы 2500х1250 и 2400х1220 мм, хотя и тут могут быть самые разные варианты. Минимальный размер, определенный стандартом – 1200 мм. Кроме обычных прямоугольных листов с ровным краем производятся шпунтованные плиты, которые удобно использовать в качестве обшивки. При их стыковке профилированные края образуют замок, выравнивающий соседние панели в одну плоскость.

По своим физико-техническим параметрам каждый из материалов делится на сорта или типы.

ДСП:

  • тип Р1 – для общего применения;
  • тип Р2 – для сухих условий внутри помещений, в том числе для изготовления мебели.

OSB:

  • OSB-1 – плиты для ненагруженных элементов, используемых в сухих условиях;
  • OSB-2 – плиты для деталей, несущих нагрузку, для сухих условий;
  • OSB-3 – плиты для нагруженных изделий во влажных условиях;
  • OSB-4 – для влажных условий при повышенных нагрузках.

В сравнении будем ориентироваться на материалы, применяемые чаще всего, – это ДСП Р2 и OSB-3 толщиной 15 – 18 мм с опорой на данные ГОСТ 10632-2014 (Плиты древесно-стружечные) и ГОСТ Р 56309-2014 (Плиты древесные строительные с ориентированной стружкой).

Что прочнее ДСП или OSB

Главные параметры прочности для древесных композитов – это предел прочности на изгиб, коэффициент (модуль) упругости и прочность удержания крепежа.

Поскольку OSB состоит из крупных стружек, которые, благодаря своей ориентации образуют определенную структуру, от этих листов можно ожидать более высоких показателей прочности. Но обратимся к техническим условиям ГОСТов.

Древесно-стружечные плиты имеют такие параметры:

  • прочность на изгиб – минимум 11 МПа;
  • модуль упругости – 1600 МПа;
  • удельная прочность удержания шурупов – 35—55 Н/мм.

Ориентированно-стружечная плита:

  • прочность на изгиб вдоль структуры внешних слоев: 18—20 МПа;
  • прочность в поперечном направлении: 9—10 МПа;
  • модуль упругости при продольном изгибе: 3500 МПа;
  • модуль упругости при поперечном изгибе: 1400 МПа;
  • прочность удержания крепежа: 80—90 Н/мм, а у некоторых производителей – до 112 Н/мм.

Плита OSB в 1,5—3 раза превосходит ДСП по механическим параметрам, хотя при нагрузках поперек внешней структуры несколько уступает.

Какой материал обладает большей износостойкостью

Стойкость к износу сравниваемых материалов целиком определяется структурой поверхности. ДСП состоит из мелкой стружки, которая довольно легко выкрашивается при истирающих нагрузках. А поскольку внешний слой имеет наибольшую плотность, то интенсивность износа со временем увеличивается.

На поверхности ориентированно-стружечной плиты большую часть площади занимает крупная щепа с неповрежденной древесной структурой. При истирании она почти не повреждается и способна выдерживать большие нагрузки.

При выборе, что лучше уложить на пол, ДСП или ОСБ, ответ будет в пользу ОСБ. Однако стоит помнить, что ни один из этих материалов не предназначен для использования в качестве лицевого, финишного слоя отделки, поэтому их износостойкость не нормируется, а лишь определяется из практики.

Какой материал более устойчив к влаге

Во влажных условиях ДСП очень быстро теряет прочность, а при сильном увлажнении полностью разрушается.

OSB-3 при испытаниях на влагостойкость помещается в воду комнатной температуры, в течение 90 минут ванну нагревают до 1000С, выдерживают 2 часа, а затем за час остужают до 200С. После высушивания образец показывает прочность на изгиб вдоль главной оси 7 – 8 МПа. То есть, его прочность снизилась примерно в 2,5 раза, но образец сохранил целостность и часть конструкционной прочности.

Пожарная безопасность

Оба сравниваемых материала относятся к одной группе горючести – Г4. К этой группе они причисляются по всем классификационным характеристикам:

  • сравнительно легко воспламеняются;
  • продолжают гореть после устранения источника нагрева;
  • горят с интенсивным дымообразованием;
  • дымовые газы имеют высокую температуру (более 4500С), что приводит к воспламенению или повреждению окружающих конструкций;
  • сгорают почти полностью, с разрушением образца.

Степень пожарной опасности материалов одинакова.

Экологичность

При изготовлении древесных композитов применяют связующие на основе формальдегидных смол. Эти смолы и после завершения технологического процесса продолжают испускать летучий формальдегид, вредный для здоровья. Все композитные материалы такого типа делят на классы по интенсивности эмиссии формальдегида. Чем ниже класс, тем безопаснее плита, независимо от ее вида.

Все рассуждения о том, где больше смолы, а где меньше, что лучше, ДСП или ОСП в этом отношении, разбиваются о цифры ГОСТов.

  • При содержании формальдегида не выше, чем 4 мг на 100 г сухого материала – плита относится к классу Е0,5.
  • При содержании от 4 до 8 мг/100 г – материал имеет класс Е1.
  • До 20 мг/100 г – класс Е2.

Эти цифры одинаковы для обоих материалов, значит, выбор степени экологичности сводится к выбору нужного класса эмиссии. Материалы класса Е2 запрещено применять в жилых помещениях. Классы Е1 и Е0,5 допущены для производства мебели, изготовления любых конструкций и обшивок в жилых помещениях.

По экологичности древесно-стружечная и ориентированно-стружечная плиты не отличаются друг от друга.

Технологичность

В нашем случае технологичность означает удобство применения. Попробуем проанализировать это качество на примере разных действий.

Хранение и перевозка

Хранятся и транспортируются древесные плиты одинаково. Единственное отличие имеет ламинированная древесностружечная плита. Она требует аккуратного обращения, чтобы не повредить декоративный слой.

Резка

Режутся эти листы одинаково, одним и тем же оборудованием и инструментами. При резке ручным электролобзиком на OSB могут появляться крупные отщепы из-за структуры материала. При точной доводке формы деталей с помощью ленточной шлифмашины, для OSB может потребоваться больший объем работы.

Сверление

При сверлении отверстий в OSB так же могут появляться отщепы, которых нет или почти нет на ДСП. Для некоторых случаев это важно и приходится учитывать при работе.

Установка крепежа

В древесно-стружечную плиту саморезы (шурупы с острым концом) входят без предварительной засверловки. В OSB – тоже входят, но при этом требуется усилие, близкое к пределу прочности саморезов. Для установки крепежа в OSB может потребоваться предварительная засверловка.

При установке шурупов с потайной головкой в OSB нужно делать зенкование потаев. В ДСП во многих случаях это не требуется – головка утапливается за счет податливости материала.

По технологичности небольшое преимущество остается за древесно-стружечной плитой.

Вопросы цены

Сравним цену квадратного метра материалов примерно равной толщины. ДСП толщиной 16 мм стоит 110 – 180 р/м2. ОСБ-3 толщиной 15 мм – от 235 до 295 р/м2. С поправкой на разницу в толщине можно сделать вывод, что ОСБ-3 почти вдвое дороже чем ДСП Р2. При сравнении с невлагостойкой OSB-2 разница в цене уменьшится до 1,5 раза, но этот материал не пользуется популярностью.

Итоговое сравнение ДСП и ОСП


ОСБ-3 ДСП-P1



Прочность Более прочная Менее прочная
Износостойкость Высокая Низкая
Устойчивость к влаге Более устойчива Менее устойчива
Горючесть Группа Г4 Группа Г4
Экологичность Нет отличий Нет отличий
Технологичноcть Менее технологична Имеет небольшое
преимущество
Стоимость Выше Ниже

Лучшие области применения ОСП и ДСП

Области применения этих материалов определяются их свойствами.

ДСП

Наибольшая область применения стружечных плит – это производство мебели. Их ламинируют или шпонируют и после облицовки изготавливают мебельные детали. В строительстве ДСП применяют как конструкционный материал для создания объемных интерьерных элементов, для скрытия коммуникаций, для создания любых конструкций, для которых естественно использование плитных материалов. Этими листами обшивают каркасные конструкции, используют как материал для чернового пола.


Настил ДСП на пол.

OSB

Область применения ОСБ сдвинута в сторону повышенной влажности и высоких нагрузок. Он хорошо подходит для изготовления лестниц и любых нагруженных конструкций, например потолочных балок или лаг для пола.


Двутавровые балки из OSB.

Главное же отличие – это влагостойкость. Благодаря ей OSB применяется для обшивки каркасных домов, как сплошная основа для мягких кровельных материалов, для временного или постоянного закрытия проемов, для изготовления опалубки.


Нашивка основы для мягкой кровли.


Обшивка стен каркасных домов.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

особенности по работе с плитами и рекомендации по монтажу

В последнее время в строительстве набирают популярность ориентированно-стружечные плиты. В российских стандартах этот материал сокращенно называется ОСП, иногда они обозначаются английскими буквами OSB (oriented strand boards) или русскими ОСБ. Мы уже рассмотрели основные характеристики, марки и сферы применения этих изделий в статье «Плиты OSB: классификация и применение». В этой статье мы расскажем о том, как правильно работать с ориентированно-стружечными плитами.

В первую очередь при работе с ОСП важно понимать принцип изготовления этого материала. Структурно плита состоит из стружек (щепы), которые ориентированы в определенном направлении. Все слом имеют свое четкое направление, стружка в каждом последующем слое расположена перпендикулярно к последующему и предыдущему. Это является залогом прочности ОСБ. Соответственно в зависимости от направления у каждой ориентированной плиты имеется продольная и поперечная оси. Продольная (главная) ось имеет наибольшие показатели прочности на изгиб, у поперечной (второстепенной) – эти параметры могут быть ниже в два раза. По этой причине монтаж следует производить так, чтобы основная нагрузка ложилась именно на главную ось.

 Внутренняя структура материала

Кроме прочностных характеристик и марки, важно обращать внимание на качество самого стружечного материала. По госту щепа имеет определенные допустимые параметры, её длинна не может быть меньше 5 см, а толщина – 2 мм. Если в плите отсутствует крупная стружка, а в большей степени присутствует труха или опил, то реальные конструкционные свойства материала снижаются.

Перед использованием ОСБ плит необходимо, чтобы они прошли акклиматизацию, в среде, где они будут использоваться в дальнейшем. Это связано с тем, что древесный материал имеет свойство изменять свой объем в зависимости от влажности и температуры. Структурные изменения у ОСП больше, чем у фанеры – в зависимости от марки материал может разбухнуть от воды на 15 - 25%.

Ориентированно-стружечная плита делится на четыре марки. ОСП-1 – материал общего назначения, рассчитан на влажность не более 65%, ОСП-2 используется при аналогичном уровне влажности, но может выдерживать несущие нагрузки, ОСП-3 и ОСП-4 используются в среде с уровнем влажности не более 85%.

Акклиматизация проходит в течение двух суток. Плиты устанавливаются в вертикальное положение, между листами ставятся рейки для улучшения циркуляции воздуха. По ГОСТу рекомендуется, чтобы абсолютная влажность изделий составляла от 2 до 12 %. При этом в неотапливаемом помещении влажность материала может колебаться на уровне 16 – 18%.

Стружечные плиты необходимо защитить от воды даже в том случае, если используются марки ОСП-3 и ОСП-4. Контакты с жидкостью вызовут деформации и разбухание материала. После монтажа плиты должны быть защищены от влаги облицовочными материалами (вагонкой, сайдингом и др.). Не рекомендуется обрабатывать стружечную поверхность средствами с большим содержанием воды. При использовании материала для внешних стен, его накрывают защитной пленкой, чтобы плиты не напитались влагой из земли, листы укладывают на деревянные подкладки. Также с помощью деревянных реек надо создать воздушное пространство между пленкой и OSB, опять же это делается для циркуляции воздуха.

Торцы самые уязвимые места ОСП, в процессе акклиматизации при изменении среды с сухой на влажную они могут набухать, в этом случае перед монтажом их необходимо отшлифовать.

Перед монтажом ОСБ разрезается на листы разного размера. Для этого может использоваться ручной или электрический инструмент. При работе важно исключить вибрации плиты, поэтому она надежно закрепляется струбцинами. Для отпила по ровной линии используют направляющие, изготовленные из прямых досок. При распиловке важно пользоваться уголком, чтобы рез всегда шел перпендикулярно границе листа.

При проведении разметки надо учитывать толщину реза, у всех инструментов он свой. Перед началом работ рекомендуется провести черновую раскройку ненужного куска материала. Пилить ориентированно-стружечный материал следует на умеренной скорости, поступательное движение надо производить плавно. Разметку производят с помощью линейки и строительного маркера. Из-за больших габаритов листов их устанавливают на деревянную подставку, также допускается вариант раскройки в вертикальном положении. Рассмотрим основные инструменты, которые могут использоваться для раскройки.



  • Ручная пила – для распиловки ОСБ используется инструмент с мелким зубом. Для серьезных строительных работ, ручная пила плохо подходит, так как скорость раскройки упирается в физические усилия человека. Совсем отказываться от ручной пилы тоже не стоит, она может выполнять вспомогательную роль при распиле небольших элементов. Для раскройки ОСП лучше всего подойдет ножовка с мелким зубом.







  • Дисковая (циркулярная) пила – инструмент бывает ручным или настольным. При работе с последним пользователь сам наталкивает плиту на вращающийся диск. Для распиловки ОСП подойдут диски с большим количеством зубьев и напайками из твердых сплавов. На некоторых дисковых пилах есть патрубок для подключения пылесоса, который собирает опилки, остающиеся от работы.





  • Электролобзик – простой в обращении инструмент для распиловки различных материалов. Рез осуществляется с помощью движения ножовочного полотна. На некоторых устройствах имеется функция маятникового реза, когда лезвие ходит не только вверх-вниз, но и в направлении распила. Работа с устройством упрощается при наличии бесключевой замены полотна. Регулировка угла подошвы помогает совершать сложные спилы в наклонной плоскости. Для раскройки крупных плит электролобзик менее эффективен, чем циркулярная пила. Основное неудобство заключается в сложности ровного реза.

Некоторые производители выпускают полотна специально для раскройки древесных плит.



Ориентированно-стружечная плита может использоваться в разных строительных областях. В зависимости от области применения элементы крепежа различаются. Обычно используются гвозди, саморезы, шурупы и скобы.

  • Гвозди – крепежный элемент в виде стержня, чаще всего используется для крепления ОСП на внешний каркас (при строительстве каркасного дома) и на обрешетку для кровли. В этом отношении гвозди имеют серьезное преимущество перед саморезами, так как они удерживают плиты от смещения. Саморез под тяжестью веса вертикальной плиты просто обломится, а гвоздь может погнуться, но продолжит удерживать стену дома. Лучше всего для работы с гибкими материалами себя показывают винтовые гвозди. Также используются ершовые и кольцевые гвозди, они больше распространены для кровельных работ. При этом надо помнить, что выдернуть такие гвозди будет сложно. В отделочных работах используются метизы с маленькой шляпкой.

Для крепления необходимо использовать оцинкованные крепежные элементы, чтобы он не корродировал.

  • Винтовые соединения – к ним относятся шурупы для дерева и

Характеристики плиты OSB (ОСБ), преимущества и недостатки плит из ориентированной стружки

Просмотров 2.2k. Обновлено

OSB расшифровывается как Oriented Strand Board – плита из ориентированной стружки, или ОСБ по-русски. Это современный строительный и отделочный материал, состоящий на 90% из щепок древесины, связанных синтетическими водостойкими смолами. Плиты образованы 3-4 слоями тонкой стружки длиной до 15 см, спрессованной при высоком давлении и температуре, причем направление стружки в каждом слое – свое.

Плиты OSB может применяться при:

  • производстве сэндвич-панелей и строительстве каркасных домов,
  • при устройстве перекрытий, лестниц,
  • обшивке стен, потолков, полов,
  • для покрытия крыш,
  • при вспомогательных работах (монтаж опалубки, лесов),
  • для изготовления вспомогательных построек (сараев, хранилищ), уличных конструкций, заборов,
  • в качестве конструктивных элементов мебели.

Качественные OSB соответствуют стандарту EN 300 OSB, предъявляющему требования к экологической безопасности и техническим параметрам плит.

Виды плит и их особенности

Производятся 4 основных разновидности плит:

  •  OSB-1 — низкая прочность и низкая влагостойкость, используются для внутренних работ, при изготовлении мебели,
  • OSB-2 — высокая прочность и низкая влагостойкость, применяется для внутренних перегородок, несущих конструкций, перекрытий,
  • OSB-3 — высокая прочность и высокая влагостойкость, оптимально подходит для наружных работ,
  • OSB-4 — сверхвысокая прочность и высокая влагостойкость, используется для несущих элементов, стен, крыш.

Влагостойкость плиты зависит от состава применяемого клея, а прочность – от количества слоев и взаимного расположения стружки в них.

Помимо этого, встречаются плиты с лакированной или ламинированной поверхностью с одной стороны, которые, к примеру, можно многократно использовать для изготовления опалубки. Для укладки на горизонтальной поверхности можно использовать OSB с соединениями паз-гребень на торцах с 2 или 4 сторон.

Наиболее распространены следующие стандартные размеры плит:

  • 122 * 244 см,
  • 122 * 366 см,
  • 125 * 250 см * 6 –40 мм,
  • 125 * 370 см,
  • 125 * 600 см.

Плюсы OSB

Производители иногда называют OSB – «усовершенствованной» древесиной. Она такая же прочная, легкая и простая в обработке,  но в то же время лишена таких недостатков, как пожароопасность, подверженность гниению и плесени, наличие пустот и сучков. По техническим свойствам OSB превосходят ДСП, ДВП, МДФ и даже фанеру.

Заводское конвейерное производство позволяет обеспечить стабильные размеры и равномерную толщину по всей плите. OSB обеспечивает отличную звукоизоляцию, сохранение тепла, она не подвержена деформации и разрушению в воде. Для ее обработки применяются те же инструменты и материалы, что и для древесины. Большие размеры листов позволяют возводить стены с минимальным количеством стыков. Срок службы конструкций из таких плит практически неограничен.

Минусы OSB

В последнее время встречается немало материалов о вреде и негативном влиянии на здоровье OSB. Вся критика связана с использованием фенола в составе синтетических смол, которые применяются для соединения щепок и выделяют канцерогенные вещества. На сегодняшний день большинство европейских производителей перешли на полимерные смолы без включения формальдегида и полностью безопасные, такие плиты обычно маркируются ЭКО- , Green- .

 В любом случае, перед приобретением OSB для строительства дома стоит ознакомиться с сертификатами на этот материал и удостовериться, что  он соответствует классу Е1, а еще лучше – Е0 (класс эмиссии определяет, какое количество соединений формальдегида выделяется в окружающую среду).

Для внутренних работ и изготовления мебели допустимо использовать только OSB, предназначенный для внутренних работ, а если есть сомнения в его качестве – хорошо изолировать гипсокартоном, отделочными материалами и напольными покрытиями и позаботиться о вентиляции в помещении. OSB-3 и -4 может применяться только для работ вне дома.

Калькулятор расчета пиломатериалов



 Покупать OSB стоит лишь у производителей, чья продукция соответствует строжайшим европейским нормам, пусть это и обойдется дороже. Особенно хорошо зарекомендовали себя плиты американских и канадских изготовителей (Америка является родиной OSB и строительство из этого материала там широко распространено) Norbord, Arbeс, Grant, Georgia Pacific, Ainsworth, немецкого Glunz и австрийских Egger и Kronospan.

Продукция российских производителей тоже постепенно выходит на достойный уровень, но изучать сертификаты, происхождение смол и прочие подробности – обязательно. OSB китайского происхождения сочетает низкую цену с таким же качеством, так как чаще всего изготавливается из низкосортной древесины и сомнительных смол, ее можно использовать, разве что, для вспомогательных работ на открытом воздухе.

ЮСБ плита на лагах, USB или ЮСБИ панели, толщина и монтаж на стены, мебель своими руками, укладка

Пол из ОСБ-плит можно встретить довольно частоЧтобы провести укладку ОСБ на деревянный пол или стены, не потребуется сложный высокопрофессиональный монтаж, но должна соблюдаться аккуратность, так как важно не упустить, ни одного момента в технологии укладки.

Как покрыть пол из ОСБ на лагах и на бетоне

Сделать ОСБ настил не сложно, и можно использовать самую простую панель. Чтобы устройство пола было более прочным, стоит выбирать полотна с пазами. Стыки должны располагаться непосредственно на лагах, но если они слишком крупные, то лучше установить дополнительный крепежный элемент. Чтобы положить панели OSB и сделать пол на лагах, потребуется сначала подготовить необходимый инвентарь.

А именно:

  • Лобзик;
  • Дрель;
  • Рулетку;
  • Саморезы;
  • Строительный уровень.

Между брусьями должно быть расстояние не больше 40 см, и в таком случае допустима укладка листов толщиной в 1,5 см. Если расстояние будет больше, то и панели должны быть толще. Расстояние между досками делают одинаковое, а еще важно правильно класть плиты, чтобы оставался небольшой зазор. Просветы будут впоследствии заполняться при помощи самой обычной монтажной пены.

Сделать ОСБ настил своими руками достаточно просто

Если нужна дополнительная теплоизоляция, то можно использовать пенопласт или самую обычную минеральную вату.

Вполне возможно уложить полотна ОСБ по бетонной стяжке, и для этого стоит соблюдать последовательность действий. Подготавливается основание. Пол должен быть тщательно пропылесосен, чтобы пыль не стала причиной плохого сцепления полотна и пола. Обязательно нужно прогрунтовать поверхность бетона. В качестве раствора можно использовать любую грунтовку, хоть глубокого проникновения, хоть обычного. Далее нужно сделать раскрой листа, это можно осуществить своими руками. Обязательно стоит учесть такой момент, как оставление технического зазора около стен, который должен ровняться 5 мм. Это требуется для того, чтобы исключить вспучивание листов при увеличении их размера, что происходит при воздействии влаги. Непосредственный монтаж проводится посредством клея на основе каучука и забивного дюбеля. Прежде чем стелить листы на бетонный пол, нужно уложить утеплитель, а также убедиться в том, что полотна ровные и пригодные для строительства. Укладка на черновой пол не сложная, и возможно сделать все самостоятельно.

Преимущества панелей для пола

Такой строительный материал, как ОСБ-плита обладает массой преимуществ, благодаря которым многие предпочитают укладывать именно ее на пол. У материала настолько высокая плотность, что полотно не могут прогрызть грызуны, и навредить его целостности. Такая отделка обладает устойчивостью к влаге.

Соответственно выбрать панели можно для:

  • Бани;
  • Ванной комнаты;
  • И тому подобных влажных помещений.

У полотна отличная прессовка, а потому даже маленькие обрезки не крошатся. У изделия есть отличная устойчивость к воздействию биологических факторов. Полотно совершенно экологически безопасное, так как для изготовления используется натуральная деревянная стружка.

ОСБ-плита обладает массой преимуществ

Провести монтаж хоть к бетону, хоть к другому основанию совершенно не сложно и не потребуется профессиональная подготовка.

Стоимость материала не слишком большая, а один элемент имеет достаточно внушительные размеры, а значит, может закрыть большую площадь. У ОСБ отличный уровень надежности, что позволяет максимально качественно провести не только отделку, но и строительство. Благодаря хорошей износоустойчивости, можно использовать полотна на протяжении длительного времени и не переживать за образование дефектов, так как материал не рассыхается. ОСБ трудно согнуть, легко пилить и заменить на новый.

Толщина и состав ОСБ

Характеристика материала значит очень многое, но при выборе листов ОСБ, нужно еще обращать внимание на такой критерий, как параметры и фирма производитель. Создавая чистовой пол, или возможно, это будет подложка под ламинат на балконе, нужно всегда придерживаться рекомендаций от специалистов по подбору отделки и тогда, она полностью оправдает ожидания.

Мастера с большим опытом работы с такими полотнами предпочитают использовать панели европейского и канадского производства.

Выбирая плиты ОСБ, учитывайте их технические характеристики и фирму производитель

Выбор толщины осуществляют по:

  • Тому, на какое покрытие будет укладываться панель;
  • Бюджету;
  • Эксплуатационным свойствам.

Что касается размеров, то есть один единственный стандарт, и он составляет 2,44х1,22 м. Толщина на размеры не влияет, а вот на качество отделки да. Если нужно крепить маленькие кусочки ОСБ, то возможно резать полотно в домашних условиях, что не доставит особого труда и проблем.

Бюджетная мебель из ОСБ своими руками

Плиты ОСБ отлично подходят в качестве декора кухни, например, для обшивки фартука или вовсе создания оригинальных полочек. Очень необычно будет смотреться ажурный шкафчик или книжная полочка в кабинете.

Применение панелей ОСБ очень разнообразное, так как доска может устанавливаться, как перегородка между комнатами, а также использоваться:

  • Для обустройства крыши в частном доме;
  • Для отделки лестницы на второй этаж;
  • В качестве обшивки;
  • Как полотно, чтобы закрыть теплый пол;
  • Для изготовления мебели своими руками.

С помощью ОСБ-плит можно смастерить мебель своими руками

В силу того, что плиты твердые и не дадут перекоса, из них изготавливают массивные шкафы. Среди дополнительных преимуществ стоит отметить наличие декоративной структуры. Мебель изготавливается просто, но смотрится очень необычно, а порой ей даже не требуется дополнительная отделка.

Если на мебель из ОСБ приклеить оригинальные картинки, создав стиль прованс, то можно добиться отличного результата и создать своими руками оригинальный интерьер.

Вариантов масса, но все зависит от предпочтений и возможностей. При желании, можно сконструировать целый детский городок внутри дома, но предварительно нужно ознакомиться с тем, какие саморезы будут использоваться, чтобы провести крепление.

Правильная укладка ОСБ на деревянный пол

С течением времени, свою эстетичность теряет любое покрытие и потому, чтобы закрыть старый дощатый пол, нужно постелить плиты ОСБ, причем лучше, если доска будет влагостойкая. Еще остались такие помещения, в которых на полу не линолеум, а дощатый пол.

Положить такое покрытие спешили многие, так как оно:

  • Прочное;
  • Износоустойчивое;
  • Долговечное.

Прежде чем укладывать ОСБ-плиты, необходимо подготовить основание пола

Принцип укладки пола таким образом не сложный. Подготавливается основание. Нужно проследить, чтобы не было торчащих гвоздей. Если за период эксплуатации доски не просто деформировались, а стали не ровными, то прежде чем будет осуществлено крепление, нужно провести выравнивание. Для этого используется рубанок.

При раскладывании раскроенных листов ОСБ, нужно не забывать про швы для смещения полотен.

Крепление проводится саморезами, длина которых составляет 4 см. Крепеж устанавливается с расстоянием друг от друга в 30 см. Шляпки должны быть утоплены внутрь покрытия. После завершения работы, нужно зашлифовать стыки полотна.

Какими способами провести монтаж ОСБ на стены

Не стоит путать панели ОСБ с таким материалом, как фанера, лицевая сторона которой вряд ли сможет кого-то удивить. Стоит заметить, что также нужно правильно произносить название этого полотна.

Некоторые произносят неправильную интерпретацию ОСБ в виде:

  • ЮСБ;
  • USB;
  • ОСП;
  • УИЗБИ;
  • ЮИЗБИ;
  • УЭСБИ;
  • УСБ.

Это требуется для того, чтобы покрытием пола или стен была выбрана именно панель ОСБ, так как в продажу поступает неимоверное количество строительных и отделочных материалов, и спутать их по названиям не сложно. Ламинированная панель ОСБ на наливной пол или бетонный укладывается при помощи таких составов, как мастика или клей.

Чтобы закрепить ОСБ-плиту на стене, нужна обрешетка, устанавливающаяся к каркасу здания

Чтобы склеить полотна между собой, то есть бетон и доску, нужно немало состава, а вот сколько понадобится, рассчитывается в зависимости от ситуации, так как на пористое покрытие переводится больше раствора.

Чтобы закрепить изделие на стене, нужна обрешетка, устанавливающаяся к каркасу здания. Сам монтаж плит осуществляется двухдюймовым спиральными гвоздями на 51 мм или кольцевыми длиной в 4,5-7,5 см. Вбивание проводится каждые 30 см в подпорки в промежутках. Там, где плиты соединяются, нужно вбивать гвозди через 15 см. Помимо этого, нужно позаботиться об оставлении дилятационных зазоров, чтобы монтаж был максимально правильным. Между краем плиты, расположенном вверху, и балкой венцового типа должно быть оставлено пространство в 1 см. Между краем плиты, расположенном снизу, и фундаментом также оставляется 1 см. Между полотнами, которые не имеют пазов, должно быть расстояние в 0,3 см.

В некоторых случаях отделка стен, обшитых панелями ОСБ, в дальнейшем не производится, так как очень необычно смотрится помещения с такой отделкой. Наиболее распространенным способом декорирования полотна можно назвать шпаклевание, так как это не только финишная отделка, но и дополнительная герметизация щелей и стыков. Качественно проделанное шпаклевание позволяет получить идеально красивое помещение. При необходимости, шпаклевку можно красить, покрывать обоями или любыми другими отделочными материалами.

Полы из ОСБ своими руками (видео)

Чтобы ремонтные работы или строительство мебели из панелей ОСБ проводилось грамотно и полностью оправдало ожидания, а также затраты сил, средств и времени, нужно проводить все процессы по предварительно сделанному проекту и только из качественного материала.

Самые лучшие посты

% PDF-1.4 % 32 0 объект > endobj xref 32 47 0000000017 00000 н. 0000001876 00000 н. 0000002048 00000 н. 0000002326 00000 н. 0000002778 00000 н. 0000003015 00000 н. 0000011991 00000 п. 0000012145 00000 п. 0000012250 00000 п. 0000012358 00000 п. 0000012587 00000 п. 0000024271 00000 п. 0000024418 00000 п. 0000024521 00000 п. 0000024750 00000 п. 0000024988 00000 п. 0000036718 00000 п. 0000036870 00000 п. 0000048554 00000 п. 0000048701 00000 п. 0000049272 00000 п. 0000050237 00000 п. 0000051011 00000 п. 0000051899 00000 п. 0000052088 00000 п. 0000053229 00000 п. 0000053356 00000 п. 0000053489 00000 п. 0000053594 00000 п. 0000053706 00000 п. 0000053813 00000 п. 0000053931 00000 п. 0000054041 00000 п. 0000054157 00000 п. 0000056074 00000 п. 0000057596 00000 п. 0000076184 00000 п. 0000078538 00000 п. 0000081750 00000 п. 0000084497 00000 п. 0000162510 00000 н. 0000165717 00000 н. 0000170733 00000 н. 0000175589 00000 н. 0000204112 00000 н. 0000248833 00000 н. 0000286905 00000 н. трейлер ] / Инфо 31 0 R / Назад 397569 / Корень 33 0 R / Размер 79 / Источник (WeJXFxNO4fJduyUMetTcP9 + oaONfINN4 + d7p9bTNF3ggxmCzAFblNvM / BFtjzBp5B9khgm8VtCFmyd8gIrwOjQRAIjPsWhM4vgMCV \ 8KvVF / K8leay50STr73OnGyckcUXJtWevhaplEBGEg =) >> startxref 0 %% EOF 33 0 объект > / OpenAction [35 0 R /Поместиться] / Контуры 28 0 R / PageMode / UseNone / Страницы 29 0 R / Тип / Каталог >> endobj 34 0 объект > поток xc```e```P`` "@ Slu bfW ~ Ac_l

USB 3.0 Кабели-удлинители с внутренней резьбой

  1. Дом
  2. Кабели USB 3.0 / 3.1
  3. Кабели для монтажа на панель

Кабель USB 3.0 для монтажа на панели является альтернативой добавлению внешнего порта для интеграции системы. Все кабели Newnex USB 3.0 для панельного монтажа имеют первоклассное качество и не имеют дефектов. Наши кабели для панельного монтажа USB 3.0 бывают разных конфигураций и ориентации, включая A, B и Micro B.

Типы разъемов для монтажа на панель

Женщина до

USB 3.От 0 до женщины

Крепление с наружной стороны на женскую панель

УСР2-АА-12

13 дюймов (330 мм)

5 Гбит / с

УСР2-АА-72

72 м (1,8 м)

5 Гбит / с

УСР2-АА-1М

1 м (3,3 фута)

5 Гбит / с

УСР2-АА-3М

3 м (9.8 футов)

5 Гбит / с

Нажмите, чтобы настроить длину

USB 3.0 Dual A - Dual A, розетка

Двойной штекер, прямой, двойной, женский, монтаж на панели

УСР2-2А-12

12 дюймов (305 мм)

5 Гбит / с

УСР2-2А-1М

1 м (3,3 фута)

5 Гбит / с

Нажмите, чтобы настроить длину

Гнездо на материнскую плату, 20 контактов

USB 3.0 Двойной A на 20-контактный внутренний

Двойное гнездовое крепление на панели к внутренней 20-контактной материнской плате, штекер

УСР2-2АПСИ-09

9 дюймов (229 мм)

5 Гбит / с

Нажмите, чтобы настроить длину

Женский к Micro B

Гнездо USB 3.0 A для Micro B с блокировкой

Крепление на женскую панель к штекеру Micro B с винтовым замком USB3 Vision

УСР2-АМКБИ-12

12 дюймов (305 мм)

5 Гбит / с

УСР2-АМКБИ-1М

1 м (3.3 фута)

5 Гбит / с

Нажмите, чтобы настроить длину

B, гнездо для Micro B

Гнездо USB 3.0 B для блокировки Micro B

B Крепление на женскую панель к штекеру Micro B с винтовым замком USB3 Vision

УСР2-БМКБИ1-12

12 дюймов (305 мм)

5 Гбит / с

УСР2-БМКБИ1-1М

1 м (3.3 фута)

5 Гбит / с

Нажмите, чтобы настроить длину

Технические характеристики оборудования Azure Kinect DK

  • 7 минут на чтение

В этой статье

В этой статье содержится подробная информация о том, как оборудование Azure Kinect интегрирует новейшие сенсорные технологии Microsoft в один аксессуар, подключенный через USB.

Условия

Эти сокращенные термины используются в данной статье.

  • NFOV (режим узкой глубины поля зрения)
  • WFOV (режим глубины широкого поля зрения)
  • FOV (Поле зрения)
  • FPS (кадров в секунду)
  • IMU (инерциальный измерительный блок)
  • FoI (Область интересов)

Размеры и вес изделия

Устройство Azure Kinect имеет следующие габариты и вес.

  • Размеры : 103 x 39 x 126 мм
  • Вес : 440 г

Операционная среда

Azure Kinect DK предназначен для разработчиков и коммерческих предприятий, работающих в следующих условиях окружающей среды:

  • Температура : 10-25 0 C
  • Влажность : 8-90% (без конденсации) Относительная влажность

Примечание

Использование вне окружающих условий может привести к отказу и / или неправильной работе устройства.Эти условия окружающей среды применимы к окружающей среде непосредственно вокруг устройства во всех условиях эксплуатации. При использовании с внешним корпусом рекомендуется активный контроль температуры и / или другие решения для охлаждения, чтобы обеспечить поддержание устройства в этих пределах. В конструкции устройства имеется охлаждающий канал между передней частью и задней втулкой. При установке устройства убедитесь, что канал охлаждения не заблокирован.

См. Дополнительную информацию о безопасности продукта.

Поддерживаемые режимы работы камерой глубины

Azure Kinect DK объединяет разработанную Microsoft 1-мегапиксельную камеру глубины Time-of-Flight (ToF) с использованием датчика изображения, представленного на ISSCC 2018. Камера глубины поддерживает режимы, указанные ниже:

Режим Разрешение FoI кадров в секунду Рабочий диапазон * Время воздействия
NFOV без привязки 640x576 75 ° x65 ° 0, 5, 15, 30 0.5 - 3,86 м 12,8 мс
NFOV 2x2 бункеров (SW) 320x288 75 ° x65 ° 0, 5, 15, 30 0,5 - 5,46 м 12,8 мс
WFOV 2x2 бункерный 512x512 120 ° x120 ° 0, 5, 15, 30 0,25 - 2,88 м 12,8 мс
WFOV без переплетения 1024x1024 120 ° x120 ° 0, 5, 15 0,25 - 2.21 м 20,3 мс
Пассивный ИК-порт 1024x1024 НЕТ 0, 5, 15, 30 НЕТ 1,6 мс

* Отражательная способность от 15% до 95% при 850 нм, 2,2 мкВт / см 2 / нм, стандартная случайная ошибка. разработчик ≤ 17 мм, типичная систематическая погрешность <11 мм + 0,1% расстояния без многолучевых помех. Глубина может выходить за пределы указанного выше рабочего диапазона. Это зависит от отражательной способности объекта.

Цветная камера, поддерживаемые режимы работы

Azure Kinect DK включает датчик рольставни CMOS OV12A10 12MP CMOS. Основные режимы работы перечислены ниже:

Разрешение камеры RGB (HxV) Соотношение сторон Параметры формата Частота кадров (FPS) Номинальное поле зрения (HxV) (после обработки)
3840x2160 16: 9 MJPEG 0, 5, 15, 30 90 ° x59 °
2560x1440 16: 9 MJPEG 0, 5, 15, 30 90 ° x59 °
1920x1080 16: 9 MJPEG 0, 5, 15, 30 90 ° x59 °
1280x720 16: 9 MJPEG / YUY2 / NV12 0, 5, 15, 30 90 ° x59 °
4096x3072 4: 3 MJPEG 0, 5, 15 90 ° x74.3 °
2048x1536 4: 3 MJPEG 0, 5, 15, 30 90 ° x74,3 °

Камера RGB совместима с классом USB Video и может использоваться без SDK датчика. Цветовое пространство камеры RGB: полный диапазон BT.601 [0..255]. Субдискретизация цветности MJPEG составляет 4: 2: 2.

Примечание

Sensor SDK может предоставлять цветные изображения в формате пикселей BGRA. Этот режим не поддерживается устройством и вызывает дополнительную нагрузку на ЦП при использовании.ехр 50 Гц 60 Гц -11 488 500 500 -10 977 1250 1250 -9 1953 2500 2500 -8 3906 10000 8330 -7 7813 20000 16670 -6 15625 30000 33330 -5 31250 40000 41670 -4 62500 50000 50000 -3 125000 60000 66670 -2 250000 80000 83330 -1 500000 100000 100000 0 1000000 120000 116670 1 2000000 130000 133330

Необработанная синхронизация датчика глубины

Режим глубины IR
Импульсы
Импульс
Ширина
Простой
Периоды
Время простоя Экспозиция
Время
NFOV без компоновки
NFOV 2xx с ячейками
WFOV 2x2 с ячейками
9 125 мкс 8 1450 нас 12.8 мс
WFOV без спиц 9 125 мкс 8 2390 нас 20,3 мс

Поле зрения камеры

На следующем изображении показаны глубина и поле обзора камеры RGB или углы, которые «видят» датчики. На этой диаграмме показана камера RGB в режиме 4: 3.

Это изображение демонстрирует поле зрения камеры, если смотреть спереди с расстояния 2000 мм.

Примечание

Когда глубина находится в режиме NFOV, камера RGB имеет лучшее перекрытие пикселей при разрешении 4: 3, чем 16: 9.

Датчик движения (IMU)

Встроенный блок инерциальных измерений (IMU) представляет собой LSM6DSMUS и включает в себя акселерометр и гироскоп. Акселерометр и гироскоп одновременно измеряют частоту 1,6 кГц. Образцы передаются хосту с частотой 208 Гц.

Набор микрофонов

Azure Kinect DK включает высококачественный круглый массив из семи микрофонов, который идентифицируется как стандартное USB-устройство аудио класса 2.0. Доступны все 7 каналов. Технические характеристики:

  • Чувствительность: -22 dBFS (94 дБ SPL, 1 кГц)
  • Отношение сигнал / шум> 65 дБ
  • Точка акустической перегрузки: 116 дБ

USB

Azure Kinect DK - это составное устройство USB3, которое предоставляет операционной системе следующие аппаратные конечные точки:

Идентификатор поставщика: 0x045E (Microsoft).Таблица идентификаторов продуктов показана ниже:

Интерфейс USB PNP IP Банкноты
Концентратор USB3.1 Gen1 0x097A Главный узел
Концентратор USB2.0 0x097B HS USB
Камера глубины 0x097C USB3.0
Цветная камера 0x097D USB3.0
Микрофоны 0x097E HS USB

Показатели

Устройство имеет индикатор потоковой передачи камеры на передней панели устройства, который можно отключить программно с помощью Sensor SDK.

Светодиодный индикатор состояния позади устройства показывает состояние устройства:

Когда свет Значит
Белый сплошной Устройство включено и работает нормально.
Белый мигающий Устройство включено, но не имеет подключения для передачи данных USB 3.0.
Мигающий желтый У устройства недостаточно энергии для работы.
Янтарный мигающий белый Выполняется обновление или восстановление микропрограммы

Устройство питания

Устройство можно запитать двумя способами:

  1. Использование блока питания, входящего в комплект поставки.Разъем питания имеет внешний диаметр 4,5 мм, внутренний диаметр 3,0 мм и диаметр штыря 0,6 мм.
  2. Использование кабеля типа C-Type-C как для питания, так и для передачи данных.

Кабель Type-C - Type-C не входит в комплект поставки Azure Kinect DK.

Примечание

  • Входящий в комплект кабель питания представляет собой разъем USB Type-A для подключения цилиндрической стойки. Используйте с этим кабелем прилагаемый настенный блок питания. Устройство способно потреблять больше энергии, чем могут обеспечить два стандартных порта USB Type-A.
  • Кабели USB
  • имеют значение, и мы рекомендуем использовать высококачественные кабели и проверить работоспособность перед удаленным развертыванием устройства.

Подсказка

Чтобы выбрать хороший кабель Type-C - Type-C:

  • Сертифицированный USB-кабель должен поддерживать питание и передачу данных.
  • Длина пассивного кабеля не должна превышать 1,5 м. Если длиннее, используйте активный кабель.
  • Кабель должен поддерживать ток не менее 1,5 А. В противном случае необходимо подключить внешний блок питания.

Проверить кабель:

  • Подключите устройство с помощью кабеля к главному компьютеру.

  • Убедитесь, что все устройства правильно перечислены в диспетчере устройств Windows.Глубина и камера RGB должны появиться, как показано в примере ниже.

  • Убедитесь, что кабель может надежно передавать поток на все датчики в Azure Kinect Viewer со следующими параметрами:

    • Камера глубины: NFOV без привязки
    • Камера RGB: 2160p
    • Микрофоны и IMU включены

Что означает свет?

Индикатор питания - это светодиод на задней панели Azure Kinect DK. Цвет светодиода меняется в зависимости от состояния вашего устройства.

На этом рисунке обозначены следующие компоненты:

  1. Индикатор питания
  2. Кабель питания (подключен к источнику питания)
  3. Кабель USB-C для передачи данных (подключен к ПК)

Убедитесь, что кабели подключены, как показано. Затем проверьте следующую таблицу, чтобы узнать, на что указывают различные состояния индикатора питания.

Когда горит: Это означает, что: А вам следует:
Белый сплошной Устройство включено и работает исправно. Воспользуйтесь устройством.
Не горит Устройство не подключено к ПК. Убедитесь, что кабель с круглым разъемом питания подключен к устройству и адаптеру питания USB.

Убедитесь, что кабель USB-C подключен к устройству и к компьютеру.

Белый мигающий Устройство включено, но не имеет соединения USB 3.0 для передачи данных. Убедитесь, что кабель с круглым разъемом питания подключен к устройству и адаптеру питания USB.

Убедитесь, что кабель USB-C подключен к устройству и к порту USB 3.0 на вашем ПК.

Подключите устройство к другому порту USB 3.0 на ПК.

На своем ПК откройте Диспетчер устройств ( Пуск > Панель управления > Диспетчер устройств ) и убедитесь, что на вашем ПК есть поддерживаемый хост-контроллер USB 3.0.

Мигающий желтый У устройства недостаточно энергии для работы. Убедитесь, что кабель с круглым разъемом питания подключен к устройству и адаптеру питания USB.

Убедитесь, что кабель USB-C подключен к устройству и к компьютеру.

Янтарный, затем мигающий белый Устройство включено и получает обновление микропрограммы, или устройство восстанавливает заводские настройки. Подождите, пока индикатор питания не станет ровным белым. Дополнительные сведения см. В разделе Сброс Azure Kinect DK.

Потребляемая мощность

Azure Kinect DK потребляет до 5,9 Вт; удельное энергопотребление зависит от варианта использования.

Калибровка

Azure Kinect DK откалиброван на заводе. Параметры калибровки для визуальных и инерциальных датчиков можно запросить программно через Sensor SDK.

Восстановление устройства

Микропрограмму устройства

можно сбросить до исходной, нажав кнопку под фиксатором.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
