Насосная станция для частного дома: виды и критерии выбора

При отсутствии централизованных инженерных коммуникаций, в загородных коттеджах источником воды часто становятся колодец или скважина. Установив насосную станцию для частного дома, можно организовать автономную систему водоснабжения.

Принцип действия

Основными узлами насосной станции являются:

Устройство насосной станции

  • электродвигатель;
  • гидроаккумулятор или накопитель;
  • насос;
  • реле давления;
  • манометр.

Принцип действия насосного оборудования достаточно прост — при нагнетании воды в гидроаккумулятор в системе создается напор. Автоматизировать процесс водоснабжения помогает реле давления. Оно включает насос, когда в накопительной емкости воды становится меньше и давление падает. После достижении максимального значения реле снова дает сигнал на отключение насоса. Недостатком гидроаккумулятора является его небольшая емкость.

Вместо гидроаккумулятора можно выбрать другой тип накопителя, тогда изменится схема работы насосной станции. Вода из скважины перекачивается в накопительный бак, находящийся на чердаке дома, оттуда к потребителям она поступает уже самотеком. Уровень воды в баке регулируется поплавковым клапаном: он опустился на дно – насос включается; если поплавок всплывает – насос получает сигнал об отключении.

Несомненно, подобное устройство выигрывает в экономии электроэнергии, хотя и существует риск затопления нижних этажей.

Принцип работы насосной станции

Критерии выбора

Чтобы выбрать насосную станцию из большого ассортимента моделей, представленных на рынке, следует руководствоваться конкретными параметрами:

  • глубиной забора;
  • объемом гидроаккумулятора;
  • техническими параметрами – мощностью установки, ее напором и производительностью;
  • используемыми материалами;
  • надежностью автоматических систем контроля;
  • способом установки.

Тип устройства

Глубина погружения является важной характеристикой, определяющей тип насосной станции.

Поверхностные насосы отличаются простой конструкцией и легкостью управления. Шланг, присоединенный к насосу, опускается в водоем или скважину. Подобная система применима при глубине забора воды, не превышающей 9 м.

Подключения поверхностной насосной станции Джамбо

Погружные насосы, благодаря водонепроницаемому корпусу, используются для более глубоких источников – свыше 10 м. Несмотря на определенную дороговизну, они имеют преимущества в экономичности и надежности.

Скважинный (погружной) насос Водолей БЦПЭУ 0,5

Колодезные насосы устойчивы к примесям, но обладают небольшой мощностью и устанавливаются в неглубоких источниках.

К скважинным относят погружные центробежные насосы. Существуют глубинные насосы с высокой производительностью и способностью доставать воду с глубин более 50 м, однако они очень чувствительны к загрязнениям.

Внутреннее устройство скважинного насоса

Объем гидробака

Функция гидроаккумулятора заключается не просто в накоплении воды, но и в плавном изменении давления в трубопроводе. Эта функция осуществляется с помощью реле давления. Гидроаккумулятор представляет собой накопительную емкость, состоящую из двух герметичных отсеков:

  • в первом находится воздух, который играет роль амортизатора;
  • во второй поступает вода.

Функция гидроаккумулятора насосной станции

Отсеки разделяет эластичная прочная мембрана. Чем больше воды нагнетается в гидроаккумулятор, тем выше давление сжатого воздуха и напор в трубах.

Гидробаки обычно производят из стали с коррозийным покрытием или нержавейки. Второй вариант дороже, но и долговечнее. Объем гидроаккумулятора рассчитывают в зависимости от количества пользователей, исходя из примерной нормы 24 л на одного человека.

Технические характеристики

Торговля предлагает большой интервал мощностей для насосных станций – от 500 до 1,5 тысяч Вт.

При подборе мощности следует руководствоваться:

  • расстоянием от скважины до места установки насоса;
  • количеством имеющихся водозаборных точек;
  • объемом воды, который может дать данный источник.

Технические характеристики Насосных станций Belamos

Насос стоит выбирать с некоторым запасом мощности, так как возможно подключение дополнительных потребителей воды. Для небольшого коттеджа, например, достаточно показателя в пределах 0,75-1,0 КВт.

Производительность насосной станции равна объему воды, который она может перекачать в течение 1 часа. Показатель зависит и от дебета скважины. Производительность можно рассчитать самостоятельно, измерив объем воды, проходящей через все водоразборные точки в течение одной минуты и пересчитав его на кубометры в час.

Без достаточного напора воды невозможно нормальное функционирование всей системы. Чтобы бесперебойно пользоваться водой, нужно обеспечить во всех точках водопотребления достаточное давление.

Для расчета нужной величины напора нужно знать параметры:

  • номинального давления воды в системе;
  • глубины ее забора;
  • расстояния от насоса до дома;
  • высоты точек потребления от магистрали трубопровода.

Глубина забора воды рассчитывается путем измерения высоты от уровня водной глади до оси насоса, который установлен около источника. Для более точных расчетов необходимо знать:

  • размер скважины;
  • расстояние до места нахождения накопителя.

Варианты размещения и принцип работы станции

Защитные механизмы

При интенсивной работе насосной станции ее элементы испытывают высокие нагрузки, для снижения которых применяют блоки защиты. Чтобы предохранить насос от механических частиц, содержащихся в воде, рекомендуется устанавливать всасывающую трубу на полутора-двухметровой высоте от дна скважины.

Устройство реле давления

Однако этого недостаточно. Водозаборный узел должен быть оборудован фильтром, не пропускающим крупные частицы песка.

Для защиты от перегрева во время холостого хода применяют механизм отключения двигателя станции. Чаще эту функцию выполняет реле защиты от сухого хода.

Важную роль играет обратный клапан, подключенный к всасывающей трубе. В момент остановки насоса клапан перекрывает трубу, чтобы вода из нее не вытекла обратно. Благодаря такой защите подача воды происходит очень быстро.

Популярные модели

Покупая насосную станцию для частного дома, следует ориентироваться:

  • на индивидуальные условия своего участка;
  • технические параметры оборудования;
  • наименование компании-производителя;
  • стоимость станции;
  • отзывы покупателей.

Бюджетные модели

Калибр СВД-850П от китайского производителя считается одним из лучших бюджетных вариантов, адаптированных под климатические условия страны. Его показатели мощности (850 Вт) и производительности (60 л/мин) достаточны для работы:

  • водонагревательных установок;
  • оросительной системы;
  • посудомоечной машины;
  • стирального агрегата.

Калибр СВД-850П

Система характеризуется:

  • защитной автоматикой и обратным клапаном;
  • компактностью и прочностью конструкции;
  • длительным сроком эксплуатации;
  • низкой стоимостью.

Среди недостатков можно отметить:

  • высокий показатель шумности;
  • малый объем гидроаккумулятора;
  • трудности с запуском.

Насосная станция Калибр СВД-850П — схема устройства

Средний уровень цен

К моделям, входящим в категорию средних цен, можно отнести оборудование немецких и итальянских производителей.

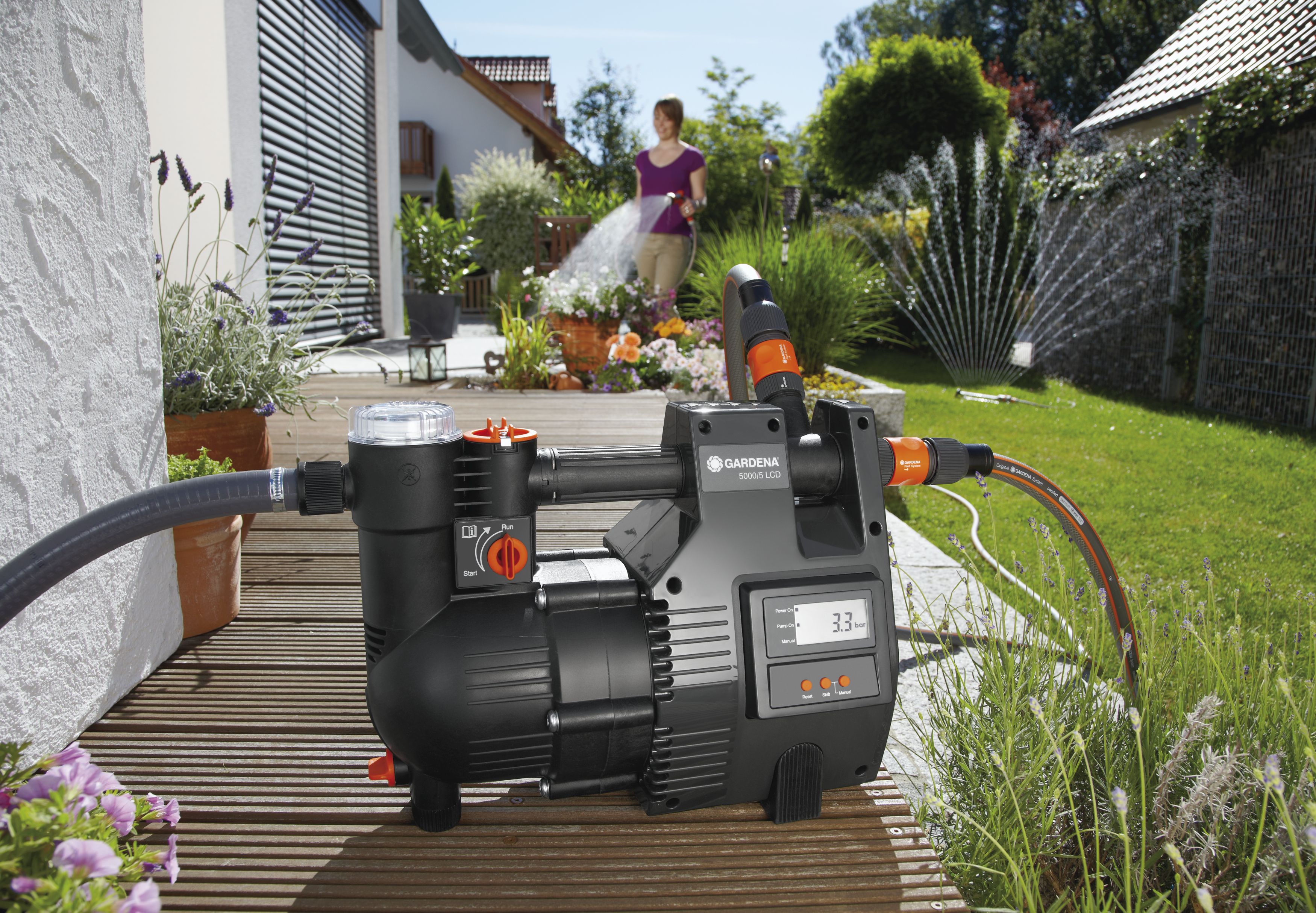

Насосные станции марки GARDENA 3000/4 Classic отличаются:

  • легкостью в управлении;
  • простотой конструкции;
  • широкой функциональностью и качественной сборкой.

GARDENA 3000/4 Classic

Характеристики итальянской модели Marina CAM 80/22 позволяют создавать напор в интервале от 14 до 18 м. Ее преимущества состоят:

  • в надежности и длительном сроке эксплуатации;
  • устойчивости к коррозийным процессам;
  • наличии защитного блока от перегрева;
  • удобстве техобслуживания.

Marina CAM 80/22

Лучшие установки

Насосные станции производства Дании — Grungfos Hydrojet JPB 5/24 считаются лучшими для частных коттеджей. Их востребованность обеспечивается удачным сочетанием простой конструкции и долговечности. Корпус насоса и накопитель изготовлены из нержавеющей стали. Блок автоматики позволяет обеспечить работу оборудования в широком интервале температур.

Джилекс Джамбо 50/28 Ч-18 – насосная станция отечественных производителей с отличными техническими характеристиками:

  • мощность насоса — 500 Вт;
  • емкость бака — 18 л;
  • производительность системы — 50 л/мин.

Джилекс Джамбо 50/28 Ч-18

Установка оборудована блоком автоматической защиты и способна доставать воду из открытых и подземных источников.

Видео по теме: Подключение насосной станции

Насосная станция для водоснабжения частного дома и дачи: как выбрать и смонтировать

Насосная станция для частного дома является необходимым элементом системы собственного водоснабжения. Без нее невозможно обустроить водопровод на загородном участке при отсутствии центральной подачи воды. Такое оборудование достаточно сложно и стоит немалых денег, а потому надо, чтобы оно работало эффективно и длительный срок.

Для этого выбор аппаратуры при покупке должен производиться со знанием основных параметров и предъявляемых требований. Правильный выбор насосной станции — это залог ее продолжительной работоспособности.

Сущность оборудования

Почему необходимы водяные станции при обустройстве собственной системы водоснабжения? При отсутствии центрального водопровода основными источниками питьевой воды в частном доме или на даче являются колодцы или скважины. Конечно, можно использовать колодец в ручном режиме, но таким способом невозможно подать воду непосредственно в дом или использовать для полива. Для того чтобы обеспечить автоматическую подачу воды, источник ее оборудуется погружным или центробежным (поверхностным) насосом. Управление таким оборудованием осуществляется с помощью насосной станции.

Насосные станции водоснабжения для частного дома обеспечивают:

  • подъем воды на поверхность;
  • транспортирование ее по трубам в заданные точки;
  • необходимое давление в трубопроводе для создания напора в кранах;
  • стабильную работу собственного водопровода при любом уровне воды в источнике;
  • защиту насоса от перегрузок.

Схема подключения

Водяная станция для дома обеспечивает питьевой водой, удовлетворяет кухонные, ванные и душевые потребности, технические запросы в подсобных помещениях и т.д. С ее помощью также можно поливать огород.

Устройство станций

Насосные станции для водоснабжения частного дома могут существенно отличаться друг от друга в зависимости от типа насоса, мощности оборудования, системы контроля и автоматики. Однако принцип их действия аналогичен для всех конструкций. Насосом забирается вода из источника и направляется в специальные накопители, обеспечивающие постоянную потребность жильцов в воде. Объем воды в накопителе постоянно автоматически контролируется, т.е. по мере необходимости включается или выключается насос, подающий воду из источника. Одновременно обеспечивается защита насоса от нештатных ситуаций: перенапряжения, механических или электрических перегрузок.

Насосная станция включает в себя следующие основные части:

  1. Насос, обеспечивающий подъем воды на поверхность и перекачку ее по трубопроводу.
  2. Накопитель в виде гидроаккумулятора или накопительного бака.
  3. Блок управления насосом, обеспечивающий его электрическое питание и управление работой в заданном режиме, а также защиту от перегрузок.
  4. Реле давления и уровня воды, обеспечивающих необходимый водный напор в трубопроводе и контроль заполненности накопителя.
  5. Обратный клапан, предотвращающий отток воды обратно в источник.
  6. Приборы контроля параметров (манометры, амперметры, вольтметры и т.п.).
  7. Фильтр грубой очистки для исключения повреждения приборов и оборудования механическими примесями в воде.

При решении вопроса о том, какую насосную станцию подобрать для обустройства собственного водопровода, учитываются следующие ее основные параметры:

  • тип, мощность и производительность насоса;
  • объем и материал накопителя;
  • создаваемый напор воды.

Насосная станция для колодца

В зависимости от глубины залегания водного пласта выбирают тип насоса. Если качественная вода расположена не глубже 8-10 м, то можно смело использовать обычный центробежный насос, устанавливаемый на поверхности. Обслуживать такое оборудования значительно проще. При более глубоком источнике придется устанавливать погружной насос, при этом насосная станция должна соответствовать его типу, в т.ч. по глубине погружения.

Разновидности станций

Когда нужна насосная станция для дачи, как выбрать ее, исходя из классификационных признаков, будет главным вопросом. Дело в том, что данное оборудование подразделяется на следующие типы:

  1. Основная классификация насосов и, соответственно насосных станций, проводится по типу источника воды. Для неглубоких колодцев применяются поверхностные (центробежные) насосы. При обслуживании скважин, как правило, применяются глубинные (погружные) установки. Кроме того, нередко оборудование подразделяется на колодезное и скважинное. В этом случае один из основных критериев выбора — внешние размеры установки.
  2. По механизму всасывания жидкости домашнюю систему водоснабжения комплектуют двумя основными типами насосных станций: с выносным и встроенным эжектором. По своей сути, это блок центробежных насосов, который создает разряжение внутри корпуса, позволяющее более эффективно поднимать воду. В варианте встроенного блока насос способен поднять воду только с глубины 8-10 м. Выносной эжектор опускается в шахту колодца или скважину и соединяется всасывающими и питающими трубами с насосом. Такая система позволяет увеличить возможности поверхностного насоса до 45-55 м. При более глубоких скважинах используется насос погружного типа. Главным недостатком выносного эжектора считается его склонность к засорению грязью и песком, что требует частого подъема и очистки оборудования.
  3. Подразделение по способу подачи воды на точки потребления. Насосную станцию для частного дома по этому показателю разделяют на 2 основных типа: с гидроаккумулятором и накопительным баком. В последнем случае на чердаке частного дома или дачи устанавливается бак значительного объема. В такую емкость вода поступает с помощью насоса, а распределяется по точкам потребления самотеком. Контролирующим органом в таких баках, как правило, служит датчик поплавкового типа. При необходимости бак может выноситься за пределы дома и устанавливаться на специальной конструкции (водонапорная башня). Гидроаккумуляторы или мембранные емкости имеют объем порядка 30-35 л и могут устанавливаться даже в подвале. Весь поток воды распределяется насосом, а контроль ведется с помощью датчиков давления.

Принципы выбора оборудования

Как выбрать насосную станцию для собственного водопровода? Ее подбирают, исходя из нескольких основных параметров, характеризующих нормальное водоснабжение:

  • мощность насоса и его производительность;
  • высота подъема жидкости;
  • объем накопительной системы;
  • показатели энергозатрат;
  • универсальность;
  • надежность;
  • степень защиты и автоматизации.

При выборе оборудования учитываюется фактический расход воды (обычно напрямую связан с количеством постоянных жильцов), тип источника (колодец или скважина), глубина забоя, расстояние до точек потребления и их количество.

Подбор насосной станции в зависимости от планируемой потребности

Выбор основывается на следующих критериях:

  1. Мощность насоса и связанная с ней производительность. Наиболее часто в условиях частного дома используется насос мощностью в пределах 0,6-1,6 кВт, при этом производительность его находится в диапазоне 3500-6500 л/ч для частного дома. Для дачных условий (без полива) достаточно обеспечить производительность 800-1200 л/ч.
  2. Объем накопительного элемента. Он рассчитывается с учетом резерва воды при неожиданном отключении электроэнергии. Емкость накопительного бака обычно выбирается в пределах 100-150 л. Объем гидроаккумуляторов связан с количеством жильцов. Считается, что для семьи из 3-4 человек достаточно иметь гидроаккумулятор емкостью 15-20 л. При увеличении числа постоянно проживающих людей потребуются более мощные накопители, вплоть до 50-60 л.
  3. Высота подъема жидкости. Это важный показатель, который обязательно указывается в основных характеристиках оборудования. Он не должен быть ниже реальных значений уровня водного пласта в источнике.
  4. Материал накопительной системы. Гидроаккумулятор может изготавливаться из стали, чугуна, алюминия или пластмассы. Самые дорогие — чугунные, но у они обладают очень высокой прочностью и долговечностью. Значительно дешевле пластиковые емкости, но и прочность их соответствует цене. Самым оптимальным вариантом признаются стальные гидроаккумуляторы.
  5. Система защиты. В сельской местности, где колебания электрического напряжения значительны, очень важно иметь полную защищенность оборудования от этого явления. Несколько увеличивает стоимость станции комплектация ее защитами от перегрева и сухого хода. Однако на этом не стоит экономить, т.к. можно в один момент потерять весь насос.

Помимо выбора насосной станции по основным критериям, возникает естественное желание иметь наиболее качественное оборудование. Гарантию этого можно усмотреть в рейтинге производителей. Из отечественных насосных станций особо выделяется оборудование компании «Джилекс», которое учитывает многие нюансы российских проблем с электропитанием частных домов. Из насосного оборудования иностранного производства можно выделить изделия компаний Италии (Pedrollo, Marina, Ergus) и Германии (Grundfos, Gardena, Metabo). Для сезонных дач, где нет постоянно проживающих жильцов, следует подумать о монтаже мини-станций. Они имеют небольшие мощности и размеры. Рекомендуется ограничиться в этом случае производительностью 600-900 л/ч, но при объеме накопительной емкости 25-40 л.

Монтаж и эксплуатация

Правильный выбор насосной станции еще не является гарантией обеспечения бесперебойного водоснабжения частного дома или дачи. Важно также правильно провести монтаж оборудования и в последующем осуществлять эксплуатацию в допустимом режиме. При установке оборудования нельзя забывать об обратном клапане. Он не позволяет сформироваться обратному оттоку воды, в противном случае насос достаточно долго будет работать «впустую».

Важным условием считается утепление оборудования в холодное время года. Нельзя допускать замерзания воды в трубах и емкостях, т. к. это может привести к разрушению материала. Трубопровод в траншеях должен располагаться ниже уровня зимнего промерзания грунта и иметь необходимую теплоизоляцию.

При монтаже системы водоснабжения следует точно выполнять рекомендации инструкции на оборудование. Не следует использовать самодельные и нестандартные детали. Только надлежащая полная комплектация насосной станции заводскими деталями дает гарантии нужной работоспособности.

Следует помнить, что насос не любит многочисленных отключений и перебоев с электропитанием. Частота включения оборудования не должна превышать 22-25 раз в час. Средний срок службы насосных станций составляет порядка 6-8 лет.

Без насосной станции невозможно обустроить собственное водоснабжение в частном доме или на загородном участке. Для создания водопровода, питающегося от скважины или колодца, необходимо правильно выбрать и смонтировать необходимое оборудование, обладающее современной системой защиты от нештатных ситуаций.

Как правильно выбрать оптимальную насосную станцию для частного дома |

Насосная станция для дачи

В наше время все еще редко проводят водопровод на дачи и частные участки, однако водоснабжение очень важно для комфортной жизни. Для этих целей существуют насосные станции. Это устройство, которое качает воду из скважин или колодцев, после чего вода проходит через фильтр. Однако данное устройство отличается от обычного насоса тем, что оно должно не просто качать воду, а обеспечивать постоянное давление в системе снабжения водой. При этом потребители постоянно будут получать воду. Однако при выборе нужно учитывать определенные факторы и правильно подобрать оптимальную насосную станцию.

Насосная станция со встроенным эжектором

Достоинства и недостатки

Насосная станция для дачи хороша тем, что нет необходимости бурить полноценную артезианскую скважину. В комплект входит поверхностный насос, таким образом вы можете опустить шланг малого диаметра, который снабжается обратным клапаном. Это особенно хорошо для дачных участков, где не будет необходимости качать большие объемы воды. Насосные станции, снабженные эжектором способны качать воду с глубины до 30 метров, что очень хорошо для участков, на которых грунтовые воды пролегают на большой глубине. Также, при применении небольших песчаных скважин или скважной иглы, можно организовать полив. Для этого не понадобится рыть широкую скважину.

Насосные станции также имеют и ряд ограничений. Во-первых, глубина до линии воды не должна превышать 8 метров, а в насосной станции с эжектором 30 метров. Во-вторых, насосная станция должна размещаться в отапливаемом помещении и проходить регулярный осмотр и чистку. Необходимо проверять роботу автоматики.

Как выбрать насосную станцию

  1. Автономность. Если в районе вашего частного дома периодически отключают свет либо в летний период может понизиться уровень воды в скважине, то необходимо принять меры, чтобы не остаться без воды совсем. Как один из вариантов, можно купить генератор, либо установить солнечную батарею. Последний же вариант поможет еще и сэкономить на электричестве. Однако есть способ гораздо легче. В настоящее время можно купить насосную станцию с накопительной емкостью. Вне зависимости от того, почему будет невозможен забор воды, вы все равно будете с резервным запасом. Однако их емкость не настолько большая, чтобы пользоваться беспечно.
  2. Мощность. Обратите внимание на этот параметр. На это есть несколько причин. Во-первых, мощность насосной станции определяет сколько воды вы сможете получить одновременно для всех потребителей в доме, как далеко от скважины может находиться насос, а также с какой максимальной глубины может происходить водозабор. Однако есть и один ограничивающий фактор – это сама скважина. Для них применяется такое понятие как производительность. Если насос будет мощнее производительности скважины, то вы останетесь без воды либо получить перебои и нестабильную работу, пока скважина снова не заполнится. Для некоторых бытовых приборов это может быть критично. Из-за этих причин необходимо покупать насос такой мощности, чтобы она была немного ниже производительности скважины. Она, кстати, должна быть прописана в паспорте скважины. Для частного дома мощность обычно лежит в диапазоне 600 – 1500 Вт, а производительность при этом 3000-6000 литров в час.
  3. Объем накопительного бака. Как уже писалось выше, он нужен для того, чтобы во время отключений света либо падения уровня воды в скважине, вы не остались без воды. Подбирать объем бака для гидронасоса необходимо исходя из ваших собственных потребностей. Также необходимо выбрать материал для гидроаккумулятора. Это может быть пластик, сталь либо чугун. Самым дешевым материалом будет пластик, однако он ненадежен. В итоге поломка может привести к ремонту в частном доме и даже к замене насоса. Лучше все же потратиться больше и купить стальной бак или чугунный. Последний будет самым долговечным, но и дорогим при этом. Однако для частного дома с постоянным использованием воды стальной или чугунный бак окупятся, ведь насосная станция прослужит без проблем и не потребует замены еще долгие годы.
  4. Защита установки. Для того, чтобы насосные станции качественно и надежно работали, необходимо позаботиться о наличии необходимой защиты. Это защита от сухого хода и перегрева. С последним всё понятно: если насосная станция много работает без остановки, она перегреется и выйдет из строя, а этого допустить нельзя, ведь оборудование дорогое. Защита от сухого хода применяется тогда, когда в скважине или колодце закончится вода. Это поможет уберечь насос от выхода из строя, а также всю систему водоснабжения от избыточного давления воздуха. Конечно, все эти защиты поднимают стоимость агрегата, однако лучше один раз купить хорошую насосную станцию, чем периодически её менять.
  5. Автоматическое или ручное управление. В зависимости от того, дачный ли это участок или частный дом, необходимо выбирать тип управления. Автоматическая насосная станция будет закачивать воду в том случае, если бак опустеет, а ручную придется включать самостоятельно. Последняя обойдется дешевле и её будет целесообразней поставить на дачный участок, куда не часто ездят. А вот для частного дома наоборот, лучше потратится на автоматическую насосную станцию и забыть о её существовании.
  6. Производители. В данном случае не обязательно гнаться за иностранными аналогами. Можно обратить внимание на российскую компанию Джилекс. Она имеет предохранители от перебоев в питании, которые присутствуют в России, а также оснащаются фильтрами от грязной воды. Также хорошо себя показали фирмы итальянских производителей: Pedrollo,Marina, Ergus. Как и всегда, на высшем уровне насосные станции немецких производителей: Grundfos, Gardena, Metabo.

Домашняя насосная станция

Выбрать насосную станцию несложно, главное знать, какая производительность и глубина скважины, а также определится с необходимостью бака для воды и автоматического управления.
