Выбор гидроаккумулятора водоснабжения частного дома: расчет объема, рейтинг и отзывы

Содержание

Как выбрать гидроаккумулятор для водоснабжения

Гидроаккумулятор для водоснабжения – необходимое дополнение автономной системы подачи воды. В частных домах бывают скачки давления, которые выводят бытовую технику из строя. Гидробак гасит их и минимизирует воздействие гидроударов. Наличие такого агрегата поддерживает давление даже при отключенном насосе. Его не нужно каждый раз включать при открытии крана. Вместительные баки накапливают воду, позволяя ее расходовать и после отключения подачи. Но для полноценной работы всей системы необходимо грамотно выбрать гидроаккумулятор по типу бака, его объему и давлению.


Как работает гидробак для ХВД?

Это металлический резервуар, интегрируемый в водоснабжение частного дома. По конструкции бывает с резиновым баллоном и с мембраной. Несмотря на отличия в компоновке, принцип работы этих агрегатов схожий.

  • Баллонный. Внутрь резервуара помещается эластичный баллон (груша). В бак закачивается воздух, а в баллон – вода. По мере наполнения водой груша расширяется, а давление в баке растет. Воздух сжимается и выталкивает воду. При снижении давления баллон прогибается в обратную сторону, что включает насос. Баллонные гидробаки простые и практичные. Вода контактирует только с резиновой грушей, которую легко заменить.
  • Мембранный. Внутри резервуара находится прорезиненная мембрана в виде перегородки. Делит бак на два отсека: верхний заполняется водой, а нижний – воздухом. Сжатый воздух через мембрану выталкивает воду из резервуара. Здесь вода контактирует со стенками и может вызвать коррозию. Сама мембрана обычно несъемная. Но, например, немецкие мембранные баки Reflex имеют съемную мембрану и антикоррозийную обработку.

Бак для воды: вертикальный или горизонтальный?

При выборе нужно исходить из места его размещения. Вертикальный можно уместить и на ограниченной площади. Но есть и другие отличия в оснащении и характеристиках.

  • Вертикальные. Это высокие резервуары, емкость которых достигает 800-1000 литров. Баки объемом более 100 л имеют специальный клапан в верхней части (воздухоотводчик). Такие агрегаты способны накапливать воду для ее подачи после отключения. Адаптированы для работы и с погружными, и с поверхностными насосами.
  • Горизонтальные. Занимают больше места при установке, но проще в монтаже, Могут даже крепиться к стене. Подходят для поверхностных насосов (есть специальная площадка). Однако для воздухоудаления потребуется монтаж клапана. К тому же такие гидробаки не отличаются большим объемом, поэтому не всегда приспособлены для накапливания воды.

Как выбрать гидроаккумулятор по объему?

Существуют формулы для расчета нужной вместительности бака с учетом запаса воды. Но для водоснабжения дачного дома достаточно знать несколько параметров. В продаже присутствуют баки следующих объемов:
  • 4-35 литров. Используются при производительности насоса в 1. 5-2 м³/ч и для 2-3 точек потребления воды. Такие агрегаты подойдут для сезонных домиков на 1-2 человек.
  • 50-100 литров. Гидробаки рассчитаны на работу с насосом в 3.5-5 м³/ч и на 7-8 потребителей. Хороший выбор для семьи, которая много времени проводит на даче.
  • 100-150 литров. Емкие баки для насосов более 5 м³/ч и 8-9 точек потребления воды. Подобные устройства выбирают для постоянного проживания в частном доме.

Нужен ли запас объема гидроаккумулятора для водоснабжения? На долговечность насоса это особо не повлияет. Производители предусматривают рабочий цикл в 20-30 включений в час. Если он будет включаться реже, то это ненамного продлит срок службы. Но если нужен запас воды на случай ее частого отключения, то емкий резервуар незаменим. При этом важно соблюсти баланс. Слишком большой бак для воды вызывает ее застаивание. Двойного запаса (от минимально необходимого) будет достаточно.

Необходимый расход воды

Общий объем гидробака и максимальный объем воды – не равнозначные параметры. Ведь вода занимает только часть внутреннего пространств. Примерный расчет воды определяется с учетом работы всей сантехники: краны на кухне и в ванной, душ, унитаз, стиральная и посудомоечная машины. В среднем это 150 литров в минуту. Но в реальности все приборы и техника одновременно не используются. Поэтому расход составляет около 70-75 л в минуту. Чтобы насос не включался чаще 30 раз за час, нужен двойной запас, то есть 140-150 л. Для небольших дачных домов, где мало потребителей воды, эти показатели ниже.

Рассчитываем рабочее давление

Рабочее давление – важный параметр гидроаккумулятора. При необходимости его можно настроить, исходя из расчетов. Подъем воды на высоту до 10 метров обеспечивает 1 атмосфера. Приплюсовывается еще 1 Атм для поддержания нормального напора в кране. Если точка забора воды находится на высоте 5 метров, то потребуется давление в 0,5 Атм. Добавляя еще одну атмосферу, получаем рабочее давление в 1,5 атмосфер. Этого хватит для водоснабжения двухэтажного дома. У большинства агрегатов на рынке оно не превышает 2 Атм. Максимальное давление варьируется от 4-5 до 10 атмосфер.

Заключение

Существуют и другие критерии выбора гидроаккумулятора для водоснабжения. Это фирмы-производители, материалы изготовления комплектующих (мембран, фланцев), стоимость гидробака и способы его подключения. Но руководствуюсь указанными выше характеристиками, можно определиться с базовыми параметрами. В нашем каталоге представлены мембранные баки российского и зарубежного производства объемом до 2000 литров. Гигиеничные, практичные и долговечные. Адаптированы к системам автономного водоснабжения и потребностям владельцев частных домов.

Подбираем гидроаккумулятор для дачи и частного дома

Сталкиваться с этим вопросом приходится всем, кто решил дистанцироваться от коммунальщиков и организовать снабжение дома водой по автономной схеме. Выбор гидробака имеет свои нюансы, и приобретать просто понравившийся (по форме, окраске, цене) специальный резервуар – значит, гарантированно получить множество проблем в будущем. И не стоит надеяться на рекомендации различных «знатоков» и менеджеров в точках продаж. Даже если они и профессионалы, то, не зная всех особенностей строения, схемы водоснабжения, уклада жизни семьи вряд ли подскажут оптимальный вариант изделия – лучше разобраться самостоятельно.

Назначение гидроаккумулятора

Именно непонимание данного вопроса приводит к ошибочному выбору версии ГА. Нередко же и сами менеджеры лукавят, выдавая за этот прибор расширительный бак, пользуясь тем, что внешне он схож с гидроаккумулятором, но по цене отличается.

  1. Нивелирование риска гидравлических ударов. Нестабильность напора из крана вызывается включением насоса, одновременным разбором воды из нескольких точек схемы, ее завоздушниванием. Расход жидкости компенсируется некоторым запасом в баке гидроаккумулятора, поэтому он в процессе эксплуатации системы обеспечивает неизменное давление в трубах и исключает протечки в местах соединений.
  2. Продление ресурса перекачивающего устройства. ГА оптимизирует его работу, предотвращая излишне частые включения/выключения. Насос рассчитан на определенное количество циклов, и установка в схеме гидроаккумулятора увеличивает безремонтный период помпы.
  3. Обеспечение аварийного запаса жидкости. Многие это трактуют неверно, а потому стоит пояснить. Гидроаккумулятор и накопительная емкость – приборы разные, и их задачи отличаются. Той воды, которая в ГА, при форс-мажоре надолго не хватит, а потому рассчитывать на то, что он обеспечит ею для различных нужд дом на длительное время, не стоит. Для этого и монтируется НК. Гидроаккумулятор же при сбоях в работе насосного оборудования лишь поддерживает корректное функционирование бытовых приборов, присоединенных к водопроводу, за счет стабилизации давления в системе. Этим предотвращается их отключение по сигналу аварии или поломка.
Если в месте проживания постоянные проблемы с энергообеспечением, то для схемы автономного водопровода целесообразно приобрести не только гидроаккумулятор, но и накопительную емкость.

Критерии выбора

Объем бака

Делается на основании специальных расчетов. Покупать по данному параметру гидроаккумулятор «на глазок» крайне нежелательно. Хотя ГА и отличается от накопительной емкости по целевому назначению, но определенное количество воды в нем будет находиться постоянно. То есть о систематическом полном освежении жидкости речь не идет. Застой же даже небольшой ее части в резиновой колбе (а это замкнутое пространство) инициирует появление специфического запаха, развитие болезнетворных микроорганизмов. Чтобы можно было использовать воду из системы для питья, приготовления пищи, придется эластичную вставку (мембрану) регулярно менять.

Формула для расчета: K х (Dmax + 1) х (Dmin+1) х Rmax /(Dmax - Dmin) - (Pга + 1)

  • K – определяется мощностью (кВт) включенного в водопровод перекачивающего устройства. Значения: 0,2 для 0,5–1,5; 0,375 для 2,5±0,5; 0,625 для 4,5–5; 0,875 – для насосов мощностью свыше 5 кВт.
  • Dmax и Dmin – пороговые величины давления в системе, при которых перекачивающее устройство отключается или включается.
  • Rmax – примерный расход воды из системы (л/мин).
  • Pга – значение давления закачанного в гидроаккумулятор воздуха (бар).

Не стоит путать размер бака с его заполняемостью. Реальный объем воды в ГА сильно отличается от габаритов резервуара, что наглядно демонстрирует таблица.

Для большинства частных строений вполне достаточно гидроаккумулятора до 50 л.

Вид РТИ

Стоит отметить, почему нельзя вместо гидроаккумулятора устанавливать в системе водоснабжения расширительный бак, даже если по всем параметрам он подходит.

  • Одно из главных требований к мембране ГА – эластичность. Напор в трубе меняется регулярно по причине систематического водоразбора, поэтому можно говорить о динамике работы прибора. А вот для расширительного бака это не столь актуально – давление в отопительной системе резко не скачет.
  • Второе отличие – в качестве РТИ. Для производства мембран гидроаккумуляторов используется резина только группы «пищевая», а вот к РБ подходит любая, лишь бы выдерживала нагрев.

Конфигурация бака

Кроме специфики монтажа, имеется и еще один нюанс. Все горизонтальные баки не имеют в своей конструкции пневмоклапана. Поэтому в процессе эксплуатации системы приходится воздух регулярно стравливать вручную. Гидроаккумуляторы вертикальной установки оснащаются автоматикой, но это относится лишь к изделиям емкостью свыше 50 л.

Материал корпуса

Вариантов два – металл или полимер. Первая версия надежнее, но отличается большим весом (вместе с водой). К тому же и цена таких гидроаккумуляторов выше. Пластиковые приборы легче, проще в монтаже, но требуют аккуратности в процессе установки и эксплуатации.

Профессионалы советуют ориентироваться на ГА российских производителей. По качеству отечественные гидроакумуляторы ни в чем не уступают импортным аналогам, а стоят намного дешевле.

«АЛЬФАТЭП» реализует все виды оборудования и комплектующих к нему для различных инженерных коммуникаций. На сайте alfatep.ru большой выбор и гидроаккумуляторов известных марок по заводским ценам. Обратившись к специалистам компании по телефону 8 (495) 109 00 95 (звонок по России бесплатный) или в разделе «Контакты», клиент получит ответы на любой интересующий вопрос. При необходимости будет произведен расчет характеристик ГА и предложена оптимальная версия прибора с учетом особенностей схемы водоснабжения. Доставка в кратчайшие сроки нашими представителями по всем регионам РФ. Оплата – в любой удобной покупателю форме, в том числе, и отпуск товара в кредит.

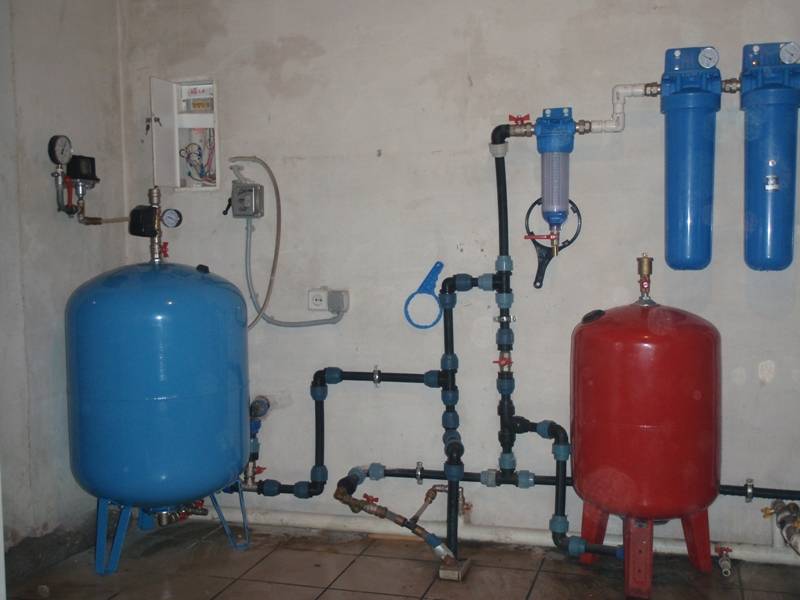

Система водоснабжения частного дома с гидроаккумулятором

Частный дом современного человека насыщен бытовой сервисной техникой, имеющей постоянное подключение к системе водоснабжения. Бойлеры, посудомоечные машины, котлы отопления с внутренним контуром горячей воды проектировались и изготавливались в расчете на стабильное давление воды в системе водоснабжения дома. Стоимость любого из перечисленных бытовых приборов будет значительно выше цены стандартного бытового гидроаккумулятора. А если водоснабжение выполняется через насос и скважину, без демпфирующего бака попросту не обойтись.

Зачем нужен гидроаккумулятор

Аргументов установить гидроаккумулятор для системы водоснабжения существует более чем достаточно. Мало того, даже в квартирах и домах с перебоями централизованного водоснабжения зачастую используется гидроаккумулятор. Чаще всего владельцами частных домов установка гидроаккумулятора в систему водопровода выполняется из следующих соображений:

  • Стоимость простенького гидроаккумулятора колеблется от 15 долларов за 24-х литровую модель до 45 долларов за 50-ти литровый бак. Это значительно дешевле ремонта котла индивидуального отопления или посудомоечной машины;
  • Производителями бытовых насосов для скважин сглаживающее действие гидроаккумулятора для систем водоснабжения давно признанов качестве наиболее эффективного средства борьбы с колебаниями давления воды;
  • При грамотном планировании системы водоснабжения гидроаккумулятор позволяет серьезно удлинять ресурс насоса, делать его работу более стабильной и даже экономить электроэнергию при переходе на ночной тариф работы.

Простое устройство гидроаккумулятора позволяет легко устанавливать, обслуживать и ремонтировать прибор своими руками. Система водоснабжения частного дома с гидроаккумулятором получается более простой и надежной.

Важно! Любые ухищрения с установкой на насос обратных компенсирующих магистралей или дополнительных электрических пусковых приспособлений оказываются малоэффективными в сравнении с гидроаккумулятором.

Устройство и принцип работы гидроаккумулятора в системе водоснабжения

Популярности прибора также способствовало достаточно простое внутреннее устройство. По сути, это стальной баллон из тонколистового металла, внутри которого помещена двухслойная оболочка из синтетического бутилового каучука. При заполнении оболочки водой она расширяется и увеличивается в размерах, параллельно сжимая газ или воздух, находящийся в пространстве между стенками бака и резиной.

При падении напора воды в системе водоснабжения запас жидкости в гидроаккумуляторе, давление воздуха и стягивающие силы каучуковой оболочки выдавливают часть воды в водопроводную трубу, тем самым компенсируя изменения.

Принципиальной разницы между гидроаккумуляторами большого и малого объема нет, устроены они одинаково, с небольшими отличиями в креплении резинового элемента в металлической колбе.

Если отбор воды в скважине осуществляется с глубоких меловых водоносных пластов, или температура жидкости ниже 7-8оС, на поверхности в трубах системы водоснабжения обязательно будет выделяться ранее растворенный воздух. В этом случае необходимо устанавливать в кессоне, рядом с насосным оборудованием, вертикальный вариант гидроаккумулятора, позволяющий сбрасывать часть выделившегося воздуха через дренажный клапан.

Такой вариант также предпочтителен для систем центрального водоснабжения городских квартир и систем отопления. Правда, в последнем случае прибор должен иметь специальное исполнение теплостойкой каучуковой мембраны, их легко отличитьпо красной окраске баллона.

Как подобрать и установить нужный вариант гидроаккумулятора

Наиболее правильным будет решение выбрать и установить гидроаккумулятор своими руками. Сделать это несложно, необходимо только выполнять рекомендации производителя насоса и гидроаккумулятора. Кроме того, вы будете уверены в качестве установленного прибора.

Выбор параметров гидроаккумулятора

Существует прямая зависимость размеров системы водоснабжения в доме, количества точек отбора воды – кранов, душа, кухонной техники, туалета и минимального объема воды в системе гидроаккумуляторе. При выборе необходимо ориентироваться на общий объем воды в системе водоснабжения в доме. Почему?

В стандартном баллоне половину объема занимает воздух или газ, чаще всего азот. Например, в 50-ти литровом баллоне максимальный запас воды составит не более 25-30 л. Устройство будет эффективно компенсировать падение давления только на первых 40-50% расхода запаса воды, далее давление воздуха в камере баллона станет меньше, и выдавливать воду в трубу будет только эластичная оболочка.

Можно воспользоваться самой простой методикой подбора эффективного объема для гидроаккумулятора или попытаться считать по формулам, рекомендуемым производителями бытовых водяных насосов. Возможно, последний случай более точен, но на практике его используют редко.

Для практического определения достаточно открыть кран поочередно на всех точках потребления воды при работающем насосе. Измерив и пересчитав, сколько литров воды суммарно вытекло бы за одну минуту на всех точках, получим минимальный запас для гидроаккумулятора.

Важно! По сути, мы получили только минимальный объем воды в каучуковой оболочке. Это число необходимо перевести в размерность объема гидроаккумулятора.

Например, если за минуту у вас набралось в сумме 30 л воды, значит, выбирать необходимо ближайший верхний объем в 70-75 л.

Вторым важным параметром, который необходимо контролировать и периодически регулировать своими руками, является давление воздуха в камере вытеснения. В салоне вам продадут бак с заводским давлением в 1,5 Бар или атмосфер.

После подключения устройства в систему водоснабжения частного дома потребуется откалибровать давление воздуха так, чтобы давление при среднем наполнении оболочки было на 10-15% меньше давления воды в трубах при работающем насосе. Чаще всего перед запуском этот параметр поднимают до 2,5 Бар подкачкой воздуха в бак компрессором. После выставления максимального и минимального давления на пружинах управляющего реле в кессоне лишний воздух из воздушной камеры устройства стравливают до необходимого значения.

Делать это нужно очень осторожно. Больше полезной информации можно почерпнуть из видео:

Как установить своими руками гидроаккумулятор для систем водоснабжения

Существует два основных способа установки гидроаккумулятора в кессоне и в помещении дома. Первый способ считается более оптимальным для обеспечения устойчивой работы защиты насоса и системы водоснабжения. Чем ближе находится гидроаккумулятор к насосу, тем эффективнее защищаются магистрали системы водоснабжения от самой страшной высокочастотной вибрации, возникающей при работе насоса.

При этом не имеет значения, какой именно вариант насосного оборудования вами используется. Подключение бака осуществляется через пятивыводной штуцер, если в системе водоснабжения имеется магистраль с обратным перепуском воды на насос. Чаще всего это необходимо для погружных насосов.

Для центробежного достаточно четырехвыводного штуцера, как на схеме. Сборку всей системы вполне по силам выполнить своими руками, если вы знаете правила пакования соединений штуцер-гайка водопроводных магистралей.

Второй вариант предусматривает установку гидроаккумулятора в систему водоснабжения в приспособленном помещении дома. В этом случае можно получить некоторые дополнительные преимущества:

  1. Бак гидроаккумулятора размещается в закрытом помещении, меньше подвергается негативному влиянию перепадов температур, мороза, жары, высокой влажности, способствующих развитию коррозии корпуса и потере герметичности каучуковой оболочки;
  2. Под размещение прибора можно выделить больше места или убрать его в подвальное помещение. В этом случае значительно проще проводить периодический осмотр, обслуживание и при необходимости подкачку воздуха;
  3. В отличие от кессона, в доме можно установить гидроаккумулятор большой емкости, который будет играть роль не только защиты от гидравлических вибраций и ударов, но и послужит резервом воды.

Важно! Последний критерий в ряде случаев является определяющим, если в доме используется двухтарифный счетчик.

Закачивая воду в бак в ночное время, можно легко добиться экономии в 60-70% от затрат на работу насоса, при этом иметь огромный резерв воды и увеличить ресурс работы насоса, как минимум, на 100-150%.

Особенности эксплуатации гидроаккумулятора

Как любой механический прибор, гидроаккумулятор выходит из строя при неправильной эксплуатации. В среднем срок службы устройства может достигать 10-12 лет, но только в том случае, если нагрузка на резиновую оболочку не превышает максимально допустимой.

Чаще всего каучуковая груша выходит из строя по следующим причинам:

  • Низкое давление воздуха в воздушной камере. В этом случае при наполнении водой оболочка растягивается до максимальных размеров, при этом в области крепления фланца в горловине ее стенки испытывают нагрузку на 20-30% выше допустимой, что рано или поздно приведет к разрушению материала. Как заменить мембрану или грушу своими руками, можно узнать из видео:
  • Накопление конденсата. Воздушная камера гидроаккумулятора практически изолирована от внешней среды, но, как ни странно, в ней все равно могут собираться микрокапли влаги и конденсата. Наличие воды и воздуха создает идеальные условия для коррозии металла, поэтому знатоки нередко предпочитают гидроаккумуляторы из нержавейки для системы горячего водоснабжения или в случае, если вода богата солями;
  • Плохое качество защитного лакокрасочного покрытия. Именно с этого критерия необходимо начинать выбор гидроаккумулятора для системы водоснабжения своего дома. Лучшими характеристиками обладают эпоксидные лаки с предварительным грунтованием и фосфатированием металла. Их можно легко узнать по очень ровной и твердой глянцевой поверхности.

Заключение

Несмотря на тот факт, что основная масса специалистов в сфере водоснабжения рекомендует рассчитывать емкость гидроаккумулятора по формулам в зависимости от мощности насоса, в большинстве случаев на практике владельцы частных домов предпочитают приобретать и устанавливать два гидроаккумулятора. Один – малой емкости, используется для подключения к насосу в кессоне. Для системы водоснабжения дачи или загородного дома этого достаточно.

Для системы водоснабжения частного дома постоянного проживания зачастую приобретают второй прибор увеличенной емкости, в котором вода накапливается за ночь и расходуется в течение дня без включения насоса.

Как выбрать гидроаккумулятор для систем водоснабжения 2016

Содержание

  1. Назначение устройства
  2. О видах гидроаккумуляторов
  3. Основные параметры выбора
  4. Каким производителям можно доверять?



1. Назначение устройства

В автономных системах водоснабжения частных домов, коттеджей и дач главным рабочим узлом является насос. Он начинает качать воду из скважины, как только возникает необходимость ее использования – например, когда открывают кран на кухне, принимают душ или включают стиральную машинку. А теперь представьте, как часто придется насосу включаться, если вы то открываете, то закрываете кран. Несомненно, такая эксплуатация уменьшает ресурс насоса и других компонентов системы. Снизить количество включений помогает специальное устройство – гидроаккумулятор, который встраивается в систему водоснабжения. Что он собой представляет и как работает? Представим это наглядно.

Принцип работы мембранного гидроаккумулятора

На рисунке заполненный бак находится слева: вода в корпусе занимает большую часть пространства. Жидкость из него будет расходоваться. Справа показан процесс заполнения водой мембраны: большую часть бака занимает воздух. Процесс проходит при закрытых кранах водоразборных точек.

Рабочий цикл гидроаккумулятора можно описать следующим образом. Насос качает воду и подает ее внутрь корпуса, а именно в мембрану, которая по мере заполнения жидкостью растягивается и вытесняет воздух, занимая все большую часть внутреннего пространства. Когда вы открываете кран, вода под действием сжатого воздуха, давящего на мембрану сверху, начинает выходить из гидроаккумулятора и поступать к точке водоразбора. Насос при этом не включается. Таким образом, накопленный запас воды способствует сокращению количества включений водяного насоса и увеличению его ресурса. Применение этого накопительного устройства имеет и другие преимущества.

  • Удается поддерживать постоянное давление воды в системе
  • Снижается вероятность гидроударов
  • Нормализуются силы и нагрузки в системе
  • Увеличивается срок службы компонентов системы водоснабжения
  • Обеспечивается запас воды на случай отключения насоса из-за отсутствия питания
  • На 50% снижается потребление электроэнергии, затрачиваемой на работу насоса

Если вы планируете монтаж автономной системы водоснабжения, сразу задумайтесь о выборе гидроаккумулятора. Он нужен для стабильной и безотказной работы водопровода. К тому же его покупка рациональна с точки зрения экономии. Давайте разберемся, какие бывают модели.



2. О видах гидроаккумуляторов

Модели различаются по типу установки. Выбор следует делать исходя из того, к какому насосу вы покупаете устройство.

Горизонтальный корпус подходит для поверхностного насоса – предусмотрена площадка для его крепления на баке. Такой способ установки позволяет сэкономить место в подсобном помещении, где находится оборудование.

Вертикальный корпус подойдет как для поверхностного, так и для погружного насоса. Необязательно насос размещать рядом с гидроаккумулятором. Бак может быть установлен даже в тесном помещении.

Независимо от типа установки все гидроаккумуляторы имеют опорные ножки, которые придают конструкции устойчивость. Для надежной фиксации на основании в ножках предусмотрены крепежные отверстия. Когда вы определитесь с типом устройства, можно переходить к рассмотрению главных рабочих характеристик.



3. Основные параметры выбора

Объем бака определяет количество воды, которое способен накапливать и хранить гидроаккумулятор. При выборе подходящего варианта важно учесть суммарное потребление воды и задачу, которую будет выполнять оборудование: накапливать большой запас воды, который нужен вам, либо просто сократить количество включений насоса при частом пользовании сантехническими приборами и бытовой техникой. Существует формула, по которой можно максимально точно определить необходимый объем. Подробнее об этом вы можете прочитать в статье «Алгоритм подбора гидроаккумулятора: просто о сложном». Мы же приведем рекомендации, которые дают производители по подбору моделей в зависимости от типа установки и мощности насоса. Итак, для поверхностных насосов мощностью до 1 кВт подойдет горизонтальная модель на 24 л. Если мощность превышает 1 кВт, следует отдать предпочтение баку на 50 л. Для погружных насосов мощностью в 0,5 кВт подойдет гидроаккумулятор на 24 л, до 1 кВт – на 50 л, до 1,5 кВт – 100 л.

Рабочее давление устройства должно быть на 0,1 – 0,5 бар меньше значения, при котором включается автоматика насоса. Допустим, если насос запускается при показателе в 1,6 бар, то внутри бака должно быть значение 1,3 – 1,5 бар. Это будет минимальным значением, при котором работает гидроаккумулятор. Важно обратить внимание на максимальное давление, которое является безопасным для устройства. Его величина может достигать 8 – 10 бар.



4. Каким производителям можно доверять?

При выборе гидроаккумулятора следует отдать предпочтение моделям известных фирм, выпускающих насосное оборудование. А лучше купить устройство и водяной насос одного производителя – это гарантирует их оптимальную совместимость.

Одним из авторитетных производителей является Джилекс. Компания начала свою деятельность в 1993 году. Производит оборудование, адаптированное к эксплуатации в российских условиях. В ассортименте представлены баки стандартного объема – на 24, 50 и 100 л, а также увеличенного – до 750 л. У большинства изделий фланец выполнен из оцинкованной стали, но есть модели с пластиковым фланцевым соединением (в маркировке на это указывает буква П). Последний вариант является наиболее устойчивым к коррозии. Используется специальный высокотехнологичный инженерный армлен, который по прочностным характеристикам не уступает стали и при этом не подвержен ржавлению. К гидроаккумуляторам Джилекс предлагает запасные мембраны – так решается вопрос с заменой расходных материалов по мере износа.

Еще один уважаемый производитель на российском рынке – Беламос. Имеет опыт работы более 20 лет и предлагает надежные, качественные изделия для автономной системы водоснабжения. Объем этих гидроаккумуляторов достигает 300 л. Баки выполняются из стали толщиной в 0,8 – 1 мм, что делает их особо прочными. Технология производства исключает внутренние сварочные швы, что снижает риск повреждения мембраны. Сама мембрана выполняется из бутиловой резины, которая в отличие от обычной не трескается и не гниет. Ну а если все-таки с течением времени мембрана повредится, можно легко заменить ее на новую, так как Беламос выпускает расходные материалы.

Если вы уже готовы выбрать гидроаккумулятор для системы водоснабжения вашего дома, делайте заказ на нашем сайте. Остались вопросы? Вы можете обратиться к менеджеру, который проконсультирует вас и поможет подобрать подходящий товар.

Как выбрать гидроаккумулятор? Какой должен быть его объем?

Гидроаккумуляторный бак (или гидроаккумулятор) – это емкость для воды с эластичной резиновой мембраной в виде груши, расположенной внутри и герметично соединенной с металлическим корпусом гидробака фланцем, имеющим резьбовое соединение для подключения к водопроводной сети. Пространство между металлическим корпусом гидроаккумулятора и мембраной заполнено воздухом, давление которого составляет 1,5-2 бара. Гидроаккумуляторные баки применяются для смягчения гидравлических ударов и поддержания постоянного давления как в бытовых, так и в промышленных установках. Ведь именно гидроаккумулятор при выключенном насосе обеспечивает давление в системе водоснабжения. Об использовании гидроаккумулятора в составе бытовой насосной станции я уже рассказывал. Остановимся подробнее  на устройстве гидроаккумулятора и принципе  его работы. Итак…

Принцип действия гидроаккумулятора

Гидроаккумулятор состоит из корпуса с резиновой мембраной, фланца, ниппеля для закачивания воздуха в полость, воздухоудалительного клапана, фитинга для крепления мембраны и пр.

В чем же заключается принцип работы гидроаккумулятора?

При попадании воды под давлением из колодца или скважины, присоединённая к водопроводу мембрана увеличивается в объёме. Соответственно, объём воздуха, находящегося между металлическими стенками гидробака и мембраной, начинает уменьшаться, тем самым создавая еще большее давление. Как только достигается установленный уровень давления, реле давления размыкает контакты подачи на насос электроэнергии и он отключается. Что же получается? Находящийся между мембраной и корпусом гидроаккумулятора воздух давит под давлением на находящуюся внутри “грушу” с водой. При открытии крана на подачу воды, давящий на мембрану воздух под давлением будет выталкивать из гидробака воду к вам в кран. При этом в мембране по мере расхода воды давление, накаченное насосом, будет падать. И как только оно упадёт до установленного уровня, контакты на реле давления снова сомкнутся и насос вновь заработает. Таким образом, в гидроаккумуляторе в рабочем состоянии всегда находится и вода и воздух, отделенные друг от друга резиновой мембраной. Стоит отметить, что давление воздуха, находящегося в полости гидроаккумулятора, в процессе эксплуатации может уменьшаться. Рекомендуется один раз в год проверять давление воздуха в гидробаке при отсутствии в нем воды. Если оно меньше нормы, можно его подкачать через ниппель с применением простого автомобильного насоса. Стоит также иметь ввиду, что вода никогда не заполняет полностью весь объем гидроаккумулятора. Реальный объем находящейся в нем воды зависит от целого ряда параметров: от формы гидроаккумулятора, изначального давления воздуха в нем, геометрической формы и эластичности диафрагмы, заданных верхнего и нижнего пределов реле давления и др.

Гидроаккумуляторы в зависимости от способа их установки бывают горизонтальные и вертикальные. Какой гидроаккумулятор лучше  выбрать? Если позволяют габариты помещения, то следует обратить внимание на то, как осуществляется удаление скапливающегося внутри резиновой мембраны воздуха. Все дело в том, что в находящейся в системе водоснабжения воде всегда присутствует растворенный воздух. И со временем этот воздух из воды выделяется и скапливается, образуя воздушные пробки в различных местах системы. Для удаления воздушных пробок в конструкции гидроаккумуляторов больших объемов (100 литров и более) дополнительно предусмотрен фитинг, на котором устанавливается клапан, через который скапливающийся в системе воздух периодически стравливается. У гидроаккумуляторов вертикального типа емкостью от 100 литров весь воздух скапливается в верхней их части и удаляется при помощи данного воздухоудалительного клапана. В горизонтальных гидроаккумуляторах воздух можно удалить при помощи дополнительного участка трубопровода, который состоит из шарового крана, выводного воздушного ниппеля и слива в канализацию. Гидроаккумуляторы, имеющие небольшой объем, такого фитинга не имеют. Их выбор оправдан разве что удобностью компоновки в небольшом помещении. Удаление скапливающегося в них воздуха возможно только при периодическом полном опорожнении.

Как выбрать гидроаккумулятор? Расчет объема гидроаккумулятора

Как рассчитать объем гидроаккумулятора? Для того, чтобы ответить на этот вопрос, нужно сначала определить его назначение:

— для исключения чрезмерно частого включения насоса;

— для поддержания в системе давления при выключенном насосе;

— для некоторого резерва воды;

— для компенсации пиковых значений при потреблении воды.

Стоит отметить, что чем ближе к насосу Вы установите гидробак, тем он лучше будет работать. К примеру, если Вы установите насос в подвале и рядом с ним поставите первый гидроаккумулятор, а второй закинете на чердак, то объем воды во втором гидробаке будет меньше, поскольку на уровне чердака давление воды будет ниже. В случае же, если оба гидроаккумулятора Вы установите на первом этаже, то и заполнение их будет почти одинаково.

Выбор гидроаккумулятора с точки зрения использования его для обеспечения резерва определенного количества воды в случае отключения электроэнергии зависит от того, какой резерв необходим именно Вам.

А как выбрать гидроаккумулятор для исключения частого включения насоса? Как известно, насос не рекомендуется включать чаще, чем один раз в минуту. В бытовых системах, как правило, применяются насосы, имеющие производительность примерно 30л/мин (1,8 м3/ч). С учетом того, что вода в гидроаккумуляторе занимает примерно 50% объема (остальное – воздух под давлением), то гидроаккумулятор объемом 60–80 литров с легкостью справится с этой задачей.

При выборе гидроаккумулятора с точки зрения компенсации пиковых значений при потреблении воды, необходимо рассмотреть некоторые расходные характеристики точек потребления воды в быту:

— туалет – 1,3 л/ мин;

— душ – 8-10 л/мин;

— кухонная мойка – 8,4 л/мин.

Допустим, что туалетов у нас два, и все вышеперечисленные точки одновременно потребляют воду. Суммарный объем получается примерно 20 литров. Учитывая процент заполнения воды в гидробаке и то, что производители насосов допускают не более тридцати включений насоса в час, объема 60–80 литров в нашем примере для бака будет вполне достаточно.

Как выполнить расчет давления воздуха в гидроаккумуляторе?

Какое давление воздуха в гидроаккумуляторе должно быть изначально? Если он установлен у Вас в подвале, то минимальное значение давления можно запросто посчитать. Для этого берем высоту в метрах от верхней точки системы водоснабжения до подвала. Например, для дома из двух этажей это около 6–7 метров. Затем прибавляем к данному числу 6 и делим на 10. В результате получим необходимое нам значение в атмосферах. Так, например, для двухэтажного дома расчетная величина минимального давления воздуха в гидроаккумуляторе составляет (7 + 6 )/ 10 = 1,3 атмосферы. Если давление в гидроаккумуляторе будет меньше этого значения, то вода из него на второй этаж поступать не будет. Завышать эти значения также не следует, в противном случае в гидробаке просто не будет воды. Устанавливаемое производителями давление воздуха обычно составляет 1,5 атм., но может получиться и так, что в приобретенном Вами гидроаккумуляторе величина давления окажется другой. Поэтому следует сразу после покупки проверить давление воздуха внутри гидроаккумулятора при помощи обыкновенного манометра, подсоединив его к ниппелю гидробака, и в случае необходимости увеличить давление при помощи автомобильного насоса. При использовании гидробака в сочетании с насосом давление воздуха в нем долно быть таким же, как величина нижнего предела включения насоса. А о том, что такое нижний и верхний пределы (пределы включения и выключения насоса, соответственно) и как они регулируются, мы рассказывали в статье о настройке и регулировке реле давления.

Водоснабжение частного дома: схема с гидроаккумулятором

Создание для пользователя максимально комфортного окружения – основная цель любого жилищного обустройства. Если говорить о частных домах, то главная сложность в достижении этой цели – отсутствие централизованной подачи воды. В таких случаях отлично подойдет схема водоснабжения частного дома с гидроаккумулятором из колодца или скважины.

Краткое содержание статьи:

Назначение и виды гидроаккумуляторов

Гидроаккумулятор (гидропневмобак) выступает важнейшей частью автономного водопровода. Прибор, зачастую, для своей работы использует энергию сжатого воздуха. Существуют также пружинные и механические модели, но в автономных системах дач или частных домов они практически не встречаются.

Конструктивно гидроаккумулятор предоставляет собой герметичную металлическую емкость (бак), разделенную на две части: эластичную камеру (грушу) для воды и окружающую ее воздушную прослойку. Таким образом, вода внутри гидрокамеры не контактирует со стенками бака, что позволяет избежать коррозии его стальной оболочки. Применяемый для изготовления груши высокопрочный бутил отвечает санитарным требованиям по хранению питьевой воды. Закачка/отбор жидкости осуществляется через резьбовой патрубок, сообщающийся с рабочим объемом эластичной гидрокамеры.

Воздушное отделение гидроаккумулятора оснащено пневмоклапаном, позволяющим регулировать давление (нормальный показатель – 1,5-2 атм.). Гидробаки от 100 л оснащаются еще одним клапаном для отвода выделяющегося из воды воздуха.

Не путайте с расширительным баком

Внешне гидроаккумулятор напоминает расширительный бак для систем отопления, устанавливаемый в контурах закрытого типа. Он нивелирует изменение объема нагревающейся/охлаждающейся жидкости. Основные отличия между этими устройствами – материал изготовления мембраны и специфика устройства внутренних камер.

В отличии от гидроаккумулятора, в котором резиновая «груша» помещена в емкость с водой, расширительный бак разделен на две части эластичной перегородкой. Одна часть заполняется теплоносителем, другая – воздухом. Если включить расширительный бак в водопроводный контур, то на выходе из крана потребитель будет получать ржавую воду, из-за её непосредственного контакта с металлическими стенками. Различаются также характеристики внутренних мембран. В расширительном баке они рассчитаны на нагрев до +900С и выше при небольшом колебании давления. Гидроаккумуляторная мембрана способна переносить регулярные перепады давления, но при температуре жидкости не выше +300С.

Читайте также: Проектирование сетей водоснабжения и канализации

Классификация гидроаккумуляторов

Она осуществляется по следующим критериям:

  1. Тип установки. Различают вертикальные и горизонтальные приборы: они работают по идентичному принципу. Отличает их только способ отвода воздуха из водяной камеры. В моделях вертикальной ориентации газ скапливается в верхней части мембраны. Его стравливают посредством дополнительного клапана. Горизонтальные устройства для этого оснащены дополнительным модулем (слив, ниппель и шаровой кран). При выборе установочного типа гидробака ориентируются на особенности помещения, в котором планируется его размещение.
  1. Внутренняя конструкция. Различают поршневые, балонные и мембранные устройства.
  1. Объем бака. На рынке сантехнического оборудования представлены модели объемом 2-500 л. Для квартиры достаточно 24-50 л. Обширную дачу или загородный дом рекомендуется оснащать емкостями на 80-100 л.

Преимущества использования гидроаккумуляторов в схемах водоснабжения

Гидропневмобак решает ряд проблем:

  1. Защищает насос от износа. Он не включается для поддержания давления в системе при каждом открытии водяного крана, так как вода расходуется из запасов гидробака. Это значительно увеличивает продолжительность безремонтной эксплуатации насоса.
  2. Обеспечивает стабильность давления в трубах. Для автономных систем это крайне важно, т.к. напор в них постоянно колеблется при одновременном открытии нескольких кранов. Помимо нагрузок на трубы, это приводит к перепадам температуры воды. Например, принимать душ в таких условиях не очень комфортно.
  3. Предохраняет от гидроударов. Без промежуточной емкости между точкой водозабора и домовой системой каждое включение насоса провоцирует гидроудар (основная причина порывов труб).
  4. Создает стратегический запас воды на случай перебоев с подачей электроэнергии. Это особенно актуально для домовладельцев, проживающих в отдаленных местностях.

Как работает гидроаккумуляторный узел

Цикл работы схемы водоснабжения с накопительным мембранным баком выглядит так:

  1. Вода из скважины или колодца посредством насоса нагнетается внутрь эластичной гидрокамеры. Увеличиваясь в размерах, груша давит на воздух внутри бака – его объем уменьшается, а давление увеличивается.
  2. По достижению давлением пороговой величины происходит срабатывание специального реле. Оно прерывает подачу электроэнергии, отключая питание насоса.
  3. По мере отбора воды, реле вновь активирует работу насоса, когда достигается нижняя пороговая установка по давлению. Далее цикл повторяется.

В работе гидроаккумуляторного узла участвуют следующие элементы:

  1. Насос (поверхностный или погружной). Поверхностные устройства монтируются возле точки водозабора, с отбором жидкости через всасывающую магистраль (шланг или стационарную трубу). Создаваемого поверхностной помпой давления 1,5-3 атм. хватает для работы посудомоечной или стиральной машины. Центробежные поверхностные насосы в состоянии поднимать воду с глубины до 8-9 м. Если зеркало водозабора находится дальше, то используются погружное (глубинное) водоподъемное оборудование.
  1. Реле. Контролирует комфортный для людей и бытовой техники диапазон давления в системе – 1,4-2,8 атм. Реле давления бывают механическими или электронными. Бытовые схемы часто комплектуют недорогими механическими моделями отличающиеся простотой и надежностью. Там же, где важна точность срабатывания, применяют электронные приборы.
  2. Манометр. Служит для визуального контроля давления. Обычно манометр устанавливают рядом с реле.
  3. Запорная арматура. Краны или вентили используются для отсечек входящих/исходящих от насоса водопроводных линий, а также самого гидроаккумулятора во время проведения ремонтов или профилактик узла.

Читайте также: Водоснабжение частного дома

Схема водоснабжения частного дома из колодца с гидроаккумулятором

Если на приусадебном участке есть колодец, воду отбирают из него. Главное, чтобы гидросооружение имело достаточный запас воды и располагалось в удалении от источников загрязнений. Преимущество колодца перед скважиной в том, что в случае перебоев с электроснабжением на помощь домовладельцу приходят «классические» ведро и веревка.

Схему водоснабжения на даче с гидроаккумулятором из колодца можно разделить на четыре условные части:

  1. Насос. В колодцах глубиной свыше 9 м используют погружные насосы. Их подвешивают на тросах с таким расчетом, чтобы до дна оставалось не менее 50 см. Кроме манометра и реле давления, для обеспечения безопасности работы насоса рекомендуется использовать датчик сухого хода.
  2. Труба для подачи воды в дом. Присоединяется к насосу. Траншею под трубу выкапывают ниже уровня промерзания почвы.
  3. Гидроаккумулятор. Объем бака рассчитывают исходя из количества потребителей.
  4. Домовая разводка. Распределяет подачу воды в нужные точки жилища. Центром системы может выступать, например котельная, в которой также размещают гидроаккумулятор и водонагреватель. Отсюда трубы разводки уходят в другие помещения – ванную, санузлы, кухню и т.п.

Комплектация системы внутри дома зависит от нужд семьи. Так, если дача эксплуатируется в зимнее время, то в схему включают отопительный котел. Готовый проект системы облегчает составление сметы монтажных работ и определение стоимости комплектующих.

Сборка схемы водопровода из колодца

Перед установкой насоса колодец желательно отремонтировать и утеплить. Работы предусматривают герметизацию швов, обустройство донного фильтра и внешней защиты (дренажа и теплоизоляции). Линию от насоса к дому обустраивают из полипропиленовых или полиэтиленовых труб для наружной эксплуатации диаметром не менее 32 мм.

Схема водоснабжения внутри дачи бывает последовательной и параллельной. Первый вариант подойдет для построек с 2-3 точками водозабора. В других случаях лучше выбирать параллельную разводку с коллектором. Она обеспечивает равное давление во всех точках водопотребления. Вместо стальных труб для внутренней разводки сейчас используют металлопластиковые или пропиленовые изделия. Диаметр труб для домовой разводки 16-25 мм. Он зависит от длины их участков, а также интенсивности водоразбора.

После захода в дом подающую трубу коммутируют к гидроаккумулятору (реле давления врезается перед накопительным баком). За ним ставиться тройник с запорной арматурой и манометром. Один из патрубков тройника служит подачей на котел, второй – на коллектор холодной воды.

Система может комплектоваться фильтрами:

  • грубой очистки (обязательно) – после ввода подающей магистрали в дом;
  • тонкой очистки – после гидроаккумулятора до раздачи на системы холодной и горячей воды;
  • углубленной очистки в зависимости от специфики местных условий (угольные, ионообменные, обратного осмоса) – перед точками питьевого водоразбора или бытовой техникой (стиральной машиной, котлом и т.д.).

Читайте также: Водоснабжение из колодца

Схема водоснабжения частного дома от скважины с гидроаккумулятором

Данная система похожа на предыдущую. Состоит из точки водозабора, подающей трубы, гидроаккумулятора и внутренней разводки. Однако есть некоторые отличия. Устье скважины для защиты от замерзания часто оснащают пластиковым либо стальным кессоном. В нем же допускается установка гидроаккумулятора (если скважина расположена недалеко от дома). Насосы в данном случае используются погружные (лучше выбирать модели со встроенной защитой против холостого хода).

Современные схемы водоснабжения из скважины обязательно содержат комплект автоматики. Он позволяет корректировать и наблюдать за работой водозаборного узла.

Минимальный комплект включат в себя:

  1. Реле давления с манометром – поддерживает нужное давление в гидроаккумуляторе.
  2. Выключатель поплавкового типа – прекращает подачу электричества на насос, если скважина обмелеет.
  3. Защиту от сухого хода – отключает мотор при отсутствии воды в помпе.

На рынке автоматика представлена в нескольких разновидностях. Для самостоятельного монтажа удобнее использовать устройства первого поколения, как наиболее простые и с доступной ценой. Практическая схема водоснабжения дома из скважины с гидроаккумулятором указана на фото ниже.

Как настраивать и обслуживать гидроаккумулятор

Чтобы гидроаккумулятор работал нормально, он нуждается в правильной настройке. Оптимальной считается ситуация, когда давление в воздушной полости на 10% уступает нижнему порогу реле (порогу запуска насоса). Признаком того, что пороговая установка нуждается в корректировке, служит сокращение цикла заполнения гидробака водой.

Подкачку или стравливание воздуха осуществляют через соответствующий ниппель на корпусе гидропневмобака. Перед началом настройки из мембраны спускают воду и обесточивают насос. Процесс обезвоживания контролируют по манометру системы. Для подкачки воздуха внутрь пневматической полости используют компрессор со специальной насадкой либо автомобильный насос (ручной, электрический).

Обслуживание гидроаккумулятора включает в себя следующие периодические операции:

  1. Проверку и восстановление нормативного давления (оно указано на баке). Согласно с рекомендациями производителей делать это нужно 2-3 раза в год. В противном случае, нагрузки на резиновую мембрану со стороны жидкости вырастут, и она выйдет из строя (порвется).
  2. Определение участков утечки воздуха. Для этого места соединений обмазывают мыльным раствором, пузыри которого указывают на места пропусков. Особое внимание уделяется ниппелю и фланцу.
  3. Ежемесячное тестирование нижнего и верхнего порога реле, корректируемые при необходимости.
  4. Визуальный осмотр корпуса на предмет механических повреждений и следов коррозии.
  5. Проверку целостности эластичной мембраны. При необходимости, ее заменяют.

В заключение

Водоснабжение частного дома с гидроаккумулятором и реле давления демонстрирует эффективность и практичность. В системе поддерживается стабильная температура и напор воды, что есть залогом удобства и безопасности. Кроме того, увеличивается срок службы насоса: он включается не так часто, как в контурах без гидроаккумулятора.

Как правильно выбрать гидроаккумулятор для системы водоснабжения в частном доме?

Основные определения

Гидроаккумулятор – представляет собой стальной (иногда из нержавеющей стали) бак для воды с резиновой (EPDM, бутил и т.д.) эластичной мембраной внутри. Вокруг мембраны закачан сжатый воздух. Вода через нержавеющий (оцинкованный) фланец попадает от насоса в гидроаккумулятор и через этот же фланец под воздействием сжатого воздуха попадает в водоподающую магистраль, когда насос не работает.

Гидроаккумулятор не создает давление в системе водоснабжения, он предназначен для поддержания постоянного давления и смягчения гидравлических ударов воды в системе, а также является резервуаром с запасом воды, когда нет электричества, и обеспечивает давление в системе водоснабжения при выключенном насосе (в меру своего объема). Давление в системе водоснабжения, может быть только то, которое создал насос или подпорная башня(централизованная система).

Принцип работы

Предварительно закачанное с завода (указано на табличке прикрепленной к баку) давление воздуха обычно составляет 1,5-2 бара (атм). При окончании водозабора на потребление насос подает воду из скважины (колодца и т.д.) через резьбовое соединение фланца в мембрану, воздух за мембраной сжимается, а давление повышается. Давление повышается до срабатывания реле давления и отключения насоса. Поэтому в рабочем состоянии в гидроаккумуляторе всегда находится и воздух и вода, которые разделены между собой мембраной. Со временем давление воздуха за мембраной может уменьшаться.

Необходимо один раз в год (а можно и чаще) проверять давление воздуха в гидроаккумуляторе при отсутствии воды под давлением в мембране. Когда давление меньше нормы, его нужно подкачать с помощью обычного автомобильного насоса через ниппель. Гидроаккумулятор никогда полностью не заполняется водой. Реальный объем воды в гидроаккумуляторе зависит от первоначального давления воздуха в гидроаккумуляторе, верхнего и нижнего заданных порогов реле давления, типа мембраны. В гидроаккумуляторе объемов 100 литров при нормальных параметрах находится 40 - 60 литров воды.

Разновидности

Гидроаккумуляторы бывают вертикальные и горизонтальные. Название характеризует способ их установки. Какой из них выбрать, если габариты Вашего помещения позволяют использовать оба типа. При установке насоса на гидроаккумулятор повышается высота для всасывания насоса. Также следует обратить внимание на удаления скапливающегося воздуха внутри резиновой мембраны. Дело в том, что в системах водоснабжения в воде всегда находится растворенный воздух.

Со временем при работе системы этот воздух выделяется из воды и скапливается в различных местах, образуя воздушные пробки. Одним из таких мест является полость гидроаккумулятора. Для удаления этого воздуха, а также воздушных пробок, возникающих при монтаже и ремонте системы, в конструкции больших гидроаккумуляторов (100 и более литров) предусмотрен дополнительный штуцер, на который устанавливается воздух удаляющий клапан (кран), через который периодически стравливается скопившийся в системе воздух. При использовании вертикального гидроаккумулятора емкостью более 100 литров воздух скапливается в верхней части и может быть удален с помощью этого воздух удаляющего клапана.

Выбор наилучшей для Вас модели

Для правильного выбора определим его назначение: для поддержания давления в системе при выключенном насосе; для исключения очень частого включения насоса; для компенсаций пиковых значений потребления воды; для некоторого резерва воды.

Система будет нормально работать при установке даже небольшого 24-литрового гидроаккумулятора. Место подсоединения может быть практически любое, но чем ближе он находятся к насосу, тем лучше. Когда насос находится в подвале и первый гидроаккумулятор расположен рядом с ним, а второй на чердаке, то объем воды во втором гидроаккумуляторе будет меньше, чем в первом, так как давление воды на уровне чердака меньше. Если разместить второй гидроаккумулятор на первом этаже, то заполнение обоих гидроаккумуляторов будет практически одинаково.

Подбирая гидроаккумулятор с точки зрения частоты включения насоса (не рекомендуется включать насос чаще трех раз в минуту, здесь зависимость и от мощности мотора насоса) учитывая, что в гидроаккумуляторе находиться 50 % воды и 50 % воздуха, то 50 - 80 литровый гидроаккумулятор полностью решает эту задачу, когда в бытовых системах обычно используют насосы с производительностью около 30 л/мин (1,8 м3/ч).

Учитывая компенсацию пиковых нагрузок потребления воды при выборе гидроаккумулятора, нужно посчитать расходные характеристики бытовых точек потребления воды: кран кухни - до 8 л в минуту; душ – от 8  до 12 л в минуту; туалет (в зависимости от типа унитаза) – от 6 до 18 литров в минуту. В среднем сумма получается около 30-50 литров. Учитывая процент заполнения воды в гидроаккумуляторе, должно хватить 60 - 80, иногда 100 литров. Использование гидроаккумулятора как резерва некоторого количества воды при отключении электроэнергии, здесь все зависит от Вашего понимания величины такого резерва.

Грамотный расчет первоначального давления воздуха

Если гидроаккумулятор установлен в подвале, то его минимальное значение можно легко подсчитать. Надо взять высоту в метрах от подвала до верхней точки системы водоснабжения. Например, для двухэтажного дома это 6-7 метров, трехэтажного - около 10 метров. К этому значению прибавляем еще 6-8 метров. Если разделить это число на 10, получим необходимое значение в атмосферах. Например, для двухэтажного дома 7+6 (8) = 13 (15)/10 =1,3 (1,5) атмосферы. Это минимальное значение давления воздуха в гидроаккумуляторе. Если ниже, вода из него не будет поступать на второй этаж дома.

Однако завышать эти значения не следует, иначе в гидроаккумуляторе просто не будет воды. Завод-изготовитель сам устанавливает давление воздуха в размере 1,5 - 2 атм. Но всегда следует самому первоначально проверить его обыкновенным манометром, подсоединив его к ниппелю гидроаккумулятора и при необходимости изменить его с помощью автомобильного насоса. Самое правильное давление, если коротко, -10% от давления включения насоса(нижнего давления). То есть, если насос включается на  2 атм. то давление в гидроаккумуляторе 1,8 атм., если насос включается на 3 атм - то 2,7 атм. Подкачку давления и его проверку обязательно производить при выключенном насосе и открытом кране водозабора.

Наиболее подходящее место для монтажа

Устанавливайте гидроаккумулятор, где удобно, где есть место под него. Естественно, если Вы начинаете стройку на участке, и на нем нет другого места, как в приямке возле скважины, где Вы закопали два или три кольца. Там ему и место. Но, если у Вас есть котельная или другое хозяйственное помещение, то лучше установить его там. Поставьте перед ним кран-американку: всегда можно отключить, снять, обслужить гидроаккумулятор. В таком помещении он прослужит гораздо дольше, чем в яме на глубине. Если у Вас, одна скважина на два дома, поставьте по бачку меньшего размера, но в каждом доме. Перед ним поставьте обратные клапана, чтобы не было такого, что Вы пришли с работы, а весь Ваш запас воды забрал сосед и при этом еще и сломался насос. Как говорится, случай не из самых приятных моментов жизни.

Объяснение аккумуляторов холодной воды - Pump Express

Что такое аккумулятор холодной воды?

Аккумуляторы холодной воды - это эффективный, энергосберегающий способ решить проблему низкого давления воды, поступающей в вашу систему отопления, и самый простой способ представить их - это большой резервуар для воды, который добавляет воду, пополняя система отопления при наибольшей потребности.

Они состоят из стального резервуара с двумя камерами, разделенными диафрагмой.Одна сторона диафрагмы герметизирована и находится под давлением сжатого воздуха; другая сторона открыта для системы водоснабжения.

Когда вы открываете выпускной патрубок, например, кран в ванной, вода сначала течет из гидроаккумулятора, пока давление не упадет до уровня, достаточного для включения насоса. Во время работы насос обеспечивает поток воды, необходимый для открытого выпуска. Когда выпускное отверстие отключено, насос будет продолжать работать до тех пор, пока в аккумуляторе холодной воды не произойдет повторное повышение давления до давления, при котором настройка на насосе будет отключена.

Насколько гидроаккумулятор холодной воды увеличит давление моей воды?

Распространенное заблуждение. Аккумуляторы не увеличивают давление воды. Они просто позволяют системе работать с максимальным давлением. Каждая система горячего водоснабжения имеет постоянное давление и рабочее давление. Как бы то ни было, «постоянное давление» - это давление, которое существует, когда выходы не используются, а вода находится в состоянии покоя. Это давление упадет до «рабочего давления» при использовании кранов или душа.

Аккумулятор холодной воды работает, дополняя поток воды, когда система имеет открытые выпускные отверстия, таким образом поднимая поток обратно до постоянного давления, даже если выпускные отверстия открыты и обычно находится под рабочим давлением. Когда выпускные отверстия закрыты, гидроаккумулятор перекрывает дополнительный поток до тех пор, пока он снова не понадобится.

Могу ли я использовать аккумулятор холодной воды с моим существующим комбинированным котлом?

Да. Комбинированные бойлеры с низкой скоростью потока могут использоваться вместе с аккумулятором холодной воды, что позволяет котлу работать с максимальной скоростью потока и не прерываться, если во время душа включается второй выход.

Где я могу установить аккумулятор холодной воды?

Аккумуляторы бывают разных размеров и стилей. Специально разработанные модели подходят для наружной установки, например, в открытом гараже или сарае. Нет требований к дренажу, и для аккумулятора не требуется электропитание, поэтому единственная проблема - это трубопровод, который необходимо будет проложить от аккумулятора к дому. В зависимости от размера и формы аккумулятор холодной воды может подходить или не подходить для горизонтальной установки, например, на чердаке.Убедитесь, что вы покупаете модель, соответствующую вашим потребностям.

Каковы правила, касающиеся аккумуляторов холодной воды?

Аккумулятор холодной воды можно установить в любом месте на линии подачи, входящей в собственность, и на магистрали должен быть установлен обратный клапан. Также необходимо установить редукционный клапан на 3,5 бар, если давление может подняться выше 5 бар.

Давление воздуха внутри гидроаккумулятора установлено на 2 бара, но может потребоваться его регулировка, чтобы оно было в пределах 1–1.На 5 бар ниже давления в сети. Минимальное значение, которое может быть установлено, составляет 0,5 бар, но для этого потребуется проконсультироваться с производителем.

Чем ниже давление в сети, тем меньше воды может храниться в гидроаккумуляторе, поэтому всегда не забывайте увеличивать размер гидроаккумулятора как минимум на один чистый размер больше, чем требуется для невентилируемого баллона или требуемой скорости потока.

У меня общий водопровод. Могу ли я установить аккумулятор холодной воды?

Да. Аккумуляторы холодной воды могут быть установлены на 15 мм (малое отверстие) или даже на общих основных источниках питания, если вы проводите испытания давления и расхода и увеличиваете размер аккумулятора, чтобы не только удовлетворить, но и превысить ожидаемую потребность.

Что еще мне нужно знать о аккумуляторах холодной воды?

Аккумулятор правильного размера позволит принимать практически любое количество ванн или душевых одновременно, независимо от входящего основного расхода, и будет продолжать работать, даже если сеть отключена, независимо от давления воды в сети.

Аккумулятор холодной воды не требует электропитания, не генерирует шума, не потребляет энергию и не требует постоянного обслуживания - это наиболее экономичный и экологически чистый вариант для домашних хозяйств, страдающих низким давлением в сети.

Источник Сэм Б.

Изготовление воды в загородном доме, летний и зимний водопровод на даче своими руками

Наибольшая потребность в воде для загородного дома. Против этого может возразить только человек, который любит, когда его тащат к ближайшему колодцу или колонне, наполняет ведра и делает это обратно несколько раз в день. Может случиться так, что централизованного водоснабжения в этом районе нет, тогда останется один вариант - сделать водоснабжение частных домов своими руками.

Существуют различные схемы водоснабжения в частном доме, но нас интересует только та, которая включает в себя самые необходимые предметы, такие как:

  • ближайшая скважина или скважина;
  • Насосная
  • , служит для отвода воды в водопровод;
  • наружных и внутренних водяных труб;
  • Гидроаккумулятор
  • ;
  • сантехники.

Горячее водоснабжение частных домов

Горячее водоснабжение частных домов, схема достаточно простая и представляет собой двухконтурный котел с раздельными функциями отопления и обогрева или вместо него можно установить накопительный водонагреватель с питанием от сети.

Перед тем, как реализовать схему автономного водоснабжения частного дома, необходимо понимать, какой из трех вариантов наиболее удобен для использования в вашем случае. Первый вариант самый простой - это колодец. Следующий вариант, как самый дешевый - ямка «в песке». Водоносный горизонт обычно находится на глубине 10-30 метров, для этого требуется погружной насос. Вода из колодца довольно прозрачная, но для обеспечения нужно ставить дополнительный фильтр.

Схема водоснабжения из колодца (колодца)

Для максимально чистого водоснабжения частного дома схема водоснабжения должна предусматривать использование трудоемкого и дорогостоящего метода - артезианской скважины.Несмотря на то, что это довольно глубокий источник, насос вам не нужен, вода из артезианских скважин может обеспечить поселение.

Если в качестве источника используется колодец, насосную станцию ​​желательно располагать в пристройке или доме. В таком случае, прокладывая подачу воды в дом, сделать траншею из колодца ниже уровня промерзания грунта, а затем закопать его в трубу.

Пластиковая труба гнуть хорошо, так что изогнув, опускаем ее до уровня воды, не забывая вставить сетчатый фильтр. Опустим трубу, расстояние до дна около 40 см.Откачивая воду из колодца, фиксируем штифт внизу и крепим к нему трубку.

Монтаж водопровода в частном доме предполагает установку в доме или непосредственно над колодцем (в кессоне) насосной станции или погружного насоса. Сначала вода подается в аккумулятор, а оттуда по трубам направляется потребителям. расходуя воду, потребители тем самым сокращают

Труба металлопластиковая в отверстии (колодце)

давление в системе, срабатывает реле и включается насосная станция, которая подает воду в гидроаккумулятор, повышая давление до 3 бар.Опять же, реле и насосная станция перестают работать, пока не упадет давление.

Кажется, совсем недавно для утепления водопровода в частном доме лучшим материалом было лоскутное одеяло. Те времена давно прошли, в настоящее время на рынке есть утеплители, как пенополистирол, так и стеклопластик, и базальтовый уплотнитель. Несомненно, прокладка труб ниже мороза - лучший способ их защитить, но это не помогает, когда глубина промерзания ниже двух метров. И тогда необходимо использовать упомянутые выше обогреватели.

Видео ниже объясняет принцип работы уже готовой системы частного дома водой из колодца, и как это делается.

Разводка водопровода в частном доме двумя способами - внешняя или внутренняя. Для этого полипропиленовые трубы в каменных постройках в стенах укрывают, в специально сделанных нишах, а в деревянных постройках их размещают под панелями.

Выполнить монтаж водопровода частного дома рекомендовано по полипропиленовым трубам.

Эти трубы сварены на месте, что обеспечивает полную систему герметизации и делает невозможным любые утечки в вашем доме.

Малая схема водоснабжения в частном доме

Перед тем, как отнести воду в дом, необходимо составить грамотную схему электропроводки и желательно, чтобы она выполнялась профи. Схема подключения водопровода в частном доме начинается от точки водопровода в доме, продолжается до входа отопительного котла. Далее, следуя плану водопровода в разводке дома, вода поступает в основные точки анализа, такие как ванная и кухня.

На картинке условно показана схема акведука, в реальном выражении по плану дома спроектирован индивидуально специалистом.

После того, как подключение водопровода к частному дому завершено, необходимо подключить к электросети все элементы системы, проверить их работу, убедиться в надежности и отсутствии протечек, добиться устранения обнаруженных дефектов.

Изготовляя воду в загородном доме своими руками, Вы можете гордиться этим, так как качество и старательность, с которыми вы ее выполняете, могут показать характеристики намного лучше, чем в городских централизованных системах.

Водоснабжение на даче своими руками

Практика показывает, что отсутствие водопровода на даче делает жизнь некомфортной, а порой и невозможной. Если правильно понять и правильно реализовать этот проект, построить водопровод на даче своими руками не так уж и сложно. И вы можете сделать так, чтобы система работала в любое время года.

летняя вода

Схема оконечного водопровода с наружной водой для летней воды

В этом коттедже водопровод своими руками устроился очень просто, заставив иметь только шланги и муфты.Используется для полива растений в городе. Отечественные производители для соединения шлангов освобождают защелки, на одном конце устройства расположен «ерш», а с другого - подпружиненный соединитель, обеспечивающий герметичность в месте соединения.

С постоянным водоснабжением дачного сада своими руками дело обстоит несколько сложнее.

Трубы для этого закладываются в грунт, на поверхности кранов остаются. Закопать эту воду не просто сбрызнув сверху землю, чтобы не вызвать кражи.

вода летняя

Единственный недостаток все-таки есть, так что надо прокладывать, чтобы был постоянный уклон в основную магистраль, а на низкой точке сливной вентиль ставил. Перед наступлением зимы не забудьте опорожнить трубы, чтобы они не порвались с наступлением холодов.

По данной схеме водный сад может эксплуатироваться в любое время года. Взяв за источник колодец, такую ​​воду вы добываете, не обладая большими навыками, и тогда ваш коттедж никогда не останется без воды.

Для подачи воды в систему понадобится погружной насос, в зависимости от глубины, на которой он будет работать, выбирается его мощность.При установке водопровода на даче необходимо делать траншею глубиной более полуметра, чтобы водовод располагался ниже уровня промерзания. Затем рекомендуется насыпать крошку из пенопласта слоем керамзита или 30 см. Это не единственный способ обогрева водопроводных труб на даче. В настоящее время широко используется электропроводящий, его обвивают вокруг трубы, кладут поверх пенополиэтиленовой изоляции и укладывают в траншею.

Так выглядит погружной насос

Во-первых, как сделать водопровод на даче, надо в районе колодца соорудить котлован 70х70 см глубиной около одного.Нижняя крышка бетонная, выкладывается стена из кирпича, должен быть водопровод и трубка электропровода. Такая конструкция необходима для своевременного отключения погружного насоса.

Также смотрите видео ниже, в котором подробно рассказывается об инструментах, которые необходимы для строительства водопровода, материалах и процессе укладки.

труб, Краны водоразборные и устройства для водоснабжения на даче

Опытные сантехники

, прежде чем проводить проточную воду на даче, посоветуют сначала выбрать любую трубку, которую вы хотите использовать.Вариантов достаточно, но лучше всего он подходит для водяного контура дачи или полипропиленовых пластиковых труб. Эти трубки легко паяются специальной пайкой, изгибаются во все стороны, очень прочные. Летняя вода из пластиковых труб будет служить вам и вашим правнукам. В ролике очень четко рассказывается о всевозможных трубах, которые используются.

Краны

, бывшие раньше на улице, подходят как штатные, так и с нижней части. Клапан желательно монтировать из металла, который не боится коррозии, обычно из чугуна или бронзы.Для вытяжных узлов лучше всего подходят стояки. Доказано, что они работают при низких температурах.

Безусловно, профессионалы сделают монтаж систем водоснабжения на даче быстрее и надежнее, но если вы хотите сделать это своими руками, в обязательном порядке постарайтесь выполнить все требования.


Предотвращение гидравлического удара из-за повреждения насосов и труб

ЧТО ТАКОЕ МОЛОТОК ДЛЯ ВОДЫ?

Гидравлический удар возникает, когда скорость потока жидкости в трубе быстро изменяется.Он также известен как «помпаж». Это может вызвать очень высокое давление в трубах, очень высокие нагрузки на опоры труб и даже внезапное изменение направления потока. Это может вызвать разрыв труб, повреждение опор и трубных эстакад, а также утечку в стыках.

Гидравлический удар может произойти для любой жидкости в любой трубе, но его сила зависит от конкретных условий жидкости и трубы. Обычно это происходит в жидкостях, но может встречаться и в газах. Это может привести к разрыву труб и обрушению конструкций.

В этой статье будут описаны условия, которые, скорее всего, приведут к проблемам гидравлического удара, а также проблемы, с которыми могут столкнуться проектировщики и операторы насосов и трубопроводов.В нем также описаны некоторые способы решения проблем.

КАК ЭТО ПРОИСХОДИТ И КАКОВЫ ПОСЛЕДСТВИЯ?

Повышенное давление возникает каждый раз, когда жидкость ускоряется или замедляется из-за изменений состояния насоса или изменения положения клапана. Обычно это давление невелико, скорость изменения постепенная, и гидравлический удар практически не обнаруживается. Однако при некоторых обстоятельствах создаваемое давление может составлять многие десятки бар, а силы на опорах могут достигать многих тонн, что превышает их спецификации.В трубных мостах может возникнуть сопутствующий ущерб. Риск для безопасности, активов и окружающей среды очевиден.

Небольшой гидравлический удар можно обнаружить по движению трубы, стуку или пульсации потока. Серьезный гидроудар дает те же эффекты, но они могут быть достаточно большими, чтобы нанести серьезный ущерб, и могут произойти только один раз! Системы трубопроводов, характеристики которых могут привести к серьезному удару, должны быть проанализированы компьютерным программным обеспечением, особенно если в них находятся опасные химические вещества.Его наличие также иногда можно выявить по неожиданному открытию предохранительных клапанов.

ЧТО ПРОИСХОДИТ, КОГДА ПРОИСХОДИТ ВОДНЫЙ МОЛОТОК?

Гидравлический удар - это ударная волна, проходящая по трубе в результате резкого изменения расхода. Наиболее частая причина - слишком быстрое закрытие клапана или внезапное отключение или запуск насоса. Это вызывает ударную волну, которая начинается у клапана или насоса и проходит по трубе, изменяя скорость жидкости по мере ее прохождения. Это причина высокого давления.Если волна резкая и проходит через изгибы трубы, скачкообразное изменение давления может вызвать дисбаланс сил, перемещающих трубу. Это может привести к смещению трубы с опор или передаче усилия на анкеры. Волна давления может проходить через насосы, повреждая крыльчатку и привод.

КАК ЕЩЕ МОЖЕТ ПРОИСХОДИТЬ МОЛОТОК ВОДЫ?

Гидравлический удар также может быть вызван кавитацией из-за того, что давление падает ниже давления пара, а затем пузырьки схлопываются, когда давление снова увеличивается.Это может произойти после клапана или после насоса. Когда клапан закрывается или насос отключается, давление ниже по потоку может упасть до уровня, при котором жидкость закипает, создавая паровую полость. Это всасывание может вызвать обратный поток жидкости и сжатие полости при приближении к закрытому клапану или остановленному насосу. При столкновении с клапаном или насосом может возникнуть сильный удар.

Закрытие обратных клапанов также может вызвать гидроудар. Некоторые системы очень склонны к этому, и использование простого поворотного обратного клапана может вызвать сильный гидроудар.Некоторые компании производят обратные клапаны, которые сводят к минимуму гидравлический удар, вызванный их работой.

Образование полостей в высоких точках труб из-за превышения барометрической высоты вертикальных опор также может вызвать гидравлический удар при возобновлении потока.

КАК МЫ МОЖЕМ ОПРЕДЕЛИТЬ ПОТЕНЦИАЛЬНЫЕ СИТУАЦИИ С ВОДНЫМ МОЛОТОМ?

Невозможно дать простые и безошибочные правила определения потенциала гидроудара. Существуют компьютерные программы, позволяющие моделировать трубопроводные системы и выявлять любые потенциальные проблемы гидравлического удара.В опытных руках их также можно использовать для поиска наилучшего решения любых подобных проблем. Простые проверки могут быть выполнены вручную, и у некоторых поставщиков есть номограммы, которые помогают спрогнозировать молот и спроектировать подходящие подъемники. Однако большинству систем требуется хорошее компьютерное программное обеспечение, чтобы делать это точно.

КАКОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ КОМПЬЮТЕРА ДОСТУПНО?

Существует несколько программ, включая Flowmaster, HiTrans, Hammer и Wanda. Автор имеет большой опыт работы с Flowmaster и HiTrans, а также некоторый опыт работы с Hammer.Все это эффективные программы, но для уверенного использования требуются значительная подготовка и опыт. HiTrans недорогой, но подходит только для простых систем, тогда как другие могут моделировать сложные сети, но стоят дорого. Все они дают точные результаты по давлению, создаваемому в системе. Flowmaster и HiTrans не могут рассчитывать силы, но автор разработал электронные таблицы, которые берут свои результаты истории давления и времени и анализируют их на предмет пиков давления и силы и времени действия.Hammer может рассчитывать мгновенные значения силы в трех измерениях при наличии подходящей информации о трубе. Результаты программ могут быть введены в программы анализа напряжений, такие как Caesar, для учета других напряжений в трубах. Однако анализ силы сложен, поскольку силы могут иметь продолжительность от нескольких секунд до нескольких миллисекунд.

ЕСЛИ У МЕНЯ ЕСТЬ ПРОБЛЕМА, КАК Я ЕСТЬ РЕШЕНИЕ?

В качестве быстрого решения, если проблема связана с клапаном, сильно замедлите его! Существует эмпирическое правило «время закрытия 1 секунда на каждый дюйм диаметра трубы», но я считаю его плохим и рекомендую 5 секунд на дюйм диаметра или больше.Если это насос, установите многооборотные клапаны (установите редукторы на дроссельные и шаровые краны) и заставьте операторов использовать их медленно.

Однако гораздо лучше смоделировать систему с использованием подходящего программного обеспечения, тогда все потенциальные решения могут быть протестированы в модели, чтобы проектировщик мог выбрать лучшее и наиболее экономичное решение для своей системы трубопроводов. Это должно быть обязательным для длинных труб (например, длиной> 500 м), по которым транспортируются токсичные или легковоспламеняющиеся материалы.

Решения зависят от обстоятельств каждой ситуации.Они могут включать:

1 Устраните причину удара молотка.

Некоторые причины могут быть устранены путем устранения проблемного элемента или контроля над ним. Помимо ранее обсужденных пунктов, сюда могут входить вибрирующие клапаны сброса давления, закрытие клапанов быстрого аварийного отключения и некоторые ручные закрытия клапанов, например, дроссельные заслонки. Устройства плавного пуска могут помочь с некоторыми проблемами гидравлического удара, вызванными насосами.

2 Уменьшите скорость откачки.

Это можно сделать, используя трубу большего диаметра или меньшую скорость потока.

3 Сделайте трубу более прочной.

Это может быть дорого, но может быть решением, если характеристики трубы превышены лишь незначительно.

4 Замедлить клапаны или использовать клапаны с лучшими характеристиками нагнетания в трубопроводной системе.

5 Используйте расширительные бачки. Они позволяют жидкости выходить или попадать в трубу при гидравлическом ударе и обычно наблюдаются только в водных системах.

6 Используйте ограничители перенапряжения . Они похожи на демпферы пульсаций, обычно устанавливаемые на поршневые насосы прямого вытеснения, только намного большего размера.

7 Используйте маховики насоса. Их можно использовать, когда гидравлический удар является следствием слишком быстрого замедления работы насоса после отключения.

8 Используйте предохранительные клапаны. Они не подходят для токсичных материалов, если не предусмотрена система улавливания.

9 Используйте впускные воздушные клапаны. Они не подходят, если проникновение воздуха или других возможных внешних материалов недопустимо.

10 Новым решением может быть нагнетание азота или воздуха в жидкость .Автор не видел, чтобы это использовалось на практике, и его использование потребует осторожности, но теоретически это возможно.

Автор Биография:

Стюарт Орд - инженер-химик из Англии. Он имеет диплом с отличием 1-й степени в области химического машиностроения и является научным сотрудником Института инженеров-химиков. Он работал в крупных химических компаниях, но сейчас работает частным консультантом, специализирующимся на исследованиях опасностей, оценке рисков и анализе гидравлических ударов.Со Стюартом можно связаться по телефону +44 7981 569058, stuart @ CEDCS.com или через его сайт www.CEDCS.com

Обсудите больше на нашем отраслевом форуме!

Резервуар для отстойника погружного водяного насоса. Размер не всегда имеет значение

При проектировании систем водоснабжения частного дома немаловажную роль играет выбор гидроаккумулятора. Это скважинное оборудование позволяет поддерживать постоянное давление в водопроводных трубах и снижает нагрузку на насос, позволяя ему работать с меньшей частотой.

Что такое гидроаккумулятор

Гидравлический бак или гидроаккумулятор - это неотъемлемая часть любой системы водоснабжения частного дома. Он выполняет функцию накопления определенного объема воды в системе и подачи ее под давлением к точкам потребления (кран, унитаз, душ). Таким образом, это устройство подает воду в ваш кран под определенным давлением. Давление, в свою очередь, регулируется как в самом резервуаре, так и в автоматическом реле.

Конструктивно гидроаккумулятор представляет собой бак, в котором установлена ​​мембрана из пищевой резины или резины.Существует два типа мембранных расширительных баков:

  • Аккумулятор для системы водоснабжения обычно окрашен в синий цвет. Мембрана в таких резервуарах изготавливается из пищевой резины. Их конструкция такова, что резиновую мембрану можно менять самостоятельно. И делать это рекомендуется не реже одного раза в 5 лет.
  • Гидравлический бак системы отопления дома (расширительные баки) окрашен производителями в красный цвет. В их конструкции предусмотрено использование технической резины.Эти емкости не рекомендуется использовать в системе водоснабжения.

В соответствии с приведенной выше классификацией в системе водоснабжения частного дома следует использовать только гидроаккумулятор синего цвета с пищевой резиновой или резиновой мембраной.

Проект


Внутри гидроаккумулятора есть резиновая мембрана, которая разделяет бак пополам. То есть половина объема заполнена воздухом, другая половина - водой. Каждое устройство уже накачано воздухом и имеет давление примерно 1.5 бар. Сверху есть ниппель для поддержания необходимого давления воздуха в баллоне. То есть вы легко можете накачать воздух с помощью обычного автомобильного насоса.

Как работает гидробак

Пока в системе нет воды, сжатый воздух занимает большую часть резервуара. Мембрана растягивается. По мере просачивания воды мембрана сжимает воздух до тех пор, пока в трубопроводе не будет достигнуто заданное давление. По достижении нужного давления реле отключает питание помпы: вода перестает поступать в систему.Обратный клапан предотвращает попадание воды обратно в колодец.

Когда мы открываем кран в душе, или нажимаем кнопку смыва унитаза, вода под действием давления сжатого воздуха течет из гидроаккумулятора в точку потребления, давление в системе падает, и включается реле давления. снова помпа. Цикл повторяется.

Как выбрать гидроаккумулятор?

В магазинах сантехники Москвы и Подмосковья и в Интернете можно купить баки разного объема (от 10 до 750 литров).Цены у них всегда разные. Итак, какая батарея подходит для вашей сантехники? Все зависит от того, сколько точек водоснабжения у вас в доме, и как часто вы их включаете одновременно.

Если вы используете воду на кухне только для мытья посуды и для пищевых целей, то смело покупайте бак на 24 литра. Совет: установите его как можно ближе к насосу. Лучше всего устанавливать его прямо в кессон скважины.

Если у вас дома есть туалет, душевая кабина и другие удобства, то для комфортного использования водных ресурсов вам понадобится большой гидроаккумулятор объемом 50, а то и 100 литров.Выбирая емкость, всегда следует учитывать, что вода и воздух в ней делят общий объем емкости пополам.

Установка гидроаккумулятора в водопровод

В первую очередь, при установке гидроаккумулятора следует учитывать место его установки. Помещение должно быть как можно ближе к насосу. Например, если вы установите один гидроаккумулятор на чердаке, а второй - в кессоне колодца или подвале, объем воды во втором случае будет больше, так как давление воды на чердаке будет ниже.Поэтому при проектировании водопровода в частном доме следует учитывать, что бак должен быть как можно ниже. Для хорошей работы гидроаккумулятора Aqualux советует при проектировании системы скважинного водоснабжения использовать кессон. В нем достаточно места для установки гидробака вместе с системой автоматики. В нем гидроаккумулятор будет располагаться в непосредственной близости от насосной станции, и при этом вам не нужно будет выделять место в доме для этого габаритного устройства.

Душевное спокойствие и качество с Aqualux

Проектирование и установка системы водоснабжения в доме - трудоемкий процесс, требующий соответствующих навыков и умений. В таком случае важно учесть каждую мелочь. Чтобы вода поступала в дом под достаточным напором, необходим комплекс мер по подбору насоса, автоматики и гидроаккумулятора. Для этого необходимо провести инженерные расчеты, в которых необходимо учитывать каждую точку расхода и количество жидкости, потребляемой тем или иным устройством в единицу времени.Доверьте все эти расчеты и работы по проектированию и монтажу водопровода в вашем доме профессионалам своего дела - компании «Аквалюкс».

Более 14 лет Aqualux занимается бурением скважин, проектированием и монтажом систем водоснабжения частных домов. Мечтаете о комфортной загородной жизни в Подмосковье? Звоните нам!

Холодная и горячая вода играет важную роль в жизни каждого современного человека. Трудно представить, чтобы горожанин мог обойтись без горячего душа или горячей воды для мытья посуды.Чтобы обеспечить постоянную подачу воды в краны частных домов для бытовых нужд, рекомендуется оборудовать системы водоснабжения. Для этого оптимальным вариантом будет покупка мембранного бака для водоснабжения.

Где можно использовать конструкцию для водоснабжения

Рассматриваемый бак, как и гидроаккумулятор, можно использовать не только для накопления лишней воды в процессе нагрева. Благодаря им можно поддерживать давление в системе, а также защищать и защищать от возможных повреждений.Если вы решили купить гидробак и установить его, то сразу ощутите его преимущества. Вода подается до конца, работает она отлаженно, а накопившаяся влага позволяет гораздо реже включать и выключать насос. Следовательно, такое оборудование изнашивается намного меньше. Покупка гидроаккумуляторов также будет правильным решением, как навесное оборудование к гидробаку. Резервуары можно использовать в системах подачи горячей и холодной воды в дома, в тех системах, которые отвечают за отопление, для теплых полов.Помимо бытового использования есть еще и емкости большего размера, их часто устанавливают в очистных системах, а также там, где есть устройства для тушения пожаров.

Основные преимущества емкостей для водоснабжения

Купить расширительный бак для водоснабжения в Москве будет правильным решением, так как он удобен в установке, прост в конструкции, прост в настройке.

Когда вода нагревается, она не контактирует с воздухом, поэтому дольше остается горячей.Благодаря герметичности всего бака горячая вода до минимума теряет тепло. Это также экономит энергоресурсы. Купить аккумуляторы в Москве несложно, достаточно лишь выбрать для этого подходящий магазин. Выбирая емкость для подачи чистой воды для питья, необходимо уточнить, из какого материала состоит внутренняя мембрана. С ним будет контактировать вода. Объясняется это прямым контактом. Монтаж и установка бака удобны, вы всегда можете установить его на пол, повесить на стену или выбрать плоский вариант.

Купить гидроаккумулятор для систем водоснабжения можно в магазине. Здесь широкий ассортимент, который позволит вам выбрать то, что вам нужно, и здесь немаловажную роль играет их стоимость. Гидроаккумуляторы очень доступны в Москве. При необходимости проконсультируйтесь у опытных менеджеров, знающих ассортимент как в теории, так и на практике. Купить гидроаккумуляторы для водоснабжения в Москве выгодно в магазине, где каждому обращающемуся клиенту предоставляют максимально выгодные условия.Товар высочайшего качества, цены приемлемые, любые вопросы можно задать по телефону или просто оставить заявку на ресурсе. С вами свяжутся при первой возможности и помогут сделать выбор, если вы еще не уверены.

Одним из основных элементов водоснабжения из артезианской скважины является гидроаккумулятор. Именно он работает над формированием постоянного давления. При резком подъеме или падении давления гидроаккумулятор поспособствует отсутствию скачков.

Кроме того, гидравлический бак является резервным резервуаром для стратегического водоснабжения.Это также лучший способ нейтрализовать гидравлический удар, который может вызвать внезапный скачок или падение давления. Наши специалисты рекомендуют устанавливать его в местах, максимально защищенных от затопления.

Функциональное назначение аккумулятора:

  • восстановление объема жидкости;
  • восстановление воздуха в резервуаре;
  • компенсация протечек;
  • нейтрализация пульсации в напорной магистрали;
  • Подача воды в систему на случай аварии.

Таким образом, замена вышедшего из строя аккумулятора имеет первостепенное значение.

Причины поломки гидроаккумулятора

Чтобы гидроаккумулятор прослужил как можно дольше, необходимо контролировать давление воздуха в емкости. В противном случае мембрана со временем истончается. Резина не может постоянно выдерживать высокое давление воды и газа.

Даже самое качественное устройство со временем теряет свои характеристики. При разрыве диафрагмы корпус устройства неизбежно подвергнется коррозии и замена бачка для подачи воды станет неизбежной.

Причинами развития коррозионных процессов могут быть:

  • течь из клапана;
  • низкий напор.

Таким образом, замена этого важного оборудования - вопрос времени.

Признаки повреждения гидробака

Выявить дефект мембранного бака можно только при постоянном контроле его работы. Например, если стрелка датчика резко поднимается и опускается до нуля, это уже тревога.

Еще один показательный признак поломки мембранного бачка - резкая подача воды. В водопроводе не допускаются скачки напряжения, они могут привести к более серьезным проблемам. Точно так же тонкая струя воды опасна для системы в целом.

Наши специалисты определяют наличие дефекта с помощью несложных манипуляций. В первую очередь нужно надавить на золотник клапана и выпустить весь воздух. В этом случае необходимо следить за манометром.

Диафрагма определенно получила механическое повреждение, если из золотника вытекает жидкость.Если груша в хорошем состоянии, вода не может вытекать из катушки. Если на металлическом корпусе появятся трещины, произойдет неминуемая потеря воздуха. Для устранения этого дефекта применяется холодная сварка или мощный клей.

Правила замены аккумулятора

Наша компания осуществляет быструю и качественную замену гидробака. Специалисты Well давно разработали определенный алгоритм действий, который позволяет нам выполнить эту услугу в кратчайшие сроки.

В этом случае последовательно выполняются следующие действия:

  • Отключение устройства от системы.
  • Полный слив жидкости. Для этого необходимо открыть все краны в доме.
  • Отключение питания насоса.
  • Блокировка доступа к воде. Для этого необходимо отключить подающую трубу.

После запуска наши специалисты проделывают те же действия в обратном порядке.

Для продления срока службы рекомендуем проверить крепление.Он должен быть достаточно сильным. Само крепление необходимо проводить при помощи резинового уплотнителя. Этот метод нейтрализует шум от работающего устройства. Кроме того, значительно снизится вибрация во время его работы.

После подключения мембрана заполняется водой. Однако делать это быстро во избежание разрыва не рекомендуется. Также необходимо выпустить воздух, застрявший внутри мембраны.

Компания «Колодец» при замене гидроаккумулятора использует высокоэластичные шланги, так как существует опасность передачи вибрации по трубопроводу.

Цены на замену аккумулятора

Преимущества обращения в компанию "Колодец"

Профессиональная буровая спецтехника позволяет нам выполнять заказы любой сложности по строительству артезианской скважины. Для того, чтобы клиент имел возможность контролировать каждый этап бурения, мы составляем план работ, который включает в себя весь комплекс мероприятий, от установки буровой установки до испытания подаваемой воды.

Профессиональный и ответственный подход означает непосредственное участие наших специалистов в последующем обслуживании установки.Помимо прочего, мы обязуемся при необходимости заменить аккумулятор.

Преимущества обращения в компанию "Well":

  • Опыт работы 20 лет.
  • Наличие специализированного оборудования.
  • Высокая профессиональная подготовка коллектива.
  • Гарантия на все выполненные услуги.

В портфолио нашей компании много благодарных отзывов от наших клиентов.

Достаточно вникнуть в принцип работы и устройство гидроаккумулятора, чтобы понять для себя, насколько важен данный агрегат для систем водоснабжения в частном доме.

Любой владелец загородного жилья прекрасно понимает, насколько сложно обеспечить стабильную работу автономного. Перебои с водоснабжением случаются довольно часто. Они приводят к выходу из строя дорогой бытовой техники и существенно осложняют жизнь человека в частном доме.

Иногда одного скачка давления достаточно, чтобы сломалась газовая колонка или недавно купленная посудомоечная машина. Предотвратить подобные неприятности помогает гидроаккумулятор для систем водоснабжения, называемый в обиходе расширительным, напорным или накопительным баком.

Гидроаккумулятор для систем водоснабжения

Основные задачи такого устройства:

  1. Поддержание постоянного давления в водопроводной сети, защита системы от его капель. При одновременной работе 2–3 кранов (например, на кухне и в ванной) отмечаются значительные колебания температуры с скачками давления воды. Если в это время принять душ или помыть посуду, велика вероятность получить ожог. Установка расширительного бака для систем водоснабжения позволяет предотвратить подобные неприятные ситуации.
  2. Защита от преждевременного эксплуатационного износа водяного насоса. В гидроаккумуляторе всегда есть определенное количество воды. При открытии крана именно она начинает входить в сеть в первую очередь. В этом случае насос не включится до полного израсходования воды в накопительном баке.
  3. Защита трубопровода от гидроудара. Часто они фиксируются при запуске насоса и наносят значительный вред системе водоснабжения.
  4. Обеспечение потребителей определенным количеством воды в случае отключения электроэнергии, когда насос не работает из-за отсутствия электричества.Вода, благодаря установленному резервуару, в таких ситуациях остается доступной. Его конкретное количество зависит от объема гидроаккумулятора (100 литров, 200 литров и т. Д.).

Как видите, рассматриваемый гидробак действительно имеет большое значение для нормального функционирования систем водоснабжения в частных домах, особенно если они расположены за городом.

По типу накопителя энергии интересующие нас устройства - с механическим и пневматическим накопителем.Первая из этих функций зависит от кинетики пружины или нагрузки. Механические резервуары отличаются большим количеством эксплуатационных недостатков (большие геометрические размеры, большая инерционность систем), поэтому для систем хозяйственно-питьевого водоснабжения они не используются. Следует отметить, что такие устройства не нуждаются в подзарядке и питании от внешних источников электроэнергии.

Чаще встречаются агрегаты с пневмоаккумулятором. Они работают за счет сжатия воды под давлением газа (или наоборот) и делятся на следующие типы: поршневые; грушей или воздушным шариком; мембрана.Поршневые устройства рекомендуются для случаев, когда требуется постоянно иметь достаточно большой запас воды (500-600 литров). Стоимость их невысока, но в частных домах такие установки используются редко.

Мембранные баки имеют небольшие размеры. Они просты в использовании. Их чаще всего используют для систем водоснабжения при частном домостроении. Активно используются и более простые баллонные агрегаты. Такие устройства просты в установке (можно установить самостоятельно) и обслуживании (при необходимости любой домашний мастер легко заменит вышедшую из строя резиновую грушу, негерметичный бак).Хотя необходимость в ремонте баллонных гидроаккумуляторов возникает редко. Они действительно прочные и надежные в эксплуатации.

Мембранный бак для частного дома

По своему назначению накопительные баки делятся на следующие типы:

  • для систем отопления;
  • для горячей воды;
  • для холодной воды.

А по способу установки различают агрегаты вертикальные и горизонтальные. И первый, и второй функционируют одинаково.Вертикальные емкости объемом более 100 литров обычно имеют специальный клапан. Дает возможность удалить воздух из водопроводной сети. Горизонтальные аппараты поставляются с отдельным креплением. К нему крепится внешний насос.

Также расширительные бачки для автономных систем водоснабжения отличаются своим объемом. В продаже есть и очень маленькие агрегаты, рассчитанные на 2-5 литров, и настоящие гиганты на 500 литров и больше. Для частных домов рекомендуется приобретать гидроаккумуляторы на 100 или 80 литров.

Мембранные гидроаккумуляторы представляют собой емкость, внутри которой установлена ​​специальная резиновая прокладка, разделяющая емкость на две функциональные части. В одну часть закачивают инертный газ или обычный воздух, во вторую - вода.

Рассматриваемый нами агрегат снабжен манометром, показывающим давление воздуха, а также специальным отверстием, через которое подается вода. Его перекачка в емкость осуществляется за счет действия электронасоса. Если гидробак для систем водоснабжения укомплектован автоматами, они самостоятельно отключают насосное оборудование при достижении заданного давления.В этом случае вода перестает поступать в емкость.

Устройство гидравлического бака

Давление в баке уменьшается с каждым расходом воды. Когда он станет минимально допустимым, автоматика перезапускает насосное оборудование и подкачивает воду. Как видите, принцип работы гидроаккумулятора очень прост. Разобраться с этим вопросом не составит труда даже человеку, очень далекому от тонкостей систем водоснабжения и оборудования для них. Устройство емкостей с грушей или баллоном (их чаще всего делают на 100 литров) отличается от мембранных емкостей тем, что они не имеют контакта жидкости с корпусом емкости.В баллонных агрегатах вода попадает в грушу, а затем расходуется по назначению.

Важный момент! Мембранные баки емкостью более 100 литров всегда оснащаются клапаном стравливания воздуха. В гидроаккумуляторах с меньшим объемом такой дополнительный элемент отсутствует. Поэтому при их установке в обязательном порядке предусмотреть водопровод с краном или специальным тройником, с помощью которого можно будет перекрыть основную магистраль сети, а затем без проблем спустить лишний воздух.

Баллонные и мембранные резервуары монтируются двумя способами. При использовании поверхностного насосного оборудования гидроаккумулятор подключается по следующей схеме:

  1. Определить давление внутри емкости. Его показатель должен быть на 0,3-1 бар меньше давления, необходимого для запуска насосного оборудования (конкретное число обычно указывается на реле помпы).
  2. Подсоедините штуцер к гидробаку. У него должно быть 5 выходов - для подключения водопровода, насоса, непосредственно накопительного бака, манометра, насосного агрегата и реле.Штуцер соединяется с гидроаккумулятором через фланец, который снабжен специальным клапаном (байпасом) или жестким шлангом.
  3. Прикрутите к арматуре все остальные элементы системы.
  4. Заклейте все стыки лентой или герметиком и паклей.

Схема подключения гидроаккумулятора

Обратите особое внимание на подключение реле давления при установке оборудования. Под его крышкой два контакта - помпа и сеть. К каждому из них нужно подвести соответствующий провод.Это легко сделать, если контакты подписаны. В противном случае придется вызывать профессионального электрика. После установки и подключения бака обязательно проверьте систему на герметичность. Если есть, лучше заделать стыки.

Подключение накопительного бака к имеет некоторые особенности. Такое насосное оборудование устанавливается в колодец с водой или в колодец. В этом случае необходимо установить обратный клапан. Устанавливается на насос (через внутреннюю резьбу, выполненную в крышке устройства).

Клапан необходим для предотвращения обратного потока воды в колодец. Это его единственная задача. После установки обратного клапана гидробак также можно подключить к водопроводу по уже известной вам схеме. Теперь вы знаете все о принципе работы, устройстве и тонкостях монтажа накопительных баков. Смело устанавливайте гидроаккумулятор, чтобы в вашем доме никогда не было перебоев с водой!

Система водоснабжения , обеспечивающая комфорт пребывания людей в любом здании, состоит из различных коммуникаций и различного специального оборудования.Как и другие сложные инженерные сети, требует бережной и ответственной эксплуатации. Чтобы такая система прослужила своим хозяевам максимально долго и эффективно, движение воды в ней должно быть постоянным и равномерным. Для этого служит специальное устройство - гидроаккумулятор, он же гидробак или напорный бак. Этот бак выполняет сразу три важные функции - поддерживает стабильное давление в системе водоснабжения, поддерживает подачу воды при отключении питания насоса, а также защищает сеть от гидроудара.Каждая из этих функций сама по себе является достаточным основанием для установки напорного бака. В этом обзоре будут рассмотрены характеристики и принцип работы этих полезных устройств, а также приведены некоторые данные для ответа на вопрос - как правильно выбрать гидроаккумулятор? Рассмотрение устройств этого типа следует начать с их описания.

Гидроаккумулятор представляет собой специальный резервуар для воды с размещенной внутри резиновой эластичной мембраной, который плотно соединен со стальным корпусом резервуара.Сама мембрана имеет грушевидную форму и крепится к внешней части устройства с помощью фланца с резьбовым соединением, что позволяет подключать к ней водопроводные магистрали. Пространство между мембраной и стальным корпусом гидроаккумулятора заполнено сжатым воздухом под давлением. Запас воды, перекачиваемой в емкости этого типа, позволяет не только обеспечивать постоянное давление в системе водоснабжения и создавать запас жидкости, но и сокращать количество включений и выключений насосного оборудования.Дело в том, что насос будет запускаться для наполнения напорного бака гораздо реже, только после того, как почти вся вода из него будет израсходована. Таким образом, срок службы насосного агрегата будет значительно увеличен.

Принцип работы гидроаккумулятора

Все напорные баки работают по следующей схеме - жидкость из водопровода под давлением начинает поступать в устройство, постепенно заполняя эластичную мембрану. При этом он увеличивается в объеме, а воздух между мембраной и корпусом емкости сжимается, в результате чего давление начинает увеличиваться.Максимальный и минимальный допустимый уровень давления в резервуаре задается с помощью специального реле. Как только будет достигнут верхний предел, реле отключает питание насоса и он перестает работать. Теперь сжатый воздух в гидроаккумуляторе под высоким давлением постоянно действует на резиновую мембрану с подачей жидкости. После того, как вода начинает расходоваться на хозяйственные нужды, этот воздух начинает вытеснять воду из напорного бака в системе водоснабжения. По мере уменьшения количества жидкости в мембране давление внутри контейнера постепенно уменьшается.После достижения нижнего предела реле снова запускает насос, который начинает перекачивать воду, и цикл повторяется.

Таким образом, в гидробаке постоянно взаимодействуют воздух и вода, отделенные друг от друга эластичной мембраной. Именно они обеспечивают работу устройств этого типа. Владельцы сосудов под давлением должны знать, что со временем давление воздуха внутри них может уменьшаться. Поэтому его уровень необходимо проверять один раз в год при пустой емкости. Если он не соответствует норме, нужно просто прокачать воздух обычным насосом через ниппель.Также стоит отметить, что весь объем гидроаккумулятора никогда полностью не заполняется водой. Количество жидкости, помещаемой внутрь, зависит от формы устройства, гибкости мембраны, а также от верхнего и нижнего пределов давления, устанавливаемых переключателем.

Критерии выбора гидроаккумулятора

Рассмотрев преимущества и принцип работы напорных баков, можно переходить к информации, позволяющей ответить на вопрос - как выбрать гидроаккумулятор? На рынке представлен широкий ассортимент этих устройств, поэтому найти подходящий вариант для конкретной системы водоснабжения совсем не сложно.Выбор оптимального гидробака производится после изучения его основных характеристик, которые будут представлены ниже.

Мембранный или баллонный аккумулятор?

Есть два типа напорных баков для водоснабжения - баллонные и мембранные. Конструкции этих устройств и принципы их работы практически идентичны. Однако между ними есть одно важное отличие - в баллонных гидробаках весь объем жидкости находится в резиновой мембране, а в их мембранных аналогах вода в некоторых местах контактирует со стальными стенками бака.Очевидно, что такой контакт может спровоцировать образование коррозии. Помимо отсутствия ржавчины, баллонные напорные баки имеют еще одно преимущество - их внутреннюю диафрагму можно легко заменить без специальных инструментов и навыков. В связи с этим такую ​​модификацию контейнеров можно назвать более практичной с учетом более длительного срока службы и недорогой эксплуатации. При этом будущие владельцы такого устройства должны сразу узнавать все о возможности покупки и цене сменной мембраны, так как ее стоимость для некоторых моделей резервуаров довольно высока.

Аккумулятор вертикальный или горизонтальный?

В зависимости от способа установки напорные резервуары бывают вертикальными и горизонтальными. Поскольку большой разницы между ними нет, оптимальное устройство подбирается с учетом удобства размещения в определенной части постройки. Часто вертикальные гидроаккумуляторы приобретаются для работы в паре с погружным насосом или для установки в небольших помещениях. Что касается горизонтальных гидроаккумуляторов, то их выбирают для установки поверх внешних насосов, которые могут быть установлены непосредственно на корпусе резервуара.Между этими двумя типами устройств есть только одно относительно важное различие. Он заключается в методе удаления воздуха, который собирается внутри мембраны.

Дело в том, что растворенные пузырьки воздуха всегда присутствуют в любой водопроводной системе. Выделяясь со временем из воды и накапливаясь в разных частях сети, они образуют соответствующие «пробки». В гидробаках вертикального типа большого объема воздух концентрируется в верхней части устройства и отводится через штуцер с клапаном.В свою очередь, в горизонтальных гидроаккумуляторах воздух удаляется с помощью дополнительного участка трубопровода, который состоит из шарового крана, ниппеля и слива. Также следует помнить, что небольшие емкости такими клапанами не оснащены, и удалить воздух из них можно только в том случае, если емкость полностью пуста.

Как выбрать объем аккумулятора?

Определившись с конструкцией напорного бака и ориентацией в пространстве его корпуса, перед каждым его будущим владельцем неизбежно встанет вопрос выбора оптимального объема гидроаккумулятора.Для этого часто используются сложные формулы для расчета подходящей мощности такого устройства. Конечно, можно использовать и этот метод выбора, но можно обойтись без сложных математических расчетов. Дело в том, что линейка стандартных типовых объемов сосудов под давлением не слишком велика, поэтому выбрать оптимальный гидроаккумулятор довольно просто, учитывая следующие рекомендации:

  • На 3-х потребителей воды и мощность насоса не более чем 1.5-2 м 3 / час - достаточно 20-24 литрового бака;
  • Для 4-8 водопотребителей и производительности насоса не более 3,5 м 3 / час - достаточно бака объемом 50-60 литров;
  • Для более 10 водопотребителей и производительности насоса от 5 м 3 / ч - необходим резервуар объемом 100 литров и более.

Меньшее количество запусков насоса - не рекомендуется включать насосные агрегаты более 30 раз в час. Учитывая то, что наиболее популярные такие устройства имеют производительность 30-40 литров в минуту, а вода в гидробаке занимает до половины его объема, можно сделать вывод, что аккумулятор для жидкости объемом 80 -100 литров станут решением проблемы частого включения, что снижает ресурс работы помпы;

Поддержание нормального давления в системе - это одна из основных функций любого гидроаккумулятора.Для того, чтобы обеспечить нормальную работу водопровода, напорный бак большой емкости не нужен - достаточно емкости на 24 литра. При этом место его установки может быть любым, однако желательно, чтобы устройство располагалось как можно ближе к насосу;

Создание резервного запаса воды - такая возможность напорного бака актуальна в местах, где регулярно пропадает электроэнергия. Если по этой причине насосное оборудование часто останавливается, то оптимальным вариантом будет покупка гидроаккумулятора емкостью 100 литров и более с учетом того, что его полезный объем составляет 30-50% от общего объема. устройство.

Какое оптимальное давление в гидроаккумуляторе?

Рабочее давление - одна из важнейших характеристик сосудов под давлением. Этот термин относится к давлению воздуха в пустой емкости, в которой нет воды. Его значение постоянно для каждого конкретного устройства и должно быть указано на корпусе. Чтобы правильно определить необходимый уровень давления, необходимо учитывать показатель высоты жидкости в водопроводе здания.Давление в гидробаке не должно быть ниже этого показателя. Рассчитать это довольно просто. Если системы водоснабжения в здании имеют, например, высоту 10 метров, то давление водяного столба также составляет 10 метров или 1 бар.

Владельцам напорных резервуаров следует учитывать, что давление, которое насос создает при запуске, должно быть как минимум на 0,5 бар выше рабочего давления гидроаккумулятора. В то же время, чтобы система работала максимально эффективно, эта разница между рабочим и максимальным давлением должна быть равна 1.5-3 бар. В качестве примера рассмотрим двухэтажный дом. Для такой конструкции вам понадобится емкость с рабочим давлением около 1,5 бар и максимальным давлением не менее 4,5 бар. В большинстве случаев рассматриваемое давление воздуха в гидроаккумуляторе стандартное. Производители устанавливают его на 1,5 бар. Однако иногда значение этого параметра может отличаться в новых устройствах, поэтому стоит проверить с помощью простого манометра, подключаемого к штуцеру бака. Следует добавить, что максимальное давление в напорном баке не может быть меньше максимального давления системы, которое возникает, например, при выходе из строя реле.По этой причине большинство этих контейнеров рассчитаны на максимальное давление 10 бар.

В заключение обзора необходимо дать еще несколько советов, которые помогут ответить на вопрос - как выбрать лучший гидроаккумулятор? Выбирая такую ​​емкость, особое внимание следует уделить материалу, из которого изготовлена ​​ее мембрана; он должен быть качественным, надежным и безопасным. Что касается вопроса увеличения объема устройства, то решить его достаточно просто. Если была допущена ошибка, в результате которой был установлен бак недостаточной емкости, то в дополнение к имеющемуся всегда можно установить дополнительный гидроаккумулятор.При этом место в доме, где над ним будут издеваться, особого значения не имеет. А объемы двух контейнеров просто суммируются. Также необходимо убедиться, что у вас есть санитарно-гигиенические сертификаты и сертификаты, подтверждающие, что устройство может использоваться в системах с питьевой водой. Кроме того, будущим владельцам гидроаккумуляторов стоит заранее узнать, можно ли приобрести запасные фланцы и диафрагмы на конкретную выбранную мощность. В противном случае, если возникнет проблема, придется покупать новый напорный бак.При выборе аккумуляторов также стоит отдавать предпочтение продукции известных производителей, качество продукции которых подтверждено отзывами и необходимыми документами.

Система повышения давления

Challis | Challis MS Ltd

Наши отзывы

Challis поставила свой новый подкачивающий насос, который работает отлично и намного тише, чем мой предыдущий.

Dick Strawbridge (Channel 4 Escape to the Chateau)

Сантехник только что ушел после установки Challisboost 110.После долгих лет ливней он гаснет.

Пыхтел как шоколадная лягушка (Орпингтон Кент)

Уондсворт известен плохим давлением воды, и мое давление в сети снова снизилось. Я был в бешенстве, без воды утром или ранним вечером. Даже в хорошие дни я просто получал каплю, чтобы принять душ. Challis Boost, который я только что установил, изменил мою жизнь: настоящий мощный душ я принимаю когда и где хочу!

Г-жа Эштон (Лондон)

Мы живем на ферме в Пик Дистрикт, и водопровод должен пройти довольно долгий путь, и зачастую затяжка заканчивается, прежде чем она доходит до нас.Недавно мы установили аккумулятор и насос 310 plus. Вода вырывается наружу, и мы никогда не закончим

Мистер Гилман (Дербишир)

В моей квартире на третьем этаже иногда мало или совсем нет воды, и я не знаю почему. Мой сантехник предложил установить ChallisBoost, и теперь у меня невероятный расход.

Ms Willet (Манчестер)

Мы только что добавили пристройку с еще одной спальней и ванной, однако мы даже не думали, что наша текущая система может не справиться с увеличением спроса.Нашим единственным решением было увеличить размер водопроводной трубы. Наш сантехник сказал, что это много работы и много денег без гарантии, что это сработает. Вместо этого мы установили два аккумулятора 450 Challis Boost, проблема была решена в одночасье, столько потока и давления, сколько мы хотели, во всех розетках в доме. Какой результат!

Mr Forbes (Thetford)

Большое спасибо за поставку и советы по установке одного из ваших баков повышения давления. Резервуар отлично справляется с снабжением роскошного душа с высоким потоком, построенного в сарае в нашем кемпинге, несмотря на то, что он питается через старую алкатеновую трубу с внутренним диаметром 3/8 дюйма! Напор в душе лучше, чем в доме! Делает именно то, что вы обещали, и ваше обслуживание клиентов (как до, так и после покупки) не имеет себе равных.Такие компании, как ваша, должны поставить эту страну на ноги. Еще раз спасибо.

Dr McCall (Llandyssul)

Мой комбинированный котел несколько раз не включался. Судя по всему, для правильной работы им требуется минимальное давление поступающей воды. Если вчера был установлен 80-литровый Challis Boost, то теперь он работает отлично.

Мистер Уорд (Велвин-Гарден-Сити)

Одним из наших самых последних событий стало строительство 20 квартир в центре Шеффилда. Чтобы максимально использовать возможности и пространство, мы отказались от центрального помещения для растений.Размещение наддувных цилиндров Challis в каждой квартире означало, что у арендаторов был собственный резервуар и насосная станция и, что более важно, индивидуальная собственность на систему, а не на коммунальную систему и все связанные с этим проблемы. Также значительно снижаются затраты на установку.

Г-н Кэмпион (Разработчик)

Как центр тестирования стиральных машин, наш спрос на воду колеблется от часа к часу и день ото дня. Иногда у нас действительно заканчивалась вода на полпути теста. Установка цилиндров Challis Boost решила эту проблему.Спасибо за вашу помощь и совет.

Мистер Пенфолд (Центр испытаний стиральных машин)

Просто хотел написать короткую записку, чтобы поблагодарить вас и Рассела за ваш совет относительно установки моего Challis 310.
Я установил его в субботу, и разница, которую он имеет, невероятна - Думаю, мне придется закрыть несколько кранов, вода так быстро выходит!

Mr Coates (Hillingdon)

Доверие домовладельцев 10 лучших резервуаров высокого давления в 2021 году

Компоненты и факторы учета

Воздушный клапан - Напорные резервуары будут иметь воздушный клапан, используемый для сброса давления и проведения технического обслуживания.Обычно к воздушному клапану прикрепляют манометр, чтобы измерять давление воздуха изнутри.

Пропускная способность - Из-за давления воздуха изнутри резервуар никогда не бывает полностью заполнен водой. Таким образом, количество доступной воды всегда будет меньше фактического размера бака в галлонах.

Максимальный объем воды, который реально может обеспечить резервуар, известен как просадка. Просадка зависит от ряда факторов, включая размер бака, потребность домохозяйства в воде и размер насоса.

Материал - Большинство резервуаров высокого давления, представленных на рынке, изготовлены из высокопрочной стальной оболочки с внутренним покрытием из полипропилена. Футеровка предназначена для защиты воды от контакта со сталью, которая может вызвать коррозию и повредить резервуар.

В то время как стальные резервуары продолжают доминировать на рынке, внедряются резервуары из углеродного волокна, которые, как утверждают, обладают большей способностью к депрессии.

Мембрана / баллон - В современных системах колодцев в жилых помещениях следует использовать резервуары, в которых используется диафрагма или баллон для уменьшения заболачивания.Материал диафрагмы / баллона обычно изготавливается из прочной, устойчивой к коррозии резины. Резервуар высокого давления, в котором используется диафрагма или баллон, обычно поставляется «предварительно заряженным», , что означает, что воздух внутри резервуара герметизирован на заводе и находится под давлением для использования.

Руководство по выбору размеров резервуара для воды под давлением


Выбор правильного размера для напорного бака очень важен, так как он может сильно повлиять на срок службы насоса.

Бак, который слишком мал для потребности в воде, может привести к перегрузке насоса.

Как правило, безопаснее ошибиться на стороне большего резервуара.

Хотя логика определения размера резервуара высокого давления довольно проста и может быть реализована с помощью нескольких общих практических правил, лучше всего проконсультироваться с производителями насосов и резервуаров для получения технических характеристик.

Пропускная способность

Объем воды, который может вместить резервуар, всегда будет меньше фактического размера резервуара. Это называется пропускной способностью резервуара.В процессе определения размеров резервуара, емкость срыва - это число, которое требуется.

После определения необходимой пропускной способности можно определить фактический размер резервуара.

Расход - Пропускная способность зависит от множества факторов, но, возможно, самым важным является расход насоса. На данный момент водяной насос уже выбран, исходя из потребности домохозяйства в воде и емкости колодца.

Скорость потока водяного насоса в галлонах в минуту потребуется для определения требуемой пропускной способности резервуара.

Для насосов с расходом менее 10 галлонов в минуту , требуемая пропускная способность будет определяться умножением расхода на 1.

Например, для насоса с расходом 8 галлонов в минуту потребуется пропускная способность резервуара 8 галлонов . Для насосов с более высоким расходом уравнение меняется. Следующие уравнения дают общее практическое правило для определения просадки на основе расхода:

Для значений расхода от 0 до 10 галлонов в минуту умножьте на 1.

Для расходов от 10 до 20 галлонов в минуту умножьте на 1,5

Если скорость потока превышает 20 галлонов в минуту, умножьте на 2.

Исходя из приведенных выше уравнений, для насоса с расходом 16 галлонов в минуту потребуется резервуар с производительностью отбора 24 галлона (16 x 1,5 = 24).

Настройки давления

После определения необходимой пропускной способности можно выбрать подходящий размер резервуара, проконсультировавшись с таблицей размеров производителя.

У большинства производителей резервуаров есть таблица, в которой перечислены различные модели резервуаров с указанием их соответствующих пропускных способностей. Следует отметить, что для каждой настройки давления будут отдельные столбцы.

Например, системе, работающей с настройкой давления 40/60, необходимо будет ссылаться только на эту часть диаграммы, поскольку настройка 40/60 будет иметь пропускную способность, отличную от настройки 50/70.

Ссылаясь на требуемую пропускную способность в столбце с правильными настройками давления, можно выбрать точную модель и размер резервуара.

Видео: определение размера резервуара высокого давления

Смотрим это информативное видео от RC Worst о том, как определить размер резервуара высокого давления.

Аккумуляторы, насосные агрегаты и подпор воды

Главная >> Прочие услуги >> Вторичное обращение> Консультации

Очень распространенное заблуждение со стороны монтажников клиентов и заключается в том, что система Megaflo создает систему водоснабжения высокого давления (и высокой производительности). Это неверно.- Megaflo (или невентилируемая) система не создает давления . Он просто использует преимущества существующего давления и потока из входящего источника (обычно из водопровода).
Значительная часть наших запросов касается некачественных систем, которые обычно связаны с плохой конструкцией и спецификациями или неправильной установкой.
К сожалению, установка хорошей новой системы Megaflo не гарантирует качественных душей, ванн, смесителей и т. Д.Кроме того, результаты PRRO становятся очевидными только после того, как все будет завершено, и система будет запущена и работает. Симптомы: падение давления при использовании других розеток - стиральных, посудомоечных машин или смыва туалета. Также колебания температуры душа при использовании другой водосточной трубы. В основном непригодный для использования и далеко не идеальный!

Существует несколько вариантов решения проблем, связанных с низкой производительностью. Каждый случай индивидуален, и лучшее решение зависит от множества факторов; давление воды, расход, потребление воды в домашних условиях, количество ванных комнат, количество людей и т. д. и т. д.

Обычно необходимо улучшить источник воды (и ввод в Мегафло); либо за счет повышения давления, увеличения скорости потока, либо за счет того и другого! Вы не можете перекачивать производительность системы Megaflo Unvented, поэтому раствор необходимо наносить перед невентилируемым цилиндром.

Эффективность невентилируемых водных систем Megaflo зависит от сочетания давления воды и расхода . По закону, водопроводному предприятию необходимо обеспечить давление минимум 1 бар и расход 9 литров в минуту в кране остановки поставщика.Это было абсолютно нормально для традиционных гравитационных систем, но не подходит для современных систем Megaflo, работающих под давлением в сети.

Для систем горячего водоснабжения Megaflo и других брендов производители обычно рекомендуют минимальное давление 1,5 бар и 20 литров в минуту. Это может быть хорошо для небольших домов с одной ванной комнатой, но для нескольких ванных комнат мы определенно рекомендуем более высокие давление и скорость потока. Они будут рассчитаны в соответствии с требованиями заказчика.
Если водоснабжение не может соответствовать потреблению воды в часы пик, то открытие одного крана может отрицательно повлиять на другой, смыв унитаза может повлиять на то, кто принимает душ, или это может быть определено как в целом разочаровывающая производительность.

Если водопроводной воды недостаточно для «питания» невентилируемой системы горячего водоснабжения или не может обеспечить желаемую производительность, тогда гидроаккумулятор, насосный агрегат или водонагреватель станут идеальным решением вместе с некоторыми дополнительными преимуществами! Выбор гидроаккумулятора перед насосным агрегатом дает различные преимущества; у каждого есть свои преимущества в зависимости от конкретной ситуации. Практически все вакансии уникальны, но принципы одинаковы!

Аккумуляторы

предлагают рентабельный способ улучшить давление подачи за счет создания буфера для накопленной воды.Воздух внутри гидроаккумулятора, заключенного в резиновую диафрагму, сжимается поступающим давлением воды или нагнетательным насосом (при необходимости). При открытии крана вода вытесняется из гидроаккумулятора в кран; это можно сравнить с надуванием воздушного шара и быстрым выпуском воздуха.
Аккумуляторы - идеальное решение для объектов, где водоснабжение не может удовлетворить требуемую потребность; это часто случается с более крупными объектами, где одновременно могут использоваться несколько ванных комнат.
Повышенная производительность системы Megaflo или невентилируемой системы часто является движущим фактором для установки гидроаккумулятора или насосного агрегата. В этом сценарии ключевыми факторами являются дизайн и установка. Размер трубы, выбор компонентов и технический дизайн сильно повлияют на общую производительность. Аккумуляторы модульные. Они могут быть добавлены позже для увеличения емкости (при условии, что конструкция и компоновка позволяют).

Размер тоже важен; в аккумуляторе может закончиться вода! Он не причинит никакого вреда, но когда он пустой, он вернется к исходному расходу подачи до тех пор, пока он снова не наполнится.Как только все выходы закрыты, аккумулятор автоматически начнет наполняться и остановится, как только будет достигнуто давление питания.

После долгого разговора с техническим отделом крупного производителя насосов и расширительных баков мы быстро поняли, что даже специалисты Industry Specialists не понимают основных принципов!

Это побудило нас записать это демонстрационное видео ниже, чтобы доказать, что это работает.

Видео ниже демонстрирует преимущество аккумулятора с зарядным насосом; результаты впечатляют! Это показывает одиночный душ, затем включаются второй, третий и четвертый, и поток возвращается к едва заметному подтеканию.Включите гидроаккумулятор, и вы сразу получите полный поток во все четыре душа. При правильной конструкции и размерах аккумуляторы могут обслуживать любое количество розеток.

Насосный агрегат состоит из подкачивающего насоса (ов), бака для холодной воды, резервуара-накопителя и некоторых элементов управления. Они идеально подходят для районов с плохим или ненадежным давлением в сети , или где водоснабжение не может быть достаточно большим, чтобы обеспечить одновременное питание нескольких выходных отверстий.

Как правило, для обеспечения режима работы / поддержки используются два насоса, при этом оба насоса работают вместе только при максимальной нагрузке. Кроме того, использование двух насосов также позволяет подавать воду в случае отказа одного насоса - это очень важно. Резервуар для холодной воды должен быть такого размера, чтобы обеспечивать подачу как горячего, так и холодного водоснабжения в периоды пиковой нагрузки. Большой шаровой кран в холодном баке используется для максимального увеличения мощности от сети.

Гидроаккумулятор - это, по сути, сосуд высокого давления, в котором хранится объем воды под высоким давлением и который предотвращает запуск насосов, когда кто-то только чистит зубы.

Чем больше размер гидроаккумулятора, тем больше воды можно набрать без работы насосов; это помогает снизить износ насосов. Стандартный объем составляет 60 литров. Органы управления обеспечивают работу в режиме основной / вспомогательный с помощью реле давления, но также поочередно переключают, какой насос включается первым, чтобы выровнять износ, а также обеспечивают отключение насоса и защиту. Насосные установки производят столько воды и давления, сколько вы укажете.

Бустеры

используются для улучшения водоснабжения жилых домов с системами горячего водоснабжения Megaflo или без вентиляции.Обычно они состоят из резервуара для хранения с одним или несколькими насосами, что обеспечивает аккуратное и компактное решение.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
