Расчет освещенности помещений (формулы + калькулятор)

При строительстве дома или его ремонте стоит уделить должное внимание расчету освещения. Вообще можно сделать оценочный расчет, а потом замерить итоговую освещенность, например с помощью смартфона, и подкорректировать мощность ламп. Другой способ – это сложный расчет с учетом формы светильников и формы их светового потока. От конструкции плафона зависит куда будет светить бра или люстра: во все стороны или направленно, узким пучком или широким…

Простой расчет по одной формуле

Световой поток измеряется в люменах, обозначается буквой «Ф, измеряется в Люменах (Лм). Освещенность измеряется в Лм/м или Люкс (Лк), обозначается буквой «Е» – это отношение количества Люменов, попадающего на 1 кв.м площади. Первая проблема с которой вы столкнетесь – это то, что в СНИПах указывается именно освещенность, а на лампочках указывается количество Люменов.

Освещение регламентируется государственным стандартами, например для России это СанПиН 2. 21/2.1.1/1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий».

Так происходит потому что конечная освещенность зависит от освещаемой площади, соответственно и он расстояния, которое освещается светильником. Здесь действует закон обратных квадратов. Если не вдаваться в подробности – то можно пользоваться формулой:

Ф=E*S*Kзапаса

С Е и S всё понятно, а вот коэффициент запаса вызывает недоумение. Дело в том, что это величина которая зависит в первую очередь от источника света, для ламп накаливания или галогенок — 1, для светодиодных 1.1

После этих расчетов делают поправку на высоту потолков или место установки светильника — если эта величина больше чем 3 м — умножаем результат на 1.5

Еще один простой способ расчета освещения

Примерное количество лампочек можно получить исходя из номинально числа Ватт на квадратный метр, в этом случае исходят из мощности ламп накаливания. Это важно, поскольку у ламп накаливания в среднем 10 Люменов на 1 Ватт, а у светодиодных – около 100.

Сколько нужно ватт на 1 комнату

Суммарная мощность ламп зависит от размеров помещения и от того, что вы будете в этом помещении делать. Если это рабочий кабинет или мастерская, где работают с мелкими деталями — вам нужен яркий свет, если спальня — наоборот приглушенный.

Комната Вт/м2
Спальня 10
Санузел 12-15
Кухня 15-20
Гостиная 20
Кабинет 20

Умножаем мощность на площадь комнаты и получаем результат.

Пример:
Гостиная 30 кв. М. 30*20 = 600 Вт. Итого 6 ламп накаливания на 100 Вт, или 6-7 светодиодных ламп по 10 Вт. Это при высоте потолков до 3-х метров.

Заключение

Ниже изложены только методы приблизительного расчета освещения, более точно вы можете посчитать программой Dialux (скачать). Полный просчет занимает много времени, потому что нужно учитывать целый ряд форм и типов светильников, высоту установки, тип ламп и даже цвет стен.

Расчет освещенности помещения - прикидка на ходу

Данная статья не ставит перед собой целью дать строгое и исчерпывающее объяснение с точки зрения светотехники вопроса расчета освещенности помещений. Ее задача — в максимально понятном виде описать основные факторы и дать ориентировочную информацию, руководствуясь которой дизайнеры и рядовые покупатели смогут оценить, какой именно светильник выбрать.

Принципы грубой прикидочной оценки, которой на практике пользуются дизайнеры и архитекторы при подборе света в неспецефических случаях сводится к простой норме, изложенной в таблице ниже.

Обратите внимание! Оценка количества света, производимого лампой, в зависисмости от ее мощности в ваттах является, строго говоря, не совсем корректной и используется в этой таблице только из-за широкой распространенности. В таблице имеются в виду ватты, потребляемые стандартной лампой накаливания и если идет речь о любых лампах другого типа, необходимо  использовать поправочные коэфициенты (таблица 2), а в случае светодиодов — данная таблица вообще не будет применима. Кроме того, в таблице имеется в виду освещенность помещения в целом. В ряде случаев (например, для рабочей зоны кухни или кабинета), подразумевается, что при освещении рабочих поверхностей используется специальное местное освещение.

Помещения, где используется приглушенный свет

Спальня

10-12W на квадратный метр

или 100 - 150 Lm для LED

Помещения, где используется средний уровень света

Санузел, рабочий кабинет, детская

15-18W на квадратный метр

или 150-200 Lm для LED

Помещения с самой яркой освещенностью

Гостиная

20W на квадратный метр

или 200-230 Lm для LED



Таким образом, для получения представления о том, сколько ламп необходимо для освещения Вашей комнаты, Вам нужно умножить площадь комнаты (в квадратных метрах) на количество ватт (или Люмен, LM) из строчки таблицы, соответствующей типу вашей комнаты.

Далее, в ряде случаев, необходимо внести соответствующие поправки:

  1. Если высота потолков в комнате более 3 метров, общее число необходимых ватт нужно умножить минимум на 1,5

  2. Если стены комнаты и мебель выдержаны в темных тонах с матовым характером поверхности, количесто света также нажо брать не по норме а с запасом. Привести конкретный коэфициент в данном случае невозможно

Как упоминалось выше, все значения в ваттах в таблице даны с ориентацией на обычную лампу накаливания. Если в светильниках, которые Вы планируете купить, установлены лампы другого типа, то следует иметь в виду следующие соотношения:



Галогеновые лампы без отражателей

При одинаковой потребляемой мощности, галогенная лампа дает примерно в 1,5 раза больше света.

Это значит, что галогеновая лампа 40W приблизительно идентична обычной лампе накаливания мощностью 60W

Люминесцентные и энергосберегающие лампы

При одинаковой потребляемой мощности, люминесцентная (энергосберегающая) лампа дает примерно в 5 раза больше света.

Это значит, что энергосберегающая лампа мощностью 15W дает примерно столько же света, сколько и обычная лампа накаливания мощностью 75W.

Светодиодные, LED лампы

Здесь на W лучше не смотреть, нужно смотреть на Lm (Люмены).
В W (ваттах) указывают, сколько лампочка потребляет электричества, а в Lm указывают, сколько она дает света.

Есть некоторые производители лампочек, которые вообще не указывают Lm на своих светодиодных лампочках, рекомендуем таких производителей обходить стороной.

Потому что бывает так, что у одного производителя, на лампочке заявлено 10W и не указаны Lm, а по факту она светит меньше чем 6W у другого производителя, что видно даже без замеров Lm.

Нужно осветить детскую комнату площадью 30 квадратных метров и высотой потолка 2,6 метра. Общую освещенность на квадратный метр берем из первой таблицы как 17W на квадратный метр. Получается, что общая освещенность должна быть примерно такой, какую обеспечат лампы накаливания суммарно, потребляющие 510W.

То есть, необходимо купить светильник (или светильники) в котором установлено 5 ламп накаливания мощностью 100W, или 8-9 ламп накаливания по 60W (в расчете получается 8, 5 лампы).

Если светильник будет не с обычными лампами накаливания, а галогеновыми, то расчет необходимо скорректировать. Вы можете пойти двумя путями, которые приведут к одной и той же цели:

  1. Общую необходимую мощность делим на 1,5. Получается, что нам нужно не 510W а 340W. Это, например, 7 галогеновых ламп по 50W. Неудобство способа в том, что Вам придется помнить сразу несколько цифр общей освещенности — для галогеновых ламп, для накаливания, для энергосберегающих...

  2. Мы выяснили, что необходимо 8 ламп накаливания по 60W. С учетом коэфициента, это значит, что точно также подходят для освещения и 8 галогеновых ламп по 40W, или 8 энергосберегающих ламп по 11W. Этот способ оценки проще использовать, когда Вы привязаны к количеству ламп. Например, Вы хотели бы в комнате одну люстру на 5 рожков максимум, один торшер и одну бра с двумя лампочками. Вот и искомые 8 ламп. Остается только определить, какие они будут, а это станет ясно непосредственно в магазине, когда Вы будете смотреть люстры вживую. Если дома Вы приготовите себе шпаргалку, то в магазине с первого взгляда будет знать, какие люстры стоит смотреть, а на какие и время тратить не стоит.



Обратите внимание! Глядя на светильник, не забудьте спросить о максимально допустимой мощности устанавливаемых в него ламп. Может получиться так, что Вы найдете, допустим, трехрожковую люстру и уже займетесь подбором бра к ней, а при покупке выяснится, что в Вашу люстру можно ставить лампочки максимум 60W. Получится, что все время на подбор бра потрачено зря — света Вам явно не хватит и надо искать другую люстру.

Предупреждение!  Все расчеты в статье даны для "голой" лампы, без абажура, плафона и т.п.   Если они будут из темного, светозадерживающего материала, то освещенность падает драматически!

Важно помнить, что ограничение на мощность лампы накладывает, как правило, не плафон, а установленный патрон. Он может быть пластмассовый — и тогда из чего бы не был сделан светильник, лампочку больше чем на 60W в него ставить нельзя.

Не стоит оценивать на глаз возможную максимальную мощность, исходя из того, стекло, пластик или ткань использованы для абажура — лучше уточните этот вопрос у продавца.

И последний совет: лучше не стремиться обеспечить всю необходимую освещенность комнаты одной люстрой. Используйте поддерживающий свет — бра, торшеры, настенные светильники. Это даст вам возможность варьировать освещенность, расставлять акценты и, в ряде случаев, экономить электроэнергию.



Статья обновлена 03.04.2019.   Первоначальное размещение 2009 г.

Почитать ещё:
Основные типы ламп





Как рассчитать количество светильников на комнату

Хорошо подобранное освещение – это не только комфорт, но и здоровье ваших глаз. Уровень освещенности отдельных помещений регламентируется сводом правил СП 52.13330.2016, это последняя актуализированная редакция — СНиП 23-05-95 ”Естественное и искусственное освещение”.

Добиться того или иного уровня освещенности, можно правильно подобрав количество светильников или лампочек в них.

Как же высчитать это необходимое количество. Есть 3 способа:

  • онлайн калькуляторы
  • расчет по формуле
  • самый простой - усредненный подсчет по мощности ламп и площади помещений (подходит для светодиодного точечного освещения)

Онлайн калькулятор подсчета лампочек

Казалось бы самый оптимальный вариант это калькулятор. Забил пару цифр и получил готовый результат.

Однако, если начать делать расчеты на калькуляторах разных сайтов, то даже при одинаковых вводных данных, можно получить абсолютно разные результаты.

Вот и попадаются такие отзывы.

Почему так происходит, могут объяснить только создатели этих калькуляторов. Кроме того, в большинстве программ уже забиты определенные типы ламп, как правило продающиеся именно в этом магазине, на сайте которого и размещен калькулятор.

А если вы хотите установить такую модель, какой нет в предлагаемых ячейках? Поэтому надежней всего будет сделать расчет самостоятельно, потратив на это не более 5 минут.

Расчет количества светильников по формуле

Изучать весь СНиП вам вовсе не обязательно, достаточно воспользоваться итоговой таблицей рекомендуемых норм освещенности для жилых и не жилых помещений.

Также в этих правилах приведен минимальный уровень комфортной освещенности:

  • для рабочих зон (разделочный стол, макияж, зеркала, чтение книг) – 300 Люкс
  • для жилых комнат – 150 Люкс
  • для второстепенных (прихожая, ванная) – 50 Люкс

Вот краткая таблица для некоторых помещений:

А вот более подробный перечень норм освещенности различных учреждений, помещений и рабочих мест:

Жилые домаМагазиныАдмин. зданияАптекиДетские учрежденияБанкиУлицы и дорогиШколы, ВУЗы

Если освещенность будет ниже, то вы визуально будете ощущать дискомфорт, находясь внутри комнаты. ГОСТ также определяет зависимость цветовой температуры и уровня освещения.

Связано это с тем, что чем выше температура света, тем более высокий спектр идет от источника излучения. Грубо говоря, в комнате будет светлее.

Однако на практике, качество цветопередачи может ухудшиться.

То есть, некоторые цвета визуально могут отличаться от фактических.

Для точных расчетов есть довольно сложная формула:

Используя ее, можно подсчитать точное количество светильников. Однако в расчетах фигурирует множество коэффициентов, с которыми неопытный пользователь никогда не сталкивался.

Это коэффициенты неравномерности, запаса, затенения, использования. Для просчета помещений сложной конструкции или сдачи объекта в эксплуатацию, это вполне рациональный подход.

Однако, если вам нужно всего лишь узнать, какое число лампочек желательно закупить в комнату своей квартиры или дома, есть и другой более простой и менее запутанный расчет:

E

норма освещенности помещения из таблицы СНиП (в люксах)

S

площадь помещения (в м2)

H

коэфф. высоты потолков

  • от 2,7м до 3,0м H=1,2
  • от 3,0м до 3,5м H=1,5
  • от 3,5 до 4,5м H=2,0

F

световой поток лампы (в люменах)

Давайте в качестве примера подсчитаем, сколько нужно светодиодных лампочек максимальной мощностью 10Вт для минимального освещения спальни, площадью 15м2 со стандартной высотой потолков.

Норма освещенности для такого помещения взятая из таблицы СНиП

150 Люкс

Коэффициент потолков

1,0

Световой поток для светодиодных лампочек 10Вт

900 Люмен

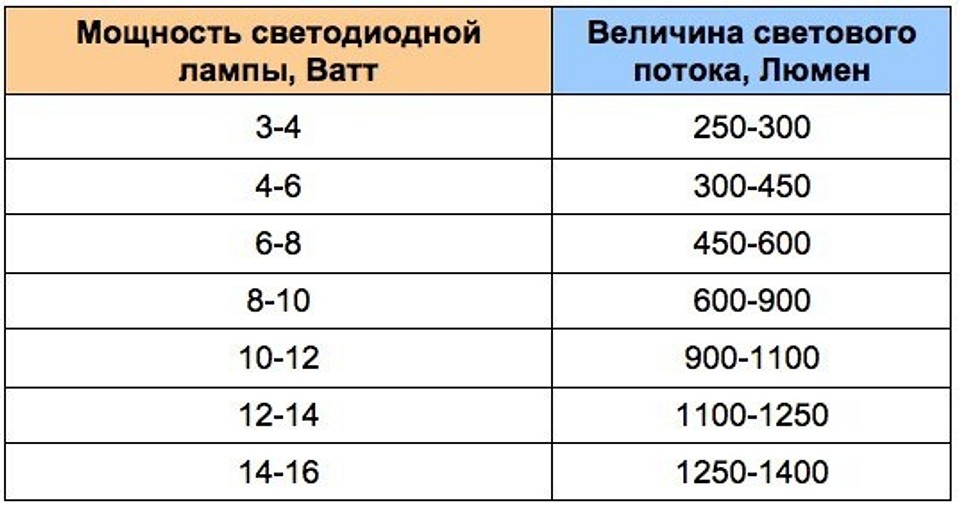

Световой поток взят из таблицы для светодиодных источников разной мощности:

В итоге получаем результат в 2,5шт:
Округлять значения всегда лучше в большую сторону. Поэтому для освещения нашего помещения в 15м2 понадобится минимум 3 светодиодных лампочки в 10Вт.

При других источниках света – простые лампы накаливания, люминесцентные, энергосберегающие, данные светового потока можно взять из следующей таблицы:

К сожалению, по формулам и калькуляторам получаются минимально допустимые данные по общему количеству светильников. И большинство потребителей, они как правило, не совсем устраивают.

Если вы строитель, которому главное соблюсти ГОСТ, это одно дело. А если вы делаете ремонт, что называется для себя, и в дальнейшем захотите подключить освещение через диммируемый выключатель?

Или одна из лампочек перегорит, а запаса для моментальной замены не будет?

Тогда, вы окажетесь существенно ограничены в диапазонах регулирования своим освещением.

У вас будет только минимальный свет или полумрак, не более того.

Расчет числа точечных светодиодных светильников по мощности

Третий способ самый простой. Но сразу нужно оговориться, что он относится в первую очередь к точечным светодиодным светильникам для жилых комнат со стандартной высотой потолков. И не стоит его распространять на другие виды ламп и помещений.

Расчет основан не на минимальных значениях, а из опытных данных и отзывов продавцов и покупателей светодиодной продукции. Вам не понадобится при себе иметь всякие таблицы, знать коэффициенты и т. п.

Подсчитать все можно, даже непосредственно находясь в магазине у витрины с продукцией.

Здесь нужно придерживаться простого правила – для создания по-настоящему комфортного освещения, необходимо 5Вт светодиодной мощности на 1м2 площади комнаты.

Если исходить из этой “нормы”, то такая яркость будет устраивать 90% всех пользователей. При этом у вас, благодаря запасу, останется широкий диапазон регулирования светом при использовании диммеров.

Рассмотрим это на конкретном примере. Допустим, у вас есть зал или спальня с размерами:

Ваша задача установить в этой комнате достаточное количество точечных светильников GX53.

Каким образом производится расчет? Во-первых, нужно определиться, будет ли в этой комнате люстра или нет.

Вариант – люстры не будет

При отсутствии люстры по центру комнаты, все освещение организуется только за счет точечных светильников по всей поверхности потолка.

Сначала высчитываете площадь.Далее, определяете общую мощность светодиодного освещения исходя из правила 1м2=5Вт.

Таким образом, на все освещение комнаты необходимо 100Вт светодиодной мощности. Только после этого можно приступать к подбору самих светодиодных светильников.

Ассортимент по мощностям у них очень большой. Например, у популярных моделей Ecola, Gauss и других производителей, под стандарт GX53 есть разновидности:

  • 6Вт
  • 10Вт
  • 15-20Вт

При больших площадях, не нужно впадать в крайности и смотреть на самые маленькие модели. Чаще всего, выбор делают в сторону чего-то среднего или чуть выше.

Оптимальным вариантом для нашего случая будут 10 ваттные GX53.

Теперь расчетную итоговую мощность в 100Вт нужно разделить на мощность одной выбранной лампочки в 10Вт.

Получается, что на зал площадью 20м2 необходимо установить 10 светоточек мощностью 10Вт каждая.

Если же вам захочется, чтобы светильников было больше и данное количество вас не устраивает, то выбирайте 6 ваттные модели.

Эта же формула действует и в обратную сторону. Хотите уменьшить число светильников, подбирайте их большей мощности – 15Вт.

Вот таким простым способом высчитывается количество точечных светодиодных источников света, если у вас нет люстры.

В центре комнаты люстра

Рассмотрим другой вариант, когда на то же самое помещение имеется люстра, расположенная в центре, и вы хотите по периметру установить дополнительно небольшие точечные источники света, те же GX53 или MR16.

Делается это для того, чтобы при выключении люстры, иметь не очень яркую подсветку, например для просмотра телевизора.

Если нужен более яркий свет, то просто запускается люстра.

В данном случае, изначально опять придерживайтесь правила 1м2=5Вт, но полученную итоговую мощность нужно будет разделить пополам.

Итого 50Вт идет на мощность светодиодных лампочек для люстры и 50Вт для светильников по периметру.

К примеру, вы останавливаете свой выбор на светильниках с лампочками MR16 мощностью 5Вт каждая. Сколько их нужно поставить в зале?
Из формулы получается 10 светоточек по периметру. Если для вас это слишком много, то выбирайте модели с мощностью 7Вт.

Когда в расчетах получается не целое число, с несколькими десятыми после запятой, округлять можно в любую сторону.

Зависит это от рисунка, который вы подберете на потолок. Будет в нем четное или не четное количество светильников.

С люстрой производите аналогичный расчет. На нее также положено 50Вт. Далее нужно исходить из количества рожков.

Итоговую мощность делите на их количество и получаете мощность одной лампочки в люстре. При этом, иногда бывает важно, с каким цоколем она будет E27, E14, G9 или G4.

Главное правило – люстру нужно покупать после всех расчетов с учетом полученных результатов. Почему так, а не иначе?

Например, у вас есть расчетная мощность в 50Вт на всю люстру. Светодиодные лампочки при длительной работе имеют максимально рекомендуемые значения мощности в том или ином исполнении.

Реализация большей мощности на таких габаритах, чревата перегревом корпуса и ранним выходом из строя светодиода.

Ваша задача уместить эти оптимальные 50Вт в одном светильнике. То есть, набрать достаточное количество лампочек, используя общую сумму всех рожков и разъемов в люстре.

А если люстра уже куплена, и в ней всего 3-4 рожка под светодиодные лампы с цоколем E27 типа шарик?

При рекомендуемой максимальной мощности таких моделей в 5-7Вт, вы никогда не наберете требуемые 50Вт для достаточной освещенности.

Вот и придется вам сидеть в потемках, либо менять люстру или вообще отказываться от светодиодного освещения.

Особенно на этот момент обращайте внимание при покупке люстры под лампы G9. Для 50 ваттного освещения, здесь уже нужно будет иметь не менее 20 рожков или светоточек!

Можно конечно и не подбирать такую яркую люстру, но тогда придется монтировать дополнительные источники света по периметру. Например, настольные лампы, бра, торшеры, дабы компенсировать потери освещенности.

Самое главное – выдержать итоговый расчетный норматив и тогда во всей комнате будет достаточно ярко.

Несомненным плюсом большого количества мелких светоточек, является возможность создания на их основе разных сценариев или зон подсветки.

Калькулятор расчет мощности кондиционера, что такое BTU и типоразмер?

Перед вами онлайн-калькулятор. Вы можете воспользоваться калькулятором и рассчитать требуемую мощность кондиционера (сплит-системы) для стандартного помещения. Для этого вам необходимо заполнить поля формы. Расчет мощности охлаждения является приблизительным. Рекомендуется обращаться к специалистам для точного расчета с учетом особенности вашего помещения для установки кондиционера.

Охлаждение — основная функция кондиционеров, поэтому вопрос: какую купить сплит-систему?, определяется в первую очередь мощностью охлаждения. Мощность сплита напрямую зависит от размеров помещения, которое требуется охладить.

С мощностью охлаждения (холодопроизводительностью) не следует путать потребляемую мощность, потому что это совершенно разные параметры. Мощность охлаждения в несколько раз превышает мощность, потребляемую кондиционером. Например, сплит-система Toshiba, потребляющая 620 Вт, имеет мощность охлаждения около 2 кВт. Сплит-система работает по принципу холодильника. Хладагент отбирает тепло воздуха в помещении и передает его на улицу через конденсатор (внешний блок). Это называется энергоэффективностью. Для сплит-систем, при установке в квартиру или офис, этот параметр будет иметь значения в диапазоне 2,0 – 5.5 кВт.

Ниже приведена таблица подбора сплит-системы

Сплит-система
стандартные типоразмеры
Приблизительный размер помещения Холодопроизводительность, кВт
7 типоразмер
(7000 BTU )
20 м² ≅  2.0 кВт
9 типоразмер
(9000 BTU )
25 м² ≅  2.6 кВт
12 типоразмер
(12000 BTU )
35 м² ≅  3.5 кВт
18 типоразмер
(18000 BTU )
50 м² ≅  5. 5 кВт
24 типоразмер
(24000 BTU )
70 м² ≅  7.0 кВт
30 типоразмер
(30000 BTU )
85 м² ≅  9.0 кВт
36 типоразмер
(36000 BTU )
100 м² ≅  11.0 кВт

Почему кондиционеры называют семеркой, девяткой... и т.д.

Привычная нам маркировка моделей сплит-систем (7000 BTU, 9000 BTU и т.д.) выполняется с использованием этих чисел, которые отражают мощность кондиционера не в киловаттах, а в BTU (British Thermal Unit) или БТЕ (Британская Тепловая Единица).

1 БТЕ/час равен приблизительно 0,3 Вт. А значит, что сплит - систему 9000 BTU/h (9000 БТЕ/час) умножаем на 0,3 ≅ 2,7 кВт, в маркировке будет иметь цифру 09 или просто «девятка».

Это связано это с тем, что когда первые кондиционеры появились в США ( где до сих пор используется британская система единиц Imperial units - дюймы, фунты), для удобства покупателей мощность кондиционера стала выражаться в круглых цифрах 7000 BTU/h, 9000 BTU/h и т. д. Эти же цифры используются при маркировке, чтобы по названию можно было легко определить его производительность. Однако некоторые производители, например Mitsubishi Heavy, привязывают названия моделей к мощности, выраженной в ваттах, и кондиционер Mitsubishi Heavy SRK28HG-S соответственно имеет производительность 2,8 кВт.

Калькулятор расчета мощности обогревателей для шкафа автоматики ОША

Основным критерием для оптимального подбора нагревательного оборудования для шкафа автоматики является мощность нагревательного элемента, которая необходима для прогрева объема шкафа и габариты шкафа управления. Основная формула расчета базируется на таких переменных, как площадь поверхности корпуса шкафа управления, разница температур между наружной и внутренней температурой. На расчет влияет также материал, из которого изготовлен шкаф управления, особенности его размещения, объем выделяемого тепла от электрических компонентов в шкафу.

Также есть дополнительные факторы, которые не могут учитываться стандартной формулой, поэтому данный калькулятор размещается в качестве быстрого инструмента предварительного расчета. Для детального подробного расчета и консультации обращайтесь к нашим специалистам. Расчет и консультация предоставляются абсолютно бесплатно!


Расчет параметров нагревателей  шкафа автоматики

Современный мир развивается стремительными темпами, автоматизация всех процессов производства становится все более распространенной задачей. В связи с этим актуальным становится вопрос увеличения срока службы различного электротехнического оборудования.

Самым оптимальным решением задачи защиты электрооборудования является размещение его в защитных шкафах. Электротехнические шкафы защищают приборы внутри от воздействия пыли, влажности, капель воды и прочих негативных воздействий. Правильный подбор шкафа автоматики позволяет обеспечить вашему оборудованию максимальный уровень безопасности от негативного влияния окружающей среды.

Внутри самого шкафа автоматики также имеются различные факторы, которые могут отрицательно сказаться на функциональности оборудования.

Перегрев

Электроприборы, размещаемые в шкафу автоматики, выделяют определенное тепло. При высокой температуре окружающей среды они могут перегреваться, что в большинстве случаев приводит к выходу оборудования из строя. В данном случае необходимо обеспечить достаточную вентиляцию воздуха, помочь с чем могут вентиляторы для шкафов автоматики.

Низкие температуры

Вторым важным фактором, который отрицательно сказывается на работоспособности оборудования, является холод. Большинство приборов абсолютно не рассчитаны на работу при отрицательных температурах, поэтому очень важно установить дополнительные обогреватели в шкафу автоматики, если он расположен на улице или в помещении с недостаточным отоплением.

Низкие температуры воздуха приводят к еще одной проблеме внутри шкафов управления – выпадению конденсата. Конденсат будет появляться в том случае,  если температура внутри шкафа будет ниже точки росы.  Точка росы – это предельная температура, при которой частицы влаги в воздухе начинают конденсироваться. При использовании обогревателей ОША температура внутри шкафа будет нормализоваться, и конденсат выпадать не будет.

Точка росы зависит от влажности воздуха. В таблице ниже представлены данные о значениях точки росы для определенной влажности окружающей среды.



Относительная влажность среды, %

Температура окружающей среды, °C

20

25

30

35

40

45

50

55

40

6

11

15

19

24

28

33

37

50

9

14

19

23

28

32

37

41

60

12

17

21

26

31

36

40

45

70

14

19

24

29

34

38

43

48

80

16

21

26

31

36

41

46

51

90

18

23

28

33

38

43

48

53

100

20

25

30

35

40

45

50

55

Для нейтрализации всех негативных факторов, влияющих на работу электрооборудования в электротехнических шкафах управления, нужно произвести правильный расчет параметров обогрева и на их основе подобрать оптимальный набор обогревателей ОША. Для расчета нужно учитывать множество особенностей, которые мы рассмотрим подробнее.

Габариты шкафа автоматики и место расположения

Первым делом нужно измерить габариты шкафа управления и уточнить тип его расположения. На основе этих параметров производится вычисление таких величин:

  1. Эффективная площадь поверхности теплообмена

  2. Площадь поверхности, рассеивающей тепло в окружающую среду

Очевидно, что чем больше будет размер щита управления, тем большей будет площадь поверхности, рассеивающей тепло. Таким образом для охлаждения электроники в шкафу автоматики большего объема понадобится меньший объем охлажденного воздуха, чем для охлаждения того же оборудования в щите меньшего объема.

А в случае обогрева ситуация абсолютно противоположная. Нагреть воздух в шкафу меньшего объема намного проще, чем в большом, плюс  к этому, теплоотдача от стенок компактного шкафа будет меньше.

Для проведения расчета эффективной поверхности теплообмена можно воспользоваться данными из таблицы:

Расположение шкафа

Формула расчета

Отдельное размещение

A = 1,8 · В · (Ш + Г) + 1,4 · Ш · Г

Расположение на стене

A = 1,4 · Ш · (В + Г) + 1,8 · Г · В

Крайнее место в ряду шкафов

A = 1,4 · Г · (В + Г) + 1,8 · Ш · В

Крайнее место в ряду на стене

A = 1,4 · В · (Ш + Г) + 1,4 · Ш · Г

Расположение в середине ряда

A = 1,8 · Ш · В + 1,4 · Ш · Г + Г · В

В середине ряда на стене

A = 1,4 · Ш · (В + Г) + Г · В

Расположение на стене в середине ряда под козырьком

A = 1,4 · Ш · В + 0,7 · Ш · Г + Г · В



Как видно по данным таблицы, не только площадь поверхности шкафа важна, но и то, как он расположен. Если шкаф стоит отдельно, то тепло с поверхности будет отдаваться от всех стенок щита управления, а размещенный на стене в середине ряда будет отдавать тепло с намного меньшей площади.

Плотность теплового потока

От константы воздуха зависит еще один участвующий в расчетах параметр – плотность теплового потока. По сути это скорость рассеивания тепла внутри электротехнического щита управления. Данный параметр имеет обратно пропорциональную зависимость от значения атмосферного давления. Чем оно ниже, тем дольше будет происходить рассеивание тепла. Как всем известно из курса школьной физики, чем выше точка над уровнем моря, тем меньше будет атмосферное давление. Следовательно, чем выше над уровнем моря будет расположен шкаф управления, тем хуже будет рассеиваться тепло.

Для России в средней полосе высота над уровнем моря равна 170 м, следовательно, константа воздуха для средней полосы России равна 3,2 м3К/Втч.

Материал корпуса шкафа управления

Материал, использующийся при изготовлении корпуса электрощита, является также немаловажным параметром, ведь от него зависит коэффициент теплоотдачи.

Коэффициент теплоотдачи – это количество теплоты, которое за единицу времени переходит через  квадратный метр эффективной поверхности теплообмена от более нагретого к менее нагретому теплоносителю.

Для примера шкаф из листовой стали с окрашенной поверхностью будет иметь К=5,5, в случае с нержавейкой К=4,5, а для алюминия коэффициент будет равен 12. Таким образом, если сравнить два щита управления с равными габаритами, но один будет алюминиевый, а второй стальной, то снизить температуру алюминиевого щита управления будет намного проще, ведь его поверхности будут быстрее остывать и передавать тепло окружающей среде. Именно поэтому алюминий часто используется в качестве материала для радиаторов охлаждения.

Тепловыделение оборудования в шкафу управления

Немаловажным критерием для выбора корпуса шкафа управления и  климатического оборудования внутри является сами электроприборы. Различное оборудование выделяет различное количество тепла. Есть приборы, которые значительно нагреваются, например, блоки питания, трансформаторы, частотники, реле. Если в вашем шкафу автоматики присутствуют перечисленные или подобные приборы, обязательно включите в расчет суммарную теплоотдачу от них.

Расчет внутренней  температуры шкафа управления

Температура внутри шкафа вычисляется по формуле:

Твнут=Qv*k*A+Тнар

Где Твнут – температура внутри шкафа управления,

Тнар – температура окружающей среды

Qv – тепловыделение от установленных в шкафу приборов

k – коэффициент теплоотдачи материала корпуса

А – эффективная поверхность теплообмена

В случае, если вы не знаете точный показатель тепловыделения оборудования вашего ШУ, то подсчитать его самостоятельно вам поможет следующая таблица:



Устройство

Формула для расчета

Преобразователи частоты

Qпч = суммарная мощность * 0,05

Блоки питания

Qбп = суммарная мощность * 0,1

Автоматы

Qа = суммарный ток * 0,2

Пускатели

Qп = суммарный ток * 0,4

Трансформаторы

Qт = суммарная мощность * 0,1

Твердотельные реле

Qр = суммарный ток нагрузок по каждой фазе * 1,2



Тепловыделение суммарное Qv считается как сумма тепловыделения всех элементов.

Таким образом в результате расчетов мы получим внутреннюю температуру шкафа управления и поймем, является ли она достаточной для стабильного функционирования оборудования. Если вычисленная температура меньше, чем оптимальная, то в электрощите нужен дополнительный обогрев при помощи обогревателей ОША.

Расчет мощности обогрева шкафа автоматики

Мощность, необходимая для обогрева шкафа автоматики, рассчитывается по формуле:

Р=А* k*(Твнутр-Твнеш) - Qv

Где Р – мощность нагревателей

А – эффективная поверхность теплообмена

Твнеш-Твнутр – разница температур между температурой внутри шкафа и окружающей средой

k – коэффициент теплоотдачи материала корпуса шкафа

Qv – суммарное тепловыделение оборудования

На основе полученной мощности производится подбор обогревателей ОША и других климатических устройств. Вы можете произвести расчет самостоятельно, использовав калькулятор на данной странице, и выбрать необходимую модель нагревателя ОША исходя из полученного показателя мощности. Или же просто обращайтесь к нашим специалистам за бесплатной консультацией и расчетами по телефону или через форму заказа звонка прямо сейчас!

Рассчитать мощность кондиционера, кондиционеры Мытищи, Королев, Щелково, Пушкино, Фрязино, Ивантеевка

Выбираем кондиционер в Королеве по его мощности и характеристикам. Удобный калькулятор - прекрасный помощник для  выбора кондиционера на основе специфики помещения.

Для выбора оптимальной модели сплит-системы необходимо правильно рассчитать ее мощность. Данный показатель является основным при оценке эффективности и рациональности использования того или иного устройства в заданных условиях. Если вы сомневаетесь, какой кондиционер в Королеве выбрать - воспользуйтесь нашим удобным калькулятором, в работе которого учтено множество факторов.

Эффект открытого окна

Производя расчеты мощности климатической системы, мы не учитываем такой фактор, как открытые окна. В инструкции по эксплуатации любой сплит-системы сказано, что работа устройства при открытых окнах является нарушением и приводит к излишней нагрузке на компрессор. Почему же это происходит? Все очень просто. Каждый кондиционер в Королёве способен поглощать и, соответственно, подавать в помещение определенный объем воздуха. При открывании окон создается дополнительный поток, который ничем не нормируется. Даже среднее его значение определить невозможно, следовательно, количественно определить его влияние также не представляется возможным.

Единственным вариантом, который не приведет к серьезным изменениям в работе кондиционера, является так называемое «зимнее» проветривание, когда форточка или створка окна приоткрывается на незначительное расстояние. Однако и здесь необходимо иметь в виду следующее: количество потребляемой устройством электроэнергии существенно возрастет. По некоторым оценкам расход энергии увеличивается примерно на 20% от первоначального значения.

Для поддержания кондиционером заданной температуры количество воздуха в помещении должно поддерживаться на стабильном уровне, поэтому открывать окна во время работы сплит-системы крайне нежелательно. В некоторых помещений это категорически запрещено, например – в номерах отелей и гостиниц, а также в технических и общественных помещениях.

Эффективность работы

Многих покупателей кондиционеров волнует вопрос о том, насколько эффективно он сможет поддерживать в помещении установленную температуру. Особенно актуальным данный параметр стал в летний период, когда температура воздуха достигает до 35-40 градусов Цельсия. Для ответа на поставленный вопрос следует знать, что корректная работа устройства гарантируется лишь при определенных заданных условиях. Так если температура на улице превышает аналогичный параметр, указанный в эксплуатационных характеристиках, то кондиционер в Королеве сможет охлаждать помещение в ограниченном температурном диапазоне. Например, в соответствии со СНиП по городу Москва среднее значение температуры в летнее время составляет 28,5 градусов. Исходя из данного значения, получаем, что стандартный кондиционер гарантированно охладит помещение не более чем до 18 градусов Цельсия.

Требуется учесть и то, что типовые расчеты производятся с небольшим запасом. На практике, это означает эффективную эксплуатацию сплит-системы и при температуре 30-32 градуса, но при дальнейшем потеплении мощности кондиционера уже вряд ли хватит. Поэтому любителям прохлады и низких температур следует отдавать предпочтения самым мощным моделям климатических систем. В нашем калькуляторе заложен запас мощности в 25%.

Установка в квартире на верхнем этаже

Дополнительное нагревание помещения также требует увеличения расчетной мощности кондиционера в Королеве. Небольшой наклон и темная окраска крыши здания обеспечивает дополнительную нагрузку на климатическую систему, установленную в квартиры верхних этажей. Как правило, мощность в данной ситуации требуется повысить примерно на десятую часть, поэтому в своем калькуляторе мы установили среднее значение – 15%.

Остекление

На работу сплит-системы может повлиять такой фактор как общая площадь остекления помещения. В зимнее время через большие окна будет уходить значительное количество тепла. Летом же, наоборот – через них будет проникать много солнечных лучей, которые существенно разогревают помещение. Для нивелирования данного эффекта следует увеличить расчетную мощность кондиционера в Королеве.

Для стандартной площади окон в полтора – два квадратных метра требуемая для эффективного создания комфортных условий мощность изменяется на 10-15% в ту или иную сторону в зависимости от сезона. Увеличивая площадь остекления в помещении на квадратный метр, необходимо одновременно повышать мощность устройства на 100-200 Вт.

Типы системы

Если для помещения, в которое требуется установить кондиционер в Королёве, характерны сразу несколько факторов, повышающих расчетную мощность климатического оборудования, то рациональней будет использовать инверторную систему. Благодаря переменной мощности охлаждения, кондиционеры данной типа способны работать в максимально широком температурном диапазоне. В отличие от инверторных, типичные настенные кондиционеры повышенной мощности могут не справляться со своей задачей по созданию комфортных условий в помещениях большой площади.

Выбор кондиционера - дело серьезное. Если вы не уверены в полученных результатах - обратитесь за консультацией к нашим специалистам. Мы поможем вам подобрать кондиционер в Королеве точно под Ваши потребности, а наши профессиональные установщики грамотно выберут место и осуществят надежный монтаж любой выбранной модели. Выбрать кондиционер в Королеве с нашим калькулятором теперь легко!

Расчет светодиодного освещения : Методика

При обустройстве практически любого помещения одним из главных задач является организация грамотного освещения. Правильно подобрав необходимую мощность и количество светильников, можно обеспечить не только приятную успокаивающую атмосферу жилых помещений, но и повысить продуктивность в офисах и рабочих кабинетах.

В случаях когда в качестве источников искусственного света используются обыкновенные традиционные лампочки накалывания, подобрать их в нужном количестве и мощностях довольно легко. Однако, если речь идет о более современном и экономичном светодиодном освещении, то привычные способы расчета становятся непригодными.

Но, несмотря на характерные особенности и совершенно новые алгоритмы методика светодиодного освещения на практике не так сложна как это может показаться на первый взгляд.

Следуя нескольким простым правилам можно самостоятельно рассчитать необходимую мощность и количество светодиодных ламп и светильником для каждого помещения.

Светодиодные лампы – светодиодные лампы расчет освещенности

Сегодня каждый интернет магазин светотехники в Москве предлагает покупателям довольно широкий ассортимент светодиодных устройств – от простых лампочек со стандартным типом цоколя, до декоративных светильников и ультратонких панелей.

Наибольшим спросом пользуются светодиодные лампочки, которыми все чаще заменяются как обыкновенные лампы накалывания, так и более передовые люминесцентные и галогенные аналоги, что, впрочем, неудивительно, ведь наименьшую потребляемую мощность при одинаковой силе света имеют именно светодиодные устройства.

Так, например, на замену ламе накалывания мощностью в 100Вт идеально подойдет светодиодная модель в 12-13ВТ, тогда как при выборе люминесцентной лампе мощность должна составлять как минимум 30ВТ. Однако, выбирать светодиодные лампы ориентируясь лишь на такой расчет не совсем верно.

Для организации освещения помещений стандартного типа (квадратные, прямоугольные) можно ориентировать на классическую таблицу расчета мощности (см.табл.1):

Тип помещенияМощность светодиодных ламп (ВТ) на 10 м2
Гостиная, ванная30
Спальня, прихожая, коридор20
Кухня40
Детская50
Подсобные помещения10

Ну а для более точного расчета необходимого уровня освещенности в помещениях с нестандартными формами и разной высотой потолка целесообразно использовать систему двухэтапного расчета:

Этап 1

Величину светового потока для освещения конкретного помещения можно рассчитать по довольно простой формуле X*Y*Z где:

X – стандартно принятая норма освещенности в Люксах (Лк)
Y – площадь помещения (м2)
Z – коэффициента на высоту потолков, который при высоте
до 2.7м =1
от 2.7 до 3м = 1.2
от 3 до 3.5 = 1.5
от 3.5 до 5.5 = 2

Что же касается норм освещенности, то данные показатели можно взять из таблицы. 2:


Таким образом, например, для освещения жилой комнаты площадью в 20 м2 и высотой потолков в 3 м понадобится световой поток в 150 * 20 * 1.5 = 4500 Лм.

Этап 2

Зная необходимую величину светового потока можно с легкостью определить количество необходимых светодиодных ламп. Световой поток каждой лампочки указан в ее технических характеристиках.

Для примера можно выбрать лампочки мощностью в 12 и 14 Вт величина светового потока которых равна 1100 и 1250 Лм. Таким образом в нашем примере понадобятся 3 лампочки в 12 и одна в 14 ВТ.

При желании конечно же можно подобрать и множество других комплектаций с номинальной мощностью в 4500 Лм, тем более, что сегодня вопрос какой мощности могут быть лед лампы уже не актуален, ведь на рынке можно найти устройства любых мощностей.

Однако следует учесть, что выбирая устройства с более низкой мощностью и, как следствие, с низкими световым потоком, номинальную величину следует увеличить.

Такова основная методика основного светодиодного освещения. Однако, зачастую, помимо основных устройств в освещении используются также и декоративные элементы, для которых используются уже иные расчеты.

Среди таких элементов особое место занимают светодиодные ленты, использование которых является одним из самых популярных методов организации декоративного освещения.

Светодиодная лента – выбираем по величине светоотдачи

В отличие от светодиодных ламп, светильников, панелей и прочих устройств обеспечивающих основное освещение, диодные ленты предназначены для декоративной подсветки.


Именно по этой причине методика расчета светодиодного освещения для светодиодных лент существенно отличается от стандартных способов расчета необходимой мощности и количества основных устройств освещения.

Норма освещения на 1 кв м в квартире для светодиодной ленты определяется исходя их нескольких ее характеристик.

Во-первых, количество необходимых устройств определяется в метрах. При этом, при одинаковой длине диодные ленты могут иметь различную интенсивность светового потока, которая и является решающим параметром при выборе конкретного устройства.

Зная сколько светодиодов определенного типа установлены на протяжении 1 метра ленты можно самостоятельно определить интенсивность светового потока (Лм), и выбрать модель нужной яркости.

Впрочем, тратить время на расчеты вряд ли придется, ведь данный параметр всегда указывается самим производителем.

Во-вторых, светодиодная лента чаще используется для дополнительной декоративной подсветки, а значит ее мощность должна быть значительно ниже основных устройств освещения, во избежание “конкуренции”.

Конечно же, в продаже можно найти и сверхъяркие устройства с мощными светодиодами, которые вполне могут обеспечить основное освещение, однако используются они уже для подсветки фасадов, рекламных щитов и витрин.

В закрытых же жилых помещениях с подсветкой вполне справятся и модели мощностью от 6.5 до 20-24Вт.

Таким образом, можно отметить, что методика расчета светодиодного освещения хоть и существенно отличается от привычных способов и имеет ряд специфических особенностей, она все же не так сложна как может показаться новым пользователям светодиодных устройств.

Ну а единожды подсчитав необходимую мощность и количество диодных устройств можно получить надежную систему освещения на долгие годы.

А выбрать и купить светодиодные лампы и ленты в Москве можно прямо сейчас. Наш интернет магазин светодиодного освещения предлагает своим покупателям самую качественную светодиодную продукцию по самым выгодным в Москве ценам.

Ватт на квадратный метр в Киловатт на квадратный метр Калькулятор преобразования


Используйте следующий калькулятор для преобразования в ватт / квадратный метр и киловатт / квадратный метр . Если вам нужно преобразовать Вт / квадратный метр в другие единицы измерения, попробуйте наш универсальный Конвертер единиц плотности теплового потока.
ватт / квадратный метр [Вт / м 2 ]:
киловатт / квадратный метр [кВт / м 2 ]:

Как использовать ватт / квадратный метр в киловатт / квадратный метр Калькулятор преобразования
Введите значение в поле рядом с « ватт / квадратный метр [Вт / м 2 ] ».Результат появится в поле рядом с « киловатт / квадратный метр [кВт / м 2 ] ».

Сделайте закладку ватт / квадратный метр в киловатт / квадратный метр. Калькулятор преобразования - он вам, вероятно, понадобится в будущем.
Загрузить конвертер единиц плотности теплового потока
наша мощная программная утилита, которая поможет вам легко преобразовать более 2100 различных единиц измерения в более чем 70 категорий.Откройте для себя универсального помощника для всех ваших потребностей в преобразовании единиц измерения - скачать бесплатную демо-версию прямо сейчас! Сделайте 78 764 преобразования с помощью простого в использовании, точного и мощного калькулятора единиц измерения.
Мгновенно добавьте бесплатный виджет «Конвертер плотности теплового потока» на свой веб-сайт
Это займет меньше минуты, это так же просто, как вырезать и наклеить.Конвертер органично впишется в ваш веб-сайт, поскольку его можно полностью переименовать. Щелкните здесь, чтобы просмотреть пошаговое руководство по размещению этого конвертера единиц на своем веб-сайте.
Ищете интерактивную таблицу преобразования плотности теплового потока
?
Посетите наш форум, чтобы обсудить проблемы преобразования
и попросить о бесплатной помощи!
Попробуйте мгновенный поиск категорий и единиц
, он дает вам результаты по мере ввода!

Калькулятор мощности - сколько света должно быть у вас?

.

Чтобы правильно определить наилучшее освещение для вашего помещения, вам нужно знать несколько вещей. Здесь уместно дать несколько определений.

Люмен - один люмен равен количеству света, излучаемого одной свечой, которая падает на квадратный фут поверхности на расстоянии одного фута.

Измерьте свет с помощью люксметра: Нажмите здесь

Вт - Мера количества электричества, протекающего по проводу.Ватт-часы измеряют количество ватт, потребляемых за один час. Киловатт / час (KWH) равен 1000 ватт / час.

Примерные размеры светильника:

2 x 2 [4 кв. Фута] - 150 или 250 Вт

2 x 3 [6 квадратных футов] - 250 Вт

3 x 3 [9 кв. Футов] - 450 (400 или 600 Вт)

4 x 4 [16 квадратных футов] - 800 Вт (600 или 1000 Вт)

4 x 6 [24 кв. Фута] - 1200 Вт (2 - 600 Вт)

5 x 5 [25 кв. Футов] - 1250 Вт (2 - 600 Вт или 1 - 1000 Вт)

4 x 8 [32 кв. Фута] - 1600 Вт (3 - 600 Вт или 2 - 1000 Вт)

Измерьте свет с помощью люксметра: Нажмите здесь

Как определить необходимое количество света в ваттах:

Общее эмпирическое правило для обеспечения освещенности площади - минимум 30 Вт на квадратный фут.50 Вт на квадратный фут - это оптимально. Вы можете определить подходящее освещение для вашей местности, используя эту формулу: 30 Вт (или 50) x? (Ваши) квадратные футы. Пример: у вас есть площадь 10 кв. Футов - 30w x 10 s.f. = 300 Вт / кв.фут минимум или 50 Вт x 10 н.ф. = 500 Вт / кв. футов (оптимально). Также помните, что флуоресцентные лампы слабее и излучают меньше света, чем HID. Это означает, что вам потребуется в 5 раз больше мощности, чтобы равняться выходной мощности HID. Таким образом, 30 Вт HID равняются 150 Вт флуоресцентных ламп.Вот почему рекомендуется обеспечивать минимум 30 ватт на квадратный фут для HID-ламп и минимум 150 ватт на квадратный фут для люминесцентных ламп.

Для определения стоимости эксплуатации вашего света:

Найдите свой счет за электричество в киловатт-часах. Предположим, у вас есть лампа мощностью 1000 ватт, а стоимость киловатт-часа составляет 0,05 доллара в час. Киловатт равен 1000 ватт, поэтому использование этого фонаря будет стоить 0,05 цента в час. Вот еще один пример. Скажем, у вас есть лампа мощностью 400 Вт, а ваш киловатт-час составляет $.03. Поскольку 400 ватт - это не киловатт, необходимо разделить 400 на 1000 = 0,4 киловатта x 0,03 (тариф за киловатт-час из счета за электричество) = 0,012 цента за час работы.

Заключение:

Все это важно, потому что интенсивность света напрямую влияет на качество и урожайность вашего урожая. Если у вас менее оптимальное освещение, урожай и эффективность будут снижены, а шишки не будут развиваться настолько плотными. Этот момент нельзя переоценить. У вас должно быть достаточное количество света, чтобы в вашем помещении вырастали высококачественные бутоны.Часто задают вопрос: «А можно ли СЛИШКОМ света?». Основной ответ - нет. Согласно закону убывающей отдачи, вы теоретически можете достичь точки, когда ваши растения просто не смогут поглощать больше света, но было бы невозможно иметь такое количество источников света в вашем пространстве. Тепло от света станет проблемой задолго до того, как вы достигнете этой точки. Поэтому используйте столько источников света, сколько хотите, просто контролируйте температуру. Эксперименты - единственный верный метод определения наилучшего решения для каждого растения.Если растения не получают достаточно света, они начинают расти высокими и тонкими, как будто тянуться к свету, и листва становятся бледно-зелеными. Или, если их нужно переместить ближе к свету, или дать им более длительный период воздействия света. Слишком много света может привести к обесцвечиванию листьев и цветов, потемнению и сморщиванию. Листья станут слишком компактными и загнутся по краям.

Правила искусственного освещения и питания коммерческих зданий.

Каковы ограничения на искусственное освещение и электроэнергию для зданий?

Важно знать правила управления коммерческими зданиями, которыми вы управляете.Нежилые включают классы с 3 и 5 по 9, а также зоны общего пользования зданий класса 2. В разделе J Австралийского совета строительных норм и правил (ABCB) излагаются требования Национального строительного кодекса (NCC) для классов искусственного освещения, электропитания и строительства. Для тех из вас, кто не знаком с Разделом J, он оценивает соответствие мер по энергоэффективности в Проекте искусственного освещения и электроснабжения и должен соблюдаться во всех зданиях.

Калькулятор освещения для управляющих недвижимостью…

Как управляющий недвижимостью, вы можете столкнуться с трудной задачей обеспечить соответствие каждого здания строгим нормам.Prolux Electrical Contractors может помочь в определении требований к освещению и питанию и предоставить вам ценные решения. Кроме того, ABCB разработала калькулятор освещения, чтобы помочь лучше понять параметры энергоэффективности освещения. Проще говоря, он помогает вам определить мощность на квадратный метр для каждой комнаты, рассчитать плотность мощности освещения для обозначенных областей, принимая во внимание все переменные факторы. Плотность мощности освещения - это общая мощность, которая будет потребляться огнями в любом заданном пространстве, включая лампы, балласты (устройство для ограничения силы тока в электрической цепи), регуляторы тока и устройства управления (таймер освещения, датчики движения или диммирование). устройств), кроме тех, которые подключаются непосредственно к розетке для периодического использования, например торшеры, настольные лампы или лампы для рабочих станций, разделенные по площади помещения.Несколько систем освещения относятся к нагрузке мощности освещения, когда несколько систем освещения обслуживают одно и то же пространство.

Загрузить калькулятор освещения NCC

Всего несколько объектов недвижимости, обслуживаемых Prolux Electrical Contractors в центральном деловом районе Мельбурна и его окрестностях…


Строительные классы:

Class 1a - Отдельностоящий дом, терраса, таунхаус или вилла
Class 1b - Гостевой дом
Class 2 - Две или более единицы для единоличного проживания
Class 3 - Жилье или проживание в общественном здании
Class 4 - Только проживание в Class 5,6,7, 8 или 9 Здание
Класс 5 - Офисное здание
Класс 6 - Здание магазина
Класс 7a - Автостоянка
Класс 7b - Склад - Склад или витрина
Класс 8 - Лаборатория или здание, используемое для производства
Класс 9a - Здание здравоохранения
Класс 9b - Здание общественных собраний
, класс 9c - Здание престарелых
, класс 10a - Сараи и гаражи
, класс 10b - Нежилое строение

Сколько ватт на квадратный метр могут использовать владельцы зданий и арендаторы в соответствии с рекомендациями ABCB?

- Для внутреннего освещения - 5 Вт на квадратный метр
- Для освещения открытых площадок, включая беседки - 4 Вт на квадратный метр
- Для освещения гаражей или навесов - 3 Вт на квадратный метр

Эти проценты относятся к максимальному использованию.Исключения из этого правила существуют только при использовании определенных элементов управления освещением, и это может варьироваться в зависимости от конкретных конструкций и настроек. Светодиодный шар, например, может использовать десятую часть мощности, которую использует галогенный шар для создания эквивалентного количества и стиля света. Компактные люминесцентные лампы (КЛЛ) также обеспечивают значительную экономию энергии. Переменные освещения могут изменить эти цифры; диммеры и датчики движения, а также правила освещения не учитывают лампы и другое непостоянное осветительное оборудование, при условии, что они не подключены напрямую.Корпоративные менеджеры должны обеспечить достаточное общественное освещение для освещения всех коридоров и мест общего пользования, в противном случае они несут ответственность за риск. Что касается осветительных приборов, если они встраиваются в потолок, это ответственность Owners Corporation. Если он застрянет на участке, ответственность несет его владелец.

Что все это значит для управляющих недвижимостью?

В таблице ниже указана мощность на квадратный метр для нежилых зданий.

Мощность на кв / м Плотность мощности для определенной площади
9 Вт Офис - искусственное освещение до 200 лк или более
7 Вт Офис - искусственное освещение до менее 200 лк
5 Вт Зона обслуживания (раздевалка, комната для персонала)
6 Вт Общественные туалеты
12 Вт Лаборатории - с искусственным освещением до 400 люкс или более
13 Вт Здравоохранение (зоны обслуживания и коридоры)
От 7 до 10 Вт Здравоохранение (детская палата и смотровая)
17 Вт Заводы / Промышленные предприятия
9 Вт Коммутационная комната
10 Вт Конференц-зал / зал заседаний
10 Вт Аудитория / Церковь / Общественный зал
8 Вт Общие комнаты / коридоры в здании класса 2
15 Вт Вход в вестибюль снаружи здания
22 Вт Розничная торговля / магазин
5 Вт Заводская комната
От 8 до 10 Вт Кладовая
10 Вт Оптовый склад и демонстрационная площадка
6 Вт Автостоянка
25 Вт Вход на автостоянку - первые 20 метров
10 Вт Зона отдыха для общего пользования в здании класса 3
5 Вт Единоличное размещение класса 3 B здание


«На освещение приходится до 38% энергии, потребляемой зданием.Это одна из самых простых областей экономии энергии для владельцев.
Австралийские стандарты определяют минимальные уровни яркости для различных коммерческих задач. Рабочие зоны требуют вдвое большей освещенности, чем фойе, а это, в свою очередь, вдвое больше, чем у туалетов, переходов или лестниц ».


Нужна помощь в подтверждении того, что вы соблюдаете раздел J ABCB?

Как рассчитать ватт на квадратный метр?

  • Измерьте ширину и длину каждой комнаты в метрах.
  • Умножьте числа на 3,280839895. Например, комната размером 10,2 на 6,4 метра преобразуется в 702,82 фута (10,2 x 3,280839895 = 33,46) (6,4 x 3,280839895 = 20,99).
  • Умножьте длину комнаты на ширину, чтобы вычислить площадь в квадратных футах. В нашем примере площадь комнаты составляет 33,46 x 20,99 или 702,32 квадратных фута.
  • Узнайте потребление энергии (в ваттах) в каждой комнате. Например, освещение в этой комнате исходит от ламп мощностью 30,75 Вт и восьми ламп мощностью 100 Вт.Это равняется 30 x 75 + 8 x 100 = 3050 Вт.
  • Разделите мощность, потребляемую в комнате, на ее площадь в квадратных футах, чтобы рассчитать ватт на квадратный фут. В нашем примере 3050 Вт, разделенные на 702,32 квадратных фута, равняются 4,34 Вт на квадратный фут.

Как перевести люкс в ватт на квадратный метр?

Сто люкс равно одному ватту на квадратный метр. Следовательно, при преобразовании люкс в ватты на квадратный метр все, что требуется, - это умножить рассматриваемое количество ватт на 100.

Для получения дополнительной информации или подробного анализа энергоэффективности вашего здания позвоните в Prolux Electrical Contractors сегодня.

Позвоните в компанию Prolux Electrical Contractors по телефону 1800 800 880
Электрик из Мельбурна по всем вопросам, связанным с электричеством.

Корпоративный бульвар 3/52, Bayswater VIC 3153

Калькулятор

дБ

Этот калькулятор дБ поможет вам найти уровень звукового давления (SPL) и уровень интенсивности в децибелах.Вы можете использовать его для преобразования дБ или для определения расстояния от источника звука. Обязательно попробуйте наш калькулятор длины волны, если вы хотите узнать частоту или скорость звуковых волн.

Уровень звукового давления (SPL)

Когда мы слышим очень громкий шум, мы испытываем неприятные ощущения. Это из-за давления звуковой волны. Несмотря на то, что это давление может быть измерено в паскалях, как и давление воздуха, более практично использовать децибелы - логарифмическую единицу.Уровень звукового давления или SPL - это просто мера звукового давления относительно порога слышимости человека.

SPL = 20log (P / Pref)

где:

  • SPL - уровень звукового давления в дБ;
  • P - давление звуковой волны, измеренное в паскалях; и
  • Pref - эталонное значение звукового давления. Обычно оно принимается равным 0,00002 Па.

Как вы, наверное, заметили, уровень звукового давления увеличивается логарифмически.Кроме того, это относительная мера, тогда как давление обычной звуковой волны - абсолютная мера громкости.

Уровень интенсивности звука (SIL)

Интенсивность звука определяется как мощность звуковой волны на единицу площади. Это особая величина, которая позволяет нам измерять энергию звука (или, точнее, энергию в секунду на один квадратный метр).

SIL = 10log (I / Iref)

где:

  • SIL - уровень интенсивности звука в дБ;
  • I - интенсивность звука в ваттах на квадратный метр;
  • Iref - эталонное значение интенсивности звука.Обычно предполагается, что он равен 1 × 10⁻¹² Вт / м².
Примеры звуков с соответствующими значениями звукового давления в децибелах и паскалях и интенсивности звука.
Источник: Государственный колледж Эвергрин / CC-BY-SA

Интенсивность звука на расстоянии

Интенсивность звука меняется с удалением от источника звука. Это просто здравый смысл - если вас проезжает машина, вы слышите громкий шум, который становится тише по мере того, как машина удаляется. Это явление также известно как затухание на расстоянии.

С физической точки зрения это происходит потому, что энергия звука теперь распределяется по большей площади. Представьте себе сферу, окружающую источник звука. Несмотря на то, что энергия, излучаемая источником, постоянна, сфера может увеличиваться - увеличится ее поверхность. Энергия будет распределена по площади сферы. Неудивительно, что мы можем записать это в виде уравнения как:

I = P / (4πR²)

где R - радиус сферы - расстояние от источника звука.

Преобразование паскалей в дБ

Наш калькулятор децибел можно использовать для определения эквивалента давления звуковой волны в децибелах. Просто введите давление в паскалях в калькулятор дБ, чтобы найти уровень звукового давления. Вы также можете использовать этот инструмент в обратном порядке, чтобы найти давление, если задан SPL.

Если вас интересует акустика, не забудьте также взглянуть на калькулятор времени реверберации!

Солнечная энергия

Солнечная энергия

Основы солнечной энергетики

Солнце -> Всегда там; много энергии

Какие Заставляет светить солнце? Термоядерная реакция; что-нибудь мы можем научиться делать позже на Земле и, таким образом, решить наши Энергетическая проблема.

Сколько фотонов (энергии) достигает поверхности Земля в среднем?

Энергетический баланс в атмосфере показан здесь:

Основные компоненты на этой диаграмме следующие:

  • Коротковолновое (оптическое) излучение от Солнце достигает вершины атмосферы.
  • Облака отражают 17% обратно в космос. Если земля получит больше облачно, как предсказывают некоторые климатические модели, будет больше радиации отражается назад и меньше достигает поверхности
  • 8% рассеивается назад молекулами воздуха:
  • 6% фактически отражается от поверхности обратно в космос
  • Таким образом, общая отражательная способность Земли составляет 31%.Это технически известный как Альбедо. Примечание что во время ледниковых периодов Альбедо Земли увеличивается как большая часть его поверхности является отражающей. Это, конечно, усугубляет проблема.
Что происходит с 69% поступающего излучения, которого не происходит отразиться назад:
  • 19% поглощается непосредственно пылью, озоном и водой пар в верхних слоях атмосферы. Этот регион называется стратосферой. и нагревается этим поглощенным излучением. Потеря стратосферного озон со временем заставляет стратосферу остывать.
  • 4% поглощается облаками, расположенными в тропосфере. Этот это нижняя часть земной атмосферы, где бывает погода.
  • Остальные 47% солнечного света, падающего на верхнюю часть земная атмосфера достигает поверхности. Это не настоящий значительные потери энергии.
Сводка примечаний к обрыву

Сколько солнечной энергии достигает поверхности Земля в среднем?

Обратите внимание, что мы измеряем энергию в ватт-часах.Ватт не единица энергии, это мера мощности. ЭНЕРГИЯ = МОЩНОСТЬ x ВРЕМЯ

1 киловатт-час = 1 кВт-ч = 1000 ватт, используемых в час = Осталось 10 лампочек мощностью 100 Вт на час

Падение солнечной энергии на землю:

  • Среднее по всей Земле = 164 Вт на квадратный метр в сутки
  • 8-часовой летний день, 40 градусов широты 600 Вт на кв. Метр
Таким образом, за этот 8-часовой рабочий день получается:
  • 8 часов x 600 Вт на кв.м = 4800 ватт-часов на кв. м, что равняется 4,8 киловатт-часов на квадратный метр
  • Это эквивалентно 0,13 галлона бензина.
  • Для 1000 квадратных футов горизонтальной площади (типовая площадь крыши) это эквивалентно 12 галлонам газа или около 450 кВт · ч
Но чтобы перейти от полученной энергии к генерируемой, требуется преобразование солнечной энергии в другие формы (тепло, электричество) при некотором пониженном уровне эффективности.

Демонстрация эффективности фотоэлементов

Подробнее о фотоэлементах мы поговорим позже.На данный момент Единственное, что нужно сохранить, это то, что они довольно низки по эффективности!

Сбор солнечной энергии

Количество захваченной солнечной энергии критически зависит от ориентации коллектор относительно угла Солнца.

  • При оптимальных условиях можно достичь флюсов до 1000 Вт на кв. Метр
  • Зимой для местоположения на 40 градусах широты солнце ниже в небе, и средний получаемый поток составляет около 300 Ватт на кв.метр
Типичное домашнее потребление энергии зимой составляет около 3000 кВт / ч. в месяц или примерно 100 кВт / ч в день.

Предположим, что наша площадь крыши составляет 100 квадратных метров (около 1100 квадратных метров). ноги).

Зимой в солнечный день на этой широте (40 o ) крыша будет получите около 6 часов освещения.

Итак, энергия, произведенная за этот 6-часовой период, составляет:

300 Вт на квадратный метр x 100 квадратных метров x 6 часов

= 180 кВтч (в сутки) больше, чем вам нужно.

Но помните о проблеме эффективности:

  • КПД 5% 9 кВт / ч в день
  • КПД 10% 18 кВт / ч в день
  • КПД 20% 36 кВт / ч в день

В лучшем случае это представляет 1/3 от типичного ежедневного потребления энергии зимой, и это предполагает в этот день солнце светит на крыше в течение 6 часов.

С разумным энергосбережением и изоляцией и окнами, выходящими на юг, можно сократить ежедневное использование энергии примерно в 2 раза.В этом случае, если солнечная черепица становятся эффективными на 20%, тогда они могут обеспечить 50-75% ваших энергетические потребности

Другой пример расчета для солнечной энергии, который показывает, что относительная неэффективность можно компенсировать сборной площадкой.

Объект в Восточном Орегоне получает 600 Вт на квадратный метр. метр солнечной радиации в июле. Предположим, что солнечная панели имеют КПД 10% и подсвечиваются на 8 часов.

Сколько квадратных метров потребуется для создания 5000 кВтч или электричество

каждый квадратный метр дает вам 600 х.1 = 60 Вт

через 8 часов вы получите gt 8x60 = 480 ватт-часов или около 0,5 кВтч на квадратный метр

Вы хотите 5000 кВт / ч

поэтому вам нужно 5000 / 0,5 = 10,000 квадратных метров сборной площади

  • Добавить ваши вопросы или комментарии по поводу данной лекции

    Предыдущая лекция Следующая лекция Страница курса

  • ___________________________________________________________________

    Проект Электронной Вселенной
    электронная почта: nut @ moo.uoregon.edu

    Как посчитать, сколько люмен и ватт необходимо для освещения комнаты

    Расчет люменов и ватт, необходимых для освещения комнаты, является важным элементом обеспечения того, чтобы освещение соответствовало настройке и не было слишком тусклым или слишком интенсивным.

    Прежде чем углубляться в эту тему технически, давайте потратим несколько минут на определение этих двух типов единиц.

    Просвет относится к испусканию светового потока , что соответствует мере всего количества видимого света, испускаемого источником за единицу времени.Если одна кандела силы света равномерно излучается через телесный угол в один стерадиан, общий световой поток, излучаемый под этим углом, составляет один люмен.

    То есть люмен зависит от поверхности, которая будет освещена, и интенсивности света, называемого люксами.

    Отсюда следует, что: люмен = люкс x м2.

    Таким образом, зная об идеальной интенсивности света и размере поверхности для каждой комнаты, которую вы собираетесь осветить, вы можете определить, сколько люменов требуется каждой комнате и, следовательно, найти наиболее подходящую лампочку или осветительную установку.

    С другой стороны,

    Ватт - это показатель мощности в Международной системе, известный в повседневном использовании своим использованием в области электричества.

    Какая связь между люменами и ваттами?

    Отношение между люменами и ваттами относится, соответственно, к эффективности и эффективности лампочки. Следовательно, соответствие между люменами и ваттами зависит от типа лампы, которую вы используете: лампы накаливания, светодиодной, галогенной или люминесцентной.

    Давайте посмотрим на некоторые отношения между люменами и ваттами , имея в виду наиболее распространенные измерения окружающей среды и соответствующие им люмены.

    Если задействованное пространство требует 450 люмен , соотношение ватт между различными типами лампочек будет:

    • лампа накаливания = 40 Вт
    • галоген = 29 Вт
    • люминесцентный = 9 Вт
    • светодиод = 8 Вт

    Для помещений, требующих яркости освещения 800 люмен:

    • лампа накаливания = 60 Вт
    • галоген = 43 Вт
    • люминесцентный = 14 Вт
    • светодиод = 13 Вт

    Для помещений, требующих яркости освещения 1100 люмен:

    • лампа накаливания = 75 Вт
    • галоген = 59 Вт
    • люминесцентный = 19 Вт
    • светодиод = 17 Вт

    Наконец, для помещений, требующих яркости освещения 1600 люмен:

    • лампа накаливания = 100 Вт
    • галоген = 72 Вт
    • люминесцентный = 23 Вт
    • светодиод = 20 Вт

    Теперь, когда мы определили единицы измерения, необходимые для оценки идеально освещенного пространства, давайте перейдем к вопросу о том, сколько люмен требуется каждой комнате в зависимости от ее структуры.

    Брайля

    Энергетические потребности для любой среды

    Мы видели, что люкс означает интенсивность света на квадратный метр; мы используем этот параметр для расчета люменов, необходимых для различных комнат в доме.

    Неважно, какую область вы освещаете, всегда помните, какую видимость вы хотите, чтобы конкретная среда , обращая внимание на функцию рассматриваемого пространства.

    Например, если вы намереваетесь осветить студию , вы знаете, что для этой области требуется отличная видимость , поэтому коэффициент освещенности должен быть равным или больше 300 .

    Если, с другой стороны, вы намереваетесь осветить комнату , используемую для отдыха , например, гостиную, для особого окружающего эффекта, который вас расслабляет, вам не нужно иметь идеальную видимость, чтобы вы могли рассмотрите возможность выбора с коэффициентом освещенности от 150 до 200 .

    После того, как вы определили правильный тип оптимальной видимости для каждой комнаты на основе ее функции, вы можете составить ориентировочный список различных значений люкс, общий справочный список , касающийся ваших конкретных потребностей в освещении для персонализации каждой среды :

    • кухонная зона , из-за функциональной практичности этой среды требует 350 люкс;
    • жилая площадь , менее практичная, комната для отдыха и развлечений, требует 200 люкс ;
    • спальня , область с самым мягким, самым спокойным, умиротворяющим светом, требует от 100 до 150 люкс;
    • ванная комната , еще одна практичная и функциональная область, требует двух эталонных значений: - общий свет и конкретный для зеркала , поскольку этот инструмент требует идеальной видимости, его можно использовать, например, для бритья или нанесения макияжа.По этим причинам, стандартное эталонное значение составляет 150 люкс , а - конкретное значение для зеркала - 400 люкс;
    • проходы , такие как коридор и лестничная клетка, нуждаются в отличной видимости, но не в ярком свете; следовательно, для этих условий также необходимо значение 150 люкс;
    • комнат вроде кабинета и рабочих мест в целом, требующих отличной видимости, как мы уже видели, требуют от 300 до 400 люкс;
    • для помещений, таких как гаражи, туалеты и кладовые. , учитывая их функции, вы можете оставаться на уровне 100 люкс , если вы не используете одну из этих сред, например гараж, например, для чего-то более функциональный , например, ручная работа или другие виды деятельности, требующие более оптимальной видимости.В этом случае вы можете считать значением около 200 люкс , всегда принимая во внимание поверхность, покрывающую рассматриваемое пространство.

    Обведите ориентировочные линии коэффициентов освещенности, обычно оптимальных для каждого типа помещения. Давайте подробнее рассмотрим выбросы энергии для различных типов ламп.

    Доменика

    Различные типы ламп для разных типов выбросов

    Каждый тип лампы имеет специфические характеристики и уровень излучения : знание этих характеристик является незаменимым помощником в понимании того, какой тип лампы работает с одной средой, а не с другой.

    Многие люди часто устанавливают лампы и инсталляции в разных комнатах, не отвечая реальным критериям, делая ложные шаги, что приводит к слабому освещению из-за низкого ресурса лампы.

    Чтобы вы не совершили ту же ошибку, давайте проанализируем различных типов ламп, оценив их характеристики и выбросы.

    Галогенные лампы накаливания

    Эти лампы были созданы для преодоления ограничений традиционных ламп накаливания , то есть низкой эффективности и короткого срока службы, и используются, прежде всего, в витринах и магазинах, на выставках и музеях.

    Сегодня эти лампы являются отличным решением для освещения рабочих столов и учебных помещений и доступны в широком разнообразии форм и мощностей.

    Галогенные лампы накаливания разделены на два больших семейства :

    1. Лампы очень низкого напряжения (то есть точечные светильники) 6-12-24 В, которым требуется трансформатор для подключения к сети 230 В.

    Есть два типа:

    1. лампы без отражателя , подходят для световых установок с очень маленькими размерами, для создания атмосферного освещения, например, потолков "звездное небо", например
    2. рефлекторные лампы , срок службы которых составляет от 4 000 до 5 000 часов, что почти вдвое больше, чем у обычных галогенных ламп.
    3. лампы сетевого напряжения , которые можно установить напрямую, без трансформаторов. Эти типы ламп доступны с различной мощностью с резьбовыми соединениями типа Эдисона и могут использоваться вместо традиционных линейных ламп накаливания. Более того, из-за двойного подключения их необходимо использовать в осветительных установках с передним стеклом.

    Кроме того, вы можете найти галогенные лампы типа IRC , иначе называемые «энергосберегающими»: низковольтные лампы, для работы которых требуется трансформатор.

    Аббревиатура IRC является аббревиатурой от «Инфракрасное покрытие», которое относится к тому факту, что они оснащены отражателем, который отражает тепло от нити накала обратно к нити , что требует меньше энергии для доведения лампы до идеального состояния. температура.

    По сравнению с традиционными галогенными лампами , IRC потребляют меньше энергии, рассеивают меньше тепла, служат дольше и имеют больший и постоянный световой поток с течением времени.

    Характеристики галогенной лампы увеличивают ее светоотдачу до значения около 15-20 Вт , что вместе со средней продолжительностью около 2000 часов обеспечивает лучшую производительность по сравнению с традиционными лампами .

    Эта лампа, на самом деле, излучает белый свет , который обеспечивает отличную цветопередачу , без риска потемнения лампы, а вы можете регулировать поток света с помощью простого переключателя яркости .

    Болезни этой лампы касаются факторов, которые могут иметь значение, а могут и не иметь значения, в зависимости от типа использования: они хрупкие и имеют высокое тепловыделение.

    Snoob

    Люминесцентные лампы

    Люминесцентные лампы состоят из стеклянной трубки, покрытой изнутри слоем специальных флуоресцентных порошков ; эта трубка содержит пары ртути низкого давления.

    На концах есть два электрода, которые при прохождении тока генерируют электрический разряд, который производит световое излучение.

    Для работы этих ламп требуется реактор , который используется для ограничения силы тока.

    При наличии традиционного реактора вам также понадобится стартер , с помощью которого электроды предварительно нагреваются для облегчения зажигания; если же реактор электронный, пускатель не нужен.

    Люминесцентные лампы подходят для освещения внутренних и наружных помещений, где длительное использование света наиболее целесообразно , и без частого включения и выключения.

    Кроме , они обладают высокой светоотдачей и длительным сроком службы : при правильном использовании, замена их традиционными лампами накаливания, люминесцентные лампы позволят снизить потребление электроэнергии до 70%.

    В зависимости от типа необходимого реактора, производительности и размера эти лампы делятся на две категории.

    Трубчатые люминесцентные лампы

    Это знаменитые «неоновые» огни, которые могут быть линейными или круглыми по форме и, в зависимости от диаметра, иметь размер Т5, 16 мм или Т8 26 мм.

    В основном используемые в офисах, школах и коммерческих помещениях , эти трубчатые лампы имеют высокую светоотдачу: от 50 до 120 люмен / ватт , что в 4-10 раз больше, чем у ламп накаливания. Срок службы лампы равен 10 000 часов , что примерно в 10 раз больше, чем у ламп накаливания. Этот показатель существенно зависит от количества интервалов между включением и выключением : интервалы менее 15 минут сильно влияют на срок службы лампы.

    Тот факт, что он не может быть напрямую подключен к источнику электроэнергии, может быть недостатком, даже если диммер или конкретный электронный реактор используется для регулировки светового потока от 10 до 100%.

    Компактные люминесцентные лампы

    Они широко известны как энергосберегающие лампы и, несмотря на то, что они имеют размеры и оттенки света, аналогичные лампам накаливания, их эффективность и долговечность значительно выше.

    Вы можете найти эти лампы со встроенным реактором или без встроенного реактора : первые лампы, которые могут иметь более эффективный реактор обычного или электронного типа, могут быть без проблем заменены лампами накаливания, поскольку они поставляются с лампами Эдисона. Винтовая база E27 или соединение Mignon E14.

    Компактные люминесцентные лампы имеют светоотдачу от 50 до 75 люмен / ватт, , что в 4-7 раз выше, чем у ламп накаливания, а - продолжительность около 10 000 часов , что примерно в 10 раз больше, чем у лампы накаливания. конкуренты.

    Как и в случае с неоновыми лампами, срок службы этих ламп также зависит от их быстрого и частого включения и выключения с интервалами менее 15 минут.

    Они особенно подходят для освещения внутренних и наружных помещений, требующих длительного использования света, а их цветопередача превышает 80/100.

    светодиод

    LED - это аббревиатура от «Light Emitting Diodes» или «Светоизлучающие диоды», а уже много лет используется в области стандартной электроники , такой как пульты дистанционного управления, индикаторы режима ожидания на телевизорах и в различных устройствах. , так далее.

    В настоящее время их можно увидеть на светофорах, в габаритных огнях и стоп-сигналах транспортных средств, на дисплеях, в декоративном освещении и т. Д.

    Светодиоды позволяют экономить до 80% электроэнергии по сравнению с обычной лампой накаливания при том же количестве излучаемого света, с долговечностью до 100000 часов , несмотря на то, что у одной лампы накаливания всего 1000 лампочка и 10 000 люминесцентных ламп.

    Проанализировав характеристики и выделение энергии различными типами ламп, остается только понять, как рассчитать люмен, необходимый в комнате.

    Гангстер

    Как рассчитать, сколько люмен необходимо для освещения комнаты?

    Для освещения гостиной или спальни, как мы видели ранее, требуется более низкий уровень света, чем требуется, например, в офисе.

    Определение уровней освещения для каждой комнаты полезно как для удобства, так и для эффективности.

    Как правило, следует использовать яркое освещение для освещения наиболее практичных комнат , где проводятся мероприятия, требующие отличного освещения, например кухня или столовая.

    После того, как вы определились с тем, насколько яркой должна быть комната, исходя из того, как она используется, вычисление уровней освещенности - довольно простая задача, для которой требует 2 основных шага.

    1. Длина X ширина

    Первый шаг - измерить длину и ширину комнаты с помощью рулетки, затем умножить два значения , чтобы определить площадь комнаты в квадратных футах. Например, комната высотой 10 метров и шириной 15 метров будет иметь площадь 150 квадратных метров.

    2. Стандартный уровень освещения

    Следующий шаг - изучить конкретную область, которую вы собираетесь осветить, , чтобы определить уровень освещения; есть стандарты, которые различаются в зависимости от эталонного государства, которые устанавливают идеальный уровень освещения для каждой конструкции и среды.

    Вы можете ознакомиться с действующими нормативами для окружающей среды, которую вы собираетесь освещать, посетив этот веб-сайт.

    Световой поток - это не что иное, как мощность света, производимого лампой , что соответствует полному световому потоку , производимому источником света.

    Например, большая светодиодная лампа может достигать яркости не менее 60 люмен, а в некоторых случаях даже до 90 и 100 люмен.

    Действующие правила указывают, что для освещения офиса , например, мы рекомендуем около 300-400 люмен на квадратный метр поверхности . Следовательно, если ваша цель - осветить помещение площадью 100 квадратных метров, используемое в качестве офиса, сила света, которая вам понадобится, составит около 30 000-40 000 люмен.

    Ниже вы можете изучить список значений, которые рекомендованы законом на квадратный метр , рассчитанный в люксах (= люмен на квадратный метр).Эти значения относятся не только к различным жилым районам, которые мы проанализировали в этой статье, но также и к пространствам, которые являются частью промышленных и коммерческих структур, так что вы можете получить общее представление об идеальном освещении для каждого помещения.

    Гражданское освещение

    • Проходы = 50 - 150 люкс
    • Зона чтения = 200-500 люкс
    • Кухня = 200-500 люкс
    • Ванная = 100-150 лк; Зеркало = 400 люкс
    • спальни = 50-150 люкс

    Коммерческое освещение

    • Общие кабинеты = 300 - 400 люкс
    • Офисы для технических мероприятий = 400 - 500 люкс

    Промышленное освещение

    • Общие склады = 150 люкс
    • Склады для специальных видов деятельности (эл.г., сварка) = 300 люкс

    На этом этапе, , у вас есть все данные и коэффициенты, необходимые для расчета значений, касающихся освещенности любой среды.

    Всегда помните, что интенсивность света в каждой настройке зависит от предполагаемого использования . Поэтому, прежде чем производить все необходимые расчеты, определите атмосферу, которую вы хотите придать каждому пространству.

    Как только это будет определено, все, что вам нужно сделать, это продолжить следовать указаниям, проанализированным в этой статье.

    Для получения дополнительной информации, поддержки и помощи в выборе наиболее подходящих ламп для вашего проекта освещения, не стесняйтесь обращаться к нам по этой ссылке. Мы в вашем полном распоряжении.

    «Ватт на квадратный метр»: неправильный способ указания плотности

    Архитектура центра обработки данных › Планирование центра обработки данных

    Патрик Донован | 24 июля 2013 г. | 23427 просмотров «Ватт на квадратный метр»: неправильный способ определения плотности электронная почта3000 6 Твитнуть

    Традиционный метод определения плотности мощности с использованием одной цифры, такой как ватт на квадратный метр (или фут), является неудачной практикой, которая часто приводит к путанице, а также к пустой трате энергии и денег.Следующие пункты могут резюмировать проблемы…

    • Что входит в расчет площади или как это соотносится с количеством ИТ-стоек или устройств, не определено.
    • Что входит в расчет мощности, не определено.
    • Нет информации об изменении мощности между ИТ-стойками; это пиковое число? В среднем по площади? Среднее с течением времени? Или что-то другое???
    • Совершенно непонятно, как этот номер используется для центров обработки данных, у которых меняются планы роста или которые строятся со временем по модульному принципу.

    Когда важные характеристики производительности остаются неопределенными таким образом, это, вероятно, приведет к значительной путанице во время процессов спецификации, проектирования и ввода в эксплуатацию - и команда Facility Ops не будет иметь четкого представления о возможностях центра обработки данных после ввода в эксплуатацию. И помимо путаницы и ошибок, которые могут потенциально возникнуть, неточная или плохая спецификация может привести к потерям и неэффективности. Если вы укажете слишком ВЫСОКУЮ плотность (по сравнению с возможной реальностью в центре обработки данных), ваши первые затраты и эксплуатационные расходы будут без нужды увеличиваться, поскольку в конечном итоге у вас будет больше пропускной способности инфраструктуры и фиксированные убытки, за которые придется платить, чем необходимо.А если указать слишком НИЗКУЮ плотность, то производительность станет непредсказуемой из-за различных перегрузок и проблем с перегревом. Поэтому важно правильно указать плотность мощности с использованием подхода, который определяет все необходимые параметры и учитывает реальность динамических изменений мощности, которые происходят как во времени, так и в месте.

    В Белой книге 155 «Расчет требований к пространству и плотности мощности для центров обработки данных», написанной директором по инновациям Schneider Electric Нилом Расмуссеном, описывается лучший подход, который решает четыре вышеупомянутых пункта.Разработанный им метод имеет четыре основных особенности;

    • Единицей физического пространства в спецификации плотности является IT-шкаф, а НЕ площадь пола. Площадь пола определяется при проектировании как результат процесса с использованием мощности шкафа и других факторов.
    • Спецификация является иерархической и модульной, поэтому разные комнаты и зоны могут иметь разные требования к плотности.
    • Спецификация учитывает, что ИТ-шкафы в центрах обработки данных имеют разные требования к питанию, и что эти требования не могут быть четко определены заранее.
    • В спецификации указано, что для шкафов ИТ-оборудования требования к питанию могут изменяться со временем.

    Что действительно делает этот технический документ практичным, так это то, что он содержит встроенную электронную таблицу, которая упрощает вам использование этой новой спецификации для вашего следующего проекта центра обработки данных. Мы призываем вас всех ознакомиться с ним и будем благодарны за любые отзывы. Спасибо!

    Теги: APC, дизайн, высокая плотность, модульный центр обработки данных, Модульность, Нил Расмуссен, Патрик Донован, Стойки, Вт, Технический документ

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
