Хорошо отлаженная система ГВС в частном доме – залог комфортного проживания и зимой, и летом. Согласитесь, без нее гораздо сложнее принять душ или отмыть покрытые жиром противни.

Но даже с высокопроизводительным котлом нагретой воды может не хватать для обслуживания всех членов семьи. И тогда систему ГВС дополняют бойлером косвенного нагрева, который поднимает температуру воды за счет уже установленного оборудования.

Предлагаем вместе с нами выявить лучший емкостный водонагреватель косвенного нагрева: как выбрать бойлер, выясним после разбора рейтинга актуальных моделей. Среди топовых бытовых водонагревателей – производительные модели с высокой степенью защиты и достойным КПД, предназначенные для обслуживания жилых домов.

Содержание статьи:

Емкостный водонагреватель косвенного нагрева

Место

Продукт

Рейтинг

Объем бака

Способ монтажа

Покрытие бака

Цена

Бюджетные модели

#1

80 л

настенный горизонтальный

эмаль

#2

150 л

напольный вертикальный

эмаль

#3

200 л

напольный вертикальный

стеклокерамика

#4

200 л

напольный вертикальный

эмаль

#5

300 л

напольный вертикальный

стеклокерамика

Средний и дорогой сегмент

#1

150 л

универсальный вертикальный

нерж. сталь

#2

160 л

универсальный вертикальный

нерж. сталь

#3

184 л

напольный вертикальный

эмаль

#4

200 л

универсальный вертикальный

нерж. сталь

#5

300 л

напольный вертикальный

нерж. сталь

Бюджетные модели

Практичный и эффективный водонагреватель по разумной цене

Экспертный рейтинг:

Горизонтальный теплообменник серии WW оборудован прочным двойным змеевиком, предназначен для постоянного нагрева и хранения воды. Он отлично подходит для работы в паре с твердотопливным котлом, может входить в систему отопления с наружным контуром – например, печного.

Стальная поверхность бака покрыта порошковой эмалью в автоматическом режиме в заводских условиях, слой эмали – оптимальной толщины. Теплоизоляция изготовлена из черной полиуретановой пены, которая отличается повышенной прочностью.

Для стабильной и равномерной подачи холодной воды на входе в теплообменник установлен распылитель. При необходимости можно установить электрический ТЭН.

Технические характеристики:

  • макс. нагрев – 80°С;
  • объем бака – 80 л;
  • количество теплообменников – 1;
  • монтаж – настенный, горизонтальный;
  • подводка – боковая;
  • вес – 26,5 кг;
  • термометр – да.

Termo Hit подходит для владельцев частных домов, оборудованных системой отопления с твердотопливным котлом, и рассчитан на обслуживание небольшой семьи.

Достоинства

  • Быстрый нагрев
  • Возможность подключения ТЭНа
  • Настенная установка

Недостатки

  • Небольшой объем
  • Нет индикации

Бойлер с высоким КПД и надежной теплоизоляцией

Экспертный рейтинг:

Косвенный водонагреватель GV 150 выполнен из высококачественной стали, покрытой эмалью. Напольная установка предполагает отдельное место в бойлерной, но для экономии свободного пространства его можно расположить прямо под настенным котлом.

Способ защиты от коррозии традиционный – встроенный магниевый анод. Предусмотрены обратный клапан и защита от перегрева. Бойлер оснащен трубчатым 4-литровым теплообменником, который отличается повышенной производительностью и большой площадью.

Для экономичного расхода теплоэнергии и минимальных теплопотерь бак защищен экологичной изоляцией высокого качества. Управление – механическое, индикация сигнализирует о включении и нагреве.

Технические характеристики:

  • макс. нагрев – 75°С;
  • объем бака – 150 л;
  • количество теплообменников – 1;
  • монтаж – напольный, вертикальный;
  • подводка – верхняя;
  • вес – 70 кг;
  • термометр – да.

Водонагреватель рекомендуется устанавливать в качестве дополнительной накопительной емкости с функцией нагрева. Подходит для систем, оборудованных автономным газовым котлом, подключается и к центральному отоплению.

Достоинства

  • Большой объем бака
  • Высококачественная термоизоляция
  • Удобное управление

Недостатки

  • Большой вес
  • Напольная установка

Эффективный нагрев воды с возможностью подключения 2 ТЭНов

Экспертный рейтинг:

Напольная вертикальная модель STA200C изготовлена из высококачественной стали, изнутри покрыта прочной стеклокерамикой, предназначена для нагрева 200 л воды. Работает с котлами любого типа, в том числе газовыми.

Есть возможность подключения 1-2 ТЭНов. Благодаря большому объему может одновременно обслуживать несколько точек водоподачи – например, кран на кухне и душ.

Теплообменник установлен снизу, рассчитан на максимальную мощность 30 кВт. Вход воды боковой, что позволяет при необходимости сливать воду. Внешний кожух выполнен из пластика

Технические характеристики:

  • макс. нагрев – 95°С;
  • объем бака – 200 л;
  • количество теплообменников – 1;
  • монтаж – напольный, вертикальный;
  • подводка – боковая;
  • вес – 74 кг;
  • термометр – да.

Объема бака достаточно для обслуживания семьи из 3 человек. У производителя есть и другие, более объемные модификации – от 300 до 1000 л.

Достоинства

  • Тихая работа
  • Высокий КПД
  • Низкое энергопотребление

Недостатки

  • Возможен заводской брак

Надежный и неприхотливый водонагреватель с удобным управлением

Экспертный рейтинг:

Стационарный бойлер серии NTR предназначен для работы с различными видами котлов в системе отопления, чаще всего – газовыми. Номинальная мощность позволяет производить большие объемы технической воды.

Внутренняя часть обработана эмалью и установлен магниевый анод, благодаря чему не возникает коррозии и отложений, а горячая вода соответствует санитарно-гигиеническим нормам. Тепловые потери минимальны из-за надежной полиуретановой термоизоляции.

Температуру можно плавно регулировать с помощью механического управления. Световая индикация помогает следить за процессом нагрева, а термометр – контролировать температуру.

Технические характеристики:

  • макс. нагрев – 95°С;
  • объем бака – 200 л;
  • количество теплообменников – 1;
  • монтаж – напольный, вертикальный;
  • подводка – верхняя;
  • вес – 95 кг;
  • термометр – да.

Бойлер предназначен для обслуживания семьи из 3-4 человек. Рекомендуется производителем для установки не только в жилых, но и в производственных помещениях в качестве дополнительного стационарного водонагревателя.

Достоинства

  • Большой объем бака
  • Несложное подключение
  • Регулировка температуры

Недостатки

  • Возможны протечки в местах соединений

Всегда горячая вода для дружной большой семьи

Экспертный рейтинг:

Модель закрытого типа STA300C предназначена для напольной установки, рассчитана на нагрев 300 л, оборудована одним нижним теплообменником. Может об

Выбираем бойлер косвенного нагрева

Объекты, на которых не предусмотрена возможность подключения к центральной системе горячего водоснабжения, требуют установки специального оборудования для нагрева воды.  Двухконтурный котел решает две задачи сразу - обеспечивает и отопление, и горячую воду. При использовании одноконтурного котла понадобится отдельный прибор для производства горячей воды - накопительный бойлер или проточный водонагреватель.

Накопительные бойлеры более практичны в использовании, чем проточные нагреватели воды. Именно на них чаще всего останавливают свой выбор потребители. По принципу работы накопительные водонагреватели делятся на приборы прямого и косвенного нагрева. Бойлер прямого нагрева оснащен нагревательным элементом (ТЭНом), который напрямую нагревает объем воды в баке. А вот бойлер косвенного нагрева функционирует совершенно по другому принципу.

Что такое бойлер косвенного нагрева

Способ косвенного (непрямого) нагрева воды - один из самых практичных. И если раньше бойлеры косвенного нагрева встречались, как правило, на промышленных объектах, то сейчас это функциональное оборудование все чаще приобретается для обслуживания частных жилищ.

В качестве источника тепловой энергии для бойлера косвенного нагрева выступает теплоноситель системы отопления. Не горелка или встроенный нагревательный элемент, как в газовых колонках и электрических бойлерах, а внешний, сторонний источник. Именно поэтому нагреватели такого типа называют бойлерами косвенного нагрева.

Внешним источником для бойлера может быть любой генератор тепла, от которого функционирует отопительная система - котел, солнечный коллектор, тепловой насос. На практике это чаще всего газовые и твердотопливные котлы.

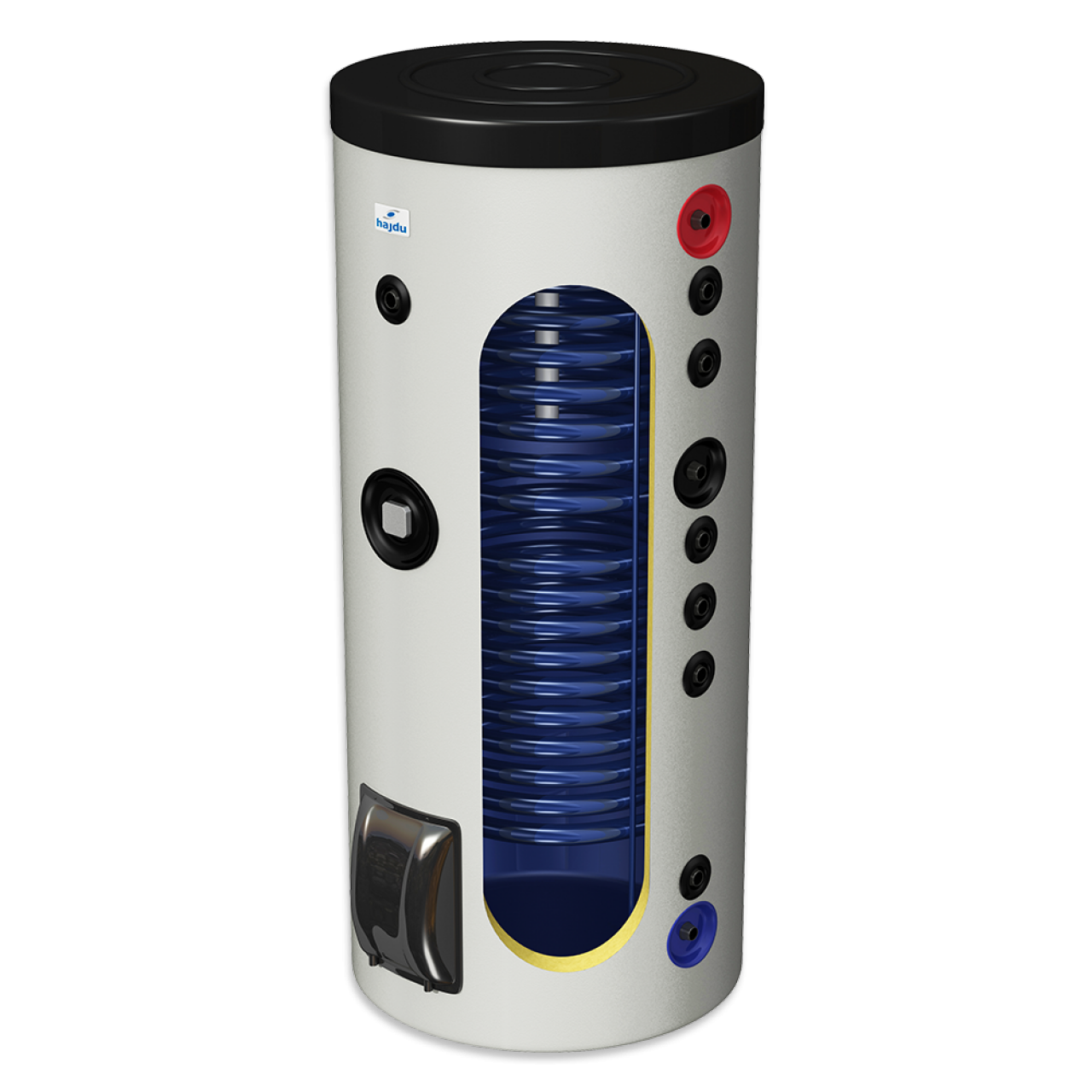

Устройство и принцип работы

По внешнему виду и конструкции бойлер косвенного нагрева похож на привычный электрический накопительный водонагреватель. Это металлический бак определенного объема цилиндрической или прямоугольной формы, покрытый металлическим или пластиковым внешним кожухом.

Внутри бака размещен трубчатый спиральный теплообменник. По этому «змеевику» циркулирует теплоноситель и нагревает воду в баке. В некоторых бойлерах установлены два змеевика, что позволяет подключать их сразу к двум источникам тепловой энергии. Почти во всех моделях предусмотрен магниевый анод - специальный элемент, защищающий поверхности и детали, контактирующие с водой, от коррозии и накипи. Для уменьшения теплопотерь и повышения эффективности между баком и внешним кожухом находится слой теплоизоляционного материала.

Также устройство бойлеров предусматривает наличие систем защиты и безопасности: предохранительных клапанов, расширительных баков, датчиков давления и температуры. Полезная опция - возможность подключения линии рециркуляции для получения горячей воды сразу же после включения крана.

Способ монтажа

Бойлеры косвенного нагрева могут быть напольными и настенными. Компактный настенный бойлер удобен для небольших помещений. Его можно разместить прямо над напольным котлом. Но по понятным причинам бак настенного водонагревателя не может быть большим по объему.

Если вы решили купить бойлер косвенного нагрева с большим накопительным баком, придется выделить дополнительное место для напольного монтажа такого оборудования. Напольный бойлер размещают справа или слева от котла. Ножки бойлера регулируются по высоте для правильной установки и устойчивости конструкции во время эксплуатации.

Преимущества бойлера косвенного нагрева

Приготовление воды в больших объемах. Бойлер косвенного нагрева способен производить серьезные объемы горячей воды. Это отличный вариант для крупных объектов с большим потреблением горячей воды.

Постоянная температура. В отличие от газовых колонок и двухконтурных котлов, бойлеры непрямого нагрева подают воду постоянной температуры, без перепадов и скачков во время включения.

Обслуживание нескольких точек водозабора одновременно. Водонагреватели косвенного нагрева способны подавать горячую воду к нескольким точкам потребления одновременно без снижения давления и скачков температуры.

Экономная работа котла.

В двухконтурных котлах предусмотрен приоритет приготовления горячей воды. Когда вы включаете воду, котел перестает работать на систему отопления и работает только на нагрев воды. Бойлер косвенного нагрева подает воду без отключения отопительной системы.

Независимость от электросети. Для работы бойлера (без ТЭНа) не требуется подключение к электричеству.

Возможность выбора источника энергии. Комбинированные модели бойлеров непрямого нагрева позволяют выбирать источник тепловой энергии в зависимости от обстоятельств.

Недостатки бойлера косвенного нагрева

Зависимость от системы отопления. Главный недостаток - зависимость бойлера косвенного нагрева от отопительной системы. Простые бойлеры косвенного нагрева могут работать только в комбинации с отопительным котлом. Другими словами, только в отопительный сезон. Решение данной проблемы - комбинированные бойлеры с возможностью установки электрического нагревательного элемента и работы от разных источников.

Суммарная стоимость оборудования. Суммарная стоимость бойлера и источника тепла будет выше стоимости одного двухконтурного котла, который также способен производить горячую воду. При небольшом потреблении горячей воды бойлер косвенного нагрева - не самое выгодное решение. Для одной-двух точек потребления вполне хватит двухконтурного котла.

Дополнительное место для установки. Для установки еще одного достаточно массивного прибора потребуется дополнительное место в котельной.

Комбинированный бойлер

Комбинированный бойлер косвенного нагрева предполагает возможность работы от нескольких источников тепловой энергии. Если вы хотите использовать водонагреватель круглогодично, независимо от отопительного сезона, лучше купить комбинированный бойлер со встроенным ТЭНом или с возможностью подключения к солнечному коллектору. Бойлер, оснащенный ТЭНом, можно использовать в теплое время года как стандартный электрический накопительный водонагреватель.

Бойлер косвенного нагрева: принцип работы, устройство, выбор

Чтобы организовать снабжение горячей водой, работающее от системы отопления, ставят двухконтурный котел. Его недостатком является малая производительность. Горячей воды хватит только для мытья рук или посуды. Для комфортного купания лучше установить бойлер косвенного нагрева, достоинством которого является накопительный бак.

Как работают бойлеры косвенного нагрева

Основной принцип работы бойлера косвенного нагрева заключается в циркуляции теплоносителя по теплообменнику, подсоединенного к системе отопления. Горячую жидкость перекачивает насос. Внутренний контур бойлера заключен в накопительной емкости, где поступающая из водопровода холодная вода нагревается от энергии теплоносителя.

Циркуляция системы отопления имеет замкнутый круг. Отдав энергию, теплоноситель по трубам возвращается к котлу. Цикл повторяется, пока происходит работа насоса и котла. От толщины трубы змеевика зависит скорость нагрева воды внутри накопительной емкости.

Особенности конструкции

Чтобы лучше разобраться в работе, надо изучить устройство прибора косвенного нагрева и понять, чем он отличается от своих собратьев.

Водонагреватель предназначен для систем отопления закрытого и открытого типа. Основным отличием является источник энергии. Если газовый водонагреватель работает от баллонного или магистрального газа, а электрический прибор от ТЭНа, то внутренний контур бойлера косвенного нагрева состоит из змеевика. Источником энергии служит теплоноситель. Змеевик оснащен входным и выходным патрубком для подключения к системе отопления.

Существуют бивалентные водонагреватели с двумя теплообменниками, где на один змеевик подается теплоноситель из системы отопления, а на другой контур поступает тепло от гелиосистемы или теплового насоса. При желании змеевики можно объединить фитингами. Получится водонагреватель косвенного нагрева с одним контуром.

Теплообменник заключен внутрь накопительной емкости, где происходит косвенный нагрев воды. Для подключения к водопроводу бак аналогично оснащен входным и выходным патрубком. Форма накопительной емкости обычно представляет собой цилиндр, но встречаются прямоугольные модели. Чтобы вода внутри бака быстро не остывала, его заключили в декоративный корпус, а пространство между ними заполнили теплоизоляцией.

От образования накипи защищает магниевый или титановый анод. Элемент нагрева установлен внутри накопительного бака. Анод защищает металлические детали бойлера от гальванической коррозии, а также снижает жесткость воды.

Термостат – это регулятор, с помощью которого уменьшают или увеличивают поступление в теплообменник теплоносителя. Механизм позволяет регулировать температуру нагрева воды.

Выбирая для домашнего пользования бойлер, лучше отдать предпочтение модели, где дополнительно предусмотрен ТЭН. Прибор сочетает в себе косвенный и электрический водонагреватель. ТЭН позволяет подогревать воду летом, когда система отопления не работает. Для регулировки нагрева воды от электричества установлен дополнительный термостат и автоматика.

Разновидности

Чаще всего в продаже встречается бойлер косвенного нагрева со змеевиком. Однако существуют модели, собранные по системе «бак в баке». Принцип работы остался неизменный, только вместо змеевика теплообменником выступает дополнительная емкость. Достоинство системы «бак в баке» заключается в большей площади нагрева. Для подключения трубы системы отопления на емкости аналогично предусмотрен входящий и выходящий патрубок.

По типу установки косвенные водонагреватели бывают:

  • Настенные модели ограничены объемом накопительного бака до 200 л. Водогрейный прибор подвешивают на стальные кронштейны. Основное требование – прочная стена. Пустотелая гипсокартонная перегородка не выдержит бак с водой.
  • Напольный водонагреватель рассчитан на большую вместительность. Бытовые модели обычно выпускаются с накопительной емкостью 250–300 л. Бойлер напольный промышленного назначения способен вместить более 1000 л воды. Из-за больших габаритов под водонагреватель отводят отдельную комнату.

По типу расположения бака косвенный бойлер бывает:

  • Горизонтальные модели вместительные. Уровень воды поддерживать удобнее, но места водонагреватель занимает много.
  • Вертикальные модели отличаются меньшей вместительностью. Достоинство водонагревателя в компактности и экономии полезного пространства комнаты.

По материалу изготовления накопительного бака бойлеры бывают трех типов:

  • Все дешевые модели оснащены стальным баком с эмалированным покрытием. Через пару лет защитный слой нарушается и появляется течь.
  • На ступень выше по качеству стоят стеклокерамические баки. Срок эксплуатации увеличен, но и дороже стоят.
  • Бак из нержавейки дорогой. Однако срок эксплуатации неограничен. Водонагреватель прослужит долгие годы, если не попалась низкокачественная подделка.

Разнообразие косвенных водонагревателей позволяет потребителю выбрать оптимальную по форме, стоимости, а также вместимости модель.

Положительные и отрицательные характеристики

Рассматривая плюсы и минусы косвенных водогрейных приборов, надо остановиться на главном преимуществе – экономия энергоресурсов. За газовый и электрический бойлер придется отдельно платить. Энергию косвенный водонагреватель получает бесплатно от работающей системы отопления.

Из других преимуществ выделяется:

  • Длительный срок эксплуатации. Нагрев теплообменника не образует твердых накоплений. Накипь появляется при работе ТЭНа, но его включают не круглогодично, а только летом.
  • Водонагреватель с двумя теплообменниками или системой «бак в баке» характеризуется высокой производительностью.
  • Модель с дополнительно установленным ТЭНом сочетает два важных параметра: экономичность зимой, эффективность летом.
  • Имея сварочный опыт косвенный водонагреватель можно сделать самостоятельно.

Минусом является сложность и дороговизна монтажа. Первый нагрев емкости осуществляется долго, но потом температура воды постоянно поддерживается. При отсутствии ТЭНа летом невозможно получить горячу воду.

Как выбрать бойлер косвенного нагрева

Сделать правильный выбор подходящей модели бойлера косвенного нагрева – дело сложное для новичка. Однако непосильного здесь ничего нет, надо лишь учесть несколько важных нюансов:

  • Выбирая для квартиры или частного дома водонагреватель с косвенным нагревом, первым делом необходимо определить оптимальный объем накопительного бака. Чтобы горячей воды хватило всем членам семьи, рассчитывают с учетом примерного расхода 100 л за сутки одним человеком.
  • Экономически выгоден косвенный бойлер нагрева воды для семьи из четырех и более человек. При таком количестве людей примерный расход ГВС составляет 1,5 л/мин.
  • Обращая внимание на объем бака, учитывают время нагрева. Большая емкость дольше будет нагреваться. Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке».
  • От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла. Дешевые водонагреватели идут с поролоном. Пористый материал слабо удерживает тепло и быстро разлагается. Оптимальной теплоизоляцией служит минвата или вспененный полиэтилен.
  • Чтобы сделать правильный выбор, надо сопоставить мощность косвенного водонагревателя и отопительного котла. Если последний характеризуется слабыми параметрами, бойлер станет непосильной нагрузкой.
  • Покупая любую модель, обязательно обращают внимание на наличие термостата, клапана и других элементов защиты.

Когда со всеми важными нюансами вопрос решен, можно уделить внимание форме, дизайну, производителю и прочим мелочам.

Расчет объема накопительного бака

Чтобы сделать примерный расчет объема накопительного бака, можно воспользоваться простым снятием показаний водяного счетчика. Когда в доме постоянно прибывает одинаковое количество людей, суточный расход будет иметь одни и те же данные.

Более точный расчет объема основан на подсчитывании водоразборных точек с учетом их предназначения и количества проживающих членов семьи. Чтобы не вдаваться в сложные формулы, расход горячей воды берут из таблицы.

Схемы подключения к отопительной системе

При выборе схемы подключения косвенного бойлера для нагрева воды учитывают месторасположение прибора в доме, а также особенности разводки системы отопления.

Простая и часто используемая схема основана на подсоединении косвенного прибора через трехходовой клапан. В итоге образуется два контура нагрева: отопительный и водогрейный. После котла перед клапаном врезается циркуляционный насос.

Если потребность в горячей воде небольшая, подходит схема системы с двумя насосами. Косвенный водогрейный прибор и отопительный котел образуют два параллельных контура нагрева. На каждой линии установлен свой насос. Схема подходит для загородных домов, где горячей водой редко пользуются.

Сложнее получается схема подключения, если в доме вместе с радиаторами установлена система «теплый пол». Для распределения давления по всем линиям, а вместе с косвенным бойлером их получатся три, устанавливают гидравлический распределитель. Узел нормализует циркуляцию воды через «теплый пол», водонагреватель и радиаторы. Без распределителя насосное оборудование выйдет из строя.

У косвенных водогрейных приборов с рециркуляцией из корпуса выходит три патрубка. Традиционно два выхода служат для подключения к системе отопления. От третьего патрубка ведут закольцованный контур.

Если косвенный прибор нагрева воды не имеет третьего патрубка, а рециркуляцию надо сделать, то контур возвратной линии подсоединяют к трубе ХВС и дополнительно врезают рециркуляционный насос.

Рециркуляция позволяет получить на выходе из крана горячую воду еще до полного нагрева жидкости в накопительном баке бойлера.

Популярные модели

Выбирать подходящую модель всегда надо по техническим характеристикам. В качестве помощи можно посмотреть рейтинг бойлеров косвенного нагрева, составленный с учетом отзывов потребителей.

Viessmann Vitocell-V 100 CVA-200

Модель оснащена стальным баком с эмалированным покрытием емaкостью 200 л. Быстрый нагрев воды осуществляется за счет теплообменника общей площадью 1 м2. Регулировка температуры выполняется термостатом. Максимально допустимые параметры: нагрев воды – до +95оС, давление на входе – 10 атм.

Drazice OKC 200 NTR

Водогрейный прибор представлен двумя моделями: с одним и двумя теплообменниками. Емкость аналогично рассчитана на 200 л воды. Однако нагрев осуществляется быстрее из-за увеличенной площади теплообменника – 1,45 м2. Недостатком является отсутствие ТЭНа, что не дает возможность получения горячей воды летом.

Roda Kessel ILW 200 B

Мощный прибор со стальным накопительным баком на 200 л оснащен медным теплообменником. Дополнительно модель укомплектована ТЭНом, что позволяет получать горячую воду летом при отключенном отоплении. Регулировка температуры выполняется термостатом. Максимальный предел +65оС.

Бойлер косвенного нагрева - в чем его особенности, каков принцип работы. Принципиальная схема подключения бойлера косвенного нагрева

Жизнь современного человека, который привык к комфортным условиям, трудно себе представить без горячей воды. К сожалению, работа центрального водоснабжения оставляет желать лучшего. Горячая вода подается с постоянными перебоями, а некоторые дома и вовсе не подключены к центральному отоплению. В таких случаях неплохим решением становится подключение бойлера косвенного нагрева.

Что представляет из себя бойлер косвенного нагрева?

В России бойлером обычно называют бак или нагреватель, который снабжает дом/квартиру горячей водой. Существует 2 вида бойлеров:

  • прямого нагрева;
  • косвенного нагрева.

Бойлер косвенного нагрева — водонагреватель, который выделяет тепло, поступающее из системы отопления.

Основное отличие такого вида нагревателя от других заключается в том, что бойлер нагревает воду не от электричества или газа, как в случае с прямым нагревом, который подает воду благодаря тэну или газовой грелки, а снабжает квартиру горячей водой от центральной отопительной системы.

Внешний вид такого нагревателя напоминает бочку, но в последнее время очень популярными стали модели прямоугольной или кубической формы. Последние выполнены в едином стиле с котлом и обычно устанавливаются прямо под ним, экономя место в котельной.

Отдельно отметим бойлеры косвенного нагрева от европейского бренда STOUT. Эти бойлеры универсальны, продаются с емкостями от 75 до 200 литров — подойдут для квартиры или дома практически любой площади. Каждый этап технологического процесса производства бойлера STOUT отвечает европейским нормам ISO, на всех этапах изделие проверяется на герметичность.

Бренд внимательно следит за продуктом, проводит аудит каждого 50-го бойлера. Проверяется абсолютно все, начиная от качества упаковки, заканчивая тестированием режимов работы. Благодаря этому бойлер косвенного нагрева STOUT надежен, прост в эксплуатации и будет служить долгие годы.

За подробностями переходите на  stout.ru.

Как работает бойлер косвенного нагрева?

Внутренняя часть бойлера обычно стальная или пластиковая, а сама емкость для нагрева воды изготовлена из теплоизолирующего материла. Внутри бака находится теплообменник из латуни или стали, по которому проходит теплоноситель из котла отопления. Обычно его изготавливают в форме змеевика, чтобы обеспечить максимально быстрый и эффективный нагрев бака. Для защиты от коррозии используют магниевый анод, чтобы обезопасить бак от повышения давления, внутри бойлера устанавливают термостат и предохранительный клапан. Внешний корпус бака обычно выполняется в дизайнерском стиле производителя. Сегодня на рынке можно встретить и другие модели бойлеров с косвенным нагревом — водонагреватели «бак в баке» или бойлеры с несколькими теплообменниками. Но встретить их в продаже можно они крайне редко.

К системе водоснабжения бойлер косвенного нагрева подключается через ввод для холодной и вывод для горячей воды.

Холодная вода наполняет емкость для нагрева, а на выходе горячая вода попадает к потребителю. Каждый бойлер косвенного нагрева связан с трубопроводом, через который теплоноситель попадает в котел для очередного нагрева. На таком трубопроводе обязательно устанавливается насосно-смесительная система, которая отвечает за циркуляцию воды.

Плюсы и минусы схемы работы

Основные преимущества работы бойлера косвенного нагрева:

  • работа такого водонагревателя не перегружает электропроводку в отопительный сезон, так как бойлер зависит от центрального отопления и не расходует электричество;
  • при правильном проектировании бойлер имеет очень высокие показатели в области производительности и оптимальное соотношение затрат;
  • внутренняя поверхность нагревателя и теплоноситель не взаимодействует с проточной водой, что обеспечивает безопасную и долгую службу агрегата;
  • за счет рециркуляции горячая вода идет сразу после открытия крана;
  • бойлер косвенного нагрева всегда можно переключить на альтернативный источник тепла либо использовать несколько.

К сожалению, каждая схема работы помимо положительных, имеет и негативные стороны:

  • чтобы переоборудовать систему, потребуются дополнительные затраты;
  • стоимость бойлера с косвенным нагревом гораздо выше газовых или электронагревателей;
  • первоначальный нагрев воды (объемом более 100 литров) длится от 1 до 2 часов, это может негативно сказаться на качестве отопительной системы помещения;
  • для бойлера объемом 100 литров и более необходимо отдельное помещение по причине внушительного размера прибора.

На что обращать внимание при выборе бойлера косвенного нагрева?

О факторах, влияющих на потребление энергии бойлером, можно прочитать здесь: https://teplo.guru/vodonagrevateli/skolko-energii-potreblyaet.html

Самая главная характеристика бойлера — это его объем. Вам нужно примерно прикинуть, сколько воды необходимо для комфортного существования для вашей семьи. Исходя из средних показателей, на личную гигиену человек тратит 5−15 литров в день, на мытье посуды — 15−25 л/день, на принятие душа — 50−100 л/день, на принятие ванны — 150−200 л/день.

Считается, что на одного проживающего необходимо 80−100 литров горячей воды, конечно, этот расчет условный, все зависит от предпочтений и привычек проживающих. К примеру, кто-то любит принимать душ два раза в день, другой обходится принятием ванны раз в неделю. Чем больше объем бойлера, тем выше его стоимость.

Следующее, на что нужно обратить внимание при покупке — это материал внутренней части водонагревателя.

Отдавать предпочтение нужно бойлерам со змеевиком из латуни. Нагревать воду он будет более эффективно, нежели стальной, кроме этого чистить латунный змеевик гораздо проще.
Емкость для нагрева воды должна быть защищена от коррозии. В более дешевых моделях баки покрывают слоем эмали или стеклокерамики. Дорогостоящие приборы защищены от коррозии нержавеющей сталью.
Кроме этого, не стоит забывать о теплоизоляции агрегата, качественные бойлеры имеют изолированы минеральной ватой или пенополиуретаном. Моделей с поролоновой изоляцией лучше избегать.

Пошаговая инструкция по сливу воды и чистке бойлера находится здесь: https://teplo.guru/vodonagrevateli/slivaem-vodu-iz-boilera.html

Схема подключения бойлера косвенного нагрева

Бойлер можно подключить по гидравлической и электрической системе. Схема подключения на двух насосах или гидравлическая считается наиболее эффективной.

Один насос используется для обогрева жилого помещения, второй — для косвенного нагрева самого бойлера. Электрическая схема подключения предполагает систему переключения режимов — реле.

В двухнасосной схеме подключения бойлера потоки теплоносителя передвигаются в различных направлениях за счет работы циркуляционных насосов. Линия горячей воды (бойлера и отопительного котла) параллельно подключены к насосам, за счет термодатчика нагревателя регулируется режим работы насосов. В цепи после каждого насоса устанавливается обратный клапан, чтобы насосы работали автономно, независимо друг от друга. В представленной схеме отопительный контур отключен, но это практически не влияет на скорость нагрева воды в батареях.

Изготовить бойлер косвенного нагрева самостоятельно поможет данная статья: https://teplo.guru/vodonagrevateli/samodelnyi-boiler-kosvennogo-nagreva.html

Типовые ошибки при подключении

Первая ошибка, с которой чаще всего сталкиваются — это неправильное место установки бойлера косвенного нагрева. Устанавливать его нужно максимально близко к отопительному котлу или к выходу центрального водоснабжения.

Следующая ошибка — неправильное подключение подачи холодной воды. Последовательное подключение входа и выхода теплоносителя обеспечивает эффективную работу водонагревателя. Для достижения оптимальных результатов нагрева и отопления теплоноситель должен входить в бойлер сверху и выходить снизу.

Неправильное подключение циркуляционного насоса влечет за собой множество отрицательных последствий:

  • ось двигателя должна располагаться горизонтально, это поможет избежать раннего износа подшипников;
  • насос должен быть защищен от попадания мусора, нужно постоянно следить за состоянием сетчатых фильтров.

Современный рынок отопительных систем предлагает широкий выбор бойлеров и других водонагревателей, поэтому каждый сможет найти для себя модель с оптимальным соотношением цена-качество. Для консультации всегда можно обратиться в сервисный центр, где Вам обязательно окажут помощь в проектировании, монтаже и обслуживании отопительных приборов.

Оцените статью: Поделитесь с друзьями!

что это такое, устройство, принцип работы, преимущества и недостатки.

Необходимость наличия горячей воды в любом доме или офисе неоспорима — для этого устанавливают бойлеры. Такие устройства бывают электрическими, где в качестве нагревателя присутствует ТЭН. На рынке есть и газовые установки с горелкой. Кроме перечисленных, выпускаются агрегаты косвенного типа.

Содержание статьи

Водонагреватель косвенного нагрева что это такое

Особенностью конструкции бойлеров косвенного типа является отсутствие собственного нагревательного элемента. Подобное устройство работает за счёт получения тепла извне, как правило, от системы центрального отопления или солнечных батарей. Возможно применение каскадной системы, то есть процесс нагревания в агрегате косвенного типа происходит после активации основного бойлера.

СПРАВКА! Необходимость в применении возникает, когда нужно увеличить подачу горячей воды из-за слабого напора, в доме за счёт подогрева холодной или установить дополнительную точку.

Устройство и принцип работы бойлера косвенного нагрева

Водонагреватель так называемого косвенного нагрева представляет собой бак цилиндрической формы. Устройство состоит из следующих элементов:

  • корпуса;
  • теплоизоляции;
  • внутреннего нержавеющего бака;
  • измерителя температуры;
  • системы теплообмена;
  • анода магниевого.

Установленный утеплитель между баком и корпусом обеспечивает наименьшую теплопотерю. Внутри бака расположен теплообменник. Он выполнен из стальной или латунной трубки, которая специальными изгибами уложена на дне, обеспечивая этим равномерный обогрев воды. Установленный термометр контролирует температуру. Для защиты от коррозии устанавливают анод магниевый.

СПРАВКА! Учитывая особенности сезонной эксплуатации и запросы потребителей, современные водонагреватели косвенного типа чаще стали изготавливать комбинированными, совмещённые с газовым или электрическим нагревом.

Водонагреватель может быть установлен:

  1. На стене, когда в помещении мало места или хочется его сэкономить. Но необходимо учесть, что крепления выполняются кронштейнами, имеющими ограничения по весу, поэтому масса бойлера не должна превышать 100 кг.
  2. На полу, применяется для устройств от 100 кг, на специальных подставках.

Особенности установки и подключения водонагревателя

Прежде чем включить, необходимо правильно смонтировать устройство. Необходимо учесть следующие нюансы:

  1. Для начала необходимо выбрать место установки. Как правило, это ванная комната или туалет.
  2. При установке важно учесть: удобство демонтажа, возможность добраться до соединений. Это нужно будет при проведении обслуживающих и ремонтных работ. Нельзя мешать проходу и загораживать другие инженерные системы.
  3. Если в помещении, куда устанавливается водонагреватель, стены не капитальные, а гипсокартоновые, то крепить нельзя. В этом случае применяется напольный вариант или установка осуществляется на металлической стойке.
  4. Подключение к системе водоснабжения и электричества выполняется квалифицированными специалистами. Особое внимание надо обратить, что перед включением в электрическую сеть металлический корпус должен быть заземлён.
  5. После установки производится включение в электрическую сеть, согласно инструкции, указанной в паспорте изделия. Проверяется правильная работа устройства.
  6. После подачи горячей воды на теплообменник водонагревателя, теплоноситель должен постоянно циркулировать для поддержания температуры — для этого устанавливается насос. После нагрева до нужной температуры, насос отключается. Вода может долго оставаться горячей за счёт теплоизоляционного утеплителя.

ВАЖНО! Нержавеющий бак рано или поздно подвергается разрушению под воздействием воды. Необходимо обращать внимание на состояние швов бака — часто именно они первыми дают течь.

Преимущества и недостатки бойлера косвенного нагрева

Отметим преимущества водонагревателя косвенного типа:

  1. Способность нагрева больших объёмов. Настенное устройство может прогревать до 150 литров, напольное — до 300 литров.
  2. Экономия. В разгар отопительного сезона получается существенного экономить на коммунальных расходах.
  3. Возможность организации нескольких точек раздачи горячей воды. Это актуально для большого частного дома или офиса.

СПРАВКА! Применение комбинированного варианта в настоящее время весьма востребовано, так как сезонное отключение и снижение напора горячей воды всё чаще и чаще происходит в перегруженных микрорайонах мегаполисов. На помощь приходит водонагреватель комбинированного типа, который работает от теплоносителя отопления зимой, а в тёплый период приходит в действие от электричества или газа.

Недостатки:

  1. Высокая стоимость по сравнению с аналогами. Как правило, высокая стоимость изделия обусловлена ценами на запчасти и расходные материалы.
  2. Вода долго нагревается, по причине большого объёма бака и технологии нагрева. Если применять для частого использования в быту, то можно предусмотреть меньший объём.
  3. Нагрев зависит от теплоносителя отопления. Период нагревания косвенным вариантом оправдан в разгар отопительного сезона. В тёплые дни зимы, когда температура теплоносителя падает, использование косвенного устройства становится невозможным — нагревания воды не происходит.
  4. Температурный потолок нагрева ниже, чем у электрических и газовых водонагревателей. Это характеристика ограничивает использования водонагревателей такого типа в оздоровительных и детских учреждениях, где есть жёсткие требования к температуре горячей воды.

Выбор бойлера косвенного включения

При выборе водонагревателя нужно обратить внимание на следующие параметры:

  1. Какой объём. Необходимо определиться, для каких целей покупается, каков возможный расход, будут ли дополнительные точки. Не забывайте, что большой объём будет долго прогреваться.
  2. Из какого материала выполнен змеевик — сталь или латунь. Они бывают съёмные и приваренные к баку. Как правило, латунные съёмные – они и предпочтительней.
  3. Из какого материала выполнен бак. Недорогие модели зачастую выполнены не из нержавейки. Они имеют напыление, которое впоследствии покрывается трещинами, что приводит к быстрому износу.
  4. Какой материал использован для утеплителя. Он должен быть из полиуретана, а не из поролона. Поролон имеет плохие теплоизолирующие характеристики, поэтому он не позволит полноценно работать устройству.

Водонагреватель нужный и полезный в быту электроприбор. На рынке предлагается огромное количество моделей — по стоимости и принципу работы. От самых бюджетных до премиум-класса. Так что, выбор сделать можно, не переплачивая лишнего. Остаётся только подобрать устройство, характеристики которого устраивают.

Подпишитесь на наши Социальные сети

Как выбрать бойлер косвенного нагрева? Плюсы и минусы

Содержание:

  1. Принцип и особенности работы
  2. Плюсы и минусы косвенного бойлера
  3. Выбор по техническим характеристикам
  4. Что необходимо учитывать при выборе модели
  5. Как работает бойлер косвенного нагрева летом
  6. Особенности установки и использования

Принцип и особенности работы

Бойлер косвенного нагрева является разновидностью нагревательного оборудования, основным назначением которого является обеспечение помещения горячей водой.

В отличие от бака с нагревом прямого типа, который греет воду от газа или электроэнергии, данный вариант оснащения снабжает помещение горячей водой за счет центральной системы отопления. Внешним видом такой вариант котла похож на бочку. Однако сегодня в каталогах производителей также можно встретить модели, имеющие форму куба.

Если рассмотреть принцип работы и устройства бака, заглянув внутрь, процесс будет выглядеть следующим образом. Внутренняя часть устройства производится из стали или пластика, а емкость, внутри которой происходит нагрев — из материала с хорошими теплоизоляционными показателями.

Внутри бойлера размещен латунный или стальной теплообменник, по которому проходит вода из котла отопления. В составе бака присутствует магниевый анод, обеспечивающий устройство защитой от коррозии.

Также внутри размещают защитный клапан и термостат, способные обезопасить бак от резкого роста уровня давления. При этом внешний вид устройства зависит от предпочтений изготовителя.

Холодная вода, попавшая внутрь устройства, проходит процесс нагрева и выходит наружу уже горячей. Бойлер находится в неразрывной связи с трубопроводом. Для контроля за процессом циркуляции воды на трубопровод устанавливается насосно-смесительная система.

Плюсы и минусы бойлера косвенного типа

К числу сильных сторон косвенного нагрева можно отнести следующие пункты:

  • Такое оснащение не перегружает проводку в отопительный сезон, поскольку оно работает от центральной отопительной системы, а не от электросети.
  • Ни теплоноситель, ни внутренняя система нагревателя не взаимодействуют с водой из водопровода. Поэтому срок службы агрегата будет более длительным.
  • В основу работы такого бойлера положен процесс рециркуляции, поэтому горячая вода будет поступать в кран сразу же после его открытия.
  • При условии грамотного проектирования бойлер отличается максимальной эффективностью работы при оптимальном уровне затрат.

Однако у котлов подобного типа также имеются и некоторые недостатки. К числу отрицательных характеристик таких устройств можно отнести следующие параметры:

  • Бойлер косвенного нагрева перед началом монтажа требует проведения масштабных подготовительных работ. Естественно, что подобная подготовка требует существенных финансовых вложений, что отрицательно скажется на бюджете владельца помещения.
  • Цена котла данного вида намного выше, чем газовых или электрических аналогов.
  • Первоначальный прогрев воды длится около 1-2 часов, что может оказать негативное влияние на качество работы системы отопления.
  • Поскольку такие агрегаты имеют внушительные размеры (100 литров и более), для их установки требуется отдельное помещение. В противном случае устройство не сможет полноценно работать.

Взвесив все «за» и «против» устройства, можно определиться, подходит ли такой вариант именно в вашем случае, или же следует сделать выбор в пользу аналога другого типа — накопительного или проточного водонагревателя.

Выбор по техническим характеристикам

Технические характеристики являются главенствующими при выборе котла косвенного нагрева. Так, выбирая такой агрегат, обязательно обращайте внимание на следующие моменты:

  • Объем. Данное свойство является наиболее значимой. Ведь основной задачей устройства является обеспечение объекта достаточным количеством горячей воды. Поэтому перед покупкой следует примерно «прикинуть», сколько воды потребуется для обеспечения комфортного быта домочадцев. Согласно средним показателям, ежедневно на мытье посуды человек тратит 15-25 л, на принятие душа — 50-100 л, ванны — 150-200 л, а на элементарные гигиенические процедуры — 5-15 литров. В среднем, один член семьи в сутки потребляет от 80 до 100 л горячей воды. В любом случае чем больше объем оснащения, тем выше будет его цена.
  • Мощность. Это еще один важный параметр, который не следует упускать из виду в момент поиска устройства. Работа устройства не должна сказываться на интенсивности и качестве работы отопительной системы. Расход тепловой энергии через теплообменник агрегата не должен превышать 50% от общего расхода энергии, вырабатываемой бойлером.

Перечисленные параметры также будут важными при выборе подходящей модели бойлера к котлу. Вовремя приняв во внимание требуемые лимиты мощности и объема, можно избежать перегрузок и ухудшения работы отопительного оборудования, с которым будет совмещен косвенный котел.

Что необходимо учитывать при выборе модели

Выбирая модель для обеспечения горячей водой определенного объекта, обязательно принимайте во внимание не только внешний вид, но и некоторые другие характеристики, от которых будет зависеть долговечность работы оснащения.

  • Выбирайте модели с латунным змеевиком. Змеевик из латуни чистить очень легко. При этом такая составляющая будет нагревать воду намного быстрее, чем стальной аналог.
  • Обращайте внимание на антикоррозийную защиту емкости для нагрева воды. В дешевых моделях роль защитного слоя выполняет стеклокерамический или эмалированный слой. В более дорогих роль защиты выполняет нержавейка.
  • Избегайте дешевых моделей с поролоновой изоляцией. Лучше приобрести дорогостоящие аналоги, в которых в качестве изоляционного слоя используется пенополиуретан или минеральная вата.

Как работает бойлер косвенного нагрева летом?

После завершения отопительного сезона использовать главный котел только для подачи горячей воды становится невыгодно.

Поэтому в летний период для обеспечения объекта горячей водой применяют оборудованный ТЭНом котел косвенного нагрева. В итоге, в летнее время бойлер косвенного нагрева работает за счет ТЭНа, а не от системы отопления.

Особенности установки и использования

Бойлер косвенного нагрева может быть подключен по электрической или гидравлической системе. Наиболее выгодным является гидравлическая схема (или схема подключения на двух насосах, когда один из насосов применяют для обогрева жилого пространства, а второй — для косвенного прогрева котла).

При условии использования электросхемы используют систему реле, позволяющую быстро переключать режимы.

НАГРЕВАТЕЛЬ НЕПРЯМОЙ ВОДЫ - Скачать PDF бесплатно

ЭЛЕКТРИЧЕСКИЙ ВОДОНАГРЕВАТЕЛЬ

GSW WATER HEATING 599 Hill Street West Fergus, ON, Канада N1M 2X1 ЭЛЕКТРИЧЕСКИЙ ВОДОНАГРЕВАТЕЛЬ ИНСТРУКЦИИ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ Для торговых марок: GSW, John Wood, SpaceSaver, GSW Moffat СОДЕРЖАНИЕ I) Введение....................... 4

Дополнительная информация

ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ БАКОВ ДЛЯ ХРАНЕНИЯ ГОРЯЧЕЙ ВОДЫ HEAT-FLO МОДЕЛИ 30-ST, 40-ST, 40L-ST, 60-ST, 60L-ST, 80-ST, 115-ST, 80-ST-C, 115-ST-C ДЛЯ УСТАНОВКИ ОДНОГО БАКА Для

Дополнительная информация

Электрический водонагреватель

Руководство по эксплуатации и установке электрического водонагревателя (ОГРАНИЧЕННАЯ ГАРАНТИЯ И ПОЛИТИКА ЗАМЕНЫ БАКОВ) При установке следует принять во внимание следующую информацию и сохранить ее для использования в будущем.

Дополнительная информация

Электрические мини-водонагреватели

Электрические мини-водонагреватели емкостей EMT1 - EMT2.5 - EMT4 - EMT6 Руководство по установке и эксплуатации Содержание Важные инструкции по технике безопасности 2 Технические данные 3-4 Общие сведения 5 Технические

Дополнительная информация

ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ БАКОВ ДЛЯ ХРАНЕНИЯ ГОРЯЧЕЙ ВОДЫ HEAT-FLO МОДЕЛИ 30-ST, 40-ST, 40L-ST, 60-ST, 60L-ST 80-ST, 115-ST, 80-ST-C, 115-ST-C Соответствует UL STD 174 и NSF / ANSI

Дополнительная информация

РУКОВОДСТВО ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ

ОДНОСТЕННЫЙ НАГРЕВАТЕЛЬ НЕПРЯМОЙ ВОДЫ Во избежание повреждений или травм не должны храниться какие-либо материалы рядом с водонагревателем косвенного действия, и необходимо принять соответствующие меры, чтобы избежать ненужного контакта (особенно

Дополнительная информация

ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ВОДОНАГРЕВАТЕЛЕЙ HEAT-FLO МОДЕЛИ 30, 40, 40L, 50, 60, 60L, 80, 115 И 60-HO, 80-HO, 80-HO-C, 115-HO, 115-HO-C 85-XHO, 115-XHO ВЫСОКАЯ МОЩНОСТЬ

Дополнительная информация

ПРЕДЛОЖЕНИЕ 65 КАЛИФОРНИИ ВНИМАНИЕ:

Солнечный водонагреватель для жилых помещений РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И УХОДУ С ИНСТРУКЦИЯМИ ПО УСТАНОВКЕ ДЛЯ ПОДРЯДЧИКА, ПЕРЕЧИСЛЕННОГО 786H Цели этого руководства двоякие: первая - для подрядчика по установке, чтобы обеспечить требования

. Дополнительная информация

Жилой электрический водонагреватель

Инструкции по установке бытового электрического водонагревателя и руководство по эксплуатации и уходу Чтобы получить техническую, гарантийную или сервисную помощь во время или после установки этого водонагревателя, позвоните по бесплатному телефону

Дополнительная информация

Непрямые водонагреватели

Непрямые водонагреватели Установка Запуск Техническое обслуживание Гарантия на детали для бытового и коммерческого использования Модели WI Поверхности этих продуктов, контактирующие с питьевой (потребляемой) водой, содержат менее

Дополнительная информация

Руководство для потолочного кондиционера

www.surna.com 303.993.5271 Руководство для потолочного кондиционера Модели: CMAh22, CMAh28, CMAh34, CMAh40, CMAh46, CMAh58, CMAH60 Редакция: сентябрь 2014 г. Содержание Информация о гарантии 4 Ограниченная гарантия

Дополнительная информация

УХОД ЗА ВОДОНАГРЕВАТЕЛЕМ

http://waterheatertimer.org/troubleshoot-rheem-tankless-water-heater.html Осмотр водонагревателя УХОД ЗА ВАШИМ НАГРЕВАТЕЛЕМ Система вентиляции (только прямая вентиляция) Необходимо проверить систему вентиляции

Дополнительная информация

Бесконтактный водонагреватель

Бесконтактный водонагреватель ИНФОРМАЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ Модели WGRTNG199 / WGRTLP199 WGRTCNG199 / WGRTCLP199 УВЕДОМЛЕНИЕ: Westinghouse оставляет за собой право вносить изменения или обновления продукта без предварительного уведомления и не будет

Дополнительная информация

МЕРЫ БЕЗОПАСНОСТИ

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПО БЕЗОПАСНОСТИ ГАЗА Инструкции о том, что делать, когда пользователь чувствует запах газа, можно получить у местного поставщика газа.Эти инструкции должны быть вывешены на видном месте, где будет эксплуатироваться установка.

Дополнительная информация

СЕРВИСНОЕ РУКОВОДСТВО Номер заказа WH0911S001V0

РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ Номер заказа WH0911S001V0 Электрический водонагреватель Модель № FCD-JTSA50-III FCD-JTSA60-III FCD-JTSA70-III FCD-JTSA80-III! ВНИМАНИЕ! Эта сервисная информация предназначена для опытных специалистов по ремонту

. Дополнительная информация

Водонагреватели косвенного нагрева

Руководство по установке и эксплуатации водонагревателей косвенного нагрева C Модели для США: SST150-40 SST250-65 SST300-80 SST450-119 ВНИМАНИЕ В качестве теплоносителя должна использоваться вода или другая нетоксичная жидкость с токсичностью

Дополнительная информация

Электрический водонагреватель Everlast

Электрический водонагреватель Everlast УСТАНОВКА ЗАПУСК ОБСЛУЖИВАНИЕ ДЕТАЛИ Водонагреватели Everlast, модели EV-6 / EV-12 / EV-20 / EV-30 EV-30LB / EV-45LB / EV-50 / EV-80, Предложение 65 штата Калифорния. Предупреждение: это

Дополнительная информация

КОММЕРЧЕСКИЙ ВОДОНАГРЕВАТЕЛЬ НА ГАЗЕ

ГАЗОВЫЙ КОММЕРЧЕСКИЙ ВОДОНАГРЕВАТЕЛЬ ПРЕДУПРЕЖДЕНИЕ: Если не соблюдать в точности информацию, содержащуюся в этих инструкциях, пожар или взрыв может привести к повреждению имущества, травмам или смерти.- Не хранить

Дополнительная информация

Advantium 2 Plus Сигнализация

ADI 9510-B Advantium 2 Plus Alarm ИНСТРУКЦИИ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ Внимательно прочтите эти инструкции перед работой Внимательно прочтите эти Controls Corporation of America 1501 Harpers Road Virginia

Дополнительная информация

Электрический водонагреватель без резервуара

Электрический водонагреватель без резервуара ИНСТРУКЦИЯ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ БЕЗБАКОВЫЕ ВОДОНАГРЕВАТЕЛИ x AHS5D x AHS21D x AHS7D x AHS24D x AHS9D x AHS27D x AHS11D x AHS14D x AHS16D x AHS18D ПРОСЬБА ТЕХНИЧЕСКОЙ ПОМОЩИ

Дополнительная информация

водонагреватели коммерческие газовые

Инструкция по эксплуатации коммерческих газовых водонагревателей www.americanwaterheater.com Американский водонагреватель Johnson City, TN 37605 МОДЕЛИ BCG3 и ABCG3 СЕРИИ 118/119 УСТАНОВКА - ЭКСПЛУАТАЦИЯ - ОБСЛУЖИВАНИЕ - ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Дополнительная информация

СФ15К СФ05КСС, СФ10КСС

Руководство по эксплуатации продукта Speedflow SF05K, SF10K и SF15K SF05KSS, SF10KSS и SF15KSS Невентилируемый водонагреватель с под мойкой V15.6 / 6 Версия 3.2, январь 2015 г. Благодарим вас за покупку водонагревателя Hyco Speedflow без вентиляции

Дополнительная информация

Водонагреватель непрямого действия из Techtanium - DHTDHT

Водонагреватель непрямого действия из Techtanium

Доставляет всю необходимую горячую воду - быстро и эффективно - со встроенной долговечной производительностью.Разработан и спроектирован для обеспечения высокой производительности при невысокой стоимости… с гарантией на долгий срок службы. Ультрасовременные водонагреватели непрямого действия Techtanium имеют:

Очень большая площадь поверхности теплообменника

  • Высокая регенерация и непрерывный поток для обильного горячего водоснабжения.

Титановое покрытие со стеклом

  • Высокая эластичность, адаптирующаяся к расширению и сжатию для дополнительной прочности и долговечности.

Внешний стальной кожух с порошковой краской

  • Прочный и долговечный внешний вид.
  • Изоляция из пенополиуретана (ППУ) снижает тепловые потери в режиме ожидания

Удовлетворяет самым взыскательным требованиям к ГВС.

ХАРАКТЕРИСТИКИ ПРОДУКТА
  • Доступны различные размеры (20-119 галлонов) для жилых и коммерческих помещений
  • Подключения:
    • Серия TT ​​- Боковые соединения
    • Серия MP - верхние соединения
  • Работает с любым водяным источником тепла для ГВС
  • Минимальные тепловые потери
  • Пенополиуретан для превосходной теплоизоляции и снижения энергопотребления - без CFC

Все модели поставляются с магниевыми антикоррозийными анодами.

  • TT Модели - (2) магниевые антикоррозионные аноды
  • Модель
  • MP - (1) анод антикоррозийный из магния

Регистрация гарантии: Щелкните здесь, чтобы зарегистрировать водонагреватель непрямого действия Techtanium.


Непрямый водонагреватель горячей линии [Снято с производства]

Этот продукт был заархивирован и больше не доступен.

HotLine Storage Tank сочетается с газовым или мазутным котлом для обеспечения бытовых и коммерческих нужд горячей воды с потрясающей эффективностью.

Резервуары

HotLine обеспечивают от трех до пяти раз больше горячей воды для бытового потребления, чем электрические или газовые водонагреватели, с чрезвычайно низкими потерями в режиме ожидания.

Характеристики

  • Сверхпрочная стальная куртка
  • года сохраняет великолепный вид
  • Двухдюймовый пенопласт удерживает тепло в баке, а не в подвале.
  • Сверхтолстая защита анодного стержня из магниевого сплава предотвращает коррозию.
  • Гладкие змеевики и внутренние стены с фарфоровым покрытием устойчивы к образованию отложений и с годами сохраняют высокую эффективность.
  • Боковые соединения на три четверти или один дюйм - ваш выбор.
  • Диэлектрические фитинги на входе и выходе змеевика для предотвращения коррозии

Документы / ресурсы

Текущие документы

Архивные документы

Видео

Брошюра

Руководство по установке и эксплуатации

Гарантия

Технический бюллетень

Брошюра

Руководство по установке и эксплуатации

Гарантия

Информационный бюллетень

Отзывы о продукте

К сожалению, для этого товара еще нет обзоров.Хотите оставить отзыв?

Проверка температуры водонагревателя и предохранительного клапана давления

  1. Дом и сад
  2. Сантехника
  3. Водонагреватели
  4. Проверка температуры водонагревателя и предохранительного клапана

Джеймс Кэри, Моррис Кэри Знаете ли вы

что ваш водонагреватель будет работать лучше и безопаснее, если вы будете проводить небольшое текущее обслуживание? Некоторые специалисты по водонагревателям рекомендуют проверять их каждые шесть месяцев.Более частые испытания могут снизить вероятность утечки из-за отложений минералов и коррозии. Клапан сброса температуры и давления (клапан TPR) открывается для сброса давления в водонагревателе, когда температура или давление становятся опасно высокими, предотвращая возможный взрыв.

Накопление минеральной соли, ржавчины и коррозии может вызвать замерзание клапана TPR и его выход из строя. Чтобы проверить клапан и убедиться, что он работает правильно, просто несколько раз поднимите и опустите контрольный рычаг, чтобы он поднял латунный шток, к которому он прикреплен.Горячая вода должна выливаться из конца водосточной трубы. Если вода не течет по трубе или вы получаете лишь тонкую струйку, замените клапан.

Однако, если утечка возникает сразу после испытания, просто нажмите несколько раз испытательным рычагом, чтобы высвободить застрявший мусор, который может мешать правильной посадке клапана. Если клапан выполняет свою работу и горячая вода капает или извергается из сливного клапана TPR, уменьшите температуру на контроллере водонагревателя и / или уменьшите давление воды.

Вот еще на что следует обратить внимание:

  • Труба, выходящая из предохранительного клапана, должна быть того же диаметра, что и выпускное отверстие клапана - обычно 3/4 дюйма. Кроме того, труба должна быть изготовлена ​​из материала, который не подвергается неблагоприятному воздействию тепла, например из меди. Если труба слишком маленькая или не жаропрочная, замените ее медной или обратитесь за помощью к сантехнику.

  • Дренажная труба TPR должна двигаться немного вниз по склону от клапана до точки, где он заканчивается. Он должен заканчиваться за пределами дома на высоте от 6 до 24 дюймов над землей. Если сливная труба перемещается вверх, а затем вниз, вода может попасть на выпускное отверстие клапана и вызвать коррозию в закрытом состоянии. Если на сливной линии будет сифон или низкое пятно, вода может замерзнуть. И даже если клапан сработает, давление будет зафиксировано, и может произойти взрыв. Если водосточная труба настроена неправильно, вызовите сантехника, чтобы исправить это.

Об авторе книги

Джеймс Кэри и Моррис Кэри младшийделиться своим более чем 55-летним опытом работы в качестве отмеченных наградами лицензированных подрядчиков с миллионами людей по всей стране в еженедельной радиопрограмме и в синдицированной газетной колонке под названием On The House. Они также регулярно появляются в субботу утром на канале CBS News.

Непрямые нагреватели для ванн | Sigma Thermal

Непрямые нагреватели для ванны - отличный выбор для применения в нефтегазовой промышленности. Они подходят для многих видов работ, включая отопление на природном газе и сырой нефти.

Как устроен нагреватель для ванны непрямого действия Sigma Thermal?

Наш стандартный водонагреватель для ванны непрямого действия состоит из одной или нескольких трубок, прочного корпуса и змеевика ASME Section VIII. Пожарная труба Sigma предназначена для эффективной передачи тепла от сгоревшего топлива в раствор ванны. Змеевик предназначен для безопасного удержания технологической жидкости и передачи необходимого тепла от водяной бани технологическим потокам. Змеевик разработан специально для вашего процесса, чтобы обеспечить наиболее экономичное и компактное расположение.

Доступны долгосрочные планы обслуживания, которые из года в год гарантируют работоспособность вашего нагревателя для ванны косвенного нагрева.

  • Регулярные системные аудиты квалифицированным специалистом
  • Регулярное обслуживание с гарантией скорости на весь контракт
  • Заводская низкая цена на все компоненты
  • Приоритетный ответ

Команды Sigma Thermal стоят у каждой единицы своего оборудования на протяжении всего срока его службы. Мы делаем дополнительные шаги, чтобы по-настоящему понять ваш бизнес и сочетать его с системой косвенного обогрева ванны, которая неизменно превосходит ваши ожидания.Сверхмощная промышленная конструкция наших систем косвенного нагрева ванн может быть оптимизирована для использования в помещениях, на открытом воздухе или в опасных зонах. Наши обогреватели чрезвычайно эффективны, особенно в сочетании с системами улавливания отходящего тепла.

Системные пакеты Sigma Thermal разработаны с учетом всех требований к водонагревателям косвенного нагрева, включая:

  • Дизайн
  • Производственные условия
  • Средства автоматизации
  • Управление процессом монтажа системы отопления
  • Опыт в области запчастей и оборудования… и многое другое!

Наши представители по запчастям и инженеры готовы вас обслужить.Свяжитесь с командой нашего головного офиса, чтобы найти ближайшего к вам представителя Sigma Thermal. Вы также можете позвонить в наш главный офис по телефону 770-427-5770 .

Типы циркуляционных систем солнечного водонагревателя

Циркуляционные системы: системы прямой циркуляции и косвенная циркуляция

Ищете более доступный и практичный способ выработки тепла для баков горячей воды или радиаторной системы водяного отопления? Ваш ответ - солнечная установка для нагрева воды: установки не только очень эффективны, но и практически бесплатны в эксплуатации, что может сократить ужасные счета за коммунальные услуги.

Поскольку они работают на солнечной энергии, они используют тепло солнечного света для нагрева воды. Они используют две разные формы циркуляционных систем для направления воды и передачи тепла: системы прямой циркуляции и системы косвенной циркуляции. Хотя каждая из них имеет свои уникальные преимущества, выбор неправильной системы может вызвать проблемы и снизить эффективность работы. Вот почему так важно понимать каждую из них, чтобы сделать правильный выбор при установке системы горячего водоснабжения в собственном доме.

Системы прямой циркуляции

Из двух типов циркуляционных систем для солнечных водонагревателей проще понять прямые или активные системы.Система представляет собой замкнутый контур, через который протекает вода. Из резервуара вода течет вверх через солнечные коллекторы и снова возвращается в этот резервуар - и это вода, которую вы будете использовать для купания или для обогрева дома. Прямые системы хорошо работают в местах, где вода не замерзнет, ​​потому что обычная вода закачивается наружу и обратно во время процесса.

Просто и эффективно

Система прямого отопления довольно проста - это один контур, по которому вода перемещается из вашего дома для нагрева и обратно в него.Это не только сокращает количество точек отказа в вашей системе, облегчая ее обслуживание и поддержание надлежащего функционирования, но и установка также повышает эффективность системы - тогда как косвенная система полагается на теплообменник для передачи тепла в воду, пригодную для использования. , и этот теплообменник вызывает потерю тепла, которую вы не можете вернуть.

Более доступный

Дешевле установить систему с прямой циркуляцией, потому что в ней меньше движущихся частей и меньше сантехники, которую нужно устанавливать.Это означает, что вы будете меньше тратить на оборудование и трудозатраты, установив его и подготовив к работе.

Минусы систем прямой циркуляции

В очень холодном климате вы просто не можете использовать систему прямой циркуляции, потому что вы столкнетесь со слишком многими проблемами. Обычная вода замерзнет, ​​и трубы, скорее всего, лопнут на улице, когда температура упадет достаточно сильно. Вот почему вы не увидите прямых систем в холодном климате, таком как Канада или в северной части Соединенных Штатов.

Более сложные условия для множественных отопительных нужд

Когда у вас есть система прямой циркуляции, довольно сложно использовать одну и ту же систему для нескольких систем отопления.Например, если вы хотите нагреть и свой бассейн, и резервуар для горячей воды в доме, единственный вариант - установить два разных набора солнечных коллекторов, а не пытаться направить оба этих источника воды через одни и те же коллекторы.

Системы косвенной циркуляции

Системы косвенной циркуляции более сложны. Между вашим солнечным коллектором и резервуаром для хранения воды существует замкнутый контур. В этом резервуаре находится жидкость - обычно вода, смешанная с другим материалом, температура замерзания которой понижается.Жидкость перемещается через массив солнечных коллекторов и обратно в резервуар для воды, где температура медленно повышается до очень высокого уровня.

К этому резервуару для воды подключен теплообменник, который передает тепло от незамерзающей жидкости к пригодной для использования воде, которая проходит через нее, и обратно в резервуар для чистой воды, где она ожидает использования.

Таким образом, солнце нагревает незамерзающую жидкость в этом контуре, который бежит снаружи, и тепло от жидкости передается на воду, которую вы собираетесь использовать.Эта вода находится в резервуаре с горячей водой, и уровень нагрева увеличивается до тех пор, пока вода не станет пригодной для купания, приготовления пищи, стирки одежды и т. Д.

Отлично подходит для холодного климата

Основным преимуществом этого типа системы является то, что ее можно использовать в очень холодном климате. Водная смесь обычно содержит пропиленгликоль, чтобы предотвратить ее замерзание. Количество гликоля, добавляемого в воду, увеличивается в зависимости от самых низких температур, зарегистрированных для области, где происходит установка.Система может нормально работать независимо от того, насколько холоден воздух на улице, а это означает, что вы можете использовать ее, даже если вы живете в очень холодном климате, который получает приличное солнечное воздействие.

Хорошо подходит для многократного нагрева

Еще одно преимущество систем непрямой циркуляции заключается в том, что их можно присоединять к нескольким теплообменникам и использовать для нагрева различных линий воды. Это полезно, если в вашем доме есть несколько резервуаров для горячей воды или если вы хотите нагревать как горячую воду в доме, так и бассейн или спа, используя одну и ту же систему.Это легко сделать с помощью непрямого замкнутого контура, который вы можете запускать где угодно, и вы сможете легко включать и выключать нагрев между различными источниками.

Минусы систем косвенной циркуляции

Несложно увидеть недостатки систем косвенного нагрева. Они немного менее эффективны и к тому же более дорогие солнечные системы, но это не мешает им быть удобным вариантом для правильных обстоятельств.

Дороже

Вы потратите больше денег, чтобы установить одну из этих систем у себя дома, потому что вам нужно больше материалов, а процесс более длительный и сложный.Не только это, но вы должны сливать жидкость каждые несколько лет и заменять ее свежей, что также будет стоить вам времени и денег.

Менее эффективный

Из-за того, что в системе задействованы теплообменник и второй водяной контур, эффективность вашей работы будет ниже, чем при использовании прямой системы. Существует больше времени для потери тепла из трубопровода, а также потеря тепла в процессе обмена между гликолевой водой и обычной водой.

Последние мысли

Каждая циркуляционная система идеально подходит для различных условий.Если вы хотите использовать один и тот же коллектор для нескольких систем отопления или если вы живете в холодном климате, который регулярно опускается ниже нуля, вам лучше использовать непрямую систему. Если вы живете в умеренном климате, который редко замерзает, и вас интересует только одно основное отопление - или вы собираетесь подавать тепло в несколько мест из одного резервуара, то система прямого отопления - лучший выбор.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
