Схема ИТП, принцип работы ИТП

Тепловой пункт индивидуальный представляет собой целый комплекс устройств, располагаемый в отдельном помещении, включающий в себя элементы теплового оборудования. Он обеспечивает подключение к тепловой сети этих установок, их трансформацию, управление режимами теплопотребления, работоспособность, распределение по типам потребления теплоносителя и регулирование его параметров.

Тепловая установка, занимающаяся обслуживанием здания или отдельных его частей, является индивидуальным тепловым пунктом, или сокращенно ИТП. Предназначен он для обеспечения горячим водоснабжением, вентиляцией и теплом жилых домов, объектов жилищно-коммунального хозяйства, а также производственных комплексов.

Модуль ГВС (горячего водоснабжения)

BlokGVS

Состав оборудования модуля горячего водоснабжения:

  1. кран шаровой «под приварку»
  2. фильтр сетчатый фланцевый
  3. регулятор перепада давления
  4. клапан регулирующий с электроприводом
  5. клапан обратный межфланцевый
  6. дисковый поворотный затвор / шаровой кран
  7. фильтр сетчатый фланцевый
  8. кран дренажный муфтовый
  9. датчик температуры
  10. теплообменник разборный
  11. электронный регулятор температуры
  12. насос циркуляционный
  13. предохранительный клапан
  14. термометр биметаллический
  15. манометр с 3-х ходовым краном
  16. водосчетчик

GVStehnica

3D-модель блока ГВС GVS3D

Габаритный чертеж модуля ГВС

GVSgabarit

Модуль отопления (автоматический узел управления АУУ)

otoplenie

Состав оборудования модуля отопления

  1. кран шаровой «под приварку»
  2. фильтр сетчатый фланцевый
  3. регулятор перепада давления
  4. клапан регулирующий с электроприводом
  5. клапан обратный межфланцевый
  6. дисковый поворотный затвор
  7. фильтр сетчатый фланцевый
  8. кран дренажный муфтовый
  9. датчик температуры
  10. датчик температуры наружного воздуха
  11. электронный регулятор температуры
  12. насос циркуляционный с частотным приводом
  13. реле давления
  14. термометр биметаллический
  15. манометр с 3-х ходовым краном

otoplenieTehnika

3D-модель блока отопления

otoplenie3D

Габаритный чертеж модуля отопления

otoplenieGabarit

Тепловой пункт индивидуальный обеспечивает выполнение следующих задач:

Учет расхода тепла и теплоносителя.

Защита системы теплоснабжения от аварийного увеличения параметров теплоносителя.

Отключение системы теплопотребления.

Равномерное распределение теплоносителя по системе теплопотребления.

Регулировка и контроль параметров циркулирующей жидкости.

Преобразование вида теплоносителя.

Преимущества.

Высокая экономичность.

Многолетняя эксплуатация индивидуального теплового пункта показала, что современное оборудование этого типа, в отличие от других неавтоматизированных процессов, потребляет на 30% меньше тепловой энергии.

Эксплуатационные затраты снижаются примерно на 40-60%.

Выбор оптимального режима теплопотребления и точная наладка позволят до 15% сократить потери тепловой энергии.

Бесшумная работа.

Компактность.

Габаритные размеры современных тепловых пунктов напрямую связаны с тепловой нагрузкой. При компактном размещении индивидуальный тепловой пункт с нагрузкой до 2 Гкал/час занимает площадь в 25-30 м2.

Возможность расположения данного устройства в подвальных малогабаритных помещениях (как в существующих, так и во вновь построенных зданиях).

Процесс работы полностью автоматизирован.

Для обслуживания этого теплового оборудования не требуется высококвалифицированный персонал.

ИТП (индивидуальный тепловой пункт) обеспечивает в помещении комфорт и гарантирует эффективное энергосбережение.

Возможность установки режима, ориентируясь на время суток, применения режима выходного и праздничного дня, а также проведения погодной компенсации.

Индивидуальное изготовление в зависимости от требований заказчика.

Узел учета тепловой энергии.

Основой энергосберегающих мероприятий является прибор учета. Требуется этот учет для выполнения расчетов за количество потребляемой тепловой энергии между теплоснабжающей компанией и абонентом. Ведь очень часто расчетное потребление значительно больше фактического по причине того, что при расчете нагрузки поставщики тепловой энергии завышают их значения, ссылаясь на дополнительные расходы. Подобных ситуаций позволит избежать установка приборов учета.

Назначение приборов учета.

Обеспечение между потребителями и поставщиками энергоресурсов справедливых финансовых взаиморасчетов.

Документирование параметров системы теплоснабжения, таких как давление, температура и расход теплоносителя.

Контроль за рациональным использованием энергосистемы.

Контроль за гидравлическим и тепловым режимом работы системы теплопотребления и теплоснабжения.

Классическая схема приборов учета.

Счетчик тепловой энергии.

Манометр.

Термометр.

Термический преобразователь в обратном и подающем трубопроводе.

Первичный преобразователь расхода.

Сетчато-магнитный фильтр.

Обслуживание.

Подключение считывающего устройства и последующее снятие показаний.

Анализ ошибок и выяснение причин их появления.

Проверка целостности пломб.

Анализ результатов.

Проверка технологических показателей, а также сравнение показаний термометров на подающем и обратном трубопроводе.

Долив масла в гильзы, чистка фильтров, проверка контактов заземления.

Удаление загрязнений и пыли.

Рекомендации по правильной эксплуатации внутренних сетей теплоснабжения.

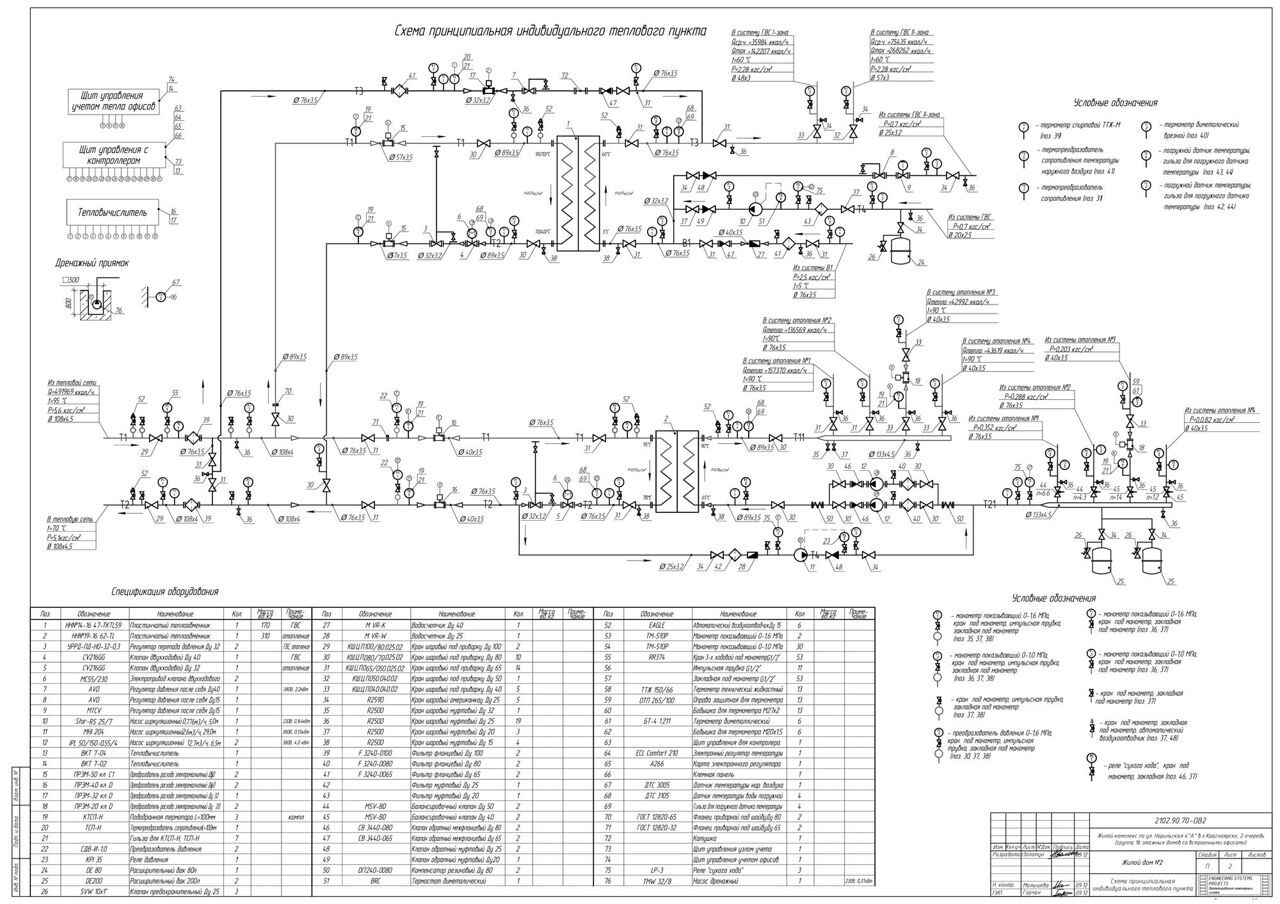

Схема теплового пункта.

В классическую схему ИТП входят следующие узлы:

Ввод тепловой сети.

Прибор учета.

Подключение системы вентиляции.

Подключение отопительной системы.

Подключение горячего водоснабжения.

Согласование давлений между системами теплопотребления и теплоснабжения.

Подпитка подключенных по независимой схеме отопительных и вентиляционных систем.

При разработке проекта теплового пункта обязательными узлами являются:

Прибор учета.

Согласование давлений.

Ввод тепловой сети.

Комплектация другими узлами, а также их количество выбирается в зависимости от проектного решения.

Системы потребления.

Стандартная схема индивидуального теплового пункта может иметь следующие системы обеспечения тепловой энергией потребителей:

Отопление.

Горячее водоснабжение.

Отопление и горячее водоснабжение.

Отопление, горячее водоснабжение и вентиляция.

ИТП для отопления.

ИТП (индивидуальный тепловой пункт) – схема независимая, с установкой пластинчатого теплообменника, который рассчитан на 100% нагрузку. Предусмотрена установка сдвоенного насоса, компенсирующего потери уровня давления. Подпитка отопительной системы предусмотрена от обратного трубопровода тепловых сетей.

Данный тепловой пункт может быть дополнительно укомплектован блоком горячего водоснабжения, прибором учета, а также другими необходимыми блоками и узлами.

ИТП для ГВС.

ИТП (индивидуальный тепловой пункт) – схема независимая, параллельная и одноступенчатая. Комплектацией предусмотрены два теплообменника пластинчатого типа, работа каждого из них рассчитана на 50% нагрузки. Предусмотрена также группа насосов, предназначенных для компенсации понижения давления.

Дополнительно тепловой пункт может оснащаться блоком отопительной системы, прибором учета и другими необходимыми блоками и узлами.

ИТП для отопления и ГВС.

В данном случае работа индивидуального теплового пункта (ИТП) организована по независимой схеме. Для отопительной системы предусмотрен теплообменник пластинчатый, который рассчитан на 100%-ную нагрузку. Схема горячего водоснабжения — независимая, двухступенчатая, с двумя теплообменниками пластинчатого типа. С целью компенсации снижения уровня давления предусмотрена установка группы насосов.

Подпитка отопительной системы происходит с помощью соответствующего насосного оборудования из обратного трубопровода тепловых сетей. Подпитка горячего водоснабжения выполняется от системы холодного водоснабжения.

Кроме того, ИТП (индивидуальный тепловой пункт) укомплектован прибором учета.

ИТП для отопления, ГВС и вентиляции.

Подключение тепловой установки выполняется по независимой схеме. Для отопительной и вентиляционной системы используется теплообменник пластинчатый, рассчитанный на 100%-ную нагрузку. Схема горячего водоснабжения – независимая, параллельная, одноступенчатая, с двумя пластинчатыми теплообменниками, рассчитанными на 50% нагрузки каждый. Компенсация понижения уровня давления осуществляется посредством группы насосов.

Подпитка отопительной системы происходит из обратного трубопровода тепловых сетей. Подпитка горячего водоснабжения выполняется из системы холодного водоснабжения.

Дополнительно индивидуальный тепловой пункт в многоквартирном доме может оборудоваться прибором учета.

Принцип работы ИТП.

Схема теплового пункта напрямую зависит от особенностей источника, снабжающего энергией ИТП, а также от особенностей обслуживаемых им потребителей. Наиболее распространенной для данной тепловой установки является закрытая система горячего водоснабжения с подключением отопительной системы по независимой схеме.

Индивидуальный тепловой пункт принцип работы имеет такой:

По подающему трубопроводу теплоноситель поступает в ИТП, отдает тепло подогревателям системы отопления и горячего водоснабжения, а также поступает в вентиляционную систему.

Затем теплоноситель направляется в обратный трубопровод и по магистральной сети поступает обратно для повторного использования на теплогенерирующее предприятие.

Некоторый объем теплоносителя может расходоваться потребителями. Для восполнения потерь на источнике тепла в ТЭЦ и котельных предусмотрены системы подпитки, которые в качестве источника тепла используют системы водоподготовки данных предприятий.

Поступающая в тепловую установку водопроводная вода протекает через насосное оборудование системы холодного водоснабжения. Затем некоторый ее объем доставляется потребителям, другой нагревается в подогревателе горячего водоснабжения первой ступени, после этого направляется в циркуляционный контур горячего водоснабжения.

Вода в циркуляционном контуре посредством циркуляционного насосного оборудования для горячего водоснабжения передвигается по кругу от теплового пункта к потребителям и обратно. При этом по мере необходимости потребители отбирают из контура воду.

В процессе циркуляции жидкости по контуру она постепенно отдает собственное тепло. Для поддержания на оптимальном уровне температуры теплоносителя его регулярно нагревают во второй ступени подогревателя горячего водоснабжения.

Отопительная система также является замкнутым контуром, по которому происходит движение теплоносителя с помощью циркуляционных насосов от теплового пункта к потребителям и обратно.

В процессе эксплуатации могут возникать утечки теплоносителя из контура отопительной системы. Восполнением потерь занимается система подпитки ИТП, которая использует первичные тепловые сети в качестве источника тепла.

Допуск в эксплуатацию.

Чтобы подготовить индивидуальный тепловой пункт в доме к допуску в эксплуатацию, необходимо представить в Энергонадзор следующий перечень документов:

Действующие технические условия на подключение и справку об их выполнении от энергоснабжающей организации.

Проектную документацию со всеми необходимыми согласованиями.

Акт ответственности сторон за эксплуатацию и разделение балансовой принадлежности, составленный потребителем и представителями энергоснабжающей организации.

Акт о готовности к постоянной или временной эксплуатации абонентского ответвления теплового пункта.

Паспорт ИТП с краткой характеристикой систем теплоснабжения.

Справку о готовности работы прибора учета тепловой энергии.

Справку о заключении договора с энергоснабжающей организацией на теплоснабжение.

Акт о приемке выполненных работ (с указанием номера лицензии и даты ее выдачи) между потребителем и монтажной организацией.

Приказ о назначении ответственного лица за безопасную эксплуатацию и исправное состояние тепловых установок и тепловых сетей.

Список оперативных и оперативно-ремонтных ответственных лиц по обслуживанию тепловых сетей и тепловых установок.

Копию свидетельства сварщика.

Сертификаты на используемые электроды и трубопроводы.

Акты на скрытые работы, исполнительную схему теплового пункта с указанием нумерации арматуры, а также схемы трубопроводов и запорной арматуры.

Акт на промывку и опрессовку систем (тепловые сети, отопительная система и система горячего водоснабжения).

Должностные инструкции, инструкции по пожарной безопасности и технике безопасности.

Инструкции по эксплуатации.

Акт допуска в эксплуатацию сетей и установок.

Журнал учета КИПа, выдачи нарядов-допусков, оперативный, учета выявленных при осмотре установок и сетей дефектов, проверки знаний, а также инструктажей.

Наряд из тепловых сетей на подключение.

Меры безопасности и эксплуатация.

У обслуживающего тепловой пункт персонала должна быть соответствующая квалификация, также ответственных лиц следует ознакомить с правилами эксплуатации, которые оговорены в технической документации. Это обязательный принцип индивидуального теплового пункта, допущенного к эксплуатации.

Запрещено запускать в работу насосное оборудование при перекрытой запорной арматуре на вводе и при отсутствии в системе воды.

В процессе эксплуатации необходимо:

Контролировать показатели давления на манометрах, установленных на подающем и обратном трубопроводе.

Наблюдать за отсутствием постороннего шума, а также не допускать повышенной вибрации.

Осуществлять контроль нагрева электрического двигателя.

Не допускается применять чрезмерное усилие в случае ручного управления клапаном, а также при наличии давления в системе нельзя разбирать регуляторы.

Перед запуском теплового пункта необходимо промыть систему теплопотребления и трубопроводы.

sovsnab16.ru

Автоматизация элеваторного узла теплового пункта

Автоматизированный узел управления ИТП

Автоматизированный узел управления (АУУ) – это комплекс устройств, предназначенных для автоматического погодозависимого регулирования параметров теплоносителя (температура, давление), поступающего в систему отопления здания. Регулирование параметров производится согласно температурному графику в соответствии с температурой наружного воздуха.
Автоматизированные узлы погодного регулирования позволяют изменять количество поступающего теплоносителя в зависимости от температуры воды в обратном и подающем трубопроводах и тем самым избежать «перетопов» в домах и сэкономить тепловую энергию.
C применением АУУ обеспечивается расчетный перепад давления между подающим и обратным трубопроводами систем отопления. АУУ передают информацию на верхний уровень для оперативного реагирования на аварийные ситуации. Шкаф управления поставляется запрограммированным и содержит предустановленные алгоритмы управления. Достаточно установить шкаф, произвести подключения, выполнить адаптацию ПЧВ под насос и автонастройку ПИД-регулятора.

Система погодного регулирования отопления реализуется по двум схемам:
  • Схема №1 применяется, когда давление в теплосети выше давления в системе отопления здания. Это наблюдается в домах, стоящих в начале теплосети. В таких системах регулирование температуры происходит с помощью насоса подмеса, а регулировка давления в системе отопления – с помощью регулирующего клапана. Данная схема является наиболее распространенной.
  • Схема №2 применяется, когда давление в теплосети низкое и его не хватает для нормального функционирования системы отопления зданий. Это наблюдается в крайних домах, стоящих в конце теплосети. Тогда регулирование температуры происходит с помощью клапана, а регулировка давления в системе отопления – с помощью насоса.
Схема №1 Схема №2

Система погодного регулирования, построенная на комплекте оборудования ОВЕН, позволяет при превышении температуры на отопление относительно графика включать подмешивающий насос. Постепенно наращивая обороты с помощью частотного преобразователя (ПЧВ), производится подмес обратного теплоносителя. Снижается температура перед элеватором, и температура в контуре отопления приводится в соответствие отопительному графику. Одновременно осуществляется управление регулирующим клапаном, который изменяет расход теплоносителя из теплосети.

Опыт внедрения системы погодного регулирования клиентом ОВЕН

Система погодного регулирования отопления была установлена в 2018 году в ИТП жилого девятиэтажного четырехподъездного дома по адресу: г. Москва, ул. Клинская, д. 5. По договору теплоснабжения с МОЭК нагрузка на отопление данного здания составляет 0,39 Гкал/час. В качестве эффективности работы АУУ сравнивалось потребление тепла в марте и в декабре 2018 г. со схожими среднемесячными температурами.

Среднемесячная температура, °С Расход тепла, Гкал Перетоп, Гкал Экономия тепла, %
март 2018 -6,74 220 74 34
декабрь 2018 -6,22 146

Таким образом, после установки и запуска системы погодного регулирования расход тепла уменьшился на 74 Гкал, т.е. на 34%. При этом наибольшая экономия будет в теплые месяцы сезона отопления и может достигать 70%.

Примеры диспетчеризации системы погодного регулирования в облачном сервисе OwenCloud Рис.1. График-1 Рис.2. График-2 Графики изменения параметров АУУ

На рис. 1 и рис. 2 показаны графики изменения основных параметров системы. С помощью этого экрана удобно отслеживать работу АУУ и подстраивать коэффициенты ПИД-регулирования, удаленно менять их, наблюдать за реакцией системы отопления и изменением параметров теплоносителя.

promo.owen.ru

Работа ИТП | Блог инженера теплоэнергетика



 Как мы видим из фото, в ИТП заходят два трубопровода – подача и обратка. Рассмотрим все последовательно. На подаче (это верхний трубопровод) обязательно на вводе в теплоузел стоит задвижка, она так и называется – вводная. Задвижка эта обязательно должна быть стальная, ни в коем случае не чугунная. Это один из пунктов «Правил технической эксплуатации тепловых энергоустановок», которые были введены в действие с осени 2003 года.

Связано это с особенностями централизованного теплоснабжения, или центрального отопления, другими словами. Дело в том, что такая система предусматривает большую протяженность, и много потребителей от источника теплоснабжения. Соответственно, чтобы у последнего по очереди потребителя хватало давления, на начальных и далее участках сети держат давление повыше. Так, например, мне в работе приходится сталкиваться с тем, что в теплоузел приходит давление 10-11 кгс/см² на подаче. Чугунные задвижки могут и не выдержать такого давления. Поэтому, от греха подальше, по «Правилам технической эксплуатации»  решено от них отказаться. После вводной задвижки стоит манометр. Ну с ним все понятно, мы должны знать давление на вводе в здание.

Затем грязевик, назначение его становится понятно из названия – это фильтр грубой очистки. Кроме давления, мы должны еще обязательно знать и температуру воды в подаче на вводе. Соответственно, обязательно должен быть термометр, в данном случае термометр сопротивления, показания которого выведены на электронный тепловычислитель. Далее следует очень важный элемент схемы теплоузла – регулятор давления РД. Остановимся на нем поподробнее, для чего он нужен? Я уже писал выше, что давления в ИТП приходит с избытком, его больше, чем нужно для нормальной работы элеватора (о нем чуть позже), и приходится это самое давление сбивать до нужного перепада перед элеватором.

Иногда даже бывает так, мне приходилось сталкиваться, что давления на вводе так много, что одного РД мало и приходится еще ставить шайбу (регуляторы давления тоже имеют предел сбрасываемого давления), в случае превышения этого предела начинают работать в режиме кавитации, то есть вскипания, а это вибрация и т.д. и т.п. Регуляторы давления тоже имеют много модификаций, так есть РД, у которых две импульсные линии (на подаче и на обратке), и таким образом они становятся и регуляторами расхода. В нашем случае это это так называемый регулятор давления прямого действия «после себя», то есть он регулирует давление после себя,что нам собственно и нужно.

         И еще про дросселирование давления. До сих пор иногда  приходится видеть такие теплоузлы, где сделано шайбирование ввода, то есть когда вместо регулятора давления стоят дроссельные диафрагмы, или проще говоря, шайбы. Очень не советую такую практику, это каменный век. В этом случае у нас получается не регулятор давления и расхода, а попросту ограничитель расхода, не более того. Подробно расписывать принцип действия регулятора давления «после себя» не стану, скажу только, что принцип этот основан на уравновешивании давления в импульсной трубке (то есть давления в трубопроводе после регулятора) на диафрагму РД  силой натяжения пружины регулятора. И это давление  после регулятора (то есть после себя) можно регулировать, а именно выставлять больше или меньше с помощью гайки настройки РД.

         После регулятора давления стоит фильтр перед счетчиком потребления теплоэнергии. Ну думаю, функции фильтра понятны. Немного о теплосчетчиках. Счетчики существуют сейчас разных модификаций. Основные типы счетчиков: тахометрические (механические), ультразвуковые, электромагнитные, вихревые. Так что выбор есть. В последнее время большую популярность приобрели электромагнитные счетчики. И это неспроста, есть у них ряд преимуществ. Но в данном случае у нас счетчик тахометрический (механический) с турбиной вращения, сигнал с расходомера выведен на электронный тепловычислитель. Затем после счетчика теплоэнергии идут ответвления на вентиляционную нагрузку (калориферы), если она есть, на нужды горячего водоснабжения.

         На горячее водоснабжение идут две линии с подачи и с обратки, и через регулятор температуры ГВС на водоразбор. О нем я писал в этой статье.  В данном случае регулятор исправный, рабочий, но так как система ГВС тупиковая, эффективность его снижается. Следующий элемент схемы очень важный, пожалуй, самый важный в теплоузле – это можно сказать, сердце отопительной системы. Я говорю об узле смешения – элеваторе. Схема  зависимая со смешением в элеваторе была предложена выдающимся нашим ученым В.М.Чаплиным, и стала повсеместно внедряться в капитальном строительстве с 50х годов по самый закат Советской империи.

         Правда, Владимир Михайлович предлагал со временем (при удешевлении электроэнергии)  заменить элеваторы смесительными насосами. Но про эти его идеи как то забыли. Элеватор состоит из нескольких основных частей. Это всасывающий коллектор ( вход с подачи), сопло (дроссель), камера смешения (средняя часть элеватора, где смешиваются два потока и подравнивается давление), приемная камера (подмес с обратки ), и диффузор (выход с элеватора непосредственно в теплосеть с установившимся давлением).

         Немного о принципе работы элеватора, его преимуществах и недостатках. Работа элеватора основана на основном, можно сказать, законе гидравлики – законе Бернулли. Который, в свою очередь, если обойтись без формул гласит о том, что сумма всех давлений в трубопроводе – динамического давления (скорости), статического давления на стенки трубопровода и давления веса жидкости всегда остается постоянной, при любых изменениях потока. Так как мы имеем дело с горизонтальным трубопроводом, то давлением веса жидкости приблизительно можно пренебречь. Соответственно, при снижении статического давления, то есть при дросселировании через сопло элеватора, возрастает динамическое давление (скорость), при этом сумма этих давлений  остается неизменной. В конусе элеватора образуется разрежение, и вода из обратки подмешивается в подачу.

        То есть элеватор работает  как смесительный насос.  Вот так все просто, никаких насосов с электроприводом и т.д. Для недорогого  капитального строительства с высокими темпами, без особого учета теплоэнергии — самый верный вариант. Так и было в советское время и это было оправдано. Однако у элеватора есть не только достоинства, но и недостатки. Основных два: для его нормальной работы  перед ним нужно держать относительно высокий перепад давления (а это соответственно сетевые насосы с большой мощностью и немалый  расход электроэнергии), и второй и самый главный недостаток — механический элеватор практически не подается регулировке. То есть, как выставили сопло, в таком режиме он и будет работать весь отопительный сезон, и в мороз и в оттепель.

        Особенно ярко этот недостаток проявляется на «полочке» температурного графика, об этом я писал здесь. В данном случае на фото у нас погодозависимый элеватор с регулируемым соплом, то есть внутри элеватора игла ходит в зависимости от температуры на улице, и расход либо увеличивается, либо уменьшается. Это более модернизированный вариант по сравнению  с механическим элеватором. Это тоже, на мой взгляд, не самый оптимальный, не самый энергоемкий вариант, но об этом не в этой статье. После элеватора, собственно, вода идет уже непосредственно к потребителю, и сразу за элеватором стоит домовая задвижка подачи. После домовой задвижки манометр и термометр, давление и температуру после элеватора нужно знать и контролировать обязательно.

        На фото еще и термопара (термометр) для измерения температуры и выдачи значения температуры  в контроллер, но если элеватор механический, ее соответственно нет.  Далее идет уже разветвление по веткам потребления, и на каждой ветке тоже по домовой задвижке.Движение теплоносителя по подаче в ИТП мы рассмотрели, теперь об обратке. Сразу на выходе обратки с дома в теплоузел устанавливается предохранительный клапан. Назначение предохранительного клапана – сбросить давление в случае превышение нормируемого давления. То есть при превышении этой цифры ( для жилых домов 6 кгс/см² или 6 бар) клапан срабатывает и начинает сбрасывать воду. Таким образом мы предохраняем внутреннюю систему отопления, особенно радиаторы от скачков давления.

        Далее идут домовые задвижки, в зависимости от количества веток отопления. Также должен быть манометр, давление с дома тоже нужно знать. Кроме того по разнице показаний манометров на подаче и обратке с дома можно очень приблизительно прикинуть сопротивление системы, проще говоря потери давления. Затем следует подмес с обратки в элеватор, ветки нагрузки на вентиляцию с обратки,  грязевик ( про него я писал выше). Далее ответвление с обратки на горячее водоснабжение, на котором в обязательном порядке должен быть установлен обратный клапан.

        Функция клапана в том, что он пропускает поток воды только в одном направлении, обратно вода течь не может. Ну и далее по аналогии с подачей фильтр на счетчик, сам счетчик, термометр сопротивления. Далее вводная задвижка на обратке и после нее манометр, давление, которое уходит от дома в сеть, тоже нужно знать.

        Мы рассмотрели стандартный индивидуальный тепловой пункт зависимой системы отопления с элеваторным подключением, при открытом водоразборе горячей воды, горячее водоснабжение по тупиковой схеме. Незначительные отличия в разных ИТП при такой схеме могут быть, но основные элементы схемы обязательны.

      По вопросам приобретения любого тепломеханического оборудования в ИТП можно обращаться непосредственно ко мне по эл.адресу: [email protected]

       Совсем недавно я написал и выпустил книгу «Устройство ИТП (тепловых пунктов) зданий». В ней на конкретных примерах я рассмотрел различные схемы ИТП, а именно схему ИТП без элеватора, схему теплового пункта с элеватором, и наконец, схему теплоузла с циркуляционным насосом и регулируемым клапаном. Книга основана на моем практическом опыте, я старался писать ее максимально понятно, доступно.

Вот содержание книги:

1. Введение

2. Устройство ИТП, схема без элеватора

3. Устройство ИТП, элеваторная схема

4. Устройство ИТП, схема с циркуляционным насосом и регулируемым клапаном.

5. Заключение

Просмотреть книгу можно по ссылке ниже:

Устройство ИТП (тепловых пунктов) зданий.

Буду рад комментариям к статье.

teplosniks.ru

Принципиальная Схема Итп - tokzamer.ru

В процессе эксплуатации могут возникать утечки теплоносителя из контура отопительной системы.


После элеватора еще и обратку считать будет.

Журнал учета КИПа, выдачи нарядов-допусков, оперативный, учета выявленных при осмотре установок и сетей дефектов, проверки знаний, а также инструктажей. Схема теплового узла Регулировку подачи теплоносителя осуществляют узлы элеваторные отопления дома.
Как работают тепловые пункты в многоквартирных домах?

Подпитка горячего водоснабжения выполняется от системы холодного водоснабжения. Вода в циркуляционном контуре посредством циркуляционного насосного оборудования для горячего водоснабжения передвигается по кругу от теплового пункта к потребителям и обратно.

В общем оно того стоит!

Отопительная система также является замкнутым контуром, по которому происходит движение теплоносителя с помощью циркуляционных насосов от теплового пункта к потребителям и обратно. Бюджет проекта составляет млн.

В нем она нагревается сетевой водой, поступающей из подающего трубопровода внешней сети. Постоянный расход горячей сетевой воды обеспечивает автоматический регулятор расхода РР.


Для работы такого узла обязательно наличие источника электроэнергии достаточно большой мощности.

Проверка ИТП

Зависимая схема с двухходовым клапаном и насосами в обратном трубопроводе

От его характеристик во многом зависит регулирование систем отопления и ГВС, а также эффективность использования тепловой энергии. На эффективность работы напрямую влияют колебания гидравлического режима в тепловых сетях.

Помимо того, современные проекты предусматривают обустройство удаленного доступа к управлению тепловыми пунктами.

На сегодняшний день популярностью пользуются устройства, с электрическим приводом регулировки сопла, благодаря чему появляется возможность автоматического изменения расхода теплоносителя в системе отопления многоквартирных домов.

При монтаже автоматизированного теплового пункта можно пользоваться пофасадным регулированием, когда регулировка одной стороны МКД не зависит от другой.


Подпитка отопительной системы происходит с помощью соответствующего насосного оборудования из обратного трубопровода тепловых сетей.

Отопительная система также является замкнутым контуром, по которому происходит движение теплоносителя с помощью циркуляционных насосов от теплового пункта к потребителям и обратно. Затем теплоноситель направляется в обратный трубопровод и по магистральной сети поступает обратно для повторного использования на теплогенерирующее предприятие.

Предназначен механизм для того, чтобы дроссельная игла можно двигать в продольном направлении. Она меняет просвет сопла и в результате меняется расход теплоносителя.
Тепловой пункт с погодозависимым регулированием

Элеваторный узел системы отопления – принцип работы

На рисунках ниже указаны самые распространенные схемы соединения тепловых сетей и тепловых пунктов.


В статье рассмотрены принципиальные схемы тепловых пунктов ТП , а не монтажные. Датчик тепла устанавливается в подающую трубу, которая находится в подвале, до элеватора.

Сертификаты на используемые электроды и трубопроводы. В составе ИТП, который также управляет системой горячего водоснабжения дома, прежде всего необходим теплообменник, в котором, собственно, происходит подогрев воды из водопровода до необходимой температуры, также регулирующий клапан с электроприводом, которым управляет электронный регулятор температуры или автоматический регулятор температуры прямого действия, а также автоматический регулятор перепада давления и два циркуляционных насоса.

Руководство УК вынуждено полагаться на проектировщиков, однако они обычно аффилированы с конкретным производителем ТП или компанией, производящей монтаж. Не допускается применять чрезмерное усилие в случае ручного управления клапаном, а также при наличии давления в системе нельзя разбирать регуляторы. Реализация на практике индивидуального теплового пункта Первые современные энергоэффективные модульные ИТП в Украине были установлены в Киеве в период — гг. Ведь очень часто расчетное потребление значительно больше фактического по причине того, что при расчете нагрузки поставщики тепловой энергии завышают их значения, ссылаясь на дополнительные расходы.

От его характеристик во многом зависит регулирование систем отопления и ГВС, а также эффективность использования тепловой энергии. Наблюдать за отсутствием постороннего шума, а также не допускать повышенной вибрации. При этом необходимо, чтобы температура теплоносителя в системе отопления изменялась в зависимости от изменения температуры наружного воздуха.

Зависимая схема с двухходовым клапаном и насосами в подающем трубопроводе


Подобных ситуаций позволит избежать установка приборов учета. При этом по мере необходимости потребители отбирают из контура воду. Может состоять из одного или нескольких блоков. Проектные документы, где есть все необходимые согласования. Дейнеко Индивидуальный тепловой пункт ИТП — важнейшая составляющая систем теплоснабжения зданий.

Часто тепло из системы ГВС используется потребителями для частичного отопления помещений, например ванных комнат в многоквартирных жилых домах. Охлажденная сетевая вода поступает в систему отопления.

Но любая система имеет и недостатки, коллекторный узел не стал исключением: Для каждого элемента элеватора нужны отдельные расчеты. Принципиальная схема ИТП для двух систем отопления при зависимом присоединении к тепловой сети и системы ГВС с непосредственным водоразбором. Изменение просвета меняет скорость движения воды.
Суть схемы теплоснабжения Москвы

Особенности работы ЦТП монтаж тепловых пунктов

Отопительную систему подпитывает обратный трубопровод теплосетей. Источники тепла и системы транспорта тепловой энергии[ править править код ] Источником тепла для ТП служат теплогенерирующие предприятия котельные , теплоэлектроцентрали.

Вода, из наружной водопроводной сети подается в подогреватель ГВС.

Компенсация понижения уровня давления осуществляется посредством группы насосов. Просмотрено: Схему ГВС можно обозначить как одноступенчатую, независимую и параллельную.

Режим коррекции — автоматический. Часто тепло из системы ГВС используется потребителями для частичного отопления помещений, например ванных комнат в многоквартирных жилых домах. Расход горячей сетевой воды на подогреватель II-ой ступени регулирует регулятор температуры клапан термореле в зависимости от температуры воды за подогревателем II-ой ступени.

Рекомендуем: Как измеряется петля фаза ноль

Принципиальная схема индивидуального теплового пункта утверждается. Тепловые пункты

Акт на промывку и опрессовку систем тепловые сети, отопительная система и система горячего водоснабжения. ИТП для отопления, горячего водоснабжения и вентиляции. Проектную документацию со всеми необходимыми согласованиями. Все это оборудование должно работать исключительно в автоматическом режиме, поэтому критически важно правильное налаживание всего комплекса оборудования для работы в конкретном доме.

ЦТП должны размещаться на границах микрорайонов кварталов между магистральными, распределительными сетями и квартальными. Одна из них — это отопительная система. При наличии ЦТП в каждом отдельном здании обязательно устройство ИТП, который выполняет только те функции, которые не предусмотрены в ЦТП и необходимы для системы теплопотребления данного здания.

Это устройство можно представить в виде емкости. Но стоимость такого устройства намного выше, хотя его использование более экономично. Расход тепла контролируется и учитывается. После элеватора еще и обратку считать будет.

После элеваторного узла смешанный теплоноситель подается в систему отопления здания. Монтажная компания должна быть членом СРО. Далее, как наиболее распространённый, рассматривается ТП с закрытой системой горячего водоснабжения и независимой схемой присоединения системы отопления.
Создание принципиальной схемы индивидуального теплового пункта в AutoCAD P&ID

tokzamer.ru

Типовые схемы


1.

Принципиальная схема ИТП для одной системы отопления при независимом подключении к тепловой сети.

2. Принципиальная схема ИТП для двух систем отопления при независимом подключении к тепловой сети.
3. Принципиальная схема ИТП бля одной системы отопления при зависимом подключении к тепловой сети.
4. Принципиальная схема ИТП для двух систем отопления при зависимом подключении к тепловой сети.
5. Принципиальная схема ИТП для ситемы ГВС с одноступенчатым подключением водоподогревателя.
6. Принципиальная схема ИТП для системы отопления при независимом присоединении к тепловой сети и системы ГВС с одноступенчатым водонагревателем.
7. Принципиальная схема ИТП для систем отопления при независимом присоединении к тепловой сети и системы ГВС с одноступенчатым водоподогревателем.
8. Принципиальная схема ИТП для системы отопления при зависимом присоединении к тепловой сети и системы ГВС с одноступенчатым водоподогревателем.
9.  Принципиальная схема ИТП для двух систем отопления при зависимом присоединении к тепловой сети и системы ГВС с одноступенчатым водоподогревателем.
10А.  Принципиальная схема ИТП для системы отопления при независимом присоединении к тепловой сети и системы ГВС с двухступенчатым подключением водоподогревателей на базе раздельных одноходовых теплообменников.
10Б. Принципиальная схема ИТП для системы отопления при независимом присоединении к тепловой сети и системы ГВС с двухступенчатым подключением водоподогревателей на базе двухходового моноблочного теплообменника.
11А. Принципиальная схема ИТП для двух систем отопления при независимом присоединении к тепловой сети и системы ГВС с двухступенчатым подключением водоподогревателей на базе раздельных одноходовых теплообменников.
11Б. Принципиальная схема ИТП для двух систем отопления при независимом присоединении к тепловой сети и системы ГВС с двухступенчатым подключением водоподогревателей на базе двухходового моноблочного теплообменника.
12А. Принципиальная схема ИТП для системы отопления при зависимом присоединении к тепловой сети и системы ГВС с двухступенчатым подключением водоподогревателей на базе одноходовых теплообменников.
12Б. Принципиальная схема ИТП для системы отопления при зависимом присоединении к тепловой сети и системы ГВС с двухступенчатым подключением водоподогревателей на базе двухходового моноблочного теплообменника.
13А. Принципиальная схема ИТП для двух систем отопления при зависимом присоединении к тепловой сети и системы ГВС с двухступенчатым подключением водоподогревателей на базе одноходовых теплообменников.
13Б. Принципиальная схема ИТП для двух систем отопления при зависимом присоединении к тепловой сети и системы ГВС с двухступенчатым подключением водоподогревателей на базе моноблочного теплообменника.
14. Принципиальная схема ИТП для системы отопления при независимом присоединении к тепловой сети и системы ГВС с непосредственным водоразбором.
15. Принципиальная схема ИТП для двух систем отопления при независимом присоединении к тепловой сети и системы ГВС с непосредственным водоразбором.
16. Принципиальная схема ИТП для системы отопления при зависимом присоединении к тепловой сети и системы ГВС с непосредственным водоразбором.
17. Принципиальная схема ИТП для двух систем отопления при зависимом присоединении к тепловой сети и системы ГВС с непосредственным водоразбором.


tovk.ru

Danfoss | Данфосс | Приводная техника и промышленная автоматика Danfoss

Приводная техника и промышленная автоматика Danfoss

Силовая электроника Danfoss VLT

Силовая электроника Danfoss VLT

Эта продукция широко используется в таких отраслях как водоснабжение, отопление, вентиляция, в химической, автомобильной, бумажной, пищевой, добывающей, металлургической промышленности и

Контакторы и пускатели электродвигателей Danfoss

Контакторы и пускатели электродвигателей Danfoss

Эти изделия компактны, не требуют сложного монтажа и исключительно надежны. Они разработаны в соответствии с потребностями наших клиентов, на основе обширного опыта применения

Мотор-редукторы Bauer

Мотор-редукторы Bauer

Мотор-редуктор серии BG, отличающийся большой популярностью у заказчиков и максимальной экономичностью, устанавливает новые стандарты надежности и снижения расходов, обладая превосходными стандартными функциями

Теплоавтоматика Danfoss

Теплоавтоматика Danfoss

В настоящем разделе представлены сведения по электронным регуляторам температуры, датчикам температуры и устройствам электроавтоматики фирмы Danfoss, которые находят применение в тепловых пунктах центрального тепло и водоснабжения зданий

Промышленная автоматика Danfoss

Промышленная автоматика Danfoss

Подразделение промышленной автоматики фирмы Danfoss, производит и продает компоненты для систем управления и контроля (КИПиА) в промышленности и морском секторе. Широкая номенклатура изделий включает в себя

Холодильное оборудование и системы кондиционирования воздуха Danfoss

Холодильное оборудование и системы кондиционирования воздуха Danfoss

Здесь Вы можете ознакомиться с полным ассортиментом продукции Danfoss для систем охлаждения и кондиционирования, охватывающей все области применения в холодильной промышленности

Документация Danfoss

Документация Danfoss

Документация Danfoss. Каталоги Danfoss. Анкета для заказа оборудования Danfoss

Сертификаты

Частотные преобразователи и устройства плавного пуска имеют сертификаты соответствия. Помимо этого, продукция «Данфосс» имеет специальные сертификаты для применений в судовой и пищевой промышленности, на химически опасных производствах, в ядерных установках.

Высокое качество продукции

Вы сможете избежать нежелательных простоев, связанных с выходом из строя оборудования. Все заводы проходят сертификацию согласно стандарту ISO 14001. Представительство имеет сертификаты менеджмента качества ISO 9001, ISO 14001.
Аппаратные средства, программное обеспечение, силовые модули, печатные платы и др. производятся на заводах «Данфосс» самостоятельно. Все это гарантирует высокое качество и надежность приводов VLT®.

Энергосбережение

С приводами VLT® вы сможете экономить большое количество электроэнергии и окупить затраченные средства менее чем за два года. Наиболее заметно экономия энергопотребления проявляется в применениях с насосами и вентиляторами.

Специализация на приводах

Слово «специализация» является определяющим с 1968 года, когда компания «Данфосс» представила первый в мире регулируемый привод для двигателей переменного тока, изготовленный серийно, и назвала его VLT®.
Две тысячи пятьсот работников компании занимаются разработкой, изготовлением, продажей и обслуживанием приводов и устройств плавного пуска более чем в ста странах, специализируясь только на приводах и устройствах плавного пуска.

Данфосс в СНГ

С 1993 года отдел силовой электроники «Данфосс» осуществляет продажи, техническую поддержку и сервис преобразователей частоты и устройств плавного пуска на территории России, Белоруссии, Украины и Казахстана. Широкая география местоположений сервисных центров гарантирует оказание технической поддержки в кратчайшие сроки. Действуют специализированные учебные центры, в которых осуществляется подготовка специалистов компаний-заказчиков.

Индивидуальное исполнение

Вы можете выбрать продукт полностью отвечающий Вашим требованиям, так как преобразователи частоты и устройства плавного пуска VLT® имеют большое количество вариантов исполнения (более 20 000 видов). Вы можете легко и быстро подобрать нужную вам комбинацию при помощи программы подбора привода «Конфигуратор VLT®».

Быстрые сроки поставки

Эффективное и гибкое производство в сочетании с развитой логистикой позволяют обеспечить кратчайшие сроки поставки продукции в любых конфигурациях.
Помимо этого, представительствами поддерживаются склады в странах СНГ.

Развитая сеть партнеров в СНГ

Развитая сеть партнеров по сервису и продажам в СНГ позволяет осуществлять на высоком уровне техническую поддержку и минимизировать нежелательный простой технологического оборудования в случае поломки.
Компания имеет более 40 сервисных партнеров в крупных городах, поддерживается склад запчастей.

Новости компании

www.danfos.info

Физический принцип работы теплового пункта. Оборудование теплового пункта

Индивидуальный тепловой пункт - важнейшая составляющая систем теплоснабжения зданий. От его характеристик во многом зависит регулирование систем отопления и ГВС, а также эффективность использования тепловой энергии. Поэтому тепловым пунктам уделяется большое внимание в ходе термомодернизаций зданий, масштабные проекты которых в ближайшем будущем планируется воплотить в жизнь в различных регионах Украины.

Индивидуальный тепловой пункт (ИТП) — комплекс устройств, расположенный в обособленном помещении (как правило, в подвальном помещении), состоящий из элементов, обеспечивающих присоединение системы отопления и горячего водоснабжения к централизованной тепловой сети. По подающему трубопроводу осуществляется подача теплоносителя в здание. С помощью второго обратного трубопровода в котельную попадает уже охлажденный теплоноситель из системы.

Температурный график работы тепловой сети определяет то, в каком режиме тепловой пункт будет работать в дальнейшем и какое оборудование необходимо в нем устанавливать. Различают несколько температурных графиков работы тепловой сети:

  • 150/70°С;
  • 130/70°С;
  • 110/70°С;
  • 95 (90)/70°С.

Если температура теплоносителя не превышает 95°С, то его остается только распределить по всей отопительной системе. В этом случае возможно применять только коллектор с балансировочными клапанами для гидравлической увязки циркуляционных колец. Если же температура теплоносителя превышает 95°С, то такой теплоноситель нельзя напрямую использовать в системе отопления без его температурной регулировки. Именно в этом и заключается важная функция теплового пункта. При этом необходимо, чтобы температура теплоносителя в системе отопления изменялась в зависимости от изменения температуры наружного воздуха.

В тепловых пунктах старого образца (рис. 1, 2) в качестве регулирующего устройства применялся элеваторный узел. Это позволяло существенно снизить стоимость оборудования, однако с помощью такого ТП было невозможно осуществлять точную регулировку температуры теплоносителя, особенно при переходных режимах работы системы. Элеваторный узел обеспечивал только «качественную» регулировку теплоносителя, когда температура в системе отопления изменяется в зависимости от температуры теплоносителя, приходящего от централизованной тепловой сети. Это приводило к тому, что «регулировка» температуры воздуха в помещениях производилась потребителями при помощи открытого окна и с огромными тепловыми затратами, уходящими в никуда.

Рис. 1. Схема теплового пункта с элеваторным узлом: 1 - подающий трубопровод; 2 - обратный трубопровод; 3 - задвижки; 4 - водомер; 5 - грязевики; 6 - манометры; 7 - термометры; 8 - элеватор; 9 - нагревательные приборы системы отопления

Поэтому минимальные изначальные капиталовложения выливались в финансовые потери в долгосрочной перспективе. Особенно низкая эффективность работы элеваторных узлов проявилась с ростом цен на тепловую энергию, а также с невозможностью работы централизованной тепловой сети по температурному или гидравлическому графику, на который были рассчитаны установленные ранее элеваторные узлы.

Рис. 2. Элеваторный узел «советской» эпохи

Принцип работы элеватора заключается в том, чтобы смешивать теплоноситель из централизованной тепловой сети и воду из обратного трубопровода системы отопления до температуры, соответствующей нормативной для данной системы. Это происходит за счет принципа эжекции при использовании в конструкции элеватора сопла определенного диаметра (рис. 3). После элеваторного узла смешанный теплоноситель подается в систему отопления здания. Элеватор совмещает одновременно два устройства: циркуляционный насос и смесительное устройство. На эффективность смешения и циркуляции в системе отопления не влияют колебания теплового режима в тепловых сетях. Вся регулировка заключается в правильном подборе диаметра сопла и обеспечения необходимого коэффициента смешения (нормативный коэффициент 2,2). Для работы

элеваторного узла нет необходимости подводить электрический ток.

Рис. 3. Принципиальная схема конструкции элеваторного узла

Однако имеются многочисленные недостатки, которые сводят на нет всю простоту и неприхотливость обслуживания данного устройства. На эффективность работы напрямую влияют колебания гидравлического режима в тепловых сетях. Так, для нормального смешения, перепад давлений в подающем и обратном трубопроводах необходимо поддерживать в пределах 0,8 - 2 бар; температура на выходе из элеватора не поддается регулировке и напрямую зависит только от изменения температуры тепловой сети. В этом случае, если температура теплоносителя, поступающего из котельной, не соответствует температурному графику, то и температура на выходе из элеватора будет ниже необходимой, что напрямую повлияет на внутреннюю температуру воздуха в помещениях здания.

Подобные устройства получили широкое применение во многих типах зданий, подключенных к централизованной тепловой сети. Однако в настоящее время они не соответствуют требованиям по энергосбережению, в связи с чем подлежат замене на современные индивидуальные тепловые пункты. Их стоимость значительно выше и для работы обязательно требуется электропитание. Но, в то же время, эти устройства более экономны - позволяют снизить энергопотребление на 30 - 50%, что с учетом роста цен на теплоноситель позволит уменьшить срок окупаемости до 5 - 7 лет, а срок службы ИТП напрямую зависит от качества используемых элементов управления, материалов и уровня подготовки технического персонала при его обслуживании.

Современные ИТП

Энергосбережение достигается, в частности, за счет регулирования температуры теплоносителя с учетом поправки на изменение температуры наружного воздуха. Для этих целей в каждом тепловом пункте применяют комплекс оборудования (рис. 4) для обеспечения необходимой циркуляции в системе отопления (циркуляционные насосы) и регулирования температуры теплоносителя (регулирующие клапаны с электрическими приводами, контроллеры с датчиками температуры).


Рис. 4. Принципиальная схема индивидуального теплового пункта и использованием контроллера , регулирующего клапана и циркуляционного насоса

Большинство тепловых пунктов имеет в своем составе также теплообменник для подключения к внутренней системе горячего водоснабжения (ГВС) с циркуляционным насосом. Набор оборудования зависит от конкретных задач и исходных данных. Именно поэтому, из-за различных возможных

вариантов конструкции, а также своей компактности и транспортабельности, современные ИТП получили название модульных (рис. 5).

Рис. 5. Современный модульный индивидуальный тепловой пункт в сборе

Рассмотрим использование ИТП в зависимых и независимых схемах подключения системы отопления к централизованной тепловой сети.

В ИТП с зависимым присоединением системы отопления к внешним тепловым сетям циркуляция теплоносителя в отопительном контуре поддерживается циркуляционным насосом. Управление насосом осуществл
