Монолитная плита перекрытия - устройство и монтаж своими руками

Монолитное перекрытие – один из вариантов создания конструкционного элемента здания, который используется наряду со сборными и сборно-монолитными. Если сборные перекрытия формируются из готовых железобетонных плит, которые производятся в заводских условиях и доставляются к месту монтажа спецтранспортом, то монолитные конструкции заливаются непосредственно на объекте.

Монолитная плита перекрытия может быть создана мастерами самостоятельно, не требует привлечения грузоподъемной техники: устанавливается щитовая опалубка, в ней монтируется арматурный каркас, потом все это заливается бетонной смесью выбранной марки.

При верных расчетах опалубки и самого перекрытия в итоге получается прочная и долговечная конструкция, способная выдерживать возложенные на нее нагрузки.

Монолитные железобетонные перекрытия демонстрируют повышенные характеристики прочности, стойкости к несущим нагрузкам и воздействию внешних негативных факторов. Самостоятельная заливка плиты перекрытия дает возможность существенно сэкономить, ведь итоговая стоимость отдельной плиты получается значительно ниже, чем общая сумма расходов на покупку ЖБ изделия, цена доставки и монтажа плит перекрытия с привлечением спецтранспорта.

Преимущества монолитных плит перед пустотными

Бетонные перекрытия сегодня в строительстве используются повсеместно. Разные типы и варианты конструкций предполагают свои особенности, плюсы и минусы. Поэтому перед тем, как начинать проектировать здание и реализовывать проект, необходимо все тщательно изучить и рассчитать.

Основные достоинства монолитных плит:
  • Повышенная прочность изделия – в конструкции отсутствуют зоны стыковки и швы, пустоты, поэтому элемент представляет собой цельный монолит со зданием, выдерживая максимальные несущие нагрузки, выступая одновременно и потолком, и полом в зданиях на два и более этажа
  • Возможность выровнять усилия, которые создает масса элементов здания, при воздействии на фундамент и саму коробку. Вся нагрузка передается равномерно по периметру всей опорной поверхности
  • Монолитное перекрытие своими руками можно сделать каким угодно – любой формы, нестандартного размера и конфигурации. Можно проектировать балконы выносного типа, сооруженные на железобетонной консоли перекрытия, в качестве опорных элементов допускается использовать не только несущие стены, но и колонны
  • Максимальная жесткость плиты монолита, которая формируется между этажами здания – конструкция получается цельной, потолок или пол не может смещаться, покрываться трещинами в стыках, остается неизменным в продольной и поперечной плоскости
  • Существенная экономия – на оплате работы мастеров (все можно сделать своими руками) и аренде грузоподъемной техники (как в случае со сборными плитами)
  • Длительный срок эксплуатации – правильное устройство монолитной плиты перекрытия гарантирует срок службы конструкции минимум столетие

Из недостатков стоит упомянуть лишь такие: серьезный объем бетонных работ и продление срока строительства за счет необходимости дать бетону набрать прочность в течение 28 дней.

Изготовление плиты перекрытия своими руками

Монолитные перекрытия вполне реально сделать самостоятельно. Если все верно рассчитать и продумать, подготовить материалы и инструменты, разложить задачу на составляющие, процесс не покажется таким уж трудным.

Что понадобится для устройства монолитного перекрытия:
  • Инструменты – молоток, топор, ножовка по дереву, нивелир, уровень строительный, устройство для сгиба арматуры
  • Материалы и расходники – гвозди, деревянные доски, деревянный брус для опор опалубки, фанерные листы, стальная арматура, специальные фиксаторы для установки арматуры, бетонный раствор марки М350 (заказать либо замесить самостоятельно из песка, цемента, щебня, воды и добавок при необходимости)

В первую очередь, необходимо выполнить или заказать в специализированной компании проект плиты перекрытия в монолитном доме. Рассчитать все воздействия на плиту и максимальные нагрузки достаточно сложно, поэтому проще доверить составление проекта профессионалам.

Если же есть желание сделать все самостоятельно, необходимо тщательно изучить все параметры, учесть важные факторы, особенности материалов, конструкции и т.д.

Составляющие принципиальной схемы производства перекрытия:
  • Стальной каркас – гарантирует несущую способность, укладывается в одном направлении (параллельно короткой стороне перекрытия) либо в двух (крестообразно, увеличивает общую толщину плиты)
  • Арматура опорная – монтируется в пристенной части конструкции, нужна для защиты перекрытия от растрескивания
  • Заливка бетоном – создает функциональную поверхность всего перекрытия (является основанием для монтажа пола, потолка), защищает арматуру, выполняется слоем толщиной минимум 6 сантиметров
  • Венец – обязательный компонент перекрытия, проходит через несущие стены сооружения и соединяется с арматурными прутьями плиты

Основные этапы работ, которые нужно выполнить, чтобы сделать бетонное перекрытие между этажами своими руками: выполнение расчетов, подготовка инструмента и материалов, монтаж опалубки, прокладка арматуры, заливка бетоном, правильный уход за стяжкой.

Расчет нагрузки

Минимальная толщина монолитного перекрытия, количество и сечение арматуры, а также другие параметры определяются, исходя из расчета нагрузок, воздействующих на конструкционный элемент.

Виды нагрузок, воздействующих на перекрытие:
  • Постоянные – те, что создает вес коробки здания, всех находящихся в строении перегородок, кровли
  • Переменные – могут меняться: это масса отделочных элементов, вес инженерных сетей, мебели, людей

Способность плиты перекрытия выдерживать определенные нагрузки напрямую зависит от толщины железобетонного монолита, а также сечения и количества арматуры, марки бетона. Чтобы перекрытие железобетонное монолитное могло выдержать нагрузку в 500 килограммов на квадратный метр, толщина должна быть 20 сантиметров.

Факторы, влияющие на точность расчетов:
  • Марка бетона
  • Размер расчетных усилий, которые воздействуют на единицу площади плиты
  • Толщина плиты из бетона
  • Ширина и длина плиты

В соответствии с просчитанными нагрузками определяют сечение арматуры, которая сможет воспринять усилия растяжения и изгибающие моменты. Самостоятельно выполнить расчет монолитного железобетонного перекрытия очень сложно, но можно попробовать использовать специальные формулы либо найти в сети онлайн-калькулятор.

Когда рассчитывается монолитное перекрытие, толщина плиты очень важна. И далеко не всегда чем толще, тем лучше. Многое зависит от пролета – расстояния между колоннами или стенами. Обычно для частного дома перекрытия заливают толщиной от 15 до 20 сантиметров.

Если же планируется взять больше 18 сантиметров, решение обязательно должно быть обосновано точными расчетами, ведь пропорционально увеличению толщины плиты увеличивается нагрузка на нее. Таким образом, до того, как начинать проектировать и монтировать монолитное перекрытие, чертежи нужно составлять обязательно.

Как залить плиту: технология

Сама технология предполагает несколько этапов процесса: расчеты, подготовка оборудования/материала/инструмента, сборка герметичной опалубки, создание арматурного каркаса и помещение его вовнутрь опалубочной конструкции, замес бетонной смеси, заливка, правильный уход.

Монтаж опалубки

До того, как залить плиту перекрытия своими руками, необходимо смонтировать опалубку. Можно арендовать уже готовую конструкцию или собрать ее самостоятельно из досок, фанеры, бруса. Фабричные опалубки поставляются вместе с телескопическими опорами, экономят время на монтаже подпорок. Но второй вариант получится более дешевым, хоть и трудоемким.

Для самостоятельного изготовления опалубки берут обрезную доску толщиной минимум 2.5-3.5 сантиметров либо влагостойкие фанерные листы толщиной от 2 сантиметров. Доски сбивают максимально герметично, застилают гидроизоляционной пленкой.

Для выполнения работ понадобятся: фанера, доски, брус, ножовка, молоток, уровень, топор, гвозди.

Процесс монтажа опалубки – пошаговая инструкция:
  • Установка опорных вертикальных стоек – лучше всего сделать телескопические вертикальные из металла. Если таких нет, можно взять деревянные бревна сечением от 8 сантиметров. Установить стойки с метровым шагом, на расстоянии от стен по периметру минимум 20 сантиметров.
  • Далее следует укладка на поверхность стоек ригелей – продольного бруса, который будет удерживать опалубочную конструкцию.
  • Сверху на ригели монтируют опалубку – сначала на продольные брусья устанавливают деревянные поперечные балки, на них сверху монтируют фанеру или доски. Крайние грани опалубочной конструкции должны упираться точно в стены, не создавая щелей.
  • Регулировка высоты опорных стоек таким образом, чтобы верхний край опалубки был строго на едином уровне с верхней границей выложенной стены.
  • Установка вертикальных элементов конструкции – края плиты перекрытия заходят на стену, поэтому вертикальное ограждение должно монтироваться на определенном отдалении от внутреннего края стены.
  • Проверка уровнем ровности установки опалубки, корректирование возможных отклонений.

Соединяют элементы опалубки гвоздями или нагелями, внутри застилают гидроизоляционным материалом. В сравнении с деревянным аналогом металлические телескопические стойки считаются более предпочтительными благодаря их надежности, прочности.

Одна такая стойка может выдержать до 2 тонн без трещин и деформаций, в отличии от деревянного бруса, который порой не выдерживает толщины бетона.

Усиление пола, армирование ЖБ перекрытия

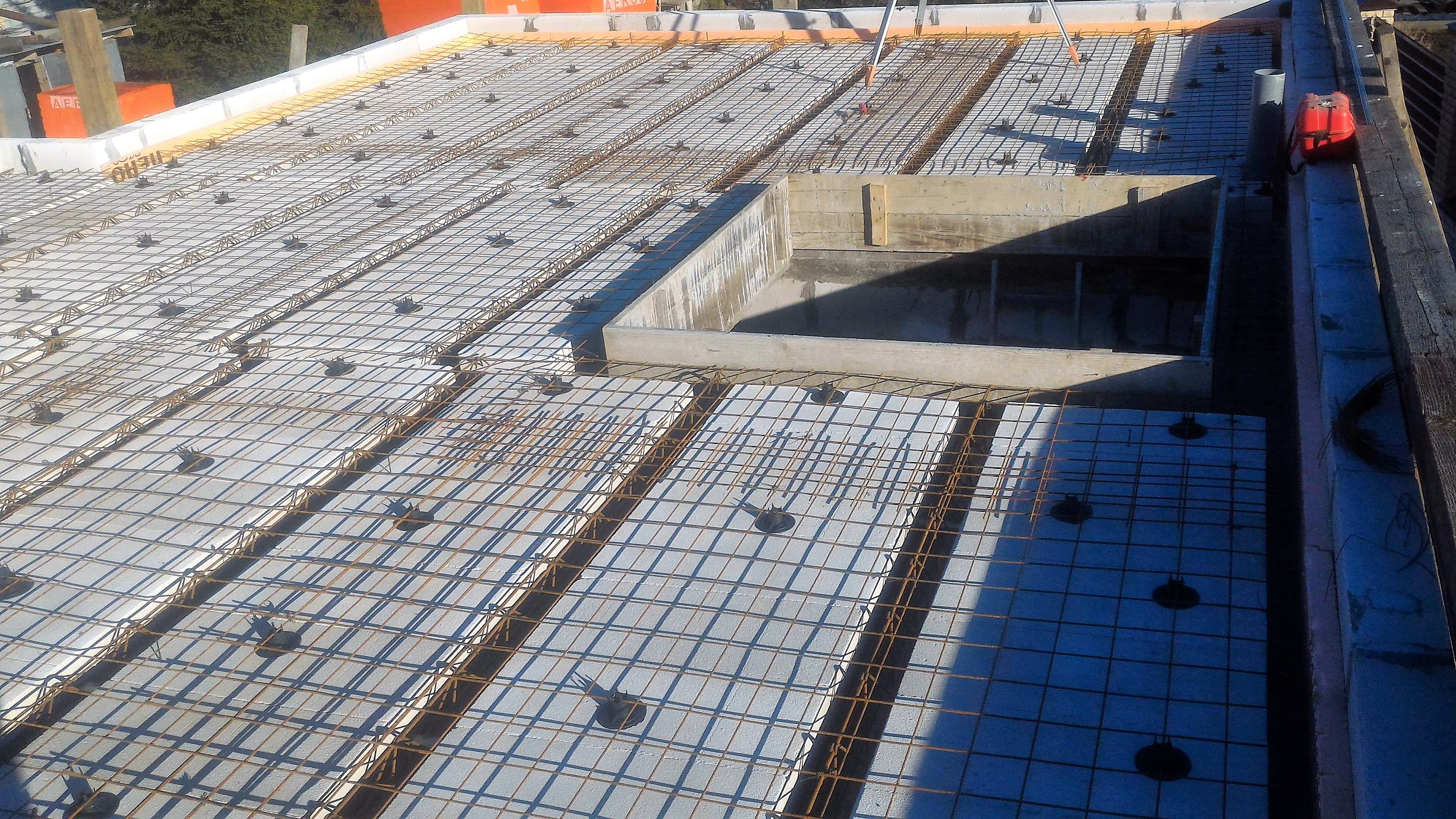

До того, как сделать бетонное перекрытие своими руками, в опалубку нужно проложить арматурный каркас, который придаст прочность конструкции и сделает ее стойкой к изгибающим нагрузкам.

Для создания каркаса понадобятся: металлические прутья диаметром до 16 миллиметров, вязальная проволока, крючок для вязки, специальные фиксаторы под стержни (обеспечивают заливку арматуры бетоном со всех сторон). Также желательно заранее подготовить болгарку с диском по металлу и устройство для гибки прутьев.

Правила сборки арматурного каркаса:
  • Резка прутков на куски нужного размера
  • Вязка стержней проволокой для формирования сетки с величиной ячеек 15 на 15 или 20 на 20 сантиметров
  • Раскладка фиксаторов, укладка нижней сетки на них
  • Установка вертикальных (поперечных) стержней с шагом минимум 100 сантиметров
  • Сборка и монтаж к вертикальным пруткам верхней сетки каркаса

Нахлест при сборке элементов должен превышать в среднем диаметр арматуры в 35-40 раз.

Важные нюансы армирования:
  • Обычно для каркаса армирования выбирают прутки класса А400 С, периодического горячекатаного профиля, сталь должна соответствовать марке 35ГС либо 25Г2С
  • Рабочий диаметр – от 8 до 16 миллиметров
  • Основной считается нижняя арматура, так как берет на себя изгибающие нагрузки. Тут нужно делать особо прочный каркас. Диаметр верхней арматуры может быть меньше (кроме участков перекрытия в зонах опирания, где по расчету нужно усилить верхнюю зону плиты)
  • Если пролеты большие или есть опора на колонны, устанавливают поперечную арматуру (каркасы либо хомуты), выбирая класс А240С

Подготовка бетона

До того, как будет осуществляться заливка монолитной плиты перекрытия, необходимо определиться с составом бетона. Обычно выбирают прочные марки растворов, чтобы обеспечить нужные параметры и стойкость к нагрузкам. Бетон в Москве и регионах можно заказать уже готовый с завода либо же замешивать самостоятельно.

Приготовление бетона для заливки монолитного перекрытия:
  • Подготовка строительных материалов – очищенная вода, просеянный и очищенный от примесей песок, щебень фракции 20-30 миллиметров, цемент М400
  • Замес бетонного раствора: 2 части песка, по части цемента и щебня тщательно смешать, потом добавить оптимальное количество воды для достижения нужной консистенции
  • Мешать лучше всего в бетономешалке – сначала все сухие компоненты, потом понемногу доливая воду

Бетонирование монолита

Чтобы сделать крепкую, прочную и однородную монолитную плиту, советуют заливать бетон за один заход. Именно поэтому многие мастера предпочитают заказывать готовый раствор с завода, так как самостоятельно быстро приготовить нужный объем практически невозможно.

Правила заливки раствором плиты:
  • Подача смеси в опалубочную конструкцию, равномерное распределение смеси по площади
  • Уплотнение слоя поверхностным или глубинным вибратором
  • Проверка ровности и аккуратности заливки

Застывание плиты, уход за бетоном

Залитый бетон необходимо периодически увлажнять. Ведь в процессе твердения уходит вода и выделяется тепло. Если гидратация будет проходить слишком быстро, бетонный монолит может покрыться трещинами, деформироваться.

Для поддержания оптимальной влажности монолита его покрывают полиэтиленом и периодически (в первые 7-10 дней) разбрызгивают по поверхности воду. Далее выжидают, пока бетон не наберет большую часть марочной прочности, не проводя никаких работ.

Сколько сохнет бетон при +20С:
  • 3 суток – 30% прочности по марке
  • 14 суток – до 80% прочности
  • 28 суток – 100% марочной прочности

При изменении уровня влажности, температуры воздуха бетон может вести себя по-разному. Так, при +5С процесс гидратации и вовсе останавливается. Поэтому работы лучше всего проводить в теплое время года. Посмотреть же особенности высыхания и твердения бетонного раствора в зависимости от условий можно в справочной литературе.

Проверка бетона на предмет высыхания: вечером оставить на поверхности кусок рубероида, утром поднять и посмотреть. Если под рубероидом появилось темное пятно – бетон еще не высох.

Монолитное перекрытие – прекрасный выбор для качественного и долговечного здания из любого материала. Если выполнить правильно все расчеты и реализовать проект самостоятельно, удастся существенно сэкономить без ущерба прочности и способности конструкции выдерживать механические нагрузки.

Монолитное перекрытие, цена услуги от 6000 руб/м³. +7 (910) 466-51-95

Монолитное перекрытие для любого типа зданий. Лучшее решение для вашего строения- Монолитное перекрытие армированное двойной арматурной сеткой с усилениями.

Распределенная нагрузка, повышенная функциональность конструкции. Монолитное перекрытие -эксплуатация сроком до 100 лет. Поставь перегородки на монолитное перекрытие в любом месте!

Монолитная плита перекрытия

Монолитная плита перекрытия от"Стройпроект-Монолит"-мы знаем, как действовать оперативно, чтобы Вы получили самое надежное строение без задержек! «Стройпроект-Монолит» предлагает оптимальную по срокам и качеству монолитную плиту перекрытия, цена на которую всегда будет ниже, чем у конкурентов. Наши конструкции монолитных перекрытий служат десятилетиями, обладают идеальной прочностью, имеют надежную изоляцию и не выходят из строя даже в сложных условиях эксплуатации.

Еще несколько лет назад монолитная плита перекрытия применялась достаточно редко. Причиной редкого использования стал процесс установки и демонтажа опалубки перекрытия, которое занимало достаточно длительное время. К тому же, опалубка не подвергалась повторному использованию, что делало процесс устройства монолитной плиты перекрытия в частном доме, весьма дорогим.

Ситуация изменилась с появлением многоразовой опалубки для монолитной железобетонной плиты перекрытия. Сегодня устройство монолитных перекрытий активно используются при малоэтажном строительстве и гражданском строительстве. Все больше строительных компаний отдают предпочтение монолитной плите перекрытия при возведении дач, коттеджей и загородных домов.

Устройство монолитного перекрытия с опалубкой от "Стройпроект-Монолит", станет для вас быстрым, качественным и не дорогим.

Монолитное перекрытие цена

         Вы хотите обратиться в компанию, которая гарантирует надежность и высокое качество работ на устройство монолитных перекрытий? Тогда обязательно обращайтесь в «Стройпроект-Монолит» - сочетание опыта и привлекательную цены монолитного перекрытия, делает нашу компанию одним из лидеров на рынке монолитных работ.

         Всем своим клиентам мы предлагаем качественные и современные решения, исходя из пожелания и бюджета, в том числе на устройство монолитных перекрытий.  Цена монолитного перекрытия рассчитывается за м3. На цену по устройству монолитныхжб перекрытий влияет сложность плиты исходя из армирования и геометрических данных монолитной плиты.

Что еще мы можем предложить?

√   На все работы распространяется гарантия;

√ Устройством монолитных плит перекрытий занимаются только опытные специалисты;

√ Цены, которые гораздо выгоднее среднерыночной стоимости устройства монолитных плит перекрытий.

Нужна аренда опалубки для работы с монолитными перекрытиями? Обращайтесь: предоставим опалубку, которая отвечает всем современным стандартам. Наши элементы опалубки перекрытий постоянно проходят техническое обслуживание, поэтому полностью готовы к работе по Вашему заказу.

технология устройства на профилированный лист

Особенности устройства монолитных перекрытий

Конструкция перекрытия и материалы для него подбираются исходя из особенностей проектируемого здания.

Перекрытия могут быть двух видов: деревянные и железобетонные. Вторые обладают наибольшими преимуществами благодаря высокой надежности, поскольку дерево легко воспламеняется, а бетон не является горючим материалом. В то же время плита перекрытия из бетона имеет большой вес, поэтому воздействие на стены каждого этажа здания очень велико. При проектировании зданий следует заранее предусмотреть необходимую толщину и прочность стен, которые должны будут соответствовать выбранному виду перекрытия. Кроме того, для повышения теплоизоляционных свойств в бетон добавляется керамзит, а не щебень.

Вернуться к оглавлению

Виды железобетонных и монолитных перекрытий

Железобетонные перекрытия имеют следующие виды:

Для сборного перекрытия размер панелей подбирается исходя из размеров здания.

  • монолитные;
  • сборные, то есть заводские заранее изготовленные плиты;
  • часторебристые, при изготовлении которых используют облегченный бетон или пустотелые блоки и железобетонные балки.

Сборные готовые плиты необходимо устанавливать с помощью подъемного крана. Можно отметить преимущества и в размерах перекрытий: для железобетонных плит они могут быть любыми, а деревянные перекрытия должны иметь стандартные размеры. Устройство монолитных железобетонных перекрытий не требует осуществления различных работ, связанных с погрузкой и разгрузкой. Поверхность изделий получается очень качественной, так как технология не предусматривает наличия швов на монолитных перекрытиях. Различают следующие виды устройства монолитных перекрытий:

  1. Балочное монолитное.
  2. Безбалочное.
  3. С несъемной опалубкой.
  4. С применением настила (стального профилированного).

Устройство монолитного безбалочного перекрытия позволяет получать гладкие поверхности, готовые для дальнейшего использования, поэтому оно больше остальных распространено в строительстве. Закупать балки не требуется, поэтому расход материалов меньше. Профнастил при монтаже монолитного перекрытия позволяет получить очень качественную плиту. При использовании второго варианта также не потребуется дополнительный расход материалов с целью обработки перекрытия.

Вернуться к оглавлению

Принцип монтажа опалубочных систем

Многоэтажные здания теперь проектируются с учетом сложных планировок и различных конфигураций благодаря тому, что несущие перекрытия каркасных систем опираются на балки, поддерживающие монолитную плиту. При этом межэтажные монолитные перекрытия выполняют функции жесткого диска, придающего зданию особую прочность и надежность. Современные технологии устройства монолитных перекрытий позволяют обеспечить жесткость каждого этажа здания, поэтому устанавливать несущие стены в данном случае не обязательно.

Динамичный рост строительства зданий с использованием монолитных перекрытий связан с внедрением технологии применения опалубки.

Вернуться к оглавлению

Понятие и виды опалубок перекрытий, их конструкция

Одно из самых недорогих перекрытий, но при этом достаточно надежное.

Опалубка под плиту монолитного перекрытия является конструкцией, монтаж которой связан с получением формообразующей поверхности перекрытия. Использование опалубки увеличивает возможности проектирования зданий и получения различных геометрических форм, что позволяет осуществлять более современный дизайн каждого этажа строительных конструкций. Опалубка представляет собой вид временной конструкции, формирующей необходимую поверхность монолитного перекрытия, поэтому ее демонтируют после того, как бетон затвердеет. Конструкцией монолитного перекрытия предполагается наличие жизненного цикла опалубки, который означает количество раз ее использования, предусматривающего сохранность прочности и геометрической формы.

Высота, на которой располагается перекрытие над основанием, определяет вид стойки, используемой в опалубке. Телескопические стойки делятся на индивидуальные и рамные, которые предусматривают высоту перекрытия, равную 4,5 м и 3 м. Для очень больших высот целесообразно использование опалубочных башен, при этом толщина перекрытия может достигать 1000 мм, в то время как в первом случае – 300 мм. Получение сложных конфигураций монолитных перекрытий зависит от использования деревянной клееной балки, длина которой может быть разной. Опалубка перекрытий предполагает включение следующих частей:

  1. Фанеры.
  2. Балки перекрытия.
  3. Стойки опалубки перекрытия.
  4. Треноги.
  5. Унивилки.

Данные части имеют следующие функциональные особенности и характеристики:

  • Фанера определяет качество поверхности потолка из бетона, образуя нижнюю часть монолитного перекрытия, при этом ламинированная фанера наиболее популярна;
  • Балки несут нагрузку конструкции перекрытия каждого этажа здания, передавая ее на стойки опалубки монолитного перекрытия. На балки настилается фанера;
  • Телескопическая стойка опалубки перекрытия служит для передачи нагрузки конструкции с каждой балки перекрытия на его основание;
  • Тренога должна обеспечивать устойчивое вертикальное положение стойки опалубки;
  • Унивилка представляет собой связующее звено стойки опалубки и балки монолитного перекрытия.

Вернуться к оглавлению

Технология устройства монолитного перекрытия на профилированный лист

Для перекрытия применяют профнастил маркированный буквой Н – несущий.

Современные технологии устройства монолитных перекрытий с использованием профнастила связаны с применением несъемной опалубки в процессе заливки плит. Бетон заливают по классическому принципу, связанному с демонтажем щитов оснований перекрытий, которые удерживают бетон в процессе твердения. Используемая технология с применением несъемной опалубки и профилированного листа позволяет осуществлять постройки гаражей, хозблоков, террас и т.п. Это связано с более высокой прочностью за счет придания металлическим профилем бетону той формы, которая в наибольшей степени позволит обеспечить сопротивление деформации, что сделает перекрытие очень надежным и прочным. Исследования показали, что расход арматуры в данном случае намного меньше, чем в результате применения других технологий, так как в сечении перекрытие является ребристым. Расход бетона меньше, как и арматуры, однако прочность конструкций с использованием профлиста не отличается от других видов монолитных перекрытий.

Технология перекрытий с применением профнастила позволяет получить плиту небольшого веса. Поэтому такая плита используется при строительстве домов со стенами из кирпича, либо построенных с помощью бетонных блоков.

Вернуться к оглавлению

Используемые материалы и необходимые инструменты

В процессе изготовления монолитных перекрытий будут необходимы следующие виды материалов:

Неоспоримым преимуществом профнастила является его относительно небольшой вес, что значительно ускоряет и облегчает монтаж.

  1. Арматура.
  2. Балки.
  3. Бетон.
  4. Доски для несъемной опалубки.
  5. Металлические колонны.
  6. Стальная проволока.
  7. Профилированный лист.
  8. Пленка или рубероид.
  9. Пленка для гидроизоляции.
  10. Утеплитель.

Выполнение всех работ будет связано с использованием таких видов специнструмента, как:

  1. Саморезы с усиленным буром.
  2. Электродрель.
  3. Шуруповерт.
  4. Крепеж.
  5. Бетононасос.

Вернуться к оглавлению

Подготовительные работы

Технология с применением профнастила предполагает в процессе планирования работ проведение расчета прочности будущего перекрытия с учетом каждого этажа, если конструкция здания многоэтажная. Поскольку изготовление монолитных перекрытий своими руками связано с различными сложностями, то данную работу лучше поручить профессионалам. После того как все нагрузки на будущее перекрытие будут определены, следует подготовить балки с металлическими колоннами, определив все необходимые параметры данных материалов путем расчетов. В зависимости от вида профилированного листа балки располагают на заранее предусмотренном расстоянии друг от друга, учитывая их шаг, чтобы плита из бетона была прочно и надежно залита.

Вернуться к оглавлению

Монтаж профилированного листа

В зависимости от высоты профиля выбирается шаг установки балок – чем выше профиль, тем меньше шаг. В любом случае – на лист профлиста должно идти не менее 3-х балок.

Например, балки можно укладывать на расстоянии не более 3 м. Требуется профилированный лист марки ТП-75 при толщине 0,9 мм. Длина профнастила должна учитывать, что в качестве опоры для него будут служить 3 балки, что предотвратит деформацию листа в будущем. Давление в коротких пролетах будет меньше, а бетон будет заливаться проще. Профлист необходимо прикрепить к основанию из металла, что связано со сложностями, поэтому необходим специнструмент, а именно саморезы с усиленным буром и крепеж параметром 32 мм. Благодаря усиленному буру саморез легче будет входить в швеллер даже без предварительного просверливания, поэтому этот крепеж носит название бронебойного.

Закручивают саморезы с помощью шуруповерта, можно использовать электродрель, если выставить ее на малые обороты, так как технология предполагает большое количество точек крепления профлиста. При этом необходимо следить, чтобы каждое крепление и балки основания соприкасались, так как на всю конструкцию придется очень большая нагрузка. Опалубка в данном случае требуется очень надежная, поскольку бетон придаст конструкции немалый вес. Следующий шаг – это фиксация мест стыков отдельных профилированных листов. В данном случае используются саморезы меньших размеров, например, имеющих длину 25 мм, поэтому их вкручивают с учетом шага, равного 25 мм. Выполнив фиксацию, приступают к подготовке армирования.

Вернуться к оглавлению

Выполнение каркаса из арматуры

Для закрепления профнастила для перекрытия из инструментов вам потребуется только шуруповерт.

Каркас из арматуры, который будет находиться внутри монолитного перекрытия, сделает бетон максимально прочным, что будет препятствовать сжатию и изгибу плит. Только специалист может предусмотреть то, что из-за несъемной опалубки дополнительная прочность монолитного перекрытия не будет достигнута, поэтому укладка арматуры требует навыка. Перекрытие должно иметь объемную структуру, которая создается за счет изготовления каркаса из арматуры, включающего продольные прутья, имеющие толщину 12 мм, укладываемые во впадины профилированного листа. Используются как продольные, так и поперечные элементы, изготовляемые из 10 и 5 мм прутьев арматуры. Соединение элементов каркаса из арматуры происходит с помощью сварных швов, либо с использованием стальной проволоки. Сварные швы делают всю конструкцию из арматуры прочней.

Тем не менее, соединение можно выполнить быстрей, поэтому на практике наиболее часто применяют стальную проволоку для соединения составляющих каркаса из арматуры. Если здание запланировано многоэтажное, то межэтажные лестничные проемы и каналы коммуникаций намечают заранее и выполняют затем опалубку вокруг них. После окончания всех работ в данном случае не потребуется выполнять дополнительные работы, связанные с проемом, а только вырезать часть тонкого профлиста там, где запланированы межэтажные проемы.

Изготовление опалубки осуществляется из дерева, так как оно является самым дешевым материалом, доски при этом требуют защитного слоя из пленки, можно использовать рубероид.

Вернуться к оглавлению

Работы по заливке бетона, утеплению и гидроизоляции

Для перекрытий лучше всего подходит бетон высокой марки М350, соответствующей классу В-25. Достигнуть максимальной прочности возможно только при непрерывной заливке, доставив к месту строительства необходимое количество смеси. Самодельный бетон здесь лучше не использовать, а сделать заказ товарного бетона и спецтехники. В данном случае понадобится бетононасос, использование которого целесообразно, если бетонная смесь высокоподвижна. Этот момент необходимо заранее обсудить с поставщиком раствора для заливки бетона.

После устройства каркаса из арматуры для непрерывной заливки бетона по профнастилу необходимо выполнить выравнивание поверхности перекрытия. Перед тем как заливать бетон, устанавливают дополнительные подпорки, которые не дадут профнастилу деформироваться под тяжестью всей залитой смеси раствора бетона. Опоры необходимо расположить, ориентируя их в пролетах между балок по центру, а убрать тогда, когда весь состав будет иметь прочность необходимой марки. Заливают бетон обычно при положительной температуре воздуха, а для его полного твердения потребуется до 28 суток в нормальных условиях. Если условия идеальные, то 80% твердости, характерной для выбранной марки бетона, будет обеспечено уже через 11 дней. Если создавать монолитное перекрытие в жаркую либо сухую погоду, то следует залитый состав увлажнять дополнительно, поскольку вода будет испаряться с поверхности бетона, что приведет к его растрескиванию.

Если работы запланированы на холодное время года и ожидаются заморозки, то целесообразно заказать такую смесь, которая содержит противоморозные добавки. Данный раствор при его заливке может набрать нормальную твердость при низких температурах. Ряд специальных методов будет позволять снижать время, которое необходимо для набора прочности. Следует учесть, что расход средств на раствор бетона с добавками может быть увеличен, поэтому лучше планировать проведение строительных работ на конец весны или на летний период. После того как первый этап работ по заливке бетона завершен, рекомендуется использовать утеплитель, который должен обладать функциями звукоизоляции. Таких материалов предлагается на рынке очень много, поэтому расход средств на утеплитель должен соответствовать соотношению цена – качество.

Следующий слой после утеплителя – это гидроизоляция, затем выполняют армированную стяжку, при этом используется бетон более низких марок, например, М250.


Монолитные перекрытия - применение для строительства домов из газобетонных блоков

Монолитные перекрытия нередко используются в малоэтажном домостроении, в частности при строительстве домов из газоблоков, так как они подходят для помещений любого размера и геометрии. Данная особенность считается серьезным преимуществом монолитных перекрытий перед сборными. При этом производство монолитного перекрытия сопряжено со многими сложностями и затратами, а для его выполнения нужны профессионально подготовленные специалисты.

С чего начинается создание монолитного перекрытия

Первым делом надо подготовить проект строения, в котором будут приведены все выполненные расчеты, позволяющие правильно выбрать толщину перекрытия, параметры арматуры и тип бетона. И не стоит рассчитывать на то, что вы сможете обойтись и без проекта. Выбирая данные параметры «на глазок», Вы либо понесете лишние расходы при закупке стройматериалов, притом эти затраты намного превысят цену проекта, либо рискуете не докупить что-то важное, и тогда потеряете время. И нет гарантии того, что выбранные параметры будут соответствовать нормативам.

Еще один важный момент – поиск профессиональных и опытных работников-строителей. Самый простой вариант – прийти в компанию, специализирующуюся на строительстве, давно работающую на рынке и хорошо себя зарекомендовавшую. Как правило, у таких специалистов всегда есть в наличии весь требуемый инструмент. Не забывайте, что перекрытие обязано получиться высокопрочным, только так оно сможет прослужить долгие годы, вот почему не стоит стремиться сэкономить на нем.

Монолитное перекрытие обязано стопроцентно отвечать требованиям подготовленной проектной документации, вот почему Вам потребуются рабочие, способные сориентироваться не только на стройплощадке, но и в специализированных чертежах.

Помимо этого, рабочие должны разбираться в технологии производства монолитного перекрытия, поскольку одной его заливки и ожидания полного высыхания будет недостаточно. Существует немало моментов, не учитывая которые, можно ухудшить результат даже при использовании высококачественных и дорогостоящих стройматериалов. Бывалые строители без затруднений смогут сориентироваться в таких вещах, как толщина бетонного слоя для защиты арматуры, прикрепление стержней арматуры друг к другу, установка перекрытия на опору, участки местонахождения швов, вибрационное уплотнение бетонного раствора, ухаживание за получившимся перекрытием после вливания бетона и т.п. Каждый из указанных нюансов должен учитываться для получения прочного перекрытия, что очень актуально при возведении дома из газобетона.

Достоинства монолитных перекрытий

Можно не сомневаться в том, что лучшим способом постройки монолитной плиты будет ее реализация в полном согласовании с имеющимся проектом. Но перед этим инженеры должны рассчитать конструкцию, поскольку:

1. У любого перекрытия, включая монолит, есть разрешенная несущая способность.

2. Объем и сортамент арматуры, класс бетона и толщина плит, используемые в проекте при инженерных расчетах, являются самыми оптимальными, а это позволяет исключить избыточную закупку стройматериалов и перерасход трудозатрат.

3. Проработанный инженерами план возведения позволяет устанавливать плиты перекрытия как на стенки, так и на колонны, благодаря чему сильно увеличиваются возможности внутренней планировки жилого строения. При этом усиление конструкции арматурой в точках касания перекрытий с колоннами сильно различается с армированием традиционных перекрытий, так как в подобных местах надо монтировать дополнительные арматурные элементы для усиления.

4. В проектной документации приводится подробный расчет каждого этапа строительных работ, в результате чего серьезно упрощается процесс возведения газобетонного строения.

Когда не обойтись без монолитного перекрытия

Монолитные плиты из железобетона считаются не только высоконадежным, но и наиболее дорогостоящим из всех предлагаемых на рынке строительных услуг вариантов. Отсюда следует, что надо вычислить, насколько целесообразно их применение.

Итак, применение такого варианта обусловлено следующими факторами:

1. Нет возможности доставить/установить сборные плиты из железобетона, а все остальные варианты кажутся неподходящими.

2. Усложненная конфигурация строения вкупе с «неудобным» размещением внутренних стен, из-за чего невозможно положить нужное число обычных плит перекрытия (иными словами, потребуется огромное число монолитных участков). Одновременно тратиться и на аренду крана-подъемника, и на покупку опалубки просто нерационально. В подобной ситуации стоит выбрать монолит.

3. Агрессивные эксплуатационные условия. Повышенные нагрузки, проблема чересчур высокого уровня влажности, не поддающаяся решению при помощи гидроизоляции (автомобильные мойки, общественные бассейны и пр.). Сегодня плиты перекрытия, как правило, выпускают заранее напряженными, а в роли усиливающей арматуры используют натянутые металлические тросы. Их диаметр, ввиду повышенной прочности на растяжение, довольно невелик. Но подобные изделия очень подвержены коррозии, и их отличительной особенностью является хрупкая, а не пластичная картина деформации и обрушения.

4. Сочетание роли плит перекрытия с функциональным назначением монолитного пояса. Укладывать сборные плиты из железобетона прямо на блоки, чаще всего, не разрешается. Для этого потребуется обустроить монолитный пояс. В ситуациях, когда конечные расходы на пояс и собираемые перекрытия аналогичны либо выше суммарной стоимости монолита, оптимально будет выбрать именно его. При укладывании монолита на опору, равную по ширине поясу, обустраивать последний, как правило, нет необходимости. Это правило не касается строительства на проблемных грунтах – с сильной просадкой, сейсмоактивностью, карстовыми пещерами и пр.

Разновидности монолитных перекрытий

Специалисты различат балочные и безбалочные перекрытия. Балочная разновидность отличается присутствием ригелей, размещающихся или поперек постройки, или крест-накрест. В то же время в безбалочной системе отсутствуют выступающие ребра.

Опыт строителей доказывает, что наилучшим вариантом является использование поперечного размещения ригелей. И все же при подборе надо руководствоваться предназначением создаваемого перекрытия, направленностью технических потоков, спецификой распределения перегрузок, способом усиления прочности каркаса. Можно поместить крупное и тяжелое оборудование прямо на ригелях, при этом нагрузка на каждый ригель по отдельности понижается. При создании перекрытия балочная и ригельная конструкции превращаются с плитами в неразрывное целое.

У безбалочной разновидности нет отступающих ригельных ребер. Их заменяют выступы плит на 0,2-0,3 м от точки, где располагается пролет. Они играют роль плитовых плоских ригелей, помещенных между колоннами. По данной причине нельзя устраивать отверстия и проемы в промежутках между колоннами, выполнять их функцию может центральный участок плиты. Как правило, используются перекрытия с толщиной, приблизительно составляющей 1/32 часть от наибольшего пролета, но когда пролет не выше 6-ти метров, стоит делать плиты уплощенными.

Создание монолитного перекрытия по профлисту

При проектировании перекрытия по профлисту, требуется выполнять все условия СНиП, посвященные металлическим конструкциям, а также конструкциям из бетона и железобетона.

Монолитные плиты по профлисту применяются:

  • при возведении высотных строений;
  • общедоступных и индустриальных строений и комплексов с большим разбросом нагрузок;
  • когда у конструкций нетрадиционные пролеты и размер шага, или слишком много отверстий и проемов;
  • при восстановительных работах и обустройстве рабочих участков.

Плиты с 1 пролетом и с приоткрытой снизу наружной арматурой в формате металлического профилированного листа, отличаются способностью выдерживать открытый огонь в течение получаса. При этом неразрезанные плиты с множеством пролетов, а также с размещенной по всему периметру арматурой, выдерживают огонь в течение 45-ти минут и более.

Применяемый в роли арматуры профлист должен обладать защитным слоем (оцинкованным либо иным), делающим его невосприимчивым к коррозии. При обустройстве монолитного перекрытия по профлисту можно использовать тяжелые марки бетона с традиционным либо мелкозернистым наполнителем, и показателем прочности на сжатие не менее B15. Металлические прогоны производятся методом сварки из проката – листовой либо профилированной стали.

В базе подобного перекрытия находится плита из железобетона, заливаемая бетоном по профлисту и используемая в качестве поверхностной арматуры, когда бетон накопит нужный уровень прочности. В качестве опоры перекрытию могут служить прогоны, выполненные из стали или железобетона, и стенки из кирпича или бетона. Пролет плиты подбирается размером 1,5-6 метров. Можно сделать пролет большего размера, если речь идет об обустройстве временных опор на этапе заливки бетоном и накопления прочности. Профлисты нужно состыковывать по длине вплотную на прогонах, без перехлеста. По ширине профлист состыковывается методом перехлеста боковых сторон. Чтобы усилить перекрытие в конкретном месте или всю конструкцию разом, надо установить добавочную стержневую, сетевую и каркасную арматуру.

Толщина бетонированной полки плиты над профлистами рассчитывается в соответствии с требуемыми параметрами деформации и прочности, а кроме того, исходя из технических и финансовых соображений. Данный параметр не может составлять менее 3 см, а при неимении бетонной стяжки в напольных конструкциях – минимум 5 см. Профлист укладывают широкими гофрами книзу. Если диаметр отверстия поперек настила не более 50 см, тогда требуется усилить конструкцию, установив в прилегающие к отверстию гофры арматурные стержни вдоль, потом эти стержни отводятся за прогонные оси; также арматурные стержни могут устанавливаться поперек, так, чтобы окаймлять отверстие, будучи отведенными на 2-3 гофра за границы подрезки с обеих сторон. Если диаметр поперечного отверстия гофр профлиста выше 50 см, надо в монолитной конструкции сделать по окружности отверстия добавочные элементы балочной клетки, необходимые для переноса нагрузки со слабого места с отверстием на прогоны.

В процессе строительства именно металлический профлист выполняет функцию несущего элемента. При проведении вычислений определяют, насколько он жесткий и прочный, при этом его рассматривают в качестве металлического гибкого элемента с тонкими стенками, действующего на нагрузку от собственного веса настила, веса бетонного слоя и специфических нагрузок при монтаже, в которые входят вес строителей и оборудования, употребляемого в ходе установки плит перекрытия. В процессе эксплуатации роль несущего элемента отдается плитам из железобетона, в которых профнастил используется как внешняя арматура.

Опора перекрытия по профлисту

В соответствии с расчетной схемой, при установке плиты можно пользоваться несколькими способами. В постройках, чьи стенки сделаны монолитными железобетонными либо кирпичными, плиты после бетонирования опорного пространства будут опираться именно на стенки. В опорном месте устанавливается закладной элемент в виде стального уголка, а к нему при помощи дюбелей прикрепляется профлист.

Процесс армирования перекрытия

Процесс армирования перекрытий считается крайне важным при домостроении. То, насколько верно он будет выполнен, повлияет как на несущую способность здания, так и на его конечную цену.

Перекрытие армируется в 2 слоя. В качестве оснований используются арматурные стержни A500-C с сечением 10 см, укладываемые и вверху, и внизу с шагом в 20 см. Специальной проволокой для вязания с сечением 1,2-1,5 мм арматурные стержни закрепляются так, чтобы образовывать сети; они с легкостью прикрепляются друг к другу благодаря особому крючку. Получившаяся сетка на 2-2, 5 см не доходит торцевыми сторонами до вертикальной опалубки перекрытия.

Но подготовка 2-х базовых сеток – лишь часть процесса. На последующем этапе армируется вся плита перекрытия, т.е. сети помещаются на нужную высоту. Учитывая то, что сетке необходимо иметь защиту в виде бетонного слоя толщиной в 2 см, вертикальный зазор между арматурой должен составлять 10,5-12,5 см. С этой целью изготавливаются особые фиксаторы сечением 10 см. Нижние опорные элементы и верхняя полочка фиксатора, расположенные по горизонтали, будут длиной по 35 см. Размер вертикальных элементов выбирают в соответствии с толщиной монолитных плит, в диапазоне 10,5-12,5 см.

УСТРОЙСТВО МОНОЛИТНЫХ ПЕРЕКРЫТИЙ, ФУНДАМЕНТОВ, СТЕН

Наверное, у каждого, кто собирался строить свой дом, возникал вопрос, какие в нем должны быть перекрытия. Это вполне понятно, так как монолитные перекрытия, выполненные из железобетона и комбинированные конструкции, имеют преимущества и недостатки.

Готовые плиты, идущие на монтаж сборных перекрытий, имеют разные размеры, это нужно учитывать, разрабатывая проекты для строительства. Плиты довольно часто дают трещины, из-за чего поверхность потолка становится бугристой.

Монолитные разделители, проложенные между этажами, дают возможность в различных вариациях планировать пространство дома, а его очертания могут иметь любые формы. К недостаткам монолитов можно отнести то, что такие системы стоят на 20% дороже, чем сборные и в зимнее время есть свои сложности по их укладке.

Установка фундамента начинается после того, как выбрано место для постройки, разработан и утвержден генплан строительства, выбран внешний вид сооружения, распределены внутренние помещения, подобран тип основания, определены стройматериалы.

Насколько будет надежна база строения, зависят эксплуатационные качества, долговечность, капитальность всего дома или другого здания. Стоимость основания постройки – это 15-20% от итоговой цены. Если в процессе ее заливки были допущены грубые ошибки, то их исправление станет весьма затратным, к тому же, потребуется много труда.

Заливку фундамента нужно начинать с инженерно-геологических исследований того места, где планируется поставить сооружение, так как ее выбор зависит от таких факторов:

  • тип, состояние грунта,
  • степень его промерзания,
  • наличие в нем грунтовых вод,
  • нагрузка конструкции,
  • практическое назначение подвалов и т. п.

Стены являются защитой любого возведенного элемента и очень важно сделать так, чтобы они были качественными, долговечными и в тоже время экономными. Стены бывают литыми или кирпичными. Первый вид сооружают прямо из фундамента, с помощью опалубки. Они обладают повышенной прочностью и легки в возведении, но очень теплопроводимы, что становится их недостатком.

Стены из кирпича выглядят более эстетично, даже без внешней отделки, к тому же, такие возведения утепляются в процессе построения. К минусам можно отнести то, что кирпичная кладка требует больших вложений и занимает намного больше времени, чем установка литых стенок.

Бетонирование монолитных перекрытий в Спб и Лен области

Устройство монолитного перекрытия в Санкт-Петербурге и Ленинградской области

Устройство монолитных перекрытий - одно из направлений деятельности нашей компании. Мы осуществляем работы с выездом на Ваш объект по Санкт-Петербургу и всей Ленинградской области.

Интересует стоимость монолитного перекрытия? Жмите!

Данный вид перекрытия позволяет реализовывать практически любую архитекторскую задумку, будь то полукруглый эркер или балкон самой необычной формы, при этом сохраняя максимальную надежность конструкции.

Работы по реализации монолитного перекрытия обычно включают в себя несколько этапов: установку опалубки и подпорок, армирование и заливку бетона.

Закажите у профессионалов!

Устройство монолитного перекрытия - ответственная задача, от качества выполнения которой во многом зависит и качество дальнейшего строительства объекта.

Работы по устройству монолитного перекрытия "под ключ" включают в себя:

  • Разметку и подготовительные работы
  • Устройство телескопических стоек
  • Укладку опорных балок
  • Настил фанеры
  • Устройство арматурного каркаса
  • Заливку бетона

Стоимость работ по монолитному перекрытию

Толщина плиты перекрытия Цена за м2 Цена за м3
150 мм 3 000 руб/м2 13 700 руб/м3
200 мм 3 300 руб/м2 14 800 руб/м3
250 мм 3 700 руб/м2 16 500 руб/м3
300 мм 4100 руб/м2 18 750 руб/м3
Стоимость работ (без учета материалов) от 3 500 руб/м3

Цена указана с учетом материалов при объеме от 10 м3.

В стоимость входит:

  • Подготовительные работы, разметка
  • Установка телескопических стоек, укладка опорных балок, настил фанеры
  • Установка арматурного каркаса в 2 слоя
  • Заливка бетона автобетононасосом

Представленная в таблице информация, касающаяся стоимости товаров, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ.

Наша компания выполняет полный перечень работ по устройству монолитного перекрытия в Санкт-Петербурге и Ленинградской области.

материалы, технология изготовления, особенности установки

Дата: 16 сентября 2017

Просмотров: 3218

Коментариев: 0

Обустройство перекрытий из железобетона производится различными способами. Широко используют плиты, произведенные в заводских условиях, которые устанавливаются с помощью грузоподъемного оборудования. При нестандартной планировке формируется монолитное перекрытие, которое можно самостоятельно изготовить из бетона, усиленного стальной арматурой. Железобетонная панель обладает прочностью, обеспечивает надежную защиту от внешних шумов и эффективно утепляет помещение. Ознакомимся с технологией возведения перекрытий.

Монолитная плита перекрытия – самостоятельное изготовление

Если производить сравнение монолитной основы с перекрытием, изготовленным из стандартных плит, то цельный вариант обладает комплексом преимуществ:

  • повышенной прочностью, обусловленной отсутствием стыков и швов в одновременно заливаемой монолитной конструкции;
  • равномерным распределением усилий на капитальные стены и основание, связанным с особенностями технологии;
  • возможностью выполнения оригинальной планировки, для которой проблематично подобрать серийные элементы.

Самостоятельное выполнение мероприятий по заливке позволяет сформировать надежное перекрытие без использования подъемного крана и привлечения наемных рабочих.

Самым надежным (но не всегда целесообразным) вариантом междуэтажного перекрытия является монолитное перекрытие

Монтаж монолитного перекрытия – материалы и технология

Мероприятиям по созданию цельной основы предшествуют проектные работы. На этапе проектирования производится расчет площади поперечного сечения железобетонной основы, подтверждающий устойчивость конструкции под воздействием нагрузок и изгибающих усилий.

В заключительной части расчета приводятся результаты:

  • размеры сечения межэтажной плиты;
  • рекомендации по сечению арматуры;
  • указания по классу бетонного раствора.

Для домов, величина пролета которых не превышает 8 м, подойдет железобетонная плита толщиной 18–20 см. Для самостоятельного сооружения цельного перекрытия следует подготовить материалы и необходимые инструменты.

Для выполнения работ по сооружению опалубки потребуются:

  • влагостойкая фанера с ламинированным покрытием толщиной 2–2,5 см;
  • доски из прочной древесины толщиной 5–7 см и шириной 15–20 см;
  • деревянные брусья квадратного сечения со стороной 10 см;
  • опоры телескопического типа, позволяющие зафиксировать конструкцию;
  • опорные вилки для фиксации балок, воспринимающих основную нагрузку;
  • промышленные или самодельные треноги, обеспечивающие неподвижность стоек;
  • набор инструмента (пилка для древесины, уровень, молоток, топор).

Если приобрести железобетонные плиты необходимого размера не всегда доступно, то сделать монолитную конструкцию можно самостоятельно

Производство мероприятий по армированию осуществляется с использованием:

  • стальных прутков диаметром 1,2–1,8 см;
  • проволоки диаметром 1–1,5 мм для вязки арматуры;
  • подкладных элементов под прутья;
  • вязального крючка;
  • специального приспособления для гибки;
  • болгарки с отрезным кругом.

Для подготовки и заливки раствора необходимы следующие материалы и оборудование:

  • портландцемент марки М500;
  • щебень крупностью до 2 см;
  • песок без инородных включений;
  • техническая вода;
  • бетоносмеситель.

Комплекс мероприятий по созданию монолитной основы из железобетона производится после возведения стен на требуемую высоту и выравнивания опорной поверхности.

Стандартная технология предусматривает следующие этапы работ:

  1. Выполняются необходимые расчеты, подтверждающие требуемый запас прочности конструкции.
  2. Устанавливается опалубка для перекрытия, технология монтажа которой довольно несложная.
  3. Производится армирование плиты стальными стержнями, обеспечивающими дополнительный запас прочности.
  4. Осуществляется заполнение опалубки бетонным раствором, приготовленным согласно проверенной рецептуре с последующим уплотнением массива.

 Остановимся детально на специфике выполнения каждого этапа.

Перед деревянной конструкцией монолитная также имеет преимущества, так как является более прочной и надежной

Опалубка для монолитной плиты перекрытия – особенности установки

Обязательным условием качественного выполнения работ является обеспечение горизонтальности опалубки. Осуществляя сборку, важно обратить внимание на тщательную подгонку элементов.

Монтируйте опалубку по следующему алгоритму:

  1. Отбейте координаты расположения нижней плоскости будущей конструкции, используя нивелир или строительный уровень.
  2. Произведите установку телескопических опор или деревянных балок, обеспечив шаг между стойками 100 см и расстояние до стен 20 см.
  3. Выполните укладку ригелей, которые представляют собой металлические балки или деревянные брусья, воспринимающие нагрузку от массы опалубки.
  4. Закрепите поперечные бруски с интервалом 50 см и прикрепите к ним фанерные листы или обрезные доски, обеспечив отсутствие зазоров.
  5. Отрегулируйте высоту вертикальных опор, обеспечив совпадение верхнего уровня опалубки с плоскостью стен.
  6. Смонтируйте вертикальные стенки деревянной опалубки, соблюдая герметичность конструкции.
  7. Проконтролируйте правильность монтажа опалубки и тщательную подгонку угловых стыков, устраните дефекты.

Демонтаж опалубочной конструкции производится через 30 дней после бетонирования с соблюдением требований безопасности.

Для того чтобы сделать монолитную конструкцию, сначала необходимо выполнить опалубку

Усиление арматурой цельной плиты перекрытия

Завершив установку опалубки, приступайте к двухслойному армированию с формированием квадратных ячеек стороной 15 или 20 см. Формируя арматурный каркас, соблюдайте последовательность операций:

  1. Нарежьте стальные стержни необходимого размера, руководствуясь результатами выполненных расчетов.
  2. Сформируйте из продольных и поперечных стержней нижний ярус усиления, подложив в зонах пересечения прутков опоры высотой 30–40 мм.
  3. Произведите обвязку стыковых участков, используя специальное приспособление и вязальную проволоку.
  4. Уложите вертикальные фиксирующие элементы из стальной проволоки с интервалом 100 см и прикрепите к ним второй ярус каркаса.
  5. Соедините обе сетки в единый силовой контур, устанавливая специальные фиксаторы с шагом 40 см.

Выполняя работу, обратите внимание на следующие моменты:

  • размещение стыков стержней в шахматном порядке;
  • соблюдение величины нахлеста, превышающего диаметр стержня в 40 раз;
  • жесткость и неподвижность арматурного каркаса, заливаемого бетоном;
  • обеспечение расстояния между сетчатыми каркасами 12–14 см.

Соблюдение указанных рекомендаций позволит сформировать прочный контур усиления.

После того как проведен монтаж опалубки, можно начинать армирование (при помощи металлических прутьев формировать каркас монолитного перекрытия)

Бетонирование

Для заливки целесообразно заказывать готовый бетон, который с помощью бетононасоса подается к месту работ. Это позволит:

  • сократить продолжительность заливки;
  • обеспечить однородность консистенции;
  • повысить прочность;
  • исключить ручной труд;
  • залить массив за один прием.

Возможен вариант самостоятельного приготовления бетона в бетономешалке с использованием песка, заполнителя и цемента в пропорции 2:2:1 с последующим добавлением воды до сметанообразной консистенции. Обратите внимание на главное условие качественного бетонирования — непрерывную заливку раствора толщиной 20 см по всей площади.

Обязательно необходимо глубинным вибратором или виброрейкой уплотнить бетон, что позволит:

  • равномерно распределить гравий в массиве;
  • полностью удалить воздушные пузыри;
  • заполнить раствором угловые зоны и щели.

После бетонирования необходимо спланировать поверхность, обеспечить неподвижность массива на протяжении 4 недель, закрыть бетон полиэтиленом и периодически его увлажнять.

После того как по все поверхности перекрытия сделана опалубка и проведено армирование, начинают ее бетонирование

Правильное устройство монолитного перекрытия из готовых плит

Произведенные в производственных условиях элементы уже усилены арматурой и не нуждаются в дополнительном армировании, а также сооружении опалубочного каркаса. Однако, при кажущейся простоте монтажа, существуют определенные правила, которых необходимо придерживаться.

Рекомендации по укладке плит перекрытия

Укладка осуществляется на опорную поверхность стен с соблюдением следующих требований:

  • интервал между опорами не должен превышать 9 метров, что соответствует максимальному габариту изделия;
  • снятие и транспортировка изделий к месту укладки осуществляется грузоподъемными средствами путем строповки за проушины;
  • монтаж производится на спланированную поверхность стен, на которой не допускаются перепады;
  • величина опорной поверхности должна составлять 9–15 см, что обеспечивает равномерную передачу усилий;
  • запрещается укладывать элементы без бетонирования, технологические зазоры и щели следует заделать раствором;
  • при выполнении монтажных работ необходим постоянный контроль горизонтальности поверхности;
  • в качестве опорной поверхности могут использоваться только капитальные стены, внутренние перемычки возводятся после монтажа;

Плиты перекрытия – недорогой, удобный и незаменимый, во многих случаях, стройматериал

  • при необходимости обустройства проема, он выполняется на стыке соседних панелей, а не на одном элементе;
  • установка элементов перекрытия должна осуществляться с гарантированным зазором, составляющим 20–30 мм.

При несоответствии суммарной ширины плит размерам помещения можно уложить их с равномерно расположенными промежутками или оставить щели по краям помещения с последующим их бетонированием.

Технологическая последовательность операций по укладке плит

Работы по монтажу панелей производятся согласно требованиям технологической карты, регламентирующей:

  • последовательность операций;
  • взаимодействие персонала;
  • применяемый инструмент;
  • грузоподъемные приспособления.

Основополагающие требования технологии:

  • отсчетной точкой при укладке является лестничный пролет;
  • контроль расположения выполняется после каждой операции;
  • фиксация панелей производится с помощью сварки.

Соблюдение требований техники безопасности является обязательным при выполнении работ.

Любые виды ЖБИ достаточно тяжелы, и плиты перекрытия в том числе

Подготовительные мероприятия, предшествующие укладке

До монтажа необходимо выполнить подготовительные мероприятия:

  1. Обеспечить идеальную плоскостность опорной поверхности, дефекты которой устраняются раствором.
  2. Проверить прочность опорного контура, который, при необходимости, укрепляется путем заливки армопояса.
  3. Смонтировать с интервалом 150 см опорные стойки, которые удержат изделие в случае ошибки при монтаже.

Монтаж пустотелых плит с помощью грузоподъемного оборудования

Установка производится после окончательного твердения бетона с помощью крана. Порядок действий:

  1. Нанесите слой бетона на опорную поверхность.
  2. Застропите панель за крепежные проушины.
  3. Дайте крановщику сигнал и переместите плиту к нужному участку.
  4. Уложите панель, обеспечив опорную поверхность 12–15 см.
  5. Подкорректируйте, при необходимости, расположение плиты.
  6. Отсоедините стропы и продолжайте монтаж.

Помните, что запрещается обеспечивать горизонтальность путем подкладки арматуры или металлических элементов.

В использовании плит перекрытия с пустотами важно соблюдать такие условия, где температурный режим и общий уровень влажности не будет выше нормы

Выполнение анкеровки

Строительный термин «анкеровка» применяется к операции по взаимной привязке плит, которая производится одним из следующих методов:

  • с помощью прутков арматуры, приваренных к закладным элементам на торцевой или верхней части;
  • кольцевым анкером, напоминающим армопояс, который расположен по периметру панели и после установки бетонируется.

Герметизация швов

 В процессе монтажа, после завершения анкеровки, производится герметизация щелей, которые бетонируют раствором М150. При увеличенных зазорах устанавливается широкая доска под панелью, выполняющая функцию опалубки. Пространство между панелями заполняется бетоном, после твердения которого, можно эксплуатировать перекрытие.

Заделка торцевых полостей

С целью теплоизоляции изделий и защиты от промерзания необходимо заполнить полости в торцевых частях панелей одним из следующих материалов:

  • минватой;
  • цементным раствором;
  • готовыми пробками из бетона.

Герметизация производится с обеих сторон на глубину 250–300 мм.

Ознакомление с технологией формирования монолитного перекрытия позволит самостоятельно контролировать выполнение работ на стройплощадке, а также поможет избежать ошибок при выполнении монтажных мероприятий.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Эпоксидные полы | Монолитно-купольный институт

Одно из моих любимых обновлений дома - пол гаража из эпоксидной смолы. В Cloud Hidden мы использовали покрытие, похожее на эпоксидное, и были в восторге от того, насколько легко поддерживать пол в чистоте. В нашем нынешнем доме мы планировали установку эпоксидной смолы с подрядчиком, даже когда мы ехали через всю страну, чтобы переехать. Каждый раз, когда я подметаю или обмываю гараж, я удивляюсь, как капли масла и жидкости смывают бетон, а не пачкают его.

Преимущества не ограничиваются чистотой. Правильно установленный декоративный пол из эпоксидной смолы превратит пол гаража из множества разводов в витрину. Если вы собираетесь продать дом, нет ничего лучше, чем провести покупателей через гараж и заставить их остановиться и поразиться тому, насколько он классно выглядит. В этом может быть разница между тем, как они делают предложение о вашем доме, и о доме соседа с унылым на вид однотонным бетонным полом.

Лучше всего установить пол, прежде чем двигаться по бетону или загружать его ящиками и хламом.Это упрощает установку и повышает качество работы. Есть выбор декоративной отделки, от однотонной до трехмерной с цветными хлопьями. Существуют также наборы для самостоятельной сборки, которые достаточно просты в использовании, если они вам пригодятся. Их легче наносить на новые полы, так что вам не придется возиться с кислотами и химическими веществами, необходимыми для очистки старых, более жирных полов. Когда полтора года назад мне установили чешуйчатый эпоксидный пол, его стоимость была меньше 2 долларов за квадратную футу, а работа растянулась на два дня, хотя для того, чтобы по нему можно было ездить, требовалось отвердеть в течение недели.Стоимость варьируется, так что поспрашивайте.

На этом видео из Concrete Network показано несколько мест, где можно использовать эпоксидный пол.

Джим Каслик - главный дизайнер Cloud Hidden Designs, LLC, эксклюзивный дизайнер жилых куполов с 1997 года.

различий между фундаментными стенами и монолитными фундаментами |

Есть два типа фундаментов, которые преимущественно используются при строительстве нового дома; Стенки и монолитные плиты.Оба имеют определенные преимущества и проблемы во время строительства, и важно знать их, прежде чем начинать строительство нового дома. В этой статье мы рассмотрим различия и преимущества двух типов фундаментов.

Монолитная плита

Монолитный означает «все за одну заливку», поэтому фундамент строится за одну заливку, состоящую из бетонной плиты с более толстыми участками под несущими стенами и краями по всему периметру, которые заменяют нижние колонтитулы.Поскольку эта плита заливается сразу, это происходит намного быстрее и снижает затраты на рабочую силу.

При использовании в правильных условиях плиты Monoslab могут быть такими же прочными, как плиты Stem-Wall. В большинстве жилых домов, построенных по частям, земля является ровной по всей территории и более плотно уплотнена, и требуется очень небольшое количество грунта для засыпки. В этом случае, если все отметки готового этажа одинаковы от партии к партии и имеется очень небольшой уклон, лучшим выбором могут стать монопластавтоматы.

Есть несколько серьезных проблем, которые могут возникнуть, если условия партии не влияют на монолитную плиту. Их нельзя использовать, когда требуется много засыпной грязи, потому что бетон более склонен к растрескиванию, если грунт не утрамбован достаточно хорошо. Это проблема для домов, которые должны быть построены так, чтобы подниматься над уровнем наводнения, предоставленным вашим инженером (как и большинство строительных площадок во Флориде). В этой ситуации моноплитки имеют тенденцию треснуть по периметру стен и других основных несущих областях.Это растрескивание может вызвать структурные проблемы, которые влияют на другие аспекты дома в процессе строительства, такие как гипсокартон и пол, если каркасные стены нестабильны.

По этим причинам большинство строителей участков во Флориде (включая нас) предпочитают фундаменты со стволовыми стенами.

Стенка

Стеновые и настенные плиты перекрытия строятся в процессе, состоящем из нескольких частей, при котором нижний колонтитул заливается на чистом уровне земли, а затем укладываются блоки, формирующие стену до готовой отметки плиты.Этот тип фундамента намного более устойчив, когда требуется заполнить грунт для достижения окончательной высоты постройки. Этот процесс занимает немного больше времени, чем монолитная плита, но более стабильный фундамент предотвратит другие проблемы, которые могут возникнуть в будущем с фермами или конструкцией стен. При работе с различными условиями участка ствол-стены - гораздо более последовательный метод строительства фундамента.

Качественное строительство начинается с прочного и прочного фундамента.

Стоимость установки бетонной плиты - Ориентир по ценам на 2021 год



Сколько стоит установка бетонной плиты?

Бетонные плиты также очень часто используются для внутренних двориков и проездов, поскольку они доказывают прочную наружную поверхность.

Бетонная плита - это обычное основание, используемое для конструкций или сплошного перекрытия. Когда вы поднимаете старый ковер, а под ним бетон, вы смотрите на бетонную плиту.

Стандартная серая бетонная плита обычно стоит 700–3 000 долларов , давайте посмотрим, что влияет на стоимость.

Типы бетонных плит

Существует три популярных типа бетонных плит: монолитные, предварительно напряженные или инженерные, а также плиты с фундаментными стенами.

Монолитная бетонная плита имеет опору ниже площади пола для повышения ее прочности.Эта основа укрепляется в зависимости от местных норм и конкретных условий почвы.

Напряженная или спроектированная плита - это просто форма монолитной плиты с дополнительной характеристикой стальных тросов. Кабели проложены линиями, проходящими через плиту. Когда он высыхает, кабели натягиваются и прикрепляются с каждого конца.

Они добавляют прочности существующей плите из-за напряжения, прилагаемого при прикреплении. В результате получается плита, которая становится более прочной и устойчивой к растрескиванию.

Получите бесплатную оценку проекта

Найдите квалифицированных специалистов по бетону в вашем районе

Плиты с фундаментными стенами затем заливаются непосредственно в предварительно построенную стену, а не в опалубку. Из-за этого для обеспечения дополнительной поддержки часто используются дополнительные компоненты, такие как опоры или отверстия для столбов, особенно когда фундаментные стены очень глубокие.

Стоимость бетонной плиты

Если вы не знаете размеры площади, которую необходимо заполнить бетонной плитой, получить оценку стоимости может быть сложно.В среднем материалы для плиты стоят от $ 1,36 до $ 1,88 за квадратный фут.

Профессиональные подрядчики по бетону в вашем районе могут измерить и оценить стоимость проекта. Это даст вам начальную цифру для работы.

Если вам удобно оценивать проект, вы можете получить приблизительную смету, не обращаясь к профессионалу.

Подумайте о том, для чего будет использоваться бетонная плита, и о погодных условиях в вашем районе. Оба эти фактора определяют необходимую вам прочность бетона.

Более того, если вы живете в районе, где зимой наблюдаются циклы замерзания и оттаивания, вам необходимо заказать специализированный бетон с задержанным в нем воздухом. Стандартное требование в этом случае - 5-процентное улавливание воздуха.

Воздух, попавший в бетон, не дает ему расширяться и сжиматься из-за резких колебаний температуры. Тепло и холод задерживаются воздухом, защищая бетон от повреждений.

Стандартная прочность бетона для любых несущих конструкций составляет 4000 фунтов на квадратный дюйм.Средняя цена на этот вид бетона 113 долларов за куб. [1]

Сколько нужно бетона

Но как узнать, сколько кубометров бетона вам нужно? Именно здесь размеры области имеют решающее значение для выполнения ваших расчетов.

Бетонная плита перекрытия должна иметь толщину не менее 4 дюймов. [2] Всегда следите за тем, чтобы вы знали строительные нормы и правила в вашем районе, чтобы вы могли убедиться, что ваш проект полностью соответствует их требованиям.

Чтобы вычислить кубический ярд бетона, умножьте длину, ширину и глубину бетона, которые вам нужны. Как уже упоминалось, глубина составляет 4 дюйма, а длина и ширина определяются путем измерения площади, которую необходимо заполнить.

Убедитесь, что все размеры соответствуют одному размеру (обычно футы). Таким образом, вы умножите толщину на 0,33 фута, поскольку 4 дюйма составляют одну треть фута.

Умножение размеров дает количество кубических футов.Разделите этот результат на 27, чтобы определить необходимое количество кубических ярдов. Используйте конкретный калькулятор, чтобы упростить этот расчет.

Но это только говорит нам, сколько стоит материал. Заливка бетона - задача не для новичка, поскольку ошибки могут быть действительно вредными. Сколько стоит нанять профессионала для заливки бетонной плиты?

Затраты на оплату труда

Средняя стоимость заливки бетона составляет от 1,36 доллара до 4,99 доллара за квадратных футов. Таким образом, возьмем приблизительное медианное значение и предположим, что затраты на рабочую силу составляют 3 доллара на квадратного фута.Это означает, что 400 квадратных футов могут стоить 1,200 долларов за рабочую силу.

Дополнительные расходы

Помимо бетона и рабочей силы, есть некоторые другие расходы, к которым вы должны подготовиться при оценке проекта перекрытия.

Арматура

При заливке плиты арматура нужна для укрепления бетона и предотвращения растрескивания. Часто используется стальная сетка или арматурная сетка.

Для 4-дюймовых плит часто используется сетка для усиления и уменьшения растрескивания.Сетка - популярная альтернатива арматуре, поскольку она менее затратна и требует меньше труда для установки. Проволочная сетка также позволяет заливать более тонкие плиты. [3] Обычно это стоит 0,20–0,30 доллара за квадратный фут материала.

Арматурная сетка также является популярным вариантом армирования и часто предпочтительнее из-за ее прочности. Перед заливкой арматурный стержень выравнивается по сетке, а затем связывается вместе. Воспользуйтесь нашим калькулятором арматуры, чтобы оценить количество арматуры, необходимое для сетки.Ожидайте, что вы заплатите от $ 2 до $ 3 за квадратный фут за арматуру.

Формы

Формы и колья также понадобятся для подготовки проекта и получения чистых краев на плите. Запланируйте 50–100 долларов США на различных пиломатериалов для подготовки к заливке.

Расширительные швы

В больших плитах вам также может потребоваться добавить компенсационные швы, которые представляют собой лишь небольшое пространство между плитой и неподвижной конструкцией. Они необходимы, чтобы позволить плите слегка смещаться, не перемещая прилегающую плиту или конструкцию, и чаще всего используются на внешних плитах.

Рекомендуется добавить герметик для защиты компенсационного шва, чтобы предотвратить накопление грязи и мусора, а также предотвратить рост сорняков в шве. [4] Приготовьтесь потратить около $ 2 - $ 3 на фут стыка, чтобы добавить герметик и подкладной стержень.

Окрашивание, тиснение и чистовая отделка

Добавление декоративной отделки к бетонной плите может значительно увеличить стоимость. Некоторые варианты отделки бетонной плиты - это морилка и гладкая поверхность для нанесения чистового пола.Наружные плиты можно раскрасить и проштамповать, чтобы украсить поверхность.

Текстуры и цвета - отличный способ улучшить внешний вид патио. Узнайте больше о затратах на бетонные террасы.

Бетон, окрашенный и цветной

Окрашивание бетона может добавить красивую отделку и добавить глубины цвета по сравнению со стандартной серой отделкой. Большинство подрядчиков берут от от 4 до 10 долларов за квадратный фут за подготовку, окраску и герметизацию поверхности.

Штампованный бетон

Бетонной плите можно добавить декоративную отделку, чтобы добавить текстуру и улучшить внешний вид.Можно штамповать бетон, чтобы он выглядел как кирпич, каменная плита, необработанный камень или даже деревянный пол. Штамповка бетона может стоить от $ 4 до $ 8 за квадратный фут в зависимости от сложности конструкции.

Гладкая поверхность

Добавление более гладкой отделки к плите может потребовать дополнительного времени и труда, что увеличивает цену. Это может быть желательно, когда бетонная поверхность будет использоваться в качестве чистового пола.

Герметик для бетона

Добавление герметика может продлить срок службы бетонной плиты и предотвратить образование пятен.Бетон пористый, и герметик заполнит эти отверстия и добавит защитный слой к отделке плиты. Добавление герметика может стоить от до 1–2 долларов за квадратного фута.

Вся информация о ценах на этой странице основана на средних отраслевых затратах и ​​может варьироваться в зависимости от материалов, ставок оплаты труда и требований для конкретного проекта.

Монтаж перекрытия на грунте | | Теплый пол своими руками

Введение

Плита на уровне грунта - это любая бетонная плита, уложенная на выкопанный грунт.С точки зрения лучистого отопления не имеет значения, находится ли плита на самом деле «на уровне» или залита на несколько футов ниже уровня земли как часть полного фундамента. Посмотрите наше видео «Как установить тепловые трубки излучающего пола в плиту на уровне земли» и прочтите эту страницу, чтобы получить полное описание.

На фотографиях ниже показаны различные этапы монтажа плиты на укладке

Факт остается фактом: установка излучающих труб внутри бетонной плиты, вероятно, является самым простым, наиболее экономичным и высокопроизводительным приложением науки.Тепловые преимущества непревзойденные. Практически любая бетонная заливка должна содержать излучающие трубы… даже если у вас нет ближайших планов по обогреву помещения. В конце концов, вы можете передумать позже и пожалеть об упущенной возможности. Для большинства применений трубы и коллектор относительно недороги, а механические компоненты могут быть установлены даже спустя годы.

Конечно, из правил всегда есть исключения. Сарай для дров или навес для хранения с бетонным полом может оказаться ненужной тратой труб.Но даже в этом случае вам следует долго и серьезно подумать о возможности преобразования этих областей в отапливаемое пространство в будущем. Я говорю это потому, что часто мы работаем с людьми, которые сталкиваются с задачей заливки новой плиты с помощью труб поверх уже существующей плиты… а они заливали существующую плиту всего несколько лет назад. Насколько проще было бы установить НКТ в исходную плиту!

Но если вам посчастливилось планировать оригинальную заливку, процедура проста.Фактически, основы стандартной заливки остаются прежними. Сначала идет уплотненная основа из заполнителя, за ней следует полиэтиленовый пароизоляционный слой толщиной 6 мил, затем изоляция, затем арматура или проволочная сетка, или и то, и другое.

Фаза изоляции имеет решающее значение для теплого пола. В основном нагретые плиты излучают наружу, а не вниз, поэтому изоляция краев плиты является наиболее важной. Помните, что ваша плита будет иметь температуру около 75 градусов по Фаренгейту. Любая более холодная поверхность, соприкасающаяся с плитой, будет пытаться украсть ее тепло.Если вы заливаете фундамент стены, изолируйте между плитой и стенами. Чтобы установка выглядела более аккуратно, обрежьте верхний край пенопласта под углом 45 градусов, чтобы бетон стекал к фундаментной стене и скрывал пену.

Как утеплить плиту, зависит от суровых зим. В более низких, более теплых широтах отлично подойдет пена XPS толщиной 1 дюйм (экструдированный пенополистирол, т. Е. Розовая или синяя плита). В более холодных регионах используйте 2 ″ XPS.

Обратите внимание на вертикальную изоляцию краев фундамента. Нагреваемые плиты теряют тепло как наружу, так и вниз.

Изоляция излучающей плиты

Деталь изоляции на излучающей плите

Существует множество подходов к изоляции излучающей плиты, но деталь справа показывает часто используемый метод. Так как плита будет примерно на 5 градусов теплее комнатной температуры, плита на 75 градусов является довольно распространенным явлением. Очевидно, что любая более холодная поверхность, находящаяся в непосредственном контакте с плитой, будет пытаться украсть ее тепло, поэтому тепловой разрыв значительно снижает эту теплопередачу.

Конечно, во многих ситуациях желателен направленный вниз тепловой поток как средство создания «радиатора» для защиты помещения в случае серьезного отключения электроэнергии или механического отказа. Плите с таким радиатором может потребоваться несколько дней, чтобы полностью остыть.

Примечание: Многие наши клиенты спрашивают нас об альтернативных изоляционных материалах для плит, таких как «сетчатые» панели, излучающая фольга, изоляция пузырькового типа и тонкие пенопласты различных типов с пароизоляцией. По общему признанию, эти альтернативные материалы имеют два явных преимущества перед «синей», «розовой» или «фиолетовой» картоном, т.е.е. упомянутый выше экструдированный полистирол - они дешевле и проще в установке, чем несколько листов жесткого пенопласта.

Хотя панели Pex tubing «Grid» могут немного облегчить установку pex, при использовании этих продуктов есть несколько недостатков. Некоторые изолированные системы панелей «Grid» или модульные конструкции панелей изготавливаются из пенополистирола (EPS), который может впитывать влагу и терять свои изоляционные свойства. Самая распространенная «голубая, розовая или пурпурная» плита, пенополистирол (экструдированный пенополистирол) - очень хороший изолятор, который не впитывает влагу.Использование этих панелей типа «решетка» может ограничить расстояние между трубопроводами и затруднить поддержание одинаковой длины контуров. Панели с «сеткой» определяют расстояние и исключают возможность «подгонки под размер», которую предлагает обычный пенополистирол XPS (экструдированный полистирол). Это может привести к тому, что идеально хорошие трубки Pex будут обрезаны и выброшены. Эта практика не только приведет к сокращению зоны необходимого pex (меньшей тепловой мощности), но теперь требует регулировки клапана для надлежащего выравнивания потока из-за неравномерной длины контура.

Светоотражающий материал не эффективен при использовании плит (тепловой массы), так как он наиболее эффективно работает в ситуации с воздушным зазором, как при установке балок перекрытия или для стен и потолков. Другая проблема заключается в том, что минеральные свойства бетона (могут / будут) в конечном итоге ухудшить фольгу из-за электролиза, вызванного неодинаковым содержанием минералов / металлов, это относится как к плитам «на уровне качества, так и к подвешенным».

Хотя пузырчатая пленка и тонкая изоляция из пенопласта обходятся дешево, клиенты сообщают о неудовлетворенности их работой при использовании под плитами.

Для справки, компания Radiant Floor не продает изоляцию под плиту любого типа. Наше мнение основано на отзывах клиентов и собственном опыте. Мы рекомендуем экструдированный полистирол.

Итак, после того, как вы сделали изоляцию в соответствии с вашей ситуацией, установите арматурный стержень и / или проволочную сетку и используйте арматурные стяжки, чтобы прикрепить излучающие трубки к сетке. Если, как и для большинства плит, вам требуется более одного контура труб, вам необходимо установить коллектор для плит в удобном месте по периметру заливки.Коллектор для перекрытий поставляется в фанерном ящике, который служит формой, вокруг которой вы заливаете бетон. Убедитесь, что распределительная коробка установлена ​​вертикально. Позже, когда заливка будет завершена, и вы откроете комплект для проверки давления с верхней части коллектора, вы захотите, чтобы ваши подающая и обратная трубы торчали прямо и красиво. По возможности установите плиточный коллектор очень близко к источнику тепла, чтобы линии подачи и возврата от источника тепла были короткими и легкими.

Наш многоконтурный коллектор включает шаровые краны для каждого контура pex , так как это также обеспечит лучшую продувку при заполнении системы.Равномерная длина pex - лучший способ обеспечить равномерный баланс и нагрев. САМЫЙ точный способ сбалансировать вашу систему (с неравномерной длиной) - это измерить температуру подачи и возврата каждого контура pex. Более короткие длины потребуют большего сопротивления, чтобы уравновесить поток при балансировке с наибольшей длиной. Наилучший способ обеспечить надлежащее выравнивание потока - это равные длины контуров.

Мы включаем (полнопроходные) шаровые краны в нашу конструкцию с несколькими контурами / контурами. Эти клапаны устанавливаются для каждого контура / контура pex для заполнения и продувки отдельных участков.

В некоторых доступных сегодня коллекторах контура / контура используются механические расходомеры, балансировочные клапаны или устройства для настройки контуров. Мы не рекомендуем их из-за их удушающей конструкции (с датчиком потока)… даже при их настройках «Широко открытое» сопротивление в этих клапанах очевидно.

Механические расходомеры работают, считывая поток через движение жидкости, и измеряют поток как количество жидкости, проходящей через расходомер. Это движение измеряется за счет конструкции сопротивления, которая препятствует потоку и увеличивает сопротивление / давление напора.Другой недостаток расходомеров механического типа для измерения воды заключается в том, что они могут более легко засоряться, когда жидкость грязная, содержать твердые частицы и создавать повышенное ограничение потока и т. Д. Это может привести к увеличению проблем с обслуживанием. Механические водомеры тоже плохо работают при малом расходе воды. Насос зоны может не преодолеть это напорное давление из-за сопротивления, создаваемого этим сопротивлением. (Тогда) может возникнуть необходимость в увеличении размера насоса зоны, ИЛИ размер подающей и обратной линий может быть увеличен, чтобы уменьшить эту (потенциальную) проблему.Размер / модель насоса для каждой зоны определяется объемом зоны и трубопроводом подачи и возврата,… Это основано на использовании меди 3/4 дюйма для зон с несколькими контурами, для большего объема зоны может потребоваться 1 дюйм подачи и возврата, опять же общая зона объем диктует это требование. У каждого типа расходомера есть свои специфические области применения и ограничения при установке. Не существует универсального расходомера, подходящего для всех.

Наши результаты подтверждают ранее заявленную информацию и основаны на многолетнем опыте работы в магазинах и на местах, а также на отзывах клиентов посредством диагностики неисправностей.

В зависимости от того, какой размер трубки вы используете (7/8 ″ PEX или ½ дюйма PEX), вы разместите трубку либо на 16 дюймов по центру, либо на 8 дюймов по центру соответственно. Имейте в виду, что пока вы закручиваете трубку взад и вперед, вверх и вниз по плите и так далее, вы не будете пытаться сделать в трубке изгиб размером 16 дюймов. Фактический изгиб, вероятно, будет ближе к радиусу 24 дюймов… в зависимости от того, устанавливаете ли вы трубку в теплый летний день или прохладный осенний вечер.Другими словами, тепло означает гибкость. Но какой бы ни была температура, просто позвольте трубке принять естественный изгиб. Перед тем как начать, вы можете поэкспериментировать с отрезком трубки длиной 4 фута. Медленно начинайте сгибать, пока не дойдете до точки изгиба. Это даст вам некоторое представление о том, насколько крутыми могут быть изгибы. Затем, позже, при раскладке контуров и после широкого удобного изгиба, вы можете начать размещать трубки примерно на 16 дюймов по центру на прямых (8 дюймов по центру для 1/2 дюйма PEX).

На трубке Pex

Radiant Floor Company нанесена размерная отметка через каждые 5 футов, чтобы вы знали, какую длину / положение вы находитесь в этой точке рулона, когда вы выкладываете трубку Pex. Когда вы находитесь на расстоянии от 40 футов до 50 футов (обратного конца) от коллектора контура, рекомендуется выполнить обратное соединение с коллектором контура, а затем снова включить Pex, чтобы не закоротить, или долго, когда вы достигнете конца длины. Запуск Pex таким образом также обеспечит равную длину, когда будет выполнено окончательное (обратное) соединение каждой петли Pex с коллектором.

Монтаж плиты «Радиатор»
Монтаж плиты «Радиатор»

При установке двух плит выше используются трубы PEX 7/8 ″, 16 ″ по центру. Обратите внимание на широкие и удобные изгибы, а затем на расстояние между центрами 16 дюймов на прямых участках. В обеих этих установках использовался вариант «теплоотвода», т.е. центральные 30% плиты оставались неизолированными. В областях, подверженных длительным перебоям в подаче электроэнергии, такой подход может дать плите очень долгое «тепловое колебание», сохраняя тепло в массе под плитой.Большая тепловая масса защищает дом от замерзания даже после нескольких дней без системы отопления.

Плита для мастерской будущего с изоляцией, проволочной сеткой и 7/8 ″ PEX.

Оберните трубку петлей любым удобным способом, соблюдая необходимый интервал. Заходите примерно в 6 ″ от периметра. Это нормально, если вы не сделаете штабель труб такой толщины, что он может подняться над поверхностью плиты. Вы видите, что это была бы не очень хорошая идея!

Трехконтурная коллекторная система

Трехконтурная система, изображенная здесь, представляет собой обычно используемый образец компоновки для типовой установки плиты на уровне земли.Хотя это совершенно нормально, а иногда и необходимо, пересекать одну трубку над другой во время компоновки трубок, обратите внимание, как эта простая конфигурация размещает каждую петлю внутри своего соседа, начиная с внешних соединений коллектора и продвигаясь к центру.

После того, как трубопровод будет спущен и все соединения выполнены с коллектором, установите на место переднюю крышку коллекторной коробки и создайте в системе давление 50 фунтов на квадратный дюйм. Подождите несколько часов или на ночь. Иногда воздух в трубке остывает, и давление в несколько фунтов теряется.Однако, если манометр показывает падение более чем на 5 фунтов на кв. Дюйм, проверьте трубку на предмет утечек. В большинстве случаев соединения с коллектором нужно немного подтянуть. Если это не решит проблему, осмотрите трубку на предмет повреждений. Острый кусок проволочной сетки мог проколоть трубку во время установки. Редко, но бывает.

При обнаружении прокола используйте ремонтную муфту или, если этот метод нарушает ваше чувство совершенства, замените этот контур трубки.В большинстве случаев замена всей цепи стоит менее 200 долларов. Это будет стоить всего несколько копеек, если вы сможете вырезать поврежденную секцию и повторно использовать трубы позже при установке балок перекрытия.

Также хорошей идеей является набить немного поролона, газет, старую тряпку или что-нибудь еще вокруг трубки, где она входит в распределительную коробку. Таким образом, если ваш бетон будет необычно жидким, он не сможет протечь в коробку и коснуться медного коллектора.

После проверки системы на отсутствие утечек снизьте давление до 25 фунтов на квадратный дюйм.Установив манометр на 25 фунтов на квадратный дюйм, вы получите визуальную индикацию того, что система удерживает давление во время самой заливки. В случае падения давления найдите источник утечки и либо используйте ремонтную муфту, либо сформируйте вокруг поврежденного участка и отремонтируйте его позже.

Только помните, что поломки при заливке случаются редко. Трубки не являются хрупкими и в большинстве случаев расположены на расстоянии 16 дюймов друг от друга. Между спусками трубок достаточно места для прогулок. Если бетон нужно катать по полу, просто положите несколько фанерных досок, чтобы распределить вес и защитить трубы.

И хотя мы говорим о подготовке к заливке, это было бы идеальным временем для установки «гильзы датчика», если для управления зоной используется датчик температуры пола вместо стандартного настенного термостата.

«Сенсорная гильза»

«Сенсорная втулка», установленная в коллекторной коробке

Вкратце, датчик температуры пола представляет собой небольшой термистор, который контролирует фактическую температуру пола вместо температуры воздуха в зоне, нагретой плитой.Это предпочтительный метод контроля, если второй источник тепла передает тепло в зону. Типичным примером является излучающая зона с часто используемой дровяной печью. Другой вариант - принудительный воздуховод, дующий в лучистую зону. Очевидно, что если бы температура воздуха регулировала лучистый пол, он никогда бы не включился, когда были включены другие обогреватели. Воздух будет теплым, но пол останется холодным.

Благодаря датчику пола, контролирующему зону излучения, независимо от температуры воздуха в помещении, пол поддерживает любую желаемую базовую температуру, а другие источники тепла, если они используются, могут компенсировать разницу.

Итак, при установке термистора датчика температуры пола никогда не встраивайте сам термистор в бетон. Вместо этого возьмите 10-футовый кусок трубки PEX, заткните один конец и вставьте эту «гильзу датчика» в плиту. Позже вы можете вставить термистор во встроенную трубку. Это гарантирует доступ к термистору в будущем и упростит замену.

Агрегат для опрессовки

Узел для испытания давлением 5-петлевой коллектор

После завершения заливки узел для испытания под давлением, который вы видите здесь, снимается.Используя паяльную горелку, просто снимите верхнюю часть коллектора и выбросьте ее (не забудьте предварительно сбросить давление внутри коллектора). Это оставит две вертикальные трубы, торчащие над уровнем плиты… ваши линии подачи и возврата. Сами соединения остаются ниже уровня плиты в «колодце коллектора». Они полностью доступны, не тронуты бетоном и защищены от возможных повреждений при будущем строительстве.

На фотографии выше справа показана другая работа с застегнутым коллектором перекрытия, готовым к заливке.Обратите внимание на изоляцию из стекловолокна вокруг трубки. Обрывки пенопласта, газет или тряпки также служат для предотвращения попадания бетона в коробку и соприкосновения с медным коллектором.

Манометр

Эта система была испытана под давлением 50 фунтов на квадратный дюйм, но через несколько часов потеряна примерно 3 фунта на квадратный дюйм. Это обычное явление и возникает, когда воздух в трубке охлаждается, особенно в течение ночи. Однако, если давление упадет более чем на 5 фунтов на квадратный дюйм за тот же период времени, проверьте герметичность. Чаще всего соединения просто нужно подтянуть.

Заливка плиты

Перемещение бетонного насосного агрегата над установленной излучающей системой
Заливка плиты вокруг распределительной коробки
Снятие узла давления с коллекторной коробкой на месте

Коллектор после разлива: когда коробка разламывается, образуется «колодец коллектора».Благодаря этому соединения остаются видимыми и доступными, но при этом защищены от повреждений во время будущего строительства. Если трубка торчала из плиты, вероятность повреждения открытой трубы PEX намного выше. Также обратите внимание на то, как комплект для проверки давления перекрывает подающую и обратную стороны коллектора. Это временно создает замкнутый контур, позволяющий создать давление в системе. Когда коллектор готов к окончательному подключению к системе отопления, испытательный комплект либо отрезан, либо нет, оставив только две вертикальные подающие и обратные трубы, торчащие над уровнем плиты.

При использовании бетононасосной установки лучше поднимать шланг, а не тащить его по трубопроводу. Это особенно верно, когда бетонная компания создает длинный шланг, соединяя вместе более короткие секции с помощью тяжелого стального фитинга, который может раздавить или проколоть трубопровод.

Следующая процедура относится как к коллекторам контура «в штучной упаковке», так и к конструкциям «настенное крепление»:

Когда вы будете готовы подключить коллектор Slab / «Loop» к компоненту вашей системы (зонный коллектор или Radiant Ready), узел испытания давления снимается.Перед тем, как разрезать и выбросить коллектор, рекомендуется распаять сборку давления. Таким образом, вы можете использовать коробку, чтобы защитить стену за ним от воздействия факела. Сбросьте давление воздуха из коллектора контура (на штоке Шредера / клапана), нагрейте и распаяйте оба колена на узле давления. Два медных шлейфа (затем) становятся соединениями коллектора контура подачи и возврата. Очистите и подготовьте патрубки, так как эти две трубы будут подключены к подающему и обратному трубопроводу зонного коллектора (для многозонной системы) или к соединениям «Radiant Ready» (для однозонной системы).

Соединение коллекторов с несколькими перекрытиями

Схема коллектора с несколькими перекрытиями

Для одной зоны в очень большой плите обычно лучше объединить несколько коллекторов плиты и распределить их по зоне, чем создавать единый коллектор-монстр, который заставляет все цепи начинаться и заканчиваться в одном месте. Этот более разнесенный подход устраняет громоздкую группу сложенных друг над другом трубок, которая является неизбежным результатом единого мега-коллектора.

Хотя это и не самый простой способ разводки контуров плиты, иногда установщик запускает обратную сторону контура плиты рядом со стороной подачи.Другими словами, вместо того, чтобы все подводящие концы располагались на одной стороне коллектора, а все возвратные концы - на другой, трубки будут чередоваться через манифольд следующим образом: подача, возврат, подача, возврат, подача, возврат и т. Д.

Обычно мы сталкиваемся с этим подходом, когда труба была установлена ​​отдельно, то есть без какого-либо коллектора (и без преимущества испытания давлением перед заливкой), и заказчику необходимо подключить несколько контуров спустя много времени после заливки бетона.

Очевидно, что в данной ситуации могут возникнуть трудности. Во-первых, если каждая цепь четко не обозначена, человек, проводящий водопровод в этой зоне, должен будет определить, какие из случайных трубок, торчащих из плиты, являются «расходными материалами», а какие - «возвратными».

Это заставляет сантехника вдуть воздух в трубку №1, а затем определить, из какой из других трубок он выходит. Надеюсь, у сантехника есть удобный воздушный компрессор. В противном случае им остается нелепая задача - раздувать несколько трубок, все сотни футов в длину, одну за другой и маркировать по ходу.Это не только утомительно для сантехника, но и может поставить в неловкое положение зрителей с ярким воображением.

Коллектор «JF Special»

Итак, приведенное выше является примером того, что мы называем конструктивным коллектором спереди назад. Он соединяет подающие (красные шаровые краны) и обратные линии (только адаптеры), установленные рядом. Дело в том, что компания Radiant Floor может разместить любую схему размещения в любой зоне перекрытия.

Таяние снега

Факт: Таяние снега и льда лучистым теплом потребляет ошеломляющее количество энергии.Просто представьте теплую массу бетона или асфальта, подвергающуюся воздействию элементов и свободно выливающуюся в атмосферу, и вы поймете, что мы имеем в виду. Только массивная и очень дорогая система снеготаяния , работающая на солнечных батареях, могла бы избежать этого почти унизительного расхода ископаемого топлива. Вспашка и лопата могут быть сложнее, но они намного дешевле и, безусловно, более экологически безопасны.

Тем не менее, некоторые особые ситуации могут сделать таяние снега оправданным.Один из наших клиентов, например, использовал таяние снега для хранения бетонных ступеней снаружи в прилегающей квартире в безопасном месте для своей 81-летней матери. Другой покупатель купил дом и в первую зиму обнаружил, что из-за плохого проектирования со стороны какого-то подрядчика опасные ледяные щиты образовывались на интенсивно проходимых участках вокруг его плохо спланированной подъездной дороги. В этих ситуациях потребность в безопасности оправдывает огромное потребление энергии (и затраты) на лучистое таяние снега.

Вот несколько рекомендаций:

Сначала , всегда устанавливайте полиэтиленовый пароизоляционный слой толщиной 6 мил, затем изолируйте как можно больше под и вокруг зоны таяния снега.Таяние снега затруднено. Направьте энергию на растапливание снега, а не на утечку тепловой энергии в землю или в окружающий воздух. Пароизоляция предотвращает перемещение влаги с на снизу и отвод тепла от трубок.

Второй , используйте пружинный таймер для активации системы вместо термостата, датчика плиты или какой-либо высокотехнологичной системы обнаружения снега. Пружинный таймер с максимальным 12-часовым диапазоном исключит вероятность того, что оставит таяние снега включенным, когда в нем нет необходимости! Пружинный таймер требует ручной активации системы , а затем заводится в положение «выключено».

Experience вскоре научит домовладельцев управлять энергопотреблением системы на основе местных прогнозов погоды, характеристик и условий. Сам пружинный таймер должен получать питание через стандартный выключатель света. Таким образом, если вы включите таяние снега на пять часов, но заметите, что снег растает через три часа, таймер можно отключить вручную. Некоторые клиенты делают следующий шаг, подключая электрическую лампочку к той же цепи, чтобы дать оператору визуальную индикацию того, что таяние снега началось.Опять же, это простые и эффективные способы предотвращения того, чтобы система таяния снега опустошала ваши счета за электроэнергию. Поверьте, вы не хотите топить подъездную дорожку через четыре дня после последней метели.

Третий , как показано на рисунке ниже, всегда помещает излучающую трубку в уплотненный песчаный слой и всегда прокачивает холодную воду по трубке при укладке асфальта. Это буквально предотвратит плавление трубки. Уплотненный песок увеличивает тепловую массу системы для максимальной производительности, а также защищает трубы от повреждений во время нанесения асфальта.

Асфальтовая дорога в разрезе

И, говоря об асфальте, всегда «покрывайте» асфальт соответствующим герметиком. Без надлежащего покрытия растаявший снег просто впитывается незапечатанной подъездной дорожкой и отводит тепло от лучистой трубы. По сути, снег тает в микроскопические лужи воды, а не уносится прочь от проезжей части. Затем вся эта жидкость должна быть «выпарена» системой снеготаяния. Конечно, этот сценарий предполагает, что система способна генерировать достаточно тепла, чтобы испарить подъездную дорожку из насыщенного асфальта.Скорее всего, не. Даже хорошо спроектированная система таяния снега должна тратить энергию двадцать четыре часа в сутки, чтобы добиться этого.

Площадка для стоянки и подъездная дорожка для таяния снега, хорошо подготовленная для дренажа

Четвертый , если возможно, в случае нового строительства сориентируйте подъездные пути и пешеходные дорожки, чтобы использовать естественное солнечное излучение. Это может включать удаление выбранных деревьев для предотвращения затенения или добавление темного оттенка интегрального красителя к залитой бетонной подъездной дорожке. Сделайте все возможное, чтобы получить помощь от солнца.

Пятый , всегда обеспечивайте адекватный дренаж. В конце концов, зачем создавать опасные ледяные щиты из талого снега? Правильно проложенная подъездная дорожка или дорожка должна направлять воду на в сторону от в безопасное место. Это предотвращает превращение неудобства снега в ледяную катастрофу. Правильная сортировка также означает, что не должно быть углублений (то есть луж, а затем ледяных пятен) на самой подъездной дорожке.

Когда происходит немыслимое

Ой!….. Ваш подрядчик по бетону забыл установить анкерный болт с ключом в заливку плиты. На следующий день он возвращается с каменной коронкой и перфоратором 1/2 дюйма, затем пытается исправить ошибку, просверлив отверстие в новой плите… ..и, как вы уже догадались. Он сверлит прямо в твою лучистую трубку. Чем вы сейчас занимаетесь?

Что ж, после того, как вы успокоитесь (обычно когда-то между тем, как спрятать его тело и вернуться на место работы), вы начинаете трудный процесс раскалывания бетона и установки ремонтной муфты.Вам нужно будет создать некоторое пространство для маневра, потому что трубка должна быть достаточно изогнута, чтобы ремонтная муфта надежно закреплялась на обоих открытых концах PEX без перегиба и дальнейшего повреждения трубки. От четырех до восьми дюймов по обе стороны от пораженного участка, вероятно, примерно справа ( см. Фото ниже ).

Приблизительное количество бетона, которое следует отколоть, чтобы эффективно отремонтировать трубы, поврежденные в затвердевшей плите.

Самовулканизирующаяся резиновая лента защищает латунную муфту от прямого контакта с бетоном.

Затем аккуратно вырежьте поврежденный участок ножом для ПВХ. Вы можете вырезать около 1/2 дюйма трубки и при этом иметь много полиэтилена, чтобы обеспечить очень надежное соединение.

Последний этап заключается в обертывании муфты самовулканизирующейся (прилипающей к себе) резиновой лентой или виниловой лентой. Это предотвращает прямой контакт бетона с латунной муфтой, и эту процедуру следует использовать ЛЮБОЙ раз, когда муфта используется при заливке бетона.

Когда использовать вдвое больше обычного

Когда вы устанавливаете излучающий пол в зонах с высокими потерями тепла, таких как дома с плохой изоляцией или современные жилые дома с большим количеством стекла и высокими потолками, часто бывает необходимо увеличить длину трубы вдвое.В случае 7/8 ″ PEX, обычно устанавливаемого на 16 ″ по центру, трубку следует размещать на 8 ″ по центру. Правильный метод сделать это - запустить PEX, как обычно, 16 дюймов по центру на прямой и приятный удобный радиус 24 дюйма на изгибах. Затем, когда вы покрыли всю зону, просто повторите процесс с самого начала. Таким образом вы получите два участка трубок, примерно параллельных друг другу, на расстоянии около 8 дюймов друг от друга, но вам не нужно будет пытаться сделать это невероятно крутой изгиб.

Даже такой большой склад может быть одной зоной. Секрет в нескольких, даже контурах НКТ

Изоляция монолитного фундамента - тонкое домостроение

В то время как стены и крыши всегда были в центре внимания, фундамент, кажется, является последним рубежом, когда дело доходит до изоляции. Энергосберегающие застройщики все больше и больше совершенствуют свои стратегии изоляции . Производители и тоже вносят свой вклад. также помогает.Иногда коды специфичны. В других случаях они неясны. Когда дело доходит до теплоизоляции фундамента, вы можете обратиться к кодексу требований, но знайте, что они могут не отражать передовой опыт. Усиление вашей R-values ​​ или стратегии изоляции, если позволяет бюджет, редко бывает плохой идеей. А поскольку в большинстве случаев изоляция фундамента выполняется с помощью жесткого пенопласта, полезно знать, что вы используете правильный тип пенопласта для работы.

Когда дело доходит до изоляционной плиты на фундаменте, необходимо учитывать как минимум четыре фактора: климат, тип фундамента, наличие в плите гидравлических труб для лучистого тепла и серьезность местной проблемы с термитами.

Самым важным фактором является климат. В климатических зонах 1, 2 и 3 большинство строителей не утруждают себя установкой какой-либо изоляции. Можно утверждать, что изоляция может быть полезна в климатической зоне 3, но на самом деле она не нужна в более теплом климате, где неизолированная плита помогает снизить счета за кондиционирование воздуха по сравнению с изолированной плитой.

В климатических зонах с 4 по 8 наиболее распространенные места для изоляции - по периметру плиты (устанавливается вертикально) и под плитой (устанавливается горизонтально).Менее распространен третий метод: заглубленный горизонтальный или наклонный утеплитель «крыло», устанавливаемый по внешнему периметру здания для повышения температуры почвы.

Два типа теплоизоляции из жесткого пенополистирола - пенополистирол (EPS) и экструдированный полистирол (XPS) - подходят для использования в этих положениях. (Убедитесь, что EPS рассчитан на контакт с землей.)

Зимой, когда температура наружного воздуха ниже температуры почвы, самой холодной частью плиты на уклоне всегда является периметр.

Стенки

В холодном климате большинство фундаментов плиткой на уровне грунта включают стволовые стены по периметру (или морозные стены), которые простираются на 3 или 4 фута ниже уровня земли. Область между стволами обычно заполняется утрамбованным гравием для поддержки плиты. Поскольку их легче изолировать, фундамент из плит со стволовыми стенками предпочтительнее монолитных плит.

Как минимум, для этого типа фундамента требуется изоляция по вертикальному периметру, чтобы отделить плиту от ствола. Большинство строителей устанавливают 2-дюймовые.изоляции XPS или EPS в этом месте. Более толстая изоляция, конечно, лучше, если строитель может придумать деталь, позволяющую легко установить чистовой пол рядом с внешними стенами - задача, которая может оказаться сложной, если изоляция из пенопласта обнажена в этом месте. Многие строители снимают фаску с верхней части вертикальной теплоизоляции, чтобы после укладки бетонной плиты не было видно жесткого пенопласта.

В холодном климате (климатическая зона 4 и выше) важно установить вертикальную изоляцию с внутренней стороны ствола до самого основания.

Плита на марке

В большинстве климатических условий важно установить полосу горизонтальной изоляции шириной 4 фута по периметру плиты на уклоне и изолировать внутреннюю часть стволовых стенок с использованием как минимум изоляции R-10.

Фаска для поролона

Если верх вертикального жесткого пенопласта, установленного по периметру плиты, виден внутри дома, укладка пола может быть затруднена. Обычное решение - скосить верх пенопласта так, чтобы бетон покрыл скос.

Требования к изоляции

В климатических зонах 4 и выше также рекомендуется установить горизонтальную изоляцию под плитой на грунте. Если вы хотите сэкономить, вы можете установить полосу горизонтальной изоляции R-10 (или выше) шириной 4 фута по периметру плиты в конфигурации рамы для картины. Строители с большим бюджетом, особенно в холодном климате, должны рассмотреть возможность установки непрерывной горизонтальной изоляции под всей плитой. Сплошной слой горизонтальной изоляции снижает потери тепла зимой и снижает конденсацию влажного воздуха на плите летом.

Плиты, которые включают встроенные гидравлические трубки для лучистого тепла, всегда нуждаются в непрерывном слое горизонтальной изоляции под всей плитой. Если ваша плита нагревается, рекомендуется увеличить коэффициент сопротивления вертикальной и горизонтальной изоляции как минимум до R-20.

Плиты монолитные

Монолитные плиты или плиты с утолщенными краями можно изолировать только снаружи. В климатических зонах 4 и 5 строительные нормы и правила требуют как минимум вертикальной изоляции R-10, простирающейся на 2 фута.В климатических зонах 6, 7 и 8 она должна опускаться на 4 фута. Главный недостаток внешней изоляции фундамента состоит в том, что надземная часть должна быть защищена от физического повреждения. Варианты материалов включают цементное покрытие (в идеале - из рубленого стекловолокна), цементную подложку, обработанную под давлением фанеру, металлический фартук или запатентованное пластиковое покрытие или покрытие с отшелушиванием (Protecto Bond).

А что насчет термитов?

Если вы не живете в очень холодном климате, вам, вероятно, придется подумать о термитах.Большинство специалистов советуют строителям обработать землю под плитами и возле фундамента инсектицидом, в состав которого входит фипронил (например, Термидор), и установить под порогами щит от термитов из мастики. Требования к защите сильно различаются от штата к штату, поэтому проконсультируйтесь с местным строительным отделом, чтобы проверить требования перед началом строительства.

Код неясен

Требования к теплоизоляции плитных полов можно найти в разделе R402.2.9 IECC 2012 г. и раздел N1102.2.9 IRC 2012 г. Оба кодекса гласят: «Изоляция края плиты не требуется в юрисдикциях, обозначенных строительным должностным лицом как очень сильное заражение термитами». В противном случае оба кодекса требуют, чтобы «перекрытия на уровне пола с поверхностью пола менее 12 дюймов ниже уровня земли» нуждались в вертикальной изоляции по периметру плиты. Эти нормы не требуют никакой изоляции для плит, которые более чем на 12 дюймов ниже уровня земли. В нормах ничего не говорится о том, нужно ли утеплять надземные плиты.

Это упущение любопытно, поскольку в большинстве домов, построенных по принципу «плита на уровне», плиты перекрытия выше уровня земли. Однако большинство инспекторов требует, чтобы плиты перекрытия были изолированы так же, как плиты нижнего этажа. В климатических зонах 1, 2 и 3 изоляция плит не требуется, если они не включают в себя гидравлические трубы, и в этом случае требуется вертикальная изоляция R-5, проходящая вниз от верха плиты до основания.

В климатических зонах 4 и 5 согласно нормам требуются определенные плиты (плиты ниже уровня земли толщиной менее 12 дюймов).ниже уровня), чтобы иметь вертикальную изоляцию R-10 по периметру плиты, простирающуюся вниз от верха плиты на глубину не менее 2 футов. Если плита имеет гидравлические трубы, минимальное значение R этой изоляции увеличивается до R -15. Те же требования к R-значению применяются в климатических зонах 6, 7 и 8, но изоляция должна распространяться на глубину не менее 4 футов.

Нет требований к горизонтальной изоляции под плитами, но требования к изоляции периметра могут быть частично выполнены с помощью горизонтальной изоляции.Этот вариант соответствия объясняется следующим образом: «Изоляция, расположенная ниже уровня земли, должна быть увеличена на расстояние, указанное в таблице N1102.1.1 [а именно, на 2 фута в климатических зонах 4 и 5 и 4 фута в климатических зонах 6, 7 и 8. ] любой комбинацией вертикальной изоляции, изоляции, проходящей под плитой, или изоляции, выходящей из здания ».

Рисунки: Стив Бачек, архитектор

Для доп. Информации:

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Как установить ковровую плитку FLOR

Теперь все вместе с FLOR

У вас есть вопросы? У нас есть ответы. Ниже приведены некоторые из наиболее часто задаваемых вопросов по укладке ковровой плитки и наши ответы. Если вы не нашли то, что ищете ниже, и вам нужна дополнительная помощь, позвоните в службу поддержки клиентов по телефону 866.952.4093 или напишите нам по адресу [email protected] для получения дополнительной информации.

Что такое ФЛОР?

ЭТАЖ 19.Квадратные ковровые покрытия 7 дюймов (50 см) бывают самых разных стилей, состоящих из дополняющей гаммы цветов и фактур. Красивая сама по себе или в сочетании друг с другом ковровая плитка FLOR дает вам гибкость в создании индивидуального дизайна ковра по вашему вкусу, вашим потребностям и вашему пространству.

Объединить дизайн FLOR в вашем доме - это быстро, легко и весело с творческой точки зрения. От ковриков до бегунов и напольных покрытий от стены до стены - FLOR предоставит вам руководство по сборке коврика, инструкции и дополнительные возможности.

Использование FLORdots ™

Наши оригинальные запатентованные точки FLORdots - это то, что объединяет инновационную систему дизайна FLOR. Эти односторонние нетоксичные клеи приклеиваются к нижней части каждой ковровой плитки - липкой стороной вверх. Затем плитка прилипает к соседнему ковру, а не к полу под ним, для прочного и надежного позиционирования, которое удерживает коврики, бегунки и конструкции от стены до стены.

С FLORdots отпадает необходимость в пахучем клее, острых гвоздях или даже подушках для пола.Кроме того, искусно спроектированная основа FLOR спроектирована так, чтобы «обнимать» пол под ним, делая стандартные коврики и набивки для ковровых покрытий устаревшими.

Если на ковре есть точки, его нельзя вернуть, поэтому перед окончательным нанесением FLORdots на нижнюю часть ковровой плитки убедитесь, что вы удовлетворены своим дизайном.

Куда следует идти FLOR

Чистые и гладкие полы - Да. FLOR можно установить практически в любом помещении с чистой, твердой и сухой поверхностью.Его также можно укладывать на гладкие, полностью затвердевшие (минимум 90 дней) бетонные полы. Перед установкой FLOR бетон необходимо заделать герметиком на основе без растворителей. Позвоните в нашу службу поддержки клиентов по телефону 866.952.4093, чтобы узнать о рекомендуемых герметиках.

Обработка пола - Нет. FLOR не следует укладывать поверх коврового покрытия или набивки, поскольку это приведет к разделению квадратов при приложении веса к поверхности.

Ковровую плитку

FLOR нельзя укладывать поверх герметиков на основе растворителей. Кроме того, ковровую плитку FLOR нельзя укладывать на полы с ручной росписью или старинным лаком, а также на полы, не обработанные воском, поскольку контакт с основанием FLOR может привести к повреждению пола под ним.

Ковровую плитку

FLOR не рекомендуется использовать на открытом воздухе. Как правило, ковровую плитку FLOR нельзя полностью погружать в воду или грязь. Это может испортить материалы. Для получения дополнительной информации позвоните нам по телефону 866.952.4093 ..

.

Простая сборка своими руками

Направление ковровой плитки

Ковровая плитка FLOR собирается одним из трех способов:

(1) Монолитно или укладка всех плиток в одном направлении. На обратной стороне каждой плитки есть стрелка, указывающая направление правильного размещения.

(2) В паркетном узоре плитки (и стрелки направления) повернуты на 90 градусов друг от друга, чтобы сформировать геометрический узор.

(3) Ненаправленная укладка плитки в случайном порядке.

FLOR порекомендует направление укладки ковровой плитки, соответствующее вашему собственному дизайну ковра, но окончательное творческое решение всегда остается за вами.

Установка коврика, бегунка или конструкции от стены до стены

Подготовка к сборке FLOR такая же, как при проектировании коврика, дорожки или напольного покрытия от стены до стены.

  • Очистите область и положите несколько квадратов в выбранной области.
  • После того, как вы определились с положением, начните соединять ковровые плитки вместе, используя точки FLORdots (липкой стороной вверх) в углу. Сильно нажмите, чтобы закрепить точки FLOR в нижней части каждой плитки. Продолжайте, пока ваш дизайн не будет завершен.
  • После того, как ковер был покрыт точками, его нельзя вернуть, поэтому перед окончательным нанесением FLORdots на нижнюю часть ковровой плитки убедитесь, что вы удовлетворены своим дизайном..

Обрезка ковровой плитки

Как обрезать ковровую плитку

Часто бывает необходимо обрезать ковровую плитку в соответствии с вашим дизайном, особенно с напольным покрытием от стены до стены, где плитка совмещена со стеной. Коврики и беговые дорожки могут потребовать обрезки для индивидуальной настройки дизайна.

  1. Вам понадобится металлический, прямой или острый канцелярский нож.
  2. Используйте металлический край, чтобы направить нож, и несколько раз надрежьте (сделайте вырез) заднюю часть ковровой плитки, чтобы получить чистый срез.
  3. Вы также можете воспользоваться нашими услугами по раскрою, и мы сделаем всю работу за вас. Дополнительную информацию и цены на разрезы можно найти на странице каждого продукта или по телефону 866.952.4093, чтобы узнать больше.

Как установить ковровую плитку FLOR

  • Пошаговые инструкции и полезные советы по укладке ковровой плитки FLOR доступны в каждой коробке FLOR.
  • Если вам нужна дополнительная помощь, позвоните нашим дружелюбным и знающим консультантам по дизайну FLOR по номеру 1.866.952.4093 за помощью. Они расскажут вам, как лучше всего укладывать плитки FLOR, как использовать FLORdots, и ответят на любые другие вопросы, которые могут у вас возникнуть.

Полы - Терраццо - archtoolbox.com

Terrazzo - это твердый напольный материал, сделанный из мраморной крошки или других каменных кусков, закрепленных на цементном или смолистом связующем. После того, как терраццо застынет, его шлифуют и полируют до блестящего и прочного покрытия.

Следующее изображение представляет собой крупный план пола из терраццо.Обратите внимание на цинковую полоску, разделяющую два разных цвета / смеси. Горячие точки на полу возникают из-за утопленных в потолок светильников.

Крупным планом фото пола из терраццо. Обратите внимание на цинковую полоску, разделяющую разные цвета.

Типы терраццо - эстетический вид

Standard Terrazzo изготавливается из относительно небольших каменных крошек и обычно шлифуется и полируется.

Венецианский терраццо также шлифуется и полируется, однако каменные крошки имеют больший размер.Более крупные стружки также могут быть заполнены стружкой меньшего размера.

Rustic Terrazzo - это отделка с однородной текстурой, в которой связующее углублено от стружки. Для этого поверхность опрыскивается до полного схватывания связующего, что немного обнажает каменную крошку.

Palladiana Terrazzo - это больше похоже на мозаичную отделку, где очень большие куски (или плиты) камня устанавливаются с стыками между плитами, заполненными стандартной терраццо.

Существует ряд систем терраццо, которые можно использовать.На схемах ниже показаны основные типы систем. В то время как тип терраццо выбирается по его внешнему виду, система терраццо выбирается на основе технологии строительства и условий проекта.

Тонкая терраццо

Thin-set Terrazzo - это смолистое покрытие толщиной 1/4 или 3/8 дюйма, которое наносится непосредственно на черный пол. Обычно черный пол бетонный из-за его устойчивости; тем не менее, фанерные полы также можно использовать, если они правильно установлены.Обычно смола представляет собой эпоксидную смолу, но полиакрилат - обычная альтернатива. Между черным полом и отделкой терраццо может быть установлена ​​гибкая мембрана, чтобы небольшие трещины от черного пола не переходили на чистовой пол. Цинковые, латунные или пластиковые перегородки должны быть установлены над контрольными швами на черновом полу, чтобы отделка терраццо не растрескивалась вдоль швов.

Тонкая композиция Terrazzo (снизу): Черновой пол (обычно бетон или фанера) - отделка терраццо 1/4 "или 3/8".

Тонкий терраццо

Монолитный терраццо

Монолитный терраццо представляет собой цементную отделку толщиной 1/2 дюйма, наносимую непосредственно на бетонный черновой пол. Когда черновой пол очень гладкий, требуется связующее, чтобы отделка терраццо должным образом прилегала к бетону. Качество бетонного основания имеет решающее значение для предотвращения растрескивания терраццо.Монолитный терраццо обычно рекомендуется для плит на грунте, потому что типичные полы над уровнем земли склонны к прогибу, что вызывает трещины в отделке терраццо.Как и в случае тонкослойных систем, монолитные системы требуют разделителей на всех контрольных швах бетонного основания.

Монолитный терраццо Состав (снизу): Бетонная плита - Связующий агент, если требуется - Отделка терраццо 1/2 дюйма.

Монолитный терраццо

Терраццо склеенный

Bonded Terrazzo - это цементная отделка толщиной 1/2 дюйма, нанесенная на подстилку из песчано-цементного раствора, которая находится на готовой бетонной плите. Преимущество системы терраццо со связкой над монолитной системой состоит в том, что песчано-цементное основание легко учитывает вариации бетонной плиты, поэтому качество плиты не так критично.Однако из-за толщины нижнего слоя раствора требуется углубление плиты от 1,75 до 2,5 дюймов. Перегородки необходимы на всех контрольных швах в бетонной плите. Связанные терраццо системы приемлемы для использования внутри и снаружи помещений.

Клееный терраццо Состав (снизу): Необработанная бетонная плита - Нижний слой раствора - терраццо 1/2 дюйма.

Скрепленный терраццо

Песочная подушка Terrazzo

Sand Cushion Terrazzo - это отделка из цементного терраццо размером 1/2 дюйма, расположенная на подстилке из армированного сеткой раствора, которая отделена от черного пола изоляционным листом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
