Способы устройства гидроизоляции

Гидроизоляцию по способу устройства, характеризующему надежность и эффективность защиты частей зданий и сооружений от проникновения или воздействия воды, делят на окрасочную, штукатурную, оклеечную, монтируемую (СНиП 2.02.07-85).

Окрасочная гидроизоляция представляет собой водонепроницаемое покрытие, создаваемое нанесением на изолируемую поверхность изоляционных материалов в виде мастики, эмульсии или лака известными методами окраски. Наносят ее на поверхность сооружения со стороны воды.

Штукатурная гидроизоляция — сплошное водонепроницаемое покрытие из смеси (горячей или холодной) бнтумных, цементных или полимерных вяжущих с минеральными или органическими наполнителями, нанесенное на изолируемую поверхность штукатурными способами. Разновидностью такой гидроизоляции является литая гидроизоляция. Наносят ее на поверхность сооружения со стороны воздействия воды такими же способами, как и окрасочную.

В тех случаях, когда гидроизоляция может быть оторвана напором воды, необходимо устраивать поддерживающую ее конструкцию, воспринимающую давление воды.

Оклеечная гидроизоляция — водонепроницаемое покрытие из одного или нескольких слоев гидроизоляционных рулонных, пленочных и листовых материалов заводского изготовления: битумных, битумно-полимерных и полимерных, наклеенных на основание специальными мастиками или методом наплавления, а также покрытие из самоклеящихся рулонных материалов с липким поверхностным слоем. Оклеечная гидроизоляция — одна из самых надежных, она служит для защиты сооружений, подверженных действию напорных подземных вод (со стороны давления воды), и в сильно деформирующихся сооружениях. При наличии поддерживающей конструкции может работать на отрыв. Этот вид гидроизоляции устраивают в сооружениях, не допускающих просачивания воды (подземные сооружения, машинные залы ГЭС, жилые здания, мосты, резервуары и т. п.).

Монтируемая гидроизоляция представляет собой сплошное водонепроницаемое покрытие из пластмассовых гладких или профилированных листов, а также металлических листов, сваренных между собой, крепление которых к изолируемой конструкции осуществляют с помощью монтажных связей (болтов, анкеров и т. п.). Применяется в особых случаях в гидротехнике, тоннелестроении и т. д.

Гидроизоляционные работы — Способы устройства гидроизоляции

Устройство гидроизоляции

05.10.2018

Гидроизоляция представляет собой плотную прослойку, не пропускающую воду. Состоит она из рулонных, обмазочных и иных материалов. Данная конструкция при правильном устройстве защищает все конструктивные элементы постройки от воздействия влаги и жидкости, обеспечивая оптимальные условия для эксплуатации помещения. Проникновение воды внутрь здания чревато пагубными последствиями, особенная опасность представляется для подземной части постройки, где воздействует также грунтовая вода.

В зависимости от типа строения выделяют несколько классификаций устройства гидроизоляции:

1. Горизонтальный способ, который актуально использовать для предотвращения попадания влаги между несколькими уровнями. Подходит для любого вида фундамента.
2. Вертикальный способ применяют, как правило, в условиях, где возможно влияние подводных вод на фундамент. Устройство гидроизоляции таким методом подходит для ленточной и столбчатой опоры дома.
3. Тип защиты, именуемый отмосткой. Применяется, чтобы защитить здание от воздействия талой и дождевой воды.

Когда необходима гидроизоляция бетона

Несмотря на то, что бетон является прочным и надежным строительным материалом, его технические показатели не способны обеспечить хорошую защиту здания от проникновения грунтовых вод и других видов жидкостей. Чтобы решить проблему структурной деформации и микроразлома конструкции используют гидроизоляцию бетона. Данная мера особенно необходима в условия повышенного уровня влажности в помещении (подземный паркинг, бассейн, фундамент, пол гаража и пр.).

Гидроизоляция бетона происходит одним из следующих способов:

• С помощью использования проникающих добавок и смесей.
• За счет надежного герметика.
• При участии наклеиваемой, жидкой или обмазочной гидрозащиты.

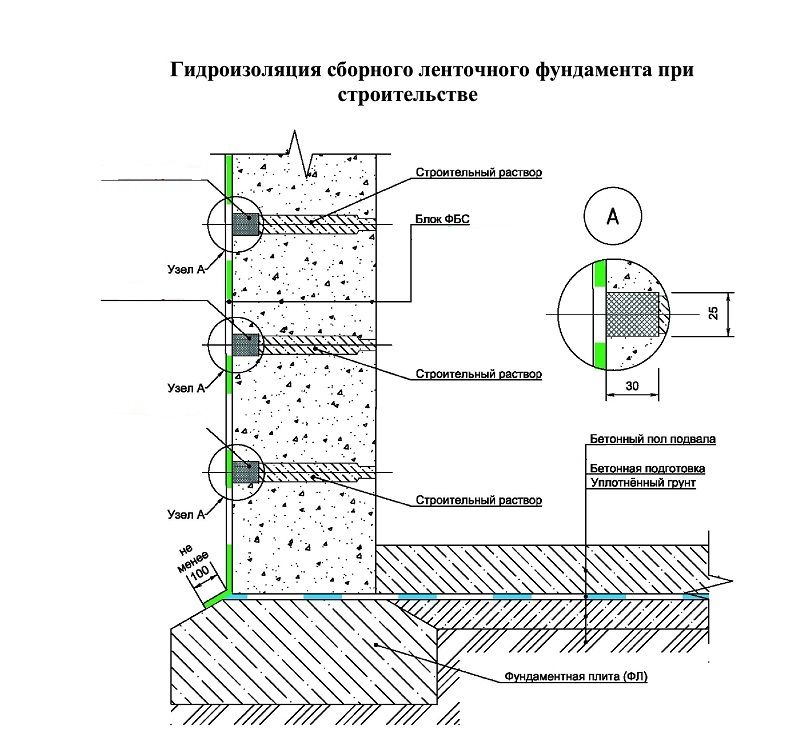

Гидроизоляция фундамента

Основание любого строительного объекта выполняет главные защитные функции всей постройки. Гидроизоляция фундамента никогда не будет лишней, особенно в условиях активного движения грунтовых вод и повешенного уровня влажности. Комплекс определенных мер позволяет создать водонепроницаемый барьер между грунтом, где содержится влага, и фундаментом. Если в здании отсутствует отапливаемое помещение подвального типа или же при заложении основания используется дополнительный утепляющий слой, то необходимости в гидроизоляции фундамента нет.

Все необходимое для гидроизоляции строительных объектов от компании «ГЕЛИОС»

Компания «ГЕЛИОС» предлагает все необходимые услуги и материалы для качественного устройства гидроизоляции на любом строительном объекте. В ассортименте нашей продукции лучшие смеси и составы от ведущих производителей, а также товары собственного производства. Опытные специалисты организации готовы предоставить комплекс необходимых работ для защиты фундамента и других конструкций здания от пагубного воздействия воды. Передовое оборудование, профессиональный подход, доступная стоимость услуг – выгодные преимущества, которые предлагает компания «ГЕЛИОС».

Мы не даем пустых общений, а всегда их выполняем с максимальной ответственностью. Будем рады сотрудничеству! Телефоны для связи: +7 (495) 943-66-88, +7 (916) 268-02-01.

Все виды гидроизоляции и применяемые материалы

Срок службы любой постройки во многом определяется степенью защиты фундамента и других несущих конструкций от губительного воздействия влаги. В этой статье содержится обзор основных способов гидроизоляции и перечисляются наиболее эффективные материалы, применяемые на стадии строительства или капитального ремонта зданий. Исходя из полученных знаний, вы сами сможете выбрать приемлемую для вас технологию выполнения гидроизоляционных работ и приобрести все необходимое для этого.

Типы гидроизоляции по способу нанесения

Большинство строительных материалов склонно к впитыванию влаги.

Она не только ухудшает микроклимат внутренних помещений, но и постепенно разрушает несущие конструкции. Для предотвращения подобного развития событий проводятся гидроизоляционные работы. Их цель – создание непроницаемого для воды защитного слоя.

Существуют различные типы гидроизоляции, позволяющие добиться требуемого результата. В зависимости от назначения здания и степени контакта его элементов с жидкостями применяют один или сразу несколько способов такой защиты.

Обмазочная гидроизоляция

Что это такое

Обмазочная гидроизоляция представляет собой наружное покрытие защищаемой конструкции вязкой смесью, которая со временем набирает твердость. Ее наносят в один или несколько слоев, достигая толщины от нескольких миллиметров до 2-3 см. Важно перекрыть ей все дефекты поверхности и уходящие вглубь трещины. Используемые для этого смеси должны иметь не только водоотталкивающие свойства, но прочно удерживаться на основании и обладать достаточной эластичностью, чтобы выдерживать температурные деформации.

Обмазочная битумная гидроизоляция нанесенная на поверхность.

Способы и особенности нанесения

Способ нанесения зависит от применяемого материала. Защитные растворы на основе песчано-цементных смесей наносятся подобно обычной штукатурке с использованием мастерка и терки. Иногда для лучшего набрасывания используют пневматические устройства. В сложных случаях может потребоваться армирующая сетка.

Нанесение обмазочной гидроизоляции на основе песчано-цементных составов.

Битум и составы на его основе просто разливают горячим по горизонтальной поверхности. Для стен и рельефных конструкций применяют битумометы. Аналогично поступают и с асфальтовыми смесями.

Нанесение гидроизоляции битумометом.

Для повышения их прочности лучше заблаговременно позаботиться об армировании. Полимерные мастики в зависимости от их вязкости наносят распылением или несколько раз проходят кисточкой, а иногда и валиком.

Нанесение обмазочной гидроизоляции валиком.

Области применения

Обмазочный способ защиты от влаги подходит для гидроизоляции фундаментов, стен и полов цокольной части зданий. Она неплохо справляется с покрытием неровных оснований. С помощью нее можно качественно обработать места прохождения инженерных коммуникаций сквозь стены и перекрытия. Используемые материалы редко характеризуются высокой механической прочностью, поэтому поверх них часто устраивают дополнительные защитные слои.

Окрасочная гидроизоляция

Что это такое

Окрасочная гидроизоляция привлекает своей дешевизной и минимальными требованиями к профессиональным навыкам мастера. Она представляет собой 2-6 слоев пленкообразующих составов, общая толщина которых редко превышает 2 мм.

Нанесенная окрасочная гидроизоляция.

Способы и особенности нанесения

Этот тип защиты требователен к качеству подготовки поверхности. Она должна быть гладкой, чистой, обезжиренной и сухой. Иногда может потребоваться тепловая пушка для высушивания поверхности. Для лучшего контакта с основанием следует армировать стыки, углы и трещины стекловолокнистыми тканями или сетками, после чего загрунтовать обрабатываемую зону битумной мастикой. Основные слои наносятся кистью, валиком или пульверизатором.

Нанесение окрасочной гидроизоляции.

Области применения

Защита методом окрашивания эффективна лишь от капиллярной влаги или небольших количеств просачивающейся в помещение воды. Этот способ следует рассматривать в качестве профилактического.

Оклеечная гидроизоляция

Что это такое

Сплошным наклеиванием на элементы строительных конструкций листовых или рулонных гидроизоляционных материалов с отличными водоотталкивающими свойствами можно добиться высокой степени защиты от намокания. Оклеечная гидроизоляция наносится внахлест с целью перекрытия всех стыков. Количество слоев зависит от качества покрытия. Для традиционного картонного рубероида, пергамина или толя их требуется 2-3. Современные битумно-полимерные рубероиды с армирующим основанием из стеклоткани справляются со своими задачами при однократном проходе, причем имеют повышенный срок службы.

Гидроизоляция фундамента гидроизолом.

Способы и особенности нанесения

Качество и долговечность оклеечной гидроизоляции сильно зависят от степени подготовки исходной поверхности и соблюдения предписанной технологии укладки. Основание должно быть почти идеально ровным, чистым и сухим. Его предварительно грунтуют битумной эмульсией, дожидаясь ее высыхания в естественных условиях. Клеем обычно служат разогретые составы на основе нефтяного битума, которые наносят сплошным тонким слоем. Наклеивать на них рубероид нужно с первого раза, поскольку последующее исправление ошибок без нарушения целостности листов невозможно.

Монтаж рубероида.

Гидроизол наклеивается методом разогрева открытым пламенем наружной стороны листа и постепенным раскатыванием рулона.

Монтаж гидроизола.

Области применения

Метод оклеивания считается одним из лучших при защите фундаментов, стен и полов подвальных помещений. Он неплохо выполняет свои функции даже при постоянно высоком уровне грунтовых вод или в период сезонных подтоплений. Применяется такая технология и при кровельных работах.

Гидроизоляция проникающего действия

Что это такое

Задача проникающей гидроизоляции – снижение капиллярной проводимости строительных материалов на цементной основе. Она достигается проникновением в массив бетона по трещинам и микропорам активных компонентов, которые вступают в химическую реакцию с находящейся там свободной известью. Продуктом такого взаимодействия являются нерастворимые соли, заполняющие собой все пустоты.

При этом паропроницаемость сохраняется на прежнем уровне, а прочность монолита только увеличивается. Глубина герметизированного слоя может достигать 15 см, поэтому небольшие механические повреждения не в состоянии его нарушить.

Первый вариант применения проникающей гидроизоляции

Второй вариант применения проникающей гидроизоляции

Проникновение воды.

Проникновение кристаллов.

Бетон поле гидроизоляции.

Способы и особенности нанесения

Пенетрирующие составы проще всего наносить по свежему монолиту. Наличие в нем остаточной влаги не является помехой. В случае ремонта старых конструкций требуется полностью очистить их от наружных покрытий и рыхлых внешних слоев. Необходимого качества зачистки можно достичь лишь с применением мойки высокого давления или пескоструйной техники. Саму гидроизоляционную смесь втирают не менее чем за два прохода с помощью кисти или губки.

Нанесение проникающей гидроизоляции.

Области применения

Проникающую гидроизоляцию можно наносить как изнутри, так и снаружи. Ее используют для защиты нижних этажей и фундамента строящихся зданий. Востребована она и при реконструкции старых построек, когда нет возможности выполнить наружные работы ниже уровня земли.

Инъекционная гидроизоляция

Что это такое

Идея инъекционной гидроизоляции заключается в восстановлении защитных свойств и несущей способности фундаментов путем закачки твердеющих со временем растворов в полости между строительными конструкциями и грунтом. Второй вариант укрепления предполагает впрыскивание под давлением связующих составов непосредственно в тело кладки или монолита, где они распространяются по капиллярам и трещинам. В любом случае все технологические операции ведутся изнутри здания без необходимости выполнения трудозатратных земляных работ.

Схема применения инъекционной гидроизоляции.

Способы и особенности нанесения

Выполнить инъекционную гидроизоляцию самостоятельно невозможно. Для этого требуется специальное оборудование. В фундаменте просверливается ряд отверстий с интервалом от 20 до 50 см. Они могут быть сквозными в случае создания внешнего защитного слоя или заканчиваться в теле строительной детали, когда ее укрепляют изнутри. В них плотно вставляются пакеры, связанные трубками с насосом, создающим давление в несколько атмосфер. В зависимости от материала конструкции в нее закачивают растворы на цементной основе или жидкое стекло с отвердителем.

Принцип нанесения инъекционной гидроизоляции.

Области применения

Инъекционная технология достаточно дорогая, но очень эффективная при восстановлении фундаментов, находящихся в зоне досягаемости грунтовых вод. Ее успешно применяют для укрепления старинных кладок, когда важно не изменять их конструкции и внешнего вида.

Виды материалов для гидроизоляции

Различные виды гидроизоляции требуют собственных технологий нанесения, основанных на применении универсальных или узкоспециализированных материалов. Условно их можно разделить на две большие группы: готовые изделия с водоотталкивающими свойствами, которые надо лишь прочно закрепить на поверхности защищаемого объекта, и специальные составы или смеси, формирующие защитный слой после застывания или в результате химической реакции.

Рулонные материалы

Рулонные материалы имеют комбинированную структуру, состоящую из армирующей основы, пропитанной битумом, полимерно-битумными смесями или синтетическими веществами с гидрофобными качествами. Они обладают эластичностью, неплохой механической прочностью и удобной формой, позволяющей с высокой скоростью выполнять большие объемы гидроизоляционных работ.

Рубероид

Этот проверенный временем и самый известный гидроизоляционный материал в классическом виде представляет собой картонное полотно, пропитанное легкоплавким нефтяным битумом. Для повышения прочности на него наплавляют тугоплавкий битум, который снаружи посыпают асбестом, тальком или каменной крошкой.

Рубероид.

Постепенно традиционные марки рубероида уходят с рынка. При неплохих защитных свойствах он отличается небольшим сроком службы. Под действием солнечного света, перепадов температур и гниения такое покрытие теряет прочностные характеристики, требуя регулярного проведения восстановительных работ.

Существует упрощенный вариант рубероида, называемый пергамином. У него нет дополнительного покровного слоя и минеральной посыпки. Его применяют только в качестве подкладки под финишную отделку.

Есть множество вариантов модификации рубероида. В качестве основы все чаще вместо картона используется стеклоткань. Изменения также касаются поиска оптимальных марок пропиток из битумов или их заменителей с повышенной температурой размягчения и улучшенной морозостойкостью.

Цены на материал:



Гидроизоляция на основе синтетических материалов (гидроизол)

Современные технологии позволяют получать рулонные влагозашитные материалы с улучшенными эксплуатационными характеристиками. Они дороже рубероида, но служат намного дольше. Армирующим слоем у них выступают полиэстер, стеклохолст или стеклоткань. Иногда их используют в комбинации друг с другом. Они прочней, легче и гораздо более стойки к биологическому воздействию, чем картон.

Структура листа гидроизола.

В качестве пропитки продолжает широко применяться битум, но его модифицируют стирол-бутадиен-стиролом или атактическим полипропиленом. Эти компоненты добавляют эластичности, расширяют температурный интервал применения, повышают устойчивость к ультрафиолетовому излучению и воздействию агрессивных веществ. В результате срок службы материала увеличивается в 3-4 раза.

В последнее время набирают популярность пленки и мембраны, изготовленные на основе резины, полиэтилена, поливинилхлорида и других полимеров. Среди них есть довольно удобные в укладке и долговечные материалы всех ценовых категорий.

Гидроизол. Этот биологически стойкий материал изготавливают из стеклохолста или стеклоткани, пропитывая ее нефтяным окисленным битумом. Некоторые марки дополнительно защищаются полимерными наружными пленками и минеральной крошкой.

Гидроизол с посыпкой.

Цены на материал:



Стеклорубероид. Стеклорубероид внешне похож на свой классический прототип, но в основе его не картон, а стекловолокнистая ткань. На нее с двух сторон наносят битумные, резино-битумные или битумно-полимерные смеси. У кровельных марок лицевая сторона имеет крупнозернистую или чешуйчатую броню. Для гидроизоляционного материала используется двусторонняя пылевидная или мелкозернистая посыпка.

Фольгоизол. Фольгоизол представляет собой комбинацию алюминиевой фольги и пористого полимерного слоя. Его применяют, когда необходимо одновременно выполнить гидравлическую, паровую, тепловую и звуковую изоляцию помещений.

Фольгоизол.

Цены на материал:



Бризол. Этот рулонный материал не имеет армирующего каркаса. У него однородная структура, полученная смешением нефтяного битума с мелкой резиновой крошкой, пластификатором и асбестом. При высокой прочности он обладает повышенной эластичностью, удлиняясь под действием нагрузок без разрушения почти на 70%. Он является неплохим диэлектриком, выдерживает жару и сильные морозы, не гниет, устойчив к действию кислот.

Бризол.

Вулканизированные резины. Вулканизированная резина – прочный, эластичный и долговечный рулонный материал, наклеиваемый на ровные поверхности. Резина может применяться индивидуально, входить в качестве защитного слоя в комбинированные покрытия или служить модифицирующей добавкой к гидроизоляции на основе различных синтетических полимеров.

Сырая резина.

Цены на материал:



Армированные и неармированные рулонные гидроизоляционные материалы

Специалисты различают область применения армированных и неармированных рулонных гидроизоляционных материалов. Первые из них используются там, где нужна повышенная прочность. Вторые считаются более эластичными, поэтому лучше подходят для неровных и неоднородных поверхностей. Они более приспособлены к изменениям геометрии основания, связанным с температурными расширениями или сдвигами.

Пленочные материалы (мембраны)

Полимерные пленки постепенно вытесняют привычный рубероид из сферы гидроизоляции жилых и промышленных построек. При высокой механической прочности они обладают еще и термической стойкостью, химической инертностью, устойчивостью к биологической активности микроорганизмов, поэтому имеют продолжительный срок службы. С их помощью можно добиться абсолютной водонепроницаемости.

В большинстве случаев синтетические мембраны поддаются сварке с использованием горячего воздуха. Некоторые из них для ускорения и удобства монтажа оснащают профилированными защелками. Есть и самоклеящиеся пленки с защитным бумажным слоем, который отделяют в процессе установки.

Гладкая мембрана для гидроизоляции.

Полимерные строительные мембраны бывают не только плоскими, но и профилированными.

Профилированная мембрана.

Ширина стандартных лент лежит в интервале от 1,0 до 2,4 метра. Их выпускают скрученными в рулоны. Следует знать, что применение в сфере строительства пленок, не имеющих соответствующих сертификатов соответствия (садовые или упаковочные пленки), может привести к повреждению несущих конструкций здания.

Цены на материал:



Обмазочные материалы

Обмазочная гидроизоляция не подходит для быстрого покрытия больших площадей. Такие средства не так прочны и долговечны, как современные рулонные материалы, зато просты в нанесении, подходят для работы в стесненных условиях и неудобных местах.

Краски и битум

Цель обмазочной гидроизоляции – нанесение на поверхности строительных деталей тонкого водоотталкивающего слоя. С этой задачей справляются гидроизоляционные этинолевые, эпоксидные или перхлорвиниловые краски и обыкновенный нефтяной битум, который в последнее время стали модифицировать различными добавками. У них отличная адгезия к кирпичу и бетону при неплохой прочности, которую они приобретают при высыхании или охлаждении.

Горячий битум. Наиболее простой и дешевый способ защиты твердых поверхностей от влаги связан со строительным битумом. Его нагревают до расплавленного состояния и наносят в 2-3 слоя. Служит такое покрытие 5-6 лет, после чего требуется его замена. Недолговечность материала связана с нарушением его внутренней структуры при температурных деформациях, а в морозную погоду он вообще становится хрупким.

Битум.

Цены на материал:



Синтетические смолы. Синтетические смолы являются продуктом химической переработки тяжелых нефтяных углеводородов. Окисленные и полимермодифицированные формы дольше битума сохраняют свои прочностные характеристики, поэтому составляют ему серьезную конкуренцию.

Полимерная гидроизоляция.

Цены на материал:



Битумная мастика. Свойства битума могут существенно меняться в зависимости от внесенных в него добавок. Это используется при изготовлении гидроизоляционных битумных мастик. В качестве наполнителей здесь применяются: цемент, древесная зола, мел, доломит и другие природные минералы. Современные модификации включают в себя каучуковую крошку, полиуретан и полистирол.

Битумная мастика.

Цены на материал:



Штукатурные гидроизоляционные смеси

Цементная штукатурка обладает высокой прочностью, долговечностью и хорошо удерживается на большинстве поверхностей. На ее основе изготавливают обмазочные гидроизоляционные смеси. Включение в их состав полимерных добавок существенно усиливает водоотталкивающие свойства материала. Такое покрытие способно выдерживать напор воды, намного превышающий условия эксплуатации подтапливаемых фундаментов и подвальных помещений.

Штукатурная гидроизоляция.

При устройстве штукатурной гидроизоляции важно, чтобы вода прижимала, а не отрывала защитный слой от строительных конструкций. При наружном применении это условие соблюдается само по себе, а при выполнении внутренней обмазки рекомендуется поверх нее выкладывать противонапорную кирпичную стенку.

Цены на материал:



Пенетрирующие материалы

Пенетрирующие составы содержат цемент, мелкие фракции кварцевого песка и многочисленные модифицирующие добавки. Смешением с водой их доводят до тестообразного состояния, после чего втирают в поверхность обрабатываемой стены. Растворенные активные вещества проникают по капиллярам в бетон на глубину до 15 см. Там происходит химическая реакция с гидроокисью кальция. В результате получаются нерастворимые в воде твердые вещества, заполняющие собой все пустоты.

Подобное средство работает даже при непрерывном токе жидкости, просачивающейся сквозь монолит. Его действие продолжается до полного останова воды. Добавки сохраняют свою активность длительное время, поэтому при возобновлении протечки процесс образования новых кристаллов продолжается снова.

Проникающая гидроизоляция.

Цены на материал:



Средства для инъекционной гидроизоляции

При инъекционном способе защиты строительных конструкций от влаги применяются маловязкие жидкости, способные просачиваться сквозь микропоры и капилляры. Входящие в их состав активные вещества вступают в химическую реакцию между собой, с водой или компонентами бетона, образуя твердые продукты. Те в свою очередь расширяются в объеме, преодолевая давление до 30 атмосфер. В результате влага выжимается из монолита, а все полости в нем оказываются заполненными прочной водоотталкивающей смесью.

Инъекционная внутристенная гидроизоляция.

Цены на материал:



Составы на минеральной, полиуретановой и эпоксидной основе

Инъекционные составы на минеральной и полиуретановой основе включаются в работу при контакте с водой. Они обладают отличными гидроизоляционными свойствами, давая желаемый результат при обработке монолитов, еще не подвергшихся губительным физическим изменениям.

Эпоксидные смеси твердеют без участия воды. Это является существенным недостатком при сильной обводненности фундамента, препятствующей их повсеместному проникновению. Зато такие составы способны в случае умеренной влажности склеивать внутренние трещины и отслоения, что может частично восстановить прочность конструкции.

Гели на основе эфиров метакриловой кислоты

Гели, содержащие активные эфиры метакриловой кислоты плотностью и вязкостью напоминают обыкновенную воду. При закачке их под высоким давлением в толщу стены они вытесняют всю проникшую туда ранее влагу. Выступая наружу с противоположной стороны, они образуют тонкую поверхностную пленку, которая также является дополнительным барьером. Это особенно важно, когда доступ к фундаменту есть только изнутри здания.

Акрилаты постепенно полимеризуются, заполняя собой все трещины и поры. Они обладают достаточной прочностью и превосходными водоотталкивающими качествами. Даже при однократной обработке бетонного монолита их действие сохраняется в течение всего срока эксплуатации здания. Преимуществом такого метода является возможность гидроизоляции строительных конструкций в условиях сильного подпора поступающей извне жидкости.

Ремонтные смеси для гидроизоляции

В тех случаях, когда вода интенсивно просачивается сквозь элементы строительной конструкции, необходимо принимать срочные меры. Для этого существуют специальные ремонтные смеси. Они представляют собой порошки, способные при контакте с водой быстро схватываться, расширяясь при этом в объеме.

Ремонтная смесь для гидроизоляции.

Такие составы хорошо удерживаются на любой поверхности и очень быстро набирают прочность. Их можно применять даже под слоем воды. Единственное неудобство при работе с ними заключается в необходимости уложиться в короткое время. В зависимости от марки материала на все операции отводится от нескольких десятков секунд до 2-5 минут.

Ремонтные смеси создают лишь локальную пробку в месте протечки. Со временем вода может найти обходные пути. Для большей надежности после устранения течи рекомендуется сразу защитить участок вокруг нее обычными средствами гидроизоляции.

Цены на материал:



Уплотнительные материалы

Самыми слабыми и незащищенными от протечек местами строительных конструкций являются стыки между деталями. Они требуют особого внимания при проведении гидроизоляционных и ремонтно-восстановительных работ. Есть несколько способов уплотнения швов, для чего применяют специальные материалы.

Гидроизоляционные ленты

Водозащитные ленты различной ширины имеют в центральной части прорезиненный участок, способный справиться с напором воды. С целью прочной фиксации их помещают между слоями гидроизоляционных материалов. Для удобства монтажа их часто оснащают самоклеящимся основанием. Есть и различные декоративные элементы этой категории. Они не так эффективны против сильных протечек, но имеют дополнительную дезинфицирующую пропитку, препятствующую появлению грибка или плесени.

Гидроизоляционная лента.

Эластичные шнуры

Эластичные шнуры способны удерживать жидкости, заполняя собой все поперечное сечение шва. Они обладают высокой упругостью. Их с усилием вставляют в зазор между деталями, закрепляя для надежности строительными растворами. Некоторые из них дополнительно расширяются при взаимодействии с водой, что только повышает общую герметичность конструкции.

Эластичный шнур.

Гидроизоляционные шпонки

Гидроизоляционные шпонки предназначены для внутренней или наружной защиты конструкционных зазоров от поступления в них воды. В первом случае их вставляют в тепловые или деформационные швы в момент монтажа здания. Они закладываются в свежий бетон при монолитном строительстве. Вариант внешнего расположения применим не только при возведении, но и капитальном ремонте построек.

Гидроизоляционная шпонка.

Гидрошпонки изготавливают из эластичных и прочных полимерных материалов. Им придают рельефный профиль для лучшего удерживания между деталями. Этой же цели служат проволочные крепления или штатные клипсы, идущие в комплекте с основными изделиями.

Применение гидроизоляционной шпонки.

Гидроизоляционные шпонки экологически безопасны и инертны в биологическом отношении. Они не теряют своих свойств в интервале температур от -30 до +50^оС, при контакте с солями, слабыми щелочами и кислотами. Некоторые марки способны выдерживать колебания ширины швов и продольные сдвиги смежных деталей на расстояния до 30-40 мм.

В случае изготовления крупных конструкций отдельные детали можно сваривать между собой, добиваясь абсолютной герметичности стыков. Таким же способом допускается ставить заплаты на поврежденные участки. Выпускают шпонки различной ширины и профиля. Их подбирают в зависимости от назначения, формы шва, предполагаемых нагрузок и места установки.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Гидроизоляция стен: выбор материалов, описание процесса

Гидроизоляция стен – обязательная процедура при возведении здания. Незащищенные поверхности будут подвергаться воздействию влаги – осадков, конденсата – и разрушаться, на них может появиться плесень. При проведении работ необходимо строго придерживаться технологии, только так можно обеспечить защиту кирпичных, деревянных или бетонных поверхностей от воды, продлив эксплуатационный срок дома.

Нанесение жидкой гидроизоляции

Источники влаги

На внутренних поверхностях стен в помещении образуется конденсат. Это происходит из-за повышенной влажности воздуха. В санузлах, кухне, подвале, нежилых постройках (гараже, сарае, мастерской), особенно если в них отсутствует отопительная система, влажность воздуха повышена постоянно, поэтому там защита стен изнутри обязательна.

Другая причина появления конденсата – недостаточно качественно произведенное утепление дома.

Внешние поверхности контактируют с осадками, грунтовыми водами.

Для чего нужна гидроизоляция?

Отсутствие водонепроницаемого покрытия ощутимо сократит срок службы здания, материал (бетон, кирпич, дерево) будет разрушаться, на нем появятся трещины, плесень, мох. Чтобы этого не произошло, нужно выполнить гидроизоляцию стен снаружи и изнутри.

Кроме того, защита внутренних поверхностей поможет:

• предотвратить появление запаха сырости;
• поддерживать оптимальный микроклимат в помещении;
• защитить трубы и другие выполненные из металла конструкции от коррозии;
• отдалить необходимость проведения косметического и капитального ремонта.

Виды гидроизоляционных материалов

По назначению материалы делятся на 4 типа:

• герметизирующие;
• антикоррозийные;
• гидро- и теплоизолирующие;
• антифильтрационные.

По виду гидроизоляция может быть жидкой или рулонной.

Пример использования рулонной гидроизоляции

Битумная мастика

Битум – эластичная масса, являющаяся продуктом переработки нефти. Создает на поверхности плотную водонепроницаемую пленку, не подвержена растрескиванию. Заполняет мельчайшие трещины, проникает в поры основы. Используется в сочетании с рулонным материалом или самостоятельно. Предназначен для защиты стены снаружи, обработки фундамента.

Битумную мастику легко наносить, с задачей справится и не имеющий опыта человек. Работы занимают немного времени. Материал продается в виде брусков, которые перед применением необходимо нагреть до 150 градусов, чтобы расплавить.

К недостаткам можно отнести длительность застывания. При использовании некачественных составов полученное покрытие может со временем потрескаться.

Полимерная мастика

Полимерные мастики – пластичные клейкие составы на основе акрила, используемые для гидроизоляции стен изнутри или снаружи. Помимо защиты от влаги улучшает теплоизоляционные свойства обработанной поверхности.

Плюсы полимерной мастики:

• образует плотное ровное покрытие, не требующее нанесения финишной отделки;
• пожаробезопасна;
• защищает от влаги, грибка, мха;
• имеет безопасный состав, допускающий использование ее в ванных и других помещениях;
• выпускается в широкой цветовой гамме;
• устойчива к минусовым температурам;
• быстро сохнет;
• эластична, при высыхании или деформации основы сохраняет целостность.

Цветная полимерная мастика

Составы глубокого проникновения

Сухие смеси, содержащие кварцевый песок, цемент и полиуретановые смолы, разводят водой непосредственно перед использованием. После высыхания образуют герметичную пленку, надежно защищающую поверхность.

Технология нанесения предельно проста, работы могут быть выполнены неспециалистом. Проникающие составы применяют преимущественно внутри дома.

Толь и рубероид

Оба материала используются для гидроизоляции стены снаружи, защиты от влаги фундамента.

Рубероид – рулонный материал, состоящий из основы (картона, стекловолокна) и пропитки (чаще всего битума). Толь – картонное полотно, пропитанное дегтевым составом. Первый превосходит второй по своим свойствам; толь стоит дешевле.

Мембрана (пленка)

Представляет собой рулонный материал из синтетического каучука или ПВХ. Используется внутри помещений и снаружи. Существенный недостаток – неустойчивость к механическому воздействию. Гидроизоляционную пленку для стен легко повредить еще на этапе укладки.

Обшивка стены фундамента мембраной

Инъекционная гидроизоляция

К этому типу относят:

• эпоксидные составы;
• акрилатные гели;
• полиуретановые составы.

В стене с шагом в 50 см просверливают отверстия, в которые под высоким давлениям вводят жидкость. Метод достаточно дорогой и требующий наличия специального оборудования, поэтому его применение оправдано только в очень сложных случаях, когда использовать другие материалы невозможно.

Местоположение изоляционного покрытия

Гидроизоляция стены может быть выполнена 2 способами: горизонтальным и вертикальным.

Вертикальная

Такой метод применяют как в процессе строительства, так и при проведении ремонтных работ. Используют рулонный, жидкий гидроизоляционный материал или оба одновременно.

Горизонтальная

Рулонный материал укладывают на основание в месте возведения стены. Рубероид или пленка будут препятствовать впитыванию влаги из погреба, подвала или грунта.

Горизонтальная гидроизоляция

Устройство горизонтальной гидроизоляции возможно только на этапе строительства.

Подготовка стен под устройство гидроизоляции

Перед тем как приступить к работе, поверхности необходимо тщательно очистить от старой отделки: снять штукатурку, краску, обои. Потребуются шпатели, металлические щетки, химические смывки, в сложных случаях – пескоструйный аппарат.

Если поверхность имеет дефекты, их устраняют – трещины заполняют цементным раствором, выступы скалывают.

Особенности изоляции при утеплении помещений

Гидроизоляция стен изнутри необходима при укладке утеплителя. Большинство теплоизоляционных материалов отличаются хорошей впитываемостью, поэтому их нужно защищать от влаги. Иначе они отсыреют, утратят свои свойства, начнут гнить или покроются плесенью.

Внутренняя защита

Гидроизоляцию внутренних стен проводят с помощью полимерных мастик или закрепления мембраны.

Порядок нанесения мастики:

1. Подготовленную и очищенную поверхность выравнивают цементной штукатуркой.
2. Наносят грунтовку.
3. После высыхания поверхности покрывают слоем гидроизоляции. Всего потребуется несколько слоев.

Полимерные пленки используются для стен в квартире или частном доме. Монтаж мембраны:

1. К утепляемой поверхности крепят обрешетку.
2. В ячейки между стойками укладывают утеплитель.
3. С помощью реек к каркасу крепят пленку. Располагают ее вертикально, полосы идут внахлест.
4. Выполняют обшивку отделочным материалом.

При необходимости можно закрепить 2 слоя пленки – непосредственно на стену, перед установкой обрешетки, затем на сам каркас.

Особенности гидроизоляции фундаментов и стен подвалов

Главная особенность процесса устройства гидроизоляции фундамента в том, что требующие обработки поверхности заглублены в почву, и потребуется расчистить их, выкопав по периметру здания траншею.

Перед тем как приступать к работе, нужно осмотреть фундамент, устранить все дефекты.

Гидроизоляция стен подвала изнутри проводится с помощью битумной мастики, рубероида, мембраны.

Гидроизоляция стены подвала

Гидроизоляция наружных стен

Для защиты наружных поверхностей можно использовать битум, рубероид или их сочетание.

Обмазочная технология

Порядок действий:

1. Очищенные поверхности грунтуют специальным составом (можно использовать битум, разведенный бензином). Наносят жидкость кистью. Ждут, пока высохнет. Наносят второй слой.
2. Покрывают предварительно нагретой до жидкого состояния битумной мастикой. Если состав слишком густой, мазать его трудно, добавляют небольшое количество растворителя или бензина, чтобы получить нужную консистенцию. Особое внимание уделяют местам стыка материала, из которого выполнен фундамент.
3. После нанесения первого слоя ждут, пока он застынет. Покрывают еще одним.

Чтобы гидроизоляция выполняла возложенную на нее функцию, общая толщина ее должна составлять минимум 3 мм.

Оклеечный принцип

Гидроизоляцию наружных стен дома рулонным материалом выполняют следующим образом:

1. Расчищенные поверхности грунтуют в 2 слоя.
2. Нагревают полосу толя или рубероида с помощью строительного фена, горелки. Нужно, чтобы пропитка размягчилась.
3. Прикладывают материал к нижнему краю поверхности горизонтально (параллельно земле).
4. С силой прижимают и тщательно проглаживают, чтобы рубероид плотно прилип к внешней стене, а внутри не осталось воздуха.
5. Следующую полосу закрепляют вертикально, нижним концом заходя на горизонтально зафиксированный отрезок рубероида. Остальные полосы фиксируют так же, делая нахлест около 20 см.
6. Места стыков нужно дополнительно герметизировать. Для этого подойдет битумная мастика.

Комбинированный способ

Гидроизоляция наружной стены рубероидом

Для качественной и надежной гидроизоляции стены дома можно использовать жидкий состав и рулонный материал.

В этом случае сначала поверхность обмазывают битумной мастикой, на нее укладывают рубероид.

Простота технологий и отсутствие необходимости использования спецтехники позволяют провести работы по защите стен от влаги своими руками, а ощутимая польза – существенное увеличение срока эксплуатации здания – оправдывает затраты времени и средств.



Гидроизоляция кровли своими руками, инструкция, как сделать

Гидроизоляция кровли – необходимая часть работ при устройстве кровельного пирога. Ее функция – уберечь внутренние помещения и конструкции от фильтрации воды из внешнего пространства, а также от попадания конденсата с нижней поверхности ограждающего материала.

Разводы и мокрые пятна на потолке верхнего этажа – не редкость для отечественного жилого фонда. 80 % протечек возникает в результате грубых ошибок при устройстве гидроизоляции кровли, 20 % – из-за ее неправильной эксплуатации.

Основное назначение гидроизоляции для кровли

Окружающий воздух наполнен водяным паром, который при суточном колебании температуры и влажности выпадает в виде конденсата. Летом явление наблюдается в виде росы на траве, а осенью или зимой – инея.

Кровля – барьер между уличным воздухом и чердачным помещением. Как правило, она изготовлена из материалов с низким водопоглощением. Водяной пар, конденсируясь на поверхности, образует капли. При отсутствии гидроизоляции они свободно падают в подкровельное пространство, проникая в утеплитель и элементы стропильной системы.

Это вызывает ухудшение их свойств, приводит к гниению древесины, коррозии металлического крепежа, снижению срока службы несущего каркаса.

Нарушение целостности покрытия возникает из-за халатности строителей. Несоблюдение технологии, при которых стыки и сопряжения элементов кровли оказываются негерметичными, – основная причина появления протечек при дожде или таянии снега.

На крыши домов выводят коммуникации – дымоходы, вентиляционные каналы, антенны, устраивают водоприемные воронки. Неправильное выполнение сложных узлов приводит к появлению зазоров и щелей. При их недостаточной герметичности вода очень быстро проникает в чердачное помещение, а затем дальше.

Подкровельная гидроизоляция защищает внутренние конструкции от протечек, для устранения которых требуется время.

Виды гидроизоляционных материалов для кровли

Строительная индустрия производит разнообразные материалы для кровельной гидроизоляции – рулонные, штучные, пленочные, мастики, пасты, эмульсии. Для их изготовления используют битум, деготь, резину, масла, гудрон и полимеры. Для герметизации швов выпускают герметики, уплотняющие прокладки, шнуры.

Гидроизоляционные материалы должны отвечать требованиям СНиП I-В.25-66. Регламентируются свойства:

• механическая прочность;
• водонепроницаемость;
• водопоглощение;
• температуростойкость;
• огнестойкость;
• упругость;
• трещиностойкость;
• морозостойкость;
• атмосферостойкость;
• биостойкость.

К окрасочным или обмазочным материалам предъявляются требования по растворимости и адгезии.

Рекомендации по выбору материала и способу гидроизоляции кровли содержит строительный проект, где учитывается конструктивное решение, вид покрытия, климатическая зона, экономическая целесообразность.

Наиболее распространенные виды кровельных гидроизоляционных и герметизирующих материалов по способу применения:

1. Обмазочные – битум, битумные горячие мастики и эмульсии, асфальтовые смеси, холодные мастики, торкрет-смеси. Способ нанесения – обработка поверхности полужидким составом в 2-4 слоя. Каждый последующий накладывают на хорошо просохшее основание. Используются для изоляции плоских кровель.
2. Рулонные на основе кровельного картона, стеклохолста, полиэстера, алюминиевой фольги или безосновные, армированные волокнами. Это рубероид, рубимаст, гидроизол, Бикрост, Изопласт, Фольгоизол и другие. Материалы укладывают на обработанную клеящим составом поверхность перекрытия, стыки проклеивают или сваривают. В скатных конструкциях полотна расстилают горизонтально, начиная снизу, с нахлестом 100-200 мм, в зависимости от угла наклона, закрепляют строительным степлером к стропильным ногам.
3. Штучные материалы – мягкая черепица из битумных полимеров в виде плиток или листов. Основу составляют картон, стеклоткань. Декоративность достигается напылением минеральной крошки. Укладывают кровельный материал по сплошному настилу, крепят кровельными гвоздями, саморезами или наплавляют.
4. Пленочные – герметичные или паропроницаемые полимерные материалы. Первые применяют для гидроизоляции холодной кровли, в которой нет теплоизоляции. Паропроницаемые мембраны целесообразно использовать для утепленных волокнистыми изоляторами мансардных помещений. Конусообразные поры препятствуют прохождению влаги в одном направлении и не затрудняют в другом. Наиболее популярны обычные, перфорированные или армированные полиэтиленовые пленки, полипропилен, пергамин. Производятся под названием Экопласт, Ондутис, Фолдер, Ютафон, Логикруф.
5. Наплавляемые – рулонные материалы на основе чистого или модифицированного битума, по внутренней поверхности которых нанесен слой полиэтилена. Его расплавляют специальной горелкой, плотно прижимают полотнище к основе. В результате получают покрытие без стыков и щелей. Отечественные изоляторы – Техноэласт, Унифлекс, Биполь, Бикрост. Бикроэласт.

Гидроизоляция скатной и плоской крыши – особенности и отличия

Гидроизоляция наклонной и плоской поверхностей принципиально различается. В первом случае вода под действием силы тяжести скатывается с крыши. Основная задача – избавиться от конденсата, который образуется с нижней стороны покрытия, а также защитить стыки и сопряжения.

Используют пленочные или рулонные материалы, которые закрепляют к стропилам. Сверху монтируют обрешетку крыши, на нее укладывают кровельные листы или черепицу. Такая конструкция позволяет конденсату стекать по поверхности гидроизоляции, а зазор служит для вентилирования подкровельного пространства.

В гидроизоляции плоской крыши реализуется другая технология. Чтобы не накапливалась дождевая или талая вода, создают небольшой – 1,5-5 % – уклон. Он позволяет жидкости стекать по поверхности в сторону внутренних или внешних водосборных воронок. Цель изоляции такой кровли – обеспечить максимальную целостность покрытия и герметизацию примыканий.

Основание тщательно подготавливают, выравнивают, обрабатывают праймерами для улучшения адгезии поверхности к защитным покрытиям. Затем выполняют оклеечную, обмазочную или наплавляемую гидроизоляцию.

Завершающий этап – укладка кровельного материала в скатных крышах или устройство балластного слоя из гравия для защиты гидроизоляции на плоских кровлях (при необходимости).

Процесс укладки

Монтаж гидроизоляционной пленки на скатной крыше проводят по схеме:

• устройство паро- и теплоизоляции;
• поочередная укладка полотнищ поперек стропил, начиная с карниза ската;
• проклейка швов, закрепление степлером каждого слоя.

Монтаж каждого верхнего полотна гидроизоляции производят с нахлестом не менее 10 см на нижний. Тщательно изолируют стыки, разжелобки и ендовы.

Процесс наплавления или приклеивания гидроизоляции на плоской кровле включает этапы:

1. подготовку поверхности;
2. заделку стыков готовыми галтелями или изготовленными из минераловатной плиты, цементно-песчаного раствора;
3. обработку праймером или мастикой;
4. приклеивание или наплавление с помощью горелки первого полотнища, используют материал без посыпки;
5. монтаж последующих с нахлестом 80 мм в продольном направлении, 150 мм – в поперечном, стыки должны располагаться вразбежку;
6. укладку верхнего слоя, защищенного от внешних воздействий посыпкой.

Особое внимание уделяют изоляции примыканий, крепления кровельного ковра к вертикальным конструкциям, сложных узлов выхода коммуникаций на крышу.

Подготовительные работы

Перед укладкой пленок на скатные поверхности должна быть смонтирована стропильная система, уложена паро- и теплоизоляция.

Подготовка поверхностей плоской крыши сложнее, она включает:

• выравнивание, создание необходимого уклона с помощью цементно-песчаной стяжки;
• установку галтелей, водоприемных воронок с заделкой стыков;
• высушивание основания, очистку и обеспыливание;
• проверку влажности стяжки – для цементно-песчаной показатель не должен превышать 4%, для асфальтобетонной – 2,5 %;
• грунтовку битумным праймером горизонтального основания и вертикальных поверхностей на высоту укладки материала.

Рекомендации специалистов

При устройстве гидроизоляции кровли своими руками стоит прислушаться к рекомендациям специалистов:

1. При укладке пленок обязательно оставляют вентзазор 2,5-5 см между гидроизоляцией и утеплителем, а также в коньке и карнизе для выхода водяных паров. Это не относится к супердиффузионным мембранам, которые монтируют прямо на теплоизоляцию.
2. Супердиффузионные пленки способствуют выведению из утеплителя паров влаги, одновременно препятствуя их проникновению внутрь. А нанесенное на некоторые материалы отражающее покрытие защищает чердачное помещение от перегрева. Особенно это важно для мансард.
3. В скатных кровлях, при устройстве гидроизоляции, важно оставлять небольшое провисание антиконденсатной пленки между стропилами. Это дополнительно помогает отводу конденсата и вентилированию утеплителя.
4. Рулонные материалы на основе модифицированного битума прочнее, эластичнее и долговечнее традиционного рубероида или толя. Поэтому при выборе стоит отдать предпочтение более современным гидроизоляторам.

Устройство надежной гидроизоляции кровли убережет утеплитель, стропильную систему и перекрытие от разрушительного действия воды в виде конденсата или протечек. Во время строительства, когда основное покрытие еще не смонтировано, с помощью изоляции монтируют временную кровлю, защищающую от намокания конструкции и материалы.

Устройство гидроизоляции

Чтобы получить качественную гидроизоляцию, изолированную поверхность, очищаемую от пыли, грязи и пыли, выровняйте и просушите. Малярную гидроизоляцию из битумных мастик наносят кистью на высохшие и огрунтованные поверхности, используя приемы малярных работ. Поверхность помазывают мастикой в ​​два-три приема слоями толщиной 2мм, не оставляя незакрашенных мест. Каждый слой, наносимый только после предыдущего, остынет и будет проверено его качество.Слой гидроизоляции должен быть сплошным, без раковин, трещин, вздутий и заедов. Эти дефекты появляются, если мастику наносить на сырую или сырую поверхность. Дефектные места очистить, просушить и заново покрыть мастикой. При большом объеме работ (более 300 … 500м 2 ) гидроизоляцию из битумных мастик наносят на поверхности стен подвалов и других конструкций механизированным способом. Мастику подают на рабочее место в автогудронаторе и наносят с помощью удочки с распылителем, прикрепленной к насосу автогудронатора гибким металлическим шлангом диаметром 25мм. При нанесении изоляции таким способом значительно ускоряется процесс работы, качество гидроизоляции практически улучшается, исключаются потери битума. При устройстве горизонтальной изоляции из раствора или асфальта на основаниях или стенах подвалов изолированные поверхности предварительно выравнивают раствором, заливкой, все вертикальные швы. Затем при цементной или асфальтовой изоляции наносят слой стяжки из соответствующего материала и продолжают кладку в обычной последовательности, укладывая первые ряды камня на предварительно намазанный слой кладочного раствора. При укладке на основания горизонтальной изоляции из рубероида или рубероида (см. Рис. 105, изоляционный материал заранее очищают от защитной посыпки, чтобы слои изоляции лучше слипались. Панели разрезают на заготовки нужной длины и свертывают в рулоны На подготовленную поверхность кладки, выровненную раствором, нанести первый слой изоляции, на него нанести слой разогретой мастики толщиной 1 … 2мм и сразу же сверху приклеить второй слой. Поверхность рулонной изоляции покрывают сверху слоем горячей мастики толщиной 2мм и продолжают кладку. При устройстве гидроизоляции из рулонных материалов используют следующие инструменты. Стальными ножами (рис. 108, нарежьте валок и щетки (рис. 108,)) очистите рубероид и толь от слюдяной или песчаной посыпки, кистью (рис. 108, с) или гребком (рис. 108, с) нанесите и разровняйте мастику. , стальными гребками разравнивают асфальтовую мастику (рис. 108, ). В конусном баке (рис. 108, ) с крышкой переносят разогретую мастику с битумоварки на рабочее место, мастику разливают ковшом. Шпатель с удлиненной ручкой сглаживает края панелей, наклеенных на вертикальную или наклонную поверхность (рис.108, . Шпателем с короткой ручкой нанесите, разровняйте и разровняйте мастикой при заделке швов и стыков оклеечной гидроизоляции (рис. 108, . а Рис. 108. Инструмент и инвентарь, гидроизоляция применяемые на приборе : А — нож для резки рулонного материала, — щетки для очистки рулонов, в, г — щетка и гребок для намазывания и разравнивания мастики, г — стальной гребок, е — бак для переноски мастики, — ковш для мастика разливная, з — шпатель с длинной ручкой, а — то же, с короткой ручкой При изоляции вертикальных и наклонных поверхностей сначала подготовьте рулонный материал, нарезав его панели необходимой длины. Начните приклеивать снизу вверх. Битумную мастику сначала наносят на изолированную поверхность, а затем на рулонный материал. Вначале разверните рулон и приклейте один из концов панели, фиксируя нужное направление ковра. После этого рулон скатывают, наносят на изолированную поверхность слой мастики и постепенно раскатывают рулон, нанося мастику слоем 1,5 … 2мм, и, прижимая полотно к поверхности, приклеивают рулонный материал на основу. Панели приклеивают так, чтобы они соединялись с каждой последующей панелью в продольных и поперечных стыках внахлестку на 100мм. Не допускаются расположение одного шва над другим в смежных слоях изоляции и этикетка рулонных материалов во взаимно перпендикулярном направлении. Наклеенные панели притираются к основанию и ранее приклеенным слоям деревянными шпателями с удлиненной ручкой, на горизонтальные поверхности наклеиваются материалы, кроме того, прикатывают каток массой 70 … 80кг с мягкой облицовкой. Швы нахлестки дополнительно промазывают мастикой, отжатой при шлифовании и укатке материала. Наружную поверхность верхнего слоя изоляционного материала покрывают сплошным слоем мастики толщиной 2мм.

Испытания на целостность кровельных и гидроизоляционных мембран | WBDG

Введение

Проверка целостности — это «святой Грааль» строительных работ. Обеспечить уверенность в том, что части здания, которые могут намокнуть из-за погодных условий, находятся в состоянии, предотвращающем проникновение воды внутрь, является целью каждого подрядчика, а также каждого владельца.В результате была создана целая индустрия испытательных лабораторий. Поиск методов тестирования, обеспечивающих такую ​​уверенность, развивался на протяжении десятилетий, и каждое новое достижение в тестировании давало либо более точные результаты, либо результаты за меньшее время, либо и то, и другое. Этот документ предоставит информацию как об исторических, так и о современных методах тестирования. В этой статье не обсуждаются полевые испытания оконных проемов, жалюзи или дверей.

Исторически существовало пять широко используемых методов тестирования горизонтальных мембран: испытание распылением, испытание наводнением, испытание емкости (импеданса), ядерные измерения и инфракрасное (ИК) тепловидение.За последние два десятилетия два новых метода тестирования произвели революцию в области обнаружения утечек и тестирования целостности. Эти методы используют электричество и простую электрическую схему для обнаружения и определения проблемных условий в кровельных и гидроизоляционных системах. Обычно они называются «Испытание электрической проводимости низкого напряжения» и «Испытание искровым разрядом высокого напряжения». Чтобы объяснить или рассмотреть все принципы и тонкости того, как следует применять каждый метод тестирования для получения точных результатов, потребуется больше времени и места, чем разрешено.В этом документе основное внимание уделяется методологиям тестирования, научным принципам, а также их преимуществам и ограничениям. Особое внимание будет уделено ограничениям. Это в значительной степени связано с тем, что внимание автора было обращено на то, что возможности методов высокого и низкого напряжения часто переоцениваются, что приводит к не оправданным ожиданиям со стороны владельцев и подрядчиков, что приводит к скептицизму и возможно, плохая репутация новой технологии.

Как и в случае с большинством исследовательских инструментов, выбранный метод тестирования настолько хорош, насколько хорош опыт человека, использованного для проведения теста.Знание всех вариантов методов тестирования — это только первый шаг. Знание преимуществ и, что более важно, ограничений каждой системы поможет знающему человеку быстро и с минимальными затратами найти и устранить все нарушения в мембране.

Описание

На этой странице ресурсов обсуждаются следующие методы проверки целостности и обнаружения влаги:

Проверка целостности :

1. Испытания низкого напряжения
2. Испытания высокого напряжения
3. Испытание на наводнение
4. Испытания на распыление

Обнаружение влажности :

1. Тестирование емкости
2. Инфракрасная термография
3. Счетчик ядер

Испытания низкого напряжения

Низковольтное тестирование — это окончательный тест, так как после исключения ложных срабатываний тестирование позволяет определить точные места пробоин в тестируемой мембране. Оборудование показывает, где ток следует за водой через мембрану к нижнему субстрату.

Низкое напряжение — это жизнеспособный вариант тестирования, когда непроводящая мембрана установлена ​​над сборкой токопроводящей палубы. Эта конфигурация дает простую электрическую цепь, в которой мембрана является электрическим изолятором, и любое нарушение в мембране закрывает путь цепи и позволяет току течь. (см. Диаграмму 1)

Схема 1. Электрическая цепь низкого напряжения

Электрическая цепь создается с помощью токопроводящего настила, такого как бетон или сталь, к которому присоединен заземляющий провод от испытательного оборудования.Затем оголенный металлический провод помещается в круг / петлю на мембране и присоединяется к положительной стороне испытательного оборудования. Затем вся площадь крыши смачивается водой, что создает электрическую пластину на всей верхней стороне мембраны при зарядке испытательной установкой. В этой электрической цепи мембрана действует как изолятор между положительно заряженной электрической пластиной на поверхности мембраны и проводящей площадкой, которая считается землей. Если есть разрыв в мембране, цепь замыкается, и ток будет течь к разрыву и в конечном итоге на землю / палубу.Чувствительный измеритель, подключенный к двум датчикам, может определять направление потока тока, направляя тестирующего оператора к точному месту нарушения. (См. Фото 1 и 2) После обнаружения нарушения его необходимо электрически изолировать от испытательной зоны, поместив вокруг него круговую петлю со скрученным проводом, подключенным к петле, которая эффективно удаляет эту область из области, которая проходит тестирование.

Фото 1 и 2. Низковольтное испытательное оборудование

Новое доступное низковольтное испытательное оборудование не требует отдельного контура и испытательного щупа.Конфигурация тестирования, аналогичная описанной выше, только в миниатюре создается платформой сканирования размером приблизительно 18 x 24 дюйма. (см. Диаграмму 2 и фото 3) Эта платформа содержит петлю по периметру, состоящую из металлических цепей, свисающих с краев платформы сканирования, и дополнительную линию цепей в центре, которые оба подключены к источнику питания. Счетчики прикреплены к двум цепям, и когда нарушение находится в пределах платформы, существует разность потенциалов между двумя цепями, которая создает ток, который активирует звуковой сигнал, чтобы предупредить специалиста по тестированию.

Диаграмма 2. Низковольтная испытательная платформа
Фотография любезно предоставлена ​​компанией Detec Systems, LLC

Фото 3. Низковольтная платформа в действии
Фотография предоставлена ​​ООО «Детек Системс»

Как и у всех методов тестирования, есть ограничения. Самая важная часть этого и любого протокола тестирования — специалист по тестированию. Многолетний опыт работы не гарантирует наличия квалифицированного специалиста, и, к сожалению, для этого типа тестирования нет курсов или сертификатов.Испытательное оборудование «немое», предоставляя технику звуковые сигналы и числовые или измерительные показания. Задача техника — расшифровать эти показания и действовать соответствующим образом. Если технический специалист не понимает принципов процедуры испытания, он не сможет понять показания в случае уникальных полевых условий или в маловероятном случае неисправности оборудования.

Другие ограничения включают:

• Электропроводящие мембраны, такие как черный EPDM и модифицированные битумные мембраны с фольгированным покрытием, не могут быть испытаны.

• Если пролом находится ниже большого количества покрывающей породы / почвы, сигнал, считываемый измерителем, будет слабым, и его легко пропустить.

• Если в случае мембраны, покрытой покрывающим слоем, между мембраной и покрывающей поверхностью имеются электроизоляционные материалы (например, пенопластовая изоляция, пластиковые дренажные маты, полимерные листы для физической защиты или корневые барьеры и т. Д.), Точность испытаний будет ограничиваться половиной наименьшего размера барьера, вокруг которого должен проходить ток.

• Если вода не попала из бреши на палубу, например, если брешь новая и / или не подвергалась воздействию погодных условий, цепь не будет замкнута и брешь не будет идентифицирована.

• Если под мембраной присутствует замедлитель парообразования, и через него не проникают механические крепления, настил электрически изолирован, и никаких разрывов в открытой кровельной мембране обнаружено не будет.

• Если несколько проникновений существуют в непосредственной близости друг от друга, может стать физически невозможным изолировать известные нарушения и повторно протестировать области, непосредственно прилегающие к нарушениям.

• Некоторый скопившийся мусор, особенно на крышах с гравийным покрытием, эффективно отталкивает воду и не создает непрерывную электрически заряженную пластину поверх мембраны. Любая не влажная поверхность не может проводить ток и поэтому не проверяется.

• Вертикальные обшивки чрезвычайно трудно поддерживать во влажном состоянии, и поэтому их трудно проверить.

Испытания высокого напряжения

Концепция тестирования высокого напряжения аналогична концепции тестирования низкого напряжения и изображена на схеме 3. При испытании высоким напряжением для создания разности электрических потенциалов используется заряженная металлическая метла над мембраной, а не электрическая пластина из воды. (См. Фото 4 и 5) Источник питания снова заземлен на токопроводящую платформу и создает высокую разность потенциалов с очень малым током. Когда металлическая головка метлы проходит через брешь в поверхности электроизоляционной мембраны, цепь замыкается, позволяя течь току. Этот поток тока обнаруживается испытательным устройством, которое отключает питание щетки и издает звуковой сигнал, чтобы предупредить оператора испытания.Затем область, где находилась головка метлы, когда был слышен тон, затем снова осторожно перемещается под углом девяноста градусов к первоначальному направлению движения, чтобы определить точное местоположение бреши. Этот процесс продолжается до тех пор, пока не будут проверены все участки мембраны, включая вертикальные отложения основания и отводы с проникновением.

Схема 3. Электрическая цепь высокого напряжения

Фото 4 и 5. Испытательное оборудование высокого напряжения

Отсутствие воды, а также относительная скорость и простота испытания высокого напряжения делают его предпочтительнее, чем низкое напряжение в большинстве условий.При очень высоких температурах поддерживать влажность мембраны для испытаний при низком напряжении часто невозможно. При очень низких температурах работа с водой может быть опасной, а иногда и невозможной. Испытания под высоким напряжением позволят определить точное местоположение разрывов в мембране и, поскольку вода не используется, позволяют немедленно устранить их и повторно проверить.

Уникальное преимущество этой процедуры испытания заключается в том, что для мембран, наносимых жидкостью, она может обнаруживать места, где толщина мембраны не соответствует минимальным требованиям.Если известны электрические изоляционные свойства мембраны (то есть диэлектрическая постоянная), оборудование может быть настроено на правильное напряжение, при котором ток будет течь через мембрану и активировать звуковой сигнал, если не присутствует заданная минимальная толщина материала. Такая точность обычно не требуется для проектов ограждающих конструкций; однако это оборудование обычно используется на трубопроводах, где проверяются внутренние покрытия и их толщина.

Опять же, метод тестирования имеет ограничения.Поскольку это относительно новая технология, следует соблюдать те же предостережения в отношении квалифицированных технических специалистов. Другие ограничения включают:

• Мембрана должна быть сухой, что может отложить тестирование на несколько часов, если накануне вечером выпала роса.
• Мембрана должна быть открыта (нельзя проводить испытания через перекрывающую нагрузку).
• Из-за более высокого напряжения больше? Ложных срабатываний? возможны, поэтому важны навыки тестировщиков.
• Можно сжечь очень тонкую мембрану, нанесенную жидкостью, если испытательное напряжение установлено слишком высоким.
• Электропроводящие мембраны, такие как черный EPDM и модифицированные битумные мембраны с фольгированным покрытием, не могут быть испытаны.

Испытание на наводнение

Фото 6. Испытания на наводнение в процессе

Flood-тестирование — это самый простой и базовый из доступных методов тестирования. Он также может быть одним из самых эффективных. Глубокие знания и понимание структурных систем и их безопасной несущей способности являются обязательными до рассмотрения или использования этого метода.Дренажная система временно закрыта или заблокирована, а рассматриваемая область покрыта водой, как правило, на период времени от 12 до 48 часов. Одновременно в этот период проверяется нижняя часть испытательной площадки на предмет проникновения воды. Глубина воды может варьироваться, однако обычно не менее 2 дюймов, чтобы обеспечить достаточный гидравлический напор, чтобы заставить воду проникать в любые небольшие бреши, которые могут произойти во время испытания. (см. Фото 6)

Трудности с тестированием наводнения — это время, необходимое для заполнения, тестирования и последующего слива иногда десятков тысяч галлонов воды, необходимых для правильного тестирования области. Когда тестируемая область имеет уклон более 1/4 дюйма на фут, глубина воды, необходимая для тестирования этой области, резко увеличивается. Иногда требуемая глубина воды может превышать допустимую несущую способность конструкции. каркас или палуба и может потребовать, чтобы область была разбита на несколько меньших секций путем строительства водозадерживающих дамб. После завершения испытания воду необходимо безопасно удалить из мембраны. Если глубина воды достаточна и стоки просто полностью открыть, чтобы осушить зону, катастрофические результаты, такие как выдувание колен в дренажном трубопроводе, могут привести к тому, что вся тестовая вода попадет внутрь здания, что приведет к значительным повреждениям.Еще одно серьезное ограничение этого типа тестирования заключается в том, что при возникновении утечки с помощью тестирования ее необходимо обнаружить в верхней части либо визуальным осмотром, либо одним из других методов, описанных в этой статье.

Испытания на распыление

Испытание на разбрызгивание — это использование контролируемого потока воды, осаждаемого на компоненты здания способом, имитирующим нормальные и суровые погодные условия. Методы испытаний ASTM E1105 и AAMA 501.2 являются хорошими общими методами, обычно используемыми для испытания внешних стен, наклонного остекления и пологих скатных крыш, чтобы помочь определить источники утечки.В этой процедуре тестирования ASTM используется откалиброванная распылительная стойка с определенным давлением воды, форсунками и расстояниями для смачивания стены водой со скоростью пять галлонов на квадратный фут в час. Между внутренней и внешней частью здания создается перепад давления, имитирующий ветер, и внутренняя часть проверяется на наличие утечек. Тестирование AAMA включает калиброванную форсунку, которая подает воду с известной скоростью и давлением в очень ограниченные и определенные области.

Менее формальные испытания шлангов могут проводиться на горизонтальных и вертикальных участках с аналогичными результатами при условии, что распыление воды контролируется таким образом, чтобы смачивать только участки, предназначенные для испытаний.Испытание на распыление начинается с самой низкой отметки ниже зоны предполагаемой утечки. Путь отвода тестовой воды на нижних участках крыши или стен необходимо проверить, чтобы убедиться, что они не содержат места утечки. Если тестируется более высокая возвышенность, а более низкие промывочные зоны не проверяются, чтобы убедиться, что они водонепроницаемы, невозможно определить, куда поступала вода. После тестирования самых нижних частей, распыление направляется на все более высокие компоненты здания, при этом промывочная вода течет по компонентам на более низкой высоте, которые уже были протестированы.С помощью этой методики можно точно определить место входа в воду. После нахождения места утечки рекомендуется несколько раз начать и остановить утечку, изолировав и опрыскивая только предполагаемое нарушение, при этом по стене или крыше не стекает небольшая промывочная вода. Это снижает вероятность того, что нижние компоненты здания содержат брешь, которая позволяет проникнуть воде, и если задержка в обнаружении утечки может ошибочно показаться, что указывает на то, что компонент, расположенный выше, который проверяется через несколько минут в процессе испытания, позволяет воде течь. войти.

Этот тип тестирования может быть особенно эффективным, когда тестирование любым из других методов затруднено из-за ограничений доступа или состава сборки. Это может быть, когда залив воды для испытания на наводнение нецелесообразен или наличие нескольких металлических проникновений затрудняет электрические испытания. (См. Фото 7 и 8) Кроме того, испытание распылением идеально подходит для получения быстрых и простых результатов, так как материалы и методы довольно просты и могут быть освоены довольно быстро.

Фото 7 и 8. Зоны, подходящие для испытаний на распыление

Наиболее важным ограничением испытания на распыление является то, что утечка может занять несколько часов, чтобы смочить весь путь, прежде чем она будет обнаружена внутри. Кроме того, активация утечки может привести к большему повреждению внутренних компонентов / отделки, что может быть неприемлемо для владельца здания. Другие ограничения испытаний на опрыскивание заключаются в том, что в период холодной погоды использование воды может быть непрактичным, а испытания на опрыскивание могут не воспроизводить все условия, т. е.е. направление, перепад давления и т. д., необходимые для повторного создания утечки.

Тестирование емкости

При испытании емкости используется электрическое поле для определения относительной влажности мембранного узла. Создается электрическое поле, и датчик затем считывает напряженность электрического поля, когда измеритель помещается над мембраной. Напряженность поля и чувствительность датчика могут быть изменены в зависимости от тестируемой подложки, чтобы получить показания, обеспечивающие наибольшие отклонения, оставаясь в пределах аналогового считывания или цифрового дисплея.Этот тип калибровки расходомера на каждой строительной площадке обеспечивает наиболее точное обследование, которое позволяет оборудование.

Фото 9 и 10. Измерители емкости Tramex

Показания обычно снимаются в виде сетки с помощью переносного устройства и записываются, хотя можно снимать непрерывные показания с помощью некоторых измерителей, установленных на колесах. (см. Фото 9 и 10)

Этот метод тестирования является интерпретирующим, а не окончательным в том смысле, что он не определяет конкретно место повреждения мембраны, а скорее определяет области с повышенным содержанием влаги, что в большинстве случаев может указывать на наличие нарушения.Однако это нарушение уже могло быть исправлено или отремонтировано, или это могло быть попадание воды в систему во время строительства. Оборудование не указывает на наличие утечки и не определяет ее местонахождение. Это просто указывает на то, что вода находится под мембраной. После завершения измерения исследуемой зоны испытания образцы должны быть взяты в точках с высокими и низкими показаниями, а их влажность точно установлена ​​путем лабораторных измерений после контролируемой сушки. Этот метод обеспечит корреляцию между показаниями счетчика и абсолютным содержанием влаги в сборке.Удаление дополнительных образцов в местах промежуточных показаний счетчика обеспечит более точную корреляцию между показаниями счетчика и фактическим содержанием влаги.

Подготовка и калибровка, необходимые для испытания, описанного выше, могут показаться длительными и обременительными, поскольку результаты обследования доступны только после того, как будут предоставлены результаты лабораторного определения влажности. Однако квалифицированный техник может быстро откалибровать электрическое поле и датчик, чтобы получить относительные показания, которые предоставляют информацию, позволяющую нанести на карту области с повышенным содержанием влаги, прежде чем покинуть место проведения испытания.Знание участков с повышенным содержанием влаги позволяет определить участки, которые следует осмотреть с целью обнаружения бреши в мембране.

Могут быть случаи, когда испытание емкости даст завышенные показания, которые не связаны с утечкой. Конденсация в системе изоляции крыши является типичным примером, в котором показания измерителя емкости будут повышены без связанной утечки через крышу как причины завышенных показаний.

Этот метод испытаний требует, чтобы испытательная мембрана была сухой, сборка была однородной по материалам и толщине, и чтобы в системе присутствовала вода для обеспечения дифференциальных показаний в относительно сухих и влажных областях.

Инфракрасная термография (IR)

Инфракрасная термография — это интерпретирующий метод тестирования, основанный на том принципе, что влажные и сухие компоненты здания имеют разную степень теплоотдачи и удержания тепла. Влажные материалы имеют значительно большую массу и медленную теплопередачу, что означает, что они набирают и теряют тепло медленнее, чем сухой образец того же материала. Эта физическая характеристика используется таким же образом, как и в описанном ранее испытании емкости, для количественной оценки местоположения влажных компонентов здания.Используемое испытательное оборудование, как правило, представляет собой ручную ИК-камеру с возможностью подключения записывающих устройств или содержащихся в устройстве, чтобы информация могла быть сохранена и представлена ​​в более позднее время в отчете. (см. Фото 11 и 12)

Фото 11 и 12. ИК-камера FLIR ThermaCAM ES и ИК-фото

Чаще всего инфракрасное изображение используется в вечерние часы после солнечного дня, когда внешняя часть здания, подвергающаяся воздействию солнца, становится теплее, чем температура окружающего воздуха из-за солнечного излучения. Величина этой разницы температур имеет прямое отношение к цвету и отражательной способности поверхности: чем темнее и меньше отражающая поверхность, тем больше разница температур; или чем светлее цвет и выше отражательная способность поверхности, тем меньше будет разница температур. Как описано выше, скорость теплового увеличения при первоначальном воздействии солнца и скорость тепловых потерь при заходе солнца будет варьироваться между двумя участками одного и того же материала, которые имеют разное содержание влаги.Если получение ИК-изображений проводится после захода солнца, открытые участки крыши и стен с повышенным содержанием влаги сохранят значительно больше тепла, чем окружающие сухие участки. Эту разницу температур можно легко обнаружить с помощью ИК-сканирования. Предполагается, что участки с повышенной температурой внутри однородной конструкции кровли и стен связаны с присутствием влаги. Лабораторная сушка пробных срезов, снятых с участков с низкой, средней и высокой температурой, позволит калибровать ИК-изображение по абсолютной влажности строительных материалов.

Как и в случае емкостного сканирования, опытный исследователь может использовать области повышенной температуры, обнаруженные ИК-оборудованием, предположить, что это связано с повышенным содержанием влаги, и, таким образом, сконцентрировать подробные визуальные осмотры в этих областях, чтобы изолировать источник утечки.

Как и в случае с измерителем емкости, ИК-сканирование выявит участки влажной изоляции, которые могут быть вызваны конденсацией или другими проблемами, кроме повреждения мембраны крыши.

Препятствия к использованию ИК-излучения при обнаружении утечек заключаются в том, что сканирование обычно проводится в сумерках или ранним вечером и должно выполняться при благоприятных погодных условиях.После выявления участков с подозрением на повышенную влажность необходимо провести визуальный осмотр на предмет повреждения мембраны на следующий день в светлое время суток. Кроме того, необходимо сделать допущения в отношении таких элементов, как однородность материалов, толщина и внутренняя температура здания в сканируемых областях. Как и при тестировании емкости, ИК-оборудование не указывает на наличие утечки и не определяет ее местонахождение. Он просто предполагает, что разница температур вызвана присутствием воды под мембраной.

Ядерный счетчик

Тестирование ядерных счетчиков

— это также метод интерпретирующего тестирования, в котором используются относительные показания, которые интерпретируются для обнаружения участков идентичных материалов подложки с различным содержанием влаги.

Ядерный счетчик испускает поток высокоскоростных нейтронов, которые сталкиваются с атомами водорода и отдают некоторую энергию, а затем возвращаются к измерительному устройству с меньшей скоростью. Следует помнить, что каждая молекула воды состоит из двух атомов водорода и одного атома кислорода.Затем измеритель регистрирует эти более медленные нейтроны и выдает цифровые показания по предварительно установленной калиброванной шкале. Считывание обычно занимает от семи до шестидесяти секунд каждое и выполняется в виде сетки, которая варьируется от трех футов до десяти футов в центре. (см. Фото 13 и 14)

Фото 13 и 14. Ядерный счетчик (желтый) и сетка на крыше

Как и в случае с другими интерпретирующими методами испытаний, испытательное оборудование должно быть откалибровано на каждой отдельной рабочей площадке, а также для различных сборок крыши и толщины в пределах одного объекта для получения точных результатов.Относительные показания снова могут быть использованы квалифицированным исследователем для обнаружения участков с предположительно влажными материалами, чтобы ограничить границы подробного визуального осмотра для определения источника утечки.

В отличие от метода инфракрасного сканирования, ядерные испытания могут проводиться в дневное время, чтобы обеспечить немедленную проверку, идентификацию и ремонт предполагаемых источников утечки.

Сложности с этим методом испытаний заключаются в том, что транспортировка радиоактивных материалов, содержащихся в счетчике, стала намного более сложной и накладной с 11 сентября 2001 года, а использование измерительного устройства, содержащего радиоактивный материал, может быть проблематичным из-за предполагаемой опасности часть населения и жителей здания.Как и в случае ИК и емкостных испытаний, источник или источники утечки должны быть визуально обнаружены в пределах области, в которой определены повышенные показания после завершения ядерных испытаний.

Опять же, оборудование не указывает на наличие утечки и не определяет ее местонахождение. Он просто выделяет места неоднородностей в количестве атомов водорода в определенных местах, которые предполагаются или интерпретируются как вода.

Приложение

Методы испытаний, описанные выше, лучше всего подходят для проверки целостности или испытаний, которые следует проводить сразу после установки кровельных или гидроизоляционных мембран.Эти методы испытаний также можно использовать для поиска утечек. Однако в случае гидроизоляции, покрытой перекрывающим слоем, процесс становится менее точным и трудным, а значит, более дорогим.

, описанный выше. Они включают, но не ограничиваются:

Дополнительные ресурсы

WBDG

Руководства и спецификации

Руководство по проектированию ограждающих конструкций здания

Публикации

FirstFiber FF FOSC009H Горизонтальная водонепроницаемая оптическая муфта высокого качества FTTH для сращивания волокон для управления волокнами Максимум 96 ядер | Оптоволоконное оборудование |

FF-FOSC009H Горизонтальная водонепроницаемая оптическая высококачественная оптическая заглушка FTTH
Максимальная емкость 96 ядер

Свяжитесь с нами, пожалуйста, для оптовых заказов (@) firstfiber.cn

Характеристика:
1. Для воздушных, подземных, стеновых и трубных стен люди используют колодцы
2. Кольцо из специального материала, который можно многократно открывать, повторно использовать
3. Лоток для сращивания простой в использовании дизайн страницы
4. Быстрый способ использования открытого герметичного обслуживания — проще
5. Возможна установка клапана и заземляющих устройств
6. Усовершенствованная внутренняя конструкция конструкции
7. Легкость повторного входа, не требуется инструмент для повторного входа it
Объем :
Это руководство по установке подходит для закрытия оптоволоконных стыков (далее сокращенно FOSC) в качестве руководства по правильной установке.
Область применения: антенна, под землей, трубопровод, люк. Температура окружающей среды колеблется от -40 до 65 ℃.
Примечание:
Принадлежности на выбор заказчика: устройство вывода заземления, клапан для проверки давления, буферная трубка для ленточного или пучкового волокна, внутренняя металлическая нержавеющая сталь и т. Д.

Технические характеристики:

Размер: мм Д × Ш × В	Кабельные порты	Диаметр кабеля	Макс.Вместимость	Вместимость сердечника на лоток
470 × 180 × 125	6	φ13 × 2 000 2	Узорчатый: 96 Лента: 144	Узорчатый: 12-96 (стержни) Лента: 72-144 (стержни)

Арт.	Емкость		Размер: мм Д × Ш × В
FOST016	Пучки	двухжильные: 12: 24, 12: 24	150 * 100 * 9
	Лента	6 штук

903

7

Главный компонент					Наименование компонентов	Количество	Использование	Примечания
1	903		903 1 комплект	Защита стыков волоконно-оптических кабелей в целом	Внутренний диаметр: 430 * 180 * 63 (мм)
2	Корпус (крышка)	1 комплект 900	Защита стыков волоконно-оптического кабеля в целом	Внутренний диаметр: 430 * 180 * 63 (мм)
3	Волоконно-оптический кабель Лоток для сращивания (FOST)	Максимум 6 лотков (в связке) или 4 лотка (лента)	Крепление термоусаживаемой защитной оболочки и удерживающих волокон			: Пучок: 12,24 (жил) Лента: 3 (шт.)
4	Фундамент	1 комплект	Крепление армированной жилы волоконно-оптического кабеля и FOST
5	Уплотнение	1 комплект	Уплотнение между крышкой FOSC и днищем FOSC
6	Заглушка порта	6 шт.	Уплотнение пустых портов
9000 9000 9000 9000	1 комплект	Крепление корпуса

0 Крючок для подвешивания

1 комплект

Основные принадлежности и специальный инструмент 90 005
8	Термоусаживаемая защитная гильза		Защита сращиваний волокон	Конфигурация в соответствии с производительностью
	Фиксация волокна защитным покрытием	Конфигурация в соответствии с мощностью
10	Изоляционная лента	1 рулон	Кабель для облегчения фиксации кабеля для увеличения диаметра
11	Уплотнительная лента	1 рулон	Увеличивающийся диаметр оптоволоконного кабеля, который подходит к уплотнительному фитингу	Конфигурация согласно спецификации
12		Для использования в воздухе
13	Заземляющий провод	1 шт.		0003 04		14	Абразивная ткань	1 шт.	Шлифовка волокна
15	Labe

Что делает устройство водонепроницаемым или водонепроницаемым?

Новое поколение флагманских Android-устройств может похвастаться тем, что позволяет фотографировать в бассейне или не беспокоиться о своем телефоне, когда идет дождь.Ходят слухи, что даже следующий iPhone будет защищен от повреждения водой. Звучит круто, не правда ли?

Но они не водонепроницаемы.Нет, эти устройства водонепроницаемы, и в этом есть разница.

Конечно, это не только телефоны.По мере того как мы переходим в мир, где носимые технологии могут изменить нашу жизнь, нам нужно, чтобы наши гаджеты были неразрушимыми. Вода представляет собой самую большую угрозу в этом случае, поскольку мы подвергаемся воздействию дождя, пролитых стаканов, бассейнов и всего остального, о чем вы можете подумать.

Поэтому вы часто слышите от производителей, что смартфон «водонепроницаемый» или фитнес-браслет «водонепроницаемый», но это неправильное слово — и если вы не будете осторожны, эта простая языковая путаница может стоить вам.

Водонепроницаемый vs.Водонепроницаемость

Проще говоря, водонепроницаемый указывает на невозможность проникновения воды внутрь, а водонепроницаемый указывает на то, что вода может попасть внутрь при определенных условиях.Никакая потребительская техника не является водонепроницаемой. Все они водонепроницаемы.

Это тонкое, но важное отличие.Да, с телефоном наверняка будет хорошо под дождем, но с ним нельзя заниматься глубоководным дайвингом. Да, эти умные часы могут показывать вам время под водой, но вы не можете нажимать их кнопку одновременно, потому что они откроют крышку и позволят воде проникнуть.

При этом давайте немного углубимся в водонепроницаемость и два стандарта, используемые для указания, при каких условиях устройство будет отталкивать воду: ATM и IP.

Банкомат: используется в основном для носимых устройств

ATM означает атмосферу.Одна атмосфера — это примерно давление окружающей среды, оказываемое на вас, когда вы находитесь на поверхности воды. Погрузитесь на 10 метров ниже морской воды, и это две атмосферы, так как давление воды добавляется к исходному атмосферному давлению. Каждые 10 метров добавляется еще один банкомат.

Умные часы и фитнес-браслеты, такие как Pebble (читайте наш обзор), обычно отмечают водонепроницаемость в банкоматах.Pebble, например, имеет водонепроницаемость 5 банкоматов, что означает, что его могут использовать дайверы-любители или для плавания в бассейне или практически для любой деятельности в пределах этого лимита.

Не существует стандартизированного теста для определения банкомата носимого устройства, хотя некоторые часы соответствуют стандарту ISO: 22810.Как конечный пользователь, это жаргон, о котором вам не нужно беспокоиться.

Суть в том, что если носимое устройство использует банкоматы для обозначения его водонепроницаемости, это означает, насколько глубоко вы можете погрузиться в воду во время ношения.

Но есть одно ограничение, которое явно не указано для носимых устройств: эти устройства являются водонепроницаемыми только до тех пор, пока различные уплотнения остаются в исправном состоянии.При погружении в воду нельзя нажимать кнопки.

Это проблема всех водонепроницаемых часов.Вы не можете ничего сделать, чтобы сломать печать, даже если это действие соответствует обычному использованию вашего устройства. Как только вы сломаете пломбу, вода просочится внутрь.

IPxx: используется в основном для телефонов

В отличие от носимых устройств, смартфоны проходят стандартные тесты на водонепроницаемость, установленные Международной электротехнической комиссией (IEC).Они называются кодами международной защиты или защиты от проникновения, обычно обозначаются как IP, за которыми следуют две цифры .

Например, Samsung Galaxy S7 Edge (читайте наш обзор) имеет рейтинг IP68.

В этих двух цифрах первая цифра относится к защите от пыли, где 6 — это наивысший рейтинг (и большинство смартфонов достигают этого сегодня).Вторая цифра относится к защите от воды, где 9 — это наивысший рейтинг (но большинство телефонов имеют 7 или 8).

Вот краткий список того, что обозначает каждое число водонепроницаемости:

• 1: Капающая вода не действует.
• 2: Капающая вода не действует даже при падении под углом 15 градусов от вертикали.
• 3: Распыление воды не оказывает никакого воздействия, даже если она подается под углом 60 градусов от вертикали.
• 4: Брызги воды с любого направления не действуют.
• 5: Водоструйные форсунки из 6.Сопло 3 мм не действует.
• 6: Струи воды из сопла диаметром 12,5 мм не действуют.
• 7: Погружение на глубину до 1 метра на 30 минут не дает никакого эффекта.
• 8: Погружение более чем на 1 метр более чем на 30 минут не имеет никакого эффекта.
• 9: Распыление воды под высоким давлением и высокой температурой не действует.

Из них вы, вероятно, никогда не встретите последний — важные — от 4 до 8. К сожалению, то, что устройство было протестировано для одного номера, не означает, что оно было протестировано для других номеров. под этим.

Таким образом, даже несмотря на то, что Galaxy S7 Edge имеет IP68, что означает водонепроницаемость 8, это не означает, что он обязательно оценивается как 5 или 6 (что означает, что он может быть восприимчив к водяным струям).Вот почему некоторые устройства, такие как Sony Xperia Z5, имеют рейтинг IP65 и IP68.

Но не волнуйтесь, здесь мы говорим только о технических вопросах. Как правило, любое устройство с рейтингом 5, 6, 7 или 8 также защищает от первых четырех, то есть от капель, брызг и брызг.

Все это означает, что когда вы смотрите на любой водостойкий телефон, вы должны проверять последнее число в рейтинге IPxx.Чем выше число, тем лучше защита. И если вы хотите заняться подводным плаванием с аквалангом, вам лучше вместо этого купить GoPro или другую экшн-камеру.

И прежде чем вы спросите, нет, нет никакого внешнего корпуса, который делал бы устройство полностью водонепроницаемым.Для iPhone есть несколько отличных водонепроницаемых чехлов, но они также имеют аналогичный рейтинг IP68 или около того.

Ограничения «Водонепроницаемости»

К настоящему времени вы уже знаете, что «водонепроницаемый» на самом деле означает водостойкость.Существуют точные условия, при которых он дает вам такую ​​защиту, поэтому давайте выясним ограничения водонепроницаемости, чтобы вы могли точно знать, чего вам следует опасаться.

Уплотнения и кнопки: Если на вашем устройстве есть откидные створки, закройте их.Если на вашем устройстве есть кнопки, не нажимайте их. Если оставить заслонку открытой или нажать кнопку, то прорезиненное уплотнение, образованное внутри устройства, сломается, и вода попадет внутрь. Однако некоторые телефоны и производители чехлов позволяют нажимать кнопки под водой, поэтому обязательно прочтите, позволяет ли это ваш.

Только пресная вода: Можно ли взять телефон в море? Да.Стоит ли брать его в море? Нет. Все тесты IP проводятся с пресной водой, а не с морской. Фактически, солевые отложения могут повредить ваш телефон и не подлежат ремонту, поэтому лучше держать водонепроницаемые телефоны подальше от моря. На случай, если вы все-таки примете его, полностью промойте пресной водой перед повторным использованием.

Без других жидкостей: Все тесты IP защищают только от воды, а не от пролитого кофе и погружения в мутную воду.В таких случаях делайте то, что вы делаете, проливая кофе на свой ноутбук: выключите телефон, очистите его, выньте аккумулятор, если возможно, тщательно высушите его, а затем снова включите его, когда он полностью высохнет.

Дело в защите, а не в развлечениях

Что большинство из нас забывает об этих водонепроницаемых телефонах и чехлах, так это то, что они предназначены для защиты вашего устройства, а не для включения новых функций.Эти функции являются бонусом, поэтому не расстраивайтесь, если они не работают.

Например, не обращайте внимания на рекламу, рекламирующую, как можно нырнуть в бассейн и сделать подводные снимки своих друзей.Сенсорные экраны плохо работают под водой, поэтому они все равно не будут регистрировать ваши нажатия. Есть некоторые исключения, такие как Sony Xperia Z5 +, но это действительно исключения.

Гидроизоляция — это средство защиты, а не служебная функция. Когда ваш телефон намокнет, вы все равно должны выполнить рекомендуемые действия, чтобы сохранить мокрый телефон: выключите его, дайте ему высохнуть, а затем снова включите. Гидроизоляция не безупречна, так зачем рисковать?

Подводя итог, гидроизоляция нереальна.На самом деле вы получаете водонепроницаемость — но в большинстве случаев этого достаточно. Тогда возникает вопрос, должен ли сам телефон быть водонепроницаемым или вам следует приобрести гладкое устройство и вместо этого выбрать прочный чехол.

На ваш взгляд, какой вариант лучше? Стоит ли кому-то покупать водонепроницаемый телефон и забыть о чехле или покупать любой телефон, который ему нравится, и добавлять прочный водонепроницаемый чехол?

Насколько легко взломать смартфон в открытой сети?

Используете ли вы общедоступный Wi-Fi? Вы — большая цель для хакеров, поэтому вот как защитить себя.

Об авторе Михир Паткар (Опубликовано 1248 статей)

Михир Паткар уже более 14 лет пишет о технологиях и производительности в ведущих мировых изданиях.Он имеет академическое образование в области журналистики.

Ещё от Mihir Patkar

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Пожалуйста, подтвердите свой адрес электронной почты в письме, которое мы вам только что отправили.
