Виды обвязки

Под обвязкой бойлера косвенного нагрева имеют ввиду соединение трубопроводов самого котла с водоснабжением. От того, как будет проведена установка, зависит работа системы в целом.

Обвязка с помощью сервопривода и трехходового распределительного клапана

Это наиболее простой способ обвязки. Его применяют, когда расходуется большое количество воды.

Котёл соединяется с основным контуром и дополнительным. Первый используется для распределения тепла в батареи, второй контур нагревает воду в самом котле. Для грамотного разделения потоков подсоединяют трехходовый распределительный клапан.

Терморегулятор наблюдает за температурой воды в баке, и когда она доходит до заданной величины, подается сигнал сервоприводу. А он уже отправляет поток нагретой воды в главный контур, для отопления. Если температура воды опять снизится, произойдет переключение в обратную сторону и теплоноситель вернется в змеевик.

Обвязка с двумя насосами

Ещё один вариант обвязки – с параллельным использованием двух насосов. Один монтируется на отопительный контур, другой на горячее водоснабжение. Управление насосами также, как и первом случае доверено терморегулятору. Именно он производит переключение режима работы.

Обвязка с гидравлической стрелкой

Если в отопительной системе множество ответвлений, таких как многоконтурная система батарей или отдельная ветка на тёплый пол, тогда имеет смысл воспользоваться таким видом обвязки. Чтобы избежать трудностей с системой, в которой каждый из контуров оснащен собственным насосом рециркуляции, используют гидравлический распределитель.

Рециркуляция теплоносителя

В том случае, если горячая вода нужна как можно быстрее, то правильнее будет применить систему рециркуляции. За счет того, что в системе образуется кольцевая магистраль теплоносителя. Постоянное движение воды по ней приводит к нагреву. Именно поэтому время ожидания горячей воды сводится к минимуму.

Чтобы обеспечить непрерывное движение воды, в такую систему устанавливают рециркуляционный насос. Такой поток горячей воды необходимо смонтировать так, чтобы он проходил через установки, которым постоянно нужен нагрев. Полтенцесушитель – пример такого прибора.

Подключение бойлера к энергонезависимому котлу

При использовании с энергонезависимым отопительным оборудованием бойлеру нужно обеспечить приоритетную подачу теплоносителя. Самым простым способом, позволяющим добиться этой цели, является установка бака выше уровня радиаторов – именно поэтому в таких ситуациях обычно используются настенные модели. Оптимальное расположение настенного бойлера предполагает, что его нижняя часть располагается хотя бы немного выше уровня котла и отопительных приборов.

Конечно, с напольными устройствами такая обвязка водонагревателя тоже сможет работать, но прогрев воды будет замедленным и неполноценным. Внизу бака вода не сможет прогреться до конца (ее температура будет находиться на одном уровне с температурой жидкости в обратном трубопроводе), поэтому общий объем горячей воды будет снижен.

Циркуляция теплоносителя в энергонезависимых системах осуществляется естественным образом. Чтобы повысить эффективность системы, можно врезать в нее циркуляционный насос, и при наличии электричества вода будет постоянно подогреваться. При желании можно обойтись и без насоса – для нормальной подачи теплоносителя в водонагреватель трубы подводки к нему должны иметь увеличенный диаметр по сравнению с трубами отопительного контура.

Обвязка твердотопливного котла с бойлером косвенного нагрева

Соединение водонагревателя с твердотопливным котлом решает сразу две задачи:

• получение горячего водоснабжения;
• получение способа сброса теплоносителя в случае аварии.

Благодаря тому, что такой системе на батарее размещён термостатический вентиль, повышается комфорт. Но возникает опасность перегрева котла. Эта же угроза возникает при перебоях с энергоснабжением. Если установлен бойлер увеличенной емкости, этот процесс не представляет никакой опасности. Потому что лишнее тепло расходуется на нагрев воды в водонагревательном баке. Соответственно, для нормальной работы этой системы нужен бойлер с естественной вентиляцией.

Один из вариантов обвязки твердотопливного котла с бойлером смотрите в следующем видео.

Общие принципы

Под процедурой обвязки бойлера подразумевается его соединение с системой отопления и магистралью водоснабжения. От качества выполнения работы напрямую зависит продуктивность системы водонагрева.

Именно поэтому монтаж бойлера должен производиться не по произвольной технологии, а с соблюдением следующих обязательных принципов:

1. Подача воды — через патрубок в нижней зоне бойлера.
2. Забор горячей воды должен выполняться через патрубок в верхней части оборудования.
3. Точка рециркуляции должна проходить по центру бойлера.
4. Теплоноситель заходит в емкость бойлера сверху вниз – через патрубок в верхней зоне. А выходить, то есть возвращаться в систему, – через нижнюю зону.

Устройство бойлера

Если соблюсти все четыре принципа, вода на выдаче в верхней зоне бойлера всегда будет горячей, что позволит добиться максимального КПД оборудования.

Рассмотрим специфику разных способов обвязки.

Подготовка бака для сборки водонагревателя

Для изготовления бойлера косвенного типа можно использовать новый или старый газовый баллон. Эта ёмкость изготовлена из толстой нержавеющей стали толщиной 3–4 мм и прекрасно подходит для работы с горячей водой.

Перед сборкой обогревательной конструкции потребуется тщательно подготовить баллон. Для этого изделие разрезается пополам при помощи болгарки. Внутренняя поверхность ёмкости зачищается при помощи углошлифовальной машинки с соответствующей насадкой.

Перед сборкой бойлера баллон необходимо вскрыть и почистить внутреннюю поверхность

После этого внутренняя часть баллона моется, сушится и покрывается нитро-грунтовой краской. Данные работы следует проводить в обязательном порядке, иначе после ввода бойлера в эксплуатацию нагреваемая вода будет пахнуть газом.

При использовании резервуара из других металлических ёмкостей подготовка проводится по аналогичной схеме.

Подключение нескольких котлов в одну систему

В регионах, где имеется нестабильная подача газа или электроэнергии прибегают к установке двух котлов, например, твердотопливного и газового. Два агрегата могут работать по разным схемам:

1. Последовательное подключение – между агрегатами устанавливается термоаккумулятор, в который поступает от твердотопливного котла подогретый теплоноситель. Затем он направляется в систему с газовым устройством, а после расходится потребителям.
2. Параллельное подключение – в этом случае работа твердотопливного агрегата контролируется датчиками безопасности. Также устанавливается трехходовый клапан, с помощью которого можно отключить любой из агрегатов.

Способы монтажа и формы бойлеров

Бойлеры бывают настенного и напольного исполнения, горизонтальные или вертикальные модели. Вместимость изделия, который крепится на стену, естественно, ниже: не превышает 200 литров. Напольные устройства могут вместить и полторы тысячи литров. На стену бойлеры крепят с помощью стандартных кронштейнов и подходящих дюбелей. Наиболее распространены бойлеры цилиндрической формы.

Рабочие патрубки для подключения системы для удобства и в эстетических целях выведены сзади агрегата. На передней панели есть температурный датчик и термореле. Существуют модели с возможностью дополнительного подключения ТЭНов, если мощности главного источника тепла недостаточно.

Частые ошибки при монтаже

При монтаже или в процессе наладки нужно постараться избежать ряда ошибок:

• Бойлер и котёл установлены далеко друг от друга. Их установка должна быть произведена не только как можно ближе друг к другу. Но, и для упрощения монтажа, правильно выставлены патрубки.
• Неверное соединение трубопровода с теплоносителем.
• Неграмотный монтаж циркуляционного насоса.

Грамотный монтаж, наладка и настройка гарантируют стабильное горячее водоснабжение и позволят всем системам и приборам работать в нормальном режиме. Что позволит не допустить износа деталей и сэкономить на преждевременном ремонте.

Общие требования

Чтобы система обвязки одноконтурного котла с бойлером работала нормально, без перебоев и аварийных ситуаций, нужно выдержать следующие требования:

1. На выходе из бойлера устанавливают расширительный бак по объёму не менее 10 процентов от бойлера. (не путать с расширительным баком для отопления). Он играет роль нейтрализатора при тепловом расширении воды.
2. Обязательно на всех трубах, которые ведут к бачку врезают шаровые краны. Они понадобятся при ремонте или профилактическом обслуживании циркуляционного насосов, трёхходового клапана или других элементов системы.
3. Бойлер считается более безопасным в процессе эксплуатации, если он оснащён термостатом для предотвращения от чрезмерного перегрева. В базовой комплектации такие водонагревательные аппараты оснащены предохранительными клапанами, выпускающими пар от горячей воды и предотвращающими разрыв корпуса бака.

Изготовление бойлера косвенного нагрева

Процесс сборки водонагревателя может разниться в зависимости от типа конструкции, но в большинстве случае оборудование для газовых и электрических котлов изготавливается в следующей последовательности:

1. В заранее подготовленном баллоне просверливается два отверстия при помощи электродрели с корончатой насадкой. Одно отверстие будет располагаться в нижней части и использоваться для подвода холодной воды, другое — в верхней для отвода горячей.

2. Полученные отверстия зачищаются, в них монтируются фитинги и шаровые краны. Затем в нижней части просверливается ещё одно отверстие, в которое устанавливается кран для слива застоявшейся воды.

3. Для изготовления змеевика потребуется медная труба диаметром 10 мм. Спиралевидный изгиб лучше делать с помощью трубогиба. Если таковой инструмент отсутствует, то можно взять любую круглую заготовку — трубу большого диаметра, полено, бочку и т. д.

4. Выполняется изготовление змеевика согласно проведённым ранее расчётам. Концы теплообменника загибаются в одном направлении на расстоянии 20–30 см. Для монтажа змеевика в нижней части баллона просверливается два отверстия. В них устанавливаются и привариваются резьбовые штуцеры.

5. Перед монтажом змеевик опускается в ведро или большую ёмкость с водой и продувается. Если конструкция герметична, то змеевик опускается в баллон, выставляется относительно вводного и выводного отверстия и заваривается.
6. Если баллон был разрезан посередине, то в верхней части монтируется анод. Для этого просверливается отверстие, куда вкручивается резьбовая насадка, а уже в неё монтируется магниевый анод. Если ёмкость собирается из трёх отдельных частей — дно, крышка и центральная часть, то анод можно установить на последнем этапе.

7. С наружной стороны бойлера монтируется теплоизоляционный материал. Лучше всего использовать напыляемый полиуретан. Перед нанесением все патрубки защищаются плотным полиэтиленом и тканью. Если средства ограничены, то можно использовать обычную монтажную пену, которая после застывания оборачивается отражающей изоляцией.

8. К задней части бойлера привариваются крепления для подвеса на кронштейны. Для напольных бойлеров ко дну оборудования привариваются опорные ножки из стального уголка или арматуры.

На завершающем этапе накручиваются фитинги, краны и монтируется верхняя крышка. При возможности крышку можно не заваривать, а изготовить зажимные крепления из стальной проволоки сечением 3 мм.

При изготовлении бойлера для совместного использования с твердотопливными котлами вместо медного змеевика используется стальная труба П-образной формы, которая монтируется в нижней части устройства. Со стороны печи или котла труба подсоединяется к выходному патрубку. От бойлера труба выводится и подключается напрямую к дымоходу.

Какими бывают бойлеры

Бойлеры косвенного нагрева бывают двух разновидностей:

• c встроенной системой управления нагрева горячей воды;
• без автоматики.

При встроенном управлении подсоединение бойлера косвенного нагрева к котлу выглядит просто: от котла подводят для змеевика подачу (вывод) горячей воды, к баку подводят холодную воду, вверху предусматривают патрубок выхода подогретой воды для раздачи. Остаётся лишь наполнить бойлер водой и «цивилизацией» можно пользоваться. У таких устройств предусмотрены свои датчики температуры, и автономное управление, которое открывает или закрывает поступление воды от котла в теплообменник. В основном, отопление бойлером оправдывает себя с финансовой точки зрения.

Существуют варианты, когда бойлер функционирует в паре с автоматизированным котлом. В определённое место устанавливают температурный датчик, который связывают с отопительным агрегатом. Затем выполняют обвязку котла с бойлером косвенного нагрева по схеме. При этом, обвязка бойлера косвенного нагрева должна выполняться опытным специалистом. Есть возможность подсоединения водонагревателей и к энергонезависимым котлам.

На рынке есть бойлеры, изготовленные из различных материалов: из нержавеющей стали, стальные со специальным эмалированным покрытием. Среди последних моделей водонагревателей хорошо показали себя алюминиевые баки. У них нет швов, и они могут противостоять коррозии.

Это небольшое неудобство можно обойти, если установить комбинированный водонагреватель со встроенным ТЭНом. При этом основной нагрев воды будет идти за счёт змеевика от котла, а электрический нагреватель температуру подкорректирует. Хорошо показала себя такая система, если в качестве главного источника тепла стоит твердотопливный котёл: вода останется тёплой при прогоревшем топливе. Бойлер для твердотопливного котла — это идеальный вариант удобного получения горячей воды.

схема обвязки с рециркуляцией, трехходовой клапан для водонагревателя

Содержание:

Горячее водоснабжение – это одна из тех вещей, которая делает возможным комфортное проживание в доме. Существует немало способов и систем, обеспечивающих подачу горячей воды в необходимом количестве. Хорошим вариантом является подключение бойлера косвенного нагрева, о котором и пойдет речь в данной статье.

Устройство и принцип работы бойлера

Бойлер косвенного обмена (водонагреватель) – это заполненный водой бак, в котором располагается теплообменник. В качестве теплообменника обычно используется змеевик или водяная рубашка. Теплообменник подключается к источнику тепла, передающему энергию посредством теплоносителя.

Процесс нагрева воды в бойлере происходит следующим образом:

• Сначала к теплообменнику подается теплоноситель от отопительного котла;
• Стенки теплообменника нагреваются за счет поданной энергии;
• От стенок тепло отдается воде, которая находится в баке;
• Разогретая вода забирается потребителями по мере необходимости.

Между водой и теплоносителем при такой технологии имеется промежуточное звено, обеспечивающее передачу тепла – поэтому устройство называется бойлером косвенного нагрева.

Система отопления с бойлером косвенного нагрева пребывает в тесном взаимодействии. Так, вода в бойлере обычно имеет несколько меньшую температуру по сравнению с температурой теплоносителя, поступающего в теплообменник – то есть, разогреть воду в баке можно только до того уровня, который способен выдать котел.

Впрочем, один способ обхода этого ограничения есть – всего-то и нужно, что подобрать комбинированный бойлер, в котором, помимо теплообменника, имеется еще и ТЭН. В таких устройствах основным источником тепла является косвенный обогрев, а ТЭН повышает температуру воды до необходимого уровня. Самая эффективная комбинация оборудования, при которой вода остается горячей дольше всего – бойлер с ТЭНом и твердотопливный котел.

Некоторые модели бойлеров оборудуются дополнительными теплообменниками – при большом объеме бака это позволит существенно ускорить прогрев воды. Чтобы вода как можно дольше оставалась в нагретом состоянии, при выборе оборудования стоит отдать предпочтение устройствам с утеплением.

Совместимость с отопительным оборудованием

Бойлеры косвенного нагрева без проблем работают с любой отопительной системой, обеспечивающей подачу горячей воды – лишь бы ее мощность была достаточной. Как уже было отмечено выше, отличным вариантом являются твердотопливные котлы, работающие на всех доступных видах топлива. Впрочем, устройства, работающие на газе, электричестве или жидком топливе, тоже будут достаточно эффективными.

Сам монтаж бака не очень сложен, а вот схема подключения бойлера косвенного нагрева простотой не отличается. При выборе модели с наличием управления особых проблем не будет, а вот с упрощенными изделиями придется повозиться, чтобы работающий в связке с ними котел мог работать и с отоплением, и с водоснабжением.

Виды бойлеров косвенного нагрева

Классификация водонагревателей рассматриваемого типа осуществляется по одному главному признаку – наличию или отсутствию встроенного управления:

1. Бойлеры со встроенным управлением. Такие устройства подключаются к отопительным системам, в которых используются котлы, не оснащенные автоматикой. У подобных бойлеров имеется температурный датчик и собственный блок автоматики, который регулирует подачу разогретой воды в теплообменник. Обвязка бойлера косвенного нагрева со встроенным управлением осуществляется просто – достаточно лишь подвести к нему трубы подачи и обратки от котла, обеспечить подачу холодной воды и подключить выходной канал, позволяющий раздавать воду потребителям.
2. Бойлеры без встроенного управления. Как правило, данная категория бойлеров обычно работает в связке с автоматизированными котлами. Обвязка бойлера данного типа начинается с установки температурного датчика и его соединения с подходящим входом котла. Дальше осуществляется обвязка бойлера по одной из существующих схем. При необходимости подобные устройства подключаются к энергонезависимым котлам, но в этом случае нужно использовать соответствующие схемы обвязки.

Также бойлеры делятся на виды в зависимости от формы и способа установки. Что касается последнего, то есть два вида устройств – настенные (объем не более 200 литров) и напольные (объем до 1500 литров). Оба варианта могут иметь горизонтальный и вертикальный формат. Настенные бойлеры крепятся на кронштейны, зафиксированные на дюбелях.

Подавляющее большинство водонагревателей имеет цилиндрическую форму, а их выходные патрубки располагаются на задней части – это существенно упрощает подключение бойлера косвенного нагрева и не портит декоративные качества конструкции. На внешней стороне панели имеется место для установки температурного датчика или реле, а в отдельных моделях реализована возможность подключения ТЭНа.

Схемы и особенности подключения

Подключение косвенника может осуществляться по двум принципиальным схемам:

• В первой схеме контур водоснабжения будет для системы приоритетным;
• Во второй схеме нагрев воды осуществляется в соответствии с рабочим режимом отопительного оборудования.

Первая схема системы отопления с бойлером косвенного нагрева направляет весь объем теплоносителя на прогрев бака, за счет чего обеспечивается очень быстрый нагрев воды. Когда температура воды достигает заданной отметки, теплоноситель перенаправляется в отопительный контур.

Вторая схема обвязки бойлера косвенного нагрева не делает отличий между отоплением и водоснабжением, поэтому на последнее отдается лишь определенная часть теплоносителя. Соответственно, просадка теплоотдачи радиаторов не наблюдается, но вода в бойлере нагревается намного медленнее, чем в предыдущем случае.

Устанавливая водонагреватель косвенного типа, предпочтение лучше будет отдать первой схеме – она обеспечивает бесперебойную подачу горячей воды в необходимом объеме. Эффективность отопления в таком случае практически не ухудшится – для поддержания температурного режима теплоноситель отводится из отопительного контура примерно на 5 минут, а для полного нагрева всего бака потребуется около получаса времени.

Конечно, указанные цифры весьма приблизительны – скорость прогрева напрямую зависит от мощности котла и объема бака. Одно можно сказать точно – если мощность отопительного оборудования превышает необходимый уровень хотя бы на четверть, то для нагрева воды будет требоваться очень мало времени, и эти затраты не скажутся на эффективности отопления. В любом случае, перед тем, как подключить бак косвенного нагрева к котлу, нужно продумать все аспекты и рассчитать эффективность будущей системы.

Правила обвязки бойлеров

Существует ряд общих правил, которые должны соблюдаться при установке бойлеров косвенного нагрева:

1. Чтобы все устройства, подключенные к раздаче горячего водоснабжения, могли нормально функционировать, к выходному каналу бойлера подводится расширительный бачок, объем которого равен 10% от общего объема бака. Установленный бачок позволит компенсировать температурное расширение в водопроводной системе.
2. Каждая ветка система должна оборудоваться шаровым краном, который позволит при необходимости отключить любое устройство, не выключая при этом весь контур водоснабжения.
3. Трубы подающей линии настоятельно рекомендуется оборудовать обратными клапанами. Данные элементы предотвращают ток воды обратно в бойлер и тем самым обеспечивают его безопасное использование.

Подключение бойлера к котлу с принудительной циркуляцией жидкости

Если на подаче системы установлен циркуляционный насос, а возле котла есть место для установки бойлера, то лучшим вариантом будет организация отдельного контура, идущего от отопительного котла. Как правило, такая схема отопления с бойлером косвенного нагрева используется для котлов настенного формата – в таком случае получается параллельное подключение водонагревателя и отопительного контура.

За циркуляционным насосом нужно установить трехходовой клапан для бойлера косвенного нагрева, к которому подводится установленный на баке температурный датчик. Выход трехходового крана подключается к патрубку бойлера, чтобы можно было соединить контур с отоплением. В трубу обратки на участке до входа в котел врезается тройник, предназначенный для забора воды из теплообменника.

Рабочий процесс при такой схеме выглядит следующим образом:

• Когда на трехходовой кран поступают данные о снижении температуры воды ниже необходимого уровня, весь теплоноситель перенаправляется в бойлер;
• Вода в бойлере разогревается за счет попавшего в нее теплоносителя;
• Когда температура воды достигает заданной верхней отметки, трехходовой клапан снова переключается, и теплоноситель опять поступает в отопительную систему.

Схема с двумя циркуляционными насосами

Если система уже оборудована циркуляционным насосом, то схема обвязки бойлера может включать в себя еще один насос, который будет располагаться именно на том трубопроводе, на котором расположен бак. Расположение насоса относительно самого бойлера не имеет значения – его можно устанавливать как на подаче, так и на обратке.

Трехходовой кран в данной схеме отсутствует – подключение бойлера косвенного нагрева осуществляется посредством тройников. Для регулировки подачи теплоносителя в бойлер используются насосы, активность которых контролируется температурным датчиком – при низкой температуре циркуляционный насос для бойлера косвенного нагрева запускается, а после нагрева начинает работать второй насос, обеспечивающий циркуляцию жидкости в отопительной системе.

Подключение бойлера к энергонезависимому котлу

При использовании с энергонезависимым отопительным оборудованием бойлеру нужно обеспечить приоритетную подачу теплоносителя. Самым простым способом, позволяющим добиться этой цели, является установка бака выше уровня радиаторов – именно поэтому в таких ситуациях обычно используются настенные модели. Оптимальное расположение настенного бойлера предполагает, что его нижняя часть располагается хотя бы немного выше уровня котла и отопительных приборов.

Конечно, с напольными устройствами такая обвязка водонагревателя тоже сможет работать, но прогрев воды будет замедленным и неполноценным. Внизу бака вода не сможет прогреться до конца (ее температура будет находиться на одном уровне с температурой жидкости в обратном трубопроводе), поэтому общий объем горячей воды будет снижен.

Циркуляция теплоносителя в энергонезависимых системах осуществляется естественным образом. Чтобы повысить эффективность системы, можно врезать в нее циркуляционный насос, и при наличии электричества вода будет постоянно подогреваться. При желании можно обойтись и без насоса – для нормальной подачи теплоносителя в водонагреватель трубы подводки к нему должны иметь увеличенный диаметр по сравнению с трубами отопительного контура.

На участке отопительного трубопровода за ответвлением устанавливается термостатическая головка, снабженная датчиком. Данный терморегулятор позволяет настроить желаемый температурный режим. Подача теплоносителя регулируется термостатом, который открывается и закрывается в зависимости от температуры воды в баке.

Схема с рециркуляцией теплоносителя

При наличии в системе дополнительных потребителей (например, устройства для сушки полотенец) нужно обустроить ее так, чтобы все они получали горячую воду. Для этого используется петля рециркуляции, в которой вода постоянно прогоняется по всему контуру насосом. Обвязка бойлера косвенного нагрева с рециркуляцией имеет важное достоинство, которое заключается в том, что из крана постоянно течет разогретая вода, и время на стекание холодной не тратится.

Недостатком является то, что при рециркуляции теплоносителя затраты на прогрев воды в бойлере увеличиваются. Все дело в том, что жидкость постоянно циркулирует по кольцу и охлаждается, поэтому котел тратит гораздо больше ресурсов на постоянный ее подогрев. Кроме того, снижение температуры усиливается за счет смешивания разных слоев жидкости.

Обустройство системы с рециркуляцией может выполняться несколькими способами. Самый простой из них заключается в выборе водонагревателя, имеющего встроенный рециркуляционный контур, реализованный в виде дополнительных патрубков. Разумеется, бойлер косвенного нагрева с рециркуляцией обходится на порядок дороже обычных моделей. Другой вариант – это объединение всех потребителей в один контур посредством тройников.

Заключение

Обвязка одноконтурного котла с бойлером косвенного нагрева выполняется по разным схемам, каждая из которых позволяет решить определенный ряд задач. Чтобы горячее водоснабжение работало качественно и без перебоев, нужно заранее продумать его конструктивные особенности и нюансы, которые могут возникать в процессе работы.

Подключение бойлера косвенного нагрева к одноконтурному котлу — схемы, варианты, пошаговая инструкция

Отопление в частном доме, да и вообще нагрев воды в нем – то, что нужно обязательно оборудовать, чтобы жить в комфортных условиях. И чем экономичнее будет организован процесс нагрева воды (а в этом случае без такого оборудования как БКН не обойтись), тем лучше будет для владельца коттеджа, ведь это позволит снизить затраты средств. Подключение бойлера косвенного нагрева к одноконтурному котлу – задача не из простых, но она вполне решается самостоятельно. Главное – разобраться, как это делается.

Подключение бойлера косвенного нагрева к одноконтурному котлу

Бойлер косвенного нагрева – что за агрегат?

Под этим словосочетанием подразумевается бак, наполненный водой, который внутри оснащен змеевиком-теплообменником, подсоединяемым к котлу, отвечающему за обогрев дома, либо к иной системе, внутри которой циркулирует какой-либо теплоноситель. Вода в таком агрегате становится горячей за счет того, что жидкость, поступающая непосредственно от котла в змеевик для теплообмена, отдает свою энергию жидкости, которая находится в самом бойлерном баке. То есть она не нагревается напрямую, а лишь вбирает в себя теплоту из другого источника. Отсюда и образовалось название для этого агрегата – бойлер косвенного нагрева.

Бойлер косвенного нагрева

Воду, подогретую в агрегате, можно применять для самых разных хозяйственных нужд. Притом она длительное время остается в подогретом состоянии, так как система сама поддерживает нужный уровень температуры. Установить такой бойлер можно, кстати, не только в коттедже, но и в квартире, гостинице или другом помещении.

Сам бойлер представляет собой металлическую либо пластиковую емкость параллелепипедной формы или же цилиндрической. Вместимость бака может быть какой угодно и иногда исчисляется тысячами литров.

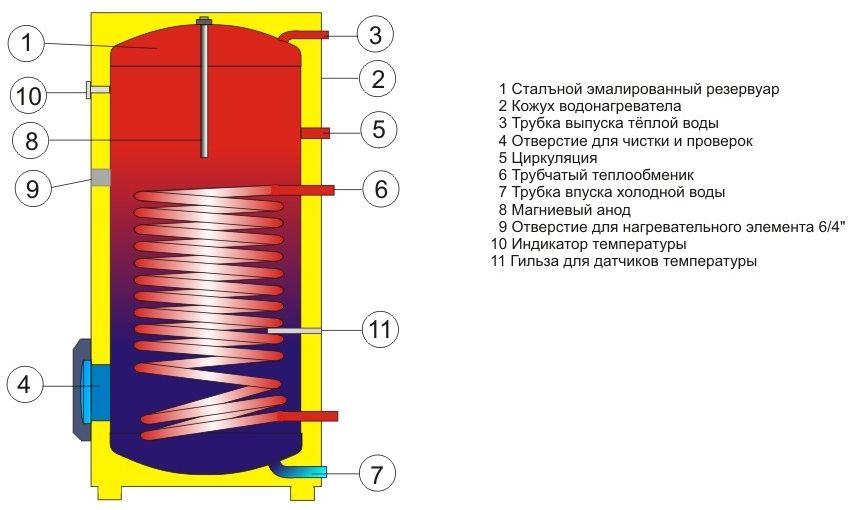

Устройство бойлера косвенного нагрева

На заметку! Баки некоторых агрегатов могут быть покрыты изнутри стеклокерамикой, эмалью или другими материалами, которые помогают сохранить воду в надлежащем качестве и защитить металл бака от коррозии.

Емкость с водой обычно заключена в еще один корпус, между этими двумя структурными элементами часто прокладывается теплоизоляционный материал. Он помогает дольше сохранить тепло, а также защищает внешний корпус бака от сильного нагрева. Вода, которая отвечает непосредственно за нагрев жидкости в бойлерном баке, обычно циркулирует через змеевик-теплообменник. От коррозии элементы бака защищены наличием магниевого анода. Чтобы контролировать давление в агрегате, предусмотрена установка так называемого предохранительного клапана и термостата. Циркуляция воды происходит благодаря наличию специальной системы насосов.

Бойлеры косвенного нагрева

Так что БКН – это своего рода «термос» для воды в доме. Он сам не подогревает воду, но способен сохранить нагретую посредством теплоносителя жидкость в теплом состоянии.

Достоинства, недостатки, виды оборудования

Чем же хорош такой бойлер? Самое главное, что воду в нем можно нагревать без излишних затрат. То есть оплачивать электроэнергию или газ дополнительно не придется, в отличие от тех же бойлеров прямого нагрева, которые имеют в своей конструкции специальные нагревательные элементы типа горелок. Бойлер КН использует уже готовый ресурс нагревательной системы в доме.

Водонагреватель косвенного нагрева

Данный аспект также позволяет говорить о пониженной нагрузке на электросеть в доме. При этом производительность у бойлера достаточно высока, он безопасен и способен служить долгие годы без нареканий, ведь внутренняя его часть даже защищена от контакта с проточной водой. Вода из такого бойлера поступает к потребителю сразу же, как только оказывается нужна.

Минусы, конечно, у оборудования есть. Это, прежде всего, высокая стоимость – стоит дороже, чем бойлер прямого нагрева. Также стоит понимать, что вода в нем нагревается дольше, но зато и дольше сохраняется горячей. Да и места такой бойлер занимает немало, лучше вообще ставить его в отдельном помещении. И еще один основной недостаток – в летнее время, чтобы нагреть воду, придется запускать отопительный котел.

Обустраивая систему ГВС в частном доме, хозяину зачастую приходится определиться, что лучше — бойлер косвенного нагрева или двухконтурный котел

На заметку! Существует несколько типов бойлеров косвенного нагрева. Посмотрим, чем они отличаются друг от друга.

Таблица. Виды бойлеров КН.

Вид	Описание
Со встроенным управлением	Такие нагреватели подключают к котлам, не имеющим управления. Обычно они оснащены специальным датчиком, позволяющим контролировать температуру воды, а также позволяют точно контролировать включение и отключение подачи жидкости в так называемый змеевик – в контур теплоносителя. Такой бойлер подключить легко – достаточно лишь подсоединить подачу и обратку воды от обогрева дома, а также подключить подачу остывшей жидкости и раздачу подогретой горячей.
Без встроенного управления	Такие баки обычно подключают к системе, оснащенной автоматизированным котлом. Важно при установке задуматься о монтаже датчика температуры и установить его в корпус, далее – подключить к котлу.
Настенный	Как не трудно догадаться, такой бойлер крепится на стене. Обычно он небольшой по размерам, так что много воды в нем не нагреется. Важно понимать, что бойлер – конструкция не из легких, и стена, на которой он будет крепиться, должна быть прочной.
Напольный	Этот вариант ставится на пол и может иметь различные размеры и вместимость. В жилых домах используется редко – такой бойлер чаще можно увидеть в производственных помещениях. Ставят его в отдельную комнату.
Вертикальный	Наиболее распространенный вариант, так как позволяет грамотно сэкономить пространство в помещении. Но такой бойлер не отличается большой вместимостью.
Горизонтальный	Это обычно достаточно большой бойлер, в который войдет много воды. Часто используется на предприятиях.

Использование бойлера косвенного нагрева и электрокотла

На заметку! Важно понимать, что чем меньше бойлер, тем быстрее в нем нагреется вода. Хотя современные конструкции порой позволяют нагреть большой объем воды за очень короткий срок.

Как подбирается мощность котла?

Выбор бойлера КН

К выбору такого агрегата как бойлер косвенного нагрева нужно подходить со всей ответственностью и, прежде всего, задать себе вопрос: «Удобно ли будет пользоваться таким устройством?». О плюсах и минусах агрегата рассказано выше. В этом разделе отметим несколько аспектов, которые нужно знать, чтобы понять, нужно ли его покупать. Также они помогут правильно выбрать наиболее подходящий вариант бойлера КН.

1. Насколько покупка такого оборудования будет оправдана? Дело в том, что покупать такое устройство есть смысл, если расход воды в доме или помещении достаточно велик и составляет не менее 1,5 л/мин. Для сравнения именно такой расход воды отмечается у больших семей составом 4 и более человек.

   У таких бойлеров есть свои плюсы и минусы

2. Наличие такого бойлера обязательно увеличит расходы на электроэнергию, если он будет подключен к электрокотлу.
3. Объем бойлера – тоже немаловажный аспект. Так, нужно посчитать и учесть нужды в горячей воде для семьи. Он должен подбираться с учетом параметром помещения, где он будет устанавливаться.
4. Материалы, из которых изготовлен бойлер, тоже имеют значение. Так, те, которые сделаны из нержавейки, позволят нагреть воду до 90 градусов. В эмалевых температура должна быть ниже. Но сильно нагретую воду всегда можно разбавить холодной, а значит, эффективность даже небольшого бака у сильно прогревающего воду бойлера будет выше. Также важно брать тот бойлер, который не будет ржаветь.

   Правильный выбор бойлера косвенного нагрева

5. Следует учесть и мощность самого отопительного котла. Ее должно хватать, чтобы нагреть не только агрегат, но и систему отопления.
6. Насос для загрузки оборудования тоже должен быть оптимальным. Выбрать, какой подойдет, поможет инструкция по эксплуатации оборудования – в ней обычно приведены все цифры, на которые нужно ориентироваться.

   Схема подключения накопительного бойлера косвенного нагрева

7. Время подогрева воды для многих будет играть решающую роль, так что этот момент тоже нужно взять на заметку. Так, в среднем, чтобы нагреть 100 л воды, требуется около 2 часов. Но некоторые модели баков нагревают воду и быстрее – например, из нержавейки бак прогреет столько же воды за минут 20-30.
8. Материал для теплоизоляции внутри агрегата может быть представлен как поролоном, так и минватой или пенополиуретаном. Поролон встречается в более дешевых моделях.

Организовать в частном доме постоянное бесперебойное снабжение горячей сантехнической водой можно, используя бойлер косвенного нагрева

Также лучше брать бойлеры, которые имеют некоторые элементы защиты – предохранительные клапаны, термостаты и т. д. Не стоит лениться и отказываться от заполнения гарантийного талона в магазине при покупке. Бойлер стоит дорого, и будет обидно, приобретя его, убедиться в ненадлежащем качестве товара. А поменять такое оборудование без наличия гарантии сложно.

Подсоединение агрегата БКН к котлу с одним контуром

Подсоединять такой агрегат можно к котлам самого разного вида – одноконтурным, двухконтурным газовым, твердотопливному котлу и т. д. Подключение производится по различным схемам и важно не нарушить их, иначе можно не только создать опасную обстановку для пользователей горячей воды, но и вовсе вывести систему из строя. Лучше всего, если подключением бойлера будет заниматься человек, который имеет специальные навыки. Но при внимательном ознакомлении схемы подключения сделать все работы можно и самим.

Схема бойлера, включенного в систему рециркуляции

Одноконтурный водонагреватель встречается чаще, чем другие виды. Так что мы будем рассматривать подключение БКН именно к одноконтурному котлу. Существует несколько методик.

Система на основе трехходового клапана

Если семье нужно большое количество теплой воды, то есть смысл задуматься о таком типе подключения. Здесь в приоритете будет нагрев именно водопроводной воды. Вся система состоит из двух отопительных контуров, где один из них подогревает воду в баке БКН, а другой отвечает за обогрев дома непосредственно. Потоки воды распределяются как раз посредством наличия трехходового клапана, которым легко управлять, используя термостат. Последний важно грамотно настроить – температура подогрева жидкости в агрегате должна быть всегда ниже, чем температура воды, которая нагревает ее непосредственно. Иначе распределения потоков не произойдет.

Подключение бойлера к котлу с применением трёхходового клапана

Клапан монтируется на выходе воды из котла. И он отвечает как раз за переключение направления потоков. То есть, если вода в баке остыла, то клапан переключится на систему ГВС, а если она достаточно нагретая, то клапан направит теплоноситель в систему обогрева дома.

Важно! Если настроить термостат неправильно, то есть установить слишком высокий показатель температуры, то клапан всегда будет направлять воду на ГВС, а не перераспределять ее между водопроводом и отоплением.

Термостат бойлера

Два циркуляционных насоса

Этот вариант подойдет для тех, кто не собирается пользоваться БКН постоянно. В этом случае будут установлены сразу два циркуляционных насоса – один пойдет на работу отопительной системы, второй – на подачу жидкости в бак бойлера. Тогда получается, что непосредственно теплоноситель постоянно циркулирует в системе обогрева дома. Один из насосов (на бойлер) присоединяется к термодатчику и, как только жидкость в трубах водоснабжения остывает, подается сигнал, сообщающий об этом. Тогда создается давление, которое может изменить направление движения теплоносителя и отправить его в бойлер. Получается, что теплоноситель курсирует по разным трубопроводам благодаря особым образом установленным насосам.

Схема установки бойлера в системе с двумя циркуляционными насосами

Важно! Чтобы теплоноситель не смешивался, нужно перед каждым насосом поставить обратный клапан.

Отличие данной схемы от предыдущей заключается в том, что термостат управляет работой сразу двух насосов. То есть если работает насос на подачу воды пользователю, то насос отопления отключается.

Гидравлическая стрелка

Этот вариант оптимален в случае, если в доме, кроме самого бойлера, а также отопления, присутствует система подогрева полов, работающая на воде, или система подогрева стен. То есть тут придется перераспределять сразу несколько потоков воды. Данная схема отличается высокой сложностью, так что о самостоятельном ее подключении и речи быть не может.

Meibes HZW 50/6 135 кВт 6 м3/час, гидравлическая стрелка

Особенности подсоединения БКН

Бойлеры КН могут подключаться по-разному, но общие принципы выполнения такой работы все же есть.

1. Ставить агрегат требуется только на ровной поверхности или подвешивать его на прочную кирпичную или бетонную стену. Крепеж производится при помощи анкеров.

   Установка бойлера косвенного нагрева – бережное отношение к теплу

2. Важно соблюсти все требования по давлению во всей системе – оно не должно превышать параметры, оптимальные для бойлера.
3. Бак всегда должен располагаться несколько выше самого отопительного котла – это обеспечит более быстрый нагрев воды. Так что лучше его ставить на небольшой подиум. При этом БКН не стоит ставить слишком далеко от котла непосредственно.
4. Патрубки ввода и вывода воды из бойлера нужно ориентировать всегда в сторону самого котла при установке.

   На фото — бойлер косвенного нагрева

5. Чтобы правильно подключить бойлер, нужно знать основные принципы подключения таких устройств.
6. Важно учесть, что вода-теплоноситель обязательно должна поступать в бак бойлера сверху, а остывшая жидкость – выходить снизу.

Пример подсоединения БКН к одноконтурному котлу

Шаг 1. Первым делом нужно смонтировать всю систему отопления и подключить ее к распределяющей коллекторной системе и котлу отопления.

Вначале монтируется вся система отопления

Шаг 2. Далее требуется установить и надежно закрепить на своем месте в помещении сам бойлер. Здесь используется напольный вариант, который установлен на небольшую платформу недалеко от котла отопления.

Следующий этап — установка бойлера

Шаг 3. На корпусе БКН должно быть установлено термореле, которое поможет установить нужную температуру воды.

Термореле для установки температуры

Шаг 4. Позади самого бойлера нужно подключить все коммуникации. Это трубы подачи и вывода воды. К самому верхнему выходу нужно подключить через запорный кран вывод горячей воды на потребление.

Вывод горячей воды подключен через запорный кран

Шаг 5. Забор подогретой воды в данной модели бойлера может осуществляться сверху бойлера или сзади от самого верхнего вывода. Здесь нужно в верхний вывод установить воздухосбросный кран Маевского.

Воздухосбросный кран Маевского

Шаг 6. Следующий выход – это подключение рециркуляции горячей воды. Здесь важно смонтировать обратный клапан, непосредственно сам насос для рециркуляции и шаровой кран. Таким способом оборудованная система при наличии шарового крана позволит, если вдруг потребуется, отключить поток воды и починить или заменить насос. Оборудование  выключается, когда жидкость прогрелась до нужной пользователю температуры. При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей.

Подключение рециркуляции горячей воды

Шаг 7. Ниже оборудования для рециркуляции требуется подсоединить непосредственно подачу воды от труб отопления к контуру змеевика внутри бойлера. Также монтируется насос, обратный клапан и запорный кран.

Насос и запорный кран

Шаг 8. Внизу нужно подключить трубы обратки, которые выведут воду, поступающую от системы отопления, назад из камеры бойлера.

Подключены трубы обратки

Шаг 9. Охлажденная вода попадает в камеру бойлера через самую нижнюю трубу. Тут нужно смонтировать кран, далее – предохранительный клапан, а также специальный расширительный бак. Последний элемент нужно покупать именно тот, который подходит для водоснабжения, а не для отопления.

Как подключается нижняя трубаРасширительный бак

Шаг 10. После места подсоединения расширительного бачка требуется установить в этой части коммуникаций также обратный клапан.

Еще один обратный клапан

Шаг 11. На слив бака также следует установить запорный кран и вывести слив в канализацию.

Запорный кран на слив бака

Видео – Как подключить бойлер КН к одноконтурному котлу?

Видео – Обвязка одноконтурного котла и бойлера

Подключить бойлер КН далеко не так просто, как кажется. Притом основная сложность заключается именно в сопряжении всех показателей приобретенного оборудования. А в остальном, куда и как подключать трубы подачи и обратки и остальные, разобраться не так уж сложно. Но при отсутствии должного опыта лучше самим не заниматься установкой бойлера, а пригласить специалистов.

Как правильно подключить бойлер косвенного нагрева?

Бойлер косвенного нагрева — это устройство, предназначенное для обеспечения горячего водоснабжения. Его устанавливают для того, чтобы при необходимости можно было включать горячую воду одновременно в нескольких точках дома. Если пустить горячую воду напрямую из котла в трубы, без бойлера, то мощности теплогенератора просто не хватит для полноценного прогрева потребляемых объёмов воды. В большинстве случаев устанавливаются ёмкости от 80 до 120 литров. Жидкость в них постоянно подогревается и создаёт достаточный запас, чтобы гарантировать непрерывную подачу больших объёмов горячей воды.

Принцип работы бойлера

Снизу в бак подаётся холодная вода, а сверху она уже нагретая выходит в трубопровод горячей воды, идущей в душ, в краны на кухне или в другие места. За нагрев воды отвечает встроенный герметичный спиралевидный теплообменник, который ещё называется змеевик. По нему циркулирует теплоноситель, поступающий из котла. Вода в змеевике не перетекает внутрь бака, а двигается только внутри замкнутого трубопровода до котла и обратно.

Тепло из воды в змеевике на воду в бойлере передается через металлический корпус теплообменника. Некоторые производители изготавливают змеевик из меди, но в бойлерах Термико используется более долговечная высокоэффективная нержавеющая сталь. Её показатели теплопроводности гарантируют наиболее быстрый теплообмен между водой, идущей из теплогенератора, и водой, которая двигается непосредственно по всему объёму бака.

Оптимальная схема подключения

Существуют различные способы подключения бойлера косвенного нагрева к газовым, твердотопливным или электрическим котлам. Все они в той или иной степени требовательны к квалификации специалистов, выполняющих монтажные работы. Далее будет рассмотрена наиболее простая, но в то же время надёжная и эффективная схема, в которой нет коллектора или гидрострелки. Установка этих двух элементов сопряжена с рядом трудностей и создаёт более сложную гидравлическую систему.

В представленной схеме используется два циркуляционных насоса. Один будет работать на систему отопления, а второй — на подачу горячего водоснабжения. Насос в отопительном контуре включен всё время, пока работает котёл. Циркуляционный насос идущий на бойлер, включается по сигналу термостата, который следует установить в бак. Термостат фиксирует падение температуры воды в бойлере и сообщает об этом насосу. Насос начинает качать горячий теплоноситель по теплообменному контуру между котлом и баком, прогревая тем самым воду в бойлере до необходимой температуры.

Данная схема с одинаковой эффективностью может применяться как для электрического, так и для газового или твердотопливного теплогенератора. Безусловно, лучшим выбором для отопления частного дома сейчас является твердотопливный котёл длительного горения. Качественный теплогенератор на твёрдом топливе способен в разы снизить бюджет на отопление в сезон в сравнении с газовым котлом. Тут важно выбрать хорошего производителя и при этом не переплатить.

На данный момент лидерами по соотношению цены и качества в нише твердотопливных теплогенераторов являются шахтные и пиролизные котлы Termico. Конструкция котлов Термико, благодаря ряду усовершенствований, показывает более высокий КПД. Устройства от этого производителя способны работать на дровах с показателем влажности до 40%.

Есть модификация схемы, где насос отопительного контура выключается тем же термостатом, который включает насос бойлерного контура. В этом случае бойлер нагревается быстрее, но тогда отопление полностью останавливается и при длительном простое температура в батареях может значительно упасть. После прогрева бака отопительный насос запускается и холодный теплоноситель из радиаторов устремляется в теплообменник котла, что приводит к образованию конденсата. А в случае с чугунным теплообменником может стать причиной его разрушения. Поэтому лучше не останавливать отопление, пусть даже это и продлит время нагрева бойлера.

При значительной протяженности трубопровода с радиаторами, теплоноситель также успевает заметно охладиться, и низкая температура воды на обратке котла будет ему вредить. Для защиты теплогенератора от конденсата и предотвращения теплового удара при попадании в него холодной воды, в системе предусмотрен защитный контур с трёхходовым клапаном. На схеме в нём показана температура 55°С. Это означает, что встроенный терморегулятор будет автоматически подбирать необходимую интенсивность потока для нагрева обратки. В то же время, канал будет недостаточно широким, чтобы весь теплоноситель двигался только по этому малому контуру. Большая часть воды пойдёт на радиаторы.

Подключение бойлера к двухконтурному котлу

Установка бойлера на двухконтурный котёл выполняется на отопительный контур. Как следует из названия, двухконтурные котлы имеют два контура — один для отопления, а второй для горячего водоснабжения. Так вот контур, горячего водоснабжения рассчитан на подачу сразу к потребителю. Если к нему подключить теплообменник бойлера, то котёл будет работать неэффективно. Поэтому, при необходимости размещения бака в системе отопления, его устанавливают в отопительный гидравлический контур.

Контур горячего водоснабжения ограничен максимальной температурой 60 °С из соображений безопасности. Отопительный контур имеет предел нагрева теплоносителя на уровне 80 °С. Греть бак будет эффективнее более горячим контуром, вследствие чего установка бойлера на круг горячего водоснабжения теряет всякий смысл. Если у вас двухконтурный котёл и необходимо установить нагревательный бак, то второй контур нужно просто заглушить и отказаться от его использования. Монтаж выполняется также, как подключение к одноконтурному котлу, описанное в предыдущем разделе.

Устройство рециркуляции

Рециркуляцию обеспечивает дополнительный контур в системе горячего водоснабжения, который отходит от трубопровода подачи бойлера и возвращается не в обратку бака, а в специальное рециркуляционный вход. На рециркуляционном круге устанавливается отдельный насос, который ускоряет движение теплоносителя. В итоге скорость движения горячей воды на промежутке от бойлера до рециркуляционного ответвления увеличивается. А это, в свою очередь, приводит к более интенсивному прогреву данного участка подачи.

Рециркуляция используется только для больших отопительных контуров, где теплоноситель успевает заметно остыть, пока дойдёт до потребителей. Поэтому далеко не все котлы снабжены специальным входным отверстием для организации такого дополнительного контура. Схема его подключения достаточно простая и содержит только тройник на подаче и дополнительный рециркуляционный насос. При необходимости на него можно установить термостат, регулирующий интенсивность потока и обратный клапан для защиты от непредвиденной смены направления движения воды.

Двухконтурный бойлер

Под двухконтурным бойлером подразумевается бойлер косвенного нагрева с двумя теплообменниками. Первый, как и в одноконтурном бойлере, связан с котлом и нагревает бак температурой, полученной от сжигания топлива в теплогенераторе. А второй змеевик может быть подключён к дополнительному источнику тепла, например, к системе нагрева воды, которая питается от солнечной или другой энергии. Совместная работа двух теплообменных контуров увеличивает скорость прогрева воды в системе горячего водоснабжения.

Кроме того, при включении в схему элементов, функционирующих на условно бесплатной солнечной или ветровой энергии, достигается значительная экономия средств. Особенно это ощутимо, когда в частном доме проживает большая семья и ежедневные затраты горячей воды находятся на высоком уровне. Приведённая выше схема является примером рабочей отопительной системы, которая совмещает энергию сгорания топлива в котле и превращённую в тепловую энергию солнца.

Подключать бойлер в частный дом нужно по такой схеме, которая учитывает индивидуальные потребности конкретной системы отопления. В подавляющем большинстве случаев оптимальное устройство теплосистемы будет таким, как изображено на первой схеме, приведённой в статье. Она полностью безопасна, надёжна и практична. При необходимости в неё могут быть включены дополнительные элементы, но внесение правок в представленную схему лучше согласовывать со специалистами.

схема подключения, особенности и правила установки

В городские квартиры горячая вода подается через централизованные магистрали. Владельцам же частных домов при монтаже системы ГВС приходится использовать специальное оборудование. К примеру, это может быть двухконтурный котел. Такие устройства одновременно нагревают воду для отопительной сети и для подачи потребителям. Однако двухконтурные котлы — оборудование довольно-таки дорогое и сложное в обслуживании. Поэтому чаще всего владельцы загородных домов для нагрева воды, подаваемой на кухню и в душевую, используют все же бойлеры. Основными особенностями такого оборудования являются не слишком высокая стоимость и простота в монтаже.

Что такое бойлер косвенного нагрева

Именно такие модели у владельцев загородных частных домов пользуются наибольшей популярностью. Бойлеры косвенного нагрева в малоэтажных жилых зданиях монтируются в комплексе с одноконтурными недорогими котлами. Особенностью их является то, что собственного нагревательного элемента они не имеют. Внутри таких бойлеров находится змеевик, по которому циркулирует горячий теплоноситель из системы отопления дома. Благодаря этому, в баке устройств такого типа и происходит нагрев воды для сети водоснабжения. То есть конструкцию подобное оборудование имеет предельно простую.

Конечно же, для бесперебойной подачи горячей воды в домах должно производиться правильно подключение бойлеров косвенного нагрева. Схеме подключения во время выполнения таких работ нужно следовать в точности. Это сделает эксплуатацию оборудования такого типа в последующем удобной и безопасной.

Виды бойлеров косвенного нагрева

На настоящий момент в частных домах могут использоваться два основных типа такого оборудования: со встроенным управлением и без него. Бойлеры первой разновидности в своей конструкции имеют встроенный датчик температуры. Подача горячей воды из системы отопления в такой змеевик включается/отключается автоматически. Такие бойлеры используются в комплексе с котлами, не имеющим системы управления. Монтаж устройств этого типа ничего сложного собой не представляет. При установке к соответствующим выходам такого бойлера нужно просто подключить магистрали подачи и обратки системы отопления, а также трубы сети водоснабжения. Далее можно заполнять бак.

Второй тип устройств используется в частных домах одновременно с котлами, оснащенными системой управления. Монтаж оборудования этого типа — дело несколько более сложное.

Использование в комплексе с автоматизированным агрегатом: особенности

Именно такая схема подключения бойлера косвенного нагрева к котлу в частных домах применяется чаще всего. В данном случае перед выполнением обвязки на устройство через имеющееся в его корпусе отверстие устанавливается датчик температуры. Далее он соединяется с нужным выходом котла. Подключать бойлеры разрешается к нагревательным агрегатам системы отопления любой разновидности: газовым, твердотопливным, электрическим.

Конечно же, температура нагрева воды в таких устройствах никогда не превышает t теплоносителя в сети дома. Ведь именно до таких параметров в бойлере будет разогреваться змеевик. В большинстве случае температура воды в баке такого оборудования примерно на 5 °С ниже, чем в магистралях системы отопления.

Подключение бойлера косвенного нагрева: схемы подключения основные

Принципов обвязки таких приборов с котлами существует всего два:

В первом случае весь теплоноситель системы отопления прогоняется через змеевик устройства. Нагрев в этом случае занимает очень мало времени. При использовании второй методики в змеевик бойлера направляется только часть теплоносителя. Нагрев воды в баке в этом случае происходит долго.

Чаще всего в частных домах используется все же технология подключения бойлеров с приоритетом подогрева горячей воды. Это позволяет сделать жизнь в загородном доме более комфортной. Вода в этом случае подогревается быстрее, на работе же самой системы отопления врезка бойлера не сказывается практически никак. Однако при использовании такой схемы важно правильно подбирать оба вида оборудования. Котел при применении такой методики должен иметь большую производительность, чем бойлер (примерно на 25-30%).

Какое оборудование еще может использоваться

Помимо датчика температуры, владельцам дома, решившим установить бойлер, следует приобрести:

• расширительный бак;

• отсечные шаровые краны;

• трехходовой клапан;

• обратные клапаны.

Расширительный бак обычно устанавливается в непосредственной близости от бойлера. Подбирать его следует так, чтобы его объем был равен примерно 10% от емкости самого устройства косвенного нагрева.

Отсечные шаровые краны в обвязке бойлера необходимы для того, чтобы владельцы дома имели возможность в любой момент отключить, к примеру, трехходовой клапан или циркуляционный насос и произвести их ремонт или замену.

Обратные клапана устанавливаются обычно на трубах подачи. Эти элементы в последующем будут предотвращать возникновение противотока, что сделает эксплуатацию бойлера максимально удобной.

Трехходовой клапан в обвязке бойлера используется в комплексе с датчиком температуры. При поступлении от последнего информации о понижении t воды ниже заданной, этот элемент срабатывает и перенаправляет теплоноситель из системы отопления в змеевик устройства косвенного нагрева.

Технология подключения для котла с насосом пошагово

В таких сетях обвязка бойлеров косвенного нагрева производится обычно следующим образом:

• за циркуляционным насосом в трубу подачи врезается трехходовой клапан;

• на гильзу бойлера вкручивается датчик температуры;

• один из выходов трехходового клапана подключается к приемному патрубку (от системы отопления) бойлера;

• в обратку врезается тройник;

• к тройнику подключается отвод теплоносителя от змеевика бойлера;

• за тройником монтируется вентиль;

• в трубу горячей воды рядом с баком врезается расширительный бак.

В системах с принудительным током теплоносителя именно так лучше всего и производить подключение бойлера косвенного нагрева. Схема подключения такого оборудования в сетях с насосом представлена ниже.

Особенности обвязки в гравитационных системах

В таких сетях бойлер полагается монтировать выше радиаторов. В системах отопления без насоса обвязка устройств косвенного нагрева производится следующим образом:

• к змеевику, используя трубы большего, чем в системе отопления диаметра, подключают подачу от котла;

• в образовавшийся между котлом и бойлером отрезок врезают подачу системы отопления;

• в промежутке между получившимся ответвлением и бойлером монтируют термостатическую головку с автономным датчиком;

• соединяют бойлер и котел трубой обратки;

• врезают в трубу обратки магистраль отвода остывшего теплоносителя от радиаторов;

При использовании такой схемы подключения бойлера косвенного нагрева к котлу на заключительном этапе на обратке монтируют расширительный бак.

Что такое система рециркуляции и для чего она нужна

В достаточно больших по площади загородных коттеджах потребители в системе водоснабжения могут располагаться на значительном расстоянии от бойлера. В этом случае проживающим в доме людям приходится подолгу дожидаться, когда нагретая вода дойдет до крана. Для решения этой проблемы в загородных коттеджах используется система рециркуляции. В сеть в данном случае дополнительно включается небольшой насос.

Обвязка с системой рециркуляции

Схема подключения бойлера косвенного нагрева с рециркуляцией в частных домах обычно используется такая:

• рядом с потребителем на трубе с горячей водой врезается тройник;

• к тройнику присоединяется труба;

• другим концом магистраль подключается к бойлеру через имеющийся у него патрубок рециркуляции;

• около бойлера у патрубка в контур включается насос.

При использовании такой схемы вода между бойлером и потребителем в последующем не будет застаиваться и, соответственно, охлаждаться.

Схема подключения двухконтурного бойлера косвенного нагрева

В таких агрегатах вода может нагреваться как от теплоносителя системы отопления, так и от электричества. Частью конструкции моделей этого типа являются ТЭНы. Это позволяет жильцам дома пользоваться горячей водой не только в отопительный период, но и летом. В теплое время года нагрев в таких бойлерах производится за счет ТЭНа. Обвязку устройств этого типа делают точно так же, как и обычных. На заключительном этапе бойлеры этой разновидности подключают к электросети через УЗО.

Как обвязать два бойлера

Иногда в загородных домах или квартирах устанавливается и по два подобных устройства. Так поступают в том случае, к примеру, если в дополнение к старому прибору, производительности которого по каким-либо причинам стало не хватать, был приобретен новый. Схема подключения двух бойлеров косвенного нагрева обычно используется последовательная.

Электрическая схема

Работают бойлеры косвенного нагрева от обычной бытовой сети дома 220 В. Проводку к таким устройствам чаще всего тянут отдельную. Допускается подключать такие агрегаты и к общей сети. Но перед этим нужно убедиться в том, что последняя способна выдержать мощность прибора.

Считается, что при мощности устройства до 3.5 кВт проводку для него следует использовать трехжильную сечением не менее 2.5 мм². В электрической схеме подключения бойлера косвенного нагрева такой мощности должны использоваться автоматы двухполюсные с номинальным током 16 А.

В некоторых случаях водонагреватели могут подключаться к сети дома и просто через розетку. Такой элемент для устройств этого типа нужно выбирать со степенью защиты IP44. Подключать таким образом при этом допускается только бойлеры мощностью до 3.5 кВт.

Наиболее популярные модели

Таким образом, мы выяснили, каким образом может производиться в тех или иных случаях подключение бойлера косвенного нагрева. Схемы подключения, в зависимости от вида смонтированной в здании системы отопления, таких устройств могут использоваться разные. Однако описанные выше способы очень неплохо подходят для монтажа бойлеров практически любых марок, реализуемых в России.

Большинство имеющихся на данный момент на отечественном рынке устройств этого типа отличаются неплохим качеством, простотой в установке и эксплуатации. Но наиболее популярными марками подобного оборудования у нас в стране на данный момент являются:

• «Бакси»;

• Drazice;

• «Протерм».

Особенности подключения бойлеров «Бакси»

Водонагревающие устройства этой марки сегодня в России пользуются очень большой популярностью. Все модели агрегатов «Бакси» дополняются патрубком рециркуляции и ТЭНом, а поэтому просто идеально подходят для установки в больших коттеджах. Для подключения бойлера косвенного нагрева «Бакси» схема должна использоваться строго представленная производителем (смотреть следует в прилагаемой к агрегату инструкции).

Во время подключения рекомендуется также использовать фирменный комплект врезки от «Бакси». Гарантию на свое оборудование этот производитель дает в целых два года.

Подключение моделей Drazice

Бойлеры этой марки поставляет на отечественный рынок одноименная чешская компания. Теплообменник таких моделей способен выдерживать температуру теплоносителя системы отопления до 110 °С. При желании владельцы такого агрегата могут самостоятельно выставлять необходимые параметры нагрева воды в сети водоснабжения. Для подключения бойлера косвенного нагрева «Дражица» схема используется стандартная.

Модели «Протерм»

Термостат оборудования этой марки настроен на температуру нагрева воды в 65 °С. При желании владельцы дома могут изменить этот параметр на более подходящий. Схема подключения бойлера косвенного нагрева «Протерм» также используется обычная. Для подсоединений при установке устройств этого типа допускается, помимо всего прочего, использовать специальные гибкие шланги. Монтировать последние полагается при этом таким образом, чтобы они были защищены от химических и механических повреждений.

Теплоаккумулятор

Схемы подключения бойлеров косвенного нагрева Drazice, «Протерм», «Бакси» используются в частных домах очень простые. Но часто в таких зданиях агрегаты этого типа приходится монтировать в комплексе не только с котлами, но и теплоаккумуляторами. Основным назначением таких устройств является экономия топлива или электроэнергии. Теплоаккумуляторы способны накапливать невостребованную на данный момент времени тепловую энергию и отдавать ее в нужный момент.

Подключение бойлеров к котлам с теплоаккумуляторами позволяет сделать подачу горячей воды к потребителям в доме бесперебойной даже в пиковые периоды. Это, конечно же, повышает комфортность проживания в здании. Схема подключения бойлера косвенного нагрева к теплоаккумулятору и твердотопливному котлу представлена на рисунке выше.

Схема Подключения Бойлера Косвенного Нагрева К Одноконтурному

Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.


Среди последних моделей водонагревателей хорошо показали себя алюминиевые баки. Но его все равно лучше оснастить датчиком температуры, для этого предусмотрено место в корпусе Процесс подключения и обвязки бойлера косвенного нагрева происходит одним из способов описание — ниже.

Такое оборудование работает в автоматическом режиме.
Как правильно подключить бойлер косвенного нагрева

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой.

Во время монтажа необходимо в определенное место установить датчик температуры есть отверстие в корпусе и связать его с определенным входом котла.

Схема без приоритета При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает горячую воду в необходимом количестве. Вместо подачи газа используется подключение ТЭНа к электрической сети.

Автономная система управления гораздо удобнее.

Сервопривод в этой схеме служит как раз для контроля работы клапана.

Обвязка одноконтурного котла с бойлером ГВС.

Как подключить бойлер косвенного нагрева к одноконтурному котлу

Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов. С рециркуляцией теплоносителя При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него.

Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева. Есть несколько способов.

Комплектация небольших по объёму резервуаров не более 15 л представлена, как правило, одним нагревательным элементом мощностью 1,0 кВт. Такой ТЭН непосредственно контактирует с водой, в результате чего на нем образуется накипь, которую необходимо удалять.

Способы монтажа и формы бойлеров Бойлеры бывают настенного и напольного исполнения, горизонтальные или вертикальные модели. Поэтому вода греется долго.

Горячие стенки змеевика передают тепло холодной воде, которая на выходе уже имеет температуру, пригодную для принятия душа или мытья посуды.

Контролируйте давление.

На этом монтаж можно считать оконченным. Скорость нагрева полностью зависит от мощности агрегата и его объемов.
Бойлер косвенного нагрева

Примеры востребованных схем подключения одноконтурного газового котла с бойлером косвенного нагрева

Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.

Температуру воды для бойлера с помощью термостатической головки со встроенным датчиком можно задать не большую, чем температура теплоносителя. Различные схемы обвязки бойлера Различают несколько основных способов обвязки устройства, которые бывают: С двумя циркулярными насосами Оба насоса предназначены для параллельной работы. В обычном режиме сначала используются верхний слой воды в баке, а он более горячий.

Мы уже упоминали про трёхходовой клапан.

Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды. Общие требования Чтобы система обвязки одноконтурного котла с бойлером работала нормально, без перебоев и аварийных ситуаций, нужно выдержать следующие требования: На выходе из бойлера устанавливают расширительный бак по объёму не менее 10 процентов от бойлера.

Обвязка котла с бойлером косвенного нагрева происходит следующим образом: Возле циркуляционного насоса врезают трёхходовой клапан. Внутреннее покрытие бака В дешевых бойлерах внутреннее покрытие бака выполнено эмалью или стеклокерамикой.

Нержавеющей стали. У многих одноконтурных газовых котлов есть летний режим работы, который позволят не работать на систему отопления, а обеспечивать нагрев бойлера косвенного нагрева. И в том и в другом случае есть горизонтальные и вертикальные модели. В этом случае электронике котла известно о температуре воды в системе ГВС, и она сама решает, куда направить его мощность: на нагрев воды в БКН или на отопление.

Бойлер устроен так, что при расходе воды, он наполняется новой порцией, и процесс продолжается. Воду в баке можно греть за счёт подключенных гелиосистем для отопления или тепловых насосов. Помните о правильной настройке термостата!

Как избежать этих недочётов? Они отличаются по степени своей сложности, поэтому вам предстоит выбрать оптимальный вариант. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов.
Бойлер косвенного нагрева устройство, принцип работы и схемы подключения

Подключение бойлера косвенного нагрева к одноконтурному котлу — схема

Необходимо по схеме найти в котле клеммы для датчика бойлера и соединить концы провода в них.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.

Подключение бойлера к котлу с применением трёхходового клапана Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов. Как правильно подключить бойлер косвенного нагрева к системе отопления? Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.

Еще по теме: Как подсоединить выключатель двухклавишный

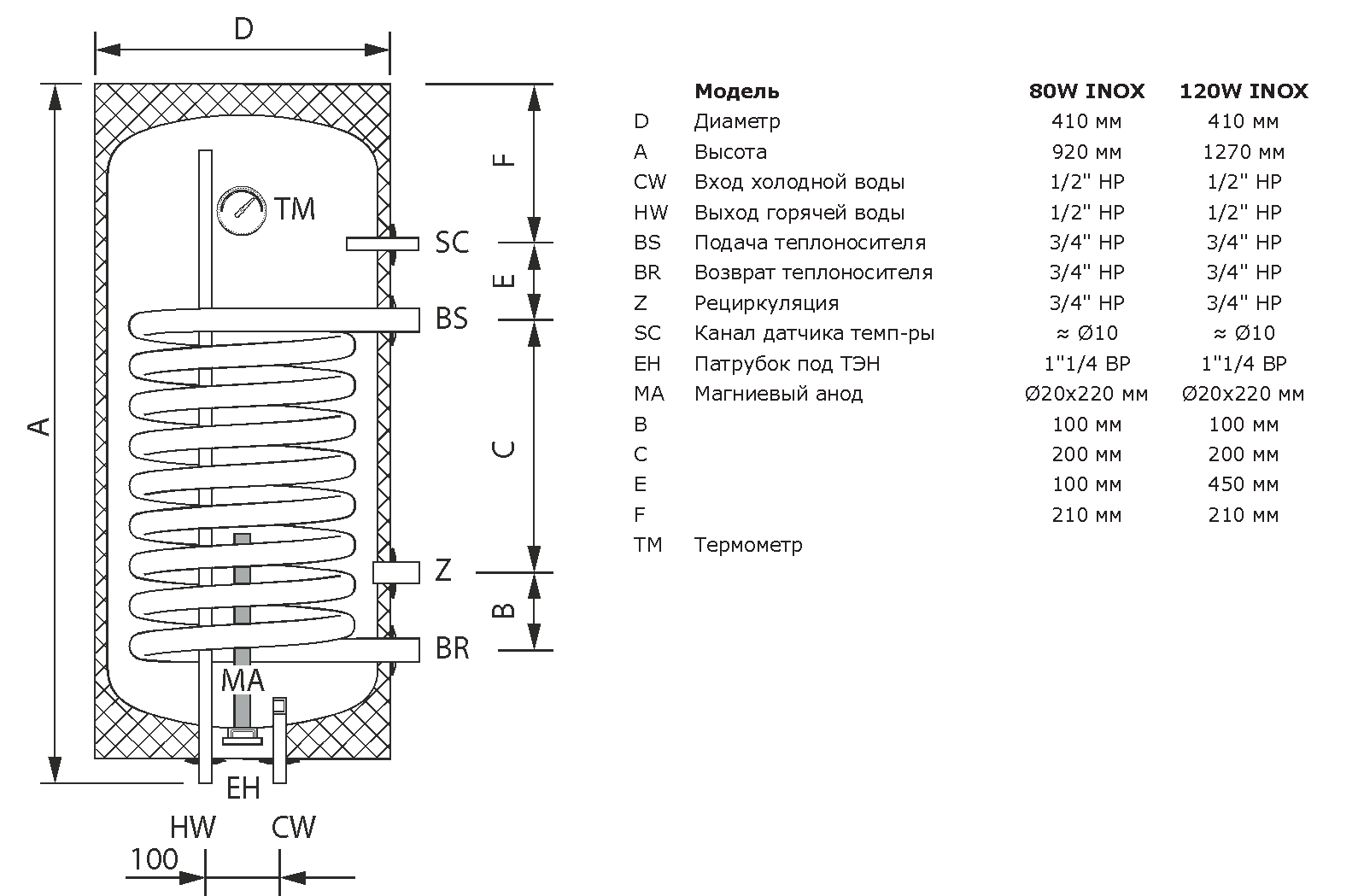

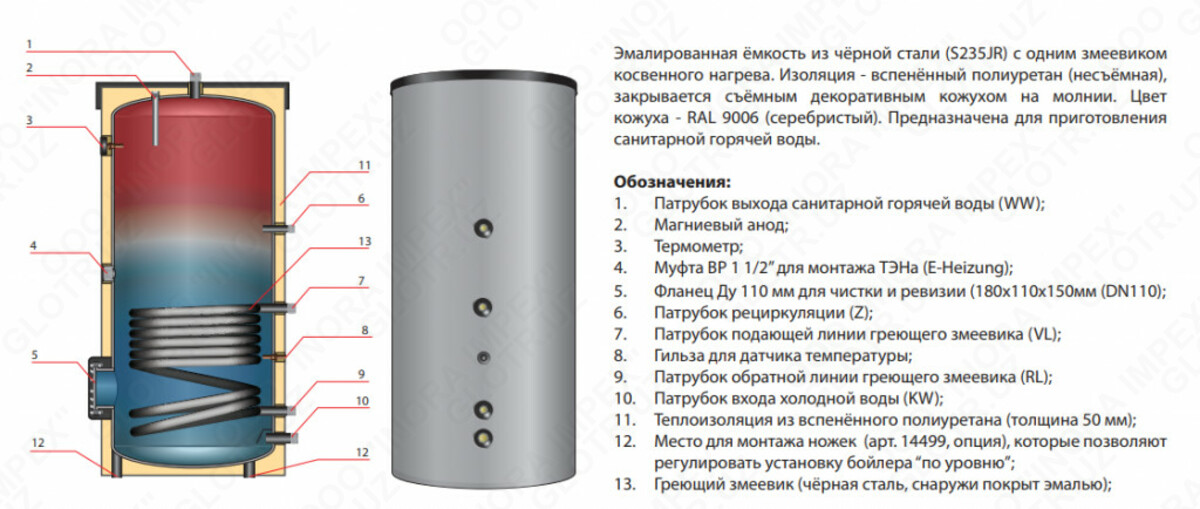

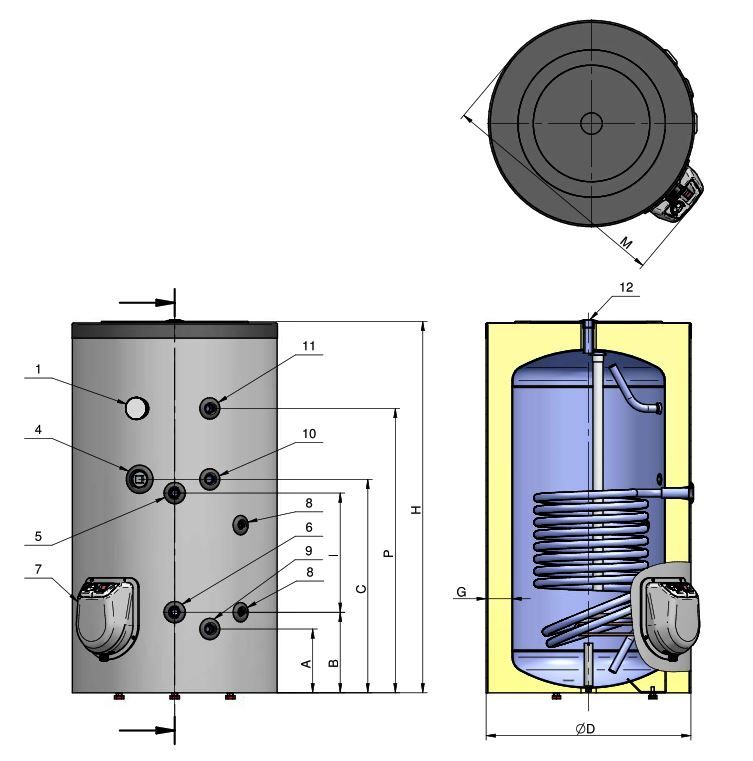

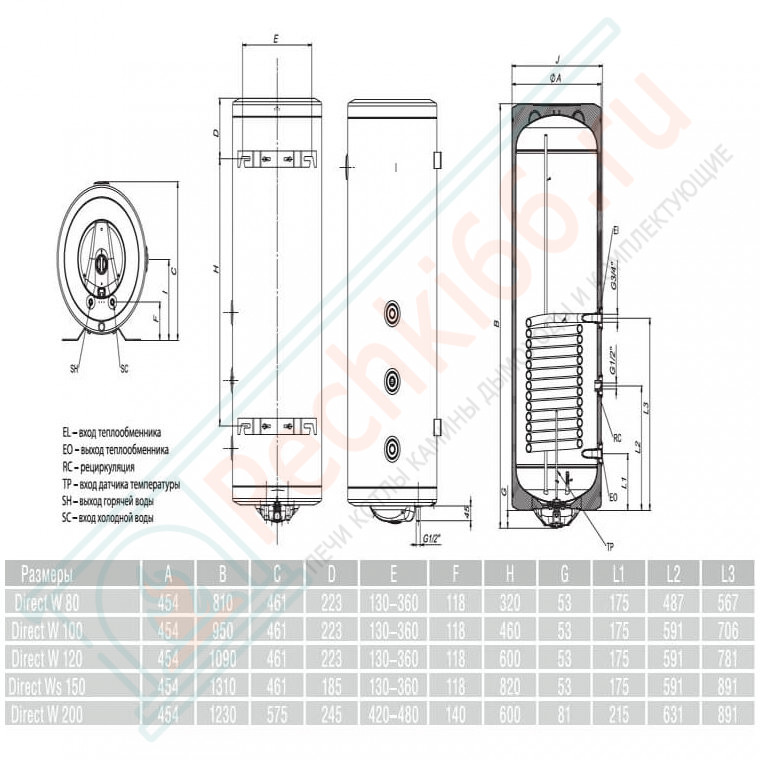

Конструкция бойлера косвенного нагрева

Косвенного нагрева Эти водонагреватели тепловую энергию самостоятельно не производят. Если необходимо создать схему подключения для твердотопливного котла, работающего на дровах, рекомендуем выбрать вариант, нарисованный на картинке ниже. Некоторые производители намеренно выпускают оборудование со стандартными габаритами разъемов и фитингов.

В данной схеме нет трехходового крана, подключается контур через обычные тройники. С этой деталью агрегат служит значительно дольше. Работа на очень высоких температурах может привести к преждевременному повреждению внутренней поверхности бака. Виды двухконтурных газовых котлов со встроенным бойлером нужны ли они Бойлеры применяются совместно с одно- и двухконтурными газовыми котлами. Циркуляционный насос здесь общий, он гоняет теплоноситель по отопительному контуру и по водонагревателю.

Как подключить бойлер (водонагреватель) косвенного нагрева

Схема подключения водонагревателя косвенного нагрева в гравитационную систему При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. В них есть змеевик и встроенный ТЭН.

Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме 2: Вариант с двумя циркуляционными насосами Если бойлер применяют редко например, сезонно или по выходным или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Работает отопительная система квартиры или дома, и как бы вскользь словно побочным эффектом нагревается вода в бойлере. Подключённый бойлер к отопительному оборудованию и электрическим тэнам Такой способ возможен только при наличии отдельного котлового оборудования, которое способно работать от природных отопительных источников в виде сжиженного газа, угля или дров круглый год. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов.
Уфа. Схема подключения бойлера косвенного нагрева.

Что должен знать каждый владелец котла о водонагревателях косвенного нагрева

Водонагреватели косвенного нагрева используются в этой стране с 1970-х годов, но почему-то, даже по прошествии всего этого времени, они, кажется, не очень хорошо изучены. Они получили свое название от того факта, что они нагреваются «косвенно» от вашего котла. Они соединены трубопроводами с вашим бойлером и направляют относительно горячую (обычно от 180 до 200 ° F) воду от вашего бойлера к теплообменнику внутри водонагревателя. Вода окружает змеевики теплообменника для производства горячей воды для бытового потребления.Это отличается от обычного газового или масляного водонагревателя, который нагревает воду за счет использования «прямого» пламени или источника тепла внутри водонагревателя.

Если ваш дом отапливается котлом — любым бойлером (водогрейным или паровым, масляным или газовым, среднего или высокого КПД) — у вас есть все основания для нагрева бытовой горячей воды с помощью водонагревателя косвенного нагрева. Вот некоторые из преимуществ:

• Высокая эффективность — Когда вы используете котел в качестве источника тепла для производства горячей воды, вода нагревается с такой же эффективностью, как и ваш бойлер.Некоторые высокоэффективные котлы достигают 96%. Средний газовый водонагреватель имеет КПД 60-70%.
• Сниженные тепловые потери — Водонагреватель косвенного нагрева очень хорошо изолирован и теряет очень мало тепла в течение длительных периодов ожидания (ночью или в ваше отсутствие). Газовая колонка всегда теряет энергию вверх по дымоходу.
• Высокая производительность — Производительность водонагревателя косвенного нагрева напрямую зависит от того, к какому котлу он подключен.Учитывая размер большинства бытовых бойлеров, водонагреватель косвенного нагрева обычно производит в два-три раза больше горячей воды, чем стандартный газовый водонагреватель.
• Увеличенный срок службы — На большинство водонагревателей косвенного действия распространяется пожизненная гарантия на бак. Скорее всего, это будет последний водонагреватель, который вам когда-либо понадобится. Производители могут предложить эту гарантию, потому что их резервуары не подвержены злоупотреблениям, как газовый водонагреватель прямого сжигания. И многие из них сделаны из нержавеющей стали, чтобы предотвратить коррозию.
• Накопитель горячей воды . Доступная в размерах от 30 до 200 галлонов и более, горячая вода может храниться для использования с большим расходом, когда вам это нужно.

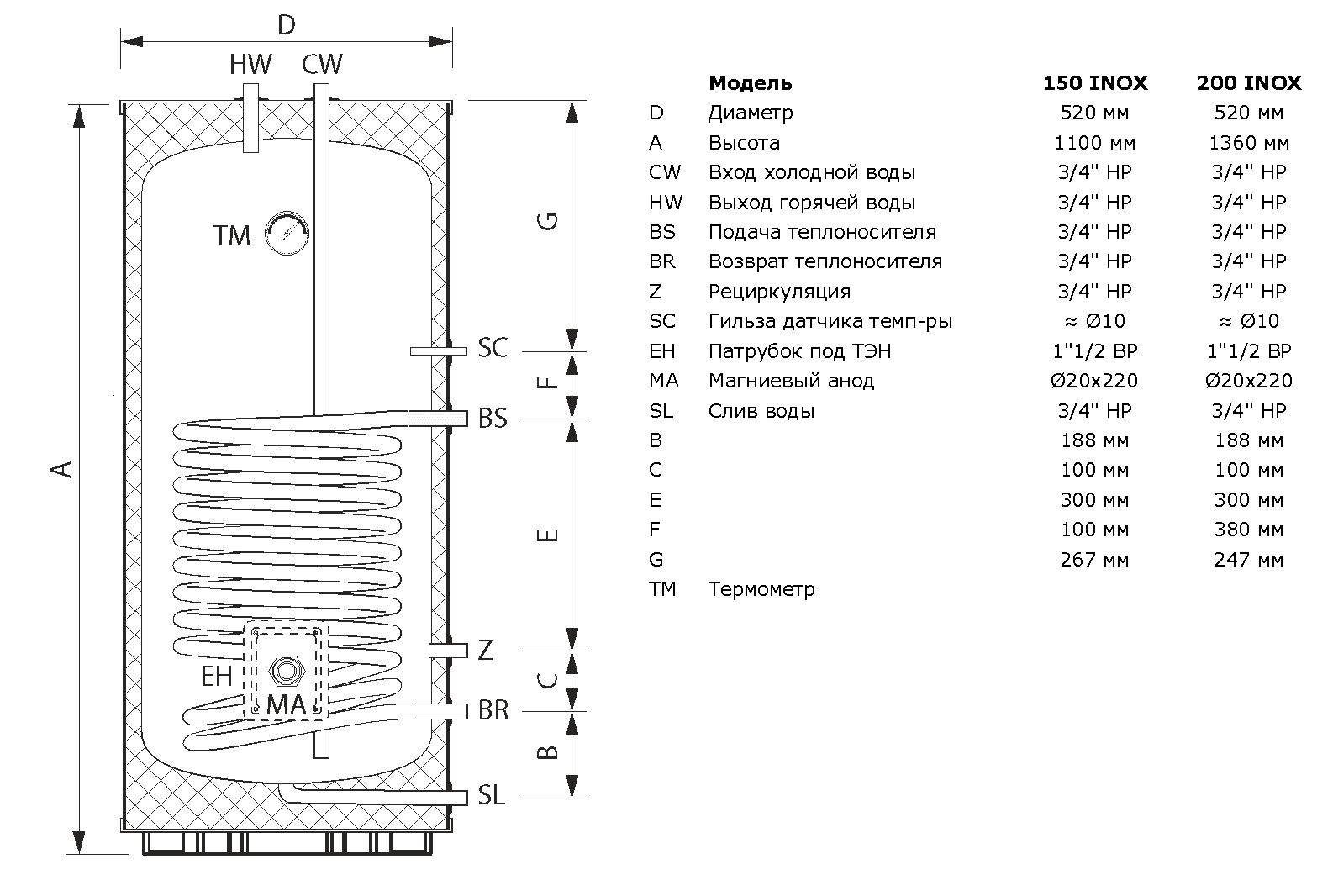

На фотографии справа показан вид в разрезе типичного водонагревателя косвенного нагрева со змеевиком, расположенным внизу. Котловая вода циркулирует через змеевик и окружается горячей водой в баке.

«Но, Уэйн, — спросите вы, — разве это не значит, что мне тоже нужно запустить котел все лето?» Разве это не будет стоить мне пачки? » Напротив, мой энергичный друг.Котел загорается только тогда, когда вам нужна горячая вода. И когда он загорается, он производит горячую воду с более высокой эффективностью, чем обычный водонагреватель. В остальном он тихо сидит и ждет. Убеждение в том, что котел работает все лето, может быть возвращением к временам использования безбакерных змеевиков в старых котлах. У них не было емкости для хранения, поэтому бойлер должен был все время оставаться горячим, чтобы производить горячую воду по запросу.

«Это все хорошо, — говорит бесстрашный интернет-путешественник, — но я слышал, что новые безбаквальные обогреватели — это величайшее достижение с тех пор, как Apple стала публичной.Разве я не могу сэкономить намного больше денег с одним из них? »

Что ж, если говорить о яблоках, это действительно сравнение яблок и апельсинов. Бесконтактный обогреватель обычно имеет небольшую емкость или не имеет ее вообще, что означает, что он должен мгновенно нагревать воду. И он может это сделать — с некоторыми ограничениями. В старых безбаквальных нагревателях температура понижается при высоких расходах (работают две арматуры). Новые модели ограничивают расход для поддержания температуры подачи. Нагреватель косвенного нагрева может справиться с такой высокой скоростью потока без снижения температуры или потока.И, в зависимости от размера вашего бойлера, он может подавать почти неограниченное количество горячей воды.

Лучшие безрезервуарные нагреватели имеют КПД в диапазоне 80–95%, но обычно служат всего 15–20 лет. Водонагреватель косвенного нагрева, подключенный к чугунному котлу 15-летней давности, будет обеспечивать горячую воду с КПД 80-82%. А один, подключенный к современному модулирующему / конденсационному котлу, может обеспечить КПД 96%. Таким образом, хотя безбаквальные водонагреватели эффективны, они не могут превзойти косвенные водонагреватели.

Водонагреватели косвенного действия также могут снизить ваши затраты на техническое обслуживание. Наличие только одного газового или масляного прибора означает меньший объем обслуживания. Бесконтактный нагреватель необходимо обслуживать каждый год. В противном случае вы можете рассчитывать на снижение выработки горячей воды, возможный отказ теплообменника и потерю гарантии. Водонагреватель косвенного нагрева требует небольшого дополнительного обслуживания, помимо ежегодной проверки безопасности и производительности котла.

В следующий раз, когда вы будете в подвале, взгляните на свой существующий стандартный водонагреватель.Если он немного хуже изношен, вы можете помнить, что типичный срок службы водонагревателя составляет 12 лет. Было бы неплохо заменить его — раз и навсегда?

Heidronically yours,

Wayne

Введение в водонагреватели

Сегодня в домах есть два типа водонагревателей. Новые напорные баки для горячей воды без вентиляции и баки для горячей воды с вентиляцией более старого типа.

Невентилируемые водонагреватели

Невентилируемые водонагреватели были легализованы в Великобритании только в 1986 году, но с тех пор их популярность быстро выросла.В невентилируемой системе нет резервуара для холодной воды — вместо этого герметичный водонагреватель с горячей водой питается непосредственно из водопровода. Поскольку они работают при давлении в сети, они обеспечивают гораздо лучшую скорость потока, а это означает, что эффективность вашего душа и ванны должна быть выше.

Другим важным преимуществом является то, что вам не нужно содержать резервуар с холодной водой на чердаке (что требуется для вентилируемых систем). Это хорошая новость, поскольку она не только освобождает пространство, но и устраняет потенциальную проблему замерзания в наши долгие холодные зимние периоды.

Кроме того, поскольку вы не полагаетесь на силу тяжести при перемещении горячей воды по дому, невентилируемый цилиндр можно разместить практически в любом месте вашего дома.

Другие преимущества установки невентилируемой системы включают снижение шума в системе (так как цистерна для хранения воды не заполняется холодной водой), а так как цистерна для хранения воды отсутствует, а система по существу герметична, холодная вода не подается риск заражения.

Невентилируемые водяные цилиндры и проблема расширения воды

Поскольку вода увеличивается в объеме по мере того, как она нагревается, невентилируемые цилиндры должны включать механизм, который позволяет происходить расширению, тем самым поддерживая работу цилиндров при безопасном давлении.

Есть два способа сделать это расширение безопасным. Первый — это верхний пузырчатый блок, в котором используется внутренний воздушный пузырь, который образуется и задерживается в верхней части цилиндра при его установке. Другой тип — это внешний расширительный блок, в котором используется расширительный бак для содержания расширенной горячей воды.

Основная проблема с невентилируемыми водонагревателями с горячей водой заключается в том, что, поскольку поток горячей воды зависит от давления в магистрали холодной воды; если по какой-либо причине отключат водопровод, в вашем доме не будет доступа к горячей воде.

Поскольку резервуары с горячей водой без вентиляции работают под более высоким давлением, чем вентилируемые системы, и в них установлены дополнительные средства безопасности, эти цилиндры должны устанавливаться специалистами по котлам, имеющими квалификацию, соответствующую требованиям G3 строительных норм. Это означает, что они, как правило, намного дороже в установке, чем традиционные системы с отводом горячей воды.

Системы горячего водоснабжения с вентиляцией

Резервуары для горячей воды с вентиляцией по-прежнему являются наиболее распространенным типом систем горячего водоснабжения в Великобритании.В отличие от новых невентилируемых танков, эти медные баки питаются холодной водой из бака заголовка (как правило, находится в верхних этажах), и они используют силу тяжести для приведения в действие горячей воды по всему дому. Вентиляционная труба соединяет вентилируемый цилиндр горячей воды и холодной воды в расширителе.

Как и в случае с невентилируемой системой, расширение теплой воды все еще остается проблемой, но в этом случае расширение просто происходит через вентиляционную трубу и в напорный бак.

Давление горячей воды обычно зависит от высоты бака для воды над краном или душем.Это означает, что хотя на первом этаже дома давление может быть отличным, в комнатах на верхних этажах давление будет ниже. В результате во многих душевых в домах с вентилируемыми резервуарами для горячей воды используются электрические насосы для подачи горячей воды в душ с повышенным давлением.

Баллоны с горячей водой с вентиляцией намного проще, чем системы с отводом под давлением, и по этой причине их намного проще обслуживать и устанавливать. Это делает их гораздо более дешевым вариантом по сравнению с невентилируемой системой.

Косвенные системы

Большинство водонагревателей нагревается от внешнего источника тепла, такого как газовый котел или солнечная энергия. В этом случае горячая вода нагревается, а затем проходит через медный змеевик в резервуаре для горячей воды. Затем тепло передается от внешнего источника тепла к воде внутри резервуара для горячей воды.

Цилиндры непрямого действия, как правило, оснащаются прямым резервным источником (например, погружным нагревателем). Даже если бойлер сломан, вы все равно сможете производить горячую воду, когда вам это нужно.

Вы можете приобрести как вентилируемые, так и невентилируемые непрямые системы.

Прямые системы

В системе с прямым водонагревателем горячая вода нагревается непосредственно внутренним элементом, например, погружным нагревателем. Производство горячей воды в прямых системах обходится дороже. В некоторых домах нет доступа к газу, например в квартире среднего уровня. В этом случае они вынуждены использовать прямую систему горячего водоснабжения, поэтому они могут выбрать экономию 7, которая даст им более дешевую электроэнергию в ночное время для нагрева горячей воды.

Обычно цилиндры этого типа оснащаются двумя различными погружными нагревателями: один для пикового электричества, а другой — для внепикового электричества. Если это так, вам действительно нужно убедиться, что погружные нагреватели правильно настроены на таймерах, чтобы гарантировать, что вы платите наименьшую возможную сумму за горячую воду. Нет никакого точечного нагрева воды через ваш пиковый погружной нагреватель посреди ночи.

Вы можете приобрести как вентилируемые, так и невентилируемые прямые системы.

Комбинированные котлы

Здесь мы рассмотрели комбинированные котлы более подробно, однако стоит отметить, что они могут производить горячую воду для вашего дома без необходимости в водонагревателе. Хотя вы можете использовать электрические водонагреватели, в настоящее время цена на газ составляет около ¼ стоимости электроэнергии. Поэтому имеет смысл использовать газ как для нагрева воды, так и для отопления.

Проблема с комбинированными котлами заключается в том, что, поскольку они работают при давлении водопроводной воды, как только возникает падение давления (т.е.е. в доме открыто более одного крана), то давление горячей воды распределяется между двумя выпусками. Однако они идеально подходят для небольших домов, поскольку нет необходимости хранить горячую воду, что не является очень энергоэффективным.

>>> Стоит ли заменять обычный бойлер на комбинированный? <<<

Установка невентилируемого накопителя горячей воды

Вы заинтересованы в приобретении невентилируемого водяного баллона? Мы обыскали страну в поисках лучших сантехников и теплотехников, чтобы убедиться, что мы рекомендуем только тех, кому действительно доверяем.

Если вы хотите, чтобы мы нашли для вас местного установщика, просто заполните форму ниже, и мы свяжемся с вами в ближайшее время!

Бойлер не работает? Вот (наверное) почему и как это исправить

Если у вас сломался котел .

Так ваш будет .

Таковы ваши мечты .

Как и ваш дом .

Как таковой. Вам понадобится самый дешевый ремонт или самая дешевая установка нового котла.

Хотите цитату с учетом вашей конкретной ситуации? Узнайте, какая замена вам нужна, а также затраты (занимает 60 секунд).

Что делать, если у вас не работает котел — бесплатные исправления

Когда вы обнаружите, что ваш котел не работает, это может сильно расстроить.

К счастью, есть несколько основных проверок, которые вы можете сделать, чтобы попытаться исправить проблемы вашего котла бесплатно. В этом руководстве мы рассмотрим некоторые типичные проблемы с котлом и шаги по устранению неполадок, которые, надеюсь, позволят вам исправить ваш котел в режиме онлайн.

Однако для решения некоторых проблем требуется профессионал, поэтому в случае сомнений обратитесь за помощью к зарегистрированному инженеру по газовой безопасности. Они смогут диагностировать проблемы вашего котла и быстро и безопасно отремонтировать их.

Итак, вот (некоторые удивительно) распространенные проблемы, которые можно легко исправить. За этим внимательно следят более зловещие и дорогостоящие причины, по которым ваш котел не работает (для этого требуется инженер).

(Ищете новый котел? Ознакомьтесь с нашим обзором лучших марок котлов).

Типичные проблемы с поломкой котла (с бесплатными и простыми решениями)

Ваш котел может не работать по разным причинам; Общие примеры включают слишком низкое или слишком высокое давление в котле, отключение электроэнергии, проблемы с подачей газа, неисправную контрольную лампу, замерзшую трубу для конденсата, неисправные внутренние компоненты или более сложную проблему.

# 1 — Проверить котел включен

Поначалу абсурдное и, казалось бы, снисходительное заявление, но компании по установке котлов по всей Великобритании неуклонно зарабатывают плату за вызовы для клиентов, которые не осознали, что их котел отключен — иногда от сети.

Это может быть человеческая ошибка или, возможно, вы выключаете приборы во время лунатизма, но одной из наиболее частых причин является отключение электроэнергии.

Ваш котел, вероятно, не сломался, поэтому включите жук.

Стоимость: Бесплатно

[quotediv]

Хотите точную цену на новый котел? Воспользуйтесь нашим калькулятором котировок (личные данные не требуются).

# 2 — Вы оплатили счет за газ или у счетчика газа есть кредит?

Еще одна на первый взгляд глупая, но вполне обычная причина.Люди воспринимают котлы как должное и не всегда хорошо осведомлены о соответствующих счетах за газ.

Если вы не оплатите счета за электроэнергию, ваш котел не будет работать. Просто.

Возможно, вы перешли на Netflix HD в прошлом месяце, что заставило вас упасть за пределы овердрафта. Или это просто вина энергетических компаний. Отморозки.

В любом случае — проверять.

Хорошая новость в том, что пароконвектомат намного дешевле иммерсионных нагревателей, так что не все так плохо.

Интересно узнать, котлы какой марки работают хуже всех? Узнайте в нашем отчете о самых худших котлах.

№ 3 — Котел не работает? Проверить на низкое давление

Котлы со временем естественным образом теряют давление по ряду причин, о большинстве из которых не стоит беспокоиться. Если ваш котел не работает и в нем просто низкое давление, вы сразу же вернетесь к работе.

Прочтите, как вдохнуть новую жизнь в сломанный котел, который теряет давление.

Это очень просто — одна проверка и одно нажатие.

У вас уже есть котировка на котел? Воспользуйтесь нашим калькулятором, чтобы мгновенно узнать новую цену котла.

Как проверить, не работает ли ваш котел из-за проблем с давлением
Взгляните на манометр котла — часы, похожие на часы, которые смотрят на вас, как циклоп, спереди вашего котла. Когда котлы выключены, его стрелка должна указывать на зеленую зону — около 1 БАР .

Слишком высокое давление в котле — тоже проблема.

Как исправить проблемы с давлением в котле
Недавно мы опубликовали статью о котлах, теряющих давление — в ней рассказывается, как это исправить.

# 4 — Контрольная лампа котла могла погаснуть / не загорается

Чтобы зажечь газ и подавать тепло и горячую воду, необходимо, чтобы контрольная лампа котла (в основном крошечное внутреннее пламя) горела, когда ваш котел работает, чтобы сжечь газ.

Иногда это пламя гаснет, вызванное внезапным сквозняком или блуждающими духами, пытающимися установить контакт.

В старых котлах это можно будет проверить, заглянув через кожух, чтобы визуально проверить пламя котла.Если его нет, попробуйте перезапустить / сбросить настройки котла. Если котел все равно не работает, нужно вызвать (и оплатить) теплотехника (извините).

# 5 — Проверьте конденсатную трубу (только зимой)

Трубка для конденсата проходит от котла к (обычно) ближайшей внешней стене, где излишки жидкости, вызванные конденсацией от котла, откладываются снаружи.

Это небольшое количество медленно капающей воды, естественно, уязвимо для замерзания в холодную погоду.

Трубка для замерзшего конденсата приведет к засорению, а это означает, что излишки воды не имеют выхода, и ваш котел отключится при обнаружении этого. Это удивительно частая причина того, что котел не работает.

Как починить замерзший котел, который не работает
Аккуратно полейте трубку замерзшего конденсата теплой водой, пока замерзшая вода не растает.

После того, как вы разобрались с этим — перезагрузите котел.

Как (попытаться) предотвратить
Регулярно проверять трубку, как будто это осиротевший птенец, которого вы спасли из упавшего гнезда, — это один из путей.

Но рекомендуется обернуть внешнюю часть трубы пеной или тканью, чтобы предотвратить замерзание в будущем.

Хотите точную цену на новый котел? Воспользуйтесь нашим калькулятором стоимости котла.

# 6 — Котел не реагирует на термостат?

Подобно правительствам, обвиняющим иммигрантов и бедных в своих недостатках, котельные часто несут ответственность за ошибки своих контролеров.

Если у вас достаточно привилегий, чтобы вам не приходилось физически приближаться к котлу, чтобы включить его, вам следует проверить, действительно ли ваш таймер не работает.Ваш котел может работать просто отлично.

Как проверить, не работает ли ваш котел из-за неисправного термостата:

• Убедитесь, что аккумулятор полностью заряжен или работает.
• Убедитесь, что температура поднята до необходимого вам уровня.
• Проверьте соединение Wi-Fi, если возможно, с термостатом котла
• Проверьте настройки времени, убедившись, что не установлены «режимы отпуска», параметры ожидания или незаметные ежедневные расписания.

Как исправить неработающий термостат котла

• Замените батарейки в термостате
• Очистить все настройки и вернуться к ручному режиму
• Если ничего не помогает, обратитесь к руководству по термостату

Хотите сэкономить деньги и электроэнергию на счетах за отопление? В таком случае вам следует подумать об установке одного из лучших умных термостатов.

Общие проблемы с котлом, который не работает (требуется инженер и £ $$$)

# 1 — Проблемы с давлением (из-за неисправных деталей)

Котлы процветают при давлении и требуют такого тонкого баланса, что бабочки начинают выглядеть пьяными Джорджами.

Падение давления приведет к недостаточному количеству воды, протекающему через ваш бойлер, который, в свою очередь, будет бороться с обеспечением тепла в ваш дом — или, очевидно, с достаточным количеством горячей воды.

Слишком высокое давление, и ваш котел не успеет полностью нагреть воду — среди прочего, например, давление на внутренние части и возникновение утечек.

Части котла, пригодные для забивания, включают; расширительный бак, клапан сброса давления и теплообменник. Слишком часто это душераздирающе дорогой ремонт, который с гораздо большей вероятностью приведет вас к новому маршруту котла.

Как проверить, не работают ли котлы из-за утечки
Вернитесь к надежному манометру на вашем котле; он не должен быть ниже или выше зеленой зоны, когда котел выключен, и никогда не должен находиться в ужасной красной зоне.

Если да, выключить котел.

Как устранить утечку в котле, который не работает
Квалифицированному инженеру-теплотехнику по газовой безопасности необходимо разобрать котел и осмотреть все возможные детали — заменив их, где это возможно.

Котел старше 10 лет с неисправной деталью? Осторожно втирайте в свои мысли идею нового бойлера. Позже ты себя поблагодаришь.

Котел не работает, и ремонт будет стоить вам руки и ноги? Сохраните свои последние две конечности и установите новый горячий котел с 10-летней гарантией и невероятно низкими ежемесячными платежами.

[quotediv]

Хотите точную цену на новый котел? Воспользуйтесь нашим калькулятором котировок котла (ваша фиксированная цена появится на экране).

Прочтите наше новое руководство по стоимости котлов, чтобы получить более полное представление о стоимости котлов, и, если вы заинтересованы в ежемесячной оплате, ознакомьтесь с нашим руководством по финансированию котлов.

# 2 — Утечка в котле или системе отопления

Утечки во внутренних частях котла или вокруг системы отопления (трубопроводов) не только плохо сказываются на ваших коврах и половицах.

Они вызовут потерю давления, которая, как мы уже установили, является убийцей котла.

Как проверить
Ищите пятна воды и капель прямо под котлом (в случае, если можете), а также проверьте трубопроводы по всему дому, особенно вокруг стыков / изгибов труб.

Как исправить
Вам понадобится инженер по котлам, чтобы осмотреть вашу систему и либо заменить неисправные детали, либо устранить утечки в трубопроводах, которые можно отремонтировать.

Если вышла из строя внутренняя часть котла, возможно, вам лучше перейти на новый котел, чем попасть в ловушку вечного ремонта.

Котел не работает во время финансового кризиса в вашей жизни? Типичный. Купите новый котел сейчас — и платите ежемесячно, без процентов !.

# 3 — Котел не включается (на котел не подается питание)

Если ваши котлы не включаются до такой степени, что они кажутся полностью мертвыми без признаков жизни. Скорее всего, проблема в электричестве.

Чаще всего котел не включается из-за поломки печатной платы (печатной платы) и может вернуть вам несколько сотен фунтов.

Как проверить
Старое время выключаться и снова включаться от сети — это ваша единственная настоящая игра здесь. Вам понадобится инженер, чтобы диагностировать проблему.

Если котлы не работают одновременно с телевизором, чайником, светом и стиральной машиной — обратитесь к поставщику электроэнергии.

Узнайте все о комбинированных котлах в нашем руководстве по комбинированным котлам.

Как исправить
Если ваша печатная плата ушла в долгую ночь, то ей потребуется дорогостоящая замена.

Но есть надежда, что вам сойдет с рук неисправный предохранитель или другой менее дорогой ремонт.

Ваш котел работает, но не подает горячую воду?

Неработающий котел, который все еще обеспечивает отопление, — действительно храбрый котел.

Но у него определенно неисправная деталь, и, вероятно, это переключающий клапан.

Переключающий клапан с удачным названием направляет воду либо на радиаторы, либо на выпускные отверстия для горячей воды, либо и то, и другое — в зависимости от того, что вы от него требуете.

Вот вам помощь, если у вас нет горячей воды из бойлера.

Как исправить
Ваш переключающий клапан будет нуждаться в замене, или вам понадобится новый бойлер.

Узнайте все о комбинированных котлах в нашем руководстве по комбинированным котлам.

Ваш котел работает, но радиаторы не нагреваются?

Это вряд ли ваш котел не работает.

С течением времени в системах отопления — трубы и радиаторы & ndas

Устройство

, принцип действия, производители

Отопительное оборудование на современном рынке представлено огромным количеством моделей. Из них наиболее распространены агрегаты, работающие за счет газа. Объясняется этот факт довольно просто: описываемое топливо является одним из доступных энергетических продуктов, с помощью которого системы работают в автономном режиме.Принцип работы и преимущества двухконтурных напольных котлов известны не только специалистам, но и многим владельцам частной недвижимости.

Если вы тоже решили оборудовать систему отопления в своем доме, вам необходимо знать, чем отличается настенный двухконтурный агрегат с открытой камерой сгорания от напольного варианта, в котором камера закрыта. Также будет полезно узнать, где используются двухконтурные системы, а также каково их устройство и принцип действия.Модели газовых котлов можно разделить на одноконтурные и двухконтурные.

Первые имеют змеевик, который обеспечивает только возможность отопления в доме. Двухконтурные котлы змеевиков или контуров имеют два, один из них предназначен для отопления, а другой — для воды, которая используется в санитарных целях.

Принцип работы

Двухконтурные напольные котлы от разных производителей имеют определенную конструкцию, но имеют одно общее решение — внутри два контура.Тот, что отвечает за нагрев, работает по замкнутому контуру. Вода там движется по кругу, минуя батареи в помещении дома. Нагретая жидкость, движущаяся по замкнутому контуру, во второй контур не попадает. Для этого используется отдельный клапан. Когда водопроводный кран открывается в смесителе в ванной или на кухне, клапан перекрывает теплоноситель в систему отопления, что обеспечивает подачу горячей воды в водяной контур. Когда краны закрыты, все происходит по обратной схеме.

Практически все двухконтурные напольные котлы имеют схожие технические узлы, а модели от разных поставщиков отличаются некоторыми деталями. Рассмотрев монтажные схемы, вы увидите, что устройства имеют три блока, среди них:

• автоматика;
• горелка;
• теплообменник.

Что касается автоматизации, она отвечает за управление установкой.

Особенности устройства конденсационных и конвекционных котлов

Двухконтурный котел теплого пола можно классифицировать по принципу действия.Это оборудование может быть конвекционным или конденсационным. В первом при сгорании топлива выделяется пар, который через дымоход выводится наружу. Конденсационные котлы имеют вторую камеру сгорания. Он накапливает отработанный пар, нагревается и проходит через теплообменник. Последний отводит тепло. У этих вариантов есть свои достоинства и недостатки.

Конвекционные котлы имеют более простую конструкцию, это говорит о том, что ими легче управлять. И цена у них ниже, чем у конденсационных моделей.Пар полностью выводится наружу, поэтому внутри не образуется конденсат, что очень хорошо, ведь избыток влаги может быть опасен для прочности и безопасности металлических элементов. Но коррозии здесь не боятся.

Выведение продуктов сгорания наружу осуществляется за счет естественной тяги, поэтому использование вентиляционного оборудования не требуется. Конденсационные двухконтурные напольные котлы имеют одно важное преимущество — они способны наиболее эффективно использовать газ.Это связано с тем, что в устройствах предусмотрена вторая камера сгорания, которая увеличивает КПД в полтора и более раз. В этом их главное преимущество перед конвекционными приборами.

Но есть только один недостаток, но специалисты советуют его обязательно учитывать. Установка устроена таким образом, что требует постоянной конденсации пара внутри. Это возможно только при подаче теплоносителя в контур. Поэтому для обогрева дома стоит использовать мощные батареи с внушительной теплоотдачей.При выборе аккумулятора лучше отдать предпочтение алюминиевым или биметаллическим разновидностям, но их установка стоит довольно дорого. Обратите внимание, конденсационный двухконтурный напольный котел не будет эффективно работать, если в системе установлены старые чугунные батареи.

Об устройстве и принципе действия с точки зрения камеры сгорания

Описываемое оборудование может иметь камеры горения одного из двух типов: открытые или закрытые. Довольно часто потребители задаются вопросом, чем они отличаются.Работа открытой камеры предусматривает забор воздуха для сжигания топлива из того же помещения, в котором установлено устройство. Продукты окисления выводятся через дымоход. Поэтому установку агрегата следует проводить только в отдельном помещении, имеющем интенсивную систему вентиляции. Если не учитывать эту особенность, аппарат не будет работать должным образом из-за недостатка свежего воздуха. При этом в жилище будет проникать угарный газ, что может создать опасность не только для здоровья.Более того, это может угрожать даже жизни человека.

Важно помнить, что газовые котлы с открытой камерой можно устанавливать только в отдельном помещении. Для нормальной работы таких агрегатов необходим вертикальный дымоход, который обеспечит естественную тягу. Двухконтурный напольный котел с закрытой камерой работает по другому принципу. Для таких устройств сооружается коаксиальный дымоход, в который продукты сгорания проникают через наддув. Весь процесс обеспечивает электровентилятор.Одна труба помещается в другую, большего диаметра, что позволяет получить такой же коаксиальный дымоход. Воздух поступает через внешнюю трубку, что помогает поддерживать процесс сгорания. Но через внутреннюю трубку продукты сгорания выводятся наружу. Такой дымоход может иметь любое направление — как вертикальное, так и горизонтальное.

Стоит ли выбирать котел с закрытой камерой сгорания

Парковочный газовый котел напольного отопленияЗакрытая камера сгорания имеет ряд преимуществ. Среди них следует отметить, что для его установки нет необходимости выделять отдельные комнаты, поэтому установку оборудования можно проводить внутри дома.К тому же такие установки более эффективны. Но у таких котлов есть свой недостаток — без электричества работа вентилятора приостанавливается. Это указывает на то, что при отключении электроэнергии система отопления перестанет работать. Это следует учитывать перед приобретением такого агрегата.

Устройство и принцип работы в части горелок

Горелки в котлах отвечают за мощность. Они установлены в камерах в камерах. Здесь происходит сгорание топлива, которое сопровождается выделением тепла.Продукты окисления выводятся через дымоход. Над горелкой расположен теплообменник, представляющий собой емкость с теплоносителем. Когда продукты сгорания находятся наверху, они устремляются в дымоход и нагревают стенки бака, что повышает температуру теплоносителя. При этом вода через специальные форсунки попадает во внешний контур.

Газовый пароварочный котел «Теплый пол» может иметь теплообменник одного из двух типов. Сегодня наиболее распространены ламинированные и битермальные конструкции.Первые состоят из медных труб и пластин, которые в процессе производства обрабатываются антикоррозионным составом. По одной трубе предусмотрено отопление, а по другой — горячее водоснабжение. Тепло в окружающую среду передается с помощью пластин.

Рассмотрев более подробно битермальный теплообменник, можно понять, что он имеет другую конструкцию. Он предусматривает наличие двух трубок, которые различаются диаметром и помещаются одна в другую.

No related posts.
