Распределительная коробка для скрытой проводки: как использовать

Монтируем распаячную коробку своими руками

Распределительные коробки для скрытой проводки являются важным элементом одной из наиболее распространенных схем монтажа электропроводки в квартирах и домах.

Именно правильный монтаж этого элемента в комплексе с правильным выбором электрической схемы и сечения проводов является одним из важнейших элементов в общей системе безопасности вашей электрической сети. Поэтому его правильному монтажу следует уделить пристальное внимание.

Виды распаячных коробок

На данный момент на рынке представлено богатое разнообразие распаячных коробок самых разнообразных конструкций и форм.

В нашей статье рассматривается только коробка для подключения скрытой проводки. Поэтому детально остановимся на изделиях данного типа.

На фото представлены различные виды распределительных коробок

Итак:

• Прежде всего, все распределительные коробки можно разделить по их форме. Для скрытой проводки наиболее часто применяются круглые. Их диаметр и глубина могут в значительной степени колебаться. Так диаметр обычно колеблется в пределах 60 – 100 мм, а вот глубина обычно от 30 до 50 мм. Но при должном желании можно найти распаечные коробки для скрытой проводки и других размеров.
• Также широко применяются квадратные коробки. Обычно их размеры находятся в соразмерных с круглыми изделиями параметрах. То есть, начиная от 60×60 мм и заканчивая изделиями больше 110 мм. Глубина квадратных коробок обычно не превышает 30 – 50 мм.
• Также широко применяются прямоугольные распаячные коробки. Здесь разброс размеров еще больше, но суммарная площадь соразмерна с коробками других форм. Прямоугольные и квадратные коробки для скрытой проводки применяются чуть реже, хотя здесь все зависит от ваших пожеланий и технических условий.
• Кроме того,коробки распаечные для скрытой проводки различаются по материалу изготовления. Согласно п.2.1.27ПУЭ (Правил устройства электроустановок), они должны быть изготовлены из несгораемых и трудносгораемых материалов.
  При прокладке провода по сгораемым материалам следует применять распаячные коробки из металла. Если же прокладка провода осуществляется по несгораемым материалам, то достаточно применения трудносгораемых коробок из пластика.

Обратите внимание! Почти все коробки распределительные для скрытой проводки, представленные на рыке, имеют степень пылевлагозащищенности на уровне IP54 или IP55. Но можно встретить и модели с IP 20 и ниже. При этом нормы ПУЭ для скрытой проводки в несгораемых конструкциях требуют норму не ниже IP24. Поэтому на этот аспект следует обратить внимание.

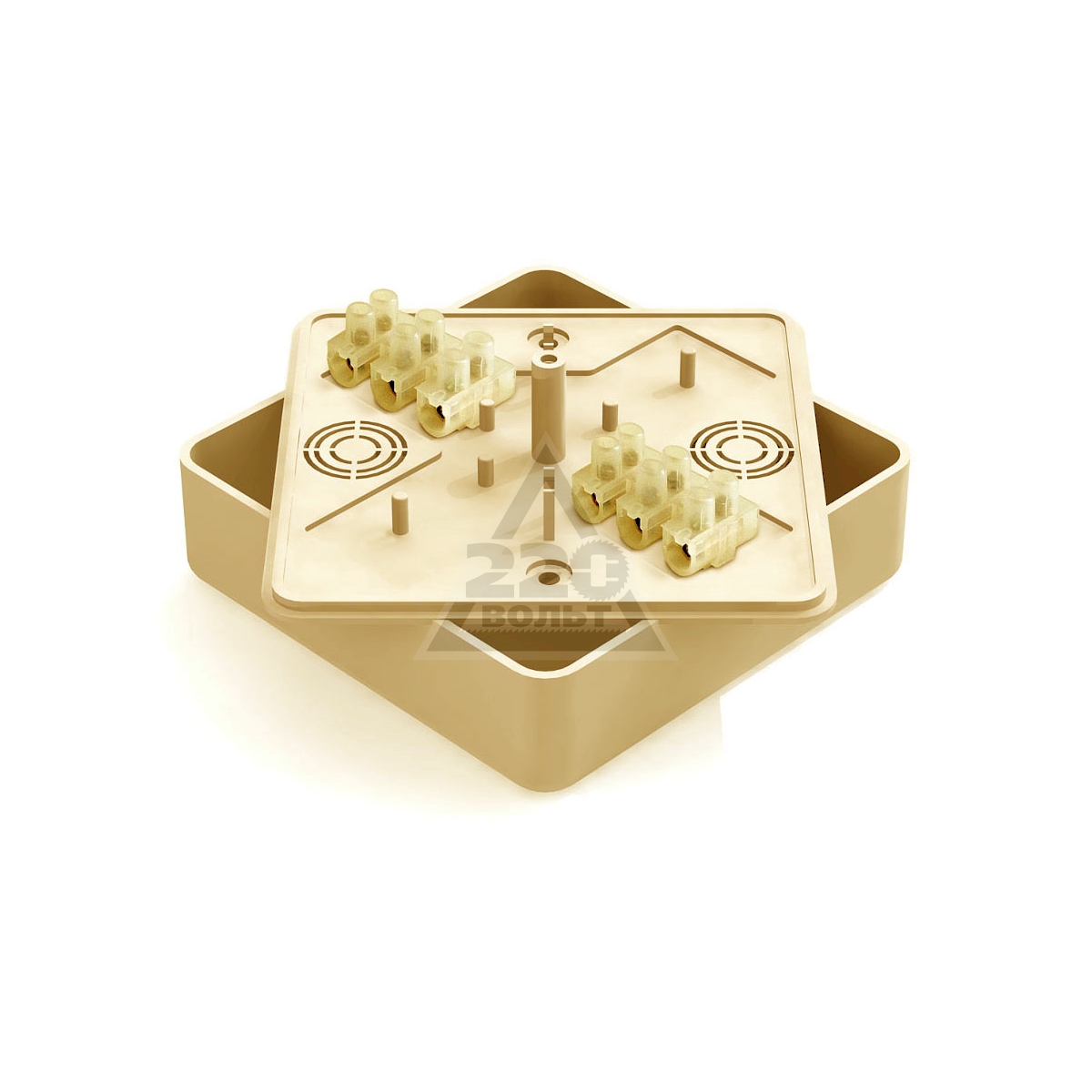

Распределительная коробка с клеммником

• Если раньше все распределительные коробки делались пустотелыми, то сейчас на рынке появились модели с клеммниками внутри. Это позволяет более качественно осуществлять соединение проводов, а также способствует их упорядочиванию внутри коробки. И хотя цена таких изделий несколько выше, но их удобство несомненно.
• Ну и последним и весьма условным разделением распределительных коробок является наличие крепления. Оно позволяет более качественно и надежно закрепить изделия в стене, но при условии их посадки на цементный раствор это достоинство весьма сомнительно.

Монтаж распаячных коробок

Выбор места установки распределительной коробки

Распаячная коробка для скрытой проводки предназначена для компактного размещения мест соединения проводов. Она должна обеспечить соблюдение п.2.1.23 ПУЭ, который требует обеспечить возможность осмотра места контактных соединений.

Поэтому оштукатуривание крышек коробов или другое препятствование доступа к ним является нарушением правил.

Где монтируют распаячные коробки

Итак:

• Наша инструкция советует располагать распаячные коробки в местах наибольшего скопления проводов ответвлений. Тут все зависит от вашей схемы электрической разводки квартиры или дома.
• Если питание сети освещения и розеточной группы осуществляется от двух разных автоматов, может потребоваться монтаж двух распредкоробок. В то же время при небольшом скоплении проводов весь монтаж можно выполнить в одной коробке. Здесь главное не перепутать провода различных групп.
• С советских времен установочные коробки для скрытой проводки принято располагать над входом в помещение. Это обусловлено тем, что здесь располагается выключатель освещения комнаты, который требует соединения трех проводов. Соединения розеток более простые и вероятность запутаться значительно ниже. Поэтому именно над выключателем обычно оборудовали распределительную коробку. Многие используют это место и сейчас. Но это не является обязательным.

Монтаж распределительной коробки

Коробка ответвительная для скрытой проводки хоть и монтируется достаточно просто, но процесс это достаточно трудоемкий и пыльный. Поэтому обычно монтаж новых коробок делают при ремонте помещения.

• Прежде всего, следует создать выемку в стене размерами несколько больше, чем размеры коробки. При этом глубина выемки должна быть таковой, чтобы в закрытом состоянии крышка изделия находилась вровень со стеной.
• После этого вы можете установить коробку. Сделать это можно своими руками, закрепив с помощью специальных устройств. Если такового нет, то можно применять дюпель-гвозди, алебастр или цементный раствор. После этого в коробку можно завести провода.

Обратите внимание! Провода следует заводить с таким расчетом, чтобы обеспечить запас провода. Это требует п.2.1.22 ПУЭ. Необходимо для повторного соединения проводов.

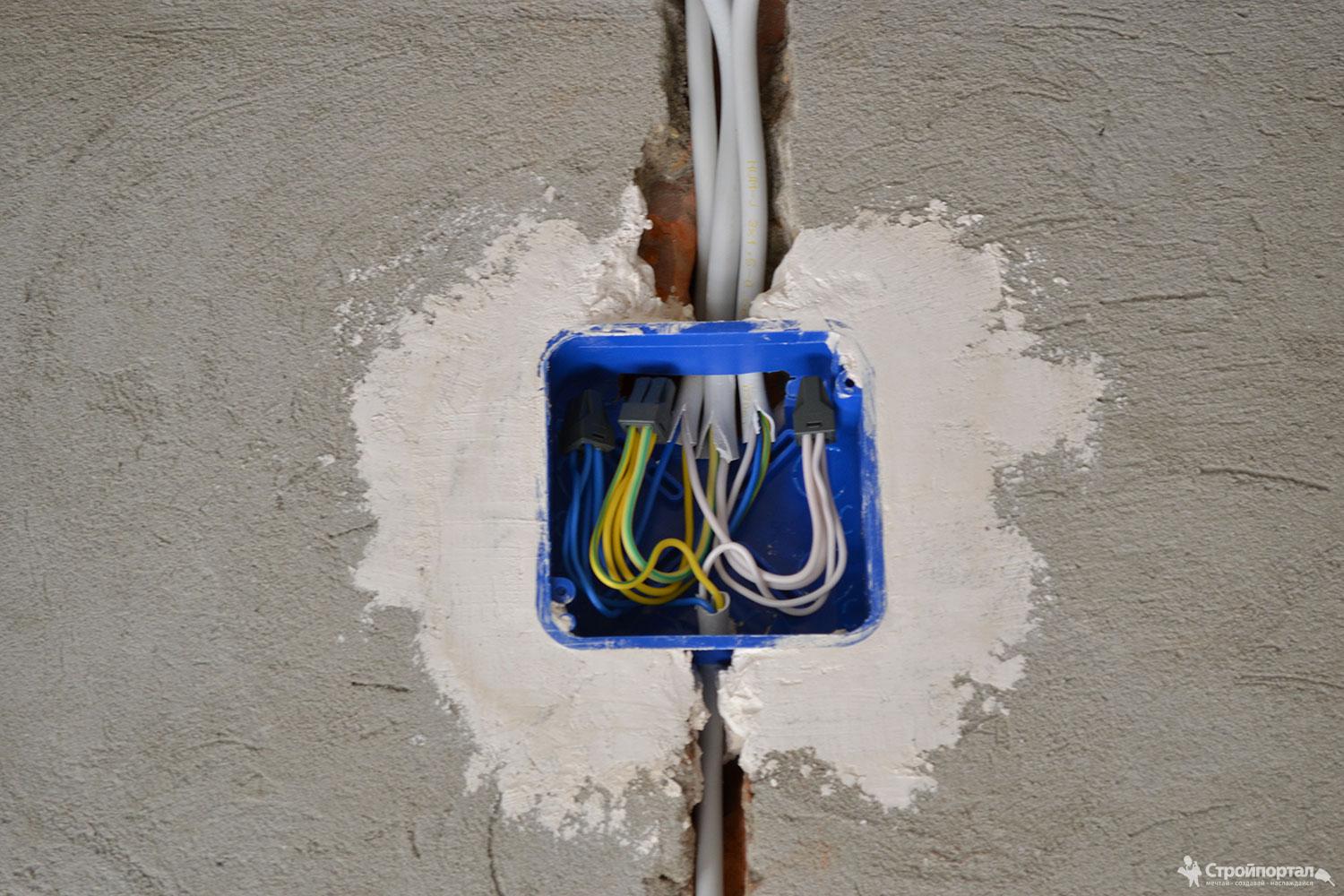

В соединительной коробке следует обеспечить запас провода

• Следующим этапом является соединение проводов. Делать это следует так, чтобы, согласно п. 2.1.24 ПУЭ, провода не испытывали механических усилий тяжения. Для этого запас провода лучше свернуть кольцом. Многочисленные видео правильного соединения проводов вы найдете и на нашем ресурсе, и в сети интернет.

Обратите внимание! Провода следует соединять методом винтового соединения, опрессовки, сварки или пайки. Метод скрутки недопустим. И сколько бы не выступали «старые» электрики, надежность этого способа соединения непостоянна и со временем может привести к пожару.

• Теперь наша коробка распаячная для скрытой проводки может быть закрыта и введена в эксплуатацию. При этом, благодаря крышке, она обеспечит свободный доступ к контактным соединениям и возможность отключения от сети поврежденного участка.

Вывод

Правильно установленная коробка распределительная для скрытой проводки является залогом не только надежности вашей электрической сети. Она обеспечит свободный доступ и возможность ремонта наиболее уязвимых мест любой сети – контактных соединений.

При этом она скроет инженерные сети от посторонних глаз и в случае повреждений исключит развитие пожара.

Как установить распределительную коробку в кирпичной, бетонной стене (схема)

В случае строительства частного дома, хозяйственных построек или капитального ремонта, приходится прокладывать или менять электрическую проводку, в которой одним из основных элементов являются распределительные коробки. К установке коробок существует ряд требований руководящих документов, ПУЭ и отдельные нормативные акты. Производители делают несколько разновидностей распределительных коробок, каждая модель предназначена для специфических условий установки и эксплуатации. Рассмотрим основные виды коробок, назначение и особенности монтажа. Читайте также статью: →  Распределительная коробка: монтаж и ремонт.

Назначение распределительных коробок

В помещениях зданий на сооружениях различного назначения проводка прокладывается от вводного распределительного щита в большинстве случаев по стенам через распределительные коробки. В некоторых случаях монтаж осуществляется по потолку или полу. В классическом варианте частного дома или квартиры от РЩ отводятся три группы линий:

• Осветительная;
• Розеточная;
• Линии для отдельных нагревательных приборов большой мощности.

На каждую группу в РЩ устанавливается автомат защиты. Нагревательные приборы, электроплиты подключаются, как правило, отдельной линией, минуя распределительных коробок с индивидуальным защитным выключателем.

Осветительные и розеточные линии прокладываются через коробки, в которых делается разрыв цепи для подключения ответвлений к розеткам, выключателям, люстрам плафонам и другим осветительным приборам.

Провода основной линии выбираются большим сечением, чем ответвления, это связано с тем, что на отдельной розетке или осветительном приборе токи нагрузки ограничены мощностью одного прибора. На основной линии сила тока суммарная от нагрузки со всех розеток.

Основные требования к местам установки распределительных коробок

Одним из основных требований ПУЭ является быстрый доступ к распределительной коробке, она недолжна, заставляться мебелью, бытовым оборудованием, замуровываться толстым слоем штукатурки или закладываться кирпичами. В случае ремонта проводки или проведения доработок крышка коробки должна легко открываться. Не рекомендуется устанавливать распределительные коробки в стенах на уровне размещения подвесных шкафов, дюбель или саморез при сверлении может попасть в коробку.

Оптимальный вариант установки распределительных коробок в 15 – 20 см под потолком, ответвления для розеток делаются вертикально вниз

Такая методика позволяет ориентироваться при сверлении стен, чтобы не повредить скрытые провода. При монтаже подвесных потолков делаются люки обеспечивающие доступ к коробкам. В старых помещениях проводку и коробки можно вынести наружу под каркас навесного потолка, в новых строениях это учитывается и делается сразу.

Виды распределительных коробок

Распределительные коробки разделяют по двум признакам, материалу изготовления и конструктивному исполнению.

Материалы:

• Металлические;
• Пластиковые.

Металлические коробки старого образца в большинстве случаев используются для установки в деревянных стенах с целью обеспечения пожарной безопасности. Современные модели делаются из пластика.

Табл.1 Распределительные коробки JBR

Модель коробки Ecoplast	Диаметр в мм	Технологические отверстия	Степень влаго защиты
JBR060	60 х 40	4 — Ø 20 мм	IP 44
JBR065	65 х 35	4 — Ø 20 мм
JBR070	70 х 40	4 — Ø20 мм
JBR080	80 х 40	4 — Ø 20 мм	IP 44

В зависимости от метода прокладки проводки и материала стен в коробках имеются конструктивные отличия:

• Накладные коробки для открытой проводки;
• Внутренние коробки для скрытой проводки;
• Изделия могут быть квадратной или круглой цилиндрической формы с различной глубиной;
• Для установки в кирпичные и бетонные стены;
• Для крепления в стены с полым пространством, в декоративную отделку, гипсокартон, фанеру, ДСП или другие материалы.

Распределительные коробки различных моделей

В зависимости от условий установки выбирается конструкция распределительные коробки и соответствующий метод их установки.

Особенности способов установки распределительных коробок различной конструкции

Самый простой процесс при установке накладных коробок для открытой проводки. Они просто привинчиваются к поверхности стены саморезами или прибиваются дюбелями. В случае с коробками для скрытой проводки в стенах приходится сверлить отверстия соответствующего диаметра и глубины. Размеры коробок выбираются исходя из количества проводов, которые в нее заводятся, чем больше проводов, тем больше должен быть диаметр и глубина коробки.

Установка распределительных коробок в кирпичные и бетонные стены

Отверстия в кирпичных и бетонных стенах, в крайнем случае, можно продолбить молотком и зубилом, но это требует больших усилий и времени. В современных условиях используется перфоратор со специальными коронками различного диаметра, которые имеют победитовые, вольфрамовые или алмазные зубцы по окружности. В центре коронки устанавливается сверло с наконечником из перечисленных материалов, это стабилизирует коронку во время сверления.

Таким инструментом за пару минут высверливается отверстие в бетоне или кирпичной кладке на нужную глубину. После сверления центральная часть в виде цилиндра легко откалывается зубилом.Процесс сверления отверстия в бетонных стенах

Таблица с размерами различных моделей коронок по бетону

Модель коронки	Ø сверла/коронки в (мм)	Глубина коронки, в (мм)
Super HARD	15/100	70-150
Диам Алмаз	25/600	—
Bosch	20/162	—
DeWalt	25/152	—
Энкор	68	80

Перед установкой в технологические отверстия коробки заводятся концы проводов. По периметру отверстия накладывается гипсовый раствор и вставляется стакан на полную глубину, верхние края стакана корпуса коробки должные быть на уровне поверхности стены. После затвердевания раствора можно приступать к разделке и подключению проводов.

Совет №1 Чтобы верхняя грань коробки совпадала с уровнем плоскости поверхности стены устанавливать ее надо после прокладки проводов и штукатурки стен.

Коробки для наружной проводки

В случае с использованием коробок для открытой проводки провода заводятся в технологические отверстия через резиновые уплотнители в виде конуса. Для герметичности ввода срезается определенный уровень верхушки конусообразной заглушки соответствующий диаметру провода, который заводится в коробку. Читайте также статью: → Соединение проводов в распределительной коробке? СХЕМЫ.

Установка распределительных коробок в полые стены (гипсокартон, фанера, другие материалы декоративной отделки)

В гипсокартоне отверстие можно просверлить коронкой по бетону, деревянные плиты сверлятся специальными коронками с несколькими зубчатыми пластинами. Коробки в этих случаях в своей конструкции имеют зажимные планки, которые после установки прижимаются к тыльной стороне листа гипсокартона вращением болтов. Перед установкой через отверстия в коробку заводятся концы проводов. Просверлить отверстия можно обычной дрелью с использованием соответствующей насадки.

Совет №2 Характерная ошибка, перед сверлением коронки перфоратором с коронкой по бетону не забывайте переключать его с режима перфорации в режим обычного сверления. В противном случае кипсокартон может просто проломится, треснет или получится бесформенное отверстие.

Разделка и подключение проводов в коробке

Провода в коробку заводятся на 15 – 20 см, с кабелей типа ПУНП, ВВГ и других подобного типа, внешний слой изоляции снимается почти полностью, оставляют 2 – 3 см перед технологичным отверстием. Изоляция с токопроводящих жил снимается на 7 – 8 см, соединяемые концы проводов в одну скрутку складываются в один пучок, на уровне и среза изоляции зажимаются плоскогубцами.

Примеры скруток в распределительной коробке

Вторыми плоскогубцами зажимаются концы оголенных проводов, первые пассатижи удерживаются на месте, вторые вращаются по часовой стрелке, таким образом, делается скрутка.

Характерная ошибка при скрутке проводов это перекручивание, стягивать жилы надо плотно, но рассчитывать усилие, чтобы провода не лопнули от перетяжки.

Неравномерно выступающие жилы на конце скрутки, ровно откусывают кусачками, по требованиям ПУЭ концы скрутки должны свариваться или пропаиваться. Для сварки можно использовать понижающий трансформатор 220/36В в качестве электрода используется графитовый стержень. На практике большинство электриков игнорируют эти требования, правильно сделанная скрутка обеспечивает надежный контакт.

После скрутки оголенные концы изолируются, это можно сделать различными способами:

• Обычной ПВХ изолентой;
• Термоусадочными трубками;
• Пластиковыми колпачками.

Последнее время появляются коробки с контактными планками, где коммутация осуществляется на клеммах с болтовыми зажимами.

Закончив изоляцию, провода укладываются вовнутрь коробки, так чтобы скрутки не касались друг друга, потом закрывается крышка. Чтобы крышка гармонировала с интерьером, она окрашивается в соответствующий цвет, заклеивается кругом соответствующих обоев или другим материалом.

Схемы подключения проводов могут быть различны, в зависимости от подключаемых элементов проводки. Но есть общие правила:

• Все провода заземления скручиваются в одну скрутку;
• Все провода нейтрали скручиваются в отдельную скрутку;
• Фазные провода тоже скручиваются в одну отдельную скрутку;
• Провода от розетки в трехпроводной схеме подключаются напрямую к основной линии, один провод к фазной скрутке, второй к нейтрали и третий к заземлению.
• Осветительные приборы подключаются фазой через выключатель, нейтральный провод от контакта цоколя идет в коробку на скрутку нейтрали, заземление от корпуса осветительного прибора к скрутке заземления.

Для удобства рассключения ПУЭ устанавливает правила, которые определяют назначение проводов по цвету:

• Синий используется как нейтральный провод;
• Красный, белый, коричневый и другие как фаза;
• В качестве заземления проводник с желто-зеленой изоляцией.

Часто задаваемые вопросы

• Отверстия в коробке сделаны у самого дна, провода подходят выше и мешают установке коробки в отверстие стены, как в этом случае поступить, может снять внешнюю оболочку, а жилы завести к отверстию между корпусом коробки и бетоном?

Нет, провода в отверстия должны входить свободно не пережиматься корпусом коробки. Перед технологическим отверстием в стене делается короткая штроба на глубину ввода, потом она замазывается гипсовым раствором.

• Есть коробки с крышками, которые плохо закрываются, может лучше покупать с крышкой, которая привинчивается винтами?

Обычно производители делают качественные коробки с плотно закрывающимися крышками. Если коробка закрывалась до установки, значит, будет закрываться и после. В этом случае допускается характерная ошибка при вдавливании коробки в отверстие стены корпус уходит очень глубоко, верхние края ниже уровня поверхности стен. Второй вариант, когда коробка фиксируется гипсовым раствором, корпус деформируется и верхняя часть принимает форму эллипса. В этих случаях круглая крышка или неплотно входит, или вообще не закрывается, будьте внимательны при установке.

Оцените качество статьи:

Как установить распределительную коробку для электропроводки в гипсокартоне

Установочная коробка для гипсокартона: выбор и монтаж

Гипсокартон уже давно занял лидирующие позиции при проведении отделочных работ в помещениях. Этот материал активно используют строители по всему миру, поскольку его свойства позволяют не только производить зашивку стен, но и возводить их в минимальные сроки.

Однако при его использовании необходимо применять специальные распредкоробки под гипсокартон, которые позволяют закреплять в нем необходимые устройства и системы коммуникаций.

Установленные коробки в полой гипсокартонной стене

Коробки для работы с гипсокартоном

Прежде всего, необходимо отметить, что данное устройство отличается от монтажных элементов, применяемых в обычных стенах не только своими размерами, но и материалом изготовления, а также некоторыми особенностями конструкции. Установочная или распределительная коробка для гипсокартона имеет специальные усики, которые и позволяют ей удерживаться в полости стены.

Один из вариантов исполнения стандартной монтажной коробки

Стандартное устройство

• Обычная коробка для пустотелых стен или гипсокартона представляет собой специальный монтажный элемент цилиндрической формы, который закрепляется внутри стены, чтобы впоследствии в нее можно было бы разместить элементы электрической сети.
• При этом установочные коробки для гипсокартона оснащаются специальными усиками, которые крепятся на шуруп и фиксируют их в полости, зажимая изнутри. Они могут быть изготовлены из пластмассы или металла, но принципиального отличия в этом нет.
• Стоит отметить, что все эти устройства отличаются по размеру. В настоящее время существует огромное количество распределительных коробок, которые не только имеют разный диаметр и глубину, но и могут быть выполнены под розетки конкретного производителя или даже определенную модель розетки.
• Если распредкоробка для гипсокартона оснащается специальной крышкой и может иметь некоторые погрешности в размерах, то монтажные элементы для приборов должны строго соответствовать заданным параметрам, иначе могут возникнуть большие проблемы при установке.

Совет! Когда приобретается стандартная коробка для монтажа в пустотелых стенах, необходимо сразу с ней покупать и сам устанавливающийся элемент. Это позволит избежать несовпадения размеров и крепежных элементов.

[ro-youtube-content count=”1″ no-desc=”0″]Электромонтаж установка распаечных коробок в гипсокартоне видео[/ro-youtube-content]

Спаренные элементы монтажа

• В современных магазинах в ходу коробка под розетку для гипсокартона, которая выполнена в виде двух или трех секций для монтажа.
• Такое решение является весьма удачным и практичным, поскольку позволяет сэкономить время, деньги и упрощает эксплуатацию.
• Существует масса вариантов исполнения таких устройств. Например, в них могут быть совмещены распаечные коробки для гипсокартона с монтажными элементами для розеток или других приборов.
• При выборе таких изделий нужно обращать особое внимание на то, что устанавливаемые устройства должны размещаться в спаренных секциях свободно, не мешая один другому. Именно поэтому такая распределительная коробка под гипсокартон имеет параметр, который указывает на расстояние между центрами радиусов. На него нужно обращать внимание при выборе розеток и выключателей.

Совет! При выборе любых монтажных коробок, следует обратить внимание на то, из какого они материала изготовлены. Дело в том, что правила безопасности рекомендуют приобретать устройства, выполненные из самозатухающей пластмассы. Это препятствует возгоранию при коротком замыкании.

Детальное изображение монтажной коробки для стен из гипсокартона с описанием элементов

Монтаж

• Когда производится установка своими руками, необходимо соблюдать все требования техники безопасности, а особенно то, которое рекомендует не подключать электричество до окончания всех работ.
• Прежде всего, нужно сделать отверстия в гипсокартоне под коробку. Для этого типовая инструкция рекомендует применять специальные коронки. Их следует подбирать по размеру монтажных элементов.
• Если приобретение такого инструмента не предусмотрено, то отверстия можно проделать с помощью дрели и монтажного ножа.

Проделывание отверстия в стене при помощи коронки

• Далее следует обработать края отверстия раствором шпатлевки и грунтовки. Так посадочное место будет прочнее и надежнее.
• Монтаж производится отверткой. С ее помощью нужно зажимать крепеж до тех пор, пока коробка надежно не зафиксируется в полости стены.
• Финишным этапом при установке является шпатлевка стен. Однако многие мастера выполняют этот процесс уже после обработки стен, что не так критично при прочном креплении.

Совет! Не стоит слишком сильно затягивать крепежные болты, поскольку так можно повредить гипсокартон или саму коробку.

Электромонтажные работы под гипсокартоном

Гипсокартонные конструкции для стен и потолков – это отличный способ выполнить быстрый, качественный ремонт в соответствии со всеми современными требованиями. Поверхность гипсокартона очень гладкая и ровная, после монтажа плит можно использовать любые отделочные материалы, включая кафельную плитку и деревянные панели. Но это далеко не все преимущества использования такого универсального строительного материала. Большим плюсом является то, что в данном случае допускается прокладка инженерных сетей под поверхностью короба.

Схема прокладки электропроводки на гипсокартон.

Электропроводка под гипсокартоном не только удобна, но и позволяет отлично замаскировать все провода, организовав на поверхности только точки подключения для светильников самой различной конструкции, выключателей, бра, розеток. Такой монтаж простой, его легко можно сделать своими руками, не привлекая для этого специалистов. Достаточно приобрести в любом строительном магазине требуемое количество электрического кабеля, специальную гофрированную трубу для прокладки, распределительную коробку для кабелей, выключатели и подрозетники.

Понадобятся и такие инструменты:

• дрель с насадками для резки отверстий;
• винты и саморезы;
• напильник;
• простой карандаш и линейка для разметки.

От выбора до покупки кабеля

Монтаж проводки под гипсокартоном – это простое, но вместе с тем и очень ответственное дело. Важно правильно выбрать электрический кабель перед тем, как приступить к работе.

Оптимальным вариантом является использование негорючего кабеля ВВГнг, который укладывается в гофре.

Схема протяжки провода.

Хорошо подходит и ВВГнг-LS, который можно прокладывать без гофрированной трубы по той причине, что у него уже есть отличная двойная изоляция. Такой вариант более удобен, кабель имеет круглую форму, при протяжке ни за что не цепляется, его легко и просто укладывать.

Если вам необходимо проложить небольшое количество кабеля, то лучше всего применять второй вариант, но при больших объемах разница в стоимости становится довольно ощутимой, поэтому чаще всего применяется обычный электрический кабель и гофрированная труба.

Без гофры монтируют более дорогой кабель в таких случаях:

• если гофра банально не помещается в пространстве между стеной и гипсокартонным листом, то есть диаметр гофры превышает такое расстояние;
• когда проложенные сети крепятся с двух концов, то есть натяжка исключена, чтобы не произошло повреждения изоляционного слоя.

В любом случае проводка в гипсокартоне должна прокладываться аккуратно, чтобы не произошло механических повреждений при монтаже и последующей эксплуатации.

Особенности ввода кабеля

Вопрос, как правильно провести электрический кабель под гипсокартон, отличается одной важной особенностью. Дело в том, что сам лист повредить кабель не может, но вот металлический профиль, который применяется для устройства каркаса, имеет острые края, а это может стать причиной механических повреждений для изоляции и в конечном итоге порчи электропроводки. Поэтому есть два варианта: использование специального кабеля с двойной изоляцией и прокладка обычного провода в гофрированной защитной трубе. Следует обеспечить дополнительную защиту проводки в местах, где кабель проходит через лист гипсокартона, для чего также используются специальные пластиковые элементы. В таком случае вы можете не беспокоиться, что электрическая сеть будет повреждена, такая прокладка безопасна и качественна.

Чтобы гофра не двигалась под поверхностью гипсокартона, рекомендуется крепить его либо при помощи специальных клипс либо с использованием простой изоленты. Брать рекомендуется ленту яркого, желательно красного цвета, чтобы ее при всех работах было отлично заметно.

Как провести монтаж провода в гофре?

Прокладка проводки в гофре отличается крайней простотой. Чтобы осуществить такую работу, необходимо приготовить следующие инструменты:

• гофру и распределительные коробки для подключения кабелей;
• специальные клипсы для крепления гофры к поверхностям;
• электрический кабель;
• дюбель-гвозди, которые применяются для крепежа клипс;
• сверло, перфоратор.

Гофрированные шланги протягивают через специальные отверстия в профильных стойках.

Монтаж достаточно прост: кабель сначала крепится в распределительной коробке, после чего протягивается через гофру, предварительно укрепленную на поверхности. Чтобы правильно проложить электропроводку под поверхностью гипсокартона, необходимо для начала установить распределительные коробки. Проводить подобные работы надо до того момента, как все стены будут зашиты листами.

Для начала следует правильно выбрать место для монтажа коробки, учитывая, что все кабели должны проходить на расстоянии 10-15 см от уровня потолка, для стены допускается монтаж кабелей в предварительно сделанные штробы либо через гофрированные шланги. Распределительные коробки, которые ставятся под гипсокартон, должны быть оборудованы защитной крышкой с определенной степенью защиты, то есть предназначенной специально для монтажа под гипсокартонные и гипсоволокнистые плиты в стенах.

Сама коробка крепится на выбранное место при помощи саморезов, прокладка кабелей начинается от коробки в направлении всех точек подключения, то есть светильников, выключателей, розеток. Все сети идут только через гофру в направлении точек, места для которых выбраны заранее. После монтажа распределительной коробки можно приступать к зашивке каркаса ГКЛ плитами. При такой установке обеспечивается полная безопасность и надежность, быстрая замена сетей при необходимости, проводка под гипсокартоном дополнительных кабелей.

Установка подрозетников

Чтобы провести кабели для розеток, необходимо предварительно выполнить разметку для штроб, отметить места, где будут монтироваться подрозетники. После этого в поверхности гипсокартона при помощи специальной коронки делаются отверстия с диаметром в 68 мм. При устройстве подрозетников следует предусмотреть, чтобы между поверхностью стены и листа оставалось расстояние не меньшее, чем 50 мм, чтобы конструкция нормально расположилась. Если же это условие невыполнимо, то необходимо обеспечить устройство углубления в самой стене при помощи перфоратора либо зубила на необходимую глубину.

Схема монтажа подразетника на гипсокартон

Теперь с подрозетника снимается заглушка, которая предназначена для ввода кабелей и проводов. В полученное отверстие вставляется корпус подрозетника, который будет удерживаться на одном уровне с поверхностью гипсокартона при помощи специальной окантовки. Если стена сделана из дерева, но необходимо корпус подрозетника со всех сторон обмазать гипсовой шпаклевкой для обеспечения безопасности. Для бетонных и кирпичных стен эти меры не нужны.

Кабель вводится в отверстие, которое остается на месте заглушки, по краям заворачиваются саморезы, но при этом нельзя слишком сильно нажимать на поверхность, чтобы не повредить лист ГКЛ. Ушки от подрозетника с обратной стороны плотно притягиваются к гипсокартону, они позволяют хорошо удерживать всю конструкцию в стене.

Монтаж выключателей

Самостоятельный монтаж электропроводки под гипсокартон – это не только прокладка кабелей, но и установка выключателей. Для начала стоит определить точки, где выключатели будут находиться, их общее количество. Это зависит от того, какая бытовая техника будет стоять в помещении, каково его назначение. Как правило, достаточно одного-двух выключателей. Если есть бра и настенные светильники, то количество может быть и большим. Располагаются они на высоте 80 см от пола, то есть на высоте руки для комфорта использования.

Чтобы сделать в стене отверстия под выключатели, необходимо приготовить фрезу Д-64 мм. В выбранном месте дрелью высверливаются отверстия на средних оборотах, чтобы не повредить гипсокартонную стену. Если требуется выровнять края отверстия, можно использовать обычный напильник.

Далее приступаем к монтажу самой коробки выключателя, так как расположение ее должно быть правильным, в строгом соответствии с конструкцией. Крепить коробку надо винтами, которые закручиваются по часовой стрелке без сильного нажима, чтобы поверхность листа ГКЛ не была повреждена.

У выключателя есть две скобы, благодаря которым конструкция и удерживается в предварительно поставленной коробке, перед самим монтажом выключателя выдвижные скобы надо свести. Перед установкой следует электричество отключить, проверить, что кабели находятся не под напряжением. После этого подсоединяем провода фазы к требуемым разъемам, фиксируем конструкцию винтами. Теперь ставим выключатель на место, монтируем декоративные планки по бокам, подключаем электроток, проверяем работоспособность выключателя. Таким же образом можно устанавливать все выключатели в доме.

Провести своими руками электрические кабеля под поверхностью гипсокартона очень просто, необходимо только предусмотреть наличие защитного гофрированного короба, в котором и прокладываются сети. Делается это для обеспечения безопасности, так как кабели монтируются рядом с металлическим профилем каркаса гипсокартонной конструкции. Не стоит забывать про осторожность при подключении кабелей к общей сети. Так же просто ставятся и подрозетники, выключатели, для которых в гипсокартоне прорезаются специальные отверстия.

Как установить распределительную коробку для электропроводки

При скрытой проводке коробки заделываются в стену. – таким образом, чтобы верх их крышек был заподлицо с поверхностью стены. При открытой проводке коробки устанавливаются без заделки в стену на ее поверхность.Вместе с тем, при монтаже электропроводки в складских помещениях, ангарах, мастерских, когда требуется не только жесткое крепление электропроводов, но и воздействие неблагоприятных факторов производственных помещений, возникает необходимость в установке распределительных коробок с более высокими эксплуатационными характеристиками.

Основная цель распределительных коробок – обеспечение пожарной безопасности. Места соединения проводов – самые опасные с точки зрения возникновения пожара. Недостаточно плотный контакт создает большое сопротивление в соединении и приводит к его нагреву, приводящему иногда к пожару. Данное разделение во многом отражает основную, но не самую полную классификацию признаков данного изделия. Вместе с тем, именно такая классификация является на сегодня основной для большинства продавцов и потребителей.

Она представляет собой кольцо с победитовыми или алмазными режущими кромками, по центру которого расположен бур по бетону. Бур выполняет функции центрирования коронки, а сама она вырезает из стены круглый сегмент.

Монтаж распределительной коробки

Из ответвительных коробок расходятся электрические кабели или провода к светильникам, выключателям и розеткам. Они состоят из пластикового корпуса с крышкой, бывают встраиваемые для скрытой электропроводки (на рисунке 3 и 4) и накладные- для наружной (на рисунке 1 и 2). Для монтажа встраиваемой коробки необходимо выбить или высверлить углубление, в которое затем необходимо вмазать коробку заподлицо.

Гораздо проще ставится коробка в гипсокартон.Монтаж электропроводки в доме, квартире, гараже, офисе и т. д. всегда выполняется с установкой распределительных (ответвительных) коробок. По одной минимум всегда устанавливается в каждом помещении.Прежде чем приступить к установке коробки необходимо сделать штробы и закрепить в них кабели от места ее установки до розеток, выключателей и светильников.

Или закрепить кабели за гипсокартоном или панелями, которыми обшиваются стены или потолок.В домах и квартирах вся электропроводка идет скрыто под штукатуркой или в каналах панельных домов, поэтому и распределительная коробка прячется заподлицо стены. Для ее установки необходимо:

Прокладка электропроводки под гипсокартоном

Электропроводка под гипсокартоном является скрытым видом проводки. Для ее прокладки применяются не поддающиеся горению трубы, гофрированные шланги и негорючие короба.Рекомендуется разводку электропроводки под гипсокартон в квартире или доме осуществлять после того, как установлены металлические профили до зашивки стен плитами гипсокартона.

С помощью гипсокартона также отлично маскируется электропроводка, которая может быть проложена как в самом гипсокартоне, так и под его поверхностью. Одним из преимуществ такого монтажа электропроводки является то что нет необходимости проделывать штробы в стене.

• – гофрированный шланг;
• – распределительные коробки;
• – клипсы для крепления шланга;
• – кабель;
• – дюбель гвозди для монтажа клипс;
• – перфоратор и сверло.

В процессе монтажа пропускание кабеля в гофру начинается от распределительных коробок. Он прокладывается строго вертикально в направлении расположения всех выключателей, розеток и светильников, которые имеются в комнате. С помощью электроинструмента проделывают отверстие Затем вставляют коробку.

Она должна входить в проделанное гнездо с легким усилием. Но прежде чем вставить подрозетник, определяются с тем, сколько проводов нужно завести в него. С тыльной стороны (на дне) есть перфорированные заглушки. Их демонтируют, исходя из количества вводов.

В случае ремонта с использованием профильного металлокаркаса на стену разводку проводят до монтажа листов ГКЛ. Коробка установочная под гипсокартон монтируется после обшивки стен. Иногда случается такая ситуация, что листы ГКЛ уже установлены и возникает необходимость добавить еще одну розетку либо выключатель под гипсокартоном. Чтобы не производить демонтаж гипса, можно поступить следующим образом: В нашем случае если мы прокладываем кабель по потолку или по стене, который мы зашьем гипсокартоном, то и выделим из этого пункта следующее: “…проложенная внутри конструктивных элементов зданий и сооружений… и “…пустотах строительных конструкций …”.

Отсюда делаем вывод, что такая проводка является скрытой.

1. Произведите разметку стены под отверстие, где расстояние от пола должно быть не меньше 20 см;
2. Вырежьте отверстие, зашлифуйте края, обработайте грунтовкой и зашпаклюйте, добавляя в рабочий раствор асбест;
3. Выставьте распаячную коробку, закрепите болтами, вытяните провода через отверстия под кабель и соедините между собой;
4. Края зашпаклюйте и закройте защитной крышкой.

А в еще более ранний период провода заматывали изоляционной лентой, и этот способ назывался скруткой. Существенный недостаток такого соединения заключался в высоком риске замыкания.

• Просверливаются отверстия. Для работы используется специальная коронка, диаметр которой подбирается под подрозетник. Если рядом располагается несколько розеток, то делается нужное количество отверстий;

Нужно проложить проводку в гипсокартонной конструкции, но вы не знаете как? Я расскажу вам, как правильно организовать рабочий процесс, чтобы получить надежную систему, соответствующую всем нормам безопасности. Также вы узнаете, какие материалы и инструмент стоит приобрести перед началом работ.
Распредкоробка изолирует узел от отделочных материалов, имеющих способность к возгоранию. Помимо этого, устройство предохраняет токопроводящие жилы от внешних воздействий, защищает людей от поражения током при случайном прикосновении к оголенным контактам. Второстепенной задачей изделий является декорирование не слишком эстетичного вида соединения проводов.

Гипсокартон сегодня очень востребован для возведения различных конструкций внутри помещений. Если необходимо изготовить перегородки, решить вопрос, как в туалете сделать короб из гипсокартона для труб, выровнять стены, устроить многоуровневый потолок — со всеми проблемами отлично справятся листы из гипсового сердечника, облицованного картоном, установленные на каркас.

---

Дополнительная информация по теме:

Монтаж распределительной коробки — Всё о электрике

Как произвести сборку и установку распределительного короба

О том, насколько важным элементом для системы электрического питания является распределительная коробка, – может сказать любой, даже не самый опытный электрик. Данная, казалось бы, не самая сложная конструкция, обеспечивает:

• равномерно распределяемую нагрузку от элементов, потребляющих энергию;
• возможность в любой момент добавить в общую систему питания новую ветку электроцепи, не прибегая к кардинальным изменениям в действующей проводке;
• удобство при пользовании и ремонте электрокоммуникаций.

В принципе, электрораспределительные коробки – это корпуса из пластика и металла, внутри которых можно состыковать воедино ряд необходимых частей электрической сети. Сегодня мы поговорим о коммутационном варианте распределительной коробки, которая бывает, в свою очередь, накладной или встраиваемой в стены. И та и другая разновидность, как правило, снабжаются необходимым количеством специальных клемм, при помощи которых провода можно соединять надежно и быстро.

Коммутационная разновидность распределительных коробок – оптимальное решение в случае, если есть необходимость соединения проводов с жилами из различных материалов. Типичный пример – медные и алюминиевые кабели, которые имеют свойство окисляться при взаимодействии друг с другом. В результате через какое-то время контакт исчезает совсем и некоторые «потребители» попросту прекращают работу.

Что касается формы коробок распределения тока – здесь нет особенного разнообразия, только квадратный и круглый варианты с разнообразными габаритами.

Технология установки распределительной коробки

Итак, поговорим непосредственно о процессе установки и подключения коммутационной коробки распределения. Если говорить о монтаже самого короба, – тут нет ничего сложного или проблемного. Встраиваемые варианты коробов вмуровывают в стены, а накладные крепят к стенам дюбелями или саморезами. Монтаж встроенной коробки более сложный и трудоемкий, в данном случае подразумевается создание специальной посадочной ниши. В одной из стен, ближе к потолку, необходимо сделать нишу соответствующего размера, именно там короб будет установлен и закреплен при помощи алебастрового или цементного раствора.

Однако данные процедуры относятся уже к завершающему этапу работ. В первую очередь следует заняться созданием «сети» из штроб – каналов, по которым к распределительном коробу будут подведены кабели. Необходимое количество опусков к коробкам выключателей и розеткам должны иметь строго вертикальное положение. Для того чтобы осуществить горизонтальную прокладку кабелей рекомендуется воспользоваться зазорами между плитами перекрытия и стенами.

После окончания подготовки штроб и установки подрозетников переходим непосредственно к устройству электропроводки, – важной частью данного процесса будет монтаж и подключение распределительного короба.

Нередко процесс соединения проводов внутри распределительного короба вызывает определенные затруднения. Для того их избежать рекомендуем тем или иным образом помечать каждый из концов кабеля. К примеру, подводим провод, который подает питание от электрощита, – помечаем соответствующим словом, подводим кабель от блока розеток – то же самое и т.д. Каждая отдельная электроцепь, которую мы подключаем к распределительному коробу, должна быть подписана соответствующим образом, в этом случае путаница впоследствии нам не грозит.

Сечение кабелей

Теперь на пару минут отвлечемся от распределительного короба и скажем пару слов о сечениях кабелей, которые применяются при разводке дома или квартиры. Известно, что подача напряжения в помещения от электрощита, как правило, осуществляется при помощи трех или двухжильного кабеля с сечением не меньше 4-х квадратных миллиметров. Такое сечение позволяет кабелю без проблем выдержать любых мощных энергопотребителей. Для подключения розеток применяются кабели имеющие сечение 2,5 квадратных миллиметра, а для системы освещения достаточно сечения в полтора квадрата.

Итак, определившись с оптимальными значениями сечений проводов, можно приступать процессу их коммутации внутри распределительного короба.

Соединение проводов

С первого взгляда эта работа может показаться достаточно сложной, однако, если хорошо разобраться с принципом работы проводки, все окажется не таким уж трудным. Итак, чем мы располагаем? Есть точка ввода и множество кабелей, которые надо подключить к ней. Вводом называют три разноцветных провода, по которым идут «земля», «фаза» и «ноль». Таким же образом происходит подключение проводов к розеточным группам и коробкам выключателей.

Итак, выполняем соединение кабелей к распределительному коробу по принципу «земля – к земле», «ноль – к нулю», а фаза к фазе». С подключением проводов от розеток, скорее всего, проблем не возникнет, смотрите на цвета, вот и вся наука. В случае с выключателями все несколько по-другому. Идущую прямо к коробке выключателя уходящую фазу присоединяют к фазе ввода, ноль освещения прямо к входному нолю, а фазу, приходящую с выключателя, – к фазе осветительной цепи.

Важнейший нюанс, на который следует обратить особое внимание при монтаже распределительного короба – надежное соединение кабелей друг с другом.

Если мы подразумеваем коммутационную коробку, в которой есть клеммы, – в этом случае обычно проблемы с соединением не возникают. Просто вставляем провода (по инструкции описанной выше) и зажимаем их надежно при помощи винтов. По-другому обстоит дело с коробками, которые не оснащены клеммами. Такие изделия придется дополнительно пропаивать. Проводим данную «процедуру» таким образом. Вначале производим надежную скрутку проводов друг с другом при помощи пассатижей. Затем берем паяльник и спаиваем провода, используя специальный припой и канифоль. Если вы планируете массовую установку большого количества распределительных коробов, для обеспечения надежности соединений лучше воспользоваться электросваркой.

Изоляция

На заключительной стадии работ необходимо произвести надежную изоляцию сваренных или пропаянных вместе проводов. Затем их можно уложить внутрь распределительной коробки, после чего она должна быть закрыта. Выполняя дальнейшие ремонтные работы, постарайтесь не вмуровать короб в стену намертво, рекомендуется оставить к нему удобный доступ, который может понадобиться вам в любой момент.

Видео: Электромонтажные работы в доме

Монтаж распределительной коробки по себестоимости (без посредников)

Обезопасьте себя от замыканий и пожаров! Поменяйте проводку и живите спокойно (раз в 10-15 лет проводка требует замены).

Наши преимущества при заказе монтажа распределительной коробки в Москве

Гарантируем безопасность ваших электросетей!

Все работы по электрике выполняют исключительно электромонтажники с соответствующим образованием и в соответствии с последней редакцией ПУЭ

Современный инструмент и высокая скорость работ!

Мы располагаем всем необходимым оборудованием и материалами для качественной и быстрой работы по монтажу распределительных коробок

Обязательная гарантия!

Два года гарантии на все электромонтажные работы

Не оставляем после себя мусора и грязи!

Бесплатная уборка строительного мусора после монтажа распределительной коробки!

Готовые решения по электромонтажным работам

Электромонтаж “под ключ” (квартира)

• Разработка техпроекта
• Монтаж распред. коробки
• Устройство или замена всей проводки
• Установка розеток / выключателей / светильников

Электромонтаж “под ключ” (коттедж до 350м2)

• Разработка техпроекта
• Монтаж распред. коробки
• Устройство или замена всей проводки
• Установка розеток / выключателей / светильников
• Пуско-наладочные работы

Выезд электрика (любые работы)

• Время выезда – 9:00 или 14:00
• Устранение неисправностей (проводка)
• Установка или замена розеток, выключателей, осветительных приборов
• Монтаж слаботочных сетей

Почему монтаж распределительной коробки лучше доверить специалисту?

• Самостоятельно проводить монтаж распределительной коробки бывает невозможно в силу отсутствия у владельцев помещений должных навыков, необходимого опыта и профессионального инструмента и оборудования.
• Работа профессионалов экономит время и освобождает хозяев от необходимости дополнительного контроля электромонтажных работ на каждом отдельном этапе.
• Наши электромонтажники работают в строгом соответствии с ПУЭ последней редакции и проектом. К вашим услугам – грамотные инженеры-проектировщики и электрики. Вы можете быть уверены в качестве монтажа распределительной коробки.

Ремонт 3-x комнатной квартиры на ул.Знаменские садки

Ремонт трехкомнатной квартиры на Можайском шоссе

Ремонт однокомнатной квартиры на ул.Якорная

Ремонт 2-х комнатной квартиры на ул.Чертановская

Ремонт 2-комнатной квартиры эконом-класса на Волдайском проезде

Особенности монтажа распределительной коробки

Распределительные коробки играют роль развязок на пути протекания электрического тока к каждому уголку вашего дома. Существуют распределительные коробки для скрытой установки и для открытой установки. Первые утапливаются в стене, а вторые крепятся своим дном на поверхности стен. В зависимости от особенностей места, где вы проводите электричество, могут применяться специальные коробки, защищенные от пыли и влаги. Размеры коробок зависят от количества электрических кабелей и от свойства стен вашего дома. Если стены обшиты гипсокартоном или другим подобным материалом, то используются коробки для пустотелых стен, со специальными креплениями к внутренней части обшивки.

Выполнять установку распределительных коробок, а также монтаж проводов в них необходимо с применением только профессиональных инструментов. Это сохранит помещения от излишних разрушений и возможности электрических замыканий при использовании системы. Так же монтаж кабеля должен обеспечивать крепкий контакт. Доверяя специалисту – профессионалу, вы обеспечите себе долговременную, безопасную эксплуатацию вашего дома или квартиры. Профессиональные электромонтажники нашей компании помогут правильно выбрать необходимые материалы, качественно и безопасно выполнят все электромонтажные работы.

Наша компания осуществляет многие электромонтажные работы, в том числе и в слаботочных сетях.К примеру, можем быстро и качественно установить трубку домофона или полноценную систему видеонаблюдения и охраны.

Заказ генподряда в Ремонт-МСК – это гарантия точности в сроках и безупречного качества строительно-монтажных и ремонтно-отделочных работ! Если Вы еще сомневаетесь, какой фирме доверить ремонт, то посмотрите отзывы о работе с нами и наше портфолио, а дальше у Вас уже не останется сомнений, что стоит обратиться к нам. Нам под силу практически все виды работ: мы занимаемся как дизайном, так и выполнением всех необходимых операций по его воплощению в жизнь. И все это собственными силами, без субподрядов! Профессионализм и креативность Ремонт-МСК сделают Ваш объект таким, о котором Вы мечтали!

Как установить распределительную коробку

Сегодня, Енот Электрик расскажет вам о нескольких способах установки распределительной коробки в бетон. Электрическая коробка изготовлена из металла или пластика в виде небольшой емкости. Внутри этой емкости во время монтажных работ в помещении соединяют все группы проводников.

Основное назначение распределительной коробки:

Возможность обслуживания и доступ к ремонту домашней электросети. В случае выхода из строя комнатной проводки вместе с розеточной группой существует возможность без проблем устранить все неполадки.

Доступность присоединения новых линий к комнатной электропроводке. Имеется в виду возможность установки розеток, если необходимы дополнительные. Это избавляет от необходимости протягивания новых кабелей от основного щитка — достаточно будет лишь создать дополнительную трассу от распредкоробки.

Можно обеспечить по всему помещению равномерное распределение электрической энергии за счет создания дополнительных направлений электросети и соединить их в одно целое.

Из вышесказанного можно сделать вывод, что правильная установленная распределительная коробка играет важную роль при монтаже электропроводки как в доме, так и в любом другом помещении.

Конструкция

Конструкция распределительной коробки весьма проста и представляет собой своего рода емкость с крышкой. В коробке для наружного монтажа имеются специальные отверстия с уплотнителями для проводки. На фото ниже можно увидеть разницу наружной и скрытой коробки.

Скрытая и наружная распределительные коробки, соответственно.

Хотя данные изделия и выполняют одинаковую функцию, но, как видите, имеют свои существенные отличия.

Следует также обратить ваше внимание на то, что у коробки скрытого типа по бокам, как правило, устанавливают специальные лапки с пружинками. Они предназначены для фиксации при монтаже проводки через гипсокартонную стену.

Виды электрических распределительных коробок

Как вы уже могли понять из сказанного ранее, в настоящее время существует несколько видов распределительных электрических коробок. Их разделяют по таким характеристикам:

1. Изготавливают в основном из пластика или металла
2. Устанавливают открытым либо скрытым способом
3. Изделия имеют круглую, квадратную или же прямоугольную форму
4. Отличаются по размерам

Из металла и пластика

Металлические коробки существуют и используются еще с прошлого века, когда их еще не додумались делать из пластика.

Однако, то, что они из прошлого века, не означает, что они устарели! Коробки из металла продолжают активно использовать — в частности в деревянных домах, банях и сараях. Связано это с тем, что при возгорании кабеля металлическая основа коробки будет служить хорошим препятствием для дальнейшего распространения огня.

Что касается изделий из пластика, то они выглядят уже современнее. Их изготавливают из этого материала двух видов (наружного и скрытого). Такие коробки имеют ряд преимуществ, такие как невысокая их стоимость, удобство конструкции и, конечно же, выглядят намного привлекательнее. В последнее время уже появился пластик, обладающий хорошей устойчивостью к пожарам и обладающий самозатухающими свойствами.

Наружные и скрытые распределительные коробки

В случае, когда проводка в доме или каком-либо другом помещения прокладывается открытым способом, то в таком случае применяется наружная распредкоробка . Под штукатурку устанавливается изделие уже скрытого типа.

Свои функции в обоих случаях данные изделия выполняют хорошо, но при ремонте и дальнейшей эксплуатации данной коробки настенные изделия более удобные. Коробки с клеммами намного качественнее позволяют соединять между собой провода. К таким коробкам, как правило, относятся наружные изделия.

Разных форм и размеров

Электрические распределительные коробки изготавливают в разных геометрических формах. Все зависит от их применения и назначения. Для подводки небольшого количества жил, вполне достаточно будет круглой формы. Прямоугольные и квадратные по форме коробки используют при большем количестве жил, из-за их большой вместимости.

Стоит также отметить, что установить круглую коробку в бетон значительно легче из-за того, что не нужно выставлять ее по уровню. При монтаже открытой проводки лучше смотрятся квадратные и прямоугольные изделия.

Размеры коробки зависят от выбранного сечения кабеля. Настоятельно рекомендуем ознакомиться со статьей о расчете и выборе сечения кабеля.

Инструкция по монтажу

Нам уже известно, что монтажные работы могут проводиться, как открытым, так и скрытым способом. Рассмотрим существующие основные этапы каждого по отдельности из способов.

Напомним! Самым надежным способом соединения проводов между собой является пайка или специальные зажимы, вроде клемм ваго.

Монтаж открытым способом

Такой метод относится к простым способам и не занимающим много времени. Приводим вам пошаговую инструкцию, которая позволит самостоятельно в стене установить распределительную коробку:

1. На первом этапе следует отключить в доме электроэнергию и для безопасности убедиться в ее отсутствия при помощи индикаторной отвертки. Мы ранее рассказывали, как правильно использовать индикаторную отвертку;
2. Места крепления данного изделия следует отметить при помощи простого карандаша;
3. Коробка крепится в бетонной стене при помощи дюбелей. Конструкцией обычно предусмотрены несколько специальных отверстия для саморезов;
4. Для ввода всех групп проводов необходимо срезать наконечники уплотнителей. Срезы делаются меньшого диаметра по сравнению с сечением кабеля для лучшей защиты проводки от попадания пыли и влаги;
5. Между собой соедините провода. Чтобы не ошибиться, рекомендуем ознакомиться с цветовой маркировкой проводов. Все, что от вас требуется, так это правильно между собой соединить фазу с фазой, после ноль с нулем и уже затем землю с землей (это касается розеточной группы). После нужно соединить вводную группу проводов с группой выключателей и внутреннего освещения;
6. После всех работ закройте крышку коробки.

Как видите, процесс установки распределительной коробки в бетон весьма прост.

Скрытый монтаж

Хотя и установить коробку скрытым способом намного труднее но, как правило, электрики новички с этой работой справляются.

1. Делаем специальные штробы в бетонной стене предназначенные под посадку коробки. Такую работу выполняйте дрелью имеющую специальную корончатую насадку. Обратите внимание во время выполнения этой работы, чтобы диаметр штробы полностью соответствовал размерам изделия. Бывает так, что место для посадки оказывается маленьким. В таких случаях необходимо будет выровнять контуры, а если окажется слишком большое, придется наложить больше раствора;
2. К месту подключения коробки следует подвести линию. Высота установки от потолка должна быть 10..20 см;
3. Необходимо сделать раствор из алебастра и выложить его в штробу, но перед этим немного ее смочить водой. Можно также для заделки штробы использовать гипсовый раствор;
4. Устанавливаем коробку на стену заподлицо и придерживаем ее немного по времени пока раствор не схватиться. Останется после всего этого убрать оставшиеся остатки шпателем от алебастра;
5. Между собой соедините жилы;
6. Закрывается защитная крышка;
7. Место установки заклейте обоями или же нанесите тонкий слой финишной штукатурки на крышку коробки. Если после проделанной работы не удается хорошо замаскировать крышку, то в таком случае вырезаются по контуру обои и пластиковая крышка на светлых обоях перестанет выделяться.

Полезный совет никогда не помешает! Когда будете соединять провода между собой, обязательно каждую группу подписывайте. Это касается проводов розетки, выключателя, люстры и др. В случае ремонтных работ вы сможете быстро найти необходимый провод.

На этом работа и технология правильной установки коробки при скрытой проводке в бетон завершена. При таком варианте времени для монтажа понадобится немного больше, но зато не будет испорчен внешний вид помещения.

{SOURCE}

Монтаж электрической распределительной коробки

Распределительная коробка – это электротехническое изделие, внутри которого соединяются между собой жилы кабелей. Только при помощи ее можно правильно соединить розетку, выключатель или светильник с источником питания. Она также служит для защиты соединений от

попадания пыли, влаги, посторонних предметов и для предотвращения случайного прикосновения к ним.

Коробки бывают наружной (открытой) и внутренней (скрытой) установки. Наружные предназначены для соединения кабелей, проложенных открыто: в гофре, металлорукаве или пластиковых кабель-каналах. Для ввода гофры внутрь они оборудуются резиновыми сальниками, позволяющими обеспечить требуемую герметичность.

Уплотнительные сальники для распределительной коробки со степенью защиты IP68

Коробки, используемые совместно с кабель-каналами, не имеют четко обозначенных мест для ввода кабелей внутрь. Их пропиливают при монтаже самостоятельно, в некоторых моделях для облегчения этой процедуры в нескольких местах корпус выполняется более тонким.

Коробки для внутренней установки замуровываются в стены. Внутри выполняется монтаж кабелей скрытой проводки. Для их ввода внутрь предусматриваются места с более тонкой стенкой корпуса, обычно – круглой формы. При монтаже корпус проламывается в нужных местах, внутрь коробки вводятся кабели, а образовавшиеся свободные места в проемах между ними и корпусом коробки закрываются штукатуркой.

Распределительная коробка для внутренней установки

Все коробки снабжаются съемными крышками, через которые обеспечивается доступ к соединениям. Иногда внутри них находятся стационарно установленные клеммники для подключения жил кабелей.

Выбор места под монтаж коробки

При монтаже электропроводки своими руками необходимо прокладывать ее параллельно или перпендикулярно поверхностям пола и потолка. Расстояние от потолка до прокладываемых кабелей должно быть равно 20-30 см. Коробки, питающие выключатель или розетку, желательно располагать над ними. Делается это для того, чтобы коробку можно было без труда найти. Чтобы не портить дизайн помещений, их обычно замуровывают вровень с поверхностью стен, а затем заклеивают обоями. Коробка, питающая розетку и находящаяся над ней, при необходимости будет найдена быстрее, чем расположенная произвольно.

Можно выполнить монтаж коробок над подвесными или натяжными потолками, но тогда необходимо обязательно обеспечить к ним доступ для возможного последующего ремонта. Ведь контактные соединения являются слабым местом электропроводки и со временем могут ослабнуть или вовсе сгореть. Для ремонта потребуется вскрывать потолок. Этот процесс приведет к необоснованным материальным затратам, а если место установки коробки неизвестно – к очень большим. То же самое относится и к расположению коробки, скрытой в стене. Она не должна быть закрыта слоем штукатурки. Чтобы открыть крышку, максимум, что допускается сделать – срезать обои напротив нее. Их можно потом наклеить на место или воспользоваться лоскутком из остатков, неизбежно появляющихся после оклейки.

Для доступа к коробкам, расположенным над подвесным потолком, на его поверхности встраиваются вентиляционные лючки.

Расположение коробок наружной установки определяется, в основном, дизайном и экономией длины кабелей. Для этого их тоже устанавливают напротив выключателей, розеток и светильников. Но и здесь не следует выполнять их монтаж в труднодоступных местах, чтобы не усложнять себе работу.

При установке коробок на улице своими руками нужно выбирать изделия со степенью защиты не ниже IP44.

Распределительная коробка со степенью защиты IP44

Но для гарантированной защиты от проникновения атмосферных осадков лучше выполнять их монтаж под козырьками, крышами, навесами. Но степень защиты коробок, устанавливаемых на улице, нельзя ухудшать, даже если дождь и снег на них никогда не попадут. Влажный воздух, проникая внутрь, приводит к образованию конденсата, ухудшающему изоляцию между соединениями или приводящему к их коррозии. В первом случае возможно короткое замыкание, во втором – окисление и нарушение контактов.

Установка распределительной коробки

Монтаж соединительных коробок в стенах можно выполнять разными способами, в зависимости от наличия инструмента. Оптимальный и наименее трудозатратный вариант – использовать насадку на перфоратор, называемую коронкой.

[ads-pc-1][ads-mob-1]

Она представляет собой кольцо с победитовыми или алмазными режущими кромками, по центру которого расположен бур по бетону. Бур выполняет функции центрирования коронки, а сама она вырезает из стены круглый сегмент.

Пример коронки по бетону с алмазным напылением, которая может использоваться для бурения отверстий под распределительные коробки

После засверливания на необходимую глубину, сегмент удаляют молотком и зубилом или монтажной лопаткой, устанавливаемой на перфоратор.

Существуют коронки различных диаметров под любой размер распределительной коробки

Отверстия можно выполнять и самой монтажной лопаткой, особенно под коробку прямоугольной формы или больших размеров. Предварительно по краям требуемого проема буром по бетону нужно просверлить отверстия. Участок стены между отверстиями вырубается с помощью лопатки и перфоратора, установленного в режим отбойника, либо молотком и зубилом. Вместо зубила можно использовать широкую плоскую отвертку с крепкой рукояткой. Монтаж отверстий в стенах панельного дома выполняется только перфоратором, остальные методы не принесут результатов. Одновременно производится монтаж отверстий под розетки и выключатели.

Затем прокладываются штробы, в них укладываются кабели, концы которых заводятся в коробки так, чтобы из них торчали концы длиной 10-15 см. Кабели в коробках лучше заранее разделать. В саму коробку кабели должны входить неразделанными, длиной более сантиметра. При небольших размерах коробки длину неразделанного кабеля в ней нужно минимизировать, иначе провода потом в нее не поместятся. Если при заделке штроб есть вероятность сдвига кабелей по длине, то разделать их в соединительных, а также в монтажных коробках под розетку или выключатель лучше после окончания штукатурных работ.

Монтаж кабелей в соединительной коробке

После того, как штукатурка застынет, можно выполнять электрические соединения. Чтобы правильно выполнить подключение розеток и выключателей в коробках своими руками, нужно придерживаться плана действий, описанного ниже.

1. Разделанные жилы кабелей разведите по сторонам, сгруппировав их по назначению. Сначала лучше определиться с защитными проводниками (РЕ). В кабелях они – желто-зеленого цвета. Соберите в один пучок РЕ-проводники, идущие к корпусам светильников, на розетки, от источника питания и к следующей коробке. Будьте внимательны: проводник желто-зеленого цвета, идущий к выключателю, к этому соединению не относится. Важно помнить: даже если вы не планируете устанавливать розетку с заземляющим контактом, к ней должен идти трехжильный кабель, и его РЕ-проводник в коробке или щитке должен быть подключен. Это делается для того, чтобы в будущем на месте обычной розетки можно было установить розетку с заземлением.
2. Чтобы пучок не рассыпался, стяните его стяжкой или изолентой. Подключение проводов можно выполнить сразу, но лучше полностью закончить процесс планировки, так как потребуется выпутывать оставшиеся провода.
3. Соберите в пучок все нулевые рабочие проводники. Они – синего цвета, и собираются из питающих и отходящих кабелей, а также питающих розетку. Исключение также составляют кабели к выключателям.
4. Затем собираем вместе фазные проводники входящей и отходящей кабельных линий, розеток и добавляем к ним по одному проводнику из кабелей, идущим к выключателям. Цвет этих проводников может быть белым, черным или другим, но не желто-зеленым или синим. Из кабеля выключателя берем проводник такого же цвета, как и у фазных проводников.
5. Собираем схему подключения светильников. Для этого от выключателей берем провода синего или желто-зеленого цвета и соединяем их с оставшимися нераспределенными фазными проводниками светильников. Этот случай – исключение из правил, когда желто-зеленые или синие провода могут быть использованы для подключения фазы, то есть – не по прямому назначению.
6. Выполняем подключение сгруппированных жил одним из методов: сварка, пайка, установка клемм.
7. Изолируем соединения.
8. Укладываем провода в коробку.



[Инструкция] Соединение Проводов в Распред. Коробке

4623 Просмотры 0

ЭкономияSavedRemoved 1

Для разводки электропроводки используют специальные устройства, называемые распределительными (распаечными) коробками. Их монтаж полностью исключает вероятность выхода оголенных жил наружу. Соединение проводов внутри распределительной коробки допускается только посредством сварки, опрессовки и посредством специальных зажимных устройств.

Читайте также: Банные печи с баком для воды (120+ Фото): устройство и принципы работы, типы, выбор модели, самостоятельное изготовление (Видео) +Отзывы

Назначение распределительных коробок

Читайте также:   Как выбрать электрический теплый пол: комфорт и надёжность автономного обогрева

Распредкоробка может иметь любую форму – квадратную, прямоугольную, круглую или даже овальную

При прокладке электропроводки ее разводят равномерно от щитка ко всем помещениям. В каждом из них провода вновь разветвляются и уходят к конечным точкам потребления: розеткам, выключателям, светильникам и пр. В узловых точках устанавливаются распредкоробки – пустотелые конструкции, предназначенные для сокрытия мест разводки. Их заделывают в стену в 10-30 см от потолка или оставляют снаружи в виде накладных устройств.

Основное предназначение подобных конструкций – защита мест соединения от контакта с горючими материалами, физических повреждений, пыли и влаги. Кроме того, выполняют распределительные коробки и эстетическую роль, закрывая места пайки или не слишком эстетичные клеммы.

По ГОСТ Р 50571.15-97, для доступа к содержимому такие конструкции снабжаются крышками или дверцами. Отверстия по бокам предназначены для вывода проводов. Замуровывать их без возможности свободного открытия запрещено. Даже при монтаже коробки в стену ее крышка должна находиться на поверхности и открываться быстро и без усилий. Иногда распредкоробки могут содержать уже встроенные клеммы.

Изделия, предназначенные для внутренней проводки, должны иметь уровень защиты IР20-30 и выполняться из полистирола, полипропилена. Степень защиты распаечных коробок, монтируемых во взрывоопасных зонах – IР44. Конструкции, устанавливаемые вне помещений, изготавливаются из атмосферостойких материалов и имеют уплотнительные швы.

Согласно ПУЭ, соединение проводов скруткой в распределительной коробке может использоваться только временно, при тестировании сети. Для постоянного использования она запрещена. Ведь провода на этом участке будут перегреваться, что может привести к пожару.

Читайте также: Интересные идеи для украшения любимой дачи своими руками | 150+ оригинальных фото подсказок для умельцев

Монтаж коробки

Читайте также:  Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

Для удобства все линии следует промаркировать

Место ее установки необходимо продумать. Ведь к ней должен обеспечиваться быстрый доступ. При вмонтировании коробки в стену для нее готовят отверстие в виде углубления. Далее она крепится с помощью раствора алебастра.

Для подвода проводов в стенах готовятся штробы. Все жилы укладываются в защитные пластиковые или металлические трубы. Одновременно делают каналы для подрозетников. Все жилы в целях безопасности обязательно маркируются. Кабель, идущий непосредственно от щитка, обозначается словом «ввод». Он должен иметь 2-3 жилы и сечение 4 мм².

Для освещения используются жилы 1,5 мм², для розеток 2,5 мм². При составлении схемы соединения проводов в распределительной коробке фаза должна идти к фазе (белые провода), заземление соответственно только к заземлению (жилы светло-зеленого цвета), а нуль только к нулю (цвет жил голубой).

При укладке проводов в распредкоробку между ними оставляют небольшое расстояние (припуск) около 1 см. При использовании любого из методов соединения жил их обязательно изолируют пластиковыми колпачками или обычной изолентой.

При диагностике собранной сети подключают самый мощный прибор и проверяют, не появился ли нагрев жил. Если это произошло, распредкоробку разбирают и ищут соединение с недостаточной площадью контакта. Возможно также, что были использованы жилы недостаточного сечения. В этом случае их заменяют.

При соединении алюминиевых проводов в распределительной коробке следует быть предельно осторожным. Достаточно небольшого нажима, и хрупкая жила тут же растрескается.

Читайте также: Ландшафтный дизайн вашего участка своими руками – (130+ Фото идей & Видео) +Отзывы

Способы соединения

Читайте также:  Поэтапный бюджетный ремонт в новостройке своими руками. Секреты экономии и полезные рекомендации для новичков (Фото & Видео)

Сварка медных проводов

При выборе того или иного способа соединения следует ориентироваться в первую очередь на предполагаемую нагрузку на сеть. Согласно требованиям ПЭУ, монтаж любых видов электромагистралей в распределительной коробке может осуществляться тремя основными способами.

Наиболее часто используется сварка и опрессовка. Допускается также соединение посредством специальных винтовых или болтовых зажимов. При этом их размер должен точно соответствовать сечению проводов и количеству жил.

Сварка

Читайте также:  [Инструкция] Как правильно крепить профнастил на крыше: пошаговое куроводство крепежа своими руками, резка, монтаж на саморезы, советы (Фото & Видео) +Отзывы

Сварка жил в распредкоробке

Сварка

Сварной метод походит только для сопряжения проводов, выполненных из однородных металлов. Он относится к одним из надежнейших способов соединения. В отличие от скруток или даже болтовых соединений, переходное сопротивление в нем отсутствует, что сводит к минимуму вероятность перегрева контакта и его замыкания.

Этот метод в корне отличается от пайки – расплавления между проводами промежуточного материала (чаще всего оловянно-свинцового припоя). При сварке промежуточный металл не используется. Производится только расплавление соприкасающихся частей, в результате чего провода превращаются практически в единое целое.

Спаечные соединения из-за наличия третьего, более рыхлого материала, способны со временем ослабляться. Плюс в местах стыков из-за разницы составов возникают разрушающие химические реакции. Поэтому для соединения проводов внутри распределительной коробки расплавлением, согласно ПЭУ, требуется именно сварка.

1. Для проведения работ достаточно минимальных навыков. В быту для этих целей чаще всего используется точечная или дуговая сварка, которая производится на графитовых (для меди) или угольных электродах


   ---

2. Начинающим сварщикам лучше использовать аппарат с постоянным током напряжением 12-32 Вт. Опытные монтажники предпочитают работать с более мощными агрегатами с переменной силой тока


   ---

3. 5-6-сантиметровые концы проводов предварительно зачищают, а затем скручивают. При этом 5-6 сантиметров жилы должны остаться без скрутки. Их необходимо плотно прижать друг к другу. Для формирования расплавленного шарика при сопряжении трех и более жил оставляют только пару концов, остальные обрезают


   ---

4. Даже скрутку обжимают обычными плоскогубцами или зажимом


   ---

5. Расплавление производят поверх скрутки в течение 2-3 секунд. Для этого к ее верхней части подсоединяется заземление от сварочного инвертора


   ---

6. Если сила тока в аппарате выбрана правильно, дуга должна получиться устойчивой. Залипание электродов при этом не происходит


   ---

7. Для сварки пары проводов из меди, имеющих сечение 1,5 мм² вполне достаточно 70 А, для трех жил 90 А. Если они имеют большее сечение 2,5 мм², силу тока потребуется увеличить до 80-100 А

После сварки или пайки оставлять оголенными провода запрещено. На них обязательно надеваются изолирующие колпачки из негорючих материалов, которые прочно фиксируется в месте соединения.

Опрессовка

Читайте также:  Создаем уютное рабочее место своими руками: креативно, эргономично и без вреда для здоровья (100 Фото & Видео)

Опрессовка проводов

https://krrot.net/

Опрессовка

Наиболее прочным и надежным способом соединения проводов в распределительной коробке является соединение с помощью гильз с последующим обжимом (опрессовкой). Он обеспечивает идеальный контакт и повышенную прочность сопряжения.

Использовать его можно для разных видов проводов, как медных, так и алюминиевых разных сечений. Но чаще всего подобный метод используется для средних и больших токов. Подобный способ широко применяется даже в промышленных масштабах для опрессовки проводов на высоковольтных линиях или подстанциях.

Технически этот способ довольно прост:

1. При выборе гильз используют правило соответствия материалов. Согласно требованиям обустройства электроустановок, медные провода следует опрессовывать только медными гильзами, а алюминиевые – соответственно алюминиевыми. Для сопряжения жил, изготовленных из разных видов материалов, используют комбинированные медно-алюминиевые виды гильз


   ---

2. Для многожильных проводов необходимо приобрести специальные изолированные наконечники


   ---

3. В подготовленную заранее гильзу вставляются зачищенные концы проводов


   ---

4. Далее ее обжимают пресс-клещами. Для гильз небольшого диаметра удобней пользоваться инструментом с фигурными губками. Если гильзы имеют большее сечение (от 12 мм²), применяются специальные механические клещи с гидравлическим приводом


   ---

5. Во избежание повреждения жил, особенно хрупких алюминиевых, слишком давить и усердствовать не нужно


   ---

6. Последний этап – изоляция. Для нее можно использовать изоленту или термоусадочные трубки

Если гильза слишком велика, ее можно набить дополнительными проводами.

Использование винтовых или болтовых зажимов

Читайте также:  Двери для шкафа-купе: пошаговая инструкция расчета, сборки и установки своими руками (Фото & Видео)

Зажимные болты или винты требуют периодического поджима

Использование винтовых или болтовых зажимов

Простейший способ, при котором провода располагают между болтами и гайками. Он подходит как для соединения медных или алюминиевых проводов в распределительной коробке, так и сопряжения жил из разных материалов, то есть соединения меди с алюминием.

Как известно, эти материалы не совместимы гальванически. При их соединении напрямую вы получите мини-батарейку, которая со временем просто окислится в процессе электролизной реакции. В результате произойдет ослабление контакта, его нагрев и, как следствие, обгорание провода или замыкание. Во избежание процесса окисления между медной и алюминиевой жилой необходимо проложить иной материал, в данном случае стальную шайбу.

Для этого конец каждой жилы закручивают колечком так, чтобы ушко полностью было закрыто шайбой и не соприкасалось с соседним проводником. Располагаться оно должно так, чтобы колечко стягивалось внутрь.

Промышленностью выпускаются специальные зажимы для стыковки меди и алюминия, содержащие пасту, тормозящую процесс окисления. Использование оцинкованных болтов и шайб запрещено. Ведь для сопряжения разных материалов допускается использование металлов с небольшим электрохимическим потенциалом.

Так как узлы с болтами и винтами получаются довольно громоздкими, последние годы их заменяют более компактными клеммниками, оснащенными гаечными зажимами. Внешне эти устройства выглядят как трубки, снабженные с двух сторон отверстиями с резьбой для вставки винтов. Для многожильных проводов выпускаются специальные наконечники из латуни. Жилы с большим сечением заключают в болтовые клеммники, оборудованные открывающиеся крышкой.

Метод использования обычных винтовых или болтовых зажимов имеет еще один существенный недостаток. Контакты в них со временем ослабляются, поэтому винты и болты требуется периодически поджимать. При соединении же клеммами гайки не ослабляются даже со временем, поэтому не требуют периодического поджима. Вероятность их замыкания минимальна.

Чтобы при обрывах или обгорании проводов была возможность повторного соединения, их концы должны иметь запас длины не менее 200%.

Клеммы

Читайте также:  Как правильно штукатурить стены своими руками: инструкция для новичков (Фото & Видео) +Отзывы

Использование клемм

Использование клемм

Использование клемм полностью удовлетворяет требованиям ПУЭ. Однако их применение оправдано только в том случае, если распределительная коробка оснащена уже готовыми контактными площадками. Кроме того, подобный способ больше подходит для укладки в коробке многожильных кабелей – одножильные провода обжать без повреждений сложнее, да и вместе с клеммой они займут немало места.

Развести кабели в стороны в этом случае будет проблематично. Идеальным вариантом использование клеммных колодок является соединение жилой под винт, без обжимных клемм.

Увидеть наглядно процесс соединения жил в распределительной коробке можно в следующем видеоролике. В нем подробно рассказывается о каждом из рекомендованных типов соединений электрических проводов в распределительной коробке:

8. 6 Total Score

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Применение болтовых зажимов

8

Оценки покупателей: Будьте первым!

Что такое распределительная коробка (или jbox)?

Распределительная коробка, также известная как «распределительная коробка », « jbox », «или« клеммная коробка »- это защитная коробка, в которой провода соединены между собой. Распределительные коробки часто встраивают в штукатурку стены, потолок или бетон. Они являются стандартными для большинства домов, зданий и фабрик.

Распределительные коробки используются как внутри, так и снаружи помещений. Водонепроницаемые распределительные коробки обычно используются на открытом воздухе.

Распределительные коробки обычно изготавливаются из металла или пластика. Существует 4 основных типа распределительных коробок:

• Металлическая распределительная коробка
• Соединительная коробка из ПВХ (пластик)
• Соединительная коробка из АБС (пластик)
• Распределительная коробка из стекловолокна (армированный волокном пластик)

В большинстве мест вы найдете электричество , вы найдете распределительную коробку.

Что делает распределительная коробка?

Распределительная коробка служит для различных целей:

• Защищает людей от контакта с проводами под напряжением
• Защищает ваши провода от пыли и сырости
• Не дает маленьким животным ( крыс ) грызть ваши провода
• Он разбивает план электрического этажа на блоки.
• Он предотвращает распространение пожара внутри распределительной коробки (при надлежащем покрытии)

Короче : распределительные коробки служат защитным кожухом для секции проводов, как и фидерная стойка.

Они предотвращают соприкосновение нежелательных объектов, таких как вода, крысы и ваши руки, с проводами под напряжением.

При правильном закрытии они предотвращают распространение огня, который начинается в распределительной коробке.

Они также помогают упростить всю электрическую проводку в здании. Каждая распределительная коробка в здании обычно обозначает отдельный участок проводки на общем плане этажа. Распределительные коробки большего размера могут также содержать сетевые фильтры для всего дома.

Этот тип организованного размещения значительно упрощает выполнение любых электромонтажных работ (как и использование правильного набора инструментов для электриков).Жизнь электрика была бы намного тяжелее, если бы не распределительные коробки.

Выбор правильной распределительной коробки

Существует много различных типов распределительных коробок, и они сделаны из металла или пластика той или иной формы. Правильная распределительная коробка будет зависеть от того, для чего она вам нужна.

Вам нужна водонепроницаемая распределительная коробка? Распределительная коробка — наружная или внутренняя? Это распределительная коробка на 4 или 8 клемм? Список вопросов можно продолжить.

Итак, давайте свяжемся с выбором.Вот четыре основных фактора, которые необходимо учитывать при выборе распределительной коробки:

1. Степень защиты распределительной коробки
2. Как провода подключаются внутри распределительной коробки (тип и количество клемм)
3. Материал распределительная коробка сделана из
4. Размер и форма распределительной коробки

Класс защиты распределительной коробки

Национальная ассоциация производителей электрооборудования (NEMA) определяет стандарты, используемые в Северной Америке для различные классы электрических шкафов (т.е. распределительные коробки).

Рейтинги NEMA определяют условия окружающей среды, которые может выдержать электрическая распределительная коробка, например, может ли распределительная коробка защищать от пыли, света, ветра, снега и других погодных условий.

Для устойчивой к атмосферным воздействиям распределительной коробки вам потребуется не менее NEMA типа 3 (тип 3X / 3RX / 3SX, если вам также нужна защита от коррозии).

Рейтинг NEMA подскажет, подходит ли электрическая распределительная коробка для использования во взрывоопасных или безопасных местах, а также для использования внутри или вне помещений.Рейтинг также показывает, насколько хорошо распределительная коробка защищена от масла, охлаждающих жидкостей и коррозионных веществ.

Другой популярной рейтинговой системой является Степень защиты от проникновения (IP) или международная рейтинговая система защиты. Это обычно известно как «рейтинг IP ».

Степень защиты IP описывает степень защиты распределительной коробки от проникновения посторонних предметов, пыли и влаги.

« Попадание посторонних предметов» — это просто причудливый способ сказать «, что может и не может попасть в » в распределительную коробку.

Существуют различные уровни защиты — например, пыле- или водонепроницаемые распределительные коробки, пыленепроницаемые распределительные коробки, водонепроницаемые распределительные коробки и погружные распределительные коробки. Точный уровень защиты будет зависеть от степени защиты IP.

Общие распределительные коробки с классом защиты IP включают:

• Соединительные коробки со степенью защиты IP65 — степень защиты IP как «пыленепроницаемая» и защита от попадания воды из сопла.
• Распределительные коробки IP67 — степень защиты IP как «пыленепроницаемая» и защита от сильных струй воды или сильных волн (до 1 м глубины погружения)
• Распределительные коробки IP68 — степень защиты IP как «пыленепроницаемость» и защита от полного, продолжительного погружения в воду (подходит для продолжительного погружения на глубину менее 1 м.Производитель обычно предоставляет подробную информацию о максимальной глубине и / или условиях давления)

Наконец, у вас есть электрическая защита распределительной коробки. Этот рейтинг защиты обычно указывается в амперах. Этот рейтинг используется для определения того, может ли распределительная коробка выдержать максимальный ток повреждения вашей предполагаемой цепи.

Всегда лучше переоценить свои электрические распределительные коробки, чем недооценить. Этот завышенный номинал действует как буфер безопасности, предотвращая человеческий фактор при расчетах номинальных значений или непредвиденные неисправности, которые могут нанести вред.

Клеммы распределительной коробки

Клемма — это точка внутри распределительной коробки, где два провода соединяются вместе. У вас часто есть несколько клемм в одной и той же распределительной коробке, причем каждая клемма служит точкой соединения для двух разных проводов.

Обязательно используйте хороший тестер сопротивления изоляции, если вам необходимо измерить сопротивление изоляции. Если вам нужно удалить изоляцию с концов проводов, вы можете использовать набор инструментов для зачистки проводов, чтобы снять изоляцию перед подключением провода к клемме.

Каждый терминал в распределительной коробке можно представить себе как док в порту доставки. Так же, как каждая док-станция в порту предназначена для разных линий отгрузки, каждый терминал в распределительной коробке предназначен для различных электрических соединений.

Как в порту доставки может быть несколько док-станций, так и в распределительной коробке. Наиболее распространены распределительные коробки с 4 или 6 клеммными коробками. Тем не менее, точное количество терминалов всегда будет зависеть от того, сколько подключений вам нужно выполнить.При выборе распределительной коробки убедитесь, что у вас достаточно клемм для каждой пары проводов, которую вы хотите подключить.

Проводка проходит через каждую клемму для создания электрического соединения. Вы можете измерить напряжение на переходе с помощью мультиметра. Есть несколько разных способов подключения проводов к клеммам. Тип клеммы зависит от того, как именно подключаются провода:

• Винтовые клеммы шины: предназначены для быстрой установки, эти клеммы закрепляются путем ввинчивания каждой жилы кабеля в соответствующие отверстия.
• Одновинтовые клеммы: эти клеммы объединяют все кабели (например, коаксиальные кабели) в одну точку разъема, соединенные вместе одним винтом (с использованием хорошей отвертки). Они являются наиболее доступными соединительными клеммами, поддерживающими большое количество проводов.
• Клеммы, не требующие обслуживания: это новые типы соединительных клемм, которые зажимаются, нажимаются или вставляются для фиксации различных частей, а не навинчиваются. Они предназначены как простое и надежное решение для распределительных коробок, расположенных в «труднодоступных» местах.

Типы распределительных коробок

От того, из чего сделана распределительная коробка (ее материал), зависит, насколько она долговечна и надежна. Большинство электрических распределительных коробок изготовлено из металла или пластика (полимера).

Металлическая распределительная коробка

Также известна как металлическая электрическая коробка . Металлические распределительные коробки имеют то преимущество, что они прочнее, устойчивее к ультрафиолетовому излучению и более огнестойкие по сравнению с пластиковыми распределительными коробками (ПВХ, АБС и стекловолокно).Они также способны сохранять свою прочность как при высоких, так и при низких температурах.

Обратной стороной является то, что металлические электрические распределительные коробки дороже, тяжелее и проводят ток. Поскольку металл является проводящим, вам необходимо заземлить металлическую распределительную коробку.

Металлические распределительные коробки также подвержены коррозии, хотя это зависит от типа используемого металла. Существует три основных типа металлических распределительных коробок:

1. Распределительная коробка из низкоуглеродистой стали
2. Распределительная коробка из алюминия
3. Распределительная коробка из нержавеющей стали

Электрические распределительные коробки из низкоуглеродистой стали являются самыми дешевыми из трех, они также являются самыми тяжелыми и наиболее уязвимы к коррозии.Таким образом, их следует использовать только в помещении или в прибрежных и неагрессивных наружных местах.

Распределительные коробки из алюминия имеют меньший вес и лучшую защиту от коррозии, чем распределительные коробки из низкоуглеродистой стали. Однако алюминий не так прочен, как сталь, и коррозия все еще может происходить в суровых условиях.

Распределительные коробки из нержавеющей стали тверже и прочнее алюминия или низкоуглеродистой стали. Нержавеющая сталь также чрезвычайно устойчива к коррозии. Самыми большими недостатками являются стоимость и вес — нержавеющая сталь дорогая и тяжелая.

Таким образом, вам необходимо оценить свой вариант использования электрической распределительной коробки, чтобы определить, оправдывают ли выгоды дополнительные первоначальные затраты.

Что нам нравится

• Чрезвычайно прочный и долговечный
• Устойчивый к ультрафиолетовому излучению
• Высокая огнестойкость (огнестойкость)
• Отличный температурный допуск

Что нам не нравится

• Более высокая стоимость
• Более тяжелые, чем пластиковые распределительные коробки
• Проводящий (должен быть заземлен)
• Уязвим к коррозии

Распределительная коробка из ПВХ

Также известна как электрическая коробка из ПВХ .Распределительные коробки из ПВХ (поливинилхлорида) становятся очень популярными — и не зря. ПВХ легкий, дешевый и прочный.

ПВХ — непроводящий материал. Таким образом, ваша электрическая распределительная коробка из ПВХ не будет проводить электричество, если к ней прикоснется провод под напряжением, приспособление или выключатель (в случае неисправности). Благодаря этому не требуется заземление соединительных коробок из ПВХ.

Вы можете легко пробить отверстия сзади или сбоку в распределительной коробке из ПВХ. В сочетании с тем, насколько они легкие, их очень легко установить и использовать с распределительной коробкой из ПВХ.

Что нам нравится

• Низкая стоимость
• Легкий
• Непроводящий
• Коррозионно-стойкий
• Достойная химическая стойкость

Что нам не нравится

• Не такой прочный, как металл
• Не рекомендуется для потолочных вентиляторов
• Менее огнестойкий, чем металл
• Низкая стойкость к ультрафиолетовому излучению (покрытие может улучшить это)
• Хрупкость при низких температурах

Распределительная коробка ABS

Также известна как электрическая коробка ABS .АБС (акрилонитрил-бутадиен-стирол) — твердый, жесткий, легко конфигурируемый недорогой пластик. Он очень похож на ПЛК и обладает многими своими преимуществами и недостатками по сравнению с такими материалами, как металл и стекловолокно.

Самые большие различия между электрическими распределительными коробками из ПВХ и АБС:

• АБС выдерживает более низкие температуры и имеет немного более высокую ударопрочность
• ПВХ немного дешевле и имеет немного более высокую стойкость к ультрафиолету

АБС имеет аналогичную химическую стойкость к ПВХ.Как и ПВХ, АБС — это непроводящий материал. Таким образом, распределительные коробки ABS не нужно заземлять.

Что нам нравится

• Низкая стоимость
• Легкий
• Непроводящий
• Коррозионно-стойкий
• Достойная химическая стойкость

Что нам не нравится

• Не такой прочный, как металл
• Не рекомендуется для потолочных вентиляторов
• Очень низкая стойкость к ультрафиолетовому излучению (покрытие может улучшить это)
• Менее огнестойкость, чем у металла

Распределительная коробка из стекловолокна

Стекловолокно также известно как армированный стекловолокном пластик (GRP) или армированный стекловолокном пластик (СКФ).Вы можете увидеть их как распределительные коробки GRP .

Стекловолокно (или GRP) прочное, долговечное и стабильное в широком диапазоне температур. Поскольку стекловолокно не является проводящим, электрические распределительные коробки из стекловолокна не нуждаются в заземлении (аналогично распределительным коробкам из ПВХ и АБС).

Распределительные коробки из стекловолокна — это своего рода «золотая середина» между металлическими распределительными коробками и распределительными коробками ABC / PVC.

Например, стекловолокно легче металла, но тяжелее ПВХ и АБС.Его легче модифицировать, чем металл, но не так просто, как ПВХ и АБС. Он прочнее, чем ПВХ и АБС, но не такой прочный, как металл. Помните об этом при выборе распределительной коробки.

Кожухи из стекловолокна обычно выбирают, когда вам нужна стойкость к химическим веществам. Стекловолокно устойчиво к минеральным кислотам, окислителям и восстановителям, растворам кислот, соленой и морской воде, жирам, маслам и некоторым спиртам.

Что нам нравится

• Низкая стоимость
• Легкий (хотя и тяжелее, чем ПВХ)
• Непроводящий
• Коррозионно-стойкий
• Отличная химическая стойкость

Что нам не нравится

• Не такой прочный как металл
• Не рекомендуется для установки потолочных вентиляторов.
• Менее огнестойкий, чем металл.

Размер и форма распределительной коробки

Распределительные коробки бывают разных форм и размеров.Выбор сводится к тому, для чего вы используете распределительную коробку.

Например, если вы хотите получить распределительную коробку для одиночного клеммного соединения в стене, то четырехфутовая распределительная коробка из нержавеющей стали не является идеальным решением. Купите распределительную коробку, которая не будет ни меньше, ни больше, с дизайном, который подходит для инкапсулируемой системы.

Вот список распределительных коробок разной формы:

• Квадратная распределительная коробка
• Прямоугольная распределительная коробка
• Круглая распределительная коробка
• Восьмиугольная распределительная коробка
• Потолочная распределительная коробка

Выбор правой распределительной коробки

Подводя итог : выясните, что вам нужно, от вашей распределительной коробки и работайте в обратном направлении.

Поскольку каждый тип электрической распределительной коробки имеет свои преимущества и недостатки, выбор идеальной распределительной коробки будет зависеть от того, для чего она вам нужна.

Что такое распределительная коробка? (с рисунком)

Электрические распределительные коробки — это устройства, которые содержат соединения или пересечения проводки, которые позволяют соединить проводку в доме или общественном здании с основным источником питания, обеспечиваемым местным коммунальным предприятием. Наличие коробки обычно считается одновременно практичным и более эстетичным, чем связка оголенных электрических проводов.Хотя точная конфигурация контейнеров с электрическими соединениями этого типа может незначительно отличаться, есть несколько основных элементов, которые являются общими для всех конструкций.

Распределительная коробка содержит пересечения электропроводки.

Для многих людей основная цель распределительной коробки — скрыть электрические соединения от глаз.Коробка обычно изготавливается из металла или твердого пластика и имеет квадратную или прямоугольную форму. Дверь на передней панели обеспечивает доступ внутрь. Дверь может быть утоплена в передней части распределительной коробки, или вся облицовка может качаться вверх или вниз, чтобы обеспечить доступ к соединениям внутри устройства. Во многих домах коробка сама по себе утоплена в стене, и для обзора открыта только передняя панель. Это позволяет очень легко повесить на нее произведение искусства и полностью скрыть его от глаз.

Хотя это правда, что распределительная коробка представляет собой более аккуратное средство сокрытия электрических соединений, реальная ценность коробки заключается в обеспечении степени защиты проводного интерфейса в различных точках соединения. Это также может помочь сдержать искры в случае перегрузки одного из соединений по какой-либо причине и, таким образом, ограничить количество причиненного ущерба.Сегодняшнее типичное устройство обычно включает в себя предохранительный выключатель, который позволяет отключать соединения, сделанные внутри коробки, в аварийной ситуации.

Срок службы типовой распределительной коробки может измеряться десятилетиями. Иногда модернизация проводки внутри здания требует установки коробки большего размера для размещения дополнительных электрических соединений или более крупных электрических кабелей.Однако, если исходная электропроводка остается в хорошем состоянии и нет дополнительной нагрузки на общую электрическую систему в здании, ее обычно не нужно заменять.

PPT — Руководство по установке соединительных коробок Презентация PowerPoint, бесплатная загрузка

Система обнаружения вторжений по периметру Распределительная коробка с датчиком и руководство по установке клеммной коробки Распределительные коробки Руководство по установке Nxtar Technologies, INC.51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Taiwan Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

Система обнаружения вторжений по периметру ВВЕДЕНИЕ Все распределительные коробки Nxtar изготовлены из ABS + Поликарбонат, выдерживающий самые суровые внешние условия и отвечающий требованиям заказчика. Благодаря нашей конструкции plug and play отпадает необходимость в дорогостоящем сварочном аппарате и предохранителе во время установки, что экономит время и средства на установку.В этом руководстве мы проиллюстрировали подключения от ведущего волокна к измерительной распределительной коробке и от измерительного волокна к соответствующим клеммным соединительным коробкам. Исходя из пошаговых инструкций, системный интегратор или авторизованный установщик должен иметь возможность выполнить всю установку внешних компонентов. Руководство по установке распределительных коробок 2 Nxtar Technologies, INC. 51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Taiwan Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

Распределительная коробка с датчиком Клеммная коробка с оптоволоконным проводом Электрическая отвертка на 99% спирте Гаечный ключ 27 мм Система обнаружения вторжений по периметру РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА ИНСТРУМЕНТЫ ДЛЯ МОНТАЖА 1. Компоненты, поставляемые компанией Nxtar. установщик 3M Kim swipes 3 Nxtar Technologies, INC. 51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Taiwan Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

Система обнаружения вторжений по периметру УСТАНОВКА СОЕДИНИТЕЛЬНОЙ КОРОБКИ ДАТЧИКА Шаг 1. Вставьте оптоволокно в порт с меткой «SF1». При установке разъемов необходимо соблюдать особую осторожность. Никогда не сгибайте волокна под углами арфы. Руководство по установке распределительных коробок с сердечником Sensing Fiber 1 Шаг 2. Поместите головку ответвления посередине, как показано ниже. Осторожно протолкните волокно вперед, не тяните за головку ответвления, иначе волокно сломается при вытягивании. Головка филиала находится в красной точке 4 Nxtar Technologies, INC.51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Тайвань Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

Система обнаружения вторжений по периметру УСТАНОВКА ДАТЧИКА РАЗЪЕМНОЙ КОРОБКИ Шаг 3. Снимите крышку. адаптера «SF1» и подготовьтесь к подключению. Руководство по установке распределительных коробок Шаг 4. Снимите крышку разъема (см. Рисунок ниже). 5 Nxtar Technologies, INC. 51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Taiwan Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

Система обнаружения вторжений по периметру УСТАНОВКА СОЕДИНИТЕЛЬНОЙ КОРОБКИ ДАТЧИКА Шаг 5. Подключите разъемы «SF1» следующим образом. Волокно нужно аккуратно заправить в коробку, чтобы из нее не выступали фрагменты волокна. Головка разъема не должна касаться поверхностей или рук установщика. Руководство по установке распределительных коробок Шаг 6. Волокно и пластик оболочки необходимо очистить спиртом. Оберните герметичной лентой головку нити примерно на 2 ~ 3 петли (длина ленты около 15 см).Используйте гаечный ключ на 27 мм, чтобы затянуть крышку по часовой стрелке. 6 Nxtar Technologies, INC. 51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Taiwan Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

Система обнаружения вторжений по периметру СЕНСОРНЫЙ РАЗЪЕМ УСТАНОВКА Шаг 7. Из коробки не должен выступать ни один фрагмент волокна. Оптоволокно в правильном положении. Руководство по установке распределительных коробок. Шаг 8. Вставьте оптоволокно в порт с меткой «SF2». При установке разъемов необходимо соблюдать особую осторожность.Никогда не сгибайте волокна под острым углом. Sensing Fiber 1 Core 7 Nxtar Technologies, INC. 51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Taiwan Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

Система обнаружения вторжений по периметру УСТАНОВКА СЕНСОРНОЙ РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ Шаг 9. Поместите головку ответвления посередине, как показано ниже. Осторожно протолкните волокно вперед, не тяните за головку ответвления, иначе волокно сломается при вытягивании. Руководство по установке распределительных коробок Шаг 10.Снимите колпачок переходника «SF2» и подготовьтесь к подключению. Головка плеча расположена в зеленой точке 8 Nxtar Technologies, INC. 51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Taiwan Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

Периметр УСТАНОВКА ДАТЧИКА РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ Система обнаружения вторжения Шаг 11. Снимите крышку разъема (см. Рисунки ниже). Руководство по установке распределительных коробок Шаг 12. Подсоедините разъемы «SF2» следующим образом.Оба волокна должны быть аккуратно заправлены в коробку, ни один фрагмент волокна не должен выступать из коробки. Головка разъема не должна касаться поверхностей или рук установщика. 9 Nxtar Technologies, INC. 51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Taiwan Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

Система обнаружения вторжений по периметру СЕНСОРНЫЙ БЛОК УСТАНОВКА Этап 13. Волоконно и облицовочный пластик необходимо очистить спиртом.Оберните герметичной лентой головку резьбы примерно на 2 ~ 3 л (длина ленты примерно 15 см). Используйте гаечный ключ на 27 мм, чтобы затянуть колпачок по часовой стрелке. Инструкция по установке соединительных коробок Шаг 14. Из коробки не должно выступать ни одно волокно. Оптоволокно находится в правильном положении 10 Nxtar Technologies, INC. 51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Taiwan Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

Perimeter Intruder УСТАНОВКА СИСТЕМЫ ОБНАРУЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ Шаг15.Вставьте волокно в порт с меткой «LF». При установке разъемов необходимо соблюдать особую осторожность. Никогда не сгибайте волокна под острым углом. Руководство по установке соединительных коробок с ведущими оптоволоконными сердечниками Шаг 16. Поместите головку ответвления посередине, как показано ниже. Осторожно протолкните волокно вперед, не тяните за головку ответвления, иначе волокно сломается при вытягивании. Голова филиала находится в желтой точке 11 Nxtar Technologies, INC. 51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Taiwan Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

Система обнаружения вторжений по периметру УСТАНОВКА СОЕДИНИТЕЛЬНОЙ КОРОБКИ ДАТЧИКА Шаг 17. Снимите крышку адаптера «LF» и подготовьтесь к подключению. Руководство по установке распределительных коробок Шаг 18. Снимите крышки разъемов (см. Рисунок ниже). 12 Nxtar Technologies, INC. 51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Taiwan Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

Система обнаружения вторжений по периметру СЕНСОРНЫЙ РАЗЪЕМ УСТАНОВКА Шаг 19.Подключите разъемы «LF» следующим образом. Волокно необходимо аккуратно заправить в коробку, ни один фрагмент волокна не должен выступать из коробки. Головка разъема не должна касаться поверхностей или рук установщика. Руководство по установке распределительных коробок Шаг 20. Волокно и пластик оболочки необходимо очистить спиртом. Оберните герметичной лентой головку нити примерно на 2 ~ 3 петли (длина ленты около 15 см). Используйте гаечный ключ на 27 мм, чтобы затянуть колпачок по часовой стрелке. 12 Nxtar Technologies, INC.51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Тайвань Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

Система обнаружения вторжений по периметру УСТАНОВКА РАЗЪЕМНОЙ КОРОБКИ ДАТЧИКА Step21. волокна должны выступать из коробки. Волокно находится в правильном положении. Руководство по установке распределительных коробок. Шаг 22. Очистите уплотнительное кольцо коробки и уплотнение верхней крышки. Покройте это наконец. 13 Nxtar Technologies, INC. 51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Taiwan Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

5 4 8 1 2 7 3 6 Система обнаружения вторжений по периметру УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ ДАТЧИКА Шаг 23. Затяните крышку с помощью отвертки или электрической отвертки в указанной последовательности. Руководство по установке соединительных коробок Шаг 24. Для следующего шага снимите водонепроницаемую ленту. 14 Nxtar Technologies, INC. 51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Taiwan Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

Ширина оригинала Ширина оригинала 2/3 ширины внахлест.Ширина после растягивания периметра УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ СИСТЕМЫ ОБНАРУЖЕНИЯ ПЕРЕДАЧИ Этап 25. Оберните нижнюю часть крышки, и она растягивается на 2/3 ширины, как оригинал. Руководство по установке соединительных коробок Шаг 26. Обмотайте колпачок и волокно лентой. Переплетение внахлест необходимо на 2/3 ширины ленты. (См. Изображения ниже) 15 Nxtar Technologies, INC. 51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Taiwan Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

Обнаружение вторжений по периметру УСТАНОВКА СЕНСОРНОЙ РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ System Step27.Следите за чистотой ленты и волокна. Обратите внимание, есть ли пыль на волокне. Руководство по установке соединительных коробок Шаг 28. После переплетения конец ленты необходимо затянуть волокном. Убедитесь, что соединение полностью затянуто. При нажатии на волокно необходимо соблюдать особую осторожность. Никогда не сгибайте волокна под острым углом. 16 Nxtar Technologies, INC. 51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Taiwan Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

Система обнаружения вторжений по периметру СЕНСОРНЫЙ БЛОК УСТАНОВКА Шаг 29.Приклейте другие крышки аналогичным образом Распределительные коробки. Руководство по установке 17 Nxtar Technologies, INC. 51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Taiwan Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

Система обнаружения вторжений по периметру СОЕДИНИТЕЛЬНАЯ КОРОБКА Шаг 1. Вставьте оптоволокно в порт. При установке разъемов необходимо соблюдать особую осторожность. Никогда не сгибайте волокна под острым углом. Руководство по установке распределительных коробок Шаг 2.Поместите головку ветки посередине, как показано ниже. Осторожно протолкните волокно вперед, не тяните за головку ответвления, иначе волокно сломается при вытягивании. Расположение головного отделения 18 Nxtar Technologies, INC. 51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Taiwan Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

Система обнаружения вторжений по периметру РАЗЪЕМНАЯ КОРОБКА Шаг 3. Снимите колпачок с Руководства по установке соединительных коробок увеличенного размера. Шаг 4.Снимите крышку разъема (см. Рисунок ниже). 19 Nxtar Technologies, INC. 51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Taiwan Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

Система обнаружения вторжений по периметру ВРЕМЕННЫЙ РАЗЪЕМ Шаг 5. Подключите разъемы следующим образом. Волокно необходимо аккуратно заправить в коробку, ни один фрагмент волокна не должен выступать из коробки. Головка разъема не должна касаться поверхностей или рук установщика.Руководство по установке распределительных коробок Шаг 6. Волокно и пластик оболочки необходимо очистить спиртом. Оберните герметичной лентой головку нити примерно на 2 ~ 3 петли (длина ленты около 15 см). Используйте гаечный ключ на 27 мм, чтобы затянуть крышку по часовой стрелке. 20 Nxtar Technologies, INC. 51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Taiwan Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

Система обнаружения вторжений по периметру ВРЕМЕННЫЙ РАЗЪЕМ Шаг 7.Волокна не должны выступать из коробки. Руководство по установке распределительных коробок Волокно находится в правильном положении. Шаг 8. Очистите уплотнительное кольцо коробки и стык верхней крышки. Покройте это наконец. 21 Nxtar Technologies, INC. 51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Taiwan Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

3 1 5 6 2 4 Периметр Система обнаружения вторжения. ВТОРНАЯ РАЗЪЕМНАЯ КОРОБКА. Руководство по установке соединительных коробок. Шаг 9. Затяните крышку с помощью отвертки или электрической отвертки в указанной последовательности.Проверьте, является ли коробка бесшовной. Шаг 10. Выньте водостойкую ленту для следующего шага. 22 Nxtar Technologies, INC. 51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Taiwan Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

Система обнаружения вторжений по периметру ВРЕМЕННЫЙ РАЗЪЕМ Руководство по установке распределительных коробок Шаг 12. Обмотайте колпачок и волокно лентой. Переплетение внахлест необходимо на 2/3 ширины ленты. (См. Изображения ниже) Шаг 11.Оберните нижнюю часть крышки и она растягивается на 2/3 ширины, как оригинал. Ширина оригинала Ширина оригинала Ширина после растяжения 2/3 ширины с наложением. 23 Nxtar Technologies, INC. 51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Taiwan Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

Система обнаружения вторжений по периметру ВРЕМЕННЫЙ РАЗЪЕМ Шаг 13. Держите ленту и волокна в чистоте. Обратите внимание, есть ли пыль на волокне. Руководство по установке распределительных коробок Шаг 14.После переплетения конец ленты необходимо затянуть волокном. Убедитесь, что соединение полностью затянуто. При нажатии на волокно необходимо соблюдать особую осторожность. Никогда не сгибайте волокна под острым углом. 24 Nxtar Technologies, INC. 51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Taiwan Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

Система обнаружения вторжений по периметру ВРЕМЕННЫЙ РАЗЪЕМ Шаг 15. Сборка завершена. Руководство по установке распределительных коробок 25 Nxtar Technologies, INC.51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Taiwan Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

Система обнаружения вторжений по периметру Установка распределительной коробки Очистка разъемов Установка соединительных коробок Руководство Для очистки всех разъемов используйте только Kimtech Science KIMWIPES (или аналогичный) и 99% спирт. Нанесите спирт на салфетки Kimwipes и тщательно очистите разъемы SC / APC. Обратите внимание: не касайтесь влажной части салфеток Kimwipes рукой 26 Nxtar Technologies, INC.51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Taiwan Тел .: +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

Система обнаружения вторжений по периметру ПРИМЕЧАНИЕ РАЗМЕРЫ Руководство по установке распределительных коробок Для получения дополнительной информации по использованию Nxtar PIDS Продукты серии NS для подземного применения, свяжитесь с нашей группой технической поддержки напрямую по телефону +886 6 3015911 Ext 202 или по электронной почте [email protected] Nxtar Technologies, INC. 51 Hwangong Rd, YungKang Industrial Park, Tainan 710, Taiwan Tel : +886 6 3015911 Факс: +886 6 3015912 Веб-сайт: www.nxtar.com

Распределительные коробки, соединители и зажимы | Электрический кабель и организация кабелей

перейти к содержанию Перейти в меню навигации Wickes

• Строка заказа 0330123 4123
• Список проектов
• Обслуживание клиентов
• Войдите или зарегистрируйтесь

Поиск Корзина Корзина 0 вернуться наверх

Просматривать

Назад

• Магазин
  • Новое в
    • Ванные комнаты
    • Отопление
    • Кухни
    • Наружное освещение
    Просмотреть все Новое в
  • Кухни
    • Выставочный зал кухонь
      • Посмотреть все диапазоны
      • Продажа кухни
      • Кухня Галерея
      • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
      • Брошюра о кухне
      • Офисная мебель
    • Готовые кухни
      • Посмотреть все диапазоны
      • Кухонные гарнитуры
      • Мэдисон Кухня
      • Орландо Кухня
      • Дакота Кухня
      • Кухня Огайо
    • Кухонный гарнитур
    • Метчики
      • Все смесители для кухни
      • Кухонные моноблочные смесители
      • Смесители для кухни
    • Аксессуары
      • Ручки и ручки для шкафа
      • Хранение на кухне
      • Отопление и электричество
      • Ящики для кухни
      • Освещение Кухни
      • Краска для кухни
      • Плитка для кухни
    • Раковины
      • Раковины из нержавеющей стали
      • Керамические мойки
      • Раковины из гранита и композитных материалов
      • Установки для утилизации отходов
    • Бытовая техника
      • Духовки
      • Варочные поверхности
      • Плиты
      • Вытяжки
      • Холодильники и морозильники
      • Посудомоечные машины
    • Обувь для скинали
    • Шкафы
      • Кухонные гарнитуры
      • Декоративные панели
      • Двери для бытовой техники
      • Цоколи и карнизы
      • Винные шкафы
    • Столешницы и Тумбы
      • Столешницы из ламината
      • Столешницы из массива дерева
      • Подставки
      • Фартуки
      • Рабочие поверхности из инженерного дерева
      • Столешницы барной стойки
    Посмотреть все кухни
  • Ванные комнаты
    • Ванная комната выставочный зал
      • Посмотреть все люксы
      • Продажа ванных комнат
      • Галерея Ванной
      • Брошюра для ванной
      • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
    • Люксы с ванной
      • Мебель и шкафы
        • Мебель для умывальника
        • Шкафы и Хранение
        • Туалеты
        • Встроенная мебель для ванной
        • Модульная мебель для ванных комнат
        • Столешницы для ванной
        • Зеркала для ванной
      • Метчики
        • Все смесители для ванной
        • Краны для бассейна
  .

  No related posts.
