Тёплый пол улитка: как правильно укладывать

В качестве напольного отопления используют жидкостную или электрическую систему. Эффективность обогрева зависит от мощности системы, от чувствительности терморегулятора к изменениям температуры пола.

Немаловажное значение имеет и укладка магистрали с теплоносителем. И для водяного трубопровода и для кабельного обогрева используют схему «улитка» или «змейка». Как выполняют укладку «змейкой» и «улиткой»? Какая методика расположения контура проводника с теплоносителем лучше?

Укладка «улитка»

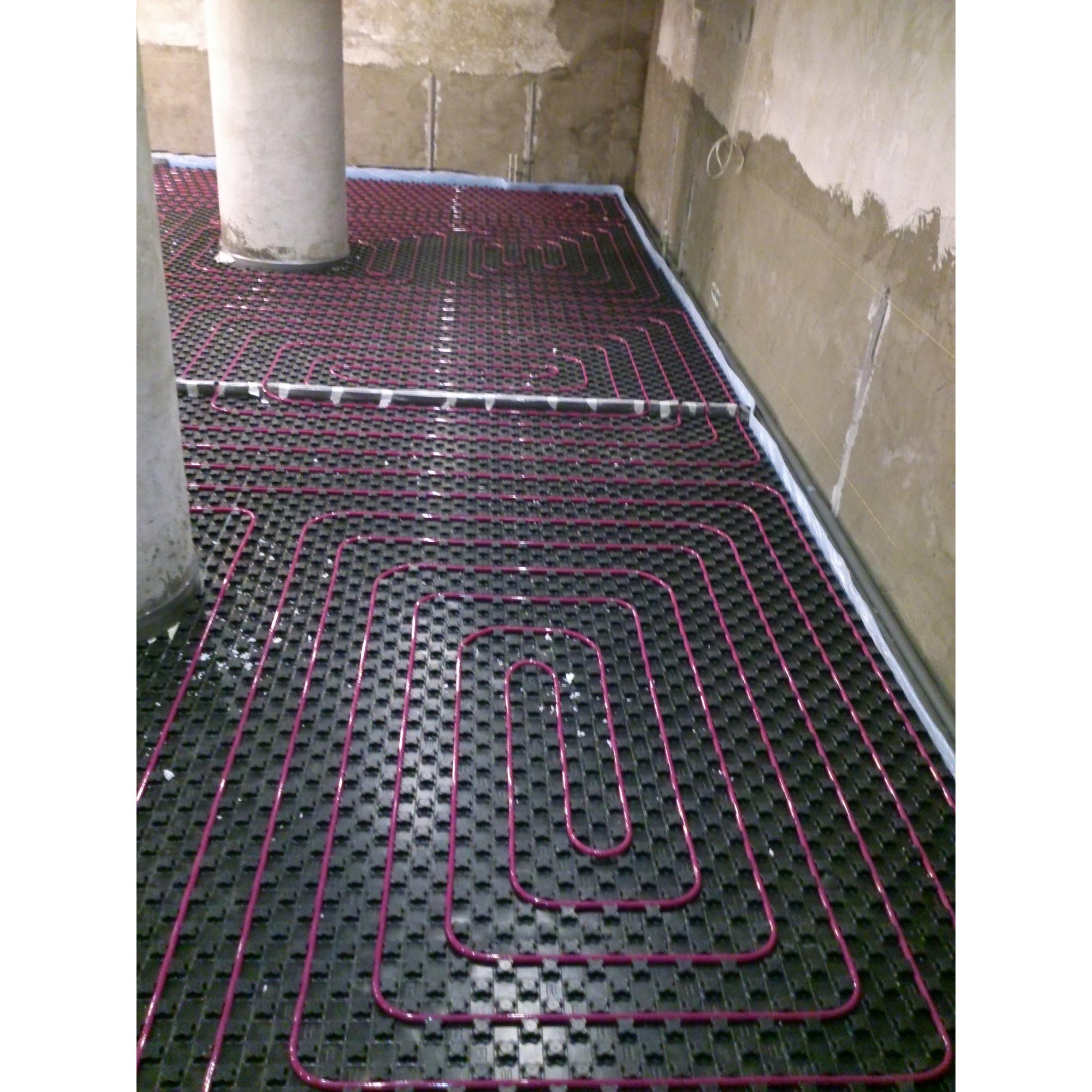

Система укладки кабеля или жидкостной магистрали «улиткой» предполагает спиральное расположение контура. Витки выполняют с определённым шагом. Его определяют специалисты. Необходимо высчитать мощность системы отопления, площадь обогреваемой поверхности пола. В среднем на 1 м2 необходимо затратить 10 Вт мощности.

Кабель располагают только на полезной поверхности помещения. Под стационарной мебелью остаются холодные зоны.

Несмотря на то, что проводник располагают под стяжкой или под плиточным клеем, мебель может вызвать запирание кабеля. Между нижней декой шкафа или дивана и полом не остаётся воздушного пространства. Кабель может перегреваться. Что негативно скажется на всей системе отопления. Она может отключиться.

Обогреваемую площадь высчитывают, исключая холодные зоны. Секции кабеля имеют определённую длину и мощность. Чаще всего проводник укладывают с шагом 20-30 см, но для определённой комнаты расстояние между витками может быть меньше или больше.

Водяной контур можно располагать по всей поверхности пола. Трубы укладывают в стяжку толщиной до 8 см. Запирание магистрали, как при кабельном обогреве, водяному контуру не страшны. Финишную облицовку можно использовать любую, без ограничений. Мебель и стационарную технику устанавливают в любом месте помещения. Водяной контур укладывают с шагом в 30 см.

• Укладку кабеля для тёплого пола «улиткой» начинают с источника энергии. Для проводника это будет розетка с терморегулятором. Водопровод подключают к коллектору, от которого трубы идут к котлу или печи. В коллекторе имеется выход для горячей воды и для охлаждённой жидкости, которая отдавая тепло, возвращается в теплообменник, находящийся в котле или в печи.
• Магистраль прокладывают по периметру обогреваемой поверхности. Рекомендуют сделать разметку площадки.
• Если шаг между витками должен быть 30 см, то первый виток будет находиться на расстоянии 60 см. Делают второй контур. Расстояние между трубами или кабелем по всей площади комнаты должно быть одинаковым.
• Спиралью доводят магистраль до центра. Делают поворот контура на 1800. Прокладывают второй контур.
• Проводят укладку кабеля или трубы между уже укреплённой магистралью. Проводники располагают точно по центру. В этом случае шаг уменьшится до 30 см. Схема будет соблюдена.

При расположении трубопровода по спирали увеличивается обогрев помещения. Предоставляется возможность сделать минимальный шаг между витками, до 10 см и меньше. Проводник не деформируется. Горячая вода равномерно распределяется по всей магистрали. Охлаждается жидкость медленно, потому что холодный контур находится внутри горячего.

Выводят трубу в том же месте, откуда производился её вывод в помещение. При водяном отоплении выходную трубу подключают к коллектору с патрубком, по которому теплоноситель нагнетается в котёл.

Если для электрического напольного обогрева использовали одножильный кабель, то его необходимо вывести к розетке и терморегулятору. При укладке двухжильного проводника, кабель можно вывести в любое место. Нет необходимости холодный край подключать к сети. Жилы замыкают, изолируют, оставляют в удалённом месте от зоны активности домочадцев.

Тёплый пол «улитка» имеет свои преимущества. Обогрев происходит равномерно по всей площади. Методика исключает образование острых углов и загибов проводника. Монтаж проводить проще, особенно при использовании матов с бобышками. Не требуется укреплять контур специальными приспособлениями.

Технология укладки «змейка»

Монтаж тёплого пола можно проводить «змейкой». Укладку проводника выполняют вдоль длинной или короткой стены. Необходимо сразу соблюдать правильный шаг, 20-30 см. Поворачивать трубы придётся часто. При этом необходимо избегать острых углов; вероятность получения изгибов при укладке «змейкой» велика.

Чтобы сразу правильно расположить проводник, в местах поворота рекомендуют обозначить контур. Его выполняют из фанеры. В листе вырезают канавку, куда следует уложить трубу или кабель. Необходимо сразу укреплять проводник монтажной лентой, чтобы схема укладки не нарушилась.

• Начинают вывод магистрали от источника тепла.
• По мере удаления от него теплоноситель охлаждается. Это означает, что дальние участки помещения будут обогревать хуже.
• Проводят укладку змейкой по всей комнате, не забывая размещать места поворота в предусмотренные для них канавки.
• Водяной трубопровод обязательно возвращают к коллектору: подсоединяют холодный край к патрубку, который отводит жидкость к котлу. Таким же образом проводят укладку одножильного кабеля: его выводят к терморегулятору.
• Двухжильный кабель оставляют в дальнем углу помещения. Концы замыкают и изолируют.

Самый главный недостаток тёплого пола «змейкой» заключается в том, что тепло неравномерно распределяется по помещению. Хорошо отапливаться будет только половина комнаты. Ещё одним минусом является сложность монтажа. Необходимо делать заготовки в местах поворота проводника. Укладка требует определённого навыка.

• Чтобы обогрев комнаты осуществлялся более эффективно, укладывают контур из двух змеек. Первый виток будет располагаться с шагом 60 см. Делается это для того чтобы между уложенными витками горячего теплоносителя расположить ещё один холодный контур.
• Выводят одну «змейку» по всей площадке, затем, делают поворот проводника на 1800, возвращают магистраль в обратном направлении.
• Монтаж усложняется в связи с большим количеством поворотов кабеля или трубы.

Теплоноситель в этом случае будет охлаждаться вдали от источника тепла, но вновь нагреваться при возвращении контура. Рекомендуют выполнять «вертикальную змейку». В этом случае распределение тепла в комнате будет равномерным.

На основании пола специалисты укладывают не только двойную «змейку», но и располагают магистраль двумя отдельными контурами. Для монтажа требуется тщательно продуманный проект и разметка на черновом покрытии. Для тёплого пола «улиткой» не требует особой подготовки.

Облегчить укладку кабеля «змейкой» помогут нагревательные маты. На сетке проводник уже расположен «змейкой». Сетка имеет клейкую основу. Её легко укладывать на черновое основание. Отпадает необходимость проводить сложные монтажные работы и оборудовать приспособления для поворота проводника. К сожалению, для водяного трубопровода таких технологий не существует.

Для оборудования тёплого пола рекомендуют делать проект расположения контура с теплоносителем. Чертёж поможет точно выполнить работы, определить, в каких местах необходимо сделать поворот трубы. В комнатах со сложной геометрией выполняют комбинированное расположение магистрали. В нишах, в небольших помещениях выводят «змейку».

На основной площадке проводник укладывают «улиткой». Данные технологии хорошо дополняют друг друга.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Загрузка…

Монтажные схемы теплых водяных полов в квартире и частном доме

Уютное жилье зимой – мечта каждого домовладельца.

Среди множества современных типов обогрева наибольшую популярность приобрел теплый пол. Установка его потребует некоторых временных и финансовых затрат. Зато долговечность и энергоэффективность во много раз выше электрических обогревателей и батарей отопления. Для обеспечения комфортной температуры следует заранее продумать будущую схему монтажа теплого водяного пола.

Змейка

Самая простая схема укладки теплого водяного пола – «Змейка». Трубы начинают монтировать от входа к окну вдоль ближайшей стены. Дальнейшая прокладка ведется параллельно окну от одной стены к другой, постепенно приближаясь к выходу. Получившийся рисунок напоминает след от движения змеи. Подобная укладка предпочтительная для спален и детских комнат.

Достоинства: не требует специализированных навыков.

Недостатки: одна половина комнаты обогревается сильнее.

Змейка. 2-й вариант

Сложная схема водяного теплого пола в квартире, требующая определенного мастерства и расчетов.

Укладка начинается сразу вдоль стены параллельной окну. Затем пропускается 2 шага и производится монтаж труб в обе стороны, соблюдая установленную параллельность. Достигнув окна, теплые полы продолжают укладывать змейкой в обратном направлении на оставленные места. Подходит для гостиных, ванных комнат, коридоров.

Достоинства: равномерный обогрев помещения.

Недостатки: сложность монтажа

Улитка

Благодаря полному охвату периметра комнаты наиболее используемая схема водяного теплого пола в частном доме. Монтаж начинают по часовой стрелке вдоль всех стен помещения. Обогнув периметр, отступают 1 шаг от проложенных труб и продолжают укладку. Достигнув центра комнаты, направление меняется. Теперь укладка осуществляется против часовой стрелки на оставленные пустоты. Подходит для всех помещений.

Достоинства: равномерный обогрев помещения.

Недостатки: сложность монтажа

Комбинированная

Особенности вашего жилья могут потребовать использовать индивидуальную водяную монтажную схему для теплых водяных полов.

За качественным и долгосрочным монтажом водяного теплого пола вы можете обратится к специалистам компании НЕО Стиль по телефонам:
8 (846) 205 96 00, 8 (846) 275 07 70

Схема укладки теплого пола: улитка, змейка

В устройстве водяного и кабельного электрического теплого пола важно не только правильно выбрать трубу или кабель, но и правильно его разложить. Это не такая простая задача, как кажется на первый взгляд. Пусть базовых схем всего две, но существует очень много вариантов и комбинаций. Схема укладки теплого пола во многом влияет на комфортность проживания.

 Базовые схемы укладки теплого пола

Строго говоря, схем две: «змейка» и «улитка». «Змейка» требует меньшей длины кабеля или трубы, проще в реализации. Но присутствует много крутых поворотов, и явно проявляется недостаток водяного пола: на входе температура теплоносителя гораздо выше, чем на выходе. Схема укладки «улитка» имеет более ровную температурную картину, но сложнее в реализации. На ее устройство на той же площади требуется большая длина нагревательного элемента (примерно на 20%).

Схемы «змейка» и «улитка». Их температурная характеристика

Теперь о том, в каком случае лучше применять каждую из них.

Как уложить кабель теплого пола, определение шага

Если речь идет о нагревательном кабеле, то незачем мудрить с «улиткой» — в этом случае просто укладывайте змейкой, выдерживая выбранный шаг. Но вот выбрать расстояние между двумя греющими проводами на полу — непросто.

Шаг укладки — это расстояние между трубами теплого пола или витками нагревательного кабеля. Он может быть одинаковым, на всей схеме. Иногда в тех зонах, где требуется большее количество тепла (вдоль наружных стен, например) шаг укладки сознательно делают меньше.

Как рассчитать шаг? Если подогрев пола будет служить только для комфорта (есть еще радиаторы), то, особо не мучаясь, можете выбрать шаг укладки кабеля теплого пола в диапазоне 20-30 см.  Если сверху будет укладываться плитка, то лучше шаг взять 20 см — она теплоемкая и, чтобы ногам было тепло, нагревать ее нужно сильнее. Ламинат или линолеум не выносят высоких температур, их нагревать можно только до 26-27°C. Потому тут шаг выбираете 25-30 см. А вообще, при укладке кабельного пола расстояние между витками кабеля еще зависит от мощности нагревательного кабеля. Под плитку берут более мощные нагреватели, под ламинат и линолеум — менее производительные.

Основные схемы укладки «змейка» и некоторые варианты греющего кабеля

Если подогрев пола планируется как основное отопление, необходим хоть приблизительный расчет. Всего несколько простых действий:

• Вычисляете отапливаемую площадь. Это общая площадь комнаты за вычетом тех мест, где обогрев не нужен: под мебелью и техникой. На это есть две причины. Первая: не все кабели нормально переносят запирание (когда на них ставят что-то). Вторая: подогревать шкаф или, скажем стиральную машинку совсем ни к чему.
• Знаете потери тепла в этом помещении. Если не знаете, их можно рассчитать, ищите в статье «Как рассчитать количество секций радиаторов для дома и квартиры». Вам нужен метод расчета теплопотерь по объему помещения и корректировка результатов.
• Теперь можете определить, какая тепловая мощность должна сниматься с каждого «квадрата» отапливаемой площади для восполнения всех потерь тепла. Для этого теплопотери делите на отапливаемую площадь.
• Если кабель уже купили, вы знаете его тепловую мощность (есть в паспортных данных). Если не знаете или не купили пока кабель — найдите на сайте производителя. Теперь считаете, сколько метров вам нужно расположить на одном квадрате площади. Для этого цифру, найденную в предыдущем пункте — необходимую мощность с отапливаемого «квадрата» — делите на мощность кабеля. Получаете длину, которую нужно уложить на одном квадрате отапливаемой площади. Обычно это 4-6 метров. В зависимости от полученного значения и определяете шаг укладки кабеля теплого пола. Например, уложить нужно 4 метра. Это значит, что шаг укладки — 20 см.

Длину кабеля для теплого пола берите не «впритык» а с запасом в 10-15% — на потери на поворотах.

Как уложить трубу теплого пола

Теперь о том, как лучше укладывать трубы водяного пола. Несмотря на то, что «змейка» дает неравномерный нагрев, в небольших помещениях используют именно эту схему. И даже используют этот недостаток для большей комфортности: укладывают трубы так, чтобы самый горячий теплоноситель тек вдоль наружных стен. Такое же решение будет неплохим вариантом и в самом холодном месте некоторых помещений, например в прихожей, в районе входной двери.

Недостатки «змейки» можно использовать для усиленного обогрева наиболее холодных зон помещения

Также добиться более значительного нагрева зон вдоль наружных стен можно уменьшив шаг укладки труб в этих зонах. Иногда могут потребоваться сразу две меры: и более горячие трубы заводить и шаг делать меньше.

Но тепловую картинку «змейки» можно сделать более ровной, если использовать двойную укладку. Это когда виток от входа чередуется с витком «обратки» (в данном случае обратным трубопроводом считается тот, который идет от середины контура к котлу).

Недостатки «змейки» можно использовать для усиленного обогрева наиболее холодных зон помещения

Улитка лучше «ложится» в больших помещениях, габариты которых близки к квадрату. Тогда — никаких проблем. Шаг укладки труб обычно — 20 см, но снова-таки все зависит от того, какую роль играет эта система. Для основного отопления требуется серьезный тепловой расчет, так как и трубы бывают разные и теплоносители, под них считаются насосы и все остальные составляющие, в том числе, количество и длина контуров, шаг укладки.

Как легко нарисовать «улитку» смотрите в видео.

При наличии нескольких контуров желательно чтобы их длина была одинаковой. Так легче выравнивать температуру теплоносителя в них и делать одинаковой теплоотдачу. Естественно, и схема укладки водяного теплого пола тоже должна быть в одном помещении одинаковой. В этом видео-сюжете более подробно объяснены правила подключения и выбора схем для водяного пола.

Шаг укладки теплого пола: требования, нормы и правила -Монтаж теплого пола — raywarm.ru -Услуги — RayWarm

Теплый пол – обогревательная система, которая наиболее комфортна по температурному режиму. Она удобна, надежна и проста в эксплуатации. Круглосуточно обеспечивает дом теплом, не нуждаясь в сложных технических манипуляциях. Но чтобы добиться такого эффекта, сначала необходимо правильно монтировать сеть, строго соблюдая шаг укладки труб водяного теплого пола.



Основные требования

В каждом конкретном случае они индивидуальны, так как зависят от множества дополнительных факторов и условий помещения, где будет эксплуатироваться этот вид обогрева. Также важна схема укладки, уровень теплопотерь здания, функциональная нагрузка комнат, сторона выхода окон, количество глухих стен и их тип (внешние или межкомнатные), площадь под обогрев и многое другое, в чем способны разобраться только квалифицированные мастера. Поэтому если стремитесь к идеальному результату с максимальным уровнем обогрева и минимальными затратами, сразу обращайтесь к нам!



Что такое шаг укладки теплого пола?

По сути, это расстояние между контурами, от чего напрямую зависят:



1. тепловая нагрузка;
2. равномерность прогрева поверхности;
3. правильность функционирования всей сети;
4. уровень расходов на поддержание тепла;
5. распределение температуры по всей площади пола.



Например, при наращивании шага следует увеличить нагрев рабочей жидкости, чтобы достичь заданной теплоты обогреваемой поверхности. А это уже влетит в копеечку, потребовав дополнительных затрат, что весьма неэкономно. Следовательно, доверяйте расчеты, проектирование и монтаж нам, опытным профессионалам!



Водяной теплый пол шаг укладки – от чего он зависит?

Дистанция между витками трубопровода обусловлена несколькими факторами, главные среди которых материал производства труб и их диаметр, зональность помещения и его назначение. Исходя из последнего как раз рассчитывается оптимальная отопительная нагрузка:

• если она низкая (до 50 Вт на кв. м), разбежка между контурами может достигать 20…30 см;
• если она высокая (от 80 Вт на кв. м), на теплый пол шаг укладки трубы допускается порядка 15 см;
• если она средняя (50…80 Вт на кв. м), расстояние между витками должно быть переменным и зависит от конкретного места расположения (в краевых зонах трубы идут чаще, во внутренних – реже).

Существующие нормы

Специалисты допускают минимальную разбежку между соседними контурами в 10 см, максимальную – в 30 см. Показатели в большую или меньшую стороны нежелательны из-за неэффективности обогрева жилья. То есть расположение трубопровода может проводиться по схеме: 10 см, 15 см, 20 см, 25 см, 30 см (с равномерным диапазоном 5 см). Тогда как шаг укладки трубы теплого пола 16 см, 21,4 см, 23 см и тому подобное нежелателен.

• В краевых точках (вдоль наружных стен, у больших оконных проемов) – 10…15 см.
• В центральных участках (основная поверхность помещений) – 20…30 см.
• В душевых, ванных, санузлах – 15 см.
• В спортзалах, крытых больших площадках, кортах, масштабных залах – 30…45 см.

В последнем случае большой шаг укладки теплого пола вполне приемлем, поскольку это допускает функциональность крупных объектов. Но чтобы не ошибиться с расстоянием укладки между соседними витками, рекомендуем заручиться поддержкой квалифицированных специалистов. С нами ваш дом всегда будет теплым, комфортабельным и уютным!

---

НУЖЕН МОНТАЖ теплого пола ПО ВЫГОДНЫМ УСЛОВИЯМ?

Звоните нам по телефону  +7 (495) 64-999-53 или отправьте заявку прямо сейчас!
Телефон службы выезда +7 (925) 031-61-18

В нашем интернет-магазине есть:

ПОСЛЕДНИЕ ПРОЕКТЫ

Расстояние между трубами теплого пола — правила расчета

На чтение 4 мин.

Системы для нагрева половых покрытий устанавливаются в коттеджах, частных домах. Они пришли на смену громоздким радиаторам. Чтобы отопление работало эффективно, нужно учитывать ряд особенностей монтажа, правильно рассчитывать расстояние между трубами теплого пола. Если проект разработан неправильно, тепло будет неравномерно распространяться по помещениям, отопление будет работать в холостом режиме.

Расстояние между трубами теплого пола

Что такое теплый пол?

Водяной теплый пол — замкнутая конструкция, которая подключается к центральной системе отопления или нагревательному котлу. Горячая вода циркулирует по трубкам благодаря работе насоса. Выделяющегося тепла достаточно для прогревания комнат. Можно отказаться от установки громоздких радиаторов, дополнительных отопительных приборов.

Если укладка труб теплого пола выполнена правильно, прогрев будет равномерным. Если работы проведены неверно, в комнатах будут зоны перегрева полового покрытия, холодные точки. Укладку труб теплого пола, работающего от воды, можно выполнить самостоятельно. Для этого нужно научиться рассчитывать шаг между отдельными элементами, выбрать схему монтажа.

Особенности системы

Прежде чем обучаться укладке труб теплого водяного пола нужно уделить внимание особенностям системы:

1. Помещения с системами подпольного отопления прогреваются равномерно. Этого нельзя сказать про комнаты с радиаторами.
2. Система подпольного отопления не подходит для помещений с низкими потолками.

Срок службы обогревающей конструкции зависит от того, из каких элементов она изготовлена. Если для этого используются металлополимерные, полимерные составляющие, он может достигать 50 лет. Электрические нагревательные элементы прослужат 20 лет, а металлические радиаторы рекомендуется менять раз за 25 лет.

Как определить площадь комнаты?

Прежде чем заниматься установкой отопительной конструкции нужно рассчитать ее мощность зависимо от площади помещения, чтобы конструкция могла прогревать комнаты равномерно. Чтобы трубопровод функционировал в оптимальном режиме, нужно установить циркуляционный насос. При выборе мощности нужно обращать внимание на некоторые факторы:

• диаметр трубок;
• количество дополнительных ответвлений, соединительных фитингов, метраж трубопровода;
• требуемое давление;
• количество теплоносителя.

Площадь комнаты (Фото: Instagram / santexnik_altai)

Правила расчета и варианты укладки

Прежде чем изучать, как уложить трубы для теплого пола, соединять отдельные элементы трубопровода, нужно научиться рассчитывать метраж трубок. Для этого необходимо учитывать некоторые правила:

1. Для расчета количества отдельных элементов конструкции нужно учитывать шаг между спиралями. Если между отдельными витками 10 см, для выполнения монтажа понадобится около 10 метров трубок. Если расстояние 30 см — необходимо подготовить 3,4 метра. При этом расход не изменяется зависимо от выбранного способа укладки конструкции.
2. Максимальное количество метров расходного материала на один водяной контур отопления не должно превышать 70. Для обогрева больших помещений нужно монтировать несколько отопительных контуров.
3. Важно учитывать расположение мебели. Если она будет длительное время стоят на одном месте без перемещения, систему под ней можно не монтировать.
4. Минимальное расстояние от крайних элементов трубопровода до стен, межкомнатных перегородок — 20 см.

Для равномерного прогрева помещения площадью 20 м² понадобится около 55 м трубок. После расчета нужно выбрать способ укладки конструкции.

Змейка

Особенности монтажа труб по схеме змейка:

1. Для эффективного отопления, достижения равномерного прогрева без холодных зон лучше сделать два отопительных контура.
2. Облегчить монтаж помогут специальные маты с выемками под трубки.
3. Нужно использовать специальные крепежные элементы, которые не зажимают отдельные элементы трубопровода. При нагревании стенки деталей изменяются в размерах.

Актуально применять способ укладки нагревающегося основания змейкой в тех местах, где невозможно применить технологию улитки.

Улитка

Укладка труб теплого пола улиткой считается более эффективной для прогрева больших помещений. Главное рассчитать шаг между отдельными витками конструкции, чтобы не появлялось холодных зон. Укладка труб теплого пола происходит по закручивающейся спирали. При этом между витками горячей воды должны быть расположены контуры обратки. Благодаря такой конструкции, поверхности основания не перегреваются. Оптимальное расстояние между витками — 10 см.

Комбинированный способ

Если помещение большое раскладку труб водяного теплого пола можно комбинировать. Для этого выполняется два витка улитки, 3–4 ряда змейки. Эффективнее всего расположить полосы змейки по краям комнаты, в центральную часть выложить в форме улитки.

Разный способ укладки труб (Фото: Instagram / santexnik_altai)

Выбор шага

Шаг укладки труб водяного теплого пола зависит от диаметра составных элементов. Например, малое расстояние недопустимо для трубок большого диаметра. Большой промежуток между деталями малого сечения приведет к появлению холодных зон.

Для обогрева комнат в частном доме часто внутрь напольной стяжки или под декоративное покрытие основания устанавливаются нагревательные трубопроводы. Такие системы избавят хозяина дома от установки громоздких радиаторов, будут равномерно прогревать комнаты, обеспечивая высокий уровень комфорта.

Расстояние между трубами теплого пола, оптимальный шаг укладки

Краткое содержание

В качестве полноценного отопления обогрев пола начали применять еще в древнем Риме. Учитывая, что в те времена радиаторов еще не было, римляне размещали в подвалах печи, отапливаемые дровами, которые обогревали помещение теплым воздухом. На современный рынок такие системы обогрева пришли с момента внедрения технологии производства пластиковых труб, которые не только снижали стоимость самой системы отопления, но и продлевали срок ее службы.

Схема укладки теплого пола

Выбор отопительной системы как залог комфорта

Несмотря на растущую популярность подобных конструкций, большинство жителей частных домов не спешат отказываться от традиционных радиаторов. Между тем, эксплуатация системы теплого пола имеет неоспоримые преимущества. Чтобы их оценить, следует разобраться в особенностях обоих способов обогрева.

• Установка радиаторов производится локально. То есть местом их расположения чаще всего становятся самые холодные места в доме. А укладка теплого водяного пола производится на большей площади помещения.

  Спецификация подключения радиатора

• Отличительной особенностью системы радиаторного отопления являются потоки воздуха, которые поднимаются вверх. Так как высота их установки над полом составляет порядка 12 см, нижняя часть помещения остается холодной, а на уровне головы температура воздуха становится слишком высокой. Используя альтернативный способ отопления, жильцы домов получают нужный эффект, при котором ноги остаются в тепле, а голова – в прохладе.
• Недостатком радиаторов является слишком высокая температура теплоносителя, достигающая 80°С. Альтернативному варианту отопления достаточно воды, нагретой до 40-45°С, что значительно экономит потребление энергоресурсов.

Безусловно, альтернативный обогрев не лишен недостатков. Но их совсем немного, и заключаются они в следующем:

• энергозависимость, связанная с необходимостью прокачивать теплоноситель по длинным трубам;
• узкий спектр применения, не позволяющий использовать этот способ для обогрева ступеней и лестничных маршей.

  Установка радиатора

Монтаж радиаторного отопления требует тщательного расчета. Эффективность такого отопления зависит от множества факторов, одним из которых является высота радиаторов над уровнем пола. Также необходимо учитывать, что установка радиаторов производится таким образом, чтобы оставалось определенное расстояние между подоконником и батареей, а также между стеной и нагревательным прибором. Поэтому очень важно выбрать правильный размер радиаторов, в противном случае их придется менять.

Теплый пол: что учитывается при расчете

Для организации эффективной работы отопления необходимо правильно рассчитать расстояние между трубами теплого пола – шаг укладки трубы. Этот показатель зависит от коэффициента теплопроводности материала, из которого она изготовлена, и ее диаметра, а также места укладки и возможных теплопотерь. Неправильный расчет приведет либо к перегреву поверхности, либо к дискомфорту, связанному с перепадами температур.

Расчет водяного теплого пола, материалы

Коэффициент теплопроводности

Определение расстояние между петлями контура необходимо начинать с выбора основного расходного материала. Для этого нужно определить, какие трубы лучше всего проводят тепло и традиционно используются для организации теплого водяного пола, расположив их в порядке убывания.

• Медь.
• Сталь.
• Металлопластик.
• Сшитый полиэтилен.
• Полипропилен.

  Расстояние между опорами для трубопровода

Шаг между трубами из материалов, имеющих высокий показатель теплопроводности всегда больше.  Лучше всего проводят тепло медные и стальные гофрированные трубы. Однако их применяют в обустройстве водяного теплого пола очень редко по причине высокой стоимости. А хуже всего проводит тепло полипропилен, который используют редко по причине плохой эластичности.

Самыми популярными материалами являются сшитый полиэтилен и металлопластик.

Диаметр труб

Чем меньше диаметр основного элемента системы, тем меньше нужно делать расстояние между петлями в контуре. При использовании трубы большего диаметра, шаг укладки в контуре, соответственно, увеличивается.

• Труба диаметром 16 мм укладывается с минимальным расстоянием, составляющим 10-15 см.
• При увеличении диаметра до 20 мм увеличивается и шаг укладки. В этом случае он может составлять 15-20 см.
• При использовании трубы диаметром 25 мм расстояние между петлями должно составлять от 20 см до 30 см.

  Трубы SANEXT для теплого пола

Специалисты не рекомендуют применять при укладке контуров теплого водяного пола трубы меньшего или большего диаметра, так как при их использовании отопление потеряет свою эффективность.

Трубы для теплого пола

Тепловые потери и место расположения

Шаг между петлями в контуре водяного теплого пола может быть постоянным или переменным. Постоянный шаг, как правило, соблюдается в промышленных помещениях и в комнатах, к которым предъявляются жесткие требования относительно температуры воздуха, к примеру, в санузлах.

Расчет длины контура водяного теплого пола

• В больших промышленных помещениях, а также бассейнах и аквапарках, расстояние между петлями должно составлять 20 см (при условии использования расходного материала диаметром 20 мм).
• В санузлах шаг укладки должен составлять 15 см.
• Во всех остальных случаях используется переменный шаг. Минимальное расстояние между витками соблюдается вдоль стен, соприкасающихся с улицей, так как именно в этих местах наблюдаются наибольшие теплопотери. По мере удаления от наружных стен шаг укладки увеличивается.
• В целом оптимальный размер шага укладки определяется, исходя из расчетной мощности тепловых потерь.
• Если тепловые потери составляют меньше 50 Вт/м², шаг укладки в контуре может составлять 30 см.
• Если же тепловая нагрузка превышает 80 Вт/м², то соблюдается минимальный шаг.

Комбинированное отопление

Каждый способ обогрева имеет свои достоинства и недостатки. Применение радиаторов эффективнее в местах, где традиционно циркулирует холодный воздух (к примеру, под окнами). В этом случае они создают тепловую завесу, но при условии, что между ними и подоконником соблюдено расстояние, равное 10 см, а высота радиатора над полом равна 12 см.

Расположение радиаторов отопления

А альтернативный обогрев целесообразнее использовать в местах, где по каким-либо причинам установка радиаторов невозможна. К таким помещениям относятся подсобки, туалеты и ванные комнаты, а также холлы и коридоры.

Если систему теплого водяного пола планируется использовать в качестве дополнительного источника тепла, при ее монтаже необходимо учитывать некоторые особенности, связанные с эксплуатацией радиаторов.

Водяной теплый пол: характерные особенности и монтаж

Монтаж теплого водяного пола производится чаще всего путем заливки бетонной стяжки, что на несколько сантиметров увеличивает толщину перекрытия. Чтобы высота радиаторов от уровня чистового покрытия составляла оптимальный параметр, их контуры следует монтировать уже после проведения работ по установке напольного отопления.

Заключение

Схема правильного шага укладки теплого пола

Так какое же расстояние между петлями контура станет оптимальным? Здесь все зависит от того, как предполагается эксплуатировать систему водяного теплого пола. Если она будет включаться периодически, шаг укладки может составлять максимальные 30 см.

При ее использовании в качестве альтернативного обогрева, в жилых помещениях лучше соблюдать шаг укладки в пределах 15 см. При необходимости интенсивность нагрева можно будет регулировать путем уменьшения или увеличения температуры воды в котле.

Не следует забывать, что в помещениях с недостаточной степенью теплоизоляции необходимо применять комбинированное отопление, при котором соблюдаются нормы установки батарей, в том числе оптимальная высота над уровнем финишного покрытия.

Видео: Простые секреты укладки труб

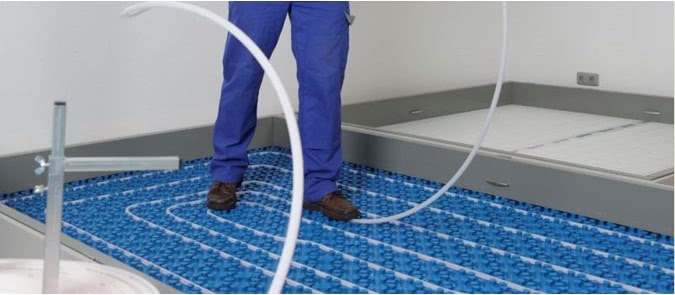

Укладка теплого пола

Технология теплого пола за последние годы набрала огромную популярность. Объясняется это тем, что такой способ отопления имеет гораздо больше положительных сторон перед традиционной системой, радиаторной. Для некоторых, мысль о монтаже теплого пола своими руками пугает. Однако произвести все эти работы вполне реально своими руками и для этого не нужно привлекать специалистов. Безусловно, для этого необходимы базовые знания и наличие необходимого оборудования. Поэтому если вы тесно связаны со строительством, то укладка теплого пола не будет казаться для вас серьезной проблемой. В этой статье мы раскроем основные секреты этого процесса. Мы рассмотрим на примере монтажа водяного теплого пола.

Расчет трубы

Основным элементом водяного теплого пола является труба. Поэтому начнем мы рассмотрение этого вопроса именно с этого материала. Чтобы теплые полы равномерно обогревались, крайне важно сделать правильный расчет трубы. На окончательный результат будет влиять множество факторов. Например, шаг укладки теплого пола, будет этот основное или дополнительное отопление в доме и прочее. Более того, важно понимать, что один отопительный контур теплого пола должен состоять из цельного куска трубы. Расчеты делаются, ориентируясь на следующие важные моменты.

Так, ориентир делается исходя из шага укладки трубы теплого пола. Например, с шагом трубы 100 мм, то метр квадратный потребуется около 10 погонных метров. Если шаг укладки будет максимальный – 30 мм, то на метр квадратный необходимо 34 погонных метра. Безусловно, точно до сантиметра вам подсчитать не получиться. Поэтому всегда покупайте с небольшим запасом.

Также делается ориентир исходя из количества контуров. Каждый отопительный контур, как уже говорилось должен состоять из цельного куска трубы. Рекомендуемая длина контура должна составлять около 70 метров. Этого достаточно, что теплоноситель качественно отапливал всю площадь пола. Этот метраж трубы будет израсходован на 7 метров квадратных при шаге трубы в 100 мм. Соответственно, если комната имеет квадратуру до 20 метров, то необходимо произвести монтаж трех отдельных контуров по 70 метров. Значит при покупке, делайте расчет так, чтобы у вас получилось три приблизительно одинаковых отрезка трубы по 70 метров.

Кроме всего прочего, важную роль играет и расположение мебели. Под мебелью и всевозможными стационарными предметами укладывать теплый пол недопустимо. Поэтому отталкиваясь от этого фактора, необходимо точно знать будущее расположение мебели. Для этой цели, неплохо сделать проект помещения. Ориентируясь на эти показатели, вы сможете выполнить если не точный подсчет расхода трубы для теплого пола, но приблизительный.

Виды укладки

Известно несколько схем укладки теплого пола. Если говорить за самую простую в реализации, то это схема, известная под названием «улитка». Ее вполне реально реализовать самостоятельно. Плюс ко всему, эта схема укладки позволяет равномерно отапливать помещение. Также известна и другая схема – змейка. В этом случае прогрев поверхности пола может быть неравномерным. Чтобы все работало исправно, необходимо обладать определенными навыками в работе. Безусловно, каждая из этих схем имеет свою положительные и отрицательные стороны.

Сравним их между собой. В случае использования улитки, теплый пол монтируется по спирали. Получается так, что труба с подачей и обраткой чередуется. Как следствие, эффективность обогрева увеличивается в несколько раз. Уложить трубы в таком порядке сравнительно просто. Если говорить за недостатки этой схемы, то сюда можно отнести появление холодных зон. Но они будут только тогда, когда шаг укладки трубы сравнительно большой. По этой причине крайне важно точно рассчитать метраж трубы, чтобы потом не пришлось жертвовать шагом укладки отопительного контура.

Если говорить за змейку, то здесь есть другие особенности. Нередко выполняется двойная укладка трубопровода. За счет этого полностью исключается вероятность образования холодных зон. Более того, полы будут прогреваться довольно-таки равномерно. Для упрощенного монтажа, можно использовать специальные маты с бобышками. Благодаря им распределить отопительный контур по полу будет легко. Данная схема укладки также может быть эффективна и на деревянный пол.

Независимо от выбранной схемы укладки теплых полов, необходимо следить за тем, чтобы отопительный контур был зафиксирован намертво. Для этой цели используются специальные крепежи. Если трубы будут отходить от пола, то при заливке стяжки могут возникать затруднения. Более того, из-за этого работа теплого водяного пола будет некорректной. Более того, крепежный элемент не должен сильно пережимать трубу, ведь она при нагревании будет расширяться. Одним словом, фиксация трубы теплого пола должна быть прочной, но и не тугой. Если использовать специальные зажимы, то всех возможных проблем можно полностью избежать.

Технология укладки. Последовательность выполнения работ

Итак, теперь предлагаем вам рассмотреть технологию укладки теплого пола. В большинстве случаев водяной теплый пол укладывается в стяжку. В этом случае необходимо строго придерживаться последовательности всех работ. Так, прежде всего осуществляется подготовка основания. На этой стадии необходимо добиться идеально ровной поверхности пола. Водяной обогрев можно укладывать только на идеально ровную поверхность. Более того, на стяжке не должно быть никаких наплывов, мусора, трещин и прочее.

После этого сооружается пирог теплого пола, который выглядит следующим образом:

• Гидроизоляция.
• Теплоизоляция.
• Отопительный контур.
• Стяжка.

В качестве гидроизоляции можно использовать полиэтиленовую пленку. Ее настил следует выполнять так, чтобы со всех сторон вдоль стены она выходила на высоту до 300 мм. Стыковка между собой пленки необходимо выполнить при помощи строительного скотча. Как вариант, можно использовать обмазочную гидроизоляцию. Следующим слоем является настил теплоизоляции. В этом случае можно использовать различные технологии. Например, большой популярностью пользуется пенопласт, пенополистирол и прочее. Монтаж теплоизоляции должен осуществляться стык встык. Это позволит полностью исключить вероятность тепловых потерь при работе теплого пола.

Кроме всего прочего, обязательно монтируется по всему периметру стен демпферную ленту. Она необходима для того, чтобы компенсировать температурное расширение стяжки. Если ее не будет, то при нагреве стяжка будет расширяться и трескаться. Эта лента предотвращает появление трещин. В противном случае из-за трещины может прорваться или повредиться отопительный контур. По этой причине крайне важно уложить демпферную ленту.

Далее обязательно укладывается отражающая пленка. Она необходима для того, чтобы вся тепловая энергия отражалась вверх в помещение. Ведь вам не нужно, чтобы отопительный контур грел перекрытие дома.

Важно! Есть очень много теплоизоляционных материалов, которые с одной стороны уже имеют отражающую пленку. Хорошо, если вы купите ее. Это сэкономит вам деньги и время на укладку.

Далее необходимо уложить металлическую сетку. Она необходима для того, чтобы к ней закрепить трубу теплого пола при помощи нейлоновой затяжки. Важно понимать, что эта сетка не будет служить в качестве армирования, так как она будет располагаться под отопительным контуром теплого пола. Так, уложив сетку, к ней крепите трубы. Выбираете одну из схем и фиксируете трубу с определенным шагом.

Когда все закреплено, происходит монтаж коллектора. Посредством его будет осуществляться контроль работы всей отопительной системы. К нему подводится обратка и подача. Когда все подключено, сверху труб укладывается армирующая металлическая сетка. Вот как раз-таки этот слой будет выполнять крайне важную роль. Эта сетка должна располагаться внутри залитой стяжки. В таком случае она исключит образование трещин при нагреве и остывании теплого пола.

Далее происходит установка маяков строго по уровню. В завершение все заливается бетонной смесью. Важно заметить, что в составе стяжки необходимо добавлять пластификатор. Благодаря этому стяжка будет служить продолжительное время. Более того, заливка выполняется за один раз.

Совет! При сушке бетона, включать обогрев запрещено!

Отдельное внимание стоит уделить гребенке или коллектору. Его установку следует осуществить в месте, где вы сможете легко управлять всей системой. Интересно то, что работы теплого пола можно автоматизировать. Например, в стяжку закладывается температурный датчик. Датчик подводится к терморегулятору. Таким образом, температурный датчик будет передавать информацию на терморегулятор о температуре, а он, в свою очередь, будет отключать обогрев или включать. В частности, речь идет о насосе, который устанавливается на коллекторе.

Заключение

Итак, вот мы и рассмотрели основные нюансы того, как изготавливается система теплого пола. Безусловно, этой одной статьи вам не хватит чтобы вы смогли справиться со всеми работами самостоятельно. По этой причине мы предлагаем вам посмотреть подготовленное видео в конце этой статьи. Это поможет вам наглядно закрепить всю полученную информацию из этой статьи. В любом случае будьте уверенны, вы сможете справиться со всеми работами своими силами. Так, вы сэкономите немалую сумму денег на ремонте, ведь не придется вызывать специалистов. Более того, вы сможете реализовать свой потенциал, особенно если вы привыкли все делать своими руками.

Мы надеемся, что эта статья предоставила для вас много полезной информации и пищи для размышления. Видео в конце этой статьи поможет вам усвоить и другие важные нюансы при разработке и создании теплого пола в своем доме. Если вы уже обладаете опытом в этих работах, то обязательно оставляйте комментарии в конце этой статьи. Это поможет всем начинающим мастерам не допустить наиболее распространенных ошибок.

Типичные ошибки теплого пола и как их избежать

В нашем последнем сообщении в блоге о теплых полах мы обсуждали, почему правильное планирование установки теплых полов (UFH) так важно, но не только на ранних стадиях, когда могут быть сделаны ошибки. Даже при самом лучшем в мире процессе планирования можно легко допустить глупые ошибки на этапе установки. Обращая внимание на передовой опыт и следуя правильным шагам во время установки, вы можете избежать ошибок в дальнейшем.

В рамках нашего руководства давайте рассмотрим некоторые из распространенных ошибок, которые часто допускаются при установке UFH…

UFH, ошибка первая: выход на канал

Когда установщики торопятся, можно легко пожертвовать трубопроводом, но игнорирование функции этого материала может иметь последствия после установки. Труба действует как защитная втулка для труб там, где они поднимаются от стяжки пола до коллектора, а также там, где трубы проходят через расширительную планку. Труба не только защищает трубопровод от повреждений, но также помогает изолировать трубу и предотвращает чрезмерное нагревание в одной области, которое часто может вызвать трещины в стяжке пола. Немного больше времени, потраченного на установку кабелепровода на вашем трубопроводе, вполне может спасти вас от перезвона позже.

UFH, ошибка вторая: разрыв под давлением

Если есть один совет, который мы хотели бы дать водопроводчикам, помимо использования пластиковых фитингов, это всегда помнить о проведении испытания под давлением.К сожалению, это важное действие часто пропускают, особенно когда установщики спешат перейти от одного задания к другому. Однако, если вы забываете провести испытание под давлением, вы также забываете расширить трубопровод. Установщики не должны автоматически ожидать, что система UFH будет работать с оптимальной производительностью, когда трубы максимально расширены. Мы всегда советуем проводить испытание под давлением 6 бар перед укладкой пола или стяжки. Это позволит вам проверить герметичность и обеспечить максимальное расширение труб.Убедитесь, что вы поддерживаете это давление до тех пор, пока стяжка не будет полностью нанесена, так как это предотвратит растрескивание стяжки в дальнейшем.

UFH, ошибка третья: Проведение неправильного испытания под давлением

Вы не поверите, но проведение опрессовки воздухом вместо воды — распространенная ошибка, которую допускают многие монтажники. Это не позволит трубам гидравлически расширяться просто потому, что воздух может сжиматься, а вода — нет. Важно убедиться, что в системе нет следов воздуха, так как воздушные петли в трубе не позволят системе работать должным образом.

UFH, ошибка четвертая: не открываются клапаны на коллекторе при проведении испытания под давлением

Сложное дело — испытания давлением, не правда ли? Даже если вы не забудете выполнить испытание под давлением и следуете передовой практике, проведя испытание с использованием воды, а не воздуха, все равно можно совершить ошибку, если вы не откроете клапаны на коллекторе. Каждый коллектор имеет две точки развязки на каждом контуре. Они контролируются колпачком Decorator, который защищает клапан.Во время испытания под давлением колпачок следует отмотать, чтобы он только сидел на коллекторе, или полностью снять, чтобы вода в системе могла течь. Если вы забудете снять крышку, вы создадите давление только в коллекторе, но не в воде. То же самое верно и для другой точки изоляции, которая имеет колпачок на расходомере. Он также должен быть открыт во время испытания под давлением.

Выполнение некоторых шагов, описанных выше и в нашем предыдущем сообщении в блоге, может помочь предотвратить появление ошибок в вашей работе.Конечно, ошибки могут быть сделаны даже после установки, посмотрите это пространство, чтобы узнать, как избежать типичных ошибок на этапе ввода в эксплуатацию, или щелкните здесь, чтобы получить дополнительную информацию о теплом полу.

См. Также…

Почему УФН является наиболее эффективным источником отопления для зданий

3 Основные особенности трубопровода при установке системы теплого пола

Эффективное планирование, позволяющее избежать распространенных ошибок теплого пола

5 Польза для здоровья от теплых полов

Автор: JG Marketing

10 ошибок, допущенных при установке системы теплого пола

Слишком высокая или слишком низкая температура в помещении, протечки, потрескавшаяся плитка — это лишь некоторые возможные последствия различных ошибок, допущенных при планировании или установке системы теплого пола.Неисправный пол с подогревом обычно является результатом неосторожной установки или неправильных решений. Сегодня мы рассмотрим 10 распространенных ошибок, которые допускаются при установке системы теплого пола.

1. Отсутствие соответствующей документации

Отсутствие правильной конструкции при установке любой системы отопления может иметь катастрофические последствия. В случае полов с подогревом компоновка, а также форма отопительных труб должны быть адаптированы к параметрам подачи воды в систему отопления, толщине стяжки, типу напольного покрытия и потребности в тепле. Отсутствие надежной документации не только ведет к увеличению затрат на обслуживание, но и создает проблемы в случае выхода из строя системы отопления. Важно задокументировать фактическое расположение труб отопления на плане помещения, особенно в зоне между комнатами, под окнами и у стен. Зная реальные размеры петель, мы можем избежать их случайного повреждения при установке планок порога или других элементов, требующих сверления в полу.

2.Неправильный порядок монтажных работ

Система теплого пола должна быть установлена ​​в правильном порядке. Его следует запускать после того, как будут проложены другие системы, иначе могут быть повреждены трубы отопления и другие элементы системы отопления. Перед прокладкой труб следует установить распределительные шкафы и коллекторы. Распределительную коробку теплого пола следует устанавливать как можно ближе к системе теплого пола, а не в удаленной котельной. Стоит помнить, что невозможно установить всю систему теплых полов, когда дом находится на стадии открытой оболочки без окон и дверей.Эти элементы необходимы для предотвращения сквозняков при схватывании стяжки. Благодаря этому мы можем предотвратить чрезмерное высыхание поверхности стяжки.

3. Неправильно подготовленный грунт

Некоторые проблемы могут возникать также из-за некачественно выполненных строительных работ. Перед установкой системы теплых полов необходимо хорошенько подготовить пол. Какие наиболее частые ошибки влекут за собой неприятные последствия? Три самых серьезных вопроса, касающихся подготовки пола, перечислены ниже.

На неровных поверхностях нельзя укладывать другие слои системы теплого пола, такие как теплоизоляция, трубы отопления и бетонная стяжка. Небрежная подготовка основания, пропуск этапа выравнивания и очистки означает, что теплоизоляционные плиты не будут хорошо держаться и не будут обеспечивать устойчивую опору для стяжки, что может привести к растрескиванию. В местах растрескивания стяжки есть риск повредить трубы отопления. Кроме того, неровный грунт требует разной толщины стяжки на полу.Именно поэтому так важно перед укладкой утеплителя выровнять поверхность.

4. Неправильное соединение труб в петли

Отопительные трубы образуют так называемый отопительный контур, длина которого не должна превышать 100 м в зависимости от диаметра используемых труб. Поэтому во время монтажных работ убедитесь, что установщик не делает более длинные нагревательные контуры. Также стоит помнить, что каждая петля должна состоять из одной непрерывной трубы. Соединения разрешены в случае повреждения насоса и с использованием специальных ремонтных муфт, которые можно покрыть бетоном. Чтобы избежать проблем, необходимо выбирать трубы таким образом, чтобы избежать стыков в местах, которые будут покрыты стяжкой. Такие соединения являются наиболее уязвимыми местами, потому что там легко оседает грязь, что приводит к дефектам. Несоблюдение инструкций приведет к увеличению гидравлического сопротивления, что приведет к недостаточному нагреву определенных участков пола.

5. Неправильное крепление труб отопления к полу

Нагревательные трубы, по которым будет проходить вода, должны быть прочно прикреплены к земле.Сначала на слой пенополистирола укладывается специальная пленка для позиционирования труб с анкерной сеткой. Далее трубы крепятся к фольге с помощью зажимов, входящих в комплект системы теплого пола. Если трубы не закреплены должным образом, они могут отсоединиться от земли, пока стяжка заливается на землю. Кроме того, если в систему входят медные компоненты, трубы не следует укладывать непосредственно на бетон, так как они могут подвергнуться коррозии. Медные трубы необходимо защитить дополнительным слоем пластика.Альтернативой является использование труб из разных материалов, таких как пластиковые или многослойные трубы. Стоит выбирать качественные изделия, исключающие риск повреждения.

6. Отсутствие соответствующих компенсаторов

Пол, в который заделаны трубы отопления, требует соответствующих компенсаторов. Поверхность нагрева расширяется за счет тепла от труб, поэтому необходимо делать компенсаторы. Если комната большая или имеет необычную форму, необходимо предусмотреть в стяжке дополнительные деформационные швы. Отсутствие таких щелей или их выполнение только в напольном покрытии, а не через стяжку, может привести к появлению царапин и трещин. Важно расположить трубы отопления таким образом, чтобы компенсаторы не пересекали их.

7. Неосторожно нанесенная стяжка

Один из последних этапов монтажа системы теплых полов — закапывание труб отопления в стяжку. На этом этапе рекомендуется контролировать работу людей, заливающих бетон, чтобы не повредить трубы отопления, не закрыть зазоры или деформационные швы. Укладывать напольное покрытие можно только после того, как стяжка высохнет и достигнет оптимальных параметров. Для того, чтобы бетон хорошо схватился, не допускайте чрезмерного высыхания поверхности. Примерно через 21 день нужно предварительно прогреть стяжку, чтобы удалить оставшуюся влагу.

8. Выбор неподходящего напольного покрытия

К сожалению, не каждый материал подходит для покрытия пола, если мы решили установить систему теплого пола.Поэтому вопрос о том, какой материал будет лучшим, — один из ключевых при установке водяных теплых полов. Тип покрытия пола определяет эффективность обогрева. Например, переход с керамической плитки на панели пола снизит эффективность нагрева в два раза, что, в свою очередь, приведет к проблемам с поддержанием заданной температуры при низкой температуре наружного воздуха. Распространенным решением в этом случае является повышение температуры подачи, что не является хорошим решением, поскольку может повредить систему отопления, а также само напольное покрытие.Типы материалов, используемых при установке системы теплого пола, показаны на рисунке ниже.

9. Испытания под давлением не проводились или проводились ненадлежащим образом

Перед укладкой стяжки систему необходимо заполнить водой, чтобы проверить, не упало ли давление в системе слишком сильно через несколько часов или даже день. На этом этапе легче обнаружить и устранить утечки, чем после того, как трубы были залиты бетоном. Испытание под давлением следует проводить, когда все отопительные контуры заполнены водой. Иногда установщики вообще отказываются от этой деятельности или заполняют трубы воздухом вместо воды. Неправильное проведение опрессовки может иметь серьезные последствия. Перед укладкой стяжки необходимо убедиться в отсутствии протечек. В случае необнаруженной утечки система может быть серьезно повреждена, а ремонт будет трудным и дорогостоящим.

10. Не используются контроллеры теплого пола

При установке системы теплого пола ошибочно ограничиваться простейшими решениями и не использовать контроллеры для управления теплым полом.Пренебрежение контролем теплого пола приводит к значительным потерям энергии, что является следствием высокой тепловой инерции системы. Наши современные контроллеры теплого пола серии 5, 7 или 8 позволят вам воспользоваться преимуществами установки этого типа отопления в вашем доме, а также разумно управлять домашним бюджетом.

Читайте также: Балансировка системы теплого пола как способ достичь большего теплового комфорта и снизить счета за отопление.

Дорогостоящие ошибки при установке системы теплого пола.

Установка теплых полов — отличное решение для тех, кто любит комфорт и удобство. Однако стоит помнить, что только хорошо спроектированная и качественно созданная система обеспечит ожидаемые результаты. Ошибки, допущенные при укладке системы теплых полов, влияют на интенсивность отказов и надежность всей системы. Выбирая проверенные решения, грамотных подрядчиков и надежных производителей, вы сможете долгие годы наслаждаться теплым полом.

Устройство теплых полов | Блог «Полы с подогревом»

«Полы с подогревом» превратились из далекого бормотания подрядчиков в яркую тему разговоров среди строителей, владельцев домов и проектировщиков строительства. Эффективные и простые в установке в любой строительный проект, системы подогрева полов взяли на себя всю важную задачу по поддержанию тепла в здании. Извините, радиаторы, но вы их больше не режете.

Существует несколько способов встроить подогрев пола в пол, независимо от того, есть ли у вас настил или нет.

Установка сверху пластин

Наша система AluPlate ™ может быть быстро и эффективно вставлена ​​на место без каких-либо сложных методов закапывания. Тепло от труб быстро и равномерно распространяется по AluPlate ™, наполняя здание теплом. Подгонка сверху AluPlate ™ не останавливается на достигнутом, обратите внимание на эти дополнительные преимущества;

• ‍Используется между обрешетками с небольшим увеличением высоты пола при установке «над балкой» или без изменения высоты пола при установке «между балками».
• Подходит для тепловых потерь менее 75 Вт / м², что делает его идеальным для большинства применений.

Доступны разные размеры и расстояние между трубками. Это обеспечивает большую гибкость центров балок и температур потока.

Подгонка пластин снизу

Если вы не можете допустить дополнительную высоту пола, то установка AluPlate ™ снизу — это то, что вам нужно. Предоставляя вашему зданию все преимущества полов с подогревом без необходимости изменять высоту пола, установка AluPlates ™ под настилом пола — это оригинальный способ установить систему труб на место без каких-либо хлопот.Он также имеет следующие преимущества:

• Одна пластина, обеспечивающая гибкость установки
• Простая установка означает, что она идеально подходит для новых или существующих зданий
• Подходит для применений, где потери тепла не превышают 75 Вт / м²
• EasyFix ™ AluPlate ™ равномерно распределяет тепло по полу, образуя красивое поджаренное здание.

EasyFix ™ SpeedTrak ™

Изготовлен из переработанного пластика, клипсы не только делают ваше здание более экологичным, но и обеспечивают простую и эффективную направляющую для установки под полом с подогревом. на изоляцию, бетон и настил пола.Регулярные канавки SpeedTrak ™ означают, что центры труб и расстояние между ними гибкие, что упрощает установку.

Скобы EasyFix ™

Если вы ищете дешевый и надежный способ крепления труб теплого пола к изоляционной плите, скобы EasyFix ™ — идеальное решение.

Доступный в вариантах 40 мм и 50 мм, этот простой и недорогой метод крепления труб для закрепления труб отопления после укладки на изоляционную плиту. Скобы совместимы с пистолетом-степлером Continal Underfloor EasyFix ™, что делает установку быстрой и эффективной.

Для получения дополнительной информации о том, как мы можем помочь вам установить пол с подогревом, свяжитесь с нами сегодня по телефону 0333 800 1750.

E. Tupling & Son — Последние новости о теплых полах

По мере того, как температура резко падает, а счета за электроэнергию растут, нельзя отрицать, что зима действительно началась. Но не нужно беспокоиться о том, чтобы не замерзнуть этой зимой, поскольку полы с подогревом предлагают домовладельцам идеальное решение для сохранения тепла.

Поиск подходящего решения для теплого пола для вашего клиента — не всегда самая простая задача, а при наличии множества различных приложений и вариантов установки определение, с чего начать, может быть довольно сложной задачей.

Но не о чем беспокоиться, потому что мы здесь, чтобы помочь! Мы подберем для вас лучшую продукцию для вашего проекта по оптимальной цене. Но обо всем по порядку. Какой вариант теплого пола установить?

Водяной теплый пол

Водяные системы, часто называемые «влажными полами», представляют собой сеть труб, соединенных с бойлером. Система использует теплую воду из центрального отопления для обогрева полов. Эта система UFH может быть подключена к любому котлу, если он имеет достаточную мощность, однако подключение ее к конденсационному котлу обеспечит вашим клиентам наибольшую экономию средств.

Непрерывные трубы укладываются на черный пол, такая конструкция труб исключает опасность утечек и делает систему в целом необслуживаемой. Если вы устанавливаете теплый пол на очень большой площади, водные системы — лучший вариант.

Водяной теплый пол дороже в установке, чем электрический, и может быть разрушительным из-за необходимости изменения уровня пола (доступны варианты создания низкопрофильного пола размером от 18 мм, а иногда и ниже), однако влажные системы являются наиболее дорогостоящими. — эффективное решение, так как в них используется вода с более низкой температурой, чем в стандартном радиаторе.

Электрические теплые полы

Системы электрического или сухого теплого пола часто дешевле в установке, так как они меньше разрушают существующую конструкцию пола. Достижения в области технологий означают, что производители могут производить маты UFH, которые настолько тонкие, что они едва заметны. Электрические системы не только более равномерно распределяют тепло по полу, но и достигают требуемой комнатной температуры быстрее, чем влажные системы.

Обратной стороной электрического теплого пола является то, что он может быть более дорогим в эксплуатации.

Варианты установки теплого пола

В зависимости от конструкции пола процесс установки теплого пола может немного измениться. Очень важно, чтобы пол с подогревом был установлен с осторожностью, убедившись, что он работает по принципу «установил и забыл».

Конструкция сплошного перекрытия

Пластиковые панели пола используются для образования простой сетки. Этот тип установки — самый быстрый способ точной укладки труб. Системы твердых полов могут включать трубы 15/16 или даже 18 мм.Трубы также могут быть прикреплены скобами к изоляции и установлены в виде меандра или спирали в зависимости от конструкции системы.

Накладка

Наш ассортимент низкопрофильных полов с подогревом может быть установлен поверх существующих массивных или деревянных полов. Система может быть подключена к коллекторам и элементам управления, как и другие наши системы теплого пола. В качестве альтернативы он может быть подключен к блоку зонального регулирования (ZRU) для решений в одной комнате.

И Overlay, и Overlay Lite устанавливаются поверх существующих полов и имеют толщину всего 18 мм.Наложение позволяет установить там, где традиционные системы подпольного покрытия потребуют либо дорогостоящих земляных работ, либо поднятия пола до неприемлемого уровня.

В наших внутренних системах перекрытия используется труба диаметром 12 мм, однако мы предлагаем более индивидуальные низкопрофильные системы толщиной от 15 мм до 10 мм трубы или системы клипсования со специальными стяжками минимальной глубины до 25 мм при общей высоте пола.

Накладка LITE

Overlay Lite — это легкая и прочная изоляционная панель с высокой степенью сжатия.Лучше всего подходит Overlay Lite для ламината, паркетной доски и ковровых покрытий. Благодаря простоте обращения и резки, он также больше подходит для больших площадей и установки в нескольких помещениях.

В системах перекрытия

используется труба диаметром 12 мм с центром в 150 мм, поскольку они обеспечивают отличное время отклика и тепловую мощность и идеально подходят как для традиционных систем отопления, так и для низкотемпературных возобновляемых систем.

Системы подвесных полов

Эта установка является наиболее распространенным типом конструкции для верхних этажей.Алюминиевые одинарные или двойные теплораспределители устанавливаются между балочной системой, чтобы обеспечить равномерное распределение тепла по готовой поверхности пола, и подходят для балок шириной от 300 до 450 мм. Внизу нет напольного покрытия / теплоизоляции, чтобы исключить теплопотери вниз.

Подходит для полов с подогревом

Бетонные полы

Для бетонных полов установка системы теплого пола обычно состоит из пластиковых труб, заделываемых слоем стяжки поверх бетонного чернового пола.Обычно укладывается глубина 65-75 мм, и ей нужно дать высохнуть полностью и естественным образом. Ни в коем случае нельзя использовать систему подогрева пола для ускорения процесса сушки.

Чрезвычайно важно, чтобы после высыхания стяжки проводился постепенный предварительный нагрев. Независимо от того, какая стяжка используется для перекрытия теплого пола, процесс завершается, когда стяжка полностью затвердеет. Затем устанавливают ровную поверхность, чтобы завершить проект. Стяжка используется чаще, поскольку она рассеивает тепло при равномерной температуре.

Ковер

Характер и толщина ковра имеют решающее значение для воздействия полов с подогревом. Подложка должна иметь низкое термическое сопротивление. Не рекомендуется использовать войлочную подкладку, поскольку она может блокировать тепло, делая ее неэффективной. Ковры в идеале должны иметь гессиановую основу, чтобы повысить производительность системы UFH. Температура пола не должна превышать 27 ° C. Обычно ковровое покрытие и подложка не должны иметь общий рейтинг вместе выше 2,5.

Камень и плитка

Натуральный камень — прекрасное дополнение к теплому полу.Камень, плиты из восстановленного камня, мрамор и сланец — все это подходит, поскольку их высокая тепловая масса делает их отличными проводниками. Керамическая, терракотовая и керамогранитная плитка также совместима с UFH, потому что, как и камень, они обладают отличными тепловыми свойствами. Укладывать плитку нужно качественным гибким плиточным клеем и затиркой. Во многих случаях необходимо использовать разъединяющую мембрану для обеспечения движения.

Дерево

Массив дерева, конструкционная древесина и ламинат также могут использоваться для полов с подогревом.Использование плотной древесины обеспечит лучшую теплопроводность. Однако при выборе деревянного пола важно соблюдать осторожность, поскольку древесина хвойных пород может блокировать тепло, а не передавать его. Мы рекомендуем деревянный пол не толще 18 мм.

Винил

Виниловые полы могут быть чувствительны к длительному воздействию тепла, однако влажный УФН совместим с винилом. Мы рекомендуем, чтобы температура пола не превышала 27 ° C. Производители напольных покрытий типа Karndean / Amtico / LVT всегда проконсультируют нас по поводу термостойкости своего продукта, и можно установить напольный зонд для работы с программируемым комнатным термостатом для управления температурой пола.

У нас есть запасы, поэтому вам не нужно их

Как семейный бизнес с упором на наши основные ценности, мы делаем упор на предоставлении нашим клиентам и вашим клиентам надежных и заслуживающих доверия услуг по распространению. Прошли времена долгих сроков доставки и погони за производителями.

Работа с E.Tupling означает, что наши торговые партнеры могут заказать товар с полки и получить его в течение 48 часов. В дополнение к нашим уровням запасов UFH мы также можем проконсультировать и проконсультировать по вашему проекту, поскольку нет двух одинаковых проектов UFH.Работа с ключевыми партнерами и производителями означает, что мы можем выступать в качестве ведущего отраслевого дистрибьютора, но нам не всегда нужно полагаться на запасы, чтобы предоставить вам немедленное и точное решение.

Наши услуги готовы к использованию или поставляются в соответствии с вашими требованиями. В отличие от многих других дистрибьюторов, наши сотрудники всегда готовы дать вам совет и рекомендации. Наши основные ценности — доверие и надежность — это то, что позволяет нам постоянно оказывать поддержку нашим независимым водопроводчикам и строительным торговцам.

Для получения дополнительной информации о том, как стать торговым партнером, а также за советом и руководством по проекту теплого пола, свяжитесь с нашей командой сегодня по телефону 0161776 0077 или напишите нам по адресу [email protected]

Труба напольного отопления — A-Read

Как выбрать лучшую трубу для теплого пола

Система труб для теплого пола

Важной чертой хорошего домохозяйства является наличие хорошей системы теплых полов.Излишне говорить, что для того, чтобы иметь хорошую систему теплого пола, необходимо иметь трубы теплого пола хорошего качества. Недавно разработанные специальные многослойные трубы идеально подходят для гидравлических систем. Эти трубы в геометрической прогрессии лучше, чем использовавшиеся ранее медные трубы. В таких трубах вода встречает сравнительно меньшее сопротивление, и, таким образом, система становится гладкой. Эти трубы доступны как из металла, так и из пластика. Заказчик может выбрать любой материал, который, по его мнению, лучше всего подходит для его системы.Оба типа труб имеют прочную конструкцию и не подвержены эрозии. При правильной установке они могут прослужить полвека. Эти многослойные трубы способны удерживать весь кислород вне труб. Внутренний слой алюминия препятствует проникновению кислорода внутрь. Эти трубы очень просты в установке. Они очень гибкие и могут сгибаться везде, где это необходимо. Когда вода течет по трубам, снаружи не слышно шума. Трубы оснащены хорошей шумоизоляцией.

Как установить трубу теплого пола

Плитка лучше сочетается с системой, чем ковры или деревянные полы.

Наилучший размер многослойной трубы для теплого пола составляет примерно 16 мм. Расстояние между двумя хомутами должно быть не менее 1 метра. Лучшим типом утеплителя для таких труб является полиуретан. Он обеспечивает максимальную производительность. Трубы следует прокладывать на расстоянии примерно 200-300 мм в зависимости от типа изоляции.Чтобы тепло лучше передавалось, на полу следует использовать плитку. Плитка лучше сочетается с системой, чем ковры или деревянные полы. При укладке трубы внутренние стены будут уступать место холодным точкам на внешних стенах. Расстояние между внешней стеной и трубой должно быть не менее 100 мм. Системы теплого пола не конфликтуют с обычной радиаторной системой. В небольших помещениях, таких как ванные комнаты и туалеты, необходимо генерировать больше тепла.

Немного подробностей о трубе для теплого пола

Температура в обратном трубопроводе должна быть на 5-10 ^o ° C, чем температура в подающем трубопроводе.Доступны опции контроля температуры в каждой комнате индивидуально. Перед использованием трубы следует проверить на герметичность. Если позаботиться о таких деталях, трубы отопления будут работать безупречно. Трубы отопления хорошо работают как с гидравлическими системами, так и с электрическими системами.

Руководство по установке — Низкопрофильный пол с подогревом с матами с ручками

Как и многие другие, этот веб-сайт требует использования файлов cookie.Мы хотим узнать, как наши клиенты используют этот магазин, чтобы предоставить им наиболее полезную информацию о наших нагревательных комплектах. Для этого нам требуется ваше согласие. Все данные будут собираться анонимно. Вы можете в любой момент отозвать свое согласие на использование этих файлов cookie. Дополнительную информацию о файлах cookie можно найти в нашей Декларации о защите данных и в наших выходных данных.

Настройки

Эти файлы cookie необходимы для бесперебойной работы нашего веб-сайта.

Имя	Назначение	Срок службы	Тип	Провайдер
CookieConsent	Сохраняет ваше согласие на использование файлов cookie.	1 год	HTML	Веб-сайт
fe_typo_user	Назначает ваш браузер сеансу на сервере.	сессия	HTTP	Веб-сайт

Имя	Назначение	Срок службы	Тип	Провайдер
_ga	Требуется для подсчета просмотров страниц и различения пользователей.	2 год	HTML	Google
_gid	Требуется для подсчета просмотров страниц и различения пользователей.	1 день	HTML	Google
_gat_UA-15260754-3	Этот файл cookie не хранит никакой информации о пользователе.Он используется для ограничения количества запросов к doubleclick.net.	1 минута	HTML	Google

Имя	Назначение	Срок службы	Тип	Провайдер
YSC	Эти файлы cookie устанавливаются Youtube и используются для отслеживания просмотров встроенных видео.	сессия	HTML	Google
VISITOR_INFO1_LIVE	Этот файл cookie установлен Youtube. Используется для отслеживания информации о встроенных видео YouTube на веб-сайте.	6 месяц	HTML	Google

Имя	Назначение	Срок службы	Тип	Провайдер
test_cookie	Этот файл cookie устанавливается двойным щелчком.сеть. Цель файлов cookie — определить, поддерживает ли браузер пользователя файлы cookie.	15 минута	HTML	Google
IDE	Используется Google DoubleClick и хранит информацию о том, как пользователь использует веб-сайт, и любую другую рекламу перед посещением веб-сайта.Это используется для показа пользователям релевантной для них рекламы в соответствии с профилем пользователя.	14 месяц	HTML	Google

Половое отопление с использованием наземного или воздушного теплового насоса

Дэмиен Уилкинсон

---

При использовании теплового насоса для теплого пола мы рекомендуем прокладывать трубу для теплого пола с шагом 100 мм по всей территории дома.Основная цель наличия теплового насоса — эффективность, а установка труб с интервалом 100 мм обеспечивает максимальную эффективность.

Производители тепловых насосов с воздушным источником

предоставляют данные об эффективности при температуре воздуха 7 ° C и температуре подачи 35 ° C. Тепловые насосы с грунтовым источником такие же, хотя в данных указывается температура грунта, а не температура воздуха, и эта температура потока обычно достигается только при использовании труб с шагом 100 мм. COP (коэффициент полезного действия — насколько эффективен тепловой насос по преобразованию электроэнергии в тепло) теплового насоса, исходя из этих цифр, и установка труб на расстоянии 200 мм серьезно снизит COP.

Не уверены, будете ли вы использовать тепловой насос? «Перспективы»

Обычно система на основе котла будет располагаться на расстоянии 200 мм (с некоторыми областями, такими как влажные или высокие стеклянные участки ближе) и, как описано выше, системы тепловых насосов на расстоянии 100 мм. У клиентов есть одна возможность проложить теплый пол, и если труба была установлена ​​на расстоянии 200 мм, а затем использовалась вместе с тепловым насосом, тепловой насос обычно работал бы при температуре 55 градусов, что неэффективно.По этой причине мы советуем клиентам, которые могут установить тепловой насос в будущем, установить систему подогрева пола с шагом труб 100 мм.

Преимущества этого:

1. Установка большего количества труб при использовании бойлера обеспечит более быстрое время отклика и более низкую рабочую температуру. Например, нагревательные радиаторы котла будут работать при температуре около 70-90 градусов, котел с трубой теплого пола на 200 мм будет около 55-60 градусов, а с трубой UFH на расстоянии 100 мм будет около 40-45 градусов, так что ясно видно. где выигрыш в эффективности.

2. Из-за меньшего времени отклика и более низкой рабочей температуры котельное топливо будет использоваться меньше. По температуре обратной воды котел увидит, что ему не нужно так сильно нагревать воду для системы отопления, что позволяет экономить электроэнергию.

Незначительным недостатком наличия трубы на расстоянии 100 мм является то, что комплект для теплого пола будет стоить немного дороже. По нашему опыту, это обычно примерно на 20% больше, однако повышение эффективности и комфорта плюс «защита будущего» собственности намного перевешивают первоначальную более высокую стоимость.

Конструкция трубы

Противоток — (расстояние 100 мм на твердом полу)

Труба напольного отопления не изгибается на расстояние 100 мм, поэтому при установке с шагом 100 мм на сплошных полах используются «схемы противотока». Труба устанавливается по внутренней спирали на расстоянии 200 мм, и после того, как внутренняя спираль завершена, узор меняется на противоположный, заполняя ранее созданный зазор, что, в свою очередь, создает расстояние между трубами в 100 мм. Это имеет преимущество перед змеевидными установками в том, что подающая и обратная трубы расположены рядом друг с другом, создавая между ними среднюю температуру.
