Укладка электрического теплого пола

Монтаж электрического теплого пола вполне можно выполнить самостоятельно. Для того, чтобы все прошло «как по маслу», рекомендуем Вам ознакомиться с этой статьей. Здесь мы постарались собрать все необходимую информацию по монтажу теплых полов.

Перед монтажом необходимо начертить план прокладки теплого пола

Это очень важный пункт, ведь одно из основных требований при укладке- отсутствие над кабелем какой-либо мебели и любых предметов, которые будут препятствовать отводу нагретого воздуха от пола. Если этим пренебречь, то возможен перегрев нагревательного кабель и, как следствие, выход его из строя.

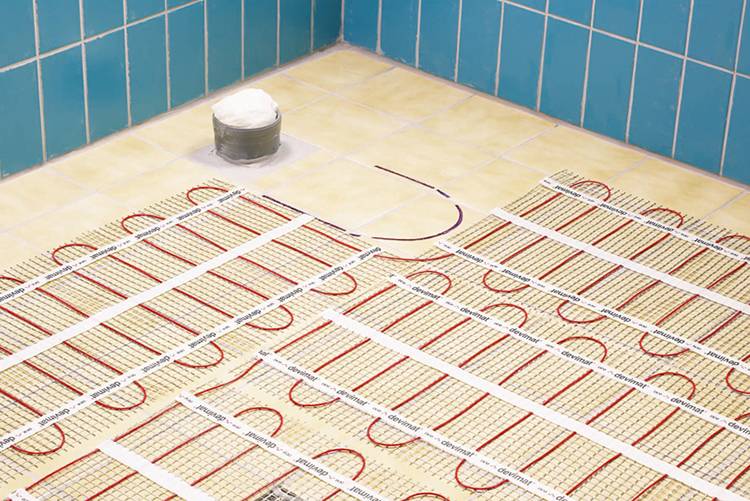

В этом месте как раз заметна разница в монтаже между теплым полом на матах и в кабеле.

Сетка, на которой расположен нагревательный кабель фиксирует шаг укладки, что облегчает монтаж. Но в случае с кабелем можно самостоятельно выбрать шаг укладки, для достижения большего комфорта.

Несмотря на то, что нагревательные маты имеют прямоугольную форму, саму сетку можно разрезать, тем самым направляя движение кабеля.

При раскладке нагревательного кабеля или мата необходимо учитывать отступ от стен как минимум на 50 мм. Если установлен стационарный нагревательный прибор, то отступ необходимо увеличить до 100 мм.

Категорически запрещается пересечение кабелей, даже на разном уровне в толще стяжки.

Считается, что для обеспечения наиболее комфортного обогрева, необходимо заполнить «теплым полом» 75% от общей площади помещения.

Ниже мы рассмотрим этапы монтажа системы теплого пола:

1- Очистка и выравнивание основания. Если старая поверхность имеет значительные перепады высоты, трещины, неровности, но монтаж следует начать именно с ремонта этого основания. Обычно для этого заливается самовыравнивающаяся стяжка.

2- Укладка отражающей теплоизоляции. Отражающая теплоизоляция укладывается отражающим покрытием вверх. Стыки листов теплоизоляционного материала соединяются монтажным скотчем.

3- Гидроизоляция. Гидроизоляционная пленка укладывается по всей площади пола с заходом на стены на всю высоту будущего пола.

4- По периметру пола крепится демпферная лента для изоляции стяжки от стен.

5- Проверка работоспособности кабелей электрического теплого пола. Проверку желательно сделать до укладки пола, чтобы не терять время впустую. На выходе кабеля питания нагревательных матов необходимо выполнить электрические измерения сопротивления мата мультиметром. Результаты проверки могут на 5−10% отличаться от указанных производителем.

Подключение кабеля питания электрического теплого пола к сети, датчика температуры и терморегулятора должно производиться в соответствии с инструкцией. Инструкции и маркировки кабелей разных производителей могут отличаться.

6- Установка терморегулятора и датчика. Место установки терморегулятора Вы можете выбирать произвольное, но не ниже 30 см от уровня будущего пола. В любом случае место установки должно обеспечивать визуальный контроль и быстроту доступа к терморегулятору.

В утеплителе также нужно вырезать отверстие (длина отверстия — 50−100 см от стены) под гофрированную трубу, в которой будет находиться термодатчик, чтобы она не сильно возвышалась над плоскостью электрических матов. Засовываем провод с термодатчиком в гофру, укладываем в паз утеплителя. Внимание: угол гофрированной трубы на стыке пола и стены должен быть плавный, чтобы она не треснула и не повредила датчик. Провод от нагревательных матов также должен подводиться к терморегулятору через гофру. В итоге провода датчика температуры и мата теплого пола должны идти к выходу на терморегулятор.

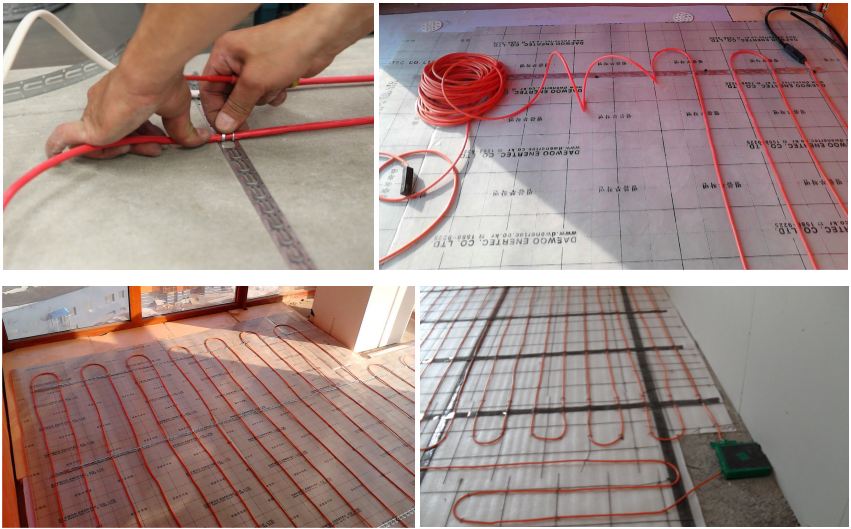

7- Укладка электрического теплого пола. Маты крепятся к утеплителю при помощи клейких лент с нижней стороны. Расстояние между матами 5−10 см. Если вы укладываете только кабель, то шаг (расстояние) между рядами змейки должно быть 10−15 см. Соединительная муфта на конечном мате соединяется с кабелем питания. Муфта толще кабелей мата, поэтому в утеплителе нужно сделать углубление под нее.

8- Стяжка пола. Высота стяжки над кабелями должна быть не менее 3 см. Вместо стяжки можно сделать наливной пол с той же высотой. Если вы делаете пол под плитку, то вместо стяжки будет плиточный клей. Для укладки плитки сначала нужно убедиться в горизонтали уложенного пола. Если отклонения не больше 0,5 см, то можно прямо на маты теплого пола наносить плиточный клей и укладывать плитку, тщательно выравнивая горизонталь.

Помните: стяжка застывает 1 месяц. Во время застывания нельзя проветривать помещение или включать теплый пол для ускорения процесса — это только навредит прочности стяжки.

После высыхания стяжки нагревательный кабель может довольно долго прогреваться (около суток), поэтому не переживайте, что эффект не будет заметен сразу.

Надеемся, что Вам была полезна эта статья, а после завершения монтажа Вы будете наслаждаться комфортом, создаваемым электрическим теплым полом

Теплый Пол — Монтаж Теплого Пола

Что такое теплый пол: основные преимущества

Все большую популярность в нашей стране приобретают теплые полы. Такое название получили кабельные системы обогрева, позволяющие обеспечивать теплом различные помещения и характеризующиеся высокой степенью надежности. Данные системы представляют собой нагревательные секции, состоящие из одножильных или двужильных кабелей, оснащенных надежной двухслойной изоляцией и соединенных муфтами. Одним из главных преимуществ теплого пола является скрытая в конструкцию пола нагревательная часть системы, позволяющая экономить полезное пространство комнаты.

Еще одно достоинство теплого пола – это возможность установки конструкции практически при любом напольном покрытии. Поверх теплого пола можно укладывать плитку, устилать мраморное покрытие, ламинат, ковролин. Поскольку нагреватель не вступает в непосредственный контакт с атмосферой, в помещениях сохраняется необходимый уровень влажности воздуха, создавая комфортные условия. Теплые полы являются отличным решением для любого помещения, независимо от влажности, поскольку кабели для его установки оснащены надежной двойной изоляцией и экранирующей оплеткой. Если вы решили установить теплый пол, то в первую очередь вам необходимо выбрать систему, подходящую для вашего помещения и желаемого обогрева (основного или комфортного). Основная система отопления предназначена для установки в отдельно стоящих зданиях, а также при отсутствии возможности подключения к центральному отоплению. Основная система обогрева устанавливается при использовании более мощного кабеля и стяжки толщиной не менее

5 см. Площадь теплого пола при этом должна занимать не менее 70% от площади всего обогреваемого помещения. Основная система отопления должна иметь мощность от 160 до 180 Вт/м2 . В помещениях, где имеются какие-либо отопительные приборы, устанавливается дополнительная система отопления, направленная на создание теплового комфорта. Как правило, дополнительное отопление требуется в помещениях с холодным полом — ванных комнат, санузлов, кухонных помещений, первых этажей зданий и других. Для комфортного подогрева оптимальная мощность системы составляет от 120 до 140 Вт/м2.

Этапы подготовки к установке теплого пола

Прежде, чем приступить к установке теплого пола, следует проверить электропроводку, выдержит ли она подключение дополнительной мощности. При этом следует учесть все электрические устройства, которые будут подключаться к той же сети, что и теплый пол. Также необходимо уточнить допустимый уровень тока в предохранительных устройствах. Выбирая теплый пол, необходимо тщательно измерить площадь помещения, не занятую предметами мебели и бытовой техники. Измеряя площадь, следует учесть отступы от стен и мебели, которые составят от 5 до 10 см в зависимости от типа укладываемой системы отопления. Выбирая нагревательный мат или секцию, следует учесть, что его площадь не должна быть больше свободной площади помещения. В состав системы теплого пола входит ряд конструктивных элементов: нагревательные секции (или маты), управляющая аппаратура (

термостат), монтажные аксессуары – лента, гофротрубка и прочее, теплоизолирующие материалы. Главный элемент системы – греющий кабель, предназначен для преобразования электричества в тепло, поэтому одним из важнейших его параметров является количество выделяемой мощности на единицу длины.

Виды электрических теплых полов

Различные виды теплых полов выделяются по типу используемого в системе нагревательного элемента, в качестве которого могут использоваться греющие кабели, нагревательные маты или инфракрасный обогрев. Кабельные теплые полы состоят из греющего кабеля, расположенного в стяжке, выполненной на основании пола. Проходя через кабель, электричество нагревает стяжку, а через нее и все помещение. Главным недостатком данного типа теплого пола является изготовление стяжки, требующее временных затрат и выполнения ремонтных работ.

Теплые полы, состоящие из нагревательного мата, не требуют выполнения дополнительной стяжки, поскольку их основным конструктивным элементом является тонкий кабель, наклеенный на специальную сетку, нанесенную на стеклоткань. В таких матах предусмотрена специальная клеевая основа для их закрепления. Теплые полы на основе нагревательных матов устанавливаются непосредственно под облицовку пола, выполненную из плитки или керамогранита. Такой пол отлично подойдет для помещения с любой влажностью и различными типами полового покрытия – бетонного, кафельного или каменного. Среди недостатков конструкции можно отметить отсутствие возможности использования утеплителя для пола. Несмотря на это эффективность нагрева будет достаточно высокой, благодаря расположению нагревательного мата непосредственно под отделочным покрытием.
Теплые полы с инфракрасным обогревом устанавливаются на основе специальной термопленки, оснащенной теплопроводящими элементами. Ток, проходящий через пленку, способствует образованию инфракрасного излучения, который нагревает покрытие пола и воздух помещения. Данная система предназначена для установки под ламинат, ковролин или линолеум.

Особенности монтажа электрического кабельного теплого пола под различными покрытиями

Особенности монтажа системы зависят от того, какой тип теплого пола будет устанавливаться, и какое напольное покрытие используется в помещении. Прежде, чем приступить к монтажу теплого пола, необходимо сначала выбрать место, где будет установлен терморегулятор. На стене выполняются канавки для проведения электропроводки и вывода монтажных концов греющего кабеля или нагревательной секции, а также трубки для установки термодатчика. Поверхность пола должна быть тщательно выровнена и очищена от пыли и мусора, после чего укладывается слой теплоизоляционного материала и фиксируется с помощью монтажной ленты. После выполненных процедур можно перейти к укладке и закреплению нагревательной системы, выполнению монтажа датчика температуры и установки терморегулятора. После выполнения электрических соединений, тщательно проверяется целостность нагревательных секций и работа датчика температуры, а также их сопротивление. Результаты всех измерений должны быть зафиксированы в протоколе или отмечены на схеме раскладки секции. После выполненных операций, заливается стяжка, когда она высохнет, останется уложить декоративное покрытие. Эксплуатация теплого пола может начинаться только после полного высыхания цементной стяжки (примерно 28 дней).

Установка теплого пола, основным элементом которого является нагревательный мат, предполагает подготовку места для монтажа терморегулятора, проведения электрической проводки и вывода монтажных концов нагревательной секции. Также необходимо установить датчик температуры. Поверхность должна быть тщательно очищена от пыли и мусора, после чего можно приступать к укладке нагревательного мата и его закреплению при помощи самоклеющейся алюминиевой ленты. Затем выполняются электрические соединения, проверяется целостность нагревательного мата и работа датчика температуры, а также их сопротивление. Затем можно приступить к установке терморегулятора. После монтажа теплого пола поверхность заливается слоем раствора для крепления плитки (5 – 8 мм) и осуществляется укладка декоративного покрытия.

Керамическая плитка является одним из наиболее распространенных напольных покрытий, широко используемых в ванных комнатах, кухнях, местах с высокой проходимостью. Главным недостатком данного вида напольного покрытия является то, что в любом помещении оно остается холодным. Система электрического теплого пола поможет устранить этот недостаток  и создать комфортные условия в любом помещении.
Установка теплого пола под плитку не составляет больших трудностей и может быть выполнена самостоятельно, однако лучше доверить дело рукам специалистов. При установке теплого пола под плитку следует учесть несколько важных моментов. Если система отопления будет устанавливаться на небольшом участке пола, следует приобрести полный комплект, в состав которого входит все необходимое для монтажа. Дополнительно необходимо приобрести утеплитель, который укладывается под систему для уменьшения теплопотери и усиления эффекта. При необходимости укладки теплого пола на большой площади, комплектующие лучше приобрести по отдельности, предварительно составив проект и произведя необходимые расчеты.
Монтаж инфракрасного (пленочного) теплого пола и пола на основе греющих кабелей монтируются при соблюдении практически одних и тех же этапов. Последовательность операций по установке теплого пола будет примерно такой: подготовка основания к укладке теплого пола, выбор места установки терморегулятора, укладка слоя теплоизоляционного материала, укладка пленки (или кабелей), монтаж плитки. На каждом этапе выполнения монтажа могут возникать свои нюансы.

• Подготовка основания

Подготовка основания предполагает устранение старого напольного покрытия (если оно есть), мебели и строительного мусора. Поверхность пола необходимо выровнять и тщательно очистить от малейших загрязнений, углубления и трещины обязательно нужно заделать. При сильном повреждении основания может потребоваться выполнение цементно-песчаной стяжки, при этом можно использовать быстросохнущие смеси. Подготовка основания имеет большое значение для будущей конструкции, так как неровности могут стать в дальнейшем причиной повреждения греющего кабеля и выхода системы из строя.

• Укладка теплоизоляции

В качестве теплоизоляционного материала может использоваться не дорогой, удобный и легкий пенофол, имеющий фольгированное покрытие. На нижней стороне материала имеется самоклеящийся слой, поэтому укладка состоит в том, чтобы приклеить теплоизоляцию к полу. Пенофол отличный вариант для системы дополнительного отопления дома, в случае если теплые полы выступают в роли одного из основных источников обогрева, следует взять пенополистирол, отличающийся лучшими теплоизоляционными свойствами. Независимо от выбора утеплителя, главное требование – это сохранение после его укладки абсолютно ровной поверхности.

• Монтаж нагревательных матов или греющего кабеля

Прежде, чем приступить к монтажу, необходимо распаковать комплект и тщательно изучить инструкцию изготовителя, подготовить необходимые инструменты и недостающие материалы. Заранее следует определить место размещения терморегулятора, учитывая, что оно должно быть доступным и удобным для выбора необходимого режима работы системы. Следует также уделить внимание подключению системы теплого пола к электропитанию, для этого подводится отдельный кабель от щитка электропитания. Греющий кабель, уложенный на специальную сетку, размещается при соблюдении определенного расстояния и закрепляется с помощью специального монтажного скотча.

• Установка термодатчика и терморегулятора

Правильность установки термодатчика определяет всю работу системы. Термодатчик нельзя устанавливать в бетонную стяжку, он помещается в отрезок гофротрубы для защиты от механических воздействий, а гофротрубу размещают между витками кабеля недалеко от стены таким образом, чтобы в случае выхода его из строя замена термодатчика новым не составила большого труда. На стене устанавливается терморегулятор и соединяется с термодатчиком. После чего терморегулятор включается в электрическую сеть, и вся система тщательно проверяется: на кабель подается напряжение и с помощью тестера определяется сопротивление. Данные должны соответствовать заявленным производителем в паспорте изделия.

• Заливка стяжки и укладка плитки

Цементно-песчаная стяжка, необходимая для монтажа керамической плитки, должна иметь толщину в 4 – 5 см. Технология выполнения стяжки на греющие кабели или нагревательные маты не имеет существенных отличий от обычной стяжки. Плитка может быть нанесена и непосредственно на греющий кабель при использовании специального клеящего состава. Следует иметь в виду, что при выполнении стяжки, систему теплого пола можно запускать только после полного высыхания цементно-песчаного раствора.

Теплый пол под ламинат

Ламинат – является одним из наиболее популярных материалов, используемых для отделки пола. Он хорошо смотрится, он отличается несложным монтажом, он легко очищается от пыли и грязи. Ламинат относится к числу достаточно холодных покрытий, поэтому установка системы теплого пола поможет устранить его главный недостаток. Следует учесть, что для установки теплого пола нельзя взять любой вид ламината. Есть виды ламината, специально разработанные под систему теплого пола и отличающиеся хорошей переносимостью постоянного воздействия высокой температуры.

Монтаж теплого пола под ламинат состоит из следующих последовательных этапов:

1. Подготовка помещения. Необходимо убрать из помещения все трубы и радиаторы, а затем снять старое напольное покрытие, выровнять поверхность пола и тщательно вычистить его от мусора и пыли.
2. Укладка теплоизоляционного материала. В качестве теплоизоляции используются отражающие, фольгированные и прочие материалы,  их размеры должны соответствовать площади участка пола, на который устанавливается система. Термоизоляция укладывается металлизированной стороной вверх, участки материала соединяются с помощью монтажного скотча. Если используется инфракрасная пленка под ламинат, необходимо учесть отступы от стен и предметов мебели и бытовой техники на 10 см. нельзя укладывать термопленку внахлест. Электрические провода проводятся параллельно пленке и закрепляются в местах прохождения медных прожилок на пленке при помощи плоскогубцев. Места соединений отделываются с помощью термоизолирующего материала, а концы проводников обрабатываются силиконовым герметиком.
3. Установка терморегулятора. Терморегулятор устанавливается в удобном и доступном месте, желательно рядом с электрической проводкой. Может быть использовано внутреннее или наружное подключение. Для установки внутреннего подключения в стене делается углубление с отверстиями для проводов. Монтаж терморегулятора с наружной стороны предполагает установку специального пластикового короба. После того, как терморегулятор будет установлен, необходимо проверить работу системы.
4. Укладка подложки, необходимой для шумо и теплоизоляции или выполнение тонкой стяжки под ламинат. При укладке на подложку, ламинат не прогревается до нужного уровня, отказаться же от подложки тоже нельзя, так как в таком случае будут слышны шумы от работы теплого пола. Выходом из положения станет тонкая стяжка, которая и снизит уровень шума, и сохранит теплопроводные свойства теплого пола.
5. Укладка ламината. После того, как покрытие будет готово, следует в течение трех дней оставить один и тот же температурный режим. В процессе эксплуатации теплого пола, необходимо постоянно регулировать систему теплого пола, выбирая оптимальный режим.

Особенности укладки электрического теплого пола в стяжку

Одной из главных особенностей, которая присутствует в различных системах теплого пола, является стяжка, которая может в процессе монтажа выполняться несколько раз. Стяжкой называется слой бетонной смеси, которая наносится на какую-либо поверхность. В классическом исполнении теплого пола, на основе нагревательных кабелей, стяжка выполняется несколько раз, выполняя при этом разные функции. Первый слой наносится поверх основы пола с целью ее выравнивания, это обязательная операция для любой неровной или поврежденной поверхности. Второй слой выполняется поверх теплоизоляции, создавая, таким образом, основание для монтажа кабеля. Третий слой – закрывает систему теплого пола, способствуя эффективному распространению тепла и являясь основой для напольного покрытия.

Как правило, стяжка выполняется из цементно-песчаного раствора. В состав раствора могут входить также специальные пластификаторы, керамзит или щебень, позволяющие экономить цемент. Содержание цемента в стяжке зависит от типа напольного покрытия, которое будет в дальнейшем использоваться. Толщина стяжки должна быть такой, чтобы оптимально и равномерно прогревать пол и обеспечить его прочность. Следует следить за тем, чтобы в стяжке не образовались трещины, которые могут стать препятствием для надежной работы системы. Поэтому в случае появления трещин, необходимо сразу же предпринять меры по их устранению. Выполняя стяжку пола, следует учитывать тот факт, что цемент набирает прочность в течение четырех недель, поэтому пока стяжка хорошенько не просохнет, приступать к работе с полом не стоит. Чтобы достичь более качественного результат, помещение желательно затемнить и защитить от возможности возникновения сквозняка.
Существует несколько видов стяжки, которые используются в строительстве: мокрая (на основе цементного раствора), полусухая и сухая. Все более популярной становится сухая стяжка, позволяющая ускорить ремонтные работы, так как работать с ней можно всего через несколько часов сушки. Выполняется такая стяжка из сухих материалов. Для установки такой сяжки на пол укладывается полиэтиленовая пленка или другой материал, обеспечивающий пароизоляцию, поверх которого насыпается сухой сыпучий материал (перлитовый или кварцевый песок, мелкозернистый шлак и т.п.), выравнивается и тщательно утрамбовывается. Затем укладывается сухой листовой материал (гипсокартон, фанера или ДСП), закрепляется при помощи саморезов, стыки листов необходимо зашпаклевать и отшлифовать. Полученная поверхность покрывается битумной гидроизоляцией и оставляется на 12 часов, после чего можно продолжать работы по установке теплого пола.

Выбор термостата для теплого пола

Чтобы подключить систему теплого пола, необходимо предварительно составить проект схемы подключения, в которой указывается место установки термостата, датчика температуры, порядок подключения устройства к электрической сети. При установке датчика в бетонной стене, используется гофротруба с защитным концом для защиты датчика от внешних воздействий. При этом изгиб трубы должен быть пологим, чтобы при необходимости замены датчика не возникли непредвиденные затруднения. Монтаж терморегулятора предполагает подготовку углубления в стене для размещения крепежа навесного терморегулятора и установку прибора. После установки терморегулятора выполняется подключение греющего кабеля к контактам термостата, датчиков к клеммам и кабеля питания. Следует учесть, что коммутируемая мощность контактов термостата должна соотноситься с мощностью греющего кабеля. После полной установки датчика и терморегулятора можно выполнять проверку работы системы теплого пола. В том случае, если теплый пол установлен под бетонную стяжку, проверка системы должна выполняться не раньше чем через четыре недели, после полного высыхания бетонной стяжки. Проверка системы выполняется следующим образом: терморегулятор подключается к сети и устанавливается на минимальное значение, включив обогрев пола, термостат переводят в максимальное положение. Характерный щелчок, который раздастся при этом, свидетельствует о замыкании цепи, а это значит, что терморегулятор подключен правильно.

Несмотря на то, что монтаж теплого пола не отличается сложностью, простой обыватель может столкнуться с некоторыми трудностями, связанными с выбором подходящей системы, расчетом площади, подбором необходимых материалом и другими вопросами. В таком случае будет просто незаменима помощь квалифицированных специалистов, услуги которых может предоставить наша компания. Наши мастера помогут определить наиболее удобный вариант теплого пола для вашего помещения, грамотно рассчитают все необходимые параметры, рекомендуют качественные и надежные комплектующие для установки системы. Большой опыт работы и профессионализм наших строителей поможет вам без проблем справиться с установкой теплого пола. Все работы будут выполнены качественно, с соблюдением всех необходимых норм, обеспечивающих долговечность и надежность конструкции. Если вы решите установить теплый пол самостоятельно, наши сотрудники проконсультируют вам по любым вопросам, связанным с выбором и установкой теплого пола.

Монтаж электрического теплого на деревянный пол



Вступление

Теплые полы, как известно, разделяются на два вида теплого пола: водяные и электрические. Монтаж и тех, и других, как правило, происходит на предварительно подготовленную стяжку бетона.

В отдельных случаях возникает необходимость укладки теплого электрического пола ( нагревательного электрического кабеля) на деревянный пол. Сделать это не так сложно.

Технология укладки теплого электрического пола на деревянный пол

Первый метод (с бетонной стяжкой)

Изначально имеющийся деревянный пол следует довести до «состояния монолита». Деревянный пол не должен «гулять», доски пола не должны шататься. Если необходимо, деревянный пол нужно перебрать.

Затем выполняется гидроизоляция пола. На деревянный пол настилается рулонный гидроизолирующий материал или полиэтилен 200 микрон. Поверх гидроизоляции укладывается рулонный теплоизолирующий материал, например Тизол. Это рулонный утеплитель с фольгированной стороной. Укладывается утеплитель фольгой наверх. Тепловой электрический кабель укладывается поверх теплоизоляции. Крепится кабель на специальные держатели, петлями с заранее рассчитанным (в магазине) шагом. Стяжка заливается поверх уложенного теплового кабеля. Перед заливкой стяжки устанавливается регулятор температур (на стену) и датчик температур, между петлями уложенного кабеля.

Второй способ (без бетонной стяжки)

Если вы хотите сделать теплый пол в деревянном доме, то применяется деревянная система теплый пол. Суть технологии в следующем.

Подготавливается основание для укладки нового деревянного пола. Монтируются лаги будущего пола. Под лаги настилается рулонный теплоизолятор (минимум 3 см) с фольгированной стороной (фольгой вверх). Поверх фольги настилается монтажная сетка для крепления теплового кабеля. Тепловой электрический кабель укладывается петлями. Петли размечаются по лагам и в лагах делаются пропилы для петель кабеля.  Нагревательный электрический кабель укладывается в сделанные пропилы и крепится к сетке хомутами.

На стене устанавливается терморегулятор, а между лагами кладется датчик температур. После подключения и проверки теплого пола, настилается финишное покрытие пола. Расстояние от кабеля до финишного покрытия должно быть 3-5 см.

В настоящее время в продаже имеется специальный ламинат, оснащенный кабелем для обустройства теплого пола. Однако стоимость его существенная: около 50 евро за 1 м².

©Opolax.ru

Другие Инструкции по устройству полов





Укладка электрического теплого пола в деревянном доме

Хотя большинство профессиональных строителей рекомендует применять водяные системы отопления для частного деревянного дома, современные технологии позволяют безопасно использовать для этой цели греющий кабель и маты.

При укладке учитывается пожаробезопасность здания, проектируется и разрабатывается схема раскладки провода с максимальной производительностью, а также принимаются другие нюансы, связанные с проведением работ и безопасной эксплуатацией системы. Только в таком случае электрический теплый пол в деревянном доме создаст максимально комфортный микроклимат в помещении.

Можно ли уложить кабельные полы на дерево

Грамотно уложенный электрический тёплый пол в деревянном доме абсолютно безопасен. Кабель, как правило, снабжен двойной защитой, что сводит вероятность возникновения пожара к минимуму.

Существуют специально разработанные правила и основы безопасной эксплуатации, учитывающие особенности строительного материала с высокой вероятностью возникновения пожара.

Не стоит осуществлять монтаж в деревянном доме самостоятельно. Только профессиональная бригада сможет учесть все нюансы укладки и обеспечить соблюдение норм безопасности.

Правильный выбор расходных материалов, соблюдение определенных ограничений в процессе эксплуатации, делают возможным применение электрических полов в доме из натурального дерева, бруса или оцилиндрованного бревна.

Теплый электрический пол под деревянный пол

Укладка электрического кабеля под дерево имеет несколько нюансов, связанных с правилами безопасной эксплуатации:

• Максимальный слой доски монтируемой сверху кабеля варьируется в зависимости от сорта дерева. Для хвойных пород толщина составит 22 мм, для твердых 24 мм.
• Оптимальным является использование греющего кабеля на первом этаже помещения. При необходимости допускается укладка на втором этаже частного деревянного дома, но это потребует использовать дополнительную изоляцию.
• Предел удельной мощности для раскладываемых матов или кабеля по деревянным лагам не должна превышать 130Вт/м². Превышение показателей приводит к повышенному риску возгорания и является грубым нарушением правил безопасной эксплуатации.
• Сверху напольного покрытия в месте прохождения провода запрещается устанавливать мебель, класть ковер и т.д. Низкая теплопроводность деревянного покрытия приводит к быстрому перегреву кабеля, что приводит к сокращению сроков эксплуатации провода.
• Пирог теплого кабельного пола для деревянных перекрытий должен состоять из: гидроизоляции и паробарьера, фольгированного утеплителя. Верхний слой подложки расчерчен для более удобного монтажа провода.

При соблюдении перечисленных выше рекомендаций, допускается применение любого способа укладки теплых полов в деревянном доме:

1. Укладка провода в бетонную стяжку.
2. Монтаж кабеля или нагревательных матов между лагами.

Максимальный температурный режим, позволяющий избежать возгорания, не больше 40°С. При этом, для обеспечения безопасности, следует позаботиться о противопожарной защитной обработке древесины от возгорания.

Электрический теплый пол на деревянное основание

Укладка кабельных электрических мат по деревянному перекрытию пользуется большей популярностью за счет того, что для монтажа не приходится снимать уже уложенные доски.

Существует несколько способов выполнения данной операции.

1. Монтаж кабельного пола на деревянный пол в специально подготовленные штробы. Глубина прорезов должна быть около 2 см. Укладка кабельной системы обогрева на деревянный пол требует сравнительно небольших материальных расходов, но определенных затрат по времени.
2. Метод монтажа поверх деревянных полов. Половицы накрывают фанерой, выравнивая все неровности основания. После раскладывают нагревательные маты, монтируют любое понравившееся напольное покрытие: ламинат, паркет, линолеум.

Обязательно изготавливается схема укладки нагревательного кабеля. Подробный план расположения провода поможет избежать механического повреждения кабеля в процессе проведения дальнейшего ремонта в помещении.

Основы безопасной эксплуатации на пожароопасных поверхностях

Дерево является строительным материалом с высокой степенью пожароопасности. Особенностью деревянных конструкций является возможность их возгорания, не от открытого огня, а вследствие постоянного нагрева поверхности.

В конструкции электрического теплого пола под деревянную поверхность необходимо учитывать эти особенности, что отразится на выборе кабеля и безопасной эксплуатации системы отопления.

1. Наиболее безопасным считается обогрев деревянного пола саморегулирующим греющим кабелем. Тепловая матрица, входящая во внутреннее устройство провода, автоматически изменяет интенсивность нагрева по мере прогревания воздуха в помещении.
   Применение саморегулирующихся кабельных теплых полов на деревянном основании оправдано, так как практически полностью исключаются ситуации, связанные с перегревом по причине поставленной сверху мебели.
2. Популярностью пользуются и нагревательные маты. Простая и удобная конструкция позволяет выполнить быстрый монтаж полов на уже существующее основание.
   Устройство электрических мат теплых полов в деревянном дачном доме не требует дополнительных материальных затрат и глобального проведения строительных работ.
3. Меры безопасности. Обязательно используется кабель с двойной степенью защиты. Полы подключаются непосредственно к автомату, устанавливается УЗО. В точках прохождения кабелем опорных брусьев, делают пропилы с изоляцией стенок фольгированным материалом.

Теплые электрические полы создают комфортную и благотворную атмосферу в деревянном доме. Современные методы строительства и тщательный подбор качественных материалов, обеспечит максимальную безопасность эксплуатации греющего кабеля и матов.

какой выбрать, как уложить, подробности монтажа.

Как сделать теплый пол по плитку своими руками? Теплый пол под плитку с нуля. Как выбрать теплый пол под плитку? Как уложить теплый пол под плитку? Что нужно для укладки теплого пола под плитку? Какой теплый пол под плитку выбрать?



Керамическая плитка, натуральный камень или керамогранит — полы с покрытием из этих материалов не только обладают прекрасными декоративными качествами, но и очень функциональны: их легко мыть и они не боятся повышенной влажности. Именно поэтому практически во всех ванных комнатах, санузлах, душевых, а также прихожих и кухнях укладывается именно керамическая плитка или аналогичное покрытие. Однако, поверхность плитки или керамогранита достаточно прохладная на ощупь, и если жарким летом это даже приятно, то холодной осенью, когда температура за окном уже приближается к нулевой отметке, а отопление еще не включили, такая прохлада создает только дискомфорт. Решить эту проблему достаточно просто – сделать себе теплый пол под плитку. Благодаря хорошей теплопроводности керамическая плитка и аналогичные материалы идеальны для систем теплый пол — тепло от нагревательных элементов быстро прогревает слой плитки и поступает на его поверхность. Помимо дополнительного комфорта, применение системы подогрева пола во влажных помещениях помогает избежать сырости, образования плесени, а также повышенного травматизма, благодаря сухим и нескользким полам. Теплый пол под плитку можно сделать своими руками без особых усилий. Конечно, для этого необходимо обладать определенными познаниями в строительном деле и набором инструментов, но комфорт, который принесут с собой в ваш дом теплые полы стоит того, благо сегодня на рынке представлено огромное количество различных марок теплых полов под плитку на любой вкус и кошелек.

---

Комплекты теплого пола под плитку

• Полный комплект теплых полов под плитку

• Нагревательный мат в комплекте

• Терморегулятор с датчиком в комплекте

• Низкая цена — высокое качество!

• От 1810 руб за комплект!

Теплые полы под плитку AURA

• Нагревательный мат под плитку

• Оптимальное соотношение цена/качество

• Гарантия 50 лет

• Пр-во Россия

• Терморегулятор приобретается отдельно

Теплые полы под плитку DEVI

• Нагревательный мат под плитку

• Теплые полы под плитку премиум-сегмента

• Гарантия 20 лет

• Пр-во Польша

• Терморегулятор приобретается отдельно

---

Что нужно для укладки теплого пола под плитку

Обустроить себе теплые полы под плитку можно несколькими способами, но для укладки в квартире самый простой, недорогой и эффективный из них – применение для обогрева пола так называемых нагревательных (или греющих) матов. Греющие маты представляют собой тонкий электрический нагревательный кабель в специальном экране (для защиты от электромагнитного излучения), который «змейкой» закреплен на стекловолоконной сетке; для подключения к питающей электрической сети греющий мат оснащен так называемым «холодным» концом — отрезком обычного электрического провода. Такая конструкция значительно упрощает подбор и дальнейший монтаж теплого пола. Как правило, все производители выпускают маты шириной 50 сантиметров (ширина стекловолоконной сетки), а длина мата зависит от площади обогрева на которую он рассчитан. Толщина мата составляет от 3 до 5 мм (зависит от производителя). Это позволяет оборудовать себе систему теплых полов при минимальных потерях в высоте помещения.

Одной из основных характеристик греющего мата является его мощность. На этот параметр стоит обращать внимание при подборе нужного нагревательного мата. Вообще, для таких систем обогрева как теплый пол рекомендуются следующие величины:

• Для дополнительного комфортного подогрева поверхности пола в сухом помещении — 110-140 Вт/м2
• Для подогрева пола во влажных помещениях — 140-160 Вт/м2
• Для подогрева полов на лоджиях, балконах в зимних садах — 180-220 Вт/м2

Сегодня на рынке представлены нагревательные маты для всех типов применения.

При обустройстве системы теплого пола под плитку (кроме собственно нагревательного мата на определенную площадь обогрева) нам понадобятся:

• Терморегулятор. Это прибор, который служит для управления подогревом пола. Терморегулятор с помощью выносного датчика температуры, установленного в «пироге» пола, измеряет температуру пола, сравнивает с заданной и в зависимости от результата включает или выключает обогрев. Пример. Для помещения с постоянным пребыванием людей рекомендуется температура пола не выше 26С (согласно действующим СНИП’ам). Мы устанавливаем эту температуру на терморегуляторе и если текущая температура пола ниже, то терморегулятор включает обогрев, нагревает полы до 26 градусов и отключает питание полов. После того как полы остынут до температуры 24-25 градусов, терморегулятор вновь включит обогрев и нагреет полы до установленной температуры. Затем весь процесс повторится. Применение терморегулятора позволяет добиться максимального комфорта и значительно сэкономить электроэнергию.
• Стандартный подрозетник (монтажная коробка) для установки терморегулятора в стену.
• «пирог» пола. Для того, чтобы его можно было заменить в случае выхода из строя, датчик не замуровывается в слой пола, а устанавливается в гофротрубке, чтобы в случае необходимости его можно было вынуть и установить другой. У некоторых производителей гофротрубка входит в комплект с нагревательным матом.
• Плитка и плиточный клей. Можно использовать кафельную, керамогранитную плитку или натуральный камень. Клей выбирают в зависимости от типа плитки и условий эксплуатации.
• Дрель с коронкой для установки термостата, болгарка с кругом по бетону или штроборез, строительный инструмент.
• Мультиметр для измерения сопротивления.
• Устройство защитного отключения (УЗО) с током утечки не более 30 мА. Подключение теплого пола под плитку (особенно во влажных помещениях) должно осуществляться через УЗО с током утечки не более 30 мА.
• Дополнительно могут понадобиться: клеевой пистолет для крепления сетки мата к черновой поверхности пола, металлический скотч для крепления нагревательного кабеля при обходе сливных отверстий т.д.

---

---

Технология укладки теплого пола под плитку своими руками

1. Перед тем как начинать сверлить, грунтовать, штробить и т.д. необходимо провести разметку. Для начала вы должны определить место установки терморегулятора. Если полы укладываются во влажном помещении, то терморегулятор нужно устанавливать за пределами этого помещения. Далее, отметьте место установки крупногабаритной мебели, сантехники, бытовой техники, унитаза, ванной и т.п. Важный момент: укладка теплого электрического пола, производится только на свободных участках, где не будет располагаться мебель, или крупногабаритные бытовые приборы (стиральные машины и т.п.). Это позволит избежать перегрева нагревательного кабеля и продлит срок службы всей системы подогрева пола. Начертите план ваших теплых полов с указанием расположения терморегулятора, датчика температуры, расположения и направления укладки нагревательного мата. На чертеже необходимо точно отметить место соединения монтажного «холодного» кабеля с нагревательным кабелем и место расположения датчика температуры. Этот чертеж храните вместе с гарантийным талоном на теплые полы.
2. Установка терморегулятора и датчика температуры пола. Терморегулятор устанавливается на высоте розеток в стандартный подрозетник (монтажную коробку). Для этого в стене нужно просверлить отверстие с помощью дрели и коронки по бетону. От этого места сделайте углубление (штробу) сечением 2х2 см в стене и полу в направлении от места установки терморегулятора к полу и, примерно, на 1 метр по поверхности пола от стены. Вставьте в углубление гофрированную трубку для датчика температуры. Загерметизируйте свободный конец трубки с датчиком, например, электротехнической изоляционной лентой или специальной заглушкой. Зафиксируйте трубку с датчиком, например, с помощью клеевого пистолета. Пластиковая гофрированная трубка с датчиком должна быть размещена в пазу таким образом, чтобы находиться на уровне нагревательного мата. Радиус изгиба трубы должен быть таким, чтобы при необходимости можно было легко извлечь и снова установить датчик температуры. Датчик терморегулятора должен располагаться строго посередине между двумя нитями нагревательного кабеля и кабель датчика не должен пересекать или касаться нагревательного кабеля. Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.
3. Подготовьте черновой пол или старое напольное покрытие (нагревательные маты можно укладывать на старую плитку): заделайте трещины и выбоины, уберите мусор и пыль. Обязательно загрунтуйте черновой пол по всей поверхности и дайте высохнуть грунтовке.
4. Разметьте черновой пол в помещении, очерчивая поверхности, на которые теплые маты укладывать не нужно. Запрещено укладывать электрический теплый пол под мебель без ножек, бытовую технику, а также под различные отопительные приборы (от отопительных приборов нужно сделать отступ 10-15 см). Например, в ванной теплый пол не укладывают под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. От стен оптимально сделать отступ 5-10 см (так как вплотную к стене, как правило, никто не стоит), а вот к кухонному гарнитуру теплый пол лучше укладывать вплотную или с небольшим зазором 2-3 см, так как к нему человек стоит как раз близко.
5. Как правило, укладка мата начинается от стены на которой установлен терморегулятор. При этом укладывать мат нужно таким образом, чтобы датчик терморегулятора располагался строго посередине между двумя нитями нагревательного кабеля и кабель датчика не должен пересекать или касаться нагревательного кабеля. При укладке основа мата (несущая сетка) режется в соответствии с проектом. Разрезы необходимо делать аккуратно, чтобы не повредить нагревательный кабель. При обходе слива или унитаза кабель можно полностью снять с несущей сетки и закрепить на черновом полу с помощью, например, металлического скотча. Расстояние между двумя витками кабеля должно быть не менее 5 см.
6. После раскладки мата необходимо измерить сопротивление нагревательного кабеля и сопротивление его изоляции ( до его заливки раствором). Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола. Питающий кабель оптимально проложить в гибкой трубе к монтажной коробке, где будет установлен регулятор. Питающий кабель нигде не должен касаться и пересекаться с нагревательным кабелем.
7. Подключение термодатчика, монтажного кабеля нагревательного мата и питающих проводов от сети 220 В к управляющему терморегулятору осуществляется в соответствии со схемой, указанной в паспорте на терморегулятор (также схема подключения проводов, как правило, указана на задней стенке термостата). После подключения можно провести кратковременную проверку работы системы обогрева. Для этого на регулятор подается питание и выставляется среднее значение температуры с помощью кнопок или других управляющих элементов регулятора. При подаче напряжения на греющий мат на терморегуляторе должна загореться соответствующая индикация, а также обычно слышится характерный легкий щелчок.
8. С помощью пирометра или просто рукой можно проверить нагрев кабеля на всех участках пола. Включение без напольного покрытия не должно быть длительным во избежание перегрева кабеля.
9. Далее возможны два варианта:

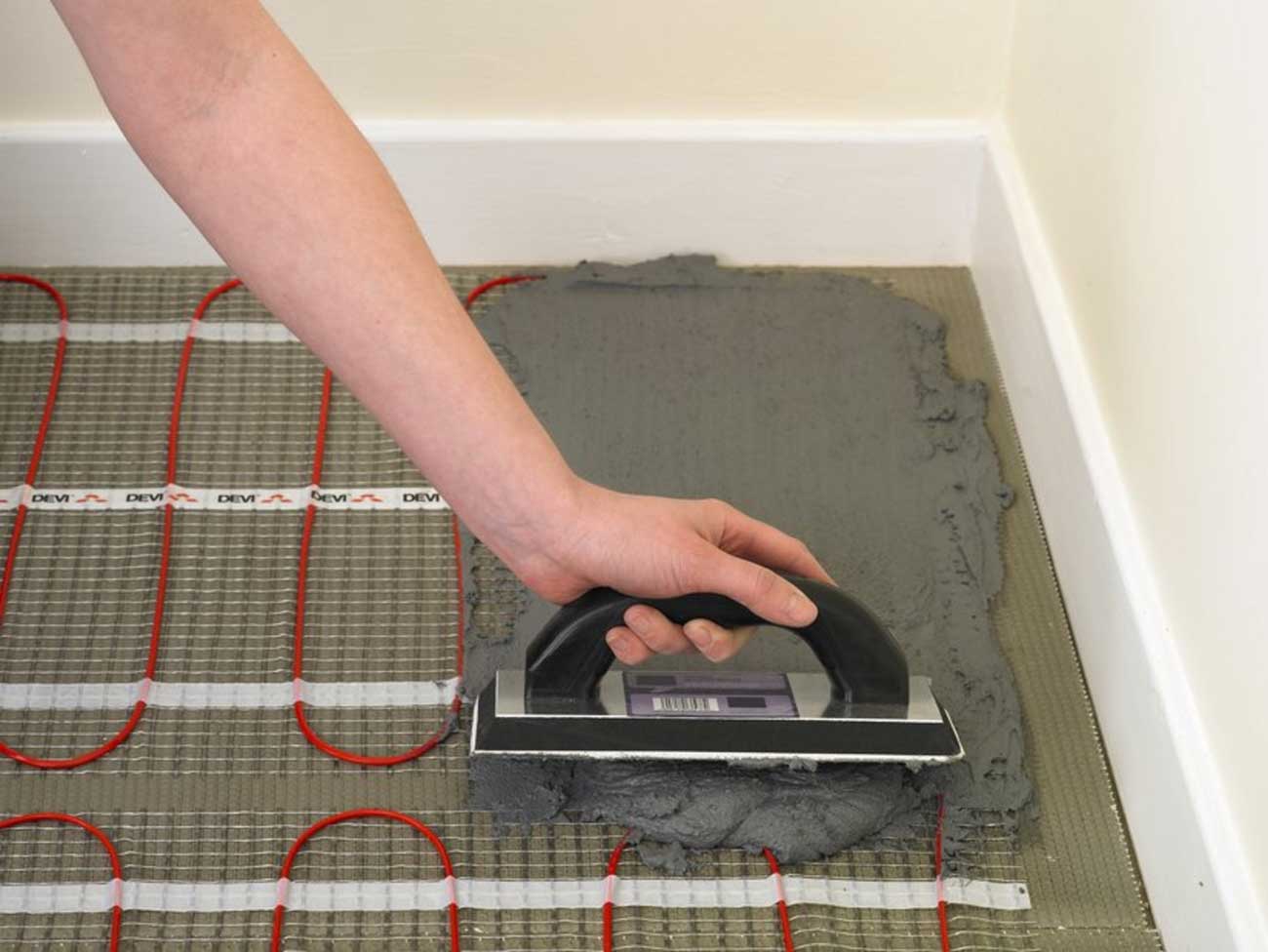

   1 вариант. Уложить плитку сразу в плиточный клей. Для этого: смешать плиточный клей по инструкции, указанной на упаковке; нанести клей на маты, заполняя все пустоты и тщательно разглаживая его (толщина слоя клея должна быть такой, чтобы весь нагревательный мат, включая концевую и проходную муфту, были полностью закрыты клеевым раствором без воздушных промежутков, т.е. не менее 8-10 мм). Уложить плитку. Под плиткой не должно оставаться пустот, воздуха, перекосов.

   2 вариант. Нагревательный мат покрыть слоем выравнивающего раствора таким образом, чтобы кабель и холодный конец были полностью закрыты. Возле кабеля не оставлять воздушные промежутки. Дать полностью высохнуть. Уложить плитку на тонкий слой плиточного клея.

10. Проверить с помощью мультиметра сопротивление контура нагревательного кабеля и сопротивление его изоляции. Результаты измерений и другие сведения заносятся в измерительную таблицу.
11. До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.



;



Монтаж теплого электрического пола: установка, расчет кабеля

Благодаря электрическому теплому полу в помещении создается комфортный микроклимат. Это просто идеальное решение для влажных помещений – сохраняя помещение сухим, он предотвращает образование грибка на полу. Они – универсальны: обогревают дом, справляются с утренним подогревом пола в гараже и могут поддержать в нежилых помещениях зимой постоянную плюсовую температуру. Рассмотрим пошаговый монтаж теплого электрического пола.

Система электрических теплых полов очень проста: в бетонную стяжку, находящуюся под полом монтируют нагревательный кабель и температурный датчик. Нужная температура регулируется терморегулятором, который, кстати, единственный элемент, находящийся на поверхности.

Монтаж, как и в случае других известных систем, начинают с подготовки основания, которое должно быть ровным и чистым от грязи и пыли. Следующим шагом укладывают теплоизоляционный материал (ламинированный и фольгированный пенопропилен, изофлекс, пенофол и т.д.), особенно, это касается помещений, расположенных на первом этаже или над неотапливаемой площадью.

Выбор кабеля для электрического теплого пола

Нагревательный кабель, лежащий (в прямом и переносном смысле) в основе конструкции этих теплых полов, напоминает внешне радиочастотные кабели, которые используют для передачи телесигналов, но его назначение в другом – в преобразовании всей мощности электрического тока, протекающего по нему, в тепло.

Выделение тепла основано на двух принципах, согласно которым их подразделяют на: резистивные и саморегулирующиеся.

Резистивный кабель

Резистивный бывает, в свою очередь, одножильным и двужильным.

И в том, и в другом случае их основным элементом считается нагревательная жила, где и происходит преобразование большей части электроэнергии в тепло. Она покрыта слоем изоляции, а та, в свою очередь, металлической оплеткой. Наружным слоем служит защитная оболочка.

Одножильный считается самой простой версией электрических теплых полов. Тепло обеспечивает проходящая внутри кабеля нагревательная жила, покрытая изоляцией и оплеткой. Однако у этой системы есть существенный минус – электромагнитное поле, образующееся вокруг проводника (одних возможностей оплетки для существенного снижения этого явления– недостаточно).

Эта проблема отчасти решена в двужильном виде, в центре которого кроме нагревательной жилы, внедрена еще токопроводящая. За счет того, что ток в расположенных параллельно друг к другу проводах течет практически в противоположных направлениях, электромагнитные поля взаимно компенсируются, и это понижает уровень излучения примерно в 10 раз по сравнению с одножильными.

Под мебелью укладки резистивного кабеля следует избегать, поскольку недостаточный отвод тепла вполне может привести к перегреву, что может стать причиной выхода его из строя.

Помимо конструктивных отличий, одножильные и двужильные провода значительно отличаются по цене, а также способом укладки при монтаже теплого электрического пола.

В случае одножильного, должны быть припаяны оба его конца.  Поэтому,  при монтаже, он должен быть уложен с таким расчетом, чтобы второй его конец вернулся обратно к началу, в место установки термостата. Двужильный кабель в этом смысле, конечно, удобнее.

Саморегулирующиеся

Саморегулирующиеся имеют схожую структуру с двужильными, однако в этом случае нагревательным материалом выступает специальный полимер, расположенный между двумя токопроводящими жилами.

Полимерная матрица в зависимости от своей температуры способна изменять сопротивление: при перегреве какого-либо участка кабеля, резко увеличивается его сопротивление – сила тока и тепловыделение снижаются. Примечательно то, что «охлаждение» касается только лишь перегретого участка, не мешая при этом нормальной работе остальной его части. Правда, и стоят они на порядок выше, чем резистивные.

Расчет кабеля для монтажа теплого пола

Выбор кабеля напрямую связан с мощностью требуемой системы. Для ее вычисления необходимо перемножить свободную площадь помещения и значение удельной мощности.

Под свободной площадью подразумевают площадь, которая не занята постоянно стоящими предметами: шкаф, кровать, диван, холодильник и т.д.  Она, очевидно  меньше, чем общая площадь помещения и, как правило, приблизительно на 20–50 процентов.

Необходимое значение удельной мощности нагревательного кабеля определяют в зависимости от типа помещения, исходя из следующих параметров:

• 120-130 Вт/м² – для жилых помещений и кухни;
• 150 Вт/м² –  прихожей и других помещений, имеющих большие теплопотери;
• 150-180 Вт/м² – для ванной комнаты, бассейнов и других помещений, имеющих с повышенную влажность;
• 200-250 Вт/м² –  балконов, лоджий, отопления помещений.

Выбрать более точное его значение позволяют таблицы, которые предоставляют покупателям производители.

Шаг укладки нагревательного кабеля рассчитывают по формуле:

ШУ(в см) = (100хS)/L, в которой

• S – площадь помещения, на которую укладывают теплый пол в м²;
• L – длина секции в м (бывает обычно указана в маркировке или в паспорте секции).

За минимальный шаг укладки принимают 6-8 см.

Монтаж датчика и кабеля

Терморегулятор

Датчик терморегулятора устанавливают на стене на расстоянии от половины до одного метра от пола. Для этого сверлят соответствующее отверстие, предназначенное для коробки установки, к которому от распределительной коробки подводят заземление, фазу и ноль.

После этого в стене потребуется проштробить к полу небольшую канавку, в которой будут располагаться две трубки. Одна, через которую проходят силовые провода, должна иметь длину, равную расстоянию от коробки до поверхности пола. В другой будет находиться проводка датчика, поэтому она должна быть длиннее первой, где-то на один метр. То что трубка будет уложена и по поверхности пола даст возможность совершенно безболезненно в случае необходимости производить замену термодатчика.

После того, как поверхность пола будет подготовлена (выровнена, очищена от мусора) и уложена термоизоляция , приступают непосредственно к укладке провода.

Закрепление

Для фиксации обычно используют два способа: с помощью металлической сетки или монтажной ленты, которые укладывают на слой термоизоляции.

Монтажная лента – это по сути гибкий материал, снабженный специальными креплениями для провода. Можно добиться равномерного распределения тепла, уложив алюминиевую фольгу  между монтажной лентой  и теплоизоляцией, которая для теплового потока послужит при этом также отражающей поверхностью.

Нагревательный кабель крепят к сетке с помощью специальных пластиковых хомутов.

Этот способ имеет определенные преимущества: металлическая сетка для цементно-песчаной стяжки одновременно выступает  в качестве дополнительного  армирующего  элемента, не давая нагревательному кабелю «утонуть» в теплоизоляции.

Разметка.  Следующим шагом будет нанесение разметки, то есть специальной схемы, на которой будут отмечены зона обогрева и места, где расположены мебель, сантехнические приборы, бытовая техника. Часто для подобных целей используют яркую клейкую ленту.

Делается разметка, чтобы правильно и равномерно уложить выбранный комплект и избежать в дальнейшем его механических повреждений.

Укладка кабеля. Прежде всего замеряют электрическое сопротивление. Это необходимо, для определения наличия обрывов. Если оно окажется равным указанному на этикетке, значит обрывов нет, и можно начинать монтаж.

Наиболее удобным вариантом укладки считается «змейка». Монтаж начинают с места подключения силовых проводов к коробке термостата.

Нагревательный кабель раскладывают петлями по поверхности пола, равномерно, обходя при этом трубы и участки, отмеченные на схеме, с учетом следующих значений:

• — расстояние между витками – минимум 6 см;
• — отступ от стен – 20-30 см, минимум 10 см;
• — отступ от отопительных труб и нагревательных приборов – минимум 20 см;
• — радиус изгиба составляет минимум 5-6 его диаметров.

Специальные крепления располагают через каждые 2,5-3 см. Это позволяет легко соблюдать шаг укладки.

Очевидно, что нельзя допускать пересечения линий кабеля между собой, его перекручивания и перегиба.

Силовой и нагревательный соединяют в зоне заливки стяжкой на расстояние 20-30 см от стены, недалеко от места, где силовой кабель подключается к термостату. Место соединения желательно оставлять максимально прямым.

Установка датчика — следующий этап

После работ с кабелем устанавливают датчик температуры теплого электрического пола.

Его вкладывают в пластиковую трубку и протягивают по полу между линиями кабеля от стены на 0,5-1м. Конец трубки необходимо заглушить – так можно будет избежать попадания раствора (можно обычной изолентой).

Тестирование системы. Выполнив требуемые электрические соединения, проверяют систему на возможные повреждения датчика температуры и нагревательных секций. Измеренное сопротивление может иметь отклонение от требуемого максимум на 10%.

Заливка стяжки. Если сопротивление «не подвело», приступают к заливке стяжки. Ее толщина зависит от наличия теплоизоляционного слоя:  в случае твердого чернового слоя – минимум 3 см, при теплоизоляционном слое – 5 см.  Через трое суток после заливки цементно-песчаной стяжки можно уже ходить по полу и заниматься финишным покрытием, однако теплый пол будет готов к работе только после высыхания стяжки, то есть где-то через 28 дней.

© 2021 prestigpol.ru

Укладка электрического теплого пола

В основном электрические теплые полы наиболее часто используют в прихожей и ванных комнатах, для быстрого нагрева помещения. Так же их можно применять на балконах, на веранде и в банях. Электрические теплые полы отлично подойдут и как  дополнение к основному центральному отоплению. Теплые электро-полы превосходно подходят для квартир, так как их установка не требует специальных навыков и, каждый сможет это сделать сам, но конечно необходимо придерживаться нескольких правил, которые я опишу в данном материале. Установка теплых электрополов по силам каждому.

Если вы не определились с типом теплых полов, то читайте материал: «Как выбрать теплый пол. Особенности и рекомендации».

Способы монтажа электрических теплых полов

Существует несколько вариантов установки электро-полов:

В первом варианте электрические теплые полы наиболее подходят для обогрева таких помещений как кухня (рекомендуем советы специалиста о том какой линолеум лучше для кухни), ванная, балкон или лоджия. Данный вид теплых полов называется «Кабельные полы». Вся технология по укладке кабельных теплых полов будет заключаться в следующем: сначала необходимо уложить слой гидроизоляции, потом слой утеплителя, далее укладываем кабельный электрический пол и сверху формируем стяжку.

Важно! Прочитайте про основные ошибки при укладке электрического теплого пола.

Если под вами так же имеется теплое помещение, то электрический тёплый пол можно укладывать прямо под керамическую плитку, не укладывая слой утеплителя. Сама плитка и плиточный клей будут достаточно хорошо защищать ваш электрический теплый пол и его нагревательные элементы. Однако внимательно изучайте инструкцию к теплому полу, будет ли она располагать способом такой укладки.

Если у вас возникла необходимость положить теплые полы под ламинат или всеми любимый линолеум и вам не хочется возиться со стяжками, то для вас подойдут такие теплые полы как «Пленочные», или их называют инфракрасными. Сама технология здесь боле простая: укладываем слой фольгированного полиэтилен, если есть необходимость, то слой гидроизоляции и поверх монтируем наши элементы инфракрасного теплого пола. Наверх укладывается напольное покрытие и пол готов.

ВАЖНО!!! Инфракрасный теплый пол запрещено монтировать в стяжку и сверху укладывать керамическую плитку.

Как распределить нагревательные узлы и элементы в помещении

Перед тем как приступить к монтажу электрических теплых полов, вам необходимо набросать небольшой план распределения элементов на бумаге. Необходимо учесть и те места, где будет стоять ваша массивная мебель или бытовые приборы, так как теплые полы под ними не укладываются. Так же элементы теплых полов не стоит укладывать там, где у вас идут трубы от центрального отопления и близ радиаторов. В отличие от водяных теплых полов, все элементы в одном контуре будут одинаково нагреваться. И если на элементах будут стоять мебель или бытовая техника, то данные элементы будут постоянно перегреваться и очень быстро выйдут из строя. Так же от перегрева может пострадать и ваша мебель.
Важно учесть, что именно грамотно расставленная мебель или ее перестановка может сыграть огромную роль в работоспособности всей системы.

Если вы предполагаете разместить электрические теплые полы в двух комнатах, то лучше всего сделать два контура с отдельными регуляторами теплого пола и отдельным подводом электропитания. Если вы решили заливать стяжку, то необходимо будет проложить демпферную ленту.

Когда на бумаге расчерчена и полностью продумана вся схема теплого пола, то можно все перенести на пол и стены.
Отмечаем в удобном для вас месте расположение регулятора и проделываем отверстие для монтажа коробки и пробиваем штробу от нее до самого пола. После планировки и подготовительных работ, необходимо рассчитать точное количество необходимого материала.

Расчёт всех необходимых материалов

Обычно все используют расчетные таблицы, которые предлагает нам завод изготовитель электрических теплых полов. Если используете инфракрасные полы, то элементов необходимо столько, сколько будет состоять ваша площадь, которую вы хотите утеплить. Не забывайте включить в расчеты и соединительные провода.

ВАЖНО!!! Запрещено электрический пол подключать непосредственно к розетке.

Так же исходя из масштабов электро-пола, рассчитайте необходимую потребляемую мощность. Если ваш ввод в квартиру меньшей мощности, то его необходимо заменить и установить дополнительные автоматы и предохранители.

Здесь вы можете рассчитать энергопотребление теплого пола на онлайн калькуляторе.

Как правильно утеплить основание и подготовить поверхность

Если возникла необходимость, то старая стяжка ремонтируется или полностью демонтируется и укладывается новая.
Укладываем слой гидроизоляции с заворотом на стену около десяти сантиметров. На полу по всему периметру в комнате укладываем демпферную ленту, которая будет компенсировать расширение основания при нагреве. Излишки ленты и гидроизоляции обрезаем.

Чтобы все ваши старания по обогреву не уходили вниз, необходимо утеплить основание. Утеплитель выбирается исходя из того где находится ваш пол: или это первый этаж и под низом холодный и сырой подвал, или это пятый этаж и под низом теплые помещения.

• Если электрические теплые полы являются дополнением к центральной отопительной системе, то можно в качестве утеплителя использовать обычный вспененный полиэтилен, который имеет отражающее фольгированное покрытие.
• Также для отапливаемых помещений подойдут листы пенополистирола. Используйте толщину не менее двадцати сантиметров.
• Если вы планируете произвести монтаж теплого электрического пола в помещении, которое не отапливается, то необходимо подойти к утеплению более ответственно, иначе все тепло будет уходить в бетонные перекрытия. Здесь укладывается более толстый слой утеплителя – начиная от 10 сантиметров. Используется минеральная вата и листы пенополистирола. На утеплитель укладывается армирующая сетка и заливается тонкий слой стяжки не менее трех сантиметров. Почитайте белее подробно как утеплить полы в доме и квартире. Выбор материала, теплообмен, технология выполнения.



Монтируем электрический теплый пол своими руками

Перед тем как совершить укладку всех элементов, необходимо проверить сопротивление теплого пола, которое должно совпадать с тех-паспортом. Допустимая разбежка – это максимум 10 процентов от данных в паспорте. Все элементы можно монтировать с закреплением к сетке можно без. Если вы используете в качестве креплений стяжки, то не затягивайте их туго, иначе при нагреве они просто все лопнут от расширения нагревательных элементов.

ВАЖНО!!! Если вы собрались произвести монтаж электрических полов в ванной или бане, то обязательно необходимо произвести заземление с помощью луженого медного кабеля. Заземление производится от армирующей сетки к регулятору.

Инфракрасные теплые полы просто расстилаем наверх, на утеплитель. Так же есть две технологии – это закрепление на полу элементов с помощью скотча или за предусмотренные специальные ушки. Смотрим инструкции и указания от производителя.

Если в тех местах, где проходит соединительный провод, имеются стыки плит перекрытия, то над ними провод лучше ложить в гофрированной трубке  примерно 10 – 20 сантиметров. Это уменьшит все риски по обрыву кабеля при тепловом расширении плит. Все места, где у вас будет соединяться нагревательные элементы и кабель, укладываются на расстоянии около 20 сантиметров от стены и впоследствии должны быть утоплены в слой стяжки.

После произведения все видов монтажных работ приступаем к проверке электрического теплого пола. Вам необходимо его включить и постепенно довести уровень регулятора до самого мощного показателя и посмотреть, как будет себя вести ваш тёплый пол. Если все хорошо, то заливаем стяжку и после того как она высохнет, производим повторную проверку и монтируем напольное покрытие. Я думаю, друзья, что электрические теплые полы гораздо легче сделать самому нежели водяные или гидравлические теплые полы.

Здесь нет ничего сложного. Главное трудолюбие и немного теории из данного материла, благодаря которому ваши теплые полы будут вас радовать и согревать долгие годы!

Поделиться

Твитнуть

Запинить

Нравится

Класс

WhatsApp

Viber

Телеграмка

Электрический теплый пол — Пошаговое руководство по установке

Intro

Электрические полы с подогревом становятся все более популярными, и качество предлагаемой продукции с каждым годом становится все лучше.

Технологический прогресс означает, что производители теперь могут производить UFH настолько тонким, что он едва заметен.

Добавьте к этому снижение цены, и вы окажетесь в выигрыше.

Но, возможно, самая большая причина, по которой многие из нас выбирают сухой, а не влажный, заключается в том, что его так легко установить, особенно в уже существующих зданиях.

Свернутый коврик с уже выложенными элементами делает работу легкой, позволяя вам больше времени на чашку чая — идеально! Так что, если вы готовы установить собственную систему теплого пола, это то, что вам нужно знать.

Какой тип электрического теплого пола вам нужен?

В большинстве случаев рулонные нагревательные маты являются идеальным решением. Однако есть случаи, когда это нецелесообразно, и вы можете вместо этого выбрать свободный провод.

Хотя циновку можно разрезать — только циновку, а не сами провода, — небольшие комнаты необычной формы или комнаты с большим количеством препятствий могут выиграть от использования незакрепленных проводов.Осмотрите комнату и проверьте, нет ли лишних приспособлений или углов, которые могут помешать вам успешно уложить мат.

Еще одно соображение — это тип основания, на которое вы будете устанавливать UFH. Всегда уточняйте у производителя, совместимы ли коврики или проволока с предполагаемой поверхностью. Однако мы всегда рекомендуем укладывать на изоляционные плиты. Изоляционные плиты имеют смысл по двум причинам:

1. Делают ровно так, как говорится, обеспечивают изоляцию.Это гарантирует, что вы получите максимальную отдачу от UFH и не потеряете никакой ценной энергии.
2. Они представляют собой красивую, плоскую, ровную основу для работы.

Точно так же стоит проверить, подходит ли выбранный вами UFH для пола, который будет уложен поверх него. Если вы хотите утеплить ламинат, тогда вам подойдет пленка для теплого пола. Для плитки и т. П. Требуются электрические маты для теплого пола или системы со свободными проводами.

Так как маты являются наиболее популярными, это то, что мы собираемся рассмотреть в данной статье.

Шаг 1 — Измерьте

Изображение через Wiki Commons

Возьмите рулетку, карандаш и блокнот и начните записывать размеры вашей комнаты на бумаге.

Лучше всего нарисовать приблизительный набросок комнаты, а не просто размеры, так как это поможет избежать ошибок.

После того, как ваша комната будет записана на бумаге, вместе с размерами и существующими креплениями, вы сможете рассчитать площадь, которую нужно будет покрыть вашим UFH-матом.

Не забудьте вычесть области, где будут располагаться светильники, а также оставить около 40-50 мм по краю комнаты.

Электропроводку нельзя прокладывать заподлицо со стеной. Многие установщики также рекомендуют вычесть 10% из окончательного расчета, чтобы у вас было немного места, с которым можно было бы поиграть, когда вы придете укладывать мат.

Если вы собираетесь укладывать коврик UFH на существующий пол, но перед этим намереваетесь удалить любые приспособления, такие как туалеты или панели для ванн, сначала отметьте эти области.

Нанесение контура перманентным маркером позволит вам точно увидеть, где каждый прибор будет однажды заменен, и не даст вам укладывать мат там, где он не нужен.

Шаг 2 — Утеплить пол

Правильно уложив изоляцию, ваша система электрического теплого пола будет работать намного эффективнее, что в конечном итоге сэкономит вам деньги.

Чтобы показать вам, как именно это сделать, мы создали отдельное пошаговое руководство по утеплению пола, которому вы должны следовать.Если вы еще не сделали этого, желательно сделать это, прежде чем продолжить работу над проектом.

Шаг 3 — Определите источник питания

Выясните, где находится источник питания вашего электрического коврика для теплого пола, и проделайте в стене необходимое отверстие для прокладки кабелей (если вы не уверены, это сделает за вас электрик).

Вырежьте кабелепровод в полу / изоляционной панели для гибких труб, которые будут заключать датчик температуры пола и силовые кабели.Это важно, так как приводной конец покрытия будет значительно толще остальных, поэтому для него потребуется углубление.

После обрезки тщательно очистите область от пыли, жира и мусора, прежде чем продолжить.

Шаг 4 — Тестирование, тестирование…

Изображение через Wiki Commons

Перед тем, как приступить к забавной части укладки коврика на место, вам нужно быстро проверить сопротивление с помощью мультиметра, чтобы убедиться, что оно находится в хорошем рабочем состоянии.Множество людей не зацикливались на этом в прошлом, не будь одним из них!

Как только коврик из коробки достаньте мультиметр.

Нет хорошего мультиметра? Купите здесь.

Измерение, которое вы ищете, — это измерение между токоведущим и нейтральным кабелями, и оно должно совпадать с таблицей данных, прилагаемой к мату. Они различаются в зависимости от размера и типа покрытия, поэтому обязательно сверьтесь с таблицей данных для каждого из них, если вы собираетесь оборудовать несколько комнат.

Пока показания совпадают с показаниями в руководстве, все в порядке. Имейте в виду, что обычно в качестве ориентира приводится базовая цифра с диапазоном (обычно около 5%) как плюс, так и минус по обе стороны от этого числа.

В руководстве / листе технических данных указаны как диапазон, так и базовая цифра. Пока ваши показания находятся между нижним и верхним пределом этого диапазона, ваше покрытие в хорошей форме.

Если, однако, есть несоответствие между вашим показанием и диапазоном, указанным в руководстве, возможно, коврик неисправен.Хотя это и неприятно, мат нужно будет вернуть; гораздо лучше разобрать сейчас, чем позже.

Шаг 5 — Укладка

«Ну, это несложно. Мне не нужно это читать ».

Конечно, это просто случай, когда приводной конец циновки опускается за выемку и раскатывается, верно? Что ж, это так, но вы будете удивлены, узнав, как много людей озадачены тем, что им делать, когда они достигают стены. Или, не дай бог, подставку для раковины или подставку для унитаза!

Когда коврик достигает такого препятствия, как это, лучше всего на минуту отойти и посмотреть.Действительно, смотрите.

Обратите внимание на то, где проволока находится в сетке циновки, и определите, где должен быть разрез, чтобы можно было перевернуть циновку и продолжить. Направление, в котором вы хотите перевернуть коврик, будет определять место разреза.

П-образные изгибы проволоки на краю мата открываются, образуя непрерывное звено после того, как сетка под ней будет разрезана, что позволит вам повернуть мат обратно на себя и продолжить катание.

Теперь следующее может показаться очевидным для многих из вас, но в прошлом такое случалось много раз. НЕ, ПОВТОРЯЮ, НЕ ОБРЕЗАТЬ ПРОВОД . Разрезать сетку можно. Можно разрезать самоклеющуюся ленту. Перерезать проволоку — это плохо… совсем не хорошо.

После того, как вы успешно преодолели первое препятствие, вы можете снова раскатывать мат, пока не дойдете до другого, где вам придется повторить описанный выше процесс. После того, как все разрезы были сделаны и циновка полностью развернута, вся ваша комната должна быть покрыта, если ваши расчеты были правильными.

Да, и еще один совет, который я хотел бы дать, — снимайте подложку с самоклеящейся ленты (если она есть на вашем мате), когда вы полностью удовлетворены расположением вашего мата.Если вы начнете придерживаться этого с самого начала, вы не оставите себе места для маневра … и вам придется немного пошевелиться. Вместо этого просто положите его и внесите небольшие поправки, чтобы убедиться, что он находится именно там, где вы хотите … а затем вставьте этого плохого парня на место.

Шаг 6 — Установите датчик

Теперь уложен электрический коврик для теплого пола, нам нужно установить датчик на место, чтобы наш термостат знал температуру UFH. Всегда лучше размещать датчик как можно ближе к центру элементов, так как это даст наиболее точные показания, а кусочек ленты поможет удержать его на месте.

Тем не менее, при размещении зонда следует помнить и о других вещах:

1. Зонд не может пересекать ни один из проводов. Если это так, это даст ложное показание, чего мы, очевидно, хотим избежать.
2. Зонд следует размещать под сеткой, а не сверху.
3. Датчик должен располагаться на расстоянии не менее 150 мм (6 дюймов) от стены.
4. Подключите зонд как можно ближе к источнику питания.
5. Как и источник питания, зонд довольно толстый.Обрезка кабелепровода обеспечит ровную поверхность и также поможет защитить зонд.

Шаг 7 — Проверить еще раз

Теперь все на месте, снова время мультиметра. Тот же тест, что и раньше. Если вы хорошо читаете, поздравляем! Вы только что успешно встроили в дом пол с подогревом.

Теперь остается только вызвать квалифицированного электрика для выполнения окончательных подключений, после чего вы можете либо начать стяжку, либо просто выложить плитку прямо поверх коврика (ваше руководство пользователя поможет вам выбрать лучший вариант).

Как видите, укладка электрических ковриков — действительно простая работа, и именно эта простота помогла популярности сухих полов с подогревом в последние годы.

Дайте нам знать, как у вас дела, в комментариях ниже. Вы даже можете отправить нам свои фотографии через социальные сети или по электронной почте, мы можем просто разместить их на новой странице, посвященной вашим установочным фотографиям.

Профессиональная установка электрического теплого полаSpeedheat теплый пол

Скачать брошюру

Speedheat — единственная электрическая система напольного отопления в Великобритании, которая спроектирована и установлена ​​преданными своему делу, полностью обученными инженерами, не оставляя ничего на волю случая.Мы даем гарантию на наши системы и 10-летнюю гарантию на установку.

Наши инженеры дают индивидуальные, индивидуальные и профессиональные консультации. Они тщательно осматривают место и обсуждают ваши потребности, консультируясь с вами на каждом этапе пути.

Установка электрического теплого пола может быть спланирована в соответствии со сроками вашего проекта, и ваш инженер все устроит.

Поскольку Speedheat очень прост в установке, поломки минимальны, и ваш новый пол можно уложить поверх в течение 48 часов.Затем система отопления будет сдана в эксплуатацию и протестирована, чтобы вы как можно быстрее ощутили преимущества комфорта с нуля.

Пошаговая установка электрического теплого пола

Система электрического теплого пола может быть установлена ​​практически под любым полом. Благодаря своим уникальным характеристикам элемент расположен очень близко к поверхности пола, что сокращает время отклика и снижает расходы на подогрев пола.

Ваш установщик обсудит с вами все до начала работы, чтобы убедиться, что электрическая система теплого пола Speedheat действительно разработана в соответствии с вашими требованиями.

1. Этап 1 — подготовка Установщик Speedheat начинает с определения места установки термостата, настраивает работу обогрева и подготавливает черный пол, чтобы он был чистым, гладким и сухим.Все элементы Speedheat проверяются перед укладкой отопления.
2. Этап 2 — установка изоляции Установщик Speedheat равномерно укладывает изоляцию пола на черный пол. Изоляция пола гарантирует, что система Speedheat нагревается еще быстрее! Подробнее об утеплении пола
3. Этап 3 — индивидуальный монтаж Профессиональный установщик подберет вашу индивидуально разработанную систему теплого пола, контролируя ее работу на каждом этапе, даже во время укладки стяжки.
4. Этап 4 — установка и защита Установщик прикрепляет отопление к полу и применяет стекловолоконную сетку, покрытую самовыравнивающейся латексной стяжкой Ardex для предотвращения повреждений. В зависимости от окончательного напольного покрытия устанавливаются датчики для регулирования температуры чистового пола в соответствии с рекомендациями производителя.
5. Этап 5 — чистовая отделка пола В результате получается гладкий, прочный пол, на котором специалист по напольным покрытиям может уложить желаемую чистовую отделку пола, с дополнительной безопасностью ящиков для мониторов, чтобы он знал, что все в порядке, когда он уходит.
6. Этап 6 — установка и программирование термостата Инженер Speedheat возвращается, чтобы установить и запрограммировать термостат.

1. Подогрев ковров поставляется в виде предварительно сформированных матов на фольгированной основе, похожих на электрические одеяла. Совместно с поставщиком ковровых покрытий между подкладкой и ковром укладываются различные формы. Он также подходит для модернизации, так как ковры можно поднимать и снова укладывать.
2. Этап 1 — подготовка Установщик Speedheat начинает с определения места установки термостата и принимает меры для размещения нагревательных матов
3. Этап 2 — установка по индивидуальному заказу Профессиональный установщик подберет вашу индивидуально разработанную систему теплого пола, соединив различные коврики с подкладкой ковра, уже уложенной мастером по установке ковров.Элементы контролируются на каждом этапе.
4. Этап 3 — установка и защита Установщик прикрепляет нагревательный элемент к подкладке и фиксирует его на месте. Блок монитора подключается для обеспечения сохранности элементов при укладке ковра.
5. Этап 4 — чистовая отделка пола. Ковровое покрытие уложено.
6. Этап 5 — установка и программирование термостата В зависимости от размера установки инженер Speedheat может подождать на месте или вернется, чтобы установить и запрограммировать термостат.

Руководство по покупке полов с подогревом | Heatingpoint

Существует огромное количество разнообразных термостатов, которые можно использовать с подогревом пола, поэтому важно найти время, чтобы выбрать лучшую модель для вашего дома и образа жизни. По этой причине мы не включаем термостаты в наши нагревательные блоки — вы можете выбрать нужный термостат из раскрывающегося списка при оформлении заказа.

Вот некоторые особенности, на которые следует обратить внимание при выборе:

Ручной или цифровой

Ручные термостаты предлагают элементарное регулирование нагрева с помощью шкалы традиционного стиля для регулировки температуры.Ручные термостаты просты в использовании, но дают вам ограниченный контроль над обогревом. Большинство ручных контроллеров обеспечивают базовое управление включением / выключением по требованию и не позволяют программировать отопление.

Цифровые термостаты более точны, чем ручные термостаты, и предлагают большую степень контроля. Обычно они имеют более современный дизайн с ЖК-дисплеями или сенсорными экранами. Большинство цифровых термостатов позволяют программировать отопление и могут предложить множество дополнительных интеллектуальных функций.

Можно сказать, что не все цифровые термостаты одинаково просты в использовании.Старые цифровые термостаты иногда страдают от не интуитивно понятных интерфейсов, которые трудно использовать без обращения к руководству. Однако самые современные цифровые термостаты были тщательно спроектированы для оптимизации простоты использования: использование ползунков, сенсорных экранов, управления Wi-Fi и повседневного языка, чтобы сделать программирование максимально интуитивно понятным. Хорошим цифровым термостатом будет так же легко пользоваться, как и ручным термостатом.

Программирование

Программирование полов с подогревом — простой способ сократить потребление энергии без ущерба для вашего комфорта.Когда вы программируете отопление, оно будет автоматически следовать вашему индивидуальному расписанию, включая и выключая, а также изменяя температуру в соответствии с вашими потребностями. В вашем доме будет тепло, когда вы проснетесь утром и вернетесь с работы, не тратя энергию на отопление на ночь, или когда в доме никого нет.

Предлагаемый уровень программирования зависит от модели. Самые сложные термостаты предлагают ряд предустановленных программ, а также несколько настраиваемых программ. Они позволят вам установить другой режим отопления для каждых получасовых интервалов каждого дня недели, и вы сможете выбирать из целого ряда настраиваемых режимов обогрева, таких как комфорт, экономия и защита от замерзания.

Термостаты

, которые не поддерживают программирование, будут работать в режиме простого включения / выключения по требованию. Это может подойти для помещений, которые вы используете время от времени, например, для мастерских или зимних садов, но не рекомендуется для ваших основных жилых помещений.

Управление Wi-Fi

Термостаты

с управлением по Wi-Fi позволяют управлять подогревом пола из любой точки мира при наличии подключения к Интернету. Это очень удобная функция, которая позволяет вам регулировать отопление, пока вы на работе, в отпуске, в общественном транспорте или, действительно, удобно сидите на диване, не желая вставать и идти к термостату!

Управляемые термостаты

Wi-Fi подключаются к электросети и подключаются к системе теплого пола так же, как и обычный термостат.Затем термостат подключится к вашей сети Wi-Fi так же, как телефон или ноутбук. Вы сможете управлять термостатом, загрузив приложение производителя на свое устройство или создав учетную запись на сайте производителя.

Обратите внимание, что хотя термостаты, управляемые по Wi-Fi, обычно называют «беспроводными», они являются беспроводными только в том смысле, как они взаимодействуют с мобильными устройствами и ноутбуками. Они должны быть полностью подключены как к электросети, так и к системе теплого пола.

Дизайн

Ваш термостат не должен быть бельмом на глазу. Мы продаем термостаты в широкой цветовой гамме, подходящей для большинства интерьерных решений. Наши самые сложные термостаты с сенсорным экраном поставляются с настраиваемыми дисплеями, которые позволяют вам изменить цветовую схему или даже загрузить личную фотографию в качестве фона, поэтому существует множество способов убедиться, что ваш термостат вписывается в дизайн вашего интерьера.

Интеллектуальные функции

В наши дни нагревательные термостаты — это больше, чем просто ограничители температуры.Сегодня термостаты для теплого пола доступны с множеством интеллектуальных функций, предназначенных для всего, от измерения потребления энергии до проверки погоды. Вот некоторые из лучших, на что стоит обратить внимание:

Энергомонитор

Термостаты

с монитором энергопотребления будут регистрировать потребление энергии, рассчитывать эксплуатационные расходы и генерировать графики, показывающие, как и когда вы потребляете энергию.

Режим обучения

Термостаты с режимом обучения работают непрерывно, чтобы оптимизировать отопление, регулируя тепловую мощность и программирование, чтобы обеспечить комфортное отопление с максимальной эффективностью.Это может работать как на долгосрочной, так и на краткосрочной основе.

В краткосрочной перспективе термостат отрегулирует тепловую мощность, чтобы компенсировать изменения в окружающей среде. Эти настройки могут варьироваться от выключения обогрева при обнаружении открытого окна до программирования включения обогрева раньше, когда прогнозируется более холодная погода.

В долгосрочной перспективе ваш термостат узнает, как вы хотите использовать свое отопление, и скорректирует ваше расписание, чтобы найти наиболее эффективный способ обогрева комнаты в соответствии с вашими предпочтениями.

Смена тарифов

Термостаты переключения тарифов контролируют ваше энергопотребление и постоянно следят за рынком энергии, чтобы убедиться, что вы используете наиболее выгодный тариф. Термостат уведомит вас, если он найдет более конкурентоспособный тариф — или вы можете настроить его на автоматическое переключение.

Совет по энергосбережению

Термостат проанализирует ваше энергопотребление и выдаст советы и рекомендации по энергосбережению, специально адаптированные к вашим привычкам.

Дополнительные приложения

Вам не нужно ограничивать свой термостат только управлением обогревом.Почему бы не выбрать термостат с дополнительными приложениями и не сделать его центральным информационным центром вашего дома? Наши самые умные термостаты дают вам возможность загружать в термостат широкий спектр удобных приложений, не связанных с нагревом. Они могут включать в себя прогноз погоды, отображение температуры на улице и даже отчеты о дорожном движении, адаптированные к вашим утренним поездкам на работу.

Сколько стоит теплый пол?

Системы теплого пола, часто известные как лучистое отопление, станут роскошным дополнением любого дома.Они не только устраняют необходимость загромождать стены неприглядными радиаторами, но также приносят совершенно новый уровень комфорта в каждую комнату, равномерно распределяя тепло по поверхности пола, так что каждый шаг ощущается как мечта, а весь ваш дом остается достаточно уютным в течение всего дня.

Это все хорошо, но не дорого ли все это добавление роскоши? Сколько стоит теплый пол? Что еще более важно, зачем вам вообще платить за новую систему отопления, если та, которая у вас сейчас, кажется, работает нормально?

В сегодняшнем руководстве мы ответим на все эти и многие другие вопросы, разбив основные связанные с этим затраты, чтобы вы могли начать рассчитывать свой бюджет.Мы также взвесим плюсы и минусы перехода на совершенно новый способ сохранения тепла в доме и, конечно же, объясним, как лучше всего сэкономить на теплых полах.

Установка системы теплого пола может стоить несколько тысяч долларов, но часто оказывается наиболее энергоэффективным способом обогрева больших помещений, подобных этой.

Содержание

• Что такое «теплые полы»?
• Сколько стоит теплый пол?
  • Расходы на систему водяного теплого пола: 20 000–45 000 долларов США
  • Расходы на электрическое отопление полов: 9 000–22 500 долларов США
  • Затраты на геотермальное отопление полов: 25 000–50 000 долларов : 5000–10 000 долл. США
• Ретро-арматура «Полы с подогревом» vs.Установка в доме новой постройки: чем отличаются цены?
• Полы с подогревом по сравнению с традиционным отоплением: сколько они стоят в эксплуатации
• Сколько стоят лучистые стены и потолки?
• Часто задаваемые вопросы о теплых полах
• Последняя мысль: как лучше всего сэкономить деньги при установке теплых полов?

Что такое «теплые полы»?

В системе подогрева пола используется серия соединенных между собой трубок для обогрева нижней стороны пола

Хотя это может показаться несерьезным дополнением, полы с подогревом делают гораздо больше, чем просто заставляют ваши ноги чувствовать себя уютно и тепло посреди зимы.На самом деле это один из самых эффективных способов обогрева дома, использующий гораздо меньше электроэнергии или ископаемого топлива, чем стандартная система отопления дома.

В традиционных системах отопления дома горячий воздух движется от периметра комнаты внутрь, что приводит к неравномерному распределению тепла.

В крайних случаях это может означать, что в больших комнатах очень холодно в центре, но слишком жарко у стен, что создает общий дискомфорт. Это также означает, что ваша система отопления должна работать в два раза больше, чтобы обогреть всю комнату.

«Полы с подогревом» просто предлагают лучшее решение.

Трубки или кабели проложены под черным полом. Затем тепло передается через них даже в виде горячей воды или электрического отопления, которое затем поднимается вверх, через ваш пол в вашу комнату, а это означает, что все полы и мебель получают одинаковое количество тепла, создавая гораздо более комфортный опыт.

И это не единственное преимущество.

Традиционные системы отопления имеют привычку выдувать по комнате всевозможную пыль и аллергены, создавая нездоровую среду для вас и ваших близких и требуя использования дорогих очистителей воздуха.

С полом с подогревом такой проблемы нет; воздух в вашем доме остается чистым, температура остается подходящей, а ваши счета за электроэнергию остаются на рекордно низком уровне.

Сколько стоит теплый пол?

Полы с подогревом делают любой пол достаточно теплым, чтобы ходить босиком.

Установка пола во всем доме площадью 2 000 квадратных футов стоит от 9 000 до 50 000 долларов в зависимости от используемых материалов и типа установленной системы.

Эти цифры включают в себя все детали и трудозатраты и должны дать вам хорошее представление о том, сколько вам нужно будет отложить, чтобы встроить пол с подогревом в новое строение.

Если вы планируете использовать систему пола только для одной комнаты, вам рекомендуется выделить где-то от 1900 до 5000 долларов, при этом самыми важными определяющими факторами здесь являются размер вашей комнаты и тип система используется.

Однако, если вы модернизируете новую систему отопления (устанавливаете ее в существующем доме), тогда потребуется дополнительная оплата, связанная с заменой старого пола и последующей установкой нового пола.Это может добавить от 2000 до 10 000 долларов к общей стоимости вашего проекта.

Вы также захотите рассмотреть стоимость дополнительного оборудования, которое поможет вам максимально эффективно использовать ваше новое лучистое отопление.

Умный термостат хорошего качества, такой как, например, самый продаваемый Google Nest, поможет вам управлять вашей системой, контролировать температуру и в целом использовать теплый пол наиболее эффективным образом.

Пока все хорошо, но давайте будем честными:

Между 9000 и 50 000 долларов огромная разница.Итак, как мы пришли к этим цифрам?

Ниже мы рассмотрим различные типы систем лучистого отопления для жилых домов и связанные с ними расходы, чтобы вы могли получить более точное представление о том, сколько вы, вероятно, потратите.

Стоимость системы водяного теплого пола: 20 000–45 000 долларов США

Хотя они обычно стоят больше, чем электрическая система, системы водяного отопления неизменно пользуются популярностью в современных новостройках благодаря низким эксплуатационным расходам.

Часто используемые в качестве решения для всего дома, а не для отдельной комнаты, гидравлические системы полагаются на бойлер, который нагревает воду до 120 ° F и перекачивает ее через ряд соединенных между собой труб под вашими полами. Поскольку горячая вода может удерживать тепло намного эффективнее, чем электрическая проводка, вашему дому потребуется гораздо меньше энергии для полного обогрева, и, таким образом, вы обнаружите, что меньше тратите на свои счета за электроэнергию.

Хотя это, несомненно, положительный момент, это означает, что вам придется потратить больше средств на первоначальную установку.Если ваша текущая система центрального отопления работает от бойлера, вы можете использовать его для своей новой системы водяного отопления. В противном случае вам потребуется установить новый вместе с подходящим насосом.

Установка котла

сама по себе может обойтись вам в 6–9 000 долларов, после чего вы будете искать от 5 до 15 долларов за квадратный фут, чтобы проложить специальные трубы, предназначенные для водяного теплого пола.

Вы сможете удерживать свои расходы на нижнем пределе шкалы, выполняя большую часть работы самостоятельно, но, если вы не являетесь специалистом по сантехнике, возможно, стоит обратиться за помощью к специалисту.

После завершения работы на вашу гидронную систему можно положить паркет, ковровое покрытие или винил.

Стоимость электрического водяного теплого пола: 9000 — 22 500 долларов США

Системы электрического отопления часто лучше подходят для одноместных комнат, таких как ванные комнаты

Поскольку электричество может быть довольно дорогим, вы редко найдете дом, в котором в каждой комнате используется электрический пол с подогревом. Скорее, их чаще устанавливают в недавно разработанных ванных комнатах, чтобы создать приятное ощущение тепла и уюта при выходе из душа или добавить немного роскоши в главные спальни и аналогичные жилые помещения.

Хорошая новость заключается в том, что они, как правило, намного более доступны не только потому, что применяются на меньшем пространстве, но и потому, что для них требуется гораздо меньше дорогих деталей.

В системе этого типа электрические кабели прикрепляются к специально разработанным тепловым матам, которые можно легко установить поверх вашего чернового пола, используя тонкий раствор для удержания их на месте. Сами маты могут стоить всего от 5 до 10 долларов за квадратный фут, что делает их гораздо более доступным вариантом с точки зрения начальных затрат на установку.

В наши дни вы даже можете купить комплекты с полным электрическим лучистым подогревом пола, такие как этот комплект площадью 100 квадратных футов от Heatwave.

Если вы знаете, что делаете, вы даже можете установить один из этих комплектов самостоятельно, сэкономив еще больше денег на оплате труда. В противном случае вам может потребоваться помощь со стороны, особенно если вам нужно перемонтировать электрическую проводку, чтобы убедиться, что ваша система установлена ​​безопасно и соответствует программному обеспечению.

После установки на электрические полы с подогревом обычно кладут керамическую или каменную плитку, хотя можно купить нагревательные маты, подходящие для ламината и виниловых полов.

В качестве альтернативы, если вы не хотите взламывать существующий пол, вы всегда можете найти в магазине прокладки для подогрева пола, которые можно встроить в ниши для балок под черным полом, если у вас будет доступ к ним из подполья или подвала.

Затраты на геотермальное отопление полов: 25 000–50 000 долларов США

Геотермальные системы отопления часто рекламируются как эффективный способ сохранить тепло в вашем доме, не тратя целое состояние на счета за электроэнергию, но, как и в случае с гидравлическими системами, их установка может стоить целое состояние.

Геотермальное отопление основано на принципе использования собственной тепловой энергии земли и передачи ее в ваш дом. Где-то между четырьмя и шестью футами ниже поверхности температура земли остается на постоянном уровне между 40 ° F — 45 ° F. Геотермальная система полагается на эту стабильную температуру, чтобы уравновесить постоянно меняющиеся температуры в вашем доме и обеспечить то, что можно считать «бесплатным» отоплением.

В системе используется ряд соединенных труб (известных как «контур заземления»), который закопан под землей, и насос для извлечения тепловой энергии из-под земли и распределения ее в ваш дом через внутренний блок обработки.

Вместо этого, тепло, уходящее обратно из вашего дома через двери, окна и другие щели, большая часть его втягивается обратно в систему и возвращается в землю для использования в будущем.

С другой стороны, в такой системе есть что нравится.

Во-первых, это определенно один из самых экологически чистых способов обогрева вашего дома. Это также может снизить количество, которое вы тратите на домашнюю электроэнергию, на целых 50%, потребляя электричества ровно столько, сколько нужно для питания внутреннего блока и насоса.

Некоторые системы могут быть спроектированы даже для охлаждения, помогая снизить температуру в помещении без традиционных систем кондиционирования воздуха.

Однако они очень дорогие: один насос стоит несколько тысяч долларов. Их тоже не так просто установить, поэтому вы, вероятно, обнаружите, что потратите тысячи долларов на то, чтобы нанять профессиональную услугу, чтобы установить ее для вас.

Хотя эти затраты обычно исключают их как вариант для большинства владельцев жилой недвижимости, геотермальное отопление становится все более популярным выбором для экологически ориентированных предприятий, стремящихся сократить свой углеродный след и снизить общие затраты на электроэнергию.

Стоимость солнечной системы лучистого отопления: 10 000–25 000 долл. США

Солнечная энергия может использоваться для питания электрической или гидравлической системы теплого пола. Хотя у них одни из самых высоких затрат на установку, они являются одной из самых дешевых систем для работы

Если вы ищете экологически чистый способ использования теплых полов, но обнаруживаете, что избыточная стоимость геотермального отопления выходит за рамки вашего ценового диапазона, возможно, стоит подумать об использовании системы солнечного лучистого отопления.

Конечно, это все еще относительно дорого, но это также на тысячи долларов дешевле, чем геотермальная система, и вы даже можете получить грант на солнечную батарею, чтобы помочь с расходами. Это особенно актуально, если вы планируете использовать солнечную энергию для питания системы электрического теплого пола.

В этом случае у вас могут быть установлены стандартные солнечные фотоэлектрические панели, которые преобразуют солнечную энергию в электричество. Это электричество можно использовать не только для питания вашей системы отопления, но и для питания ваших бытовых приборов и освещения, что делает систему доступной и экологически эффективной.

Если, с другой стороны, вы решите использовать гидронную систему, работающую на солнечной энергии, вам также необходимо будет приобрести солнечный тепловой цилиндр, который работает вместе с вашими солнечными панелями для нагрева воды, которая затем будет отводиться в ваш система полов. Как вы понимаете, установка этого стоит значительно дороже, но в целом оправдывает себя с точки зрения долгосрочной экономии энергии.

Расходы на отопление полов пропаном: 5000–10 000 долларов

Хотя системы лучистого отопления на основе пропана не совсем распространены, они существуют и часто могут оказаться эффективным способом получения теплых полов при небольшом бюджете.

По большей части, эти типы систем являются лишь вариацией вашей стандартной гидравлической системы. Вам по-прежнему понадобится гидравлическая трубка, проложенная под полом, и насос для распределения горячей воды. Единственное существенное отличие состоит в том, что вы будете использовать пропановый водонагреватель, чтобы нагреть воду достаточно, чтобы согреться в доме.

Хорошая новость в том, что это очень недорогая альтернатива более популярным системам лучистого отопления. Плохая новость заключается в том, что пропановому водонагревателю обычно требуется больше времени, чтобы довести воду до подходящей температуры, не говоря уже о том, что, хотя пропан довольно безопасен, он все еще горючий и, следовательно, может стать причиной пожара высокого уровня. риск, на который не захочет пойти большинство семей.

Установка полов с подогревом в стиле ретро и установка в новом доме: чем отличаются цены?

Установка лучистого отопления во время строительства нового дома всегда обходится дешевле, чем его переоборудование в существующее здание

Куда бы вы ни посмотрели, установка лучистого теплого пола всегда будет более доступной в новостройках. Это связано с тем, что его можно легко интегрировать в проектные планы и встроить как часть напольного покрытия.

Нельзя сказать, что у вас не может быть полов с подогревом, если вы уже живете в существующей собственности, просто установить его немного сложнее и, следовательно, дороже.

Чтобы установить систему на первом этаже, нагревательные трубы могут быть размещены на нижней стороне чернового пола, при условии, что вы можете добраться до них из подвала или из подвала. Если это невозможно, вам, как правило, придется занимать весь пол в любом помещении, где вы хотите установить отопление. Как правило, это не должно стоить намного дороже, если вы выполняете работу самостоятельно, хотя, поскольку это занимает больше времени, вы можете обнаружить, что ваши затраты на рабочую силу увеличиваются, если вы нанимаете подрядчика.

На втором этаже вы можете либо снять пол, либо снять потолок в помещениях ниже, чтобы можно было прикрепить трубы под черным полом. Оба варианта увеличивают общую стоимость вашего проекта, хотя, учитывая сложность проекта, удаление потолка обычно будет стоить больше, чем удаление и замена пола.

Если вы хотите составить бюджет, мы рекомендуем выделить 500 долларов на то, чтобы профессионал снял ваш пол, и от 500 до 700 долларов на снятие потолка.

Тогда вы можете заплатить от 900 до 2000 долларов за установку нового потолка. За установку нового пола большинство домовладельцев платят в среднем 5000 долларов, хотя цены могут варьироваться от 1000 до 10000 долларов в зависимости от размера и используемых материалов.

Полы с подогревом по сравнению с традиционным отоплением: сколько они стоят в эксплуатации

С помощью излучающих полов легче управлять энергопотреблением в доме, поскольку они стоят в четыре раза меньше в эксплуатации, чем традиционное отопление

Вот где появляются действительно хорошие новости:

Системы теплого пола стоят в четыре раза меньше в эксплуатации, чем стандартная домашняя система отопления.

Американские домовладельцы обычно тратят в среднем 25 долларов на отопление дома площадью 200 000 квадратных метров в течение 24 часов. Между тем, электрическая система подогрева пола стоит всего 10 долларов, а гидронная система может стоить всего 3-5 долларов.

Если вы выберете солнечное или геотермальное отопление, вы можете обнаружить, что платите еще меньше.

Сколько стоят светлые стены и потолки?

Хотя лучистые полы, как правило, являются наиболее популярным методом отопления дома, некоторые домовладельцы предпочитают встраивать аналогичные системы в свои стены и потолки вместо или в дополнение к системе на полу.

Вместо использования скрытых труб в излучающих стенах и потолках, как правило, используются отдельные панели. Как правило, ожидайте, что вы заплатите от 150 до 300 долларов за одну лучистую нагревательную панель, плюс дополнительные 200-500 долларов за профессиональную установку. Для большинства домов достаточно одной или двух панелей на комнату.

Как видите, это делает их гораздо более доступным вариантом с точки зрения установки, хотя вы не получите такого же уровня равномерного распределения тепла, как при использовании полов с подогревом.

Часто задаваемые вопросы о теплых полах

Полы с подогревом могут работать несколько часов, поэтому всегда лучше использовать программируемый термостат для контроля включения

Сколько времени нужно на установку теплого пола?

Установка полов с подогревом во всем доме площадью 2000 квадратных футов должна занять у профессионального подрядчика от двух до четырех дней, хотя это зависит от того, сколько подготовительных работ они должны выполнить в первую очередь.

Если ваш подрядчик должен сначала отремонтировать существующий пол, прежде чем он сможет установить новый, то это может занять дополнительный день или два. Чтобы ускорить процесс (и снизить затраты в процессе), вам лучше взять слово до прибытия подрядчиков.

Если вы устанавливаете пол с подогревом только в одном помещении, это может занять до полного рабочего дня, в то время как более сложные проекты могут потребовать от опытного подрядчика до полной недели.

Могу ли я самостоятельно установить теплый пол?

Если вы полностью уверены в своих способностях самостоятельного изготовления, то нет причин, по которым вы не смогли бы самостоятельно успешно установить стандартную систему лучистого отопления.

Это может снизить общую стоимость установки системы на 5–10 долларов за квадратный фут, так что это, безусловно, полезный способ сэкономить деньги. Однако стоит иметь в виду, что вы можете в конечном итоге доплатить за покупку необходимых инструментов и оборудования, если у вас их еще нет, и даже тогда вся работа может занять у вас больше времени, чем у опытного подрядчика.

Тем не менее, вам все равно придется заплатить квалифицированному электрику за подключение вашей новой системы отопления к электросети, так как это не только опасно делать в одиночку, но также может противоречить строительным нормам вашего штата.

Сколько времени нужно для прогрева полов с подогревом?

Хотя до сих пор существуют устаревшие системы, которым может потребоваться до 24 часов для адекватного обогрева дома (особенно в середине зимы), большинство современных вариантов работают намного быстрее.

Как правило, для прогрева полов с подогревом требуется от двух до трех часов, поэтому использование хорошего программируемого термостата необходимо.

Тем не менее, вы можете почувствовать преимущества намного раньше, в зависимости от типа вашего пола. Например, деревянные полы являются хорошими проводниками тепла, поэтому вы должны начать замечать разницу уже через час после включения системы отопления.

Должен ли я действительно оставлять пол с подогревом на весь день?

Хотя это может показаться нелогичным, оставление теплого пола на весь день может оказаться полезным в зимние месяцы.

Как мы уже обсуждали, большинству систем отопления на прогрев требуется до трех часов. Это просто бесполезно, если вы возвращаетесь в холодный дом после тяжелого рабочего дня и должны ждать несколько часов, прежде чем почувствуете тепло.

Именно по этой причине многие эксперты рекомендуют оставлять отопление включенным, по крайней мере, на низком уровне. Таким образом, когда вы вернетесь домой, вы гораздо быстрее почувствуете преимущества теплого пола.

Но подождите, разве оставлять отопление включенным, когда никого нет дома, — пустая трата денег?

Не обязательно.

Дело в том, что для перехода вашего дома от ледяного холода к полностью нагретому требуется гораздо больше энергии, чем для перехода от низкой температуры к высокой. Другими словами, хотя поддержание обогрева в течение всего дня будет стоить вам немного денег, это все равно может обойтись дешевле, чем включение и выключение всей вашей системы каждый божий день.

Какой тип полов для теплого пола лучше всего?

Лучший вид готового напольного покрытия для полов с подогревом — это любой вид, который хорошо передает тепло от скрытых трубок в комнату.

Керамическая и каменная плитка часто оказываются самыми популярными вариантами, так как они обеспечивают лучшую теплопроводность. По этой причине многие люди предпочитают использовать пол с подогревом на кухнях и в ванных комнатах.

Паркетные полы тоже подойдут, но некоторые из них могут покоробиться, если станут слишком горячими. Итак, если вы все же хотите отделку под дерево, часто лучше выбрать искусственную древесину, способную выдерживать тепло.

Ковролин

также может быть подходящим, хотя, поскольку он менее эффективен в передаче тепла, рекомендуется, чтобы общая сумма ковра и подложки не превышала 2.5

Последняя мысль: как лучше всего сэкономить деньги при установке теплого пола?

Изучив затраты, связанные с установкой различных типов полов с подогревом, сразу становится очевидным одно:

Даже самые дешевые системы обойдутся вам в несколько тысяч долларов.

Тем не менее, прежде чем вы позволите такой высокой цене отказаться от всей идеи в целом, стоит рассмотреть несколько способов сэкономить деньги на этом типе отопления, наслаждаясь всем комфортом, роскошью и энергоэффективностью с меньшими затратами.

Перво-наперво, самый быстрый и простой способ сэкономить на теплых полах — это делать большую часть работы самостоятельно. В зависимости от размера проекта затраты на рабочую силу обычно составляют от 10% до 20% от общего бюджета такого проекта. Таким образом, отказавшись от обычных гонораров подрядчика, вы можете сэкономить сотни, а может и тысячи долларов.

Единственное исключение из этого правила — если вы не совсем уверены в своих навыках DIY. Небольшая авария или плохо смонтированная система отопления могут вызвать всевозможные проблемы, требующие дорогостоящего ремонта или даже полной замены пола.В этом сценарии то, что начиналось как способ сокращения расходов, может в конечном итоге обойтись вам дороже, поэтому вы можете обнаружить, что в ваших интересах нанять профессионала.

Кроме того, экономия денег — это вопрос приоритетов.

Если вы больше заинтересованы в том, чтобы тратить как можно меньше на фактическую установку, то система электрического отопления — это то, что вам нужно. Хотя изначально это будет стоить меньше, в конечном итоге вы потратите больше на энергопотребление.

С другой стороны, установка системы водяного теплого пола требует гораздо больших начальных инвестиций, но сопряжена со значительно более низкими эксплуатационными расходами.Другими словами, хотя в краткосрочной перспективе вы не сэкономите денег, в конечном итоге дополнительная роскошь водяного теплого пола в конечном итоге окупится.

Полы с подогревом: полное руководство

Полы с подогревом могут показаться слишком роскошными для многих домохозяйств и бюджетов, и их установка может быть сложной и сложной задачей. Однако нет никаких сомнений в том, что он может быть эффективной альтернативой традиционным радиаторам или системам горячего воздуха, особенно в помещениях с традиционно холодными полами из камня или плитки.Если цена является фактором, он также может быть на удивление доступным, особенно если вы думаете о ремонте.

Это руководство расскажет вам все, что вам нужно знать о полах с подогревом, включая плюсы и минусы различных систем, а также то, как вы можете решить, подходит ли он вам.

Сравните и переключите энергию сегодня

Хотите перейти на более дешевую сделку? Для начала проведите сравнение энергии.

Что такое теплый пол?

Система «теплый пол» основана на принципе тепловых волн, поднимающихся по воздуху.Напольное отопление может быть либо «мокрой» системой, которая перекачивает теплую воду по трубам под полом, либо «сухой» системой электрических катушек, размещенных под полом, которые нагреваются при включении системы.

Ниже мы рассмотрим плюсы и минусы полов с подогревом, различные типы имеющихся систем теплого пола, способы их установки и связанные с этим затраты.

Какие плюсы и минусы у теплых полов?

Как и все в жизни, у теплого пола есть свои плюсы и минусы, которые необходимо учитывать при принятии решения о том, выбрать его или нет.

Плюсы теплых полов

• Комфорт — ощущение роскоши усиливается, когда зимой можно ходить босиком.

• Повышенная тепловая эффективность — тепло не только равномерно распределяется по комнате, но и система, достаточно большая для обогрева всей комнаты, будет более эффективным методом обогрева, чем радиатор, поэтому ваши счета за электроэнергию могут снизиться.

• Повышенная стоимость дома — полы с подогревом являются чрезвычайно желательной функцией для покупателей жилья, поэтому любая недвижимость, которая включает это (даже если это только одна комната), будет стоить больше, когда придет время продавать.

• Установка — можно установить электрические системы теплого пола самостоятельно, и, как мы уже видели, она особенно хорошо работает с плиткой и камнем, что делает ее популярным выбором для ванных комнат.

Однако у систем теплого пола есть некоторые важные недостатки, которые следует учитывать перед установкой.

Минусы теплого пола

• Стоимость — установка системы может стоить очень дорого, а также создавать множество проблем на протяжении всего процесса установки.Это делает его особенно подходящим для новостроек или когда у вас уже есть работы на полу.

• Время на обогрев и планировка комнаты — система теплого пола требует больше времени для обогрева комнаты, поэтому очень важно комбинировать ее с таймером, чтобы у вас было тепло, когда вы действительно этого хотите. Системы также могут ограничивать то, что вы можете разместить на полу, поскольку они не могут располагаться под определенной фурнитурой и предметами мебели.

• Установка — если вы выбираете систему на водной основе, вам придется заплатить за профессиональную установку, а не пытаться сделать это самостоятельно.

Сравните и переключите энергию сегодня

Хотите перейти на более дешевую сделку? Для начала проведите сравнение энергии.

Системы электрического теплого пола

Системы электрического теплого пола основаны на сети проводов под полом, которые нагреваются. В зависимости от формы комнаты вы можете выбрать нагревательные маты, которые покрывают большие площади, или отдельные провода, которые могут попасть в каждый уголок и трещину. Нагревательные маты обычно немного дешевле, так как они одинакового размера.

Провода обычно располагаются поверх слоя изоляции. Их можно разместить под разными типами полов (но не под слишком толстыми коврами — рейтинг тога выше 1,5 обычно считается слишком толстым).

Сами электрические провода довольно тонкие, что упрощает и удешевляет их установку по сравнению с системами на водной основе. Однако они также немного дороже в эксплуатации, что делает их более подходящими для небольших участков.

Системы водяного теплого пола

Системы водяного теплого пола, напротив, представляют собой сеть труб, соединенных с вашим бойлером, которые перекачивают горячую воду по комнате.

Поскольку системы напольного отопления распределяют тепло более равномерно, чем радиаторы, они фактически используют воду с меньшим нагревом, чем радиаторы. Это гарантирует, что ваш котел будет более эффективным.

Сложность систем на водной основе связана с их установкой, и по этой причине затраты обычно изначально выше. Если вы не профессиональный сантехник, не рекомендуется пытаться установить систему самостоятельно.

Трубы толще проводов, поэтому на полу должно быть достаточно места для установки системы, в противном случае может потребоваться немного приподнять землю.Это означает, что, хотя они являются отличным решением для новых сборок, их может быть сложно установить на некоторых объектах.

Следовательно, установка системы на водной основе непроста и, в отличие от электрических систем, не должна устанавливаться без посторонней помощи.

Как установить теплые полы

Тип устанавливаемой системы будет зависеть от типа вашего пола, причем для разных поверхностей доступны разные типы.

Системы электрического теплого пола, как правило, можно установить самостоятельно, что снижает общие расходы.

Когда дело доходит до водяной системы, лучше не пытаться установить ее самостоятельно — наймите сантехника, который сделает это за вас, потому что для установки потребуется проложить трубы, подключить их к системе котла и, возможно, даже поднять пол. .

Сколько стоит установка системы теплого пола?

Стоимость теплого пола полностью зависит от того, какую систему вы выберете, и от того, устанавливаете ли вы ее в новостройке (или устанавливаете во время ремонта существующей собственности) или нет.

Электрическая система будет стоить около 75 фунтов стерлингов за квадратный метр предварительно смонтированных ковриков для подогрева пола или 100 фунтов стерлингов за квадратный метр свободных кабелей. Дополнительные расходы связаны с прокладкой изоляции под системой, регулировкой отопления и оплатой электриков.

Системы на водной основе будут стоить значительно дороже, а общие затраты после установки исчисляются тысячами фунтов. Хотя система на водной основе сэкономит вам деньги, она не сэкономит вам много, делая ее скорее роскошным вариантом, чем средством экономии денег.

Подходит ли вам теплый пол?

Важно не питать иллюзий, что теплые полы позволяют сэкономить деньги. The Energy Saving Trust отмечает, что водная система сэкономит вам всего 20 фунтов стерлингов в год для среднего дома, использующего конденсационный котел. Учитывая существенные затраты на установку, вы вряд ли сильно сэкономите.

Однако именно потому, что большая часть затрат связана с установкой, полы с подогревом идеально подходят при строительстве нового дома или при строительстве новой комнаты, ванной комнаты или пристройки.

Главное достоинство теплых полов — это комфорт. То, как оба типа систем обогревают комнату, означает, что не только ваши ноги будут теплыми, но и тепло будет распределяться более равномерно и равномерно. Например, если у вас каменный пол со встроенным подогревом, тепло будет сохраняться даже при открытом окне. По сравнению с тем, как тепло от радиатора рассеивается, когда в комнату проникает сквозняк, это может быть привлекательным предложением.

Он также обеспечивает очень чистый и минималистичный вид.В ванной комнате с полом с подогревом не будет лишнего беспорядка, создаваемого громоздкими радиаторами, и стоимость дома будет улучшена за счет их добавления.

Как установить теплый пол | Совет эксперта

Широко используемый в Скандинавии, где температура на улице регулярно ниже нуля, полы с подогревом все чаще рассматриваются в Великобритании как экономичный метод обогрева различных комнат в доме, где может быть трудно поддерживать комфортную температуру, например, на кухне или в ванной комнате.Тот факт, что он невидим и не влияет на чистый внешний вид комнаты так же, как радиатор, помимо отсутствия технического обслуживания и ухода, необходимого для эффективной работы, также делает его привлекательным вариантом для домовладельцев. .

Полы с подогревом не сложно установить самостоятельно, если у вас есть некоторый базовый опыт работы в домашних условиях и время, чтобы выполнить работу за один раз, вместо того, чтобы поднимать пол и затем оставлять его на неделю.Вы можете выполнить основную часть первоначальной работы, но вам, вероятно, понадобится электрик или сантехник, в зависимости от выбранной вами системы, для подключения системы к электросети.

Виды теплых полов

Домовладельцы могут выбирать между двумя основными типами полов с подогревом: мокрым или электрическим. В системах водяного теплого пола для создания тепла используется теплая вода, поступающая от системы центрального отопления, а в электрической системе используются катушки, питаемые от сети.

ВЛАЖНЫЙ

В системах влажного отопления вода подается по трубам, проложенным на черновом полу под верхней поверхностью пола.Система снижает стоимость нагрева воды по сравнению с системами, в которых используются радиаторы, поскольку для эффективной работы требуется, чтобы вода нагревалась до более низкой температуры.

Системы влажного отопления проще всего установить там, где пол можно поднять, а затем вернуть на место — по этой причине они могут лучше всего подходить для пристройки или новостроек. По той же причине может быть лучше ограничить этот тип системы помещениями первого этажа, но верхние уровни, конечно, не являются запрещенными.

ЭЛЕКТРИЧЕСКИЙ

Системы теплого пола, работающие от электричества, представляют собой змеевики, прикрепленные к сетчатым матам или встроенные в них, которые раскатываются и соединяются вместе под полом.Затем они подключаются к термостату и электросети, чтобы их можно было использовать. Они дешевы в установке, но будут стоить больше в эксплуатации, чем влажные системы, поэтому они могут быть дороже. подходит для небольших помещений или территорий.

Как установить

ПРЕДВАРИТЕЛЬНАЯ УСТАНОВКА

Независимо от того, какой тип теплого пола вы выберете, или тип пола, под которым вы его устанавливаете, вы должны убедиться, что комнаты, в которых вы собираетесь его установить, должным образом изолированы, чтобы воздействие тепла не было немедленно сведено на нет. .Перед началом работы убедитесь, что на черновом полу нет мусора и что стыки между изоляционным материалом заклеены, чтобы предотвратить потерю тепла или стяжку (если вы ее используете) через них.

Изоляционные материалы

должны быть размещены под системой, чтобы предотвратить утечку тепла через черновой пол и фундамент, и если вы устанавливаете электрическую систему, вам нужно будет записаться на прием к квалифицированному электрику для подключения системы к сеть.

В остальном способы укладки теплого пола обоих типов под паркетный и ламинатный пол очень похожи.

Установка мокрой системы

Как уже отмечалось, установка влажной системы, как правило, более проблематична, чем электрическая, из-за общей сложности системы и из-за того, что это часто означает, что пол комнаты должен быть приподнят, чтобы вместить ее. . Электрические системы более компактны, а подъем пола (если он вообще требуется) будет минимальным.

1. ПОДТЯГИВАНИЕ ПОЛА

• Способ, которым вы поднимаете пол, будет зависеть от системы размещения, которую он использует — большинство из них подпадают под категорию либо шпунтов, либо щелчков с точки зрения того, как доски сцепляются друг с другом.
• Пол с язычком и пазом прибивается гвоздями через шпунт, чтобы соединить доски вместе, поэтому гвозди нужно выковыривать ломом или подобным инструментом, чтобы освободить доски. Начните (сняв обшивку по периметру) с ряда досок, ближайших к стене, с видимыми верхними гвоздями, и убедитесь, что вы прижали лом к ​​черновому полу, как только первая доска будет удалена, если вы хотите повторно использовать пол — это позволит избежать повреждать.

• Напольные покрытия Click, часто используемые на ламинатных досках, спроектированы таким образом, чтобы их было легко собрать, поэтому процесс должен быть легко отменить и удалить.Найдите точку, в которой закончилась установка (обычно это угловая доска), и приподнимите ее. Затем вы можете пройти по всему ряду, прилегающему к стене, и удалить его целиком, разделяя отдельные доски, переворачивая их и снимая щелчки снизу.

2. УКЛАДКА ТРУБ

Система теплого пола должна поставляться с направляющей, по крайней мере, которая позволит вам убедиться, что вы не проложите трубы неправильно и не выльетесь из них до того, как будет покрыта желаемая область.Если вам нужно сделать изгибы в трубах самостоятельно, вы сможете сделать это вручную, а укладываете ли вы их по спирали или слева направо через комнату, это должно зависеть от инструкций производителя. Убедитесь, что они расположены равномерно, чтобы тепло распределялось равномерно во время работы системы.

При размещении коллектора (где будет подключаться система) прикрепите его к стене как можно ближе к контурам, чтобы его можно было подключить по водопроводу так же, как и к радиатору.Однако окончательное подключение системы к основной сети водоснабжения и центрального отопления всегда должно выполняться квалифицированным и опытным сантехником, если вы полностью не уверены в своих способностях сделать это самостоятельно.

Одной из распространенных проблем, которые могут возникнуть при установке, является наличие воздуха в контурах — это происходит, когда они не промываются должным образом перед использованием в первый раз. Каждую петлю необходимо промыть индивидуально, открыв клапан, который соединяет ее с коллектором, чтобы убедиться, что в ней нет воздуха.

3. ВИНТА

Влажные системы теплого пола, как правило, покрываются слоем стяжки, которая способствует теплоизоляции и помогает быстрее почувствовать выделяемое тепло. Можно использовать две формы стяжки: полусухую стяжку и быстротекущую жидкую стяжку, которую можно перекачивать по трубам отопления на заданную глубину. Проконсультируйтесь со специалистом, чтобы определить, какой тип стяжки вам следует укладывать и какой глубины она должна быть.

Перед укладкой стяжки убедитесь, что трубы надежно закреплены и что изоляция ровно лежит на черновом полу.Поскольку он становится бесполезным, если в нем появляется трещина, и он будет расширяться и сжиматься в соответствии с температурой, необходимо также установить компенсаторы, чтобы облегчить это движение. После укладки стяжке необходимо дать высохнуть естественным путем (это не должно занять более семи дней) перед включением системы отопления.

Установка электросистемы

Электрическая система звучит так, как будто ее относительно легко установить, учитывая, что она представлена ​​в виде матов, которые необходимо размещать под обогреваемыми участками.Однако все, что связано с электричеством, никогда не бывает простым, и вы должны проявить особую осторожность, чтобы установка прошла гладко.

1. ПОДТЯГИВАНИЕ ПОЛА

• Способ, которым вы поднимаете пол, будет зависеть от системы размещения, которую он использует — большинство из них подпадают под категорию либо шпунтов, либо щелчков с точки зрения того, как доски сцепляются друг с другом.
• Пол с язычком и пазом прибивается гвоздями через шпунт, чтобы соединить доски вместе, поэтому гвозди нужно выковыривать ломом или подобным инструментом, чтобы освободить доски.Начните (сняв обшивку по периметру) с ряда досок, ближайших к стене, с видимыми верхними гвоздями, и убедитесь, что вы прижали лом к ​​черновому полу, как только первая доска будет удалена, если вы хотите повторно использовать пол — это позволит избежать повреждать.
Напольное покрытие
• Click, которое часто используется на ламинатных досках, спроектировано таким образом, чтобы его было легко собрать, поэтому его должно быть легко обратить вспять и удалить. Найдите точку, в которой закончилась установка (обычно это угловая доска), и приподнимите ее.Затем вы можете пройти по всему ряду, прилегающему к стене, и удалить его целиком, разделяя отдельные доски, переворачивая их и снимая щелчки снизу.

2. Укладка коврика

После того, как пол убран и изоляция уложена, раскатать маты в тех областях, которые вы хотите обогреть, является относительно простой задачей. Просто закрепите их так, как предлагает производитель — например, некоторые используют двустороннюю липкую ленту.

Вам также необходимо установить датчик температуры пола, который подключается к термостату, чтобы вы могли определить, при какой температуре работает пол. Датчик температуры пола должен располагаться на полу рядом со стеной под термостатом, быть закрепленным или закрепленным на месте, чтобы обеспечивать правильные показания при каждом обращении к термостату.

Окончательное подключение системы к электросети всегда должно выполняться квалифицированным и опытным электриком. Это гарантирует, что любая немедленная проблема, с которой вы столкнетесь, скорее всего, будет связана с чем-то вроде неисправного провода или соединения, а не с ошибкой, сделанной в процессе установки.

3. ВИНТА

Системы электрического теплого пола иногда покрывают слоем стяжки, который помогает с изоляцией и помогает быстрее почувствовать выделяемое тепло. Можно использовать две формы стяжки: полусухую стяжку и быстротекущую жидкую стяжку, которую можно перекачивать по трубам отопления на заданную глубину. Проконсультируйтесь со специалистом, чтобы определить, какой тип стяжки вам следует укладывать и какой глубины она должна быть.

Перед укладкой стяжки убедитесь, что трубы надежно закреплены и что изоляция ровно лежит на черновом полу.Поскольку он становится бесполезным, если в нем появляется трещина, и он будет расширяться и сжиматься в соответствии с температурой, необходимо также установить компенсаторы, чтобы облегчить это движение. После укладки стяжке необходимо дать высохнуть естественным путем (это не должно занять более семи дней) перед включением системы отопления.

После установки

Две наиболее распространенные проблемы, связанные с этими двумя системами, уже рассмотрены: воздух в трубах влажной системы и неисправная проводка в электрической системе.После завершения установки дайте стяжке высохнуть в соответствии с инструкциями перед включением системы, так как это может привести к ее повреждению и появлению трещин.

В остальном, после любого типа отопительной системы не требуется особого ухода — это один из факторов, которые делают их таким привлекательным вариантом отопления. Если система внезапно перестает работать, обратитесь к производителю, который может порекомендовать обратиться к электрику или сантехнику, если проблема не связана с самим изделием.

И наконец …

Какую бы систему теплого пола вы ни выбрали, ее первоначальная установка должна быть простой задачей, если вы поймете все, что участвует в процессе. Инструкции, предоставленные производителем системы, позволят вам правильно уложить трубы после того, как пол будет удален, и тогда вы сможете избежать большинства проблем, возникающих при новых установках, если соответствующий технический специалист выполнит окончательную подключение и тестирование.Это позволит ускорить работу системы.

Следуйте удобным инструкциям и советам, приведенным в этом руководстве, и ваши ноги (и все остальное) будут оставаться поджаренными в течение всего года!

Теплый пол «сделай сам»: советы по установке, которые необходимо прочитать

Если вы ремонтируете хотя бы одну часть своего дома, возможно, вы захотите сделать большую часть работы самостоятельно. Хотя традиционно это может включать в себя покраску и декорирование, нет причин, по которым вам не следует рассматривать возможность установки теплого пола (UFH) самостоятельно.Но важно правильно выбрать комплект или систему теплого пола своими руками.

1. Подумайте о теплопроизводительности

Помещение, которое вы хотите отапливать, хорошо изолировано, как новая пристройка? Или в нем несколько окон и высокие потолки? Важно учитывать ткань здания, так как это повлияет на тепловую мощность, которую должен обеспечивать ваш комплект DIY UFH. Не уверены, какой комплект выбрать? Мы всегда готовы помочь вам выбрать лучшее решение для сценария.

2.Выбирайте качественную систему или комплект

Есть старая пословица, которая гласит: «Если вы покупаете дешево, вы платите дважды». Это не означает, что вам нужно покупать самую дорогую систему UFH, которую вы можете найти, но это означает, что вы должны выбрать качественный продукт, который сэкономит вам время и деньги в долгосрочной перспективе.

3. Выберите низкопрофильную систему

Когда вы ремонтируете недвижимость и устанавливаете UFH поверх существующего пола, важно выбрать низкопрофильную систему, которая сводит к минимуму любые нарушения в оборудовании и фурнитуре.Некоторые системы добавляют всего 15 мм общей высоты. Наша линейка LoPro ^® включает популярные решения для теплого пола с подогревом, которые доступны в виде простых в установке комплектов OneZone ^® .

Мы спросили мнение эксперта по DIY Джона из Warton Woodworks о UFH:

.

«Многие объекты становятся все более открытой планировкой, что означает ограниченное пространство на стенах для традиционных радиаторов. Полы с подогревом — это эффективный способ обогрева большой комнаты открытой планировки, освобождая место на стене для мебели.» — Джон Уортон из Warton Woodworks

4. Учитывать вес системы УВГ

Это может показаться странным для рассмотрения, но не следует упускать из виду логистику перемещения компонентов UFH туда, где они должны быть. Если вы планируете установку теплых полов своими руками, вы, вероятно, не захотите таскать тяжелые компоненты на поддонах в нужную часть дома. Если это вызывает беспокойство, выберите легкую систему, и ваша спина скажет вам спасибо.

5.Всегда привлекайте сантехника для завершения установки

Любой компетентный домашний мастер может установить компоненты для пола из набора UFH — полезно при ограниченном бюджете! Но когда дело доходит до установки коллектора и прокладки трубопроводов обратно к котлу, необходимо вызвать сантехника. Они смогут завершить установку, ввести UFH в эксплуатацию и еще раз проверить, работает ли система должным образом.

«Теплый пол более эффективен по двум причинам.Во-первых, вы чувствуете, что вам теплее, чем вы есть на самом деле, потому что вы чувствуете тепло прямо под ногами. Во-вторых, он равномерно нагревает всю комнату, что помогает избавиться от холодных пятен. В целом, полы с подогревом помогают сэкономить деньги на счетах за отопление, поскольку сокращают время его включения ». — Джон Уортон из Warton Woodworks

LoPro

^® Lite — идеальная система теплого пола своими руками

Легкая, низкопрофильная, универсальная и полностью сухая, LoPro ^® Lite — это модернизированная система теплого пола, которая была разработана с учетом простоты установки.Последнее дополнение к отмеченной наградами линейке LoPro ^® от Nu-Heat, LoPro ^® Lite доступно как в виде системы для всего дома, так и в виде высококачественного набора для подогрева полов OneZone ^® DIY для влажных (теплая вода) полов для одноместные комнаты или зоны.

LoPro ^® Lite состоит из предварительно проложенных плит EPS (пенополистирола) высокой плотности, которые обладают отличной прочностью при точечной нагрузке и добавляют всего 15 мм (высота монеты 5 пенсов) к существующему уровню пола перед полом. палуба.Пластины диффузора устанавливаются на прямых участках панелей для улучшения распределения тепла от 10-миллиметровой трубки FastFlo, а затем поверх панелей и трубки UFH можно положить стандартный настил из ДСП перед укладкой напольных покрытий.

LoPro

^® Max и LoPro ^® 10 систем теплого пола

LoPro ^® Max — еще один низкопрофильный вариант, также доступный в виде спроектированной системы теплого пола для всего дома или в виде комплекта для теплого пола OneZone ^® DIY.Он обеспечивает более высокую тепловую мощность, что делает его идеальным для помещений, которые трудно отапливать, например, зимних садов или садовых комнат. LoPro ^® Max прост в установке, так как он укладывается непосредственно на существующий настил пола.

LoPro ^® 10 — это наше отмеченное наградами оригинальное низкопрофильное решение для модернизации систем отопления, доступное в виде спроектированной системы теплого пола для всего дома. LoPro ^® 10 плавает над существующим полом и является сверхтонким — всего 15 мм. Система в основном сухая, с небольшим количеством самовыравнивающегося состава, необходимого для покрытия предварительно проложенных трубок UFH.

Узнайте больше о LoPro ^® Системы теплого пола своими руками

А как насчет систем электрического теплого пола своими руками?

Помимо влажных полов с подогревом, в которых используется теплая вода и трубы, мы также предлагаем систему электрического теплого пола своими руками. Nu-Heat ElectroMat ^® OneZone ^® — это простой в установке комплект, идеально подходящий для отделанных плиткой помещений, таких как ванные комнаты или кухни.

«При использовании традиционных методов обогрева плитка для пола может ощущать холод на ногах круглый год.Однако пол с подогревом делает напольную плитку приятной и теплой, обеспечивая желаемый комфорт. Они также в полной мере используют тот факт, что тепло поднимается, нагревая вас с головы до ног. Плитка для пола будет оставаться теплой в течение некоторого времени, даже если отопление выключено ». — Джон Уортон из Warton Woodworks

Электрический теплый пол

своими руками установить легко и быстро, но он экономически эффективен только в небольших помещениях из-за более высоких эксплуатационных расходов. Если вы хотите отапливать большие помещения, мы рекомендуем системы теплых полов с подогревом, сделанные своими руками, такие как LoPro ^® .

Как Nu-Heat может помочь с теплыми полами своими руками?

Независимо от ситуации или критериев проекта, Nu-Heat может предоставить решение UFH, которое подойдет вам. Мы можем посоветовать, какие части установки вы можете выполнить, а какие потребуется помощь установщика. Независимо от того, хотите ли вы спроектированную систему для всего дома или комплект для подогрева пола своими руками, наша дружная команда предложит советы экспертов, чтобы убедиться, что вы получаете лучшее соотношение цены и качества. Просто позвоните нам, чтобы узнать больше.

Позвоните по телефону 01404 549770 или [email protected], чтобы обсудить решения для теплого пола для вашего дома.

.

No related posts.
