Труба ППУ с ОДК

Оглавление

Определение

Труба ППУ с ОДК – труба с тепловой изоляцией из пенополиуретана и внешней защитной оболочкой из полиэтилена или оцинкованной стали. В соответствии с п 4.24 ГОСТ 30732-2006 все трубы и фасонные изделия должны быть оснащены проводниками системы ОДК. Но на практике, система ОДК, вследствие экономической целесообразности, монтируется не всегда. В качестве примера можно рассмотреть трубы ППУ для наземной прокладки в оцинкованной стальной оболочке. В данном случае в системе ОДК нет необходимости, так как место протечки трубы можно обнаружить визуально.

Система ОДК

Система Оперативно Дистанционного Контроля — это совокупность детекторов различных кабелей, проводников, терминалов и прочих элементов системы. Большая часть элементов устанавливается при монтаже. При производстве труб в ППУ изоляции, на стадии формирования готового продукта, для обеспечения работоспособности системы ОДК, в слой изоляции монтируются проводники.

В соответствии с п 5.1.9 ГОСТ 30732-2006 в качестве проводников используется медная проволока с сечением 1,5 мм2, произведенная из низколегированной меди марки ММ. Проводники располагаются параллельно оси трубы в плоскости одного сечения на расстоянии (20 ± 2) мм от стальной трубы. Проводники фиксируются в центрирующих опорах, которые в свою очередь крепятся к стальной трубе.

Расстояние между центрирующими опорами должно быть от 0,8 до 1,2 м. В случае верхнего расположения продольного шва стальной трубы, проводники должны находиться в положении «3 и 9 часов». В случае, если диаметр трубы 530 мм или более, должны устанавливаться три проводника-индикатора в положениях «3, 9 и 12 часов».

В соответствии с пунктом 4.59 СП 41-105-2002 справа, по направлению подачи воды к потребителю, устанавливается основной сигнальный провод. Второй сигнальный провод является транзитным. Отличие сигнального проводника от транзитного заключается в том, что сигнальный проводник заходит во все ответвления теплотрассы, повторяя весь ее контур, а транзитный – по кратчайшему пути между начальной и конечной точкой.

В соответствии с пунктом 5.1.10 ГОСТ 30732-2006 сопротивление между стальной трубой и проводниками системы ОДК должно быть не менее 100 МОм при испытательном напряжении не менее 500 В.

В соответствии с пунктом 3.9 СП 41-105-2002 сопротивление медных проводников-индикаторов должно быть в переделах 0,012-0,015 Ом/м. Сопротивление изоляции 3,3 кОм/м.

В соответствии с пунктом 4.57 СП 41-105-2002 пороговое сопротивление медных проводников-индикаторов должно быть 200 Ом при максимальной длине 5000 м. При превышении данного параметра детектор выдает сигнал «Обрыв». Пороговое сопротивление изоляции должно соответствовать 1-5 кОм. Если параметр сопротивления изоляции будет ниже, то детектор выдает сигнал «намокание».

Наша продукция

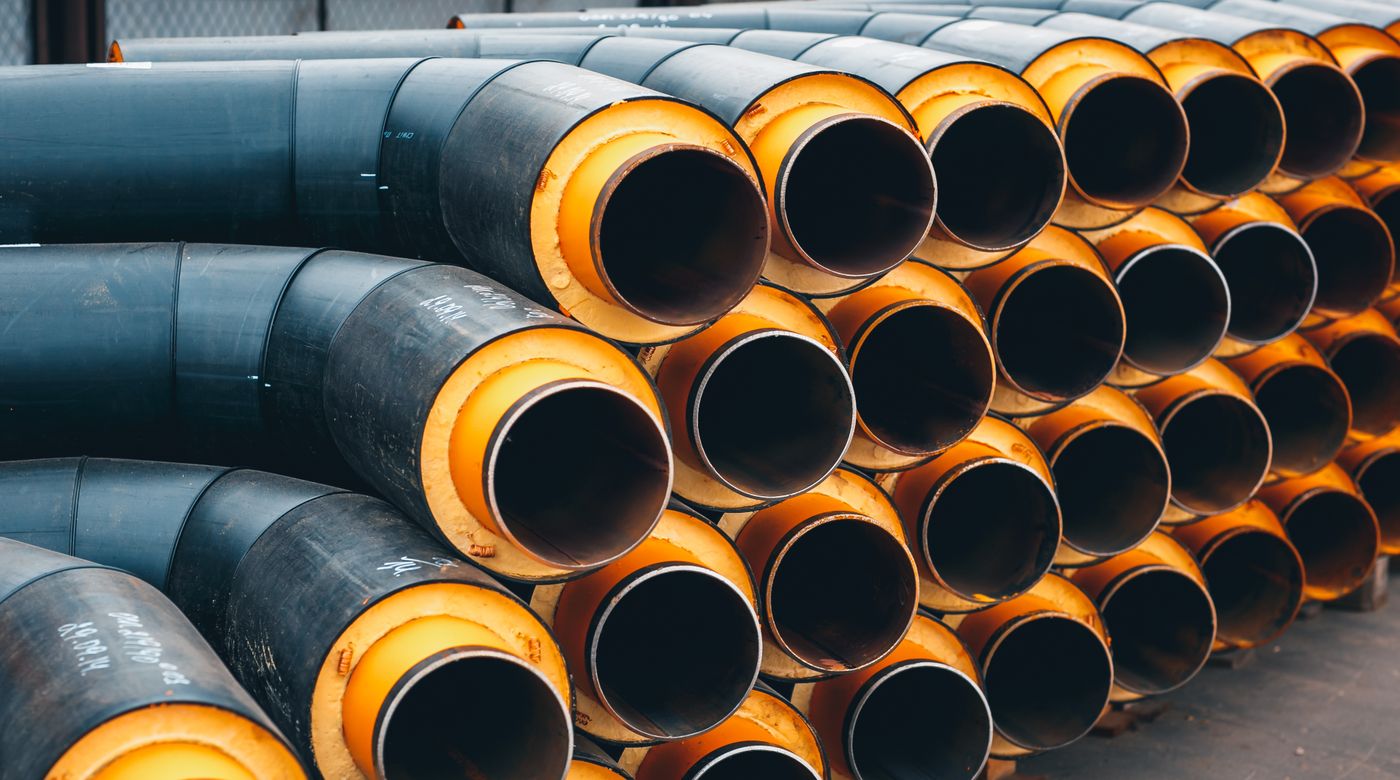

Труба в ППУ изоляции и комплектующие

Диаметр трубы (мм)	Толщина стенки (мм)	Диаметр оболочки (мм)	Хар-ка (шт)	Цена с НДС (руб)	Наличие на складе ПОДОЛЬСК	Наличие на складе ЛИПЕЦК	Примечание
Ду 25	3,2	110 ПЭ	45°	—	2	—	Отвод ст. 25х3,2-45-2-ППУ-ПЭ-500
Ду 25	3,2	110 ПЭ	90°	1646	11	3	Отвод ст. 25х3,2-90-2-ППУ-ПЭ-500
Ду 25 оц.	3,2	110 ПЭ	90°	1724	—	—	Отвод ст. оц. 25х3,2-90-2-ППУ-ПЭ-500
Ду 25	3,2	110 ОЦ	90°	2600	—	—	Отвод ст. 25х3,2-90-2-ППУ-ОЦ-500
Ду 25 оц.	3,2	110 ОЦ	90°	2685	—	—	Отвод ст. оц. 25х3,2-90-2-ППУ-ОЦ-500
Ду 32	3,2	125 ПЭ	90°	1687	—	10	Отвод ст. 32х3,2-90-2-ППУ-ПЭ-500
Ду 32 оц.	3,2	125 ПЭ	90°	1838	—	—	Отвод ст. оц. 32х3,2-90-2-ППУ-ПЭ-500
Ду 32	3,2	125 ОЦ	90°	2543	—	—	Отвод ст. 32х3,2-90-2-ППУ-ОЦ-500
Ду 32 оц.	3,2	110 ОЦ	25°	—	—	—	Отвод ст. оц. 32х3,2-25-2-ППУ-ОЦ-500
Ду 40	3,5	125 ПЭ	90°	1687	—	10	Отвод ст. 40х3,5-90-1-ППУ-ПЭ-500
Ду 40 оц.	3,5	125 ПЭ	90°	2247	—	—	Отвод ст. оц. 40х3,5-90-1-ППУ-ПЭ-500
Ду 40	3,5	140 ОЦ	90°	3044	—	—	Отвод ст. 40х3,5-90-2-ППУ-ОЦ-500
Ду 40 оц.	3,5	140 ОЦ	90°	3134	—	—	Отвод ст. оц. 40х3,5-90-2-ППУ-ОЦ-500
57	3,5	125 ПЭ	45°	2225	—	—	Отвод ст. 57х3,5-45-1-ППУ-ПЭ-500
57	3,5	125 ПЭ	60°	—	—	—	Отвод ст. 57х3,5-60-1-ППУ-ПЭ-300
57	3,5	125 ПЭ	90°	2225	27	7	Отвод ст. 57х3,5-90-1-ППУ-ПЭ-500
57	3,5	125 ПЭ-Акция!	90°	—	—	—	Отвод ст. 57х3,5-90-1-ППУ-ПЭ-500-Акция!
57	3,5	125 ОЦ	90°	—	—	—	Отвод ст. 57х3,5-90-1-ППУ-ОЦ-300
57 оц.	3,5	125 ПЭ	90°	2331	—	—	Отвод ст. оц. 57х3,5-90-1-ППУ-ПЭ-500
57	3,5	140 ОЦ	90°	3134	—	—	Отвод ст. 57х3,5-90-2-ППУ-ОЦ-500
57 оц.	3,5	140 ОЦ	90°	3335	—	—	Отвод ст. оц. 57х3,5-90-2-ППУ-ОЦ-500
76	3,5	140 ПЭ	90°	2635	—	—	Отвод ст. 76х3,5-90-1-ППУ-ПЭ-500
76	3,5	140 ОЦ	90°	3419	—	—	Отвод ст. 76х3,5-90-1-ППУ-ОЦ-500
76	4	140 ПЭ	90°	2680	26	9	Отвод ст. 76х4-90-1-ППУ-ПЭ-500
76	4	160 ПЭ-Акция!	90°	—	—	—	Отвод ст. 76х4-90-2-ППУ-ПЭ-500-Акция!
76 оц.	4	140 ПЭ	90°	2834	—	—	Отвод ст. оц. 76х4-90-1-ППУ-ПЭ-500
76	4	140 ОЦ	90°	3484	—	—	Отвод ст. 76х4-90-2-ППУ-ОЦ-500
76	4	160 ОЦ	90°	3602	—	—	Отвод ст. 76х4-90-2-ППУ-ОЦ-500
76 оц.	4	160 ОЦ	90°	4034	—	—	Отвод ст. оц 76х4-90-2-ППУ-ОЦ-500
89	3,5	160 ОЦ	90°	3538	—	—	Отвод ст. 89х3,5-90-1-ППУ-ОЦ-500
89	4	160 ПЭ	90°	2950	11	60	Отвод ст. 89х4-90-1-ППУ-ПЭ-500
89 оц.	4	160 ПЭ	90°	3123	—	—	Отвод ст. оц. 89х4-90-1-ППУ-ПЭ-500
89	4	180 ОЦ	90°	3877	—	—	Отвод ст. 89х4-90-2-ППУ-ПЭ-500
89 оц.	4	180 ОЦ	90°	4222	—	—	Отвод ст. оц. 89х4-90-2-ППУ-ОЦ-500
108	4	180 ПЭ	90°	3280	20	62	Отвод ст. 108х4-90-1-ППУ-ПЭ-500
108	4	180 ПЭ	90°	4526	—	—	Отвод ст. 108х4-90-1-ППУ-ПЭ-1000
108	4	180 ОЦ	30°	3832	—	—	Отвод ст. 108х4-30-1-ППУ-ОЦ-500
108	4	180 ОЦ	90°	—	—	—	Отвод ст. 108х4-90-1-ППУ-ОЦ-350
108 оц.	4	180 ПЭ	30°	3476	—	—	Отвод ст. оц. 108х4-30-1-ППУ-ПЭ-500
108	4	200 ОЦ	90°	4228	—	—	Отвод ст. 108х4-90-2-ППУ-ОЦ-500
108 оц.	4	200 ОЦ	90°	4584	—	—	Отвод ст. оц. 108х4-90-2-ППУ-ОЦ-500
133	4,5	225 ПЭ	45°	5082	—	—	Отвод ст. 133х4,5-45-1-ППУ-ПЭ-500
133	4,5	225 ПЭ	60°	—	—	—	Отвод ст. 133х4,5-60-1-ППУ-ПЭ-1000
133	4,5	225 ПЭ	84°	5066	—	—	Отвод ст. 133х4,5-84-1-ППУ-ПЭ-500
133	4,5	225 ПЭ	90°	5082	14	58	Отвод ст. 133х4,5-90-1-ППУ-ПЭ-500
133 оц.	4,5	225 ПЭ	90°	5082	—	—	Отвод ст. оц. 133х4,5-90-1-ППУ-ПЭ-500
133	4,5	225 ОЦ	90°	5327	—	—	Отвод ст. 133х4,5-90-1-ППУ-ОЦ-500
133 оц.	4,5	225 ОЦ	90°	5416	—	—	Отвод ст. оц. 133х4,5-90-1-ППУ-ОЦ-500
159	4,5	250 ПЭ	90°	5728	—	52	Отвод ст. 159х4,5-90-1-ППУ-ПЭ-500
159	4,5	250 ПЭ	90°	5886	—	—	Отвод ст. 159х4,5-90-1-ППУ-ПЭ-1000
159 оц.	4,5	250 ПЭ	90°	8072	—	—	Отвод ст. оц. 159х4,5-90-1-ППУ-ПЭ-500
159	4,5	250 ОЦ	90°	6146	—	—	Отвод ст. 159х4,5-90-1-ППУ-ОЦ-500
159 оц.	4,5	250 ОЦ	90°	6484	—	—	Отвод ст. оц. 159х4,5-90-1-ППУ-ОЦ-500
219	6	315 ПЭ	45°	11210	—	—	Отвод ст. 219х6-45-1-ППУ-ПЭ-500
219	6	315 ПЭ	90°	11210	10	15	Отвод ст. 219х6-90-1-ППУ-ПЭ-500
219	6	315 ОЦ	90°	12238	—	—	Отвод ст. 219х6-90-1-ППУ-ОЦ-500
273	6	400 ПЭ	30°	14307	—	—	Отвод ст. 273х7-30-1-ППУ-ПЭ-500
273	6	400 ПЭ	70°	16860	—	—	Отвод ст. 273х7-70-1-ППУ-ПЭ-700
273	7	400 ПЭ	90°	16860	—	2	Отвод ст. 273х7-90-1-ППУ-ПЭ-800
273	7	400 ОЦ	90°	21825	—	—	Отвод ст. 273х7-90-1-ППУ-ОЦ-1000
273	8	400 ОЦ	90°	13915	36	—	Отвод ст. 273х8-90-1-ППУ-ОЦ-700
325	7	450 ПЭ	90°	22595	—	—	Отвод ст. 325х7-90-1-ППУ-ПЭ-700
325	7	450 ПЭ	90°	25518	1	—	Отвод ст. 325х7-90-1-ППУ-ПЭ-900
325	7	450 ОЦ	90°	23489	—	—	Отвод ст. 325х7-90-1-ППУ-ОЦ-700
377	9	500 ПЭ	90°	39927	—	—	Отвод ст. 377х7-90-1-ППУ-ПЭ-1000
426	7	560 ПЭ	90°	48278	—	4	Отвод ст. 426х7-90-1-ППУ-ПЭ-1100
426	7	560 ОЦ	90°	48474	—	—	Отвод ст. 426х7-90-1-ППУ-ОЦ-1100
426	9	560 ПЭ	45°	54559	—	—	Отвод ст. 426х9-45-1-ППУ-ПЭ-1100
530	8	710 ПЭ	90°	49689	1	—	Отвод ст. 530х8-90-1-ППУ-ПЭ-700
530	8	710 ОЦ	90°	59004	—	—	Отвод ст. 530х8-90-1-ППУ-ПЭ-1000

Трубы в ППУ изоляции от А до Я

Настоящая Политика конфиденциальности персональных данных (далее – Политика конфиденциальности) действует в отношении всей информации, которую сайт «БИЗ», (далее – Сайт) расположенный на доменном имени http://zavod-biz. ru (а также его субдоменах), может получить о Пользователе во время использования сайта http://zavod-biz.ru (а также его субдоменов), его программ и его продуктов.

1. Определение терминов

1.1 В настоящей Политике конфиденциальности используются следующие термины:

1.1.1. «Администрация сайта» (далее – Администрация) – уполномоченные сотрудники на управление сайтом «БИЗ», действующие от имени ООО «ПФ «ЛТР», которые организуют и (или) осуществляют обработку персональных данных, а также определяет цели обработки персональных данных, состав персональных данных, подлежащих обработке, действия (операции), совершаемые с персональными данными.

1.1.2. «Персональные данные» — любая информация, относящаяся к прямо или косвенно определенному, или определяемому физическому лицу (субъекту персональных данных).

1.1.3. «Обработка персональных данных» — любое действие (операция) или совокупность действий (операций), совершаемых с использованием средств автоматизации или без использования таких средств с персональными данными, включая сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (распространение, предоставление, доступ), обезличивание, блокирование, удаление, уничтожение персональных данных.

1.1.4. «Конфиденциальность персональных данных» — обязательное для соблюдения Оператором или иным получившим доступ к персональным данным лицом требование не допускать их распространения без согласия субъекта персональных данных или наличия иного законного основания.

1.1.5. «Сайт «ЛТР»» — это совокупность связанных между собой веб-страниц, размещенных в сети Интернет по уникальному адресу (URL): http://zavod-biz.ru, а также его субдоменах.

1.1.6. «Субдомены» — это страницы или совокупность страниц, расположенные на доменах третьего уровня, принадлежащие сайту «БИЗ», а также другие временные страницы, внизу который указана контактная информация Администрации

1.1.5. «Пользователь сайта «БИЗ»» (далее Пользователь) – лицо, имеющее доступ к сайту «БИЗ», посредством сети Интернет и использующее информацию, материалы и продукты сайта «БИЗ».

1.1.7. «Cookies» — небольшой фрагмент данных, отправленный веб-сервером и хранимый на компьютере пользователя, который веб-клиент или веб-браузер каждый раз пересылает веб-серверу в HTTP-запросе при попытке открыть страницу соответствующего сайта.

1.1.8. «IP-адрес» — уникальный сетевой адрес узла в компьютерной сети, через который Пользователь получает доступ на Сайт.

2. Общие положения

2.1. Использование сайта «БИЗ» Пользователем означает согласие с настоящей Политикой конфиденциальности и условиями обработки персональных данных Пользователя.

2.2. В случае несогласия с условиями Политики конфиденциальности Пользователь должен прекратить использование сайта «БИЗ».

2.3. Настоящая Политика конфиденциальности применяется к сайту «БИЗ». Сайт не контролирует и не несет ответственность за сайты третьих лиц, на которые Пользователь может перейти по ссылкам, доступным на сайте «БИЗ».

2.4. Администрация не проверяет достоверность персональных данных, предоставляемых Пользователем.

3. Предмет политики конфиденциальности

3.1. Настоящая Политика конфиденциальности устанавливает обязательства Администрации по неразглашению и обеспечению режима защиты конфиденциальности персональных данных, которые Пользователь предоставляет по запросу Администрации на сайте «БИЗ».

3.2. Персональные данные, разрешённые к обработке в рамках настоящей Политики конфиденциальности, предоставляются Пользователем путём заполнения форм на сайте «БИЗ» и включают в себя следующую информацию:

3.2.1. фамилию, имя, отчество Пользователя;

3.2.2. контактный телефон Пользователя;

3.2.3. адрес электронной почты (e-mail)

3.3. Сайт защищает Данные, которые автоматически передаются при посещении страниц:

• — IP адрес;
• — информация из cookies;
• — информация о браузере
• — время доступа;
• — реферер (адрес предыдущей страницы).

3.3.1. Отключение cookies может повлечь невозможность доступа к частям сайта, требующим авторизации.

3.3.2. Сайт осуществляет сбор статистики об IP-адресах своих посетителей. Данная информация используется с целью предотвращения, выявления и решения технических проблем.

3.4. Любая иная персональная информация неоговоренная выше (история посещения, используемые браузеры, операционные системы и т. д.) подлежит надежному хранению и нераспространению, за исключением случаев, предусмотренных в п.п. 5.2. и 5.3. настоящей Политики конфиденциальности.

4. Цели сбора персональной информации пользователя

4.1. Персональные данные Пользователя Администрация может использовать в целях:

4.1.1. Идентификации Пользователя, зарегистрированного на сайте «БИЗ» для его дальнейшей авторизации, оформления заказа и других действий.

4.1.2. Предоставления Пользователю доступа к персонализированным данным сайта «БИЗ».

4.1.3. Установления с Пользователем обратной связи, включая направление уведомлений, запросов, касающихся использования сайта «БИЗ», оказания услуг и обработки запросов и заявок от Пользователя.

4.1.4. Определения места нахождения Пользователя для обеспечения безопасности, предотвращения мошенничества.

4.1.5. Подтверждения достоверности и полноты персональных данных, предоставленных Пользователем.

4.1.6. Создания учетной записи для использования частей сайта «БИЗ», если Пользователь дал согласие на создание учетной записи.

4.1.7. Уведомления Пользователя по электронной почте.

4.1.8. Предоставления Пользователю эффективной технической поддержки при возникновении проблем, связанных с использованием сайта «БИЗ».

4.1.9. Предоставления Пользователю с его согласия специальных предложений, информации о ценах, новостной рассылки и иных сведений от имени сайта «БИЗ».

5. Способы и сроки обработки персональной информации

5.1. Обработка персональных данных Пользователя осуществляется без ограничения срока, любым законным способом, в том числе в информационных системах персональных данных с использованием средств автоматизации или без использования таких средств.

5.2. Пользователь соглашается с тем, что Администрация вправе передавать персональные данные третьим лицам, в частности, курьерским службам, организациями почтовой связи (в том числе электронной), операторам электросвязи, исключительно в целях выполнения заказа Пользователя, оформленного на сайте «БИЗ», включая доставку Товара, документации или e-mail сообщений.

5.3. Персональные данные Пользователя могут быть переданы уполномоченным органам государственной власти Российской Федерации только по основаниям и в порядке, установленным законодательством Российской Федерации.

5.4. При утрате или разглашении персональных данных Администрация вправе не информировать Пользователя об утрате или разглашении персональных данных.

5.5. Администрация принимает необходимые организационные и технические меры для защиты персональной информации Пользователя от неправомерного или случайного доступа, уничтожения, изменения, блокирования, копирования, распространения, а также от иных неправомерных действий третьих лиц.

5.6. Администрация совместно с Пользователем принимает все необходимые меры по предотвращению убытков или иных отрицательных последствий, вызванных утратой или разглашением персональных данных Пользователя.

6. Права и обязанности сторон

6.1. Пользователь вправе:

6.1.1. Принимать свободное решение о предоставлении своих персональных данных, необходимых для использования сайта «БИЗ», и давать согласие на их обработку.

6.1.2. Обновить, дополнить предоставленную информацию о персональных данных в случае изменения данной информации.

6.1.3. Пользователь имеет право на получение у Администрации информации, касающейся обработки его персональных данных, если такое право не ограничено в соответствии с федеральными законами. Пользователь вправе требовать от Администрации уточнения его персональных данных, их блокирования или уничтожения в случае, если персональные данные являются неполными, устаревшими, неточными, незаконно полученными или не являются необходимыми для заявленной цели обработки, а также принимать предусмотренные законом меры по защите своих прав.

6.2. Администрация обязана:

6.2.1. Использовать полученную информацию исключительно для целей, указанных в п. 4 настоящей Политики конфиденциальности.

6.2.2. Обеспечить хранение конфиденциальной информации в тайне, не разглашать без предварительного письменного разрешения Пользователя, а также не осуществлять продажу, обмен, опубликование, либо разглашение иными возможными способами переданных персональных данных Пользователя, за исключением п. п. 5.2 и 5.3. настоящей Политики Конфиденциальности.

6.2.3. Принимать меры предосторожности для защиты конфиденциальности персональных данных Пользователя согласно порядку, обычно используемого для защиты такого рода информации в существующем деловом обороте.

6.2.4. Осуществить блокирование персональных данных, относящихся к соответствующему Пользователю, с момента обращения или запроса Пользователя, или его законного представителя либо уполномоченного органа по защите прав субъектов персональных данных на период проверки, в случае выявления недостоверных персональных данных или неправомерных действий.

7. Ответственность сторон

7.1. Администрация, не исполнившая свои обязательства, несёт ответственность за убытки, понесённые Пользователем в связи с неправомерным использованием персональных данных, в соответствии с законодательством Российской Федерации, за исключением случаев, предусмотренных п.п. 5.2., 5.3. и 7.2. настоящей Политики Конфиденциальности.

7. 2. В случае утраты или разглашения Конфиденциальной информации Администрация не несёт ответственность, если данная конфиденциальная информация:

7.2.1. Стала публичным достоянием до её утраты или разглашения.

7.2.2. Была получена от третьей стороны до момента её получения Администрацией Ресурса.

7.2.3. Была разглашена с согласия Пользователя.

7.3. Пользователь несет полную ответственность за соблюдение требований законодательства РФ, в том числе законов о рекламе, о защите авторских и смежных прав, об охране товарных знаков и знаков обслуживания, но не ограничиваясь перечисленным, включая полную ответственность за содержание и форму материалов.

7.4. Пользователь признает, что ответственность за любую информацию (в том числе, но не ограничиваясь: файлы с данными, тексты и т. д.), к которой он может иметь доступ как к части сайта «БИЗ», несет лицо, предоставившее такую информацию.

7.5. Пользователь соглашается, что информация, предоставленная ему как часть сайта «ЛТР», может являться объектом интеллектуальной собственности, права на который защищены и принадлежат другим Пользователям, партнерам или рекламодателям, которые размещают такую информацию на сайте «БИЗ». Пользователь не вправе вносить изменения, передавать в аренду, передавать на условиях займа, продавать, распространять или создавать производные работы на основе такого Содержания (полностью или в части), за исключением случаев, когда такие действия были письменно прямо разрешены собственниками такого Содержания в соответствии с условиями отдельного соглашения.

7.6. В отношение текстовых материалов (статей, публикаций, находящихся в свободном публичном доступе на сайте «БИЗ») допускается их распространение при условии, что будет дана ссылка на Сайт.

7.7. Администрация не несет ответственности перед Пользователем за любой убыток или ущерб, понесенный Пользователем в результате удаления, сбоя или невозможности сохранения какого-либо Содержания и иных коммуникационных данных, содержащихся на сайте «БИЗ» или передаваемых через него.

7.8. Администрация не несет ответственности за любые прямые или косвенные убытки, произошедшие из-за: использования либо невозможности использования сайта, либо отдельных сервисов; несанкционированного доступа к коммуникациям Пользователя; заявления или поведение любого третьего лица на сайте.

7.9. Администрация не несет ответственность за какую-либо информацию, размещенную пользователем на сайте «БИЗ», включая, но не ограничиваясь: информацию, защищенную авторским правом, без прямого согласия владельца авторского права.

8. Разрешение споров

8.1. До обращения в суд с иском по спорам, возникающим из отношений между Пользователем и Администрацией, обязательным является предъявление претензии (письменного предложения или предложения в электронном виде о добровольном урегулировании спора).

8.2. Получатель претензии в течение 30 календарных дней со дня получения претензии, письменно или в электронном виде уведомляет заявителя претензии о результатах рассмотрения претензии.

8.3. При не достижении соглашения спор будет передан на рассмотрение Арбитражного суда г. Санкт-Петербург.

8.4. К настоящей Политике конфиденциальности и отношениям между Пользователем и Администрацией применяется действующее законодательство Российской Федерации.

9. Дополнительные условия

9.1. Администрация вправе вносить изменения в настоящую Политику конфиденциальности без согласия Пользователя.

9.2. Новая Политика конфиденциальности вступает в силу с момента ее размещения на сайте «БИЗ», если иное не предусмотрено новой редакцией Политики конфиденциальности.

9.3. Все предложения или вопросы касательно настоящей Политики конфиденциальности следует сообщать по адресу: http://zavod-biz.ru

г. Санкт-Петербург, ООО «ПФ «БИЗ», ОГРН 1147847240903

Трубы в ППУ изоляции: зачем это нужно

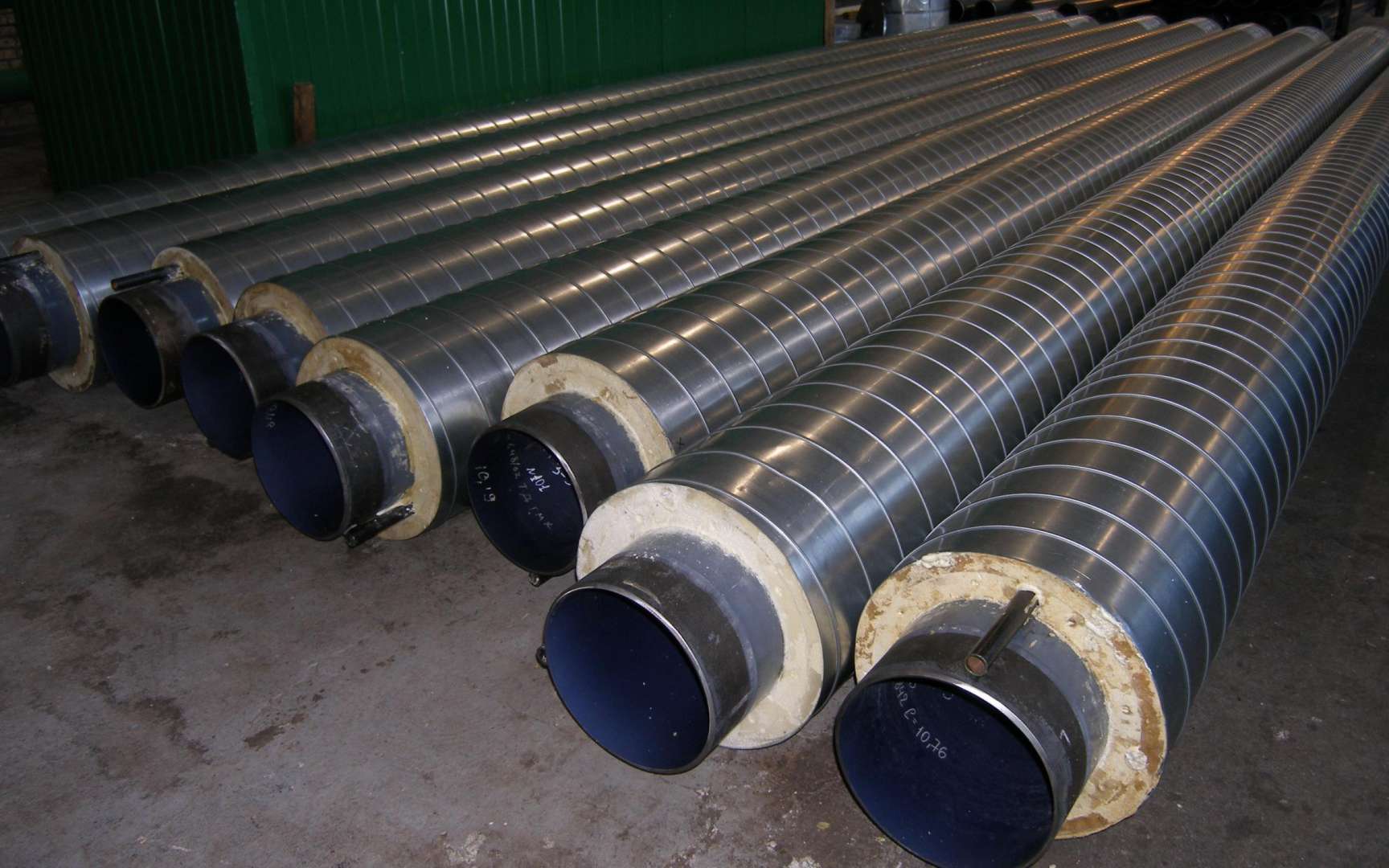

Труба стальная ППУ — это обыкновенная стальная труба для отопления или водопровода, которая на фазе изготовления покрыта теплоизолирующим слоем из вспененного полиуретана. В зависимости от того, предназначена труба для укладки в грунт или для прокладки по воздуху, выбирается внешнее защитное покрытие поверх слоя пенополиуретана.

Для грунта идеальный выбор — полиэтиленовый защитный слой (труба так и называется — ППУ ПЭ), для воздуха — старая добрая оцинковка. Та же, что применялась раньше. Такие трубы в прайс-листах помечаются сочетанием «ОЦ».

Впрочем, снять наружный слой, намотанный в виде бесконечной ленты для обогрева труб, уже достаточно проблематично, так что вандализма можно не опасаться. Да и социальные предпосылки к нему вроде бы пошли на убыль…



Как это делается?

Производство труб ППУ не несет в себе никаких технических сложностей: обычная стальная труба окружается оболочкой из вспененного полиуретана (известного, кстати, строителям в качестве обыкновенной монтажной пены) и затем защищается внешним слоем из полиэтилена или оцинковки.

Технология, по которой производятся ПЭ трубы ППУ, в общих чертах такова:

• Экструзией  (выдавливанием подогретого полиэтилена из резервуара через пресс-форму) изготавливается внешняя оболочка, в которую помещается стальная труба.
• Пространство между ними заполняется вспененным полимером, который быстро застывает при контакте с воздухом.

Стандарты

ГОСТ 30732-2001 был окончательно принят лишь в 2006 году, когда трубы с предустановленной теплоизоляцией уже вовсю производились. Любопытно, что он не регламентирует производство труб с защитным покрытием из оцинкованного железа. Текст стандарта упоминает лишь трубы ППУ ПЭ.

Согласно тексту стандарта, допустимы следующие размеры:

Наружный диаметр стальных труб d	Тип 1			Тип 2
	Наружный диаметр изоляции по полиэтиленовой оболочке		Толщина слоя пенополиуретана S	Наружный диаметр изоляции по полиэтиленовой оболочке		Толщина слоя пенополиуретана S
	номинальный D	предельное отклонение (+)		номинальный D	предельное отклонение (+)
57	125	3,7	31,5	140	4,1	38,5
76	140	4,1	29,0	160	4,7	39,0
89	160	4,7	32,5	180	5,4	42,5
108	180	5,4	33,0	200	5,9	43,0
133	225	6,6	42,5	250	7,4	54,5
159	250	7,4	41,5	280	8,3	55,5
219	315	9,8	42,0	355	10,4	62,0
273	400	11,7	57,0	450	13,2	81,5
325	450	13,2	55,5	500	14,6	79,5
426	560	16,3	58,2	630	16,3	92,5
530	710	20,4	78,9	—	—	—
630	800	23,4	72,5	—	—	—
720	900	26,3	76,0	—	—	—
820	1000	29,2	72,4	1100	32,1	122,5
920	1100	32,1	74,4	1200	35,1	120,5
1020	1200	35,1	70,4	—	—	—

Под «тип 1″ и «тип 2″ понимаются трубы с обычной и усиленной изоляцией.

Трубы с пенополиуретановой теплоизоляцией соединяются, согласно стандарту, только сваркой с полным проплавлением шва. Стандарт упоминает и внешний вид полиэтиленовой защитной оболочки, и ее прочность:

Показатель	Значение
Качество поверхности	Трубы-оболочки должны иметь гладкую наружную поверхность. Допускаются незначительные продольные полосы и волнистость, не выводящие толщину стенки трубы за пределы допускаемых отклонений. Внутренняя поверхность труб должна иметь шероховатость. На наружной, внутренней и торцевой поверхностях труб не допускаются пузыри, трещины, раковины, посторонние включения. Цвет труб — черный.
Относительное удлинение при разрыве, %, не менее	350
Изменение длины труб-оболочек после прогрева при 110 °С, %, не более	3
Стойкость при температуре 80 °С и постоянном внутреннем давлении, ч, не менее	1000 (при начальном напряжении в стенке трубы 3,2 МПа)

Монтаж

Монтаж труб ППУ включает следующие основные этапы:

• Труба зачищается от изоляции на расстояние до 300 мм от каждого края;
• Выполняется сварное соединение, которое проверяется на прочность переносным дефектоскопом;
• На трубу надевается термоусадочная муфта;
• Полость под ней заполняется вспененным полимером (монтажной пеной), после чего муфта нагревается и осаживается по месту, обеспечивая герметичность внешней оболочки.

                                 Здесь прекрасно видно, как обеспечивается теплоизоляция сварных соединений

Важно: полиэтилен — материал горючий, да и пенополиуретан боится высоких температур.

Торцы зачищенной теплоизоляции на время сварочных работ закрываются любыми экранами из негорючего материала; внешняя оболочка может быть укутана, к примеру, асбестовой тканью.

Как видите, при укладке трубы в ПЭ оболочке затраты времени минимальны. Вам так не показалось? Вспомните про альтернативу — теплоизоляцию стекловатой и многочасовую штукатурку поверхности вручную.

Не всегда, кстати, для укладки теплотрасс и вообще труб, защищенных предустановленной теплоизоляцией, роется траншея. Многие предприятия, осуществляют прокладку теплотрасс методом горизонтального бурения.

В крупных населенных пунктах перекопать дорогу с оживленным движением подчас проблематично. Однако как утеплить трубу, протащив ее через горизонтальный прокол в грунте?

Здесь и придет на выручку наш герой — трубы в полиэтиленовой оболочке и с готовой теплоизоляцией.

Горизонтальное бурение и трубы с предустановленной теплоизоляцией позволяют забыть про перекопанные каждой осенью улицы

Заключение

Едва ли трубы ППУ понадобятся вам при ремонте квартиры. А вот чтобы провести отопление или горячую воду в загородный дом или подключить к теплотрассе большой склад, это решение просто идеально.

Труба в ППУ магистральная — Радиус

Конструкция и применение труб в ППУ-изоляции

Изделия представляют собой многослойную конструкцию, которая состоит из следующих элементов:

• электросварная прямошовная труба. Она может изготавливаться из обычной углеродистой или оцинкованной стали;
• теплоизоляционный слой трубы, выполненный из пенополиуретана (ППУ). Он обеспечивает надежную изоляцию трубопровода, предотвращает его промерзание, повышает КПД теплопередающей сети. Его толщина находится в пределах от 20 до 120 мм;
• внешняя оболочка. Необходима для защиты труб в ППУ-изоляции от внешних факторов — механических повреждений, ультрафиолетового излучения, воздействия грунтовых вод и пр. Изделия с оболочкой из оцинкованной стали предназначены для наружной прокладки, а с оболочкой из полиэтилена — для подземного монтажа;
• сигнальный провод. Он проходит в слое пенополиуретановой изоляции и позволяет осуществлять оперативно-дистанционный контроль состояния магистрали и выявлять проблемные участки, места повреждения, разрывы защитной оболочки.

Такая конструкция позволяет широко применять стальные трубы в ППУ-изоляции для прокладки тепловых сетей, систем горячего и холодного водоснабжения, нефте- и газопроводов в различных климатических условиях. Их можно использовать в зонах умеренного и морского климата, включая Санкт-Петербург, а также в районах Крайнего Севера, Сибири, Дальнего Востока.

Технология изготовления стальных труб в ППУ

Существует две основные технологии производства труб в изоляции из ППУ:

• использование готовых скорлуп из пенополиуретана. Это метод применяется для изоляции уже существующего трубопровода или для конструкций с нестандартным рельефом. Готовая скорлупа фиксируется с помощью специального клея;
• заливка теплоизоляционного слоя (технология «труба в трубе»). Этот способ используется при изготовлении большинства изделий. Он подразумевает заливку жидкой полимерной изоляции между стальной трубой и внешней оболочкой. После затвердения пенополиуретана образуется прочная монолитная конструкция.

Этапы производства

Изготовление изделий выполняется в такой последовательности:

1. Контроль качества сырья и материалов. Он позволяет выявить дефекты стальных труб и полиэтиленовых/оцинкованных оболочек.
2. Подготовка поверхности изделия для обеспечения хорошей адгезии с ППУ. Проводится дробеструйная или щеточная очистка, удаление масляных пятен и других загрязнений химическими реагентами.
3. Подготовка центрирующих элементов и системы оперативно-дистанционного контроля. Медный провод ОДК протягивается через специальные отверстия центраторов.
4. Размещение стальной трубы в точном геометрическом центре защитной оболочки под заливку изоляции из ППУ.
5. Температурная стабилизация заготовки. Труба нагревается до 230 °С для максимальной адгезии со слоем ППУ.
6. Установка заливочных фланцев на торцах конструкции. Через них производится заполнение пенополиуретаном пространства между внутренней трубой и внешней оболочкой.
7. Выдержка изделия для затвердевания вспененного полиуретана и достижения необходимых эксплуатационных характеристик.
8. Контроль качества и маркировка готовой продукции.

Стальные трубы в пенополиуретановой изоляции производятся в соответствии с ГОСТ 30732-2006. Купить продукцию можно с доставкой в любой регион России, в том числе в труднодоступные районы. Четко отлаженные производственные процессы позволяют изготавливать изделия в точно установленные сроки с обеспечением безупречного качества.

ТОП-4 покупателей Shell pipe на Мадагаскаре

Показать все Торговля Производство

Родственные категории

1. оболочки труб оптом
2. покупатели труб оболочки
3. кран Мадагаскар
4. импорт крана клапана
5. в том числе
6. в том числе из Мадагаскара
7. в том числе все размеры

товары оптом трубы оболочки

Изоляционные цилиндры Isotec Shell Al для труб

2. 11 $ / шт

Isotec Shell пробивные цилиндры для труб

1.53 $ / шт

Корпуса обечайки цилиндра

5 $ / шт

Изоляция для труб оболочки.

0.86 — 0.93 $ / м

Трубы PPU Twin (несколько труб в одной оболочке)

7.14 $ / м

Изоляция для труб ППУ (Shell) — Собственное производство

4.29 $ / шт

Изоляция для канализационных труб D 11040 оболочка

3.14 $ / шт

Оболочка из пенополистирола для труб 50мм

1.94 $ / м.п

Изоляционная оболочка для труб

0.14 $ / м

Изоляция для труб оболочки ППС. Тройники.

2.29 $ / шт

Пенопласт для труб водопровода и канализации

0.71 $ / м

Shell PPU, изоляция труб PPU в Хабаровске

4.29 — 12.86 $ / м

Трубы с изоляцией из пенополиуретана в оболочке из ПЭ или ОЦ

7.5 $ / м

Теплоизоляция для труб оболочка ППС.

0. 86 — 0.93 $ / м

Изоляционная оболочка для труб из пенопласта, теплоизоляция

0.6 $ / пог. м

Изоляция для оболочки труб. Сгиб фольги на 90 градусов

2,71 $ / шт

Изоляционная пенопластовая оболочка для любых труб

0.71 $ / пог. м

Изоляция для оболочки труб PPS колена тройники цилиндры

1.29 — 1.14 $ / м

Изоляция для оболочки труб, очищенная фольгой Высококачественная

1.36 $ / м

Shell PPU изоляция для труб

1.76 — 1.93 $ / м

Shell PPU изоляция трубы

1.84 — 1.89 $ / м

Shell PPU изоляция для труб

1.83 — 1.89 $ / шт

Кожух для труб ППУ

Кожух ППУ для теплоизоляции труб отопления и горячего водоснабжения

2.21 $ / м

Теплоизоляция для труб, оболочка ППУ

3.71 $ / м

Теплоизоляция труб Оболочка ППУ со стекловолокном

Теплоизоляция для труб, оболочка ППУ, трубная оболочка, ППУ

2. 57 $ / м

Теплоизоляция труб с оболочкой из оцинкованного пенополиуретана

5.26 — 5.41 $ / м

Изоляция для отопления труб водопровода, оболочка ППС.

1.29 — 1.36 $ / м

Оболочка ППС для теплоизоляции труб

ТОП-5 покупателей труб и фитингов на Фиджи

Показать все Торговля Производство

Родственные категории

1. Valve Pipe Pipe Fitting оптовые продажи
2. Fitting Pipe Fitting покупатели
3. Стальные трубы и фитинги Fiji
4. Импорт труб и фитингов
5. Запасные части для трубопроводной арматуры
6. Фитинги, прочие из Фиджи
7. Pipe Fitting PK40008

9000 Товары Трубы и фитинги оптом

Трубы и фитинги для канализации ВН и ВД.

0,71 $ / шт

Трубы и фитинги Rehau для водоснабжения и отопления

0,07 — 0,79 $ / шт

Производим и продаем пластиковые трубы и фитинги из ПНД

0.84 $ / кг

Трубы и фитинги с изоляцией VUS и US

Трубы и фасонные части ППУ-ПЭ и ППУ-ОЦ по системе УЭК ГОСТ 30732-06

1. 43 $ / м

Трубы и фасонные части HDPE LDPE для питьевого водоснабжения

0,29 $ / шт

Полипропиленовые трубы и фасонные части Tebo

21.86 $ / м

Трубы и фитинги ПЭ для газа, воды и канализации

0.2 — 857.14 $ / м

Аппарат для раструбной сварки труб и фасонных частей из ППР

71,86 $ / шт

Полипропиленовые трубы и фасонные части Wefatherm

1.29 — 1.5 $ / м

Трубы и фитинги полиэтиленовые газовые

0,43 — 0,57 $ / м

Трубы и фитинги канализационные

0,71 — 1 $ / шт

Медные трубы и фитинги для отопления 15, 18, 22, 28 мм

1.43 $ / шт

Трубы и фасонные части пластмассовые армированные

1.43 $ / шт

Металлопластиковые трубы и фасонные части Frankische XS: PE-X AL PE

0.84 $ / м

Трубы и фитинги канализационные.

Трубы и фитинги канализационные Ost (Остендорф)

Трубы и фитинги канализационные ПВХ

Трубы и фитинги полипропиленовые

Трубы и фитинги полипропиленовые

285. 71 $ / шт

Трубы и фасонные части полипропиленовые в Тамбове

Полипропиленовые трубы и фасонные части FV Plast

Полипропиленовые трубы и фасонные части Valtec

Трубы и фитинги полипропиленовые

Трубы и фитинги из нержавеющей стали

Трубы чугунные и фитинги к ним

ПП трубы ПВХ и фитинги для канализации и водоснабжения

0.14 $ / шт

Андерренажи для перфорированных труб не определены AcronymsAndSlang.com

PPU означает нижний дренаж для перфорированных труб

Этот акроним / сленг обычно относится к категории неопределенных.

Что такое аббревиатура для отводов для перфорированных труб?

Нижний дренаж для перфорированных труб может быть сокращен как PPU

Самые популярные вопросы, которые люди ищут перед тем, как перейти на эту страницу

Q: A:	Что означает PPU? PPU расшифровывается как «Underdrains перфорированной трубы».
Q: A:	Как сократить «дренаж перфорированных труб»? «Поддренаж перфорированной трубы» может быть сокращен как ППУ.
Q: A:	Что означает аббревиатура PPU? Значение аббревиатуры PPU — «Поддренаж перфорированной трубы».
Q: A:	Что такое аббревиатура PPU? Одно из определений PPU — «стоки для перфорированных труб».
Q: A:	Что означает ППУ? Аббревиатура PPU означает «Поддренаж перфорированной трубы».
Q: A:	Что такое сокращение от перфорированных дренажных труб? Наиболее распространенное сокращение от «Поддренажные трубы для перфорированных труб» — PPU.

Аббревиатуры или сленг с аналогичным значением

.
