Термостат комнатный: Как выбрать комнатный термостат

Содержание

Комнатный термостат для газового котла отопления: выбор и установка

Для обогрева жилых и нежилых помещений, не подключенных к централизованной системе отопления, используются котлы. Они работают на жидком, твёрдом или газообразном топливе.

Широкое распространение получили газовые агрегаты. Экономичность отопительных теплогенераторов достигается за счёт установки комнатного термостата, предназначенного для газового котла. Регулятор позволяет поддерживать оптимальную температуру в помещении в холодное время года.

Регулировать температуру очень удобно

СодержаниеПоказать

Что собой представляет терморегулятор для котла отопления

Комнатный регулятор температуры позволяет снизить затраты на топливо. Изделие представляет собой блок управления, позволяющий регулировать мощность котла и отключать его при необходимости. Термостат для газовых котлов позволяет минимизировать участие человека в работе агрегата.

Для чего нужен

Комнатный терморегулятор обрабатывает информацию, поступающую от датчиков. На основании полученных сведений осуществляется снижение или увеличение мощности котла. Возможно полное отключение и включение горелки.

Блок управления учитывает температуру воздуха в помещении.

На рынке представлены модели с возможностью программирования на сутки или неделю. Это позволяет включать котлоагрегат и увеличивать его мощность без присутствия оператора. Так можно снизить мощность котельной установки в часы, когда в комнате отсутствуют люди и прогреть помещение перед их приходом.

Виды комнатных терморегуляторов

На рынке представлен широкий выбор термостатов с механическим и электронным управлением. Так можно подобрать изделие, по своим техническим характеристикам максимально подходящее под определенные требования.

В зависимости от конструкции все комнатные термостаты можно разделить на три вида:

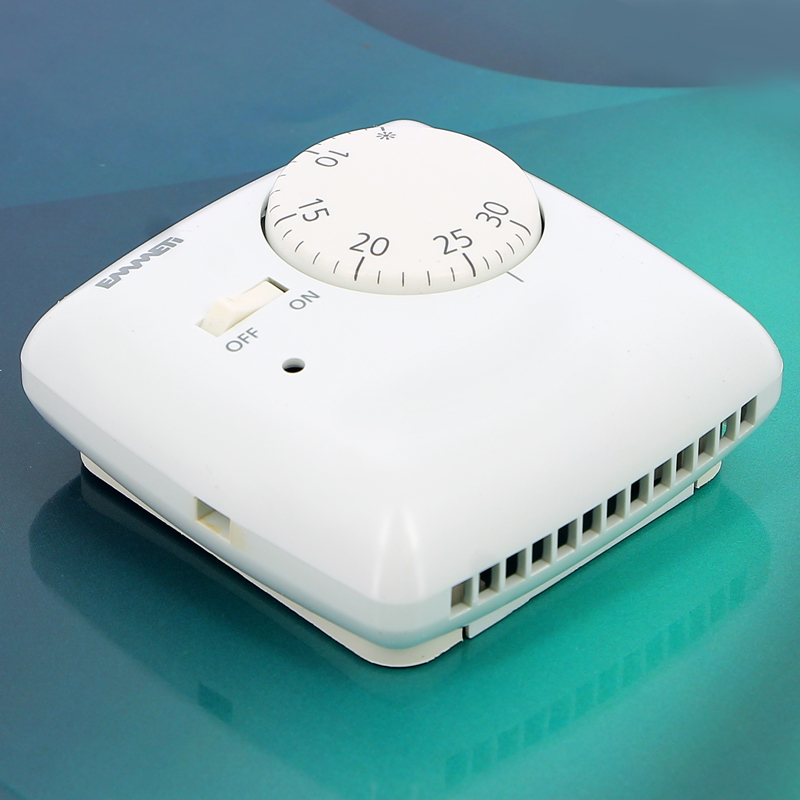

  • Механические. Отличаются низкой стоимостью. Механические изделия имеют проводное сообщение с автоматикой котла. Погрешность таких моделей составляет до 3 градусов;
  • Электромеханические. Сообщены с автоматикой с помощью проводов. Оснащаются дисплеем, отображающим показатели работы котельного оборудования. Погрешность электромеханических изделий составляет до двух градусов;
  • Электронные. Отличаются низкой погрешностью. В зависимости от модели возможно проводное или беспроводное соединение с датчиками. Производители оснащают изделия электронного типа дополнительными функциями, обеспечивающими безопасность использования котлоагрегата.

Подбирая модель, учитывают ряд факторов. Это позволяет приобрести функциональное изделие по приемлемой цене.

Лучший выбор

Подбор термостата для котла отопления осуществляется исходя из личных предпочтений владельцев помещения. При выборе следует учесть, какие характеристики необходимы при использовании определенного котла.

Проводной или беспроводной

Сообщение блока управления с датчиками и котлом у разных моделей осуществляется проводным или беспроводным способом. В первом случае потребуется прокладка провода. Длина кабеля достигает 20 м. Это позволяет монтировать блок управления на большом расстоянии от помещения, в котором оборудована котельная.


Беспроводные термостаты для котла отопления выполнены в виде приемника и передатчика. Отличительной особенностью изделий такого типа является отсутствие необходимости в прокладке проводки. Сигнал передатчика может поступать на расстояние 20-30 м. Это позволяет устанавливать пульт управления в любом помещении.

Точность настройки температуры

В зависимости от конструкции комнатного термостата настройка температуры воздуха в помещении отличается. Недорогие модели имеют механическое управление. Недостатком дешевых термостатов является погрешность, достигающая 4 градусов. При этом шаг регулировки температуры составляет один градус.
Изделия с электронным управлением имеют погрешность 0.5 – 0.8 градуса и шаг регулировки 0.5о. Такая конструкция позволяет точно устанавливать необходимую мощность котельного оборудования и поддерживать температуру в комнате в определенном диапазоне.

Возможность установки значения гистерезиса

Комнатный термостат для газового котла имеет разницу между температурой включения и отключения. Она необходима для поддержания оптимальных показателей тепла в комнате.

Принцип гистерзиса

У механических изделий значение гистерезиса не изменяется и составляет один градус. Это означает, что после отключения котлоагрегат начнёт работать после того, как температура воздуха в комнате упадет на один градус.
Электромеханические и электронные модели имеют возможность установки гистерезиса. Регулировка позволяет менять значение до достижения 0.1 градуса. Благодаря такой конструкции удаётся постоянно поддерживать температуру комнаты в нужном диапазоне.

Возможность программирования

Функция доступна только для электронных или электромеханических термостатов. Существует возможность запрограммировать блок управления на установку температурного режима по часам. В зависимости от модели термостаты программируются на срок до 7 дней.
Так удается сделать систему отопления с включенным газовым котлом автономной. В определенное время термостат подключает, отключает котлоагрегат или меняет интенсивность его работы. При недельном программировании расход газа может снижаться до 30 процентов.

Wi-fi или GSM

Термостаты со встроенным wi-fi и gsm модулем подключаются к сети интернет. Для управления отоплением используются гаджеты с установленными приложениями. Так осуществляется дистанционное отключение, подключение котла и настройка показателей температуры в отапливаемом помещении.
Используя стандарт gsm, комнатный термостат передает сведения о возникновении неисправностей в системе отопления на телефон владельца. Возможно дистанционное включение или отключение газового котла.

Безопасность

При выборе терморегулятора для газового котельного оборудования следует обратить внимание на наличие систем безопасности. Доступны функции предотвращения остановки циркуляционной помпы, защиты от замерзания или превышения максимальной температуры в системе отопления и др. Наличие таких опций позволяет безопасно использовать котельное оборудование в автономном режиме.

Самые надежные производители и модели

На рынке представлен широкий выбор моделей, отличающихся по своим техническим характеристикам и стоимости. Наиболее распространены модели, цена которых соответствует качеству. Ниже представлены несколько лучших моделей от известных производителей.

Термостат Baxi

Модель имеет механическое управление. Установка параметров осуществляется поворотом рукоятки. Диапазон регулировки температуры составляет от 5 до 30 градусов. Показатель напряжения на контактах терморегулятора составляет 250 вольт. При этом сила тока 16 А. Шаг регулировки температуры – 1о.
Преимуществами данной модели являются надежность и простота регулировки. Соединение блока управления с теплогенератором осуществляется с помощью кабеля. Это потребует проведения дополнительных работ по прокладке электропроводки.

Термостат Protherm Thermolink

Программируемый терморегулятор с защитой от замерзания и сигнализацией о возникновении неисправностей. Диапазон установки температуры воздуха в помещении от 5 до 30 градусов. Термостат программируется на 24 часа или 7 дней. Это позволяет минимизировать участие человека в управлении котлом.
Регулятор оснащен встроенным дисплеем, отображающим установленные параметры. На экран выводятся данные о возникновении неисправностей в случае срабатывания сигнализации. Термостат имеет возможность регулировки значения гистерезиса.

Siemens RDE 100

Терморегулятор немецкого производства. Модель подключается к бытовой сети питания с напряжением 220 вольт. На встроенный экран выводятся установленные параметры. Возможно программирование терморегулятора на 1 или 7 дней. Диапазон регулируемой температуры составляет от 5 до 35 градусов.


Отличительной особенностью этого терморегулятора является функция защиты от залипания якоря циркуляционного насоса в теплое время года. Один раз в сутки помпа включается для принудительной циркуляции воды в контуре отопления.

Magictime Plus

Комнатный термостат для газовых котлов итальянского производства. Имеет два уровня регулировки температуры в помещении. Изделие имеет функцию защиты от заморозки системы отопления. Шаг регулировки температуры составляет 0.1о.
Baxi Magictime+
Программируемый термостат от итальянского производителя. Предназначен для использования в совокупности с газовыми котлами. Элементом питания терморегулятор служат 2 батарейки типа АА.

Их хватает на срок около 2 лет работы. Отличительной особенностью является большой экран, отображающий дату и время, температуру воздуха в комнате, запрограммированный режим, степень заряда источника питания и т.д.

Существует возможность управления термостатом дистанционно с помощью телефона. Датчик температуры подключается беспроводным способом. Шаг регулировки температуры составляет 0.1 градуса. Предотвращает замерзание теплоносителя в контуре отопления.

Как подключить комнатный термостат

Монтаж терморегулятора осуществляется в строгом соответствии с инструкцией по эксплуатации, прилагаемой производителем. Нарушение правил монтажа может привести к выходу термостата из строя. В зависимости от конструкции способ установки изделия отличаются.

Схема подключения

В зависимости от технических характеристик в качестве элемента питания может использоваться бытовая сеть напряжением 220 вольт или источник питания постоянного тока.

Схематичное подключение регулятора к котлу с бойлером

Для подключения к электрической цепи необходимо руководствоваться инструкцией по эксплуатации. Для правильного включения электроприбора в сеть лучше обратиться к специалистам.

Подбор места для установки

Рекомендуется монтировать прибор в местах со средней температурой воздуха в помещении. Установка изделия возле оконных или дверных проемов, вентиляционных шахт и кондиционеров может негативно отразиться на корректности определения показателя температуры.
Высота установки на вертикальных поверхностях играет важную роль при выборе места для монтажа. Холодный воздух опускается вниз, верхние слои имеют более высокую температуру. Монтировать изделие следует на высоте от 1.5 до 2 м.
При выборе места установки необходимо учитывать то, что для нормальной эксплуатации к прибору должен быть беспрепятственный доступ.

Рекомендуется установка на стенах комнаты в местах отсутствия мебели. Во избежание механических повреждений не следует монтировать прибор в месте соприкосновения распашной двери со стеной.

Монтаж и подключение

Перед тем, как подключить комнатный термостат к газовому котлу, необходимо внимательно изучить инструкцию по эксплуатации. Беспроводные модели отличаются простотой установки. Необходимо подключить приёмник к автоматике котла, а передатчик установить на вертикальной поверхности помещения.

Монтаж проводных конструкций осуществляется в несколько этапов:

  1. Открыть панель газового котла, закрывающую доступ к автоматике.
  2. Согласно с инструкцией по эксплуатации подключить провод к плате управления котлоагрегата.
  3. Монтировать проводку открытым или закрытым способом до места установки комнатного терморегулятора.
  4. Закрепить регулятор на стене.
  5. Подключить к прибору провода, идущие от газового котла.
  6. Подключить терморегулятор к бытовой сети питания.

После запуска необходимо проверить работоспособность изделия установить необходимый режим работы. Настройка комнатного регулятора отличается в зависимости от конструкции прибора.

Подключение комнатного терморегулятора к газовому котлу уменьшает степень участия человека в работе системы отопления. Возможность регулировки позволяет поддерживать комфортную температуру в помещении и экономить топливо.

Комнатный термостат — Построй свой дом



Мы уже неоднократно говорили о принципах регулирования температуры в помещениях дома. Рассмотрели необходимое оборудование, которое позволяет автоматизировать процесс управления отоплением. Пришло время подробнее рассмотреть каждый элемент управления котлом. Вот о том, каким бывает комнатный термостат и как он работает, мы и поговорим в этой статье.



Если вы хотите обеспечить себе максимально комфортные условия для проживания в отопительный период, то прежде всего, необходимо создать сбалансированную систему отопления с возможностью постоянного ее регулирования. Современные газовые котлы, в отличие от своих предшественников, предоставляют такую возможность. В частности, в них можно изменять мощность в широком диапазоне без существенной потери КПД.



С помощью модуляции некоторые модели котлов позволяют изменять мощность от 6 до 24 кВт. Такой диапазон регулировки создает возможности для создания необходимого теплового режима в помещениях дома, а также получения значительной экономии при расходе топлива. Сам котел не может осуществлять функций регулирования, так как его основная задача обеспечить нагрев теплоносителя. Однако частоту запусков котла и его мощность отрегулировать можно. Одним из этих устройств и является комнатный термостат.



Комнатный термостат для котла



Система отопления, применяемая в загородном домостроении представляет собой замкнутый контур, заполненный теплоносителем. Задача котла нагреть теплоноситель, который с помощью циркуляционного насоса поступает по системе труб к радиаторам. Радиаторы отопления отдают тепло, нагревая воздух в помещении. В сбалансированной системе котел должен работать с максимальным КПД для того, чтобы количество выделяемого тепла было не больше ни меньше, чем этого требуется в конкретный момент времени. Для этого необходимо:

  • Постоянно регулировать температуру теплоносителя;
  • Получать информацию о текущей температуре в отапливаемом помещении.



В идеале температура теплоносителя должна регулироваться не только от текущей температуры в помещении, но и в зависимости от температуры на улице. Мы уже рассматривали эту тему на примере погодозависимой автоматики. Для этого требуется датчик уличной температуры, который устанавливается снаружи дома. С подключенным датчиком уличной температуры котел должен заранее выбирать необходимую температуру теплоносителя. Это очень удобно, так как иногда температура за пределами дома может меняться в широком диапазоне за короткий промежуток времени, а инерционность системы отопления не позволяет сразу среагировать на изменившиеся условия.





Далее нам остается узнать, значения температуры внутри помещении, рассчитать необходимую температуру теплоносителя, включить котел и в дальнейшем постоянно контролировать изменение этой температуры. Вот для этого и нужен комнатный термостат котлу отопления. Именно он дает сигнал на запуск и остановку котла в зависимости от заданной температуры в помещении.



Комнатный термостат и датчик уличной температуры, являются разными устройствами с разным предназначением, но являются неотъемлемой частью одной системы отопления.



Стоит иметь ввиду, что оптимальный результат может быть достигнут только в том случае, если система отопления была изначально правильно спроектирована и отапливаемые помещения были надлежащим образом утеплены. Если построенный дом обладает низкой энергоэффективностью, то котел будет часто включаться, чтобы поддержать заданную температуру.



Помните, что частые запуски котла приводят к снижению ресурса его исполнительных механизмов, таких как: вентилятор, циркуляционный насос, а также электронной платы управления. Некоторые реле, применяемые на электронной плате котла, имеют паспортный запас 100 тыс. циклов включения-выключения. Так, например, если котел будет включаться каждые десять минут, то паспортное количество циклов будет исчерпано примерно через 3 года.







Принцип работы комнатного термостата



Мы уже говорили, что в современных отопительных котлах всеми процессами управляет электронная плата. У многих котлов плата позволяет подключить комнатный термостат. Для этого у платы существуют два контакта, соединенных перемычкой. Принцип работы таких котлов состоит в том, что когда стоит перемычка, котел включается, согласно заданной температуре теплоносителя, когда вместо перемычки подключен комнатный термостат, котел будет включаться и выключаться по сигналам от термостата.





В том случае, если температура в помещении, в котором установлен комнатный термостат ниже заданной, сработает переключатель и котел запустится, как только температура поднимется до заданных показаний, термостат отключит котел. Схематично принцип работы термостата можно посмотреть на рисунке выше.



Типы комнатных термостатов



Механические и электронные комнатные термостаты



В зависимости от способа измерения температуры в помещении комнатные термостаты могут быть механическими и электронными. Основным различием этих термостатов является точность показаний и возможность дополнительных настроек. Электронные комнатные термостаты дают возможность более точно регулировать температуру, а некоторые модели обладают возможностью программирования показаний температуры по часам, дням и неделям. Так, например, понижение температуры в течение какого-то времени суток на несколько градусов может дать ощутимую экономию по расходу газа за месяц.





Проводные и беспроводные комнатные термостаты



По способу связи с котлом комнатные термостаты бывают проводными и беспроводными. В случае с беспроводным комнатным термостатом, модуль с термодатчиком располагается непосредственно в помещении, в котором осуществляется контроль температуры, а модуль для замыкания контактов устанавливается уже рядом с котлом и получает сигналы по радиоканалу. Как показывает практика, регулирование температуры с помощью комнатных термостатов позволяет сэкономить до 30% на расходе газа.



Работа комнатного термостата совместно с контроллером



Если вы хотите контролировать температуру во всех отапливаемых помещениях дома, то вам придется разместить комнатный термостат в каждом помещении и все эти термостаты объединить в сеть с помощью центрального блока управления (контроллера). Контроллер позволит не только управлять самим котлом, но и включать или выключать необходимый контур отопления с помощью сервоприводов.



При такой схеме регулирования контроллер, получая сигнал от комнатного термостата, подает сигнал котлу, а также сервоприводу на включение или выключение. Применение описанной выше схемы позволяет сделать полноценный климат-контроль во всем доме и даст максимальную экономию по затратам на отопление.



Современное оборудование дает пользователю возможность удаленного управления котлом посредством GSM связи. Сюда входит дистанционное программирование котла, а также получение информации о внештатных ситуациях. Это особенно актуально для владельцев частных домов. Своевременно полученная, таким образом, информация об аварийной остановке котла, поможет предотвратить неприятные последствия. Но здесь есть один нюанс. GSM оборудование не может дистанционно снять ошибку на котле, если он аварийно остановился. Вам все равно придется приезжать и разбираться с причинами остановки котла. Только по этой причине, я считаю, что покупать такое оборудование отдельно нет ни какого смысла. А контролировать остановку котла можно с помощью модуля GSM сигнализации и бесконтактного датчика температуры к нему.



Если все же у вас есть необходимость суточной регулировки температуры в помещении, приобретите электронные комнатные термостаты с возможностью программирования комнатной температуры по часам, дням и неделям и настройте его один раз. Поверьте, что баловаться с температурой каждый день, у вас не будет ни какого желания.



Подключение комнатного термостата



Установка комнатного термостата не составляет большого труда и не требует специальных знаний. Первое, что нужно сделать, это найти руководстве по эксплуатации котла схему расположения разъемов на плате, к которым подключается внешний термостат. Далее остается снять переднюю крышку котла и защитный кожух платы управления. На самой плате, как правило, других перемычек нет, а место подключения термостата обозначается буквами “TА”. В моем случае перемычка была сделана с помощью провода желтого цвета.



Стоит помнить, что перед началом работ нужно обязательно убедиться в том, что котел обесточен и на клеммах нет напряжения. Некоторые источники говорят, что напряжение сигнала для подключения термостата со стороны котла неопасно и составляет всего 24 Вольта. Но вот на моем котле BAXI там 220 Вольт, так что проверяйте заранее.



Далее, по инструкции, которая должна быть на любой комнатный термостат необходимо выполнить его соединение с платой котла. Монтажные работы лучше выполнять изолированным медным кабелем с сечением не менее 0,5 мм2.





Обратите внимание, что некоторые модели комнатных термостаты позволяют коммутировать подключение еще и нагревательных приборов, поэтому у них может быть несколько выходов. В таких термостатах существует разница в работе выключателя, а именно какое его состояние будет в начальном положении – нормально замкнутое или нормально разомкнутое. Для котлов необходимо выполнить соединение на нормально разомкнутое начальное состояние. При снижении температуры контакты замкнутся, и пойдет сигнал на включение котла.







В случае подключения комнатного термостата к сервоприводам следует так же убедиться какое начальное положение у конкретного сервопривода и сможет ли термостат правильно работать. Начальное положение сервоприводов  бывает, как нормально закрытое, так и нормально открытое. Для того, чтобы у вас не возникло неожиданной проблемы с подключением комнатного термостата к сервоприводу, рекомендую приобрести контроллер с возможностью переключения режимов работы с сервоприводом. Описанные виды коммутации моего контроллера показаны на рисунках выше.



Как выбрать комнатный термостат



Многие производители котлов предлагают термостаты, якобы адаптированные с работой конкретного котла, в качестве дополнительных аксессуаров. Однако, как показывает практика, с любым котлом может работать практически любой комнатный термостат.



Если вы решили сделать в своем доме полностью автоматическое управление климатом, то при выборе комнатного термостата, необходимо учитывать его способность работы с конкретным сервоприводом. Для того, чтобы не ошибиться, покупайте все оборудование в одном месте. Как правило, продавцы, комплектуя свой ассортимент, подбирают адаптированное оборудование.



Если отопление в вашем доме, будет, как и у меня, теплыми полами, то покупать программируемый комнатный термостат нет никакого смысла, так как теплые полы обладают большой инертностью и не позволят быстро реагировать на изменившуюся климатическую ситуацию за пределами дома. К примеру, скажу, что в моем доме, при температуре воздуха за бортом -15 градусов, падение температуры на 1 градус происходило за 8 часов. Управление климатом с помощью комнатного термостата, позволяло мне оптимизировать работу котла на отопление до такой степени, когда он включался всего 2-3 раза в сутки на 1 час.



Выбирать комнатный термостат лучше в настенном исполнении. Располагать такой комнатный термостат лучше на высоте 1,5 метра от пола. В качестве места, выбирайте самое удаленное место от приборов отопления. Я расположил свои комнатные термостаты возле входных дверей. Так лучше контролировать их работу, особенно в части электропитания, так как термостаты работают от батареек.



В следующей статье я расскажу о том, как настроить газовый котел.



РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Тонкая настройка системы отопления, доступная каждому как подключить комнатный термостат к газовому котлу

Центральный терморегулятор

Такой терморегулятор расположен далеко от вашего котла и обычно позволяет включать или выключать отопление во всём доме. Старые версии соединены проводами с котлом, более новые системы, как правило, посылают сигналы в командный пункт устройства. Именно приспособлениями нового типа оснащены довольно дорогие, но эффективные приборы: котлы двухконтурные Ferroli, Beretta и отечественные АОГВ.

Наиболее известны комнатные терморегуляторы для двухконтурного котла торговой марки Gsm и Protherm. У них встроенный дилатометрический терморегулятор для котла, который в зависимости от модели, может работать дистанционно, часто эта технология используется для электрического котла либо твердотопливных агрегатов.

Комнатный термостат отключает нагрев системы по мере необходимости. Он работает путём измерения температуры воздуха, и включения отопления, когда температура воздуха падает ниже установки термостата, и его выключения, когда установленная температура будет достигнута.

Советы:

  1. Рекомендуется установка термостата на 20 ° С;
  2. В ночное время устанавливаемая температура должна быть в пределах 19-21° С.
  3. Желательно, чтобы в детской комнате было около 22 ° С.
  4. Температура не должна опускаться ниже 22 ° C в помещении для пожилых людей и людей с ограниченными возможностями.

Как правило, только на одном микроконтроллере климата в системе отопления основана температура всего дома, либо отдельных помещений. Лучший вариант его расположения в гостиной или спальной комнате, которые, вероятно, должны быть самым посещаемым местом в доме.

Комнатным термостатам нужен свободный поток воздуха для измерения температуры, поэтому они не должны быть закрыты шторами или заблокированы мебелью. Соседние с электрическим терморегулятором приборы могут мешать корректной работе устройства. К ним относятся лампы, телевизоры, соседские котлы через стену, сенсорные выключатели.

Как подключить комнатный термостат к газовому котлу

Для монтажа регулятора не потребуются какие-либо профессиональные навыки или специальные инструменты, достаточно разобраться в схеме монтажа, следовать инструкции производителя газового котла и регулятора, соблюдать технику безопасности по работе с электрическим током. Тогда установку возможно произвести самостоятельно, не прибегая к помощи специалиста.

Схема подключения

В схеме газового котла должно быть указано, есть ли возможность подключения к нему термостата

Важно убедиться, что установка дополнительного оборудования разрешена производителем и не навредит отопительной системе

Некорректный монтаж может привести к поломке дорогостоящей техники и потере гарантии.

В случае, когда установка блока управления будет осуществляться внутри котла, находят подходящее для него место. При необходимости можно использовать установочную коробку.

Важно! При подключении термостата выполнение требований производителя котла строго обязательно!

Если изучить схему главной платы газового котла, то видно, что на ней имеются два контакта, соединённые между собой перемычкой, где электрический ток сначала выходит из платы, а затем возвращается в неё, контролируя включение и отключение отопительного котла. Во многих современных моделях эта перемычка для удобства монтажа находится на отдельно выведенной колодке, куда просто подключается термостат.

Фото 1. Распечатанная схема платы газового котла. Красным обведена часть, показывающая возможность подключения различных термостатов.

Но на некоторых разновидностях отопительного оборудования место установки придётся искать прямо на плате. В этом случае откручивают винты, которые держат перемычку, вынимают её, а на это место монтируют провода, идущие к термостату.

Правильно подключённый термостат пропускает через себя электрический ток, идущий к котлу из сети, контролируя, таким образом, включение и выключение всей системы отопления. Если воздух в помещении нагрет сильнее, чем выставлено на регуляторе во время его настройки, то прибор отключает газовый котёл, а когда температура падает ниже указанного предела, то отопление снова включается и происходит нагрев воздуха в доме.

Материалы и инструменты

Для монтажа термостата к газовому котлу не потребуется никаких специальных инструментов. Всё, что необходимо для установки прибора в систему отопления, идёт в поставочном комплекте.

Для установки регулятора понадобятся технические паспорта термостата и отопительного котла для сверки электрических схем подключения, бытовая отвёртка, тестер для проверки наличия напряжения в сети, набор инструментов для крепления прибора на стену в жилом помещении.

Выбор места для установки термостата

Перед началом монтажных работ выбирают место установки терморегулятора

Правильно подобрать помещение для прибора крайне важно, потому что именно по температуре и влажности воздуха в этой комнате будет происходить регулировка всей системы отопления в доме

Термостат обязательно устанавливают в жилом помещении, а не в техническом. Обычно выбирают самую холодную комнату во всём доме, например, угловую. Установка прибора в котельной или в кладовой приведёт к некорректной работе отопления. Нельзя вешать регулятор вблизи отопительных батарей, бытовой техники, излучающей тепловые помехи: кухонных плит, обогревателей. Не рекомендуется размещать регулятор и на сквозняке, возле окон, или там, где на него будут попадать прямые солнечные лучи.

Термостат должен быть легко доступен, находиться на виду, чтобы в любой момент изменить настройки температуры или произвести замену батарей питания.

Правила установки:

  • Высота монтажа не более полутора метров над уровнем пола.
  • Не устанавливать на внешнюю, холодную стену дома.
  • К прибору должен быть свободный доступ.
  • Не вешать вблизи плит, кондиционеров, окон.
  • Не допускать попадания прямых солнечных лучей на прибор.

Эффективное управление отоплением является жизненно важной частью рациональной работы котла и системы отопления дома. Грамотное использование элементов управления снизят потребление энергии агрегатом, при создании комфортной температуры в каждой комнате дома, избегая перегрева помещений

А управляет работой котла термостат (или программатор) в зависимости от температуры в помещении.

До 20% объёма потребляемых энергоносителей можно экономить применяя такого рода автоматику. А цены на энергоносители достаточно велики и желание каждого нормального человека снизить свои расходы.

Рассматриваем ситуацию, когда котёл рассчитан правильно, необходимое утепление помещений выполнено, а система отопления функционирует нормально.

Основные виды котлов и регулирование температуры

Существует несколько типов котлов: твердотопливные, газовые, электрические и работающие на жидком топливе.

Котлы получили широкое распространение по всему миру. Есть отечественные образцы, есть котлы и импортного изготовления. Материал изготовления сталь или чугун. Простой в эксплуатации, экономичный, с функцией регулировки температуры теплоносителя. В более дешёвых моделях эта функция реализуется с помощью специального устройства – термоэлемента.

Конструктивно термоэлемент представляет собой металлическое изделие, геометрические размеры которого под воздействием температур уменьшается либо увеличивается (в зависимости от степени нагрева). А от этого меняется, в свою очередь, положение специального рычага, который закрывает и открывает заслонку тяги. На фотографии показан образец такого регулятора:

Фото: образец терморегулятора

Чем больше открыта заслонка, тем сильнее процесс горения, и наоборот. Таким образом, объём воздуха, который поступает в камеру сгорания закрытого типа, полностью контролируется термостатом, и при необходимости его подача прекращается и процесс горения затухает. В более современных моделях установлены контроллеры, которые в зависимости от заданных тепловых режимов управляют потоком воздуха, включая (или отключая) специальный вентилятор (смотри фото ниже):

Котел с контроллером температуры

Газовые котлы – самые распространённые и дешёвые в эксплуатации агрегаты. Котлы бывают одноконтурные и двухконтурные. Одноконтурные котлы имеют один теплообменник и предназначены только для отопления. Схема включения представлена на рисунке ниже:

Схема включения одноконтурного котла

Двухконтурные котлы имеют два теплообменника и предназначены для отопления и получения горячей воды. Схема включения котла представлена ниже:

Схема включения двухконтурного котла

Некоторые котлы имеют отдельные регуляторы для температуры отопления и горячей воды.

Термостатические регулирующие клапаны

Термостатический клапан простое решение задачи получения теплоносителя заданной температуры за счёт осуществления подмеса более холодной воды к более тёплой. Вид трехходового клапана представлен ниже:

Трехходовой клапан

Схема включения трехходового клапана в систему отопления:

Схема включения трехходового клапана в систему отопления

Схема обвязки твердотопливного котла с применением термостатического трехходового клапана:

Схема обвязки твердотопливного котла с применением термостатического трехходового клапана

Схема обвязки газового котла с применением термостатического трехходового клапана:

Схема обвязки газового котла с применением термостатического трехходового клапана

Термостатический клапан радиатора позволяет контролировать температуру в комнате путём изменения потока горячей воды через радиатор. Они регулируют поток горячей воды через радиатор, но не управляют котлом. Такие устройства должны быть установлены, чтобы настраивать температуру, которая нужна в каждой отдельной комнате.

Эта идея должна рассматриваться как дополнение к установке терморегулирования. Также подобные устройства нуждаются в периодической переналадке и регулярной проверке работоспособности (каждые полгода во время смены режимов работы).

Программируемый комнатный термостат

Программируемый электронный комнатный термостат позволяет выбрать нужную и комфортную температуру в любое время, его легко перенастраивать и менять режим работы. Таймер времени позволяет установить другой шаблон для отопления в будние и выходные дни. Некоторые таймеры позволяют устанавливать различные параметры для каждого дня недели, это может быть полезно для людей, работающих неполный рабочий день или посменно. Такими термостатами оснащены многие модели Terneo и КЧМ.

Программируемый комнатный термостат

Программируемый комнатный термостат позволяет установить индивидуальные нормативы отопления на каждый день в соответствии с образом жизни и поддерживать температуру дома все время, независимо от присутствия или отъезда хозяев. Видео: Подключение комнатного термостата к газовому котлу

Если за систему отопления отвечает котёл с радиатором, как правило, нужен только один программируемый комнатный термостат для управления всем домом. Некоторые шаблоны должны быть скорректированы весной и осенью, когда часы ушли вперёд и назад, или произошла определенная смена климатических условий. Также рекомендуем менять настройки температур при смене дня и ночи.

Такой контроллер климата имеет несколько опций, которые расширяют его возможности:

  • «Партия», которая прекращает отопление на несколько часов, после возобновляет;
  • «Перекрыть» позволяет временно изменить запрограммированные температуры во время одного из настроенных периодов;
  • «Праздник», увеличивает интенсивность нагрева либо уменьшает её в течение определённого количества дней.

Электрические котлы

Достаточно распространённая альтернатива газовым и твердотопливным котлам. Масса преимуществ, большой КПД, но большой срок окупаемости. Подключение простое, как и у газовых котлов, но без подвода холодной воды. Предусмотрено регулирование температуры и защита от перегрева.

Механический таймер котла

При помощи простого механического таймера электрического котла возможны три варианта запуска системы центрального отопления:

  1. Котёл выключен;
  2. Котёл подаёт тёплую воду;
  3. Котёл включается и выключается в установленное время.

Механические таймеры обычно имеют большой круглый циферблат с 24-часовой шкалой в центральной части. Поворачивая диск, можно установить нужное время, а затем оставить его в таком положении. Включение котла будет происходить в нужное время. Внешняя часть состоит из набора вкладок 15-минутного периода, которые вставлены для удобства регулировки работы и настройки режимов. Возможна экстренная перенастройка, которая выполняется при включённом в сеть котле.

Механические таймеры просты в настройке, но при этом котёл всегда включается и выключается в то же время каждый день, а это может не удовлетворить хозяев, если семья большая, и банные процедуры проводятся несколько раз в день в разное время.

Комнатные термостаты - Тепловые продукты

Существует множество марок комнатных термостатов, доступных для широкой публики. В любом доме с системой центрального отопления / охлаждения будет установлен комнатный термостат. Некоторые термостаты специфичны для типа центральной системы (например, канальные, плоские или водяные), а некоторые являются универсальными, способными выполнять ряд стандартных функций.

На складе

Thermal Products имеется большое количество запасных термостатов, которые подходят для различных областей применения.А для тех термостатов, которых у нас нет в наличии, мы обычно можем найти конкретную деталь или предложить более доступный аналог.

Комнатные термостаты Honeywell


Деталь №

Описание

Ссылка для ссылки

T4360G1006

Термостат T4360G с переключателем вкл. / Выкл. Обеспечивает управление системами только для нагрева 240 В переменного тока с максимальным током 16 А

T6360D1008

Термостат T6360D с переключателем включения / выключения обеспечивает управление системами 240 В переменного тока только для охлаждения

T6376B1004

Термостаты T6376 предназначены для управления клапанами, вентилятором и компрессором в сплит-агрегатах, тепловых насосах и небольших кондиционерах.Все от одного термостата.

T6377B1011

Термостаты T6377 предназначены для управления клапанами, вентилятором и компрессором в сплит-агрегатах, тепловых насосах и небольших кондиционерах. Все от одного термостата.

TH5110D1022 / U

Непрограммируемый термостат TH5110D обеспечивает электронное управление 24 В переменного тока, одноступенчатыми системами нагрева и охлаждения или системами нагрева на 750 мВ.

TH6110D1021 / U

TH6110D - это программируемый термостат, обеспечивающий электронное управление 24 В переменного тока, одноступенчатыми системами нагрева и охлаждения или системами нагрева на 750 мВ.

TH8110U1003 / U

TH8110 - это простой программируемый на 7 дней термостат, который обеспечивает универсальную совместимость системы, точное управление комфортом, сенсорный экран и прост в программировании.Эти термостаты обеспечивают контроль температуры для газовых, масляных, электрических и тепловых насосов для систем 1 тепла, 1 охлаждения.

CMR707A1049

CM707 - это тонкий, программируемый на 7 дней термостат с 12/24-часовым дисплеем, 4 независимыми изменениями времени / температуры в день, временным превышением температуры, настройкой выходных, памятью EEPROM и многим другим. Его можно использовать как часть системы в сочетании с комбинированными котлами, жидкотопливными и газовыми котлами, циркуляционными насосами, термоприводами, зонными клапанами и системами электрического отопления (<5A).24/230 В, 5 (2) Номинальный ток, диапазон температур 5–35 ° C с шагом 0,5 ° C, требуется 2 батарейки AA (индикатор предупреждения о низком заряде батарей).

CMT907A1041

CM907 - это тонкий программируемый на 7 дней термостат, внешне похожий на CM707, но обладающий гораздо большей функциональностью. Поставляется с большим ЖК-дисплеем с подсветкой и динамическим текстом, 6 независимыми изменениями времени / температуры в день, функциями вечеринки / выходного дня и праздника, памятью EEPROM и многим другим.Его можно использовать как часть системы в сочетании с комбинированными котлами, жидкотопливными и газовыми котлами, циркуляционными насосами, термоприводами, зонными клапанами и системами электрического отопления (<8A). 24/230 В, 5 (2) Номинальный ток, диапазон температур 5–35 ° C с шагом 0,5 ° C, требуется 2 батарейки AA (индикатор предупреждения о низком заряде батарей).

TH6220D1024 / U

TH6220D - это программируемый термостат, обеспечивающий электронное управление одноступенчатыми и многоступенчатыми системами нагрева и охлаждения напряжением 24 В переменного тока, а также системами нагрева на 750 мВ .

T822D

T822D, устанавливается на стене вертикально для управления вашей системой отопления. Имеет уникальный установочный рычаг и шкалу термометра. Возможность прямой проводки упрощает установку.

DT90A1008

Комнатный термостат DT90 представляет собой простой комнатный термостат с большим цифровым дисплеем. Простое включение / выключение вверх, вниз. Переключение 24–230 В SPDT подходит для 2-проводной установки. Температурный диапазон 5–35 ° C с шагом 0,5 ° C.

Комнатные термостаты Siemens


Деталь №

Описание

Ссылка для ссылки

RAA11

RAA11 - термостат с защитой от взлома.Лицевая панель пустая, с шкалой температуры внутри термостата.

RAA31

RAA31 - комнатный термостат с ручной регулировкой нагрева ИЛИ охлаждения. 24… 250 В, этот непрограммируемый термостат имеет диапазон от 8 до 30 ° C.

РДЭ100.1

RDE100.1 - сверхтонкий комнатный термостат. Программируемый 7 дней, 24 периода в день с функциями включения / выключения / программирования. Легко программировать, диапазон температур 5–35 ° C, с шагом 0,5 ° C. Контроллер 100.1 - это контроллер на 24 В с резервными батареями 2 × AAA. Может использоваться для управления тепловыми приводами, зонными клапанами, газовыми или масляными горелками, вентиляторами и насосами.

REV13

REV13 имеет 5 рабочих режимов и уникальную кнопку колесика для выбора меню / подменю.Подходит для работы 24/240 В переменного тока, 6 (2,5) А, и требует 2 батарейки AAA. Его можно использовать для управления электромагнитными клапанами для проточных водонагревателей и атмосферных газовых горелок, газовых или масляных горелок с принудительной тягой, циркуляционных насосов в системах отопления, зоне клапаны, электрические системы прямого нагрева или вентиляторы накопительных электрических нагревателей и термоэлектрических приводов.

REV17

REV17 имеет 5 рабочих режимов и уникальную кнопку колесика для выбора меню / подменю.Независимый от сети регулятор температуры в помещении. Выбор режимов работы: автоматический с максимум 3 периодами нагрева, непрерывный комфортный режим, непрерывный экономичный режим, защита от замерзания с одним 24-часовым рабочим режимом и одним периодом нагрева.

Комнатные термостаты Imit


Деталь №

Описание

Ссылка для ссылки

TA3

TA3 - комнатный термостат, оснащенный газонаполненным сильфоном. Он отличается современным дизайном с эргономичной, легко снимаемой ручкой.

Информационный бюллетень

Белые комнатные термостаты Роджерс


Деталь №

Описание

Инструкции по установке

Спецификация

TPGW0005

Одноступенчатый цифровой непрограммируемый нагревательный термостат WR 1E78-140 включает: вертикальный дизайн, двухпозиционный переключатель и дисплей с подсветкой.Подходит для милливольтных систем.

TPGW0006

Одноступенчатый цифровой непрограммируемый термостат нагрева и охлаждения WR 1E78-144: вертикальный дизайн, переключатель охлаждения / выключения / нагрева и переключатель вентилятора. Подходит для милливольтных систем.

TPGW0001

WR 1E78-151 Одноступенчатый, цифровой, программируемый на 5/2 дня, термостат нагрева и охлаждения: вертикальный дизайн, переключатель охлаждения / выключения / нагрева и переключатель вентилятора.Подходит для милливольтных систем.

TPGW0004

Одноступенчатый цифровой непрограммируемый термостат нагрева и охлаждения WR 1F78-144: горизонтальная конструкция, переключатель охлаждения / выключения / нагрева и переключатель вентилятора. Подходит для милливольтных систем.

TPGW0009

WR 1F78-151 Одноступенчатый, цифровой, программируемый на 5/2 дня, термостат нагрева и охлаждения: горизонтальная конструкция, переключатель охлаждения / выключения / нагрева и переключатель вентилятора. Подходит для милливольтных систем.

TPGW0019-0471

WR 1F80-0471 одноступенчатый, цифровой, программируемый или непрограммируемый на 5/2 дней, нагревательный и охлаждающий термостат включает в себя горизонтальную конструкцию, 4-дюймовый дисплей, трехпроводной зонный клапан, подходит для милливольтных систем

TPGW00172BLUR

WR 1F97-1277, 1 нагрев / 1 охлаждение, цифровой, 7-дневный программируемый, термостат нагрева и охлаждения. Характеристики включают в себя сенсорный ЖК-дисплей с диагональю 12 дюймов, автоматическое переключение, программируемый вентилятор, дистанционный датчик внутреннего и наружного блока.Подходит для милливольтных систем и систем с 3-х проводными зонами.

Установка Информационный бюллетень

Комнатные термостаты Robertshaw

Схема подключения RS5110


Номер детали

Описание

Ссылка для ссылки

TPGW00172

Robertshaw RS5110, 1 нагрев / 1 охлаждение, цифровой, программируемый на 5–2 дня, термостат нагрева и охлаждения. Характеристики включают горизонтальную конструкцию, переключатель охлаждения / выключения / нагрева и переключатель вентилятора.Подходит для систем на 24 В

Robertshaw RS5110 Руководство пользователя

Защита термостата

Изображение Деталь № Описание
TG510A1001 ЗАЩИТА ТЕРМОСТАТА МАЛЕНЬКАЯ ПРОЗРАЧНАЯ ПЛАСТИКОВАЯ КРЫШКА И ОСНОВАНИЕ КОЛЬЦА
TG511A1000 КОРПУС, ПРОЗРАЧНЫЙ, ЗАПИРАЕМЫЙ, КОМНАТНЫЙ T / STAT

Комнатный термостат по выгодной цене - Выгодные предложения на комнатный термостат от глобальных продавцов комнатных термостатов

Отличные новости !!! Вы попали в нужное место для комнатного термостата. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот комнатный термостат в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели комнатный термостат на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в комнатном термостате и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести комнатный термостат по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Умный комнатный термостат по лучшей цене - Выгодные предложения на умный комнатный термостат от глобальных продавцов умных комнатных термостатов

Отличные новости !!! Вы находитесь в нужном месте для умного комнатного термостата. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший умный комнатный термостат в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили умный комнатный термостат на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в умном комнатном термостате и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести smart room thermostat по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
