Расход трубы теплого пола на 1 м2 таблица и параметры расчета

Автор Монтажник На чтение 10 мин. Просмотров 18.3k. Обновлено 08.12.2020

Теплые полы с водяным подогревом устраивают для отопления помещений во многих индивидуальных домах, для их монтажа используют трубопровод из различных материалов, который помещают под стяжку или укладывают открытым методом. Перед проведением работ составляют план и делают расчет необходимых материалов, при этом одним из важных показателей является расход трубы теплого пола на 1 м² таблица значений которого может оказаться полезной специалистам или заказчикам.

Если отсутствует предварительный план с инженерными расчетами, перед прокладкой теплых полов приходится решать множество задач, связанных с методами монтажа и определением вида, геометрических размеров и количеством материала трубопровода. Пользователь может сам рассчитать трубу для теплого пола на предварительном этапе, определив важные параметры путем несложных подсчетов или воспользовавшись онлайн-калькуляторами из интернета.

Рис. 1 Варианты покрытий водонагреваемых полов частных домов

Преимущества теплых полов перед радиаторным отоплением

Главные виды теплообменников для обогревания индивидуальных домов — радиаторные батареи и водяной теплый пол, последние имеют следующие преимущества:

Энергоэффективность водонагревного пола значительно превышает батарейное отопление, то есть для обогрева помещений потребуется меньше тепловой энергии и соответственно расхода финансовых средств на топливо.
Благодаря тому, что трубопровод с тепловым носителем располагается под всей площадью напольного покрытия комнаты, он дает намного более равномерный обогрев помещений, чем точечно расположенные радиаторы около стен.
Спрятанный в полу трубопровод не нарушает эстетичный вид комнат в отличии от радиаторов, расположенных около стен. К тому же обогреваемый пол удобнее батарей, которые часто мешают эстетичной и практичной расстановке мебели и предметов интерьера в помещении.
Половой обогрев не отнимает полезную площадь в комнатах в отличие от радиаторных теплообменников.
Довольно часто в индивидуальных домах кладут на пол плитку, которая обладает высоким коэффициентом теплопроводности и воспринимается всегда холодной. Ее подогрев через пол повышает комфортность пользования помещением, препятствует образованию по углам и в швах плесени или грибка.
Комнату с нагреваемым полом без радиаторов намного проще убирать, из-за отсутствия грязи в местах выхода труб помещение чище с гигиенической точки зрения.
Из-за большой массы и объема стяжки, плит перекрытия, в которых помещен нагревательный трубопровод, теплый пол обладает значительно большей тепловой инерционностью в отличие от радиаторных теплообменников. Поэтому при аварийных отключениях электроэнергии и прекращении работы нагревательного котла, тепло в доме при половом обогреве будет удерживаться значительно дольше, чем с батареями.

Рис. 2 Укладка водонагреваемых полов на пенополистирольные подложки

Какие технические параметры определяют при укладке трубопровода

Перед укладкой напольного контура обычно проводят тепловой расчет, который учитывает оптимальную температуру в помещении, потери тепла в зависимости от материала стен (теплопроводности), температурные параметры теплового носителя в системе. Полученные данные помогают рассчитать количество труб для теплого пола, то есть определить их оптимальную длину и диаметр. Перед монтажом полового отопления специалисту и (или) домовладельцу следует определиться с рядом перечисленных ниже факторов.

Выбор материала трубопровода

Для укладки теплых полов оптимально подходит несколько видов металлических и полимерных труб, главные требования к материалам: коррозионная стойкость, хорошая теплопроводность, низкий коэффициент температурного расширения и длительный эксплуатационный срок. При выборе материала трубопровода на теплый пол рассматривают следующие разновидности:

Медь. Трубы из отожженной меди обладают наивысшей степенью теплопроводности и высокой коррозионной устойчивостью, их основным недостатком является высокая стоимость. Также медные трубы сложны в монтаже, при их прокладке для сгибания нужен трубогиб, соединение обычно производят при помощи газовой сварки.

Еще одним недостатком меди может служить форма выпуска — стандартной длины бухты в 50 м не всегда достаточно для устройства контура отопления без стыковых соединений под стяжкой.

Нержавейка. Гофрированный трубопровод из нержавейки обладает приемлемой стоимостью при высокой теплопроводности, неплохой коррозионной стойкостью и относительной простотой в укладке. Его основной недостаток — высокое гидравлическое сопротивление водному потоку, связанное с ребристой поверхностью внутренних стенок, а также не всегда приемлемое качество металла в дешевом товаре, приводящее со временем к коррозии стенок и протечкам.

Рис. 3 Трубопроводы из меди и нержавейки

Сшитый полиэтилен РЕХ. Трубы из сшитого полиэтилена (ПЭ) являются основными конкурентами металлических, они имеют более низкую стоимость и наивысшую степень коррозионной стойкости из-за химической нейтральности полимеров.

Основные недостатки трубопровода из сшитого полиэтилена — высокий коэффициент теплового расширения, кислородопроницаемость и низкая теплопроводность ликвидируется одним выстрелом. После дополнения РЕХ-трубы оболочкой из алюминия (металлопластик) резко падает степень линейного расширения материала от тепла и кислородная проницаемость, улучшается теплопередача трубопроводной линии.

РЕХ-трубы без алюминиевой оболочки просты в укладывании, для их подсоединения к распределительным коллекторным гребенкам можно использовать компрессионные евро-фитинги, которые легко фиксируются разводным ключом без применения специнструмента (паяльников, пресс-клещей).

Сшитые полиэтиленовые РЕХ-трубы реализуют в бухтах длиной до 200 м, так что их метража всегда будет достаточно для устройства контуров отопления любой протяженности.

Термостойкий полиэтилен PERT. Термомодифицированный материал по физическим свойствам пластичности и гибкости напоминает обычный полиэтилен, имеет недостатки, присущие сшитому аналогу РЕХ. Более высокими характеристиками обладает улучшенные PERT-трубы с внутренней алюминиевой оболочкой. Трубопровод из термостойкого ПЭ также монтируют на компрессионные муфты (с алюминиевым слоем на пресс-муфты), его длина в бухтах доходит до 200 м.

Рис. 4 ПЭ-трубы – металлопластик и PERT

Температура пола в помещениях

Поверхность водонагревного пола не должна быть слишком холодной, при низкой температуре сложно получить достаточный обогрев помещения, а находиться и перемещаться по такому покрытию станет некомфортно. Противоположная ситуация приведет к перегреву комнат и также к неудобствам при пользовании полом. Общепринятым считается следующие температурные показатели напольного покрытия:

для жилых помещений 29 — 32 °С;
для ванных комнат, санитарных узлов и бассейнов 32 – 35 °С;
для мастерских или рабочих кабинетов с активной физической деятельностью 26 — 28 °С;
в коридорах, нежилых помещениях, лестничных площадках, тренажерных залах 18 — 22 °С.

Температура теплоносителя

Температурные характеристики теплоносителя также оказывают существенное влияние на расчет трубы для теплого пола, то есть чем она выше, тем меньшая длина трубопровода понадобится для обогревания помещений.

В отличие от радиаторных батарей, на полы подается теплоноситель в значительно меньшем температурном диапазоне от 40 до 55 °С. Установлено, что оптимальной температурной разницей между подачей и обраткой считается показатель в 10 °С — именно его придерживаются при настройке и регулировке отопительной системы.

Рис. 5 Схемы обогревания индивидуального дома

Диаметр трубопровода

Для укладки теплых полов в основном используют полимерные трубопроводы наружными диаметрами 16 или 20 мм с различной толщиной стенки.

При реализации первого варианта трубопровод легче укладывать, для перекрытия контура понадобится слой стяжки толщиной меньше на 4 мм. Основным недостатком 16 мм линии по сравнению с 20 мм является ее более высокое гидравлическое сопротивление, что приводит к снижению КПД системы. Поэтому рекомендуется укладывать 16 мм трубопровод на объектах небольшой площади, а 20 мм изделия использовать в просторных помещениях с контурами отопления большой длины.

Максимальная длина контуров отопления

Чем больше длина трубопровода и меньше его диаметр, тем более сильное гидравлическое сопротивления испытывает проходящей по контуру теплоноситель и соответственно требуется большая мощность циркуляционного насоса для его проталкивания.

Промышленность выпускает в основном циркулярные электронасосы со стандартизированными параметрами мощности, рассчитанные на определенные нагрузки, то есть если гидравлическое сопротивление в линии станет слишком большим, насос не сможет протолкнуть рабочую среду для ее нормального прохождения по контуру.

Исходя из практических результатов, установлена максимальная длина трубопроводов подогреваемых полов: для 16 мм изделий она не должна превышать 100 м, для 20 мм — 120 м.

Чтобы избежать возможных перегрузок, для работы системы в нормальном режиме обычно не

укладывают 16 мм трубопровод длиной более 80 м, а 20 мм — свыше 100 м.

Рис. 6 Схемы укладки

Тип укладки

Существует две основные формы укладки половых контуров — зигзаг (змейка) и улитка (спираль). Если присмотреться к первому варианту, то очевиден его основной недостаток — разная температура теплоносителя в начальной и более удаленной от распределительной гребенки точки. К тому же при укладке змейкой трубу придется изгибать на 180 градусов, что бывает неприемлемо при использовании жестких материалов (потребует применения трубогиба), а также приведет к повышению гидравлических потерь.

При раскладке улиткой получают абсолютно равномерный прогрев пола, связанный с тем, что ветви подачи и обратки проходит рядом и их суммарная температура всегда равна. То есть в начальной точке контура при наиболее горячей подаче рядом с ней располагается трубопровод с самой холодной обраткой, и такая ситуация наблюдается по всей площади помещения. Еще одно весомое преимущество улитки — ее намного проще укладывать пол, чем зигзаг.

Исходя их вышеперечисленных особенностей, схему укладки зигзагом используют в узких помещениях малой площади и при коротком контуре отопления, а улиткой прокладывают трубопровод в основных помещениях большей площади.

Следует отметить, что недостаток укладки обычным зигзагом устранен в схеме с двойной змейкой, где обратка проходит рядом с трубопроводом подачи.

Рис. 7 Зависимость теплового потока от шага укладки, температуры теплоносителя и диаметра труб

Расстояние между трубами теплого пола (шаг укладки)

Общепринятым шагом укладки считается диапазон от 100 до 300 мм включительно, а стандартным размером его изменений является длина 50 мм. Такие расстояния определены экспериментальным путем, то есть при более близком расположении труб разница температур подачи и обратки будет слишком мала и эффективность работы отопительной системы упадет. При большем удалении сложно получить необходимую для достижения комфортного температурного режима теплоотдачу, а сама поверхность пола станет нагреваться неравномерно с ощутимыми полосками тепла. Шаг укладки влияет на расчет длины трубы для теплого пола, понятно, чем он меньше, тем длиннее трубопровод необходим для монтажа.

Также при укладке учитывают более низкие температуры стяжки около стен и оконных проемов, выходящих на улицу. Поэтому многие специалисты в районе краевых зон (1 метр от наружных стен) рекомендуют уменьшать шаг укладки на 50 мм от основного расстояния для обеспечения равномерности обогрева полового покрытия.

Также для снижения тепловых потерь трубопровод рекомендуется укладывать на расстоянии не менее 150 мм от стен, выходящих на улицу.

Общепринятым считается шар укладки в больших жилых помещениях 200 мм, малых комнатах типа небольших кухонь, ванных и санитарных узлов — 150 мм.

Рис. 8 Теплопередача полов, залитых цементно–песчаной стяжкой, под разными покрытиями

Статья по теме:
Подключение теплого пола к системе отопления – варианты, схемы, узлы системы. Если читаете про расход трубы теплого пола на 1 м2 таблица, то, возможно, будет также интересно узнать про варианты подключения труб теплого пола к системе отопления, то можете почитать об это м в отдельной статье на нашем сайте.

Расход трубы теплого пола на 1 м

² таблица

Перед тем, как рассчитать длину трубы для теплого пола, определяют следующие показатели:

общую площадь помещений в квадратных метрах под обогрев;
и сколько метров трубы надо на 1 квадратный метр теплого пола.

Затем умножают найденную длину трубы на 1 м² на общий квадратаж и получают искомый результат.

Определить, сколько трубы пойдет на квадратный метр теплого пола, можно без всяких формул, призвав на помощь логику. К примеру, если трубопровод укладывается с шагом 200 мм, то на участке площадью 1 м² можно уложить 5 отрезков длиной 1 м, то есть получим искомый результат 5 м.

По аналогии на 1 м² площади при шаге 300 мм уйдет 3 отрезка по 1 м и дополнительно 1/3 длины, то есть 3,3 м.

Если при подсчетах мы учитывали, к примеру, поперечные участки, то не следует забывать и о продольных, то есть к полученным значениям в конце придется прибавить общую длину двух стен комнат или сразу отобразить это в таблице, увеличив подсчитанный ручным методом показатель.

Рис. 9 Таблица расхода трубы на 1 м2 водонагревного пола

Чтобы определить общую длину трубопровода водяного теплого пола, сначала рассчитывают его расход на 1 квадратный метр, а затем умножают полученный результат на общую площадь помещения. Обычно длина трубопровода для обогреваемых полов не должна превышать 100 м, если это происходит, укладывают два и более контуров отопления.

Расчет трубы для теплого пола водяного, формула длины трубы

Как делается расчет длины трубы для водяного теплого пола. Формулы расчета длины системы труб, описание, советы, как сэкономить на укладке.

Расчет трубы для теплого пола

Семь раз отмерь – один отрежь. Собирая информацию, не ленитесь еще раз перепроверить данные и схемы. Трубу для теплого пола продают бухтами, если вы ошибетесь и купите несколько сот лишних метров, у вас могут возникнуть проблемы с возвратом.

Перед началом расчета вам нужно собрать следующие данные:

Длина помещения. Если помещение неправильной формы – то длины всех прямоугольников.
Ширина помещения. Если помещение неправильной формы – то длины всех прямоугольников.
Расстояние от коллектора или коллекторного шкафа до точки входа.
Максимальная величина контура – максимальная длина трубы выбранного вами типа.
Диаметр трубы для теплого пола.

Шаг укладки – расстояние между соседними трубами.
Тип схемы укладки.

Подготовка расчета теплого пола

Помните, что не всегда нужно обогревать всю площадь комнаты. Посмотрите, раньше использовались радиаторы, которые крепились под окнами. Их мощности вполне хватало. Теперь вы собираетесь резко увеличить площадь теплоотдачи. Не нужно перестраховываться. Даже если вы в будущем уберете тяжелый шкаф и оставите пространство пустым, комната будет хорошо прогреваться.

Теплый пол лучше не прокладывать под тяжелыми предметами, например, мебелью
Части комнаты, заставленные предметами, которые не перемещаются, можно не обогревать

Сокращая площадь обогрева, вы экономите на трубах. Конечно, делать это нужно без фанатизма, исходя из рациональных соображений.

Максимальная величина контура, то есть, наибольшая возможная длина трубы, зависит от производителя и типа трубы. Обычно этот показатель укладывается в пределах от 70 до 120 метров.

Поэтому максимальная площадь, которую можно охватить одним контуром, составляет от 15 м2 до 25 м2.

Составление плана помещения

Нарисуйте на листке план помещения, даже если перед вами простая квадратная комната. Наглядная схема, в которой указаны все промеры, поможет избежать ошибки в расчетах. Если вы будете греть не весь пол, отметьте это на схеме. Поделите участки, где вы собираетесь укладывать трубы, на прямоугольники. Если не получается, сократите обогреваемую площадь таким образом, чтобы она делилась на прямоугольники.

Следует избегать угловатых фигур, например, треугольников. Теоретически можно укладывать трубы по кругу, но и этого лучше избегать. Даже работая с трубой из сшитого полиэтилена, вам будет сложно долго формировать изгиб с одинаковым радиусом.

Расчет длины трубы для теплого пола

Какую бы из предложенных схем вы ни выбрали, расход трубы сильно не изменится. Не существует какого-то одного варианта укладки, который бы одновременно обеспечивал и хорошую теплопередачу, и минимальный расход трубы.

Выбор конкретной схемы зависит только от размера помещения и удобства монтажа. Некоторые мастера привыкли работать с одним вариантом и используют только его.

Схемы укладки трубы

Змейка последовательная

Используется в небольших помещениях – коридорах, проходах, отдельных прямоугольных элементах большой комнаты.

Плюсы:

Максимально простой монтаж
Легко регулировать расход трубы, просто увеличивая шаг

Минусы:

Помещение прогревается неравномерно, этим можно пренебречь только на небольшой площади

Змейка параллельная

Можно применять в помещениях любой площади и конфигурации.

Плюсы:

Удобно покрывать прямоугольные и многоугольные площади
Равномерный прогрев помещения

Минусы:

Сложный монтаж

Улитка — спиральная укладка трубы теплого пола

Самый популярный вариант. Большинство профессиональных мастеров скажет вам, что нужно выбирать именно спираль. Подходит для больших помещений.

Плюсы:

Прекрасно покрывает площади квадратной формы
Равномерная теплопередача

Минусы:

Самый сложный монтаж, новички допускают ошибки

Формула расчета длины трубы

Помните! Длина каждого контура рассчитывается отдельно. В одной комнате может быть несколько контуров.

Шк х (Дк / У) + У х 2 х (Дк / З) + Кх2

Где все значения даются в метрах:

Шк – ширина комнаты
Дк – длина комнаты
У – шаг укладки
К — расстояние от коллектора или коллекторного шкафа до точки входа

Рекомендуем добавить к полученному результату не менее 5%. Для простоты его можно просто умножить на 1,05. Это коэффициент запаса. Часть трубы уйдет под фитинги, где-то вы можете допустить ошибку. Разные углы сгибания трубы также могут незначительно увеличить расход.

Пример расчетов длины трубы для теплого пола

Возьмем для примера помещение площадью в 20 м2 со сторонами 5х4 метра и расстоянием до коллектора в 5 м. Допустим, что мы делаем расстояние между трубами равным 0,2 м. Получим:

5м х (4м/0,2м) + 0,2м х 2 х (4м/3) + 5м х 2 = 110,53 м

Добавляем к полученной цифре 5% запаса и получаем 116,06 м. Можно сократить в меньшую сторону и приобрести 116 погонных метров трубы для теплого пола.

Другая формула расчета длины трубы для водяного теплого пола

Некоторые мастера и производители оборудования применяют формулу, учитывающую лишь площадь помещения. Она хорошо подходит для квадратных площадей. Но в формуле используется большой повышающий коэффициент. Это упрощает расчеты, но может привести к увеличению остатков неиспользуемой трубы.

П / У х 1,1 + Кх2

Где все значения даются в метрах, а площадь – в квадратных метрах:

П – площадь помещения
У – шаг укладки
К — расстояние от коллектора или коллекторного шкафа до точки входа

Пример расчета длины трубы по альтернативной формуле

Возьмем то же самое помещение 4х5 м, то же расстояние до коллектора – 5 м и шаг укладки в 0,2 м. Мы получим:

20 м2 / 0,2 м х 1,1 + 5м х2 = 120 м. Как видите, разница с более точным расчетом составила всего 4 метра.

Перед покупкой материалов проконсультируйтесь с продавцом. Ознакомьтесь с рекомендациями по монтажу и инструкцией по эксплуатации.

Выбрать трубу для теплого пола — https://comfohouse.com/24-truba-dlya-teplogo-pola

расчет требуемой мощности и длины трубы

Водяной теплый пол — идеальный вариант для отопления частного дома, коттеджа или квартиры с автономным отоплением. Теплый водяной пол считается наиболее экономичным в эксплуатации. Но для того чтобы его создать, нужны знания, время и навыки.

Как правильно произвести расчет водяного теплого пола так, чтобы он действительно грел и мог использоваться в качестве основного источника отопления? Мы собрали для вас подробную информацию по данной тематике.

Как выполнить правильный подсчет

Для того чтобы рассчитать систему теплого пола, необходимо предусмотреть множество нюансов. Здесь все имеет значение — мощность котла, толщина труб, напольное покрытие, наличие утеплителя и др.

Принципиальная схема классического теплого водяного пола

При расчете используйте эти правила:

Длина одного контура не должна быть более 100 метров. Если вам необходимо больше трубы в комнате, то делите ее на два контура.
Если вы используете два контура в одном помещении, то разница в длине между ними не должна быть более 15 метров.

Обязательно соблюдайте технологию монтажа теплого водяного пола. Используйте утеплитель, подложку, паробарьер, правильную стяжку.
Старайтесь выдерживать расстояние между трубами в 200 мм. Это значение взято для средней полосы России, где зимой температура не опускается ниже 200С. Если у вас зимы холоднее, то можно сократить расстояние до 150 мм, если теплее — увеличить до 250 мм.
Один контур не должен отапливать более 20 квадратных метров.
Не допускается соединение труб под стяжкой. Куски должны быть цельными во избежание протечек теплоносителя.

Обратите внимание: если вы проживаете на крайнем севере и морозы зимой опускаются до -40 и более, то одним теплым полом вы не обойдетесь. В таких случаях создается две отопительных системы: одна с радиаторами, работающая на 60-70 градусах, и вторая — теплый пол с температурой до 30 градусов.

Если вы затрудняетесь с правильным расчетом, то всегда можете обратиться за помощью к профессионалам или воспользоваться многочисленными онлайн-сервисами. Они работают по методу коэффициента (эталонного теплого пола). Расчет сделать очень просто — вы задаете размеры комнаты, нужную температуру, наличие утеплителя, толщину стяжки и тип напольного покрытия, а программа выдает вам длину и диаметр трубы, наиболее эффективную схему раскладки и другие важные значения.

Какую трубу выбрать?

Теплый водяной пол состоит из труб, подключенных к коллектору. Трубы могут быть:

Металлопластиковыми. Это недорогой, экологически чистый и надежный вариант, отлично подходящий для частного дома.

Медными. Медные трубы обладают отличной теплоотдачей, они не страдают от коррозии, а средний срок их эксплуатации порядка 70 лет. Минус таких труб — высокая цена.
Нержавеющая труба (гофрированная). Нечто среднее между металлопластиком и медью. Гофра легко сгибается, не ломается и держит форму. Обычно при помощи нержавеющей трубы прокладывают основные трассы.

Если у вас ограниченный бюджет, то используйте качественные бесшовные металлопластиковые трубы. Помните, что их нельзя сращивать в стяжке, поэтому используйте цельные бухты при прокладке.

Способы укладки трубы

Существует три основных способа укладки:

Змейка.
Улитка.
Универсальная.

Классическая укладка змейкой для теплого пола

Змейка обычно используется в небольших помещениях с низкими теплопотерями. Труба заводится в комнату, раскладывается в виде вытянутой синусоиды, а затем выходит вдоль стены к коллектору. Основной недостаток такой системы в том, что теплоноситель постепенно остывает, поэтому температура на входе и в конце комнаты может сильно отличаться. К примеру, при длине трубы в 70 метров разница может быть до 10 градусов.

Поэтому змейку используют только в маленьких комнатах. Сгиная трубу, помните, что нельзя допустить ее переламывания (обычный металлопластик выдерживает изгиб до 5 диаметров).

Обратите внимание: если вы укладываете змейку, то первым делом пускайте трубы к холодным зонам (вдоль стен, у окна). Выход можно организовать там, где практически никто не ходит.

Способ укладки улитка — более универсальный и экономный

Укладка улиткой более практична. Такой способ позволяет сэкономить до 15% трубы, а температурный перепад практически не чувствуется. Укладывать трубу улиткой несколько сложнее. Сначала ее прокладывают по периметру стен, а затем изгибают на 90 градусов и закручивают обратно. Получается, что теплые и холодные трубы чередуются друг за другом, поэтому поверхность равномерно прогревается.

Универсальная укладка подразумевает под собой объединение улитки и змейки в одном помещении.

Подготовка к укладке

Итак, вы уже провели расчет длины трубы для теплого пола, выбрали способ укладки и напольное покрытие. Теперь вам необходимо приобрести:

Котел для отопления.
Насос (в некоторых котлах он встроен в систему).
Коллектор для теплых полов (механический или электрический).
Трубы для укладки (они должны выдерживать температуру до 95 градусов и давление до 10 Бар).
Трубы для разводки.
Клапаны для котла.
Необходимое количество фитингов для соединения.

Также вам понадобится песчано-цементная смесь для создания стяжки.

Перед началом работ вам необходимо будет подготовить поверхность. Если у вашего пола большие перепады (более 1 сантиметра на 4 метра), то его необходимо выровнять. Заделайте шпатлевкой все щели, трещины, неровности. Затем уложите на пол гидроизоляцию (обычную целлофановую пленку толщиной 200 мкм), заводя ее на стены. Затем наклейте по периметру комнаты демпферную ленту толщиной в 10-15 мм — за счет ее стяжка будет играть, расширяясь и сужаясь при изменении температуры.

Если сэкономить на ленте, то стяжка гарантированно лопнет. Сверху на пленку укладывается утеплитель — он используется для того, чтобы тепло не уходило в землю.

Если теплый пол делается по грунту или под ним находится неотапливаемый подвал, то необходимо использовать пенополистрирол толщиной 60-100 мм. либо 10-сантиметровый слой керамзита.
Если снизу отапливаемое помещение, то достаточно 30-50 мм. слоя утеплителя.
Если теплый пол используется как дополнение к имеющейся радиаторной системе, то можно обойтись фольгированным утеплителем из полиэтилена.

Трубу необходимо хорошо закрепить стяжками к сетке и заполнить водой под давлением перед заливкой стяжки

Сверху на утеплитель укладывается отражающая подкладка (из фольги), на нее армирующая сетка, и только потом трубы. Затем вся эта конструкция заливается стяжкой толщиной в 30-50 мм.

Как выбрать котел?

Котел выбирается по мощности. Если вы считали полы в программе, то получили значения мощности для каждой комнаты. Сложите их, и получите мощность вашего будущего котла.

Обратите внимание: мощность котла должна быть на 15 процентов больше, чем мощность полов. Если котел будет работать на 100% загрузке, то он быстро выйдет из строя.

Обычно минимальная мощность современных котлов 24 киловатта. Этого достаточно для отапливания дома площадью до 120 м2 (при стандартной высоте потолков до 3 метров). В большинстве котлов есть встроенный насос, поэтому приобретать его отдельно не нужно. На входе и выходе котла рекомендуется устанавливать пластиковые запорные клапаны.

Если вдруг вам придется снимать котел на обслуживание или ремонт, то вам не придется сливать всю воду из системы — вы просто закроете клапаны.

Как выбрать коллектор?

Коллектор служит для распределения количества теплой воды, проходящей через контур. Коллектор выбирается исходя из количества контуров в вашем полу. Простейшее устройство имеет только механические запорные краны, которыми вручную можно отрегулировать давление и температуру в ветках. Более продвинутые имеют сервоприводы и смесители — ими можно задавать температуру с точностью до одного градуса.

Коллектор устанавливается в специальный ящик, в которой заводятся все трубы. Старайтесь подобрать для него такое место, чтобы он находился в центре дома. Также учитывайте, что коллектор должен быть выше всех труб, сходящихся к нему, иначе система завоздушится и не будет правильно работать. Горячая вода от котла входит в нижнюю часть коллектора, горячая выходит из верхней.

Так выглядят два коллектора в ящиках для системы теплого водяного пола

Это вся информация о том, как рассчитать водяной теплый пол. Если сомневаетесь в подсчете, то используйте специальную программу или обратитесь к более опытным товарищам. Но, в целом, в этом нет ничего сложного. Соблюдайте наши рекомендации и все получится!

Калькулятор расчета длины труб для теплого пола

Доброго времени суток всем, кто зашел рассчитать длину трубы для водяного теплого пола!

Этот калькулятор рассчитывает длину трубы, исходя из двух важных параметров:

Эффективная площадь теплого пола — площадь помещения за минусом площади, над которой установлена мебель и прочие предметы мешающие отводу тепла.
Шаг, с которым укладывается труба — величина шага лежит в пределах от 10 до 30 сантиметров. При большем шаге начинает появляться эффект «зебры», то есть пол становится неравномерно прогретым. Величина шага определяется проектировщиком.

Кроме этого, необходимо учесть длину труб, необходимую для подключения контура к коллектору теплого пола. Её можно найти как удвоенное расстояние от начала укладки контура до коллектора.

В результате получаем длину труб контура в метрах. Для каждого контура теплого пола необходим отдельный расчет.

Необходимо помнить, что максимальная длина контура на трубе диаметром 16 мм не должна превышать 80 метров, а на трубе диаметром 20 мм 100 метров.

При получении большего результата необходимо разбивать длину на разные контура.

Если вы зашли через турбо-страницу, то вам для использования калькулятора нужно перейти на полную или мобильную версию сайта.

Итак, приступаем к расчетам!

Введите необходимую площадь теплых полов. По умолчанию 10 кв. метров.

Шаг укладки труб в метрах. Записывайте дробь с точкой, а не с запятой.

Удвоенная длина труб до коллектора. По умолчанию 20 метров.

Труба для теплого пола, расчет длины, диаметра, шага укладки

В современном мире все уже знают и понимают, что такое теплый пол, и этим точно никого не удивишь. Почти в каждом частном доме, где есть автономная система теплоснабжения, собственники собираются устанавливать водяной пол самостоятельно – если это предусматривается проектом. Безусловно, в квартире система водяных полов может быть установлена, но это сказано с очень большой натяжкой, так как не каждая управляющая компания разрешит вам выполнить для своих «прихотей» реконструкцию центральной отопительной системы жилого дома, а монтаж дополнительного автономного котла для таких систем отопления вероятней всего окажется очень дорогим.

Теплый водяной пол

Труба для теплого пола, которая проходит по всему помещению вашего дома, может быть разной, и, для того чтобы понять – какую трубу выбрать именно для своего дома, и рассчитать ее количество, необходимо более подробно разобрать данную тему. Итак, давайте разбираться.

Способы установки системы

Есть несколько способов установки системы «теплый пол» – настильный и бетонный. Во втором случае теплый пол будет иметь стяжку, в первом – как следует из самого названия, настил из совершенно другого материала (полистирольный или деревянный). Для первого способа установки системы теплого пола несвойственны «мокрые процессы», в связи с чем все работы по установке полов проводятся намного быстрее.

Тем не менее, не для всех установка теплого пола — есть невыполнимая задача – безусловно, если вы имеете достаточно средств и возможностей, то лучше нанять профессионалов. А тем, кто бережет свои средства, или имеет большое желание самому собрать систему теплых водяных полов – может сделать все сам, сэкономив при этом существенное количество финансовых средств.

Система монтажа «Бетонная»

В настоящее время система монтажа «Бетонная» в силу своей простоты является весьма популярной. Труба для тёплого пола, цена которой зависит от материала, из которого она выполнена, уложена по общему контуру. Такая труба для теплого пола заливается бетонной стяжкой без особых разделителей теплоэнергии.

Рекомендуем к прочтению:

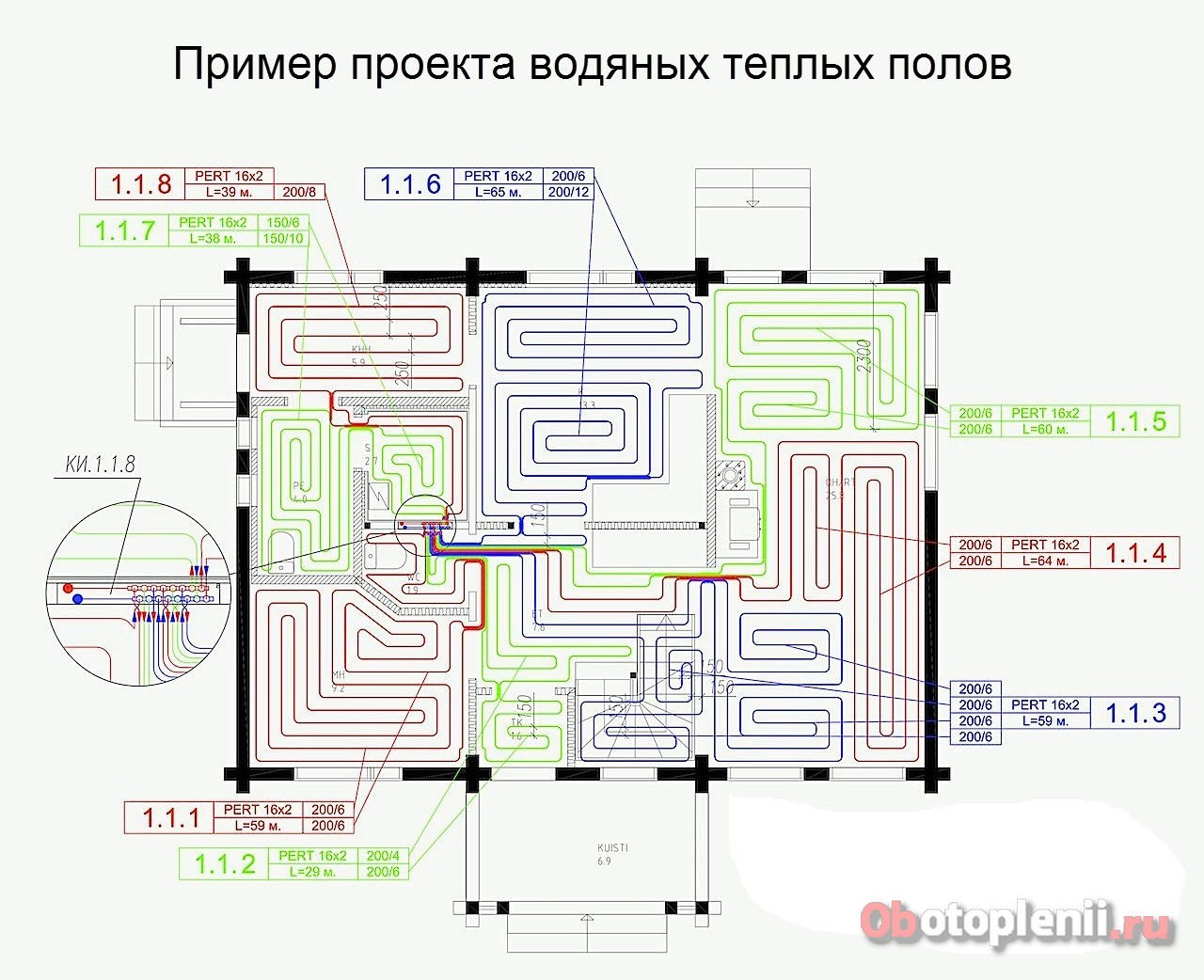

Схема водяного пола

Всю площадь будущей отапливаемой комнаты необходимо поделить на небольшие участки. Количество таких участков зависит от размеров и геометрии помещения (обязательно нужно выдерживать соотношение сторон контуров 2:1). Это вплотную связано с дальнейшим расширением бетонной стяжки при включении системы отопления теплого пола – под большим воздействием снижения/увеличения температуры в трубах для теплого пола стяжка будет поддаваться деформации, и этого следует избегать, для того чтобы не случилось растрескивания напольного покрытия.

Черновой пол необходимо покрыть слоем теплоизоляции. Для этого необходимо очистить основание пола, следом уложить теплоизоляционный материал – для того чтобы в основании пола не было тепловых потерь.

Если использовать «правильный» материал для теплоизоляции и грамотно его настелить, а также произвести точный расчёт трубы для теплого водяного пола, то прогрев самого водяного пола будет идти исключительно вверх.

Укладка пенопласта на черновой пол

В качестве теплоизоляции рекомендуется использовать пенопласт – главное, чтобы теплоизоляционный слой имел плотность выше 35 кг/м3 и толщину до 150 мм. Толщина рассчитывается по характеру комнаты – насколько насыщенным должен быть обогрев. А поверх слоя изоляции необходимо настелить простую полиэтиленовую пленку, необходимую для гидроизоляции. Затем, по всему периметру помещения и между участками необходимо поместить демпферную ленту, которая предназначается для возмещения тепловых расширений бетонной стяжки.

Далее нужно армировать слой изоляции и потом по контуру уложить трубы для тёплого пола, цена которых варьируется в зависимости от материала. Типовое армирование – сеткой с размерами ячейки150х150 и сечением прутка до 5 мм. Если необходимо армировать бетонную стяжку, что называется, на совесть, то вы можете произвести укладку еще одного слоя сетки – после того, как будет уложена отопительная труба под теплый пол.

Армирование сеткой с ячейкой 150х150 мм

Установка водяного отопления самостоятельно достаточно проста. Произведя согласно схеме предварительный расчет длины трубы теплого пола, совершается непосредственно расчет самого проекта. Расстояние между трубами теплого пола должно быть в пределах до 30 см, и в зависимости от геометрии и местоположения участков проектируется сама схема монтажа: спиралью со смещенным центром, спиралью, змейкой или двойной змейкой. Нагревательный элемент – трубопровод – необходимо закрепить хомутами к арматурной сетке, а в компенсационных швах на трубопровод надо установить гофрированный трубопровод, защищая при этом его от возможных повреждений.

Монтаж трубопровода теплого водяного пола

Укладка труб теплого пола у наружных стен подразумевает уменьшить шаг трубочек – во избежание температурного перепада, так как у наружных стен теплопотери будут значительно выше. А длина труб теплого пола должна составлять примерно 70 метров.

Максимальная длина трубы теплого пола – 90 метров, иначе будут весьма существенные теплопотери в конце одного или нескольких контуров и падение в системе рабочего давления теплоносителя.

Количество трубы для теплого пола рассчитывается следующим образом — на 1 м² поверхности в среднем необходимо 5 п.м. трубопровода (при том условии, что расстояние между трубами составит 20 см). Опрессовка является заканчивающим этапом монтажа трубопровода в системе теплого пола – с помощью нее можно выявить механические повреждения трубопровода, имеющиеся на этом этапе. Должна производиться опрессовка под рабочим давлением не меньше 24 часов.

Рекомендуем к прочтению:

Проведение опрессовки под рабочим давлением

Затем, после проведения опрессовки (все работы проходят под давлением) происходит заливка бетонной раствора. Толщина слоя – до 70 мм, в качестве заливки можно применить специальную смесь для таких полов или пескобетон М300.

Заливка бетонным раствором

Что же касается чистовой отделки, то производят ее только после полного застывания раствора стяжки. В качестве отделочных материалов необходимо подбирать именно такие, которые отличаются отличной теплопроводностью (допустим, линолеум, керамическая плитка или ламинат).

Система монтажа «Полистирольная»

Такая система считается легкой в установке, так как предполагает установку полистирольных плит на имеющиеся для алюминиевых пластин специальные пазы. В пластины защелкивается красная труба для теплого пола (подающая труба (синяя – возвратная)), на которую и помещается само напольное покрытие. Отсутствие бетонной стяжки – преимущество для собственников жилья – на ожидание полного затвердевания раствора не придется терять время, а сразу применять систему по назначению.

Монтаж трубы теплого водяного пола на специальные полистирольные плиты с зажимами

Расчет теплого водяного пола

Для благополучной установки теплого пола, надо заблаговременно подготовить все нужные материалы, запланировать порядок работ. На предварительном этапе самыми сложными станут такие вопросы, как: «Расход трубы для теплого пола», а также покупка необходимых комплектующих. Давайте посмотрим, что нам нужно, чтобы рассчитать диаметр трубы теплого пола, а также посмотрим какие на сегодняшний день лучшие трубы для теплого пола.

Итак, во-первых, если в комнате планируется установка габаритной мебели или техники, то под ней производить монтаж трубы нельзя. Соответственно, площадь сократиться. Помимо этого обязательно нужно отступить от стены не менее 200 мм – это необходимо учитывать при подсчете общей площади теплого пола.

Во-вторых, вопрос о том, какие трубы для теплого пола вам подходят более или менее, нужно решать со специалистом, который обязательно порекомендует необходимую трубу для вашего помещения, а также возможно посоветует, где ее купить, труба для теплого пола ведь бывает совершенно разной. Она может быть металлопластиковой, медной, полипропиленовой и пр. Самое главное при расчете количества труб это шаг укладки. Чем больше вам необходима температура в помещении, тем меньше необходимо делать этот шаг.

В свою очередь крайне не советуем использовать полипропиленовые трубы (ПП) для устройства теплого пола. Так как трасса будет иметь стыки, труба имеет низкую теплопроводность и не предназначена для устройства теплого пола, но нам знакомо много примеров, когда водяной пол исполнялся данной трубой. Оптимальный вариант это металлопластик или однослойные трубы PEX и PERT.

Расход трубы теплого пола при монтаже

И, наконец, в-третьих, раскладка труб теплого пола должна происходить строго по схеме, а длина каждого контура не должна превышать 70 метров. Если всё-таки необходимо превысить этот предел, вам необходимо уже использовать следующий контур, но не продолжать тот контур, который уже достиг этого предела, особенно с использованием различных соединительных фитингов, благодаря которым увеличивается вероятность протечки в процессе эксплуатации.

расчет длины труб и установка пола в квартире Строительство и ремонт Пола

Читайте также:

Водяной теплый пол: расчет длины труб и установка пола в квартире

Многие современные квартиры имеют системы обогрева, отличные от традиционных. Большую популярность в настоящее время приобретают теплые полы, кстати недавно мы уже писали, как сделать теплый пол от отопления. Они могут иметь разные конструкции и заслуженным уважением пользуются теплые полы с теплоносителем в виде воды. Теплый пол создаст в вашей квартире поистине уютную атмосферу. Его использование не только делают квартиру или частный дом комфортабельным, по и позволяет существенно экономить на счетах за отопление, так как теплый водяной пол может использоваться только в необходимых ситуациях и на важных участках.

При создании водяного отопления пола поток энергии идет по направлению снизу вверх, по естественной траектории, равномерно обогревая весь объем помещения, создавая комфортные условия в нижней части комнаты, то есть именно в той области, где происходит основная жизнедеятельность. Возле пола температура повышается на несколько градусов по сравнению с потолочными областями, что благотворно влияет на человеческий организм.

Кроме того, теплые полы благотворно влияют на сохранность финишных напольных покрытий, увеличивая срок их службы.

Организация теплого водяного пола в вашей квартире позволит вам отказаться от установки радиаторов отопления и даст возможность применить нестандартные дизайнерские решения, например установить большие панорамные окна.

Чем водяной пол лучше электрического?

Электрическая система нагревания пола может первоначально показаться более экономичной, чем использования водяного теплоносителя. Однако, при длительной эксплуатации, теплые полы с водой, используемой в качестве теплоносителя выглядят более предпочтительно с экономической точки зрения. В длительной перспективе расходы на водяное отопление выглядят более предпочтительно, чем электрический обогрев. Немаловажным фактором, влияющим на выбор жидкостного теплого пола, является и то, что электрическое отопление может создавать неблагоприятные электромагнитные поля.

Обратите внимание!. Необходимо помнить, что систему обогреваемых полов с жидкостным носителем следует подключать именно к магистральным трубам водяного отопления. Не допускается ее интеграция в систему горячего водоснабжения.

Прежде всего, такой подход запрещен на законодательном уровне (за исключением строительства новостроек, где теплые обогреваемые полы включены в проект). Также питание обогреваемых полов от ГВС вызывает значительное охлаждение теплоносителя, то есть воды, что вряд ли понравится вашим соседям.

Общее устройство теплого водяного пола в квартире

Итак, система теплых полов с теплоносителем-водой в первом приближении выглядит как водопроводные трубы, проложенные между основанием стяжки и окончательным покрытием пола. В качестве теплоносителя может использоваться горячая вода из обычного отопления или специальная жидкость (этиленгликоли или антифризы), нагреваемая в системе.

Основными элементами системы обогреваемых полов с жидкостным теплоносителем являются трубы, тепловая изоляция, крепежные узлы, система управления и арматурные устройства, регулирующие поток теплоносителя.

Расчет водяного теплого пола

Для того, чтобы произвести расчет материалов, необходимых для организации теплого водяного пола, прежде всего, необходимо ответить на вопрос: в каком качестве будет конструироваться эта система? Существует два основных варианта применения теплых водяных полов: в качестве основного вида отопления, исключающего другие типы и в качестве дополнительного, предназначенного для создания локальной комфортной среды.

Кроме того, для расчета потребных материалов необходимо оценить следующие факторы: площадь отапливаемого помещения, его характеристику (например, материал стен и конструкцию окон, поддерживаемую температуру), тип финишного напольного покрытия. Например, организация напольного финишного покрытия из цельной доски требует более высокой степени обогрева, так как дерево отличается отличными теплоизолирующими свойствами.

Характеристики отапливаемого помещения существенно влияют на необходимую мощность водяного теплого пола. Так, если помещение буквально «сквозит по щелям», и его теплопотери превышают 100 Ватт на один квадратный метр – то целесообразно сначала заняться утеплением помещения, а уже потом организовывать постройку теплых полов. Даже наличие стеклопакетов не гарантирует герметизацию помещения. При плохой тепловой изоляции стен ваше помещение будет терять до 80 Ватт на квадратный метр. Вы буквально будете отапливать улицу и «выбрасывать деньги в трубу».

Используемые трубы

Кроме того, для расчетов при постройке системы теплых полов с жидкостным теплоносителем следует учитывать характеристики труб, используемых для оборота теплоносителя. В настоящее время в системе водяных полов используются следующие типы труб:

-Пенопропиленовые. Это материал характеризуется низкой стоимостью и такой же низкой проводимостью тепла.
-Металлопластиковые. На текущий момент они демонстрируют идеальное соотношение цены и качества.
-Сшитые полиэтиленовые или PEX-трубы. Неплохой выбор.
-Медь. Идеальная теплоотдача, но высокая стоимость.
-Нержавейка-гофр. Свежее веяние на рынке теплых жидкостных полов, характеризуются отличной теплоотдачей.

После выбора типа труб для обустройства обогреваемого пола необходимо определить длину коммуникаций. Потребная длина заготавливаемых труб зависит от способа укладки.

Способы укладки труб

Перед тем, как приступить к укладке труб почитайте статью — водяной теплый пол без стяжки.

Существует два главных способа монтажа труб обогреваемого пола с теплоносителем-водой, условно называемых «змейка» и «улитка-ркушка».

Интересно, что метод раскладки труб теплого водяного пола имеет географическую привязку: «змейкой» трубы укладывают преимущественно в Западной Европе, а вот «улиткой» преимущественно в Европе Восточной.

Укладка «змейкой» имеет один ощутимый недостаток: при ее использовании температура пола в различных участках помещения может существенно отличаться. Так в месте, где находится входная часть системы труб температура теплоносителя (а, следовательно, и температура напольного покрытия) будет несколько выше, чем на участке выходного трубопровода. Помимо некомфортных отношений такой подход может привести и к частичному разрушению среды, в которой находятся трубы обогреваемого пола от перепада температур.

Для предотвращения перепада температурных уровней в систему вводят специальное ограничение на разницу температуры носителя тепла на различных участках помещения, а саму систему укладки «змейкой» лучше применять в комнатах с высокой теплоизоляцией.

Более сложной, но и более эффективной системой укладки труб при проектировании и создании теплого водяного пола является укладка «улиткой». В этом случае тепло, приносимое рабочей жидкостью, равномерно распределяется по всей поверхности помещения. Трубы с частично горячим и относительно холодным теплоносителем в такой системе последовательно чередуются. Недостатком такого подхода является повышенная сложность проектирования и монтажа системы.

При укладке «улиткой» «горячая» и «холодная» труба идут параллельно друг другу от входа теплоносителя до центра помещения, а потом возвращаются к участку вывода.

Расчет длины труб

Очень важной характеристикой, используемой при расчете теплого пола с переносом тепла жидкостью, является шаг труб, то есть расстояние между трубами, оставляемое при их монтаже. От промежутков между витками труб с теплоносителем зависит потребная длина труб и равномерность распределения приносимого тепла. При повышении размеров промежутков между трубами рекомендуется повышать и температуру теплоносителя. Кроме того, шаг теплопровода может изменяться и в зависимости от участка помещения – где-то требуется делать температуру поверхности больше, а где-то поменьше.

Приблизительно можно прикинуть, что для достижения тепловой отдачи величиной 50 Ватт на квадратный метр шаг трубы с теплоносителем может составлять 30 сантиметров. При повышении теплоотдачи до 80 Ватт расстояние между трубами должно быть уменьшено до 20 сантиметров, а вот на участках, для которых критично очень равномерное распределение температуры шаг труб не должен превышать 15 сантиметров.

Уменьшить шаг труб рекомендуется возле наружных стен, а вот вдоль внутренних перегородок его можно увеличить

Приведем примерный расчет: на помещение в 30 квадратных метров требуется обеспечить нагрев примерно 25-26 квадратных метров пола. При шаге трубы с теплоносителем в 15 сантиметров потребная длина трубы составит около 160 метров.

Однако, проще всего рассчитать потребную длину труб для обустройства водяного теплого пола можно, создав простой чертеж на миллиметровой бумаге или в специализированной программе.

Статью нашли по запросам:
как сделать водяной тёплый пол
Вы читаете статью Водяной теплый пол: расчет длины труб и установка пола в квартире. Все материалы на сайте Two Room, а также и статья Водяной теплый пол: расчет длины труб и установка пола в квартире — написаны специально ждя вас, и мы рады если Вам нравиться наш журнал.
Расход трубы на теплый пол
Продолжим проектирование водяного теплого пола и выполним расчет длины трубы теплого пола. А попутно узнаем, сколько контуров будет у теплого пола и какая длина у каждого контура. Число контуров поможет узнать количество выходов коллектора.
Но всё по порядку.
Расчет длины трубы теплого пола по шагам

Шаг первый. Сколько метров трубы нужно на квадратный метр теплого пола?

Расход на 1 м2 водяного теплого пола зависит от шага укладки трубы.
При шаге 150 мм расход примерно 6.5…6.7 м на 1 м2. Ну, будем брать максимальное значение — 6.7 м.
При шаге 200 мм — 5 м на 1 м2.
При шаге трубы 100 мм расход 10 м на 1 м2.
Шаг второй. Сколько метров трубы нужно для каждого помещения?

Для удобства сведём все данные в таблицу:
Полагаю, всё здесь ясней ясного. Общая площадь — это сумма площадей всех помещений. Общая длина… ну, что я как с первоклассниками?
Только общую площадь я округлил с 42.9 до 45 м2. А общую длину с 287.43 до 300 м. Точность до миллиметров и сантиметров здесь не нужна.
Шаг 3. Сколько веток теплого пола нужно делать?

Всё, что выше, мы делали для расчёта количества веток теплого пола.
Рассуждаем так. Длина одной ветки из трубы диаметром 16 мм не должна превышать 70 м. Ограничимся даже 60 м — для уверенности.
И теперь считаем:
Количество веток = Общая длина трубы : Максимальную длину одной ветки = 300 : 60 = 5. Я специально не старался, так уж как-то само получилось ровно. Если у вас получится десятичное число, то округляйте в большую сторону, например, 5.7 округляем до 6 и т. п.
Шаг 4. Какова средняя длина трубы для одной ветки теплого пола?

Здесь тоже всё просто: делим общую длину трубы на количество веток. Ну, у меня получились ровные числа:
Средняя длина трубы для одной ветки = Общая длина : Кол-во веток = 300 м : 5 = 60 м.
У вас не обязательно так и скорей всего не так. Ну, допустим, расчет длины трубы теплого пола в вашем случае дал 500 м. Число веток получилось 7 (я беру числа «с потолка»). Тогда средняя длина трубы для одной ветки: 500 : 7 = 71.4 м. В общем-то, нормально. Но я лучше бы добавил один контур, чтобы длины контуров получились меньше: 500 : 8 = 62.5 м. Так насос будет нужен той же мощности, но ему будет легче прокачивать теплоноситель через контуры теплого пола.
На сколько выходов нужен коллектор?

Сколько у теплого пола веток, столько и выходов на коллекторе. В моём случае — 5.
Где разместить коллектор теплого пола?

Для коллектора выбираем место по следующим соображениям:
1. Примерно по средине дома. Или на — примерно — равном удалении от крайних отапливаемых зон.
2. Чтобы о него не спотыкаться (в т. ч. глазами).
У меня на схеме это правый верхний угол прихожей. Там есть оранжевая чёрточка, к которой от котла (красного квадрата) проведены красная и синяя линии (подача и обратка), вот эта оранжевая чёрточка и есть мой коллектор. Что ж, другого места не нашлось, не ставить же его в гостиной.
Как выбрать диаметр труб?

Это, правда, не есть расчет длины трубы теплого пола, но всё равно нужно, не писать же отдельную статью…
У нас испульзуются два вида труб:
1 — для соединения коллектора теплого пола с котлом;
2 — для петель теплого пола.
Для удобства снова сведу всё в таблицу:
Напомню: диаметр ПП (полипропиленовых) и МП (металлопластиковых) труб считается по наружному диаметру (простите за тавтологию).
Теперь ваша задача провернуть расчет длины трубы теплого пола и подогнать свой проект до состояния, как в данной статье. А в следующей продолжим.
расчет длины трубы теплого пола
Как рассчитать ведомость материалов для системы теплого пола — B-Hive Supplies
Слишком часто в прошлом компании, производящие теплый пол, скрывали технические характеристики систем теплого пола тайной. Дело в том, что довольно просто определить, что именно вам потребуется, если вы будете следовать этим принципам;
Во-первых, нам нужно ответить на несколько вопросов;
Какая конструкция пола? Стяжка, балки, перекрытие?
Новостройка или ремонт? Если это ремонт, сколько лет собственности?
Что такое источник тепла? Бойлер, тепловой насос?
Предпочтительное положение коллектора.Это не обязательно на этапе ценообразования, но позволяет избежать путаницы и любого пересечения трубы на установке.
Сколько потребуется зон нагрева?
Как только мы получим эти ответы, в общем, мы можем указать, какие материалы потребуются.
В качестве примера возьмем новый дом;
Блочно-балочная конструкция, поэтому обычно используется стяжка. В здании будет использоваться тепловой насос в качестве источника тепла, поэтому мы предлагаем установить трубу с шагом 150 мм, чтобы обеспечить более низкие рабочие температуры и более эффективную систему (если используется газовый котел, его можно переместить на расстояние 200 мм. ввиду наличия более высоких температур подачи).
Далее нам нужно решить, сколько зон нагрева требуется. Однокомнатные системы — это всего лишь одна зона, независимо от размера (могут применяться исключения для очень больших коммерческих или многоцелевых жилых помещений). В здании с несколькими комнатами на первом этаже, например, в большом доме, потребуется более одной зоны. Гостиная, столовая, кухня, коридор, туалет и т. Д. Могут контролироваться индивидуально, что обеспечивает больший контроль и более эффективное использование энергии.
Каждая зона должна быть измерена в квадратных метрах.Получив это, мы можем рассчитать необходимое количество трубы. Для центров 150 мм расчет будет м2 x 7,5. Следовательно, для помещения площадью 20 м2 потребуется 150 погонных метров трубы (эта цифра включает дополнительную трубу для обеспечения потока и возврата в коллектор). Важно помнить, что при использовании многослойной трубы диаметром 16 мм длина любой петли в системе не должна превышать 120 погонных метров. В случае помещения площадью 20 м2 вам потребуются 2 порта на коллекторе. Этот процесс следует повторить для каждой комнаты в здании, помня, что не во всех комнатах будет один порт на коллекторе.
Пример расчетов
Sample-B-hive-ufh-calc-sheet pdf
Часто мы видим, что для двух участков в непосредственной близости может потребоваться очень мало трубы. В этом случае прихожая и туалет имеют вместе всего 67,5 м. В таких случаях рассмотрите возможность объединения их в один цикл. Это уменьшит количество портов на коллекторе и количество требуемых термостатов. Здесь мы подчеркнули это, закрасив туалет красным.
На основе этой информации мы можем приступить к созданию нашей ведомости материалов.В этом примере нам потребуется 517,5 метров трубы, 6-канальный коллектор и 4-канальный коллектор. термостаты. Это основа всей системы. Все остальное, что требуется, теперь можно рассчитать.
Обрезка труб
Мы рекомендуем по крайней мере 3no. ‘U’-образные зажимы на погонный метр трубы, если это ваш предпочтительный метод крепления трубы к изоляции. Если вы предпочитаете использовать зажимную планку, мы рекомендуем использовать на 1 линейную планку больше зажимной планки на квадратный метр площади пола. Опытный установщик может использовать комбинацию из двух, чтобы ускорить установку и сэкономить деньги.
Изоляция кромок
Для расчета необходимого количества изоляции кромок мы рекомендуем рассчитывать 1,1 погонных метра изоляции кромок на квадратный метр объекта. В данном случае около 76м.
На коллекторе
Насос и смесительный клапан.
Как мы уже говорили, в этом примере в качестве источника тепла используется тепловой насос. В подобных случаях насос и смесительный клапан часто не требуются. Пожалуйста, проверьте это перед заказом.
Приводы
Если вы указываете систему для одного помещения, приводы не требуются. Однако, как только вы перейдете к многоуровневым или многозонным системам теплого пола, каждый порт на коллекторе потребуется для управления потоком теплой воды. Каждый привод будет подключен через центр коммутации к соответствующему комнатному термостату и отключится или закроется в зависимости от требуемой комнатной температуры и любой включенной временной программы.
Что касается самого коллектора, он должен быть укомплектован шаровым краном, крышками для заливки и слива и соединителями для труб.Убедитесь, что ваш поставщик предоставляет все это в комплекте. Не думайте об этом.
Регуляторы температуры
Термостаты
В этом примере мы предположили, что клиенту потребуется 4no. термостаты, так как холл и туалет будут совмещены. На рынке доступно множество опций на передней панели управления. Все, что угодно, от традиционных термостатов с циферблатом до более дорогих интеллектуальных систем с доступом в Интернет. У каждой есть свое место на рынке, просто убедитесь, что вы или ваш клиент можете использовать более продвинутые системы, поскольку некоторые из них сложнее других.
Центры коммутации
Вам потребуется центр коммутации для управления многозонной системой. Это центральная точка управления, которая взаимодействует между термостатом, приводом, насосом (при необходимости) и источником тепла. Расположенный рядом с коллектором, он контролирует всю систему.
Требуется ли конструкция полов с подогревом?
Многие люди устанавливают теплые полы, просто используя свои знания и немного здравого смысла. В конце концов, мы — нация домашних мастеров.Тем не менее, это всегда хорошая идея, особенно если у вас небольшой опыт работы с полами с подогревом или если эта система предназначена для многокомнатных домов. Ситуация на месте может немного запутаться, когда вам нужно подвести трубу к комнатам, находящимся на некотором расстоянии от коллектора, и из них. В проекте также должна быть указана точная длина трубы, расход и мощность системы, что очень удобно. Короче говоря, мы отвечаем, что он вам не нужен, но мы советуем вам это сделать.Ваш поставщик должен быть в состоянии предоставить конструкцию полов с подогревом.
Отметить список необходимых материалов;
Труба
Система клипсов
Edge insualtion
Коллектор
— убедитесь, что ваш поставщик предоставляет все необходимые компоненты.
Насос и смесительный клапан
Приводы
Термостаты
Центр коммутации
Другое — Трубопровод, изоляционная крышка из полиэтилена, Дистанционный датчик для ванных комнат и т. Д.
Итак, у вас есть ряд вопросов, на которые нужно ответить, прежде чем вы создадите свой список. Не торопитесь и дважды проверьте это у своего поставщика, они смогут помочь. Или, если у вас есть какие-либо вопросы, позвоните нам по телефону 01245 490 401.
B-Hive Supplies — это специализированный поставщик систем теплого пола и сантехники из Челмсфорда, Эссекс. www.bhiveunderfloor.co.uk Тел .: 01245 490 401
ПРИМЕЧАНИЕ:
B-Hive признает, что на рынке Великобритании доступно множество различных типов полов с подогревом, и что не все поставщики систем применяют одни и те же правила к спецификациям систем UFH.Все разработанные нами системы производятся в соответствии с соответствующими директивами Великобритании, и эта статья основана на этих принципах.
B-Hive также соглашается с тем, что этот пример является лишь одним из любого количества возможных типов системы, необходимых в любой данной ситуации. Все проекты разные, и их следует рассматривать с учетом их индивидуальных особенностей.
Если кто-то хочет обсудить что-либо в этой статье, не стесняйтесь комментировать.
Проектирование теплых полов: подробное руководство
Правильная конструкция системы теплого пола имеет важное значение для обеспечения того, чтобы устанавливаемая система была достаточной для обогреваемой площади.Неправильный дизайн может привести к тому, что система отопления будет недостаточно определена, а это означает, что желаемая тепловая мощность в каждой области не будет достигнута.
Исправление ошибок, вызванных ошибкой конструкции, после установки, будет, мягко говоря, дорогостоящим и неудобным. Это подчеркивает важность обеспечения точности конструкции и упрощения установки системы правильного размера на участке.
Конструкция пола
Конструкция пола будет определять, какая система теплого пола лучше всего подходит для проекта, например, Ambiente поставляет различные системы теплого пола для стяжных полов, подвесных полов, плавающих полов, низкопрофильные системы для минимального образования полов при ремонте, специальные системы для конкретных такие требования, как структурные зоны пола или включение акустических слоев в UFH для звукоизоляции, полы с фальшполом и специальные системы для необычных и сложных требований.
Коллектор
Еще одно соображение на этапе планирования — расположение коллектора теплого пола. Если проект включает несколько помещений, лучше всего разместить коллектор по центру между всеми отапливаемыми помещениями. Мы также рекомендуем подвесить коллектор на расстоянии не менее 250 мм от уровня готового пола, чтобы обеспечить легкий доступ.
Тип трубы
Когда дело доходит до влажного теплого пола, лучше всего использовать трубопровод, специально разработанный для теплого пола.Труба напольного отопления должна быстро и равномерно рассеивать тепло, а не действовать как изолятор, для чего предназначены некоторые водопроводные трубы.
Расстояние между трубками
Обычно расстояние между каждым участком трубы составляет 200 мм. Однако в некоторых случаях это будет варьироваться как от более широкого, так и от более узкого расстояния, в зависимости от потерь тепла в помещении. На потерю тепла отрицательно повлияют большие площади остекления или плохие изоляционные свойства.
Длина петли
Длина каждого контура трубопровода ограничена, т.е. вы не можете просто запустить непрерывный контур! Это необходимо для того, чтобы нагнетаемое давление и температура воды поддерживались во всем змеевике трубопровода. Компания Ambiente разработала все требования к змеевикам трубопроводов и четко изложила их в таблице резки рулонов — это также поможет установщику минимизировать потери и обрезки.
Контроль нагрева / термостат
Важно, чтобы предлагаемые зоны регулирования отопления были учтены при проектировании УВТ, чтобы схема трубопроводов способствовала необходимому зонированию.
Ambiente предлагает множество различных вариантов управления, в том числе Ambiente NeoStat — тонкий и стильный интеллектуальный термостат для теплого пола, которым можно управлять из любого места через приложение NeoApp, которое можно загрузить на любое интеллектуальное устройство.
План помещения
следует учитывать расположение таких приборов, как туалеты или кухонные гарнитуры (если в них хранятся пищевые продукты), поскольку, как правило, трубопровод UFH не должен проходить под ними. Мы также не рекомендуем прокладывать трубопровод UFH под душевыми поддонами, так как это может вызвать запах воды в душевом поддоне.
Напольное покрытие
перед установкой полов с подогревом обязательно продумайте напольное покрытие, так как одни напольные покрытия лучше подходят для теплого пола, чем другие. Рейтинг сопротивления (обычно измеряемый в «TOG») учитывается в конструкции UFH, чтобы гарантировать, что тепловая мощность все еще будет адекватной с учетом этого сопротивления.
Схема теплого пола, разработанная с использованием программного обеспечения САПР, всегда должна включать в себя схемы расположения труб, расчеты теплопроизводительности, расхода и распределения труб.
Этот проект всегда должен выполняться квалифицированным специалистом по проектированию систем теплого пола, чтобы обеспечить правильность всех расчетов, размещения труб, расстояний между ними, расположения труб, расходов, тепловых потерь и теплопроизводительности. Если какие-либо из этих расчетов неверны, система может работать не так, как должна.
По получении вашего заказа компания Ambiente разработает полный проект САПР для теплого пола.
Что входит?
Таблица вывода
В выходной таблице приведены выходные данные системы, включая расчетную температуру в помещении, температуру подачи, покрытие пола и результирующую тепловую мощность.Затем этот выходной сигнал будет сопоставлен с потерей тепла в помещении, чтобы убедиться, что система соответствует ему.
Схема расположения труб
Мы наносим на график фактическое положение трубопроводов в полу, чтобы показать монтажнику точный шаблон, по которому следует работать.
Расстояние между трубами и расположение
Мы определяем расстояние между трубопроводами для каждой отдельной области, а также предоставляем таблицу распределения, чтобы показать, какие катушки следует использовать для перекрытия каких петель.
Тип системы
Четкая диаграмма в разрезе пола показывает, какая система была спроектирована.
Ambiente использует специальное программное обеспечение САПР для создания фактической схемы трубопроводов, а затем дополнительное специализированное программное обеспечение для выполнения соответствующих расчетов тепловой мощности и т. Д.
Жизненно важно, чтобы UFH Design включал оба этих компонента — достаточно легко нарисовать схему трубопроводов в САПР, но вычисления, которые подтверждают это, являются наиболее важной вещью, чтобы убедиться, что система UFH будет делать то, что ей нужно. к!
Важно понимать разницу между Обогреваемой площадью и Общей площадью — разница между этими двумя значениями упоминается, т.е.е. что некоторые помещения нельзя отапливать, как под кухонными приборами.
UFH Design покажет эти две области, рассчитанные отдельно — это помогает в составлении списков отбора материалов — например, вам нужно только поставить некоторые продукты, такие как трубы, для обогреваемой области.
UFH Design также рассчитает общую потребность в трубопроводах UFH и разумно распределяет их на основе размеров змеевиков, которые предлагает поставщик UFH.
Важно, чтобы установщик следил за таблицей резки катушек, которую мы поставляем, чтобы убедиться, что катушки, которые мы поставляем, будут адекватно покрывать установку.
Ambiente всегда допускает небольшой провис на каждой расчетной длине змеевика, чтобы учесть аномалии, которые могут возникнуть на строительной площадке. Например, петлю из труб, возможно, придется установить вокруг кухонного островного блока, который был перемещен или добавлен позже — это небольшое провисание петли даст установщику некоторую гибкость, чтобы немного изменить установку по своему усмотрению.
Ambiente предлагает монтажникам множество ключевых ресурсов для теплого пола, включая руководства по установке UFH, все соответствующие руководства по установке и схемы подключения для управления отоплением, и даже контрольный список для балансировки и ввода в эксплуатацию.
Следуя руководству по установке, тщательно увязывается с проектом UFH — т.е. система будет спроектирована с учетом использования рекомендованной тактики установки
В Ambiente мы понимаем и ценим важность проектирования системы теплого пола и уделяем особое внимание тому, чтобы системы, которые мы проектируем, соответствовали условиям, достаточным для площади, которую вы пытаетесь отапливать.
Наличие собственной проектной группы означает, что мы можем быть гораздо более гибкими на этапе проектирования и можем быстро приспособиться к любым изменениям в планировке и другим требованиям, указанным архитектором, строителем или заказчиком.Мы можем определить приоритетность этих изменений в нашей системе и минимизировать задержки.
Сообщите нам подробности вашего проекта, и один из наших квалифицированных специалистов скоро свяжется с вами. Ключевые детали, которые необходимо предоставить, — это области, которые необходимо отапливать, конструкция пола, предлагаемые напольные покрытия и предлагаемый источник тепла (например, бойлер, солнечная энергия и т. Кроме того, если у вас есть планы этажей, это позволит нам более точно комментировать и цитировать.
Отправьте запрос сегодня!
Рекомендованных статей для вас:
На что следует обратить внимание перед укладкой теплого пола с акустическим слоем?
На что следует обратить внимание перед установкой полов с подогревом?
Эту статью написал Роберт Таффин.
Роберт является генеральным директором Ambiente и работает в сфере теплых полов с 2012 года.
Дата последнего пересмотра / обновления: 25.02.2019
Как определить правильный размер и расстояние между трубками для вашего проекта
Трубки являются неотъемлемой частью любой системы водяного лучистого отопления. Как и вены, он переносит теплую жидкость и тепло по полу, превращая их в удобные теплые поверхности. Мы предлагаем лучшие трубки из PEX и PERT для наших гидравлических систем, доступные в различных размерах от 3/8 ″ до 1 ″.Эти трубки обеспечивают отличные характеристики в излучающих системах и предоставляют разработчику системы самые большие возможности для выбора компонентов. Имея пять доступных размеров, как узнать, какой из них лучше всего подходит для вашего проекта? Эти общие правила могут помочь. Трубки
PEX и PERT бывают разных размеров. Наиболее распространены размеры 3/8 ″, 1/2 ″, 5/8 ″ и 3/4 ″. Как правило, для системы обогрева пола в жилых помещениях мы рекомендуем трубы 3/8 ″ и 1/2 ″. Размер трубки определяет скорость потока, которая может быть достигнута, а также указывает максимальную длину контура в зависимости от напора.Обычно мы рекомендуем трубки 5/8 ″ и 3/4 ″ для крупных коммерческих предприятий и при таянии снега.
Такие факторы, как размер трубок, расстояние между трубками и температура воды, напрямую представляют тепловую мощность (в BTH / кв. Фут / час) системы лучистого отопления. Последнее особенно важно, поскольку расчет теплопотерь является начальным этапом каждого проекта лучистого отопления и позволяет установщику определить, какой размер трубы использовать и какой длины будет максимальная длина.
Для увеличения производительности пола для выбранных размеров и длины трубок может потребоваться увеличение потока, расстояние между трубками может быть ближе друг к другу или повышение температуры воды.Например, при увеличении потока через трубку PEX 1/2 дюйма всего на 0,1 галлона в минуту выходная мощность пола увеличится на 5 БТЕ / кв. фут / час
С трубкой 1/2 ″ 6 ″ шаблон иногда используется в небольших помещениях, таких как ванные комнаты, и для экстремально холодного климата, в то время как узоры 8 ″ и 9 ″ являются стандартными для большинства жилых помещений в большинстве климатических условий, а 12 ″. узор используется в гаражах. Для большинства крупных магазинов и небольших коммерческих предприятий обычно используются трубки 5/8 ″ с кислородным барьером из PEX или InfloorPERT®. Для трубок диаметром 5/8 дюймов стандартным является шаблон от 9 до 12 дюймов.Для больших магазинов и больших коммерческих зданий (обычно более 5000 квадратных футов) кислородная трубка 3/4 дюйма является стандартной. Для трубок диаметром 3/4 дюйма используется расстояние 12 дюймов или 18 дюймов, в зависимости от климата и желаемой температуры помещения.
Теперь, когда вы выбрали размер и расстояние между трубами для своего проекта, просто умножьте квадратные метры обогреваемого помещения на один из следующих множителей, чтобы определить общий линейный метр трубы, который вам понадобится. Убедитесь, что вы используете правильный множитель, который соответствует выбранному вами интервалу:
6 ″ интервал = кв.фут x 2,0
интервал 8 дюймов = квадратный фут x 1,5
интервал 9 дюймов = квадратный фут x 1,34
интервал 12 дюймов = квадратный фут x 1,0
интервал 18 дюймов = квадратный фут x 0,67
После того, как вы определили фактическую общую длину трубок, которые вам понадобятся, следующим шагом будет определение количества петель или контуров труб. Для трубок 1/2 ″ стандартная длина контура составляет 300 футов, но контуры от 250 до 350 футов находятся в пределах диапазона, рекомендованного ассоциацией Radiant Panel Association. С трубкой 5/8 ″ 400 ′ и 3/4 ″ трубки 500 ′ контуры являются стандартными.Например, если вы используете трубку 1/2 дюйма и определили, что вам потребуется 900 футов трубки, у вас будет три контура по 300 футов каждая и трехпортовый коллектор. Если вы используете трубку 5/8 дюйма и определили, что вам потребуется 3000 футов трубки, у вас будет восемь контуров по 375 футов каждая и восьмипортовый коллектор.
Мы ответим на любые Ваши вопросы по дизайну. Мы также предлагаем бесплатные услуги по проектированию в составе продаваемых нами систем. Свяжитесь с нами сегодня чтобы начать. www.infloor.com
Максимальная длина участка трубопровода:
3/8 дюйма Петли трубки не должны превышать 200 футов
1/2 дюйма Петли трубки не должны превышать 300 футов
5/8 дюймов Петли трубки не должны превышать 400 футов
3/4 дюйма Петли трубок не должны превышать 500 футов 9000 м3.
Присоединяйтесь к нашему онлайн-сообществу и будьте в курсе событий с Infloor Heating Systems:
систем лучистого теплого пола.PEX в системе лучистого обогрева пола
1. Что мне нужно для существующей структуры?
Чтобы правильно определить размер большинства компонентов, относящихся к вашей системе теплого пола, мы настоятельно рекомендуем рассчитать теплопотери для вашего проекта, если это ваш основной источник тепла. Это еще более важно при установке в существующем доме. Почему? Потеря тепла является критическим шагом, поскольку мы можем оценить среднюю мощность теплоносителя в размере 25 БТЕ на квадратный фут, но окна, двери, изоляция и градусо-дни — все это оказывает большое влияние на получение именно того, что вам нужно.
Самая распространенная ошибка при определении размеров теплого пола — это завышение размера. Это не только увеличивает стоимость установки новой системы лучистого отопления, но также вынуждает ее работать неэффективно, чаще выходить из строя и обходиться дороже в эксплуатации. Негабаритное отопительное оборудование также часто создает неудобные и большие перепады температуры в доме, плюс оно сокращает цикл работы водогрейного котла и выходит за рамки проектных параметров, что обходится вам дороже.
Мы не занимаемся продажей оборудования, которое вам не нужно, и небольшая предварительная работа может сэкономить вам тысячи долларов в течение всего срока службы вашей системы.
2. Как рассчитать потери тепла?
Тепловые потери могут различаться в домах разного возраста и местоположения. Например, здесь, в Вермонте, теплопотери в новом доме могут составлять от 25 до 30 британских тепловых единиц на квадратный фут, в соседнем доме, построенном в 1970-х годах, может быть от 35 до 50 британских тепловых единиц на квадратный фут, а в доме рядом с этим домом, построенном ранее. до Второй мировой войны — может достигать 100 британских тепловых единиц за квадратный фут. Получить математику? Трудно сказать, что такое потери тепла в старых структурах Btu без потери тепла чем-то еще, что говорит нам то, что нам нужно знать.
Попросите вашего архитектора или строителя предоставить его вам, как это требуется во многих штатах, таких как Нью-Хэмпшир или Калифорния.
Рассчитайте это самостоятельно с помощью программного обеспечения — вернитесь к калькулятору тепловых потерь в разделе «Установки радиантных трубок Pex».
Или используйте одну из двух различных ориентировок для грубой обработки, указанных ниже.
Тип изоляции и климатическая зона
(Обратите внимание: мы настоятельно рекомендуем вам выполнить расчет теплопотерь и предоставить приведенную ниже информацию в качестве отправной точки)
1) Отсутствие изоляции на стенах, потолках и полах; нет штормовых окон; окна и двери прилегают неплотно…. от 60 до 100 БТЕ на кв. Ft.
2) Утеплитель Р-11 в стенах и потолках; отсутствие теплоизоляции в полах над проходами; нет штормовых окон; двери и окна подходят довольно плотно …. 50-60 BTU на кв. Ft.
3) Утеплитель R-19 в стенах, R-30 в потолках и R-11 в полах; плотно закрывающиеся штормовые окна или окна с двойным остеклением …. от 29 до 35 БТЕ на кв. Ft.
4) Дом «Energy Star Rated» с изоляцией стен R-24 +, R-40 в потолках и R-19 в полу; плотно закрывающиеся штормовые окна или стеклопакеты; пароизоляция тщательно загерметизирована при строительстве…. от 20 до 25 БТЕ на кв. Ft.
5) SIP или защищенный от земли дом с небольшой экспозицией; Окна заполнены аргоном и изолированы R40 + …. от 10 до 15 БТЕ на кв. Ноги.
Климатическая зона
Тепловая пл. Съемка климатической зоны для дома до 1970-х годов
Хьюстон, Техас ЗОНА 1 -> 15-25 БТЕ на квадратный фут
Los Angles, CA ZONE 2 -> 25-30 БТЕ на квадратный фут
Сент-Луис, МО ЗОНА 3 -> 30-40 БТЕ на квадратный фут
Нью-Йорк, NY ZONE 4 -> 40-50 БТЕ на квадратный фут
Миннеаполис, Миннесота, ЗОНА 4 -> 50-60 БТЕ на квадратный фут
Расчетная температура вне помещения
Расчетная наружная температура (ODT), также обозначаемая как 2.5% расчетной дневной температуры — это не самый холодный день, а температура, которая достигается в 97,5% случаев.
Примеры:
ODT Chicago = — 8 градусов F
ODT Денвер = 1 градус F
ODT Minnesota = -12 градусов F
ODT Вашингтон = 17 градусов F
Просто умножьте соответствующий коэффициент на общую отапливаемую площадь вашего дома, чтобы получить приблизительную требуемую теплопроизводительность. Например, если вы живете в Зоне 3, ваш дом хорошо изолирован, и у вас есть 2 000 отапливаемых квадратных футов, уравнение будет выглядеть так:
2000 квадратных футов нового строительства класса «Energy Star», но с большим количеством окон =
35 БТЕ на кв. Фут.70,000 БТЕ Нагрузка
Затем, чтобы рассчитать мощность бойлера для горячей воды, умножьте его коэффициент полезного действия на указанный входной рейтинг, чтобы получить фактическую тепловую мощность в британских тепловых единицах. Пример котла средней эффективности. Конечно, это очень простой способ посмотреть на эффективность, но на самом деле он более сложный. Факторы, такие как время, необходимое для достижения КПД, конденсация, прямая вентиляция или нет, использование pex и большого количества воды в котле, влияют на истинную эффективность.
87 000 британских тепловых единиц на входе X.КПД 86 = 73000 БТЕ, фактическая выработка
3. Существующая система отопления
Все водогрейные котлы, продаваемые в США, должны иметь паспортную табличку. Проверьте паспортную табличку и получите:
1) Например -> 92 000 британских тепловых единиц на входе вашего водогрейного котла X .80 КПД вашего бойлера = 73000 британских тепловых единиц на выходе
2) Подсчитайте общие погонные метры плинтуса в доме. Умножьте это число на 600 БТЕ. Это даст вам выход BTU при 180 градусах F.Это число должно быть близко к фактической мощности котлов.
Есть несколько способов рассчитать теплопотери. Используйте приведенную выше информацию, чтобы получить общее представление. Мы настоятельно рекомендуем вам скачать калькулятор теплопотерь. Почему? Потому что окна и двери имеют огромное значение для тепловой нагрузки вашего дома. Как только вы составите представление о своих требованиях, мы сможем предоставить вам ценовое предложение.
4. Способы установки Radiant PEX на существующий пол
Трубы PEX под полом — обычно под паркетом или плиточным полом
PEX In Floor — Обычно в заливном цементе
PEX Over Floor — Обычно используется ThermalBoard, VersaTherm или Creatherm Radiant Heat Mass
5.Плита системы лучистого отопления в полу, класс
Для плит в жилых домах мы рекомендуем трубку PEX диаметром 1/2 дюйма с шагом 12 дюймов по центру. Вдоль стен с большим количеством стекла или с высокими потерями тепла PEX должен составлять от 6 до 9 дюймов по центру на внешних стенах для первых 2 футов и 12 дюймов по центру во всех остальных местах. Система лучистого обогрева пола даст вам наибольшую выходную мощность в британских тепловых единицах, но также и самое медленное время отклика.
При расчете общей длины трубки вам необходимо разделить любую 6-дюймовую область расстояния на.5, разделите любую 9-дюймовую область с шагом 0,75 и любую 12-дюймовую область с шагом 1. Это даст вам общую длину PEX, необходимую в плите. коллектор pex.
Обычно коллекторы pex монтируются на расстоянии 18–24 дюймов от плиты.
6. Установка трубки PEX
При соблюдении надлежащей практики прокладки трубопроводов максимальная длина каждого участка трубопровода PEX размером 1/2 дюйма не должна превышать 300 футов (максимум 300 футов является нормой во многих местах).Когда петли труб превышают 300 футов, вам необходимо использовать более крупные циркуляционные насосы (насосы) для поддержания этого перепада температуры. С более крупными циркуляционными насосами начальная стоимость выше, и они обычно требуют в два раза больше электроэнергии для работы. Большинство хороших установщиков радиационных систем стараются ограничить длину петель трубопровода до 300 футов.
Существует множество правильных способов установки PEX в теплый пол внутри плиты. Лучше всего привязать PEX к арматурной сетке или арматуре. При прикреплении трубки PEX к арматурной сетке или арматуре рекомендуется использовать стяжку-молнию через каждые 2 фута трубки PEX.
Другой способ установки PEX в плиту — это прикрепление трубки PEX к ребристой изоляции. Часто используются изоляционные винтовые зажимы или большие пластиковые скобы.
Мы рекомендуем изоляционный винтовой зажим или скобу через каждые 2 фута при установке трубки только поверх изоляции (без проволочной сетки). Если вы используете 2-дюймовую изоляцию из полистирола, рекомендуется использовать 6 мил. полиэтиленовый влагобарьер.
Установка коллекторов и поддержание давления в линиях (давление воздуха или воды) для заливки бетона настоятельно рекомендуется и требуется по нормам во многих местах.
7.Изоляция
Изоляция всегда необходима для любой системы лучистого отопления и особенно необходима под плитами. Почему, если в почве есть влага, она будет отводить тепло с огромной скоростью, делая вашу систему неэффективной.
Сегодня многие излучающие плиты устанавливаются с изоляцией только по периметру. По их мнению, вы должны хранить тепло в земле, чтобы использовать его позже. Одна из проблем с этим представлением заключается в том, что большая часть тепла поглощается землей и никогда не согревает ваш дом.Почему вы хотите платить за обогрев земли? Изоляция плиты важна для всей плиты.
Мы рекомендуем изоляцию Slab Shield Insulation, которая была разработана специально для применения под плитами. Изготовлен с использованием двух отдельных слоев пенополиэтилена толщиной 1/4 дюйма с алюминиевым центром. Этот продукт доступен в рулонах размером 4 фута x 63 фута для облегчения нанесения. Его просто раскручивают и склеивают (это необходимо для достижения полной пароизоляции). С Slab-Shield вы не потеряете время, устанавливая пенопластовые плиты размером 4 фута x 8 футов.С сопротивлением проколу 92,9 фунтов на квадратный дюйм вы можете работать и ходить по нему, не разрушая его.
8. Вот примерное, сколько будет стоить
Ниже приведены некоторые рекомендации по ценообразованию. Эти цифры выше, чем в большинстве предложений, но могут служить «заменой» при формировании бюджета строительства.
Водогрейный котел среднего КПД (87% +): от 1500 до 3000 долларов
Высокопроизводительный (95% +) водогрейный котел: от 2200 до 5500 долларов
Бесконтактный водонагреватель в качестве источника тепла: от 1200 до 1700 долларов
За контроль зоны: 250 долларов США.00 шт. зона
Плита на уровне Radiant: 1,20 доллара за квадрат
Wood Underfloor Radiant: 1,70 доллара за квадрат
Радиаторы Myson: 260 долларов за 5000 BTU
Люди считают, что лучистое отопление имеет превосходные экономические преимущества и преимущества. Но при росте цен на энергию на 35% в этом году, какую бы эффективную систему вы ни выбрали, вы оцените экономию средств!
Как рассчитать правильный расход для любой гидравлической системы —
В сфере водяного отопления и охлаждения регулярно используются определенные формулы.Важный из них касается системы, которая использует воду как средство обеспечения комфорта в галлонах в минуту. Вода — это путь, по которому тепло распределяется из котельной туда, где находятся люди.
От количества воды зависит расход и галлон в минуту. Точная оценка теплопотерь в здании очень важна для определения расчетных условий нагрузки. Как только нагрузка установлена, мы можем рассчитать необходимый расход. T
галлонов в минуту описывает скорость потока; тепловая нагрузка выражается как БТЕ / ч, что представляет собой теплопотери здания при расчетных условиях.t ° F
Формула указывает на температуру воды 60 ° F. Однако, поскольку вода 60 ° F слишком холодная для системы водяного отопления и слишком теплая для системы охлажденной воды, для расчета правильного расхода формула должна быть основана на более подходящих температурах воды для каждого типа системы, например удельная теплоемкость воды или изменения плотности, возникающие при изменении температуры воды. Кроме того, объем воды меняется, когда она становится горячее или остывает. Как видно из следующего примера, различия настолько минимальны, что стандартная формула отлично работает для всех наших систем отопления и охлаждения.Тогда T будет:
8,04 x 60 x 1,003 x 20 = 9677 BTUH
Чистый эффект незначителен, но есть еще один фактор, который необходимо учитывать для полной оценки. При повышении температуры воды она становится менее вязкой, и поэтому падение давления в ней уменьшается. Когда вода циркулирует при температуре 200 ° F, соответствующее падение давления или «потеря напора» составляет около 80% воды при температуре 60 ° F для типичных небольших гидравлических систем. При расчете с использованием системной кривой расход увеличивается примерно в 10 раз.5%. Теперь вы можете умножить новую рассчитанную теплопередачу на процент увеличения потока:
1,105 x 9677 = 10 693 BTUH
Как вы можете видеть, что касается теплопередачи, простой подход «круглого числа» приведет к расчетным потокам, очень близким к потокам «с поправкой на температуру», при условии, что результаты подхода «круглого числа» не будут скорректированы из исходная основа 60 ° F как для теплопередачи, так и для перепада давления в трубопроводе. Факторы «плюс» и «минус» очень сильно уравновешивают друг друга.
В этой статье представлена точная формула для расчета расхода
в галлонах в минуту (галлонов в минуту) для систем водяного отопления
и систем охлаждения.
Выбор подходящего циркуляционного насоса
галлонов в минуту играет важную роль в обеспечении того, чтобы ваша система отопления работала должным образом. Вам нужен циркуляционный насос подходящего размера, чтобы иметь возможность отводить тепло от котла и доставлять его в систему, где находятся люди.При выборе подходящего циркуляционного насоса вам необходимо не только знать правильный галлон в минуту, но также необходимо знать необходимое падение давления для циркуляции необходимого количества галлонов в минуту.
Когда вода течет по трубам и излучению, она «трется» о стенку трубы, вызывая сопротивление трения. Это сопротивление может повлиять на производительность системы обогрева за счет уменьшения желаемого расхода циркулирующего потока, тем самым уменьшая теплопроизводительность системы. Зная, каким будет это сопротивление, вы можете выбрать циркуляционный насос, который сможет преодолеть падение давления в системе.
Обычно в современных системах мы используем «футы на голову», чтобы описать количество энергии, необходимое для того, чтобы требуемый галлон в минуту был доставлен в систему. Существуют таблицы размеров труб, которые рассчитывают падение давления в футах потери энергии для любого расхода через трубу любого размера. Существуют стандартные методы работы с трубопроводами, в которых промышленность ссылается на ограничение количества галлонов в минуту для данного размера трубы. Это основано на двух причинах:
1. Проблемы скорости (насколько быстро вода движется внутри трубы), которые могут создавать проблемы с шумом, а в экстремальных условиях — проблемы с эрозией.
2. Требуемая потеря напора может стать настолько большой, что требуемая производительность НАПОРА циркулятора делает выбор системы очень «недружелюбным», что может привести к проблемам с регулирующим клапаном и шумом скорости. Промышленным стандартом является выбор трубы с сопротивлением трению от 1 до 4 на каждые 100 футов трубы.
Bell & Gossett’s System Syzer помогает определять
галлонов в минуту (галлонов в минуту).
Кстати, Bell & Gossett уже более 50 лет предоставляет инструмент для индустрии гидроники под названием System Syzer.Этот инструмент очень полезен для расчета галлонов в минуту, правильного размера трубы для поддержки галлонов в минуту и соответствующих потерь давления и скорости для любого применения.
Если у вас есть какие-либо вопросы или комментарии, напишите мне по адресу [адрес электронной почты защищен], подпишитесь на меня в Twitter по адресу @Ask_Gcarey или позвоните мне по телефону FIA 1-800-423-7187. ICM
Как измерить бытовую систему водяного отопления Btu
Если вы читали эти статьи на протяжении многих лет, вы читали об измерении и расчетах производительности систем принудительного воздушного отопления и охлаждения.В связи с многочисленными недавними запросами читателей Hotmail, похоже, что сейчас самое подходящее время для обсуждения другого теплоносителя — воды. Поскольку зима приближается, давайте посмотрим, как измерить подачу британских тепловых единиц в бытовой системе водяного отопления.
Это будет краткое введение в измерение Btu водяной системы, и если результат будет хорошим, мы можем продолжить добавлять больше основ измерения производительности водной системы.
Формула
Понимание математики — ключ к пониманию того, как Btus перемещаются в системе.Простая формула: доставленных системой БТЕ = 500 x галлонов в минуту x изменение температуры системы . Давайте посмотрим на формулу, чтобы понять, что означает каждая деталь, чтобы лучше ее понять.
Константа BTU в формуле равна 500. Поскольку BTU измеряется в час, 500 получается из одного галлона воды, который весит 8,33 фунта, умноженные на 60 минут за один час (8,33 фунта, умноженные на 60 минут = 500).
Вторая часть формулы, которую иногда труднее всего определить, — это галлоны в минуту или системные галлоны в минуту.Подробнее на эту тему мы поговорим ниже.
Наконец, нам нужно изменение температуры системы. Обратите внимание, что мы говорим об изменении температуры системы, а не об изменении температуры оборудования. Изменение температуры — это эффект Btus, переданного из системы в кондиционируемое пространство. Поэтому, если вы измеряете температуру воды, выходящей из теплообменника, и вычитаете температуру воды, возвращающейся из системы, вы обнаружите изменение температуры системы.

Рассчитать давление насоса и построить график в галлонах в минуту
Для целей этой статьи и поскольку мы рассматриваем только основы, давайте взглянем на расчет давления насоса и построение графика в галлонах в минуту в системе жидкостного отопления.Мы могли бы обсудить гораздо более точные методы, но это только отправная точка. Это начальный тест для начинающих.
Так как нам не нужно заниматься проблемами утечки в воздуховоде, мы будем предполагать, что насос GPM является системным GPM. Для оценки GPM насоса необходимы два бита информации. Первый элемент — это характеристика насоса. Когда насос построен, каждый производитель публикует кривую производительности насоса. У вас должна быть точная кривая производителя, соответствующая установленному насосу, с правильным размером рабочего колеса, числом оборотов в минуту и точным номером модели, иначе ваш тест Btu может отличаться более чем на 50%.Просто введите в Google слова, характеристика насоса, номер модели и название производителя. Самые актуальные характеристики насосов можно найти в Интернете.
Подобно кривой вентилятора, эта таблица графически представляет производительность насоса в определенных полевых условиях.
В идеале давление в насосе измеряется с помощью манометров или устройства для настройки контура. Для ознакомления мы рассчитаем давление насоса по проверенной временем формуле.
Кроме того, при выполнении теста убедитесь, что все клапаны зон открыты и требуют нагрева.Тест производительности системы будет неточным, если одна или несколько зон будут закрыты.
Для расчета давления насоса в простой жилой системе используйте следующую формулу. Давление насоса в футах напора = футы трубы x 1,5 x 0,04.
Во-первых, чтобы найти футы трубы, измерьте общие погонные футы подающей и обратной трубы к самому дальнему отопительному устройству в доме и от него. 1,5 в формуле — это коэффициент, включающий сопротивление трубы потоку (давлению) и падение давления в компонентах системы (змеевиках, плинтусах, радиаторах и избыточной арматуре).0,04 представляет собой типичный коэффициент трения трубы на 100 футов трубы.
Пример: Допустим, в доме есть 90 футов трубы в системе водяного отопления. Формула: 90 футов x 1,5 x 0,04 = 5,4 фута головы.
После того, как мы рассчитали давление насоса, мы можем использовать кривую насоса для построения графика насоса в галлонах в минуту. Сначала отметьте расчетное давление насоса на левой стороне кривой насоса, где находятся ноги напора. Во-вторых, постройте прямую линию по горизонтали вправо, пока она не пересечет закругленную линию кривой насоса.В-третьих, нанесите график прямо в нижнюю часть таблицы, чтобы определить количество галлонов в минуту, в котором движется насос.
Теперь вы нашли насос, GPM, и вы на шаг ближе к поиску системы, доставляющей Btu.
Измерение температуры в системе
Для обеспечения полной точности погружной термометр следует погружать в воду. Но я предположил, что у вас, вероятно, нет пробок Пита, чтобы получить доступ к температуре или давлению воды. Поэтому мы измеряем температуру на поверхности трубы, обернутой изоляцией, или с помощью накладного термометра, специально созданного для измерения температуры трубы.
Поскольку мы проверяем производительность системы, а не оборудования, измерьте температуру воды на расстоянии не менее 10 диаметров трубы ниже по потоку от насоса или теплообменника, где вода выходит из оборудования. Считайте и запишите температуру с точностью до 1/10 градуса.
Измерьте температуру возвратной воды, измерив температуру трубы не менее 10 диаметров трубы до того, как труба вернется в оборудование. Следите за тем, чтобы измерения не производились непосредственно над котлом или слишком близко к дымоходу, чтобы не улавливать тепло оборудования при измерении температуры воды.
Вычтите температуру подаваемой воды из температуры обратной воды, чтобы найти изменение температуры системы.
Расчет количества доставленных британских тепловых единиц
Чтобы найти систему, доставленную британскими тепловыми единицами, умножьте константу британских тепловых единиц на 500 x расчетное значение насоса в галлонах в минуту на изменение температуры системы.
Пример: Допустим, вы рассчитываете давление насоса на 8,0 футах напора. Используя кривую насоса, вы строите график и обнаруживаете, что насос Taco 007 перемещается на 8,0 галлона в минуту. Затем вы измеряете температуру системы и обнаруживаете, что температура нагнетания равна 168.2F, а обратное давление — 152,4F. Вы вычитаете, чтобы найти изменение температуры системы на 15.8F. Теперь, когда у вас есть все факты, примените формулу гидронных британских тепловых единиц: 500 x 8,0 галлонов X 15,8 ° = 63 200 британских тепловых единиц.
Приближается ли поставка системы BTU к техническим характеристикам оборудования, или это новый котел мощностью 100 000 британских тепловых единиц, взломанный в испорченной системе трубопроводов 40-летней давности? Возможно, ваш клиент хотел бы, чтобы вы прописали некоторые дополнительные улучшения системы.
Это все, что вам нужно для завершения начального расчета БТЕ для жидкостной системы.Помните, что это всего лишь начальный тест. Существуют гораздо более точные тесты и процедуры, необходимые для повышения точности и точного расчета системы, доставленной в британских тепловых единицах. Но это отличное начало.
К сожалению, нередки случаи, когда производительность гидравлической системы значительно ниже 60% от номинальной мощности оборудования. Вероятно, не стоит обещать клиентам, что их гидронная система идеальна, пока вы не измеряете ее производительность. Предполагать, что система работает с заявленной номинальной мощностью оборудования, — не лучшая идея.
Итак, насколько хорошо работала последняя гидронная система, над которой вы работали? Или насколько плохо это было? Если вы не можете честно ответить на этот вопрос, возможно, вы захотите измерить в следующий раз.
Роб «Док» Фалке служит в отрасли в качестве президента National Comfort Institute, обучающей компании, специализирующейся на измерении, оценке, улучшении и проверке характеристик систем HVAC. Если вы подрядчик или технический специалист по ОВКВ, заинтересованный в процедуре измерения производительности системы водяного отопления, свяжитесь с Доком по адресу robf @ ncihvac.com или позвоните ему по телефону 800-633-7058. Посетите веб-сайт NCI по адресу nationalcomfortinstitute.com для получения бесплатной информации, технических статей и загрузок.
Инструкция по монтажу теплого пола
ВАЖНОЕ ЗАМЕЧАНИЕ
При планировании компоновки вашей новой системы теплого пола рекомендуется использовать расстояние 200 мм между центрами труб. При изменении этого размера это влияет на тепловую мощность в этой области, поскольку более близкие расстояния между центрами труб увеличивают тепло, в то же время увеличиваясь. расстояние между центрами труб соответственно уменьшит нагрев. Рекомендуемое расстояние между трубой и стеной составляет 100 мм.Чтобы удерживать трубу на месте, мы предлагаем три варианта; во-первых, стандартные хомуты для труб теплого пола на таких поверхностях, как Kingspan.
Они предназначены для фиксации трубы на такой поверхности, как изоляционные плиты Kingspan с фольгированной основой. Во-вторых, мы поставляем поручни (1 метр), которые обеспечивают заранее заданные расстояния и могут быть размещены с помощью самоклеящихся полос вдоль нижней стороны. Наконец, у нас есть алюминиевые распорные пластины. Они используются в подвесных деревянных полах и обеспечивают предварительно расставленные канавки, проходящие через плиты.При использовании стяжки рекомендуется нанести на трубы песчано-цементную смесь толщиной 65 мм.
НАЗНАЧЕНИЕ
Блок контроля температуры является центральным элементом контроля и регулирования температуры воды, подаваемой в систему теплого пола.
Термостатическая смесительная головка регулирует заданную температуру подачи. Температура воды, поступающей в систему, контролируется термостатической смесительной головкой
, которая открывается / закрывается по мере необходимости. Термостатическая смесительная головка смешивает часть более холодной воды, возвращающейся из контура теплого пола,
, с горячей водой, поступающей в систему непосредственно из котла, обеспечивая тем самым постоянную и идеальную температуру теплого пола.Требуемая температура воды
может быть отрегулирована по желанию на термостатической смесительной головке. Термостатическая смесительная головка открывается / закрывается, чтобы подавать воду
непосредственно обратно в контур и возвращать часть воды в бойлер для повторного нагрева по мере необходимости.
ПРОКЛАДКА ТРУБЫ
Начиная с коллектора, проложите трубу в желаемом месте начала.
Проведите линию на полу в 100 мм от стены, от которой вы хотите начать.
Начните с отметки на полу и раскатайте бухту трубы параллельно стене, соблюдая расстояние 100 мм от стены.
Обрежьте трубу по мере продвижения на максимальном расстоянии 1 м.
Чтобы сделать поворот и идти назад параллельно только что уложенной трубе, сформируйте изгиб трубы, закрепите и начните откатывание, сохраняя необходимое расстояние между трубами (обычно 200 мм).
Если вы делаете шаг ближе, чем 200 мм от изгиба, чтобы сформировать C-образную форму (форма лампочки), это должно гарантировать, что радиус изгиба не меньше, чем достигается при расстоянии 200 мм.
Убедитесь, что оставлено достаточно трубы на рулоне, чтобы вернуться обратно в коллектор.
ПОДГОТОВКА ТРУБЫ
Используйте рекомендованный труборез, входящий в комплект поставки, чтобы обрезать трубу, и используйте развертку для очистки внутренней части.

ЗАПОЛНЕНИЕ СИСТЕМЫ
Перед укладкой стяжки залить трубы водой и оставить под давлением.
Можно подключить к коллектору и проверить тоже. Убедитесь в отсутствии утечек и падения давления. Коллектор с манометрами (маленькие прозрачные пластиковые пузырьки) — это коллектор потока, другой коллектор — это коллектор возврата.Убедитесь, что вы выпили из системы весь воздух, это может занять некоторое время.
Коллектор подключается к котлу как радиатор. Если ваш котел имеет выход с высокой температурой, такой как газовый или масляный котел, обязательно используйте какую-либо форму термостатического контроля, чтобы снизить температуру воды. Используйте либо термостатический клапан блендера, либо, если вам тоже нужен насос, вы можете сделать это проще с помощью термостатического смесителя и помпы.
КОНТРОЛЬ
Для систем до 15.00mtr2, подключенный к радиаторной системе, возможно использование существующих элементов управления. Это означает, что отопление будет включаться и выключаться вместе с радиаторами. При желании можно использовать термостат и клапан с электроприводом.
Если вам требуется больший контроль над каждой зоной или участком трубопровода, на коллекторе можно использовать приводы. Их можно контролировать с помощью термостата. Вы можете иметь отдельный термостат для каждого порта / зоны, если вам требуется полный контроль.
Вам нужно будет подключить исполнительные механизмы (на коллекторе) к термостатам (в комнатах), используя проводное или беспроводное управление.Проводные системы обычно более надежны и экономичны. Вам нужны кабели, например. 1,5 м 3 сердечника), идущие от коллекторов к термостатам, обычно оба подключены к контроллеру центра коммутации, который можно разместить в любом удобном месте (обычно рядом с коллектором).
Расход через каждый порт можно регулировать на коллекторе для балансировки системы. Расходомеры показывают скорость потока через каждый порт. Чтобы изменить их вверх и вниз, потяните вверх стопорное кольцо (красное) и поверните расходомер по часовой стрелке (уменьшение потока) или против часовой стрелки (увеличение потока).Работайте над 1 зоной за раз, чтобы сделать процесс немного проще. Закройте все порты, отключив приводы от коллектора, а затем подключите их по одному. Оставьте насос работать, подключив его к сети и запитав каждый привод. Убедитесь, что горячая вода поступает, измените регулятор потока, чтобы увидеть эффект, и сделайте то же самое с термостатическим клапаном, если он у вас есть. Наконец, сбалансируйте не только саму зону, но и зоны друг относительно друга.
Если у вас есть зона без потока, убедитесь, что в коллекторе нет воздушного затвора или каких-либо препятствий.Когда все присоединено, включая термостаты и приводы, проверьте работу каждой комнаты, изменив ее стат, чтобы убедиться, что каждый привод работает правильно. Убедитесь, что вы даете им время выполнить свои обязанности.
Постарайтесь все время не возиться с термостатом. Сильно нагрейте пол, вы встанете и снизите показатель. Точно так же, если вы будете слишком мало нажимать, в комнате никогда не будет тепло.
No related posts.
