Теплый пол под плитку: пошаговая инструкция по монтажу

Теплые полы устанавливаются под различные типы финишных напольных покрытий. Одни из них лучше справляются со своими задачами, вторые хуже, а третьи категорически не рекомендуется использовать. Производители систем подогрева пола утверждают, что их можно устанавливать под все виды покрытий без исключения. Но это не так, и подобные утверждения – маркетинговый ход для увеличения прибыли.

Теплые полы устанавливаются довольно давно, за это время появилось несколько принципиально новых систем, позволяющих повышать комфортность пребывания в помещении, уменьшать финансовые затраты на отопление, увеличивать время и безопасность эксплуатации.

Теплый пол под плитку

Содержание статьи

Какие системы подогрева можно монтировать под плитку

Керамическая плитка имеет очень высокие показатели теплопроводности, а это один из главных критериев определения совместимости конструкций. Под нее можно устанавливать все существующие системы, но есть незначительные ограничения.

Таблица. Виды систем теплого пола

Тип системы обогреваОписание технических и эксплуатационных характеристик

Водяная

Одна из самых старых систем, в настоящее время применяется нечасто. Теплоносителем является вода, забор можно делать из существующей системы отопления или монтировать отдельный котел. Водяные системы рекомендуется устанавливать в ванных и туалетных комнатах, в этих помещениях очень часто используется керамическая плитка и рядом есть подвод теплой воды.

Кабельная

Один из самых первых вариантов подогрева пола электрической энергией. Системы отличаются высокой надежностью и эффективностью, во время монтажа нет надобности использовать сложное оборудование и специальные инструменты. Разновидностью кабельного подогрева являются более современные, так называемые электрические маты. Отличие – меньший диаметр кабелей позволяет фиксировать их на тонких основаниях и в таком виде устанавливать под финишные покрытия.

Инфракрасная

Самая современная разработка ученых, для подогрева применяется электрическая энергия, но проводниками служат инновационные карбоновые соединения. Характеризуется равномерным нагревом, большим гарантийным сроком эксплуатации и полной безопасностью. Тепловая энергия передается за счет конвекции теплого воздуха, инфракрасные лучи почти не влияют на температуру. Название используется только в рекламных целях для привлечения потенциальных потребителей.

Особенности различных систем подогрева

Из нескольких вариантов потребителям надо выбрать наиболее удачный именно для своего случая, а для этого рекомендуется ознакомиться с профессиональными советами мастеров. Информация носит максимально объективный характер и не имеет ничего общего с рекламными буклетами производителей.

При выборе системы обогрева пола нужно учитывать множество факторов

Электрический теплый пол под плитку

В настоящее время самый распространенный вариант, универсального применения, пригоден для укладки под большинство напольных покрытий. В зависимости от технологии изготовления и используемых материалов имеет три разновидности.

  1. Кабельный. Традиционная универсальная система, может использоваться для подогрева жилых и технических помещений. Большой запас по мощности позволяет применять систему в качестве дополнительного или основного отопления. Кабель бывает одножильным и двухжильным, второй вариант повышает безопасность использования системы и монтируется только в домах, имеющих заземление. К сожалению, старые отечественные постройки не предусматривают заземление, его приходится делать самостоятельно, что довольно трудоемко и не всегда возможно. Кабели относительно большого диаметра и выдерживают значительные усилия на разрыв – еще одно несомненное преимущество этой системы.

    Схема подключения кабельного пола

  2. Термоматы. Преимущество – быстрота монтажа. Маты имеют уже зафиксированные на основании тонкие кабели, их требуется лишь разложить на поверхности подогреваемого пола с учетом ранее нарисованной схемы. С инженерной точки зрения никаких принципиальных различий с кабельными не имеют.

    Основное преимущество термоматов — быстрый и легкий монтаж

  3. Инфракрасный. Самые дорогие и наиболее современные инновационные системы, тепло выделяют карбоновые токопроводящие жилы. Под плитку рекомендуется использовать лишь варианты систем с параллельным подключением. Дело в том, что ремонтировать системы обогрева под плиткой очень сложно, приходится демонтировать не только верхнее покрытие, но и цементно-песчаное основание. Это долго, большинство материалов приходит в полную непригодность и подлежит замене. Система с параллельным подключением не перегорает полностью, если с проводником возникают проблемы, то перестает функционировать лишь небольшой участок. Такие отклонения не критичны и почти никак не влияют на комфортность микроклимата в помещении.

    Под плитку можно укладывать пленочный инфракрасный пол только с параллельным подключением

Важно. Керамическую плитку рекомендуется укладывать на бетонное основание толщиной не менее 5 см. Это довольно большая нагрузка, не все электрические системы могут ее выдерживать.

В связи с этим монтаж инфракрасного обогрева имеет свои особенности.

Монтаж инфракрасного пола под плитку

Водяной подогрев под плитку

Этот вариант считается оптимальным для подогрева пола в ванных комнатах. Если технические расчеты выполнены правильно, а монтаж делался с соблюдением существующих технологий и требований нормативных документов, то системы могут эксплуатироваться десятки лет.

Водяной теплый пол чаще всего монтируется под плитку

Но есть и недостатки – последствие аварийных ситуаций очень печальные. Небольшие протечки сложно сразу заметить, за длительное время отсыревшие строительные конструкции теряют свои первоначальные свойства, не могут выдерживать плановые нагрузки и подлежат замене. В некоторых случаях протечки повреждают отделку стен, что еще более усложняет ремонт.

Важно. Надо помнить универсальное правило – ремонтные работы обходятся намного дороже, чем точное соблюдение строительных норм и правил.

Общие требования обустройства теплых полов под плитку

Вне зависимости от типа системы подогрева, к полам с плиточным покрытием выдвигаются одинаковые требования.

Основание

Плитку рекомендуется настилать на цементно-песчаную стяжку, она отлично проводит тепло и надежно защищает систему подогрева от механических повреждений. Но не все системы подогрева положительно реагируют на такие нагрузки, особенно осторожно надо работать с инфракрасными. Их рекомендуется монтировать под легкие покрытия: ламинат, линолеум, паркетная доска. Хотя последний вариант надо считать самым неудачным – паркетная доска при высоких температурах нагрева может потрескаться или отслоиться.

При выборе системы теплого пола нужно учитывать степень нагрузки от стяжки и финишного покрытия

Для облегчения веса в качестве основания можно применять фанеру или плиты ОСП. Есть варианты укладки керамической плитки на такие материалы, но профессиональные строители не рекомендуют ними пользоваться. Намного проще и надежнее выбрать другие, более прочные системы для подогрева напольной плитки.

Стройматериалы

Если во время укладки обыкновенного пола из керамической плитки незначительное отклонение от рекомендованной технологии не оказывают заметного негативного влияния, то с теплыми полами все намного сложнее. Необходимо беспрекословно выполнять рекомендации СНиПа, в противном случае во время эксплуатации возникнут очень неприятные ситуации. Дело в том, что теплые полы периодически нагреваются/остывают, а такие изменения температур вызывают колебания линейных размеров. Керамическая плитка не растягивается и не изгибается, клеевые составы изготавливаются на основе цемента и также непластичны. Для обеспечения устойчивости необходимо пользоваться только качественными материалами, способными гасить колебание поверхностей.

Сейчас в продаже есть много качественных клеевых смесей, специально предназначенных для укладки плитки на теплые полы

Расчет мощности

Эти действия надо выполнять для всех типов систем подогрева.

  1. Водяные. Рассчитывают дополнительные потери температуры теплоносителя, данные сравниваются с возможностями котла. С учетом расчетов принимается окончательное решение о способе подключения водяной системы: к имеющемуся отоплению или к отдельному котлу.
  2. Электрические. Общая максимальная мощность установленных систем должна соответствовать двум критериям: техническим характеристикам проводки внутри дома и возможностям общего трансформатора. Дело в том, что в среднем мощность электрических систем колеблется в пределах 10–15 кВт, это очень много и требует обязательного согласования с владельцами электрических сетей и управляющими компаниями.

Расчет мощности электрического теплого пола

Устройство теплого пола под плитку

Как уже выше упоминалось, прочность и долговечность эксплуатации керамической плитки во многом зависит от качества стяжки. Нужно более подробно остановиться на этой операции, что позволит избежать многих ошибок. Для примера рассмотрим вариант с водяным подогревом пола с покрытием керамической плиткой.

Монтаж теплого пола выполняется в три этапа: сначала выравнивают основание (обычно с помощью черновой стяжки), затем укладывают водяной контур, подключают его к коллектору и производят проверку системы, завершают заливкой стяжки под финишное покрытие — плитку.

Монтаж водяного контура

Если система работает нормально, можно приступать к заливке стяжки под плитку. Делать это нужно очень аккуратно, чтобы не повредить трубы.

Шаг 1. Установите маяки. Их можно делать самостоятельно из массы или пользоваться специальными металлическими планками. Второй вариант предпочтительнее, работы намного упрощаются и ускоряются. Маяки можно использовать многократно и вынимать из раствора или оставлять их там насовсем. Профессионалы применяют второй вариант – профили стоят копейки, нецелесообразно терять время на их доставание и выравнивание бороздок.

Для стяжки нужно установить направляющие из профиля

Практический совет. Толщина стяжки над системой водяного подогрева примерно 5 см, для ускорения выставления маяков пользуйтесь подкладками высотой примерно 4 см.

Для подкладок можно применять куски тротуарной плитки, кирпича или иных стройматериалов на бетонной основе. Верхние поверхности труб должны накрываться стяжкой толщиной не менее трех сантиметров, в противном случае возможно появление так называемой зебры – неравномерного прогревания пола, чередования теплых и холодных участков.

В качестве подкладок под маяки используют куски тротуарной плитки

Шаг 2. Подготовьте специальный песчаный раствор для выставления маяков. Он должен быть густым и с увеличенным процентным содержанием цемента, рекомендуется применять пропорцию 1 (цемент):3 (песок). Выставьте подкладки по уровню на цементные основания, прикрепите к ним металлическую рейку. Делать это можно при помощи имеющегося раствора или метизов. Если выбран второй вариант, то в подкладках предварительно надо просверлить отверстия и вставить пластиковые элементы дюбелей.

Подкладки выравнивают с помощью раствора, крепят саморезами маяки

Если в помещении установлены двери, то высоту маячков надо согласовывать с их положением. Стяжка должна быть на сантиметр ниже порога: 0,5 см надо на толщину клея и 0,5 см на толщину плитки. Расстояние между маяками и стенами примерно 10 см, зазоры требуются для свободного прохождения правила во время выравнивания массы. Шаг маяков примерно на 15–20 см меньше длины правила. Для проверки горизонтальности можно пользоваться обыкновенным пузырчатым уровнем или современным лазерным прибором.

Расположение маячков обязательно контролируют уровнем

Таким же способом установите в помещении все маяки, количество зависит от размеров пола.

Из каких материалов делать стяжку пола

Производители систем подогрева рекомендуют под керамическую плитку стяжку делать из бетона марки М-300 с классом прочности не ниже В-22,5. Бетон выдерживает нагрузку на сжатие до 295 кг/см2, масса 2300–2500 кг/м3. Как уже выше говорилось, на все элементы теплого пола постоянно действуют внутренние нагрузки из-за циклического изменения линейных размеров. Для компенсации таких негативных явлений в бетон добавляется щебень размером до 2 см, это так называемое внутреннее армирование. Большой щебень значительно понижает напряжения, минимизирует вероятность растрескиваний и вспучиваний.

Бетон М-300 содержит мелкий щебень, который препятствует растрескиванию стяжки

Бетон можно готовить самостоятельно или использовать заводской. Если объем небольшой, то экономически целесообразно делать массу непосредственно на стройке вручную или при помощи бетономешалки. Значительные объемы раствора выгоднее заказывать у специализированных компаний. Какие преимущества имеет бетон промышленного изготовления?

  1. Строго соблюдены пропорции. Количество ингредиентов измеряется автоматическими агрегатами, поля допусков минимальные. Еще один момент. Если на большом объеме раствора пропорции нарушатся в ту или иную сторону на несколько килограмм, то в процентном соотношении это ничтожная ошибка. На производстве берут из каждой партии образец, проверяют значения физической прочности, все действия оформляются соответствующими актами с подписями ответственных лиц. Они несут полную ответственность за качество своей продукции.
  2. В бетон добавляется только рекомендованный щебень и лишь нужных фракций. Для этого на предприятия есть запасы ингредиентов различных технических характеристик.
  3. При необходимости и по согласованию с заказчиком в бетон вводятся пластификаторы, ускорители, гидрофобизаторы, пластиковая арматура и прочие добавки, повышающие качество материала.

На производстве бетон изготавливают с точным соблюдением пропорций

Главный недостаток один – довольно высокая стоимость. Кроме того, бетон привозится большими объемами, надо иметь достаточное количество рабочих и специальные агрегаты для его быстрой укладки. Перед принятием решения строители должны внимательно просчитывать экономические последствия своих действий.

Самодельный бетон намного дешевле привозного, его можно готовить только в необходимых объемах – значительно сокращается количество отходов. Еще одно достоинство – строители имеют возможность корректировать состав бетона по ходу выполнения работ, такие действия позволяют своевременно и с минимальными затратами исправлять допущенные ошибки.

При самостоятельном изготовлении раствора не всегда удается получить бетон высокого качества

Важно. Во время монтажа полов с подогревом не рекомендуется применять цементно-песчаные стяжки, они обязательно дадут трещины со всеми негативными последствиями.

По качеству растворов для теплых полов материалы располагаются следующим образом.

  1. Заводской бетон М-300. Безусловный лидер по всем физическим показателям. Недостаток чисто экономический, но очень существенный.
  2. Самодельный бетон. Занимает второе место, но только при одном условии – во время его изготовления соблюдаются пропорции и используются качественные ингредиенты.
  3. Пескобетон М-300. Приемлемый вариант для помещений с небольшой нагрузкой на основание пола.
  4. Цементно-песчаная стяжка. Наименее удачный выбор, рекомендуется использовать только в крайнем случае и лишь на поверхностях с невысокими нагрузками.

Сравнение различных видов раствора для стяжки на теплый пол

Если бетон готовится самостоятельно, то для улучшения его качества лучше применять пластификаторы. Они не сильно повышают себестоимость продукции, но дают возможность нивелировать технологические ошибки. Пластификаторы оказывают следующее влияние на бетон:

  • повышают подвижность раствора. Бетон отлично растекается и принимает горизонтальное положение плоскости. Объем ручных работ по выравниванию минимальный, есть возможность заливать труднодоступные места;
  • уменьшается скорость испарения влаги, вода используется для полимеризации. Это создает оптимальные условия для набора максимальной прочности, стяжка не боится значительных динамических и статических нагрузок;
  • масса становится однородной, исключается образование воздушных карманов. Нагрев поверхности пола равномерный, минимизируются риски тепловых смещений из-за критических внутренних напряжений.

При изготовлении самодельного бетона рекомендуется добавлять в раствор пластификатор

Опытные строители знают, что для бетонов высоких марок соотношение цемента к воде должно быть в пределах 0,4–0,6. Почему внимание обращается на этот параметр? От него автоматически зависит количество всех остальных наполнителей. К небольшому объему воды даже теоретически невозможно добавить очень много песка или щебня, а количество воды и цемента добавляется на начальных стадиях приготовления бетона. Всегда контролируйте это соотношение, на 10 л воды давайте примерно 6 кг цемента. Стяжка будет полностью отвечать требованиям по теплым полам, если ее готовить в соотношении 1(цемент):2 (песок):4 (щебень).

Пропорции для изготовления раствора нужной марки

Стяжка под плитку

После того как все вопросы с бетоном решены, можно приступать к стяжке под плитку. Существуют требования по ровности поверхности, перепад по высоте на погонном метре не должен превышать ±2 мм, что легко устраняется клеевым раствором.

Шаг 1. Выложите бетон на систему подогрева, в зависимости от объема, совковой лопатой или мастерком предварительно выровняйте массу.

Готовый раствор выкладывают сверху на водяной контур

Для удаления воздушных карманов ребром мастерка постоянно делайте глубокие прорези для выхода воздуха.

Шаг 2. Окончательное выравнивание делайте при помощи правила. Протягивайте его возвратно-поступательными волновыми движениями, большие углубления засыпайте свежим раствором.

Раствор растягивают правилом по маякам, чтобы поверхность стяжки была максимально ровной

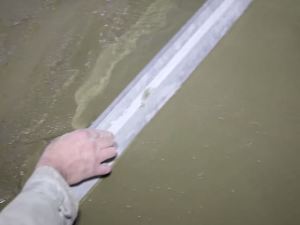

Важно. Не забывайте по периметру комнаты приклеивать демпферную ленту. Без нее появляется вероятность деформации основания.

Работайте аккуратно, заполняйте все полости около шлангов системы подогрева. Если эту рекомендацию не соблюдать, то теплоноситель не будет отдавать энергию стяжке, пол не сможет прогреваться до заданных комфортных температур. Время полного высыхания бетонной стяжки примерно две недели, категорически запрещается подключать обогрев раньше. Если после высыхания появились довольно большие углубления, то под керамическую плитку их нет надобности специально выравнивать. Поверхность выровняется клеевым составом во время непосредственной укладки плитки.

Стяжку оставляют сохнуть минимум на две недели

Если в помещениях высокая температура и сквозняки, то поверхность стяжки надо накрыть полиэтиленовой пленкой. Дело в том, что быстрое испарение влаги очень негативно сказывается на прочности бетона, ему нужно довольно много времени и воды для оптимального течения химических процессов. Только в таких условиях бетон набирает расчетную прочность.

Цены на напольную плитку «Таркетт»

напольная плитка таркетт

Видео — Теплый пол под плитку

Теплый пол под плитку устанавливают при новом строительстве или капитальном ремонте зданий. Это самый оптимальный вариант подогрева помещений, системы функционируют с максимальным КПД. Но бывают ситуации, когда надо установить теплый пол в эксплуатирующихся помещениях, а полы в комнатах не из керамической плитки. Причем, необходимо максимально сократить финансовые вложения. Как правильно установить теплый пол под линолеум на деревянный пол можно прочитать на странице нашего сайта.

pol-exp.com

как правильно класть электрический кабельный теплый пол, как сделать, укладывать электрический теплый пол под плитку, как смонтировать кабельный пол, как постелить под кафель

Содержание:

Несмотря на сложность и трудоемкость процесса укладки теплого электрического пола под плитку, выполнить работу может человек, имеющий минимальные знания в этой области. Чтобы своими руками уложить термоматы или нагревательный кабель, необходимо ознакомиться с подробной схемой подключения и узнать, как правильно сделать теплый пол под плитку.


Выбор оптимального варианта

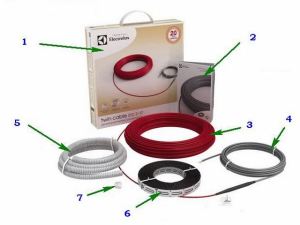

Подогревать напольное покрытие можно с помощью нагревательного кабеля или термомата. Каждому варианту присущи свои достоинства и недостатки, о которых следует узнать, прежде чем отправляться в магазин.

Кабельный электрический теплый пол отличается более низкой стоимостью, но правильно рассчитать длину кабеля и выполнить его монтаж достаточно сложно. Кроме того укладка кабельного теплого пола под плитку предполагает монтаж более толстой стяжки пола, что приведет к уменьшению высоты комнаты.


Нагревательный мат – это усовершенствованная версия проводника, поэтому обладает большими преимуществами. Из особенностей конструкции можно выделить размещение кабеля на специальной сетке из стекловолоконной ткани с ровным шагом между витками.

Одним из преимуществ термомата является простой расчет материала, для этого достаточно знать площадь помещения. По этому параметру в специализированном магазине приобретают рулон нужного размера.

Монтаж теплого электрического пола

Укладка кабеля и матов выполняется по одинаковой схеме, отличаются только основные процессы. При этом очень важно понимать, как правильно установить теплый пол под плитку.

Подготовка поверхности

Для качественного выполнения монтажных работ следует внимательно отнестись к этапу подготовки поверхности.

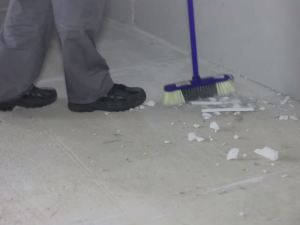

  • Старое покрытие удаляют и очищают поверхность от мусора, грязи и пыли.
  • При наличии неровностей делают черновую стяжку пола. Для этого выравнивают поверхность раствором, толщина которого может составлять около 7 см.

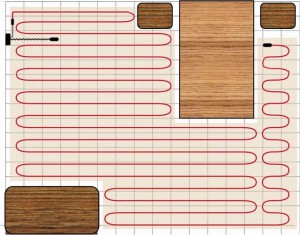

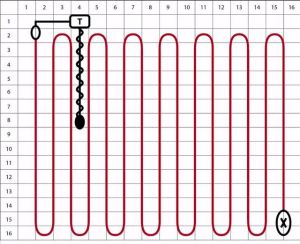

Составление схемы укладки - как лучше уложить теплый пол

Схема подключения электрического теплого пола необходима для правильного размещения нагревательного мата или кабеля. Ее составляют перед тем, как смонтировать теплый пол под плитку и выполнить расчет необходимого количества материалов.


При составлении схемы необходимо придерживаться следующих рекомендаций:

  • Расстояние от стен до контура теплого пола должно составлять не меньше 10 см.
  • Нельзя размещать материал под мебелью без ножек или бытовой техникой. В этом случае отдаваемое тепло будет возвращаться обратно, что станет причиной перегрева проводника и его выхода из строя.
  • Укладка может выполняться не только прямолинейно. Подрезание отдельных участков сетки позволяет направить дорожку в нужную сторону. В результате обогревается определенный участок, что способствует сокращению расходов на электроэнергию.

Правила выполнения расчетов

Перед тем как укладывать электрический теплый пол под плитку своими руками необходимо сделать правильные расчеты:

  • Если система будет использоваться как основное отопление, то для обогрева площади в 1 кв. м. необходим нагреватель мощностью 140-180 Вт.
  • Если теплый пол будет использоваться для дополнительного обогрева, то можно использовать нагреватель мощностью от 80 Вт.

В обоих случаях во внимание принимается качество теплоизоляции помещения.


При выполнении расчетов необходимо вычислить полезную площадь помещения. Для этого длину комнаты умножить на ее ширину и вычесть площадь, которую занимает бытовая техника и мебель без ножек. Затем в соответствии с полученными значениями высчитывают суммарную мощность нагревательного элемента и его длину. В зависимости от производителя мощность 1 метра нагревательного кабеля составляет 16-21 Вт.

Выбор нагревательных матов проходит по аналогичному принципу, также учитывается полезная площадь помещения и суммарная мощность. Для крепления термоматов к бетонной стяжке требуется дополнительное приобретение специальной монтажной ленты.

Проверка электропроводки

Перед тем как постелить теплый пол под кафель следует проверить работоспособность старой электропроводки. Ведь для обогрева помещения большой площади необходим мощный нагреватель, который в процессе работы будет оказывать значительную нагрузку на проводку. Поэтому важно правильно определить сечение кабеля и узнать соответствует ли он новой системе обогрева.

При необходимости электропроводку в помещении следует заменить на более мощный вариант. Кроме того дополнительно устанавливают соответствующие УЗО и автоматические выключатели.

Как правильно класть утеплитель на пол под плитку

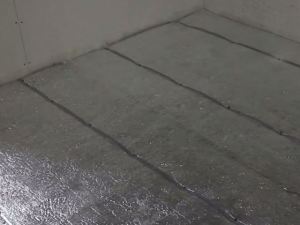

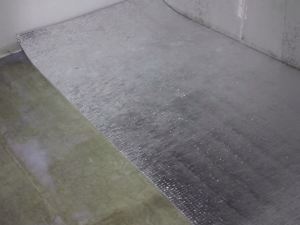

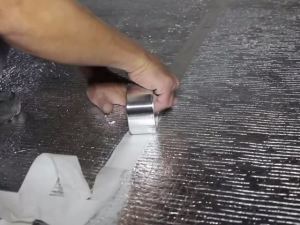

Первым этапом непосредственного монтажа нагревательных элементов является утепление пола. От качества выполняемой работы зависит эффективность работы всей системы и экономичность ее использования. Наибольшей популярностью среди теплоизоляционных материалов, используемых для системы теплого пола, пользуется пенофол. Этот рулонный утеплитель имеет самоклеящийся слой и фольгированное покрытие. Для утепления материал раскатывают и приклеивают на поверхности, места стыков проклеивают фольгированным скотчем. Для увеличения теплоизоляционных характеристик помещения делают нахлест пенофола на стены в несколько сантиметров.


После укладки утеплителя в нижней части стен по периметру помещения проклеивают демпферную ленту. Она компенсирует расширение напольного покрытия при нагревании.

Поверх теплоизоляционного материала укладывают металлическую сетку, чтобы предотвратить соприкосновение нагревательного элемента с утеплителем и упростить укладку теплого пола под плитку.

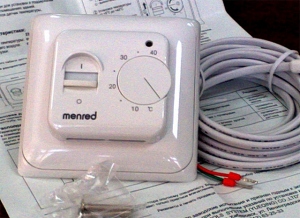

Установка контрольных приборов

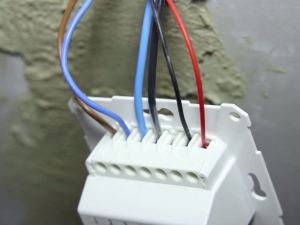

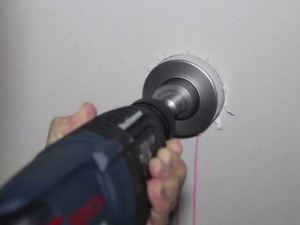

Контролировать работу и управлять системой помогают специальные приборы: термостат и температурный датчик. Термостат может быть механическим или электронным, с его помощью задается определенный температурный режим и время включения и выключения системы. Это устройство располагают в непосредственной близости к розеткам, монтируя в стене.

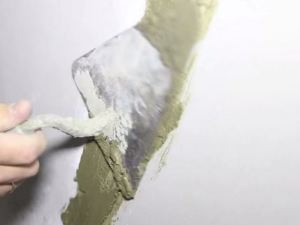

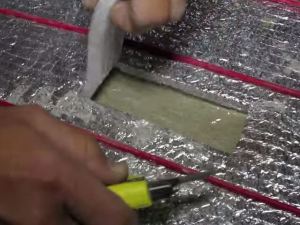

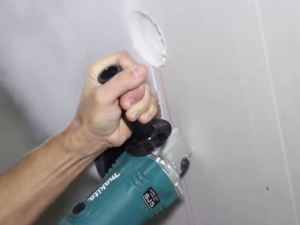

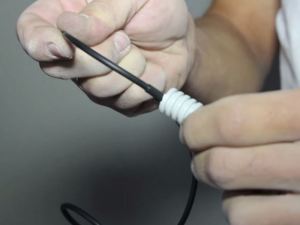

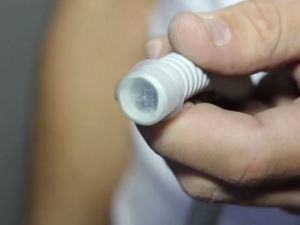

Датчики температуры рекомендуется располагать на полу. Для установки этого прибора в стене от термостата к месту контроля температуры штробят вертикальное отверстие, куда укладывают датчик, предварительно помещенный в гофрированную изоляционную трубу. Место контроля необходимо выбрать между витками нагревателя.


Использование гофры позволяет избежать непредвиденных повреждений датчика. Кроме того такая конструкция обеспечивает быстрый доступ на случай аварийной ситуации. Один конец гофрированной трубы располагается в бетонной стяжке, поэтому есть риск попадания раствора внутрь. Чтобы избежать этого конец гофры заливают герметиком.

Контрольные измерения

Перед укладкой кабеля теплого пола под плитку рекомендуется проверить сопротивление, значение которого должно соответствовать паспортным данным или иметь отклонение не больше 10%. При нормальных показателях можно приступать к монтажу теплого электрического пола.

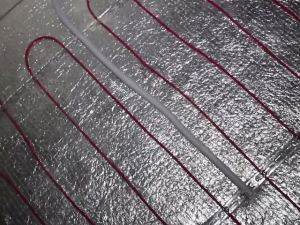

Фиксация нагревательных кабелей или матов

После полной подготовки поверхности можно приступать к укладке и закреплению кабеля или нагревательных матов и непосредственному решению вопроса, как стелить теплый пол под плитку.

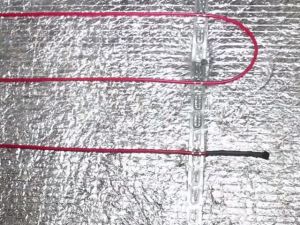

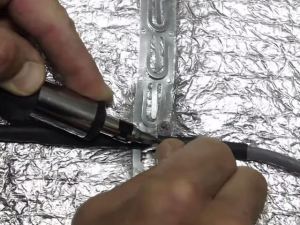

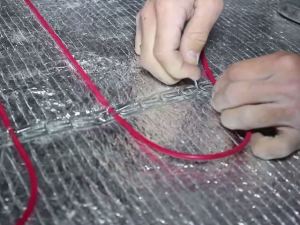

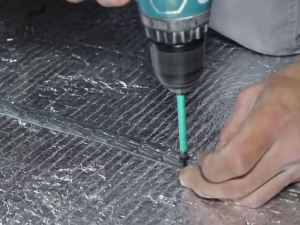

Крепить кабель можно с помощью монтажной ленты и специальных пластиковых хомутов. Использование этих элементов позволяет быстрее и проще выполнить фиксацию нагревательного кабеля. В процессе укладки необходимо выдерживать одинаковое расстояние между витками, в противном случае пол будет нагреваться неравномерно.


В нагревательных матах между витками выдержан определенный шаг, поэтому их монтаж осуществляется намного проще и быстрее. Достаточно лишь расположить материал согласно составленной схеме и правильно выполнить подключение к термостату.

После фиксации нагревательного элемента на полу необходимо протестировать работу системы и измерить сопротивление с помощью мультимера. Полученные показания должны соответствовать тем, что были зафиксированы перед укладкой материала.

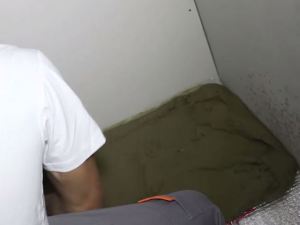

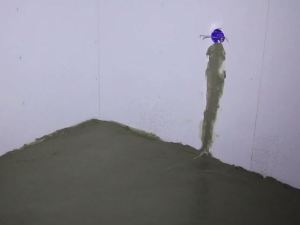

Стяжка

Одним из этапов решения вопроса, как класть теплый пол под плитку, является заливка стяжки. Для приготовления бетонного раствора потребуются материалы, взятые в следующем соотношении:

  • Песок - 4 части.
  • Цемент - 1 часть.
  • Щебень - 5 часть.
  • Вода – 0,6 части.

Помимо этого требуется добавление специального пластификатора, который сделает раствор более эластичным. Добавка берется в количестве 1% от массы цемента.

Общая толщина стяжки должна быть не меньше 3 см и не больше 5 см. Залитый раствор оставляют до полного высыхания, для чего чаще всего требуется около месяца. Не допускается преждевременное включение системы.

Следует помнить, что стяжку делают только при использовании нагревательного кабеля. На термоматы можно сразу наносить клеевой состав для плитки.

Отделка пола плиткой

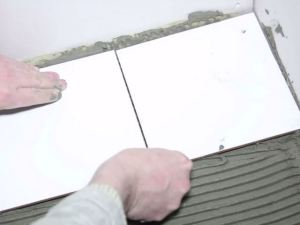

Укладку плитки можно начинать после того, как схватится стяжка, обычно для этого достаточно 2-3 дней. Однако выполнять работу должен профессиональный плиточник, который обеспечит правильную посадку плитки и сделает поверхность горизонтальной. Для укладки плитки на теплый электрический пол необходимо использовать специальный клей.


На этом процесс монтажа электрического теплого пола под плитку считается завершенным. Все работы можно выполнить самостоятельно, если следовать инструкции, как правильно уложить теплый пол под плитку.


teplospec.com

Теплый пол под плитку электрический своими руками

«Теплый пол» под плитку электрический своими руками выполняется в соответствии с установленной технологией.

Такая конструкция может послужить альтернативным источником обогрева или используется в качестве высокоэффективного дополнения основной системы обогрева.

Достоинства и недостатки системы

Современная отопительная система «теплые полы» электрического типа является одним из наиболее удобных способов обогрева помещений, как в городских, так и в загородных условиях.

Особенность конструкции заключается в максимально равномерном распределении тепла по всей напольной поверхности, а также полноценный прогрев воздушных масс внутри обогреваемого помещения.

Кроме всего прочего, такая система обладает целым рядом неоспоримых достоинств, среди которых:

  • возможность использования в качестве эффективного альтернативного источника основной отопительной системы;
  • отсутствие в интерьере неэстетичных и выступающих элементов обогрева, включая трубы и радиаторные батареи;
  • практически неограниченный срок службы в условиях соблюдения правил эксплуатации отопительной системы;
  • получение равномерного прогрева общей площади обогреваемой поверхности, при отсутствии перегревов и недостаточного нагрева локальных участков;
  • возможность установить оптимальный температурный режим нагрева, время включения и выключения системы при помощи терморегулятора;
  • пригодность для установки не только в жилых, но и офисных или социально значимых помещениях;
  • отсутствует необходимость приобретать дорогостоящее и достаточно громоздкое газовое или твердотопливное оборудование.

Самостоятельное обустройство отопительной электрической системы «теплый пол» не потребует приобретения дорогостоящих профессиональных инструментов или наличия каких-либо особых навыков.

К существенным недостаткам электрической системы обогрева относятся высокие расходы на оплату теплового носителя, необходимость обустройства мощной и не перегревающейся электропроводки, дополненной эффективной системой надежного заземления и защитного отключения.

Нагревательные кабели излучают электромагнитное поле, способное оказывать негативное воздействие на человека. Следует отметить, что такой вариант отопительной системы не подходит для монтажа в помещениях с низкими потолками.

Неоспоримым преимуществом электрической конструкции «теплые полы» является абсолютно полная совместимость с различными видами напольного покрытия, включая традиционный кафель, современный керамогранит и дорогостоящий натуральный камень.

Подготовительный этап

Установка любой системы обогрева «теплый пол» начинается с тщательной и грамотной подготовки основания. Укладка кабеля и матов выполняется исключительно на ровную и абсолютно чистую поверхность. На стартовом этапе подготовки необходимо произвести полный демонтаж старого напольного покрытия с удалением остатков краски или лаков, пыли и загрязнений.

Затем выполняется устранение всех дефектов и неровностей, а также делается так называемая черновая стяжка пола, толщиной в пределах 3-7 см.

Выравнивание пола

Следует помнить, что цементно-песчаная стяжка сохнет примерно месяц, поэтому иногда целесообразно отдавать предпочтение самовыравнивающимся смесям.

Перед тем, как сделать стяжку на зачищенной от старых отделочных материалов и грязи поверхности, необходимо в обязательном порядке зафиксировать по периметру помещения – стандартную демпферную ленту.

Технология укладки теплого пола под плитку своими руками

По мнению специалистов, в качестве дополнительного обогрева целесообразно применять нагревательную инфракрасную пленку или нагревательные маты, а при необходимости обустроить систему основного обогрева, желательно отдавать предпочтение установке нагревательного кабеля. Стандартная мощность нагревательных элементов:

  • в спальне – 100-150 Вт/мВІ;
  • в кухне и коридоре — 150 Вт/мВІ;
  • на балконе и лоджии – 200 Вт/мВІ;
  • в сантехническом узле — 150-180 Вт/мВІ.

Укладываем теплый пол под плитку

Шаг расположения нагревательных элементов должен рассчитываться в соответствии с формулой: 100 х общую площадь пола /длину одной кабельной секции.

Кабельные полы имеют массу преимуществ. Кабельный теплый пол под плитку быстро и равномерно прогревается и легко монтируется.

Руководство по обустройству теплого пола под плитку вы найдете тут.

С правилами монтажа теплого пола в ванной под плитку вы можете ознакомиться по ссылке.

Стержневой теплый пол

Стержневого типа «теплые полы» являются эластичными термоматами, основу которых составляют карбоновые стержни, объединенные при помощи силовых кабелей. Наиболее часто реализуемые системы имеют показатели ширины, не менее 0,82 м.

Конструктивной особенностью является наличие токопроводящих шин и нагревательных элементов, располагающихся с расстоянием 100 мм. Максимально возможной считается непрерывная длина, равная 25,0 м.

Стержневой пол на утеплитель

Популярность монтажа стержневой системы обусловлена универсальностью и совместимостью с любыми видами напольного покрытия, а также полной пожаробезопасностью и незначительной нагрузкой. Такие нагревательные элементы можно устанавливать в помещениях, имеющих очень сложную планировку и большое количество мебели или ковров.

К явным недостаткам относится необходимость выполнять демонтаж и вскрытие стяжки с целью ремонта системы, высокую цену, отсутствие возможности использовать при обустройстве фольгированную подложку.

Несмотря на то, что изготовителями заявлен срок службы в десять лет, по мнению потребителей даже в условиях профессионального монтажа и соблюдения правил эксплуатации, система подлежит замене примерно через пять лет.

Кабельный теплый пол

Как показывает практика, кабельные системы «теплый пол» в настоящее время являются самым оптимальным вариантом для обустройства под плитку.

Нагревательные кабели монтируются в стяжку, а в соответствии с технологией укладки, минимальные показатели толщины пола могут варьировать в пределах 30-50 мм.

В современных реалиях обустройства отопительной системы, практикуется использование нескольких видов кабелей, представленных:

  • резисторными элементами на основе одной или двух жил. Такой вариант отличается очень простым устройством, работающим только на нагрев, уровень интенсивности которого регулируется терморегулятором;
  • саморегулирующимися элементами на основе двух жил с расположенной между ними тепловыделяющей матрицей. Терморегулятор в системе отсутствует, а уровень нагрева напрямую зависит от температуры воздуха внутри помещения. К недостаткам этого варианта можно отнести высокую стоимость и недостаточную экономичность;
  • электрическими кабельными матами, которые оптимально подходят для обустройства системы «теплый пол» в помещениях с невысокими потолками. Монтаж очень прост, и заключается в правильной укладке матов и их подключении к источнику питания.

Схема укладки теплых полов

Именно кабельный вариант характеризуется простотой монтажа, по сравнению с укладкой водяных систем или конструкции ИК-отопления. Легче всего выполнять самостоятельный монтаж отопительной системы посредством укладки под отделочную плитку саморегулирующего кабеля, что обусловлено отсутствием необходимости использовать при обустройстве терморегулятор.

Используя двухжильный нагревательный кабель, есть возможность самостоятельно, при помощи минимального набора инструментов, обустроить отопительную систему в помещениях со сложной планировкой, заставленных значительным количеством мебели.

Монтаж своими руками

Особенности процесса укладки «теплых полов» под плитку зависят от способа выполнения монтажных работ и используемых нагревательных элементов.

Слои, укладываемые на бетонное основание под финишную отделку плиткой, представлены:
  • самовыравнивающейся смесью;
  • нагревательным кабелем или матом;
  • грунтовочным слоем или стяжкой.

Следует отметить, что стандартный отступ от стен обязательно должен быть не менее 100 мм, а монтаж нагревательных элементов на участки, где установлены крупногабаритные предметы мебели и интерьера, не осуществляется. Фиксация системы на выполненной предварительно стяжке чаще всего выполняется монтажной лентой.

Также очень важно правильно выбрать место под установку термостатного устройства, к которому нужно подвести отдельную проводку от выхода из щитка электрического питания. Приступать к отделочным работам можно исключительно после того, как будет проведена тестовая проверка установленной системы «теплый пол».

Так как в ванной высокая влажность воздуха, систему теплый пол нужно продумывать с точки зрения безопасности. Теплый пол под плитку – какой лучше для ванной комнаты, читайте наши советы.

Выбор технологии и материалов укладки теплого пола под плитку – ответственный этап. О плюсах и минусах разных типов теплых полов расскажем в этой статье.

Заключительным этапом самостоятельного обустройства отопительной системы «теплый пол» электрического типа является финишная отделка напольными облицовочными материалами.

Несмотря на некоторые, иногда достаточно существенные недостатки, электрические системы «теплый пол» по-прежнему является чрезвычайно популярным и востребованным вариантом, позволяющим повысить комфорт и качество жизни в помещениях любого назначения.

Видео на тему

delaemvannuu.ru

Укладка теплого пола под плитку своими руками

Ошибочно полагать, что напольные системы обогрева — излишняя роскошь. Скорее, это комфорт и экономия, особенно в тех комнатах, где планируется устройство покрытия из кафеля. Объясняется это просто: керамические изделия хорошо проводят тепло, поэтому греющие элементы в полу будут функционировать весьма эффективно. Надо сказать, что укладка теплого пола под плитку очень уместна при новом строительстве или замене старого напольного покрытия. В данной статье мы и расскажем о том, как выбрать и установить напольное отопление под кафельную плитку.

Какой тип теплого пола лучше подойдет под плитку

Для того, чтобы качественно сделать теплый пол под плиткой, следует выбрать тип нагревательных элементов из двух возможных вариантов:

  • электрические;
  • водяные.

В квартирах с централизованным теплоснабжением устраивать водяной напольный обогрев не имеет смысла. Подключать контур к центральному стояку, как и к сети ГВС, запрещается нормативными документами, поскольку это считается вмешательством в работу данных систем. По этой причине для плитки более всего подойдет электрический теплый пол. Его потребляемая мощность будет невелика, что вполне приемлемо для квартирной электросети. Опять же, греющий контур всегда можно выключить на то время, когда ванная не используется.

Другое дело, когда в  частном доме установлен индивидуальный источник тепла. Тогда нет смысла оплачивать электроэнергию, а проще установить теплый пол с водяными нагревательными элементами. Такое решение вполне логично, если в смежных комнатах тоже планируется выполнить водяные контуры, или же здание находится на стадии строительства и полы в ванной еще не сделаны. Здесь надо учесть один момент: в связи с тем, что теплопроводность керамического покрытия лучше, чем у деревянного паркета, линолеума или ковролина, шаг укладки труб контура под плитку должен быть больше (до 35 см).

Общие рекомендации по монтажу

Невзирая на то, что технология укладки электрического теплого пола под плитку отличается от монтажа водяной напольной системы, у них есть общие моменты и они весьма важны. Речь идет о качественной подготовке основания. Вне зависимости от типа применяемых нагревательных элементов процедуру надо выполнить очень тщательно, поскольку от этого зависит долговечность и эффективность работы напольного обогрева.

Поверхность бетонного основания должна быть максимально ровной. Выступы и наплывы бетона придется удалить, а выбоины и углубления – заделать цементно-песчаным раствором. Бывает, что количество дефектов слишком велико, в этом случае можно выполнить поверх некачественного покрытия тонкий слой бетонной подготовки с наполнителем из гравия или шлака. Чтобы впоследствии установить терморегулятор, в стене делается углубление, а под ним – строб под провода для присоединения контура и датчика температуры.

Следующий важный момент заключается в том, что установка теплого пола под плитку требует устройства гидроизоляционного и теплоизоляционного слоя. Гидроизоляция необходима на полах первого этажа, особенно когда они расположены на грунте. Для этой цели берут толстую полиэтиленовую пленку и раскладывают ее по всей площади комнаты с напуском на стены в 10 см. Стыки пленки делают внахлест и тщательно проклеивают скотчем. Далее, по всему периметру комнаты к стене закрепляют демпферную ленту.

При устройстве напольного отопления на плитах перекрытия над теплыми помещениями гидроизоляционный слой не требуется. Если же нижние этажи не обогреваются, прокладывание слоя пленки обязательно.

Многие инструкции монтажа теплых полов, составляемые менеджерами продающих компаний, гласят о том, что утеплять перекрытия над теплыми этажами не нужно. На самом деле слой теплоизоляции нужен всегда, но его толщина бывает различной и зависит от вида основания. На перекрытия над отапливаемыми этажами следует класть пенопласт толщиной 30—50 мм и плотностью не менее 35 кг/м3 или экструдированный пенополистирол 20 мм.

Благодаря этому все тепло, отдаваемое греющим контуром, будет поступать в наше помещение, а не в соседнее, находящееся снизу. Перекрытия над подвалами утепляются пенопластом толщиной 80 мм, а для полов на грунте нужен слой не менее 100 мм той же плотности. Прежде чем монтировать нагревательные элементы, по утеплителю надо расстелить фольгированную теплоотражающую пленку.

Чтобы хорошо и надолго уложить теплый пол под плитку, нужно приобретать качественные материалы. Не стоит гнаться за дешевизной, особенно при покупке труб, кабелей и других комплектующих напольных систем обогрева. Помните, что любая неисправность греющего контура приведет к демонтажу всего или части покрытия из плитки, а это недешево. Не пытайтесь с целью экономии приспособить для пола плитку, предназначенную для стен или некондиционные керамические изделия, они могут потрескаться.

Электрический теплый пол

Нагревательные напольные системы примечательны своим разнообразием, от этого зависит и технология их устройства. В ситуации, когда в помещениях укладывают плиточные полы, из всех существующих видов электрических нагревателей применяются следующие:

  • кабельные нагревательные маты;
  • сетки из отдельных угольных стержней;
  • кабельные системы.

Помимо вышеперечисленных существуют еще нагреватели пленочного типа. Однако, монтаж инфракрасного пленочного теплого пола осуществляется под финишные покрытия сухим способом, устройство стяжки или нанесение клеящей смеси для кафеля не рекомендуется.

Прокладывать кабельные системы в ванной под плитку имеет смысл только тогда, когда вы устраиваете такое же отопление во всей квартире, поскольку технология устройства кабельных контуров предусматривает заливку стяжки. Это усложняет процесс и растягивает его во времени, раствору потребуется для полного застывания 28 дней, только потом можно класть кафель. Гораздо удобнее положить теплый пол без стяжки, используя в качестве греющих элементов кабельные маты или стержневые нагреватели. Технология тут проста:

  • на подготовленном основании раскатывается термомат или сетка из стержневых элементов и надежно фиксируется. Не следует размещать нагреватели в полу под ванной, стиральной машиной или мебелью. Это не имеет смысла, кроме того, изделия могут выйти из строя от перегрева.
  • устанавливается терморегулятор и датчик температуры на места, подготовленные еще до того, как стелить теплый пол. Дальше осуществляются все подключения в соответствии со схемой, прилагаемой к изделию, проверяется сопротивление контура.
  • при монтаже в комнате с повышенной влажностью клеящая смесь для плитки наносится в 2 слоя. Сначала ложится первый слой, покрывающий кабель или угольный стержень, ему дают время застыть. Затем поверхность покрывается гидроизоляционным составом, и только потом можно наносить второй слой клея и укладывать плитку на пол.

В комнатах с нормальной влажностью, например, кухне, класть клеящую смесь в 2 слоя с гидроизоляцией не нужно, достаточно нанести плиточный клей 1 раз толщиной не менее 20 мм над кабелем. Операцию по нанесению следует производить пластмассовым зубчатым шпателем, чтоб не повредить изоляцию проводов.

По истечении времени, отведенного на застывание клея инструкцией, напольное отопление можно включить и эксплуатировать.

Водяной теплый пол

Технология, по которой производится укладка водяного теплого пола под плитку, предусматривает заливку стяжки, после того как трубы греющего контура разложены на готовом основании с утеплителем. Крепление труб выполняется пластмассовыми фиксаторами различных типов. Другой распространенный способ – это взять арматурную сетку с размером ячейки, равным шагу укладки контура, и поместить ее поверх теплоизоляции. После этого труба прикрепляется к прутьям сетки с помощью пластиковых хомутиков.

Подводки от контура подключаются к распределителю, система заполняется водой и проверяется на герметичность. После этого ставятся маяки, размешивается раствор и выполняется заливка стяжки по всем правилам проведения подобных работ. При этом следует помнить, что толщина стяжки над верхом трубы должна быть не менее 30 мм.

Последний этап – укладка керамической плитки, к нему приступают, когда стяжка окончательно застынет. В этом случае надо соблюдать минимальную толщину клея, указанную в инструкции. Включение системы в работу возможно после того, как клеящая смесь высохнет.

Заключение

Проще всего устанавливать под плитку электрические термоматы. Процесс займет не так много времени, как укладка кабелей или труб в стяжку, поскольку последней нужно время на застывание. Но не всегда целесообразно организовывать электрический обогрев пола, если есть более дешевый источник тепловой энергии, так что все труды по устройству стяжки впоследствии окупятся.

cotlix.com

Как сделать электрический теплый пол под плитку своими руками

Сложно представить отделку современного дома или квартиры без использования керамической плитки. Ее уникальные качества – прочность, высокая гигиеничность, водонепроницаемость, легкость в уборке, отличная декоративность и другие, делают такой материал чрезвычайно востребованным, особенно в помещениях с повышенным уровнем влажности или с высокими абразивными нагрузками на покрытие. Для полов на кухнях, в ванных, санузлах, в банных помещениях, пожалуй, ничего лучше и не придумать.

Как сделать электрический теплый пол под плитку своими рукамиКак сделать электрический теплый пол под плитку своими руками

Но есть один существенный недостаток – керамический пол относится к категории «холодных», и с наступлением зимы ходить по нему босыми ногами или в легкой домашней обуви становится весьма не комфортно. И очень здорово, что подобный недостаток в наше время легко устраним установкой системы подогрева поверхности пола. Эта технологическая операция – достаточно сложна, но все же видится вполне выполнимой для любого хорошего хозяина дома или квартиры. Итак, как сделать электрический теплый пол под плитку своими руками – мы со всеми подробностями рассмотрим в настоящей публикации.

Почему именно электрический?

Современные технологии предлагают хозяевам домов или квартир два базовых подхода – это создание системы водяного подогрева поверхности пола, завязанной с основной системой отопления, и организация электрического «теплого пола» нескольких типов. В обоих случаях «теплый пол» под плиткой может рассматриваться либо как основной источник тепловой энергии в данном помещении, либо только в качестве эффективного средства повышения комфортности.

На первый взгляд, оптимальным решением становится водяной подогрев – как более экономичный в плане энергозатрат. Возможно, такое мнение еще и подпитывается «надеждами», что трубные контуры достаточно подключить к стоякам центральной или автономной системы отопления – и все заработает. Увы, не все так просто – предстоят весьма масштабные работы, которые могут усложниться еще и административными проблемами по получению разрешения на создание подобной системы отопления.

2016-06-10_111225Теплый водяной пол от отопления – весьма проблемная задача!

Использовать центральное отопление в качестве источника энергии для создания водяного «теплого пола» – сложная, а порой даже и совершенно невыполнимая задача. С какими проблемами предстоит столкнуться желающему сделать теплый пол от отопления, и каковы возможные пути их решения – читайте в специальной публикации нашего портала.

По многим позициям электрические «теплые полы» выглядят значительно привлекательнее водяных:

  • Водяные контуры, даже самого высокого качества и безупречной сборки – это все равно определённый риск появления протечек теплоносителя. В электрических полах, понятно, что такое даже не рассматривается.
  • Большинство технологий укладки водяного «теплого пола» требует массивной бетонной стяжки – это достаточно трудоемкая операция, требующая немало времени и сил. Кроме того, такая стяжка становится весьма значительной дополнительной нагрузкой на перекрытия. Некоторые электрические полы также требуют стяжки, но ее толщина будет уже существенно меньше. А кроме того, многие нагревательные электросистемы позволяют и вовсе обходиться без заливки стяжки.
  • Монтаж трубных контуров – несопоставимо сложнее, чем раскладка нагревательных кабелей или матов.
  • Электрический подогрев полов не требует сложного и громоздкого коллекторно-смесительного оборудования. Все ограничивается компактным блоком управления, который, кстати, открывает возможности намного более точной регулировки режимов работы.
Даже по своим габаритам «группы управления» водяным и электрическим «теплыми полами» - абсолютно не сопоставимы. Не говоря уже о простоте их монтажа и эксплуатации …Даже по своим габаритам «группы управления» водяным и электрическим «теплыми полами» — абсолютно не сопоставимы. Не говоря уже о простоте их монтажа и эксплуатации …
  • Что особо важно для жителей квартир – создание системы электрического «теплого пола» является вполне выполнимой инициативой любого владельца, без необходимости прохождения утомительных процедур согласования и получения разрешения. Единственное условие – это оставаться в границах выделенного лимита мощности потребления (на дом или квартиру положено до 15 кВт) – но выйти за эти рамки сложно даже теоретически.

Электроэнергия, правда, является наиболее дорогой, но при разумном подходе, качественной термоизоляции и грамотно отрегулированной системе подогрева полов вполне можно достичь высоких показателей экономии.

Разница в распределении температур в помещении при использовании «теплого пола» и обычного радиаторного отопленияРазница в распределении температур в помещении при использовании «теплого пола» и обычного радиаторного отопления

Получаемый в итоге пол с подогревом будет способствовать наиболее оптимальному распределению тепла в помещении – с максимальной температурой внизу и ее постепенным снижением по мере увеличения расстояния от пола. Кроме того, керамическая плитка, получая «тепловой заряд», имеет свойство его накапливать и постепенно передавать воздуху, что также способствует плавной, наиболее экономичной работе системы, минимизации количества ее включений.

электрический теплый пол

Что в первую очередь необходимо предусмотреть и выполнить перед монтажом электрического «теплого пола»?

Есть несколько типов электрических систем подогрева пола. Каждая из разновидностей, безусловно, подразумевает собственные особенности технологии монтажа. Однако, есть целый ряд единых требований, относящихся и к подготовительным операциям, и к выбору необходимого комплекта инструмента и оборудования.

  • Полы должны обладать необходимой степенью термоизоляции. Будет совершенно неразумным растрачивать дорогостоящую электроэнергию на прогрев холодных перекрытий, особенно в том случае, если снизу расположен грунт или неотапливаемое помещение. «Теплый пол» должен укладываться на утепленное основание. Единственным исключением может быть случай, когда снизу расположено отапливаемое помещение, и больших утечек тепла не предвидится. И все равно, обычно и в такой ситуации рекомендуется использовать тонкий термоизоляционный материал с отражающим фольгированным покрытием.
  • Никогда не следует укладывать любой «теплый пол» на поверхность, которая не отличается целостностью и ровностью, тем более, что предполагается настил сверху керамической плитки, требующей стабильного основания. Если старая поверхность имеет значительные перепады высоты, неровности, трещины, щели по углам, если отмечаются рыхлые, нестабильные участки и другие дефекты, то начинать следует именно с проведения ремонта основания, обычно выражающегося в заливке прочной выравнивающей стяжки. Одновременно с этим, при необходимости, можно провести и термоизоляционные работы.

2016-06-10_130752Поверхность пола для монтажа системы обогрева должна быть ровной!

Универсальным способом выравнивания полов является заливка бетонной стяжки – о тонкостях этого процесса можно прочитать в специальной статье нашего портала. А другая публикация поможет разобраться с тем, как самостоятельно выполнить утепленную стяжку с керамзитом.

  • Для подключения электрических нагревательных элементов, укладываемых в «теплый пол», заранее предусматривается выделенная линия питания, которую лучше всего «завязать» на собственный автомат и доукомплектовать прибором защиты – УЗО. Заблаговременно определяют и место подключения «теплого пола», то есть точку размещения терморегулятора – именно сюда и должна подойти линия питания. Часто для помещений с повышенной влажностью установку термостатического блока управления предусматривают в соседней комнате (коридоре), так, чтобы к нему был свободный удобный доступ.
  • Как показывает практика, чаще всего приобретать термостатический блок управления с термодатчиком придется самостоятельно – лишь в редких случаях он сразу входит в комплект «теплого пола». Ничего страшного – практически все подобные блоки имеют унифицированные размеры и рассчитаны на установку в стандартный подрозетник. Но зато появляется возможность выбора прибора по своему усмотрению – от самых простых, недорогих, с электромеханической регулировкой, до более современных, с цифровой индикацией, кнопочным или сенсорным управлением и возможностью программирования режимов работы.
Несмотря на разницу в сложности своего устройства, практически все термостатические блоки управления рассчитаны на установку в стандартное розеточное гнездоНесмотря на разницу в сложности своего устройства, практически все термостатические блоки управления рассчитаны на установку в стандартное розеточное гнездо

Длина сигнального кабеля термодатчика должна быть достаточной для планируемого места установки блока управления, особенно если планируется его монтаж в соседнем помещении.

  • Так как предполагаются электромонтажные работы, следует подготовить соответствующий инструмент. Необходимо будет резать провода, зачищать изоляцию на концах, а зачищенные участи – или запрессовывать в медные наконечники, или качественно залуживать с помощью паяльника. Для изоляции потребуется изолента, а лучше – термоусадочные трубки. Не стоит надеяться на то, что отрезки «термоусадки» часто входят в комплект поставки «теплого пола» – разумнее предусмотреть собственный запас. Если есть строительный фен, то это значительно облегчит операцию прогрева закрытых «термоусадкой» участков электроцепи.

И в ходе монтажа, и особенно по его завершении, перед пуском, необходимо контролировать правильность и надежность коммутации, соответствие параметров электрической цепи паспортным показателям. В этом случае трудно обойтись без тестера – мультиметра. Лучше его приобрести сразу – стоит он не столь дорого, а в домашнем хозяйстве ему часто находится применение.

Для контроля коммутируемой электрической цепи потребуется мультиметрДля контроля коммутируемой электрической цепи потребуется мультиметр
  • Наконец, монтаж электрического теплого пола будет сопровождаться и общестроительными работами. Для прорезки штрабы под укладку проводов или термодатчика нужна будет шлифмашинка-«болгарка» с кругом по камню, или перфоратор. Некоторые типы теплых полов требуют заливки стяжки – для этого также требуется особый инструмент. Так как наша конечная цель – уложить на пол керамическую плитку, то не обойтись без «арсенала» и для этой операции: зубчатых шпателей, миксера для замешивания клея, валиков и кистей для предварительного грунтования поверхности, уровня для контроля правильности укладки и т.п.

Полностью разобраться, какой же инструмент потребуется в конкретном случае, можно будет после ознакомления с описанием монтажных работ с различными типами электрического «теплого пола».

Проведение монтажа электрического теплого пола под плитку

«Теплый пол» с нагревательным кабелем

Основные типы нагревательных кабелей

Такая разновидность электрического «теплого пола» подразумевает использование нагревательного кабеля. Он раскладывается по поверхности в определенном порядке, а затем закрывается сверху стяжкой, которая впоследствии становится основанием для укладки керамической плитки.

Существует три основных типа нагревательных кабелей для таких целей:

  • Одножильные кабели. Как понятно уже из названия, под изоляцией скрыт только один провод, который одновременно будет выполнять функцию и проводника, и нагревательного элемента. Для этого используется проводник с высоким сопротивлением, обладающий способностью к быстрому резистивному разогреву. По сути – это та же длинная «спираль» в изоляции, которую используют в других нагревательных приборах.

В таких кабелях привлекает только невысокая цена. Но вот монтаж их может вызвать определённые трудности. Чтобы замкнуть цепь кабельный контур придётся выкладывать таким образом, чтобы оба конца бухты сошлись в одной точке – в месте установки блока управления. Вроде бы – не страшно, но на практике случается, когда тесные размеры помещения или его особая конфигурация делают эту задачу чрезвычайно сложной, а порой – даже и вовсе не разрешимой. Дело в том, что должно быть соблюдено правило – ни при каких обстоятельства петли нагревательного кабеля не должны пересекаться между собой.

Принципиальная разница в строении одножильного, двужильного и полупроводникового саморегулирующегося кабелей (сверху вниз)Принципиальная разница в строении одножильного, двужильного и полупроводникового саморегулирующегося кабелей (сверху вниз)
  • С двужильными кабелями уже значительно проще – они имеют два проводника. Роль нагревателя могут играть оба, или же один становится источником тепла, а второй служит только для замыкания цепи. В любом случае на конце кабеля стоит контактная соединительная муфта, в которой оба проводника коммутированы между собой.

Укладка такого кабель не составляет особого труда, так как к точке подключения подводится только один его конец, а то, где окажется второй, с муфтой – уже не имеет никакого значения.

И тот и другой кабель — резистивного действия, то есть нагреваются они одновременно и одинаково по всей своей длине, и регулировка нагрева производится исключительно включением и выключением питания в термостатическом блоке управления.

  • Более совершенным является инновационный саморегулирующийся кабель, в котором металлические провода исполняют исключительно роль проводников, а нагрев идет за счет полупроводниковой матрицы, расположенной межу проводами. Концевая муфта выполняет только изоляционную роль, так как два провода между собой не соединяются. Протекание электрического тока идет по всей длине кабеля через матрицу, которая имеет очень интересное свойство. В холодном состоянии проводимость достигает максимума, поэтому происходит быстрый нагрев. Но по мере роста температуры проводимость снижается, и при достижении определенного предела нагрева полупроводник практически полностью «запирается». Причем, это явление прослеживается на каждом отдельно взятом участке кабеля – так происходит процесс саморегуляции.

Это дает весьма чувствительный эффект экономии электроэнергии – кабель не станет потреблять больше, чем ему необходимо для нагрева до определенной температуры. Кроме того, исключается вероятность перегрева.

Такие изделия пока что достаточно дороги, поэтому не получили слишком широкого распространения, но их время, наверняка – впереди. А пока что оптимальным вариантом по сочетанию доступной цены и удобной укладки можно назвать двухжильный резистивный вариант, о котором и пойдет разговор далее.

Любые кабели, кроме своей «рабочей» части, имеют еще и обычный соединительный провод, который не греется в работе, а служит исключительно для коммутации. Такие провода (их обычно называют «холодными концами») соединены с греющей частью специальной муфтой. Другой конец  свободен – именно его и соединяют к соответствующим клеммам термостатического блока управления.

По какой схеме уложить кабель, и сколько его потребуется?

Работа по созданию «теплого пола» всегда предваряется составлением схемы раскладки нагревательных элементов.

Уже упоминалось, что резистивный кабель нагревается равномерно по всей своей длине, и это важное обстоятельство избавляет от многих сложностей. Так, если при укладке водяных контуров приходится применять достаточно сложные схемы – «улитки», «двойные змейки» или «двойные улитки» и т.п., что вызвано постепенной потерей тепла по мере удаления трубы от коллектора, то в нашем случае – все гораздо проще. Главное – обеспечить равномерное распределение тепловой энергии по обогреваемой площади, то есть выбрать правильный шаг укладки – расстояние между соседними петлями кабеля.

При составлении схемы раскладки обязательно принимают во внимание несколько важных моментов:

Пример схемы раскладки нагревательного кабеляПример схемы раскладки нагревательного кабеля
  • Место установки терморегулятора (поз. 1) – в принципе, произвольное, но не ниже 300 мм от уровня будущего пола (с учетом заливаемой стяжки и укладываемой керамической плитки). Очень часто его располагают на одном уровне с выключателями – получается общий «ансамбль». В любом случае место должно быть таким, чтобы обеспечивался и визуальный контроль, и быстрота доступа к прибору. Запрещается закрывать пульт блок управления чем бы то ни было – мебелью, ковром, гардинами и т.п.
  • Термодатчик на своем штатном сигнальном проводе (поз. 2) должен разместиться точно по центру петли кабеля, и с расстоянием от стены примерно 500÷600 мм.
  • На схеме, уже после укладки кабеля, следует вымерить и отметить точки, в которых окажутся муфты – соединительная (поз. 3) на переходе с «холодного конца» на нагревательный кабель, и концевая (поз. 4).
  • Никогда не производится укладка кабеля на участках (поз. 5), где планируется установка стационарных предметов мебели (дивана, шкафа, тумбы, и т.п.) или бытовой техники (стиральной машины, холодильника). Выделяемое кабелем тепло должно постоянно отводиться, иначе вполне возможны перегрев и выход всей системы из строя, а крупные предметы локально нарушают нормальный теплообмен пола и воздуха в помещении.

Этим требованием можно пренебречь только при укладке саморегулирующегося кабеля – ему перегрев не страшен в принципе. Однако, есть ли смысл расходовать дорогостоящий кабель в местах, где нагрев не нужен «по умолчанию»?

  • При раскладке кабеля края его петель с любой стороны должны отстоять от стен как минимум на 50 мм (поз. N). Если установлен стационарный обогревательный прибор (радиатор, конвектор, печь, камин или даже просто проходит труба отопления), то это расстояние увеличивают как минимум до 100 мм.
  • Уже упоминалось правило о категорическом запрещении пересечения кабелей на схеме укладки, даже с разнесением их по высоте в толще стяжки!
  • Удобнее всего укладывать обогревательный кабель с фиксацией на специальные монтажные планки (поз. 6). Необходимую их длину для каждого конкретного места также подскажет подготовленная схема.
  • Считается, что для наиболее комфортного обогрева пола необходимо «закрыть» обогревающим кабелем порядка 75% от общей площади помещения.

Кабель приобретают, как правило, в готовом виде, то есть определённым метражом, но с уже установленными переходными и концевыми муфтами. Существуют технологии самостоятельной установки таких муфт, но для этого нужны некоторые навыки электротехнических работ и особая аккуратность.

Длина рассчитывается исходя из потребности данного помещения в тепловой энергии на единицу площади (Ps, Вт/м²) и удельной тепловой мощности выбираемого кабеля (Pуд). Эта величина всегда указывается в паспортных характеристиках изделия (Вт/м).

Необходимое количество тепла Ps можно принять равным:

Особенности помещений и планируемой эксплуатации системы подогрева«Теплый пол» рассматривается в качестве основного источника обогрева«Теплый пол» создается только для повышения комфортности
Пол «по грунту» или над неотапливаемым помещением180 Вт/м²130 Вт/м²
Пол над отапливаемым помещением150 Вт/м²110 Вт/м²

Таким образом, необходимую длину кабеля несложно вычислить по следующему соотношению:

= S × Ps / Pуд

где S, соответственно, площадь, на которой будет выкладываться кабель.

керамическая плитка

2016-06-10_194257Испытываете затруднения с расчетом площади? Идем на помощь!

Случается, что участки, на которых будет выкладываться «теплый пол», принимают весьма затейливые конфигурации. Ничего страшного – их можно разбить на несколько фигур попроще (прямоугольников, трапеций, треугольников), а затем просуммировать полученные значения. Быстро рассчитать площадь помещения даже для самых сложных случаев поможет статья нашего портала, в которой, кстати, размещены очень удобные калькуляторы.

Провести расчет необходимой длины кабеля позволит размещенный ниже калькулятор:

Калькулятор расчета длины нагревательного кабеля для «теплого пола»

Перейти к расчётам

Рассчитанное значение позволяет подобрать в магазине наиболее близкий по параметрам комплект готового кабеля, или же приобрети его метражом – если планируется самостоятельная установка «холодных концов» и изоляционных муфт (такой подход — не приветствуется).

Бывают ситуации, когда проведенный для просторного помещения расчет дает такую длину кабеля, что подобрать комплект становится просто невозможным. Как выход – это разбитие помещение на две (или более) зоны, с самостоятельными обогревательными контурами. Правда, для каждого придется предусматривать отдельный блок термостата.

После того как кабель необходимой длины приобретен, осталось окончательно составить схему его укладки, для чего необходимо вычислить значение шага (на схеме – под буквой «D»). Рассчитывается это по следующей формуле:

D = 100 × S /

Все данные для расчета у нас уже есть.

Калькулятор расчета шага укладки обогревательного кабеля

Если шаг укладки получается боле 300 мм, то может появиться «эффект зебры» — явное чередование нагретых полос на полу. Значит, придется приобретать кабель несколько большей длины.

Теперь уже все готово для окончательного составления схемы укладки «теплого пола». Ее лучше всего выполнить с точным соблюдением масштаба, а в процессе работы постоянно иметь под рукой.

Когда схема готова, все материалы и инструменты – в наличии, можно переходить к воплощению проекта в жизнь.

Проведение монтажных работ

В качестве примера будет пошагово рассмотрен процесс укладки кабельного теплого пола на заранее подготовленное утепленное основание.

ИллюстрацияКраткое описание выполняемой операции
кб2Для начала - еще раз проверим комплектность:
1-заводская упаковка;
2 - паспорт, которому обычно прикладывается и подробная инструкция по монтажу. Ее следует заранее досконально изучить - у конкретной модели могут быть собственные нюансы.
3 - двухжильный нагревательный кабель в бухте.
4 - "холодный конец". Его , при особой необходимости, можно наращивать проводом такого же сечения, с тщательной изоляцией соединения, но лучше, конечно, обойтись "штатной" длиной.
5 - полимерная гофротруба для укладки термодатчика с сигнальным кабелем.
6 - монтажная пластина из металлической ленты - нарезается в нужный размер при монтаже.
7 - колпачок-заглушка.
кб4Как уже говорилось, отдельно придется купить понравившуюся модель термостатического блока коммутации и управления, в комплекте с термодатчиком.
кб3Пример готовой схемы укладки, выполненный в масштабе на линованной бумаге - очень удобно при проведении монтажных работ.
кб6Для начала готовим гнездо под установку термостатического блока.
Для этого в выбранной точке бурится коронкой гнездо под стандартный подрозетник.
Про высоту его установки - говорилось выше.
кб7От вырезанного гнезда прочерчивается вертикальная линия вниз - до пересечения с поверхностью пола.
Она станет ориентиром для вырезания штрабы, 20×20 мм в сечении -  в ней будут прятаться монтажный "холодный конец" и гофротруба с термодатчиком.
Можно сразу предусмотреть способ фиксации кабелей - например, закрепить в вырезанной штрабе несколько проволочных или пластиковых хомутов - они помогут впоследствии стянуть кабели и трубку в аккуратный пучок.
кб8Следующим шагом проводят тщательную уборку помещения от мелкого строительного мусора.
Если в распоряжении есть мощный строительный пылесос, то нелишним будет воспользоваться им.
кб9Очередная операция - это тщательное грунтование бетонной поверхности пола.
Для этого обычно используют составы глубокого проникновения - она дают отличный эффект обеспыливания поверхности и  гарантированно создадут хорошее сцепление будущей стяжки с основой.
кб10Хотя в рассматриваемом  варианте пол уже имеет термоизоляцию, хорошим дополнением к ней станет фольгированный утеплитель, уложенный отражающим слоем в сторону комнаты.
Отражение теплового потока вверх обязательно впоследствии скажется на экономичности "теплого пола".
кб11Полосы фольгированного материала укладываются плотно встык.
Линии стыков проклеиваются специальным фольгированным скотчем.
кб13В соответствии со схемой нарезаются монтажные планки.
В них есть отверстия, и закрепить планки на поверхности пола с помощью дюбелей или даже просто саморезов — проблемы не составит.
Эти планки не будут испытывать сколь-нибудь  значимых нагрузок - они нужны лишь для раскладки и фиксации кабеля до его заливки стяжкой.
Шаг установки планок - произвольный, в диапазоне от 0,5 до 1 метра.
кб14Работать с монтажными планками - очень удобно, но в ряде случаев от них приходится отказываться. Например, строение пола таково, что к базовой поверхности близко прилегает слой гидроизоляции, а нарушать его перфорацией - категорически запрещено.
На этот случай есть другой удобный подход -  на основание застилается армирующая стеклопластиковая сетка с крупной ячейкой ( 50×50 мм или более).
Кабель при укладке можно будет подвязывать  к сетке, а она сама еще и послужит для укрепления финишной стяжки.
Стальную армирующую сетку использовать не рекомендуется - просто из соображений безопасности, так как электрокабель с высоким напряжением и арматура - не самое лучшее "соседство".
кб15Можно переходить к укладке кабеля.
Начинают с фиксации в районе соединительной муфты.
Сразу оценивается оставшаяся длина "холодного конца", так, чтобы ее с запасом хватило для коммутации на клеммной колодке  термостатического блока, без натягивания и полностью исключая пересечение с греющей частью кабеля.
Обычно "холодный конец" аккуратно располагают вдоль стенки - его можно спрятать в щель между стеной и слоем фольгированного утеплителя.
кб17"Рисунок" раскладки постоянно сверяется со схемой.
Фиксация кабеля на монтажных планках производится с помощью имеющихся на них отгибающихся "усов".
В случае применения сетки — кабель  подвязывается к ней с использованием, например, пластиковых затяжек.
Главная цель - добиться того, чтобы кабель лег точно по задуманной схеме, и его петли не топорщились вверх, чтобы это не мешало дальнейшей заливке стяжки.
кб18Завершают процесс укладки надежной фиксацией концевой муфты.
кб19Отрезается нужная длина гофротрубы, и в нее аккуратно вводится термодатчик.
кб20Сам датчик должен обязательно дойти до противоположного конца гофры, который затем сразу закрывается имеющейся в комплекте заглушкой.
Эта пробка не позволит раствору попасть в  трубку при заливке стяжки.
кб21Готовую гофру с датчиком фиксируют заглушенным концом строго посередине между двумя нитками кабеля, параллеьно им, так, чтобы датчик оказался на расстоянии примерно 500 мм от изгиба уложенной петли кабеля.
Свободный конец  гофрированной трубки - заводится в прорезанную в стене штрабу и протягивается в ней вплоть до гнезда под установку термостата.
Очень важно не допустить залома трубки — радиус ее изгиба не должен быть меньше 50 мм.
кб22После этого в штрабу сразу укладывают и "холоный конец".
Бывает, что в этом же канале проходят и подходящие к термостатическому блоку провода питания 220 В.
Все провода и гофротрубка аккуратно собираются в "косичку" - в штрабе для этого уже были закреплены хомуты.
После этого вполне можно сразу заделать этот канал с проводами строительным расвором (цементным, гипсовым - в зависимости от типа стены и предполагаемой будущей отделки).
кб23Перед тем как перейти к дальнейшим операциям, следует обязательно протестировать электрическую часть на правильность коммутации, работоспособность и безопасность.
Тестером прозванивают кабель и промеряют его общее сопротивление - этот показатель не должен серьезно отличаться от паспортных характеристик.
Желательно на этом же этапе убедиться в надежности изоляции - но промерить ее сопротивление можно лишь с использованием мегомметра, а он есть далеко не у всех (может, стоит все же пригласить электрика?)
Затем проводят коммутацию проводов на клеммной колодке термостата (в соответствии с приложенной к нему схемой).
При обрезке проводов в нужный размер зачищенные их концы рекомендуется сразу же пролудить или же обжать медными наконечниками.
После проведения коммутации можно попробовать подключить сетевое питание и произвести пробный пуск, но только кратковременный, буквально на 40 - 60 секунд. Этого времени должно хватить на то, чтобы убедиться в работоспособности блока управления , а на кабеле появятся явные признаки нагрева.
После этого систему полностью обесточивают. А чтобы гарантированно исключить даже случайное включение, лучшим решением станет вообще вновь демонтировать блок термостата и убрать его до полного завершения всех строительно-монтажных работ.
Его последующая установка - дело нескольких минут.
кб24Перед заливкой стяжки рекомендуется еще раз проверить надежность фиксации кабеля.
Есть и еще один нюанс - отдельные производители таких нагревательных систем одним из условий предоставления гарантии выставляют наличие точной схемы укладки, и даже отводят для этого в паспорте специальную страницу-бланк.
На этой схеме уже окончательно, с точной "привязкой" к параметрам помещения, наносятся и сам рисунок укладки, и точки расположения ключевых элементов схемы — термодатчика и терморегулятора, концевой и соединительной муфт.
кб25Можно переходит к завершающему этапу - к заливке стяжки.
Для того чтобы обеспечить ее контакт с основанием, в фольгированном утеплителе в полосах между нитками кабеля вырезают "окошки", прямоугольной или ромбовидной формы, длиной до 200 и шириной около 50 мм.
Шаг между прорезями - около 1000 мм в одном ряду, а соседние ряды делают со смещением на половину шага, чтобы получилось "шахматное" размещение "окошек"
кб26По всему периметру комнаты, по углам между стеной и полом, наклеивается эластичная демпферная лента, которая станет компенсатором термического расширения стяжки.
Следуюший шаг - это установка маячков, с таким расчетом, чтобы получаемая толщина стяжки составляла не менее 30 мм (оптимально - 50 мм).
Далее - замешивается выбранный раствор, выкладывается на поверхность, прямо поверх уложенного кабеля и разравнивается по маячкам с помощью правила - все так же, как и при обычной заливке стяжки.
кб27Нельзя допускать оставления воздушных пузырей в толще раствора, так как они серьезно могут снизить эффективность работы системы.
Кроме того, они нередко становятся причиной перегрева и перегорания кабеля.
кб28Минимальный строк для застывания стяжки, в течение которого вообще не следует затевать никаких работ - неделя.
Причем в первые дни желательно регулярно увлажнять поверхность, чтобы бетон равномерно набирал марочную прочность и не растрескивался.
После увлажнения стяжку рекомендуется прикрывать полиэтиленовой пленкой.
кб29Только спустя неделю, в лучшем случае, можно будет перейти уже к укладке керамической плитки, естественно, проведя необходимое грунтование поверхности.
Особых нюансов при монтаже кафельного покрытия уже не предвидится, за исключением того, что использовать следует только специальный клей, адаптированный к условиям  эксплуатации "теплого пола".
Срок застывания клея - в данном случае пока ничего не говорит, и не может быть ориентиром для полноценного запуска системы подогрева. В любом случае придется дожидаться порядка месяца, чтобы стяжка набрала необходимую проч

stroyday.ru

Установка теплого пола под плитку

Обустройство теплых полов особенно актуально для помещений с повышенной влажностью, таких как кухня, санузел или прихожая, где в качестве напольного покрытия используется керамическая плитка. Плиточные полы также могут обустраиваться в сауне, на балконах и верандах, где монтаж теплого пола под плитку будет не менее уместным. Более того, теплый пол под плитку может стать эффективным дополнением к основному радиаторному отоплению. Преимущества керамической плитки очевидны: она характеризуется влагостойкостью, практичностью и долговечностью, а также оригинальным внешним видом. Она неприхотлива в уходе, но, в то же время, остается холодной на ощупь даже в летнее время, что создает дискомфорт при хождении босиком по плиточному полу. Однако, в виду высокой теплопроводности керамической плитки, решение этой проблемы было найдено – оно подразумевает установку теплого пола под плитку. Отметим, что керамическая плитка является идеальным напольным покрытием в случае обустройства системы «теплый пол», так как нагревательные элементы, которые располагаются под напольным покрытием, способствуют прогреву помещения, благодаря чему, ценная в летний период прохлада плиточного пола, сменяется комфортным теплом, необходимым осенью. Различают несколько способов обустройства системы «теплый пол», и выбор наиболее подходящего зависит от множества факторов, каждый из которых необходимо рассмотреть более подробно.

Содержание

  1. Преимущества и основные разновидности систем обогрева «теплый пол»
  2. Что необходимо учитывать в процессе монтажа электрического теплого пола?
  3. Электрический теплый пол: варианты обустройства
  4. Разновидности электрических теплых полов: преимущества и недостатки
  5. Монтаж теплого пола под плитку: пошаговая инструкция



Преимущества и основные разновидности систем обогрева «теплый пол»

  • По сравнению с традиционной радиаторной системой отопления, теплый пол под плитку, технология обустройства которого будет рассмотрена далее, характеризуется рядом преимуществ:
  • В процессе эксплуатации системы «теплый пол» сохраняется естественная влажность воздуха в помещении;
  • Создается равномерное распределение теплого воздуха в комнате;
  • Обустройство теплого пола является идеальным вариантом в том случае, если в качестве напольного покрытия выбрана керамическая плитка, которая характеризуется высокой теплопроводностью и является своеобразным «аккумулятором» тепла.

Основные разновидности системы «теплый пол»:

  • Электрический теплый пол, конструкция которого предполагает использование:
  1. нагревательных матов;
  2. электрического кабеля.
  • Инфракрасный (пленочный) теплый пол, который по некоторым классификациям является разновидностью электрического теплого пола;
  • Водяной теплый пол.

Что необходимо учитывать в процессе монтажа электрического теплого пола?

Подогрев полов, выполненных из керамической плитки, может быть осуществлен несколькими способами, в связи с чем, выбирая лучший теплый пол под плитку, необходимо ответить на несколько вопросов, что позволит наиболее точно определиться с выбором. В первую очередь важно выяснить следующее:

  • Обустраиваемая вами система является основным или дополнительным источником отопления?
  • Какова максимальная толщина системы «теплый пол» с учетом высоты потолков в помещении?
  • Каков тип отопительной системы в жилом объекте, где будет осуществляться монтаж теплого пола (центральное или автономное)?
  • Планируете ли вы осуществлять монтаж бетонной стяжки?

Теплый пол под плитку фото




Электрический теплый пол: варианты обустройства

Укладку теплого пола под плитку на основе электрического кабеля или нагревательных матов осуществляют преимущественно в квартирах, где нет возможности установить водяные полы, характеризующиеся большей эффективностью. Кроме того, электрический теплый пол характеризуется простотой монтажа и является одним из самых экономичных вариантов теплого пола под плитку.

В процессе установки электрических теплых полов могут быть вариации, что зависит от условий, в которых будет осуществляться укладка.

  • Монтаж теплого пола может осуществляться в слой стяжки, после обустройства которой будет произведена укладка напольного покрытия. Данный вариант будет наиболее удачным в случае монтажа теплого пола в жилых помещениях, например, кухне и лоджии. Он подразумевает установку системы на основе электрического кабеля, под которую подкладывают слой утеплителя и гидроизоляционного материала. После укладки кабеля, поверх него осуществляют монтаж небольшого слоя бетонной стяжки;
  • Укладка теплого пола может производиться поверх слоя бетонной стяжки без дополнительного теплоизоляционного материала. Монтаж теплого пола непосредственно в стяжку возможен только в том случае, если этажом ниже располагается утепленное жилое помещение. Это обусловлено тем, что керамическая плитка и слой плиточного клея смогут обеспечить должную защиту нагревательных элементов без использования дополнительных материалов;
  • Укладка теплого пола может осуществляться непосредственно под напольное покрытие, однако данный способ считается наиболее подходящим в случае обустройства одной из разновидностей электрического теплого пола – пленочных полов. Если вы столкнулись с необходимостью устройства теплого пола под плитку, а желания производить капитальные работы, связанные с заменой бетонной стяжки, у вас нет – данный способ окажется наиболее предпочтительным. Однако важно помнить, что он предполагает монтаж теплоизоляционного слоя, в качестве которого используется вспененный полиэтилен с фольгированной поверхностью, который укладывается поверх уже имеющейся бетонной стяжки. Следующий этап – монтаж электрических нагревательных элементов и, в случае необходимости, укладка гидроизоляционных материалов.

Важно! Пленочный пол -  разновидность теплого пола, который нельзя укладывать под плитку и монтировать в слой бетонной стяжки.

Разновидности электрических теплых полов: преимущества и недостатки

Укладка электрического пола под плитку может осуществляться с использованием электрического кабеля или нагревательных матов (термоматов). Каждый из них характеризуется своими достоинствами и недостатками, которые будут рассмотрены далее.

  • Подогрев теплого пола на основе электрического кабеля является разновидностью, которая появилась раньше всех, однако по-прежнему остается актуальной и составляет достойную конкуренцию способам монтажа на основе более современных нагревательных элементов.

Преимущества теплых полов на основе греющего кабеля:

  • Низкая стоимость используемых материалов;
  • После отключения электричества сохраняет тепло на протяжении определенного промежутка времени, что позволяет сэкономить электроэнергию.

Однако для него характерны и недостатки:

  • Если потребуется ремонт системы, могут возникнуть сложности, связанные с необходимостью демонтажа бетонной стяжки;
  • Сложности, связанные с правильным расчетом длины проводника;
  • В случае неплотного прилегания кабеля к бетонной стяжке или в случае размещения мебели над местом его залегания, возникает повышенный риск перегревания системы и выход ее из строя;
  • Низкая электробезопасность системы.

  • Усовершенствованным вариантом обустройства системы «теплый пол» является использование термоматов, которые могут быть как конвекционными, так и инфракрасными. Конвекционные маты представляют собой более современный вариант нагревательного кабеля, закрепленного на сетчатой основе.

Преимущества теплого пола на основе термоматов:

  • Облегченный расчет необходимого количества материала;
  • Меньшая толщина требуемой бетонной стяжки;
  • Менее трудоемкая укладка в совокупности с более доступной ценой.
  • Недостатки системы «теплый пол» указанного типа:
  • Сложности, возникающие в процессе ремонта поврежденного участка;
  • Пожароопасность, которая характерна для любого типа электропроводки.

  • Монтаж теплого пола на основе пленочного покрытия – еще один вариант обустройства теплого пола, в процессе которого не допустима укладка бетонной стяжки.

Преимущества метода:

  • Низкие затраты электроэнергии;
  • В процессе укладки пленочного покрытия не требуются специализированные профессиональные навыки;
  • Отсутствие необходимости в проведении сложных подготовительных работ;
  • Может использоваться для обустройства подогрева деревянного пола.

Недостатки метода:

  • Высокая стоимость  используемых материалов;
  • Необходимость обустройства гидроизоляционного слоя, обусловленная низкой влагостойкостью пленочного покрытия;
  • Более высокая пожароопасность, связанная с отсутствием огнестойкой бетонной стяжки;
  • Высокий риск повреждения при воздействии  механических нагрузок;
  • Моментальное остывание после отключения от сети.

Монтаж теплого пола под плитку: пошаговая инструкция

Создание схемы теплого пола: рекомендации специалистов

Начальный этап работ подразумевает создание схемы теплого пола на бумаге, в процессе чего необходимо учитывать, что укладку нагревательных элементов не следует производить в местах расстановки массивной мебели и бытовых приборов. В местах залегания труб и других отопительных приборов необходимо организовать буферную систему, подразумевающую отсутствие нагревательных элементов теплого пола. Это обусловлено особенностями электрических систем подогрева, нагревательные элементы которых, в отличие от гидравлических систем, прогреваются одинаково и, при наличии препятствий для выхода тепла в виде мебели без ножек, будет происходить перегрев элементов системы извне с последующим ее выходом из строя. Мебель также может перегреваться и выходить из строя.

По итогам разработки схемы укладки теплых полов под плитку, отзывы о которых можно прочитать на специализированных строительных форумах, получается неправильная фигура, вписанная в прямоугольник, изображающий комнату. Контур этой фигуры является ориентиром для укладки электрических теплых полов. Указанная особенность системы впоследствии может стать одним из самых больших ее недостатков, так как перестановка мебели может стать причиной возникновения поломок в системе «теплый пол».

Важно! Если вы планируете произвести укладку теплых полов в нескольких помещениях, необходимо позаботиться об организации нескольких отопительных контуров с отдельными регуляторами и источником питания (даже если разграничение комнат символическое). В процессе заливки бетонной стяжки, если таковая будет осуществляться, между контурами отопления по поверхности пола прокладывают демпферную ленту.

Прежде чем приступать к расчетным работам, составив схему теплого пола, продумайте шаг укладки электрического кабеля или нагревательных матов. При этом старайтесь ориентироваться на следующие рекомендации:

  • От стен необходимо отступить не менее 10 см;
  • Если конфигурация вашей комнаты не позволяет произвести укладку нагревательных элементов прямолинейно, вы можете подрезать сетку, что позволит ее согнуть в правильном направлении. Воспользовавшись таким вариантом монтажа, вы сможете сократить расход электроэнергии и создать акценты на  необходимых участках подогрева.

Расчет материалов для установки системы «теплый пол»

Если вы решили произвести монтаж теплого пола под плитку, цену которого ориентировочно можно рассчитать уже на данном этапе монтажа, и использовать его в качестве основного источника отопления, производите расчет материалов с учетом, что 1 кв. м поверхности нуждается в нагревателе мощностью не менее 140-180 Вт. Если теплый пол под плитку используется в качестве вспомогательного источника отопления, мощность отопительных приборов должна быть не более 140 Вт и в среднем не превышает 80 Вт при условии качественного утепления постройки.

Чтобы произвести расчет необходимого количества материалов, достаточно рассчитать площадь комнаты (длина x ширина) и из полученного значения вычесть площадь комнаты, занятую мебелью без ножек и бытовыми приборами. В результате этих расчетов должна получиться площадь, которая подлежит обогреву. Далее определяют суммарную мощность нагревательного элемента и его длину. Помните, что погонная мощность одного метра нагревательного кабеля может колебаться от 16 до 21 Вт/м.

Например! Площадь комнаты составляет 10 кв. м., а мощность используемого вами нагревательного кабеля составляет 100 Вт/кВ м. В результате рассчитываемая мощность составляет 1 кВт. Если мощность выбранного кабеля составляет 20 Вт/м, его длина должна быть 50 м (1000/20).

Выбор нагревательного мата осуществляется по тому же принципу, с учетом полезной площади и требуемой мощности. Кроме того, нужно приобрести монтажную ленту, которая будет использоваться для крепления нагревательных элементов к бетонной стяжке.

Подготовка поверхности: особенности выбора утеплителя

В первую очередь производят демонтаж старого слоя бетонной стяжки до основания с последующей очисткой поверхности. Далее осуществляют укладку гидроизоляционных материалов, которые должны заходить на стену не менее, чем на 10 см. По периметру пола на стене закрепляют демпферную ленту, использование которой позволит компенсировать тепловое расширение пола в процессе нагрева. По окончании данных мероприятий обрежьте излишки гидроизоляции и демпферной ленты.

Чтобы в процессе эксплуатации теплого пола тепловая энергия не уходила вниз, произведите изоляцию основы пола. Выбор теплоизоляционного материала зависит от расположения комнаты, в которой осуществляется монтаж, типа напольного покрытия и целевой направленности системы обогрева.

  • Если система «теплый пол» используется в качестве второстепенного источника отопления, с функцией теплоизоляционного материала  успешно справится вспененный полиэтилен, характеризующийся отражающим фольгированным покрытием;
  • Если этажом ниже располагается отапливаемое помещение, в качестве теплоизолятора можно использовать пенополистирол или экструдированный пенополистирол толщиной от 20 до 50 мм;
  • Если монтаж теплого пола осуществляется в помещении, которое ранее не отапливалось (веранда или лоджия),  необходимо позаботиться о формировании более основательного теплоизоляционного слоя, толщина которого может достигать 1000 мм. В качестве материала может использоваться пенополистирол или минеральная вата аналогичной толщины.

Поверх слоя утеплителя производят укладку армирующей сетки. Теоретически можно обойтись и без армирующей сетки, однако в этом случае придется добавить в раствор микрофибру или пластификатор.

Установка датчика температуры и контрольная проверка обогревателя

Чтобы в процессе эксплуатации теплого пола осуществлять контроль и управление системой, необходимо произвести установку датчика температуры и специального термостата, представляющего собой электронный или механический регулятор, предназначенный для установки оптимального температурного режима и включения/отключения системы. Его монтируют в стене, в непосредственной близости от розеток, тогда как датчик температуры монтируют в пол. Чтобы осуществить монтаж, создают специальную штробу в стене от термостата, который в вертикальном направлении подводят к перекрытию. Датчик помещают в гофрированную трубу и ведут под плитку к месту контроля температуры электрического теплого пола, в качестве которого выступает середина между двумя витками кабеля. Гофрированная труба позволит защитить датчик от повреждений и, в то же время, обеспечивает свободный доступ к нему в любое время, например, в случае необходимости ремонта. Конец гофры, находящийся в стяжке, заливают герметиком, чтобы предотвратить попадание раствора внутрь гофры.

Непосредственно перед укладкой электрического кабеля или нагревательных матов производят замер его сопротивления, конечный результат которого не должен отличаться от заявленных паспортных данных более чем на 10 %. Для этого используют мультиметр, который также позволит определить фазу в случае отсутствия цветовой маркировки проводов. Если измеренное сопротивление соответствует заявленным величинам, можно приступать к монтажу теплого пола под плитку.

Крепление нагревательного кабеля или термоматов

Осуществив подготовку поверхности, приступите к закреплению нагревательного элемента. Если в качестве нагревательного элемента вы используете электрический кабель, который необходимо закрепить с помощью монтажной ленты, как это показано на фото.

Чтобы облегчить процесс крепления кабеля, используйте пластиковые хомуты, упрощающие процесс монтажа. Чтобы нагрев был равномерным, необходимо следить за тем, чтобы расстояние между витками кабеля была одинаковым по всей площади пола. В случае укладки нагревательных матов у вас нет необходимости следить за расстоянием между витками, так как оно уже выдержано по всей длине. При использовании нагревательных матов достаточно расстелить материал в соответствии со схемой и осуществить подключение к термостату.

Завершив укладку кабеля, проверьте правильность подключения, произведя замер сопротивления с помощью мультимера. Полученное значение должно совпадать с тем, что вы измерили перед укладкой.

Заливка бетонной стяжки и укладка керамической плитки

Для приготовления бетонного раствора используйте материалы в соответствии с указанными ниже пропорциями:

  • 1 часть цемента;
  • 4 части песка;
  • 5 частей щебня;
  • 0,6 части воды;
  • 1 % от массы цемента пластификатора, придающего эластичность бетонному раствору.

Важно! Количество воды должно быть небольшим, что позволит предотвратить появление трещин в бетонной стяжке. Керамзит и перлит запрещено добавлять в бетонный раствор, так как использование данных материалов способствует нарушению теплообмена, что является причиной возникновения поломок системы.

Толщина слоя бетонной стяжки не должна превышать 3-5 см. Осуществив заливку бетонной стяжки, дождитесь полного застывания раствора. Несмотря на то, что первичное застывание наступит уже через 2 дня, включение электрического теплого пола рекомендуется производить не ранее, чем через 4 недели, когда произойдет окончательное застывание раствора.

Важно! Монтаж бетонной стяжки необходим только в случае использования электрического кабеля, тогда как нагревательные маты сами по себе являются основанием под клей для плитки.

После первичного схватывания стяжки приступайте к отделке пола керамической плиткой.

Теплый пол под плитку видео

strport.ru

Теплый пол электрический под плитку

Теплые полы с каждым годом становятся все более популярными. Такие отопительные системы используются, как правило, для дополнительного обогрева помещения.

Тепло, идущее от пола, обеспечивает максимальный комфорт жильцам и гостям квартиры или загородного дома.

Многие считают, что такие обогревательные системы очень дороги, но на самом деле они доступны по цене.

Посмотрев видео монтажа электрического теплого пола под плитку, можно увидеть процесс наглядно, после чего укладка отопительных элементов своими руками не вызовет больших трудностей.

Виды электрических теплых полов

Есть два типа электрических теплых полов — инфракрасные и конвекционные. Они отличаются друг от друга принципом работы.

Конвекционные полы

Такие отопительные системы нагревают покрытие пола, которое после этого отдает тепло воздуху. Прогретые воздушные массы поднимаются вверх, в результате температура в помещении повышается.

Конвекционные полы

Инфракрасные системы

Согласно заявлениям производителей, такие теплые полы представляют собой источники инфракрасного излучения, которое нагревает находящиеся в комнате предметы.

После этого они отдают тепло воздуху, благодаря чему и повышается температура в комнате. Инфракрасные системы обеспечивают быстрый прогрев помещения, насыщают его ионами и уничтожают микробы.

Теплый пол под плитку

Реальность показывает, что практически 100 % излучения поглощается покрытием пола. Таким образом, инфракрасные полы действуют как конвекционные. Они прогревают напольное покрытие, после чего повышается температура в комнате. Их основное преимущество — простота укладки.

Чтобы смонтировать инфракрасный теплый пол, достаточно снять напольное покрытие, уложить обогревающие элементы и накрыть старым финишным материалом.

Варианты исполнения нагревательных систем

Есть две разновидности конвекционных теплых полов:

  • водяные;
  • электрические.

Водяной теплый пол может быть классическим и электро-водяным. Первый состоит из труб, в которые подается нагретый этиленгликоль или вода из центральной отопительной системы либо от газового котла. Насос обеспечивает непрерывную циркуляцию жидкости, которая прогревает напольное покрытие.

Теплый водяной пол

В случае с электро-водяным теплым полом нагревающие элементы находятся непосредственно внутри трубы. Жидкость прогревается равномерно на всем протяжении отопительной системы, насос для ее циркуляции не нужен.

Электрический конвекционный теплый пол может быть:

В первом электроэнергия преобразуется в тепло за счет нагревательных элементов, выполненных в виде кабелей. Они укладываются под покрытие пола и заливаются сверху бетонной стяжкой.

Термомат представляет собой нагревательный элемент, состоящий из стекловолоконной сетки, на которой закреплен все тот же кабель. Такая система оказывается более удобной в монтаже, чем обычный кабельный теплый пол.

Термомат

Инфракрасные обогревательные системы могут быть:

  • пленочными;
  • стержневыми.

В первых роль проводника тепла выполняют карбоновые полоски. Они расположены внутри полимерной пленки, которая защищает их от влаги, вмятин и проколов. Расстояние между полосками из карбона в стандартной отопительной системе такого типа составляет 1-1,5 см.

Также выпускаются теплые полы, в которых пленка покрыта сплошным листом из углеродистого материала. Они лучше проводят тепло, но стоят дороже.

Нагревательный элемент стержневого теплого пола представляет собой мат, который состоит из карбоновых трубок, соединенных многожильными кабелями. После подачи тока графитовые стержни вырабатывают инфракрасное излучение, которое нагревает помещение.

Монтаж кабельного электрического теплого пола

Укладка кабельного теплого пола предполагает:

  • снятие старого напольного покрытия;
  • выравнивание основания или заливку бетонной стяжки;
  • укладку теплоизолирующего слоя;
  • установку терморегулятора;
  • монтаж кабеля;
  • заливку стяжки;
  • укладку финишного покрытия.

Если под снятым напольным покрытием обнаруживается ровное основание, достаточно зашпаклевать все трещины и щели, которые на нем есть, после чего можно приступать к укладке теплоизоляции.

Но в большинстве ситуаций необходимо залить бетонную стяжку толщиной не меньше трех сантиметров. Укладка кабеля на ровное основание — залог его долгой и надежной работы. Если поверхность будет плохо подготовлена, расположенная на ней обогревательная система может довольно быстро прийти в негодность после того, как жильцы дома начнут ходить по полу.

Чтобы свести потери энергии к минимуму, кабель теплого пола нужно укладывать поверх слоя теплоизоляционного материала. Можно использовать пенофол, который продается в рулонах и имеет покрытие из тонкой фольги с верхней стороны. Это материал легкий и тонкий, при этом он обеспечивает надежную теплоизоляцию. Стыки между отдельными кусками пенофола лучше заклеить монтажным теплоизоляционным скотчем.

Схема укладки теплых полов

Перед тем, как приступать к укладке кабеля, нужно установить терморегулятор — прибор, посредством которого регулируется температура теплого пола. Он размещается на стене в удобном месте, к нему подводится электричество от распределительного щитка.

От терморегулятора отходит провод, по которому энергия подается на обогревательный кабель, и проводка температурного датчика. Для них нужно проштробить на стене вертикальную канавку. Сам датчик надо поместить внутрь гофрированной трубки, в таком случае его можно будет легко извлечь и заменить, если он выйдет из строя.

Кабель в ванной на полу

Кабель укладывается змейкой с выбранным шагом и фиксируется на монтажной ленте, которую крепят к полу с помощью дюбелей или саморезов. Расстояние между витками обычно составляет не меньше 8 см. Его можно рассчитать по формуле: площадь помещения умножить на 100 и разделить на длину кабеля.

После того, как монтаж отопительной системы завершен, необходимо залить еще одну бетонную стяжку и дать ей просохнуть в течение месяца. Затем можно укладывать сверху финишное покрытие.

Укладка нагревательных матов

Монтаж такого теплого пола отнимает меньше времени, чем укладка обычной кабельной отопительной системы. Финишное покрытие можно располагать прямо поверх нагревательных матов — нужно нанести клей и положить на него плитку. Выполнять перед этим бетонную стяжку не обязательно.

В остальном процесс монтажа теплого пола этого типа предполагает выполнение тех же основных шагов:

  • нужно снять старое напольное покрытие;
  • выровнять основание;
  • уложить слой теплоизоляции;
  • установить терморегулятор и датчик температуры;
  • уложить термоматы;
  • смонтировать финишное покрытие.

Обычно мат укладывают от одной стены до другой, после чего стекловолоконную сетку разрезают, полотно разворачивают на 180 градусов и направляют в противоположную сторону.

Эту процедуру повторяют до тех пор, пока не будет покрыта вся площадь пола, которая должна прогреваться. При необходимости термомат можно разворачивать под любыми другими углами, чтобы уложить в соответствии с заранее подготовленным планом.

Особенности монтажа пленочной системы

Пленочный теплый пол, как и пол на основе термоматов, не предполагает обязательного покрытия стяжкой. Финишную отделку можно укладывать прямо поверх обогревательных элементов. Еще одно преимущество пленочной отопительной системы — она менее требовательна к качеству основания, на которое ее укладывают, чем кабельный теплый пол.

Пол пленочный

Для теплоизоляции при монтаже инфракрасных обогревателей можно использовать материалы на основе металлизированной лавсановой или полипропиленовой пленки. Теплоотражатели с алюминиевой фольгой для этой цели не подходят.

При укладке пленки ее нужно разрезать на полосы подходящей ширины и разложить на полу, отступив от стен около 25 см. Накладывать один лист на другой нельзя, иначе система может выйти из строя преждевременно.

Монтаж электрического пола под плитку: видео

В продаже представлено множество вариантов теплых полов, и важно выбрать из них подходящий. Некоторые из таких отопительных систем просты в монтаже, укладка других отнимает больше времени и сил. Но в любом случае собрать теплый пол под силу каждому.



Соблюдая правильную технологию укладки электрического теплого пола под плитку, можно своими руками смонтировать надежную отопительную систему, которая будет верой и правдой служить долгие годы.

delaemvannuu.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
