Складной стульчик своими руками: процесс изготовления и дизайн

Рыбалка – одно из популярных мужских развлечений. Приятно провести время на берегу водоема. Опытные рыбаки понимают, что для комфортной рыбалки необходимо удобное место для сидения. Сидеть на бревнах неудобно, таскать за собой громоздкое кресло тоже не вариант. Идеальным решением этого вопроса будет раскладной стул со спинкой, который в сложенном состоянии компактен, а при использовании поможет не нагружать спину, которая быстро устает от долгого сидения.

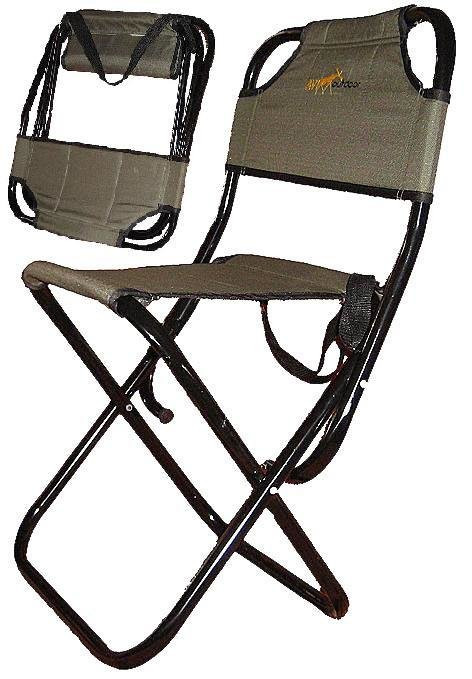

Складной стул — идеальный вариант для любителей рыбалки, отдыха на природе.

Высота стула может составлять 350 мм — 450 мм.

Магазинные варианты не всегда подходят, поскольку зачастую эти изделия либо не отличаются надежностью, либо очень дорого стоят. Поэтому наиболее рациональный выход – сделать складной стул для рыбалки своими руками. Самодельный стульчик не только поможет сэкономить деньги, но и позволит разгуляться фантазии и сделать хороший продукт из качественного материала.

Преимущества такого стула в его компактности, устойчивости, простоте транспортировке и несложном изготовлении.

Незаменим этот предмет мебели и на кухне, даче, так как в сложенном виде он достаточно компактен и не занимает много места.

Для изготовления складного стула можно использовать любые породы дерева, береза придаст ему прочности.

Разновидности складных стульев

Наиболее распространенные варианты исполнения стульев такого плана — это варианты со спинкой и без спинки.

Табурет без спинки проще в исполнении и менее затратный в плане материала, однако, первый вариант гораздо удобнее в эксплуатации. Спинка стула может быть выполнена из дерева, то есть изделие будет цельной конструкции или же сиденье и спинка изготавливаются из прочной ткани, которая натягивается на каркас основания.
Также можно разделить стулья по разновидности ножек – они могут быть прямые, перекрестные и сплошные. Материалом для стула может быть металл, пластик или дерево.
Для изготовления металлических или пластиковых стульев потребуются особые инструменты и навыки, поэтому сделать их самостоятельно будет довольно трудно.
Вариант с деревянным стульчиком наиболее прост, благодаря широкому ассортименту материалов, их доступной цене и неприхотливости дерева в работе.

На первый взгляд чертеж этого предмета напоминает скорее кубик-рубик, причем совершенно не понятно каким образом можно следуя ему что-нибудь соорудить.

Однако уже готовый стул наводит на несколько другую мысль – все гениальное просто.

Помните, что средние бруски размещаются таким же образом, что и внешние, широкие.

Материалы и инструменты

Исходя из того, что вариант с материалами из дерева — наиболее простой и бюджетный, остановим свой выбор на нем. Основой стульчика станут деревянные бруски, размеры которых будут зависеть от размера конкретного стула. Они будут служить ножками и несущей частью для спинки.

Приступая к сборке, в первую очередь необходимо разместить осевые болты на ножках стула, при этом ось следует располагать не на середине ножки, а ближе к их верху, в ином случае, стул будет высоким и не станет отличаться особой устойчивостью.

Раскладной стульчик очень полезное в хозяйстве приспособление.

Не зацикливаясь на размышлениях, перейдем к практическим действиям.

Материалами для сиденья и самой опорной частью для спины человека могут стать деревянные рейки или плотная ткань, например, брезент. Дерево нужно выбирать качественное, желательно остановить свой выбор на твердых сортах древесины (береза, дуб и другие), поскольку от этого будет зависеть срок службы изделия. Для соединения деталей в единую конструкцию понадобятся крепежные элементы, в нашем случае это болты, гайки и шайбы для подвижных соединений и саморезы по дереву для неподвижных.

Производя сборку, не следует забывать, что шляпки гаек и болтов нужно утапливать заподлицо.

Раскладной стульчик очень полезное в хозяйстве приспособление.

Из инструментов для выполнения данной работы достаточно стандартного набора плотника, который находится в домашнем распоряжении практически у каждого хозяина:

дрель;
шуруповерт или набор отверток;
ножовка по дереву и по металлу;
гаечные ключи, нож или ножницы, если придется работать с тканью;
напильник и наждачная бумага для последующего удаления поверхностных дефектов.

Для изготовления складного стула можно использовать любые породы дерева, береза придаст ему прочности, а вот сосна, значительно облегчит конструкцию, вот только ее соединения не долговечны и могут быстро расшататься.

Складной стул — идеальный вариант для любителей рыбалки, отдыха на природе.

Также для завершающего этапа потребуется лак или пропитка для дерева, использование которых необходимо не только для придания красоты внешнему виду, но и для защиты от паразитов и воздействия влаги.

Описанное изделие изготавливается без ручки, однако, этот пробел достаточно легко устранить, установив переносные ручки между внутренними ножками.

Без особого труда можно сделать такой стул собственными руками, даже не являясь столярных дел мастером.

Порядок действий

Процесс изготовления стула довольно прост, и справиться с ним сможет даже человек без профессиональных навыков в этом деле.

Необходимо собрать сиденье, путем крепления поперечных реек к брускам основы.
Далее следует сборка рамы, состоящей из двух брусков, сверху которых монтируются рейки спинки, посередине — перекладина для сиденья (внизу рама будет служить передними ножками изделия).
Задние ножки оборудуются двумя подвижными перекладинами вверху и внизу.
Верхняя перекладина соединяется со спинкой, нижняя — с основной рамой путем болтовых соединений.
Сиденье крепится к средней раме также при помощи болтов. В итоге получается стул, который при поднятии складывается в компактную конструкцию, не занимающую много места и имеющую небольшой вес.
В случае работы с тканями или кожей для сидушки и спинки, заранее отмеренный и сшитый чехол надевается на рейки в процессе сборки вместо деревянных поперечных деталей.

Раскладной стульчик очень полезное в хозяйстве приспособление.

Его можно использовать в гараже, где постоянно не хватает места, брать на природу и просто, при необходимости, использовать в квартире.

После того, как стульчик готов, необходимо произвести завершающие работы. Во-первых, следует избавиться от всех шероховатостей и лишних выступов. Болты утапливаются в основу дерева, напильник и наждачная бумага устраняют дефекты, лак добавит гладкости и подчеркнет натуральный цвет древесины, что само по себе уже будет красиво. Однако если фантазия требует большей красоты, можно использовать навыки выжигания и резьбы по дереву, либо придать изделию более интересную форму еще на этапе проектирования.

Необходимо лишь деревообрабатывающее оборудование, которое имеется почти в каждом гараже или мастерской любителя столярного дела, начальный навык по работе с деревом и, самое главное – желание мастерить.

Задавшись вопросом, как сделать стул для рыбалки своими руками, можно получить замечательное изделие, которое верой и правдой прослужит долгое время. При этом можно сэкономить массу денег и дать разгуляться полету фантазии, создав действительно уникальную авторскую работу.

При необходимости есть возможность изменить высоту собранного стула, для этого между средними брусками сиденья достаточно вставить иной брусок, сечением примерно 20х20 мм.

Однако уже готовый стул наводит на несколько другую мысль – все гениальное просто.

ВИДЕО: Раскладной стул своими руками. Homemade folding chair

Складной стульчик своими руками: 50 фото-идей

МебельРеставрация мебели из ДСП своими руками

МебельКак сделать барный стул своими руками?

Детский уголок с кроватью и столом.

Достоинства и недостатки

Комната для малыша должна быть уютной, безопасной, комфортной, светлой, функциональной, доступной по цене. Обеспечить все перечисленные характеристики сможет только качественная детская мебель. Отдельное…

Расстановка мебели по Фен-шуй сделает вас счастливее

Наполнить свой дом положительной энергией, чтобы улучшилось здоровье, пошли в рост карьера, финансовые дела, любовные отношения: таком мечтают все без исключения. Как же это сделать? Тысячи лет…

Делаем мебель для дачи своими руками

Счастливому обладателю домика за городом хочется идеально обустроить свой дом. Дача это то место, куда можно приехать отдохнуть душой и телом с шумной компанией, провести тихий уютный вечер с семьей…

Как правильно расставить мебель в разных комнатах.

После ремонта или во время новоселья многие задаются вопросом, как расставить мебель, чтобы пространство комнат и нежилых помещений было максимально эргономично, удобно и выглядело достаточно стильно?. ..

Делаем мебель для бани своими руками. Рекомендации, чертежи и схемы сборки

Баня нуждается в определенном наборе мебели, в который должны входить стол, полок, деревянные лавки. При выборе предметов мебели для бани должны учитываться ее специфические особенности, такие как высокая…

Идеи создания мебели своими руками

Отличие нестандартного интерьера заключается в том, что он выделяется на общем фоне. Идея предполагает задействование яркой мебели, созданной по индивидуальному проекту. Обставить комнату дизайнерскими…

Как сделать складной стул со спинкой: чертежи, фото схемы

Деревянный складной стул со спинкой своими руками два варианта изготовления.

Делаем сами складной стул со спинкой: чертежи с размерами, схема сборки, фото.

В прошлой статье мы занимались изготовлением раскладной табуретки, теперь мы сделаем складной стул, но уже со спинкой. Спинка позволяет при сидении опереться на неё и разгрузить спину, что более удобно, чем сидеть на табурете. В сложенном состоянии стул практически не занимает места и его можно убрать в кладовку. Самодельный раскладной стул отлично подойдёт для отдыха на балконе, при ненадобности его можно быстро сложить, его можно взять с собой на пикник или на дачу.

В этой статье мы сделаем деревянный складной стул со спинкой и для начала ознакомимся с чертежами.

Складной стул со спинкой чертежи (1 вариант).

Складной стул со спинкой фото.

Складной стул со спинкой чертежи (2 вариант).

1.- Передние ножки.

2. — Задние ножки.

3. — Опорные бруски сидения.

4. — Поперечины.

5 — 10. — Планки сидения.

11. — Спинка.

12. — Верхняя поперечина.

Складной стул со спинкой фото.

Как сделать складной стул со спинкой.

Теперь приступим к изготовлению раскладного стула, нам понадобится древесина твёрдых пород (берёза, дуб, тис, клён, вяз, грецкий орех, груша), можно использовать и сосну, но конструкция будет менее крепкой.

Для изготовления складного стула (1 вариант) нужно подготовить следующие материалы:

Бруски длиной 740 мм – 2 шт. (передние ножки).
Бруски длиной 470 мм – 2 шт. (задние ножки).
Бруски длиной 320 мм – 5 – 8 шт. (рейки для сидения и спинки).
Бруски длиной 430 мм – 3 шт. (перекладины для рам).
Болты, шайбы, гайки.
Саморезы.

Для начала нужно изготовить сидение для стула. К опорным брускам крепим саморезами рейки, в результате у нас получиться сидение.

Теперь собираем раму из передних ножек и спинки. К опорным ножкам в верхней части крепим рейки под спинку, в нижней части крепим перекладину.

Изготовим задние ножки. К задним ножкам крепим нижнюю и верхнюю перекладины.

Соединяем переднюю и заднюю рамы стула болтами и гайками.

Крепим сидение к передней раме, сверлим сквозные отверстия в раме и в опорных брусках сидения, соединяем болтовыми соединениями.

Шляпки болтов и гайки нужно утопить, для этого нужно просто рассверлить гнёзда и вкрутить болты заподлицо.

Сидение должно свободно вращаться в раме, в разложенном состоянии задняя часть сидения упирается в перекладину задней рамы, и конструкция принимает форму стула.

Чтобы сложить стул, достаточно приподнять сидение и сдвинуть рамы.

Складные стулья, изготовленные своими руками всегда пригодятся в домашнем хозяйстве.

Складные стулья своими руками из дерева, чертежи

Изготовить или отремонтировать стул своими силами не очень сложно, как это многим кажется сначала. Самодельная мебель станет оригинальным украшением вашего интерьера, ведь в создании особенных дизайнерских решений человеческая фантазия не знает границ. При этом учтите, что созданная вами мебель будет отличаться надежностью, качеством и низкой себестоимостью, ведь в дело можно пустить остатки древесных строительных материалов.

Содержание:

Собираем стул для кухни
Садовый стульчик
Складной барный стул
Складной стул-стремянка

Собираем стул для кухни

Необходимо заметить, что всегда есть возможность изготовить стулья не только на кухню, но и для рыбалки или для пикника. Следует только знать, как сделать складные стулья своими руками из дерева, чертежи которых представляются ниже.
Для начала выполняются замеры, по которым составляется чертеж изделия.

Для работы могут быть выбраны различные породы древесины:

буковая;
сосновая;
дубовая.

Главное, чтобы материал не имел сучков и растрескавшихся участков.
Подготовительный процесс несложный – брус следует остругать и зашлифовать наждачной бумагой крупной, а потом и мелкой зернистости. Это придаст древесине гладкость.
Для работы понадобятся следующие инструменты:

степлер;
ножовка;
киянка;
рубанок;
лобзик электрический.

Работы по сборке нового стула или ремонту старого проходят в одинаковом порядке. Но во втором случае сначала выполняется полная разборка мебели, замена изношенных частей новыми. После этого выполняют сборку стула.

Перед изготовлением стула готовим два восьмидесятисантиметровых бруска сечением 4 на 6 см для задних ножек, и пару под передние, сечение которых составляет 4 на 4 см, а длина – 44. В них устраиваем отверстия под продольные и поперечные основания и проножки. Все элементы прикладываем друг к другу, чтобы торцевые места совпадали.
Стамеской делаются выемки, задние ножки зачищаются, грани снимаются рубанком, чтобы получился плавный переход с 60 до 40 мм.
Из обрезной доски готовится спинка для будущего стула.
Собранное основание покрывается лаковым составом и оставляется до высыхания. В это время сидение и спинку можно обтянуть материалом, вставить мягкую прокладку из поролона.
Подготовив все, можно выполнить полную сборку, закрепить элементы шурупами, замаскировав их шляпки. Стулья таких конструкций можно также использовать на даче.

Садовый стульчик

Такой стул легко изготавливается из обрезка бревна.

Он станет отличным украшением дачного участка. Самый легкий вариант – распилить бревно на одинаковые по размерам колодки, высота которых составляет по 0,6 метра, вкопать в землю. Сверху можно устроить сиденье из мягкого материала.

Складной барный стул

Такие предметы мебели можно изготовить в двух вариантах – со спинкой и без нее.
Для стула без спинки следует подготовить четыре ножки (47 х 4 х 2 см), столько же планок под сиденье и пару проножек (32 х 4 х 2 см), по два бруска под сиденье размерами 35 х 9 х 2 и 35 х 6 х 2 см.

Соединяем планки, которые фиксируются на торцах перекладины, крепим проножки. Средние бруски не соединяем, чтобы стул можно было сложить.
Еще один дачный вариант – стул со спинкой. Для него необходимо подготовить по две ножки (по 0,9 и 0,55 м), по две планки поперечного типа трех размеров (40 х 5; 34 х 5; 28 х 5 см), спинку (40 на 7 см), пару опорных планок под сиденье, длина каждой – 29 см; доски – 6 штук (34 на 4 см).

Все подготовив, можно приступать к сборке. В окончательном виде стул будет выглядеть следующим образом:

Складной стул-стремянка

Такая вещь считается незаменимым элементом у каждого хозяина. Но стремянка занимает свободное пространство при хранении. Поэтому ее целесообразно заменить стульчиком, изготовленным из фанеры.

Для ножек необходимо использовать древесину сосны, остальные элементы изготавливаются из многослойной фанеры. Чтобы изделие получилось удобным, рекомендуется придерживаться определенных размеров:

промежутки между тетивами – 0,48 м;
расстояние от опорной части до тетивы – 0,6 м;
высота сиденья– 0,6 м;
сиденье – 0,3 на 0,5 м.

Собрав стул-стремянку, его покрывают лаком.
Мебель складного типа считается удачным решением для организации пикников, отдыха на дачном участке или во дворе частного дома. Удобство заключается еще и в том, что в собранном виде мебель хранится компактно, не занимает много свободного пространства.

Деревянный складной стул со спинкой своими руками

Деревянный складной стул замечательная вещь для малогабаритных квартир или дачи. В собранном виде он практически не занимает места, его можно поставить куда-нибудь за шкаф, прислонив к стене или под стол и доставать, когда к вам приходят гости.

Для изготовления складного стула можно использовать сосновые бруски и сосновый мебельный щит толщиной 18 мм. Помимо этого понадобятся: стальной пруток длиной 33,8 см диаметром 1 см, 4 болта длиной 7 см диаметром 5 мм, 4 шайбы диаметром 5мм и 4 шт. диаметром 5,3 мм, 4 колпачковых гайки диаметром 5мм, деревянные шканты диаметром 8 мм длиной 5 см, шурупы и клей ПВА.

Необходимо будет собрать следующие детали:
– 2 ножки длиной 91 см,
-2 ножки длиной 55,7см сечением 3 на 3 см,
-2 опорных бруска на сиденье длиной 31,5 см,
-6 реек для сиденья: 40 на 7 см-1шт, 39 на 4 см-1 шт., 36,5 на 4 см- 2 шт., 31 на 4 см- 1 шт., 30 на 4 см.-1 шт.
-спинка 40,2 на 7 см,
-поперечная связка: 39 на 5 см-1 шт, 1 шт. длиной 31,8 диаметром 2,8 см, 2 шт. 25,4 на 5 см.

Вот чертеж-схема стула:

1,2- ножки;
3- опорные бруски;
4- поперечные связки;
5,6,7,8,9,10- рейки для сиденья;
11- спинка;
12 – поперечные связки

На наружной стороне ножек просверливаем не глубокие отверстия для головок болтов и просверливаем в них же отверстия диаметром 5 мм. На внутренней стороне ножек делаем продольные пазы, используя дисковую пилу. Ширина и глубина пазов 11 мм. Эти пазы служат для перемещения в них стального прутка при раскладывании стула. Длинные ножки соединяем поперечной связкой диаметром 2,8 см. Для этого просверливаем в торцах бруска отверстия для шкантов. Смазав клеем шканты, вставляем брусок на нужное место. В верху ножек над поперечной связкой делаем скос для более удобного положения спинки. Спинку крепим шурупами, головки которых утапливаем. Короткие ножки тоже соединяем с поперечными связками (25,4 на 5 см) с помощью шкантов. Для изготовления сиденья опорные бруски крепим к любой доске, выдерживая нужное расстояние и затем соединяем с ними рейки для сиденья шурупами. Между рейками вставляем дистанционные шашечки. Обрезаем дощечки сиденья, закругляем углы и шлифуем. Между 5 и 6-й рейкой сиденья вставляем пруток из стали, просверлив отверстия в опорных брусках. Когда соберем стул, пруток будет перемещаться вверх и вниз. Соединяем детали стула. В качестве шарниров используем болты:

« Предыдущая запись Следующая запись »

Складной табурет своими руками: инструкция от мастеров

Содержание:

Был такой антиутопический рассказ у Шекли, под названием «Этот безумный, безумный мир». В нём описывался мир будущего, где царствовали «одноразовые» вещи. Расползающиеся костюмы, скисающая через пятнадцать минут еда, рассыпающаяся за неделю мебель. И действие вертелось вокруг человека, сделавшего в подарок своей жене настоящую, деревянную табуретку. Сегодня и мы попробуем изготовить для себя и близких красивый и прочный складной табурет своими руками.

Внешний вид складного табурета своими руками

Это не так уж просто для начинающего, но ведь главное – желание.

Необходимые инструменты

Как во всяком хорошем начинании, у нас сразу возникают препоны и преграды, и первая из них – наличие необходимого инструмента. Про свой инструментальный шкаф я говорить не стану – обзавидуетесь, но нужные приспособления и агрегаты из него вытащу и перечислю:

Ручной фрезер.
Электрический лобзик с набором пилок для чистового реза по дереву.
Шуруповёрт. Он должен быть достаточно мощным, чтобы не пришлось вытаскивать ещё и дрель.
Шлифовальная машинка.
Длинные струбцины.
Рулетка.
Карандаш.
Прямой строительный угол.

Мелкий инструмент я буду доставать по мере необходимости, однако могу сказать следующее: Хороший набор инструментов всегда себя окупает. Никогда не покупайте дешёвый электроинструмент – он привлекательно выглядит, но пригоден лишь для соревнований по прицельному метанию в мусорный бачок.

Материалы и фурнитура

Я не задавался целью наладить производство, а только исследовал вопрос: Как сделать раскладной табурет своими руками. Поэтому не стал закупать материалы по отдельности, а приобрёл буковый мебельный щит размерами 1120х400х24 миллиметра, из которого и вырезал нужные детали. Толщина вполне подходящая для всех деталей – таковой её и оставляем.

Крепёж также минимален:

Петли-бабочки 35х35 миллиметров в размахе, 4 шт.
Шпилька 8х250 мм с обоюдной нарезкой резьбы и торцевыми гайками.
Нагеля или по-другому «шканты» 8х50 мм.
Качественный столярный клей или эмульсия ПВА.
Тонирующий лак – под ним древесина бука смотрится особенно «сочно».

Размеры всей распиловки понятны из чертежа, поэтому перечислять детали отдельными пунктами смысла нет. Зато обработка их требует некоей концентрации внимания.

Чертеж складного табурета

Обработка деталей складного табурета

Вырезать идеальный круг диаметром 350 миллиметров из бука – не составит труда для человека с твёрдой рукой. Но раскладной табурет, своими руками сделанный, предполагает наличие ручки. Для того, чтобы сделать в нём видную на картинках ручку, необходимо перовое сверло. Я взял первое попавшееся под руку, диаметром 22 мм, и просверлил им два отверстия в будущем сиденье, выдержав одинаковое расстояние от края окружности. Расстояние между центрами примерно 120 мм.

Соединив их пропилами, получаем удобную ручку.

Удобная ручка

С фрезой для обработки особых проблем тоже не было – я взял обычную, торцевую полукруглую и обработал все детали с двух сторон. Понятно, что детали ножек с внутренней стороны и перемычки обрабатывать нет нужды.

А вот прямая фреза на 8,5 мм, нужная нам для прорезки паза во внутренней раме ножек может составить проблему – они продаются не везде. Есть два альтернативных варианта пропила этого паза:

Насверлить отверстий на всю длину паза и выбивать перемычки между ними при помощи тонкой стамески.
Просверлить два конечных отверстия (как при фрезеровке) и пропилить между ними «канал» лобзиком. В этом случае придётся покупать специальную пилку для продольного реза.

Паз во внутренней раме ножек

Ножки сверху необходимо запилить под углом в 30 градусов. Угол критичен, поэтому если в вашем хозяйстве нет стусла – обратитесь в столярную мастерскую.

Запил ножек должен проходить строго под углом 30°

Внимание! Не пытайтесь делать этот угол «на глаз» или «на авось» – он должен быть чётким и ровным, иначе вся работа пойдёт насмарку.

Снизу ножки лучше просто закруглить.

Перемычки между ножками ставятся на шканты с клеем. Промажьте полностью прилегающие плоскости и не забудьте капнуть клея в отверстия для шкантов. Стяните детали ножек струбцинами и оставьте до полного высыхания, удалив лишний клей.

Готовые ножки раскладного табурета

Сборка складного табурета

Складная табуретка своими руками собирается строго по размерам, указанным на чертежах. Только в этом случае у вас не возникнет проблем с данной конструкцией. Петли прикручиваются на саморезы 3,5х16 мм.

Ножки крепятся к сидению на петли

Из обрезка щита выточите трубочку, закрывающую середину шпильки. У меня есть маленький токарный станок, но можно обойтись и без него, сделав трубку не круглого сечения, а многогранного с помощью обычного рубанка – смотрится ничуть не хуже.

Трубочка, закрывающая середину шпильки

Как сделать складной табурет красивым, насыщенного цвета и приятной фактуры? Достаточно несколько раз намочить, а затем высушить все детали, «подняв» таким образом фактуру дерева. Обработайте после этого мелкой (х300) наждачной бумагой, покройте тонирующим лаком минимум дважды, и ваш табурет станет не только удобным, но и стильным элементом интерьера.

Складной табурет готов

Удачи вам.

⚒ Складной походный стул своими руками: материалы, инструменты, оформление

Лето – то самое время года, которое невозможно представить без отдыха на природе или рыбалки. Но, учитывая цены на различные приспособления для обеспечения комфорта, всё чаще умельцы придумывают, как изготовить их своими руками. Сегодня в рубрике «Истории» вашему вниманию предлагается один из способов экономии на походной мебели. О нём нам рассказал Максим Васильевич Макаров из посёлка Тоцкое Оренбургской области. Складной стул в его исполнении невероятно прост, но, в то же время, компактен и функционален.

Рыбалкой я увлекаюсь с детства и не представляю себе жизни без неё. И всё бы хорошо, но мой старый складной стульчик, изготовленный из алюминия с тканевым сиденьем, со временем пришёл в негодность. Современные изделия подобного назначения у меня доверия не вызывают. Судя по отзывам знакомых, их прочность оставляет желать лучшего. Поэтому я решил смастерить раскладной стульчик для рыбалки своими силами. Ведь затраты в этом случае будут минимальными. Материалом для изготовления была выбрана недорогая фанера, детали из которой, при необходимости, очень легко заменить.

Содержание статьи

Инструмент, материалы и выпиливание заготовок будущего складного стула

Сначала необходимо отпилить полосу фанеры, которая должна иметь ширину, равную длине листа формата А4. Эта работа может быть выполнена как при помощи обычной ножовки, так и с использованием ручной электрической циркулярной пилы – здесь всё будет зависеть от оснащения вашей мастерской или гаража. По длине нужно просчитать, чтобы заготовки хватило на две части, размером в две ширины листа А4. Это все заготовки, которые будут использоваться в нашей сегодняшней работе.

Отрезаем полосу фанеры для двух заготовок

Основное, что потребуется для работы – это фанера (не обязательно толстая), электролобзик, шуруповёрт и шаблон на листе бумаги, формата А3. Можно использовать и два склеенных листа А4. Сам шаблон рисуется на бумаге от руки при помощи линейки или печатается на принтере. Как он выглядит, можно увидеть на фотопримере ниже. После того, как два шаблона будут готовы, их нужно наклеить на отрезки фанеры, после чего аккуратно выпилить. Одну часть, выбранную из середины заготовки, можно выбросить или убрать для иных целей, а вторая будет использоваться для складного стула. В итоге должно получиться три детали.

Наклеиваем подготовленный шаблон на фанеру и выпиливаем по отмеченным линиям

Статья по теме:

Мебель своими руками из дерева: фото-примеры, чертежи, схемы, материалы; особенности изготовления мебели для сада, детской, бани, беседки, советы и рекомендации мастеров — читайте в публикации.

Необходимая фурнитура и её крепёж

Следующим шагом необходимо закрепить продольные шарниры, которые соединят две ножки. Для этого лучше использовать «рояльные» петли. Сначала они отрезаются по длине и отпиливаются при помощи обычной ножовки по металлу. Также можно использовать для подобных целей болгарку. Далее «рояльная» петля крепится по краю одной из ножек на обычные саморезы.

Вторая сторона шарнира фиксирует вторую ножку таким образом, чтобы пара представляла собой подобие книжки. Конечно, эти действия можно произвести и после обработки фанеры, но лучше сразу подогнать детали так, чтобы они идеально совпадали.

На фотопримерах видно, что внутренняя часть вставлена в одну из ножек. Я оставил её в таком положении, чтобы было видно, насколько тонким получился рез на фанере. Производил я его стационарным лобзиком с гибким полотном, потому и кажется, что реза нет совершенно и доска практически цельная. Немного ниже расскажу один секрет, как сделать таким распил без применения станка.

Примеряем шарнир на месте и отпиливаем по размеру

В качестве крепёжной фурнитуры лучше всего использовать самые мелкие саморезы, называемые «клопами».

Временно фиксируем «рояльную» петлю, для примерки и подгонки деталей

Как вырезать среднюю часть из фанеры без стационарного лобзика

Чтобы аккуратно выбрать центральную часть без применения станка, можно воспользоваться обычной стальной струной и трансформатором, с выходом 12 В. Такое приспособление делается очень просто. Длина струны выбирается индивидуально для каждого трансформатора и вымеряется на практике. Присоединив один из контактов к концу проволоки, вторым прикасаемся к другому краю, проверяя накал нити. При слабом разогреве уменьшаем длину, при избыточном – увеличиваем.

Когда размер струны известен, пропускаем стальную проволоку в отверстие в фанере, сделанное тонким сверлом, и на нижнюю часть цепляем, помимо провода от трансформатора, груз. Теперь, если включить питание, проволока раскалится, и, поднимая и опуская струну за верхнюю часть с небольшой натяжкой вдоль полосы, можно аккуратно разрезать заготовку.

Подобную работу следует производить в хорошо проветриваемом помещении или на открытом воздухе.

Окончательная подгонка деталей раскладного стульчика перед сборкой

Далее в работу вступает фрезерный станок, при помощи которого нужно снять фаску со всех наружных рёбер как обеих ножек, так и центральной части, которая впоследствии станет сиденьем. Если подобный агрегат имеется под рукой, то много времени эта работа не займёт. Однако фрезер, ручной или стационарный, это не тот инструмент, который можно найти в любом гараже, наряду с обычной дрелью или шуруповёртом. Поэтому некоторым мастерам, решившим изготовить своими руками складной рыбацкий или походный стульчик, придётся основательно поработать наждачной бумагой. Ею лучше всего обернуть любой деревянный брусок – так итоговый результат будет выглядеть эстетичнее.

Обработка при помощи фрезера необходима для придания эстетики внешнему виду раскладного стульчика

Кстати, при работе на фрезерном станке следует быть предельно внимательным. Обороты у таких станков очень высоки, и малейшая невнимательность может привести к тяжёлым последствиям. Поэтому, если у мастера нет навыков и опыта в работе с подобным инструментом, то лучше потратить лишнее время на ручную обработку. Так будет безопаснее.

Не стоит недооценивать опасность подобного электроинструмента

Подгонка сиденья и его предварительный крепёж

Закрепить сидение на обычные петли не получится. Здесь потребуются специальные двухсторонние шарниры. Их особенность в том, что они работают в обе стороны. Если взять, к примеру, дверь на таких петлях, то она не будет останавливаться при закрытии на коробке, а продолжит движение с его обратной стороны. Немного позже, когда мы будем рассматривать готовый складной походный стульчик, читатели поймут принцип работы механизма.

Двусторонние петли прикручиваются на саморезы с одной из поперечных сторон, соединяя внешнюю часть (ножку) с внутренней деталью (сиденьем). Всего для крепежа потребуется два шарнира.

Крепим сиденье к ножке на двусторонние шарниры

Предварительная проверка правильности сборки походного складного стульчика

После того, как сиденье закреплено, соединяем ножки между собой «рояльной» петлёй и проверяем, как работает сам механизм. Теперь можно увидеть, что в сложенном состоянии походный стульчик имеет довольно компактные габариты, а если его разложить, то сидеть на нём довольно удобно. Осталось лишь содрать остатки приклеенной бумаги с ножек и сиденья и пройтись по всем поверхностям наждачной бумагой.

Походный складной стульчик, изготовленный своими руками, довольно устойчив

Фиксатор открытого положения походного стула

Но после произведённых работ оказалось, что доделано не всё. Если такой походный складной стул установить на неровной поверхности, при небольшом перекосе он может попросту сложиться. Поэтому следовало продумать, каким образом его можно зафиксировать в разложенном состоянии. Я решил этот вопрос при помощи обычной защёлки дверцы, снятой с разобранного шкафа, произведённого ещё при СССР, хотя более надёжным вариантом будет использование металлического шпингалета.

Перевернув разложенный стул, я примерил защёлку так, чтобы она могла зафиксировать отодвигающуюся ножку, и закрепил её. При этом, под защёлку пришлось установить проставку из той же фанеры. Далее, на торце ножки было отмечено место, куда должен входить язычок. Для него я выбрал полость при помощи обычного сверла. Теперь можно было не бояться, что стульчик сложится в самый неподходящий момент. Ведь абсолютно ровную поверхность, на которой не требовался бы фиксатор, на природе найти довольно сложно.

Защёлка на месте, осталось отметить и выбрать под неё отверстие в торце ножки

Как видно на фото ниже, защёлка идеально фиксирует походный стульчик в разложенном состоянии

Защёлка на месте, можно переходить к декорированию

Нанесение рисунка на поверхность сиденья

Вообще облагородить стульчик и придать ему привлекательный внешний вид можно различными способами. Это может быть обычное покрытие морилкой, использование древесного лака. Но я решил пойти немного дальше и нанести рисунок. Пришлось покопаться в сети интернет в поисках информации на эту тему. Вот что я обнаружил. Можно просто распечатать любой эскиз, картинку или даже фото на лазерном принтере, а после перенести изображение на фанеру.

Для того чтобы выполнить эту работу потребуется:

распечатанный рисунок;
ацетон;
непосредственно, сама поверхность.

Всё предельно просто. Сначала немного пропитываем бумагу ацетоном и укладываем её изображением вниз на фанеру. После этого, губкой ещё немного промачиваем лист, разравнивая его на поверхности, и даём немного времени на пропечатку. Остаётся лишь аккуратно убрать бумагу с фанеры. При этом изображение уже будет на поверхности. После полной просушки, можно будет покрыть его лаком или вовсе оставить всё так.

Изображение перенесено, можно переходить к окончательной сборке стульчика

Работа с ацетоном требует соблюдения некоторых правил безопасности. Основным из них является отсутствие открытого пламени и раскалённых предметов поблизости. Ацетон очень быстро воспламеняется. В общем, обрабатывая бумагу, курить не стоит. Также необходимо, чтобы помещение хорошо проветривалось, а лучше, если над местом работы будет находиться мощная вытяжка. Но даже она не спасёт организм от вредного воздействия паров ацетона, а значит, пренебрегать средствами индивидуальной защиты также не стоит.

Сиденье с рисунком покрыто лаком, а складной походный стульчик собран

Окончательная проверка: что же получилось в итоге

Итак, в собранном состоянии размеры стульчика получились следующими:

длина – 38 см;
ширина – 25 см;
толщина – 2,4 см.

Довольно компактно, не правда ли? Теперь посмотрим, каким образом походный стульчик раскладывается. Ставим его на узкую часть и раздвигаем опорные детали примерно на 90º. Далее отодвигаем «лючок» (сиденье) в сторону от ножек, перекидывая через верх, уложив сверху. После этого остаётся защёлкнуть фиксатор снизу и стульчиком можно пользоваться.

Ставим сложенный стульчик на бок и раздвигаем опорные деталиПерекидываем сидение, закреплённое на двусторонних шарнирах, и фиксируем его на защёлку

Как видите, механизм довольно прост, а значит, и надёжен. Ведь чем больше деталей, тем вероятнее поломка одной из них.

Подведём итоги проделанной работе

Главное преимущество подобного раскладного механизма походного стульчика в его простоте и доступности деталей. Изготовление также назвать сложным язык не повернётся. На все работы у меня ушло менее часа. Если вдуматься, такой вариант сборки можно применить и к столику для пикника. Это значит, что выезжая на природу, можно взять с собой всю мебель, которая не займёт много места в багажнике автомашины. При этом, комфорт на пикнике будет обеспечен. Принимая во внимание то, что дизайн такой мебели будет эксклюзивным, можно с уверенностью сказать – этот вариант является одним из лучших, среди выполненных мной самоделок. А таковых, поверьте, было уже немало.

Если вам понравился такой способ изготовления складного походного или рыбацкого стульчика своими руками, описанный мною сегодня, не забудьте оценить статью. Надеюсь, что кому-то мой обзор пригодится. Любые вопросы и пожелания можно разместить в комментариях ниже. Также очень интересует ваше мнение. Что конкретно вам понравилось, а что можно было бы сделать по-другому? Пишите, постараюсь отследить каждый как положительный, так и отрицательный комментарий. И приятного вам отдыха за городом.

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные рассказы от первого лица будут опубликованы на страницах нашего онлайн-журнала.

ФОТО: Максим Макаров

ИнженерияПока не нагрянул отопительный сезон: способы промывки системы отопления

Бытовая техникаКак легко и быстро выполнить подключение посудомоечной машины своими руками

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Раскладной рыболовный стульчик со спинкой | Лучшие самоделки

Люблю иногда порыбачить и с собой конечно беру раскладной стул но так как у меня вес более 90 кг то такие стульчики быстро разламываются или сгибаются, да и не все они достаточно удобные. Поэтому решено было сделать раскладной рыболовный стульчик да ещё и со спинкой из металлической профильной трубы, весит он немного но выдерживает большой вес, так что если Вам тоже нужен такой крепкий но компактный стульчик то повторите мою самоделку по данной статье.

Раскладной рыболовный стульчик со спинкой

Как сделать рыболовный раскладной стульчик, процесс изготовления:

Из профильной трубы отрезаем болгаркой 4 отрезка по 35 см. Затем отмечаем на них почти средину с одной стороны отмерив 17 см и сверлим сквозные отверстия, я просверлил их на сверлильном станке сразу через 4 отрезка, зажав вместе струбцинами.

Раскладной рыболовный стульчик со спинкой

Для средней секции стула отрезаем ещё 2 отрезка по 25 см и свариваем в прямоугольник вместе с двумя отрезками по 35 см.

Для внешней секции используем также два отрезка профильной трубы 35 см, один отрезок 29 см и ещё один подлиннее – 33 см и свариваем их вместе.

Для спинки раскладного стульчика используем два отрезка по 27 см и один – 29 см и также свариваем в букву «П».

Раскладной рыболовный стульчик со спинкой

Вставляем узкую часть стульчика в широкую и привинчиваем их вместе винтами, можно также подложить дополнительно шайбы.

Теперь примеряем и размечаем где будет привинчиваться спинка.

Раскладной рыболовный стульчик со спинкой

Теперь просверлим отверстия под болты в стенке, как видим из фото центр немного смещён от средины. Также сверлим отверстия в ножках стула для крепления к ним задней стенки.

Раскладной рыболовный стульчик со спинкой

Когда металлический каркас раскладного стульчика был готов я покрасил его в красивый оранжевый цвет. Собираем все части вместе в готовый стул. Винты были длинные и я их укоротил.

Из старой спецовки вырезал куски для сиденья и спинки, так чтобы края можно было завернуть за профильную трубу и прошить.

Раскладной рыболовный стульчик со спинкой

После этого рыболовный раскладной стульчик со спинкой сделанный своими руками из профильной трубы готов! Как видите он получился достаточно прочным и удобным.

Раскладной рыболовный стульчик со спинкой
