Счетчик прямого включения: в однофазную сеть, новые правила

Содержание

Трехфазные электросчетчики | Счетчики электроэнергии трехфазные 380В

Трёхфазные счётчики электрической энергии

Для учета потребленной электрической энергии в трехфазных сетях переменного тока, могут применяться приборы учета различных исполнений, принципов действия и функционала метрологической части.

Трёхфазные приборы учета массово выпускаются двух типов:

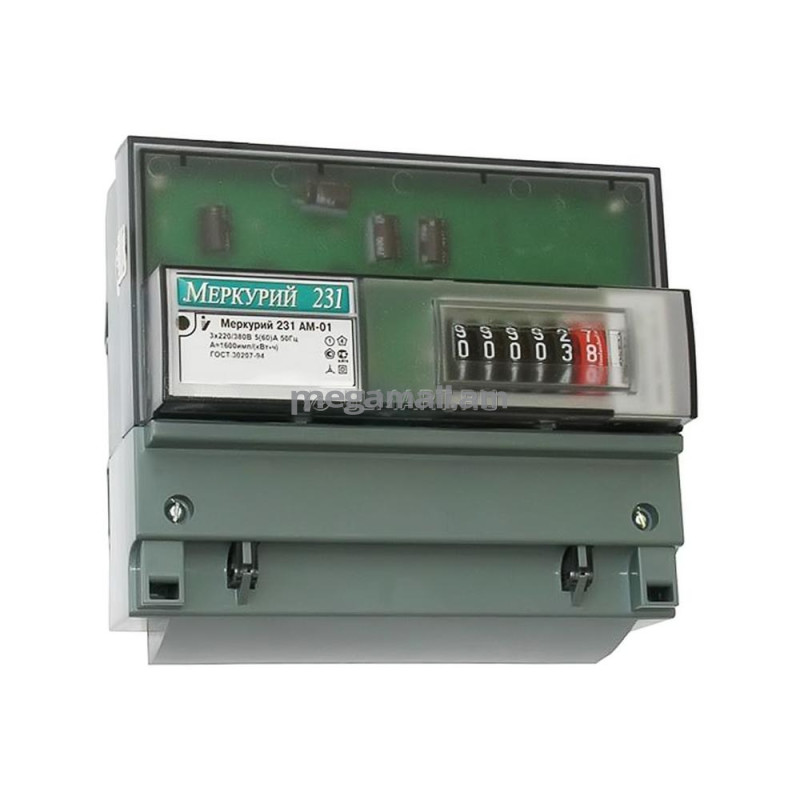

 - электромеханические счетчики; Выпускаются в вариантах учета потребления в 3 проводных и 4 проводных сетях переменного тока. Включение в сеть прямого типа или через трансформатор тока, или трансформаторы тока и напряжения. Оснащены импульсным выходом, ряд моделей учета потребления активной и реактивной мощностей могут быть оснащены оптическим портом или RS-485 интерфейсом связи.

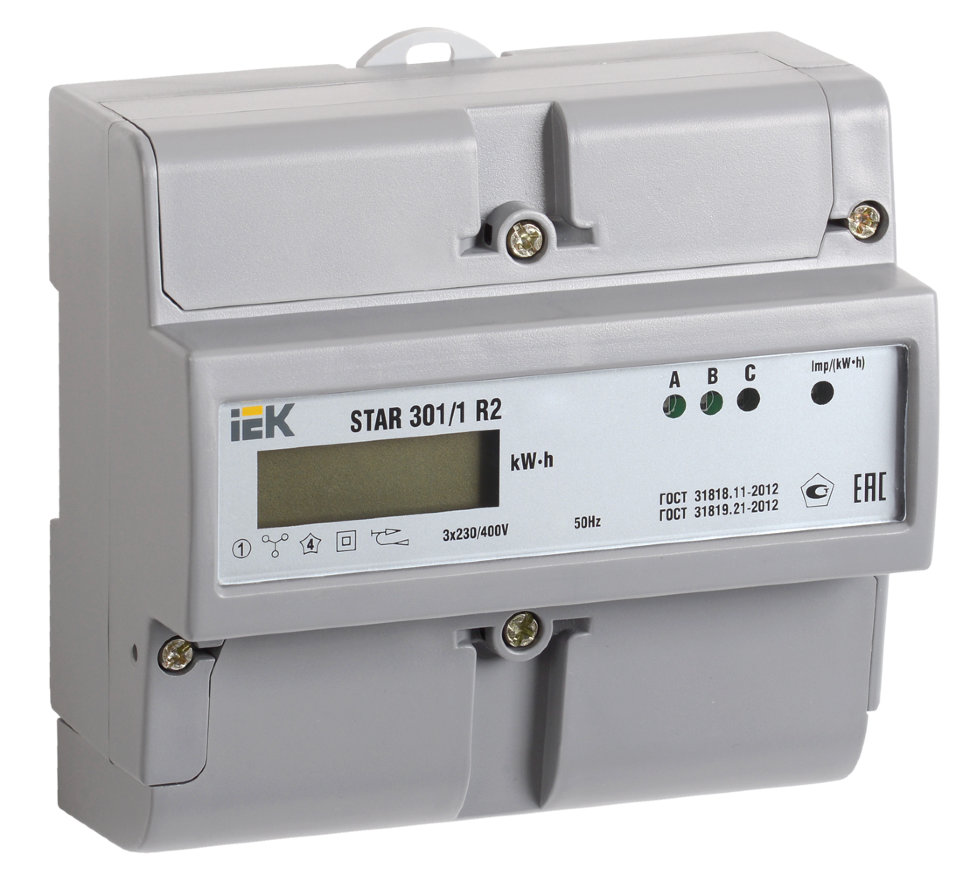

- электронные, или цифровые счетчики электроэнергии.

Цифровые трехфазные счетчики электрической энергии производятся в следующих исполнениях:

 - прибор учета активной мощности прямого или трансформаторного включения;

- прибор учета реактивной и активной мощностей прямого или трансформаторного включения;

- прибор двунаправленного учета реактивной мощности, в исполнениях прямого или трансформаторного включения;

- многотарифный прибор учета прямого или трансформаторного включения;

- многотарифный прибор расширенного функционала.

В бытовом секторе применяются счетчики активной мощности, так как за реактивную мощность, вбрасываемую оборудованием в сеть, платит только коммерческий потребитель.

Могут применяться как приборы электромеханического типа так и цифровые приборы в случае необходимости подключения потребителя в систему автоматизированного сбора и коммерческого учета электроэнергии или сокращенно АСКУЭ. Для оптимизации затрат на электроэнергию бытовой потребитель может установить многотарифный прибор, и спланировать максимальное потребление электрической энергии на период действия наиболее дешевого тарифа.

Приборы расширенного функционала помимо тарифного учета, ведение журнала срезов потребленной электроэнергии согласно предварительно заданным временным интервалам срезов, возможности подключения в систему АСКУЭ по различным интерфейсам связи, управлением реле отключения потребителя, индикации неправильного включения, и попыток хищения, дают возможность доступа к следующим функциям:

- контроль частоты, напряжения сети, Cos фи;

- возможность использовать трансформаторы с разным коэффициентом трансформации;

- контроль качества сети на присутствие гармоник;

- возможность гибкой настройки прибора согласно требованиям энергокомпании и специфики конкретной точки учета.

Рынок трёхфазных приборов учета позволяет бытовому или коммерческому потребителю выбрать, согласно своих финансовых возможностей и технических потребностей, наиболее оптимальный прибор учета. Прибор может быть использован для коммерческого учета при условии наличия модели в государственном реестре, и соответствию требованиям энергокомпании с которой заключен договор на поставку электроэнергии.

Информация, которая поможет правильно выбрать счетчик электроэнергии

Главная / Статьи / Современные счетчики электроэнергии

Счетчики электроэнергии – неотъемлемая часть современного электрооборудования. Показания счетчиков используются при проведении коммерческих расчетов за электроэнергию, а также в системах  технического учета, организуемого на предприятиях для решения  внутренних задач.

Номенклатура современных счетчиков электроэнергии огромна. Она включает и самые простые счетчики с  механическим отсчетным устройством, и многофункциональные приборы, обеспечивающие отображение текущих значений, а также запись в энергонезависимую память, хранение и передачу в автоматизированные системы большого числа параметров.

Ниже приводится условная классификация счетчиков электроэнергии, которая позволит, более предметно, ориентироваться в приборах учета, представленных на рынке.

Индукционные и электронные счетчики.

Так как индукционные счетчики не соответствуют требованиям нормативных документов  по классу точности, то в данном материале они рассматриваться не будут. Речь будет идти только об электронных счетчиках.

Однофазные и трехфазные счетчики.

В зависимости от количества подключаемых фаз счетчики бывают однофазными и трехфазными.
Однофазные счетчики эксплуатируются при номинальном напряжении сети 230В.
Трехфазные счетчики рассчитаны на номинальное напряжение 3х57,7/100В (фазное напряжение 57,7В, линейное – 100В) и 3х230/400В (фазное напряжение 230В, линейное – 400В). Однако существуют счетчики с расширенным диапазоном рабочих напряжений. Например, счетчик ЦЭ6850М-Ш31 (Концерн «Энергомера») работает в диапазоне номинальных фазных напряжений  57,7…220В.

Счетчики ПСЧ-4ТМ.05МК (АО «НЗиФ») в диапазоне: 3х(57,7…115)/(100…200)В или 3х(120…230)/(208…400)В.

Однотарифные и многотарифные счетчики.

Однотарифные счетчики ведут сквозной учет электроэнергии вне зависимости от времени суток и дня недели. В ряде регионов нашей страны применяются комбинированные тарифы, когда электроэнергия в дневное время стоит дороже, чем в ночное. Также льготный тариф может применяться в выходные и праздничные дни. Это сделано для того, чтобы выровнять нагрузку в рабочее и нерабочее время. Потребителей стимулируют  пользоваться энергоемким оборудованием в период действия более дешевого тарифа.

Счетчики, которые позволяют вести учет электроэнергии по нескольким тарифам, называются многотарифными. Чаще всего производители закладывают возможность учета по четырем тарифам, но можно встретить модели счетчиков с тремя и восемью тарифами. При вводе в эксплуатацию в счетчиках устанавливают  местное время и программируют согласно тарифному расписанию, принятому в конкретном регионе.

Переключение тарифов осуществляется внутренним тарификатором.

На ЖК индикаторе счетчиков отображается количество электроэнергии потребленной по каждому тарифу, а также сумму по всем тарифам.
Многотарифные счетчики могут быть запрограммированы на однотарифный учет.

Непосредственное и трансформаторное подключение счетчиков к электрической сети.

Однофазные счетчики включаются в сеть непосредственно. Диапазоны рабочих токов – 5(50)А, 5(60)А, 5(80)А, 10(80)А, 10(100)А, где цифра перед скобкой указывает на величину номинального тока, число в скобках – величина максимального тока.

Трехфазные счетчики, используемые на стороне высокого напряжения трансформаторных подстанций, подключаются к сети через высоковольтные трансформаторы тока и напряжения.

В электрических сетях низкого напряжения применяются как счетчики непосредственного, так и трансформаторного включения. Максимальный ток, на который изготавливают счетчики непосредственного включения, составляет 100А.

  Если сила тока в контролируемой сети превышает 100А, то применяются счетчики трансформаторного включения.

Иногда встречаются случаи, когда счетчики трансформаторного включения используются при токе нагрузки менее 100А. Причин для такого решения может быть несколько. В перспективе ожидается увеличение потребляемой мощности. Или наоборот, потребление снижено на время ремонта, реконструкции или остановки части оборудования. Если потребляемая мощность в процессе функционирования предприятия может изменяться в широких пределах, то экономически выгоднее заменить трансформаторы тока, чем устанавливать новый счетчик.

У счетчиков трансформаторного включения величина рабочего тока может отличаться. Если используются трансформаторы с током вторичной обмотки равной 5А, то значения  номинального и максимального тока могут принимать следующие значения: 1(7,5)А; 5(7,5)А; 5(10)А. При токе вторичной обмотки измерительного трансформатора равной 1А, диапазон рабочих токов счетчика находится в пределах 1(2)А.

Трехфазные счетчики непосредственного включения рассчитаны на работу в одном из следующих диапазонов: 5(50)А, 5(60)А, 5(80)А, 10(80)А, 5(100)А, 10(100)А.

Счетчики активной, активной и реактивной энергии.

Существующие счетчики подразделяются на счетчики  активной энергии и счетчики  активной и реактивной энергии.

Счетчики активной энергии обычно применяются тогда, когда нагрузка носит резистивный характер. К такой нагрузке относятся электроплиты с конфорками, водонагреватели, утюги, лампы накаливания.

В последние годы у абонентов электросетей, в том числе подключенных к однофазным сетям,  в нагрузке существенно возросла реактивная составляющая. Даже в бытовом секторе часто используется ручной электроинструмент, малогабаритные станки и сварочные аппараты. В освещении лампы накаливания заменяются  другими источниками света. Поэтому потребовались приборы учета, которые бы более полно учитывали потребление  электроэнергии. Счетчики активной и реактивной энергии успешно решают эту задачу.

Они обладают расширенным функционалом, контролируют большее количество параметров, могут быть интегрированы в автоматизированные системы учета энергоресурсов.

Классы точности счетчиков электроэнергии.

Счетчики выпускаются с классом точности 0,2s, 0,5s, 1,0, 2,0. У однофазных счетчиков класс точности должен быть не ниже 2,0. У трехфазных – не ниже 1,0. Требования по использованию счетчиков того или иного класса точности изложены в Постановлении Правительства РФ от 04.05.2012 N 442 (ред. от 27.09.2018) "О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии".

Для счетчиков активной и реактивной энергии отдельно указывается класс точности для каналов учета активной и реактивной энергии. Например, счетчик Меркурий 234 ART-03PR, имеет класс точности A/R – 0,5s/1,0. Как правило, точность измерений реактивной энергии ниже на одну ступень по сравнению с точностью измерений активной энергии.

Но иногда встречаются счетчики, например, производимые АО «Концерн Энергомера», у которых класс точности по активной и реактивной энергии одинаков.

Тип отсчетного устройства.

Для снятия показаний непосредственно с приборов  учета используются механические отсчетные устройства (ОУ) и  жидкокристаллические индикаторы (ЖКИ).

Механические ОУ, как правило, устанавливаются на счетчики активной энергии, не имеющие цифровых интерфейсов. Более сложные приборы оснащают ЖКИ, так как они более информативны.

Качество отображаемой информации на ЖКИ может зависеть от температуры окружающей среды. При температуре -200С и ниже не исключается погасание индикаторов. При этом счетчики сохраняют работоспособность и продолжают учет электроэнергии. При повышении температуры отображение информации восстанавливается.

Ряд счетчиков оснащаются подсветкой ЖКИ, что облегчает снятие показаний в условиях недостаточной освещенности.

Цифровые интерфейсы для передачи информации на диспетчерские пункты или на переносные устройства.

У многофункциональных счетчиков лишь малая часть информации выводится на жидкокристаллический индикатор.  Архив значений потребленной энергии, профиль мощности, параметры качества электросети, журнал событий сохраняются в  энергонезависимой памяти счетчиков. Получить доступ ко всему массиву информации можно лишь с помощью цифровых интерфейсов. К их числу относятся – RS-485, CAN, GSM/GPRS, PLC, RF, Ethernet, оптопорт.

Наибольшее распространение получил последовательный интерфейс RS-485. К его достоинствам можно отнести возможность объединения в сеть десятков и даже сотен приборов, а также большая, до 1200 метров, длина соединительных линий. В такой сети каждому прибору присваивается индивидуальный сетевой адрес. Опрос производится только  по запросу с диспетчерского  пункта. Самостоятельно счетчики ничего в сеть не транслируют.

В некоторых моделях счетчиков «Меркурий» (Меркурий 200.04, Меркурий 230AR-01CL, -02CL, -03CL, Меркурий 230ART-01CLN, -02CLN, -03CLN)  используется интерфейс CAN ( Controller Area Network — сеть контроллеров).

Однако количество таких моделей в последние годы было сокращено.

CAN разрабатывался фирмой Bosch для подвижных объектов, в первую очередь, для автотранспорта. Впоследствии данный интерфейс был применен в промышленности. Его особенностью является то, что в сети может быть несколько контроллеров и ведомые устройства могут самостоятельно передавать информацию на верхний уровень управления, например, в случае возникновения аварийных ситуаций или при выходе за допустимые пределы наиболее важных параметров. Однако в счетчиках «Меркурий» подобный функционал не реализован. Независимо от того, какой интерфейс  используется – RS-485 или CAN, счетчики работают как ведомые устройства и  информация, получаемая от них при опросе, будет полностью идентична. То есть разница между этими интерфейсами заключается лишь в использовании различной элементной базы.

RS-485 и CAN являются промышленными интерфейсами и соединить их с персональными компьютерами напрямую не представляется возможным. Эта проблема решается путем применения преобразователей интерфейса RS-485 – USB и CAN – USB. Могут использоваться как общепромышленные модели, так устройства, предлагаемые производителями счетчиков.

Для построения автоматизированной системы учета электроэнергии с использованием интерфейсов RS-485 или CAN необходима прокладка дополнительной информационной линии. Такая линия не потребуется, если для передачи информации  к счетчикам и от счетчиков использовать провода электрической сети. Данная технология получила название PLC (Power Line Communication). На практике эта технология реализуется через установку в счетчики модуля PLC интерфейса. Однако персональные компьютеры, как и в случае с RS-485, не имеют портов, способных принимать информацию в формате PLC. Поэтому требуются дополнительные устройства, которые должны преобразовывать  информацию, передаваемую в одном из промышленных стандартов в формат PLC и обратно. Данные устройства входят в состав концентраторов, коммуникаторов, устройств передачи данных и т. п. Конкретное название зависит от производителя.

Использование счетчиков с интерфейсом PLC имеет смысл только в том случае, если планируется развертывание автоматизированной системы коммерческого учета электроэнергии. В противном случае потребитель переплачивает за функционал, который не используется. Разница в стоимости счетчиков с однотипным функционалом, без PLC и с PLC может составлять десятки процентов.

При размещении счетчиков на удаленных объектах очень часто их опрос осуществляется через GSM/GPRS модемы (шлюзы). GSM-модем может быть встроенным или внешним. Для организации связи внешний модем  соединяется с выходом интерфейса RS-485 счетчика. Производители, как правило, предлагают фирменные GSM-модемы (шлюзы, коммуникаторы). Их стоимость обычно выше общепромышленных аналогов. Но фирменные устройства настроены на работу с конкретными образцами счетчиков, что облегчает их сопряжение и сокращает время сеансов связи.

Интерфейсы RF также позволяют отказаться от проводных линий, так как обмен информации происходит посредством радиоканала. Радиоканал может быть организован между счетчиком и верхним уровнем системы, а также между счетчиком и абонентским терминалом. Второй вариант используется для опроса счетчиков устанавливаемых на опорах ЛЭП или в случаях, когда доступ к счетчику затруднен.

В России выделены несколько частотных диапазонов, на использование которых не требуется получение разрешений. Передача информации в системах учета электроэнергии может вестись на следующих частотах: 433.075-434.750 МГц, 868,7-869,2 МГц и 2400-2483,5 МГц. Однако на эти диапазоны Постановлением Правительства РФ от 12.10.2004 N 539 (ред. от 25.09.2018) «О порядке регистрации радиоэлектронных средств и высокочастотных устройств» накладываются ограничения на мощность передающих устройств. Для первых двух диапазонов мощность излучения передатчика не должна быть более 10 мВт.

В нормативной базе нет требования об использовании в электросчетчиках какого-то одного  диапазона, из числа разрешенных. Поэтому каждый производитель выбирает те диапазоны частот, которые являются для них предпочтительными. Например, в счетчиках МИРТЕК 32 могут быть применены радиомодули на частоту 433 или 2400 МГц.  Беспроводные автоматизированные системы контроля и учета ресурсов ЖКХ на базе счетчиков с радиомодулем ФОБОС-1 и ФОБОС-3 используют частоту 868,8 МГц. Счетчики Меркурий 208.LF и Меркурий 238.LF для связи с блоком индикации Меркурий 258.2F также используют диапазон 868 МГц. Счетчики МАЯК 302АРТН.132Т обмениваются информацией с удаленными терминалами на частоте 2400 МГц.

Так как мощность радиомодемов невелика, то дальность связи будет зависеть от характера застройки – городская или сельская, а также от интенсивности помех в выбранном диапазоне.

Существенно увеличить расстояние между диспетчерским центром и счетчиками позволяет технология ZigBee, использующая диапазон 2400 Гц. Большая работа по стандартизации этого протокола связи позволяет включать в систему устройства разных производителей.

Главная идея, которая заложена в технологию ZigBee состоит в том, что такая система является самоорганизующейся и самовосстанавливающейся. Благодаря этому, в автоматическом режиме происходит маршрутизация сетевого трафика, определяется появление новых устройств, выбираются альтернативные маршруты передачи информации при отказе отдельных элементов.  Надежность функционирования системы достигается за счет избыточных связей каждого ее звена. То есть реализуется не иерархическая,  а сетевая структура, когда каждый элемент системы имеет связь со смежными устройствами.

В автоматизированной системе контроля и учета электроэнергии, построенной на основе технологии  ZigBee, каждый счетчик может стать ретранслятором информационных посылок. За счет этого расстояние от самого удаленного прибора до диспетчерского пункта может составлять несколько километров.

Ряд производителей (Концерн «Энергомера», АО «НЗиФ») внедрили в своих счетчиках возможность использования модулей Ethernet, что позволяет подключать эти приборы к локальным вычислительным сетям без использования дополнительных адаптеров.

Для конфигурирования и опроса счетчиков также используются оптопорты. На передней панели большинства современных счетчиков располагается специальное окно, на которое накладывается адаптер оптопорта, подключаемого  к  USB-порту  компьютера. Данный метод обмена информацией со счетчиком не предполагает передачи информации на большие расстояния, но позволяет оперативно выполнить необходимые операции, даже если клеммы интерфейсов счетчика находятся под опломбированной крышкой.

Для того чтобы запрограммировать счетчик перед установкой или снять с него показания  в процессе эксплуатации необходимо соответствующее программное обеспечение, устанавливаемое на компьютер. Это может быть бесплатная сервисная   программа-конфигуратор или коммерческое ПО.

У всех ведущих производителей счетчиков появились приборы, которые могут быть адаптированы под конкретного потребителя. В этом вопросе просматривается два основных подхода. Первый – это когда с самого начала конфигурация счетчика определяется заказчиком. Такой подход практикует «Эльстер Метроника». В этой компании любой счетчик изготавливается на основе заполненного опросного листа.

При втором подходе потребитель выбирает модель счетчика, допускающего установку плат расширения.  Данные счетчики изначально являются готовыми изделиями с определенным функционалом и набором интерфейсов. Далее возможности прибора наращиваются путем установки  дополнительных плат интерфейсов, выбираемые из стандартного набора.

Импульсные выходы.

Многие современные счетчики электроэнергии имеют импульсные выходы. Их количество равно количеству каналов учета электроэнергии. У счетчиков активной энергии один импульсный выход. У двунаправленных счетчиков четыре:  один - на прямое направление активной энергии, один - на обратное направление активной энергии,  один - на прямое направление реактивной энергии и один - на обратное направление реактивной энергии.

При включении счетчика в режим поверки импульсные выходы работают как поверочные, в рабочем режиме, как телеметрические.

Принцип работы импульсных выходов основан на том, что частота следования импульсов пропорциональна  току, протекающему через измерительные цепи.

Каждый тип счетчиков имеет такой параметр, как «постоянная счетчика». Постоянная счетчика измеряется в имп./(кВт*час) для каналов учета активной энергии и в имп./(кВАр*час) для каналов учета реактивной энергии. Эти значения указываются в паспортах (руководствах по эксплуатации) и на передней панели счетчиков.

До появления цифровых интерфейсов существовали системы автоматического учета электроэнергии, основанные на подсчете импульсов, передаваемых счетчиками. В настоящее время этот метод является устаревшим.

В некоторых счетчиках предусмотрена возможность программного изменения режима работы импульсных выходов. Вместо генератора импульсов выходы могут подключаться к устройству управления нагрузкой, которое изменяет импеданс  своей выходной цепи в зависимости от того, есть команда на ограничение нагрузки или нет.

Конструктивное исполнение.

Счетчики, предназначенные для установки в трансформаторных подстанциях, распределительных устройствах и шкафах учета электроэнергии изготавливаются в виде моноблока. Такие счетчики могут иметь корпуса для монтажа на панель с помощью трех винтов или на 35 миллиметровую DIN-рейку. Встречаются счетчики, корпуса которых позволяют крепить их как на панель, так и на рейку. Например, СЕ 101 в корпусе R5.1.

Счетчики для установки на опоры линий электропередач состоят из двух частей – блока счетчика и устройства индикации. Ниже приводится несколько типов счетчиков, конструкция которых предусматривает такой способ установки:
а) однофазные - Меркурий 208, РиМ 129, МАЯК 103АРТН, CE208-C2, NP523, NP71E.2-1-5, AD11S;
б) трехфазные - Меркурий 238, РиМ 489.18, Маяк 132АРТН, CE308 C36 DLP, AD13S.

У каждого производителя устройство индикации называется по-разному. У АО «РиМ» - это дистанционный дисплей, у АО «НЗиФ» - удаленный терминал, у ООО «Инкотекс» - блок индикации. Связь между счетчиком и устройством индикации организуется через интерфейсы RF или PLC.  Если связь организована через радиоканал, то устройство индикации может быть переносным. При использовании интерфейса PLC устройство индикации должно быть  подключено к сети.

Устройства индикации могут сопрягаться с некоторыми счетчиками в корпусе моноблок. Производимый АО «РиМ» дистанционный дисплей РиМ 040 позволяет опрашивать счетчики РиМ 489, устанавливаемые в трансформаторные подстанции.

ООО «Матрица» заложила возможность опроса счетчиков 8 серии типа AD11A, AD13A с помощью пользовательского дисплея CIU8.В-2-1.

В соответствии с пунктом 1.5.13 "Правил устройства электроустановок» (ПУЭ) каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке - пломбу энергоснабжающей организации. Иногда на счетчиках можно увидеть дополнительные пломбы, клейма или голографические наклейки. Эта пломбировка производится  заводами изготовителями для защиты от несанкционированного вскрытия верхней крышки.

Количество направлений учета.

В настоящее время промышленность предлагает однонаправленные, двунаправленные и комбинированные  счетчики электроэнергии.
Однонаправленные счетчики могут использоваться только на линиях с потоком энергии в одном направлении.

Двунаправленные счетчики электроэнергии ведут учет электроэнергии в прямом и обратном направлении. Они применяются в тех случаях, когда имеют место перетоки электроэнергии между сетями или хозяйствующими субъектами.  Счетчики размещаются на границе балансовой принадлежности электросетей.  Полученные показания используются при расчетах за  межсистемные перетоки электроэнергии. Так как промышленные сети являются трехфазными, то и двунаправленные счетчики, чаще всего, являются трехфазными. Хотя существуют и однофазные двунаправленные счетчики.

Ниже приведены некоторые типы двунаправленных счетчиков и их производители. Меркурий 234ART2 и Меркурий ARTM2 (ООО «Инкотекс»),  СЕ301, СЕ303, СЕ304, СЕ308 при наличии в обозначении символа «Y», ЦЭ6850М при наличии в обозначении символов «2Н» (Концерн «Энергомера»), МАЯК 103 АРТ, МАЯК 302АРТ, ПЧС-4ТМ.05МК исп. 00…07, 20, 21 (АО «НЗиФ»), NP73, AD13, NP71, AD11 (ООО «Матрица»).

Комбинированные счетчики имеют три канала учета и предназначены для учета активной энергии независимо от направления тока в каждой фазе сети и реактивной энергии прямого и обратного направления и могут использоваться только на линиях с потоком энергии в одном направлении.

Управление нагрузкой.

Существует два способа ограничения нагрузки  - непосредственно через силовые  реле встроенные в счетчик и через внешние устройства. Внешние устройства могут быть активированы вспомогательными слаботочными реле счетчика или изменением сопротивления на импульсных выходах счетчика, переведенных в режим управления нагрузкой.

Для того чтобы счетчик мог ограничивать или отключать электроэнергию подаваемую потребителю, необходимо программно установить определенные параметры. Эта операция может быть выполнена как перед вводом прибора учета в эксплуатацию, так в процессе эксплуатации. Если счетчик входит в состав автоматизированной системы коммерческого учета электроэнергии, то команда на ограничение электроэнергии может быть подана дистанционно оператором диспетчерского пункта.

Функция управления нагрузкой реализуется в счетчиках непосредственного включения.

Многофункциональные счетчики.

Многофункциональные счетчики выводят на ЖК индикаторы информацию о текущих значениях энергопотребления и параметрах сети.  К параметрам сети относятся:
- мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
-  действующие значения фазных токов и напряжений, в том числе измеренные на одном периоде частоты сети, для целей анализа показателей качества электроэнергии;
-  значения углов между фазными напряжениями;
-  частота сети;
-  коэффициенты мощности по каждой фазе и по сумме фаз.

Однако огромный массив информации доступен только при подключении к компьютеру с установленным специализированным программным обеспечением. В этом случае становятся доступны следующие данные:
- об энергопотреблении не только за предыдущий день и месяц, но и на период от одного до трех лет;
- о профиле мощности на глубину, зависящую от объема памяти и периода интегрирования;
- параметры качества электроэнергии – дата и время выхода и возврата за нижнее допустимое и предельное допустимое значение напряжения каждой из фаз и частоты сети;
- значения утренних и вечерних максимумов мощности;
- журнала событий: даты и времени включения/выключения счетчика, коррекции текущего времени, включения и выключения счетчика или отдельных фаз, превышения лимита энергии по тарифам, вскрытия и закрытия основной крышки прибора и других параметров в зависимости от типа прибора и производителя.

Анализ этих данных открывает возможности по выработке мер для оптимизации энергопотребления и предотвращения аварийных ситуаций.

Сроки ввода счетчиков электроэнергии в эксплуатацию.

В ПУЭ (п. 1.5.13) определено, что на вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 месяцев, а на однофазных счетчиках - с давностью не более 2 лет. Если это требование нарушено, то счетчики должны быть подвергнуты очередной поверке.

Трехфазный счетчик электроэнергии — устройство, виды, плюсы и минсы

С уверенностью можно сказать, что нет человека, который не сталкивался бы в своей жизни с приборами учета расхода электроэнергии. Но не все знают, как правильно подключить электросчетчик, его устройство и технические характеристики. Да и обыватель в повседневной жизни в основном сталкивается с подобным устройством лишь однофазного исполнения. Ведь именно такие приборы учета устанавливаются на вводе в квартиры.

В наш век, когда требуются большие мощности и напряжение, особенно это касается частных домов, однофазным счетчиком в 220 В уже не обойтись. Появляется необходимость подключения электрических котлов, деревообрабатывающего или иного оборудования, которое работает от 380 В. И подключить его можно только по трехфазной сети, а значит и прибор учета электроэнергии для подобного напряжения понадобится другой.

Вот о трехфазном счетчике сейчас и поговорим. Ведь само по себе это устройство сложнее однофазного, да и для подключения трехфазного прибора учета необходимы несколько другие схемы. А потому имеет смысл разобраться, как он устроен, какие виды подобных устройств бывают, как они монтируются и насколько проблематичны в монтаже схемы подключения трехфазных электросчетчиков.

Трехфазный электросчетчик «Меркурий 230»

Достоинства подключения к трем фазам

Для начала стоит понять, а есть ли еще преимущества у трехфазной сети, если, к примеру, в доме нет оборудования, которое работало бы от 380 В. Как оказалось, их несколько.

К примеру, при питании квартиры по однофазной сети 220 В может наблюдаться перегрузка, в результате чего сложная электроника может выйти из строя. Как раз подобной ситуации можно избежать, подключив дорогостоящее оборудование, не потребляющее много энергии, на отдельную фазу, что спасет от подачи на приборы пониженного напряжения или скачков.

Также можно отметить, что при обрыве одной из уличных жил воздушной линии помещения не будут обесточены полностью, а потому появляется возможность подключения переносных светильников из соседних комнат.

Ну а если все же есть необходимость подключения трехфазного электродвигателя? Конечно, его можно подвести и к однофазной сети через мощный конденсатор, но при этом коэффициент полезного действия электромотора значительно снизится.

Очевидно, что преимуществ у трехфазной сети достаточно. К тому же из нее, при желании, легко получить и 220 В, а вот из однофазной определенно не вытянуть 380 В.

Принципиальная схема монтажа счетчика прямого включения

Виды трехфазных приборов учета

Трехфазные электросчетчики могут различаться как по способу подключения к сети, так и по тарификации. Сначала имеет смысл разобраться с включением прибора учета — оно может быть как прямым, так и косвенным, причем как одно, так и другое может производиться по трех- или четырехпроводной системе, т.е. с использованием нулевой жилы.

Трехфазный электросчетчик косвенного или трансформаторного подключения прямого контакта с токопроводящими жилами не имеет. На шины крепятся трансформаторы тока, которые и «передают» информацию на прибор учета. Подобная схема включения используется в сетях с более высокой нагрузкой и силой тока.

Счетчики прямого включения подразумевают непосредственное прохождение тока к потребителю через устройство — это более распространенный вариант подсоединения, используемый в частном доме и некоторых квартирах. При подобной схеме монтажа сила тока не должна превышать 100 А.

Что касается тарификации, то, наверное, ни для кого не секрет, что электроэнергия в ночное время стоит дешевле. А потому многие из тех, кто пользуется ей, в основном, по ночам, устанавливают двухтарифные трехфазные счетчики. Подобные приборы имеют возможность автоматического переключения и считают отдельно потраченную электроэнергию в промежутках с 7 до 23 часов и с 23 до 7. Естественно, выходит немалая экономия на оплате подобной коммунальной услуги.

Подключаются двухтарифные трехфазные счетчики электроэнергии точно так же, как и обычный — никаких принципиальных различий в монтаже нет.

Основное различие между приборами учета электроэнергии состоит в том, к какому виду он относится — аналоговый (его так же называют индукционным) или электронный.

Схема подключения через трансформаторы

Аналоговые индукционные счетчики

Принцип действия этих приборов учета аналогичен аналоговому однофазному счетчику. Электроэнергия, протекая через токовую катушку, создает электромагнитное поле вихревого тока, которое воздействует на алюминиевый диск, заставляя вращаться. Вращение, посредством червячной передачи, проходит на механический счетчик, который и фиксирует расход.

Естественно, чем выше нагрузка на токовую катушку, тем быстрее будет происходить отсчет кВт/ч. В настоящее время повсеместно идет замена аналоговых приборов учета на электронные трехфазные счетчики электроэнергии как обладающие большей точностью и меньшей погрешностью в расчетах. Также причиной подобного замещения стало и то, что индукционные счетчики невозможно использовать в качестве двухтарифных, равно как и при автоматическом снятии с них показаний.

Электронные приборы

Схема подключения трехфазного счетчика подобного вида обусловлена работой аналого-цифрового преобразователя (АЦП), который выдает импульсы на микросхему в соответствии с частотным графиком. Ниже, на схематическом изображении показан принцип работы такого электросчетчика.

Сама же микросхема запоминает все данные, при этом имеет возможность вывода на дисплей как моментальных показателей, так и полученных за определенное время, в зависимости от сложности и стоимости прибора учета.

Принцип работы электронного прибора учета

Конечно, у электронных счетчиков, помимо несомненных преимуществ, таких как высокий класс точности, возможности двухтарифного или автоматического учета и широкого диапазона рабочих температур, есть и свои недостатки. К ним можно отнести отсутствие защиты от помех. Также подобные счетчики не ремонтируются и очень «не любят» скачков напряжения.

Но все же повсеместный переход на электронные приборы учета взамен аналоговых показал их преимущество перед индукционными устройствами.

Установка трехфазного счетчика

Для того чтобы понять, как подключить трехфазный счетчик прямого включения особых знаний и навыков не требуется (за исключением, конечно, внимательности и аккуратности). Дело в том, что российское законодательство разрешает самостоятельное подключение счетчика с одним лишь нюансом. После производства работ своими руками необходимо обратиться в обслуживающую компанию с заявлением о проверке правильности подключения и об опломбировке прибора.

Подключение трехфазного счетчика в сеть производится аналогично однофазному. 1, 3 и 5 контакты предназначены для ввода фазных проводов, а 2, 4 и 6 — для их вывода. Соответственно, 7 и 8 — это вход и выход нулевой жилы.

При необходимости подключения в помещениях однофазной сети 220 В требуется взять любую из фаз и ноль.

Конечно, при условии, что домашний мастер не имел опыта включения трехфазного счетчика и сомневается в своих способностях, лучше обратиться к специалистам, но все же подобная работа по силам каждому.

Установка обычно производится внутри помещения. Конечно, возможен монтаж и снаружи, но при этом стоит подумать о подогреве, т.к. согласно правилам установки электрооборудования, эксплуатация электросчетчика должно производиться при температуре не ниже 0 °С.

Вводной щит с установленным счетчиком

Выбор прибора учета электроэнергии

Современный трехфазный электросчетчик — это довольно сложное устройство, обладающее множеством функций. К примеру, помимо учета расхода по двум тарифам у некоторых из них имеется возможность подключения к персональному компьютеру и даже автоматической передачи показаний через сотовую сеть или интернет.

Именно поэтому стоит внимательно отнестись к выбору счетчика прямого включения. Конечно, дополнительные функции увеличивают стоимость, но и удобств в них несоизмеримо больше. Ведь намного лучше и экономичнее, если в ночное время производятся работы, или же человек ведет ночной образ жизни, и при этом стоимость электроэнергии будет значительно ниже. Да и автоматическая передача показаний электросчетчика в управляющую компанию добавит комфорта.

Некоторые нюансы при подключении

Существует несколько моментов, которые следует учитывать при подключении трехфазных электросчетчиков. Основной из них — это обязательное заземление нулевого провода перед вводом его в прибор учета. Делается это для предотвращения выхода из строя счетчика электроэнергии при перекосе фаз или же при отгорании нуля на силовой трансформаторной подстанции. В подобном случае, если заземление отсутствует, напряжение от соседних квартир или помещений может «пойти обратно», т.е. на нулевой контакт электросчетчика будет подано напряжение, в результате чего он просто перегорит.

Также производя подключение трехфазного электросчетчика, следует следить и за фазировкой. При неправильной последовательности подключения жил прибор будет работать некорректно. В таком случае необходимо просто поменять 2 вводных фазных провода местами.

Хотя схема подключения счетчика не сложна, не следует забывать и главное правило — это опасность высокого напряжения. Любые работы, связанные с электроэнергией, необходимо производить при снятой нагрузке. В противном случае возникает риск поражения электрическим током с возможным летальным исходом.

Похожие статьи:

Подключение счетчика электроэнергии в низковольтную сеть большой мощности

Для подключения счетчика в сеть большой мощности (с большими токами) необходимо применять специальные устройства — измерительные трансформаторы тока. Речь идет о низковольтных сетях до 0,66 кВ, где уровень номинального тока 100 А и выше. Счетчики прямого включения не предназначены для использования в таких мощных сетях, поэтому и требуется снизить уровень рабочего тока до величины, удобной для измерения приборами учета — 5 А.

Способ подключения в сеть счетчика, при котором токовые обмотки счетчика подключаются к измерительным выводам трансформатора тока называют полукосвенным. При этом способе подключения счетчика используется рабочее напряжение сети (обмотки напряжения подключаются к электросчетчику напрямую).

Существует также и косвенный способ подключения счетчика, однако он применяется для учета электроэнергии в установках с напряжением более 1 кВ. При косвенном подключении счетчика кроме трансформаторов тока применяются трансформаторы напряжения, снижающие высокое значение напряжение до 100 В.

Класс точности и его значение для учета электроэнергии

Правила Устройства Электроустановок (сокращенно ПУЭ) устанавливают классы точности для трансформаторов тока различных категорий применений. Так, для коммерческого учета должны устанавливаться трансформаторы тока с классом точности не более 0,5, а для технического учета необходим класс точности не выше 1,0.

Также встречаются трансформаторы тока с практически одинаковыми классами точности 0,5 и 0,5S. В чем заключается между ними разница? Погрешность обмотки ТТ с классом точности 0,5 не нормируется ниже 5%. Это значит, что при нагрузке в главной цепи ниже 5% электрическая энергия не будет учитываться. Класс точности 0,5S говорит о том, что трансформатор тока будет передавать сигнал на счетчик при уровне нагрузки не ниже 1%.

Схемы подключения счетчика через трансформаторы тока

Подключить трехфазный счетчик электроэнергии в мощную низковольтную сеть с глухозаземленной нейтралью можно по приведенным ниже схемам.

Цепи тока и напряжения в этой схеме, которую еще называют «десятипроводной» (по количеству используемых проводов), разделены. Подобное разделение цепей напряжения и тока позволяет повысить электробезопасность и легко проверять правильность подключения.

Следующая схема, в которой все выводы И2 измерительных трансформаторов тока соединяются в общую точку и присоединяются к нулевому проводнику, называется «звезда» (т. к. трансформаторы тока соединены по одноименной схеме). Она экономична с точки зрения использования проводов, однако усложняет проверку схемы включения счетчика представителями энергоснабжающих организаций.

«Семипроводная» схема на сегодняшний день является устаревшей, но так или иначе до сих пор встречается. Эта схема, будучи самой экономичной, опасна для обслуживающего персонала и потому должна быть модернизирована до десятипроводной.

Подключения счетчика электроэнергии через переходную испытательную коробку (КИП)

Как указано в ПУЭ (п 1.5.23.), подключать трехфазные счетчики электроэнергии следует через испытательные коробки, упомянутые выше. Они (коробки испытательные переходные) позволяют производить замену счетчика, не отключая нагрузку, так как все необходимые переключения можно произвести в КИП.

Также встречаются низковольтные сети с изолированной нейтралью (система IT). Если быть более точным, то в сети с такой системой заземления нейтральный проводник может быть как полностью изолирован, так и заземлен при помощи специальных приборов, обладающих большим электрическим сопротивлением.

Такая система (IT) применяется на объектах, к которым предъявляются высокие требования по надежности и безопасности электроснабжения. Например, изолированная система IT применяется для электрических установок угольных шахт, для мобильных дизельных и бензиновых электростанций, а также для аварийного освещения и электроснабжения больниц. Подключить счетчик электроэнергии к трансформаторам тока в сеть с изолированной нейтралью можно по следующей схеме.

Измерительные трансформаторы тока — это устройства, преобразующие большие значения тока главных цепей до величины 5 А, удобной для измерения счетчиками электроэнергии. Именно это и определяет их основное назначение: питание цепей учета электроэнергии (коммерческий и технический) в мощных установках, там где счетчики прямого включения просто не могут применяться.

По материалам КЭАЗ

Счетчики трехфазные

ЦЭ6803В
Счетчик электроэнергии трехфазный
Измерение и учет электроэнергии по одному тарифу.
Класс точности: 1; 2
Соответствует ГОСТ Р 52320-2005 и 52322-2005.
Новый корпус Ш33 - для установки в шкаф.
Полностью соответствует международным стандартам и обеспечивает удобство монтажа за счет увеличения размеров крышки клеммной коробки.
ЦЭ6804
Учет активной энергии в трехфазных четырехпроводных цепях переменного тока.
Класс точности: 1; 2.
Новый корпус R31 - для крепления на рейке ТН35.
Полностью соответствует стандартам для размещения счетчиков на рейку.
Обеспечивает размещение в щитовом оборудовании наряду с любым видом коммутационного оборудования в соответствии с DIN-стандартами.
Выпускается с 2007 года.
ЦЭ6805В
Измерение и учет электроэнергии в двух направлениях.
— Класс точности: 0,5 (0,5S)
— Номинальное фазное (линейное) напряжение:
57,7 (100)В; 220 (380)В
— Номинальный ток: 1А; 5А
— Телеметрический канал.
Самый массовый счетчик электроэнергии для энергосистем
ЦЭ6808В
Измерение и учет электроэнергии в двух направлениях.
— Класс точности: 0,2 (0,2S)
— Номинальное фазное напряжение: 57,7В
— Номинальный ток: 1А; 5А
— Телеметрический канал
Особо точен и прост в эксплуатации.
Ф68700В
Измерение и учет электроэнергии в двух направлениях.
— Класс точности: 1,0
— Номинальное фазное напряжение: 57,7 (100)В;
127 (220)В; 220 (380)В
— Номинальный ток: 1А; 5А / 5А; 10А
— Телеметрический канал
Выпускается с 1990 года.
ЦЭ6811
Учет реактивной энергии.
Измерение и учет электроэнергии по одному или двум направлениям.
- Класс точности: 1,0
- Номинальное фазное напряжение: 57,7 (100)В;
127 (220)В; 220 (380)В
- Номинальный ток: 1А; 5А
- Телеметрический канал
Счетчик электроэнергии обеспечивает полный учет реактивной энергии (двух составляющих).
ЦЭ6812
Учет активной и реактивной энергии.
Совмещенный учет электроэнергии в энергосистемах любого уровня.
— Класс точности (активной/реактивной энергии):
0,5S/1,0; 1,0/1,0; 2,0/2,0
— Номинальное фазное напряжение: 57,7 (100)В;
127 (220)В; 220 (380)В
— Номинальный ток: 1А; 5А / 5А; 10А
— Телеметрический канал

Счётчик трёхфазный индукционный СА4-И672М

Электросчетчик для учета и измерения активной электроэнергии в трехфазных четырехпроводных сетях переменного тока частотой 50 Гц. Номинальные токи 5(10) и 10(20)А.

Особенности:
долговечность, простота в эксплуатации;
наличие полного ряда модификаций по напряжению, току и схемам подключения;
стойка счетчиков выполнена методом литья из алюминиевого сплава, что позволяет обеспечить точные геометрические размеры и как следствие стабильность показаний счетчиков;
технологический запас по классу точности;
унификация узлов и деталей с однофазными счетчиками - 50%.
минимальная наработка до отказа не менее 71 000 ч.;
межповерочный интервал 10 лет;
гарантийный срок эксплуатации 24 мес.;
средний срок службы не менее 32 лет.

Габаритные размеры, мм - 282х173х127
Масса, кг - 3,0
Класс точности - 2,0

Счётчик трехфазный СА4-И678

Электросчетчик для учета и измерения активной электроэнергии в трехфазных сетях переменного тока частотой 50 Гц. Электросчетчик прямого включения.

Особенности.
долговечность, простота в эксплуатации;
наличие полного ряда модификаций по напряжению, току и схемам подключения;
стойка счетчиков выполнена методом литья из алюминиевого сплава, что позволяет обеспечить точные геометрические размеры и как следствие стабильность показаний счетчиков;
технологический запас по классу точности;
унификация узлов и деталей с однофазными счетчиками - 50%.
минимальная наработка до отказа не менее 71 000 ч;
межповерочный интервал 10 лет;
гарантийный срок эксплуатации 24 мес.;
средний срок службы не менее 32 лет.

Габаритные размеры, мм - 282х173х127
Масса, кг -  3,3

Счётчик трёхфазный электронный СЭТ3р-02-10А

Счетчики электрической энергии СЭТ3а предназначены для учета активно-реактивной энергии в трехфазных трехпроводных или четырехпроводных сетях переменного тока.

Счетчики могут использоваться в качестве телеметрического датчика мощности информационно-измерительных систем автоматического учета энергопотребления.

Исполнения счетчиков, их условное обозначение, номинальное напряжение, номинальная и максимальная сила тока, класс точности и порог чувствительности приведены в таблице.

Технические характеристики

Габаритные размеры, мм 278x180x67
Установочные размеры, мм 207x155
Масса, кг, не более 1,6
Рабочая температура, оС -35...+55
Межповерочный интервал, лет 6
Средняя наработка до отказа, час 140000
Средний срок службы, лет 30

Номинальное
напряжение, В

Номинальный и
максимальный ток, А

Класс точности

СЭТ3р-01-07А(П)

100/100/ 3

1-1. 5

0.5

СЭТ3р-01-08А(П)

100/100/ 3

5-7.5

0.5

СЭТ3р-01-09A(П)

100/100/ 3

5-7.5

1.0

СЭТ3р-02-10A(П)

380/220

1-6

1.0

СЭТ3р-02-11A(П)

380/220

5-50

2.0

Тип счетчика:

а - для учета активной энергии,
р - для учета реактивной энергии,
Т - двухтарифные,
П - для учета прихода-расхода энергии,
А - для одновременного учета активной и реактивной энергии,
М - расширенный диапазон тока,
(П) - пластмассовый корпус,
Г - дополнительный гальванически развязанный телеметрический выход.

Счётчик трехфазный Меркурий 230АR

Счетчики предназначены для коммерческого учета активной и реактивной электроэнергии одного направления в трёх- или четырёхпроводной сети переменного тока. Эксплуатируются автономно или в составе АСКУЭ.

Счетчики обеспечивают:

Учет активной и реактивной электроэнергии в одно- или многотарифном (переключение по сигналам интерфейса) режимах суммарно по всем фазам или учёт активной энергии в каждой фазе по отдельности (опционально).
Индикацию на ЖКИ активной и реактивной электрической энергии нарастающим итогом от сброса показаний по каждому тарифу и по сумме тарифов.
Измерение мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления;
измерение пофазно: тока, напряжения, частоты, cos F, углов между фазными напряжениями.
Возможно управление внешними устройствами отключения/включения нагрузки потребителя через программируемый импульсный выход.
Передача результатов измерений по силовой сети 220/380В (только потреблённая энергия), интерфейсам CAN, RS-485 (все доступные данные).
Программирование счётчиков в режим суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.
Коррекцию внутренних часов счётчика.

Технические особенности:
класс точности 0.5s, 1.0s
интерфейсы: RS-485, CAN, PLC;
измерение параметров сети;
переключение тарифов (до 4-х) осуществляется по сигналам интерфейса;
Счётчики отображают на ЖК-индикаторе:
значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
фазное напряжение и ток в каждой фазе;
измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
коэффициент мощности по каждой фазе и суммарный по трем фазам;
углы между фазными напряжениями;
частоту сети;
текущее время и дату;
параметры модема силовой сети;
пиктограмма уровня сигнала модема

Условное обозначение счетчика

Номинальное
напряжение,
В

Номин.
( макс.) ток,
А

Класс точности
активной/
реактивной
энергии

интерфейс
связи

непосредственного и трансформаторного включения

Меркурий 230 АR-00 С(R)

3*57,7/100

5(7,5)

0,5S / 1,0

CAN или
RS485

Меркурий 230 АR-01 С(R)

3*220/380

5(50)

1,0S /2,0

CAN или
RS485

Меркурий 230 АR-02 С(R)

3*220/380

10(100)

1,0S /2,0

CAN или
RS485

Меркурий 230 АR-03 С(R)

3*220/380

5(7,5)

0,5S / 1,0

CAN или
RS485

непосредственного и трансформаторного включения cо встроенным модемом передачи данных по силовой сети

Меркурий 230 АR-01 СL

3*220/380

5(50)

1,0S /2,0

CAN,
PLC-модем

Меркурий 230 АR-02 СL

3*220/380

10(100)

1,0S /2,0

CAN,
PLC-модем

Меркурий 230 АR-03 СL

3*220/380

5(7,5)

0,5S / 1,0

CAN,
PLC-модем

Счётчик трёхфазный активной энергии, многофункциональный  Меркурий 231АT

Счетчики предназначены для коммерческого учета активной электроэнергии в одном направлении по 4-м тарифам в в трёх- или четырёхпроводной сети переменного тока и работают как автономно, так и в составе АИИС "Меркурий-Энергоучёт" и других.

Базовые функции:
Счётчики обеспечивает измерение, учёт, хранение, вывод на ЖК-индикатор и передачу по интерфейсу IrDA следующей информации
- количества учтённой активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам:
всего от сброса показаний
за текущие сутки
за предыдущие сутки
за текущий месяц
за каждый из 11 предыдущих месяцев
за текущий год
за предыдущий год
Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток для 4-х типов дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута
Возможен учёт активной энергии прямого направления отдельно в каждой фазе сети по каждому тарифу нарастающим итогом и по сумме тарифов с передачей данных через IrDA порт.
Дополнительно счётчик обеспечивает измерение, вывод на ЖК-индикатор и передачу по по интерфейсу IrDA следующих параметров электросети:
мгновенных значений активной мощности по каждой фазе и по сумме фаз;
действующих значений фазных токов, напряжений, углов между фазными напряжениями
частоты сети
коэффициентов мощности по каждой фазе и по сумме фаз
Возможен контроль и управление нагрузкой через телеметрический выход внешними цепями коммутации для ограничения\отключения нагрузки потребителя при превышении установленных лимитов по энергии или мощности.
Счётчики функционируют в режиме суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.

Технические особенности:
класс точности 0.5s, 1.0s
интерфейсы: IrDA, PLC
Измерение мощности, токов, напряжений, частоты, cos ?
Встроенный модем PLC для передачи данных по силовой сети 220 В (в зависимости от модификации)
Стандартный гальванически развязанный телеметрический выход
Счётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей.
Автоматическая самодиагностика с индикацией ошибок
Управление нагрузкой через внешние цепи коммутации (УЗО)
Электронная пломба
Крепление на DIN-рейку
Дополнительные функции ( модификации с индексом F):
Измерение и хранение значений средних мощностей активной энергии ( профиль мощности) с произвольным временем интегрирования от 1 до 45 минут с шагом 1 минута. При 30-ти минутной длительности интегрирования, время переполнения архива составляет 85 суток.
Наличие журнала событий (кольцевого по 10 записей на каждое событие) в котором фиксируются:
время включения выключения счётчика
время пропадания / появления фаз 1,2,3
время вскрытия / закрытия прибора
время коррекции тарифного расписания
время превышения установленных лимитов энергии и мощности…
всего более 10 различных событий
Счётчики отображают на ЖК-индикаторе:
значение потреблённой активной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч;
фазное напряжение и ток в каждой фазе;
измеренное значение активной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам;
коэффициент мощности по каждой фазе и суммарный по трем фазам;
углы между фазными напряжениями;
частоту сети;
текущее время и дату;
параметры модема силовой сети;
пиктограмма уровня сигнала модема;

Основные технические характеристики:

Параметры

Величины

Класс точности при измерении
- активной энергии 0,5S или 1,0S
Номинальное напряжение, В 3*220/380
Номинальный(макс) ток, А
- трансформаторного включения 5(10)
- непосредственного включения 5(60)
Максимальный ток в течении 0,5 с, А
- при Iном=5А
150
Чувствительность при измерении активной энергии
- трансформаторного включения, Вт 4,125 (1,375 на фазу)
- непосредственного включеня, Вт 8,25 ( 2,75 на фазу)
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более 0,5 / 7,5
Полная мощность, потребляемая каждой цепью тока не более, В*А 0,1
Количество тарифов 4
Количество тарифных сезонов (месяцев) 12
Скорость обмена, бит/секунду
через инфракракрасный порт

9600
Точность хода часов:
при t=20±5°С, сек/сут. ±0,5
при t=-40...+55°С, сек/сут. ±5,0
Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар:
в режиме телеметрии 1000
в режиме поверки 32000
Сохранность данных при перерывах питания, лет
- постоянной информации 40
- оперативной информации 10
Защита информации два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Диапазон температур, °С от -40 до +55
Межповерочный интервал, лет 10
Масса, кг не более 0,8
Габариты (длина, ширина, высота), мм 142*157*65
Гарантия производителя, лет 3

Счетчики электроэнергии трехфазные многофункциональные многотарифные

Активной энергии

ЦЭ6822
Измерение и учет активной энергии по четырем тарифам в трехфазных цепях переменного тока.
Хранение профилей нагрузок.
Интеграция в АСКУЭ через интерфейс RS485 или оптопорт.
ЦЭ6823М
Измерение и учет электроэнергии и мощности по 4-м тарифам в 8-ми временных зонах.
— Класс точности: 0,5S; 1,0; 2,0
— Номинальное фазное напряжение: 57,7В; 127В и 220В
— Номинальный ток: 1А; 5А; 10А
— Интерфейсы: RS485; ИРПС; RS232; оптопорт
ЦЭ6828
Измерение и учет электроэнергии по 2-м тарифам.
— Класс точности: 2,0
— Номинальное фазное напряжение: 220В
— Номинальный ток: 1А; 5А; 10А
— Оптопорт
Счетчик электроэнергии обеспечивает системный учет в мелкомоторном производстве. Хранение информации — 24 месяца.
Активной и реактивной энергии
ЦЭ6850М
ЦЭ6850
Измерение и учет электроэнергии и мощности по 4-м тарифам в 8-ми временных зонах.
— Класс точности: 0,2S; 0,5S; 1,0
— Номинальное фазное напряжение: 57,7В; 220В
— Номинальный ток: 1А; 5А
— Интерфейсы: RS485, RS232, ИРПС, оптопорт
Счетчик электроэнергии обладает функциональными возможностями мирового класса.

Cчетчик электроэнергии АЛЬФА Плюс

Для генерации, высоковольтных подстанций, собственных нужд, распределительных сетей и промышленного потребителя.

Назначение

Многофункциональные микропроцессорные трехфазные счетчики электроэнергии АЛЬФА Плюс предназначены для учета активной и реактивной энергии и мощности в трехфазных цепях переменного тока, контроля параметров качества электроэнергии, а также для работы в составе АСКУЭ.

Функциональные возможности

  • Измерение активных и реактивных энергий и мощностей в двух направлениях.
  • Учет потребленной и выданной энергии в режиме многотарифности.
  • Измерение максимальной мощности нагрузки на расчетном интервале времени, фиксация даты и времени максимальной активной и реактивной мощности для каждой тарифной зоны.
  • Запись и хранение в памяти счетчика данных графика нагрузки.
  • Автоматический контроль нагрузки с возможностью ее отключения или сигнализации.
  • Передача результатов измерений по цифровым и импульсным интерфейсам связи (до двух групп гальванически развязанных реле).

Параметры электроэнергии

Счетчик АЛЬФА Плюс измеряет, вычисляет и отображает на дисплее до 46 величин, относящихся к параметрам электроэнергии. К ним относятся:

  • Токи и напряжения фаз.
  • Активная, реактивная и полная мощность сети.
  • Активная, реактивная и полная мощность фаз.
  • Коэффициент мощности cos(y) сети и каждой фазы.
  • Фазные углы векторов напряжений и токов.
  • Значение второй гармоники по фазам напряжения.
  • Значение второй гармоники по фазам тока.
  • Коэффициент искажения синусоидальности напряжения и тока.
  • Частота сети.

Технические характеристики счетчика АЛЬФА Плюс

Наименование величины Значение
Класс точности 0,2S и 0,5S
Количество тарифов 4 тарифные зоны в день, 4 типа дней недели, 4 сезона, автоматический переход на летнее и зимнее время
Диапазон токов счетчика прямого включения: Iном=40А 50мА–150А
Диапазон токов счетчика трансформаторного включения: Iном=5А / Iном=1А 5,0мА–10А / 1,0мА–10А
Диапазон рабочих напряжений 100, 220, 380 В
Диапазон частоты сети 47,5 - 52,5 Гц
Рабочий диапазон температур от –40С до +70С
Скорость обмена информацией по оптическому порту (RS-232) / по интерфейсу "токовая петля" / по интерфейсу RS-485 1200, 9600 бод / 300, 1200, 2400, 4800, 9600 бод / 2400, 4800, 9600, 19200 бод
Сохранность данных при перерывах питания срок 2-3 года при помощи батареи в постоянном режиме разряда
Глубина регистрации событий до 255 регистраций
Самодиагностика счетчика 1 раз в сутки

Win32_PerfFormattedData_Counters_SMBDirectConnection, ROOT \ CIMV2

Класс | Методы | Недвижимость (23) | Отборочные (14) | Экземпляры | Пространства имен (1)
Примеры: VB Script | C # | VB. Net | Искать в: Microsoft

Описание

Набор счетчиков производительности прямого подключения SMB состоит из счетчиков, которые измеряют активность подключения.Компьютер может иметь несколько подключений SMB Direct. Набор счетчиков прямого подключения SMB представляет каждое подключение как пару IP-адресов и портов, где первый IP-адрес / порт представляет локальную конечную точку подключения, а второй IP-адрес / порт представляет удаленную конечную точку подключения.

Win32_PerfFormattedData_Counters_SMBDirectConnection свойства

Win32_PerfFormattedData_Counters_SMBDirectConnection имеет 23 свойства (14 локальных, 9 Derived)

Подробное описание свойств Win32_PerfFormattedData_Counters_SMBDirectConnection

Локальные свойства (14) Win32_PerfFormattedData_Counters_SMBDirectConnection класса

битов Описание сек. операциями чтения RDMA.Этот счетчик отображает разницу между значениями, наблюдаемыми в последних двух интервалах выборки, деленную на продолжительность интервала выборки.
24
▲ BytesRDMAReadPersec свойство
CIMTYPE 'uint64'
CookingType 'PERF_COUNTER_BULK_COUNT'
Счетчик 'BytesRDMAReadPersec'
CounterType 272696576
272696576
DisplayName 'Байт чтения RDMA / сек'
DisplayName009 'Байт RDMA чтения / сек'
HelpIndex 0
PerfIndex 'Frequency_PerfTime'
PerfTimeStamp 'Timestamp_PerfTime'
BytesRDMAReadPersec Свойство находится в 2 классах ROOT \ cimv2 и в 1 пространстве имен
▲ BytesRDMAWrittenPersec Свойство
CIMTYPE 'uint64'
CookingType 'PERF_COUNTER_BULK_COUNT'
Counter
Counter 'Записано байтов RDMA / сек - это скорость, с которой байты передаются операциями записи RDMA.Этот счетчик отображает разницу между значениями, наблюдаемыми в последних двух интервалах выборки, деленную на продолжительность интервала выборки.
DisplayName 'Записано RDMA байтов / сек'
DisplayName009 'Записано RDMA байтов / сек'
HelpIndex 0
PerfIndex
4
PerfIndex 'Frequency_PerfTime'
PerfTimeStamp 'Timestamp_PerfTime'
BytesRDMAWrittenPersec Свойство находится в 2 классах ROOT \ cimv2 и в 1 пространстве имен
▲ Свойство BytesReceivedPersec
CIMTYPE 'uint64'
CookingType 'PERF_COUNTER_BULK_COUNT'
0 '
4
4
4
4
4 Countersectes
4
24 0
24 0
24 0 Frequency_PerfTime '
'Получено байт / сек - это скорость, с которой данные принимаются от однорангового узла.Данные, которые считываются напрямую от однорангового узла через операции чтения RDMA, не учитываются. Этот счетчик отображает разницу между значениями, наблюдаемыми в последних двух интервалах выборки, деленную на продолжительность интервала выборки.
DisplayName 'Получено байт / сек'
DisplayName009 'Получено байтов / сек'
HelpIndex 0
PerfIndex
PerfIndex
PerfIndex
PerfTimeStamp ' Timestamp_PerfTime '
Свойство BytesReceivedPersec находится в 40 классах ROOT \ cimv2 и в 1 пространстве имен
▲ Свойство BytesSentPersec
CIMTYPE 'uint64'
CookingType 'PERF_COUNTER_BULK_COUNT'
0
0 9002
22
0 Counter
422 Counter
422 Counter
24 0
24 0 524f Frequency_PerfTime '
22 'Отправлено байт / сек - это скорость, с которой данные отправляются одноранговому узлу.Данные, которые напрямую записываются одноранговому узлу через операции записи RDMA, не учитываются. Этот счетчик отображает разницу между значениями, наблюдаемыми в последних двух интервалах выборки, деленную на продолжительность интервала выборки.
DisplayName 'Отправлено байт / сек'
DisplayName009 'Отправлено байт / сек'
HelpIndex 0
PerfIndex
PerfIndex
PerfIndex
PerfTimeStamp ' Timestamp_PerfTime '
Свойство BytesSentPersec находится в 30 классах ROOT \ cimv2 и в 1 пространстве имен
▲ RCQNotificationEventsPersec property
CIMTYPE 'uint32'
CookingType 'PERF_COUNTER_COUNTER'
0
0
24
000
4Event
'Событий уведомления RCQ / сек - это скорость, с которой SMB Direct получает уведомление о завершении рабочих запросов RQ в RCQ.Этот счетчик отображает разницу между значениями, наблюдаемыми в последних двух интервалах выборки, деленную на продолжительность интервала выборки.
DisplayName 'События уведомления RCQ / сек'
DisplayName009 'События уведомления RCQ / сек'
HelpIndex 0
PerfIndex 'Frequency_PerfTime'
PerfTimeStamp 'Timestamp_PerfTime'
RCQNotificationEventsPersec Свойство находится в 2 классах ROOT \ cimv2 и в 1 пространстве имен
▲ RDMARegistrationsPersec property
CIMTYPE 'uint32'
CookingType 'PERF_COUNTER_COUNTER'
0
0
0 524f
24 0
24 0 Frequency_PerfTime '
Counter g 'Регистраций RDMA / сек - это скорость, с которой память регистрируется в качестве источника или назначения для передачи данных RDMA.Этот счетчик отображает разницу между значениями, наблюдаемыми в последних двух интервалах выборки, деленную на продолжительность интервала выборки.
DisplayName 'Регистраций RDMA / сек'
DisplayName009 'Регистраций RDMA / сек'
HelpIndex 0
PerfIndex
PerfIndex
PerfTimeStamp ' Timestamp_PerfTime '
RDMARegistrationsPersec Свойство находится в 2 классах ROOT \ cimv2 и в 1 пространстве имен
24 24
▲ Свойство ReceivesPersec
CIMTYPE 'uint32'
CookingType 'PERF_COUNTER_COUNTER'
Счетчик 'Countersec229 ' '' Countersec ' 'Получений / сек - это скорость, с которой пакеты данных SMB Direct принимаются от однорангового узла.Этот счетчик отображает разницу между значениями, наблюдаемыми в последних двух интервалах выборки, деленную на продолжительность интервала выборки.
DisplayName 'Получений / сек'
DisplayName009 'Получений / сек'
HelpIndex 0
PerfIndex 0 PerfIndex 0 PerfIndex
PerfTimeStamp 'Timestamp_PerfTime'
Свойство ReceivesPersec находится в 6 классах ROOT \ cimv2 и в 1 пространстве имен
▲ RemoteInvalidationsPersec свойство
CIMTYPE 'uint32'
CookingType 'PERF_COUNTER_COUNTER'
Counter 0000
1
24 Frequency_PerfTime '
'Описание
Counter 'Remote Invalidations / sec - это скорость, с которой локальные регистрации RDMA удаленно аннулируются одноранговым узлом.Этот счетчик отображает разницу между значениями, наблюдаемыми в последних двух интервалах выборки, деленную на продолжительность интервала выборки.
DisplayName 'Remote Invalidations / sec'
DisplayName009 'Remote Invalidations / sec'
HelpIndex 0
PerfIndex
PerfTimeStamp ' Timestamp_PerfTime '
RemoteInvalidationsPersec Свойство находится в 2 классах ROOT \ cimv2 и в 1 пространстве имен
▲ SCQNotificationEventsPersec свойство
CIMTYPE 'uint32'
CookingType 'PERF_COUNTER_COUNTER'
0
0
4Events
24
000
4Events
Counter 'Событий уведомления SCQ / сек - это скорость, с которой SMB Direct получает уведомление о завершении рабочих запросов SQ в SCQ.Этот счетчик отображает разницу между значениями, наблюдаемыми в последних двух интервалах выборки, деленную на продолжительность интервала выборки.
DisplayName 'SCQ Notification Events / sec'
DisplayName009 'SCQ Notification Events / sec'
HelpIndex 0
PerfIndex 'Frequency_PerfTime'
PerfTimeStamp 'Timestamp_PerfTime'
SCQNotificationEventsPersec Свойство находится в 2 классах ROOT \ cimv2 и в 1 пространстве имен
0003 24 24
▲ Свойство SendsPersec
CIMTYPE 'uint32'
CookingType 'PERF_COUNTER_COUNTER'
Counter 'SendsPersec22
'Отправок / сек - это скорость, с которой пакеты данных SMB Direct отправляются партнеру.Этот счетчик отображает разницу между значениями, наблюдаемыми в последних двух интервалах выборки, деленную на продолжительность интервала выборки.
DisplayName «Посылов / сек»
DisplayName009 «Посылов / сек»
HelpIndex 0
PerfIndex 0 PerfIndex 0 PerfIndex
PerfTimeStamp 'Timestamp_PerfTime'
Свойство SendsPersec находится в 6 классах ROOT \ cimv2 и в 1 пространстве имен
▲ СтойкиRDMAReadPersec свойство
CIMTYPE 'uint32'
CookingType 'PERF_COUNTER_COUNTER'
0 Счетчик
AR '
0 Счетчик
' 'Stalls (RDMA Read) / sec - это скорость, с которой чтение RDMA застопорилось из-за ограничения количества одновременных операций чтения RDMA на одно соединение.Этот счетчик отображает разницу между значениями, наблюдаемыми в последних двух интервалах выборки, деленную на продолжительность интервала выборки.
DisplayName 'Число задержек (чтение RDMA) / сек'
DisplayName009 'Число задержек (чтение RDMA) / сек'
HelpIndex 0
0
PerfTimeFreq 'Frequency_PerfTime'
PerfTimeStamp 'Timestamp_PerfTime'
StallsRDMAReadPersec свойство находится в 2 классах ROOT \ cimv2 0 в пространстве имен 122 и
0
▲ СтойлыRDMARegistrationsPersec property
CIMTYPE 'uint32'
CookingType 'PERF_COUNTER_COUNTER'
Counter 000R
Counter 'Stalls (RDMA Registrations Resources / sec) - это скорость остановок регистрации памяти из-за недостаточности ресурсов регистрации RDMA.Этот счетчик отображает разницу между значениями, наблюдаемыми в последних двух интервалах выборки, деленную на продолжительность интервала выборки. Этот счетчик отображает разницу между значениями, наблюдаемыми в последних двух интервалах выборки, деленную на продолжительность интервала выборки.
DisplayName 'Число киосков (регистраций RDMA) / сек'
DisplayName009 'Число киосков (регистраций RDMA) / сек'
HelpIndex 0
0In 9000dex
2
Perf
PerfTimeFreq 'Frequency_PerfTime'
PerfTimeStamp 'Timestamp_PerfTime'
StallsRDMARegistrationsPersec 000 свойство находится в 2-х классах пространства имен ROOT 995 \ cim
▲ StallsSendCreditPersec property
CIMTYPE 'uint32'
CookingType 'PERF_COUNTER_COUNTER'
0
0
0 2700024000 270002
CCID задержек (отправка кредита) / сек - это скорость, с которой передача пакетов SMB Direct остановилась из-за недостаточного количества отправленных кредитов.Этот счетчик отображает разницу между значениями, наблюдаемыми в последних двух интервалах выборки, деленную на продолжительность интервала выборки.
DisplayName 'Количество киосков (отправка кредита) / сек'
DisplayName009 'Количество киосков (отправка кредита) / с'
HelpIndex 0
0
PerfTimeFreq 'Frequency_PerfTime'
PerfTimeStamp 'Timestamp_PerfTime'
StallsSendCreditPersec Свойство находится в двух классах пространства имен ROOT 122 0 и 9005 \ cimv2.
▲ StallsSendQueuePersec property
CIMTYPE 'uint32'
CookingType 'PERF_COUNTER_COUNTER'
0 Counter 9SendyQ 2700
0 Counter и 12295.

Производные свойства (9) класса Win32_PerfFormattedData_Counters_SMBDirectConnection

'задержек (пропускная способность очереди отправки) / сек - это скорость, с которой запросы сетевого интерфейса RDMA задерживаются из-за недостаточной емкости очереди отправки.Этот счетчик отображает разницу между значениями, наблюдаемыми в последних двух интервалах выборки, деленную на продолжительность интервала выборки.
DisplayName 'Число задержек (очередь отправки) / сек.
DisplayName009 ' Число задержек (очередь отправки) / сек '
HelpIndex 0
0
PerfTimeFreq 'Frequency_PerfTime'
PerfTimeStamp 'Timestamp_PerfTime'
StallsSendQueue Свойство Persec находится в 2-х классах пространства ROOT \ cimv2
900

Win32_PerfFormattedData_Counters_SMBDirectConnection Qualifiers

▲ Свойство имени
CIMTYPE 'строка'
Описание 'Свойство имени определяет метку, по которой известна статистика или показатель.При создании подкласса свойство может быть переопределено как свойство Key. '
ключ True
MaxLen 256
чтение True
Свойство Name находится в 1046 классах ROOT \ cimv2 и в 142 пространствах имен
24 ✓
24 ✓ Прямое подключение SMB '
24 ✓
24 000
24 000 000 000 000 4 ✓
Имя Значение ToInstance ToSubclass Переопределено Изменено Локальный
000 000 000 000 000 000 000 AutoCook
AutoCook_RawClass 'Win32_PerfRawData_Counters_SMBDirectConnection'
000 9000 9000 9000 9000 Описание 'Набор счетчиков производительности прямого подключения SMB состоит из счетчиков, которые измеряют активность подключения.Компьютер может иметь несколько подключений SMB Direct. Набор счетчиков прямого подключения SMB представляет каждое подключение как пару IP-адресов и портов, где первый IP-адрес / порт представляет локальную конечную точку соединения, а второй IP-адрес / порт представляет удаленную конечную точку подключения.
DisplayName «Прямое соединение SMB»
динамический True 900 Gen 900 Gen
HelpIndex 0 00 True
Регион 1033
PerfIndex 0
провайдер 'WmiPerf4 95000
RegistryKey '{b9fcf33d-ba8f-4654-a5f2-bf58a5866ca8}'

Win32_PerfFormattedData_Counters_SMBDirectConnection Системные свойства

Классы, похожие на Win32_PerfFormattedData_Counters_SMBDirectConnection

Количество классов: 1

Пожалуйста, включите JavaScript, чтобы просматривать комментарии от Disqus.комментарии предоставлены

Цифровые счетчики

  • Изучив этот раздел, вы сможете:
  • Понимать работу схем цифрового счетчика и может:
  • Опишите действие асинхронных (пульсационных) счетчиков с помощью триггеров типа D.
  • • Вверх счетчики.
  • • Обратные стойки.
  • • Частотное деление.
  • Разберитесь в работе синхронных счетчиков.
  • Опишите общие функции управления, используемые в синхронных счетчиках.
  • • Счетчики BCD.
  • • Управление вверх / вниз.
  • • Включить / выключить.
  • • Предустановка и очистка.
  • Используйте программное обеспечение для моделирования работы счетчика.

Рис. 5.6.1 Четырехбитный асинхронный счетчик с повышением частоты

Рис. 5.6.2 Формы сигналов четырехбитного асинхронного повышающего счетчика

Асинхронные счетчики.

Счетчики, состоящие из нескольких триггеров, подсчитывают поток импульсов, подаваемых на вход CK счетчика. Выход представляет собой двоичное значение, значение которого равно количеству импульсов, полученных на входе CK.

Каждый выход представляет один бит выходного слова, которое в 74 серийных ИС счетчика обычно имеет длину 4 бита, а размер выходного слова зависит от количества триггеров, составляющих счетчик.Выходные строки 4-битного счетчика представляют значения 2 0 , 2 1 , 2 2 и 2 3 или 1,2,4 и 8 соответственно. Обычно они отображаются на схематических диаграммах в обратном порядке, с наименее значимым битом слева, это необходимо для того, чтобы схематическая диаграмма показывала схему в соответствии с соглашением о том, что сигналы проходят слева направо, поэтому в этом случае вход CK слева.

Четырехбитный асинхронный счетчик с повышением частоты

Рис.5.6.1 показан 4-битный асинхронный восходящий счетчик, построенный из четырех триггеров типа D с положительным фронтом, подключенных в режиме переключения. Тактовые импульсы подаются на вход CK FF0, выход которого Q 0 обеспечивает выход 2 0 для FF1 после одного импульса CK.

Нарастающий фронт выхода Q каждого триггера запускает вход CK следующего триггера на половине частоты импульсов CK, подаваемых на его вход.

Затем выходы Q представляют собой четырехбитный двоичный счет с Q 0 до Q 3 , представляющим от 2 0 (1) до 2 3 (8) соответственно.

Предполагая, что четыре выхода Q изначально имеют значение 0000, нарастающий фронт первого примененного импульса CK приведет к тому, что выход Q 0 перейдет в логическую 1, а следующий импульс CK вернет выход Q 0 в логическое состояние. 0, и при этом Q 0 перейдет с 0 на 1.

По мере того, как Q 0 (и вход CK FF1 становится высоким), это теперь сделает Q 1 высоким, указывая значение 2 1 (2 10 ) на выходах Q.

Следующий (третий) импульс CK заставит Q 0 снова перейти к логической 1, поэтому оба Q 0 и Q 1 теперь будут иметь высокий уровень, что делает 4-битный выход 1100 2 (3 10 с учетом того, что Q 0 является младшим значащим битом).

Четвертый импульс CK заставит Q 0 и Q 1 вернуться к 0, и поскольку Q 1 в это время перейдет в высокий уровень, это переключит FF2, сделав Q 2 высоким и обозначив 0010 2 (4 10 ) на выходах.

Таким образом, при чтении выходного слова справа налево выходы Q продолжают представлять двоичное число, равное количеству входных импульсов, полученных на входе CK FF0. Поскольку это четырехступенчатый счетчик, триггеры будут продолжать переключаться последовательно, и четыре выхода Q будут выводить последовательность двоичных значений от 0000 2 до 1111 2 (от 0 до 15 10 ) до выходной сигнал возвращается к 0000 2 и снова начинает отсчет, как показано на диаграммах на рис.6.2.

Рис. 5.6.3 Четырехбитный асинхронный счетчик с понижением частоты

Четырехбитный асинхронный счетчик с понижением частоты

Чтобы преобразовать счетчик вверх на рис. 5.6.1 в счет ВНИЗ, достаточно просто изменить соединения между триггерами. Принимая обе выходные линии и импульс CK для следующего триггера в последовательности от выхода Q, как показано на рисунке 5.6.3, счетчик, запускаемый положительным фронтом, будет отсчитывать в обратном порядке от 1111 2 до 0000 2 .

Хотя могут быть построены как повышающие, так и понижающие счетчики с использованием асинхронного метода распространения тактовых импульсов, они не широко используются в качестве счетчиков, поскольку становятся ненадежными при высоких тактовых частотах или когда большое количество триггеров соединено вместе, чтобы дать большие числа из-за эффекта пульсации часов.

Рис.5.6.4 Детали временной диаграммы, показывающие пульсацию часов

Clock Ripple

Эффект пульсации часов в асинхронных счетчиках показан на рис. 5.6.4, который представляет собой увеличенную часть (импульс 8) на рис. 5.6.2.

На рис. 5.6.4 показано, как задержки распространения, создаваемые затворами в каждом триггере (обозначенные синими вертикальными линиями), складываются по ряду триггеров, чтобы сформировать значительную задержку между временем, в которое выходной сигнал изменяется в первом триггере (младший бит) и последнем триггере (самый старший бит).

Поскольку каждый из выходов Q 0 - Q 3 изменяется в разное время, возникает ряд различных состояний выхода, поскольку любой конкретный тактовый импульс вызывает появление нового значения на выходах.

При импульсе CK 8, например, выходы Q 0 на Q 3 должны измениться с 1110 2 (7 10 ) на 0001 2 (8 10 ), однако, что происходит на самом деле (чтение вертикальные столбцы единиц и нулей на рис. 5.6.4) означает, что выходные значения изменяются в течение периода примерно от 400 до 700 нс в следующей последовательности:

  • 1110 2 = 7 10
  • 0110 2 = 6 10
  • 0010 2 = 4 10
  • 0000 2 = 0 10
  • 0001 2 = 8 10

При импульсах CK, отличных от импульса 8, конечно, будут возникать разные последовательности, поэтому будут периоды, поскольку изменение значения пульсирует через цепочку триггеров, когда неожиданные значения появляются на выходах Q на очень короткое время .Однако это может вызвать проблемы, когда нужно выбрать конкретное двоичное значение, как в случае десятичного счетчика, который должен отсчитывать от 0000 2 до 1001 2 (9 10 ), а затем сбрасывать на 0000 2 по счету 1010 2 (10 10 ).

Эти кратковременные логические значения также вызовут серию очень коротких всплесков на выходах Q, поскольку задержка распространения одного триггера составляет всего от 100 до 150 нс. Эти всплески называются «кратковременными всплесками», и хотя они не могут каждый раз достигать полного значения логической 1, а также могут вызывать ложное срабатывание счетчика, их также следует рассматривать как возможную причину помех для других частей схемы.

Хотя эта проблема не позволяет использовать схему в качестве надежного счетчика, она все же полезна как простой и эффективный делитель частоты, где высокочастотный генератор обеспечивает вход, а каждый триггер в цепи делит частоту на два.

Синхронные счетчики

Синхронный счетчик обеспечивает более надежную схему для целей подсчета и для высокоскоростной работы, поскольку тактовые импульсы в этой схеме подаются на каждый триггер в цепи в одно и то же время.В синхронных счетчиках используются триггеры JK, поскольку программируемые входы J и K позволяют включать или отключать отдельные триггеры на различных этапах счета. Таким образом, синхронные счетчики устраняют проблему пульсаций часов, так как работа схемы синхронизируется с импульсами CK, а не с выходами триггеров.

Синхронный счетчик вверх

Рис.5.6.5 Подключение синхронных часов

На рис. 5.6.5 показано, как тактовые импульсы применяются в синхронном счетчике.Обратите внимание, что вход CK применяется ко всем триггерам параллельно. Следовательно, поскольку все триггеры получают тактовый импульс в один и тот же момент, необходимо использовать какой-то метод, чтобы предотвратить одновременное изменение состояния всех триггеров. Это, конечно, приведет к тому, что выходы счетчика будут просто переключаться со всех единиц на все нули и обратно с каждым тактовым импульсом.

Однако с триггерами JK, когда оба входа J и K являются логической 1, выход переключается при каждом импульсе CK, но когда J и K оба равны логическому 0, никаких изменений не происходит.

Рис. 5.6.6 Первые две ступени синхронного счетчика

На рис. 5.6.6 показаны две ступени синхронного счетчика. Двоичный выход берется с Q выходов триггеров. Обратите внимание, что на FF0 входы J и K постоянно подключены к логической 1, поэтому Q 0 будет изменять состояние (переключаться) при каждом тактовом импульсе. Это обеспечивает счет «единиц» для младшего бита.

На FF1 входы J1 и K1 оба подключены к Q 0 , так что выход FF1 будет в режиме переключения только тогда, когда Q 0 также находится на логической 1.Так как это происходит только с чередующимися тактовыми импульсами, Q 1 будет переключать только четные тактовые импульсы, давая «двойки» на выходе Q 1 .

Таблица 5.6.1 показывает это действие, где видно, что Q 1 переключает тактовый импульс только тогда, когда J1 и K1 имеют высокий уровень, давая двухбитный двоичный счет на выходах Q (где Q 0 - младший бит).

Однако при добавлении третьего триггера к счетчику прямое подключение от J и K к предыдущему выходу Q 1 не даст правильного счета.Поскольку Q 1 имеет высокий уровень при счете 2 10 , это будет означать, что FF2 будет переключаться на третий тактовый импульс, поскольку J2 и K2 будут иметь высокий уровень. Следовательно, тактовый импульс 3 даст двоичный счет 111 2 или 7 10 вместо 4 10 .

Рис. 5.6.7 Добавление третьей ступени

Для предотвращения этой проблемы используется логический элемент И, как показано на рис. 5.6.7, чтобы гарантировать, что J2 и K2 имеют высокий уровень только тогда, когда оба Q 0 и Q 1 находятся на логической 1 (т. Е.е. при счете три). Только когда выходы находятся в этом состоянии, следующий тактовый импульс переключит Q 2 на логическую 1. Выходы Q 0 и Q 1 , конечно, вернутся к логическому 0 для этого импульса, таким образом, будет получен счет 001. 2 или 4 10 (где Q 0 является младшим значащим битом).

Рис. 5.6.8 Четырехбитный синхронный счетчик с повышением частоты

На рис. 5.6.8 показано дополнительное стробирование для четырехступенчатого синхронного счетчика. Здесь FF3 переводится в режим переключения, делая J3 и K3 логической 1, только когда Q 0 Q 1 и Q 2 все находятся на логической 1.

Q 3 , следовательно, не переключится в свое высокое состояние до восьмого тактового импульса и будет оставаться на высоком уровне до шестнадцатого тактового импульса. После этого импульса все выходы Q вернутся к нулю.

Обратите внимание, что для работы этой базовой формы синхронного счетчика все входы PR и CLR также должны быть на логической 1 (их неактивное состояние), как показано на рис. 5.6.8.

Синхронный обратный счетчик

Преобразование синхронного счетчика вверх в обратный отсчет - это просто вопрос обратного отсчета.Если все единицы и нули в последовательности от 0 до 15 10 , показанной в таблице 5.6.2, дополнены (показано розовым фоном), последовательность станет от 15 10 до 0.

Рис. 5.6.9 Четырехбитный синхронный счетчик с понижением частоты

Цепь обратного счетчика

Поскольку каждый выход Q на триггерах JK имеет дополнение на Q, все, что необходимо для преобразования повышающего счетчика на рис. 5.6.8 в понижающий счетчик, показанного на рис. 5.6.9, - это использовать входы JK для FF1. с выхода Q FF0 вместо выхода Q.Строб TC2 теперь принимает входные данные от выходов Q FF0 и FF1, а TC3 также принимает входные данные с выхода Q FF2.

Рис. Рис. 5.6.10 Четырехразрядный синхронный счетчик вверх / вниз

Счетчик вверх / вниз

На рис. 5.6.10 показано, как один вход, называемый (ВВЕРХ / ВНИЗ), может использоваться для увеличения или уменьшения одного счета счетчика в зависимости от логического состояния входа ВВЕРХ / ВНИЗ.

Каждая группа вентилей между последовательными триггерами на самом деле является модифицированной схемой выбора данных, описанной в Комбинационном логическом модуле 4.2, но в этой версии используется комбинация И / ИЛИ, а не схема логического элемента И-НЕ, эквивалентная ДеМоргану. Это необходимо для обеспечения правильного логического состояния для следующего селектора данных.

Выходы Q и Q триггеров FF0, FF1 и FF2 подключены к тому, что, по сути, является входами данных A и B селекторов данных. Если управляющий вход имеет логическую 1, то импульс CK на следующий триггер подается с выхода Q, что делает счетчик UP-счетчиком, но если управляющий вход равен 0, то импульсы CK подаются с Q и счетчик ВНИЗ счетчик.

Рис. 5.6.11 Четырехбитный счетчик вверх BCD

Синхронный счетчик увеличения BCD

Типичное использование входов CLR проиллюстрировано счетчиком BCD на рис. 5.6.11. Выходы счетчика Q 1 и Q 3 подключены к входам логического элемента И-НЕ, выход которого поступает на входы CLR всех четырех триггеров. Когда Q 1 и Q 3 оба находятся на уровне логической 1, выходная клемма логического элемента И-НЕ обнаружения предела (LD1) станет логическим 0 и сбросит все выходы триггеров на логический 0.

Поскольку в первый раз Q 1 и Q 3 оба находятся в логической 1 во время от 0 до 15 10 счетчик имеет счет десять (1010 2 ), это приведет к тому, что счетчик будет считать от 0 на 9 10 , а затем сбросить на 0, пропуская 10 10 до 15 10 .

Таким образом, схема представляет собой счетчик BCD 8421 , чрезвычайно полезное устройство для управления числовыми дисплеями через декодер BCD на 7 сегментов и т. Д. Однако путем перепроектирования стробирующей системы для создания логического 0 на входах CLR для другого максимума значение, может быть достигнуто любое количество, кроме от 0 до 15.

Если у вас уже есть симулятор, такой как Logisim, установленный на вашем компьютере, почему бы не попробовать, например, создать восьмеричный счетчик вверх.

Рис. 5.6.12 Входы и выходы ИС счетчика

Входы и выходы ИС счетчика

Хотя синхронные счетчики могут быть построены из отдельных триггеров JK, во многих схемах они будут встроены в специализированные микросхемы счетчиков или в другие крупномасштабные интегральные схемы (LSIC).

Для многих приложений счетчики, содержащиеся в ИС, имеют дополнительные входы и выходы, добавленные для увеличения универсальности счетчиков.Различия между многими коммерческими ИС счетчиков в основном заключаются в различных предлагаемых возможностях ввода и вывода. Некоторые из них описаны ниже. Обратите внимание, что многие из этих входов имеют активный низкий уровень; это происходит из того факта, что в более ранних устройствах TTL любой неподключенный вход будет плавать до логической 1 и, следовательно, станет неактивным. Однако оставлять входы неподключенными не является хорошей практикой, особенно входы CMOS, которые плавают между логическими состояниями и могут быть легко активированы в любое допустимое логическое состояние из-за случайного шума в цепи, поэтому ЛЮБОЙ неиспользуемый вход должен быть постоянно подключен к его неактивной логике. штат.

Разрешение входов

Рис. 5.6.13 Синхронный восходящий счетчик с входами разрешения и очистки счета

Входы

ENABLE (EN) на микросхемах счетчиков могут иметь несколько разных имен, например Chip Enable (CE), Count Enable (CTEN), Output Enable (ON) и т.д., каждая из которых обозначает одинаковые или похожие функции.

Например,

включение счета (CTEN) - это функция на интегральных схемах счетчика, а в синхронном счетчике, показанном на рис. 5.6.13, это активный низкий вход. Когда он установлен на логическую 1, это предотвратит прогресс счета даже при наличии тактовых импульсов, но счет будет продолжаться нормально, когда CTEN будет на логическом 0.

Распространенным способом отключения счетчика при сохранении любых текущих данных на выходах Q является запрет на переключение триггеров JK, пока CTEN неактивен (логическая 1), путем включения входов JK всех триггеров JK. логика flops 0. Однако, поскольку логические состояния входов JK FF1, FF2 и FF3 зависят от состояния предыдущего выхода Q либо напрямую, либо через вентили T2 и T3, чтобы сохранить выходные данные, выходы Q должны быть изолированы от входов JK, если CTEN равен 1, но выходы Q должны подключаться к входам JK, когда CTEN находится на логическом 0 (состояние включения счета).

Это достигается за счет использования дополнительных разрешающих вентилей (И), E1, E2 и E3, каждый из которых имеет один из своих входов, подключенных к CTEN (инверсию CTEN). Когда счет отключен, CTEN и, следовательно, один из входов на каждом из E1, E2 и E3 будет иметь логический 0, что приведет к тому, что эти разрешающие выходы вентилей и входы триггера JK также будут иметь логический 0, какие бы логические состояния ни присутствовали на выходах Q, а также на других входах разрешающих вентилей. Поэтому всякий раз, когда CTEN находится на логической 1, счет отключается.

Когда CTEN находится на логическом 0, CTEN будет логической 1 и E1, E2 и E3 будут включены, в результате чего любое логическое состояние, присутствующее на выходах Q, будет передано на входы JK. В этом состоянии, когда на входе CK будет получен следующий тактовый импульс, триггеры будут переключаться в соответствии с их нормальной последовательностью.

Рис. 5.6.14 Асинхронная параллельная нагрузка

Асинхронная параллельная нагрузка

В то время как общие входы PR и CLR могут выдавать выходные значения 0000 или 1111, вход ПАРАЛЛЕЛЬНОЙ НАГРУЗКИ (PL) позволяет загружать любое значение в счетчик.Используя отдельный вход DATA для каждого триггера и небольшое количество дополнительной логики, логический 0 на PL загружает счетчик любым заранее определенным двоичным значением перед началом или во время счета. Метод достижения асинхронной параллельной загрузки на синхронном счетчике показан на рис. 5.6.14.

Операция загрузки

Двоичное значение, загружаемое в счетчик, подается на входы D 0 - D 3 , а на вход PL подается импульс логического 0.Этот логический 0 инвертируется и применяется к одному входу каждого из восьми вентилей И-НЕ для их включения. Если значение, которое должно быть загружено в конкретный триггер, равно логической 1, это делает входы правого логического элемента И-НЕ 1,1, а из-за инвертора между парой вентилей И-НЕ для этого конкретного входа левый вентиль И-НЕ входы будут 1,0.

В результате этого ко входу PR триггера применяется логический 0, а ко входу CLR - логическая 1. Эта комбинация устанавливает выход Q на логическую 1, то же самое значение, которое было применено к входу D.Точно так же, если вход D имеет логический 0, выход левого логического элемента И-НЕ пары будет логическим 0, а выход правого вентиля будет логическим 1, что очистит выход Q триггера. Поскольку вход PL является общим для каждой пары логических элементов нагрузки NAND, все четыре триггера загружаются одновременно со значением 1 или 0, присутствующим на его конкретном входе D.

Рис. 5.6.15 Синхронный счетчик вверх / вниз с несколькими входами и выходами

Несколько входов и выходов

Модификации, подобные описанным в этом модуле, делают базовый синхронный счетчик гораздо более универсальным.Синхронные счетчики TTL и CMOS доступны в серии 74 ИС, содержащих обычно 4-битные счетчики с этими и другими модификациями для широкого спектра приложений. На рис. 5.6.15 показано, как все входные функции, описанные выше, плюс некоторые важные выходы, такие как перенос пульсаций (RC) и счетчик клемм (TC), могут быть объединены в единую синхронную ИС счетчика.

Типичная одиночная синхронная ИС, такая как четырехразрядный двоичный счетчик вверх / вниз 74HC191, также использует эти функции ввода и вывода, которые обозначены в версиях NXP (рис.5.6.16) следующим образом:

Входы

• D 0 , D 1 , D 2 и D 3 (загрузка входов) - 4-битное двоичное число может быть загружено в счетчик через эти входы, когда вход PL параллельной нагрузки находится на логическом 0

• CE (включение счетчика) - позволяет продолжать счет при нулевом значении. Останавливает счет без сброса при достижении логической 1.

• U / D (вверх / вниз) - считает в возрастающем режиме при 0, в меньшем - при логической 1.

• CP - Вход тактового импульса.

Рис.5.6.16 74HC191 Распиновка

Выходы

• Q 0 , Q 1 , Q 2 и Q 3 - четырехразрядный двоичный выход.

• TC (Терминальный счетчик) - в некоторых версиях также называется MAX / MIN, выдает импульс логической 1, равный по ширине одному полному тактовому циклу, при каждом изменении самого старшего бита (что означает, что счетчик вышел за пределы конец счета вверх или вниз). TC может использоваться для определения конца возрастающего или обратного счета, а также будучи доступным в качестве выхода, TC используется внутри для генерации выхода Ripple Carry.

• RC (Ripple Carry) - выводит импульс логического 0, равный по ширине младшей части тактового цикла в конце счета, и при подключении к тактовому входу другой 74HC191 IC он действует как «перенос» к следующему счетчику.

Каскадные синхронные счетчики

Рис. 5.6.17 Подключение 74HC191 в каскаде

Подключение синхронных счетчиков в каскаде для получения более широких диапазонов счета упрощается в ИС, таких как 74HC191, за счет использования выхода пульсации переноса (RC) ИС, подсчитывающего 4 младших бита, для управления тактовым входом следующего по величине значительный IC, как показано красным на рис.5.6.17.

Хотя может показаться, что выходы TC или RC могут управлять следующим тактовым входом, выход TC не предназначен для этой цели, поскольку могут возникнуть проблемы с синхронизацией.

Синхронные и асинхронные счетчики

Хотя синхронные счетчики имеют большое преимущество перед асинхронными счетчиками или счетчиками пульсаций в отношении уменьшения проблем синхронизации, бывают ситуации, когда счетчики пульсаций имеют преимущество перед синхронными счетчиками.

При использовании на высоких скоростях только первый триггер в цепочке счетчика пульсаций работает с тактовой частотой.Каждый последующий триггер работает с половинной частотой по сравнению с предыдущим. В синхронных счетчиках, где каждый каскад работает на очень высоких тактовых частотах, более вероятно возникновение паразитной емкостной связи между счетчиком и другими компонентами, а также внутри самого счетчика, так что в синхронных счетчиках помехи могут передаваться между различными каскадами счетчика, вызывая нарушение подсчет, если не предусмотрена адекватная развязка. Эта проблема уменьшена в счетчиках пульсаций из-за более низких частот на большинстве ступеней.

Кроме того, так как тактовые импульсы, подаваемые на синхронные счетчики, должны заряжать и разряжать входную емкость каждого триггера одновременно; синхронные счетчики, имеющие много триггеров, будут вызывать большие импульсы тока заряда и разряда в схемах драйвера часов каждый раз, когда часы меняют логическое состояние. Это также может вызвать нежелательные всплески на линиях питания, которые могут вызвать проблемы в других частях цифровой схемы. Это меньшая проблема с асинхронными счетчиками, поскольку часы управляют только первым триггером в цепочке счетчиков.

Асинхронные счетчики в основном используются для приложений с частотным разделением и для генерации временных задержек. В любом из этих приложений синхронизация отдельных выходов вряд ли вызовет проблемы с внешней схемой, а тот факт, что большинство каскадов счетчика работают на гораздо более низких частотах, чем входная синхронизация, значительно снижает любую проблему высокочастотного шума. вмешательство в окружающие компоненты.

ИС счетчика

синхронных (пульсация) Счетчики:

Синхронные счетчики:

ШАГ 12 Проверка возможности подключения DirectAccess

  • 8 минут на чтение

В этой статье

Применимо к: Windows Server (полугодовой канал), Windows Server 2016

Прежде чем вы сможете проверить возможность подключения с клиентских компьютеров, когда они находятся в Интернете или сетях Homenet, вы должны убедиться, что у них есть правильные параметры групповой политики.

  • Для проверки наличия у клиентов правильной групповой политики

  • Проверить подключение DirectAccess из Интернета через EDGE1

  • Переместить CLIENT2 в группу безопасности Win7_Clients_Site2

  • Проверить подключение DirectAccess из Интернета через 2-EDGE1

Предварительные требования

Подключите оба клиентских компьютера к сети Corpnet, а затем перезагрузите оба клиентских компьютера.

Убедитесь, что клиенты имеют правильную групповую политику

  1. На КЛИЕНТЕ 1 щелкните Пуск , введите powershell.exe , щелкните правой кнопкой мыши powershell , щелкните Advanced , а затем щелкните Запуск от имени администратора . Если появится диалоговое окно Контроль учетных записей пользователей , убедитесь, что отображаемое действие соответствует вашему желанию, а затем щелкните Да .

  2. В окне Windows PowerShell введите ipconfig и нажмите клавишу ВВОД.

    Убедитесь, что IPv4-адрес адаптера Corpnet начинается с 10.0.0.

  3. В окне Windows PowerShell введите Get-DnsClientNrptPolicy и нажмите клавишу ВВОД.Отображаются записи таблицы политики разрешения имен (NRPT) для DirectAccess.

    • .corp.contoso.com - эти параметры указывают, что все подключения к corp.contoso.com должны разрешаться одним из серверов DNS DirectAccess с IPv6-адресом 2001: db8: 1 :: 2 или 2001: db8: 2 :: 20.

    • nls.corp.contoso.com - эти параметры указывают на то, что существует исключение для имени nls.corp.contoso.com.

  4. Оставьте окно Windows PowerShell открытым для следующей процедуры.

  5. На CLIENT2 щелкните Пуск , щелкните Все программы , щелкните Стандартные , щелкните Windows PowerShell , щелкните правой кнопкой мыши Windows PowerShell , а затем щелкните Запуск от имени администратора . Если появится диалоговое окно Контроль учетных записей пользователей , убедитесь, что отображаемое действие соответствует вашему желанию, а затем щелкните Да .

  6. В окне Windows PowerShell введите ipconfig и нажмите клавишу ВВОД.

    Убедитесь, что IPv4-адрес адаптера Corpnet начинается с 10.0.0.

  7. В окне Windows PowerShell введите netsh namespace show policy и нажмите клавишу ВВОД.

    На выходе должно быть два раздела:

    • .corp.contoso.com - эти параметры указывают, что все подключения к corp.contoso.com должны разрешаться DNS-сервером DirectAccess с IPv6-адресом 2001: db8: 1 :: 2.

    • бн.corp.contoso.com - эти параметры указывают на то, что существует исключение для имени nls.corp.contoso.com.

  8. Оставьте окно Windows PowerShell открытым для следующей процедуры.

Проверка возможности подключения DirectAccess из Интернета через EDGE1

  1. Отключите 2-EDGE1 от сети Интернет.

  2. Отключите CLIENT1 и CLIENT2 от корпоративного коммутатора и подключите их к Интернет-коммутатору. Подождите 30 секунд.

  3. На КЛИЕНТЕ1 в окне Windows PowerShell введите ipconfig / all и нажмите клавишу ВВОД.

  4. Изучите выходные данные команды ipconfig.

    Теперь клиентский компьютер подключен к Интернету и имеет общедоступный IPv4-адрес. Если у клиента DirectAccess есть общедоступный IPv4-адрес, он использует технологии перехода Teredo или IP-HTTPS IPv6 для туннелирования сообщений IPv6 через Интернет IPv4 между клиентом DirectAccess и сервером удаленного доступа.Обратите внимание, что Teredo является предпочтительной технологией перехода.

  5. В окне Windows PowerShell введите ipconfig / flushdns и нажмите клавишу ВВОД. Это очищает записи разрешения имен, которые могут все еще существовать в кэше клиентского DNS с момента подключения клиентского компьютера к корпоративной сети.

  6. Отключите интерфейс Teredo, чтобы клиентский компьютер использовал IP-HTTPS для подключения к корпоративной сети, с помощью следующей команды:

      интерфейс netsh teredo set state disable

  7. Убедитесь, что вы подключены через EDGE1.Введите netsh interface httpstunnel show interfaces и нажмите ENTER.

    Вывод должен содержать URL-адрес: https://edge1.contoso.com:443/IPHTTPS.

    Подсказка

    На CLIENT1 вы также можете выполнить следующую команду Windows PowerShell: Get-NetIPHTTPSConfiguration . В выходных данных отображаются доступные URL-соединения с сервером и текущий активный профиль.

  8. В окне Windows PowerShell введите ping app1 и нажмите клавишу ВВОД.Вы должны увидеть ответы с IPv6-адреса, назначенного APP1, в данном случае это 2001: db8: 1 :: 3.

  9. В окне Windows PowerShell введите ping 2-app1 и нажмите клавишу ВВОД. Вы должны увидеть ответы с IPv6-адреса, назначенного 2-APP1, в данном случае это 2001: db8: 2 :: 3.

  10. В окне Windows PowerShell введите ping app2 и нажмите клавишу ВВОД. Вы должны увидеть ответы с адреса NAT64, назначенного EDGE1 для APP2, которым в данном случае является fd c9: 9f4e: eb1b : 7777 :: a00: 4.Обратите внимание, что значения, выделенные жирным шрифтом, зависят от способа создания адреса.

    Возможность проверки связи с APP2 важна, поскольку успех указывает на то, что вы смогли установить соединение с использованием NAT64 / DNS64, поскольку APP2 является ресурсом только для IPv4.

  11. Откройте Internet Explorer, в адресной строке Internet Explorer введите https: // app1 / и нажмите ENTER. Вы увидите веб-сайт IIS по умолчанию на APP1.

  12. В адресной строке Internet Explorer введите https: // 2-app1 / и нажмите ENTER.Вы увидите веб-сайт по умолчанию на 2-APP1.

  13. В адресной строке Internet Explorer введите https: // app2 / и нажмите ENTER. Вы увидите веб-сайт по умолчанию на APP2.

  14. На экране Start введите \\ 2-App1 \ Files и нажмите клавишу ВВОД. Дважды щелкните пример текстового файла.

    Это демонстрирует, что вы смогли подключиться к файловому серверу в домене corp2.corp.contoso.com при подключении через EDGE1.

  15. На экране Start введите \\ App2 \ Files и нажмите клавишу ВВОД. Дважды щелкните файл нового текстового документа.

    Это демонстрирует, что вы смогли подключиться к серверу только IPv4 с помощью SMB для получения ресурса в домене ресурсов.

  16. На экране Start введите wf.msc и нажмите клавишу ВВОД.

  17. Обратите внимание, что в консоли Брандмауэр Windows с повышенной безопасностью активен только общедоступный профиль .Для правильной работы DirectAccess необходимо включить брандмауэр Windows. Если брандмауэр Windows отключен, подключение DirectAccess не работает.

  18. На левой панели консоли разверните узел Monitoring и щелкните узел Connection Security Rules . Вы должны увидеть активные правила безопасности подключения: DirectAccess Policy-ClientToCorp , DirectAccess Policy-ClientToDNS64NAT64PrefixExemption , DirectAccess Policy-ClientToInfra и DirectAccess Policy-ClientToNlaExempt .Прокрутите среднюю панель вправо, чтобы отобразить столбцы 1st Authentication Methods и 2nd Authentication Methods . Обратите внимание, что первое правило (ClientToCorp) использует Kerberos V5 для установления туннеля интрасети, а третье правило (ClientToInfra) использует NTLMv2 для установления туннеля инфраструктуры.

  19. На левой панели консоли разверните узел Сопоставления безопасности и щелкните узел Основной режим . Обратите внимание на сопоставление безопасности туннеля инфраструктуры с использованием NTLMv2 и сопоставление безопасности туннеля интрасети с использованием Kerberos V5.Щелкните правой кнопкой мыши запись, которая показывает User (Kerberos V5) как 2-й метод аутентификации , и выберите Properties . На вкладке Общие обратите внимание на Вторая аутентификация. Локальный идентификатор - это CORP \ User1 , что указывает на то, что User1 смог успешно пройти аутентификацию в домене CORP с помощью Kerberos.

  20. Повторите эту процедуру с шага 3 на CLIENT2.

Переместить CLIENT2 в группу безопасности Win7_Clients_Site2

  1. На DC1 щелкните Start , введите dsa.msc , а затем нажмите клавишу ВВОД.

  2. В консоли «Active Directory - пользователи и компьютеры» откройте corp.contoso.com/Users и дважды щелкните Win7_Clients_Site1 .

  3. В диалоговом окне Win7_Clients_Site1 Properties щелкните вкладку Members , щелкните CLIENT2 , щелкните Удалить , щелкните Да , а затем щелкните OK .

  4. Дважды щелкните Win7_Clients_Site2 , а затем в диалоговом окне Win7_Clients_Site2 Properties щелкните вкладку Members .

  5. Щелкните Добавить и в диалоговом окне Выбор пользователей, контактов, компьютеров или учетных записей служб щелкните Типы объектов , выберите Компьютеры , а затем щелкните ОК .

  6. В Введите имена объектов для выбора , введите КЛИЕНТ2 , а затем нажмите ОК .

  7. Перезапустите CLIENT2 и войдите в систему, используя учетную запись corp / User1.

  8. На клиенте CLIENT2 откройте окно Windows PowerShell с повышенными привилегиями, введите netsh namespace show policy и нажмите клавишу ВВОД.

    На выходе должно быть два раздела:

    • .corp.contoso.com - эти параметры указывают, что все подключения к corp.contoso.com должны разрешаться DNS-сервером DirectAccess с IPv6-адресом 2001: db8: 2 :: 20.

    • nls.corp.contoso.com - эти параметры указывают на то, что существует исключение для имени nls.corp.contoso.com.

Проверка возможности подключения DirectAccess из Интернета через 2-EDGE1

  1. Подключите 2-EDGE1 к сети Интернет.

  2. Отключите EDGE1 от сети Интернет.

  3. На клиенте CLIENT1 откройте окно Windows PowerShell с повышенными привилегиями.

  4. В окне Windows PowerShell введите ipconfig / flushdns и нажмите клавишу ВВОД. Это очищает записи разрешения имен, которые могут все еще существовать в кэше клиентского DNS с момента подключения клиентского компьютера к корпоративной сети.

  5. Убедитесь, что вы подключены через 2-EDGE1. Введите netsh interface httpstunnel show interfaces и нажмите ENTER.

    Вывод должен содержать URL: https://2-edge1.contoso.com:443/IPHTTPS.

    Подсказка

    На CLIENT1 вы также можете выполнить следующую команду: Get-NetIPHTTPSConfiguration . В выходных данных отображаются доступные URL-соединения с сервером и текущий активный профиль.

    Примечание

    CLIENT1 автоматически меняет сервер, через который он подключается к корпоративным ресурсам. Если вывод команды показывает подключение к EDGE1, подождите примерно пять минут и затем повторите попытку.

  6. В окне Windows PowerShell введите ping app1 и нажмите клавишу ВВОД. Вы должны увидеть ответы с IPv6-адреса, назначенного APP1, в данном случае это 2001: db8: 1 :: 3.

  7. В окне Windows PowerShell введите ping 2-app1 и нажмите клавишу ВВОД. Вы должны увидеть ответы с IPv6-адреса, назначенного 2-APP1, в данном случае это 2001: db8: 2 :: 3.

  8. В окне Windows PowerShell введите ping app2 и нажмите клавишу ВВОД.Вы должны увидеть ответы с адреса NAT64, назначенного EDGE1 для APP2, которым в данном случае является fd c9: 9f4e: eb1b : 7777 :: a00: 4. Обратите внимание, что значения, выделенные жирным шрифтом, зависят от способа создания адреса.

    Возможность проверки связи с APP2 важна, поскольку успех указывает на то, что вы смогли установить соединение с использованием NAT64 / DNS64, поскольку APP2 является ресурсом только для IPv4.

  9. Откройте Internet Explorer, в адресной строке Internet Explorer введите https: // app1 / и нажмите ENTER.Вы увидите веб-сайт IIS по умолчанию на APP1.

  10. В адресной строке Internet Explorer введите https: // 2-app1 / и нажмите ENTER. Вы увидите веб-сайт по умолчанию на APP2.

  11. В адресной строке Internet Explorer введите https: // app2 / и нажмите ENTER. Вы увидите веб-сайт по умолчанию на APP3.

  12. На экране Start введите \\ App1 \ Files и нажмите клавишу ВВОД. Дважды щелкните пример текстового файла.

    Это демонстрирует, что вы смогли подключиться к файловому серверу в домене corp.contoso.com при подключении через 2-EDGE1.

  13. На экране Start введите \\ App2 \ Files и нажмите клавишу ВВОД. Дважды щелкните файл нового текстового документа.

    Это демонстрирует, что вы смогли подключиться к серверу только IPv4 с помощью SMB для получения ресурса в домене ресурсов.

  14. Повторите эту процедуру на CLIENT2, начиная с шага 3.

Счетчики производительности, связанные с сетью | Документы Microsoft

  • 2 минуты на чтение

В этой статье

Применимо к: Windows Server (полугодовой канал), Windows Server 2016

В этом разделе перечислены счетчики, имеющие отношение к управлению производительностью сети, и содержатся следующие разделы.

Использование ресурсов

Следующие счетчики производительности относятся к использованию сетевых ресурсов.

Возможные проблемы сети

Следующие счетчики производительности относятся к потенциальным сетевым проблемам.

  • Сетевой интерфейс (*), Сетевой адаптер (*)

  • WFPv4, WFPv6

  • UDPv4, UDPv6

    • Датаграммы полученных ошибок
  • TCPv4, TCPv6

    • Сбой подключения

    • Сброс подключений

  • Сетевая политика QoS

    • Пакеты упали

    • Пакетов отброшено / сек

  • Активность сетевой интерфейсной карты на процессор

  • Microsoft Winsock BSP

    • Отброшенные дейтаграммы

    • Число удаленных дейтаграмм / сек

    • Отклоненные соединения

    • Отклоненных подключений / сек

Производительность объединения на стороне приема (RSC)

Следующие счетчики производительности относятся к производительности RSC.

  • Сетевой адаптер (*)

    • TCP Активные соединения RSC

    • TCP RSC Средний размер пакета

    • TCP RSC объединенных пакетов / сек

    • TCP RSC Исключений / сек

Ссылки на все разделы этого руководства см. В разделе Настройка производительности сетевой подсистемы.

IDC-221SC Whynter, столешница, с прямым подключением к льдогенератору и диспенсеру для воды? Серебро - Walmart.com

"," tooltipToggleOffText ":" Нажмите на переключатель, чтобы получить

БЕСПЛАТНАЯ доставка на следующий день!

"," tooltipDuration ":" 5 "," tempUnavailableMessage ":" Скоро вернусь! "," TempUnavailableTooltipText ":"

Мы прилагаем все усилия, чтобы снова начать работу.

  • Временно приостановлено в связи с высоким спросом.
  • Продолжайте проверять наличие.
"," hightlightTwoDayDelivery ":" false "," locationAlwaysElposed ":" false "," implicitOptin ":" false "," highlightTwoDayDelivery ":" false "," isTwoDayDeliveryTextEnabled ":" true "," useTesting " "," ndCookieExpirationTime ":" 30 "}," typeahead ": {" debounceTime ":" 100 "," isHighlightTypeahead ":" true "," shouldApplyBiggerFontSizeAndCursorWithPadding ":" true "," isBackgroundGreyoutEnabled} ":" false " locationApi ": {" locationUrl ":" https: // www.walmart.com/account/api/location","hubStorePages":"home,search,browse","enableHubStore":"false"},"oneApp":{"drop2":"true","hfdrop2 ":" true "," heartingCacheDuration ":" 60000 "," hearting ":" true "}," feedback ": {" showFeedbackSuccessSnackbar ":" true "," feedbackSnackbarDuration ":" 3000 "}," webWorker ": {" enableGetAll " : "false", "getAllTtl": "0"}, "search": {"searchUrl": "/ search /", "enabled": "false", "tooltipText": "

Скажите нам, что вам нужно

" , "tooltipDuration": 5000, "nudgeTimePeriod": 10000}}}, "uiConfig": {"webappPrefix": "", "artifactId": "header-footer-app", "applicationVersion": "20.0,40 "," applicationSha ":" 41ed8468826085770503056bd2c9bc8be5b55386 "," applicationName ":" верхний колонтитул "," узел ":" 8acb5a3e-3047-49db-a881-24df05971f50 "," облако ":" eus9 "-prod oneOpsEnv ":" prod-a "," profile ":" PROD "," basePath ":" / globalnav "," origin ":" https://www.walmart.com "," apiPath ":" / header- нижний колонтитул / электрод / api "," loggerUrl ":" / заголовок-нижний колонтитул / электрод / api / logger "," storeFinderApi ": {" storeFinderUrl ":" / store / ajax / primary-flyout "}," searchTypeAheadApi ": { "searchTypeAheadUrl": "/ search / autocomplete / v1 /", "enableUpdate": false, "typeaheadApiUrl": "/ typeahead / v2 / complete", "taSkipProxy": false}, "emailSignupApi": {"emailSignupUrl": " / account / electro / account / api / subscribe "}," feedbackApi ": {" fixedFeedbackSubmitUrl ":" / customer-survey / submit "}," logging ": {" logInterval ": 1000," isLoggingAPIEnabled ": true," isQuimbyLoggingFetchEnabled ": true," isLoggingFetchEnabled ": true," isLoggingCacheStatsEnabled ": true}," env ":" production "}," envInfo ": {" APP_SHA ":" 41ed8468826085770503056ERSbe2c9b "," APP38 ":" APP ":0.40-41ed84 "}," expoCookies ": {}}

Определение, работа, таблица истинности и дизайн

Что такое счетчик?

Счетчик - это устройство, которое может подсчитывать любое конкретное событие на основе того, сколько раз произошло конкретное событие (я). В цифровой логической системе или компьютерах этот счетчик может подсчитывать и сохранять количество раз, когда произошло какое-либо конкретное событие или процесс, в зависимости от тактового сигнала. Наиболее распространенным типом счетчика является последовательная цифровая логическая схема с одним тактовым входом и несколькими выходами.Выходы представляют собой десятичные числа в двоичной или двоичной кодировке. Каждый тактовый импульс увеличивает или уменьшает число.

Синхронный счетчик

Synchrounous обычно относится к чему-то, что связано с другими, основанными на времени. Синхронные сигналы возникают с одинаковой тактовой частотой, и все часы следуют одним и тем же опорным часам.

В предыдущем руководстве по асинхронному счетчику мы видели, что выход этого счетчика напрямую связан с входом следующего последующего счетчика и образует цепную систему, и из-за этой цепочки задержки распространения системы появляется во время этапа счета и создает задержки счета. В синхронном счетчике тактовый сигнал, вводимый всеми триггерами, использует один и тот же источник и одновременно создает один и тот же тактовый сигнал. Таким образом, счетчик, который одновременно использует один и тот же тактовый сигнал из одного источника, называется Синхронный счетчик .

Синхронный счетчик увеличения

На изображении выше показана базовая конструкция синхронного счетчика , синхронный повышающий счетчик .4-битный синхронный восходящий счетчик начинает отсчет с 0 (0000 в двоичном формате) и увеличивает или увеличивает счет до 15 (1111 в двоичном формате), а затем запускает новый цикл счета после сброса. Его рабочая частота намного выше, чем у асинхронного счетчика того же диапазона. Кроме того, отсутствует задержка распространения в синхронном счетчике только потому, что все триггеры или каскад счетчика находятся в параллельном источнике синхронизации, и часы запускают все счетчики одновременно.

Внешние часы подключены напрямую ко всем J-K Flip-flops одновременно и параллельно.Если мы видим схему , то первый триггер , FFA, который является младшим значащим битом в этом 4-битном синхронном счетчике, подключен к внешнему входу логической 1 через контакты J и K. Благодаря этому соединению, логика HIGH через сигнал логической 1 изменяет состояние первого триггера на каждом тактовом импульсе.

Следующий каскад, , второй триггер FFB , входные контакты J и K подключены к выходу первого триггера. В случае FFC и FFD два отдельных логических элемента AND обеспечивают необходимую логику между ними.Эти элементы И создают логику, используя вход и выход триггеров предыдущего этапа.

Мы можем создать ту же последовательность подсчета, что и в асинхронном счетчике, создав ситуацию, когда каждый триггер меняет свое состояние в зависимости от того, является ли логический ВЫСОКИЙ выход всех предыдущих триггеров. Но в этом сценарии не будет эффекта пульсации только потому, что все триггеры синхронизируются одновременно.

Синхронный счетчик вниз

Незначительные изменения в разделе AND, и, используя инвертированный выход триггера JK, мы можем создать Synchronous Down Counter .4-битный синхронный счетчик с обратным отсчетом начинает отсчет с 15 (1111 в двоичном формате) и уменьшает или уменьшает до 0 или 0000, а после этого он начнет новый цикл счета, получив сброс. В синхронном обратном счетчике вход логического элемента И изменен. Первый вход FFA триггера такой же, как мы использовали в предыдущем синхронном повышающем счетчике. Вместо того, чтобы напрямую передавать выходной сигнал первого триггера на следующий последующий триггер, мы используем инвертированный выходной контакт, который используется для подачи входных сигналов J и K через следующий триггер FFB, а также используется в качестве входного контакта через AND. Ворота.Как и в предыдущей схеме, два логических элемента И обеспечивают необходимую логику для следующих двух триггеров FFC и FFD.

Временная диаграмма синхронного счетчика

На приведенном выше изображении показаны входные тактовые импульсы через триггеры и временная диаграмма вывода. На каждом тактовом импульсе синхронный счетчик последовательно отсчитывает . Счетный выход на четырех выходных выводах имеет приращение от 0 до 15, в двоичном формате от 0000 до 1111 для 4-битного синхронного счетчика с повышением.После 15 или 1111 счетчик сбрасывается на 0 или 0000 и ведет счет еще раз с новым циклом счета.

Для синхронного обратного счетчика, когда инвертированный выход подключен через логический элемент И, происходит точно противоположный шаг счета. Счетчик начинает отсчет с 15 или 1111 до 0 или 0000, а затем перезапускается, чтобы начать новый цикл счета, и снова начинается с 15 или 0000.

4-битный синхронный счетчик декады

То же, что и асинхронный счетчик, счетчик декады или двоично-десятичный счетчик, который может считать 0, может быть получен каскадными триггерами.Как и в случае с асинхронным счетчиком, он также будет иметь функцию «деления на n» с помощью модуля или номера MOD. Нам нужно увеличить количество MOD синхронного счетчика (может быть в конфигурации Up или Down).

Здесь показана схема 4-битного синхронного декадного счетчика -

Вышеупомянутая схема выполнена с использованием синхронного двоичного счетчика, который производит счетную последовательность от 0 до 9. Дополнительные логические схемы реализованы для желаемой последовательности состояний и для преобразования этого двоичного счетчика в десятичный счетчик (числа с основанием 10, десятичный).Когда на выходе будет счетчик 9 или 1001, счетчик будет сброшен на 0000 и снова будет отсчитывать до 1001.

В приведенной выше схеме логические элементы И обнаруживают, что последовательность счета достигает 9 или 1001, и изменяют состояние третьего триггера слева, FFC, чтобы изменить его состояние на следующем тактовом импульсе. Затем счетчик сбрасывается на 000 и снова начинает отсчет, пока не будет достигнуто 1001.

MOD-12 может быть получен из вышеуказанной схемы, если мы изменим положение логических элементов И, и он будет считать 12 состояний от 0 (0000 в двоичном формате) до 11 (1011 в двоичном формате), а затем сбросить его до 0.

Информация, связанная с запускающим импульсом

Доступны два типа триггеров, запускаемых по фронту: положительный фронт и отрицательный фронт.

Триггеры по положительному или нарастающему фронту подсчитывают один шаг, когда тактовый вход меняет свое состояние с логического 0 на логическое 1, иначе говоря, низкий логический уровень на высокий логический.

С другой стороны, триггеры с отрицательным фронтом или спадающим фронтом подсчитывают один отдельный шаг, когда тактовый вход меняет свое состояние с логической 1 на логический 0, в другом термине с логического высокого на логический минимум.

Счетчики пульсаций используют положительные импульсы тактовых импульсов, запускаемых спадающим фронтом или отрицательным фронтом, для изменения состояния. За этим есть причина. Это упростит возможности для объединения счетчиков в каскад, поскольку старший бит одного счетчика может управлять тактовым входом следующего счетчика.

Синхронный счетчик предлагает выполнение и перенос контактов для приложений, связанных с подключением счетчиков. Благодаря этому внутри схемы отсутствует задержка распространения.

Преимущества и недостатки синхронного счетчика

Теперь мы знакомы с синхронным счетчиком и в чем разница между асинхронным счетчиком и синхронным счетчиком.Синхронный счетчик устраняет множество ограничений, которые поступают в асинхронный счетчик.

Преимущества синхронного счетчика следующие:

  1. Проще спроектировать, чем асинхронный счетчик.
  2. Действует одновременно.
  3. Нет связанной задержки распространения.
  4. Последовательность счета контролируется с помощью логических элементов, вероятность ошибки ниже.
  5. Быстрее, чем у асинхронного счетчика.

Хотя есть много преимуществ, один из основных недостатков работы с синхронным счетчиком состоит в том, что для его работы требуется много дополнительной логики.

Использование синхронного счетчика

Немногочисленные приложения, в которых используются синхронные счетчики -

  1. Управление движением станка
  2. Счетчик оборотов двигателя
  3. Датчики поворотного вала
  4. Цифровые часы или генераторы импульсов.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
