Ресиверы для водоснабжения: Гидроаккумулятор для Систем Водоснабжения: Монтаж, Настройка

Содержание

принцип работы, устройство, схема, расчет, установка, подключение.

Гидроаккумулятор является специальной металлической герметичной емкостью, содержащей внутри эластичную мембрану и определенный объем воды под определенным давлением.

Зачем нужен гидроаккумулятор?

Гидроаккумулятор (другими словами – мембранный бак, гидробак) используется для поддержки стабильного давления в водопроводе, предохраняет водяной насос от преждевременного износа из-за частого включения, предохраняет систему водоснабжения от возможных гидроударов. При отключении напряжения, благодаря гидроаккумулятору, вы всегда будете с небольшим запасом воды.

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

  1. Предохранение насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос будет включаться только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому, благодаря гидроаккумулятору, у насоса появиться запас неиспользованных включений, что повысит срок его эксплуатации.
  2. Поддержка постоянного давления в водопроводной системе, предохранение от перепадов напора воды. Из-за перепадов напора при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например в душе и на кухне. Гидроаккумулятор успешно справляется с такими неприятными ситуациями.
  3. Предохранение от гидроударов, которые могут возникать при включении насоса, и способны порядком подпортить трубопровод.
  4. Поддержание запаса воды в системе, что позволяет пользоваться водой даже во время отключения электричества, что в наше время происходит довольно часто. Особенно ценна эта функция в загородных домах.

Устройство гидроаккумулятора

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.

5-2 атм.

Принцип работы гидроаккумулятора

Гидроаккумулятор работает так. Насос подает воду под давлением в мембрану гидроаккумулятора. Когда достигается порог давления, реле отключает насос и вода прекращает подаваться. После того, как при заборе воды давление начинает падать, насос опять автоматически включается и подает воду в мембрану гидроаккумулятора. Чем больший объем гидробака, тем эффективнее результат его работы. Срабатывание реле давления можно регулировать.

Во время работы гидроаккумулятора, растворенный в воде воздух постепенно скапливается в мембране, что приводит к снижению эффективности работы устройства. Поэтому, необходимо производить профилактику гидроаккумулятора, стравливая накопившийся воздух. Частота проведения профилактик зависит от объема гидробака и частоты его эксплуатации, что составляет приблизительно один раз в 1-3 месяца.

Виды гидроаккумуляторов

Эти устройства могут быть вертикальной и горизонтальной конфигурации.

Принцип работы устройств не имеет различий, за исключением того, что вертикальные гидроаккумуляторы объемом больше 50 л в верхней части имеют специальный клапан для стравливания воздуха, который постепенно накапливается в системе водоснабжения во время эксплуатации. Воздух скапливается в верхней части устройства, потому расположение клапана для стравливания выбрано именно в верхней части.

В горизонтальных устройствах для стравливания воздуха монтируется специальный кран или слив, который устанавливается за гидроаккумулятором.

Из устройств маленьких размеров, не зависимо от того, вертикальные они или горизонтальные, воздух стравливается с помощью полного слива воды.

Выбирая форму гидробака, исходят из размеров технического помещения, где они будут установлены. Все зависит от габаритов устройства: какое лучше впишется в отведенное для него место, такое и будет установлено, независимо от того горизонтальное оно или вертикальное.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.


На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.


Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды.

Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Как установить гидроаккумулятор?

Из всего вышесказанного можно понять, что устройство гидроаккумулятора абсолютно не похоже на обыкновенный бак для воды. Это устройство постоянно в работе, мембрана все время в динамике. Поэтому монтаж гидроаккумулятора не так прост. Бак нужно укреплять при установке надежно, с запасом прочности, шума и вибрации. Поэтому бак закрепляется к полу через резиновые прокладки, а к трубопроводу через резиновые гибкие переходники. Нужно знать, что на входе гидросистемы сечение подводки не должно сужаться. И еще одна важная деталь: первый раз бак заполнять нужно очень осторожно и медленно, используя слабый напор воды, на тот случай если резиновая груша слиплась от долгого бездействия, и при резком напоре воды она может повредиться.

Лучше всего перед вводом в эксплуатацию удалить из груши весь воздух.

Монтаж гидроаккумулятора должен осуществляться так, чтобы во время работы к нему можно было свободно подойти. Лучше поручить эту задачу опытным специалистам, так как очень часто бак выходит из строя из-за какой-нибудь неучтенной, но важной мелочи, например из-за несоответствия диаметра труб, неотрегулированного давления и т.д. Здесь нельзя проводить эксперименты, ведь на кону стоит нормальная работа водопроводной системы.

Настройка гидроаккумулятора

Вот вы принесли в дом купленный гидробак. Что с ним дальше делать? Сразу необходимо узнать уровень давления внутри бака. Обычно производитель накачивает его на 1.5 атм, но бывают такие случаи, когда из-за утечки, ко времени продажи показатели снижаются. Чтобы удостовериться в правильности показателя, необходимо открутить декоративный колпачок на обыкновенном автомобильном золотнике и проверит давление.

Чем же его проверить? Обычно для этого используют манометр. Он может быть электронным, механическим автомобильным (с металлическим корпусом) и пластиковым, который поставляется в комплекте с некоторыми моделями насосов. Важно, чтобы манометр имел большую точность, так как даже 0.5 атм меняет качество работы гидробака, поэтому пластиковые манометры лучше не использовать, так как они дают очень большую погрешность в показателях. Это обычно китайские модели в слабеньком пластиковом корпусе. На показатели электронных манометров влияет заряд батареи и температура, к тому же, они очень дорогие. Поэтому оптимальным вариантом является обыкновенный автомобильный манометр, прошедший проверку. Шкала должна быть на небольшое количество делений, для возможности более точного измерения давления. Если шкала рассчитана на 20 атм, а нужно измерять всего 1-2 атм, то высокой точности ожидать не приходится.

Если в баке меньше воздуха, значит там больший запас воды, но разница в давлении между пустым и почти заполненном баком будет очень существенной. Все дело в предпочтениях. Если нужно, чтобы в водопроводе постоянно был высокий напор воды, то в баке должно быть давление не менее 1.5 атм. А для бытовых нужд вполне может быть достаточно и 1 атм.

При давлении 1.5 атм гидробак имеет меньший запас воды, из-за чего будет чаще включаться подкачивающийся насос, а при отсутствии света запаса воды в баке может просто не хватить. Во втором случае придется жертвовать давлением, ведь принять душ с массажем можно при заполненном баке, а по мере его опустошения – только ванну.

Когда вы решите, что для вас важнее, можно устанавливать нужный режим работы, то есть, либо подкачать воздух в бак, либо стравить лишний.

Нежелательно снижать давление меньше отметки 1 атм, так же, как и чрезмерно превышать. Наполненная водой груша при недостаточном давлении будет касаться стенок бака, и может быстро прийти в негодность. А избыточное давление не позволит закачать достаточный объем воды, так как большая часть бака будет занята воздухом.

Настройка реле давления

Также нужно выполнить настройку реле давления. Открыв крышку, вы увидите две гайки и две пружины: большую (Р) и малую (дельта Р). С их помощью можно настроить максимальный и минимальный уровни давления, при которых включается и выключается насос. За включение насоса и давление отвечает большая пружина. По конструкции можно увидеть, что она как бы способствует воде замкнуть контакты.

С помощью малой пружины выставляется разница давлений, о чем оговаривается во всех инструкциях. Но в инструкциях не указывается точка отсчета. Оказывается, что точкой отсчета является гайка пружины Р, то есть нижний предел. Нижняя пружина, отвечающая за разницу давлений, сопротивляясь давлению воды, отодвигает подвижную пластину от контактов.

Закачка воды в гидроаккумулятор

Когда уже выставлено правильное давление воздуха, можно подключать гидроаккумулятор к системе. Подключив его, нужно внимательно наблюдать за манометром. На всех гидроаккумуляторах указаны значения нормального и предельного давлений, превышение которых недопустимо. Ручное отключение насоса от сети происходит при достижении нормального давления гидроаккумулятора, при достижении граничного значения напора насоса. Это происходит, когда повышение давления прекращается.

Мощности насоса обычно не хватает, чтобы накачать бак до предела, но, в этом даже нет особой необходимости, ведь при накачке снижается срок эксплуатации и насоса и груши. Чаще всего предел давления для отключения устанавливается на 1-2 атм выше, чем включения.

Например, при показании манометра 3 атм, что достаточно для нужд владельца насосной станции, нужно отключить насос и медленно вращать гайку малой пружины (дельта Р) на уменьшение, до срабатывания механизма. После этого нужно открыть кран и слить воду из системы. Наблюдая за манометром, нужно отметить то значение, при котором включится реле – это нижний предел давления, когда включается насос. Этот показатель должен быть чуть больше показателя давления в пустом гидроаккумуляторе (на 0.1-0.3 атм). Это даст возможность прослужить груше больший период времени.

При вращении гайки большой пружины Р, выставляется нижний предел. Для этого нужно включить насос в сеть и подождать, пока давление достигнет нужного уровня. После этого необходимо подстроить гайку малой пружины «дельта Р» и закончить настройку гидроаккумулятора.

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак.

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Расчет гидроаккумулятора

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

  • Amax – максимальный расход литров воды в минуту;
  • К – коэффициент, который зависит от мощности двигателя насоса;
  • Pmax – давление при выключении насоса, бар;
  • Pmin – давление при включении насоса, бар;
  • Pвозд. – давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:

Pmax (бар)Pmin (бар)Pвозд (бар)A max (куб.м/час)K (коэффициент)
3.01.81.62.10.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31.41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции. Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт.

Причины поломок и их устранение

Причиной поломки расширительного бака может быть слишком частое включение-выключение насоса, выход воды через клапан, слабый напор воды, слабое давление воздуха (ниже расчетного), слабый напор воды после насоса.

Как устранить неисправность гидроаккумулятора своими руками? Поводом для ремонта гидроаккумулятора может стать слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница в давлении при включении и выключении насоса, неправильно выбранный объем гидробака.

Устранить неисправности можно следующим образом:

  • чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
  • поврежденную мембрану можно восстановить в сервисном центре;
  • поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
  • исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
  • достаточность объема бака нужно определить до его установки в систему.

Ресивер гидравлический (гидроаккумулятор) для насосной станции водоснабжения дома (выбор, конструкция)

 При выборе насосной станции или при ее самостоятельной сборке, из отдельных компонентов, следует обратить особое внимание на ресивер. Можно сказать, что он в данной системе является «сердцем», одним из главных ее компонентов. А вот почему ресивер так важен в системе насосной станции обеспечивающей водоснабжение дома,   становится понятно после ознакомления с его функциональностью и принципом работы, о чем мы и собираемся поговорить в данной статье.

Принцип действия ресивера гидравлического (гидроаккумулятора) (конструкция ресивера для насосной станции)

  Итак, для того чтобы понять насколько важны функции ресивера и как они реализованы нам не обойтись без изучения принципов его работы.
 Принцип работы гидравлического ресивера в насосной станции сводится к тому, что ресивер является своеобразным накопителем гидравлической жидкости, например воды, что в принципе ясно из его собственного определения. Receive - переводится с английского как получать, то есть ресивер (receiver) является своеобразным получателем. При этом ресивер «старается» поддерживать давление «получаемой» рабочей среды максимально стабильным.  Эти свойства реализованы за счет его конструкции. Так внутри ресивера стоит пластичный баллон, например из резины, наполненный воздухом и естественно сжимаемый, вроде резинового мяча.

Баллон закреплен к стенке корпуса ресивера, как правило, наиболее удаленной от «входа». Еще одним важным критерием конструкции является то, что баллон установлен в жестком металлическом корпусе, который является ограничителем для объема рабочей среды и объема баллона.

Ознакомившись с конструктивными особенностями ресивера (гидроаккумулятора) рассмотрим и этапы его работы, выделив впоследствии из них особенности, на которые стоит обратить внимание при выборе.

Этап 1
После того, как среда попадает в ресивер, то не сложно представить, что почти весь объем в этот момент занят баллоном, тем самым резиновым мячом. При этом изначально поступившая  рабочая жидкость вообще не создает никакого давления в ресивере, так как его свободный объем, между стенками резинового баллона и металлическими стенками ресивера,  еще не заполнен. Далее, по мере наполнения рабочей среды (воды) весь свободный объем выбирается, и рабочая среда начинает оказывать воздействие на баллон. Так как газ в баллоне имеет свойства сжиматься, то он и сжимается под действием рабочей среды, при этом в ресивере появляется давление, за счет обоюдного воздействия друг на друга рабочей среды и сжатого баллона. В этот этап происходит незначительная подача воды и быстрый рост давления, до номинального давления, создаваемого ресивером.
Этап 2
При дальнейшей подаче рабочей среды в емкость ресивера происходит очередной взаимодействие между сжимаемым баллоном и средой, в этом случае баллон почти линейно сжимается. Давление рабочей среды (воды) практически не меняется, но ее объем в корпусе ресивера повышается.  Этот этап работы ресивера является наиболее «полезным», именно он определяет целесообразность использования ресивера. Этап сопровождается заполнением корпуса ресивера значительным объемом воды и незначительным ростом давления.
Этап 3
Баллон под действием все поступающей рабочей среды становится практически несжимаемым. При этом дальнейшая подача рабочей среды будет сопровождаться минимальным поступлением ее объема в корпус ресивера и максимальным увеличением рабочего давления. Если так можно сказать, ресивер «насытился» и больше не может принимать рабочую среду.
Для того, чтобы более наглядно представить себе происходящие этапы работы ресивера далее мы приведем диаграмму, показывающую зависимость давления в ресивере от поступления (расхода) рабочей среды.

Выбор ресивера гидравлического (гидроаккумулятора) для насосной станции водоснабжения дома

 Если вы внимательно прочитали предыдущий абзац и уже сделали выводы, то говорить о выборе ресивера для насосной станции будет уже излишним. Во-первых, конечно, необходимо исходить из критериев рабочего давления, присоединительных и габаритных размеров. Но самым главным параметром будет являться, конечно, способность ресивера работать в своем оптимальном рабочем режиме, то есть максимально длительно обеспечивать «этап 2» из предыдущего абзаца. А вот максимально долго обеспечивать его можно исходя из эксплуатационных особенностей. Так, например, если ресивер будет большого объема, но с маленьким  периодичным расходом воды, то он практически никогда не опорожнится, а соответственно его излишний объем будет не только занимать место, но и потребует от вас более значимых но необоснованных первоначальных затрат при его покупке. Второй вариант, когда ресивер слишком мал при значительном расходе. В итоге, ресивер не способен будет обеспечить относительно длительное поддержание давление воды при ее номинальном расходе. Насос подкачки фактически будет часто включаться и выключаться.
 Так в большинстве насосных станций для дома, представленных на рынке, установлены ресиверы порядка 25-50 литров, но по нашему мнению это не так уж много для потребителей в доме.  Конечно, все это связано с тем, чтобы уменьшить стоимость сборки насосной станции. Мы же можем сказать о том, что оптимальны объемом будет ресивер порядка 100-150 литров.

Подключение ресивера гидравлического (гидроаккумулятора) в систему водоснабжение дома

 В этой статье мы не будем описывать частные рекомендации, а скажем лишь об основных принципах, при подключении гидравлического ресивера. Конечно, ресивер необходимо подключать, соединять, с соответствующими резьбами. Присоединительная резьба трубы и фланца на ресивере должны быть идентичными. При этом необходимо применять уплотняющие материалы, ленту ФУМ или лен. Необходимо жестко закрепить ресивер, так как, во-первых, в его объеме будет происходить смещение центра тяжести, во-вторых, возможны резонансные колебания при спуске, заполнение рабочей среды.

Лучшие Гидроаккумуляторы – Рейтинг 2020 года

Автономная система водоснабжения обеспечивает дом чистой питьевой водой, позволяя не зависеть от скачкообразного роста цен на коммунальные услуги. Задача рачительного хозяина – обеспечить бесперебойную подачу воды. Поможет в этом гидроаккумулятор – универсальное оборудование, которое встраивается между насосом и точками водозабора. Стальная емкость с мембранной регулирует давление в системе водоснабжения, а запас воды обеспечивает необходимый комфорт при отключении электричества или поломке скважинного насоса. Лучшие гидроаккумуляторы эффективно защищают от гидроударов подключенную бытовую технику, снижают периодичность включения насоса, увеличивая срок его службы. Выбрать такое оборудование для частного дома поможет рейтинг, составленный нашими экспертами.

Рейтинг гидроаккумуляторов

Мембранные баки за короткий промежуток времени стали незаменимым элементом системы подачи воды в загородном доме. Это оборудование выпускают отечественные и зарубежные производители. Техника отличается объемом запаса воды, конструктивными решениями, функционалом. На рынке представлены небольшие модели для дач, универсальные решения для частных домов с разным количеством проживающих, небольших коммерческих предприятий. Проект VyborExperta.ru изучил особенности гидроресиверов в разных категориях, отзывы владельцев, мнения профессионалов в сфере водоснабжения. При составлении рейтинга проверялось соответствие рабочих характеристик заявленным параметрам.

Особое внимание уделялось следующим критериям:

  • Объем резервуара – количество воды в баке влияет на автономность системы, но увеличение габаритов приводит к росту цены – необходимо найти разумный компромисс;
  • Тип мембраны – конструктивные особенности влияют на срок службы ресивера, качество питьевой воды, сложность обслуживания и замены диафрагмы;
  • Способ монтажа – вертикальные баки экономят полезную площадь, горизонтальные позволяют равномерно распределить нагрузку на основание;
  • Материал корпуса – устойчивость к коррозии влияет на срок эксплуатации, качество воды;
  • Рабочее давление – характеристика должна соответствовать параметрам насосного оборудования. Чем выше показателе, тем более универсальным становится ресивер.

Не все отобранные для тестирования модели удовлетворили требования экспертов. Низкое качество мембраны и антикоррозийной защиты, несоответствие заявленным техническим характеристикам – такие баки исключались из нашего рейтинга.

Лучшие гидроаккумуляторы для систем водоснабжения на 100 литров

Выбирая гидроаккумулятор для водоснабжения частного дома, более 40% покупателей останавливаются на моделях с объемом бака 100 литров. Популярность гидроресиверов этой категории обусловлена низкой ценой, функциональностью, оптимальным запасом воды для семьи из 3-4 человек. Небольшие размеры позволяют без труда найти место для установки в кессоне или в бойлерной одноэтажного загородного дома. Оборудование привлекло высоким уровнем надежности, оригинальными конструктивными решениями, рентабельностью применения.

Wester WAV 100

Российская компания Wester разработала серию мембранных баков для домашней системы водоснабжения с учетом европейских стандартов качества. Комплектующие для оборудования поставляются из Великобритании, Германии, Италии и Швейцарии. Линейка WAV отличается вертикальным монтажом, а гидроаккумулятор для воды на 100 литров является одним из самых популярных в этой серии. Расположенные под углом ножки не только упрощают установку, но и делают емкость более устойчивой к динамическим воздействиям. Подключение через нижнее резьбовое соединение удобное для любой схемы развязки.

Особенностью конструкции является использование мембраны замкнутого типа. Нижняя часть емкости по этой причине не контактирует с водой, что положительно влияет на срок эксплуатации. Бак изготовлен из углеродистой стали, покрытой снаружи защитным покрытием на основе эпоксиполиполиэфира. Контрфланец изготовлен из стали с оцинкованным покрытием, ниппеля из латуни. Материал мембраны – EPDM, который характеризуется высокой эластичностью, устойчивостью к перепадам температуры.

Достоинства:

  • Заменяемая мембрана;
  • К держателю мембраны можно подключить реле давления или манометр;
  • Ресурс – 100 000 циклов заполнения и опустошения;
  • Диапазон температур перекачиваемой жидкости – от 1 до 100 градусов;
  • Максимально допустимое давление 10 бар.

Недостатки:

  • Нет манометра в комплекте поставки.

Компактный вертикальный гидроаккумулятор на 100 литров имеет размеры 79х50 см. Это позволяет легко найти место в доме или кессоне. Вес устройства 17 кг, что делает простой доставку и самостоятельную установку.

Вихрь ГА-100

Горизонтальный гидробак разработан для работы в паре с поверхностными насосами мощностью 1 кВт или глубинными насосами до 1,5 кВт. Модель привлекает внимание яркой окраской и простой, надежной конструкцией опор. В кронштейнах предусмотрены отверстия для монтажа к основанию, что заметно облегчает выполнения работ. Корпус изготовлен из стали и хорошо защищен от коррозии. Стальной фланец прочный и устойчивый к механическому воздействию.

Мембрана изготовлена из пищевой резины, что позволяет использовать гидроаккумулятор в системе подачи питьевой воды. Рекомендуется следить за температурой перекачиваемой жидкости, производитель советует поддерживать показатели в диапазоне от 0 до 45 градусов. Отзывы покупателей отмечают хорошее отношение между ценой и качеством изготовления оборудования. Наши эксперты подтверждают это заключение и отмечают простое обслуживание мембранного бака.

Достоинства:

  • Рабочее давление до 8 бар;
  • Возможность подкачки воздуха;
  • Заменяемая мембрана;
  • Небольшой вес;
  • Отсутствие скачков и гидравлических ударов.

Недостатки:

  • Нет манометра.

Reflex DE 100

Разработка немецких инженеров отличается безупречным качеством сборки. Емкость изготовлена из углеродистой стали, единственный шов очень хорошо проварен. Бак разработан для систем с повышенными требованиями по устойчивости к коррозии. С наружи и внутри металл покрыт защитно-декоративным слоем на основе эпоксидной смолы. Все узлы рассчитаны на работу в течение 10 лет. Рекомендуемая температура перекачиваемой жидкости – от 1 до 99 градусов.

Предустановленное давление 4 бар, максимальные показатели могут достигать значений в 10 бар. Эластичная мембрана изготовлена из синтетического бутилкаучука и отличается высокой прочностью. Конструкция бака позволяет быстро заменить мембрану. Для монтажа предусмотрены вертикально расположенные ножки. Значительное расстояние между основанием и штуцером позволяет выполнить подключение к водопроводу в комфортных условиях.

Достоинства:

  • Незначительный вес делает простыми транспортировку и монтаж;
  • Занимает мало место в кессоне;
  • Большой ресурс мембраны;
  • Гарантия производителя 2 года.

Недостатки:

  • Завышенная цена.

Лучшие гидроаккумуляторы для систем водоснабжения на 50 литров

Для скважины автономного водоснабжения небольшого дома предназначены гидробаки емкостью 50 литров. При небольшом объеме оборудование автоматически поддерживает стабильное давление в водопроводе. Преимуществами этого класса гидрооборудования являются компактные размеры при высокой производительности.

Джилекс Краб 50

Конструктивной особенностью модели является крепление к стене с помощью кронштейнов, идущих в комплекте. Вес в 10 кг и небольшие размеры позволяют выполнить монтаж без привлечения помощников. Оборудование предназначено для работы в системах на 5,5 бар. Модель не предназначена для горячего водоснабжения – максимальная температура воды не должна превышать 35 градусов.

Гидроаккумулятор Джилекс на 50 литров укомплектован автоматикой для управления насосом, поддержания заданного давления и картриджами предварительной фильтрации воды. В комплекте встроенное реле, манометр, площадка для контроля времени замены картриджа, обратный клапан и шаровой кран.

Достоинства:

  • Не требуется настройка насоса и другого оборудования;
  • Подключение к магистрали в любом удобном месте;
  • Срок службы 10 лет;
  • Не зависит от направления потока воды;
  • Мембрана из бутилкаучука.

Недостатки:

  • Энергозависимость – для автоматики требуется электричество;
  • Короткий электрический кабель.

Stout STW-0002-000050

Вертикальная модель, изготовленная из стали, рассчитанная на работу с насосом 10-12 бар. Мембрана изготовлена из EPDM, отличается высокой эластичностью и прочностью. Оборудование может использоваться в системах отопления, где в качестве теплоносителя используется водно-гликолевая смесь. Рабочая температура жидкости от -10 до +100 градусов. Для закачки воздуха предусмотрен штуцер, повысить давление можно с помощью ручного насоса. Заводские настройки для баллона – 2 бар.

Бак устанавливается на высокие вертикальные ножки, это упрощает подключение к водопроводу или системе отопления. Опоры изготовлены из стального перфорированного уголка, что позволяет дополнительно зафиксировать основание к стене и повысить жесткость конструкции. Фланец изготовлен из нержавеющей стали. Средний срок службы оборудования – 10 лет.

Достоинства:

  • Сменная мембрана;
  • Высокая устойчивость к коррозии;
  • Отсутствие неприятного запаха у воды;
  • Эффективно сглаживает колебания давления;
  • Низкая цена.

Недостатки:

  • Нет манометра.

Лучшие гидроаккумуляторы для систем водоснабжения на 24 литра

Компактный гидроаккумулятор для систем водоснабжения дачи не нуждается в емкости большого объема. Небольшой расход воды позволяет сэкономить на вместимости резервуара. Несмотря на небольшие размеры, гидробаки функциональны, легко справляются с поставленными задачами: поддерживают стабильное давление и защищают насосы от частого включения.

ВыборЭксперта.ру остановили свой выбор на 3 изделиях, имеющих надежные конструктивные решения, отличающиеся продолжительным сроком службы. Предложенные гидроресиверы предназначены для работы со скважинными насосами мощностью 500 Вт или поверхностными моделями в 1 кВт.

Wester WAO 24

Небольшой горизонтальный гидроаккумулятор российского производства изготовлен углеродистой стали. От коррозии емкость защищает порошковое покрытие, высокое качество покраски отмечают все пользователи – краска не облазит с поверхности даже при эксплуатации в помещениях с высоким уровнем влажности. В качестве опоры предусмотрено 4 ножки с отверстиями для монтажа. В верхней части установлена площадка для насоса.

Бутиловая диафрагма, установленная в баке, отличается повышенной прочностью, устойчивостью к воздействию бактерий, которые могут жить в колодезной воде. Для подключения к водопроводу используется оцинкованный стальной фланец. Гидроресивер можно использовать в системах холодного и горячего водоснабжения. Емкость рассчитана на рабочее давление до 10 бар.

Достоинства:

  • Хорошая устойчивость;
  • Добротное исполнение;
  • Низкая цена;
  • Срок службы не менее 7 лет;
  • Сменная мембрана.

Недостатки:

  • Вмещает не более 30% воды от заявленного объема.

Вихрь ГА-24 24 л

Горизонтальная модель от российского производителя изготовлена из стали. Декоративное покрытие защищает от коррозии при эксплуатации в условиях повышенной влажности. Горизонтальная компоновка упрощает монтаж, а площадка позволяет установить внешний насос и сэкономить полезное пространство. Диафрагма изготовлена из пищевой резины и не оказывает негативного влияния на качество воды.

Модель рассчитана на перекачку жидкости с температурой до 45 градусов и используется только в системах холодного водоснабжения. Заводское давление в баке 2 бар, максимально допустимое – до 6 бар. Для закачивания воздуха предусмотрен пневмоклапан. Фланец для подключения водопровода изготовлен из оцинкованной стали.

Достоинства:

  • Универсальный монтаж: можно установить горизонтально или закрепить на стене;
  • Простая замена мембраны;
  • Стабильное давление без скачков;
  • Низкая цена.

Недостатки:

  • Нет манометра.

Unipump 85109 24 л

Корпус из нержавеющей стали делает оборудование практичным и долговечным. Высокая устойчивость к коррозии увеличивает срок эксплуатации до 10 лет. Горизонтальная компоновка делает гидробак удобным в эксплуатации. Через боковой фланец, изготовленный из нержавейки, емкость легко обслуживать и подключать к водопроводу. Для подключения используется стандартная дюймовая резьба. На площадке можно установить внешний насос. В качестве опоры приварены пластины с монтажными отверстиями, которые равномерно распределяют нагрузку на основание.

Мембрана, изготовленная и EPDM, отличается высокой устойчивостью к нагрузкам, эластичностью. Гидроресивер работает при номинальном давлении 2 бар, но рассчитан на повешение нагрузки до 6 бар.

Достоинства:

  • Не облазит декоративный слой;
  • Сменная диафрагма;
  • Отсутствие неприятного запаха у воды;
  • Максимальная температура жидкости 90 градусов.

Недостатки:

Как выбрать гидроаккумулятор

Решение купить гидроаккумулятор для дома принимают с целью продлить работоспособность насоса, стабилизировать давление в системе и обеспечить запас воды. Чтобы устройство решало все поставленные задачи – необходимо уделить внимание основным рабочим характеристикам и конструктивным особенностям. Это поможет купить оборудование, которое будет эффективно работать на протяжении 7-10 лет.

Тип мембраны

Производители выпускают баки с грушевидной мембраной или с диафрагмой. Принцип работы грушевидной мембраны заключается в растягивании при наполнении водой и вытеснению воздуха. При этом объем расширения ограничен стенками емкости. Диафрагма растягивается до перегородки, установленной производителем. В бак с грушевидной мембраной поместится большой объем воды, но она постоянно будет контактировать с большой площадью резины. Это может стать причиной появления неприятного запаха.

Площадь контакта диафрагмы с водой меньше, органолептические качества жидкости будут зависеть от уровня антикоррозийной защиты внутренней поверхности бака. Изготавливается мембрана этого типа из синтетического бутила или EPDM. Бутил устойчив к воздействию микроорганизмов и более эластичен.

Горизонтальный или вертикальный бак

Гидроаккумулятор периодически необходимо обслуживать – стравливать воздух. В вертикальных ресиверах это сделать проще, чем в горизонтальных баках. Преимущество вертикальной компоновки – большая вместительность. Если объем запаса воды важный для дома критерий, то лучше выбрать этот вариант.

Горизонтальные модели более компактные и простые в установке. Сплошные опоры равномерно распределяют давление по поверхности, что не требует использования подкладок под ножки, которые защищают линолеум или деревянный пол от повреждений. У горизонтальных баков предусмотрена площадка для установки насоса.

Объем резервуара

Производители насосного оборудования не рекомендуют включать насос чаще, чем 25-30 раз в течение часа. В большой семье сократить это количество поможет бак на 80-100 литров. Стабилизировать давление способен ресивер на 24 литра, но для воды в емкости остается обычно 50-80% от заявленного объема. Чтобы гидроаккумулятор выполнял функцию резерва, потребуется более вместительный бак.

Объем резервуара влияет на размеры оборудования. Если в кессоне или бойлерной мало места, то преимущество у гидроревисеров на 25-50 литров.

Максимальное рабочее давление

Давление в системе водоснабжения имеет важное значение. Бесперебойная подача будет осуществляться в том случае, если рабочие характеристики насоса будут на 1-3 бар больше, чем в гидроаккумуляторе. На корпусе оборудования и в технической документации указывается характеристика, рассчитанная для пустого баллона. При подключении к системе – давление меняется. Изменить большую разницу в цифрах можно с помощью накачки воздуха, для этого применяют ручной насос.

Максимальное рабочее давление зависит от этажности дома. Чтобы подать воду на второй этаж – требуется более мощный насос, соответственно бак должен выдерживать повышенное давление. Для двухэтажных коттеджей рекомендуются модели, рассчитанные на 10 бар. Для контроля над основными показателями лучше приобрести гидроаккумулятор с автоматикой или с установленным манометром.

Какой гидроаккумулятор лучше

Модели, отобранные нашими экспертами и вошедшие в ТОП гидроаккумуляторов, эффективно справятся с поставленными задачами. Выбор устройства зависит лишь от поставленных целей и требований. Рекомендуем воспользоваться нашими советами:

  • Wester WAV 100 – универсальный гидроаккумулятор с увеличенным ресурсом для большого загородного дома;
  • Вихрь ГА-100 – горизонтальная модель для работы в паре с погружным насосом 1,5 кВт;
  • Джилекс Краб 50 – устройство для тех, кто ценит высокий уровень автоматизации;
  • Wester WAO 24 – техника для дачи, обеспечит водой небольшой двухэтажный домик;
  • Unipump 85109 – нержавеющий бак увеличивает интервал между плановым обслуживанием, положительно влияет на качество воды, имеет стильный дизайн.

Каким должен быть ресивер в системе водоснабжения? Только эффективные гидроаккумуляторы с большим ресурсом могут иметь право называться лучшими моделями в своем классе.

Гидроаккумулятор: назначение, настройка, выбор объема.

Гидроаккумулятор (расширительный мембранный бак) служит для поддержания давления в напорной системе водоснабжения, и при использовании совместно с реле давления позволяет создать автоматическую станцию на базе погружного или поверхностного насоса. Основное назначение гидроаккумулятора в системе — поддержание и плавное изменение давления жидкости в системе.

Дополнительные функции, которые выполняет гидроаккумулятор, следующие:

  • Защита от гидроудара (изменения давления в жидкости, вызванного мгновенным изменением её скорости)
  • Обеспечение минимального запаса воды
  • Ограничение повторно-кратковременных включений насоса

Таким образом, именно гидроаккумулятор позволяет сделать возможным использование реле давления и автоматизировать процесс подачи воды. Без гидроаккумулятора, реле не может работать корректно, поскольку мгновенное изменение давления в системе (в момент открытия крана, отключения или подключения новых потребителей, включения или выключения насоса и т.п.) вызывало бы постоянное срабатывание реле. А это, в свою очередь, ведет к нестабильности подачи, перегреву или поломке электродвигателя, поломке реле.

Так как вода практически не сжимаема, то включение насоса в системе с реле давления, но без гидроаккумулятора, вызвало бы мгновенное увеличение давления в системе и реле тут же среагировало бы на это и отключило насос. 10 1/ Па. Т.е. увеличение давления воды (напора, создаваемого насосом) практически не вызывает изменения её объема (это сотые доли процента). Поэтому давление менялось бы в системе с большой скоростью, что вызывало бы постоянное срабатывание реле.

Надо четко уяснить, что гидроаккумулятор никакого давления не создает и потребителю воду сам не качает — все это делает насос. Он только поддерживает то давление жидкости, которое в нем создано насосом и подает воду в тот момент времени, пока открыт кран потребителя и насос не включился. Например вопрос «Какой объем гидроаккумулятора мне нужен если у меня два душа?» не совсем корректен. Потому что при пользовании душем (одним или двумя), гидроаккумулятор подает воду только до момента включения насоса, а затем все оставшееся время пользования воду подает только насос. И остановится он только после того, как все краны перекроются и давление в баке поднимется до давления выключения.

Иногда бывает так, что насос выключается даже в то время, когда потребители пользуются водой. Однако такой режим работы нежелателен (поскольку через короткое время насосу опять придется включиться) и говорит о том, что подбор насоса и/или настройки всей системы выполнены неправильно (в большинстве таких случаев надо изменить настройки реле давления).

Любой гидроаккумулятор разделен мембраной на две полости: воздушную и водяную. За счет подачи воды под давлением в водяную полость бака, мембрана расширяется и сжимает воздух в воздушной полости. Тем самым мембрана уравновешена давлением с двух сторон (P1V1 = P2V2). Давление будет расти до тех пор, пока насос не отключится по уставке реле давления (давление отключения насоса). В момент начала расхода воды, воздух давит на мембрану, тем самым, выталкивая воду из гидроаккумулятора. Давление воды медленно падает и при достижении давления включения насоса, реле замкнет контакты и насос запустится. Такова принципиальная схема автоматической работы насоса совместно с гидроаккумулятором и реле давления.

Каким должно быть давление воздуха в воздушной полости гидроаккумулятора?

Давление в воздушной полости гидроаккумулятора должно быть на 10% меньше давления включения насоса.

Причем давление воздуха нужно измерять только на отключенном от системы баке (без давления воды). Давление воздуха нужно регулярно контролировать и по необходимости приводить в норму, это заметно продлит жизнь мембране. С этой же целью не рекомендуется делать перепад давления между включением и выключением насоса слишком большим. Оптимальным является перепад в 1,0-1,5 атм. Бóльшие перепады сильнее растягивают (нагружают) мембрану, тем самым уменьшая её срок службы, и более того, большие перепады давления не комфортны при пользовании водой.

Гидроаккумуляторы рекомендуется устанавливать в местах не подверженных затоплению и с невысокой влажностью. В этом случае фланец гидроаккумулятора прослужит намного дольше. Поскольку никаких нагрузок баком не воспринимается, нет необходимости в дополнительном креплении. Гидроаккумулятор можно просто устанавливать на пол на штатные опоры.

При выборе конкретной марки гидроаккумулятора следует обратить внимание на материал мембраны, наличие сертификатов и санитарно-гигиенических заключений, удостоверяющих, что гидроаккумулятор предназначен для использования в системах с питьевой водой. Также не лишним будет убедиться в наличии запасных мембран и фланцев, чтобы в случае проблем не пришлось покупать полностью новый бак.

Максимальное давление, на которое рассчитан гидроаккумулятор, не должно быть меньше максимально возможного давления в системе (например, при поломке реле давления). Именно поэтому большинство баков рассчитаны на давление в 10 бар.

Часто возникает вопрос о том, сколько воды находится в гидроаккумуляторе?

Например, если отключат электричество, сколько литров воды можно будет использовать?

Это значение зависит от установок реле давления. Как нетрудно догадаться, чем выше разница по давлению, между включением и выключением насоса, тем больше воды войдет в гидроаккумулятор, однако эту разницу необходимо лимитировать по причинам изложенным выше.

В качестве примера мы приводим таблицу заполняемости гидроаккумуляторов.

P воздуха, бар 0,8 0,8 1,8 1,3 1,3 1,8 1,8 2,3 2,3 2,8 2,8 4,0
P вкл. нас., бар 1,0 1,0 2,0 1,5 1,5 2,0 2,0 2,5 2,5 3,0 4,0 5,0
P выкл.нас., бар 2,0 2,5 3,0 2,5 3,0 2,5 4,0 4,0 5,0 5,0 8,0 10,0
Общий объем бака, л Запас воды, л
19 5,70 7,33 4,43 4,99 6,56 2,53 7,09 5,37 7,46 6,02 8,11 8,35
24 7,20 9,26 5,60 6,31 8,28 3,20 8,96 6,79 9,43 7,60 10,24 10,55
50 15,00 19,29 11,67 13,14 17,25 6,67 18,67 14,14 19,64 15,83 21,33 21,97
60 18,00 23,14 14,00 15,77 20,70 8,00 22,40 16,97 23,57 19,00 25,60 23,36
80 24,00 30,86 18,67 21,03 27,60 10,67 29,87 22,63 31,43 25,33 34,13 35,15
100 30,00 38,57 23,33 26,29 34,50 13,33 37,33 28,29 39,29 31,67 42,67 43,94
200 60,00 77,14 46,67 52,57 69,00 26,67 74,67 56,57 78,57 63,33 85,33 87,88
300 90,00 115,71 70,00 78,86 103,50 40,00 112,00 84,86 117,86 95,00 128,00 131,82
500 150,00 192,86 116,67 131,43 172,50 66,67 186,67 141,43 196,43 158,33 213,33 219,70
750 225,00 289,29 175,00 197,14 258,75 100,00 280,00 212,14 294,64 237,50 320,00 329,55
1000 300,00 385,71 233,33 262,86 345,00 133,33 373,00 282,86 392,86 316,67 426,67 439,39

Согласно этой таблице, в 200 литровом гидроаккумуляторе при следующих установках реле давления:
Включение насоса — 1,5 бар
Выключение насоса — 3,0 бар
Давление воздуха — 1,3 бар

Запас воды составит 69 литров, что составляет примерно треть от всего объема.

В заключение несколько слов о необходимом объеме гидроаккумулятора.

Минимальный рекомендуемый объем вычисляется по следующей формуле:

Vt = K x Amax x ((Pmax+1) x (Pmin +1)) / (Pmax - Pmin) x (Pвозд. + 1)

Amax — расчетный максимальный расход воды (литр/мин)
К — коэффициент, зависящий от мощности электродвигателя насоса (см. таблицу ниже)
Pmax —давление выключения насоса, бар
Pmin — давление включения насоса, бар
Pвозд. — давление в воздушной полости гидроаккумулятора, бар

Мощность насоса, кВт 0,55-1,5 2,2-3,0 4,0-5,5 7,5-9,0
Коэффициент К 0,25 0,375 0,625 0,875

Выберем минимально необходимый объем гидроаккумулятора для системы водоснабжения на базе насоса Водолей БЦПЭ 0,5-50 У со следующими установками:

Pmax = 3,0 бар
Pmin = 1,8 бар
Pвозд. = 1,6 бар
Аmax = 2,1 м³/ч (35 л/мин)
K = 0,25 (так как мощность насоса находится в диапазоне 0,55–1,5 кВт)

Vt = 31,41 литр

Выбираем следующий ближайший объем гидроаккумулятора — 35 л.

Отметим, что объем бака на уровне 24-50 литров прекрасно согласуется с другими методиками расчета гидроаккумуляторов для бытовых систем водоснабжения и эмпирическими рекомендациями различных производителей насосного оборудования.

Бóльший объем следует выбирать в том случае, если имеют место быть частые выключения электроэнергии, однако надо помнить, что в любом случае вода заполняет примерно треть общего объема (см. выше таблицу заполняемости). И конечно, чем более мощный насос установлен в систему (актуально для насосов мощностью 1,1 кВт и выше), тем больший размер гидроаккумулятора необходимо предпочесть, это сократит число повторно-кратковременных включений и продлит срок службы электродвигателя насоса.

Покупая гидроаккумуляторы больших объемов, надо отдавать себе отчет в том, что водой надо регулярно пользоваться, поскольку при длительном простое, её качество начинает ухудшаться. Ведь использовать всю воду из гидроаккумулятора объемом 24 или 50 литров гораздо проще и быстрее, чем из 100 или 200 литрового.

С моделями и ценами на гидроаккумуляторы можно ознакомиться в разделе «Принадлежности к насосам».

Расширительный бак для водоснабжения: устройство гидробака, установка, расчет


Автономный водопровод, самостоятельно подающий воду к точкам разбора как в городской квартире, давно перестал быть диковинкой. Это норма загородной жизни, которую просто нужно грамотно спроектировать, собрать и оснастить оборудованием, способным запускать и останавливать систему по мере пользования кранами.

Стабильную работу независимой сети обеспечит расширительный бак для водоснабжения. Он защитит от гидроударов, существенно продлит рабочий ресурс насосной техники, гарантирует регулярное наполнение системы водой, избавит от необходимости носить ее ведрами.

Мы рады познакомить вас с особенностями устройства и принципом работы гидроаккумулятора. У нас скрупулезно описаны правила выбора мембранного бака, специфика монтажа и подключения. Предложенную к рассмотрению информацию мы дополнили полезными иллюстрациями, схемами и видеоруководствами.

Содержание статьи:

Характеристика закрытых расширительных баков

Гидробак (или гидроаккумулятор, расширительный бак) — это металлическая герметическая емкость, которая служит для поддержания стабильного напора в водопроводе и создания разных по объему запасов воды.

На первый взгляд, выбор и установка этого устройства не должна вызвать трудностей — в любом интернет-магазине можно увидеть множество моделей, которые лишь немного отличаются по форме и объему, но существенно не отличаются по своей функциональности.

Это совсем не так. В устройстве расширительного бака и принципе его работы есть много нюансов.

Галерея изображений

Фото из

Гидроаккумулятор в системе водоснабжения

Емкость для создания резерва воды

Средство защиты от гидроудара

Устройство для автоматизации откачки

Гидроаккумулятор в насосной станции

Гидробак в паре с погружным насосом

Как дополнительное оборудование

Гидроаккумулятор и блок автоматики

Особенности устройства и конструкции

Разные модели расширительных баков могут иметь ограничения по способу использования — некоторые рассчитаны только на работу с технической водой, другие могут использоваться для питьевой воды.

По конструкции гидроаккумуляторы различают:

  • резервуары со сменной грушей;
  • емкости с фиксированной мембраной;
  • гидробаки без мембраны.

С одной стороны резервуара со съемной мембраной (у бака с нижним подключением — внизу) есть специальный фланец с резьбой, к которому и крепится груша. С обратной стороны имеется ниппель, для накачивания или стравливания воздуха, газа. Он рассчитан на подключение к обычному автомобильному насосу.

В баке со сменной грушей вода накачивается в мембрану, не соприкасаясь с металлической поверхностью. Замена мембраны происходит путем откручивания фланца, который удерживают болты. В больших емкостях, для стабилизации заполнения, задняя стенка мембраны дополнительно крепится к ниппелю.

Срок службы съемной груши зависит от настроек давления воздуха в газовом отсеке гидроаккумулятора. Иногда, для создания большего запаса воды, пользователь уменьшает количество воздуха и увеличивает количество воды в груше. Это приводит к касанию мембраны к стенке бака, и становится причиной быстрого истирания

Внутреннее пространство бака с фиксированной мембраной разделяется ею на два отсека. В одном находится газ (воздух), в другой поступает вода. Внутренняя поверхность такого резервуара покрыта влагостойкой краской.

Чаще всего баки с фиксированной мембраной используются для систем отопления. Так как мембрана — это элемент, который выходит из строя гораздо быстрее, то и срок службы такого бака меньший, чем устройства со съемной грушей

Существуют также гидробаки без мембраны. В них отсеки для воды и воздуха ничем не разделены. Принцип их действия также основан на взаимном давлении воды и воздуха, но при таком открытом взаимодействии происходит смешивание двух веществ.

Достоинство таких устройств — отсутствие мембраны или груши, которая является слабым звеном в привычных гидроаккумуляторах.

Внешне расширительные баки можно разделить лишь на горизонтальные и вертикальные модели, но их рабочие параметры могут быть очень разные

Диффузия воды и воздуха заставляет обслуживать баки достаточно часто. Около одного раза за сезон приходится подкачивать воздух, который постепенно смешивается с водой. Значительное уменьшение объема воздуха, даже при нормальном давлении в баке, становиться причиной частого включения насоса.

Гидравлические аккумуляторы в системах водоснабжения сокращают вероятность возникновения гидроударов, предохраняют насосы от излишне частых включений, позволяют сформировать запас воды и поддерживать давление в контуре

Принцип работы гидроаккумулятора

Закрытые работают по такой схеме: насос подает воду в грушу, постепенно заполняя ее, мембрана увеличивается и происходит сжатие воздуха, который находится между грушей и металлическим корпусом.

Чем больше воды поступает в грушу, тем больше она давит на воздух, а тот, в свою очередь, стремится вытолкнуть ее из емкости. В результате в резервуаре повышается давление, это приводит к отключению насоса.

Некоторое время, когда в системе происходит расход воды, сжатый воздух поддерживает напор. Он выталкивает воду в водопровод. Когда ее количество в мембране уменьшается настолько, что давление опускается до нижнего предела, срабатывает реле, снова включая насос.

В гидробаке происходит постоянное взаимодействие воды и газа, отделенных друг от друга резиновой мембраной. Объем жидкости внутри устройства регулируется количеством газа (его давлением) (+)

Классификация по области применения

Нельзя путать баки для водоснабжения и для отопительной системы, поэтому при выборе нужно узнать их предназначение. Для четкой идентификации производители окрашивают гидроаккумуляторы для отопления в красный, для водоснабжения — в синий цвет.

Однако некоторые не придерживаются такой маркировки, поэтому отличительной чертой устройств могут послужить такие данные:

  • для водоснабжения максимальная температура использования гидроаккумулятора будет составлять до 70 °C, допустимое давление может достигать 10 бар;
  • устройства, предназначенные для системы отопления, могут выдерживать температуру до +120 °C, рабочее давление расширительного бака зачастую не бывает выше 1,5 бар.

Все самые важные параметры указаны на декоративном колпачке (шильдике), который закрывает ниппель.

Устройство, предназначенное для системы отопления, служит дополнительным резервуаром, позволяющим  теплоносителю свободно расширяться при нагреве. Без него система обречена на разрушение

Список функций, которые выполняет гидробак в системе ХВ (холодного водоснабжения), гораздо шире:

  • Поддержание ровного и постоянного напора в водопроводе. Благодаря давлению воздуха, напор некоторое время поддерживается даже при выключенном насосе, пока не упадет до установленного минимума и в работу опять не включится насос. Таким образом напор в системе сохраняется даже при одновременном использовании нескольких сантехнических приборов.
  • Предохранение от износа насосного оборудования. Запасы воды, содержащийся в баке, позволяет некоторое время использовать водопровод, не включая насос. Это уменьшает количество срабатываний насоса за единицу времени и продлевает его работу.
  • Защита от гидроударов. Резкий скачок давления в водопроводе при включении насоса может достичь 10 и более атмосфер, что негативно сказывается на всех элементах системы. Мембранный бак берет на себя удар, выравнивая давление.
  • Создание запасов воды. При отключении электричества система водоснабжения хоть недолго, но, все же, еще некоторые время будет отдавать воду.

Для обвязки водонагревателя используют расширительные баки, которые могут выдерживать высокие температуры.

Материалы для гидропневматического оборудования

Мембрана расширительного бака изготавливается из разных материалов, которые при эксплуатации выдерживают разный диапазон температур.

В гидроаккумуляторах применяют:

  • Натуральную каучуковую резину — NATURAL. Материал может контактировать с питьевой водой, применяется для аккумулирования холодной воды. Со временем может начать пропускать воду. Выдерживает температуру от -10 и до 50 °C выше нуля.
  • Синтетическая бутиловая резина — BUTYL. Наиболее универсальна, водонепроницаема, применяется для станций водоснабжения, подходит для питьевой воды. Температура эксплуатации может колебаться от -10 и до 100 °C.
  • Синтетическая резина из этилен-пропилена — EPDM. Более водопроницаемая, чем предыдущая, может контактировать с питьевой водой. Диапазон допустимых температур — от -10 и до 100 °C.
  • Резина SBR применяется только для технической воды. Температура использования та же, что и у предыдущих марок.

Для организации холодного водоснабжения необходимо выбирать баки с грушей, изготовленной из пищевой резины с усовершенствованными эластичными свойствами, которая позволят лучше гасить гидравлические удары и поддерживать стабильный напор воды в системе.

Корпус бака чаще всего производят из легированной стали, стойкой к коррозии, покрытой снаружи лакокрасочным покрытием. В продаже также можно встретить емкости из нержавейки, очень прочные, но при этом дорогие.

Расчет объема бака перед выбором

В продажу поступают баки вместимостью от 24 до 1000 л. Какой именно выбрать, подскажут расчеты, результат которых следует округлять в сторону увеличения. Выбирая бак со съемной мембраной, следует помнить, что объем воды занимает 30% от общего объема емкости, то есть, в 100-литровом резервуаре запас воды будет равен приблизительно 30 литрам.

Таблица демонстрирует взаимосвязь параметров давления воздуха в газовом отсеке гидроаккумулятора с показателями настройки реле и размером бака (+)

Особенностью маленьких баков есть то, что они зачастую не имеют клапана, чтобы стравливать воздух из резиновой груши. Это может создать неудобства при эксплуатации. Большие емкости имеют такой клапан, и помимо создания большего запаса воды, лучше справляются с поддержанием стабильного напора в системе.

Галерея изображений

Фото из

Небольшой по объему гидробак

Бак с поверхностным насосом

Гидроаккумуляторы со скважинными насосами

Объем гидробаков для погружных насосов

Расчет общего объема гидробака для водоснабжения закрытого типа рассчитывают по такой формуле:

Vt=K*Amax*((1+Pmax)*(1+Pmin))/(Pmax-Pmin)*(1+Pвозд.),

где:

  • Vt — полный объем гидробака;
  • Amax – максимально возможное расходование воды в минуту, литр;
  • К – коэффициент (см. табл. ), зависящий от мощности насоса;
  • Pmax – настройки реле при отключении оборудования, бар;
  • Pmin – настройки реле при запуске оборудования, бар;
  • Pвозд. – давление в гидробаке (в его газовой полости), бар.

Коэффициент К можно определить по следующей таблице:

Таблица коэффициента К, зависящего от мощности насоса, для расчета общего объема гидробака закрытого типа для водоснабжения

Некоторые производители также считают объем гидробака по другому:

Компания Джилекс, занимающаяся производством обширной линейки оборудования для систем водоснабжения и отопления, предлагает еще одну формулу для экспресс-определений объема гидробака

Горизонтальная и вертикальная ориентация

Выбор между вертикальным и горизонтальным баком заключается в особенностях помещения. Если комната небольшая или объем емкости внушительный, то чтобы не занимать много места, устанавливают вертикальную емкость.

Горизонтальный бак имеет меньшую вместительность, может подвешиваться на стене, а также служить опорой для установки поверхностного насоса. Для его монтажа предусмотрены специальные крепления. Большие баки производятся только в вертикальном исполнении и устанавливаются на ножки.

Подытоживая все вышесказанное, можно отметить, что выбор гидроаккумулятора предстоит совершать между такими отличительными свойствами:

  • рабочее давление;
  • страна производитель;
  • больший или меньший объем;
  • сменная или нет резиновая мембрана;
  • мембрана для технической или питьевой воды;
  • материал корпуса — нержавеющая или эмалированная сталь.

Чтобы в будущем не было трудностей с заменой комплектующих, лучше выбирать самые ходовые модели устройств. Резиновые груши к ним всегда есть в свободной продаже, если понадобиться срочная замена, не придется долго ожидать доставки.

Галерея изображений

Фото из

Вертикальный гидробак без опор

Гидроаккумуляторы средней емкости

Мембранные баки с ножками

Особенности вертикальных моделей

Схемы подключения гидробаков

Для системы горячего водоснабжения проводят на участке циркуляционной магистрали, всасывающей линии насоса, ближе к водонагревателю.

Бак оборудуется:

  • манометром, предохранительным клапаном, воздухоотводчиком — группа безопастности;
  • запорным клапаном с устройством, которое предотвращает случайное перекрытие.

В водопроводной системе, где присутствует водонагревательное оборудование, устройство берет на себя выполнение функций расширительного бака.

Схема установки в системе ГВ: 1 – гидробак; 2 – предохранительный клапан; 3 – насосное оборудование; 4 – элемент фильтрации; 5 – обратный клапан; 6 – кран запорный

В системе ХВ главное правило при — монтаж в начале обвязки, ближе к насосу.

В схеме подключения обязательно присутствуют:

  • обратный и запорный клапан;
  • группа безопасности.

Схемы подключения могут быть очень разными. Подключенный гидробак нормализует работу оборудования, уменьшая количество включений насоса за единицу времени и этим продлевая срок его службы.

Схема монтажа в системе ХВ со скважиной: 1 – бак; 2 – обратный клапан; 3 – кран запорный; 4 – реле для регулировки давления; 5 – прибор управления насосным оборудованием; 6 – группа безопасности

В схеме с повысительной один из насосов работает постоянно. Такая система устанавливается для домов или зданий с высоким водопотреблением. Гидробак здесь служит в для нейтрализации скачков давления, а для аккумулирования воды устанавливают емкость как можно большего объема.

Выполнение установки расширительного бака

Перед началом работ проверяют гидроаккумулятор на отсутствие повреждений. Установку устройства проводят в звукоизолированном помещении, при плюсовой температуре. Чтобы иметь доступ к крану для слива, запорной арматуре и т. п., расстояние от бака до потолочного перекрытия и стен оставляют не меньше 0,6 м.

В помещении также необходимо предусмотреть возможность наполнения бака и слива воды. Крепеж и место для монтажа должно выдерживать 100%-ю заполненность емкости.

Для расширительных баков объемом до 30 литров используют настенное крепление, большие емкости устанавливают на ножках

Гидроаккумулятр не должен подвергаться механической и статистической нагрузке, нежелательно допускать воздействие на него труб и агрегатов. Бак привинчивают к полу, используя резиновые прокладки. На входе в гидробак устанавливают обратный клапан, кран для слива.

Галерея изображений

Фото из

Для подключения гидроаккумулятора к системе водоснабжения потребуется реле давления, полимерные трубы, американака 1", переходник и цанговая муфта, фум-лента

Для обеспечения герметичности в узле и возможности разобрать оборудование без повреждений уплотняем резьбу фум-лентой

Для упрощения сборки/разборки и возможности легко демонтировать для ремонта ставим американку перед реле давления

Подсоединяем реле давления, стараясь расположить его под углом, удобным для дальнейшей эксплуатации и отслеживания параметров

Несмотря на то, что в узле соединения манометра с реле есть уплотняющая прокладка, резьбовое соединение в этом месте дополнительно проходим уплотняющей лентой

Сварим колено из труб ПВХ для удобства и упрощения подключения линии, транспортирующей воду к потребителям

К расположенному на выходе из реле давления патрубку подключаем сваренное из труб ПВХ колено

Используя муфту для полиэтиленовых труб, оснащенную цанговым зажимом, подсоединяем водопроводную линию от насоса к гидробаку

Шаг 1: Подбор компонентов для подключения бака

Шаг 2: Уплотнение резьбы на фланце гидробака

Шаг 3: Установка американки перед реле давления

Шаг 4: Подключение к схеме реле давления

Шаг 5: Подсоединение манометра

Шаг 6: Сварка труб для отводящего колена

Шаг 7: Фиксация колена для водопровода

Шаг 8: Крепление трубы от насоса к реле

Перечисленные шаги требовались для устройства обвязки гидроаккумулятора, которую производили на дневной поверхности. Для дальнейших действия надо переместиться в кессон.

Галерея изображений

Фото из

Шаг 9: Погружение участка системы в кессон

Шаг 10: Сборка участка водопровода в кессоне

Шаг 11: Удаление крышки для подключения электрики

Шаг 12: Фиксация кабеля питания насоса

После проведения финишной сборки системы остается провести контрольные испытания и запустить контур водоснабжения.

Особенности регулировки гидроаккумулятора

Расширительные баки для водоснабжения поступают в продажу со стандартными настройками производителя — зачастую давление в воздушном отсеке уже установлено на значении 1,5 бар. Допустимое давление всегда указано на этикетке и производитель не рекомендует отклоняться от заданных параметров, особенно в сторону его увеличения.

Перед тем как приступить к регулировке, систему отключают от электросети и закрывают запорные вентили. Мембранный бак полностью опустошают, сливая воду — точный показатель давления можно измерить только при пустом отсеке для воды.

Далее снимают показатели давления с помощью точного манометра. Для этого с золотника снимают декоративный колпачок и подносят прибор. Если давление отличается от требуемого, то его приводят в соответствие, накачивая или стравливая лишний воздух.

Учитывая то, что производитель против отклонений от рекомендованных показателей давления, необходимо еще на этапе проектирования выбрать подходящее оборудование, параметры которого не будут конфликтовать между собой

При регулировке давления в газовом отсеке бака производитель заполняет его инертным газом, например, осушенным азотом. Это предотвращает коррозию внутренней поверхности. Поэтому пользователям также рекомендуется использовать для увеличения давления технический азот.

Настройка давления бака в системе водоснабжения

Давление в баке закрытого типа устанавливается всегда несколько ниже (на 10%), чем уровень давления при запуске насоса. Регулируя давление в устройстве можно корректировать напор воды. Чем меньшим будет давление газа в гидробаке (но не меньше 1 бар), тем больше он будет вмещать в себе воды.

Напор при этом станет неравномерным — сильным при наполненном резервуаре и все более слабым при его опустошении. Чтобы обеспечить сильный и ровный поток воды устанавливают давление в камере с воздухом или газом в пределах 1,5 бар.

Напор воды в водопроводе устанавливается с помощью реле. При настройке давления в расширительной камере необходимо учитывать эти значения

Регулировка гидробака в обвязке водонагревателя

Расширительный бак, который используется для горячего водоснабжения, изначально не должен содержать воды. Давление в устройстве устанавливается на показателе, который на 0,2 больше чем верхний порог отключения насоса.

Например, если реле настроено на отключение оборудования при показателях давления в 4 бар, то давление в газовом отсеке расширительного бака должно устанавливаться на значении 4,2 бар.

Установленный в обвязке водонагревателя, бак не служит для поддержания давления. Он призван компенсировать расширение тогда, когда происходит нагрев воды. Если установить давление в нем на меньшее значение, то в баке будет постоянно находиться вода.

Правила обслуживания гидробака

Плановый осмотр расширительного бака заключается в проверке давления в газовом отсеке. Необходимо также провести осмотр клапанов, запорной арматуры, воздухоотводчика, проверить работу манометра и . Чтобы убедиться в целостности бака проводят внешний осмотр.

Во время профилактического обслуживания, следует измерять давление в гидробаке и корректировать его, если необходимо

Несмотря на всю простоту устройства, расширительные баки для водоснабжения все же не вечны и могут сломаться. Характерные причины — разрыв мембраны или потеря воздуха через ниппель. Признаки поломок можно определить по частому срабатыванию насоса, появлению шума в системе водопровода. Понимание принципа работы гидроаккумулятора — это первый шаг к правильному обслуживанию и устранению неисправностей.

Монтаж гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования , аккумулирования воды, а также служит в качестве расширительной камеры.

К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер.

Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.

Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем

Такой способ организации водоснабжения требует регулярного контроля пользователя, иначе вода при отрицательных температурах может замерзнуть (если помещение не отапливается). Жидкость будет испаряться, поэтому придется постоянно доливать ее.

Кроме того, такая емкость громоздкая и не эстетичная, для нее обязательно нужно иметь в доме чердачное помещение. Но главный недостаток устройства — бак не приспособлен работать в условиях высокого напора воды в системе.

Выводы и полезное видео по теме

Ролик #1. Все о расширительных баках — классификация, предназначение, регулировка и признаки неполадок:

Ролик #2. Неправильная работа насосной станции часто связана с неисправностями гидроаккумулятора:

Ролик #3. Нюансы выбора гидробаков для водоснабжения:

Еще на этапе планирования и разработки водопроводной системы необходимо продумать все принципиально важные моменты и просчитать все параметры. Если нет уверенности в непогрешимости своих расчетов и правильном выборе гидробака для водоснабжения, лучше обратиться к специалистам.

Большинство фирм, реализующих профессиональное оборудование, предоставляют консультации или даже проводят расчеты бесплатно. Это поможет избежать ошибок и лишних трат.

Мы ждем ваши комментарии с рассказами о собственном опыте в использовании расширительного бака, с вопросами, возникшими в ходе ознакомления с представленной информацией. Нам интересны ваши замечания и вероятные предложения. Прокомментировать материал можно в расположенном ниже блоке.

зачем он нужен и где применяется (80 фото)

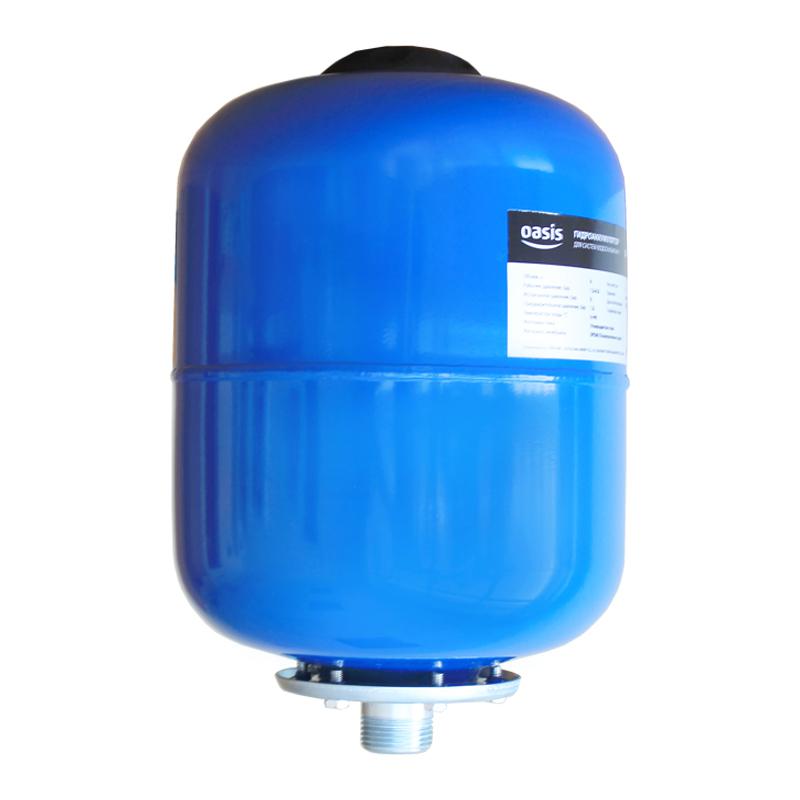

Гидроаккумуляторы являются важным элементом системы водоснабжения загородного дома. Он выполняет несколько важных функций: повышает надежность водопроводной системы, повышает комфортность использования и продлевает срок службы насосного оборудования.

В этом обзоре описано устройство и принцип действия гидроаккумулятора для водоснабжения, то как подключить его своими руками, его возможные неисправности.

Принцип работы и устройство

В домах, имеющих индивидуальное водоснабжение, напор воды создается собственным насосом. При открытии крана начинает течь вода и падает давление в системе. При его снижении в системе срабатывает датчик давления, и он включает насосное оборудование.

Для того чтобы снизить количество включений и выключений насоса, гидравлические удары, избыточное давление и накопить в системе запас воды для пиковых потреблений используются накопительные емкости. Их называют также расширительными баками.

Давайте рассмотрим принцип работы гидроаккумулятора. Этот элемент системы представляет собой металлический бак, который только частично заполняется водой. Вторая половина емкости заполнена воздухом.

Вода и воздух разделяются резиновой мембраной. При наполнении бака водой воздух сжимается и в баке повышается давление. При открытии крана с водой давление будет падать не сразу, а по мере опустошения накопительной емкости. Благодаря этому датчик давления будет реже включать водяной насос и это продлит срок его службы.

Устройство расширительных баков для водоснабжения

Различают два типа этих устройств: для систем водоснабжения и отопления. Гидроаккумуляторы водоснабжения легко узнаваемы по фото, имеют характерные формы и как правило окрашены в синий цвет. Оборудование для теплоснабжения окрашивается в красный цвет.

Для полной уверенности следует ознакомиться с документацией на имеющееся оборудование. Различаются они тем, что в баках для теплоснабжения используют техническую, а не пищевую резину и в этих баках не всегда можно заменить резину своими силами. В красных баках зачастую устанавливается мембрана с креплением посередине бака.

Гидроаккумуляторы для систем водоснабжения имеют два типовых варианта конструкции по способу разделения жидкости и воздуха: мембранные и грушевые аппараты.

В первом типе накопителей воздух и вода разделяются резиновой мембраной. Крепится она посередине бака. Вода поступает снизу, а сверху есть золотник для накачки и стравливания воздуха. Такие баки крепятся вертикально.

Накопители с грушей устанавливаются горизонтально. В них резиновая груша заполнена воздухом, а объем вокруг нее заполняется водой. Конец груши крепится не в середине, а с конца бака на фланце и поэтому менять её легче, чем мембрану

.

Принципиальной разницы между двумя типами конструкций нет. Различаются они только способом крепления, который нужно учесть при монтаже.

Подбор и установка оборудования

Оборудование выбирается исходя из планируемого расхода воды при пиковом потреблении. Чем большего объема будет емкость, тем меньше циклов включения и выключения будет совершать насосное оборудование при одних и тех же циклах открытия и закрытия водопроводных кранов.

Обычно применяются стандартные емкости на 24 литра, но выпускаются также большие емкости объемом 100 литров и более, которые устанавливаются в зданиях с большим числом потребителей воды. Например, с маленькой емкостью первое включение насоса произойдет после мытья рук в ванной и набора воды в чайник, а второе включение произойдет после слива воды в унитазе.

С большим баком воды насос произведет только одно включение после этих трех операций. В любом случае система будет работать и с большим и с малым баком.

Выбор оборудования зависит от пожеланий хозяев, и возможности разместить такой аппарат в помещении. Малый бак можно разместить даже под раковиной, а большой бак устанавливается в отдельном помещении, как правило, вместе с насосами. При установке следует учесть его вес и предусмотреть возможность слива воды из него.

Диагностика и устранение неисправностей

О неправильной работе накопительного бака свидетельствует частое включение насоса. Это может быть вызвано отсутствием воздуха в баке в силу разрыва мембраны, либо стравливанием его через клапан.

В этом случае падение давления в гидроаккумуляторе и включение насоса будут происходить практически мгновенно при включении воды. Для устранения этой неисправности требуется подкачка бака воздухом либо замена резиновой мембраны.

Заключение

Расширительная емкость является важным элементом водопроводной системы. Гидроаккумуляторы для систем водоснабжения можно легко подключить или заменить своими силами. Его можно ремонтировать в домашних условиях. Неполадки в работе легко идентифицируются и устраняются.

Фото гидроаккумуляторов для водоснабжения

Также рекомендуем посетить:

Водоснабжение

Для оптимального распределения воды требуются индивидуальные решения

Водоснабжение является неотъемлемой частью услуг здания.
Будь то односемейный дом или административное здание, новое здание или реконструкция: каждый строительный проект индивидуален. Таким образом, для эффективного распределения воды требуются индивидуально оптимизированные решения.

Несмотря на то, что задачи меняются от проекта к проекту, основные требования остаются неизменными: безопасность, надежность и абсолютная чистота важны при транспортировке питьевой воды.Кроме того, вода должна быть всегда доступна под достаточным давлением и в достаточном количестве.

Вода не только драгоценный товар для жизни, но и дорогой. Это означает, что оптимальные решения по водоснабжению не только адаптированы к применению, но и экономичны.

Правильный партнер для ваших проектов водоснабжения

KSB - правильный партнер, когда речь идет об обеспечении оптимального распределения воды в зданиях. Это потому, что KSB предлагает специально разработанные решения и продукты для всех задач, которые объединяет одно: на них можно положиться.

В KSB вы найдете оптимизированные насосы и клапаны для всех областей применения, обеспечивающие превосходное качество, надежность и экономичную работу.

Кроме того, комплексный и надежный спектр услуг дополняет портфель KSB как поставщика полного спектра для распределения воды.

Клапаны и насосы KSB для водоснабжения справятся с любыми задачами

Благодаря обширному ассортименту продукции и многолетнему опыту работы на рынке, KSB может предоставить нужную продукцию для любых требований - от автоматических систем водоснабжения для дома и систем повышения давления до погружные насосы.

Водоснабжение зданий, сбора дождевой воды, ирригационных и моечных установок или циркуляция воды в плавательных бассейнах: клапаны и насосы KSB для распределения воды соответствуют высочайшим стандартам качества и проходят постоянные испытания на безопасность, надежность и долговечность. Благодаря износостойким материалам и продуманной конструкции вы получаете низкие затраты на ремонт и техническое обслуживание.

При обращении с питьевой водой абсолютным приоритетом является гигиена: вся продукция KSB соответствует специальным требованиям по защите питьевой воды и всем международным стандартам, допускам и правилам испытаний.

Но функциональность, надежность и долговечность зависят не только от качества отдельных продуктов. Не менее важно оптимизированное обслуживание, обеспечивающее успех с самого начала: от ввода в эксплуатацию и проверки до работ по техническому обслуживанию и ремонту насосов любого производителя, включая предоставление запасных частей. Наши собственные специалисты по обслуживанию и специалисты региональных сервисных партнеров к вашим услугам круглосуточно.

Узнайте больше о водном транспорте в городском водоснабжении.

От систем с одним насосом до больших систем повышения давления, включающих несколько насосов - у KSB есть правильное решение.

Коммерческое ОВК и водоснабжение

Перейти к основному содержанию

Утилита навигации

  • Блог
  • Бренды
  • Карьера
  • Связаться с нами
  • Найти дилера
  • Партнерский портал
  • Продукты Основная навигация по продукту Вернись
    • Жилой Вернись
      • Оборудование для бассейнов и спа Вернись
        • Насосы для бассейнов
        • Очистители для бассейнов
        • Автоматизация бассейнов
        • Обогреватели бассейнов
        • Фильтрация в бассейне
        • Надземные бассейны
        • Освещение бассейна
        • Клапаны для бассейнов
        • Пул Белые Товары
        • Очистка воды в бассейне
        • Особенности воды в бассейне
        • Обслуживание бассейна
      • Качество воды Вернись
        • Смягчители и кондиционеры для воды
        • Фильтрация воды для всего дома
        • Системы фильтрации под раковиной и столешницы
        • Душевые фильтры
        • УФ-дезинфекция
        • Замена фильтров
        • Аксессуары для качества воды
      • Водоснабжение и водоотведение Вернись
        • Защита от наводнений и восстановление
        • морской
        • Рекреационный Автомобиль
        • Насосы для водоснабжения
        • Насосы для удаления воды
        • Аксессуары для водоснабжения и водоотведения
    • Бизнес и промышленность Вернись
      • Насосы для водоснабжения Вернись
        • Бустерные насосы
        • Центробежные насосы
        • Циркуляционные насосы
        • Компактные насосы
        • Приводы и контроллеры
        • Концевые всасывающие насосы
        • Промышленные насосы
        • Насосы в линию
        • Ирригационные насосы
        • Насосы для доставки морской воды
        • Судовые балластные насосы
        • Многоступенчатые насосы
        • Насосы для очистки под давлением
        • Пропеллерные насосы
        • Насосы для подачи воды на колесах
        • Туфли-лодочки с разделенным корпусом
        • Насосы для распыления
        • Перекачивающие насосы
        • Обработка газонов и борьба с вредителями
        • Вертикальные многоступенчатые насосы
        • Вертикальные турбинные насосы
        • Насосы для скважин
      • Насосы для удаления воды Вернись
        • Сточные насосы
        • Насосы для шлифовальных машин
        • Морские насосы-измельчители
        • Насосы-измельчители RV
        • Самовсасывающие насосы
        • Канализационные насосы
        • Насосы для перекачки твердых частиц
        • Погружные насосы для перекачки твердых тел
        • Отстойники
        • Вертикальные турбинные насосы для перекачки твердых частиц
        • Вихревые насосы
        • Насосы для сточных вод
        • Аксессуары для насосов
      • Фильтры Вернись
        • Комбинированные системы фильтрации
        • Системы фильтрации
        • Фильтр-насосы
        • Картриджи для фильтрации
        • Озон
        • Головки и коллекторы
        • Морские фильтры
        • Мембранная фильтрация
        • Микро фильтры
        • Жилые фильтры для воды
        • Фильтры для автофургонов
        • Фильтры обратного осмоса
        • Умягчение воды
      • Корпуса фильтров Вернись
        • Серия Pentek Traditional Standard
        • Серия Pentek 3G Slim Line
        • Серия Pentek с клапаном в головке
        • Серия Pentek Flat Cap Slim Line
        • Серия Pentek Big White
        • Стандартная серия Pentek 3G
        • Серия Pentek Big Clear Heavy Duty
        • Серия Pentek Big Blue Heavy Duty
        • Серия Pentek All Natural
        • Высокотемпературная серия Pentek
        • Серия Pentek Traditional Slim Line
        • Серия Pentek Traditional In-Line
        • Корпуса рукавных фильтров Pentek PBH
        • Стандартные плоские крышки Pentek
        • Pentek Big Blue со сливом
        • Pentek Big White с байпасом
        • Серия Pentek Counter Top Slim Line
        • Корпус мешка серии E
        • Серия Pentek ST-BC из нержавеющей стали
        • Серия Pentek ST из нержавеющей стали
        • Pentek BFS / BBFS серии
      • Клапаны Вернись
        • Коммерческие клапаны фильтрации и умягчения
        • Клапаны умягчения и фильтрации для жилых помещений
      • Танки Вернись
        • Баки для рассола
        • Резервуары под давлением и резервуары для хранения
      • Коммерческий бассейн и спа-оборудование Вернись
        • Фильтры для коммерческих бассейнов
        • Насосы для коммерческих бассейнов
        • Автоматизация коммерческого пула
        • Обогреватели коммерческих бассейнов
        • Коммерческое освещение бассейна
        • Обслуживание коммерческого пула
        • Коммерческий бассейн Белые товары
        • Оборудование для террасы коммерческого бассейна
        • Очистка воды коммерческого бассейна
      • Сельскохозяйственные продукты Вернись
        • Сельскохозяйственное орошение
        • Форсунки
        • Насосы для опрыскивания сельскохозяйственных культур
      • Нефтегазовые продукты

        Вернись

      • Аксессуары Вернись
        • Принадлежности для сельскохозяйственных опрыскивателей
        • Коммерческие аксессуары для фильтрации воды
        • Аксессуары для фильтрации воды в жилых помещениях
        • Морские сантехнические аксессуары
        • Parts2O аксессуары
        • Принадлежности для очистки под давлением
        • Сантехнические аксессуары для транспортных средств
        • Специальное насосное оборудование
        • Аксессуары для борьбы с газоном и вредителями
        • Аксессуары для бытовых клапанов
        • Аксессуары для коммерческих клапанов
  • Решения Решения Main Nav Вернись
    • Жилые Решения Вернись
      • Оборудование для бассейнов и спа Вернись
        • Качество воды Вернись
          • Водоснабжение и водоотведение Вернись
            • Компоненты фильтрации Вернись
            • Коммерческие решения Вернись
              • Коммерческое общественное питание Вернись
                • Решения для кофе
                • Комбинированные системы фильтров
                • Решения для очистки питьевой воды
                • Решения для очистки воды для эспрессо
                • Фильтры для воды для фонтанных напитков
                • Решения для очистки воды от льда
                • Решения по очистке воды в офисе и кофе
                • Обработка воды для пара

          Ваш счет за воду - Совет водоснабжения


          Перейти к: Как читать ваш счет | О вашем счете | Расходы на воду | Варианты оплаты | Коллекции

          Быстрые ссылки
          - BWS COVID-19 Обновления
          - Информационный центр для клиентов
          - Войдите, чтобы просмотреть информацию о счете

          Способы оплаты вашего счета...

          • Оплата по почте

            Используйте конверт, прилагаемый к вашему счету.

            Пожалуйста, дайте достаточно времени, чтобы ваш платеж поступил в BWS до даты "ОПЛАТА ДОЛЖНА ДОСТИГНУТЬ НАС".

          ПРИМЕЧАНИЕ:
          • За все нечестные платежи взимается комиссия в размере 25 долларов.
          • Оплата счетов за воду теперь принимается в отделениях Bank of Hawaii (за исключением отделений в магазинах). См. Сайт BOH для получения информации о местонахождении и часах работы.
          • С 1 января 2017 года Совет водоснабжения Гонолулу будет принимать платежи по кредитным картам только для частных жилых счетов. Учить больше.

          Переезд или отпуск

          Вы по-прежнему будете нести ответственность за оплату всех расходов на воду и канализацию, пока вы не сообщите нам о закрытии вашей учетной записи на ваше имя.Формы запроса на прекращение обслуживания доступны в Интернете.

          Неоплата счета вовремя

          1. Если платеж не получен к дате «ОПЛАТА ДОЛЖНА ДОСТУПИТЬ К НАМ» на вашем счете, вся сумма будет просрочена и будет выпущено Окончательное уведомление.
          2. Если вы получили Окончательное уведомление, все просроченные суммы должны быть получены до даты Окончательного уведомления, иначе подача воды может быть прекращена.
          3. Если у вас отключат воду из-за неуплаты, вы должны будете полностью оплатить счет плюс плату за включение, прежде чем воду можно будет восстановить.

          Коллекции

          Совет по водоснабжению Гонолулу (BWS) и другие городские департаменты воспользовались услугами Medcah, Inc., коллекторского агентства, для оказания помощи в взыскании просроченных счетов. После направления счета в Medcah клиенты должны позвонить им напрямую, чтобы произвести платеж или разработать план погашения.

          MEDCAH, INC.
          P.O. Box 1187
          Kailua, HI 96734
          Веб-сайт : www.medcah.com
          Телефон : (808) 266-2020
          Часы работы : с 8:00 до 17:00, с понедельника по пятницу


          Для получения дополнительной информации:
          - Контактная информация BWS
          - Формы запросов на обслуживание клиентов BWS
          - Городское управление экологической службы (канализация)

          Обновлено: 01.06.2021

          Водоснабжение | IHE Делфтский институт образования в области водных ресурсов

          Структура и содержание

          Эта специализация состоит из 14 модулей общей продолжительностью 12 месяцев, за которыми следует 6-месячная фаза исследования и диссертации.Выпускникам программы будет предоставлено 106 кредитов ECTS (Европейская система перевода и накопления кредитов).

          • октябрь - апрель

            IHE Delft, Нидерланды
            • Введение в водные ресурсы и развитие

              По завершении участник должен уметь:

              1. Ознакомиться с образовательной средой и процедурами IHE Delft и сотрудничать в мультидисциплинарных и межкультурных группах
              2. Распознавать и различать различные способы познания и формулирования вопросов и проблем, связанных с водой, для оценки водных проблем с междисциплинарной точки зрения
              3. Критически оценивать меры, связанные с водой, формулировать собственную точку зрения и конструктивно участвовать в дебатах
              4. Размещать специализированные знания по собственной дисциплине в более широкое понимание вопросов, проблем, дискуссий и разработок, связанных с водой
            • Введение в UWS 1

              По завершении участник должен уметь:

              1. Перечислить законодательные требования для безопасной воды и разработать Water Saf ety Plan.
              2. Опишите реакции при очистке воды.
              3. Опишите инфекционные болезни и патогены, передающиеся через воду.
              4. Разрабатывать абзацы, избегать плагиата, анализировать, интерпретировать и представлять данные.
              5. Рассчитайте стехиометрические отношения в реакциях и уравновесите их.
              6. Опишите элементы и связи между ними.
            • Введение в UWS 2

              По завершении участник должен уметь:

              1. Понимать основные концепции ГИС (растр, вектор, проекции, геопространственный анализ) и использовать ГИС для: Тематического картирования, ◦ Базовых данных обработка и редактирование, базовая геообработка и анализ, обработка матрицы высот и определение границ водосбора.
              2. Прогнозировать спрос на воду и сформулировать меры по управлению спросом на воду.
              3. Для обсуждения основных концепций свойств жидкости, гидростатики, потока жидкости в закрытых каналах и основных гидротехнических сооружений.
              4. Определять и обсуждать основные элементы гидрологии и применять гидрологические принципы в инженерии водоснабжения и водоотведения.
              5. Практика критического чтения и научного письма
            • Введение в UWS 3

              По завершении участник должен уметь:

              1. Определять основные принципы микробного метаболизма и микробного взаимодействия в окружающей среде.Применение микробиологических методов для водоснабжения и водоотведения.
              2. Применяйте анализ баланса массы к природным и инженерным системам водоснабжения, особенно для анализа роста микробов и преобразования субстрата в реакторах CFST и поршневых реакторах.
            • Установка по очистке воды (коагуляция, осаждение, флотация и фильтрация)

              По завершении участник должен уметь:

              1. Спроектировать отстойник
              2. Определить проектные параметры для коагуляции, фильтрации, осаждения и растворения воздушная флотация на основе лабораторных экспериментов
              3. Применение теоретических принципов к практическим аспектам коагуляции, фильтрации, осаждения и флотации растворенного воздуха
              4. Описать теоретические принципы единичных процессов: коагуляция, фильтрация, осаждение и флотация растворенного воздуха при традиционной очистке поверхностных вод
              5. Уметь оценивать производительность отдельных процессов: коагуляция, фильтрация, осаждение и флотация растворенным воздухом
            • Дезинфекция, адсорбция и естественные процессы очистки воды

              По завершении участник должен уметь:

              1. Интегрировать теоретические принципы дезинфекции с практическими аспектами оценки дезинфекционных систем
              2. Подготовить концептуальный проект соответствующих процессов после оценки характеристик качества воды и предполагаемого использования очищенной воды
              3. Объяснить принципы дезинфекции, качества питьевой воды, систем естественной очистки , процессы адсорбции и фильтрации активированным углем
            • Ресурсы и очистка подземных вод

              По завершении участник должен уметь:

              1. Установить соответствующий подход к очистке подземных вод, содержащих обычно встречающиеся примеси и загрязнители, включая железо, марганец, аммиак, фторид, мышьяк и сероводород.
              2. Понимать передовые подходы к очистке грунтовых вод, применяемые в Нидерландах.
              3. Оценить, агрессивна ли подаваемая (грунтовая) вода по отношению к материалам, используемым в системе водоснабжения, и предложить соответствующие методы нейтрализации.
              4. Понимать важность грунтовых вод как источника питьевой воды и оценивать общее качество данных грунтовых вод.
            • Водный транспорт и распределение

              По завершении участник должен уметь:

              1. различать основные компоненты недоходной воды и методы оценки, исследования, обнаружения и контроля утечек;
              2. понять основные механизмы коррозии и предложить перечень профилактических и реактивных мер.
              3. предлагает предварительный гидравлический проект, который объединит экономические аспекты, выберет подходящие компоненты и оценит технические решения, касающиеся технического обслуживания, восстановления и расширения сети;
              4. демонстрируют понимание стационарной гидравлики путем выбора подходящего диаметра трубы, указания оптимального расположения резервуаров и определения насосов, способных удовлетворить спрос;
              5. применяют вышеупомянутые теоретические знания, обучаясь выполнять автоматизированные гидравлические расчеты и прогнозируя последствия роста спроса на гидравлические характеристики конкретной системы WTD.
              6. различать различные конфигурации сети и схемы поставки; распознавать различные категории потребления и модели их роста, включая утечку воды; определить взаимосвязь между основными гидравлическими параметрами
            • Опреснение и мембранные технологии

              По завершении участник должен уметь:

              1. Понимать основные принципы усовершенствованных процессов окисления и уметь выбирать процессы АОП для удаления определенных загрязняющих веществ.
              2. Понимать основные принципы химического смягчения и ионного обмена и их практическое применение при очистке воды.
              3. Уметь выбирать и использовать подходящие методы и модели качества воды для мониторинга и прогнозирования загрязнения в системах обратного осмоса и MF / UF.
              4. Обладать глубокими знаниями в области проектирования и эксплуатации установок обратного осмоса для опреснения солоноватой и морской воды.
              5. Уметь выбирать процессы предварительной и последующей обработки, необходимые для соответствия рекомендациям по проектированию обратного осмоса, в зависимости от качества сырой воды (поверхностной, грунтовой или сточной) и желаемого качества пермеата в питьевых и промышленных применениях.
              6. Понимание основных принципов мембранной технологии низкого давления, такой как ультрафильтрация и микрофильтрация, и их практического применения при очистке воды. И уметь оценивать работу MF / UF и выбирать подходящую предварительную обработку и очистку.
              7. Понимание роли и ограничений технологии опреснения в сокращении дефицита воды. И понять основные принципы, преимущества и ограничения как тепловых, так и мембранных систем опреснения.
            • Международный полевой тур и полевые исследования UWS

              По завершении участник должен быть в состоянии:

              1. Международный полевой тур: познакомить участников с различными международными практиками в области проектирования, эксплуатации и управления водоснабжением, сточными водами и твердыми отходами и сети городской гражданской инфраструктуры.
              2. Работа на местах: ознакомить участников с проведением исследования местности, обработкой реальных данных и применением полученных знаний в практической ситуации.
            • Модуль 10 UWS (факультативный)
              • M3648 - Очистка промышленных стоков и управление отходами
              • M3551 - Процессы очистки воды и проектирование установок
              • M3610 - Городские водные системы
            • Модуль 11 UWS (факультативный)
              • M3609 - Экспериментальные методы очистки сточных вод
              • M3048 - Чувствительные к воде города
              • M3593 - Децентрализованное водоснабжение и водоотведение
              • M3580 - Дистанционное зондирование для управления водными ресурсами в сельском хозяйстве
              • M3637 - Планирование водных ресурсов в условиях изменения климата и окружающей среды
              • M3214 - Водно-болотные угодья для жизнеобеспечения и сохранения
              • M3543 - Устойчивость и отказоустойчивость водных организаций
              • M3417 - Управление твердыми отходами
              • M3438 - Передовой водный транспорт и распределение
              • M3422 - Стратегическое планирование речных бассейнов и дельт
              • M3647 - Системы поддержки принятия решений в сфере водных ресурсов
            • Летний курс

              Пятидневный летний курс.Выборные темы включают цели в области устойчивого развития, решения, основанные на природе, лидерство, гендерные вопросы и серьезные игры, все они связаны с наукой о воде / инженерным делом / управлением.

            • Групповая работа Синт-Мартен

              По завершении участник должен уметь:

              1. Защищать выводы групп перед группой экспертов в данной области.
              2. Рекомендовать инженерные решения проблем водоснабжения и канализации.
              3. Оценить свои сильные и слабые стороны в отношении работы в группе.
              4. Анализировать сложные проблемы водоснабжения и санитарии в ограниченный период времени и с ограниченной доступной справочной информацией.
              5. Применять и объединять знания, полученные во время специализации, для решения проблем, связанных с водоснабжением и санитарией.
              6. Защищать его / ее вклад в (междисциплинарной) команде специалистов.
            • Разработка предложения по исследованию тезиса для UWS

              По завершении участник должен уметь:

              1. Подготовить участников к самостоятельной работе в лаборатории.
              2. Подготовьте участников к написанию предложения на получение степени магистра | Тезис.

          Обучение и стипендии

          Стоимость обучения

          Информацию о стоимости обучения можно найти здесь.

          Стипендии

          Следующие стипендии рекомендуются абитуриентам, желающим изучать Инженерия водоснабжения

          • Стипендии MENA-CD

            IHE Delft предоставит специалистам по водным ресурсам из семи стран MENA (Джибути, Египет, Ирак, Иордания, Ливан, Палестина и Йемен) и Судана образование на уровне магистра в Делфте по актуальным темам для нехватки воды в регионе MENA.

            Для программ магистратуры, начинающихся в октябре 2021 года, крайний срок подачи заявок на стипендию - 1 июня 2021 года.

            Дополнительная информация: www.un-ihe.org/mena-cd-fellowships

          • Национальные стипендии в Латинской Америке

            Эти стипендии предназначены для граждан указанной латиноамериканской страны. Поскольку IHE Delft является аффилированным институтом ЮНЕСКО, а не обычным университетом, он может не отображаться в списках соответствующих учреждений на их веб-сайтах.Подавать заявку на финансирование стоит после того, как вы были академически приняты в IHE Delft, поскольку эти организации, скорее всего, рассмотрят вашу заявку на стипендию. Название UNESCO-IHE (бывшее название IHE Delft) может появиться в некоторых прикладных системах.

            Ваша страна может также предлагать индивидуальные стипендии для обучения за границей. За дополнительной информацией обращайтесь в министерство образования своей страны или в аналогичную организацию / агентство.

          • Программа Orange Knowledge

            Программа Orange Knowledge - это голландская глобальная программа развития стоимостью 195 млн евро, которая в настоящее время доступна в 37 развивающихся странах и управляется Nuffic, голландской некоммерческой организацией по интернационализации образования.

            ВАЖНОЕ ПРИМЕЧАНИЕ:

            На все 18 месяцев программы магистратуры в Делфте, магистратуры в области санитарии и совместной программы по лимнологии и управлению водно-болотными угодьями, которая начнется в октябре 2021 года, предполагается, что стипендии ОКП будут доступны. Эта информация все еще нуждается в подтверждении, и поэтому информация, указанная на нашей странице стипендий OKP, является с оговоркой. Тем не менее, поскольку время подачи заявки будет коротким, а хорошая подготовка увеличивает шансы на получение стипендии, мы советуем вам уже подать заявку на академический прием и подготовить необходимые документы OKP.

            В 2021 году для наших краткосрочных курсов будут доступны стипендии OKP: для получения дополнительной информации посетите нашу страницу о стипендиях для краткосрочных курсов.

          • Стипендия Ротари для специалистов в области водоснабжения и канализации

            Стратегическое партнерство между The Rotary Foundation (TRF) и Делфтским институтом водного образования IHE Delft направлено на преодоление мирового кризиса в области водоснабжения и санитарии путем увеличения числа подготовленных специалистов для разработки, планирования и реализации решений в развивающихся и развивающихся странах.В рамках этого партнерства ежегодно выделяется ограниченное количество стипендий для аспирантов в кампусе Института водного образования IHE Delft в Нидерландах. Эти стипендии предназначены для развития долгосрочных продуктивных отношений между ротарианцами и высококвалифицированными специалистами в области водоснабжения и санитарии в их сообществах.

            Для программ магистратуры, начинающихся в октябре 2021 года, крайний срок подачи заявок на стипендию Ротари - 15 апреля 2021 года .

            подробнее: http: // www.un-ihe.org/Rotary-Scholarships-for-Water-and-Sanitation-Professionals

          • Стипендии СИДС

            Программа SIDS нацелена на специалистов в области водных ресурсов из малых островных развивающихся государств.

            Для программ магистратуры, начинающихся в октябре 2021 года, крайний срок подачи заявок на стипендию - 1 июня 2021 года.

            Дополнительная информация: www.un-ihe.org/sids-fellowships-1

          • Стипендиальная программа StuNed

            Программа реализуется Nuffic Neso Indonesia по поручению Посольства Королевства Нидерландов в Индонезии.Все программы магистратуры в Делфте имеют право на получение StuNed.

            Для программ магистратуры, начинающихся в октябре 2021 года, применяются следующие крайние сроки подачи заявки на StuNed:

            -Дата начала периода подачи заявок на стипендию Stuned: 18 января 2021 г.
            -Крайний срок подачи онлайн-заявки на поступление в IHE Delft: 24 февраля 2021 г.

            Дополнительная информация: www.un-ihe.org/stuned

          Заявление и допуск

          Требования к поступающим

          Академический допуск на программы магистратуры IHE Delft может быть предоставлен кандидатам, которые предоставят доказательства наличия:

          • Степень бакалавра на уровне B / B + (система США) или вторая высшая (британская система) в соответствующей области, присужденная признанным университетом, сопоставимая по уровню со степенью бакалавра исследовательского университета в Нидерландах .Исключения могут быть сделаны, если кандидат ниже этого уровня, но имеет значительный опыт работы в области программы и / или имеет сильную мотивацию присоединиться к программе.
          • Хорошее знание английского языка, если это не первый язык. Все заявители, не являющиеся носителями английского языка, должны соответствовать требованиям к английскому языку для образовательных программ IHE Delft.
          • Сильная мотивация для успешного завершения программы.

          Многолетний профессиональный опыт в сфере работы, связанной со специализацией, является преимуществом.

          Порядок подачи заявления

          Чтобы принять участие в программе, заполните онлайн-заявку, ссылка на раздел заявки на нашем сайте доступна вверху этой страницы.

          Вам необходимо предоставить следующие документы:

          • Заверенные копии ученых степеней / дипломов.
          • Заверенные копии академических справок. Заверенные или заверенные копии - это копии с официальной печатью, подтверждающей, что копии являются подлинными копиями оригинальных документов.Эта официальная печать может быть от одного из следующих: поверенного / нотариуса, учебного заведения, в котором студент получил диплом, или местного совета / местного органа власти / органа местного самоуправления.
          • Два рекомендательных письма, которые должны быть напечатаны на официальном бланке и должны быть подписаны и датированы. Мы не принимаем рекомендательные письма старше 1 года, в которых есть копии и наклеенные подписи и / или фирменные бланки. Если вы работаете, одно из рекомендательных писем должно быть от вашего нынешнего работодателя и не старше 3 месяцев.
          • Мотивационное письмо; Объясните не более 500 слов, почему вы хотите быть допущенными к выбранной программе и какую пользу это принесет вам в будущем. В письме должно быть указано, что вы понимаете, о чем идет речь в выбранной программе.
          • Копия паспорта.
          • Копия результатов теста по английскому языку (при необходимости см. Требования по английскому языку).

          Если какой-либо из оригиналов документов не на английском языке, нам дополнительно потребуется официальный перевод на английский язык присяжным переводчиком.

          Не допускается подача нескольких заявок на получение степени магистра (на один и тот же учебный год), если между датами начала интересующих программ не проходит не менее 3 месяцев. Если студент подает заявку на программу Erasmus Mundus, для которой доступны стипендии Erasmus Mundus, он / она также может подать заявку на другую программу. Если другая программа также является программой Erasmus Mundus, кандидат может подать до 3 заявок.

          Дополнительная информация

          Дополнительные вопросы о процедуре подачи заявки можно найти на нашей странице часто задаваемых вопросов или по адресу:

          Г-жа Марлис Бабурек
          Сотрудник по приему и стипендиям
          Электронная почта: м[email protected]

          .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
