Расчет нагрузки деревянной балки онлайн для минимальной прочности и прогиба перекрытия

Задача расчета балки для деревянного перекрытия по прогибу и прочности сводится к тому, чтобы найти поперечное сечение деревянных балок и определить их шаг, чтобы перекрытие было достаточно прочным и было способно выдерживать определенную нагрузку. И для того, чтобы не возникали чрезмерные прогибы, которые могут создавать существенный дискомфорт тем, кто будет ходить по такому перекрытию.

Для этого мы сделали данный калькулятор деревянного перекрытия на прогиб и прочность для деревянной балки.

Порядок работы:
1. Укажите длину пролета балки
2. Укажите шаг балок
3. Укажите расчетную нагрузку на балку (посчитать можно здесь)
4. Укажите сорт дерева (для расчета по прочности)
5. Укажите либо отношение высоты к ширине (h/b), либо напрямую задать ширину с последующим расчетом высоты
6.

Нажать на кнопку «Расчет»

В результате вы получите подбор минимального сечения по прочности и прогибу деревянной балки, и на основании этих значений подбор окончательного варианта сечения и площадь для рационального использования сечения балки.

Для информации:
— принято считать, что сопротивление дерева на изгиб: для 1-ого сорта — 9 МПа, для 2-ого сорта — 8.34 МПа и для 3-его сорта — 5.56 МПа. Это следует из СП 64.13330.2017 «Деревянные конструкции» при коэффициентах Mв=0.9 (нормальная эксплуатация), Mт=0.8 (температура до 50 градусов), Мсс=0.9 (срок службы 75 лет), Мдл=0.66 (совместное действие постоянной и кратковременной нагрузок).

Если онлайн калькулятор расчета деревянной балки на прочность и прогиб оказался Вам полезен – не забывайте делиться им с друзьями и коллегами ссылкой в соц.сети, а также посмотреть другие строительные калькуляторы онлайн, они простые но здорово облегчают жизнь строителям и тем кто решил сам строить свой дом с нуля.

Методология и формулы расчета деревянных балок перекрытия на прочность и прогиб- Обзор +Видео

Дерево до сих пор пользуется огромной популярностью в строительстве домов, и ведь не зря. Древесина обладает такими уникальными качествами как прочность, надежность, долговечность, экологическая чистота, а хвойные породы, благодаря наличию в составе смол, обогащают воздух, дезинфицируют его, создают благоприятный микроклимат в помещении.

Материал применяется для обустройства перекрытий в жилых домах, а для правильного расчета деревянной балки многие пользуются либо онлайн калькулятором, либо услугами профессионалов. Расчёты необходимо проводить в обязательном порядке, это обеспечивает длительный срок эксплуатации.

Для строительства деревянного дома, специалисты совершают расчет нагрузки на деревянные балки. Кроме того, в строительной сфере есть понятие определения прогиба досок.

На любом этапе застройки зданий необходимо проводить математические расчеты

Расчеты необходимы для всех используемых элементов, в противном случае вас постигнет неудача. Прежде чем начать закупку материалов для строительства, проведите расчет прогиба деревянных балок. Это обеспечит надежность будущей постройки, а вы будете уверены в качественном выполнении работ.

Определение прогиба и несущей способности перекрытий дело непростое, поэтому к нему нужно подойти со всей ответственностью. Расчёты помогают определить какое количество материала необходимо закупить, а также, каких размеров должны быть балки.

Измерить пролет

Первым делом необходимо измерить пролёт, который будет перекрываться балками из древесины. Также, не забывайте продумать все нюансы способов закрепления элементов конструкции. В этой ситуации, вам необходимо определит, как глубоко элементы фиксации будут погружены в стены.

Это позволит вам сделать точный расчет несущих способностей деревянной балки.

Длина деревянных балок, даст вам возможность для точного расчета необходимых параметров, в том числе и прогиба. Эти показатели обусловливаться длиной пролёта. Также, важно учитывать и то, что расчет производится с неким запасом.

Примечание.

Балки из дерева, заходящие в стены, рассчитываются с учетом данного параметра.

Учитывать материал

Делая расчет деревянной балки на прочность, вы должны брать во внимание материал, который используется для застройки. В кирпичных домах, балки перекрытия устанавливаются в специальные гнезда, с глубиной 10 – 15 см. для деревянных домов есть иные параметры СНиП. В данном случае, глубина гнезд должна составлять 7 – 9 см. Параметры глубины гнезд определяют несущую способность балок.

Использование при установке перекрытий хомутов или кронштейнов, длина балок должна соответствовать проемам. Иными совами, вы должны сделать расчет промежутка между стенами, получив в результате величину несущей способности.

Примечание.

Формируя скат кровли, балки необходимо вынести за пределы стен на 30 – 50 см.

Длина обрезной доски должна составлять не более 6 м. Иначе, это к уменьшению несущей способности, и увеличению прогиба. Современное строительство отличается тем, что пролеты в домах составляют порой отметки 10 – 12 м. такие размеры, предусматривают применение клееного бруса (прямоугольной формы или двутаврового). Для увеличения показателей стойкости, применяют установку опор. К примеру, зачастую ставят колоны или добавочные стены. Также, для удлинения пролета, часто применяют технологию монтажа ферм.

Для строительства малоэтажных зданий

Используются однопролётные перекрытия: доски, бревна, брусья. Их длина может быть самой разнообразной, но в любом случае зависеть от габаритов здания.

Деревянные брусья берут на себя роль несущей конструкции. Их сечение должно составлять 14 -25 см, толщина 5,5 см – 15 см. Такие размеры – самые часто применяемые в строительстве домов. На практике, довольно часто применяется перекрестная схема установки перекрытий. Это дает возможность максимально укрепить конструкцию, не затрачивая дополнительные материалы и время в работе.

Оптимальная длина пролёта в процессе расчета деревянных балок перекрытия, составляет 2,5 – 4 м. Лучшее сечение для балок перекрытия – в соотношении высоты-ширины 1,5:1.

В строительстве существуют определенные формулы расчетов деревянных балок и необходимых параметров, которые выработались за годы непрерывной практики.

Формулы расчета деревянных балок на изгиб

M / W < = Rд

М – момент прогиба, измеряемый в кгс х м.
W – уровень сопротивления, измеряемый в см³.
M = ( ql²) / 8
Две переменные в данной формуле, помогают рассчитать нагрузку на деревянную балку.
q – нагрузка, которую может выдерживать балка.
l – длина балки перекрытия.

Примечание.

Результат, полученный от методологии расчета деревянных балок и степени прогиба, находится в непосредственной зависимости от используемого материала и метода обработки.

Итог

Важность расчета деревянных балок настолько велика, что от него зависит прочность всей дальнейшей конструкции здания. Не важно, насколько прочный брус вы используете для строительства, в процессе эксплуатации, он все равно потеряет свои первоначальные свойства. Под давлением и оказанной нагрузкой всей конструкции, балки начнут прогибаться, и чем больше времени пройдет, тем хуже.

Превышение показателей в 1/250 от всей длины доски перекрытия, увеличивает возможность создания ситуации аварийного обрушения.

Именно поэтому, специалисты советуют не относиться халатно к расчетам деревянных балок перекрытий в жилом доме, и в случае если вы не сможете сделать при помощи калькулятора расчета деревянных балок самостоятельно, обратитесь к профессионалам.

Обзор деревянных балок перекрытий

Дом будет теплый только с присутствием хорошей теплоизоляции в перекрытиях, а строителей интересует, насколько удобно работать с предложенным материалом.

Это стало причиной частого использования деревянных балок при строительстве небольших загородных домов.

Требования

Чтобы деревянные перекрытия максимально эффективно выполняли свои функции, необходимо:

Если перекрытие устанавливается между помещениями, у которых планируется разный температурный режим, тщательно утепляем его. Иначе в отапливаемой части будет большая потеря тепла.
При расчете запаса прочности учитывать нагрузку от мебели, техники и жильцов.
Тщательно заделать отверстия на стыках для улучшения звукоизоляции.
В подвалах часто бывают специфические запахи, сырость и прочие неприятные явления. Дополнительная вентиляция не даст им пробиваться в жилую часть дома.
Утеплительный слой не обязательно должен состоять из специальных материалов. Доступный керамзит, шлак, пенопласт выполнят его функцию. Главное – наличие утеплителя.

Перекрытие из дерева – экономичный вариант для небольшого здания, особенно в местности, где леса за околицей населенного пункта. Если для эпохальных строек несущей прочности будет недостаточно, частникам несомненно можно воспользоваться. Монтировать быстро, природный материал, работать с которым – одно удовольствие.

Вопросы о сроке службы отпадают, если придерживаться строительных технологий. При грамотной обработке и правильном выборе бревен дом простоит очень долго.

Если балки по старинке вытесывают из цельного дерева, выбирать необходимо хвойные породы. Лиственные не обладают достаточной прочностью.

Чаще балки делают с прямоугольным сечением, поскольку так с ними легче работать. Но круглый вариант предпочтительнее: самые прочные части дерева находятся сразу под корой, а обтесанная средняя часть более хрупкая.

Промышленный вариант представляет собой клееный брус. Бывает сочетание дерева с плитами ОSB, металлическими элементами, которые усиливают конструкцию.

В любом случае предстоит серьезная обработка антипиренами и всевозможными антисептиками: нужно убрать вероятность появления грибков, процессов гниения, повысить огнестойкость материала.

Прочность перекрытия во многом зависит от точного выполнения технологических процессов и правильного выбора размеров балок.

Размерные данные

Для деревянных балок перекрытия размеры определяются по двум основным замерам: длина и сечение. Первый зависит от размера ширины перекрываемого пролета, второй – от нагрузки (собственной, слоя утеплителя, пола, имущества, которое будет храниться на нем далее, живущих людей).

Для правильного вычисления длины балка необходимо учитывать, что улаживать его придется в специально оставленные ниши в стене. Для каменной кладки запас оставляется 15 см, для деревянных домов зарубки около 7 см. Если балками формируется скат крыши, они выходят за стены на 40-50 см, которые тоже требуется прибавить к замерам вместе с шириной стен.

При выборе сечения разумно делать упор в сторону перестраховки. Например, если вы не планируете делать чердак жилым, но размеры позволяют в дальнейшем изменить сове мнение, лучше подготовиться к возможным изменениям заранее.

Виды

Расчет

Определившись с размерами деревянных балок перекрытия, необходимо сосчитать их количество. Шаг балок обычно соответствует шагу лаг. Сколько раз проставлены лаги, столько бревен придется заготовить.

Иногда при строительстве небольших домов позволяют себе слишком широко ставить лаги или использовать балки с меньшим сечением, частично компенсируя это более частым шагом для перекрытия. Такое нарушение технологий довольно опасно и может привести к разрушению конструкции в течении короткого срока или после сложных погодных условий, небольшого землетрясения.

Нагрузки

Стандартный выбор нагрузки 400 кг. на м. кв. для жилых помещений и 150-30 кг. а м. кв. для нежилых не всегда соответствует истине. Надо принимать во внимание, чем именно придется заниматься в каждом из помещений.

Если на межэтажное перекрытие будет установлен каменный фундамент под бильярд или огромная чугунная ванна, планировать добавочную нагрузку надо загодя и учитывать ее при строительных работах.

Кроме того, если количество лаг достаточное, больше 5, нагрузка рассчитывается как равномерно распределенная. В случае недостаточного количества, груз начинает действовать сосредоточенной нагрузкой на одно место, что требует от перекрытия большей прочности. Тогда расчеты ведутся с учетом коэффициента перехода от равномерной нагрузки до сосредоточенной.

Кроме того, учитывается, какое именно дерево используется. Расчеты сопротивления для них, как и для промышленных деревянных балок, будут разные.

Правильно подобранные размеры деревянных балок перекрытия должны учитывать, что нагрузка будет подаваться постоянно (сопротивляемость умножаем на 0.8), и хватить конструкции должно хотя бы на 50 лет (сопротивляемость умножаем на 0.9) а то и 100 лет (вместо 0.9 – 0.8).

И только тогда можно получить приблизительно реальную картину размеров балок для проектируемого дома.

Расчет деревянных балок перекрытия – Кровля крыши для дома

Автор Кровельщик На чтение 8 мин. Просмотров 101 Обновлено 19.09.2017

Деревянные балки перекрытий – общая информация

Зачастую деревянные балки перекрытий используются в строительстве жилых домов. Отличительной особенностью таких построек является то, что они возводятся по каркасной технологии. Из названия элемента можно судить о том, что балки идут на выполнение перекрытий между этажами и чердачного перекрытия.

В массе своей изготавливаются такие балки из хвойных пород дерева. После просушки и изготовления элемент покрывается антисептическим материалом. Балки изготовляются с разными сечениями самой различной длинной и высотой, в зависимости от потребности строителей.

К преимуществам элемента можно отнести:

простой монтаж и небольшой вес;
широкая распространенность материала, из которого балка изготовляется;
при использовании деревянных балок в помещении прекрасная звуконепроницаемость;
балки не очень хорошо горят;
невысокая стоимость;
деталь поддается ремонту;
балки внешне выглядят очень красиво;
монтаж выполняется в течение дня.

Благодаря этим преимуществам деревянную балку можно приобрести в любой момент без предварительного заказа.

Впрочем, недостатки у детали тоже есть:

нет пропитки от горения и ее необходимо выполнять дополнительно;
в сравнении с металлическими элементами такого же типа, балки из дерева менее прочные;
деталь больше подвержена влаге и воздействию насекомых, нежели металлические изделия;
в результате температурного перепада балки могут претерпеть незначительную деформацию.

При изготовлении элемента необходимо учесть следующие требования:

Прочность материала – балка должна выдерживать серьезные нагрузки.
Жесткость – элемент не должен терять форму.
Шумоизоляция и защита от высоких температур.
Пожарная безопасность – деталь необходимо пропитывать специальным негорючим составом.

Подобные требования необходимы потому, что перекрытие – один из важнейших элементов во всем строении и малейшая деформация приведет к разрушению всего дома. Балки призваны распределять нагрузку равномерно и не дать этому произойти.

Виды и типы деревянных балок перекрытия

Деление балок из дерева происходит как по типам, так и по видам.

Выглядит оно следующим образом:

По назначению:
- Перекрытие в подвале и цокольном этаже – элемент особой прочности, поскольку на нем будет в дальнейшем стоять весь дом. Кроме этого, данное перекрытие будет являться основанием для напольного покрытия, что тоже станет дополнительной нагрузкой.
- Чердачное перекрытие – здесь у балок большой нагрузки не будет и лучше всего использовать небольшие элементы, чтобы конструкция не оказывала слишком большого давления на нижние балки. Также необходимо сохранить доступ к данным деталям, поскольку они будут часто подвергаться влиянию влажной среды и ветра и рано или поздно потребуют ремонта.
- Междуэтажное перекрытие – особенности такого элемента конструкции заключаются в том, что балки одновременно могут быть напольными перекрытиями и потолком. Для того, чтобы повысить звукоизоляцию и увеличить теплоизоляцию помещения, необходимо утеплить строение специальными материалами и зашить сверху доской и гипсокартоном.
По виду:
- Клееные – изготавливаются из нескольких деталей путем склейки. Способны выдерживать повышенную нагрузку, и не имеют ограничений по длине. Срок службы у таких элементов очень большой. Балки обладают высокой прочностью, легкостью и устойчивостью к возгораниям.
- Цельномассивные – изготавливаются из дерева твердых пород и выполнены из целого бревна. Используются для пролетов до 5 метров.

Требования к перекрытиям из дерева

Для того, чтобы построенный дом простоял долго лет и не доставил своим хозяевам никаких хлопот нужно учитывать несколько требований, которым должны соответствовать балки перекрытий:

Прежде всего, сам брус, из которого выполняется балка, должен быть выполнен из твердой породы дерева, которая обладает повышенной жесткостью и не поддается деформированию. Это необходимо для того, чтобы постройка могла в дальнейшем выдерживать большие нагрузки в виде верхних этажей, кровли.
Вес балки может превышать 350 кг на квадратный метр.
Допустимый размер балки – 7 метров.
При утеплении толщина материалов не должна превышать 25 см при перекрытии этажей с разным температурным режимом и 10 см, если утепляются балки между этажами с одинаковым температурным режимом.
Материал, из которого элемент изготовлен, должен быть максимально просушен и содержать влаги не более 20%. При необходимости используется гидроизоляция перекрытия путем применения специальной пленки.

Расчет деревянных балок перекрытия – специфика

Для того, чтобы правильно выполнить перекрытия в доме, стоит произвести предварительный расчет, чтобы в дальнейшем конструкция постройки была устойчивой и смогла эксплуатироваться длительное время.

Для этого необходимо учесть ряд моментов:

Возможные нагрузки. Здесь во внимание берется как постоянная нагрузка, так и переменная. К постоянной можно отнести вес перегородок и все конструкции, а под переменной понимается обстановка внутри дома и вес людей в нем проживающих.
Жесткость или нормативный показатель прогиба. У любого материала есть свой уровень жесткости. Впрочем, для конкретного случая используется формула, которая позволяет рассчитать эту величину. Показатель не должен превышать соотношения 1/200 для чердачных перекрытий и 1/250 для межэтажных.
Длина двутавровой балки не может превышать 5 метров для межэтажных перекрытий и 6 метров для чердачных.
Толщина элемента должна составлять не менее 1/25 ее длины.

Наиболее оптимальный вариант проведения предварительных подсчетов – это начать с выполнения чертежа будущей постройки.

Деревянные балки перекрытия – ГОСТы и СНиПы

Использование деревянных балок, их параметры, виды и место расположения регулируется следующими ГОСТами и СНиПами:

СНиП 2. 01.07-85 – Нагрузки и воздействия
СНиП 2.08.08-89 – Жилые здания
СНиП 3.03.01-87 – Несущие и ограждающие конструкции
СНиП П-25-80 – Деревянные конструкции
СНиП П-26-76 – Кровли
СНиП 23-01-99 – Строительная климатология
СНиП 31-02-2001 – Дома жилые одноквартирные
ГОСТ 8486-86 Е – Пиломатериалы хвойных пород. Технические условия
ГОСТ 13579-78 – Блоки бетонные для стен подвалов. Технические условия
ГОСТ 16381-77 – Материалы и изделия строительные теплоизоляционные. Классификация и общие технические требования
ГОСТ 24454-80 Е – Пиломатериалы хвойных пород. Размеры.
ГОСТ 30244-94 – Материалы и изделия строительные. Метод испытания на возгораемость (горючесть)
ГОСТ 30247. 1-97 – Конструкции строительные. Методы испытания на огнестойкость. Несущие и ограждающие конструкции.
ГОСТ 30403-96 – Конструкции строительные. Метод определения пожарной опасности.

Как определить нагрузку, которая будет действовать на перекрытие?

Нагрузка на перекрытие формируется из собственного веса балки, дополнительных материалов (утеплителя, заполнителя, зашивки) и переменного веса – внутренне обстановки жилища, и веса людей, проживающих в доме. Также, очень много зависит от частоты эксплуатации помещения.

Чтобы учесть все нюансы и погрешности, специалисты проводят специальный расчет, позволяющий понять, какой вес будет воздействовать на устанавливаемые балки. Исчисление очень сложное и громоздкое, поэтому очень сложно выполнить его самостоятельно.

Однако, для этого существует упрощенный вариант:

К примеру, возьмем перекрытие для чердака, где никакой мебели не стоит, но куда помещаются ненужные вещи. В качестве утеплителя используется обычная минвата. Нагрузка обычно составляет 50 кг на один квадратный метр.

70х1,3 = 90 кг/кв.м, где 70 – норма нагрузки для такого вида перекрытия, кг/кв.м, 1,3 – коэффициент запаса.

Общая расчетная нагрузка, воздействующая на перекрытие, составит:

50+90=130 кг\кв.м. При округлении за норму берем 150 кг/кв.м. Увеличение происходит потому, что может быть использован более тяжелый утеплитель и обшивка.

В этом случае, общая нагруженность перекрытий составит:

50+150х1,3 = 245 кг/кв.м, округляем до 250 кг/кв.м.

Если на чердаке на будущее планируется отделка под мансарду, то стоит увеличить нагрузку до 350 кг на метр квадратный. Для определения нагрузки существуют всевозможные онлайн калькуляторы.

Что следует знать про нагрузку на балку?

Чтобы правильно выбрать параметры, сечение, и материал, из которого изготавливаются балки перекрытий, нужно предварительно ознакомиться с параметрами, которым должна соответствовать деталь.

Все будет зависеть от того, где балка будет располагаться, какая нагрузка на нее ляжет. Очень важно учесть и уровень деформации дерева. Чем мягче порода, тем выше уровень деформации.

Шаг и сечение балок деревянного перекрытия

При строительстве дома крайне важно учесть шаг и сечение деревянного покрытия. От того, насколько часто расположатся балки, будет зависеть устойчивость дома. Если шаг перекрытий получится значительный, то на каждую балку ляжет достаточно высокая нагрузка и постройка вряд ли будет надежной.

Слишком маленький шаг между балками приведет к повышенной жесткости конструкции и возможной деформации строения в будущем. Оптимальным вариантом считается шаг от 30 см до 1,2 метра. Это обусловлено еще и тем, что получившиеся ячейки будут прекрасно подходить под размер утеплителя.

Что касается сечения детали, то обычно используется деталь прямоугольной формы с сечением 1,4:1, при этом, ширина элемента может быть от 40 до 200 мм, а высота 100 – 300 мм.

Основные требования к балкам перекрытия

К главным требованиям можно отнести следующие:

Параметры детали: длина, ширина, высота, сечение.
Уровень жесткости материала.
Какая нагрузка ляжет на деталь.
Горючестойкость.
Влагостойкость, шумоизоляция.

Пример расчета деревянной балки

Для того, чтобы рассчитать как будет зависеть нагрузка на балку от размера детали и шага, при установке можно воспользоваться следующими формулами:

Стандартные пролет для балки: 2,5 – 4 метра при прямоугольном сечении и отношении высоты к ширине 1,4:1.
Нужно учесть, что в стену балка входит минимум на 12 см.
При расчете необходимо учесть и собственный вес балки от 190 до 220 кг на метр квадратный.

Чтобы просчитать величину прогиба при нагрузке необходимо воспользоваться формулой:

Мmax = (q х l в кв.) / 8 = 220х4 в кв./8 = 400 кг•м.кв.

Далее, переходим к расчету момента сопротивления древесины на прогиб по формуле:

Wтреб = Мmax / R. Для сосны этот показатель составит 800 / 142,71 = 0,56057 куб. м

R – сопротивление дерева, взято из СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции», введенные в эксплуатацию в 2011 г.

Выполненные расчеты помогут построить устойчивый и рассчитанный на длительную эксплуатацию дом.

устройство и конструкция, межэтажное перекрытие по металлическим балкам

При создании кровельной системы используют такие несущие элементы как балка стропильная и ферма, их внешний вид можно увидеть на фото. Стропильные конструкции предназначаются для перекрытия пролетов и служат основанием для укладки настила на кровлю. При составлении проекта здания и крыши для него в обязательном порядке выполняется расчет балок перекрытия, исходя из нагрузок, которым они будут подвергаться.

Элементы стропильных систем

Балки стропильные и фермы, лежащие в основе всех стропильных систем, по-разному распределяют оказываемые на них внешние и внутренние усилия. Балка является одноэлементной конструкцией, воспринимающей нагрузку по всей своей длине. Изгибающие моменты в ее сечениях вызывают нормальные разнозначные усилия, при этом у крайних волокон они самые большие.

Деревянная стропильная ферма относится к стержневым конструкциям, она испытывает давление только в местах соединения стержней, где действуют вызываемые узловой нагрузкой нормальные однозначные усилия. Так для сборного железобетона признано рациональным использование безраскосных ферм с круговыми очертаниями в месте нахождения верхнего пояса.

Виды железобетонных балок

Железобетонные стропильные балки применяют для перекрытия пролетов, имеющих расстояние 6, 9, 12, 18 метров. Если длина пролета превышает 24 метра, тогда фермы по технико-экономическим параметрам значительно превосходят балки. Имеющие длину 6 и 9 метров балки используют для выполнения кровель на пристройках, а 12-метровые изделия применяют в качестве поперечных и продольных ригелей покрытия. 18-метровые балки задействуют как поперечные ригели, на них укладывают плиты, имеющие размеры

3х6 или 3х12 метров.

В зависимости от типа профиля балки бывают:

односкатными с нижним ломаным поясом или расположенными параллельно поясами;
трапециевидными двускатными с постоянным уклоном верхнего пояса;
с ломаным и криволинейным верхним поясом.

При обустройстве разных видов покрытий используют то или иное изделие, для чего и выполняется расчет нагрузки на балку. Как правило, односкатные балки необходимы для устройства кровель, имеющих уклон в одну сторону, например, на пристройках. Элементы железобетонные стропильные с параллельными поясами изготавливаются легко, поскольку арматурные каркасы для них отличаются постоянной высотой – их применяют в строительстве горизонтальных кровель.

При создании двускатных крыш чаще всего используют балки с постоянным уклоном верхнего пояса, который равен для кровель с незначительным наклоном 1:30, а для кровель с большим наклоном — 1:12. Но у них имеется недостаток: возникает необходимость выполнения арматурных каркасов с переменной высотой. При необходимости создания в уровне покрытия пропуска для инженерных сетей, используют балки двускатные решетчатые, имеющие пролет 18 и 12 метров.

Балки, у которых очертания верхнего пояса делают в виде ломаной или кривой линии, широкого применения не нашли, поскольку их производство основано на сложной технологии, хотя для них свойственно выгодное распределение материалов по длине пролета.

Выбор сечения у железобетонных балок

При подборе поперечных сечений для железобетонных балок учитывают ряд особенностей:

для поперечного сечения ригелей наиболее экономичной формой сечений считается двутавровая, у которой толщина стенки составляет от 60 до 100 миллиметров. Этот параметр зависит от способа расположения каркаса арматуры, укладки бетона и его уплотнения в вертикальном положении;
у V-образных опор толщина стенки постепенно увеличивается и тем самым обеспечивается прочность балок и стойкость к возникновению трещин, переходя на опоре из наклонных в прямоугольное или трапециевидное сечение, имеющее ширину, равную ширине полок. Для балок, имеющих длину 6 и 9 метро, часто используют тавровое сечение;
высота сечения ригелей в середине пролета составляет 1/10-1/15 длины пролета. Также в середине пролета для двускатных балок значение сечений определяется, исходя из стандартной высоты балок – 800 или 900 миллиметров и уклона верхнего пояса;
с целью обеспечения устойчивости и надежности при установке, транспортировке и опирании плит покрытия кровли ширина верхней полки выбирается в пределах от 200 до 400 миллиметров;
что касается ширины нижней полки, то этот параметр определяют в зависимости от ее прочности при обжатии бетона, размещения напрягаемой арматуры и длины площадки, необходимой для опирания балки на колонну. Как правило, ширина нижней полки составляет 200-280 миллиметров. От нижней и верхней полок переход к вертикальной стенке осуществляется с использованием вута (плавного увеличения поперечного сечения недалеко от места опирания), имеющего угол наклона около 45 градусов;
самыми простыми в производстве и удобными при пропуске всевозможных коммуникаций считаются решетчатые железобетонные двускатные стропильные балки с сечением 200-280 миллиметров;
для изготовления двускатных балок используют бетон классов В25-В40. В качестве продольной арматуры задействуют стержневую арматуру классов A-V и A-IV, канаты класса К-7, высокопрочную проволоку класса Bp-II. Хомуты полок, продольные стержни верхней полки и каркасы стенки производят из арматуры класса A-III. Поскольку у ригелей в опорных частях могут возникать большие усилия, устанавливают дополнительную арматуру, имеющую форму расположенных вертикально стержней и сеток;
в двускатных балках с двутавровым сечением на этапе обжатия возможно появление начальных трещин в верхней полке, поэтому их надо армировать в верхней части ригеля с помощью конструктивной напрягаемой арматуры;
когда производится расчет балки перекрытия, учитывают особенности опирания их на колонны, а затем определяют расчетный пролет;
расчет стойкости относительно вероятности возникновения прогибов и трещин, подбор арматуры выполняют аналогично тому как и для простого изгибаемого элемента различного профиля на всех стадиях работы конструкции. Следует учитывать, что в двускатных балках опасное нормальнее сечение располагается на 0,35-0,4L от опоры;
под воздействием равномерно распределенной нагрузки при уклоне верхней полки 1:12, опасное нормальное сечения находится от опоры на расстоянии 0,37L;
в балках, имеющих параболическое очертание верхнего пояса, при равномерно распределенной нагрузке нормальное расчетное сечение располагается посередине пролета.

Перекрытия по металлическим балкам

Перекрытие по металлическим балкам позволяет обустраивать большие пролеты, но по цене оно является наиболее дорогостоящим. В качестве металлических балок предпочтительно использовать двутавр, можно швеллер или рельсы. Металлические балки перекрытия и некоторое количество арматуры, которое укладывают и приваривают между ними, заливают бетоном. Так как пролет каждого из участков около одного метра, то толщина полученного перекрытия получается значительно меньше, чем у монолитного перекрытия.

Устройство перекрытий по деревянным балкам

Конструкция перекрытия по деревянным балкам обладает достоинствами, среди которых дешевизна и легкость устройства. Чтобы смонтировать потолочные балки из дерева, не требуется наличие специальной техники. Плохо, что устройство перекрытий по деревянным балкам можно использовать при наличии пролетов от 4 до 4,5 метров. Если они имеют большее расстояние, то и размеры балок, и стоимость конструкции сильно возрастают.

Перед установкой делается расчет деревянных балок перекрытия, желательно специалистами. Величина опирания балки на стену не может быть менее 12 сантиметров. Концы этих элементов либо опираются на стену, либо их заводят в специально оставленные гнезда. Балки пропитываются антисептиком, их концы оборачивают рубероидом, толем или пленкой. Расчет деревянных балок можно выполнить самостоятельно при помощи специальных программ. Также расчет деревянной балки перекрытия в зависимости от пролета, шага установки и нагрузки имеется в Интернете.

Балки из бруса

Клееная балка (стропила из бруса) относится к современным стройматериалам, получившим широкое распространение благодаря отличным эксплуатационным характеристикам. В несущих системах конструкционный брус также нашел применение.

Самой прочной на износ балкой считается брус с соотношением сторон 7:5.

Круглое бревно выдерживает большую нагрузку, чем вытесанный из него брус, но такой прочностью на изгиб не обладает. Зависит прогиб в основном от высоты балки, а не от ее ширины. Например, соединение двух абсолютно одинаковых брусьев при помощи болтов и шпонок способно выдержать вес в 2 раза больший, чем, если уложить оба бруса рядом.

Правда, когда клееные стропила сделать слишком тонкими, они начинают изгибаться в сторону. Если создается чердачное или межэтажное перекрытие по балкам, они должны обладать толщиной не менее 1/24 длины.

Подстропильные балки и их особенности

Используемые для покрытий с балочными конструкциями балки подстропильные и подстропильные фермы обладают рядом особенностей:

железобетонные изделия производят с пучковой арматурой исключительно предварительно напряженными;
эти изделия бывают с параллельными и непараллельными поясами;
балку подстропильную рассчитывают по схеме как для однопролетной балки, которая нагружена распределенной от собственного веса нагрузкой и сосредоточенной силой в середине пролета;
у балок и ферм подстропильных конструкций есть железобетонные консоли или стальные столики, предназначенные для опираний на них несущих конструкций покрытий;
эти элементы крепят к каркасу, как и основные конструкции.

От правильного выбора балок стропильных и подстропильных зависит прочность и надежность всей кровельной конструкции

Возможно вас заинтересует:в москве подъемник электрический для инвалидов по низкой цене

Как выполнить расчет деревянных балок перекрытия?

Чтобы перекрытие было максимально надежным, следует подбирать точные размеры балок, используемых для работы. Так, например, расчет деревянных балок – неизменная часть работы перед их изготовлением, в расчет при этом берут длину балок и их сечение. Длина как деревянных, так и металлических балочных конструкций, зависит от ширины планируемого перекрытия, а сечение нужно просчитывать в зависимости от шага, нагрузки и длины пролета.

В Интернете можно найти специальные онлайн калькуляторы, помогающие выполнить расчеты онлайн, но далеко не все доверяют калькулятору, поэтому мы расскажем, по каким формулам и как именно производится расчет балок перекрытия.

Как выполняется расчет деревянной балки перекрытия

Деревянная балка перекрытия представляет собой элемент конструкции, обладающий несущими функциями. При расчете и выборе материала нужно учитывать следующее:

размеры, длина и количество деревянных балочных конструкций перекрытия зависит от расчетов пролета, который вы планируете перекрывать с их помощью. При расчетах учитывайте глубину введения балок в стену и их крепления;
в блочные кирпичные стены должны заходить не менее чем на 150 мм при условии, если они сделаны из бруса, а доски должна заходить минимум на 100 мм. Если дом деревянный, то цифра должна быть 70 мм минимум соответственно;
по длине конструкции перекрытия должны быть равны пролету при применении уголков или кронштейнов, а металлические конструкции в данном случае должны играть роль удерживания веса перекрытия и прочих нагрузок;
ширина пролета для перекрытия составляет в среднем от 2,5 до 4 метров, а длина деревянной балки должна быть 6 м. Если проект дома составлен так, что для его сооружения нужны более длинные балки перекрытия, то для этой цели используют клееный брус или стены-перегородки.

Поэтому используя калькулятор для проведения расчетов, не забудьте принять во внимание вышеуказанные советы, это поможет вам установить перекрытия более надежно.

Определение примерной нагрузки на перекрытие

Вполне естественно, что перекрытие будет давать балкам нагрузку, которая будет состоять из непосредственного ее веса и веса предметов, которые будут находиться на перекрытии. Подробный расчет нагрузки можно произвести только благодаря специальному калькулятору в проектной организации. А вот более просто рассчитать нагрузку на перекрытие можно благодаря следующим советам:

на чердачные конструкции с подшивной доской, утепленные минеральной ватой, обычно нагрузки не бывают слишком большими. Поэтому в среднем она составляет порядка 50 кг на 1 квадратный метр. Так, нагрузка будет рассчитываться по формуле: 1,3 умножаем на 70, где 1,3 – это коэффициент запаса прочности, а 70 – максимальная нагрузка;
в случаях, когда межбалочный утеплитель тяжелее минеральной ваты, или когда применяются для подшивки слишком толстые доски, размер нагрузки в среднем составляет 150 килограмм на квадратный метр. Общая же нагрузка определяется так: среднее числу нагрузки умножаем на коэффициент запаса прочности и прибавляем размер нужной нагрузки;
если речь идет о мансарде, тогда к факторам нагрузки прибавляется и напольное покрытие, мебель и прочее. Расчетную нагрузку увеличиваем в данном случае до 350 килограмм на метр;
при условии использования балок для межэтажного перекрытия, расчетная нагрузка считается как 400 кг на метр.

Как определить шаг и сечение балок перекрытия

Теперь, когда нам известна их длина и расчетная нагрузка, следует выполнить расчет шага балок перекрытия и их сечение. Для этого руководствуемся такими правилами:

соотношение высоты конструкции по отношению к ее ширине составляет 1,4 к1. Ширина деревянных балок перекрытия, размер которых непосредственно зависит от этих параметров, составляет от 40 до 200 мм. А высота и толщина деревянных балок зависит от толщины утеплителя и составляет от 100 до 300 мм;
шаг укладки составляет от 300 до 1200 мм, при этом следует учитывать размеры листов утеплителя, а также материал, используемый для подшивки. Если вы планируете устанавливать каркасное строение, то шаг балок должен соответствовать расстоянию между каркасными стойками;
допускается изгиб в размере 1/200 для чердачных перекрытий и 1/350 для межэтажных соответственно;
расчет сечения производится при помощи специальных калькуляторов и справочных материалов.
Если расчетная нагрузка составляет 400 кг на метр, то соотношение между шириной пролета, шагом и сечением должно составлять не менее 75 на 100 мм при условии шага в 0,6 мм, ширина пролета в 2 мм. Расстояния увеличиваются в зависимости от того, насколько большим будет сечение.

Какими должны быть деревянные балки перекрытия

При условии использования древесины в качестве материала, требования к ней существуют такие:
конструкции должны быть изготовлены из хвойных деревьев, благодаря этому обеспечивается хорошая прочность. Также влажность древесины должна быть не более 14 %, чтобы лаг при нагрузке не прогибался;
используемая при работе древесина не должна быть бракованная или пораженная плесенью либо же вредителями;
не забывайте перед укладкой обрабатывать балку антисептиком;
чтобы балка была устойчива к изгибам, соотношение ее сторон к размерам должно составлять 7 к 5;
прочность на изгиб определяется тем, насколько высоки лаги, чем они выше, тем большую нагрузку может удержать балка не прогибаясь;
чтобы перекрытие не прогибалось и не деформировалось даже под воздействием сильной нагрузки, следует сделать строительный подъем. Благодаря ему потолок нижней части будет несколько подниматься в центральной части, но при условии постоянной нагрузки, постепенно станет ровным;
если укладывать лаги часто, бревна лучше заменить досками, которые укладываются поверх ребер;
древесина будет расходоваться более разумно, если толщина балок составит 50 мм, а высота – от 150 до 180 мм, допустимая ширина шага – 400-600 мм соответственно.

Особенности металлических балок перекрытия

Для перекрытий металлические балки применяют не так часто, как деревянные, но среди их преимуществ можно назвать такие факторы, как более долгий по сравнению с деревом срок эксплуатации, огнеустойчивость и безопасное перекрывание пролетов в 5 метров.

В качестве металлических балок служат уголки, швеллеры и двутавры.

Расстояние между металлическими балками должно быть вдвое больше, чем между деревянными. Оно зависит от размеров плит настила, оказывающих определенную нагрузку. Также их нельзя применять как лаги для пола, да и подшить к ним потолок будет нелегко.

Однако, непопулярность использования металлических конструкций связана с такими недостатками, как:

при повышенной влажности образовывается ржавчина;
при монтаже следует применять грузоподъемник;
необходимость устранения звукопроводности путем обертывания торцов при помощи войлока.

Чтобы не допустить появления коррозии на несущих конструкциях можно использовать железобетон, укладывать их следует на расстоянии около метра друг от друга, а полученное пространство между ними заполняют легкобетонными плитами или блоками. Сверху же перекрытие оснащают стяжкой под пол, а потолок штукатурят.

Как видите, произвести нужные расчеты при использовании балок перекрытия очень нелегко, но это можно сделать самому, не используя при этом специальные вычислители или калькуляторы.

Предельные прогибы для расчета деревянных балок.

При действии нагрузки деревянные балки могут получать довольно большие прогибы, в результате которых нарушается их нормальная эксплуатация. Поэтому кроме расчетов по первой группе предельных состояний (прочность), необходимо выполнить расчет деревянных балок и по второй группе т.е. по прогибам. Расчет деревянных балок на прогиб выполняется на действие нормативных нагрузок. Нормативную нагрузку получаем разделением расчетной нагрузки на коэффициент надежности по нагрузке. Вычесление нормативной нагрузки выполнятся в сервисе расчет деревянных балок автоматически. Нормальная эксплуатация балок возможна, в случае если расчетный прогиб деревянной балки не превышает прогиб, установленный нормами. Нормативными документами установлены конструктивные и эстетико-психологические требования.

1. Конструктивные требования к прогибам деревянных балок.

Представлены в СП64.13330.2011 «ДЕРЕВЯННЫЕ КОНСТРУКЦИИ» Таблица 19

Элементы конструкций

Предельные прогибы в долях пролета, не более

1 Балки междуэтажных перекрытий

2 Балки чердачных перекрытий

3 Покрытия (кроме ендов):

а) прогоны, стропильные ноги

б) балки консольные

в) фермы, клееные балки (кроме консольных)

г) плиты

д) обрешетки, настилы

4 Несущие элементы ендов

5 Панели и элементы фахверха

1/250

1/200

1/150

1/300

1/250

1/150

1/400

1/250

1. Эстетическо-психологические требования к прогибам деревянных балок.

Представлены в СП20.13330.2011 «НАГРУЗКИ И ВОЗДЕЙСТВИЯ» Приложение Е.2

Элементы конструкций

Вертикальные предельные прогибы

2 Балки, фермы, ригели, прогоны,

плиты, настилы (включая поперечные ребра

плит и настилов):а) покрытий и перекрытий,

открытых для обзора, при пролете l, м:

l<1

l<3

l<6

l<12

l<24

1/120

1/150

1/200

1/250

1/300

В случае если балка скрыта (к примеру, под подшивным потолком) то соблюдение эстетико-психологических требований не является обязательным.

В данном случае необходимо выполнить расчет прогибов балки на соблюдение только конструктивных требований по прогибам.

Столы для перекрытия балок | Калькулятор

Часть 3 жилищного структурного проектирования

На этой странице мы объясним, как читать и проектировать таблицы пролета балок перекрытия. Вы найдете калькулятор пролета балки внизу этой страницы. На этом сайте также есть информация о том, как научиться читать таблицы балок и калькулятор балок.

Если вы только начинаете, вы можете перейти на страницу балок, поскольку мы расширим представленный там пример дизайна дома.Или даже вернитесь на страницу проектирования жилых домов, которая объясняет основную структуру дома.

Или посмотрите карту сайта с обучающими материалами «Создай свой собственный дом».

Использование таблиц пролета балок перекрытия

Продолжая часть 2: Таблицы пролетов деревянных балок для проектирования жилых домов, мы как раз собирались сделать наш дом более широким. Как только мы выйдем за пределы допустимых пролетов для балок пола (как показано в таблицах пролетов балок перекрытия), нам понадобится какая-то опора под этими балками пола.

Эта опора может иметь форму несущей стены. Стена может быть либо конструкционным бетоном надлежащего размера, либо стеной из бетонных блоков, либо стеной с деревянным каркасом. Мы обсудим эти возможности позже. А пока мы рассмотрим возможность поддержки балок перекрытия с помощью балок перекрытий.

Самый широкий пролет в таблице пролетов перекрытий в Части 2 этого учебного модуля показал, что перекрытия перекрытий могут занимать 17 футов 2 дюйма, если они имеют размер 2 X 12 с интервалом 12 дюймов. (по центру). Давайте расширим наш дом за пределы этих 17 футов 2 дюйма шириной до 24 футов.Таким образом, размеры дома теперь будут 24 ‘X 13’.

Можно было бы по-прежнему обрамлять пол таким же образом, как указано выше, но просто перемещать балки пола в противоположном направлении (ищем пиломатериалы размером 13 футов), но для нашего примера мы собираемся сохранить балки пола работает в том же направлении. Теперь на высоте 24 фута мы вышли за пределы возможностей нашей таблицы в предыдущем примере. Поэтому нам придется разместить деревянные балки перекрытия (или аналогично балки потолка) по всей ширине дома, чтобы поддержать балки пола.На рисунке ниже показано, как это будет выглядеть в плане.

Балки пола по-прежнему имеют длину 12 футов, но теперь вы можете видеть балку перекрытия, проходящую горизонтально через середину дома (поддерживаемую нижней бетонной фундаментной стеной). На рисунке ниже показано, как будет выглядеть каркас этого пола в трехмерной перспективе.

Теперь вопрос в том, насколько большой должна быть центральная балка перекрытия? Опять же, нет необходимости выполнять сложные расчеты деревянных балок, а просто найдите ответ в таблице пролета балок.Существует множество таблиц пролета балок для всех видов пиломатериалов, а также для количества этажей, которые в конечном итоге поддерживаются этой балкой. В таблице ниже показана выдержка из таблицы максимального пролета для сборных балок перекрытия из пихты Дугласа для поддержки не более одного этажа. Для всех пород древесины существует несколько таблиц пролета балок.

Образец таблицы пролетов перекрытия

Эта таблица является всего лишь образцом и может не подходить для вашего региона.

В этом отрывке из таблицы пролета показаны два возможных размера сборных балок перекрытия (2 X 10 и 2 X 12).В полной таблице указаны другие размеры пиломатериалов. Он также показывает максимум, на который балка может пролететь различное количество таких деревянных частей, собранных вместе (это обозначается трехслойной, четырехслойной и пятислойной). Трехслойный слой 2 X 10 будет означать, что три слоя 2 X 10 соединены бок о бок с их широкими секциями, идущими параллельно друг другу.

Поддерживаемая длина, показанная вдоль крайней левой стороны стола, — это общая длина балок перекрытия, которые должны поддерживаться по обе стороны от балки перекрытия, деленная на два.В случае нашего примера дома ширина дома составляет 24 фута, поэтому для дома потребуется 24 фута ширины балок. Разделив на два, мы получим 12 футов поддерживаемой длины. Итак, мы прочитаем по строке таблицы для 12 футов поддерживаемой длины.

Поскольку длина дома 13 футов, мы ищем запись в таблице для застроенной балки перекрытия, которая может перекрывать 13 футов. Мы также, вероятно, захотим построить балку наименьшего размера, которая будет соответствовать этому требованию, поскольку она будет наименее затратной. Посмотрите в таблице вдоль ряда для 12 футов поддерживаемой длины.Вы увидите, что 4-слойный, 2 X 12 может охватывать максимум 13 футов, поддерживая 12-футовые балки по обе стороны от него.

Где искать столы

Лучшее место, чтобы забрать пролетные столы — это ваш местный лесной склад, так как там есть все столы, которые используются в вашем регионе.

Переход от расчета балок к опорам балок

Итак, теперь у нас есть балки перекрытия подходящего размера и балки перекрытий подходящего размера для нашего дома размером 24 на 13 футов. Наша балка перекрытия перекрытия может перекрывать максимум 13 футов. В приведенной выше таблице самый широкий пролет балки перекрытия для 12 футов поддерживаемых балок пола составляет 14 футов 7 дюймов (при использовании 5-слойной 2 X 12). Что, если нам нужно пролететь больше, чем это?

Допустим, размер нашего дома составляет 24 на 26 футов. Теперь нам нужно будет поддержать центральную балку пола стойками. Обычно в подвалах эти столбы будут из конструкционной стали, бетона или сборных деревянных столбов, сделанных из кусков пиломатериалов стандартных размеров (2 дюйма), прибитых вместе друг к другу.

Конструкционная сталь обычно используется в подвалах, поскольку они регулируются по высоте, чтобы приспособиться к любому движению почвы или оседанию здания после установки.

Наш каркас пола дома размером 24 ‘X 26’, балки перекрытия и стойки теперь будут выглядеть так, как показано на рисунке ниже. На изображении ниже не показано, что балка перекрытия также поддерживается на концах внешними конструктивными стенами подвала.

Если используются сборные деревянные столбы, ширина столба должна соответствовать ширине балки, которую она поддерживает. В нашем примере выше мы используем 4-слойный пиломатериал размером 2 X 12. 2 «X 12» — это размер чернового пиломатериала до того, как он будет пропущен через строгальный станок на лесопилке.После того, как он пройдет через строгальный станок, он будет 1-1 / 2 «X 11-1 / 4» (так что да, 2 X 12 не имеет размеров 2 «X 12»). Это означает, что наши 4-слойные 2 X 12 будут иметь ширину 4 X 1-1 / 2 дюйма или 6 дюймов. Следовательно, стойка для поддержки этой застроенной балки перекрытия должна быть 6 дюймов на 6 дюймов. Для создания таких столбов мастера обычно прибивают вместе несколько кусков размерной древесины. Деревянная колонна прибита к балке перекрытия сверху и сидит на бетонной подушке у ее основания.

Обычно деревянные колонны располагаются через каждые 8-10 футов в зависимости от прочности балки перекрытия над ней и нагрузки на эту балку.В вашем местном строительном кодексе может быть указан размер, необходимый для таких столбов. Или вам может понадобиться заказать такие стойки у инженера-строителя. Инспектор по строительству отметит на ваших строительных чертежах все столбы, балки или балки, которые должны иметь печать инженера. В общем, если вы остаетесь в рамках таблиц пролета балок и таблиц пролета перекрытий, вам не нужно будет проводить расчеты балок инженером-строителем.

Фотографии балок перекрытий, балок перекрытий и столбов см. В разделе «Каркас дома» нашего блога о домостроении.

Для получения дополнительной информации о сборных деревянных балках перекрытия или деревянных потолочных балках (также называемых балками) см. Раздел «Балки» в документе «Деревообработка онлайн».

Следующий раздел учебного пособия — Каркас крыши

Теперь пора переходить к:

Часть 4: Стропильный каркас крыши в учебном пособии по проектированию конструкций жилых домов.

Калькулятор пролета балки

Чтобы использовать приведенный ниже калькулятор пролета балки, сначала выберите количество этажей, на которые будет опираться балка перекрытия, из раскрывающегося списка.

Затем с помощью кнопок выберите поддерживаемую длину балки. (Вспомните из нашего обсуждения выше, что поддерживаемая длина балки — это длина балок перекрытия, которые она будет поддерживать с обеих сторон балки, разделенная на два. Например, для дома шириной 24 фута с центральной балкой перекрытия, общая поддерживаемая длина балок пола составляет 24 фута. Затем вы делите это на два, чтобы получить поддерживаемую длину в 12 футов. Это число, которое вы будете использовать для поддерживаемой длины.)

Значения, отображаемые в итоговой таблице, показывают девять возможных максимальных пролетов балки для выбранной поддерживаемой длины. Эти девять пролетов балки предназначены для сборных балок, состоящих из пиломатериалов размеров 2X8, 2X10 или 2X12, скрепленных вместе в виде трех-, четырех- или пятислойных балок. Например, для трехслойной балки 2X8 нужно использовать три балки 2X8, прибитых вместе рядом. Чтобы получить помощь в понимании результатов на калькуляторе, прочтите раздел выше о том, как читать таблицы пролета балок.

1. Выберите количество этажей, поддерживаемых балкой

2.Используйте кнопки ниже, чтобы выбрать поддерживаемую длину балок перекрытия в футах (или в метрах в скобках) для балки

Если вы используете очень маленький экран или смартфон, поверните устройство в альбомную ориентацию, чтобы использовать калькулятор, указанный ниже.

Дугласская ель или лиственница (сорта № 1 и № 2) Максимальный пролет балки в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

пихта и пихта (No. 1 и № 2) Максимальный пролет луча в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

Ель, сосна или ель (No.1 и № 2) Максимальный пролет луча в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

Северные виды (No. 1 и № 2) Максимальный пролет луча в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

Пихта или лиственница Дуглас (сорта № 1 и № 2) Максимальный пролет балки в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

пихта и пихта (No. 1 и № 2) Максимальный пролет луча в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

Ель, сосна или ель (No.1 и № 2) Максимальный пролет луча в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

Северные виды (No. 1 и № 2) Максимальный пролет луча в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

Данные взяты из Таблицы строительства деревянных каркасных домов CMHC
Примечания:
1.Эта таблица предназначена только для жилищного строительства и предназначена только для целей первоначальной оценки. Вы должны проконсультироваться с местными таблицами пролета балок, чтобы убедиться, что размер балки соответствует вашему району.
2. Возможные поддерживаемые длины указаны с шагом в два фута (600 мм). Для получения более точных значений длины обратитесь к таблицам пролетов.

Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные копии в Интернете будут обнаружены Copyscape.

Общие сведения о перекрытиях перекрытий

Здравый смысл подсказывает, что большие балки перекрытия могут нести большую нагрузку, а расстояние между балками, расположенное ближе друг к другу, также увеличивает несущую способность пола.Но больше не всегда лучше, когда строители строят дом или добавляют дополнительную комнату. Например, дополнительные два дюйма вертикального расстояния, когда пол обрамлен балками 2 x 10, а не 2 x 12, могут быть весьма важны. Таким образом, перед строителями стоит задача выбрать балки, соответствующие нагрузке, которую они несут, и при этом максимально увеличить пространство.

Расчет грузоподъемности и выбор правильных размеров и расстояния между балками перекрытия — задача более сложная, чем вы можете себе представить, поскольку здесь играет роль множество переменных:

Порода древесины
Сорт пиломатериала
Ширина и толщина досок
Расстояние между балками
Нагрузка на пол
Длина перекрытия балок

Также доступны деревянные балки перекрытий, которые имеют свои собственные требования к размерам и интервалам.

Породы древесины

Различные породы древесины имеют разные прочностные характеристики, причем некоторые из них имеют гораздо более высокую прочность на изгиб, чем другие. В целом, у медленнорастущих видов больше колец роста на дюйм и, следовательно, они значительно сильнее, чем у быстрорастущих деревьев. Это также верно для деревьев одного и того же вида — когда условия вызывают медленный рост, древесина дерева будет прочнее.

Распространенные виды, используемые в строительстве, включают:

Сосна южная желтая и пихта Дугласа обладают высокой прочностью на изгиб.
Болиголов, ель и красное дерево имеют среднюю прочность на изгиб.
Кедр красный, сосна восточная и сосна пондероза имеют низкую прочность на изгиб.

Пиломатериал Сорт

Чем меньше дефектов содержится в куске пиломатериала, тем он будет прочнее. Пиломатериалы более высоких сортов (чистые, отборные или 1) имеют меньше дефектов и, следовательно, будут прочнее. Распространенный выбор для строительства каркаса — пиломатериалы двух сортов. Несмотря на то, что они не такие прочные, как у более высоких сортов, дефектов в пиломатериалах двух сортов обычно недостаточно, чтобы серьезно ослабить доски.Избегайте использования пиломатериалов трех или четырех сортов для каркасных конструкций. Если вы собираете доски вручную, проверьте их на наличие сучков и других недостатков.

Размер пиломатериала

На прочность данной доски балки наиболее сильно влияет ширина доски от верха до низа. Ширина гораздо важнее, чем толщина доски. Например, балка, сделанная из сдвоенных балок 2 x 6, может охватывать расстояние примерно на 25 процентов больше, чем балка 2 x 6, но балка 2 x 12 может охватывать примерно на 80 процентов больше, чем балка 2 x 6, даже если она имеет такое же расстояние. из дерева в виде удвоения 2 х 6.

Нагрузка

Пролет балки также зависит от веса пола. Нагрузки на перекрытие описываются двумя измерениями: статическая нагрузка и временная нагрузка.

Собственная нагрузка для жилищного строительства обычно составляет около 10 фунтов на квадратный фут. Статическая нагрузка рассчитывается путем сложения веса строительных материалов и деления на квадратные метры.

Термин «временная нагрузка» относится к общей нагрузке, которую несет пол, включая мебель, людей и другие хранимые предметы.Для жилых полов живая нагрузка обычно составляет от 30 до 40 фунтов на квадратный фут (psf), хотя это зависит от местоположения в доме. Временные нагрузки первого этажа предъявляют более высокие требования, чем временные нагрузки второго этажа (40 фунтов на квадратный фут против 30 фунтов на квадратный фут). В комнате, используемой исключительно для сна, может потребоваться всего 30 фунтов на квадратный фут, тогда как для пола гаража над подвалом потребуется 50 фунтов на квадратный фут или выше. С другой стороны, на недоступном чердаке временная нагрузка может составлять всего 20 фунтов на квадратный фут.

Таблицы пролетов балок

Пролет балки относится к измерению, покрытому балкой между несущими конструкциями, такими как балки или фундаментные стены. Строители обычно используют предварительно рассчитанные таблицы, чтобы указать им подходящие пролеты балок для каждой породы пиломатериалов, размера и расстояния. Но всегда следует консультироваться с местными строительными нормами, так как необычные ситуации могут потребовать рекомендаций по разным пролетам. Настоящие расчеты пролета балок перекрытия могут быть выполнены только инженером-строителем или подрядчиком.

В этой таблице с образцами приведены минимальные размеры балок перекрытия для балок с шагом 16 дюймов и 24 дюйма по центру (oc) для пиломатериалов 2-го сорта с 10 фунтов на квадратный фут статической нагрузки и 40 фунтов временной нагрузки, что типично для обычных жилых помещений. строительство:

	Желтая сосна, Дуглас Пихта		Редвуд Тсуга, Ель		Кедр красный западный, Сосна белая восточная
Размер балки	16 ″ o.c.	24 ″ o.c.	16 ″ o.c.	24 ″ o.c.	16 ″ o.c.	24 ″ o.c.
2 × 6	9 ′ 9 ″	8 ′ 3 ″	8 ′ 8 ″	7 ′ 6 ″	7 ′ 6 ″	6 ′ 3 ″
2 × 8	12 ′ 8 ″	10 ′ 8 ″	11 ′ 0 ″	10 ′ 2 ″	10 ′ 5 ″	8 ′ 6 ″
2 × 10	16 ′ 0 ″	13 ′ 0 ″	14 ′ 6 ″	12 ′ 4 ″	12 ′ 9 ″	10 ′ 5 ″
2 × 12	18 ′ 6 ″	15 ′ 0 ″	17 ′ 6 ″	14 ′ 4 ″	14 ′ 9 ″	13 ′ 0 ″

Строители могут регулировать свой выбор размера пиломатериалов и расстояния между ними в зависимости от обстоятельств.Например, если возникает проблема с высотой помещения, они могут выбрать балки меньшего размера и расположить их ближе друг к другу с более коротким пролетом. Или, если требуется большой пролет, например, при обрамлении потолка над комнатой с открытой планировкой, можно выбрать балки большего размера, сделанные из более прочных пород древесины.

Расчет нагрузок на коллекторы и балки | Строительство и строительные технологии

Обратите внимание: Эта старая статья нашего бывшего преподавателя остается доступной на нашем сайте в архивных целях.Некоторая информация, содержащаяся в нем, может быть устаревшей.

Понимание того, как нагрузки передаются через конструкцию и воздействуют на элементы конструкции, является первым шагом к определению размеров коллекторов и балок

Большинство строителей автоматически выбирают двойные заголовки -2 x 8 или -2 x 10 для обрамления окон и дверей в каждом доме, который они строят. Эти коллекторы работают для поддержки большинства жилых помещений и по совпадению удерживают верхние части окон на одинаковой высоте.Замечательное решение, но эффективно ли это и экономично ли использование материала? То же самое верно и для балок, таких как конструкционные коньковые балки и центральные балки. Слишком часто строители собирают брус размером 2 дюйма, чтобы выдержать нагрузки на крышу и пол, не рассматривая другие варианты. Вы не сможете превзойти пиломатериалы для большинства небольших оконных коллекторов, но по мере увеличения пролётов и нагрузок более прочные материалы становятся лучшим выбором. Пиломатериалы ограничивают возможности дизайна и в некоторых случаях просто не работают. Parallam, Timberstrand, клееный брус и Anthony Power Beam — примеры альтернативных материалов, которые предоставляют строителям захватывающий выбор.

В этой серии из двух частей мы рассмотрим, как пиломатериалы и эти инженерные материалы подходят для использования в качестве коллекторов и балок. Часть I покажет вам, как отследить структурные нагрузки до коллекторов и балок. В части II будут рассмотрены процедуры определения размеров, характеристики и стоимость этих материалов для нескольких приложений (см. «Определение размеров проектируемых балок и коллекторов» для части 2).

Делаю работу

Работа коллекторов и балок проста. Они передают нагрузки сверху на фундамент снизу через сеть конструктивных элементов.Идея определения размеров коллекторов и балок проста: сложите все временные и статические нагрузки, действующие на элемент, а затем выберите материал, который будет выдерживать нагрузку. Балка должна быть достаточно прочной, чтобы не сломаться (значение Fb), и достаточно жесткой, чтобы она не прогибалась чрезмерно под нагрузкой (значение E). Однако процесс определения размеров этих структурных элементов может быть сложным, если вы не инженер. Вот упрощенный подход, который поможет вам указать подходящий материал для многих приложений.

Первый шаг такой же для пиломатериалов и конструкционных древесных материалов: сложите все нагрузки, действующие на жатку или балку, и затем преобразуйте эту нагрузку в значение , какую нагрузку будет ощущать каждая прямая опора жатки или балки . Говоря лучевым языком, вы говорите: этот заголовок должен нести X-фунтов на линейный фут. Этот перевод является ключом к любой проблеме определения размеров конструкции. Вооружившись этой информацией, вы можете определить минимальный размер, пролет или силу балки (кредит джулио). Размеры инженерных деревянных компонентов определяются с помощью таблиц пролетов, которые соответствуют различным пролетам и фунтам на фут балки.Для пиломатериалов необходимо произвести математические расчеты.

Нагрузки

считаются либо распределенными , либо точечными нагрузками. Слой песка, равномерно распределенный по поверхности, является примером чистой распределенной нагрузки. Каждый квадратный фут поверхности испытывает одинаковую нагрузку. Текущие и статические нагрузки, указанные в строительных нормах и правилах для крыш и полов, являются приблизительными значениями распределенных нагрузок. Точечные нагрузки возникают, когда груз накладывается на одно место в конструкции, например на колонну.Нагрузка на опорную конструкцию распределяется неравномерно. Анализ точечной нагрузки лучше доверить инженерам. Мы будем рассматривать только распределенные нагрузки. Это позволит нам определять размеры балок для наиболее распространенных приложений.

Рисунок 1

Давайте проследим распределенные нагрузки для нескольких разных домов. Предположим, что все они расположены в одном климате, но имеют разные пути загрузки из-за конструкции. Эти примеры показывают, как распределенные нагрузки распределяются между элементами конструкции.Наши образцы домов находятся в районе, где снеговая нагрузка составляет 50 фунтов на квадратный фут площади крыши (снег рассматривается как временная нагрузка). Само собой разумеется, что в более теплом климате снеговая нагрузка, вероятно, была бы меньше, поэтому вам необходимо проверить свою кодовую книгу на предмет временных и статических нагрузок в вашем регионе. Все нагрузки указаны в фунтах на квадратный фут горизонтальной проекции (площадь пятна контакта). (СМ. РИСУНОК 1)

Заголовки

Рисунок 2

Пример заголовка № 1

Здесь каждый квадратный фут кровельной системы обеспечивает 50 фунтов динамической нагрузки и 15 фунтов статической нагрузки (всего 65 фунтов на квадратный фут) на конструктивную опорную систему.Помните, что эти нагрузки равномерно распределяются по всей поверхности крыши. Наружная стена (и коллекторы внутри) будут нести все нагрузки от средней точки дома (между опорными стенами) к внешней стороне дома (включая свес крыши). Расстояние в этом случае составляет 12 футов + 2 фута = 14 футов. Таким образом, каждый линейный фут стены должен выдерживать нагрузки, создаваемые полосой шириной 1 фут в этом районе 14 футов. С технической точки зрения стена имеет ширину притока 14 футов. Отсюда мы легко можем видеть, что каждая линейная опора стены поддерживает:

Условия:

живая нагрузка (снег):	50 фунтов на квадратный фут x 14 футов = 700 фунтов на линейный фут
Собственная нагрузка на крышу:	15 фунтов на квадратный фут x 14 футов = 210 фунтов на линейный фут
общая нагрузка:	= 910 фунтов на линейный фут

Важно перечислить временную нагрузку, постоянную нагрузку и общую нагрузку отдельно, поскольку временная нагрузка используется для расчета жесткости, а общая нагрузка используется для расчета прочности.

Рисунок 3

Пример заголовка 2

Этот дом идентичен нашему первому примеру, за исключением того, что он построен из палки. В результате временная нагрузка, статическая нагрузка и распределение сил различны. В отличие от стропильной крыши, временная нагрузка и собственная нагрузка на стропила и балки перекрытия должны учитываться как отдельные системы. Поскольку чердак можно использовать для хранения, временная нагрузка на чердак в соответствии с нормами составляет 20 фунтов на квадратный фут.

Условия:

живая нагрузка (снег):	50 фунтов на квадратный фут x 14 футов = 700 фунтов на линейный фут
Собственная нагрузка на крышу:	10 фунтов на фут x 14 футов = 140 фунтов на линейный фут
живая нагрузка потолка:	20 фунтов на фут x 6 футов = 120 фунтов на линейный фут
статическая нагрузка потолка:	10 фунтов на квадратный фут x 6 футов = 60 фунтов на линейный фут
общая нагрузка:	= 1020 фунтов на линейный фут

Рисунок 4

Пример заголовка 3

Опять же, у этого дома такая же ширина, но у него 2 уровня.Нагрузки на нижний коллектор создают крыша, верхние стены и система 2-го этажа. В Стандартах архитектурной графики вес внешней стены размером 2 × 6 составляет 16 фунтов на фут ². Таким образом, стена высотой 8 футов весит 8 футов x 16 фунтов / фут ² = 128 фунтов на линейный фут. На жатку доставлено:

Условия:

живая нагрузка (снег):	50 фунтов на квадратный фут x 14 футов = 700 фунтов на линейный фут
Собственная нагрузка на крышу:	15 фунтов на квадратный фут x 14 футов = 210 фунтов на линейный фут
стена верхнего уровня:	= 128 фунтов на линейный фут
Живая нагрузка 2-го этажа:	30 фунтов на фут x 6 футов = 180 фунтов на линейный фут
Статическая нагрузка 2-го этажа:	10 фунтов на квадратный фут x 6 футов = 60 фунтов на линейный фут
общая нагрузка:	= 1278 фунтов на линейный фут

Балки

Пример коньковой балки

Рисунок 5 — На этом рисунке показаны 2 конструктивных элемента: несущая балка конька и центральная балка.У обоих есть приток площадью 12’0 ″. Нагрузка на фут балки определяется так же, как и для жаток.

Условия коньковой балки

живая нагрузка (снег):	50 фунтов на фут x 12 футов = 600 фунтов на линейный фут
Собственная нагрузка на крышу:	10 фунтов на фут x 12 футов = 120 фунтов на линейный фут
общая нагрузка:	= 720 фунтов на линейный фут

Пример фермы

Центральная балка несет половину нагрузки на пол, нагрузку на перегородку и половину нагрузки на второй этаж.Текущие и статические нагрузки указаны в строительных нормах и правилах. Вес перегородки указан в Стандартах архитектурной графики как 10 фунтов на квадратный фут.

B) Условия балок первого этажа

Живая нагрузка 1-го этажа:	40 фунтов на фут x 12 футов = 480 фунтов на линейный фут
Статическая нагрузка 1-го этажа:	10 фунтов на фут x 12 футов = 120 фунтов на линейный фут
Перегородка высотой 8 футов:	= 80 фунтов на линейный фут
Живая нагрузка 2-го этажа:	30 фунтов на фут x 12 футов = 360 фунтов на линейный фут
Статическая нагрузка 2-го этажа:	10 фунтов на фут x 12 футов = 120 фунтов на линейный фут
общая нагрузка:	= 1160 фунтов на линейный фут

Резюме

Эти примеры являются типичными для типов вычислений, которые вам необходимо выполнить для определения равномерной нагрузки, которая распределяется на балку или коллектор.Вы должны установить, какую нагрузку принимает каждая прямая опора жатки или балки. Следующим шагом является использование технической литературы любой из компаний, производящих деревянные компоненты, для определения пролета и размера балки. Все они соотносят допустимые пролеты с нагрузкой на фут балки. Списки пролетов основаны на допустимом прогибе, динамической нагрузке и статической нагрузке, которые перечислены в вашей книге строительных норм. В части 2 «Определение размеров инженерных коллекторов и балок» мы сравниваем стоимость и характеристики некоторых деревянных изделий с пиломатериалами.

Все иллюстрации любезно предоставлены Journal of Light Construction.

% PDF-1.5 % 1 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 1 >> эндобдж 6 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 2 >> эндобдж 9 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 3 >> эндобдж 14 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 4 >> эндобдж 19 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 5 >> эндобдж 24 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 6 >> эндобдж 29 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 7 >> эндобдж 34 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 8 >> эндобдж 39 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 9 >> эндобдж 44 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 10 >> эндобдж 49 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 11 >> эндобдж 54 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 12 >> эндобдж 59 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 13 >> эндобдж 64 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 14 >> эндобдж 69 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 15 >> эндобдж 74 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 16 >> эндобдж 79 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 17 >> эндобдж 84 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 18 >> эндобдж 89 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 19 >> эндобдж 94 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 20 >> эндобдж 99 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 21 >> эндобдж 104 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 22 >> эндобдж 109 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 23 >> эндобдж 114 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 24 >> эндобдж 119 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 25 >> эндобдж 124 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 26 >> эндобдж 129 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 27 >> эндобдж 134 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 28 >> эндобдж 139 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 29 >> эндобдж 144 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 30 >> эндобдж 149 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 31 >> эндобдж 154 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 32 >> эндобдж 159 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 33 >> эндобдж 164 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 34 >> эндобдж 169 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 35 >> эндобдж 174 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 36 >> эндобдж 179 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 37 >> эндобдж 184 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 38 >> эндобдж 189 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 39 >> эндобдж 194 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 40 >> эндобдж 199 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 41 >> эндобдж 204 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 42 >> эндобдж 209 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 43 >> эндобдж 214 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 44 >> эндобдж 219 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 45 >> эндобдж 224 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 46 >> эндобдж 229 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 47 >> эндобдж 234 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 48 >> эндобдж 239 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 49 >> эндобдж 244 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 50 >> эндобдж 249 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 51 >> эндобдж 254 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 52 >> эндобдж 259 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 53 >> эндобдж 264 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 54 >> эндобдж 269 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 55 >> эндобдж 274 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 56 >> эндобдж 279 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 57 >> эндобдж 284 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 58 >> эндобдж 289 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 59 >> эндобдж 294 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 60 >> эндобдж 299 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 61 >> эндобдж 304 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 62 >> эндобдж 309 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 63 >> эндобдж 314 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 64 >> эндобдж 319 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 65 >> эндобдж 324 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 66 >> эндобдж 329 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 67 >> эндобдж 334 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 68 >> эндобдж 339 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 69 >> эндобдж 344 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 70 >> эндобдж 349 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 71 >> эндобдж 354 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 72 >> эндобдж 359 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 73 >> эндобдж 364 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 74 >> эндобдж 369 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 75 >> эндобдж 374 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 76 >> эндобдж 379 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 77 >> эндобдж 384 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 78 >> эндобдж 389 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 79 >> эндобдж 394 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 80 >> эндобдж 399 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 81 >> эндобдж 404 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 82 >> эндобдж 409 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 83 >> эндобдж 414 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 84 >> эндобдж 417 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 85 >> эндобдж 420 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 86 >> эндобдж 423 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 87 >> эндобдж 426 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 88 >> эндобдж 429 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 89 >> эндобдж 432 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 90 >> эндобдж 435 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 91 >> эндобдж 438 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 92 >> эндобдж 441 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 93 >> эндобдж 444 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 94 >> эндобдж 447 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 95 >> эндобдж 450 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 96 >> эндобдж 453 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 97 >> эндобдж 456 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 98 >> эндобдж 459 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 99 >> эндобдж 462 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 100 >> эндобдж 465 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 101 >> эндобдж 468 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 102 >> эндобдж 471 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 103 >> эндобдж 474 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 104 >> эндобдж 477 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 105 >> эндобдж 480 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 106 >> эндобдж 483 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 107 >> эндобдж 486 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 108 >> эндобдж 489 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 109 >> эндобдж 492 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 110 >> эндобдж 495 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 111 >> эндобдж 498 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 112 >> эндобдж 501 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 113 >> эндобдж 504 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 114 >> эндобдж 507 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 115 >> эндобдж 510 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 116 >> эндобдж 513 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 117 >> эндобдж 516 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 118 >> эндобдж 519 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 119 >> эндобдж 522 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 120 >> эндобдж 525 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 121 >> эндобдж 528 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 122 >> эндобдж 531 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 123 >> эндобдж 534 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 124 >> эндобдж 537 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 125 >> эндобдж 540 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 126 >> эндобдж 543 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 127 >> эндобдж 546 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 128 >> эндобдж 549 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 129 >> эндобдж 552 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 130 >> эндобдж 555 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 131 >> эндобдж 558 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 132 >> эндобдж 561 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 133 >> эндобдж 564 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 134 >> эндобдж 567 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 135 >> эндобдж 570 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 136 >> эндобдж 573 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 137 >> эндобдж 576 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 138 >> эндобдж 579 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 139 >> эндобдж 582 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 140 >> эндобдж 585 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 141 >> эндобдж 588 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 142 >> эндобдж 591 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 143 >> эндобдж 594 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 144 >> эндобдж 597 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 145 >> эндобдж 600 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 146 >> эндобдж 603 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 147 >> эндобдж 606 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 148 >> эндобдж 609 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 149 >> эндобдж 612 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 150 >> эндобдж 615 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 151 >> эндобдж 618 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 152 >> эндобдж 621 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 153 >> эндобдж 624 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 154 >> эндобдж 627 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 155 >> эндобдж 630 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 156 >> эндобдж 633 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 157 >> эндобдж 636 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 158 >> эндобдж 639 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 159 >> эндобдж 642 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 160 >> эндобдж 645 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 161 >> эндобдж 656 0 obj> / BaseFont / Times-Roman / FirstChar 0 / LastChar 255 / Subtype / Type1 / ToUnicode 17728 0 R / Ширина [333 333 333 333 333 333 333 333 333 333 333 333 278 556 556 611 278 611 444 564 250 250250250250250250250250250250 333 408 500 500 833 778 180 333 333 500 564 250 333250 278 500 500 500 500 500 500 500 500 500 500 278 278 564 564 564 444 921 722 667 667 722 611 556722 722 333 389 722 611 889 722 722 556 722 667 556 611 722 722 944 722 722 611 333 278 333 469 500 333 444 500 444 500 444 333 500 500 278 278 500 278 778 500 500 500 500 500 333 389 278 500 500 722 500 500 444480200480541250250250 333500 444 1000 500 500 333 1000 556 33389250250250250 333 333 444 444 350500 1000 333980 389 333 722 250 250 722 250 333 500 500 500 500 200 500 333760 276 500 564 333760 333400 564 300 300 333 500 453250 333 300 310 500 750 750 750 44 47 22 722 722 722 722 722 889 667 611 611 611 611 333 333 333 333 722 722 722 722 722 722 722 564 722 722 722 722 722 722 556 500 444 444 444 444 444 444 667 444 444 444 444 444 278 278 278 278 500 500 500 500 500 500 500 564 500 500 500 500 500 500 500 500] >> эндобдж 657 0 obj> эндобдж 658 0 obj> эндобдж 659 0 obj> эндобдж 660 0 obj> эндобдж 661 0 объект> эндобдж 662 0 obj> / BaseFont / Times-Bold / FirstChar 0 / LastChar 255 / Subtype / Type1 / ToUnicode 17730 0 R / Ширина [333 333 333 333 333 333 333 333 333 333 333 333 333 278 556 556 667 278 667 444 570 250 250250250250250250250250250250 333555500500 1000 833 278 333 333 500 570 250 333250 278 500 500 500 500 500 500 500 500 500 500 333 333570 570 570 500 930 722 667 722 722 667 611 778 778 389 500 778 667 944 722 778 611 778 722 556 667 722 722 1000 722 722 667 333 278 333 581 500 333 500 556 444 556 444 333 500 556 278 333 556 278 833 556 500 556 556 444 389 333 556 500 722 500 500 444394220394520250250250 333500500 1000500500 333 1000556333 1000250250250250 333 333 500500 350500 1000 333 1000 389 333 722 250 250 722 250 333 500 500 500 500 220 500 333747 300 500 570 333747 333400 570 300 300 333 556 540 250 333 300 330 500 750 750 750 500 722 722 722 722 722 722 1000 722 667 667 667 667 389 389 389 389 722 722 778 778 778 778 778 570 778722 722 722 722 722 611 556 500 500 500 500 500 500 722 444 444 444 444 444 278 278 278 278 500 556 500 500 500 500 500 570 500 556 556 556 556 500 556 500] >> эндобдж 663 0 obj> эндобдж 664 0 объект> эндобдж 665 0 obj> эндобдж 666 0 obj> эндобдж 667 0 obj> поток Hbd`ab`ddwwwq s () J4031

Пролетные перекрытия перекрытий для проектов жилищного строительства

Существует ряд факторов, которые следует учитывать при оформлении пола для проекта жилищного строительства, в том числе:

Тип используемой древесины.
Сорт пиломатериала.
Ширина и толщина досок.
Расстояние между балками.
Груз помещен на пол.
Длина пролета балок.

Породы древесины

Различные породы древесины различаются по жесткости и сопротивлению изгибу, причем некоторые породы намного прочнее других. Даже в пределах одного и того же вида сила сильно различается в зависимости от условий роста дерева.

Пиломатериалы из медленно растущих деревьев, у которых больше колец роста концевых волокон на дюйм, намного прочнее и плотнее, чем быстрорастущие деревья того же вида.

Прочность обычных пород дерева, используемых для обрамления, включает:

Высокая прочность на изгиб: Южная желтая сосна и пихта Дугласа.
Средняя прочность на изгиб: Тсуга, ель и красное дерево.
Низкая прочность на изгиб: Красный кедр западный, сосна восточная белая и сосна пондероза.

Пиломатериалы Сорт

Сорт пиломатериалов, используемых для изготовления балок, также является фактором, определяющим прочность древесины.Поскольку сучки и другие дефекты ослабляют древесину, пиломатериалы более высоких сортов (обозначенные как чистые, избранные или №1) считаются более прочными, чем пиломатериалы более низких сортов. Однако пиломатериалы более высоких сортов также намного дороже.

Пиломатериалы №2 являются наиболее распространенным выбором для перекрытий перекрытий и других пиломатериалов для обрамления. У него больше узлов и дефектов, чем у более высоких марок, но обычно недостаточно, чтобы вызвать значительную потерю прочности на изгиб.

Пиломатериалы более низкого сорта (обозначенные как № 3, полезные и № 4) часто имеют слишком много крупных сучков или других дефектов, чтобы их можно было использовать для балок перекрытия.

Независимо от сорта пиломатериалов, старайтесь выбирать доски с небольшим количеством сучков или дефектов, прямые, с небольшим изгибом по длине края.

По возможности располагайте балки пола так, чтобы любой изгиб доски был обращен вверх, чтобы вес на балке мог их распрямить. Любые крупные сучки, обнаруженные у края доски, также должны быть обращены вверх, чтобы слабая древесина сучка была сжата, а не напряжена.

Размер пиломатериалов

Ширина доски является важным фактором при определении расстояния, на которое может простираться балка перекрытия, она играет гораздо большую роль, чем толщина.

Например, если вы удвоите толщину или количество балок в полу, расстояние между досками увеличится примерно на 25%. Но если вы увеличите ширину досок вдвое, расстояние, которое могут перекрыть балки, увеличится от 80% до 100%, даже если вы используете те же опоры для досок из пиломатериалов.

Нагрузка на пол

Вес пола также является важным фактором при определении размера балки и длины пролета.

Вес строительных материалов (балки, черновой пол, пол и потолок) известен как статическая нагрузка и обычно оценивается в 10 фунтов на квадратный фут.

Вы можете рассчитать собственный вес самостоятельно, сложив вес строительных материалов, а затем разделив их на количество квадратных футов, которые будут покрывать материалы.

Вес, который будет помещен на пол, является динамической нагрузкой и включает мебель, людей и все остальное, что вы планируете хранить на полу. Динамические нагрузки колеблются от 30 фунтов на квадратный фут и выше, при этом 40 фунтов являются нормой для большинства жилых комнат и настилов.

Очевидно, что если вы коллекционер пианино или планируете собрать как можно больше людей на свою палубу, вам следует проявить осторожность и увеличить размер балок пола или уменьшить пролет.

Пролет балки

Объединение всех этих факторов дает минимальный размер балок, необходимый для различных типов древесины, сортов пиломатериалов, размеров досок, расстояния между балками и нагрузки, которая будет возложена на пол.

Вам также следует проверить местные строительные нормы и правила перед началом строительства и проконсультироваться с инженером-строителем в необычных или экстремальных ситуациях.

Ниже приведена таблица с указанием балок перекрытия минимального размера , необходимых для 16 ″ и 24 ″ по центру (o.c.) интервал при использовании пиломатериалов № 2 с 10 фунтами на квадратный фут статической нагрузки и 40 фунтами живой нагрузки.

	Сосна желтая Пихта Дугласа		Редвуд Тсуга, ель		Красный кедр западный Сосна восточная белая
Размер балки	16 ″ o.c.	24 ″ o.c.	16 ″ o.c.	24 ″ o.c.	16 ″ o.c.	24 ″ o.c.
2 × 6	9 ′ 9 ″	8 ′ 3 ″	8 ′ 8 ″	7 ′ 6 ″	7 ′ 6 ″	6 ′ 3 ″
2 × 8	12 ′ 8 ″	10 ′ 8 ″	11 ′ 0 ″	10 ′ 2 ″	10 ′ 5 ″	8 ′ 6 ″
2 × 10	16 ′ 0 ″	13 ′ 0 ″	14 ′ 6 ″	12 ′ 4 ″	12 ′ 9 ″	10 ′ 5 ″
2 × 12	18 ′ 6 ″	15 ′ 0 ″	17 ′ 6 ″	14 ′ 4 ″	14 ′ 9 ″	13 ′ 0 ″

Вы всегда можете использовать пиломатериалы большего размера, меньшее расстояние или меньший пролет; просто не делайте меньше, дальше друг от друга или дольше.Другими словами, лучше проявите осторожность, чем раздвигайте границы.

Дополнительная информация

Приложение для проектирования деревянных балок от Construction Knowledge.net

«Очень просто использовать, если нужно убедиться, что кусок дерева достаточно силен, чтобы вытащить что-нибудь из ямы ».
— Лия в Android Market

Простой в использовании калькулятор расчета деревянных балок для строительства и строительства:

Входные данные: пролет, размер балки, тип пиломатериала и вариант точечной нагрузки или равномерно распределенная нагрузка (включены только простые пролеты балки).
Выходы: расчетное напряжение при изгибе, допустимое напряжение вашего типа балки и расчетный и допустимый прогиб.

Другие функции и примечания:
Результаты можно отправить по электронной почте, отправить текстовое сообщение или скопировать в буфер обмена телефона.
Не стесняйтесь писать нам по электронной почте с предложениями по функциям или новыми идеями для приложений.

Пример:
У вас есть бревна 6 x 6, перекрывающие верхнюю часть строительных лесов, и входящий в комплект подъем с него.Вы хотите убедиться, что деревянная балка больше, чем адекватный груз, который вы поднимаете. Вы знаете, что это желтый сосна, пролетами 5 футов и пытается поднять 1500 фунтов груза (10 кубических футов бетона). Было бы неплохо узнать, поддерживает ли расчет что вам подсказывает ваша интуиция?

Вот как это работает:

1. Введите длину пролета: 5 футов

2. Введите предполагаемую ширину и глубину балки: 5.5 дюймов и 5,5 дюйма

№

3. Выберите породу дерева из вариантов: Сосна южная обработанная № 2 сорт

4. Укажите, будет ли нагрузка центром точечной нагрузки пролета или равномерной распределенная нагрузка? Точечная нагрузка.

Пример точечной нагрузки — опора стойки на балка или стальной трос, поднимающий ковш с приставкой. Точечные нагрузки находятся в фунты. В примере на экранах ведро с 10 кубическими футами бетона. должен быть поднят.Следовательно, нагрузка будет составлять 10 кубических футов бетона x 150 фунтов / кубический фут. бетона = 1500 фунтов.

Равномерно распределенная нагрузка, с другой стороны, возникает, когда силы, действующие на балку, распространяются по длине балки. Для Например, деревянная балка на 16 дюймов по центру состоит из 16 дюймов фанеры и ковра. (скажем, 2 фунта на квадратный фут) статической нагрузки над ним. Так мертвый груз становится 2 фунта / квадратный фут x 1,33 фута = 2,66 фунта на погонный фут. Жизнь нагрузка (скажем, 40 фунтов на квадратный фут для жилого помещения) аналогичным образом будет 40 фунтов на квадратный фут x 1.33 фут = 53,2 фунта на погонный фут. Таким образом, полная нагрузка будет мертвой нагрузка 2,66 фунта / фунт + динамическая нагрузка 53,2 фунта / фунт = 55,86 фунта / фунт.

5. Но вернемся к примеру: введите количество груза: 1500 фунтов

6. Убедитесь, что верхний пояс балки не скручен или коробление. Программа учитывает только изгибающие напряжения для простого пролета с либо центральная точечная нагрузка, либо равномерно распределенная нагрузка.Программа предполагает, что верхний пояс балки надлежащим образом поддерживается (либо с регулярно расположенные балки или какие-либо стабилизирующие стяжки) по крайней мере каждые пять футов. Если верхний пояс балки недостаточно поддерживается, пожалуйста, поймите, что балка может выйти из строя из-за деформации верхнего пояса. Эта программа не оценивает пролеты балок с неподдерживаемыми верхними тросами.

7. Просмотрите вывод программы:

Эту базовую программу проектирования деревянных балок должны использовать только квалифицированные человек.Предположения и формулы в программе должны быть полностью понятен всем, кто использует эту программу.

Вычислитель сечения балки перекрытия. Устройство деревянных балок внахлест и их размер. Как выбрать сечение и шаг между балками

В любом здании есть перекрытия. В собственных домах при создании опорной детали используются деревянные балки, обладающие рядом потребительских свойств:

наличие на рынке;
простота обработки;
цена существенно ниже, чем на стальные или бетонные конструкции;
высокая скорость и простота установки.

Но, как и любой строительный материал, деревянные балки имеют определенные прочностные характеристики, на основании которых производится расчет прочности, определяются необходимые размеры силовых изделий.

Все расчеты производятся в соответствии с Еврокодом. Совместимость со всеми известными продуктами на рынке — прямой импорт и экспорт наиболее популярных рисунков и заметок. Динамика документов и графиков — изменение любой функции из вычислительной модели автоматически отражается в текстовых и графических материалах.Рисунки и пояснительные примечания в отличном качестве и возможностях экспорта в текстовом или графическом редакторе. Гибкость — берите только те программы, которые вам нужны. . В следующих строках мы рассмотрим стальные деревянные композитные конструкции и их использование в строительстве.

Основные типы балок

При бытовом строительстве применяется несколько видов установки опорных элементов:

Простая балка, — это перекладина, имеющая две опорные точки на концах.Расстояние между опорами называется косой. Соответственно, при наличии нескольких точек крепления возникают двух-, трех- и более пролетные непрямые балки. В конструкции частного дома в этом качестве используются промежуточные стеновые перегородки.
Консоль, — Штанга жестко закреплена одним концом в стене или имеет один свободный конец, длина которого более чем в два раза превышает поперечный размер. Наличие двух свободно свисающих частей говорит о том, что имеется двухконтурная конструкция.На практике это горизонтальные балки, входящие в крышу и образующие навес.
Поставляемый продукт — Оба конца жестко закреплены в стене. Такая схема встречается при возведении упомянутых выше перегородок и стен, при этом балка получается смонтированной в вертикальном исполнении.

Преимущества и недостатки этого типа конструкции многочисленны. Преимущества: увеличенная прочность зазора, более высокая антисессимическая безопасность и эффективность. Проблемы возникают из-за различий в свойствах материалов.Были проведены три типа испытаний и исследований для трех различных способов комбинирования материалов.

Первое исследование касается противовоспалительной поддержки многоэтажных домов из напряженной древесины. Исследование было проведено в Университете Кентербери в Новой Зеландии и направлено на разработку нового типа композитной системы строительства и соединений для высотных деревянных панелей из натурального шпона в сейсмических зонах. Считается, что новый тип взаимоотношений будет способствовать увеличению долговечности деревянных построек и позволит им оставаться в эксплуатации после землетрясений за счет уменьшения количества пострадавших, а также затрат на ремонт и ликвидацию различных компаний.

Горизонтальная нагрузка перекрытия

Для расчета прочности нужно знать нагрузки, возникающие при работе операционной системы. Наиболее значимые ценности располагаются на первом этаже жилого дома. Меньшие значения получаются для мансардных конструкций и чердачных помещений. В балке возникают напряжения:

В дополнение к этому исследованию в упрощенной версии комбинированной стальной конструкции, используемой на трех мостах Mentorio, была разработана таблица в специальном формате, основанная на сложной теории, для расчета прочности и деформации.Общие характеристики Комбинированные конструкции включают в себя дизайнерские и архитектурные преимущества различных материалов, которые могут работать независимо или вместе, но в любом случае их работа улучшается.

Канада использует различные типы композитных конструкций. В Квебеке и Онтарио были построены сотни композитных стальных мостов, в которых сталь используется в качестве основного конструкционного материала в виде стальных основных балок, а дерево используется для небольших элементов, таких как деревянные балки. Эти приложения распространены и в зданиях, где они начали участвовать в качестве опорного каркаса, а дерево используется для плоских элементов.

Статическая нагрузка определяет два основных типа напряжения — прогиб по всей длине и изгиб в месте опоры.

Хотя эти два материала используются во многих местах Канады, их первоначальное использование в одной конструкции расположено на западном побережье страны. Часто результатом является сочетание конструкций, в которых сталь и дерево совместно воспринимают вертикальные и горизонтальные нагрузки.

Комбинация дерева и стали становится все более популярной во многих других странах мира, таких как США, Новая Зеландия, Англия.За последнее десятилетие была проведена серьезная проработка комбинированных стальных и деревянных конструкций. Однако имеющаяся информация и подробности не систематизированы и труднодоступны строителям. Это требует более детального изучения сложных деревянных и стальных конструкций для определения различных комбинаций, преимуществ, трудностей и проблем, связанных с их взаимодействием.

Прогиб — Получается от веса вышеперечисленных элементов. Стрелка максимального отклонения получается в точке нахождения объекта с наибольшей массой и (или) посередине между опорами.
Изгиб или рама — Это разрушение перекладины в точке перевязки. Это происходит от вертикальной нагрузки, а сама балка, воспринимающая это натяжение, действует как рычаг. С определенного усилия начинается критический изгиб, приводящий к разрушению поперечной опоры.

Чтобы уменьшить влияние на прочность деревянного поперечного изделия со стороны внутренних конструкций, их стараются размещать в местах расположения нижних опор.Бытовую технику и мебель по возможности желательно разместить вдоль стен или возле разгрузочных конструкций.

Методы объединения дерева и стали в единую конструктивную конструкцию, состоящую по существу из трех, и их можно суммировать следующим образом: Структура, система и материал. Конструкция — это так называемая «конструкция» — основной вид композитной конструкции, в которой используются отдельные конструктивные элементы из разных материалов. Можно привести множество примеров таких сочетаний. Один из самых распространенных видов — кровельные фермы.Например, можно упомянуть структуру фермы на крыше в Soutridge School, где соединения упрощены за счет комбинации стальных элементов растяжения и дерева, вдавленных в элегантную внутреннюю ферму.

Существует довольно много видов деревянных балок, но наиболее доступными для широкой массы населения являются изделия прямоугольного или овального сечения. В последнем случае брус представляет собой оцилиндрованное бревно, обрезанное с двух противоположных сторон.

Как рассчитать нагрузку на балку перекрытия

Суммарная нагрузка на элементы перекрытия складывается от собственного веса конструкции, веса от внутренних строительных изделий, находящихся на балках, а также от массы людей, мебели, бытовой техники и других хозяйственных принадлежностей.

Преимущества деревянных двухходовых балок

Рамы — еще один вид комбинированной конструкции. Системная система представляет собой еще один комбинированный метод, когда сталь и дерево собираются в общую конструктивную систему. Одним из примеров такой комбинации являются новые комбинированные деревянные соединения, разработанные исследователями из Университета Кентербери в Новой Зеландии. Связанные системы этого типа в принципе аналогичны железобетонным конструкциям, напряженным после бетонирования.Компаунды соединяют готовые деревянные элементы с помощью отдельных стальных натяжных соединений.

Тотальный расчет с учетом всех технических нюансов достаточно сложен и выполняется специалистами при проектировании жилого дома. Для граждан, поднимающих жилье по принципу «самостоятельной установки», более удобная упрощенная схема, в которую заложены требования СНиП, условия отделки I. Технические характеристики Деревянные материалы:

В конструкции также предусмотрены продольные стержни стальной арматуры, улучшающие сейсмостойкость подключенной системы.Материал Этот тип комбинации возникает, когда сталь и дерево одновременно образуют структурный элемент, аналогичный другим типам композитных структур, в которых два разных материала соединены для взаимодействия в одном элементе. Этот метод в основном используется при возведении мостов. Примеры включают мосты в Онтарио, где верхняя конструкция состоит из предварительно напряженных плоских деревянных элементов и стальных балок с поперечными переборками.

длина опорной части балки, контактирующей с фундаментом или стеной, должна быть не менее 12 см;
рекомендуемое соотношение сторон прямоугольника 5/7, — ширина меньше высоты;
допустимый прогиб для мансардного помещения не более 1/200, межэтажных перекрытий — 1/350.

Snip 2.01.07-85 Эксплуатационная нагрузка на чердачную конструкцию с легкой изоляцией из минеральной ваты составит:

Другой пример — мост Боку в Японии. Объект состоит из ортотропной стальной дорожной плиты, соединенной с двухсторонней деревянной балкой прямоугольного сечения. Прочность балок увеличивается за счет двух вертикальных стальных пластин переменной ширины. Плита соединяется с балками стальными пластинами, которые тоже работают посменно.

Варианты перекрытия для разных помещений

Комбинация материалов также используется при строительстве жилых домов, но не так широко.Обычно совмещают две деревянные балки с металлической пластиной между ними и соединением на болтах. Такое сочетание встречается при строительстве легких каркасных домов в Северной Америке. Такие лучи поглощают большие нагрузки в отверстиях большего размера, чем полностью деревянная балка того же сечения. В Ванкувере для остановки станции Руперт на линии Тысячелетия использовался этот тип луча. Конструкция упора состоит из изогнутых деревянных балок, соединенных стальными панелями, стальных круглых колонн и стальных деревянных стоек, образующих трехрамный каркас.

G = q + gn * k, где:

k — коэффициент запаса прочности, обычно для зданий малой этажности принимают значение 1,3;
GN — стандарт для аналогичного чердака равный 70 кг / м²; При интенсивном использовании чердачного помещения величина будет не менее 150 кг / м²;
Q — нагрузка от самого перекрытия чердака, равная 50 кг / м².

Пример расчета

Дано:

Крыша состоит из легкой стальной панели, поддерживаемой клееными деревянными столами.Преимущества стальных деревянных конструкций. Хотя сталь и дерево — два очень разных материала, объединение их в общий дизайн может дать ряд преимуществ, учитывая свойства и качество каждого из них, позволяющие преодолеть их недостатки. Для разработки таких компонентов важно глубокое понимание и изучение свойств этих материалов. Инженеры и архитекторы должны учитывать прочность каждого материала и знать, в каких условиях каждый из них работает лучше всего.

чердак жилого дома, предназначенный для хранения различного хозяйственного инвентаря;
для утепления применяется кламзит с легкой бетонной стяжкой.

Общая нагрузка составит g = 50 кг / м² + 150 кг / м² * 1,3 = 245 кг / м².

Исходя из практики, средние усилия на мансардном этаже не превышают значений 300-350 кг / м².

Для межэтажных перекрытий значения находятся в пределах 400-450 кг / м², и что более важно, следует принимать во внимание при расчете первого этажа.

Хотя сталь лучше всего работает при напряжении, дерево лучше реагирует на сжатие. Следовательно, при строительстве композитной стальной конструкции дерево должно быть предусмотрено в штампованной части, а сталь — на стороне растяжения. По желанию архитекторов более грубый, так называемый «рустик» влияет на тип конструкции крыши. То же самое стоит увидеть посетителям в холле здания, где выставлены экспонаты, связанные с историей города. Конструкция фермы предназначена для поддержки крыши.

В данной несущей конструкции стальная часть находится на стороне растяжения, а на стороне пресса — клееный стержень. Сочетание стали и дерева улучшает устойчивость конструкций к землетрясениям. Дерево имеет высокое соотношение прочности и веса элементов, что делает деревянные конструкции легче других строительных материалов. Это небольшой вес, который полезен при сейсмических событиях. Учитывая тот факт, что сейсмическая сила пропорциональна массе конструкции, можно ожидать, что легкие деревянные конструкции, которые правильно спроектированы и построены, будут лучше справляться с землетрясениями.

Совет. При выполнении перекрытий желательно принимать значения нагрузок, превышающие расчетные на 30-50%. Это повысит надежность конструкции в целом и увеличит общий срок службы.

Как рассчитать необходимое количество балок

С другой стороны, сталь придает пластичность деревянной конструкции. Пластичность — это способность конструкции развивать пластические деформации и отвлекать сейсмическую энергию, не разрушая ее.Поэтому желательно, чтобы здание имело аналогичные свойства, учитывая внезапный характер сейсмических событий, потому что они позволят вам рассеивать сейсмическую энергию. Они покрыты сталью для лучшей передачи сейсмических сил. Дерево является экологически чистым строительным продуктом из-за снижения выбросов углекислого газа.

Профили и балки деревянного перекрытия

В эпоху глобального потепления Стратегии устойчивого развития не просто необходимы, они все чаще навязываются большинством правительств.Дерево, как наиболее устойчивый, натуральный и возобновляемый строительный материал, нуждается в повсеместном распространении в строительной индустрии. Однако такие продукты, как клееные деревянные элементы и детали из обработанной древесины, считаются продуктом строительной отрасли из-за производственного процесса. Хотя склеивание и ламинирование повышают прочность и снижают влажность древесины, они также делают материал пригодным для вторичной переработки, как и многие другие изделия из дерева.

Количество поперечных опор определяется нагрузками на душу населения и максимальным прогибом чернового покрытия, сделанного, например, из плиты или фанеры.Их твердость влияет на собственную толщину изделия и шаг между точками опоры, то есть расстояние от соседних балок.

Для малоэксплуатационных помещений (чердак) допускается использование доски толщиной не менее 25 мм, с шагом между опорами 0,6-0,75 метра. Межэтажное перекрытие жилой зоны целесообразно выполнять зачатком размером не менее 40 мм и расстоянием по ближайшим точкам крепления не более 1 метра.

Таким образом, образуется до 30% потерь древесины, и некоторые положительные стороны дерева теряются как экологический строительный материал, учитывая, что это возобновляемый ресурс. С другой стороны, сталь может быть переработана в значительной степени, поэтому сочетание дерева и стали дает положительный результат с точки зрения экологии и устойчивого строительства.

Выбор схемы расчета

В Канаде и в большинстве других стран мира строительные нормы накладывают ограничения по высоте и площади деревянных конструкций с точки зрения противопожарной защиты, но нет ограничений по применению из дерева с негорючими материалами, например сталью.Несмотря на то, что древесина является горючим материалом, здания, построенные из массивных деревянных элементов конструкции, обладают отличными огнестойкими свойствами.

Пример расчета

Чердак. Длина между стенами 5 метров. Слабая эксплуатационная нагрузка, — хранение всей посуды. Настил выполняется из обрезных сухих досок хвойных пород толщиной 25 мм. При максимальном шаге 0,75 метра количество ориентиров должно быть:

5 м / 0.75 м = 6,67 шт., Звучание в целое число в большой стороне — 7 лучей.

Тогда уточненный шаг:

5 м / 7 шт = 0,715 м.

Межэтажное перекрытие. Длина между стенами 5 метров. Первый этаж с максимальной нагрузкой. Черновой пол выполняется из изделия размером 40 мм. Шаговые опоры берутся через 1 метр.

Количество точек крепления : 5 м / 1 м = 5 шт.

Совет. Несмотря на низкую нагрузку на чердачное помещение, желательно применять требования, связанные с межэтажным перекрытием, в будущем может быть вероятность реструктуризации в жилищном прокуратуре.

Как рассчитать желаемое сечение традиционного перекрытия деревянного бруса

Прочностные характеристики опорного элемента определяются геометрическими параметрами — длиной и поперечным сечением. Длина, как правило, определяется из внутренних размеров межпространства и закладывается на этапе проектирования здания.Второй параметр — это сечение, оно может меняться в зависимости от предполагаемых нагрузок в процессе строительства.

Пример расчета

Чтобы избежать лишних математических вычислений, приведите рекомендованные данные, которые сведены в таблицу. Имея размер пролета и шага, вы можете определить приблизительное сечение стержня или диаметр бревна. Расчет производился исходя из средней нагрузки 400 кг / м²

Таблица 1

Песочная секция прямоугольного бруса:

таблица 2

Диаметр оцилиндрованного бревна:

Примечание: В таблицах указаны минимально допустимые размеры.При проектировании собственной постройки необходимо брать те размеры деревянных изделий, которые присутствуют на местном строительном рынке региона, а значения требуется округлять до самых больших.

Совет. При отсутствии необходимой планки ее можно заменить на доски, скрепленные между собой столярными изделиями и саморезами. Еще один вариант армирования — увеличить сечение бруса, добавив к его боковым сторонам доски определенной толщины.

Совет. Продлить срок службы и снизить показатель воспламеняемости поможет специальное противопожарное и биозащитное оборудование. К тому же такая операция способствует небольшому увеличению прочности деревянных изделий.

Совет. Тем, кто еще хочет провести математические обзоры, по расчетам деревянных балок, на перекрытия, желательно заглянуть в интернет с таким вопросом, «есть достаточное количество сайтов, на которых размещены электронные калькуляторы для определения параметров элементов силовых структур.

Если в частном доме по внутренней конструкции планируется устройство потолка, состоящего из деревянных балок, важная составляющая подготовительного этапа Расчет точных размеров, наилучшего сечения реек и ступеньки, которую следует отступать между ними . Рассчитать размер и количество рельсов необходимо, прежде всего, для экономии средств, а также во избежание дефицита стройматериалов.

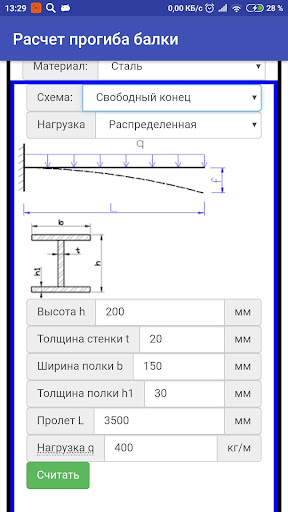

В Интернете сегодня предлагается множество онлайн-калькуляторов, которые позволяют сделать расчет максимально простым и быстрым.Первичный расчет включает определение разновидностей используемых балок:

балок подходят;
склеен из досок;
клееный из шпона;
часть распиленного бревна.

Какие измерения нужны

Балки перекрытия деревянные, а точнее точное количество, определяется на основании таких данных, которые измеряются строительной рулеткой:

размеры пролета, к которому будет крепиться рельс;
вариантов крепления стеновых конструкций, а именно по глубине, расчетной для крепежа;
оценка нагрузки, действующей непосредственно во время работы;
чаще всего определяются специальными таблицами.

Балки деревянные внахлест и их длина

Длина настила перекрытия зависит от размера пролета, на котором разворачиваются строительные работы, плюс желательно учесть небольшой запас, рассчитанный на вложение деревянных балок в стену. Длина может быть измерена сама по себе, но размеры глубины зависят от используемого материала.

Например, если стены кирпичные или была применена блочная система, деревянные балки перекрытия уходят в так называемые гнезда, глубина колеблется в пределах 100-150 мм.Деревянные конструкции следует оборудовать глубиной 70 мм. Предполагаемое использование металлических крепежей, хомутов разного рода, уголков определяет размер участков равный пролёту. Есть желание соорудить крышу в стиле мойки, снаружи дома намечаются деревянные балки перекрытия на 30-50 см.

Наиболее оптимальные размеры пролета, балки перекрытия колеблются в пределах 2,5-4 м. Специалисты не рекомендуют превышать длину реек более чем на 6 м, в противном случае лучше приобрести клееный брус или использовать промежуточные стены, колонны.

Схема расчета нагрузки при перекрытии

Нагрузка, действующая на перекрытие деревянных плит, состоит из нескольких видов нагрузки:

Собственные накладные детали.
Постоянная или наоборот временная нагрузка, например, если на верхнем этаже установлена мебель, бытовая техника. оборудование.

Перекрытие мансарды, не удерживающее вещи, мусор, а только учитывающее массу светоизоляции по типу минеральной ваты или пенопласта и собственный вес, принимается в размере 50 кг / кв.м. Исходя из этого, рассчитывается эксплуатационная нагрузка перекрытия:

70 × 1,3 = 90 кг / кВ. М, 70 — единственное принятое значение нагрузки для чердака, а 1,3 — показатель запаса.

Рассчитать общую нагрузку:

(50 + 90) × 1,3 + 50 = 232 кг / кв.м, округлить до 240 кг / кв. м.

Для потолка мансарды, где оборудована мансарда, следует прибавить вес конструкции перекрытия, перегородок и мебели. Затем нагрузка возрастает до 300–350 квадратных метров.м. Уравновешиваем вес нескольких жителей и посетителей дома и получаем нагрузку 350-400 кг / кв.м.

Пошаговая инструкция по расчету деревянных речек

При установке возможной нагрузки На деревянные балки перекрытия самое время приступить к расчету сечения деталей и расстояния между ними при креплении. Например, возьмем груз в 300 кв. м и пролетом 6 м. Тогда сечение балки предполагает использование формулы:

Размер габаритов = (20 × 22Н) / (В = 25).Эта формула создана ведущими инженерами и дизайнерами. Итак, получаем: (20 × 22) / 25 = 17,6 см — идеальные размеры перекрытия деревянного бруса.

Что касается высоты, стоит изучить пропорциональность показателя толщины материала, который выбран в качестве надежного утеплителя. Между планками должно быть не менее 30 см, но не более 1,2 м. Сосредоточьтесь на размерах блоков изоляционных пластин, фиксации в межрабочем пространстве или на связывающей панели плоскости потолка.

Шаг фиксации штанги должен соответствовать шагу стоек каркасного основания, по мнению профессионалов, этот нехитрый прием позволит добиться большей жесткости установки, надежности и прочности конструкции.
