Расчет деревянной балки перекрытия согласно СП 64.13330.2011

Примечание: Если нагрузка на балку вам уже известна, а вникать в теоретические основы расчета у вас нет никакого желания, то можете сразу воспользоваться калькулятором. Впрочем воспользоваться калькулятором можно и после того, как определены нагрузка и расчетное сопротивление.

Итак планируется междуэтажное перекрытие по деревянным балкам для дома, имеющего следующий план:

Рисунок 515.1. План помещений второго этажа.

1. Общий Расчет балки перекрытия санузла на прочность

Для того, чтобы рассчитать деревянную балку на прочность согласно требований СП, следует сначала определить множество различных данных на основании общих положений расчета балок.

1.1. Виды и количество опор

Деревянные балки будут опираться на стены. Так как мы не предусматриваем никаких дополнительных мер, позволяющих исключить поворот концов балки на опорах, то опоры балки следует рассматривать, как шарнирные (рисунок 219.

2).

Рисунок 219.2.

Примечание: Так как концы балок, опирающиеся на каменные стены, для уменьшения риска гниения балок как правило обрабатывают гидроизоляционными материалами, имеющими относительно малый модуль упругости, при этом глубина заделки концов балки в стену не превышает 15-20 см, то даже если на опорные участки таких балок будет опираться каменная кладка, то это все равно не позволяет рассматривать такое опирание, как жесткое защемление.

1.2. Количество и длина пролетов

Согласно плану, показанному на рисунке 515.1, для перекрытия в санузле (помещение 2-1) длина пролета будет составлять около:

l = 4.18 — 0.4 = 3.78 м

При этом балки будут однопролетными, а значит статически определимыми.

1.3. Система координат

Расчет будем производить используя стандартную систему координат с осями

х, у и z. При этом балка рассматривается как стержень, нейтральная ось которого совпадает с осью координат х, а начало координат совпадает с началом балки. Соответственно длина балки измеряется по оси х.

1.4. Действующие нагрузки

Все возможные расчетные плоские нагрузки для такого перекрытия мы уже собрали:

q_рп = 212.46 кг/м²

q_рв = 195 кг/м²

Примечание: при объемной чугунной ванне, установленной посредине балок перекрытия, расчетное значение временной нагрузки может быть значительно больше.

Однако такие значения нагрузок можно использовать только при расчете монолитного перекрытия. В нашем же случае балки перекрытия представляют собой крайние или промежуточные опоры для многопролетных балок — досок настила и остального пирога перекрытия.

Таким образом для более точного определения нагрузки на наиболее загруженную балку следует точно знать, доски какой длины будут использоваться в качестве настила по балкам. Если такого знания нет, то я рекомендую рассматривать наиболее неблагоприятный вариант, а именно — доски будут перекрывать 2 пролета, т.е. опираться на 3 балки перекрытия.

В этом случае наиболее нагруженной будет балка — промежуточная опора для таких досок — двухпролетных балок, соответственно значения нагрузок для такой балки следует увеличить в 10/8 = 1.25 раза или на 25%, тогда:

q_рп = 212.46·1.25 = 265.58 кг/м²

q_рв = 195·1.25 = 243.75 кг/м²

Если доски будут перекрывать 3 пролета, то значения нагрузок следует увеличить в 1.1 раза (253.4.4). При 4 пролетах — в 8/7 = 1.15 раза (262.7.10) и так далее, тем не менее остановимся на первом варианте, так оно надежнее.

Так как на рассчитываемое перекрытие действует только одна кратковременная нагрузка (особые нагрузки типа взрывной волны или землетрясения мы для нашего перекрытия не предусматриваем), то при рассмотрении основного сочетания нагрузок используется полное значение кратковременной нагрузки согласно СП 20. 13330.2011 «Нагрузки и воздействия» п.1.12.3, тогда:

q_р = 265.58 + 243.75 = 509.33 кг/м²

Так как балки рассчитываются не на плоскую, а на линейную нагрузку, то при шаге балок 0.6 м расчетная линейная нагрузка на балку составит:

q_рл = 509.33·0.6 = 305.6 кг/м

1.5. Определение опорных реакций и максимального изгибающего момента

Так как загружение балки равномерно распределенной нагрузкой — достаточно распространенный частный случай, то для определения опорных реакций можно воспользоваться готовыми формулами:

А = В = ql/2 = 305.6·3.78/2 = 577.6 кг

М_max = ql²/8 = 305.6·3.78²/8 = 545.82 кгм или 54582 кгсм

1.6. Построение эпюр поперечных сил и изгибающих моментов

В нашем частном случае, когда нагрузка является равномерно распределенной, можно опять же воспользоваться готовыми эпюрами, благо их для такого случая построено уже множество:

Рисунок 149. 7.2. Эпюры поперечных сил и моментов, действующих в поперечных сечениях

Для большей наглядности можно нанести полученные значения поперечных сил (опорные реакции — это и есть значения поперечных сил в начале и в конце балки) и максимального изгибающего момента на эпюры.

Примечание: В данном случае эпюра моментов помечена знаком минус, просто потому, что откладывается снизу от оси координат х. А вообще знак для моментов принципиального значения не имеет, так как при действии момента всегда есть и растянутая и сжатая зона поперечного сечения. Таким образом наиболее важно понимать, где при действии момента будет растянутая, а где сжатая зона сечения. Впрочем для деревянных балок это большого значения не имеет.

1.7. Определение требуемого момента сопротивления

Согласно СП 64.13330.2011 «Деревянные конструкции» п.6.9 расчет изгибаемых элементов, обеспеченных от потери устойчивости плоской формы деформирования, следует производить, исходя из следующего условия:

M/W_расч ≤ R_и (или R^и_{д. ш.}) (533.1)

где М — расчетное значение изгибающего момента. В нашем случае (для балки постоянного сечения при действии равномерно распределенной нагрузки) достаточно проверить балку на действие максимального изгибающего момента. В общем случае при достаточно сложной комбинации различных нагрузок или для балок переменного сечения могут потребоваться проверки на прочность в нескольких сечениях. Для определения момента в этих сечениях и используется эпюра моментов.

R_и — расчетное сопротивление древесины изгибу. Определение расчетного сопротивления древесины в зависимости от различных факторов — отдельная большая тема. В данном случае ограничимся тем, что при использовании балок из цельной древесины — сосны 2 сорта расчетное сопротивление изгибу для балок перекрытия санузла может составлять R_и = 113.3 кгс/см².

R^и_д.ш.

— расчетное сопротивление для элементов из однонаправленного шпона, но так как в данном случае мы рассматриваем балку из цельной древесины, то возможные значения клееных элементов нас не интересуют

W_расч— расчетный момент сопротивления рассматриваемого поперечного сечения. Для элементов из цельной древесины W_расч = W_нт, где W_нт — момент сопротивления рассматриваемого сечения с учетом возможных ослаблений — момент сопротивления нетто.

Так как для рассчитываемых балок не предусматривается никаких ослаблений в зоне максимального загружения (гвозди крепления досок перекрытия не в счет), то требуемый по расчету момент сопротивления поперечного сечения балки можно определить, преобразовав соответствующим образом формулу (533.1):

W_расч ≥ М/R_и = 54582/113.3 = 481.73 см

3

1.8. Определение геометрических параметров сечения

Так как мы предварительно приняли прямоугольное поперечное сечение балок, имеющее размеры b — ширину и h — высоту, то задавшись значением одного из этих параметров, мы можем определить значение другого.

Если принять ширину балок 10 см, исходя из сортамента производимых в ближайших окрестностях лесоматериалов, то требуемую высоту поперечного сечения можно определить по формуле:

(147.4)

h_тр = √6·481.73/10 = 17 см.

Исходя из все того же сортамента, высоту балок следует принять не менее 20 см. Также можно уменьшить шаг балок, например при шаге балок 0.45 м значение расчетного момента сопротивления составит не менее

W_расч = 0.5·481.73/0.6 = 361.3 см³

и тогда минимально допустимая высота сечения

h_тр = √6·361.3/10 = 14.72 см.

А значит можно принять высоту балок равной 15 см. Впрочем, возможны и другие варианты подхода, например, более точно учесть количество пролетов, перекрываемых досками, это позволит уменьшить значение нагрузки на 10-15%.

2. Определение прогиба

Так как для однопролетных балок с шарнирными опорами значение прогиба может стать определяющим, то я рекомендую определять прогиб сразу после определения параметров сечения.

При действии равномерно распределенной нагрузки на однопролетную балку с шарнирными опорами значение прогиба без учета влияния поперечных сил можно определить по следующей формуле:

f₀ = 5ql⁴/(384EI)

где q — нормативное значение нагрузки.

Значения плоских нормативных нагрузок, необходимые для определения прогиба, мы уже определили при сборе нагрузок. Они составляют:

q_нп = 171.6 кг/м²

q_нв = 150 кг/м²

Соответственно с учетом шага балок 0.6 м и перераспределения опорных нагрузок линейная нормативная нагрузка составляет:

q_нл = 0.6·1.25(171.6 + 150) = 241.2 кг/м (2.412 кг/см)

Е = 10⁵ кгс/см², модуль упругости древесины, принимаемый по СП 64.13330.2011 «Деревянные конструкции».

I = bh³/12 = 10·20³/12 = 6666. 67 см⁴, — момент инерции рассматриваемого прямоугольного сечения балки.

Тогда

f₀ = 5·2.412·378⁴/(384·10⁵·6666.67) = 0.962 см

При действии равномерно распределенной нагрузки на балку значение коэффициента с, учитывающего влияние поперечных сил на значение прогиба, составит согласно таблицы Е.3:

с = 15.4 + 3.8β (533.2)

Так как высота балки у нас постоянная величина, то β =1 = k и соответственно

с = 15.4 + 3.8 = 19.2

 Тогда при высоте балки h = 0.2 м и пролете l = 3.78 м (h/l = 0.053) значение прогиба с учетом поперечных сил составит:

f = f_o[1 + c(h/l)²]/k = 0.962[1 + 19.2·0.053²]/1 = 1.01 см

Предельно допустимое значение прогиба деревянных балок междуэтажного перекрытия согласно таблицы 19 СП 64. 13330.2011 «Деревянные конструкции» составляет f_д = l/250 = 387/250 = 1.55 см.

Необходимые требования по максимально допустимому прогибу нами соблюдены, мы можем продолжать расчет.

1.9. Проверка по касательным напряжениям (прочность по скалыванию)

При изгибе в сечениях, поперечных и параллельных нейтральной оси балки, будут действовать касательные напряжения. В деревянных балках это может привести к скалыванию древесины вдоль волокон. поэтому касательные напряжения т не должны превышать расчетного сопротивления R_ск скалыванию:

т = QS’_бр/b_расI_бр ≤ R_ск (R^ск_д.ш.) (533.3)

где Q — значение поперечной силы в рассматриваемом поперечном сечении, определяемое по эпюре моментов. В нашем случае максимальные касательные напряжения будут действовать на опорах балки, Q = 557. 6 кг

S’_бр — статический момент брутто (т.е. без учета возможных ослаблений сечения) сдвигаемой (скалываемой) части сечения. Статический момент определяется относительно нейтральной оси балки.

b_рас — расчетная ширина сечения рассматриваемого элемента конструкции. В данном случае у нас ширина балки равна b_рас = 10 см.

R_ск — расчетное сопротивление древесины скалыванию. Как и при определении расчетного сопротивления изгибу значение, определенное по таблице 3, следует дополнительно умножить на ряд коэффициентов, учитывающих различные факторы. Впрочем факторы у нас не изменились и потому согласно п.5.а) и определенным ранее коэффициентам расчетное сопротивление скалыванию составит:

R_ск = 1.6·0.9·0.95 = 1.368 МПа (13.95 кгс/см²)

I_бр — момент инерции брутто, т. е. опять же определяемый без учета возможных ослаблений сечения. В данном случае момент инерции брутто совпадает с определенным ранее моментом инерции.

Впрочем, для балок прямоугольного сечения нет большой необходимости при подобных расчетах определять как статический момент полусечения, так и момент инерции. По той причине, что максимальные касательные напряжения действуют посредине высоты балки и составляют:

т = 1.5Q/F (270.3)

Тогда

т = 1.5·557.6/(10·20) = 4.182 кг/см² < 13.95 кг/см²

Требование по прочности по скалыванию соблюдается, причем с 3-х кратным запасом.

На этом расчет деревянной балки постоянного сплошного сечения, устойчивость которой из плоскости изгиба обеспечена другими элементами конструкции, можно считать законченным. Во всяком случае никаких дополнительных требований Сводом Правил в таких случаях не предъявляется.

Тем не менее я рекомендую дополнительно проверить опорные участки балки

1. 10. Проверка на прочность опорных участков балки

Любая балка в отличие от показанной на рисунке 219.2 модели имеет опорные участки. На этих опорных участках действуют нормальные напряжения в сечениях, параллельных нейтральной оси балки.

Распределение нормальных напряжений на этом участке зависит от множества различных факторов, в частности от угла поворота поперечного сечения балки на опоре, длины опорных участков и т.п.

Если для упрощения расчетов принять линейное изменение нормальных напряжений от максимума до 0, то примерное значение максимальных нормальных напряжений на опорных участках можно определить по следующей формуле:

σ_у = 2Q/(bl_оп) ≤ R_cм90 (533.4)

где Q — значение поперечной силы согласно эпюры «Q», как и прежде оно составляет Q = 557.6 кг;

b — ширина балки b = 10 см;

l_оп — длина опорного участка, из конструктивных соображений примем l_оп = 10 см;

2 — коэффициент учитывающий неравномерность распределения напряжений на опорном участке;

R_cм90 — расчетное сопротивление смятию поперек волокон. Согласно п.4.а) таблицы 3 и с учетом поправочных коэффициентов расчетное сопротивление смятию поперек волокон составит:

R_см90 = 4·0.9·0.95 = 3.42 МПа (34.8 кгс/см²)

Тогда

2·557.6/(10·10) = 11.15 кг/см² < 34.8 кг/см²

Как видим условие по прочности на опорных участках также соблюдается и снова с хорошим 3-х кратным запасом.

И теперь расчет балки перекрытия санузла можно действительно считать законченным.

Дополнительные проверки на прочность в местах действия сосредоточенных нагрузок здесь не требуются как минимум потому, что при принятой расчетной схеме сосредоточенные нагрузки отсутствуют. Да и рассматривать плоское напряженное состояние балки для определения максимальных напряжений при постоянном сплошном прямоугольном сечении балки и принятой схеме нагрузок и опор на мой взгляд также не требуется.

Расчет деревянной балки перекрытия на прогиб, пример, таблица

Применяется и такое конструктивное решение, когда несущие элементы перекрытия являются частью стропильных конструкций. В этом случае балка является конструкцией для формирования свеса, то она  опирается на мауэрлат  и имеет выпуск за внешнюю грань каждой стены примерно на 500 мм. Это конструктивное решение может увеличить её длину примерно на 1 метр.

Производя подбор и расчет деревянных балок необходимо помнить, что самым оптимальным расстоянием, которое можно перекрывать, применяя эти конструктивные элементы, является 6 метровый пролет.

При необходимости перекрывать большие расстояния рекомендуется  использование деревянных конструкций прямоугольного или двутаврового сечения изготовленных из клееного бруса или применять промежуточные конструкции, такие как стойки, колонны, декоративные арки и т.п.

Сбор нагрузок воздействующих на балки

Диапазон различного вида нагрузок действующих на несущие конструкции достаточно велик. Он различается исходя из целевого применения балки, то есть ответа на вопрос эта балка располагается в междуэтажном или чердачном перекрытии. Конструкции междуэтажных перекрытий несут нагрузку в основном только от веса самого перекрытия, от  процесса жизнедеятельности людей которые там находятся и того производственного процесса который там проходит.

Так расчетная нагрузка на междуэтажное перекрытие  в жилых зданиях равна 150кг/м2  х 1,3 = 195 кг/м².

Коэффициент 1,3 обеспечивает надежность работы конструкции. Вес междуэтажного перекрытия включает вес балок, полов, конструкций потолка, утеплителя. При производстве расчетов вес междуэтажного перекрытия лучше всего рассчитывать в каждом случае индивидуально.

Нагрузка на чердачное перекрытие, эксплуатация которого не предусматривает 70 кг/м2 х 1,3 = 91 кг/м².

Вес самого чердачного перекрытия включает в себя вес балок, утеплителя, материала зашивки и составляет 50 кг/м2.  В случае, если балка является не только чердачным перекрытием, но и входит в конструкцию стропильной системы здания, то её расчет производится в составе стропильных конструкций.

В случае, когда величина прогиба превышает указанные величины, это может нанести существенные деформационные изменения в геометрии потолочных конструкций.  Так при длине балки перекрытия 6 метров величина допустимого прогиба будет составлять 17 мм. Если предположить, что потолок в помещении будет из гипсокартонных плит, то образование трещин неминуемо. Поэтому производя расчет, следует сразу же учитывать материал,  из которого будет выполняться конструкция потолка. Если заказчик для оформления потолка будет использовать подвесные конструкции типа «Армстронг», то беспокоиться не о чем, а если для отделки будут применяться материалы на основе гипса, минеральных вяжущих, то возможно стоит увеличить надежность перекрытия и увеличить сечение балок, чтобы полностью исключить возможность прогиба.

Деревянные балки перекрытия – виды, расчет деревянного перекрытия + пример

Стены и перекрытия – основные элементы любого строительства.

Назначение перекрытия – разделять этажи в доме, а также нести и распределять нагрузку от расположенных вверху составляющих – стен, крыши, коммуникаций, мебели, деталей интерьера.

Можно выделить несколько видов перекрытия: металлическое, железобетонное и деревянное.



Более подробно остановимся на деревянных перекрытиях, поскольку именно они получили наибольшее распространение в частном строительстве.

Деревянное балочное перекрытие обладает преимуществами и недостатками

Плюсы:

• красивый внешний вид;
• малый вес дерева;
• ремонтопригодность;
• высокая скорость монтажа.

Минусы:

• без специальной защитной пропитки горючи;
• низкая прочность по сравнению с железобетонными или металлическими балками;
• подвержены воздействию влаги, грибка и живых организмов;
• могут деформироваться от перепадов температур.

Требования к перекрытиям из дерева

Материал для деревянных балок перекрытия должен обладать определенными свойствами и соответствовать требованиям:

• прочность. Материал перекрытия должен выдерживать возможные нагрузки. Следует учитывать воздействие как постоянных нагрузок, так и переменных;

• жесткость. Означает способность материала сопротивляться изгибу;

• звуко- и теплоизоляция;

• пожарная безопасность.

Типы и виды деревянных перекрытий — классификация

1. По назначению

Подвальное и цокольное перекрытие по деревянным балкам

Подвальное и цокольное перекрытие по деревянным балкамОсновное требование к такому перекрытию – высокая прочность. Поскольку в данном случае, балки будут служить основой для перекрытия пола и соответственно, должны выдерживать значительную нагрузку.

Совет. Если под первым этажом будет располагаться гараж или большой подвал лучше делать деревянное перекрытие по металлическим балкам. Поскольку деревянные подвержены гниению и не всегда могут выдержать значительную нагрузку. Или же уменьшить расстояние между балками.

Чердачное перекрытие по деревянным балкам

Чердачное перекрытие по деревянным балкамПринцип конструктивного устройства может быть независимым или являться продолжением крыши, т. е. частью стропильной системы. Первый вариант более рационален, т.к. является ремонтопригодным, плюс, обеспечивает лучшую звукоизоляцию.

Междуэтажное перекрытие по деревянным балкам

Междуэтажное перекрытие по деревянным балкамКонструктивная особенность заключается в эффекте два в одном – балки перекрытия между этажами с одной стороны являются лагами для пола, а с другой, опорами для потолка. Пространство между ними заполняется тепло- и звукоизоляционными материалами, с обязательным использованием пароизоляции. Пирог снизу обшивается гипсокартоном, а сверху застилается половой доской.

2. По виду

Деревянные балки перекрытия также различаются между собой, и каждый вид имеет свои преимущества.

Цельные (цельномассивные) деревянные балки перекрытия

Для их изготовления применяется массив дерева твердых пород хвойных или лиственных деревьев.

Межэтажные перекрытия по деревянным балкам, могут быть выполнены цельными только при незначительной длине пролета (до 5 метров).

Клееные деревянные балки перекрытия

Снимают ограничение по длине, поскольку данная технология изготовления позволяет реализовать балки перекрытия большой длины.

За счет повышенной прочности деревянные клееные балки применяются в тех случаях, когда требуется выдержать повышенную нагрузку на перекрытие.

Клееные деревянные балки перекрытия — схема устройства

Преимущества клееных балок:

• высокая прочность;
• возможность перекрывать большие пролеты;
• легкость монтажа;
• незначительный вес;
• длительный срок службы;
• отсутствие деформации;
• пожарная безопасность.

Максимальная длина деревянной балки перекрытия такого вида достигает 20 метров погонных.

Поскольку клееные деревянные балки имеют гладкую поверхность, их часто не зашивают снизу, а оставляют открытыми, создавая в комнате стильный дизайн интерьера.

Сечение деревянных балок перекрытия

Как показывает практика, сечение балок деревянного перекрытия оказывает существенное влияние на способность балки выдерживать несущую нагрузку. Поэтому, необходимо предварительно выполнить расчет сечения деревянных балок перекрытия.

Деревянные балки перекрытия прямоугольного или квадратного сечения

В деревянных домах в качестве межэтажных балок в декоративных целях может использоваться бревно.

Деревянные балки перекрытия прямоугольного или квадратного сечения

Деревянные балки перекрытия круглого сечения (или овального)

Как правило используются для устройства чердачных перекрытий. Круглая балка отличаются высокой устойчивостью на изгиб (зависит от диаметра).

Деревянные балки перекрытия круглого сечения (или овального)

Максимальная длина деревянной балки перекрытия из оцилиндрованного бревна составляет 7, 5 м.п.

Деревянные балки перекрытия — размеры

Деревянные двутавровые балки перекрытия

Могут быть изготовлены из массива дерева, или в сочетании ОСБ и фанеры. Активно используются в каркасном строительстве.

Деревянные двутавровые балки перекрытия

Преимущества деревянных двутавровых балок:

• точные размеры;
• возможность использования на длинных пролетах;
• исключена возможность деформирования;
• малый вес;
• уменьшение мостиков холода;
• возможность закрепить коммуникации;
• возможность монтажа своими руками без привлечения специальной техники;
• широкая сфера применения.

Недостатки:

• высокая стоимость;
• неудобны для утепления плитами.

Правильный подбор сечения деревянной балки должен быть включен в расчетный план, в противном случае, конструкция перекрытия окажется недостаточно или избыточно жесткой (лишняя статья расходов).

Деревянные двутавровые балки перекрытия — виды и типы, таблица

Материал подготовлен для сайта www.moydomik.net

Расчет деревянного перекрытия

Расстояние между деревянными балками перекрытия определяется:

Во-первых, предполагаемыми нагрузками.

Нагрузка, в свою очередь может быть постоянной – вес перекрытия, вес перегородок между комнатами или вес стропильной системы.

А также переменной – она принимается равной 150 кг/м.кв. (Согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К переменным нагрузкам относят вес мебели, оборудования, находящихся в доме людей.

Совет. Поскольку учесть все возможные нагрузки затруднительно, следует проектировать перекрытие с запасом прочности. Профессионалы рекомендуют добавлять 30-40 %.

Во-вторых, жесткостью или нормативной величиной прогиба.

Для каждого вида материала ГОСТом устанавливаются свои пределы жесткости. Но формула для расчета одинакова – отношение абсолютной величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не должно превышать 1/200, для междуэтажных 1/250.

На величину прогиба оказывает влияние и порода древесины, из которой изготовлена балка.

Расчет перекрытия по деревянным балкам

Предположим, что расстояние между деревянными балками составляет 1 м.п. Общая длина балки 4 м.п. А предполагаемая нагрузка составит 400 кг/м.кв.

Значит, наибольшая величина прогиба будет наблюдаться при нагрузке

Мmax = (q х l в кв.) / 8 = 400х4 в кв./8 = 800 кг•м.кв.

Рассчитаем момент сопротивления древесины на прогиб по формуле:

Wтреб = Мmax / R. Для сосны этот показатель составит 800 / 142,71 = 0,56057 куб. м

R — сопротивление древесины, приведенное в СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции» введенные в эксплуатацию в 2011 г.

В таблице приведено сопротивление лиственницы.

Расчет перекрытия по деревянным балкам — таблица сопротивления древесины

Если используется не сосна, тогда значение следует скорректировать на переходящий коэффициент (приведен в СНиП II-25-80 (СП 64.13330.2011)).

Расчет перекрытия по деревянным балкам — переходящий коэффициент

Если учесть предполагаемый срок службы строения, то полученное значение нужно скорректировать и на него.

Расчет перекрытия по деревянным балкам — срок службы дома

Пример расчета балки показал, что сопротивление балки на прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.

Расчёт деревянных балок перекрытия можно выполнить с применением выше приведенной формулы. Но можно использовать специально разработанный калькулятор расчета деревянных балок перекрытия. Он позволит учесть все моменты, не утруждая себя поиском данных и расчетом.

В-третьих, параметрами балки.

Длина деревянных балок перекрытия цельных может составлять не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина пролета может составлять 6 м.п.

Таблица деревянных балок перекрытия содержит данные для расчета подходящей высоты балок.

Таблица деревянных балок перекрытия для расчета высоты балок

Толщина деревянных балок перекрытия рассчитывается исходя из предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.

Например, балка длиной 5 м.п. должна иметь ширину 20 см. Если выдержать такой размер сложно, можно достичь нужной ширины путем набора более узких балок.

Следует знать:
Если балки сложить рядом они выдержат нагрузку в два раза больше, а если сложить друг на друга — выдержат нагрузку в четыре раза больше.

Используя график, представленный на рисунке можно определить возможные параметры балки и нагрузку, которую она в силах вынести. Учтите, что данные графика пригодны для расчета однопролетной балки. Т.е. для того случая, когда балка лежит на двух опорах. Измеряя один из параметров можно получить желаемый результат. Обычно в качестве изменяемого параметра выступает шаг балок деревянного перекрытия.

Таблица для подбора сечения деревянных балок перекрытия

Итогом наших расчетов станет составление чертежа, который будет служить наглядным пособием при работе.

Чтобы качественно и надежно осуществить своими руками перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.

Деревянные балки перекрытия – ГОСТы и СНиПы

Государственные стандарты регулируют все аспекты использования деревянных балок перекрытия вне зависимости от их вида или места использования.

Ниже представлена подборка наиболее важных документов по данной тематике.

Деревянные балки перекрытия – ГОСТ — СНиП

Заключение

В данной статье вы ознакомились с факторами, оказывающими влияние на выбор материала для устройства деревянных балок перекрытия. А также научились определять сечение и выполнять расчёт деревянных балок перекрытия.

Расчёт балок на прочность при изгибе

Задача 1

В некотором сечении балки прямоугольного сечения 20×30см М=28 кНм, Q=19 кН.

Требуется:

а) определить нормальное и касательное напряжения в заданной точке К, отстоящей от нейтральной оси на расстоянии 11 см,

б) проверить прочность деревянной балки, если [σ]=10 МПа, [τ]=3 МПа.

Решение

а) Для определения σ_(К), τ_(К) и _maxσ,_maxτ потребуется знать величины осевого момента инерции всего сечения I_Н.О., осевого момента сопротивления W_Н.О., статического момента отсечённой части  и статического момента половины сечения S_max:

Тогда:

б) Проверка прочности:

— по условию прочности нормальных напряжений:

— по условию прочности касательных напряжений:

Задача 2

В некотором сечении балки М=10кНм, Q=40кН. Поперечное сечение – треугольное. Найти нормальное и касательное напряжения в точке, отстоящей от нейтральной оси на расстоянии 15 см.

где

Тогда

где:

Тогда

Задача 3

Подобрать сечение деревянной балки в двух вариантах: круглое и прямоугольное (при h/b=2), если [σ]=10 МПа, [τ]=3 МПа, и сравнить их по расходу материала.

Задаёмся направлениями опорных реакций А и В и составляем уравнения статики:

(1)          ∑М(В) = F·8 – М – А·6 + (q·6)·3 =0,

откуда

(2)          ∑М(А) = F·2 – М + В·6 — (q·6)·3 =0,

откуда

Iучасток

∑М(С) = М(z₁) +F·z₁=0,

ММ(z₁) = —F·z₁= — 30 ·z₁ —

– уравнение прямой.

При z₁ = 0:      М = 0,

z₁ = 2:      М =- 60 кНм.

∑у= — F — Q(z₁) = 0,

Q(z₁) = — F = -30 кН – постоянная функция.

II участок

откуда

— уравнение параболы.

При z₂=0:     М = 0,

z₂=3м:  М = 30 · 3 – 5 · 3² = 90 — 45 = 45кНм,

z₂=6м:  М = 30 · 6 – 5 · 6² = 180 — 180 = 0.

∑у= Q(z₂) — q·z₂ + B= 0,

Q(z₂) = q·z₂ — B= 10·z₂ – 30 – уравнение прямой,

при  z₂ = 0:     Q = -30,

        z₂ = 6м:     Q = 10·6 – 30 = 30.

Определение аналитического максимума изгибающего момента второго участка:

из условиянаходим :

И тогда

Заметим, что скачок в эп.М расположен там, где приложен сосредоточенный момент М = 60кНм и равен этому моменту, а скачок в эп.Q – под сосредоточенной силой А = 60 кН.

Подбор сечения балок производится из условия прочности по нормальным напряжениям, куда следует подставлять наибольший по абсолютной величине изгибающий момент из эпюры М.

В данном случае максимальный момент по модулю М = 60кНм

откуда: :

а) сечение круглой формы d=?

б) сечение прямоугольной формы при h/b = 2:

тогда

Размеры сечения, определенные из условия прочности по нормальным напряжениям, должны удовлетворять также условию прочности по касательным напряжениям:

Для простых форм сечений известны компактные выражения наибольшего касательного напряжения:

— для круглого сечения

— для прямоугольного сечения

Воспользуемся этими формулами. Тогда

— для балки круглого сечения при :

— для балки прямоугольного сечения

Чтобы выяснить, какое сечение требует меньшего расхода материала, достаточно сравнить величины площадей поперечных сечений:

А_{прямоугольного} = 865,3см² < А_{круглого} = 1218,6см², следовательно, балка прямоугольного сечения в этом смысле выгоднее, чем круглого.



Задача 4

Подобрать двутавровое сечение стальной балки, если [σ]=160МПа, [τ]=80МПа.

Задаёмся направлениями опорных реакций А и В и составляем два уравнения статики для их определения:

(1)              ∑М(А) = – М₁– F  ·2 — (q·8)·4 + М₂ + В·6 =0,

откуда

(2)      ∑М(В) = – М₁– А · 6 + F · 4 + (q·8)·2 + М₂ =0,

откуда

Проверка:

∑у = А – F – q · 8 + В = 104 – 80 – 20 · 8 +136 = 240 – 240 ≡ 0.

∑М(С) = М(z₁) — М₁=0,

М(z₁) = М₁= 40 кНм – постоянная функция.

∑у= — Q(z₁) = 0,

Q(z₁) = 0.

II участок

— парабола.

Приz₂=0:       М = 40 кНм,

z₂=1м:    М = 40 + 104 – 10=134кНм,

z₂=2м:    М = 40+ 104 · 2 – 10 · 2² = 208 кНм.

∑у=А — q·z₂ — Q(z₂) = 0,

Q(z₂) =А— q·z₂ = 104 –  20·z₂  – уравнение прямой,

при  z₂ = 0:       Q = 104кН,

        z₂ = 6м:    Q = 104 – 40 = 64кН.

III участок

— парабола.

Приz₃=0:       М = 24+40=-16 кНм,

z₃=2м:    М = 24 + 136·2 — 10 (2+2)² = 24 + 272 – 160 = 136кНм,

z₃=4м:    М = 24 + 136·4 – 10 (2+4)² = 24 + 544 – 360 = 208 кНм.

∑у=В — q(2+z₃ ) + Q(z₃) = 0,

Q(z₃) =- В + q(2+z₃ ) = -136 + 20 (2+z₃ )   – уравнение прямой,

при  z₃ = 0:        Q = -136 + 40 = — 94кН,

        z₃ = 4м:     Q = — 136 + 20 (2+4) = — 136 + 120 = — 16кН.

IV участок

— парабола.

z₄=0:       М = 0кНм,

z₄=1м:    М = – 10кНм,

z₄=2м:    М = — 40кНм.

∑у=- q·z₄ + Q(z₄) = 0,

Q(z₄) =q·z₄ = 20·z₄  – уравнение прямой.

Приz₄ = 0:       Q = 0,

        z₄ = 2м:     Q = 40кН.

Проверяем скачки в эпюрах:

а) В эпюре М скачок на правой опоре величиной 24кНм (от 16 до 40) равен сосредоточенному моменту М₂=24, приложенному в этом месте.

б) В эпюре Q три скачка:

первый из них на левой опоре соответствует сосредоточенной реакции А=104кН,

второй – под силой F=80кН и равен ей (64+16=80кН),

третий – на правой опоре и соответствует правой опорной реакции 136кН (94+40=136 кН)

Наконец, проектируем двутавровое сечение.

Подбор его размеров производится из условия прочности по нормальным напряжениям :



В сортаменте двутавровых профилей профиля с точно таким моментом сопротивления W_х нет. Есть № 40^а с W_х=1190 см³ и № 45^а с W_х=1430 см³

Попробуем  меньший из них. Если принять двутавр № 40^а, у которого W_х=1190 см³ , то наибольшее напряжение в опасном сечении будет:

и перенапряжение составитчто превышает рекомендуемую величину отклонения, равную 5%.

Поэтому приходится принимать ближайший больший размер двутавра, а именно №45^а, у которого W_х=1430 см³. В этом случае балка будет работать с недонапряжением:

что меньше [σ]=160МПа на

Итак, принимается двутавр №45^а, у которого: W_х=1430 см³, I_х=32240см⁴, I_х: S_х=38,6см, d=11,5мм.

Далее необходима проверка прочности по касательным напряжениям с помощью условия прочности :



Это условие прочности выполняется, даже с избыточным запасом.



Задача 5

Подобрать сечение балки, рассмотрев шесть вариантов форм и три вида материалов (древесина, чугун, сталь).

Решение

1.Определение опорных реакций

∑М(А) = F · 2 + М₁ — М₂— q·6·7 + В · 8 =0,∑М(В) = F · 10 + М₁— М₂ – А · 8 + q·6·1 =0,Проверка:

∑у = – 20 – 40 ·6 +50+210 = — 260 + 260 ≡ 0.

2.Построение эпюр изгибающих моментов и поперечных сил.

I участок

∑М(С) = М(z₁) + F·z₁=0,

М(z₁) = — F·z₁= -20·z₁.

При z₁=0:     М = 0,

        z₁=2м:  М = – 40кНм,

∑у= — F— Q(z₁) = 0,

Q(z₁) = — 20кН.

II участок

        z₂=0:      М = — 20 – 40 = -60 кНм,

z₂=4м:   М = 200 — 20 – 120 = 200 — 140 = 60кНм.

∑у=- F + А — Q(z₂) = 0,

Q =- F + А= -20+50=30кН.

III участок

— парабола.

Приz₃=0:      М = — 20·4= — 80 кНм,

z₃=2м:   М = 210·2 — 20·(2+2)² = 420 – 320 = 100кНм,

z₃=4м:   М = 210·4 – 20 · (2+4)² = 840 – 720 = 120кНм.

∑у= Q(z₃) + В — q·(2+z₃) = 0,

Q(z₃) = — В + q·(2+z₃) = — 210 + 40·(2+z₃) – уравнение прямой.

Приz₃ = 0:       Q = -130кН,

        z₃ = 4м:     Q = 30кН.

Q(z₀) = — 210 + 40·(2+z₀) = 0,

— 210 + 80 + 40·z₀ = 0,

40·z₀ = 130,

z₀ =3,25м,

IV участок

парабола.

Приz₄=0:      М = 0 кНм,

z₄=1м:   М = – 20кНм,

z₄=2м:   М = — 80кНм.

∑у=- q·z₄ + Q(z₄) = 0,

Q(z₄) =q·z₄ = 40·z₄  – уравнение прямой,

        z₄ = 0:        Q = 0,

        z₄ = 2м:     Q = 80кН.

3. Подбор сечений (опасное сечение по σ: |_maxМ|=131,25кНм,

опасное сечение по τ: |_maxQ|=130кН).

Вариант 1. Деревянное прямоугольное ([σ]=15МПа, [τ]=3МПа)

Принимаем: В=0,24м,

                         Н=0,48м.

Проверяем по τ:

Вариант 2. Деревянное круглое

Принимаем d=0,45м,

Проверяем по τ:

Вариант 3. Чугун : ([σ_Р]=30МПа, [σ_с]=120МПа, [τ]=15МПа)

Принимаем b=0,19м, тогда h=0,38м, d=0,076м.

Проверка по τ:

b(у)= b — d= 0,19 — 0,076 = 0,114м

Вариант 4. Сталь, двутавр : ([σ]=160МПа, [τ]=80МПа).

по сортаменту W_х=953см³. Это №40: I_x=19062см⁴, S_х=545см³, d=0,83см.

Проверка по τ:

Вариант 5. Сталь, круглая труба

Принимаем D=0,22м   →  d = 0,6·D =0,132м.

Проверка по τ:

Вариант 6. Сталь, прямоугольная труба

b₁= b — 2t = b — 2·0,1b = 0,8b,

h₁= h — 2t  = 0,8h,

Принимаем b=0,13м, h=0,26м.

Проверка по τ:

Кстати: какое из сечений стальной балки выгодней по расходу материала?

Двутавр —  А = 72,6см² = 72,6·10^-4 = 0,00726м²,

круглая труба –

прямоугольная труба —

Самый лёгкий: двутавр → самый выгодный с точки зрения изгиба.



Виды деревянных балок перекрытия — расчет балки на изгиб, прочность и нагрузку

Стены и перекрытия – основные элементы любого строительства.

Назначение перекрытия – разделять этажи в доме, а также нести и распределять
нагрузку от расположенных вверху составляющих – стен, крыши, коммуникаций,
мебели, деталей интерьера.

Можно выделить несколько видов перекрытия: металлическое, железобетонное и деревянное.



Более подробно остановимся на деревянных перекрытиях,
поскольку именно они получили наибольшее распространение в частном
строительстве.

Деревянное балочное перекрытие обладает преимуществами и недостатками

Плюсы:

• красивый внешний вид;
• малый вес дерева;
• ремонтопригодность;
• высокая скорость монтажа.

Минусы:

• без специальной защитной пропитки горючи;
• низкая прочность по сравнению с железобетонными или
  металлическими балками;
• подвержены воздействию влаги, грибка и живых организмов;
• могут деформироваться от перепадов температур.

Требования к перекрытиям из дерева

Материал для деревянных балок перекрытия должен обладать
определенными свойствами и соответствовать требованиям:

• прочность. Материал перекрытия должен выдерживать возможные
  нагрузки. Следует учитывать воздействие как постоянных нагрузок, так и
  переменных;

• жесткость. Означает способность материала сопротивляться
  изгибу;

• звуко- и теплоизоляция;

• пожарная безопасность.

Типы и виды деревянных перекрытий — классификация

1. По назначению

Подвальное и цокольное перекрытие по деревянным балкам

Подвальное и цокольное перекрытие по деревянным балкамОсновное требование к такому перекрытию – высокая прочность. Поскольку в данном случае, балки будут служить основой для перекрытия пола и соответственно,
должны выдерживать значительную нагрузку.

Совет. Если под первым этажом будет располагаться гараж или
большой подвал лучше делать деревянное перекрытие по металлическим балкам.
Поскольку деревянные подвержены гниению и не всегда могут выдержать
значительную нагрузку. Или же уменьшить расстояние между балками.

Чердачное перекрытие по деревянным балкам

Чердачное перекрытие по деревянным балкамПринцип конструктивного устройства может быть независимым или являться продолжением
крыши, т.е. частью стропильной системы. Первый вариант более рационален, т.к.
является ремонтопригодным, плюс, обеспечивает лучшую звукоизоляцию.

Междуэтажное перекрытие по деревянным балкам

Междуэтажное перекрытие по деревянным балкамКонструктивная особенность заключается в эффекте два в одном – балки перекрытия между этажами с одной стороны являются лагами для пола, а с другой, опорами для потолка.
Пространство между ними заполняется тепло- и звукоизоляционными материалами, с
обязательным использованием пароизоляции. Пирог снизу обшивается гипсокартоном,
а сверху застилается половой доской.

2. По виду

Деревянные балки перекрытия также различаются между собой, и
каждый вид имеет свои преимущества.

Цельные (цельномассивные) деревянные балки перекрытия

Для их изготовления применяется массив дерева твердых пород хвойных или лиственных деревьев.

Межэтажные перекрытия по деревянным балкам, могут быть выполнены
цельными только при незначительной длине пролета (до 5 метров).

Клееные деревянные балки перекрытия

Снимают ограничение по длине, поскольку данная технология изготовления позволяет реализовать балки перекрытия большой длины.

За счет повышенной прочности деревянные клееные балки
применяются в тех случаях, когда требуется выдержать повышенную нагрузку на
перекрытие.

Клееные деревянные балки перекрытия — схема устройства

Преимущества клееных балок:

• высокая прочность;
• возможность перекрывать большие пролеты;
• легкость монтажа;
• незначительный вес;
• длительный срок службы;
• отсутствие деформации;
• пожарная безопасность.

Максимальная длина деревянной балки перекрытия такого вида
достигает 20 метров погонных.

Поскольку клееные деревянные балки имеют гладкую
поверхность, их часто не зашивают снизу, а оставляют открытыми, создавая в
комнате стильный дизайн интерьера.

Сечение деревянных балок перекрытия

Как показывает практика, сечение балок деревянного
перекрытия оказывает существенное влияние на способность балки выдерживать
несущую нагрузку. Поэтому, необходимо предварительно выполнить расчет сечения
деревянных балок перекрытия.

Деревянные балки перекрытия прямоугольного или квадратного сечения

В деревянных домах в качестве межэтажных балок в декоративных целях
может использоваться бревно.

Деревянные балки перекрытия прямоугольного или квадратного сечения

Деревянные балки перекрытия круглого сечения (или овального)

Как правило используются для устройства чердачных перекрытий.
Круглая балка отличаются высокой устойчивостью на изгиб (зависит от диаметра).

Деревянные балки перекрытия круглого сечения (или овального)

Максимальная длина деревянной балки перекрытия из оцилиндрованного бревна составляет 7, 5 м.п.

Деревянные балки перекрытия — размеры

Деревянные двутавровые балки перекрытия

Могут быть изготовлены из массива дерева, или в сочетании ОСБ и фанеры. Активно используются в каркасном строительстве.

Деревянные двутавровые балки перекрытия

Преимущества деревянных двутавровых балок:

• точные размеры;
• возможность использования на длинных пролетах;
• исключена возможность деформирования;
• малый вес;
• уменьшение мостиков холода;
• возможность закрепить коммуникации;
• возможность монтажа своими руками без привлечения специальной техники;
• широкая сфера применения.

Недостатки:

• высокая стоимость;
• неудобны для утепления плитами.

Правильный подбор сечения деревянной балки должен быть
включен в расчетный план, в противном случае, конструкция перекрытия окажется
недостаточно или избыточно жесткой (лишняя статья расходов).

Деревянные двутавровые балки перекрытия — виды и типы, таблица

Материал подготовлен для сайта www.moydomik.net

Расчет деревянного перекрытия

Расстояние между деревянными балками перекрытия определяется:

Во-первых, предполагаемыми нагрузками.

Нагрузка, в свою очередь может быть постоянной – вес
перекрытия, вес перегородок между комнатами или вес стропильной системы.

А также переменной – она принимается равной 150 кг/м.кв.
(Согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К переменным нагрузкам
относят вес мебели, оборудования, находящихся в доме людей.

Совет. Поскольку учесть все возможные нагрузки
затруднительно, следует проектировать перекрытие с запасом прочности.
Профессионалы рекомендуют добавлять 30-40 %.

Во-вторых, жесткостью или нормативной величиной прогиба.

Для каждого вида материала ГОСТом устанавливаются свои
пределы жесткости. Но формула для расчета одинакова – отношение абсолютной
величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не
должно превышать 1/200, для междуэтажных 1/250.

На величину прогиба оказывает влияние и порода древесины, из
которой изготовлена балка.

Расчет перекрытия по деревянным балкам

Предположим, что расстояние между деревянными балками
составляет 1 м.п. Общая длина балки 4 м.п. А предполагаемая нагрузка составит
400 кг/м.кв.

Значит, наибольшая величина прогиба будет наблюдаться при
нагрузке

Мmax = (q х l в кв.) / 8 = 400х4 в кв./8 = 800 кг•м.кв.

Рассчитаем момент сопротивления древесины на прогиб по
формуле:

Wтреб = Мmax / R. Для сосны этот показатель составит 800 /
142,71 = 0,56057 куб. м

R — сопротивление древесины, приведенное в СНиП II-25-80 (СП
64.13330.2011) «Деревянные конструкции» введенные в эксплуатацию в 2011 г.

В таблице приведено сопротивление лиственницы.

Расчет перекрытия по деревянным балкам — таблица сопротивления древесины

Если используется не сосна, тогда значение следует
скорректировать на переходящий коэффициент (приведен в СНиП II-25-80 (СП
64.13330.2011)).

Расчет перекрытия по деревянным балкам — переходящий коэффициент

Если учесть предполагаемый срок службы строения, то
полученное значение нужно скорректировать и на него.

Расчет перекрытия по деревянным балкам — срок службы дома

Пример расчета балки показал, что сопротивление балки на
прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.

Расчёт деревянных балок перекрытия можно выполнить с
применением выше приведенной формулы. Но можно использовать специально

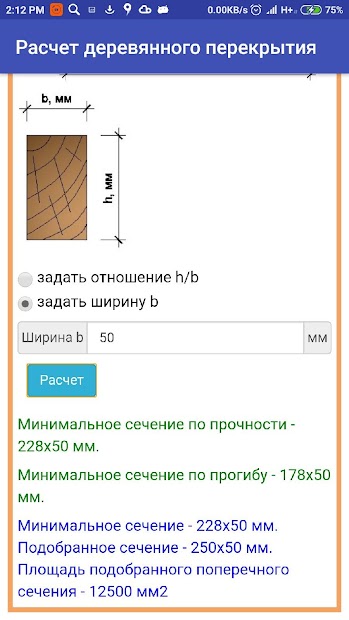

разработанный калькулятор расчета деревянных балок перекрытия. Он позволит
учесть все моменты, не утруждая себя поиском данных и расчетом.

В-третьих, параметрами балки.

Длина деревянных балок перекрытия цельных может составлять
не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина
пролета может составлять 6 м.п.

Таблица деревянных балок перекрытия содержит данные для
расчета подходящей высоты балок.

Таблица деревянных балок перекрытия для расчета высоты балок

Толщина деревянных балок перекрытия рассчитывается исходя из
предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.

Например, балка длиной 5 м.п. должна иметь ширину 20 см.
Если выдержать такой размер сложно, можно достичь нужной ширины путем набора
более узких балок.

Следует знать:
Если балки сложить рядом они выдержат нагрузку в два раза
больше, а если сложить друг на друга — выдержат нагрузку в четыре раза больше.

Используя график, представленный на рисунке можно определить
возможные параметры балки и нагрузку, которую она в силах вынести. Учтите, что
данные графика пригодны для расчета однопролетной балки. Т.е. для того случая,
когда балка лежит на двух опорах. Измеряя один из параметров можно получить
желаемый результат. Обычно в качестве изменяемого параметра выступает шаг балок
деревянного перекрытия.

Таблица для подбора сечения деревянных балок перекрытия

Итогом наших расчетов станет составление чертежа, который
будет служить наглядным пособием при работе.

Чтобы качественно и надежно осуществить своими руками
перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.

Деревянные балки перекрытия – ГОСТы и СНиПы

Государственные стандарты регулируют все аспекты
использования деревянных балок перекрытия вне зависимости от их вида или места
использования.

Ниже представлена подборка наиболее важных документов по
данной тематике.

Деревянные балки перекрытия – ГОСТ — СНиП

Заключение

В данной статье вы ознакомились с факторами, оказывающими
влияние на выбор материала для устройства деревянных балок перекрытия. А также
научились определять сечение и выполнять расчёт деревянных балок перекрытия.

Самые лучшие посты

Как рассчитать пролеты деревянных балок

• КАК СДЕЛАТЬ

  • БУСИНЫ

  • ОЧИСТКА

  • РЕМЕСЛА

  • КАК ИЗГОТОВИТЬ:000000000000 ELECTRONICS

    ТРУБЫ

    ДЕРЕВО

    КАК СДЕЛАТЬ: РАЗНОЕ

• МУЗЫКА

  • БАРАБАНЫ

  • 04

    ТЕОРИЯ МУЗЫКИ

    Фортепиано

    ПЕТЬ

    МУЗЫКА: РАЗНОЕ

• ИГРЫ

  • ИГРЫ С МЯЧАМИ

  • КАРТОЧНЫЕ ИГРЫ

  • DICE

  • ИГРЫ ШАНСА

  • ИГРЫ С ПЛИТКАМИ

  • ИГРЫ ДЛЯ ГРУППЫ

    0

  • ИГРЫ ДЛЯ ГРУПП

    0

• ИСКУССТВО

  • ЦВЕТ

  • КРАСКА

  • КРАСКА

  • РУЧКИ

  • ФОТО

  07
  07

  • КРЮЧЕСТВО

  • ВЫШИВКА

  • ТКАНИ

  • ТРИКЕТ

  • ЛЕГКОСТЬ

  • ШИТЬ МАШИНА

  • РЕЗЬБА

  • CROCHET: ВИДЕО

  • ПРЯЖА

  • ANTIQUE

    • ANTIQUE000

      000

      000

      000

      000

      ИНФОРМАЦИЯ

      АНТИЧНОСТЬ: ИНСТРУМЕНТЫ

      МРАМОРЫ

      ЗАПИСИ

      ШТАМПЫ

  • ПРОИЗВОДИТЕЛЬНОСТЬ

    ЮВЕЛИРНЫЕ ИЗДЕЛИЯ

    • ЛАТУНЬ

    • КОЛЛЕКЦИОННЫЕ ИЗДЕЛИЯ

    • СТЕКЛО

    • ЗОЛОТО 9 0005

    • МЕТАЛЛ

    • СЕРЕБРО

    • СЕРЕБРЯНОЕ ОБЕСПЕЧЕНИЕ

    • ПАЯ

    • БУСЫ

    ОЧИСТКА

    ОЧИСТКА УПРАВЛЕНИЯ

  • ТКАНЬ

  • БУМАГА

  • ТРУБЫ

  • ДЕРЕВО

  • КАК СДЕЛАТЬ: РАЗЛИЧНЫЕ

  • 000000000

    000 ЭЛЕМЕНТЫ

    ИНСТРУМЕНТЫ: STRING

  • MUSIC THEORY

  • PIANO

  • SING

  • MUSIC: MISCELLANEOUS

    90 010

  • ИГРЫ С МЯЧАМИ

  • КАРТОЧНЫЕ ИГРЫ

  • DICE

  • ИГРЫ ШАНСА

  • ИГРЫ С ПЛИТКАМИ

  • 000 ИГРЫ
  • ИГРЫ ГРУППА
  • YO

  • ЦВЕТ

  • DRAW

  • КРАСКА

  • РУЧКИ

  • ФОТО

  • PRINT

    0

  • PRINT

    0

  • ART

    0

  • ВЫШИВКА

  • ТКАНИ

  • ТРИКОТАЖ

РЕШЕНИЕ: Прочность балки Деревянная балка имеет прямоугольник…

Стенограмма видео

хорошо, вопрос 30.Думаю, нам нужно, чтобы у нас было s шариков, K h в квадрате, и у нас есть диаметр, равный 20 дюймам. И мы, конечно, знаем нашу фабрику здесь. Гм, Палм-Бич, где плюс количество комнат в течение многих лет равно 20. Странно, потому что мы имеем дело с попыткой нарисовать это бревном, любовь моя. Итак, я рисую свой треугольник, в котором мой hi мой диаметр на самом деле мой, ммм, новости iPod. Вы делаете это там. Итак, я увидел свое уравнение для H. И я получаю от каждого этого отрицательного игрока Дэвиса плюс 400. Я заменю это на каждого в этом уравнении.Нет, иногда было круто. Не сделал. Кей Негатив. Девон-сквер на самом деле является членом радикальной организации Waas 400 и квадратной формы. Итак, радикальный знак, и мы уничтожим друг друга. Я ж, когда я равняюсь k раз. Отрицательное использование было плюс 400 раз. Я собираюсь распределить, что у вас может быть Q плюс 400, что вы. Теперь я возьму управляемый, и константа фактически останется постоянной. Итак, я напишу свою производную без константы. Но я знаю, что константа все равно будет множителем.Так что да, мне очень жаль, что ноль Vero равняется отрицательному квадрату прочитанного использования плюс 400, а затем само по себе, к лучшему, отрицательное 400 равно отрицательному квадрату 3 w. Итак, мои знаки отменяют деление на три или 100 на три. Странно, что я иду только о расстоянии. Мне не нужно беспокоиться о том, что отрицательное значение равно W дух 400 равно 2020 году над квадратным корнем из трех. Давайте рационализируем этот знаменатель. И я получу квадратный корень 20 из трех из трех. И тогда я тоже пойду. Так что это было для W.Подключите его обратно к моему уравнению или каждому, чтобы у меня было огромное. Вы не откажетесь от отрицательного значения, и вы просто укорените их или 100 на три квадрата плюс 400. Итак, этот радикал и квадрат компенсируются, и у меня TSH равняется 400 градусам, 400 один раз для большого. Это были бы комнаты H E. Я не буду. Каждые 12 сотен получают 800 100. Наихудшим будет один умноженный на два по этой еде на троих, и мы рационально полагаем, что мы получим равные деньги, умноженные на шесть

Напряжение и отклонение балки | MechaniCalc

ПРИМЕЧАНИЕ. Эта страница использует JavaScript для форматирования уравнений для правильного отображения.Пожалуйста, включите JavaScript.

---

Многие конструкции можно представить как прямую балку или как набор прямых балок. По этой причине анализ напряжений и прогибов в балке является важной и полезной темой.

В этом разделе рассматриваются поперечная сила и изгибающий момент в балках, диаграммы сдвига и момента, напряжения в балках и таблица общих формул прогиба балок.

Содержание

Сила сдвига и изгибающий момент

Чтобы найти поперечную силу и изгибающий момент по длине балки, сначала решите внешние реакции при граничных условиях.Например, нижняя консольная балка имеет приложенную силу, показанную красным, а реакции показаны синим цветом при фиксированном граничном условии:

После того, как были решены внешние реакции, сделайте разрезы секций по длине балки и решите реакции на каждом разрезе секции. Пример разреза показан на рисунке ниже:

Когда балка разрезается по сечению, при вычислении реакций можно учитывать любую сторону балки.Выбранная сторона не влияет на результаты, поэтому выберите наиболее легкую. На рисунке выше выбрана сторона балки справа от разреза. Реакции на разрезе показаны синими стрелками.

Конвенция о знаках

Знаки сдвига и момента важны. Знак определяется после того, как сделан разрез и решены реакции для части балки на одной стороне разреза. Сила сдвига в разрезе секции считается положительной, если она вызывает вращение выбранной секции балки по часовой стрелке, и отрицательной, если она вызывает вращение против часовой стрелки.Изгибающий момент в разрезе секции считается положительным, если он сжимает верхнюю часть балки и удлиняет нижнюю часть балки (т.е. если он заставляет балку «улыбаться»).

Исходя из этого соглашения о знаках, поперечная сила в разрезе секции на рисунке выше положительна, поскольку она вызывает вращение выбранной секции по часовой стрелке. Момент отрицательный, так как он сжимает нижнюю часть балки и удлиняет верх (т.е. заставляет балку «хмуриться»).

---

Ознакомьтесь с нашим калькулятором балок, основанным на методике, описанной здесь.

• Расчет напряжений и прогибов в прямых балках
• Строит диаграммы сдвига и момента
• Может указывать любую конфигурацию ограничений, сосредоточенных сил и распределенных сил

---

Диаграммы сдвига и момента

Сдвиговый и изгибающий моменты балки обычно выражаются диаграммами. Диаграмма сдвига показывает сдвиг по длине балки, а диаграмма моментов показывает изгибающий момент по длине балки.Эти диаграммы обычно показаны сложенными друг на друга, и комбинация этих двух диаграмм представляет собой диаграмму момента сдвига. Диаграммы момента сдвига для некоторых общих конечных условий и конфигураций нагружения показаны в таблицах прогиба балок в конце этой страницы. Пример диаграммы момента сдвига показан на следующем рисунке:

Общие правила построения диаграмм момента сдвига приведены в таблице ниже:

Диаграмма сдвига

Моментальная диаграмма

Точечные нагрузки вызывают вертикальный скачок на диаграмме сдвига.Направление прыжка совпадает со знаком точечной нагрузки. Равномерно распределенные нагрузки приводят к прямой наклонной линии на диаграмме сдвига. Наклон линии равен величине распределенной нагрузки. Диаграмма сдвига горизонтальна для расстояний вдоль балки без приложенной нагрузки. Сдвиг в любой точке балки равен наклону момента в этой же точке:

Диаграмма моментов представляет собой прямую наклонную линию для расстояний вдоль балки без приложенной нагрузки.Наклон линии равен величине сдвига. Равномерно распределенные нагрузки приводят к параболической кривой на диаграмме моментов. Максимальные / минимальные значения момента возникают там, где линия сдвига пересекает ноль. Момент в любой точке балки равен площади под диаграммой сдвига до этой точки: M = ∫ V dx

Напряжения изгиба в балках

Изгибающий момент M по длине балки можно определить по диаграмме моментов.Изгибающий момент в любом месте балки затем можно использовать для расчета изгибающего напряжения по поперечному сечению балки в этом месте. Изгибающий момент изменяется по высоте поперечного сечения в соответствии с формулой изгиба ниже:

где M — изгибающий момент в интересующем месте по длине балки, I _c — центроидный момент инерции поперечного сечения балки, а y — расстояние от нейтральной оси балки до интересующей точки по высоте. поперечного сечения.Отрицательный знак указывает на то, что положительный момент приведет к сжимающему напряжению выше нейтральной оси.

Напряжение изгиба равно нулю на нейтральной оси балки, которая совпадает с центром тяжести поперечного сечения балки. Напряжение изгиба линейно возрастает от нейтральной оси до максимальных значений на крайних волокнах вверху и внизу балки.

Максимальное напряжение изгиба определяется как:

где c — центроидное расстояние поперечного сечения (расстояние от центроида до крайнего волокна).

Если балка асимметрична относительно нейтральной оси, так что расстояния от нейтральной оси до верха и низа балки не равны, максимальное напряжение будет возникать в самом дальнем от нейтральной оси месте. На рисунке ниже растягивающее напряжение в верхней части балки больше, чем сжимающее напряжение в нижней части.

Модуль упругости поперечного сечения объединяет центроидный момент инерции I _c и межцентровое расстояние c:

Преимущество модуля сечения заключается в том, что он характеризует сопротивление сечения изгибу одним членом.Модуль сечения можно подставить в формулу изгиба для расчета максимального напряжения изгиба в поперечном сечении:

---

Ознакомьтесь с нашим калькулятором балок, основанным на методике, описанной здесь.

• Расчет напряжений и прогибов в прямых балках
• Строит диаграммы сдвига и момента
• Может указывать любую конфигурацию ограничений, сосредоточенных сил и распределенных сил

---

Напряжения сдвига в балках

Сила сдвига V по длине балки может быть определена из диаграммы сдвига.Сила сдвига в любом месте вдоль балки затем может использоваться для расчета напряжения сдвига по поперечному сечению балки в этом месте. Среднее напряжение сдвига по поперечному сечению определяется как:

Напряжение сдвига меняется по высоте поперечного сечения, как показано на рисунке ниже:

Напряжение сдвига равно нулю на свободных поверхностях (вверху и внизу балки) и максимально в центре тяжести. Уравнение для напряжения сдвига в любой точке, расположенной на расстоянии y ₁ от центра тяжести поперечного сечения, определяется следующим образом:

где V — поперечная сила, действующая в месте расположения поперечного сечения, I _c — центроидный момент инерции поперечного сечения, а b — ширина поперечного сечения.Все эти термины являются константами. Q-член — это первый момент площади, ограниченной интересующей точкой и крайним волокном поперечного сечения:

Напряжения сдвига для нескольких общих поперечных сечений обсуждаются в следующих разделах.

Напряжения сдвига в прямоугольном сечении

Распределение касательного напряжения по высоте прямоугольного поперечного сечения показано на рисунке ниже:

Первый момент площади в любой заданной точке y ₁ по высоте поперечного сечения вычисляется по формуле:

Максимальное значение Q находится на нейтральной оси балки (где y ₁ = 0):

Напряжение сдвига в любой заданной точке y ₁ по высоте поперечного сечения рассчитывается по формуле:

где I _c = b · h ³ /12 — центроидный момент инерции поперечного сечения.Максимальное напряжение сдвига возникает на нейтральной оси балки и рассчитывается по формуле:

где A = b · h — площадь поперечного сечения.

Обратите внимание, что максимальное напряжение сдвига в поперечном сечении на 50% превышает среднее напряжение V / A.

Напряжения сдвига в круглых сечениях

Круглое поперечное сечение показано на рисунке ниже:

Уравнения для напряжения сдвига в балке были получены с использованием предположения, что напряжение сдвига по ширине балки является постоянным.Это предположение справедливо в центре тяжести кругового поперечного сечения, хотя и не верно где-либо еще. Следовательно, хотя распределение напряжения сдвига по высоте поперечного сечения не может быть легко определено, максимальное напряжение сдвига в сечении (возникающее в центре тяжести) все же может быть вычислено. Максимальное значение первого момента Q, возникающего в центроиде, определяется как:

Затем максимальное напряжение сдвига рассчитывается следующим образом:

где b = 2r — диаметр (ширина) поперечного сечения, I _c = πr ⁴ /4 — центроидный момент инерции, а A = πr ² — площадь поперечного сечения.

Напряжения сдвига в круглых сечениях труб

Круглое поперечное сечение трубы показано на рисунке ниже:

Максимальное значение первого момента Q, возникающего в центроиде, определяется как:

Затем максимальное напряжение сдвига рассчитывается следующим образом:

где b = 2 (r _o — r _i ) — эффективная ширина поперечного сечения, I _c = π (r _o ⁴ — r _i ⁴ ) / 4 — центроидный момент инерции, а A = π (r _o ² — r _i ² ) — площадь поперечного сечения.

Напряжения сдвига в двутавровых балках

Распределение напряжения сдвига по стенке двутавровой балки показано на рисунке ниже:

Уравнения для напряжения сдвига в балке были получены с использованием предположения, что напряжение сдвига по ширине балки является постоянным. Это предположение справедливо для стенки двутавровой балки, но неверно для полок (особенно там, где стенка пересекает полки). Однако стенка двутавровой балки принимает на себя подавляющую часть силы сдвига (примерно 90% — 98%, согласно Гиру), поэтому можно консервативно предположить, что стенка несет всю силу сдвига.

Первый момент площади стенки двутавровой балки определяется по формуле:

Напряжение сдвига вдоль стенки двутавровой балки определяется по формуле:

где t _w — толщина стенки, а I _c — центроидный момент инерции двутавровой балки:

Максимальное значение напряжения сдвига возникает на нейтральной оси (y ₁ & равняется 0), а минимальное значение напряжения сдвига в полотне возникает на внешних волокнах полотна, где оно пересекает фланцы y ₁ & равно; & pm; h _w /2):

---

Ознакомьтесь с нашим калькулятором балок, основанным на методике, описанной здесь.

• Расчет напряжений и прогибов в прямых балках
• Строит диаграммы сдвига и момента
• Может указывать любую конфигурацию ограничений, сосредоточенных сил и распределенных сил

---

Таблицы прогиба балки

В таблицах ниже приведены уравнения прогиба, наклона, сдвига и момента вдоль прямых балок для различных конечных условий и нагрузок. Вы можете найти исчерпывающие таблицы в таких справочниках, как Гир, Линдебург и Шигли.Однако приведенные ниже таблицы охватывают большинство распространенных случаев.

Консольные балки

BEAM (BEAM) Горный калькулятор

Калькулятор горных работ BEAM (BEAM)

BEAM Горный калькулятор

Последнее обновление: 145 секунд назад

Ср.Последняя цена:	0,00000909 BTC
24ч Ср. Nethash:	342,955 к / с
Текущий Nethash:	363,897 к / с
Рыночная капитализация:	26 991 095 долл. США
Объем:	3 121 167 долларов США
Изменение цены (24ч):	+4.16%
Самая высокая цена:	0,00000900 BTC
Самая низкая цена запроса:	0,00000910 BTC
ROI:	0

долл. США

Согласно	Комиссия пула	Приблиз.Награды	Ред. BTC	Ред.	Стоимость	Прибыль
Час	0	0,20993998	0,00000191	0.07	0,02 доллара США	0,05 доллара США
День	0	5,03855957	0,00004578	1.71	0,48 доллара США	1,23 доллара США
неделя	0	35,26991698	0.00032044	11,97	3,36 доллара США	8,61 долл. США
Месяц	0	151.15678708	0,00137330	51,31	14,40 долл. США	36,91 $
Год	0	1839 г.07424278	0,01670849	624,26	175,20 долл. США	$ 449,06

долларов США

Обмен	Ticker-Base	Последняя цена (BTC)	Самая высокая ставка (BTC)	Последняя цена (USD)	Объем	Смена 24ч	Последнее обновление
Binance	BEAM-USDT	0.00000906	–	0,3386 долл. США	$ 1 005 323	–	210 секунд назад
Bit-Z	BEAM-USDT	0,00000916	—	0 руб.3422	$ 675 081	+ 6,94%	204 секунды назад
Хотбит	BEAM-BTC	0,00000912	0,00000818	$ 0,3408	$ 498 449	–	155 секунд назад
Хотбит	BEAM-USDT	0.00000903	–	0,3373 долл. США	477 342 долл. США	–	155 секунд назад
Binance	BEAM-BTC	0,00000910	0.00000900	$ 0,3400	467 266 долл. США	–	210 секунд назад
Tradeogre	BEAM-BTC	0,00000930	0,00000888	0 руб.3475	$ 842	–	204 секунды назад
Gate.io	BEAM-ETH	0,00000904	–	0,3378 долл. США	$ 2	+4.48%	185 секунд назад
Gate.io	BEAM-BTC	0,00000910	0,00000000	$ 0,3400	$ 0	+ 5,74%	185 секунд назад
Graviex	BEAM-BTC	0.00000759	0,00000759	$ 0,2836	$ 0	–	205 секунд назад
Graviex	BEAM-ETH	0,00001073	—	0 руб.4009	$ 0	–	205 секунд назад
Gate.io	BEAM-USDT	0,00000906	–	0,3386 долл. США	$ 0	+3.11%	185 секунд назад
Graviex	BEAM-USDT	0,00000665	–	0,2484 долл. США	$ 0	–	205 секунд назад

График сложности за последние 24 часа

График цен за последние 24 часа

Калькулятор прогиба балки

Калькулятор прогиба балки для расчета изгибающего момента, поперечной силы, напряжения изгиба, прогиба и наклон свободно поддерживаемой балки, консольной балки и неподвижной неподвижной балки.

КАЛЬКУЛЯТОРЫ КОМПРЕССИОННЫХ ЧЛЕНОВ
Калькулятор	Определение
	Расчет элементов сжатия (продольного изгиба)
ПРОСТО ОПОРНАЯ БАЛКА КАЛЬКУЛЯТОРЫ ПРОГИБА
	Балка с простой опорой и множественными точечными / распределенными нагрузками и моментами
	Балка с простой опорой и сосредоточенной нагрузкой в ​​любой точке
	Просто поддерживаемая балка с двумя Точечные нагрузки
	Балка с простой опорой и частично распределенной промежуточной нагрузкой
	Балка с простой опорой и двумя частично распределенными промежуточными нагрузками
	Балка с простой опорой и моментом
	Балка с простой опорой и двумя моментами
КАНТИЛЬНАЯ БАЛКА КАЛЬКУЛЯТОРЫ ПРОГИБА
	Консольная балка с множественными точечными / распределенными нагрузками и моментами

Прочность на растяжение — Простая английская Википедия, бесплатная энциклопедия

Прочность на растяжение — это мера силы, необходимой для того, чтобы натянуть что-либо, например веревку, проволоку или несущую балку, до точки разрыва.

Прочность материала на растяжение — это максимальное значение растягивающего напряжения, которое он может выдержать до разрушения, например разрушения.

Существует три типичных определения прочности на разрыв:

• Предел текучести — напряжение, которое материал может выдержать без остаточной деформации. Это не четко очерченная точка. Предел текучести — это напряжение, которое вызовет остаточную деформацию 0,2% от первоначального размера.

• Максимальная прочность — максимальное напряжение, которое может выдержать материал.

Некоторые типичные значения прочности на растяжение некоторых материалов:

Типичная прочность на разрыв некоторых материалов

Материал	Предел текучести (МПа)	Предел прочности (МПа)	Плотность (г / см³)
Конструкционная сталь ASTM A36 сталь	250	400	7,8
Сталь, API 5L X65 (Fikret Mert Veral)	448	531	7.8
Сталь, высокопрочный сплав ASTM A514	690	760	7,8
Maraging_Steel, марка 350	2400	2500	8,1
Стальная проволока			7,8
Сталь, струна для фортепиано	г. 2000		7,8
Полиэтилен высокой плотности (HDPE)	26-33	37	0.95
Полипропилен	12-43	19,7-80	0,91
Нержавеющая сталь AISI 302 — холоднокатаная	520	860	8,03;
Чугун 4,5% C, ASTM A-48	130 (??)	200	7,3;
Титановый сплав (6% Al, 4% V)	830	900	4,51
Алюминиевый сплав 2014-T6	400	455	2.7
Медь 99,9% Cu	70	220	8,92
Купроникель 10% Ni, 1,6% Fe, 1% Mn, остальное Cu	130	350	8,94
Латунь		250
Вольфрам		1510	19,25
Стекло (St Gobain «R»)	4400 (3600 композит)		2.53
Бамбук	142	265	,4
Мрамор	НЕТ	15
Бетон	НЕТ	3
Углеродное волокно	НЕТ	5650	1,75
Шелк паука	1150 (??)	1200
шелк шелкопряда	500
Кевлар	3620		1.44
Вектран		2850-3340
Древесина сосна (параллельно волокнам)		40
Кость (конечность)		130
Нейлон, тип 6/6	45	75	1,15
Резина	–	15
Бор	НЕТ	3100	2.46
Кремний, монокристаллический (m-Si)	НЕТ	7000	2,33
Сапфир (Al 2 O 3 )	НЕТ	1900	3,9–4,1
Углеродная нанотрубка (см. Примечание ниже)	НЕТ	62000	1,34

• Примечание. Многослойные углеродные нанотрубки обладают наивысшим пределом прочности на разрыв из всех когда-либо измеренных материалов, и лаборатории производят их с пределом прочности на разрыв 63 ГПа, что все еще значительно ниже их теоретического предела в 300 ГПа.

  No related posts.
