Принцип работы водяного уровня

Гидроуровень – простой и надежный инструмент, используемый при проведении ремонтных и строительных работ для горизонтальной разметки. Конструкция его довольно примитивна: прозрачный шланг, наполненный жидкостью, с колбами на обоих концах, поэтому сделать гидроуровень своими руками под силу каждому.

Сфера применения и принцип работы

Гидроуровень используют для разметки стен под полки, в процессе монтажа стяжки или выравнивания стен и пола, при установке натяжного потолка, оклеивании стен обоями и других работах.

Принцип работы инструмента основан на принципе сообщающихся сосудов: в соединенных между собой емкостях уровень воды будет одинаковым.

Самостоятельное изготовление инструмента

Чтобы сделать гидроуровень своими руками, потребуется:

  • прозрачный шланг или трубка диаметром от 5 до 20 мм;
  • 2 медицинских шприца одинакового объема;
  • емкости с теплой мыльной водой и с чистой;
  • канцелярский нож;
  • маркер для разметки.

Длину трубки выбирают, ориентируясь на площадь помещения, в котором собираются использовать инструмент – слишком длинная трубка будет путаться, а слишком короткой недостаточно для проведения измерений. Длина в 6 – 10 м считается оптимальной. Рекомендуется приобрести шланг диаметром около полутора сантиметров – в этом случае внутри не будут образовываться воздушные пузырьки.

Порядок действий при сборке:

  1. В трубку заливают мыльный раствор, чтобы очистить его внутренние поверхности от пыли и грязи.
  2. С медицинских шприцов снимают иглы, вынимают поршни, конусы, на которые крепят иглу, срезают, используя канцелярский нож. Шприцы будут выполнять роль боковых колб ватерпаса.
  3. Отверстие, располагающееся на месте среза, расширяют так, чтобы в него входила трубка.
  4. Вставляют в подготовленные отверстия шприцов трубку.
  5. На колбах помечают нулевую точку (середину резервуара, например). Разметка шприцов поможет сделать это точно.
  6. В ватерпас заливают воду. Сдавливая шланг в центре и поднимая свободный конец вверх, из трубки выпускают пузырьки воздуха.

Готовый к работе прибор должен быть без пузырьков воздуха в шланге, а жидкость в резервуарах на концах трубки должна быть на одном уровне.


Для наполнения измерительного прибора рекомендуется использовать только чистую, отстоянную воду – в ней меньше воздуха. Так как работать с гидроуровнем иногда приходится на открытом воздухе при минусовых температурах, вместо воды в этом случае используют незамерзающую жидкость для автомобиля. Также допускается использование цветного раствора (воды с красящим пигментом), это помогает лучше видеть уровень воды в шланге.

После окончания работ жидкость из гидроуровня обязательно сливают.

Правила использования гидроуровня

Для удобства и получения более точных результатов работать с гидроуровнем должны 2 человека.

Размечают начальную точку. Чтобы провести горизонтальную линию, нужно перенести эту точку на другой участок стены.

Первый человек держит один конец уровня у заданной отметки, второй берет другую часть уровня и перемещается на противоположный конец стены. Прикладывает трубку с колбой к поверхности, держит его некоторое время неподвижно, чтобы уровень воды в трубке после перемещения выровнялся.

Первый рабочий, продолжающий держать свой конец трубки, контролирует, насколько нужно поднять или опустить шланг второму, чтобы вода в его колбе достигла контрольной отметки. Когда после всех манипуляций цель достигнута, нужная точка на стене помечается, затем проводится линия.

Как правильно пользоваться гидроуровнем в одиночку? При проведении разметки один конец шланга нужно точно зафиксировать на уровне контрольной отметки. Сделать это можно с помощью скотча, крепежа или любым другим доступным способом.Более подробно увидеть все тонкости процесса можно, просмотрев видео.

Соединять точки удобнее всего с помощью специального приспособления – красящего шнура. Его растягивают между двумя отметками, немного тянут в стороны и отпускают. Шнур, ударяясь о стену, оставляет на поверхности четкую ровную линию.

Чтобы убедиться, что разметка верна, можно дополнительно измерить ровность с помощью обычного пузырькового уровня.

Нанесение горизонтальной линии по всему периметру помещения

Все измерения проводят от первой контрольной точки.

По тому же принципу, что описан выше, делают отметки на других трех стенах (по 2 – 3 на каждой), а после соединяют все, используя красящий шнур. Если все выполнено верно, конечная линия точно совпадает с начальной точкой.

Перенос отметки в соседнее помещение

Для этой работы потребуется 2 человека.

Один держит свой конец шланга на контрольной точке, второй перемещается в ту комнату, куда требуется перенести отметку. Порядок действий при работе тот же, что при выполнении разметки на одной стене: ждут выравнивания уровня воды, а затем меняют место положения второй колбы до тех пор, пока в первой жидкость не достигнет отмеченного уровня.

Во время работ нужно следить за тем, чтобы шланг лежал на полу свободно, не перекручивался и не перегибался. В противном случае все измерения будут неверны.
Когда первая точка в соседнем помещении выставлена, ее используют как реперную для проведения горизонтальной линии.

Нюансы использования водяного уровня

Чтобы получать точный результат, рекомендуется:

  1. Следить во время работы за его положением. Не допускать перегибов, механических повреждений шланга – все это влияет на точность измерения.
  2. Закончив работу с прибором, следует слить воду и осторожно скрутить шланг, убрать его в место хранения. Если требуется постоянное использование водяного уровня, и каждый раз наполнять его жидкостью сложно, можно добавить в воду спирт или водку – так она не будет цвести.
  3. Прием, который поможет отличить правильно работающий прибор от дающего неточные результаты – колбы прикладывают друг к другу, держа их вертикально. Если уровень жидкости в них совпадает, показания верны; если нет – инструмент поврежден.
  4. Для хранения водяного уровня следует выбрать неосвещаемое солнечными лучами место, чтобы материал шланга сохранял прозрачность, не мутнел со временем.

Узнав, как пользоваться гидроуровнем, можно использовать этот полезный инструмент при проведении ремонтных и строительных работ.

Ремонтные и строительные работы проводятся как профессионалами, так и начинающими специалистами. Для этого требуется немалое количество различных приборов, инструментов и приспособлений. Особое внимание стоит уделить измерительным приборам, ведь от них зависит качество работ. И, сегодня, мы поговорим о таком инструменте, как водяной уровень.

Для чего он нужен?

Для начала следует дать понятие водяному уровню. Им является совершенно несложный в работе инструмент, определяющий уровни поверхностей, которые расположены на расстоянии одна от другой в горизонтальной плоскости. Принцип работы водяного уровня – использование так знакомых нам еще со школьного курса физики, сообщающихся сосудов.

При проведении ремонтных и строительных работ он зачастую просто необходим. Им пользуются, когда нужно установить подвесной потолок, наклеить обои, выровнить пол, зафиксировать на одном уровне различные предметы, например бра, картину и т.п. Причем, даже если это нужно сделать за углом или в разных помещениях. Ведь гидроуровень представляет собой маркированные сантиметрами колбы, соединенные между собой эластичной трубкой-шлангом. Эта незатейливая система наполняется жидкостью. Когда колбы располагаются строго в одной плоскости относительно пола или земли, то уровень воды в них одинаков. По простоте использования гидроуровень доступен не только для профессионалов, но и для новичков.

Как правильно пользоваться водяным уровнем?

Легче и быстрее работать с прибором, с хорошим прохождением жидкости в трубке. Для этого диаметр шланга должен быть примерно 10 или 12 мм. Что касается длины, то она зависит от габаритов помещения и может быть, как 3 метра, так и около 30 метров. Новичкам лучше приобретать модели водяных уровней с резиновыми ползунками для колб. Это делает использование аппарата удобным. Вес инструмента небольшой – от 500 г до 1 кг, так что пользоваться им могут и дамы.

Как уже описывалось выше, трубка прибора наполняется водой, обычно комнатной температуры. Далее следует внимательно соизмерять уровень этой воды в емкостях. Чтобы сделать отметку на заданной высоте, один резервуар остается на месте, второй двигается в нужном направлении. Нужно строго следить, чтобы в этот момент на трубке не было даже малейших заломов и изгибов. Несколько секунд стоит подождать, пока исчезнут незначительные колебания воды в приборе. Контрольные отметки необходимо сделать тогда, когда уровень жидкости будет строго совпадать в обеих колбах.

Следует заранее подготовиться к работе с гидроуровнем. Ведь для этого вам понадобится не только сам прибор, но и еще несколько подручных инструментов, а именно: ковшик, а лучше маленькая лейка, для наполнения уровня водой; небольшая воронка; рулетка и линейка; скотч; карандаш. По желанию для яркости воды можно использовать краситель. Ну, и конечно, все работы с водяным уровнем нужно проводить с привлечением помощника. Если работать в одиночку, то придется делать фиксатор для одной из колб, например, крюк или иное крепление. Это усложняет использование уровня. Все-таки конструкция инструмента предусмотрена для участия в работе с ней двух человек.

Чтобы не было погрешностей в измерении, водяной уровень следует тщательно промыть перед использованием, так как загрязнения могут дать сбой в точности отметок.

Не рекомендуется наполнять гидроуровень водой непосредственно из-под крана, так как в этом случае жидкость обогащается большим количеством кислорода, который может повлиять на точность уровня и легкий проток воды внутри инструмента. Поэтому мастера-профессионалы, идеально ровно устанавливающие отметки, часто используют кипяченую воду, исключающую содержание воздуха.

Плюсы и минусы

Строительный гидроуровень очень прост в использовании и имеет низкую стоимость. Гибкость трубки позволяет перемещаться между помещениями, заводить ее за углы, когда нет прямой видимости между объектами. Можно сделать выравнивание на достаточно большом расстоянии, а также работать за пределами самого помещения. Водяной уровень не подвергнут поломкам при падении, он легок в хранении.

К недостаткам же инструмента относятся подключение к работе двух человек. Используется он исключительно при положительных температурах, так как в противном случае вода просто замерзает. Прибор требует систематической смены жидкости, его нельзя использовать вблизи горячих и отопительных элементов (не ближе 2-х метров). Водяной уровень можно применять только для выравнивания в горизонтальных плоскостях. Вертикальные поверхности — не для него.

Водяной уровень своими руками

С помощью подручных материалов совсем несложно изготовить водяной уровень самостоятельно. Особенно, если следует произвести ремонт в квартире с небольшими помещениями. Для этого понадобится прозрачный, эластичный шланг-трубка; пара медицинских одноразовых шприцев; канцелярский ножик; емкость для жидкости; раствор мыла; качественный фломастер.

Мыльный раствор понадобится для удаления из трубки загрязнений, остатков производственных смазок. Для этого он пропускается через нее. Со шприцев нужно снять иглы и поршни. Конусы под иглы необходимо срезать канцелярским ножиком. Затем следует расширить отверстие в шприце до размеров диаметра трубки-шланга. Той стороной, где ранее находилась игла, следует вставить шприцы в трубку. Водяной уровень готов. Тем более, что шприцы уже промаркированы необходимыми для отслеживания уровня жидкости делениями.

В заключение статьи будет справедливо заметить, что работы на крупных строительных объектах лучше проводить с использованием аналога гидроуровня – лазерного построителя плоскостей. Его луч имеет длину до 100 метров. Лазерный уровень может применяться при любых температурах. Работать с ним можно и в плоскостях любой направленности. Но цена этого прибора имеет высокую планку, поэтому окупается он в большом строительстве и в ремонте крупных объектов.

01 декабря 2016

Если вы планируете ремонт в квартире, без строительного уровня вам не обойтись. С помощью этого инструмента вы выровняете стены, пол, подоконники, а после ремонта он поможет расставить мебель и повесить полки ровно. Однако, покупка дорогого оборудования для проведения одного ремонта в квартире нецелесообразна. В такой ситуации на помощь придет водяной строительный уровень.

Что такое водяной уровень?

Водяной уровень – это две колбы, соединенные между собой шлангом. Принцип работы водяного уровня – известный с детства физический закон о сообщающихся сосудах. Вода, наполняющая шланг, в колбах окажется на одинаковом уровне независимо от расстояния и удаленности колб друг от друга. Длина шланга зависит от целей и площади помещения. Для работы в малогабаритной комнате достаточно длины 6-7 м, если работы проводятся на большой территории, используйте шланг 17-20 м. Не покупайте слишком длинный шланг. Для точных измерений и удобства использования он должен свободно висеть и лежать на полу, не закручиваясь в спирали, без сильного натяжения. Диаметр шланга подбирайте в диапазоне 10-15 мм.

Цели использования

Для чего же используют водяной уровень, зачем он нужен при наличии удобных фабричных пузырьковых уровней? Гидроуровень применяется в тех местах, где применение других видов уровней нецелесообразно по цене и масштабу работ. Используйте водяной уровень для выравнивания и отметок в горизонтальной плоскости. Из работ, выполняемых при ремонте, уровень пригодится вам для заливки стяжки пола, или отметки высоты монтажа натяжного потолка. Когда ремонт окончен, не убирайте уровень далеко на полку. Он поможет вам повесить ровно шкафчики на кухне, книжные полки, выдержать симметричные элементы интерьера в разных комнатах. Область применения водяного уровня обширна, а стоимость окупится уже с первым ремонтом. Кроме того, вы вполне в состоянии сделать водяной уровень своими руками. Для этого достаточно приобрести прозрачный шланг нужного диаметра и длины.

Как работать с водяным уровнем?

Работать с водяным уровнем не сложно: немного сноровки и у вас все получится. Рассмотрим поэтапно принципы работы.

  • Сложность заполнения шланга водой заключается в нежелательном присутствии пузырьков воздуха, они разделяют массу воды и способны влиять на результат измерений. Поэтому заполнение шланга водой из-под крана я вам не советую. Наполните шланг с помощью ведра, выставленного на высоту 2 м, либо залейте воду, используя воронку.
  • Воду для уровневой системы рекомендую подкрасить любым красителем, так колебания воды заметнее глазу. Если в шланг все-таки попал воздух, избавьтесь от него по следующей схеме: наступите на середину шланга, а концы в разных руках поднимите высоко вверх. Воздух уйдет. Перед началом измерений проверьте инструмент: приложите концы трубки друг к другу, убедитесь, что вода на одном уровне.

  • Отметьте на стене реперную точку на необходимой высоте, установите один из концов шланга так, чтобы уровень воды находился в нужной точке. Конец шланга в реперной точке держит помощник, либо шланг фиксируется к стене на неподвижный крепеж.
  • Отойдите на некоторое расстояние от реперной точки, приложите шланг к стене. Дождитесь, пока вода успокоится, и поставьте отметку, которую показывает уровень воды. Не забывайте закрывать отверстие шланга во время передвижений, чтобы количество воды не уменьшалось.
  • На каждой поверхности выполните 3-4 отметки, измерьте остальные стены. Помните, что все измерения производятся из первой реперной точки.

  • Соедините отметки на каждой стене с помощью горизонтальной крашеной нити. Инструмент прост в использовании. Зафиксируйте нить между отметками, слегка натяните от стены и отпустите – на стене отпечатается ровная горизонтальная линия.
  • Для переноса уровня в другое помещение, от первой реперной точки перенесите одну контрольную в соседнюю комнату. От нее откладывайте остальные отметки, как от основной точки.
  • Следите за положением шланга. Избегайте перегибов, заломов и натяжения шланга, чтобы не ошибиться в измерениях.

Водяным уровнем пользовались еще наши родители, когда о современных удобствах речи не шло. И до сих пор он остается надежным инструментом, который легко сделать из подручного материала.

Станьте нашим автором

Каждый человек – особенный, и опыт каждого – уникален. Расскажите о своем. Заработайте признание и благодарность наших читателей.

как правильно с ним работать одному, погрешность

На чтение 5 мин Просмотров 90 Опубликовано Обновлено

Ремонт в квартире почти всегда связан с необходимостью определения взаимного расположения предметов или поверхностей относительно какой-либо горизонтальной плоскости. Для этого с незапамятных времен используют водяной уровень. Встречается также название «гидроуровень» (от др. -греч. hydros — вода). В общем виде этот простейший по конструкции прибор представляет собой прозрачный шланг, частично заполненный водой. Его принцип действия основан на использовании закона о сообщающихся сосудах.

Область применения и принцип действия

Водяной уровень работает по закону сообщающихся сосудов

Водяной уровень применяется, когда использование других видов, например, пузырьковых, нецелесообразно или невозможно. В общем случае гидроуровень используют при проведении таких ремонтных работ:

  • заливка стяжки пола;
  • обустройство натяжного потолка;
  • наклейка обоев и пр.

С помощью инструмента можно располагать на одном уровне картины или мебельные полки. Все это можно сделать за углом или даже в разных комнатах.

Принцип действия

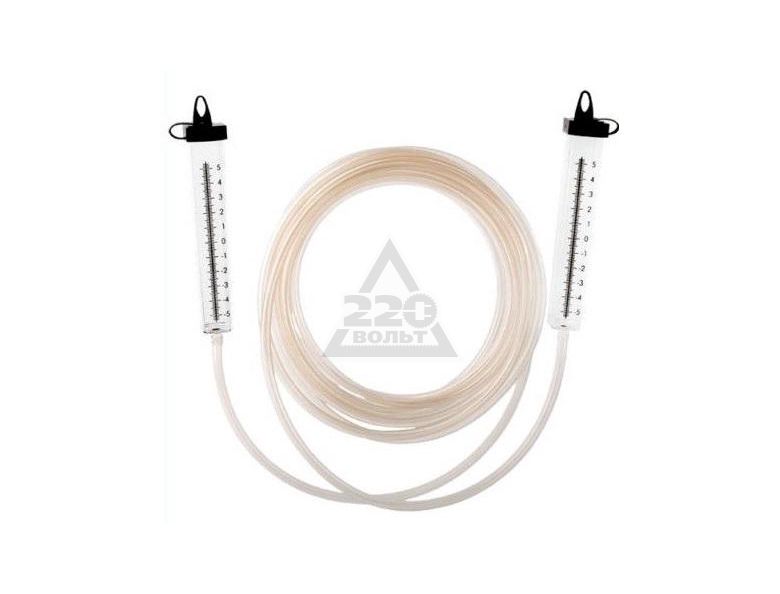

Конструктивно гидроуровень состоит из двух промаркированных в сантиметрах колб, соединенных между собой эластичным шлангом. Эта простая система наполняется водой или какой-либо другой жидкостью. Если при этом колбы расположить строго в одной плоскости относительно пола, уровень жидкости в каждой из них будет одинаковым.

Для удобства пользования уровнем нужно, чтобы шланг обеспечивал хорошее прохождение жидкости. Это возможно, если его диаметр будет от 10 до 15 мм (чем длиннее шланг, тем больше). Длина шланга выбирается в зависимости от места проведения работ и может составлять от 3 до 30 м. Вес такого прибора не превысит 1 кг.

Достоинства и недостатки

Работать с гидроуровнем удобнее вдвоем

Гидроуровень строительный прост по конструкции и легок в эксплуатации. Гибкий эластичный шланг позволяет использовать его, когда прямая видимость между объектами отсутствует – за углами, в разных помещениях и даже за их пределами. Он отличается высокой точностью, не ломается при падении и не требует особых условий хранения.

Среди немногочисленных недостатков, присущих водяному уровню, особо отмечается необходимость участия в работе двух человек. Одному работать с ним крайне неудобно. Кроме того гидроуровень:

  • используется исключительно в горизонтальной плоскости;
  • нельзя применять в непосредственной близости от нагревательных элементов;
  • при работе в условиях отрицательных температур требует применения незамерзающих жидкостей.

При неаккуратном обращении с жидкостным уровнем в систему может попасть воздух, что отрицательно сказывается на погрешности.

Как работать с водяным уровнем

Чтобы работать с гидроуровнем понадобятся:

  • небольшой ковшик;
  • маленькая воронка;
  • рулетка;
  • скотч;
  • линейка;
  • карандаш.

Не лишним будет также наличие какого-либо красителя, которым можно подкрасить воду.

Перед тем как приступить к работе шланг наполняется кипяченой, а лучше дистиллированной водой, желательно комнатной температуры. При этом необходимо внимательно следить за тем, чтобы в воде не было пузырьков воздуха – их наличие влияет на точность измерения. Чтобы отметить заданную высоту в нужных местах, одна колба остается на месте, а вторая передвигается в нужном направлении. Переносить вторую колбу нужно аккуратно, так как на шланге не допускается наличие даже малейшего излома или изгиба. Разместив вторую колбу в конечной точке, нужно выждать, пока в обеих колбах не прекратятся колебания воды. Контрольную отметку по высоте делают там, где жидкость во второй колбе находится на одном уровне с первой.

Конструктивно водяной уровень требует для работы участия двух человек. Если придется работать одному, необходимо предусмотреть наличие специального крепления для одной из колб.

Изготовление гидроуровня своими руками

При необходимости водяной уровень нетрудно сделать самостоятельно, используя для этого подручные материалы:

  • эластичный шланг диаметром 10-15 мм;
  • медицинские одноразовые шприцы — 2 шт.;
  • канцелярский нож;
  • мыльный раствор.

Шланг необходимо промыть мыльным раствором, что позволит снять с его внутренней поверхности загрязнения и остатки технической смазки.

Шприцы придется подвергнуть небольшой доработке:

  • снять иглы и вынуть поршни:
  • конусы под иглы срезать канцелярским ножом.

Концы шланга нужно надеть на носики шприцев или вставить в них, зависит от диаметра. Простейший гидроуровень с промаркированными колбами позволит точно отслеживать уровни жидкости.

Использование гидроуровня при обустройстве фундамента

Использование гидроуровня

Чаще всего водяной строительный уровень используют, когда приобретение дорогостоящего лазерного построителя плоскостей экономически нецелесообразно.

Чтобы вертикально установить перекладины-стойки обноски, определяющие границы и оси постройки на местности, необходимо:

  1. Вертикально установить первую рейку обноски.
  2. На необходимой высоте закрепить на рейке один из концов водяного уровня.
  3. В нужном месте разместить и проконтролировать вертикальность установки второго элемента обноски.
  4. Второй конец гидроуровня зафиксировать на установленной перекладине.
  5. Приняв верх первой опоры за базовый (нулевой) уровень, выставить по нему все остальные рейки.

Используя эту же технологию выставляют опалубку и заливают фундаментное основание.

При помощи гидроуровня можно осуществить разметку будущего фундамента на местности и проверить ровность залитого фундамента.

Чтобы надежно закрепить водяной уровень необходимо:

  1. Горизонтально положить на фундамент две доски.
  2. К каждой из досок под углом 90° прикрепить рейку.
  3. Проверить и при необходимости выровнять конструкцию.

Перед закреплением водяного уровня на деревянном каркасе рекомендуется снять колбы – так работать будет удобнее. Далее:

  1. Проволокой закрепить на дощечках концы шланга.
  2. Подождать, пока вода выровняется и нанести на обеих трубках базовую отметку («нуль»).
  3. Зажав концы трубки так, чтобы вода не расплескалась, перенести одну из дощечек к проверяемому углу фундамента.

Установив дощечку с трубкой на измеряемый угол фундамента:

  1. Разжать края шланга.
  2. Выждав, пока вода успокоится, линейкой замерить, насколько уровень воды отклонился от «нуля».
  3. От расстояния в базовой точке отнять величину отклонения от «нуля» в проверяемой точке. Если столбик воды поднялся относительно «нуля», его величина берется со знаком «+», а если опустился – со знаком »минус».

Проверив и рассчитав отклонения на всех углах фундамента, сравнивают их с допустимыми отклонениями горизонтальных плоскостей, приведенными в нормативно-технической документации (СНиП 3.03.01-87) и при необходимости выравнивают их.

Гидроуровень как пользоваться при устройстве фундамента

Главная » Блог » Гидроуровень как пользоваться при устройстве фундамента

Как работать с гидроуровнем одному?

В современном жилище необходимо, чтобы все уровни полов и потолков были одинаковыми и идеально ровными. Время заваленных полов и перекошенных потолков безвозвратно ушло в прошлое.

Для выполнения этой задачи строителями активно используются лазерные уровни и нивелиры. Но, в то же время, водяной уровень остаётся очень популярным. Это очень простой, практичный и точный инструмент, без которого трудно обойтись. Не всегда целесообразно покупать дорогостоящий лазерный уровень, особенно если речь идет о ремонте одной квартиры. К тому же, точность этого устройства очень высокая. В этой статье мы рассмотрим как правильно пользоваться водяным уровнем — он же гидроуровень.

Для чего используют водяной уровень (гидроуровень)

Гидроуровень используется для определения и разбивки горизонтального уровня таких конструкций как пол и потолок. Например его используют для стяжки пола или разметки стены под полки. С этой целью не рекомендуется использовать пузырьковый уровень, т.к. это может привести к большим погрешностям.

Для разметки высоты горизонта пола и потолка всегда используйте водяной уровень или лазерный.

Так же, если есть необходимость на разных стенах помещения или в другой комнате обозначить одинаковый по высоте уровень каких-либо деталей интерьера, то это можно тоже сделать используя водяной уровень. Это могут быть навесные полки, картины, обрамления арок и дверных проёмов, настенные светильники и кухонные шкафы с рабочими поверхностями.

Спектр применения гидроуровня уровня в хозяйстве обширный. Поэтому такой инструмент всегда должен быть в доме. Для этого нужно всего лишь приобрести прозрачный ПВХ шланг нужной длины.

А в пошаговой инструкции будет рассказано, как правильно нанести горизонтальную отметку высоты по периметру стен всей квартиры или дома. А так же порядок действий для получения уровня горизонта пола и потолка.

Для этого понадобится:

  • водяной уровень;
  • красящая нить для разметки;
  • немного любой краски для подцветки воды;
  • карандаш;
  • рулетка.
Что из себя представляет гидроуровень

Принцип работы водяного уровня очень прост и основан на физических законах. Он действует по принципу сообщающихся сосудов, в которых под воздействием атмосферного давления устанавливается одинаковый уровень поверхности жидкости.

Длина шланга зависит от размеров помещения. Очень длинный шланг покупать не стоит, т.к. в небольших помещениях он будет мешать и скручиваться, что приведет к более длительному процессу переливания воды и даже к неточным результатам. Приблизительный расчет можно сделать, если исходить из размеров помещения и учитывать, что реперные точки (точки от которых будет потом производиться дальнейшая разметка) обычно делаются на высоте 90-100 см от перекрытия или стяжки. Таким образом, получим общую длину шланга равную 2 метра плюс расстояние от главной точки отсчета до точки в самой дальней комнате. Многое зависит от точки размещения главного репера. Оптимально разместить его в геометрическом центре квартиры. В таком случае понадобится шланг меньшей длины.

При расчете длины шланга нужно учитывать, что гидроуровень должен вертикально опускаться по стене и свободно лежать на полу. При проведении разметки он не должен висеть или быть «в натяжку».

Для средних по размеру квартир вполне достаточно шланга длиной 15 или 20 метров. Для маленьких помещений типа коридоров и ванных достаточно длины 5-8 метров. Оптимальный диаметр гидроуровня – 10-12 или 15 мм.

Как работать с гидроуровнем: разметка уровня пола, потолка, стен

Несмотря на то, что это приспособление технически не сложное, для получения желаемого результата необходимо им правильно пользоваться.

Шаг 1. Набираем в шланг воду. Набирая воду в шланг нужно избежать попадания в него воздушных пузырьков. Наличие воздушных пузырьков будет давать искаженные результаты. А так как при наборе воды прямо из-под крана есть риск попадания в шланг пузырьков, лучше поступить следующим образом.

Сначала воду подкрашивают любым имеющимся красителем. Так будет лучше виден уровень воды в трубке. Ведро с подкрашенной водой ставится на возвышенном месте. Самая оптимальная высота 2 метра. Один конец трубки опускают в ведро, а второй держат над тазом как можно ниже у пола.

Первую воду нужно немного слить, что б вода вытекала сплошным потоком. Затем конец трубки зажимают пальцем. Второй конец трубки вынимают из ведра и тоже зажимают пальцем, чтоб вода не вытекала.

Конец трубки зажимают пальцем

При соединении двух концов трубки, уровень воды в них должен быть одинаков.

Уровень воды в трубках должен быть одинаковым

Шаг 2. Нанесение отметок. Сначала делается горизонтальная линия по периметру помещения на высоте 90-100 см. Это будет основная линия отсчета. От первой реперной точки будем переносить её на другой конец стены. Работать с водяным уровнем нужно вдвоём. Один человек находится постоянно у первой реперной точки и держит уровень возле отметки.

Этот конец шланга остаётся всё время неподвижным!

Если помещение маленькое и один человек может контролировать показания уровня, то можно зафиксировать один конец трубки возле первой метки при помощи любого фиксатора и работать одному.

Напарник же перемещается к другому краю стены и прикладывает к стене свой конец трубки.

При перемещении со шлангом необходимо его край зажимать пальцем.

Конец трубки зажать пальцем

Некоторое время нужно подождать, чтобы вода успокоилась. Теперь тот, кто находится у первой реперной точки, видит, насколько следует поднять или опустить шланг, чтобы уровень воды в его шланге сравнялся с отметкой на стене. Напарник поднимает или опускает свой край шланга и в это время уровень воды у первой реперной точки начинает стремиться к отметке.

После того, когда уровень в трубке станет точно вровень с отметкой, можно наносить вторую отметку, о чем первый сообщает напарнику.

При нанесении, а также при сверке уровня воды и отметки, необходимо чтобы уровень глаз смотрящего находился четко на уровне метки. Иначе возможны погрешности.

Шаг 3. Соединение отметок горизонтальной линией. Две отметки соединяются между собой при помощи специальной крашеной нити. Это очень удобный инструмент, который позволяет легко и быстро наносить разметку. Нить фиксируется между отметками, слегка оттягивается в сторону и отпускается. На стене отпечатывается прямая ровная линия.

Горизонтальность получившейся линии можно проверить пузырьковым уровнем для того, чтобы убедиться что всё выполнено верно.

Шаг 4. Нанесение горизонтальной линии по периметру стен комнаты. Таким же образом горизонтальная линия наносится на остальные стены помещения.

Все последующие отметки на смежных и противоположной стене нужно делать от первой реперной точки!

На каждой стене наносится 2-3 отметки. Затем отметки соединяются горизонтальной линией. Конечная линия должна совпасть с первой реперной точкой.

Шаг 5. Перенос отметки в другие помещения. Отметку в соседние помещения переносят опять-таки от первой реперной точки. Первый человек находится в том же положении, а второй переходит в соседнее помещение. Далее повторяются действия, описанные в Шаге 2.

Таким образом, нужно поставить по первой контрольной отметке в каждом помещении. Затем можно приступить к проведению горизонтального периметра в каждой отдельной комнате.

Во время работы шланг должен свободно лежать на полу. Нельзя допускать перекручивания и перегибов шланга.

Шаг 6. Нанесение горизонтальной линии уровня пола и потолка. Линии горизонта пола и потолка откладывают от нанесенного горизонтального периметра. Если нужно найти горизонт пола и потолка, то начинать нужно с пола и уже от отметки пола (нулевой отметки) определять высоту потолка.

 Напомним, что нулевой отметкой в квартире принято считать уровень чистого пола.

В зависимости от конкретных условий проведения ремонта (есть стяжка, нет стяжки, выравнивание только чистовой поверхности пола) расстояние вниз от основной линии будет вычисляться соответственно до уровня верха стяжки или чистого пола. Для того, чтобы получить полноценную толщину стяжки (минимальная толщина должна быть 3-4 см), нужно сначала найти самую высокую точку перекрытия и замерить расстояние от неё до реперной горизонтальной линии. Затем рулеткой это же расстояние отложить на всех стенах. Соединив метки между собой, получаем горизонтальный уровень пола. Ну вот и все, теперь вы знаете как пользоваться гидроуровнем.

Использование водяного уровня на видео

В любом строительном процессе важно точно соблюдать размеры, предусмотренные проектом или эскизом. Это необходимо, чтобы обеспечить надежность конструкции, избежать перекосов и сильных отклонений. Одним из контрольно-измерительных приборов, используемых рабочими, является гидроуровень.

Принцип работы прибора

Устройство предназначено для горизонтальной разметки и выявления отклонений от горизонта. Может быть как самодельным, так и заводского изготовления. Принцип действия прост, поэтому чтобы использовать прибор не нужно иметь глубоких знаний в области строительства.

Гидроуровень — устройство, которое работает по принципу сообщающихся сосудов. Второе название прибора — водяной уровень. Он представляет собой длинный тонкий шланг. Если приподнять концы этого шланга, то на каком бы расстоянии друг от друга они не располагались, через определенное время жидкость в них выровняется по одной отметке.

Благодаря действию закона физики точность устройства достаточно высокая, что позволяет применять его при возведении фундамента. Важным фактором является простота конструкции и доступная цена. Наиболее простой вариант гидроуровня — прозрачный длинный шлаг. В магазине также можно приобрести более сложное устройство, оснащенное двумя емкостями с мерной шкалой и крепежными приспособлениями. Оба варианта и простой и усовершенствованный работают одинаково.

Выравнивание фундамента по горизонту

Чтобы проверить ровность уже залитого фундамента своими руками, необходимо воспользоваться водяным уровнем в следующем порядке:

  1. Изготавливают базу для закрепления прибора. Для этого потребуется взять две доски и два бруска. Доски располагаю горизонтально, а бруски прикрепляют к ним перпендикулярно, размещая примерно посередине. Важно выровнять угол между досками и брусками: если он не будет равен 90 градусам, измерения могут быть неточными. Выравнивание можно провести строительным угольником.

    Один из вариантов крепления гидроуровня для отбивки фундамента.

  2. Далее на заготовку закрепляют концы трубки гидроуровня. Лучше всего пользоваться только трубкой. В магазинах продаются готовые приборы, которые помимо трубки включают в себя емкость с измерительной шкалой и крепежные приспособления. Пользоваться такими можно, но из-за разницы в толщине трубки и отверстия в мерной емкости, жидкость в процессе измерений будет очень долго выравниваться. Для увеличения скорости работ своими руками рекомендуется пользоваться простейшим уровнем, состоящим только из трубки.
  3. После установки прибора на один из углов фундамента дают жидкости выровняться и делают на приборе отметку горизонта воды. Отметить можно обычной ручкой. Это будет базовая отметка или «ноль». Затем концы трубок зажимают.
  4. Следующим этапом становится проверка отклонений одного угла фундамента относительно другого. Для этого один конец трубки с доской переносят на проверяемый угол. Разжимают концы прибора и дают жидкости выровняться относительно горизонта.
  5. Снимают показания. Для этого понадобиться линейка. По ней измеряют отклонения уровня воды относительно ноля (первой отметки).

    Измерение разности высот углов фундамента.

  6. Вычисления выполняют методом разности. Для этого из отклонения в базовой точке вычитают отклонение в проверяемой. При этом важно учитывать знаки отклонений. Если водяной столбик опустился ниже базовой отметки, то значение берут со знаком минус, и наоборот. Например, после переноса уровня на необходимую точку фундамента, отклонение воды от отмеченного горизонта на базовом углу составило минус 3 мм, а на проверяемом минус 7 мм. (-3 — (-7) = 4 мм). Это означает, что проверяемый угол выше базового на 4 мм. Если получается отрицательное значение, то угол расположен ниже горизонта принятого ноля.
  7. Таким же способом проверяют все углы фундамента, на которые хватает длины гидроуровня. Чтобы обеспечить проверку всех точек, в качестве базовых можно взять два диагонально расположенных участка.

Важно пользоваться именно методом разности, поскольку при движении трубки по земле, уровень жидкости в ней меняется, трубка изгибается , поджимается — от этого меняется внутренний объем. Если вернуть прибор в первоначальную точку, то вода в гидроуровне будет находиться на одной отметке, но она не совпадет с базовой пометкой. Для предотвращения погрешностей нужно пользоваться именно относительными изменениями.

После того, как выполнены измерения, необходимо проверить соответствие конструкции нормам. При строительстве важно выровнять обрез фундамента по горизонтали. Предельные отклонения указаны в пособии к СНИП «Нормативные требования к качеству строительных и монтажных работ» и СП «Несущие и ограждающие конструкции».

Отклонение Допустимая величина
горизонтальной плоскости на всю длину проверяемого участка фундамента 20 мм
местные неровности поверхности, кроме опорных участков 5 мм
на стыке двух смежных участков 3 мм

Все отклонения указаны для отметок по высоте. Если Измеренные величины не укладываются в необходимые рамки, качество выполнения работ считается неудовлетворительным, необходимо выровнять поверхность. Для частного домостроения выравнивание можно провести при кладке цоколя из кирпича.

Разметка фундамента

Вынос осей и границ дома на местность выполняется с помощью деревянных стоек и перекладин, шнура, рулетки и гидроуровня. В некоторых случаях вместо гидроуровня пользуются глазомером, но это крайне неточный способ.

Поперечные перекладины обноски должны располагаться на одной высоте по вертикали. Отбить все отметки можно гидроуровнем. Для этого действия выполняют в следующем порядке:

  1. Прибивают первую перекладину (рейку) на нужной высоте.
  2. Закрепляют на ней один конец измерительного прибора.
  3. Перед тем как прибить второй элемент обноски, проверяют его расположение по вертикали, обычным строительным уровнем. Чтобы выставить верную отметку второй конец трубки крепят к монтируемой перекладине.
  4. Необходимо вывести расположение воды в сообщающихся сосудах на один уровень, за базовый уровень можно принять верхний край первой рейки, вторую рейку располагают так чтобы её верхний край совпадал с уровнем воды. Нужно добиться такого положения при котором уровень воды совпадет с верхним краем обоих реек.
  5. После этого вторую рейку прибивают к стойкам обноски гвоздями или прикручивают саморезами. Переходят к следующему элементу.

Важно! Следите за тем, чтобы во время работы с уровнем шланг не перегибался, иначе измерения будут не верными.

Выставление опалубки и заливка фундамента

Чтобы обеспечить ровность основания для дома, требуется точно установить опалубку. Работу выполняют, как и в предыдущем случае. Сначала вбивают в землю вертикальные колышки, к которым будут крепиться щиты. Начинают работу с верхней доски щита. Первую прибивают на нужной отметке, а остальные, как при обноске, проверяя высоту гидроуровнем.

Далее на внутренней стороне опалубки отмечают отметку верхнего края заливки. Чтобы обеспечить ровность по всей протяженности отмеченный «ноль» копируют на другие углы опалубки с применением трубки. Расположение воды в одной трубке совмещают с отметкой на опалубке. Второй конец шланга переносят в нужную точку и там делают засечку уровня жидкости. Так поступают со всем углами. Для повышения контроля можно сделать пометки по длине ленты.

Кладка стен

Чтобы начать возведение ограждающих конструкций, необходимо определить самый высокий угол опоры под кладку. Если выполнена проверка по предыдущему пункту, то можно пользоваться предыдущими измерениями и, проанализировав их, выбрать наиболее возвышенную точку.

Начало работы по укладке кирпича или газоблоков с высокого угла позволить вывести стену на один горизонтальный уровень. Чтобы выровнять обрез ограждающей конструкции по одному уровню, в нижних точках укладывают более толстый слой кладочного раствора.

Для определения необходимой точки необходимо пользоваться гидроуровнем также как и в предыдущем пункте. Вычисляют отметки всей поверхности конструкции относительно базовой и определяют нужный участок для начала выполнения кладочных работ.

Заливка воды в прибор

Перед началом измерительных работ необходимо грамотно подготовить инструмент. Для этого действия рекомендуется выполнять в таком порядке:

  1. Берут ведро с водой или любую другую емкость большого объема с открытой поверхностью. Ведро размещают на некотором возвышении относительно земли.
  2. Один конец прибора помещают в емкость с водой, а второй опускают ниже расположения ведра. Обычно располагают на земле. При этом благодаря свойству сообщающихся сосудов жидкость начинает двигаться по трубке, заполняя ее.
  3. При заполнении важно контролировать наличие пузырьков воздуха в приборе. Выжидают время, пока весь газ не выйдет из трубки. После этого зажимают один конец пальцем или загибают.
  4. Второй коней достают из емкости. Проверяют движение воды и еще раз наличие воздуха.
  5. Оба конца закрывают или зажимают и переносят прибор на рабочее место.

После выполнения этих действий можно приступать к измерениям.

Несколько советов

  • Чтобы упростить процесс можно окрасить воду, заливаемую в прибор в яркий цвет. Это позволит без напряжения зрения быстро определить отметку воды в трубке.
  • Чем больше диаметр шланга, тем быстрее в нем будет выравниваться жидкость. Рекомендуется приобретать изделия диаметром 10-12 мм.
  • Скорость выравнивания зависит также от длины трубки. Не стоит выбирать слишком длинные изделия.
Совет! Если вам нужны подрядчики, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

Гидроуровень – простой и надежный инструмент, используемый при проведении ремонтных и строительных работ для горизонтальной разметки. Конструкция его довольно примитивна: прозрачный шланг, наполненный жидкостью, с колбами на обоих концах, поэтому сделать гидроуровень своими руками под силу каждому.

Сфера применения и принцип работы

Гидроуровень используют для разметки стен под полки, в процессе монтажа стяжки или выравнивания стен и пола, при установке натяжного потолка, оклеивании стен обоями и других работах.

Принцип работы инструмента основан на принципе сообщающихся сосудов: в соединенных между собой емкостях уровень воды будет одинаковым.

Самостоятельное изготовление инструмента

Чтобы сделать гидроуровень своими руками, потребуется:

  • прозрачный шланг или трубка диаметром от 5 до 20 мм;
  • 2 медицинских шприца одинакового объема;
  • емкости с теплой мыльной водой и с чистой;
  • канцелярский нож;
  • маркер для разметки.

Длину трубки выбирают, ориентируясь на площадь помещения, в котором собираются использовать инструмент – слишком длинная трубка будет путаться, а слишком короткой недостаточно для проведения измерений. Длина в 6 – 10 м считается оптимальной. Рекомендуется приобрести шланг диаметром около полутора сантиметров – в этом случае внутри не будут образовываться воздушные пузырьки.

Порядок действий при сборке:

  1. В трубку заливают мыльный раствор, чтобы очистить его внутренние поверхности от пыли и грязи.
  2. С медицинских шприцов снимают иглы, вынимают поршни, конусы, на которые крепят иглу, срезают, используя канцелярский нож. Шприцы будут выполнять роль боковых колб ватерпаса.
  3. Отверстие, располагающееся на месте среза, расширяют так, чтобы в него входила трубка.
  4. Вставляют в подготовленные отверстия шприцов трубку.
  5. На колбах помечают нулевую точку (середину резервуара, например). Разметка шприцов поможет сделать это точно.
  6. В ватерпас заливают воду. Сдавливая шланг в центре и поднимая свободный конец вверх, из трубки выпускают пузырьки воздуха.

Готовый к работе прибор должен быть без пузырьков воздуха в шланге, а жидкость в резервуарах на концах трубки должна быть на одном уровне. Для наполнения измерительного прибора рекомендуется использовать только чистую, отстоянную воду – в ней меньше воздуха. Так как работать с гидроуровнем иногда приходится на открытом воздухе при минусовых температурах, вместо воды в этом случае используют незамерзающую жидкость для автомобиля. Также допускается использование цветного раствора (воды с красящим пигментом), это помогает лучше видеть уровень воды в шланге.

После окончания работ жидкость из гидроуровня обязательно сливают.

Правила использования гидроуровня

Для удобства и получения более точных результатов работать с гидроуровнем должны 2 человека.

Размечают начальную точку. Чтобы провести горизонтальную линию, нужно перенести эту точку на другой участок стены.

Первый человек держит один конец уровня у заданной отметки, второй берет другую часть уровня и перемещается на противоположный конец стены. Прикладывает трубку с колбой к поверхности, держит его некоторое время неподвижно, чтобы уровень воды в трубке после перемещения выровнялся.

Первый рабочий, продолжающий держать свой конец трубки, контролирует, насколько нужно поднять или опустить шланг второму, чтобы вода в его колбе достигла контрольной отметки. Когда после всех манипуляций цель достигнута, нужная точка на стене помечается, затем проводится линия.

Как правильно пользоваться гидроуровнем в одиночку? При проведении разметки один конец шланга нужно точно зафиксировать на уровне контрольной отметки. Сделать это можно с помощью скотча, крепежа или любым другим доступным способом.Более подробно увидеть все тонкости процесса можно, просмотрев видео. Соединять точки удобнее всего с помощью специального приспособления – красящего шнура. Его растягивают между двумя отметками, немного тянут в стороны и отпускают. Шнур, ударяясь о стену, оставляет на поверхности четкую ровную линию.

Чтобы убедиться, что разметка верна, можно дополнительно измерить ровность с помощью обычного пузырькового уровня.

Нанесение горизонтальной линии по всему периметру помещения

Все измерения проводят от первой контрольной точки.

По тому же принципу, что описан выше, делают отметки на других трех стенах (по 2 – 3 на каждой), а после соединяют все, используя красящий шнур. Если все выполнено верно, конечная линия точно совпадает с начальной точкой.

Перенос отметки в соседнее помещение

Для этой работы потребуется 2 человека.

Один держит свой конец шланга на контрольной точке, второй перемещается в ту комнату, куда требуется перенести отметку. Порядок действий при работе тот же, что при выполнении разметки на одной стене: ждут выравнивания уровня воды, а затем меняют место положения второй колбы до тех пор, пока в первой жидкость не достигнет отмеченного уровня.

Во время работ нужно следить за тем, чтобы шланг лежал на полу свободно, не перекручивался и не перегибался. В противном случае все измерения будут неверны. Когда первая точка в соседнем помещении выставлена, ее используют как реперную для проведения горизонтальной линии.

Нюансы использования водяного уровня

Чтобы получать точный результат, рекомендуется:

  1. Следить во время работы за его положением. Не допускать перегибов, механических повреждений шланга – все это влияет на точность измерения.
  2. Закончив работу с прибором, следует слить воду и осторожно скрутить шланг, убрать его в место хранения. Если требуется постоянное использование водяного уровня, и каждый раз наполнять его жидкостью сложно, можно добавить в воду спирт или водку – так она не будет цвести.
  3. Прием, который поможет отличить правильно работающий прибор от дающего неточные результаты – колбы прикладывают друг к другу, держа их вертикально. Если уровень жидкости в них совпадает, показания верны; если нет – инструмент поврежден.
  4. Для хранения водяного уровня следует выбрать неосвещаемое солнечными лучами место, чтобы материал шланга сохранял прозрачность, не мутнел со временем.

Узнав, как пользоваться гидроуровнем, можно использовать этот полезный инструмент при проведении ремонтных и строительных работ.

Оглавление:

Гидроуровень: как устроен и как работаетРабота с гидроуровнем: особенности использованияКак «настроить» гидроуровень своими руками: важные моменты

Гидроуровень – простейшее устройство, позволяющее производить разметку горизонтальной плоскости. Несмотря на его элементарное устройство, это самый точный строительный инструмент, погрешность которого обусловлена исключительно человеческим фактором. Пользоваться гидроуровнем одновременно просто и сложно – его основной недостаток заключается в невозможности производить разметку в одиночку. В принципе, в одиночку мало кто работает, так что инструмент этого типа смело можно назвать идеальным решением для производства домашнего ремонта. О нем и поговорим в этой статье, в которой вместе с сайтом stroisovety.org мы разберемся с его устройством и принципом работы, ответим на вопрос, как пользоваться гидроуровнем и как изготовить своими руками?

Гидроуровень своими руками фото

Гидроуровень: как устроен и как работает

Работает гидравлический уровень весьма просто – в основу его функционирования заложен принцип сообщающихся сосудов. Как бы вы ни изменяли их местоположение, на каком бы расстоянии друг от друга они ни находились – жидкость, залитая в них, благодаря гравитации всегда занимает одно и то же положение. В смысле того, что ее уровень в одном и в другом сосуде одинаковый. Именно этот эффект и используется в работе гидроуровня – если совместить метку на стене с уровнем жидкости (воды) в одном сосуде и после этого поставить метку напротив уровня воды в другом сосуде, вы получите две метки, расположенные четко в горизонтальной плоскости. Теперь дело за малым – соединить две метки линией, и у вас в наличии нужная горизонталь.

Что представляет собой гидравлический уровень? Его устройство можно даже назвать примитивным – по сути, это небольшого диаметра прозрачная трубка, наполненная водой. Длина трубки не имеет никакого значения – это может быть короткий отрезок метровой длины или целая пятидесятиметровая бухта шланги. Практически все производители дополняют гидроуровни колбами с градуировкой – по их мнению, это важный момент, помогающий в работе. На самом деле он только все портит. Колбы решают только один вопрос – благодаря удобно закрывающимся колпачкам вода не выливается из гидроуровня при неаккуратном обращении с инструментом. За это удобство мастеру приходится платить точностью измерений – широкая колба искажает видимость поверхности воды. Кроме того, человеку проще сосредоточить зрение на маленьком участке поверхности воды, нежели гадать, в каком месте уровень будет точнее. Да, да – неровно установленная колба дает существенную погрешность.

Гидроуровень фото

Хотите получить высокую точность разметки гидроуровнем? Тогда от применения колбы лучше отказаться. Не использовать их очень просто – воды необходимо наливать меньше, и вся проблема решается. В таком случае у вас и точность получается высокая, и уровень можно закрыть, дабы водичка из него не вытекала.

Работа с гидроуровнем: особенности использования

Вопрос, как пользоваться гидроуровнем, вкратце был описан несколько выше – вернее сказать, мы рассказали о принципе его применения, не упомянув при этом важные тонкости. Именно в них и заключается вся суть работы с этим приспособлением. Тонкостей этих немного, но взяв за их принцип, можно будет создавать проекции не только горизонтальных линий, но и плоскостей – мало того, при некоторых знаниях элементарной геометрии посредством гидравлического уровня можно будет даже отбивать на стенах точные вертикали. Именно на стенах – что касается пола и потолка, то здесь придется пользоваться правилами переноса. Чтобы проще было понять, как правильно работать с гидроуровнем, рассмотрим технику его использования на двух простых примерах.

  1. Создаем плоскость подвесного потолка или стяжки пола. Такая разметка производится следующим образом. Для начала берем рулетку и находим середину высоты стены. Это довольно условная точка, которая, по большому счету, может располагаться где угодно над уровнем пола в помещении. Просто удобнее ее делать по центру стены – впоследствии этот маяк можно применять и для других построений. Это всего лишь маяк, который послужит начальной точкой отсчета для геометрических построений и не более. Теперь берем гидроуровень и устанавливаем один его конец напротив метки, а второй в любом углу помещения – задача в том, чтобы опуская шланг выше или ниже, добиться положения жидкости в шланге четко напротив установленной вами метки. Как только это произойдет, тот человек, который держит второй конец уровня, должен сделать соответствующую отметку на стене в углу. Точно таким же способом, беря за исходную точку самую первую метку, переносим ее во все остальные углы помещения без исключения (как на внутренние, так и на наружные). Причем следует учесть, что перенос должен производиться исключительно из одного и того же места – мало того, переносить метки необходимо на две стены, образующие угол. Ну а дальше все просто – вооружаемся отбивочным шнуром (нитка с синькой) и, растягивая ее между метками, прорисовываем по всему периметру комнаты основополагающую плоскость в помещении. Теперь, имея эту линию, в любой момент можно перенести ее с помощью рулетки выше или ниже. Если нужен монтаж подвесного потолка – перенесли эту плоскость рулеткой под потолок. Если речь идет о монтаже стяжки пола или дощатого настила, соответственно, опустили плоскость вниз на нужный уровень.

    Как пользоваться гидроуровнем фото

  2. Разметка плоскости для обшивки стен гипсокартоном. Естественно, эту работу проще сделать длинным реечным уровнем – если он качественный и не обманывает сильно, то проблем нет. Но если такой длинной палки-мерялки нет под рукой или ее точность вызывает сомнения, то придется воспользоваться знаниями геометрии и получить нужные вертикали путем бесхитростных построений. По сути, отталкиваясь от ранее проведенной горизонтали, нужно будет построить треугольник с углом 90 градусов. Способов, как это сделать, достаточно много. Самый простой из них – это воспользоваться обычным строительным уголком. Как вариант, если, конечно, имеется под рукой кафельная плитка, то можно использовать ее – в этом случае может быть незначительная погрешность. Самый оптимальный вариант в такой ситуации все же это геометрическое построение. От угла отмечаем расстояние, на которое вы планируете отодвинуть каркас гипсокартона. От этой точки отступаем произвольное расстояние (оптимально 0,5м). Теперь делаем из профиля элементарный циркуль – отрезок профиля с двумя отверстиями, расстояние между которыми равно 0,5м и, взяв за центр первую от угла точку, чертим половину окружности (вторую половину круга вам не даст начертить угол). Теперь берем рулетку и, приставив ее начало ко второй точке на горизонтальной линии, находим место пересечения деления рулетки 0,5м с радиусом окружности – таким способом мы получаем вторую точку вертикальной прямой. Проведя через нее и центр окружности линию, мы получаем четкую вертикаль. Точно такие же построения производим и на другой стене – после чего соединяем две вертикали по полу и потолку и получаем плоскость гипсокартонной стены.

    Работа с гидроуровнем фото

Согласен, сложно. Зато предельно точно. Таким способом можно построить вертикаль в любом месте стены.

Как «настроить» гидроуровень своими руками: важные моменты

Как ни странно, но даже такое простое приспособление, как гидравлический уровень, требует правильного отношения – в частности, очень важно понимать, что правильность его работы зависит от качества заполнения приспособления водой. Если в трубке, кроме жидкости, будут еще и пузырьки воздуха, то уровень будет работать некорректно. Именно по этой причине в процессе заполнения гидроуровня жидкостью необходимо выдержать два простых правила.

  1. Наполнять трубку необходимо медленно – лучше это делать не из крана, а из ведра. По принципу, как сливают бензин с бочки или бензобака. Опустили один конец гидроуровня в емкость, подтянули воду ртом, дождались, пока вода не польется со свободного конца трубки, перекрыли ее ток пальцем и на этом все.
  2. Второй момент – перед каждым использованием трубку нужно проверять на наличие воздушных пробок. Чтобы не делать это часто, уровень следует подвешивать открытыми концами вверх. В таком случае воздушные пробки образовываться не будут – мало того, те, что уже успели образоваться, будут свободно выходить наружу.

В принципе, это все. В заключение темы скажу несколько слов по поводу вопроса, как сделать гидроуровень своими руками? В общем-то, делать его и вовсе не придется – достаточно пойти в магазин, купить тонкую прозрачную трубку и наполнить ее водой. Это и весь гидравлический уровень – как говорится, дешево и сердито.

Автор статьи Александр Куликов

Статьи по теме

Гидроуровень - это простой в применении строительный инструмент. Он незаменим при определении уровня поверхностей, расположенных на значительном расстоянии. Используется в ремонтно-строительных работах.

Оглавление:
Что такое гидроуровень

Строительные уровни бывают нескольких видов:

  • водяной уровень или гидроуровень;
  • лазерный;
  • трубный;
  • пузырьковый аналог.

Гидроуровень состоит из эластичного прозрачного шланга и двух пластмассовых резервуаров на его концах. Это аппарат, работающий на принципе сообщающихся сосудов Паскаля.

Инструмент используется для установки стяжки и подвесного потолка, выравнивания полов и оклейки обоев. Он позволяет выровнять предметы, находящиеся в разных помещениях или за углом. Например, картины или светильники.

То есть служит для переноса отметок в горизонтальной плоскости на большие расстояния.

Колбы с сантиметровой маркировкой соединяются между собой трубкой, после система наполняется жидкостью. Когда инструмент находится в одной плоскости относительно земли, высота воды в резервуарах одинаковая.

Профессионалы часто снимают эти колбы за ненадобностью. Поэтому по сути гидроуровнем считается любой прозрачный шланг.

При большем диаметре трубки, прохождение воды легче, что упрощает работу с прибором. Оптимальная его величина 10 - 12 мм, а длина по необходимости варьируется от 3 до 30 м.

Модели инструмента оснащаются резиновым ползунком для колб. С помощью него отмечают уровень жидкости в аппарате, что облегчает работу новичкам.

Вес гидроуровня составляет от 0,5 до 1 кг.

Использование прибора настолько же простое, как и его устройство. Шланг наполняется водой комнатной температуры. Проверяется точность работы путем соизмерения жидкости в двух емкостях.

Для отметки заданной высоты на объекте, одна колба держится на месте, а вторая – перемещается в пространстве. Когда уровень воды сравнивается, делаются контрольные отметки.

Лазерный уровень обеспечивает луч до 100 м в длину. Но аппарат стоит несколько тысяч долларов. Актуально его использование при крупном строительстве.

Пузырьковый уровень представляет собой прямой корпус в 15 – 200 см с колбами с жидкостью. Инструмент используется для определения отклонений в горизонтальных и вертикальных плоскостях. По положению пузырька определяется угол наклона прибора относительно поверхности.

Трубный уровень отличается меньшим размером, но имеет тот же принцип работы. Для удобства он оснащен креплением.

Гидроуровень, в отличие от описанных инструментов, позволяет работать с неровными поверхностями на большем расстоянии.

Существуют также электронный гидроуровень. Он преобразовывает наклон и угловую скорость в электрический сигнал.

Преимущества и недостатки строительного гидроуровня

Водяной уровень - это простейший прибор, который будет незаменим при капитальном ремонте дома или квартиры.

Пользователи отмечают ряд его преимуществ:

  • низкая цена гидроуровня;
  • легкость в использовании;
  • работа в труднодоступных местах за счет гибкости шланга. Актуальность использования с разных углов здания, где отсутствует прямая видимость объектов;
  • выравнивание уровней предметов, находящихся на большом расстоянии друг от друга;
  • возможность работы за пределами помещения;
  • инструмент не прихотлив в использовании и хранении. На него можно наступить или уронить, что не повлияет на точность его работы.

Строительный уровень имеет также ряд недостатков:

  • необходимость привлечения к работе двух людей. В случае с лазерным аналогом достаточно одного;
  • сложность заправки длинных шлангов водой;
  • работа при температуре выше 0°с;
  • систематическая смена жидкости;
  • изоляция прибора на 2 м от отопительных и горячих элементов;
  • работа только в горизонтальной плоскости. Для выравнивания вертикальных поверхностей он не подходит.

Подготовка к работе с гидроуровнем

Для работы с водяным уровнем понадобится:

  • инструмент;
  • емкость для жидкости, ковш или лейка;
  • воронка;
  • заточенный карандаш;
  • линейка и рулетка;
  • скотч;
  • по желанию, краситель для воды;
  • помощник.

Перед работой со строительным гидроуровнем необходимо промыть его мыльным раствором, чтобы загрязнения не влияли на точность работы прибора. После наполнить систему водой.

Первый метод:

  • расправьте шланг инструмента, чтобы не было его заломов;
  • наберите резервуар жидкости. Это может быть бутылка, ведро или банка;
  • разместите его на возвышенности;
  • поместите один конец гидроуровня на самое дно полной емкости;
  • потяните жидкость через второе отверстие трубы;

Второй метод:

  • конец с колбой опустите как можно ниже к земле;
  • вставьте воронку в отверстие второго конца;
  • из ковша равномерно вливайте в гидроуровень воду.

Также, наполнять строительный гидроуровень можно из под крана. Но при этом в трубку инструмента проникают пузырьки воздуха. И сложно регулировать поток воды, чтобы избавиться от них.

Некоторые мастера используют кипяченую воду. Так как в ней содержится меньшее количество кислорода.

Также, жидкость можно подкрасить пищевым красителем или марганцовкой. Чтобы визуально упростить процесс работы.

  • прикладываем ёмкости друг к другу и добиваемся совпадения уровня жидкости. Отмечаем значение при помощи специального фиксатора. Это будет нулевой уровень, когда емкости находятся в одной горизонтальной плоскости относительно земли;
  • после наполнения аппарата водой, закрепите колбы и перекройте краны на них.

Как правильно пользоваться гидроуровнем

В основе работы строительного инструмента лежит принцип взаимодействия сообщающихся сосудов. При совпадении уровня жидкости в обеих колбах объекты размещены на одинаковой высоте относительно поверхности земли.

Конструкция строительного гидроуровня предполагает участие двух человек. Каждый из которых управляет одним из сосудов. Вместе они выполняют слаженные параллельные манипуляции:

  1. Держите колбу на необходимом уровне возле первого объекта.
  2. Карандашом сделайте отметку на поверхности. Зафиксируйте показатель воды гидроуровня. К примеру, отметка 3. Оставайтесь в неподвижном состоянии.
  3. помощник берет вторую колбу и перемещает ее к следующей точке.
  4. Следите за тем, чтобы трубка не перегибалась.
  5. Отрегулируйте водяной уровень до заданной отметки инструмента. А именно, показателю 3. Подождите, пока вода успокоится. Полное совмещение уровней говорит о том, что измеряемые участки горизонтальны.
  6. Сделайте отметку карандашом.
  7. Для третей точки перенесите один конец гидроуровня к сделанной, а второй к месту новой отметки.
  8. Далее действуйте по описанной схеме.
  9. Полученные точки называются опорными. Соедините их в единую прямую при помощи линейки.
  10. Проведите перпендикулярные прямые вниз/вверх на необходимую величину. Используйте для этого рулетку и линейку. И также соедините их конечные метки.

Так требуется лишь одно использование уровня для выравнивания всех объектов в помещении.

Устройство прикладывается к поверхностям в вертикальном виде.

При работе с инструментом в одиночку сделайте крепление к одной из колб. Например, крюк. Или примотайте конец трубки к рейке. После зафиксируйте этот край уровня к заданному месту скотчем или винтами.

Перед использованием гидроуровня посмотрите обзорное видео.

Гидроуровень Зубр

Зубр является популярным производителем строительных гидроуровней. Инструмент используется для разметочных работ.

Он состоит из полимерной полой трубки длиной от 5 до 25 м и двух колб.

Квадратные колбы имеют сантиметровую и миллиметровую разметку. Форма резервуаров объясняется необходимостью их приложения к стенам и другим ровным поверхностям.

Инструмент имеет шланг диаметром в 8 мм.

Цена строительных гидроуровней на сентябрь 2014 составляет от 7 до 12 $.

Для сравнения водяной уровень STAYER стоит от 2 до 5 $. Он оснащается трубкой от 5 до 25 м диаметром в 6 мм.

Как сделать гидроуровень своими руками

Водяной уровень точен и при этом может быть изготовлен из подручных материалов.

Для того, чтобы сделать строительный гидроуровень самому понадобится:

  • эластичная прозрачная трубка диаметром в 8 – 10 мм;
  • два медицинских одноразовых шприца на 5 делений;
  • канцелярский нож;
  • емкость для воды;
  • мыльный раствор;
  • маркер или фломастер.

Длина шланга выбирается исходя из площади помещения, в котором будут вестись работы. Обычно достаточно трубки длиной в 6 – 10 м. При диаметре шланга в 1,5 см уменьшается проблема образования воздушных пузырей.

Инструкция по сбору гидроуровня:

  • пропустите через шланг мыльный раствор, чтобы удалить остатки производственного масла;
  • выкиньте иглы со шприцов и выньте поршни;
  • обрежьте канцелярским ножом конусы под иглы;
  • расширьте отверстие шприца до диаметра шланга;
  • вставьте шприцы стороной для установки иглы в трубки гидроуровня.

Также, можно сделать гидроуровень без колб. Поскольку они часто слетают и способствуют образованию воздушных пузырей.

Для такого инструмента необходимо на концах шланга сделать сантиметровую разметку маркером. Если трубка не прозрачная, закрепите на ее концах дополнительные прозрачные пластмассовые или стеклянные отрезки.

Советы при работе со строительным гидроуровнем

1. Чтобы правильно работал гидроуровень, выпустить пузырьки воздуха из полости его шланга:

  • наполните систему водой;
  • поднимите концы шланга вверх;
  • определите середину трубки инструмента. Надавите на нее ногой;
  • пузырьки поднимаются вместе с водой на определенный уровень. Придавите место, до которого они поднялись. Продолжайте до тех пор, пока воздух не выйдет до конца.

2. Быстро соединить отметки поможет нитка. Для этого натрите ее по всей длине мелом или грифелем и натяните между точками маркировки. Оттяните ее посередине на 1 см и отпустите. Щелчком нитка оставит ровный след прямой.

3. Заправляйте гидроуровень чистой отстоянной водой. Она содержит меньше воздуха.

4. Для работы системы при отрицательной температуре, используйте незамерзающую жидкость для мытья машин.

5. После работы сливайте воду. Она склонна к цветению и может скиснуть.

6. Сохранить жидкость в ее начальном состоянии поможет добавление в нее спирта или водки.

7. Проверьте точность гидроуровня. Для этого соедините концы трубки. Уровень воды в колбах должен быть одинаковый. Если он разнится, значит, шланг перегнулся или в его полости остался воздух.

8. Для точности отметок на поверхности используйте заточенный карандаш.

9. Во время работы не перегибайте водяной уровень. Переносите его в открытом состоянии, чтобы предотвратить разрывы.

10. Храните шланг в защищенном от солнечных лучей месте, чтобы предотвратить помутнение его материала.

Как пользоваться водяным уровнем одному человеку

Гидроуровень является строительным инструментом, который используется для определения уровня поверхности, расположенной на определенном расстоянии. Внешне прибор напоминает гибкую трубку со шкалой. Перед тем как пользоваться водяным уровнем, рекомендуется ознакомиться с принципом его работы. В его основе лежит закон Паскаля о сообщающихся сосудах. Определение уровня производится относительно положения горизонта.

Работа гидроуровня базируется на законе Паскаля о сообщающихся сосудах

Описание и характеристики инструмента

Водяное устройство состоит из шланга и двух резервуаров. Его применяют при монтаже подвесного потолка, заливке стяжки. Он помогает выровнять предметы, расположенные в различных помещениях.

Для упрощения работы с гидроуровнем рекомендуется использовать трубки с большим диаметром. Они обеспечивают легкое прохождение воды. Оптимальная длина трубки — 3-30 м. Водяной инструмент весит до 1 килограмма. Работать с водяным уровнем смогут не только специалисты, но и начинающие строители.

Чтобы проверить точность работы устройства, соизмеряется жидкость в двух ёмкостях. Чтобы отметить заданную высоту на объекте, один резервуар держится в определенной точке, а второй — перемещается в пространстве.

В этом видео вы узнаете как работать с гидроуровнем:

На крупных строительствах используют лазерный уровень с лучом длиной в 100 метров. Чтобы определить отклонения в любой плоскости, используют пузырьковый уровень. Он представлен в виде прямого корпуса в 15-200 см с колбами и жидкостью. Учитывая положение пузырька, определяют угол наклона устройства относительно поверхности.

Аналогичный принцип работы характерен для трубного уровня. Он удобен в использовании, так как имеет специальное крепление. Для преобразования наклона и угловой скорости в электросигнал используется электронный гидроуровень.

Плюсы и минусы устройства

Гибкий шланг обеспечивает легкую работу в труднодоступных местах. Гидроуровень можно использовать с различных углов здания, где нет прямой видимости объекта. Пользоваться водяным уровнем одному человеку трудно. К другим минусам устройства специалисты относят:

  • длинные шланги сложно заправлять водой;
  • систематическая смена воды;
  • работать с инструментом должны 2 человека, исключением является лазерный тип прибора;
  • уровень требует изоляции на 2 метра от горячих и отопительных устройств;
  • работа осуществляется только в горизонтальной плоскости.

Чтобы воспользоваться гидроуровнем, понадобится ёмкость, маркер, рулетка, скотч, краситель для воды. Предварительно инструмент промывается мыльным раствором. В таком случае грязь не повлияет на точность его работы. Специалисты выделяют 2 способа правильно пользоваться водяным уровнем.

Гидроуровень работает только на горизонтальной плоскости

Первый метод:

  • расправляется шланг, чтобы отсутствовали заломы;
  • в емкость набирают воду;
  • сосуд устанавливают на возвышенности;
  • один конец инструмента помещают на дно емкости;
  • жидкость подтягивается через другое отверстие шланга.

Можно пользоваться гидроуровнем, придерживаясь другой методики: конец с колбой опускается к земле, вставляя воронку в отверстие другого конца. Вливается в инструмент жидкость. Аналогичным способом наполняется устройство водой из-под крана. Но в этом случае в сосуд проникают воздушные пузырьки, что затрудняет регулировку потока жидкости. Так как в кипяченой воде меньше кислорода, специалисты заливают её в сосуд.

Для окраски жидкости потребуется:

  1. Приложить емкости друг к другу.
  2. Обеспечивается равный уровень жидкости в сосудах.
  3. Найденное значение обозначается фиксатором, что называется нулевым уровнем.
  4. Когда аппарат наполнится водой, колбы фиксируют, краны на них перекрывают.

Принцип работы гидроуровня

Строительный гидроуровень имеет сложную конструкцию, для работы с ним потребуется два человека. Первая колба удерживается на определенном уровне вблизи первого объекта. Карандашом выполняется отметка на поверхности. Показатель фиксируется устройством, которое оставляют в неподвижном состоянии.

Второй человек перемещает другую колбу к следующей точке. При этом трубка не должна перегибаться. Водяной уровень регулируется до нужной отметки. Если уровни совместились, измеряемые участки находятся в горизонтальном положении относительно друг друга.

Для проведения замеров с помощью гидроуровня необходимо два человека

Карандашом делают отметку. Найденные точки считаются опорными. Их соединяют в прямую линейкой. Проводят перпендикулярные прямые на нужную величину, используя линейку с рулеткой. Метки соединяют. Если инструментом пользуется один человек, предварительно выполняется крепление к любой колбе. Затем фиксируется эта часть уровня к нужному месту винтами или скотчем.

К строительным гидроуровням относят модель Зубр. Её применяют для выполнения разметок. Устройство представлено в виде полимерной трубки, длина которой находится в пределах 5-25 метров, и 2 колб.

Форма сосудов позволяет их приложить к стенам и прочим поверхностям. Длина шланга равняется 8 мм. Модель Stayer оснащена трубкой длиной в 5-25 метров и диаметром в 6 мм.

Самостоятельное изготовление

Для изготовления устройства из подручных материалов потребуется трубка, диаметр которой равняется 8-10 мм. Дополнительно потребуются шприцы. Длина шланга зависит от площади помещений. Пошаговая сборка гидроуровня:

  • пропуск через шланг мыльного раствора, что позволяет избавиться от остатков производственного масла;
  • обрезка поршней от шприцев ножом;
  • расширение отверстий шприца до диаметра шланга;
  • установка иглы в соответствующие трубки.

Другой способ сборки инструмента заключается в применении прозрачного шланга и отказа от колб. На кончиках шланга выполняется сантиметровая разметка маркером. Чтобы устройство работало правильно, выпускают воздух из шланга. Система заполняется водой. Концы шланга поднимают вверх. На трубку надавливают ногой в месте, куда поднялись пузырьки.

Это интересно: как пользоваться строительным уровнем.

Отметки соединяют ниткой. Предварительно её натирают мелом либо грифелем. Её оттягивают в центре на 1 сантиметр, а затем отпускают. Нитка должна оставить ровный и прямой след. Специалисты советуют заливать в гидроуровень чистую воду, в которой содержится незначительное количество пузырьков. Если система используется при минусовой температуре, применяют незамерзайку. По завершении работ жидкость сливается.

Чтобы сохранить её в первоначальном состоянии, в жидкость добавляют спирт, водку. Для проверки точности инструмента соединяют концы шланга. Уровень жидкости в сосудах должен совпадать. В других случаях специалисты считают, что шланг перегнулся, в нем содержится воздух.

Чтобы сделать отметки точно, применяют карандаш, заточенный хорошо. При выполнении работ нужно избегать перегибов. Рекомендуется переносить устройство в открытом состоянии для предотвращения разрывов. Шланг хранят вдали от солнца.

Как пользоваться гидроуровнем - инструкция по применению для начинающих

Водяной уровень – простой по конструкции измерительный прибор с уникальной функциональностью, которая позволяет проводить выравнивание поверхностей и размещать на одном уровне различные предметы. Гидроуровни используются на всех стадиях строительных, отделочных и ландшафтных работ в случаях, когда необходимо получение горизонтали, связывающей отдаленные или противолежащие точки.

Конструкция и принцип работы

Для корректного использования гидроуровня нужно знать, как он работает. Этот измерительный прибор состоит из двух одинаковых колб с сантиметровой шкалой и гибкого шланга или трубы любой конфигурации. В рабочем состоянии система наполняется водой, высота которой, по принципу сообщающихся сосудов Паскаля, располагается в обеих колбах на одинаковом уровне.

Проведение выравнивания и разметки

Гидроуровнем можно пользоваться как для создания маячков для горизонтальных линий, так и для установки относительной высоты различных объектов. Использование этого измерительного прибора значительно облегчается присутствием помощника.

Делая разметку в одиночку придется закреплять колбы при помощи скотча или крюков, что может повлиять на точность измерения.

Заполнение делается небольшой и плавной струей при помощи воронки, или опущением одного из концов в резервуар с водой. При прямом подключении к крану в полости шланга могут образоваться нежелательные пузырьки, поэтому лучше использовать дополнительные емкости и дать воде отстояться перед заливкой или заранее прокипятить ее.

Для повышения четкости добавляется краситель, например, марганцовка. В случае, если заполненный прибор должен использоваться в течение нескольких дней, во избежание цветения воды и образования налета, можно заполнить его спиртовым раствором.

Нулевой уровень устанавливается на обеих колбах, затем колбы закрываются и один конец системы передвигается к точке разметки. В процессе работы нужно исключить образование петель на шланге, колбы устанавливать строго по вертикали.

Особенности применения гидроуровня

Главное преимущество гидроуровня – возможность соединения в единую горизонтальную линию бесконечно большого количества точек, которые при этом могут находиться вне зоны видимости, например, за углом, или в другом помещении.

Гибкость шланга позволяет делать разметки в труднодоступных местах. Замеры не ограничены в расстоянии и могут проводиться на неровной, рельефной поверхности.

Для проверки точности гидроуровня достаточно соединить оба его конца, как показано на фото, и убедиться в одинаковом уровне воды на шкалах. Если есть погрешность, значит в полости системы остался воздух, который можно вывести, устранив перегибы. Видимые глазу пузырьки можно устранить простым надавливанием.

Правила хранения гидроуровня

После использования пробора, нужно слить воду и оставить систему открытой для полной сушки. Во избежание помутнения и деформации, нужно хранить шланг вне доступа прямых солнечных лучей, в помещении с плюсовой температурой. Перед повторным употреблением нужно убедиться в чистоте емкостей, исключить попадание земли, песка и образование налета на стенках шланга или трубки.

Гидроуровень не нуждается в регулировке точности или источниках питания, единственное условие его долгой службы – хороший уход.

Советы по выбору гидроуровня

Простейшая конструкция, казалось бы снимает вопрос, гидроуровень какой модели лучше выбрать. Но есть некоторые нюансы, которые могут облегчить использование и дают явное преимущество готовым изделиям перед самодельными аналогами. Четкая шкала позволит проводить замер с миллиметровой точностью, резиновый ползунок поможет зафиксировать нужный показатель. Удобные краники герметично закрывают систему.

Наиболее важное преимущество проработанных моделей выбор соотношения диаметра, длины и толщины стенок шланга, при которой будет обеспечено легкое передвижение жидкости, при оптимальных показателях гибкости и прозрачности. Строительные гидроуровни, как правило, продаются в модульном варианте, с возможностью выбора шлангов различной длины. Минимальная длина для корректной работы прибора – 3 метра, максимальная – 30 метров. Диаметр от 6 до 12 мм.

Длину гидроуровня нужно подбирать адекватно площади измерительных работ, чтобы исключить погрешности, которые возникают при множественных переходных разметках.

Фото советы как пользоваться гидроуровнем

Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉



Как работать гидроуровнем в одиночку

Необходимость выполнить горизонтальную разметку возникает по разным причинам. Это ремонтные и строительные работы, расстановка предметов мебели, развешивание на стенах деталей декора. Такой цели служат многие приборы и инструменты, простейший из них – строительный водяной уровень. Прибор представляет собой два сосуда с делениями, соединенные прозрачным шлангом. Длина соединения может быть разной, зависимо от выполняемой задачи. Принцип действия – закон сообщающихся сосудов.

Конечно такое приспособление можно купить в магазине, но еще лучше сделать водяной строительный уровень своими руками. Тем более, что ничего сложного он из себя не представляет, а исходные материалы можно найти в любом хозмаге или на рынке.

Изготовление

К выбору исходных материалов следует подойти ответственно, чтобы потом не пришлось переделывать или покупать другие составляющие.

  • Нужно приготовить два сосуда, лучше цилиндрической формы с делениями. Удобно использовать колбы от шприцев большого объема.
  • Шланг должен точно подходить по диаметру к штуцеру сосуда. Рукав для строительного гидроуровня считается подходящим, если обладает достаточной эластичностью, не деформируется и не трескается при изгибе. Наиболее приемлемым считается диаметр от 10 до 15 мм. Все зависит от объема выполняемых работ. Вполне применимы также рукава больших размеров.
  • Точки соединения шланга с колбами надо обработать герметиком, чтобы избежать утечки жидкости и попадания внутрь воздуха.
  • Если на колбах нет готовой шкалы, то риски наносят самостоятельно маркером. Это нужно для удобства пользования.

Сделать простейший гидроуровень своими руками можно, не используя сосуды, а довольствуясь только шлангом. Следует отрезать кусок рукава нужного размера, заполнить его водой, оставив немного свободного места, и запаять концы.

Что лучше залить в гидроуровень?

Цель применения данного приспособления – добиться одинакового уровня воды в обеих колбах. Тогда и требуемая линия получится ровной. Прежде всего, нужно заполнить прибор жидкостью. Обычно используется вода комнатной температуры, которую можно слегка подкрасить. Так удобнее наблюдать за состоянием жидкости внутри приспособления и наличием воздушных пузырьков.

Наполнение прибора водой следует выполнять таким образом, чтобы была полностью исключена возможность создания внутри шланга воздушных пробок. Если же это случилось, то воздух надо обязательно выгнать, иначе разметка не получится точной. Проверить правильность наполнения можно просто, подняв на одну высоту обе колбы рядом. Если жидкость в них находится на одном уровне, то все в порядке. В противном случае воздух все же попал в рукав и его надо удалить.

Каким образом используется гидроуровень

Удобнее разметку выполнять вдвоем, но в случае необходимости с этой задачей может справиться и один человек. Придется на одной плоскости делать несколько точек. Как одному исполнителю пользоваться водяным уровнем? Процесс выполняется в таком порядке:

  • Надо найти отправную точку на плоскости стены при помощи металлической линейки, рулетки или другим способом. Сделать соответствующую отметку.
  • Закрепить в этом месте колбу или конец шланга при помощи скотча, крючка, любого крепжа.
  • Затем переместить другую колбу на определенное расстояние, подождать пока жидкость в ней успокоится.
  • После этого надо плавными движениями вверх и вниз найти точку, по высоте равную отправной. Нанести на поверхность отметку, соответствующую уровню расположения первой колбы.

Аналогичным образом работа со строительным гидроуровнем продолжается по всей плоскости или периметру. Отмечаются все высотные точки, между которыми надо отчертить линию заданной горизонтали. При переносе прибора с места на место надо зажимать края шлангов, чтобы не допустить попадания внутрь воздуха и расплескивания воды.

Где можно применять водяной уровень

Как использовать данное приспособление для разметки стен понятно. Теперь нужно выяснить каким образом можно применить гидроуровень для выравнивания залитого фундамента. Для начала следует соорудить площадку для закрепления прибора. Нужно взять два отрезка гладкой доски и два бруска. Примерно посередине к каждой доске прикрепить брусок, располагая его строго перпендикулярно. Для определения прямого угла удобно пользоваться угольником. К платформам при помощи самодельных скоб крепят концы трубки прибора с колбами или лучше без них, так как работать с таким гидроуровнем будет проще. Далее:

  • Устанавливают одну дощечку на угол фундамента и дают воде выровняться. На обеих досках надо сделать отметку маркером. Эту точку считают начальной или базовой. Края трубки надо зажать.
  • Другой конец прибора нужно переместить на тот угол, который проверяют.
  • Разжимают края трубки и выжидают, пока жидкость не выровняется.
  • При помощи линейки определяют размер отклонения уровня жидкости в трубке относительно базового значения.

Если цифра получается отрицательной, то значит проверяемый угол получился ниже нулевого. И требует доводки. Если выше – то должно приниматься решение о способе выравнивания. Либо убирать лишнюю высоту, либо поднимать весь фундамент до самого большого значения.

В отсутствие современных приборов работать с простым водяным уровнем благоприятно также при разметке основания, выставлении опалубки и возведении самого фундамента. Приспособлением можно пользоваться для контроля кладки стен из кирпича или блоков, а также для определения ровности облицовочных работ с использованием штучных материалов. Собственно трудно найти область строительства, где бы нельзя было применить гидроуровень заводской или самодельный. Важно правильно делать соответствующие отметки и следить за тем, чтобы жидкость в приборе не "хватала" воздух, не пользоваться мутным рукавом.

Как пользоваться гидроуровнем — это важно знать не только профессиональным строителям, но и домашним мастерам эти знания тоже пригодятся. Многогранность сферы его применения делают данный инструмент востребованным и популярным. Гидроуровень — прост в использование и не дорогой по цене прибор.

Обладая даже начальными навыками пользования гидроуровнем можно решить целый спектр работ по разметке. Конструкция, простейшего гидроуровня очень простая. Шланг с залитой водой и принцип сообщающихся сосудов.

Устройство и принцип работы

Может использоваться в различных сферах строительства. Самым точным прибором в этой сфере является лазерный уровень. Но по цене, и возможности изготовить простейший прибор, гидроуровень является наиболее востребованным среди простых устройств.

Поможет он и при производстве бетонных работ при заливке пола, выравнивании готового полового покрытия, наклейке декоративной отделки стен. Такой прибор, позволит смонтировать различные детали интерьера во всех комнатах на одной высоте. При его использовании наносятся риски на стенах, от них отмеряется одинаковое расстояние.

Риски рисуют, нанося их по верхнему урезу уравновешенных столбов воды в шланге. Поэтому он может служить исключительно для разметки по горизонту, но в условии разных комнат и больших расстояний. Шланг, может использоваться различной длины.

На его концах располагаются сосуды с нанесенной на стенках сантиметровой градуировке. При определении, следует расположить столбики воды в колбах на одинаковой отметке. Но колбы с разметкой часто снимают за ненадобностью, можно просто разметить по 1 риске на концах шланга и работать так.

Важно. Шланг большого диаметра, позволит воде быстрее проходить по нему – это ускорит работу. Диаметр трубки не должен превышать 15 мм, а по длине оптимальной будет отрезок не более 30 м.

Для облегчения работы с устройством новичкам, некоторые модели оснащаются резиновыми подвижными ползунками на колбах. Такое приспособление позволяет отметить величину подъема воды. Это особенно важно для выравнивания уровня в разных помещениях дома.

Строительный гидроуровень, промышленного производства, выпускаются весом не более килограмма. Принцип работы гидроуровня достаточно прост. Трубка, заполняется водой. Теперь для определения отметки, необходимо уровнять столбы воды и отметить ее положение, для повторных отметок.

Делаем гидроуровень своими силами из подручных материалов

Представьте ситуацию. Вам срочно необходимо уложить небольшой отрезок брусчатки во дворе, как сделать гидроуровень своими руками, если нет промышленного образца. Для его изготовления понадобятся:

  • небольшой отрезок эластичной трубки, сечением не менее 8 мм. Можно взять шланг с автомобильного распылителя на дворниках;
  • несколько 5-ти кубовых разовых шприцев;
  • острый нож;
  • бутылка воды;
  • жидкое мыло;
  • гелевая ручка.

Для определения длины шланга приблизительно определите длину стен и общую площадь комнаты. Иногда требуются отрезок свыше 20 м.

Важно! Если использовать шланг, диаметром 12-16 мм, в нем будут реже образовываться пузыри воздуха, которые затруднят работу.

Приготовив все материалы и инструмент, приступаем к изготовлению уровня. Для этого сначала, с помощью самодельной воронки, заливаем разведенное жидкое мыло в шланг. При этом вымываются стенки трубки, удаляется грязь и масло. Вынимаем иголки из упаковки со шприцами и выбрасываем в ведро.

Вытаскиваем поршни из корпуса. Острым ножом отрезаем тонкий носик на шприцах, в месте соединения с иглой. Если трубка большего диаметра, потребуется расширить отверстие в шприце. Вставляем концы трубок в шприцы, они будут служить как колбы с разметкой. Поршни используем для выставления отметок при разметке в разных помещениях дома.

Можно сделать более простую конструкцию без колб. При этом на одинаковом расстоянии от краев, наносим риски ручкой или фломастером. Такое устройство позволит сделать более универсальный уровень, работающий в комнатах с разной длиной стен и площадью.

Но при плохой прозрачности стенок, может пригодиться одинаковые короткие отрезки прозрачного шланга. С помощью такого, сделанного «на коленке» самого простого прибора можно подготавливать выполнение ответственных работ, например, изготавливая свайно – ростверковый фундамент.

Независимо от того где используется этот способ разметки, при укладке тротуарной плитки или заливке фундамента, применение имеет положительные и отрицательные стороны.

Плюсы и минусы работы с гидроуровнем

При ремонте в квартире или в доме обязательно потребуется этот простой инструмент, важно знать его достоинства:

  • маленькая цена за промышленный образец и возможность изготовить его своими силами;
  • простота в проведении разметки;
  • возможность работать в самых трудных для доступа местах;
  • работа может производится в разных помещениях с высокой точностью размечать линию, идущую на одном уровне по всем стенам здания, несмотря на перегородки;
  • обеспечение одинакового положения по высоте при укладке больших расстояний плитки на тротуаре;
  • достаточно неприхотливый инструмент, не требующий особенных условий при хранении и транспортировке.

К отрицательным особенностям относятся следующие минусы:

  • для выполнения замеров потребуется привлекать помощника, но это очень спорный недостаток. Конечно, работая лазерным уровнем, разметить, может и один человек и не потребуется привлекать помощников, но цена такого прибора очень высока;
  • часто бывает сложно заправить гидроуровень строительный водой, при большой длине шланга;
  • при строительстве фундамента в зимнее время, потребуется использовать другой инструмент или заливать антифриз;
  • при работе, с помощью гидроуровня, в нем постоянно требуется производить замену воды;
  • устройство надежно работает на расстоянии более 2 м от нагревательных приборов, при более близкой дистанции потребуется защищать трубку от воздействия высокой температуры;
  • показания можно снимать только в горизонтальном положении

Знать ответы на теоретические вопросы важно, но важнее знать, как правильно пользоваться гидроуровнем.

Пошаговая инструкция проведения разметки

В первую очередь перед началом работ нужно приготовить небольшой набор инструментов:

  • гидравлический уровень;
  • воронка для заливания жидкости;
  • небольшое ведерко для заливания воды;
  • маркер или карандаши;
  • следует приготовить рулетку;
  • для лучшей видимости, воде можно придать цвет, используя для этого различные красители;
  • Не забудьте позвать кого-нибудь для оказания помощи в замерах.

Подготовившись, можно приступать к обучению и пониманию как работать с гидроуровнем. Проливаем шланг мыльной водой, заливая ее через лейку. Затем начинаем заполнять рабочую часть инструмента подцвеченной жидкостью. Для этого, работу можно вести двумя способами.

В первом случае, аккуратно расправляем трубку по всей длине. Набираем кастрюльку, помещаем ее как можно выше. Теперь, одну оконечность шланга опускаем вниз, а во второй ставим лейку и заливаем воду. При этом важно лить воду равномерно, без резких повышений напора воды.

Такая особенность препятствует образованию воздушных пузырей. Рекомендуется заполнять шланг, водой из под крана. В этом случае образовывается большое количество воздушных заторов, но если отрегулировать небольшой напор воды, заполнить водой шланг можно.

Заливаем до тех пор, пока вода не достигнет колб с 2 сторон. Затем поднимаем 2 колбы, соединяем их вместе и ставим метки по уровню жидкости. Наш прибор готов к работе. Я пользуюсь им в такой последовательности. Весь процесс основан на использовании в устройстве принципа сообщающихся сосудов.

Разместив колбы так, чтобы цветная жидкость доходила до отметки в 2 колбах, получаем риску, находящуюся на одинаковой высоте от земли. Помощник берет второй конец шланга и отходит к месту разметки. Доведя уровень до разметки на обеих, с помощью карандаша или маркера ставим метку.

Таким образом, размечаются все стены или вешки для фундамента. Следует учитывать – один из работников, постоянно держит колбу на разметке. Для разметки третьей точки, переходит человек, стоящий на первой точке. Далее работа идет по такому принципу. Затем, с помощью линейки проводим горизонтальную линию, соединяя все точки.

Опускаем перпендикуляр, на необходимое расстояние и получаем отметки ровного нижнего положения. По такому же принципу можно выставить большой станок, а можно произвести разметку цоколя дома. Размер можно мерить и вверх, для ровного положения всех предметов или машин.

Важно! Все работающие на этом приборе специалисты советуют – используемый гидроуровень будет показывать реальные показатели, если все выставления колб, проводятся только в вертикальном положении.

Применяя гидроуровень, как пользоваться, если вы не смогли найти второго человека. В этом случае можно закрепить на один из концов крючок или планку и крепить ее четко по риске к стене или на шесте. Но продуктивность такого способа ничтожно мала. Сколько меток можно сделать, теряя время при каждом закреплении сосуда по риске, ответ прост – очень мало.

Измерять расстояния при перпендикулярах лучше одной рулеткой. Китайская продукция может дать расхождение до 10 мм. В итоге следует отметить. Метод, который дает хорошую точность для монтажа различного оборудования. Может применяться, в местах, где используется свайное устройство фундамента и установки отдельно стоящей сваи или столба.

В заключение приведем несколько советов специалистов.

Выпустить воздушные пробки из шланга достаточно просто. Для этого следует снять колбы, поднять концы трубки как можно выше или, соединив края вместе протянуть их по земле. Определяем середину шланга и, подняв концы вверх, надавливаем ногой. В этом случае, пузыри расходятся по двум сторонам и проходят к выходу. Операцию следует продолжать до полного удаления пузырьков.

Для быстрого проведения линии по разметке, работу делают так. Берется прочная капроновая нить, хорошо натирается мелом, натягивается между несколькими рисками. Немного оттянув ее, резко отпускает. На стене остается ровная белая полоса. Для этого, на белых стенах, можно использовать грифель от простого карандаша.

Малое количество кислорода содержится в отстоявшейся воде. При работе в зимнее время, хорошим наполнителем для шланга являются различные незамерзайки или антифриз. Закончив разметку, вода должна обязательно сливаться из уровня, это защитит шланг от цветения воды и помутнения стенок.

Для повторного использования, прозрачность воды и ее свойства, поможет разведение в ней водки или спиртосодержащих жидкостей. При соединении колб, вы видите разный уровень жидкости, следует проверить состояние трубки. Возможно, она переломилась или образовалась воздушная пробка.

Нанесение рисок на стену лучше делать заточенным карандашом или тонким маркером. Такой метод сделает разметку более точной. Хранить трубку гидравлического уровня вдали от солнечного света – это позволит ему долгое время оставаться прозрачным.

И главный основной совет. Выполняя работы по разметке, помните о том, что от качества проведенной вами операции может зависеть долговечность конструкции или вашего дома.

Для выравнивания фундамента и цоколя своего дома, мне было необходимо делать замеры. Причем с высокой точностью.

Купил я гидроуровень.

Но я строил ОДИН. Что сделать? вопрос стоял долго. Но приехал брат и научил.
И вот уже на протяжении 9-ти лет я пользуюсь таким способом.

Все по па рядку.

1. Нужно ведро, лейка, … примерно на 10-12 литров, старая рулетка, рейка примерно 1 м, скотч(стяжкипроволочки).

2. С рейки крепим обрезок рулетки(начало внизу, то есть 0 — это край рейки), на рулетку крепим трубку открытым концом вверх(примерно на уровне метр), колбу выкидываем.

3. Опускаем свободный конец с колбой в ведро с водой, трубку привязываем, не пережимая, веревкой к ухуручке ведра. Если колба всплывает добавляем груз, у меня гайка. "Отсасываем" воздух из трубки, опустив рейку ниже ведра. Дожидаемся когда польется вода без пузырьков.

4. Делаем контрольный замер воды в ведре. Ведро стоит на поверхности которую вы собираетесь мерить.

В моем примере это — 23,5 см. Это точка отсчета.

5. Покажу на примере замера высоты кирпича.
Ставим на него рейку, смотрим где уровень воды. В моем случае — 17 см.
Делаем расчет разницы в высоте — 23,5-17=6,5 см.

6. Замеряем другую точку. На примере розетки, которая ниже уровня дна ведра.
Замеряем и получаем — 24,2 см.
Считаем. 23,5-24,2=-0,7 см.

То есть получает точку, которая ниже уровня ведра на 0,7 см.

7.Итак получаем две точки с разницей между ними в 7,2 см.
Предположим что мы делаем замер.
Выходит что, если мы мерим кирпичную кладку, полы, … то до желаемой точки(на ней стоит ведро) отсчета необходимо, один угол поднять на 0,7 см, а другой опустить на 6,5 см.

Этот способ замера горизонтали на большой площади я примерял при строительстве, полов, потолков, цоколя, кирпичной кладки, установки стола по уровню…
В мороз я использую "незамерзайку" от автоомывателя, но она воняет сильно, имейте в виду. Или воду с водкой. Пробовал использовать тосол.
Если диаметр шланга мал, замер будет производиться долго, берите покрупнее в диаметре. Не роняйте рейку, а то "эталонный" замер нужно будет делать вновь.

На фото — старый(уже третий) гидроуровень, старая рулетка(2-ая в этом году), так что за качество не судите, я ими пользуюсь практически ежедневно.
А вы строители сделайте себе покрасивее, не как я на скорую руку.

Пузырьковый уровень (ватерпас) – как выбрать и пользоваться

При ремонте квартиры, строительстве или установке мебели необходимо обеспечить горизонтальность поверхностей. Никому не понравятся кривые стены, косо установленные двери, окна, мебель, бытовая техника. Не обрадует глаз и неровно уложенный на пол ламинат или не горизонтально установленный подвесной потолок.

Для обеспечения горизонтальности в строительстве и при ремонте служит измерительный инструмент, который называется уровнем (ватерпасом).

Что измеряют водяным гидроуровнем

Уровень (ватерпас) водяной, гидроуровень или лазерный является измерительным инструментом, позволяющим обеспечить линию горизонта при выполнении строительных и монтажных работ.

Виды и принцип работы уровней

По принципу работы существуют жидкостные и лазерные уровни (ватерпасы). Жидкостные бывают двух видов: пузырьковые, которые устанавливаются в рулетки или строительные линейки и гидроуровни. Приставка гидро произошла от греческого слова hydor – вода.

Пузырьковый жидкостный уровень

Пузырьковый уровень представляет собой герметичную колбу из прозрачного материала, частично не заполненную подкрашенным спиртом, чтобы не замерзал при морозах.

При горизонтальном положении колбы пузырек воздуха благодаря плавному увеличению внутреннего диаметра в центре колбы отмеченного рисками, будет занимать положение строго между ними.

Пузырьковые уровни устанавливают в строительные линейки, как на фотографии. Ними оснащают оптические измерительные приборы, например, лазерные уровни, нивелиры, теодолиты, весы. Они есть во всех приборах и инструментах, точность показаний которых зависит от их положения относительно линии горизонта.

Водяной гидроуровень

С помощью пузырькового уровня, вмонтированного в строительную линейку можно обеспечить горизонтальность на расстоянии длины линейки, а это не более трех метров.

Для того, чтобы сделать разметку на одной линии горизонта на большом расстоянии, например, при оклейке обоев, установки подвесного потолка, укладке кафеля, строительстве дома, бассейна или забора используют теодолит, лазерный или гидроуровень. Лазерный уровень, а тем более теодолит не каждому домашнему мастеру доступны по цене.

Поэтому многие покупают или изготавливают своими руками гидроуровень, который представлен на фотографиях.

Работа гидроуровня основано на законе сообщающихся сосудов Паскаля. Закон гласит, что уровень однородной жидкости в сообщающихся сосудах, вне зависимости от их формы, устанавливается на одной горизонтальной линии.

Таким образом, чтобы изготовить гидроуровень, достаточно соединить гибкой трубкой требуемой длины два узких прозрачных сосуда с патрубками на дне. После заполнения системы водой гидроуровень станет готовым для работы.

Как сделать гидроуровень своими руками

Гидроуровень можно купить в магазине, но его не сложно сделать самостоятельно. Нужно всего лишь на концах прозрачной трубки достаточной длины с внутренним диаметром не менее 8 мм нанести несколько отметок с шагом 10 мм. Деления нужны для того, чтобы вдвоем было легче работать.

Если трубка не прозрачная, то нужно ее концы оснастить прозрачными отрезками дополнительных трубок из пластмассы или стекла. Хорошо для этого подойдут одноразовые шприцы для инъекций такого же внешнего диаметра.

Поршни из шприцов удаляются, конусы на шприцах на которые одевается иголка, удаляются и отверстие расширяется до размера, близкого к размеру внутреннего диаметра шприца, шприцы стороной установки иголки вставляются в концы трубки.

Самодельный гидроуровень готов и можно приступать к работе с ним на практике.

Как производить работы с помощью гидроуровня

Перед началом работы с гидроуровнем его нужно заполнить водой. Концы гидроуровня сводятся вместе, и система заполняется кипяченой водой (удобно из чайника) до уровня середины делений. Это и будет нулевым делением. Заливать воду в гидроуровень непосредственно из водопровода недопустимо, так как в ней есть пузырьки воздуха, нарушающие однородность воды и разметка может получится не точной.

Перед разметкой зажимают пальцем отверстие одного из концов гидроуровня, чтобы вода не вытекала, и прикладывают ее к первой отметке условным нулевым делением. Второй конец трубки устанавливают в зону второй точки разметки и, поднимая или опуская его по вертикали, добиваются, чтобы в первом конце трубки уровень воды совпал с намеченной точкой. После этого наносят вторую метку.

Если требуется между отметками нанести горизонтальную линию, то можно воспользоваться ниткой, натертой грифелем карандаша или мелом. После окраски нитку прикладывают к отметкам, крепко натягивают, отводят ее центр от стены и резко отпускают. Линия готова.

Как проверить точность показаний пузырькового уровня

При покупке или перед началом работы с рулеткой или строительной линейкой с водяным уровнем необходимо их обязательно проверить. Для этого достаточно поставить инструмент на горизонтальную поверхность, запомнить положение пузырька воздуха относительно меток и затеи развернуть рулетку на 1800. Пузырек должен занять такое же положение относительно меток на колбочке, как и до поворота.

Как видно на фото, у этой рулетки уровень показывает не точно, после разворота ее на 180° левый край пузырька зашел под отметку, а до разворота не доходил до нее. Использовать такой инструмент для измерения уровня недопустимо.

Водяной уровень (Гидроуровень) — как проводить замеры, как сделать: tvin270584 — LiveJournal

Водяной уровень – простой по конструкции измерительный прибор с уникальной функциональностью, которая позволяет проводить выравнивание поверхностей и размещать на одном уровне различные предметы. Гидроуровни используются на всех стадиях строительных, отделочных и ландшафтных работ в случаях, когда необходимо получение горизонтали, связывающей отдаленные или противолежащие точки. В статье мастер сантехник расскажет о этом инструменте.

Для чего он нужен

Для начала следует дать понятие водяному уровню. Им является совершенно несложный в работе инструмент, определяющий уровни поверхностей, которые расположены на расстоянии одна от другой в горизонтальной плоскости. Принцип работы водяного уровня – использование так знакомых нам еще со школьного курса физики, сообщающихся сосудов.
При проведении ремонтных и строительных работ он зачастую просто необходим. Им пользуются, когда нужно установить подвесной потолок, наклеить обои, выровнять пол, зафиксировать на одном уровне различные предметы, например бра, картину и т.п. Причем, даже если это нужно сделать за углом или в разных помещениях.

Ведь гидроуровень представляет собой маркированные сантиметрами колбы, соединенные между собой эластичной трубкой-шлангом. Эта незатейливая система наполняется жидкостью. Когда колбы располагаются строго в одной плоскости относительно пола или земли, то уровень воды в них одинаков. По простоте использования гидроуровень доступен не только для профессионалов, но и для новичков.
Как правильно пользоваться водяным уровнем

Легче и быстрее работать с прибором, с хорошим прохождением жидкости в трубке. Для этого диаметр шланга должен быть примерно 10 или 12 мм. Что касается длины, то она зависит от габаритов помещения и может быть, как 3 метра, так и около 30 метров.  Новичкам лучше приобретать модели водяных уровней с резиновыми ползунками для колб. Это делает использование аппарата удобным. Вес инструмента небольшой – от 500 г до 1 кг, так что пользоваться им могут и дамы.
Как уже описывалось выше, трубка прибора наполняется водой, обычно комнатной температуры. Далее следует внимательно соизмерять уровень этой воды в емкостях.

Чтобы сделать отметку на заданной высоте, один резервуар остается на месте, второй двигается в нужном направлении. Нужно строго следить, чтобы в этот момент на трубке не было даже малейших заломов и изгибов.

Несколько секунд стоит подождать, пока исчезнут незначительные колебания воды в приборе. Контрольные отметки необходимо сделать тогда, когда уровень жидкости будет строго совпадать в обеих колбах.

Следует заранее подготовиться к работе с гидроуровнем. Ведь для этого вам понадобится не только сам прибор, но и еще несколько подручных инструментов, а именно: небольшая воронка для наполнения уровня водой; рулетка и линейка; скотч; карандаш. По желанию для яркости воды можно использовать краситель. Ну, и конечно, все работы с водяным уровнем нужно проводить с привлечением помощника. Если работать в одиночку, то придется делать фиксатор для одной из колб, например, крюк или иное крепление.  Это усложняет использование уровня. Все-таки конструкция инструмента предусмотрена для участия в работе с ней двух человек.

Чтобы не было погрешностей в измерении, водяной уровень следует тщательно промыть перед использованием, так как загрязнения могут дать сбой в точности отметок.

Не рекомендуется наполнять гидроуровень водой непосредственно из-под крана, так как в этом случае жидкость обогащается большим количеством кислорода, который может повлиять на точность уровня и легкий проток воды внутри инструмента. Поэтому мастера-профессионалы, идеально ровно устанавливающие отметки, часто используют кипяченую воду, исключающую содержание воздуха.
Плюсы и минусы

Строительный гидроуровень очень прост в использовании и имеет низкую стоимость. Гибкость трубки позволяет перемещаться между помещениями, заводить ее за углы, когда нет прямой видимости между объектами. Можно сделать выравнивание на достаточно большом расстоянии, а также работать за пределами самого помещения. Водяной уровень не подвергнут поломкам при падении, он легок в хранении.
К недостаткам же инструмента относятся подключение к работе двух человек. Используется он исключительно при положительных температурах, так как в противном случае вода просто замерзает. Прибор требует систематической смены жидкости, его нельзя использовать вблизи горячих и отопительных элементов (не ближе 2-х метров). Водяной уровень можно применять только для выравнивания в горизонтальных плоскостях. Вертикальные поверхности — не для него, для этих целей используют строительный отвес.
Советы по выбору гидроуровня

Простейшая конструкция, казалось бы снимает вопрос, гидроуровень какой модели лучше выбрать. Но есть некоторые нюансы, которые могут облегчить использование и дают явное преимущество готовым изделиям перед самодельными аналогами. Четкая шкала позволит проводить замер с миллиметровой точностью, резиновый ползунок поможет зафиксировать нужный показатель. Удобные краники герметично закрывают систему.
Наиболее важное преимущество проработанных моделей выбор соотношения диаметра, длины и толщины стенок шланга, при которой будет обеспечено легкое передвижение жидкости, при оптимальных показателях гибкости и прозрачности. Строительные гидроуровни, как правило, продаются в модульном варианте, с возможностью выбора шлангов различной длины. Минимальная длина для корректной работы прибора – 3 метра, максимальная – 30 метров. Диаметр от 6 до 12 мм.
Длину гидроуровня нужно подбирать адекватно площади измерительных работ, чтобы исключить погрешности, которые возникают при множественных переходных разметках.
Водяной уровень своими руками
С помощью подручных материалов совсем несложно изготовить водяной уровень самостоятельно. Особенно, если следует произвести ремонт в квартире с небольшими помещениями. Для этого понадобится прозрачный, эластичный шланг-трубка; пара медицинских одноразовых шприцев; канцелярский ножик; емкость для жидкости; раствор мыла; качественный фломастер.

Мыльный раствор понадобится для удаления из трубки загрязнений, остатков производственных смазок. Для этого он пропускается через нее. Со шприцев нужно снять иглы и поршни. Конусы под иглы необходимо срезать канцелярским ножиком. Затем следует расширить отверстие в шприце до размеров диаметра трубки-шланга. Той стороной, где ранее находилась игла, следует вставить шприцы в трубку. Водяной уровень готов. Тем более, что шприцы уже промаркированы необходимыми для отслеживания уровня жидкости делениями.
Правила хранения гидроуровня
После использования пробора, нужно слить воду и оставить систему открытой для полной сушки. Во избежание помутнения и деформации, нужно хранить шланг вне доступа прямых солнечных лучей, в помещении с плюсовой температурой. Перед повторным употреблением нужно убедиться в чистоте емкостей, исключить попадание земли, песка и образование налета на стенках шланга или трубки.
Гидроуровень не нуждается в регулировке точности или источниках питания, единственное условие его долгой службы – хороший уход.
Видео
В сюжете - Как пользоваться гидроуровнем

В сюжете - Все секреты работы с гидроуровнем

В сюжете - Работа с гидроуровнем в одиночку

В продолжение темы посмотрите также наш обзор Пузырьковый строительный уровень — назначение, виды, выбор

Источник

https://santekhnik-moskva.blogspot.com/2020/09/Vodyanoy-uroven.html

Как правильно пользоваться водяным (гидравлическим) уровнем

Во время ремонтных или строительных работ часто возникает необходимость проверки горизонтального уровня какой-либо поверхности. Сегодня существуют измерительные инструменты, позволяющие сделать точную разметку с минимумом отклонений. Но, чтобы не тратить деньги, например, на лазерный уровень или нивелир, можно воспользоваться более простым инструментом – гидроуровнем или как его называют строители – ватерпасом. О том, как воспользоваться водяным уровнем для точной разметки, будет изложено далее.

Преимущества гидроуровня

Водяной уровень состоит из эластичного прозрачного шланга, который соединяет два пластиковых резервуара с водой. Его используют для устройства стяжки потолка или пола, выравнивания стен, разметки высоты горизонта пола и потолка, других работ по ремонту или строительству. Его отличительной особенностью от других видов уровней является возможность выравнивать предметы, которые находятся в разных комнатах.

Среди преимуществ гидроуровня отмечают:

  • простота использования;
  • дешевая цена;
  • возможность использования для труднодоступных мест за счет гибкости шланга, например, с различных углов здания;
  • выравнивание по одному уровню предметов, которые находятся на значительном отдалении друг от друга;
  • возможность эксплуатации за пределами помещения;
  • неприхотливость в использовании;
  • нетребовательность к специальным условиям хранения.

Это простой инструмент, который никогда не выйдет из строя, потому что в нем нечему ломаться.

Однако, у водяного уровня имеются свои недостатки:

  • для работы с этим инструментом нужны два человека, в то время как с другими видами этих измерителей достаточно одного;
  • длинные шланги трудно заполнять водой;
  • сложности в работе при низких температурах;
  • необходимость регулярной смены жидкости;
  • длительное время уравновешивания жидкости в трубке;
  • прибор нельзя использовать вблизи отопительных приборов и нагретых поверхностей.

Кроме того, водяной уровень не предназначен для выравнивания вертикальных поверхностей, а только для горизонтальных.

Принцип работы

Как отмечалось выше, прибор представляет собой гибкий шланг (трубку) и двух колб с нанесенной шкалой. Длина трубки может варьироваться от 3 до 40 метров. Работа инструмента основана на законе Паскаля о сообщающихся сосудах, в соответствии с которым, внутри колб, под действием атмосферного давления, уровни однородной жидкости равны. Вместо колб можно использовать два конца трубки. Уровень определяют относительно положения горизонта.

Правильность показаний зависит от качественного наполнения шланга, а также условий эксплуатации – температура воздуха должна быть выше 0 градусов.

Как сделать самостоятельно

Ватерпас можно найти в любом строительном магазине и приобрести по низкой стоимости. Если нет времени на поиски инструмента, можно изготовить его самостоятельно. Этапы изготовления ватерпаса:

  • Для гидроуровня нужен прозрачный (силиконовый) шланг или трубка, а также маркер для разметки шкалы или нанесения цифровых отметок. Опытные мастера советуют использовать шланг с толстыми стенками – 1,2-1,5 см. Такой выбор объясняется тем, что он не будет перегибаться, обеспечивая свободное движение жидкости. Трубки с тонкими стенками неудобны для использования: жидкость внутри перетекает медленно, ее уровень видно не отчетливо. Длина шланга зависит от габаритов помещения: потолка, пола, фундамента и прочих.
  • В качестве колб можно использовать одноразовые шприцы, подходящие по диаметру к трубке. С ним срезают конусы, соединяя с краями трубки. Шприцы удобны тем, что на них уже имеется готовая разметка с делениями. Поршни от шприцов можно использовать в качестве пробок во время переноса гидроуровня с одного места на другое.
  • Можно не пользоваться колбами, а просто сделать разметку маркером на обоих концах шланга. Если он сделан из непрозрачного материала, на этих участках следует закрепить прозрачные отрезки из пластмассы или стекла.
  • Трубку наполняют водой. Для удобства жидкость можно подкрасить марганцовкой или другим красителем.
  • По мере заполнения трубки водой, нужно выпускать все возникающие пузырьки воздуха. Это можно сделать, встряхнув шланг по всей длине два-три раза.

Качественные показания будут при использовании кипяченой, фильтрованной воды.

Как пользоваться

Перед началом работы с ватерпасом следует учитывать некоторые рекомендации:

  • На точность показаний может повлиять обилие пузырьков воды в шланге, которые искажают результаты разметки. Поэтому рекомендуется использовать только чистую, отстоявшуюся жидкость.
  • Оба конца гидроуровня устанавливают рядом, при этом вода должна находиться в них на одинаковой отметке. Если отметки разные, значит в шланге остался воздух или где-то он перекручен. По этой причине старый шланг не обеспечивает точные показания.
  • Во время работы нельзя перегибать или наступать на трубку.
  • Для расчета оптимальной длины шланга необходимо учитывать, что ватерпас должен вертикально опускаться по стене и свободно ложиться на пол. Во время разметки он не должен сильно натягиваться.
  • После работы с инструментом всегда нужно сливать воду. Чтобы жидкость длительное время сохраняла прозрачность, иногда туда добавляют немного спирта.

Работа с инструментом простая, но требует аккуратности, и осуществляется следующим образом:

  • На высоте около двух метров размещают емкость с водой, куда опускают один конец ватерпаса. Второй конец должен находиться на полу в другой емкости.
  • Через шланг пропускают воду так, чтобы она свободно перемещалась внутри него. Когда он полностью заполнится жидкостью, один конец (тот, который находится внизу) нужно зажать пальцем, затем вынуть тот, который размещен в емкости на высоте, также зажать его. После этого соединяют обе части трубки, при этом уровни воды должны быть одинаковыми.
  • На одной из стен на высоте 1,5 метра наносят исходную точку разметки – четкую горизонтальную линию.
  • К данной отметке прикладывают один конец гидроуровня, закрепляют на скотч, если измерение производится без напарника.
  • Другой конец ватерпаса переносят ко второй стене и прикладывают на той же высоте, что и в первый раз – на уровне 1,5 метра. Высота второго конца инструмента регулируется таким образом, чтобы уровень жидкости в первой колбе совпадал с нанесенной на стену отметкой.
  • Вторая отметка, полученная с помощью второй колбы, дает искомую высоту. Аналогичным образом можно наносить промежуточные точки, чтобы затем соединить в сплошную линию.

По окончании процедуры от линии разметки нужно отмерить нужное расстояние, нанести еще одну по периметру помещения, отметив идеальный уровень напольного покрытия.

Чтобы наполнить трубку водой, можно воспользоваться обычной воронкой. Из-под крана использовать воду не рекомендуется из-за пузырьков воздуха в струе и сложности регулирования потока.

Ватерпас поможет упростить строительный процесс и повлиять на качество работ. Изготовить самостоятельно этот инструмент не составляет труда, а, чтобы пользоваться им, не нужны специальные навыки или знания. Если вам доводилось изготавливать подобный инструмент, можете поделиться своим опытом в комментариях ниже.

Как работает гидроэнергетика | Компания Wisconsin Valley Improvement Company

Гидроэлектростанции улавливают энергию падающей воды для производства электроэнергии. Турбина преобразует кинетическую энергию падающей воды в механическую. Затем генератор преобразует механическую энергию турбины в электрическую.

Гидравлические станции различаются по размеру от «микрогидро», питающих лишь несколько домов, до гигантских плотин, таких как плотина Гувера, которые обеспечивают электричеством миллионы людей.

На фотографии справа показана Александровская гидроэлектростанция на реке Висконсин, электростанция среднего размера, которая производит достаточно электроэнергии, чтобы обслуживать около 8000 человек.

Части гидроэлектростанции

Большинство традиционных гидроэлектростанций состоит из четырех основных компонентов (см. Рисунок ниже):

  1. Плотина. Повышает уровень воды в реке для создания падающей воды.Также контролирует поток воды. Образующийся резервуар - это, по сути, запасенная энергия.
  2. Турбина. Сила падающей воды, толкающей лопасти турбины, заставляет турбину вращаться. Водяная турбина очень похожа на ветряную мельницу, за исключением того, что энергия вырабатывается падающей водой, а не ветром. Турбина преобразует кинетическую энергию падающей воды в механическую.
  3. Генератор. Соединен с турбиной валами и, возможно, шестернями, поэтому, когда турбина вращается, она заставляет вращаться и генератор.Преобразует механическую энергию турбины в электрическую. Генераторы на гидроэлектростанциях работают так же, как генераторы на других типах электростанций.
  4. Линии передачи . Проведите электричество от гидроэлектростанции до домов и предприятий.
Сколько электроэнергии может производить гидроэлектростанция?

Количество электроэнергии, производимой гидроэлектростанцией, зависит от двух факторов:

  1. Как далеко падает вода. Чем дальше падает вода, тем больше у нее силы. Как правило, расстояние, на которое падает вода, зависит от размера плотины. Чем выше плотина, тем дальше падает вода и тем больше у нее мощности. Ученые сказали бы, что сила падающей воды «прямо пропорциональна» расстоянию, на которое она падает. Другими словами, вода, падающая вдвое дальше, имеет в два раза больше энергии.
  2. Количество падающей воды. Больше воды, попадающей через турбину, дает больше энергии.Количество доступной воды зависит от количества воды, текущей по реке. В более крупных реках больше проточной воды, и они могут производить больше энергии. Мощность также «прямо пропорциональна» расходу реки. Река с вдвое большим объемом проточной воды, чем другая река, может производить вдвое больше энергии.
Могу ли я определить, сколько энергии может производить плотина в моем районе?

Конечно. Это не так уж и сложно.

Допустим, в вашем районе есть небольшая плотина, которая не используется для производства электроэнергии.Возможно, плотина используется для обеспечения водой для орошения сельскохозяйственных угодий, а может быть, она была построена для создания озера для отдыха. Как мы объясняли выше, вам нужно знать две вещи:

  1. Как далеко падает вода. Из разговора с человеком, который управляет плотиной, мы узнаем, что высота плотины 10 футов, поэтому вода падает на 10 футов.
  2. Количество воды, протекающей в реке. Мы связываемся с Геологической службой США, агентством в США, которое измеряет речной сток, и узнаем, что средний объем воды, протекающей в нашей реке, составляет 500 кубических футов в секунду.

Теперь все, что нам нужно сделать, это немного математики. Инженеры выяснили, что мощность плотины можно рассчитать по следующей формуле:

Мощность = (высота плотины) x (сток реки) x (эффективность) / 11,8

Мощность Электрическая мощность в киловаттах (один киловатт равен 1000 ватт).
Высота плотины Расстояние, с которого падает вода, измеряется в футах.
Речной сток Количество воды, текущей в реке, измеряется в кубических футах в секунду.
КПД Насколько хорошо турбина и генератор преобразуют энергию падающей воды в электроэнергию. Для старых, плохо обслуживаемых гидростанций этот показатель может составлять 60% (0,60), в то время как для более новых, хорошо эксплуатируемых заводов он может достигать 90% (0,90).
11.8 Преобразует футы и секунды в киловатты.

Допустим, для плотины в нашем районе мы покупаем турбину и генератор с КПД 80%.

Тогда мощность нашей плотины будет:

Мощность = (10 футов) x (500 кубических футов в секунду) x (0,80) / 11,8 = 339 киловатт

Чтобы понять, что такое 339 киловатт, давайте посмотрим, сколько электроэнергии мы можем произвести за год.

Поскольку электрическая энергия обычно измеряется в киловатт-часах, мы умножаем мощность нашей плотины на количество часов в году.

Электроэнергия = (339 киловатт) x (24 часа в сутки) x (365 дней в году) = 2 969 000 киловатт-часов.

Среднее годовое потребление энергии в жилищах в США составляет около 3000 киловатт-часов на каждого человека. Таким образом, мы можем вычислить, сколько людей могла бы обслуживать наша плотина, разделив годовое производство энергии на 3000.

Обслужено человек = 2 969 000 киловатт-часов / 3000 киловатт-часов на человека) = 990 человек.

Таким образом, наша местная ирригационная или рекреационная плотина могла бы обеспечить достаточно возобновляемой энергии для удовлетворения жилищных потребностей 990 человек, если бы мы добавили турбину и генератор.

Примечание. Прежде чем вы решите добавить гидроэнергетику к плотине, попросите инженера-гидроэнергетика проверить ваши расчеты и проконсультироваться с местными агентствами ресурсов, чтобы убедиться, что вы можете получить любые необходимые разрешения.

ГЭС: схема, работа и типы

Производство электроэнергии с помощью гидроэнергетики (потенциальная энергия в накопленной воде) - один из самых чистых методов производства электроэнергии. В 2012 году гидроэлектростанций обеспечили около 16% общего производства электроэнергии в мире. Гидроэлектроэнергия - наиболее широко используемый вид возобновляемой энергии. Это гибкий источник электроэнергии, а стоимость производства электроэнергии относительно невысока.В этой статье рассказывается о компоновке, основных компонентах и ​​работе гидроэлектростанции .

Схема и работа ГЭС

На изображении выше показана типовая схема гидроэлектростанции и ее основные компоненты .

Плотина и водохранилище: Плотина построена на большой реке в холмистой местности, чтобы обеспечить достаточный запас воды на высоте. Позади плотины образует большой водоем. Высота уровня воды (называемая напором воды) в резервуаре определяет, сколько потенциальной энергии в нем хранится.

Регулирующий затвор: Вода из резервуара может проходить через напорный трубопровод к турбине. Количество воды, которое должно быть выпущено в напорном затворе, можно контролировать с помощью регулирующей заслонки. Когда регулирующий затвор полностью открыт, через напорный водовод выходит максимальное количество воды.

Напорный водовод: Напорный водовод - это огромная стальная труба, по которой вода из резервуара подается в турбину. Потенциальная энергия воды преобразуется в кинетическую энергию, когда она течет вниз через напорный водовод под действием силы тяжести.

Водяная турбина: Вода из напорного трубопровода забирается в водяную турбину. Турбина механически связана с электрогенератором. Кинетическая энергия воды приводит в движение турбину и, следовательно, генератор. Есть два основных типа водяных турбин; (i) Импульсная турбина и (ii) Реакционная турбина. Импульсные турбины используются для больших напоров, а реактивные турбины - для малых и средних напоров.


Генератор: Генератор установлен в здании электростанции и механически соединен с валом турбины.Когда лопасти турбины вращаются, она приводит в движение генератор, и вырабатывается электричество, которое затем повышается с помощью трансформатора для передачи.

Расширительный бак:
Расширительные баки обычно поставляются на электростанциях с высоким или средним напором, когда требуется значительно длинный напорный водовод. Расширительный бак - это небольшой резервуар или резервуар, открытый сверху. Он устанавливается между резервуаром и электростанцией. Уровень воды в расширительном баке повышается или понижается, чтобы уменьшить колебания давления в напорном затворе.Когда происходит внезапное снижение нагрузки на турбину, регулятор закрывает заслонки турбины, чтобы уменьшить поток воды. Это вызывает аномальное повышение давления в напорном затворе. Это предотвращается за счет использования расширительного бачка, в котором уровень воды повышается, чтобы снизить давление. С другой стороны, расширительный бак обеспечивает избыточную воду, необходимую, когда ворота внезапно открываются для удовлетворения возросшей нагрузки.

Типы гидроэлектростанций

Обычные установки:

Обычные установки используют потенциальную энергию воды из плотин.Извлекаемая энергия зависит от объема и напора воды. Разница между высотой уровня воды в резервуаре и уровнем истечения воды называется напором воды.

ГАЗ:

В гидроаккумулирующей станции второй резервуар сооружается рядом с выходом воды из турбины. Когда потребность в электроэнергии низкая, вода из нижнего резервуара перекачивается в верхний (основной) резервуар. Это необходимо для обеспечения достаточного количества воды в основном резервуаре для выполнения пиковых нагрузок.

Русловой завод:

На объектах этого типа плотина не строится, следовательно, водохранилище отсутствует. Часть реки отводится через напорный водовод или канал к турбине. Таким образом, для поколения доступна только вода, текущая из реки. А из-за отсутствия резервуара любой избыток воды остается неиспользованным.

Преимущества гидроэлектростанции

  • Топливо не требуется, поскольку сохраняется потенциальная энергия Вода используется для производства электроэнергии
  • Чистый и чистый источник энергии
  • Очень маленькие текущие расходы - вода доступна бесплатно
  • Требуется меньше обслуживания и более длительный срок службы
  • Также служит для других целей, например для орошения
Недостатки
  • Очень высокие капитальные затраты на строительство плотины
  • Высокая стоимость передачи - гидроэлектростанции расположены в холмистой местности, удаленной от потребителей

гидроэлектростанций | Определение и факты

Узнайте о функционировании прототипа Pelamis и его потенциале для использования энергии волн Северного моря

Обзор усилий по созданию полезной энергии из волн, включая обсуждение генератора энергии Pelamis в Северном море у побережья побережье Шотландии.

Contunico © ZDF Enterprises GmbH, Майнц См. Все видеоролики к этой статье

Гидроэлектроэнергия , также называемая гидроэнергетика , электричество, вырабатываемое генераторами, приводимыми в действие турбинами, которые преобразуют потенциальную энергию падающей или быстро текущей воды в механическую энергию . В начале 21 века гидроэнергетика была наиболее широко используемой формой возобновляемой энергии; в 2019 году на его долю приходилось более 18 процентов от общей мощности по выработке электроэнергии в мире.

Подробнее по этой теме

Китай: гидроэнергетический потенциал

Разветвленная речная сеть Китая и гористая местность предоставляют широкие возможности для производства гидроэлектроэнергии. Большая часть ...

При производстве гидроэлектроэнергии вода собирается или хранится на более высоком уровне и направляется вниз по большим трубам или туннелям (водозаборникам) на более низкую отметку; разница в этих двух высотах известна как голова.В конце своего прохождения по трубам падающая вода заставляет турбины вращаться. Турбины, в свою очередь, приводят в действие генераторы, которые преобразуют механическую энергию турбин в электричество. Затем трансформаторы используются для преобразования переменного напряжения, подходящего для генераторов, в более высокое напряжение, подходящее для передачи на большие расстояния. Строение, в котором размещаются турбины и генераторы и в которое питаются трубы или водозаборники, называется электростанцией.

Гидроэлектростанции обычно расположены в плотинах, которые наводняют реки, тем самым повышая уровень воды за плотиной и создавая максимально возможный напор.Потенциальная мощность, которая может быть получена из объема воды, прямо пропорциональна рабочему напору, так что для установки с высоким напором требуется меньший объем воды, чем для установки с низким напором, чтобы производить такое же количество энергии. В некоторых плотинах электростанция построена на одном фланге плотины, часть плотины используется как водосброс, через который во время паводков сбрасывается избыточная вода. Там, где река течет в узком крутом ущелье, ГЭС может располагаться внутри самой плотины.

В большинстве населенных пунктов потребность в электроэнергии значительно варьируется в разное время суток. Для выравнивания нагрузки на генераторы периодически строятся гидроаккумулирующие гидроэлектростанции. В периоды непиковой нагрузки часть доступной дополнительной мощности подается на генератор, работающий в качестве двигателя, заставляя турбину перекачивать воду в приподнятый резервуар. Затем, в периоды пиковой нагрузки, воде снова позволяют течь через турбину для выработки электроэнергии.Системы гидроаккумулирования эффективны и обеспечивают экономичный способ выдерживать пиковые нагрузки.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

В некоторых прибрежных районах, таких как устье реки Ранс в Бретани, Франция, были построены гидроэлектростанции, чтобы использовать преимущества приливов и отливов. Когда наступает прилив, вода накапливается в одном или нескольких резервуарах. Во время отлива вода в этих резервуарах сбрасывается для приведения в действие гидравлических турбин и связанных с ними электрических генераторов ( см. приливная сила).

приливная сила

Схема плотины приливной силы.

Encyclopædia Britannica, Inc.

Падающая вода - один из трех основных источников энергии, используемых для выработки электроэнергии, два других - ископаемое топливо и ядерное топливо. Гидроэнергетика имеет определенные преимущества перед этими другими источниками. Он постоянно возобновляем благодаря повторяющемуся характеру гидрологического цикла. Не вызывает теплового загрязнения. (Однако некоторые плотины могут выделять метан в результате разложения растительности под водой.) Гидроэлектроэнергия является предпочтительным источником энергии в районах с сильными дождями, а также в холмистых или горных районах, которые находятся в разумной близости от основных центров нагрузки. Некоторые крупные гидроузлы, удаленные от центров нагрузки, могут быть достаточно привлекательными, чтобы оправдать строительство длинных высоковольтных линий электропередачи. Небольшие местные гидроэлектростанции также могут быть экономичными, особенно если они сочетают хранение воды во время небольших нагрузок с выработкой электроэнергии во время пиковых нагрузок. Многие из негативных воздействий гидроэнергетики на окружающую среду происходят из-за связанных с ними плотин, которые могут прервать миграцию нерестовых рыб, таких как лосось, и навсегда затопить или вытеснить экологические и человеческие сообщества по мере заполнения водохранилищ.

Плотина Норрис

Плотина Норрис, эксплуатируемая Управлением долины Теннесси, Норрис, Теннесси.

© Bryan Busovicki / Shutterstock.com

Принцип работы гидроэлектростанции

Привет друзья, в этой статье я обсуждаю принцип работы гидроэлектростанции , и я надеюсь, что вы это оцените.

Электростанция, использующая потенциальную энергию воды для производства электроэнергии, известна как гидроэлектростанция.

Гидроэлектростанции обычно расположены в холмистых районах, где можно легко построить плотины и большие водохранилища. На гидроэлектростанции напор воды создается путем строительства плотины через реку или озеро. С плотины вода подается на водяную турбину.

Гидравлическая турбина преобразует кинетическую энергию падающей воды в механическую энергию на валу турбины. Проще говоря, падающая вода раскручивает водяную турбину. Турбина приводит в действие генератор переменного тока, связанный с ним, и преобразует механическую энергию в электрическую.Это основной «принцип работы гидроэлектростанции».

Гидроэлектростанции очень популярны, потому что запасы топлива (то есть нефти и угля) истощаются день ото дня. Они также полезны для целей орошения и борьбы с наводнениями.

Элементы ГЭС

Основными элементами гидроэлектростанции являются:

Площадь водосбора : Общая площадь за плотиной, в которой собирается вода и осуществляется сток, называется площадью водосбора.

Резервуар : является неотъемлемой частью электростанции, где вода хранится и непрерывно подается в водяную турбину.

Плотина : Плотина - это барьер, который удерживает воду и создает водяной напор.

Раздвижной : Из-за сильных дождей в водосборной зоне уровень воды может превышать емкость водохранилища. Это может повлиять на устойчивость резервуара.

Вокруг резервуара образуется структура для удаления этой избыточной воды.Эта конструкция известна как скользящая. Скользящий путь обеспечивает устойчивость водоема и снижает уровень воды во время паводка.

Расширительный бак : Это небольшой резервуар (открытый вверху). Он предназначен для уменьшения скачков давления в трубопроводе. Он находится у начала водовода.

Заглушки : Заглушки - это открытые или закрытые трубопроводы, по которым вода подается к турбинам. Обычно они изготавливаются из RCC или стали. Затворы RCC подходят для малых напоров (<30 м).Стальные затворы идеальны для любого напора, так как они могут быть спроектированы в соответствии с напором воды или рабочим давлением.

Водяные турбины : Работает как устройство преобразования энергии. Это машина, с помощью которой потенциальная энергия воды преобразуется в механическую энергию вала. Основные типы гидротурбин:

(i) Импульсные турбины (ii) Реакционные турбины

Импульсные турбины : Такие турбины используются при высоком напоре воды. Он состоит из колеса с эллиптическими ковшами по периферии.Все давление воды в сопле преобразуется в кинетическую энергию, а скорость струи вращает колесо - например, турбину колеса Пелтона.

Реакционные турбины : Важными типами реакционных турбин являются:

(а) турбины Фрэнсиса (б) турбины Каплана

Турбина Фрэнсиса используется для низкого и среднего напора. Турбина Каплана используется для низкого напора и большого количества воды.

Водяные турбогенераторы : Это синхронные генераторы с низкой частотой вращения (от 75 до 300) с основными возбудителями, обычно устанавливаемыми наверху на конце вала.Машины обычно имеют воздушное охлаждение с замкнутым контуром охлаждения.

Вспомогательное оборудование электростанции : Гидроэлектростанция требует того же основного вспомогательного оборудования, что и любая другая электростанция, например, система регулятора, возбудители, краны, панели управления и т. Д. Электропитание вспомогательного оборудования, кранов и освещения обычно осуществляется от небольшая независимая гидротурбина и генератор.

Преимущества гидроэлектростанции

  • Более надежная силовая установка.
  • Низкие эксплуатационные расходы.
  • Низкое время пуска.
  • Высокая производительность.
  • Стоимость топлива нулевая.
  • Не загрязняет окружающую среду.
  • Возобновляемый источник энергии.
  • Срок службы силовой установки больше.
  • Они также используются для борьбы с наводнениями и орошения.

Недостатки ГЭС

  • Высокие капитальные затраты.
  • Мощность зависит от наличия воды.
  • Обычно встречается на холмах.
  • Аппарату необходима защита от коррозии.

Спасибо, что прочитали о «принципе работы гидроэлектростанции». Для получения более подробной информации посетите Википедию.

Как работают гидроэлектростанции и типы гидроэлектростанций

Энергетические перспективы не выглядят радужными с ископаемыми источниками энергии, такими как уголь, нефть и природный газ. Эта мрачная перспектива в сочетании с постоянно растущим населением мира и быстрой индустриализацией стран третьего мира ставит людей в серьезную опасность нехватки энергии в будущем.Если текущие события не утихнут, не будет достаточно энергии, чтобы удовлетворить повседневные потребности человечества. Правительства быстро приняли меры для нейтрализации этой угрозы, предложив широкий спектр решений, включая выделение дополнительных ресурсов на разведку большего количества нефти, расширение ядерной энергетики, расширение исследований в области энергосберегающих технологий и беспрецедентные инвестиции в возобновляемые источники энергии. Последние можно разделить на различные области, которые включают в себя ветроэнергетику, солнечную энергию и гидроэнергетику.Из этих трех гидроэнергетика представляет собой наилучшую возможность для широкого внедрения. Об этом свидетельствуют многочисленные действующие гидроэлектростанции.

Гидроэнергетика - это энергия, вырабатываемая за счет использования естественной силы воды (кинетической энергии). Энергия используется гидроэлектрическими системами и преобразуется в электричество с помощью турбины и генератора. Гидроэнергетика классифицируется как возобновляемый источник энергии, потому что вода постоянно пополняется за счет солнца. Это означает, что это нескончаемый ресурс.Он также экологичен, поскольку не выбрасывает в атмосферу парниковые газы, которые серьезно способствуют загрязнению и глобальному потеплению. Сегодня Китай может похвастаться крупнейшим производителем гидроэлектроэнергии, за ним следуют Канада, Бразилия и США. Из-за своего изобилия гидроэнергетика, по прогнозам, будет доминирующим энергетическим ресурсом в мире на многие годы вперед.

Как работают гидроэлектростанции?

Для производства гидроэлектроэнергии необходимы три вещи; движущаяся вода, турбина и генератор.Гидроэлектростанции предназначены для использования кинетической энергии движущейся воды. В идеале это фабрики, которые преобразуют энергию падающей воды в поток электронов, широко известный как электричество. В большинстве сценариев через реку сооружается плотина, чтобы поднять уровень воды и обеспечить падение, необходимое для развития движущей силы. Затем падающая вода направляется к турбинному колесу на более низком уровне. Текущая вода вращает турбинное колесо, подключенное к генератору. Генератор имеет ротор, который вращается турбиной.Вращение ротора генератора производит электричество.

Принцип действия генератора основан на принципах, открытых Фарадеем. Его открытие утверждает, что когда магнит проходит мимо проводника, он запускает движение электронов. В крупномасштабном гидроэлектрическом генераторе электромагниты создаются путем циркуляции постоянного тока через проволочные петли, которые наматываются на груды пластин из магнитной стали, известных как полюса поля. Полевые столбы установлены по периметру ротора.Ротор соединен с валом турбины и вращается с заданной скоростью. Когда ротор вращается, он запускает электромагниты (полюса поля), чтобы выйти за пределы проводников, установленных в статоре, вызывая протекание электронов (электричество) и появление напряжения на выходных клеммах генератора.

Затем вырабатываемая электроэнергия повышается по напряжению через трансформаторы гидроэлектростанции и отправляется по линиям электропередачи. Использованная вода, выполнившая свое прямое назначение, направляется из электростанции в основное русло реки для продолжения цикла выработки электроэнергии.

Типы гидроэлектростанций

Сегодня существует множество гидроэлектростанций. Их классификация основана на чистом объеме и расходе воды. Классификация также зависит от наличия площади для установки электростанции и суммы капитала, вложенного в проект. Тем не менее, три основных типа гидроэлектростанций включают водохранилище, водозабор и гидроаккумулятор. Давайте посмотрим на них всесторонне:

  1. Место сбора

Это самый популярный тип гидроэлектростанций.Водохранилище - это, по сути, большая гидроэнергетическая система, использующая плотину для хранения большого количества речной воды в водохранилище. Вода, выходящая из резервуара, проходит через турбину, заставляя ее вращаться. Вращающаяся турбина приводит в действие генератор для выработки электроэнергии. Вода может быть выпущена по двум основным причинам; для удовлетворения меняющихся потребностей в электроэнергии или для поддержания постоянного уровня воды в резервуаре.

  1. Отвод реки

ГЭС такого типа иногда называют русловыми.Термин «русло реки» приходит в голову при воображении небольших турбин, вращающихся в реке для выработки электроэнергии с малым ударным воздействием. Однако термин «отвод реки» имеет тенденцию более точно определять эти проекты. Отвод включает производство электроэнергии путем отвода огромной части (около 90%) любого потока реки в трубопровод или туннель для поворота турбин перед направлением воды обратно в основное русло реки. В этой модели турбины не устанавливаются в самой реке.

Проекты отвода рек различаются по масштабам.Однако каждый проект требует существенной инфраструктуры, такой как:

  • Плотина для разработки небольшого водохранилища, называемого головным прудом
  • Туннель или трубопровод, называемый напорным водопроводом, длиной несколько километров для отвода воды из водоема к турбинам.
  • Укрепленное здание электростанции для хранения генераторов
  • Приток, через который отработанная вода выходит из электростанции
  • Хорошо проложенные подъездные пути к ГЭС и водоему
  • Линии электропередачи от электростанции до соседней линии электропередачи BC
  • В редких случаях электрическая подстанция

Речные гидроэлектростанции оказывают меньшее воздействие на окружающую среду по сравнению с традиционными гидроэлектростанциями, которые требуют огромных плотин и водохранилищ.Однако огромное количество проектов по отведению реки может сильно повлиять на окружающую среду.

  1. ГАЭС

Этот тип гидроэлектростанции работает как аккумулятор. Он накапливает электроэнергию, произведенную другими источниками энергии, такими как ветровая, солнечная и ядерная, для дальнейшего использования. Эта технология работает путем перекачивания воды в резервуар с более высоким уровнем воды из резервуара с более низким уровнем. Перекачка воды в высокогорный резервуар происходит, когда спрос на электроэнергию самый низкий.Когда спрос на электричество стремительно растет, воде позволяют течь обратно в нижний резервуар, чтобы вращать турбину и производить электричество.

Морская гидроэнергетика

Это менее изученная разновидность гидроэнергетической системы, которая использует энергию волн или приливных течений для производства электроэнергии. Его большое преимущество в том, что для его установки не отводится ни один участок земли.

Гидроэлектростанции также классифицируются по размеру, в том числе:

Это самая маленькая гидроэлектростанция, способная производить около 100 киловатт электроэнергии.Он может обеспечить электричеством деревню, дом, ферму или ранчо.

Это проекты гидроэнергетики, которые могут производить не более 10 мегаватт энергии

Это гидроэнергетические проекты, мощность которых составляет не менее 30 мегаватт.

Гидроэнергетика - самый эффективный и удобный способ производства электроэнергии. Современные гидротурбины настолько инновационны, что способны преобразовывать более 90% доступной энергии в электричество.Это намного лучше по сравнению с лучшими объектами, работающими на ископаемом топливе, эффективность которых составляет всего 50%. Гидроэнергетика играет важнейшую роль в современной структуре электроэнергетики, на ее долю приходится более 16% производства электроэнергии во всем мире. Хотя другие возобновляемые источники энергии, такие как солнечная, ветровая и геотермальная, быстро набирают обороты, ожидается, что гидроэнергетика станет источником энергии для большинства мировых экономик в течение многих лет.

Ссылки: энергоинформативный
Изображение предоставлено: pixabay

Storage Hydropower - обзор

Экологические аспекты, связанные с конкретными технологиями

Технологии, лежащие в основе каждой из систем хранения энергии, обсуждаемых в этом томе, различаются, и каждая имеет свои собственные последствия для окружающей среды.Некоторые из них подробно обсуждались в других томах этой серии, но основные особенности и соображения, связанные с каждым из них, будут изложены здесь. Одним из ключевых факторов, применимых ко всем технологиям, является источник сохраняемой энергии. Если энергия поступает из возобновляемых источников, таких как энергия ветра, солнца или гидроэнергии, то ее можно считать устойчивой и практически не содержащей выбросов. Однако, если он исходит от электростанций, сжигающих ископаемое топливо, или от атомных электростанций, необходимо учитывать экологические последствия эксплуатации этих электростанций.Накопленная энергия угольной электростанции по-прежнему связана с бременем выбросов в окружающую среду, связанных с ее производством и использованием, даже если последнее было отложено из-за хранения энергии в течение определенного периода в хранилище энергии. С другой стороны, сама электростанция обычно нейтральна и в результате своей собственной работы в большинстве случаев не производит никаких дополнительных выбросов.

Гидроэлектростанция с гидроаккумулятором : Гидроэлектростанция с гидроаккумулятором имеет два водохранилища, часто с плотиной для каждого, и требует проведения крупномасштабных строительных работ для строительства.Многие из этих станций очень большие, часто генерирующая мощность превышает 1000 МВт, а плотины представляют собой массивные физические сооружения. Это неизбежно повлияет на окружающую среду как во время строительства, так и в дальнейшем в процессе эксплуатации. Строительство плотины и заполнение резервуара создаст огромную дополнительную физическую нагрузку на местные геологические подструктуры, что может привести к небольшим сейсмическим воздействиям. Между тем создание водохранилища затопит большую площадь земли, уничтожив всю дикую природу и растения; любые здания или другие физические сооружения на территории, покрытой резервуаром, будут находиться под водой хотя бы часть времени. 1 Если станция расположена на реке и может также работать как обычная гидроэлектростанция, то это повлияет на потоки воды вниз по течению. С другой стороны, установка, предназначенная исключительно для хранения энергии, будет иметь ограниченное воздействие после того, как она будет построена и ее резервуары заполнены. Эти электростанции являются одними из крупнейших имеющихся в наличии электростанций, и они способны предоставлять огромные уровни поддержки сети и услуг по арбитражу энергии.

Накопитель энергии на сжатом воздухе : Накопитель энергии на сжатом воздухе очень похож на газотурбинную электростанцию, но с присоединенным накопителем сжатого воздуха.Воздействие этого на окружающую среду будет зависеть от того, как эксплуатируется установка. Если установка потребляет энергию от сети для привода своего компрессора и хранения сжатого воздуха, а затем использует сжатый воздух для непосредственного привода воздушной турбины, общее воздействие установки будет ограничено. Однако есть возможность управлять этими установками по-другому, сжигая топливо, такое как природный газ, для увеличения выработки энергии от установки, когда она подает энергию с использованием сжатого воздуха из своего энергоаккумулятора. В этом случае необходимо учитывать выбросы углекислого газа, а также другие выбросы, связанные с установкой сжигания ископаемого топлива.Другой важный момент - это накопитель сжатого воздуха. Для более крупных растений это, вероятно, какая-то форма подземной пещеры. Возможны проблемы с локальной безопасностью, связанные с его работой, но, за исключением исключительных случаев, их следует ограничивать.

Аккумуляторные аккумуляторы : Существует большое количество различных аккумуляторных технологий аккумулирования энергии, и они различаются по своему влиянию на окружающую среду. Основная экологическая проблема аккумуляторных систем связана с материалами, из которых они сделаны.Часто они экзотичны, а некоторые опасны. Например, в некоторых аккумуляторных системах используется кадмий, который при попадании внутрь может повлиять как на животных, так и на человека. Более того, если он попадет в тело, он останется там надолго. Свинец - это еще один материал, распространенный в свинцово-кислотных аккумуляторах, который может быть опасным при неправильном обращении. Литий, который используется в литий-ионных и литий-гидридных батареях, чрезвычайно реактивен при контакте с воздухом, и аккумуляторные системы, содержащие его, должны проектироваться с учетом этого.Литиевые батареи также способны к катастрофическому отказу, и требуются цепи безопасности, чтобы гарантировать, что их рабочие условия тщательно контролируются. Натриево-серные батареи также потенциально опасны из-за присутствия жидкого натрия. Сообщается о небольшом количестве взрывов. Другая проблема с аккумуляторными системами - это их судьба, когда они выводятся из эксплуатации. Свинцовые и кадмийсодержащие батареи, как правило, перерабатываются, но литиевые батареи в настоящее время рециркулируют мало, хотя популярность таких аккумуляторных систем быстро растет.

Сверхпроводящий магнитный накопитель энергии : Запоминающее устройство SMES - это высокотехнологичная система хранения. Он основан на змеевике, изготовленном из металлических сплавов или специальной керамики, который для нормальной работы необходимо охладить до чрезвычайно низких температур. Низкотемпературная холодильная установка может быть опасной, если с ней не обращаться осторожно. Системы создают очень мощное магнитное поле, которое необходимо тщательно экранировать. Магнитное поле также подвергает элементы конструкции большим нагрузкам, поэтому компоненты должны быть спроектированы так, чтобы выдерживать эти силы.Однако нет никаких серьезных экологических проблем, связанных с этой технологией, которые не были бы связаны с электрическими, магнитными и низкотемпературными системами где-либо еще.

Маховики : Энергетические системы с маховиками - это относительно небольшие устройства хранения энергии на основе механических механизмов. В них находятся двигатели и генераторы, а также сам маховик. Все эти элементы будут создавать некоторый шум, но его можно ограничить хорошей звукоизоляцией. Основная опасность, связанная с маховиками, - это катастрофический отказ самого маховика из-за огромных центробежных сил, которые он испытывает во время работы.Чтобы противостоять этому, системы маховиков должны быть размещены в массивных корпусах, которые могут содержать части устройства, которое будет запущено с огромной скоростью, если оно развалится. Помимо этого, нет очевидных опасностей для окружающей среды, за исключением тех, которые связаны со всеми высокоскоростными механическими машинами, о которых следует проявлять осторожность во время работы.

Суперконденсаторы : Суперконденсатор - это относительно компактная небольшая система накопления энергии, основанная на передовых электрохимических технологиях.Устройство может хранить большое количество электрического заряда в относительно небольшом пространстве, и если он быстро разряжается, он может вызвать значительные повреждения как снаружи, так и внутри. Материалы, из которых изготовлены суперконденсаторы, относительно обычны по своему составу, если не по конструкции. В большинстве случаев они не представляют опасности сами по себе, хотя, поскольку устройства все еще находятся в стадии разработки, некоторые будущие версии могут содержать более экзотические и опасные элементы.Существуют аргументы в пользу того, что суперконденсаторы предпочтительнее более распространенных литий-ионных батарей из-за проблем с окружающей средой, связанных с последними, предполагая, что эти устройства считаются экологически безвредными с большинства точек зрения.

Водородный накопитель энергии : Использование водорода в качестве накопителя энергии включает три стадии: производство водорода, хранение водорода и использование водорода. Производство с использованием избыточной электроэнергии - это простой и понятный процесс с небольшими опасностями, за исключением тех, которые связаны с самими газами, водородом и побочным продуктом, кислородом.Однако проблемы, связанные с хранением, еще больше. Проблемы здесь аналогичны тем, которые связаны с обращением с природным газом и его хранением, за исключением того, что случайный выброс водорода в атмосферу, если он быстро рассеивается, не оказывает значительного воздействия на окружающую среду. Контакт с газом не представляет опасности для людей или животных. Однако он взрывоопасен, поэтому необходимо соблюдать осторожность, чтобы он не накапливался в закрытых помещениях. Когда водород будет использоваться для выработки электроэнергии, это будет происходить путем реакции с кислородом либо в установке для сжигания, либо в топливном элементе.В обоих случаях кислород обычно поступает из воздуха, а продуктом реакции будет вода, обычно в газообразной форме. Это считается экологически безвредным.

% PDF-1.4 % 422 0 объект > эндобдж xref 422 206 0000000016 00000 н. 0000005108 00000 п. 0000005193 00000 п. 0000005384 00000 п. 0000007130 00000 н. 0000007734 00000 н. 0000008170 00000 н. 0000008587 00000 н. 0000008721 00000 н. 0000009108 00000 п. 0000009487 00000 н. 0000009952 00000 н. 0000009989 00000 н. 0000010037 00000 п. 0000010085 00000 п. 0000010133 00000 п. 0000010181 00000 п. 0000010229 00000 п. 0000010277 00000 п. 0000010325 00000 п. 0000010373 00000 п. 0000010421 00000 п. 0000010469 00000 п. 0000010517 00000 п. 0000010565 00000 п. 0000010613 00000 п. 0000010661 00000 п. 0000010709 00000 п. 0000010757 00000 п. 0000010805 00000 п. 0000010852 00000 п. 0000010899 00000 п. 0000010946 00000 п. 0000010994 00000 п. 0000011042 00000 п. 0000011090 00000 п. 0000011138 00000 п. 0000011186 00000 п. 0000011234 00000 п. 0000011282 00000 п. 0000011330 00000 п. 0000011378 00000 п. 0000011426 00000 п. 0000011474 00000 п. 0000011522 00000 п. 0000011570 00000 п. 0000011618 00000 п. 0000011666 00000 п. 0000011714 00000 п. 0000011762 00000 п. 0000011809 00000 п. 0000011857 ​​00000 п. 0000011905 00000 п. 0000011952 00000 п. 0000011999 00000 н. 0000012046 00000 п. 0000012093 00000 п. 0000012141 00000 п. 0000012188 00000 п. 0000012236 00000 п. 0000012284 00000 п. 0000012332 00000 п. 0000012380 00000 п. 0000012428 00000 п. 0000012476 00000 п. 0000012524 00000 п. 0000012572 00000 п. 0000012620 00000 п. 0000012864 00000 п. 0000013087 00000 п. 0000013337 00000 п. 0000013577 00000 п. 0000013806 00000 п. 0000013884 00000 п. 0000018850 00000 п. 0000023378 00000 п. 0000026692 00000 н. 0000029794 00000 п. 0000033022 00000 п. 0000036842 00000 п. 0000040469 00000 п. 0000044128 00000 п. 0000046822 00000 н. 0000047096 00000 п. 0000047302 00000 п. 0000047450 00000 п. 0000047603 00000 п. 0000047901 00000 п. 0000050062 00000 п. 0000050356 00000 п. 0000051346 00000 п. 0000051633 00000 п. 0000052581 00000 п. 0000052855 00000 п. 0000053076 00000 п. 0000053311 00000 п. 0000053530 00000 п. 0000053767 00000 п. 0000053986 00000 п. 0000054333 00000 п. 0000054604 00000 п. 0000054895 00000 п. 0000055154 00000 п. 0000055524 00000 п. 0000055796 00000 п. 0000056208 00000 п. 0000056559 00000 п. 0000056991 00000 п. 0000057283 00000 п. 0000057767 00000 п. 0000058105 00000 п. 0000058604 00000 п. 0000058953 00000 п. 0000059400 00000 п. 0000059721 00000 п. 0000060090 00000 н. 0000060384 00000 п. 0000060633 00000 п. 0000060842 00000 п. 0000061121 00000 п. 0000061346 00000 п. 0000061677 00000 п. 0000061906 00000 п. 0000062164 00000 п. 0000062360 00000 п. 0000062781 00000 п. 0000063086 00000 п. 0000063271 00000 п. 0000063445 00000 п. 0000063595 00000 п. 0000063752 00000 п. 0000063852 00000 п. 0000063993 00000 п. 0000064313 00000 п. 0000064538 00000 п. 0000064679 00000 п. 0000064831 00000 н. 0000065133 00000 п. 0000080272 00000 п. 0000080570 00000 п. 0000082912 00000 п. 0000083207 00000 п. 0000085634 00000 п. 0000085928 00000 п. 0000088349 00000 п. 0000088650 00000 п. 0000092247 00000 п. 0000092485 00000 п. 0000092676 00000 п. 0000092919 00000 п. 0000093112 00000 п. 0000093348 00000 п. 0000093538 00000 п. 0000093779 00000 п. 0000093992 00000 п. 0000094254 00000 п. 0000094457 00000 п. 0000094662 00000 п. 0000094870 00000 п. 0000095092 00000 п. 0000095281 00000 п. 0000095502 00000 п. 0000095715 00000 п. 0000095970 00000 п. 0000096173 00000 п. 0000096440 00000 п. 0000096648 00000 н. 0000103366 00000 н. 0000103541 00000 н. 0000104271 00000 н. 0000104656 00000 п. 0000104894 00000 н. 0000105086 00000 н. 0000105275 00000 п. 0000105467 00000 н. 0000105717 00000 п. 0000105936 00000 н. 0000106158 00000 н. 0000106371 00000 п. 0000106664 00000 н. 0000106876 00000 н.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
