Подключение бойлера к водопроводу своими руками

ТЭНовые водонагреватели не теряют своей актуальности по сей день, а только увеличивают свои обороты по установке. Практически в каждом доме сегодня подключен резервный или основной источник горячей воды в виде водонагревателя. А тем, кто только собирается подключать бойлер к водопроводу, будет полезно почитать данный материал.

Разновидности бойлеров

Перед тем как приступить к подключению бойлера в доме или в квартире, необходимо разобраться, какой вид водонагревателя Вам подойдет. Для того, чтобы сделать правильный выбор, необходимо ознакомиться со всеми вариациями:

Накопительный водонагреватель для водопровода, работающий на электричестве. Такой прибор способен нагреть воду до температуры от 55 до 75 градусов автоматически. Важно отметить, что он потребляет совсем мало электроэнергии, потому что процесс нагрева воды проходит постепенно. Накопительные водонагреватели отличаются своей универсальностью. Именно поэтому их можно устанавливать в любом помещении.

водонагреватель накопительный

Типовой накопительный водонагреватель

Проточный водонагреватель. Работа такого бойлера основывается на том, что нагрев воды происходит непосредственно во время ее движения по крану. Главным достоинством такого прибора является его мобильность. Вторым, не менее важным преимуществом является то, что процесс нагревания воды проходит почти моментально. Важно отметить, что такой водонагреватель может устанавливаться либо в одной водоразборной точке, либо иметь разводку ко всем потребителям воды. Это напрямую зависит от мощности прибора.

проточный водонагреватель

Бойлер косвенного нагрева. Такой водонагреватель способен обеспечивать бесперебойную подачу горячей воды для всех потребителей одновременно. Такой прибор обладает достаточно низким коэффициентом потери тепла. Конструкция такого прибора не включает в себя теплоисточник. Роль теплоносителя играют внешние источники тепла. В качестве теплоисточников чаще всего используются отопительные котлы.

бойлер косвенного нагрева в котельной

Плюсы и минусы накопительного электрического водонагревателя

Преимущества:

  • Можно подключить несколько точек разбора воды.
  • Можно удалить бойлер от точки разбора воды.
  • Простота и удобство использования.
  • Горячую воду нужной температуры можно получить из смесителя, не изменяя при этом напор воды.

Недостатки:

  • Имеет не очень удобные размеры, которые обязательно надо учитывать при монтаже.
  • В случае полного использования всей воды, надо будет подождать некоторое время, пока она нагреется.
  • Требует постоянного внимания. Часто ТЭНы могут выходить из строя и требовать замены.

Обратите внимание! Подключать бойлер к водопроводу необходимо исходя из объема бака, который Вам нужен. Если планируется малое потребление воды, подойдет бак объемом десять литров. Если потребление воды будет средним, подойдет бак емкостью 35-40 литров. Если потребление будет высоким, можно рассматривать бак на 50 литров и более.

Расчет объема водонагревателя

После того, как был выбран подходящий вариант бойлера, необходимо рассчитать его объемом. Только после этого можно будет переходить к разбору схем установки бойлеров.  Если в доме проживает один человек и использует лишь одну – две точки потребления воды, достаточно будет подключить бойлер к водопроводу на 40 литров. Если живут два человека и используют две точки потребления, нужен бак на 70 литров. Если в доме живет семья из трех человек, то нужен бак на 100 литров. Если семья состоит из 4-5 человек, то лучше поставить бак на 130-150 литров. Также необходимо учитывать то, с какой частотой будет использоваться вода.

Простая схема установки водонагревателя

Чтобы безошибочно произвести процесс подключения бойлера к водопроводу, необходимо следовать инструкции:

  • Первым делом необходимо установить стояки холодной и горячей воды.
  • Подвести трубопроводы к уже установленному смесителю.
  • Установить электрический водонагреватель.
  • Подвести к нему трубы холодной и горячей воды.
  • Если возможна ситуация, когда давление в магистрали превышает шесть атмосфер, то необходимо установить редуктор давления для понижения входного давления в бак.
  • На входе холодной воды в электронагреватель необходимо установить шаровой кран и предохранительный клапан. Последний выполняет две важные функции: защищает водонагреватель от избыточного давления и защищает от опустошения внутреннего бака.
  • На том же входе холодной воды необходимо установить тройник с шаровым краном, который даст возможность слива воды из водонагревателя.
  • На трубопроводе горячей воды также необходимо установить шаровой кран.

В теории процесс подключения водонагревателя к водопроводу несложен, однако нужно отслеживать, чтобы во время монтажа случайно не допустить ошибку.

Пошаговая инструкция по монтажу

Чтобы правильно провести процесс подключения водонагревателя к водопроводу, следуйте инструкции:

Замерьте высоту водонагревателя, отметьте нижнюю точку, где будет располагаться нижняя часть бойлера. От нижней пометки начните проводить замеры.

подключение бойлера к водопроводу

Замерьте расстояние от нижней части водонагревателя до крепежной планки.

подключение бойлераОтмерьте полученное расстояние на стене и поставьте отметку.

подключение бойлера к водопроводу

С помощью уровня и маркера проведите горизонтальную линию. Отмерьте расстояние между крючками. Сделайте пометки на стене.

подключение водонагревателя

Заготовьте крючки для крепежа. Уточните его размеры. Убедитесь, что заготовленные Вами крючки смогут выдержать висящий бак.

Просверлите отверстия в помеченных точках и вбейте туда дюбеля и закрутите крючки.

установка водонагревателя

На этом процесс установки электрического водонагревателя завершен, теперь можно подходить к процедуре по подключению водопровода.

Подключение бойлера к воде

Чтобы сделать все правильно, следуйте инструкции:

Подготовьте две трубы для монтажа.

Установите латунный тройник.

подключение водонагревателя к водопроводу

На боковую резьбу тройника установите шаровой краник.

установка бойлера накопительного

Установите предохранительный клапан сливным отверстием вниз. На горловину сливного отверстия наденьте трубку и выведите в канализацию. Установите кран-американку. Достаточно закрутить накидную гайку. Вот так у вас должно получиться:

установка водонагревателя

Присоедините полипропиленовое колено. Вставьте полипропиленовый угол для отвода к стене. Перейдите к выходу из бака. Установите туда кран-американку. Присоедините полипропиленовую муфту.

подключение бойлера к водопроводуДалее нужно все припаять трубы к водопроводу. Если Вы уверены, что все сделано правильно, можно переходить к тестированию нагрева воды.

Наиболее популярные ошибки при подключении

  • Установка не предохранительного, а обычного обратного клапана. В итоге избыточное давление не уменьшается, что приводит к повреждению водонагревателя. Происходит деформация водосодержащей емкости, отслоение защитной антикоррозийной эмали, выдавливание резиновой прокладки. Нарушается герметичность бака, вследствие чего вода просачивается наружу.
  • Отсутствие предохранительного клапана. Типичная ошибка монтажа, которая приводит к повышению давления внутри бойлера и его повреждению. Нагреватель может перегореть.

Предохранительный клапан, тройник, шаровой кран – все это должно быть подключено к водонагревателю. При соблюдении элементарных правил эксплуатации бойлера, прибор прослужит долго, и не будет ломаться.

Вывод

Подытожив все вышесказанное, можно утверждать, что при правильном подключении и соблюдении правил эксплуатаций бойлер будет служить достаточно долго. Важно отметить, что если Вы не до конца уверены в своих силах, то лучше обратиться к специалистам за помощью. Если Вы уверены в себе и собираетесь подключать бойлер своими руками, то внимательно следите за тем, что Вы делаете, и держите в голове популярные ошибки, чтобы случайно не допустить их.  Чтобы не допустить ошибок на самом раннем этапе, постарайтесь с максимальной точностью производить все замеры.

Читайте так же:

Подключение бойлера к водопроводу - самая полная инструкция

Автор Монтажник На чтение 13 мин. Просмотров 7.1k. Обновлено

Во многих индивидуальных домах с автономным или магистральным водоснабжением и подачей только холодной воды, в коммунальном жилье, где по каким-либо причинам отсутствует горячее водоснабжение (ГВС), актуальна задача подогрева водных ресурсов водонагревателями. При монтаже оборудования своими руками следует знать, как правильно осуществить подключение бойлера к водопроводу.

Задача усложняется тем, что существует несколько разновидностей водонагревателей, отличающихся между собой принципом работы, технологией монтажа и подключения. Практически любой пользователь может произвести подключение бойлера к водопроводу своими руками, изучив соответствующие схемы и методы подсоединения водонагревателей с учетом того, что для проведения монтажных операций не требуется специальный или дорогостоящий сантехнический инструмент.

Бойлеры для нагрева холодной водыБойлеры для нагрева холодной воды

Рис. 1 Напольный и настенный бойлеры

Виды водонагревателей

В индивидуальных домах при отсутствии магистрали центрального водоснабжения воду получают из колодезных или скважинных источников, закачивая ее в бытовой водопровод с помощью погружных или поверхностных электронасосов (насосных станций). При этом для комфортного проживания потребитель нуждается в горячей воде, которую можно получать различными способами. Популярный вариант агрегата для подогрева воды – газовая колонка, монтируется в случае, если дом подключен к централизованной газоподающей магистрали.

При отсутствии газа в индивидуальном доме или квартире остается единственный удобный вариант нагрева воды (отопительный котел не имеет смысла рассматривать из-за технологических сложностей получения в нем расходуемой горячей воды) – применение различного вида электрических водонагревателей (бойлеров).

Еще один метод нагрева холодной воды для домов, лишенных электроэнергии и газа – дровяные (твердотопливные) колонки с общепринятым народным названием Титан.

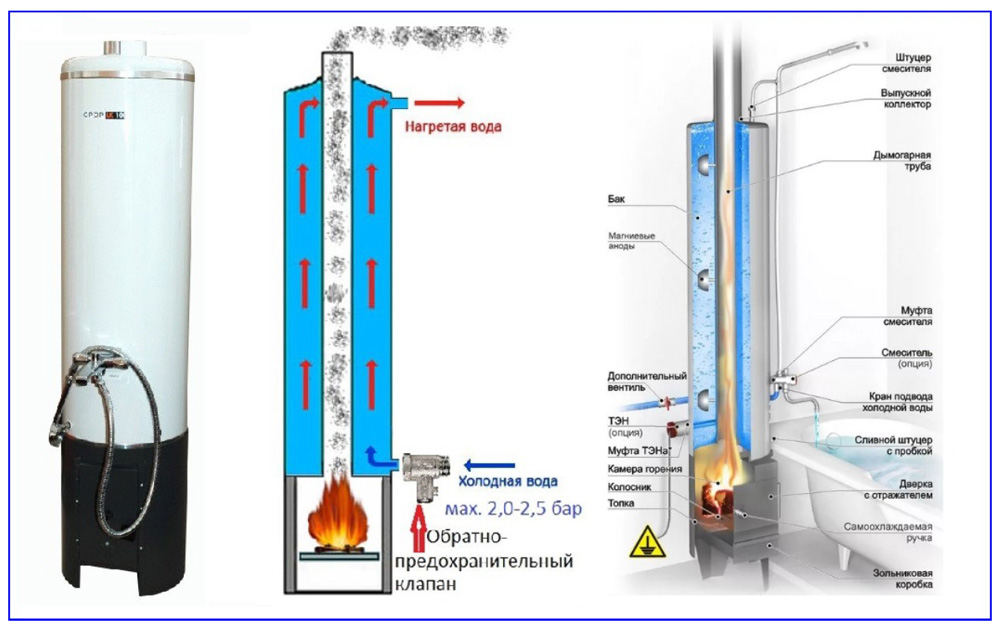

Титан для нагрева холодной водыТитан для нагрева холодной воды

Рис. 2 Как подключить Титан – обвязка и конструктивное устройство колонки на твердом топливе

По принципу действия и конструктивному исполнению все водонагреватели условно разбивают на две большие группы:

Проточные. Представляют собой трубчатый электронагревательный элемент (ТЭН) в виде неизолированной спирали, помещенный в трубопровод, внутри которого протекает вода, включается только при водопотреблении.

Чтобы обеспечить сквозной нагрев большого водного объема до высокой температуры, понадобится значительная электрическая мощность прибора около 10 кВт (ее все равно не хватит для нагревания объемов воды, необходимых для одновременного заполнения ванны, принятия душа и мытья посуды). Данную мощность выдержит не каждая проводка в частном доме (для его комфортного снабжения горячей водой понадобится 20 кВт мощности нагревателя), а тем более в квартире.

Для подачи электроэнергии на водонагревательный прибор придется вести отдельную линию проводом большого сечения от электрического щитка, что не всегда приемлемо и ведет к значительным финансовым расходам. Поэтому проточный нагреватель – прибор для небольших объемов потребления горячей воды.

Устройство проточного бойлераУстройство проточного бойлера

Рис. 3 Основные узлы проточного бойлерного водонагревателя

Накопительные. Конструктивное исполнение данного типа бойлера представляет собой емкость различного объема, внутри которой размещен нагревательный элемент. Вода в накопительных емкостях находится в постоянно нагретом состоянии, при водопотреблении емкость освобождается и одновременно заполняется – это позволяет сразу использовать большие объемы воды, что повышает комфортность проживания. Также накопительным водонагревателям для работы не требуется большая мощность, а резервуары любого объема для снижения теплопотерь и защиты от ожогов при касании имеют теплоизолирующую наружную оболочку.

Что такое бойлер и принцип его работы

Бойлер (от английского boiler — котел) – водонагревательный агрегат в системе горячего водоснабжения, представляющий собой емкость с встроенным нагревательным элементом. В качестве подогревающего воду устройства чаще других используют трубчатые электрические нагреватели (ТЭНы) или змеевики, по которым проходит горячий теплоноситель.

Для подачи воды от бройлера к сантехническим приборам и бытовой техники необходимо, чтобы она находилась в емкости под определенным давлением.

Устройство накопительного бойлераУстройство накопительного бойлера

Рис. 4 Конструктивное устройство настенного типового накопительного бойлера

Существует две основные разновидности бойлеров по типу нагрева воды:

Электрические с ТЭНами. Внутри агрегата размещен электрический нагревательный элемент, который подогревает водные массы при непосредственном контакте.

Косвенного нагрева. Данный тип оборудования не требует для функционирования электроэнергии, внутри резервуара расположен змеевик, который подключают к магистрали отопления. Нагревание воды происходит при ее контакте со поверхностью подключенного к котлу змеевика посредством косвенного нагрева, отсюда и название бойлера.

Бойлер косвенного нагреваБойлер косвенного нагрева

Рис. 5 Основные узлы бойлера косвенного нагрева


Разновидности бытовых бойлеровПри установке подключаемого к водопроводу в квартире или индивидуальном доме накопительного бойлера используют два вида его размещения, что отражено и конструкции водонагревателей:

Настенные. Обычно на стены подвешивают резервуары небольшого объема в квартирах, где недостаточно свободного места. Традиционные точки размещения нагревательных бойлеров – кухня или ванная комната. Также настенные агрегаты могут располагаться на стеновой поверхности в вертикальном или горизонтальном положении.

Напольные. На пол обычно ставят агрегаты большого объема, предназначенные для нагрева воды в индивидуальных домах коттеджного типа, имеющих намного больше свободного пространства, чем городские квартиры.

Накопительные бойлеры отличаются между собой объемами бака, который выбирают исходя из следующих соображений:

  • Для использования горячей воды в одном техническом приборе, рукомойнике или кухонной мойке достаточно емкости бака в 10 – 15 литров.
  • Резервуар в 50 литров позволяет принимать душ, обычно такой объем используют для семьи из одного-двух человек.
  • Бака в 100 литров должно хватить для принятия ванны или подачи воды одновременно на несколько точек – душ, кухонную мойку, раковину в ванной. 100-литровый объем рассчитан на комфортное проживание семьи из трех-четырех человек.

Схема подключения бойлера к водопроводуСхема подключения бойлера к водопроводу

Рис. 6 Подключение бойлера к водопроводу – схема

Схемы подключения различных видов бойлеров

Любой бойлер оснащен системой автоматики с регулировкой температуры за счет встроенного термостата, при достижении заданного порога нагрева электронная схема отключает питание от нагревательных ТЕНов. Однако во избежание непредвиденных аварийных ситуаций при выходе из строя деталей, отвечающих за отключение электронагревателя при перегреве воды, схема подключения бойлера к водопроводу должна содержать элементы, обеспечивающие безопасность пользования оборудованием.

Главный прибор для выполнения этой функции – предохранительный клапан сброса давления. Решая, как подключить бойлер к водопроводу, рассматривают его конструктивное исполнение и в соответствии с этим выбирают следующие методы обвязки:

  • Для электрических агрегатов правильная схема подключения водонагревателя к водопроводу включает в себя специальный предохранительный клапан сброса давления обычно флажкового типа и шаровый спускной кран. Два указанных элемента сантехнической арматуры подключают к входному патрубку холодной воды бойлера – вначале через тройник ставится сливной кран, а после него предохранительный клапан.
    Запирающий шаровый кран предназначен для слива воды из водонагревателя при его ремонте или проведении профилактических работ. В аварийном клапане имеется выходной штуцер небольшого диаметра, предназначенный для слива воды при повышении давления внутри бойлера. К штуцеру подсоединяют гибкую подводку соответствующего диаметра и опускают ее в канализационный отвод, чтобы вода не сливалась или капала на пол.
  • В трубопроводы холодной и горячей воды, подходящие к бойлеру, устанавливают шаровые краны, перекрывающие водный поток при демонтаже прибора.
  • Если давление в системе превышает 6 бар, что недопустимо для многих разновидностей бойлеров, в трубопровод ставят понижающий напор редуктор.

Подключение бойлера к водопроводуПодключение бойлера к водопроводу

Рис. 7 Схема монтажа водонагревателя косвенного обмена

Определяя, как подключить водонагреватель косвенного нагрева к водопроводу, рассматривают два варианта:

  1. Первый аналогичен монтажу бойлера с электрическим нагревателем – ко входному патрубку холодной воды подключают выпускной шаровый кран и аварийный клапан сброса давления.
  2. Второй способ грамотного подключения бойлера к системе водоподачи – применение на входном трубопроводе группы безопасности. Прибор представляет собой латунную деталь со входным патрубком и тройником, к которому подключены спускной клапан давления, воздухоотводчик и контрольный манометр.
  3. Иногда для снабжения водой индивидуальных домов применяют объемные накопительные баки, установленные на чердаке здания, при привязке к ним бойлера руководствуется следующими правилами:
  • Если расстояние от бойлера до накопительной емкости меньше 2-х метров, к патрубку ХВС подключают последовательно шаровый кран и флажковый клапан сброса давления.
  • При размещении бойлера на расстоянии более 2-х метров от накопительного резервуара, флажковый сбросной клапан давления можно не устанавливать.

Подключение бойлера с накопительным резервуаромПодключение бойлера с накопительным резервуаром

Рис. 8 Подключение бойлера к водопроводу в доме с накопительным резервуаром

Подключение проточного водонагревателя

В бойлере проточного типа вода проходит сквозь его оболочку, а нагревательный элемент включается только при движении водного потока в корпусе прибора. Поэтому перегрев в данной системе практически невозможен и в нагреватель не ставят спускной клапан давления.

В трубопровод подачи холодной воды проточного водонагревателя помещают запорный шаровый кран и обязательно фильтры грубой очистки от песка – отсутствие фильтрующих элементов является грубым нарушением правил эксплуатации и может послужить причиной отказа обслуживающей организации от выполнения своих гарантийных обязательств.

Монтаж проточных водонагревателейМонтаж проточных водонагревателей

Рис. 9 Примеры монтажа проточных водонагревателей

Подключение бойлера к водопроводу из разных материалов

Нередко перед потребителем встает задача, как правильно подключить бойлер к водопроводу, выполненному из различных материалов. Вызывать этих целей специалистов сантехников слишком накладно, во многих ситуациях с проблемой можно справиться своими силами.

Если трубопровод оснащен водорозетками (фитингами с внутренней резьбой), то подключиться к нему проще всего с помощью гибкой подводки, при несоответствии диаметров используют переходные муфты (футорки). Гибкие шланги могут быть резиновыми с металлической оплеткой, сильфонными из гофрированной нержавейки, полимерными из различного типа пластиков. Когда необходима врезка в трубопровод из различных материалов, используют следующие технологии.

Подключение бойлера к стальной трубеПодключение бойлера к стальной трубе

Рис. 10 Примеры врезки в трубопровод из металла

Врезка в трубопровод из металла

Для подачи горячей или холодной воды в некоторых местах до сих пор используют стальной трубопровод, иногда его монтируют из меди, для подсоединения к ним бойлера используют следующие технологии врезания:

Накладные хомуты. Типовой хомут представляет собой деталь, состоящую из двух половинок, одна на из которых оснащена боковым резьбовым отводом, предназначенным для подключения переходной муфты и любого типа труб с резьбой. При монтаже хомута просверливают в трубной оболочке отверстие сверлом по металлу, помещают на трубу эластичную прокладку и сжимают ее двумя половинками детали при помощи четырех болтов по краям.

Тройники. Нередко в стальной трубе вырезают небольшой участок, нарезают на концах разорванных труб резьбу и вкручивают в промежуток тройник с боковым резьбовым отводом (иногда его приваривают). Далее к резьбовому патрубку тройника подключают гибкую подводку или трубопровод любого типа.

Компрессионные муфты. В торговой сети реализуют компрессионные муфты для соединения металлических труб с резьбовым отводом, имеющие коммерческое название Gebo. Для монтажа муфты Gebo из трубопровода вырезают фрагмент трубы, отгибают один из отрезков и надевают на него муфту, после чего совмещают торцы труб и натягивают муфту на второй участок. Далее зажимают накидные гайки муфты, надежно фиксируя ее на двух трубных отрезках из стали или меди.

Приваренный отвод. В стальной (медной) трубе сверлят отверстие и с помощью сварочного аппарата приваривают наверх патрубок с наружной или внутренней резьбой, в медном трубопроводе отвод припаивают газовой горелкой.

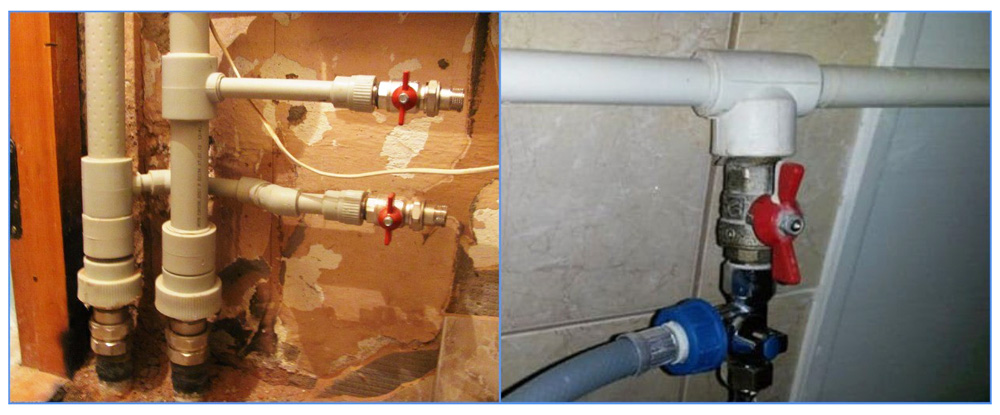

Подключение бойлера к полипропиленовой трубеПодключение бойлера к полипропиленовой трубе

Рис. 11 Подключение бойлера к водопроводу из полипропилена

Полипропиленовые трубы ПП

В силу своих высоких физических характеристик и бюджетной стоимости трубы из полипропилена широко используют в магистралях подачи холодной и горячей воды. ПП-трубы соединяют между собой методом сварки, для этого используют специальный паяльный утюг с насадками разного диаметра. Врезаться в домашних условиях в полипропиленовую трубу без помощи специалистов со специальным паяльным оборудованием можно следующими способами:

  • Посредством хомута по аналогии с врезкой в металлы, метод подходит для жестких труб с армированием алюминием или стекловолокном. При использовании обычного полипропилена стенки могут деформироваться при сжатии хомутом с образованием протечек.
  • Муфта Gebo рассчитана на соединение любых типов трубопроводов, также может быть использована в жестком полипропилене с наружной алюминиевой или внутренними оболочками из фольги или стекловолокна.
  • Впаивание ПП-тройника теоретически можно провести самостоятельно без помощи специалистов, если паяльный утюг взять напрокат в одной из специализированных фирм или одолжить у знакомого сантехника.

Подключение бойлера к металлопластиковой трубеПодключение бойлера к металлопластиковой трубе

Рис. 12 Технологии врезания в металлопластиковый водопровод

Металлопласт РЕХ-AL

Для врезки в металлопластиковые трубы, армированные снаружи или внутри алюминием, хомуты и компрессионные муфты вряд ли подойдут из-за недостаточной жесткости материала. Надежность соединения обеспечит врезка тройника с использованием технологии зажимных гильз (прессовка).

Для этого вырезают участок трубы, одевают в трубные отрезки по фитингу с американками на концах и надвигают сверху на них гильзы, которые затем обжимают при помощи специальных клещей. После вставляют в разрез латунный тройник с наружной двухсторонней резьбой под американку и боковым резьбовым отводом. Его прикручивают к трубам при помощи накидных гаек американок, далее к резьбе ответвления можно подключать трубу любого типа.

Если планируется подсоединять металлопластиковую трубу к боковому отводу, между двумя отрезками трубы вставляют фитинг-тройник, помещая его внутрь трубных оболочек, и обжимают его клещами с двух сторон через гильзы, таким образом надежно фиксируя между двумя отрезками трубопровода. На центральный боковой отвод надевают подходящую металлопластиковую трубу и придавливают ее к фитингу также обжимной гильзой.

Подключение бойлера к водопроводуПодключение бойлера к водопроводу

Рис. 13 Примеры обвязки бойлера

Особенности монтажа

Решая, как установить и подсоединить к водопроводу водонагревательный бойлер, учитывают следующие рекомендации:

  • По правилам установки водонагревателей, трубы горячей воды должны поступать к сантехническим приборам в тепловой изоляции с толщиной оболочки не менее 20 мм, коэффициент ее теплопроводности не должен превышать показатель в 0,035 Вт/м2. Выполнение данного условия снижает теплопотери в магистрали, экономит электроэнергию и соответственно финансовые средства потребителя.
  • Так же желательно присутствие изоляции и на металлических трубах из стали, нержавейки или меди в линии холодного водоснабжения (ХВС). Основное назначение теплоизоляции на трубопроводе подачи холодной воды – препятствие образованию конденсата, вызывающего появление плесени и грибка, коррозии.

Бойлер косвенного нагреваБойлер косвенного нагрева

Рис. 14 Бойлер косвенного нагрева в индивидуальном доме

  • Распространенная неисправность многих бойлеров – утечка воды через боковой штуцер предохранительного спускного клапана, вызванная высоким давлением в водопроводной магистрали (встречается на первых этажах многоквартирных высотных домов). Обычно воду отводят в канализацию при помощи гибкой подводки, закрепленной на боковом штуцере, что не всегда удобно. Один из вариантов избежать монтажа мешающего шланга – установка на бройлер расширительного бака, компенсирующего перепады давления.
  • Как правило, расширительный бак ставят на бойлеры косвенного нагрева или резервуары значительной емкости с большим количеством воды, где небольшие температурные колебания вызывают существенное перепады давления.
  • При монтаже бойлеров следует подбирать кабель электропитания с термостойкой изоляцией, в электрической цепи обязательно наличие заземляющего контура. Система электропитания водонагревателя должна иметь устройство защитного отключения УЗО.
  • При эксплуатации мощных бойлеров энергопотреблением свыше 5 кВт, их запитывают трехжильным медным проводом большого сечения (2 – 2,5 мм2) от щитка, проводя отдельную электрическую линию, наиболее часто используемые марки электрокабеля – ВВГ 3х2,5-380, ППВ 3х2,5-380.
  • Для увеличения срока службы ТЭНов водонагревателей в системе водоснабжения устанавливают магнитный фильтр, препятствующий отложению солей металлов на поверхности нагревательного элемента.

Подключение бойлера к электросетиПодключение бойлера к электросети

Рис. 15 Подключение типового бойлера к электрической сети

Главное условие правильного подключения накопительного водонагревателя к водопроводу – установка в линию подачи холодной воды как можно ближе ко входному патрубку предохранительного клапана сброса давления, обеспечивающего безопасность пользования системой при возникновении аварийных ситуаций. В системах с бойлерами косвенного нагрева для компенсации чрезмерного давления нередко устанавливают типовую группу безопасности из трех приборов, в обвязке агрегатов большого объема используют расширительный бак.

Как установить и подключить водонагреватель своими руками

Особенности установки настенного водонагревателя

В первую очередь при монтаже настенного водонагревателя необходимо убедиться, что стена выдержит дополнительную нагрузку. Производители оборудования рекомендуют при расчётах брать четырёхкратный вес бойлера, наполненного водой. Но так как мало кто может правильно выполнить расчёт нагрузок строительных конструкций, следует руководствоваться следующими правилами:

  1. Несущая стена способна выдержать массу практически любого бытового водонагревателя.
  2. При монтаже бойлера на простенки, в особенности в «хрущёвках», или стены из пустотелого кирпича, баки небольшой ёмкости ещё можно навешивать просто на анкерные крепления. Более-менее вместительные накопители лучше устанавливать на стену, усиленную стойками или крепить на сквозные болты, зафиксированные для надёжности стяжкой.

Крепление накопительного бойлера к стене

Виды электрических водонагревателей

Есть две большие группы: проточные и накопительные. Проточные водонагреватели подогревают воду, которая через них проходит. В связи с этим имеют относительно небольшие размеры, но очень высокую мощность — до 24 кВт, но это — максимум. Для мытья посуды и принятия душа достаточно мощности в 4-6 кВт, для принятия ванной — 10-12 кВт. Так что для подключения такого оборудования требуется выделенная линия электропитания с УЗО.

Водонагреватели разного типа

Накопительные водонагреватели называют еще «бойлеры», они имеют резервуар и небольшую, по сравнению с проточными, мощность — от 0,8 кВт до 4 кВт. Тем не менее, для них тоже желательна отдельная линия электропитания. Размеры бойлеров зависят от объема воды, которая содержится в резервуаре. Форма у них цилиндрическая, а цилиндр может располагаться вертикально (более дешевый вариант) и горизонтально (стоят дороже).

Место для установки водонагревателя выбирают в основном в зависимости от имеющихся условий подключения. Чаще всего это или санузел или кухня: в обоих помещениях подведена вода. Во вторую очередь место выбирается из эстетических соображений: чтобы оборудование не очень «бросалось» в глаза. С этой точки зрения выбирают обычно туалет или ванную. При наличии места, этот выбор оптимальный.

Инструменты для работы

При установке водонагревателя накопительного своими руками или замены старого поржавевшего нужны одни и те же инструменты:

Строительный уровень

При выборе нужно обратить внимание на точность, которая варьируется от 0,5 до 1 мм/м – чем этот показатель ниже, тем лучше. Важна также длина корпуса, границы которой составляют от 300 до 1000 мм

На больших поверхностях лучше производить разметку длинным уровнем.
Разводной ключ. Большинство моделей, представленных на рынке, будут «разводиться» на нужную ширину гаек, но удобнее будет работать ключом с тонкими усиками. При установке бойлера грубых узлов нет.
Плоскогубцы. Для домашней установки лучше выбрать универсальные «Пассатижи» от хорошего производителя.
Маркер. Существует различные виды «фломастера», которые пишут либо по конкретным поверхностям, либо универсальные, стоящие подороже. Стоить учитывать также смываемость маркировки – она нужна только временно.
Перфоратор.
Крестовидная отвертка со средним размером №2.
Рулетка. Достаточно будет бытового варианта длинной до 3 метров.

Кроме инструментов необходимо также купить полипропиленовые трубы и ФУМ-ленту, вместо которой иногда используют льняные нити.

Как пользоваться водонагревателем? 5 распространенных проблем

Несмотря на стремительное развитие технологий современного мире, мы нередко сталкиваемся с различными перебоями в работе коммунальных служб. Сезонные капризы, плановое отключение горячего водоснабжения и особенно внеплановое доставляют немало хлопот жителям самых современных многоэтажек. Поддержать комфорт на должном уровне помогают домашние водонагреватели (бойлеры). Если пользоваться водонагревателем (бойлером) можно забыть об энергозатратном процессе нагрева воды с помощью кастрюль и тазиков. В случае отключения горячего водоснабжения нагреватель поможет экономнее использовать электричество и ваше время. В данной статье мы расскажем, как правильно и экономнее пользоваться водонагревателем, и ответим на основные вопросы, возникающие при использовании бойлера для нагрева воды в квартирных условиях при наличии центрального водоснабжения.

Как включить водонагреватель

Итак, вы – гордый владелец домашнего водонагревателя. Наконец-то настал день «икс», когда во всем доме отключили горячую воду, и вы по праву можете воспользоваться новым приобретением. Единственная проблема – вы понятия не имеете, как правильно пользоваться водонагревателем, какие кнопки жать и краны крутить, чтобы чудо-машина заработала.

Чтобы правильно запустить нагреватель для воды необязательно иметь специализированное образование, достаточно выполнить ряд простых действий:

  1. Шаг первый: перекрыть снабжение горячее водоснабжение в стояковой трубе. Чтобы перекрыть воду, необходимо по часовой стрелке до упора прокрутить вентиль на специальном кране. Сами краны находятся на водопроводных трубах от стояков. Этот шаг необходим для того, чтобы расходовать ресурсы экономнее и пользоваться водонагревателем правильно.Если пропустить этот шаг, то ваш бойлер будет нагревать воду для всего дома. стояк краны в квартире

    Вот так примерно выглядят краны холодной и горячей воды в квартире. Нужно перекрыть стояк горячей

  2. Шаг второй: включить на смесителе горячую воду. После того, как вы перекроете горячую воду, в общих трубах останется только холодная вода. Прекращение потока горячей воды из смесителя станет свидетельством о том, что вы полностью перекрыли снабжение горячей воды в общих трубах.
    3. Шаг третий: открыть краны бойлера. При использовании централизованного горячего водоснабжения краны бойлера должны быть закрыты. Если мы взглянем на устройство нагревателя для воды, то обнаружим там три крана. По стандарту кран справа отвечает за поступление холодной воды, кран слева – горячей. Краник, находящийся выше над краном с холодной водой – это предохранительный клапан. Он используется при ремонтных работах. В нашем случае мы работаем с двумя первыми кранами. Сначала нужно открыть кран с холодной водой. Таким образом, мы запустим процесс поступления воды в цистерну нагревателя. Только после этого открываем кран с горячей водой. краны на бойлере водонагревателе

    Поверните оба крана на водонагревателе

    4. Шаг четвертый: включить горячую воду на смесителе. Данное действие необходимо для того, чтобы выпустить воздух из нагревателя и запустить работу бойлера.
    5. Шаг пятый: подключить бойлер к электросети. Не забудьте вставить вилку сетевого шнура водонагревателя в розетку, после этого на панели управления должен загореться индикатор подключения к электросети.

Для того, чтобы отключить бойлер, необходимо выполнить эти же действия в обратной последовательности:

  • отключить нагреватель от электросети;
  • закрыть краны бойлера, через которые поступает и уходит вода;
  • возобновить горячее водоснабжение в стояковой трубе.

Чтобы пользоваться водонагревателем экономнее, рекомендуется отключить нагреватель от электрической сети, если вы не планируете возобновлять его работу в ближайшее время.

Пользоваться водонагревателем для воды — дело нехитрое, однако во время эксплуатации бойлера может возникнуть множество вопросов. Ниже приведены ответы на самые распространенные из них.

Что делать, если бойлер производит меньше горячей воды

Не стоит бить тревогу, если вы заметили, что ваш нагреватель стал производить меньше горячей воды, чем обычно. Если вы решили пользоваться водонагревателем (бойлером) в холодное время года, обратите внимание, что температура воды, поступающей в цистерну водонагревателя, значительно ниже, чем в другие сезоны. Таким образом, время необходимое для нагрева увеличивается, соответственно время вашего ожидания также увеличивается.

Другой причиной уменьшения количества горячей воды может стать незакрытый стояк. Если вы не плотно завинтили кран и не перекрыли воду, то все соседи вашего дома тоже смогут насладиться горячей ванной. Поэтому лучше лишний раз проверить, насколько плотно закрыт кран, а также перекрыто ли водоснабжение.

Что делать, если термометр на бойлере не работает

термометр термостат водонагревателяОсновной функцией индикатора температуры нагревателя является контроль температуры воды. Как только вода достигает заданных параметров, срабатывает термодатчик, посылая сигнал управляющему модулю. Он не показывает точную температуру, его главная задача – передать степень нагрева жидкости.

Если вы только начали пользоваться водонагревателем для нагрева воды и наблюдаете сильные погрешности: указатель показывает, что температура низкая, а из смесителя льется кипяток – тогда лучше обратится к специалисту.

Что делать, если предохранительный клапан протекает

предохранительный клапан для бойлера

Предохранительный клапан несет важную функцию, он корректирует работу всего водонагревателя. Вода при нагреве увеличивается в объёме, что создаёт в бойлере повышенное давление, когда это давление начинает превышать допустимую норму, пружина в предохранительном клапане сжимается и открывает его. Излишек жидкости стравливается, затем давление нормализуется. «Протечка» предохранительного клапана водонагревателя на самом деле является свидетельством его корректной работы. В процессе нагрева из предохранительного клапана может вытечь до полутора литра жидкости.

Если клапан протекает, когда прибор отключен, необходимо установить понижающий редуктор давления, так как давление вашей сети превышает допустимый показатель атмосферы 4.

Что делать, если у воды в бойлере появился неприятный запах

Если пользоваться водонагревателем для воды непостоянно, то жидкость в бойлере может застояться и появится неприятный запах. Застоявшаяся вода является благоприятной средой для активного размножения бактерий, их жизнедеятельность – источник тухлого запаха.

Для того, чтобы избавиться от неприятного запаха, нужно предпринять следующие меры:

  • полностью слить застоявшуюся жидкость из бойлера;
  • наполнить бак чистой водой;
  • выставить максимальное значение нагрева;
  • оставить бойлер включенным на пару часов;
  • слить нагревшуюся воду и заново наполнить бак.

После этой процедуры неприятный запах исчезнет.

Помимо бактерий источником неприятных запахов могут стать материалы, из которых изготовлен аппарат. Если пользоваться водонагревателем для воды, произведенном из некачественного пластика, то в процессе нагрева пластик начнет выделять вредные вещества, такие как формальдегид или фенол. В результате нагретая жидкость будет отдавать запахом медикаментов. К сожалению, для решения данной проблемы необходимо заменить прибор. Фильтры не смогут очистить воду от формальдегидных соединений.

Что делать, если индикаторная лампочка не горит, и вода не нагревается

Во-первых, необходимо проверить подается ли питание на аппарат. Возможно, вы начали пользоваться водонагревателем для нагрева воды, но забыли вставить вилку сетевого шнура бойлера в розетку. Если с этим проблем нет, то проверьте, есть ли контакт в кабеле, соединяющем нагреватель с розеткой или электрощитком, в зависимости от того, как у вас производится подключение.

Если водонагреватель подключен к сети, но все еще не работает – настройте ручку терморегулятора. Она может стоять на минимальных значениях. Поверните ручку по часовой стрелке, нагреватель вновь заработает.

Если вы повернули ручку терморегулятора, но нагрев не начался, вероятнее всего сработал защитный термостат. Включение защитного термостата возможно по ряду причин: скачки в напряжении, загрязненность аппарата, образование накипи и др. Защитный механизм запускается автоматически, отключая устройство сразу после его включения.

Чтобы включить водонагреватель, необходимо найти кнопку тепловой защиты. В большинстве случаев кнопка располагается под пластиковой крышкой внизу корпуса бака. Перед тем, как снять защитную крышку, нужно отключить водонагреватель от электросети. После того, как аппарат отключен, можно снять защитную крышку, нажать кнопку тепловой защиты, поставить крышку на место, а затем заново подключить водонагреватель к сети.

Водонагреватели уже стали неотъемлемой техникой нашего быта. Если соблюдать все рекомендации и правильно пользоваться водонагревателем, то он прослужит долгую жизнь. Но не стоит забывать, что бойлеры, как и вся бытовая техника, имеют свойство ломаться. Если поломка серьезная, и ни один из вышеперечисленных способов не помог решить вашу проблему, не пытайтесь разбирать и ремонтировать оборудование сами. При более серьезных вопросах лучшим вариантом станет обращение к опытному специалисту.

Читайте так же:

Пошаговые инструкции, чтобы сделать это самостоятельно

DYI Electric Water Heater Installation

Установка электрического водонагревателя не так сложна, как вы думаете, особенно если вы любитель DIY. Но прежде чем приступить к работе, вы должны учесть, что вам нужно будет выполнить некоторые основные работы по сантехнике, а также электромонтажные работы. Если подобные задачи заставляют вас нервничать, вы можете позвонить в множество уважаемых компаний, чтобы установить ваш новый водонагреватель.Но если вы готовы принять вызов, вы можете сэкономить немного денег и сделать это самостоятельно.

Что следует учитывать перед установкой электрического водонагревателя

Электрические водонагреватели прослужат от 8 до 10 лет, прежде чем их потребуется заменить. Однако то, что ваш водонагреватель протекает, не означает, что срок его службы подошел к концу. Перед покупкой нового водонагревателя вы должны устранить утечку, если вы еще этого не сделали. Много раз утечку можно устранить.Однако, если вы обнаружите, что источником утечки является сам резервуар, единственным вариантом будет замена устройства.

Наш гид покупателя может помочь вам выбрать новый водонагреватель, и если вы решите установить бак самостоятельно, вам нужно будет снять старый водонагреватель и утилизировать его должным образом.

Инструменты и расходные материалы, необходимые для установки водонагревателя

  1. Датчик напряжения
  2. Резак для НКТ
  3. Гибкие шланги (рекомендуемые)
  4. Трубная смазка или лента для сантехников
  5. Гаечный ключ и отвертка
  6. Наждачная ткань (опция, в зависимости от сантехнической арматуры)
  7. Паяльный флюс с горелкой и припоем
  8. Разъемы диэлектрические (опция, в зависимости от сантехнической арматуры)

Установка электрического водонагревателя

Шаг 1

Отключить от электросети

  • Выключите электричество к вашему водонагревателю на панели выключателя.
  • Проверьте проводку водонагревателя датчиком напряжения, чтобы убедиться, что агрегат выключен.
    • Это не рассматривается в видео, но вы всегда должны проверять, что водонагреватель не получает электричество после отключения его выключателем.

Шаг 2

Слейте воду из бака

Draining a water heater

  • Откройте кран с горячей водой и дайте ему поработать, пока вода не станет холодной.
    • Этот шаг не рассматривается в видео, однако он гарантирует, что вы сможете безопасно опорожнить резервуар, не подвергаясь ожогам.
  • Перекрыть подачу холодной воды к водонагревателю, расположенному в верхней части агрегата.
  • Подсоедините шланг к сливному клапану водонагревателя. Откройте клапан и слейте воду из бака в канализацию в полу или в ведра.
  • Если вы закрыли кран горячей воды, вы должны открыть его снова, а также вентиль T&P. Это поможет воде быстрее стекать, позволяя воздуху проникать в бак.

Шаг 3

Отключить электрооборудование

Disconnect the electrical

  • Отсоедините электрические провода в верхней части водонагревателя.
    • Убедитесь, что вы сначала отключили автоматический выключатель в коробке выключателя.
    • Перед запуском проверьте провода детектором напряжения.
  • Закройте провода крышкой и пометьте (или сфотографируйте) их, чтобы избежать путаницы в будущем.

Шаг 4

Отсоединить водопровод

Disconnect the Plumbing

  • Отсоединить трубы подачи горячей и холодной воды.
    • Если водонагреватель был подключен к медному трубопроводу, возможно, вам придется разрезать трубы.
    • Если вам необходимо разрезать трубы, воспользуйтесь резаком для труб и оставьте как можно большую часть трубы.
  • Вы также можете снять выпускную трубу с клапана T&P.
    • Если труба не повреждена, ее можно будет повторно использовать в новом водонагревателе.

Шаг 5

Снимите старый водонагреватель

  • Когда резервуар опустеет, снимите старый водонагреватель.
  • Установите новый бак на место.
    • Мы рекомендуем установить новый бак в дренажный поддон.
    • Убедитесь, что ваша электрическая сеть должным образом достигает резервуара.
    • Еще раз проверьте, есть ли у вас доступ к панелям и сливному клапану для обслуживания.

Шаг 6

Подготовка сантехнических линий

Preparing the pipes for your new water heater

  • Если в вашем старом водонагревателе использовались медные трубы и трубы приходилось разрезать, вам нужно будет подготовить трубы с помощью наждачной бумаги.
    • Используйте наждачную бумагу на концах трубы, пока они не засияют.

Шаг 7

Подключение электропроводки

Attaching the electrical to an electric water heater

  • Снимите крышку распределительной коробки, чтобы получить доступ к электрическим проводам.
  • Присоедините провод заземления к зеленому винту заземления.
  • Соедините провода вместе, скрутив их с помощью соединителей.
    • Используйте предыдущие соединения проводов в качестве руководства и подключите провода так же, как вы их сняли.Следуйте своим меткам на этикетке или изображению, которое вы сделали на шаге 3.
  • Установите крышку распределительной коробки.

Шаг 8

Подсоедините линии подачи и включите воду

Installing the supply lines to an electric water heater

  • Подключить линии подачи горячей и холодной воды.
    • Обязательно подсоедините трубу холодной воды к входу холодной воды на водонагревателе.
  • Если в вашем старом водонагревателе использовались медные трубы, вы можете снова подключить к нему медные трубы.Однако мы настоятельно рекомендуем использовать гибкие шланги для соединений. Это не только проще, но и рекомендуется в качестве меры безопасности при землетрясениях.
    • Ваша сантехника будет отличаться в зависимости от исходной конфигурации и ваших предпочтений.
  • Присоедините гибкие шланги к ниппелям на водонагревателе.
  • Проверить герметичность гибких шланговых соединений.
    • На ближайшем водопроводном кране откройте кран с горячей водой и включите линию подачи холодной воды на вашем водонагревателе.
    • Этот шаг не рассматривается в видео, но мы рекомендуем дважды проверить вашу сантехнику, прежде чем двигаться дальше.
  • Если утечек нет, продолжайте наполнять бак водонагревателя водой.
  • Когда резервуар наполнится, вода потечет из крана горячей воды.

Шаг 9

Присоедините выпускную трубу температуры и давления

Electric Water Heater T&P Pipe Installation

  • Установите напорную трубу на клапан T&P.
    • Трубу необходимо удлинить до 6 дюймов от пола.
  • Используйте медный фитинг с наружной резьбой 3/4 дюйма.
  • Покрасьте трубной смазкой снаружи фитинга и внутренней части фитинга клапана.
  • Присоедините фитинг к фитингу клапана T&P и затяните.
  • Очистите фитинг и конец трубы.
  • Покрасьте флюсом для пайки внутреннюю часть фитинга с наружной резьбой и внешнюю сторону трубы.
  • Присоедините трубу к фитингу.
  • Используйте припой и горелку для соединения трубы.

Шаг 10

Включите линии питания и спустите горячую воду

  • После того, как бак водонагревателя наполнится водой, включите автоматический выключатель на главном блоке питания.
    • ВНИМАНИЕ: Включение питания до полного заполнения резервуара может вызвать высыхание электрических элементов, если они не полностью погружены в воду. Это может испортить ваши электрические нагревательные элементы.
  • Если на ваш водонагреватель не подается питание, обязательно выключите автоматический выключатель ПЕРЕД проверкой электрических соединений.

Шаг 11

Удаление воздуха из трубопроводов горячей воды

  • Чтобы удалить воздух из резервуара и водопровода, дайте крану горячей воды поработать несколько минут, пока он не перестанет «разбрызгиваться».
  • Если водонагреватель полностью нагреется, может пройти несколько часов.
  • Рекомендуемая температура - 120 градусов по Фаренгейту.
  • Подождите пару часов и проверьте напорную трубу.
    • Если из трубы капает вода, возможно, давление слишком высокое.

Посмотреть видео

,

косвенных водонагревателей (как они работают и почему вы бы хотели их использовать)

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Водонагреватели косвенного нагрева могут сбивать с толку многих домовладельцев, желающих произвести модернизацию. Эта система не для всех, и ваши домашние нужды и системы HVAC могут сыграть огромную роль в том, подходит ли вам косвенный водонагреватель.

Вот некоторые вещи, которые вам нужно знать, прежде чем вкладывать деньги в один.

Как работает косвенный водонагреватель

Косвенный водонагреватель использует теплопередачу для создания горячей воды. Это означает, что в самом резервуаре нет электрических или газовых нагревательных элементов.

Вместо этого змеевики теплопередачи проходят между баком и котлом или печью. Жидкость в змеевике нагревается, а затем охлаждается в резервуаре для воды, возвращаясь обратно к источнику тепла.

indirect fired water heater indirect fired water heater Изображение предоставлено https://www.buytankless.com

Обратите внимание, что существует некоторая путаница в том, как косвенный нагреватель может использовать печь в качестве источника тепла.Это связано с тем, что многие старые модели печей не предназначены для работы со встроенными системами HVAC.

Интегрированная система - это система, в которой используется теплопередача для обслуживания нескольких компонентов. Хорошим примером этого является современный блок переменного тока, в котором используется хладагент, который нагревается и испаряется внутри, а затем конденсируется, выделяя тепло снаружи.

В большинстве случаев водонагреватель косвенного нагрева подключается к бойлеру. Котлы обеспечивают очень эффективный паровой нагрев и снова набирают популярность.

Поскольку сам бак не потребляет энергии, нагреватель не требует вентиляции. Непрямой нагреватель может использовать практически любой тип энергии, от газа до солнечной энергии, поскольку он использует внешнее устройство для нагрева воды.

При подключении к источнику тепла котел необходимо настроить как отдельную зону. Обменный трубопровод обычно содержит непитьевую воду, которая остается отдельной от источника питьевой воды резервуара.

Вода превращается в пар в источнике тепла с температурой до 200 градусов по Фаренгейту.Достигнув нижнего конца резервуара для хранения, окружающая более холодная вода забирает тепло от змеевиков, и пар конденсируется обратно в жидкость, которая возвращается обратно в систему подачи тепла.

Косвенный против прямого

Из-за проблем с тем, как вычисляется и сравнивается эффективность между прямыми и косвенными моделями, трудно оценить, какой из этих двух типов водонагревателей более эффективен.

Однако можно утверждать, что стандартные водонагреватели прямого действия имеют небольшое преимущество, поскольку при транспортировке воды на расстояние всегда есть некоторая потеря тепла.Непрямые нагреватели уравновешивают это за счет меньшего количества деталей, подверженных воздействию естественно агрессивных элементов, обнаруживаемых в воде резервуара, и отсутствия независимых затрат на энергию.

В конце концов, косвенные обогреватели могут быть наиболее эффективными в домах, которые хорошо подходят или уже используют дополнительную систему HVAC.

См. Также: Лучшие водонагреватели для жилых помещений

Непрямые и безбаквальные

tankless water heater tankless water heater

Самым очевидным различием между непрямым и безбаклевым нагревателем является наличие резервуара.Водонагреватели косвенного нагрева имеют ограниченную подачу горячей воды и требуют промывки - две проблемы, к которым безбаковый водонагреватель менее подвержен.

Водонагреватели без резервуаров могут обеспечивать определенное количество галлонов в минуту (в зависимости от их номинальной мощности) в течение неограниченного времени. Между тем, косвенный нагреватель может обеспечивать неограниченное количество горячей воды в минуту до такого количества галлонов, сколько может вместить резервуар.

В обоих случаях вам придется полагаться на затраты энергии для поддержания температуры воды. Эта стоимость во многом зависит от потребности в воде и от того, насколько хорошо изолирован бак косвенного нагревателя.

В оживленном доме лучше использовать косвенный обогреватель, поскольку он не ограничен по минутам, в то время как дом меньшего размера будет работать более эффективно с безбактовым обогревателем.

Вы также можете объединить их в пару, разместив модели без резервуаров по запросу или меньшего размера в таких местах, как кухня, чтобы компенсировать спрос в большом доме.

Почему я должен рассмотреть косвенный водонагреватель?

Водонагреватели косвенного нагрева используют преимущества существующего источника тепла для энергии , таким образом, они могут сэкономить много денег в долгосрочной перспективе.

Они требуют на меньше обслуживания , чем прямая модель из-за меньшего количества деталей и часто имеют превосходную изоляцию , что исключает необходимость в покрытии для водонагревателя.

Поскольку им не нужен грипп или отдельная газовая линия, косвенный нагреватель, использующий газовый котел, будет гораздо более энергоэффективным (очевидно, это не относится к системам на основе электричества).

Обратите внимание, что непрямые системы не идеальны для топки с принудительной подачей воздуха, которая гораздо более совместима с безбаквальными водонагревателями.Модель без бака требует собственного электричества и топлива, но получает тепло от непрямой печи.

Между тем, косвенный нагреватель будет работать от вашего котла даже летом, но котел будет работать только по мере необходимости, что позволяет экономить энергию в течение всего года.

Связанные: Системы водяного теплого пола (плюсы / минусы и стоимость)

Когда косвенная система не жизнеспособна

Одним из больших недостатков косвенных водонагревателей является невозможность установить их в любой старый дом.Например, печи с принудительной подачей воздуха не смогут отапливать теплообменные трубы.

Они также могут быть плохим выбором для домов, где требуется очень мало горячей воды, так как вы все равно будете держать большой резервуар горячим (обычно не менее 30 галлонов). В таких домах система по требованию намного эффективнее.

Могу ли я установить косвенный водонагреватель самостоятельно?

Установка может быть очень похожа на установку прямого водонагревателя, и могут возникнуть аналогичные проблемы. Основное отличие состоит в том, что обменные компоненты потребуют некоторых дополнительных навыков для правильной установки.

Наем профессионала поможет обеспечить оптимальную эффективность. Однако вы можете установить бак самостоятельно, если у вас есть опыт работы с дополнительными системами.

Ресурс:

Связанные сообщения:
.Установка газового водонагревателя

: пошаговое руководство своими руками

Gas Water Heater Installation: Burner

Установка газового водонагревателя может показаться делом профессионала, но на самом деле это не так сложно, как вы думаете. Конечно, самый простой способ выполнить работу - это нанять профессионала, который сделает ее за вас. Однако, если вы хотите сэкономить немного денег и достичь ощущения выполненного долга, установка газового водонагревателя - отличный проект DYI.

При выборе нового водонагревателя, как правило, лучше использовать тот же тип топлива (газ или электрический), если нет веской причины для перехода. Также рекомендуется проконсультироваться с местным инспектором по сантехнике. Они могут поделиться с вами местными правилами сантехники, а также сообщат, понадобится ли вам муниципальное разрешение.

Еще один момент, который следует учитывать, - как утилизировать старый водонагреватель. Если вы нанимаете профессионала, вам не нужно об этом беспокоиться, потому что он унесет ваш старый водонагреватель для вас.Тем не менее, если вам нравится делать проекты самостоятельно, и вы хотите сэкономить деньги, заменить газовый водонагреватель несложно.

Что следует учитывать перед установкой газового водонагревателя

Если вашему водонагревателю больше 10 лет, велика вероятность, что срок его службы подошел к концу и его необходимо заменить. Однако прежде чем покупать новый водонагреватель, постарайтесь устранить проблему. Если ваш водонагреватель протекает, во многих случаях проблему можно исправить.Однако, если источником утечки является сам резервуар, вам необходимо заменить блок.

Инструменты и принадлежности, необходимые для установки газового водонагревателя

  • Рулетка и карандаш
  • Проволочная щетка
  • Универсальный нож
  • Гаечный ключ
  • Гаечный ключ 3/8 ″ или дрель с битой 3/8 ″
  • Соединение труб: лента для газопроводов (опция) или тефлоновая лента (опция)
  • Саморезы для листового металла
  • Мыло и вода: раствор для обнаружения утечек (дополнительно)
  • Ремни для защиты от землетрясений
  • Регулируемая вентиляционная труба (Амери-Вент)
  • 2 гибких шланга
  • Гибкий газопровод

Несколько вещей, о которых следует помнить перед установкой газового водонагревателя

  • Проверьте этикетку на своем старом водонагревателе.В нем должны быть указаны годовое потребление энергии и размер резервуара. Оба эти факта полезны при выборе нового водонагревателя.
  • Мы рекомендуем проверить вентиляционную систему водонагревателя, чтобы убедиться, что она работает должным образом, прежде чем снимать старый блок.
  • Отключите и снимите старый обогреватель. Сначала слейте воду из обогревателя и переместите его на улицу с помощью ручной тележки.
  • Если в вашем баке накопилось слишком много осадка, сливной клапан может засориться. Эта статья поможет вам слить воду из бака.
  • Обращайтесь с вентиляционной трубкой осторожно; если она в хорошем состоянии, вы можете использовать ее с новым водонагревателем.
  • Если выпускной трубопровод температуры / давления находится в хорошем состоянии, вы можете использовать его повторно.
  • Если ваш водонагреватель был подключен к медным трубам, возможно, вам придется разрезать медные трубы с помощью трубного резака. Если да, не забудьте оставить как можно больше трубы.
  • Мы настоятельно рекомендуем поместить ваш новый водонагреватель в сливной поддон и направить воду в слив в полу.
  • Не забудьте оставить достаточно места для регулярного обслуживания вашего нового водонагревателя.

Установка газового водонагревателя

Шаг 1

Установить сейсмостойкие ремни

Measuring for Earthquake Straps for a Gas Water Heater Installation

  • С помощью рулетки определите место для 2 ремней сейсмостойкости.
    • Эти сейсмические ремни прикрепят резервуар к стене во время землетрясения и помогут предотвратить его опрокидывание.
    • Измерьте водонагреватель от земли и сделайте соответствующую отметку на стене.
      • Верхняя планка для защиты от землетрясений должна быть на несколько дюймов ниже клапана температуры и давления.
      • Нижний ремень должен быть на несколько дюймов выше газового регулятора.
  • Определите правильное размещение на стене, измерив от земли вверх и отметив высоту карандашом.

Mounting earthquake straps when installing a gas water heater

  • Закрепите кронштейны сейсмостойких ремней на стене. Убедитесь, что винт «зацепился» за шпильку.
  • Ремень для защиты от землетрясения должен прилегать к резервуару.
    • При необходимости «поверните» кронштейн на 180 градусов, прежде чем полностью затягивать винты.
  • Установите новый водонагреватель на место.
    • Установить водонагреватель в сливной поддон.
    • Подсоедините имеющуюся водопроводную сеть к входным и выходным разъемам водонагревателя.
    • Обязательно оставьте пространство между стеной и водонагревателем для проведения технического обслуживания в будущем.
  • НЕ привязывайте водонагреватель к сейсмостойким ремням.
Шаг 2

Подключить водоснабжение

Preparing the pipes to install a gas water heater

  • Очистите резьбу линий холодной и горячей воды.
    • При необходимости используйте металлическую щетку.
  • Если в подаче холодной воды нет перекрытия, настоятельно рекомендуем его установить.
    • Мы рекомендуем использовать шаровой кран.

Connect the water lines on a gas water heater installation

  • Подключить линии подачи горячей и холодной воды.
  • Если вы используете медные гибкие водопроводы (как показано на видео), будьте осторожны, чтобы не перегибать их при установке.
    • Оберните гибкий соединитель петлей, используя технику, показанную на видео.
  • С гибкими водопроводными магистралями работать немного проще.
  • Следите за тем, чтобы линии подачи горячей и холодной воды не попадали в зону вентиляции.
    • Обязательно оставьте небольшую слабину в линиях подачи горячей и холодной воды.
  • В некоторых областях требуется использование диэлектрических ниппелей между водонагревателем и водопроводом.
    • Диэлектрические ниппели уменьшают коррозию между двумя разными металлами и увеличивают срок службы водонагревателя.
    • Проверьте свой новый водонагреватель перед покупкой диэлектрических ниппелей, так как иногда они предустановлены. Если в вашем водонагревателе не было диэлектрических ниппелей, настоятельно рекомендуем приобрести комплект.
    • Покройте резьбу тефлоновой лентой или герметиком для трубной резьбы, чтобы предотвратить утечку.
Шаг 3

Установить вентиляционную вытяжку

Installing the hood on a gas water heater installation

  • Прикрепите вытяжной колпак к дымоходу в верхней части водонагревателя.
    • Следуйте инструкциям, прилагаемым к вашему водонагревателю, так как процесс различается у разных производителей.
    • С помощью саморезов для листового металла закрепите вентиляционный колпак на месте.
Шаг 4

Установите вентиляционный трубопровод

Installing the vent pipe for a gas water heater

  • Если ваша вентиляционная труба в хорошем состоянии, вы сможете повторно использовать ее с новым водонагревателем.
    • Проверьте правильность диаметра вентиляционной трубы в руководстве по эксплуатации вашего водонагревателя.
    • НЕЛЬЗЯ использовать переходник, если рекомендуемый диаметр вентиляционной трубы больше, чем вентиляционный колпак.

Installing the vent joints on a gas water heater

  • Используя регулируемую вентиляционную трубу, вставьте один конец в вентиляционный колпак водонагревателя и начните прикреплять другие секции трубы. Не забудьте проверить правильный диаметр в руководстве производителя водонагревателя.
  • Отрегулируйте колена перед установкой, чтобы вентиляционная труба выровнялась как можно ближе к прямой.
  • Закрепите все секции вентиляционной трубы, сдвинув их вместе так, чтобы каждая из них плотно прилегала к другой.

Securing vents when installing a gas water heater

  • Используйте саморезы для листового металла, чтобы прикрепить вентиляционные секции к вентиляционному кожуху водонагревателя и другим вентиляционным секциям.
    • Используйте как минимум 2 винта на каждое соединение. Ознакомьтесь с требованиями местного кодекса.
Шаг 5

Установить газовое соединение

Prep the gas supply prior to connecting when installing a gas water heater

  • Еще раз проверьте, что подача газа отключена.
  • С помощью проволочной щетки очистите фитинг на подающей трубе.
  • Промойте линию, открыв и закрыв клапан.

Preparing the gas control valve when installing a gas water heater

  • Удалить наклейку и заглушку на газорегулирующем клапане. Это то место, где будет проходить газовая линия.
  • Отвинтите газовый ниппель на гибкой газовой магистрали.
    • Гибкие газовые линии необходимы во многих областях, особенно в районах, подверженных землетрясениям. Всегда полезно проверить, разрешено ли им в вашем районе.

Preparing the gas line when installing a gas water heater

  • Нанести герметик для стыков труб на резьбу газового ниппеля.
    • Не покрывайте первые несколько витков резьбы герметиком для стыков труб, как показано на видео.
  • Мы рекомендуем использовать ленту для газовых сантехников, она желтого цвета и не такая грязная. НИКОГДА не используйте белую тефлоновую ленту.

Installing the connector to the gas control valve when installing a gas water heater

  • Присоедините газовый ниппель к газорегулирующему клапану.
    • Затяните газовый ниппель гаечным ключом.Это должно быть НАДЕЖНО ПЛОТНО.
    • Будьте осторожны, чтобы не повредить газовый регулирующий клапан при затяжке.
      • Мы рекомендуем затягивать ниппель 2 гаечными ключами, чтобы не повредить газорегулирующий клапан. Один гаечный ключ на ниппеле, а другой удерживает газовый регулирующий клапан.

Attach the gas line when installing your gas water heater

  • Подсоедините гибкий газовый соединительный трубопровод к газовой линии и газорегулирующему клапану водонагревателя.
    • Будьте осторожны, не перекручивайте шнур.При необходимости закрутите излишек лески.
  • Затяните разъемы вручную, а затем гаечным ключом слегка затяните их.
  • НЕ включайте газ.
Шаг 6

Заполнить бак

Fill the Tank during a gas water heater installation

  • Откройте кран подачи воды и начните наполнение бака водой.
    • Откройте кран с горячей водой, это предупредит вас, что бак полон.
  • Проверьте отсутствие утечек на каждом конце двух гибких водопроводов.
  • Когда вода течет из крана горячей воды, бак заполнен.
    • Дайте воде стечь в течение нескольких минут, чтобы удалить воздух из резервуара. Вода будет разбрызгиваться до тех пор, пока резервуар не наполнится и весь воздух не будет удален из резервуара и трубопроводов.
Шаг 7

Подсоедините страховочные ленты

Secure the earthquake straps when installing your gas water heater

  • Оберните ремни для защиты от землетрясений вокруг водонагревателя и соедините их вместе.
    • Не затягивайте ремни слишком сильно.Они должны быть плотно прилегающими, но не слишком тугими.
  • Используйте зажимы, чтобы закрепить лишний ремень.
Шаг 8

Подсоединение дренажной трубы T&P

Installing the T&P drain pipe when installing a gas water heater

  • Вы можете повторно использовать сливную трубку T&P от старого водонагревателя.
  • Если вам нужно изготовить новую, отмерьте и отрежьте медную трубу труборезом.
    • Если у вас нет слива в полу, поместите ведро под сливную трубу T&P.Конец сливной трубы должен быть не выше 6 дюймов над землей или ковшом.
Шаг 9

Зажечь пилота

Lighting the Pilot when installing a Gas Water Heater

  • Включите подачу газа.
  • Следуйте инструкции по эксплуатации вашего водонагревателя, чтобы зажечь пилотную лампу, так как процесс может отличаться у разных производителей.
  • Установите нижнюю шкалу регулятора газа на «Пилотное освещение».
  • Переведите ручку управления на газовом регуляторе в режим ПИЛОТ, затем нажмите и удерживайте ручку управления в нажатом состоянии.
  • Подождите несколько секунд и затем нажмите кнопку зажигания, одновременно нажимая ручку управления.
  • У некоторых водонагревателей есть световой индикатор, предупреждающий о том, что пилот горит, а у других есть смотровое стекло, которое позволит вам визуально проверить, загорелось ли пламя.
    • Если пламя погасло: повторите вышеуказанные шаги.
    • Если пламя загорелось:
      • Продолжайте нажимать ручку управления в течение 45–60 секунд.
      • Отпустите ручку управления и убедитесь, что пилот все еще горит.
      • Если пилот все еще горит, поверните ручку управления в положение ON.
  • Установите нижнюю шкалу на желаемую температуру воды.
    • Используйте рекомендуемые заводские настройки в качестве отправной точки.
    • 120 градусов - рекомендуемая настройка температуры.
Шаг 10

Газопроводы для проверки герметичности

Check for gas leaks when installing your gas water heater

  • Проверьте утечку газа, распылив все газовые соединения.
    • Смешайте собственный раствор из 1 части средства для мытья посуды и 2 частей воды. Или используйте решение для обнаружения утечек, если хотите.
  • Если вы заметили какие-либо «пузыри», это означает, что газ выходит.
    • Затяните ослабленное соединение гаечным ключом, а затем проверьте еще раз.

Посмотреть видео

Несколько других соображений

  • Всегда проверяйте вентиляционные отверстия, чтобы убедиться, что они правильно рисуют - при необходимости обратитесь к специалисту.
  • Мы настоятельно рекомендуем установить детектор угарного газа рядом с газовым водонагревателем. Они недорогие и доступны на Amazon.
  • Через пару часов проверьте выпускную трубу T&P. Если из трубы капает вода, велика вероятность, что давление внутри вашего бака слишком высокое.
,

Как очистить и промыть водонагреватель

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Как работает водонагреватель, холодная вода поступает через погружную трубку, которая спускается к дну резервуара, а горячая вода выходит из верхней части резервуара. Это приводит к тому, что отложения, ржавчина и загрязнения из воды опускаются на дно резервуара, где со временем накапливаются.

Скопление отложений и отложений кальция в резервуаре может привести к потере мощности нагрева, выходу из строя таких компонентов, как засорение труб или нагревательного элемента, и возможным проблемам со здоровьем у тех, кто использует воду.Для наиболее безопасного и надежного использования водонагревателя лучше всего очищать его ежегодно. Вот как промыть водонагреватель…

Связано: Как промыть БЕЗТАНКОВЫЙ водонагреватель

Слейте воду из водонагревателя

Подсоедините садовый шланг к нагруднику для шланга в нижней части водонагревателя и протяните шланг до слив в полу или вне помещения.

Примечание: Если у вас есть дренажный поддон, который правильно подсоединен к сливу, шланг не требуется.

dirty-water-heater-sediment dirty-water-heater-sediment

Выключите питание водонагревателя или установите газовый регулирующий клапан в положение «Отпуск». Закройте впускной клапан холодной воды, который обычно находится в верхней части бака. Откройте сливной кран и откройте ближайший кран с горячей водой, чтобы воздух попал в бак.

См. Также: 6 способов прочистить водонагреватель, который не сливает воду

Прежде чем продолжить, дайте резервуару полностью опустошиться. Очевидно, что для слива воды из водонагревателя большего размера потребуется немного больше времени, но это не должно занять больше нескольких минут.

Снимите садовый шланг со сливного клапана. Если в вашем водонагревателе есть пластиковый сливной клапан, сейчас самое время заменить его на более прочный латунный клапан. Используя большой разводной ключ, снимите сливной клапан и замените его латунным клапаном.

Очистка и промывка бака

dirty-water-heater-sediment dirty-water-heater-sediment В вашем местном хозяйственном магазине можно купить длинную узкую щетку (вот такую), которая предназначена для змеевиков холодильника, но также отлично подходит для очистки бака водонагревателя.

Вставьте щетку в отверстие, где был снят сливной клапан.Осторожно очистите щеткой дно резервуара и как можно большую часть внутренних сторон резервуара.

Если ваш резервуар не чистили какое-то время, это может занять некоторое время. Чем больше отложений вы сможете оторвать, тем лучше будет работать водонагреватель.

Вкрутите короткий патрубок 3/4 дюйма в сливное отверстие. Сливные клапаны не подходят для очистки резервуаров, потому что они легко забиваются мусором, который будет вымываться.

Поместите ведро непосредственно под водопроводный ниппель или подсоедините садовый шланг к другому концу ниппеля (или дайте ему стечь в правильно установленный дренажный поддон).Вставьте другой конец шланга (если он используется) в ведро, чтобы вы могли видеть результаты очистки.

Включите впускной клапан холодной воды и дайте ему поработать, пока вода, выходящая из шланга, не станет чистой. Снимите соску и повторяйте процесс, пока отложения не перестанут вымываться после чистки. В ведре может быть ржавчина, отложения кальция или другой мусор.

Примечание: Многие новые водонагреватели включают функцию «самоочистки». Хотя это полезно, вы все равно хотите вручную промывать и очищать водонагреватель, но вам просто не нужно делать это так часто.Таким образом, вместо ежегодной уборки будет достаточно делать это каждые 3 года или около того.

Завершение проекта

Закрыть кран горячей воды. Вместо замены сливного клапана вы можете установить встроенный шаровой клапан на конце ниппеля, чтобы упростить очистку в будущем. Вам нужно будет добавить второй короткий ниппель к выпускной стороне клапана.

Оберните резьбу на обоих концах ниппеля водопроводной лентой и надежно затяните ниппель в баке. Прикрутите шаровой кран и как следует затяните.

Включите впускной клапан холодной воды. Откройте кран с горячей водой и дайте ей течь, пока весь воздух не выйдет из линии. Когда воздух будет удален из баллона, включите питание или установите газовый регулирующий клапан в положение «Вкл.».

Похожие сообщения:
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
