Подключение косвенного бойлера к котлу: Как подключить бойлер косвенного нагрева к одноконтурному котлу?

Содержание

3 схемы подключения бойлера косвенного нагрева к котлу

Бойлер косвенного нагрева можно сравнить с электрическим накопительным водонагревателем. Однако в них вместо теплового нагревательного элемента (ТЭН) проходит труба, по которому циркулирует горячая вода, нагреваемая газовым или электрическим котлом. Так же бывают бойлеры по типу бак в баке, но принцип работы остается аналогичным. В этом материале поговорим о 3 самых популярных схемах подключения косвенных водонагревателей к котлу.

Принцип работы

Бойлеры напольные, настенные, а так же комбинированные с теплообменником и встроенным тепловым нагревательным элементом. В отличии от ТЭНовых водонагревателей, где происходит прямой контакт с нагревателем, в бойлерах косвенного нагрева чаще всего встроен змеевик в виде трубы из нержавеющей стали. Принцип работы заключается в отдачи тепла от теплоносителя, движущегося по змеевику воде, которой заполнен бак.

За счет такой схемы работы, нагрев воды происходит значительно быстрее, чем с обычным ТЭНом, минимизируется образование накипи и бак значительно реже будет нуждаться в обслуживании.

В данной статье мы рассмотри схемы подключения бойлера косвенного нагрева:

  • к газовому котлу настенному;
  • к газовому котлу напольному;
  • электрокотлу;
  • к твердотопливному котлу.

Схемы подключения

Подключение к настенному одноконтурному котлу

Обычно, настенные газовые котлы укомплектованы встроенным циркуляционным насосом и клапаном, отвечающим за переключение между отоплением и контуром нагрева бойлера. В таком случае нет необходимости в дополнительной установке циркуляционного насоса или трехходового клапана. Достаточно подключить 2 трубы – подачу и обратку, докупить температурный датчик для бойлера и пользоваться полноценной системой.

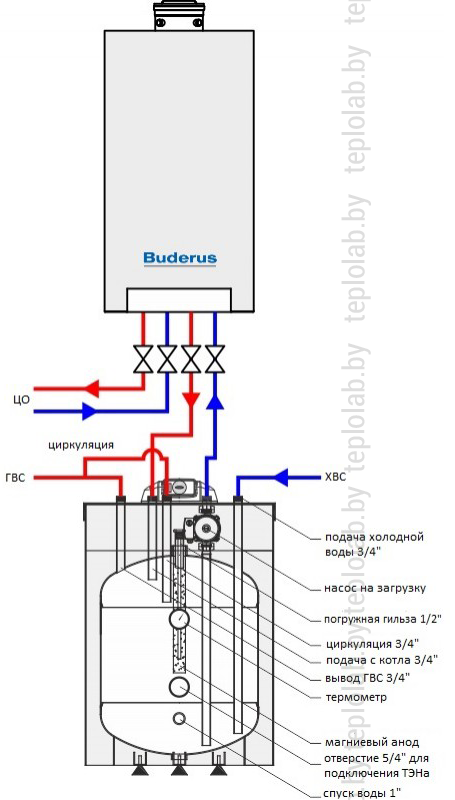

Пример подключения бойлера косвенного нагрева к котлу Buderus Logamax U072. Все подключение находится ближе к стене за бойлером.

К верхней части теплообменника от котла подается теплоноситель, проходящий через змеевик и возвращающийся по трубе в котел. Такой принцип подключения котла к бойлеру косвенного нагрева используется для того, чтобы при поступлении воды в бак. Сперва она начинала подогреваться относительно холодным участком теплообменника, а затем более горячим.

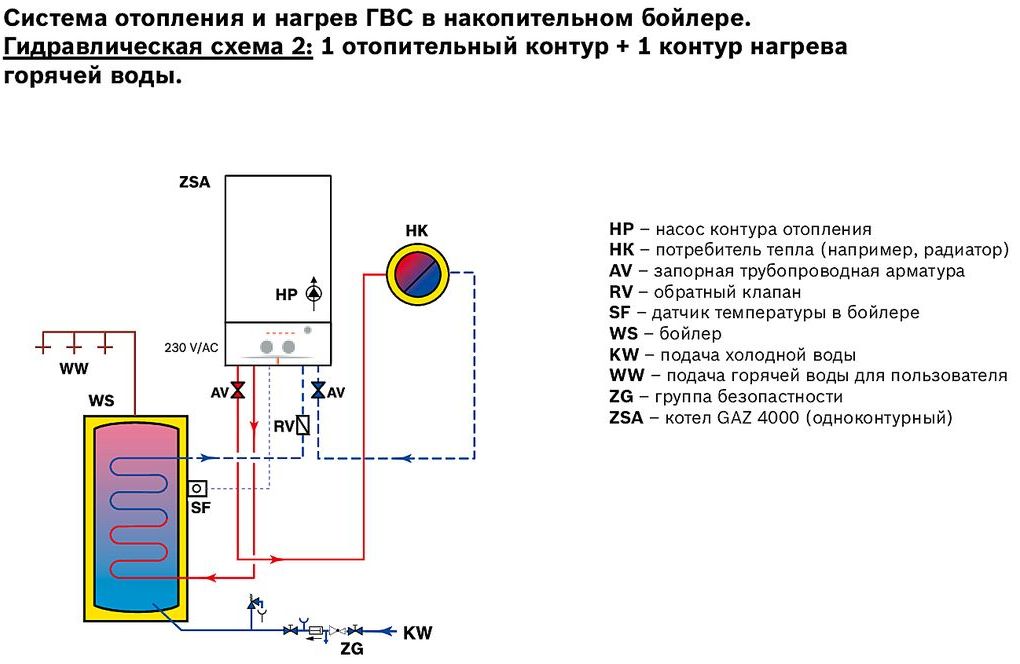

Схема обвязки бойлера косвенного нагрева с настенным одноконтурным котлом

Между двумя системами на подаче и на обратке, должна стоять запорная арматура. Шаровые краны устанавливаются возле котла или на входе и выходе, непосредственно на водонагревателя. Бойлер подключается через быстроразъемное соединение. Такое соединение предусмотрено для легкого обслуживания или замены бойлера при необходимости.

Если шаровый кран монтируется возле бойлера на подаче и обратке, то разъемные соединения устанавливаются между краном и водонагревателем. Настенные одноконтурные котлы подключаются к бойлеру косвенного нагрева по разным схемам – если есть только один выход, допустим подача, то обратка может быть общая с системой отопления. Бывает 2 выхода, и на подачу, и на обратку. У некоторых электроотлов и газовых котлов не бывает выхода для обвязки бойлера косвенного нагрева. В таком случае необходимо приобрести комплект для подключения бойлера. Но, в комплекте должны быть включены клапан и сервомотор,  которые следует использовать для подключения к автоматике котла.

Вот это выглядит на примере газового котла Baxi Ecofour:

А комплект котлу Baxi Luna 3 уже будет таким (там трехходовой клапан уже встроен в сам котел):

Подключение к напольному одноконтурному котлу

Подключение к одноконтурному котлу первого типа в принципе ничем не отличается от второго. В них также есть подача и обратка – подача подается сверху, а обратка возвращается снизу. Единственный нюанс заключается в том, что в верхней части может образоваться воздушная пробка. Для предотвращения этого, необходимо установить автоматический воздухоотводчик.

Как подключить бойлер косвенного нагрева к напольному котлу? У напольных котлов нет встроенного насоса и 3-ходового клапана, поэтому дополнительно надо будет установить либо 3-ходовой клапан, либо циркуляционный насос. Давайте подробнее рассмотрим на схему, как обвязать бойлер к напольному котлу с циркуляционным насосом.

Обратку от бойлера подключаем непосредственно к напольному газовому котлу с помощью тройников. Устанавливаем циркуляционный насос на обратку либо на подачу. Не забываем про запорную арматуру – монтируем шаровый кран до насоса и после насоса, а также фильтр и обратный клапан. При подключении бойлера устанавливаем разъемные соединения: шаровый кран устанавливаем только на обратке, потому что на подаче шаровый кран у нас уже установлен возле насоса. При такой схеме подключения, насос управляется автоматикой котла – включается и отключается в зависимости от того, когда нужно подогреть бойлер.

Подключение через коллектор или гидрострелку

При втором варианте подключения, подача и обратка от бойлера со своим отдельным насосом подключается уже после гидрострелки. После гидрострелки обычно устанавливается коллекторная разводка со своими отдельными насосами, допустим на контур теплых полов, на контур радиаторный и туда же подключается контур подогрева бойлера, со своим отдельным насосом. В этом случае понадобится дополнительная автоматика, которая будет управлять котлом и всеми насосами, которые присутствуют в этой схеме.

Такая схема подключения хорошо применима для больших домов в два-три уровня. От котла подача идет до коллектора, а там уже распределяется на отопление каждого этажа и на бойлер косвенного нагрева.

Остается решить только одну проблему – понять, когда нужно нагревать бак. Для этого нужно смонтировать термостат с погружной колбой и подключить его к циркуляционному насосу. Когда бойлер остынет, термостат подаст сигнал насосу на включение и наоборот.

Естественно, есть и другие варианты подключения бойлера и котла, но мы рассказали про наиболее распространенные схемы на сегодняшний день.

Подключение к двухконтурному котлу

Двухконтурные котлы выполняют 2 функции: обеспечивают пользователя горячей водой, как проточный водонагреватель, и отоплением. Для того, чтобы использовать котел лишь для обогрева или для горячей воды, то есть подключить бойлер к двухконтурному котлу и при этом сделать его однофункциональным, необходимо закрыть кран подачи горячей воды из контура ГВС.

Далее вы подключаете котел, как одноконтурный, докупив к нему специальный комплект для обвязки бойлера.

Подключение гидроаккумулятора

Рассмотрим подключение бойлера по схеме горячего водоснабжения – как настенный газовый котел, подключенный к бойлеру, греет теплообменник. Холодная вода, поднимаясь по трубе, проходит фильтр грубой очистки и далее идет по стене, прямиком к бойлеру. Перед тем как подключить трубу холодной воды к бойлеру, необходимо установить шаровый кран с разъемным соединением, который должно быть направлен в сторону бака. Затем следует установить предохранительный обратный клапан, так называемый два в одном. После этого установить тройник для подключения гидроаккумулятора (расширительного бака), и только потом подключить трубу холодной воды к бойлеру.

При подключении холодной воды нужно следовать именно вышеуказанной последовательности:

  • шаровый кран;
  • предохранительный обратный клапан;
  • расширительный бак;
  • подключение к бойлеру.

Желательно такую обвязку делать именно на входе, то есть рядом с бойлером. Предохранительный обратный клапан для бойлера, как правило, идет в комплекте с водонагревающим устройством. При его отсутствии в комплекте или при потере, необходимо его приобрести. Купить предохранительный обратный клапан можно в готовом варианте или по отдельности, то есть отдельно предохранительный клапан и отдельно обратный клапан и соединить их между собой. Холодная вода после шарового крана должна пройти через обратный, а затем через предохранительный клапан и направится к расширенному баку.

Пример предохранительного клапана для бойлера

Прежде чем купить предохранительный обратный клапан, нужно посмотреть в паспорте бойлера, при каком давлении должен он сработать. Таким образом, холодную воду в бойлер мы подали, так как правильно все обвязали. На выходе горячей воды нам достаточно установить шаровый кран с разъемным соединением, который необходимо установить между краном и бойлером. При необходимости расширительный бак для бойлера разрешается установить и на выходе горячей воды для этого устанавливается тройник между краном и бойлером и подключается расширительный бак. Баки бывают универсальные, для горячего или холодного водоснабжения или только для горячего водоснабжения. Главное чтоб температура воды была рабочая — до +70 градусов.

Расширительные баки, которые идут на отопление, для горячего водоснабжения не подходят. Расширительные баки для систем ГВС подбираются в зависимости от емкости бойлера. Как правило, не меньше 10% от общего объема.

Рекомендуется подобрать гидроаккумуляторы немножко с запасом:

  • на 150 литров – 18 литровый бак;
  • на 200 литров – 25 литровый бак.

Подключение рециркуляции

Допустим, что бойлер косвенного установлен на расстоянии 15 метров до крана. В таком случае, если откроете кран, придется подождать некоторое время, чтобы полилась с него горячая вода. Для реализации схемы рециркуляции мы находим самую дальнюю точку горячего водоснабжения и с помощью тройника подключаем еще одну трубу, возвращая ее обратно в бойлер. Получается, что мы закольцовываем систему, устанавливаем специальный циркуляционный насос для рециркуляции, для ГВС и после этого у нас в кольце постоянно будет циркулировать горячая вода, нагретая в бойлере. Теперь даже в самой дальней точке открыв кран, в ту же секунду польется горячая вода.

Чтобы минимизировать потерю тепла все трубы, по которым идет циркуляция горячей воды от бойлера, нужно изолировать теплоизоляцией. У большинства бойлеров уже есть специальный выход для подключения линии рециркуляции. На линии устанавливается специальный насос, рассчитанный именно для рециркуляции ГВС. Насосы, которые используются для отопления не подходят для этой цели. Насос обычно устанавливается в пределах полутора метра от бойлера и обвязывается двумя кранами. Также рекомендуется установить сетчатый фильтр и обратный клапан. При подключении трубы – линии рециркуляции к самому бойлеру достаточно установить быстроразъемное соединение. Кран можно не монтировать, так как кран имеется на самом насосе. Если в бойлере нет специального выхода для подключения линии рециркуляции, тогда берем тройник и устанавливаем на входе холодной воды, перед бойлером.

Сборка данного узла подключения происходит последовательно:

  • шаровый кран с разъемным соединением в сторону бойлера;
  • предохранительный обратный клапан;
  • тройник для подключения расширительного бака;
  • тройник для подключения линии рециркуляции;
  • на выходе горячей воды после бойлера устанавливаем только шаровый кран с разъемным соединением в сторону бойлера.

При данной схеме обвязки, при необходимости расширительный бак можно перенести на линию выхода горячей воды из бойлера. Установка производится между краном и бойлером. Насос циркуляционный обвязываем 2 шаровыми кранами с разъемными соединениями. Разъемные соединения должны быть со стороны насоса. Также не забываем установить обратный клапан. После установки данной схемы получаем такой же эффект как и при схеме подключения бойлера, у которой есть специальный выход для подключения и рециркуляционной линии.

Читайте так же:

Подключение бойлера косвенного нагрева: схемы обвязки

Давно уже горячая вода в кранах перестала быть роскошью. Сегодня это — одно из обязательных требований нормальной жизни. Одна из возможностей организации горячего водоснабжения частного дома — установка и подключение бойлера косвенного нагрева.

Содержание статьи

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.  Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной.

Также такие системы хороши в паре с  твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Схемы и особенности подключения

Есть два принципа подключения бойлера косвенного нагрева: с приоритетом нагрева горячей воды и без. При нагреве с приоритетом при необходимости весь теплоноситель перекачивается через теплообменник бойлера. Нагрев занимает немного времени. Как только температура достигает заданной (контролируется датчиком, термостатическим клапаном или термореле), весь поток снова направляется на радиаторы.

В схемах без приоритета нагрева воды, на косвенный водогрей направляется только некоторая часть потока теплоносителя. Это приводит к тому, что вода греется долго.

Схема без приоритета

При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает горячую воду в необходимом количестве. При этом отопление не очень страдает — для нагрева всего объема воды обычно достаточно 20-40 минут, а для поддержания температуры при расходе вообще 3-8 минут. За такое время ни один дом не может настолько остынуть, чтобы можно было это ощутить. Но это — при условии, что мощность бойлера сопоставима с мощностью котла. В идеале — котел более производительный, с запасом в 25-30%.

Общие правила

Для обеспечения нормальной работы всех приборов, подключенных к гребенке горячей воды, на выходе из бойлера устанавливается расширительный бак для горячей воды (не для отопления). Его объем — 10% от объема бака. Он необходим для нейтрализации теплового расширения.

Подробная схема обвязки водонагревателя косвенного нагрева

Также в каждой ветке подключения устанавливаются отсечные краны (шаровые). Они нужны для того, чтобы можно было каждое устройство — трехходовой клапан, циркуляционный насос и т.п. — при необходимости отключить и обслужить.

На трубопроводах подачи обычно еще устанавливают обратные клапана. Они необходимы чтобы исключить возможность противотока. В этом случае подключение бойлера косвенного нагрева будет безопасным и удобным в обслуживании.

Установка рядом с котлом в системе с принудительной циркуляцией (с 3-х ходовым клапаном)

Если в системе уже стоит циркуляционный насос, и установлен он на подаче, а бойлер принудительного нагрева можно поставить рядом с котлом, лучше организовать отдельный контур, который идет от котла отопления. Это подключение бойлера косвенного нагрева реализуется с большинством настенных газовых или других  котлов, у которых циркуляционный насос стоит на подающем трубопроводе. При такой схеме подключения получается, что водонагреватель и система отопления подключены параллельно.

При наличии насоса в подающем трубопроводе и водонагревателе, расположенном рядом с котлом

При этом способе обвязки после циркуляционного насоса устанавливается трехходовой клапан, управляемый датчиком температуры (установлен на бойлере). Один из выходов трехходового крана подключается к патрубку бойлера для подключения отопления. В обратный трубопровод перед входом в котел врезается тройник, в него подключается патрубок для отвода воды из теплообменника. Собственно, врезка в систему отопления закончена.

Порядок работы этой схемы такой:

  • При поступлении от датчика информации о том, что  температура воды ниже заданной, трехходовой кран переключает теплоноситель на бойлер. Система отопления оказывается отключенной.
  • Весь поток теплоносителя идет через теплообменник, вода в баке нагревается.
  • Вода нагревается достаточно, трехходовой клапан перенаправляет теплоноситель на систему отопления.

Как видите, схема проста, ее работа тоже понятна.

Схема с двумя циркуляционными насосами

Пир установке водогрея в систему в циркуляционным насосом, но не рядом с ним, а на некотором расстоянии, лучше в контуре на водонагреватель установить циркуляционный насос. Подключение бойлера косвенного нагрева для этого случая изображено на схеме ниже.

Схема подключения к котлу с автоматическим управлением

Циркуляционный насос может быть установлен либо на подающем патрубке, либо на обратном. В данной схеме нет трехходового крана, подключается контур через обычные тройники. Переключение потока теплоносителя осуществляется включением/отключением насосов, а им руководит датчик температуры, который имеет две пары контактов.

Если вода в баке холоднее, чем выставленная на датчике, включена цепь питания циркуляционного насоса в контуре бойлера. При достижении заданной степени нагрева, замыкаются контакты насоса, который гонит теплоноситель в систему отопления.

Схема для энергонезависимого котла

В схеме с энергонезависимым котлом чтобы обеспечить приоритет бойлера, желательно чтобы он находился выше, чем радиаторы. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов. Но такое расположение не всегда возможно.

Схемы будут работать и при напольном расположении бойлера, но греться вода будет медленнее и в нижней части она будет недостаточно горячей. Ее температура будет сравнима со степенью нагрева обратного трубопровода, то есть запас горячей воды будет меньше.

При энергонезависимом отоплении движение теплоносителя происходит за счет силы гравитации. В принципе, можно подключить бойлер косвенного нагрева по традиционной схеме — с циркуляционным насосом в контуре для его обогрева. Просто в данном случае, при выключенном электричества не будет горячей воды. Если вас такой поворот не устраивает, есть несколько схем, которые будут работать с гравитационными системами.

Схема подключения водонагревателя косвенного нагрева в гравитационную систему

При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. Этим и обеспечивается приоритет.

В данной схеме после ответвления на систему отопления установлена термостатическая головка с накладным датчиком. Работает она от батареек, внешнего питания не требует. На регуляторе термоголовки выставляется желаемая температура нагрева воды (не выше, чем температура на подаче котла). Пока в баке вода холодная, термостат открывает подачу на бойлер, поток теплоносителя идет в основном на бойлер. При нагреве до требуемой степени, теплоноситель перенаправляется в ветку отопления.

С рециркуляцией теплоносителя

При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него. Иначе он работать не будет. В петлю рециркуляции можно подключить всех потребителей. В таком случае горячая вода будет постоянно гоняться по кругу насосом. В таком случае, открыв воду в любой момент времени вы получите сразу горячую воду — не нужно будет ждать, пока из труб стечет холодная. Это положительный момент.

Отрицательный состоит в том, что подключив рециркуляцию, увеличиваем расходы на нагрев воды в бойлере. Почему? Потому что пробегая по кольцу вода остывает, следовательно котел будет чаще подключаться на подогрев воды и больше тратить на это топлива.

Подключение рециркуляционного кольца к специальному выходу косвенника

Второй недостаток — рециркуляция стимулирует перемешивание слоев воды. При обычном режиме работы самая горяча вода находится вверху, откуда ее и подают в контур ГВС. При перемешивании общая температура подаваемой воды падает (при тех же настройках). Тем не менее, для полотенцесушителя это, пожалуй, единственный выход.

Как реализовать подключение бойлера косвенного нагрева с рециркуляцией? Есть несколько способов. Первый — найти специальные косвенники со встроенной рециркуляцией. Очень удобно — полотенцесушитель (или вся петля) просто подключается к соответствующим патрубкам. Но цена таких вариантов водогреев почти в два раза больше, чем цена на обычный бак такого же объема.

Подключение бойлера косвенного нагрева с рециркуляцией

Второй вариант — использовать модели, которые не имеют входа для подключения рециркуляционного контура, но подключить его при помощи тройников.

Как подключить бойлер косвенного нагрева к одноконтурному котлу


Бойлер косвенного нагрева устанавливают в связке с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима обвязка, выполненная в согласии с руководством производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства ёмкостного накопителя. Существует несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Арматура для обвязки БКН

Принцип работы бойлера связан с использованием тепла, взятого из системы отопления для нагрева ГВС. Обвязка БКН должна решить несколько важных задач:

  1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
  2. предотвратить гидравлический и термический удар;
  3. поддерживать заданную температуру нагрева воды в автоматическом режиме.


При монтаже бойлера используется следующая запорная и регулирующая арматура:

  • Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
  • Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
  • Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
  • Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
  • Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
  • Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.


Комплект подключения может меняться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрелка, система фильтрации.

Материал труб для обвязки БКН

К бойлеру подключается холодный и горячий водопровод, подача и обратка системы отопления. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки:

  • Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
  • Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.
    Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.


Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95°C. Монтируется с помощью обжимных и пресс фитингов.

Место установки бойлера сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена тем, что для нагрева ГВС теплоноситель нужно разогреть до 90-95° C. Серьезная тепловая нагрузка наблюдается на участке между котлом и бойлером. Этот участок обвязки рекомендуется выполнить стальной или медной трубой.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условия. Значение имеет источник тепла, количество точек водоразбора, присутствие в системе теплых полов, радиаторов отопления. Способы обвязки выбираются индивидуально в каждом случае, с упором на технические условия ГВС и системы обогрева.

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют самотечные системы, в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к бойлеру нескольких источников тепла (котла, солнечных коллекторов, теплового насоса). БКН монтируют сразу после отопителя. На подачу врезают циркуляционный насос, ставят трехходовой клапан.

Преимуществ решения несколько:

  • быстрый нагрев ГВС;
  • экономия при постоянном использовании бойлера;
  • возможность автоматизации нагрева воды.


Трехходовой клапан перенаправляет подачу теплоносителя с системы отопления на БКН до тех пор, пока температура в бойлере не достигнет заданных значений. После нагрева ГВС теплоноситель в полной мере возвращается в отопительную систему.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда бойлер планируют использовать только время от времени. Требует подключения двух циркуляционных насосов. Первый ставят на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе обогрева здания.

Циркуляционный насос на накопитель подключен к термодатчику. При снижении температура нагрева ГВС дается сигнал на включение. Создается давление, достаточное, чтобы изменить движение теплоносителя и направить его через БКН. Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидрострелку

Схема используется в промышленных целях, а также при обвязке больших накопителей свыше 200 л. Подключение через гидрострелку используется и для разветвлённых сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла, вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для выполнения лучше обратиться за профессиональной помощью.

Обвязка в самотёчной системе

Гидравлические схемы подключения, используемые при энергонезависимых котлах отопления. Бойлер и сопутствующее оборудование поднимают выше котла. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь разрыв по крайней мере 1 м в высоту.

Гравитационная система имеет несколько недостатков связанных с особенностью работы. Вода прогревается медленнее, температура нагрева и запас воды в емкости будет меньше, чем в системах с принудительной циркуляцией. Главное достоинство: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самотечная система вне конкуренции.

Монтаж рециркуляции ГВС с БКН

В обычном режиме при пользовании горячей водой какое-то ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС, без рециркуляции, на этом отрезке может находится несколько десятков литров жидкости.

При повторном открытии крана из него сначала стекает уже остывшая вода, что снижает комфорт использования бойлера. Рециркуляция нужна чтобы обеспечить моментальную подачу горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения. Разница в том, что перед самим смесителем или краном водоразбора устанавливается тройник, соединенный с обратным трубопроводом. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет несколько недостатков:

  • снижение температуры нагрева ГВС;
  • увеличение расходов на топливо;
  • энергозависимость.

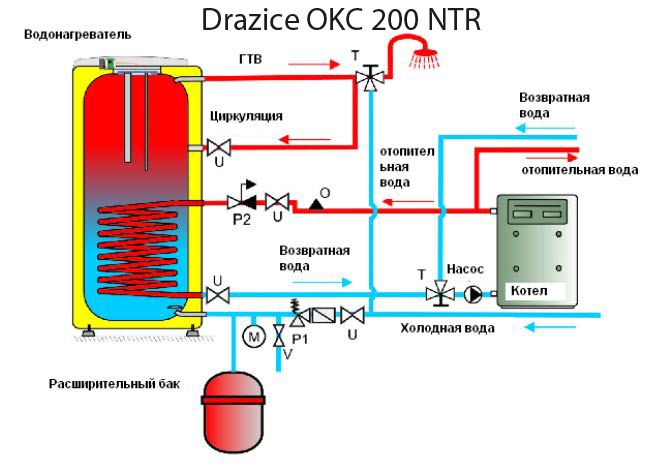

В конструкции европейских бойлеров косвенного нагрева, компаний Drazice, ACV, Baxi и других предусмотрен патрубок для монтажа рециркуляции.

Обвязка БКН с двухконтурным котлом

Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана и до фактической подачи горячей воды. На практике происходит следующее:

  • При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
  • Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.


По некоторым подсчетам всего 1 точка водоразбора при интенсивном пользовании тратит впустую около 70 л воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает также, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в накопителе. При включении ГВС потребителю сразу подается горячая вода. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше изначально подсоединить к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и используется в основном если необходимо модифицировать уже существующую систему отопления и ГВС.

обвязка конструкции с рециркуляцией, как подключить к одноконтурному и двухконтурному варианту

Отопительное оборудование сейчас довольно разнообразно. Но разбираться во всех его тонкостях крайне важно, потому что иначе можно допустить фатальные ошибки. В полной мере это относится и к накопителям воды, нагревающим ее по опосредованной методике.

Особенности

Главная особенность схемы подключения любого бойлера косвенного нагрева (марку и модель тут можно не учитывать) — то, что он лишен собственного нагревательного блока. Вода берет тепловой заряд от внешних нагревательных систем.

Они могут получать тепловую энергию за счет:

  • сжигания минерального или органического топлива;
  • эффекта электрического сопротивления;
  • контакта с системой центрального отопления;
  • аккумуляции солнечных лучей.

Устройство

При любом виде внешних источников тепловой энергии работа бойлера проходит одинаково, за редким исключением. И даже частные новации отдельных фирм, защищаемые патентным правом, не меняют сути давно устоявшейся схемы. Поступившая из какого-либо источника порция носителя тепла идет по змеевику, встроенному в накопитель. Циркуляция поддерживается за счет насоса. При близком контакте с трубками или резервуаром, где находится изначально более холодная вода, происходит ее нагрев.

Поскольку даже один джоуль тепла, напрасно излученный наружу, сказывается крайне отрицательно на работе системы, ее обязательно оснащают теплозащитой. В качестве непроницаемого для оттока тепла материала обычно выбирают полиуретан или полистирол. Поступление новых доз холодной воды закономерно происходит из общей системы водоснабжения. Каждая новая порция проходит через специально разработанные патрубки. Как только цикл движения в змеевике завершен, теплоноситель поступает в нагревательную систему дома — для этого предусматривается совершенно особый патрубок.

Дальше уже начинаются определенные различия: хотя большинство бойлеров проектируется в расчете на подачу холодной воды по нижнему ходу, есть и такие, в которых она поступает через верх. В подобной конструкции жидкость должна сначала полностью пройти через систему до самого нижнего пункта. Вариаций с выводом подогретого теплоносителя заметно меньше, почти в 100% случаев его выводят сверху. Трудно найти причину, по которой следовало бы поступить иначе. Ведь верхнее расположение позволяет подавать горячую воду максимально долго, пока в емкости есть хотя бы небольшая ее порция.

Чтобы змеевик занимал максимально большое пространство в пределах корпуса, его обычно делают в форме спирали. Когда теплоноситель пройдет несколько циклов по этой трубе, температура становится равной прогреву жидкости в самом бойлере. По команде специального реле останавливается специальная цепь, питающая насос. При последующем охлаждении теплоносителя до установленного значения, реле дает другую команду — замкнуть цепь — и прогрев возобновляется. Преимущества подобного устройства довольно хорошо известны. Все эти моменты должны быть учтены до начала работ.

Принцип установки

Если требуется смонтировать бак вместимостью до 200 л, это может быть изделие настенного исполнения. Для его крепления предусматриваются кронштейны особого рода, которые должны располагаться на ровных и крепких вертикальных поверхностях. Обычные перегородки из гипсокартона для монтажа даже такого «легкого» накопителя малопригодны. Нужно выбирать между экономией на обустройстве межкомнатного пространства и экономией на бойлере. Напольные аппараты предпочтительны для удовлетворения потребностей крупных домохозяйств, порой даже ставят изделия вместимостью свыше тысячи литров и отводят для них особое котельное помещение.

В частных домах можно ограничиться бойлерами косвенного нагрева, накапливающими от 250 до 300 л воды. Точный выбор емкости должен производиться с учетом реальных и прогнозируемых потребностей. При подключении к двухконтурному котлу, оборудованному встроенным насосом, координацию работы клапана по сигналам от термостата берет на себя сама автоматика котла. Это очень важно, потому что двухконтурный нагревательный аппарат, в отличие от одноконтурного, должен подавать горячую жидкость как в систему отопления, так и в водопроводный контур горячего водоснабжения.

Если смонтировать трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с нагревательным контуром. Такой подход приемлем, когда установлен бак большой емкости. К сведению: подобный способ подключения практикуется и при вынужденном использовании жесткой воды, затрудняющей нормальное применение системы ГВС. Хотя конечно, гораздо правильнее было бы позаботиться об умягчении поступающего теплоносителя. Но иногда приходится поневоле приспосабливаться к нему.

Проблемы могут возникнуть в связи с тем, что существенное потребление горячей воды способно осложнить функционирование данной схемы. При этом способ получения тепла, в том числе с использованием пеллетного или иного твердотопливного котла, существенного значения не имеет. И вот тут на выручку приходит бойлер, который сглаживает колебания в двух контурах. Благодаря ему даже интенсивный расход теплоносителя мало отражается на повседневной жизни людей. Монтажники должны учесть, какая из функций будет обладать наивысшим приоритетом.

Подсоединение бойлеров косвенного нагрева к одноконтурному котлу может быть произведено с использованием пары насосов. Тогда потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что на первом месте будет контур горячего водоснабжения. Соответствующим образом настраивают и алгоритм работы бойлера в связке с одноконтурным аппаратом. Чтобы разные по нагреву жидкостные потоки не меняли основные параметры друг друга, обоим насосам должен предшествовать возвратный клапан. Горячая вода подается исключительно из бойлера.

Монтаж

Качественная обвязка бойлера, присоединенного к двухконтурному котлу, подразумевает стыковку водонагревателя с одним из теплообменников. Образуется кольцевая система, когда вводной патрубок бойлера сообщается с начальным звеном теплообменника. Все проектируется таким образом, чтобы вода, поступающая из водопровода, миновала теплообменник котла. Она станет проходить сразу в бойлер, а уже оттуда будет проникать в трассу ГВС. Подключить электрический бойлер можно примерно по той же схеме, но водопровод связывается с первым патрубком второго узла, обменивающего тепло, а второй патрубок уже присоединяют к бойлеру.

Рекомендована установка водонагревателя как можно ближе к источнику энергии, чтобы упростить их связку при помощи автоматики. Когда устройство смонтировано, наступает очередь стыковки. Важно: правильно смонтированный и подсоединенный водонагреватель обязан забирать лишь некоторую долю тепла. Чрезмерно большой его расход способен парализовать отопительную систему. Решить такую проблему чаще всего удается, если установить своими руками или с помощью профессионалов насос циркуляционного хода с автоматическим управлением.

Только в самую последнюю очередь монтируют термический блок. Почти всегда рекомендуется поручать сборку контура специалистам. Нюанс состоит в том, что бойлеры косвенного нагрева, имеющие управляющий блок, должны подсоединяться исключительно к отопительным системам, получающим воду от неуправляемых котлов.

Требуется только:

  • подтянуть подающий и забирающий ходы;
  • состыковать накопитель с водопроводом;
  • поставить на верхний вывод гребенку, распределяющую горячую воду;
  • наполнить резервуар и немедленно приступить к прогреву.

Простейшие бойлеры взаимодействуют преимущественно с автоматизированными источниками тепла. При установке придется позаботиться о присоединении датчика, замеряющего силу прогрева. Этот датчик полагается связать со строго определенным вводом в котел. Допускается подключение независимых от электросети бойлеров к автономным котлам, но это сразу усложняет работу и требует особой схемы. Следует учитывать, что можно подогревать воду внутри бойлера немного слабее, чем прогрета жидкость в змеевике.

Потому, когда котел переведен в низкий нагревательный режим и может подавать теплоноситель, прогретый до 40 градусов, поднять температуру выше сумеют только нагреватели комбинированного типа. В них обязательно включается электрический нагревательный элемент, который помогает добавить тепло. Если при настройке системы, управляющей рециркуляцией, первенство отдается прогреву горячей воды в кране, перемещение всего теплоносителя направляется через обменный узел накопителя. В результате заметно сокращается общий расход времени на получение жидкости с требуемой температурой.

Как показывает практика, если проектировщики и монтажники котельной отдают предпочтение именно варианту с приоритетом, удается обеспечить комфортные условия для жильцов. Чтобы прогреть весь объем жидкости, находящийся в баке, должно тратиться от 20 до 40 минут. А если говорить про стабилизацию температуры на фоне расхода теплоносителя, это время сокращается еще в несколько раз. Даже маленькое жилище вряд ли успеет остыть настолько, чтобы это было обнаружено находящимися в нем. Но многое зависит от установленного котла и бойлера: их мощность должна совпадать, а в идеале рекомендуется ставить котел с резервом силы от 25%.

Чтобы гарантировать стабильное действие аппаратов, подсоединяемых к гребенкам, распределяющим горячую воду, требуется дополнить вывод из бойлера особым расширяющим баком. Рекомендуемая величина — 10% от главного резервуара, помогает погасить воздействие температурного расширения. Все подсоединяемые ветви полагается оборудовать отсекающими кранами шарового типа. С их помощью любой узел удается в нужный момент отсоединить от магистрали и проверить или починить.

Трубопроводы, по которым жидкость подается, обычно оснащаются возвратными клапанами. С их помощью предотвращается противоположный ход теплоносителя, повышается удобство и безопасность монтажа. Бывает необходимо поставить бойлер около котла, на подающем окружении которого смонтирован насос, обеспечивающий циркуляцию. В подобном варианте очень важно обеспечить обособленный контур, по которому вода будет поступать в нагреватель из котла. По сути, создается параллельный тип подключения.

Если насос есть и в котле, и в бойлере, сразу за циркуляционным насосом должен быть смонтирован трехходовой клапан, один канал его подсоединяют к патрубку водонагревателя. Так обеспечивается нормальная работа отопления. На возвратную трубу до точки вступления в котел должен быть установлен тройник. А уже в этот тройник подсоединяют патрубок, оттягивающий жидкость из теплообменника. Подобная простая система легко и изящно решает поставленные задачи.

Как только датчик подает сигнал о падении температуры теплоносителя ниже установленной отметки, клапан перебрасывает свежий поток в бойлер. При этом отопительная система останавливается. Когда восстанавливается нормальное значение, тот же клапан производит обратное переключение. Минимальное количество компонентов сокращает риск поломки. А простота исполнения позволяет быстрее отыскать неполадку, если она все же появится.

Когда используется независимый от энергетических сетей котел, обеспечение приоритета бойлера достигается не так легко, как в других вариантах. Рекомендуют ставить водонагреватель выше по отношению к полу помещения, чем радиаторы. Целесообразно, чтобы нижняя точка настенной модели была поднята еще и над котлом. Но точно соблюсти подобное требование получается лишь в отдельных случаях. Когда оно исполняется частично, стоит все же поднять накопитель на такую большую высоту, которая только возможна.

Поставив бойлер на полу, сразу сокращают скорость прогрева жидкости. Что еще хуже, нижняя часть емкости в принципе неспособна в таком режиме прогреваться нормально. Если подсоединить бойлер по классической системе, то любое отключение электричества лишит доступа к горячей воде. Решить проблему можно, используя для контура, связанного с водонагревателем, более крупную трубу, чем на отопительном звене. Сразу в начале ответвления отопительного характера ставится головка термостата и накладывается датчик. Энергия дается батарейками.

Без постоянной рециркуляции неспособны работать системы, в которых присутствует водяной полотенцесушитель. Польза такого контура состоит в том, что вода при открытии горячего крана поступает моментально. Но общий расход вырастает, и экономичность системы оказывается под большим вопросом. Что еще хуже, рециркуляция создает проблему смешивания разнородных слоев жидкости. Однако раз уж решено использовать полотенцесушитель на воде, это единственно возможный выбор.

Выбирая бойлеры Protherm косвенного типа, можно объединить их в одну систему с газовыми либо работающими на электрической энергии одноконтурными котлами моделей «Скат». Все больше растет и популярность водонагревателей, связанных с солнечным коллектором. Подобное решение позволяет даже в зимний период обеспечивать себя с минимальными издержками как теплом, так и горячей водой. Одноконтурный вариант подразумевает размещение коллектора под баком, а сам бак сообщается гидравлически с низовым патрубком коллектора и с верхним выводом из него.

Советы и рекомендации

Чтобы оценить, хватит ли, скажем, бойлера косвенного нагрева на 200 литров, требуется выяснить:

  • сколько точек разбора воды будет использоваться;
  • какова их отдельная и общая потребность;
  • насколько быстрым должен быть прогрев воды в каждом кране;
  • до какой температуры должна прогреваться жидкость.

Те же 200 л могут закрыть все потребности семьи на 5 человек. При этом потребуется ставить котел с минимальной мощностью от 33 кВт.

Профессиональный расчет также должен учитывать:

  • площади теплообменников;
  • тепловую емкость воды;
  • длину змеевика и его конфигурацию;
  • потребление тока (если установлен ТЭН).

О том, как правильно подключить бойлер косвенного нагрева к одноконтурному котлу, смотрите в следующем видео.

Подключение бойлера косвенного нагрева к одноконтурному котлу — схемы, варианты, пошаговая инструкция

Отопление в частном доме, да и вообще нагрев воды в нем – то, что нужно обязательно оборудовать, чтобы жить в комфортных условиях. И чем экономичнее будет организован процесс нагрева воды (а в этом случае без такого оборудования как БКН не обойтись), тем лучше будет для владельца коттеджа, ведь это позволит снизить затраты средств. Подключение бойлера косвенного нагрева к одноконтурному котлу – задача не из простых, но она вполне решается самостоятельно. Главное – разобраться, как это делается.

Подключение бойлера косвенного нагрева к одноконтурному котлу

Бойлер косвенного нагрева – что за агрегат?

Под этим словосочетанием подразумевается бак, наполненный водой, который внутри оснащен змеевиком-теплообменником, подсоединяемым к котлу, отвечающему за обогрев дома, либо к иной системе, внутри которой циркулирует какой-либо теплоноситель. Вода в таком агрегате становится горячей за счет того, что жидкость, поступающая непосредственно от котла в змеевик для теплообмена, отдает свою энергию жидкости, которая находится в самом бойлерном баке. То есть она не нагревается напрямую, а лишь вбирает в себя теплоту из другого источника. Отсюда и образовалось название для этого агрегата – бойлер косвенного нагрева.

Бойлер косвенного нагрева

Воду, подогретую в агрегате, можно применять для самых разных хозяйственных нужд. Притом она длительное время остается в подогретом состоянии, так как система сама поддерживает нужный уровень температуры. Установить такой бойлер можно, кстати, не только в коттедже, но и в квартире, гостинице или другом помещении.

Сам бойлер представляет собой металлическую либо пластиковую емкость параллелепипедной формы или же цилиндрической. Вместимость бака может быть какой угодно и иногда исчисляется тысячами литров.

Устройство бойлера косвенного нагрева

На заметку! Баки некоторых агрегатов могут быть покрыты изнутри стеклокерамикой, эмалью или другими материалами, которые помогают сохранить воду в надлежащем качестве и защитить металл бака от коррозии.

Емкость с водой обычно заключена в еще один корпус, между этими двумя структурными элементами часто прокладывается теплоизоляционный материал. Он помогает дольше сохранить тепло, а также защищает внешний корпус бака от сильного нагрева. Вода, которая отвечает непосредственно за нагрев жидкости в бойлерном баке, обычно циркулирует через змеевик-теплообменник. От коррозии элементы бака защищены наличием магниевого анода. Чтобы контролировать давление в агрегате, предусмотрена установка так называемого предохранительного клапана и термостата. Циркуляция воды происходит благодаря наличию специальной системы насосов.

Бойлеры косвенного нагрева

Так что БКН – это своего рода «термос» для воды в доме. Он сам не подогревает воду, но способен сохранить нагретую посредством теплоносителя жидкость в теплом состоянии.

Достоинства, недостатки, виды оборудования

Чем же хорош такой бойлер? Самое главное, что воду в нем можно нагревать без излишних затрат. То есть оплачивать электроэнергию или газ дополнительно не придется, в отличие от тех же бойлеров прямого нагрева, которые имеют в своей конструкции специальные нагревательные элементы типа горелок. Бойлер КН использует уже готовый ресурс нагревательной системы в доме.

Водонагреватель косвенного нагрева

Данный аспект также позволяет говорить о пониженной нагрузке на электросеть в доме. При этом производительность у бойлера достаточно высока, он безопасен и способен служить долгие годы без нареканий, ведь внутренняя его часть даже защищена от контакта с проточной водой. Вода из такого бойлера поступает к потребителю сразу же, как только оказывается нужна.

Минусы, конечно, у оборудования есть. Это, прежде всего, высокая стоимость – стоит дороже, чем бойлер прямого нагрева. Также стоит понимать, что вода в нем нагревается дольше, но зато и дольше сохраняется горячей. Да и места такой бойлер занимает немало, лучше вообще ставить его в отдельном помещении. И еще один основной недостаток – в летнее время, чтобы нагреть воду, придется запускать отопительный котел.

Обустраивая систему ГВС в частном доме, хозяину зачастую приходится определиться, что лучше — бойлер косвенного нагрева или двухконтурный котел

На заметку! Существует несколько типов бойлеров косвенного нагрева. Посмотрим, чем они отличаются друг от друга.

Таблица. Виды бойлеров КН.

ВидОписание
Со встроенным управлением
Такие нагреватели подключают к котлам, не имеющим управления. Обычно они оснащены специальным датчиком, позволяющим контролировать температуру воды, а также позволяют точно контролировать включение и отключение подачи жидкости в так называемый змеевик – в контур теплоносителя. Такой бойлер подключить легко – достаточно лишь подсоединить подачу и обратку воды от обогрева дома, а также подключить подачу остывшей жидкости и раздачу подогретой горячей.
Без встроенного управления
Такие баки обычно подключают к системе, оснащенной автоматизированным котлом. Важно при установке задуматься о монтаже датчика температуры и установить его в корпус, далее – подключить к котлу.
НастенныйКак не трудно догадаться, такой бойлер крепится на стене. Обычно он небольшой по размерам, так что много воды в нем не нагреется. Важно понимать, что бойлер – конструкция не из легких, и стена, на которой он будет крепиться, должна быть прочной.
НапольныйЭтот вариант ставится на пол и может иметь различные размеры и вместимость. В жилых домах используется редко – такой бойлер чаще можно увидеть в производственных помещениях. Ставят его в отдельную комнату.
ВертикальныйНаиболее распространенный вариант, так как позволяет грамотно сэкономить пространство в помещении. Но такой бойлер не отличается большой вместимостью.
ГоризонтальныйЭто обычно достаточно большой бойлер, в который войдет много воды. Часто используется на предприятиях.
Использование бойлера косвенного нагрева и электрокотла

На заметку! Важно понимать, что чем меньше бойлер, тем быстрее в нем нагреется вода. Хотя современные конструкции порой позволяют нагреть большой объем воды за очень короткий срок.

Как подбирается мощность котла?

Выбор бойлера КН

К выбору такого агрегата как бойлер косвенного нагрева нужно подходить со всей ответственностью и, прежде всего, задать себе вопрос: «Удобно ли будет пользоваться таким устройством?». О плюсах и минусах агрегата рассказано выше. В этом разделе отметим несколько аспектов, которые нужно знать, чтобы понять, нужно ли его покупать. Также они помогут правильно выбрать наиболее подходящий вариант бойлера КН.

  1. Насколько покупка такого оборудования будет оправдана? Дело в том, что покупать такое устройство есть смысл, если расход воды в доме или помещении достаточно велик и составляет не менее 1,5 л/мин. Для сравнения именно такой расход воды отмечается у больших семей составом 4 и более человек.

    У таких бойлеров есть свои плюсы и минусы

  2. Наличие такого бойлера обязательно увеличит расходы на электроэнергию, если он будет подключен к электрокотлу.
  3. Объем бойлера – тоже немаловажный аспект. Так, нужно посчитать и учесть нужды в горячей воде для семьи. Он должен подбираться с учетом параметром помещения, где он будет устанавливаться.
  4. Материалы, из которых изготовлен бойлер, тоже имеют значение. Так, те, которые сделаны из нержавейки, позволят нагреть воду до 90 градусов. В эмалевых температура должна быть ниже. Но сильно нагретую воду всегда можно разбавить холодной, а значит, эффективность даже небольшого бака у сильно прогревающего воду бойлера будет выше. Также важно брать тот бойлер, который не будет ржаветь.

    Правильный выбор бойлера косвенного нагрева

  5. Следует учесть и мощность самого отопительного котла. Ее должно хватать, чтобы нагреть не только агрегат, но и систему отопления.
  6. Насос для загрузки оборудования тоже должен быть оптимальным. Выбрать, какой подойдет, поможет инструкция по эксплуатации оборудования – в ней обычно приведены все цифры, на которые нужно ориентироваться.

    Схема подключения накопительного бойлера косвенного нагрева

  7. Время подогрева воды для многих будет играть решающую роль, так что этот момент тоже нужно взять на заметку. Так, в среднем, чтобы нагреть 100 л воды, требуется около 2 часов. Но некоторые модели баков нагревают воду и быстрее – например, из нержавейки бак прогреет столько же воды за минут 20-30.
  8. Материал для теплоизоляции внутри агрегата может быть представлен как поролоном, так и минватой или пенополиуретаном. Поролон встречается в более дешевых моделях.
Организовать в частном доме постоянное бесперебойное снабжение горячей сантехнической водой можно, используя бойлер косвенного нагрева

Также лучше брать бойлеры, которые имеют некоторые элементы защиты – предохранительные клапаны, термостаты и т. д. Не стоит лениться и отказываться от заполнения гарантийного талона в магазине при покупке. Бойлер стоит дорого, и будет обидно, приобретя его, убедиться в ненадлежащем качестве товара. А поменять такое оборудование без наличия гарантии сложно.

Подсоединение агрегата БКН к котлу с одним контуром

Подсоединять такой агрегат можно к котлам самого разного вида – одноконтурным, двухконтурным газовым, твердотопливному котлу и т. д. Подключение производится по различным схемам и важно не нарушить их, иначе можно не только создать опасную обстановку для пользователей горячей воды, но и вовсе вывести систему из строя. Лучше всего, если подключением бойлера будет заниматься человек, который имеет специальные навыки. Но при внимательном ознакомлении схемы подключения сделать все работы можно и самим.

Схема бойлера, включенного в систему рециркуляции

Одноконтурный водонагреватель встречается чаще, чем другие виды. Так что мы будем рассматривать подключение БКН именно к одноконтурному котлу. Существует несколько методик.

Система на основе трехходового клапана

Если семье нужно большое количество теплой воды, то есть смысл задуматься о таком типе подключения. Здесь в приоритете будет нагрев именно водопроводной воды. Вся система состоит из двух отопительных контуров, где один из них подогревает воду в баке БКН, а другой отвечает за обогрев дома непосредственно. Потоки воды распределяются как раз посредством наличия трехходового клапана, которым легко управлять, используя термостат. Последний важно грамотно настроить – температура подогрева жидкости в агрегате должна быть всегда ниже, чем температура воды, которая нагревает ее непосредственно. Иначе распределения потоков не произойдет.

Подключение бойлера к котлу с применением трёхходового клапана

Клапан монтируется на выходе воды из котла. И он отвечает как раз за переключение направления потоков. То есть, если вода в баке остыла, то клапан переключится на систему ГВС, а если она достаточно нагретая, то клапан направит теплоноситель в систему обогрева дома.

Важно! Если настроить термостат неправильно, то есть установить слишком высокий показатель температуры, то клапан всегда будет направлять воду на ГВС, а не перераспределять ее между водопроводом и отоплением.

Термостат бойлера

Два циркуляционных насоса

Этот вариант подойдет для тех, кто не собирается пользоваться БКН постоянно. В этом случае будут установлены сразу два циркуляционных насоса – один пойдет на работу отопительной системы, второй – на подачу жидкости в бак бойлера. Тогда получается, что непосредственно теплоноситель постоянно циркулирует в системе обогрева дома. Один из насосов (на бойлер) присоединяется к термодатчику и, как только жидкость в трубах водоснабжения остывает, подается сигнал, сообщающий об этом. Тогда создается давление, которое может изменить направление движения теплоносителя и отправить его в бойлер. Получается, что теплоноситель курсирует по разным трубопроводам благодаря особым образом установленным насосам.

Схема установки бойлера в системе с двумя циркуляционными насосами

Важно! Чтобы теплоноситель не смешивался, нужно перед каждым насосом поставить обратный клапан.

Отличие данной схемы от предыдущей заключается в том, что термостат управляет работой сразу двух насосов. То есть если работает насос на подачу воды пользователю, то насос отопления отключается.

Гидравлическая стрелка

Этот вариант оптимален в случае, если в доме, кроме самого бойлера, а также отопления, присутствует система подогрева полов, работающая на воде, или система подогрева стен. То есть тут придется перераспределять сразу несколько потоков воды. Данная схема отличается высокой сложностью, так что о самостоятельном ее подключении и речи быть не может.

Meibes HZW 50/6 135 кВт 6 м3/час, гидравлическая стрелка

Особенности подсоединения БКН

Бойлеры КН могут подключаться по-разному, но общие принципы выполнения такой работы все же есть.

  1. Ставить агрегат требуется только на ровной поверхности или подвешивать его на прочную кирпичную или бетонную стену. Крепеж производится при помощи анкеров.

    Установка бойлера косвенного нагрева – бережное отношение к теплу

  2. Важно соблюсти все требования по давлению во всей системе – оно не должно превышать параметры, оптимальные для бойлера.
  3. Бак всегда должен располагаться несколько выше самого отопительного котла – это обеспечит более быстрый нагрев воды. Так что лучше его ставить на небольшой подиум. При этом БКН не стоит ставить слишком далеко от котла непосредственно.
  4. Патрубки ввода и вывода воды из бойлера нужно ориентировать всегда в сторону самого котла при установке.

    На фото — бойлер косвенного нагрева

  5. Чтобы правильно подключить бойлер, нужно знать основные принципы подключения таких устройств.
  6. Важно учесть, что вода-теплоноситель обязательно должна поступать в бак бойлера сверху, а остывшая жидкость – выходить снизу.

Пример подсоединения БКН к одноконтурному котлу

Шаг 1. Первым делом нужно смонтировать всю систему отопления и подключить ее к распределяющей коллекторной системе и котлу отопления.

Вначале монтируется вся система отопления

Шаг 2. Далее требуется установить и надежно закрепить на своем месте в помещении сам бойлер. Здесь используется напольный вариант, который установлен на небольшую платформу недалеко от котла отопления.

Следующий этап — установка бойлера

Шаг 3. На корпусе БКН должно быть установлено термореле, которое поможет установить нужную температуру воды.

Термореле для установки температуры

Шаг 4. Позади самого бойлера нужно подключить все коммуникации. Это трубы подачи и вывода воды. К самому верхнему выходу нужно подключить через запорный кран вывод горячей воды на потребление.

Вывод горячей воды подключен через запорный кран

Шаг 5. Забор подогретой воды в данной модели бойлера может осуществляться сверху бойлера или сзади от самого верхнего вывода. Здесь нужно в верхний вывод установить воздухосбросный кран Маевского.

Воздухосбросный кран Маевского

Шаг 6. Следующий выход – это подключение рециркуляции горячей воды. Здесь важно смонтировать обратный клапан, непосредственно сам насос для рециркуляции и шаровой кран. Таким способом оборудованная система при наличии шарового крана позволит, если вдруг потребуется, отключить поток воды и починить или заменить насос. Оборудование  выключается, когда жидкость прогрелась до нужной пользователю температуры. При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей.

Подключение рециркуляции горячей воды

Шаг 7. Ниже оборудования для рециркуляции требуется подсоединить непосредственно подачу воды от труб отопления к контуру змеевика внутри бойлера. Также монтируется насос, обратный клапан и запорный кран.

Насос и запорный кран

Шаг 8. Внизу нужно подключить трубы обратки, которые выведут воду, поступающую от системы отопления, назад из камеры бойлера.

Подключены трубы обратки

Шаг 9. Охлажденная вода попадает в камеру бойлера через самую нижнюю трубу. Тут нужно смонтировать кран, далее – предохранительный клапан, а также специальный расширительный бак. Последний элемент нужно покупать именно тот, который подходит для водоснабжения, а не для отопления.

Как подключается нижняя трубаРасширительный бак

Шаг 10. После места подсоединения расширительного бачка требуется установить в этой части коммуникаций также обратный клапан.

Еще один обратный клапан

Шаг 11. На слив бака также следует установить запорный кран и вывести слив в канализацию.

Запорный кран на слив бака

Видео – Как подключить бойлер КН к одноконтурному котлу?

Видео – Обвязка одноконтурного котла и бойлера

Подключить бойлер КН далеко не так просто, как кажется. Притом основная сложность заключается именно в сопряжении всех показателей приобретенного оборудования. А в остальном, куда и как подключать трубы подачи и обратки и остальные, разобраться не так уж сложно. Но при отсутствии должного опыта лучше самим не заниматься установкой бойлера, а пригласить специалистов.

Бойлер косвенного нагрева схема подключения, обвязка бойлера

Простые схемы отопления с бойлером

Применение бойлера косвенного нагрева дает определенную свободу по количеству доступной горячей воды, бесперебойную подачу необходимого количества воды на несколько потребителей и комфортные условия при создании схемы рециркуляции горячей воды.

Бойлеры косвенного нагрева имеют два контура по которым течет вода (теплоноситель). Первый — греющий контур, в котором циркулирует вода или антифриз от водогрейного котла. Второй контуру — контур горячей питьевой воды, в котором вода поступает от системы холодного водоснабжения и нагревается до необходимой температуры 50 — 65 ° С.

В данной статье мы рассмотрим возможные и наиболее распространенные схемы подключения бойлера к котлу и системе отопления дома.

1. Схема с трехходовым клапаном и севроприводом

Данная схема может использоваться как с настенным, так и напольным котлом. Схема предполагает наличие одного основного контура отопления (радиаторного или напольного отопления) и контура нагрева бойлера. Контур бойлера (контур ГВС) имеет приоритет над другим контуром.



Группа безопасности, насос и расширительный бак могут находиться в котле (например, настенные котлы).

При понижении температуры питьевой воды в бойлере, переключается термостат бойлера, что в свою очередь заставляет переключиться трехходовой клапан и весь поток теплоносителя начинает идти по контуру бойлера. После нагрева воды в бойлере до необходимой температуры клапан возвращается в первоначальное положение и весь тепловой поток от котла идет через контур отопления.

Схема с трехходовым клапаном очень часто используется с настенным котлом, в котором уже есть насос и другая автоматика. Управление приводом клапана осуществляется либо контактами термостата бойлера, либо котлом, но по сигналу того же термостата.

Схема одноконтурный котел и бойлер используется когда необходим хороший запас горячей воды для комфортного применения ее в большом количестве, либо в случае, когда холодная питьевая вода очень жесткая, что будет приводить к очень быстрому выходу из строя второго контура (контура горячей воды).

2. Схема с двумя насосами

В данной схеме также применяется принцип приоритета ГВС. При понижении температуры питьевой воды, включается насос бойлера, насос основной линии отопления отключается.

При этом весь поток теплоносителя протекает через бойлер.

Для исключеня протекания паразитных потоков или встречного потока, в линии бойлера и основного отопления (например, после насосов) нужно установить обратные клапана.

Автоматика некоторых котлов позволяет подключить к ним сигнал от термостата бойлера, и он сам будет включать и выключать насосы отопления.

В вышеизложенных схемах, при нагреве воды в бойлере, основная линия отопления остается отключенной. Но это не приводит к сильному подению температуры в доме, т.к. для поддержания температуры в бойлере требуется не так много времени. На первоначальный нагрев бойлера конечно уйдет не меньше часа.



Схемы с приоретемом ГВС также достаточно часто применяют и в сложных развлетвленных системах отопления. Как показано на рисунке выше, один котел всегда работает на систему отопления, второй котел работает на систему отопления и переключается на нагрев ГВС.



3. Подключение бойлера и других контуров отопления через гидравлическую стрелку

В системах отопления с большим числом контуров отопления (более 3) в большинстве случаев испльзуют гидравлические стрелки и распределительные коллекторы. Наиболее распространенная система состоит из: контур нагрева бойлера, контур теплых полов, и контур радиаторного отопления. На рисунке представлена гидравлическая стрелка (гидроколлектор), в место нее можно применить отдельно гидравлическую стрелку и распределительные коллектора, либо испльзовать гидравлический модуль совмещенный с коллекторами — Перейти в каталог гидравлических распределителей.

Системы из 3х и более контуров будут работать и без гидравлической стрелки (только с коллекторами), но тогда необходима установка балансировочных вентилей, так как перепад давления отдельных контуров будет значительно отличаться. Система также будет работать и без балансировки, но может оказаться, что радиаторы греют не так сильно как бы хотелось или котел проработает намного меньше чем планировалось. Более подробно о гидравлической стрелке ( гидравлическом разделителе) можно прочитать в нашей статье — «Применение гидравлической стрелки».

В данном варианте необходимо учитывать следущее: для быстрого нагрева воды в бойлере необходимо практически всю мощность котла направить в контур нагрева бойлера (мощность теплообменника бойлера от 20 до 40 Квт). Для этого необходимо с помощью автоматики производить отключение насосов других контуров (радиаторного отопления, теплого пола, кроме котлового контура), например при срабатывании реле температуры воды в бойлере. Без отключения работы других контуров, может оказаться, что вода греется очень долго.

Специалисты нашей компании всегда предложат наиболее подходящую и оптимальную схему отопления для Вашего дома, составят спецификацию оборудования и материалов, помогут скомплектовать их и доставить до объекта, а также смонтировать данную систему отопления с высоким качеством за доступные средства.

Ищете не дорогой и надежный бойлер? Наша компания предлагает бойлеры косвенного нагрева Hajdu (Венгрия).

обвязка котла с бойлером, схема подключения, установка, как подключить

Содержание:

Пользоваться благами цивилизации, в частности, горячей водой, сегодня уже не роскошь, а привычная необходимость. Удобный и экономичный способ организации горячего водоснабжения в частном домовладении — установка бойлера косвенного нагрева.


Выполнить монтажные работы не сложно, если знать принцип работы, устройство бойлера и познакомиться с возможными схемами его подключений к отопительному агрегату.

Что представляет собой бойлер косвенного нагрева

Чтобы понять устройство бойлера косвенного нагрева, надо представить большой бак, наполненный водой, внутри которого встроен теплообменник. Он нагревается от отопительного котла, у которого есть возможность подключения к водяному контуру.


Нагретая котлом вода циркулирует по змеевику, через стенки отдавая тепло воде, которая залита внутри бака. Бойлер устроен так, что при расходе воды, он наполняется новой порцией, и процесс продолжается. «Косвенным» бойлер называют потому, что ГВС в данном случае — это «побочный» или «косвенный» эффект от теплообменника котла, главная задача которого — отопить помещение.

Важно. Для защиты от коррозии стенок бака в него монтируют магниевый анод. С этой деталью агрегат служит значительно дольше.

Какими бывают бойлеры

Бойлеры косвенного нагрева бывают двух разновидностей:

  • c встроенной системой управления нагрева горячей воды;
  • без автоматики.

При встроенном управлении подсоединение бойлера косвенного нагрева к котлу выглядит просто: от котла подводят для змеевика подачу (вывод) горячей воды, к баку подводят холодную воду, вверху предусматривают патрубок выхода подогретой воды для раздачи. Остаётся лишь наполнить бойлер водой и «цивилизацией» можно пользоваться. У таких устройств предусмотрены свои датчики температуры, и автономное управление, которое открывает или закрывает поступление воды от котла в теплообменник. В основном, отопление бойлером оправдывает себя с финансовой точки зрения.

Существуют варианты, когда бойлер функционирует в паре с автоматизированным котлом. В определённое место устанавливают температурный датчик, который связывают с отопительным агрегатом. Затем выполняют обвязку котла с бойлером косвенного нагрева по схеме. При этом, обвязка бойлера косвенного нагрева должна выполняться опытным специалистом. Есть возможность подсоединения водонагревателей и к энергонезависимым котлам.


На рынке есть бойлеры, изготовленные из различных материалов: из нержавеющей стали, стальные со специальным эмалированным покрытием. Среди последних моделей водонагревателей хорошо показали себя алюминиевые баки. У них нет швов, и они могут противостоять коррозии.

Важная особенность, о которой нужно знать: температуру воды в бойлере нельзя нагреть выше температуры теплоносителя змеевика. Таким образом, если отопительный агрегат настроен на 45 градусов, выше этого порога вода в бойлере не нагреется.

Это небольшое неудобство можно обойти, если установить комбинированный водонагреватель со встроенным ТЭНом. При этом основной нагрев воды будет идти за счёт змеевика от котла, а электрический нагреватель температуру подкорректирует. Хорошо показала себя такая система, если в качестве главного источника тепла стоит твердотопливный котёл: вода останется тёплой при прогоревшем топливе. Бойлер для твердотопливного котла — это идеальный вариант удобного получения горячей воды.

К каким отопительным агрегатам можно подключать

Подходит бойлер косвенного нагрева для твердотопливного котла, при этом вода долго остаётся горячей. Хорошо сочетается бойлер с газовым, электрическим, или работающим на жидком топливе отопительных агрегатах. Ограничений по виду топлива нет. То есть монтаж бойлера косвенного нагрева выполняют в паре с любым котлом, у которого есть выход на водяной контур. Комбинированный тип решит проблему, когда нагрев основного теплообменника будет отключен.


Монтаж зависит от того, какая модель выбрана: с автономной системой регулировки нагрева воды или нет. Автономная система управления гораздо удобнее. Во втором случае придётся продумать систему контроля температуры. Подключение бойлера косвенного нагрева к одноконтурному котлу — ответственный процесс, к которому нужно подходить подготовленным. В любом случае, если в доме стоит одноконтурный котёл, то бойлер считается наилучшим решением для организации ГВС.

Совет. Если бойлеры большие по объёму, есть смысл установить несколько теплообменников, чтобы сократить время подогрева воды. Для этой же цели, а так также для того, чтобы вода долго держала температуру, бойлеры изготавливают с теплоизоляцией.

Способы монтажа и формы бойлеров

Бойлеры бывают настенного и напольного исполнения, горизонтальные или вертикальные модели. Вместимость изделия, который крепится на стену, естественно, ниже: не превышает 200 литров. Напольные устройства могут вместить и полторы тысячи литров. На стену бойлеры крепят с помощью стандартных кронштейнов и подходящих дюбелей. Наиболее распространены бойлеры цилиндрической формы.


Рабочие патрубки для подключения системы для удобства и в эстетических целях выведены сзади агрегата. На передней панели есть температурный датчик и термореле. Существуют модели с возможностью дополнительного подключения ТЭНов, если мощности главного источника тепла недостаточно.

Важно. Схема подключения к котлу бойлера косвенного нагрева хорошо работает только в том случае, если позволяют мощностные характеристики отопительного прибора.

Принципы подключения и схемы

 Принципиальная разница схем при подключении одноконтурного котла заключается в том, что в одном случае в приоритете оказывается ГВС, в другом — отопительная система. Преимущества и недочёты этих схем:

  1. Если в приоритете отопление дома, то на подогрев воды идёт лишь часть теплоносителя. Поэтому вода греется долго. Это особенно ощущается при больших расходах ГВС. Однако эта система будет вынужденной, когда мощность котла предельная для обогрева дома.
  2. Если в приоритете горячее водоснабжение, весь объём теплоносителя проходит через бойлер. Для этого нужно определённое время. Только после того, как заданный температурный уровень будет достигнут, теплоноситель направится в отопительную систему. Регулировка температуры происходит с помощью датчика, термостатического клапана или термореле. Схема работоспособна при запасе мощности отопительного агрегата в 20-30 процентов.


Этот способ предпочтительней тем, что горячая вода будет всегда, а на отоплении это практически не отразится. Вода нагревается за 15-35 минут, чтобы выровнять температуру, потребуется примерно 5 минут. Помещение за это время не успеет остыть. Обвязка твердотопливного котла с бойлером косвенного нагрева ничем не отличается от схем с газовым отоплением.

Общие требования

Чтобы система обвязки одноконтурного котла с бойлером работала нормально, без перебоев и аварийных ситуаций, нужно выдержать следующие требования:

  1. На выходе из бойлера устанавливают расширительный бак по объёму не менее 10 процентов от бойлера. (не путать с расширительным баком для отопления). Он играет роль нейтрализатора при тепловом расширении воды.
  2. Обязательно на всех трубах, которые ведут к бачку врезают шаровые краны. Они понадобятся при ремонте или профилактическом обслуживании циркуляционного насосов, трёхходового клапана или других элементов системы.
  3. Бойлер считается более безопасным в процессе эксплуатации, если он оснащён термостатом для предотвращения от чрезмерного перегрева. В базовой комплектации такие водонагревательные аппараты оснащены предохранительными клапанами, выпускающими пар от горячей воды и предотвращающими разрыв корпуса бака.


В целях безопасности на трубе подачи воды в бойлер нельзя ставить обратный клапан, чтобы не допустить противотока.

Монтаж с принудительной циркуляцией теплоносителя

Как подключить бойлер к отоплению, когда в системе отопления на подаче теплоносителя действует циркуляционный насос? От котла нужно делать монтаж отдельного водяного контура. При такой схеме происходит параллельное подключение бойлера и системы отопления.

Обвязка котла с бойлером косвенного нагрева происходит следующим образом:

  1. Возле циркуляционного насоса врезают трёхходовой клапан. Его работа управляется температурным датчиком от бойлера.
  2. Трёхходовой клапан подключают к бойлеру, чтобы соединить с системой отопления.
  3. На обратке перед котлом устанавливают тройник, в который подключают патрубок для теплоносителя.


Вот как эта схема работает в реальности:

  1. От датчика на клапан поступает сигнал о том, что уровень температуры в бойлере упала.
  2. Трёхходовой клапан переводит поток теплоносителя к бойлеру.
  3. Водяной контур отопительной системы отключается. Теплоноситель устремляется в змеевик и нагревает воду.
  4. Когда температура воды достигнет заданного показателя, клапан переводит поток на отопительный контур.

Монтаж с двумя циркуляционными насосами

Подключение бойлера косвенного нагрева к газовому котлу можно произвести и по другому сценарию, без использования трёхходового клапана. При этом нужно делать монтаж сразу двух циркуляционных насосов. Один из них может быть смонтирован на подающей трубе, либо на обратке. Контур подсоединяют простейшими тройниками. Теплоноситель перенаправляется в нужную сторону путём включения и выключения насосов. Управляет всем температурный датчик с двумя парами контактов.


Когда вода в бойлере остывает, включается цепь питания циркуляционного насоса, установленного в контуре бойлера. После того, как вода прогреется, «просыпается» циркуляционный насос, который с силой проталкивает теплоноситель к радиаторам.

Как работает бойлер в паре с энергонезависимым котлом

Если в качестве источника обогрева работает энергонезависимый котёл, чтобы в приоритете была ГСВ, бойлер надо расположить выше радиаторов. Это легко сделать, если модель настенного типа. Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов.

В напольной модели вода нагреется, но времени понадобится гораздо больше. Кроме того, внизу бака вода останется не прогретой. Её температура не превысит уровень нагрева обратки в системе отопления. При такой схеме поток теплоносителя происходит самотёком, движущей силой выступает гравитация. Есть способ монтажа, при котором к бойлеру с подключают циркуляционный насос. Но это не выход, потому что при отсутствии электричества вода не нагреется. Специалистами разработано несколько схем, подогнанных под гравитационные системы отопления.


Хитрость в том, что диаметр трубы, предназначенной для контура водонагревателя, берут на один шаг больше диаметра отопительной трубы. Теплоноситель по законам физики «выберет» трубу с большим диаметром, то есть бойлер окажется в приоритете.

При другом способе в систему отопления устанавливают термостатическую головку со встроенным датчиком, работающую на батарейках. Всё очень просто: с помощью регулятора термоголовки задают нужный уровень нагрева воды. Пока вода холодная, термостат открывает путь воде на бойлер. Как только вода прогреется, теплоноситель направляется на отопительный контур.

Важно. Температуру воды для бойлера с помощью термостатической головки со встроенным датчиком можно задать не большую, чем температура теплоносителя.

Как поступить, если требуется рециркуляция

 Часто возникает ситуация, когда в ванной есть полотенцесушитель, через которую должна постоянно циркулировать вода. В этот процесс можно задействовать и котёл, и бойлер.

 В этом случае нагретая вода будет беспрерывно циркулировать по замкнутому кругу с помощью насоса. Преимущество такой схемы в том, что вода из крана будет литься сразу горячей(спускать её не нужно).

Но есть и недостаток: при рециркуляции повышен расход топлива. Продвигаясь по полотенцесушителю, вода будет стремительно охлаждаться, котлу придётся чаще «отвлекаться» на ГВС и при этом расходовать дополнительное топливо. Особенно это будет ощущаться при схемах, где участвуют твердотопливный котел и бойлер косвенного нагрева.


Но даже не этот момент отталкивает многих от применения этого способа. При рециркуляции водные слои смешиваются, и общая температура нагрева воды в контуре ГВС падает. В обычном режиме сначала используются верхний слой воды в баке, а он более горячий. Но зато полотенца всегда будут сухими.

Как избежать этих недочётов? Есть особенные модели бойлеров с косвенным нагревом воды с уже предусмотренной рециркуляцией. Полотенцесушитель подключают к предназначенным для этого патрубкам на бойлере. Устройства значительно дороже, чем подобные варианты водонагревателей с таким же объёмом, только без системы рециркуляции.


Водонагреватели косвенного нагрева (как они работают и почему они вам нужны)

Система не для всех, и ваши домашние нужды и системы HVAC могут сыграть огромную роль в том, подходит ли вам косвенный водонагреватель.

Примечание: это сообщение может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Вот некоторые вещи, которые вам нужно знать, прежде чем вкладывать деньги в один из них.

Как работает косвенный водонагреватель

Косвенный водонагреватель использует теплопередачу для создания горячей воды.Это означает, что в самом резервуаре нет электрических или газовых нагревательных элементов.

Вместо этого змеевики теплопередачи проходят между баком и котлом или печью. Жидкость в змеевике нагревается, а затем охлаждается в резервуаре для воды, возвращаясь обратно к источнику тепла.

Изображение предоставлено https://www.buytankless.com

Обратите внимание, что существует некоторая путаница в том, как косвенный нагреватель может использовать печь в качестве источника тепла. Это связано с тем, что многие старые модели печей не предназначены для работы со встроенными системами отопления, вентиляции и кондиционирования воздуха.

Интегрированная система — это система, в которой используется теплопередача для обслуживания нескольких компонентов. Хорошим примером этого является современный блок переменного тока, в котором используется хладагент, который нагревается и испаряется внутри, а затем конденсируется, выделяя тепло снаружи.

В большинстве случаев водонагреватель косвенного нагрева подключается к бойлеру. Котлы обеспечивают очень эффективный паровой нагрев и снова набирают популярность.

Поскольку бак сам по себе не потребляет энергии, нагреватель не требует вентиляции.Непрямой нагреватель может использовать практически любой тип энергии, от газа до солнечной энергии, поскольку он использует внешнее устройство для нагрева воды.

Вам нужно будет настроить котел как отдельную зону при подключении к источнику тепла. Обменный трубопровод обычно содержит непитьевую воду, которая остается отдельной от источника питьевой воды резервуара.

Вода превращается в пар у источника тепла с температурой до 200 градусов по Фаренгейту. Достигнув нижнего конца резервуара для хранения, окружающая более холодная вода забирает тепло от змеевиков, и пар конденсируется обратно в жидкость, которая возвращается обратно в систему подачи тепла.

Косвенный против прямого

Из-за проблем с тем, как рассчитывается и сравнивается эффективность между прямыми и косвенными моделями, трудно оценить, какой из этих двух типов водонагревателей более эффективен.

Однако можно утверждать, что стандартные водонагреватели прямого действия имеют небольшое преимущество, поскольку при транспортировке воды на расстояние всегда есть некоторая потеря тепла. Непрямые нагреватели уравновешивают это за счет меньшего количества деталей, подверженных воздействию естественно агрессивных элементов, обнаруживаемых в воде резервуара, и отсутствия независимых затрат на энергию.

В конце концов, косвенные обогреватели могут быть наиболее эффективными в домах, которые хорошо подходят или уже используют дополнительную систему HVAC.

См. Также: Лучшие водонагреватели для жилых помещений

Непрямые и безбакерные

Наиболее очевидное различие между косвенным и безбаклевым нагревателем — это наличие резервуара. Водонагреватели косвенного нагрева имеют ограниченную подачу горячей воды и требуют промывки, две проблемы, к которым безбаковый водонагреватель менее подвержен.

Бесконтактные водонагреватели могут обеспечивать определенное количество галлонов в минуту (в зависимости от их номинальной мощности) в течение неограниченного периода времени. Между тем, косвенный нагреватель может обеспечивать неограниченное количество горячей воды в минуту до такого количества галлонов, которое может вместить резервуар.

В обоих случаях вам придется полагаться на затраты энергии для поддержания температуры воды. Эта стоимость во многом зависит от потребности в воде и от того, насколько хорошо изолирован бак косвенного нагревателя.

В оживленном доме лучше использовать косвенный обогреватель, поскольку он не ограничен по минутам, в то время как дом меньшего размера будет работать более эффективно с безбактовым обогревателем.

Вы также можете объединить их в пару, разместив модели без резервуаров по запросу или меньшего размера в таких местах, как кухня, чтобы компенсировать спрос в большом доме.

Почему я должен рассмотреть косвенный водонагреватель?

Водонагреватели косвенного нагрева используют преимущества существующего источника тепла для энергии , таким образом, они могут сэкономить много денег в долгосрочной перспективе.

Они требуют на меньше обслуживания , чем прямая модель из-за меньшего количества деталей и часто имеют превосходную изоляцию , что исключает необходимость в покрытии для водонагревателя.

Поскольку им не нужен грипп или отдельная газовая линия, косвенный нагреватель, использующий газовый котел, будет намного более энергоэффективным (очевидно, это не относится к системам на основе электричества).

Обратите внимание, что непрямые системы не идеальны для топки с принудительной подачей воздуха, которая гораздо более совместима с безбаквальными водонагревателями. Модель без бака требует собственного электричества и топлива, но получает тепло от непрямой печи.

Между тем, косвенный нагреватель будет потреблять энергию от вашего котла даже летом, но котел будет работать только по мере необходимости, что позволяет экономить электроэнергию в течение всего года.

Связано: Системы водяного теплого пола (плюсы / минусы и стоимость)

Когда косвенная система не жизнеспособна

Одним из больших недостатков косвенных водонагревателей является невозможность установить их в любой старый дом. Например, печи с принудительной подачей воздуха не смогут отапливать теплообменные трубы.

Они также могут быть плохим выбором для домов, где требуется очень мало горячей воды, так как вы все равно будете поддерживать горячим большой резервуар (обычно не менее 30 галлонов).В таких домах система по требованию намного эффективнее.

Могу ли я самостоятельно установить водонагреватель косвенного нагрева?

Установка может быть очень похожа на установку прямого водонагревателя, и могут возникнуть аналогичные проблемы. Основное отличие состоит в том, что обменные компоненты потребуют некоторых дополнительных навыков для правильной установки.

Наем профессионала поможет обеспечить оптимальную эффективность. Однако вы можете установить резервуар самостоятельно, если у вас есть опыт работы с дополнительными системами.

Ресурс:

Как установить косвенный водонагреватель на бойлер

Водонагреватели косвенного действия

бывают всех форм и размеров.Но чтобы они заработали, их нужно установить на котел. Этот старый дом продемонстрирует, как правильно выполнить монтаж.

This Old House® — это мультиплатформенный бренд для домашних энтузиастов, ответственный за создание этого контента. Пожалуйста, поддержите официальный выпуск. Спасибо!


ОПИСАНИЕ ВИДЕО

Эксперт по сантехнике и отоплению в старом доме Ричард Третви помогает домовладельцу установить водонагреватель косвенного нагрева на существующий паровой котел, чтобы увеличить количество горячей воды в доме.

Шагов:

  1. Выключить главный выключатель на котле и подачу воды к котлу.
  2. Подсоедините шланг и водяной насос к выпускному клапану бойлера, чтобы слить воду из бойлера. Если возможно, откачайте воду в раковину или вытяните шланг на улицу.
  3. Найдите место для нового водонагревателя. Используйте прокладки и уровень, чтобы убедиться, что он прочный и ровный.
  4. Найдите подходящее место для подключения к бойлеру, чтобы подключить бойлер к косвенному водонагревателю через змеевик теплообменника — желательно чуть ниже водопровода, чтобы избежать образования осадка около дна бойлера.
  5. Сухая установка медных трубных соединений 1 ”от котла до входа змеевика теплообменника. Обязательно установите запорный шаровой кран в точке отвода. Поместите Y-образный фильтр после шарового клапана, чтобы он действовал как фильтр и точка промывки. Используйте соответствующие переходные фитинги, смазку для труб и водопроводную ленту для соединения труб. Убедитесь, что все соединения выровнены.
  6. Перед пайкой любых медных труб обязательно используйте песчаную ткань и флюс для всех соединений.
  7. Припаяйте соединения припоем и пропановой горелкой.
  8. Разорвите соединение с краном подачи воды котла. Этот ввод теперь будет служить в качестве возврата для змеевика теплообменника и отвода.
  9. Сухая установка 1-дюймовых медных трубных соединений между выходом теплообменника и входом котла. Участок трубопровода должен включать циркуляционный насос, продувочный клапан, запорный шаровой кран и второй продувочный клапан в указанном порядке.
  10. Припаяйте соединения припоем и пропановой горелкой.
  11. С помощью трубореза прервать подключение к водопроводу котла.Обязательно приготовьте ведро, чтобы собрать лишнюю воду.
  12. Сухая установка медных трубных соединений ½ дюйма от основного водопровода до входа холодной воды в нижней части косвенного водонагревателя. Используйте соответствующие переходные фитинги, смазку для труб и водопроводную ленту для соединения труб. Участок трубопровода должен иметь тройниковую муфту для подсоединения нового участка к котлу. Включите запорный вентиль после муфты в котел. Вытяните трубопровод из средней части тройника. Труба должна доходить до косвенного водонагревателя и включать в себя спускной клапан на входе холода.Дополнительная труба также должна быть подключена к термостатическому смесительному клапану.
  13. С помощью трубореза прервать соединение котла с основной подачей горячей воды в дом.
  14. Установите сухие соединения медных труб ½ ”от выхода наверху косвенного водонагревателя. Трубопровод должен подводиться к предохранительному клапану, термостатическому смесительному клапану и подключаться к основной подаче горячей воды в дом.
  15. Припаяйте соединения припоем и пропановой горелкой.
  16. Присоедините датчик температуры к водонагревателю косвенного нагрева.
  17. Присоединить к котлу электронное реле.
  18. Подключите электрические соединения от датчика температуры к реле на котле и циркуляционном насосе.
  19. Снова включите главный выключатель питания котла.
  20. Снова включите кран подачи воды.
  21. Используйте продувочные клапаны, чтобы удалить из системы избыток воздуха. Вам понадобится ведро, чтобы поймать воду.
  22. Бак водонагревателя заполнится и нагреется через некоторое время.

© 2017 Старый дом.Все права защищены.
БЫСТРЫЕ ССЫЛКИ

Ознакомьтесь с нашим ассортиментом бойлеров
Ознакомьтесь с нашим ассортиментом водонагревателей
Посетите веб-сайт этого старого дома

Автор сообщения: Дебора Мазик

Сообщение навигации

Змеевик и косвенный водонагреватель без резервуара

Змеевик без резервуара и водонагреватели косвенного нагрева используют домашнюю систему отопления для нагрева воды.Они являются частью так называемых интегрированных или комбинированных систем водяного отопления и отопления помещений.

Как они работают

Водонагреватель без резервуара со змеевиком обеспечивает горячую воду по запросу без резервуара. Когда кран горячей воды открыт, вода нагревается, поскольку она течет через нагревательный змеевик или теплообменник, установленный в основной печи или котле. Бесконтактные водонагреватели наиболее эффективны в холодные месяцы, когда система отопления используется регулярно, но они могут быть неэффективным выбором для многих домов, особенно для тех, кто находится в более теплом климате.

Водонагреватели косвенного нагрева — более эффективный выбор для большинства домов, даже если для них требуется накопительный бак. Водонагреватель косвенного нагрева использует главную печь или бойлер для нагрева жидкости, которая циркулирует через теплообменник в резервуаре для хранения. Энергия, запасенная резервуаром для воды, позволяет печи реже выключаться и включаться, что позволяет экономить электроэнергию. Водонагреватель косвенного действия, если он используется с высокоэффективным бойлером и хорошо изолированным баком, может быть наименее дорогим средством обеспечения горячей водой, особенно если бойлер источника тепла настроен на «холодный запуск».»

Ознакомьтесь с основами работы без резервуарного змеевика и косвенного водонагревателя, чтобы узнать больше о том, как они работают.

Косвенные системы могут работать на газе, мазуте, пропане, электрической, солнечной энергии или в сочетании любого из этих источников. Бесконтактные системы обычно бывают электрическими. , работающих на жидком топливе или газе. Эти системы водяного отопления работают с системами принудительного воздушного отопления и водяными или водяными системами обогрева полов.

Выбор комбинированной системы водяного и космического отопления

Интегрированные или комбинированные системы водяного и космического отопления обычно стоят больше отдельный водонагреватель и печь или бойлер, но затраты на установку и обслуживание могут быть меньше.Например, вам не понадобится несколько подключений к электросети, поскольку есть один источник тепла. Также не так много движущихся частей, которые нужно обслуживать или обслуживать. Некоторые из этих высокоэффективных систем также могут снизить затраты на коммунальные услуги.

Большинство комбинированных систем водяного отопления и отопления помещений обычно предназначены для нового строительства. Однако есть несколько модернизированных устройств, которые могут работать с существующим водонагревателем.

При выборе системы нужно учитывать ее размер.Расчет комбинированной системы требует некоторых расчетов, отличных от расчетов, используемых для расчета размеров отдельной системы водяного отопления или отопления помещений. Лучше доверить это квалифицированному подрядчику по сантехнике и отоплению.

Чтобы определить энергоэффективность комбинированной системы водяного отопления и отопления помещений, используйте ее комбинированный рейтинг эффективности прибора (CAE). Чем выше число, тем более энергоэффективно. Показатели эффективности комбинированного прибора варьируются от 0,59 до 0,90.

Установка и обслуживание системы

Правильная установка и обслуживание вашей комбинированной системы водяного отопления и отопления помещений может оптимизировать ее энергоэффективность.

Правильная установка вашей системы будет зависеть от многих факторов. Эти факторы включают тип топлива, климат, местные строительные нормы и правила и вопросы безопасности. Поэтому лучше всего обратиться к квалифицированному специалисту по сантехнике и отоплению. Обязательно сделайте следующее при выборе подрядчика:

  • Запросите смету расходов в письменной форме
  • Спросите рекомендации
  • Свяжитесь с местным бюро Better Business Bureau
  • Узнайте, получит ли компания местное разрешение, если необходимо, и понимает ли местные строительные нормы и правила и т. д.

Периодическое обслуживание вашей системы может значительно продлить срок службы водонагревателя и минимизировать потерю эффективности. Проконсультируйтесь со своим установщиком и прочтите руководство пользователя для получения конкретных рекомендаций по обслуживанию.

Повышение энергоэффективности

После того, как ваша комбинированная система правильно установлена ​​и обслуживается, попробуйте некоторые дополнительные стратегии энергосбережения для нагрева воды, отопления и охлаждения помещений, чтобы снизить ваши счета за коммунальные услуги.

Непрямые водонагреватели 101 — все, что вам нужно знать

Фото: Supplyhouse.com

Поскольку они, как правило, находятся вне поля зрения — например, в подвале или в заднем туалете, — водонагреватели в большинстве своем не подходят для многих домовладельцев. Большинство просто считают само собой разумеющимся, что всякий раз, когда они включают душ или запускают посудомоечную машину, горячая вода будет готова и ждет. Но, нравится вам это или нет, когда существующий водонагреватель выходит из строя, даже самым не вовлеченным домовладельцам приходится избавляться от своей инерции и знакомиться с товарным ландшафтом.

Хорошая новость заключается в том, что производители конкурируют за создание еще более эффективных решений, и теперь эта категория может похвастаться более разнообразным набором возможностей, чем когда-либо прежде.Плохая новость заключается в том, что без консультации с подрядчиком может быть сложно определить, какой из многих типов водонагревателей лучше всего подходит для вашей ситуации. При оценке вариантов не забудьте учесть один особенно привлекательный вариант, который часто упускают из виду, — косвенное нагревание воды.

Возобновление интереса к водонагревателям косвенного нагрева

Водонагреватели косвенного нагрева не новость — они существуют уже несколько десятилетий. Но сегодня, когда растет забота об окружающей среде и растут затраты на электроэнергию, непрямые установки пользуются новой популярностью.Почему? Для домовладельцев в некоторых частях страны косвенный нагрев воды может дать мощный одно-два удара по сокращению энергопотребления и экономии средств.

Фактически, согласно Министерству энергетики, в идеальных условиях косвенные водонагреватели являются «наименее дорогим средством обеспечения горячей водой» бытовых приборов, на которые вы полагаетесь каждый день, несколько раз в день.

Учитывая, что водонагреватели потребляют намного больше энергии, чем думает большинство людей — больше энергии, чем большинство других бытовых приборов вместе взятых, — выбор высокоэффективного решения может иметь большое значение для улучшения вашей прибыли, особенно в долгосрочной перспективе.

Фото: supplyhouse.com

Как работает косвенный водонагреватель

Первое, что нужно знать, это то, что косвенный водонагреватель, по сути, немного больше, чем хорошо изолированный резервуар, в котором находится спиральный теплообменник, хотя и менее распространенная версия опирается на конструкцию танк в танке. Но в любом случае «косвенный» агрегат не производит собственного тепла; вместо этого он полагается на котел .

В стандартном исполнении водопроводная труба с замкнутым контуром соединяет бойлер с косвенным водонагревателем, подавая в него нагретую воду.Хотя вода из котла никогда не смешивается с водой в накопительном баке, она циркулирует через змеевики в теплообменнике, который, в свою очередь, нагревает воду для бытового использования.

По сути, котел выполняет всю работу, а косвенный нагреватель просто способствует передаче тепла.

Когда использовать косвенный водонагреватель

Если у вас еще нет бойлера в вашем доме, вы можете прекратить читать прямо сейчас. По словам Дэниела О’Брайана, технического специалиста SupplyHouse.com: «Косвенные водонагреватели имеют смысл только в том случае, если вам нужен бойлер для отопления помещений». В связи с преобладанием на рынке оборудования HVAC с приточным воздухом котлы встречаются все реже. Если, однако, ваш дом входит в число немногих, где есть гидронный плинтус, радиатор или внутрипольное лучистое отопление, при установке косвенного блока котел управляет обеими системами, обогревая дом и воду.

Даже если ваш котел находится в подвале в течение 15 лет и работает неэффективно по сравнению с современными стандартами, О’Брайан утверждает, что «очевидно, что использование только одного потребляющего электроэнергию основного прибора вместо обычной пары дает значительные преимущества.”

Проконсультируйтесь с профессионалом

Найдите лицензированных специалистов по сантехнике в вашем районе и получите бесплатную бесплатную смету для вашего проекта.

+

Летом ситуация немного усложняется, не в последнюю очередь потому, что домовладельцы не привыкли к работе котла, когда дом не нужно отапливать. Но в доме с косвенным водонагревателем бойлер все равно должен периодически включаться, чтобы удовлетворить потребность семьи в горячей воде.

Непрямые водонагреватели vs.Водонагреватели без резервуаров

Водонагреватели косвенного действия — не единственный тип водонагревателей, предназначенный для работы по требованию. Другой тип технологии водонагревателей — водонагреватели без резервуаров, как их обычно называют, — делают то же самое. Ключевое отличие состоит в том, что эффективность косвенного водонагревателя равна эффективности бойлера, а котлы обычно превосходят большинство водонагревателей. Если у вас есть совершенно новый высокопроизводительный котел, способный обеспечить КПД 96 процентов, вам будет намного лучше, чем с безбактовым агрегатом с КПД 80 процентов или обычным агрегатом с КПД 60 или более процентов. 70 процентов диапазона.

Установка косвенного водонагревателя

Если вы заинтересованы в установке косвенного водонагревателя в своем доме, О’Брайан настоятельно рекомендует обсудить ваши планы с подрядчиком. Некоторые работы подходят для самостоятельной работы, но правильный выбор размера косвенного водонагревателя требует выполнения ряда сложных расчетов, которые лучше всего оставить в руках обученного и опытного установщика. Конечно, наем подрядчика не из дешевых, и покупка водонагревателя косвенного нагрева тоже не из дешевых. Но хотя первоначальные затраты могут быть значительными, водонагреватели косвенного нагрева обычно не нуждаются в дорогостоящем обслуживании или ремонте.Кроме того, с небольшим количеством движущихся частей и подключений к сетям — и без воздействия горения — водонагреватели косвенного нагрева часто служат намного дольше, чем другие типы. Многие производители даже предоставляют пожизненную гарантию.

Если вам нужно заменить неисправный водонагреватель или просто обновить его, О’Брайан заключает: «Если у вас есть бойлер или вы планируете установить бойлер, непрямое устройство станет очевидным выбором» из-за надежности и стоимости. -эффективное водяное отопление. Если вы устали опасаться прихода счетов за коммунальные услуги, сделайте следующий шаг к исследованию того, подойдет ли косвенный водонагреватель для ваших нужд, вашего бюджета и вашего дома.Не знаете с чего начать? Вы можете начать с посещения SupplyHouse.com прямо сейчас, чтобы изучить широкий выбор водонагревателей непрямого действия и аксессуаров от крупнейших производителей в этой категории, включая Buderus, Amtrol, Bradford White и Weil-McLain. Не волнуйтесь: если у вас возникнут какие-либо вопросы, специалисты по обслуживанию клиентов всегда готовы помочь.

Фото: istockphoto.com

Проконсультируйтесь с профессионалом

Найдите лицензированных специалистов по сантехнике в вашем районе и получите бесплатную и бесплатную смету для вашего проекта.

+

Водонагреватели косвенного нагрева: краткое описание котлов

Хотите знать, чем отличаются водонагреватели косвенного нагрева от стандартных водонагревателей резервуарного типа? Все дело в котле!

Вашему предприятию требуется горячая вода, и у нагревателя резервуарного типа и косвенного нагрева воды будут свои преимущества и недостатки. Добавление резервуара косвенного нагрева к отопительному котлу для создания «комбинированной системы» может обеспечить дополнительную мощность и сэкономить место, но традиционная установка водонагревателя может создать меньше головной боли в долгосрочной перспективе.Мы рассмотрим некоторые ключевые факторы, которые необходимо учитывать, в том числе основные различия между двумя системами, чтобы помочь вам решить, должен ли ваш котел также работать как часть вашей коммерческой системы водяного отопления.

Полный текст читайте здесь!

Когда дело доходит до нагрева воды в коммерческих приложениях (например, в ресторанах, гостиницах и многоквартирных домах), большую часть времени вы все равно увидите то, что мы называем стандартной установкой для водонагревателя резервуарного типа в «котельной».«Возможно, вы знакомы с принципом работы водонагревателя резервуарного типа по опыту работы в вашем офисе или дома, но существует множество разновидностей коммерческих водонагревателей, что делает этот тип установки чрезвычайно универсальным вариантом для различных применений. Независимо от размера или конфигурации, классическая установка водонагревателя резервуарного типа в основном состоит из одного или нескольких коммерческих водонагревателей, в стандартных или высокоэффективных вариантах, нагрева и хранения горячей воды для бытового потребления для вашего здания.

Хотя это все еще наиболее распространенная установка, это не всегда вариант , только , доступный для подачи горячей воды в смесители. Другой тип коммерческой установки для нагрева воды, который приобрел популярность, — это система косвенного нагрева воды или комбинированная система , , поскольку она более известна, потому что она объединяет косвенный бак с нагревательным котлом (водяным или паровым) , а также обеспечивают не только тепло, но и горячую воду для дома.

Отопительный котел и его верный помощник, косвенный резервуар

Чтобы понять, как работает эта система, полезно иметь некоторые базовые знания о котлах . Как и водонагреватели, котлы также производят горячую воду, но они не могут хранить ее , а горячая вода (или пар), которую они производят, может использоваться для различных целей — наиболее типичным использованием является отопление помещений (также известное как Hydronic. отопление ). Водогрейные котлы , используемые только для отопления помещений , не нуждаются в месте для хранения горячей воды, потому что вместо этого она отправляется в систему для обогрева здания, обычно с использованием радиаторов для распределения тепла по всему зданию (известное как лучистое тепло ).В здании с лучистым теплом вода нагревается котлом до точки чуть ниже точки кипения и течет по постоянному контуру от котла к трубам, в радиаторы и обратно в котел для повторного нагрева (это известно как замкнутый контур ).

Когда бойлер используется как для водяного отопления, так и для водяного отопления и , это называется комбинированной системой. Комбинированная система отопления состоит из двух основных компонентов:

  1. A Hydronic (горячая вода или пар) отопление бойлер .Основная часть этой системы, обеспечивающая отопление здания. Размеры коммерческих котлов могут варьироваться от 2 на 2 дюйма до более 5 футов в высоту и более 8 футов в длину, в зависимости от вашего применения и конфигурации.
  2. Бак косвенного водонагревателя для горячего водоснабжения здания. Бак косвенного нагрева визуально похож на стандартный водонагреватель, но без механических кишок, необходимых для нагрева только воды, поэтому ему нужен бойлер.

Это означает, что отопительный котел является критическим условием при рассмотрении косвенного водонагревателя в качестве опции для горячего водоснабжения.Непрямой водонагреватель похож на коляску на мотоцикле, отключающую мощность основного устройства для получения дополнительной бонусной функции.

Водонагреватели непрямого действия названы буквально — они не нагревают воду напрямую, как стандартные водонагреватели, поэтому у них нет собственных средств управления, но они также представляют собой нечто большее, чем просто резервуары для хранения. Как и стандартный водонагреватель, водонагреватель косвенного действия имеет собственное впускное отверстие для холодной воды и заполняется свежей питьевой водой из городской системы водоснабжения.Но косвенный нагреватель полностью управляется котлом и подключен к нему через замкнутый водопровод , проходящий между ними. Труба проходит от котла к резервуару косвенного нагрева, где он соединяется со змеевиком теплообменника, который представляет собой металлическую трубу, закрученную как штопор внутри резервуара, окруженную водой для бытового потребления, которую необходимо нагреть. Другой конец змеевика соединяется с другой трубой, идущей обратно к котлу, образуя замкнутый контур. (См. Диаграмму.)

Для ясности, в этих типах комбинированных систем вода, которая нагревается непосредственно котлом для обогрева здания, и горячая вода, которая выходит из кранов или проходит через посудомоечную машину, являются не одно и то же — эти два разных потока воды никогда не соприкасаются друг с другом.Есть два замкнутых контура непитьевой воды, постоянно нагреваемых котлом, которые называются первичным контуром и вторичным контуром . Первичный водяной контур используется для водяного тепла, но этот контур также подключается к вторичному контуру, который используется для нагрева бытовой или питьевой воды, хранящейся внутри косвенного резервуара. Общим элементом является бойлер и подсоединенный трубопровод, а не образующаяся вода.

Таким образом, вода в этом вторичном контуре постоянно нагревается котлом почти до кипения, течет в косвенный резервуар и через спиральную трубу теплообменника в виде штопора внутри резервуара.Затем тепло передается от этой сверхгорячей воды в спиральной трубе к окружающей более холодной воде в косвенном баке, в то время как вода внутри змеевика возвращается обратно в бойлер для повторного нагрева. Конструкция змеевика обеспечивает большую площадь поверхности, максимизируя теплопередачу, чтобы вода, содержащаяся в резервуаре косвенного нагрева, становилась достаточно ГОРЯЧЕЙ, чтобы обеспечить достаточное количество горячей воды для бытового потребления для раковин, посудомоечных машин и смесителей. (Хотя в большинстве случаев термин «водонагреватель» является излишним, в случае косвенного бака это очень верно! Бачок косвенного нагрева на самом деле является «нагревателем горячей воды », использующим горячей воды для нагрева холодная вода !)

Требования к комбинированной системе отопления

Преимущества системы косвенного нагрева воды в основном сводятся к энергоэффективности, стоимости и компактности, но практичность комбинации system действительно зависит от вашей текущей системы.Ранее мы использовали аналогию, согласно которой добавление косвенного водонагревателя к бойлеру было сродни добавлению коляски к мотоциклу для получения дополнительной функциональности. Давайте рассмотрим это дальше, чтобы объяснить, почему водонагреватели косвенного нагрева по-прежнему занимают такую ​​нишу на современном рынке. Если у вас даже нет мотоцикла, то иметь коляску было бы бесполезно и глупо. Точно так же, если у вас нет водогрейного котла, то водонагревателю непрямого действия не к чему подключаться в качестве источника тепла, поэтому его бессмысленно рассматривать.

Если у вас или есть мотоцикл, то добавление коляски может быть вариантом, если ваш существующий автомобиль может справиться с добавлением и делать это эффективно. Итак, если в вашем доме уже установлен бойлер для водяного тепла (часто это бывает в многоквартирных домах), то добавление косвенного водонагревателя для создания комбинированной системы может быть рентабельным и эффективным вариантом для нагрева воды. Но наличие существующего бойлера для водяного тепла не обязательно означает, что ваш бойлер подходит для такого типа системы.

Проще говоря, не все водогрейные котлы достаточно эффективны, чтобы их можно было использовать для многократных целей. Технически водонагреватели косвенного нагрева можно установить на старые котлы стандартной эффективности (атмосферные с КПД 78-86%), но это может сократить срок службы вашего бойлера, заставив его работать круглый год для обеспечения горячей водой, и это обычно не дает никаких преимуществ по сравнению со стандартным водонагревателем, который может достичь такого же или более высокого уровня эффективности.

На самом деле, лучшее время для начала изучения комбинированной системы — это покупка нового водяного котла с повышенным КПД , будь то замена старого существующего агрегата или просто новая сборка с нуля. Итак, если вы начинаете с чистого листа и устанавливаете новую котельную систему, косвенный бак — довольно недорогое дополнение, которое может сэкономить вам деньги в будущем за счет повышения эффективности ваших операций по нагреву воды.

Преимущества многозадачности

Добавление системы косвенного нагрева воды к существующей установке требует вложений в дополнительные трубопроводы и насосы, электричество для работы этих насосов и сам резервуар косвенного нагрева.Однако после того, как вы сделаете первоначальные вложения, комбинированная система может быть относительно долговечной. Котлы рассчитаны на длительную работу, особенно новые модели с регулируемым режимом работы, которые предлагают различные настройки, чтобы избежать переутомления, так что вы уже получаете долгую жизнь от этого оборудования. Кроме того, резервуары косвенного водонагревателя, как правило, служат дольше, чем стандартные газовые водонагреватели резервуарного типа. Вот почему…

Стандартный атмосферный водонагреватель резервуарного типа втягивает воздух из окружающей среды, чтобы создать пламя, которое сжигает топливо (будь то природный газ, пропан или масло).Нагретые газы проходят вверх через многочисленные выхлопные трубы внутри водонагревателя. Перегородки в дымоходных трубах замедляют движение горячего воздуха по мере его продвижения вверх, нагревая воду, окружающую эти трубы, по мере того, как он продолжает движение вверх к коллекторному колпаку, выходит из верхнего дымохода через дымоход и наружу. Когда в здании используется достаточно горячей воды, бак водонагревателя наполняется свежей холодной водой извне для нагрева до следующего раунда. Этот процесс подвергает водонагреватели постоянным изменениям температуры от холодной к горячей, в результате чего стандартный резервуар постоянно расширяется и сжимается, оказывая давление на сварные соединения.В конце концов, эти высокие показатели теплообмена приводят к ухудшению качества резервуара водонагревателя, и эти сварные швы открываются — и именно тогда требуется замена.

В случае водонагревателя косвенного нагрева в резервуаре нет прямого нагрева или горения — вода внутри нагревается пассивно, когда очень горячая вода из бойлера проходит по спиральной трубе в резервуаре косвенного нагрева, передавая тепло более холодной воде, находящейся внутри. непрямой танк. Горячая котловая вода проходит по спиральной трубе довольно медленно, но это очень быстро нагревает воду вокруг нее (внутри косвенного резервуара) .Когда бак косвенного нагрева пополняется холодной водой, вода протекает прямо над нагревательной спиралью и сразу начинает нагреваться, поэтому разница температур, или Δ (дельта) T, намного меньше. В свою очередь, тепловое расширение меньше, что снижает нагрузку на сам резервуар. Этот процесс также делает водонагреватели косвенного нагрева более эффективными, чем стандартные атмосферные водонагреватели. (Хотя многие высокоэффективные водонагреватели повышают свою эффективность за счет использования аналогичной технологии, такой как спиральные теплообменники, поэтому, опять же, важно рассмотреть все варианты, чтобы сделать лучший выбор для вашего здания и потребностей.)

Если у вас ограниченное пространство в котельной, косвенный резервуар может быть отличным вариантом для экономии места, поскольку нет дополнительной вентиляции. Кроме того, часто можно обойтись меньшим косвенным резервуаром для горячей воды, чем для обычного водонагревателя, потому что высокая потребляемая мощность бойлера в БТЕ обеспечивает преимущество быстрого восстановления горячей воды, что компенсирует нехватку хранилища .

Соображения

Все сказанное, важно уточнить, что косвенные водонагреватели действительно имеют тенденцию быть наиболее выгодными при работе в сочетании с более новыми, высокоэффективными моделями котлов модулирующими по двум причинам.Во-первых, эти высокоэффективные котлы достигают показателей эффективности от 90 до 99%, что делает их достаточно эффективными для многозадачности, обеспечивая как тепло, так и горячую воду, и при этом экономить ваши деньги на счетах за электроэнергию. Но модулирующий аспект этих котлов — еще один огромный фактор для получения максимальной отдачи от комбинированной системы. Модулирующие котлы могут обеспечивать различные уровни розжига горелок, поэтому они могут определить, нужно ли им разжечь полное или слабое пламя. В частности, это означает, что в теплую погоду, когда вы не будете использовать свой бойлер для обогрева, котел может работать на низком уровне, обеспечивая только горячую воду.

Если вы планируете обновить существующую систему котла , включив в нее водонагреватель косвенного действия, необходимо учитывать дополнительные факторы, такие как износ котла, а также эффективность котла. Эффективность котла определенно влияет на то, стоит ли выбирать непрямой водонагреватель вместо стандартного. Использование неэффективного котла для выполнения нескольких функций не увеличивает его эффективность.

Вообще говоря, когда котлы используются только для водяного отопления , они отключаются в теплые месяцы года.Таким образом, важно учитывать, что добавление косвенного нагревателя для бытового использования воды приведет к тому, что котел будет работать круглый год (и связанные с этим расходы). А котел без модуля с модулирующим регулятором горелки означает, что котел не может отличить потребность в топке для тепла или горячей воды, поэтому он сжигает одинаковое количество в любом случае и, следовательно, будет гореть чаще, когда также используется для горячего вода. Это может серьезно сократить срок службы котла, поскольку он используется чаще, чем предполагалось изначально.

Одним из недостатков любой комбинированной системы является то, что водяное тепло всегда имеет приоритет над ГВС. Когда зданию требуется тепло, включается первичный контур, и если жильцы одновременно принимают душ или используют воду для бытового потребления, тепло здания по-прежнему имеет приоритет. Таким образом, если ударит еще один полярный вихрь, этому бойлеру, возможно, придется часто удовлетворять свои потребности в обогреве душевых, посудомоечных машин и т. Д. Большинство систем настроены так, чтобы не «игнорировать» бытовые потребности более 30 минут, но что, если это произойдет быть временными рамками, когда половина дома готовится к работе и принимает душ?

Также, как если бы вы выбрали один большой водонагреватель вместо нескольких меньших блоков, , когда ваш бойлер выходит из строя, вся ваша система ВЫКЛЮЧАЕТСЯ на .Если вы полагаетесь на один бойлер для водяного отопления и нагрева воды, и он выйдет из строя, все ваше здание потеряет как горячую воду, так и тепло, и все сразу; нет ни избыточности, ни резервной копии. Перед выбором системы водяного отопления важно соответствующим образом спланировать и оценить свои потребности.

Еще одно соображение — качество воды, используемой в вашей комбинированной системе. Как и в случае с водонагревателями резервуарного типа, важно убедиться, что в вашем бойлере и резервуаре косвенного водонагревателя используется умягченная вода.Вы можете подумать, что ваша вода недостаточно жесткая, чтобы требовать умягчителя, но если вы хотите, чтобы ваш бойлер и водонагреватели прожили долгую и здоровую жизнь, это очень важно. Когда жесткая вода нагревается, природные минералы в этой воде отделяются и остаются, чтобы прилипнуть к тому, на что они приземляются. Чем горячее становится вода, тем больше осадка вытряхивается и остается внутри вашего оборудования и труб. Мы упоминали, что котлы производят на самом деле горячей воды?

Отложения в трубках теплообменника котла (самая дорогая часть котла) вызывают эффект пульсации, который в конечном итоге может засорить трубы и препятствовать свободному течению воды.Поскольку минералы и отложения накапливаются внутри трубок, небольшие промежутки между отложениями создают карманы, в которых водяной пар застревает и выскакивает, создавая небольшие колебания. Это может вызвать подпрыгивание котла вверх и вниз, что в конечном итоге приведет к выходу из строя теплообменника. Это в конечном итоге приведет к утечке из теплообменника, которая погасит пилотную сборку, остановив , все обогреватели и в конечном итоге превратятся в гигантскую лужу на полу вашей котельной.Проблемы с отложением отложений будут развиваться постепенно, но к тому времени, когда появятся заметные симптомы, ущерб будет трудно обратить вспять. Поскольку жесткая вода может привести к катастрофическому отказу вашего оборудования, предотвращение ее умягчением является достойным вложением для сохранения вашего бойлера и системы косвенного нагрева воды как можно дольше.

Если вы находитесь на начальной стадии установки коммерческого водонагревателя или готовы к капитальному ремонту, вы можете столкнуться с выбором между стандартным водонагревателем резервуарного типа или комбинированной системой, в которой используется бойлер и непрямой танк.Комбинированная система с котлом right — отличный вариант для нагрева воды для хозяйственных нужд и в коммерческих помещениях. Бак косвенного нагрева воды может быть довольно недорогим дополнением к вашей системе водяного отопления, что может сэкономить вам деньги в будущем за счет повышения эффективности ваших операций по нагреву воды.

Несмотря на то, что система бойлера и водонагревателя косвенного нагрева имеет множество преимуществ, есть также случаи, когда она может не подойти для вашего бизнеса.Прежде чем вносить изменения, важно понимать основы бойлеров и водонагревателей и взвешивать затраты / выгоды. Профессиональный, прошедший обучение специалист по системам водяного отопления может помочь вам взвесить ваши варианты и определить, какая установка для водяного отопления лучше всего подходит для вашего коммерческого применения .

Не знаете с чего начать? Ознакомьтесь с нашей информацией о водонагревателях, чтобы принять оптимальные решения относительно вашей системы отопления и водоснабжения для бытовых нужд .Или свяжитесь с нашими обученными специалистами в Reliable Water Services (800-356-1444). Мы рады помочь вам выбрать лучшую систему водяного отопления для вашего коммерческого применения.

% PDF-1.5 % 126 0 объект > эндобдж xref 126 79 0000000016 00000 н. 0000002874 00000 н. 0000002976 00000 н. 0000003619 00000 н. 0000003875 00000 н. 0000004374 00000 н. 0000004624 00000 н. 0000005081 00000 н. 0000005193 00000 п. 0000005307 00000 н. 0000005666 00000 н. 0000005714 00000 н. 0000005751 00000 п. 0000006161 00000 п. 0000006636 00000 н. 0000007288 00000 н. 0000007794 00000 н. 0000008043 00000 н. 0000008375 00000 н. 0000009014 00000 н. 0000009815 00000 н. 0000010670 00000 п. 0000011489 00000 п. 0000012370 00000 п. 0000013126 00000 п. 0000013974 00000 п. 0000014609 00000 п. 0000014636 00000 п. 0000014663 00000 п. 0000015039 00000 п. 0000015177 00000 п. 0000015314 00000 п. 0000015446 00000 п. 0000015851 00000 п. 0000016271 00000 п. 0000016298 00000 п. 0000016887 00000 п. 0000017792 00000 п. 0000018584 00000 п. 0000018654 00000 п. 0000018902 00000 п. 0000019186 00000 п. 0000020708 00000 п. 0000020788 00000 п. 0000020856 00000 п. 0000020936 00000 п. 0000038167 00000 п. 0000074453 00000 п. 0000074567 00000 п. 0000075383 00000 п. 0000075647 00000 п. 0000078296 00000 п. 0000080420 00000 п. 0000080490 00000 н. 0000080570 00000 п. 0000095628 00000 п. 0000109067 00000 н. 0000109337 00000 н. 0000121899 00000 н. 0000122360 00000 н. 0000122854 00000 н. 0000122970 00000 н. 0000125239 00000 н. 0000125586 00000 н. 0000125995 00000 н. 0000136313 00000 н. 0000136573 00000 н. 0000137007 00000 н. 0000146141 00000 п. 0000146216 00000 н. 0000146606 00000 н. 0000146654 00000 н. 0000160697 00000 н. 0000376175 00000 н. 0000376626 00000 н. 0000380043 00000 н. 0000381325 00000 н. 0000432239 00000 н. 0000001876 00000 н. трейлер ] / Назад 1721579 >> startxref 0 %% EOF 204 0 объект > поток hb«b«d03 0 шт.

Как работают водонагреватели косвенного нагрева?

Бытовые системы горячего водоснабжения являются одними из самых важных и основных устройств, необходимых современному обществу.Доступно множество конфигураций системы ГВС, каждая из которых обладает уникальными характеристиками, а также существуют различные источники тепла. Независимо от настройки системы, энергоэффективность является важным аспектом, который следует учитывать: более эффективные обогреватели имеют повышенную цену, но дополнительные расходы многократно возмещаются в течение срока их службы в виде экономии энергии.

В следующей таблице приведены наиболее распространенные типы систем горячего водоснабжения. В этой статье мы остановимся на последнем типе: безрезервуарные змеевики и косвенные водонагреватели.

Тип системы ГВС

Описание

Обычные водонагреватели

Использует резервуар (накопительный бак), наполненный горячей водой, для подачи ее по мере необходимости.

Бесконтактные водонагреватели или водонагреватели по требованию

Нагревает воду прямо по мере ее прохождения через агрегат, без использования накопительного бака.

Водонагреватели с тепловым насосом

Использует обратный цикл охлаждения для нагрева воды. Тепло получается из наружного воздуха или грунтовых вод и подводится к воде, используемой сантехническими приборами.

Солнечный водонагреватель

Использует солнечный коллектор для нагрева воды без потребления топлива или электроэнергии. В зависимости от высоты крыши могут потребоваться небольшие расходы на перекачку.

Бесконтактные змеевики и водонагреватели косвенного нагрева

Использует систему отопления помещения для системы горячего водоснабжения.

Каковы наиболее распространенные конфигурации системы ГВС?

Что касается коммерческого водяного отопления (многоквартирные дома, рестораны, гостиницы и т. Д.), В 99% случаев вы увидите одну из двух распространенных схем в котельной:

  • Первый — это то, что мы называем стандартной установкой водонагревателя резервуарного типа. Он содержит большой водонагреватель для коммерческого использования или несколько водонагревателей меньшего размера, размер которых соответствует конкретному применению.
  • Вторая типовая конфигурация — это бойлер (водяной или паровой), работающий в тандеме с теплообменником и баком для горячей воды, обычно называемый системой косвенного нагрева горячей воды.В этой системе коммерческий котел обеспечивает нагрев воздуха в здании, а также обеспечивает горячую воду для кранов и светильников здания через теплообменник. Водонагреватели косвенного нагрева наиболее эффективно работают в холодное время года, когда система отопления используется регулярно; с другой стороны, котел отопления помещения вынужден работать с частичной нагрузкой, когда требуется горячая вода в летние месяцы.

Системы косвенного нагрева воды могут работать на природном газе, масле, пропане или электричестве (в зависимости от того, какой источник тепла используется в котле отопления помещения).Водонагреватель косвенного нагрева также может дополнять солнечный коллектор, обеспечивая дополнительное отопление, которое невозможно обеспечить только за счет солнечного излучения. Эффективность водонагревателей косвенного нагрева в основном зависит от двух факторов: эффективности изоляции бака и эффективности котла, к которому он подключен.

Принцип работы водонагревателей косвенного нагрева

Водонагреватели косвенного нагрева используют уже работающий котел для обогрева помещения, чтобы поддерживать тепло в доме.Резервуар для косвенной воды расположен рядом с бойлером и подключен через замкнутый водяной контур, который проходит между обоими частями оборудования. Когда труба входит в резервуар для косвенной воды, она скручивается, как змеевик, чтобы увеличить площадь теплопередачи, а затем выходит обратно. Таким образом, горячая вода проходит от котла по спиральной трубе в косвенном баке и возвращается обратно в котел. Этот процесс продолжается до тех пор, пока вода в баке не достигнет необходимой температуры, и ее можно будет подавать к сантехнике.

Подтипы систем косвенного нагрева воды

Системы косвенного нагрева воды можно разделить на три подтипа, в зависимости от того, как они справляются с протекающей через них водой.

  • Системы накопительного бака аналогичны обычным водонагревателям в использовании бака для горячей воды. Однако вместо поддержания высокой температуры резервуара с помощью прямого источника тепла вода постоянно циркулирует между резервуаром и теплообменником. Эти системы лучше всего подходят для применений, где потребляются большие объемы воды, но где спрос непостоянен.
  • Системы без резервуаров лучше подходят для применений, где потребность в горячей воде постоянна в течение длительных периодов времени и нет необходимости держать резервуар полным. Поскольку резервуар для хранения не используется, эта конфигурация системы более доступна, поэтому ее следует рассматривать, когда это возможно.
  • Гибридные системы без резервуара-резервуара подходят, когда в одном здании требуются две разные температуры воды для разных применений. Система накопительного бака может использоваться для подачи воды с одной температурой, в то время как вода из бака рециркулирует через безбаковый нагреватель, чтобы подавать ее с еще более высокой температурой.

Определение размеров косвенного водонагревателя

Чтобы определить размер водонагревателя косвенного нагрева, важно определить потребность в горячей воде и то, как она меняется по часам. Общая потребность определяет требуемую мощность водонагревателя косвенного нагрева, а почасовой режим определяет, имеет ли смысл использовать несколько устройств. Если есть определенные часы, когда потребность в горячей воде особенно высока, общая требуемая мощность нагревателя может быть чрезмерной. В этих случаях имеет смысл использовать бак с горячей водой и наполнять его до часов пик, тем самым уменьшая требуемую мощность нагревателя.Вместо того, чтобы использовать большой и дорогой нагреватель, который работает только в часы пик, имеет смысл заранее заполнить накопительный бак достаточным количеством горячей воды, используя меньшие устройства.

Формула расчета тепловой нагрузки

Для расчета тепловой мощности косвенного водонагревателя необходимы следующие данные:

  • Требуемая температура горячей воды (° F)
  • Температура подаваемой воды (° F)
  • Скорость потока (галлонов в минуту)

Как только указанная выше дата становится доступной, используется следующая формула:

  • Тепловая мощность (БТЕ / ч) = Повышение температуры (° F) x Расход (галлонов в минуту) x Удельная теплоемкость (БТЕ / галл ° F)

В качестве примера предположим следующие данные:

  • Требуемая температура = 140 ° F
  • Температура подачи = 40 ° F
  • Расход = 300 галлонов в минуту
  • Удельная теплоемкость = 8.33 БТЕ / гал ° F

С учетом приведенных выше данных тепловая нагрузка, необходимая для воды, составляет:

  • Тепловая мощность = 100 ° F x 300 галлонов в минуту x 8,33 БТЕ / галл ° F = 249 900 БТЕ / ч

Однако это тепло, подводимое к воде. Поскольку ни одна система не является идеальной, необходимо учитывать эффективность косвенного водонагревателя. Предполагая, что эффективность системы составляет 80%,

  • Тепловая нагрузка = Тепловая мощность / КПД = 249 900 БТЕ / ч / 0,80
  • Тепловая нагрузка = 312,375 БТЕ / ч

Определение размеров расширительного бака

Подача холодной воды в косвенный нагреватель может содержать обратный клапан, редукционный клапан или предохранитель обратного потока, создавая «закрытую систему».«Когда нагретая вода расширяется, она создает давление в замкнутой системе, и это может вызвать пропускание воды через предохранительный клапан T&P (температура и давление). Чтобы этого не произошло, в магистраль подачи холодной воды необходимо установить расширительный бак. Установите расширительный бак на 10% мощности водонагревателя или в соответствии с рекомендациями производителя.

Преимущества косвенного водонагревателя

Если у вас уже есть большой котел в эксплуатации, добавление косвенного водонагревателя для создания комбинированной системы является жизнеспособным вариантом для рассмотрения.

  1. Резервуар непрямого действия — довольно недорогое дополнение.
  2. Косвенные цистерны не требуют дополнительного источника топлива.
  3. Резервуары непрямого действия служат дольше, чем стандартные газовые водонагреватели резервуарного типа.

Обычные водонагреватели изнашиваются быстрее, потому что они подвергаются прямому воздействию пламени на дне резервуара. Кроме того, они также должны обрабатывать дымовые газы. Частое воздействие высоких температур вызывает расширение и сжатие, а также механическую нагрузку на сварные соединения.Со временем сварные швы начинают трескаться, и тогда требуется их замена.

В баке непрямого действия разница температур намного меньше. Труба с горячей котловой водой быстро нагревает воду в косвенном баке, тогда как вода в стандартном водонагревателе бакового типа нагревается дольше и подвергается более резким перепадам температур. При наличии спиральной трубы внутри резервуара непрямого действия не происходит частого теплового расширения, что снижает механическую нагрузку на резервуар.Меньшая нагрузка на бак означает меньшую частоту замен и больше денег, которые останутся в вашем кармане.

На что следует обратить внимание при выборе водонагревателей косвенного нагрева

Какую бы систему водяного отопления вы ни выбрали, всегда нужно учитывать разные затраты. Когда вы выбираете комбинированную систему, даже если котел уже установлен в вашем здании, вы должны взять на себя расходы на дополнительные трубопроводы и насосы, плюс электричество для работы этих насосов, в дополнение к самому косвенному резервуару.Однако после первоначальных вложений комбинированная система должна прослужить довольно долго.

Водонагреватели косвенного нагрева также страдают отсутствием резервирования. Если ваш котел не работает, вы теряете и отопление помещения, и горячую воду. Летний режим также очень неэффективен, так как котел не обеспечивает обогрев помещения и должен работать лишь на часть своей полной мощности. В идеале котел должен работать с частичной нагрузкой летом — убедитесь, что он не установлен на 100% мощности, когда присутствует только нагрузка на ГВС.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
