Перемычки из арматуры над проемами: размеры, опирание, как сделать своими руками

Содержание

размеры, опирание, как сделать своими руками

Грамотное выполнение армирования строений из газобетона является залогом долговечности возводимой конструкции, а также позволяет предотвратить появление трещин и деформаций в процессе всего периода эксплуатации.

Армированные элементы применяются при необходимости повысить уровень прочности стен из газосиликата в условиях коттеджного и частного малоэтажного строительства. Перемычки для газобетонных блоков устанавливаются при обустройстве всех оконных и дверных проемов. Это помогает распределить нагрузки от перекрытий и исключить появление трещин в оконной зоне.

Заводские решения

Технология применения перемычек в частном домостроительстве имеет несколько принципиальных отличий от монтажа, принятого в современном и массовом строительстве с использованием ячеистых газобетонов. В настоящее время используется несколько видов перемычек, которые отличаются конструктивными особенностями и правилами применения.

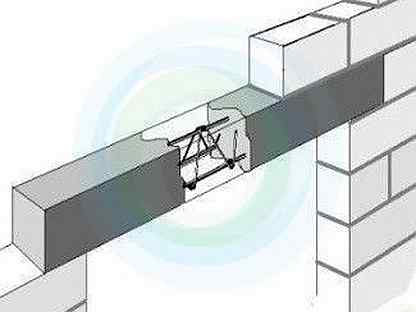

Готовый вариант армированной газосиликатной перемычки по ГОСТ

Готовые заводские газосиликатные (газобетонные) перемычки являются обычными балками из газобетона с прямоугольным сечением и внутренним каркасом в виде арматуры, покрытой специальным антикоррозионным составом.

Стрелки на элементе указывают правильное направление выполнения монтажа.

Справка

Такой вариант принято считать самым простым и не требующим особых знаний для установки.В тоже время это решение является самым дорогим по стоимости.

Основными преимуществами являются:

  • правильно армированные газобетоны не растрескиваются, не «плывут» и не разрушаются в процессе длительной эксплуатации;
  • газобетонные перемычки относятся к высокопрочным конструкциям с малым весом, не оказывающим дополнительной нагрузки на возведенные стены и фундаментное основание;
  • ячеистая структура газобетонной перемычки идентична структуре строительных блоков, поэтому не вызывает снижения показателей тепловой эффективности, и в результате не потребуется выполнять дополнительное утепление.

Основные размеры газосиликатных перемычек:

  • Высота — 124 мм;
  • Ширина — 115 мм, 150 мм, 175 мм;
  • Длина — 1300-3000 мм.

Уточняйте на сайте производителей.

Конструкция из U-блоков

Наиболее популярным вариантом является обустройство сборно-заливных перемычек над окнами в стенках из ячеистого газобетона с несъемной опалубкой на основе U-образных элементов.

В приведенной по ссылке статье представлена информация о выпускаемых размерах этих элементов и о способе самостоятельного изготовления.


U-образные перемычки являются сборными элементами. Они легко пилятся под необходимую длину с помощью ножовки по газобетону. В борозды изделий закладывается сварная арматурная каркасная конструкция, после чего монтаж производится над оконным или дверным проемом посредством деревянной опалубки. Железобетонные элементы изготавливаются с применением тяжелых смесей на основе бетонов и арматурных прутов.

Важно!

Если стены дома не планируется утеплять, не забудьте внутри конструкции разместить вставку из пенополистирола или другого утеплителя.

Железобетонные перемычки

Эти заводские изделия представляют собой балки из бетона с арматурой внутри.

По теплопроводности бетон заметно уступает газосиликату.

Если планируется утепление стен дома минеральной ватой, то эти балки использовать можно.

Но для стен без утеплителя железобетон будет являться мостиком холода.

В этом случае перемычки из газобетона, предложенные в первом варианте, смотрятся лучше.

Глубина опирания и максимальная длина проема

В зависимости от конструкционных особенностей может варьироваться как технология монтажа, глубина опирания перемычек на газобетонные блоки, так и основные правила эксплуатации.

Тип перемычки Длина проёма максимальная Опирание на кладку Конструктивные особенности
Армированная несущая конструкция газобетонная 174 см 25 см Не нуждается в дополнительном утеплении
Несущая конструкция из железобетона с применением несъёмной опалубки в виде U-образных блоков 300 см 25 см
Не нуждается в дополнительном утеплении
Монолитная железобетонная конструкция несущего типа В соответствии с длиной балки 35 см Нуждается в дополнительном утеплении
Выполнение армированием 120 см Введение арматуры за проём на 0,5 м Желательно осуществлять рядовое армирование над проёмами
Монолитная не несущая конструкция из железобетона 200 см 35 см Нуждается в дополнительном утеплении
Конструкция не несущего типа на основе металлических уголков 120 см 20 см Нуждается в заглублении в кладку

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники.

Армирование осуществляется рифлеными металлическими прутами, имеющими класс прочности А400-500 при диаметре в 10-16 мм (что определяется расчетом):

  • при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
  • при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.

Устройство армированных перемычек

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования.


Размеры подбираются в соответствии с длиной пролёта и шириной стеновых блоков. Такой элемент используется в качестве балки на один пролет и монтируется в соответствии со следующими рекомендациями:

  • подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
  • при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
  • на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

Устройство на уголках или арматурных стержнях

Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз»

. Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал.

Такая конструкция представляет собой применение металлических уголков, устанавливаемых с опорной глубиной в 30 см. Монтажные работы осуществляются с учётом следующих требований и правил:

  • стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
  • минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
  • уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
  • металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.

Вот ещё вариант:

Важно!

Если предполагается выполнять оштукатуривание газобетонного строения, то металлические перемычки из уголков нужно оборачивать специальной штукатурной сеткой.А вот вариант с применением арматуры:

Советы и рекомендации

Важно помнить, что если длина проема не превышает 1,2 метра, а высота менее двух третей от ширины, то наиболее удобным вариантом устройства станет перемычка из стандартных блоков без применения дополнительных крепежей. Блоки нужно укладывать с использованием съёмной временной опалубки и специального клея для ячеистых газобетонов. Боковые элементы в этом случае заглубляются в стену минимум на 115 мм.

Дополнительным усилением может стать армирование расположенных над проёмом рядов. Оптимальное сечение используемой арматуры составляет примерно 6-8 мм. Концевая часть заводится за границы проема на 0,5 м с двух сторон кладки. Концам нужно придать Г-образную форму и анкеровать их в кладку газобетонных блоков.

Полезное видео

Вот так можно смонтировать качественную правильную перемычку и обойтись без покупки заводских изделий:

Мы старались написать лучшую статью. Если понравилось — пожалуйста, поделитесь ею с друзьями или оставьте ниже свой комментарий. Спасибо!

Отличная статья 30

Как подобрать перемычки в кирпичных стенах

В кирпичной кладке над оконными и дверными проемами необходимо укладывать перемычки - обычно это железобетонные элементы заводского изготовления по типовой серии 1.038.1-1 или в случае больших пролетов - по серии 1.225-2. Также, если нет возможности купить готовые перемычки, можно в условиях стройки выполнить армированные монолитные железобетонные перемычки или балки из металлических элементов - все зависит от размеров проема и нагрузки на стену.

Железобетонные перемычки по серии 1.038.1-1

. Подобрать перемычки по данной серии просто. Нужно знать:

- ширину проема,

- нагрузку на перемычку от собственного веса, веса стены и перекрытия (обычно для жилых домов, в которых нет больших нагрузок, можно выделить три типа: 1 - случай, когда на стену опирается перекрытие; 2 - когда стена самонесущая и перекрытие не опирается; 3 - когда перемычка укладывается в кирпичной перегородке толщиной 120 мм).

Все перемычки в серии имеют обозначение, например 2ПБ18-8 и приведены в виде таблицы, в которой указаны необходимые характеристики - размеры, вес и допустимая нагрузка на перемычку.

Что зашифровано в названии перемычки 2ПБ18-8?

ПБ - это марка. Есть марка ПБ - перемычки брусковые шириной 120 или 250 мм, которые нужно набирать по несколько штук в зависимости от ширины стены и толщины перемычки (для перегородки толщиной 120 мм укладывается одна перемычка, для стены толщиной 380 мм - уже две или три перемычки). А есть марка ПП - это перемычки плитные шириной 380 или 510 мм, рассчитанные на то, чтобы перекрыть сразу всю стену по ширине.

2 - это шифр, скрывающий в себе размеры сечения перемычки. Так перемычка с шифром 1ПБ имеет сечение 120х65 мм, где 120 мм - это ширина перемычки; шифр 2ПБ - 120х140 мм; шифр 3ПБ - 120х220 мм; шифр 4ПБ - 120х290 мм; шифр 5ПБ - 250х220 мм (250 мм - ширина). Для плитных перемычек свои значения. Все это можно посмотреть в таблицах серии 1.038.1-1.

18 - в этом шифре заложена длина перемычки 1810 мм. Если вычесть глубину опирания на стену с двух сторон по 100 мм, получим максимальную ширину проема для данной перемычки 1610 мм.

8 - это нагрузка, которую перемычка выдерживает (в данном случае 800 кг/м). Например, если это 8, то перемычка отлично справится с самонесущей стеной, если 1 - это только для перегородок, а начиная с 27 и выше можно применять для стен, на которые опирается перекрытие.

Как просто подобрать перемычку по серии 1. 038.1-1? Разберем на примерах:

Пример 1. Проем в кирпичной перегородке толщиной 120 мм размером 900 мм. Кладка в летних условиях.

Нагрузка на такую перемычку небольшая, для перегородок подходят три типа перемычек:

1ПБ10-1 (длиной 1030 мм), 1ПБ13-1 (длиной 1290 мм) и 1ПБ16-1 (длиной 1550 мм). Минимальная глубина опирания перемычки на стену 100 мм.

Определим длину перемычки: 900 + 100 + 100 = 1100. Таким образом, нам подходит перемычка длиной 1290 мм марки 1ПБ13-1.

Другие примеры подбора перемычке в перегородках здесь.

Пример 2. Самонесущая стена (перекрытие на нее не опирается) толщиной 250 мм, над проемом высота стены 900 мм, проем размером 1400 мм. Кладка в зимних условиях.

Так как ширина стены 250 мм, перемычек нужно две по ширине стены.

В зимних условиях на самонесущую перемычку берется нагрузка от высоты стены, равной расчетному пролету перемычки. Предварительно принимаем расчетный пролет равным 1400 + 2*100/3 = 1470 мм (здесь 100 мм - глубина опирания перемычки). Т.к. 1470 мм > 900 мм (высоты кладки над перемычкой), то в расчете будет участвовать величина 900мм.

Определим нагрузку на 1 погонный метр перемычки:

0,25*0,9*1,8*1,1/2 = 0,23 т/м = 230 кг/м (здесь 1,8 т/м3 - вес кирпича, 1,1 - коэффициент надежности, 2 – количество перемычек), при этом собственный вес перемычки еще не был добавлен. С учетом того, что нужно будет учесть собственный вес перемычки, выберем нагрузку в таблице серии 300 кг/м. Выбираем перемычку с индексом 3. Для этих перемычек минимальная глубина опирания 100 мм.

Определим наименьшую возможную длину перемычки: 1400 + 100 + 100 = 1600 мм.

Подбираем перемычку длиной 1940 мм 2ПБ19-3.

Нагрузка от собственного веса этой перемычки равна 81/1,94 = 42 кг/м, таким образом, несущей способности 300 кг/м достаточно, чтобы выдержать нагрузку, равную 230 + 42 = 272 кг/м.

Еще примеры подбора перемычек в самонесущих стенах здесь.

Пример 3. Несущая стена толщиной 380 мм с опиранием перекрытия пролетом 3 м с одной стороны, над проемом высота стены 900 мм, проем размером 1350 мм. Кладка в летних условиях.

Для этого варианта нужно подобрать две разные перемычки - несущую со стороны опирания перекрытия и менее мощную с другой стороны. Чем больше несущая способность перемычки, тем она дороже.

При кладке в летних условиях нагрузка от перемычки берется от 1/3 расчетного пролета перемычки. Но для несущей перемычки берется вся высота кладки - от верха перемычки до низа перекрытия, т.е. нагрузку будем рассчитывать от высоты 900 мм. А вот для ненесущей перемычки предварительно примем расчетный пролет равным 1350 + 2*100/3 = 1420 мм, тогда 1420/3 = 470 мм - высота кладки, от которой определим нагрузку для ненесущей перемычки.

Определим нагрузку на 1 погонный метр стены со стороны опирания перекрытия:

1,1*0,3*0,5*3 + 1,2*0,15*0,5*3 + 0,66*1,1*1,8*0,38*0,9 = 1,21 т/м = 1210 кг/м (здесь 1,1 и 1,2 - коэффициенты, 0,3 - нагрузка от 1 кв. м перекрытия, 0,5*3 - половина пролета перекрытия, 0,15 - временная нагрузка, 0,66*1,1*1,8*0,38*0,9 - две трети нагрузки от веса стен, определяется как в примере 2). Ближайшая большая нагрузка в таблицах серии 2800 кг/м. Выбираем перемычку с индексом 27. Для этих перемычек минимальная глубина опирания 230 мм, ширина перемычки 250 мм.

Определим наименьшую возможную длину перемычки: 1350 + 230 + 230 = 1810 мм.

Подбираем перемычку длиной 1810 мм 5ПБ18-27. Нагрузка от веса этой перемычки равна 250/1,81 = 138 кг/м, итого нагрузка на перемычку 1210 + 138 = 1348 кг/м, что значительно меньше допустимой нагрузки 2800 кг/м – прочность обеспечена.

Нагрузка на 1 погонный метр стены со стороны, на которую перекрытие не опирается равна:

0,33*1,1*1,8*0,38*0,47 = 0,117 т/м = 117 кг/м (здесь 0,33 - 1/3 ширины стены). Ближайшая большая нагрузка 250 кг/м.

Выбираем перемычку с индексом 2, для нее глубина опирания 100 мм.

Определим наименьшую возможную длину перемычки: 1350 + 100 + 100 = 1550 мм.

Максимальная длина перемычек с индексом 2 равна 1480 мм, что меньше требуемой. Подбираем наиболее подходящую перемычку 2ПБ19-3 (длиной 1940 мм) или 3ПБ18-8 (длиной 1810 мм). Если добавить к полученной нагрузке 223 кг/м собственный вес любой из выбранных перемычек, мы убедимся, что их несущей способности достаточно.

Другие примеры подбора перемычек в несущих стенах можно найти здесь.

Пример 4. Несущая стена толщиной 380 мм с опиранием перекрытия пролетом 6 м с одной стороны и 4,2 м с другой, над проемом высота стены 900 мм, проем размером 1200 мм. Кладка в зимних условиях.

В зимних условиях нагрузка берется от части стены, высота которой равна расчетному пролету перемычки. Т.к. ширина проема 1200 мм больше высоты стены над проемом 900 мм, то в расчете будет участвовать величина 900 мм.

Определим нагрузку на 1 погонный метр:

1,1*0,3*5,1 + 1,2*0,15*5,1 + 0,68 = 3,3 т/м = 3300 кг/м (здесь 1,1 и 1,2 - коэффициенты, 0,3 - нагрузка от 1 кв. м перекрытия, 5,1 = (6+4,2)/2 м - длина сбора нагрузки от перекрытия, 0,15 - временная нагрузка, 0,68 = 0,38*0,9*1,8*1,1 т/м - нагрузки от веса стены).

Подберем плитную перемычку. Нагрузка на нее без учета собственного веса 3300 кг/м.

Ближайшая большая нагрузка 7200 кг/м. Выбираем перемычку с индексом 71. Минимальная глубина опирания для таких перемычек 170 мм.

Определим длину перемычки: 1200 + 170 + 170 = 1540 мм. Подбираем плитную перемычку 3ПП16-71 длиной 1550 мм.



Скачать серии железобетонных перемычек можно здесь:



Серия 1.038.1-1, выпуск 1 "Перемычки брусковые для жилых и общественных зданий"

Серия 1.038.1-1, выпуск 2 "Перемычки плитные для жилых и общественных зданий. Рабочие чертежи"

Серия 1.038.1-1 Перемычки железобетонные вып.4

Серия 1.038.1-1 Перемычки железобетонные для зданий с кирпичными стенами Выпуски 3,5-13



И напоследок, цитата из СНиП "Каменные и армокаменные конструкции" (для тех, кто подходит к вопросу подбора перемычек более тщательно:

Еще статьи на тему перемычек:

Как подобрать перемычки в частном доме - примеры расчета.

"Подбираем перемычки в кирпичных перегородках – примеры расчета. Проемы №1-3."

Подбираем перемычки в самонесущих кирпичных стенах - примеры расчета. Проемы №4-6.

Подбираем перемычки в несущих кирпичных стенах - примеры расчета. Проемы №7-11.

Как выполнить чертеж перемычек - схему перекрытия оконных и дверных проемов

Устройство металлической перемычки



Еще полезные статьи:

"Выбор материала для стен"

"Расчет кладки из газобетона на смятие под действием нагрузки от перекрытия."

"Как рассчитать стены из кладки на устойчивость."

"Как пробить проем в существующей стене."



Внимание! Для удобства ответов на ваши вопросы создан новый раздел "БЕСПЛАТНАЯ КОНСУЛЬТАЦИЯ".

class="eliadunit"> Добавить комментарий

Перемычки железобетонные своими руками | Строительный портал

При строительстве любого дома возникает необходимость использования железобетонных перемычек. Можно их заказать или сделать самостоятельно. Но учитывая цену железобетонных перемычек, предпочтительнее выбрать второй вариант. Безусловно, многим кажется, что заводские изделия являются более удобными или надежными, но сделать качественные перемычки своими руками довольно просто. К тому же вы значительно сэкономите свои средства, поскольку платить придется только за материалы. В этой статье мы рассмотрим технологию самостоятельного изготовления перемычек.

Содержание:

  1. Виды железобетонных перемычек
  2. Методы изготовления железобетонных перемычек
  3. Изготовление опалубки для перемычки
  4. Утепление железобетонной перемычки
  5. Армирование железобетонной перемычки
  6. Процедура укрепления опалубки
  7. Заливка формы бетоном
  8. Нормативы установки перемычек
  9. Советы при изготовлении перемычки

Виды железобетонных перемычек

Железобетонные изделия широко применяются в строительной индустрии. Благодаря прочности, долговечности и разнообразию они находятся на первых местах среди сегодняшних материалов для строительства. Перемычки из бетона занимают высокое место среди остальных железобетонных изделий, несмотря на небольшой размер и вес. Без перемычек вы не сможете сконструировать ни один дом из бетонных и пенобетонных камней, кирпича и т.д. Армированные железобетонные перемычки необходимы для опоры и той части, которая находится над проемом двери или окна. Они применяются для перекрытия оконных и дверных проемов в блочных, каменных и кирпичных стенах.

Простая технология производства железобетонных перемычек дает очень эффективные результаты. Это обусловлено тем, что бетонный состав заливается в опалубку с заранее уложенной стальной арматурой. Металлическая арматура принимает тяжести на различные изгибы и растяжения, а бетонная арматура - на сжатия.

Перемычки могут быть арочными, стальными, кирпичными, армокирпичными и т.д.
Существует несколько видов - брусковые, сборные, оконные и несущие перемычки. Они изготавливаются из бетона тяжелой марки и обозначаются соответственными буквами, где указаны длина, расчетная нагрузка и типоразмер.

Железобетонные сборные перемычки являются наиболее популярными. Они маркируются обозначением ПР и состоят из классических брусков железобетона и плит. Такое свойство, как сборность, является огромным преимуществом, поскольку в ходе кладки вы можете установить перемычку и продолжить делать кладку. Пилить кирпич и выводить ряды необязательно, за счет модульности размеров перемычки.

Оконные перемычки из бетона используются для перекрытия оконных проемов. Этот вид широко применяется в кирпичных постройках, но также может использоваться в постройках из натурального или искусственного камня.

Несущие железобетонные перемычки используются при необходимости закрытия проемов несущих стен. Усиленные железобетонные перемычки нужны для принятия нагрузок от плит перегородки. Несущие балки принимают нагрузку только от стены, расположенной над проемом. Прогонами называют перемычки больших размеров, а ригелями - горизонтально-расположенные балки с полкой, которая необходима в качестве основы, на которую будут упираться вышестоящие конструкции. Как и все остальные виды, они широко применяются в строительстве разных объектов.

Существует еще один вид железобетонных перемычек. Это карандаши - тонкие несущие перемычки, которые часто используются в межкомнатных перегородках толщиной 120 миллиметров. Также они часто задействуются в проемах для дверей. Наиболее популярными являются перемычки для проемов окон и дверей.

Методы изготовления железобетонных перемычек

Для изготовления железобетонных перемычек вам понадобятся следующие материалы - арматура, уголки, доски, гвозди, бетономешалка (не обязательно), обвязочная проволока, цемент, щебень и песок для бетонного состава. Вам могут потребоваться и другие материалы, которые вы можете использовать по желанию. Прежде чем начинать работу, необходимо подобрать правильный вид перемычек.

Для маленьких зданий с легкой конструкцией можно использовать обыкновенные перемычки для дополнительной экономии. Также их следует задействовать в случаях, когда своды перекрытия всех этажей делают упор на армированные пояса, которые сами принимают нагрузки и распределяют их равномерно.

Давайте рассмотрим технологии изготовления железобетонной перемычки своими руками. Можно залить перемычку сразу над проемом или изготовить сначала на земле, после чего монтировать ее в проем. Вы можете использовать более удобный вариант. Если вам больше понравится первый метод, придется повозиться с устройством опалубки, если второй - поднимать и монтировать уже сделанную перемычку самостоятельно.

Последний вариант является более тяжелым, возможно придется нанимать кран для подъема. В этом случае необходимо изготовить даже две перемычки, ширина которых равняется 150 миллиметров. При этом толщина забутовочной кладки составляет 300 миллиметров - 100 миллиметров утеплителя и пеноблок.

Изготовление опалубки для перемычки

Но если вы отдалите предпочтение первому методу - заливке перемычки уже в проеме, то сэкономите свои силы, деньги и время. Дополнительном плюсом можно назвать то, что в этом случае понадобится только одна перемычка. Установка опалубки может вызывать некоторые вопросы, но мы попытаемся ответить на них.

Опалубка для железобетонной перемычки должна надежно крепиться и удерживать внутри довольно тяжелый бетон. Форму можно сделать из деревянных досок, из которых следует создать щиты. Их толщина должна составлять 20-25 миллиметров. Доски необходимо скреплять саморезами или гвоздями. Рекомендуется использовать саморезы и вкручивать их шуруповертом. После применения вы сможете легко разобрать опалубку, просто выкручивая саморезы.

Для начала следует установить в проем горизонтальный щит, который будет упираться на подпорки. Вы можете разместить его в один уровень с заполняющей кладкой или слегка выйти за ее пределы. Если щит будет немного выходить за пределы кладки, он должен устанавливаться на нее сверху, а не с боку.

На горизонтальный щит в опалубку необходимо положить арматурную сетку. После этого вертикальный щит следует закрепить саморезами. При заливке для лучшей устойчивости щита его можно привязать к укладочной сетке при помощи вязальной проволоки. Ее нужно обязательно натянуть. Этот способ не позволит щиту перемещаться из-за бетонной нагрузки, и он будет хорошо крепиться к окну.

Утепление железобетонной перемычки

Между перемычкой и лицевой кладкой необходимо положить утепляющий слой. В качестве утеплителя вы можете задействовать минеральную вату, которая подходит и для утепления стен. В любом случае толщина утеплителя должна составлять около 100 миллиметров. Утеплитесь следует положить в опалубку и залить бетоном.

Если вы будете использовать минеральную вату, будущее окно будет упираться в ее поверхность. При этом заполнение стыка установочной пеной не даст полной гарантии устойчивости рамы. Поэтому откосы оконного проема необходимо заложить заполняющим кирпичом, чтобы окно упиралось в него и после этого надежно закрепилось монтажной пеной.

Стоит отметить, что при использовании на откосах забутовочной кладки откосы придется утеплить еще раз. Если вы не хотите создавать лишних хлопот и не хотите наносить повторный слой, можно использовать немного другой способ утепления перемычки. Он также является надежным и даже более простым. Для этого можно задействовать экструдированный пенополистирол вместо минеральной ваты.

Этот утеплитель известен более прочной поверхностью. Толщина его листов должна составлять около 30 миллиметров. При установке окна промежуток между рамой и утеплительным материалом стоит заполнить пеной, которая будет упираться в твердую плоскость утеплителя и надежно фиксировать окно в проеме. В этом случае вы можете не использовать дополнительный слой утеплителя.

Армирование железобетонной перемычки

Диаметр арматуры будет зависеть от типа изделия – плитная или брусковая железобетонная перемычка. Для нашего случая можно использовать обыкновенную арматуру, которая воспринимает небольшие нагрузки и является ненесущей. Этот вид можно использовать из-за применения армированного пояса и легкой конструкции крыши.

Для нашей перемычки можно воспользоваться сеткой арматуры из двух нитей. Ее диаметр должен составлять 6-8 миллиметров. Приготовленную арматуру следует уложить вдоль перемычки. Прутья арматуры необходимо скрепить вязальной проволокой. Для соединения арматуры не требуется применять сварку. В конце у вас получится сетка, по виду похожая на приставную лестницу.

Процедура укрепления опалубки

Когда вы будете устанавливать горизонтальный щит опалубки, следует воспользоваться подпорками. Многие строители пренебрегают этим правилом и не принимают во внимание довольно большой вес бетона, который составляет приблизительно 2,5 тонн на метр кубический. Когда раствор будет заливаться в форму, он может прогнуть щит или сместить его, что скажется на форме будущей перемычки, которую уже невозможно будет переделать.

Поэтому лучше заранее позаботиться о надежной форме и ее устойчивой конструкции. Когда будете закреплять подпорку, необходимо расположить ее по центру проема, поближе к окну. В этом случае внутренний край будет закреплен к вертикальному щиту, поэтому не сможет провиснуть.

Заливка формы бетоном

Для заливки можно использовать бетон с маркировкой 200. Чтобы его приготовить, вам понадобится цемент, щебень и песок в пропорциях 1:2:5. Рекомендуется предварительно промыть щебень и очистить его от засохшей грязи, а песок хорошенько просеять. Для приготовления бетона очень важно использовать свежий цемент, тогда бетон получится более прочным.

Сначала смесь необходимо перемешивать в сухом состоянии, затем добавить воду. Стоит отметить, что от качества перемешивания зависит качество получаемого бетона. Вы можете перемешивать состав вручную обычной палкой или воспользоваться бетономешалкой. Когда вы будете заливать раствор, арматуру следует немного приподнять над горизонтальным щитом.

Это делается для того, чтобы в дальнейшем она полностью утонула в бетоне и не выглядывала наружу. Поэтому положите осколки кирпича (20 миллиметров толщиной) под арматурную сетку и начинайте заливать бетонный раствор. Когда бетон полностью застынет, вы можете приступать к установке стены над формой.

Если вы можете выбирать, желательно сделать четверть в окне. Такой подход является красивым и практичным. Это позволит защитить ваше помещение от сквозняков, холодного воздуха и спрятать щели с установочной пеной. Размеры четверти должны равняться 5 сантиметрам сверху окон и по бокам. Снизу - в месте установки подоконника размер должен быть 2 сантиметра.

Нормативы установки перемычек

Для укрепления проемов во внешних несущих стенах необходимо задействовать только укрепленные перемычки из бетона самых тяжелых марок. Они должны быть упрочнены арматурой из напряженного металла. Каждый вид перемычки, будь то усиленная или плитная железобетонная перемычка, и типоразмер рассчитаны на определенные нагрузки, которые должен выдержать элемент. Очень важно строго соблюдать допустимую глубину опоры перемычки.

Величина стены должна обязательно соответствовать ширине оконного или дверного проема. К примеру, для проема, ширина которого начинается от 1500 миллиметров, глубина опоры должна составлять около 125 миллиметров. Если ширина до 1800 миллиметров, норма глубины должна составлять около 200 миллиметров. Если ширина от 1800 миллиметров, норма глубины должна составлять не менее 250 миллиметров.

Очень часто причиной неустойчивости железобетонной перемычки становится выбор не того вида или нарушение правил установки. Если в процессе строительства дефект не обнаружился и после его завершения облицовочная кладка начала смещаться или на стенах появились трещины, значит, в процессе строительства был допущен брак. Перемычка из бетона для несущей стены могла не выдержать нагрузки.

Также могло произойти разрушение из-за тяжести перемычки наружной облицовочной кладки. В последнем случае можно исправить дефект. Для этого необходимо разобрать бетонную кладку и сделать другую перемычку. А вот первый случай исправить уже невозможно. Здание необходимо перестроить, поскольку оно является небезопасным для проживания.

Советы при изготовлении перемычки

При создании железобетонных перемычек нужно строго следовать технологии, которую мы описали выше. Но, кроме того, необходимо обратить внимание на некоторые тонкости и нюансы этого рабочего процесса:

  1. Обязательно придерживайтесь размеров железобетонных перемычек. Высота перемычки из бетона должна быть не более 1/20 длины проема, а ширину рекомендуется делать по ширине стены, чтобы лишние уступы отсутствовали.
  2. При самостоятельном изготовлении диаметр арматурной сетки должен равняться 14 миллиметрам. Тогда железобетонный пояс будет довольно прочным.
  3. Нижнюю часть опалубки и распорку рекомендуется снимать через 25 дней, чтобы бетон мог окрепнуть окончательно.
  4. Желательно использовать только купленные перемычки или изготавливать их при помощи опалубки. Этот подход является более профессиональным и надежным.
  5. Лучше производить заливку перемычки, когда ее верхняя часть будет стоять в один уровень с верхом последнего положенного кирпича, газоблока и т.д. Такой метод позволит вам продолжать кладку без перепадов.
  6. Когда вы будете заливать раствор в опалубку, хорошо утрамбуйте его во избежание появления пустот.
  7. Если вы не можете определиться с видом перемычки для вашей постройки, лучше проконсультироваться с профессионалом.
  8. Перемычки следует подбирать по типу тяжести, которую они могут воспринимать. Вы можете заливать их уже в проеме. Такой подход сэкономит ваши финансы и время.
  9. При изготовлении железобетонных перемычек для окон желательно делать окна с четвертью.
  10. Для проемов окон и дверей рекомендуется выбрать обыкновенные ненесущие перемычки. Для этого необходимо заранее приготовить армированные пояса и конструктивные элементы небольшого веса.

Как видите, изготовить железобетонные перемычки самостоятельно вовсе не сложно. К тому же вы можете выбрать один из двух вариантов производства, описанных выше. Главное заранее просчитать количество необходимых материалов и приготовить их. При внимательном соблюдении технологий и нормативов строительства у вас получится прочная, надежная и долговечная перемычка. Мы желаем вам сделать качественную перемычку из железобетона, которая будет радовать вас долгое время!


Что такое перемычка? Типы перемычек и их применение в строительстве

Что такое перемычка?

Перемычка - это балка, размещаемая поперек проемов, таких как двери, окна и т. Д. В зданиях, чтобы выдерживать нагрузку от конструкции выше. Ширина балки перемычки равна ширине стены, а ее концы встраиваются в стену. Перемычки классифицируются в зависимости от материала, из которого они изготовлены.

Горизонтальные перемычки строить проще, чем арки.

Подшипник перемычки

Используемый подшипник должен быть как минимум из следующих 3-х вариантов.

  1. 10 см
  2. Высота балки
  3. 1/10 го до 1/12 го пролета перемычки.

Типы перемычек, используемых в строительстве

Перемычки классифицируются в зависимости от материала конструкции как:

1. Деревянная перемычка

В былые времена строительства в основном использовались деревянные перемычки. Но сейчас на смену им приходят несколько современных техник, однако в холмистой местности они используются.Основными недостатками древесины являются более высокая стоимость, меньшая долговечность и уязвимость к возгоранию.

Если длина проема больше, то это обеспечивается соединением нескольких деревянных частей с помощью стальных болтов, как показано на рис. (А). В случае более широких стен он состоит из двух деревянных частей, которые держатся на расстоянии с помощью деревянных упаковок. Иногда они усиливаются за счет использования пластин из мягкой стали сверху и снизу, называемых перемычками с перемычкой.

2. Каменная перемычка

Это наиболее распространенный тип, особенно там, где много камня. Их толщина - самый важный фактор его конструкции. Они также предусмотрены над проемами в кирпичных стенах. Каменная перемычка может быть выполнена в виде одной или нескольких частей.

Глубина этого типа должна составлять 10 см / метр пролета при минимальном значении 15 см. Используются до пролетов до 2 метров. В конструкции подвергаются вибрационным нагрузкам, в каменной перемычке образуются трещины из-за ее слабого растягивающего характера.Следовательно, необходима осторожность.

3. Кирпичная перемычка

Они используются, когда проем меньше 1 м и действуют меньшие нагрузки. Его глубина варьируется от 10 см до 20 см в зависимости от пролета. Кирпичи с крестовинами более подходят, чем обычные кирпичи, потому что крестовины, заполненные раствором, дают большее сопротивление сдвигу торцевых стыков, которые известны как перемычки из кирпича с изломами.

4. Армированная кирпичная перемычка

Используются при больших нагрузках и пролете более 1 м. Глубина перемычки армированного кирпича должна быть равна 10 см или 15 см или кратна 10 см. кирпичи располагаются таким образом, чтобы между соседними кирпичами оставалось расстояние от 2 до 3 см по длине для вставки стержней из мягкой стали в качестве арматуры. Для заполнения зазоров используется цементный раствор 1: 3.

Вертикальные хомуты диаметром 6 мм предусмотрены в каждом вертикальном стыке 3 rd . Основная арматура внизу предусмотрена в виде стержней диаметром от 8 до 10 мм, загнутых вверх на концах.

5. Стальная перемычка

Они используются, когда накладываются большие нагрузки, а отверстия большие. Они состоят из швеллеров или стальных балок. Мы можем использовать одну отдельную секцию или их комбинации в зависимости от требований.

При использовании по отдельности стальная балка либо закладывается в бетон, либо облицовывается камнем, чтобы ширина оставалась такой же, как ширина стены. Когда более одного блока размещаются рядом, они удерживаются на месте разделителями труб.

6. Армированная цементно-бетонная перемычка

В настоящее время перемычки из железобетона широко используются для перекрытия проемов для дверей, окон и т. Д. В конструкции из-за их прочности, жесткости, огнестойкости, экономичности и простоты конструкции. Они подходят для всех нагрузок и для любого пролета. Ширина равна ширине стены, а глубина зависит от длины пролета и величины нагрузки.

Основная арматура предусмотрена внизу, а половина этих стержней загнута на концах.Предусмотрены срезные хомуты для сопротивления поперечному сдвигу, как показано на рис.

Перемычка R.C.C над окном с выступом показана на рис.

На стенках полости предусмотрены перемычки

R.C.C. Это придаст хороший внешний вид и будет экономичным. Выше предоставляется гибкий D.P.C, как показано на рис.

3-х слойные перемычки

Предварительно напряженные трехслойные перемычки производятся в соответствии со стандартами, в нормальном датском формате, на непрерывной связке.

Размер
Расчет Carlsberg Bjælker в соответствии с применимыми стандартами. Калибровка, статические расчеты и товарные декларации включены в цену.

Размеры предварительно напряженных 3-х слойных перемычек
Они состоят из 28 кирпичей - 6710 мм - для легких проемов максимальной шириной 6230 мм.

Балки рассчитаны таким образом, чтобы они могли выдерживать возникающую нагрузку. Балки могут быть выполнены с подвижной арматурой.

Перемычки трехслойные для несущей кладки и фасада

Трехслойная перемычка длиной 11 см
Ширина 11 см (3N) * в подкладном или облицовочном кирпиче.

Фасадные перемычки для видимой кладки всегда выполняются из той же части кирпича, что и для кладки фасада.
Трехслойные перемычки производятся до длины кирпича для светового проема до 6 230 мм или по запросу.

Эти перемычки обычно используются над дверными и оконными проемами с пролетами более 4 810 мм.

Трехслойная перемычка длиной 17 см
Ширина 17 см (3B) * в подкладном или лицевом кирпиче.

Фасадные перемычки для видимой кладки всегда выполняются из той же части кирпича, что и для кладки фасада.
Трехслойные перемычки производятся длиной до кирпича для светового проема максимум 6 230 мм или по запросу.

Эти перемычки обычно используются над дверными и оконными проемами с пролетами более 4 810 мм.

Трехслойная перемычка длиной 23 см
Ширина 23 см (3H) * в подкладном или лицевом кирпиче.

Фасадные перемычки для видимой кладки всегда выполняются из той же части кирпича, что и для кладки фасада.
Трехслойные перемычки производятся длиной до кирпича для светового проема максимум 6 230 мм или по запросу.

Эти перемычки обычно используются над дверными и оконными проемами с пролетами более 4 810 мм.

* Первая буква / Первое число в скобках - это ширина самого нижнего слоя.
Вторая буква / Вторая цифра означает ширину соответствующего слоя.
N: Ширина кирпича в датском нормальном формате, 11 см.
W: Ширина широкого кирпича в датском нормальном формате, 17 см.
H: длина кирпича в датском нормальном формате, 23 см.

Предварительно напряженные трехслойные перемычки производятся в указанных стандартных вариантах.
Размер, статический расчет и товарная декларация включены в цену.

Двухслойные перемычки с другой связкой или другой ширины рассчитываются отдельно.

Обратите внимание: при заказе необходимо указать тип залога и начальный код.

За технической информацией и расчетами обращайтесь:
Carlsberg Bjælker A / S
Эл. Почта [email protected]
Телефон: +45 87 11 45 11
Факс: +45 87 11 45 10

Проект перемычки ПКР

Нет примечаний к слайду

  • В былые времена строительства в основном использовались деревянные перемычки. Но сейчас на смену им приходят несколько современных техник, однако в холмистой местности они используются.Основными недостатками древесины являются более высокая стоимость, меньшая долговечность и уязвимость к возгоранию.

    Если длина проема больше, то перемычка обеспечивается соединением нескольких деревянных частей с помощью стальных болтов, как показано на рис. (А). В случае более широких стен перемычка состоит из двух деревянных частей, которые держатся на расстоянии с помощью деревянных упаковок. Иногда деревянные перемычки усиливают за счет использования пластин из мягкой стали сверху и снизу, называемых перемычками с перемычкой.

  • Это самые распространенные типы перемычек, особенно там, где много камня. Их толщина - самый важный фактор его конструкции. Они также предусмотрены над проемами в кирпичных стенах. Каменные перемычки поставляются в виде цельных или нескольких частей.

    Глубина этого типа должна составлять 10 см / метр пролета при минимальном значении 15 см. Используются до пролетов до 2 метров. В конструкции подвергаются вибрационным нагрузкам, в каменной перемычке образуются трещины из-за ее слабого растягивающего характера.Следовательно, необходима осторожность.

  • Когда проем меньше 1 м и действуют меньшие нагрузки, используются кирпичные перемычки. Глубина кирпичной перемычки от 10 см до 20 см в зависимости от пролета. Кирпичи с крестовинами более подходят, чем обычные кирпичи, потому что они при заполнении строительным раствором дают большее сопротивление сдвигу торцевых швов. Такая перемычка известна как кирпичная перемычка с выступом.
  • Если нагрузки большие и пролет превышает 1 м, то полезны перемычки из армированного кирпича.
    Глубина перемычки армированного кирпича должна быть равна 10 см или 15 см или кратна 10 см. кирпичи располагаются таким образом, чтобы между соседними кирпичами оставалось расстояние от 2 до 3 см по длине для вставки стержней из мягкой стали в качестве арматуры. Для заполнения зазоров используется цементный раствор 1: 3. Вертикальные хомуты диаметром 6 мм предусмотрены в каждом 3-м вертикальном стыке. Основная арматура внизу предусмотрена в виде стержней диаметром от 8 до 10 мм, загнутых вверх на концах.
  • Если накладываемые нагрузки велики, а проемы большие, то мы можем использовать стальные перемычки.Эти перемычки состоят из швеллерных секций или стальных перекладин. Мы можем использовать одну отдельную секцию или их комбинации в зависимости от требований. При использовании по отдельности стальная балка либо залита бетоном, либо облицована камнем, чтобы ширина оставалась такой же, как ширина стены. Когда более одного блока размещаются рядом, они удерживаются на месте разделителями труб.
  • Собственный вес или статическая нагрузка перемычки кладки

    Вся прочная кладка и бетонные перемычки должны быть должным образом залиты раствором, а статическая нагрузка перемычки может быть рассчитана при наличии достаточной информации о размерах перемычки. При проектировании учитываются начальные или предварительные размеры поперечного сечения перемычки. Поскольку перемычки являются важной частью стены, ширина перемычки равна ширине стены, и единственное неизвестное, что требуется для оценки собственного веса перемычки, - это ее глубина. Глубину примерно 20 мм на каждую линейную 300 мм пролета можно рассматривать для предварительного проектирования. Расчет собственного веса кладки зависит не только от типов кладки, например, легкий, средний или нормальный, но также и от удельного веса раствора, используемого для стены, и его можно принять равным 1651.94 кг / м3 или 2242,59 кг / м3. В качестве альтернативы методу расчета статической нагрузки, упомянутому в предыдущем разделе, можно использовать статическую нагрузку перемычек, которые имеют определенную высоту и ширину, которые предлагаются NCMA, и можно избежать значительных ошибок.

  • Кладка под статической нагрузкой над перемычкой - это вес кладки, заключенной в треугольной области под углом 45 градусов над перемычкой, если предполагается, что имеет место дугообразное действие. Следовательно, статическая нагрузка, на которую должна быть рассчитана каменная перемычка, состоит из статической нагрузки на кладку в треугольной области плюс собственный вес каменной перемычки.Можно утверждать, что степень треугольной области над перемычкой кладки варьируется от 45 до 60 градусов. Статическая нагрузка для случая, когда треугольник образуется из-за того, что эффективный пролет перемычки составляет 60o, больше, чем статическая нагрузка на кладку, содержащуюся в треугольнике, созданная на 45o над эффективным пролетом перемычки. Рекомендуется использовать треугольник, образованный под углом 45o, для расчета статической нагрузки стены на перемычку
  • t = ширина стены
  • What is, Algorithms, Applications, Example

    • Home
    • Testing

        • Back
        • Agile Testing
        • BugZilla
        • Cucumber
        • Database Testing
        • ETL Testing
        • Jmeter
        • JIRA 9008
        • Назад
        • JUnit
        • LoadRunner
        • Ручное тестирование
        • Мобильное тестирование
        • Mantis
        • Почтальон
        • QTP
        • Назад
        • Центр качества (ALM)
        • RPA
        • SAP Testing
        • Selenium
        • Управление тестированием
        • TestLink
    • SAP

        • Назад
        • ABAP
        • APO
        • Начинающий
        • Basis
        • BODS
        • BI
        • BPC
        • CO
        • Назад
        • CRM
        • Crystal Reports
        • FICO
        • HANA
        • HR
        • MM14
        • QM Расчет заработной платы
        • Назад
        • PI / PO
        • PP
        • SD
        • SAPUI5
        • Безопасность
        • Менеджер решений
        • Successfactors
        • Учебники SAP
    • Интернет

        • Назад Apache
        • AngularJS
        • ASP. Net
        • C
        • C #
        • C ++
        • CodeIgniter
        • DBMS
        • JavaScript
        • Назад
        • Java
        • JSP
        • Kotlin
        • Linux
        • MariaDB
        • MS Access
        • MYSQL
        • Node. js
        • Perl
        • Назад
        • PHP
        • PL / SQL
        • PostgreSQL
        • Python
        • ReactJS
        • Ruby & Rails
        • Scala
        • SQL
        • SQLite
        • Назад
        • SQL Server
        • UML
        • VB.Net
        • VBScript
        • Веб-службы
        • WPF
    • Обязательно учите!

        • Назад
        • Бухгалтерский учет
        • Алгоритмы
        • Android
        • Блокчейн
        • Бизнес-аналитик
        • Создать веб-сайт
        • Облачные вычисления
        • COBOL
        • Дизайн компилятора
        • Назад
          • 902 .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
