Утепленная шведская плита толщина и технология

Утепленная шведская плита технология устройства по этапам

Посмотрим на этапы устройства утепленной шведской плиты.

Разметка фундамента

Разметка фундамента УШП делается согласно проекту с предварительной расчисткой участка от деревьев, кустарников, травы. Площадка под УШП должен быть открытым с оборудованным подъездом для строительной техники.

В разметку участка нужно включить не только разметку самой плиты, но и разметку дренажной системы вокруг дома (вокруг плиты) для сливной канализации из дома и слива ливневых вод. Вместе с разметкой канализации делается разметка для установки септика и трасс канализации от дома до септика.

Земляные работы

Технология фундамента УШП предполагает большой объем земляных работ. Утепленная шведская плита требует выравнивания, очистки и устройства котлована под всю площадь плиты. Поэтому заранее позаботьтесь об аренде строительной техники, например, тут.

Основание под фундамент УШП должно быть плоским и ровным. На дно котлована укладывается слой геотекстиля. На геотекстильный материал укладывается слой качественного песка.

Важно! Утепленная шведская плита требует провести трамбовку песчаной подушки с использованием трамбовочной машины. При трамбовке песка его нужно постоянно смачивать водой, для чего к машине крепят шланг и подачей воды

Слой песчаной подушки должен получиться от 15 см.

Инженерные работы

Утепленная шведская плита предполагает прокладку всех инженерных коммуникаций дома до устройства плиты. Поэтому, трубы канализации, трубы подачи водопровода в дом, трубы дренажной системы должны быть проложены после песчаной подушки.

Второй подстилающий слой

Поверх уложенных коммуникаций делается второй подстилающий слой из гравия или щебня, с уплотнением до толщины 100 мм.

Опалубка шведской плиты

Для опалубки шведской плиты используют специальные L-образные или прямоугольные плиты из твердого экструдированного пенополистирола. Эти плиты не будут демонтироваться, а войдут в конструкцию фундамента.

Утепление и изоляция УШП по площади

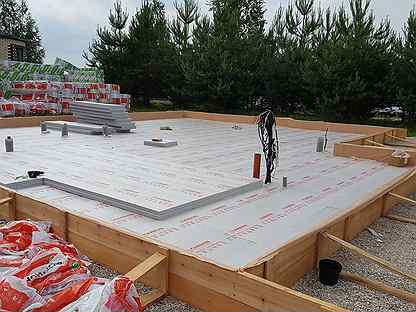

По всех поверхности УШП укладываются 10 см плиты пенополистирола. В результате должно получиться своеобразное «корыто, « в которое и нужно будет заливать бетонный раствор.

Армирование УШП

По сделанному слой пенополистирола производится стандартное армирование фундамента сеткой с ячейками 150 на 150 мм. Укладывается сетка с перехлестом в 25 см, и крепится к пенополистиролу специальными крепежными клипсами.

Устройство системы теплы пол

По уложенной сетке проводится монтаж системы теплый пол с установкой коллекторного шкафа (шкафов). Монтаж выполняется по проекту фундамента, в который должен входить проект теплого пола. Трубы водяного теплого пола крепятся к сетке армирования.

Заливка бетонной плиты

Для заливки бетонной плиты покупается готовый бетон марки от М250 с доставкой бетона специальными машинами. Заливается плита за один день без перерывов.  Поверхность залитой плиты разравнивается и укрывается полиэтиленом от осадков и мусора.

Утепленная шведская плита сохнет (набирает прочность) в течении 28 дней. Это время используется для завершения работ по прокладке коммуникаций и устройство септика. Также проводятся работы по бетонированию отмостки вокруг дома с устройством ливневых сливов.

После высыхания УШП шлифуется и полностью готовится для последующего устройства полов в доме.

Популярные статьи сайта

  • Минусы полусухой стяжки пола

  • Приготовление полусухой стяжки пола: компоненты, пропорции

  • Устройство чернового пола в доме из дерева

  • Подготовка основания под наливные полы

  • Чем отличаются ровнитель, наливной пол и самовыравнивающаяся смесь

  • Фиброволокно: пропорции фиброволокна в стяжке

  • Резистивный греющий кабель: что такое, зачем нужен

Какой фундамент для дома обойдется дешевле

Рассматривая, как правильно построить фундамент для частного дома и не тратить больше необходимого, следует учесть вид почвы, вес строения и еще массу характеристик, тогда получится подобрать идеальный вариант.

Наименьшая стоимость и затраты времени присущи столбчатому фундаменту. Но у него есть два существенных ограничения: монтаж только на малоподвижных или неподвижных грунтах и небольшой вес строения. Как итог, для жилого дома или тяжелой постройки он категорически непригоден.

На втором месте сваи, но здесь все зависит от их разновидности. Винтовые самые недорогие из все но подходят для легких строений, буронабивные – для кирпича и бетона, а забивные обеспечивают высокий уровень устойчивости, но очень дорого стоят.

Ленточный фундамент. Незаглубленный и мелкозаглубленный вид обойдутся не намного дороже, чем столбчатый, а лента глубокого заложения отличается самой высокой ценой, благодаря увеличению объема работ и использованию большого количества материалов.

Монолитная плита это самый дорогой вид фундамента, но обеспечивает максимальную надежность на пучинистых грунтах. В некоторых случаях такой фундамент это единственный подходящий для почвы вариант.

Какие существуют типы фундамента? Как происходит строительство фундамента и сколько стоит? Все это и многое другое смотрите в данном выпуске:

Как итог, далеко не факт, что казалось бы, недорогой фундамент таковым и останется. Иногда бывает, например, что выгоднее сделать монолитный фундамент, чем закапывать ленточный на глубину промерзания. Выбор фундамента должен основываться на совокупности факторов, потому что цена может измениться в зависимости от ситуации.

Плитный фундамент с битумным покрытием под кирпичный дом

Фундамент для деревянных домов из бревен

Строения из оцилиндрованных бревен и бруса обладают меньшим весом, чем кирпичные или бетонные, но превышают каркасные дома, поэтому лучшим вариантом для них станет мелкозаглубленный ленточный или свайно-ростверковый фундамент.

Первый вариант позволяет оборудовать подвал, обладает достаточной устойчивостью к нагрузкам и относительно невысокой стоимостью.

Для обеспечения его долговечности необходимо оборудовать качественную гидроизоляцию и насыпать толстую песчаную подушку.

Для свайно-ростверкового фундамента надо выкопать ямы, до уровня промерзания почвы и соединить их перешейками. Затем в ямы и канавы заливается бетон и получается бетонная лента, из которой выходят столбы, опирающиеся на почву ниже уровня промерзания.

Устройство свайно-ростверкового фундамента

Эти виды фундаментов предоставляют возможность оборудовать надежное и долговечное основание, которое с легкостью выдержит вес деревянного дома в один или два этажа и позволит избежать ненужной переплаты, обустраивая излишне дорогую, рассчитанную на внушительную массу опору.

Отличия от утепленной шведской плиты

Главная разница между финской и шведской конструкцией заключается в том, что финны предложили использовать ленточный фундамент в качестве дополнительной опоры по всему периметру.

УШП – это просто бетонная плита, отлитая в своеобразном поддоне из пенополистирола, чем и отличается от УФФ.

В результате для устройства утепленной финской плиты не требуется подготовка строго выверенного горизонта поверхности, а значит можно вести строительство на площадках с небольшим уклоном. Мы уже писали про этот вид фундамента здесь.

Отсутствие жесткой связи между ленточным фундаментом и платформой пола делает конструкцию более устойчивой к излому и увеличивает сопротивление нагрузкам на проблемных нестабильных грунтах. Кроме этого, технология фундамента УФФ позволяет выполнять устройство и заливку плиты уже после возведения стен и монтажа кровли. Это значит, что данные работы можно будет проводить в холодное время года, не останавливая строительства на зиму.

Плюсы и минусы УФФ

Как и большинство строительных конструкций, утепленный финский фундамент имеет достоинства и недостатки. В числе основных преимуществ специалисты называют:

  • возможность монтажа основания на любых типах грунтов, кроме слабых торфяников с высоким уровнем грунтовых вод;
  • экономичный расход материалов в сравнении с другими типами оснований, кроме шведской плиты, где стоимость примерно одинакова;
  • стяжка пола не является несущей и вся весовая нагрузка от ограждающих конструкций передается на ленточную часть фундамента;
  • наличие встроенного теплого пола сокращает расходы на монтаж отопления;
  • выполнение заливки утепленного пола возможно в любое время года;
  • возможность устройства несущего основания на небольших склонах и при перепадах высот рельефа.

К недостаткам технологии фундамента финская плита относят:

  • необходимость проведения земляных работ с рытьем траншеи и котлована, для чего может потребоваться привлечение специальной техники;
  • выполнение обратной засыпки нерудными материалами после монтажа ленточной части с последующей механической трамбовкой;
  • невысокая несущая способность мелкозаглубленной ленты, ограничивающая этажность зданий.

Как видим, для легкого одноэтажного индивидуального строительства утепленный финский фундамент является технически и экономически обоснованным вариантом.

Монтаж

Глубина траншеи зависит от расстояния до грунтовых вод и типа грунта.

В связи со всем вышесказанным, необходимо сделать вывод о том, что теплый фундамент может быть сооружен еще в самом начале, а если геологический анализ почвы не позволяет сделать этого, то утеплять нужно будет уже после того, как дом будет полностью возведен. В случае с первой ситуацией необходимо сначала вырыть траншею по всему периметру будущего дома.

В зависимости от климатических условий и состава грунта, глубина ее должна составлять от 50 до 100 см. После этого можно будет приступать к замешиванию самого раствора. Чаще всего используется , состоящий из:

  • цемента;
  • песка;
  • щебня;
  • воды.

Сначала необходимо взять по одной части воды и цемента, все перемешать и добавить к ним 3 части песка и столько же щебня. Перемешанный раствор необходимо вылить в выкопанные траншеи. Заблаговременно можно прибегнуть к армированию. Это позволит вам усилить конструкцию, а соответственно, и всего дома. Для этих целей прекрасно подойдут такие материалы, как старые рамы от любого транспортного средства, старая проволока, трубы и любой другой металлолом, который, скорее всего, завалялся где-нибудь на даче или в гараже. Таким образом, если глубина соответствует всем вышеупомянутым требованиям, то эта закладка позволит вам утеплить фундамент дома по максимуму.

Что собой представляет УШП фундамент

При выборе такого типа фундамента для каркасного дома удается достичь максимально уютные и комфортные условия проживания. Такой тип основания предполагает наличие подушки из песка и щебня, с дренажем. Сверху этой подушки кладется утеплитель, а затее уже сама плита с трубами теплого пола и коммуникациями, усиленная арматурой.

Уникальная технология представленного материала предполагает использование специального теплоизоляционного слой под плитой и около фундамента. Этот слой отличает большой толщиной, благодаря чему можно снизить потери тепла до 65%.

Видео инструкция по строительству утепленной шведской плиты:

Способы теплоизоляции

Фундамент из бетонных блоков: песчаная подушка, блоки.

Помимо того варианта, который предполагает сооружение с помощью жидкой заливки котлована бетонным раствором, существует и другой способ утепления жилища. Он связан с тем, что вместо раствора в котлован помещаются отдельные бетонные блоки. Они представляют собой уже готовый материал для фундамента, которые уже армированы и спрессованы в прямоугольные плиты. Они могут быть столбчатыми (в сечении имеют правильный прямоугольник) и ленточными. Представляют они собой бетонные блоки в виде трапеций. Широкое основание таких плит позволяет выдерживать колоссальные нагрузки на фундамент и на почву.

Утеплённая шведская плита (УШП) - фундамент для энергоэффективного дома.

Театр начинается с вешалки, ну а дом — с фундамента. Фундамент должен не только обеспечивать долговечность и устойчивость самой постройки. Очень важно ещё и снизить затраты на поддержание комфортной температуры в помещении за счет энергоэффективности фундаментной конструкции.

  • ТИПЫ ФУНДАМЕНТОВ.

Фундамент — это несущая часть конструкции, на которую опираются стены.

Что учитываем при выборе типа его конструкции:

►свойства грунта

►нагрузки на фундамент (зависят от веса всего дома в целом: несущие стены, перегородки, кровля и даже мебель, которой будет обставляться жилье)

►глубина заложения (необходимо учитывать состав грунта и его влажность, максимальные отрицательные температуры в зимнее время года, уровень грунтовых вод)

►качество материала (из которого будет изготавливаться конструкция фундамента)

ОБЩАЯ ИНФОРМАЦИЯ ОБ УШП.

Утепленная шведская плита (УШП) — это разновидность монолитного плитного фундамента низкого заложения.

По сути, это такой тип фундамента, в котором все инженерные коммуникации уже проведены заранее:

*система водяного теплого пола

*система водоснабжения и канализации

*система электроснабжения

Само основание такого фундамента является  идеально ровной поверхностью, уже подготовленной к монтажу чистового пола.

Этот подход позволяет весьма существенно сократить сроки возведения здания, а если фундамент хорошо утеплён, то он выполняет функцию теплоаккумулятора, снижая тем самым расходы на отопление и делая ваш дом  комфортным и энергосберегающим.

Ограничений по типу и составу грунта для УШП практически нет. Подходит для сложных грунтов с высоким уровнем грунтовых вод и низкой несущей способностью. УШП успешно применяется в холодных регионах, где сезонное промерзание грунта приводит к возникновению сил морозного пучения.

Важно: технологическая сложность изготовления УШП превосходит все другие виды плитных фундаментов.

Что необходимо сделать перед началом монтажа:

*детальный проект и вашего будущего дома со всеми коммуникациями, и фундамента;

*обязательно! строго придерживаться технологии и последовательности строительства;

​*закладку и ведение всех коммуникаций осуществлять с точностью до сантиметров!

  • ЭТАПНОСТЬ ПРОВЕДЕНИЯ РАБОТ, КРАТКИЕ РЕКОМЕНДАЦИИ.



Важно! Перед началом строительства фундамента по технологии «утепленная шведская плита», необходимо провести прочностные расчеты и провести геологические исследования (т.е. получить информацию о грунте на вашем участке), по результатам которых определяется толщина подушки основания, толщина теплоизоляционного слоя и ширина ребер жесткости.

►Какие предварительные работы необходимо произвести на строительной площадке:

*провести разметку осей будущего дома;

*разметить контур будущего фундамента;

*определить перепады в пятне застройки;

*а также определить толщину плодородного слоя (его необходимо убрать полностью, поскольку УШП нельзя опирать на плодородный слой почвы).

Следует учесть, что при определении будущего пятна застройки необходимо сделать запас по 2 метра с каждой стороны от фундамента для закладки дренажной системы и отмостки.

►Далее приступаем к рытью котлована (помним про дренаж!). Укрываем поверхность котлована геотекстилем или дорнитом (на илистом грунте) с запуском на боковые стены и перехлёстом в местах стыков не менее 15см.

Согласно рабочей документации производим послойную засыпку котлована щебнем и песком. Уплотнение песка производить виброплитами послойно с проливкой водой, толщина слоев должна быть не более 15 см.

► Следующий этап — закладка коммуникаций:

*ввод воды;

*канализационная система;

*питающие кабели электросети;

*заземление

На этом же этапе обустраивается дренажная система.

► Вот мы и дошли до утеплителя (или правильнее сказать, теплоизоляционного слоя).

Тут есть два варианта монтажа:

1 – с применением L-блоков;

2 – с применением стандартных теплоизоляционных плит.

Наиболее удачный — второй вариант, на нём и остановимся:

*По периметру фундамента будущего дома укладывают бортовые элементы (100 мм экструзионного пенополистирола + опалубка).

*Производят монтаж основного слоя утеплителя. Плиты укладываются «в разбежк

Готовое решение для утепления и строительства УШП, УФФ, утепления ленточных фундаментов.

Существует множество решений, где используется пенополистирол Порпласт: отделка фасадов, утепление кровли, межэтажных перекрытий и полов, а так же утепление фундамента. Для утепления фундамента используется особо прочный пенополистирол, его прочнось на сжатие должна быть не менее 100 кПа (10 тонн на м2), а самыми популярными решениями уьепленных фундаментов являются утеплённая шведская плита (УШП) и утепеленный финский фундамент (УФФ). Для обоих видов этих фундаментов мы можем предоставить вам готовое решение для утепления и строительства.



Утеплённая шведская плита (УШП)

Фундаментная армированнная бетонная плита которая заливается в заранее подготовленную опалубку из пенополистирола Порпласт и включает в себя все коммуникации вашего дома с тёплым водяным полом. Общий вид утеплённой шведской плиты можно увидеть на схеме.

Для укладки опалубки используется пенополистирол следующих марок Порпласт:

  1. L-блоки с подошвой для утепления марки Porplast 200EPS
  2. Основной блок утеплителя (2 слоя) марки Porplast 100EPS
  3. Утепление отмостки фундамента марки Porplast 150EPS

УШП имеет ряд преимуществ:

  • Экономия времени при строительства дома, так как все коммуникации и сам фундамент строятся за одну технологическую операцию
  • Снижение расходов на отопление дома, так как основной блок утеплителя препятствует потери тепла
  • Отмостка и блоки утеплителя защищают фундамент от промерзания, что исключает проблемы на пучинистых грунтах
  • Поверхность пола после строительства готова для укладки пола первого этажа
  • Фундамент подходит для большинаства грутов без резких изменений высот



Утеплённый финский фундамент (УФФ)

Комбинированное решение состоящее из мелкозаглублённого ленточного фундамента, который изнутри утепляется пенополистиролом Порпласт и заливается бетонной армированной стяжкой с интегрированной системой тёплого водяного пола и всеми коммуникациями. Общий вид утеплённого финского фундамента можно увидеть на схеме.

Для утепления фундамента используются следущие марки пенополистирола Порпласт:

  1. Основной блок утеплителя (2 слоя) марки Porplast 100EPS
  2. Тепловой зазор между опалубкой и фасадными блоками Porplast 150EPS
  3. Утепление отмостки фундамента марки Porplast 150EPS

УФФ имеет ряд преимуществ перед УШП:

  • Фундамент имеет большую высоту по сравнению с УШП
  • УФФ можно применять на участках с небольшими изсенениями высот изменяя высоту фасадных блоков
  • УФФ может выдержать больший вес конструкции дома по сравнению с УШП, достигается это изменяя толщину фасадных блоков

Разумеется, что обладая столькими преимуществами перед УШП, данный вид фундамента имеет большую стоимость за счёт используемых материалов.



Свяжитесь с нами и наши специалисты проконсультируют вас по выбору пенополистирола для любого вида фундамента.

Технология строительства фундамента утепленная шведская плита (УШП)

ЭНЕРГОСБЕРЕЖЕНИЕ  ВАШЕГО БУДУЩЕГО ДОМА НАЧИНАЕТСЯ С ФУНДАМЕНТА!

Наша компания - Ваш компетентный партнер в строительстве УШП фундамента.
С представленной технологией Вы сможете сэкономить до 50% на отопительные издержки.
Вы хотите построить собственный дом? Из этой статьи Вы сможете понять, насколько эффективной по энергосбережению, может быть сегодня фундаментная плита.

Защита L-блоков от внешних воздействий - Цементно-волокнистые панели (часто называемые также фиброцементными) состоят из цемента (на 80-90%), армирующего волокна и минеральных заполнителей.  Из наиболее подходящих материалов для изготовления защитного слоя можно выделить АЦЛ – асбесто-цементный лист, на который впоследствии можно сделать отделку(например приклеить плитку)

  1. 20 см. толщины утеплителя от грунта, дают коэффициент теплопроводности, U=0,17 Вт/м²К.
    Это  коэффициент теплопроводности, в сети существует множество калькуляторов теплопроводности, например - этот
  2. В системе тёплых полов, бетон будет являться тепловым аккумулятором  - ТА. Иными словами вы можете отказаться от использования в системе отопления дома дорогостоящих накопительных баков – тепловых аккумуляторов
  3. Бетонирование и финишная стяжка пола объединены в одну технологическую операцию, что сокращает сроки строительства

 Уже несколько  десятилетий ушп фундамент (утепленная шведская плита) строится в Скандинавии и европейских странах . Чтобы сопротивляться суровому северному климату, просто придумали положить пенополистирольный утеплитель на подготовленный грунт и отливать на нем бетонное основание.

Около 20 лет назад, УШП система была использована впервые в Германии. Экструдированный пенополистирол имеет более высокую плотность чем обычный пенопласт и гораздо прочнее и поэтому долговечнее. Более устойчив к химическим воздействиям на него грунта основания, достаточно защищен против мышей, грызунов и, например, муравьев.

Постепенно разрабатывались новые элементы теплоизоляции, которые обрамляют фундаментную плиту по периметру.   На фотографии Вы видите такой элемент несъемной опалубки.



ПОСЛЕДОВАТЕЛЬНОСТЬ СТРОИТЕЛЬНОГО ПРОЦЕССА

На размеченной площадке для строительства УШП снимается верхний (растительный) слой почвы до несущего грунта, поверхность выравнивается , затем котлован заполняется щебнем и песком. Песок засыпается  послойно, с уплотнением при помощи виброплиты. Затем производится монтаж труб инженерных систем, устраивается контур заземления.

На подготовленную поверхность, раскладывают утеплитель, устанавливают ограничительные боковые элементы – L-блоки.

Плитный утеплитель ( в том числе и боковые элементы по периметру) создают  непрерывный теплоизоляционный контур. Весь этот первый слой теплоизоляции укрывается сплошным ковром гидроизоляции, которая предохраняет против поднимающейся влаги из земли.

На гидроизоляционный ковёр  укладывается второй слой утеплителя. Таким образом получается - 20 см. теплоизоляции ниже фундаментной плиты.



МОНТАЖ ТЕПЛОГО ПОЛА.

Согласно результатам статического расчета, арматурные каркасы укладываются по периметру и под капитальные стены.  Затем, нагревательные трубы водяных теплых полов устраиваются для каждого помещения отдельным  изолированным  контуром. Таким образом каждое помещение позволяет отапливаться независимо. Теперь все готово для заливки бетона.  С  помощью бетононасоса  бетон укладывается равномерно. Последующее финишное разглаживание поверхности плиты осуществляется при помощи специального инструмента – в народе именуемого «вертолет».

Энергосберегающий УШП фундамент может начинать застраиваться  после фазы просушивания, уже примерно через неделю.  Необходимое устройство цементно-песчаной стяжки, как при традиционном способе возведения  фундаментной  плиты, из процесса выпадает, что экономит при строительстве  нежелательного выделения достаточного большого количества влаги (до 80% воды) и примерно 6 недель строительства.





Что даёт 20 см теплоизоляции под жилой площадью в УШП фундаменте:
  1. Тепло остается в доме
  2. Первый слой  10 см. теплоизоляции по всему периметру и сплошной гидроизоляционный ковёр  препятствуют проникновению  восходящей влажности.
  3. Следующие 10 см.  теплоизоляции обеспечивают достаточной изоляцией от холода, проникающего из  грунта.
  4. Тепло передается по  трубам  теплого пола  раздельно  по помещениям, что обеспечивает раздельную регулировку климатических зон.
  5. При достаточном утеплении стен и кровли дома,  потребуется поддерживать  температуру отопительных панелей около 28 градусов(температура циркулирующей жидкости примерно 30-32 градуса, в зависимости от типа финишного покрытия пола). Это дает дополнительное преимущество при использовании низкотемпературных источников тепла, таких как тепловые насосы, газовые конденсационные котлы.



Бетон аккумулирует  тепло!



 Используйте самую современную технику

С низким рабочим температурным режимом отопления, вы экономите мин. 30%
отопительных издержек по сравнению с отоплением, где, бетонный фундамент  без теплоизоляции.

Система теплых  полов нагревает только энергосберегающую  бетонную плиту пола, и бетон аккумулирует тепло. При толщине теплоизоляции = 20 см. достигается коэффициент теплопроводности, U=0,17 Вт/м²К  (тогда как обычный неутепленный бетонный фундамент имеет значение U=0,40 Вт/м²К).

Выводы: ключевые вещи - теплозоляция, отопление и бетон (никакой необходимости в устройстве дополнительного чистого пола нет).

Три составляющие, как одно целое – итак энергосберегающий УШП фундамент выходит не дороже чем строить по традиционным технологиям.  Но зато в дальнейшем Вы экономите отопительные издержки и имеете на первом этаже большую площадь нагрева пола и не нуждаетесь в установке настенных радиаторов отопления в большинстве случаев.

Энергосберегающий фундамент УШП, так как экономия энергии начинается с фундамента!



НАША СИСТЕМА НАПОЛЬНОГО ОТОПЛЕНИЯ, ЭТО НЕ ТРАДИЦИОННОЕ ВОДЯНОЕ ОТОПЛЕНИЕ В ПОЛУ…

Кто впервые знакомится с нашей технологией  энергосберегающего УШП фундамента , могут подумать, что мы создаем «всего лишь» изолированный фундамент с подогревом.

В этой статье мы хотели бы обсудить более подробно эти различия:  мы не используем слово - "Теплый (утеплённый)" намеренно, и называем  нашу систему отопления, как " система напольного отопления ".

Системы тёплых полов монтируются обычно на готовую бетонную плиту перекрытия со слоем теплоизоляции 30-50мм, а затем над ними устраивается цементно-песчаная стяжка. Таким образом, только верхняя часть непосредственно над самими трубами, цементно - песчаная стяжка нагревается. В нашей же  системе, мы не устраиваем  цементно - песчаная стяжку, и поэтому само здание остается сухим. Энергосберегающая бетонная плита с отопительным контуром, раздельным для каждого помещения, служит как аккумулятор тепла. Из-за чрезвычайно хорошей тепло изоляции от земли тепло не теряется (коэффициент теплопроводности возможен до U=0,12 Вт/м²К при толщине утеплителя 300мм).



 Также есть различие в рабочей температуре теплоносителя: наша "система энергосберегающего УШП фундамента"  достигает комфортной температуры во всем доме уже примерно при 30 ° теплоносителя. И в этом уже начинается экономия энергии: так как на отопление (независимо от того, обогреваетесь Вы газом, продуктами из нефти  или применяете технологию теплового насоса) необходимо незначительное количество энергии для поддержания рабочей температуры теплоносителя. Ушли в прошлое те дни, когда высокая температура поверхности создавала некомфортную ситуацию для ваших ног.  Нам нужно только несколько часов, чтобы полы с подогревом согрели  ваш дом. В самое короткое время  "система напольного отопления" позволяет достичь комфортных температур в доме.

Также можно укладывать паркет!  Деревянные полы и подогрев пола хорошо сочетаются в нашей "системе напольного отопления" из-за низкой температуры теплоносителя.

Конвекция пыли при радиаторном отоплении уходит в прошлое, что позволяет свободно дышать, особенно аллергетикам. Скажите аллергии НЕТ!!!

Макет - рисунок "системы напольного отопления".

Здесь Вы видите пример "системы напольного отопления". Раскладочное (монтажное) расстояние между трубами переменное и рассчитывается на основе теплового расчёта. Обычно возле внешних холодных стен шаг труб меньше, посредине комнат и ближе к центру дома, больше.

  • Длина нагревательных труб зависит от гидравлического сопротивления, трубы непрерывны (без соединений в бетоне)
  • Низкая температура нагреваемой поверхности: Паркет больше не проблема
  • Эффективная теплоизоляция от земли, и бетонный пол с аккумуляцией тепла
  • Применение различных видов отопления: газ, продукты из нефти, тепловой насос
  • В каждом помещении можно независимо задать рабочую температуру теплоносителя
  • Температура теплоносителя не превышает - 30 ° по цельсию
  • Отсутствие конвекции пыли
  • Отсутствие радиаторов отопления
  • Отсутствие температурных швов в полу
  • Отсутствие цементно-песчаной стяжки пола

Пенополистирол EPS - Характеристики, преимущества и применение.

О приложении

Пенополистирол EPS или EPS (Пенополистирол) или airpop - это один из наиболее широко используемых в мире материалов, используемых в строительной индустрии от фундамента до крыши. Это легкий и жесткий изоляционный материал из пенопласта, который производится из компактных частиц полистирола.В связи с тем, что он на 98% состоит из воздуха, в последние годы в Европе был введен термин airpop для описания пенополистирола.

Щелкните следующую ссылку и узнайте о ее преимуществах

и его многочисленные приложения через исходное видео:

Пенополистирол EPS:

  • Они обладают отличными теплоизоляционными свойствами, сохраняя при этом небольшой вес, так как на 98% состоят из захваченного воздуха.
  • Обладают структурной стабильностью и не разлагаются. Стресс-тесты EPS в течение примерно 30 лет использования под землей показали, что он всегда превышал минимально необходимый предел в 100 кПа. EPS, используемый в фундаментах мостов, которые подвергались нагрузкам в течение примерно 40 лет, показал деформацию менее 1,3%. На стабильность EPS не влияет время.
  • Они имеют малые значения коэффициента сопротивления при диффузии водяного пара (μ) и способны «дышать», предотвращая образование конденсации пара.
  • Прекрасно сочетаются с большинством строительных материалов (цемент, гипс, ангидрит, органические и неорганические растворы).
  • Они могут способствовать защите от звуков в воздухе и от ударов.
  • Они изготовлены для использования в строительстве в качестве самозатухающих (SE), поскольку в их массе содержится антипирен.
  • Они предлагают идеальный баланс цены и эффективности и экономически выгодны.
  • Они также полностью пригодны для вторичной переработки и безопасны для окружающей среды.

Приложения

Изделия из пенополистирола наносятся на здание от фундамента до крыши, ориентировочные области применения:

  • Крыши (покрытие этажей - пилотные помещения, бетонные панели, обычная и перевернутая крыша)
  • Этажей (жилых и подземных этажей)

  • Стены (двойные подрамники, комплексная внешняя теплоизоляция / системы ETICS , стеновые перегородки, изоляционные бетонные опалубки / ICF).
  • Наклонные крыши (внутри или снаружи).
  • Подземные уровни (по периметру перегородок внутри или снаружи, полов, фундаментов).
  • Инженерные объекты-строители (сейсмоизоляция, дорожно-строительные работы).

Пластмассы - Global Plastics, LLC

Star Resin - всемирно признанный лидер на рынке товаров и техники.Со Star Resin вы найдете предложения, которые включают: пеллеты под маркой Prime, Generic Prime и гранулы некондиционного качества. Мы знаем, что качество - это краеугольный камень того, что вы делаете, и у нас в Global Plastics есть опыт и знания, которые помогут вам в этом процессе.

Свяжитесь с торговым представителем для получения информации о нижеперечисленных продуктах.

Ацеталь (ПОМ)
Ацеталь (ПОМ)


Акрилонитрил-бутадеин-стирол (ABS)
Акрилонитрил-бутадеин-стирол (ABS)

Сплавы (PC + ABS)
Сплавы (PC + ABS)

Биополимеры-зеленые
Биополимеры-зеленые


Этиленметилакрилат
Этиленметилакрилат


Пенополистирол (EPS)
Пенополистирол (EPS)


Нейлон (PA 6/6)
Нейлон (PA 6)


Полипропилен медицинский (PPM)
Полипропилен медицинский (PPM)


Полибутилэтерфалат (PBT)
Полибутилэтерфалат (PBT)




Полисульфон (PSU, PPSU, PES)
Полисульфон (PSU, PPSU, PES)



Специальные пластмассовые составы
Специальные пластмассовые смеси


Термопластический полиуретан (ТПУ)
Термопластический полиуретан (ТПУ)

Данные об импорте и цена пенополистирола

За единицу (INR) 7 7 328 900 Ноя 18 2016 Октябрь 27 2016 817 817 Октябрь 26 2016 817 817 Октябрь 25 2016 32 Октябрь 25 2016 32 Октябрь 25 2016 Производство полистирола

ЛИТЬЕ МЕТАЛЛА ПРОЦЕССЫ Принципы литья металлов Литье металла Операция по литью металла Влияние газов на металлическую отливку Дизайн литья металла Расходные формы для литья под давлением Литье в песчаные формы Литье гипсовых форм Керамическое литье Литье в пресс-форму Вакуумное литье или V-образный процесс Литье по выплавляемым моделям Постоянное литье формы Базовое постоянное литье в пресс-форму Слякоть литья Литье под давлением Литье в постоянную вакуумную форму Литье под давлением Горячее литье под давлением Холодное литье под давлением Истинное центробежное литье Полукентробежное литье Центрифужное литье Литье слитков Непрерывное литье ПРОИЗВОДСТВО ПРОЦЕССЫ Обработки металлов давлением Металлопрокат Металлическая ковка Металл Экструзия Рисунок Металла Листовой металл Порошковые процессы

Дата Код HS Описание Страна происхождения Порт разгрузки Единица Количество Стоимость (INR)
Ноя 21 год 2016 300 РАСШИРИТЕЛЬНЫЙ ПОЛИСТИРОЛ 303S (ОБЩАЯ МАРКА 0. 7-0,9 м / м Тайвань Туглакабад сом 5,000 451,769 90
Ноя 21 год 2016 300 МАРКА РАСШИРЕНИЯ ПОЛИСТИРОЛА: H-SB (25 кг) Китай Нхава-Шевское море сом 17000 1,427,651 84
84
Ноя 21 год 2016 300 РАСШИРЯЕМЫЙ ПОЛИСТИРОЛ 808C (ПИЩЕВОЙ СОРТ 0,3-0,5M / M) Тайвань Туглакабад сом 12,000 1,165,198 300 РАСШИРЯЕМЫЙ ПОЛИСТИРОЛ [EPS] (S2-211) 3 MTS (S2-211) 7 MTS (S3 - 211) 7 MTS Тайвань Nhava Sheva Sea KGS 17000 17000 1,40000
Ноя 18 2016 300 РАСШИРЯЕМЫЙ ПОЛИСТИРОЛ [EPS] FS Тайвань Нхава-Шевское море сом 17000 1,462,472 86
Ноя 08 2016 390 РАСШИРЯЕМЫЙ ПОЛИСТИРОЛ: H-SA (25 кг) Китай Mundra сом 2,000 167,959 84
Ноя 08 2016 390 РАСШИРЯЕМЫЙ ПОЛИСТИРОЛ: B-S (25 кг) Китай Mundra сом 5000 416,484 83
Ноя 08 2016 390 РАСШИРЯЕМЫЙ ПОЛИСТИРОЛ: B-SB (25 кг) Китай Mundra сом 5000 416,484 83
Ноя 08 2016 390 РАСШИРЯЕМЫЙ ПОЛИСТИРОЛ: E-SB (25 кг) Китай Mundra кг 5000 416,484 83
Ноя 07 2016 300 ПИЩЕВОЙ ПОЛИСТИРОЛ 808С (ПИЩЕВОЙ СОРТ 0. 3-0,5 м / м) - ПОЛИСТИРОЛ Тайвань Нхава-Шевское море сом 17000 1,600,570 94
Октябрь 31 год 2016 300 МАРКА РАСШИРЕНИЯ ПОЛИСТИРОЛОВ - H-SA Китай Chennai Sea KGS 17,000 1,426,595 84
Октябрь 28 2016 300 СМОЛА EPS (РАСШИРЯЕМЫЙ ПОЛИСТИРОЛ) (0103-008911) (ФАКТИЧЕСКИЙ ПОЛЬЗОВАТЕЛЬ) Китай Ченнайское море сом 34000 2,922,781 178 86 Октябрь 28 2016 39219010 НИЖНЯЯ ПОДУШКА (ИЗДЕЛИЯ ИЗ РАСШИРЕННОГО ПОЛИСТИРОЛА) (ИСПОЛЬЗУЕТСЯ В УПАКОВКЕ ДЕТАЛИ ДЛЯ РЕФЕРИГЕТОРА) Южная Корея Delhi Air Cargo PCS 10 328328 300 ПИЩЕВОЙ ПОЛИСТИРОЛ 808С (ПИЩЕВОЙ СОРТ 0. 3-0,5 м / м) - ПОЛИСТИРОЛ Тайвань Нава-Шевское море сом 17000 1,600,570 94
Октябрь 26 2016 300 РАСШИРЯЕМЫЙ ПОЛИСТИРОЛ БРЕНДКИНГ PEARL B-SB (25 кг) Китай Mundra сом 34,000 2,751,125 81 300 РАСШИРЯЕМЫЙ ПОЛИСТИРОЛ БРЕНДКИНГ PEARL G-XL (25 кг) Китай Mundra сом 1,000 97,972 98
Октябрь 26 2016 300 РАСШИРЯЕМЫЙ ПОЛИСТИРЕЛ БРЕНДКИНГ PEARL H-SB (25 кг) Китай Mundra сом 33,000 2,692,724 82 390 РАСШИРЯЕМЫЙ ПОЛИСТИРОЛ (ПОЛИСТРИРЕН): B-S (25 кг) Китай Mundra сом 5000 416,176 83
390 РАСШИРЯЕМЫЙ ПОЛИСТИРОЛ (ПОЛИСТРИРЕН): B-SB (25 кг) Китай Mundra сом 5000 416,176 83
390 РАСШИРЯЕМЫЙ ПОЛИСТИРЕН (ПОЛИСТРИРЕН): E-SB (25 кг) Китай Mundra кг 5000 416,176 83 9106 416,176 83 9106

В процессе литья пенополистирола песчаная форма упакован вокруг узора из полистирола, представляющего металлическую отливку, изготовлено. Узор не снимается, а расплавленный металл заливается в узор, который испаряется от тепла металла. Жидкий металл забирает место испаренного полистирола и отливка затвердевает в песчаной форме.

В индустрии литья металлов этот процесс известен как процесс по выпадению пены, литье по схеме испарения или процесс полной формы. Большой с его помощью можно изготавливать различные отливки из различных материалов и размеров. техника. Детали, произведенные в обрабатывающей промышленности с использованием этого процесса, включают: коленчатые валы, головки цилиндров, основания машин, коллекторы и блоки двигателей.

Процесс

Первым этапом процесса литья под давлением является производство полистирола. шаблон. Для небольших производственных партий выкройку можно вырезать из больших частей материал пенополистирол и собран вместе. Для крупного промышленного производства процессов, выкройка будет лепиться. Матрица, часто сделанная из алюминия, используется для этот процесс. Шарики полистирола помещаются в фильеру и нагреваются, они расширяются от тепло и вспененный материал принимает форму матрицы.

В зависимости от сложности отливки некоторые из этих полистирольных секции, возможно, придется склеить вместе, чтобы сформировать узор. В большинстве случаев узор покрыт огнеупорным составом, это поможет создать хорошую поверхность отделка на металлическом литье. Помимо самой отливки, рисунок из пенопласта также будет Включите наливную чашку и литниковую систему.

Рисунок: 44

Затем выкройку помещают в колбу, и вокруг нее набивают формовочный песок.В песок может содержать или не содержать связующие вещества, в зависимости от конкретного процедура изготовления.

Рисунок: 45

Затем расплавленный металл заливается в форму без удаления шаблона. В жидкий металл испаряет рисунок из полистирола, когда он течет через полость формы. Любой продукт, оставшийся от испаренного полистирола, впитывается в формовочный песок.

Рисунок 46

Затем расплавленному металлу дают затвердеть в песчаной форме.После затвердевания отливка снимается.

Рисунок: 47

Свойства и аспекты производства Отливкой из пенополистирола

  • При необходимости сердечник включается в шаблон. Поэтому размещение и закрепление стержня в полости формы перед заливкой металлической отливки не шаг в этом производственном процессе.
  • Колбы для этого процесса простые и недорогие.Также производство сам процесс прост, так как отсутствует линия разъема или удаления выкройки необходимо.
  • В обрабатывающей промышленности модели для разливки пенополистирола всегда включать полную систему стробирования.
  • Из-за дополнительной энергии, необходимой для испарения полистирола, будет большой температурный градиент, присутствующий на границе раздела металл-рисунок, когда отливка льется.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
