Откатные ворота на колесах своими руками: Откатные ворота на колесах

Содержание

Откатные ворота на колесах

Из всевозможных разновидностей ворот отдельно стоит выделить откатные ворота, которые благодаря своему конструктиву и современным техническим решениям позволяют экономить пространство въезда, упрощают автоматизацию и являются наиболее долговечными в эксплуатации.

Самое широкое распространение получили консольные, подвесные конструкции и ворота на колесах.

Главное отличие перечисленных видов – это тип и конфигурация фиксации и механизм отката полотна створки.

Как рассматривалось в статье про устройство откатных ворот, консольный тип имеет некоторые существенные недостатки. Во-первых, это зависимость от качественной фурнитуры, во-вторых, наличие силовой рамы, необходимой для компенсации боковых нагрузок, что значительно увеличивает вес полотна створки, и, в-третьих, необходимость устройства полноценного армированного фундамента.

Откатные ворота на колесах полностью лишены перечисленных недостатков, более того имеют простейшую схему, благодаря чему их можно сделать даже своими руками без привлечения профессиональных монтажников.

Как устроены ворота на колесах

Схема и основные узлы представлены на рисунке ниже:

Необходимая фурнитура

Альтернативная фурнитура

Как видим, ворота на колесах имеют простейшую конструкцию и минимальный набор необходимой фурнитуры, что в конечном итоге значительно удешевляет установку и последующую эксплуатацию. А еще упрощает работу по возведению откатных ворот своими руками, ведь практически для каждой из комплектующих единиц можно найти либо соорудить самостоятельно копеечную альтернативу.

Что можно упростить

Как было указано ранее, направляющий рельс выполняется из профильной трубы, например, 20х20х3 мм. Колесо для ворот вытачивается из стальной болванки или капролона. Во-втором случае открывание и закрывания будет происходить практически бесшумно. Верхний кронштейн собирается из металлической пластины, пары шпилек и гаек, а в качестве роликовой пары используются колеса от детских роликовых коньков.

Подробнее о том, как сделать откатные ворота на колесах из подручных материалов можете прочитать в данной статье.

Плюсы и минусы

Данный обзор будет не полным, если не указать отрицательные и положительные стороны ворот на колесах.

Достоинства

  • Красивый внешний вид.
  • Простейшая конструкция из которой вытекают все последующие плюсы.
  • Надежность и продолжительный срок эксплуатации.
  • Малый вес, который не требует надежных фундаментов. Фактически рельс и смонтированные на него ворота можно установить прямо на утрамбованную землю.
  • Возможность самостоятельного изготовления. Самый значительный плюс для рачительных хозяев.
  • Полностью совместимая автоматика с консольными воротами.

Недостатки

  • Длина направляющего рельса должна быть в два раза больше проема.
  • Расположение рельса и опорных колес на уровне земли может приводить к подмерзанию системы в снежные зимы.

Итак, можно сделать вывод, что ворота на колесах представляют собой замену дорогих консольных ворот, а их конструкция по надежности и долговечности значительно превосходит распашные аналоги.

Схема откатных ворот своими руками

Главное отличие откатных консольных ворот от распашных собратьев – это сложность конструкции. Конечно, любую вещь можно сделать своими руками, даже сложные комплектующие можно заменить самодельными аналогами. Но, к сожалению, изготовить качественные заменители дорогих роликовых тележек или направляющей балки для консольных откатных ворот под силу далеко не каждому. Однако изящная альтернатива, которую отличает простота реализации и надежность эксплуатации, все же существует. Ведь, если не получается переделать механизм, можно подумать над тем, чем и как его заменить. Примером тому служит схема откатных ворот своими руками, о которой пойдет речь далее, успешно воплощенная в жизнь автором.

Подробнее о том, как реализовывалась идея на практике, можно прочитать в следующей статье.

Чертеж самодельных откатных ворот на колесах

Принципиальная схема откатных ворот своими руками

Главное отличие конструкции – это принцип отката. Если в консольных воротах эту функцию выполняет направляющая балка с помощью роликовых тележек, смонтированных на бетонном фундаменте, то в нашем случае откат створки вдоль проема происходит по направляющей рельсе с помощью колес. Такой способ менее технологичен, однако в частных домовладениях предпочтителен по двум основным причинам. Во-первых, простота конструкции означает легкость обслуживания, сравнительно невысокую стоимость и несложность ремонта. Надежность основных конструктивных узлов благодаря опять же своей простоте и отсутствию интенсивно изнашивающейся фурнитуры имеет большой срок эксплуатации.

Схема рамы откатных ворот своими руками

Для изготовления рамы применяются стальные профильные трубы. Размер трубы и толщина стенки зависит в первую очередь от ширины проема. Чаще всего, если проем не превышает 4-5 метров, для внешней силовой рамы можно используют профильную трубу 60х40х2 мм. Для внутренней рамы, а также в случае широкой створки, для поперечин подходит труба 40х20х1. 5 мм.

Делаем раму для ворот

Главное условие качественной силовой рамы – это тщательная обварка швов стыкового соединения, поскольку прерывистые швы, во-первых, менее надежны, во-вторых, не являются негерметичными.

Верхний кронштейн

Для сборки верхнего кронштейна необходимы два ролика. Колеса от роликовых коньков – наиболее простой и надежный вариант, не уступающий заводской фурнитуре.

Подробный чертеж верхнего кронштейна

Ниже представлены несколько самых распространенных способов установки кронштейнов относительно створки.

Колеса и направляющий рельс

Эти два типа фурнитуры являются взаимозависимыми. Так как используется чертеж самодельных откатных ворот, то профиль и колес, и направляющего рельса под конструкцию зависит только от доступности тех или иных комплектующих под замену заводским. Если в достаточном количестве доступны клиновидные натяжные ролики, то для направляющего рельса целесообразно использовать уголок 20х20х3. В нашем случае для рельса была взята профильная труба 40х20х3 мм, а ролики вытачивались из капролона диаметров 120 миллиметров по следующим чертежам.

Декоративная обшивка

Для обшивки можно взять как доску-штакетник, так и профильный лист (С8, МП20) или полотно поликарбоната. Принципиальным условием при выборе материала будет лишь требование к визуальной составляющей въездной группы, предъявляемое хозяином частного домовладения.

Предлагаемый чертеж самодельных откатных ворот показывает, что их возведение своими руками не является чем-то недостижимым и доступно практически каждому. Все, что требуется для начала работ – большое желание и сообразительность.

Откатные ворота по уголку на колесах

Монорельсовая конструкция — альтернатива консольных ворот

Въездная группа – важная часть ограждения частного участка, которая по определению должна быть подвижной. При этом охранные свойства въезда должны максимально соответствовать свойствам всего забора. Когда элементы системы «забор–ворота» выполнены одинаково надежно, тогда и можно говорить о том, что участок защищен от проникновения недоброжелателей.

Своей конструкцией ворота делятся на две основные группы: распашные и откатные. Существуют еще секционные и рулонные виды, но они используются реже и лишь в специфических случаях.

Преимущества откатных конструкций в сравнении с распашными типами

Схема с указанием мест установки роликов и комплектующих элементов

Основных преимуществ у распашных въездов немного − дешевизна и простота установки. В редких случаях (когда ширина участка со стороны въезда менее трех метров) распашные створки – единственно возможный вариант. Во всех остальных случаях однозначно выигрывают откатные. Они гораздо удобнее в использовании, не требуют для функционирования постоянно свободного пространства впереди и за створками.

Но главное – элементы автоматики откатных ворот могут вполне выполнять функции надежного замка. Тогда как автоматика распашных створок, в силу конструктивных особенностей механизма открывания, неспособна надежно защитить участок от проникновения, так как створки можно довольно легко сдвинуть друг относительно друга.

При сопоставимой цене этих двух видов въездов с автоматическим механизмом открывания (раздвижные створки с нижней направляющей дороже лишь на стоимость фундамента) очевидно, что распашные въездные конструкции ставить нецелесообразно. По этой причине в настоящее время в подавляющем большинстве случаев устанавливают откатные ворота.

Виды откатных ворот

Эскиз откатной конструкции по уголку

Откатные системы подразделяются на различные типы в зависимости от материалов изготовления створок, их количества и типу отката. По типу конструкции они бывают сдвижные консольные и сдвижные по уголку (монорельсу).

Рассмотрим особенности сдвижных монорельсовых систем. В этой конструкции в фундамент вдоль проема устанавливается монорельс, по которому двигаются ролики, прикрепленные книзу створки.

Такая конструкция не дает створке провисать – она всегда имеет опору на ролик, который двигается вдоль рельса. К тому же такая система достаточно проста и ее стоимость относительно невысока. К недостаткам можно отнести то, что монорельс нужно регулярно чистить, от наледи, снега, песка и грязи, иначе ворота просто не смогут открываться и закрываться.

Также монорельс находится немного выше уровня земли, что может создать незначительные неудобства. А кому-то, с эстетической точки зрения, больше нравятся консольные конструкции створок, которые не имеют контакта с землей.

В каких случаях откатные монорельсовые ворота – лучший выбор

Для отката полотна ворот по уголку не требуется большого пространства

Выбор конкретного типа открывания въезда зависит от различных факторов и предпочтений. Благодаря дешевизне и простоте конструкции раздвижные монорельсовые ворота отлично подходят в случаях, когда нужна максимальная надежность, эффективность при частом открывании и закрывании, долгий срок службы, но внешний вид при этом не имеет большого значения.

Это касается крупных предприятий, заводов, складов и стройплощадок. Такая система также востребована в дачных поселках с узкими улицами, когда для распашных створок слишком мало места для открытия.

В этом случае откатные створки являются оптимальным и чуть ли не единственным вариантом по разумной цене, с высокой надежностью и достаточно аккуратным внешним видом. К тому же фурнитура консольных и монорельсовых ворот практически одинакова и часто взаимозаменяема.

Варианты материалов изготовления ворот

Обшивка откатных по уголку конструкций деревянным материалом

При выборе обшивки створок въездной группы желательно обращать внимание на соответствие общему стилю участка и забора. Рассмотрим несколько наиболее популярных материалов:

  1. Из профилированного металлического листа. Такой материал достаточно дешев и хорошо подходит для загородного дома или дачного участка. Выглядит достаточно объемно и внушительно. Цвет может быть разным, причем обычно стальные листы не просто покрашены, а покрыты полимерным покрытием разной толщины (полиэстер, пурал, пластизол, призма). Чем толще это покрытие, тем красивее и благороднее выглядят ворота. Например, структура пластизола напоминает кожу, а покрытие «призма» обладает блеском за счет наличия в ее составе алюминия. Все эти покрытия обладают гораздо более долгим сроком службы по сравнению с краской. Кроме низкой цены, преимуществом профилированного листа является его взаимозаменяемость с аналогичным стальным листом в случае порчи или повреждения.
  2. Из профилированного листа с дополнительными коваными элементами. По сути, это первый вариант с дополнительными кованными украшениями по верхней кромке. Обычно это гребенка в форме арки, выполненная из труб и полос декоративного металлического проката. Возможны самые различные украшения: кольца, пики и так далее. Декоративная арка может располагаться стационарно над подвижными створками и на самих створках. В первом случае следует учитывать максимальную высоту проезжающего транспорта, а во втором – предусмотреть дополнительную нагрузку на несущие элементы.
  3. Кованые. Бывают полностью глухие или прозрачные – в зависимости от пожеланий владельца. Применяются методы горячей ковки (на специальном кузнечном оборудовании) и холодной ковки – опять же зависит от общего рисунка створок. Перед началом работ делаются эскизы с различными рисунками из готовых каталожных декоративных элементов, выбирается общий дизайн. Например, очень красиво смотрятся створки из полых или сплошных гнутых труб квадратного сечения. В зависимости от получившейся сложности и веса готового изделия, цена может сильно варьироваться, поэтому нельзя однозначно сказать насколько дороги или дешевы кованые ворота.
  4. С обшивкой деревом. В этом случае рама выполняется из металлических труб, а сверху устанавливается обшивка из обычной доски, блок-хауса или деревянной вагонки.
    Изготовление рамы и установку механизма открывания лучше доверить профессионалам, а обшивку деревом можно сделать и самостоятельно. Кроме значительной экономии денег, это позволит проявить свои творческие способности и создать уникальный и неповторимый узор. Смотрятся такие ворота очень изящно и создают ощущения уюта.
  5. Из металлической решетки. При таком варианте рама ворот изготавливается из довольно мощных труб прямоугольного сечения, а в эту раму устанавливаются вертикальные трубы меньшего сечения на расстоянии 13–15 см друг от друга. Это не самый эстетичный вид ворот, зато очень практичный и недорогой.

Как расположить калитку рядом с въездом

Возможное расположение калитки рядом с откатной конструкцией по уголку

Калитка, как правило, выполняется в едином стиле с въездной группой.

В случае использования откатных створок нужно устанавливать калитку с противоположной от направления сдвига стороны либо оставлять пространство для открывания въездной створки.

Материалы калитки используются такие же, как и материалы ворот. Высота, как правило, тоже совпадает либо соответствует верхней кромке забора. Если высота забора не превышает двух метров, то калитка устанавливается на петельных столбах.

При большей высоте въездной группы калитку устанавливают в раму, нижняя кромка которой углубляется, чтобы избежать порога, а верхняя часть рамы увеличивает жёсткость всей конструкции. При высоте забора более 2,5 метра проем калитки можно выполнить размером стандартной входной двери, при этом верхняя часть рамы остается глухой и неподвижной. Обычно оптимальная ширина проема калитки составляет около одного метра.

Для запирания калиток могут использоваться врезные и накладные механические или электромеханические замки. Второй вариант оптимален при использовании домофона. В этом случае замок можно открывать дистанционно кнопкой домофона.

Надеемся, эта статья поможет на начальном этапе сориентироваться в многообразии въездных ворот и приступить к установке.

Рельсовые ворота своими руками: пошаговое руководство

Вам предстоит замена старых распашных ворот на новые, советуем рассмотреть вариант с откатными панелями. Для откатывания полотна вам потребуется приблизительно полметра отступа от забора и свободное ровное место вдоль него, равное длине откатывающейся панели. Откатные воротные устройства существуют в двух вариантах – это рельсовые и консольные. Установить рельсовые ворота своими руками — дело вполне выполнимое.

Рельсовые ворота

Монтаж откатной конструкции — отличный способ заполнить пустоту во дворе, то пространство, которое должно быть свободным от всего, если проезд у вас закрывают распашные створки.

Выбираем рельсовые ворота

По типу крепления откатных панелей рельсовые створы бывают навесные, на рельсах, и на роликах. Принцип перемещения воротного полотна во всех трёх типах практически одинаковый, существуют отличия лишь в техническом устройстве. Кроме того, следует хорошо продумать, какой привод будет у вашего воротного устройства. Двустворные ворота, как и откатные панели, бывают с ручным и автоматическим управлением.

Совет! При установке новых ворот, даже если в данный момент вы не собираетесь ставить автоматику, конструкцию следует ставить так, чтобы впоследствии автоматику можно было установить без особого труда.

Откатные панели на рельсе отличаются от консольного типа тем, что они не имеют дополнительного удлинения для консоли, но зато между воротными столбами расположен профиль, по которому катаются панели на роликах.

Откатные по рельсу воротные панели

Схема откатных по рельсу ворот

Это хотя и устаревшая, но всё ещё распространённая воротная модель, часто встречается в загородных владениях. Они пользуются спросом, потому что имеют преимущества:

  • Могут выдерживать обшивку любой тяжести.
  • Панели, закрывающие проезды, могут иметь длину до 6 м.
  • Имеют высокую устойчивость и сопротивляемость к сильным ветровым нагрузкам.

Недостатки:

  • Требуют устройства сильно укреплённого проема.
  • Нуждаются в регулярной очистке желоба, в котором установлен рельс.
  • Профиль в земле подвержен воздействию окружающей среды и атмосферным осадкам, что со временем приводит к коррозии, деформации и усталости металла.

Откатная по профилю кованая воротная панель

Откатная воротная конструкция на роликах или небольших колёсах перемещается по рельсу, проложенному на проезжей части дороги или на земле. При проезде через профиль в машине можно ощутить небольшой толчок от наезда колёсами на него.

Иногда рельс устанавливают в углубление, и он может находиться на уровне поверхности дороги, но уход за ним становится более сложным, особенно в зимнее время.

Подвесные откатные ворота

Откатываемая по верхнему профилю воротная панель

Подвесные ворота являются одним из вариантов ворот на профильной балке, только в этой конструкции балка размещена над проездом, а воротная панель закреплена на устройства с колёсиками или роликами, катающимися по нему. Такие конструкции распространены в краях, где суровые снежные зимы, поскольку снимается проблема очистки от снега и наледи направляющего рельса.

Схема ворот подвесного откатного типа

Подвесное воротное устройство рельсового типа встречается в наши дни редко, и в основном в оформлении проезда на территорию больших предприятий. Такие обычно огромные ворота обладают преимуществами, такими как:

  • Большая сопротивляемость к мощным ветровым порывам.
  • Обладают высокой надежностью, они обладают устойчивостью к взлому.
  • Спокойно выдерживают тяжелую панельную обшивку.
  • При установке в частных владениях легко адаптируются к существующим условиям.

У конструкции имеются следующие недостатки:

  • Стоимость таких ворот слишком велика.
  • Имеется ограничение по высоте для транспорта с высокими габаритами.
  • Не имеет эстетичного вида, потому что слишком громоздкая.
  • Требуется готовый укреплённый въездной проем.

Совет! Для обеспечения проезда высокого транспорта выбирайте конструкцию проема, в которой есть возможность при необходимости снимать рельс.

Конструкция откатных воротных панелей состоит из следующих частей:

  • Воротное полотно.
  • Навесной рельс.
  • Наземный рельс.
  • Ролики или колёса.

Условия перед монтажом

Рельсовые воротные устройства делятся на две категории — с ручным и автоматизированным приводом. Одни при правильном устройстве легко и просто двигаются под действием небольшого мышечного усилия. Другие приводятся в движение дистанционным управлением при помощи привода, работающего на электричестве.

Желательно, чтобы воротные панели были обшиты оцинкованным железом. В таком случае конструкция будет служить до 10 и более лет, без особых затрат на уход и ремонт.

Длинна устанавливаемой балки должна быть вдвое больше воротного проёма с небольшим запасом для отката. Рядом с забором, с местом укладки профиля, не должно быть посадок, потому что их поливают, а влага приводит к появлению ржавчины. Кроме того, это пространство должно быть совершенно свободно от всяких предметов.

Требования к возводимой воротной конструкции

Для установки откатных ворот на рельсе требуется металлический прочный каркас в виде буквы «П». Он состоит из боковых опорных столбов, между которыми проложен рельс, имеющий длину, равную двум длинам ворот, плюс 0,5 м запаса. Если откатные рельсовые створы навесного типа, то балка закрепляется на опорных столбах.

Направляющий верхний рельс

Установка откатных панелей любого типа самостоятельно производится в следующей очерёдности: вначале устанавливают механические узлы, а затем автоматизируют созданную конструкцию.

Существуют конструкции, где применяются не подшипники, а так называемые плавающие рельсы. В этом устройстве все части механизма и профиль обильно смазывается солидолом. Это делается потому, что после завершения монтажа к этому механизму подобраться будет сложно.

Основные положения монтажа рельсовой конструкции

Как правило, начинают устанавливать откатные подвесные двери с постройки навеса над проездом во двор. Этот навес и будет опорой всего сооружения. Балки представляют собой металлопрофиль.

Сечение профиля для подвесных панелей

Во внутреннее пространство профиля вставляют маленькие шарики из металла, с их помощью будет происходить плавное движение по рельсу.

При установке своими руками откатных панелей с верхним подвесом сначала устанавливают на воротную панель ролики или устройства с колёсами, и только потом эту панель крепят к подвесу. Для подвески используют поперечную балку, форма сечения которой с вогнутыми внутрь концами показана выше. Установка осуществляется так, чтобы удерживающий верхний брус периметра проёма обязательно попал внутрь подвеса, он должен быть достаточно прочным, но не толстым.

Подвесную балку следует выбирать в соответствии с массой панели. Каждый выпускаемый промышленностью профиль рассчитывается для определенной максимальной нагрузки, которую нельзя превышать. Нарушение этого правила может привести к прогибанию устройства и невозможности его эксплуатации.

Внимание! Рельс должен быть цельным, его не следует наращивать. На месте стыка движение панели будет спотыкаться и даже клинить. В итоге его всё равно придётся менять на цельный отрезок.

Для автоматизации рельсовых откатных панелей достаточно приобрести однофазный электродвигатель, мощности достаточно от 40 до100 Ватт. Выбрать один из трёх приводных устройств и эксплуатировать согласно инструкции.

Приводы бывают:

  • Ремённые, но они быстро изнашиваются, «слизываются».
  • Цепной привод — достаточно прочный, но довольно шумный, и звенья цепи разрушаются.
  • Прямой привод — самый надёжный.

Систему привода следует регулярно смазывать, это особенно требуется для цепной передачи.

Монтаж раздвижных ворот

Источник: http://rusograda.ru/vorota/relsovye-vorota-svoimi-rukami

Откатные ворота своими руками: чертежи, схемы, эскизы конструкции

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Заборы с откатным механизмом представляют собой прекрасный способ оградить частную территорию. Они обеспечивают удобный подъезд к дому и во двор, защищают от проникновения посторонних и улучшают комфортные условия. Можно сделать откатные ворота своими руками: чертежи, схемы, эскизы конструкции позволять правильно выполнить монтажные работы. Подобные ограждения позволяют сэкономить место во дворе. Такой вариант подходит, если на участке нет места для открывания створок вовнутрь или наружу. Чтобы сделать качественную установку, понадобиться подобрать необходимую разновидность механизма.

Ограждения с откатным механизмом прекрасно вписываются в общий экстерьер и позволяют оставить много свободного пространства

Содержание статьи

Откатные ворота своими руками: чертежи, схемы, эскизы конструкций

Заборы с откатными устройствами характеризуются плавным открытием в нужную сторону, и при этом не требуется дополнительное место для распахивания створок. Прежде чем определиться, как сделать своими руками откатные ворота, стоит рассмотреть достоинства и недостатки конструкции.

Даже необычные ограждения с затейливым дизайном могут быть раздвижными

Выделяются следующие преимущества:

  • подобное устройство не мешает проезду транспортных средств, даже в условиях ограниченного пространства;
  • установка крепежа консольной конструкции, позволяет монтировать ограждение даже при неблагоприятных погодных условиях;
  • облицовка конструкции выполняется из различных материалов: профнастила, вертикальной обрешетки и элементов ковки и т.п.;
  • конструкции могут выполняться из специальных сэндвич — панелей или обычного профлиста;
  • не возникает провисание петель;
  • автоматика и специальные устройства позволяют продлить эксплуатационный срок.

Раздвижные заборы могут выполняться из любых разновидностей материалов

К недостаткам относятся значительные финансовые траты, по сравнению с обычными моделями. Можно выбрать разные откатные ворота своими руками. Чертежи, схемы, эскизы, конструкция помогут создать лучший вариант.

В зависимости от конструкционных особенностей выделяются следующие разновидности:

  • подвесные модели отличаются надежностью. Основной элемент монтируется на роликовых механизмах, с помощью которых крепится к балке;

Подвесные модели прочны, поэтому могут использоваться не только в частных домовладениях, но и для ограждения промышленных территорий

  • для различного климата подходят консольные ворота. Они монтируются на фундаменте и фиксируются к балочной конструкции с помощью роликовых тележек;

Консольные блоки являются важной частью ограждения

  • на глубину в 1,5 метра устанавливаются конструкции на винтовых сваях;

Монтаж опорных элементов гарантирует устойчивость забора

  • механические ограждения придется открывать вручную. Они отличаются простотой установки и стоят дешевле;

Механические модели можно сделать из недорогих материалов, это не отразится на качестве работы конструкции

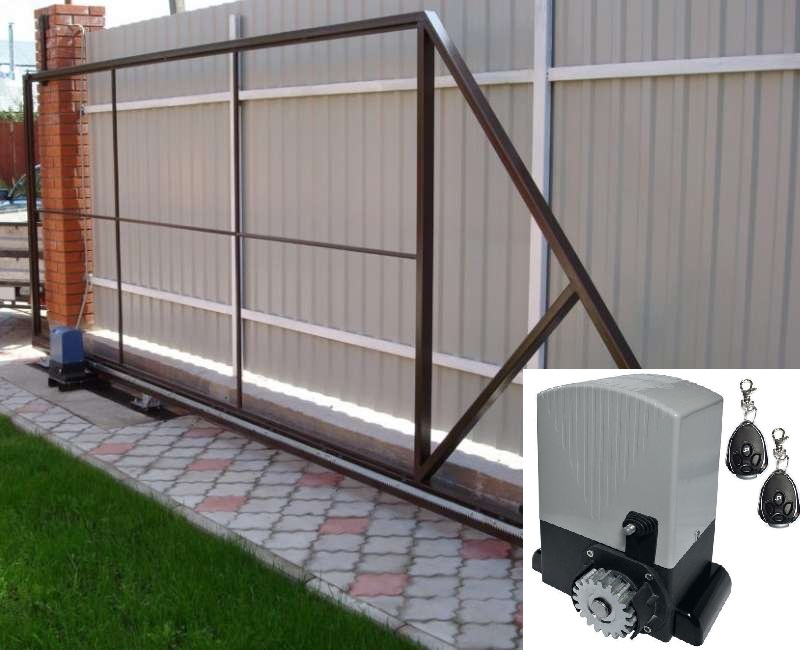

  • автоматические ограждения оборудуются электроприводом.

Автоматические ограждения управляются с помощью пульта

Полезная информация! Независимо от разновидностей конструкций подобные изделия требуют незанятых площадей вдоль ограждения. При использовании консольного забора пространства должно быть еще больше.

Выбор качественных роликов для откатных ворот и других комплектующих

Существует множество комплектующих и материалов, при помощи которых умельцы могут сконструировать раздвижные ворота своими руками. Видео позволяет увидеть подробный процесс установки. При приобретении материалов стоит учесть габариты створок, вес устройства и размер проема. Особенно тщательно выбираются составные элементы для ограждений, ширина проема которых больше пяти метров.

Ролики должны быть произведены из прочного материала, так как на них распределяется огромная нагрузка

Максимально возможная нагрузка и другие показатели рассчитываются по чертежам. Затем под сделанные расчеты выбираются комплекты запчастей определенных производителей. Многие домовладельцы предпочитают следующие фирмы: Ролтэк Эко, Алутек и Ролтэк Микро.

Полезная информация! При подборе запчастей стоит обратиться к готовым проектам и к проверенным мастерам.

Этапы монтажа конструкции

Сделать функциональные конструкции помогут чертежи, фото и видео откатных ворот. Своими руками можно сделать любую выбранную модель. Для этого потребуется подготовить специальные инструменты и материалы.

Перед монтажными работами тщательно вымеряются все размеры

Необходимый набор инструментов

Для установки откатных конструкций необходимо подготовить следующие специализированные инструменты:

Для использования сварочного агрегата необходимы профессиональные навыки

  • для равномерного окрашивания можно применить воздушный компрессор;

Воздушный компрессор помогает очень быстро произвести покраску

  • для нарезки определенных заготовок понадобится болгарка с комплектом дисков.

Подобный инструмент требует очень осторожного обращения

Также потребуется дрель, пассатижи и рулетка.

Устройство фундамента

Как возвести фундамент можно посмотреть на видео. Откатные ворота своими руками следует начинать с разметки места. Ширина траншеи должна быть около полуметра. В качестве опор используются столбы для забора. При монтаже автоматической конструкции нужно предусмотреть место под укладку электрического кабеля.  При монтаже основы под забор используется швеллер с арматурой. Бетонная смесь должна застывать в течение шести суток.

Монтаж швеллера требует точных расчетов и аккуратности

Возвести фундамент можно следующими способами:

  • при монтаже свайного монолитного фундамента в почву устанавливаются два столба, которые соединяются швеллером. Для выемки почвы применяется садовый бур. Ямки должны располагаться близко к ограждению и соединяться траншеей;
  • для установки свайной винтовой основы нужно сваи вкручивать в землю.
Полезная информация! Углубление под фундамент производится на глубину около двух метров.

На фундамент приходится вся основная нагрузка

Установка конструкции

Разметка выполняется перед тем, как производится сборка откатных ворот своими руками. Чертежи, схемы, эскизы, конструкция проекта помогут поставить отметки правильно. По отметке проема протягивается шнур, который обозначает траекторию передвижения створок. Также следует произвести фиксацию участков регулировки. Затем определяется расстановка опор с роликами.

На схеме показаны все основные элементы сборки

Монтаж подобного забора состоит из следующих этапов:

  • предварительная заготовка роликовых тележек;
  • сборка системы;
  • регулировка положения роликовых опор;
  • монтаж закрывающего ролика и заглушки основного профиля;
  • крепление направляющих кронштейнов;
  • установка опоры и обшивание полотна;
  • крепеж механизма ловителей и автоматики;
  • регулировка с помощью гаечного ключа.

После регулировки движения полотна выполняется установка кольцевого ролика. Его нужно разместить внутри основной конструкции и зафиксировать крепежными болтами. Далее устанавливается верхний элемент с роликами, которые должны захватывать верх полотна. Установка уловителя позволяет уменьшить вес на роликовые тележки. Элемент собирается при закрытых створках.

Полезный совет! Чтобы внутрь профиля не попадали осадки, которые могут мешать перемещениям створок, с внутренней части крепится заглушка несущего профиля.

Для сборки конструкции понадобятся специальные инструменты и дополнительные материалы

Покраска

После установки конструкции полотна можно окрасить в разнообразные цвета. Используется только стойкая и качественная краска. Чтобы покрытие сохранилось долгое время, поверхность тщательно зачищается с применением шкурки, а затем обезжиривается ее ацетоном. После очистки конструкция грунтуется. Для этого можно использовать валик, кисть или окрасочный пистолет. Затем выполняется окрашивание в несколько слоев. В зависимости от вида краски на высыхание уходит от нескольких часов до дней.

Раздвижные ограждения можно покрасить оригинально. Всех удивит 3D изображение

Чертежи, фото и видео откатных ворот своими руками: монтаж автоматических механизмов

Чтобы установить откатные конструкции на автоматике понадобится специальное электрическое оборудование. При выборе автоматической системы имеют значение следующие параметры:

  • Материал элементов. В редукторе устанавливаются шестерни из металла, которые характеризуются надежностью;
  • Возможности мощности двигателя влияют на качественную работу механизмов в любые погодные условия;
  • Разновидность выключателя.

Новичок может не справиться с подключением автоматики

При выборе надежной автоматики, стоит учитывать вес створок.

Обзор популярных моделей

Если нет возможности выполнить конструкцию своими руками, то стоит рассмотреть варианты покупных конструкций:

  • компания Hormann является крупным производителем гаражных и других разновидностей ворот;
  • Ролтэк – это отечественная компания, которая производит продукцию по доступной цене;
  • безопасностью и простотой использования отличаются ворота от Game Group;
  • Dorhan в основном известна производством запчастей для любых типов ворот.

Продукцию стоит выбирать не только с учетом технологических особенностей, но и дизайнерских решений

Особенности устройств ограждений с откатным механизмом

Заборы раздвижного типа обладают множеством неоспоримых плюсов. Они безопасны и характеризуются повышенными показателями прочности. В зимние периоды не нужно расчищать снег, как перед распашными створками. В большинстве подобных конструкций не предусмотрено калиток, чтобы зайти внутрь понадобится полностью открыть ворота. Откатные ворота украсят любое домовладение. Также функциональная конструкция позволит создать эргономичное и комфортное пространство перед домом.

Украшением загородного домовладения станут эксклюзивные конструкции

Видео: монтаж откатной конструкции своими руками



Экономьте время: отборные статьи каждую неделю по почте

Откатные ворота своими руками — практические рекомендации

Автор Юлия На чтение 5 мин. Просмотров 24 Опубликовано Обновлено

Строительство частного дома во многих ситуациях заставляет людей задумываться о его безопасности и безопасности своего земельного участка. Установка хорошего ограждения — один из  элементов такой пассивной защиты. Но каждое ограждение, ровно, как и сам дом, должно иметь вход, которым служат ворота и калитка.

Среди популярных вариантов въездных ворот все чаще и чаще сегодня можно встретить ворота откатного типа. На чем основана сегодняшняя мода, спорить не будем, скажу лишь одно, что любой из вариантов ворот имеет свои достоинства и недостатки.

Недостатки откатных ворот.

Так,  главным недостатком откатных ворот, который чаще всего называют их потенциальные покупатели, является их большая стоимость (по сравнению с распашными). Однако если это вас не останавливает, и вы хотите видеть у себя именно данный тип ворот, то вы можете немного сэкономить, изготовив откатные ворота своими руками. Поскольку современные системы таких ворот представлены в основном консольным типом, именно их изготовление мы сейчас и рассмотрим.

Конструкция консольных откатных ворот.

Итак, всю конструкцию консольных откатных ворот можно разделить на статические и подвижный элементы.

Статические элементы.

К статическим элементам относятся:

  • фундамент основание,
  • основные столбы ворот,
  • а также необходимая для движения фурнитура.

Подвижные элементы.

Ну, а подвижным элементом, как вы, наверное, уже догадались, является непосредственно само полотно ворот, состоящее из рамы, зашивки и направляющего рельса.

Таким образом, для изготовления откатных консольных ворот вам потребуется следующий инструмент:

Как сделать откатные ворота своими руками — практические рекомендации.

1. Установка опор ворот.

Для начала в крайних точках ваших будущих ворот необходимо установить столбы – основания, которые могут быть как из металлической профилированной трубы, так и из штучных каменных материалов: кирпича, блоков и другого. Выход опор из грунта должен быть выполнен на одном уровне, кстати, первые тоже должны быть равной высоты. Если вами выбраны столбы из каменных материалов, то со стороны ворот на них  необходимо укрепить стойки из металлической профилированной трубы. Она потребуется в дальнейшем для крепления верхних направляющей роликовой планки ворот с одной стороны, а также верхней и нижней ловушки с другой стороны, но об этом позже.

2. Фундамент основания.

Завершив работу по  установке опор ворот, приступаем к устройству фундамента основания, который представляет собой П-образную конструкцию, залитую в грунт. Верхний ростверк основания должен выполняться в один уровень, без наклона.

В верхнюю площадку фундамента необходимо замонолитить 18 швеллер, увязанный с арматурным каркасом фундамента. Верхнее основание швеллера должно быть заподлицо с уровнем залитого фундамента. Сам швеллер должен примыкать к столбу основания и проходить параллельно ограждению.

Длина фундамента должна равняться половине проема ваших ворот, а ширина должна составлять порядка 250 — 400 мм.

Столбы фундамента заглубляются на глубину промерзания в вашем регионе, а верхняя перемычка заливается высотой в 500 мм на песчаную подушку.

3. Изготовление полотна ворот.

После завершения работ по устройству фундамента основания, даем ему неделю на затвердевание и набор прочности, а сами приступаем к изготовлению полотна ворот. Основанием для ворот служит специальная металлическая направляющая: она является составляющей комплекта фурнитуры для откатных ворот и приобретается в его составе. Длина направляющей должна составлять 1,6 размера проема ворот. Внутри этой направляющей будут проходить ролики системы. Паз располагается внизу, а противоположная сторона направляющей служит основанием для полотна ворот.

Само же полотно представляет собой сварной прямоугольный каркас с  треугольным противовесом, выполненный из профильной трубы 60х40. Кстати, внутренний поддерживающий каркас ворот, для экономии, можно выполнить из профильной трубы и меньшей по сечению 30х30 либо 40х20.

Противовес выглядит как  прямоугольный треугольник, катеты которого обращены к нижней направляющей и каркасу полотна ворот. Углы этой конструкции свариваются сплошным сварочным швом, а накладывающиеся друг на друга трубы каркаса и направляющей свариваются швами длинной 3 см через каждые 20 – 30 см.

После завершения сварочных работ металлический каркас необходимо зачистить и покрыть защитным грунтом и эмалью. Место стыка каркаса и направляющей дополнительно еще защищаем герметиком.

4. Монтаж конструкции подвесных ворот.

Завершив работу по монтажу каркаса, ставим в него на поддерживающие ролики и поднимаем конструкцию к месту установки. Основания роликов при этом размещаются на металлическом швеллере основания, а после проверки правильности и уровня установки привариваются к швеллеру. Затем поддерживающая планка с роликами крепится на столбе основания, выставляется вертикальность ворот и параллельность движения.

5. Отделочные работы.

Следующим этапом проводится зашивка ворот. Для этого сегодня модно использовать металлический профильный лист с полимерным покрытием или дерево.

Обшивка крепиться к каркасу ворот на саморезы со сверлом на окончании и резиновой прокладкой под шляпкой.

Металлические профильные листы также можно крепить на вытяжные заклепки, однако в данном случае работа будет усложнена (высверливанием  отверстий). В случае с деревянной обшивкой планки к каркасу крепятся уже предварительно обработанными и окрашенными.

Когда полотно ворот будет полностью нагружено собственным весом, вам на противоположном столбе основания необходимо закрепить верхнюю и нижнюю ловушку. Верхняя ловушка крепиться таким образом, чтобы в нее свободно входили ворота. С нижней немного сложнее: ее необходимо закрепить таким образом, чтобы направляющая, попадая в нее, немного приподнималась, тем самым снимая нагрузку с дальних роликов основания. Для лучшего вхождения в нижнюю ловушку край направляющей может быть снабжен роликом.

На этом все, поздравляю! Вы изготовили откатные ворота своими руками.   В дальнейшем их можно модифицировать автоматикой (так называем блоком комфорта) для самостоятельного открытия или оставить без изменений, но это тема уже другой статьи.

Видео.

Рекомендую прочитать:

Рама откатных ворот своими руками — комплекты откатных ворот

Доставка
по всей Австралии
и по всему миру

Изображение ниже
Комплект стоил 1850 долларов, и они сэкономили более 3000 долларов, сделав это самостоятельно! Эти раздвижные ворота были бы оценены в 5000 долларов, если бы их построила компания по производству ворот! Размер откатных ворот: 3000ммШх1800мм. Он был доставлен в Квинсклифф, штат Виктория.

В комплект входит
Инструкции, оцинкованная рама откатных ворот, направляющие, стойка и двигатель. 1 бесплатный звонок для обслуживания на месте, если это необходимо в районе Мельбурна, поэтому, если у вас возникнут проблемы при установке ворот, обязательно позвоните нам! Домашние мастера из разных штатов могут использовать наш номер 1300.

Монорельс поддерживает раздвижные ворота через гравийный подъезд, и это может быть поставлено, если нет твердой поверхности, к которой можно прикрепить раздвижные ворота, как показано выше! Монорельс стоит 112 долларов США

Вот готовый комплект откатных ворот своими руками, который один из наших клиентов закончил за выходные!

После:
Это фотографии готового проекта.Молодец Дэнни! Между бревнами был зазор 10мм, проект получился отличный! Мы поставили раму откатных ворот, а также все стойки и ролики. Это был полный комплект, и больше ничего не требовалось.
Дэнни также купил у нас панели для забора своими руками, и все они были покрыты порошковой краской Satin Black.
Отличная работа Дэнни!

Это не наклон, а угол наклона камеры
это меня волновало !!!


Откатные ворота своими руками
Вид спереди
Облицованы деревом Western Aust Jarrah, рама изготовлена ​​из оцинкованной стали.Эти ворота открываются и закрываются вручную.

Вид сзади на раздвижные ворота, показывающий распорки.
Отличная работа, Джон!

До:
На фотографиях показаны ворота до того, как Дэнни прикрепил таймер к своему набору для раздвижных ворот, сделанному своими руками.
Раздвижные ворота Размер
2400 мм x 1800 мм
Комплект раздвижных ворот
3 стойки с порошковым покрытием

Дэнни не хотел покупать мотор для ворот, так как он был счастлив закрыть его вручную.

Как измерить комплект для раздвижных ворот Две верхние фотографии над
Ричард — доктор медицины в осветительной компании, и всего за 2 дня он прикрепил брус и повысил ценность и безопасность своего дома.
Молодец, Ричард !

Комплект откатных ворот с порошковым покрытием и рама ворот DIY.


На этих фотографиях частокол прикрепляется к раме для раздвижных ворот, сделанной своими руками, и мы абсолютно уверены, что она будет выглядеть фантастически! Отличная работа, Тони!

Комплекты компонентов откатных ворот

12/24 В постоянного тока

Нужен двигатель для раздвижных ворот своими руками

240 В
Низкое напряжение
На солнечной энергии

Электродвигатель для откатных ворот

Нужна рама для ворот DIY

Рама для ворот своими руками

Собственное здание откатные ворота

Стальной штифт — отрезка любой длины

Откатные ворота своими руками Обзор и фотографии

Откатные ворота с одинарным или двойным разделением:
Горка ворота чаще всего используются в системах автоматизации коммерческих ворот. Однако откатные ворота — отличный выбор для жилых подъездных путей. автоматизация ворот при ограничении размера сайта. Эта статья определяет типы ворот, компоненты ворот, оборудование ворот, установку подсказки и автоматика подъездных ворот.
Направляющие ролики и удлинители направляющих:
В виде как следует из названия, направляющие ролики направляют ворота по их пути и держите ворота в вертикальном положении.Они сделаны из твердого пластика или резины. и доступны различной длины от 3 до 12 дюймов. Руководство ролики можно штабелировать для размещения ворот с высоким центральным дизайном. Магазин направляющих роликов

К раме ворот приварен удлинитель роликовой направляющей, ворота через узел роликовой направляющей. Это необходимо, потому что, в большинстве случаев узел ролика расположен на несколько дюймов дальше конец ворот.

Колеса с V-образной канавкой:
В Колесо с V-образной канавкой движется по гусенице, которая представляет собой кусок углового железа с угол вверх. Эти колеса помещаются в «колесные ящики». Изображенная здесь колесная коробка имеет приваренный дополнительный плинтус. дно, чтобы ноги не переехали. Этот дополнительный плинтус не является обязательным, но рекомендуется.В этом случае дом владелец был осторожен о ее маленьких детях и добавили дополнительные меры безопасности. Колеса

V-Groove бывают разных марок; экономичный чугун, высококачественный пластик, нержавеющая сталь и холоднокатаная сталь. поскольку эти колеса используются очень часто, поэтому стоит покупать колеса премиум-класса. .A колесо из холоднокатаной стали премиум-класса с V-образной канавкой и герметичными подшипниками, как видно здесь, будет длиться весь срок службы ворот.

Место швартовки (улавливатель ворот):
В точка швартовки, также известная как «Улавливатель ворот», удерживает ворота на месте, когда они закрыты. Точки швартовки ворот могут быть индивидуальными изготовлены или поставляются на заводе. Некоторые изделия заводского изготовления содержат нейлон. блоки, предотвращающие истирание отделки ворот.
Концевой упор:
Конец стопоры предотвращают съезд ворот с трассы.Они сварены непосредственно на трассу, обычно на несколько дюймов от точки остановки. Во время нормальной работы ворота не должны касаться упора. Oни являются строго предохранительным устройством в случае неисправности оператора или если ворота толкаются другими средствами
Устройство натяжения цепи:
Цепь натяжители удерживают цепь натянутой. Цепь тянется по ходу использования.Натяжитель представляет собой болт с резьбой и двумя стопорными гайками. для регулировки. Важно, чтобы цепь оставила небольшую просадку. Если он будет слишком тугим, это приведет к преждевременному разрушению промежуточных колес в Оператор. Натяжители расположены на каждом конце цепи.
Удлинитель цепи:
В В большинстве установок шиберных затворов цепь проходит через привод.Плечо длиной около 24–28 дюймов приваривается к конец
Балки класса:
Оценка балки настоятельно рекомендуются и должны использоваться на всех двухсторонних ворота и калитки с колоннами. Балка фиксирует столб или колонны вместе как одно целое, обеспечивая большую площадь поверхности для всей конструкции. Это предотвратит резкое оседание и публикацию или столбцы наклон.Он также поддерживает точное выравнивание створок ворот.
Привод откатных ворот:
Посмотреть Схема установки откатных ворот

Операторы откатных ворот чаще всего используются для коммерческих ворот системы автоматизации. Однако откатные ворота — отличный выбор. для автоматизации подъездных ворот жилых домов, когда на объекте есть ограничения. В общем, установка откатных ворот требует больше таланта и денег. чтобы получить право и должны предприниматься только самоделками с хорошими механическими навыками.

Устройство открывания откатных ворот — хороший выбор, когда ворота находятся на крутых склонах. и вы не можете или не хотите открывать ворота наружу. Иногда нужно контролировать очень широкий вход, где распашные ворота были бы непрактичными. Если на вашей подъездной дорожке много изгибов на склоне следует учитывать оператора, у которого есть тормозная система.

Открывалки доступны с питанием от сети переменного тока, от аккумулятора и от солнечной батареи модели.Доступны коммерческие единицы, которые могут управлять воротами. длиной до 40 футов и весом несколько тысяч фунтов

Откатные ворота | Устройство открывания откатных ворот

Используйте Dynamic Gate Builder, чтобы быстро и легко спроектировать свои индивидуальные раздвижные ворота. Кому
Постройте свои ворота и получите ценовое предложение нажмите ниже!

Максимум 15 футов и 7 дюймов.25 дюймов шириной

Максимальная ширина 23 фута и 7 дюймов

Чтобы узнать стоимость выхода на посадку по телефону, свяжитесь с нашим отделом проходов по прямой линии:

1-347-859-8650

Видео по установке своими руками | Дополнительная информация о откатных воротах

Посмотрите наши видеоролики «Как сделать» и прочтите ценную информацию от GateCrafters. ком!

Автоматические откатные ворота Gate Crafters

Установка откатных ворот Gate Crafters

Технический чертеж откатных ворот


Раздвижные ворота обеспечивают эффективный вход в вашу жилую или легкую коммерческую недвижимость.Революция в безопасности и дизайне: полузаказные откатные ворота Gate Crafters по функциональности отличаются от всех других в отрасли. Мы используем открыватель консольного типа, который не только упрощает установку, но и безопаснее и лучше подходит для автоматизации. В этом случае консольные ворота никогда не касаются земли; вместо этого он движется на роликах, которые прикрепляются к стойкам, и проходит через канал, приваренный к воротам.

Установка очень похожа на распашные ворота, где вы просто устанавливаете ворота на столбах, прикручиваете ролики на желаемой высоте от земли и сдвигаете ворота на место.Это идеальный метод из-за небольшого трения. Ворота, идущие по земле, часто закрываются из-за препятствий на пути. Ворота наших конкурентов могут застрять из-за листьев и палок, которые встают на их пути во время шторма, из-за чего вы должны выйти из машины, чтобы убрать с дороги мусор. Это главный недостаток стандартных шлюзов, решение которых предлагает наша система. Колеса ворот, которые оторваны от земли, исключают возможность травмирования пальцев ног ваших близких.

Откатные ворота Gate Crafters — это новаторский дизайн. Главное возражение клиентов против раздвижных ворот заключается в том, что они выглядят слишком индустриально, что не подходит с эстетической точки зрения для некоторых жилых помещений. Наши ворота доступны со всеми изгибами и характеристиками, которые востребованы в распашных воротах для жилых домов. Наши ворота совпадают по форме с подъездной дорожкой из-за того, что их скрытый «хвост» находится за кулисами, что увеличивает длину, необходимую для скольжения.

Откатные ворота отлично подходят для помещений с ограниченным пространством. Для распашных ворот требуется пространство от 12 до 14 дюймов, чтобы ворота открылись в вашу собственность.Раздвижные ворота проходят с обратной стороны линии забора, что отлично подходит для домов, имеющих ширину, но не глубину.

Наши ворота изготовлены из качественного алюминиевого сплава 6061-T6 с высоким пределом текучести, который выдерживает непогоды и сохраняет красоту надолго.

С нашей полуавтоматической линией у вас есть возможность добавить свой индивидуальный подход к процессу проектирования с помощью нашего Dynamic Gate Builder. Просто выберите желаемые копья, стиль верха и другие элементы дизайна, чтобы создать идеальные раздвижные ворота для вашей собственности.

РОЛИКОВЫЕ ВОРОТА 8 «КОЛЕСНЫЙ ДЕРЖАТЕЛЬ: для рулонных / раздвижных ворот ограждения звена цепи — Колесо колеи ворот — 2 резиновых колеса (ось 8 дюймов от колеса к колесу) — Walmart.com

«, «tooltipToggleOffText»: «Нажмите на переключатель чтобы получить

БЕСПЛАТНАЯ доставка на следующий день!

«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»

Мы прилагаем все усилия, чтобы снова приступить к работе.

  • Временно приостановлено в связи с высоким спросом.
  • Продолжайте проверять наличие.
«,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElposed «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» true «,» useTesting » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https://www. walmart.com/account/api/location «,» hubStorePages «:» home, search, browse «,» enableHubStore «:» false «},» perimeterX » : {«isEnabled»: «true»}, «oneApp»: {«drop2»: «true», «hfdrop2»: «true», «heartingCacheDuration»: «60000», «hearting»: «true»}, » feedback «: {» showFeedbackSuccessSnackbar «:» true «,» feedbackSnackbarDuration «:» 3000 «},» webWorker «: {» enableGetAll «:» false «,» getAllTtl «:»

0 «},» search «: {» searchUrl «:» / search / «,» enabled «:» false «,» tooltipText «:»

Скажите нам, что вам нужно

«,» tooltipDuration «: 5000,» nudgeTimePeriod «: 10000}}},» uiConfig «: { «webappPrefix»: «», «artifactId»: «заголовок r-footer-app »,« applicationVersion »:« 20.0,42 «,» applicationSha «:» b0b214d15367c6464bb2ff184c24c271bef207a1 «,» applicationName «:» верхний колонтитул «,» узел «:» 2ee7d704-7480-4083-8bbe-a8c9311fa23d «,» облако «:» scus-prod » oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / primary-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» b0b214d15367c6464c2ff2ff184c24 «,» APP «,» APP «. 0.42-b0b214 «},» expoCookies «: {}}

Откатные ворота | Автоматические ворота

Auto Mate Systems Ltd поставляет и устанавливает автоматические откатные ворота по всей Великобритании. Они обеспечивают высокую защиту от вторжений транспортных средств и пешеходов 24 часа в сутки и могут работать в сочетании с различными системами контроля доступа, включая: карты считывания, проксимити карты, домофоны и радиопередатчики.

Автоматические раздвижные ворота — это наиболее распространенное устройство для защиты объекта с помощью камер наблюдения с дистанционным наблюдением, где, например, воротами может управлять кто-то на станции наблюдения CCTV в другой части страны.Откатные ворота по своей природе безопасны по своей конструкции, поскольку ворота действуют как часть ограждения, которая затем перемещается, чтобы обеспечить доступ. Откатные ворота не имеют естественной точки опоры (в отличие от петель распашных ворот), поэтому их нельзя протаранить или открыть силой лобовой силы.

Откатные ворота приводятся в движение приводной стеллажом (стальной стержень с нейлоновыми или стальными зубьями, вырезанными или прикрепленными к стержню), который приводится в движение двигателем с соответствующей зубчатой ​​передачей, совместимой с зубьями на приводной стеллаже.Крайне важно выбрать двигатель с подходящей мощностью, который подходит для ворот, и такой, который позволяет выполнять количество операций, которые откатные ворота должны выполнить за час. Помните, что раздвижные ворота не являются быстродвижущимися устройствами, поэтому, если у вас есть пиковая посещаемость в начале и конце смены, то стоит подумать о том, чтобы держать ворота открытыми на короткие периоды или иметь ворота либо по таймеру, либо под контролем определенного контроля доступа. система — обсудите это с нашей командой проектов, чтобы найти наиболее идеальное и эффективное решение для вашего сайта.

Выбор двигателя определяет выбор стеллажа, используемого при производстве откатных ворот. Нейлоновые стеллажи, нейлоновые зубья, установленные на стальном уголке, в основном используются на воротах бытового типа для бесшумного хода. Стальные стеллажи Mod4 используются в двигателях ворот, способных перемещать ворота массой до 2600 кг, а стальные стеллажи Mod6 предназначены для ворот с таким весом и до 6000 кг. Auto Mate Systems Ltd. может посоветовать вам наиболее подходящий размер двигателя, требования к стеллажам и хранит запасы всех размеров.

Откатные ворота можно активировать с помощью многих типов оборудования для контроля доступа, таких как цифровая клавиатура, кнопка, радиобрелоки, бесконтактные системы или системы считывания карт, распознавание номерных знаков, биометрический считыватель, фотоэлемент или индукционная петля и многое другое. недавно по мобильному телефону.

При выборе конструкции ворот важно учитывать последствия для безопасности. В Automate Systems Ltd мы можем полностью проконсультировать по всем аспектам, чтобы обеспечить лучший тип ворот, отвечающий вашим требованиям, обеспечивая при этом высокое качество поставки и установки, включая силовые испытания при вводе в эксплуатацию.

Откатные ворота на гусеничном ходу

Гусеничные откатные ворота проходят по рельсам, уложенным на дорогу. Ворота изготовлены с прочной балкой внизу ворот, в которую вставлены два несущих колеса. Они устанавливаются на направляющую, что позволяет очень тяжелым воротам плавно катиться вперед и назад. Это дает возможность сделать конструкцию ворот более прочной и тяжелой, позволяя пролету ворот составлять до 12 метров, а высоту — более 2.4 метра. Это, когда связанно с сильной опорной рамой или порталов, обеспечивает очень высокую и безопасную раздвижную систему ворот.

Площадь зазора для откатных ворот несколько меньше, чем требуется для консольных откатных ворот, так как площадь для установки двигателя и рамы может не превышать 1 метр. Это даст общую площадь проема ворот, плюс счетчик для опоры ворот и двигателя. Очень важно, чтобы беговая дорожка была ровной и ровной.Любой наклон приведет не только к тому, что двигатель будет работать более интенсивно, чем он был рассчитан, но и к потенциальной угрозе безопасности, если потребуется управлять воротами вручную. Это все аспекты откатных ворот, которые наши высококвалифицированные инженеры обсудят с вами при проектировании вашей системы откатных ворот на гусеничном ходу.

Мы можем предложить:

  • Поставка и установка полностью работоспособной интегрированной системы автоматических откатных ворот.
  • Полная гарантия 12 месяцев на все установки.
  • Различные уровни контрактов на техническое обслуживание в соответствии с вашими требованиями (все по конкурентоспособным ценам).
  • Дизайнерское решение для вашего конкретного сайта.
  • Схемы и техническая информация по прокладке кабеля для нашей продукции.
  • Спецификация продуктов, необходимых для помощи в проектировании вашего здания.

Чтобы получить ценовое предложение на систему автоматических откатных ворот или просто получить дополнительную информацию о наших автоматических системах откатных ворот или любых других системах, которые могут вас заинтересовать, не стесняйтесь обращаться к нам по телефону, факсу или электронной почте;

Телефон: 01254 234248
Факс: 08707 55 46 00
Электронная почта: sales @ automatesystems.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
