Расчет водяного теплого пола , онлайн калькулятор теплопотери

Желаемая температура воздуха

Температура воздуха в помещении, которая является комфортной для жильцов. Этот показатель весьма индивидуален – кто-то любит чтобы в комнате было очень тепло, а кто-то не переносит жару и предпочитает прохладу.

В среднем можно принять 20⁰С. По европейским нормам в спальнях, гостиных, кабинетах, кухнях, столовых принимается 20-24⁰С; в туалетах, гардеробных, кладовых – 17-23⁰С; в ванных 24-26⁰С.

Чем выше желаемая температура воздуха, тем больше энергии нужно затратить на ее достижение и поддержание.

Вверх

Температура подачи и обратки

Температура подачи – температура теплоносителя на входе в теплый пол (в подающем коллекторе).

Температура обратки – температура теплоносителя на выходе из контура теплого пола (в обратном коллекторе).


Температура подачи должна быть выше температуры обратки, иначе теплый пол не будет отдавать тепло в помещение. Оптимальным является поддержание разницы температур подачи и обратки в 10⁰С.

Температура подачи должна быть выше желаемой температуры воздуха в помещении.

Вверх

Температура в нижнем помещении

Этот показатель используется для учета теплового потока вниз.

Если рассчитывается водяной теплый пол в двух- или многоэтажном доме, то в расчете используется температура воздуха в расположенной ниже комнате. Например, 22⁰С.

Если теплый пол располагается над подвалом, то используется температура, поддерживаемая в подвале. В случае, если дом не имеет подвала, а пол располагается над грунтом или на грунте, то следует использовать температуру воздуха в самую холодную пятидневку для конкретного города. Например, для Москвы это -26⁰С.

Вверх

Шаг укладки трубы теплого пола

Шаг укладки трубы – расстояние между трубами в стяжке теплого пола. Он влияет на теплоотдачу пола – чем меньше шаг, тем выше тепловой поток с каждого квадратного метра пола. И наоборот – чем больше шаг, тем меньше тепловой поток. Только Европейские трубы для теплых водяных полов.


Оптимальным является шаг укладки труб в пределах 100-300 мм. При меньшем шаге возможна отдача тепла из трубы подачи в трубу обратки, а не в помещение. При большем шаге может образоваться «полосатое тепло» - участки, где нога отчетливо чувствует тепло над трубами и холод между ними.

Влияние шага укладки трубы теплого пола на равномерность прогрева можно посмотреть на рисунке.

Вверх

Длина подводящих труб от коллектора

Это длина трубы от коллектора до начала контура теплого пола, т.е. точки, где трубы укладываются выбранным рисунком с заданным шагом.  Плюс длина от конца контура до обратного коллектора.


Если коллектор установлен в том же помещении, где монтируется теплый пол, то длина подводящей магистрали минимальна и практически не оказывает влияния на гидравлическое сопротивление петли. Если же коллектор устанавливается в другом помещении, то длина подводящей магистрали может оказаться большой. При этом гидравлические потери на подводящей магистрали могут составлять до половины гидропотерь петли.

Вверх

Толщина стяжки над трубой теплого пола

Стяжка над трубой выполняет 2 функции – воспринимает нагрузку от предметов и людей, защищая трубу от повреждений, и распределяет тепло по поверхности пола.


Если стяжка над трубой армируется, то ее минимальная толщина должна быть не меньше 30 мм. При меньшей толщине стяжка не будет обеспечивать необходимую прочность и будет ощущаться эффект «полосатого тепла» - неравномерный нагрев поверхности пола.

Также, стяжку не стоит делать толще 100 мм, т.к. это приведет к тому, что пол будет прогреваться очень долго. При этом регулирование температуры становится практически невозможным – изменение температуры теплоносителя будет ощутимо спустя несколько часов, а то и сутки.

Оптимальная толщина стяжки без добавления пластификатора и фибры - 60-70 мм. Добавление фибры и пластификатора позволяет заливать стяжку толщиной 30-40 мм.

Влияние толщины стяжки на равномерность прогрева можно посмотреть на рисунке.

Вверх

Максимальная температура поверхности пола

Максимальная температура поверхности пола – температура поверхности пола над трубой контура в стяжке. Согласно СНиПу не должна превышать 35⁰С.

Вверх

Минимальная температура поверхности пола

Минимальная температура поверхности пола – температура поверхности пола на равном расстоянии от соседних труб контура. Чем больше шаг укладки трубы, тем больше разница между максимальной и минимальной температурой пола.

Вверх

Средняя температура поверхности пола

Средняя температура поверхности пола – среднее значение между максимальной и минимальной температурой поверхности пола.

Согласно СНиПу, в помещениях с постоянным нахождением людей эта температура не должна превышать 26⁰С. В помещениях с непостоянным пребыванием людей и с повышенной влажностью (ванные, бассейны) средняя температура поверхности пола не должна превышать 31⁰С.

На практике такие значения являются заниженными – ощущения тепла для ног нет, поскольку температура ступни человека 26-27⁰С. Оптимальной является температура 29⁰С – при этом обеспечивается комфорт. Поднимать температуру выше 31⁰С не стоит, т.к. это приводит к высушиванию воздуха.

Вверх

Тепловой поток вверх

Количество тепла, которое теплый пол отдает на обогрев помещения.

Если планируется использовать водяной теплый пол в качестве основной системы отопления, то этот показатель должен немного превышать максимальные теплопотери помещения.

Если основным видом отопления являются радиаторы, то тепловой поток вверх компенсирует лишь незначительную часть тепловых потерь, а первоочередным показателем является температура пола.

Вверх

Тепловой поток вниз

Количество тепла, уходящее от труб водяного теплого пола вниз. Поскольку эта энергия расходуется не на обогрев помещения, то тепловой поток вниз является потерей тепла. Для повышения энергоэффективности системы этот показатель должен быть как можно ниже. Добиться этого можно увеличением толщины утеплителя.

Вверх

Суммарный тепловой поток

Общее количество выделяемого теплым полом тепла – вверх (полезного) и вниз (потери).

Вверх

Удельный тепловой поток вверх

Тепловой поток вверх (полезный) с каждого квадратного метра теплого пола.

Вверх

Удельный тепловой поток вниз

Тепловой поток вниз (теплопотери) с каждого квадратного метра теплого пола.

Вверх

Суммарный удельный тепловой поток

Общее количество тепла, выделяемого каждым квадратным метром теплого пола.

Вверх

Расход теплоносителя

Этот параметр необходим для гидравлической балансировки нескольких контуров, подключенных к одному коллектору теплого пола. Полученное значение необходимо выставить на шкале расходомера.


Вверх

Скорость теплоносителя

Скорость движения теплоносителя по трубе контура влияет на акустический комфорт в помещении. Если скорость превысит 0,5 м/с, то возможны посторонние звуки от циркуляции теплоносителя по контуру.

Повлиять на это значение можно диаметром или длиной трубы.

Вверх

Перепад давления

По этому параметру подбирается циркуляционный насос. Перепад давления в контуре (между подающим и обратным коллектором) указывает какой напор должен обеспечивать насос. Если насос не обеспечивает требуемый напор, то можно выбрать более мощную модель, или уменьшить длину трубы.

Вверх

Расчет теплого водяного пола: программа калькулятор

Теплый пол ... Водяной

Водяной теплый пол может быть как альтернативный, так и основной источник тепла. От этого следует отталкиваться при расчетах. Например, может использоваться схема, которая будет обеспечивать полноценный обогрев дома и наоборот, легкий подогрев. Если же напольное отопление будет основным, то должна быть хорошо продуманная и надежная система регулировки.

По этой причине расчет теплого водяного пола требует внимания. В помощь к этому имеются разные программы и онлайн калькулятор. Это поможет выполнить все предварительные расчеты без ошибок. Ошибка на данном этапе может закончиться плохими последствиями, вплоть до демонтажа стяжки.

к содержанию ↑

Что необходимо учесть при расчетах

Перед началом расчета важно знать основные характеристики объекта. Как уже говорилось, на этом этапе следует определиться с методом обогрева данной системы, она будет вспомогательной или основной. При расчете следует учесть конфигурацию и площадь комнаты. Для этого в помощь будет план или разрез указанных размеров.

Если у вас отсутствует план с точными размерами помещения, то первым делом необходимо его сделать!

Чтобы создать такой план потребуется знать такую информацию:

  • Из какого материала строился дом (бетон, дерево, блоки, кирпичи и прочее).
  • Остекление выполнено из стеклопакетов или профиля.
  • Средняя температура местности проживания в зимний период.
  • Имеется ли дополнительный или альтернативный источник тепла.

Более того, важно знать какая температура должна быть внутри помещения при работающем отоплении. Например, если в помещении будет постоянно находится люди, то достаточно будет 29°С. Для проходного и служебного помещения достаточно будет 35 и 33°С соответственно. Кроме всего прочего, важно выяснить тип и толщину теплоизоляции пола. Уже на этом этапе следует решить, какой будет использоваться отделочный материал для пола. Благодаря сбору такой информации получиться произвести точный расчет теплого водяного пола. Тем более что при использовании онлайн калькулятора все эти данные необходимо указать.

Видео об изготовлении схемы теплого пола:

Не менее важно определиться какую температуру должен иметь теплоноситель. В этом вопросе следует учесть два фактора:

  1. Ряд напольных покрытий имеют температурное ограничение нагревания до 35°С.
  2. Система, имеющая насос, котел, радиаторы и трубопровод никогда не будет иметь температуру теплоносителя более 60°С.

Другой вопрос, который следует учесть: как именно будет осуществляться контроль температуры нагрева пола? Как правило, для этого используют терморегулятор, а также датчик, который монтируется непосредственно в пол. Но для водяных систем этих датчиков быть два, для обратки и подачи.

к содержанию ↑

Важные условия для продуктивной работы водяного обогрева пола

Важно знать не только максимально точную информацию по техническим характеристикам дома, но и учитывать особенности трубопровода. Поэтому перед тем, как рассчитать теплый пол при помощи специальной программы следует узнать такие подробности:

  • Какая общая длина отопительного контура. По требованиям монтажа она не должна превышать 120 м.
  • Разница греющих труб не должна превышать 15 м.
  • Расстояние между трубами. В среднем оно будет находиться в пределах 100-200 мм.

Уже с этой информацией можно выполнить необходимые расчеты.

к содержанию ↑

Два метода расчета теплого водяного пола

Существует два решения проблемы по расчету теплых полов. В первом случае потребуется помощь квалифицированных специалистов или компании. Они произведут все необходимые вычисления и измерения. После, они предоставят для вас подробный расчет, учитывая индивидуальные особенности помещения.

В таких компаниях работаю высококвалифицированные специалисты, которые имеют опыт проектирования на промышленном уровне. Это позволит рассчитывать на максимально точный результат, где будут учитываться разные нюансы и тонкости.

Если вы пожелаете, то вам предоставят консультацию по выбору наилучшего напольного покрытия. Процесс изготовления проект получится быстрей, если вы сразу предоставите все чертежи по планировке комнат.

Другой метод не затратный. Для этого на помощь приходит онлайн калькулятор. При этом вы сможете самостоятельно произвести точные вычисления стоимости работ и необходимых материалов. Использование такой программы, позволит определить необходимую мощность пола. Этот показатель будет исходить из общих тепловых потерь. Так, чтобы узнать эту информацию, в калькуляторе следует ввести данные о площади комнаты. При этом в эту сумму не должны включаться зоны, где будет стоять мебель и другое оборудование.

Калькулятор позволит вам избавиться от потребности производить самостоятельные сложные расчеты. Хотя полученные данные будут относительные, от них можно дальше отталкиваться. Также вы сможете узнать о масштабах будущего проекта. При желании можно будет узнать сколько необходимо стяжки. Для этого в программу вводятся следующие показатели:

  • Этаж.
  • Площадь в м2.
  • Толщина стяжки.

Безусловно, точную сумму вы сможете узнать только у специалистов. Но в таком случае вам получиться получить предварительную информацию. В большей степени на конечную сумму за работу и материалы влияет сложность работ, особенности проекта здания и многое другое. Все эти нюансы учитывают специалисты из специализированной компании. Итак, перед тем, как рассчитать теплый водяной пол на калькуляторе помните, что вы получите приблизительные данные. На нашем сайте вы сможете воспользоваться программой онлайн калькулятор.

Видео расчета теплых полов программой:

Остались вопросы?

Расчёт электрического теплого пола при помощи онлайн калькулятора

Калькулятор расчета электрического кабельного пола

4.5 (90%) голосов: 2

Если вы решили произвести укладку электрического теплого пола, то вам необходимо выполнить расчет мощности нагревательного кабеля по площади помещения, воспользовавшись для этого онлайн калькулятором.

Электрический кабельный теплый пол — это несколько нагревательных секций и матов. Нагревательный кабель служит для преобразования электрического тока в тепловую энергию. Причём процент преобразования должен стремиться к 100 %. Это выступает одним из показателей качества нагревательного элемента. Поэтому при его выборе нужно обращать внимание на показатель удельного тепловыделения.

Для того, чтобы произвести расчет мощности теплого пола нужно:

  1. Учесть площадь поверхности пола. Показатели мощности кабеля будут находиться в непосредственной зависимости от размера помещения. Необходимо произвести замеры длины/ширины пола, затем перемножить данные и получить нужный результат.
  2. Также нужно принимать во внимание теплоизоляцию стен и напольного покрытия.
  3. Тип обогрева. Важно определить будет ли выступать система обогрева теплый пол как основной источник тепла или как вспомогательный.

Чаще всего электрический кабельный теплый пол кладется под керамическую плитку, т.к. ее поверхность воспринимается человеком как холодная, также она характеризуется высокими показателями теплоотдачи и длительное воздействие тепла на ней никак не сказывается.

Используя нашу программу, вы определите общую мощность кабеля и его удельное значение, приходящееся на 1 м².

Таким образом, расчёт электрического теплого пола потребует внесения в таблицу нескольких исходных данных:

  • ширина и длина пола;
  • тип обогрева;
  • уровень теплоизоляции в комнатах.

Если вам помог калькулятор, то добавьте его в закладки, чтобы не потерять! Сочетание клавиш CTRL+D вам в этом поможет.

Калькулятор расчета теплого пола

Результаты расчета

Необходимая мощность кабеля:

Вы решили сделать свой дом или квартиру более комфортными и установить теплый пол? Для установки системы «теплый пол» лучше обратиться к профессионалам и не доверять статьям и роликам, которые размещены в Интернет. Однако, прежде чем подписывать соответствующий договор, мы рекомендуем вам сделать предварительный расчет теплого пола и определить стоимость покупных материалов и приборов. Для упрощения решения этой задачи, мы рекомендуем вам калькулятор теплого пола.

Ваш помощник: онлайн калькулятор теплого пола

В сети размещены различные таблицы, с помощь которых вы сможете определить стоимость покупных материалов и подобрать необходимую аппаратуру по контролю за температурой воздуха в каждой вашей комнате. Для того, чтобы определить конечную стоимость покупных материалов, вам необходимо будет умножить стоимость погонного метра на вычисленные вами результаты, которые даст вам расчет мощности теплого пола электрического или водяного. К сожалению, такой способ определения стоимости далек от совершенства и не позволяет быстро и без проблем подобрать наиболее приемлемую стоимость отопительной системы в целом. Более удобен онлайн расчет теплого пола.

Онлайн калькулятор позволит вам выполнить расчет нагревательного пола, который будет служить вам в роли основного или дополнительного источника тепла. В зависимости от площади помещения, вы сможете произвести расчет длины нагревательного кабеля или матов. Под площадью помещения подразумевается площадь комнаты, которая свободна от стационарной бытовой техники, мебели без ножек и так далее. При этом надо учесть необходимый отступ от стен, который равен 10 сантиметрам.

Кроме площади, при расчете отопительной системы «теплый пол» вы сможете достаточно быстро переключаться в расчетах между электрическим и водяным типом теплого пола. Порядок расчета водяного теплого пола практически не отличается от порядка расчета электронагревательных элементов. Это позволит вам сделать окончательный выбор и рассчитать эксплуатационные расходы на отопления вашего коттеджа или квартиры.

Вам не придется определять будущие тепловые потери, которые возникнут из-за напольного покрытия. Онлайн расчет нагревательного пола позволяет учесть основные виды напольного покрытия и их воздействие на коэффициент теплопотерь. Это так же позволит вам более точно рассчитать предстоящие вам затраты и в случае необходимости, скорректировать стоимость покупных материалов или выбрать другое напольное покрытие.

Выбор дополнительного оборудования

Для снижения энергоемкости отопительной системы «теплый пол» можно использовать дополнительное оборудование, в частности, различные модели термостатов. Вы сможете выбрать несколько наиболее подходящих моделей и оценить, насколько изменится конечная стоимость теплого пола в вашей квартире или частном доме.

Воспользовавшись онлайн калькулятором, вы сможете выполнить предварительные расчеты, что позволит вам более ответственно подойти к выбору компании, которая будет заниматься установкой теплого пола в вашем доме. Кроме этого, вы сможете сэкономить деньги за счет возможности воспользоваться определенными скидками, приобретя расходные материалы в Интернет-магазине фирмы, которую вы выберите.

Калькулятор теплых водяных полов


Инструкция по использованию


калькулятора теплых водяных полов

Когда встает необходимость создать грамотный проект теплого водяного пола, нужно выполнить ряд сложных вычислений. Эта процедура должна быть сделана грамотно, иначе нужный нам функционал системы теплого пола может не функционировать или происходить с перебоями. Еще несколько лет назад реализовать расчеты для подобного проекта было крайне сложно, однако современные технологии позволяют справиться с такой задачей даже не искушенному в строительном деле пользователю. Речь идет об узкопрофильном онлайн-калькуляторе, с его функционалом можно получить необходимые вычисления. Давайте по порядку разберемся, как происходит расчет тепла теплого пола, и какие данные понадобятся для работы с калькулятором.

Что учитывается при создании


проекта теплого пола
  • План вашего помещения
  • Материал покрытия пола
  • Утеплены ли стены помещения
  • Формат и размещение теплого генератора

В проекте вашего теплого пола – важно грамотно рассчитать теплопотери в помещении с учетом его габаритов, среднестатистической температуры воздуха и влажности зимой. Будет уместно так же учесть наличие вторичных источников обогрева в помещении. Сделав учет всех упомянутых параметров, и приняв во внимание факторы теплопотери, можно приступать к просчету труб и реализовывать маршрут коммуникаций теплого пола.

Совет! Для создания дизайн-проекта помещения лучше воспользоваться программой – Sweet Home 3D, которая поможет избежать распространенных ошибок при планировке жилого пространства.

Именно на основании показателей мощности происходит выбор оптимальной системы теплого пола. Данный показатель всецело зависит от формата и габаритов помещения, специфики отопительной системы. Важно учитывать, что для вычислений будет учитываться только используемая площадь комнаты, которая может считаться жилой, и не загромождена мебелью или бытовыми приборами. Теплый пол может рассматриваться, как основной источник тепла в помещении, только если его коммуникации смогут обогревать не менее 70% от объема всего помещения.

Работа с калькулятором

В основе функционала калькулятора лежит метод коэффициентов, то есть, используется оптимальный вариант уже готового расчета теплых водных полов, который может быть изменен под нужды конкретного проекта. Пользователь может изменить все параметры под свое помещение, задать его габариты и температуру подачи/обратки.

Начните заполнять поля онлайн-калькулятора

Задайте остальные данные, не забудьте про тип напольного покрытия. Если вы хотите использовать, к примеру, деревянный паркет, то мощность системы должна быть больше, поскольку дерево обладает не высокой теплопроводностью. Лучше отдать предпочтение в пользу кафеля или ламината.

Заполните остальные поля таблицы, указав тип финишного накрытия пола

После того как все поля будут заполнены - нажмите на кнопку "рассчитать". Обратите внимание - расчет теплого водяного пола с использованием специализированного калькулятора получается значительно точнее, чем проект созданный вручную. Принимая во внимание тот факт, что метод «коэффициентов» опирается на параметры реально созданного эталонного теплого пола.

Расчет теплого водяного пола по вашим критериям

Подводя итоги, можно сделать вывод - данный калькулятор отличается более продвинутым функционалом, чем его аналоги. В его базу вносятся, помимо типичных данных, еще и информация о начальной и финишной стяжке, толщина полистирола и квадратура помещения. Эти функции делают его отличным помощником при прокладке теплых полов в вашем доме.

Как рассчитать теплый пол и подобрать оборудование в Краснодаре devi-krasnodar.ru

Расчет шага укладки нагревательного кабеля

Шаг укладки нагревательного кабеля - расстояние между его линиями.

Для системы «Теплый пол» при увеличении расстояния между линиями кабеля на поверхности пола могут появиться холодные зоны («тепловая зебра»)!

Чем больше шаг укладки, тем толще должен быть слой бетона над кабелем, чтобы обеспечить равномерное распределение температуры на всей поверхности пола.

Не рекомендуем для системы «Теплый пол» превышать шаг укладки кабеля более 12,5 см при минимально возможной толщине стяжки 3 см для обычного цементно-песчаного раствора.

Для тонкой стяжки рекомендуем использовать кабель DTIP-10 или DTIE-10 с шагом укладки не более 10 см.

При расчете шага укладки кабеля следует помнить о минимально допустимых значениях мощности для кабельных систем отопления!

При установке нагревательных кабелей Deviflex мы рекомендуем использовать монтажную ленту Devifast, изготовленную таким образом, что расстояние между витками кабеля можно выбирать с интервалом в 2,5 см (2,5 см, 5 см, 7,5 см, 10 см, 12,5 см, 15 см, 17,5 см и т.д.).

Для расчета расстояния шага укладки нагревательного кабеля можно использовать две формулы:

1. По общей длине кабеля: h = (S х 100) / L (см)

где S - площадь укладки м²,  L - длина нагревательного кабеля м.

2. По общей удельной мощности: h = (Pпог х 100) / P уд (см)

где Pпог - погонная мощность кабеля Вт/м, Pуд - расчетная удельная мощность Вт/м².



 Пример 1

Кабель Deviflex DTIP-18, 535 Вт, 29 м должен быть установлен в ванной комнате, свободная площадь (площадь укладки) которой 3 м2.

Расчет шага укладки: (3м² х 100см/м) / 29м = 10,35см

Однако, используя монтажную ленту Devifast, мы можем установить нагревательный кабель в ванной комнате с шагом 10 см, т.е. при монтаже потребуется небольшая корректировка площади установки кабеля.



 Пример 2

В процессе реконструкции пола с тонкой стяжкой используем нагревательный кабель DTIP-10 (10 Вт/м при 230 В).

Выбираем установленную мощность 120 Вт/м2.

Тогда расчет шага укладки будет: (10Вт/м х 100см/м) / 120Вт/м² = 8,3см

При расчете шаг укладки не всегда кратен шагу креплений на монтажной ленте Devifast.

В этом случае рекомендуем укладывать нагревательный кабель с переменным шагом. В таблице показано соответствие шага укладки и мощности на 1 м²:



 * Переменный шаг укладки. Например, 5 - 7,5 = (6,25) означает, что одну линию кабеля укладывают через 5 см, а следующую линию через 7,5 см. Затем снова через 5 см и т.д.


 Расчет монтажной ленты Devifast

Для расчета длины монтажной ленты Devifast необходимо определить расстояние между полосами ленты. Для бетонных полов, где кабель покрыт слоем стяжки 3 см и более, и шаг укладки кабеля превышает 10 см, расстояние между полосами монтажной ленты Devifast должно быть не более 50 см.

Для полов с минимальной стяжкой, где кабель покрыт слоем специальной мастики 1 - 2 см, а шаг укладки кабеля - 10 см или меньше, максимальное расстояние между полосами монтажной ленты Devifast должно быть не более 25 см.

Допускается и большее расстояние между полосами ленты. Основным условием является недопустимость смещения уложенных линий нагревательного кабеля при заливке.

Формула для расчета длины монтажной ленты: Общая площадь установки (м²) х 100(см/м) / расстояние между линиями(см) + Lw(м)

где Lw - длина стены, параллельно которой укладывают монтажную ленту(м).

 Пример

Общая площадь установки: 1 м х 2 м = 2 м2. Если мы устанавливаем монтажную ленту Devifast  параллельно стене длиной 1 м (рис.1), при расстоянии между линиями ленты 50 см необходимую длину рассчитывают следующим образом: 2м² х 100см/м / 50см + 1м = 5м.

Если мы устанавливаем монтажную ленту DevifastTM параллельно стене длиной 2 м (рис.2), при расстоянии между линиями ленты 50 см необходимую длину рассчитывают следующим образом: 2м² х 100см/м / 50см + 2м = 6м.

Как видно из этого примера, в зависимости от способа укладки, длина монтажной ленты DevifastTM меняется, в то время как площадь помещения и расстояние между линиями ленты остаются одними и теми же.





Расчет водяного теплого пола, программа онлайн – ваш надежный помощник

Опубликовано 19 Май 2015 в 17:24

Перед тем как прокладывать низкотемпературную систему обогрева, вначале нужно узнать, как рассчитать теплый водяной пол, чтобы заранее приобрести все необходимое оборудование. Целесообразнее было бы поручить это специалистам. Но если у вас нет на это средств, то можно сделать это и самостоятельно, главное правильно к этому подойти.

Сегодня в интернете, можно найти различные сервисы, предлагающие онлайн-расчет труб, или специальные программки-калькуляторы, но все же, не имея инженерного образования, многим будет сложно разобраться с этим. Между тем, от правильного подхода, целиком и полностью зависит конечный итог, а также безопасность жилья.

Основы расчета теплых полов

Конструкция системы такова, что непосредственно в полости между основанием и финишным покрытием расположен контур отопительной линии, по которой циркулирует жидкость. Это может быть как вода, так и антифриз.

Составными частями обогревательной системы, является следующее:

  • Коллекторный шкаф.
  • Материал для теплоизоляции.
  • Контур трубопровода.
  • Запорная арматура.
  • Соединительные элементы (фитинги).
  • Крепежные детали.

Для начала подбирается оптимальный вариант прокладки отопления, относительно которого и будет производиться расчет. Способы организации теплых полов делятся на два вида:

  • Когда монтируется одна система теплого пола, которая является основной, а все отопительные радиаторы в этом случае убирают.
  • Если теплый пол используется в качестве дополнительной системы, работающей совместно с другими отопительными приборами или централизованным отоплением.

Относительно этого, и составляется план прокладки, и проводятся расчеты в потребности необходимых материалов. Информация должна быть максимально точной. Даже небольшая ошибка может повлиять на качество работы системы «теплый пол» или привести к аварии.

Особо внимательными необходимо быть при планировании отделки будущего помещения, а именно, выборе финишного напольного покрытия.

Рассчитывая теплый пол, вам необходимо будет учесть следующие данные:

Процесс расчетов в программе RAUCAD/RAUWIN 7. 0

  • Объем теплопотерь в помещении. На это может повлиять наличие объёмного остекления в доме: эркеры или мансарды, а также высота жилого здания.
  • Тип обустраиваемого помещения и напольного покрытия. Здесь учитывают наличие специальных материалов в отделке пола, которые обладают повышенной теплоемкостью – мраморные или гранитные плиты.
  • Предполагаемый уровень температуры, которая должна быть в помещении. При использовании теплого пола в качестве индивидуальной системы обогрева, потребуется большая затрата электроэнергии или более частый шаг прокладки контура.

Если у вас в квартире есть такие конструктивные особенности, то, прежде всего, нужно сделать упор на увеличение мощности. Особое внимание уделяется организации прокладки водяного пола, в помещениях с дощатым полом. Дело в том, что учитывая низкую теплопроводность древесины, стандартной удельной мощности подобной системы может не хватить для создания комфортной температуры в помещении.

Не стоит использовать теплые полы в качестве обогрева в помещениях, не имеющих дополнительного утепления. Как правило, в них наблюдается больший объем теплопотерь, и это только приведет к большим затратам на их обогрев.

Расчет длины контура и котла нагрева

Используя собранные данные, необходимо в первую очередь рассчитать мощность циркуляционного насоса, электрического или газового котла. Также эти показатели учитываются при расчете шага трубы при прокладке. На сегодняшний день, можно использовать 5 видов материала для устройства контура теплого пола:

Работа в Multiplaner CAD

  • Гофрированные трубы из нержавеющего металла. Этот материал имеет эффективную теплоотдачу.
  • Медные. Также отличаются высокими показателями, но при этом и стоят намного дороже.
  • Трубы из сшитого полиэтилена. Отличаются хорошим качество при доступной цене.
  • Металлопластиковые изделия. Самый популярный материал, сочетающий низкую стоимость и высокое качество.

Тип используемых труб, также учитывается при расчете теплого пола, потому что каждый материал имеет свои особенности и коэффициент теплопроводности. Например, высокую теплоотдачу и долгий срок эксплуатации, имеют медные трубы, но ввиду большой стоимости материала, позволить их себе может не каждый.

Расчет на специальных программах

Существование таких программ, немного упрощает процесс выбора конструкции теплых водяных полов. Как нужно работать с ними?

Вначале в программе заполняются все данные о помещении и предполагаемом материале изделий для контура, который вы решили использовать. Программа самостоятельно выдаст вам необходимую длину и шаг трубы.

На этом этапе определяются следующие параметры:

  • Необходимая длина всего контура.
  • Правильное распределение тепловой энергии по всей поверхности пола.
  • Пределы максимальной тепловой нагрузки, которую сможет обеспечить система.

Совет. Если ввиду каких-то причин вам понадобится сделать больше шаг трубопровода, то одновременно следует и позаботиться об увеличении температуры теплоносителя. Допустимый показатель шага 5–60 см, наиболее часто трубы укладывают с шагом в 15–30 см, используя как переменный, так и постоянный шаг.

Использование теплого пола как источника обогрева помещения

Расчет мощности котла

Как правило, стены здания, контактирующие с улицей (наружные), отличаются большими теплопотерями. Поэтому здесь лучше рассчитывать шаг укладки труб с большей частотой, а также продумать дополнительную систему обогрева. Чтобы убедиться в том, что для создания комфортной температуры, будет достаточно одной системы теплого пола, то заранее просчитывают большую мощность нагревательного котла.

Вначале определяется общее значение теплопотерь здания, учитывая высоту стен, площадь окон, степень теплоизоляции помещения. Здесь также можно использовать специальную программу. Этот показатель сравнивается со средней мощностью, выдаваемой системой теплого пола. Если она не покрывает теплопотери здания, то использовать систему как единственный источник обогрева нельзя.

Расчет пола в интернете

Простая схема

Сегодня можно использовать различные онлайн-калькуляторы для расчета мощности водяных полов. Принцип работы одинаковый, и основывается на суммарных показателях тепловых потерь. Для этого необходимо вычислить размер площади помещения, но только то, которое не будет заставлено мебелью, потому что под тяжелой мебелью и другими предметами укладывать трубопровод не рекомендуется.

Использование такого калькулятора может освободить вас от необходимости проведения сложных расчетов вручную. Главное, правильно ввести все данные. Также, можно будет рассчитать и стоимость стяжки пола, нетрудно догадаться, что для этого тоже потребуется измерить всю рабочую площадь.

Конечно, нельзя полностью полагаться на онлайн-калькулятор, потому что все он выполнит расчеты не точно, а выдаст приблизительную оценку. Но зато вы будете знать о примерном масштабе предстоящей работы.

Правила безопасности

По большому счету, используются водяные теплые полы в основном в частных застройках, в многоэтажных домах их укладка не разрешается, поэтому чаще используют инфракрасные системы. Существуют некоторые правила безопасности, запрещающие подключение водяного теплого пола к централизованной системе отопления.

Коллекторная система

Например, запрещается подключение индивидуальной схемы отопления, к общей системе стояков с горячей водой, потому что проходя по контуру пола, вода будет охлаждаться, это может вызвать недовольство соседей. Также, самовольное подключение водяного пола противоречит административным нормам, и может быть наказано штрафом.

В новых домах застройщики заранее предусматривают возможность подключения водяного теплого пола в каждой квартире к централизованной системе обогрева. Изначально проводятся все расчеты, в таких случаях никакого нарушения со стороны жильцов не будет. Только нужно будет для подключения согласовать все в соответствующих организациях.

Заключение

Конечно, точно рассчитать полную сумму денег, необходимую для монтажа водяного теплого пола, можно, только обратившись к специалистам, которые используют профессиональные программы. Стоит такая услуга недорого, и в результате вы получите точные сведения, которые позволят приобрести необходимое количество материала и провести грамотный монтаж всей системы.

Автор:

Поделиться материалом:

Комментарии и отзывы к материалу

Инструмент 2 - Онлайн-руководство по выбору размеров изделий для теплого пола

Применимые изделия
- Электрический теплый пол

Инструмент для расчета размеров и расценок для электрического теплого пола предоставит вам выбор продукции для наших электрических матов для теплого пола, термостатических контроллеров и изоляционных панелей. Инструмент также отправит вам по электронной почте коммерческое предложение в формате pdf. Весь процесс должен занять не более пары минут.

Инструмент для расчета цен и размеров

Существует некоторая основная информация, которая вам понадобится для завершения выбора и предложения, такая как размер комнаты, конструкция пола и запланированное напольное покрытие.

Мы также включили исчерпывающее руководство из четырех шагов, чтобы дать вам больше информации о том, как измерить вашу комнату и выбрать подходящий продукт для вашего проекта.

Расчет ваших требований

Шаг 1 - Измерение
Шаг 2 - Необогреваемые участки
Шаг 3 - Обогреваемые участки
Шаг 4 - Выбор продукта и определение размеров
Типичный выбор продуктов

Расчет ваших требований

Шаг 1 - Измерение
Шаг 2 - Неотапливаемые участки
Шаг 3 - Обогреваемые участки
Шаг 4 - Выбор продукта и определение размеров

Как измерить

Инструмент для расчета цен и размеров

Шаг 1.

- Расчет общей площади


Измерьте длину и ширину вашей комнаты. В этом примере ванная комната имеет размер 3 x 4 м, что в сумме составляет 12 м2.

Общая площадь

Ширина 3 мес.
Длина 4 мес.
Общая площадь 12м2

Шаг 2. - Расчет неотапливаемых площадей

Инструмент для расчета цен и размеров

При установке теплого пола необходимо убедиться, что тепло может уходить в комнату.При расчете отапливаемой площади мы вычитаем любую фиксированную мебель, например кухонные шкафы. В этом примере мы вычтем ванну, раковину, душевой поддон, туалет и шкаф, неотапливаемую площадь.

Общая неотапливаемая площадь

Ванна 1,4м2
Раковина и туалет 1м2
Душ и шкаф 1,7 м
Общая неотапливаемая площадь 4,1м2

Шаг 3 - Расчет обогреваемых площадей

Инструмент для расчета цен и размеров

Обогреваемая площадь рассчитывается путем удаления неотапливаемых участков из общей площади.В данном случае:

Общая отапливаемая площадь

Общая площадь 12м2
Общая неотапливаемая площадь 4,1м2
Общая отапливаемая площадь 7,9м2

Шаг 4. - Выбор продукта и определение размеров

Инструмент для расчёта цен и размеров

Коврики выбираются из расчета 90% от общей отапливаемой площади с учетом необходимого расстояния по периметру комнаты и между ковриком при его возвращении.

В этом примере площадь для установки мата составляет 7,1 м2, округленная в меньшую сторону до ближайшего размера комплекта 7 м2.

Изоляционные плиты - 110% от общей требуемой отапливаемой площади из-за потерь при резке.

Выбор продукции

Выбор области мата 7,1м2
Выбор области изоляционной плиты 8,7 м2

В приведенном ниже руководстве по применению показан типичный выбор продукта для разных помещений и мест.

Как рассчитать количество проводов, необходимых для установки DITRA-HEAT

Итак, ваши клиенты выбрали роскошный пол с подогревом для вашего следующего проекта напольного покрытия и готовы получить коврик, кабель и термостат. Перед началом работы важно спланировать установку, и одной из самых сложных задач может быть заказ необходимого количества кабеля. Прочтите наши лучшие советы по определению того, где вы хотите разместить нагревательные кабели, и о том, как рассчитать правильное количество проволоки.

Совет 1: Кабель не перерезать! Это правило номер один, а это значит, что правильные размеры нагревательного кабеля жизненно важны.

Совет 2: Мембрану Schluter®-DITRA-HEAT следует выбирать в соответствии с размером области, которая должна быть облицована плиткой, а кабель выбирается в соответствии с размером области, которая должна быть обогреваемой . Не покупайте нагревательный кабель того же размера, что и площадь, которую вы планируете облицевать плиткой, иначе у вас останется слишком много кабеля.(И все мы знаем, что нельзя делать, если это произойдет… вернитесь к совету 1!)

Совет 3: Знайте, где не топить ! Минимальное расстояние между нагревательными кабелями составляет 2 дюйма от стен, перегородок и стационарных шкафов, 8 дюймов от любого источника тепла и 4 дюйма от водостоков. Кабели также не следует прокладывать под шкафами или мебелью.

Совет 4: Планируйте буферную зону! Не всегда можно предсказать, где закончится нагревательный кабель.Эта буферная зона - это область, где нагревание не является необходимым, но дает некоторое пространство для маневра, если вы в конечном итоге получите немного больше, чем вы ожидали. Оставив 6-дюйм. зазор между стеной и кабелем не повлияет на теплоту пола и оставит вам необходимую гибкость.

В случае сомнений воспользуйтесь калькулятором! Калькулятор Ditra-Heat был специально создан для того, чтобы не гадать, сколько кабеля вам понадобится. Это даст вам окончательный расчет, который включает, сколько кабеля и мембраны вам действительно понадобится, с учетом минимального расстояния в три шпильки (3-1 / 2 дюйма или 9 см) между трассами нагревательного кабеля.Нужны еще советы? Посмотрите видео из серии «Советы и приемы»: «Советы по расчету длины кабеля для DITRA-HEAT», чтобы получить более точные советы по расчету длины кабеля для вашего следующего проекта по утеплению пола.

Программы для проектирования и расчета

Пакет программ KAN предназначен для автоматизированного проектирования систем центрального отопления в Системе KAN-therm. Предлагаем следующие программы:


Новая обновленная версия - KAN SET 7.2

Скачать пробную версию

Программа проектирования систем холодного и горячего водоснабжения с циркуляцией, а также установок центрального отопления и охлаждения. Программа KAN SET, созданная на ее основе индивидуализированная версия компании, содержащая продукты из нашего ассортимента, позволит донести информацию о компании и ее продуктах до многих потенциальных получателей.


Скачать пробную версию >>

Заказать полную бесплатную версию >>

Узнать больше >>


Программа используется для поддержки расчета тепловой нагрузки помещений.Программа определяет сезонную потребность в тепловой энергии. Он также выполняет энергетические сертификаты и определяет термический и влажностный анализ зданий.

Программа используется для поддержки графического дизайна новых систем радиаторного и напольного центрального отопления. Он также поддерживает регулирование уже существующих установок (например, в утепленных зданиях) в жилых и общественных зданиях. Программа также позволяет проектировать трубопроводные сети в установках с ледяной водой.


Программа используется для графического проектирования систем холодной, горячей и оборотной воды в традиционных, серийных, тройниковых и коллекторных системах в жилых и общественных зданиях. Это также позволяет выбирать термостатические клапаны в циркуляционных системах.

Программа выполняет быстрый подбор радиаторов отопления и теплых полов в жилых и общественных зданиях.Это дает возможность ознакомиться с техническими данными выбранного оборудования. Программа особенно рекомендуется для быстрого выбора оборудования с целью его оценки.

LoopCAD - Программное обеспечение для лучистого отопления

LoopCAD - это первоклассное программное обеспечение для быстрого создания схем профессионального качества. компоновочные чертежи систем лучистого отопления.Совершенно новый LoopCAD 2020 г. предлагает продвинутые конструктивные особенности, включая комплексные расчеты тепловой и охлаждающей нагрузки, подробные гидронные расчеты, проектирование снеготаяния, трехмерные изображения в САПР и совместимость с OEM методы и материалы дизайна. И теперь MJ8 Edition обеспечивает ACCA и reg - расчеты, утвержденные руководством J и reg (8-е издание) для отопления и охлаждения жилых помещений грузы (подробнее по Руководству Дж. ..). LoopCAD - это самый простой и мощный инструмент для проектирования лучистого отопления.

LoopCAD доступен в трех различных редакциях, чтобы наилучшим образом соответствовать вашим потребностям, а доступные OEM-версии без проблем работают со всеми тремя версиями функций.Для списка функциональные возможности и новые функции в каждом выпуске см. в PDF-файле «Сравнение функций». В Видео-демонстрация содержит краткое введение, а Обучающие уроки дают гораздо более глубокий взгляд на вещи.

Стандарт
Версия
  • Чертеж и импорт плана этажа (PDF, AutoCAD, JPG)
  • Автоматизированная цепь (шлейф) поколения
  • Рисунок от руки (контур)
  • Гидравлические расчеты, основанные на ручном вводе тепловых нагрузок (без автоматизированных тепловых потерь расчеты)
  • 3D-виды чертежей
  • OEM-надстройки для подробных списков материалов / предложений
Профессиональный
Версия
  • Все функции Standard Edition, плюс…
  • Автоматический расчет потерь тепла при рисовании
  • Расчет потерь тепла в жилых домах по ASHRAE и CSA
MJ8 Edition
  • Все функции Professional Edition, плюс…
  • ACCA-Approved Manual J (8-е издание) расчет тепловой и охлаждающей нагрузки жилых помещений (больше информации. ..)
Чертеж плана этажа
Создание чертежей плана этажа происходит очень быстро, используя заранее определенные комнаты, двери, окна. и другие объекты.Размер комнат можно изменять, перетаскивая стены или углы, и они легко стыковаться для создания сложных планов этажей. Формы комнаты могут быть быстро редактируется для создания очень сложных форм, вы также можете использовать произвольные инструменты рисования для создания более сложных форм. LoopCAD также позволяет импортировать существующие AutoCAD *, PDF ** или отсканированные чертежи для использования в качестве шаблона.
Автоматизированный чертеж схемы
LoopCAD автоматически генерирует схемы для комнат в вашем проекте.Просто брось объект Circuit Entry, с которого вы хотите, чтобы схемы запускались, и LoopCAD позаботится остального. Он автоматически проектирует препятствия, такие как лестницы, шкафы. или кухонные острова. Легко редактируйте настройки, чтобы изменить тип рисунка, поворот, количество контуров или варианты расстояния между трубками. И используйте мощную галерею макетов инструмент, чтобы быстро выбрать лучший узор для вашего дизайна.Также для геометрии помещения комплекс для автоматизированных схем, инструменты для создания схем от руки позволяют быстро рисовать именно те схемы, которые вам нужны.
Расчет тепловых потерь
LoopCAD позволяет автоматически рассчитывать тепловые потери для каждой комнаты. когда вы рисуете план этажа.Вы можете выбрать метод расчета жилого фонда, который наилучшим образом подходит для вашего проекта - ASHRAE, CSA или Manual J. LoopCAD автоматически определяет комнат выше или ниже, и даже поддерживает расчет холодных перегородок между комнатами.
Расчет охлаждающей нагрузки
Версия MJ8 обеспечивает расчет как тепловой, так и охлаждающей нагрузки. для жилых помещений.Полная поддержка Manual J 8th Edition, включая блокировку нагрузки, нагрузки по комнатам, инфильтрационные и вентиляционные нагрузки, подробные данные о воздействии анализ разнообразия и оценки ОВЛХ помещений.
ACCA
& reg - Утвержденное руководство J & reg LoopCAD MJ8 одобрен ACCA для использования в жилых помещениях с Руководством J (8-е издание). расчет тепловой и охлаждающей нагрузки.Это упрощает прием ваших заявок. местными властями, требующими программных расчетов, одобренных ACCA. Нажмите здесь, чтобы узнать больше подробности.
Гидронные расчеты
Гидравлические расчеты, которые имеют решающее значение для проектирования вашей системы обогрева, включают: выполняется автоматически.А представление Radiant Design предоставляет простой способ анализируйте и оптимизируйте свой дизайн.
  • Тепловая мощность панели
  • Температура поверхности
  • Температура панели
  • Температура воды - подача и дифференциал
  • Расходы и потери напора
  • Управляемость / Проблемы
Коммерческий режим
Коммерческий режим предоставляет новые мощные инструменты для проектирования вашего коммерческого излучателя. обогрев проекты, включая области нестандартных схем, библиотеку нестандартных конструкций и важные представление улучшения.Легко разделяйте большие площади на несколько меньших участков контура, делая автогенерация схем лучше и быстрее.
Дизайн Снеготаяния
Проектирование системы снеготаяния теперь напрямую поддерживается в LoopCAD.Нарисуйте участки снеготаяния, генерировать схемы, рассчитывать нагрузки и температуры почти так же, как вы сделать для систем лучистого отопления. Расчеты основаны на методах ASHRAE.
3D-виды CAD
LoopCAD генерирует 3D-виды вашего здания, которые вы рисуете в 2D.Новый 3D представления являются мощным помощником для обеспечения точных расчетов тепловой нагрузки и являются также очень эффективен для передачи вашей дизайнерской работы. Проверка размещения а определение размеров окон, дверей и стен стало намного быстрее и точнее с 3D-виды.
OEM совместимость
LoopCAD 2020 г. доступен в специальных OEM-версиях, которые интегрируют системы и компоненты от ведущих производителей (OEM) Северной Америки.Вы можете не только разрабатывать схемы схем, но и выполнять расчет нагрузки, и генерировать все гидронные данные, вы также можете создать полный список материалов от выбранного вами OEM. Также созданы рекомендации и данные производителя по дизайну. в OEM-версию для вас.
Системные требования
Операционная система: Microsoft Windows 10, 8 или 7 (SP1), с Internet Explorer 9 или выше, а также с Microsoft и регистр .NET Framework 4.7
Процессор: Рекомендуется 1,5 ГГц или выше
ОЗУ: Минимум 2 ГБ, рекомендуется 8 ГБ или более
Дисковое пространство: 70 - 150 МБ (Microsoft & reg . NET Framework может потребоваться до 4,5 ГБ)
Видео: SVGA или выше (рекомендуется разрешение 1920x1080 или выше)
Мышь: Внешняя мышь с колесом прокрутки (не рекомендуется использовать встроенные коврики для мыши)

Расчет лучистой тепловой нагрузки

Вы здесь: - домой> указатель обогревателя> Индекс лучистого отопления> настенные излучающие обогреватели> Расчет размеров лучистого обогревателя

Излучательная тепловая нагрузка - это количество инфракрасной энергии, необходимое для нагрева заданная площадь; выражается в кВт на квадратный метр (кВт / м2).

Расчет лучистой тепловой нагрузки

Наш онлайн-калькулятор лучистого отопления рассчитает необходимое лучистая тепловая нагрузка для помещения с учетом его размеров и конструкции.

Чтобы вручную рассчитать лучистую тепловую нагрузку для здания, определите его площадь. (в квадратных метрах) и умножьте на коэффициенты, указанные в таблице ниже:

Факторы для лучистого обогревателя Activair
Тип здания Коэффициент умножения
Малый здание с хорошей изоляцией или подвесным потолком 0. 08
Большой помещение или территория с хорошей изоляцией, высота потолка до 3 метров 0,1
Плохо утепленная территория с высокими потолками и бетонным полом 0,15
Неизолированный здание, требующее разумного уровня комфорта 0,2
Общие отопление в большом здании или цехе 0.25
Зонный обогрев для участка с небольшим отоплением или без него 0,45

Шаг первый

Вычислите отапливаемую площадь в квадратных метрах.

Площадь (м2) = Длина (м) x Ширина (м) Шаг второй

Из приведенной выше таблицы выберите коэффициент, который наиболее точно соответствует зданию. тип.

Тепловая нагрузка (кВт) = Площадь (м2) x коэффициент Step Three

Выберите инфракрасные лучистые обогреватели Activair, которые подходят или немного превышают требуемую тепловую нагрузку.

Практические соображения

Для равномерного распределения тепла лучше использовать несколько меньших лучистые обогреватели устанавливаются на противоположных стенах, чем один большой. См. Установку керамические инфракрасные обогреватели для получения дополнительной информации.

Пример

Небольшой промышленный блок необходимо отапливать инфракрасными обогревателями Activair. Блок состоит из двух частей. Мастерская, в которой установлены большие рольставни. дверь, которую часто оставляют открытой, и офисное помещение меньшего размера (С).

Для расчета лучистой тепловой нагрузки цех имеет был разделен на две части, отмеченные (A) и (B) на чертеже.Это сделано для того, чтобы дополнительный обогрев погрузочной площадки для предотвращения сквозняков.

Заказчик хочет знать текущую стоимость лучистых обогревателей. Из его счета за электроэнергию стоимость одной единицы электроэнергии составляет 0,20

.

Лучистая тепловая нагрузка для Зоны A

Площадь (A) = 5м x 5м = 25м2

Зональный обогрев выбирается из таблицы (A) с учетом дополнительного тепла компенсировать дверной проем.

Тепловая нагрузка на площадь (A) = 25 x 0,45 = 11,25 кВт

Выбраны два настенных излучающих обогревателя HS6000 мощностью 6 кВт.

Лучистая тепловая нагрузка для Зоны (B)

Площадь (B) = 10м x 5м = 50м2

Зона (B) плохо изолирована бетонным полом, поэтому из таблицы (A) a выбран коэффициент 0,15.

Тепловая нагрузка для Зоны (B) = 50 x 0,15 = 7,5 кВт

Для равномерного распределения тепла четыре стенки HS2000 выбраны навесные лучистые обогреватели.

Лучистая тепловая нагрузка для Зоны (C)

Площадь (C) = 5м x 5м = 25м2

Зона (C) хорошо изолирована с помощью 2.Потолок 5 м, поэтому коэффициент 0,1 составляет выбрано.

Тепловая нагрузка для Зоны (C) = 25 x 0,1 = 2,5 кВт

Поскольку лучистые обогреватели работают лучше всего, когда они расположены напротив стены выбраны два настенных излучающих обогревателя HS1500.

Промышленная установка имеет общую тепловую нагрузку 21,25 кВт и может быть обогревается с помощью 8 настенных лучистых обогревателей.

Стоимость работы в час

Чтобы рассчитать эксплуатационные расходы в час, сложите размеры лучистого обогревателя. и умножить на стоимость одной единицы электроэнергии.

Общая мощность лучистого обогревателя = (2 x 6) + (4 x 2) + (2 x 1,5) = 23 кВт

Эксплуатационные затраты в час = 23 x 0,2 = 4,60

Фактические эксплуатационные расходы, вероятно, будут меньше. Выбрав энергию экономия средств управления, настенные лучистые обогреватели будут включены только при необходимости.

Лучистое отопление очень экономично

Лучистое отопление стоит недорого в установке и эксплуатации. Идеально подходит для промышленные здания, с высокими потолками, открытыми дверями, большими тепловыми потерями и т. д.Поскольку его выход может быть направлен именно туда, где он нужен, энергия не потраченное впустую отопление неиспользуемых площадей. Используя энергоэффективные элементы управления, которые поворачивают лучистые обогреватели включаются только тогда, когда они необходимы. минимум. Для получения дополнительной информации см. Лучистое отопление. домашняя страница.

Вы здесь: - домой> указатель обогревателя> Индекс лучистого отопления> настенные излучающие обогреватели> Расчет размеров лучистого обогревателя

Если вы нашли эту страницу полезной, найдите время
, чтобы рассказать о ней другу или коллеге.


Авторское право 2004/6, W. Tombling Ltd.

Калькулятор затрат

Прямой кондуктивный нагрев

Вместо обогрева и повторного ввода теплого воздуха в комнату Nuheat непосредственно нагревает находящихся в ней людей за счет теплопроводности, а также регулирует температуру воздуха, направляя тепло непосредственно в комнату. Поскольку это тепло исходит от всей поверхности пола, оно равномерное, постоянное и сконцентрировано в большей степени на глубине 6 футов - там, где большинство из нас проводит время.Это обеспечивает постоянный комфорт, несмотря на более низкую температуру окружающего воздуха. А за счет поддержания более низкой температуры окружающей среды - при сохранении комфорта - затраты на энергию снижаются, а отопление становится более эффективным.

Остаточное отопление

В силу метода установки Nuheat заключен в термоэлемент (тонкие слои над и под системой Nuheat). Эта тепловая масса удерживает и накапливает тепло, выделяемое системой. Даже после выключения Nuheat эта тепловая масса продолжает ощущаться теплой и выделять накопленное тепло, что снова повышает эффективность и снижает затраты на электроэнергию.

Безопасность

Nuheat - это продукт, не требующий обслуживания, с 25-летней гарантией и не требующий обслуживания. Поскольку источник тепла надежно закреплен между слоями тонкого материала, не стоит беспокоиться о том, что мебель, занавески или дети могут контактировать с источником тепла.

Дизайнерская гостиная

Обогреватели для плинтусов имеют неприглядный вид и выступают из стены на высоту от 4 до 5 дюймов. Nuheat, с другой стороны, представляет собой почти невидимый продукт, аккуратно спрятанный под поверхностью пола, а его стильные термостаты являются единственным видимым аспектом системы.А учитывая тот факт, что тепло исходит от всего пола, не нужно беспокоиться о том, что мебель закрывает обогреватели или находится рядом с обогревателем плинтуса. Nuheat дает полную свободу при декорировании, поддерживая при этом комфортную температуру в помещении.

Как заменить обогреватель плинтуса на систему теплого пола Nuheat

Перед тем, как начать, убедитесь, что основная плата подключена к выделенному контуру (Nuheat требует выделенного контура). Если мощность Nuheat Mat больше, чем мощность обогревателя плинтуса, убедитесь, что общая нагрузка не превышает размер выключателя.

Расчет длины теплого пола. Сколько нужно трубы для теплого пола: расчет длины

Полы с подогревом можно использовать в квартирах и загородных домах как индивидуальный или дополнительный источник отопления. Чтобы пол правильно функционировал, необходимо произвести расчет и определить, сколько труб нужно для теплого пола. Вы можете рассчитать количество материалов самостоятельно или с помощью специальных компьютерных программ.

Расчет труб по формулам

Чтобы определить, сколько нужно трубы на теплый пол, необходимо сначала рассчитать:

  • площадь жилого или иного помещения, нуждающегося в обогреве;
  • комфортный температурный режим помещения;
  • бывшие в употреблении, различающиеся материалом, из которого они изготовлены;
  • способ укладки труб;
  • расстояние между витками пола.

Расчет площади и температуры помещения

Для определения площади, на которой вы хотите распределить трубы, нужно использовать формулу

S = L * W , где

  • S - обязательный параметр;
  • D - длина помещения;
  • Вт - ширина комнаты.

При расчете площади необходимо учитывать, что:

  • параметр рассчитывается с учетом чистовой отделки помещения. Если проводить расчет без отделки, можно допустить ошибки, которые могут привести к некорректному составлению проекта и лишним денежным затратам на закупку материалов;

  • полученное значение требуется уменьшить на площадь, занимаемую крупногабаритной мебелью, так как трубы водяного пола нельзя прокладывать под тяжелой мебелью;
  • стены должны находиться на расстоянии не менее 20 см.Это расстояние требуется для установки демпферной ленты, предназначенной для сглаживания расширения стяжки пола при нагревании.

Расчет длины трубы для теплого пола также производится исходя из средней температуры помещения, которая считается наиболее комфортной для проживания.


Выбор трубы

Длина трубы для теплого пола зависит от материала, из которого изготовлены трубы. Для пола может применяться:

  • , отличающийся низкой теплопроводностью и невысокой стоимостью.При изготовлении перекрытия из этих труб требуется уменьшить шаг укладки, что приводит к увеличению количества труб;

Медные трубы
  • обладают высокой теплоотдачей, поэтому шаг укладки материалов можно увеличивать. Главный недостаток медных труб - дороговизна;

  • трубы нержавеющие гофрированные. Показывает теплоотдачу чуть меньше, чем у медных труб, но остается на достаточно высоком уровне. Использование увеличивает расстояние между витками пола, что приводит к уменьшению количества необходимого материала.Преимуществом труб этого типа также является гибкость материала, влияющая на прочность и долговечность готовой конструкции.

Способы укладки напольных труб

Сколько метров трубы нужно на теплый пол? Следующий показатель, от которого зависит количество труб, - способ укладки.

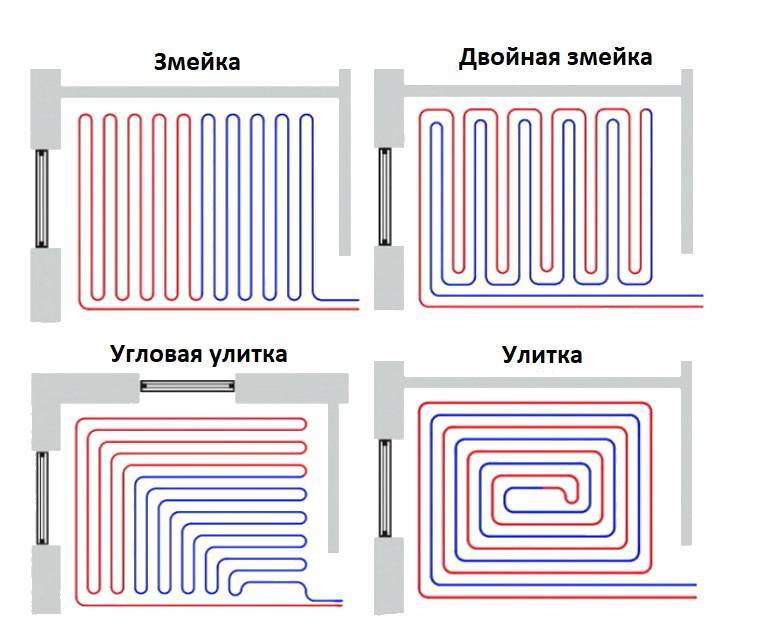

Имеется укладка по форме:

Укладочные материалы в виде «змейки» лучше всего подходят для небольших помещений. Это связано с тем, что при использовании труб длиной 70 м разница температур на входе и выходе составляет примерно 10 ° C, что приводит к неравномерному нагреву пола.

«Двойная змейка» или «улитка» помогают добиться одинаковой температуры пола по всей площади помещения.

При выборе способа прокладки трубопровода следует также рассчитать количество замкнутых контуров. Максимальная длина контура трубы теплого пола определяется специалистами и составляет:

.
  • для труб из металлопластика диаметром 16 мм, длина по контуру 100 м;
  • для металлопластиковых труб диаметром 20 мм контур должен составлять 120 м;
  • для медных и гофрированных труб - 80-90 м.

Для достижения большей равномерности теплого пола рекомендуется уменьшить максимальное значение контура на 15-20 м.

Определение шага укладки

Шаг укладки - это расстояние между витками трубопровода, являющегося основанием перекрытия.


Шаг укладки зависит от двух факторов:

  • материал, используемый для изготовления труб;
  • зональность помещения. Возле внешних стен, дверей и окон рекомендуется уменьшить расстояние между витками.

Минимальный шаг укладки определяется в 10 см, а максимальный - 30 см. При большем шаге укладки пол будет нагреваться неравномерно.

Расход трубы теплого пола на 1 м2 в зависимости от расстояния между соседними трубами представлен в таблице.

Окончательный расчет количества труб

  • L - длина необходимых труб;
  • S - предполагаемая площадь помещения;
  • Н - расчетный шаг укладки витков;
  • М - расстояние от коллектора отопления до пола;
  • 1,1 - коэффициент, определяющий запас труб для расположения поворотов.

Например, площадь комнаты (S), в которой необходимо постелить теплый пол, составляет 25 м². Крупногабаритная мебель заняла 7 м². Предполагается, что трубы будут укладываться со стандартным шагом 20 см. Расстояние от котла до помещения 4 м.

Площадь прокладки труб 25 - 7 = 18 м².

L = 18 / 0,2 * 1,1 + 4 * 2 = 107 м.

Таким образом, для обустройства пола по заданным параметрам потребуется 107 м труб.

Расчет компьютерной программы

Для расчета количества труб можно использовать различные компьютерные программы, облегчающие определение длины материалов. Например, калькулятор длины трубы теплого пола VALTEC (программа бесплатная, вы можете найти).

Для расчета потребуется:

  1. введите данные, описывающие помещение, в котором выполняется установка пола;
  2. определяют исходные данные для расчета.Исходные данные включают:
    • регион расположения комнаты, определяющий среднюю температуру воздуха и требуемую температуру пола;
    • влажность в помещении;
    • площадь пола;
    • количество окон, входных дверей и стен, выходящих на улицу;
  3. рассчитать теплопотери;
  4. определить расположение оборудования и укладку труб. По заданным параметрам составляется дизайн, то есть программа будет схематично отображать введенную информацию;


  1. посчитаем количество материалов для пола.Программа автоматически рассчитает длину трубы для теплого пола и другие параметры, которые необходимо учитывать при обустройстве дополнительного источника отопления;
  2. с помощью программы также можно рассчитать:
    • параметров гидравлического сопротивления;
    • необходимая мощность котла отопления и другого оборудования, необходимого для обустройства пола: расширительный бак, насос, подающий воду в систему, и так далее.

Подробное описание и пример использования программы VALTEC представлены на видео.

Правильный расчет - залог установки оптимальной конструкции пола. Желательно, чтобы расчет проводился квалифицированными специалистами, которые, определив все условия, смогут рассчитать оптимальные параметры. Если укладка пола производится самостоятельно, для расчета рекомендуется использовать компьютерные программы.

В последние годы утепление полов стало очень распространенным явлением. Непосредственно перед началом монтажных работ необходимо рассчитать длину трубных изделий.На вопрос, какой трубопровод нужен на теплый пол, можно дать однозначный ответ, хотя многие «специалисты» до сих пор не могут разобраться.

Каждый частный дом отличается индивидуальной системой отопления. Поэтому зачастую монтажные действия мастера выполняют самостоятельно. Конечно, такой вид отопления можно сделать в квартире, но теплые конструкции в таких комнатах сделать непросто .

Диаметр и форма трубных изделий для теплого пола разные, по этой причине, чтобы разобраться, как проводить расчеты расхода трубной стали, необходимо детально разобрать устройство этой системы.

Есть два варианта этой системы.

И в том, и в другом случае укладка становится занятием не из легких. По этой причине многие обращаются за помощью к специалистам. Если вы решили все делать самостоятельно, следует запастись арсеналом необходимых знаний и навыков, четко следовать всем инструкциям.

Трубы для монтажных работ можно проложить:

Для большой комнаты лучше выбрать улитку, а для маленьких комнат сложной геометрической формы лучшим выходом будет змея.

Какие трубы можно взять в работу

Калибр трубы - основной элемент, без которого невозможно смонтировать теплый водяной пол. От правильности выбора в данный момент зависит качество работы возведенной конструкции. Если вы сделаете неправильный выбор и сделаете неверный расчет, система отопления не будет работать эффективно.

Посмотреть видео

На данный момент доступны следующие виды материалов для устройства теплого пола.

Металлопластиковая труба снабжена внутренним алюминиевым слоем, который изнутри и снаружи окружен слоем полимера. Такие свойства придают смеси изделий из металлопласта высокую устойчивость к повреждениям и малое тепловое расширение. Эти весомые преимущества дополняет доступная цена.

Есть ли зависимость от способа прокладки, типа труб и длины контура

Перед закупкой материалов и монтажными работами выполните чертеж будущей конструкции.Выбрасывать после работы нет необходимости. Это пригодится при ремонте системы, о чем свидетельствует точное размещение труб.

Выбирая вариант укладки необходимо учитывать, что он зависит от материала изготовления ассортимента. Например, расход для теплого пола 20-й трубы будет следующим. Длина одноконтурной конструкции не должна быть более 120 метров.


Иначе давление в сети не достигнет желаемого уровня.Соответственно, выполняя расчет трубных изделий на 20 мм, нужно знать, что отдельный контур пола не займет больше места на 15 квадратных метров .

Все контуры должны быть одинаковой длины. Все это учитывается при выборе способа укладки труб 20 мм. Вопрос расчетов на самом деле довольно сложный, поскольку требует учета большого количества нюансов. Если на каком-то этапе работы возникают определенные трудности, всегда можно обратиться за помощью к специалистам.

Оптимальная смесь трубок

Кроме того, материал для изготовления трубных изделий должен учитывать давление теплоносителя и площадь отапливаемого здания. В зависимости от этих показателей выбирают наиболее подходящий диапазон диаметров.

Для этих систем оптимальные размеры трубы - 16, 20 и 25 мм. Если поставить диаметр меньше указанного, горячая охлаждающая жидкость не сможет нормально циркулировать.

Рассчитать необходимый расход трубной продукции на м2

Как правило, один квадратный метр перекрытия равен пяти погонным метрам трубной смеси.Этот метод считается наиболее простым при расчете расхода труб на м 2 строящейся площади.

Посмотреть видео

При таком расчете расхода на м 2 размер шага взят в 20 см. Рассчитать необходимое количество проката труб для теплого пола можно, воспользовавшись следующей формулой:

В нем S обозначает площадь помещения в м 2, N обозначает размер шага монтажа, а 1,1 - значение расхода трубного изделия на витках.

Рассчитав длину труб теплого пола на квадратный метр, следует прибавить расход датчика от пола до коллектора и в обратном направлении. Например, при расчете длины проката на квадратный метр приведенная формула должна прибавить удвоенное расстояние до шкафа коллектора.

Расход металлопластика и любого другого трубного изделия на теплый пол легко определить с помощью онлайн-калькулятора. Рассчитывать по этим программам очень удобно.Каждый такой программный продукт основан на «методе коэффициентов».

Эти факторы учитывают:

  • шаг и диаметр металлопластиковых, полипропиленовых, медных и других трубных изделий;
  • производственная смесь материалов;
  • размеры и тип покрытия теплого строительства;
  • размеры и тип стяжки.

Онлайн-калькуляторы также учитывают наличие изоляции на металлопластиковой или другой трубе. Программный продукт «Комплекс Валтек», содержащий специальный раздел для расчетов устройства теплого пола, пользуется заслуженной популярностью у пользователей.

Выбор шага укладки

Для того, чтобы вся поверхность возводимой конструкции обеспечивала обогрев, а температура в помещении была комфортной, необходимо выдерживать определенное расстояние между трубчатыми изделиями.


В крайнем случае это расстояние может составлять около десяти сантиметров. Тогда он может измениться с разницей в пять сантиметров. Например: 10,15 см и т. Д.

Но, считая шаг укладки, нельзя делать расстояние больше 30 сантиметров между контурами, так как поверхность пола будет греться не равномерно, соответственно, и тепло в таком помещении будет циркулировать одинаково неравномерно.

Определить длину контура


Рассчитывать это значение следует исходя из диаметра и материала труб, взятых в эксплуатацию. Так, например, если установка сделана из металлопластикового сортимента 16 дюймов, то длина контура водопровода в полу не должна быть больше 100 метров. Оптимальная длина металлопластикового трубопроката в этой ситуации будет от 75 до 80 метров.

Такая длина теплого пола не может быть более 120 м.

При расчете расхода трубы на теплый водный пол часто возникает вопрос, можно ли сделать контур разной длины. . На практике это несложно, но не всегда целесообразно. Например, в помещении с небольшой полезной площадью.

А потери напора в конструкции теплого водяного пола можно нивелировать с помощью балансировочных клапанов. Разброс длины трубной продукции на таких объектах допускается в пределах 40%. Также при необходимости «поиграйте» с диаметром и шагом прокладки.

Необходимое количество контуров

Вопрос по расчету труб на теплый пол сложно решить, не зная количества контуров. И тут возникает еще одна проблема, как посчитать количество петель, подводимых к коллектору? Для этого нам потребуются следующие показатели:

    объем коллектора
  • ;
  • количество прошедшей охлаждающей жидкости за определенную единицу времени;
  • индикатор тепловой нагрузки.

Рассчитывать все эти значения не обязательно, так как они должны быть указаны в техническом паспорте смесительного узла.

Для больших помещений необходимо выполнить «перегородку» на меньшие площади. И одновременно рекомендуется делать несколько контуров.

Крепление коллектора

При установке коллектора нужно помнить несколько основных правил.

  1. Необходимо учитывать высоту стяжки и укладываемую отделку. Если это не учитывать, то ситуация с открытием дверцы шкафа.
  2. Также важно учитывать удобство обслуживания и возможность производить текущий ремонт при отключенной магистрали.
  3. Чем короче труба, тем жестче и наоборот. Следовательно, коллектор можно поднимать не выше 25 см над уровнем чистого пола. При работе нельзя игнорировать дизайн помещения. Если подъем шкафа недопустим в том или ином дизайнерском решении, то его рекомендуется опустить на пол, но с расчетом на легкость открывания.

Посмотреть видео

  1. Фундамент сделан неправильно. Он для пола должен быть гладким и хорошо очищенным.Существенный факт этой работы - отделка швов и чернового пола.
  2. Нестроенные гидроизоляционные конструкции. Пол с подогревом не обходится без такой защиты. Самым лучшим материалом для этого считается паронепроницаемый полиэтилен, который укладывается ровным слоем. Только не забываем про демпферный пояс, он снижает теплопотери от пола при обогреве и компенсирует расширение стяжки от бетона.
  3. Неправильно уложенная изоляция. Рекомендуется укладывать в два слоя в шахматном порядке.Основным материалом для такой защиты пола является пенополистирол, а дополнительным материалом - пленка из полиэтилена.
  4. Специалисты по укладке труб утверждают, что наибольшее количество ошибок совершается именно при этих работах. Перед укладкой следует составить четкую схему и произвести точный расчет расхода трубы на квадратный метр теплого пола. Без детального плана и определения количества материала на квадратный метр будет сделано много ошибок, и будет повышенный расход материала.Каждый квадратный метр конструкции на схеме должен быть затемнен и четко отображать расположение углов и линий. Детальный план помещения помогает не только произвести точный расход металлопроката, но и позволяет увидеть проблемные места при проведении монтажных работ.

Выполняя монтажные работы и рассчитывая расход материалов, необходимо помнить, что большое количество нарушений установленных правил станет причиной частых аварий системы теплого пола.

Практически в каждом загородном доме обязательно монтируется теплый пол. Перед тем, как создать такой обогрев, рассчитывается необходимая длина трубы.

В каждом таком частном доме работает автономная система отопления. Если планировка помещения позволяет, хозяева такой загородной усадьбы сами устанавливают теплый водяной пол.

Конечно, устройство такого пола можно произвести и в обычной квартире, но эта работа очень трудоемкая. Владельцам и сотрудникам предстоит решить множество проблем.Основная сложность будет заключаться в подключении трубы к существующей системе отопления. Установить дополнительный бойлер в малогабаритной квартире просто невозможно.

От правильности такого расчета зависит количество тепла, которое необходимо подвести в комнату, чтобы в ней всегда была комфортная температура. Расчеты помогут определить мощность теплого пола, а также помогут сделать правильный выбор котла и насоса.

Выполнить такой расчет очень сложно. Приходится учитывать довольно много разных критериев:

  • Сезон;
  • Температура воздуха на улице;
  • Тип помещения;
  • Количество и размеры окна;
  • Покрытие на полу.
  • Утеплитель стен;
  • Где находится комната, ниже или на верхних этажах;
  • Альтернативные источники тепла;
  • Оргтехника;
  • Освещение.

Чтобы упростить выполнение такого расчета, берутся средние значения. Если в доме установлено остекление и сделано хорошее утепление, этот параметр будет примерно равен 40 Вт / м2.

Теплые конструкции с небольшой теплоизоляцией постоянно теряют около 70–80 Вт / м2.

Если взять старый дом, резко увеличиваются тепловые потери и приближаются к 100 Вт / м2.

В новых коттеджах, где не делается утепление стен, где установлены панорамные окна, потери могут составлять около 300 Вт / м2.

Выбрав примерную стоимость для своего помещения, можно приступать к расчету восполнения теплопотерь.

Как определить оптимальную температуру в помещении

В данном случае особых затруднений нет. Для ориентации вы можете использовать рекомендуемые значения или придумать свои.И обязательно учитывается напольное покрытие.

Пол в жилом помещении должен быть нагрет до 29 градусов. При удалении от внешних стен более полуметра температура пола должна достигать 35 градусов. Если в помещении постоянно повышенная влажность, потребуется нагреть поверхность пола до 33 градусов.

Если в доме укладывается деревянный паркет, нельзя нагревать пол выше 27 градусов, так как паркет может испортиться.

Ковер способен сохранять тепло, дает возможность повышать температуру примерно на 4-5 градусов.

Как производится расчет

Расчет труб для теплого пола производится следующим образом. На один квадратный метр поверхности пола требуется 5 метров трубы. Длина шага должна быть равна 20 см. Необходимая сумма рассчитывается по формуле:

  • L = S / N x 1,1
  • Площадь - S:
  • Шаг штабелирования - N;
  • Труба запасная для создания разворотов - 1.1.

Для большей точности расстояние от коллектора до пола складывается и умножается на два.Пример расчета длины трубы теплого пола:

  • Площадь дома 15 квадратных метров. м;
  • Длина от коллектора до пола - 4 м;
  • Шаг штабелирования - 0,15 м;
  • Получается: 15 / 0,15 х 1,1 + (4 х 2) = 118 м.


Расчет длины контура

Для расчета длины контура необходимо учитывать диаметр трубы и материал, из которого она изготовлена.Возьмем, к примеру, металлопластиковую трубу 16 дюймов. Чтобы теплый пол хорошо функционировал, длина водяного контура должна быть не более 100 метров. Наиболее подходящая длина для такой трубы - 75–80 метров.

Если берется полиэтилен толщиной 18 мм, длина водяного контура должна быть в пределах 120 метров. В основном устанавливается труба 90–100 метров.

Расход трубы для теплого пола из металлической трубы 20 мм составит 100 - 120 метров.


При выборе трубы необходимо учитывать площадь помещения.Надо сказать, что материал и способ укладки сильно влияют на качество пола и его долговечность. Практика показала, что металлопластиковые трубы будут лучшим материалом для теплой.

Рассчитать количество контуров

При соблюдении всех правил становится понятно, что для небольших помещений достаточно одного контура теплого пола. Когда площадь комнаты намного больше, необходимо разделить ее на секции, в соотношении 1: 2. Другими словами, ширина секции будет меньше ее длины, ровно наполовину.Для определения количества сайтов необходимо знать следующие параметры:

  • Шаг 15 см - площадь участка 12 кв. метры;
  • 20 см - 16 кв. метры;
  • 25 см - 20 кв. метры;
  • 30 см - 24 кв. метров


Иногда зону снабжения делают длиннее 15 метров. Мастера советуют эти значения увеличить еще на 2 кв. метр

Можно ли смонтировать теплый пол с другой контурной длиной?

Идеальным вариантом будет теплый пол, где каждая петля имеет одинаковую длину.Это позволит не заниматься дополнительной регулировкой, регулировка баланса не требуется.

Конечно, длина контура может быть одинаковой, но это не всегда выгодно.

Например, объект состоит из нескольких комнат, в которых необходимо установить пол с подогревом. Одна из таких комнат - ванная комната, площадью 4 квадратных метра. метр Общая длина трубы такого контура с учетом расстояния до коллектора будет равна 40 м.К такому размеру, конечно, никто не приспособится, поделив полезную площадь на 4 квадратных метра. метр Такое деление было бы совершенно ненужным. Ведь есть специальная балансировочная арматура, с помощью которой можно уравнять напорные контуры.

Сегодня также можно выполнить расчет для определения максимальной длины трубы относительно каждого контура с учетом типа оборудования и площади объекта.

Мы не будем рассказывать вам, как производятся эти сложные вычисления.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
