Насосная станция глубина всасывания 30 метров: как выбрать, какая лучше и где купить автоматическую насосную установку?

Содержание

Глубина всасывания насосной станции: показатели и расчеты

Содержание статьи:

Насосные станции все чаще стали использоваться для автономных водопроводных систем, в которых водозабор организовывается из скважин, колодцев или открытых водоемов. Выбирают насосные установки по трем параметрам: глубина всасывания, производительность, напор. Максимальная глубина всасывания насосной станции – предельный показатель, с помощью которого выбирают установки.

Глубина всасывания

Установки с эжектором более мощные и производительные

Есть две разновидности НС, которые отличаются наличием или отсутствием эжектора. Последний – своеобразный дополнительный насос (без электродвигателя), с помощью которого увеличивается возможная глубина водозабора.

Паспортная глубина всасывания, как правило, составляет – 8 м. Это при условии, что эжектора в комплектации станции нет. Если это устройство в системе водозабора присутствует, показатель может увеличиться.

Производители предлагают насосные станции с встроенным эжектором. Практика показала, что такие установки достаточно капризные. Не всегда с их помощью можно поднять воду из колодцев заявленной глубины.

Более удачное расположение – выносной эжектор. Его устанавливают на конце водозаборного рукава (пластиковой трубы или прорезиненного шланга), куда закрепляют пластиковым хомутом. Но такое исполнение снижает коэффициент полезного действия, потому что для работы эжектора требуется определенная скорость воды. Насос поднимает жидкость на поверхность, часть ее гонит обратно к эжектору по параллельному трубопроводу. Движение воды сначала вверх, а затем вниз, снижает КПД работы насосной установки.

Глубина всасывания станции с встроенным эжектором составляет не более 9 м. С выносным – не более 10,5 м. На многих сайтах присутствует показатель 45 м. Это дезинформация. У НС несколько технических характеристик, где 45 метров – это максимальное расстояние от зеркала воды внутри колодца до последнего потребителя в сети автономного водопровода.

Показатель часто фигурирует в паспортных данных, но он не единственный. На рынке можно найти станции, у которых это расстояние превышает обозначенное значение.

Показатели подъема воды

В паспорте НС производитель всегда указывает максимальные значения технических характеристик. При покупке оборудования надо обязательно учитывать соотношение этих характеристик с техническими показателями водопроводной системы дома. Если неправильно подобрать станцию к водопроводу, велика вероятность, что последний будет работать некорректно. К примеру, вода будет в недостаточном количестве или напор будет слабым.

В паспорте изделия производитель обязательно указывает графическую зависимость всех характеристик между собой. С его помощью можно увидеть зависимость напора, расхода установки к характеристикам водопроводной системы. На его основе покупатель может самостоятельно подобрать модель насосной станции с учетом обозначенных характеристик и глубины всасывания.

Как рассчитать необходимую глубину всасывания насосной станции

Для расчета технических характеристик станции необходима информация, касающаяся автономного водопровода:

  • Расстояние от зеркала воды в колодце до потребителя, который в сети водопровода находится в самой дальней точке. При этом расстояние складывается из всех участков, потому что сеть обычно не является прямолинейной. Чем больше ответвлений, тем больше потерь напора и расхода.
  • Расстояние от насосной станции до места водозабора. Оборудование может быть установлено около колодца, в подвале дома или в специально сооруженном помещении. Чем дальше месторасположение станции, тем больше потери, тем меньше глубина всасывания.
  • Количество фитингов и запорной арматуры. Здесь можно взять 10-процентный запас всех характеристик – напора и производительности насосной станции.
  • Динамический уровень воды в колодце. Это значение меняется в зависимости от сезона и интенсивности водозабора. Его обязательно учитывают при расчете глубины всасывания. При этом необходимо знать, что конец всасывающей трубы должен располагаться ниже зеркала воды минимум на 1 м. Если динамический уровень большой, велика вероятность, что в летний сезон вода в колодце опуститься ниже уровня установки конца всасывающей трубы.
  • Диаметр труб, используемых в водопроводной системе.
  • Количество потребителей.

Динамический уровень воды в системе автономного водопровода играет одну из важнейших ролей. Если его значением пренебречь, можно забыть о характеристиках водопроводной сети.

Самые большие потери давления воды внутри водопровода – вертикальные. Глубина всасывания влияет на характеристики водопровода. Чем она больше, тем пропорциональнее происходит снижение показателей. К примеру, если показатель составляет 8 м, потери давления снижаются на 0,8 бар.

Чтобы бороться с уменьшением глубины водозабора, над колодцем устанавливают кессон. Это специальное цилиндрической или кубической формы емкость, которую закапывают на определенную глубину. В нее монтируют НС. Чем высота кессона больше, тем ниже будет располагаться насос. Таким образом можно снизить место установки наносной станции и уменьшить расстояние от нее до зеркала воды.

Есть еще один вариант. Внутрь колодца устанавливают металлическую конструкцию, собранную из металлопрофиля (обычно уголка или швеллера). Ее крепят к стенкам гидротехнического сооружения. На эту опору монтируют насосную станцию. Для обеспечения более высоких характеристик водопроводной сети опорную конструкцию опускают до уровня поверхности воды в колодце. Неудобство такой установки заключается в том, что станция находится на большой глубине, а значит, следить за ней и обслуживать будет непросто.

Насосная Станция для Колодца: Выбор, Подключение, Настройка

Насосная станция в колодце

Насосная станция в колодце может понадобится в любой момент. Ведь мы привыкли к комфорту.
А данный агрегат может обеспечить бесперебойную подачу воды. Поэтому в этой статье мы расскажем, как выбрать насосную станцию для колодца и как подключить насосную станцию к колодцу.
Потому что сделав не правильно один из пунктов мы рискуем вместо комфорта получить проблемы. Видео в этой статье покажет весь процесс правильного подключения, а по фото вы сможете подобрать нужную модель.

Что такое станция и как ее выбрать

Когда вы делаете покупку, это будет или насосная станция для колодца джилекс, или совершенно другая модель, здесь важно на первом этапе ее правильно взять. Для этого надо учесть параметры.
После этого должна быть создана схема подключение насосной станции к колодцу. От этого будет зависеть ее правильность работы и срок действия.
Давайте с этими вопросами разберемся подробно и по пунктам. И решим, какую насосную станцию выбрать для колодца.

Типы насосов для станций

Насосные станции для колодцев могут комплектоваться самовсасывающими насосами двух исполнений:

  • С эжектором встроенным.
  • С эжектором выносным.

Насосные станции, у которых используются устройства со встроенным эжектором, могут обеспечить напор свыше 40 метров, а поднять воду из глубины менее восьми метров.

Совет: Такие насосы не боятся наличия в системе воздуха, поэтому при запуске заполнять водой их трубу для всасывания нет необходимости.

Насосы самостоятельного всасывания

Насосная станция в колодец, это не такая простая конструкция. Насос здесь будет играть ключевую роль.

Схема подключения насосной станции к колодцу

Внимание: Самовсасывающие поверхностные насосы используются в тех случаях, когда вода залегает на не очень большом уровне. При этом в отличие от скважинных аппаратов их довольно легко переносить. Но стоят они дороже прочих моделей.

Итак:

  • При работе корпус таких устройств располагается на поверхности земли, а конец шланга(см.Шланг для насоса – как выбрать и правильно эксплуатировать) для забора воды спускается в воду.
  • Глубина, с которой может производится всасывание при помощи поверхностных аппаратов не превышает 8 м.
  • В процессе работы насос втягивает воду в свой корпус, а после направляет ее дальше по трубопроводу.
  • Поэтому данный вид насосов подходит для не очень глубоких колодцев, речек и прочих водоемов.

Внимание: При выборе насоса важно учитывать необходимость аппарата в определенном запасе мощности, за счет которой вода будет выталкиваться и доставляться до водоразборного места. Это значит, что выбор лучше останавливать на насосе, обладающем хорошим напором.

Также бывают поверхностные насосы, оснащенные выносным эжектором, которые могут поднимать воду с глубины более 30 м, диаметр колодца либо скважины при этом должен превышать 4”.

Как подобрать насосную станцию

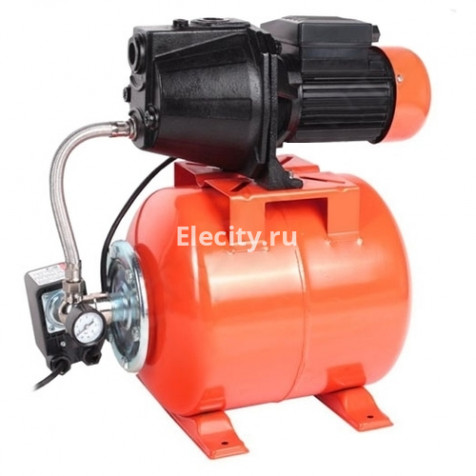

Как устроена насосная станция

Типичная конструкция насосной станции включает в себя:

  • Поверхностный насос.
  • Гидроаккумулятор(см. Гидроаккумулятор: виды оборудования и способы его использования).
  • Электродвигатель, который соединен механически с насосом, а с реле давления – электрически.
  • Манометр, с его помощью производится визуальное наблюдение в водопроводной сети за уровнем давления.
  • Реле давления, автоматически включает/выключает насос, что зависит от величины давления в гидроаккумуляторе.

Гидроаккумулятор служит для предупреждения гидроудара, возникающего при включении станции. В состав устройства входят: наружный стальной корпус и внутренняя мембрана, изготовленная из пищевой резины. Между элементами имеется воздушная прослойка.
Мембрана в пустом баке смята. Она расправляется при поступлении под давлением воды, которая идет до сравнивания давление воды и воздуха между мембраной и корпусом.

Совет: Чтобы предотвратить гидравлический удар, бак большого объема не нужен. Хотя, насосные станции выпускаются с гидроаккумуляторами объемом от 50 до 500 литров.

При заполнении таких больших объемов, насос работает дольше. Положительным моментом использования больших объемов является то, что после закачивания в систему и бак воды, насос дольше не работает.
Он не чувствителен к кратковременным заборам воды, что предотвращает двигатель от частого повторения включений-выключений, отрицательно влияющих на сохранение работоспособности агрегата.

Большинство поверхностных насосов могут быть составной частью насосной станции, которая представляет собой систему постоянного водоснабжения без перебоев. Подобные станции в своем составе имеют сам насос, гидроаккумулятор(см.Гидроаккумулятор: виды оборудования и способы его использования), реле давления и могут использоваться для полива, а также наполнения и опорожнения водных резервуаров.



При выборе все учитываем

Итак:

  • При этом, любая насосная станция автоматического действия может не только откачивать и поставлять воду, но и повышать давление в системе. Для этого к станции от главного насоса, который может быть, как поверхностным, так и погружным, в случае недостаточности его мощности, подводится шланг, который доставляет воду к определенному участку усадьбы или дома.
  • В случае малого расхода воды насос при ее разборе может не включаться, так как в баке гидроаккумулятора остается определенный запас воды и давление до 3 атм может поддерживаться достаточно длительное время.
  • Для обеспечения бесперебойной работы бытовой техники, например, стиральной или посудомоечной машины, этого вполне достаточно. Реле давления способствует поддержанию постоянного напора в системе за счет включения устройства при снижении давления до критического уровня и отключения его после восстановления.
    Итак, при малом расходовании воды электродвигатель постоянно запускать и отключать нет необходимости.
  • Имеют насосные станции и свои недостатки, к основным из которых является сравнительно большой шумовой уровень при работе. Поэтому лучше их размещать вдалеке от жилых комнат,но есть и насосные станции, уровень шума которых снижен.
    Такие системы могут устанавливаться непосредственно в доме. При этом, их установка может производится человеком, не обладающим особыми знаниями и навыками, так как они в большинстве своем заранее готовы к включению.

Внимание: Удаленность источника воды для нормальной работы насосной станции не должна превышать 300 м от места ее доставки, так как в противном случае из-за снижения напора в процессе прохождения водой трубопровода она просто может не дойти до нужного места.

  • Для того, чтобы вода не ушла обратно в колодец при выключении аппарата, очень важно заранее установить на опускаемый в воду конец его шланга специальный обратный клапан. Некоторые насосные станции имеют в своей конструкции этот клапан изначально.
  • После выбора необходимой разновидности насоса исходя из того, откуда вода будет добываться, стоит подобрать модель, имеющую нужные характеристики для обеспечения нужным объемом воды и хорошим ее давлением.
  • Лучше заранее предусмотреть какой расход воды в доме необходим. Так в случае давления воды примерно в 2 атм, расход ее через кран достигает до 4л/мин, а через душ – 12.
  • Исходя из подобных вычислений и подсчитав все точки водоразбора можно вычислить необходимую производительность аппарата. Также необходимо учесть, что водоразбор может производиться одновременно в нескольких местах.

Можно вывести некоторые усредненные рекомендации

Если вы будете делать работу своими руками, тогда и цена будет значительно дешевле.
При выполнении следует предусмотреть некоторые детали:

  • На даче или садовом участке в период пика расход достигает 1.5 м3/ч;
  • В коттеджах, предназначенных для проживания до 6 человек этот показатель может достигать 2 м3/ч;
  • Коттедж или дом, имеющий развитую систему полива, различные удобства, бассейны, фонтаны и т.д. – от 4 м3/ч.

В процессе подсчета водного расхода необходимо помнить о том, какими возможностями обладает колодец или скважина. Если они обладают отдачей, значение которой ниже потребления, то уровень воды в источнике может значительно снизиться.
При этом в хорошем исходе значительно снизится давление воды, которое будет обеспечивать насос, а в плохом – возможно осушение источника и поломка самого устройства. Поэтому лучше отдавать предпочтение аппаратам, имеющим в своей конструкции защиту от сухого хода.
Итак:

  • После выявления необходимого расхода воды необходимо определиться с давлением, которое будет насос обеспечивать. Эта величина является суммой потерь, которые система несет на своих горизонтальных участках, высоты, куда воду необходимо доставить и давления на этой высоте.
  • К примеру, водяной столб, высота которого равна 10 м, соответствует 1 атм, а 10м горизонтального участка – 0.1атм. При умножении этой величины на длину всего участка можно получить объем потерь на горизонтальном участке.

Внимание: Для комфортного использования рекомендуется использовать воду, давление которой не превышает на выходе 2 атм. К этому значению прибавляются потери давления в водопроводе, переходниках, фильтрах и манометрическая высота.

Определение места для насосной станции

Перед установкой насосной станции необходимо определить место, где она будет располагаться.
Можно выделить несколько типовых вариантов ее размещения:

Расположение в подсобном помещении

Установка станции в помещении

Это может быть флигель, сарай, подсобка, а также подвал дома.
  • Такое помещение необходимо как можно лучше утеплить, а также расположить в нем отопительные приборы.
  • В противном случае существует угроза замерзания аккумулятора. Оно может располагаться непосредственно над оголовком источника либо в некоторой близости от него.

Оптимальным вариантом для расположения насосной станции можно назвать пристройку или подвал дома. При этом, необходимо обеспечить в этом помещении хорошую гидроизоляцию и отопление, что, конечно, потребует определенных вложений.



Установка в кессоне

Применяем для установки кессон

Это защитный колодец, который обустраивается над заглубленным оголовком основного источника.
  • В этом случае насосная станция устанавливается у дна кессона, который в свою очередь заглубляется ниже точки, до которой промерзает грунт, что снимает необходимость утепления места расположения станции.
  • Влажность же в таком месте достаточно высока, поэтому особое внимание необходимо уделить гидрозащите оборудования.
  • Ржаветь станция в кессоне будет очень быстро. Ремонт станции в подобном случае достаточно затруднителен.



Таким образом, у каждого места размещения есть свои плюсы и минусы и выбор его должен делаться исходя из конкретных условий.

Процесс монтировки насосной станции

Установка насосной станции в колодце делается по определенным правилам. Выбрав место можно приступать к непосредственно к работе. Подключение насосной станции к колодцу схема делается заранее, а вся работа выполняется по следующему алгоритму.

Установка насосной станции

 Итак:

  • Сама станция размещается на Г-образном кронштейне, который закрепляется на стене подвала, пристройки и т.д. При крепеже станции необходимо сразу определить положения для выпускного и впускного отверстия.
    Выпускной штуцер нужно между ней и кронштейном должны стоять амортизирующие прокладки, которые смогут погасить вибрацию.
  • Гибким шлангом соединяется реле давления с гидроаккумулятором. Реле должно быть связано с фильтром тонкой очистки при помощи жестких трубок.
    Выход из фильтра соединяют с выпуском водопровода. Реле должно быть связано с баком и с пусковым блоком насоса. Это необходимо для того, чтобы в случае снижения давления насос включался, а при его увеличении – выключался.
  • Обратный клапан присоединяется к трубе, введенной в колодец. Он выполняет функцию запорного элемента, который не даст уйти воде из насоса после его остановки.
    Сам клапан должен находится в воде, на расстоянии не менее метра до дна. К нижнему торцу его присоединяется сетчатый стакан, который является защитой от заиливания.

Таким образом, насосная станция – отличное средство для обеспечения водой не только в целях полива или заполнения определенной емкости, но и для создания собственной водопроводной системы.

Внимание: Для того, чтобы система функционировала правильно и не создавала дискомфорта в процессе своего использования, необходимо правильно подобрать ее компоненты.

  • В частности, очень важно выбрать подходящий вид насоса, который будет зависеть от глубины источника, целей добычи воды и т.д.
  • Помимо этого, модель насоса может обладать и прочими дополнительными полезными характеристиками, что, несомненно, повлияет на цены аппарата.
  • Также важно выбрать оптимальное место для ее установки, а также соблюсти все в процессе монтажа.

Внимание: Для осуществления последнего не нужно определенных знаний и квалификации, так как все довольно просто и сделать это можно самостоятельно.

Как отрегулировать давление

Насосные станции могут поставляться:

  • Полностью собранными.
  • Из комплекта отдельных элементов.

Какую насосную станцию выбрать для колодца решает владелец сам. В первом случае ему не придется настраивать агрегат, очень редко нужна дополнительная регулировка.
Во втором случае после сборки понадобится в обязательном порядке регулировка реле давления. Но цена такого комплекта ниже.
Реле давления начинается настраиваться после замера давления в накопительном баке, когда он пустой. Насос должен быть отключен.
Для замера давления можно использовать велосипедный насос с манометром.

Совет: Один раз в квартал нужно проверять давление в баке или наблюдать за показаниями водяного манометра при отключении насоса. Если он перестал работать при давлении, которое превышает верхний предел, это указывает на падение давления в баке.

Насосная станция в колодце может подключаться полостью своими силами. Инструкция есть. Надо теперь правильно подобрать сам агрегат. Если все делать последовательно и не торопясь, конструкция вам прослужит долгие годы и не доставит хлопот.


что это, рейтинг лучших моделей 2020 года

Собственники приусадебных участков и загородных домов довольно часто сталкиваются с распространенной проблемой — глубоким залеганием грунтовых вод. Обыкновенное насосное оборудование, располагаемое на поверхности, не всегда способно поднять воду на поверхность, поэтому надо использовать эжекторные насосные станции. Эти устройства намного эффективнее и позволяют доставать воду с глубин не более 50 метров, а затем перекачивать ее для нужд пользователей.

Для того чтобы узнать все технические параметры, а также специфические нюансы правильного использования такого оборудования, вам достаточно внимательно прочитать эту статью, где имеются ответы практически на все возникающие при установке аналогичного оборудования вопросы.

Что это такое

Эжектор — это довольно небольшое по габаритам, но весьма эффективное устройство, имеющее простую конструкцию, поэтому некоторые пользователи изготавливают его самостоятельно. Особенно это эффективно, когда в хозяйстве уже имеется насосная станция с мощным насосом различного типа. С эжектором оборудование позволяет без особых усилий откачивать чистую воду с глубины от 25 до 40 метров и более.

Используя такое дополнительное оборудование, каждый пользователь экономит денежные средства, которые были бы истрачены на покупку дорогостоящего оборудования. Если же у вас еще нет аналогичной станции, а только вырыт колодец, то приобретайте сразу изделие, оборудованное эжектором.

Принцип работы

Конструкция эжектора состоит из таких элементов:

  • всасывающая камера;
  • узел, где происходит смешивание;
  • диффузор;
  • сопло в самой зауженной части.

Последняя деталь — это патрубок с сильно суженным концом, за счет этого жидкость получает дополнительное ускорение и выпускается из устройства с высокой скоростью.

По закону Бернулли такой поток оказывает небольшое давление на окружающую его среду, затем он попадает в смеситель, где создается значительное разряжение, за счет которого из камеры всасывания начинают поступать дополнительные объемы воды. Объединившись в единый поток, жидкость сквозь диффузор поступает далее в трубопровод.

В аналогичной конструкции передается кинетическая энергия двигающегося с огромной скоростью потока к средам, имеющим гораздо меньшую скорость, при этом происходит захват новых объемов жидкости и перенос их из скважины по трубопроводу к месту распределения водного потока по всему участку. Насосная станция с выносным эжектором оборудуется двумя трубами: для нагнетания и рециркуляции.

Аналогичная конструкция позволит пользователю тратить меньше энергии, а для регулирования объемов возвращающихся потоков необходимо установить вентиль в линию рециркуляции, который позволит настроить эффективность всей системы на нужный уровень. Избыток воды подается к потребителю для его нужд, количество поступающей влаги в единицу времени определяет производительность всей системы.

Используя меньшую мощность электрического двигателя для насоса, пользователь экономит энергоресурсы. Кроме этого, эжектор значительно облегчает первичный запуск всей системы, потому что при весьма небольшом объеме воды он создает в трубопроводе нужное разряжение и выполняет первый забор воды, исключая холостую работу всего оборудования.

Разновидности

Насосные станции, оборудованные такими оригинальными устройствами, выпускаются двух видов:

  1. Эжектор находится внутри конструкции. Вся конструкция имеет весьма компактные размеры, разряжение создается искусственным путем, линия рециркуляции находится внутри изделия. Для эффективной работы требуется электрический двигатель большой мощности, чтобы насос работал на больших оборотах, создавая нужную силу всасывания.

    Достоинства такой конструкции:

    • изделие менее чувствительно к посторонним примесям, которые могут находиться в воде;
    • при этом жидкость, поступающую для нужд пользователя, не нужно дополнительно фильтровать;
    • станция обеспечивает нужную величину напора для всех хозяйственных нужд потребителя — можно поливать участок и использовать воду внутри дома одновременно.

    Негативные качества:

    • при работе оборудование создает шум;
    • для установки надо оборудовать место со звукоизоляцией или выносить станцию дальше от дома.

    Второй вариант не решает всех проблем, т. к. соседи будут жаловаться на шум, поэтому звукоизоляция нужна и в этом случае, плюс расходы на утепление — надо оборудовать стандартный кессон.

  2. Эжектор располагается вне станции — для этого рядом устанавливается отдельная емкость, где будет создаваться необходимое для работы всей установки разряжение. Эжектор подключается к трубопроводу, идущему к глубинной скважине — имеются ограничения по диаметру фланца подсоединения.

    Плюсы:

    • конструкция обеспечивает поднятие воды с глубины до 50 метров;
    • значительно снижается звуковое воздействие;
    • установку оборудования располагают в цокольном помещении строения;
    • удаленность от скважины может быть до 40 м;
    • вся конструкция располагается в одном месте, поэтому проводить профилактику и ремонт намного удобнее, такие условия увеличивают назначенный срок службы всех деталей.

    Минусы:

    • снижается производительность;
    • имеются небольшие ограничения по выбору диаметра для общего трубопровода.

Подключение

В случае встроенного эжектора монтаж оборудования не отличается сложностью: достаточно присоединить трубопровод от скважины к всасывающему входу, проверить гидравлический аккумулятор и работу автоматики, на которую возложено автономное управление всей системой.

При эжекторе вне станции добавляются дополнительные этапы монтажа:

  • прокладываем рециркуляционную линию от напорной станции, а основную трубу подключаем от эжектора к патрубку всасывания насоса;
  • к всасыванию эжектора обязательно подключаем обратный клапан, чтобы жидкость не выливалась самотеком при остановке насоса, а также фильтрующий элемент, чтобы далее поступала только чистая вода.

Как уже говорилось ранее, в линию рециркуляции можно вставить вентиль для настройки, а некоторые конструкции уже имеют такое приспособление, о его размещении и способах регулировки указывается в инструкции по эксплуатации.

Рейтинг лучших моделей

Калибр СВД-770Ч+Э

  • Тип эжектора: погружной
  • Глубина всасывания: 30 м
  • Максимальный напор: 50 м
  • Производительность: 1752 л/час
  • Мощность электродвигателя: 770 Вт
  • Конструкция:
  • объем гидравлического бака — 20 л
  • диаметр отверстия выхода — 1¼ дюйма (31,8 мм)
  • температура воды — до 40 °C
  • защита от сухого хода
  • Масса: 17,2 кг
  • Разработка/Производитель: Россия/Китай

Плюсы

  • отличное приобретение для дачного участка или загородного дома
  • работает на 5 с плюсом, нормальная стоимость

Минусы

  • пластиковая резьба в месте подсоединения

Модель разработана отечественными инженерами, но производится на заводах КНР, поэтому и некоторые недоработки: пластиковые резьбы на соединениях долго не проживут — надо сразу менять, а это дополнительные расходы.

Grundfos JPD 4-47 PT-V


  • Тип эжектора: чугунный с антикоррозийным покрытием
  • Глубина залегания воды: 27 м
  • Максимум напора: 47 м
  • Скорость всасывания: 3 600 л/час
  • Потребляемая мощность: 860 Вт
  • Конструкция:
  • объем гидравлического бака — 18 л
  • диаметр выхода — 25,4 мм (1 дюйм)
  • Размеры/Вес: 327х588х416 мм/20 кг
  • Страна производитель: Дания

Плюсы

  • компактные размеры, тихая работа
  • известная компания делает качественную технику

Эта модель разработана для частных строений, чтобы нормализовать давление внутри домашнего водопровода при частых перепадах, отлично справляется с перекачкой воды из глубоких колодцев.

SPERONI APM 150/25


  • Тип эжектора: погружной
  • Глубина всасывания: 40 м
  • Максимальный напор: 49м
  • Производительность: 1 500 л/час
  • Мощность электродвигателя: 1,5 кВт
  • Конструкция:
  • объем гидравлического бака — 25 л
  • центробежный насос
  • защита от перегревания и сухого хода
  • автоматика контроля над уровнем воды
  • Масса: 27 кг
  • Страна производитель: Speroni APM, Италия

Плюсы

  • качественная сборка, тихая, но весьма производительная работа
  • без напряжения выкачивает воду с глубинных скважин

Модель изготовлена из материалов высокого качества, имеется автоматическая защита двигателя от перегрузок и работы без воды, используется в бытовых и производственных системах водоснабжения.

Marina APM 200/25


  • Тип эжектора: погружной
  • Глубина залегания воды: 25 м
  • Максимум напора: 45 м
  • Скорость всасывания: 3 000 л/час
  • Потребляемая мощность: 1,5 кВт
  • Конструкция:
  • объем гидравлического бака — 25 л
  • автоматический контроль над уровнем воды
  • защита от работы без воды
  • Вес: 27,7 кг
  • Страна производитель: Италия

Плюсы

  • невысокое потребление энергоресурсов
  • корпус и все детали из устойчивого к коррозии металла

Модель разработана для перекачивания только чистой воды без примесей с больших глубин, отлично работает со скважинами глубиной не более 50 м.

Top Aqua AUJCB-800 эжекторная


  • Тип эжектора: погружной
  • Глубина всасывания: 20 м
  • Максимальный напор: 45 м
  • Производительность: 2 400 л/час
  • Мощность электродвигателя: 800 Вт
  • Конструкция:
  • объем гидравлического бака — 24 л
  • диаметр выходного патрубка — 1¼»
  • Масса: 16 кг
  • Страна производитель: Россия

Плюсы

  • компактные размеры и малый вес
  • простая установка и несложное использование

Модель разработана для перекачивания воды из колодцев или скважин не глубже 20 м, только для чистой жидкости с содержанием примесей не более 50 г/куб. м.

Выводы

Насосные станции с эжекторами позволяют откачивать воду с довольно большой глубины, но при этом надо правильно оборудовать их месторасположения, поэтому, прежде чем покупать модель, надо произвести определенные расчеты на своем участке и проконсультироваться у специалистов. Установку дорогостоящего оборудования надо доверить профессионалам, чтобы в процессе эксплуатации не возникало непредвиденных ситуаций, которые могут привести к порче отдельных деталей.

Выбор насосной станции по характеристикам, в зависимости от расположения колодца и дома

Насосная станция – блок оборудования для подачи чистой воды из любого источника в дом, дачу, на технические нужды, для полива… Характеристики насосных станций значительно различаются, их можно подобрать под условия использования.  Рассмотрим какая станция окажется приемлемой, в какой комплектации. Какую выбрать и где ее правильно установить…



Принцип работы и варианты комплектации

В обычной насосной станции давление поддерживается гидроаккумулятором (сжатым в нем воздухом), как только оно уменьшается при расходе воды ниже порогового значения, включается насос и аккумулятор наполняется заново, до максимального установленного давления. При этом насос выключается и вода расходуется за счет давления поддерживаемого гидроаккумулятором.

В результате осуществляется автоматизированная подача воды без участия человека в управлении, по принципу «открыл кран – пошла вода».

Для полива, кратковременной подачи технической воды, имеются станции без гидроаккумулятора, работающие по принципу «ручное включение и выключение».

Еще имеется вариант комплектации – станции с эжекторами для  увеличения высоты всасывания.

Эжектор — устройство, создающее дополнительное разрежение во всасывающем трубопроводе.

  • Может располагаться в блоке с насосом, но высота всасывания увеличивается ненамного – на пару метров.
  • Или располагается в колодце, тогда уровень всаса становится намного большим. Но к эжектору прокладывается дополнительный трубопровод, и цена комплекта увеличивается.
Пример составных частей насосной станции



Из чего состоит насосная станция

  • Электродвигатель 220В, мощностью 500 – 1500 Вт.
  • Водяной насос в блоке с двигателем – здесь при выборе важно учитывать материал корпуса и крыльчатки, гарантии и именитость изготовителя…
  • Гидроаккумулятор, — цена на станцию, чуть ли не в прямой зависимости от его объема. Выбирают чаще 20 – 50 литров, но воды он может содержать только до половины от этих цифр –10 – 25л. Является обязательным элементом для автоматизированной подачи, поддерживает давление в системе, сглаживает гидроудары, обеспечивает более редкие пуски двигателя.
  • Блок управления двигателем – реле давления, — включает двигатель при уменьшении давления в системе (в гидроаккумуляторе) до нижнего порогового значения, и выключает после нагнетания до верхнего значения, обычно это 1,4 атм – 2,8 атм. Но можно подрегулировать…
  • Фильтр грубой очистки в конце всаса – предотвращает захват крупных частиц.
  • Фильтр тонкой очистки в блоке с двигателем – очищает от взвесей (фильтр может доукомплектовываться преобразователями при снабжении питьевой водой, в зависимости от ее состава по анализу в санэпидемстанции…)
  • Обратный клапан – предотвращает сбрасывание воды обратно после остановки двигателя.
  • Манометры – визуальный контроль за давлением в разных точках системы.

Все это смонтировано на платформе, компактно и удобно для установки в подсобных помещениях, в кессоне.

Основное преимущество насосной станции для частного дома в том, что эти составляющие не нужно приобретать отдельно, подбирать, придумывать монтаж. О совместимости и оптимальной работе позаботился производитель.

Потребителю остается немного – подключить трубы и электропитание.

Пример составляющих для подключения насосной станции

Характеристики насосной станции – какие оптимальные

Перечислим паспортные характеристики насосной станции и разберемся, какие значения приемлемые.

  • Объем гидроаккумулятора (литры) – типичный объем в 22 – 30 литров, он достаточный для обеспечения нечастых пусков насоса и умеренного запаса воды в 10 — 15 литров. Но если имеются перебои с электроэнергией, а вода хранится питьевая, то часто приобретают побольше — 50 – 60 литров…
  • Высота всасывания (метры) – ключевая характеристика, но во всех станциях она практически одинаковая, для поверхностного насоса – 6 – 8 метров. С эжектором – до 10 метров. С выносным эжектором, который располагается в скважине, в колодце – до 30 метров, зависти и от конструкции эжектора и мощности двигателя.
  • Напор (метры) — обычно максимальный напор ограничен до 40 метров, создаваемое максимальное давление соответственно – до 4,0 атм. Но рабочее давление, как указывалось, задается в управлении, настраивается на выключение насоса при достижении 2,8 атм, а включении при уменьшении до 1,4 атм.
  • Расход воды (производительность) (литров в час (л/мин)) – может значительно варьироваться, подбирается в соответствии с потребностями дома. Приблизительно один смеситель расходует 15 литров/мин, или почти 1000 литров в час. Типичный выбор – на 3 таких крана – 3000 л/час, это же как-то соответствует «3 шт. техники» и один кран, или один «полив» и один кран.
  • Мощность двигателя – не выбираемая величина – она обеспечивает то, что выбираем — расход воды и напор. Скорее данные к сведению – сколько платить за электроэнергию.
На дачах на летний сезон насосную станцию устанавливают возле скважин под навесом. При этом важно не забыть слить воду с насоса на зиму — типичные проблемы по данным сервисов обслуживания…



Пример выбора характеристик недорогой насосной станции для дачи и дома

  • Мощность двигателя (Вт): 800;
  • Объем гидроаккумулятора (л): 25;
  • Высота всасывания (м): 8;
  • Напор (м): 38;
  • Производительность (л/ч): 3200;
  • Вес (кг): 15 кг;
  • Материал крыльчатки: нержавеющая сталь, — это тоже характеристика, из чего сделан рабочий орган, самая ответственная и изнашиваемая деталь.
  • Фирма/ страна производитель: Китай; — сейчас приемлемого качества и по демократичной цене можно купить товары из Китая, но не всегда выбор может быть удачным…
  • Цена —  слишком дешевые насосные станции скорее будут «одноразовыми». Не стоит экономить слишком, для надежной работы этого сложного агрегата, в нем должны применяться материалы соответствующего качества.



Как подобрать насосную станцию к расположению колодца и дома

При установке насосной станции нужно руководствоваться тем, что гидроаккумулятор всегда должен быть на высотном уровне потребителей. В крайнем случае – в подвале. Также он должен располагаться недалеко от них, — до 30 – 40 метров.

Напомним, что в грубом приближении потеря напора в горизонтальном трубопроводе приравнивается к вертикальному как 1:10. Т.е. при расположении гидроаккумулятора от крана в 30 метрах по горизонтали и на 2 метра ниже уменьшение напора в кране составит уже 5 метров– эквивалентно примерно уменьшению давления на 0,5 атм. Т.е. при нижнем пределе давления в гидроаккумуляторе в 1,4 атм. в кране будет расход воды эквивалентный 0,9 атм.

Таким образом, нужно соотнести расстояния между домом и колодцем, перепад высот и подобрать высоту всасывания насосной станции и ее расположение.

Пример выбора насосной станции

Пример: колодец располагается в 30 метрах от дома, глубина зеркала воды от уровня почвы возле колодца – 2,5 метра, сам колодец ниже дома на 1,5 метра. Следовательно, при расположении станции в пристройке к дому, вертикальная глубина всаса – 2,5+1,5=4 метра, прибавляем потерю в горизонтальной трубе всаса +3 метра, итого, равно 7 метров.

Вероятно, типичная насосная установка с высотой всаса 8 м справится с ситуацией, ее можно расположить в шумоизолированном помещении, при круглогодичном использовании – в отапливаемом или в кесоне ниже уровня земли.

Другие варианты выбора насоса при расположении: «колодец далеко, а вода — глубоко».

  • Применяется поверхностный насос с повышенным напором (больше 40 метров), устанавливаемый в кессоне рядом с источником, а гидроаккумулятор устанавливается в доме вместе с аппаратурой управления.
  • Устанавливается насосная станция в пристройке рядом с домом (на его уровне), а погружной эжектор – в источнике.
  • Устанавливается погружной насос (при достаточном столбе воды) с типовой схемой водоснабжения в доме.

Где разместить насосную станцию, выбор места

Насосную станцию для водоснабжения дачи или дома нужно правильно разместить (на определенных расстояниях и уровнях высоты…) и также подключить, придерживаясь классических проверенных решений. Сделать это довольно несложно самостоятельно, правда может потребоваться лазерный нивелир для определения разницы высот… В первую очередь рассмотрим, какие факторы влияют на выбор места расположения…



Реальная высота всаса

Обычная высота всаса насосной установки для водоснабжения дома – 7 – 8 метров, это значение в ее характеристиках. Но нужно помнить, что и сам трубопровод создает сопротивление. Не вдаваясь в сложные расчеты можно сказать в грубом приближении, что 10 метров длины трубы «типичного» диаметра на напорной части, эквивалентны высоте столба воды 1 метр.

Реальная высота всаса складывается из вертикальной составляющей, — расстояния по вертикали от вала двигателя до зеркала воды, и общей длины всасывающего трубопровода

Тогда, при глубине залегания воды 5 метров от уровня размещения насоса, и расстояния от воды до насосной станции по горизонтали 10 метров, можно сказать что реальная высота всасывания окажется 7,0 метров (5+1+1), и возможно установка сможет работать (поднимать воду) при таком размещении, но при использовании диаметра труб более 40 мм. Но желательно все же изыскать способы установки ее ближе к источнику, для ее уверенной работы.

Производители перестраховываются и рекомендуют принимать эквивалент 1 метра высоты для всасывающих труб — 4-5 метров длины трубопровода диаметром 25 мм



Колебания уровня воды и варианты установки насоса по высоте

В источнике уровень воды не постоянный и может изменяться значительно. Возможно, что в узкой скважине, даже вследствие суточной откачки, уровень упадет на 5 – 10 метров, что нужно учитывать при размещении. Также, в сезон дождей и половодий уровень подымается, а летом в засуху может значительно снижаться и это приводит к тому, что установка перестанет извлекать воду из-за увеличившейся высоты всаса.

  • При большой глубине (большой отдаленности) залегания воды применяют погружные насосы, а другое оборудование размещают в доме. Другой вариант — вместе с поверхностным насосом использовать выносной эжектор с дополнительным трубопроводом. Но первый вариант надежней и дешевле.
  • Или используют варианты размещения обычной насосной станции ближе к воде.
    — устанавливают кессон рядом с колодцем;
    — насосную установку располагают в колодце на выносной полочке.

Две схемы — типичное размещение насосной установки — в кессоне и в доме.

Реальный напор насосной станции

Насос может характеризоваться большим напором, например 40 метров, но это не значит, что насосную станцию можно размещать на значительном удалении от дома (от потребителей воды) или гораздо ниже их уровня. Реальное давление поддерживается гидроаккумулятором по настройкам блока управления (давление включения и отключения насоса). С завода настройки чаще 1,4 атм – 2,8 атм, но можно поднастроить.

Если разместить гидроаккумулятор к примеру в колодце, на 10 метров ниже, чем краны и на 30 метров от дома, это означает что падение напора между гидроаккумулятором и домом составит примерно 13 метров водяного столба, что приравняем как 1,3 атм — вода из кранов будет идти тоненькой струйкой, техника включаться не будет.

Гидроаккумулятор и аппаратуру управления нужно размещать таким образом, чтобы для потребителей поддерживалось нормальное давление, не ниже 0,5, а возможно и 1,0 атм, в том числе и на втором этаже.

Настройками реле давления большие расстояния в целом не компенсируются, при поднятии нижнего предела, насосная установка будет чаще включаться, а аккумулятор будет хранить меньше воды. Но в некоторых случаях поможет выбор гидроаккумулятора большего объема и задание в нем повышенного давления, с нижним пределом, например 1,8 атм, а верхним – 3,2, чем возможно компенсировать недостающие 4 метра перепада высот….

Но в большинстве случаев реальных условий большая удаленность приводит к тому, что используется погружной насос в источнике, и гидроаккумулятор в доме. Установке комплектной насосной станции мешают также следующие обстоятельства.



Ограничения на размещения насосной станции

  • Отдаленное от дома расположение насосной станции также не приветствуется по соображениям сохранности оборудования. Его исчезновение, как только владелец отвернулся, не редкость в дачных поселках и т.п. Не действенные меры – запирать на замок металлическую дверь кессона или маскировать колодец ветками и кучей мусора…
  • Второй фактор – затопляемость в сезон дождей и при половодьях. Оборудование выйдет со строя, как только в кессон под землей проникнет вода. Поэтому обычное строительство кессона недешевое и подразумевает создание сплошного бетонного гидроизолированного панциря, например на основе бетонных колец.
  • Для зимнего использования помещение должно отапливаться или оборудование размещается ниже уровня замораживания.
  • Удобство обслуживания – при размещении в узких колодцах, кессонах, нужно не забыть, что насосную станцию необходимо обслужить периодически, поэтому она должна быть легко извлекаться или устанавливаться со свободным доступом к ней.
  • Надежность электроснабжения и водных магистралей. Кабели для уличного или подземного размещения используются пригодными к погружению (замоканию), а линия водоснабжения прокладывается ниже уровня промерзания, или утепляется с обогревом электрокабелем — еще один минус эжекторов запитываемых водопроводом.

Как видим, размещение насосной станции возле источника сопряжено с рядом проблем…

Обустройство гидроизолированного кесона не дешево

При размещении насосной станции в доме

Возможно, что колодец с высоким зеркалом находится недалеко, поэтому по условию высоты всаса насосную станцию можно разместить в доме. Но ограничением выступает значительный шум.

Классическое решение — размещение поверхностного насоса в шумоизолированном подвале, куда и заводится заглубленный в почве трубопровод ПНД 40 мм всаса — подробней о выборе диаметра и других характеристиках трубопровода для воды

Пример шумоизоляции

  • Размещение насоса на резиновой виброгасящей подложке.
  • На стенах изнутри находится слой минеральной ваты 30 мм закрытый гипсокартоном, чтобы ватная пыль не разлеталась…
  • Перекрытие изнутри подавала оклеено плитами минваты 50 мм и поверху оштукатурено тонким слоем.

Подобного можно избежать, если применять погружной насос в источнике с соответствующей прокладкой трубопровода и кабеля под землей к дому.

Насосная станция — преимущества и недостатки.

Многие задумываются какие компоненты системы водоснабжения из колодца или скважины использовать. Что смонтировать, погружной скважинный или колодезный насос или насосную станцию. Давайте разберем, что такое насосная станция, ее преимущества и недостатки, чтобы помочь Вам определиться с выбором.

Что такое насосная станция.

Насосная станция представляет собой 3 компонента системы водоснабжения объединенные в одно изделие. Это всасывающий насос, реле давления и гидроуккумулятор. Некоторые насосные станции могут работать без гидроаккумулятора. Также бывают дополненные системой защиты от сухого хода, насосные станции.

Плюсами данных систем являются, более низкая цена, если собирать систему по отдельности, получится дороже, компактность, легкий монтаж — демонтаж (например на зиму). Минусами насосных станций является довольно высокая шумность (если мы рассматриваем бюджетные модели) возможность забора воды с глубины не более 8 метров. На рынке представлены модели с низким уровнем шума, но они довольно дороги.

Водоснабжение из колодца.

Если Вы планируете смонтировать систему водоснабжения из неглубокого колодца, то обычно насосная станция является идеальным выбором. Но в данном случае необходимо учитывать некоторые особенности. Максимальная глубина всасывания составляет  8 метров, но и расстояние от колодца до насосной станции должно учитываться. Каждые 10 метров трубы от источника автономного водоснабжения приравниваются к глубине в 1 метр водозабора. Посмотрите подробную таблицу зависимости максимальной глубины всасывания от расстояния.

Расстояние от источника водоснабженияМаксимальная глубина всасывания
менее 10 метров8 метров
10 метров7 метров
20 метров6 метров
30 метров5 метров
40 метров4 метра

Удаление более 40 метров от источника водоснабжения не рекомендуется.

Также следует учитывать, если насосная станция монтируется внутри помещения, обладает достаточным уровнем шума (если говорить о бюджетных моделях) который может мешать.

При выборе модели, следует обращать на материал исполнения рабочих частей насоса. Если насосная станция абсолютно точно всегда будет находиться в теплом месте, то можно выбрать чугунные рабочие части, как более долговечные, это следует делать потому, что чугун довольно хрупок и при замерзании воды внутри станции он может лопнуть. Если же замерзание насосной станции наполненной водой возможно, то выбирайте модели с пластиковыми или стальными рабочими частями. Они гораздо дешевле в ремонте, чем чугунные.

Водоснабжение из скважины.

При монтаже насосной станции для водоснабжения из колодца нужно также ориентироваться на таблицу зависимости максимальной глубины всасывания от расстояния, но при этом учитывать особенности скважины. Нужно знать статический и динамический уровень данной скважины. Что такое статический и динамический уровень скважины. Статическим уровнем воды в скважине называется уровень воды в состоянии покоя, когда скважина не используется. Динамическим уровнем называется уровень воды когда из скважины откачивается ее дебет, то есть то количество воды в единице времени, которое скважина может отдать. Из этого следует, если статический уровень воды в скважине например, 1 метр от уровня земли, а динамический уровень 2 метра, то насосную станцию можно использовать в системе водоснабжения. Если динамический уровень находится ниже отметки в 8 метров, то насосную станцию использовать не рекомендуется.

Также при монтаже насосной станции используйте прилагаемую инструкцию. Самое главное, что нужно запомнить, при первом включении насосной станции необходимо заполнить водой принудительно не только рабочую емкость насоса, но и водопроводную магистраль.

Надеюсь наша памятка Вам поможет.

Расчитать стоимость монтажа системы водоснабжения, Вы можете воспользовавшись нашим калькулятором.

Наша группа VK

Смотрите также БУРЕНИЕ СКВАЖИН, СИСТЕМЫ ВОДОСНАБЖЕНИЯ, СИСТЕМЫ ВОДООЧИСТКИ, КАНАЛИЗАЦИЯ.



Facebook

Twitter

Вконтакте

Google+

Похожее

Погружной насос для сточных вод XFP 30-620 кВт — Насос для сточных вод для больших насосных станций

Авторизоваться Глобальный | английский
