Насос для насосной станции: Выбор насоса для насосной станции.

Содержание

Выбор насоса для насосной станции.

Здравствуйте, уважаемые читатели «Сан Самыча». Мне кажется, нет нужды повторять прописную истину о том, что насос является «сердцем» системы водоснабжения и основным элементом насосной станции, и к его выбору нужно отнестись со всей ответственностью. Поэтому, сразу к делу…
В предыдущей части мы определились с необходимыми для выбора насоса характеристиками. Но что они означают, и что с ними делать?
В паспорте каждого насоса производитель указывает так называемую расходно-напорную зависимость в виде графика или таблицы. По этой зависимости можно определить соответствует насос найденным нами характеристикам или нет.

Например, Q/H- графики насосов Pedrollo серии JCR. Между минимальным и максимальным необходимыми нам напорами расположены графики трех насосов: 1А, 10М, 10Н. Если брать с запасом, то подойдут еще 15М и 15Н. С их помощью можно обеспечить водой и третью точку водоразбора. А вот насосы 1С и 1В нам не подходят, хотя 1В, казалось бы, проходит по заявленным производителем характеристикам.

  У Q/H-графиков насосов Aquario — еще лучше видно насколько могут отличаться заявленные производителем максимальные характеристики от выявленных с помощью несложного гидравлического расчета.

Конечно, технические характеристики насосов — это далеко не все, что нужно учитывать при выборе насоса или насосной станции в магазине. На решение купить тот или иной насос должно повлиять и надежность производителя, и материалы, из которых изготовлены основные части насоса, и в немалой степени — цена насоса. И все же знания о необходимых для Вашей системы характеристиках насоса — очень важны.
Но прежде, чем Вы ринетесь в ближайший магазин, выбирать нужный Вам насос, хотелось бы пару слов сказать о различных типах насосов и особенностях их применения.

Поверхностные насосы.

Различают, так называемые, вихревые насосы и центробежные, которые, обычно, снабжены встроенным эжектором. У каждого из них есть свои достоинства и недостатки. Но что их объединяет: они не являются реально самовсасывающими насосами, потому что, как правило, они не могут создать на всасе разрежения достаточного для самостоятельного поднятия воды с глубины, если всасывающая труба или хотя бы корпус насоса не заполнены водой.


К достоинствам вихревых насосов можно отнести:
— небольшие габариты;
— относительно небольшая потребляемая мощность;
— устойчивость к сухому ходу;
— как правило, устойчивость к высоким температурам перекачиваемой воды.
К недостаткам относится:
— чувствительность к подсосам воздуха на всасе;
— небольшая глубина всасывания;
— как правило, низкая стойкость к наличию абразива в воде;
В принципе, с воздухом и небольшой глубиной всасывания можно легко справиться, дополнив всасывающую трубу некоторыми устройствами, о которых я уже рассказывал, к сожалению, за счет потери напора и расхода.


Центробежные насосы со встроенным в корпус насоса эжектором успешно противостоят недостаткам вихревых насосов:
— глубина всасывания до 9 метров;
— легко проглатывают небольшое количество воздуха вместе с водой, продолжая работать;
— относительно терпимы к абразивным включениям в воде;
— имеют свойства самовсасывания при заполненном водой корпусе насоса и небольшой глубине всасывания.

Встроенный эжектор. Последствия сухого хода.

Но за это приходится платить некоторую цену:
— высокое потребление электроэнергии по сравнению с другими насосами из-за невысокого КПД;
— чувствительность к температуре воды и сухому ходу, если встроенный эжектор сделан из полипропилена, а это большинство насосов;
— значительные габариты и масса, вследствие конструктивных особенностей.
Так же есть центробежные насосы без включенного в их корпус эжектора, так называемые моноблочные.  Они по своим достоинствам и недостаткам почти полностью повторяют вихревые, имея все же одно неоспоримое преимущество: очень высокие показатели расхода и напора при небольших энергозатратах.

Погружные насосы.

Не буду долго останавливаться на вибрационных насосах. Их характеристики очень похожи из-за особенностей конструкции, присущих только им. И обусловлены не столько мощностью двигателя (соленоида), а диаметром поршня, частотой в электросети и качеством настройки вибратора и обратного клапана.

А их долговечность зависит от качества материалов и сборки (впрочем, как и любого другого механизма) и аккуратности их хозяина.
Кстати, если Вы увидели вибрационный насос с повышенными характеристиками, посмотрите, с какой частотой сети его рекомендуют использовать. Это касается, конечно же, импортных насосов.
Центробежные погружные насосы, практически лишены недостатков, кроме разве что высокой цены и немаленьких габаритов. Скважинные насосы, ограниченные в габаритах диаметром скважины, для улучшения своих характеристик вырастают в длину (высоту) за счет увеличения длины двигателя и количества рабочих колес.
Сейчас наличие в насосе 15-20 последовательно размещенных в корпусе насоса рабочих колес уже не редкость, что легко «раздувает» их размер до полутора метров, а иногда и больше. Это иногда ограничивает их применение для использования в других источниках, где высота столба воды небольшая.

Для таких источников выбирают колодезные насосы, которые не стеснены в объеме диаметром скважины, и могут выдавать неплохие напор и расход при скромной длине (высоте).

Как правило, их снабжают встроенной защитой по сухому ходу или поплавковым выключателем.

Погружные центробежные насосы, обычно, медленно умирают под воздействием абразива (песка), находящегося в перекачиваемой воде потому, что они довольно требовательны к качеству воды, а встроенные фильтры не всегда могут очистить перекачиваемую воду от абразива. К тому же сложность конструкции и высокие требования к её герметичности ограничивают ремонтопригодность таких аппаратов.
В целом же, погружные насосы незаменимы там, где вода залегает на глубине больше 15-20 метров. И по своим характеристикам вполне самостоятельно могут справиться с обеспечением частного дома водой. Их так же можно использовать, как насосы первой ступени подъема в насосных станциях, организованных по тандемной схеме.

Выбор насоса для насосной станции с элементами автоматики: виды, правила подбора, сравнение

Выбирая погружной насос для доставки воды из колодца или скважины, следует помнить, что его необходимо держать в воде.

Из-за этого подобное оборудование должно удовлетворять определенным требованиям в плане прочности и безопасности. Далее пойдет речь о принципе работы этого оборудования, особенностях на фоне других аналогичных устройств и правилах выбора насоса для колодца.

Типы насосов

Вне зависимости от типа используемого насосного оборудования в любом случае цель их эксплуатации – обеспечить подачу воды к кранам. В то же время все модели можно различить по принципу работы. Это утверждение верно и в отношении вибрационных и центробежных насосов.

  • Если говорить о центробежном насосе, то в нем рабочим узлом выступает крыльчатка, которая поддерживает необходимое давление воды. Двигаться ее в камере заставляет электродвигатель, и, подвергаясь воздействию центробежной силы, жидкость начинает течь вверх по шлангу.
  • У вибрационного насоса все происходит немного иначе: для поддержания необходимого давления предусмотрен поршень, а схема его работы заключается в движении вверх-вниз.
    Также здесь имеется катушка индуктивности, работающая от сети 220 В. Благодаря ей поддерживается переменное магнитное поле. В момент увеличения магнитного поля поршень приближается к катушке, в результате в рабочую камеру насоса начинает течь вода. После уменьшения силы магнитного поля на поршень воздействует упругая пластина. Чтобы избежать вытекания воды, впускной клапан ограничивает ее выход, а сам поршень уже начинает выводить воду из камеры.

По каким параметрам выбирают насосы

Чтобы понять, какой из этих вариантов будет более предпочтителен в той или иной ситуации, следует рассмотреть плюсы и минусы каждого из вариантов этих устройств.

Преимущества и недостатки центробежных насосов

Если сравнивать их с вибрационными моделями, то эти установки демонстрируют в 2–3 раза большую мощность и производительность. В среднем эти аппараты могут работать на протяжении более 5 лет при условии, что им приходится доставлять чистую воду.

В случае попадания в нее ила или камешков величиной 1–2 мм это приводит к уменьшению эксплуатационного ресурса в 5–10 раз.

Если в насос случайно попадут в камешки величиной 3–5 мм, то это может стать причиной возникновения неполадок в работе насоса, что потребует проводить дорогостоящий ремонт. Средние цены на модели насосов такого типа находятся в пределах 7 000 р.

Преимущества и недостатки вибрационных насосов

Эти установки отличаются тем, что на их работе не сказывается наличие загрязнений в воде в виде камешков величиной до 2 мм, что позволяет им демонстрировать неизменный уровень надежности и продолжительный срок службы. Но все меняется, если им приходится откачивать воду, где содержатся камешки величиной 3–6 мм. Это заметно уменьшает эксплуатационный ресурс клапана и поршня на 10–15%. Однако при выходе из строя владелец может своими силами заменить их новым изделием. В среднем подобное оборудование предлагается по цене 1500 р.

Как выбирать насос для колодца?

Чтобы принять верное решение в пользу подходящего варианта насосного оборудования, нужно учитывать следующие характеристики:

  • высота подъема воды;
  • производительность.

Эти сведения можно узнать из упаковки и лркументации насоса. Если планируется приобрести оборудование для колодцев, которые удалены от дома на расстояние, не превышающее 20 метров, то можно отдать предпочтение любой модели. При превышении расстояния, на котором колодец располагается от дома, но не более 50 км, наилучшим решением будут насосы, способные поднимать воду с минимальной высоты 20 метров. Когда же источник воды находится на расстоянии 50 метров, желательно рассматривать модели насосов, в которых указана высота подъема не менее 40 метров.

Если в число задач приобретаемого насосного оборудования будет входить подача воды в бак, установленный на чердаке, что расчетный показатель высоты подъема следует увеличить на расстоянии от земли до бака. Чаще всего оно равно 4–10 метров. Если добывать воду придется из очищенного и отремонтированного колодца, то выбирать можно любой тип насоса. Если вы планируете выкачивать воду из источника, который на протяжении более 5 лет не подвергался чистке и ремонту, то выбор следует делать среди моделей вибрационного типа.

Важный вопрос, каким должен быть забор воды — верхним или нижним. В каждой категории этих насосов имеются модели, предусматривающие верхний и нижний забор. В первое время возможности нижнего забора воды были предусмотрены у моделей дренажных насосов, обладающих повышенной производительностью. Благодаря высоким показателям мощности удавалось избежать перегрева в тот момент, когда уровень воды оказывался ниже.

Чтобы в процессе выкачивания воды из колодца не возникло перебоев в ее подаче, следует использовать аппараты с верхним забором. Даже если и уровень воды понизится, это не приведет к их перегреву и, как следствие, к выходу из строя. Подобное изменение приведет лишь к их переводу на «сухой» режим работы, а предусмотренная автоматика отключит их.

Автоматика для насосной станции

В момент опускания воды ниже критического уровня происходит перегрев насосного оборудования. Опасная ситуация возникает по той причине, что электрические и механические элементы насоса не погружены в воду, посредством которой осуществляется поглощение вырабатываемого тепла.

Если снижение воды продолжится, то это приведет к переводу агрегата на режим «сухого хода», а это чревато повреждением подшипников центробежного насоса.

Для предотвращения этой проблемы в насосном оборудовании должна быть предусмотрена механическая и электрическая автоматическая защита. Благодаря автоматике удается наиболее правильно определить моменты необходимости включения и выключения насоса, чтобы обеспечить в водопроводе требуемый уровень давления. По этой причине при выборе ее необходимо ориентироваться на планировку системы водоснабжения.

Основными элементами автоматики для колодцев являются следующие:

  • датчики давления в водопроводе;
  • датчики сухого хода;
  • датчики уровня воды;
  • блоки управления;
  • комбинированные блоки, которые могут содержать несколько элементов.

Как работает электрическая защита от понижения уровня воды?

Если эксплуатация центробежной насосной установки проходит в нормальных условиях, то для его работы используют ток определенного номинала. На силу тока оказывает влияние плотность вещества, которое необходимо добывать с глубины: с увеличением его плотности требуется повышать и значение тока. Если рабочая камера будет заполнена не жидкостью, а воздухом, это приведет к уменьшению показателя только в 2–3 раза. Основное назначение датчика «сухого хода» заключается в контроле показателей потребляемого тока, в случае снижения потребления устройство обесточивает насос.

Также в этих установках предусмотрен и другой тип электрической защиты, действие которого обеспечивает разница электропроводности воды и воздуха. Для этого необходимо погрузить в колодец электроды, нижний край которых должен располагаться на 3–5 см выше критического уровня. Срабатывание автоматики и отключение насоса происходит еще до момента перегрева оборудования, что обеспечивает больший эксплуатационный ресурс насоса.

Как работает автоматика с датчиком давления воды?

Если запасы воды в колодце становятся все меньше, а насос уже начинает подавать вместо жидкости воздух, то это приводит к снижению давления в шланге или водопроводе. В момент достижения при снижении давления определенного уровня, который задан в датчике, последний обесточивает насос. Подобные датчики являются обязательным элементом защиты любого насосного оборудования.

Встречаются и такие модели, в конструкции которых предусмотрены встроенные датчики перегрева. Они работают в тот момент, когда температура поднимается выше предельного значения.

Как работает механическая защита от понижения уровня воды?

Подобная защита состоит из пластикового или пенопластового поплавка, к которому подсоединен тонкий капроновый шнур, ведущий к датчику. В момент падение воды ниже уровня, который соответствует длине шнура, с датчика поступит сигнал на контроллер, в результате насос будет отключен. Для запуска установки необходимо выполнение единственного условия — уровень воды должен подняться до необходимой отметки. Подобная система предусмотрена в отдельных моделях погружных насосов и центробежного типа.

Особое внимание следует уделить особенностям работы автоматического регулирования напряжения сети. Любое изменение этой характеристики на 20 В приводит к увеличению износа оборудования на 10–15%. Если разница достигает 40 В, то износ увеличивается уже на 40-50%. Не допустить разрушающего воздействия на насос можно посредством использования стабилизатора, который может выровнять напряжение. Причем для решения этой задачи следует применять устройство, которое рассчитано на работу с индуктивной нагрузкой.

Свои нюансы имеются в отношении работы автоматического регулирования давления в системе водоснабжения. Если погружной насос будет эксплуатироваться в сочетании с такими обязательными элементами, как гидроаккумулятор и автоматика регулирования давления в водопроводе, то у вас появится возможность для поддержания постоянной подачи воды с давлением 1,5–2,5 бар.

Оказывая воздействие на воду, насос заставляет двигаться ее в гидроаккумулятор. Когда давление поднимется до отметки 2,5–2,8 бар, сработает датчик давления, и насос будет обесточен. В момент использования той или иной точки водоразбора происходит расходование воды, что приводит к снижению давления. Когда давление опускается ниже уровня 1,5–1,7 бар, срабатывает датчик, в результате насос начинает работать и доводит давление воды в системе до необходимого уровня.

Где приобрести насосы и автоматику?

Подробная продукция представлена в хозяйственных и строительных магазинах. Альтернативой им могут выступить и интернет-магазины, в которых потребитель может оформить доставку купленных товаров в офис или выбрать вариант доставки транспортной компанией. Если вы решили все вопросы о необходимых параметрах насос для колодца и автоматики к нему и готовы уже приобрести конкретную модель, позаботьтесь об оформлении гарантии. Желательно, чтобы торговая точка, где вы собираетесь приобрести насос и автоматику, находилась недалеко от дома. В противном случае при выходе из строя блока или всего агрегата вам придется ехать на другой конец города или за его пределы.

Сравнение погружных насосов

Чтобы оценить все достоинства подобных установок, следует рассмотреть их возможности на фоне других аналогичных устройств, которые сегодня доступны на рынке.

Сравнение с насосными станциями

Погружные насосы имеют определенные достоинства на фоне готовых насосных станций, которые в первую очередь проявляются в эксплуатации. В случае использования последних возникает немало трудностей, поскольку здесь насос устанавливают выше уровня воды. Если обратный клапан выйдет из строя, то насос может в течение определенного времени подавать воду в режиме «сухого хода», тем самым ему будет обеспечено необходимое разрежение и подъем воды до уровня крыльчатки. Однако эта проблема может быть решена, если установить еще один насос, задачей которого будет обеспечение жидкости в шланге между станцией и обратным клапаном.

Емкость гидроаккумулятора станции составляет 5–10 литров. По этой причине, если расход воды увеличивается, что может наблюдаться во время купания, стирки или мытья посуды, автоматика увеличит частоту включения установки до 6 раз в минуту и более. Подобный режим работы, естественно, негативно влияет на эксплуатационный ресурс агрегата, уменьшает срок его службы. Станция способна добывать воду с глубины не более 9 метров. Если источником воды выступает колодец, то для организации автоматической системы водоснабжения в нём устанавливают станцию, а в доме размещается дополнительный гидроаккумулятор.

Однако это приведет к увеличению затрат на устройство такой системы в 1,5–2 раза, если сравнивать ее с системой, предусматривающей погружной вибрационный насос. Подобная система будет уступать последнему варианту и в такое же количество раз по надежности. Если выбирать между станцией и циркуляционным насосом, то по цене не будет никаких отличий, однако превосходство все же будет на стороне погружного насоса по причине того, что его надежность в 1,5–2 раза выше.

Заключение

Для организации системы водоснабжения, предусматривающей подачу воды из колодца, эффективным решением может стать погружной насос. При этом необходимо учитывать, что такая система подвержена перегреву. По этой причине рекомендуется использовать ее в сочетании с автоматикой. Она позволит избежать перегрева, вызванного падением уровня воды, и обесточит насос, что позволит продлить срок его службы.

Собираем насосную станцию сами: последовательность и правила

Любое жилое здание нельзя назвать благоустроенным, если в нем в нем нет системы водоснабжения. Не все участки имеют поблизости централизованный водопровод, поэтому большинству их владельцев приходится сооружать скважину либо колодец. Чтобы обеспечить бесперебойную, автоматизированную подачу воды, они приобретают насосные станции, делающие этот процесс легким и удобным. Однако в некоторых случаях достаточно высокая цена такого оборудования делает эту покупку невыгодной, нецелесообразной. Поэтому хозяевам, планирующим подобные работы в недалеком будущем, нужно разобраться, когда можно избежать лишних трат, как собрать насосную станцию самостоятельно.

Имеет ли смысл такая сборка?

Сейчас в продаже легко найти множество разнообразных моделей, отличающихся характеристиками, поэтому подобрать оптимальное оборудование труда не составит. Сначала надо убедиться, что покупка полностью оправдана, так как собрать насосную станцию можно своими руками.

Она, точно так же, как покупная «коллега», будет работать надежно и бесперебойно. В каких случаях самостоятельная сборка имеет смысл? Тут есть несколько подходящих ситуаций. Вполне логично обдумывать самостоятельную операцию, если:

  • часть оборудования, особенно дорогие элементы, у мастера уже есть в наличии;
  • некоторые компоненты (или один из них) устройства не устраивают своими параметрами;
  • помещению не подходит вариант расположения элементов: бывают проблемы с горизонтальным расположением бака;
  • не совсем оптимальна мощность насосной станции: например, она чересчур мала для глубокого источника воды;
  • модель всем хороша, но ее габариты не позволяют установить насосную станцию в небольшое помещение, которое можно выделить под оборудование.

Главным стимулом для самостоятельных действий все же остается «прикосновенный запас» — элементы насосной станции, которые есть в хозяйстве, к тому же находятся в отличном состоянии. В этом случае приобретать готовый комплект попросту нелогично.

Если же главных рабочих узлов в наличии нет, то чаще такая работа даже невыгодна. Агрегат, собранный самостоятельно, выйдет дороже, чем магазинные насосные станции. Когда один или несколько компонентов есть, то можно узнать, что придется докупать, а потом уже интересоваться тем, как собрать насосную станцию своими руками.

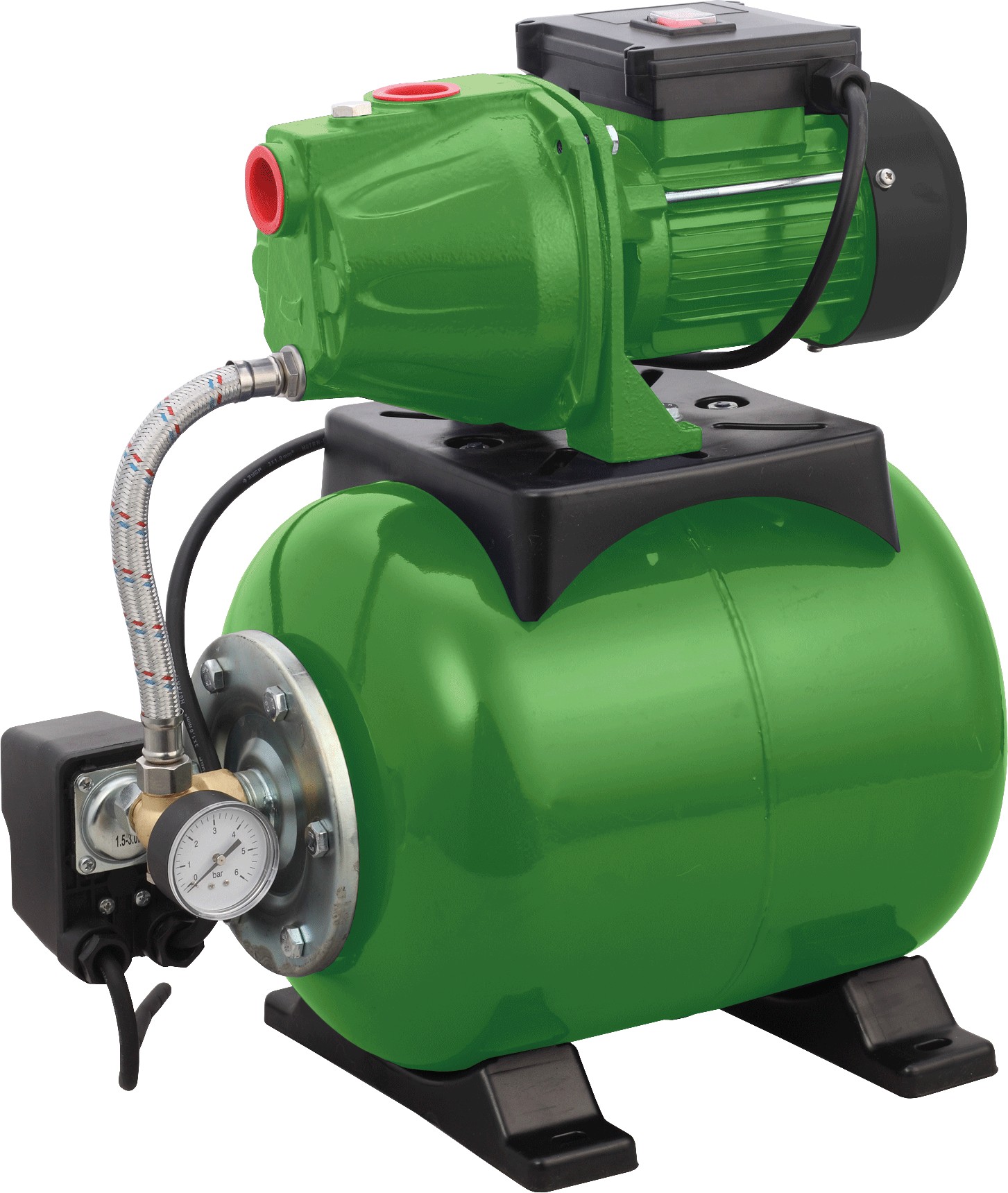

Что такое насосная станция?

Прежде чем приступать к подготовительному этапу, не мешает рассмотреть все элементы этого оборудования, узнать, чем оно отличается от обычного агрегата — насоса. Ответ на последний вопрос — более щадящий режим работы, он гарантирует больший срок службы. Но чтобы разобраться с тем, как функционирует оборудование, надо рассмотреть все устройства, из которых оно состоит.

Компоненты системы

В состав любой насосной станции входит комплекс элементов.

  1. Насос. Его единственная задача — перекачивание воды. Чаще в роли «главного героя» выступают агрегаты поверхностного типа, реже погружные, идеальные для скважин глубиной 40-70 м.
  2. Гидроаккумулятор. Это бак, но непростой. Внутренняя его часть разделена на две камеры эластичной мембраной. Одна из них, верхняя, предназначается для жидкости, другая — для воздуха.
  3. Блок управления. Его задача — обеспечить автоматическую работу насосной станции, включать либо отключать насос, когда давление в гидроаккумуляторе достигает определенного значения.
  4. Контрольные приборы. Главное устройство — реле с манометром, определяющим уровень давления в системе насосной станции. Оно устанавливается на гидроблок.

Если в хозяйстве есть гидроаккумулятор и насос достаточной мощности, то сомнений в целесообразности операции, как правило, не остается. Остальные элементы можно купить отдельно, так как цена их не так высока. Мастеру только нужно предварительно узнать, как собрать насосную станцию, какие особенности есть у этой работы.

Принцип работы и плюсы станции

Перед тем как собрать насосную станцию, не мешает познакомиться с тем, как она функционирует. Работа происходит циклами, которые включают две этапа.

  1. Включается насос, который поднимает воду из скважины либо колодца. Жидкость следует в гидроаккумулятор, где собирается до того момента, пока давление не превысит верхний порог. Когда это происходит, реле давления прекращает подачу воды, отключая двигатель насоса. Станция переходит в ждущий режим.
  2. После открытия крана, или начала работы бытовой техники, потребляющей воду, жидкость начинает поступать из гидроаккумулятора. Когда давление в емкости достигает нижнего порога, реле снова запускает насос, который тут же возобновляет подачу воды из источника.

Кажется, что относительно компактная система не имеет недостатков, а достоинства ее сомнений не вызывают. К ним относится:

  • полностью автоматическая работа, продлевающая срок службы приборов;
  • максимальная эффективность такой «принудительной» системы водоснабжения;
  • отсутствие любых серьезных проблем — с напором, со стабильностью подачи воды;
  • повышенная безопасность: как трубопроводов, бытовой техники, так и самого оборудования;
  • возможность всегда иметь некоторый запас воды, обеспечить ее подачу во время отключения электричества.

Если рассматривать преимущества самостоятельной сборки такого комплекта, то надо отметить еще один немаловажный плюс. Это хороший шанс поместить станцию в сравнительно тесное помещение, так как разместить элементы относительно друг друга можно по своему усмотрению.

Эта насосная система универсальна. Ее можно встроить в магистральный водопровод в том случае, если напор в нем оставляет желать лучшего. Такая проблема с падением давления нередко встречается в дачных, коттеджных поселках, а также в сельской местности.

Что потребуется для самостоятельной сборки?

Первым делом подбирают насос. В этом случае все зависит от вида источника: для колодцев подойдет поверхностное устройство, для глубоких скважин — погружное оборудование.

Набор для работы

Остальные элементы:

  1. Гидроаккумулятор. Это своеобразный демпфер, который позволяет не «дергать» насос, регулирует процессы — накопление/расход воды.
  2. Блок автоматики. Самый простой вариант — реле с манометром. Модель, имеющая встроенный термометр, позволит следить за состоянием системы.
  3. Обратный клапан — обязательный элемент, предназначенный для предотвращения оттока воды при снижении давления или при остановке насоса.
  4. Фильтры. Изделие для тонкой очистки устанавливается на трубопровод за насосной станцией. Фильтр грубой очистки — перед главным агрегатом. Эти элементы (съемные или несъемные) могут входить с состав обратного клапана. Именно такие модели рекомендуют покупать.

Обязательные дополнительные элементы — шланги, фитинги, трубы. При самостоятельной сборке насосной станции для соединения всех компонентов в систему традиционно используют продукцию из двух материалов-конкурентов — из полипропилена или из полиэтилена. Для уплотнения соединений приобретают ФУМ-ленту, лен либо уплотнительную пасту (сантехнический герметик).

Главный «дуэт» и его особенности

Эта «связка» заслуживает того, чтобы на ней остановились и рассмотрели элементы подробнее. Насосную станцию можно собрать на любом агрегате — на поверхностном или погружном. Однако главное требование к любому прибору — достаточная мощность для подъема жидкости с глубины.

Насос и его характеристики

Этот пункт можно рассмотреть на примере поверхностного оборудования, которое будет находиться на гидроаккумуляторе. Например, в одном из помещений дома. Основным параметром, который нужно учитывать, является глубина всасывания, обозначаемая литерой «H». Находят ее по формуле:

H = (L/8) + h

L здесь — строго горизонтальное расстояние от насосной станции до источника воды, а h — дистанция от поверхности земли до зеркала воды.

Глубина всасывания — максимально возможная величина, расстояние, с которого насос сможет гарантированно поднимать воду. Чтобы не столкнуться с проблемами, агрегат надо приобретать хотя бы с небольшим запасом.

Выбор типа насоса зависит от источника. Скважина требует погружного насоса большой мощности. Колодец предлагает два варианта — либо глубинное оборудование, либо поверхностное. Но в последнем случае есть обязательное условие: расстояние от поверхности до зеркала воды не должно быть больше 8 м.

Насос в компании с гидроаккумулятором

При выборе накопительной емкости, в первую очередь, смотрят на ее объем. Чем он больше, тем лучше, так как запас всегда приветствуется. Чаще выбирают модели, рассчитанные на 25, 50, 100 или 200 л. Но в этом случае главное условие — соответствующая производительность насоса. Принято считать, что ориентироваться лучше на такие соотношения мощности насоса и объема гидроаккумулятора:

  • 0,5 кВт — для емкости до 25 л;
  • 1 кВт — до 50 л;
  • 1,5 кВт — до 100 л.

Кроме того, накопитель должен соответствовать параметрам насоса (давлению) и подходить блоку автоматики системы.

Как собрать насосную станцию: особенности монтажа

Любая работа требует тщательной подготовки. Такая операция не исключение. Главная задача предварительного этапа — найти лучшее место для расположения насосной станции.

Выбор места для оборудования

В этом случае учитывают несколько важных факторов.

  1. Близость к источнику. Чтобы обеспечить максимальную эффективность, комплекс должен находиться рядом со скважиной или колодцем.
  2. Необходимые условия для установки в помещении. Место для монтажа должно быть достаточно просторным, чтобы агрегаты не касались стен. Отсутствие влажности и качественная вентиляция обязательны.
  3. Свободное пространство, оставленное около оборудования. Простор необходимо гарантировать, чтобы упростить потенциальные работы в будущем: например, профилактику насосной станции или ее ремонт.

Если в установке планируется использовать поверхностный насос, то варианты монтажа надо рассмотреть подробнее. В первую очередь это касается эжекторных, струйных агрегатов, которые отличаются довольно шумной работой. В этом случае вариантов расположения есть несколько.

Дом

Если рассуждать об идеале, то это отапливаемое, звукоизолированное помещение. Самая подходящая кандидатура — котельная. Возможные, но не оптимальные помещения — коридоры, ванные, кладовые. В этом случае главная требование — размещение насосной станции подальше от тех помещений, где требуется тишина (спальня, детская, кабинет).

Когда нет возможности найти такое место, обеспечивают звукоизоляцию — помещают станцию в шкаф, либо дополнительно делают кожух. Есть вариант, который максимально привлекателен: это скважина, находящаяся в доме (гараже). В этом случае работа значительно упрощается. Однако такие сооружения-источники чаще создают еще на этапе строительства здания.

Колодец, кессон

Первый способ монтажа не очень удобен из-за затрудненного доступа к оборудованию. Для монтажа насосной станции внутри колодца сооружают специальную платформу. Глубина монтажа конструкции — ниже уровня промерзания грунта. Обязательное условие для такой установки — утепление верхней части источника.

Кессон — углубление, которое выкапывают вокруг скважины. Его также делают ниже уровня промерзания, в верхней части утепляют, потом закрывают, оборудуя в крышке небольшой люк-лаз. Такой приямок даст возможность установки эжекторного оборудования, если зеркало воды находится на расстоянии 8-10 м от поверхности земли.

Пристройка, отдельное мини-здание

Этот вариант возможен, однако он потребует не только качественного утепления помещения, но и организации его обогрева. Целесообразно ли рассматривать вариант, который предполагает расходы на электроэнергию и проведение отопительной системы? Наверное, не очень. Исключение одно: это «шумное», не погружное оборудование.

Подвал, цокольный этаж

Это еще один популярный вариант для размещения насосной станции. Чтобы создать для работы оборудования оптимальные условия, помещение нуждается в обустройстве качественной вентиляции, гидроизоляции, звуко- и теплоизоляции. Короб, устроенный в подполе и люк для доступа к оборудованию — другой возможный выход из положения.

Когда одним из главных элементов станции является погружной насос, большой проблемы выбор места не составляет. Обычно систему без насоса располагают в любом удобном, отапливаемом, вентилируемом помещении дома.

Подготовительный этап

Главное требование для монтажа насосной станции — максимально ровное основание для насоса. Его делают из дерева либо кирпича, поверхность выравнивают. Для надежной фиксации насоса рекомендуют приобрести специальный металлический кронштейн. Чтобы предотвратить вибрации агрегата, под его опоры подкладывают подложку — резиновый коврик, или амортизационные прокладки под каждый элемент. Ножки крепят к основанию анкерными болтами.

Второе обязательное условие — обеспечение идеальных условий для работы станции. Одно из них — надежная защита от промерзания. С этой целью роют траншею от источника воды (колодца, скважины) до фундамента дома. Глубина ее — ниже промерзания грунта в местности. Обязательно формируют небольшой уклон в направлении  источника, если жидкость из водопровода планируют сливать. Необходимый минимум — 1°.

Близкое расположение грунтовых вод — условие, при котором трубы прокладывают выше уровня промерзания, однако тогда их дополнительно утепляют, закладывают в греющий кабель. Такие же серьезные меры предпринимают, если водопровод запланировано протягивать выше уровня земли.

Сборка устройства для водозабора

Этот элемент можно называть самодельным водозаборным узлом (ВЗУ). Его конструкция зависит от вида выбранного насоса.

  1. Если используется поверхностный насос со встроенным эжектором, то ВЗУ — обратный клапан, имеющий фильтр-сетку и присоединенный к полимерной трубе.
  2. Когда приобретен агрегат с выносным эжектором, то к его всасывающему отделению прикручивают обратный клапан, а затем сверху присоединяют 2 трубы.
  3. Погружной насос имеет фильтр грубой очистки, поэтому к нему подключают трубу и обратный клапан. Поскольку масса оборудования значительна, его подвешивают с помощью надежного троса. Лучший материал для него — нержавеющая сталь.

Глубина погружения водозаборного узла различна для разных видов оборудования. Расстояние от дна для моделей отличается. Если говорить о минимальных значениях, то это 500 мм для погружного насоса и 1000 мм для поверхностного агрегата.

Монтаж остальных элементов системы

Прежде чем разбирать вопрос, как собрать насосную станцию, вернее, уже только ее поверхностную часть, надо привести несколько правил.

  1. Любой дополнительный компонент насосной станции подсоединяют с помощью шаровых кранов-американок, а также обратных клапанов. Причина — удобство: каждый из элементов можно будет легко демонтировать без необходимости сливать жидкость.
  2. Чтобы иметь шанс быстро и беспроблемно избавить систему от воды, в трубопроводе всегда предусматривают отвод. Для этой цели используют тройник. К нему подсоединяют кран для слива.
  3. Фильтр грубой очистки на подающий трубопровод в насосной станции если не правило, то рекомендация. Фильтр тонкой очистки обязателен для установки на линию, идущую к потребителям.
  4. Для удобства заполнения системы водой ее снабжают дополнительным тройником, к которому подключают шаровый кран и воронку.

Плюс заводских моделей — легкость соединения, так как все основные элементы уже присутствуют в системе. Однако больших трудностей самостоятельная работа не обещает, так как собрать насосную станцию по силам любому мастеру.

После монтажа поверхностного насоса и водозаборного устройства элементы соединяют трубопроводом или двумя, если эжектор агрегата выносной. Затем монтируют гидроаккумулятор, а также блок управления. Для установки всех элементов лучше использовать пятивыводной штуцер, с помощью которого к системе присоединяют реле давления с манометром.

К боковому выводу штуцера подсоединяют гидроаккумулятор. Перед ним к системе подключают кран с американкой, организуя удобный слив. Последний этап — подключение потребителей к насосной станции. Как правило, первый из них — коллектор для холодной воды.

Эксплуатация насосного оборудования

Любой мощное оборудование требует организации контура заземления, насосная станция здесь не исключение. Для этой системы лучше выделить «свою» линию питания, а также установить стабилизатор напряжения. Некоторым поверхностным и глубинным станциям может потребоваться 380 В.

Перед заполнением корпуса насоса водой убеждаются в герметичности всех соединений. Потом проверяют, соответствует ли давление в камере гидроаккумулятора норме. Для баков емкостью от 20 до 30 л оптимальные значения находятся в промежутке 14-17 бар, для емкостей 50-100 л — от 17 до 20 бар. После проверки насос включают. Если есть необходимость, то регулируют настройки гидроблока, реле давления.

Каких-то особых рекомендаций, касающихся обслуживания насосной станции, нет. Периодическое обслуживание заключается в:

  • регулярной и своевременной промывке фильтров, предназначенных для грубой и тонкой очистки, частота процедур зависит лишь от качества подаваемой воды;
  • проверке давления в гидроаккумуляторе, подкачке воздуха после ремонта, зимней консервации или простоя.

Если насосная станция работает только в летний период, то перед наступлением холодов жидкость обязательно сливают.

С ценами на насосное оборудование можно ознакомиться здесь:

Не всегда с первого раза можно точно понять последовательность всех действий, поэтому многие не против посмотреть на операцию со стороны. В том, как собрать насосную станцию, поможет разобраться «наглядное пособие» — следующее видео:

4 важных совета по установке насосной станции для давления воды

Развитая инфраструктура в частном доме, на даче или загородном участке мечта любого владельца жилой недвижимости. Стабильное водоснабжение можно назвать основным показателем комфортной эксплуатации любого жилища. Учитывая неблагоприятные условия работы стационарных трубопроводов, установка насосной станции в частном доме считается наиболее приемлемым вариантом водоснабжения. Вашему вниманию здесь представлены 4 совета по монтажу насоса для воды, которые помогут не затопить ваш дом и продлят насосу жизнь.. Данная схема является наиболее актуальной для продолжительного использования.

Для тех, кому не все будет понятно, в самом низу будет подробное видео с пояснениями

Установите фильтры

Два фильтра для очистки. Самопромывающийся и полипропиленовая нить

Изначально проектирование и подключение насосной станции требует соблюдения требований установленного регламента общей эксплуатации всей конструкции в целом. Для первичной очистки воды требуется наличие определённых очищающих элементов. Распространённым вариантом считается установка фильтров механической очистки на входе водоснабжения перед насосной станцией.

Первый фильтр состоит из пластиковой колбы с сеткой внутри для сбора крупных частиц мусора. Следующий очищающий элемент установлен сразу за первым, состоящий из колбы, внутри которой установлен фильтр полипропиленовая нить. С её помощью происходит окончательная фильтрация (очистка) воды, поступающей в основной водопровод дома.

Обычно оба фильтра используются не только для водоснабжения. Опытные проектировщики параллельно с подачей воды используют фильтра на выходе для накопительной емкости. То есть отфильтрованную воду можно подавать сразу напрямую в дом, или через накопительную ёмкость. Это могут быть водонагреватель, большой резервный накопитель и др.

Установите реле давления

Реле давления устанавливается сразу за насосом

Следующая рекомендации связана с работой, непосредственно с самой насосной станцией подачи жидкости. Согласно техническим параметрам агрегат может максимально выдать фиксированное давление. Обычно это 3-5 атмосфер. В нашем случае станция Grudnfos MQ 3-45 выдает 4,5 амтосферы.

Если прокачка воды будет производиться из накопительной ёмкости, давление в трубопроводе составит так же 4,5 атмосферы. В случае забора из основных систем водоснабжения дело обстоит немного иначе. Вода из основного трубопровода подаётся под разным давлением. Если давление в водопроводе подскочит до 3 бар, плюс мощность станции 4,5 бар в итоге получится около 7 бар. Такой показатель в любом случае очень негативно скажется на работе всей системы трубопровода в помещении. Могут повредиться стыковые соединения фитингов, сами трубы и другие важные элементы конструкции.

Чтобы этого не произошло, на выходе насосной станции должен быть установлен реле давления насосной станции. То есть на входе, к примеру, 7 бар, после прохождения через реле давления получится 4 бар (если выставите это значение), что необходимо для нормальной работы всей системы. Устройство самого регулятора предусматривает возможность регулировки давления воды под конкретные условия эксплуатации. В итоге, как только станция нагонит установленные 4 бар, реле даёт команду на выключение насоса.

Подключите использование гидроаккумулятора

Гидроаккумулятор для насосной станции на 50 литров

Подключение насосной станции предусматривает использование гидроаккумуляторов. Обычно это ёмкость на 50 литров (мембранный бак для систем водоснабжения). Возникает естественный вопрос, для чего такие сложности. Хотелось бы заметить, что данная схема используется во всех «крутых» системах водоснабжения Европы и России.

Основная работа гидроаккумулятора состоит в экономии электроэнергии и срока службы насосной установки. Как это происходит? Сама конструкция гидроаккумулятора  представляет собой временный накопитель давления воды. Обычно у любого владельца возникает необходимость кратковременного открытия крана на кухне или в ванной (помыть руки, намочить тряпку и др.). В стационарном трубопроводе кратковременное открытие крана, не отражается на запуске насосной установки.

В условиях такой эксплуатации насоса, всегда происходит кратковременное его включение. Давление в трубах в любом случае сразу упадёт ниже 4 бар. Как правило, любой запуск электродвигателя насосной станции потребляет большую мощность, соответственно и повышается расход электроэнергии. А также частое включение влияет на срок службы всех деталей агрегата.

Для долгосрочного поддержания необходимого давления в системе применяются специальные расширительные баки. Теперь при кратковременном открытии (использования) крана, смесителя станция запускаться лишний раз не будет. Когда в баке после частых включений упадёт уровень воды, естественно включится насос, пока снова не создастся определённое давление, и так по кругу.

Установите редуктор давления

Редуктор давления выставляем на 1,5-2 бара

Данный прибор имеет несколько типов конструкции (поршневой или мембранный). В данном случае речь пойдёт о конструкции поршневого типа. Это так называемый дополнительный элемент ограничения давления в системе после реле насосной станции. Обычно давление 4 бар то же считается высоким показателем. На редукторе можно выставить 1-1,5 бар, что обеспечит стабильную эксплуатацию всей системы в целом.

Для полной ясности повторим ещё раз. Реле давления на станции устраняет общую перегрузку из стационарных сетей. Редуктор давления обеспечивает комфортные условия использования водопроводных сетей в доме.

У пытливого читателя может возникнуть технически правильный вопрос: почему необходимо использовать два варианта сброса давления. Можно спокойно выставить, например 1,5 на реле насосной станции. Весь секрет заключается в эксплуатационных параметрах гидроаккумулятора. Для его заполнения водой требуется создать повышенное давление более 4 бар. Поэтому схематично вся система водоснабжения делится на две зоны, повышенного и пониженного давления.

Сначала идёт подключение от насоса к расширительному баку (зона высокого давления), далее от бака через редуктор в центральный водопровод (зона низкого давления). При большом желании всю конструкцию можно собрать своими руками. Главное соблюдение расчётов и порядок установленных действий. Установка на скважину так же реальна, как и подключение к централизованной подаче воды.

Для полной ясности при подведении итого в необходимо отметить следующие варианты необходимые для стабильной работы всего водоснабжения. А именно:

  1. Использовать фильтрующие элементы.
  2. Разобраться в работе насосной станции, реле согласно инструкции.
  3. Обязательно использовать гидроаккумуляторы.
  4. Применять редуктор давления.

Как правило, такое оборудование может иметь приличную стоимость. Но если заранее просчитать возможные варианты классических, устаревших схем водоснабжения, то разница очевидна. В первых сразу нарушается комфорт эксплуатации. Станция постоянно работает (шум, гул электромотора). Давление в сети или слишком маленькое, или наоборот, рвёт все соединения и внутренние детали кранов.

Без фильтрующих элементов засоряются подвижные части насоса, рабочие зоны регуляторов, клапанов. А если забор проводится из скважины, то средства очистки просто необходимы.  Не помешает накопительный бак на случай отсутствия воды некоторое время. В итоге при проведении предварительных подсчётов становится очевидным, что установка насосной станции по представленной схеме, отличный вариант для продолжительного использования с минимальными затратами на обслуживание.

Читайте так же:

Автоматическая насосная станция на основе центробежного всасывающего насоса

Рассматриваются этапы создания такой насосной станции. Много внимания уделено рассмотрению всех составных частей такой станции

Дмитрий Белкин

Автор: Дмитрий Белкин

В прошлых статьях мы разбирали принцип работы водопровода, основные сведения о существующих насосах. В этой статье мы разберемся в устройстве насосной станции на основе центробежного всасывающего насоса. Я специально сужаю тему, поскольку статья будет и так большая, а длинных статей я писать не хочу. Они плохо ищутся на интернете.

Итак, основными составными частями таких станций являются:

  1. Центробежный насос
  2. Мембранный бак аквааккумулятор
  3. Автоматическое реле давления
  4. Манометр
  5. Обратный клапан большого диаметра
  6. Некоторое количество труб и гибких подводок
  7. Реле сухого хода (по желанию)
  8. Автоматика измерения уровня воды (поплавок или что-нибудь электронное или самодельное, тоже по желанию)

Рассмотрим эти составные части отдельно, а в конце статьи я скажу пару слов о готовых, собранных насосных станциях.

Центробежный насос.

Может быть большим и мощным или маленьким и маломощным. Оба типа насосов могут развивать давление от трех до пяти атмосфер. В чем же разница? Разница в производительности. Производительность измеряется в литрах в минуту. Для определения нужной вам производительности посчитайте количество точек разбора воды, которые должны или могут работать одновременно. Например, раковина в кухне (бабуля готовит завтрак), раковина на втором этаже (супруга умывается) и душ на первом этаже (ребенок решил помыться). Добавим для ровного счета парочку унитазов. Складываем все точки разбора вместе. Получается 5 точек. Помножаем на 10, это максимальный расход одной точкой в минуту, и получаем 50 литров в минуту. Давление, которое нам хочется получить, примем равным 3.5 атмосферы. Чтобы мотор мог легко этого давления достигать, нам нужно искать насос с максимальным давлением 5-6 атмосфер (50-60 метров подъема водяного столба). Пользуясь этими данными, мы и идем покупать центробежный насос. Забегая вперед, скажу, что такой насос купить очень легко. Мощность его близка к максимальной для частного строительства и составляет 1000 или 1100 ватт. Однако, можно найти насос с такими характеристиками мощностью всего 750 ватт. Ищите! Это возможно. Я, лично, нашел.

Придя в магазин за насосом, мы увидим огромное их разнообразие. И вот тут мы поймем, что проблемы начинаются там, где есть выбор. Выбор дал нам бог, чтобы испытать нас! Давайте попробуем разобраться в разнообразии насосов. Моторы таких насосов везде одинаковые. К мотору подсоединена часть, которая не знаю как называется, поэтому давайте назовем ее центробежной частью. Вот в этой центробежной части все дело. Она бывает из разных материалов. Именно материал центробежной части влияет на цену центробежного насоса. Самые дорогие центробежные части сделаны, конечно, из нержавеющей стали. Самые дешевые из чугуна. Пластиковые занимают промежуточное положение. Какой нам нужен? Да любой! Помним только, что насосы с пластиковыми частями, в принципе, должны быть легче, а значит, более эффективны, а насосы с деталями из нержавеющей стали могут быть предназначены для перекачки не только обычной бытовой воды, но еще горячей воды и разных химических веществ. Нужно вам это? Однако, не спешите делать выбор в сторону самых дешевых моделей. Скажу на своем опыте. Если вещь дешевая - в ней дешево все. А если дорогая - то в ней все очень и очень качественно. Поэтому лично я, либо беру самый дорогой в пределах разумного, либо беру крепкого ценового середняка с учетом престижности фирмы. Фирмы бывают разные. Из иностранных немецкие дороже. Я имею в виду "Алко" и "Грюндфос". Итальянские дешевле, хотя и не всегда. Это "Ночи", "Педролло", "Калпеда". Есть еще английские. Они обычно покрашены в ярко красный цвет с черной пластиковой центробежной частью. Есть и другие, менее популярные. Большой выбор отечественных моделей. Смотрите, выбирайте.

Ну, надеюсь, что мотор мы купили. Переходим к остальным частям. Самая габаритная ...

Мембранный (расширительный) бак.

Давайте разберем его устройство, поскольку вопросы были.

Мембранный бак состоит из металлического корпуса и колбы из пищевой резины. Колба обычно вставляется в бак с торца и крепится фланцем с впускным патрубком. На противоположной стороне металлического корпуса расположен автомобильный ниппель, через который накачивается воздух. Как видно из схемы, воздух накачивается как раз в пространство между корпусом и колбой. Воздух, как вы уже поняли, находится под давлением. Когда в колбе нет воды, она сжата и сплющена давлением воздуха.

Теперь внимание! Начинаем первый этап. Это этап создания давления в водопроводе. Мы включаем насос и в колбу начинает поступать вода. При этом колба расправляется и начинает сжимать воздух. По мере накачки воды сопротивление воздуха становится все больше и больше. В определенный момент давление воздуха на колбу с водой достигает нужной нам величины, и мы прекращаем подачу в колбу воды. Давление в водопроводе создано.

Теперь второй этап. Мы открываем водопроводный кран и воздух начинает выталкивать воду из колбы. Колба "сдувается". В процессе этого "сдутия", нужно опять включать насос для подачи в водопровод очередной порции воды. Однако, давайте, для полного понимания, повнимательнее посмотрим на процесс выдавливания воды из нашей колбы. Нам нужно включить насос не тогда, когда колба станет пустой, ведь тогда давление воды станет ноль, а когда давление в водопроводе опустится до определенной величины. С другой стороны, нам хочется, чтобы и в колбе при этом оставалось воды поменьше. Именно для этого мы и задаем начальное давление воздуха на 1 или 2 десятые атмосферы ниже, чем давление включения насоса.

Приведу и схему, хотя, кажется, и так все понятно.

На схеме:

  1. Корпус
  2. Колба
  3. Воздушный ниппель
  4. Впускной патрубок
  5. Выход воды, возможно к следующему баку
  6. Вход воды из насоса или предыдущего бака

Эти баки бывают емкостью от 25 до 500 литров. Самый маленький, 25-ти литровый, служит практически только для предотвращения акваударов при включении насоса. Не забывайте, что рабочая емкость бака составляет меньше половины его номинального объема. Так что в 25-ти литровом баке у нас будет накапливаться всего 10 литров воды. Это, в свою очередь, означает, что мотор будет включаться и выключаться довольно часто. Частое включение и выключение мотора чревато его быстрым выходом из строя. Читайте инструкции к насосу. Там обязательно сказано о его работе в старт-стопном режиме. Ставить большой бак тоже может быть затруднительно. Его банально может быть некуда поставить. Хоть можно жить и с маленьким бачком, на моем опыте достаточным объемом мембранного бака является 50 литров. Сто литров уже дадут вам свободу использования воды при выключении электричества. И так далее. Здесь мы ориентируемся на свободное место и возможности кошелька.

Мембранные баки можно соединять параллельно. Это удобно. Вот я по бедности сначала купил бак на 25 литров, потом подкупил к нему 60-ти литровый и в итоге получился эквивалент 85-ти литрового бака. Такое подключение может выглядеть так (два варианта в зависимости от конфигурации баков)

Мембранные баки следует устанавливать в доступности. Их регулярно, примерно раз в год, следует подкачивать автомобильным насосом.

Так что же произойдет, если весь воздух из вашего бака выйдет? У меня так один раз было. Выяснилось, что конкретно в моем водопроводе ничего особо страшного не произошло. Насос включался и выключался, как если бы воздух в баке был. Правда, он включался на очень короткое время. Стрелка манометра просто подскакивала с 2,5 атмосфер (давление включения насоса в моей системе) до 4-х, это, как вы понимаете, давление отключения. После отключения насоса по дому расходился такой характерный камертонный звон, который не утихал 2 или даже 3 минуты. Во как интересно! Нет, правда, никакой гарантии, что у вас будут те же симптомы, и я, кроме того, не советую делать такие опыты.

И последнее. К приличному мембранному баку дается инструкция, где на ломаном русском языке описываются основные тонкости его использования, подключения и подкачки.

Блок автоматики.

Этот блок представляет собой маленькую коробочку со штуцером диаметром одна четверть дюйма, для подключения его к водопроводу. Все, что нужно сделать это привернуть этот блок автоматики к трубе, чтобы в него поступала вода. Затем мы открываем верхнюю пластмассовую крышку и присоединяем провода. С электрической точки зрения этот блок ставится точно так же, как обычный выключатель. Делаем примерно так, как на схеме.

Справедливости ради, стоит отметить, что автоматикой называются значительно более сложные устройства, но поскольку последние применяются, в основном, для огородных целей, а слово "автоматика" мне очень нравится, я и дальше буду употреблять его в отношении описываемого реле давления.

Все! Блок готов к работе. На заводе он уже настроен на определенное давление включения и выключения. Это давление указано либо в инструкции к блоку, либо на его коробочке. Оно обычно очень мало и нас не устроит. Однако оставим пока процесс настройки до этапа, когда все будет готово к включению.

В качестве примечания замечу, что существует рекомендованное расстояние, на котором должен располагаться блок автоматики по отношению к мембранному баку или насосу. Это расстояние следует соблюдать в целях включения и выключения насоса именно на том давлении, на каком надо. Еще замечу, что в качестве аксессуара для создания насосных станций в продаже имеются так называемые елочки, то есть, специальным образом отштампованные отрезки дюймовой трубы с нужным количеством резьбовых отверстий. Там есть входное и выходное отверстие, отверстия для подсоединения мембранного бака, патрубок для блока автоматики и манометра. Мелочь, а приятно.

Вот, кстати, вид этого блока в коробочке

Реле давления в коробочке

Реле давления со снятой крышкой

Реле давления со стороны электрических клемм

Реле давления со стороны подключения воды

Внимание! На сайте есть материалы, касающиеся реле давления

Последние штрихи

Что нам остается? Нам остается собрать наш насос и дать ему доступ к воде, которую он будет всасывать. Всасывающая магистраль нашего мощного насоса будет как минимум диаметром дюйм с четвертью. Этот размер следует соблюдать. Уменьшение впускного диаметра не сломает нам насос, но ограничит его производительность. А если производительность нашей системы будет ограничена, тогда зачем мы купили такой мощный насос?

Обратный клапан ставим либо на самом конце всасывающей трубы, либо как можно ближе к соединению всасывающей трубы с водяной магистралью.

Что у нас осталось? Манометр! Штука полезная. Необходима для настройки нашей автоматики. Пренебрегать ею не стоит. Когда будете покупать смотрите внимательно! Не купите манометр с маленьким пределом измерения. Выбирайте такой, чтобы рабочий диапазон давления (2-4 атмосферы) были как можно ближе к середине шкалы.

Пуск насосной станции в эксплуатацию

Теперь, когда все собрано, можно приступить к пуску насосной станции в эксплуатацию. Для начала нужно убедиться, что всасывающая труба и прикрученный к ней обратный клапан находится под водой. Отворачиваем на насосе соответствующую гайку и наливаем в него воду через лейку. Наливаем, пока не зальем полностью. Через специальное отверстие в насосе заливать очень муторно. Я предлагаю сделать следующим образом. Соединить выходной патрубок насоса и водопровод с помощью разъемного соединения, известного в простонародье как "американка". Далее "разнять" две части американки и заливать насос прямо в выпускной патрубок. Поскольку он имеет значительный диаметр, дело у вас пойдет веселее.

Все. Убедимся, что выходные краны закрыты и включаем напряжение. Насос некоторое время работает и останавливается. Смотрим на манометр. Отмечаем давление в нашем водопроводе. Открываем кран и следим, как давление уменьшается. На какой-то отметке насос опять начнет качать воду. Наш водопровод готов. Конечно, не все так просто. Возможно, вы обнаружите где-нибудь течь или какую-нибудь неисправность, но это уже материал для будущих статей.

Будьте осторожны, открывая краны смесителей. Я рекомендую открывать их очень на малую величину, до появления тихого шипения воздуха и оставить пока вода не подойдет к крану, заполняя все трубы. Это может занять значительное время, но я все равно не рекомендую открывать краны на полную катушку из-за опасности акваударов.

Если вас не устраивает давление включения и выключения вашего насоса, то не беспокойтесь. Оба этих давления регулируются. Читайте инструкцию к блоку. Для краткости скажу, что делается это винтами на штоках с большой и малой пружинами (см. блок автоматики со снятой крышкой).

О готовых собранных насосных станциях. В продаже есть готовые, собранные насосные станции. Хотите - купите такую. Однако, я думаю, что они созданы не для домов, а, скажем, для каких-то мобильных решений. Такую станцию удобно загрузить в машину, отвезти на точку, там поработать, перевезти на другую точку и так далее. В готовых станциях уже есть баки и они не большие. Добавить туда бак большего объема - сложно. Ну и т.д. Можно ли в актив таких станций записать тот факт, что все уже собрано? Это тоже сомнительно. Все равно вам придется приворачивать впускную и выпускную трубы, так что мы экономим всего 3 резьбовых соединения, два из которых выполнены гибкой подводкой. Так что я рекомендую покупать детали, сообразуясь с вашим конкретным интерьером, и собирать все самостоятельно.

И последнее. Я рассмотрел крайне малую часть возможных реализаций автоматических насосных станций. Все остальные я, надеюсь, рассмотрю в будущих статьях.

Статья переписана 20.07.2012

Насосные станции водоснабжения для частного дома

Автор Монтажник На чтение 15 мин. Просмотров 14.2k. Обновлено

Обеспечение частного жилья водой в условиях отсутствия централизованной магистрали — одна из важнейших задач, которую приходится решать собственнику для комфортного проживания. При водозаборе нередко используют насосные станции водоснабжения для частного дома.

Стоит отметить, что станции помимо водоснабжения, могут быть эффективными помощниками и в других сферах бытового хозяйства. Чтобы правильно выбрать подходящий агрегат для дачи, коттеджа, полезно изучить принцип работы и технические характеристики насосных станций, их разновидности, популярные модели от разных производителей.

Рис. 1 Насосные станции водоснабжения для частного дома в работе

Назначение, принцип работы

Бытовая насосная станция предназначена для подъема воды с поверхности из разного вида источников, зеркало воды которых расположено от нее на расстоянии не более 8 — 9 м.

В основном станции применяют для водозабора из колодцев, неглубоких абиссинских скважин. Они могут быть использованы для выкачивания воды из природных и искусственных источников около домов — прудов, ручьев, рек, озер, бассейнов, резервуаров большой емкости и бочек. Некоторые собственники применяют их для повышения давления во внутренней магистрали домашнего водопровода, если водоподача осуществляется из накопительных емкостей.

Типовая станция включает в себя электронасос, гидравлический бак, реле давления и манометр.

Насосные станции водоснабжения для частного дома работают по следующему принципу. При включении электронасос начинает закачивать воду в магистраль и гидроаккумулятор, что приводит к повышению давления. Как только напор достигнет порога срабатывания гидравлического реле (2,8 бар у популярного прибора РДМ-5), его внутренние контакты размыкают цепь питания насоса и закачивание воды прекращается.

При водопотреблении давление в магистрали падает и после достижения порога срабатывания реле (1,4 бара у РДМ-5) происходит замыкание его внутренних контактов. Питание снова поступает на насос, и он начинает закачивать воду. Процесс циклически повторяется, интервал между периодами зависит от емкости гидравлического бака.

Рис. 2 Основные узлы станции

Статья по теме:

Давление воды в водопроводе – нормы и варианты его стабилизировать. В статье раскрывается тема достаточного давления в системе многоквартирного и частного дома, причины его отсутствия и варианты увеличения.

Конструктивное устройство и основные узлы станций

Типовая насосная станция водоснабжения для дома представляет собой единый блок с соединенными между собой приборами автоматического управления и насосом. Обычно внизу располагается объемный бак на плоской платформе, сверху него на каркасе размещают электронасос, оба узла соединяют гибкой подводкой. Приборы автоматики подключают через четырехвходовой фитинг, который чаще помещают на гидробаке, но встречаются варианты его подключения и к насосу.

Электронасос

Чаще других разновидностей использует насосы центробежного принципа действия, обладающие наилучшей производительностью. Центробежные насосы всасывают воду рабочим колесом, которое закреплено на оси электродвигателя. Она поступает на центральную ось колеса и выталкивается лопастями в боковой выходной патрубок.

Основное преимущество насосов центробежного типа — возможность использования любого количества ступеней со своими рабочими колесами, способными значительно повышать выходное давление.

Намного реже в станциях используются вихревые насосы, втягивающие и выталкивающие воду своим рабочим колесом через боковые входной и выходной патрубки.

Рис. 3 Устройство центробежного электронасоса на примере модели Pedrollo NGA 1A-PRO

Гидравлический бак

Гидробак представляет собой металлическую емкость с внутренней резиновой мембраной грушевидной формы.

При наполнении груша растягивается и давит на водные массы, создавая в системе высокое давление. С обратной стороны бака помещен штуцер, через который закачивают воздух в пространство между стенками и мембраной. Таким способом соотносят рабочие давления в водопроводе и гидробаке, необходимые для эффективной работы системы.

Гидроаккумулятор выполняет следующие функции:

  • Создает нужный напор воды в водопроводе.
  • Обеспечивает ее некоторый запас в случае отключения электроэнергии.
  • Снижает последствия гидроударов.
  • Задает режим работы — от емкости бака зависит число циклов включения отключения электронасоса.

Рис. 4 Конструкция гидробака

Реле давления

Реле — основной прибор, отвечающий за автоматическую работу насосной установки. Принцип его работы основан на физическом воздействии водных масс на внутреннюю мембрану, которая в свою очередь связана с электрическими контактами в корпусе.

При определенном давлении воды на мембрану происходит ее перемещение и клеммы внутри размыкаются. Так как контакты последовательно подключены к цепи питания электронасоса, агрегат перестает подавать воду.

При определенном ослаблении напора во время водопользования контакты вновь замыкаются, и электроэнергия снова подается на электронасос, который начинает закачивать воду.

Каждое из многочисленного ряда выпускаемых реле имеет свои заводские настройки нижнего и верхнего порогов срабатывания. Стандартным для индивидуальных бытовых водопроводных систем считают показатели в 1,5 и 3 бара. В любом гидрореле предусмотрена возможность подстройки верхнего порога включения, а также разницы между наивысшим и наименьшим показателями.

Манометр и арматура

Для настройки гидрореле и контролирования напорных параметров системы, каждая насосная установка имеет встроенный манометр. Также в нее входят штуцер для подсоединения приборов контроля, автоматики, и гибкая подводка, соединяющая гидробак с электронасосом.

Рис. 5 Реле давления – принцип работы и конструкция

Разновидности насосных станций

В торговой сети представлены модели станций различных конструктивных исполнений и компоновки. Но основное отличие всех установок заключается в используемом электронасосе. Их существует несколько типов, отличных по конструкции и принципу действия.

Центробежные

Главным рабочим узлом большинства станций является электронасос центробежного принципа действия. При его функционировании водный поток поступает в центр рабочего колеса и выталкивается его лопастями через боковой отвод.

Центробежные электронасосы отличаются лучшим КПД порядка 60% и способностью выдавать высокие напорные параметры жидкости на выходе. Связано это с тем, что высоконапорные узлы создаются из нескольких последовательно подключенных ступеней со своими рабочими камерами и колесами.

Также они способны выкачивать слегка замутненную жидкость из колодцев и скважин на песке.

Но в станциях электронасосы центробежного принципа действия не получили широкого распространения. Причина тому — их главный недостаток, связанный с невозможностью запуска без наличия жидкости в напорной магистрали.

То есть, чтобы центробежный насос заработал, придется наполнять большими объемами воды всю трубопроводного магистраль от его входного патрубка до водного зеркала в источнике.

Электронасосы центробежного принципа действия довольно легко определить визуально — все они имеют центральное входное отверстие, боковой отвод и рабочую камеру небольшого объема (рис. 3).

Рис. 6 Принцип работы и конструкция самовсасывающего насоса Pedrollo JSWm 1C

Самовсасывающие

Электронасосы данного типа по принципу действия являются центробежными с устраненным их главным недостатком — необходимостью предварительной заливки больших объемов воды.

Для запуска вода в них также наливается, однако только в рабочую камеру увеличенного объема.

Внутри самовсасывающих агрегатов конструктивно сделан эжектор. То есть, при вращении рабочего колеса большая часть водного потока отправляется в выходной патрубок, а меньшая с высокой скоростью возвращается на вход, способствуя всасыванию. В результате сначала выкачивается воздух из трубопровода, а затем начинают откачиваться и водные массы.

Практически все насосные станции бюджетного и среднего ценового диапазона смонтированы на основе самовсасывающих электронасосов. Их несложно визуально отличить по рабочей камере увеличенного объема и сдвинутому относительно центральной оси выходному патрубку.

Рис. 7 Внутреннее устройство вихревого насоса Pedrollo PQm 60-Bs

Вихревые

В вихревом электронасосе жидкость подается через боковой патрубок камеры, в которой расположено рабочее колесо.

При вращении колеса вода проходит по кругу и выталкивается через другое выходное отверстие.

Так как зазор между стенками и лопастями рабочего колеса делают максимально малым, установки вихревого принципа действия предназначены только для закачки чистой воды.

Они обладают неплохим КПД порядка 50% и отличаются низким шумом при работе.

Основная сфера применения вихревых агрегатов из-за высоких требований к качеству жидкости – артезианские скважины с высоким дебитом, то есть с зеркалом воды на небольшом расстоянии от поверхности.

Хотя вихревые установки считаются редким гостем на рынке, их выпускают ряд китайских и ведущих европейских производителей.

К основным недостаткам вихревых станций помимо требований к качеству воды можно отнести их менее мощные в сравнении с центробежными напорные и объемные характеристики.

По внешнему виду вихревую установку несложно отличить от центробежной — она имеет два боковых входного и выходного патрубков, размещенных в одной плоскости. Еще одна их особенность — нетипичная конструкция с верхним гидробаком небольшого объема.

Статья по теме:

Автономное водоснабжение частного дома – инструкция по обустройству. Что такое автономное водоснабжение частного дома, как его правильно организовать, что учесть при выборе оборудования и как все смонтировать, чтобы работало долгие годы, читайте в отдельной статье!

Рис. 8 Эжекторная станция и принцип ее работы

Эжекторные

Далеко не всех устраивает главный недостаток насосных станций — невысокая глубина погружения напорного трубопровода максимум в 8 — 9 м.

Для увеличения этого расстояния была разработана система с эжектором, которая позволяет увеличивать глубину всасывания до 40 — 60 м.

Принцип работы эжекторной системы основан на подаче в напорный трубопровод обратного водного потока, втянутого поверхностным электронасосом.

Для этого на конце трубопровода установлен тройниковой узел, состоящий из всасывающего, выходного и эжекторного патрубков. В эжекторном отводе размещена специальная трубка Вентури, форсунка которой увеличивает скорость обратного водного потока. Он при смешивании с основным увлекает его за собой и поднимает вверх. Благодаря этому значительно увеличивается глубина всасывания.

Основной недостаток эжектора — низкая производительность, и это существенно ограничивает его применение.

В стандартном эжекторном электронасосе входной патрубок сделан диаметром 1 1/4 дюйма, а выходной 1 дюйм. То есть, напорный трубопровод имеет объем 0,353 л/м (литров на метр), а обратный эжекторный 0,216 л/м, то есть обратно в источник возвращается около 60% жидкости.

Если принять КПД высококачественного центробежного насоса в 60%, то эжекторная система будет работать с эффективностью около 20%. Это приведет к повышенному расходу электроэнергии и неоправданным финансовым затратам.

Насосных установок эжекторного типа выпускают не так много из-за низкого покупательского спроса. Внешний вид эжекторного электронасоса — объемная рабочая камера с двумя находящимися рядом подсоединительными отверстиями разных диаметров.

Рис. 9 Внешний вид и стоимость станций с частотным управлением

С частотным управлением

Последние разработки ведущих мировых производителей привели к появлению насосов, из работы которых практически исключены циклы включения и отключения.

Электронная система управления реагирует на малейшие изменения давления в водопроводе и соответственным образом меняет параметры электрического тока, подаваемого на обмотку насоса. В результате при высоком напоре рабочее колесо практически не вращается или останавливается, а при низком его скорость увеличивается.

Подобная система позволила практически избавиться от гидроаккумулятора, сэкономить электроэнергию и сделать габариты установки намного меньше обычных станций.

К их недостаткам относят более высокую стоимость.

Насосные станции водоснабжения для частного дома — технические характеристики

Основными техническими параметрами любой станции, указанными в паспортных данных, являются ее следующие показатели:

  • Глубина погружения (всасывания). Этот параметр у всех установок одинаков, одни производители указывают — 8 м, другие – 9 м.
  • Максимальный напор. У большинства насосных установок данный показатель не превышает 50 м и редко опускается ниже 30 м. Стоит отметить, что в вихревых моделях с одним рабочим колесом максимальный напор немного ниже и обычно не превышает 40 м.
  • Максимальный объем подачи. У большинства установок он не превышает 5 м3/ч и редко опускается ниже 2 м3/ч. У вихревых моделей пропускная способность может быть и ниже.
  • Качество воды. В некоторых центробежных моделях допускается наличие взвешенных частиц в перекачиваемой жидкости, но большинство станций рассчитаны на работу с чистой водой.
  • Температура рабочей среды. Стандартные температурные параметры перекачиваемой жидкости — не выше 35 — 40 °С.
  • Объем гидробака. Средний объем гидроаккумулятора составляет 20 л, в большинстве установок он не выходит за пределы 15 — 30 л. В станциях с вихревым электронасосом гидробак намного меньше — всего лишь несколько литров.

Рис. 10 Вариант подключения станции

Особенности монтажа

Насосные станции ставят в различные места, они могут находиться как на улице, так и внутри наружных неотапливаемых и отапливаемых жилых помещений в частном доме.

При их установке есть некоторые нюансы, о которых полезно знать как монтажнику, так и потребителю:

  • Диаметр всасывающего трубопровода не должен быть меньше входного отверстия. При использовании станции в предельных режимах работы, его рекомендуется делать больше.
  • Для слива воды горизонтальный участок трубопровода должен иметь уклон не менее одного градуса.
  • Обычно к станции на вход подключают жесткий напорный трубопровод из полиэтилена низкого давления ПНД. На выход подключают трубы из полипропилена ПП. Для соединения труб из разных материалов используют переходные муфты, отводы, тройники с наружной или внутренней резьбой. Причем, резьба на пластиковых фитингах имеет такой же трубный размер, как и стальные и отлино стыкуются друг с другом.
  • Опущенный в источник напорный трубопровод от станции обязательно должен иметь обратный клапан, удерживающий воду при ее отключении. Также при эксплуатации в скважинах на песке и колодцах домов к нему нередко подсоединяют фильтр грубой очистки от песка.
  • Перед включением насосной станции обязательно следует проверить давление в гидробаке. Оно должно быть на 10% меньше нижнего порога срабатывания реле давления. Любые другие отклонения могут привести к слишком частому включению электронасоса, преждевременному выходу резиновой мембраны бака из строя.
  • После подключения трубопроводов не всегда удобно пользоваться заливным отверстием. В этом случае в трубах делают специальный отвод с отсекающим шаровым краном для заливки воды через выходной патрубок.
  • При размещении установки следует учитывать, что в задней части электронасоса находится охлаждающий вентилятор. Ее монтаж должен обеспечивать свободный доступ воздуха к лопастям.
  • Подключение установки к электрической сети рекомендуется проводить через дифференциальный выключатель, к шине обязательно должен быть подсоединен и заземляющий провод.
  • Ни в коем случае не следует допускать работу станции на закрытый кран.

Статья по теме:

Какой диаметр трубы выбрать для водоснабжения в частном доме. В статье подробно рассказывается, какую трубу прокладывать снаружи, а какую внутри дома, чтобы хватало напора и воды во всем доме!

Рис. 11 Цены на насосные станции водоснабжения для частного дома центробежного принципа действия и с эжектором

Рекомендации по выбору

Решая, какая станция подойдет для водоснабжения частного дома, полезно придерживаться следующих рекомендаций:

  • Лучше приобретать установку с гидробаком наибольшего объема. В этом случае сократится количество циклов включения отключения электронасоса, что способствует увеличению сроков службы всего оборудования.
  • При выборе чаще отдают предпочтение самовсасывающим установкам с электронасосом центробежного типа. Но если станция размещается в доме и требуется агрегат со средними параметрами, стоит рассмотреть малошумящие вихревые установки.
  • Выбирая производителя, рациональнее отдать предпочтение европейским торговым маркам (Gardena, Karcher, Al-Co, Wilo, DAB, Marina). Стоимость некоторых моделей ненамного выше китайских и российских станций при более качественном исполнении.

Популярные модели от лучших производителей

Стоит отметить, что ассортимент представленных на рынке насосных станций довольно велик, что усложняет оптимальный выбор. В торговой сети присутствуют бренды как ведущих европейских производителей насосного оборудования (Al-Co, Wilo, DAB, Speroni, Grundfos) так и фирм, одной из ветвей специализации которых является садовая техника или электроинструмент (Gardena, Karcher, Metabo, Denzel).

Конкуренцию им по качеству вряд ли составят российские и китайские торговые марки Джилекс, Вихрь, Elitech, Jemix, Зубр, Belamos, однако средняя цена в 100$ может оказать решающее влияние на подбор для многих потребителей.

Ниже приведен обзор с перечнем и техническими характеристиками некоторых самовсасывающих насосных станций, обладающих наилучшим качеством:

Grundfos JP 4-47 PT-H (850 Вт) — поверхностная установка центробежного типа от всемирно известного производителя из Дании. Предназначена для работы с чистой водой и обладает следующими параметрами:

  • Всасывание до глубины — 8 м.
  • Максимальный напор — 41 м.
  • Производительность – 4,7 м3/час.
  • Энергопотребление — 850 Вт.
  • Объем гидроаккумулятора — 24 л.
  • Эксплуатационный срок — 10 лет.

GARDENA 3000/4 Classic (1770) (650 Вт) — немецкая станция с центробежным насосом для работы с чистой водой со следующими параметрами:

  • Всасывание до глубины — 8 м.
  • Максимальный напор — 40 м.
  • Максимальная производительность – 2,8 м3/час.
  • Энергопотребление — 650 Вт.
  • Объем гидроаккумулятора — 24 л.

Рис. 12 Стоимость вихревых установок

AL-KO HWI 600 ECO (580 Вт) — установка производства Германии с центробежном электронасосом, способная работать с загрязненной водой, со следующими характеристиками:

  • Всасывание до глубины — 8 м.
  • Максимальный напор — 37 м.
  • Производительность — 3 м3/час.
  • Энергопотребление — 580 Вт.
  • Объем гидроаккумулятора — 19 л.

Karcher BP 3 Home (800 Вт) — немецкая станция с центробежным электронасосом для эксплуатации в чистой водной среде со следующими параметрами:

  • Всасывание до глубины — 7 м.
  • Максимальный напор — 36 м.
  • Производительность — 3 м3/час.
  • Энергопотребление — 800 Вт.
  • Допустимая температура жидкости — до 35°C.
  • Объем гидроаккумулятора — 19 л.

Metabo HWWI 3500/25 Inox (1100 Вт) — центробежная станция немецкого производства для чистой воды со встроенным фильтром и следующими параметрами:

  • Высота подъема — 8 м.
  • Максимальное давление — 45 м.
  • Производительность — 3,5 м3/час.
  • Энергопотребление — 1100 Вт.
  • Объем гидроаккумулятора — 24 л.

Speroni Cam 40/22 (800 Вт) —  центробежная станция, страной производства которой является Италия, служит для перекачки чистой воды и обладает следующими характеристиками:

  • Высота подъема — 8 м.
  • Максимальное давление — 38 м.
  • Производительность — 3 м3/час.
  • Энергопотребление — 800 Вт.
  • Объем гидроаккумулятора — 22 л.

Denzel PS 1000X — центробежная установка одного из известных китайских производителей электроинструмента со следующими параметрами:

  • Высота подъема — 8 м.
  • Максимальное давление — 44 м.
  • Объем прокачки – 3,5 м3/час.
  • Энергопотребление — 1000 Вт.
  • Объем гидроаккумулятора — 24 л.

Рис. 13 Самовсасывающие насосные станции водоснабжения для частного дома, стоимость

Насосная станция — наилучший выбор для индивидуального обеспечения водой из скважины или колодца средней семьи из любых водных источников с невысоким зеркалом воды. Ее компактное размещение элементов в едином блоке позволяет значительно сэкономить финансовые средства не только при покупке в отличие от приобретения отдельных узлов, но и при монтаже водопроводной магистрали.

насосных станций ▷ испанский перевод

насосных станций ▷ испанский перевод - примеры использования насосных станций в предложении на английском языке Насосные станции , резервуары для хранения питьевой воды и очистные сооружения. Установлена ​​новая линия УФ-дезинфекции и три новых насосных станции . Se instala una nueva línea de desinfección UV junto con tres nuevas estaciones de bombeo .Система состоит из 6 км коллекторных линий и 2 насосных станций . El sistema está compuesto por 6 km de colectores y 2 estaciones de bombeo .Три центра улавливания сырой нефти и насосные станции , кувейт. Tres centros de captura de petróleo crudo y estaciones de bombeo , kuwait.Насосные агрегаты и насосные станции .

НАСОСНЫЕ СТАНЦИИ

НАСОСНЫЕ СТАНЦИИ
| |

От резервуара нефтепромысла начинается магистральная магистраль и здесь расположена первая магистральная насосная станция. Когда масло перекачивается по трубе, трансмиссии противодействует трение, возникающее при движении потока, которое является результатом двух факторов. Первым из них является сопротивление трения, возникающее между внутренней стенкой трубы и внешним цилиндром масла, контактирующим с ней.Вторая причина возникает из-за внутреннего сопротивления движению самого масла, трения жидкости в результате скольжения многих поверхностей масла друг по другу по всему поперечному сечению трубы. Величина сопротивления, создаваемого этими силами трения, будет зависеть от длины трубы, по которой перекачивается масло, скорости потока, состояния внутренней поверхности трубы и вязкости масла. Последнее свойство будет изменяться в широких пределах при изменении температуры масла.Изменение температуры масла от лета к зиме приведет к значительному изменению вязкости масла, чтобы повлиять на пропускную способность линии при постоянном давлении до 10% для средней сырой нефти и даже больше для более тяжелых сортов.

В прежние годы предпринимались попытки нагреть масло перед его выходом из насосной станции, чтобы снизить его вязкость, что приводило к увеличению пропускной способности линии, при этом использовалось тепло выхлопных газов паровых насосов. Однако масло вскоре потеряло температуру, и прирост емкости был незначительным.Современная практика в среднем для сырой нефти не предусматривает предварительного подогрева. Предварительный подогрев в настоящее время оправдан только в случае перевозки тяжелых масел на короткие расстояния.

Движущей силой, позволяющей маслу преодолевать эти несколько сопротивлений потоку, является насос, который сообщает маслу определенное начальное давление, благодаря чему оно движется по трубе, преодолевая возникающее сопротивление, пока давление насоса не будет полностью израсходовано. Если поток должен продолжаться, то необходимо дать oi1 новый импульс, пропустив его через второй насос.Считается, что потеря давления на единицу длины трубы имеет первостепенное значение во всех расчетах трубопроводов. Зная это для заданного набора условий, можно будет рассчитать расстояние, на которое может быть передана нефть при заданном начальном давлении, и расстояние между насосными станциями вдоль трассы линии.

Насосные станции обычно расположены примерно на равных интервалах, и оборудование для всех станций на одной линии может быть практически стандартизировано.

Конструкция станции будет в значительной степени зависеть от типа используемой мощности. Поскольку нефть является наиболее легко доступным топливом, ее обычно используют в качестве источника для силовых насосных станций на линии. В случае, когда масло слишком ценно, чтобы использовать его в качестве топлива, используется мощность пара. Основное оборудование насосной станции обычно состоит из двигателей (масляных или паровых) и насосов, которые иногда приводятся в движение двигателями через валы. Есть разные виды насосов. Они могут быть как с вертикальным тройным, так и с горизонтальным двойным плунжером, работающим при различных давлениях и имеющим производительность от 5000 до 45000 баррелей в день.

Вспомогательное оборудование: градирни для охлаждения двигателей; генераторы для подачи электрического тока на зажигание двигателей, работу водяных насосов и освещение территорий и сооружений; и некоторые резервуары для хранения или резервуары для хранения попутной нефти в случае ремонта насосов, когда они остановлены на некоторое время.


: 2015-09-10; : 14 |

НЕФТЬ | V. Переведите следующие предложения на русский язык, обращая внимание на модальные глаголы.| IX. Перевести на английский. | ПРОИЗВОДСТВО ТРУБОПРОВОДОВ | VIII. Перевести на английский. | XI. Переведите следующие условные предложения. | СПОСОБЫ ТРАНСПОРТИРОВКИ НЕФТИ И ИХ ОТНОСИТЕЛЬНОЕ ЭКОНОМИЧЕСКОЕ ЗНАЧЕНИЕ | МАСЛО И ПРИРОДНЫЙ ГАЗ | ВИДЫ ТРУБОПРОВОДОВ И БАКОВ ДЛЯ ХРАНЕНИЯ | КОМПОНЕНТЫ ТРУБОПРОВОДА |

лекции.net -. - 2014-2020 гг. (0,007.)

Control: как добраться до насосной станции

Миссия «Что за беспорядок» в Remedy's Control ставит перед игроками задачу добраться до насосной станции и очистить засор, и вот как это сделать.

Remedy Entertainment Control только что вышла на рынок и получила хорошие отзывы, и теперь игроки сразятся с Джесси Фаденом против Шипения в этой захватывающей новой игре в жанре экшн. Однако, когда игроки пытаются определить, сколько времени нужно, чтобы пройти Control из первых рук, они могут столкнуться с некоторыми препятствиями на своем пути. Одним из таких препятствий является миссия Control «What A Mess», в которой игрокам нужно добраться до насосной станции и очистить засорение.

Для тех, кто может застрять, пытаясь очистить засор в Control , задача не является чрезвычайно сложной, если вы знаете, как открыть двери насосной станции. Действительно, для разблокировки дверей насосной станции в Control игрокам требуется решить небольшую головоломку, и решение этой головоломки включено после этого видео, в котором рассказывается, как добраться до насосной станции в Control .

Продолжайте прокручивать, чтобы продолжить чтение Нажмите кнопку ниже, чтобы начать эту статью в режиме быстрого просмотра.

СВЯЗАННЫЙ: Контрольный обзор

Как открыть двери насосной станции в системе управления

Чтобы открыть двери бювета Control , начните с подхода к первой запертой двери.Справа есть уступ, по которому можно забраться. Наверху посмотрите вниз и влево, чтобы увидеть куб на земле. Используйте способность Control , которая позволяет вам взять этот куб и вставить его в полость в стене справа от запертой двери шкафа внизу.

Вставка этого куба откроет этот шкаф.Внутри туалета еще один куб. Возьмите этот куб, поднимитесь обратно с того места, где вы только что спустились, и возвращайтесь туда, где вы встретили первую запертую дверь.

СВЯЗАННЫЙ: Что такое Control?

Вставьте куб в углубление в стене слева от первой запертой двери.Теперь заберитесь наверх и возьмите куб, который держит дверь чулана открытой. Вставьте его в полость стены прямо напротив первой запертой двери, чтобы активировать сливной насос в Control , очистите засор и выполните задание «Что за беспорядок».

Хотя эта головоломка может показаться сложной из-за нескольких этапов, которые она влечет за собой, большинство игроков в конечном итоге взломают код.Приведенное выше видео также поможет тем, кто предпочитает визуальные эффекты, а раздел, посвященный открытию дверей насосных станций в игре Remedy Control , начинается с отметки времени 4:49. Хотя это видео содержит некоторые ненужные шаги, визуальная ссылка, безусловно, окажется полезной для тех, кто пытается открыть двери насосной станции Control .

Control теперь доступен для ПК, PS4 и Xbox One.

БОЛЬШЕ: Amazon предлагает хорошее управление для PS4 и Xbox One

10 самых разочаровывающих игр 2020 года

Об авторе Уильям Паркс (Опубликовано 1303 статей)

Уильям Паркс - редактор Game Rant с опытом работы в области изобразительного искусства.После окончания Школы кинематографических искусств Университета Южной Калифорнии, Уильям начал заниматься администрированием изящных искусств, помогая кураторам, художникам и профессионалам изобразительного искусства в проведении выставок современного искусства. Все это время страсть Уильяма к играм оставалась. Первой консолью Уильяма была NES, но когда ему было восемь лет, именно The Legend of Zelda: Link’s Awakening на Game Boy полностью укрепила его интерес к формату. Этот интерес достиг пика в таких MMORPG, как Asheron’s Call 2, Star Wars Galaxies и World of Warcraft, над которыми Уильям потратил значительное время до колледжа.Теперь Уильям любит играть со своей дочерью в Super Mario Maker 2 на Switch и находить время, чтобы по возможности прокрасться в новейшей игре From Software. Точно так же интерес к Magic: The Gathering сохраняется с юных лет Уильяма, и его часто можно увидеть, смотрящим стримы Magic на Twitch и читающим последние спойлеры сета.

Ещё от William Parks .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
