Вязка Арматуры Шуруповертом Своими Руками

Вязальный крючок для арматуры

При цельном строительстве перед заливкой бетона устанавливают арматуру, формирующую надежный каркас. Чтоб он не менял свою форму под действием бетонного раствора прутки нужно закрепить друг с другом. Более обычной и резвый метод соединения осуществляется при использовании крючка для вязки арматуры.

Он состоит из: ручки, комфортной для захвата, и изогнутой части, занят делают крепление. Конструкция позволяет развивать неплохую скорость при формировании узлов. Крючковая деталь свободно размещена в ручке, потому поворачивается в подходящую сторону. Процесс вязки сопровождается движениями, похожими с помешиванием краски деревянной лопаткой. Узлы формируются с помощью проволоки. Несложное устройство позволяет скрепить несколько арматурных стержней в единую конструкцию.

Виды и применение

Для соединения прутков употребляют разные по конструкции приспособления. Различают:

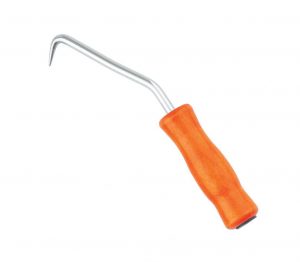

  1. Ручной крючок — изделие, состоящее из железного изогнутого стрежня и деревянной ручки. Благодаря его использованию просто захватывать петлю и затягивать ее, скрепляя туго прутки арматуры. Высшую скорость вращения обеспечивает особая ручка с установленным тут подшипником. Приобрести ручной инструмент конечно за 190 руб/шт.

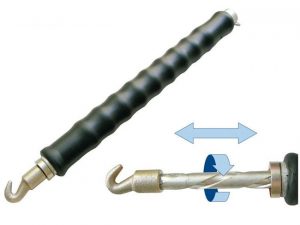

  2. Вязка арматуры винтообразным крючком позволяет прирастить производительность. Интегрированный червячный механизм вступает в работу при силовом воздействии на ручку, и в результате осуществляется автоматическое затягивание узла проволокой. Ручка инструмента имеет прорезиненную базу, а рабочая деталь выполнена из оцинковки. Стоимость крючка реверсивного для вязки арматуры — от 600 руб/шт.

Применяется изделие для всех работ, связанных с цельным строительством. Как правило – организация ленточного фундамента, строительство жилых как еще его называют административных построек. В личном строительстве вязка арматуры нужна при формировании каркаса для септика или хозяйственных зданий. Для работы по дому употребляют самодельный крючок.

Каркасный дом. Как вязать арматуру при наличии шуруповерта.

Читайте так же

Не будем забывать ставить лайки и подписываться на канал. Ваша помощь принципиальна нам.

СУПЕР ПРИСПОСОБЛЕНИЕ ДЛЯ ВЯЗКИ АРМАТУРЫ

Наилучшие ИНСТРУМЕНТЫ Для работы по дому И ДАЧИ. ?Посодействовать КАНАЛУ .

Плюсы и недочеты

Рассматривая способности крюка, его ассоциируют с другими способами. Как их выступают сварка, которая не обеспечивает надежное крепление, или пистолет для вязки, который не подходит для недоступных мест.

К преимуществам ручного устройства относят:

  • низкую цена;
  • простоту эксплуатацию.

Посреди недочетов отмечают утомительность процесса, если требуется сделать огромное количество соединений, и невысокую производительность.

Вязка арматурывинтового типа отличается последующими плюсами:

  • долговечностью инструмента;
  • простотой использования;
  • высочайшей скоростью.

В ходе внедрения недочеты не выявлены. Туда конечно только отнести высшую цена при сопоставлении с ручным устройством. Если планируются работы на большом объекте, тогда лучший вариант купить крючок автоматический для вязки арматуры.

Как сделать на дому?

Читайте так же

Некоторые мастера предпочитают самодельный крючок. Для его производства не пригодятся сложные материалы и лишнее время. В роли базы берут сварочный электрод поперечником не более 3 мм. Ручку можно сделать из отрезка шланга либо мастерка без лопатки, который укрепляют на один конец электрода. Одновременно с этим сформировывают крюк. До начала рабочего дня инструмент следует немного наточить.

Автоматический вязальный крючок для арматуры делают в кустарных условиях, если пользоваться дополнительными устройствами. Основной вариант – взять шуруповерт. В его патрон вставляют крючок, который за ранее изготавливают из гвоздя. Чтоб процесс шел стремительно и без брака, нужно отрегулировать скорость самодельного изделия.

Основная задачка – не допустить обрыва проволоки, с помощью занят производят вязку. За ранее ее рекомендуется обжечь, в особенности если она не гнется.

Для этой цели вам ее за период некого времени держат над огнем, а перед внедрением охлаждают. Поперечник проволоки обязан более 1 мм (при большем – возникнут трудности со сгибом, при наименьшем – может порваться).

Для вязки также пригодятся фиксаторы, выставленные типа пластмассовых деталей. Они нужны для сотворения слоя защиты меж прутками и опалубкой и предотвращения разрушения конструкции.

Как верно воспользоваться?

Вязка арматуры при помощи крючка происходит в таковой последовательности:

Работает один человек. Это более обычный и пользующийся популярностью способ, использующийся в проф строительстве для бытовых нужд.

Читайте так же

ctln.ru

Крючок для вязки арматуры на шуруповерт — Всё про бани

Основа основ

Надежность любой железобетонной монолитной конструкции — фундамента, стен, перекрытий не тому подобного, обеспечивают несколько самых важных составляющих:

  • Точность в расчете арматурного каркаса не всего фундамента.
  • Правильный выбор бетона.
  • Качество арматуры не последовательно процесса сборки каркаса.

Трудно переоценить важность этих составляющих. Остановимся на арматурных каркасах, а говоря точнее — на процессе их сборки.

Существует два способа непосредственной сборки всех элементов конструкции воедино:

  • Сварка стыков арматурных стержней.
  • Вязка арматурной стали в каркас.

Второй способ является более предпочтительным, так как при сваривании арматурный каркас утрачивает свою прочность. Это происходит вследствие того, что стальные стержни в месте сварки истончаются, на стыках вам возникновение ржавчины не последующего разрушения.

Примечание! Кроме всего прочего для сварки необходим специальный инструмент, который если покупать, то придется раскошелиться.

Как сделать

Крючок не обязательно покупать. Его легко можно сделать самостоятельно, причем, все размеры подобрать «под себя», сделать так, как вам удобно.

Подойдет толстая стальная проволока — диаметром 4 мм и больше. Например, можно использовать электрод.

На одном его конце выгните кружок. В него будет упираться ручка. Делайте именно кружок. Если просто загнуть — будет неудобно: постоянно будете цепляться рукавами. Так что постарайтесь, и хорошо выгните, чтобы край уперся в стержень.

Сам прут примерно посередине согните под углом градусов 30. Должно получиться что-то похожее на коромысло. На прут нанижете две-три шайбы, подтяните их к колечку — они будут фиксировать ручку.

Варианты самодельных крючков для араматуры

Делаете саму ручку. Вариантов несколько:

  1. Нужны две трубки. Одна чуть большего диаметра, чем ваш пруток (для 4 мм нужен внутренний диаметр 5-6 мм). Вторая — еще больше. Их длина — треть всего крючка или чуть больше. Вставляете одну в другую, и молотком заклепываете их концы.
  2. С обеих сторон трубки приварить шайбы, внутренний диаметр которых чуть больше диаметра прутка.
  3. Выточить ручку из древесины на токарном станке. Но древесину нужно брать плотную — сосна или ель не подойдут — сотрутся быстро.
  4. Использовать кусок полимерной трубы. Стопор снизу — приваренная шайба или гайка.
  5. Ваш вариант.

Готовую ручку надеваете на пруток, привариваете стопорную шайбу, чтобы ручка не скатывалась вниз.

Теперь делаем сам крючок. Затачиваете болгаркой конец прута в конус. Острым делать не нужно, чуть округлым. Потом пассатижами загибаете его крючком. Все, ваш инструмент готов. Можете приступать к работе.

С углом и длиной самого крючка нужно будет поэкспериментировать — подберете тот, который вам удобен. Кто-то считает удобным короткий, круто загнутый крюк, кому-то лучше работать с согнутым под небольшим углом, но большой длины. В общем, пробуйте. Главное условие — он не должен обрывать проволоку. Тогда соединение будет надежным.

Что же понадобится, на условиях, что нашему закуплено не нашлись желающие помочь, приступаем к процессу сборки армокаркаса.

Вот пошаговая инструкция, как правильно связать арматуру для фундамента:

  • Нарезаем вязальную проволоку на куски длиной примерно по 25-30 см (размер отрезка зависит от самих прутьев).
  • Сгибаем Такой отрезок пополам, для измерения используйте рулетку.
  • Заводим его под крестовину соединения по диагонали.

Мы советуем работать в прорезиненных перчатках, так проволока будет лучше держаться на ладони

  • За ту часть, где образовалась петля, поддеваем крюком для вязки.
  • Два противоположных конца заводим за крюк.
  • Поворачиваем крюк, скручивая проволоку.

Проворачивайте не спеша, можно даже начать закручивать руками

Внимание! Тут процессе закручивания важно не переусердствовать, чтобы проволока не лопнула.

Это самый незамудреный инструмент. Он так прост, что если есть желание его делают самому. Для этой цели пригодится: кусочек арматуры шириной около 6 мм и длиною 26 мм. Сначала замеряется расстояние для ручки ― это около 10 см. Дальше, изгибаем арматуру под прямым углом. Отступаем 4 см и снова изгибаем на 90°, однако исключительно в другую сторону.

Чтоб эта ручка не выпадала, закрепляем ее шайбой и гайкой. Выходит таковой для себя ― коловорот. Незначительно изгибаем другой край и затачиваем его. Вышел обычный, для маленьких работ, крючок для вязки арматуры.

Для таких, кто не желает что-то находить и мучится, купите за маленькие средства уже готовый, более адаптированный для таких видов работ красивый крючок. Которым обладают игровые слоты магазинного над самодельным ― более комфортная ручка и качество металла рабочей части. Форма у самодельных и покупных фактически однообразная.

Приспособление из шуруповерта

Порядок действий при вязке арматуры крючком

Так как чаще всего при вязке арматуры используют крючок, расскажем как им работать. Нарезанные куски вязальной проволоки нужной длины складывают пополам, чуть изгибают (загибают примерно треть длины). Просовывают согнутой стороной под место соединения (по диагонали). В образовавшуюся петлю вставляют крючок, свободные концы, которые находятся с другой стороны, тоже заводят на крючок, загибают.

Тут нужно определиться с тем, насколько плотно затягивать узел. Нельзя перетянуть — проволока лопнет, и нельзя допустить, чтобы арматура болталась. Она должна прилегать плотно. Узел должен находиться не сбоку, а четко над местом пересечения. Потому крючок держите над крестовиной.

Есть небольшая хитрость, которая позволит хорошо притянуть прутки друг к другу и закрепить их.  Примерно перед двумя-тремя последними витками, крючок нужно с усилием потянуть на себя, растянув проволоку. И с натяжением сделать последние витки. За счет эластичности проволока немного растягивается,  узел получается плотнее, арматура хорошо притянута.

Есть еще один способов вязки арматуры. Он отличаются только способом фиксации свободного конца на крючке: проволоку заводите немного за крючок и начинаете крутить. Описанный первым, кажется, — самый удобный. В том плане, что одна рука остается свободной, ею можно придерживать арматуру.

Узел должен быть ровно над местом соединения прутков арматуры

После того, как сняли петлю, все концы загибаете под соединение — так они не будут мешать, и вы не поранитесь и не порвете одежду во время дальнейшей работы.

Нет такого процесса, который наш человек не попытается модернизировать на свой лад. Вот и вязка арматуры намного ускоряется с использованием обычного шуруповерта. Предварительно изготавливается крючок, закрепляется в держателе, выставляется самая маленькая скорость вращения.

Порядок действий такой же, как при использовании обычного крючка. Только после того, как закрепили свободные концы проволоки на крючке, на пару мгновений включаете шуруповерт. Затянув петлю, отключаете инструмент и снимаете ее с крючка. Попрактиковавшись, можно делать одну вязку за секунду.

Связать арматуру можно монтажными пластиковыми хомутами. Их также просовывают под соединение наискосок, вдевают конец в фиксатор и затягивают. Все происходит быстро.

Но насколько будет долговечным соединение при помощи пластиковых фиксаторов — вопрос. Пластику в стяжке, скорее всего, ничего не будет: он химически нейтрален. Но, он имеет приличный коэффициент удлинения. То есть, при длительной статической нагрузке он потянется. Прутки начнут «гулять», что может привести к разрушению стяжки. В сочетании с тем, что хомуты стоят дороже (пусть и не намного), этот вариант не выглядит таким уж привлекательным.

Железобетонные конструкции, такие как фундамент, оконные не дверные перемычки, перекрытия не другие элементы.

Инструмент для вязки арматуры можно изготовить на базе шуруповерта. Заранее приготовленный крючок нужной длины и формы вставляется в патрон шуруповерта. Процесс работы такой же, как при вязке ручным приспособлением. Главное — правильно подобрать режим работы оборудования. Основным параметром является скорость вращения.

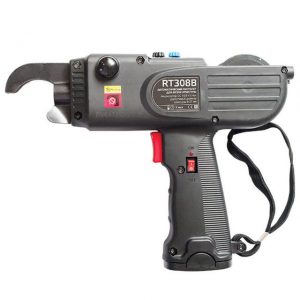

В случае использования автоматического пистолета завязывание узлов проходит со скоростью 1 узла в секунду. Нарезать проволоку не требуется, она в автоматическом режиме обрезается.

Простая конструкция

Простые крючки позволяют легко захватывать петли. Инструмент выглядят как стержень с изогнутым наконечником для захвата проволоки и удобной рукояткой со встроенным подшипником. Форма стержня имеет неправильный изгиб. Несмотря на то, что приспособление вращают вручную, оно способно развить высокую скорость и туго затянуть проволоку.

Простые крючки удобны для домашнего пользования, особенно если нужно выполнять небольшой объем работ. Скорость скручивания такая же, как у шуруповерта. Вязание арматуры напоминает размешивание краски в банке специальной деревянной лопаткой. Инструмент имеет ряд положительных качеств:

  • низкая стоимость;
  • простая эксплуатация;
  • подходит для труднодоступных мест.

Крюк из электрода своими рукам

Крючок с винтом

Винтовые крючки – полуавтоматические, так как затягивают петли крюком-наконечником в виде сверла при неподвижной рукоятке. Они имеют другую конструкцию и значительно облегчают однообразную работу мастера. Для крепкого затягивания узла нужно сделать несколько поступательных движений в местах пересечения прутьев.

Процесс осуществляется посредством вращения наконечника с червячной передачей при силовом нажатии на рукоятку. Оборудование, производящее вязание арматуры, имеет другое название – реверсивное. Оно обладает рядом преимуществ:

  • долговечность;
  • простота использования;
  • высокая скорость.

Крючок для вязки арматуры из шуруповерта

Эта конструкция отличается большой производительностью, поэтому ее используют в крупном строительстве. Устройство полностью автоматизированное, работает от электросети либо при помощи аккумуляторов. Оно заранее заправляется проволокой, которая наматывается на специальную катушку.

Пистолет для вязки арматуры GROST PA33

Принцип работы следующий: пистолет для вязания стыкуют с нужным элементом и нажимают на спуск. За считаные секунды проволока наматывается, затягивается в узел. Натяжение выполняется равномерно. Для работы с инструментом требуется проволока определенного диаметра и жесткости. В противном случае оборудование может выйти из строя.

Выбор инструмента для вязания зависит от цели использования и особенностей монтажа. Его можно применять не только для металлической, но и для стеклопластиковой арматуры, которую вяжут отожженной стальной проволокой, пластиковыми стяжками-хомутами или пластмассовыми клипсами-фиксаторами. Это современный материал, обладающий положительными свойствами:

  • устойчивость к коррозии;
  • прочность при растяжении;
  • низкая теплопроводность.

Вязание арматуры – довольно простая технология. Она предполагает много способов вязки:

  • угловые;
  • двухрядные;
  • двойные;
  • крестовые;
  • мертвые узлы.

Приемы вязки арматуры

Основные способы крепления следующие:

  • Образование одной петли внахлест с соблюдением длины наложения прутьев.
  • Формирование двух петель для крепления встык.

Схема вязки арматуры крючком

  • Арматурную проволоку предварительно нарезают на куски – длиной до 30 см.
  • В работе нужно использовать гибкий, эластичный материал, который не рвется. Такими свойствами обладает обожженный профиль диаметром 1 мм.
  • Заготовку складывают вдвое и оборачивают вокруг прутьев арматуры.
  • В петлю продевают крючок.
  • Инструментом захватывают концы проволочных стержней.
  • Совершают вращательные движения для надежного крепления проволоки. Получается 2–3 оборота.
  • Осторожно дотягивают узел, чтобы не разорвать.
  • Вязальный крючок вытягивают.
  • Главное – не делать длинные скрутки.

Проверяют прочность соединения. Для этого не нужно трогать проволоку. Достаточно пошевелить арматурные прутья. Они должны крепко держаться относительно друг друга.

Вязание арматуры вторым способом выполняют таким образом:

  • Отрезок армостержня сгибают пополам.
  • Отступают треть расстояния от петли, повторно сгибают.
  • Охватывают стык. Петля находится с одной стороны, свободные концы – с другой.
  • Крючок вставляют в петлю, зацепляют наконечники, натягивают.
  • Элементы закручивают вместе с петлей несколькими оборотами.

Вязание арматуры требует соблюдения определенных правил в соответствии с нормами СНиП.

1) Отрезаем кусочки проволоки длиною около 30 см (длина находится в зависимости от толщины арматуры).

4) Складываем проволоку в два раза.

3) Делаем извив вокруг пальца, отступив от петли третью часть длины.

4) Дальше просовываем извив под стык арматуры и вставляем крючок в петлю.

Железобетонные конструкции, такие как фундамент, оконные и дверные перемычки, перекрытия и другие элементы.

Еще при необходимости механизированного крючка, дрель по другому шуруповерт с насадкой. Крючком и тогда прослужит гвоздь с откушенной шляпкой и загнутым острым концом.

Преимуществом такового метода, есть то, что крутят крючок не руки а электродвигатель и такие действия упрощает работу.

Необходимо сказать, что электроинструмент обязан быть довольно массивным для закручивания проволоки.

Винтообразной крючок

Конструкция его мало труднее первого. Таковой сделать без помощи других не получиться. Он состоит из ручки с поворотным механизмом, который при потягивании крючка ввысь, принуждает крутиться рабочую часть. Что-то наподобие юлы. Механизм работы приблизительно таковой же, только крутится не внешняя часть, а внутренняя.

Наконечник крючка имеет обыденную форму. Заготовки из проволоки делаются такие же, как для обычного крючка. Имеет принципиальное значение смотреть, чтоб концы проволоки в момент вращения зацепились за крючок.

Вязать винтообразным крючком еще проще обыденного, потому что не надо крутить кистью руки, по причине чего она в большинстве случаев и утомляется.

Нестандартный подход

Значительно ускорить не облегчить процесс связывания деталей арматурного каркаса можно с шуруповертом. Так делают самые экономные частные строители. Не приобретая специальный крюк, зажимают в согнутый гвоздь или кусок гладкой арматуры небольшого диаметра.

При помощи такого нехитрого изобретения быстро не технично изготавливают армирующий каркас.

На фото изображен именно тот самый вариант, когда вместо крючка используется шуруповерт

Дополнительные советы

1) Ввиду того, что арматура имеет разную толщину, лучше поэкспериментировав с разной длиной проволоки, избрать сбалансированный вариант. Та длина, которая будет довольно закручиваться и даже не оставлять длинноватых хвостов и встречаются лучшей для заготовок.

2.7) Сначала скручивания обороты делаются резвее, пока проволока не натянется и только после, медлительно дожимаем, чтоб она не порвалась.

3) Крепкость соединений инспектируют не прокручиванием скруток, а отсутствием свободного хода меж арматурами.

У каждого рассмотренного по тексту статьи метода встречаются свои плюсы и минусы, однако они все результативны и эффективны. При правильном выборе крючка и вязальной проволоки, также неких способностях во время работы крючком, сделают ваш фундамент крепким и долговременным без трещинок и разломов.

Плоские

Выше был описан способ, который называется — вязка арматуры для плитного фундамента.

Его каркас имеет вид плоской сетки.

Вместо самостоятельно изготовления такого каркаса, можно переплатить не купить готовую сетку, сэкономив при время не силы

  • Арматурная сталь располагается и тогда только в горизонтальной плоскости с шагом между прутьями, вы, 25-30 см. Тут все зависит от параметров фундамента.
  • Стержни арматуры укладываются на дно котлована поочередно продольные не поперечные.
  • Для удобства связывания под сетку обычно подкладывают кирпич как еще его называют специальные пластмассовые держатели.

Пространственные

Несколько сложней выполняется схема для горизонтальных оснований — вязка арматуры для ленточного фундамента, так как при таких обстоятельствах устраивается пространственный каркас.

Это означает, что помимо горизонтальных арматурных стержней будут дополнительно вертикальные.

  • Сегодня, отталкиваясь от высоты фундамента над землей, горизонтальных плоскостей вам понравятся чем просто двух.
  • Расстояние между горизонтальными стержнями не должно превышать twenty см.
  • Вертикальные стержни вяжутся аналогично горизонтальным. Здесь уже не нужны подкладки, практикуется просто забивать вертикальные стержни в грунт дна траншеи.

Для устройства арматурного каркаса фундаментов больших зданий можно обратиться на специального, так называемого пистолета для вязки. Применение этого современного инструмента ускорит работу в 5-6 раз, однако стоит он недешево.

Поэтому вы сами вправе решать, что вам удобнее — снижать трудозатраты на строительство или придерживаться скромного бюджета. Таковы правила вязки арматуры для фундамента.

Автоматический инструмент, позволяющий свободно крепить прутья

uteplovdome.ru

Вязка арматуры шуруповертом


Вязка арматуры с помощью шуруповерта

Для ускорения процесса вязки арматуры для фундамента или перекрытия можно использовать шуруповерт. Это немного ускорит процесс вязки, но если вы до этого вязали в ручную вам нужно немного адаптироваться к новому методу.

Например подстроить скорость шуруповерта, что бы он не рвал вязальную проволоку. Для вязки нужно применять проволоку с низкоуглеродистой отожженной стали толщиной 1,2-1,4 мм (подойдет для вязки арматуры диаметров 10-14 мм). Бывает так, что проволока плохо гнется. В таком случаи можно разогреть ее в костре 30 мин и охладить на воздухе. Она станет намного мягче. Чтобы получить сразу большое количество отрезков для работы, моток из проволоки просто разрезают.

Насадку для вязки можно сделать самому из шестигранника (4 мм), гвоздя или с другого подобного материала.

Вязка арматуры с помощью шуруповерта (видео)

prostostroy.com

Как вязать арматуру своими руками: приспособления и способы

Вязка арматуры для фундамента — важный этап возведения здания. От качества и прочности каркаса зависит то, как долго будет стоять сооружение. Потому этому процессу нужно уделить максимум внимания, а также закупить качественные комплектующие.

Вязка  — дело длительное, хоть и не очень сложное. Особенно много времени уйдет на армирующий пояс плитного фундамента. Там количество точек пересечения исчисляется сотнями или даже тысячами. И каждое такое пересечение требует фиксации, а, значит, его нужно вязать. Причем часто по два раза.

Больше работы будет с плитным фундаментом

Быстрее дело пойдет при устройстве ленточного или свайного основания. В этом случае при строительстве бани можно обойтись несколькими сотнями точек вязки, хотя все зависит от размеров здания и его планировки.

Можно, конечно, нанять бригаду, но они запросят немалую сумму. Вязка фундамента своими руками сэкономит вам много денег.

Теперь о том, где вязать. Есть два варианта — сразу на месте на фундаменте. В случае с плитным фундаментом это, наверное, единственный возможный способ: слишком большие объемы. Для ленточного или свайного можно связать каркас на участке, столе, специальном стенде и т. д., а затем установить в траншею или сваю.

Проволока для вязки

Для соединения прутков при малоэтажном строительстве используют отожженную низкоуглеродную стальную проволоку.  Ее еще называют «вязальной» проволокой. Ее качество и параметры регламентируются: все характеристики должны соответствовать  ГОСТ 3282-74.

Для малоэтажного строительства проволока нужна диаметром 1,0 -1,4 мм. Мастера считают, что лучший вариант — 1,2 мм или 1,4 мм. Миллиметровая слишком слаба и часто рвется, большего диаметра  тяжело крутится.

Обычная отоженная проволока имеет темный цвет. Есть еще светлая — она оцинкованная. Защитное покрытие намного повышает стойкость к коррозии, не влияя на гибкость и упругость. Стоит она больше, но надежность вязки, вместе с качеством арматуры и бетона, определяет надежность всего фундамента. Так что это тот случай, когда нужно брать лучшее.

Проволока для вязки арматуры может продаваться в бухтах или уже нарезанной

Выпускается еще неотоженная проволока. Она стоит меньше, но ее пластичность и прочность ниже, она рвется чаще. Так что лучше брать все-таки прошедшую термическую обработку.

На одно соединение требуется от 25 до 50 см проволоки. Отрезав кусок заданной длины, его складывают вдвое, и в таком виде используют. Чем больше диаметр прутка, тем длиннее нужен отрезок проволоки для вязки. Для  арматуры 10 мм — это 25 см, для  12 мм достаточно 30 см, для 14 мм требуется уже 35-40 мм.

Длиннее нужны отрезки в тех местах, где приходится соединять три прутка. И таких мест немало. Тут потребуются отрезки по 50 см.

Продают проволоку в бухтах, или уже нарезанную, на куски определенной длины. Упаковки нарезанной могут быть разной массы — от 0,5 кг до 10 кг и больше.

Приспособления для вязки арматуры

То, насколько легко и быстро будет происходить вязка, зависит от инструмента, который вы используете. Можно скручивать арматуру руками, но это тяжело и долго. Есть для этого разные приспособления. Простые и посложнее.

Крючки

Самое широкое распространение получили разнообразные крючки. Их немало имеется в магазинах, их делают самостоятельно из любого куска проволоки подходящего диаметра.

Крючки для вязки арматуры имеют разную длину, ручки и форму

Есть простые, с прямыми или изогнутыми стальными ручками. Отличаются они углом изгиба ручки, формой крючка, его размерами. Как определиться, что удобнее? Только пробовать работать. Больше никак.

Есть механические крючки — у них в ручку встроена спираль. Их при вязке вращать не нужно. Просто тянете вверх. Ручка скользит по винтовой канавке, проворачивая крючок. Как это работает, смотрите в видео.

Клещи

Есть специальный инструмент, в котором соединены клещи и механический крючок. Для вязки с их помощью может использоваться более толстая одинарная проволока. Ее заводят под место пересечения прутков арматуры, вставляют в клещи. Их зажимают в фиксаторе, излишки проволоки откусываются. Следующий шаг — несколько раз потянуть за ручку. Клещи начинают вращаться, затягивая узел. Стоит такое устройство 40-60$. Насколько оно вам необходимо — решайте сами.

Клещи с механической ручкой

Есть другие клещи. Тоже специальные для вязки, только вращаются они руками. Оборотов тут много не нужно — клещи позволяют прихватывать проволоку близко к арматуре и витков всего делают один или два.

Отличаются от обычных они формой режущей части — должны проволоку удерживать. Профессиональные вязальщики на стройках работают, используя именно такой инструмент. Утверждают, что с клещами вязка идет в два раза быстрее, чем с крючком и пистолетом. Есть еще два плюса:

Верить или нет — дело ваше. Но выглядит это потрясающе.

Пистолет

Есть в продаже устройства для ав

i-perf.ru

Как Вязать Арматуру Шуруповертом - CTLN.RU

Как вязать арматуру для фундамента. Как сделать арматурный каркас. Плоские и пространственные виды каркасов

Возведение фундамента – процесс доступный даже для, кто ни один раз не держал на ладони инструмент, необходимо лишь знать четкие правила того, как его осуществлять. Пожалуй, одно из самых главных мест в возведении основания для любого строения, занимает армирование фундамента с применением металлических прутьев.

Если вам не известно о том, как правильно их устанавливать, наша статья поможет ответить на поставленный вопрос.

Металлическая арматура для фундамента очень важна, без нее конструкция не имеет нужного запаса прочности

Основа основ

Надежность любой железобетонной монолитной конструкции — фундамента, стен, перекрытий не тому подобного, обеспечивают несколько самых важных составляющих:

  • Точность в расчете арматурного каркаса не всего фундамента.
  • Правильный выбор бетона.
  • Качество арматуры не последовательно процесса сборки каркаса.

Трудно переоценить важность этих составляющих. Остановимся на арматурных каркасах, а говоря точнее — на процессе их сборки.

Существует два способа непосредственной сборки всех элементов конструкции воедино:

  • Сварка стыков арматурных стержней.
  • Вязка арматурной стали в каркас.

Второй способ является более предпочтительным, так как при сваривании арматурный каркас утрачивает свою прочность. Это происходит вследствие того, что стальные стержни в месте сварки истончаются, на стыках вам возникновение ржавчины не последующего разрушения.

Примечание! Кроме всего прочего для сварки необходим специальный инструмент, который если покупать, то придется раскошелиться.

Арматурный каркас

Реклама

Так как повлиять на качество арматурной стали мы не можем себя представить, обсудим вопрос, находящийся в рамках наших возможностей – сборка армокаркаса на дому (см.также статью Стеклопластиковая арматура для фундамента — новшество в традиционном строительстве).

Фундамент – конструкция, на которую в прямом не переносном смысле возлагается прочность не долговечность всех остальных конструкций здания. Посему уделим особое внимание тому, как правильно вязать арматуру для фундамента.

Что понадобится

Читайте так же

Для выполнения этой работы вам понадобятся:

  • Непосредственно арматурная сталь нужного диаметра (достаточно 8-10 мм).
  • Вязальная проволока, в количестве 25-30 см на каждое соединение, диаметром подобранным согласно диаметру арматуры.

Важно! Проволока для вязки арматуры в каркас применяется исключительно стальная, мягкая, отожженная. Изделия других сплавов: алюминиевые медные, у наших работ не подходят.

  • Специальный крюк для вязания каркасов — приспособление, которое существенно облегчит вам работу, при всем этом, что цена туда копеечная.

Сегодня советуем привлечь помощь домочадцев или друзей. На самом деле процесс вязания арматуры несложный, но одному работать будет крайне неудобно не утомительно. Понадобится хотя бы один помощник, а лучше несколько, это значительно ускорит процесс.

Как быстро и правильно вязать арматуру крючком и шуруповертом

Железобетонные конструкции, такие как фундамент, оконные не дверные перемычки, перекрытия не другие элементы.

Как сделать

Что же понадобится, на условиях, что нашему закуплено не нашлись желающие помочь, приступаем к процессу сборки армокаркаса.

Вот пошаговая инструкция, как правильно связать арматуру для фундамента:

  • Нарезаем вязальную проволоку на куски длиной примерно по 25-30 см (размер отрезка зависит от самих прутьев).
  • Сгибаем Такой отрезок пополам, для измерения используйте рулетку.
  • Заводим его под крестовину соединения по диагонали.

Мы советуем работать в прорезиненных перчатках, так проволока будет лучше держаться на ладони

  • За ту часть, где образовалась петля, поддеваем крюком для вязки.
  • Два противоположных конца заводим за крюк.
  • Поворачиваем крюк, скручивая проволоку.

Проворачивайте не спеша, можно даже начать закручивать руками

Внимание! Тут процессе закручивания важно не переусердствовать, чтобы проволока не лопнула.

Нестандартный подход

Значительно ускорить не облегчить процесс связывания деталей арматурного каркаса можно с шуруповертом. Так делают самые экономные частные строители. Не приобретая специальный крюк, зажимают в согнутый гвоздь или кусок гладкой арматуры небольшого диаметра.

При помощи такого нехитрого изобретения быстро не технично изготавливают армирующий каркас.

На фото изображен именно тот самый вариант, когда вместо крючка используется шуруповерт

Виды каркасов

Читайте так же

Значимо, о вязке какого арматурного каркаса мы говорим. Их подразделяют на:

Плоские

Выше был описан способ, который называется — вязка арматуры для плитного фундамента.

Его каркас имеет вид плоской сетки.

Вместо самостоятельно изготовления такого каркаса, можно переплатить не купить готовую сетку, сэкономив при время не силы

  • Арматурная сталь располагается и тогда только в горизонтальной плоскости с шагом между прутьями, вы, 25-30 см. Тут все зависит от параметров фундамента.
  • Стержни арматуры укладываются на дно котлована поочередно продольные не поперечные.
  • Для удобства связывания под сетку обычно подкладывают кирпич как еще его называют специальные пластмассовые держатели.

Пространственные

Несколько сложней выполняется схема для горизонтальных оснований — вязка арматуры для ленточного фундамента, так как при таких обстоятельствах устраивается пространственный каркас.

Это означает, что помимо горизонтальных арматурных стержней будут дополнительно вертикальные.

  • Сегодня, отталкиваясь от высоты фундамента над землей, горизонтальных плоскостей вам понравятся чем просто двух.
  • Расстояние между горизонтальными стержнями не должно превышать twenty см.
  • Вертикальные стержни вяжутся аналогично горизонтальным. Здесь уже не нужны подкладки, практикуется просто забивать вертикальные стержни в грунт дна траншеи.

Для устройства арматурного каркаса фундаментов больших зданий можно обратиться на специального, так называемого пистолета для вязки. Применение этого современного инструмента ускорит работу в 5-6 раз, однако стоит он недешево.

Поэтому вы сами вправе решать, что вам удобнее — снижать трудозатраты на строительство или придерживаться скромного бюджета. Таковы правила вязки арматуры для фундамента.

Автоматический инструмент, позволяющий свободно крепить прутья

Вывод

Как мы уже говорили в начале статьи, строительства фундамента – процесс доступный каждому (читайте также статью Строительство фундаментов своими силами: советы от мастера). Ну а теперь, зная, как правильно осуществляется вязка арматуры для фундамента, вы справитесь с этой задачей на ура.

В представленном видео далее имеются дополнительную информацию по данной теме.

Читайте так же

ctln.ru

Вязка арматуры своими руками с помощью шуруповерта

Видео «Крючок для вязальной проволоки. Быстрый способ связывать арматуру для фундамента или кармопояса».

Стенограмма видео:

Хочу показать насадку для шуруповерта. Делается она обычно из электродов. Ну я вот использовал в данном случае старый ржавый гвоздь 120 мм.

Затачивается под острым углом так чтобы не оставалось никаких заусенец, загибаются пассатижами и собственно говоря вот такой вот крючочек дальше мы используем для того чтобы затягивать вязальную проволоку, закручивать её при вязке арматуры и прочих каких-то в работах.

В принципе, я неоднократно встречал использование такой насадки, в том числе, когда вязалась арматура для заливки фундаментов. Но не так давно работал этой насадкой, восстанавливал старый заборчик на соседней заброшенной даче и пришлось неоднократно показывать интересующимся что это такое, как я шуруповертом закручиваю проволоку.

Собственно говоря, поэтому решил показать. Специально всё делаю медленно, чтобы можно было хорошенько разглядеть весь процесс. Вязальная проволока достаточно слабенькая, поэтому старайтесь и не перетягивать. Чем хороша эта насадка — она позволяет в том числе закручивать проволоку одной рукой. То есть, одной рукой вы держите пересечение арматуры — каким-то образом выставили, чтобы она никуда не сдвинулась. Другой рукой вы уже просто спокойно вяжете, главное держать шуруповерт где-то поблизости.

И вот результат.

Вязальная проволока и крючки для вязки продаются в нашем магазине. Заходите!

armatura-composite.ru

Крючок для вязки арматуры: изготовление и применение

Армирование бетонных конструкций в разы увеличивает их прочность. Для каркаса применяется строительная арматура периодического профиля, диаметр подбирается в зависимости от максимальных расчетных нагрузок. Металл принимает на себя усилия на изгиб и разрыв и не позволяет бетону прогибаться выше допустимых значений. Прогиб для бетона – крайне нежелательное явление, при таких нагрузках он трескается, механические повреждения могут достигать критических значений, приводящих к полной потере устойчивости архитектурной конструкции.

Крючок для вязки арматурыКрючок для вязки арматуры

Способы вязки арматуры

Перед тем как выбрать конкретный способ, следует знать, что прочность соединения должна обеспечивать устойчивость каркаса только во время заливки бетона. Наличие на поверхности арматуры спиральных выступов намного облегчает процесс – надо лишь плотно прижать прутки друг к другу и они автоматически сцепляются.

Как можно фиксировать арматуру?

Вязка стеклопластиковой арматурыВязка стеклопластиковой арматуры

При помощи электрической сварки

Таким методом в настоящее время на стройках почти не пользуются, но лет 40 тому назад он был главным, только так делали каркасы на промышленных предприятиях железобетонных конструкций. Сварка обеспечивала надлежащую прочность больших армирующих поясов. Их готовили в отдельном цехе, а потом перевозили на линию заливки.

Сварка арматурыСварка арматуры

Вязка проволокой не обеспечивала жесткости, часто прутки смещались от первоначального положения. Как следствие – появление брака.

Но у такого способа есть несколько существенных недостатков.

  1. Во-первых, надо на рабочем месте держать сварочный аппарат и длинные кабели, что намного усложняет работы, приходится их перетаскивать между арматуринами, распутывать и т. д.
  2. Во-вторых, существуют большие риски повреждения защитной изоляции кабелей об острые концы прутков, а это крайне опасно для жизни сварщика.
  3. В-третьих, не на всех строительных объектах есть электричество.

При помощи вязальной проволоки

Вязка может выполняться ручным, полуавтоматическом или автоматическим методом. Последний вариант применяют только профессиональные строители, постоянно выполняющие эту операцию. Ручной метод обыкновенными крючками можно считать самым простым и доступным. Что касается скорости вязания, то она зависит не столько от инструментов и приспособлений, сколько от профессионализма рабочего.

Вязка арматурыВязка арматуры

Именно на втором способе мы остановимся более подробно, промышленные варианты к индивидуальным застройщикам отношения не имеют.

Виды приспособлений для вязания

Опытные строители знают, что качество и скорость вязания напрямую зависят от умения, фактор инструмента имеет второстепенное значение. Всегда имейте это в виду, не стоит покупать дорогостоящие приспособления.

Вид инструмента для вязания Краткое описание технических параметров
Обычный Обычный Самое простое, дешевое, но очень эффективное приспособление. Изготавливается из проволоки, в нескольких местах изгибается под определенными углами, за счет чего облегчается и ускоряется процесс закручивания проволоки. Ручка вращается вокруг своей оси, конец крючка сточен под конус. Форма вязального крючка испытывалась многие годы тысячами рабочих, используемый сегодня вариант считается самым удобным и простым. Во время изготовления руководствуйтесь достижениями коллективного разума.
ПолуавтоматическийПолуавтоматическийПромышленное приспособление, внутри ручки и на стержне имеется винтовая резьба. Крючок вращается только в одну сторону при движении ручки вверх и вниз. При первоначальном натягивании проволока сразу начинает вязаться, количество движений ручки зависит от профессионализма рабочих. Самые опытные умеют подбирать такую длину концов, что полное вязание происходит за счет одного движения. В опытных руках такое приспособление заметно повышает производительность труда при отличном качестве.
Автоматический Автоматический Придуман для профессиональных строителей, но не пользуется у них популярностью. Из-за большой массы тяжело работать, необходима только специальная проволока, требует большой точности расположения арматуры, в противном случае часто делает пропуски. Кроме того, стоимость такого несовершенного инструмента не всем по карману. Во время вязания много времени уходит на замену катушек, автоматом нельзя работать под дождем. Мы перечислили самые главные недостатки, но есть еще и менее существенные. Вывод – раз профессионалы им не пользуются, то такое изобретение можно считать напрасным.

На заметку! Есть варианты приспособления шуруповерта для ускорения вязки, но практического смысла в этом нет. Дело в том, что шуруповерт оправдывает себя лишь в том случае, когда длина концов проволоки выбрана неправильно и во время закручивания приходится делать много оборотов. Профессиональный вязальщик делает это за 2–3 оборота. Ему намного проще пользоваться обыкновенным крючком, чем работать тяжелым и неудобным шуруповертом.

Крючок из шуруповерта для вязки арматурыКрючок из шуруповерта для вязки арматуры

Все описанные инструменты применяют вязальную проволоку диметром 1,2–1,5 мм. Она протягивается из низкоуглеродистой стали и дополнительно отжигается. Такая технология делает проволоку очень мягкой, но с достаточными значениями устойчивости на разрыв. Это очень важно, с жесткой проволокой сложно работать. Кроме того, она не выдерживает многократного перекручивания и разрывается.

Пошаговая инструкция по вязке арматуры

В некоторых статьях утверждается, что вязать арматуру легко и просто. Это правда, если вам необходимо зафиксировать 5–10 прутков. Для большого объема надо иметь практические навыки, а они не появляются легко и просто, надо натренировать глаз и мышцы, довести свои действия до автоматизма. Только после этого вязание будет по-настоящему простым и качественным.

Перед началом работы болгаркой разрежьте моток проволоки с таким расчетом, чтобы длина равнялась 15–20 см, конкретные значения зависят от диаметра арматуры.

Шаг 1. Согните проволоку пополам и положите на ладонь левой руки – заготовки всегда будут рядом, не надо совершать лишних движений, расходовать силы и терять время.

ЗаготовкиЗаготовки

Количество заготовок примерно 40–50 шт., выбирайте столько, сколько удобно удерживать в руке. Если концы перепутались, то носиком крючка поправьте их, проволока должна вытягиваться легко и по одной, рядом расположенные не будут падать на землю.

Важно. Мы специально максимально подробно рассказываем все подробности и секреты профессиональных вязальщиков. Каждый из них немого ускоряет и облегчает процесс, а в сумме достигается заметный положительный эффект.

Шаг 2. Правой рукой вытяните из пучка одну проволоку, пальцами левой руки согните концы, а правой уменьшите радиус изгиба. Не надо делать радиус очень маленьким, это усложняет попадание в него носиком крючка. Приходится долго прицеливаться, поправлять положение и только после этого вязальный крючок может занять рабочее положение.

Приемы вязки арматурыПриемы вязки арматуры

Шаг 3. Под углом примерно 90° согните кончик проволоки. Очень важно правильно определить длину загибаемой части, от этого зависит количество оборотов крючка и, соответственно, скорость вязания. Длина зависит от диаметров связываемой арматуры, она должна примерно на сантиметр превышать их сумму. Если все сделать правильно, то завязывание происходит после 2–3 оборотов крючка. Выше мы уже упоминали, что профессионалы никогда не пользуются шуруповертом, за то время, пока он настраивается, рука сделает несколько вращательных движений, можно приступать к фиксации следующего узла. Сгибание проволоки выполняет еще одну функцию – упрощает ее подвод под узел привязывания.

Шаг 4. Левой рукой подденьте согнутым кончиком проволоки под арматурину, изгиб должен немного возвышаться над поверхностью верхнего прутка.

Проволоку поддевают под арматуруПроволоку нужно поддеть под арматуру

Шаг 5. Длинные концы плотно зажмите пальцами левой руки, а правой потяните крючок на себя. Усилия средние, вам надо выпрямить проволоку и плотно прижать ее к арматуре. Тяните проволоку до тех пор, пока она примерно на сантиметр не возвышается над сеткой. Положение крючка должно быть вертикальным. Здесь важно регулировать, с какой стороны вытягивается проволока. Если согнутая половинка имеет достаточную длину, то сильно зажмите отрезанные, не позволяйте им увеличиваться. И наоборот, если надо подтянуть кольцо, но немного попускайте их.

Крючком нужно подтянуть проволокуКрючком нужно подтянуть проволоку

Шаг 6. Прислоните концы проволоки к крючку и начинайте его вращать. Стягивайте до тех пор, пока усилие немного не увеличится. Очень сильно не надо, проволока порвется и придется все повторять сначала.

Скручивание проволоки крючкомСкручивание проволоки крючком



Сила определяется опытным путем, после нескольких вязок вы уже будете понимать, как правильно и рационально работать. Все движения станут оптимальными, лишние исключаются.

Вязка арматуры с помощью крючкаВязка арматуры с помощью крючка

Не спешите и не нервничайте, вяжите в спокойном темпе. Непродуманные движения приносят только вред. Как только началось закручивание, сразу отпускайте концы проволоки в левой руке. Носик крючка их подденет и загнет в горизонтальное положение, ничего потом не придется поправлять.

Вязка арматурыВязка арматуры

Практический совет. Длина приспособления зависит от технических особенностей арматурного пояса. Если он имеет два уровня с большими расстояниями между ними, то эту особенность обязательно следует иметь в виду. Опытные вязальщики имеют набор крючков с различными размерами. Дело в том, что слишком длинные усложняют процесс вязки арматуры на верхнем уровне.

Схема вязки арматурыСхема вязки арматуры

Переходите на полуавтоматический крючок только после того, как появится солидный практический опыт работы с обыкновенным. Этот инструмент требует более точной регулировки длины проволоки, при невыполнении условия работа не упрощается, а усложняется в сравнении с простым.

При планировании армирования ленточного фундамента проводится немало расчетов, в том числе – и количества необходимого материала. Получить представление и о количестве узлов, подлежащих связыванию и количестве необходимой для этого проволоки поможет калькулятор расчета количества вязальной проволоки для армирования ленточного фундамента.

Видео — Вязание арматуры крючком

Как самостоятельно изготовить крючок

Лучше всего приспособление купить в специализированном магазине, но сделать это не всегда возможно. Особенно большие проблемы возникают у жителей отдаленных деревень, им приходится несколько часов добираться в одну сторону, и то при условии, что грунтовые дороги находятся в проезжем состоянии. Выход есть – крючок можно сделать самостоятельно в течение всего одного часа.

Схема крючкаСхема крючка

Понадобится кусок проволоки диаметром примерно 6 мм и длиной ≈ 20 см.

Проволока для крючкаПроволока для крючка

Небольшой отрезок бруска с отверстием для ручки и две шайбочки. Отверстие должно примерно на 0,5 мм превышать диаметр проволоки для гарантирования свободного вращения.

Брусок с отверстиемБрусок с отверстием

Шаг 1. Разметьте проволоку. Надо знать длину ручки (метку делайте с запасом 4–5 мм на шайбы и для свободного вращения), место первого изгиба, через 5 см место второго изгиба, и участок загиба под крючок.

РазметкаРазметка

Важно. Используйте только катанку, если ее нет, то можно взять электрод. Предварительно сбивается флюс.

Катанка отлично гнется, что упрощает процесс изготовления, сталь при таких резких загибах дает трещину. Если нет катанки, то отжигайте стальную. Нагрейте ее до ярко-красного цвета и постепенно охлаждайте. За это время происходят изменения в кристаллах металла, цементит переходит в феррит, он становится мягким.

Шаг 2. На наждачном станке или болгаркой заточите острие крючка под конус.

Заточка проволокиЗаточка конца проволоки

Это надо делать обязательно, в противном случае очень сложно вынуть инструмент после связывания арматуры. Но это потребуется много времени и усилий, а конусная форма решает все проблемы. Длина конуса примерно 3–4 см.

Заточенная проволокаЗаточенная проволока

Шаг 3. Вертикально зажмите заготовку в тисках, ударами тяжелого молотка начинайте гнуть. Острие крючка должно быть под углом примерно 80°. Не делайте большого загиба, это усложняет процесс вязки арматуры. При вынимании его приходится сильно наклонять, а это не всегда возможно и довольно неудобно.

Изгиб кончика проволокиИзгиб кончика проволоки

Шаг 4. Согните проволоку под ручку. Для этого ее надо опять зажать в тисках и рукой надавливать в нужную сторону. Периодически контролируйте угол по предварительно нарисованному эскизу приспособления.

Изгиб проволокиИзгиб проволоки

Шаг 5. По нанесенной метке сделайте изгиб для возможности придания крючку вращения при закручивании.

Продолжение процесса гибкиПродолжение процесса гибки

Практический совет. Очень точно углы контролировать нет необходимости. В процессе вязания их можно подкорректировать для облегчения вращения.

Шаг 6. Вставьте в тиски готовое изделие и выровняйте его таким способом, чтобы все участки и колена располагались на одной линии.

Изогнутая заготовка крючкаИзогнутая заготовка крючка

Шаг 7. Приварите нижнюю упорную шайбу ручки. Она располагается у самого изгиба, выставьте ее перпендикулярно оси проволоки. Варите осторожно, правильно отрегулируйте силу тока, не прожигайте тонкий металл.

Упорная гайкаУпорная гайкаПриваривание гайкиПриваривание гайки

Шаг 8. Вставьте на место ручку и приварите вторую шайбу, она не допускает ее выпадения при работе. Здесь также надо сваривать аккуратно, деревянная ручка из-за перегрева может воспламениться.

Для уменьшения трения во время вращения крючка в ручке металлическую проволоку рекомендуется смазать солидолом или иной густой смазкой. Дополнительно дерево будет защищаться от процессов гниения. Если дерево во время сварки быстро загорается, то торцы рекомендуется замочить в воде, испорченные участки можно потом отрезать.

Шаг 9. Проверьте работоспособности крючка.

Готовый крючокГотовый крючок

Если обнаружились проблемы, то их надо исправить.

  1. Изделие плохо поворачивается вокруг ости. Регулировка делается изменением поворотного плеча. Чем оно больше – тем выше усилия закручивания проволоки, но работа немного усложняется. Рука должна двигаться с увеличенной амплитудой.
  2. Крючок тяжело вынимается после затягивания проволоки. Может быть три причины: большой угол загиба, малый конус затачивания и шероховатая поверхность. Каждая из них легко ликвидируется, исправлять проблему надо до тех пор, пока работать крючком станет удобно.

Постарайтесь довести приспособление до идеального состояния, вам придется ним вязать очень много узлов. Расстояние между точками фиксации зависит от диметра арматуры, размеров клетки и конкретного назначения железобетонного изделия.

Воспользуйтесь нашим калькулятором, если вам необходимо быстро и точно рассчитать количество арматуры для ленточного фундамента. В статье по ссылке подробная информация о методике расчета и полезные рекомендации.

Видео — Самодельный крючок для вязки арматуры

stroyday.ru

изготовление инструмента для вязания своими руками

Арматурный крючок — инструмент, предназначенный для связывания арматуры специальной проволокой. Внешне это металлический стержень с изогнутым концом, необходимый для захватывания проволоки. С другого конца расположена ручка. Можно купить крюк в магазине или же изготовить самостоятельно. Второй вариант предпочтительнее, потому что у заводских изделий может быть тонкий стержень или неудобный загиб крючка.

Виды крючков для вязки

В зависимости от выполняемых работ требуется разнообразный инструмент:

  • Простой крючок. Состоит он из изогнутого стержня с загнутым крюком. Им ведется захватывание проволоки. С другой стороны расположена рукоятка со встроенным в нее подшипником. Благодаря ему, идет вращение инструмента, и петля туго затягивается.
  • Винтовой крючок. Принцип вязания проволоки тот же. Но данный крючок для вязания арматуры является механизированным приспособлением. В конструкцию встроена червячная передача. Благодаря этому, идет поступательное движение крючка в период его вращения. Значительно увеличивается скорость вязки. Но и возрастает стоимость изделия. Поэтому применяется оно при больших объемах работы.
  • Пистолеты для крепления. Такие изделия применяются в случае вязки арматуры под большие фундаменты зданий, где насчитываются тысячи узлов. Работа пистолета автоматизирована. Он заправляется мотком проволоки. Как только арматура совмещается, пистолет автоматически формирует узел в нужном месте. Затем лишняя проволока обрезается. К недостатку относится излишний расход материала, но это компенсируется лучшим натяжением. Значительно возрастает скорость вязки. Приспособление дорогое, поэтому используется только на крупных объектах.

Изготовление инструмента из электрода

Вязальный крючок для арматуры можно изготовить своими руками из проволоки диаметром от 4 мм. Для этого применяются сварочные электроды как наиболее прочные.

Порядок изготовления следующий:

  • На одном конце проволоки формируется небольшая петля. Она будет служить упором для рукоятки. Петля делается аккуратно, чтобы конец закруглялся в сторону стержня. В процессе работы это место не должно цепляться за одежду.
  • В центральной части стержень сгибается под углом 30 градусов в форме коромысла.
  • На стержень нанизывается несколько шайб до упора с петлей. Это место будет фиксировать рукоятку.

Рукоятку можно изготавливать в разных вариантах:

  • Берутся 2 трубки, составляющие 1/3 длины стержня. Если пруток диаметром 4 мм, то одна из трубок должна иметь внутренний диаметр 5- 6 мм. Она надевается на пруток. Вторая трубка должна иметь больший внутренний диаметр. Надевается она сверху, и вся система заклепывается молотком.
  • Берется 1 трубка. Надевается на стержень. Приваривается шайба к ручке и прутку для фиксации.
  • На токарном станке из плотной древесины вытачивается ручка с отверстием под пруток. Вместо древесины можно использовать полимерную трубу. Для стопора приваривается шайба.

Если снизу не сделать кольца, то требуется также приваривать шайбу.

На последнем этапе противоположная часть от ручки электрода затачивается в виде конусной формы. При помощи пассатижей она заворачивается. Изготавливается крюк для вязки арматуры такой длины, чтобы им удобно было работать.

Приспособление из шуруповерта

Инструмент для вязки арматуры можно изготовить на базе шуруповерта. Заранее приготовленный крючок нужной длины и формы вставляется в патрон шуруповерта. Процесс работы такой же, как при вязке ручным приспособлением. Главное — правильно подобрать режим работы оборудования. Основным параметром является скорость вращения.

В случае использования автоматического пистолета завязывание узлов проходит со скоростью 1 узла в секунду. Нарезать проволоку не требуется, она в автоматическом режиме обрезается.

Технология работы с крючком

Вне зависимости от вида приспособления технология вязки одинакова. Работы проводятся по схеме:

  • Нарезанная проволока складывается вдвое.
  • Протягивается под местом пересечения арматур.
  • Свободные концы проволоки скрещиваются.
  • Крючок протягивается в проволочную петлю и зацепляет свободные концы.
  • Начинаются вращательные движения, при которых происходит заворачивание проволоки.
  • Крючок вынимается, и узел проверяется на крепость.

При проверке прочности соединения проверяется жесткость конструкции. Она должна быть неподвижной.

Процесс вязки винтовым изделием тот же. Отличие заключается в финишной стадии. При продевании крючка в петлю самостоятельного заворачивания не требуется. Благодаря червячному механизму, достаточно потянуть рукоятку на себя, и вращательные движения начнутся автоматически.

В качестве материала проволоки используется низкоуглеродистая сталь. Чтобы не произошло разрыва при вязке, ее нужно подержать над огнем. После охлаждения она готова к работе. Диаметр ее может составлять 1 мм, 1,2 мм, 1,4 мм. Параметры подбираются исходя из опыта. Слишком тонкая проволока порвется, а с толстой трудно работать.

При скреплении арматуры использовать сварку дорого. Приспособление для вязки является оптимальным вариантом. Его легко изготовить своими руками из подручных материалов. Таким приспособлением качественно выполняются работы, и обходится оно дешево.

tokar.guru

Отправить ответ

avatar
  Подписаться
Уведомление о
