Распашные Ворота (Схема - Чертеж): Сделать Ворота Самостоятельно По Инструкции. Цена. Отзывы

Распашные ворота - это классика конструкций. Они появились еще в древности и не теряют популярности до сих пор.

Монтаж распашных ворот состоит в том, что их нужно просто навесить на петли опорных столбов, и эта статья написана именно для тех, кто собирается изготовить такую конструкцию самостоятельно.

Содержание статьи:

  • Плюсы и минусы распашных ворот
  • Подготовка площадки
  • Рытье ям под фундаменты для столбов
  • Подготовка металлических элементов перед заливкой фундаментов
  • Бетонирование
  • Устройство закладных деталей и металлических накладок
  • Изготовление каркаса створки
  • Установка замка
  • Крепление створок к опорам
  • Монтаж дополнительных элементов

Плюсы и минусы распашных ворот:

Распашные ворота не единственный вариант воротной конструкции, зато самый дешевый в изготовлении, поскольку не требует дополнительной фурнитуры, цена которой «стартует» от 2500 грн.

(для откатного типа конструкции).

Плюсы:

  • Простая конструкция.
  • Можно изготовить самостоятельно в домашних условиях.
  • Самый дешевый вариант по сравнению с другими типами.

Минусы:

  • Открытые створки могут стать причиной неудобного въезда и выезда со двора. У откатных конструкций такой проблемы нет, так как их створка движется вдоль забора.
  • Ворота обязательно нужно фиксировать, потому что при порывах ветра створка может произвести удар.
  • Если установлена автоматика, нужно обязательно убирать снег на пути движения створок, иначе нагрузка на привод резко возрастает.

Самостоятельное изготовление таких ворот процесс доступный каждому, а экономия денег на услугах монтажников реально ощутима.

Можно приблизительно посчитать, во сколько обойдется стоимость распашных створок при собственноручном их изготовлении.

Возьмем створку шириной 3 м и высотой 2 м, то есть площадь ее составит 6 м2. Вам понадобятся такие материалы:

  • труба прямоугольная 60х30 мм – 28 кг;
  • труба прямоугольная 30х20 мм – 18 кг;
  • профнастил окрашенный – 6 м2.

В среднем цена металла на рынке составляет 20 000 грн за тонну, а профнастила – 110 грн/м2.

Рассчитаем стоимость необходимых материалов:

  • труба прямоугольная 60х30 мм: 0,028 т*20000 грн = 560 грн;
  • труба прямоугольная 30х20 мм: 0,018 т*20000 грн = 360 грн;
  • профнастил окрашенный: 6 м2*110 грн = 660 грн.

Сумма: 560 грн + 360 грн + 660 грн = 1580 грн.

Две створки: 1580 грн*2 = 3160 грн.

Стоимость приблизительная, и не учитывает приобретение краски, грунтовки, электродов, саморезов.

Все это обойдется Вам для двух створок не дороже 1000 гривен, поэтому общая стоимость изготовления двух створок не превысит 4160 гривен.

Для сравнения заказ ворот у наемного специалиста составит приблизительно 10-12 тысяч гривен. Экономия денег очевидна. На сэкономленные деньги можно купить автоматику.

Подготовка площадки:

Для начала нужно сделать подробную разбивку опорных столбов. Необходимо снять растительный грунт в месте устройства ворот, чтобы ничего не мешало разметке и выполнению работ. После чего разбить основные и вспомогательные оси - для этого можно использовать арматуру диаметром 8-12 мм, длиной 80 – 90 см.

Арматура забивается в землю таким образом, чтобы создать четыре угла прямоугольника или квадрата, внутри которого и будут располагаться будущие столбы ворот. После того как Вы выставили прямоугольник, необходимо проверить его диагонали, которые должны обязательно совпадать по размерам. После корректировки диагоналей арматуру можно забить глубже, оставив на поверхности около 15 см.

Между (осями) арматурой можно будет натянуть шпагат или леску для обозначения краев ямы. В качестве вспомогательных (временных) осей можно также использовать арматуру или электроды. Все оси рекомендуется перепроверить несколько раз, чтобы избежать ошибки, так как при установленных столбах будет уже тяжело что-либо исправить.

Количество необходимых материалов будет зависеть от ширины Вашего проезда.

Рытье ям под фундаменты для столбов:

Следующий этап после разбивки - земляные работы: рытье ям под столбы, траншеи для прокладки кабеля и ленточного фундамента.

Ямы под столбы должны быть в плане на несколько сантиметров больше. Например, для столба 50х50 см, размер должен быть 52х52 см. Это делается для облегчения начала работ по кирпичной кладке. Глубина ямы должна быть не менее нормативной глубины промерзания, которая для Украины составляет в среднем около одного метра.

Если не выполнить это требование, со временем опора может «покоситься».

Если края ямы осыпаются, необходимо сделать опалубку из досок, фанеры и т.п. Через неделю после бетонирования опалубку можно будет убрать.

Траншея для прокладки кабеля. Для дальнейшего подключения автоматики прокладывается пластиковая труба диаметром 25-30 мм, в которую затягивается электрические провода. Глубина прокладки согласно требованиям СНиП должна быть не менее 0,9 м.

Если Вы пока не планируете автоматизировать ворота, рекомендую гильзу с проводами все равно заложить – после не придется ломать покрытие проезда. Первая труба прокладывается между опорами. Вторая труба прокладывается к одной из опор и к месту подключения электричества. Отверстия трубы закройте, чтобы туда не попали влага и грунт.

Траншея для дополнительного фундамента. Для связки опор между собой можно сделать дополнительный фундамент (рекомендуется). Ширина траншеи обычно берется равной ширине фундаментных столбов. Подготовленные ямы и траншеи необходимо уплотнить и пролить водой. При большом перерыве в работе перед заливкой бетоном, необходимо все приямки и траншеи накрыть щитами для защиты от дождя.

Подготовка металлических элементов перед заливкой фундаментов:

Для усиления кирпичной кладки и для того, чтобы столбам можно было прикрепить закладные детали в фундамент перед заливкой вставляется металлическая опора. Это может быть труба, швеллер, арматурная сетка, уголок. Для примера будем рассматривать квадратную трубу, размеры которой могут быть от 80х80 мм до 100х100 мм. Подземную часть трубы необходимо покрыть битумной краской для защиты от коррозии. Нижняя часть трубы не должна доходить до дна фундамента, чтобы образовался защитный слой бетона толщиной 50–100 мм во избежание коррозии.

Каркас дополнительного ленточного фундамента желательно делать для связки опор, особенно если грунт глинистый, который при замачивании начинает «плыть». Глубина заложения фундамента – на глубину промерзания - согласно СНиП для Украины 1 м (такая же, как и у столбов).

Каркас выполняется объемным, в продольном направлении имеет четыре стержня арматуры диаметром 8-12 мм, а для поперечного подойдет проволока диаметром 6-8 мм длиной 20 см, шагом 20-30 см.

Посчитаем, во сколько нам обойдется арматура для изготовления каркаса. Для примера возьмем ширину проема ворот три метра, а так как нам нужно связать каркас ленты с фундаментами столбов, добавим напуски по 20 см для каждого фундамента, получиться, что длина каркаса 3,4 м.

Общая длина продольных стержней составит: 3,4 м х 4 шт. = 13,6 м.п. Общий вес продольной арматуры диаметром 12 мм (учитывая, что вес одного ее погонного метра составляет 0,888 кг): 13,6 м.п. х 0,888 кг = 12 кг.

Посчитаем, необходимое количество проволоки для поперечных стержней: 3,4 м / 0,2 м х 4 = 68 м,где:

  • 3,4 м - длина каркаса;
  • 0,2 м – шаг стрежней проволоки;
  • 4 шт. – количество сторон каркаса.

Общий вес и длина проволоки:

Длина: 68 м х 0,2 м = 13,6 м.п. Вес: 13,6 м.п. х 0,395 кг/м = 5,372 кг.

Средняя цена металлопроката на рынке составляет около 20 000 грн за тонну, соответственно покупка необходимого количества материала для изготовления каркаса будет стоить:

  • арматура диам. 12 мм: 0,012 т х 20000 грн/т = 240 грн;
  • проволока диам. 8 мм: 0,005 т х 20000 грн/т = 100 грн.

Общая стоимость металла: 240 грн. + 100 грн. = 340 грн. Полученная сумма для дополнительного фундамента невелика, зато прочность всей конструкции ворот значительно возрастет.

Бетонирование:

Бетонировать фундамент необходимо до наступления морозов поскольку прочность смеси определяется не только качеством самого бетона, но и погодными условиями, в которых ведется укладка. Именно то, пpи какой температуре заливают бетон, может повлиять на прочность и долговечность будущего строения.

При температуре ниже +5°С процесс гидратации цемента практически останавливается, поэтому необходимо применять противоморозные добавки или ускорители набора прочности бетона, и если хотите, чтобы в короткие сроки бетон набрал прочность, лучше повысить класс бетона (марку).

Можно купить готовый бетон с доставкой на участок, а можно сделать самостоятельно. Для заливки фундаментов ворот используют бетон марки М200, для изготовления которого нужно соблюдать такую пропорцию: на одно ведро цемента, 3 ведра песка, 3 ведра щебня (фракция 20х20, 20х40) и ориентировочно 20% воды от общего объема замеса.

Перед заливкой бетона в подготовленные приямки нужно точно по уровню установить все металлические элементы - трубы столбов и каркас для ленточного фундамента. Закладные детали необходимо закрепить, чтобы при заливке бетоном они не сместились.

После заливки следует проверить вертикаль закладной трубы, а если необходимо, подправить и зафиксировать ее положение.

Во время укладки бетон нужно трамбовать для исключения появлений в нем пустот. Желательно накрыть залитый фундамент для защиты от прямых солнечных лучей. Первые несколько дней после заливки бетон нужно увлажнять водой. При температуре +20ºС через 28 дней бетон наберет окончательную прочность. Но кирпичный столб можно начинать возводить уже через неделю после заливки. Квадратную трубу в фундаменте сверху также нужно закрыть на случай дождя.

Устройство закладных деталей и металлических накладок:

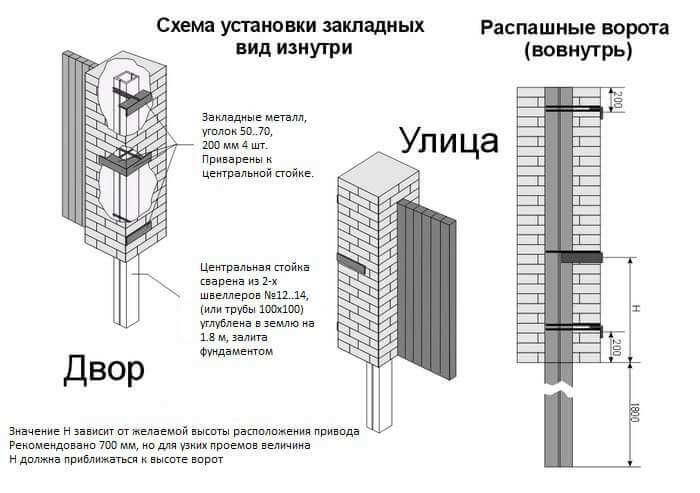

Закладные детали предназначены для крепления металлических накладок, на которых в дальнейшем будут держаться створки. Закладные детали для крепления накладок необходимо вывести на грани столбов, но с фиксацией к сердечнику. Есть много вариантов из чего делать эти элементы, я предлагаю их изготовить из металлического уголка 50х50 мм длиной 65-70 мм, а также арматуры диаметром 8 мм. На каждом столбе устанавливают не меньше трех закладных для металлических планок.

Нижняя закладная деталь устанавливается после первых трех рядов кирпичной кладки. Верхняя деталь, ниже верха стойки на 5 см, а средняя посредине между верхней и нижней закладной. Для надежного крепления закладные необходимо приварить к металлической трубе столба.

Металлические накладки крепятся к установленным закладным сваркой. Рекомендую использовать прямоугольную трубу 60х30 мм, так как ее проще крепить. Вверху трубу нужно закрыть заглушками, или просто заварить, это исключает проникновение осадков внутрь и защищает металл от коррозии.

Если Вы в дальнейшем планируете автоматизировать свои ворота, при кладке столбов необходимо сразу установить закладные детали для монтажа приводов.

Если столбы уже готовы, можно на опорах закрепить металлические пластины при помощи анкерных болтов. На схеме видна такая пластина для крепления привода по центру створки ворот.

После крепления накладок к закладным, устанавливаем (привариваем) навесы (петли).

Приварка петли к металлическим накладкам и створкам должна выполняться сплошны швом. Петли желательно использовать с металлическим шариком внутри, что облегчит ход ворот. Расстояние между петлями должно быть максимально возможным, что также сделает более легким ход створки.

Изготовление каркаса створки:

Опишу далее изготовление створки без калитки, так как в большинстве случаев при высоте ворот 2-2,2 м высота проема калитки будет составлять не более 1,8 м. При высоком росте человека возможен удар головой о верхнюю перекладину, поэтому в ряде случаев калитка, встроенная в створку, не практична. Если же Вы захотите изготовить створку с калиткой, можно посмотреть отдельную статью.

Каркас ворот изготавливается из прямоугольных труб, так как это самый удобный вариант. Для ворот шириной 3-3,5 м и высотой 2-2,5 м, понадобится труба 60х30 мм для несущего каркаса, и 30х20 мм для вспомогательного. При большем проеме понадобится более мощный несущий каркас.

Изготовление каркаса удобнее производить на монтажном столе или на плоской ровной поверхности. В процессе сварки каркаса, после прихватки проверяйте уровнем и линейкой, правильность размеров и только затем делайте окончательную сварку.

Вначале привариваем одну стойку к нижней трубе каркаса под прямым углом:

Далее вторую:

Потом крепим перекладину:

Когда несущая рама готова необходимо проверить диагонали, чтобы они были одинаковыми, иначе ворота будут перекошены.

После того как несущий каркас сварен, по его внутреннему периметру привариваем вспомогательный, из трубы 20х30 мм. Он нужен для того чтобы к нему прикрепить профнастил. Сваривать нужно не сплошным швом (чтобы раму не повело), а прихватками длиной шва 15-20 мм с шагом 20-30 см – при этом Вы сэкономите электроды и время.

Когда Вы варите трубы внутреннего каркаса старайтесь, чтобы его край находился точно по центру трубы наружного каркаса - тогда можно будет прикрутить профнастил, чтобы он был слегка утоплен в створку.

Когда по внутреннему периметру приварен вспомогательный каркас, привариваем горизонтальную перемычку из трубы 20х30 мм.

Затем из такой же трубы крепим вертикальную перемычку. Что Вы прикрепите первым: горизонталь или вертикаль - значения не имеет.

Если Вы планируете в дальнейшем устанавливать автоматику на свои ворота, необходимо предусмотреть специальную перемычку на створке, к которой будет крепиться кронштейн привода. При креплении привода по центру створки используется центральная перемычка. Если расположение автоматики планируется вверху или внизу дополнительная перемычка так же не нужна, так как используется верхняя или нижняя труба каркаса створки. Если выбрано другое место крепления, нужна дополнительная перемычка из трубы 60х30 мм. Поэтому Вам сразу нужно определить высоту установки привода.

После завершения сварочных работ необходимо зашлифовать швы болгаркой, очистить каркас от ржавчины, обезжирить и только потом его прогрунтовать. Профнастил можно крепить к каркасу, когда створка еще не закреплена на петлях (навесах) или же после ее установки. Крепить профнастил нужно отдельными листами как можно плотнее к каркасу.

Кроме того, сейчас появился альтернативный вариант - изготовление каркаса из Т-профиля.

Установка замка:

При изготовлении каркаса, нужно заранее продумать каким будет замок – накладной или врезной. Можно воспользоваться обычным врезным механическим замком.

Использование электромеханического замка позволит открыть ворота на расстоянии. К нему необходимо будет подвести электропитание, и сам замок стоит дороже обычного.

Изготовление вырезов в каркасе зависит от конкретной модели замка. Болгаркой прорезают соответствующие вырезы под место установки.

В большинстве случаев замок устанавливают на высоте 80-90 см от земли.



Крепление створок к опорам:

После сварки всего каркаса к нему, как и к металлическим накладкам, нужно приварить петли. Затем створку можно «вешать» на столбы. Предварительно петли нужно смазать и проверить качество их исполнения - хорошие петли должны легко вращаться вокруг своей оси.

Если створка очень тяжелая для монтажа используют кран. После того как створки установлены, к их каркасу можно прикрепить профнастил при помощи саморезов по металлу длиной 19 мм.

Монтаж дополнительных элементов:

Механический упор, штыри для фиксации створок и прижимная планка это необходимые элементы ворот.

Механический упор служит для остановки и фиксирования ворот в конечных точках и представляет собой две металлических пластины, одна из которых приваривается к створке, а вторая крепится в основании проезда. Толщина металла этих пластин обычно берется 3-4 мм. Нижнюю (ответную) пластину устанавливают, когда выполняется твердое покрытие проезда.

Штыри фиксации створок устанавливаются чтобы была возможность зафиксировать створки в открытом или закрытом положении.

Для изготовления штыря обычно используют кругляк диаметром 10-12 мм. Стержню нужно предать Г-образную форму. Длинный его отрезок должен быть около 50 см, а короткий приблизительно 15 см.

Штырь должен перемещаться в трубе диаметром 12-15 мм - этот отрезок трубы сваркой нужно прикрепить к створке на высоте 30-40 см от уровня земли.

В основании проезда тоже нужно заподлицо установить трубы диаметром 12-15 мм, в которые будет входить штырь.

Прижимная планка представляет собой металлическую полосу, которая крепится к одной из створок со стороны двора. Когда одна створка прижимает другую в закрытом положении, зазор между ними закрывается.

Планку крепят участками по 10-15 мм, через 20-30 см – так каркас створки не поведет. В качестве материала прижимной планки обычно используют металлическую полосу толщиной не менее чем 1 мм. Ее ширина должна быть такой, чтобы был обеспечен нахлест на прижимаемую створку не менее 5 мм.

Установка автоматики

Также на распашные ворота можно поставить автоматику которая будет открывать ворота с пульта всего одним нажатием

Вообще существует 2 типа установки автоматики: внутрь и наружу. Поверьте, в установке автоматики нет ничего сложного и это вполне можно сделать своими руками

Более детально про установку автоматики для распашных ворот, можно прочитать в следующих материалах:

Кроме того, рекомендуем Вам ознакомится и с таким материалом как: Как выбрать автоматику для распашных ворот. Эта информация позволит вам сделать правильный выбор автоматики которая идеально подойдет под ваши ворота

монтаж и программирование универсальных автоматических распашных и раздвижных ворот, установка столбов

Ворота обязательно должны быть на любом участке. Но важно не только подобрать идеально подходящий вариант конструкции, следует разобраться и с особенностями их монтажа. Даже в том случае, когда ворота ставит профессиональная бригада, нужно контролировать ее действия. Для каждого типа входных конструкций есть свои определенные правила монтажа.

Виды

Развитие технологий привело к появлению различных типов ворот, но в большинстве случаев используют традиционные распашные изделия. Их делают разделенными на две части, каждая из которых открывается в свою сторону. Оба сегмента могут быть оснащены автономным электроприводом. Довольно часто встречаются откатные решения, полотно которых при открытии отходит в сторону.

Движение всей конструкции, разумеется, происходит одновременно и от одного источника питания (мускульной силы либо мотора). Для движения используется роликовая схема, перемещение идет по рельсам. Секционный тип ворот применяется преимущественно в гаражах и подобных сооружениях.

Использовать рольставни (рулонные конструкции) целесообразно для киосков, ларьков, павильонов и многих других построек. Также их применяют в витринах. С помощью роллетных систем обеспечивается полное соответствие необходимым габаритам проема, вследствие чего уровень теплоизоляции и защита от посторонних шумов оказываются на очень высоком уровне.

Оборудовать калитки нужно в гаражах и на садовых (загородных) участках, когда требуется входить и выходить без открытия основной части конструкции. Это очень удобное и практичное решение. Для антикражных ворот свойственна повышенная прочность и устойчивость к разрушительным механическим факторам и целенаправленным попыткам взлома. У подъемных вариантов ворот есть самые разные характеристики и прежде всего высота, на которую поднимается полотно.

Опоры

До начала монтажа ворот требуется подготовить опоры (столбы), поскольку они должны будут выдержать нагрузку в процессе эксплуатации максимально долго. К распашным воротам подходят опоры, выполненные из:

  • дерева;
  • железобетона;
  • металла.

Сравнительно легкие створки (не более 30 кг) можно вешать на стойки из деревянного бруса сечением 100х100 мм. Альтернативой ему оказываются бревна диаметром 160 мм. Когда полотно имеет массу больше 30, но меньше 80 кг, правильнее будет использовать бетон либо трубы диаметром от 120 и толщиной от 4 мм. Если выбирается брус, его сечение должно составлять минимум 140х140 мм, бревна менее 20 см также непрактичны.

Для наиболее тяжелых конструкций рекомендуют ставить трубы от 14 см в поперечнике со стенкой 0,5 см и выше либо швеллеры, начиная от 100х100 мм.

Отсюда следует, что искать универсальный вариант не следует, он должен подбираться под решение конкретной задачи. Необходимо позаботиться еще и о том, чтобы опоры для ворот и для забора совпадали между собой стилистически и технически. На песчаном, мягком или периодически заболачиваемом грунте выемки нужно связывать траншеей и создавать армированные перемычки между соединяемыми элементами.

Нельзя работать с опорами до полного застывания бетона. При перекашивании столба его вынимают и создают закладку заново.

Как сделать каркас?

Столбы очень важны, однако не менее важно подготовить хорошую конструкцию для самих ворот. Каркас их формируется из железных труб, чаще всего для работы берут прямоугольные профили 3х5 см. Разметка производится по габаритам, соответствующим проему ворот, после чего трубы нарезают, а фрагменты сваривают горизонтальным швом. При работе рекомендуется применять электроды диаметром 0,3 см. Методика работы следующая:

  • размещают все детали на земле;
  • связывают их при помощи предварительной сварки;
  • тщательно подгоняют фрагменты до максимально строгого четырехугольника;
  • проваривают стыки;
  • усиливают их при помощи листовых металлических накладок;
  • повторяют эту работу со вторым комплектом подвесов;
  • обязательно следят, чтобы от полотна до поверхности земли оставалось примерно 80 мм свободного пространства.

Ключевое внимание требуется уделить петлям. И для ворот, и для калитки их нужно делать массивными. Пару петель на створку и столько же на калитку использовать вполне достаточно. В процессе подготовки петель нужны 6 металлических пластин величиной 30х40 мм, причем слой металла должен составлять свыше 0,3 см. Обрезки труб служат для нарезки прямоугольников, которые распрямляют ударами молотка.

Нужно внимательно проверить, нет ли на пластинах ржавчины, и если есть, ее предварительно убирают.

Каждая петля образуется парой деталей; сегмент со штырем нужно приваривать к столбу, другой фрагмент – к одной и другой створкам. Свариваемый участок основательно зачищается, сверлятся отверстия шириной не более 0,3 см. В пластине, идущей на створки, требуется сделать четыре отверстия, а для столба достаточно и одного.

Особенности монтажа

Но вот изготовление каркаса завершено, настает пора, собственно, монтажа. В качестве стоек для откатных и складных «гармошек» берут элементы, не рассчитанные на повышенную нагрузку. Потому целесообразно применять трубы круглой либо квадратной формы, сечение которых варьируется от 640 до 1000 мм. Но устройство ворот и калиток, в которых использован подвесной механизм, иное – стойки нужно подбирать аналогично тем, которые ставятся под средние и тяжелые створки.

Чтобы избежать ошибок, рекомендуется обращаться к профессионалам.

Ставя ворота своими руками, нужно делать подземный сегмент стоек ровно в 1/3 их высоты для каждого случая. Варьировать приспособление к тяжести створок можно, меняя величину лунки:

  • под легкие ворота от 0,25 до 0,35;
  • под средние – от 0.35 до 0,45;
  • под тяжелые – от 0,45 до 0,70 м.

Если требуется регулировка ворот, нужно сразу выбирать комплект петель, которые могут настраиваться; конструкции, не имеющие такой опции, настроить не получится.

При закреплении распашных ворот нужно перевязывать проволокой каждый из навесов, тогда они не сползут вниз в момент установки шаблонов нижнего зазора. Ставя сдвижные металлические ворота, лучше выбирать консольный вариант с механикой, поскольку такая конструкция неограничена по высоте и работает бесшумно. Можно приступать к монтажу даже без готового проема, но обязательно требуется обеспечить прямой забор с открывающей стороны.

Сдвижные ворота можно делать и на рельсовых полосах, такое решение обеспечивает прочность и сопротивляемость сильным ветрам даже в случае самостоятельной установки. При этом легко создать конструкцию шириной до 600 см, но непременно требуется подготовить проем и систематически очищать механизм, чтобы избежать затруднений при открытии. Чтобы установить сдвигающиеся ворота правильно, нужно прикреплять их торсионной пружиной к потолку помещения. Свои тонкости имеет и работа с отдельными категориями ворот.

Распашных

Прежде всего, створки нужно подсоединить к стойкам в положении лежа, лишь когда это сделано, стойки внедряют в заблаговременно проделанные лунки. Под элементы нужно подкладывать кирпичи, бруски либо другие материалы, которые помогут сохранить низовой просвет от 10 до 15 см. Створки должны подпираться откосами, причем после максимально точной сверки их размещения в горизонтальной и вертикальной плоскостях.

Основания стоек после точного размещения бетонируют и ждут высыхания раствора в ближайшие 3 или 4 дня. Только после его полного затвердевания можно спокойно использовать ворота.

На неровной поверхности требуется сначала найти самую высокую точку, с которой будет соприкасаться нижняя грань. Когда конструкция съемная, подход заметно проще, особенно при выставлении необходимой высоты. Можно даже сразу смонтировать стойки, и только после их монтажа крепить створки. Навесы целесообразно фиксировать на стойки и створки, когда они лежат на земле, после чего убрать их и поставить столбики. Вершины стоек нужно размещать в одну линию, чтобы их высота оказывалась строго одинаковой.

Небольшие перепады высот могут быть устранены за счет помещения шайб в навесы либо перевешивания самих навесов. Легкие ворота иногда крепят на изначально смонтированные стойки; но если они тяжелее, такой шаг неправилен. Тяжеловесные распашные ворота на кирпичной или каменной кладке не должны жестко сцепляться между собой. Если поступить так, механические, вибрационные и ветровые нагрузки станут стремительно разрушать стойки.

Откатных

Откатные (раздвижные) ворота, как и распашные, начинают монтировать с монтажа опорных конструкций, вынимая грунт, закладывая столбы и бетонируя их. Разница обнаруживается, когда начинают готовить фундамент: он должен быть выполнен на базе банкетки, в которую входят швеллер (на ½ длины проема) и арматура. Вынимать грунт под основание нужно, когда сварка банкетки завершена. Дно траншеи засыпают смесью гравия и песка, только после этого туда кладется каркас.

Заливке банкетки слоем бетона должно предшествовать проведение проводов, которые будут подавать ток на электрический привод. В большинстве случаев их ввод организуется в средней части фундамента. На выверенной по уровню рабочей площадке раскладывают заготовки труб из профиля, которые прихватывают при помощи сварочного аппарата. Подогнав размеры и углы, можно сваривать трубы окончательно, на обрешетку идут трубные детали более мелкого сечения.

Балка задвигается в проем ворот, затем крепят несущие тележки и приваривают каркас к балке. Завершением работы оказывается присоединение верхнего кронштейна; каждый блок покрывается грунтовкой и краской. После выставления каркаса на место, можно начинать работы с обшивкой. Обычно откатные ворота обшивают теми же декоративными материалами, что и распашные. Процесс автоматизации начинается с крепления зубчатых реек к приводам. Такая рейка станет управлять ходом полотна.

Секционных

Секционные ворота могут быть установлены даже в маленьких пространствах, потому что полотно в момент открытия уходит под самый потолок. Основной материал нужно обработать полимерами, чтобы он сохранил свои потребительские качества дольше. Иногда такие ворота оборудуются крепкими проемами для окон, чтобы гарантировать естественное освещение, а применение сэндвич панелей для создания полотна улучшает теплоизоляцию. Монтаж секционных ворот требует использования:

  • молотка;
  • комплекта ключей и отверток;
  • плоскогубцев;
  • шуруповерта и перфоратора;
  • рулетки;
  • уровня строительного.

Раскрыв установочный комплект, опытные люди сначала проверяют, все ли есть в наличии. Ставить секционные ворота можно только при условии, что притолока и потолок достаточно прочны. Желательно иметь притолоку от 30 см и выше, это помогает сократить стоимость конструкции. Проем штукатурят, непрочные покрытия убирают до самого основания. Пол выравнивают по горизонтали, чтобы полотно прилегало лучше. Направляющие ставят только после того, как обозначены точки крепления.

Малейший перекос способен очень сильно повредить секционным воротам, потому вместо деревянных прокладок знатоки рекомендуют применять проставки из металла. Вслед за направляющими крепят детали управления и подъемный аппарат. Полотно ставить следует максимально аккуратно, чтобы не поломать дорогое изделие. Лучше проверить все параметры неоднократно, чем впоследствии устранять проблемы.

Секционные ворота в большинстве случаев монтируют вдвоем, потому что с напарником работать намного проще.

Настройка автоматики

Программирование схем автоматических электроприводов должно производиться с участием профессионалов. Даже когда нет твердого решения о применении автоматики, потребуется позаботиться об укладке и креплении кабеля заблаговременно. При подключении его к домашним сетям используется трубка из пластмассы либо металла. По мнению специалистов, правильно будет зарыть провод на 0,2-0,3 м в грунт, причем оголенные края изолируются максимально тщательно при помощи изоляционной ленты либо специальных приспособлений.

При выборе электродвигателя для въездных ворот требуется учитывать, что он способен приводить в движение только створки определенной массы и геометрии. Настройка оборудования будет бесполезна в том случае, если мотор просто-напросто не способен выдержать установленную конструкцию.

Рекомендации

Окрашивать любые ворота практичнее всего при помощи краскопульта, но если его нет, можно ограничиться кистью. Желательно использовать защитные приспособления – специальные очки и перчатки. В случае, когда на участке пучинистый грунт, требуется на глубине 150 см сделать раму из стальной арматуры и бетона, и уже к арматуре приваривают опорные трубы.

Фундамент минимум в 1,5 м нужно создавать, если монтируется столб из кирпича, бетона или натурального камня. Закладные элементы, приваренные к трубе, должны выводиться за пределы периметра столба, потом на них навариваются петли. Когда все это закончено, изделие обкладывают кирпичами и формируют столб, внутреннюю часть которого наполняют бетоном. Важно помнить, что цемент должен застывать не меньше 7 дней. Двустороннюю зашивку делают таким образом, чтобы ее материал оказался на одном уровне с трубами наружных каркасов.

Односторонняя зашивка выполняется со сдвигом внутренних труб к краям. Для присоединения облицовочных материалов требуется применять саморезы либо заклепки. Очищение металла от следов коррозии достигается не вручную, а УШМ с щеткой из металла, причем завершается обработка нанесением бензина либо растворителя. Дальнейшее улучшение поверхности достигается за счет грунтовки под эмалевую краску. При проведении сварки требуется шлифовать все получившиеся швы.

На дачном участке целесообразно применять как полотно кованую решетку либо сетку Рабица. Альтернативу им представляют:

  • листовая сталь;
  • профлист;
  • поликарбонат;
  • древесина;
  • кованые детали декоративного назначения.

Независимо от использованной конструкции, требуется выверять установку столбов и подвешиваемые створки с помощью уровня. Обязательно оставляются технические зазоры в промежутках створок и над землей, это позволит свободно открывать ворота при перекосе, подвижках (осыпаниях) грунта, выпадении снега.

О том, как установить автоматические откатные ворота, смотрите в следующем видео.

Распашные ворота с электроприводом своими руками: пошаговая инструкция с фото


09. 04.2019 Бендер Родригес Самоделки

Добавление ворот в ваш дом дает престиж и стиль. Когда они закрыты, они хорошо видны снаружи и внутри объекта. Такие устройства могут быть сделаны из различных материалов, и есть стиль, подходящий для любой собственности. Сделанные своими руками распашные ворота с электроприводом могут управляться вручную или автоматизироваться с помощью системы двигателей, защитных устройств и оборудования контроля доступа. Модели могут комбинироваться по собственному усмотрению.

Благодаря автоматизации ворота можно открывать и закрывать удаленно, используя различные устройства в зависимости от вашей системы. Больше не нужно выходить из машины под дождем, чтобы отпереть и открыть полотна, проехать через них, а затем снова выйти из машины, чтобы закрыть такую конструкцию.

Для чего нужна автоматизация

Сделанные своими руками распашные ворота с электроприводом обеспечивают уровень безопасности, который невозможен при ручных конструкциях. Даже тот простой факт, что они остаются закрытыми, а не широко открытыми, может сдерживать от мыслей проникнуть злоумышленников. Но их роль в качестве поставщика защиты собственности связана с несколькими оговорками.

Поскольку автоматические ворота можно оставить закрытыми, когда домовладельцы находятся внутри или вне дома, вход через ворота контролируется. Это означает, что доступ должен предоставляться только утвержденным посетителям, а нежелательные не допускаются. Однако при обычной работе предоставление доступа к транспортному средству, управляемому утвержденным посетителем, также позволяет нежелательным пассажирам получить доступ.

Если ворота движутся достаточно медленно, пешеход, ожидающий у конструкции, также может прорваться. И любой, достаточно ловкий человек, чтобы перелезть через небольшое полотно, не беспокоится, если оно закрыто.

Есть также ситуации, когда сделанные своими руками распашные ворота с электроприводом должны открываться, чтобы обеспечить доступ к машинам скорой помощи. Если пожарная сигнализация активирована, полотна должны открыться, чтобы позволить службам заехать внутрь двора. Но если срабатывает охранная сигнализация, должны ли ворота открываться или оставаться закрытыми, вопрос интересный. Это целые автономные системы и комплекты, которые сейчас широко распространены.

Системы контроля доступа к видеодомофону дают возможность видеть посетителей перед тем, как подтвердить вход, открыв ворота. Этот повышенный уровень безопасности может работать даже в любой точке мира с помощью мобильных телефонов, на которых установлены системы GSM.

Определенно, есть преимущества безопасности, которые автоматические ворота предоставляют по сравнению с ручными моделями, но безопасность не является главным преимуществом таких устройств.

Выбор подходящей конструкции

Первое, что увидят посетители, — это вход, через который они пройдут, чтобы попасть в собственность. Если у этого входа есть сделанные своими руками распашные ворота с электроприводом, они создадут первое впечатление.

Выбор правильных конструкций может значительно улучшить внешний вид объекта и даже повысить его ценность.

Огромное разнообразие различных дизайнов и доступных строительных материалов означает, что есть много вариантов для всех типов собственности, стилей и размеров.

Деревянные ворота по-прежнему очень популярны и имеют великолепный естественный вид, который многие любят. Это также хорошо работает с более традиционными стилями экстерьера.

Железные ворота могут быть очень внушительными и их часто можно увидеть на длинных поручнях. Они хорошо сочетаются с крупными объектами и домами.

Как деревянные, так и железные ворота могут быть окрашены в соответствии с существующими цветовыми решениями, но естественный вид дерева часто сохраняется.

Железные ворота будут ржаветь, а деревянные гниют и трескаются, если о них не позаботятся. В обоих случаях, пренебрежение регулярным обслуживанием этих конструкций может привести к тому, что недвижимость будет выглядеть хуже, а не лучше.

Более современные варианты включают алюминиевые ворота, которые могут быть выполнены в стилях и отделках, которые имитируют дерево или железо.

Алюминиевые ворота за последние годы подешевели благодаря современным технологиям производства и усовершенствованиям систем покрытия поверхностей. Они становятся все более популярными, так как они легче, устойчивее к коррозии и требуют гораздо меньшего ухода, чем деревянные или железные варианты.

Как работает автоматизация

Система автоматизации самодельных распашных ворота с электроприводом, предназначенная для удаленного открывания и закрывания, состоит из множества компонентов. В зависимости от модели они могут иметь разную конструкцию.

Люба модель всегда должна включать в себя двигатели, которые перемещают полотна, устройства безопасности, которые установлены и настроены для остановки движения полотен, и устройства для контроля, когда конструкции открываются и закрываются.

Передатчики автоматики

Передатчики, пульты дистанционного управления — все это названия для ручных контроллеров, используемых для открытия и закрытия самодельных распашных ворот с электроприводом

Количество кнопок на передатчике соответствует количеству каналов, которыми обладает пульт, и количеством отдельных операций, которыми может управлять электронный модуль.

Системы контроля доступа

Отвечая на вопрос о том, как сделать автоматические распашные ворота своими руками, следует затронуть тему систем безопасности. Простейшая система контроля доступа — кнопка, расположенная за оградой. Еще одна кнопка в доме управляет конструкциями при нажатии.

По указанию пульта дистанционного управления или систем контроля доступа органы управления двигателем затвора управляют моторами, которые открывают и закрывают полотна.

Электродвигатели или гидравлические системы используются для распашных конструкций. Моторы с такими системами поворачивают устройства как минимум на 90 градусов на шарнирах стойках, а двигатели толкают и тянут одиночные детали вдоль направляющих, проложенных через вход привода.

Двигатель конструкции

Рассматривая вопрос о том, как сделать автоматические распашные ворота своими руками, стоит поговорить о двигателях. Они играю основную роль во всей системе. Как раздвижные, так и консольные ворота имеют зубчатую рейку, установленную вдоль их внутренней поверхности. В двигателях затвора используется зубчатая шестерня, установленная на выходном валу мотора, который входит в зацепление со стойкой на конструкции.

При работе двигателей вращается шестерня, которая открывает или закрывает ворота в зависимости от направления работы мотора.

Распашные ворота используют двигатели, закрепленные на статических опорах, столбах или в земле. У них есть рейка, которая соединяет их с полотнами. Мотор перемещает конструкцию, которая толкает или тянет объект в нужную сторону.

Поскольку ворота фактически являются рычагом, для перемещения требуется меньшее усилие, если рычаг установлен на полотнах дальше от петель. Если поручень привода прикрепляется к конструкциям ближе к точке поворота (шарниры), для перемещения требуется большее усилие.

В отличие от двигателей с раздвижными конструкциями, принципы работы мотора с распашными воротами различны. Ниже перечислены различные типы двигателей для таких моделей полотен, принципы их работы, их сильные и слабые стороны.

Гидравлические плунжерные устройства

Сделать своими руками автоматическое открывание распашных ворот можно при помощи этого простейшего механизма. Монтаж его проводится быстро. Длинные, тонкие корпуса и рычаги плунжерных двигателей обеспечивают относительно незаметную установку автоматики для конструкции. Оболочка мотора содержит гидравлический поршень, который выталкивается и втягивается обратно во время работы.

Конец корпуса двигателя прикреплен к стойке или планке затвора, а конец рычага поршня прикреплен к балке. Когда поршень полностью втянут, ворота открыты. Полотна закрываются путем выталкивания объекта из корпуса двигателя.

Гидравлические цилиндры — довольно эффективный метод автоматизации ворот, так как рычаг поршня крепится к полотнам на достаточном расстоянии от петель. Однако, поскольку на сборку влияет наклонное давление на конструкцию привода, необходимо тщательно выровнять установку.

В случае утечки гидроцилиндров они теряют рабочее усилие, поэтому их должен осматривать специалист каждые шесть месяцев. Все двигатели с распашными воротами нуждаются в регулярной смазке точек крепления механизма.

Линейный винтовой распашной двигатель

Также можно сделать своими руками автоматическое открывание распашных ворот с использованием более распространенной модели мотора. Они имеют большой запас повторений. Линейные винтовые двигатели часто выглядят как длинный, тонкий корпус мотора без рычага. Однако рычаг находится внутри устройства и представляет собой резьбовой вал. Это видно по широкой щели в корпусе двигателя затвора.

Точка крепления ворот имеет внутреннюю резьбу и крепится на резьбовом рычаге. Мотор затвора вращает вал, и поскольку точка крепления зафиксирована на затворе, он привинчивается вдоль вала и толкает затвор, как открытый, так и закрытый.

Как и поршни, линейные винтовые двигатели требуют тщательного выравнивания во время установки. Это также мощные механизмы, способные автоматизировать большие металлические распашные ворота с калиткой с электроприводом. Нагрузка при этом может быть до 250 кг.

Самые быстрые устройства

Существуют быстрые версии воротных моторов, а производитель Somfy предлагает линейку высокоскоростных распашных конструкций. Однако существует разница в расстоянии, пройденном двигателями с различными типами конструкций. Электропривод для распашных ворот Somfy один из лидеров по скорости активации и перемещении полотна. Модели подходят под разные виды ограды.

С зазором между столбами 4 м, раздвижные ворота перемещаются более чем на 3,141 м, открывая 90 градусов. Несмотря на различия в типе движения (скольжение и вращение) и двигателе, такие конструкции работают немного быстрее из-за этого.

Установка электрических полотен своими руками

Некоторые производители комплектов для автоматизации ворот и двигателей рекламируют свое оборудование как устройства для самостоятельного монтажа. Это сделано, чтобы показать, что системы могут быть установлены относительно легко и что они не требуют детальной настройки элементов управления конструкции.

Однако это не учитывает безопасность металлических распашных ворот с калиткой с электроприводом. Опытный установщик конструкций должен быть в курсе мер предосторожности и требований, чтоб он мог установить полностью функционирующую, надежную автоматизированную систему.

Электрик отлично подходит для работы с электричеством. Садовник знает, как подготовить почву и построить фундамент для колонн. А установщик системы безопасности может собрать индивидуальную систему безопасности из отдельных компонентов.

Это все навыки, необходимые для установки распашных ворот с электроприводом с автоматическим открыванием, но ни один из специалистов, описанных выше, не работает с конкретными проблемами безопасности, с которыми сталкивается монтажник таких сетей. Поэтому стоит быть готовыми к тому, что придется решать сразу несколько задач, от земляных работ, до подключения калибровки цифровых модулей.

Монтаж

Распашные ворота с электроприводом с автоматическим открыванием обычно представляют собой системы с батарейным питанием с низким напряжением, и они являются безопасными и доступными вариантами для большинства домов. Трансформатор часто поддерживает заряд, но в некоторых случаях используются солнечные батареи.

Для пользователей важно прочитать инструкции по эксплуатации, прилагаемые к системе открывания ворот. Они предоставляют конкретные руководства о том, какой тип батареи или солнечной панели требуется для каждой установки.

В большинстве случаев не требуется никаких электриков или профессиональных сварщиков в процессе монтажа оператора распашных ворот. С правильными инструментами и указаниями покупатель может установить самостоятельно комплект всего за несколько часов.

Что нужно учесть перед началом установки

Перед началом установки важно ознакомиться с руководством, входящим в комплект поставки производителя. Кованые распашные ворота с электроприводом используют большое усилие, поэтому людям важно ознакомиться с инструкциями по технике безопасности для каждой конкретной модели.

Это помогает избежать любой потенциальной опасности во время или после монтажа. Покупатель также должен убедиться, что купленный оператор качелей подходит для своего размера, веса и класса.

Подготовка к установке

Убедитесь, что качели, уровень и отвес ворот свободны на петлях, не ржавые и не повреждены. Полотна должны полностью открыться, не задевая землю. Если ворота весят более 100 кг, то в целях безопасности они должны иметь подшипники. Вы можете ознакомиться с фото распашных ворот с электроприводом, которые были установлены самостоятельно. Как видно, система практически незаметна.

Необходимые материалы и инструменты

Монтаж электропривода распашных ворот начинает с подготовки необходимых инструментов.

Соберите все необходимые материалы перед началом установки:

  1. Описание к модели привода.
  2. Отвертка для поворота открывающих винтов.
  3. Электрическая дрель используется для сверления отверстий.
  4. Уровень для измерения горизонтальной поверхности.
  5. Рулетка используется для измерений.
  6. Хомуты чтобы зафиксировать сборку на месте.
  7. Гаечный ключ для затяжки болтов и гаек.
  8. Низковольтный провод требуется для подачи питания на блок управления.
  9. Батарея используется для обеспечения питания на основе конкретной модели.
  10. Открытые скобки для установки кронштейна в сборе.
  11. Кронштейн крепления ворот необходим для усиления ворот.
  12. Вилка электроцепи чтобы запустить мотор.
  13. ПВХ трубопровод для защиты и прокладки проводки.

Если рассматривать, как пример, электропривод распашных ворот Nice, то он содержит все необходимые детали для проведения полного монтажа. Необходимо при выборе конкретного набора проверять его комплектность.

Установка механизма открывания

Есть шесть основных шагов для установки распашных ворот наружу с электроприводом. Далее будет подробно описан каждый шаг. Алгоритм обобщен и используется практически для каждой модели моторов и систем привода.

Шаг первый: Определите положение открывания и установите опорный кронштейн

Не устанавливайте устройство открывания ворот снаружи, где люди могут легко получить к нему доступ. Он должен располагаться рядом с внутренней осевой линией полотна. Это помогает минимизировать скручивание конструкции, когда открыватель активен.

Как только ворота установлены, пришло время собрать кронштейн стойки. Эта сборка создает пространство между оператором и подвижной конструкцией. Для начала прикрепите кронштейн к передней части сошника. Откройте ворота и полностью извлеките рычаг открывания. Отрегулируйте кронштейн по уровню и используйте с-образные зажимы, чтобы зафиксировать узел на месте. Стоит отметить, что подключение электропривода распашных ворот осуществляется строго по схеме. Это необходимо для равномерного распределения нагрузки.

Шаг второй: Установите рычаг открывания и стопорные пластины

Чтобы сделать самодельные автоматические распашные ворота своими руками, потребуется 2-3 человека. Одному будет тяжело фиксировать каждый элемент. Установите рычаг открывания на узел кронштейна. Убедитесь, что это сделано на одном уровне. Запорная пластина помогает стабилизировать ворота, когда они закрыты. Отсоедините рычаг открывания и закройте полотна. Переместите пластины в правильное положение и надежно затяните их болты, затем снова откройте ворота и установите рычаг.

Шаг третий: Настройка блока управления

Для того чтобы настроить автоматическое открытие распашных ворот своими руками, может потребовать электронный блок управления. Однако не все модели его имеют. Поставьте электронный модуль на высоте не более 1 метра от земли, чтобы защитить его от погодных воздействий.

Он должен быть близко к линии электропередачи переменного тока. Снимите крышку с коробки и вставьте соответствующие кабели питания, используя правильные сочетания цветов.

Шаг четвертый: Подключение силовых кабелей и трансформатора

Вставив кабели питания в блок управления и подключив провода к соответствующим клеммам, установите трансформатор или солнечную панель, в зависимости от модели, чтобы заряд продолжался. Не подключайте такие устройства одновременно, так как это может повредить блок управления открывания ворот. Обратитесь к руководству пользователя, чтобы определить, какой из этих двух типов энергоносителей подходит. Подключить автоматические гаражные распашные ворота своими руками можно по этому принципу. Важно не нарушать электроцепи.

Шаг пятый: Установите аккумулятор

Большинство открывателей ворот имеют свои собственные батареи. Подсоедините аккумулятор к соответствующим проводам на терминале. Проверьте, идет ли питание. Важно правильно подключить все клеммы на соответствующие места. Схема по установке электропривода распашных ворот должна прилагаться в инструкции. Важно правильно рассчитать нагрузку на каждый модуль.

Шаг шестой: Отрегулируйте настройки сошника

Обратитесь к руководству, чтобы настроить своими руками механизм для автоматических распашных ворот, передатчика, времени закрытия, предел положения и силу скручивания. Отрегулируйте эти параметры в зависимости от веса и размера конструкции.

Установка такой конструкции относительно проста, если потребитель следует правильным инструкциям. В целях безопасности важно всегда читать меры предосторожности, приведенные в руководстве к устройству, так как это электрические системы, и могут произойти несчастные случаи.

Что делает электрические устройства небезопасными

Создавая систему автоматизации ворот на заказ из отдельных компонентов, монтажник создает новое оборудование. Оно состоит из системы автоматизации полотен, самих несущих конструкций, столбов, систем безопасности и оборудования контроля доступа.

Эта модульная конструкция уникальна, так как она единственная, построенная в этом месте с такой комбинацией компонентов для определенного типа использования. В результате этого есть уникальный набор потенциальных проблем безопасности.

Безопасность механизма

Как правило, риски сгруппированы в различные типы потенциальных травм, включая ушибы, порезы и даже переломы.

Травмы могут быть вызваны контактом с движущимися воротами или в сочетании с движущимися воротами и другими объектами, такими как стойки полотен, металлические перила, кронштейны двигателя, стены или припаркованные транспортные средства. Главное правильно при монтаже рассчитывать расстояния.

Распашные ворота в идеале должны поворачиваться внутрь, чтобы они не выступали на тротуары или даже на дороги. Это может создать аварийную ситуацию.

Раздвижные ворота не должны устанавливаться на склоне, так как это может привести к перегрузке двигателя. И очень широкое открытие может представлять проблемы с размером и весом ворот. В этих случаях можно рассматривать складные, а не раздвижные или распашные модели конструкции.

Тестирование агрегата

Перед установкой и выбором конкретной модели привода необходимо изучить следующие вопросы:

  1. Размер и вес ворот.
  2. Сколько силы требуется, чтобы сдвинуть полотно.
  3. Как часто механизмы будут работать.
  4. Экологические факторы, такие как воздействие ветра.

Эти факторы также будут влиять на выбор подходящих воротных двигателей, которые не будут подвергаться нагрузке при использовании.

Другие важные соображения включают в себя:

  1. Близость (как ворота открываются и закрываются) для движения и пешеходов, а также транспортных средств и людей, проходящих через открытые конструкции.
  2. Изменение уровня земли на пути движущихся полотен.
  3. Дренаж для подземных систем.
  4. Потенциальные точки, которые могут нанести травмы или повреждения.
  5. Ручная система запуска для автоматических ворот.

Перед установкой двигателей проверяется геометрия системы, чтобы обеспечить плавное и беспрепятственное движение устройства. Распашные ворота должны свободно перемещаться на своих петлях. Не должно быть зазоров или наоборот сильного трения.

Безопасность ворот может включать в себя комбинацию физической защиты, фотоэлементов, ударных кромок, электродвигателей с обнаружением препятствий, вывесок, объясняющих безопасную эксплуатацию конструкции, и систем ручного разблокирования.

Все электрические конструкции должны иметь ручную систему активации. Это позволяет отсоединять ворота от моторов. Затем они могут быть перемещены вручную в случае сбоя питания, поломки или в чрезвычайной ситуации.

Обслуживание системы

Отдельные компоненты, которые составляют систему автоматизации ворот, разнообразны и зачастую сложны. Электродвигатели или гидравлические приводы приводят в действие зубчатые колеса, соединенные с кронштейнами, закрепленными на ваших конструкциях. Современная электроника используется в панелях управления, фотоэлементах, петлевых навесах, защитных кромках, системах контроля доступа, а также в передатчиках и приемниках.

Не имеет значения, какая комбинация распашных ворот, панелей управления, напряжений двигателя, защитных устройств и контроля доступа используется. Техническое обслуживание имеет жизненно важное значение для обеспечения бесперебойной и безопасной работы автоматических полотен, а также для снижения вероятности дорогостоящих и длительных сбоев и поломок. Частота технического обслуживания любой системы может зависеть от частоты использования.

Электрические ворота, которые открываются и закрываются в течение всего дня, более подвержены износу, чем те, которые открываются один или два раза в день. Но констуркции, которые не используются в течение нескольких дней, могут нуждаться в дополнительном обслуживании, направленном на обеспечение свободного перемещения компонентов.

Расположение системы автоматизации ворот может сыграть роль в определении объема обслуживания. Если полотна находятся недалеко от побережья, сильный ветер и песок с моря могут сократить интервалы обслуживания.

Вывод

Автоматика обеспечивает удобный и стильный способ иметь красивые ворота на входе в ваш дом без хлопот от их эксплуатации вручную. Они производят большое первое впечатление на посетителей и обеспечивают безопасную среду для семьи вдали от опасностей местных дорог.

Огромное разнообразие стилей и цветов ворот обеспечивает доступность, которая дополняют любой дом. Современные технологии производства означают, что коррозионно-стойкие материалы, такие как алюминий, доступны в виде полотен, имитирующих деревянные или железные конструкции по ценам, сопоставимым с оригиналами.

Источник: fb.ru



монтаж универсальный и крепление своими руками

Самостоятельная установка гаражных ворот – процесс несложный, если подойти к вопросу ответственно и следовать инструкциям.

В зависимости от типа конструкции монтаж будет отличаться. Узнаем, в чём заключаются монтажные работы для самых популярных видов ворот.

Типы ворот

Существует несколько видов ворот для гаражного помещения:

  • распашные – простой и распространённый вариант, считаются самым дешёвым вариантом, однако постоянно вручную отрывать и закрывать створки не всегда удобно;
  • секционные – отлично подходят при ограниченном пространстве перед гаражом, выполнены в виде полотна, при открытии собирающего под потолком;
  • подъёмные – в виде одного поднимающегося полотна;
  • раздвижные – открываются в сторону, требуют кладки прочного фундамента.

Монтаж распашных конструкций

После покупки либо самостоятельного изготовления можно приступать к установке распашных гаражных ворот.

Весь процесс состоит из нескольких простых шагов:

  1. Соединение вертикальных элементов рамы, сваренной из металлических уголков либо труб, на которую будут прикреплены створки.
  2. Приваривание петель к каркасу и воротам. Для этого на каждую створку нужно приварить по два навеса. Затем с помощью листового материала следует обшить каркас – приложите лист металла к раме и закрепите с помощью сварки либо болтов.
  3. Установка несущей рамы с готовыми навесами в подготовленный проём.
  4. На заключительном этапе нужно повесить створки на свои места и проверить их функциональность. Ворота должны легко открываться и закрываться.

Чтобы правильно установить распашные ворота следует правильно делать замеры на этапе подготовки. С целью упрощения процедуры можно купить уже готовые петли с приваренными пластинами.

Монтаж подъёмных и секционных конструкций

Установка секционных и подъёмных ворот – достаточно сложный процесс по сравнению с монтажом распашных. Здесь особенно важно правильно сделать замеры, проверяя высоту проёма со всех сторон. Бывает, что в некоторых местах по ширине либо высоте проём отличается, тогда следует ориентироваться на максимальный размер.

Чертеж секционных ворот для установки в гараже

Для самостоятельного монтажа нужно подготовить инструменты:

  • приборы для измерения – рулетку и уровень;
  • дрель;
  • молоток;
  • комплект отвёрток;
  • гаечные ключи;
  • средства для личной защиты – очки, перчатки, каска.

Установка секционных конструкций на гараж выглядит следующим образом:

  1. Подготовка проёма. За счёт качественной очистки облицовки и укрепления проёма металлическим каркасом удастся продлить срок эксплуатации конструкции.
  2. Отметка мест крепления несущих элементов с использованием измерительных предметов. После этого можно приступать непосредственно к монтажу конструкции.
  3. Закрепление нижней ламели, а после закрепление всех несущих деталей согласно инструкции.
  4. Сборка полотна ворот.
  5. Проверка створки, находящейся в верхней части, на плотность прилегания, а также регулировке кронштейнов.
  6. Установка и закрепление механизмов, управляющих конструкцией.
  7. Установка засовов, ручек и замков.
  8. Натягивание тросов и фиксация пружин.
  9. Закрепление электропривода и установка ограничителя, определяющего ход полотна.

После проделанных шагов нужно произвести проверку качества хода полотна. Для этого несколько раз откройте и закройте конструкцию. Если всё проделано согласно инструкции, то ворота будут установлены правильно и надёжно прослужат в ближайшие годы. Периодически следует проверять детали и, по необходимости, производить их замену.

Установка раздвижных конструкций

Чтобы установить гаражные ворота откатного типа следует начать с фундамента. Поскольку конструкция не только тяжёлая, но ещё и находится в подвешенном состоянии, потребуется прочный фундамент.

Размер траншеи будет зависеть от подготовленной закладной для раздвижной конструкции. Поскольку ворота располагаются впритык к забору, копать траншею не всегда удобно, поэтому можно размягчить грунт буром. В процессе кладки фундамента нужно установить в проёме швеллер и залить его бетоном.

Чертеж проема для установки ворот.

Спустя некоторое время после бетонирования можно монтировать откатные ворот:

  1. Приварить к швеллеру регулируемые подставки, которые должны быть в одной оси.
    Это важно, поэтому проверьте расположение с помощью лазерного уровня либо натянутого между ними шнура. Также немаловажно сделать отступ от краёв: возле столба – на 15 см, а с другой стороны – на 10 см. Расстояние от боковых сторон швеллера должно быть равным.
  2. После приваривания пластин подставок нужно закрепить на них роликовые тележки путём накручивания по одной гайке на шпильки и надевания шайбы.
    Затем на сами тележки необходимо надеть шайбу на каждую шпильку и накрутить гайку.
  3. Установив роликовые опоры переходим непосредственно к монтажу воротного полотна.
    На данном этапе производится навес конструкции без регулировок, поскольку потребуется установить фурнитуру, которая выполняет роль поддержки полотна.
  4. Установка поддерживающих роликов, улавливающих створ ворот.
    Внизу конструкции нужно закрепить концевой ролик и нижний ловитель. В процессе закрывания он должен упираться в ловитель, тем самым обеспечивая отсутствие подвешенного состояния полотна и уменьшение нагрузки на фундамент.
  5. На заключительном этапе выполняется регулировка ворот и подключение автоматики, если она была запланирована.

Если раздвижные ворота будут работать от электропривода либо на них планируется установка камеры, то после 1 этапа понадобится проводка электрокабеля.

Установка автоматики

В процессе установки гаражных ворот своими руками немаловажно знать как устанавливается автоматика. Независимо от типа конструкции все они бывают с электроприводом, что значительно облегчает использование гаража.

Автоматика для распашных ворот

Для классических ворот монтаж механизма начинается после выбора электропривода. Он может быть линейный либо рычажный. Если расстояние между внутренней частью столба и петлёй не более 1,5 см, то потребуется линейный механизм. Он будет стоить меньше и выглядеть привлекательнее.

Чертеж автоматических гаражных ворот.

Определившись с автоматикой можно приступать к монтажу:

  1. Сначала важно проверить лёгкость открывания створок, они должны без проблем открываться.
  2. Далее в проёме устанавливается автоматика, занимающая около 15 см с каждой стороны, если проём узкий система крепится сверху ворот. Монтажные пластины привариваются к столбам, если колонны из кирпича – в них необходимо сделать закладные.
  3. К открытым на 90 градусов створкам приваривается кронштейн.
  4. Установка приводов к кронштейнам.
  5. Затем важно протестировать оборудование – после полного открытия ворот должен оставаться хотя бы 1 см свободного хода червячной передачи, иначе короткий ход приведёт к сбою механизма.
  6. После проверки выполняется установка систем упора для открытия, к ним присоединяют двигатели приводов.
  7. Монтаж перемычек, соответствующих выбранному типу электропривода. На этом же этапе следует соединить перемычки к пультам и активировать устройство.
  8. Последний шаг заключается в установке концевых выключателей.

Монтаж автоматики на секционные ворота

Чтобы подключить систему нужно сделать следующее:

  1. Проверить работу самой конструкции, она должна плавно передвигаться.
  2. Собрать привод в согласно инструкции, внимательно следуя указаниям.
  3. Прицепить направляющую балку по центру поверхности потолка напротив гаражного проёма. Функционирование системы напрямую зависит от этого фактора.
  4. Прикрепить к потолку подвесные кронштейны с задней стороны на

Схема электропроводки для распашных ворот. Схема подключения распашных ворот. Подключение распашных автоворот. Схема подключения распашных электроворот. Схема подключения распашного электропривода

Схема электропроводки для распашных ворот

Этот раздел посвящен прокладке электропроводки для автоматики распашных ворот. Для распашных ворот разводка проводов несколько сложнее чем в случае откатных (раздвижных, сдвижных) ворот. Электропроводку лучше всего делать вместе с кладкой столбов. В этом случае Вы имеете возможность спрятать провода в столбы и тем самым обеспечить эстетичный внешний вид Ваших ворот.
Первое чего не нужно делать, это брать толстые провода - электрики "старой закалки" закладывают провода сечением 2,5мм2 и более, вплоть до 6мм2 меди, в том числе на фотоэлементы, кнопку-ключ, и прочую слаботочку. Однако эпоха трехфазных двигателей с пускателями, громоотводов на коровниках, паяльников для тазиков и прочего "лаптежничества" прошла, сейчас эра интеллектуальной электроники. Единственные относительно толстые провода, которые нужны для автоматики распашных ворот это кабель питания блока управления, и кабеля питания двигателей и то не толще 1,5мм2.

На рисунке выше изображены типичные контакты-клеммы на плате управления автоматики ворот, максимальное сечение провода, которое можно зажать в них без дополнительных ухищрений 1,5мм, однако следует учесть, что некторые провода приходится скручивать вместе и после этого зажимать в клемму. На фотоэлементах эти клеммы еще меньше.
Итак, рассмотрим схему электропроводки распашных электрических ворот.


Красными линиями на ней обозначены провода, которые нам необходимо проложить. Первое что нужно понимать это то, что все провода приходят к блоку управления на схеме он обозначен прямоугольником зеленого цвета, Свободные концы рекомендуется оставлять по 1-1,5м. Блок управления имеет смысл располагать со стороны с которой легче подвести кабель питания 220В. Все провода в короб заводить с гофрой только снизу, иначе попадет вода.
Итак, мы опредилились, что все провода идут к блоку управления распашных ворот и выходят в пластиковых гофрах с месте установки короба блока управления. На практике это реализуется так как показано на фото ниже:

Или так:

Рассмотрим первый кабель идущий от блока управления- это питание 220В, его есть смысл делать кабелем ПВС 3х1,5. Этот провод идет от привода к розетке или автомату. На автоматику ворот рекомендуется устанавливать стабилизатор напряжения.
Второй кабель - от привода на сигнальную лампу, на схеме он обозначен 2х0,75 (можно взять и 2х0,5 и даже меньше, ампераж на лампе небольшой). Идет этот кабель от блока на верхушку столба ближнего к приводу, если есть возможность лучше спрятать его в столб. Если на вершине столба имеется декоративная "шляпка" выводите провод на лицевую плоскость столба прямо под "шляпкой".
Теперь рассмотрим провода питания электроприводов, каждому приводу необходим 3-х жильный кабель. Кабель должен выходить на высоте несколько меньшей чем высота установки приводов. Кабель обязательно должен быть гибким и многожильным. Лучше всего использовать ПВС 3х1,5. Провод двигателя №1 (ближнего к блоку) идет от привода к блоку в пластиковой гофре (провод, как показывает практика) лучше защищать). В нескольких местах гофру нужно прикрепить с к столбу специальным крепежем. Если столбы металлические то провода завести внутрь и вывести непосредственно возле распашного привода. Вот так:

Для металлических столбов так:

Для привода установленного на дальнем от блока управления столбе также необходим 3-х жильный кабель ПВС3х1,5. Этот провод проходит под проёмом, его удобно вести в одной гофре с проводом фотоэлемента ТХ. На фото ниже пример правильно выполненной проводки для распашных ворот.

Далее идет разводка кабелей фотоэлементов. Именно этот этап вызывает наибольшие затруднения, поэтому остановимся на нем подробнее. Проводку для фотоэлементов лучше всего выполнить "домофонным сигнальным кабелем" 4х0,22.
Первое, что вызывает затруднения это где устанавливать фотоэлементы. Фотоэлементы устанавливаются в торцах столбов, на одинаковой высоте 500-600мм от земли. См фото:

Для распашных ворот иногда полезно установить вторую пару фотоэлементов, особенно, если ворота не прозрачны и Вы не видите, что находится за ними. Эти фотоэлементы устанавливаются за воротами на расстоянии чуть более чем длина одной створки. Для их монтажа необходимо забетонировать стойки (в простейшем случае труба 60х30) и провести проводку к блоку управления. Управляющие контакты этих фотоэлементов устанавливаются в клеммы STOP и GND перемычка стоящая там удаляется. С комплектами автоматики базово идет один комплект фотоэлементов, поэтому если вышеописанный случай актуален для Вас тогда есть смысл приобрести еще одну пару фотоэлементов.
Ближний к блоку управления фотоэлемент (приемник, RX) требует 4-х жильного провода - 2 жилы питание, и еще 2 управляющие контакты. На схеме этот провод обозначен 4х0,35. Он идет от столба к приводу, Часто забывают, что нужен 4-х жильный кабели и кладут 2-х жильный, будьте внимательны. Этот кабель при возможности лучше спрятать в столб, оставив свободный конец 15-20 см. Если нет такой возможности нужно укрепить провод на столбе, благо крепежа для провода сейчас хватает. Часто этот провод прокладывают в швах между кирпичами, а потом заделывают раствором.
Фотоэлемент на дальнем от привода столбе (ТХ) требует 2-х жильного кабеля, на схеме он обозначен 2х0,35. Проводку лучше сделать опять же тем же самым сигнальным проводом 4х0,22, можно использовать 2 жилы, а можно использовать все жилы скрутив их попарно. Провод этого фотоэлемента проходит под проемом, удобно вести в одной гофре с проводом питания двигателя №2), поэтому предусмотрите, чтобы он был надежно защищен, ведь сверху будет проезжать автотранспорт.

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Проконсультироваться

Желаем успехов!

Распашные ворота для гаража своими руками: чертежи, фото, видео

Слесарное дело /17-дек,2013,01;28 / 59767
Беря во внимание нынешние расценки на изготовление гаражных ворот, все чаще автовладельцы стремятся собрать и поставить ворота для гаража своими руками. Процесс изготовления и установки распашных гаражных ворот совсем не сложный, как кажется на первый взгляд. Предлагаем подробную инструкцию по изготовлению гаражных ворот.

Изготовление распашных гаражных ворот своими руками


Если решено, что рама ворот будет изготавливаться из металлического уголка, то нужно провести подготовительные работы: нарезать уголки заданных размеров, концы их обрезать под углом в 45°. Для точности разметки углов можно использовать специальное приспособление, разработанное для таких целей - стусло, или "строительный уголок". Такое приспособление существенно упростит разметку при изготовлении гаражных ворот.распашные гаражные ворота своими руками-фото
Углы будущего стыка должны быть направлены внутрь воротного проема. Лучший по прочности способ стыковки уголков между собой - сварка. И далее соединение стыков в гаражных воротах будем использовать сварку. Смотрите последовательность работ сборки гаражных ворот на фото.

Подготовленные по требуемому размеру и обрезанные по концам под намеченным углом, уголки укладываются по контуру будущего проема ворот. Для того, чтобы это правильно сделать, организуется монтажная площадка. Она должна представлять собой ровную, по горизонту, поверхность с асфальтовым, или с бетонным покрытием. Если такой поверхности нет, можно использовать для монтажной основы бетонные блоки.

распашные гаражные ворота своими руками
распашные гаражные ворота своими руками
Уложив уголки и соединив углы каркаса, перед началом сварочных работ проверяют геометрию созданной конструкции. Все уголки рамы должны находиться в одной горизонтальной плоскости, что контролируется строительным уровнем; кроме того, размеры обоих диагоналей прямоугольника каркаса должны быть совершенно одинаковы.

Начиная монтаж каркаса гаражных ворот, необходимо слегка "прихватить" углы каркаса, чтобы не нарушилась геометрия собранной конструкции, после чего можно проваривать углы основательно, продолжая проверять размеры и горизонтальность рамы. Если во время сварки от температуры "пошли" плоскости уголка, их нужно выправить механическим путем. Получив, в результате сварки, готовую раму, ее необходимо проверить "по месту", чтобы, при необходимости, сразу внести коррективы.

распашные гаражные ворота своими руками
распашные гаражные ворота своими руками
распашные гаражные ворота своими руками

Створки гаражных ворот изготавливают, также начиная с каркаса, устройство которого определяется, исходя из материала, которым будут обшиваться створки.

Если створки будут обшиваться листовой сталью, то необходимо делать усиленный каркас, применяя для его основы профильную трубу с размерами 20х40 мм, с толщиной стенки 2 мм, не менее.

Готовя к монтажу рамы створок, необходимо учитывать, что размеры створок должны иметь необходимые зазоры, от 5 мм до 10 мм, между своими краями, и внутренней поверхностью воротной рамы.

Готовые створки вставляются в проем гаражных ворот, соразмерно выравниваются и жестко фиксируются. Далее, методом сварки, монтируются воротные петли, которые, как правило, по способу изготовления - точеные, в конструкции имеют подшипник. Размеры петель обычно не превышают 20х120 мм.

Способ использования: штырь петли - вверх, на каркасе гаражных распашных ворот монтируется часть петли со штырем.

После того как гаражные ворота сделаны устанавливаем замок. Подбираем реечный или сувальдный. Далее необходимо все металлические поверхности зачистить и окрасить. Изнутри по желании гаражные распашные ворота можно утеплить пенопластом и обшить вагонкой.

Гаражные ворота детальные чертежи


распашные гаражные ворота своими руками чертежи
распашные гаражные ворота своими руками чертежи

Распашные металлические гаражные ворота: видео

Просмотрев и изучив материалы, фото работ, чертежи гаражных ворот, видео по установке и изготовлению гаражных ворот своими руками у вас не должно остаться вопросов, так как более обширной статьи в сети вы не найдете:)

Основы установки ворот - Amazing Gates

Amazing Gates сделали установку ворот максимально простой, чтобы сэкономить ваше время и деньги. Тысячи домовладельцев своими руками впервые успешно установили систему ворот, используя наши ворота и оборудование (см. на самом деле говорят клиенты). Установив ворота самостоятельно, вы обычно можете сэкономить от 2000 до 5000 долларов . В большинстве случаев единственными требованиями являются несколько инструментов и некоторый опыт мастера.

основные этапы установки распашных ворот:

  1. Позвоните 811: раньше копая, позвоните 811, чтобы убедиться, что вы не попадете в какие-либо инженерные сети.
  2. Набор стоек: Набор 2 стойки ворот на правильном расстоянии друг от друга и на нужной высоте в бетоне (см. соответствующий чертеж спецификации ворот в наш подъезд Ворота раздел) и убедитесь, что они уровень и отвес. Дайте настояться на ночь. (Время копания зависит от характера почвы. Многократное измерение тоже очень рекомендуется!)
  3. Установите петли : Наши стойки предварительно просверлены и нарезаны резьбой, поэтому все, что вам нужно сделать, это прикрутить их в отверстия. (Занимает около 10 минут или меньше.)
  4. Повесьте ворота: Для этого вам понадобится помощник (для ворот большинства размеров). Наши ворота легко монтируются на петли повышенной прочности.Отрегулируйте петли a немного гаечным ключом для точной настройки уровня створок ворот. (Берет около 15 минут или меньше.)
  5. Установите открыватель: Закрутите наши кронштейны открывателя ворот болтами и установите открыватель на кронштейны. (Занимает около 20 минут.)
  6. Аксессуары для подключения: Подключите необходимые элементы управления доступом, такие как клавиатура, датчик выезда и ворот заднего хода фото глаз. (Загрузите соответствующий Руководства по продуктам и / или установка Гиды) (Время зависит от выбранного оборудования.)
  7. Проверить систему: Смотрите, чтобы врата открывались и закрывались вместе, встречались посередине, и устройства работать как положено. Обязательно следуйте инструкциям в руководствах.

Для установки откатных ворот, смотрите наш раздел раздвижных ворот и видео.

Установка ворот не так сложно, как вы думаете. Самостоятельная работа действительно может спасти тысячи долларов, и вы будете еще больше гордиться своим новым входом! Но не просто возьмите это у нас, слушайте наших клиентов.

«Новые ворота идеально вписываются в место! Я женщина и всю работу сделала сама за исключением того, что соседка помогла мне взобраться на ворота. Инструкциям было легко следовать ».

~ Крис Леггетт

Ворота подъездной дороги для жилых домов | Trusted Choice


Нет ничего необычного в том, чтобы увидеть автоматические ворота на подъездных дорожках к особнякам, большим поместьям или ранчо.Однако вы можете быть удивлены, узнав, что эта услуга распространяется и на ваш средний дом. Автоматические ворота сейчас устанавливают в домах всех размеров и ценовых категорий.

Одной из причин этой растущей тенденции является то, что привлекательные и доступные ворота для проездов и автоматические открывающие устройства доступны в большинстве магазинов товаров для дома и в интернет-магазинах.

Ворота поставляются в полностью собранном виде и готовы к профессиональной или самостоятельной установке. Электрические открыватели и дополнительные аксессуары могут быть согласованы с воротами для обеспечения бесперебойной работы и долговечной надежности. В этом руководстве мы дадим вам краткое изложение всего, что вам нужно знать о добавлении подъездных ворот к вашему дому. Узнайте больше, связавшись со страховым агентом.

Зачем устанавливать подъездные ворота?

У подъездных ворот с открывателем есть три основных преимущества: безопасность, ограниченная привлекательность и повышенная стоимость собственности.

  1. Безопасность: Ворота на подъездной дороге предотвращают въезд на территорию отеля посторонних транспортных средств, независимо от того, дома вы или нет. Это также может помочь защитить детей и домашних животных, особенно если ворота граничат с забором по периметру.
  2. Curb Appeal: Современные подъездные ворота элегантно спроектированы и изготовлены так, чтобы быть активом (а не бельмом на глазу) для вашей собственности. При правильной установке ворота выглядят величественно, что мгновенно улучшает внешний вид любого дома. Если в настоящее время у вас есть ворота с ручным управлением, вы можете значительно повысить их удобство, установив автоматический открыватель.
  3. Повышенная стоимость недвижимости: Повышая безопасность и ограничивая привлекательность, ворота могут потенциально увеличить стоимость собственности - и цену при перепродаже - дома.
Как это работает

Прежде чем обсуждать более тонкие детали ворот и автоматических открывателей, давайте кратко рассмотрим основные компоненты типичной системы и то, как она работает.

  • Ворота надежно закреплены на прочных столбах, установленных в бетоне и закопанных глубоко в землю. Ворота также можно крепить на кирпичные столбы или каменные колонны.
  • Автоматический открыватель прикручивается к воротам и стойке, а затем подключается либо к проложенному под землей 120-вольтовому электрическому кабелю, либо к фотоэлектрической солнечной панели.
  • Электроэнергия течет от кабеля или солнечной панели к аккумуляторной батарее. Когда вы нажимаете кнопку на пульте дистанционного управления открывателем ворот, аккумулятор питает двигатель, чтобы открыть или закрыть ворота. Вы также можете установить цифровую клавиатуру, которая позволит любому открыть ворота, введя четырехзначный код. Некоторые системы позволяют управлять воротами с помощью электронной карты, автомобильной бирки или мобильного телефона.
Выбор ворот

При покупке подъездных ворот и открывалки необходимо соблюдать логическую последовательность.Начните с материала и дизайна ворот, затем перейдите к размеру, открыванию и аксессуарам.

A. Материал: Большинство ворот изготавливаются из стали с порошковым покрытием, кованого железа или алюминия. Сталь и железо прочные и долговечные, но алюминий легче, устойчив к ржавчине и дешевле. Также доступны деревянные ворота, но имейте в виду, что они тяжелые и склонны к растрескиванию и короблению. Кроме того, деревянные ворота требуют большего ухода, чем металлические.

B. Конструкция: В зависимости от производителя ворота бывают разных исполнений.Большинство ворот жилых подъездных путей имеют серию вертикальных пикетов, установленных в рамке по периметру. Три наиболее распространенных конструкции ворот включают в себя: плоскую, арочную и арочную с навершием.

  • Flat-Top: Плоские ворота - самый простой стиль. Его верхняя горизонтальная направляющая идеально прямая, создавая дизайн с плоским верхом.
  • Арочная верхняя часть: Верхняя планка стандартных арочных ворот изогнута, образуя плавно поднимающуюся арку.Пикеты устанавливаются заподлицо с перилами. Это самый популярный стиль для подъездных ворот.
  • Арочные ворота с навершием: Ворота с арочным верхом и навершием похожи на стандартные ворота с арочным верхом, за исключением того, что верхние части пикетов выходят за верхний поручень. Каждая верхняя направляющая украшена декоративным навершием.

Обратите внимание на небольшие различия в этих трех основных конструкциях. Например, есть ворота с двойными верхними направляющими или пикеты, установленные внутри рамы, а у некоторых ворот с плоским верхом есть пикеты, которые выступают за верхнюю направляющую.

Другой вариант - заказать стальные ворота по индивидуальному заказу и изготовить их местным производителем металла или нанять плотника для изготовления деревянных ворот. Это самые дорогие варианты, но они позволяют создать действительно уникальные, единственные в своем роде подъездные ворота.

C. Размер: После выбора конструкции ворот вы должны выбрать правильный размер ворот для вашей конкретной подъездной дороги и собственности. Готовые к установке ворота подъездной дороги имеют высоту от 4 футов до 6 футов и бывают разной длины, чтобы соответствовать практически любой ширине проезжей части.Одиночные ворота обычно доступны длиной 12 футов и подходят для более узких проездов и ограниченного пространства. Двойные ворота имеют длину 12 футов, 14 футов и 16 футов и обеспечивают большую полосу движения. Их рекомендуют для более широких проездов.


Обратите внимание, что каждый двойной затвор состоит из двух ворот равной длины. Например, 14-футовые двойные ворота состоят из двух 7-футовых ворот. Если вы решите установить двойные ворота, помните, что вам нужно будет купить устройство открывания с двумя воротами, которое включает в себя два электрических открывателя.


Принимая решение о выборе размера ворот, убедитесь, что они открываются достаточно широко, чтобы в них могли поместиться не только грузовые автомобили, но и машины скорой помощи, пожарные машины и другие машины скорой помощи.

D. Действие открывания: Ворота подъездных путей могут работать двумя способами: распахивая или сдвигая.

Подавляющее большинство ворот жилых подъездных путей распахиваются, потому что они требуют меньше места рядом с подъездом, чем раздвижные ворота.

Большинство ворот открываются внутрь, то есть, когда вы въезжаете на подъездную дорожку, ворота распахиваются от вас в сторону дома.Однако то, сможете ли вы установить распашные ворота, будет зависеть от уклона вашей подъездной дороги.

Если подъездная дорога относительно ровная или спускается к дому, вы можете установить распашные ворота. Однако, если подъездная дорога ведет к дому с уклоном, под воротами может не хватить зазора, чтобы они могли повернуться внутрь. (Обычно под воротами имеется около 4 дюймов свободного пространства.) В таких случаях ворота должны будут отклоняться от дома к дороге.

Не забудьте учитывать положение ворот на подъездной дорожке. Важно, чтобы ворота располагались достаточно далеко от проезжей части, чтобы транспортные средства, в том числе грузовики для доставки, могли подъехать к воротам, не блокируя дорогу, тротуар, велосипедную дорожку или пешеходный переход.

Оценка стоимости

Стоимость автоматических ворот и открывателей широко варьируется в зависимости от материала, конструкции и размера. Здесь мы обсудим некоторые приблизительные цифры.

Ожидайте заплатить около 1760 долларов за один 12 футов.стальные ворота с плоским верхом и около 2050 долларов за одинарные 12-футовые стальные ворота с арочным верхом и двумя рельсами.

Двойные 16-футовые стальные ворота с плоским верхом стоят около 2300 долларов. Двойные 16-футовые стандартные стальные арочные ворота со сводчатым верхом стоят около 2540 долларов.

Автоматические открыватели ворот обычно доступны в трех вариантах мощности: малые, средние и тяжелые. Подходящая модель зависит от длины и веса ворот.

Легкий открыватель (около 250 долларов США) разработан для использования с одинарными воротами до 12 футов.длинный, или 300 фунтов. Выберите открыватель средней грузоподъемности (около 300 долларов за одинарный; 560 долларов за двойной) для ворот общей длиной до 16 футов или весом до 550 фунтов. Сверхпрочные открыватели (около 430 долларов за одинарные; 700 долларов за двойные) подходят для ворот длиной 18 футов или 850 фунтов.

Принадлежности

Есть несколько дополнительных аксессуаров, которые вы можете добавить к подъездным воротам, чтобы повысить безопасность и удобство системы. Вот семь популярных аксессуаров, которые следует учитывать, и их цены:

  • Солнечная панель: Солнечная панель заряжает аккумулятор, питающий двигатель автоматического открывателя, используя солнечную энергию.Купите 5-ваттную солнечную панель (около 95 долларов) для управления одиночными воротами и 10-ваттную панель (около 230 долларов) для двойных ворот.
  • Клавиатура внутренней связи: Посетитель может нажать кнопку вызова, чтобы подать сигнал на базовую станцию ​​в доме. Затем вы можете поговорить с посетителем и дать ему код доступа, чтобы открыть ворота (около 200 долларов).
  • Устройство для выхода из автомобиля: Устройство для выхода из автомобиля обнаруживает движущийся массивный металл и автоматически открывает ворота, чтобы гости могли выйти без использования пульта дистанционного управления (около 150 долларов США).
  • Автоматический замок ворот: Этот аппаратный элемент рекомендуется для районов с сильным ветром, где постоянное движение может повлиять на пределы открытия и закрытия ворот. Ограничивая движение ветра с помощью этого замка, вы гарантируете, что ворота будут полностью открываться и надежно закрываться (около 120 долларов США).
  • Блокировка пальца: Устройство открывания крепится к воротам с помощью простого пальца с головкой. Если кто-то вытащит штифт, он может открыть ворота и проникнуть в вашу собственность. Предотвратите несанкционированное проникновение, заменив штифт с вилкой на фиксатор.Затем, если вам когда-нибудь понадобится вручную открыть ворота, просто разблокируйте штыревой замок предоставленным ключом (около 20 долларов).
  • Кронштейн, открывающийся нажатием: Используйте этот стальной кронштейн для преобразования калитки, открывающейся при нажатии, в открывающуюся калитку (около 20 долларов).
  • Электронный фото-луч: Эти устройства проецируют луч света через проем ворот. Если кто-то или что-то прерывает луч во время движения ворот, ворота автоматически меняют направление (около 80 долларов).
Варианты установки

Как и в случае с большинством товаров для улучшения дома, у вас есть два основных варианта установки: нанять профессионального подрядчика для установки ворот и открывателя подъездной дороги или установить их самостоятельно. Подъездные ворота поставляются с двумя монтажными стойками и всей необходимой фурнитурой, петлями и крепежом. Сварка не требуется.

  1. Сделай сам. Производители ворот и открывателя предоставляют подробные пошаговые руководства и DVD-диски с инструкциями, которые помогут вам пройти каждый этап процесса установки.У каждого производителя также есть служба поддержки клиентов, где можно ответить на любые технические вопросы, которые могут возникнуть.
  2. Наем подрядчика. Вы также можете нанять подрядчика для установки ворот (что является самой сложной частью), а затем самостоятельно установить автоматический открыватель. Большинство мастеров своими руками могут установить открыватель ворот, используя всего несколько обычных ручных инструментов и аккумуляторную дрель.

Если вы решите проложить электрический кабель к воротам, наймите лицензированного электрика, чтобы он выкопал траншею, закопал кабель и сделал соединения в доме и воротах.Для установки солнечной панели не требуется электрика.

Советы по обслуживанию

Хорошо построенные и правильно установленные ворота и открыватель подъездной дороги прослужат годы при минимальном техническом обслуживании. Ниже приведены несколько советов, как поддерживать ваши ворота в отличном состоянии.

Важно: обязательно отключите или отключите устройство открывания перед выполнением любого обслуживания.

  • Ежегодно смазывайте петли ворот, чтобы предотвратить ржавчину и обеспечить плавное открытие и закрытие ворот.
  • Раз в месяц используйте сухую хлопчатобумажную ткань, чтобы протереть двухтактную трубку открывателя. Затем нанесите на трубку высококачественную силиконовую смазку.
  • Если на воротах или петлях появляются какие-либо пятна ржавчины, немедленно отшлифуйте поверхность до оголенного металла, затем нанесите один слой грунтовки для наружных работ, а затем два слоя краски для наружных работ.
  • Рассматривайте замену аккумуляторной батареи системы каждые два-три года.
Меры предосторожности

Здравый смысл играет ключевую роль в обеспечении безопасности возле подъездных ворот:

  • Обязательно проинструктируйте каждого члена семьи держаться подальше от ворот, пока они открываются и закрываются.
  • Никогда не позволяйте детям стоять рядом с воротами или взбираться на них, а также не позволяйте им играть с пультом дистанционного управления.
  • Держите пальцы подальше от точек защемления возле петель ворот и открывателя.
  • Дождитесь полного открытия ворот, прежде чем тащить машину вперед.
  • Не управляйте воротами, если вы их не видите.
  • Ворота проезжей части предназначены только для движения автотранспорта; пешеходы должны использовать отдельный вход.
  • Цифровые клавиатуры должны быть установлены в пределах видимости ворот, но не менее 10 футов.вдали от движущихся частей ворот. Никогда не устанавливайте какие-либо устройства управления в местах, где у пользователя может возникнуть соблазн пройти через ворота, чтобы активировать устройство открывания ворот.
  • Большинство открывателей ворот имеют механизм автореверса, известный как контактный датчик, который останавливает ворота и меняет их направление, если кто-либо или что-либо соприкасается с воротами во время их движения. Для дополнительного уровня безопасности установите электронный световой луч, который переворачивает ворота, если кто-то нарушает световой луч.

Установка подъездных ворот в вашем доме дает множество преимуществ.От повышенной безопасности и стоимости имущества до легкого доступа, они сохранят ваш дом в безопасности и стильно. Убедитесь, что вы выбрали правильный размер для своей подъездной дороги, установите ее безопасно и продолжайте техническое обслуживание, и у вас будет самая элегантная подъездная дорога в квартале. Узнайте больше, связавшись со страховым агентом.

© 2020, Портал потребительских агентов, ООО. Все права защищены.

Источники

http: // www.homedepot.com/b/Lumber-Composites-Fencing-Gates-Gate-Openers/N-5yc1vZbu77

http://www.homedepot.com/b/Lumber-Composites-Fencing-Gates-Gate-Openers-Gate-Opener-Remotes/N-5yc1vZbu7e

http://www.homedepot.com/b/Lumber-Composites-Fencing-Gates-Gate-Openers-Driveway-Gates/N-5yc1vZcbay

http://www.homedepot.com/b/Lumber-Composites-Fencing-Gates-Gate-Openers-Automatic-Gate-Openers/N-5yc1vZbugu

http://www.homedepot.com/b/Lumber-Composites-Fencing-Gates-Gate-Openers-Gate-Opener-Accessories/N-5yc1vZbugw

Гейтс Перт | Установка ворот качества

Политика конфиденциальности

Fencemakers может собирать контактную информацию посетителей веб-сайта (например, их адреса электронной почты).Если вы не возражаете, эта информация может быть использована:

- для отправки новостей, информации о нашей деятельности и общих рекламных материалов, которые, по нашему мнению, могут быть вам полезны;
- для наблюдения за тем, кто заходит на сайт или пользуется услугами, предлагаемыми на сайте; и
- для определения типа людей, заходящих на сайт.

Если вы не хотите, чтобы ваша личная информация использовалась таким образом или для каких-либо других конкретных целей, вы можете написать нам соответствующее письмо.

Мы используем «куки», которые позволяют нам отслеживать шаблоны трафика и более эффективно обслуживать вас, если вы повторно посетите сайт.Файл cookie не идентифицирует вас лично, но идентифицирует ваш компьютер. Вы можете настроить свой браузер так, чтобы он уведомлял вас о получении файла cookie, и это даст вам возможность принять или отклонить его в каждом случае.

Мы не будем продавать или иным образом предоставлять вашу личную информацию третьим лицам или использовать вашу личную информацию в каких-либо других целях, не связанных с использованием вами этого веб-сайта. Во избежание сомнений, личная информация не будет использоваться для каких-либо целей, которых разумный человек в вашем положении не ожидал бы.

Если вы попросите нас не использовать личную информацию определенным образом или вообще, мы примем все разумные меры для выполнения вашего запроса, но мы все равно можем использовать или раскрыть эту информацию, если:

- впоследствии мы уведомляем вас о предполагаемом использовании или раскрытии, и вы не возражаете против такого использования или раскрытия;
- мы считаем, что использование или раскрытие информации необходимо для оказания помощи правоохранительным органам или органам, отвечающим за государственную или общественную безопасность, в выполнении их функций; или
- мы обязаны раскрыть информацию по закону.

Мы сохраним содержание любого электронного письма, которое вы отправляете нам, если мы сочтем, что у нас есть законные требования для этого.

Мы можем отслеживать содержимое вашего электронного сообщения в целях устранения неполадок или технического обслуживания, а также при подозрении на любую форму злоупотребления электронной почтой.

Личная информация, которую мы собираем, может быть агрегирована для анализа, но в таких обстоятельствах мы гарантируем, что отдельные лица останутся анонимными.

Вся личная информация, которую мы собираем для обработки заказов и / или предоставления услуг (включая ваши контактные данные и, если уместно, данные кредитной карты), хранится конфиденциально и в меру наших возможностей.

Существуют обстоятельства, при которых личная информация клиента / пользователя должна быть предоставлена ​​сторонней компании (включая каталоги и сети) при предоставлении наших услуг. Все должное внимание уделяется тому, чтобы это было сделано безопасным образом. Иногда сторонний получатель этой информации может связываться с пользователями по поводу их собственных услуг. Обратите внимание: несмотря на то, что прилагаются все усилия, чтобы свести к минимуму такие случаи, контакты третьих лиц находятся вне контроля персонала и условий Fencemakers.

Мы считаем, что родители обязаны следить за тем, как их дети используют наш веб-сайт. Тем не менее, наша политика не требует предоставления личной информации от лиц младше 18 лет и не предлагает рассылать какие-либо рекламные материалы лицам из этой категории.

Вы имеете право получить доступ к любой личной информации, относящейся к вам, которую вы ранее предоставили нам через этот веб-сайт. Вы имеете право редактировать или удалять такую ​​информацию, за исключением случаев, когда мы обязаны ее сохранять.

Если вы хотите прокомментировать или запросить нашу политику конфиденциальности, или если вы хотите сделать запрос относительно любой личной информации, касающейся вас, которая может быть в нашем распоряжении, свяжитесь с нами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
