Электрический теплый пол — отопление частного дома

На чтение 7 мин. Просмотров 495 Опубликовано 4 января, 2017 Обновлено 20 июня, 2020

Установить электрический теплый пол в доме в частном секторе – значит сделать свое жилье максимально современным и уютным. Потому это стремление нельзя назвать обычным желанием приблизиться к высоким технологиям и экономии. Современные системы обогрева отличаются простотой использования, они не требовательны в обслуживании. Потому это не предмет роскоши или модная тенденция, а необходимый элемент любого жилья, обеспечивающий обогрев.

Электрический пол в деревянном доме – устройство на основе электрического греющего кабеля. От составляющей зависит нормальное функционирование и срок эксплуатации системы. Устройство теплого пола простое. Работа базируется на подаче напряжения от сети 220 В. Электрическое сопротивление способствует превращению электрической энергии в тепловую.

Важно! Повышается только температура нагревательного элемента. Далее он передает свой потенциал бетонному или иному финишному покрытию.

Установка может быть самостоятельным источником тепла, а может использоваться как вспомогательная. Если хозяин рассчитывает исключительно на работу панельного отопления, то мощность 1 м2 должна быть порядка 150 Вт и более при теплопотерях менее 80 Вт с одного квадрата. В случаях, когда на электрический пол в доме в частном секторе возлагается лишь частичная нагрузка, то будет достаточно мощности 110-120 Вт/м2.

Стоит понимать, что числа условные. Потому все зависит от разработанного проекта и приведенных расчетов.

Инфракрасный теплый пол – уютный и теплый дом

Усовершенствованные до предела возможности производственных площадок позволяют потребителям пользоваться не просто эффективным средством отопления, но и экономически выгодной системой, не требовательной в обслуживании.

Для обогрева частного дома используются любые из представленных ниже видов теплых полов:

• инфракрасный пленочный;
• проводной;
• нагревательные маты.

Каждый из них характеризуется своими техническими параметрами и целесообразен для монтажа в определенных ситуациях. Наиболее простыми считаются кабельные модели. С появлением пленочных вариаций рынок теплых полов перевернулся с ног на голову. Они максимально выгодны с точки зрения экономии электроэнергии. При эксплуатации удается сэкономить до 60% электричества. При этом укладка такого электрического теплого пола в доме наиболее проста. Финишное покрытие можно стелить сразу после установки пленки. Стяжка не нужна.

Важно! Инфракрасную систему нагрева можно монтировать на любую поверхность (наклонная, вертикальная, горизонтальная). Этому способствует способ «сухого монтажа».

Пользователям нужно понимать, что панельное отопление выделяет тепловую энергию во всех направлениях. В итоге часть тепла будет утеряна. Потому нужно не пожалеть средств на приобретение тепловой изоляции. Это снизит теплопотери в подвальное помещение, если система отопления устанавливается на первом этаже.

Монтаж теплого электрического пола в частном доме

Установка отопительной системы относится к классу «чистовых» строительно-монтажных процессов. Потому приступать к укладке теплого пола нужно после отделочных работ. Пол жилья нужно очистить от пыли и прочих загрязнений. Стоит снять все фракции застывшего цемента и штукатурки. Отвердевший раствор нужно убрать шпателем. Остальные загрязнения убираются щеткой после тщательного увлажнения пола.

Стоит знать: для оптимальной работы теплые электрические полы в деревянном доме стоит устанавливать исключительно на ровную поверхность. Перепады по уровню должны быть минимальны.

Остальные работы можно объединить в следующие группы, которые и буду представлять собой этапы монтажа:

1. Укладка напольной тепловой изоляции. Используется пенопласт или плиточный материал. Может применяться с экранирующим покрытием. Не рекомендуется использовать фольгу в силу ее быстрого износа.
2. Подключение терморегулятора. Монтаж проводится на стене, нередко в нише.
3. Установка датчика температуры. Устройство нужно для передачи данных о температурном режиме на терморегулятор. Подключение к нагревающему элементу делается непосредственно перед самой укладкой.
4. Монтаж отопления. Кабели, маты или пленка укладываются непосредственно после проделывания вышеописанных работ. Технология укладки будет представлена ниже.
5. Завершающий этап. Он включает в себя монтаж финишного покрытия, заливку стяжки (если таковая предусматривается), тестирование системы.

Теплые полы электрические в деревянном доме: видео урок монтажа

Все стадии установки теплого пола не так просты. Потому необходимо рассмотреть каждую более подробно.

Изоляция. Материал препятствует нагреву плит перекрытия. Тепловая изоляция экранирует радиационную составляющую теплового потока, направляя ее тем самым в помещение. Толщина и тип материала подбирается, исходя из особенностей нижнего этажа, его назначения. Так, в случае многоэтажки можно применять фольгированную рулонную изоляцию. Монтаж теплого пола электрического в деревянном доме предусматривает использование плиточного материала. Слой может достигать в толщину 5–10 см. Рекомендуется использовать в комбинации с отражающими материалами. В зонах с повышенным влаговыделением нужно использовать дополнительную пароизоляцию.

Установка термодатчика и подключение регулятора. Благодаря терморегулятору можно устанавливать температурный режим в помещении. Подводить кабели нужно через штробу, которая делается в стене, где предусматривается проектом установка оборудования. Установка проводится на высоте от 30 см от уровня пола. А датчик температур монтируется в сам теплый пол. При этом нужно выдержать расстояние от стены с терморегулятором 0,5–0,7 м.

Укладка нагревательных элементов. Монтаж предусматривает раскладку кабеля с отступами от перегородок и стен величиной 5-10 см. Установка проводится в тех зонах, где не предусматривается расстановка мебели. Под тяжелыми предметами система может перегреться. Кроме того существует рекомендация не укладывать нагревательные элементы под сантехнические приборы. Монтаж пленочного теплого пола в частном доме позволяет укладывать конструкцию под мебель.

Крепление отдельных элементов кабельной и инфракрасной системы должно выполняться двухсторонним скотчем. А вот нагревательные маты крепятся между собой при помощи монтажной клейкой ленты. Раскладка кабеля должна проводиться «змееобразно». Шаг между витками должен составлять 8 и более см. При укладке нужно следить, чтобы провода не находились в натянутом состоянии, а перегибы были плавными.

Финишное покрытие. В качестве облицовочного могут использоваться все доступные стройматериалы, кроме паркета и паркетной доски. В ванных комнатах и кухонных зонах рекомендуется использовать плитку.

При заливке стяжкой нужно дать ей высохнуть в период 30 дней. Только после этого можно покрывать пол ламинатом, линолеумом или другим материалом.

Управление электрическим теплым полом в загородном доме

Система может быть зональной, а может укладываться по всей комнате. Иногда нет нужды нагревать все помещение или хочется в целях экономии обогреть определенный угол (например, рабочее место). Да и постоянное функционирование в одном режиме не сыграет на руку оборудованию. К тому же контроль необходим, если на несколько дней все семейство уезжает из дому.

Устройство электрических теплых полов в деревянном доме предусматривает монтаж датчиков температуры и регулирующего оснащения. Эти приборы позволят поддерживать заданный температурный режим в помещении. Продвинутые вариации позволят следить за работой системы в автоматическом режиме. Так, можно задать параметры, чтобы прогреть дом к приходу с работы.

Система подключается к сети 220 В. К регулятору подводятся кабели от нагревательного элемента, температурного датчика.

Контроллеры следят за перегревом. Так, они могут сработать на аварийное отключение питания, если возникнет опасная ситуация. Современные модели позволяют подключать оборудование к ПК, записывать тренды температуры с изображением до 4 кривых. Все результаты можно сразу же распечатать для большего удобства при изучении.

Пленочный теплый пол в каркасном доме. Типичные ошибки пользователей

Инфракрасный теплый пол в частном доме каркасного типа – незаменимая система. Такое отопление позволит в разы сэкономить, если подойти к процессу установки и дальнейшей эксплуатации грамотно, профессионально. Немногие представляют, как должен в идеале проходить процесс установки и уход за обогревом.

Стоит рассмотреть типичные ошибки, чтобы знать, как их избежать:

• Подбор греющего элемента по всей площади. Необходимо провести расчеты с учетом тех мест, где пленка не будет установлена. В ином случае можно остаться в холодном доме;
• Подключение кабеля в сеть, если не высохла стяжка или клеевой раствор. Чревато летальными последствиями;
• Нельзя ходить в твердой обуви по пленочному полу. Существует риск его повредить;
• Нельзя оставлять «воздушные карманы» вокруг теплой части системы. Ошибка допускается в случае монтажа инфракрасного пола в клей для плитки.

При монтаже конструкции в деревянном доме стоит быть предельно внимательным, и обогрев будет работать должным образом.

Электрический теплый пол — рекомендации по выбору и монтажу своими руками

Технология укладки нагревательных матов

Порядок осуществления работ выглядит так:

На стене определяем место расположения терморегулятора.
Делаем отверстие под терморегулятор на расстоянии, превышающем 30 см от пола.
Вниз от терморегулятора делаем штробу, продолжая ее на 50-60 см от стены на подготовленном основании пола. Полученная канавка предназначена для укладки силового подводящего кабеля, а также концов нагревательного элемента и датчика температуры, поэтому оптимальный размер штробы составляет 20х20 мм.
Очищаем черновой пол даже от незначительного мусора.
При необходимости выравниваем цементно-песчаной стяжкой, поскольку пол должен быть ровным и без трещин.

Покрываем пол грунтовкой для улучшения адгезии с плиточным клеем.
Размечаем на полу места расположения матов.
Раскладываем маты на предварительно подготовленную площадь обогрева.
Разрезаем полотно матов на фрагменты, добиваясь полного охвата обогреваемого участка по форме, не затрагивая при этом нагревательный кабель

При укладке кабеля фрагменты не должны накладываться друг на друга либо пересекаться.
При укладке мата необходимо обратить внимание, чтобы расположение термодатчика оказалось на равном расстоянии между витками нагревательного кабеля.
Вывести концы нагревательного мата через ранее подготовленную канавку к месту расположения коробки терморегулятора.
Проверяем работоспособность пола, измеряя сопротивление нагревательного мата и датчика температуры. Соответствие полученных значений данным, заявленным в паспорте производителя, свидетельствует о правильной укладке системы.

Помещаем датчик температуры в гофрированную трубку, поставляемую в комплекте с теплым полом

Конец трубки с термодатчиком закрываем заглушкой во избежание попадания в него плиточного клея.
Укладываем трубку в канавку, выводя другой конец к коробке терморегулятора. При этом радиус изгиба трубки у стены не должен быть меньше 5 см.
Заполняем канавку плиточным раствором.
Концы монтажных проводов нагревательных матов и датчика температуры оголяем и подключаем к клеммам терморегулятора.
Проверяем электрические соединения.
На 1-2 минуты включаем теплый пол и проверяем работоспособность устройства. При этом должен загореться светодиод на лицевой поверхности термостата и начаться нагрев нагревательных матов.
Отключаем питание и переходим к укладке плитки.
Плиточный раствор наносим поверх нагревательного мата толщиной 8-10 мм небольшими площадями.
Обрабатываем нанесенный раствор зубчатым шпателем, после чего прикладываем плитку и аккуратным нажатием утапливаем ее в клей.

При этом клей должен полностью покрывать нагревательный мат и соприкасаться со всей поверхностью плитки, избегая воздушных полостей.

Через 20-30 дней после окончания работ, теплым полом можно пользоваться без опаски повреждения.

Мон

Электрический теплый пол под плитку технология укладки

Монтаж «теплого пола» под плитку: основные этапы

Если решено проводить монтаж «теплого пола» самостоятельно, то необходимо провести большой объем предварительной работы. Сначала следует выяснить состояние основания, на которое будет укладываться кабель или пленка: оно должно быть ровным, без дефектов, трещин и т. д.

При необходимости производится заливка тонкого выравнивающего слоя стяжки цементным раствором или с использованием специальных смесей. Второй вариант более предпочтителен с точки зрения временного фактора.

Далее необходимо провести все расчеты по мощности и количеству материала, составить схему укладки. При составлении схемы укладки кабеля надо учитывать такие требования:

• минимальное расстояние от стены до кабеля 7-10 см;
• расположение витков и спиралей должно выдерживаться на расстоянии не менее 8 см друг от друга;
• витки кабеля не должны ни в коем случае пересекаться или перекрывать друг друга.

Также необходимо определить место под установку монтажной коробки: если «теплый пол» укладывается в помещениях с повышенной влажностью, то ее крепление следует производить на смежной стене с противоположной стороны.

В монтажную коробку производится завод кабелей, а также установка терморегулятора, поэтому к ней должен быть обеспечен свободный доступ для контроля. Как правило, ее устанавливают в нижней части стены приблизительно на высоте 30 см от пола.

Обязательно надо подготовить для монтажа гофрированную трубу или специальные муфты, в которых будет производиться подключение кабеля.

Это, может быть, и не является обязательным элементом, но при возникновении каких-либо проблем не потребуется производить ремонт всего пола, достаточно будет добраться до мест соединения, поэтому пренебрегать этим не стоит.

Способы монтажа

Наиболее распространено применение бетонной стяжки. Трубы под водный пол имеют значительно больший диаметр по сравнению с электрическим кабелем, спрятать их в слой плиточного клея невозможно. Кроме того, при толщине 16 мм их необходимо заливать сверху слоем не менее 30 мм.

Стяжку можно сделать тоньше, если уложить трубы в пазы, выполненные в листах из пенополистирола (рис. ниже). Д

Монтаж электрического теплого пола своими руками

Для монтажа пленочного теплого пола понадобится:

Теплоизоляция с лавсановым покрытием. Важно, чтобы фольгированный слой был не металлическим (не алюминиевым в частности), так как он проводит электрический ток и возможны замыкания токоведущих полос пленки (при их повреждении) или клемм на этот слой. Кроме того, при работе пленочного пола возможно влияние металлизированного слоя теплоизоляции, выражающееся в виде треска или «гудения» пленки.

Битумный скотч для изоляции соединений и изоляции токоведущих полос.

Скотч для фиксации отрезков пленочного пола. Рекомендуется использовать армированный сантехнический скотч. Его преимущества при монтаже — хорошая адгезия к пленочному полу, прочность и влагостойкость. Материал скотча — поливинилхлорид с клеевым слоем, а также тканевое волокно. Запрещено использовать металлизированные клейкие ленты, так как они могут нарушить электроизоляцию системы.

Клеммы (типа крокодил), при помощи которых соединяются отрезки теплого пола и питающие провода. Клеммы относятся к обжимным соединительным элементам. Припаивать провода непосредственно на пленку не рекомендуется, так как данное соединение имеет слабую механическую надежность. В случае плохого контакта может возникнуть чрезмерный нагрев места соединения с последующим повреждением от температуры напольного покрытия и обрывом питающего провода.

Нагревательная пленка подходящей ширины. Так как площадь и конфигурация помещения могут быть различными, необходимо учитывать ширину пленки (она может быть 0,5/0,8/1,0 м). От ширины пленки зависит количество электрических соединений полос нагревательной пленки, которые придется выполнить при монтаже.

Обязательно! Терморегулятор, имеющий датчик температуры пола. Система соединяется с питающей сетью только через терморегулятор, так как пленочный пол не имеет функции саморегуляции, и терморегулятор обеспечивает его безопасную работу, защищает от перегрева и выполняет функцию контроля температуры.

Соединительный провод. Длина проводов определяется количеством соединений отрезков нагревательной пленки и её шириной (длина на одно соединение = ширина пленки+20см), а также расстоянием до терморегулятора. При выборе соединительного провода обязательно нужно учитывать подключаемую нагрузку и с учетом этого подбирать его сечение.

Обычно применяется ПУГВ 1х1,5, сечением 1,5 мм2 (ПУГВ 1х2.5, сечением 2,5 мм2 для площадей обогрева свыше 15 м2) или ПВ3х1,5 (ПВ3х2,5). Провод изолирован ПВХ пластикатом. Это вид силового кабеля небольшого диаметра, который не будет мешать укладке декоративного покрытия и не создает неровности. Лучше использовать разные цвета фазного и нулевого проводов, во избежание ошибок при выполнении соединений.

Для монтажа под мягкие напольные покрытия типа линолеума – в обязательном порядке необходимо использовать фанеру, OSB, ДВП, которая защищает пленочный пол от механического воздействия. Толщина защитного покрытия 2-5мм.

Полиэтиленовая пленка, которая укладывается под декоративное покрытие пола в качестве гидроизоляции.

План размещения пленочной системы обогрева

На плане отмечается расположение отрезков греющей пленки, определяется ее ширина и количество, места соединений, место установки датчика температуры и расположение терморегулятора. Для уменьшения количества соединений рекомендуется раскладывать пленку параллельно длинной стороне помещения, если это позволяет конфигурация. При составлении плана учитывается максимальная длина полосы пленки – 8м. Пленка должна быть уложена на свободную площадь, т.е. площадь, где отсутствует мебель и иные препятствующие распространению тепла предметы.

Расчет мощности обогрева

Мощность системы обогрева находится:

P = S x Pуд
S – полезная площадь в метрах (площадь, где непосредственно будет уложен пленочный пол), Pуд – удельная мощность 1м2 пленочного пола. В нашем случае Pуд = 220Вт/м2.

Расчет тока системы обогрева

I = P / U
I – силa токa, P – мощность системы пленочного обогрева, U – напряжение сети, в нашем случае 220-230В

Сечение питающего кабеля подбирается по таблице соответствия, исходя из вычисленного значения силы тока. Вычисленное значение тока не должно превышать максимально допустимое значение тока для данного сечения.

Например

Площадь помещения, покрытого ламинатом 15 м2. Теплые полы выбраны в качестве основного отопления. Исключая технику, стационарную мебель, отступы от стен — площадь, занятая теплым полом – 8м2.

P = 8 м2 x 220 Вт = 1760 Вт,
где 220Вт/м2 – удельная мощность пленочного пола данной модели.

Максимальный ток системы: I = P/u = 1760 Вт / 220 В = 8 А

Выбираем сечение по таблице:

Вычисленное значение 8А меньше максимально допустимого значения тока 16А для сечения провода 1.5 мм2, следовательно, провода данного сечения будет достаточно для нашей системы обогрева.

Подбор системы управления (терморегулятора)

Минимальная мощность терморегулятора определяется следующими соответствиями:

Максимальная площадь	Мощность терморегулятора
13 м2	3 кВт
15 м2	3,5 кВт
18 м2	4 кВт
27 м2	6 кВт

В нашем случае (мощность обогрева 1760Вт = 1. 76 кВт) достаточно терморегулятора, допускающего подключение нагрузки до 3 кВт.

В случае, когда мощность обогрева превышает 6кВт (помещения большой площади), необходима более сложная система управления обогревом с использованием шкафа управления обогревом, либо установкой нескольких терморегуляторов с разбивкой на зоны.

Выбор места под монтажную коробку

Монтажная коробка обустраивается в стене, не ниже 0,3м от пола. Размещается вблизи розеток или иной точки скрытого стационарного подключения. При размещении коробки желательно длину питающих проводов и по возможности их минимизировать.

Выравнивание поверхности

На очищенной поверхности удаляются все неровности и перепады высоты, которые способны привести к деформации, перегибу или разрыву пленки. Это важно, так как пленочный пол чувствителен к изломам. Не допускается сгибать пленку под прямым углом, пережимать, размещать на ней тяжелые предметы и инструмент. Допускается монтировать пленочный пол на старую поверхность пола, если она соответствует вышеперечисленным требованиям. Рекомендуется всю поверхность пропылесосить для удаления мелких фрагментов грязи и пыли, которые способны повредить пленку.

Укладка теплоизоляции

Теплоизоляция позволит сократить тепловые потери через бетонное основание и повысить эффективность обогрева. В первую очередь это касается помещений на первом этаже. Чем больше толщина теплоизоляции, тем меньше будут тепловые потери, но при этом нужно иметь ввиду, что мягкая теплоизоляции при механической нагрузке продавливается и пленка в этом месте также будет деформирована. Оптимальная толщина теплоизоляции с лавсановым покрытием 3-10мм. Фольгированный слой отражает инфракрасное излучение, таким образом увеличивая теплоотдачу поверхности.

Внимание! Используется только теплоизоляция с лавсановым покрытием, не имеющая металлизированную подложку.

Ее раскладывают на всей площади помещения (от стены до стены), скрепляя отрезки монтажным скотчем.

Монтаж нагревательной пленки

Пленку можно раскладывать как вдоль длинной стены, так и поперек. Чтобы уменьшить количество соединений, рекомендуем укладывать пленку вдоль длинной стены помещения. Полосы пленки можно укладывать только встык. Не допускается наложение одной полосы на другую, а также пересечение пленки.

Пленка укладывается медными шинами вниз для минимизации возможных механических повреждений токопроводящих полос.

Полосы пленки закрепляются после размещения на поверхности теплоизоляции с помощью монтажного скотча, который фиксирует полосы и предупреждает сдвиги пленки во время дальнейшего монтажа системы и финишного покрытия.

Монтаж и подключение питающих проводов

Длина питающих проводов должна быть по возможности меньше. Однако при этом не рекомендуется осуществлять прокладку проводов по нагревательной пленке. Рекомендуем прокладывать провод по периметру помещения или в промежутках между отрезками пленки. При необходимости можно в теплоизоляции сделать канавку для провода, чтобы он не деформировал финишное покрытие (в случае мягкого покрытия, например, линолеума).

Соединения питающего провода и пленки выполняются при помощи клемм и битумной изоляции.

1. Зачистить провод.
2. Соединить клемму с проводом, обжать кремпером или плоскогубцами. Очень важно качественно осуществлять обжим, так как при плохой контакт приводит к нагреву места соединения и может привести к повреждению напольного покрытия или обрыву (отгоранию)питающего провода.
3. В месте токоведущей полосы разъединить верхнее и нижнее покрытие пленки таким образом, чтобы был обеспечен доступ к токоведущей жиле. В образовавшийся зазор завести губку клеммы и с помощью плоскобцев плотно прижать к ней вторую губку клеммы. Острые выступы на клеммах проткнут покрытие пленки, и таким образом обеспечат хорошее соединение с токоведущей полосой.

4. Закрыть полученное соединение с 2х сторон (сверху и снизу) битумным скотчем, обеспечив тем самым его изоляцию.

5. Аналогично подключить второй провод к другой токоведущей полосе.
6. Токоведущие полосы с противоположной стороны пленки также закрыть битумным скотчем.
7. Под местами соединений (клеммами) рекомендуется делать углубления (в поверхности пола или подложке) для исключения деформации финишного покрытия.
8. Приклеить соединительные провода к подложке.

1. Датчик температуры пола монтируется поверх теплоизоляции под пленкой. Необходимо, чтобы сам датчик укладывается непосредственно между карбоновыми полосами, как показано на рисунке.
2. Выполняется монтаж и подключение терморегулятора, который приведен в отдельном разделе.

После монтажа терморегулятора и подключения к нему системы требуется:

Теплый пол электрический своими руками

Теплый пол электрический своими руками — монтаж, пошаговая инструкция!

Электрический теплый пол можно использовать как в качестве основного источника тепла, так и в роли дополнения к главной отопительной системе. На рынке представлены пленочная (инфракрасная) и кабельная разновидности теплого пола.

Теплый пол электрический своими руками

Ознакомьтесь с порядком подготовки основания, укладки и подключения теплого пола, монтажа финишного покрытия и приступайте к работе – со всеми мероприятиями можно справиться собственными силами.

Подготовка поверхности

Первый шаг. Демонтируем старое напольное покрытие и стяжку. При выполнении укладки пленочного теплого пола старую стяжку, если она в нормальном состоянии, можно не демонтировать. В случае же монтажа кабельной системы от стяжки придется избавиться. Тщательно очищаем поверхность от пыли и грязи.

Второй шаг. Укладываем слой гидроизоляционного материала. Традиционно используется полиэтиленовая пленка, но при желании вы можете выбрать и другую изоляцию. Важно, чтобы влагозащитный материал заходил на стены приблизительно на 100-120 мм.

Третий шаг. По периметру основания закрепляем на стене демпферную ленту. Благодаря ней будет обеспечиваться компенсирование теплового расширения системы во время нагрева. Излишки гидроизоляции и демпферной ленты аккуратно обрезаем.

Четвертый шаг. Укладываем теплоизоляционный слой. Благодаря ему будут исключены потери тепловой энергии через основание. Утеплитель выбирайте с учетом особенностей расположения комнаты, типа основания и целевого предназначения отопительной системы.

Если вы планируете использовать систему в качестве дополнения к основному обогреву, теплоизоляцию можно выполнить с применением вспененного полиэтилена, оснащенного отражающим фольгированным слоем. Дополнительно материал возьмет на себя функцию подложки под теплый пол.

Если на нижнем этаже находится обогреваемое помещение, теплоизоляцию лучше всего обустраивать с использованием листового пенополистирола. Толщина материала – 2-5 см. Подойдет и другой изолятор с аналогичной толщиной.

При установке системы обогрева в неотапливаемой ранее комнате, к примеру, на веранде либо балконе, теплоизоляционный слой должен быть более основательным. К примеру, хорошо подойдет 10-сантиметровая изоляция пенополистиролом или минватой аналогичной толщины.

Пятый шаг. На утеплитель укладываем армирующую сетку. При желании можно добавить в раствор стяжки микрофибру и пластификатор. Такое усовершенствование состава позволит обойтись без дополнительного армирования.

Поверх утеплителя уложена армирующая сетка и установлены маяки для заливки стяжки

Монтаж инфракрасного электрического теплого пола

Инфракрасный (пленочный) теплый пол монтируется с некоторыми отличиями от своего кабельного «собрата». Следуйте инструкции.

Составляем схему укладки

Первый шаг. Выбираем место установки терморегулятора. Его монтаж рекомендуется выполнять с 15-сантиметровым отступом от поверхности пола.

Монтаж скрытого терморегулятора теплого пола

Монтаж скрытого терморегулятора теплого пола

Второй шаг. Составляем схему укладки системы обогрева.

Важно: пленку нельзя размещать под крупными бытовыми приборами, мебелью и прочими тяжелыми вещами.

При составлении схемы учитывайте следующие важные нюансы:

• первый ряд пленки должен быть уложен с отступом не менее 100 мм и не более 400 мм от стен;
• если теплый пол будет применяться в качестве основной системы обогрева, он должен занимать как минимум 70-75% суммарной площади поверхности;
• если инфракрасная пленка укладывается в качестве дополнения к имеющемуся обогреву, достаточно, чтобы она занимала порядка 40-50% площади основания.

Укладываем и подключаем систему

Первый шаг. Раскладываем инфракрасную пленку поверх теплоизоляции. Придерживайтесь составленной схемы. При необходимости пленку можно резать по заводским линиям.

Раскладываем инфракрасную пленку поверх теплоизоляции

Резка матов

Укладку элементов выполняйте медными частями контактов вниз по направлению к стене с терморегулятором.

Второй шаг. Подключаем контактные зажимы к краю медной полоски и подсоединяем провода.

Конструкция инфракрасного теплого пола

Подключение инфракрасного теплого пола

Третий шаг. Изолируем места разрезов инфракрасной пленки и соединений зажимов и кабелей. Для изоляции хорошо подходит специальная битумная мастика.

Подключение инфракрасного теплого пола

Важно: чем длиннее нагревательные полотнища, тем меньше должно быть контактов. Помните: полоса не может быть длиннее 8 м.

Часть зажимов устанавливайте на токонесущую поверхность. Оставшиеся располагайте внутри нагревательной пленки.

Правильная укладка проводов

Четвертый шаг. Подключаем термодатчик к нижней стороне инфракрасной пленки и тщательно его изолируем.

Пятый шаг. Устанавливаем терморегулятор. Перед этим должна быть закончена укладка всего запланированного материала и подключены все контакты и кабели. Терморегулятор рекомендуется устанавливать стационарно. При отсутствии такой возможности можете подключать его в розетку, как обыкновенный электроприбор.

Устанавливаем терморегулятор

По опыту, основную часть кабелей, соединяющих терморегулятор и нагревающую пленку, лучше всего прокладывать под плинтусом.

В завершение подключаем систему к электрической сети и переходим к ее тестированию.

Теплый пол инфракрасный

Тестируем систему после монтажа

Изучите поведение системы после включения в сеть. Если перегрева, искр и прочих дефектов нет, все нормально. Можете приступать к монтажу финишного напольного покрытия. Перед этим достаточно накрыть систему плотной полиэтиленовой пленкой, но некоторые специалисты все-таки рекомендуют залить тонкий слой стяжки – на него финишное покрытие ляжет более качественно.

Укладка ламината поверх ИК пола

Теплый пол

Монтаж кабельного электрического теплого пола

Теплый пол кабельного типа

Монтаж кабельного пола

Нагревательный элемент и терморегулятор конвекционной системы обогрева

Монтаж кабельного электрического теплого пола

Первый шаг. Устанавливаем терморегулятор в предварительно подготовленную монтажную коробку. Подводим к коробке силовой и заземляющий кабели. Вниз от коробки делаем в стене углубление для соединения с нагревательным проводом.

Схема установки терморегулятора

Установка датчика температуры для кабельного мата

Второй шаг. Подготавливаем схему укладки кабельного теплого пола. Можете сделать этот шаг первым, как вам угодно. На бумаге разметьте пространство для укладки греющего кабеля. В местах будущей установки тяжелой мебели и техники кабель не укладываем.

Калькуляторы расчета длины обогревающего кабеля и шага его укладки

Для правильного составления схемы необходимо знать две величины — общую длину кабеля и шаг его укладки (расстояние между соседними проводами в петле). есть специальные формулы, но мы предлагаем воспользоваться встроенным калькулятором. Введите значения и получите результат!

Исходные данные:

— суммарная площадь участков помещения, на которые будет укладываться кабель;

— особенности помещения — выберите вариант из предложенного перечня;

— удельная мощность кабеля — она указывается в паспорте изделия, Вт на погонный метр.

Найденное значение поможет определиться с выбором комплекта теплого пола с кабелем, длина которого в максимальной степени подходит к рассчитанному параметру.

Теперь, зная длину, несложно вычислить и шаг укладки:

Монтаж кабельного пола

Третий шаг. Переносим схему с бумаги на основание. Для разметки удобно использовать яркий скотч. При желании можете ознакомиться с готовыми схемами, представленными в открытых источниках, и ориентироваться на них в процессе работы.

Четвертый шаг. Укладываем кабель теплого пола по линиям разметки.

Монтаж кабельного теплого пола

Теплый пол электрический

Важно: кабель перегибать нельзя.

Для крепления кабеля к армирующей сетке, уложенной поверх теплоизоляционного слоя, используем клипсы либо же специальную ленту.

Греющий кабель соединяйте с силовым проводом и термодатчиком на ровной поверхности. Обязательно укрывайте места соединений гофрированной трубой.

Проверьте сопротивление кабеля. Допустимые значения указываются в инструкции к системе, уточните этот момент в отдельном порядке.

В завершение останется подключить силовой кабель к регулятору температуры. Предварительно отключаем подачу электричества. После подключения системы к терморегулятору тестируем ее в нескольких режимах. Если все нормально, приступаем к дальнейшим мероприятиям.

Заливаем стяжку и укладываем финишное покрытие

Заливаем стяжку

Стяжку лучше всего делать из специальной готовой смеси. На упаковке такого состава будет указано, что он разработан специально для применения в комплексе с теплым полом. Смесь готовьте по инструкции. Достаточная толщина слоя – 40-50 мм.

Примерная таблица расчета мощности и длины нагревательного кабеля

Равномерно распределяйте смесь по поверхности при помощи шпателя. Следите, чтобы под телом кабеля не было воздушным карманов. Из-за них качество обогрева будет заметно ухудшаться. Дайте стяжке полностью высохнуть.

Сводная таблица требований к удельной и погонной мощности в зависимости от назначения помещения и вида отопления

Важно: инфракрасный и теплый пол требуют разного времени на «выдержку» после монтажа. Пользоваться пленочным полом можно уже через 2-3 суток (если не заливалась стяжка). Кабельной же системе необходимо дать отстояться 3-4 недели.

Финишное покрытие укладываем в соответствии с технологией монтажа выбранного материала. Чаще всего поверх теплого пола укладывают плитку и ламинат. Также можно класть паркет и даже линолеум. При желании можете использовать и другое покрытие. Ориентируйтесь на свои предпочтения, интерьер помещения и доступный бюджет.

Ориентировочные значения энергии, которую должен излучать обогреваемый пол в бытовых помещениях

Удачной работы!

Источник: //stroyday.ru/remont-kvartiry/pol/teplyj-pol-elektricheskij-svoimi-rukami.html

Тёплый электрический пол: устройство, поэтапный монтаж своими руками

Бороться с холодом в квартире можно с помощью разных систем отопления. Немалую успешность в этой борьбе показала система теплого электрического пола. Она также привлекательна потому, что ее стоимость не является большой. Поэтому каждому следует провести монтаж электрического теплого пола. И именно об осуществлении такого процесса своими руками пойдет речь в этой статье.

Чтобы система электрического пола была установлена ​​правильно, следует рассмотреть ее устройство.

Устройство электрического пола

Оно представлено:

• Терморегулятором;
• Датчиком тепла;
• Кабелем или нагревательными секциями.

Размещаем терморегулятор

Все работы по установке теплого электрического пола своими руками начинаются с приготовления места, в котором будет размещаться терморегулятор. Это место должно находиться на стене.

Высота размещения

Высота размещения должна превышать 30 сантиметров.

Поэтому сначала на стене делают отверстие, которое вместить подрозетник для терморегулятора.

Делают отверстие

Лучше всего делать такую ​​дырку тогда, когда дом еще строится, или когда происходит общий ремонт.

От места размещения терморегулятора нужно вырезать штробу, которая ведет к полу. Она должна быть перпендикулярной полу.

Вырезают штробу

Также нужно позаботиться о способе подведения кабеля, по которому будет подаваться ток до терморегулятора. Часто для этого нужно делать канавку, которая должна вести к распределительной коробке. Особенности этого процесса часто показывают познавательных видео.

В сделанное отверстие вставляют подрозетник.

Вставляют подрозетник

На этом маленький ремонт стены приостанавливается, ведь хозяину нужно подготовить поверхность и провести монтаж электрического теплого пола своими руками. После этого ремонт стены продолжится.

Готовим поверхность пола

Укладка электрического теплого пола требует наличия чистого, ровного пола. Конечно, сначала такого основания нет. Поэтому владельцу нужно своими руками провести ремонт основания. Он начинается с очистки бетонной поверхности от всякой грязи и тех частей, которые начали отслаиваться.

Очистка бетонной поверхности

Каждую трещину, ямку или впадину заполняют бетонным раствором. Если эти действия не позволяют получить ровный без 10-миллиметровых перепадов на 1 м² пол, нужно заливать бетонную стяжку. Ее оптимальная толщина 3-7 см. Если она будет тоньше, то она укроется трещинами.

Чтобы ремонт своими руками был выполнен качественно, перед заливкой стяжки поверхность обрабатывают грунтующим раствором.

Обрабатывают грунтующим раствором

Далее заливают цемент и ждут, пока он высохнет. Параллельно стоит заняться планированием размещения нагревательного кабеля. Во время этого процесса определяют места, где будет стоять мебель (пол под ней отапливать не нужно).

Кроме этого, учитывают 5-сантиметровые отступы от стен. Также рассчитывают нужную длину кабеля и шаг его размещения. Этот процесс часто демонстрируют разные видео.

Укладываем теплоизоляцию; закрепляем монтажную ленту

Теплоизоляция необходима, для того чтобы система не грела бетонное перекрытие и чтобы созданное тепло поднималось только вверх. Благодаря ей можно уменьшить потери тепла на 30 процентов. Конечно, вместе с этим меньшей становится стоимость отопления.

Изоляция тепла должна быть как на полу, так и на стенах. В первом случае владельцы выставляют своими руками пенополистирольные, полипропиленовые, волокнисто-минеральные плиты или пробковый агломерат.

Плиты изоляционного материала

Любой из этих материалов должен иметь высокую плотность (не менее 35 кг/м³), а также надлежащую толщину.

Первое свойство является необходимым, для того чтобы материал выдержал бетонную стяжку, напольное покрытие, вес мебели и человека. Второе — для обеспечения правильной теплоизоляции.

Система греет нормально тогда, когда толщина утеплителя превышает 20 мм.

Теплый электрический пол должен иметь теплоизоляционный материал с такой толщиной тогда, когда происходит его устройство на перекрытии с отапливаемыми ниже помещениями. Если этим помещением является отапливаемый подвал, то минимальной толщиной является 30 мм.

На балконах и полу комнаты с неотапливаемым подвалом снизу ставят 50-миллиметровый утеплитель. Если под основой, на которой проводили ремонт, находится грунт, толщина плит должна превышать 100 мм.

Устройство вертикальной изоляции предусматривает размещение вдоль стен обычных полистирольных плит или демпферной ленты.

Демпферной ленты

Ширина и толщина первых должна достигать 20 и 1 см. Об этом отмечают в видео. Такая теплоизоляция не позволит теплу выходить через наружные стены, а также уменьшит стоимость отопления.

В тех случаях, когда нужно проводить монтаж электрического пола в помещениях с высоким уровнем влажности, сверху теплоизоляции размещают слой гидроизоляционного материала.

Дальнейшие монтажные действия могут происходить двумя способами:

Первый предполагает заливку первичной стяжки. Благодаря ей электрический кабель работает без перегревов. Также она является прочной основой для закрепления нагревательного элемента. Второй вариант не требует создания такой стяжки.

Он не является хорошим, однако, подходит для тех случаев, когда собственники сделали ремонт и устанавливают теплый пол в помещении с низким потолком. Он предусматривает размещение металлической сетки на теплоизоляцию, покрытую фольгированным пенофолом, закреплении на сетке нагревательного кабеля и заливке стяжки. Эти процессы демонстрирует видео.

Согласно первому варианту на подсохшую стяжку ставят фольгированный пенофол. Благодаря ему система греет лучше, поскольку тепло отражается вверх. Этим материалом покрывают всю поверхность. Его полосы ставят внахлест. Кроме этого, стыки склеивают фольгированным скотчем. Такая хитрость не позволит фольге закручиваться во время укладки кабеля своими руками.

Следующий этап — закрепление монтажной ленты.

Закрепить монтажную ленту

Ее устанавливают вдоль комнаты на расстоянии 50 см друг от друга. Ее нужно прибить гвоздями или саморезами к еще недостаточно прочной стяжке. Устройство этой ленты предполагает наличие большого количества специальных скоб. Как правило, их разделяет 25-миллиметровое расстояние. Особенности использования этих скоб можно узнать благодаря видео.

Монтируем нагревательные секции

Монтаж кабеля своими руками проводят согласно плану, в котором уже определен шаг кабеля и порядок его размещения.

Монтаж кабеля

Перед укладкой проверяют провод на сопротивление.

Проверяют провод на сопротивление

Полученные результаты должны соответствовать цифре, указанной в гарантийном талоне.

Возможны отклонения на 10% в обе стороны.

Соответствие цифр означает, что кабель греет хорошо, и система порадует теплом.

Нагревательный элемент бывает одно- и двухжильным. В первом случае оба конца нужно подключать к терморегулятору.

Подключить к терморегулятору

Во втором только один. Холодный конец заводят в сделанную штробу. Увидеть подключение обоих типов проводов можно в видео.

Начало кабеля и соединительную муфту ставят на монтажную ленту. После их закрепляют. Муфту размещают так, чтобы она не торчала из будущей бетонной стяжки. Ее наличие на поверхности бетона является недопустимым.

Нагревательный элемент выкладывают по плану. При этом соблюдают нужный шаг, а также определенную последовательность. Важно, чтобы кабель не имел очень резких сгибов. Если они будут, система будет работать плохо. Согласно словам экспертов, минимальная величина радиуса изгиба должна равняться 5 сантиметрам.

В дальнейшем монтируют своими руками термодатчик. Для этого устанавливают гофр от терморегулятора к полу. Этот гофр должен также размещаться на полу между витками кабеля.

Его ставят посередине шага и заводят между провода более чем на 40 сантиметров. Конец гофра заглушают. Далее в него вставляют термодатчик и вытягивают.

Согласно некоторым видео процедуру надо повторить, чтобы убедиться в легкости его замены.

Чтобы добиться наиболее точного соответствия между температурой поверхности пола и выставленным режимом работы терморегулятора, заглушенный конец ставят на подложку, поднимая как можно ближе к поверхности стяжки.

Далее своими руками вставляют термодатчик в гофр, снова проверяют сопротивление уложенного кабеля и проводят подключение терморегулятора.

Монтируют термодатчик

Этот процесс зависит от особенностей устройства. Также к нему подключают кабель питания и проверяют то, как работает система, а также как она греет.

Если все хорошо, отключают терморегулятор. Далее его снимают. Такой шаг позволит провести конечный ремонт без шансов повреждения устройства. Кроме этого, фотографируют или рисуют размещения кабелей.

Некоторые снимают видео.

Монтируем стяжку

Все работы по созданию теплого электрического пола, который очень хорошо греет и имеет невысокую стоимость, завершаются заливкой финишной бетонной стяжки.

Финишная бетонная стяжка

Для этого используют песчано-цементный раствор с пластификатором или специальный раствор для теплого пола. Как отмечается в разных видео, такие смеси после высыхания не трескаются во время нагрева.

Заливку стяжки проводят осторожно, чтобы не повредить изоляцию нагревательного элемента. Иначе придется делать незапланированный ремонт пола. А его стоимость немалая.

Цементную смесь заливают слоем, толщиной равной 3-5 сантиметрам.

Заливка стяжки

При этом стараются избежать появления воздушных карманов. Они ухудшают теплоотдачу. Из-за них пол греет гораздо хуже, что повышает стоимость чека на оплату электроэнергии. Стяжку оставляют сохнуть на 28 суток. Последующий ремонт предусматривает штукатурку штроб в стене, повторном подключении терморегулятора, а также установке покрытия пола.

В сегодняшнем видео вы узнаете как правильно подключить к электросети и уложить электрический теплый пол в квартире или доме. Благодаря данному материалу вы получите много полезной информации.

Источник: //delo-pol.ru/sistema-toplyy-pol/elektricheskij-pol-ustrojstvo-montazh-svoimi-rukami.html

Монтаж электрического теплого пола своими руками. Последовательность, нюансы монтажа, фото

Кабельный обогревающий пол может быть обустроен в помещении всякого назначения, как в индустриальном здании, офисе, так и в жилой комнате.

Для обустройства такого обогревающего пола нет нужды в укладке труб, их подсоединении к тепловому снабжению. Задача состоит только в прокладывании небольшого электрического кабеля и включения к электросети.

Правильный монтаж электрического теплого пола позволяет обеспечить безвредное и надежное эксплуатирование на протяжении нескольких десятилетий.

Подобный  пол легко контролировать, поскольку есть множество электронных аппаратов, посредством которых выставляется температура. Обустройство электропола схоже с системой согрева с теплоносителем в виде жидкости.

Способы укладки теплого электрического пола почти не разнятся от выкладки водяного пола. Различие заключается только в том, что в качестве нагревающего элемента выступает кабель.

Приготовления к укладыванию

Прежде чем начать выкладку следует провести определенный рабочий план, состоящий из следующих шагов:

1. Подготовка зоны для терморегуляторного прибора и датчика.

Технология монтажа электрического теплого пола начинается с определения зоны, в которой будет постановлен терморегуляторный прибор. Он монтируется на стенке как стандартный выключатель в самом доступном области (высота не меньше 300 мм от напольной поверхности).

Этапы монтажа теплого пола

Сначала сверлится отверстие. Затем от этого места проделывается штроба перпендикулярно полу. Там будет проложены силовые провода температурного датчика в гофре либо пластиковых трубках.

В первую очередь следует почистить территорию от всякого мусора и пыли. Не должна она иметь перепады, а быть ровной. Если необходимо, то следует выровнять ее стяжкой, толщина которой должна быть не меньше 3 см. При тонком слое стяжка потрескается. Лучше всего если она имеет толщину в  30 – 70 мм.

Прежде чем залить стяжку надо обработать грунтовкой пол. Благодаря этому улучшится контакт песчаной цементной стяжки и поверхности. После высыхания грунтовки размечаются места, где не нужно делать обогревающий пол. Именно там будет стоять массивная мебель. Кроме того учитываются отступы от стенок – не меньше 50 мм.

Для более экономичного обогрева нужно минимизировать термические потери. Промеж нагревательного кабеля и основы пола из бетона выкладывается теплоизолирующий слой. Он позволяет снизить потери до 30%.

Теплоизоляция может выкладываться в 2 вариациях:

• По горизонтали. Теплоизолирующие листы (высота не меньше 20 мм) выкладываются впритирку к изолированию на основание из бетона. Теплоизолирующий материал должен выделяться следующими характеристиками – стойкостью к тепловому влиянию и прочностью. Применять можно пенопропилен, пенополистирол, минеральные волокнистые плиты, пробковый агломерат и так далее.
• По вертикали. Материал выкладывается у основы пола по периметру стенок. Для этого сгодится особая демпферная лента либо стандартные полистирольные листы – толщина примерно 10 мм и ширина 150 – 200 мм.  Подобный вариант теплоизоляции понизит тепловые потери через внешние стенки комнаты.

Когда помещение имеет значительную влажность, сверху теплоизоляции необходимо обеспечить гидроизоляцию. Это позволит предупредить проникание влажности в половое основание. В особенности это важно для квартир.

Прежде чем выложить нагревающий кабель на теплоизоляцию проводится заливка стяжки из песка и цемента. Слой стяжки дает возможность воспрепятствовать перегреванию нагревающего кабеля и создать прочнейшую основу для выкладки кабеля.

Укладка теплого электрического пола

Если нет возможности сделать предварительную стяжку, то кабель можно разложить сверху теплоизоляции на сетку из металла (ячейки 10 – 25 мм). Сетка вкупе с нагревающим кабелем заливается стяжкой. Металлическая сетка делает покрытие цельным и крепким.

Вслед за тем как стяжка из песка и цемента отменно затвердеет, пол накрывается особой монтажной фольгой. Ею укрывается поверхность полностью. На границах ее выкладывают с резервом, а кромки проклеивают фольгированным скотчем. Это необходимо для того чтобы при монтаже кабеля края не заворачивались.

Подобный выравнивающий экран способствует равнозначному распределению по всей области пола тепла. С целью надежного фиксирования нагревающего кабеля применяется монтажная лента, которую прокладывают через каждые 500 мм и закрепляют посредством саморезов либо гвоздиков.

На монтажной ленте для фиксирования предусмотрены скобы, расстояние между которыми одинаково, обычно составляет 2.5 см. Такие приспособления позволяют соблюдать равнозначные шаги выкладки кабелей.

Как смонтировать обогревающие секции

Сначала определяется схема монтажа электрических теплых полов, а кроме того последовательность и дистанцию выкладки. Прежде чем размотать провод надлежит проконтролировать сопротивление. Параметры измерительного сопротивления прописываются в чеке гарантии. Они должны быть аналогичны тем значениям, которые есть на бирке муфты. Отклонение дозволенно в пределах +-10%.

Холодный край нагревающего провода надо провести в гофрированную трубу и поставить в заблаговременно приготовленную штробу. Начальная основа кабеля и муфта соединения укрепляются к специальной ленте для монтажа на поверхности пола. Это начальный этап кабельной установки. Причем муфту соединения надо расположить так, чтобы она в полной мере была залита стяжкой.

При выкладке нужно строго следить, чтобы кабельные линии не скрещивались и не прикасались. Кроме того важно соблюдать постоянство шага выкладки по всему пространству пола. Там, где есть кабельный извив, радиус не может быть менее 50 мм.

Подготовка к укладке теплого пола

Конечную муфту нагревающего провода следует зафиксировать на монтажной ленте, так же как и соединительную.

Обустройство терморегулятора и датчика

Вслед за тем как сделана полностью схема укладки электрических теплых полов следует поставить датчик для температуры. Он устанавливается в трубу из гофры и помещается совместно с питающим стороной провода в единой штробе. На краю трубы для терморегулирующего прибора проставляется заглушка, для непопадания туда раствора.

Важно! Температурный датчик помещать в гофру нужно так, чтобы он присоединялся к поверхности трубы, которая повернута в сторону верхней стяжки. Чем незначительнее пространство между стяжкой и температурным датчиком, тем вернее показания.

В случае поломки температурного датчика его можно с легкостью поменять посредством вытягивания из гофры через терморегуляторную коробку. Собственно по этой причине термодатчик нужно устанавливать в трубе.

Она с датчиком помещается на поверхности пола промеж очертаний нагревающего провода без их пересечения. Для грамотного функционирования температурного датчика его вкупе с трубой следует зафиксировать на ленте для монтажа в середине кабельных линий. Все это необходимо расположить вдоль кабеля в длину не меньше 500 – 1000 мм.

Терморегулятор нужно установить и подключить после подведения 3 проводков к соединительной коробке – сетевой (220 В), питающий и температурного датчика. Нельзя помещать данный прибор в комнате со значительной сыростью, поскольку это опасно.

Заливка стяжки

Вслед за тем, как произведена установка электрического теплого пола, заливается стяжка из песка и цемента. Это завершающий этап. Высота стяжки должна варьироваться от 5 до 8 см.

Надо следить, чтобы раствор был распределен по всей системе. Никаких пустот в стяжке не может быть. Чтобы этого достичь его делают более жидким, чем стандартно. При его изготовлении в него добавляют пластификатор.

После заливания стяжки, она должна высохнуть полностью.

Заливка бетона на теплый электрический пол

Затем уже можно делать финишное напольное покрытие. Лучше всего, конечно, если это будет керамическая плитка, гранит или любые другие похожие материалы. Объясняется это сочетанием материала и стяжки, что дает оптимальный эффект. Система, прогревшись, сможет поддерживать определенные температурные показатели, а не функционировать все время на большую мощь.

Для досок, паркета, ламината и других подобных покрытий есть определенные требования. Обогревающий пол вводится в эксплуатирование примерно через месяц, этого времени хватит на полное высыхание стяжки.

Как подобрать электрокабель

Нагревающий кабель электрического пола бывает резистивный либо саморегулирующий, это сказывается на принципе функционирования. Структура такого пола содержит силовые проводки, прокладывающиеся для подсоединения системы, и кабелей, посредством них осуществляется согрев. Для минимизации сопротивления обогревающие и силовые кабели  соединяются при помощи особых муфт.

Стержневой компонент резистивного кабеля – это жила высокого сопротивления, по ней проходящий ток трансформируется в термическую энергию.

С целью избегания травматизации током нагревающая жила обработана поверху изоляционным слоем, а поверх прокладывается оплетка из металла.

Последняя выступает в качестве заземления и экранирующей защиты от полей электромагнитного типа, зарождающихся в процессе функционирования. Снаружи все слои укрываются изолированием. В резистивных кабелях бывает и 1, и 2 жилки.

Двужильный кабель характеризуется наличием и токопроводящей жилки, располагающейся промеж 2 нагревающих проводков. Поскольку электрический ток протекает в различных курсах, электромагнитные поля в проводках друг друга возмещают. Монтаж резистивных кабелей требует заделать их в стяжку качественно. Делается это для того чтобы провод не перегрелся и не вышел из строя.

Выбор кабеля для теплого пола

Структура с одножильным кабелем считается максимально простой. Монтаж ее состоит в выстилании по полу кабеля. Для этого оба края провода подключаются к энергоснабжающей системе, то есть на полу он  расположен как петля.

Подобная система имеет и свою особенность. Вследствие протекания по нему электрического тока происходит образование электромагнитного поля. Благодаря оплетке это явление сглаживается, однако, результат не всегда положительный.

Саморегулирующий кабель в сравнении с резистивным имеет больше преимуществ, поскольку в качестве нагревательного элемента используется полимерная матрица. Если прогревается один участок, там происходит понижение силы тока.

Это оказывает влияние на выделение тепла. В данном участке понижается температура, а в остальных местах все работает стандартно.

Саморегулирующий кабель намного дороже, чем стандартные нагревательные элементы, однако, служи он намного дольше.

Как правильно рассчитать пол

В процессе приобретения кабеля первостепенно определяется мощность нагревательной системы в целом. Расчет ведется на 1 м2. Рекомендованы специалистами такие параметры как:

• лоджия и балкон – 200 Вт/м2;
• кухня, коридор и прихожая – 150 Вт/м2;
• спальня – 100 – 1500 Вт/м2;
• ванная комната и туалет – 180 Вт/м2.

Такие показатели помогают с легкостью определить удельную мощь обогревающего пола.

Важно! Если электрический пол выступает как основное отопление, то лучше всего показатели будут 160 – 180 Вт/м2.

В тех комнатах, где он будет дополнительным отопительным источником это значение изменится на 100 – 150 Вт/м2.

Чтобы вычислить мощность всего пола  следует площадь помещения умножить на расчетную мощь провода на 1м2.

При расчете необходимо исключить площадь, занятую стоящими на полу предметами – это может быть холодильник, диван, ванна, шкаф и так далее.

Данные предметы интерьера не дают циркулировать воздуху, что повлечет за собой повышение расхода электрической энергии, кабельный перегрев и поломку системы.

Кроме того стоит помнить, что в жилых домах электрическая проводка рассчитана на максимально 4 кВт.

Электрический кабель для теплого пола

Затем наступает черед распределения управляющих элементов и нагревательных узлов. Во-первых, нужно создать подробнейший план монтажа обогревающего пола на листе. При этом учитываются не только места освобождения от нагревающего пола под мебель и бытовую технику, но и зоны, в которых проходят всевозможные тепловые источники, в том числе и отопительные трубы.

Особенностью электрических обогревающих полов считается то, что в сравнении с гидравлической системой, элементы контура прогреваются равномерно. Когда выход тепловой энергии ограничен, например, мебелью, то дополнительный обогрев идет снаружи. Соответственно, нагревающие элементы выходят из строя.

Более того мебель и бытовая техника тоже могут испортиться. Таким образом, данная особенность в некоторых случаях считается недостатком, поскольку в комнате перестановку сделать будет весьма затруднительно. Благодаря созданию плана получается неправильная фигура, которая вписана в пространство помещения.

Именно в ней и будет выложен электрический обогревающий пол.

Лучшим вариантом для такого типа пола будет организация независимых контуров для разных комнат. Пусть они будут даже разделены символически, но с отдельными регуляторами и подводом питания.

Когда будет заливаться стяжка, между обозначенными зонами можно положить демпферную линию по всей площади пола. Это позволит не запутаться.

После того как план составлен на листе его нужно перенести на половую поверхность.

Источник: //ProKommunikacii.ru/otoplenie/teplyj-pol/montazh-ehlektricheskogo-teplogo-pola-svoimi-rukami-posledovatelnost-nyuansy-montazha-foto.html

Теплый пол электрический своими руками — монтаж, пошаговая инструкция!

Электрический теплый пол можно использовать как в качестве основного источника тепла, так и в роли дополнения к главной отопительной системе. На рынке представлены пленочная (инфракрасная) и кабельная разновидности теплого пола.

Теплый пол электрический своими руками

Ознакомьтесь с порядком подготовки основания, укладки и подключения теплого пола, монтажа финишного покрытия и приступайте к работе – со всеми мероприятиями можно справиться собственными силами.

Теплый пол электрический своими руками

Подготовка поверхности

Первый шаг. Демонтируем старое напольное покрытие и стяжку. При выполнении укладки пленочного теплого пола старую стяжку, если она в нормальном состоянии, можно не демонтировать. В случае же монтажа кабельной системы от стяжки придется избавиться. Тщательно очищаем поверхность от пыли и грязи.

Демонтаж напольной стяжки

Второй шаг. Укладываем слой гидроизоляционного материала. Традиционно используется полиэтиленовая пленка, но при желании вы можете выбрать и другую изоляцию. Важно, чтобы влагозащитный материал заходил на стены приблизительно на 100-120 мм.

Гидроизоляция пола

Третий шаг. По периметру основания закрепляем на стене демпферную ленту. Благодаря ней будет обеспечиваться компенсирование теплового расширения системы во время нагрева. Излишки гидроизоляции и демпферной ленты аккуратно обрезаем.

Пленка и демпферная лента

Четвертый шаг. Укладываем теплоизоляционный слой. Благодаря ему будут исключены потери тепловой энергии через основание. Утеплитель выбирайте с учетом особенностей расположения комнаты, типа основания и целевого предназначения отопительной системы.

Утепление пола пенополистиролом

Если вы планируете использовать систему в качестве дополнения к основному обогреву, теплоизоляцию можно выполнить с применением вспененного полиэтилена, оснащенного отражающим фольгированным слоем. Дополнительно материал возьмет на себя функцию подложки под теплый пол.

Вспененный полиэтилен в системе теплых полов

Если на нижнем этаже находится обогреваемое помещение, теплоизоляцию лучше всего обустраивать с использованием листового пенополистирола. Толщина материала – 2-5 см. Подойдет и другой изолятор с аналогичной толщиной.

При установке системы обогрева в неотапливаемой ранее комнате, к примеру, на веранде либо балконе, теплоизоляционный слой должен быть более основательным. К примеру, хорошо подойдет 10-сантиметровая изоляция пенополистиролом или минватой аналогичной толщины.

Утепление пола лоджии минеральной ватой

Пятый шаг. На утеплитель укладываем армирующую сетку. При желании можно добавить в раствор стяжки микрофибру и пластификатор. Такое усовершенствование состава позволит обойтись без дополнительного армирования.

Поверх утеплителя уложена армирующая сетка и установлены маяки для заливки стяжки

Монтаж инфракрасного электрического теплого пола

Инфракрасный (пленочный) теплый пол монтируется с некоторыми отличиями от своего кабельного «собрата». Следуйте инструкции.

Монтаж инфракрасного электрического теплого пола

Электрический инфракрасный теплый пол

Принципиальная схема подключения ИПО

Составляем схему укладки

Первый шаг. Выбираем место установки терморегулятора. Его монтаж рекомендуется выполнять с 15-сантиметровым отступом от поверхности пола.

Монтаж скрытого терморегулятора теплого пола

Монтаж скрытого терморегулятора теплого пола

Второй шаг. Составляем схему укладки системы обогрева.

Важно: пленку нельзя размещать под крупными бытовыми приборами, мебелью и прочими тяжелыми вещами.

При составлении схемы учитывайте следующие важные нюансы:

• первый ряд пленки должен быть уложен с отступом не менее 100 мм и не более 400 мм от стен;
• если теплый пол будет применяться в качестве основной системы обогрева, он должен занимать как минимум 70-75% суммарной площади поверхности;
• если инфракрасная пленка укладывается в качестве дополнения к имеющемуся обогреву, достаточно, чтобы она занимала порядка 40-50% площади основания.

Укладываем и подключаем систему

Первый шаг. Раскладываем инфракрасную пленку поверх теплоизоляции. Придерживайтесь составленной схемы. При необходимости пленку можно резать по заводским линиям.

Раскладываем инфракрасную пленку поверх теплоизоляции

Резка матов

Укладку элементов выполняйте медными частями контактов вниз по направлению к стене с терморегулятором.

Второй шаг. Подключаем контактные зажимы к краю медной полоски и подсоединяем провода.

Конструкция инфракрасного теплого пола

Подключение инфракрасного теплого пола

Третий шаг. Изолируем места разрезов инфракрасной пленки и соединений зажимов и кабелей. Для изоляции хорошо подходит специальная битумная мастика.

Подключение инфракрасного теплого пола

Важно: чем длиннее нагревательные полотнища, тем меньше должно быть контактов. Помните: полоса не может быть длиннее 8 м.

Часть зажимов устанавливайте на токонесущую поверхность. Оставшиеся располагайте внутри нагревательной пленки.

Правильная укладка проводов

Четвертый шаг. Подключаем термодатчик к нижней стороне инфракрасной пленки и тщательно его изолируем.

Пятый шаг. Устанавливаем терморегулятор. Перед этим должна быть закончена укладка всего запланированного материала и подключены все контакты и кабели. Терморегулятор рекомендуется устанавливать стационарно. При отсутствии такой возможности можете подключать его в розетку, как обыкновенный электроприбор.

Устанавливаем терморегулятор

По опыту, основную часть кабелей, соединяющих терморегулятор и нагревающую пленку, лучше всего прокладывать под плинтусом.

В завершение подключаем систему к электрической сети и переходим к ее тестированию.

Теплый пол инфракрасный

Тестируем систему после монтажа

Изучите поведение системы после включения в сеть. Если перегрева, искр и прочих дефектов нет, все нормально. Можете приступать к монтажу финишного напольного покрытия. Перед этим достаточно накрыть систему плотной полиэтиленовой пленкой, но некоторые специалисты все-таки рекомендуют залить тонкий слой стяжки – на него финишное покрытие ляжет более качественно.

Укладка ламината поверх ИК пола

Теплый пол

Монтаж кабельного электрического теплого пола

Теплый пол кабельного типа

Монтаж кабельного пола

Нагревательный элемент и терморегулятор конвекционной системы обогрева

Монтаж кабельного электрического теплого пола

Первый шаг. Устанавливаем терморегулятор в предварительно подготовленную монтажную коробку. Подводим к коробке силовой и заземляющий кабели. Вниз от коробки делаем в стене углубление для соединения с нагревательным проводом.

Схема установки терморегулятора

Установка датчика температуры для кабельного мата

Второй шаг. Подготавливаем схему укладки кабельного теплого пола. Можете сделать этот шаг первым, как вам угодно. На бумаге разметьте пространство для укладки греющего кабеля. В местах будущей установки тяжелой мебели и техники кабель не укладываем.

Калькуляторы расчета длины обогревающего кабеля и шага его укладки

Для правильного составления схемы необходимо знать две величины — общую длину кабеля и шаг его укладки (расстояние между соседними проводами в петле). есть специальные формулы, но мы предлагаем воспользоваться встроенным калькулятором. Введите значения и получите результат!

Исходные данные:

— суммарная площадь участков помещения, на которые будет укладываться кабель;

— особенности помещения — выберите вариант из предложенного перечня;

— удельная мощность кабеля — она указывается в паспорте изделия, Вт на погонный метр.

Найденное значение поможет определиться с выбором комплекта теплого пола с кабелем, длина которого в максимальной степени подходит к рассчитанному параметру.

Теперь, зная длину, несложно вычислить и шаг укладки:

Монтаж кабельного пола

Третий шаг. Переносим схему с бумаги на основание. Для разметки удобно использовать яркий скотч. При желании можете ознакомиться с готовыми схемами, представленными в открытых источниках, и ориентироваться на них в процессе работы.

Четвертый шаг. Укладываем кабель теплого пола по линиям разметки.

Монтаж кабельного теплого пола

Теплый пол электрический

Важно: кабель перегибать нельзя.

Для крепления кабеля к армирующей сетке, уложенной поверх теплоизоляционного слоя, используем клипсы либо же специальную ленту.

Греющий кабель соединяйте с силовым проводом и термодатчиком на ровной поверхности. Обязательно укрывайте места соединений гофрированной трубой.

Проверьте сопротивление кабеля. Допустимые значения указываются в инструкции к системе, уточните этот момент в отдельном порядке.

В завершение останется подключить силовой кабель к регулятору температуры. Предварительно отключаем подачу электричества. После подключения системы к терморегулятору тестируем ее в нескольких режимах. Если все нормально, приступаем к дальнейшим мероприятиям.

Заливаем стяжку и укладываем финишное покрытие

Заливаем стяжку

Стяжку лучше всего делать из специальной готовой смеси. На упаковке такого состава будет указано, что он разработан специально для применения в комплексе с теплым полом. Смесь готовьте по инструкции. Достаточная толщина слоя – 40-50 мм.

Примерная таблица расчета мощности и длины нагревательного кабеля

Равномерно распределяйте смесь по поверхности при помощи шпателя. Следите, чтобы под телом кабеля не было воздушным карманов. Из-за них качество обогрева будет заметно ухудшаться. Дайте стяжке полностью высохнуть.

Сводная таблица требований к удельной и погонной мощности в зависимости от назначения помещения и вида отопления

Важно: инфракрасный и теплый пол требуют разного времени на «выдержку» после монтажа. Пользоваться пленочным полом можно уже через 2-3 суток (если не заливалась стяжка). Кабельной же системе необходимо дать отстояться 3-4 недели.

Финишное покрытие укладываем в соответствии с технологией монтажа выбранного материала. Чаще всего поверх теплого пола укладывают плитку и ламинат. Также можно класть паркет и даже линолеум. При желании можете использовать и другое покрытие. Ориентируйтесь на свои предпочтения, интерьер помещения и доступный бюджет.

Ориентировочные значения энергии, которую должен излучать обогреваемый пол в бытовых помещениях

Удачной работы!

Источник: //lux-standart.ru/articles/teplyj-pol-jelektricheskij-svoimi-rukami-montazh.php

Монтаж техники электрического теплого пола своими руками, фото и видео

В настоящее время для устройств теплого пола все чаще стали использовать электричество. В этом случае используется специальный электрический кабель, с помощью которого происходит теплый пол. Сайт самостоятельного ремонта квартиры, произведен по инструкции по устройству, подбор и установка теплого пола своими руками с использованием фото материалов. Итак, приступаем.

Аппарат напольный электрический

Вариант подпольного покрытия, в котором используется электрический кабель, в отличие от системы водяного отопления, доступен как владельцам частных домов, так и тем, кто проживает в городских многоэтажных домах.Когда устройство электрического теплого пола не требует монтажа труб и подключения их к системе отопления, все работы заключаются в прокладке тонкого электрического кабеля и подключении его к электросети.

Системой этого этажа управлять намного проще, так как существует множество различных электронных устройств, которые позаботятся о том, чтобы температура поддерживалась на заданном уровне. Такие теплые полы можно использовать в самых разных помещениях, в том числе в загородных домах, в саду. Например, с помощью такой системы можно поддерживать необходимую температуру в небольшом загородном доме или настроить таймер на так, чтобы к моменту выезда из гаража помещение было прогретым, для определенного запуска двигателя.

По своему электрическому устройству теплый пол во многом аналогичен системе отопления, в которой теплоносителем является вода. Способы укладки также не отличаются от монтажа водяного пола, разница лишь в том, что нагревательным элементом в данном случае является кабель.

Как выбрать электрический теплый пол. Типы кабелей

По принципу действия нагревательные кабели делятся на два типа:

1. саморегулирующийся.
2. резистивный.

Вся система электрического теплого пола состоит из силовых проводов, проложенных для подключения системы (в основном они проложены в стене), и соответствующих кабелей, с помощью которых теплый пол. Для уменьшения сопротивления соединения и нагрева силовые кабели производятся со специальными муфтами, как показано на фото ниже.

резистивный кабель

Основным нагревательным элементом является резистивный проводник кабеля с высоким сопротивлением, при прохождении которого электрический ток преобразуется в тепловую энергию.Во избежание поражения людей электрическим током нагревательный провод покрывается слоем изоляции, поверх которого накладывается металлическая оплетка. Эта оплетка заземлена и защищена экраном от электромагнитных полей, которые возникают в результате. Все эти слои покрыты внешней изоляцией. Резистивные кабели могут быть как одно, так и двухжильные.

одножильный кабель

Система

, имеющая одинарный кабель, самая простая для электрических полов. Его установка заключается в прокладке кабеля на площади пола, что должно быть предусмотрено для подключения обоих концов кабеля к системе электроснабжения, т.е. кабель располагается на полу в виде петли.Эта система, наряду с простотой, имеет один существенный недостаток, поскольку в результате протекания электрического тока на сердечнике кабеля формируется электромагнитное поле. Тесьма сглаживает физическое явление, и результат не всегда бывает удовлетворительным.

двойной кабель

В кабеле витая пара есть еще токоведущий провод, который проложен между двумя нагревательными проводами. Учитывая, что электрический ток течет в разных направлениях, электромагнитные поля, образующие разные провода, компенсируют друг друга.При прокладке кабелей сопротивления следует аккуратно заделать их в строительный раствор, чтобы не было перегрева, и кабель не шел вместе с системой.

Саморегулирующиеся кабели

Такие кабели лишены недостатков, то есть резистивных кабелей, поскольку здесь нагревательный элемент представляет собой полимерную матрицу. В случае перегрева одной порции происходит уменьшение силы тока, что сказывается на нагреве. Это снижение температуры происходит частично, тогда как остальная часть системы работает нормально.Саморегулирующиеся кабели стоят в несколько раз дороже обычных нагревательных кабелей, но гарантируют длительный срок службы.

Инфракрасная пленка для теплого пола Прекрасный вариант, когда не получается сделать стяжку, можно положить под ламинат или ковролин. Преимущества очевидны, узнайте больше о кинематографе.

• __TITLE__

  __ ОПИСАНИЕ__

Правила расчета электрического теплого пола

При покупке кабеля необходимо предварительно определить мощность всей системы отопления, на 1м ² .Специалисты советуют придерживаться следующих параметров выбора:

• Спальня — 100-150 Вт / м ² ;
• коридор, коридор, кухня — 150 Вт / м ² ;
• санузел, санузел — 180 Вт / м ² ;
• балкон, лоджия — 200Вт / м ² .

Используя эти данные, вы можете легко определить удельную мощность системы теплого пола. При расчете площади следует исключить, что она занята постоянно стоящими предметами (шкафами, диванами, ванной, холодильником и т. Д.)). Все эти предметы мешают нормальной циркуляции воздуха, а это вызовет излишний расход энергии, а в этих местах возможен перегрев кабелей и их выход из строя.

Также следует иметь в виду, что электропроводка в жилом районе рассчитана максимум на 2 — 4 кВт, поэтому при расчете мощности отопления необходимо учитывать этот момент. В качестве альтернативы отдельный дисплей.

Расчет силовых кабелей рассчитывается по следующей схеме. Если взять для примера площадь спальни 5 м ² , при этом мощность должна быть 100 Вт / м ² .Получим 100х5 Вт = 500. В магазине нужно подобрать кабель, имеющий соответствующую мощность. Ближайший, допустим, будет кабель длиной 24 м, мощностью 550Вт. Теперь нам нужно рассчитать шаг прокладки кабеля — 5х200 / 24 = 21 см (S теплораспределения x100 / длина кабеля). В этом поможет наш Онлайн-калькулятор для расчета мощности электрического теплого пола.

Технология монтажа

Перед тем, как приступить к монтажу электрического теплого пола, необходимо определиться с местом, в котором будет установлен термостат.Для этого в стене необходимо проделать отверстие, в которое устанавливается монтажная коробка. Обычно это делается на высоте 50 — 100 см. После этой процедуры необходимо к установке коробки подвести питание и заземление. В месте установки сделайте стенной паз, из которого будут выходить силовые провода до места соединения с греющим кабелем.

Один из вариантов монтажа в помещении, в данном примере — ванная комната

. После всех этих работ приступить к прокладке кабеля, предварительно сделав слой теплоизоляции примерно 2 см.Кабель укладывается на выровненную поверхность. При прокладке кабеля к нему следует соблюдать осторожность, чтобы ряды кабелей не соприкасались друг с другом. Кабель укладывается по схеме, полученной в расчете. Можно производить укладку как параллельных линий, так и спирали, т.к. большой разницы в этом нет. Укладка производится на монтажную ленту, которая подходит с шагом около 50 см. К термостату необходимо провести силовые кабели, муфта всегда должна находиться в бетонной стяжке.После прокладки нагревательного кабеля устанавливается датчик температуры, его обязательно нужно смонтировать в пластиковой трубке. Перед окончательной заливкой пола проверьте качество кабельного тестера, чтобы избежать повторной разборки стяжки в случае заводского брака кабеля.

Для контроля температуры предпочтение следует отдавать программируемым терморегуляторам, позволяющим использовать обогрев в то время, когда хозяева присутствуют в помещении.

Теперь, когда все установлено на свои места, можно приступать к заливке стяжки.Если поверхность пола сплошная, толщина слоя стяжки должна быть больше 3 см, а если уложен изоляционный слой, то больше 5 см.

К подключению нагревательного кабеля возможно начало затвердевания стяжки. Винтовые клеммы находятся на задней стороне термостата, к ним необходимо подключить провода датчиков, определяющих температуру пола, а также провода питания от греющего кабеля и проводки, по которой питается вся система. Важно подключение к электрической панели.Если вы не уверены, что сможете правильно подключить электрический теплый пол, советуем посмотреть видео-советы специалиста.

• Серкеты для крепления пола Tenley

• Ошибки монтажа теплого пола

• Монтаж под плитку

Монтаж электрического теплого пола на этом завершен. Для анализа и окончательного выбора внешнего вида системы, как сделать лучистый пол своими руками, технология крепления немного отличается.Возможно, вы хотите построить именно водяной пол. Если у вас остались вопросы, задавайте их в комментариях.

Подборка видеороликов по выбору и установке электрического теплого пола

Видео:

Видео:

Видео:

Видео:

Теплый пол: это того стоит? | Домашние вопросы

Стоят ли затраты на системы теплого пола? Обсуждаем стоимость и преимущества систем теплого пола для вашего дома.

Автор фото: 123RF

Еще одно серое зимнее утро, и вы вылезаете из постели, опасаясь ледяного шока от ваших любимых в других отношениях паркетных полов. Или ваша ванная комната наполнилась жарким и паром от этого длительного горячего душа, но ваш кафельный пол ощущается как поверхность замерзшего пруда.

Именно в такие дни идея системы подогрева пола кажется не предметом роскоши, а скорее необходимостью. (Кроме того, полы с подогревом были достаточно хороши для Римской империи.) Но прежде чем приступить к серьезному проекту реконструкции, лучше всего спросить себя, является ли система лучистого теплого пола подходящим решением для ваших конкретных потребностей в домашнем отоплении.

Основным преимуществом установки полов с подогревом является повышение энергоэффективности. И это правда, что есть ряд факторов — не все из них чисто научные, — которые могут сделать системы подогрева пола более экономичными, чем обычные системы HVAC.

Когда система подогрева пола является идеальным решением для обеспечения комфорта

С системой подогрева пола законы термодинамики на вашей стороне.Возможно, лучший способ понять, как теплый пол может помочь отапливать всю комнату, — это рассмотреть, как работают большинство печных систем отопления и охлаждения. Воздух нагревается, а затем направляется (продувается вентилятором) через воздуховоды, которые выходят через вентиляционные отверстия и заслонки в различные комнаты вашего дома. Поскольку воздух буквально должен перемещаться или циркулировать по всему дому, определенная потеря тепла неизбежна. Эти потери могут усугубляться в домах и отдельных комнатах, в которых вентиляционные отверстия расположены ближе к потолку, а не к полу.Помните, горячий воздух поднимается и опускается только в том случае, если он теряет энергию, также известную как «тепло».

Также предлагается: Мифы против фактов: правда о теплых полах с подогревом

Напротив, по словам Родди Шеера и Дуга Мосса из Scientific American, равномерное распределение тепла по всей поверхности пола нагревает нижнюю половину комната, окутывающая жителей теплом при более низкой общей температуре — в некоторых случаях на 5 градусов по Фаренгейту ниже — чем в обычной системе отопления.Иными словами, системы теплого пола обеспечивают другой режим и уровень комфорта. И, как нам давно напоминают различные кампании по повышению осведомленности общественности, чем комфортнее мы себя чувствуем, тем больше мы склонны понижать термостат, что, в свою очередь, снижает наши энергетические затраты.

Комфорт, конечно же, дело восприятия. Более поддаются количественной оценке циклические свойства систем напольного отопления. По большому счету, системы лучистого отопления включаются и выключаются реже, чем обычные системы вентиляции и кондиционирования с принудительной подачей воздуха.Меньшее количество включений и выключений и меньшее количество сбросов и разгонов после «холодного запуска» означает меньшее потребление энергии.

Кроме того, домовладельцы могут выбирать из множества вариантов питания системы подогрева пола. Системы Radiant совместимы с источниками электроэнергии, природного газа, солнца и даже геотермальной энергии. Как известно многим домовладельцам, унаследованные печные системы обычно работают только на одном источнике энергии, например, на мазуте. Если рынок этого источника энергии станет нестабильным, расценки могут колебаться, цены вырастут, и вы можете в конечном итоге заплатить больше за отопление дома, независимо от того, насколько низко вы установили термостат.

Наконец, если вы выберете особенно энергоэффективную систему подогрева пола и решите установить ее у себя дома, вы можете иметь право на участие в государственных или федеральных программах, которые помогут покрыть ваши авансовые расходы подрядчика. (И эти расходы могут быть значительными. Согласно данным, собранным Angie’s List, домовладельцы могут рассчитывать заплатить от 6 до 16 долларов за квадратный фут, не включая налоги и рабочую силу, за систему лучистого отопления.) Обратитесь к базе данных Министерства энергетики США. Государственные стимулы для возобновляемых источников энергии (DSIRE), чтобы узнать, есть ли скидки, ссуды или налоговые вычеты для установки более эффективной системы подогрева полов в вашем доме.

Системы подогрева пола могут принести определенную пользу для здоровья. Чем горячее воздух, тем суше он становится. В те дни, когда вы просто не можете согреться и обнаруживаете, что вам нужно включить термостат, ваша печь может всасывать всю влажность из вашего дома и заставлять ваши пазухи пульсировать. Поскольку они нагревают поверхности, а не сам воздух, системы теплого пола не подвержены этой проблеме. Более того, поскольку они не полагаются на вентиляторы, воздуховоды, регистры и возврат для распределения горячего воздуха, системы напольного отопления могут снизить количество пыли и сезонных аллергенов в вашем доме.

Системы теплых полов тоже масштабируемы. Домовладельцы могут создавать индивидуальные решения для удовлетворения своих потребностей в подогреве полов. Если вы не хотите устанавливать полы с подогревом по всему дому, вы можете вместо этого использовать модули, выбрав обогрев только одной или нескольких комнат с нуля.

Однако не все новости хороши, когда дело касается теплых полов. Фактически, исследования показывают, что некоторые из наиболее очевидных «плюсов», связанных с лучистым теплым полом, на самом деле могут оказаться «минусами».”

Когда полы с подогревом могут не окупаться

Если у вас большой дом, дом с высокими потолками, дом с множеством окон или дом с недостаточной изоляцией, обогрейте полы, а не воздуха может быть недостаточно для достижения того уровня комфорта, к которому вы привыкли. Домовладельцам рекомендуется провести энергетический аудит дома, чтобы оценить, где можно улучшить, чтобы повысить эффективность существующей системы HVAC. Эти изменения могут фактически накапливать и, возможно, уменьшить вашу предполагаемую потребность в подогреве пола.

В некоторых случаях «теплый пол» может быть скорее дополнительным, чем универсальным решением. Помните теорию о том, что системы теплого пола соответствуют более низким настройкам термостата? Исследование, проведенное Канадской ипотечной и жилищной корпорацией, свидетельствует об обратном. Изучая модели использования 50 домовладельцами в Новой Шотландии, CMHC определила, что эти люди «[не] устанавливали свои термостаты значительно ниже, чем домовладельцы с другими типами систем отопления».

Если ваше основное обоснование для установки системы подогрева пола состоит в том, что это приведет к долгосрочной экономии за счет сокращения ваших счетов за коммунальные услуги, другие решения, такие как зонирование системы или солнечные батареи, могут оказаться более рентабельными.И помните, что система подогрева пола не способствует охлаждению вашего дома в летнее время.

Домовладельцы также могут предположить, что, поскольку система лучистого теплого пола может рассматриваться (и финансироваться) как улучшение дома, ее установка немедленно повысит стоимость их дома. Нет никаких доказательств того, что теплый пол положительно или отрицательно влияет на стоимость недвижимости. Напольное отопление даже не отслеживается в ежегодном отчете о соотношении затрат и стоимости, выпущенном Hanley Wood Media, издателем журнала Remodeling Magazine.Возможно, риэлторы должны учитывать слишком много переменных, чтобы окончательно заявить, что система лучистого отопления может добавить или вычесть из заданной запрашиваемой цены. Тем не менее, покупатели жилья, стремящиеся к экологичности, ставящие во главу угла экономию энергии или абсолютно нуждающиеся в системе подогрева полов, будут готовы платить больше за дом, в котором она есть.

Домовладельцы также должны знать о трудностях и расходах, связанных с ремонтом систем обогрева полов. Полы, а также черновой пол, возможно, придется удалить просто для оценки, а тем более для решения проблем с системой.А поскольку большинство систем лучистого теплого пола являются гидравлическими, в которых излучающие элементы системы не являются электрическими, а состоят из низкопрофильных труб из PEX, по которым перекачивается горячая вода, это означает дополнительные водопроводные трубы и дополнительный потенциал для поломки труб и утечек. Влага под вашим домом может повредить ваш фундамент, создать привлекательные условия для термитов и других вредных насекомых, испортить ковровое покрытие и деформировать паркетные полы.

Итак, какой вердикт?

В общем, независимо от того, насколько сильно вы ненавидите ощущение холодного пола с утра, установка внутрипольного отопления может не иметь смысла как отдельный проект модернизации.Но, в зависимости от ваших приоритетов и вашего бюджета, пол с подогревом может быть идеальным компонентом капитального ремонта или если вы планируете новое строительство.

Далее > 10 домашних хитростей для каждой комнаты в вашем доме

Теплый пол | Networx

Представьте, что вам тепло даже в самые холодные зимние дни … с ног вверх! Если ваши январские мечты состоят из поджаренных ягодиц, возможно, вы с тоской думаете о полах с подогревом в своем доме.Стоит ли лучистое отопление пола высокой стоимости установки? Внимательно изучите его преимущества и недостатки, чтобы принять обоснованное решение.

Что такое теплый пол?

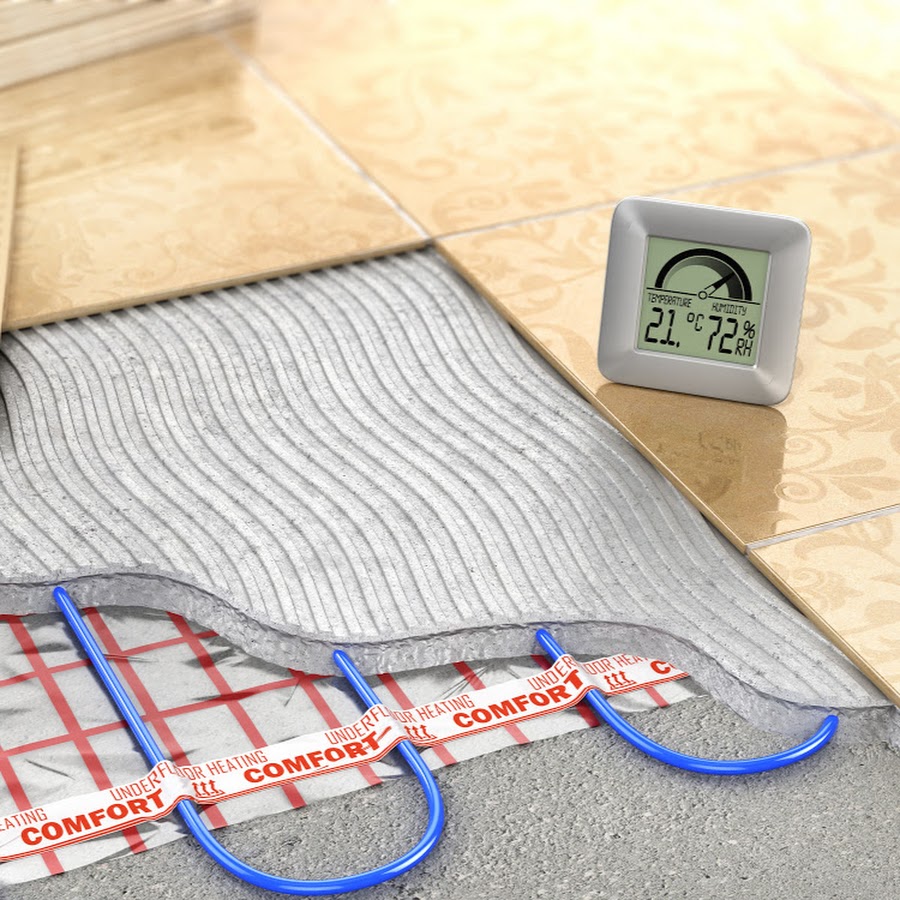

Излучающие полы с подогревом, также известные как «теплые полы», распространяют тепло по трубам или змеевикам, установленным под полом, обеспечивая эффективное и равномерное тепло. С лучистым теплым полом у вас больше не будет холодных полов, и вы почувствуете себя теплее в целом, поскольку система действительно нагревает вас, а не только комнату.Сравните преимущества и недостатки методов лучистого теплого пола.

Типы теплых полов

Есть три вида теплых полов:

1. Hydronic («мокрая система»): Hydronic полы перекачивают горячую воду по крошечным напольным трубам для обогрева дома. Самый популярный тип излучающих полов, они дороги в установке, но более рентабельны в эксплуатации.
2. Электро («сухая система»): Теплые полы, обогреваемые электрическими змеевиками, проще в установке, хотя и дороже в эксплуатации.
3. Radiant: Лучистые полы, наименее распространенные, используют циркуляцию горячего воздуха в качестве обогрева. Их можно использовать вместе с солнечными воздушными системами. Однако, поскольку воздух не может удерживать много тепла, их обычно не устанавливают в жилых помещениях.

Radiant Floor Pros

• Качественное отопление. Теплые полы излучают желаемое, роскошное тепло — тихое, ровное и комфортное, без шумного оборудования или «холодных мест» в комнате.

• Энергоэффективность. Лучистое отопление для пола более эффективно, чем принудительный воздух, потому что энергия не теряется через воздуховоды.
• Гибкость. Вы можете выбрать обогрев всего дома или отдельной комнаты по своему усмотрению. Популярные энергосберегающие устройства, такие как программируемые термостаты, легко интегрируются в систему.
• Низкие эксплуатационные расходы. Отсутствие движущихся частей означает, что вы не столкнетесь с механическими поломками с водяным отоплением.В результате гарантия на него может составлять до 30 лет.
• Гипоаллергенное отопление. Поскольку в ваш дом не поступает воздух из системы отопления и продувки воздуховодов, качество воздуха улучшается за счет уменьшения количества пыли, пыльцы и плесени — хорошая новость для людей, страдающих аллергией и астмой.
• Снижение потребления электроэнергии. Это особенно актуально для водяных теплых полов. Кроме того, лучистое отопление — более эффективный способ согреть человека, поэтому вы сможете опустить термостат и при этом почувствовать себя теплее.ASHRAE (Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха) сообщает, что в доме с системой обогрева полов можно установить термостат на 6-8 градусов ниже, чем в обычном доме с конвекционным или принудительным воздушным отоплением без потери комфорта. .
• Пониженная потребность в увлажнителе . Поскольку лучистое тепло не изменяет влажность воздуха в доме (как это делают системы принудительной вентиляции), увлажнители больше не нужны для поддержания комфортного жилого пространства. Это означает дополнительную экономию на счете за электроэнергию.

Минусы теплого пола

• Установка . Водяной теплый пол может быть сложным и дорогостоящим в установке, особенно водяного типа. Не проблема, если вы уже планируете модернизацию, включающую замену полов, или собираетесь построить новый дом. В противном случае вы можете предпочесть электрический пол с подогревом, так как некоторые типы могут быть расположены поверх существующих полов. Другой вариант — установка излучающих стеновых панелей.
• Совместимость полов. Из-за своей толщины и температуры, которой они могут достичь, системы лучистого теплого пола могут быть несовместимы с некоторыми типами напольных покрытий. Натуральный камень, керамическая или керамогранитная плитка и бетон вполне подойдут, но проконсультируйтесь с производителем напольного покрытия и вашим специалистом по отоплению, прежде чем использовать его с древесиной твердых пород, ламинатом, винилом, линолеумом или ковром.
• Сложность доступа к ремонту. Хотя теплые полы обычно требуют меньше ремонта, чем другие системы отопления, если что-то пойдет не так, будет трудно получить доступ к компонентам, которые находятся под полом.
• Утечка или пожар. Существует небольшой риск утечки при использовании водяных полов с подогревом или возгорания при использовании систем электрических лучистых полов.

Если вы планируете установить теплый пол, взвесьте все за и против и найдите надежного подрядчика по ОВК, который поможет вам принять правильное решение для вашей семьи.

Обновлено 7 февраля 2018 г.

Средняя стоимость теплых полов в 2020 г.

Хотите узнать, сколько стоит теплый пол? В этой статье мы разбиваем цены на установку теплых полов в любой комнате дома и по квадратным метрам.Это позволяет любому домовладельцу быстро и легко понять, прежде чем нанять торговца.

Средняя стоимость теплых полов:

На выполнение этого типа работы обычно уходит 1-2 дня

£ 800

Сколько стоит теплый пол?

Полы с подогревом становятся популярной альтернативой обычным радиаторам, особенно при ремонте роскошных ванных комнат, но также популярны во многих новостройках в качестве основного источника центрального отопления.

Система «теплый пол» может быть установлена ​​практически под любым полом, включая камень, дерево, плитку и даже ковры. Существует два типа полов с подогревом: электрический (сухая система) и водяной (влажная система).

Электрические теплые полы

Электрические системы дешевле, так как их проще установить и их даже можно выполнить как самостоятельный проект, в то время как установка влажной системы намного сложнее, поэтому обычно зарезервирована для новостроек или как часть более крупного проекта реконструкции.Но электрические системы, безусловно, лучший выбор для модернизации существующих объектов.

Водяной (влажный) теплый пол

Если вы планируете установить «мокрый» пол, который будет подключен к вашей системе центрального отопления, вам потребуется найти надежного и компетентного местного сантехника.

MyJobQuote.co.uk может помочь с бесплатной услугой, которая сопоставляет вакансии, размещенные домовладельцами, с местными торговцами. Все, что вам нужно сделать, это указать свою работу, используя простую и короткую онлайн-форму, затем вы можете расслабиться, и до трех местных торговцев свяжутся с вами, чтобы дать совет и организовать домашние посещения, чтобы затем они могли предоставить письменные расценки.

Типичные цены на теплый пол

Описание работы	Продолжительность	Затраты на материалы	Стоимость рабочей силы
Ванная комната Напольные электрические коврики с подогревом под ковер с термостатом и таймером	1,5 суток	£ 450	£ 350
Бетонный пол на кухне с деревянным ламинатом, подходящие для электрического теплого пола	2 дня	£ 500	£ 300
Установите влажную систему на кухню с изоляцией и подключите все трубы к существующей системе центрального отопления	3 дня	£ 300	£ 900
Типовой трехквартирный двухквартирный дом с подачей влажных полов и установка во время модернизации	2 недели	£ 2100	£ 5600

Полы с подогревом, на что стоит обратить внимание

Влажные системы подходят только для новостройки или капитального ремонта, так как они требуют обширных трубопроводов по всему дому, которые должны быть снова подключены к вашей системе центрального отопления.

Необходимо убрать все этажи, а большой объем работ будет очень дорогим. Но при установке в новостройке затраты на установку намного меньше. Эксплуатационные расходы на электрические полы с подогревом выше, чем на системы водяных полов, но их гораздо дешевле модернизировать, и они по-прежнему нагревают пол, создавая ощущение роскоши, но они не так хороши для обогрева всей комнаты, особенно если большая комната, но обычно подходят для небольших комнат, таких как ванная.

Если у вас старый дом с большими комнатами, в котором уже обычно бывает холодно в зимние месяцы, то электрические полы с подогревом могут не производить достаточно тепла, чтобы сделать комнаты комфортными. Системы водяного теплого пола имеют гораздо большую мощность, поскольку они подключены к существующим котлам, поэтому они могут полностью заменить радиаторы и при этом обогреть комнаты до комфортного уровня.

Готовы получить цену за свою работу?

Сделай сам

Системы влажных полов с подогревом не подходят для самостоятельного использования.Для их установки, как минимум, потребуется помощь сантехника или теплотехника. С системой, которая подключена к вашему основному котлу, просто не стоит менять ее и делать это самостоятельно, поэтому всегда консультируйтесь с местным инженером-теплотехником или компанией по теплоснабжению, чтобы дать вам совет, прежде чем браться за эту работу.

Обследование, проведенное профессионалом, поможет вам выбрать лучшую систему теплого пола и убедиться, что ваш котел может поддерживать дополнительную систему отопления.А вот электрические теплые полы своими руками с использованием тепловых матов намного проще и дешевле в установке.

Вам по-прежнему понадобится электрик, чтобы подключить питание к вашей системе отопления, но для типичной ванной комнаты общая стоимость электрического теплого пола может составлять менее 500 фунтов стерлингов. Для тех, кто очень уверен в своих силах, есть также комплекты для подогрева полов для влажных полов.

Эти полные комплекты включают насос, клапаны, термостаты и трубопроводы для обогрева около 20 квадратных метров. Если вы выполнили большую часть работы своими руками и просто наняли сантехника или инженера-теплотехника для выполнения важных задач, у вас могла бы быть система влажных полов с подогревом в вашей ванной комнате менее чем за 1000 фунтов стерлингов.

Контрольный список для теплых полов

• Полы с подогревом могут быть одним из самых экономичных способов обогрева вашего дома
• Электрические коврики для теплого пола легко установить своими руками
• Полы с подогревом могут стать компактной альтернативой радиаторам
• Для нагрева полов с подогревом требуется больше времени, чем для обычных радиаторов

Часто задаваемые вопросы

Как работает электрический теплый пол?

В системах электрического теплого пола используется сеть проводов, проложенных в коврике, который устанавливается под поверхностью пола.Они согревают пол, но не так хорошо нагревают комнату, поэтому их лучше всего устанавливать в небольших помещениях и они популярны в ванных комнатах.

Как работает влажный теплый пол?

Системы водяного теплого пола гораздо сложнее установить, поэтому они лучше всего подходят для больших домов, поскольку они очень хорошо обогревают помещения. Они используют сеть труб для подачи горячей воды из котла, которая затем излучает тепло через пол в пространство комнаты. Эти системы влажных полов намного более эффективны, чем электрические системы полов, и даже могут быть более эффективными, чем обычные радиаторы.

Какие недостатки у полов с подогревом?

Полы с подогревом нагреваются дольше, чем радиаторы, и в некоторых случаях они не смогут обогреть комнату с комфортом, а это значит, что вам все равно понадобятся радиаторы. Кроме того, установка полов с подогревом может быть дорогостоящей при модернизации.

Можно ли использовать теплые полы в системе отопления всего дома?

Да, фактически, это дало бы ряд преимуществ, включая снижение энергопотребления и увеличение жилой площади без радиаторов.

No related posts.
