ДОПУСТИМАЯ НАГРУЗКА НА ПЛИТУ ПЕРЕКРЫТИЯ: фатальный просчет, который допускают многие | ДНЕВНИК АРХИТЕКТОРА

Как сделать ремонт, чтобы не разрушить свой дом и обойтись без человеческих жертв.

Ремонт — это дорогостоящее и опасное мероприятие, но часто люди пренебрегают элементарными нормами и в итоге это приводит к печальным последствиям.

Вчера в Москве обрушились плиты перекрытия в многоквартирном доме. Главная версия — строители нагрузили плиту перекрытия сухими смесями, что привело к обрушению. Повезло — обошлось без человеческих жертв.

В этой статье я расскажу о том как избежать обрушения и приведу данные о допустимой нагрузке на плиту перекрытия в многоквартирном доме.

Хранение строительных материалов

При производстве ремонта используют сухие смеси (М:300, пескобетон, штукатурки, наливные полы и т.д.). Как правило, это мешки с весом 30-50 кг.

Материалов требуется много и часто их хранят в одном месте, например складируют друг на друга. Так удобно строителям — площадь остается свободной и есть простор для работы. Этого никогда нельзя допускать.

В момент доставки мало кто задумывается о несущей возможности плиты перекрытия, а зря.

Все дома имеют запас прочности — он зависит от типа дома, конструктивного решения и возраста постройки. Ниже я привожу виды несущих плит.

В каждом случае нужно делать просчет допустимой нагрузки на плиту перекрытия. Важно просчитать все по формуле и учесть индивидуальные характеристики (возможные прогибы, целостность арматуры, износ и т.д.).

Чтобы не вдаваться в сложные расчеты привожу усредненные данные для типовых домов.

Для типового домостроения применяют плиты перекрытия с нагрузкой до 400 кг/кв.м. В крупнопанельных домах (поздние версии) допустимая нагрузка — 600 кг/кв.м.

Эти величины включают в себя как постоянные (перегородки, стяжка), так и временные (мебель, человек) нагрузки. Нельзя допускать перегруз — это приведет к обрушению. 18 мешков наливного пола — это уже 800 кг.

Конструкции дома не должны работать на износ, поэтому не нагружайте плиту перекрытия своего дома.

Горе-строители могут настаивать и спорить — им удобно сразу завести все черновые материалы. На первый взгляд это кажется логичным — происходит экономия на доставках, но экономия должна быть рациональной.

В своих проектах я разделяю доставки материалов по весу и всегда слежу, чтобы нагрузки распределялись равномерно на плиту перекрытия. Т.е. я не разрешаю строить «горы» из строительных смесей.

так нельзя

Оплатить три доставки вместо одной — дешевле чем восстанавливать дом

При завозе строительных материалов нельзя допускать халатности и складывать все в одной точке. Профессиональные строители это знают, а дилетанты загрузят все в лифт и застрянут в лучшем случае.

Заранее просчитайте какие материалы потребуются и определите временные рамки для доставок.

Как правильно делать ремонт (распределение нагрузок):

Произведите демонтаж (уберите лишнее) и утилизацию строительного мусора. Это важно, чтобы подготовить фронт работы.
Продумайте и просчитайте пирог полов. Если требуется большой слой, то используйте легкие материалы (пеноплекс, керамзит). Эти материалы не дают большую нагрузку на плиту перекрытия и позволяют обеспечить звукоизоляцию.
Перегородки собирайте из легких материалов. Не используйте кирпич для возведения внутренних перегородок — вес кирпичной перегородки (пустотелый кирпич) составляет 200-220 кг/кв.м. Соответственно маленькая кирпичная стена площадью в 10 кв.м будет весить более 2 т.

В своих проектах я всегда собираю перегородки из тонкого пеноблока (толщиной 50-75мм). Это позволяет экономить пространство (толщина кирпичной стены 120 мм) и не перегружать плиту перекрытия. Стены из пеноблока обладают схожими характеристиками с кладкой в полкирпича (крепость и звукоизоляция между помещениями).

Никогда не заливайте слой цементной стяжки более 4 см. Всегда должен быть «пирог» полов: снизу толстые слои легких материалов, а сверху цементная стяжка и тонкий слой самовыравнивающегося наливного пола (0,4 — 0,9 см).
Учитывайте вес финишных материалов. Натуральный камень может передавать нагрузку от 60 кг/кв.м. Если уже произвели работы и подняли уровень полов, то правильно заменить тяжелые финишные материалы на более легкие, например на керамогранит.

Следите, чтобы во время ремонта хранение сухих смесей не было организовано в одной точке. Разделите смеси на группы и храните их в разных комнатах.
Всегда обращайтесь к профессионалам и не экономьте на специалистах. Ремонт не прощает ошибок. Ремонт требует знаний и опыта, никогда не допускайте к работе дилетантов или тех, кто не понимает разницу между М:300 и М:500.

В ремонте много тонкостей и нюансов о которых знает только профессиональный подрядчик.

Ссылка на новость: В подъезде жилого дома в Москве обрушились перекрытия

Статьи по теме:

Как самостоятельно спроектировать удобную кухню: советы по эргономике

Где в Москве жить хорошо: новая карта качества воздуха

Врагу не пожелаешь: 5 эффективных способов испортить интерьер

автор: Руслан Кирничанский

Я очень хочу, чтобы мои советы были полезны вам, а для того, чтобы быстрее всех получать новые статьи можно подписаться на мой канал «Дневник архитектора»

Вконтакте Facebook Youtube Instagram Telegram

Сколько может выдержать плита перекрытия?

Максимальная нагрузка на пустотные плиты перекрытия может быть рассчитана даже тем, кто никогда ранее не сталкивался со строительством и подобными задачами в целом. Здесь работает простая арифметика, на требующая глубоких знаний ни в строительстве, ни в высшей математике.

В первую очередь необходимо определить, с какой плитой мы имеет дело.

Блок: 1/9 | Кол-во символов: 368
Источник: https://shtyknozh.ru/nagruzka-na-plitu-perekrytija/

Хранение строительных материалов

Материалов требуется много и часто их хранят в одном месте, например складируют друг на друга. Так удобно строителям — площадь остается свободной и есть простор для работы. Этого никогда нельзя допускать.

В момент доставки мало кто задумывается о несущей возможности плиты перекрытия, а зря.

Чтобы не вдаваться в сложные расчеты привожу усредненные данные для типовых домов.

Для типового домостроения применяют плиты перекрытия с нагрузкой до 400 кг/кв.м. В крупнопанельных домах (поздние версии) допустимая нагрузка — 600 кг/кв.м.

Конструкции дома не должны работать на износ, поэтому не нагружайте плиту перекрытия своего дома.

В своих проектах я разделяю доставки материалов по весу и всегда слежу, чтобы нагрузки распределялись равномерно на плиту перекрытия. Т.е. я не разрешаю строить «горы» из строительных смесей.

так нельзя

Блок: 2/4 | Кол-во символов: 1780
Источник: http://trustload.com/%D0%B4%D0%BE%D0%BF%D1%83%D1%81%D1%82%D0%B8%D0%BC%D0%B0%D1%8F-%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B0-%D0%BD%D0%B0-%D0%BF%D0%BB%D0%B8%D1%82%D1%83-%D0%BF%D0%B5%D1%80%D0%B5%D0%BA%D1%80%D1%8B/

Особенности

Пустотная плита перекрытия изготавливается из прочного бетона в совокупности со стальной арматурой высокого качества, которая может быть предварительно напряжена. Данная конструкция имеет форму прямоугольника, она оснащена сквозными воздушными круглыми камерами. Данная особенность определяет легкость пустотелых плит, поэтому они могут снижать общую нагрузку на фундамент и стенки. Их перемещение с использованием техники не доставляет дискомфорта, так как для этого имеются специальные петли.

Конструкция пустотелых плит более легкая, нежели у полнотелых, но при этом их прочность и надежность находится на высоком уровне. Присутствие полостей воздуха в данном изделии способствует тепло- и звукоизоляции. Изготовление плит данного вида осуществляется двумя путями:

безопалубочным, который подразумевает применение вибрационных трамбовок;
заливанием стационарных опалубок из металла бетонной смесью, после чего залитую конструкцию отправляют на виброуплотнение и обработку теплом.

Благодаря наличию полостей в форме цилиндра улучшаются такие эксплуатационные возможности плит:

увеличение прочности;
улучшение теплоизоляции;
облегчение процедуры прокладывания коммуникаций инженерами;
уменьшение влияния внешних звуков.

Блок: 2/8 | Кол-во символов: 2471
Источник: http://www.stroy-podskazka.ru/perekrytiya/vse-o-pustotnyh-plitah/

Виды пустотных панелей перекрытия

Панели с продольными полостями применяют при сооружении перекрытий в жилых зданиях, а также строениях промышленного назначения.

Железобетонные панели отличаются по следующим признакам:

размерам пустот;
форме полостей;
наружным габаритам.

В зависимости от размера поперечного сечения пустот железобетонная продукция классифицируется следующим образом:

изделия с каналами цилиндрической формы диаметром 15,9 см. Панели маркируются обозначением 1ПК, 1 ПКТ, 1 ПКК, 4ПК, ПБ;
продукция с кругами полостями диаметром 14 см, произведенная из тяжелых марок бетонной смеси, обозначается 2ПК, 2ПКТ, 2ПКК;
пустотелые панели с каналами диаметром 12,7 см. Они маркируются обозначением 3ПК, 3ПКТ и 3ПКК;
круглопустотные панели с уменьшенным до 11,4 см диаметром полости.
Применяются для малоэтажного строительства и обозначаются 7ПК.

Виды плит и конструкция перекрытия

Панели для межэтажных оснований отличаются формой продольных отверстий, которая может быть выполнены в виде различных фигур:

круга;
эллипса;
восьмигранника.

По согласованию с заказчиком стандарт допускает выпуск продукции с отверстиями, форма которых отличается от указанных. Каналы могут иметь вытянутую или грушеобразную форму.

Круглопустотная продукция отличается также габаритами:

длиной, которая составляет 2,4–12 м;
шириной, находящейся в интервале 1м3,6 м;
толщиной, составляющей 16–30 см.

По требованию потребителя предприятие-изготовитель может выпускать нестандартную продукцию, отличающуюся размерами.

Основные характеристики пустотных панелей перекрытий

Плиты с полостями пользуются популярностью в строительной отрасли благодаря своим эксплуатационным характеристикам.

Расчет на продавливание плиты межэтажного перекрытия

Главные моменты:

расширенный типоразмерный ряд продукции. Габариты могут подбираться для каждого объекта индивидуально, в зависимости от расстояния между стенами;
уменьшенная масса облегченной продукции (от 0,8 до 8,6 т). Масса варьируется в зависимости от плотности бетона и размеров;
допустимая нагрузка на плиту перекрытия, равная 3–12,5 кПа. Это главный эксплуатационный параметр, определяющий несущую способность изделий;
марка бетонного раствора, который применялся для заливки панелей. Для изготовления подойдут бетонные составы с маркировкой от М200 до М400;
стандартный интервал между продольными осями полостей, составляющий 13,9-23,3 см. Расстояние определяется типоразмером и толщиной продукции;

марка и тип применяемой арматуры. В зависимости от типоразмера изделия, используются стальные прутки в напряженном или ненапряженном состоянии.

Подбирая изделия, нужно учитывать их вес, который должен соответствовать прочностным характеристикам фундамента.

Блок: 2/6 | Кол-во символов: 2690
Источник: https://pobetony.expert/raschet/nagruzka-na-plitu-perekrytiya

Материалы и конструкционные находки

Вес, который может выдержать плита перекрытия напрямую зависит от марки цемента, из которого она сделана.

Изготавливаются плиты перекрытия из бетона на основе цемента марки М300 или М400. Маркировка в строительстве — это не просто буквы и цифры. Это закодированная информация. К примеру, цемент марки М400 способен выдержать нагрузку до 400 кг на 1 куб.см в секунду.

Но не следует путать понятия «способен выдержать» и «будет выдерживать всегда». Эти самые 400 кг/куб.см/сек — нагрузка, которую изделие из цемента М400 выдержит какое-то время, а не постоянно.

Цемент М300 представляет из себя смесь на основе М400. Изделия из него выносят меньшие одномоментные нагрузки, зато они более пластичны и выдерживают прогибы, не проламываясь.

Армирование придает бетону высокую несущую способность. Пустотная плита армируется нержавеющей сталью класса АIII или АIV. У этой стали высокие антикоррозийные свойства и устойчивость к температурным перепадам от — 40˚ до + 50˚, что очень важно для нашей страны.

При производстве современных железобетонных изделий применяется натяжное армирование. Часть арматуры предварительно натягивают в форме, затем устанавливают арматурную сетку, которая передает напряжение от натянутых элементов на все тело пустотной плиты. После этого в форму заливают бетон. Как только он затвердеет и обретет нужную прочность, натяжные элементы обрезают.

Такое армирование позволяет железобетонным плитам выдержать большие нагрузки, не провисая и не прогибаясь. На торцах, которые опираются на несущие стены, используется двойное армирование. Благодаря этому торцы не «проминаются» под собственным весом и легко выдерживают нагрузку от верхних несущих стен.

Блок: 3/9 | Кол-во символов: 1711
Источник: https://1popotolku.ru/perekrytie/skolko-vyderzhivaet-plita-perekrytiya. html

Оплатить три доставки вместо одной — дешевле чем восстанавливать дом

Заранее просчитайте какие материалы потребуются и определите временные рамки для доставок.

Блок: 3/4 | Кол-во символов: 360
Источник: http://trustload.com/%D0%B4%D0%BE%D0%BF%D1%83%D1%81%D1%82%D0%B8%D0%BC%D0%B0%D1%8F-%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B0-%D0%BD%D0%B0-%D0%BF%D0%BB%D0%B8%D1%82%D1%83-%D0%BF%D0%B5%D1%80%D0%B5%D0%BA%D1%80%D1%8B/

Преимущества и слабые стороны плит с полостями

Плиты перекрытия с полостями

Пустотелые плиты популярны благодаря комплексу достоинств:

небольшому весу. При равных размерах они обладают высокой прочностью и успешно конкурируют с цельными панелями, которые имеют большой вес, соответственно увеличивая воздействие на стены и фундамент строения;
уменьшенной цене. По сравнению с цельными аналогами, для изготовления пустотелых изделий требуется уменьшенное количество бетонного раствора, что позволяет обеспечить снижение сметной стоимости строительных работ;
способности поглощать шумы и теплоизолировать помещение. Это достигается за счет конструктивных особенностей, связанных с наличием в бетонном массиве продольных каналов;
повышенному качеству промышленно изготовленной продукции. Особенности конструкции, размеры и вес не позволяют кустарно изготавливать панели;
возможности ускоренного монтажа. Установка выполняется намного быстрее, чем сооружение цельной железобетонной конструкции;
многообразию габаритов. Это позволяет использовать стандартизированную продукцию для строительства сложных перекрытий.

К преимуществам изделий также относятся:

возможность использования внутреннего пространства для прокладки различных инженерных сетей;
повышенный запас прочности продукции, выпущенной на специализированных предприятиях;
стойкость к вибрационному воздействию, перепадам температур и повышенной влажности;
возможность использования в районах с повышенной до 9 баллов сейсмической активностью;
ровная поверхность, благодаря которой уменьшается трудоемкость отделочных мероприятий.

Изделия не подвержены усадке, имеют минимальные отклонения размеров и устойчивы к воздействию коррозии.

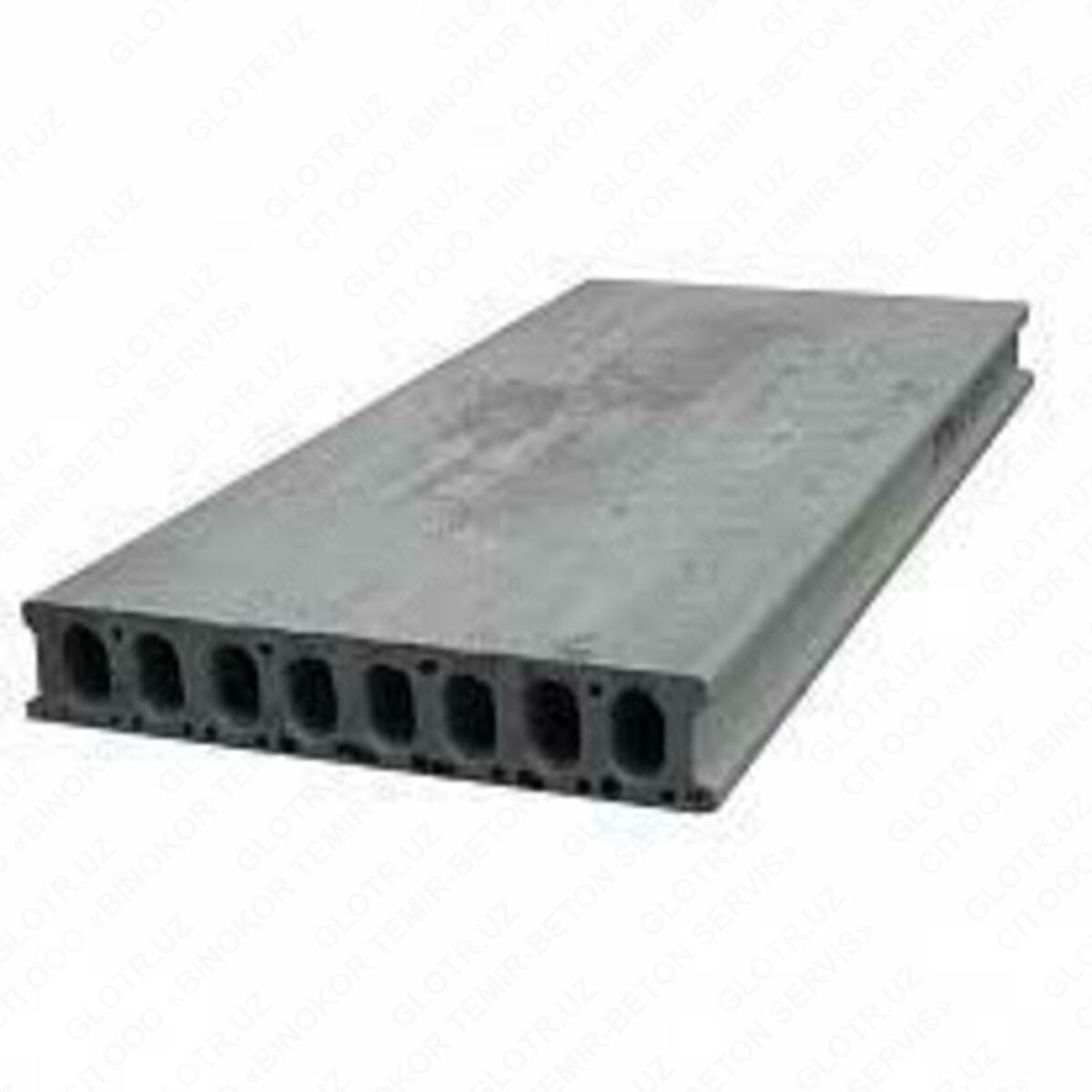

Пустотные плиты перекрытия

Имеются также и недостатки:

потребность в использовании грузоподъемного оборудования для выполнения работ по их установке. Это повышает общий объем затрат, а также требует наличия свободной площадки для установки подъемного крана;
необходимость выполнения прочностных расчетов. Важно правильно рассчитать значения статической и динамической нагрузки. Массивные бетонные покрытия не стоит устанавливать на стены старых зданий.

Для установки перекрытия необходимо сформировать армопояс по верхнему уровню стен.

Расчет нагрузки на плиту перекрытия

Расчетным путем несложно определить, какую нагрузку выдерживают плиты перекрытия. Для этого необходимо:

начертить пространственную схему здания;
рассчитать вес, действующий на несущую основу;
вычислить нагрузки, разделив общее усилие на количество плит.

Определяя массу, необходимо просуммировать вес стяжки, перегородок, утеплителя, а также находящейся в помещении мебели.

Рассмотрим методику расчета на примере панели с обозначением ПК 60.15-8, которая весит 2,85 т:

Рассчитаем несущую площадь – 6х15=9 м2.
Вычислим нагрузку на единицу площади – 2,85:9=0,316 т.
Отнимем от нормативного значения собственный вес 0,8-0,316=0,484 т.
Вычислим вес мебели, стяжки, полов и перегородок на единицу площади – 0,3 т.
Сопоставимый результат с расчетным значением 0,484-0,3=0,184 т.

Многопустотная плита перекрытия ПК 60.15-8

Полученная разница, равная 184 кг, подтверждает наличие запаса прочности.

Плита перекрытия – нагрузка на м2

Методика расчета позволяет определить нагрузочную способность изделия.

Рассмотрим алгоритм вычисления на примере панели ПК 23.15-8 весом 1,18 т:

Рассчитаем площадь, умножив длину на ширину – 2,3х1,5=3,45 м2.
Определим максимальную загрузочную способность – 3,45х0,8=2,76т.
Отнимем массу изделия – 2,76-1,18=1,58 т.
Рассчитаем вес покрытия и стяжки, который составит, например, 0,2 т на 1 м2.
Вычислим нагрузку на поверхность от веса пола – 3,45х0,2=0,69 т.
Определим запас прочности – 1,58-0,69=0,89 т.

Фактическая нагрузка на квадратный метр определяется путем деления полученного значения на площадь 890 кг:3,45 м2= 257 кг. Это меньше расчетного показателя, составляющего 800 кг/м2.

Блок: 4/6 | Кол-во символов: 3875
Источник: https://pobetony.expert/raschet/nagruzka-na-plitu-perekrytiya

Как правильно делать ремонт (распределение нагрузок):

Произведите демонтаж (уберите лишнее) и утилизацию строительного мусора. Это важно, чтобы подготовить фронт работы.
Продумайте и просчитайте пирог полов. Если требуется большой слой, то используйте легкие материалы (пеноплекс, керамзит). Эти материалы не дают большую нагрузку на плиту перекрытия и позволяют обеспечить звукоизоляцию.
Перегородки собирайте из легких материалов. Не используйте кирпич для возведения внутренних перегородок — вес кирпичной перегородки (пустотелый кирпич) составляет 200-220 кг/кв.м. Соответственно маленькая кирпичная стена площадью в 10 кв.м будет весить более 2 т.

В своих проектах я всегда собираю перегородки из тонкого пеноблока (толщиной 50-75мм). Это позволяет экономить пространство (толщина кирпичной стены 120 мм) и не перегружать плиту перекрытия. Стены из пеноблока обладают схожими характеристиками с кладкой в полкирпича (крепость и звукоизоляция между помещениями).

Никогда не заливайте слой цементной стяжки более 4 см. Всегда должен быть «пирог» полов: снизу толстые слои легких материалов, а сверху цементная стяжка и тонкий слой самовыравнивающегося наливного пола (0,4 — 0,9 см).
Учитывайте вес финишных материалов. Натуральный камень может передавать нагрузку от 60 кг/кв.м. Если уже произвели работы и подняли уровень полов, то правильно заменить тяжелые финишные материалы на более легкие, например на керамогранит.

Следите, чтобы во время ремонта хранение сухих смесей не было организовано в одной точке. Разделите смеси на группы и храните их в разных комнатах.
Всегда обращайтесь к профессионалам и не экономьте на специалистах. Ремонт не прощает ошибок. Ремонт требует знаний и опыта, никогда не допускайте к работе дилетантов или тех, кто не понимает разницу между М:300 и М:500.

Источник

Блок: 4/4 | Кол-во символов: 1845
Источник: http://trustload.com/%D0%B4%D0%BE%D0%BF%D1%83%D1%81%D1%82%D0%B8%D0%BC%D0%B0%D1%8F-%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B0-%D0%BD%D0%B0-%D0%BF%D0%BB%D0%B8%D1%82%D1%83-%D0%BF%D0%B5%D1%80%D0%B5%D0%BA%D1%80%D1%8B/

Виды нагрузок

Независимо от типа, любое перекрытие состоит из:

1. Верхней части – напольное покрытие, утепление полов, бетонные стяжки, если сверху расположен жилой этаж.
2. Нижней части, которая создается из обшивочных материалов, штукатурки, плиточных покрытий, к примеру, отделка потолка и подвесные конструкции, если снизу находится жилой этаж.
3. Конструкционной части, состоящей из монолитных или сборных плит.

Конструкционной частью является любой тип плит перекрытия, при этом верхняя и нижняя часть создают определенную статическую (перегородки, подвесные потолки, мебель) и динамическую нагрузку (нагрузка от перемещающихся по полу людей, домашних питомцев). Помимо этого также существуют точечные нагрузки и распределенные. Для жилых строений, помимо статических и динамических рассчитывают распределенные нагрузки, которые измеряются в килограмм-силах или Ньютонах на метр (кгс/м).

Блок: 5/9 | Кол-во символов: 896
Источник: https://shtyknozh.ru/nagruzka-na-plitu-perekrytija/

Маркировка

Каждый тип пустотелых плит перекрытий оснащается маркировкой, которая соответствует стандартам качества. Благодаря этому заказчик и проектировщик могут определить нужные параметры. На торце конструкции потребитель может увидеть маркировку, дату изготовления, массу и штамп ОТК.

В стандартной маркировке имеются несколько букв, которые обозначают серию, а также 3 группы цифр, определяющие размеры, несущую возможность. Обе группы имеют вид двух цифр, которые считаются обозначением длины, а также ширины в дециметрах. Данные показатели округляются до целых чисел в большую сторону. Последняя группа представлена в виде единой цифры, она определяет равномерность распределения нагрузок в кПа.

Показатель этот также округляется.

Пример маркировки: ПК 23-5-8. Ее расшифровка такая: плита имеет круглые пустоты, она характеризуется длиной в 2280, шириной в 490 миллиметров, при этом конструкция обладает несущей способностью в 7,85 кПа. Есть такие виды изделий, что оснащаются маркировкой, дополненной латинскими обозначениями, что определяют типы прутьев. Один из примеров маркировки: ПК ,5 обозначает, что изготовление каркаса осуществлялось из напряженной арматуры. В качестве дополнения на пустотелых конструкциях имеются следующие обозначения:

т – бетон тяжелого типа;
а – наличие вкладышей для уплотнения;
э – формирование при помощи экструзионного метода.

Блок: 6/8 | Кол-во символов: 2646
Источник: http://www.stroy-podskazka.ru/perekrytiya/vse-o-pustotnyh-plitah/

Разновидности конструкций

ПК характеризуется стандартной толщиной в 22 см, наличием сквозных полостей цилиндрической формы. Плиты изготавливаются из железобетона, который имеет класс не менее В15.

ПБ – этот вид изделий получают при помощи безопалубочного метода, используя конвейер. При изготовлении данных конструкций используется особый метод армирования, с его помощью отрезание происходит без потерь прочности. Так как плиты имеют ровную поверхность, последующая отделка полов, потолков осуществляется легче.

ПНО – облегченный вид конструкции, что произведен путем безопалубочного метода. Отличием от предыдущего вида можно назвать меньшую толщину в 0,16 метра.

НВ – внутренний тип настила, производимый из железобетона класса В40, имеющий армирование в один ряд, что является предварительно напряжённым.

НВК является внутренним типом настила, который имеет напряженное армирование в два ряда и толщину в 26,5 сантиметров.

При производстве конструкций для перекрытий предварительно напряженную арматуру подвергают сжимающей напряженности в пунктах, где будет осуществляться самое большое растяжение. По прохождению данной обработки преднапряженные круглопустотные конструкции становятся более прочными, устойчивыми. Характеристика таких приспособлений содержит обозначение «предварительно напряженная плита».

Стандартные габариты круглопустотных плит толщиной 0,22 м (ПК, ПБ, НВ) и 0,16 м (ПНО) характеризуются длиной 980-8990 мм, что в маркировке фиксируется как 10-90. Дистанция между соседствующими габаритами – 10-20 сантиметров. Ширина полноразмерного товара составляет 990 (10), 1190 (12), 1490 (15) миллиметров. Чтобы потребителю не приходилось резать изделия, применяются элементы добора, ширина которых составляет 500 (5), 600 (6), 800 (8), 900 (9), 940 (9) миллиметров.

ПБ характеризуются длиной до 12 метров. Если данный показатель составляет более 9 метров, то толщина должна соответствовать 22 сантиметрам или же несущая способность плиты будет меньше. Изделия серии НВК, НВКУ, 4НВК могут характеризоваться габаритами, которые не подходят к стандартным. Расстояние между пустотами плит назначается с использованием параметров оборудования, что используется на заводе. Согласно ГОСТ дистанция должна составлять меньше, чем следующие показатели:

для плит 1ПК, 1ПКТ, 1ПКК, 2ПК, 2ПКТ, 2ПКК, 3ПК, 3ПКТ, 3ПКК и 4ПК – 185;
для конструкций типа 5ПК – 235 миллиметров;
6ПК – 233 миллиметров;
7ПК – 139 миллиметров.

Оптимальным количеством пустот в данной конструкции считается 6 штук.

Блок: 5/8 | Кол-во символов: 4073
Источник: http://www.stroy-podskazka.ru/perekrytiya/vse-o-pustotnyh-plitah/

Примерный расчет предельной нагрузки на пустотную плиту перекрытия

Для того чтобы самостоятельно рассчитать, какую максимальную нагрузку могут выдерживать плиты перекрытия, которые вы планируете использовать при строительстве, необходимо учесть все моменты. Допустим, что для обустройства перекрытий вы хотите использовать панели 1ПК63.12-8 (то есть, величина расчетной нагрузки, которую выдерживает одно изделие, составляет 800 кг/м²: для дальнейших расчетов обозначим ее буквой Q₀). Рассчитав сумму всех динамических, статических и распределенных нагрузок (от веса самой плиты; от людей и животных, мебели и бытовой техники; от стяжки, утеплителя, финишного напольного покрытия и перегородок), которую обозначаем QΣ, можно определить, какую нагрузку выдерживает ваша конкретная плита. Основной момент, на который надо обратить внимание: в результате всех расчетов (разумеется, с учетом повышающего коэффициента прочности) должно получиться, что QΣ ≤ Q₀.

Для того чтобы определить равномерно распределенную нагрузку от собственного веса плиты, необходимо знать ее массу (M). Можно воспользоваться либо величиной массы, указанной в сертификате завода-изготовителя (если его предоставили в месте продажи), либо справочной величиной из таблицы ГОСТ-а, которая составлена для изделий, изготовленных из тяжелых видов бетона со средней плотностью 2500 кг/м³. В нашем случае справочный вес плиты составляет 2400 кг.

Сначала вычисляем площадь плиты: S = L⨯H = 6,3⨯1,2 = 7,56 м². Тогда нагрузка от собственного веса (Q₁) составит: Q₁ = M:S = 2400:7,56 = 317,46 ≈ 318 кг/м².

В некоторых строительных справочниках рекомендуют при расчетах использовать суммарное усредненное значение полезной нагрузки на перекрытие жилых помещений – Q₂=400 кг/м².

Тогда суммарная нагрузка, которую необходимо выдерживать плите перекрытия, составит:

QΣ = Q₁ + Q₂ = 318 + 400 = 718 кг/м² ˂ 800 кг/м², то есть основной момент QΣ ≤ Q₀ соблюден и выбранная плита пригодна для обустройства перекрытий жилых помещений.

Для точных расчетов будут необходимы значения удельной плотности (стяжки, теплоизолятора, финишного покрытия), значение нагрузки от перегородок, вес мебели и бытовой техники и так далее. Нормативные показатели нагрузок (Qн) и коэффициенты надежности (Үн) указаны в соответствующих СНИП-ах.

Блок: 6/7 | Кол-во символов: 2267
Источник: https://zamesbetona.ru/zhelezobetonnye-izdelija/nagruzka-na-plitu-perekrytija-pustotnuju.html

Максимальная нагрузка на плиту перекрытия в точке приложения усилий

Предельное значение статической нагрузки, которое может прилагаться в одной точке, определяется с коэффициентом запаса, равным 1,3. Для этого необходимо нормативный показатель 0,8 т/м2 умножить на коэффициент запаса. Полученное значение составляет – 0,8х1,3=1,04 т. При динамической нагрузке, действующей в одной точке, коэффициент запаса следует увеличить до 1,5.

Блок: 5/6 | Кол-во символов: 434
Источник: https://pobetony.expert/raschet/nagruzka-na-plitu-perekrytiya

Нагрузка на плиту перекрытия в панельном доме старой постройки

Определяя, какой вес выдерживает плита перекрытия в квартире старого дома, следует учитывать ряд факторов:

нагрузочную способность стен;
состояние строительных конструкций;
целостность арматуры.

При размещении в зданиях старой застройки тяжелой мебели и ванн увеличенного объема, необходимо рассчитать, какое предельное усилие могут выдержать плиты и стены строения. Воспользуйтесь услугами специалистов. Они выполнят расчеты и определят величину предельно допустимых и постоянно действующих усилий. Профессионально выполненные расчеты позволят избежать проблемных ситуаций.

Originally posted 2018-03-05 17:23:17.

Блок: 6/6 | Кол-во символов: 677
Источник: https://pobetony.expert/raschet/nagruzka-na-plitu-perekrytiya

Способ пересчета нагрузок на квадратный м

Расчет нагрузок на плиту перекрытия делается на ее каждый погонный метр.

Нагрузку на ту же плиту перекрытия можно рассчитать и по-другому. Берем все ту же ПК-60-15-8.

При площади поверхности в 9 кв.м на 1 кв.м поверхности плиты приходится: 2850 кг : 9 кв.м = 316 кг/кв.м Вычитаем собственный вес из максимально допустимой нагрузки: 800 кг/кв. м — 316 кг/кв.м = 484 кг/кв.м.

Теперь вычитаем отсюда вес напольного покрытия, стяжки или утепления, то есть всего того, что ляжет на пол. Пусть оно будет приблизительно равно 150 кг/кв.м: 484 кг/кв.м — 150 кг/кв.м = 334 кг/кв.м.

Небольшая разница в 1 кг получается за счет того, что здесь не проводилось деление, которое в первом случае приводит к периодической дроби. Из остающихся 334 кг/кв.м нужно вычесть 150 кг/кв. м, отпущенные на мебель и людей, а потом распланировать перегородки и двери из расчета 184 кг на 1 кв.м.

Блок: 7/9 | Кол-во символов: 912
Источник: https://1popotolku.ru/perekrytie/skolko-vyderzhivaet-plita-perekrytiya.html

Сколько может выдержать плита перекрытия?

Не стоит устанавливать в старых домах слишком массивную сантехнику или другие предметы, которые приведут к утяжелению конструкции. Помимо этого статические нагрузки со временем могут накапливаться, что в свою очередь может привести к прогибам и провисанию плит перекрытия. Чтобы не ошибиться в измерениях, рекомендуется пригласить специалиста для проведения детальных расчетов. Расчеты должны соответствовать установленным нормам (СНиПу).

Блок: 7/9 | Кол-во символов: 482
Источник: https://shtyknozh.ru/nagruzka-na-plitu-perekrytija/

Точечная нагрузка с точностью до грамма

Этот вид нагрузки требует особой осторожности. От того, сколько будет подвешено или нагружено на одну точку, будет зависеть срок службы всего перекрытия.

Некоторые справочники предлагают рассчитывать предельно допустимую точечную нагрузку по следующей формуле: 800 кг/кв.м × 2 = 1600 кг То есть на одну точку можно навесить или поставить 1600 кг. Однако более разумным будет подсчет точечной нагрузки в соответствии с коэффициентом надежности.

Для жилых помещений он обычно равен 1-1,2. Исходя из этого, получаем: 800 кг/кв.м × 1,2 = 960 кг Такой расчет более безопасен, если речь идет о длительной нагрузке на одну точку. Однако следует помнить, что точечную нагрузку лучше располагать ближе к несущим стенам, возле которых армирование плиты усилено.

Блок: 8/9 | Кол-во символов: 793
Источник: https://1popotolku.ru/perekrytie/skolko-vyderzhivaet-plita-perekrytiya.html

Правила монтажа

Для осуществления надежного монтажа пустотных плит перекрытия стоит точно соблюдать все правила. В случае если площадь опоры недостаточна, могут деформироваться стены, а в ситуации с излишком площади возможно увеличение теплопроводности. При установке плит данного вида стоит брать во внимание максимальную глубину опоры:

для кирпичного сооружения – 9 сантиметров;
для газобетонного и пенобетонного – 15 сантиметров;
для конструкций из стали – 7, 5 сантиметров.

В данном процессе стоит учитывать, что глубина заделки панели в стене не должно быть более чем 16 см для легкого блочного и кирпичного здания, а также 12 см для конструкции из бетона и железобетона.

До того как начать установку плит, окраинные пустоты необходимо заделать легкой смесью из бетона на глубину 0,12 метра.

Категорически не рекомендуется осуществлять монтаж плит без использования раствора. На рабочей поверхности укладывается слой раствора не меньше чем в 2 миллиметра. Благодаря данному мероприятию нагрузка на стену передается равномерно. Обустраивая плиты на хрупкую стену, необходимо сделать процедуру армирования, благодаря которой не будет выгибания блоков. Для того чтобы уменьшить теплопроводность плит перекрытия, стоит снаружи утеплить конструкцию.

Покупая пустотные панели перекрытий, стоит обращать внимание на их качество, внешний вид и наличие сертификатов, так как от них будет зависеть безопасность. Использование пустотных плит обеспечивает небольшую нагрузку на весь периметр сооружения, гарантирует высокую прочность и надежность сооружения.

Этот вид конструкций способствует меньшей осадке здания, нежели при использовании полнотелых вариантов, к тому же цена на них приемлемая.

О том, как правильно уложить плиты перекрытия, вы можете узнать из видео ниже.

Блок: 8/8 | Кол-во символов: 4118
Источник: http://www.stroy-podskazka.ru/perekrytiya/vse-o-pustotnyh-plitah/

Нагрузки при ремонтах старых квартир

Плиты перекрытия можно делать своими руками. Чтобы сделать их прочнее делается армирование.

Планируя роскошные ремонты в старых домах, лучше заранее изъять старое утепление полов и напольное покрытие. Затем следует хотя бы приблизительно оценить его вес. Новые стяжки, плиты или паркет, которые придут им на смену, желательно подобрать так, чтобы вес нового напольного «одеяния» был примерно равен массе прежней верхней части перекрытия.

Следует быть особо осторожным, размещая в старых квартирах новую сантехнику с увеличенными объемами — ванны на 500 л и более, джакузи. Лучше всего пригласить специалиста и попросить его провести детальные расчеты. Следует помнить, что кратковременная нагрузка и постоянная статическая нагрузка отличаются друг от друга.

Статические нагрузки имеют свойство накапливаться, приводя со временем к значительным прогибам и провисаниям плиты. А кратковременная нагрузка всего лишь испытывает ее на прочность.

В заключение хотелось бы сказать, что только точное соблюдение всех правил и тщательность в расчетах обеспечат плитам перекрытия долгую жизнь.

Блок: 9/9 | Кол-во символов: 1153
Источник: https://1popotolku.ru/perekrytie/skolko-vyderzhivaet-plita-perekrytiya.html

Кол-во блоков: 21 | Общее кол-во символов: 33856
Количество использованных доноров: 6
Информация по каждому донору:

https://1popotolku.ru/perekrytie/skolko-vyderzhivaet-plita-perekrytiya.html: использовано 4 блоков из 9, кол-во символов 4569 (13%)
https://shtyknozh.ru/nagruzka-na-plitu-perekrytija/: использовано 3 блоков из 9, кол-во символов 1746 (5%)
http://www.stroy-podskazka.ru/perekrytiya/vse-o-pustotnyh-plitah/: использовано 4 блоков из 8, кол-во символов 13308 (39%)
https://zamesbetona.ru/zhelezobetonnye-izdelija/nagruzka-na-plitu-perekrytija-pustotnuju.html: использовано 2 блоков из 7, кол-во символов 2572 (8%)
https://pobetony.expert/raschet/nagruzka-na-plitu-perekrytiya: использовано 4 блоков из 6, кол-во символов 7676 (23%)
http://trustload.com/%D0%B4%D0%BE%D0%BF%D1%83%D1%81%D1%82%D0%B8%D0%BC%D0%B0%D1%8F-%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B0-%D0%BD%D0%B0-%D0%BF%D0%BB%D0%B8%D1%82%D1%83-%D0%BF%D0%B5%D1%80%D0%B5%D0%BA%D1%80%D1%8B/: использовано 3 блоков из 4, кол-во символов 3985 (12%)

Поделитесь в соц.сетях:

Оцените статью:

Загрузка…

Какую нагрузку выдерживают плиты перекрытия?

Во время проведения строительных работ чрезвычайно важно учитывать допустимую нагрузку конструкции на плиту перекрытия. Плита обеспечивает жесткость и безопасность всему строению. Расчет дозволенной нагрузки выполняется для того, чтобы конструкция не сломалась. Если в полученных данных есть хотя бы небольшие погрешности, то вскоре на поверхности изделий образуются трещины и сколы. Какие последствия этих деформаций, объяснять не приходится.

Перед тем как перейти непосредственно к правилам расчета, нужно понимать, что речь идет о качественных изделиях, выполненных в соответствии с нормами и требованиями. Купить плиту перекрытия рекомендуется в компаниях-поставщиках, которые работают непосредственно с заводами-производителями. Цена на плиты перекрытия зависит от ее технических и конструктивных особенностей. Не следует превышать допустимый лимит нагрузки, так как из-за деформации перекрытие может разрушиться.

Правила расчетов плиты перекрытия
Оценивание предела мощности на плиты перекрытия осуществляется по двум критериям:
• динамическому;
• статистическому.
Расчет нагрузки выполняется согласно параметрам плиты перекрытия. В среднем, она выдерживает нагрузку от 800 до 1450 кг на 1 м2. Толщина типовой плиты составляет 200 мм, но на рынке присутствуют изделия с толщиной 150 мм. Этот факт важно учитывать при проведении подсчетов.
Ниже приведены стандартные данные, которые будут полезными при подсчетах. В жилом помещении нагрузка на плиту составляет 200 кг на 1 м2, плюс 150 кг на 1 м2 (если есть перегородки), плюс 100-150 кг на 1 м2 (от пола).

Полезные рекомендации
При выполнении подсчетов относительно нагрузки на плиту перекрытия нужно включать естественную нагрузку (вес трубопровода, нестандартного оборудования, изоляции, агрегатов и другое).
Огромное значение имеют различные осадки, в том числе снеговые нагрузки. Для выполнения этих подсчетов разработана специальная формула: S=SgхU.

Sg – это вес снежных осадков на 1 м2 (приблизительные данные),

U – коэффициент нагрузки снега на поверхность изделия по отношению к весу снежного покрова земли.

Производить расчеты человеку, не имеющему опыта в выполнении подобных задач, сложно. Не стоит рисковать и подвергать себя и своих близких опасности.

Доверьте это профессионалам и компетентным инженерам.

Какой может быть нагрузка на плиты перекрытия?

При проектировании любого строения обязательно учитывается нагрузка на плиты перекрытия. Она может отличаться по величине и направлению действия. Чтобы смонтированная конструкция прослужила достаточно долго, надо разобраться с условиями ее эксплуатации. Это позволит выбрать ЖБИ, которое выдержит приложенную нагрузку.

Различные виды нагрузок

Нагрузка на плиту перекрытия в панельном доме образуется за счет веса строительных и отделочных материалов, используемых при возведении строения, а также в результате воздействия внешних факторов. Порывы ветра, снег и дождь способны оказать существенное влияние на несущую конструкцию. Чтобы в процессе эксплуатации здания не возникало трудностей, следует учесть все воздействующие факторы.

Нагрузка на плиты перекрытия в самом общем случае делится на:

Постоянную. Сохраняется на протяжении всего периода эксплуатации строения. Сюда относится масса строительных элементов, инженерных коммуникаций, строительных конструкций, отделочных материалов, расположенных выше.
Временную. Носит временный характер. Появляется в определенный временной интервал. Сюда относится воздействие, создаваемое атмосферными осадками и ветром, перемещением людей и мебели внутри здания.

Продолжительность воздействия временной нагрузки на плиты перекрытия может отличаться. По данному параметру их принято делить на длительные и кратковременные.

Определяя, какую нагрузку выдерживает плита перекрытия, следует учитывать характер оказываемого воздействия. На верхнюю и нижнюю часть панели приходится нагрузка, создаваемая выполненной отделкой. Такую нагрузку на плиты перекрытия называют статической. Сюда же стоит отнести массу подвесной потолочной системы, люстры, качели и другие конструкции. Статическое усилие создают кирпичные перегородки или выполненные из гипсокартона, колонны, ванны и другие тяжелые объекты.

Если по горизонтальной поверхности перемещаются тяжелые предметы, прикладываемое усилие является динамическим. Его создают все живые объекты: люди, домашние питомцы. В качестве последних могут выступать не только обычные кошки и собаки, но и более экзотические крупные животные.

В зависимости от порядка приложения нагрузка на плиты перекрытия может быть распределенной и точечной. Если объект имеет несколько мест приложения, усилие является распределенным. К данному виду относится натяжной потолок, у которого крепежные элементы располагаются с шагом 0,5 м. Если вес сосредоточен в одной точке – точечным. В качестве примера может выступать боксерская груша, весящая 200 кг.

Не всегда нагрузка на плиты перекрытия является только точечной или распределенной. Достаточно часто встречаются комбинированные варианты. Это может быть тяжелый объект на ножках. В этом случае учитывается распределение усилия, создаваемое весом объекта, и точечное нагружение, формируемое каждой ножкой в отдельности.

Расчет предельно допустимых нагрузок

Допустимая нагрузка на плиту перекрытия может существенно отличаться. Все зависит от ее параметров и конструктивных особенностей. Для пустотной это будет одно значение, для монолитной – другое. Чтобы найти предельное значение усилия, действующего на пустотелое изделие, выполняется расчет, в качестве исходных данных для которого является вес модели. После этого определяется площадь несущей поверхности. Типовые изделия имеют преимущественно прямоугольную форму. Чтобы найти искомую квадратуру, перемножают длину на ширину.

Для нахождения предельно допустимой нагрузки на плиты перекрытия перемножают максимально допустимое усилие на один квадрат и площадь элемента. Полученная величина будет выражаться в единицах веса. От нее отнимается вес самого изделия. Также значение уменьшается на вес теплоизоляционного материала, массу стяжки и напольного покрытия. Суммарная величина может отличаться. Для обеспечения достаточной прочности и долговечности суммарный вес этих конструктивных элементов на один квадрат обычно не превосходит 150 кг.

Полученное значение и есть та предельно допустимая нагрузка на плиты перекрытия, которая рассчитывалась. Обычно она составляет несколько сот килограммов. Из полученного значения следует отнять минимум 150 кг/м2, которые будут приходиться на статическое и динамическое нагружение элемента. Оставшиеся килограммы не имеют ограничений по использованию. Их можно потратить на зонирование пространства с помощью перегородок либо монтажа других декоративных элементов. Если не удалось уложиться в полученное значение, можно выполнить перераспределение нагрузки на плиты перекрытия. Вместо выбранного теплоизоляционного материала использовать другой, с меньшим весом, или уложить более легкое напольное покрытие.

Способ пересчета нагрузок на квадратный метр

Иногда надо знать, как рассчитать нагрузку на 1 м2. Действующая методика расчета позволяет найти нагрузочную способность ЖБИ стандартной формы. Для этого надо знать габариты изделия и его вес. Вычисления производится в следующей последовательности:

Рассчитывается площадь. Если изделие квадратной формы, перемножается длина и ширина. В противном случае делится на простые фигуры, находится квадратура каждого в отдельности и найденные значения суммируются. Значение выражается в м2.
Определяется максимальная загрузочная способность путем умножения найденной площади на соответствующий коэффициент, равный максимальной загрузке. Полученное значение имеет размерность т.
От максимальной загрузочной способности отнимаем массу изделия.
Определяем нормативное значение веса заливаемой стяжки и декоративного покрытия. В среднем для частного дома нагрузка на плиты перекрытия от стяжки и покрытия принимают около 0,2 – 0,25 т/м2.
Рассчитывается суммарный вес будущего пола путем умножения нормативного значения на площадь.
Рассчитываем запас прочности, отняв от разности загрузочной способности и массы изделия вес пола.

После этого останется разделить полученное значение на общую площадь пола. Полученное значение следует выразить в кг и сравнить с расчетным показателем. Если найденная нагрузка на плиты перекрытия менее 800 кг/м2, значит, запас прочности обеспечен.

Нагрузки при ремонтах старых квартир

Самостоятельно произвести расчеты в данном случае достаточно сложно. Конечный результат зависит от множества факторов:

Нагрузочной способности стен, зависящей от того, из какого материала они состоят.
Общего состояния строительных конструкций, особенно располагающихся горизонтально.
Целостности армирующих элементов.

При определении нагрузки на плиты перекрытия в старой квартире следует учитывать вес мебели и сантехники. Если планируется установка тяжелого гарнитура, надо убедиться, что такое воздействие сможет выдержать и горизонтальный, и вертикальный элемент. Чтобы избежать непростительных ошибок, подобные расчет следует доверить специалистам. Они смогут учесть все факторы и найдут точное значение усилий, допустимых и постоянно действующих на объект. Самостоятельная оценка становится невозможной из-за отсутствия специализированного оборудования и достаточных компетенций.

Сколько может выдержать плита перекрытия?

Габаритные размеры горизонтальных железобетонных изделий могут отличаться. Это оказывает непосредственное влияние на максимальное значение нагрузки на плиты перекрытия, которую выдерживает конструктивный элемент. Чтобы определить, сколько сможет выдержать конкретное изделие, сначала изготавливается подробный чертеж возводимого жилого дома или будущей квартиры.

После этого рассчитывается общий вес объектов, которые будут опираться на перекрытия. Для получения точного значения суммируется вес всех конструктивных элементов, включая массу перегородок и заканчивая декоративным покрытием. Это будет суммарная нагрузка на плиты перекрытия. Чтобы найти усилие, которое сможет выдержать одна многопустотная или ребристая модель, суммарное значение делится на общее количество.

При этом следует учитывать специфику распределения прикладываемого усилия. Опорные элементы будут располагаться по торцам, что учитывается на этапе армирования. При этом основная нагрузка не должна приходиться на середину горизонтальной поверхности. Даже при наличии снизу капитальных стен или колонн.

пустотные плиты и их армирование

Кто не мечтает завести домик в деревне или отремонтировать с размахом квартиру в городе? Всякий, кто занимается частным строительством или ремонтом, должен задуматься о том, сколько выдерживает плита перекрытия. Сколько нагрузки, полезной или декоративной, она вынесет и не прогнется? Чтобы ответить на все эти вопросы, нужно сначала разобраться в конструкции плит и их маркировке.

Перед постройкой многоэтажного здания, нужно обязательно рассчитать, сколько может выдержать плита перекрытия.

Виды и достоинства данного изделия

Плиты перекрытия, изготовленные в заводских условиях с соблюдением температурного режима и времени затвердения, отличаются высоким качеством. Сегодня они выпускаются в двух модификациях: полнотелые и пустотные.

Полнотелые плиты, имеющие не только большой вес, но и большую стоимость, используют лишь при строительстве особо важных объектов. Для жилых домов традиционно берут пустотные плиты. В числе их достоинств – более легкий вес и меньшая цена, совмещенные с высоким уровнем надежности.

Надо отметить, что количество пустот рассчитано так, чтобы не нарушить несущие свойства. Пустоты также играют важную роль в обеспечении звуко- и теплоизоляции строения.

Размеры плит колеблются по длине от 1,18 до 9,7 м, по ширине – от 0,99 до 3,5 м. Но чаще всего при строительстве используются изделия длиной 6 м и шириной 1,2-1,5 м. Это излюбленный формат для строительства не только высотных домов, но и частных коттеджей. Для их установки требуется монтажный кран мощностью не более 3-5 тонн.

Вернуться к оглавлению

Материалы и конструкционные находки

Вес, который может выдержать плита перекрытия напрямую зависит от марки цемента, из которого она сделана.

Изготавливаются плиты перекрытия из бетона на основе цемента марки М300 или М400. Маркировка в строительстве – это не просто буквы и цифры. Это закодированная информация. К примеру, цемент марки М400 способен выдержать нагрузку до 400 кг на 1 куб.см в секунду.

Но не следует путать понятия «способен выдержать» и «будет выдерживать всегда». Эти самые 400 кг/куб.см/сек – нагрузка, которую изделие из цемента М400 выдержит какое-то время, а не постоянно.

Армирование придает бетону высокую несущую способность. Пустотная плита армируется нержавеющей сталью класса АIII или АIV. У этой стали высокие антикоррозийные свойства и устойчивость к температурным перепадам от – 40˚ до + 50˚, что очень важно для нашей страны.

Вернуться к оглавлению

Различные виды нагрузок

Всякое перекрытие состоит из трех частей:

верхняя часть, куда входят напольное покрытие, стяжки и утепление, если сверху расположен жилой этаж;
нижняя часть, состоящая из отделки потолка и подвесных элементов, если снизу тоже жилое помещение;
конструкционная часть, которая все это держит в воздухе.

Плиты перекрытия весят очень много, поэтому их нужно устанавливать только с помощью крана.

Плита перекрытия является конструкционной частью. Верхняя и нижняя часть, то есть отделка пола и потолка создает нагрузку, которую называют постоянной статической. К этой нагрузке относятся все подвешенные к перекрытию элементы – подвесные потолки, люстры, боксерские груши, качели. Сюда же относится то, что встанет на перекрытии – перегородки, колонны, ванны и джакузи.

Есть еще так называемая динамическая нагрузка, то есть нагрузка от перемещающихся по перекрытию объектов. Это не только люди, но и их питомцы, ведь сегодня некоторые люди обзаводятся экзотическими домашними любимцами, например, хряками, рысями или даже оленями. Поэтому вопрос о динамической нагрузке важен как никогда.

Помимо этого, нагрузки бывают распределенные и точечные. Например, если к перекрытию подвесить боксерскую грушу в 200 кг, то это будет точечная нагрузка. А если смонтировать подвесной потолок, каркас которого через каждые 50 см крепится подвесами к перекрытию, то это уже распределенная нагрузка.

При расчете точечной и распределенной нагрузки встречаются и более сложные случаи. К примеру, при установке ванны емкостью 500 л нужно учитывать не только распределенную нагрузку, которую создаст вес наполненной ванны на всю площадь опоры (то есть площадь между ножками ванны), но и точечную нагрузку, которую создаст каждая ножка на перекрытие.

Вернуться к оглавлению

Маркировка железобетонных изделий

Нарезанные плиты перекрытия обладают такой же стойкостью к нагрузкам как и обычные.

Все пустотные плиты перекрытия, выходящие с заводов, маркированы. Эта маркировка, как уже было сказано выше, несет закодированную информацию. Плиты перекрытия обозначаются аббревиатурой ПК.

Следующее после аббревиатуры число приблизительно равно длине, выраженной в дециметрах. Следующее число указывает ширину, также приблизительную и в дециметрах. А вот последнее число означает, сколько килограммов может вынести 1 кв.дм плиты, включая и ее собственный вес.

К примеру, плита перекрытия ПК-12-10-8 имеет длину 1180 мм (или 1,18 м, т.е. приблизительно 12 дм) и ширину 990 мм (то есть 0,99 м или примерно 10 дм). А вот максимально допустимая нагрузка равна 8 кг на 1 кв.дм. Или 800 кг/кв.м.

Надо отметить, что нагрузка в 800 кг на 1 кв.м практически стандартная для всех плит. Хотя выпускаются плиты, способные выдержать нагрузку в 1000 кг на 1 кв.м и даже 1250 кг на 1 кв.м. Последнее число в маркировке у них будет 10 и 12,5.

Высота плиты – величина постоянная, и практически всегда – за исключением особых случаев – равна 22 см.

Вернуться к оглавлению

Расчет предельно допустимых нагрузок

Плиты перекрытия могут иметь разные размеры и разную толщину, что влияет на их устойчивость к нагрузкам.

Чтобы узнать, сколько может вынести плита перекрытия, нужно сначала изготовить подробный чертеж дома (или квартиры). Затем следует высчитать общий вес всего, что понесет перекрытие. Сюда входят перегородки из гипсобетона, песочные и керамзитовые утепления полов, цементные стяжки, вес напольных плит или паркетного покрытия. Затем общий вес нагрузки следует поделить на количество плит, которые понесут все это на себе.

Несущие стены и опоры для крыши должны располагаться исключительно по торцам. Надо отметить, что внутренние части армируются так, чтобы нагрузка передавалась на торцы.

Середина плиты не может принять на себя вес серьезных конструкций, даже если снизу будут подведены опорные колонны или капитальные стены.

Теперь приступаем к общему расчету нагрузки, которую может выдержать плита. Для этого нужно знать ее вес. Возьмем, к примеру, плиту ПК-60-15-8, столь любимую нашими строителями. Согласно ГОСТ 9561-91, вес ее равен 2850 кг.

Для начала высчитаем площадь несущей поверхности плиты: 6 м × 1,5 м = 9 кв.м. Теперь нужно узнать, сколько килограммов нагрузки эта поверхность может вынести. Для этого площадь умножаем на максимально допустимую нагрузку, приходящуюся на 1 кв.м поверхности: 9 кв.м × 800 кг/кв.м = 7200 кг. Вычитаем отсюда вес самой плиты: 7200 кг – 2850 кг = 4350 кг.

После этого подсчитываем, сколько килограммов “съест” утепление полов, стяжка и укладка напольного покрытия. Обычно стараются уложить такое количество утеплителя или цементной стяжки, чтобы оно вместе с напольным покрытием весило не больше 150 кг/кв.м.

Таким образом, при 9 кв.м поверхности плиты она понесет: 9 кв.м × 150 кг/кв.м = 1350 кг. Вычитаем это число из получившейся ранее цифры и получаем: 4350 кг – 1350 кг = 3000 кг , что в пересчете на 1 кв.м дает 333 кг/кв.м.

Что означают эти 333 кг? Поскольку вес самой плиты и напольных покрытий уже вычтен, 333 кг на 1 кв.м – это та полезная нагрузка, которую можно на ней разместить. Согласно СНиП от 1962 года, не менее 150 кг/кв. м из этих 333 кг/кв.м должно быть отведено под будущие привнесенные нагрузки: статическую (мебель и бытовые приборы), и динамическую (люди, их питомцы).

Оставшиеся 183 кг/кв.м могут быть использованы для установки перегородок или каких-либо декоративных элементов. Если вес перегородок превышает рассчитанное значение, следует выбрать более легкое напольное покрытие.

Вернуться к оглавлению

Способ пересчета нагрузок на квадратный м

Расчет нагрузок на плиту перекрытия делается на ее каждый погонный метр.

Нагрузку на ту же плиту перекрытия можно рассчитать и по-другому. Берем все ту же ПК-60-15-8.

При площади поверхности в 9 кв.м на 1 кв.м поверхности плиты приходится: 2850 кг : 9 кв.м = 316 кг/кв.м Вычитаем собственный вес из максимально допустимой нагрузки: 800 кг/кв. м – 316 кг/кв.м = 484 кг/кв.м.

Теперь вычитаем отсюда вес напольного покрытия, стяжки или утепления, то есть всего того, что ляжет на пол. Пусть оно будет приблизительно равно 150 кг/кв.м: 484 кг/кв.м – 150 кг/кв.м = 334 кг/кв.м.

Вернуться к оглавлению

Точечная нагрузка с точностью до грамма

Вернуться к оглавлению

Нагрузки при ремонтах старых квартир

Плиты перекрытия можно делать своими руками. Чтобы сделать их прочнее делается армирование.

Следует быть особо осторожным, размещая в старых квартирах новую сантехнику с увеличенными объемами – ванны на 500 л и более, джакузи. Лучше всего пригласить специалиста и попросить его провести детальные расчеты. Следует помнить, что кратковременная нагрузка и постоянная статическая нагрузка отличаются друг от друга.

Допустимая нагрузка на плиту перекрытия: классификация перекрытий

Перекрытия крайне важны для обеспечения жесткости всего дома. Состоят перекрытия из конструктивной, верхней и нижней части. Конструктивная часть создает несущую конструкцию и передает на опоры свой вес и полезную нагрузку, поэтому допустимая нагрузка на плиту перекрытия – основной фактор при расчетах перекрытий здания.

Нижняя часть перекрытия создается из штукатурки, различных обшивок либо плиточных материалов. Верхняя часть – выравнивающие стяжки и конструкции полов. И верхняя и нижняя части обеспечивают, в большей степени, звукоизоляцию и теплоизоляцию.

Конструктивная часть перекрытий собирается из монолитных или сборных плит. Монолитные перекрытия создаются из железобетона, изредка из преднапряженного бетона, некоторые элементы бывают из обычного или легкого бетона, а также из керамических вкладышей.

Массивные перекрытия производят из монолитного бетона или как сборные монолитные и железобетонные конструкции. В число массивных перекрытий входят: полнотелые железобетонные плиты, железобетонные многопустотные плиты, плитно-балочные, железобетонные ребристые и сталекаменные перекрытия.

Допустимая нагрузка на плиту перекрытия

Так какую нагрузку выдерживает плита перекрытия и зачем вообще делать такой расчет? Любой расчет для строительных конструкций делается для того, чтобы избежать разрушения оных. Никому не надо объяснять, что произойдет, если расчет оказался неправильным и по стене уже начали ползти трещины.

Нагрузки на плиты считаются по двум категориям: статические и динамические. К статическим относится все что лежит, висит и прибито к плите. А все что бегает, падает и прыгает – это нагрузки динамические. Также бывают нагрузки распределенные равномерно и неравномерно, сосредоточенные и т.д., но для расчета нагрузок для стандартного жилого дома они не нужны. Для жилого дома считаются равномерно распределенные нагрузки, определяемые в килограмм-силах или Ньютонах на метр (кгс/м).

Обыкновенные плиты перекрытия жилых домов считаются по распределенной нагрузке, равной 400 кг на кв.метр. Добавляется вес плиты, около двух с половиной центнеров, а также стяжки и керамика могут добавить еще около ста кг. Общий вес в 750 кг умножают на коэффициент надежности, который составляет 1.2 и получается около 900 кг/кв.м.

Также существуют специализированные документы для точного расчета нагрузок: СНиПы и своды правил (СП). Все нормы расчета строго нормированы.

Несущая способность плит перекрытия

Железобетонные плиты перекрытий представляют собой унифицированные строительные элементы, которые широко используются при сооружении зданий и сооружений промышленного, гражданского, специального и прочего назначения. В большинстве случаев изделия находят применение для возведения перекрытий между этажами, представляя собой железобетонные панели. Плиты перекрытия выполняют одну из ключевых функций здания, являясь связующим элементом сооружения, который обеспечивает целостность, прочность и устойчивость здания. Спрос на железобетонные панели с каждым годом продолжает расти, демонстрируя устойчивую тенденцию использования элементов перекрытия в современном строительстве. При этом долговечность строения и его надежность во многом зависят от правильности расчета и выбора железобетонных изделий, использующихся в виде перекрытий. Одной из основных характеристик панелей является несущая способность изделия, которая определяет величину допустимой нагрузки, воздействующую на изделие в рабочем номинальном режиме. Ошибки в расчетах могут повлечь за собой снижение прочности перекрытий, быстрый износ, сокращение периода службы изделий, а также полное разрушение зданий и гибель людей.

Особенности конструкции плит

Перед приобретением плит перекрытий необходимо определить проектную несущую способность и размеры изделий, выбирая ЖБИ по расчетным параметрам. Производство панелей перекрытий осуществляется на основе легкого конструкционного бетона плотной структуры, а также тяжелого силикатного бетона.

Конструкция изделий предусматривает усиление в виде армирования, которые выполнено в виде арматурных каркасов из стрежней классов А1 и А3. В зависимости от вида и схемы армирования плитные элементы могут применять для различных целей. При этом устойчивость и прочность сооружении будет зависеть от вида моделей плит, их конструкции, схемы опирания, несущей способности. Изделия с завода изготовителя различаются меду собой по методу стыковки с прочими несущими конструкциями и относительной толщине.

В процессе изготовления ЖБИ задействуется бетон с классом не менее В15. При этом для прочности плита может армироваться как обычным, так и заранее напряженным металлом. Конструктивно панели могут быть как сплошными, так и с наличием внутренних технологических пустот.

Классификация плит перекрытия

В зависимости особенностей конструктивного исполнения, ЖБИ разделяются на несколько видов, среди которых:

однослойные сплошные плиты 1П и 2П толщиной 120 мм и 160 мм;
многопустотные изделия 1ПК и 2ПК с сечение технологических круглых пустот 159 мм и 140 мм;н
изделия многопустотные марки ПБ толщиной 220 мм, выполненные то технологии безопалубочного формования.

При этом различают следующие виды элементов:

пустотные, а также многопустотные – облегченные конструкции плит, монтаж которых реализуется с опиранием по двум сторонам;
железобетонные нарезные панели;
плиты ребристого профиля, ориентированные на применение при строительстве перекрытий зданий промышленного и производственного назначения с шагом несущих изделий 6000 мм. Стандартные ребристые плиты имеют диапазон несущей способности в пределах от 180 до 830 килограммов на квадратный метр;
монолитные плиты – панели перекрытий, которые отливаются по месту в заранее смонтированную опалубку. Такие изделия подлежат армированию и должны обладать несущей способностью не менее 500 кг/м2.

Параметры и свойства плит

Выполняя функцию перекрытий плиты должны соответствовать целому ряду высоких технических характеристик, которые определяют целесообразность их применения. Среди них:

высокий уровень звукоизоляции;
минимально возможная масса без снижения надежности;
заданный уровень прочности;
высокий предел огневой стойкости и тепловой защиты;
газоизоляция и водоизоляция.

Маркировка плит

Информация модели плиты перекрытия, ее конструкционных особенностях приводится для каждого изделия в маркировке, которая представлена в виде комбинации из букв и цифр. Первые буквы обозначает марку ЖБИ, после чего приводятся последовательно данные о длине и ширине панели, которая указывается дециметрах. Последняя цифра в маркировке отражает несущую способность, которая приводится в сотнях килограмм на квадратный метр.

Помимо этого в маркировке может приводиться информация о виде рабочей арматуры нижней зоны, наличии монтажных петель, а также наличии выборок бетона в верхнем поясе.

Таким образом, обозначение ПК-72-15-8 присваивается многопустотным изделиям длиной 7200 мм и шириной 1500 мм и несущей способностью 800 кг/м2.

Виды нагрузок

В процессе эксплуатации плиты перекрытия испытывают ряд нагрузок, которые суммируются и воздействуют на изделие. Среди них:

статические нагрузки – усилия, возникающие в результате действия массы неподвижных предметов и объектов, таких как стяжка пола, мебель, детали интерьера и т д.;
динамические нагрузки – усилия, возникающие периодически с определенной амплитудой, в результате движения человека или животного падения или перемещения объектов.

По характеру воздействия нагрузки разделяются на распределенные равномерным образом по всей площади и точечные, воздействующие в определенном секторе.

Определение несущей способности

Несущая способность плит перекрытия определяет их возможность длительно в процессе эксплуатации выдерживать и работать с динамическими, а также статическими нагрузками. Расчет всех значений осуществляется с точки зрения безопасной эксплуатации зданий и сооружений, повышенной степени их надежности При проектировании сооружений принимаются в равно распределенные нагрузки, которые отражаются в величинах в виде килограмм на квадратный метр. Нагрузка рассчитывается исходя из собственной массы плиты, которая приводится в технической документации. После определяется суммарный вес конструкций, которые теоретически могут располагаться на этаже, включая стяжку, покрытие пола, мебель, оборудование, технику, прочие объекты. В учет берутся и динамические факторы присутствия и перемещения людей или животных в предполагаемом количестве. При сборе нагрузок необходимо производить расчет производится с учетом коэффициентов кратковременной и длительной нагрузки, надежности по ответственности здания. Полное нормативное значение нагрузки, которая формируется от людей и мебели для строительства недвижимости в виде жилого фонда для квартир жилых сооружений насчитывает 1,5 кПа или 1,5 кН/м2.

На ребристые железобетонные изделия, выполняющие функции перекрытий расчет нагрузки осуществляется согласно действующих строительных норм и правил.

При строительстве жилых зданий нормативное значение средней нагрузки составляет около 100-200 килограмм на квадратный метр. При этом в проектной документации закладываются и принимаются к установке плиты перекрытия с индексом несущей способности – «8», способные выдерживать до 800 кг/м2. Благодаря этому, создается запас прочности зданий, которые обладают высокой степенью безопасности и надежности. Помимо этого, такое решение позволяет производить при необходимости монтаж участков монолитных плит, имеющих большую массу.

Установка пустотелых, ребристых или монолитных плит аргументируется необходимостью, которая исходит из расчетов нагрузки. При этом берется в учет стоимость изделий и себестоимость зданий и сооружений. В том случае, если стандартная типовая плита из легкого бетона удовлетворяет нагрузочным требованиям, появляется возможность сэкономить на фундаменте, используя железобетонные изделия с меньшим показателем веса. Применение монолитных плит может быть продиктовано крайней необходимостью, поскольку конструкция изделий предполагает не только максимальную прочность, но и наибольшую массу.

В большинстве современных типовых строений используются панельные многопустотные плиты перекрытий, которые позволяют обеспечить должный уровень комфорта проживания в области гидро и термоизоляции, звуконепроницаемости, позволяя добиться высокой степени прочности и надежности зданий и сооружений. Помимо этого круглые пустоты удается использовать для прокладки всех необходимых коммуникаций внутри объекта в виде электропроводки, других необходимых линий связи.

Прогибы плит перекрытий и особенности монтажа

В ряде случаев изделия в виде плит перекрытий могут иметь прогиб как в одну, так и в другую сторону. При этом в соответствии с регламентом требований нормативной документации СНиП 2.01.07-85 в части нагрузок и их воздействия, прогиб, составляющий менее 1/150 часть от общей длины плиты, не считается браком. Таким образом, величина допустимого прогиба в частном случае для плиты перекрытия марки ПБ 90-12 насчитывает 60 мм.

Как правило, обратный прогиб является следствием разделения плиты и снижения ее расчетной несущей способности. Учитывая особенность структуры плиты, где армируется нижняя часть изделия, может наблюдаться увеличение прогиба из-за снижения прочности. Применение таких плит является ограниченным и может повлечь за собой негативные последствия и стать причиной преждевременного износа конструкций, их частичного или полного разрушения. Монтаж плит с допустимой величиной прогиба должен производиться с учетом выполнения требования по опиранию элементов перекрытия. В зависимости от конструкции плиты могут опираться на две, три и четыре стороны.

В ходе строительства монтаж плит перекрытий реализуется с опорой только на несущие конструкции. Все прочие стены и перегородки возводятся после установки основных элементов. При этом перегородки должны быть ниже опорных узлов как минимум на 10 мм. В ходе строительства необходимо учитывать геометрию плит и наличие их прогиба, благодаря которому перекрытия могут касаться перегородок и оказывать на них механическое воздействие. Чтобы не допускать подобных ситуаций при строительстве внутренних стен замеры производятся индивидуально. Резка плит по ширине не допускается. При сооружении массивных конструкций несущая способность плит может быть повышена за счет заполнения строительным раствором технологических пустот.

Для подъема и перемещения плит необходимо использовать предусмотренные для этой цели монтажные петли, конструктивно расположенные в точках высокой механической жесткости.

Правила хранения плит перекрытий

С целью недопущения снижения величины проектного значения прочности плит перекрытия, в период до их установки и монтажа, необходимо неукоснительно соблюдать правила хранения и правильного складирования железобетонных изделий:

укладка панелей осуществляется в положении петлями вверх на заранее подготовленную ровную поверхность, которая позволит избежать перекосов и концентраций напряжений. В качестве поверхности может выступать уплотненная земля, щебень или асфальт. Для исключения прямого контакта с основанием складирование осуществляется на подставки высотой не менее 150 мм;
при размещении плит друг на друге высота штабелирования не должна превышать 2500 мм;
между плитами необходимо располагать деревянные бруски с толщиной не менее 250 мм. Место установки подкладок выбирается исходя из конструкции плит в районе монтажных петель, где изделий имеет наибольшую жесткость. Бруски располагаются строго друг под другом;
для исключения разрушения железобетонных изделий необходимо предотвратить прямой контакт с внешней средой, избегая попадания осадков на поверхность плит. Для этого панели необходимо укрыть от дождя или снега рубероидом или использовать с этой целью водонепроницаемые пленки соответствующих размеров.

При соблюдении правил хранения изделия смогут сохранить проектные характеристики и работать после установки на расчетных нагрузках, соответствующих заявленным производителями параметрам.

Численная оценка прочности на сдвиг сборных предварительно напряженных пустотных плит перекрытия

В следующем документе представлены этапы проектирования и проверки высоких стальных каркасных конструкций с усиленным сердечником, поясом и опорными фермами. Две структуры для тематических исследований относятся к небоскребам длиной 180 и 300 метров соответственно, расположенным в Стамбуле, Турция. Основными задачами этого исследования являются две: во-первых, проектирование зданий с помощью многоуровневого структурного анализа, во-вторых, сравнение результатов с точки зрения сейсмического отклика между анализом спектра отклика (RSA) и нелинейным анализом временной истории (NLTHA).Такое сравнение было сделано с намерением исследовать взаимосвязь между высотой конструкции и точностью прогнозов RSA, учитывая, что последний подход имеет тенденцию недооценивать влияние эффектов более высоких мод. В заключение, кривые несущей способности двух структур, построенные с использованием инкрементального нелинейного динамического анализа, представлены как дополнительный способ оценки сейсмической устойчивости такого типа высотных структурных систем. Ключевые слова высокие стальные здания, концентрически скрепленные рамы, анализ спектра реакции, нелинейный динамический анализ 1 Введение При проектировании высокого здания, характеризующегося значительной гибкостью и длительным периодом колебаний [1-8], особое внимание должно уделяться не только вертикальным нагрузки, но также и горизонтальные, такие как ветер и землетрясения, которые требуют большего контроля смещения и прочности конструкции, поскольку они могут вызывать значительные колебания, а эффекты второго порядка уже нельзя игнорировать.Структурные системы, разработанные, чтобы противостоять этим воздействиям, являются связующими конструкциями, которые по своей природе влияют на выбор всей структурной схемы. Следует подчеркнуть, что, поскольку в этом документе основное внимание уделяется зданиям высотой не менее 180 м для расчета воздействия ветра, было невозможно сослаться на европейские нормы, поскольку в них не указывается, как изучать последствия такого воздействия. при строительстве выше 100м. Поэтому было необходимо обратиться к американским руководствам и стандартам [9, 10], которые рассматривались в качестве альтернативного подхода, как показано в следующих разделах.Вместо этого эффект сейсмического воздействия оценивался путем сравнения двух моделей: первая основана на линейно-упругом конститутивном подходе и подвергалась модальному динамическому анализу с расчетным спектром, выполненному с помощью программного обеспечения SAP2000 [11]; второй, имеющий более сложные конститутивные законы, был разработан с использованием подхода распределенной пластичности и затем подвергнут серии нелинейных динамических анализов, выполненных в рамках открытой платформы OpenSees [12]. Хотя высокоточные модели конечных элементов (КЭ), обычно используемые для сейсмического анализа и / или оптимизации топологии стальных и железобетонных структурных систем и компонентов [13-21], способны воспроизводить локальные концентрации напряжений / деформаций, вычислительные усилия значительно возрастают.Следовательно, такой подход в настоящее время неосуществим для использования конструкторским бюро, особенно если необходимо оценивать реакцию целых сверхвысоких мегакаркасных зданий с их ключевыми структурными компонентами нелинейным динамическим способом. В свете этого механические идеализации и представления на основе волокон оказались многообещающим и жизнеспособным подходом при использовании для прогнозирования нелинейного поведения таких систем на глобальном уровне, как показали несколько сравнений с экспериментальными тестами [22 -27].

(PDF) Современный обзор пустотных плит

VOL. 13, НЕТ. 9, МАЙ 2018 ISSN 1819-6608

ARPN Журнал инженерных и прикладных наук

www.arpnjournals.com

3242

Дизайн модели основан на анализе оптимизированной прямоугольной плиты

Махди в 2011 году [11] выполнил нелинейный анализ

пустотных железобетонных плит с помощью метода конечных элементов

изгиба пластин и балок

элементов. По сути, исследование состояло в том, чтобы разделить HCS на

, две главные части, которые представляют собой полые пластины, представляющие верхнюю и нижнюю полки

, и балки жесткости, которые

представляют собой вертикальные перемычки между стенками. Результаты

модифицированных компьютерных программ, которые имеют возможность

анализировать различные типы армированной предварительно напряженной пустотной плиты

плиты в дополнение к решениям конечных элементов, были сравнены

с экспериментальными результатами.Это должно доказать способность

и потенциал вычислительных нелинейных моделей для получения

результатов, аналогичных результатам, полученным экспериментально. Поведение полых армированных и предварительно напряженных плит

в сравнении с некоторыми изменениями в модели и параметрах материала

было определено с помощью параметрических исследований, когда была получена реакция на прогиб

. Эти параметры

находятся в пределах влияния прочности бетона, предварительно

напряженности связки, наличия отверстий, размера отверстия, формы отверстия

и деформации разрушения бетона.Как правило,

приемлемый уровень соответствия между результатами, полученными

из конечных элементов и исследовательской работой.

Rahmanet al.in2012 [12] испытал натурные

сборных предварительно напряженных пустотных плит (PPHC), используя

различных (a / d). Чтобы определить разрушающую нагрузку на плиты,

плиты были нагружены до точки разрушения.

Около 15 плит с пролетами от 5 до 2,5 метров и глубиной 200,

, 250 и 300 миллиметров были испытаны с использованием четырехточечного испытания на нагрузку

.Для глубины более 200 мм результаты

были интересными, так как тип отказа HCS

варьировался от чистого изгиба до изгибно-сдвигового режима.

Кроме того, прочность на сдвиг (PPHC) плит уменьшается на

с увеличением глубины. Кроме того, во время испытаний на нагрузку

было отмечено, что переход от сдвига при изгибе

к разрушению стенки при сдвиге в зависимости от (a / d) имел

.Окончательный анализ результатов показал, что полученная формула кода ACI318M

неверно рассчитала прочность

на изгиб и сдвиг HCS. Наконец, в зависимости от полученных результатов

, была предложена модификация для существующих кодовых уравнений ACI318M

, чтобы точно

зафиксировать режим отказа и допустимую нагрузку на отказ

плит.

Allawi в 2014 году [13] проверил одну

пустотных плит для проверки структурных характеристик

пустотных железобетонных плит.Отверстия

заняты стиропором в качестве изолятора; он был имплантирован на

в средней части глубины плиты относительно

зон сжатия и растяжения. Основными факторами были длина и ширина отверстий

, а также способ нанесения стиропора

. т.е. как изолированные порты из стиропора, разделенные бетонными ребрами

. Характеристики пустотных плит составили

, рассчитанные на основе соотношений нагрузка-смещение,

силы разрушения и режимы разрушения, связанные с эталоном плиты

.Кроме того, с помощью ANSYS был проведен нелинейный анализ методом конечных элементов

(FEA) для проверки достоверности

предложенного числового идеала и проведения полного сравнения

между исследовательской работой и теоретическими случаями

Окончательные результаты показали, что наибольший процент уменьшения веса

составил 13,7%, тогда как

предлагал максимальную нагрузочную способность, которая составляет почти 96,8% и около

97% от исходной эталонной жесткости плиты.Полученные значения нагрузки

(FEA) и предельного прогиба соответствуют лабораторным

, разница между ними составляет менее

, чем 10%.

Mansour et al. В 2015 году [14] исследовали характеристики изгиба

сборного железобетонного перекрытия

или плиты с бетонным покрытием из стальных волокон. Характеристика

стальных волокон с крючковатым концом длиной 30

мм и диаметром 0.75 мм. Начиная с

поведение плиты основано на взаимодействии между новым и старым бетоном

, различные виды шероховатости поверхностей

на границе раздела были использованы для обеспечения тонкого сцепления

между двумя слоями. Зависеть от результатов расследования;

было показано, что поведение при изгибе определяется с помощью

не только при добавлении стальных волокон к верхнему слою, но и

также на типе шероховатости поверхности раздела.Для исследования образцов композита

в ходе эксперимента также было рассчитано скольжение межфазной связи

. Результаты показали тонкую консистенцию шероховатости

при условии, что прочность границы раздела

склеена. Было показано, что шероховатость в поперечном направлении

обеспечивает хорошую прочность соединения

. Хотя результаты показали сдвиг интерфейса

в центре, скольжение не было замечено ни на одном конце образца.

Foubertet al, в 2016 году [15] исследовали поведение

усиленных на изгиб многопустотных плит.

Эти плиты были усовершенствованы с использованием усиленной полимерной ленты NSM из углеродного волокна

для повышения прочности. Было 7

полноразмерных образцов, которые были просто поддержаны и подвергались нагрузке

(монотонная схема нагружения) вплоть до отказа. Переменными

в этом тестировании были использование различных предварительных

типов напряжения внутренних отношений армирования в дополнение к

к трем различным отношениям усиления NSM.В этом типе исследования

были рассмотрены моды на отказы, трещины

, прогибы, соотношение нагрузки и деформации, а также возможности упрочнения

. Это исследование также включало сравнение

лабораторных результатов с теоретическим анализом

или оценками, которые были приняты соответствующими стандартами

, такими как канадский и американский стандарты

. На рисунке 2 ниже представлены виды отказов

испытанных образцов.

Сборные конструкции и ресурсы для проектирования зданий

Некоторые данные в справочнике основаны на отраслевых нормах или конкретных условиях. Ниже приведены неустановленные условия, которые применялись во всем справочнике.

ТАБЛИЦЫ НАГРУЗКИ

Таблицы нагрузок предусмотрены для пустотных досок Spancrete, балок и двойных тройников. В таблицах нагрузок представлены наложенные значения динамической грузоподъемности различных элементов при различных пролетах.Основой грузоподъемности является ACI 318-05, который является справочным документом для Международного строительного кодекса (IBC) 2006 года. Используемые свойства материала: бетон 6000 фунтов на квадратный дюйм в сборном элементе и предварительное напряжение прядей 250 или 270 фунтов на квадратный дюйм.

Для балок и двойных тройников грузоподъемность в некоторой степени не зависит от имеющейся огнестойкости. Однако для пустотных плит Spancrete обеспеченная огнестойкость влияет на несущую способность.

Для пустотных досок Spancrete и двойных тройников предусмотрены специальные схемы прядей предварительного напряжения для соответствующей грузоподъемности.Кемберы также идентифицированы для этих образцов прядей. Диаграммы нагрузок на балки просто показывают диапазон допустимой нагрузки, доступной для данного поперечного сечения.

Для любой из таблиц нагрузок, если случай пользователя находится в крайнем верхнем конце таблицы, может быть более экономичным рассмотреть следующий более глубокий участок, поскольку добавление бетона может быть более чем компенсировано уменьшением требуемого предварительного напряжения прядей. .

ПОЖАРНАЯ ИНФОРМАЦИЯ

Для правильного использования таблиц нагрузок на пустотные плиты Spancrete необходимо знать требуемую огнестойкость.Это будет установлено на основании требований строительных норм и правил размещения и ограничений. Предоставленные значения пожарной безопасности основаны на предписаниях IBC 2006 года. При определении доступной огнестойкости необходимо учитывать три критерия. Первый — это передача тепла. Должна быть обеспечена достаточная толщина бетона, чтобы ограничить повышение температуры в верхней части плиты. Второй критерий — структурная конечная точка. То есть при повышенных температурах при пожаре в плите должна оставаться достаточная прочность, чтобы предотвратить обрушение во время выдержки.Этому критерию удовлетворяют за счет использования правильного количества бетонного покрытия под пряди предварительного напряжения, чтобы ограничить температуру, которой будут подвергаться пряди. Наконец, пролет должен быть определен как ограниченный или неограниченный. Для данного бетонного покрытия на прядях предварительного напряжения более длительная огнестойкость будет достигнута в ограниченном состоянии. Ограниченный пролет — это такой пролет, в котором предотвращается расширение из-за повышенных температур. И наоборот, в неограниченном состоянии расширение не ограничено.ASTM E119 предоставляет руководство по узлам с ограничениями и без ограничений. Как правило, внутренние отсеки считаются ограниченными, а концевые — неограниченными.

ДОПОЛНЕНИЕ

Там, где это указано в таблицах нагрузок на пустотелые плиты Spancrete или двойные тройники, в состав структурного элемента для расчета несущей способности включена кровля из склеенного конструкционного бетона толщиной 2 дюйма и давлением 4000 фунтов на квадратный дюйм. Толщина покрытия измеряется в середине пролета детали. Необходимо скорректировать запланированную толщину засыпки с учетом ожидаемого изгиба.Для получения дополнительной информации, пожалуйста, обратитесь к Span Notes, в котором обсуждается «Topping» под заголовком «Research».

РАСПРЕДЕЛЕНИЕ НАГРУЗКИ

При приложении неравномерных нагрузок, таких как нагрузки на несущую стену или стойки, необходимо учитывать особые соображения при использовании таблиц нагрузок. В пустотных досках Spancrete такие нагрузки могут распределяться на несколько плит. См. Соответствующую информацию о конструкции в Примечаниях к исследованиям под заголовком «Исследования». Для двойных тройников такое распределение нагрузок является особым соображением при проектировании, и для получения дополнительной информации следует проконсультироваться с нашим инженерным отделом.

АКУСТИЧЕСКИЕ СВОЙСТВА

Пустотные плиты Spancrete были испытаны на соответствие классу звукопроницаемости (STC) и классу ударной изоляции (IIC). Предусмотрены следующие значения:

СБОРКА	STC
Spancrete 6 дюймов	50
6 дюймов Spancrete + 2 дюйма NWT Toppping	51
Спанбетон 8 дюймов	56
8 «Spancrete + 2» NWT Topping	59

КЛАСС УДАРНОЙ ИЗОЛЯЦИИ (IIC)
СБОРКА	8 ”СПАНКРЕТ	ПРОКЛАДКА 8 ДЮЙМОВ + НАКЛАДКА 2 ДЮЙМА
Воздействие на бетон Прямое	26	31
Воздействие на 0.Виниловая плитка 058 ”	48	50
Удар по 40 унций. Шерстяной ковер + 50 унций. Подушечки для волос	74	84
Удар по ворсистому ковру + прокладка из поролона	76	89

Дополнительную информацию об акустических свойствах можно найти в Руководстве по проектированию PCI.

R-ЗНАЧЕНИЯ ДЛЯ СТЕНОВЫХ ПАНЕЛЕЙ SPANCRETE

Стеновая изоляционная панель

Spancrete обеспечивает изоляционные свойства, которые эффективно снижают потери на нагрев и охлаждение через стены, что приводит к повышенной экономии энергии и большей экономической эффективности в течение всего срока службы здания.

Стеновые панели

Spancrete могут быть изготовлены в различных размерах и отделках. Конструкционные элементы обычно имеют толщину 6 дюймов, 8 дюймов или 10 дюймов (10 см, 20 см или 25 см) с толщиной изоляции 2, 3 или 4 дюйма (5 см, 7,5 см или 10 см).

ПРОКЛАДКА 8 ДЮЙМОВ С 2 ДЮЙМОВОЙ ОБЛИЦОВКОЙ	ТОЛЩИНА ИЗОЛЯЦИИ
Экструдированный полистирол ¹ R = 5 дюймов	12.44 год 0,080	17,44 0,057	22,44 0,044
Полиизоцианурат ² LTTR = 6,1 дюйма	13,94 0,071	19.69 0,051	25,44 0,039

ПРОКЛАДКА 8 ДЮЙМОВ С 2 ДЮЙМОВОЙ ОБЛИЦОВКОЙ

ТОЛЩИНА ИЗОЛЯЦИИ

Тип изоляции

2 »

3 »

4 »

Экструдированный полистирол ¹
R = 5 дюймов

12.44 год

0,080

17,44

0,057

22,44

0,044

Полиизоцианурат ²
LTTR = 6,1 дюйма

13,94

0,071

19.69

0,051

25,44

0,039

Стеновые панели, используемые в морозильных / холодильных камерах, доступны с толщиной изоляции до 4 дюймов (10 см).

¹ Экструдированный полистирол: Показанные значения являются усредненными значениями старения, испытанными при среднем значении 75 ° F согласно ASTM C578.

²Полиизоцианурат: длительное термическое сопротивление (LTTR) — это средневзвешенное значение R за 15 лет согласно ASTM C1289.

Floor Slab — обзор

6.3.1 Перекрытия

Рассмотрим перекрытие из балок и перекрытий с N _x и N _y пролетами в направлениях x и y , соответственно. Пол разделен на NS = NS _x + NS _y критических секций: NS _x секций в направлении x и NS y секций в направлении y , как показано на рисунке 6.1. Критические сечения в основном выбираются около опор и средних пролетов. Каждая секция содержит N _b секций балки и N _s секций перекрытия. Общую стоимость пола можно представить как сумму отдельных затрат на критические секции. Теперь, если взаимосвязь между параметрами поперечного сечения и эффектами проектного воздействия установлена, функция стоимости может быть определена в терминах эффектов воздействия.

Рисунок 6.1. Пролеты и контрольные секции в направлениях перекрытий x и x .

Основываясь на упрощенном методе проектирования плит в Австралийском стандарте для бетонных конструкций (AS3600, 2009), единственный эффект воздействия, который необходимо учитывать, — это изгибающий момент в полосах, простирающихся в направлениях x и y . Эти полосы могут быть сформированы путем проведения контрольных участков вдоль плит в обоих направлениях, и распределение момента вдоль краев полос определяется соответствующим образом.

Рассмотрим уравнение. (6.2) в качестве потенциальной альтернативной функции затрат уравнению.(6.1) в плите

(6.2) Ci (s) = c1Mui (s)

, где C ^(s) — стоимость каждой секции плиты, а Mui (s) — допустимый изгибающий момент каждой плита в критическом сечении i и c ₁ — коэффициент. Для всего перекрытия перекрытия, включая секции N _s, вариации вместимости секций изменят общую стоимость секций следующим образом:

(6,3) ΔC (s) = ∑1NsΔCi (s) = ∑1Nsc1ΔMui (s)

В качестве альтернативы, согласно формуле.(6.1), при изменении любого из параметров поперечного сечения функция стоимости плит изменяется следующим образом:

(6.4) ΔC (s) = ccΔAc (s) + cslΔAsl (s)

При оптимизации компоновки перекрытий перекрытий , сдвиговой арматуры и затрат на опалубку можно исключить из процесса расчета. Причины в том, что, во-первых, плиты считаются не армированными на сдвиг, а во-вторых, общая площадь плит постоянна, а планировка перекрытия и длина пролета не влияют на окончательный размер опалубки.

Чтобы перейти от уравнения. (6.1) в уравнение. (6.2) и получим взвешенный коэффициент c ₁, первый шаг — определить, как вариации A _c и A _sl влияют на Mu (s) и наоборот. То есть нам необходимо знать, как различная величина каждого параметра поперечного сечения влияет на прочностные характеристики сечения.

Для плит, как положительный, так и отрицательный допустимый изгибающий момент получается из предельных значений прочности сечения при изгибе Mu (s), которые могут быть рассчитаны по формуле.(6.5) (Лу и Чоудхури, 2010).

(6.5) {Mu (s) ≅As (s) fyl (D (s) −c (s) −dc (s)) dc (s) = 0,5γku (D (s) −c (s))

, где D ^(s) — толщина плиты. Остальные параметры определены на рисунке 6.1.

Изменение допустимой нагрузки на изгибающий момент плит по отношению к As (s) следующее:

(6,6) ΔMu (s) ΔAs (s) ≅fyl (D (s) −c (s) −dc ( s)) → ΔAs (s) = (fyl (D (s) −c (s)) (1−0,5γku)) — 1ΔMu (s) = K1ΔMu (s)

Единственный параметр, который влияет на изменение объем бетона в плитах — это толщина плиты.То есть

(6,7) ΔAc (s) ≅Ls⋅ΔD (s)

, где L _s — ширина плиты. Любые изменения толщины плиты приводят к изменению допустимой нагрузки на изгибающий момент плиты следующим образом:

(6,8) ΔMu (s) ΔAc (s) ≅ΔMu (s) LsΔD (s) ≅fyAs (s) Ls (1−0.5γku) → ΔAc (s) ≅ [fyAsLs (1−0.5γku)] — 1ΔMu (s) = K2ΔMu (s)

Умножая обе части уравнения. (6.8) на c _c и сравнивая его с уравнениями. (6.3) и (6.4) приводят к:

(6.9) c1 = cslK1 + ccK2

Коэффициент c ₁ определяет, как параметр Mui (s) влияет на функцию стоимости плиты, как показано в уравнении.(6.2).

Пустотелый пол | Сборные железобетонные доски и плиты

FP McCann производит сборные железобетонные пустотные перекрытия. Эти блоки представляют собой предварительно напряженную бетонную плиту шириной обычно 1200 мм (при необходимости также доступны детали ширины) и текущий диапазон глубины от 150 до 450 мм. В дополнение к этому ассортименту мы также производим сборные железобетонные перекрытия глубиной 100 мм.

Наши технологии производства пустотных перекрытий постоянно обновляются и развиваются, чтобы предложить дополнительную глубину перекрытий к диапазону, а также повысить эффективность и достичь более высокого качества.Как и другие наши напольные покрытия, пустотные плиты можно использовать в кирпичной кладке, стальных сборных железобетонных изделиях и при строительстве на месте.

Независимо от того, нужен ли вам небольшой участок площадью 60 м ² или пол 10 000 м ², у нас есть плиты и возможности для удовлетворения ваших потребностей. Мы работаем со всеми, от многонациональных строительных компаний, архитекторов и инженеров до самозанятых строителей, и мы всегда будем стремиться работать эффективно и результативно, чтобы построить прочные рабочие отношения

ПРИМЕЧАНИЕ: Таблицы служат только для справки.При использовании максимальных пролетов рекомендуется учитывать влияние изгиба / прогиба на отделку / внутренние перегородки. Схемы армирования могут различаться в зависимости от указанных пролетов / нагрузок.

В таблицах

не учитываются уменьшенные мощности для потенциальных требований к сервисным отверстиям или дополнительные нагрузки к указанным выше. По вопросам альтернативных комбинаций нагрузки / пролета, включая требования к служебным отверстиям или составные конструкции, обращайтесь в конструкторское бюро FP McCann.

Доступно

* 2 часа.Пожалуйста, проконсультируйтесь с конструкторским бюро FP McCann для получения дополнительной информации.

Преимущества предварительно напряженных пустотелых полов

Длинные пролеты
Быстрый монтаж, особенно по сравнению с мокрыми бетонными растворами
Платформа немедленного действия
Высокая грузоподъемность
Отверстия для сервисных работ
Доступен широкий диапазон значений глубины перекрытия
Может использоваться с каменными, стальными, сборными и монолитными конструкциями

Дизайн и производство

Разработан в соответствии с BS8110 и BS EN 1992-1-1
Может быть выполнен как композитный пол
Возможные точки подъема
Все блоки могут быть предложены с изоляцией, предварительно прикрепленной к потолку
Конструкция с предварительным напряжением и собственной форкамерой (обычно пролет / 300)
Класс огнестойкости до 2 часов
Срок службы от 50 до 100 лет
Может легко включать непропорциональные детали обрушения

Типичные приложения

Жилой (многоквартирный)
Офисы
Образование
Паркинги
Розничная торговля
Хранение

Наличие

Продукт доступен на национальном уровне либо только на поставке, либо на постоянной основе.Если монтаж выполняется на месте, все наши монтажные бригады соблюдают и строго соблюдают Правила Федерации сборного железобетона — «Безопасная установка сборных железобетонных полов и связанных с ними компонентов». Копию можно загрузить с веб-сайта PFF при необходимости www.precastfloors.info

прочности на сдвиг толстых сборных железобетонных плит с полым сердечником, изготовленных методом экструзии | Международный журнал бетонных конструкций и материалов

Образцы и испытательная установка

В этом исследовании испытания на сдвиг были проведены на 10 образцах для испытаний PHCS, толщина которых составляла 200, 265, 400 и 500 мм.Все образцы PHCS, испытанные в этом исследовании, были изготовлены методом экструзии на длинномерный сборный слой. В таблице 1 показано соотношение компонентов бетона в смеси, использованного в данном исследовании. Водоцементное соотношение (в / ц) составляло 36,2%, осадка бетона была почти нулевой, а максимальный размер заполнителя составлял 13,0 мм. Расчетная прочность бетона составила 40,0 МПа, а прочность бетона на сжатие (\ (f_ {c} ‘\)) была измерена при 60,5 МПа. В этом исследовании использовались семипроводные арматуры с низкой релаксацией диаметром 9,5 или 12,7 мм, а их предел прочности на разрыв (\ (f_ {pu} \)) составлял приблизительно 1860 МПа.

Таблица 1 Конструкция бетонной смеси, используемой для испытаний образцов.

На рис. 4 показаны размеры образцов для испытаний. Серии S2 и S2.65 имели глубину 200 мм и 265 мм, соответственно, и два предварительно напряженных стержня диаметром 9,5 мм были предусмотрены в зоне сжатия полого профиля, в то время как четыре стержня предварительного напряжения диаметром 12,7 мм были помещается в зону растяжения. Серия S4 имела толщину 400 мм, и в зоне сжатия и зоны растяжения были предусмотрены две 9,5 мм и восемь 12,7 мм арматуры предварительного напряжения.Серия S5 имела глубину 500 мм, и два стержня предварительного напряжения 9,5 мм и десять 12,7 мм были размещены в зоне сжатия и зоны растяжения, соответственно. Верхнее и нижнее сухожилия были предварительно натянуты одновременно, а величина эффективного предварительного напряжения (\ (\, f_ {se} \)) была примерно \ (0,65f_ {pu} \). Как показано в таблице 2, величины сжимающих напряжений в центре тяжести бетонного сечения (\ (f_ {pc} \)) находились в диапазоне от 4,0 до 5,0 МПа. Соотношение площадей между полыми ядрами и бетонным сечением брутто без пустотелых элементов составляло 49 и 52% в S2 и S2.65 серий соответственно, а серии S4 и S5 — 54 и 55% соответственно. Серии S2 и S2.65 делятся на образцы E и F. Как показано на рис. 5а, образцы S2-E и S2.65-E были испытаны в концевых областях в пределах длины передачи, где эффективное предварительное напряжение не было полностью развито. Как показано на рис. 5b, образцы S2-F и S2.65-F поддерживались на 80-кратном диаметре (\ (\, d_ {b} \)) предварительно напряженного сухожилия с одного конца элементов, где Предполагалось, что эффективное предварительное напряжение будет полностью развито.Отношение глубины пролета сдвига (\ (a / d \)) серии S2 и S2.65 было 3,0, и одна точка нагрузки была приложена к верхней части образцов. Серии S4 и S5 также были испытаны в пределах переносимой длины с отношением размаха сдвига ( a / d ) 2,8, как это было сделано в образцах S2-E и S2.65-E, как показано на рис. 5a.

Рис. 4

Размеры образцов для испытаний. a серия S2, b серия S2.65, c серия S4, d серия S5 (единица измерения: мм).

Таблица 2 Материал и размерные свойства образцов для испытаний. Рис. 5

Испытательная установка. a Speicmens S2-E, S2.65-E, S4 и S5, b speicmens S2-F и S2.65-F (единицы измерения: мм).

Во время испытаний были измерены вертикальные прогибы в точке нагружения, как показано на рис. 5, но тензодатчики не были установлены в предварительно напряженных стержнях, потому что все образцы были изготовлены методом экструзии на заводе по производству сборного железобетона с плотным производством. расписание.

Результаты экспериментов

Все образцы PHCS, испытанные в этом исследовании, не выдержали сдвига, как показано на рис. 6 и 7, имея критические диагональные трещины от растяжения, образовавшиеся в бетонной стенке между точкой нагрузки и точкой опоры. На рисунке 8 показано поведение нагрузки-прогиб образцов серии S2. Как показано на рис. 8а, образцы S2-E и S2-F толщиной 200 мм имели почти одинаковую жесткость вплоть до диагонального растрескивания, а силы сопротивления сдвигу были уменьшены сразу после диагонального растрескивания.Образец S2-F, испытанный в области, где было полностью развито эффективное предварительное напряжение (\ (f_ {se} \)), показал примерно в два раза более высокую сдвигающую способность, чем образец S2-E, испытанный в пределах длины переноса. В образце S2-F около 10% максимальной нагрузки уменьшилось сразу после возникновения трещин сдвига, а в образце S2-E около 25% максимальной нагрузки было уменьшено сразу после трещин сдвига.

Рис. 6

Виды разрушения и характер трещин на образцах серий S2 и S2.65. a образец S2-E, b образец S2-F, c образец S2.65-E, d образец S2.65-F.

Рис. 7

Виды разрушения и характер трещин на образцах серий S4 и S5. a Образец S4-1, b образец S4-2, c образец S4-3, d образец S5-1, e образец S5-2, f образец S5-3.

Рис. 8

Реакции на смещение образцов серий S2 и S2.65. a Образцы серии S2, b образцы серии S2.65.

На рис. 8b показано сравнение поведения прогиба и нагрузки между образцами S2.65-E и S2.65-F толщиной 265 мм. Образец S2.65-F с полным эффективным предварительным напряжением (\ (\, f_ {se} \)), который был испытан на внешней стороне переходной длины, показал немного более высокую жесткость по сравнению с образцом S2.65-E, и его способность к сдвигу была также примерно в 1,8 раза выше, чем у образца S2.65-E. Кроме того, S2.Образец 65-F показал более стабильные постпиковые ответы по сравнению с образцом S2.65-E.

Все образцы серии S4, т. Е. Образцы S4-1, S4-2 и S4-3, показали совершенно линейный отклик от нагрузки-прогиба до тех пор, пока не возникли трещины сдвига в стенке, как показано на рис. 9a, и они были не выдержал сдвига при 279,2, 261,3 и 294,0 кН, соответственно, из-за значительных диагональных трещин растяжения, образовавшихся в бетонной стенке с громкими шумами. Среднее значение сдвиговой способности трех испытательных образцов (\ (\, V_ {n, ave} \)) было 278.1 кН с отклонением менее 10%, а их средняя прочность на сдвиг (\ (\, v_ {n} = V_ {n, ave} / b_ {w} d_ {p} \)) составляла 2,80 МПа. В отличие от образцов серий S2 и S2.65, образцы серии S4 показали гораздо более хрупкие режимы разрушения сразу после достижения максимальных нагрузок без какой-либо постпиковой реакции. Их способность к сдвигу была значительно больше, чем способность полотна к сдвигу, оцененная по модели кода ACI318-05, однако это означает, что снижение прочности на сдвиг из-за размерного эффекта не наблюдалось для этих образцов с глубиной 400 мм.Как показано на рис. 9b, образцы серии S5, т. Е. Образцы S5-1, S5-2 и S5-3, также продемонстрировали почти линейную реакцию на прогиб от нагрузки до диагонального растрескивания, которые были очень похожи на образцы S4. серийные экземпляры. Образцы серии S5 также показали хрупкое разрушение стенки при сдвиге при 427,2, 454,4 и 369,8 кН соответственно. Средняя нагрузка на сдвиг составила 417,1 кН, что почти идентично оценке по уравнению сдвига ACI318-05. Средняя прочность на сдвиг образцов (\ (\, v_ {n} \)) составляла 3.06 МПа, что примерно на 10% выше, чем у образцов серии S4. Таким образом, снижение прочности на сдвиг из-за размерного эффекта не наблюдалось в образцах серии S5, а также в образце S4.

Рис. 9

Нагрузочно-смещение образцов серий S4 и S5. a Образцы серии S4, b образцы серии S5.

Таблицы пролетов пустотного сердечника и балок и блоков

Таблицы пролетов нагрузки на пустотелый сердечник и балки и блоки

Таблицы диапазона нагрузок для сборного железобетона, представленные ниже, должны использоваться только в качестве руководства.Свяжитесь с нами для получения конкретной информации о вашем проекте.

Ищете предложение?

Наша специализированная команда по продажам и оценке готова ответить на любой ваш вопрос. Пожалуйста, присылайте любые вопросы по адресу [электронная почта защищена] или, как вариант, звоните нам по телефону 01787 223 931

Таблица диапазона нагрузки для пустотелых сердечников

Указанные ниже пролеты не ограничиваются 50-кратной глубиной, обычно используемой для минимизации динамических перемещений досок. Поэтому мы не рекомендуем пролеты больше, чем следующие: доски 150 мм — 7.Доски 50 м, 200 мм — 10,00 м и доски 250 мм — 12,50 м. Промежутки, превышающие это значение, показаны серым.

Таблица нагрузки / пролетов полого сердечника (несоставной)

Общая глубина конструкции (мм)	Глубина агрегата (мм)	Собственный вес	Собственный вес + 1,5 нН / м ² для архитектурной отделки (или других статических нагрузок) + действующая (динамическая) нагрузка, показанная ниже
			0,75	1.5	2,0	2,5	3,0	4,0	5,0	10,0	15,0
150	150	2,48	9,05	8,40	8,05	7,70	7,45	6,95	6,55	5,25	4,50
150	150	2.95	8,50	7,95	7,65	7,35	7,10	6,65	6,30	5,10	4,40
200	200	2,97	10,70	10,05	9,55	9,30	8,95	8,40	7,95	6,45
250	250	3,46	12,00	11,30	10.85	10,50	10,15	9,60	9,10	7,40	3

Щелкните здесь Просмотреть / распечатать PDF

Композитный стол с полым сердечником без опоры для нагрузки / пролетов (структурное покрытие 50 мм)

Общая глубина конструкции (мм)	Глубина агрегата (мм)	Собственная масса, вкл. Поверхность (кн / м2)	Собственная масса + 1,5 нН / м ² для архитектурной отделки (или других статических нагрузок) + действующая (динамическая) нагрузка, показанная ниже
			0.75	1,5	2,0	2,5	3,0	4,0	5,0	6 10,0	10,0
200	150	3,68	8,35	8,05	7,80	7,65	7,45	7,10	6,85	5,7675
250	200	4.17	9,90	9,45	9,20	8,95	8,75	8,35	8,15	6,80	5,95
300	250	4,66	11,00	10,60	10,35	10,05	9,95	9,40	9,05	7,65 6,75

Щелкните здесь Просмотреть / распечатать PDF

Опорный стол для нагрузки / пролетов из композитного пустотелого сердечника (структурное покрытие 50 мм)

Общая глубина конструкции (мм)	Глубина устройства (мм)	Собственный вес, вкл.Поверхность (кн / м2)	Собственная масса + 1,5 нН / м ² для архитектурной отделки (или других статических нагрузок) + действующая (динамическая) нагрузка, показанная ниже
			0,75	1,5	2,0	2,5	3,0	4,0 3,0	4,0 3,0	4,0 902
200	150	3.68	8,85	8,45	8,20	8,00	7,80	7,40	7,10	5,90	5,20
250	200	4,17	10,20	9,75	9,50	9,20	9,00	8,60	8,20	6,90	6,90
300	250	4,66	11,35	10,85	10.55	10,30	10,05	9,60	9,20	7,75	6,85

Щелкните здесь Просмотреть / распечатать PDF

Таблицы пролетов нагрузки на балки и блоки

Таблицы нагрузки / пролета показывают максимальный свободный пролет как для домашних, так и для других условий нагрузки, таких как дома престарелых, гостиницы и коммерческие жилые комплексы. Эти таблицы предназначены только для справки. Пожалуйста, свяжитесь с нами для получения конкретной информации.

Таблицы нагрузок / пролетов балок и блоков T155

* Пролет между несущими стенами

‘W = ширина (440 мм) A = альтернативный (440 + 215) N = узкий (215 мм)

DW = двойные широкие балки

DA = Двойная балка Альтернативная

DN = двойная балка узкая

TN = тройные лучи узкие

Щелкните здесь Просмотреть / распечатать PDF

Таблицы нагрузок / пролетов балок и блоков T225

* Пролет между несущими стенами

‘W = ширина (440 мм) A = альтернативный (440 + 215) N = узкий (215 мм)

DW = двойные широкие балки

DA = Двойная балка Альтернативная

DN = двойная балка узкая

TN = тройные лучи узкие

Щелкните здесь Просмотреть / распечатать PDF

WarmFloor Pro — Бетонные полы с изоляцией

Знаете ли вы, что мы также можем предложить утепленный бетонный пол, альтернативный нашему традиционному решению из балок и блоков?

WarmFloor Pro от Milbank Concrete Products — это экономичная альтернатива быстрому возведению теплоизоляционного бетонного первого этажа по сравнению с ведущим конкурентом в отрасли.
