Стандартные размеры листов гипсокартона

Современный ремонт сложно представить без применения гипсокартона. Однако перед его использованием желательно разобраться, что это за материал, каковы размеры листа и какие габариты оптимальны.

Гипсокартонные листы – это строительный материал, используемый при отделке различного рода помещений, создания перегородок при зонировании и коробов при декорировании. Бывает различных видов:

• Обычный – наиболее распространенная форма, применяемая при монтаже при низкой и нормальной влажности. Чаще всего используется для отделки стен и называемый стеновый.
• Огнестойкий (ГКЛО) – имеет повышенную стойкость к возгоранию за счет наличия специальных добавок.
• Влагостойкий (ГКЛВ) – используется в зонах, имеющую повышенную влажность: кухни, ванные комнаты, бассейны. Водостойкий гипсокартон может быть применен при влажности до 85%.
• Одновременно огнестойкий и влагостойкий (ГКЛВО) – материал, объединяющие свойства водо- и огнестойкости.
• Фасадный (ГКЛФ) – имеет повышенную стойкость к влиянию окружающей среды и атмосферных осадков.
• Усиленный – отличается повышенной прочностью и устойчивостью к механическим воздействиям.

Все обладают различными свойствами и характеристиками, но имеют сходное строение. Гипсокартонный лист имеет 2 основных элемента: спрессованный гипс в сердечнике и армирующий картон, располагающийся по бокам сердечника.

Отличительным свойством является то, что любая разновидность высокоэкологичный материал, не содержащий опасных и вредных для здоровья веществ.

Вес 1м2 гипсокартонных листов различных типов

Исходя из типа и толщины листа гипсокартона можно рассчитать массу одного 1м2:

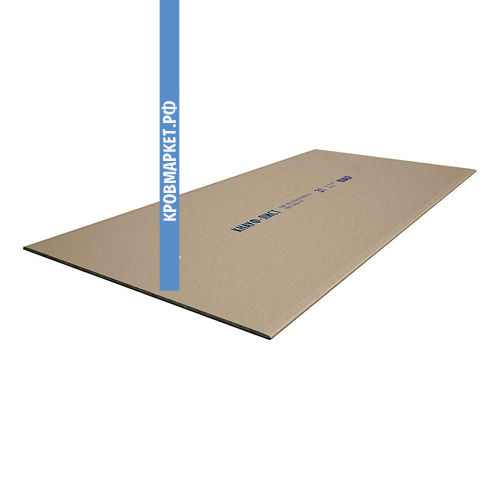

Размеры листа ГКЛ

Разберем непосредственно стандарт габаритов гипсокартона.

Длина

Стандартные длины гипсокартона составляют 2; 2,5 и 3 метра. Однако можно встретить продукцию, имеющую длину 1,5; 2,7; 3,3; 3,6 метра. Помимо этого существует возможность резки ГКЛ непосредственно у производителя с соблюдением собственных форматов.

Когда необходима облицовка всей высоты стены от пола до потолка, то целесообразно приобретать удлиненную продукцию. Они также способствуют уменьшению швов и отсутствию необходимости в перемычках. Однако следует обязательно соотносить текущую высоту помещения и высоту листа. Не стоит покупать ГКЛ слишком большего размера, так как придется выкинуть много отходов. Кроме этого с большими, массивными сегментами тяжелее работать.

Ширина

Эта характеристика чаще всего стандартна и составляет 1,2 метра. Как раз в связи с этим размером стойки каркаса целесообразно делать с шагом 0,4; 0,6 метра. Современные производители предлагают облегченные листы с меньшей шириной – 0,6 метра и длиной в 1,5; 2 метра. Их неоспоримым достоинством является то, что их просто перевозить в легковой машине, а также крепить в одиночку. Можно также встретить размер 0,9 метра, например, марки ГКЛД (производитель Гипрок или модификации Кнауф).

Толщина

Стандартная толщина – 6; 9; 12,5 миллиметров. Встречаются разновидности с 6,5 или 9,5 миллиметров. Усиленный и огнестойкий вариант может иметь 15, 18, 25 миллиметров.

Так, тонкие ГКЛ зачастую используются при создании арочных конструкций. Облегченные (9 мм) оптимальны для потолочных конструкций, так как отсутствует деформация между каркасом. Но для стен они не слишком подходящие. Но в среде опытных строителей предпочитается гипсокартон с толщиной 12,5 миллиметров (стеновой). Он весьма гибок и прочен, отлично себя зарекомендовал при монтировании на каркас, имеющий шаг до 0,6 метра. Подобную толщину чаще всего выбирают как профессионалы, так и начинающие мастера. В подобный гипсокартон отлично вкручивается саморез и прекрасно держатся вспомогательные предметы интерьера – бра, торшеры, картины и т.п. При необходимости смонтировав вместе несколько листов, можно получить более прочную и надежную конструкцию.

Каждая из характеристик должна учитываться еще на стадии планирования работ. От габаритных размеров и толщины может зависеть прочность конструкции или лишние траты на покупку материала.

Размеры листов гипсокартона различного вида

KakPostroit.by > Стройматериалы > Размеры листов гипсокартона различного вида

Гипсокартонный лист (ГКЛ) – один из строительных материалов, практически не имеющий противников. Долговечность, прочность и отличный внешний вид обшитых потолков и стен, сооруженных коробов и перегородок, дизайнерских фигурных конструкций проверены годами эксплуатации. Приступая к ремонтным работам, важно разбираться в видах ГКЛ и при расчетах опираться на размеры гипсокартона.

Общие сведения и характеристика основных видов гипсокартона

Применяемый при «сухой» технологии строительства материал, ровную поверхность которого легко красить, оклеивать обоями и керамической плиткой, состоит из сердцевины с наружным картонным армированием обеих плоскостей и кромок вдоль длины листа. Материал сердцевины – гипс. Для получения определенных свойств гипсокартонного листа, к гипсу примешивают специальные добавки.

У всех торговых марок распределение массы составляющих материалов находится в таких пределах:

• 90%-94% – гипс;
• 4%-6% – армирующий картон;
• 1%-2% – другие компоненты и специальные добавки.

В номенклатуре большинства производителей гипсокартона основными видами листового материала являются:

1. ГКЛ – обычный гипсокартонный лист (также может называться стандартным, строительным, базовым). Это самый популярный и широкоиспользуемый вид материала для внутренних работ в помещениях с невысокой влажностью. Применяется для монтажа на все виды поверхностей: вертикальные, горизонтальные, криволинейные. Обычный лист легко определить по серому цвету картонного слоя. Стандартный размер гипсокартона для листов ГКЛ имеет следующие параметры, мм: 2700 (длина)х1200 (ширина)х9,5 (толщина).
2. ГКЛВ – это маркировка влагостойкого гипсокартона, применяемого во всех случаях, что и ГКЛ, а также подходящего для обустройства помещений с предполагаемой влажностью до 85%. При производстве материала в гипс добавляют гидрофобные модификаторы и гранулы силикона, снижающие влагопоглощение. Поверхность ГКЛВ проходит обработку средствами от грибка и плесени. Стойкость материала к влаге повышают дополнительные покрытия после монтажа: краска, керамическая плитка, слой гидроизоляции, водоотталкивающая грунтовка, пластиковые панели. Кроме стандартного применения, водостойкий гипсокартон подходит для кухонь, ванных комнат, утепленных лоджий, мансардных помещений, душевых, бассейнов. Цвет картона – зеленый. 2500×1200х12,5 мм – размер листа гипсокартона ГКЛВ, который считается стандартным.
3. ГКЛО – так обозначается огнестойкий лист гипсокартона. Специальные добавки для гипса и пропитка картона (которого в этом материале несколько слоев) специальными составами позволяют материалу до 20 мин. выдерживать напор открытого пламени. ГКЛО помогает обезопасить стены и потолок у каминов и печей, в саунах, банях и котельных, каналы с проложенной проводкой, чердаки и другие помещения повышенного риска. Огнестойкие листы востребованы для организации перегородок и облицовки поверхностей в офисах, помещениях общественных организаций, на предприятиях. При выборе следует учитывать более высокую стоимость и вес материала. Картон листов имеет розовые цветовые оттенки. Стандартный размер листа гипсокартона совпадает с ГКЛВ.

ГКЛ специального назначения

Помимо рассмотренных видов популярного гипсокартона, существует линейка панелей специального назначения. Приведем список некоторых из них:

• ГКЛВО – материал сочетает качества влагостойкого и огнестойкого гипсокартона.
• ГКЛФ – фасадные панели для облицовки зданий, способны выдерживать последствия атмосферных перепадов.
• ГКЛ повышенной прочности с армированием многослойным картоном и стекловолокном.
• Дизайнерский (гибкий) ГКЛ с толщиной 6 мм подходит для обшивки арочных проемов и дизайнерских волнообразных конструкций.
• Гипсоволокнистые листы, с примесью волокон целлюлозы к гипсу, подходят для наружных работ, монтажа напольных покрытий, работ в сырых помещениях.

Также выпускаются ГКЛ, способные экранировать рентгеновское излучение, обеспечивать дополнительную шумо- и теплоизоляцию для стен, хорошо проводить тепло при обшивке систем теплых полов.

По способу применения выделяют стеновой гипсокартон, акустический, потолочный, арочный, реставрационный, ламинированный. Размеры потолочного гипсокартона позволяют снизить вес потолочной конструкции (благодаря толщине 8-9,5 мм) и сэкономить на элементах каркасной системы.

Размеры гипсокартонных листов

Стандартные размеры ГКЛ не являются строго обязательными к применению при строительных работах. В вопросе подбора материала наиболее подходящих размеров и характеристик нет ограничений. Каждый мастер делает выбор под конкретные параметры и условия эксплуатации помещений. Поэтому рынок, реагируя на спрос, предлагает большой выбор типоразмеров гипсокартона. Размеры листа изделия могут варьироваться в таких пределах:

• Длина, м – 2-4.
• Ширина, м – 0,6 или 1,2.
• Толщина, мм – 6-24.

Полезная информация! Самыми популярными у домашних и профессиональных мастеров являются следующие размеры листов гипсокартона: ширина – 1,2 м; длина – 2,5-3 м; толщина – в диапазоне 6-12,5 мм. Для самостоятельной работы, особенно при монтаже целого листа, изделия неудобны. В этом случае выручает покупка малогабаритного гипсокартона. Правда, повысится стоимость самого товара и всего комплекса строительных работ, ведь придется заделывать дополнительные стыки.

При подборе материала и предварительных расчетах будет полезна таблица основных параметров ГКЛ известных марок.

Торговая марка	Вид ГКЛ	Ширина листа, мм	Длина листа, мм	Толщина листа, мм	Площадь ГКЛ, м2	Удельный вес, кг/м2	Масса ГКЛ, кг
KNAUF (Кнауф)	Стандартный	1200	2500	12,5	3,0	8,7	26,0
			2700		3,24	8,7	28,1
			3000		3,6	8,7	31,2
			3300		3,96	8,7	34,3
	Потолочный	1200	2500	9,5	3,0	7,4	22,1
	Потолочный влагостойкий	1200	2500	9,5	3,0	7,8	23,3
	Огнестойкий	1200	2500	12,5	3,0	10,4	31,2
	Влагостойкий	1200	2500	12,5	3,0	9,6	28,9
			2700		3,24	9,6	31,2
			3000		3,6	9,6	34,7
	Для реставрации	1200	2500	6,5	3,0	5,7	17,1
			3000		3,6	5,7	20,5
Lafarge (Лафарж)	Стандартный	1200	2500	12,5	3,0	8,7	26,0
	Потолочный			9,5		7,4	22,1
	Влагостойкий			9,5		7,8	23,3
				12,5		9,6	28,9
Gyproc (Гипрок)	Стандартный	1200	2500	9,5	3,0	6,7	20,0
			2500	12,5	3,0	8,7	26,0
		1200	3000	9,5	3,6	6,7	24,0
			3000	12,5	3,6	8,8	31,5
	Влагостойкий	1200	2500	12,5	3,0	8,7	26,0
	Звукозащитный	1200	2500	12,5	3,0	12,0	36,0
	Рифлекс	1200	2400	6,0	2,88	5,7	16,5
Volma (Волма)	Стандартный	1200	2500	12,5	3,0	8,7	26,0
	Потолочный			9,5		7,4	22,1
	Влагостойкий	1200	2500	9,5	3,0	7,8	23,3
				12,5		9,6	28,9

Таблица дополнена графой с удельным весом определенного гипсокартона. Эта величина зависит от линейных параметров материала и ею не стоит пренебрегать. Зная вес, определяют количество необходимого крепежа, подбирают нужный профиль, рассчитывают нагрузку на элементы домовой конструкции, определяются с количеством подвесов для потолка.

Советы по расчету количества материала

Перед выбором размеров ГКЛ и определением их количества, нужно произвести замеры поверхностей, на которые будут монтироваться листы. Затем на листе бумаги чертят карту поверхностей. В таком же масштабе пробуют разместить на плане ГКЛ разных размеров. Главная задача – разместить листы рационально, с минимальным количеством стыковых швов и отходов материала. Карта наглядно покажет: количество листов и с какими размерами нужно приобретать. Для облегчения задачи существуют онлайн-сервисы, которые без задержек представят подходящие варианты по введенным индивидуальным данным. Если нет времени на составление карты – покупайте гипсокартон с 10-15% запасом, размер листа выбирайте из стандартного ряда.

Покупайте только качественный материал

1. Делайте покупку в крупной торговой сети, на складах которой товар не залеживается.
2. Оцените, по возможности, условия хранения и микроклимат магазинного склада.
3. Не поленитесь осмотреть каждую плиту. Отложите в сторону листы с царапинами, отставшей бумагой, вмятинами, поврежденным сердечником и другими дефектами.

Определение правильного вида ГКЛ нужной толщины, выбор качественного материала от известного и надежного производителя, качественное выполнение строительных работ гарантируют получение ожидаемого результата от ремонта. А правильно выбранные размеры листов и составленный план их монтажа минимизируют количество отходов и помогут существенно сэкономить.

Понравилась статья!? Тогда поделись ей со своими друзьями в социальных сетях:

Виды и размеры гипсокартона (на примере классификации КНАУФ)

При монтаже каркасных конструкций в качестве материала для обшивки используются листы ГКЛ, представляющие собой прямоугольные плиты с гипсовой основой и оболочкой из плотной бумаги. Рассмотрим классификацию, особенности использования в различных условиях и определим основные размеры гипсокартона.

Отметим, что этот материал, по специфике своего применения, может обладать разными свойствами и подразделяется на несколько типов. Особенности ГКЛ необходимо учитывать, при их выборе, строго индивидуально для каждого помещения.

Типы и размеры листов гипсокартона КНАУФ

Мировым стандартом материалов для производства каркасно-обшивных конструкций является продукция немецкой компании КНАУФ. Специалисты фирмы выделяют несколько основных типов гипсокартонных листов.

• ГКЛ – общее название строительно-отделочного материала также подразумевает тип, предназначенный для обшивки каркасных конструкций, устанавливаемых в помещениях с нормальной влажностью («сухих»). Стандартный размер гипсокартона – 2500х1200х12,5. Масса такого листа составляет 29 кг. Его легко отличить по серому картону и маркировке синего цвета.
• ГКЛВ – влагостойкий гипсокартон. В его гипсовую «сердцевину» добавлены особые гидрофобные присадки, картон обработан водоотталкивающим составом, а размер гипсокартонного листа этого типа совпадает с предыдущим. Вес также равен 29 кг. Отличается зеленым цветом картона и синей маркировкой.
• ГКЛО – огнестойкий тип. Отличается хорошей сопротивляемостью к воздействию открытого огня. Гипсовый наполнитель подвергается обжигу при высоких температурах и пропитывается растворами, которые содержат армирующие вещества. Масса гипсокартонного листа размером 2500х1200х12,5 мм составляет 30,6 кг. Его лицевая сторона окрашена в розовый цвет, а маркировка – красная.
• ГКЛВО – объединяет свойства огне — и влагостойкости. Этот материал проходит комплексную обработку, повышающую все эти качества. При стандартных размерах ГКЛВО его вес равен 30,6 кг. Отличается по зеленому цвету картона и красной маркировке.
• ФАЙЕРБОРД – особый вид гипсокартона, имеющий повышенную огнестойкость. Такие плиты могут выдерживать воздействие пламени более часа, не теряя, при этом своих технологических свойств. При габаритах 2500х1200х12,5 мм весит 31,5 кг. Отметим, что толщина ФАЙЕРБОРД усиленного типа составляет 20 мм. Отличить такой материал можно по красному цвету картона и такой же маркировке.

Разумеется, упомянутые нами геометрические размеры листов гипсокартона (по КНАУФ) являются основными значениями. Соответственно, необходимо указать, какие еще параметры может иметь материал. Длина гипсокартонных плит может составлять 2000; 2500; 3000; 3500 и 4000 мм. Наиболее распространенная ширина равна 1200 мм, однако, существует еще и малоформатный гипсокартон. Его ширина – 600 мм. Толщина КНАУФ – листа зависит от его типа, особенностей и назначения и может составлять 6,5; 8; 9,5; 12,5; 14; 16; 18; 20; и 24 мм.

Материал имеет условное обозначение (маркировку), определяющее свойства и размер ГКЛ и состоящее из:

• Букв, обозначающих:
  1. Вид.
  2. Группу (по горючести, токсичности и пр.).
  3. Вид продольных кромок.
• Цифр, обозначающих:
  1. Значения размера листа гипсокартона (длины, ширины, толщины в мм).
  2. Стандарт соответствия (ГОСТ).

Особенности применения в помещениях

Мы уже говорили, что обычный ГКЛ применяется для установки каркасных конструкций, и облицовки стен в помещениях с нормальной влажностью. Универсальность и различные размеры ГКЛ позволяют использовать его как при изготовлении различных перегородок, таки и при монтаже подвесных потолков. Рассмотрим, где же можно применить другие виды материала:

• Влагостойкий (ГКЛВ) – может применяться в помещениях с повышенной влажностью – ванных комнатах и кухнях. Водоотталкивающие свойства и стандартные размеры гипсокартона этого типа позволяют использовать его как основу для облицовки керамической плиткой.
• Огнестойкий (ГКЛО) – применяют в помещениях, к которым предъявляются особые требования пожарной безопасности. Используется при отделке офисов и заводских цехов в качестве как «стенового», так и «потолочного» гипсокартона. Размеры и свойства материала позволяют также применять его при обустройстве чердачного пространства жилых домов.
• Влагоогнестойкий (ГКЛВО) – используется в помещениях, где повышенная влажность сочетается с высокими температурами. Может применяться для создания каркасных потолков и перегородок в банях и саунах. Размеры влагоогнестойкого гипсокартона совпадают с параметрами огнестойкого вида. При длине от 2000 до 4000 мм его ширина составляет 1200 мм, а толщина может быть как 12,5, так и 16 мм.

Особенности применения ГКЛ в конструкциях

Нужно сказать еще несколько слов о классификации материала, в зависимости от особенностей его применения в той или иной каркасной конструкции.

• «Стеновой» – при монтаже перегородок или отделке стен в основном применяются плиты толщиной 12,5 мм. Естественно, если требуется конструкция повышенной прочности, необходимо увеличить этот параметр, что всегда может позволить многообразие размеров гипсокартона.
• «Потолочный» – для обшивки каркаса подвесного потолка чаще всего используется материал толщиной 9,5 мм, так как применение более толстого значительно повысит вес конструкции.
• «Арочный» – подходит для монтажа конструкций, имеющих изогнутую форму (арок, фигурных перегородок и пр.). На вопрос, какой размер листа бывает у гипсокартона для арок, ответим – это не имеет значения, главное, чтобы его толщина не превышала 6,5 мм. Только этот параметр дает хорошие возможности для создания элементов любой изогнутой формы.

Рассказав вам об особенностях гипсокартона, хочется добавить – то, какой размер имеют гипсокартонные листы и вид, к которому он относится – конечно, важные факторы, их необходимо учитывать на стадии проектных работ. Однако главной особенностью ГКЛ является то, что в помещениях, отделанных с его помощью, складывается особая атмосфера, наиболее благоприятная для жизнедеятельности человека.

Мы ждем ваших откликов и комментариев на тему ремонтных работ и отделки помещений. Вы всегда можете задать вопросы нашим опытным специалистам и получить на них квалифицированный и грамотный ответ.

Стандартный гипсокартон, размеры листов и функции

Последние годы строительный материал гипсокартон пользуется огромной популярностью. Такой строительный материал сравнительно недорого стоит, что позволяет его приобретать и использовать разным категориям населения, независимо от уровня достатка.

Монтаж проводить удобно и быстро, азам такого процесса при желании может обучиться каждый. С его помощью можно не только выровнять стены, но и придать помещению любых форм, в зависимости от фантазии владельца помещения. Перегородки обойдутся недорого, благодаря небольшому весу таких конструкций их реально установить самому, без посторонней помощи. На гипсокартонной основе можно проводить любой вид декоративных работ.

Самое главное — это экологически чистый материал, абсолютно безопасный для здоровья человека. Это отменный регулятор влажности в помещении. Если она в избытке, он ее поглощает, при нехватке возвращает обратно. Гипсокартон обладает неплохими звукоизолирующими и теплоизолирующими свойствами.

Виды и размеры гипсокартона

Различают несколько основных видов. Для упрощения процесса при работе с разными образцами материала, их изготавливают разных оттенков и с разноцветной маркировкой.

• ГКЛ — это самый простой вид, не обладает никакими дополнительными свойствами. Внешне — это материал серого оттенка, с синей маркировкой, применяются для ремонта помещений с сухим воздухом. Обычно толщина такого материала 8 — 9,5 мм. Внутренняя часть изготовляется из гипса, наружный слой — из картона.
• ГКЛО — изготовляется с использованием специальных добавок, которые препятствуют возгоранию материала. Таким гипсокартоном монтируются помещения с особо повышенной температурой воздуха. Также им монтируют камины и печи. Это листы серого оттенка, с красной маркировкой. Используется этот вид очень редко.
• ГКЛВ — это строительный материал, окрашеный в зеленый цвет, содержит влагоотталкивающие добавки и противогрибковые средства. Используют для ремонта ванных комнат и кухонь.
• ГКЛВО — этот вид гипсокартона и водостойкий, и огнестойкий, маркируется красным оттенком. Сами листы зеленые.

ГКЛ бывают с закругленной, прямой, утоненной, полукруглой и утоненной с лицевой стороны и закругленной и утоненной с лицевой стороны кромкой.

Стандартный размер листа

Стандартный размер гипсокартона 2500×1200×12,5 мм, а вес около 29 кг. Но можно, заказать лист гипсокартона размер, которого будет незначительно отличаться, в зависимости от производителя. Длина листа может быть от 2 м до 4 м. Ширина гипсокартона может составлять от о, 6 м до 1,2 м.

Каждый производитель в основном предлагает гипсокартон размер листа:

Как размеры листа гипсокартона влияют на его вес?

Размеры гипсокартонного листа и толщина изделия влияют на вес листа гипсокартона. Такая величина может быть от 12 кг до 35 кг.

При толщине ГКЛ 6 мм вес гипсокартона будет:

• 1200×2000-12 кг
• 1200×2500-15 кг
• 1200×3000-18 кг

При толщине гипсокартонного изделия 9,5 мм:

• 1200×2000-18 кг
• 1200×2500-22 кг
• 1200×3000-27 кг

При толщине листа 12 мм:

• 1200×2000-23 кг
• 1200×2500-29 кг
• 1200×3000-35 кг

Толщина ГКЛ бывает 6,5 мм до 24 мм.

Самый тонкий вид гипсокартона отличается особенной гибкостью, поэтому его удобно использовать для монтажа сложных конструкций. Поэтому его еще называют арочным. Обычно сразу монтируют два слоя такого материала, используя стандартный размер гипсокартона.

ГКЛ толщиной 12,5 мм используют для обшивки стен и формирования различных перегородок.

Ширина листа гипсокартона для потолков немного легче варианта для стен, она может быть от 8 мм до 9.5 мм.

Перед расчетом необходимого количества материала необходимо, прежде всего, измерять площадь помещения. Только тогда решать, какой размер изделий удобней приобрести. Вариант при котором от листа необходимо отрезать лишнюю полоску, будет более выгоден того способа, когда придется дотачивать до листа дополнительные куски. Таким способом экономится время проведения ремонта, профили и сокращается количество швов.

Монтаж

Если в помещении идеально ровные поверхности, материал можно крепить с помощью специального клея, на основе гипса.

Прежде чем монтировать листы гипсокартона на неровных поверхностях необходимо установить каркас. Его можно соорудить из деревянных реек или сделать из готовых металлических профилей. К каркасу листы крепятся с помощью шурупов.

Для сложных конструкций материал предварительно смачивают водой, для большей гибкости и только тогда крепят к каркасу. Увлажнение можно производить с помощью специального валика с иглами.

На что необходимо обратить внимание при покупке гипсокартонных материалов?

При покупке обязательно необходимо проверить целостность каждого изделия. Гипсокартонный лист не должен быть надорван или надломан. Металлические профили выбирать из качественного материала, достаточной толщины и жесткости. Ведь от прочности каркаса зависит качество всей конструкции. Слишком мягкие профили при монтаже гнутся и ломаются, усложняют процесс крепления листов. Профили изготавливаются длиной в 3 м и 4 м, но на заказ можно приобрести и более длинные варианты. Стандартный размер листа гипсокартона можно заменить на более подходящий в индивидуальном заказе.

Стандартные виды и размеры различных видов гипсокартонных листов

Главная / Комплектующие и аксессуары / Каковы стандартные размеры и типы гипсокартонных листов?

ГКЛ, как и все виды листовых материалов, имеет стандартизированные размеры. Это сделано для упрощения создания разнообразных изделий из него.

Гораздо легче становится использовать лист гипсокартона, зная его стандартный размер, но и подсчитывать необходимый для сооружения той или иной поверхности материал. Наиболее известной компанией, производящей листовой гипсокартон, является компания кнауф.

Параметры

Типовые размеры гипсокартона могут варьироваться в довольно широких пределах. Это позволяет выбрать именно ту толщину или длину детали, которая будет удобна больше других при отделочных работах.

Наиболее популярен часто встречающийся и покупаемый размер гипсокартона в длину 2.5 метра при соотношении с шириной в 1.2 метра. Такое оптимальное соотношение подходит в большинстве случаев.

Толщина может значительно изменяться, в пределах от 6 миллиметров до 24, но и тут есть более употребимые в изделиях значения, в зависимости от того, для отделки какой поверхности приобретается материал.

Если планируется отделка стен, то идеально подойдет гипсокартон, толщина которого будет 12,5 миллиметров, а для работ с покрытиями на потолках, лучшим вариантом станет толщина гипсокартона не более 9,5 миллиметров. Остальные разновидности будут значительно тяжелее.

Нередко, для того, чтобы изогнуть какую-то деталь, применяют типы листов, с параметром толщины в 6 миллиметров. Они не только тоньше всех остальных, но и имеют армирующую вставку в середине, что позволяет изгибать их гораздо сильнее обычных.

Наиболее часто встречающиеся размер, и вес, который имеет гипсокартон, указаны в таблице ниже.

Больше всего, изменяется длина и толщина деталей. Они могут достигать 4 метров по длинной стороне, и при этом, в толщину достигать 24 миллиметров. Но, чаще всего, используют не самые длинные и толстые разновидности этого материала.

Различные свойства

Помимо того, что гипсокартон может иметь разные геометрические размеры, он может быть еще и с различными свойствами. Общие обозначения, используемые при маркировке и в определении типа ГКЛ, тоже стандартны. Их всего четыре, и запомнить все несложно:

• ГКЛ – обычный, не имеющий особенных свойств
• ГКЛВ – детали, имеющие особенную сопротивляемость влаге и воде. Это достигается благодаря специальному покрытию и пропиткам. Помимо стойкости к воде, этот вид материала еще и антигрибковой пропиткой обрабатывается, что защищает его от развития плесени и вредных бактерий
• ГКЛО – разновидность, со способностью противостоять открытому огню. В отличии от стандартных видов, после сгорания верхнего слоя не рассыпается, а остается целым. Достигнута такая прочность благодаря армированию стекловолокном
• ГКЛВО – совмещает в себе свойства влагостойкого и огнеупорного типов. Таким видам присущи признаки обоих видов – и огнеупорные качества, и невосприимчивость к воде.

Первый отличительный признак того, что гипсовый лист особенный, будет в бумаге, которой он покрыт, и цвете надписи на нем.

Зеленый картон покрывает влагостойкий ГКЛ, а если при этом, на нем надпись красного цвета, то это означает, что помимо сопротивляемости воздействию влаги, он еще и огнестойкий. Простой влагостойкий материал, маркируется синей надписью.

Красная бумага – отличительный признак огнеупорного типа гипсовых листов, но, бывают и серые их разновидности.

Маркировка всегда выполняется красным цветом, как в случае с влагостойкими видами.

Серый цвет покрытия, выделяет самые обычные листы. Если только маркированы они синей надписью. Если надпись другого цвета, нужно внимательно прочитать характеристики материала, возможно перед вами огнестойкий вид.

Акустический тип этого материала, можно отличить даже не читая маркировку и не уделяя внимания цвету бумаги. Он имеет характерную перфорацию по всей площади, так что перепутать его с другими невозможно. Применять подобный гипсокартон желательно только в обычных и сухих комнатах, а размеры листа, у него, будут свойственные обычным типам ГКЛ.

Сферы и способы применения

Что можно сделать, используя настолько универсальный материал, даже перечислить трудно. От простого выравнивания неровной стены или потолка, до сложных конструкций на стенах или потолке. Полки, шкафы, декоративные камины, отделка неровных поверхностей и еще тысяча мест и способов его применить.

Но, несмотря на универсальность, и стандартизированные размеры гипсокартонного листа, его нужно использовать с умом и строго по назначению. Нет, можно использовать зеленые листы в сухих помещениях, но вот наоборот – не стоит.

Точно так же, никакой другой тип листов не подойдет для изоляции покрытия стен или потолков от воздействия повышенной температуры, кроме огнеупорных разновидностей ГКЛ.

В местах, где меняется температура и влажность, лучше всего, применить окрашенные в зеленый цвет детали. Они прослужат значительно дольше обычных, и сохранят все свои свойства.

Стандартные типы, применяются для отделки в обычных, не влажных помещениях, и уж точно не на балконах с лоджиями. Для таких условий большее значение будет иметь не толщина, и размер гипсокартонного листа, а некоторые другие его признаки.

Помимо специальных характеристик, есть и еще один момент, на который не все обращают внимание. А сделать это стоит, так как речь пойдет о кромке детали.

Разновидностей достаточно, чтобы запутаться, но, разобравшись со сферами применения каждой, все станет понятнее.

Первая – прямая, для сборки встык. Не применяется для внешних слоев отделки.

Вторая – утоненная, для возможности заделать стык армирующей штукатурной сеткой. Применяется для внешних слоев отделки, «срезанной» кромкой наружу.

Третья – с полукруглым краем. Используется точно так же, как и предыдущая, но уже без использования армирующей сетки.

Четвертая – такая же, но, у утоненным краем, что позволяет использовать штукатурную сетку и сделать шов еще прочнее.

Пятая – с закругленной с двух сторон кромкой. Позволяет произвести отделку стыка или шва, без использования сетки, и при этом, такой гипсокартон нет разницы, какой стороной крепить.

Не такая уж и премудрая наука, а в зависимости от выбранной кромки, можно сделать либо прочнее стык двух деталей, либо просто увеличить скорость отделки.

Заключение

При необходимости, можно использовать детали, имеющие специальные свойства, вместо стандартных. Но вот наоборот делать крайне не рекомендуется.

Все же огнеупорные качества или сопротивляемость воздействию воды у обычных типов ГКЛ не сравнить со специализированными.

Таблицы размеров листа гипсокартона различных производителей и маркировка

Одно из достоинств гипсокартона, как отделочного материала, — стандартные размеры листов, которых придерживаются все крупные производители. Благодаря такой стандартизации, можно проектировать подвесные потолки и внутренние перегородки, строить арки, крепить профили к стенам без привязки к материалу от конкретного изготовителя. Рассмотрим размеры листов в зависимости от типа гипсокартона на примере продукции Knauf, как основного производителя используемых в Росси ГКЛ.

Наиболее распространенные стандартные листы, применяемые для выравнивания стен и создания перегородок, имеют толщину 12,5 мм. Прочие параметры:

Размер, мм	Площадь листа, кв. м	Вес листа, кг
1200*2500	3,00	26
1200*2700	3,24	28,1
1200*3000	3,60	31,2
1200*3300	3,96	34,3

Влагостойкие листы, узнать которые можно по зеленому картону, толщиной 12,5 мм бывают:

Размер, мм	Площадь листа, кв. м	Вес листа, кг
1200*2500	3,00	28,9
1200*2700	3,24	31,2
1200*3000	3,60	34,7

Для подвесных конструкций используется более тонкий потолочный гипсокартон, его толщина – 9,5 мм. Размеры, как у обычного, так и у влагостойкого – 1200*2500 мм, а вес – 22,1 и 23,3 кг, соответственно. Вес влагостойких листов выше из-за гидрофобизирующих и антисептических пропиток, которыми обрабатывают картон и сам гипс.

Огнестойкий гипсокартон от Knauf промаркирован красным и имеет толщину 12,5 мм, размер 1200*2500 мм, а весит еще больше – 31,2 кг, так как в гипс добавлено армирующее стекловолокно.

Самый тонкий гипсокартон – реставрационный, толщиной 6,5 мм. Он бывает 1200*2500 мм и 1200*3000 мм, весом 17,1 и 20,5 кг, соответственно.

Размеры листов другого популярного производителя, финской марки GYPROC, немного отличаются. Их длина варьируется от 2500мм до 3600 мм с шагом в 100 мм (для стандартного гипсокартона), а ширина 1200 мм – у обычного, и 900 мм – у реставрационного.

Размеры гипсокартона | Стандартный размер листа гипсокартона

Размеры листа гипсокартона, его вес, толщина

Дача, конечно, не загородный дом, мы об этом уже говорили, но уют в дачном домике – дело тоже необходимое. Достигается он зачастую незамысловатой отделкой внутренних помещений гипсокартоном. Материал этот относительно недорогой, в другой статье мы озвучим цены на него, зато прост в монтаже. При работе с ним необходимо знать стандартные (или нестандартные)

размеры гипсокартона, а также сопутствующие данные: вес гипсокартона и толщину гипсокартона. Это поможет при покупке и раскрое товара.

Если свести кратко данные о размерах гипсокартона к своего рода формуле, то заключается она в следующем:

• Толщина может быть 6,5; 8; 9,5; 12,5; 14; 16; 18; 18,5; 24; 29 мм.

• Ширина — 600; 1200 мм.

• Длина — 2000-4000 мм (с шагом 50 мм).

Возможны и другие варианты. Если производство находится недалеко, а партия приобретается значительная, можно договориться с производителем о других размерах.

Попутно пара слов о свойствах материала. Нужно помнить, из нескольких слоев бумаги и слоя гипса между ними. Бумага неплохо работает на растяжение, но посредственно на сжатие, этот фактор нужно учитывать.

Таблица, в которой указаны размеры листа гипсокартона

, представлена ниже, а пока несколько пояснений.

• ГКЛ — обычный гипсокартон. Его можно применять при отделке потолков, перегородок, стен в отапливаемом сухом помещении.

• ВГКЛ — более пригоден для дачных условий. Его картон имеет противогрибковую и водоотталкивающую пропитку.

• ГКЛО — огнестойкий.

Наиболее ходовые размеры гипсокартона следующие: толщина 6, 9, 12,5 мм, ширина 1200 мм, длина 25000-3000 мм. Листы большие, в маленьких помещениях работать с ними неудобно. Как вариант — можно приобрести компактный формат. Его размер 1200x600X12,5 мм, но эти листы дороже, к тому же увеличивается число стыков, а ведь их придется заделывать. Компания КНАУФ приступила к выпуску малоформатных листов с габаритами 1500×600 мм, стоит посмотреть ролик, действительно удобно и переносить и монтировать листы:



Пожалуй, последнее, о чем нужно знать. При обшивке стен желательно работать с материалом толщиной 12,5 мм, радиусных поверхностей — 9 и 6 мм.

А эта табличка увязывает размер листа гипсокартона, его толщину и вес:



14 января 2018Александр

Лист ГКЛ — что это такое? Размеры и толщина, виды материала. Гипсокартон — размеры листа

Гипсокартон в последнее время стал одним из самых популярных строительных материалов, применяемых для внутренней отделки помещения.

Непрерывный рост его рейтинга вполне обоснован. Ведь такая обработка может полностью заменять штукатурку; конструкция быстро монтируется, что делает её чрезвычайно удобной в использовании; и не требует больших денежных затрат.

Для отделки различных поверхностей применяются разные виды гипсокартона. В частности, чтобы качественно и без лишних издержек сделать потолок из этого строительного материала, следует знать, каких размеров бывают плиты, и какой гипсокартон лучше подходит именно для таких работ.

Основные виды гипсокартона

По своим особенностям, зависящим от специальных добавок, применяемых в процессе изготовления, гипсокартон делится на четыре класса. Все виды этого материала отлично подходят для отделки потолка.

• Обыкновенный ГКЛ

Обыкновенная гипсокартоновая плита представляет собой плотный слой гипса, заключённый между параллельными картонными поверхностями. Этот вид отделки отличается экономичностью, сравнительно небольшим весом и применяется для работ в помещениях со средним уровнем влажности.

• Влагостойкий ГКЛВ

В помещениях с высокой влажностью, например, в ванных или кухнях, целесообразно использование листов из влагостойкого ГКЛВ. Он содержит специальные виды добавок, которые позволяют снижать впитывание влаги. Влагостойкий гипсокартон для потолка не расслаивается, сохраняет свою форму, не подвергается воздействию микроорганизмов.

Гипсовая строительная плита ГСП тип Н2- ГОСТ 32614-2012 (EN 520:2009) ПЛУК 12,5-1200-2500 длиной 2500 мм, шириной 1200 мм и толщиной 12,5 мм

• Огнеупорный ГКЛО

Плиты огнеупорного гипсокартона ГКЛО используются для отделки помещений, в которых всегда присутствует опасность возгорания, например, в учебных заведениях и больницах, кафе и ресторанах. Из него возводят перегородки, а также обрабатывают потолки и стены в местах расположения каминов или печей.

Гипсовая строительная плита ГСП тип DF- ГОСТ 32614-2012 (EN 520:2009) ПЛУК 12,5-1200-2500 длиной 2500 мм, шириной 1200 мм и толщиной 12,5 мм

• Универсальный ГКЛВО

Такой тип отделочного материала совмещает в себе свойства как огнестойкого, так и влагостойкого гипсокартона.

Гипсовая строительная плита ГСП тип DFh4IR- ГОСТ 32614-2012 (EN 520:2009) ПЛУК 12,5-1200-2500 длиной 2500 мм, шириной 1200 мм и толщиной 12,5 мм

Размеры гипсокартоновых плит для потолка

Стандартный лист имеет ширину 1,2 м , длина его может колебаться от 2 м до 3,6 м . Толщина гипсокартона лежит в промежутке от 0,065 м до 0,125 м .

Для подвесного потолка рекомендуется использовать ГКЛ небольшой толщины (от 0,008 до 0,095 м). Его облегчённая структура будет способствовать снижению общей массы конструкции. Располагая информацией о том, сколько весит лист гипсокартона, нетрудно сэкономить на количестве опорных элементов при монтаже подвесного потолка. Кроме того, гипсокартон для потолка по стоимости намного ниже других представителей этого материала именно за счёт разницы в толщине листов.

• Лист ГКЛ, ширина которого равна 1,2 м, а длина — 2 м, имея толщину 0,095 м, будет весить 23 кг.
• Если длина листа больше и составляет 2,5 м, то при длине 1,2 м и толщине 0,095 м его вес будет составлять 29 кг.
• И, наконец, если толщина гипсокартона для потолка составляет 0,095 м и плита имеет размеры 1,2х3 м, то её масса равна 35 кг.

Расчёт количества листов для потолка

Прежде чем приступать к отделке потолка, следует тщательно промерить основные параметры поверхности, а именно ширину и длину. В случае наличия каких-то несоответствий, лучше взять за основу наибольшие значения, так как отрезать ГКЛ всегда легче, чем надбавить.

Нужно стараться подобрать параметры ГКЛ так, чтобы при монтаже было как можно меньше швов, именно для этого необходимо грамотно разместить листы на плоскости в зависимости от их длины и ширины. Не каждый новичок, столкнувшийся с гипсокартоном в первый раз, сможет грамотно проделать эту работу. Поэтому зная размеры поверхности и габариты листов, лучше всего сначала начертить карту расположения материала.

Для этого следует на листе бумаги в клеточку, в соответствии с выбранным масштабом, наметить план размещения листов. Теперь будет видно, сколько именно плит нужно будет использовать и как лучше их расположить.

Чтобы показать на примере, как правильно рассчитать количество листов потолочного влагостойкого или обычного гипсокартона, рассмотрим комнату, ширина которой 3,2 м и длина 5,8 м. Для такой площади будет наилучшим вариантом использовать ГКЛ размером 1,2х 2,5 м.

Листы располагаются поперёк комнаты в соответствии с технологией в разбежку, причём четыре из них укладываются целыми. Пятый лист нужно обрезать по всей длине на 0,2 м. А из шестого и седьмого следует вырезать недостающие в рядах куски по 0,7 м длинной. Следовательно, для отделки влагостойкого потолка понадобится семь листов, имеющих стандартный размер.

Таким образом, зная виды и размер гипсокартона, можно без особого труда рассчитать количество материала, необходимое для отделки потолка любой площади.

А также его необходимых размеров (длинны, ширины, толщины), следует понять, что из себя представляет данный материал. Гипсокартон — это композитный материал, изготавливаемый в форме листов, имеющих длину от 2,5 до 4,8 м, ширину (которая определяется расположенной на ней торцевой кромкой) от 1,2 до 1,3 м и толщину от 8 до 24 мм соответственно.

Материалом для такого листа служит гипс, покрытый слоем картона. Так как гипс является наиболее важной составляющей материала, он определяет основные его свойства (прочность, плотность и т.д.). Для их улучшения в состав вводятся дополнительные компоненты. Роль картона также является немаловажной частью гипсокартонного листа . Он используется не только в качестве каркаса для листа, но еще и выполняет защитную функцию, оберегая гипсовую сердцевину от различного рода повреждений. Картон также отлично подходит для внешней отделки стен различными материалами: Плитки, штукатурки, краски и т.д. Расчет гипсокартона, онлайн калькулятор.

В совокупности, оба эти материала показывают очень хорошие свойства, делая гипсокартон таким твердым и одновременно гибким, за что он и ценится особенно. Но на этом его преимущества не заканчиваются, не стоит забывать также и о следующих положительных свойствах гипсокартона :

• хорошие звукоизоляционные свойства для стен, потолков и полов, выполненных из гипсокартона;
• повышенная пожаростойкость, невоспламеняемость и легкость самого материала, что, кстати, способствует простому и удобному монтированию гипсокартонных листов .

Следует отметить, что производство не требует особых затрат и сам гипсокартон экологически чист и нетоксичен, имеет низкий уровень кислотности (примерно как человеческая кожа) и радиационного фона. Все это, а также способность поддерживать определенный микроклимат, создает для гипсокартона очень широкую область возможного применения, начиная от выравнивания стен, возведения перегородок и отделке потолков и заканчивая созданием рельефа, ремонтом различных уже готовых конструкций, заполнение полостей и проемов, возведение различного рода композиций (полки, колоны, плинтусы и т. п.) и не только. Особенно если учесть, что при дополнительной обработке специальными средствами он станет еще более прочным, огне и влагостойким.

При выборе гипсокартона необходимо учитывать место и способ его применения. В соответствии с этим, гипсокартон подразделяется на несколько видов.

4) Огневлагостойкий гипсокартон (ГКЛВО).

Рассмотрим приведенные выше виды подробнее:

1) Обычный гипсокартон (ГКЛ) который состоит из гипсового теста, облицованного плотным картоном. Подходит для отделки помещений (стены, пол и потолок) с обычными показателями влажности. Гипсокартонный лист из этого материала экономичен в производстве, удобен при монтировании и легок для транспортировки.

2) Огнестойкий гипсокартон (ГКЛО). Этот вид гипсокартона , обладающий повышенной пожаростойкостью, подойдет для отделки нежилых летних и подсобных помещений, для возведения перегородок. Как следует из названия, обеспечивает достаточно высокий уровень пожарной безопасности, чтобы его можно было использовать около печей и каминов, для сооружения коммуникационных шахт, в которых позже должен быть установлен водопровод, система воздуховода или протянул один из различных видов кабелей.

3) Влагостойкий гипсокартон (ГКЛВ). Чаще всего, этот вид гипсокартона применяется для использования в помещениях, в которых уровень влажности повышен. К таким помещениям можно относити кухню, ванную, загородный дом (в загородных домах влажность в среднем выше, нежели чем в городской квартире), а также для обделывания санузлов и тому подобных систем. Важно отметить, что в случае, если ванной комнатой пользуются слишком часто (например если живет слишком много людей) то от использования гипсокартона лучше отказаться и отдать предпочтение материалам с более высокой влагостойкостью.

4) Огневлагостойкий гипсокартон (ГКЛВО).Такой вид гипсокартона обладает как влагостойкими, так и пожаростойкими свойствами. В основном этот специальный вид гипсокартона предназначен для ремонта и исправления небольших повреждений в готовых конструкциях сделанных из гипсокартона.

Также, гипсокартон делиться по назначению в соответствии с обделываемым покрытием и имеет следующие виды и размеры соответственно:

1) Арочный гипсокартон , используемый для создания стильных межкомнатных арок и различных межкомнатных проемов, толщина 6,5 мм. Является самым тонким, благодаря чему способен изгибаться почти на любой радиус.

2) Стеновой гипсокартон , толщина 12,5 мм. Его толщина является оптимальной и подходит не только для отделки стен и создания различного рода перегородок, ниш и прочих похожих конструкций, он также подойдет и для выравнивания стен

3) Потолочный гипсокартон , для обшивки потолков, толщина 8-9,5 мм. По сути, является облегченной версией обычного гипсокартона и способен снизить вес подвесного потолка, что позволит заметно сэкономить на профиле в результате использования более широкого шага в каркасной системе подвесного потолка и уменьшить стоимость по сравнению с другими видами гипсокартона .

Итак, перейдем к размеру гипсокартона. Размер стандартного гипсокартонного листа составляет 2500 мм в длину, 1200 мм в ширину и 12,5 мм в толщину. Площадь такого листа достигает трех квадратных метров, а вес составляет порядка 29 кг, но есть и другие варианты этих значений. Так, длина гипсокартонного листа может варьироваться от 2 до 3,6 м, а толщина находится в пределах от 6,5 до 12,5 мм, но ширина гипсокартонного листа всегда составляет 1,2 метра.

Таблица размеров гипсокартона.

Размер листа гипсокартона, м	Толщина листа, мм	Вес листа, кг	Количество в паллете, шт	Производитель	Цена листа, $
Стеновой гипсокартон
Влагостойкий гипсокартон
Потолочный гипсокартон
Арочный гипсокартон
Огнестойкий гипсокартон

Эти размеры подходят для выбора гипсокартонных листов всех видов нужд, будь то влагостойкий гипсокартон или обычный. Самыми часто используемыми вариантами размеров гипсокартонных листов являются 1) 3000х1200 мм; 2) 2500×1200 мм; 3)2000×1200 мм;

Несколько десятков лет назад строители имели недостаточное количество знаний о гипсокартоне. Они добивались выразительности и изящности на поверхности проверенным средством — гипсом.

Но сегодня времена изменились, и на смену старым материалам пришли новые. Для начала, нужно внимательно изучить основные свойства и выбрать лист гипсокартона нужного размера, после чего можно приступать к работе.

Что такое гипсокартон?

Без определенных знаний понять, что представляют собой пластины или, как их часто называют, листы , сложно.

При визуальном осмотре материала становится понятно, что в сердцевине находится гипс . Сердцевинную часть защищают картонные прослойки, установленные по обеим сторонам изделия.

Этот материал часто применяют для отделочных работ. Он нравится строителям благодаря своим свойствам, позволяющим покрыть поверхность обоями или краской . При необходимости на гипсокартон можно наклеить даже керамическое изделие.

Материал отличается от остальных следующими достоинствами :

• устойчивость к влаге;
• способность верхнего слоя сопротивляться огню;
• экологичность;
• способность сгибаться, если того требует дизайн помещения;
• шумоизолирующие свойства.

Если говорить о способности к отталкиванию воды , то им обладают не все виды изделий, имеющихся на строительном рынке. Материал представлен в следующих разновидностях:

Гипсокартон по праву признан природным материалом, потому что его основная составляющая – это гипсовая прослойка, занимающая около 93 процентов всей поверхности, остальные семь процентов занимает картон.

Несмотря на значительный вес, такой материал поддается сгибанию . Он защищает стену от проникновения посторонних шумов благодаря своей способности к звукоизоляции.

Если требуется еще большая изоляция звука, мастера применяют с наибольшей толщиной и используют минеральную вату как дополнительную защиту.

Некоторые специалисты используют метод соединения двух листов и устранения лишних стыков и трещин. Это усиливает эффект звукоизоляции .

Стандартные размеры гипсокартона таковы: ширина обычно стандарт – это 1,2 или 1,3 метра, длина обычно от 2,5 до 4,7 метров. Основная толщина, которая часто встречается в магазинах: 8, 9, 5, 14 и 16 мм.

Гипрок

При выборе материала многие специалисты останавливают свое внимание на таком названии, как гипрок , и думают что это особый вид гипсокартона. Свое название гипрок получил в Санкт-Петербурге, куда его стали поставлять через Финляндию в девяностых годах.

По структуре этот материал является обычным гипсокартоном, но в настоящий момент, помимо уже привычных видов гипсокартона, этот производитель дополнительно предлагает особые улучшенные модели для определенных работ .

Это такие виды как:

• ветрозащитный лист . Отличается способностью к пропусканию влаги и особым по составу картоном и гипсом, поэтому его можно использовать для внешних работ;
• специальный лист . Это изделие способно сгибаться особым образом и удобно при воплощении в жизнь дизайнерских задумок;
• напольный лист . Для его создания производитель используется толстый гипс с особой центральной частью высокой плотности.

Виды и характеристики гипсокартона

Гипсокартон, как и другие материалы, бывает нескольких видов, используемых в строительстве для различных целей.

Базовый гипсокартон

Этот вид легко отличить по серо-желтому оттенку. Его еще называют стандартным. Эти листы применяют для отделки только внутри помещений.

Если существует задача создать какую-то дизайнерскую идею, этот материал отлично подойдет.

Нельзя применять его в помещениях с повышенной влажностью.

Жаростойкий гипсокартон

Такой вид материала отличается устойчивостью к открытому огню. Его часто устанавливают в тех помещениях, где есть риск возгорания и распространения огня .

Его сердцевина содержит кристаллизуемые элементы , а внешняя оболочка не способна гореть. Она может выдержать до получаса огненного воздействия, а по прошествии указанного времени гипсокартон не будет источать неприятный запах или вредные вещества, но он начет обугливаться.

Такие материалы широко применяют в помещениях промышленного назначения и офисах. Производители наделяют изделия светлым оттенком, а есть марки листов, которые предпочитают выпускать в красных тонах.

Влагостойкий

Его применяют для стен с повышенной влажностью . Подобный материал часто используют в . Предельный процент влажности в помещении, где планируется обшивать стены, должен быть не более 80 процентов.

Влаго-огнестойкий

Самый прочный вид гипсокартонового листа , который способен выдерживать воду на поверхности и не расслаиваться, а так же препятствует распространению языков пламени при случайном возгорании.

По способу применения гипокартон бывает :

• арочный;
• потолочный;
• стеновой;
• акустический;
• ламинированный;
• реставрационный.

Существуют и другие, специализированные виды гипсокартонных листов. В частности, производитель Кнауф отличается разнообразием данных изделий, подробнее можете узнать из видео ниже:

Применение

Применение гипсокартонных пластин различно, но чаще всего их используют в таких местах как :

• при ремонте жилых помещений, для создания надежного основания для стен, пола, потолка или перегородок;
• в подвальных помещениях, где уровень влажности не превышает 70 процентов;
• в комнатах, предназначенных для хозяйственного назначения, также в качестве покрытия пола, стен и декоративных элементов;
• при ремонте террас и чердаков;
• в сантехнических помещениях, как основание под покраску или плитку.

При монтаже гипсокартона вам понадобятся дополнительные элементы крепления — профили. А какие именно — читайте по .

Размеры гипсокартона

При проведении строительных работ наибольшей популярностью пользуются листы с большой шириной: от 1200 до 1500 миллиметров. Редко, но иногда дизайнеры и строители применяют пластины меньшей ширины – 600 миллиметров.

Основные виды , представленные в современных магазинах, от 2000 до 4000 миллиметров. Листы производят с различным весом, обычно он начинается от 12 килограмм и заканчивается 35 килограммами.

Существуют в продаже и маленькие листы, длиной до 2х метров, если вам не нужно много материала или возникают сложности с доставкой из магазина.

Размеры пластин Knauf отличаются разнообразием . Длина изделий варьируется от 2000 до 4000 мм (с шагом 50). Ширина от 600 до 1200 миллиметров. Производители часто предлагают листы с габаритами 2500х1200х12,5 мм.

Толщина изделий начинается от 0,65 см – это самые тонкие модели, и достигает 2,4 см – для проведения работ с повышенными требованиями прочности к изделию.

Оптимальная толщина для перегородки

Для того чтобы перегородка была прочной, ее толщина должна быть от 9,5 до 12,5 миллиметров.

Если выбирать толщину изделия, то лучше остановиться на гипсокартоне с большей толщиной. Это снизит расход металлопрофиля при установке каркаса.

Толщина стены должна выбираться с учетом нагрузки на ее поверхность. Если на перегородку планируется устанавливать полки или вешать картины, тогда следует выбирать изделия с толщиной не менее десяти миллиметров.

Если хозяин помещения хочет разместить полку для установки телевизора , рекомендуется воспользоваться гипсокартоном с максимальной толщиной.

Если стена имеет ровную поверхность, и не будет подвергаться функциональной нагрузке, допускается использование тонкого материала размером 8 миллиметров.

Влияние на здоровье человека

Мнения о вреде и пользе гипсокартона расходятся, но уже давно произведены лабораторные исследования, которые могут прояснить эту ситуацию. Основа материала – это гипс и картонная прослойка.

Гипс – это материал, который производят из осадочных горных пород. Этот материал заливают между двумя слоями картона.

Картон, как известно, также безопасен для здоровья.

Можно было бы с уверенностью сказать, что изделие безвредно для здоровья, если бы не тот факт, что в последнее время помимо обычных листов гипсокартона выпускают конструкции со специальными водостойкими и огнеупорными пропитками .

Огнеупорный материал защищен специальной армирующей сеткой, а водостойкий пропитан раствором против образования плесени и грибка.

Добросовестный производитель тщательно следит за добавками , входящими в состав, поэтому можно утверждать, что если приобретать изделие высокого качества, оно не принесет ущерб здоровью.

Однако не все производители отличаются порядочностью по отношению к покупателям и некоторые из них добавляют специальные примеси, для того чтобы удешевить товар. Эти вещества влияют на жизнь и здоровье человека.

Еще один вариант негативного влияния на организм – это использование дешевого гипсокартона с неочищенным гипсом. Такие листы лучше применять в нежилых помещениях .

Качественные листы положительно влияют на здоровье, создавая приятную атмосферу в доме и выполняя функцию материала.

Знание размера гипсокартона пригодятся для расчета нужного количество листов, исключат ошибку при раскройке материала. Он широко используется при различных видах строительно-ремонтных работ из-за дешевизны и многофункциональности. Материал прост в обработке, но его грамотное использование требует определенных знаний и навыков.

Соотношение длины, ширины и толщины учитывают в момент покупки листа. Для каждого вида работ предназначен определенный тип гипсокартона, правильно выбрав который рассчитывают на долговечность выполненного ремонта.

Типажи ГКЛ

Гипсокартон делится на разновидности по поверхности использования – потолочный, стеновой, арочный, по дополнительным характеристикам материала – огнестойкий и влагостойкий. Какой из них надо применять, зависит от конкретного случая.

Огнеупорный и арочный применяются редко – преимущественно в другие виды гипсокартона добавляют присадки, чтобы у них появились соответствующие свойства:

• Огнеупорный. В чистом виде используется для обшивки каминов и печей, перед последующим декорированием.

Печи используются не часто, а вот камины, смонтированные под дизайн помещения, получили большое распространение. Применение огнеупорного вида создает из камина произведение искусства.

По своему строению ГКЛО отличается от базовой разновидности. Его конструкция состоит в том, что под слоем картона находится гипс с добавкой глины, укрепленный стекловолокном. Противопожарный гипсокартон по размерам не отличается от обычного листа, ширина – 1,2 метра, длина – 2,5 метра, а толщина не менее 12,5 миллиметров. Масса этого листа примерно 25 килограммов.

Применение ГКЛО на практике

• Арочный. Второе название этого вида – гибкий гипсокартон. Массово на рынке стройматериалов он появился не так давно, но уже успел хорошо зарекомендовать себя на практике, так как из него легко монтировать изогнутые формы: колонны, ниши, арки, волнообразные поверхности и другое.

Его конструктивное отличие – гипсовая сердцевина со специальными, придающими гибкость, наполнителями, количество которых составляет около 1% от состава.

Ширина стандартного – 1,2 метра, а толщина в 2 раза меньше, чем у базовой разновидности – 6,5 миллиметров. Недостаток – дороговизна, тем более, что из-за хрупкости такой гипсокартон иногда монтируют в два слоя.

Остальные три сорта получили наибольшее распространение, поэтому стоит остановиться на них подробно.

Потолочный гипсокартон

Его назначение понятно из названия – эти листы применяются для облицовки потолка и отличаются весом. В состав добавляют присадки для использования в пожароопасных или с повышенной влажностью помещениях.

Модификации:

1. Обыкновенный потолочный лист используют, когда окружающая температура и влажность не выше нормы. Толщина в таком случае выбирается наименьшая среди предлагаемых. У разных производителей она колеблется от 8 до 9,5 миллиметров.
2. Влагостойкий гипсокартон, отдельно выделенной для потолка модификации не предусмотрено. Поэтому для обшивки ванной комнаты, кухни и других помещений с повышенной влажностью используются более тонкие модели обычного влагостойкого гипсокартона.
3. Противопожарные листы в принципе универсальны и используются при выполнении потолочных работ, но учитывают то, что толщина не более 9 миллиметров.

Использование потолочного листа

Стеновой гипсокартон

По конструкционным чертам и разновидностям аналогичен потолочному собрату. Сердцевина стенового листа – гипс, обшитый с двух сторон специальным картоном. Единственное отличие состоит в том, что у стенового большая толщина и вес листа. Это обуславливается тем, что для обшивки стен требуются листы большей прочности, если же необходима повышенная звукоизоляция, то на практике применяют двойную обшивку базового каркаса.

Показатели размера гипсокартона: длина – от 2,5 до 3 метров, ширина – 1,2 метра. Если по каким либо причинам стандартный размер не подходит, то на заказ изготавливают нужный размер листа.

Для простоты восприятия информации приводится таблица соответствия размеров гипсокартонных листов:

• Фирма «Кнауф»

Разновидность	Вес, кг/м2	Габариты, м
ГКЛ	9,5	1,2×2,5-4,0×0, 95
	12,5	1,2 ×2,5-4,0×0, 125
	15	1,2× 2,5-4,0 ×0,15
	18	0,6× 2,0-3,5 ×0,095
ГКЛО	10-13	1,2× 2,5-4,0× 0,125
	13-16	1,2× 2,5-4,0×0, 15
ГКЛВ	8-10	1,2 ×2,5-4,0× 0,095
	12	1,2× 2,5-4,0×,0125
	15	1,2×2,5-4,0×0, 15
ГКЛВО	10-13	1,2 ×2,5-4,0× 0,125
	13-16	1,2× 2,5-4,0 ×0,15

Разновидность	Габариты, м	Вес, кг/м2
GN 13	1,2× 2,4-3,6× 0,13	≥9
GEK 13	1,2× 2,4-3,0× 0,13	≥11,5
GTS 9	1,2 ×2,7-3,0×0,0 9	≥7

Обозначения: GN 13 – обыкновенный, GEK 13 – повышенной прочности, GTS 9 – ветрозащитный, ГКЛ – обычный, ГКЛО – противопожарный, ГКЛВ – влагостойкий, ГКЛВО – влаго-огнестойкий.

Монтаж гипсокартонной поверхности

Как итог

Такие показатели размеров листа, как ширина и длина – более постоянные, чем толщина. Популярны в применении среди специалистов строительных фирм изделия, длина которых равняется 2500 миллиметров, а ширина – 1200 миллиметров.

Такие листы удобны при монтаже в помещениях, где значения квадратуры – средние или выше среднего. На маленьких территориях работа с такими большими габаритами не всегда удобна, поэтому выпускаются компактные форматы. Размер такого гипсокартона составляет 1200×600×12,5 миллиметров.

Недостаток таких изделий – увеличивающееся количество стыков между листами. Возрастает расход шпаклевочного материала, необходимого для обработки швов.

Например, компания начала выпуск мелкогабаритного гипсокартона с размерами 1500×600 миллиметров. Такой формат компактного листа, как показывает практика, удобно транспортировать и устанавливать.

Распространение получила продукция трех фирм-производителей гипсокартонных поверхностей. Это такие гиганты, как «Knauf», «Lafarge» и «Rigips». Также существуют небольшие фирмы, выпускающие аналогичную продукцию, поэтому конкуренция на строительном рынке достаточно высокая, что обусловливает выходное качество изделий на высоком уровне. Исходя из этого, рекомендовать какого-то конкретного производителя нет смысла, лучше воспользоваться советами специалистов, работающих с гипсокартоном постоянно, в зависимости от текущих потребностей.

Вконтакте

ГКЛ — прямоугольные листы с картонной оболочкой и гипсовым основанием. Его применяют для обшивки каркасов, которые монтируют из профиля. Рассмотрим особенности, систематизацию, размер гипсокартона, и способы его применения. Данный строительный материал, делится на некоторое количество типов, которые различаются по свойствам и по сфере применения. Для разных помещений нужно использовать гипсокартон соответствующей квалификации

Какие масштабы и типы гипсокартона присутствуют в продаже

Многие люди, не имеющие строительного образования, спрашивают: сколько размер гипсокартона, и какой лучше купить для выравнивания стен и потолка. Позвоните к нам в компанию, и наши вежливые и квалифицированные сотрудники подробно вас проконсультируют, дадут совет и примут заказ. Есть всемирные эталоны, по которым производятся все каркасно-обшивочные материалы. Есть ряд типоразмеров листов ГКЛ, которые выделяют специалисты. Общее наименование отделочного материала на основе гипса и картона — ГКЛ. Это название имеет обычный гипсокартон, который применим только в сухих помещениях, для облицовки и конструирования. Шаблонным является калибр листа — 2,5х1,2х12,5, где первая цифра длина листа, вторая высота, в метрах, а третья толщина в миллиметрах. Вес этого вида ГКЛ листа — 29 кг. Картонная оболочка серого цвета, а клеймление на ней нанесено синее. ГКЛВ — влагостойкий. В гипс, из которого состоит сердцевина, при производстве добавляют гидрофобные составляющие, а картон пропитывают водоотталкивающей жидкостью. Этот тип имеет такой же размер и вес, как и первый. Цвет картонного покрытия — салатовый с синей маркировкой. ГКЛО — огнестойкий гипсокартонный лист. У этого типа превосходная сопротивляемость открытому пламени. В состав этого материала помимо гипса введена огнеупорная глина, и производство ведется по специальной технологии, которая подразумевает обжиг при повышенной температуре. Кроме этого, для целостности плиты ее сердцевину пропитывают армирующими элементами. Вес листа обычного размера с корпуленцией 12,5 мм, равен 30,6 кг. Картон розового цвета с красной маркировкой. ГКЛВО — это универсальный лист, который обладает как огнестойкими, так и влагостойкими качествами. Материал производится по инновационным технологиям, с комплексной обработкой, которая увеличивает качества материала. Вес у этого гипсокартона такой же, как у ГКЛО, при типовых размерах. Ярко-зеленого цвета с красной маркировкой. ФАЙЕРБОРД — невоспламеняемый вид гипсокартона, который выдерживает противодействие открытому огню в течение двух часов. Стоит отметить, что при воздействии высокой температуры он не теряет технологических свойств. При размере 2,5х1,2х12,5 мм, масса 31,5 кг. Этот вид гипсокартона выпускается в усиленном варианте 20 мм. Цвет картона у этой плиты красный и маркировка такая же. На нашем интернет-ресурсе вы можете узнать размер и стоимость гипсокартона, которые находятся в соответствующем разделе. Мы реализуем качественную продукцию от мировых производителей, по доступным ценам.

Виды

Габаритные размеры гипсокартона, которые мы рассмотрели ранее, являются основными и самыми распространенными. Но есть и другие параметры этого материала, о которых нужно знать, так как это важно при проведении отделочных работ в помещениях. Длина листов ГКЛ бывает:

• 2000;
• 2500;
• 3000;
• 3500;
• 4000.

Ширина может равняться не только 1,2 метра, но есть и 600 мм. Толщина тоже разная в зависимости от типа:

Маркировка

Маркировка — относительные обозначения, по которым можно определить размер и свойства гипсокартонного листа и она состоит из:

• Букв-обозначений :
• Тип (горючесть, токсичность и пр.).
• Разновидность кромок.
• Цифр-обозначений :
• Значения величины плиты ГКЛ в миллиметрах.
• Норма ГОСТ.

Применение и специфика

Как применяют обычный гипсокартон, мы уже писали. Его универсальность позволяет использовать этот материал в любых конструкциях как подвесных, так и настенных. Но есть и другие виды материала, рассмотреть применение которых не помешает:

• ГКЛВ — применим во влажных помещениях, кухнях и ванных. Свойства данного материала и его стандартные размеры позволяют его использование под керамическую плитку.
• ГКЛО — устанавливают в помещениях с требованиями к повышенной пожаробезопасности. Им обшивают стены горячих цехов, помещения в домах, в которых есть печное отопление, чердаки через которые проходит труба печного отопления.
• ГКЛВО — идеальный материал для комнат, где высокая температура совмещается с высокой сыростью. Применим этот вид материала для навесных потолков в саунах и банях.

Особенности использования гипсокартонной плиты в строениях

Стоит сказать о спецификации материала, в связи с особенностями его использования в разных конструкциях на каркасной основе. «Стеновой гипсокартон» — при установке переборок или обшивке стен в большинстве случаев применяется размер настенного гипсокартона — листы толщиной 12,5 мм. Разумеется, если перегородка нужна более толстая, то нужно увеличить толщину самого листа, или поставить двойные листы. «Потолочный ГКЛ» — для монтажа навесного потолка обычно применяется материал 9,5 мм, он более адаптированный по весу, что приветствуется в подобных конструкциях. «Арочный» — материал самый тонкий по толщине, всего 6,5 мм. Благодаря этому гипсокартон легко перегибается при намокании. Из этого материала можно создавать криволинейные конструкции любой сложности и конфигурации.

Где купить?

Наша компания предлагает своим клиентам качественный ГКЛ разных видов и конфигураций, по привлекательным ценам от производителя. Продукция, находящаяся на наших складах, качественная, имеющая все сертификаты. У нас вы можете приобрести не только плиты гипсокартона, но и все комплектующие, которые могут потребоваться при монтаже это очень удобно. При покупке всех материалов в одной компании экономятся деньги и время — позвоните нам сейчас.

лучшая цена за листы ГКЛ разных размеров

Гипсокартон — лучший вариант для недорогой и быстрой обшивки стен и потолков. Лист позволяет закрыть значительную площадь, при этом легко монтируется и не требует использования сложных технологий крепления, достаточно использовать профиль под гипсокартон. Мы предлагаем выгодную цену и различные размеры листов ГКЛ для любых нужд.

ГКЛ — виды и особенности

Различают несколько видов данного материала:

• Обычный гипсокартон (ГВЛ) используется в помещениях, где поддерживается обычная комнатная температура и нормальный уровень влажности.
• Влагостойкий гипсокартон (ГКЛВ) часто применяют при отделке помещений, где повышен уровень влажности.
• Огнестойкий (ГКЛО) устанавливают там, где повышен уровень пожарной опасности. Он способен выдерживать воздействие открытого огня и защитит от пожара.

Размер листа гипсокартона выбирает сам клиент. Производитель предлагает несколько стандартных:

• 1200*2500*12,5 (длина, ширина и высота в мм)
• 1200*2500*15 (длина, ширина и высота в мм)
• 1200*3000*9,5 (длина, ширина и высота в мм)

Купить ГКЛ в Екатеринбурге

Реализуется гипсокартон как отдельно по одному листу, так и упаковками по 46, 50, 60 штук. Цена за лист указана на сайте, рассчитать стоимость за упаковку Вы можете самостоятельно, либо обратившись к менеджеру, который назовет точную цену. Дополнительно Вы можете приобрести и другие листовые материалы: ГВЛ, СМЛ, ОСБ плиты, фанеру и ДВП.

Интернет-магазин стройматериалов «Практика строительства» предлагает лучшую цену за лист гипсокартона, поэтому многие клиенты обращаются именно к нам. Выбирайте нужного производителя и оставьте заявку. Купить гипсокартон в Екатеринбурге — проще простого! Реализуем стройматериалы в розницу и оптом. Предлагаем выгодную цену за лист при крупных заказах — мы готовы обеспечить любой объект нужным количеством гипсокартона Кнауф (Knauf), Гипсополимер, Гипрок.

Видео о монтаже гипсокартона (ГКЛ) — Knauf (Кнауф) — порядок и технология

HK Паспорт держателя предохранителя

% PDF-1.7 % 18 0 объект >>> / Метаданные 313 0 R / Контуры 11 0 R / Страницы 15 0 R / Тип / Каталог / Viewer Настройки >>> эндобдж 90 0 объект > / Шрифт >>> / Поля [] >> эндобдж 313 0 объект > поток Неизвестно11.08.512018-12-04T18: 41: 27.825-05: 00 Библиотека Adobe PDF 15.0f4c78266b0e08013fb92615bbad6f98d93c368a7575133null Библиотека Adobe PDF 15.0falseapplication / pdf

en

null

2017-03-13T12: 47: 35.084-04: 00

HK Паспорт предохранителя

HK Паспорт держателя предохранителя

xmp.id:eb9025ef-59ea-6240-957b-a4a15e5b0de9xmp.did:07801174072068118DBBAB668637C198proof:pdfuuid:3e8841a8-4d22-4085-a12a-785500d49f42

преобразовано

от приложения / x-indesign к приложению / pdf

Adobe InDesign CC 2015 (Windows)

/

2017-02-24T12: 47: 02-08: 00

xmp.iid: addcfb75-0140-7945-9ac5-9b48e643db98xmp.did: 07801174072068118DBBAB668637C198defaultxmp.did: d0d4cef3-e527-634c-82bd-7fc96d89acbf2018-12-04.000-05: 00:40 002017-02-24T15: 47: 02.000-05: 00

eaton: language / en-us

eaton: ресурсы / технические ресурсы / технические данные

eaton: систематизация продуктов / электроника / защита электрических цепей / аксессуары-предохранители / держатель предохранителя hk

конечный поток эндобдж 11 0 объект > эндобдж 15 0 объект > эндобдж 19 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB] / Properties> / XObject >>> / Rotate 0 / Tabs / W / Thumb 5 0 R / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 285 0 объект > поток HWˎU ߯8 KӕUY / a5 # z] y = | Gdyn.4cYYYWt83} 😕 I “.0I.d ֞ $! LUt / O ‘~ y Aƿk˿ ~ | z4mi \ $ D5C} {s7’c4 \ BmdAEb) 4 ٝ t, H> 9h $ # Hg / ZV \ Bea; ˆo] 5_f #

Задачи 3: Кристаллическая структура

В кристалле атомы расположены прямыми рядами в трехмерной периодической структуре. Небольшая часть кристалла, которая может повторяться для образования всего кристалла, называется элементарной ячейкой.

Асимметричный блок

Примитивная элементарная ячейка

Обычная элементарная ячейка

Кристалл

Кристалл можно указать несколькими способами.Один из способов — повторить примитивную элементарную ячейку в каждом векторе трансляции,

$$ \ vec {T} = h \ vec {a} _1 + k \ vec {a} _2 + l \ vec {a} _3 $$

Здесь $ \ vec {a} _1 $, $ \ vec {a} _2 $, $ \ vec {a} _3 $ — это примитивные векторы решетки, а $ h $, $ k $ и $ l $ — целые числа. Примитивные векторы решетки не уникальны; возможны различные варианты выбора примитивных векторов решетки.

Другой распространенный способ задания кристалла — задать параметры решетки $ (a, b, c, \ alpha, \ beta, \ gamma) $, пространственную группу и асимметричную единицу.Параметры решетки $ a $, $ b $ и $ c $ — длины сторон параллелепипеда; $ \ alpha $ — угол между $ b $ и $ c $; $ \ beta $ — угол между $ a $ и $ c $; а $ \ gamma $ — угол между $ a $ и $ b $. Этот параллелепипед может иметь больший объем, чем примитивная элементарная ячейка. Если возможно использовать кубическую элементарную ячейку, кристаллографы используют наименьший возможный куб в качестве обычной элементарной ячейки. Для простой кубической элементарной ячейки обычная элементарная ячейка является примитивной элементарной ячейкой, но для ОЦК объемная элементарная ячейка в два раза превышает объем примитивной элементарной ячейки, а для ГЦК-ячейки обычная элементарная ячейка имеет объем в четыре раза больше примитивной элементарной ячейки.Асимметричная единица — это минимальное количество атомов, которое необходимо указать для создания основы путем применения симметрии пространственной группы к асимметричной единице.

Параметры решетки, обычные элементарные ячейки и примитивные элементарные ячейки некоторых обычных кристаллических структур связаны ниже.

3.1 Объясните, что такое решетка Браве и что такое базис. Как можно построить основу из асимметричного блока?

---

3.2 Фторид кальция, CaF ₂ , имеет ГЦК решетку Браве и основу с Ca в 000 и F в дробных координатах ¼ ¼ и ¾ ¾ обычной (кубической) элементарной ячейки.Нарисуйте одну условную (кубическую) элементарную ячейку структуры. Нарисуйте примитивную элементарную ячейку. Постоянная решетки составляет $ a = $ 5,451 Å. Каково расстояние от атома Са до атома F в Ангстремах?

---

3.3 Графен представляет собой двумерную решетку, которая построена путем непрерывного расположения правильных шестиугольников sp²-гибридизованных атомов углерода (см. Ниже). Расстояние между ближайшими соседними атомами 0,14 нм.

(а) Что такое решетка Браве графена?

(b) Изобразите примитивную элементарную ячейку Вигнера-Зейтца.

(c) Сколько атомов в примитивной элементарной ячейке?

(d) Определите базисные векторы, которые описывают положения атомов в элементарной ячейке. Запишите эти базисные векторы сначала в терминах абсолютных положений (с x — и y — компоненты и расстояния в Ангстремах), а затем в дробных координатах. Для дробных координат задайте позиции в терминах обычных векторов решетки. В этом случае обычные векторы решетки такие же, как и простые векторы решетки.

---

3.4 Пространственная группа кристалла — 227. Как определить точечную группу и решетку Браве этого кристалла?

---

3.5 Ниже показаны условные параметры элементарной ячейки и решетки графита.

Что такое решетка Браве, базис, примитивные векторы решетки и объем примитивной элементарной ячейки?

---

3,6 Обычная (кубическая) элементарная ячейка из цинковой обманки, ZnS, показана ниже. Обратите внимание на сходство со структурой алмаза.

(а) Сколько атомов каждого типа содержится в обычной элементарной ячейке?

(б) Что такое решетка Браве?

(c) Дайте набор фундаментальных векторов трансляции $ (\ vec {a} _1, \ vec {a} _2, \ vec {a} _3) $, который можно использовать для определения примитивной элементарной ячейки. Сколько атомов в примитивной ячейке?

---

3.7 Двумерный кристалл показан ниже.

(a) Изобразите элементарную ячейку, показывающую два примитивных вектора решетки в этой плоскости.{\ circ} $. Вычислите объем примитивной элементарной ячейки в $ a $.

---

3.10 Покажите для идеальной структуры ГПУ, что соотношение $ c / a $ равно

\ [\ begin {уравнение} \ frac {c} {a} = \ sqrt {\ frac {8} {3}} = 1,633. \ конец {уравнение} \]

---

3.11 Имеется четыре ромбических решетки Браве, но только две тетрагональные решетки Браве.

(a) Покажите, что тетрагональная решетка с центром в основании (C) эквивалентна примитивной (P) тетрагональной решетке.

(b) Покажите, что гранецентрированная (F) тетрагональная решетка эквивалентна объемно-центрированной (I) тетрагональной решетке.

Четырнадцать решеток Браве

---

3.12 Изобразите следующие кристаллические структуры: простую кубическую, ГЦК, ОЦК, NaCl, CsCl, гексагональную, тетрагональную и ромбическую.

---

3.13 Покажите, что максимальная доля доступного объема, который может быть заполнен твердыми сферами, расположенными на различных решетках, составляет: простая кубическая, 0,52; объемно-центрированный кубический, 0,68; гранецентрированный кубический, 0,74.

Индексы Миллера
Каждая точка решетки Браве может быть достигнута из начала координат вектором трансляции вида

\ [\ begin {уравнение} \ vec {T} _ {hkl} = h \ vec {a} _1 + k \ vec {a} _2 + l \ vec {a} _3, \ конец {уравнение} \]

, где $ \ vec {a} _1 $, $ \ vec {a} _2 $, $ \ vec {a} _3 $ — это примитивные векторы решетки, а $ h $, $ k $ и $ l $ — целые числа, называемые Индексы Миллера.Направление, которое указывает вектор $ \ vec {T} _ {hkl} $, обозначено квадратными скобками $ [hkl] $. Если есть направления, эквивалентные по симметрии, любое из эквивалентных направлений указывается угловыми скобками <$ hkl $>.

Например, в кубической системе:
= [100], [010], [001], [-100], [0-10], [00-1]
= [110], [-1-10] ], [1-10], [-110], [101], [-10-1], [-101], [10-1], [011], [0-1-1], [0- 11], [01-1].

Часто знаки минус рисуются как надстрочные линии [-10-1] = $ \ left [\ overline {1} 0 \ overline {1} \ right] $.Это произносится как one-bar zero one-bar.

Плоскости
С помощью индексов Миллера плоскости обозначаются фигурными скобками $ (hkl) $. Плоскость $ (hkl) $ пересекает ось в направлении $ \ vec {a} _1 $ в $ \ frac {| \ vec {a} _1 |} {h} $, ось в направлении $ \ vec {a} _2 $ в точке $ \ frac {| \ vec {a} _2 |} {k} $, а ось в направлении $ \ vec {a} _3 $ в точке $ \ frac {| \ vec {a} _3 |} {l} $.

Эквивалентные плоскости обозначены фигурными скобками $ \ {hkl \} $. Три точки, которые можно использовать для определения плоскости $ (hkl) $: $ \ left (\ frac {a_ {1x}} {h}, \ frac {a_ {1y}} {h}, \ frac {a_ {1z) }} {h} \ right) $, $ \ left (\ frac {a_ {2x}} {k}, \ frac {a_ {2y}} {k}, \ frac {a_ {2z}} {k} \ right) $ и $ \ left (\ frac {a_ {3x}} {l}, \ frac {a_ {3y}} {l}, \ frac {a_ {3z}} {l} \ right) $.Вектор нормали к этой плоскости может быть определен как произведение двух векторов в плоскости. Если $ (h, k, l \ ne 0) $, два подходящих вектора: $ \ vec {v} _1 = \ frac {\ vec {a} _1} {h} — \ frac {\ vec {a} _3} {l} $ и $ \ vec {v} _2 = \ frac {\ vec {a} _2} {k} — \ frac {\ vec {a} _3} {l} $. Единичный вектор, нормальный к плоскости $ (hkl) $, равен

$$ \ hat {n} _ {hkl} = \ frac {\ vec {v} _1 \ times \ vec {v} _2} {| \ vec {v} _1 \ times \ vec {v} _2 |}. $ $

Для кубических кристаллов $ \ vec {T} _ {hkl} $ нормально к $ (hkl) $ и параллельно $ \ hat {n} _ {hkl} $, но это обычно неверно для кристаллов с другими симметриями.{\ circ} $. Из этой информации мы можем вывести, что примитивными векторами решетки являются $ \ vec {a} _1 = a \, \ hat {x} $, $ \ vec {a} _2 = a \, \ hat {y} $ и $ \ vec {a} _3 = c \, \ hat {z} $. {\ circ} $.Из этой информации определяют примитивные векторы решетки. Какова длина вектора сдвига при $ h = 4 $, $ k = 3 $ и $ l = 1 $?

---

3.16 Изобразите плоскости (111) и (222) в простой кубической элементарной ячейке с постоянной решетки $ a $. Определите нормальное расстояние между двумя плоскостями.

---

3.17 Изобразите кристаллическую структуру NaCl. Что такое решетка Браве? Какую форму имеет ячейка Вигнера-Зейтца? Каково положение атомов базиса в дробных координатах условной (кубической) элементарной ячейки? Нарисуйте плоскость (111).

---

3.18 Рассчитайте угол между направлением [110] и направлением [111] для моноклинной решетки с a = 0,3 нм, b = 0,4 нм, c = 0,5 нм и β = 107 °.

---

3,19 Металл имеет кристаллическую структуру с ГЦК-решеткой. Постоянная решетки составляет 0,38 нм, а атомный вес атомов — 85. Постоянная решетки — это длина обычной (кубической) элементарной ячейки. Масса атома равна атомному весу, умноженному на атомную постоянную массы $ u $ = 1.6605402 × 10 ^-27 кг.

а) Какова плотность этого металла?

б) Какое расстояние между соседними атомами?

c) Металл разрезается так, чтобы выступ (111) выступал на поверхности. Нарисуйте расположение атомов, которое вы бы увидели, если бы посмотрели на эту поверхность. Обозначьте два направления в плоскости (111).

---

3.20 ОЦК кристалл разрезают так, чтобы плоскость (011) выходила на поверхность. Изобразите расположение атомов на поверхности кристалла.Как можно экспериментально определить структуру атомов на поверхности металла?

Набор плоскостей, перпендикулярных вектору \ (A_x \ hat {x} + A_y \ hat {y} + A_z \ hat {z} \) равен,

$$ A_xx + A_yy + A_zz = C, $$

где \ (C \) — любая постоянная. Если известна точка \ ((x_0, y_0, z_0) \) на плоскости, \ (C \) можно вычислить,

$$ C = A_xx_0 + A_yy_0 + A_zz_0. $$

Приложение ниже решит 3 линейных уравнения для трех неизвестных. (Он определяет точку пересечения трех плоскостей.)

---

3.21 Грани ячейки Вигнера-Зейтца определяются плоскостями, которые перпендикулярно делят векторы пополам от начала координат к точкам решетки Браве. Чтобы определить, где находятся углы ячейки Вигнера-Зейтца, необходимо найти точки пересечения трех плоскостей. Для ОЦК-решетки примитивные векторы решетки равны,

$ \ vec {a} _1 = \ frac {a} {2} (\ hat {x} + \ hat {y} — \ hat {z}), \ quad \ vec {a} _2 = \ frac {a } {2} (- \ hat {x} + \ hat {y} + \ hat {z}), \ quad \ vec {a} _3 = \ frac {a} {2} (\ hat {x} — \ шляпа {y} + \ hat {z}) $.

Здесь $ a $ — длина стороны обычной кубической элементарной ячейки. В какой точке пересекаются плоскости, разделяющие векторы $ \ vec {a} _1 $, $ \ vec {a} _2 $ и $ \ vec {a} _3 $?

---

3.22 Индексы Миллера $ hkl $ обозначают конкретную плоскость в решетке Браве, в качестве обозначения плоскости индексы Миллера даны в круглых скобках. Обратите внимание, что три индекса Миллера взаимно просты (teilerfremd). Это означает, что плоскость пересекает точки решетки Браве. Пример плоскости (623) показан ниже.

(a) Нарисуйте плоскость (313).

(b) Нарисуйте плоскость (340).

---

3.23. Плоскость разрезает кристаллографические оси кристалла в точках $ 3 \ vec {a} $, $ 4 \ vec {b} $ и $ 6 \ vec {c} $, где $ \ vec {a} $, $ \ vec {b} $ , а $ \ vec {c} $ — примитивные векторы решетки. Какие у этого самолета индексы Миллера?

---

3.24 Изобразите ячейки Вигнера-Зейтца следующих решеток:

1. Наклонная решетка в 2-D
2. Центрированная прямоугольная решетка в 2-D
3. ОЦК решетка в 3-D

В двух измерениях решетка Браве имеет два примитивных вектора решетки \ (\ vec {a} \) и \ (\ vec {b} \).Длины этих векторов являются постоянными решетки \ (a \) и \ (b \). Угол между примитивными векторами решетки равен \ (\ gamma \). Имеется пять двумерных решеток Браве,

• кубический: \ (a = b \), \ (\ gamma \) = 90 °.
• шестиугольник: \ (a = b \), \ (\ gamma \) = 120 °.
• прямоугольный: \ (a \ neq b \), \ (\ gamma \) = 90 °.
• прямоугольных с центром: \ (a \ neq b \), \ (\ gamma \) = 90 ° и две точки решетки на элементарную ячейку.
• наклон: \ (a \ neq b \), \ (\ gamma \ neq \) 90 °.

Если для описания периодической структуры можно использовать более одной решетки Браве, существуют правила приоритета для определения двумерных решеток Браве.

1. Используйте решетку Браве с высшей симметрией (кубическая> шестиугольная> прямоугольная> наклонная).
2. Используйте решетку Браве с наименьшей площадью элементарной ячейки.
3. Используйте Bravais с наименьшими постоянными решетки a и b.
4. Используйте \ (a \ leq b \), \ (\ gamma \ geq \) 90 °.

---

3.25 В мозаике Каира двумерная плоскость полностью заполнена пятиугольниками. Геометрия единого пятиугольника образована четырьмя сторонами одинаковой длины (синий) и одной стороной разной длины (красный) и углами 90 ° и 120 °.

(a) Определите двумерную решетку Браве мозаичного покрытия Каира.

(b) Изобразите векторы элементарной ячейки \ (\ vec {a} \) и \ (\ vec {b} \) и заключенный в них угол \ (\ gamma \).

(c) Определите \ (\ gamma \).

(d) Сколько плиток находится в одной элементарной ячейке?

---

3.26 Плитка треугольник-шестиугольник покрывает двумерную плоскость с равносторонними треугольниками и шестиугольниками. Используются две разные длины (нарисованные синим и красным) с соотношением 3: 2. Расположение плиток показано на рисунке ниже.

(a) Определите двумерную решетку Бравэ мозаики.

(b) Нарисуйте точки решетки Браве.

(c) Изобразите векторы элементарной ячейки \ (\ vec {a} \) и \ (\ vec {b} \) и заключенный в них угол \ (\ gamma \).

(d) Сколько треугольников и шестиугольников в элементарной ячейке?

(e) Сколько треугольников и шестиугольников связано с одной точкой решетки Браве?

---

3.{\ circ}) $ четыре индекса Миллера $ (hkil) $ используются для обозначения кристаллографической плоскости. Индекс Миллера $ i $ определяется как $ i = -h-k $. Использование индекса $ i $ упрощает идентификацию эквивалентных плоскостей (эквивалентные плоскости — это плоскости с одинаковым межплоскостным расстоянием $ d_ {hkl} $ гексагональной решетки, поскольку циклическая перестановка индексов $ hki $ внутри $ (hkil) $ дает эквивалентные самолеты.

Показать графически все плоскости, эквивалентные (11-20).

---

3,28 Полюса — это направления, перпендикулярные кристаллографической плоскости

Рассмотрим ромбическую решетку с постоянными решетки $ a = 3 $ Å, $ b = 4 $ Å, $ c = 5 $ Å.Укажите (приблизительное) полюсное направление плоскости (210), которое является кристаллографическим направлением [uvw], ориентированным перпендикулярно плоскости (210).

Комментарий:
Эта проблема может быть решена графически, графическое решение более сложно для общей плоскости, такой как (213).

---

3.29 Рассмотрим кубическую решетку. Задайте монокристаллографическое направление [uvw], которое находится в плоскости (111). Обратите внимание, что в плоскости (111) много направлений.

Более сложная проблема: рассмотрим триклинную решетку.Укажите все кристаллографические направления [uvw], которые находятся в плоскости (111).

(IUCr) Crystallography Journals Online — вспомогательная информация

(IUCr) Crystallography Journals Online — вспомогательная информация

Acta Crystallographica Section B

Volume 57, Part 3 (июнь 2001)

---

исследовательские статьи

---

Acta Cryst. (2001). B 57 , 329-338 [DOI: 10.1107 / S0108768100019832]

Гидратированные соли 3,5-дигидроксибензойной кислоты с органическими диаминами: надмолекулярные структуры с водородными связями в двух и трех измерениях

C.Дж. Берчелл, Дж. Фергюсон, А. Дж. Лох, Р. М. Грегсон и К. Глидвелл

Abstract: Тригонально-тризамещенная кислота 3,5-дигидроксибензойная кислота образует аддукты типа гидратированных солей с органическими диаминами. В 1,4-диазабицикло [2.2.2] октан-3,5-дигидроксибензойная кислота-вода (1/1/1) (1), где Z ‘= 2 в P 2 ₁ / c , строение [HN (CH ₂ CH ₂ ) ₃ N] ⁺ · [(HO) ₂ C ₆ H ₃ COO] ^— · H ₂ O: анионы и молекулы воды связаны шестью водородными связями O-HO с образованием двумерных листов, и каждый катион связан с одним листом одной водородной связью O-HN и одной водородной связью N-HO.Пиперазин-3,5-дигидроксибензойная кислота-вода (1/2/4) (2) и 1,2-диаминоэтан-3,5-дигидроксибензойная кислота-вода (1/2/2) (3) также являются солями с составы [H ₂ N (CH ₂ CH ₂ ) ₂ NH ₂ ] ²⁺ · 2 [(HO) ₂ C ₆ H ₃ COO] ^— · 4H ₂ O и [H ₃ NCH ₂ CH ₂ NH ₃ ] ²⁺ · 2 [(HO) ₂ C ₆ H ₃ COO] ^— · 2H ₂ O соответственно.И (2), и (3) имеют надмолекулярные структуры, которые являются трехмерными: в (2) анионы и молекулы воды связаны шестью водородными связями O-HO, образуя трехмерный каркас, охватывающий большие центросимметричные пустоты, которые содержат катионы, которые связаны с каркасом двумя водородными связями N-HO; в (3) построение трехмерного каркаса требует участия катионов, анионов и молекул воды, которые связаны между собой четырьмя водородными связями O-HO и тремя N-HO.

Ключевые слова: гидратированные соли; водородные связи; супрамолекулярные структуры; органические диамины.

Примечания:

Чтобы открывать, отображать или воспроизводить некоторые файлы, вам может потребоваться настроить браузер для использования соответствующего программного обеспечения. См. Полный список типов файлов для объяснения различных типов файлов и связанных с ними MIME-типов, а также, где доступны ссылки на сайты, с которых можно получить соответствующее программное обеспечение.

Кнопка загрузки заставит большинство браузеров запрашивать имя файла для хранения данных на жестком диске.

По возможности изображения представлены в виде эскизов.

---

Copyright © Международный союз кристаллографии
IUCr Webmaster

2.1.1 Кристаллография

2.1.1 Кристаллография

2.1.1 Кристаллография SiC встречается во многих различных кристаллических структурах, называемых политипами. Комплексный введение в кристаллографию SiC и политипизм можно найти в [30,31]. Несмотря на то, что все политипы SiC химически состоят из 50% атомов углерода ковалентно связаны с 50% атомов кремния, каждый политип SiC имеет свой собственный четкий набор электрических свойств.Хотя известно более 170 политипов SiC, только один немногие из них обычно выращиваются в воспроизводимой форме, приемлемой для использования в качестве электронного полупроводник. Наиболее распространенными политипами SiC, разрабатываемыми в настоящее время для электроники, являются: кубический 3C-SiC, гексагональный 4H-SiC и 6H-SiC и ромбоэдрический 15R-SiC. Эти политипы характеризуются последовательностью укладки двухатомных слоев SiC состав.
На рис. 2.1 показана слоистая структура SiC ([0001] направление) с тетраэдрически связанными атомами углерода, связанными с тремя атомами Si в пределах двухслойный и имеющий одинарную связь, связанную с атомом Si в слое ниже.Если мы рассмотрим положения атомов углерода в бислое образуют гексагональную структуру, обозначенную буквой «А». на рисунке. Следующий бислой затем имеет возможность расположить свой атом углерода в Узлы решетки «B» или «C». Именно эта последовательность укладки определяет материал политип.

Рисунок 2.1: Расположение сайтов для атомов C в самолет [1100].

Рисунок 2.2: Главные оси (а) для кубических кристаллов и (б) для гексагональных кристаллов.

Для кубического кристалла для описания направлений и плоскостей используются три индекса Миллера. в кристалле. Это целые числа с тем же соотношением, что и обратные величины точек пересечения. с осями x, y и z соответственно, как показано на рис. 2.2 (a). Для шестиугольника В конструкции обычно используются четыре основные оси: a, a, a и c. Только трое необходимо для однозначного определения плоскости или направления, поскольку сумма обратных перехватчики с a, a и a равны нулю.Три a-вектора (со 120 углами между собой) все находятся в плоскости плотной упаковки, называемой a-плоскостью, тогда как ось c перпендикулярна этой плоскости, как показано на рис. 2.2 (б).
3C-SiC — единственная форма SiC с кубической кристаллической решеткой. Каждый бислой SiC может ориентироваться только в трех возможных положениях относительно решетки, в то время как тетраэдрическая связь сохраняется. Если эти три слоя условно обозначить A, B и C и последовательность укладки — ABCABC…, то кристаллографическая структура кубическая (цинковая обманка). Такое расположение известно как 3C-SiC или обозначается как -SiC. Число 3 относится к количеству слоев, необходимых для периодичности.
Некубические политипы SiC иногда неоднозначно называют -SiC. Если наложение бислоя ABAB …, то симметрия гексагональная (вюрцит) и обозначается как 2H-SiC. Все другие политипы SiC представляют собой смесь связки цинковой обманки и вюрцита. 4H-SiC состоит из равное количество кубических и гексагональных связей с последовательностями укладки ABCB.6H-SiC — это состоящий из кубических связей на две трети и гексагональных связей на одну треть с последовательностями укладки ABCACB. Общая симметрия гексагональна для обоих политипов, несмотря на кубические связи, которые присутствуют в каждом. Аналогичным образом, 15R-SiC представляет собой ромбоэдрическую кристаллическую структуру, состоящую из три пятых кубических связей и две пятых гексагональных связей. Последовательность укладки и различия между пять общих политипов SiC приведены в таблице 2.1.

Таблица 2.1: Последовательности укладки в направлении оси c для различных SiC политипы.

Порядок укладки № шестигранник (h) Кол-во куб. (К) 2H AB 1 0 3C ABC 0 1 4H ABCB 1 1 6H ABCACB 1 2 15R ABCACBCABACABCB 2 3

Изменение последовательности укладки оказывает сильное влияние на электрические свойства, так как Например, ширина запрещенной зоны меняется с 3.От 2 эВ для 2H до 2,4 эВ для 3C. Потому что некоторые важные электрические свойства устройства неизотропны относительно ориентации кристалла, решетки сайта и поверхностной полярности, некоторое дальнейшее понимание кристаллической структуры SiC и терминология необходима. Как более подробно обсуждается в [32], разные Политипы SiC на самом деле состоят из различных последовательностей наложения бислоев Si-C (также называемые двойными слоями Si-C), где каждый отдельный бислой Si-C можно упрощенно рассматривать как плоский лист из атомов кремния, соединенный с плоским листом из атомов углерода.Самолет образовался двухслойным слоем атомов Si и C называется базисной плоскостью, а кристаллографическая Направление оси c, также известное как направление укладки или направление, определяется перпендикулярно плоскости бислоя Si-C, как показано на рис. 2.3.

Обратите внимание, что в настоящее время только политипы 4H- и 6H-SiC коммерчески доступны в качестве материала подложки.

Рисунок 2.3: Последовательности укладки для различные политипы SiC в плоскости [1120].

Эти политипы требуют четырех и шести бислоев Si-C соответственно, чтобы определить элементарную ячейку. повторить расстояние в направлениях оси c.Направление на рис. 2.3 часто называют направлением оси а. Атомы кремния Обозначенные «h» или «k» обозначают двойные слои Si-C, которые находятся в квазигексагональной или квазикубической форме. среды по отношению к их непосредственно соседним верхним и нижним бислоям. В 4H последовательность укладки ABCB, все сайты A являются кубическими «k» сайтами, а все сайты B и C являются шестиугольными узлами «h». Аналогично в последовательности укладки 6H ABCACB, в то время как все Узлы A — это гексагональные узлы «h», есть два типа неэквивалентных квазикубических узлов. для B и C, обозначенные «» и «» сайты [33], соответственно, как изображено на рис.2.3.
Поскольку гексагональные политипы состоят из двух слоев, некоторые свойства материала различаются вдоль оси c или перпендикулярно к ось c. Это называется анизотропией, и степень анизотропии измеряется коэффициентом значение параметра вдоль и перпендикулярно оси c. Анизотропия 1 такая же, как изотропия, и только 3C-SiC изотропен. Некоторые электрические параметры анизотропный.

Таблица 2.2: Механические свойства SiC и др. полупроводники [34].

TEC = коэффициент теплового расширения

Т. Аялев: Технология, моделирование и симуляция полупроводниковых устройств SiC

Микроструктура и механические свойства нанокомпозита Mg / 2 мас.% SiCp, изготовленного с помощью процесса ARB

Нанокомпозиты с магниевой матрицей (MMNC, то же ниже), содержащие 2 мас.% Наноразмеров, были изготовлены посредством накопительного валкового соединения (ARB). Микроструктура и механические свойства Mg / 2 мас.% нанокомпозитов приведены для различных циклов ARB. Для оценки микроструктуры нанокомпозитов применялись сканирующий электронный микроскоп с автоэмиссией (FE-SEM), рентгеновский дифрактометр (XRD) и просвечивающий электронный микроскоп (TEM). После четырнадцати циклов ARB нанокомпозит показал однородное распределение армирования и значительное уменьшение среднего размера зерна матрицы. Между тем, нанокомпозит показал более высокий процент рекристаллизации и более низкую интенсивность базовой текстуры по сравнению с монолитным Mg.Механические свойства были исследованы с помощью испытаний на растяжение и микротвердость. Было обнаружено, что прочность, модуль упругости и микротвердость Mg / 2 мас.% Значительно улучшились после восьми циклов ARB и достигли максимальных значений при четырнадцати циклах ARB. Предел прочности на разрыв, предел текучести, микротвердость и модуль упругости Mg / 2 мас.% Значительно увеличиваются на 17,6%, 61,0%, 72,7% и 80,8% по сравнению с сырым Mg, соответственно.

1. Введение

Композиты с магниевой матрицей широко применяются во многих областях, таких как аэрокосмическая промышленность и легкие металлы, автомобилестроение, благодаря их низкой плотности и превосходным специфическим свойствам, включая прочность, жесткость и сопротивление ползучести [1–10].Необходимость уменьшения загрязнения окружающей среды и защиты природных ресурсов также приводит к развитию композитов на основе магния с превосходными механическими свойствами [2]. Широко признано, что разумный выбор типа, размера и доли армирования помогает добиться повышенной стабильности размеров, демпфирующей способности и свойств при повышенных температурах [3]. Наблюдаемое улучшение как механических, так и других желаемых свойств можно отнести к совместному и взаимодействующему влиянию свойств матрицы и фазы армирования в сочетании с размером, формой, ориентацией, объемной долей и распределением фазы армирования в магниевой матрице [ 4].

В прошлом различные типы армирования использовались в магниевой матрице для синтеза композитов, обладающих более высокой прочностью, в то время как карбид кремния (SiC) остается наиболее часто выбираемой армирующей фазой. Сообщалось, что наличие микронных размеров привело к увеличению твердости и модуля матрицы Mg при одновременном снижении предела прочности на разрыв [3, 4]. В последние годы в большом количестве литературы доказано, что использование наноразмерного армирования обещает благоприятно повлиять как на предел прочности на разрыв, так и на предел текучести Mg-матрицы [1, 2, 5–10].Феркель и Мордайк [5] получили MMNC, содержащий 3 об.% (30 нм), методом порошковой металлургии. Cao et al. [1, 6] сообщили, что наноармированный MMNC, изготовленный с помощью ультразвуковой кавитации, улучшил UTS и YS матрицы. Nie et al. [7] синтезировали MMNC, содержащий 1,0 об.% (60 нм), с помощью ультразвуковой вибрации и получили значительное улучшение UTS и YS. Такур [2] изготовил MMNC, армированный на 1% (50 нм), методом порошковой металлургии с использованием микроволн, при этом UTS увеличился на 7.78% и YS на 9,84% соответственно.

Для производства композитов с магниевой матрицей был внедрен ряд традиционных процессов, которые можно в общих чертах разделить на два процесса, а именно порошковую металлургию (PM, например, путь PM с использованием микроволнового излучения [2, 5]) и методы металлургии слитков (IM , такие как литье с перемешиванием, литье под давлением, ультразвуковая вибрация или кавитация [1, 6, 7] и осаждение дезинтегрированного расплава [3, 8, 9]). В последние годы для синтеза композитов с металлической матрицей, как наиболее распространенного метода тяжелой пластической деформации для производства листового металла, стали использоваться процессы накопительного валкового соединения (ARB) [11–19].Повторяющийся процесс укладки и прокатки дает возможность производить материалы с заданными свойствами путем производства многослойных ламинатов или введения фаз, таких как частицы или пленки [11]. В нанокомпозитах, произведенных ARB, хорошее диспергирование наночастиц теоретически всегда может быть достигнуто в случае достаточного количества циклов ARB. Кроме того, традиционный процесс синтеза и процесс горячей обработки MMNC могут быть объединены с помощью процесса ARB. Процессы ARB успешно применялись для производства композитов с алюминиевой матрицей [12–16] или нанокомпозитов [11, 17, 18].Yoo et al. [19] опубликовали отчет о нанокомпозитах AZ31-0.06 об.% УНТ, полученных по 4-тактному процессу ARB. Но до настоящего времени нет отчета о Mg-нанокомпозитах, полученных с помощью процесса ARB.

Настоящая работа посвящена нанокомпозитам, полученным методом ARB. Целью исследования является получение тонкодисперсных нанокомпозитов Mg / 2 мас.% С превосходными механическими свойствами с помощью процесса ARB. Был принят новый метод введения наноразмерного армирования путем нанесения жидкой фазы с помощью ультразвука, и в каждом цикле ARB применялась горячая прокатка.Исследованы эволюция микроструктуры и механические свойства полученных нанокомпозитов.

2. Методика эксперимента

2.1. Материалы

В качестве прокатанных образцов использовали отожженные листы технического чистого магния (> 99,5%) размером 125 × 55 × 1 мм. В качестве арматуры использовался порошок SiC аналитической чистоты со средним размером 50 нм (рис. 1). Листы необработанного Mg имели средний размер зерна 14,7 мкм мкм, как показано на Рисунке 2.Предел прочности на разрыв (UTS), предел текучести (YS), модуль упругости () и микротвердость необработанного листа Mg составляют 247,4 МПа, 155,9 МПа, 35,9 ГПа и 46,6 HV соответственно.

2.2. Препарат

Перед ARB поверхность листов Mg очищали и обезжиривали. Эти листы очищали щеткой из нержавеющей стали и затем обезжиривали в ацетоне. Для первого цикла ARB шесть слоев необработанных листов Mg были уложены друг на друга, и наночастицы SiC были диспергированы на одной стороне каждого из четырех внутренних листов.В настоящей работе включение наночастиц SiC было достигнуто за счет использования стабилизированных жидкостей с взвешенными частицами и их нанесения из жидкой фазы на поверхность металла посредством осаждения жидкой фазы с помощью ультразвука. Каждый процесс осаждения был одинаковым и ограничивался одним листом. Блок-сополимер Disperbyk-2150 (BYK Chemie GmbH) сначала растворяли в этаноле, а затем к предварительно приготовленному раствору добавляли взвешенные наночастицы SiC. Блок-сополимер Disperbyk-2150 является хорошим диспергирующим агентом для улучшения диспергирования наночастиц в этаноле и стабилизации суспензии наночастиц.Эту смесь помещали в ультразвуковую ванну и обрабатывали ультразвуком не менее 30 мин. После добавления листа Mg суспендированную жидкость дополнительно обрабатывали ультразвуком до испарения этанола. Шесть слоев листов Mg были уложены вместе, а затем собраны с помощью прокатного пакета собственной конструкции. Чтобы предотвратить реакцию или соединение между листами Mg и упаковкой, на внешнюю сторону каждого из двух внешних листов Mg был нанесен флюс для защиты от припоя. Принципиальная схема прокатной пачки собственной конструкции представлена ​​на рисунке 3.Прокатный пакет состоит из четырех пластин из алюминиевого сплава 6061 размерами 160 × 96 × 1 мм и 160 × 20 × 6 мм. Пакет жестко закреплен глухими заклепками на переднем конце и закреплен стальной проволокой на заднем конце. На передней части имеется шесть отверстий для заклепок и два отверстия для крепления на задней части.

2.3. ARB Process

Процесс склеивания валков проводился без смазки на двухвалковом экспериментальном прокатном стане, предоставленном Инженерно-исследовательским институтом USTB (Пекинский университет науки и технологий).Валки были разработаны с диаметром 350 мм и длиной ствола 550 мм. Свежеприготовленный материал нагревали до 673 К в течение 30 мин, а затем подвергали серии прокаток с обжатием на 50% и скоростью 1 м / мин. После прокатки пачка была разобрана вручную. Этот цикл был назван одним циклом ARB. Затем нанокомпозитный лист разрезали на две половины, зачищали щеткой, обезжиривали в ацетоне и накладывали друг на друга без включения наночастиц между ними. Прокатный пакет и флюс для защиты от припоя использовались в каждом цикле ARB.Циклический процесс ARB проводился до 14 циклов. Чтобы сравнить эволюцию микроструктуры и механические свойства, монолитный Mg также был приготовлен с помощью того же процесса.

2.4. Характеристика

Плоскости RD-ND (RD обозначает направление прокатки, а ND обозначает направление, нормальное к поверхности пластины) нанокомпозитов были металлографически отшлифованы и отполированы для наблюдения за состоянием межфазного связывания и насколько хорошо распределены наночастицы. Для вышеуказанных наблюдений использовалась автоэмиссионная сканирующая электронная микроскопия (СЭМ) ZEISS ULTRA 55.Перед измерениями EBSD (дифракция обратного рассеяния электронов) плоскости RD-ND шлифовали стандартным наждаком от 2000 до 3000 градаций, а затем подвергали электролитической полировке в 10% растворе этанола HClO ₄ . Конкретные параметры электролитической полировки следующие: приложенное напряжение ~ 15 В, плотность тока ~ 0,12 А / см ² , температура ~ −30 ° C, продолжительность 120–150 с. FE-SEM, оснащенный системой HKL EBSD, использовался для сбора информации о микроструктуре в выбранных трех областях (подповерхностный слой, четверть толщины и центр).Результаты EBSD обрабатывались с помощью программного обеспечения Channel 5. Все измерения в микромасштабе проводились с использованием программного обеспечения Image-Pro Plus 6.0. Общую текстуру оценивали с помощью дифракции рентгеновских лучей (XRD) с использованием Philips X’pert MRD. Были записаны неполные полюсные фигуры,,, и, и ODF (функции распределения ориентации) были построены с использованием программного обеспечения Textool. Пересчитанные полюсные фигуры и обратные полюсные фигуры в направлении RD были затем получены из ODF. Испытания на растяжение были проведены для листов с различными циклами ARB при номинальной скорости деформации 1.0 × 10 ⁻³ с ⁻¹ при температуре окружающей среды на сервогидравлической универсальной испытательной машине (CMT4105, Китай). Размер образца для испытания на растяжение показан на рисунке 4. Измерение твердости по микротвердости по Виккерсу проводилось с использованием цифрового измерителя микротвердости LEICA VMHT 30 M, прикрепленного к индентору Виккерса. Измерение проводилось по толщине при испытательной нагрузке 25 гс в течение 15 с, при этом рассчитывалась и записывалась средняя микротвердость каждого образца.

3. Результаты и обсуждение

3.1. Микроструктуры

На рис. 5 показана СЭМ-микрофотография границ раздела нанокомпозитов Mg / 2 мас.%, Полученных с помощью процесса ARB за 4 и 14 циклов. Можно видеть, что после четырех циклов в матрице Mg появляется много крупных агломерированных и сгруппированных наночастиц. Длина скоплений достигала ~ 50 мкм м в ND и ~ 180 мкм м в RD. По мере продолжения процесса ARB длина кластеров уменьшалась. Vaidyanath et al.[20] предложил теорию пленки (то есть разрыв поверхностных оксидных слоев) в качестве основного механизма в процессе связывания валков для чистых металлов. В настоящей работе, после подготовки поверхности, необработанные листы Mg были немедленно погружены в суспендированную жидкость, а затем покрыты слоями наночастиц SiC в процессе осаждения. Таким образом, во время прокатки слои наночастиц когерентно распадаются, обнажая лежащие под ними металлы, которые экструдируются при нормальном давлении валков. Таким образом, поверхность раздела представляла собой комбинацию кластеров наночастиц и связанных областей экструдированного магния после четырех циклов.По мере увеличения цикла ARB кластеры имели тенденцию вытягиваться в направлении RD, и даже некоторые из них были далее фрагментированы на более мелкие части (микрокластеры). После четырнадцати циклов ARB кластеры почти исчезли. Хотя нанокомпозит содержит 6 × 2 ¹³ слоев магния и 5 × 2 ¹³ слоев наночастиц теоретически после четырнадцати циклов ARB, границы раздела не могут быть идентифицированы при малом увеличении. Другими словами, наночастицы SiC рассеялись от границ раздела к матрице магния после четырнадцати циклов ARB.Микрофотография SEM при большом увеличении дополнительно демонстрирует однородное распределение наночастиц в матрице. Фактически, после четырнадцати циклов ARB среднее расстояние между связующими слоями (т.е. толщина отдельного слоя магния, ~ 60 нм) примерно равно среднему размеру (50 нм). Таким образом, однородное распределение нано- может быть получено теоретически после четырнадцати циклов ARB. На рис. 6 показано типичное ПЭМ-изображение границы раздела между компонентами в Mg / 2 мас.%. Интерфейс чистый и, как правило, не содержит никаких реакций.хорошо связывается с матрицей Mg.

С целью сравнения поверхностей связывания на рис. 5 также были показаны микрофотографии поверхностей раздела монолитного Mg, полученные с помощью процесса ARB, полученные с помощью СЭМ. Однако после 14 циклов ARB границы раздела фаз монолитного Mg стали больше очевидно по сравнению с Mg / 2 мас.%. Таким образом, соединение не может быть надежно сформировано без помощи нано-. Оксидный слой, образованный во время сохранения тепла при 673 К (30 мин), ухудшит соединение между соседними листами Mg.В настоящей работе нет временной задержки между чисткой проволочной щеткой и осаждением наночастиц; Что еще более важно, нанослои могут до некоторой степени предотвращать окисление листов Mg во время сохранения тепла. Следовательно, границы раздела Mg / 2 мас.% Были скреплены более эффективно, чем монолитный Mg.

Как показано на рисунке 7, EBSD применяется для анализа микроструктуры Mg / 2 мас.% И монолитного Mg в различных циклах ARB (4, 8, 11 и 14). Синие, желтые и красные зерна обозначены как рекристаллизованные, субструктурированные и деформированные соответственно.Измерения EBSD проводились по всей толщине листов, и для каждого материала показаны карты в трех разных точках толщины (т. Е. Под поверхностью, четверть толщины и центр). Средний размер зерна в трех точках толщины в Mg / 2 мас.% И монолитном Mg проиллюстрирован в Таблице 1 для различных циклов ARB. Для нанокомпозита расчет размеров зерен, относящийся только к матрице Mg, и наноразмерные частицы SiC были исключены из расчета. Из Рисунка 7 и Таблицы 1 видно, что гранулометрический состав обоих материалов, как правило, неравномерен.Размер зерна на поверхности относительно мельче и ровнее, чем на четверти толщины и в центре. Хорошо известно, что в условиях высокого трения, например, при горячей прокатке, металлы деформируются неоднородно по толщине, потому что в поверхностных областях вводится большая избыточная деформация сдвига [21]. В особенности для Mg / 2 мас.% Присутствие слоев или кластеров наночастиц может препятствовать передаче деформации с поверхности на внутреннюю, из-за чего имеются объемные крупные зерна на четверти толщины и в центре.С другой стороны, дополнительная локальная деформация вокруг отдельных нано- может привести к локальному измельчению зерна [11]. Таким образом, неравномерная микроструктура на четверти толщины и в центре может быть объяснена неоднородной деформацией по толщине и наличием слоев / кластеров наночастиц для Mg / 2 мас.%. Однако после 14 циклов ARB микроструктура становится довольно ровной и прекрасной в каждом месте. Это указывает на то, что разница в распределении размеров зерен из-за избыточной деформации сдвига и кластеров гомогенизируется повторением цикла ARB [22].Средний размер зерна Mg / 2 мас.% Достиг минимума (3,2 мкм мкм) после 14 циклов ARB.

Циклы ARB Mg / 2 мас.% SiC Монолитный Mg 2 3 4 6 8 11 14 2 3 4 6 8 11 14 Подземные поверхности 5.3 6,9 4,0 6,9 3,1 3,2 3,0 4,5 1,5 5,6 4,7 3,2 3,0 6,4 1/4 толщины 7,2 13,1 7,4 8,3 4,6 6,9 3,6 5,6 3,8 7,2 6,0 4,9 3,9 4.7 Центр 7,0 15,2 6,9 15,5 4,2 7,2 2,9 4,9 1,7 16,7 5,5 4,3 2,7 6,9 Всего 6,5 11,7 6,1 10,2 3,9 5,8 3,2 5,0 2,3 10,0 5,4 4.1 3,2 6,0

На рисунке 8 показано распределение разориентации границ зерен и рекристаллизованная фракция монолитных Mg и Mg / 2 мас.%, Полученных 14-тактным процессом ARB. . По сравнению с монолитным Mg, Mg / 2 мас.% Имел более высокую долю рекристаллизованных зерен (в среднем ~ 48%) и большеугловые границы зерен. Это указывает на то, что наночастицы SiC способствуют измельчению зерна, стимулируя зарождение динамической рекристаллизации (DRX).Это, конечно, основано на однородном распределении наночастиц SiC (14 циклов ARB). Кроме того, добавление наночастиц SiC привело к ингибированию роста зерен за счет потенциального эффекта пиннинга. Для обоих материалов графики распределения разориентации показывают сильный пик в режиме малоугловой границы (<15 °) и небольшой пик около 30 °. Примечательно, что для Mg / 2 мас.% В распределении разориентации присутствует небольшая доля высокоугловых границ (86 ° ≤ ≤ 90 °), что соответствует двойникованию (т.е.е. 86 ° ± 5 °) во время процесса ARB.

Развитие текстуры монолитного Mg и Mg / 2 мас.% При различных циклах ARB представлено полюсными фигурами (Рисунок 9) и обратными полюсными фигурами (Рисунок 10). Тип текстуры монолитного Mg и Mg / 2 мас.% Является базальным, где базальные плоскости параллельны поверхности листа (базальные полюса перпендикулярны RD). Для обоих материалов интенсивность текстуры была уменьшена с помощью циклов ARB; разброс ориентаций имел тенденцию изменяться от поперечного направления к направлению прокатки с циклами ARB.Как правило, интенсивность базовой текстуры увеличивается с увеличением деформации. Однако в настоящей работе повторный предварительный нагрев во время проходов ARB оказал влияние на отжиг материалов и ослабил базовую текстуру. Важно отметить, что добавление наночастиц SiC уменьшало интенсивность базального компонента в процессе ARB. После четырнадцати циклов ARB полюсная интенсивность полюсных фигур составила 15,5 и 12,8 для монолитных Mg и Mg / 2 мас.% Соответственно. Это объясняется рекристаллизацией и зарождением новых зерен под углами ориентации, отличными от исходных зерен.Результаты также подтверждаются анализом EBSD (рис. 8).

Базовая текстура, наблюдаемая в материалах, может быть текстурой деформации (из-за прокатки, связанной с процессом ARB) или текстурой смеси (содержащей текстуру деформации и текстуру рекристаллизации) [23]. Как показано на рисунке 10, для монолитного Mg наблюдаются текстура деформации и текстура рекристаллизации; для Mg / 2 мас.% наблюдается текстура рекристаллизации из-за достаточной динамической рекристаллизации после восьми циклов ARB.

3.2. Механические свойства

Механическое поведение Mg / 2 мас.% И монолитного Mg для различных циклов ARB оценивали с точки зрения их свойств на растяжение и микротвердости. Истинные кривые напряжение-деформация ARB, обработанного Mg / 2 мас.% И монолитного Mg для различных циклов ARB, показаны на рисунке 11. Чтобы сравнить свойства при растяжении, UTS (предел прочности на разрыв), YS (предел текучести) и (упругий модуль) листов Mg / 2 мас.% и монолитных листов Mg сведены в Таблицу 2.

Циклы ARB UTS (МПа) YS (МПа) (ГПа) Микротвердость (HV) MMNC Mg Mg MMNC Mg MMNC Mg 2 143,0 176,0 109,5 145,0 25,5 43.7 3 152,1 217,1 120,2 142,4 33,2 27,2 4 157,0 179,2 118,5 37,8 32,1 6 105,0 170,1 93,5 146,7 37,2 33.0 8 243,6 199,1 183,8 128,9 31 30,9 11 262,7 60,4 189,9 45,9 37,8 14 291,2 237,5 250,1 130,1 64,9 21.4

Для Mg / 2 мас.% UTS и YS были серьезно ослаблены перед шестью циклами ARB (по сравнению с необработанным Mg). Очевидно, что низкие характеристики Mg / 2 мас.% В основном связаны с наличием кластеров и крупных зерен в матрице Mg. Из рисунка 11 (а) прерывистый пластиковый сегмент в течение 2-х циклов также демонстрирует, что кластеры отрицательно влияют на прочность нанокомпозита. кластеры действуют как центры зарождения трещин или декогезии при напряжениях ниже предела текучести матрицы, вызывая разрушение нанокомпозитов при непредсказуемых низких уровнях напряжения.После восьми циклов ARB UTS и YS Mg / 2 мас.% Увеличиваются с циклами ARB до четырнадцати циклов. Из таблицы 2 видно, что максимальное значение прочности на разрыв получается после четырнадцатого цикла ARB (291,1 МПа в UTS и 251,1 МПа в YS, что на 17,6% и 61,1% выше, чем у сырого магния). В нескольких работах сообщается, что изменение прочности материалов ARBed определяется двумя основными механизмами упрочнения: измельчением зерна и деформационным упрочнением дислокациями [24, 25].В настоящей работе рекристаллизация нанокомпозитов при горячей прокатке могла ослабить эффект деформационного упрочнения. На более высоких циклах измельчение зерна способствует более высокой прочности по мере увеличения циклов ARB. Важно, что в нашей работе упрочнение нанокомпозитов не только является результатом двух вышеуказанных механизмов, но также зависит от однородности наночастиц в матрице, усиливающей роли наночастиц в матрице и условия Mg / SiC интерфейс. Во-первых, однородное распределение наночастиц (рис. 5) способствует более высокой прочности при более высоких циклах, эффективно фиксируя движение дислокаций в матрице.Во-вторых, несоответствие деформации между матрицей и арматурой приводит к высокой плотности дислокаций вокруг арматуры, что увеличивает начальное напряжение, необходимое для работы дислокаций. Наконец, хорошая межфазная адгезия между матрицей и арматурой (рис. 6) может привести к эффективной передаче нагрузки приложенного напряжения от мягкой матрицы к более твердой арматуре.

Напротив, монолитный Mg имеет низкие показатели прочности на разрыв на всех циклах ARB (по сравнению с необработанным Mg).Причиной, возможно, является слабое межфазное соединение из-за окисления поверхности необработанных листов Mg. При содержании Mg / 2 мас.% Слои могут эффективно препятствовать окислению поверхности листов Mg во время предварительного нагрева; на микрофотографии SEM (рис. 5) после четырнадцати циклов ARB не обнаружено видимой несвязанной поверхности раздела. Однако для монолитного Mg голые поверхности листов Mg очень легко окисляются во время предварительного нагрева (рис. 5). Очевидно, что присутствие высокотемпературных оксидных слоев отрицательно влияет на межфазное соединение, что еще больше ухудшает предел прочности при растяжении.

значений Mg / 2 мас.% И монолитного Mg были оценены с помощью кривых истинного напряжения-деформации (Рисунок 11). Значения Mg / 2 мас.% И монолитного Mg при различных циклах ARB проиллюстрированы в таблице 2. Очевидно, что модуль упругости Mg / 2 мас.%, Обработанных четырнадцатью циклами ARB, был значительно улучшен (64,5 ГПа) по сравнению с сырой Mg (35,9 ГПа). Напротив, ценность монолитного Mg не улучшается с помощью процесса ARB. Как правило, модуль упругости является неотъемлемым свойством однофазного материала.В случае композитов, когда арматура равномерно распределена в матрице, правило смешения (ROM) может обеспечить точное приближение к общему модулю упругости композитного материала. Lahiri et al. [26] сообщили, что существует хорошее соответствие между расчетными и экспериментально полученными значениями для композитов Al-2 об.% УНТ. В настоящей работе относительно более низкие значения нанокомпозитов до восьми циклов ARB в основном приписываются кластерам наночастиц в матрице.Модуль упругости для магния (35,9 ГПа) и (~ 250 ГПа) сильно различается; Таким образом, в процессе нагружения пластическая деформация начинается на обедненных участках. В результате эффективный модуль упругости намного ниже для нанокомпозитов, содержащих неоднородно распределенные наночастицы [26]. Однако после четырнадцати циклов ARB экспериментальное значение не только значительно увеличилось на 80,8% по сравнению с сырым магнием, но и намного превосходит расчетное (~ 38,3 ГПа) значение с использованием ROM (правила смешения).Необходимы дальнейшие попытки изучить усиливающую роль наночастиц SiC в матрице Mg.

Поверхности излома двух материалов, подвергнутых четырнадцати циклам ARB, показаны на Рисунке 12. Из рисунков видно, что монолитный Mg демонстрирует явное расслоение трещин (при малом увеличении), имеющее серый волокнистый вид с полусфероидальными ямочками (при большом увеличении). На рисунке также показано худшее межфазное соединение монолитного Mg при очень высоких растягивающих напряжениях. Напротив, расслоение трещин при малом увеличении не очевидно для Mg / 2 мас.%, что способствует относительно прочному межфазному связыванию; однако поверхность излома при большом увеличении, по-видимому, имеет характер хрупкости, что указывает на режим разрушения с межкристаллитным сколом.

На рисунке 13 и в таблице 2 представлены результаты измерений микротвердости Mg / 2 мас.% И монолитного Mg для различных циклов ARB. До 6-ARB не было очевидной разницы между значениями микротвердости двух материалов (в диапазоне 40 ~ 50 HV). Однако с восьмого цикла ARB микротвердость Mg / 2 мас.% увеличивается сильнее, чем монолитный Mg с циклами. Значение микротвердости Mg / 2 мас.% Достигает максимума (~ 80,5 HV) на четырнадцатом цикле ARB. Для монолитного Mg микротвердость существенно не улучшается с циклами. Более высокая микротвердость для циклов Mg / 2 мас.% (14-ARB) по сравнению с монолитным Mg (14-ARB) и сырым Mg может быть объяснена (а) наличием относительно более твердых керамических частиц в матрице [3]; (б) ограничения на локализованную деформацию матрицы во время вдавливания из-за наличия арматуры; и (c) уменьшенный размер зерна (Таблица 1).

4. Выводы

В настоящей работе нанокомпозит Mg / 2 мас.% Успешно изготовлен с помощью процесса ARB. Исследованы микроструктура и механические свойства нанокомпозита. Равномерное распределение арматуры и превосходные механические свойства были получены после четырнадцати циклов ARB. Выводы, сделанные на основе результатов, можно резюмировать следующим образом: (1) За счет увеличения количества циклов ARB достигается лучшее распределение наночастиц SiC в магниевой матрице.Гомогенное распределение наночастиц в матрице достигается после четырнадцати циклов ARB. (2) После четырнадцати циклов ARB была получена улучшенная и однородная микроструктура Mg / 2 мас.%; наночастицы SiC способствуют измельчению зерна, стимулируя зарождение динамической рекристаллизации (DRX). (3) Сильная базальная текстура, сформированная как в монолитном Mg, так и в Mg / 2 мас.% во время процесса ARB, и добавление наночастиц SiC может ослабить базальную структуру. самолет. После четырнадцати циклов ARB Mg / 2 мас.% Проявили текстуру рекристаллизации.(4) После четырнадцати циклов ARB нанокомпозит демонстрирует гораздо лучшие механические свойства, чем сырой магний и монолитный магний. UTS, YS, микротвердость и модуль упругости нанокомпозита значительно увеличиваются примерно на 17,6%, 61%, 72,7% и 80,8% по сравнению с исходным материалом, соответственно.

Конкурирующие интересы

Авторы заявляют, что у них нет конкурирующих интересов.

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности.Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

---

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

• В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
• Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, используйте кнопку «Назад» и примите файлы cookie.
• Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
• Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
• Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

---

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

---

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта.

No related posts.
