Потолок Армстронг расход материалов на 1 м2: как рассчитать

Перед тем как пойти в магазин и купить все необходимое для установки потолка, требуется знать, что именно и в каком количестве потребуется. Если купить меньше необходимого, то в самый разгар ремонта вам потребуется все бросать и ехать в магазин, чтобы докупить требуемые комплектующие. И, возможно, вам придется ездить в магазин не один раз. Если купить материалов больше необходимого, вы потратите лишние деньги, и после ремонта у вас останутся ненужные комплектующие, которые будут только занимать место.

Как определить количество материалов, необходимых для установки потолка

Если вы не желаете выполнять расчет самостоятельно, у вас есть два пути:

Вы можете зайти на сайт производителя потолков и выполнить расчет при помощи онлайн-калькулятора. Для этого вам нужно задать площадь комнаты, размер потолочных плит и величину периметра комнаты. И тогда на основании формул вы получите не совсем точное количество необходимых комплектующих. Этот подсчет не всегда может устроить конечного потребителя.

Онлайн калькулятор

Поручить вычисление непосредственно исполнителям монтажа потолка. Часто людям, которые занимаются установкой, приходится часто сталкиваться с подобными расчетами не в теории, а на практике. И поэтому в своих вычислениях они учтут все нюансы, например, балки, колонны и другое.

Бытует мнение, что самые точные вычисления расхода материалов для монтажа делают исполнители от компании «Армстронг».

Схема расчета расхода элементов, поставляемых компанией «Армстронг»

Перед тем как приступить к вычислениям, вам потребуется сделать все требуемые замеры. После этого на их основании по формулам вы сможете определить количество плит, подвесов, направляющих профилей и длину пристеночного профиля.

Без учета всех особенностей помещения, таких как наличие перегородок, колонн или балок, вычисления будут неточными.

Схема расчета необходимого для монтажа количества потолочных плит «Армстронг»

Для того чтобы узнать, сколько потолочных плит вам потребуется, необходимо определить площадь комнаты.

Чтобы ее узнать, умножьте длину комнаты на ширину. Теперь можно определить количество потолочных плит, для этого разделите площадь комнаты на площадь используемой плиты и прибавьте еще одну или две про запас.

Например, вы делаете установку потолка в помещении длиной 8,3 и шириной 5,4 метра. Находим площадь помещения 8,3 * 5,4 = 44,82 м2. Теперь вам нужно узнать площадь потолочной плиты. Это может быть 0,36 м2 для плит размером 600×600 миллиметров (реальные размеры 610×610 миллиметров) или 0,74 м2 для плит 600×1200 миллиметров (реальные размеры 610×1219 миллиметров).

Схема расчета количества направляющих профилей «Армстронг», необходимых для монтажа

Чтобы определить, сколько направляющих вам потребуется, нужно площадь помещения разделить на длину профиля, который вы будете использовать, и результат умножить на коэффициент, зависящий от длины профиля. Этот коэффициент равен 0,8 для профиля длиной 3,66 метра и 1,55 – для профиля длиной 1,22 метра.

Количество составляющих, в т.

ч. направляющие профили Армстронг, требующиеся для установки

Пример вычислений. В том же помещении площадью 44,82 м2 определим количество профиля длиной 3,66 метра: (0,8*44,82)/3,66 = 9,79, то есть нужно купить 10 штук.

Схема расчета количества пристеночных профилей

Длина пристеночного профиля равна 3,05 метра. Чтобы рассчитать, какое количество этих элементов потребуется, нужно разделить периметр помещения на длину одного пристеночного профиля – 3,05.

Элементы конструкции Армстронг, в т. ч. подвесы

Схема расчета количества подвесов и дюбелей

Для того чтобы определить необходимое количество подвесов и дюбелей, нужно умножить площадь комнаты на коэффициент 0,7. Например, для нашего помещения: 44,82*0,7=32,37. Таким образом, нам потребуется 33 дюбеля и 33 подвеса.

Схема расчета веса потолка

Подвесные потолки могут выполняться из различных материалов, и именно от их типа и толщины потолочных плит зависит, какой вес приходится на 1 м2. Средний вес потолка компании «Армстронг» находится в диапазоне от 2,5 кг/м2 до 8 кг/м2.

Дополнительное оборудование

Подвесной потолок невозможно представить без красивых вентиляционных решеток, потолочных светильников и другого дополнительного оборудования. Вентиляционная решетка «Сота» устанавливается без подвесов.

Вентиляционная решетка «Сота»

Решетка вентиляционная «Сота» изготовлена из ударопрочного пластика и монтируется в подвесные потолки без специальных подвесов. Ее габариты – 595×595 миллиметров, толщина 8 миллиметров, размер ячейки 25×25 миллиметров. Такая решетка отлично справляется со своими функциями и вписывается в интерьер помещения.

Существует четыре типа светильников для подвесных потолков:

Встраиваемые светильники существуют уже много лет, отличаются своей надежностью и простотой в монтаже и эксплуатации.
Накладные монтируются непосредственно на поверхность потолка на подвесах. Использование таких светильников позволяет уменьшить зазор между базовым потолком и подвесным.
Декоративные светильники созданы для улучшения внешнего вида помещения.
Светодиодные панели долговечные и экономичные.

Подведение итогов вычисления комплектующих

Произвести самостоятельный расчет необходимых комплектующих несложно, но это избавит вас от проблем и бессмысленных расходов. Ведь излишки сырья, за которые уже уплачены деньги, будут годами валяться под ногами и мешать вам. Поэтому, прежде чем покупать все для монтажа, выполните необходимые расчеты сами или попросите это сделать людям, которые будут заниматься установкой подвесного потолка.

Видео:

Перечисленные комплектующие для потолка «Армстронг» вы без труда приобретете в любом строительном магазине.

Расчет потолка армстронг — советы и рекомендации

Для самостоятельной установки подвесного потолка Армстронг необходимо купить профили для каркаса и облицовочные плитки, но чтобы не сделать ошибку в их количестве, необходимо уметь рассчитать комплектующие. Это даст возможность сэкономить, не покупая лишние детали и не прибегать к помощи специалистов.

Блок: 1/11 | Кол-во символов: 303
Источник: https://dommdom.ru/raschet-podvesnogo-armstrong.html

Что такое норма расхода потолка армстронг

Норма расхода потолков — это коэффициенты для упрощения самостоятельных расчетов при составлении сметы на подвесной потолок и вычесления количества комплектующих для потолков типа армстрог. Коэффициенты расхода вычисляются из размерных показателей площади помещения и комплектующих потолка армстронг.

Блок: 2/6 | Кол-во символов: 346
Источник: https://opt-potolok.ru/company/articles/articles_61.html

Потолочные подвесные системы типа Армстронг

Для успешного монтажа подвесной системы важно правильно выполнить расчет потолка Армстронг.

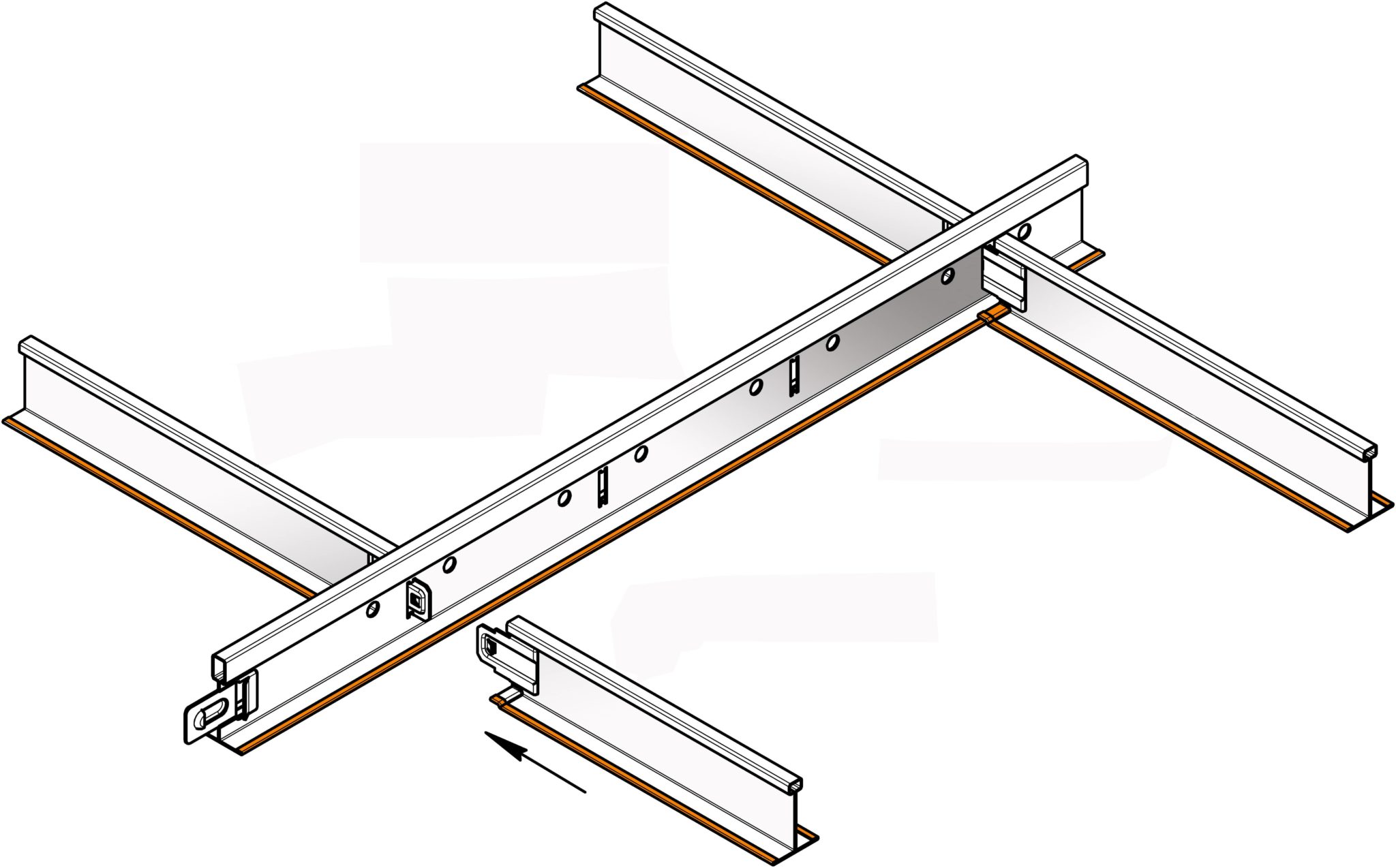

Подвесная система – это набор профилей для формирования ячеек каркаса подвесного потолка.
Подвесные потолки Армстронг популярны благодаря универсальности, низкой цене и легкости монтажа.

Потолки Армстронг в настоящее время выбираются для большинства офисных и общественных помещений.

Подвесные потолки системы Армстронг состоят из металлического профиля и прессованных минеральных плит. Видимая часть металлического каркаса – это отличительная черта подвесных потолков Армстронг и элемент дизайна.

Минеральные плиты бывают квадратной и прямоугольной формы.

Монтаж и расчет подвесных систем практически у всех производителей, представленных на рынке России, идентичен.

Блок: 2/6 | Кол-во символов: 807
Источник: https://primet-rnd.ru/raschet-potolka-armstrong/

Как рассчитать количество материалов

Расчет с помощью калькулятора

Калькулятор расчета потолков Армстронг позволяет определить требуемый расход материалов очень быстро, не вникая в принцип его устройства.

Для этого вам потребуются следующие данные:

Площадь потолка в квадратных метрах.
Периметр потолка в погонных метрах.

Совет. Если в помещении есть выступы, ниши, колонны, то их также необходимо учитывать при определении периметра, когда считаете расход материала.

Полученные данные весьма приблизительны. Например, в них не учитываются светильники и вентиляционные решетки, которые вставляются в ячейки каркаса вместо облицовочных плит. Поэтому будет намного надежнее произвести расчет вручную.

Самостоятельный расчет

Чтобы точно подсчитать количество всех элементов каркаса и облицовочных плит, вам потребуется начертить схему установки потолка в масштабе. Сделать это будет несложно, если вы внимательно изучили описание его конструкции, изложенное выше.

Схема монтажа каркаса

На предложенной выше примерной схеме А и В это соответственно ширина и длина потолка.

А цветными линиями обозначены элементы каркаса:

Коричневый – пристенный периметральный уголок.
Красный – направляющий профиль 3700 мм.
Синий – поперечный профиль 1200 мм.
Зеленый – продольный профиль 600 мм.

Крепление направляющих профилей подвесами обозначено черными точками.

Зная размеры А и В, вам будет несложно подсчитать необходимое количество всех элементов конструкции. А количество полученных ячеек будет соответствовать количеству облицовочных плит.

Если же вам лень рисовать схему, то существует формула для расчета потолка Армстронг по каждому элементу:

Количество потолочных плит вычисляется по формуле Sх2,78.
Количество направляющих профилей – Sх0,23.
Количество поперечных (1,2 м) и продольных (0,6 м) профилей – Sх1,4.
Количество периметральных уголков – Р/3.
Количество подвесов – Sх0,7.

Важно! Если над плитами будут укладываться звукоизоляционные материалы, или если к потолку будут монтироваться светильники и другое оборудование, увеличивающее вес конструкции, количество подвесов также следует увеличить.

Читайте и другие статьи о расчете подвесного потолка Армстронг.

Для монтажа массивных светильников применяют самостоятельное крепление к перекрытиям

Блок: 3/4 | Кол-во символов: 2249
Источник: https://potolokspec.ru/widy/navesnie/raschet-potolka-armstrong-850

Методика ручного расчета потолка Армстронг

Рассчитать основные позиции подвесной системы, что называется, «на коленке» можно двумя способами:

Графическим построением точной схемы будущей потолочной системы;
Выполнить расчет на основании простейших зависимостей, которые были определены производителями при проектировании несущей способности потолка.

Разумеется, никто из строителей-облицовщиков высшую математику не использует, поэтому большинство формул имеет структуру на уровне 5 класса средней школы. Их легко запомнить и использовать при расчете деталировки подвесной конструкции.

Блок: 3/8 | Кол-во символов: 581
Источник: https://bouw. ru/article/raschet-potolka-armstrong

Подвесные системы от компании Ю-МЕТ

Ю-МЕТ — один из крупнейших в России производителей легких металлоконструкций, металлического профиля для ГКЛ, систем крепления, вентилируемых фасадов под маркой Primet.

Компания Ю-МET производит компоненты для подвесных систем ТМ Primet, соответствующие стандарту ТУ5285-003-79227238-2006, и гарантирует, что материалы, структурные и качественные характеристики соответствуют предписанным стандартам.

Компания Ю-МЕТ предлагает подвесные системы и комплектующие для потолков типа Армстронг:

металлические кассеты Primet с перфорацией и без перфорации;
потолочные плиты;
уголок пристенный;
европодвес;
светодиодные светильники для потолка Армстронг;
Т- профиль.

Блок: 3/6 | Кол-во символов: 697
Источник: https://primet-rnd.ru/raschet-potolka-armstrong/

Графический способ

Все самые точные данные по количеству комплектующих можно получить в системе автоматизированного проектирования САПР, машина выдаст все, вплоть до количества дюбелей и расположения мест под их установку. Но освоить подобную методику расчета подвесных потолочных систем под силу только подготовленным специалистам.

Все самые сложные расчеты строительных конструкций можно выполнить графическим методом, иногда это единственно возможный и надежный способ вычисления.

Предварительно потребуется начертить в пропорции точный план проекции потолка под будущую подвесную систему Армстронг, примерно так, как на схеме ниже.

Для расчета можно нарисовать вариант потолка со светильниками.

Или сделать полный чертеж проекции будущей облицовки.

Степень детализации – это хорошо, но на качество и точность расчета подвесной системы Армстронг глубина чертежной прорисовки особо не влияет.

К сведению! Производитель направляющего профиля уже все рассчитал.

При соблюдении размера окна в 60 см, заложенных в конструкцию толщины металла, высоты балок, длины полок и количества подвесов будет достаточно для обеспечения прочности каркаса потолка Армстронг при любом весе плиток. Единственно, что при установке светильников потребуется дополнительный монтаж поперечин длиной в 0,6 метра.

Блок: 4/8 | Кол-во символов: 1280
Источник: https://bouw.ru/article/raschet-potolka-armstrong

Расчет материалов для подвесного потолка Армстронг на сайте

Выбрав подвесной потолок в качестве оформления офисного или другого помещения, каждый сталкивается с проблемой – как рассчитать количество необходимых составляющих или как выполнить расчет потолка Армстронг?

Расход материала для конструкции подвесной системы Армстронг на 1 кв.м потолка

Для расчета потолка Армстронг пользуйтесь нашим калькулятором – это удобно!

Форма на сайте в разделе Услуги — Расчет необходимого количества делает приблизительный расчет потолка без учета дверных проемов и окон. Для точного расчета вам необходимо обратиться к менеджеру.

Блок: 4/6 | Кол-во символов: 621
Источник: https://primet-rnd. ru/raschet-potolka-armstrong/

Нормы расхода комплектующих на потолок армстронг 600х600 на 1 м2

наименование комплектующих	коэффициент	ед.изм.
1. Основная (несущая) направляющая, длиной 3,6 или 3,7 м	0,84	м.п.
2. Длинная поперечная планка длиной 1200 мм	1,68	м.п.
3. Короткая поперечная планка длиной 600 мм	0,84	м.п.
4. Подвесы	0,7	шт.
5. Угловой периметральный профиль	0,5	м.п.

Описанным выше способом можно рассчитать нормы расхода для любого потолка, будь это Ecophon Focus Ds или Armstrong Orcal Clip in или реечные потолки.
Обратите внимание, что данные коэффициенты не работают если у вас много помещениий маленького размера или если это корридоры.

Блок: 5/6 | Кол-во символов: 676
Источник: https://opt-potolok. ru/company/articles/articles_61.html

Конструктор потолка армстронг

Для более точных расчетов расхода материалов рекомендуем воспользоваться онлайн-сервисом

Данный сервис выводит графически монтажную схему потолка по заданным размерам помещения, а так же имеет множество интуитивно понятных настроек.

Блок: 5/5 | Кол-во символов: 269
Источник: http://www.2358112.ru/potolki_armstrong_raschet

Как спланировать потолок армстронг

Расчет материалов для потолка можно провести несколькими способами:

Проще всего рассчитать потолок армстронг будет на сайте одного из установщиков или производителей данной конструкции. Имеющиеся на данных сайтах калькуляторы быстро и точно предскажут будущие затраты
Если есть желание заниматься потолком самостоятельно, то необходимо знать принцип монтажа потолков армстронг, а также измерить площадь и периметр помещения. Для того, чтобы точнее произвести расчет, приводятся данные на участок, имеющий площадь 100м2. Узнав цену у производителя, потребитель сможет определить финансовый расход подвесного потолка армстронг.
Планируя освещение, необходимо знать для чего будет использоваться помещение. Так, обыкновенно требуется две лампы на 10м2 потолка, но исходя из функций помещения, это количество может быть, как увеличено, так и уменьшено.
При длине помещения от 3,7м возникнет вопрос: что делать, ведь основная направляющая ограничена заданной длиной. В таком случае подключаются дополнительные соединительные материалы, которые позволят скрепить воедино две основные направляющие, что позволит довести общую длину направляющей до 7,4м. При необходимости ее всегда можно подрезать.
Чтобы понять, какое количество шурупов и дюбелей потребуется на потолок, можно попытаться рассчитать исходя из количества подвесов, а также креплений пристеночного угла на расстоянии около 35 см друг от дружки.
В просторных помещениях расход материалов на потолок армстронг лучше определять онлайн калькулятором, нежели вручную, так как при площади комнаты от 200м2, не говоря уже о 1000м2, начинаются проблемы с расчетом материалов и комплектующих, а машина легко обрабатывает любые площадки в короткий срок, позволяя сэкономить время и нервы.

Монтаж потолка армстронг, смотрите на видео:

Небольшой совет:

Для крепления подвеса в бетонное перекрытие будет лучше применять дюбели, имеющие грибок у входного отверстия, так как это не позволит ему провалиться в воздушные пустоты, которые присущи бетонной стене. Обыкновенно в комплекте с дюбелем, диаметр которого составляет 6мм, продается, также, шуруп, диаметром до 5мм.
При использовании ударного дюбели, необходимо подбирать соответствующий шуруп, а именно тот, который будет наиболее плотным и крепким. Несоответствие дюбеля и шурупа может привести к плохому креплению деталей потолочной конструкции. Например, любую часть потолка можно будет оторвать, лишь несильно дернув одну из направляющих, что вполне может произойти при ремонте коммуникаций.

Потолки армстронг являются одними из самых популярных потолочных конструкций уже долгое время, благодаря возможности их размещения на любой площади. Кроме того, они практичны и непритязательны, а также позволяют иметь постоянный доступ ко всем коммуникациям, расположенным на потолке. » Как рассчитать натяжной потолок: что влияет на стоимость».

Блок: 4/4 | Кол-во символов: 2899
Источник: http://specstroyka-info.ru/1707-kak-sdelat-raschet-potolka-armstrong-produmat-raskhod-materialov-podvesnoy-konstruktsii-foto-video-primery.html

Почему нормы расхода не отражают реального количества комплектующих

Объяснение простое: есть рекомендации по монтажу потолков! Например одна из рекомендаций — расстояние от стены до главной направляющей не должно превышать 600 мм, поэтому в нашем примере правильно было бы добавить ещё один ряд главных направляющих. Расстояние от стены до первого подвеса — не более 450 мм. На расстоянии не более 150 мм от стыка главных направляющих должен быть подвес. Таким образом рассчитывая каркас по нормам расхода мы можем понять сколько потребуется комплектующих без учёта рекомендаций по монтажу, без учёта подрезки и отходов. Поэтому, если вы делаете рассчёт по коэффициентам — рекомендуем брать запас 7-10%.

Для расчета подвесных потолков воспользуйтесь нашим калькулятором, для этого выберите подходящую по параметрам потолочную плиту, перейдите в карточку товара и сделайте расчёт самостоятельно. При этом вам будут предложены только совместимые с выбранной плитой каркасы.

Скачайте наше мобильное приложение для расчета различных подвесных потолков. Удобно когда находитесь на объекте, и вам необходимо рассчитать и срочно сделать заказ на поставку.

Отправляйте заявку на расчет повесных потолков нашим менеджерам. Прикрепите планы помещений к заявке, и мы сделаем расчет бесплатно.

Лихоман Николай

Блок: 6/6 | Кол-во символов: 1305
Источник: https://opt-potolok.ru/company/articles/articles_61.html

Облицовочные плиты

Они могут вкладываться в каркас изнутри или снаружи. Это зависит от типа обрешетки.

В качестве облицовки чаще всего применяется:

минераловатная плита;
минераловолокнистая плита;
гипсовая плита;
металлическая (стальная или алюминиевая) плита;
зеркальная плита;
плита из акрилового стекла.

От того, какой материал был выбран, зависит конечная цена готового потолка.

Несущий каркас для потолка из оцинкованных профилей состоит из нескольких унифицированных изделий

Блок: 6/11 | Кол-во символов: 483
Источник: https://dommdom.ru/raschet-podvesnogo-armstrong.html

Расчет подвесного потолка из гипсокартона

Подобным образом можно рассчитать и необходимое количество комплектующих для подвесного потолка из гипсокартона.

Основные элементы, которые надо учесть:

потолочные, стоечные и направляющие профили;
крепежные элементы;
подвесы;
соединительные элементы;
саморезы и дюбеля.

На одноуровневый потолок понадобятся только направляющие, потолочные профили и прямые подвесы в качестве крепежа.

При желании можно сверх предназначенного конструктивом еще и установить обычные потолочные плинтуса

Блок: 8/11 | Кол-во символов: 529
Источник: https://dommdom.ru/raschet-podvesnogo-armstrong. html

Как подсчитать количество профиля

Исходя из выбранного типа основания, подсчитать можно несколькими способами.

Например, если ячейка имеет размеры 60Х60 см, можно фиксировать панели, практически, любого размера и все стыки попадут на плоскость основания. Но если стык будет попадать на пустое место, то этот отрезок можно просто прикрепить с верхней стороны с помощью саморезов.

Для того, чтобы произвести расчеты, можно воспользоваться следующей формулой:

Д * (Ш/0,6 — 1) + Ш * (Д/0,6 — 1), где Д- длина помещения, а Ш – ширина.

Как показывает практика, это приблизительный расчет. Часто остается много мелких деталей, которых уже нигде нельзя применить.

Не стоит забывать, что материал всегда надо покупать на 20% больше на случай возникновения неожиданной ситуации. Если расстояние между деталями составляет 40 см, на стык двух частей необходимо подложить поперечину.

Рассчитать необходимое количество профилей для гипсокартона можно по другой формуле: Д * (Ш/0,4 – 1). Цифра, которая получилась, равняется общей протяженности профиля. Но, несколько сантиметров понадобится для изготовления поперечин. Поэтому к этому числу стоит прибавить 10-15% .

Количество направляющих профилей подсчитывается проще: их надо будет столько, сколько составляет периметр помещения.

Блок: 9/11 | Кол-во символов: 1270
Источник: https://dommdom.ru/raschet-podvesnogo-armstrong.html

Как подсчитать количество плитки для подвесного потолка

Прежде всего, рекомендуется сделать схему, как будут располагаться фрагменты, после чего приступать непосредственно к подсчетам. Так, обычно длина панели– 2,5 м, а ширина – 1,2 м. Иногда встречаются плиты , длина которых составляет 3 м, а ширина стандартно-1,2 м.

По схеме можно легко подсчитать необходимое количество деталей. Но стоит учесть, что этот метод подходит только для прямоугольных помещений.

Расчет подвесного потолка из гипсокартона и системы Армстронг можно легко выполнить самостоятельно, используя онлайн калькулятор.

Подробно о монтаже подвесного потолка Армстронг можно посмотреть в видео:

Блок: 11/11 | Кол-во символов: 665
Источник: https://dommdom.ru/raschet-podvesnogo-armstrong.html

Кол-во блоков: 25 | Общее кол-во символов: 23265
Количество использованных доноров: 8
Информация по каждому донору:

https://bouw.ru/article/raschet-potolka-armstrong: использовано 2 блоков из 8, кол-во символов 1861 (8%)
https://opt-potolok.ru/company/articles/articles_61.html: использовано 4 блоков из 6, кол-во символов 2591 (11%)
http://specstroyka-info.ru/1707-kak-sdelat-raschet-potolka-armstrong-produmat-raskhod-materialov-podvesnoy-konstruktsii-foto-video-primery.html: использовано 2 блоков из 4, кол-во символов 3410 (15%)
https://stroymat.msk.ru/calc/5: использовано 1 блоков из 2, кол-во символов 883 (4%)
http://www.2358112.ru/potolki_armstrong_raschet: использовано 3 блоков из 5, кол-во символов 1135 (5%)
https://potolokspec. ru/widy/navesnie/raschet-potolka-armstrong-850: использовано 2 блоков из 4, кол-во символов 4998 (21%)
https://dommdom.ru/raschet-podvesnogo-armstrong.html: использовано 7 блоков из 11, кол-во символов 6262 (27%)
https://primet-rnd.ru/raschet-potolka-armstrong/: использовано 3 блоков из 6, кол-во символов 2125 (9%)

Расчет потолка Армстронг

Система Армстронг относится к наиболее простым в установке потолочным конструкциям. На предварительно сооруженный каркас можно быстро и без всяких инструментов установить декоративные плиты и светильники.

В состав системы входит металлический каркас, прикрепленный к основному перекрытию на регулируемые подвесы. В образовавшиеся ниши вставляются декоративные модули или светильники. Порядок размещения вставок не фиксированный, и может изменяться в любом соотношении.

В состав каркаса входит профиль следующих видов:

В готовом виде каркас представляет собой решётку с квадратными окнами шириной 60 см. В качестве соединительных элементов выступают защёлки, предварительно установленные на профиль. Для фиксации подвесов к потолку используются дюбели и шурупы: их монтируют непосредственно над крепежными участками к основным направляющим. Установка декоративных элементов и светильников осуществляется внутрь образовавшихся рамок.

В процессе сооружения обрешетки пристенным уголком оформляется весь периметр помещения на выбранной ранее высоте. Далее устанавливаются основные направляющие (удобнее тут же монтировать и подвесы, над направляющими). Основные направляющие должна разделять дистанция в 120 см: именно такой размер имеют длинные поперечины, размещаемые с шагом 60 см. Монтажные работы необходимо производить последовательно: зафиксировав очередную направляющую, ее сразу соединяют поперечинами. По окончанию обустройства обрешётки можно переходить к монтажу светильников и декоративных квадратов.

Самый распространенный типоразмер декоративных вставок – 60х60 см. Реже встречаются прямоугольные декоративные панели 120х60 см. В этом случае из конструкции обрешетки убираются поперечные направляющие на 60 см. Учитывая эффект снижения общей прочности системы такой вариант используется редко. К тому же такие обширные вставки при наборе влаги из окружающего пространства начинают деформироваться под собственным весом.

Изготавливаются декоративные панели из минеральной ваты. Она имеет много хороших качеств, однако слабо сопротивляется повышенной влажности. В таких случаях можно применить более влагостойкие материалы для создания панелей (МДФ, стекло, зеркало и т. п.). Встречаются также комбинированные решения, состоящие как из квадратных, так и из прямоугольных вставок. Такие варианты исполнения характеризуются внешней привлекательностью и большим потенциалом для реализации различных дизайнерских задумок. В целом, характеристики потолочных панелей с комплектующими Армстронг достаточно разнообразны, что позволяет укомплектовать необходимый набор материалов под конкретный проект.

Перед тем, как собрать Армстронг, нужно тщательно выполнить все необходимые расчеты. При расчете Армстронга определение длины пристенного уголка обычно не встречает никаких затруднений. Все, что потребуется в этом случае – сложить вместе общую длину стен, вдоль которых будет устанавливаться уголок. Это также касается всех балок, выступающих участков стен, ниш и т. п. Итоговый результат делится на стандартную длину уголка (3 м) и округляется в большую сторону. К примеру, если после подсчета общей длины стен получилось 40 м, то для определения числа уголков проводится простое деление 40 : 3 = 13,3333. После округления получается 14 штук.

Чтобы произвести расчет подвесного потолка, точно определив количество основных и поперечных направляющих, составляется схема с указанием местоположения каждого элемента потолка. В основном размеры потолочной поверхности не дают возможность применить целое число ячеек. В таком случае рекомендуется добиться такого размещения декоративных панелей, чтобы меньшие по размеру были равномерно рассредоточены по всей отделываемой площади. Если оставшееся расстояние меньше половины общей длины панели, то такие кусочки желательно размещать по одной из сторон комнаты.

Порядок составления чертежа для расчета комплектующих подвесных потолков Армстронг:

Если составление схемы вызывает какие-либо трудности, то для того, чтобы рассчитать подвесной потолок, можно применить более простой способ:

Каждая деталь конструкции имеет коэффициент, как рассчитать подвесной потолок Армстронг:

К примеру, если после расчета потолка Армстронг значение общей площади получилось 96 м 2 , то для сооружения конструкции необходимо 96×2,78=266,88≈277 декоративных вставок, 96×0,23=22,08≈23 основных направляющих, 96×1,4=134,4≈135 поперечин и 96×0,7=67,2≈68 подвесов.

Однако самый быстрый способ расчета комплектующих подвесного потолка – использовать для этого онлайн-калькулятор. Посчитать потолок Армстронг, как правило, получается очень быстро, но точность полученных данных не очень большая. Чтобы получить более-менее адекватный результат, рекомендуется использовать сразу несколько таких калькуляторов. В таком случае за итоговое значение берут среднее арифметическое число.

Потолочная система Армстронг очень удобна тем, что она дает возможность корректировать число осветительных приборов. Однако намного удобнее изначально обеспечить нужный уровень освещения в комнате, чтобы в дальнейшем не возвращаться к этому вопросу. Дело в том, что монтаж дополнительных ламп требует внесение изменений в ранее проложенную проводку. Как правило, для этого проводится частичный демонтаж системы.

В среднем при расчете комплектующих подвесного потолка Армстронг исходят из соотношения один светильник/5 м 2 . На практике возможны отступления от нормы в ту или иную сторону, в зависимости от уровня общего освещения. Учитывая специфику конструкции потолка Армстронг, кроме точного числа осветительных приборов, важно заранее определиться с местом их размещения на поверхности отделки. В офисных помещениях источники света стараются размещать над рабочими столами. Для торговых площадей необходима равномерность освещения. С эстетической точки зрения слишком кучное размещение светильников смотрится некрасиво.

Самый простой вариант, как рассчитать потолки Армстронг (в плане определения нужного числа светильников) – применить принцип средних значений. В таком случае подсчитывают необходимо число осветительных приборов, ориентируясь на площадь помещения. При дальнейшем размещении всех светильников на поверхности потолка стараются соблюдать симметричность. За цель здесь ставится равномерное освещение помещения.

Монтаж вентиляционных каналов рекомендуется осуществлять на этапе обустройства каркасной конструкции. Если этот момент упустить, задача по организации продухов усложняется. В качестве внешних выходов используются стандартные вентиляционные решётки, размер которых совпадает с размерами декоративных плит. Все, что потребуется в том случае – вставить элементы в посадочные места на обрешетке. Это освобождает от применения механических соединителей между потолком Армстронг и системой вентиляции.

Благодаря решеткам воздух свободно циркулирует между помещением и запотолочным пространством. Уровень вентиляции получается очень хорошим. При расчете подвесного потолка Армстронг в учет берут объем комнаты и тип используемых каналов. Обустроив нужное число воздушных выходов, их необходимо подвести к поверхности потолка и оформить решетками круглой формы. Каждый из каналов необходимо оформить отдельной решеткой округлой формы.

Потолочные подвесные системы дают возможность воплощать некоторые интересные решения. Наиболее популярное из них – диагональная раскладка потолка Армстронг. В таком случае достигается перпендикулярность расположения всех подвесных деталей системы по отношению друг к другу. С пристенным уголком они образуют угол 45 градусов. Для точного расчета навесного потолка диагональной схемы расположения необходимо составить масштабный чертеж. Только таким образом можно определить примерное количество направляющих и подвесов. Погонаж пристенного уголка вычисляется стандартным способом расчета потолка Армстронг.

Потолок Армстронг – современная подвесная конструкция, включающая в себя каркасную систему и потолочные плиты. Каркас состоит из металлических профилей разного вида и формы. Для облицовки потолка предлагается несколько вариантов панелей: Байкал, Ритейл, Оазис, Plain, Dune и т.д. Чтобы сделать расчет расхода материалов потолка и количество светильников Армстронг с помощью калькулятора нужно:

Представленный онлайн калькулятор для расчета потолка Армстронг просчитает число следующих элементов:

Расчет комплектующих подвесного потолка Армстронг онлайн по площади и периметру помещения поможет сэкономить средства и время – вы будете точно знать, в каком количестве приобретать необходимые материалы.

У нас вы можете получить бесплатную консультацию по выбору потолочной и подвесной системы. Мы предлагаем лучшие цены на рынке за качественный и сертифицированный товар.

Подвесной.Ру — Расчет подвесных потолков (калькулятор) Армстронг, Грильято, кассетного и реечного потолков, а так же расход гипсокартона и комплектующие

Нажмите кнопку посчитать и Вы увидите таблицу с ценами за каждую составляющую подвесного потолка и итоговую стоимость на ваш объем.

Устройство потолка Армстронг

Система в целом представляет собой обрешётку из металлического профиля, подвешенную к потолочной плите при помощи настраиваемых крючков. Ячейки обрешётки заполняются плитами или светильниками, причём расположение их можно комбинировать и менять в любое время.

Обрешётка состоит из нескольких видов профиля.

Пристенный уголок. Крепится к стене по периметру комнаты, служит как несущий и декоративный элемент.
Основная направляющая. Опирается на пристенный уголок и подвесы, имеет длину 370 см, устанавливается обычно поперёк комнаты и принимает на себя основную нагрузку.
Поперечная направляющая. Их два вида, длиной 120 см и 60 см. Те, что подлиннее, устанавливаются между основными направляющими, а короткие — между ними, т. е. длинными поперечными.

Таким образом, получается решётка с ячейками в виде квадратов со стороной 60 см. Все соединения осуществляются при помощи защёлок, которыми профиль оборудуется заранее.

Устройство подвесных потолков Армстронг

Подвесные крючки крепятся к потолку при помощи дюбелей и шурупов над местами крепления к основным направляющим. Декоративные панели или светильники вставляются в образовавшиеся рамки изнутри.

Типы кромок потолков Армстронг

Процесс сборки заключается в установке пристенного уголка по периметру комнаты на нужной высоте, монтаже основных направляющих с одновременным креплением над ними подвесных крючков. Между основными направляющими выдерживается зазор 120 см для установки длинных поперечин, расстояние между которыми 60 см. Монтаж ведётся постепенно, установка каждой последующей основной направляющей сразу сопровождается соединением поперечин. После того как обрешётка собрана полностью, устанавливаются светильники и декоративные панели.

Этапы монтажа подвесного потолка Армстронг

Выбор материала потолка Армстронг. Плиты эконом класса OASIS

Формулы расчета потолка Армстронг

Для того, чтобы рассчитать подвесной потолок, используем следующие формулы.

Если площадь потолка обозначить «S», число облицовочных плит будет 2, 78 * S.

Длина направляющих: 0, 23 * S.
Обрешетка состоит из поперечных и продольных частей с размером 1, 4 * S.
Уголки рассчитываем: P/3, где P — периметр комнаты.
Подвесы рассчитываются по формуле: 0, 7 * S.

Расчет потолка Армстронг на калькуляторе, по чертежу или формулам

Скрипт калькулятора потолка армстронг для сайта

Если вы хотите установить данный онлайн-калькулятор потолка армстронг на свой сайт — скопируйте код, приведенный ниже, и вставьте его в нужное место страницы.

Размеры основных элементов

Формула расчета подвесного потолка армстронг

S — площадь помещения
P — периметр помещения

Расчет потолка армстронг

Расчет системы армстронг в идеале лучше доверить непосредственным исполнителям последующего монтажа, чтобы расчет комплектующих потолка армстронг учитывал все индивидуальные особенности помещения (колонны, балки, перегородки и т.д.) и погрешность была сведена к минимуму. Довольно часто поставщики подвесных потолков предлагают бесплатную услугу расчета, однако стоит помнить, что практически всегда речь идет о применении формул, дающих приблизительные значения по количеству комплектующих на потолок. Аналогичным образом осуществляется он-лайн расчет потолка армстронг на сайтах компаний, поставляющих потолок системы армстронг.

Как рассчитать нужное количество элементов

Проще всего подсчитать длину пристенного уголка. Для этого надо суммировать всю длину стен в месте крепления элемента, весь периметр, включая балки, выступающие части стен, ниши и т. д. Получившуюся сумму делим на стандартную длину уголка — обычно 3 м — и округляем в большую сторону для получения целого числа. То есть, если периметр помещения составляет 40 м, то количество уголков составит 40 : 3 = 13,3333… Округляя, получаем 14 уголков.

Для расчёта количества основных и поперечных направляющих элементов следует сделать чертёж, на котором будет изображена расположения элементов потолка.

Расчетная схема потолка Армстронг

Чаще всего получается так, что площадь потолка не позволяет использовать целое число ячеек, остаются излишки. В идеале следует расположить все элементы по площади потолка таким образом, чтобы ячейки меньшего размера находились равномерно по всему периметру. На практике часто получается, что остаток слишком мал, чтобы делить его на две части, и приходится просто располагать обрезанные панели с одной стороны комнаты.

Площадь потолка на схеме надо разделить на квадраты 60 на 60 см (в масштабе). Количество квадратов, включая и неполные части — это число декоративных панелей и светильников.

На этой же схеме подсчитываем количество основных направляющих. Обычно они располагаются поперёк комнаты, перпендикулярно длинной стене. Первый ряд в идеале устанавливается в 60 см от примыкающей стены, следующий — в 120 см от первого и т. д. На практике длина комнаты практически всегда не делится на нужное число отрезков, поэтому стараются разместить элементы симметрично, или, если остаток слишком мал, с той стороны, которая меньше бросается в глаза.

Расчет количества материалов

Если ширина комнаты больше стандартной длины основных направляющих (т. е. 3,7 м), то их стыкуют по длине с помощью замков, а излишки отрезают ножницами по металлу. В этом случае количество основных направляющих возрастает во столько раз, сколько элементов надо состыковать. Например, при ширине помещения 5,8 м потребуется соединить две основные направляющие. Если длина комнаты, 10 м, то понадобится 9 рядов основных направляющих или 18 стандартных элементов.

Далее следует сосчитать поперечные направляющие, сначала более длинные, затем — короткие, если они применяются.

Важно! Любой элемент, требующий обрезки по длине подсчитывается как целый.

Конструктор потолка армстронг

Для более точных расчетов расхода материалов рекомендуем воспользоваться онлайн-сервисом

Расчёт светильников

Количество светильников можно изменить в любой момент, но лучше, если их подсчитать сразу и не производить никаких работ впоследствии. Тем более что при изменении числа или расположения светильников придётся менять проводку, что может потребовать больших трудозатрат.

Существует усреднённая пропорция количества светильников — один на 5 кв. метров. Такой подсчёт можно лишь принять за основу, так как он действует по принципу необходимой достаточности. При расчёте потолка Армстронг приходится учитывать не только количество, но ещё и расположение светильников, что может оказаться даже важнее. Если рассчитывается офисное помещение, то источники света следует располагать максимально удобно для сотрудников, в торговых же площадях важна равномерность освещения. Не менее важна и эстетическая составляющая: светильники, собранные в одном месте, выглядят нелепо.

Материалы для определения значений освещенности

Материалы для определения значений освещенности (вторая часть)

Коэффициенты отражения разных поверхностей

На практике подходят к вопросу с позиций средних значений, а именно — вычисляют нужное количество светильников по площади и располагают их симметрично таким образом, чтобы как можно равномернее осветить всю площадь помещения. Такой способ работает ничуть не хуже, чем любой другой, а времени экономит много.

Пример расчета светильников для подвесного потолка Армстронг

Вне зависимости от применяемого способа, как посчитать потолки Армстронг, каждый из конструкционных элементов нужно брать с запасом. Дело в том, что в процессе сооружения всегда возможны ошибки или недочеты, приводящие к порче отдельных деталей. Также следует понимать, что все приведенные методы расчета потолка и подвесного потолка не могут обеспечить абсолютно точный результат. Они не учитывают возможные ошибки, поточную корректировку проекта и прочие непредвиденные ситуации. Как рекомендуют опытные монтажники, необходимые комплектующие материалы необходимо покупать с определенным запасом. Это даст возможность не отвлекаться во время работы на закупку недостающих материалов для потолка Армстронг, полностью сконцентрировавшись на установке системы.

Расчет потолка Армстронг

Для обустройства качественной потолочной облицовки потребуется сделать полноценный расчет потолка Армстронг. Несмотря на внешне простую конструкцию, каркас оказывается достаточно чувствительным к появлению прогибов несущего профиля, соскальзывания плит или обрыва подвесов. Поэтому лучше не рисковать и, как минимум, рассчитать потолок типа Армстронг по базовым условиям.

Что входит в планирование конструкции

Для изготовления каркаса потребуется сделать расчет комплектующих для потолка Армстронг, а именно, узнать их точное число для подвесной системы помещения определенной формы и размеров. Поэтому исходными данными всегда будут:

Точно измеренная площадь комнаты на уровне будущего каркаса;
Периметр стен на высоте установки потолка.

Те же данные нужно будет вводить при расчете подвесного потолка Армстронг программным калькулятором. Это удобно, если нет возможности посчитать вручную, или необходимо проверить результат расчета. Иногда машина требует длину стен, например, 3х4 м, в этом случае, помимо расчета, программой предлагается и графическая схема крепления деталей потолочной системы.

В итоге, при любом способе расчета необходимо получить информацию о количестве:

Направляющих или несущих профилей, общую длину или количество штук стандартной длины 3,7 м;
Число линеек пристенного уголка по 3 м в каждой;
Штук декоративных панелей Армстронг;
Информацию о точках подвесов для потолка;
Сведения о поперечном профиле, количестве штук по 0,6 м и 1,2 м.

Понятно, что, доверив расчет комплектующих деталей для потолка Армстронг, заказчик всегда рискует получить завышенные результаты и купить совершенно лишние для себя предметы.

Еще один вариант решения проблемы заключается в том, чтобы не делать точное вычисление потребного числа комплектующих, а приобрести несколько комплектов деталей. Всю необходимую работу сделал производитель. Потребителю остается, зная расход материалов на 1 м2 для потолка Армстронг, просто вычислить число комплектов.

Методика ручного расчета потолка Армстронг

Рассчитать основные позиции подвесной системы, что называется, «на коленке» можно двумя способами:

Графическим построением точной схемы будущей потолочной системы;
Выполнить расчет на основании простейших зависимостей, которые были определены производителями при проектировании несущей способности потолка.

Графический способ

Для расчета можно нарисовать вариант потолка со светильниками.

Или сделать полный чертеж проекции будущей облицовки.

Считаем по эскизу подвесной системы

Берем для расчета потолка первую схему. В первую очередь рисуем самые толстые направляющие профили с шагом в 60 см, на схеме они синего цвета. Зная длину комнаты и число балок, уместившихся на схеме, получаем погонные метры базового профиля.

Далее, в поперечном направлении к синим балкам дорисуем зеленым цветом поперечины длиной 120 см. Все необходимые сведения по отступу от стен можно взять из сборочного чертежа производителя потолочной системы.

Длину нарисованных профилей просто измеряем линейкой и переводим в число стандартных отрезков по 120 см. Аналогичным способом выполняется вычисление малых поперечин по 0,6 м. Общую длину пристенного или стартового уголка берут равной периметру комнаты.

Чуть сложнее обстоит ситуация с декоративными панелями. Для расчета потребного количества делим длину в метрах каждой из двух сопряженных сторон комнаты на 0,6, перемножаем между собой и получаем теоретическое значение потребного количества штук декоративных плит, необходимого для укладки подвесного потолка Армстронг.

Например, для расчета комнаты размером 6х3 м делим сторону 6:0,6=10 шт., вторая стена 3:0,6=5шт. В итоге получается, что для подвесной системы потребуется 50 плит.

Потребное количество подвесов

Расчет необходимого числа подвесов выполняется с помощью циркуля. Так как подвесные крепления монтируются только к 120 см балкам, необходимо отметить на развороте циркуля 120 см в масштабе и точками нанести в шахматном порядке метки для крепежа. Объем или штуки получаем пересчетом.

Наиболее важный элемент расчета — это потребность в определении количества подвесов для потолка Армстронг на м 2 . Зачем? Чтобы убедиться в надежности крепления. Есть определенные нормы безопасности, определяющие предельную нагрузку на подвес в квадратах и массе конструкции. Одно то, что вес м 2 может колебаться в пределах 2,5-8 кг, накладывает определенные ограничения на минимальное число точек подвеса.

После того как будет выполнен расчет общей длины профилей, определяется суммарная масса всех деталей подвесной потолочной конструкции. Ее делят на число точек подвеса. Для каждого типа панелей существуют свои ограничения, которые можно узнать из технических характеристик Армстронг. По сути, если соблюдать расстояние между точками крепежа в 120 см, то гарантированно за пределы ограничений не выйдешь.

Производитель, как правило, предлагает несколько типов подвесов, рассчитанных на разную нагрузку, но мастера-облицовщики обычно не вдаются в детали и просто увеличивают число точек крепежа на коэффициент 1,2.

Расчет с помощью зависимостей

Методика расчета с помощью формул значительно проще и доступнее, чем графические построения. Идея вычисления строится на использовании коэффициентов и исходных размерных данных будущего подвесного потолка – площади и длины периметра комнаты:

Для расчета количества подвесов площадь потолка в м 2 перемножают на коэффициент 0,7;
Количество штук пристенного стартового уголка считают в 1/3 от длины периметра;
Расчет количества штук поперечного профиля каждого размера 120 и 60 см выполняют по формуле — м 2 площади комнаты умножают на 1,4;
Базовый элемент — направляющий профиль подвесного потолка считается, как ¼ от количества квадратов площади помещения;
Расчет количества потолочных плит делается по зависимости — м 2 площади потолка или комнаты умножают на 2,78.

Если в конструкции подвесного потолка предполагается использование встроенных светильников, то число поперечных элементов по 0,6 м необходимо увеличить на 4 шт. для каждой единицы прибора освещения.

Заключение

Расчет потолка Армстронг очень прост по своей методике, не требует специальных знаний геометрии. Достаточно суметь точно измерить габариты помещения и воспользоваться одним из приведенных методов, а еще лучше выполнить вычисление минимум двумя способами, чтобы исключить неточность или ошибку. Лучше это сделать самому, чем, если ошибется заинтересованный в ошибке продавец материалов.

Как самостоятельно провести расчет потолка Армстронг

Подвесные потолки армстронг

Вы решили возвести потолок из плит Армстронг, но не знаете, как точно рассчитать количество необходимых комплектующих и самих плит? Можно воспользоваться калькуляторами, которые вы найдете на сайтах производителей этого потолочного отделочного материала. А можно обойтись и без них. Дело в том, что расчеты подвесных потолков Армстронг зависят от технологии их сооружения и конструкции. Причем выполненные самостоятельно, они оказываются более точными, чем полученные с помощью он-лайн калькуляторов.

Как устроен потолок Армстронг

Сразу оговоримся, что это подвесная система, состоящая из каркаса и плит облицовки.

Каркас возводят из металлических профилей разной конфигурации. Это могут быть:

Периметральные уголки.
Т-образные профили.
Поперечные и продольные профили.
Подвесы регулируемые, предназначенные для крепления каркаса к поверхности базового потолка.

Уголки крепят по всему периметру помещения к стенам с помощью дюбелей и саморезов. Направляющие концами фиксируют к уголкам и подвесам. Расстояние между близлежащими направляющими – 1200 миллиметров. Между собой эти профили скрепляют поперечинами, расстояние между которыми составляет 600 миллиметров. То есть, наверху должна получиться металлическая решетка с ячейками 600*1200 миллиметров.

По длинной стороне каждая ячейка еще раз делится пополам, для чего понадобятся продольные профили. В конечном итоге получается каркас с ячейками 600*600 миллиметров. Это и есть размер панелей Армстронг.

Внимание! Американский стандарт 610*610 миллиметров. Соответственно, и каркас должен быть строго изготовлен под них. На российском рынке этот материал — большая редкость.

И еще один момент, который необходимо учитывать, когда вы делаете расчет потолка Армстронг. Если один профиль не помещается по длине или ширине комнаты, то его необходимо подрезать. Если габариты помещения большие, и длина одного элемента будет недостаточна, то его придется нарастить. Так вот — обрезанные материалы при проведении расчета необходимо считать, как одну целую единицу.

Облицовочные плиты

Существует два вида облицовочных панелей:

Те, которые вкладываются в каркас изнутри.
Те, которые защелкиваются снаружи.

Но их приобретение в полной мере зависит от типа используемого каркаса. То есть, в основе выбора лежит именно обрешетка, а не плиты. Имейте это в виду.

Что сегодня предлагают производители в качестве потолочной облицовки?

Панели из гипса.
Из зеркала.
Витражи.
Из металла (сталь или алюминий).
Минераловатные и минераловолокнистые плиты.

Причем на количество используемых панелей выбор материала никоим образом не влияет. А вот на стоимость повлияет — это уж точно.

Расчет количества материалов

Потолок Армстронг своими руками

Расчет подвесных потолков Армстронг необходимо начинать с замеров. Для этого нужно определить периметр комнаты, ее площадь, если есть выступы или ниши, то и их размеры тоже. Обычно этого достаточно, чтобы рассчитать потолок с помощью калькулятора. Но часто бывает, что при этом не учитываются незаметные элементы. К примеру, короба и решетки вентиляции или освещение. Поэтому с помощью калькулятора расчет будет приблизительный. Совет — провести его вручную .

С чего начать? Нужно перенести потолочную поверхность на бумагу в масштабе. После чего можно разбить площадь на квадраты с размерами ячеек 600*600 миллиметров. Полученная на бумаге решетка — это и есть ваш потолок Армстронг — расчет которого можно провести уже проще простого. Периметр — это уголки. Сразу же обозначьте направляющие, которые обычно вешают поперек комнаты. Значит, поперечные профили будут уложены вдоль помещения.

Замеряйте каждый элемент каркаса и умножайте полученные показатели на масштаб. Вот вам и длина каждого подвесного элемента в отдельности. Количественный показатель получается путем деления длины всех профилей на длину одного стандартного элемента. Если получается не целое число, округлите его. Теперь посчитайте ячейки — это будет количество плит.

Небольшое отступление. Не все из нас хотят или умеют чертить в масштабе. Многим просто лень. Поэтому примите во внимание нижеследующие формулы, по которым можно рассчитать количество необходимых элементов потолка Армстронг:

Количество элементов облицовки — 2,78*S, где «S» — площадь потолка.
Направляющие — 0,23*S.
Поперечные и продольные элементы обрешетки — 1,4*S.
Уголки по стенам — Р/3, где «Р» — периметр помещения.
Подвесы — 0,7*S.

Обратите внимание! Если подвесная конструкция будет утяжеляться, к примеру, устанавливаются встроенные светильники, или производится теплоизоляция конструкции, то необходимо увеличить количество подвесов.

Обобщение по теме

Конечно, калькулятор — это хорошо, а самое главное быстро. Но если вы задумали сэкономить, не выбрасывая денег на покупку лишнего материала, то наш совет — берите в руки карандаш и калькулятор, делайте схему на бумаге и все подсчитайте. Такие расчеты будут более точными.

Расчет потолка Армстронг

Потолочные подвесные системы типа Армстронг

Для успешного монтажа подвесной системы важно правильно выполнить расчет потолка Армстронг.

Потолки Армстронг в настоящее время выбираются для большинства офисных и общественных помещений.

Минеральные плиты бывают квадратной и прямоугольной формы.

Подвесные системы от компании Ю-МЕТ

Компания Ю-МЕТ предлагает подвесные системы и комплектующие для потолков типа Армстронг:

металлические кассеты Primet с перфорацией и без перфорации;
потолочные плиты;
уголок пристенный;
европодвес;
светодиодные светильники для потолка Армстронг;
Т- профиль.

Расчет материалов для подвесного потолка Армстронг на сайте

Расчет подвесного потолка Армстронг, как известно, выполняется по стандартной формуле. Для вашего удобства мы создали инструмент для расчета подвесного потолка Армстронг онлайн на нашем сайте.
Чтобы рассчитать материалы для подвесного потолка на нашем сайте, необходимо знать площадь потолка.

Расход материала для конструкции подвесной системы Армстронг на 1 кв.м потолка

Для расчета потолка Армстронг пользуйтесь нашим калькулятором – это удобно!

Как самостоятельно произвести расчет подвесного потолка

Самое простое – посчитать количество плит для потолка. Стандартная квадратная плита имеет размеры 60х60 см. Значит, для подсчета количества плит надо разделить площади потолка на 0,36 кв.м.

Рекомендуется покупать плиты с небольшим запасом. Чтобы при случайном повреждении плиты сразу заменить ее на другую.

Затем надо посчитать количество стенового профиля. Для этого периметр помещения надо разделить на длину профиля. Результат округлить в большую сторону.

Как рассчитать количество несущего профиля?
Чтобы рассчитать количество профилей в ряду, надо разделить ширину комнаты на величину профиля.
Если разделить длину потолка на шаг фиксации несущего профиля и округлить в большую сторону, получится количество рядов.

Затем число профилей в ряду умножаем на количество рядов и получаем нужное количество несущего профиля.

Чтобы рассчитать продольный профиль, длину потолка делят на длину профиля и округляют в большую сторону, а ширину делят на шаг установки, равный 0,6 метра, и округляют в меньшую сторону. Затем два полученных числа перемножают.

Рассчитываем количество поперечного профиля. Длину помещения делим на 1,2 метра и округляем в меньшую сторону. Затем ширину делим на длину профиля и округляем в большую сторону. Оба числа перемножить.

Надо также узнать нужное количество подвесов. Для этого стороны помещения делят на 1,2 м (шаг монтажа). Затем оба результата нужно округлить в большую сторону и перемножить.

Примеры расчета потолка Армстронг при помощи формы на сайте

Расчет потолка Армстронг площадью 50 м2:

Плита — 146 шт., 7 уп.;
Основная направляющая 3600мм — 44.1 пог.м, 13 шт.;
Поперечная направляющая 1200мм — 87.7 пог.м, 74 шт.;
Поперечная направляющая 600мм — 44.1 пог.м, 74 шт.;
Угол пристенный — 31.5 пог.м, 11 шт.;
Европодвес — 35 шт.

Расчет потолка площадью 100 м2:

Плита — 292 шт., 13 уп.;
Основная направляющая 3600мм — 88.2 пог.м, 25 шт.;
Поперечная направляющая 1200мм — 175.3 пог.м, 147 шт.;
Поперечная направляющая 600мм — 88.2 пог.м, 147 шт.;
Угол пристенный — 63.0 пог.м, 21 шт.;
Европодвес — 70 шт.

Расчет системы армстронг в идеале лучше доверить непосредственным исполнителям последующего монтажа, чтобы расчет комплектующих потолка учитывал все индивидуальные особенности помещения (колонны, балки, перегородки, окна, дверные проемы и т.д.) и погрешность была сведена к минимуму.

Мы поможем сделать расчет потолка Армстронг, изготовим нестандартный профиль на заказ, предоставим скидку на подвесные потолки для оптовых покупателей.

Плита потолочная 600х600 мм	2,78*S
Плита потолочная 1200х600 мм	1,39*S
Несущая направляющая рейка 3,7 м	0,23*S
Направляющая рейка 1,2 м	1,4*S
Направляющая рейка 0,6 м	1,4*S
Уголок по периметру 3,0 м	P/3
Подвес	0,7*S

Грильято: расход комплектующих и материалов на 1 м2

Подвесные системы Грильято состоят из ячеистых модулей, разных размеров. Конструкция собирается из U-образных профилей (папа/мама), которые монтируются перпендикулярно друг другу с определенным шагом, в результате чего получаются потолки Грильято с размером ячейки:

Для установки модулей используют подвесной каркас из U или Т- профилей. Второй вариант монтажа практикуется еще и в кассетных потолках, где подвесная система открыта. Расходкомплектующих на м2 подвесного потолка Грильято зависит от размеров помещения и его конструкционных особенностей.

Расход Грильято на 1 м2

При выборе типа Грильято и размера ячеек нужно учесть специфику и конструктивные особенности объекта. Здесь важными факторами являются:

высота стен;
площадь комнаты;
геометрия помещения;
желаемая светопропускаемость;
коммуникации, которые будут проложены в межпотолочном пространстве.

Крупные ячейки пропускают больше света, но их используют только в помещениях с высоким базисным потолком. Большие по площади потолочные системы будут гармонично смотреться с ячейкой 100 мм (Грильято 100×100). В маленьких и средних помещениях более приемлемы Грильято 50×50 или 75×75.

Для подсчета необходимого количества решеток и фурнитуры лучше всего воспользоваться онлайн-калькулятором. Если такового нет, эту задачу можно решить самостоятельно, используя стандартные значения. Гораздо сложнее сделать правильные расчеты в помещении с нестандартной геометрией. При таких особенностях архитектуры расход комплектующих на м2 подвесного потолка Грильято и вероятность погрешности возрастают.

Это интересно: отличия Грильято и Армстронг

Расход комплектующих потолков на 1 м2 Грильято

Расход Грильято на 1 м2 высчитывается так:

Основание: длину комнаты следует разделить на длину планки и умножить на шаг установки несущих профилей.
Уголок пристенный: периметр помещения делится на длину одного уголка.
Количество подвесов определяется очень просто: на профиль их устанавливают с шагом 60-80 см. То есть для одного профиля длиной 240 см понадобятся 3-4 подвеса. Умножьте эту цифру на количество профилей. При использовании коротких планок шаг нужно делать меньше, так например, для профиля 60 см необходимо использовать не менее 2-х подвесов. Не забудьте про светильники, для каждого нужно купить 2-3 крепежных элемента.
Количество перемычек типа «папа/мама» зависит от типа потолочной системы. В Грильято 50×50 их количество 22 (для одной секции). В Грильято 100×100 – 10 штук. Разделите общую площадь потолка на площадь одного квадрата, так вы узнаете количество последних. Полученную цифру умножьте, на число планок для одной секции.

Все цифры нужно округлять в большую сторону. Высчитывать самостоятельно – очень утомительно, а отсутствие опыта может привести к ошибке. Поэтому расчет расхода Грильято на 1 м2 лучше доверить менеджеру компании.

Смета на подвесной потолок армстронг со светильниками

Главная » Разное » Смета на подвесной потолок армстронг со светильниками

Монтаж потолка армстронг своими руками как рассчитать расход плит при помощи формулы и калькулятора: фото и видео

Система крепления потолка Армстронг относится к подвесным типам. Отличается от остальных подвесных вариантов она тем, что элементы крепления плиток не спрятаны, а являются такой же декоративной составляющей, как сами потолочные плитки. Профили, из которых создается подвесная конструкция, изготовлены из алюминия или металлопластика, а сами плитки (кассеты) – из прессованного минерального и органического волокна, стекла, металла, зеркал с рисунком. Материал кассет бывает обычным, и предназначенным для помещений с повышенной влажностью. Внешний вид потолка можно декорировать своими руками посредством окрашивания.

Подвесной потолок Армстронг

Основной сферой применения «Армстронга» является использование его в промышленных или офисных помещениях. Но при выборе более красивого материала, возможна установка такого потолка и дома.

Плюсы потолка «Армстронг»

легко скроет все дефекты потолочной плиты, коммуникации (проводку, трубы).
технология монтажа позволит легко установить освещение, вентиляцию, систему пожаротушения.
существуют материалы кассет, которые обладают дополнительной шумоизоляцией.
простая установка позволит собрать потолок своими руками даже не имеющему специальных навыков строителю.
особенности конструкции обеспечивают легкий доступ к межпотолочному пространству, что позволит быстро и легко проводить манипуляции с проводкой, лампами и прочим.
в случае порчи потолка, можно заменить одну или несколько его плиток.

По высоте помещения потолок армстронг «отъедает» не менее 250 мм, поэтому в городских квартирах его можно встретить крайне редко

Расчет материалов

Если делать монтаж потолка своими руками нужно правильно рассчитать количество необходимых материалов, для того, чтобы не купить лишние и не идти в магазин за недостающими. Необходимо правильно рассчитать количество плиток, профилей и фурнитуры.

Продольные и поперечные профили подвесной системы

Это легко сделать по формулам:

количество плиток: площадь х 2,78
направляющие профили: площадь х 0,23
поперечные профили (1,2м.): площадь х 1,4
продольные профили (0,6м.): площадь х 1,4
периметральные уголки: Р/3
подвесы: площадь х 0,7

Таблица 1. Расчет материала для потолка Армстронг.

Пример расчета площади потолка в помещении неправильной формы

Эскиз потолка и места установки элементов

Разметка потолка

Монтаж подвесного потолка «Армстронг», как и других подвесных конструкций, нужно начать с разметки. По периметру стен отмечается линия, обозначающая высоту, на которой будет установлен потолок. Высота зависит от дизайна помещения, а так же от количества коммуникаций и размеров светильников, которые необходимо будет поместить под потолком.

Снятие штукатурки

Заделка трещин на потолке

Рекомендуется устраивать потолочную конструкцию на расстоянии не менее 120 мм. от основного перекрытия, чтобы можно было легко вытащить отдельные плитки. Далее наносятся линии, которые определяют местонахождение профилей. Определяются они по типоразмеру плиток и характеристикам каркаса. Разметить стены для каркаса легко своими руками с помощью уровня, обычного или лазерного. Главное в разметке – внимание и точность.

Монтаж каркаса поверх утеплителя

Каркас и сборка

После всех необходимых измерений и разметки, можно приступить непосредственно к монтажу каркаса. Технология его сборки довольно проста, даже начинающий справится с этим своими руками.

По периметру стен крепятся уголки (L-образный профиль), которые будут опорой будущей конструкции. После закрепления уголков можно крепить подвесы. Делать это нужно так, чтобы крючки не оказались ниже уровня уголков. Когда установка основных элементов завершена, переходим к сборке каркаса. В первую очередь устанавливаются направляющие профили, края которых фиксируются на уголках, а к потолочной плите крепятся анкерными подвесами. Далее к ним присоединяются поперечные профили, выдерживая расстояние между друг другом 60 см. Подвесная конструкция должна быть достаточно жесткой и прочной. При монтаже тяжелых элементов рекомендуется укрепить каркас дополнительно. Для этого используют все те же анкерные подвесы, или простую проволоку, сечением не менее 2 мм.

Схема установки подвесного потолка Армстронг

Укладка потолка

Когда вся проводка проведена, коммуникации установлены и каркас собран, можно осуществлять непосредственно монтаж подвесного потолка. Устраивая потолок своими руками, делайте это в перчатках, чтобы не испачкать материал, а так же избежать царапин или раздражения кожи рук минеральными составляющими. Установка должна начинаться с середины комнаты, чтобы крайние плитки подрезались приблизительно одинаково, это будет выглядеть аккуратнее. Плитки вставляются в приготовленные для них ячейки снизу, и выравниваются по профилю. В тех местах, где запланированы светильники, подключаются электрические соединения и монтируются лампы. Через 2-3 дня возможно небольшое провисание потолка под общим весом конструкции, и чтобы он выглядел аккуратно необходимо еще раз подвинуть все плитки и профили на место.

Таблица 2. Последовательность монтажа потолка Армстронг.

Как видно, система укладки потолка очень проста, ее легко можно осуществить своими руками.

Монтировать потолок рекомендуется после того, как закончены пыльные строительные работы, вставлены окна и двери. Температура в помещении на время ремонта, желательно, должна быть 15-30 С°.

opotolkax.com

Калькулятор потолка типа армстронг

Правильный расчёт системы Армстронг лучше доверить не посредственным исполнителям работ по монтажу потолка, чтобы свести погрешности в расчётах к минимуму. Так как при замере надо учитывать все нюансы и особенности помещения такие как колонны, балки, перегородки, ниши в стенах и многое другое.

Если Вы решили произвести замеры сами то особенно буте внимательны к измерению периметра , учтите все нюансы ваших стен. При заказе системы Армстронг добавляйте от 5% до 10% материала чтобы избежать не хватки каких либо комплектующих, стоимость доставки которых может значительно превышать стоимость самих комплектующих и как правело простой в работе.

Если Вы сомневаетесь в своих силах и знаниях мы всегда готовы предложить Вам наши услуги по замеру и монтажу всех имеющихся у нас в продаже потолочных систем. У нас работают несколько строительных и монтажных бригад (жители Москвы , МО и граждане РФ). Заказать (узнать стоимость) потолочную систему ,доставку и монтаж Вы можете через форму обратной связи .

Предупреждаем ! Он-лайн калькулятор не даёт 100% правильного результата подсчёта комплектующих ,может быть не большая погрешность!

Расчет подвесного потолка типа армстронг с размером плит 600х600мм и 1200х600мм

Формула расчета подвесного потолка армстронг

S — площадь помещения P — периметр помещения
Плита потолочная 600х600 мм	2,78*S
Плита потолочная 1200х600 мм	1,39*S
Несущая направляющая рейка 3,7 м	0,23*S
Направляющая рейка 1,2 м	1,4*S
Направляющая рейка 0,6 м	1,4*S
Уголок по периметру 3,0 м	P/3
Подвес	0,7*S

optstroyshop.ru

расчеты, инструкция по установке, советы

Потолок типа «Армстронг» относится к подвесным потолкам. Плитно-ячеистая конструкция обеспечивает простой монтаж и легкую замену элементов, позволяет скрыть коммуникации и проводку, а также придает помещению строгий и сдержанный вид.

Подвесной потолок Армстронг

Плюсы и минусы потолков Армстронг

Содержание материала

Область применения Армстронга достаточно широка: его используют для отделки потолков в общественных местах и офисах, спортивных и культурных центрах, кафе и магазинах. Также удачно вписываются они в дизайн квартир.

Подвесной потолок Армстронг семейства Trulok

Достоинства потолков Армстронг:

невысокая цена;
хорошая звуко- и теплоизоляция;
большой выбор материалов плит позволяет создать любой дизайн;
не требуется предварительная подготовка потолка;
простой монтаж, не требующий привлечения специалистов;
возможность скрыть коммуникации и вентиляционные системы, обеспечить простой доступ для их осмотра и ремонта;
простая установка встроенных светильников;
возможен демонтаж и повторное использование (система потолка полностью разборная).

Потолок Армстронг с плитами из натуральной древесины

Недостатки такой конструкции заключаются в том, что она:

понижает высоту потолка минимум на 20 см, поэтому для отделки квартир подходит не всегда;
не подходит для помещений нестандартной формы;
не защищает от протечек;
боится влаги, органические плиты размокают и деформируются.

Благодаря огромному списку достоинств популярность потолков Армстронг не уменьшается, несмотря на новые технологии подвесных и натяжных потолков. Потолок Армстронг достаточно просто установить своими руками в квартире или офисе.

Цены на потолок «Армстронг»

~~потолок «Армстронг»~~

Конструкция потолков Армстронг

Потолки Армстронг представляют собой каркас из металлических реек в виде ячеек 60х60 см, на который уложены жесткие или мягкие плиты соответствующего размера.

Армстронг представляет собой каркас из металлических реек в виде ячеек, на который уложены плиты

Жесткие плиты могут быть выполнены из следующих материалов:

цельные или перфорированные металлические листы;
Плиты потолочные для подвесного потолка из тонколистовой стали 0,45мм с покрытием полиэстер
стекло и зеркало;
Стеклянные потолки
пластик;
деревянные панели.

Потолок Армстронг с зеркальными вставками

Мягкие плиты делают из минеральных или органических природных материалов. В последние годы в рамках борьбы за экологическую чистоту отделки минеральные плиты практически перестали использовать – они содержат минеральную вату, мелкие частицы которой плохо влияют на дыхательную систему.

Цвета плит потолка Армстронг

Органические мягкие плиты для потолков Армстронг применяются довольно часто, состоят из вторичного целлюлозного сырья и абсолютно безопасны, имеют небольшой вес, легко режутся при монтаже.

Потолочные плиты Армстронг из дерева

Конструкция потолка, а также используемые для него элементы каркаса показаны на иллюстрации.

Цены на потолок «Армстронг» из дерева

~~потолок «Армстронг» из дерева~~

Комплектация потолка Армстронг

Потолочная плита размером 60х60 см.
Поперечный Т-образный профиль, длина — 0,6 м.
Несущий Т-образный профиль, длина – 3,7 м. Их располагают параллельно короткой стене помещения, при необходимости наращивают с помощью стандартных креплений или отпиливают излишки.
Продольный Т-образный профиль, длина – 1,2 м. Крепится к несущему с шагом 0,6 м.
Потолочный подвес с крючком (5а), и штангой (5б). Штангу подвеса крепят к потолку с помощью дюбелей или анкеров, крючок – к несущему профилю. За счет зажима (5) регулируют высоту подвеса, обеспечивая горизонтальность уровня каркаса.
Стеновой L-образный профиль, длина — 3 м. Его крепят по периметру комнаты с помощью уровня.
Анкер или дюбель для крепления подвеса в черновом потолке.
Обрезанная потолочная плита для подгонки под размер комнаты.

Элементы подвесной системы

Профиль для каркаса может быть металлическим, окрашенным порошковой краской, или металлопластиковым. Стандартная ширина полки – 15 или 24 мм, первую используют для легких конструкций из органических плит, вторую – для зеркальных, стеклянных и металлических потолков с большим количеством встроенных элементов. Для особо тяжелых конструкций используют также усиленные подвесы. Каркас монтируют с помощью стандартных креплений. Он требует минимальной подгонки и собирается как конструктор, легко и быстро.

Обратите внимание! Плиты для потолка Армстронг можно изготовить самостоятельно из деревянных панелей или МДФ. Такой дизайн плит придаст помещению оригинальность.

Расчет материалов

Для расчета материалов нужно знать размеры помещения – длину и ширину. По ним рассчитывают нужное количество плиток и профилей. Расчет включает несколько этапов.

Формула расчета площади прямоугольного потолка

Определяют нужное количество плиток. Для этого вычисляют площадь комнаты, умножив ее длину на ширину в метрах. Полученный результат делят на площадь одной плитки, для стандартного размера 60х60 см она составляет Sп = 0,36 м. Округляют результат до целого числа.

Пример: для комнаты 3,5х5 м площадь комнаты Sк = 3,5х5=17,5 м. Количество плиток Nп = 17,5/0,36 = 48,6. После округления получается 49 штук.

Вычисляют количество стеновых профилей. Для этого определяют периметр комнаты, сложив длины всех его стен, и делят его на стандартную длину углового профиля 3,0 м.

Пример: периметр комнаты Pк = 3,5+5+3,5+5 = 17 м. Количество стеновых профилей Nсп = 17/3 = 5,66 штук. После округления в большую сторону получается 6 штук.

Находят количество несущих профилей. Их располагают обычно вдоль короткой стены на расстоянии 0,6 м от стены и 1,2 м между профилями. Число профилей в ряду находят так: делят ширину комнаты на стандартную длину профиля, равную 3,7 метра, и округляют результат до большего целого. Количество рядов определяют, разделив длину комнаты на шаг установки несущих профилей 1,2 метра, округляют до большего целого. Число профилей в ряду умножают на количество рядов.

Пример: для приведенной в примере комнаты в ряду будет один профиль, так как ширина комнаты меньше, чем стандартная длина профиля. Количество рядов равно 5/1,2=4,16 ряда, после округления – 5. Итого – 5 несущих профилей.

Количество продольных профилей находят так: длину комнаты делят на длину профиля 1,2 м и округляют в большую сторону; ширину комнаты делят на шаг установки 0,6 м и округляют в меньшую сторону. Результаты перемножают.

Пример: количество рядов продольных профилей равно 5/1,2=4,16, после округления получается 5. Количество профилей в ряду 3,5/0,6=5,8, после округления в меньшую сторону – 5. Итого необходимо 5х5=25 штук.

Цены на каркас для потолка

~~каркас для потолка~~

Продольные и поперечные профили подвесной системы

Количество поперечных профилей находят следующим образом: длину комнаты делят на шаг установки 1,2 м, округляют в меньшую сторону; ширину комнаты делят на длину профиля 0,6 м и округляют в большую сторону.

Пример: количество рядов профиля равно 5/1,2=4,16, после округления – 4; количество профилей в ряду равно 3,5/0,6=5,8, после округления – 6. Итого 4х6=24 штук поперечного профиля.

Количество подвесов рассчитывают так: длину и ширину комнаты делят на шаг установки 1,2 м, округляют оба результата в большую сторону и перемножают результаты.

Пример: 5/1,2=4,16, после округления – 5; 3,5/1,2=2,9, после округления – 3;5х3=15.

Пример расчета площади потолка в помещении неправильной формы

Для удобства расчетов можно воспользоваться таблицей 1, достаточно найти в ней помещение подходящего размера и определить необходимое количество элементов потолка.

Таблица 1. Расчет материала для потолка Армстронг.

Габариты комнаты, м	Количество плит, шт.	Стеновой профиль, шт.	Несущий профиль, шт.	Продольный профиль, шт.	Поперечный профиль, шт.	Подвесы, шт.
3х3	25	4	2	12	10	9
3х4	34	5	3	16	15	12
3х5	42	6	4	20	20	15
4х4	45	6	6	24	18	16
4х5	56	6	8	30	24	20
4х6	67	7	10	30	30	20
5х5	70	7	8	40	36	25
5х6	84	8	10	40	45	25
5х7	98	8	12	48	63	30

Пример расчета светильников для подвесного потолка Армстронг

После проведения предварительных расчетов рекомендуется нарисовать в масштабе эскиз потолка, указав размещение профилей, подвесов и встроенных элементов, как это показано на иллюстрации. При установке тяжелых светильников или элементов вентиляционных систем рекомендуется установить дополнительные подвесы.

Цены на встраиваемые светильники

~~встраиваемые светильники~~

Эскиз потолка и места установки элементов

Обратите внимание! Все элементы лучше заказать с небольшим запасом на случай подгонки или повреждения при монтаже.

Подготовка потолка

Как и другие виды подвесных потолков, Армстронг полностью скрывает недостатки чернового перекрытия, поэтому подготовка поверхности заключается в удалении старого отслаивающегося покрытия. Если побелка или краска крепко держится на потолке, ее можно не удалять. В случае отслоения отдельных участков или разрушения штукатурки отпавшие куски старой отделки могут повредить плиты, поэтому лучше их удалить, а щели и трещины заделать цементной или алебастровой шпаклевкой.

Снятие штукатурки

Заделка трещин на потолке

Потолки Армстронг с мягкими плитами боятся воды и при намокании падают на пол и ломаются. Поэтому в помещениях, где возможны протечки воды, необходимо выполнить гидроизоляцию потолка.

Между чистовым потолком и перекрытиями остается расстояние 20-25 см, в котором можно разместить звуко- и теплоизоляционные материалы. В этом случае сначала монтируют каркас из деревянного бруска для волокнистых плит утеплителя, располагая его так, чтобы он был смещен относительно каркаса подвесного потолка. Укладывают утеплитель и закрывают его паропроницаемой влагоизоляционной пленкой. При использовании пенополистирола, его крепят прямо к черновому потолку на клей и дюбели-грибки.

Монтаж каркаса поверх утеплителя

Обратите внимание! При монтаже теплоизоляции не забудьте вывести проводку для светильников и вентиляционные каналы.

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

Схема установки подвесного потолка Армстронг

Потолок Армстронг Axiom KE Canopy — инструкция по установке. Файл для скачивания.
Инструкция

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрации	Описание действий
Разметка уровня	От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.
Монтаж стеновых профилей	Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.
Крепление потолочных подвесов	С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.
Подвесы в местах установки светильников	Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.
Установка несущих профилей	Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.
Выравнивание горизонтальности профилей	Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.
Сборка каркаса из продольных и поперечных профилей	Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.
Установка встроенных элементов	После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.
Монтаж точечных светильников	В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.
Потолочные сплит-системы	Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.
Укладка плит	Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.

Видео – Установка потолка Армстронг, инструкция

Как установить потолок Армстронг в типовой квартире

Главная проблема при установке потолка Армстронг в квартире – снижение уровня минимум на 15-20 см. При меньшей высоте будет сложно не только смонтировать каркас, но и выдержать его горизонтальность. Еще одна сложность – укладка плиток. Чтобы завести плиту в ячейку, ее (плиту) требуется наклонить под углом не менее 30 градусов, и если пространство между каркасом и базовым потолком слишком мало, плитка не влезет.

Цены на потолок «Армстронг Axiom KE Canopy»

~~Потолок Армстронг Axiom KE Canopy~~

Главная трудность монтажа потолка Армстронг в квартире в том, что плиты в процессе наклоняются под углом 30 градусов, а это, в свою очередь, невозможно, если над каркасом недостаточно пространства

Если потолки в квартире выше 275 см, установку Армстронга выполняют по обычной технологии. При этом чистовая высота помещения будет не менее 250 см, что допускается СНиПом. При меньшей высоте перекрытий потолки Армстронг рекомендуется монтировать только в помещениях с периодическим пребыванием людей, например, в коридоре.

Подвесной потолок Армстронг: технические характеристики
Здесь вы найдете подробное описание технических характеристик подвесных систем Армстронг! Кроме того, рекомендуем прочитать статью про подвесной потолок в ванную реечный.

Видео — Установка зеркального потолка армстронг

Потолок Армстронг отличается невысокой ценой, не выделяет вредных веществ и не ухудшает микроклимат. Он прост в монтаже и обслуживании, обеспечивает легкий доступ к коммуникациям и подходит практически для любых помещений, главное – подобрать подходящий материал плит и дизайн.

potolok-exp.ru

Замена светильников в потолке типа «армстронг» в г. Раменское недорого

Цена договорная

Демонтаж 458 потолочных светильников, монтаж 200 потолочных светильников (светодиодных), закрыть 258 проемов потолочными плитами (плиты включить в смету). Высота потолка 4,5 м. 30-40% площади требуют организации настила на высоте 3м. для доступа к потолку. Работы проводить только в ночное время. Требуется утилизация демонтированных ламп, примерно 1800шт.

Когда: , 23:59

Адрес: обьект г. Раменское

Смотрите также:

Хотите найти лучшего мастера по ремонту?

Последние добавленные задания

2 000 руб
Починить сливной механизм в ванне

Порвался тросик, ведущий от управляющей ручки к заглушке. Доступ затруднён из-за выступающего угла плитки.

Дмитрий Л. Большая Никитская улица, 31, Москва, Россия
700 руб
Повесить люстру

Повесить/подключить люстру, на 6 плафонов, 2 выключателя. Бюджет 500 руб, время подстроюсь под Вас. Дрель есть

Юлия К. Хорошёвское шоссе 23к2 Москва, Россия
50 000 руб
Кухня Ikea модифицировать существующую под ключ

Необходимо реконструировать уже существующую кухню, заменить столешницу, модифицировать два пенала, подобрать и установить плиту, вытяжку

Oleg K. 1-й Нагатинский проезд, Москва
2 000 руб
Перешить диван

Хотелось бы перешить диван. Кто умеет ? Предлагайте свои услуги буду изучать. Фото добавлю позже.. обычный складной диван угловой..

Анатолий Д. улица 800-летия Москвы, 8, Москва
12 000 руб
Установить поддон для душа, установить раковину и фильтр…

Есть поддон в душевую который готовился специально по размерам, его нужно установить и собрать на кирпичи, так же нужно поставить фильтр на воду на кухне и установить раковину столешницу в ване на уголки…

Владислав Пятницкая улица, 16, посёлок Отрадное

remont.youdo.com

Расчет потолка АРМСТРОНГ — Калькулятор ОНЛАЙН

Спасибо

РЕЗУЛЬТАТЫ ВЫЧИСЛЕНИЯ

Наименование	Кол.	Вес (кг)	Объем	Кол. коробок
Несущая 600:
Несущая 1200:
Несущая 3600:
Количество плиток:
Подвесы:
Пристеновой угол:
Светильник:

Спасибо за заказ, оператор свяжется с вами

Определить периметр и площадь помещения.
Выбрать необходимый тип плиты.
Указать вариант подвесной системы
Ввести в поля калькулятора полученные данные.
Нажать кнопку «рассчитать».

Представленный онлайн калькулятор для расчета потолка Армстронг просчитает число следующих элементов:

плиток;
подвесов;
углового профиля;
направляющих каркаса;
светильников (число может меняться в зависимости от пожеланий – предлагается стандартная комплектация потолка)

potolokoptom.ru

Потолок армстронг — технические характеристики: какой вес каркаса, допустимая высота и размеры подвесного, как выбрать дизайн конструкции

Многие зарубежные вещи, привезенные в Россию, получали свое имя благодаря компании-производителю. Так случилось с изделиями компании Xerox, которые дали свое имя целому жанру электронных изделий. Подобная участь, также, постигла потолки армстронг.

Технические характеристики данной конструкции потолков предусматривают монтаж минерально-волокнистой плиты в подпотолочное пространство.

Данная потолочная система может быть смонтирована из:

Профилей из металла
Подвесов из проволоки

Появлению потолков данного типа мир обязан британской компании Armstrong, впервые претворившей в жизнь технологию крепления на потолок металлического каркаса. Вскоре, такой тип монтажа потолков Армстронг разошелся по всему миру и приобрел особую любовь хозяев офисных помещений.

Российский рынок готов предложить потребителю множество наименований, связанных с потолочной системой армстронг, но для удобства покупателей все подобные конструкции именуются схоже:

Потолки армстронг
Потолочные конструкции по типу монтажной системы армстронг.

Виды подвесных потолков армстронг

Британская фирма Armstrong первой вывела на рынок уникальный проект применения модулей. Существует множество материалов, комплектующих подвесные потолки армстронг.

Технические характеристики и виды этих материалов:

Волокно с применением минералов
Поликарбонат
Дерево
Волокно из базальта
Алюминий
Сталь

Текстурные особенности потолков:

С применением тиснения
С применением перфорации
С применением одинакового геометрического рисунка
С применением различных элементов декора

Широчайший ассортимент и многообразие цветовой палитры позволяют спроектировать идеальный для потребителя подвесной потолок армстронг.

Технические характеристики потолков по площади применения:

Минимальная площадь покрытия потолка может составлять полтора квадратных метра
Потолок может покрыть пространство до тысячи квадратных метров. Такая площадь имеется в наличии в большинстве вокзалов, либо торговых центров.

Уникальная конструкция позволяет создать следующий дизайн потолка армстронг:

Абсолютно ровную подпотолочную область
Различные фигуры в трех измерениях
Цветная разрисовка потолка
Разноуровневый потолок

Данные типы дизайна могут применяться всюду: в офисах, муниципальных организациях, производственных цехах, а также в жилых домах. Кроме того, можно подобрать конструкции подвесного потолка как с видимой системой подвешивания к потолку, так и со скрытой. В потолок можно встроить любое необходимое оборудование: освещение, звуковую и видео аппаратуру, систему кондиционирования.

Особая модульная конструкция выделяет из общей массы подвесные потолки армстронг.

Размеры модулей могут разниться, но производители стараются соблюдать следующие параметры при производстве:

600х600мм или квадратные плиты
600х1200мм или прямоугольные плиты

Обыкновенно толщина модуля потолочной конструкции не превышает 25мм, а также имеет наименьший данный параметр в 8мм. Исходя из этого, нет больших сложностей в том, чтобы определить вес подвесного потолка армстронг. Минимальная масса потолка составит 2,5кг на м2, а максимальная до 8, что является приличным разбросом. Выяснить, отчего вес 1м2 подвесного потолка армстронг так различен, помогает материал, которым комплектуются модули конструкции. Металл и дерево значительно утяжеляют потолок, в то время как минеральные, либо базальтовые волокна значительно уменьшают массу деталей.

Выяснив вес каркаса подвесного потолка армстронг, можно узнать, какие модули бывают непосредственно по форме их собственных кромок:

Microlook – тип модуля у узкой ступенью для подвешивания каркаса для подвесного потолка, имеющий ширину полтора см.
Board – модуль данного типа обладает ровными кромками, которые предназначаются для монтирования на установочные планки.
Tegular – вид модуля, имеющий ширину планки 2,4см и обладающий широкой ступенькой.

Надежная подвесная система – залог успеха для любого потолка. Исключением не является по данному параметру и подвесной потолок армстронг

Характеристики подвеса данной конструкции всегда соответствуют всем стандартам безопасности, что обеспечивается производством каркаса из металлических элементов, которые представляют собой:

Несущий профиль
Угловой профиль
Поперечный профиль
Проволочный регулируемый подвес

Для того, чтобы потолок выглядел так, как на лучших фото мировых офисов, необходимо соблюдать несложное правило, а именно, подбирать профили согласно общей цветовой стилистике помещения.

Как правильно рассчитать расход материалов на потолок типа армстронг

После того, как потребитель решится на применение потолочной системы армстронг в своем помещении, ему потребуется правильно рассчитать количество необходимых материалов.

Чтобы облегчить решение данной проблемы, можно разметить потолок согласно длине и размерам каркаса потолочной конструкции. Начертанная разметка позволяет наглядно продемонстрировать, как потолок будет выглядеть, а также определить места, где необходимо будет закрепить профили.

Первым шагом при разметке будет начертание горизонтальной прямой, согласно которой будет установлен несущий профиль. Далее необходимо отметить несколько параллельных прямых, которые будут играть роль ориентиров при креплении поперечных профилей.

Конструкция профиля позволяет крепить его с другими, благодаря наличию определенного количества пазов и прорезей. Высота подвесного потолка армстронг сильно зависит от размера светильников, которые будут встроены в каркас: чем меньше осветительное устройство, тем ближе будет конструкция к потолку, либо наоборот.

Разметка, также, будет необходима для подсчета необходимого количества подвесных элементов. Согласно заявлением производителей, лучше размещать их с шагом, не превышающим 4,5см. Кроме того, форма крепежного элемента предполагает крюк, либо проушину, которые легко соединяются между собой.

Основные преимущества потолков типа армстронг

Потребитель может потеряться среди множества предложений потолочного рынка. Почему же он должен выбрать подвесной потолок армстронг.

Гост – вот ответ. Согласно нормам РФ, подвесные потолки типа армстронг являются малоопасной конструкцией, которая разрешена к применению в помещениях любого типа со следующими оговорками:

Температура в помещении не должна опускаться ниже планки в +12 градусов по Цельсию.
Влажность должна оставаться в рамках 70%, не более.

Более того, существует возможность использовать потолок в условиях 100% влажности, но, при этом, необходимо использовать в конструкции потолка влагоустойчивые материалы, а каркас подвеса обработать полимером, для борьбы с коррозией.

Потолки армстронг пришли в Россию уже давно, около 20-ти лет назад. За этот период они отлично зарекомендовали себя, как надежные и доступные в ценовом соотношении. Кроме того, небольшой вес потолка армстронг, а также его надежная конструкция позволяют без опаски устанавливать данную потолочную систему в любом помещении.

Монтаж подвесного потолка Армстронг

ПОРЯДОК МОНТАЖА И УСТАНОВКИ ПОДВЕСНОГО ПОТОЛКА АРМСТРОНГ

Подвесная система рассчитана на распределенную нагрузку — 3,5 … 6,0 кг/м 2 от веса потолочных панелей, а также налагаемого сверху (при необходимости) слоя изоляционных материалов. Несущие профили каркаса (Т24х38; Т15х38, Таблица №1) на регулируемых пружинных подвесах крепятся к основанию шагом не более 1200 мм (Таблица №2). Для предотвращения перегруза периметрального профиля крайний подвес должен отстоять от стен не более чем на 600 мм при весе потолочных изделий до 4,0 кг/м 2 и 450 мм при весе более 4,0 кг/м 2 . Минимальное расстояние каркаса от основания должно быть не менее 120 мм из условия возможности демонтажа плит в период эксплуатации.

В общем случае монтаж подвесного потолка Армстронг производится в следующем порядке:

— обмер помещения и разбивка основных взаимо перпендикулярных осей;
— вынос отметок чистого потолка на стены и колонны;
— разметка потолка от осей помещения в обе стороны для выявления размеров крайних к стенам плит, мест расположения светильников, вентрешеток и других устройств;
— крепление углового профиля (ПУ-профиль 19/24) на стены и колонны при помощи дюбелей, устанавливаемых через 0,5 м ;
— крепление подвесов с тягами к базовому потолку посредством анкерных элементов;
— установка основных Т-профилей 24х38 и выравнивание их в одной плоскости;
— установка поперечного Т-профиля 24х32 в просечки основного профиля;
— установка продольного Т-профиля 24х28 в просечки поперечного профиля;
— укладка плит в ячейки каркаса производится в процессе монтажа каркаса или по его окончании. Укладку выполнять в направлении, указанном стрелками на обратной стороне плит. Плиты, примыкающие к стенам, колоннам и другим конструкциям, обрезать по месту;
— при необходимости, в процессе монтажа плит, произвести укладку тепло- или звукоизоляционного материала;
— установка светильников, вентиляционных решеток и т.п. производится в процессе монтажа.

НЕКОТОРЫЕ ТРЕБОВАНИЯ ПРИ МОНТАЖЕ ПОДВЕСНОГО ПОТОЛКА АРМСТРОНГ

Установку потолочных плит производить только после окончания всех строительно-монтажных работ, включая все «мокрые» процессы, а также устройство полов и застекления окон. Система отопления должна работать, чтобы в помещении могла быть обеспечена температура в пределах 15 — 30° С. Относительная влажность воздуха не должна превышать 70%.
Установка массивных светильников, кондиционеров и т.п. должна осуществляться путем подвешивания их на самостоятельные несущие конструкции.
В случае укладки дополнительного слоя тепло- или звукоизоляционного материала поверх плит или установки встроенных светильников, следует увеличить количество подвесов пропорционально увеличению веса потолка.

ТАБЛИЦА №1. ПРОФИЛЬ Т24 И Т15, ИСПОЛЬЗУЕМЫЙ ДЛЯ УСТАНОВКИ ПОДВЕСНОГО ПОТОЛКА

ТАБЛИЦА №2. СХЕМА МОНТАЖА ПОДВЕСНОГО ПОТОЛКА АРМСТРОНГ И НЕКОТОРЫЕ ЭЛЕМЕНТЫ КОНСТРУКЦИИ

Схема сборки подвесного потолка Армстронг
Крепление профиля подвесом при монтаже подвесного потолка, длина подвеса легко изменяется с помощью пружины
Стыковка профиля к стене происходит при помощи углового профиля 19/24
Поперечные профили имеют на концах замок, который при соединении поперечных профилей с несущими обеспечивает прочность конструкции
Поперечные профили вставляют справа друг от друга в прорези несущих профилей и легким усилием вдвигают до упора
Несущие профили имеют надежный замок, позволяющий легко и быстро соединить внахлест два профиля. Форма прорези обеспечивает быструю и аккуратную сборку

Наименование материалов	ед. изм.	расход на кв.метр
Наименование материалов	ед. изм.	схема 1	схема 2	схема 3
Несущий профиль L=3700 (а)	пог. м	1,68	0,84	0,84
Поперечный профиль L=1200 (b)	пог. м	—	1,68	1,68
Поперечный профиль L=600 (с)	пог. м	1,68	0,84	0,84
Подвес S-3	шт.	2,4	1,2	1,2
Дюбель с полукольцом	шт.	2,4	1,2	1,2
Уголок белый стальной 19/24	пог. м	расход зависит от периметра помещения
Дюбель для крепления уголка к стене	шт.	из расчета 2 дюбеля на 1 пог. м периметра
Потолочная плита	кв.метр	1,0

Руководство архитектора: Подвесные потолки

Найдите идеальный подвесной потолок для своего следующего проекта на новой торговой площадке Architizer для строительных товаров. Щелкните здесь для получения дополнительной информации . Вы производитель структурных изоляционных панелей и хотите связаться с архитекторами? Щелкните здесь.

Подвесные потолки, которые иногда называют подвесными потолками или подвесными потолками, функционируют как второй потолок, который находится ниже исходного или несущего потолка.Эти системы могут улучшить акустику в комнате за счет снижения высоты потолка, а также добавления большего количества поглощающих материалов. Они также могут сделать дизайн намного более чистым, скрывая провода, а также пути отопления и вентиляции.

Поиск производителей подвесных потолков

Школа им. Штейнхардта Нью-Йоркского университета, компания Matiz Architecture & Design

Подвесные потолочные системы

Панельные и плиточные системы: Подвесные потолки часто состоят из ряда панелей, которые образуют видимую поверхность потолка.Одна из самых распространенных панельных систем — система «тройник». Длинные полосы, называемые «сетью», соединяются с более короткими полосами, называемыми «тройниками». Эта сетка из магистралей и тройников затем заполняется панелями, чтобы сформировать второй потолок. Панели остаются на месте под действием силы тяжести и могут быть легко удалены, подняв их и вынув из рамы.

Скрытые решетчатые системы: Скрытые решетчатые потолки выглядят более качественно, чем стандартные панельные системы. В этом типе подвесного потолка используются сами панели, которые аккуратно стыкуются между собой, чтобы скрыть настоящую решетку.Такие производители, как Arktura, предлагают системы скрытых сеток, которые могут отображать множество сложных визуальных паттернов из простых повторяющихся элементов. Эти системы производятся, чтобы скрыть HVAC, освещение и другие элементы инфраструктуры, сохраняя при этом их полную работоспособность.

Натяжной потолок через Barrisol

Системы натяжных потолков: Натяжной потолок — это система подвесного потолка, состоящая из одной большой панели. Форма подвесного потолка определяется рамой, которая обычно проектируется и изготавливается по индивидуальному заказу.Каркас можно сделать так, чтобы он плотно прилегал к стенам комнаты, или он может быть более скульптурным, например, волнообразный каркас, подвешенный под потолком. Растянутый материал обычно представляет собой тонкую пластиковую пленку, такую как винил или ПВХ, которая может быть любого цвета, отделки или прозрачности. Однако эта поверхность также может быть деревянной фанерой или декоративной тканью.

Индивидуальные потолки: Если вы не полностью удовлетворены какой-либо отдельной системой, вы можете создать индивидуальный потолок для удовлетворения конкретных потребностей вашего помещения.Многие производители, включая Zentia и Arktura, работают с архитекторами, чтобы воплотить в жизнь индивидуальные конструкции.

Геометрический потолок оригами от ASSEMBLE

Эстетика

Цвет и отделка: Потолочные панели или плитки бывают практически любого цвета, который вы можете себе представить, и в большинстве случаев они могут быть окрашены или порошковым покрытием, чтобы соответствовать определенной цветовой схеме вашего дизайна. Обязательно поговорите со своим поставщиком перед покраской или покрытием панелей, чтобы гарантировать, что они сохранят такие же акустические свойства и огнестойкость.

Департамент социального и культурного анализа Нью-Йоркского университета, компания LTL Architects

Материалы : Некоторые распространенные материалы для стандартных панелей включают стекловолокно, гипс, олово, пластик или минеральное волокно. Однако более декоративные или нестандартные варианты панелей часто изготавливаются из твердых пород дерева, ткани, металла, пластика и стекла. Когда дело доходит до выбора материала, основным ограничением будет то, как каждый материал работает в соответствии с правилами пожарной безопасности и безопасности.

Размер: Стандартные стандартные панели из стекловолокна и гипса имеют размер 2 x 2 или 2 x 4 дюйма и часто имеют толщину до дюйма.Однако другие декоративные материалы могут быть намного тоньше. Аксессуары для подвесного потолка, такие как осветительные приборы, вентиляторы или другие панели доступа HVAC, обычно находятся в тех же размерах.

Количество: Важно рассчитать, сколько панелей вам понадобится, чтобы покрыть всю площадь решетки подвесного потолка. Воспользуйтесь калькулятором сетки и материалов для подвесного потолка, чтобы быстро оценить количество панелей стандартного размера, необходимых для помещения.Независимо от того, выбираете ли вы стандартные панели или пользовательские панели и сетки, вы можете отправить свои отраженные планы потолка (RCP), планы этажей и фасады производителю, чтобы они помогли ему определиться с компоновкой, формой и количество панелей.

Поиск производителей подвесных потолков

Акустические системы с мягкой звуковой отделкой под дерево от Arktura

Эстетика

Акустические свойства: Большинство производителей потолков имеют специализированные продукты, которые могут соответствовать звуковым условиям любого помещения.Например, звукопоглощающий материал Soft Sound компании Arktura производится из переработанных картонных коробок из-под молока и может превратить шумные помещения в приятную акустическую среду.

По этой причине его обычно используют в образовательных, офисных и гостиничных учреждениях. Выбирая подвесной потолок, важно описать ваши потребности с точки зрения управления звуком в пространстве. Вы можете задать себе несколько вопросов: должен ли потолок отклонять или поглощать звук и в какой степени?

SoundEdge от Arktura

Огнестойкость: Важно убедиться, что за подвесным потолком не установлены пожарные спринклеры или детекторы дыма.Если за решеткой есть спринклеры, вы можете установить потолочные панели с откидной крышкой, в зависимости от местных норм. Выдвижные потолочные панели предназначены для реагирования на тепло от огня и позволяют спринклерам правильно работать.

Техническое обслуживание: Акустические потолочные панели или плитки, предназначенные для улучшения качества звука внутри помещения, могут иметь губчатую текстуру на поверхности с множеством небольших отверстий для поглощения звуков. Это может быть хорошо акустически, но может быть очень трудно очистить.Если в вашем здании действуют строгие правила гигиены, поговорите со своим производителем о том, как выбранный вами материал будет служить со временем.

Индивидуальный потолок от Arktura

Экологичность: Важно учитывать жизненный цикл потолочных изделий, которые вы указываете. Спросите своих производителей, сделаны ли они из переработанных материалов и могут ли они быть переработаны после удаления из установки. Некоторые производители предлагают потолочные решетчатые системы с низким уровнем содержания летучих органических соединений (ЛОС), которые могут помочь улучшить качество воздуха в самом помещении и в целом во время производственного процесса.

Примеры из практики

ONE Kearny: Lightfold от IwamotoScott Architecture, Сан-Франциско, Калифорния.

Посмотрите: 7 скульптурных деревянных потолков, которые волнообразно текут

Восемь проектов коллекции объединяет архитектурная особенность: потолки из дерева. В то время как дерево чаще встречается у нас под ногами, деревянные потолки представляют собой новаторское и новаторское предложение. Во всех этих проектах деревянные потолки были заимствованы из увлекательных источников вдохновения и создают приятную атмосферу, отмеченную теплом и комфортом.Органический, дышащий и динамичный характер дерева привносит жизнь и яркость в это разнообразное архитектурное пространство.

Поиск производителей подвесных потолков

Найдите идеальный подвесной потолок на новом рынке строительных товаров Architizer. Нажмите здесь, чтобы зарегистрироваться сейчас . Вы производитель структурных изоляционных панелей и хотите связаться с архитекторами? Щелкните здесь.

Как легко установить плитку для подвесного потолка

Если ваш последний проект ремонта включает новый потолок, не паникуйте при мысли о потолочных работах по гипсокартону. В правильной ситуации подвесной потолок дает реальные преимущества перед постоянным. Во-первых, каналы, трубы и кабели, спрятанные над подвесным потолком, остаются доступными для ремонта или модификации. А во-вторых, натяжные потолки лучше звукоизоляторы, чем потолки из гипсокартона.

Однако для мастера своими руками реальный бонус — это простая установка, для которой требуются только простые бытовые инструменты. Подвесной потолок, состоящий из металлической сетки, поддерживающей легкие панели, подходит большинству домовладельцев. Если вас беспокоит внешний вид заведения, в последние годы потолочные панели для подвесных потолков стали более привлекательными, предлагая широкий выбор дизайнов.

Хотя подвесные потолки подходят не всем и не для каждой ситуации, они имеют большой смысл в подвалах и помещениях на первом этаже с ванными комнатами наверху.Если в подвесной сантехнике появляется течь, подвесной потолок может означать разницу между дорогостоящим и трудоемким ремонтом и незначительными неудобствами.

Все, что вам нужно для подвесного потолка, — это достаточный зазор над головой. Требования различаются, но большинство кодексов предусматривают минимум 7 1/2 футов. высота потолка в новостройке. Некоторые нормы, однако, предусматривают более низкую высоту потолка, если это является частью проекта ремонта, поэтому стоит спросить. Вам понадобится примерно 4 дюйма пространства между старым и новым потолком, чтобы установить панели на место, и еще 2 дюйма.если вы собираетесь установить встраиваемые полноразмерные люминесцентные потолочные светильники.

Мы установили наш подвесной потолок в комнате с деревянным каркасом с сухими стенами, хотя бетонные или бетонные стены подвала не сильно повлияли бы на установку. В этом случае просто используйте шурупы вместо гвоздей, чтобы закрепить периметральную лепнину, которая поддерживает потолок по его краям.

Выбор системы

Шаги установки варьируются от одного производителя к другому, но незначительно.Мы выбрали потолок Armstrong Tegular Ceiling (Armstrong World Industries Inc., P.O. Box 173058, Denver, CO

). Потолочные панели Tegular имеют утопленный фланец, который позволяет им выступать под решетку примерно на 1/4 дюйма. Хотя эти панели более привлекательны, они требуют осторожной обрезки, когда требуется меньшая панель.

После того, как вы выбрали пакет потолка, подумайте о компоновке сетки. В то время как домашние центры и розничные продавцы будут рады составить список деталей на основе масштабированного чертежа вашего помещения, вы должны иметь общее представление о том, как компоненты сочетаются друг с другом, прежде чем приступить к работе.

Типичные системы имеют L-образный кронштейн по периметру или молдинги для поддержки подвесного потолка на стенах. Из этого карниза через каждые 4 фута устанавливаются длинные стрингеры, называемые главными направляющими, по всей длине помещения. Концы основных направляющих опираются на периметральные молдинги, а все, что между ними, подвешено с помощью тросов, прикрепленных к балкам выше. Поперечные тройники устанавливаются поперек этих полозьев с интервалом 24 дюйма. Эта сетка — все, что нужно для поддержки 2 x 4 фута. потолочные панели.С 2 х 2 фута. панели, дополнительный набор соединителей разделяет каждые 2 x 4 фута. область.

Шаг 1. Установка периметра

Первым делом необходимо определить максимальную высоту нового подвесного потолка. Если вы не планируете устанавливать люминесцентный светильник, измерьте расстояние примерно в 4 дюйма от существующих потолочных балок и отметьте стену. 4-дюйм. места достаточно, чтобы расположить плитки под углом. (Если вы все же планируете установить вставное приспособление, поместите отметку 6 дюймов.от балок.) На этой отметке проведите линию вокруг трех сторон комнаты, используя 4-футовый. уровень.

Измерьте расстояние от балок в нескольких местах по всей комнате, чтобы у вас было достаточно места над решеткой панелей во всех точках существующего потолка. Если ваши потолочные балки не лежат на горизонтальной плоскости, убедитесь, что они измерены на 4 дюйма ниже самой нижней точки самой нижней балки. Когда три линии периметра выровняются и на правильной высоте, соедините их мелом на оставшейся стене.

Шаг 2: Установка периметра

Установив периметр, установите настенные стойки и прибейте молдинг по периметру так, чтобы его верх совпал с линиями периметра. Используйте гвозди 6d, чтобы не поцарапать окрашенную поверхность лепнины. Обрежьте лепнину ножницами для жести. Для длинных стен стыкуют концы двух частей молдинга.

Шаг 3. Установка периметра

Когда вы подойдете к внутреннему углу, установите первую часть молдинга вплотную к углу и прижмите вторую часть к первой.

Шаг 4: Установка периметра

Для внешних углов более привлекательно соединение со скосом. Используя ножницы для жести, отрежьте оба карниза под углом 45 градусов и закрепите их на месте гвоздями 6d.

Шаг 5: Установка бегунов

Установив периметр молдинга на место, установите основные направляющие перпендикулярно балкам на расстоянии 4 фута друг от друга.Хитрость здесь в том, чтобы расположить сетку панелей так, чтобы потолок казался сбалансированным из стороны в сторону. В большинстве комнат можно разместить несколько полноразмерных панелей плюс краевой зазор, для которого потребуются частичные панели.

Измерьте размер комнаты параллельно балкам и разделите на длину панели, чтобы получить количество полных панелей, которые поместятся в пространстве. Чтобы определить зазор по периметру у каждой стены, вычтите сумму длин панелей из размера комнаты. Если зазор составляет всего 1-2 дюйма от полной панели, вы можете начать с одной боковой стены и продолжить через противоположную стену с полноразмерными панелями.Если зазор меньше, лучше разделить его пополам, поместив по половине с каждой стороны. Например, если зазор имеет ширину 18 дюймов, будет лучше, если с обеих сторон комнаты будет установлен ряд частичных панелей шириной 9 дюймов. В этом случае начните свою первую главную направляющую на расстоянии 9 дюймов от стены, продолжайте движение через комнату с целыми панелями и закончите основной направляющей на расстоянии 9 дюймов от противоположной стены.

Аналогичный расчет следует произвести в обратном направлении. Здесь пересекающиеся элементы, называемые поперечинами, расположены в пазах на каждой главной направляющей.Если вам необходимо обрезать несколько дюймов от ведущих концов основных направляющих, чтобы разместить ряд частичных панелей, обязательно отрежьте одинаковое количество от каждой направляющей, чтобы поперечные тройники были параллельны стене, а отверстия в панелях были квадратный.

Чтобы установить основные направляющие, отмерьте от стартовой стены определенный зазор и проведите мелом по балкам. Затем отмерьте 4 фута от этой линии и сделайте вторую линию. Повторите эту процедуру через 4 фута. увеличивается, пока не дойдете до дальней стены.

Шаг 6: Установка бегунов

Для поддержки основных направляющих ввинтите маленькие рым-болты в каждую третью балку вдоль меловых линий. Затем прикрепите отрезки провода калибра 16 к каждому рым-болту. Оберните проволоку не менее трех раз вокруг себя сверху. Затем плотно натяните струну через комнату между карнизами по периметру, примерно через каждые 8 футов, так, чтобы струна выровнялась с нижней частью карниза. Используйте эту веревку для выравнивания каждого главного бегунка, когда вы подвешиваете его на проволоке.

Установите ведущий конец полозья на периметр периметра и опустите его, пока он не коснется первой струны. Посмотрите через бегунок, чтобы определить, где согнуть первую проволочную опору. Согните проволоку, пропустите ее через ближайшее отверстие в полозке, загните вверх и скрутите не менее трех раз.

Шаг 7: Установка бегунов

Продолжайте подвешивать полозья таким образом, пока каждый из них не будет опираться на каждые 4 фута.Если ваша комната длиннее бегунов, соедините их встык, используя прорези и выступы, встроенные в торцы каждой.

Шаг 8: Установка бегунов

Поместите дополнительную проволочную опору рядом с каждым из этих сочленений. Обрежьте излишки на последней длине полозья с помощью ножниц.

Шаг 9: Установка бегунов

Установив полозья на место, свяжите их вместе поперечными тройниками на расстоянии 2 фута.отдельно. Поперечные тройники имеют крючки на каждом конце, которые входят в прорезь в полозьях.

Шаг 10: Установка бегунов

Если выбранная вами система имеет размер 2 x 4 фута. панелей, установите панели в центре сетки, чтобы выровнять сборку. Если в вашей системе 2 x 2 фута. панели, установите 2-фут. разъемы, прежде чем двигаться дальше. Эти соединители параллельны направляющим и подходят к прорезям в поперечных тройниках. С 2-футовым.разъемы на месте, установите достаточное количество центральных панелей, чтобы квадрат сетки.

Шаг 11: Установка бегунов

Если сетка более или менее квадратная, вырежьте и установите детали, чтобы соединить сетку с периметром. Опять же, заводские концы зацепляются за прорези направляющих и поперечных тройников, в то время как обрезанные концы опираются на верхнюю часть периметра.

Шаг 12: Добавление приспособлений

Если вы планируете установить полнопанельный люминесцентный светильник, вам потребуется обеспечить некоторую защиту проводки, которая проходит между распределительной коробкой, соединенной с потолочной балкой, и светильником.Нормы требуют, чтобы эти провода были заключены в гибкий металлический канал.

Начиная с приспособления, установите соединитель кабелепровода / коробки под углом 90 градусов в одно из канальных отверстий приспособления. Затем пропустите три изолированных провода калибра 14 (черный, белый и зеленый) через гибкий кабелепровод в коробку каналов. Закрепите кабелепровод, затянув установочный винт соединителя. Присоедините эти провода к выводам прибора, как обычно, соединив провода одинакового цвета.

Шаг 13: Добавление приспособлений

Установите приспособление в решетку вместо одной из панелей и подсоедините оставшийся конец кабелепровода к пустой крышке распределительной коробки.Выломайте заглушку из пластины и присоедините ее к кабелепроводу с помощью стандартного коробчатого соединителя. Закончите, сделав электрические соединения и прикрепив пластину к коробке.

Шаг 14: Воздуховоды и диффузоры

Нагревательные каналы также потребуют особого внимания. В большинстве случаев работа требует опустить воздуховод до уровня чуть выше верхней части панели, вырезать отверстие в панели и вставить диффузор.

Если воздуховод заканчивается прямоугольным чехлом, убедитесь, что в чехле есть боковые выступы, которые позволят вам вкрутить диффузор и панель в выступы в чехле воздуховода.Это может потребовать от вас небольшой работы с листовым металлом, но это не должно быть необычно.

Если ваш воздуховод заканчивается направленным вниз коленом, или если вам приходилось приносить в комнату свой собственный воздуховод, вы можете выбрать круглый диффузор с регулируемой мощностью. Эти пластиковые или металлические диффузоры продаются в большинстве домашних центров. Опять же, хитрость заключается в том, чтобы подвести воздуховод к панели.

Для определения наилучшего положения положите уровень или линейку поперек сетки. Затем протяните воздуховод вниз до точки чуть выше панели.Вам также потребуется создать конструктивную опору через пространство балок, в котором находится воздуховод, чтобы он не оседал под собственным весом.

Шаг 15: Воздуховоды и диффузоры

Когда воздуховод готов, тщательно измерьте с двух сторон решетки и соответствующим образом расположите диффузор на панели. Обведите диффузор карандашом и вырежьте по этой линии, чтобы получилось отверстие.

Шаг 16: Воздуховоды и диффузоры

Наконец, установите панель, вставьте диффузор в воздуховод и прикрутите его к воздуховоду, работая через соседнее отверстие в решетке.

Шаг 17: Завершение

Когда дело доходит до резки панелей, чтобы заполнить отверстия меньшего периметра, всегда обрезайте готовой стороной вверх и всегда используйте острый канцелярский нож. Избегайте использования силового оборудования — вы создадите слишком много целлюлозной пыли, и работа не будет выполняться быстрее.

Начните с измерения отверстия в решетке и прибавления примерно 3/8 дюйма для нового фланца. Полностью разрежьте панель, при необходимости сделав несколько проходов.

Шаг 18: Завершение

Чтобы создать новый фланец tegular, положите фланец всей панели на вырезанный кусок и начертите новую линию фланца.

Шаг 19: Завершение

Вырежьте по этой линии, но только до половины глубины панели.

Шаг 20: Завершение

Затем положите нож на бок и надрежьте панель с его края на той же высоте, что и заводской фланец.Это удалит ровно столько материала, сколько нужно для изготовления нестандартного фланца. Установите вырезанную панель так, чтобы новый неокрашенный фланец был обращен к стене.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

CeilingMAX Часто задаваемые вопросы | Магазин поделок

Что делать, если балки пола неровные?

Есть два разных способа сделать это.Если балки пола отклоняются только от 1/4 до 1/2 дюйма, вы можете установить верхние подвески непосредственно на балки пола, как указано в инструкциях по установке. Когда у вас установлены все верхние подвески и поперечные тройники, вы можете пройти по решетке и открутить винты в верхних подвесках, чтобы отрегулировать неровности балок пола. Если ваши балки отклонены более чем на 1/2 дюйма, вам нужно будет установить прокладки для балок так, чтобы они были выровнены. Затем можно приступить к установке верхних подвесов и поперечин.

Какие виды плитки я могу использовать с CeilingMAX?

С системой CeilingMAX можно использовать любую стандартную плоскую или открытую плитку 15/16 дюйма 2 × 2 или 2 × 4. (Открытые панели — это панели с выступом 1/4 дюйма по краю панели). Плитку ACP Classic Tin Style можно также использовать с системой CeilingMAX.

Как снять плитку после монтажа потолка?

Чтобы удалить плитку после установки потолочной решетки, сначала необходимо отстегнуть направляющую на одной стороне плитки.Чтобы отстегнуть бегуна, вам нужно будет начать с конца бегуна и потянуть вниз. Бегунок отодвинется от верхней вешалки, как сумка с застежкой-молнией. Когда бегун откреплен, вы сможете раскачивать поперечные тройники и удалить плитку (и). После того, как вы удалили направляющую, вы также можете открутить винт в верхней подвеске рядом с плиткой, которую вы хотите удалить. Это позволит вам повернуть и согнуть верхнюю подвеску, чтобы вытащить поперечину и плитку. После того, как ваша работа за плиткой будет завершена (верните верхнюю подвеску на место, если винт был удален), сдвиньте плитку на место, еще раз покачивая поперечины, и защелкните направляющую обратно в верхнюю подвеску.

Как установить освещение с помощью системы CeilingMAX?

С CeilingMAX можно использовать любое освещение, которое можно использовать с потолком из гипсокартона. Какой бы тип света вы ни выбрали, вы должны убедиться, что он установлен или подвешен на балке пола, а НЕ опирается на плитку или решетку. Поскольку CeilingMAX изготовлен из пластика, он не выдержит веса света.

Как далеко от стены должна быть моя первая верхняя вешалка?

Размер от стены до вашей первой верхней вешалки будет зависеть от того, что вы рассчитали для своих бордюрных плиток.(См. Раздел «Планирование помещения» в руководстве по установке). Например, если вы рассчитали 12 дюймов для бордюрной плитки, вы измерите расстояние от стены до середины верхней вешалки, 12 дюймов, и сделаете меловую линию. (СОВЕТ: так как вы будете устанавливать верхнюю вешалку поверх меловой линии, вы можете прибавить или вычесть 3/4 дюйма из 12 дюймов и выровнять внешний край верхней подвески с меловой линией.)

Если мне нужно несколько верхних подвесок для завершения ряда, должны ли верхние подвесы соприкасаться на балке пола?

При установке верхних подвесок на нижнюю часть балки перекрытия велика вероятность того, что верхняя подвеска закончится между балками.В этом случае вы просто приставите новую верхнюю подвеску к концу предыдущей, вставив винт в новую верхнюю подвеску у первой доступной балки пола. Вы заметите, что концы верхних вешалок провисают. В качестве временной фиксации вы можете отрезать 6-дюймовый кусок бегунка и защелкнуть его по шву между двумя верхними вешалками. Когда вы дойдете до последнего шага в процессе установки (установка бегунов), вы можете вынуть 6-дюймовую деталь и вставить бегунок полной длины (8 футов). Другой вариант — установить 2 × 4 в точке, где встречаются две верхние подвески.Затем вы сможете прикрутить конец каждой верхней подвески к этим 2 × 4.

Как поперечная тройник входит в прорези в верхней подвеске?

Поперечная тройка предназначена для вставки в пазы в верхней подвеске. «Треугольник» поперечного тройника скользит между двумя краями выемки. При правильной установке компонентов ни одна часть поперечной тройника не должна находиться над верхней подвеской. Поперечный тройник должен плотно входить в паз, не оставляя места для люфта между двумя верхними подвесками.

Как далеко должны быть друг от друга мои верхние вешалки?

Верхние подвески должны находиться на расстоянии одной поперечной тройника друг от друга. Чтобы выполнить это измерение, вам нужно использовать поперечину в качестве направляющей между верхними подвесками. НЕ измеряйте 24 дюйма по центру, так как вы заметите небольшой зазор между точкой, в которой должны встречаться бегунок и поперечина. Единственный способ решить эту проблему — снять весь потолок и переустановить.

Что такое сухая леска?

Сухая леска — это веревка, идущая из одного конца комнаты в другой.Это альтернатива нанесению линий мелом. В таких случаях, когда вам нужно провести меловую линию, чтобы выровнять надрезы поперечных тройников, вам может потребоваться провести сухую линию, если вырезы поперечных тройников попадают между балками пола, а не на балку пола.

Как обрезать бордюрные панели, если я использую открытую плитку?

На открытой панели вы заметите выступ размером 1/4 дюйма по краю плитки. Если вам нужно обрезать бордюрную панель, вам сначала нужно обрезать панель до размера границы. Для этого измерьте расстояние от стены до переднего края поперечины.Затем выложите плитку в сетку. Прорежьте поверхность плитки по краю настенного кронштейна и вытащите плитку из сетки. Выровняйте прямой край на нанесенной вами линии на лицевой стороне плитки. Проведите универсальным ножом по прямому краю врезки в плитку. Затем прорежьте боковую часть панели, выпуская угол плитки.

Нужно ли мне укладывать плитки, когда я устанавливаю поперечины и верхние вешалки?

Плитку устанавливать не нужно, так как вы устанавливаете поперечины и верхние подвески.Сначала вам нужно установить все верхние подвески и поперечины. Затем вы можете последовательно устанавливать плитку и щелкать бегунок.

Что мне делать, если под балками пола проложен канал отопления?

Накрыть нагревательный канал можно двумя способами. Первый вариант — обшить отопительный канал гипсокартоном или гипсокартоном. Второй вариант — использовать CeilingMAX для закрытия нагревательного канала. Для этого вам нужно будет построить каркас вокруг нагревательного канала, используя 1 × 3.Затем вы можете использовать CeilingMAX, чтобы закончить его. Настенные кронштейны будут установлены по периметру каждой стороны воздуховода. Настенные кронштейны в нижней части воздуховода привинчиваются к настенным кронштейнам на вертикальных сторонах воздуховода. Вы можете использовать поперечные тройники между плитками на вертикальных сторонах воздуховода и верхними подвесками и направляющими на нижней стороне воздуховода. См. Схему ниже:

Могу ли я использовать CeilingMAX, если у меня есть водопровод или водопроводные трубы под балками пола?

CeilingMAX по-прежнему можно использовать на потолке, имеющем водопровод или водопровод под балками пола.Есть два разных способа сделать это. Первый вариант — установить подкладку балок пола ниже препятствий. Второй вариант — установка верхних подвесов непосредственно на балки перекрытия. При установке поперечных тройников вам нужно будет вырезать вертикальную часть поперечины, чтобы она не мешала трубам.

Зачем мне нужны 25-дюймовые поперечные тройники и где их можно купить?

Если размер вашей бордюрной плитки в конечном итоге составляет ровно 24 дюйма или вы хотите начать с полноразмерной плитки, и вы используете полноразмерные потолочные панели tegular (открытые края) по периметру комнаты, вам потребуется закажите крестики 25 ″ для вашей границы (только).Тройники 25 дюймов можно приобрести непосредственно у нас. Использование полноразмерных плиток с рамкой 24 дюйма — редкое явление, поскольку мы рекомендуем сбалансированную границу; не начинать без надобности с полной плитки к стене. Подробнее см. Ниже.

Если вы планируете использовать панель с открытыми краями, вам необходимо установить настенный кронштейн так, чтобы длинная ножка была направлена к потолку, а короткая ножка была обращена к полу. Стандартные 23-дюймовые поперечные тройники будут слишком короткими для вашего первого ряда плитки у стены.

Один из вариантов — купить у нас поперечины 25 дюймов. 25-дюймовые тройники нужны только у стены, где используется сплошная панель. Затем отмерьте 24 дюйма от стены по направлению к центру комнаты и проведите мелом линию. На этой линии будет установлена ваша первая верхняя вешалка. После того, как вы установили первый ряд верхних подвесов и поперечин, вы можете начать использовать поперечины стандартного размера для остальной части комнаты.

Если заказ 25-дюймовой поперечины невозможен, панели с открытыми краями могут быть изменены.Панель с открытым краем имеет выступ на 1/4 дюйма по краю. Кромку панели, которая будет опираться на настенный кронштейн, можно углубить в плитку. Это позволит вам протолкнуть плитку дальше в настенный кронштейн, переместив верхнюю подвеску ближе к настенному кронштейну и позволив стандартной поперечной тройке опираться на настенный кронштейн и садиться в выемку на верхней подвеске.

Если вы решите использовать плоскую панель, вам нужно установить настенный кронштейн так, чтобы короткая ножка была обращена к потолку, а более длинная ножка была обращена к полу.Затем отмерьте 24 дюйма от стены по направлению к центру комнаты и проведите мелом линию. На эту меловую линию будет установлена верхняя вешалка. Переворачивание настенного кронштейна в этой ситуации позволит вам использовать стандартную поперечину от настенного кронштейна до первого верхнего кронштейна. Закажите поперечные тройники 25 дюймов онлайн здесь. Чтобы сделать заказ по телефону, позвоните нам по телефону 1-800-434-3750.

Можно ли установить CeilingMAX на сводчатый потолок?

Да.Поскольку CeilingMAX представляет собой решетчатую систему для поверхностного монтажа, решетка будет следовать наклону потолка. Единственное, что нужно учитывать, — это настенные кронштейны. Настенные кронштейны необходимо устанавливать к потолку, а НЕ к стене. Однако это приведет к образованию зазора между задней стороной настенного кронштейна и самой стеной. Если установка выполняется на потолок соборного типа, мы предлагаем установить настенные кронштейны с каждой стороны отрыва откоса, чтобы каждый настенный кронштейн принимал панель и учитывал изменение уровней потолка.

Можно ли использовать изоляцию с CeilingMAX?

Если вы решите использовать изоляцию, мы рекомендуем установить изоляцию между балками пола. Затем установите планки опалубки на нижнюю часть балок пола, чтобы выдержать вес утеплителя. Затем вы можете установить CeilingMAX на нижнюю часть планок обрешетки. Мы не рекомендуем использовать изоляцию непосредственно за CeilingMAX, поскольку она слишком тяжелая для решетчатой системы.

Как поперечина крепится к настенному кронштейну?

Поперечины никак не прикрепляются к настенному кронштейну.Они просто будут лежать на краю настенного кронштейна.

Нужно ли мне планировать комнату так, чтобы у меня была ровная бордюрная плитка?

Раздел «Планирование комнаты» руководства по установке содержит пошаговые инструкции о том, как выложить комнату равными плитками по краям, что придаст вам более профессиональный вид. Однако вам не обязательно иметь одинаковые бордюрные плитки. Вы можете начать комнату с полной панелью и вырезать плитку только с одной стороны.

Как установить настенные кронштейны?

При установке с обрезанными бордюрами настенный кронштейн устанавливается таким образом, чтобы длинная ножка привинчивалась к потолку, а короткая ножка была обращена к полу.Если длина вашей комнаты превышает 8 футов, и вам нужно больше одного настенного кронштейна, второй настенный кронштейн будет упираться в первый настенный кронштейн. Во внутренних углах настенные кронштейны можно скосить, вставить друг в друга или примыкать друг к другу. Если вы используете плоскую панель, мы рекомендуем упираться в настенные кронштейны.

Почему для системы CeilingMAX нет 4-футовой поперечины?

Система CeilingMAX включает в себя верхнюю подвеску (8 футов), направляющую (8 футов), настенный кронштейн (8 футов) и поперечный тройник (2 фута).Поскольку CeilingMAX изготовлен из ПВХ-пластика, поперечная тройка высотой 4 фута, удерживаемая на каждом конце только верхней подвеской, плюс вес плитки, опирающейся на поперечную тройку, могут привести к провисанию поперечной тройника. По этой причине четырехфутовые тройники не производятся для этой конкретной системы.

Как далеко опускается система CeilingMAX после полной установки?

Когда CeilingMAX полностью установлен, его длина составляет 1 1/8 дюйма от нижней части балки пола до нижней части решетчатой системы.Имейте в виду, что если вы используете открытые плитки, поверхность плитки будет опускаться ниже, чем система сетки.

Можно ли подвесить CeilingMAX?

№ CeilingMAX изготовлен из очень гибкого ПВХ-пластика. По этой причине сетки нельзя подвешивать или подвешивать на тросах.

Как сбалансировать комнату, если она не квадратной или прямоугольной формы?

Мы предлагаем вам взять самую большую площадь комнаты и настроить плитки границ на основе этого. Вы можете принять во внимание назначение комнаты.Например, если комната предназначена для развлечений, вы можете сбалансировать комнату так, чтобы общая площадь имела одинаковые граничные плитки.

Можно ли использовать CeilingMAX на открытом воздухе?

Да. Компоненты CeilingMAX изготовлены из прочного ПВХ-материала и подходят для наружного применения. Некоторая деформация может произойти при экстремальных температурах из-за расширения и сжатия компонентов.

Мы рекомендуем использовать однотонные цвета или наши покрытия Argent для наружных работ.Покрытие из фольги не рекомендуется для использования на открытом воздухе, поскольку может возникнуть коррозия из-за солей. Пожалуйста, свяжитесь с нами по адресу [email protected] для получения дополнительной информации о подходящей отделке для наружного использования.

Есть ли у ваших продуктов предупреждение California Proposition 65?

Вы можете увидеть предупреждение на этом продукте в отношении предложения 65 Калифорнии, Закона о безопасности питьевой воды и токсичных веществ 1986 года. Оно предназначено для того, чтобы помочь жителям Калифорнии принимать осознанные решения о защите себя от химических веществ, которые, как известно, вызывают рак, врожденные дефекты или другой вред репродуктивной системе. .Предложение требует, чтобы государство поддерживало и обновляло список химических веществ, которые, как известно государству, вызывают рак или репродуктивную токсичность.

Предложение 65 предназначено для информирования потребителей. Это не то же самое, что решение регулирующих органов о том, что продукт «безопасен» или «небезопасен». Наши продукты не выделяют летучих органических соединений (ЛОС) и никоим образом не вредны, если продукт используется по прямому назначению. В компании Acoustic Ceiling Products удовлетворение потребностей клиентов является нашим приоритетом номер один, и мы будем рады предоставить любую дополнительную информацию, технические характеристики или данные, которые могут вам понадобиться по любому из наших продуктов.

Как установить встраиваемые светильники в подвесной потолок

Подвесной потолок — обычное дело в офисах, подвалах, театрах и школах. Он сделан из металлической сетки и «плиток» или «панелей», подвешенных под несущим потолком. Также известный как вторичный потолок, подвесной потолок, потолок с Т-образной балкой или подвесной потолок, он чаще всего скрывает воздуховоды или трубы для чистого вида в ранее незавершенной области. Часто эти потолки имеют встроенные светильники для банок — изящный вариант для освещения пространства без уменьшения высоты над головой.

Независимо от того, строите ли вы новый подвесной потолок с встраиваемыми банками или добавляете их к существующему потолку, вам нужно будет учесть некоторые особые электрические и структурные требования к вашей установке.

Чтобы добавить в подвесной потолок встраиваемое освещение, выполните следующие действия:

1. Найдите нужные фары.

Тепло — ваша самая большая проблема при выборе встраиваемых светильников для потолка. Если свет выделяет слишком много тепла, особенно вокруг пластиковых панелей или панелей из стекловолокна, это может создать опасность возгорания.Светодиодные встраиваемые светильники работают холоднее, чем другие источники света, поэтому, как правило, это лучший вариант. Вы также должны выбрать светильники с регулируемыми монтажными кронштейнами или усиленными зажимами, которые можно прикрепить к опорным тросам или стержням над потолком.

2. Разместите фары.

Используйте миллиметровую бумагу, чтобы нарисовать масштаб вашей комнаты, чтобы вы могли спланировать, куда должен идти каждый свет. Вы должны расположить их в соответствии с высотой потолка, любыми фокусными точками, которые вы хотите добавить, и тем, насколько ярким вы хотите, чтобы окружающий свет в вашей комнате был.Для получения более подробных советов о том, как расположить утопленные светильники, ознакомьтесь с этой статьей: Как расположить утопленное освещение за 4 простых шага.

3. Установите опоры.

Подвесные потолки слишком хрупкие, чтобы самостоятельно выдерживать вес встраиваемых светильников. Кроме того, по мере того, как ваша конструкция оседает и смещается, подвесной потолок будет двигаться. Установите дополнительные проволочные опоры над плиткой, чтобы помочь удерживать свет — по одному проводу на каждый из четырех углов плитки. Также подойдет использование опорных брусьев или блоков с дополнительной рамой, которая опирается на решетку потолка.Убедитесь, что вы можете установить светильник заподлицо с лицевой стороной плитки. Подробнее о опорных балках и рамах читайте в этой статье Armstrong World Industries.

4. Вырезать отверстия.

На каждой потолочной плитке, куда вы добавляете утопленный светильник, обведите контур светильника. Сделайте это точно по центру плитки и дважды убедитесь, что размер отверстия соответствует инструкциям по установке вашего светильника. Вырежьте первое отверстие с помощью замочной пилы или канцелярского ножа. Удалите пыль и вставьте панель обратно в отверстие.

5. Установите фары.

Выньте одну панель рядом с панелью, которую вы только что вырезали. Поместите светильник на вырезанную панель и прикрепите ее к опорам. Убедитесь, что он расположен над отверстием.

6. Подключите фары.

Если вы не знаете, как подключить свет к источнику питания, лучше всего нанять электрика. Большинство муниципалитетов требуют, чтобы сертифицированный профессионал подключил свет к главной электрической коробке вашего дома и проверил электрическую цепь.Это может быть очень опасно, если вы не обучены этому.

7. Готово.

Установите лампочки в канистры (при необходимости) и защелкните накладку на корпусе. Включите свет и вуаля!

Для получения дополнительной информации посетите страницу встраиваемого освещения.

Центр CE — Библиотека Центра CE

Все курсыТемаСтатьиМультимедиаВебинарыНано кредитыСпонсорыПодкасты

, 12 мая 2021 г., 14:00 EDT

18 мая 2021 г., 14:00 EDT

19 мая 2021 г., 14:00 EDT

20 мая 2021 г., 14:00 EDT

, 25 мая 2021 г., 14:30 EDT

, 25 мая 2021 г., 13:00 EDT

Для уборных, раздевалок и других общественных мест

25 мая 2021 г., 11:00 EDT

Использование моделирования для управления проектированием на основе данных

, 26 мая 2021 г., 14:00 EDT

, 26 мая 2021 г., 14:30 EDT

Выбор подходящего стеклянного решения для вашего школьного или высшего образования

, 26 мая 2021 г., 13:00 EDT

Обеспечьте гибкую планировку классной комнаты, которая создает здоровое учебное пространство и повышает внимание и удерживает внимание…

26 мая 2021 г., 11:00 EDT

1 июня 2021 г., 14:00 EDT

2 июня 2021 г., 14:00 EDT

3 июня 2021 г., 14:00 EDT

, 9 июня 2021 г., 14:00 EDT

10 июня 2021 г., 14:00 EDT

Маркировка CE

| Потолочные решения Armstrong

CE расшифровывается как Conformité Européenne, что в буквальном переводе означает «европейское соответствие».

Знак CE является «паспортом» продукта для въезда в ЕЭЗ (Европейскую экономическую зону) и указывает, что продукт соответствует требованиям действующей Европейской директивы.

Для строительных материалов Европейской директивой была Директива о строительных материалах (89/106 / EEC), однако она была заменена Положениями о строительных материалах (305/2011 / EU), которые вступили в полную силу 1 июля 2013 года.

CPR устанавливает, что строительные работы в целом и в их отдельных частях должны быть пригодны для использования по назначению, и при нормальном техническом обслуживании они должны удовлетворять основным требованиям к строительным работам, а именно:

Механическое сопротивление и стабильность;
Безопасность при пожаре;
Гигиена, здоровье и окружающая среда;
Безопасность и доступность в использовании;
Защита от шума;
Энергосбережение и сохранение тепла;
Устойчивое использование природных ресурсов.

Основные характеристики конкретных строительных изделий изложены в согласованных технических спецификациях, а для подвесных потолков они определены в EN 13964 Подвесные потолки — Требования и методы испытаний.

Этот стандарт продукции определяет основные характеристики различных типов компонентов подвесного потолка и определяет, как они должны быть испытаны и классифицированы. В нем также указывается, как производитель должен декларировать характеристики продукции и гарантировать, что их продукция поддерживает эти уровни производительности на постоянной основе.Это достигается путем выпуска Декларации характеристик качества, ключевого документа, позволяющего наносить на продукт маркировку CE.

Большинство продуктов Armstrong имеют систему 1 оценки и проверки постоянства характеристик, что означает, что заявленные характеристики подтверждаются независимым нотифицированным органом и подтверждаются Сертификатом постоянства характеристик.

Для получения дополнительной информации о маркировке CE свяжитесь с нами.

потолков | Рондо

Потолочные системы

Rondo являются инновационными и качественными, как со скрытой, так и с открытой решеткой. У нас есть решения, отвечающие требованиям акустического, противопожарного, ветрового и сейсмического дизайна.

От потолочной системы со скрытой или открытой сеткой, непосредственно прикрепленной к конструкции наверху или подвешенной, до пригодных для движения потолков — в Rondo есть все, что вам может понадобиться. Когда вы не можете терпеть неприглядные услуги или когда вам нужно уменьшить звук, передаваемый через пол, профессионально спроектированные потолочные конструкции от Rondo будут работать хорошо.

Потолочные системы

Rondo могут использоваться в широком диапазоне установок, чтобы улучшить акустику, скрыть такие услуги, как пожарные спринклеры, каналы для кондиционирования воздуха и электрические кабели, а также для создания более эстетичного здания.Чтобы получить наилучшую отделку, она не должна просто быть функциональной, она также должна отлично выглядеть.

Потолок можно установить, непосредственно прикрепив его к конструкции, расположенной выше, используя опорные каналы или потолочные рейки, или подвесив его. Если требуется глубина подвеса более 200 мм, Rondo рекомендует полностью подвесной потолок.

Потолочные системы

Rondo спроектированы и изготовлены в соответствии со всеми соответствующими австралийскими стандартами и кодексами, а наши технические группы имеют опыт в своих областях и знают, какой продукт лучше всего подойдет для каждой области применения.

Потолочная система	Скрытая или открытая сетка	Непосредственное крепление или подвесные потолки	Приложения для пожаротушения	Доступные акустические конструкции	Доступны сейсмические проекты	Имеются конструкции переборок
ЗАМОК ^®	Скрытый	Прямая фиксация и подвес	ДА	ДА	ДА	ДА
XPRESS ^®	Скрытый	Прямая фиксация и подвес	ДА	ДА	ДА	ДА
Стальная шпилька	Скрытый	Прямое исправление	ДА	–	ДА	ДА
DUO ^®	Открыто	Прямая фиксация и подвес	–	–	ДА	ДА
Алюминий	Открыто	Подвес	–	–	–	–
ДОНН ^®	Открыто	Прямая фиксация и подвес	–	ДА	ДА	ДА

Что отличает Rondo от остальных?

Потолочные системы

Rondo были первыми в Австралии, и мы на протяжении долгого времени опережали остальных, когда дело касалось инноваций.Люди во всем мире осознали это и использовали продукцию Rondo в некоторых из самых современных зданий. От Бурдж-Халифа в Дубае до Венецианского здания в Макао — Rondo является поставщиком высококачественных потолочных систем.

Технический опыт и 10-летняя гарантия означают, что с Rondo мы вам поможем. Рондо также является членом Группы Хартии экологической устойчивости, и подрядчики могут заработать для своих проектов зеленую точку, если более 60 процентов продукции, используемой в установке, поступает от членской организации, такой как мы.

У Rondo есть лучшие решения для всех ваших инновационных потолочных систем.
